Betriebsanleitung Serie TPQ

Betriebsanleitung Serie TPQ

Konstruktionsstand ≥ 60

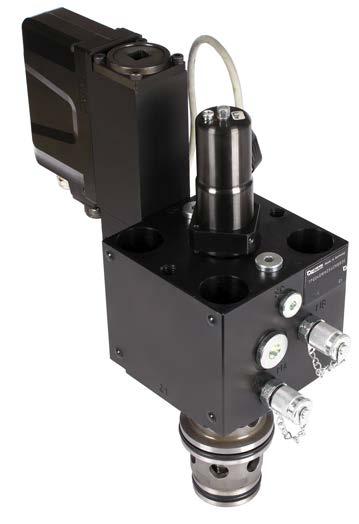

3-Wege Regelventil mit VCD®-Technologie

Parker Hannifin

Manufacturing Germany GmbH & Co. KG

Industrial Systems Division Europe

Gutenbergstr. 38

41564 Kaarst, Deutschland

Tel.: 0181 99 44 43 0

E-mail: valvesisde@parker.com

Copyright © 2019, Parker Hannifin Corp.

ACHTUNG — VERANTWORTUNG DES ANWENDERS

VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG DER HIERIN BESCHRIEBENEN PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.

Dieses Dokument und andere Informationen der Parker-Hannifin Corporation, ihren Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen.

Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten.

Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf technischen Daten oder Spezifikationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.

1. Einführung

Parker TPQ 3-Wege Regelventile mit VCD ®Technologie besitzen eine integrierte Elektronik und benötigen nur eine einzige elektrische Verbindungsleitung zur Steuerungseinheit. Es sind verschiedene Durchflussgrößen lieferbar, um eine optimale Anpassung an unterschiedliche Anwendungsanforderungen zu ermöglichen.

Eigenschaften der Ventilelektronik

Die beschriebene integrierte Ventilelektronik vereint sämtliche Funktionen, die zum optimalen Betrieb des Ventils erforderlich sind. Es wird eine hervorragende Dynamik erreicht, welche den Einsatz des Ventils innerhalb geschlossener Prozessregelkreise ermöglicht. Die wichtigsten Eigenschaften sind:

• hochdynamisches Aktuatorprinzip mit speziell entwickelter Treiberelektronik

• lagegeregelter Ventilkolben

• konstantgeregelter Aktuatorstrom mit Überstromabschaltung

• ausgezeichnete Eigenschaften für Ansprechempfindlichkeit und Temperaturgang

• Differenz-Eingangsstufe mit verschiedenen Signaloptionen

• Diagnoseausgang für Ventilhub

• Standard-Zentralsteckverbindung

• kompatibel zu den einschlägigen europäischen EMV-Vorschriften

Durchfluss

Kolbentyp Code Signalbereich

0...±10 V

Code Dichtung N NBR

V FPM

H für HFC-Flüssigkeiten

Hinweis: Leitungsdose separat bestellen

Bei NG25 bis NG50 Winkel-Leitungsdose erforderlich.

TPQ 5715-653 DE.indd 16.01.19

der

1) NG25 und NG32 ohne Speicheranschluss

1) Nicht mit Spannungsversorgungs-Null verbinden.

Regelventil mit VCD®

Technische Daten

100

Versorgungsspannung

für Blockeinbau mit Lageregelung und integr. Elektronik

Differenzsignal Eingang max.

IP 65 nach EN 60529 (mit korrekt montierter Leitungsdose)

DC 22 ... 30, Abschaltung bei < 19, Welligkeit < 5 % eff., stoßspannungsfrei

3,5

+10...0...-10, Welligkeit < 0,01 % eff., stoßspannungsfrei

+20...0...-20, Welligkeit < 0,01 % eff., stoßspannungsfrei < 250 4...12...20, Welligkeit < 0,01 % eff., stoßspannungsfrei < 3,6 mA = Freigabe aus, > 3,8 mA = Freigabe ein nach NAMUR NE43 < 250

30 für Anschlüsse D und E gegen PE (Anschluss G) 11 für Anschlüsse D und E gegen 0V (Anschluss B)

5...30, Ri = > 8 kOhm Diagnosesignal

Freigabesignal

+10...0...-10 / +12,5 bei Fehlererkennung, belastbar max. 5 mA

EN 61000-6-2, EN 61000-6-4

+ PE nach EN 175201-804

1) Bei Ventilen mit Onboard Elektronik, die in sicherheitsbezogenen Teilen von Steuerungen eingesetzt werden, ist im Fall einer Anforderung der Sicherheitsfunktion die Spannungsversorgung der Ventilelektronik durch ein geeignetes Schaltelement mit ausreichender Zuverlässigkeit abzuschalten.

2) Speicheranschluss XX: Bitte wenden Sie sich an Ihre Parker Niederlassung für Installationshinweise.

TPQ 5715-653 DE.indd 16.01.19

2. Sicherheitshinweise

Betriebsanleitung vor Installation, Inbetriebnahme, Wartung, Reparatur und Lagerung lesen und beachten! Nichtbeachtung kann eine Beschädigung des Ventils oder damit verbundener Anlagenteile zur Folge haben.

Symbole

In dieser Anleitung werden Symbole verwendet, die entsprechend ihrer Bedeutung beachtet werden müssen:

Hinweise bezüglich der Gewährleistung

Hinweise bezüglich möglicher Beschädigung des Ventils oder damit verbundener Anlagenteile

Nützliche Zusatzhinweise

Arbeiten am Ventil

Arbeiten im Bereich von Installation, Inbetriebnahme, Wartung und Reparatur des Ventils dürfen nur von Fachpersonal durchgeführt werden. Damit sind Personen gemeint, welche aufgrund von Ausbildung, Erfahrung und Unterweisung ausreichende Kenntnisse über einschlägige Richtlinien und anerkannte Regeln der Technik besitzen.

3. Wichtige Hinweise Bestimmungsgemäße Verwendung

Diese Betriebsanleitung gilt für 3-Wege Regelventile der Baureihe TPQ. Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht im Rahmen seiner Gewährleistung.

Allgemeine Hinweise Technische Änderungen durch Weiterentwicklung des in dieser Betriebsanleitung beschriebenen Produktes behalten wir uns vor. Abbildungen und Zeichnungen in dieser Anleitung sind vereinfachte

Darstellungen. Aufgrund von Weiterentwicklung, Verbesserung und Änderung des Produkts ist es möglich, dass die Abbildungen nicht genau mit dem beschriebenen Ventil übereinstimmen. Die technischen Angaben und Abmessungen sind unverbindlich. Es können daraus keinerlei Ansprüche abgeleitet werden. Urheberrechte sind vorbehalten.

Haftung

Der Hersteller übernimmt keine Haftung für Schäden, welche durch folgende Fehler entstehen:

• fehlerhafte Montage / Installation

• unsachgemäße Bedienung

• mangelnde Wartung

• Einsatz außerhalb der Spezifikation

Ventil nicht zerlegen! Bei Verdacht auf Defekt kontaktieren Sie bitte Parker.

Lagerung

Im Falle einer Zwischenlagerung ist das Ventil vor Verschmutzung, Witterungseinflüssen und mechanischer Beschädigung zu schützen. Jedes Ventil wird im Werk mit Hydrauliköl geprüft, sodass die Innenteile gegen Korrosion geschützt sind. Dieser Schutz ist jedoch nur unter folgenden Bedingungen gewährleistet:

Lagerzeit Lagerbedingungen

12 Monate gleichbleibende Luftfeuchtigkeit 60 % sowie gleichbleibende Temperatur < 25 °C

6 Monate schwankende Luftfeuchtigkeit sowie schwankende Temperatur < 35 °C

Lagerung im Freien, in See- oder Tropenklima führt zu Korrosion und kann das Ventil unbrauchbar machen!

4. Montage / Installation

Lieferumfang

Unmittelbar nach Erhalt des Ventils sollte kontrolliert werden, ob der Inhalt mit dem angegebenen Lieferumfang übereinstimmt. Zum Lieferumfang gehören:

• Ventil

• Betriebsanleitung

Die zum Anschluss des Ventils erforderliche Leitungsdose ist separat zu bestellen und gehört nicht zum Lieferumfang des Ventils.

Bitte sofort nach Erhalt der Sendung prüfen, ob keine offensichtlichen Beschädigungen durch unsachgemäßen Transport vorliegen. Transportschäden dokumentieren und sofort dem Spediteur, der Versicherung, dem Lieferanten melden!

Montage

• Ventiltype lt. Typenschild mit Stückliste bzw. Schaltplan vergleichen

• Ventil kann in jeder Lage fest oder beweglich montiert werden

• Befestigungsfläche für das Ventil prüfen. Zulässig sind: Unebenheit 0,01 mm / 100 mm, Rauheit

Rmax = 6,3 µm

Ventilaufbaufläche und Arbeitumgebung sauber halten!

Lieferbare Schraubensätze

Regelventil mit

• Vor der Montage Schutzabdeckung von den Ventilanschlüssen entfernen

• Korrekte Position der Ventilanschlüsse sowie der O-Ringe kontrollieren

• Befestigungsschrauben der Festigkeitsklasse

12.9 nach ISO 4762 verwenden

Unzureichende Beschaffenheit der Ventilaufbaufläche kann Funktionsstörungen erzeugen! Fehlerhafte Befestigung bzw. falsches Schrauben-Anziehmoment können zum plötzlichen Austreten von Hydraulik-Fluid an den Anschlüssen führen!

Y-Anschluss stets separat und drucklos zum Tank führen!

Einsatzgrenzen

Das Ventil darf nur innerhalb der festgelegten Einsatzgrenzen betrieben werden. Entsprechende Angaben sind aus dem Parker Katalog HY11-3500/ DE „Hydraulikventile Industriestandard“ unter „Technische Daten“ bzw. „Kennlinien“ ersichtlich. Umgebungsbedingungen beachten! Unzulässige Temperaturen, Schockbelastung, Einwirkung von agressiven Chemikalien, Strahlenbelastung, unzulässige elektromagnetische Emissionen können zu Betriebsstörungen und zum Ausfall führen! Betriebsgrenzen unter „Technische Daten“ beachten!

Druckflüssigkeiten

Für den Betrieb des Ventils mit verschiedenen Druckflüssigkeiten gelten bestimmte Regeln: Diese Angaben dienen nur zur Orientierung und ersetzen nicht eigene Tests unter den jeweiligen Betriebsbedingungen. Insbesondere kann aus ihnen keine Gewährleistung für die Medienverträglichkeit abgeleitet werden.

Mineralöl: ohne Einschränkung verwendbar.

HFC: Wählen Sie die entsprechende DichtungsOption.

HFA Öl in Wasser - Emulsionen

HFB Wasser in Öl - Emulsionen

HFD Wasserfrei Fluide (Phosphor-Ester)

Für detaillierte Informationen zu Druckflüssigkeiten siehe VDMA-Blatt 24317 sowie DIN 51524, 51502.

Je nach verwendetem Fluid sind spezielle Dichtungsmaterialien lieferbar. Bei Unsicherheit bitte bei Parker rückfragen.

Elektrischer Anschluss

Der elektrische Anschluss des Ventils erfolgt über eine gemeinsame Zuleitung, welche über eine Zentralsteckvorrichtung mit der integrierten Ventilelektronik verbunden wird.

Für den Anschluss wird eine Leitungsdose 6 + PE nach EN 175201-804 benötigt.

Gerade Leitungsdose (Bestellnummer 5004072)

Für NG63 und NG80

max.67 PG13,5

Die Anschlussleitung muss folgender Spezifikation entsprechen:

Leitungstyp Flexible Steuerleitung 7adrig mit Gesamtabschirmung

Querschnitt min. 1,0 mm²

Aussen-Ø 8...12 mm

Leitungslänge max. 50 m

7/8-20 UNEF-2B

Winkel-Leitungsdose (Bestellnummer 5005160)

Für NG25 bis NG50

Bei Leitungslängen > 50 m bitte im Werk rückfragen.

Die Anschlussleitung wird über Lötanschlüsse mit der Leitungsdose verbunden.

Es ist unbedingt eine Leitungsdose in Ganzmetallausführung zu verwenden! Kunststoffausführungen können zu Funktionsstörungen aufgrund mangelhafter EMV-Eigenschaften führen.

Steckverbindung nicht unter Spannung trennen!

Die Druckschraube der Leitungseinführung muss mit geeignetem Werkzeug angezogen werden. Richtwert für das Anzugsmoment ist 4 Nm. Nach dem Aufstecken der Leitungsdose auf den Gerätestecker ist die Überwurfmutter mit einem Drehmoment von 5 Nm anzuziehen.

Unvollständiges Anziehen von Druckschraube bzw. Überwurfmutter kann zum selbständigen Lösen der Steckverbindung führen sowie die Wasserdichtigkeit beeinträchtigen. Bei Verwendung von Leitungsdosen anderer Hersteller sind die entsprechenden Verarbeitungsvorschriften zu beachten!

Der Anschluss der Leitung an die Leitungsdose hat durch qualifiziertes Fachpersonal zu erfolgen! Kurzschluss zwischen einzelnen Adern bzw. zum Steckergehäuse, schlechte Lötung oder unsachgemäße Verbindung der Abschirmung können zu Funktionsstörungen und Ausfall des Ventils führen!

Die Montagefläche des Ventils muss einwandfrei mit dem geerdeten Maschinenrahmen verbunden werden. Der Erdleiter der Ventilzuleitung sowie der Leitungsschirm sind im Schaltschrank mit der Schutzerde zu verbinden. Zur Verhinderung von Erdschleifen sollte zwischen Schaltschrank und Maschine ein niederohmiger Potentialausgleich vorhanden sein (Leitungsquerschnitt >10 mm²).

Elektrische Beschaltung Spannungsversorgung

Die Betriebsspannung muss zwischen 22...30 V liegen. Bei <19 V schaltet das Ventil ab. Die Restwelligkeit der Versorgungsspannung darf nicht über 5 % eff liegen.

Das verwendete Speisenetzteil muss den geltenden Vorschriften entsprechen (DIN EN 61558) und ein CE-Zeichen tragen. Die Betriebsspannung des Ventils muss frei von induktiven Stoßspannungen sein. Der Maximalwert von 30 V ist unbedingt einzuhalten! Eine höhere Spannung kann zum Ausfall des Ventils führen!

Bei der Auslegung des Speisenetzteils erhöhten Einschaltstrom berücksichtigen.

Es sollte kein stabilisiertes Netzteil mit elektronischer Strombegrenzung verwendet werden. Durch den erhöhten Einschaltstrom des Ventils kann eine derartige Strombegrenzung vorzeitig ansprechen und zu Störungen beim Einschalten der Betriebsspannung führen.

Bei vertauschter Polarität der Betriebsspannung ist der Betrieb des Ventils blockiert. Es ist unbedingt eine Vorsicherung 4,0 A mittelträge vor jedes Ventil zu schalten! Nichtbeachtung dieser Vorschrift kann zu irreparablen Schäden an Ventil bzw. Steuerungseinheit führen!

Freigabe-Eingang

Eine Signalspannung gibt den Magnetantrieb des Ventils frei. Zum Betrieb des Ventils muss am entsprechenden Eingang ständig eine Gleichspannung im Bereich 5...30 V anliegen (z. B. die Ventil-Versorgungsspannung). Bei Unterbrechung des Freigabesignals nimmt das Ventil federbetätigt und unabhängig von der Sollwertführung die hydraulische Vorzugsstellung ein.

Die Freigabefunktion stellt keine Sicherheitseinrichtung gegen ungewollte Ventilbetätigung im Sinne der Unfallverhütungsvorschriften dar!

Signal-Eingang

Der Ventilhub verhält sich proportional zur Größe des Signals. Details sind aus den technischen Daten ersichtlich.

Das Eingangssignal muss geglättet und frei von induktiven Stoßspannungen und Überlagerungen sein. Aufgrund der Ansprechempfindlichkeit des Ventils wird eine hohe Signalgüte empfohlen, um Funktionsstörungen vorzubeugen.

Ventile Nenngröße NG25 bis NG50

Bei der Option 4...20 mA wird der Zustand „<3,6 mA“ als Ausfallinformation genutzt. Dies bedeutet, dass bei unterbrochenem Eingangssignalkreis eine Fehlerinformation zur Verfügung steht, welche entsprechend ausgewertet werden kann. Im vorliegenden Fall wird dadurch der Magnetantrieb abgeschaltet. Einschaltung erfolgt, wenn das Eingangssignal den Wert von 3,8 mA überschreitet, beim Unterschreiten von 3,6 mA erfolgt die Abschaltung. Diese Festlegung folgt der NAMUR - Empfehlung NE43.

Diagnose-Ausgang

An den Anschlüssen kann eine Spannungsinformation über den Betriebszustand des Ventils gemessen werden.

Der Ausgang darf mit max. 5 mA belastet werden. Überschreitung führt zu Funktionsstörungen.

Ventile Nenngröße NG63 und NG80

5. Betriebshinweise

Systemdruck muss vorliegen, bevor Ventil eingeschaltet wird.

Magnetstromüberwachung

Bei Überschreiten des Aktuatorstroms über eine Zeitspanne von 10 Sekunden hinaus wird der Aktuator als Schutz gegen Übertemperatur abgeschaltet. Dieser Betriebszustand wird im Normalbetrieb nicht erreicht, er kann jedoch z.B. bei einem durch Verschmutzung schwergängigen Ventil auftreten. In diesem Fall sollte die Ursache für die Verschmutzung behoben werden (Hydraulikfluid wechseln, Filterung kontrollieren, Ventil spülen).

Die Überstromabschaltung kann durch vorübergehende Unterbrechung des Freigabesignals zurückgesetzt werden.

Das Abschalten des VCD-Antriebs infolge Überlast wird über den Diagnoseausgang angezeigt.

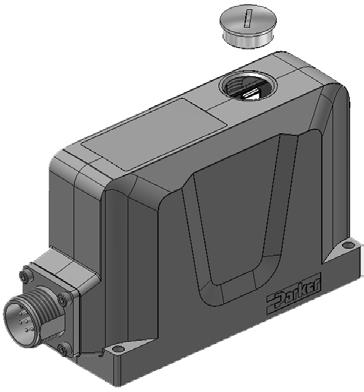

ProPxD Parametrier-Software

Die Software ProPxD gestattet eine komfortable Einstellung anwendungsspezifischer Parameter. Mit Hilfe der übersichtlichen Eingabeoberfläche können die Parameter angezeigt und verändert werden. Ein Abspeichern kompletter Parametersätze ist ebenso möglich wie das Ausdrucken oder Speichern als Text-Datei zur weitergehenden Dokumentation.

Die Software kann unter www.parker.com/isde im Bereich "Support" oder direkt unter www.parker. com/propxd kostenlos heruntergeladen werden. Hinweise zur Programminstallation und Bedienung der Software sind in der Betriebsanleitung 5715687 angegeben. Die Anleitung kann unter www. parker.com/isde im Bereich "Support" heruntergeladen werden.

Bitte regelmäßig prüfen, ob neue Updates vorhanden sind.

Hardware-Anforderungen

• PC mit Betriebssystem ab Windows® XP

• Schnittstelle RS232C

• Bildschirmauflösung mind. 800 x 600

• Nullmodem-Verbindungsleitung zwischen PC und Elektronik

• Speicherbedarf ca. 40 MB

Falls Ihr PC keine serielle Schnittstelle nach RS232-Standard hat, benötigen Sie zusätzlich einen USB-RS232C Adapter.

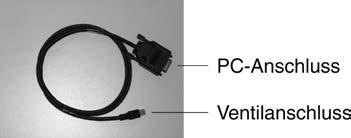

Anschlussleitung

Achtung! Die Ventilelektronik besitzt keine USB-Schnittstelle, sondern kann nur über eine RS232C-Verbindung parametriert werden. Daher ist eine Verwendung von USBNormleitungen nicht zulässig und kann zu Schäden an Ventil bzw. PC führen. Parametrierkabel

Best.-Nr. 40982923

LED-Blinksignale der Ventilelektronik

enabled Ventil OK: ca. 0,5 Hz (langsam grün)

disabled Ventil OK: ca. 1 Hz (schneller grün)

Ventil mit Fehler: ca. 10 Hz (sehr schnell grün)

Nähere Informationen können über die ProPxD Parametrier-Software angezeigt werden.

TPQ 5715-653 DE.indd 16.01.19

3-Wege Regelventil mit VCD® Serie TPQ Betriebsanleitung

Entlüften des Hydrauliksystems

Bei der ersten Inbetriebnahme, nach einem Ölwechsel oder nach dem Öffnen von Leitungen oder Ventilen muss das Hydrauliksystem entlüftet werden.

Filter

Die Funktion und Lebensdauer des Ventils wird stark von der Reinheit der Druckflüssigkeit bestimmt. Die Reinheitsklasse 18/16/13 nach DIN ISO 4406 ist einzuhalten.

Spülen

Es ist empfehlenswert, Rohrleitungen durch Kurzschluss der Druck- und Rücklaufleitung zu spülen. Dadurch wird ein Zuführen des Montageschmutzes zum Ventil verhindert.

6. Störungsbehebung

Grundlage der Fehlersuche ist stets eine systematische Vorgehensweise.

Bei Verdacht auf Schwergängigkeit kann das Ventil mit sauberer Druckflüssigkeit gespült werden.

Bei der Fehlersuche in einem Hydrauliksystem sind daher genaue Kenntnisse über Funktion und Aufbau des Systems erforderlich sind, dürfen die Arbeiten ausschließlich von Fachpersonal durchgeführt werden.

Störungsmerkmal beim Betrieb des Hydraulikverbrauchers

- funktioniert generell nicht

- schwingt hochfrequent

- schwingt niederfrequent

- hat Geschwindigkeitsschwankungen bei gleichem Sollwert

- hat unterschiedliche Geschwindigkeit für beide Hubrichtungen

- hat zu niedrige Geschwindigkeit

- driftet ohne Sollwertsignal

Mögliche Störungsursachen

X Hydraulikpumpe bzw. Motor defekt

X X X X X Antrieb überlastet

X X X X X X Ventil verschmutzt

X X Hydraulikfluid zu dickflüssig / zu kalt

X X Ölstand im Behälter zu niedrig

X X X Filter verschmutzt

X X X X Betriebsspannung zu niedrig

X Betriebsspannung hat zu viel Restwelligkeit

X X Sollwertsignal zu niedrig

X Sollwertsignal hat zu viel Restwelligkeit

X Nullpunkteinstellung fehlerhaft

X X X X X Kontakte der Zentralsteckverb. verschmutzt

Abhilfemaßnahmen

Hydraulikpumpe bzw. Motor austauschen

Druck bzw. Geschw. reduzieren, größeres Ventil einsetzen

Druckflüssigkeit, Filter reinigen / Ventil spülen

Fluidqualität ändern, Anlage auf Betriebstemperatur bringen

Druckflüssigkeit nachfüllen

Filter reinigen bzw. auswechseln

Betriebsspannungsbereich einhalten

Restwelligkeit reduzieren

Sollwertsignal erhöhen

Restwelligkeit reduzieren

Nullpunkteinstellung überprüfen

Kontakte reinigen / Leitungsdose auswechseln

X Zuleitung unterbrochen Zuleitung reparieren

X X X X X X Anschlussfolge fehlerhaft Anschlussfolge berichtigen X X Zuleitung nicht abgeschirmt Leitungsqualität ändern

3-Wege Regelventil mit VCD® Serie TPQ Betriebsanleitung

7. Zubehör / Ersatzteile

Für die Ventilserie TPQ ist folgendes Zubehör

lieferbar:

Leitungsdose 6+PE Best.-Nr. 5004072

Befestigungsschrauben siehe Tabelle auf Seite 8

Ersatzteile / Dichtungssätze

TPQ025 SK-TPQ025EN30 SK-TPQ025EV30

TPQ032 SK-TPQ025EN30 SK-TPQ032EV30

TPQ040 SK-TPQ040EN30 SK-TPQ040EV30

TPQ050 SK-TPQ050EN30 SK-TPQ050EV30

TPQ063 SK-TPQ063EN30 SK-TPQ063EV30

TPQ080 SK-TPQ080EN30 SK-TPQ080EV30
