SH Serie Silencer Reduziert Geräusche in Hydrauliksystemen - 350 bar

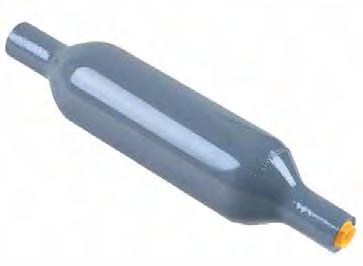

Silencer SH Serie 350 bar
Standardversion (C - Stahl Druckkörper) . Ausführung nach DGRL 2014/68/EU Artikel 4.3, Fluidgruppe 2
TypeArt.-Nr.Schellen
SH170-25*60045400100 E95
1.535025-40/+1755.84629035.33/4”18 20250803648
SH170-50*60045500100 E95 2.235050-40/+1757.35909035.33/4”18 20250803648
SH170-75*60045100100 E114 3.435075-40/+17512.059711454.011/4”22 20251003648
SH170-100*60044900100 E114 3.4350100-40/+17512.059711454.011/4”22 20251003648
SH170-125*60045000100 E114 4.6350125-40/+17515.074911454.011/4”22 20251003648
SH170-175*60044600100 E114 4.6350170-40/+17515.074911454.011/4”22 20251003648
SH170-275*60045200100 E114 4.6350275-40/+17515.074911454.011/4”22 20251003648
SH220-25*60045300100 E95 1.235025-40/+1755.23869035.33/4”18 20250803648
SH220-50*60043800100 E95 1.535050-40/+1755.84629035.33/4”18 20250803648
SH220-75*60045600100 E95 1.535075-40/+1755.84629035.33/4”18 20250803648
SH220-100*60045700100 E95 2.2350100-40/+1757.45909035.33/4”18 20250803648
SH220-125*60045800100 E95 2.2350125-40/+1757.45909035.33/4”18 20250803648
SH220-175*60044700100 E114 3.4350175-40/+17512.059711454.011/4”22 20251003648
SH220-275*60044500100 E114 3.4350275-40/+17512.059711454.011/4”22 20251003648
196
und Zubehör
Catalogue HY10-4004-PL/DE
Druckspeicher-Produktpalette
Druckspeicherkatalog
Parker Hannifin Accumulator and Cooler Division Europe

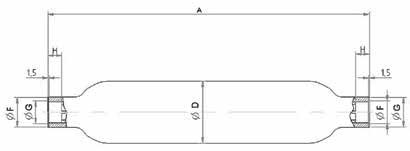

Volumen Liter Max.Arbeits -Druck(PS) bar Vol.strom l/min Zulässige Betriebs.Temperatur min/max (°C) Gewicht kg Abmessungen in mm Model(Anzahl) Art.-Nr. A max Länge ØD øF für Bonded Dichtung øG Gas Zyl. H mini
Allgemeine Informationen Dämpfer

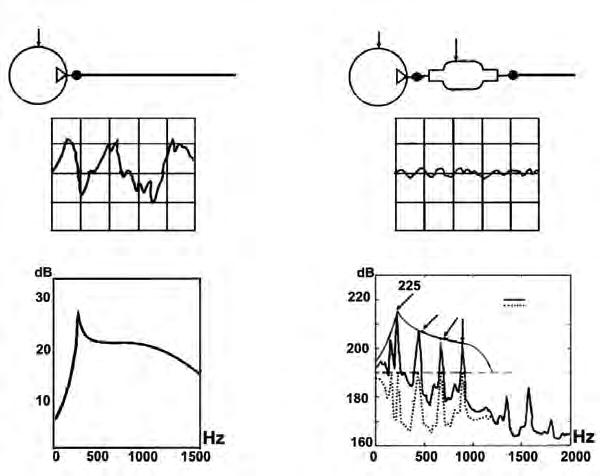

Mit Dämpfern werden Schwankungen des HochfrequenzHydraulikdrucks erheblich reduziert (siehe Diagramme 1 und 2).
Die Kurven 3 und 4 zeigen zunächst eine typische, für ein Dämpfermodell spezifische Dämpfungskurve (in dB)
Ohne Hydraulikdämpfer
und geben die Dämpfungspegel der Druckimpulse in Abhängigkeit der zu filternden Frequenzen an. Außerdem zeigen sie ein Beispiel der Amplitudenspektren einer Pumpe mit und ohne Dämpfer, der die Impulse von 217 dB auf 190 dB reduziert.
Mit Hydraulikdämpfern
197
und Zubehör Druckspeicherkatalog Catalogue HY10-4004-PL/DE
3 4
Parker Hannifin Accumulator and Cooler Division Europe Druckspeicher-Produktpalette
1 2
Pumpe Pumpe Dämpfer Ohne Mit Oberwellen Produktserie SH Bestellverfahren für einen Dämpfer Dämpfer der Produktserie SH Produktserie Bereich SH 170 25 Durchflussrate l/min SH 170: Frequenz = 170 Hz SH 220: Frequenz = 220 Hz Von 25 bis zu 275 l/min
Abnahmen
APD 0,1L SS ●● 350
APD 0,25L SS ●● 300
APD 0,5L SS ●● 250
APD1 bis 2LSS ●● 180
APD 3L SS ●● 250
APD 5L SS ●● 120
BPD 0,1L SS ●● 690
BPD 0,25L SS ●● 690
BPD 0,5L SS ●● 690
BPD1 bis 2LSS ●● 450
BPD 3L SS ●● 430
BPD 5L SS ●● 300
CPD 0,1L SS ●● 300
CPD 0,25L SS ●● 250
CPD 0,5L SS ●● 170
CPD1 bis 2LSS ●● 140
CPD 3L SS ●● 120
CPD 5L SS ●● 95
CPDU 0,1L SS ●● 300 ● 300
CPDU0,25L
CPDU1 bis 2LSS ●● 140 ● 140
198 Druckspeicher-Produktpalette und Zubehör Druckspeicherkatalog Catalogue HY10-4004-PL/DE
Parker Hannifin Accumulator and Cooler Division Europe
für Silencer
Bestimmungsort EUROPAUSAMARINE-OFFSHORE AbnahmenKodierung /90 /00 /90 /00 /90 EX /15 /48 /43 /24 /13 /11 /23 /41 / 24 Type * Volumenbereich (L) Material : CS : CStahl SS : Edelstahl DGRL Fluidgruppe 2 DGRL Fluidgruppe 1 ATEX max. Arbeits.Druck (bar) ASME VIII div. 1 max. Arbeits.Druck (Psi) DNV MOBILE SHIPS max. Arbeits.Druck
MARINE
ABS
● Verfügbar ◌ Verfügbar auf Anfrage Diese Tabelle gibt eine Übersicht der verfügbaren Abnahmen. Im Einzelnen muss die Abnahme genau spezifiziert werden in Bezug auf max. Arbeitdruck und zulässigen Temperaturbereich.
(bar) BUREAU VERITAS
max. Arbeits.Druck (bar)
AMERICAN BUREAU OF SHIPPING max. Arbeits.Druck (bar) GL GERMANISCHER LLOYD’S max. Arbeits.Druck (bar)
SS ●● 250 ● 250
CPDU 0,5L SS ●● 170 ● 170
CPDU 3L SS ●● 120 ● 120
CPDU 5L SS ●● 95 ● 95
199 Parker
Accumulator and Cooler Division Europe Druckspeicher-Produktpalette und Zubehör Druckspeicherkatalog Catalogue HY10-4004-PL/DE Abnahmen für Silencer
Bestimmungsort EUROPAUSAMARINE-OFFSHORE Abnahmen Kodierung /90 /00 /90 /00 /90 EX /15 /48 /43 /24 /13 /11 /23 /41 / 24 Type * Volumenbereich (L) Material : CS : CStahl SS : Edelstahl DGRL Fluidgruppe 2 DGRL Fluidgruppe 1 ATEX max. Arbeits.Druck (bar) ASME VIII div. 1 max. Arbeits.Druck (Psi) DNV MOBILE SHIPS max. Arbeits.Druck (bar) BUREAU VERITAS MARINE max. Arbeits.Druck (bar) ABS AMERICAN BUREAU OF SHIPPING max. Arbeits.Druck (bar) GL GERMANISCHER LLOYD’S max. Arbeits.Druck (bar)
Hannifin
● Verfügbar ◌ Verfügbar auf Anfrage Diese Tabelle gibt eine Übersicht der verfügbaren Abnahmen. Im Einzelnen muss die Abnahme genau spezifiziert werden in Bezug auf max. Arbeitdruck und zulässigen Temperaturbereich.
DPD0,1LSS ●● 460 DPD0,25LSS ●● 420 DPD0,5LSS ●● 400 DPD1 bis 2LSS ●● 350 DPD3L SS ●● 300 DPD5L SS ●● 207 DPDU0,1LSS ●● 460 ● 300 DPDU0,25LSS ●● 420 ● 250 DPDU0,5LSS ●● 400 ● 170 DPDU1 bis 2LSS ●● 350 ● 140 DPDU3L SS ●● 300 ● 120 DPDU5L SS ●● 207 ● 95 SBV30,5LCS ●● 40 SBV31 bis 2,5LCS ●● 40 ● 40 ● 40 SH170 bis 220CS ●● 350
