SBV3 Serie Pulsationsstoßdämpfer Silikongefüllter Blasenspeicher - bis zu 40 bar
Beschreibung
Der Pulsationsdämpfer SBV3 ist speziell für den Einsatz in Niederdruck-Kraftstoffsystemen (typischerweise in der Marine- und Energieerzeugung) geeignet, um Druckpulsation (bis zu 40 bar / 2,5 Liter) zu verringern.
Die patentierte Technologie des Pulsationsdämpfers SBV3 eliminiert alle Risiken und Wartungsarbeiten, die mit unter Druck stehendem Gas verbunden sind.Weiterhin ist keine Gasvorfüllung erforderlich, da stattdessen Silikonpartikel verwendet werden. Diese dritte Dämpfergeneration integriert die neue S2Kautschukmischung mit verbesserter Langlebigkeit und Effizienz Der neue Pulsationsdämpfer SBV3 ist speziell für den Einsatz auf Niederdruck-Kraftstoffsystemen (typischerweise in der Marine- und Stromerzeugung) zur Dämpfung von Druckpulsationen konzipiert.
Merkmale und Vorteile
• Langlebigkeit: Die neue Generation von SBV bietet eine um 35 % verbesserte Langlebigkeit und Zuverlässigkeit, verglichem mit der Vorgängerserie SBV2. Der neue Adapterstutzen reduziert das Risiko von Leckagen - 2 bis 3 mal niedriger als die SBV2 - und ein verbessertes Sieb verhindert, dass Silikonteile in das Kraftstoffsystem gelangen.
• Einfache Installation und Bedienung: Der SBV3 ist an den Ein- und Auslassleitungen des Dieselmotors installiert. Die Unterseite ist mit dem Kraftstoffsystem und der Stutzen auf der Oberseite mit einem Überlauferkennungs-System verbunden. Es sind keine zusätzlichen Flüssigkeits- oder Gasvorfüllungen erforderlich und die leichte Konstruktion erleichtern die Handhabung und den Transport.
• Verbesserte Sicherheit: Der neue Adapterstutzen mit 2 Dichtungszonen reduziert das Risiko des Kontaktes von heißen Medien während der Inspektion und Wartung erheblich. Sein hoher Drucksicherheitsfaktor und verbesserte Leckagesicherheit erhöhen zudem die Sicherheit.
• Effizienz und Zuverlässigkeit: Mit einer um 35% erhöhten Produktlebensdauer gegenüber dem bisherigen Modell bietet das SBV3 ein besseres Preis-/Leistungsverhältnis. Eine robuste Druckbehälterkonstruktion und ein verbesserter Adapterstutzen optimieren dieses Produkt für den Einsatz bei hoher Beanspruchung und Ermüdung.

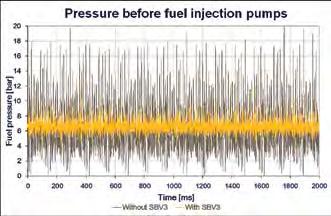

• Verlängerung der Systemlebensdauer - Kostensenkung: Die Reduzierung von Druckspitzen im Kraftstoffsystem verhindert Schäden an Pumpen/Instrumenten und reduziert die mit der Wartung und Instandhaltung verbundenen Kosten.
178
Zubehör
Catalogue HY10-4004-PL/DE
Druckspeicher-Produktpalette und
Druckspeicherkatalog
Parker Hannifin Accumulator and Cooler Division Europe

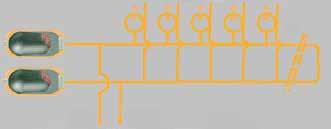

High pressure injection pumps Supply Return etc. 1 2 3 4 Beispiel einer typischen Installation Zulassungen CE oder PED 2014/68/EU Article 4.3 BV Marine Weitere Zulassungen auf Anfrage (ABS, DNV, GL, NKK). 1. Silikonanschluss Kann über ein Auslauferfassungssystem oder Ventil an eine Abflusswanne angeschlossen werden 2. GehäuseMaterial: Hochfester Stahl Maximaler Betriebsdruck: 40 bar Nennkapazitäten: 0,5, 1 oder 2,5 Liter 3. Blase Verbundstoff S2 vom Typ HBBR; speziell für die Kompatibilität mit den Kraftstoffarten HFO und MDO und für Hochtemperatur-Umgebungen entwickelt. 4. Fluidanschluss Mit verstärktem Sieb, G2“-kompatibel mit einer großen Auswahl an Adaptern und Verteilerblöcken
Produktserie SBV3: So wählen Sie den passenden SBV3
Um das passende SBV3-Modell für Ihr System auszuwählen, sind zwei Informationen erforderlich:
• F (Hz): Grundfrequenz der Pulsationen
• Pm (bar): Mittlerer Druck im Kreislauf
Auswahl:

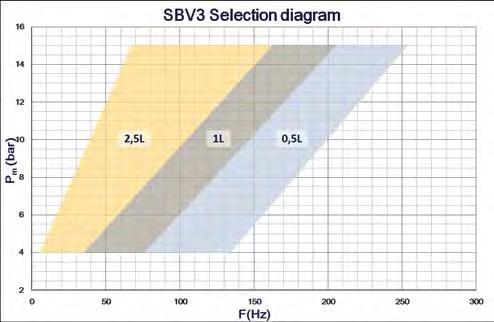

1. Bestimmen Sie im nebenstehenden Diagramm die Grundfrequenz und den mittleren Druck.
2. Wählen Sie das passende Modell im schattierten Bereich.
Produktserie SBV3: Bestellverfahren
Produkttyp
SBV3: Niederdruck-Blase Silikonfüllung
Volumen in l (bis zu 4 Zeichen) 0.5 - für 0,5 Liter 1.0 - für 1,0 Liter 2.5 - für 2,5 Liter
Maximaler Betriebsdruck gemäß CE* 40 - für einen max. Betriebsdruck von 40 bar
Zulassungen*
SBV3 0.5 40 / 00 A S2 K M 1 00
00 - Gemäß PED2014/68/EU, Article 4.3 11 - Gemäß CE und BV Marine 13 - Gemäß PED Article 4.3 und BV Marine 23 - Gemäß PED 2014/68/EU Art 4.3 + ABS 41 - Gemäß PED 2014/68/EU + ABS *Bitte wenden Sie sich für weitere Zulassungen an Parker
Material (Gehäuse und Fluidanschluss)
A - Alle Teile aus Hochfester Stahl, Gehäuse mit Epoxidlackierung
Blasenverbundstoff S2 - Verbundstoff S2 Typ HNBR
Fluidanschlusskonfiguration
K - G2" nach ISO 228
Silikonanschlusskonfiguration
L - Ohne Gasventil - Rohranschluss Ø 10 mm M - Ohne Gasventil - Rohranschluss Ø 8 mm
Fluidtyp
1 - Fluidtyp 1 CE Fluidgruppe 1
Sonderanfertigungen
00 - Keine Sonderfunktionen oder Spezialkonfigurationen ZZ - Spezialkonfiguration oder mehrere Optionen
179
Zubehör
Catalogue HY10-4004-PL/DE
Druckspeicher-Produktpalette und
Druckspeicherkatalog
Technische Daten
Druck
Maximaler Betriebsdruck: (PS) = 40 bar Betriebsdruck (OP): 3 bis 15 bar.
Vorspanndruck Kein Vorspanndruck erforderlich. Die Blase ist mit Silikonpartikeln gefüllt.
Werkstoff
Gehäuse aus geschmiedetem Werkzeugstahl mit Epoxidlackierung, Blasenverbundstoff S2 HNBR.
Temperaturbereich Standardbauweise: -10° bis +150 °C.
Systemfluide
Für Dieselöl und Schweröl (MDO und HFO) geeignet Produkt zugelassen für Fluidgruppe 1 gemäß DGRL Zulassungen
Erfüllt DGRL: Article 4.3* oder CE BV Marine
Weitere Zulassungen auf Anfrage (ABS, DNV, GL, NKK)
Installation
Vertikal (Fluidanschluss auf der Unterseite), bevorzugt horizontal.
Bedienungsanleitung wird mit dem Dämpfer geliefert.

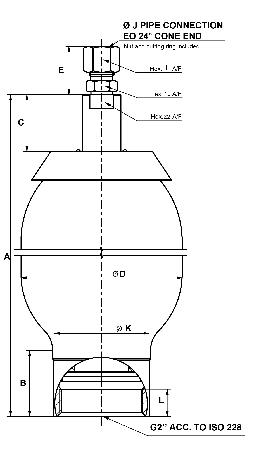

Die in der obigen Tabelle angegebenen Abmessungen sind in mm angegeben, die Fertigungstoleranzen sind nicht berücksichtigt
Patente in den meisten großen Industrieländern angemeldet.
PED2014/68/EU Article 4.3
180
Catalogue HY10-4004-PL/DE
Druckspeicher-Produktpalette und Zubehör Druckspeicherkatalog
Parker Hannifin Accumulator and Cooler Division Europe Abnahme Code /00 /13 /11 /23 /41 Max. ArbeitsDruck (PS) bar Gewicht kg Abmessungen (mm) Volumen in Liter Max. Arbeits- Druck (bar) DGRL 2014/68/EU Artikel 4.3 /11 : DGRL&BV MARINE /13 : DGRL Artikel 4.3& BV MARINE /41 : DGRL&ABS /23 : DGRL Artikel 4.3&ABS A max Länge B C ØD Ød E ØF H I Ø J 0.540 SBV3 0.5-40/00-AS2KM-100 092686011S2 40 3261 46409022528813817 140 SBV3 1.0-40/13-AS2KL-100 092390011S2 40 6 289 4740 116 2253410131022 2.540 SBV3 2.5-40/11-AS2KL-100 092391011S2 40 10463 4740 116 2253410131022
Druckspeicher-Produktpalette und Zubehör Druckspeicherkatalog
Zubehör
Verteilerblock:
• DIN
• JIS
• ANSI und ersetzt bestehende Lösung SAE 3000 psi
Schellen: Temperatur 150 °C Verzinkte Bauform - Silikonkautschuk SBV3-E95 SBV3-A114
Weiteres Zubehör:
• Rohrsätze zur Überwachung der Blase bis zu 150 °C
• Kugelventil - Verbinder - Schellen -aus Werkzeugstahl mit CF-Beschichtung
• Rohr: -Werkzeugstahl mit CF-Beschichtung -Edelstahl 1.4571 -Kupfer (Rohr)
Für weitere Informationen wenden Sie sich bitte an Ihr lokales Verkaufsbüro von Parker.
