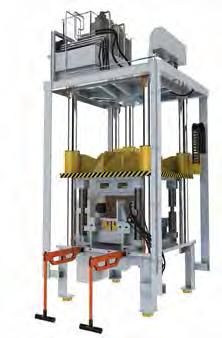

Parker stellt seine neue Produktserie DC an Hochgeschwindigkeitskolbenspeichern vor, die speziell für Druckguss- und Pressanwendungen entwickelt wurden. Eine breite Palette an Blasenspeichern, Gasflaschen und Zubehör ergänzen das Angebot von Parker.
■ Hohe Testdrücke - Rohre und Endkappen aus hochwertigem Werkzeugstahl - Maximaldruck-Sicherheitsfaktor 4:1 - Erfüllt die CE-Richtlinie für Druckluftgeräte
Für Hochdruck- und materialermüdende Anwendungen geeignet
Bewährte Zuverlässigkeit - über 10 Jahre Einsatz in Druckgussanwendungen
Zusätzliche Sicherung (Berstscheibe) erhältlich
■ Hochgeschwindigkeit, hoher Durchfluss, hohe Zyklusraten
- Kolbengeschwindigkeit 6 - 8 Meter pro Sekunde - Kolbendichtungssystem mit geringer Reibung - Präzise Bauformen mit engen Toleranzen - Rohroberflächenbearbeitung mit geringer Reibung - Fluidkompatibilität: Wasserglycol oder Mineralöl - Flansch- und Anschlussoptionen für hohe Durchflussraten
■ Austauschbar
- Komplettes Sortiment an Flansch- und Anschlussgrößen - Montageschnittstelle gemäß Kundenanforderung - Einteilige oder zweiteilige Hydraulik- und Stickstoff-Endkappen - Anschlussausrichtung in 45°-Schritten oder ganze 360°
- Für eine Nachrüstung geeignet
■ Bewährte Anwendungsleistung und Zuverlässigkeit
- Das Sortiment wird seit über 10 Jahren in Hochgeschwindigkeits-Druckgussanwendungen eingesetzt, und die neue breitere Palette an Kolbenspeichern der Baureihe DC bietet zusätzliche Produktmerkmale und technische Vorteile zur Erfüllung von Kundenanforderungen.
DC
DC Druckspeicher der Produktserie
B Flasche
Code Durchmesser (nominal)
180 180 mm Durchmesser 250 250 mm Durchmesser
Code Zulassung (Typ)
E Gemäß PED 2014/68/EU
Code Ventiloptionen
O Ohne Gasventil
M Gasventil Typ Tellerventil
Konstruktionsprinzip E
Optionen M
Kapazität 080
Betriebsdruck L 2
Ausführung nummer K
Produktserie Modell 250 RF
Dichtung Typ Anschluss Größe
L Gasventil Typ Tellerventil + Wasseranwendung
P Gasventil Typ Tellerventil + Sicherung
R Gasventil Typ Tellerventil + Wasseranwendung + Sicherung
Code Kapazität Modell
Code Kapazität Modell
006 6.0 nur DC180 030 30 DC180 und DC250 008 8.0 nur DC180 040 40 DC180 und DC250 010 10 nur DC180 050 50 DC180 und DC250 015 15 nur DC180 060 60 DC180 und DC250 020 20 nur DC180 080 80 DC180 und DC250 025 25 nur DC180
Code Maximaler Betriebsdruck 3
L 250 bar H 350 bar
Code Anschluss
2 Befestigung metrisch + BSPP-Anschluss (Standard)
### Sonderanfertigungen (von Parker zugeordnete Nummer)
Beachten Sie bitte die Tabelle mit Dichtungen auf Seite 137
Beachten Sie bitte die Tabellen für Fluidanschlüsse auf Seite 143
Technische Daten (wenn kein Ventil mitgeliefert wird)
1 Es können weitere Zulassungen bestellt werden - bitte wenden Sie sich an den Hersteller.
2 Wenn ein Gasanschluss bestellt wird, wird kein Gasventil geliefert.
3 Wenden Sie sich für andere Druckwerte bitte an den Hersteller.
Code Vorspannung (Beispiel)
100 100 bar
200 200 bar
Geben Sie bei Druckspeichern mit nicht standardmäßigen Anschlüssen die Spezialgas- und/oder Hydraulikanschlüsse und den entsprechenden Code des Anschlusses ab Seite 135 an. Eine typische Modellnummer für einen Druckspeicher mit Hydraulik- und Gasanschlüssen gemäß ISO 6149 wäre: A - 3 - T - M - 0090 - D - 2 - K - YE/YE
141 Parker Hannifin Accumulator and Cooler Division Europe
180 1512,000 94442M16x214020G1.1/2DC180E0015L2K**106207DC180E0015H2K**136220 180 2012,000 114142M16x214020G1.1/2DC180E0020L2K** 118 207DC180E0020H2K**155220 180 2512,000 133742M16x214020G1.1/2DC180E0025L2K**131207DC180E0025H2K**175220 180 3012,000 153442M16x214020G1.1/2DC180E0030L2K**143207DC180E0030H2K**194220 180 4012,000 192742M16x214020G1.1/2DC180E0040L2K**168207DC180E0040H2K**232220
250 3023,000 104142M22x2.517030G1.1/2DC250E0030L2K**245290DC250E0030H2K**317310 250 4023,000 124542M22x2.517030G1.1/2DC250E0040L2K**271290DC250E0040H2K**359310 250 5023,000 144942M22x2.517030G1.1/2DC250E0050L2K**298290DC250E0050H2K**401310 250 6023,000 165242M22x2.517030G1.1/2DC250E0060L2K**325290DC250E0060H2K**442310 250 8023,000 206042M22x2.517030G1.1/2DC250E0080L2K**379290DC250E0080H2K**526310 (2) Für Andere Fluide, konsultieren Sie bitte Parker Hannifin (3) Für Fluidgruppe 1, konsultieren Sie Parker Hannifin
Bar
Montagebohrung E Montagebohrung L Tiefe
Die aufgeführten BSPP-Anschlüsse werden serienmäßig an den Fluidanschlüssen der Druckspeicher der Produktserie DC 250 bar und an den Gasanschlüssen dieser Druckspeicher geliefert, wenn sie für den Einsatz mit Gasflaschen bestellt werden. Eine Reihe von optionalen Gewinde- und Flanschanschlüssen ist ebenfalls erhältlich, die unten aufgeführt sind. Alle Anschlüsse sind anhand des entsprechenden Codes in der Modellnummer des Druckspeichers angegeben.
Die Kolbenspeicher der Produktserie DC sind mit metrischen Flanschanschlüssen gemäß ISO 6162/3000 psi und ISO 6164/6000 psi wie in den Tabellen dargestellt erhältlich. Zöllische Flanschanschlüsse und Flanschanschlüsse für höhere Drücke sind ebenfalls erhältlich, wenden Sie sich bitte an den Hersteller.
ISO 6162 mit Flansch Anschlussabmessungen
A B
F C
B F
A B
Gewindegröße
Von Modell Code G1
RD G1 1/4 RE G1 1/2 (standard) RF G2 RG
Bei allen Modellen:
Flanschanschlüsse gemäß ISO 6162/3000 psi
Flanschgröße Von Modell A * B ± 0,25 C ± 0,25 F Code
DN13 180 M8 17.5 38.1 13 MT
DN19 180 M10 22.3 47.6 19 MU
DN25 180 M10 26.2 52.4 25 MV DN32 180 M10 30.2 58.7 32 MW
DN38 180 M12 35.7 69.9 38 MJ
DN51 180 M12 42.9 77.8 51 ML DN64 180 M12 50.8 88.9 64 MM DN76 180 M16 61.9 106.4 76 MN
Flanschanschlüsse gemäß ISO 6164/6000 psi
Flanschgröße Von Modell A B ± 0,25
F +0,0 -1,5 Code
DN10 180 M6 x 124.710.0SD
DN13 180 M8 x 1.2529.713.0SE
DN19 180 M8 x 1.2535.419.0SF
DN25 180 M10 x 1.543.825.0SG
DN32 180 M12 x 1.7551.632.0SH
DN38 180 M16 x 260.138.0SP
DN51 180 M16 x 269.351.0SQ
DN56 180 M20 x 2.583.456.0SX
DN63 180 M24 x 3102.563.0SR
DN70 250 M24 x 3113.170.0SY
DN80 250M30 x 3.5123.780.0SZ
ISO 6164 mit Flansch Anschlussabmessungen Es sind weitere Gewinde- und Flanschanschlussmöglichkeiten erhältlich
Die Berstscheiben (Sicherungen) sind eine Sicherheitseinrichtung, die den Gasdruck unabhängig vom durch einen Brand oder einen Ausfall anderer Sicherheitseinrichtungen im System verursachten Druck entlastet. Sie sind in Werkzeugstahl- und Edelstahlausführung erhältlich.
Die Schellen von Parker sind für eine schnelle und einfache Montage von Druckspeichern ausgelegt. Hergestellt aus Werkzeugstahl und Edelstahl.
Ein automatischer Schutzmechanismus für Instrumentierungssysteme. Überschreitet der Gasdruck den Grenzdruck des Ventil , wird dieser zum Entlüftungsanschluss geschaltet. Der Druck kann dann an einen sicheren Ort oder in die Atmosphäre abgeleitet werden.
Dieses automatisierte Stickstoff-Nachfüllsystem für die Gasladung (CLS) sorgt dafür, dass Druckspeicher auf einen exakten Druck vorgespannt werden. Somit wird der Eingriff durch Personal vor Ort reduziert und eine praktisch wartungsfreie Lösung erzielt. Patent angemeldet.
Parker kann Kunden einen zusätzlichen Service anbieten, die für ihre Druckspeicher und Reservegasflaschen ein Gestell mit Verteilerblöcken und Ventilen benötigen. Die Druckspeichergestelle können nach Kundenanforderung Belastungsprüfungen unterzogen und lackiert werden. Die Technikteams bei Parker sind sehr erfahren und auf diesen Service spezialisiert. Dadurch sparen Sie kostbare Zeit und Ressourcen.
