Zahnradpumpen Serie PGP / PGM 1706-HY30-3300-DE

Zahnradpumpen und -motoren Serie PGP, PGM Inhaltsverzeichnis

Inhalt Seite

Serie 500 Aluminium

PGP, PGM 500 Kenndaten 5

PGP 502 Bestellschlüssel 6-7

PGP 505 Bestellschlüssel 8-9

PGP, PGM 511 Bestellschlüssel 10-11

PGP 517 Bestellschlüssel .................................................................. 12-13

PGP 502 Kennlinien 14

PGP 505 Kennlinien 15

PGP, PGM 511 Kennlinien ................................................................................ 16

PGP 517 Kennlinien 17

PGP 502 Technische Daten / Abmessungen 18-19 Montageflanschoptionen 20 Anschlussoptionen 21 Antriebswellenoptionen ........................................................... 22

PGP 505 Technische Daten / Abmessungen 23-24 Montageflanschoptionen 25 Anschlussoptionen 26 Antriebswellenoptionen 27-28

PGP, PGM 511 Technische Daten / Abmessungen ..................................... 29-30 Montageflanschoptionen 31-34 Vorsatzlager 35 Anschlussoptionen ............................................................. 36-37 Antriebswellenoptionen 38-40

PGP 517 Technische Daten / Abmessungen 41-42 Montageflanschoptionen 43 Anschlussoptionen 44-45 Antriebswellenoptionen ...................................................... 46-48

PGP 511 Einsatzbedingungen 49

PGP 517 Einsatzbedingungen 50

Änderungsverlauf Ausgabe 03.2017

Seite 18, Tabelle. max. Drehzahl für 1.6 cm³/U 4500 U/min, für 2.5 cm³/U 4000 U/min. Seite 68, zulässige Wellenbelastung T2 Seiten 14-17 und 56-58: Kennlinien

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Zahnradpumpen und -motoren Serie PGP, PGM Inhaltsverzeichnis

Inhalt Seite

Serie 600 Grau.Guss

PGP, PGM 600 Kenndaten .............................................................................................. 51

PGP, PGM 620 Bestellschlüssel 52-53

PGP, PGM 640 Bestellschlüssel ................................................................................. 54-55

PGP, PGM 620 Kennlinien 56

PGP 625 Kennlinien 57

PGP, PGM 640 Kennlinien ............................................................................................... 58

PGP, PGM 620

Technische Daten / Abmessungen 59

PGP 625 Technische Daten / Abmessungen 60

PGP, PGM 620 Technische Daten / Abmessungen 61

PGP 625 Technische Daten / Abmessungen 62

PGP, PGM 620, PGP 625 Montageflanschoptionen ................................................................... 63-64

Anschlussoptionen 65-66 Antriebswellenoptionen 67-68

PGP, PGM 640 Technische Daten / Abmessungen .................................................... 69-71 Montageflanschoptionen 73-74 Anschlussoptionen ............................................................................ 75-76 Antriebswellenoptionen 77

PGP, PGM 500/600 Wellenbelastung / Druckflüssigkeiten 78 Pumpenkombinationen ........................................................................... 79

Ventiloptionen

PGP 500/600

Druckbegrenzungsventil / einstellbar, interner Rücklauf 80

PGP511/517/620/625/640 Ventiloptionen / Prioritätsventil / Bestellschlüssel 81-82 Prioritätsventil (LS oder Konstant Volumenstrom) - seitlicher Anbau 83 Load Sense-Prioritätsventil (LSPV) ................................................... 84-85

PGM511/620/640

Druckbegrenzungsventil 86 Druckbegrenzungsventil mit Nachsaugventil 87

2 Wege-Druckbegrenzungsventil ............................................................ 88

2 Wege-Druckbegrenzungsventil mit Nachsaugventil 89

2 Wege-Druckbegrenzungsventil mit Nachsaugventil und Leckölrückschlagventilen 90 Proprtional elektromagnetisch vorgesteuert ........................................... 91 Drehzahlaufnehmer 92

PGP, PGM 500/600 Standard Dichtsätze für Pumpen/Motoren Serie 500/600 93 Bestellbeispiele 94-95

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Zahnradpumpen und -motoren Serie PGP, PGM

ACHTUNG — VERANTWORTUNG DES ANWENDERS

VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG DER HIERIN BESCHRIEBENEN PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.

Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen. Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf technischen Daten oder Spezifikationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.

Verkaufs-Angebot

Wenden Sie sich bitte wegen eines ausführlichen Verkaufs-Angebotes an Ihre Parker-Vertretung.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

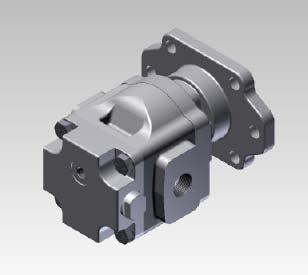

Kenndaten

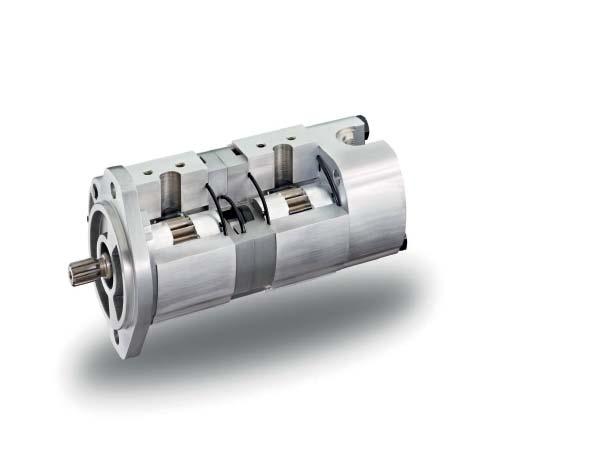

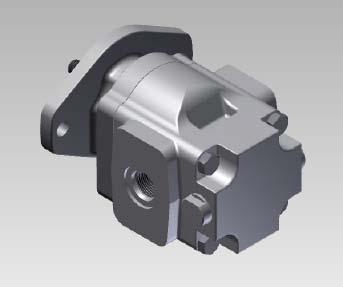

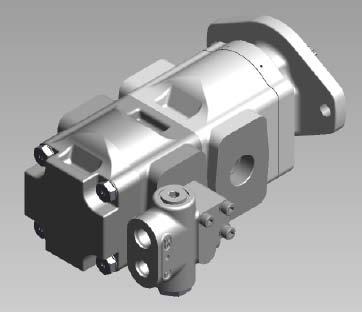

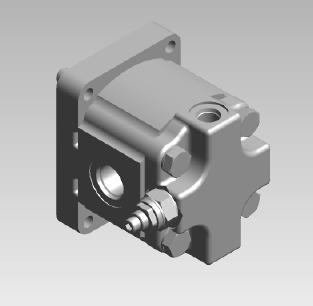

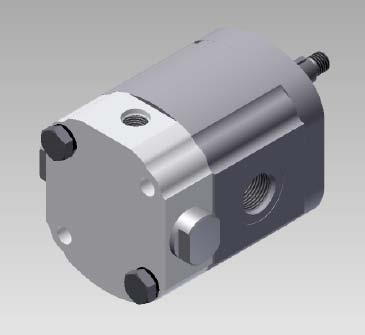

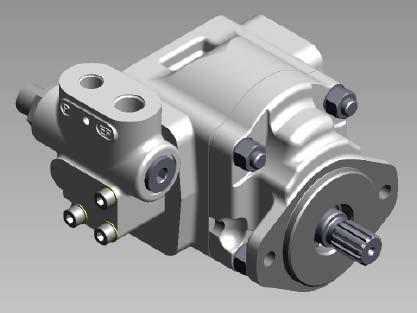

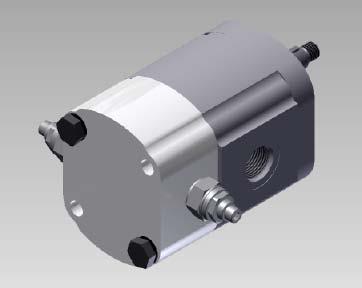

Die Zahnradgeräte der Serie 500 stellen eine weiter entwickelte Variante der international geläufigen ”Lagerbrillenpumpen und -motoren” dar.

Sie bieten ausgezeichnete Leistungswerte, einen hohen Gesamtwirkungsgrad, ein geringes Geräuschniveau bei hohen Betriebsdrücken und werden in 4 Baugrössen (PGP 502, PGP 505, PGP 511 und PGP 517) mit Verdrängungsvolumen von 0,8 bis 70 cm3/Umdrehung produziert.

Es stehen eine Vielzahl von Standardausführungen zur Verfügung, um den weltweiten Anforderungen gerecht zu werden.

Characteristics

• Bis zu 280 bar Dauerbetrieb

Hochfeste Werkstoffe sowie große Wellenzapfendurchmesser gewährleisten eine nied rige Lagerbelastung bei hohen Betriebsdrücken.

• Niedriges Geräuschniveau

Die Zahnräder mit 9 Zähnen PGP 502, 13 Zähnen PGP505 und 517 bzw. 12 Zähnen PGP 511 sowie eine optimierte Auslegung der Verzahnung bewirken einen geräuscharmen Lauf und eine Verringerung der Druckpulsation.

Kenndaten

Bauart Aussenverzahnte Hochleistungszahnradpumpe in Aluminiumbauweise.

Befestigungsart SAE-, Rechteck- oder Durchschraubflansch als Standard, andere auf Anfrage.

Anschlüsse SAE und metrische Flanschanschlüsse, Gewindeanschlüsse.

Antriebswellen Zahnwellen, Passfederwellen und Kegelwellen nach SAE und DIN, Klauenwellenenden, andere auf Anfrage.

Drehzahl 500 - 5000 U/min, siehe Technische Daten. Theor. Verdrängungsvolumen Siehe Technische Daten

Antrieb Direktantrieb mit flexibler Kupplung wird empfohlen.

Axiale/radiale Kräfte Geräte, die axialen oder radialen Wellenbelastungen ausgesetzt sind, müssen mit einem Vorsatzlager ausgeführt werden.

Eingangsdruck Eingangsdruckbereich 0,8 bis 2 bar abs. min. Eingangsdruck 0,5 bar abs., kurzzeitig und ohne Belastung, Rücksprache wird empfohlen.

Ausgangsdruck Siehe Technische Daten

Druckansteigsgeschwindigkeit Max. 3000 bar/s

Strömungsgeschwindigkeit

Siehe Nomogramm Strömungsgeschwindigkeit Seite 75

Hydraulikflüssigkeiten Mineralöle, HLP, DIN 51524-2

Druckflüssigkeitstemperaturbereich -15 bis +80 °C. Der max. zulässige Betriebsdruck ist abhängig von der Fluidtemperatur. Temperatur für Kaltstart -20 °C bis -15 °C, Drehzahl ≤1500 min-1.

einen hohen Wirkungsgrad bei unterschiedlichsten Betriebsdrücken.

• Vielseitige Anwendung International übliche Befestigungsarten, Leitungsanschlüsse sowie die Möglichkeit der Montage ab Mehrfachpumpen, auch mit einem gemeinsamen Sauganschluss bieten eine unübertroffene Konstruktions- und Anwendungsvielfalt.

• Große Auswahl an integrierten Ventilen

Viskositätsbereich 8 bis 1000 mm²/s (511 & 517) 20 bis 1000 mm²/s (502 & 505)

Der max. zulässige Betriebsdruck ist abhängig von der Viskositätsbereich.

Viskositätsbereich für Kaltstart 1000 bis 2000 mm²/s bei einem Betriebsdruck p ≤10 bar und einer Drehzahl ≤1500 min-1.

Umgebungstemp. -40 °C bis +70 °C. Filterung Nach ISO 4406 Kl. 19/17/13. Drehrichtung (auf Antriebswelle gesehen)

Mehrstrompumpen

Rechts, links oder umkehrbar. Achtung! Gerät nur in angegebener Drehrichtung betreiben.

• Verfügbar als Pumpe mit zwei oder drei Sektionen.

• Die max. Belastung der Antriebswelle darf die in den jeweiligen Tabellen angegebenen Werte nicht überschreiten.

• Die max. Belastung der Antriebswelle wird durch Addition der Drehmomentwerte jeder einzelnen Sektion ermittelt.

Sauganschlüsse Separate Sauganschlüsse:

• jede einzelne Sektion verfügt über eigene Saug- und Druckanschlüsse.

Gemeinsame Sauganschlüsse:

• 2 Sektionen benutzen einen gemeinsamen Sauganschluß der sich bei Doppelpumpen in der Sektion mit dem größeren Verdrängungsvolumen und bei Dreifachpumpen in der Mittelsektion befinden sollte.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

Aluminium-Zahnradpumpen und -motoren Serie PGP 502 PG

Zahnradgerät Typ

Code Typ

P Pumpe

Code Ausführung Pumpe

A einströmig B mehrströmig

502

Ausführung Verdrängungsvolumen

Drehrichtung

Antriebswelle

Montageflansch

Dichtung

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Verdrängungsvolumen

Code cm3/U

0008 0,8 0012 1,2 0016 1,6 0021 2,1 0025 2,5 0033 3,3 0036 3,6 0043 4,3 0048 4,8 0058 5,8 0062 6,2 0079 7,9

Code Drehrichtung

C rechts

A links Code Antriebswelle

H1 Ø10, 3,0 Passfeder, kein Gewinde, 36L, parallel P2 Ø9,35, 8,8L, 2,4 Scheibenfeder, M6, Kegel 1:8 V1 5x6,5 lange Welle ohne Kupplung, Kupplungsklaue

Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

1) nur für die letzte Sektion codiert

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

502

Sektionsverbindung

Ausführung

Dichtung Verdrängungsvolumen

Seitlicher Eingang

Aluminium-Zahnradpumpen und -motoren Serie PGP 502

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

3)

Code Sektionsverbindung S Separate Eingänge C Gemeinsame Eingänge

Code Anschlussoptionen

B1 keine Anschlüsse

D22) 9/16" - 18 UNF-Gewinde D32)* 3/4" - 16 UNF-Gewinde E1 1/4" - 19 BSP-Gewinde E2 3/8" - 19 BSP-Gewinde E3* 1/2"- 14 BSP-Gewinde G12) M14x1,5 Gewinde G32)* M18x1,5 Gewinde

J1* 8 mm - Ø26 mm - M5 quadratischer Flansch J2* 10 mm - Ø26 mm - M5 quadratischer Flansch J3* 8 mm - Ø30 mm - M6 quadratischer Flansch J4* 12 mm - Ø30 mm - M6 quadratischer Flansch 2) kein Standard, nur auf Anfrage *) nicht für hintere Anschlüsse verwendbar

Code Dichtung X keine Dichtung N NBR V FPM, FKM

Code Flansch

D1 52,2x72.0 - Ø25,4 rechteckig H1 82,5 - Ø50,8 SAE "A-A" 2-Lochflansch P1 40,0x40,0 - Ø32,0 Durchschraubflansch mit WDR, vorderer Ausgang

3) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

PG 505

Zahnradgerät Typ

Ausführung Verdrängungsvolumen

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Drehrichtung

Code Typ

P Pumpe

Code Ausführung Pumpe

A einströmig B mehrströmig

Verdrängungsvolumen

Code cm3/U

0030 3,0

0040 4,0 0050 5,0 0060 6,0 0070 7,0 0080 8,0 0100 10,0 0120 12,0

Code Drehrichtung

C rechts

A links

Code Antriebswelle

A1 9T, 16/32DP, 32L, SAE "A" Zahnwelle

J1 Ø12,7, 3,2 Passfeder, kein Gewinde, 38L, parallel

K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE “A”, parallel

Q2 Ø14,25, 5,5L, 3,0 Scheibenfeder, M10x1, Kegel 1:8

Antriebswelle

Montageflansch

Dichtung

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Code Flansch

D2 56,0x73,0 - Ø30,0 rechteckig H1 82,5 - Ø50,8 SAE "A-A" 2-Lochflansch H2 106,4 - Ø82,55 SAE "A" 2-Lochflansch

1) nur für die letzte Sektion codiert Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

505

Sektionsverbindung

Ausführung

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Dichtung Verdrängungsvolumen

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Code Sektionsverbindung

S Separate Eingänge

C Gemeinsame Eingänge

Code Anschlussoptionen

B1 keine Anschlüsse

D22) 9/16" - 18 UNF-Gewinde

D32) 3/4" - 16 UNF-Gewinde

D4* 7/8" - 14 UNF-Gewinde

D5* 1 1/16" - 12UN

E2 3/8" - 19 BSP-Gewinde

E3* 1/2" - 14 BSP-Gewinde

E5* 3/4" - 16 BSP-Gewinde

G1 M14x1,5 Gewinde

G3* M18x1,5 Gewinde

G4* M22x1,5 Gewinde

J3* 8 mm - Ø30 mm - M6 quadratischer Flansch

J4* 12 mm - Ø30 mm - M6 quadratischer Flansch J5* 15 mm - Ø35 mm - M6 quadratischer Flansch J7* 20 mm - Ø40 mm - M6 quadratischer Flansch 2) kein Standard, nur auf Anfrage *) nicht für hintere Anschlüsse verwendbar

Code Dichtung X keine Dichtung N NBR M Doppel-NBR W Doppel-FKM

3) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

PG 511

Zahnradgerät Typ

Code Typ

P Pumpe M Motor

Code Ausführung Pumpe Motor

A einströmig Standardmotor ohne Rückschlagventil

B mehrströmig Standardmotor mit 2 Rückschlagventilen C Standardmotor mit 1 Rückschlagventil (ACC) D Standardmotor mit 1 Rückschlag- u. Drosselventil M einströmig Händlerausführung

Verdrängungsvolumen* Code cm3/U 0060 6,0 0080 8,0 0100 10,0 0110 11,0 0140 14,0 0160 16,0 0190 19,0 0230 23,0 0270 27,0 0330 33,0 *) andere auf Anfrage

Drehrichtung

Antriebswelle

Montageflansch

Dichtung Ausführung Verdrängungsvolumen

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Code Drehrichtung C rechts A links B umkehrbar

Code Dichtung X keine Dichtung N NBR V FPM, FKM M Doppel-NBR W Doppel-FKM

Code Antriebswelle

A1 9T, 16/32DP, 32L, SAE „A“ Zahnwelle

C1 11T, 16/32DP, 38,2L, SAE 19-4 Zahnwelle K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE “A”, parallel L6 Ø19,05, 4,8 Passfeder, kein Gewinde, 32L, SAE 19-1, parallel S1 Ø17,0, 7,7L, 3,0 Passfeder, M12x1,5, Kegel 1:5 S2 Ø16,65, 12,0L, 3,2 Scheibenfeder, M12x1,5, Kegel 1:8 V5 8x6,5 kurze Welle, Kupplungsklaue S8* Ø20, 9.4L, 4.0 Passfeder, M14x1,5, Kegel 1:5 F5 B8x32x36 DIN ISO 14 Zahnwelle (ähnlich DIN 5462) *) nur für Pumpen/Motoren mit Vorsatzlager

Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

1) nur für die letzte Sektion codiert.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511 511

Motorlecköl-anschluss3)

Leckölposition 3)

Sektionsverbindung

Ausführung

Code Motorleckölanschluss

B1 kein Lecköl

A2) 7/16"-20 UNF-Gewinde

C 9/16"-18 UNF-Gewinde

G 1/4" BSP-Gewinde

N2) M10x1 metrisches Gewinde

P2) M12x1,5 metrisches Gewinde

2) kein Standard, nur auf Anfrage

Code Montageflansch

D3 71,4x96,0 - Ø36,47 Rechteckflansch D4 72,0x100,0 - Ø80 Rechteckflansch H2 106,4 - Ø82,55 SAE “A”

2 -Lochflansch H3 146,1 - Ø101,6 SAE “B”

2 -Lochflansch Q12) 60,0x60,0 - Ø52,0 ohne Dichtung ,O’ Durchschraubflansch Q2 60,0x60,0 - Ø50,0 mit Dichtung ,O’ Durchschraubflansch Q32) 60,0x60,0 - Ø52,0 ohne Dichtung ,O’ Durchschraubflansch Q4 60,0x60,0 - Ø50,0 mit Dichtung ,O’ Durchschraubflansch F4 72,0x100,0 - Ø80,0 rechteckig, mit OBB und kont. Antriebswelle C3 80x80 - Ø80.0

4 Lochflansch

2) kein Standard, nur auf Anfrage

Dichtung Verdrängungsvolumen

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang2)

Hinterer Ausgang2)

Code Sektionsverbindung

S Separate Eingänge

C Gemeinsame Eingänge

Code Leckölposition

2 Lecköl-Anschluss unten 3 Lecköl-Anschluss oben 4 Lecköl-Anschluss hinten 5 Lecköl-Anschluss rechts auf Antriebswelle gesehen 6 Lecköl -Anschluss links auf Antriebswelle gesehen

Code Anschlussoptionen

B1 keine Anschlüsse D22) 9/16" - 18 UNF-Gewinde D32) 3/4" - 16 UNF-Gewinde D42) 7/8" - 14 UNF-Gewinde D52) 1 1/16" - 12 UN-Gewinde D62)* 1 5/16" - 12 UN-Gewinde D72)* 1 5/8" - 12 UN-Gewinde

E2 3/8" - 19 BSP-Gewinde E3 1/2" - 12 BSP-Gewinde E4* 5/8" - 14 BSP-Gewinde E5* 3/4" - 14 BSP-Gewinde E6* 1" - 11 BSP-Gewinde

E7* 1 1/4" - 11 BSP-Gewinde G12) M14x1,5 Gewinde G32) M18x1,5 Gewinde G42) M22x1,5 Gewinde G52)* M26x1,5 Gewinde G72)* M30x1,5 Gewinde J32)* 8 mm - Ø30 mm - M6 quadratisch J42)* 12 mm - Ø30 mm - M6 quadratisch J5* 15 mm - Ø35 mm - M6 quadratisch J62)* 15 mm - Ø40 mm - M8 quadratisch J7* 20 mm - Ø40 mm - M6 quadratisch J8* 18 mm - Ø55 mm - M8 quadratisch J9* 26 mm - Ø55 mm - M8 quadratisch

Code Anschlussoptionen

L1* 13 mm-Ø30 mm-M6 diamond

L2* 19 mm-Ø40 mm-M8 diamond

N12)* 1/2"-5/16"-18UNC SAE

Halbflansch

N22)* 3/4"-3/8-16UNC SAE

Halbflansch N32)* 1"-3/8"-16UNC SAE

Halbflansch N42)* 1 1/4"-7/16"-14UNC SAE

Halbflansch

P1* 12,7 mm - M8

1/2" metrischer Halbflansch P2* 19,0 mm - M10

3/4" metrischer Halbflansch P3* 25,4 mm - M10

1" metrischer Halbflansch P4* 31,8 mm - M10

1 1/4" metrischer Halbflansch

2) kein Standard, nur auf Anfrage

*) Nicht für hintere Anschlüsse verwendbar

3) nur für Motoren

4) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Zahnradgerät Typ

Code Typ

P Pumpe

Code Ausführung Pumpe

A einströmig B mehrströmig M einströmig Händlerausführung

Ausführung Verdrängungsvolumen

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Drehrichtung

Antriebswelle

Montageflansch

Dichtung

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Verdrängungsvolumen*

Code cm3/U 0160 16 0190 19 0230 23 0280 28 0330 33 0380 38 0440 44 0520 52 0700 70 *) andere auf Anfrage Code Drehrichtung C rechts A links

Code Antriebswelle D1 13T, 16/32DP, 41,2L, SAE “B” Zahnwelle E1 15T, 16/32DP, 46L, SAE “B-B” Zahnwelle M1 Ø22,2, 6,3 Passfeder, kein Gewinde, 41,2L, SAE “B”, parallel M2 Ø25,4, 6,3 Passfeder, kein Gewinde, 46L, SAE “B-B”, parallel T1 Ø21,59, 11,2L, 4,0 Passfeder, M14x1,5, Kegel 1:8

Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

1) nur für die letzte Sektion codiert.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Sektionsverbindung

Aluminium-Zahnradpumpen und -motoren Serie PGP 517 517

Ausführung

Dichtung Verdrängungsvolumen

Code Sektionsverbindung

S Separate Eingänge C Gemeinsame Eingänge

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

Code Dichtung

X keine Dichtung N NBR

V FPM, FKM M Doppel-NBR W Doppel-FKM

Code Montageflansch

D7 98,4x128,2 - Ø50,77 Rechteckflansch H3 146,1 - Ø101,6 SAE “B” 2-Lochflansch K6 146.1 - Ø101.6 SAE "B" 2 -Lochflansch, Aluminium

Code Anschlussoptionen

B1 keine Anschlüsse D32) 3/4" - 16 UNF-Gewinde D42) 7/8" - 14 UNF-Gewinde D52) 1 1/16" - 12 UN-Gewinde D62) 1 5/16" - 12 UN-Gewinde D72)* 1 5/8" - 12 UN-Gewinde D8* 1 7/8" - 12 UN-Gewinde

E3 1/2" - 12 BSP-Gewinde E4 5/8" - 14 BSP-Gewinde E5 3/4" - 16 BSP-Gewinde E6 1" - 11 BSP-Gewinde E7* 1 1/4" - 11 BSP-Gewinde E8* 1 1/2" - 11 BSP-Gewinde G42) M22x1,5 Gewinde G52) M26x1,5 Gewinde G72) M30x1,5 Gewinde G82) M33x2 Gewinde G92)* M42x2 Gewinde

J5* 15 mm - Ø35 mm - M6 quadratisch

J7* 20 mm - Ø40 mm - M6 quadratisch

J8* 18 mm - Ø55 mm - M8 quadratisch

J9* 26 mm - Ø55 mm - M8 quadratisch

Code Anschlussoptionen

L1* 13 mm-Ø30 mm-M6 diamond

L2* 19 mm-Ø40 mm-M8 diamond

L3* 27 mm-Ø51 mm-M10 diamond N12)* 1/2"-5/16"-18UNC

SAE Halbflansch N22)* 3/4"-3/8"-16UNC

SAE Halbflansch N32)* 1"-3/8"-16UNC

SAE Halbflansch N42)* 1 1/4"-7/16"-14UNC

SAE Halbflansch N52)* 1 1/2"-1/2"-13UNC SAE Halbflansch P12)* 12,7 mm - M8

1/2" metrischer Halbflansch P2* 19,0 mm - M10

3/4" metrischer Halbflansch P3* 25,4 mm - M10

1" metrischer Halbflansch P4* 31,8 mm - M10

1 1/4" metrischer Halbflansch P5* 38,1 mm - M12

1 1/2" metrischer Halbflansch

2) kein Standard, nur auf Anfrage

*) Nicht für hintere Anschlüsse verwendbar

3) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

PGP 502 - 0,8 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP 502

PGP 502 - 1,6 cm3

Fördermenge ”Q” [l/min.]

PGP 502 - 3,6 cm3

Q bei n=4000 U/min.

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

Pa bei n=4000 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Q bei n=4000 U/min.

Pa bei n=4000 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Druck [bar] Druck [bar]

PGP 502 - 7,9 cm3

Fördermenge ”Q” [l/min.]

Q bei n=4000 U/min.

Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

Pa bei n=4000 U/min.

Q bei n=1500 U/min.

Fördermenge ”Q” [l/min.]

Q bei n=2500 U/min.

Q bei n=1500 U/min.

Pa bei n=2500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Druck [bar]

Öltemperatur = 45 ±2°C

Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Druck [bar]

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

PGP 505 - 3,0 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

PGP 505 - 6,0 cm3

Fördermenge ”Q” [l/min.]

PGP 505 - 10,0 cm3

Q bei n=4000 U/min.

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

Pa bei n=4000 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Q bei n=3600 U/min.

Pa bei n=3600 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min. Pa bei n=500 U/min.

Druck [bar] Druck [bar]

PGP 505 - 12,0 cm3

Fördermenge ”Q” [l/min.]

Q bei n=2800 U/min.

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

Q bei n=2400 U/min.

Pa bei n=2800 U/min. Pa bei n=2400 U/min.

Q bei n=1500 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min. Pa bei n=500 U/min.

Druck [bar]

Druck [bar]

Öltemperatur = 45 ±2°C Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

PGP 511 - 6,0 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

PGP 511 - 10,0 cm3

13 10

12

Fördermenge ”Q” [l/min.]

9,0

8,0

7,0

16 15 14 4,0

6,0

5,0 2,0 1,0

3,0

28

26

30 24

Q bei n=3500 U/min.

Q bei n=3500 U/min.

20

18

16

32 4,0 2,0

Pa bei n=3500 U/min.

12

22 0

14 8,0

10 6,0

Q bei n=1500 U/min.

PGP 511 - 19,0 cm3

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW] Q bei n=500 U/min. Pa bei n=500 U/min.

50 200 250 300 150 100 0 0

8,0 9,0

6,0 7,0

3,0

28 30 24 26 4,0 2,0

Pa bei n=3500 U/min.

32 16 34 17 36 18 38 19 40 20 15 14 4,0 5,0 2,0 1,0

16 18

12 14 8,0

11 0

Q bei n=1500 U/min.

10 6,0

20 22 0

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Druck [bar] Druck [bar]

PGP 511 - 33,0 cm3

28

26

Fördermenge ”Q” [l/min.]

56

52

24

22

20

18

16

14

12

10

8,0

6,0

4,0

2,0

48

44

40

36

32

28

24

20

16

12

8,0

4,0

60 0

Q bei n=3000 U/min.

Pa bei n=3000 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

38

36

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

34

32

30

28

26

24

22

20

18

16

14

12

10

8,0

6,0

40 2,0

4,0

72

68

Q bei n=2000 U/min.

60

56

52

48

44

40

32

28

24

20

80 4,0

Q bei n=1500 U/min.

Pa bei n=2000 U/min.

Pa bei n=1500 U/min.

16

12

8,0

64 0

76 36 0

Öltemperatur = 45 ±2°C Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Q bei n=500 U/min.

12 13 10 11 50 200 250 300 150 100 0 0 50 100 150 200 250 300 0

Pa bei n=1500 U/min. Druck [bar] Druck [bar]

Pa bei n=500 U/min.

30 0 50 100 150 200 250 300

Parker

Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

PGP 517- 16,0 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

PGP 517 -28,0 cm3

Fördermenge ”Q” [l/min.]

PGP 517 - 44,0 cm3

Q bei n=3400 U/min.

65

60

55

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

120

110

50

45

100

90

Q bei n=3100 U/min. Pa bei n=3400 U/min.

40

35

30

80

70

60

Pa bei n=3100 U/min.

Fördermenge ”Q” [l/min.]

Pa bei n=1500 U/min.

Q bei n=500 U/min.

25

20

15

10

5,0

50

Q bei n=1500 U/min. Q bei n=1500 U/min.

40

30

20

10

Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min. Pa bei n=500 U/min.

130 0

0 50 100 150 200 250 300 0

Druck [bar] Druck [bar]

PGP 517- 52,0 cm3

Q bei n=2800 U/min.

Pa bei n=2800 U/min.

Fördermenge ”Q” [l/min.] Antriebsleistung ”Pa” [kW] Antriebsleistung ”Pa” [kW]

Q bei n=1500 U/min.

Q bei n=2700 U/min.

Pa bei n=2700 U/min.

Q bei n=1500 U/min.

Pa bei n=1500 U/min. Pa bei n=1500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Q bei n=500 U/min.

Pa bei n=500 U/min.

Druck [bar] Druck [bar]

Öltemperatur = 45 ±2°C Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 17

PGP 502 Pumpe Spezifikation - Standardverdrängungsvolumen

Verdrängungsvolumen Code 0008 0012 0016 0021 0025 0033 0036 0043 0048 0058 0062 0079 cm³/U 0,8 1,2 1,6 2,1 2,5 3,3 3,6 4,3 4,8 5,8 6,2 7,9 Max. kontinuierlicher Druck bar 280 280 280 280 280 280 260 250 230 200 180 160 min. Drehzahl bei max. Ausgangsdruck U/min. 500 500 500 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck U/min. 5000 5000 4500 4500 4000 4000 4000 3500 3000 3000 3000 3000

Antriebsleistung bei max. Druck und 1500 U/min. kW 0,82 1,1 1,4 1,7 2,0 2,5 2,6 2,6 2,4 2,8 2,9 3,0

Maß "L" mm 35,3 36,8 38,3 39,9 41,5 44,5 45,6 48,5 50,0 53,8 55,3 61,6 Ungefähres Gewicht 1) kg 1,1 1,1 1,1 1,1 1,2 1,2 1,2 1,3 1,4 1,4 1,5 1,6 1) Einzelpumpe mit Flansch D1 und Enddeckel B1

Einzelgerät PGP 502

Aluminium-Zahnradpumpen und -motoren Serie PGP 502 “F” “L/2”

Technische Daten / Abmessungen 68 max. Gehäusebreite 9,5

“L” 19 70

Für Maß "L" siehe Tabelle oben Für Maß "F" siehe Flansche auf Seite 20 Für Maß Antriebswellen siehe Seite 22

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Einzelgerät PGP 502 mit hinteren Anschlüssen

9,5

Aluminium-Zahnradpumpen und -motoren Serie PGP 502 “F” “L” 12 12

Für Maß „L“ siehe Tabelle auf Seite 18

Für Maß „F“ siehe Flansche auf Seite 20

Für Maß Antriebswellen siehe Seite 22

Mehrfachgerät PGP 502

Abmessungen 68 max. Gehäusebreite

68 max. Gehäusebreite 9,5

19 70 “F” “L/2” “L” “L/2” “L” 19 42.5 70

Für Maß "L" siehe Tabelle auf Seite 18

Für Maß "F" siehe Flansche auf Seite 20

Für Maß Antriebswellen siehe Seite 22

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Aluminium-Zahnradpumpen und -motoren

PGP

Montageflanschoptionen Druckanschluss

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP 502

D2 9/16"-18 UNF 12,7

D3 3/4"-16 UNF 14,3

E1 1/4"-19 BSP 12,0

E2 3/8"-19 BSP 12,0

E3 1/2"-14 BSP 14,0

G1 M14x1,5 12,0

G3 M18x1,5 12,0

J1 M5 8,0 26,0 12,0

J2 M5 10,0 26,0 12,0

J3 M6 8,0 30,0 12,0

J4 M6 12,0 30,0 12,0

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Passfeder

Federscheibe Kegel 1:5

Mutter M6 DIN934

Scheibenfeder 2x2,6 DIN6888

PGP 502 - zulässige Wellenbelastung Code Beschreibung max. Drehmoment [Nm] H1 Ø10,3.0 Passfeder, kein Gewinde, 36L parallel 30 P2 Ø9,95, 8,8L, 2,4 Scheibenfeder, M6 Kegel 1:8 30 V1 5x6,5 lange Welle mit/ohne Kupplung Kupplungsklaue 20 57,2 Drehmoment (Nm) = Verdrängungsvolumen (cm3/U) x Druck (bar)

Aluminium-Zahnradpumpen und -motoren Serie PGP 505 Technische Daten / Abmessungen

Verdrängungsvolumen

Code 0030 0040 0050 0060 0070 0080 0100 0110 0120 cm³/U 3,0 4,0 5,0 6,0 7,0 8,0 10,0 11,0 12,0 Max. kontinuierlicher Druck bar 275 275 275 275 275 275 250 250 220 min. Drehzahl bei max. Ausgangsdruck

U/min. 4000 4000 4000 3600 3300 3000 2800 2400 2400

U/min. 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck

Antriebsleistung bei max. Druck und 1500 U/min. kW 2,3 3,0 3,8 4,5 5,3 6,0 6,9 7,6 7,5

Maß "L" mm 41,1 43,8 46,5 49,1 51,8 54,5 59,8 62,5 65,2 Ungefähres Gewicht 1) kg 2,22 2,27 2,32 2,38 2,43 2,48 2,58 2,63 2,68

1) Einzelpumpe mit Flansch D3 und Enddeckel B1

Einzelgerät PGP 505

PGP 505 Pumpe Spezifikation - Standardverdrängungsvolumen “F” “L/2”

75 max. Gehäusebreite

Für Maß "L" siehe Tabelle oben Für Maß "F" siehe Flansche auf Seite 25 Für Maß Antriebswellen siehe Seite 27 und 28

“L” 17 82 13,1

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Abmessungen

Einzelgerät

75 max. Gehäusebreite

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Für Maß „L“ siehe Tabelle auf Seite 23 Für Maß „F“ siehe Flansche auf Seite 25 Für Maß Antriebswellen siehe Seite 27 und 28

Mehrfachgerät PGP 505

75 max. Gehäusebreite

Für Maß „L“ siehe Tabelle auf Seite 23

Für Maß „F“ siehe Flansche auf Seite 25

Für Maß Antriebswellen siehe Seite 27 und 28

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Code D2

9,8 5,5 Ø30 f8

PGP 505 68 56 30,5 85 Ø6,5 15,2

Code H1 6,1 9,8 Ø50,8 h8 15,2

24,5

73

101,6 82,6 Ø10,3

31,8 85,9 Code H2 6,1 9,8 Ø82,55 -0,06 15,2

130,2 106,4 Ø11,1 101,8

47,7

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP

Code E

BSP-Gewinde Code G Metrisches Gewinde

Code D SAE Gewinde

PGP 505

Code

D2 9/16"-18 UNF 12,7

D3 3/4"-16 UNF 14,3

D4 7/8"-14 UNF 16,7

D5 1 1/16"-12 UN 19,0

E2 3/8"-19 BSP 12,0

E3 1/2"-14 BSP 14,0

E5 3/4"-14 BSP 16,0

G1 M 14x1,5 12,0

G3 M 18x1,5 12,0

G4 M 22x1,5 14,0

J3 M6 8,0 30,0 12,0

J4 M6 12,0 30,0 12,0

J5 M6 15,0 35,0 12,5

J7 M6 20,0 40,0 13,0 K5 1/4"UNC 14.2 25,15 13,0

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP 505

Code Q2 Code A1

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Federscheibe

Scheibenfeder Kegel 1:8

1,7

20,9 (5,5) 35

3x5 DIN6888 Ø16

Ø16

11,5 M10 x1 Ø12 Ø14,25

Mutter M10x1 DIN934 Drehmoment 17 ± 5 Nm

Zahnwelle SAE ”A” 9T - 16/32 DP flankenzentriert 23,8 volle Verzahnung

32,2 32

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 27

Antriebswellenoptionen

PGP 505

Code J1

Aluminium-Zahnradpumpen und -motoren Serie PGP 505

Passfeder 3,2x3,2x19

3,2 Ø12,7 Ø14,2 -0,03 -0,26 38,1

Code K1

32,2 31,8

PGP 505 - zulässige Wellenbelastung

4x4x19

35,5 19 3,2 Ø16 Ø16 4 Ø15,88 -0,03 Ø17,73 -0,26

19 3,2

Code Beschreibung max. Drehmoment [Nm]

A1 9T,16/32DP, 32L, Zahnwelle SAE“A“ 108 J1 Ø12,7, 3,2 Passfeder, kein Gewinde, 38L Parallelwelle 43 K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE“A“ Parallelwelle 85 Q2 Ø14,25, 5,5L, 3.0 Scheibenfeder, M10x1 Kegel 1:8 68 Mehrfachpumpen Verbindungswelle 36

Drehmoment (Nm) = Verdrängungsvolumen (cm3/U) x Druck (bar)

Passfeder 57,2

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

PGP/PGM 511 Spezifikation - Standardverdrängungsvolumen

Pumpen Verdrängungsvolumen Code 0060 0080 0100 0110 0140 0160 0190 0230 0270 0330 cm³/U 6,0 8,0 10,0 11,0 14,0 16,0 19,0 23,0 27,0 33,0 Max. kontinuierlicher Druck bar 250 250 250 250 250 250 250 225 190 155 min. Drehzahl bei max. Ausgangsdruck

U/min. 500 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck U/min. 3500 3500 3500 3500 3500 3500 3250 2750 2350 2000

Antriebsleistung bei max. Druck und 1500 U/min. kW 4,5 6,0 7,5 8,3 10,5 12,0 14,3 14,7 14,9 17,3

Maß "L" mm 50,1 53,3 56,5 58,0 62,8 65,9 70,6 76,9 83,2 92,6 Ungefähres Gewicht 1) kg 3,40 3,47 3,55 3,57 3,71 3,79 3,91 4,06 4,21 4,45

1) Einzelpumpe mit Flansch Q1 und Enddeckel B1

Einzelgerät - Händlerausführung PGP 511

Einzelgerät PGP/PGM 511

90 max. Gehäusebreite

Drive shaft with inter nal spline Connection for next section possible

Antriebswelle mit Innenverzahnung Anbau von weiteren Sektionen möglich

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511 Technische Daten / Abmessungen “F” “L/2”

“L” 21 102 max. 15,9

Für Maß "L" siehe Tabelle oben Für Maß "F" siehe Flansche auf Seite 31 bis 34 Für Maß Antriebswellen siehe Seite 38 bis 40

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Abmessungen

Einzelgerät PGP/PGM 511 mit hinteren Anschlüssen

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

“F” “L” 19,2 19,2

Für Maß „L“ siehe Tabelle auf Seite 29 Für Maß „F“ siehe Flansche auf Seite 31 bis 34 Für Maß Antriebswellen siehe Seite 38 bis 40

Mehrfachgerät PGP/PGM 511

90 max. Gehäusebreite 90 max. Gehäusebreite

30 102 max. 15,8 “F” “L/2” “L/2”

Für Maß „L“ siehe Tabelle auf Seite 29 Für Maß „F“ siehe Flansche auf Seite 31 bis 34 Für Maß Antriebswellen siehe Seite 38 bis 40

“L”“L” 21 102 max. 15,9

5,8

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

PGP/PGM 511

Code D3

5 12,7

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

Code D4

90 max. 71,4 Ø8,5 18,7

7,2 12,7 Ø80 -0,11 -0,06

114 max.

40,5 32,5 96 Ø36,5 -0,08 -0,03 91 max. 72 34,5 100 Ø9

43,5 18,7

Code H2 6 12,7

119 max.

Ø82,55 -0,05

47,6 18,7

131 max. 106,4 Ø11,2 114 max.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

PGP/PGM 511

Code H3 9,4 12,7

Ø101,6 -0,05

Code Q1 7,2 O-ring 45x2,5

Ø35 Ø52 -0,08 -0,03

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

176 max. 146

60,3 127 max. 18,7

35,1 18 15,9

Ø10,7

Ø14,3

86 max. 60 14,2 60 101,6 max.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

PGP/PGM 511

Code Q2

7,2

Code Q3

35,1 Ø50 -0,06 -0,02 O-ring 45x2,5 7,2

Ø10,7 15,9

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 500

86 max. 60

Code Q4

35,1 18 15,9

86 max. 60

14,2 60 101,6 max.

Ø10,7

86 max.

14,2 60 101,6 max.

7,2

35,1 Ø50 -0,06 -0,02

Ø35 Ø52 -0,08 -0,03 60 14,2 60 101,6 max.

Ø10,7 15,9

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511 Montageflanschoptionen

Code C3 4 Loch

rung zwischen den Wellendichtringen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Vorsatzlager

Vorsatzlager PGP-PGM 511 Code F4

Sollten axiale und / oder radiale Kräfte auf die Antriebswelle wirken, z.B. Antrieb mit Keilriemen oder Zahnrad, dann sind die Geräte mit einem Vorsatzlager auszurüsten. Die im Diagramm gezeigte axiale und radiale Belastbarkeit ist bezogen auf eine Lagerlebensdauer von LH = 1000 h. Bei axialer Belastung Fa verringert sich Fr um 0,7 Fa.

Vorsatzlager Code F4 a

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

1200

1000

800

600

Fr Fa 0

n = 1000 U/min

n = 1500 U/min

400

Wellenbelastung für Vorsatzlager PGP/M 511 n = 4000 U/min

200

n = 3000 U/min n = 2000 U/min

1400 0 a [ mm ]

Fr [ N ] 10 20 30 40 50 60

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP/PGM 511

PGP/PGM 511

Code G1 T1 Gewinde Maße

D2 9/16"-18 UNF 12,7

D3 3/4"-16 UNF 14,3

D4 7/8"-14 UNF 16,7

D5 1 1/16"-12 UN 19,0

D6 1 5/16"-12 UN 19,0

D7 1 5/8"-12 UN 19,0

E2 3/8"-19 BSP 12,0

E3 1/2"-14 BSP 14,0

E4 5/8"-14 BSP 16,3

E5 3/4"-16 BSP 16,0

E6 1"-11 BSP 18,0

E7 1 1/4"-11 BSP 20,0

G1 M 14x1,5 12,0

G3 M 18x1,5 12,0

G4 M 22x1,5 14,0

G5 M 26x1,5 16,0

G7 M 30x1,5 12,0

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

Code E

BSP-Gewinde Code G Metrisches Gewinde

T1

G1

Code D SAE Gewinde Code L 4-Lochflansch

ØD

Ø B

G2 T2

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP/PGM 511

Code N

SAE -Halbflansch Gewinde UNC

Code P

SAE-Halblfansch metrisches Gewinde

W

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

Code J Europäischer Flansch

PGP/PGM 511

Code G2 ∅ B ∅ D S C W T2 Gewinde Maße

J3 M6 8,0 30,0 12,0

J4 M6 12,0 30,0 12,0

J5 M6 15,0 35,0 12,5

J6 M8 15,0 40,0 15,0

J7 M6 20,0 40,0 13,0

J8 M8 18,0 55,0 15,0

J9 M8 26,0 55,0 15,0

K1 5/16"-18 UNF 19,0 30,48 15,0

K2 M8 19,0 30,48 15,0

K3 M6 19,0 32,00 13,0

K4 M6 16,0 25,15 13,0

L1 M6 13,0 30,0 13,0

L2 M8 19,0 40,0 15,0

N1 5/16"-18 UNC 12,7 38,10 17,48 15,0

N2 3/8"-16 UNC 19,0 47,63 22,23 14,0

N3 3/8"-16 UNC 25,4 52,37 26,19 20,6

N4 7/16"-14 UNC 31,8 58,72 30,17 20,6

P1 M8 12,7 38,10 17,48 15,0

P2 M10 19,0 47,63 22,23 20,6

P3 M10 25,4 52,37 26,19 21,4

P4 M10 31,8 58,72 30,17 20,6

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP/PGM 511 Code A1 32

Zahnwelle SAE ”A” 9T - 16/32 DP flankenzentriert

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

7,6 24,3 Ø 17,5 Ø 11,9

Code C1 38,2

Zahnwelle SAE ”A” 11T - 16/32 DP flankenzentriert

Ø 19 Ø 15 Code K1

7,6 30,1

31,3 19 3,2 31,8

Scheibenfeder 4,0x6,5 DIN 6888

4 Ø15,88 -0,0 3 17,7 3 -0,2 6

55 27,8 1,6 H13

Code F5 37,1

B8x32x36 DIN ISO 14 Zahnwelle (ähnlich DIN 5462)

Ø8,1

25

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP/PGM 511

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

Code L6 34 22,2 3,2 31,8

Code S1 Code S2

Passfeder 4,8x4,8x22,2

4,8 Ø19,05 -0,0 3 21,2 3 -0,2 6

3x5 DIN 6888 30 17 1,8 Ø17 3 (7,7) 37,7

Kegel 1:5

Scheibenfeder Scheibenfeder 3,2x3,2xØ16 Kegel 1:8

27,7 15,4 1,5 Ø17 3,2 (12) 39,7 Ø16,65

Federscheibe Federscheibe

M12x1,5 M12x1, 5

Mutter Mutter

Drehmoment 28 ± 5 Nm Drehmoment 28 ± 5 Nm

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP/PGM 511

Aluminium-Zahnradpumpen und -motoren Serie PGP, PGM 511

Scheibenfeder 4x6,5 DIN 6888 Kegel 1:5

45,0

Ø20 M14x1,5

Mutter Drehmoment 50 ± 10 Nm

Code S8 Code V5 6,6 7,95±0,03 8 12

Ø18 -0,11 Kupplungsklaue

PGP/PGM 511 - zulässige Wellenbelastung

Code

Beschreibung

Ø30

max. Drehmoment [Nm]

A1 9T, 16/32DP, 32L, Zahnwelle SAE“A“ Zahnwelle 86 C1 11T, 16/32DP, 38.2L, Zahnwelle SAE 19-4 Zahnwelle 166

F5 B8x32x36 DIN ISO 14 (ähnlich DIN 5462) Zahnwelle 166 K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE“A“ Parallelwelle 75 L6 Ø19,05, 4,8 Passfeder, kein Gewinde, 32L, SAE 19-1 Parallelwelle 145 S1 Ø17,0, 7,7L, 3,0 Scheibenfeder, M12x1,5 Kegel 1:5 193 S2 Ø16,65, 12,0L, 3,2 Scheibenfeder, M12x1,5 Kegel 1:8 198 S8 Ø20, 9.4L, 4.0 Scheibenfeder, M14x1,5 Kegel 1:5 110 V5 8x6,5 kurze Welle Kupplungsklaue 60 Mehrfachpumpen Verbindungswelle 110

Antriebsmoment (Nm) = Verdrängungsvolumen (cm3/U) x Druck (bar)

Federscheibe 57,2

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Technische Daten / Abmessungen

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

PGP 517 Spezifikation - Standardverdrängungsvolumen

Verdrängungsvolumen Code 0160 0190 0230 0280 0330 0380 0440 0520 0700 cm³/U 16,0 19,0 23,0 28,0 33,0 38,0 44,0 52,0 70,0 max. kontinuierlicher Druck bar 250 250 250 250 250 250 220 200 160 min. Drehzahl bei max. Ausgangsdruck U/min 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck U/min 3400 3300 3300 3100 3000 3000 2800 2700 2400

Antriebsleistung bei max. Druck und 1500 U/min. kW 11 13,1 15,8 19,3 22,7 26,1 27 28,6 31,2 Maß "L" mm 70,3 73,3 77,4 82,4 87,5 92,5 98,6 106,7 124,9 Ungefähres Gewicht 1) kg 8,00 8,12 8,29 8,50 8,70 8,91 9,16 9,49 10,24 1) Einzelpumpe mit Flansch H3 und Enddeckel B1

112 max. Gehäusebreite

“F” “L/2”

“L”

Einzelgerät PGP 517 26 130 21,1

Für Maß "L" siehe Tabelle oben Für Maß "F" siehe Flansche auf Seite 43 Für Maß Antriebswellen siehe Seite 46 bis 48

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 41

Abmessungen

Einzelgerät PGP 517 mit hinteren Anschlüssen

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Für Maß "L" siehe Seite 41

Für Maß "F" siehe Flansche auf Seite 43 Für Maß Antriebswellen siehe Seite 46 bis 48

Mehrfachgerät

112 max. Gehäusebreite 112 max. Gehäusebreite

517

Für Maß "L" siehe Seite 41

Für Maß "F" siehe Flansche auf Seite 43

Für Maß Antriebswellen siehe Seite 46 bis 48

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

PGP 517

Code D7 524 147

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

122 98,4 Ø50,77 -0,03

52 28 Ø11

42,9

128, 2

Code H3/K6

Montageflanschoptionen 12,7 9,4 28

174,6 146 Ø101,6 -0,05

60,3

Ø14,3 146, 5

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP 517

Code E

BSP-Gewinde

Code G Metrisches Gewinde

G1

T1

PGP 517

Code G1 T1 Gewinde Maße

D2 9/16"-18 UNF 12,7

D3 3/4"-16 UNF 14,3

D4 7/8"-14 UNF 16,7

D5 1 1/16"-12 UN 19,0

D6 1 5/16"-12 UN 19,0

D7 1 5/8"-12 UN 19,0

D8 1 7/8"-12 UN 19,0

E2 3/8"-19 BSP 12,0

E3 1/2"-14 BSP 14,0

E4 5/8"-14 BSP 16,3

E5 3/4"-16 BSP 16,0

E6 1"-11 BSP 18,0

E7 1 1/4"-11 BSP 20,0

E8 1 1/2"-11 BSP 22,0

G4 M 22x1,5 14,0

G5 M 26x1,5 16,0

G7 M 30x1,5 12,0

G8 M 33x2 18,0

G9 M 42x2 20,0

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Code D SAE Gewinde G1 T1

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP 517

Code L 4-Lochflansch

PGP 517

Code G2 ∅ B ∅ D S C W T2

Gewinde Maße

J5 M6 15,0 35,0 12,5

J7 M6 20,0 40,0 13,0

J8 M8 18,0 55,0 15,0

J9 M8 26,0 55,0 15,0

L1 M6 13,0 30,0 13,0

L2 M8 19,0 40,0 15,0

L3 M10 27,0 51,0 18,0

L4 1/4"-20 UNF 13,0 30,0 13,0

N1 5/16"-18 UNC 12,7 38,10 17,48 15,0

N2 3/8"-16 UNC 19,0 47,63 22,23 14,0

N3 3/8"-16 UNC 25,4 52,37 26,19 20,6

N4 7/16"-14 UNC 31,8 58,72 30,17 20,6

N5 1/2"-13 UNC 38,1 69,82 35,71 20,6

P1 M8 12,7 38,10 17,48 15,0

P2 M10 19,0 47,63 22,23 20,6

P3 M10 25,4 52,37 26,19 21,4

P4 M10 31,8 58,72 30,17 20,6

P5 M12 38,1 69,82 35,71 20,6

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Code J

Europäischer Flansch

Code N

SAE -Halbflansch Gewinde UNC Code P

SAE-Halblfansch metrisches Gewinde

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP 517

Code D1

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

43,6 41,2

Code E1

Zahnwelle SAE ”B-B” 15T - 16/32 DP flankenzentriert

Zahnwelle SAE ”B” 13T - 16/32 DP flankenzentriert 33,3 volle Verzahnung 38,1 volle Verzahnung

Ø 27 50,8 46

Ø 27

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP 517

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Code M1 25,4 3 4,8 23,9 41,2

Passfeder 6,3x6,3x25,4

44,3 Ø 27 Ø 22,22

1,5 -0,03 25,1 -0,3 6,3

Code M2 49,1 46

Passfeder 6,3x6,3x31,7

31,7 3 Ø 27 28,2 -0,2 Ø 25,4 -0,05 6,3

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 47

Antriebswellenoptionen

PGP 517

Aluminium-Zahnradpumpen und -motoren Serie PGP 517

Code T1 20,8 46,5

Code

Scheibenfeder 4x7,5 DIN 6888 Kegel 1:8

Mutter M14x1,5 DIN 934

1,5

14,5 (11,2)

Ø 27 M14x1,5 Ø 21,59

PGP/PGM 517 - zulässige Wellenbelastung

Beschreibung max. Drehmoment [Nm]

D1 13T,16/32DP, 41,2L, Zahnwelle SAE“B“ Zahnwelle 345 E1 15T, 16/32DP, 46L, Zahnwelle SAE“B-B“ Zahnwelle 530 M1 Ø22,2, 6,3 Passfeder, kein Gewinde, 41,2L, SAE“B“ Parallelwelle 251 M2 Ø25,4, 6,3 Passfeder, kein Gewinde, 46L, SAE“B-B“ Parallelwelle 395 T1 Ø21,59,11,2 L,4,0 Scheibenfeder, M14x1,5 Kegel 1:8 250 Mehrfachpumpen Verbindungswelle 228

Antriebsmoment (Nm) = Verdrängungsvolumen (cm3/U) x Druck (bar)

Federscheibe 57,2

Drehmoment 50 ± 10 Nm

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Einsatzbedingungen

Druck p [bar] Druck p [bar]

Druck abhängig von Drehzahl

4,0 bis 19,0 cm3 4,0 bis 16,0 cm3

23,0 cm3

Druck abhängig von Viskosität

Drehzahl n [U/min]

19 cm3 27,0 cm3 31,0 cm3 33,0 cm3 23,0 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP 511 250 200 150 100 250 200 150 100

4,0 bis 19,0 cm3

27,0 cm3 31,0 cm3 33,0 cm3

500 1000 1500 2000 2500 3000 3500 8 10 12 15 20 50 100 200 500 1000

Viskosität ν [mm2/s (cSt)]

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Einsatzbedingungen

Druck p [bar] Druck p [bar]

Druck abhängig von Drehzahl

14,0 bis 38,0 cm3 25,0 und 28,0 cm3

33,0 und 38,0 cm3

14,0 und 16,0 cm3 19,0 und 23,0 cm3

Druck abhängig von Viskosität

44,0 cm3 14,0 bis 38,0 cm3

52,0 cm3 44,0 cm3

Aluminium-Zahnradpumpen und -motoren Serie PGP 517 250 200 150 100 250 200 150 100

Drehzahl n [U/min]

52,0 cm3

500 1000 1500 2000 2500 3000 3500 8101215 20 50 100 200 500 1000

Viskosität ν [mm2/s (cSt)]

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kenndaten

Parker liefert seit vielen Jahren weltweit Grauguss-Zahnradpumpen und -motoren für mobile und industrielle Anwendungen. Diese Geräte werden unter anderem in Förderzeugen, Baumaschinen und Landmaschinen eingesetzt. Zahlreiche Zahnradpumpen und -motoren wurden speziell auf die Bedürfnisse dieser Branchen abgestimmt.

Die von Parker definierte Strategie, technische Lösungen in Verbindung mit einem flexiblen Fertigungssystem zur Verfügung zu stellen, führte zu einer Vielzahl von Optionen, die nun als Standard zur Verfügung stehen.

Merkmale

• Zweiteilige Bauweise

• Zahnräder mit 12 Zähnen

• Ausführung als Zweifach- oder Dreifach-pumpe verfügbar

• Gemeinsame Sauganschlüsse für Zweifach- oder Dreifachpumpen optional

• Dauer-Betriebsdruck bis zu 310 bar

• Axialer Spielausgleich durch Druckplatten für hohen Gesamtwirkungsgrad

Kenndaten

Bauart

Aussenverzahnte Hochleistungszahnradpumpe in Graugussausführung.

Befestigungsart SAE-, Rechteck- oder Durchschraubflansch als Standard, andere auf Anfrage.

Anschlüsse SAE und metrische Flanschanschlüsse, Gewindeanschlüsse.

Antriebswellen Zahnwellen, Passfederwellen und Kegelwellen nach SAE, DIN, andere auf Anfrage Drehzahl 500 - 3500 U/min, siehe Technische Daten.

Theor. Verdrängungsvolumen Siehe Technische Daten Antrieb

Axiale/radiale Belastung

Eingangsdruck

Direktantrieb mit flexibler Kupplung wird empfohlen.

Geräte, die axialen oder radialen Wellenbelastungen ausgesetzt sind, müssen mit einem Vorsatzlager ausgeführt werden.

Eingangsdruckbereich 0,8 bis 2 bar abs. min. Eingangsdruck 0,5 bar abs., kurzzeitig und ohne Belastung, Rücksprache wird empfohlen.

Ausgangsdruck Siehe Technische Daten Strömungsgeschwindigkeit Siehe Nomogramm Strömungsgeschwindigkeit Seite 79 Hydraulikflüssigkeiten Mineralöle HLP, DIN 51524-2

Druckflüssigkeitstemperaturbereich -15 bis +80 °C.

Der max. zulässige Betriebsdruck ist abhängig von der Fluidtemperatur. Temperatur für Kaltstart -20 °C bis -15 °C, Drehzahl ≤1500 min-1.

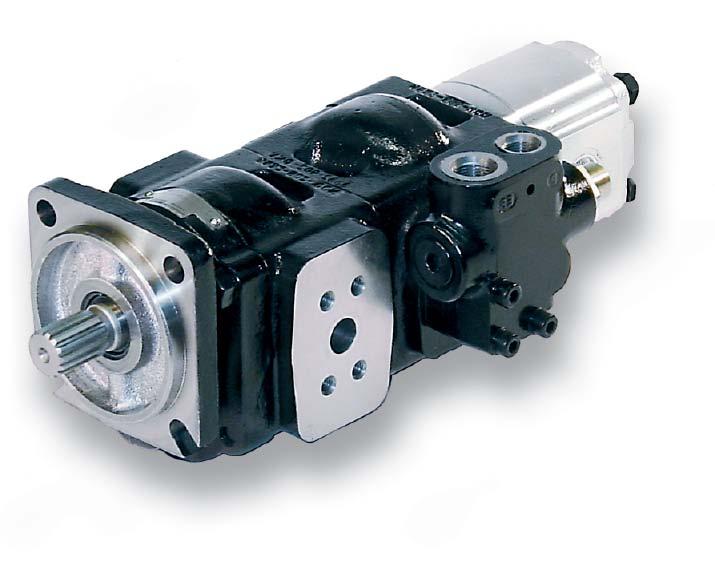

Grauguss-Zahnradpumpen und -motoren Series PGP, PGM 600

• Möglichkeit der Verkettung mit anderen Baureihen auch Aluminiumpumpen

• Vielzahl integrierter Ventile verfügbar z.B. für Servolenkung oder Lüfterantriebe

• Load Sensing- und Magnetventile direkt anbaubar

• Einlauf erfolgt entspechend kundenspezifischer Forderungen zur Erreichung eines optimalen volumetrischen Wirkungsgrades

Viskositätsbereich 8 bis 1000 mm²/s Der max. zulässige Betriebsdruck ist abhängig von der Viskositätsbereich. 8 bis 1000 mm²/s Der max. zulässige Betriebsdruck ist abhängig von der Viskositätsbereich.

Viskositätsbereich für Kaltstart 1000 bis 2000 mm²/s bei einem Betriebsdruck p ≤10 bar und einer Drehzahl ≤1500 min-1.

Umgebungstemp. -40 °C bis +70 °C. Filterung

Nach ISO 4406 Kl. 19/17/13. Drehrichtung (auf Antriebswelle gesehen)

Mehrstrompumpen

Rechts, links oder umkehrbar. Achtung! Gerät nur in angegebener Drehrichtung betreiben.

• Verfügbar als Pumpe mit zwei oder drei Sektionen.

• Die max. Belastung der Antriebswelle darf die in den jeweiligen Tabellen angegebenen Werte nicht überschreiten.

• Die max. Belastung der Antriebswelle wird durch Addition der Drehmomentwerte jeder einzelnen Sektion ermittelt.

Sauganschlüsse

Separate Sauganschlüsse:

• Jede einzelne Sektion verfügt über eigene Saug- und Druckanschlüsse. Gemeinsame Sauganschlüsse:

• 2 Sektionen benutzen einen gemeinsamen Sauganschluss.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

PG

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620

Zahnradgerät Typ

Code Typ

P Pumpe M Motor

Serie

Pumpe oder Motor 620 Pumpe 625

Code Ausführung Pumpe Motor

Ausführung Verdrängungsvolumen

Drehrichtung

Montageflansch

Dichtung

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang1)

Hinterer Ausgang1)

A einströmig Standardmotor ohne Rückschlagventil B mehrströmig Standardmotor mit 2 Rückschlagventilen C Standardmotor mit 1 Rückschlagventil (ACC)

Code Drehrichtung

C rechts A links B umkehrbar

Antriebswelle Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

Code Dichtung X keine Dichtung N NBR V FPM, FKM M Doppel-NBR W Doppel-FKM

Code Antriebswelle

D1 13T, 16/32 DP, 41.2L, SAE "B" Zahnwelle E1 15T, 16/32 DP, 46L, SAE "B-B" Zahnwelle E44) 14T, 12/24 DP, 55.6L, SAE "C" Zahnwelle M3 Ø25,4, 6,3 Passfeder, M8, 46L, SAE "B-B", parallel T1 Ø21,59, 11,2L, 4,0 Scheibenfeder, M14x1,5, Kegel 1:8 T25) Ø25,0, 12L, 5,0 Scheibenfeder, M16x1,5, Kegel 1:5 4) (via Kupplungshülse) 5) kein Standard, nur auf Anfrage

1) nur für die letzte Sektion codiert.

2) Nur für Motoren

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Motorleckölanschluss2)

Leckölposition 2)

Sektionsverbindung

Ausführung

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620

Dichtung Verdrängungsvolumen

Seitlicher Eingang

Seitlicher Ausgang

Code Anschlussoptionen

Hinterer Eingang1)

Hinterer Ausgang1)

Serie

Pumpe oder Motor 620 Pumpe 625

Code Sektionsverbindung

S Separate Eingänge C Gemeinsame Eingänge

Code Leckölposition

26) Lecköl-Anschluss unten 36) Lecköl-Anschluss oben 4 Lecköl-Anschluss hinten 6) kein Standard, nur auf Anfrage

Code Motorleckölanschluss

B1 kein Lecköl C 9/16"-18 UNF-Gewinde G 1/4" BSP-Gewinde

Code Anschlussoptionen

Code Montageflansch

A3 89,8x89,8 - Ø101,6, SAE "B" 4 Lochflansch quadratisch A4 114,5x114,5 - Ø127, SAE "C" 4 Lochflansch quadratisch D7 98,4x128,2 - Ø50,77 Rechteckflansch H2 106,4 - Ø82,55 SAE "A" 2-Lochflansch H3 146,1 - Ø101,6 SAE "B" 2-Lochflansch L3 89,8x89,8 - 101,6 SAE „B“ 2/4-Lochflansch

3) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

B1 keine Anschlüsse D36) 3/4" - 16 UNF-Gewinde D46) 7/8" - 14 UNF-Gewinde D56) 1 1/16" - 12 UN-Gewinde D66)* 1 5/16" - 12 UN-Gewinde D76)* 1 5/8" - 12 UN-Gewinde D86)* 1 7/8" - 12 UN-Gewinde

E3 1/2" - 14 BSP-Gewinde E4 5/8" - 14 BSP-Gewinde E5 3/4" - 16 BSP-Gewinde

E6* 1" - 11 BSP-Gewinde

E7* 1 1/4" - 11 BSP-Gewinde

E8* 1 1/2" - 11 BSP-Gewinde

J5* 15 mm - Ø35 mm - M6 quadratisch J7* 20 mm - Ø40 mm - M6 quadratisch J8* 18 mm - Ø55 mm - M8 quadratisch J9* 26 mm - Ø55 mm - M8 quadratisch L1* 13 mm-Ø30 mm-M6 diamond L2* 19 mm-Ø40 mm-M8 diamond L3* 27 mm-Ø51 mm-M10 diamond

S26)* 3/4"-3/8"-16 UNC SAE Halbflansch S36)* 1"-3/8"-16 UNC SAE Halbflansch S46)* 1 1/4"-7/16"-14 UNC SAE Halbflansch S56)* 1 1/2"-1/2"-13 UNC SAE Halbflansch S66)* 2"-1/2"-13 UNC SAE Halbflansch T2* 19,0 mm - M10

3/4" metrischer Halbflansch T3* 25,4 mm - M10

1" metrischer Halbflansch T4* 31,8 mm - M10

1 1/4" metrischer Halbflansch T5* 38,1 mm - M12

1 1/2" metrischer Halbflansch T6* 50,8 mm - M12

2" metrischer Halbflansch

6) kein Standard, nur auf Anfrage

*) Nicht für hintere Anschlüsse verwendbar

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellschlüssel

PG 640

Zahnradgerät Typ

Ausführung Verdrängungsvolumen

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

Drehrichtung

Antriebswelle

Montageflansch

Dichtung

Code Typ

P Pumpe

M Motor

Code Ausführung

Pumpe Motor

A einströmig Standardmotor ohne Rückschlagventil

B mehrströmig Standardmotor mit 2 Rückschlagventilen

C Standardmotor mit 1 Rückschlagventil (ACC)

Verdrängungsvolumen

Code cm3/U

0300 30 0350 35 0400 40 0450 45 0500 50 0550 55 0600 60 0650 65 0700 70 0750 75 0800 80 0900* 90 1000 100

*) kein Standard, nur auf Anfrage

Code Drehrichtung

C rechts A links

B umkehrbar

Code Antriebswelle

D1 13T, 16/32 DP, 41.2L, SAE ”B” Zahnwelle

E1 15T, 16/32 DP, 46.0L, SAE ”B-B” Zahnwelle

E4 14T, 12/24 DP, 55,6L, SAE ”C” Zahnwelle

N1 1 1/4" Passfeder SAE-C

Seitlicher Eingang

Seitlicher Ausgang

Hinterer Eingang2)

Hinterer Ausgang2)

Code Dichtung X keine Dichtung N NBR

V FPM, FKM T PTFE (nur Motoren)

Code Flange

A3 89,8x89,8 - Ø101,06,SAE "B"

4 Lochflansch quadratisch A4 114.5x114.5 - Ø127, SAE "C" 4 Lochflansch quadratisch H3 146,1 - Ø101,06

SAE "B" 2-Lochflansch K3 181,0 - Ø127 SAE ”C” 2-Lochflansch

Eine Vielzahl der Codes können angeboten werden - zunächst aber verfügbare Codes/ Artikel-Nummern verwenden. Für noch nicht angelegte Artikel bzw. spezielle Anforderungsprofile bitte Parker Hannifin kontaktieren.

2) nur für die letzte Sektion codiert. 3) Nur für Motoren

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

1 B 1

keine Anschlüsse nach hinten (nur auf Anfrage)

Motorleckölanschluss3)

Leckölposition 3)

4) für weitere Sektionen Verdrängunsvolumen, Wellendichtring, seitlichen Eingang, seitlichen Ausgang, hinteren Eingang, hinteren Ausgang wiederholen

Sektionsverbindung

Ausführung

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

Dichtung Verdrängungsvolumen

Seitlicher Eingang

Code Anschlussoptionen

B1 keine Anschlüsse D55) 1 1/16" - 12 UN-Gewinde D65)* 1 5/16" - 12 UN-Gewinde D75)* 1 5/8" - 12 UN-Gewinde D85)* 1 7/8" - 12 UN-Gewinde

E4 5/8" - 14 BSP-Gewinde E5 3/4" - 16 BSP-Gewinde E6* 1" - 11 BSP-Gewinde E7* 1 1/4" - 11 BSP-Gewinde E8* 1 1/2" - 11 BSP-Gewinde J8* 18 mm - Ø55 mm - M8 quadratisch J9* 26 mm - Ø55 mm - M8 quadratisch L2* 19 mm-Ø40 mm-M8 diamond L3* 27 mm-Ø51 mm-M10 diamond

Seitlicher Ausgang

Hinterer Eingang2)

Hinterer Ausgang2)

Code Sektionsverbindung

S Separate Eingänge C Gemeinsame Eingänge

Code Leckölposition

2 Lecköl-Anschluss unten 3 Lecköl-Anschluss oben 4 Lecköl-Anschluss hinten

Code Motorleckölanschluss

B1 kein Lecköl C 9/16"-18 UNF-Gewinde G 1/4" BSP-Gewinde

Code Anschlussoptionen

S25)* 3/4"-3/8"-16 UNC SAE Halbflansch S35)* 1"-3/8"-16 UNC SAE Halbflansch S45)* 1 1/4"-7/16"-14 UNC SAE Halbflansch S55)* 1 1/2"-1/2"-13 UNC SAE Halbflansch S65)* 2"-1/2"-13 UNC SAE Halbflansch T2* 19,0 mm - M10

3/4" metrischer Halbflansch T3* 25,4 mm - M10

1" metrischer Halbflansch T4* 31,8 mm - M10

1 1/4" metrischer Halbflansch T5* 38,1 mm - M12

1 1/2" metrischer Halbflansch T6* 50,8 mm - M12

2" metrischer Halbflansch

5) kein Standard, nur auf Anfrage

*) Nicht für hintere Anschlüsse verwendbar

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

PGP 620 - 16,0 cm3

Fördermenge [l/min.] Antriebsleistung [kW] Q bei n=3500 U/min

PGP 620 - 41,0 cm3

Q bei n=1500 U/min Q bei n=500 U/min

Pa bei n=3500 U/min Pa bei n=1500 U/min Pa bei n=500 U/min

PGP 620 - 26,0 cm3

Fördermenge [l/min.] Antriebsleistung [kW]

Q bei n=3500 U/min

n=3500 U/min

n=1500 U/min

U/min

U/min

PGP 620 - 52,0 cm3

Öltemperatur = 45 ±2°C Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Kennlinien

Kennlinien

PGP640 - 30,0 cm3

PGM

PGP640 - 50,0 cm3

PGP640 - 65,0 cm3

PGP640 - 80,0 cm3

Öltemperatur = 45 ±2°C Viskosität = 36 mm2/s Eingangsdruck = 0,9 + 0,1 bar absolut

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Verdrängungsvolumen Code 0160 0190 0230 0260 0290 0330 0360 0370 0410 0440 0500 0520 cm³/U 16,0 19,0 23,0 26,0 29,0 33,0 36,0 37,0 41,0 44,0 50,0 52,0 Max. kontinuierlicher Druck bar 275 275 275 275 275 275 250 250 220 210 210 210 min. Drehzahl bei max. Ausgangsdruck

U/min. 500 500 500 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck U/min. 3500 3500 3500 3500 3500 3500 3500 3500 3500 3500 3000 3000

Maß "X"

mm 79,2 82,5 86,9 90,2 93,5 97,9 101,2 102,3 106,7 110,0 116,6 118,8 Maß "Y" mm 122,7 126,0 130,4 133,7 137,0 141,4 144,7 145,8 150,2 153,5 160,1 162,3 Ungefähres Gewicht kg 12,0 12,1 12,2 12,3 12,6 12,7 12,8 12,9 13,0 13,1 13,3 13,4

134 max. Gehäusebreite Maß Maß

20,32 27 27

±0,5 ±0,5

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 Technische Daten / Abmessungen ‘N’ ‘Y’ ‘N’ ‘X’ 50,8 max. 142,2 max. 20,3 2

Für Maß Flansche siehe Seite 63 und 64 Für Maß Antriebswellen siehe Seite 67 und 68

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Grauguss-Zahnradpumpen und -motoren Serie PGP 625 Technische Daten / Abmessungen

PGP 625 Spezifikation - Standardverdrängungsvolumen - Einzelgerät 134 max. Gehäusebreite Maß Maß

Code 0360 0410 0450 0500 cm³/U 36,0 41,0 45,0 50,0 Max. kontinuierlicher Druck bar 280 280 260 230 min. Drehzahl bei max. Ausgangsdruck

Verdrängungsvolumen

U/min 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck

U/min 3500 3500 3500 3000 Maß "X" mm 101,2 106,7 110,0 116,6 Maß "Y" mm 144,7 150,2 153,5 160,1 Ungefähres Gewicht kg 12,8 13,0 13,1 13,3

20,32 27 27

‘N’ ‘Y’ ‘N’ ‘X’ 50,8 max. 142,2 max. 20,3 2

Für Maß Flansche siehe Seite 63 und 64 Für Maß Antriebswellen siehe Seite 67 und 68

±0,5 ±0,5

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Technische Daten / Abmessungen

PGP/PGM 620 Spezifikation - Standardverdrängungsvolumen- Mehrfachgerät

Verdrängungsvolumen Code 0160 0190 0230 0260 0290 0330 0360 0370 0410 0440 0500 0520 cm³/U 16,0 19,0 23,0 26,0 29,0 33,0 36,0 37,0 41,0 44,0 50,0 52,0

Maß "X" mm 79,2 82,5 86,9 90,2 93,5 97,9 101,2 102,3 106,7 110,0 116,6 118,8

Maß "Y1 " mm 120,2 123,5 127,9 131,2 134,5 138,9 142,2 143,3 147,7 151,0 157,6 159,8

Maß "Y2" max. mm 115,2 118,5 122,9 126,2 129,5 133,9 137,2 138,3 142,7 146,0 152,6 154,8

Ungefähres Gewicht Sektion 1 kg 12,0 12,1 12,2 12,3 12,6 12,7 12,8 12,9 13,0 13,1 13,3 13,4

Ungefähres Gewicht Sektion 2 kg 10,4 10,5 10,6 10,7 11,0 11,1 11,2 11,3 11,4 11,5 11,7 11,8 134 max. Gehäusebreite Maß Maß Maß

41 ‘N’ ‘X’ ±0,5 ±1

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 20,32 ‘N’ ‘Y1’ ‘N’ ‘Y2’ max. 50,8 max. 142,2 max 20,3 2

Für Maß Flansche siehe Seite 63 und 64 Für Maß Antriebswellen siehe Seite 67 und 68

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 61

Grauguss-Zahnradpumpen und -motoren Serie PGP 625

Technische Daten / Abmessungen 134 max. Gehäusebreite Maß Maß Maß

PGP 625 Spezifikation - Standardverdrängungsvolumen- Mehrfachgerät

Verdrängungsvolumen Code 0360 0410 0450 0500 cm³/U 36,0 41,0 45,0 50,0

Maß "X" mm 101,2 106,7 110,0 116,6

Maß "Y1 " mm 142,2 147,7 151,0 157,6

Maß "Y2" max. mm 137,2 142,7 146,0 152,6

Ungefähres Gewicht Sektion 1 kg 12,8 13,0 13,1 13,3

Ungefähres Gewicht Sektion 2 kg 11,2 11,4 11,5 11,7 20,32 ‘N’ ‘Y1’ ‘N’ ‘Y2’ max. 50,8 max. 142,2 max . 20,3 2

41 ‘N’ ‘X’ ±0,5 ±1

Für Maß Flansche siehe Seite 63 und 64 Für Maß Antriebswellen siehe Seite 67 und 68

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

PGP/PGM 620 / 625

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 / 625

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

PGP/PGM 620 / 625

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 / 625

Code H2 132 max. 6,4 12 106,4 47,5 Ø11 108

140,6 Ø82,55 -0,05 55,5

Code H3

176,2 max. 5,1 14 146 Ø14,3 108

60,5 151,1 Ø101,6 -0,05 55,5

Code L3

9,4

41,2 176,2 max. 146 Ø14,3

59,0 150,4 Ø101,6 -0,05 6 Loch

77,7 73,0 14,0 44,9 89,8

44,9 89,8

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 / 625

Code L 4-Lochflansch

ØD

G2 T2 ØB

Code J Europäischer Flansch

PGP/PGM 620 / 625 G2 90°

PGP/PGM 620 / 625

Code G2 ∅B ∅D C W T2 Gewinde Maße

J5 M6 15,0 35,0 12,5

J7 M6 20,0 40,0 13,0

J8 M8 18,0 55,0 15,0

J9 M8 26,0 55,0 15,0

L1 M6 13,0 30,0 13,0

L2 M8 19,0 40,0 15,0

L3 M10 27,0 51,0 18,0

S2 3/8"-16 UNC 19,0 47,63 22,23 14,0

S3 3/8"-16 UNC 25,4 52,37 26,19 20,6

S4 7/16"-14 UNC 31,8 58,72 30,17 20,6

S5 1/2"-13 UNC 38,1 69,82 35,71 20,6

S6 1/2"-13 UNC 50,8 77,77 42,88 20,6

T2 M10 19,0 47,63 22,23 20,6

T3 M10 25,4 52,37 26,19 21,4

T4 M10 31,8 58,72 30,17 20,6

T5 M12 38,1 69,82 35,71 20,6

T6 M12 50,8 77,77 42,88 20,6

T2 ØB ØD

Code S SAE Halbflansch G2 W

45°

Code T SAE Halblfansch metrisches Gewinde

T2 ØB C

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP/PGM 620 / 625

Code D

SAE Gewinde

G1 T1

Grauguss-Zahnradpumpen und -motoren

Serie PGP, PGM 620 / 625

Code E

BSP-Gewinde

G1 T1

PGP/PGM 620 / 625

Code G1 T1 Gewinde Maße

D3 3/4"-16 UNF 14,3

D4 7/8"-14 UNF 16,7

D5 1 1/16"-12 UN 19,0

D6 1 5/16"-12 UN 19,0

D7 1 5/8"-12 UN 19,0

D8 1 7/8"-12 UN 19,0

E3 1/2"-14 BSP 14,0

E4 5/8"-14 BSP 16,3

E5 3/4"-16 BSP 16,0

E6 1"-11 BSP 18,0

E7 1 1/4"-11 BSP 20,0

E8 1 1/2"-11 BSP 22,0

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 620 / 625

PGP/PGM 620 / 625 Drive Shaft 33,3 25,7 41,2

Code M3

Zahnwelle SAE ”B” 13T - 16/32 DP flankenzentriert

Zahnwelle SAE ”B-B” 15T - 16/32 DP flankenzentriert

Ø 25,4 Ø 18,3

Passfeder 6,3x6,3x31,7

3 Ø 27 6,3 Ø 25,4 Ø 25,4 M8x1,25 28,2 -0,05 -0, 2

Code D1 Code E1 31,7 38,6

19 46

Sprengring 1,6

38,1 30,5 46

Ø 25,4 Ø 21,5

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP/PGM 620 / 625

Code T1

Scheibenfeder 4x7,5 DIN 6888

20,3 1,5

Grauguss-Zahnradpumpen und -motoren

Serie PGP, PGM 620 / 625

(11,2)

47

Code T2

Scheibenfeder 5x7,5 DIN 6888

(11)

Kegel 1:8 Kegel 1:5

15 Ø 21,59 M14x1,5 Ø 25,4

25 51

15

2,4 M16x1,5 Ø 25

Ø 25,4

PGP/PGM 620 / 625- zulässige Wellenbelastung

Code Beschreibung max. Drehmoment [Nm]

D1 13T,16/32 DP, 41.2L, Zahnwelle SAE “B“ Zahnwelle 272 E1 15T,16/32 DP, 46L, Zahnwelle SAE “B-B“ Zahnwelle 460 E4 14T, 12/24 DP, 55.6L, Zahnwelle SAE ”C” Zahnwelle (272) M3 Ø25.4, 6,3 Passfeder, M8, 46L, SAE “B-B“ Parallelwelle 325 T1 Ø21,59,11,2L, 4,0 Scheibenfeder, M14x1,5 Kegel 1:8 218 T2 Ø25,0, 12,0 L, 5,0 Scheibenfeder, M16x1,5 Kegel 1:5 301 Mehrfachpumpen Verbindungswelle 228

Antriebsmoment (Nm) = Verdrängungsvolumen (cm3/U) x Druck (bar)

Federscheibe Federscheibe 57,2

Mutter M14x1,5 DIN 934

Drehmoment 50 ± 10 Nm

Mutter M16x1,5 DIN 934

Drehmoment 75 ± 10 Nm

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 68

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640 Technische Daten / Abmessungen

PGP/PGM 640 Standardverdrängungsvolumen - Einzelgerät 36 36

Verdrängungsvolumen Code 300 350 400 450 500 550 600 650 700 750 800 900 1000 cm³/U 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 90,0 100,0 Max. kontinuierlicher Druck bar 310 310 310 310 310 310 290 265 245 225 210 190 180 min. Drehzahl bei max. Ausgangsdruck U/min 500 500 500 500 500 500 500 500 500 500 500 500 500 max. Drehzahl bei 1 bar abs. Eingangsdruck. und max. Ausgangsdruck U/min 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000

Maß "X" mm 128,6 128,6 131,8 131,8 135,6 135,6 138,4 138,4 142,2 142,2 142,2 149,8 149,8 Maß "Y" mm 176,1 176,1 182,7 182,7 189,3 189,3 195,8 195,8 203,2 203,2 203,2 216,4 216,4 Ungefähres Gewicht Kg 20,6 20,6 21,2 21,2 22,0 22,0 22,6 22,6 23,3 23,3 25,0 25,5 25,5

Für Maß Flansche siehe Seite 73 und 74 Für Maß Antriebswellen siehe Seite 77 160 max. Gehäusebreite

Maß Maß

"Y" "X" 25,4 170,8

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

PGP/PGM 640 Spezifikation - Standardverdrängungsvolumen- Mehrfachgerät

Verdrängungsvolumen Code 300 350 400 450 500 550 600 650 700 750 800 900 1000 cm³/U 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 90,0 100,0

Maß "X1" mm 128,6 128,6 131,8 131,8 135,6 135,6 138,4 138,4 142,2 142,2 142,2 149,8 149,8

Maß "Y1" mm 176,1 176,1 182,7 182,7 189,3 189,3 195,8 195,8 203,2 203,2 203,2 216,4 216,4

Maß "X2" mm 44,3 44,3 47,8 47,8 50,5 50,5 54,3 54,3 57,8 57,8 57,8 63,4 63,4 Maß "Y2" mm 147,5 147,5 154,1 154,1 160,7 160,7 167,2 167,2 174,6 174,6 174,6 184,2 184,2

Ungefähres Gewicht Sektion 1 Kg 20,6 20,6 21,2 21,2 22,0 22,0 22,6 22,6 23,3 23,3 25,0 25,5 25,5

Ungefähres Gewicht Sektion 2 Kg 20,1 20,1 20,7 20,7 21,5 21,5 22,1 22,1 22,8 22,8 24,5 25,0 25,0

Für Maß Flansche siehe Seite 73 und 74 Für Maß Antriebswellen siehe Seite 77

Maß Maß

Maß Maß

"Y1" "Y2"

Abmessungen "X1" 25,4

"X2" 170,8

Parker

160 max. Gehäusebreite

Hannifin Pump and Motor Division Chemnitz, Deutschland

PGP 640/620 Spezifikation - Standardverdrängungsvolumen- Mehrfachgerät

Verdrängungsvolumen 640

Code 300 350 400 450 500 550 600 650 700 750 800 900 1000 cm³/U 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 90,0 100,0

Maß "X1" mm 128,6 128,6 131,8 131,8 135,6 135,6 138,4 138,4 142,2 142,2 142,2 149,8 149,8

Maß "Y1" mm 176,1 176,1 182,7 182,7 189,3 189,3 195,8 195,8 203,2 203,2 203,2 216,4 216,4

Verdrängungsvolumen 620 Code 160 190 210 230 260 290 330 360 370 410 440 500 520 cm³/U 16,0 19,0 21,0 23,0 26,0 29,0 33,0 36,0 37,0 41,0 44,0 50,0 52,0 Maß "Y2" mm 115,2 118,5 120,7 122,9 126,2 129,5 133,9 137,2 138,3 142,7 146 152,6 154,8

Ungefähres Gewicht Sektion 1 Kg 20,6 20,6 21,2 21,2 22,0 22,0 22,6 22,6 23,3 23,3 25,0 25,5 25,5

Ungefähres Gewicht Sektion 2 Kg 10,4 10,5 10,5 10,6 10,7 11 11,1 11,2 11,3 11,4 11,5 11,7 11,8

Für Maß Flansche siehe Seite 73 und 74 Für Maß Antriebswellen siehe Seite 77

Abmessungen "X"

"Y1" 5,1 25,4

41

Grauguss-Zahnradpumpen und -motoren Serie PGP 640 / 620 160 max. Gehäusebreite

"Y2" 170,8

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland 71

Abmessungen

Grauguss-Zahnradpumpen und -motoren Serie PGP 640 / 625

PGP 640/625 Spezifikation - Standardverdrängungsvolumen- Mehrfachgerät

Verdrängungsvolumen 640 Code 300 350 400 450 500 550 600 650 700 750 800 900 1000 cm³/U 30,0 35,0 40,0 45,0 50,0 55,0 60,0 65,0 70,0 75,0 80,0 90,0 100,0

Maß "X1" mm 128,6 128,6 131,8 131,8 135,6 135,6 138,4 138,4 142,2 142,2 142,2 149,8 149,8

Maß "Y1" mm 176,1 176,1 182,7 182,7 189,3 189,3 195,8 195,8 203,2 203,2 203,2 216,4 216,4

Verdrängungsvolumen 625 Code 360 410 450 500 cm³/U 36,0 41,0 44,0 50,0

Maß "Y2" mm 137,2 142,7 146 152,6

Ungefähres Gewicht Sektion 1 Kg 22,6 23,3 25,0 25,5

Ungefähres Gewicht Sektion 2 Kg 11,2 11,4 11,5 11,7

Für Maß Flansche siehe Seite 73 und 74 Für Maß Antriebswellen siehe Seite 77

Maß Maß

"X"

41

Maß

"Y1" 5,1 25,4

"Y2" 170,8

160 max. Gehäusebreite

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

PGP/PGM 640 Montage Flansch

Montageflanschoptionen 2x“geschlitzt”Ø14,5

118,0 Ø14,3

44,9 118, 0

44,9

44,9

44,9

132 170,8 Ø101,6 -0,05 84,8

9,4 45°

15,8

Code A3 Code A4 114,5 15,8 12,6 Ø14,4 45°

146,5 Ø14,4 184,1 Ø127 -0,0 5 84,8

57,25

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Montageflanschoptionen

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

PGP/PGM 640 Montage Flansch Code H3 174 9,4 15,8 Ø14,1

146 132

Code K3

60 170,8 Ø101,6 -0,05 84,8 181 90,5 Ø17,5

213 12,6 15,8 132

74 184,8 Ø127 -0,0 5 84,8

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

Code L 4-Lochflansch

Code J Europäischer Flansch

PGP/PGM 640 G2 90°

ØD

PGP/PGM 640

Code G2 ∅B ∅D C W T2 Gewinde Maße

J8 M8 18,0 55,0 15,0

J9 M8 26,0 55,0 15,0

L2 M8 19,0 40,0 15,0

L3 M10 27,0 51,0 18,0

S2 3/8"-16 UNC 19,0 47,63 22,23 14,0

S3 3/8"-16 UNC 25,4 52,37 26,19 20,6

S4 7/16"-14 UNC 31,8 58,72 30,17 20,6

S5 1/2"-13 UNC 38,1 69,82 35,71 20,6

S6 1/2"-13 UNC 50,8 77,77 42,88 20,6

T2 M10 19,0 47,63 22,23 20,6

T3 M10 25,4 52,37 26,19 21,4

T4 M10 31,8 58,72 30,17 20,6

T5 M12 38,1 69,82 35,71 20,6

T6 M12 50,8 77,77 42,88 20,6

T2 ØB ØD

Code S SAE Halbflansch G2 W

45°

Code T SAE Halblfansch metrisches Gewinde

T2

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Anschlussoptionen

PGP/PGM 640

Code D SAE Gewinde

G1

T1

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

Code E BSP - Gewinde

G1 T1

PGP/PGM 640

Code G1 T1 Gewinde Maße

D5 1 1/16"-12 UN 19,0

D6 1 5/16"-12 UN 19,0

D7 1 5/8"-12 UN 19,0

D8 1 7/8"-12 UN 19,0

E4 5/8"-14 BSP 16,3

E5 3/4"-16 BSP 16,0

E6 1"-11 BSP 18,0

E7 1 1/4"-11 BSP 20,0

E8 1 1/2"-11 BSP 22,0

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Antriebswellenoptionen

PGP/PGM 640 42,6 41,2

Grauguss-Zahnradpumpen und -motoren Serie PGP, PGM 640

Code D1 Code E1

SAE Zahnwelle 13T - 16/32 DP flankenzentriert

Kopfkreis 21,67 - 21,79 Fusskreis 18,631 max

Code E4 Code N1

38,1

33,3 volle Verzahnung 48,4 volle Verzahnung

Ø 28,6 60,6

Chamfer 1,5 x 45°

50,8 46

SAE Zahnwelle 15T - 16/32 DP flankenzentriert

Kopfkreis 24,87 - 24,97 Fusskreis 21,739 max

55,6 60,6

SAE Zahnwelle 14T - 12/24 DP flankenzentriert

Kopfkreis 31,06 - 31,19 Fusskreis 26,992 max

55,6 7,95

Passfeder 7,9 x 7,9 x 38,1

38,1 3,6 34,5

1,6 6,4 Ø31,74 -0,0 2

35,20 -0,1 2 +0,1 3

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Wellenbelastung / Druckflüssigkeiten

Wellenbelastung PGP/PGM500

Code

Beschreibung

Zahnradpumpen und -motoren Serie PGP, PGM 500/600

Typ

Drehmoment [Nm]

PGP 502 PGP 505 PGP/ PGM511 PGP 517

H1 Ø10,0, 3,0 Passfeder, kein Gewinde, 36L Parallelwelle 30

P2 Ø9,95, 8,8L, 2.4 Scheibenfeder, M6 Kegel 1:8 30

V1 5 x 6,5 lange Welle ohne Kupplung Kupplungsklaue 20

A1 9T, 16/32DP, 32L, SAE ”A” Zahnwelle 108

J1 Ø12,7, 3,2 Passfeder, kein Gewinde, 38L Parallelwelle 43 K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE ”A” Parallelwelle 85 Q2 Ø14,25, 5,5L, 3.0 Scheibenfeder, M10x1 Kegel 1:8 68

A1 9T, 16/32DP, 32L, SAE ”A” Zahnwelle 86

C1 11T, 16/32DP, 38,2L, SAE 19-4 Zahnwelle 166

F5 B8x32x36 DIN ISO 14 (ähnlich DIN 5462) Zahnwelle 166

K1 Ø15,88, 4,0 Passfeder, kein Gewinde, 32L, SAE ”A” Parallelwelle 75

L6 Ø19,05, 4,8 Passfeder, kein Gewinde 32L, SAE 19-1 Parallelwelle 145

S1 Ø17,0, 7,7L, 3,0 Scheibenfeder, M12x1,5 Kegel 1:5 193

S2 Ø16,65, 12,0L, 3,2 Scheibenfeder, M12x1,5 Kegel 1:8 198

S8 Ø20,0, 9,0L, 4,0 Scheibenfeder, M14x1,5 Kegel 1:5 110

D1 13T, 16/32DP, 41,2L, SAE ”B” Zahnwelle 345 E1 15T, 16/32DP, 46,2L, SAE ”B-B” Zahnwelle 530

M1 Ø22,2, 6,3 Passfeder, kein Gewinde, 41,2L, SAE ”B” Parallelwelle 251 M2 Ø25,4, 6,3 Passfeder, kein Gewinde, 46L, SAE ”B-B” Parallelwelle 395

T1 Ø21,59, 11,2L, 4,0 Scheibenfeder, M14x1,5 Kegel 1:8 250 Mehrfachpumpen Verbindungswelle 20 36 110 228

Wellenbelastung PGP/PGM600

Code Beschreibung

Typ

Drehmoment 620 [Nm 625 [Nm] 640 [Nm]

D1 13T, 16/32 DP, 41,2L, SAE "B" Zahnwelle 272 272 328 E1 15T, 16/32 DP, 46,0L, SAE "B-B" Zahnwelle 460 460 503 E4 14T, 12/24DP, 55,6L, SAE ”C” Zahnwelle (272) 960 M3 Ø25,4, 6,3 Passfeder, M8, 46L, SAE “B-B“ Parallelwelle 325 325 T1 Ø21,59, 11,2L, 4,0 Scheibenfeder, M14x1,5 Kegel 1:8 218 218 T2 Ø25,0,12,0L, 5,0 Scheibenfeder, M16x1,5 Kegel 1:5 301 N1 1 1/4" SAE-C Passfederwelle 678 Mehrfachpumpen Verbindungswelle 228 228 407

Formel zur Berechnung der Wellenbelastung

Drehmoment [Nm] = Verdrängungsvolumen [cm3/U] • Druck [bar] 57,2

Druckflüssigkeiten

Parker gibt keine direkte Empfehlung für bestimmte Flüssigkeiten, Marken bzw. Hersteller Das Risiko bei der Verwendung unterschiedlicher Flüssigkeiten liegt allein beim Anwender. Flansche für Saug- und Druckanschlüsse Siehe Parker Prospekt 4040/DE.

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Zahnradpumpen und -motoren Serie PGP, PGM 500/600 Pumpenkombinationen

Leseabfolge

Nomogramm Strömungsgeschwindigkeit

Förderstrom Q [l/min]

erste Sektion Anbaupumpe PGP 502 PGP 505 PGP 511 PGP 517 PGP 620 PGP 625 PGP 640 PGP 502 X PGP 505 X PGP 511 X X PGP 517 X X PGP 620 X X X PGP 625 X X X PGP 640 X X X X 1000 900 800 700 600 500 300 200 150 100 90 70

50 80

0,15

60 60 50

6 7

30

20 30

400 6π

40 40 20 15 10 9 8 5 4 2

0,10 0,20 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 2,00 2,00

15

1,50 1,50 1,20 1,25 1,00 0,75 0,50

Leitungsinnendurchmesser [mm/inch] Durchflussgeschwindigkeit v [m/s] maximal empfohlene Geschwindigkeit für Eingang Rückfluss zum Tank Ausgang

10

3 400 Q [l/min] v [m/s] d [mm] =

HFB, HFC HFB, HFC

Öl Öl

70 2,50 2,50 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 15,00 20,00 30,00 40,00 50,00

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Ventilapplikationen für Pumpen

Serie PGP 500/600

Druckbegrenzungsventil / einstellbar, interner Rücklauf

Einleitung:

Das Parker Ventilprogramm trägt der Kundenforderung nach reduzierter Komponentenanzahl und Kostensenkung in hydraulischen Kreisläufen Rechnung. Erreicht wird das durch den direkten Ventilanbau an die Pumpen und Motoren, wobei sich zusätzlich noch Leitungsverluste vermeiden lassen.

Diese Integration verringert die Anzahl an Komponenten, elemeniert sonst nötige Schlauch- bzw Rohrverbindungen incl. Fittinge was wiederum Montagekosten an den Produktionslinien spart.

PGP 502

PGP 505

PGP 511

Code Druck bar

RDAA 10

PGP 517

PGP 620 PGP 625

Code Druck bar

RDPA 10

RDAB 20 RDPB 20

RDAC 30 RDPC 30

RDAD 40 RDPD 40

RDAE 50 RDPE 50 RDAF 60 RDPF 60

RDAG 70 RDPG 70

RDAH 80 RDPH 80 RDAJ 90 RDPJ 90 RDAK 100 RDPK 100

RDAL 110 RDPL 110

RDAM 120 RDPM 120 RDAN 130 RDPN 130

RDAP 140 RDPP 140

RDAQ 150 RDPQ 150

RDAR 160 RDPR 160

RDAS 170 RDPS 170

RDAT 180 RDPT 180

RDAU 190 RDPU 190

RDAV 200 RDPV 200

RDAW 210 RDPW 210

RDAX 220 RDPX 220 RDAY 230 RDPY 230 RDAZ 240 RDPZ 240

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Prioritätsventil (PV)

1VP- / CVP100-

Code Lage der Anschlüsse A P-hinten, EF-hinten B P-seitlich, EF-seitlich C P-hinten, EF-seitlich D P-seitlich, EF-hinten E P und EF seitlich

Code Position der Anschlüsse

A P-Anschluss auf der Eingangsseite B P-Anschluss auf der Ausgangsseite

Code Funktion A Prioritätsventil B Prio-Ventil mit DBV / volle Menge C Prio-Ventil mit Pilot-DBV

PEF PEF

Ventilapplikationen für Pumpen Serie PGP 500/600

Code PrioritätsAnschluss J1 3/4"-16UNF J8 9/16"-18UNF T1 3/8" BSP andere auf Anfrage

Code EF Anschluss

J2 7/8"-14UNF J3 1-1/16"-12UN T2 1/2" BSP T4 3/4" BSP andere auf Anfrage

Code DBV Einstellung 00 kein DBV

A05 einstellbar 40 - 120 bar A15 einstellbar 130 - 250 bar 05 50 bar 08 80 bar 10 100 bar 11 110 bar 12 120 bar 13 130 bar 14 140 bar 15 150 bar 16 160 bar 17 170 bar 18 180 bar 20 200 bar andere auf Anfrage

Code PrioritätsVolumenstrom

08 8 l/min 11 11 l/min 15 15 l/min 19 19 l/min 23 23 l/min 30 30 l/min 38 38 l/min andere auf Anfrage

Prio-Ventil mit DBV / volle Menge Funktion “B”

Prio-Ventil mit Pilot-DBV Funktion “C”

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Prioritätsventil

Anmerkung:

Ventilapplikationen für Pumpen Serie PGP 500/600

Diese Ventile stellen am Anschluss P die eingestellte, konstante Menge für die Prioritätsfunktion bereit. Die verfügbare Restmenge kann am Anschluss EF für untergeordnete Funktionen wie z.B. Wegeventile, Lüfterantriebe usw. abgenommen werden. Es kann auch zusätzlich mit einem Vorsteuer-Prioritäts-Druckventil ausgestattet werden. Varianten für PGP 511 / 517 / 620 / 625 / 640 ohne Vorsteuer_Prioritäts-Druckbegrenzungsventil (Funktion A) mit Vorsteuer_Prioritäts-Druckbegrenzungsventil / volle Menge (Funktion B) mit Vorsteuer_Prioritäts-Druckbegrenzungsventil / Pilot DBV (Funktion C)

max.

für PGP 511 P-Anschluss 32 l/min EF-Anschluss 70 l/min max. Eingangsvolumenstrom 70 l/min für PGP 517 / 620 / 625 / 640 P-Anschluss 45 l/min EF-Anschluss 100 l/min max. Eingangsvolumenstrom 100 l/min

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Ventilapplikationen für Pumpen Serie PGP 500/600

Prioritätsventil (LS oder Konstant Volumenstrom) - seitlicher Anbau

Anmerkung:

Prioritätsventile können auch direkt am Druckausgang montiert werden um einen festgelegten, konstanten Volumenstrom für z.B. Lenkungen oder andere Funktionen zu gewährleisten. Varianten für PGP 511 / 517 / 620 / 625 / 640 ohne Vorsteuer-Prioritäts-Druckbegrenzungsventil (Funktion „A“) mit Vorsteuer-Prioritäts-Druckbegrenzungsventil / volle Menge (Funktion „B“) mit Vorsteuer-Prioritäts-Druckbegrenzungsventil / Pilot DBV (Funktion „C“)

Druckbereich

für PGP 511 / 517

P-Anschluss max. 230 bar EF-Anschluss max. 250 bar für PGP 517 / 620 / 625 / 640 P-Anschluss max. 250 bar EF-Anschluss max. 310 bar

Achtung : DBV an der Lenkung erforderlich weitere LS-Kontroll-Druck und Volumenstromeimstellungen auf Anfrage max. Volumenstrom für PGP 511

P-Anschluss 32 l/min max. Eingangsvolumenstrom 80 l/min für PGP 517 / 620 / 625 / 640

P-Anschluss 45 l/min max. Eingangsvolumenstrom 160 l/min

PEF

Prioritätsventil Funktion „A“ max. Volumenstrom

LS PEF

LS-Prioritätsventil mit dynam. LS-Signal Funktion „F“

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventilapplikationen für Pumpen Serie PGP 500/600

Code Lage der Anschlüsse

A P-hinten, EF-hinten

B P-seitlich, EF-seitlich

C P-hinten, EF-seitlich

D P-seitlich, EF-hinten E P und EF seitlich

Code Funktion

D LSPV, stat. LS

E LSPV, stat. LS mit Pilot DBV

F LSPV, dynam. LS

G LSPV, dynam. LS mit Pilot DBV

Code PrioritätsAnschluss

J1 3/4"-16UNF J8 9/16"-18UNF T1 3/8" BSP andere auf Anfrage

Code LS Kontrolldruck Einstellung

Code EF Anschluss

J2 7/8"-14UNF J3 1-1/16"-12UN T2 1/2" BSP T4 3/4" BSP andere auf Anfrage

052 5,2 bar stat. 056 5,6 bar dynam. 062 6,2 bar dynam. 063 6,3 bar stat. 070 7,0 bar stat/dynam. 090 9,0 bar dynam. 093 9,3 bar stat. 104 10,4 bar dynam. 126 12,6 bar dynam. 140 14,0 bar dynam. 186 18,6 bar dynam. andere auf Anfrage Code LS Anschluss X2 7/16"- 20UNF Y1 1/4" BSP Y3 1/4" BSP BX2 7/16"- 20UNF Gehäuseanschluss andere auf Anfrage

Code DBV Einstellung 00 kein DBV A05 einstellbar 40 - 120 bar A15 einstellbar 130 - 250 bar 05 50 bar 08 80 bar 10 100 bar 11 110 bar 12 120 bar 13 130 bar 14 140 bar 15 150 bar 16 160 bar 17 170 bar 18 180 bar 20 200 bar andere auf Anfrage

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Load-Sense-Prioritätsventil

Anmerkung:

Ventilapplikationen für Pumpen Serie PGP 500/600

Diese Ventile stellen am Anschluss P abhängig vom Anlagenbedarf (LS Signal) die benötigte Ölmenge bereit. Die verfügbare Restmenge kann am Anschluss EF für untergeordnete Funktionen wie z.B. Lüfterantriebe abgenommen werden.

Varianten für PGP 511 / 517 / 620 / 625 / 640

LS Prioritätsventil mit dynam. LS Signal / ohne Vorsteuer Druckbegrenzungsventil (Funktion „F“)

LS Prioritätsventil mit dynam. LS Signal / mit Vorsteuer Druckbegrenzungsventil (Funktion „G“)

Druckbereich

P-Anschluss max. 230 bar EF-Anschluss max. max. möglicher Pumpendruck

max. Volumenstrom für PGP 511

P-Anschluss 32 l/min EF-Anschluss 70 l/min max. Eingangsvolumenstrom 70 l/min für PGP 517 / 620 / 625 / 640

P-Anschluss 45 l/min EF-Anschluss 100 l/min max. Eingangsvolumenstrom 100 l/min

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Druckbegrenzungsventil

Anmerkung:

Dieses Ventil dient der Maximaldruckbegrenzung für die dem Motor zugeführte Ölmenge. Daraus ergibt sich gleichzeitig eine Drehmomentsbegrenzung für den Motor. Varianten für PGM 511 / PGM 620 / PGM 640 einstellbar mit interner Ölrückführung oder externer Leckölanschluss Anwendungen Lüfter, Mähwerksantriebe, Kompressor-, Wasserpumpenantriebe

Ein Aus

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Druckbegrenzungsventil mit Nachsaugventil

Anmerkung:

Ventilapplikationen Serie PGM 500/600

Zusätzlich zum Druckbegrenzungsventil verfügt diese Ventilvariante über ein Nachsaugventil. Damit wird vermieden, daß bei plötzlicher Unterbrechung der Druckölzufuhr zum Motor an Motorbauteilen Kavitation entsteht.

Der Motor wird unter Nutzung eines kurzen internen Kreislaufs abgebremst. Varianten für PGM 511 / PGM 620 / PGM 640

Druck fest eingestellt, mit Nachsaugventil, mit Interner Ölrückführung oder externem Leckölanschluss

Anwendungen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

2 Wege-Druckbegrenzungsventil

Anmerkung:

Ventilapplikationen Serie PGM 500/600

Dieses Ventil dient der Maximaldruckbegrenzung für die dem Motor zugeführte Fluidmenge. Es ergibt sich daraus eine Drehmomentbegrenzung für den Motor. Diese Ventilbauform wird für Motoren mit wechselnder Drehrichtung eingesetzt . Varianten für PGM 511 / PGM 620 / PGM 640 einstellbar, mit interner Ölrückführung oder externem Leckölanschluss Anwendungen

Lüfter, Mähwerksantriebe

A B R

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Ventilapplikationen Serie PGM 500/600

2 Wege-Druckbegrenzungsventil mit Nachsaugventil

Anmerkung:

Siehe Anmerkung zu „Zwei.Wege-Druckbegrenzungsventil“. Zusätzlich verfügt diese Variante über Nachsaugventile. Damit wird vermieden, daß bei plötzlicher Unterbrechung der Druckölzuführung an den Motorbauteilen Kavitation entsteht. Der Motor wird unter Nutzung eines kurzen internen Kreislaufs abgebremst. Diese Ventilform wird für Motoren mit wechselnder Drehrichtung eingesetzt. Varianten für PGM 511 / PGM 620 / PGM 640 nicht einstellbar, mit externem Leckölanschluss

Anwendungen

Lüfter, Mähwerks-, Wasserpumpenantriebe A B R

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Ventilapplikationen Serie PGM 500/600

2 Wege-Druckbegrenzungsventil mit Nachsaugventil und Leckölrückschlagventilen

Anmerkung:

Siehe Anmerkung zu „Zwei.Wege-Druckbegrenzungsventil mit Nachsaugventilen“. Zusätzlich verfügt diese Variante über Lecköl-Rückschlagventile. der Anschluß einer Leckleitung ist damit nur erforderlich, wenn der auftretende Ablaufdruck höher ist als der zulässige Druck für den WDR. Diese Ventilbauform wird für Motoren mit wechselnder Drehrichtung eingesetzt.

Varianten für PGM 511 / PGM 620 / PGM 640 nicht einstellbar, mit interner Ölrückführung oder externem Leckölanschluss

Anwendungen

Lüfter, Mähwerks-, Wasserpumpenantriebe,Vibrationsantriebe an Walzen

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Proprtional elektromagnetisch vorgesteuert

Anmerkung:

Ventilapplikationen

Serie PGM 500/600

Dieses Ventil steuert die Lüfter-/Gebläsedrehzahl proportional über einen variablen Strom. Der Ölstrom wird so vollständig (max. Strom) oder teilweise durch den Motor bzw. über einen Bypass geleitet. Das Proportionalventil ist “normal geschlossen” um in jedem Falle eine “Notlauf Eigenschaft” zu gewähleisten. Bei unterbrochener Stromzufuhr läuft der Motor mit max. Drehzahl (Failsafe Funktion).

Varianten für PGM 511 / PGM 620 / PGM 640

normal offen, Druck steigt bei erhöhter Stromzufuhr normal geschlossen, Druck sinkt bei steigender Stromzufuhr mit interner Ölrückführung oder externem Leckölanschluss

Anwendungen

Lüfter-/Gebläseantriebe

Motorvarianten

Motor PGM 511 PGM 620 PGM 640 . max. Ölstrom 95 l/min 95 l/min 95 l/min

Druckbereich

Druck Stand-by-Druck: 5 bar max. Druck: entspr. max. Druck für den Motor Standard 100 / 210 / 350 bar Druckeinstellungen andere auf Anfrage

In Out

Ein Aus

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Ventiloptionen

Drehzahlaufnehmer

Dieser robuste, wetterfeste Drehzahlaufnehmer arbeitet nach dem Halleffekt. Es werden 30 Rechteckimpulse pro Abtriebswellenumdrehung erzeugt. Durch Erfassung der positiven und negativen Wellenflanken sind 60 Impulse pro Umdrehung möglich. Der Sensor führt zu keiner Leistungsbeschränkung des Motors. Der Sensor ist gegen Verpolung der Versorgungsspannung, jedoch nicht gegen Kurzschluss geschützt.

Ventilapplikationen Serie PGM 500/600

Daten des Drehzahlaufnehmers

Versorgungsspannung 4,5...24 V (DC)

Arbeitstemperatur -30...100 °C

Arbeitsfrequenz 0...10 KHZ erforderlicher Laststrom 0...20 mA (max.) Anschluss 4 Pin (12 mm) DIN Standard

NPN Output

Formel „pull-up“ Widerstand (0,25 Watt, 5% tol.)

Spannung Laststrom 4,5...24 V 0...20 mA =

Status: Aus (95% +V)

+ V 0 V

Widerstand K Ohm

Status: Ein h(max. 0,4 V DC)

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Dichtsätze

Zahnradpumpen und -motoren Serie PGP,

PGM 500/600

Standard Dichtsätze für Pumpen/Motoren Serie 500/600

Serie 500 Pumpen Typ TDN

PGP502 Einzel 3911832810 Doppel Einzel (FPM) 3911832811

PGP505 Einzel 3911822101 Doppel 3911822102

PGP511 Einzel 8611-023-00N

Einzel (gr. Wellen O) 8611-023-Q1N Einzel (FPM) 8611-023-00V

3-fach (FPM unged.) 3911832770 Doppel 8677-023-0NE nur Sektion 2 8677-023-000 3 fach (unged.) 8832-023-0NX Doppel (ged. Sekt.) 3911832766 mit VL „S8F4“ 3911832133

PGP517 Einzel 3911822071 Einzel (FPM) 3911832772 Doppel 3911822072 3-fach 3911822073

PGP517 / PGP505 Doppel 3911822254 PGP517 / PGP511 Doppel 3911822531

Serie 500 Motor Typ TDN

PGM502 umkehrbar 3911832812

PGM505 eine Drehr. 3911822101 umkehrbar 3911801304 PGM511 uni/umkehrbar 8301-023-00N gr. Wellen O 8301-023-Q1M Mit VL „S8S4““S2F3“ 3911832704 FPM 8301-023-00M FPM gr. Wellen O) 3911832086 FPM mit VL 3911832087

Serie 600 Pumpen Typ TDN

PGP620 Einzel 8682-023-00N nur Sektion 2 8833-023-000

Doppel 4070H-023-000 Doppel (FPM) 3911822474 Einzel (FPM) 8682-023-00V 3-fach 3911832610

PGP620 ...T2K5... 3911832635 PGP625 Einzel (M) 3911842351

PGP620/PGP511 Doppel 8766-023-00N PGP620/PGP511 Doppel (FPM) 8766-023-00V PGP625/PGP511 Doppel (M) 3911842352

PGP620/ PGP511/511 3-fach 3911832720 PGP620/620/ PGP511 3-fach (FPM) 3911832716

PGP640 Einzel 3911832598 PGP640 Einzel FPM 3911832611 PGP640 Doppel (M) 3911832696 PGP640/PGP511 Doppel (M) 3911832798 PGP640/620/620 3-fach 3911832468

Serie 600 Motor Typ TDN

PGM620 uni/umkehrbar 8782-023-00N Uni/umkehrb. FPM 8782-023-00V PGM640 uni/umkehrbar 3911801451

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellbeispiele

Serie PGP 640 Einzelpumpe

Zahnradpumpen

Serie PGP 500/600

PG P 640 A 0550 C E4 A4 N T5 T3 B1 B1

PGP Zahnradgerät / Typ PARKER Zahnradpumpe

640 Serie

A Ausführung einströmig 0550 Verdrängungsvolumen 55,0 cm³/U.

C Drehrichtung rechts

E4 Antriebswelle SAE „C“ Zahnwelle, 14T, 16/32 DP

A4 Montageflansch Montageflansch SAE „C“ 4-Lochflansch

N Dichtung Wellenabdichtung NBR

T5 Seitlicher Eingang SAE metrisches Halbflansch 1 1/2"

T3 Seitlicher Ausgang SAE metrisches Halbflansch 1"

B1 Hinterer Eingang kein Anschluss

B1 Hinterer Ausgang kein Anschluss

Serie PGP 517 Einzelpumpe

PG P 517 A 0230 A D1 H3 N L3 L2 B1 B1

PGP Zahnradgerät / Typ PARKER Zahnradpumpe

517 Serie

A Ausführung einströmig 0230 Verdrängungsvolumen 23,0 cm³/U

A Drehrichtung links

D1 Antriebswelle

SAE „B“ Zahnwelle, 13T, 16/32 DP

H3 Montageflansch Montageflansch SAE „B“ 2-Lochflansch

N Dichtung Wellenabdichtung NBR

L3 Seitlicher Eingang Ø27 Diamond Flange

L2 Seitlicher Ausgang Ø19 Diamond Flange

B1 Hinterer Eingang kein Anschluss

B1 Hinterer Ausgang kein Anschluss

Parker Hannifin Pump and Motor Division Chemnitz, Deutschland

Bestellbeispiele

Serie PGP 620 Einzelpumpe

Zahnradpumpen

Serie PGP 500/600

PG P 620 A 0330 C D1 H3 N D6 D5 B1 B1

PGP Zahnradgerät / Typ PARKER Zahnradpumpe

620 Serie

A Ausführung einströmig 0330 Verdrängungsvolumen 33,0 cm³/U

C Drehrichtung rechts

D1 Antriebswelle SAE „B“ Zahnwelle, 13T, 16/32 DP

H3 Montageflansch Montageflansch SAE „B“ 2-Lochflansch

N Dichtung Wellenabdichtung NBR

D6 Seitlicher Eingang 1 5/16 - 12 UN Gewinde

D5 Seitlicher Ausgang 1 1/16 - 12 UN Gewinde

B1 Hinterer Eingang kein Anschluss

B1 Hinterer Ausgang kein Anschluss

Serie PGP 511 Mehrfachpumpe

PG P 511 B 0100 A C1 H2 N J7 H3 S - 511 A 0110 X J7 J5 B1 B1

PGP Zahnradgerät / Typ PARKER Zahnradpumpe

511 Serie

B Ausführung mehrströmig 0100 Verdrängungsvolumen 10,0 cm³/U

A Drehrichtung links

C1 Antriebswelle SAE 19-4 Zahnwelle 11T, 16/32 DP

H2 Montageflansch Montageflansch SAE „B“ 2-Lochflansch

N Dichtung Wellenabdichtung NBR

j7 Seitlicher Eingang Ø - 20 mm europäischer Flansch

J5 Seitlicher Ausgang Ø - 15 mm europäischer Flansch

S Sektionsverbindung separate Eingänge 511 Series Second Section

A Ausführung einströmig 110 Verdrängungsvolumen 11,0 cm³/U

X Dichtung keine Abdichtung

J7 Seitlicher Eingang Ø - 20 mm europäischer Flansch

J5 Seitlicher Ausgang Ø - 15 mm europäischer Flansch

B1 Hinterer Eingang kein Anschluss

B1 Hinterer Ausgang kein Anschluss

Parker

Hannifin Pump and Motor Division Chemnitz, Deutschland

Europa, Naher Osten, Afrika

AE – Vereinigte Arabische Emirate, Dubai Tel: +971 4 8127100 parker.me@parker.com

AT – Österreich, Wiener Neustadt Tel: +43 (0)2622 23501-0 parker.austria@parker.com

AT – Osteuropa, Wiener Neustadt Tel: +43 (0)2622 23501 900 parker.easteurope@parker.com

AZ – Aserbaidschan, Baku Tel: +994 50 22 33 458 parker.azerbaijan@parker.com

BE/LU – Belgien, Nivelles Tel: +32 (0)67 280 900 parker.belgium@parker.com

BG – Bulgarien, Sofia Tel: +359 2 980 1344 parker.bulgaria@parker.com

BY – Weißrussland, Minsk Tel: +48 (0)22 573 24 00 parker.poland@parker.com

CH – Schweiz, Etoy, Tel: +41 (0)21 821 87 00 parker.switzerland@parker.com

CZ – Tschechische Republik, Klecany Tel: +420 284 083 111 parker.czechrepublic@parker.com

DE – Deutschland, Kaarst Tel: +49 (0)2131 4016 0 parker.germany@parker.com

DK – Dänemark, Ballerup Tel: +45 43 56 04 00 parker.denmark@parker.com

ES – Spanien, Madrid Tel: +34 902 330 001 parker.spain@parker.com

FI – Finnland, Vantaa Tel: +358 (0)20 753 2500 parker.finland@parker.com

FR – Frankreich, Contamine s/ Arve Tel: +33 (0)4 50 25 80 25 parker.france@parker.com

GR – Griechenland, Athen Tel: +30 210 933 6450 parker.greece@parker.com

HU – Ungarn, Budaoers Tel: +36 23 885 470 parker.hungary@parker.com

IE – Irland, Dublin Tel: +353 (0)1 466 6370 parker.ireland@parker.com

IT – Italien, Corsico (MI) Tel: +39 02 45 19 21 parker.italy@parker.com

KZ – Kasachstan, Almaty Tel: +7 7273 561 000 parker.easteurope@parker.com

NL – Niederlande, Oldenzaal Tel: +31 (0)541 585 000 parker.nl@parker.com

NO – Norwegen, Asker Tel: +47 66 75 34 00 parker.norway@parker.com

PL – Polen, Warschau Tel: +48 (0)22 573 24 00 parker.poland@parker.com

PT – Portugal Tel: +351 22 999 7360 parker.portugal@parker.com

RO – Rumänien, Bukarest Tel: +40 21 252 1382 parker.romania@parker.com

RU – Russland, Moskau Tel: +7 495 645-2156 parker.russia@parker.com

SE – Schweden, Spånga Tel: +46 (0)8 59 79 50 00 parker.sweden@parker.com

SK – Slowakei, Banská Bystrica Tel: +421 484 162 252 parker.slovakia@parker.com

SL – Slowenien, Novo Mesto Tel: +386 7 337 6650 parker.slovenia@parker.com

TR – Türkei, Istanbul Tel: +90 216 4997081 parker.turkey@parker.com

UA – Ukraine, Kiew Tel: +48 (0)22 573 24 00 parker.poland@parker.com

UK – Großbritannien, Warwick Tel: +44 (0)1926 317 878 parker.uk@parker.com

Europäisches Produktinformationszentrum

Kostenlose Rufnummer: 00 800 27 27 5374 (von AT, BE, CH, CZ, DE, DK, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PL, PT, RU, SE, SK, UK, ZA)

Parker Hannifin GmbH Pat-Parker-Platz 1 41564 Kaarst Tel.: +49 (0)2131 4016 0 Fax: +49 (0)2131 4016 9199 parker.germany@parker.com www.parker.com/pmde

ZA – Republik Südafrika, Kempton Park

Tel: +27 (0)11 961 0700 parker.southafrica@parker.com

Nordamerika

CA – Kanada, Milton, Ontario Tel: +1 905 693 3000

US – USA, Cleveland (Industrieanwendungen) Tel: +1 216 896 3000

US – USA, Elk Grove Village (Mobilanwendungen) Tel: +1 847 258 6200

Asien-Pazifik

AU – Australien, Castle Hill Tel: +61 (0)2-9634 7777

CN – China, Schanghai Tel: +86 21 2899 5000

HK – Hong Kong Tel: +852 2428 8008

ID – Indonesien, Tangerang Tel: +62 21 7588 1906

IN – Indien, Mumbai Tel: +91 22 6513 7081-85

JP – Japan, Fujisawa Tel: +81 (0)4 6635 3050

KR – Korea, Seoul Tel: +82 2 559 0400

MY – Malaysia, Shah Alam Tel: +60 3 7849 0800

NZ – Neuseeland, Mt Wellington Tel: +64 9 574 1744

SG – Singapur Tel: +65 6887 6300

TH – Thailand, Bangkok Tel: +662 186 7000

TW – Taiwan, New Taipei City Tel: +886 2 2298 8987

VN – Vietnam, Ho-Chi-Minh-Stadt Tel: +84 8 3999 1600

Südamerika

AR – Argentinien, Buenos Aires Tel: +54 3327 44 4129

BR – Brasilien, Cachoeirinha RS Tel: +55 51 3470 9144

CL – Chile, Santiago Tel: +56 2 623 1216

MX – Mexiko, Toluca Tel: +52 72 2275 4200

Katalog HY30-3300/DE. POD 06/2017, ZZ

© 2017 Parker Hannifin. Alle Rechte vorbehalten.
