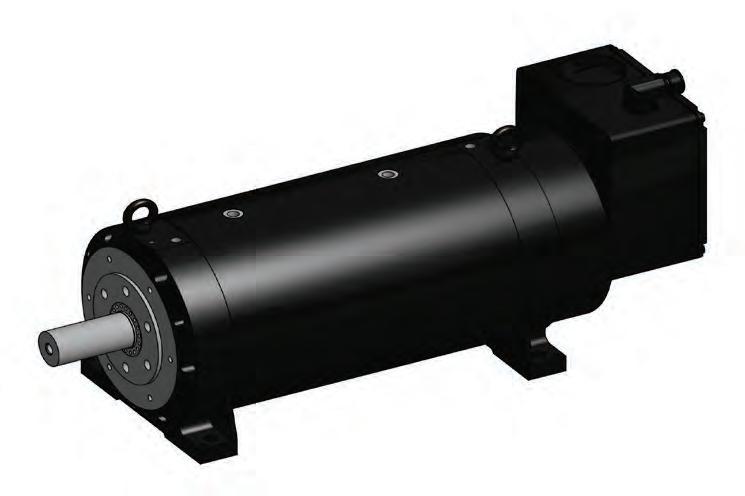

Hochgeschwindigkeitsmotoren für Prüfstände - MGV
Übersicht
Beschreibung

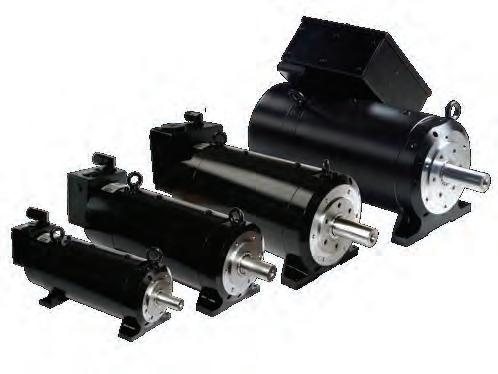

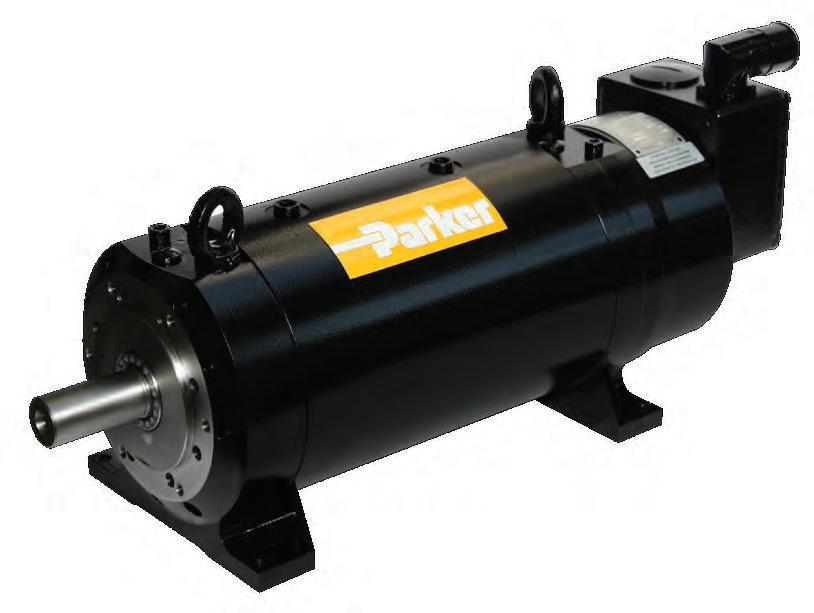

Die Motoren der Serie MGV sind bürstenlose Servomotoren mit Permanentmagneten. Sie wurden speziell für Anwendungen entwickelt, die hohe Drehzahlen bei niedrigem Drehmoment erfordern. MGV Motoren werden in vielen Prüfständen für die Automobil- oder Luft- und Raumfahrtindustrie eingesetzt (Anlasser, Pumpen, Lichtmaschinen, Getriebe...).
Durch ihre Reaktionsgeschwindigkeit und außergewöhnliche Dynamik sind MGV Motoren perfekt für Testsimulationen geeignet: Geschwindigkeit im Stadtverkehr oder im Rennbetrieb, azyklische Geschwindigkeitsprofile eines Brennkraftmotors etc...
Vorteile
• Hohe Maximaldrehzahl; hierdurch wird kein mechanisches Getriebe benötigt
• Niedrige Trägheitsmomente ermöglichen schnelle Beschleunigung/Verzögerung
• Betrieb mit konstanter Leistung über der Nenndrehzahl verhindert Überdimensionierung des Antriebs
• Wasserkühlung gewährleistet kompakte Baugröße und leisen Betrieb
• Hohe Dynamik ermöglicht die exakte Reproduktion der Betriebsbedingungen geprüfter Produkte
• Kompaktheit
Merkmale
• Fußmontage (B3) oder Fuß- und Flanschbefestigung (B34)
• Mechanische Schnittstelle
• Massive, glatte Welle
• Flansch mit Führung
• Füße mit Gewindebohrungen zum einfachen Anheben in den Ausrichtbetrieb
• 2-poliger Resolver-Feedbacksensor
• Stahl- oder Keramiklager, je nach Drehzahl
• Thermische Überlastsicherung durch 1 PTC Sonde und 1 KTY84-130 Sensor
• 2 Gewindebohrungen (vorn und hinten) zur Messung der Lagertemperatur
• 2 Gewindebohrungen (vorn und hinten) zur Schwingungsmessung
• Klemmbox für Leistungsanschluss und Stecker für Feedbacksensor
Technische Daten - Übersicht
Leistung Bis 500 kW
Drehzahl Bis 45 000 min-1
Dauermoment Bis zu 1500 Nm
Spitzenmoment Bis zu 2700 Nm
Trägheitsmoment Von 8,9 bis zu 10 400 kgcm² Schutzklasse IP40
Betriebstemperatur 0 bis 40 °C
Kühlmethode Wassergekühlt
Versorgungsspannung 400 VAC
Isolierung der Statorwicklung Klasse F nach EN60034-1
Wuchtgüte G1 Klasse
Lackierung Schwarz RAL9005
*Bitte beachten: die Motoren wurden für den Betrieb in horizontaler Ausrichtung entwickelt. Wenn Sie den Motor vertikal ausrichten möchten, wenden Sie sich bitte an uns.
Anwendungen
• Motortests
• LKW
• Autos
• Motorräder
• Komponententests
• Getriebe
• Differenzialgetriebe
• Lager
• Riemen
• Anlasser
• Generatoren
• Pumpen
5 Hochgeschwindigkeitsmotoren für Prüfstände - MGV 192-063018N3
Hochgeschwindigkeitsmotoren für Prüfstände - MGV Technische
