9109 & SP

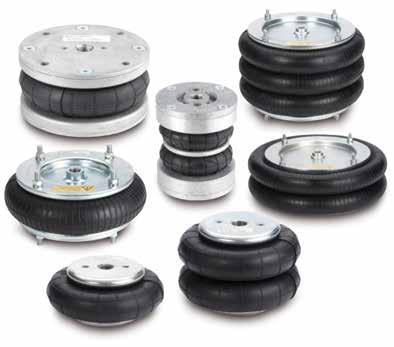

Balg-Zylinder

Balgzylinder sind die ideale Lösung bei Aufgaben, für die eine einfachwirkende Kraftübertragung mit kurzer Hublänge und großer Axialkraft benötigt wird. Sie sind aus werkseitig armiertem synthetischem Gummi hergestellt und werden je nach Hub und Ausführung als Einfach-, Doppel- oder Dreifachbalg angeboten. Sie enthalten keine sich bewegenden Metallteile und erzeugen daher im Vergleich zu konventionellen pneumatischen Zylindern eine nahezu reibungsfreie Axialkraft. Sämtliche Ausführungen sind einfachwirkend. Der Rückhub wird teils durch die natürliche Federwirkung des Balgs, jedoch üblicherweise durch die Belastung selbst bewirkt. Die einfache Konstruktion gewährleistet selbst bei schwierigen Einsatzbedingungen eine äußerst lange, praktisch wartungsfreie Lebensdauer.

• 10 Größen, Durchmesser 70 bis 660 mm, Hübe von 20 bis 410 mm, ein, zwei oder drei Windungen (abnehmbarer Typ)

• 7 Größen, Durchmesser 82 bis 288 mm, Hübe von 55 bis 170 mm, ein, zwei oder drei Windungen (gekrimpter Typ)

• Hohe Schubkraft und reibungsfreie Bewegung

• Ölfrei

• Kurzhub für hohe Kraftanwendung

• Einfache Montage

• Einfachwirkend

• Kann als Zylinder oder Isoliervorrichtung verwendet werden

Parker Hannifin Corporation Pneumatic Division -

Balgzylinder sind die ideale Lösung bei Aufgaben, für die eine einfachwirkende Kraftübertragung mit kurzer Hublänge und großer Axialkraft benötigt wird.

Sie sind aus werkseitig armiertem synthetischem Gummi hergestellt und werden je nach Hub und Ausführung als Einfach-, Doppel- oder Dreifachbalg angeboten. Sie enthalten keine sich bewegenden Metallteile und erzeugen daher im Vergleich zu konventionellen pneumatischen Zylindern eine nahezu reibungsfreie Axialkraft.

• 10 Größen, Durchmesser 70-660 mm

• Hub von 45 bis 375 mm

• ein, zwei oder drei Bälge

• Hohe Schubkraft und reibungsfreie Bewegung

• Wartungsfrei

Technische Daten

Betriebsdruck: max. 8 bar

Betriebstemperatur: -30 °C bis +70 °C

Hochtemperatur-Ausf. Betriebstemperatur: -30 °C bis +90°C

Betriebsmedium: Trockene Luft

Bei Balgzylindern muss der Hub mit mechanischen Anschlägen bergrenzt werden. Er darf nie den max. möglichen Hub ausführen oder max. zusammengedrückt werden. Balgzyl. dürfen nicht aneinandergereiht werden, sie sind nur einzeln zu verwenden.

Balgzylinder eignen sich zur Schwingungsdämpfung, z.B. bei Beschickungseinrichtungen mit hoher Frequenz.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Zeichen Ø Typ Anschluss Max Bestellschlüssel Bestellschlüssel Bestellschlüssel inch x nb Falt. Größe Hub Standard Hohe Temp mit Edelsthal (mm) (mm) Bauteile

Zwei Windungen 70 2¾ x 1 (alu.) G1/4 20 9109025A 9109225A / 110 4½ x 1 (alu.) G3/8 45 9109400 9109600 9109400N 150 6 x 1 (alu.) G1/2 55 9109004A 9109204A / 150 6 x 1 (steel) G1/2 55 9109004 9109204 9109004N 200 8 x 1 (steel) G1/2 75 9109014 9109214 9109014N 250 10 x 1 (steel) G1/2 100 9109024 9109224 9109024N 300 12 x 1 (steel) G1/2 100 9109044 9109244 9109044N 370 14½ x 1 (steel) G1/2 115 9109064 9109264 9109064N 410 16 x 1 (steel) G1/2 160 9109026 9109226 9109026N 550 21½ x 1 (alu.) G3/4 XXX 9109027A 9109227A /

Zwei Windungen 70 2¾ x 2 (alu.) G1/4 50 9109009 9109509 / 110 4½ x 2 (alu.) G3/8 80 9109401 9109502 9109401N 150 6 x 2 (alu.) G1/2 112 9109001A 9109201A / 150 6 x 2 (steel) G1/2 112 9109001 9109201 9109001N 200 8 x 2 (steel) G1/2 180 9109011 9109211 9109011N 250 10 x 2 (steel) G1/2 200 9109021 9109221 9109021N 300 12 x 2 (steel) G1/2 195 9109041 9109241 9109041N 370 14½ x 2 (steel) G1/2 225 9109061 9109261 9109061N 410 16 x 2 (steel) G1/2 250 9109171 9109271 9109171N 21½ x 2 (alu.) G3/4 300 9109150 9109250 / 550 21½ x 2

(Balgzylinder weniger Endkappen) 9109153 9109253 / 26 x 2 (steel) G3/4 310 9109156 / / 660 26 x 2 (Balgzylinder weniger Endkappen) 9109159 / /

Zwei Windungen 70 2¾ x 3 (alu.) G1/4 65 9109010 9109510 / 110 4½ x 3 (alu.) G3/8 100 9109402 9109503 9109402N 150 6 x 3 (alu.) G1/2 173 9109007A 9109207A / 150 6 x 3 (steel) G1/2 173 9109007 9109207 9109007N 200 8 x 3 (steel) G1/2 225 9109017 9109217 9109017N 250 10 x 3 (steel) G1/2 300 9109031 9109231 9109031N 300 12 x 3 (steel) G1/2 330 9109051 9109251 9109051N 370 14½ x 3 (steel) G1/2 350 9109069 9109269 9109069N 410 16 x 3 * (steel) G1/2 375 9109177 9109277 9109177N

Parker Hannifin Corporation Pneumatic Division - Europe

Abmessungen (mm)

Ø70 mm (2¾")

Abschlussdeckel aus Aluminium

Ø110 mm (4½")

Abschlussdeckel aus Aluminium

Ø550 mm (21½")

Abschlussdeckel aus Stahl

Ø660 mm (26") Abschlussdeckel aus Stahl 6xØM deep F

Ø150 mm (6")

Abschlussdeckel aus Aluminium

Ø200-410 mm (8-16") Abschlussdeckel aus Stahl

70 2 65 90 115 50 80 78 36 M6 9 70 3 80 110 145 65 80 78 36 M6 9 110 1 45 65 90 45 125 110 93 M6 13 110 2 65 100 145 80 125 110 93 M6 13 110 3 100 145 200 100 125 110 93 M6 13 150 1 50 80 105 55 175 155 127 M8 16 150 2 78 130 190 172 175 155 127 M8 16 150 3 102 190 275 173 175 155 127 M8 16 200 1 50 90 125 75 230 184 155,5 M10 200 2 70 160 250 180 230 184 155,5 M10 200 3 100 205 325 225 230 184 155,5 M10 250 1 50 100 150 100 280 210 181 M10 250 2 70 170 270 250 280 210 181 M10 250 3 100 250 400 300 280 210 181 M10 300 1 50 100 150 100 330 260 232 M10 300 2 75 170 270 195 330 260 232 M10 300 3 100 250 430 330 330 260 232 M10 370 1 50 110 165 115 395 310 282,5 M10 370 2 70 180 295 225 395 310 282,5 M10 370 3 100 280 450 350 395 310 282,5 M10 410 2 75 200 325 250 440 310 282,5 M10 410 3 125 300 500 375 440 310 282,5 M10 550 2 90 200 390 300 580 498,5 470 M10 19 660 2 90 200 400 310 700 498,5 470 M10 19

Ø70-150 mm (2¾-6")

Ø200-410 mm (8-16")

Abschlussdeckel aus Stahl H static H static

Ø550 mm (21½")

Abschlussdeckel aus Stahl Ø660 mm (26") Abschlussdeckel aus Stahl

Parker Hannifin Corporation Pneumatic Division - Europe

Balgzylinder sind die ideale Lösung bei Aufgaben, für die eine einfachwirkende Kraftübertragung mit kurzer Hublänge und großer Axialkraft benötigt wird.

Sie sind aus werkseitig armiertem synthetischem Gummi hergestellt und werden je nach Hub und Ausführung als Einfach- oder Doppelbalg angeboten. Sie enthalten keine sich bewegenden Metallteile und erzeugen daher im Vergleich zu konventionellen pneu-matischen Zylindern eine nahezu reibungsfreie Axialkraft.

• 13 Varianten, Durchmesser 150 bis 420 mm

• Hub 45 bis 170 mm

• Einfache oder doppelte Windung

• Hohe Schubkraft und reibungslose Bewegung

• Wartungsfrei

Einzelwicklung

Zeichen Ø

Doppelte Wicklung

Symbol Ø

Anschlussgröße

Betriebsdruck: Max. 8 bar

Betriebstemperatur: -40OC bis +70OC Betrieb: Trockenluft

Betriebsdaten Empfehlung: Verwenden Sie externe mechanische Anschläge zur Hubbegrenzung. Die Kolben der Geräte sollten niemals bis zum Anschlag ein- oder ausgefahren werden. Balgzylinder dürfen niemals gestapelt, sondern nur einzeln verwendet werden. Balgzylinder eignen sich für Anwendungen mit Vibrationen, z. B. Zuführer mit hoher Frequenz.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Maximaler Hub Typ Bestellcode mm (Zoll) mm 150 G1/4 1250 55 SP-1B04 KY9500 165 G1/4 1350 45 SP-1B05 KY8401 205 G1/4 1550 90 SP-1B07 KY9501 250 G3/4 2800 100 SP-1B12 KY9502 350 G3/4 5050 110 SP-1B22 KY9590 420 G3/4 7600 110 SP-1B34 KY8010

Maximale Kraft (N) bei 1 bar (0 Hub)

Anschlussgröße

Maximale Kraft (N) bei 1 bar (0 Hub)

Maximaler Hub Typ Bestellcode mm (Zoll) mm 165 G1/4 1250 110 SP-2B04 KY9612 165 G1/4 1350 80 SP-2B05 KY8011 170 G1/4 1750 105 SP-2B05A KY8012 215 G1/4 2200 125 SP-2B07 KY9589 250 G3/4 3700 150 SP-2B12 KY9611 320 G3/4 5000 170 SP-2B22 KY9591 390 G3/4 8000 170 SP-2B34 KY8007

Parker Hannifin Corporation Pneumatic Division - Europe

Abmessungen Maße der Montageplatten – Serie SP-1B..

Serie SP-1B..

Bauart Bestellnummer Montageplatte ØA bei 8 bar ØB C max ** E max ** Emin F G* H J K L

SP-1B04 KY 9500

A 150 88 55 105 50 G1/4 M8 22 9 11 –

SP-1B05 KY 8401 B 165 110 45 95 50 G1/4 M8 44.5 – – –

SP-1B07 KY 9501 C 205 135 80 130 50 G1/4 M8 54 – – 27

SP-1B12 KY 9502 C 250 160 100 150 50 G3/4 M8 89 – – 38

SP-1B22 KY 9590 C 350 229 110 170 60 G3/4 M12 157.5 – – 73 SP-1B34 KY 8010 D 420 288 110 170 60 G3/4 M8 158.8 – – –

*15 tief

**Diese Maßangaben hängen vom Betriebsdruck ab; siehe Kraftdiagramme.

Abmessungen Maße der Montageplatten – Serie SP-2B.. Serie SP-2B..

Bauart Bestellnummer Befestigung ØA bei 8 bar ØB C max

SP-2B04 KY 9612 A 165 82 110 190 80 G1/4 M8 22 9 11 -

SP-2B05 KY 8011 B 165 110 80 160 80 G1/4 M8 44.5 - - -

SP-2B05A KY 8012 B 170 110 105 185 80 G1/4 M8 44.5 - - -

SP-2B07 KY 9589 C 215 135 125 220 95 G1/4 M8 54 - - 27

SP-2B12 KY 9611 C 250 160 150 240 90 G3/4 M8 89 - - 38

SP-2B22 KY 9591 C 320 229 170 260 90 G3/4 M12 157.5 - - 73 SP-2B34 KY 8007 D 390 288 170 260 90 G3/4 M8 158.8 - - -

*15 tief

**Diese Maßangaben hängen vom Betriebsdruck ab; siehe Kraftdiagramme.

Parker Hannifin Corporation Pneumatic Division - Europe

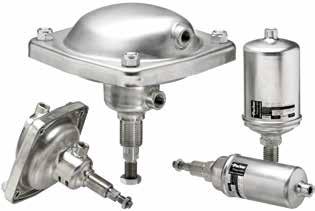

Druckluftdosen sind Linearantriebe mit einem hohen Kraft-Größen-Verhältnis. Sie eignen sich für Klemm-, Niet-, Stanz- und ähnliche Anwendungen, die hohe Kräfte fordern.

• Druckluftdosen erzeugen große Kräfte

• Kompakte Abmessungen

• C0D, Membranbauart

• C0P, Kolbenbauart

• Lieferbar in einfach- und doppeltwirkender Ausführung

Technische Daten

Betriebsdruck: max. 8 bar Betriebstemperatur: -20 °C bis +70 °C

Kolbenstange aus Edelstahl Kolbenstange entsprechend ISO 4395

Druckluftdosen der Bauart C0D und C0P sollten bei senkrechter Anordnung nicht ohne externen Anschlag verwendet werden.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

C0D Membran-Bauart - Doppeltwirkend C0P Kolben-Bauart - Einfachwirkend

Kraft bei Anschl.- Hub Bestell-Nr. 6 bar, N Gew. mm

3000 G1/4 40 C0D300-40

6000 G1/4 50 C0D600-50

12000 G1/2 50 C0D1200-50

25000 G1/2 60 C0P2500-60

25000 G1/2 80 C0P2500-80

Kraft bei Feder Anschl.- Hub Bestell-Nr. 6 bar, N kraft N Gew. mm max. N min. N

1600 314 128 G1/4 50 C0P160-50S

1600 314 128 G1/4 80 C0P160-80S

3000 314 128 G1/4 50 C0P300-50S

3000 314 128 G1/4 80 C0P300-80S

3000 294 98 G1/4 40 C0D300-40S

6000 638 98 G1/4 50 C0D600-50S

12000 981 235 G1/2 50 C0D1200-50S

25000 2700 883 G1/2 60 C0P2500-60S

25000 2700 883 G1/2 100 C0P2500-100S

Die Federkräfte der einfachwirkenden Zylinder reichen aus, um die unbelastete Kolbenstange zurückzustellen

Zubehör

Halsmutter

Halsmutter für Zylinder

Bestell-Nr. Gewinde

M24x2 C0D300 9141100000

M36x3 C0D600/1200 9141100100

M48x3 C0P2500 9141100200

M24x3 C0P160/300 9141100300

Kolbenstangenmutter (eine Mutter gehört zum Liferumfang) Stangen- für Zylinder Bestell-Nr. Gewinde

M12 C0P160/300 and C0D300 0266211200

M16 C0D600 0266211400

M20 C0D1200 0266211600

M24 C0P2500 0266211800

Parker Hannifin Corporation Pneumatic Division - Europe

Abmessungen (mm), Kolben-Typ C0P2500-60 C0P2500-80

Bezeichnung Anschluss A B C D E F G H I K L M N Ø Ø

C0P160-50S G1/4 66 192 151 18 30 11 24 M12x1,75 14 M24x3 30 30 12 C0P160-80S G1/4 66 222 181 18 30 11 24 M12x1,75 14 M24x3 30 30 12 C0P300-50S G1/4 93 192 151 18 30 11 24 M12x1,75 14 M24x3 30 30 12 C0P300-80S G1/4 93 222 181 18 30 11 24 M12x1,75 14 M24x3 30 30 12 C0P2500-60S G1/2 268 345 285 33 40 20 48 M24x3 28 M48x3 56 50 25 C0P2500-100S G1/2 268 385 325 33 40 20 48 M24x3 28 M48x3 56 50 25 C0P2500-60 G1/2 268 345 285 33 40 20 48 M24x3 28 M48x3 56 50 25 C0P2500-80 G1/2 268 385 325 33 40 20 48 M24x3 28 M48x3 56 50 25

Parker Hannifin Corporation Pneumatic Division - Europe

Pressenstativ für Kraftzylinder

Eine einfache Presse für effiziente Montage und Pressvorgänge lässt sich leicht zusammenbauen, indem die Kraftzylinder in die Gewindebohrung des äußerst stabilen und robusten Pressenstativs aus Stahl eingeschraubt werden. Das Stativ ist in zweierlei Ausführungen mit unterschiedlichen Einschraubgewinden für die Kraftzylinder erhältlich.

Die obere Platte weist zwei unterschiedliche Gewindebohrungen auf und lässt sich je nachdem, welches Gewinde gewünscht ist, um 180 Grad gedreht einbauen.

Die Bodenplatte hat zur einfachen Montage des Arbeitszubehörs eine T-Nut. Sie weist außerdem zwei Durchgangsbohrungen auf, damit sich das Stativ einfach auf einer Arbeitsfläche befestigen lässt.

HINWEIS! Aufgrund der Klemmgefahr darf das Pressenstativ mit Kraftzylindern nur mit einer zugelassenen Zweihand-Sicherheitsbedienung aktiviert werden. Wir empfehlen unsere Zweihandbedienungen vom Typ PXP, die in mehreren Ausführungen für den einfachen, ergonomischen und sicheren Einbau verfügbar sind. Alle Typen erfüllen die Sicherheitsansprüche gemäß EN574 und EN954-1.

Weitere Informationen finden Sie auf unserer Website: www.parker.com/euro_pneumatic

Beschreibung Gewinde Gewicht Bestellnr. A/B kg

Pressenstativ für C0P160 / C0P300 / C0D300 M24x2/M24x3 24 C0P-C0D-P01

Pressenstativ für C0D600 / C0D1200 / C0P2500 M36x3/M48x3 24 C0P-C0D-P02

Abmessungen (mm)

Parker Hannifin Corporation Pneumatic Division - Europe

• Kleine Bauweise mit großer Spannkraft bis zu 2700 daN (abhängig vom Betriebsdruck )

• Arbeitet mit Druckluft, keine zusätzlichen Installationen nötig

• Problemlose Einstellung durch Gewinde auf dem Zylinderrohr

• Einfacher, schneller Einbau

Hydraulisch/Pneumatische Spannzylinder

Bestell-Nr. Max.Hub (mm) außen-Ø (mm) Kraft bei 6 bar (daN)

VB363C 3 36 240

VB366C 6 36 240

VB369C 9 36 240

VB483C 3 48 530

VB486C 6 48 530

VB489C 9 48 530

VB4812C 12 48 530

VBH483C 3 48 1060

VB606C 6 60 1140

VB609C 9 60 1140

VB6012C 12 60 1140

VBH603C 3 60 1800 VBH606C 6 60 1800

Abmessungen (mm)

Spannzylinder sind einfachwirkende Pneumatikzylinder mit eingebautem hydro-pneumatischen Verstärker. Sie lösen die meisten Spann-, Abdichtungs- und ähnliche Probleme. Model

VB483C

VBH483C

VB486C

VB489C

VB4812C

VBH603C

VB606C

VBH606C

VB609C

VB6012C

Technische Daten

Betriebsdruck: max. 9 bar außer VBH603 und VBH606 : max. 7 bar Medium: Druckluft, gefiltert (40 µ) geölt oder ungeölt Standard-Betriebstemperatur: +5 °C bis +50 °C

Wartung

Dichtungssatz VB Ø36 VB Ø48 VBH Ø48 VB Ø60 VBH Ø60 Bestell-Nr. JJVB36 JJVB48 JJVBH48 JJVB60 JJVBH60

Ölbehälter für alle Zylindertypen (Inhalt 250 ml) : Bestell-Nr. BH680VB

Befestigungselemente

VB Träger Rundkappe Kerbkappe Ø36 FVA36-1 BVA36-16 BVA36-17 Ø48 FVA48-1 BVA48-16 BVA48-17 Ø60 FVA60-1 BVA60-16 BVA60-17

Träger Rundkappe

Parker Hannifin Corporation Pneumatic Division - Europe

Kerbkappe

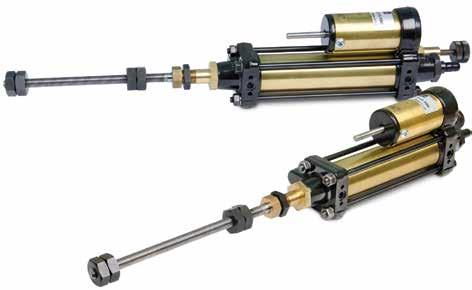

Hydrochecks

Unabhängige hydraulische Steuereinheiten

Hydrochecks sind präzisionsgefertigte unabhängige hydraulische Steuereinheiten, die für den Ausgleich der Pneumatikzylinderbewegungen über jede Entfernung innerhalb ihrer eigenen Hublänge von bis zu 450 mm konstruiert sind.

Einfachwirkende Basismodelle bieten eine einstellbare Geschwindigkeitskontrolle über den vollständigen Hub nach außen oder innen sowie die schnelle Rückkehr. Durch die Stellmutter an der Kolbenstange besteht die Möglichkeit eines schnellen Eingreifens in den gesteuerten Hub.

• Bieten gleichmäßigen Vorschub

• Hub bis 450 mm.
