Aktuatoren 1512-PDE2600PNDE

Aktuatoren

Parker Hannifin Corporation Pneumatic Division - Europe

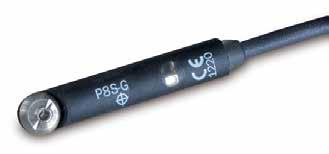

P8S-G sensoren

Elektronische Sensoren

Die neuen elektronischen Sensoren sind in „Festkörper-Bauweise“ ausgeführt, d.h. sie besitzen keine beweglichen Teile. Sie sind standardmäßig mit Schutz gegen Kuzschluss und Spannungsspitzen ausgerüstet. Aufgrund der eingebauten Elektronik sind diese Sensoren für Einsätze mit besonders hohen Ein- und Ausschaltfrequenzen sowie mit sehr hohen Erwartungen an die Lebensdauer geeignet.

Die völlig neuen Sensoren des P1D gehören zur „drop-in“Bauart, die sich leicht von der Seite aus an beliebiger Stelle des Hubweges in die Sensornut einsetzen lässt. Die Sensoren sind völlig versenkt und daher mechanisch geschützt. Wählen Sie zwischen elektronischen oder Reed-Sensoren und mehreren Kabellängen bzw. Ø8 mm- oder neuen M12-Steckern. Dieselben Standardsensoren werden für alle Versionen des P1D verwendet,

Reed-Sensoren

Die Sensoren haben das erprobte Reedelement als Basis, das in einer Vielzahl von Anwendungen seine sichere Funktion bewiesen hat. Einfache Montage, geschützter Einbau am Zylinder und eine deutliche gelbe LED-Anzeige sind die wichtigen Vorteile dieser Sensor-Baureihe.

Technische Daten Technische Daten

Konstruktion

GMR (Giant Magnetic Resistance) magneto-resistive Funktion

Montage Von Oben in die Sensornut hinein sog. „drop-in“ Ausgang PNP, normal offen (auch in der Ausführung NPN, Öffner auf Anfrage lieferbar) Spannungsbereich 10-30 V Gleichstrom 18-30 V Gleichstrom, ATEX-Sensor Restwelligkeit max. 10% Spannungsabfall max. 2,5 V Belastungsstrom max. 100 mA Eigenverbrauch max. 10 mA Aktivierungsstrecke min. 9 mm Hysterese max. 1,5 mm Wiederholgenauigkeit max. 0,2 mm Ein-/Ausschaltfrequenz max. 5 kHz Einschaltzeit max. 2 ms Ausschaltzeit max. 2 ms Schutzart IP 67 (EN 60529)

Temperaturbereich –25 °C bis +75 °C –20 °C bis +45 °C, ATEX-Sensor

Anzeige LED, gelb Sensorgehäuse-Werkstoff PA 12 Schrauben-Werkstoff Edelstahl Kabel PVC oder PUR 3x0,25 mm2 siehe jeweilige Bestell-Nr.

Konstruktion

Zungenelement, sog. Reed-Element

Von Oben in die Sensornut hinein sog. „drop-in“ Ausgang Schließer oder Öffner Spannungsbereich 10-30 V WS/GS bzw. 10-120 V WS/GS 24-230 V WS/GS Belastungsstrom max. 500 mA für 10-30 V bzw. max. 100 mA für 10-120 V max. 30 mA für 24-230 V Abschaltleistung (widerstandsbedingt) max. 6 W/VA Aktivierungsstrecke min. 9 mm Hysterese max. 1,5 mm Wiederholgenauigkeit 0,2 mm Ein-/Ausschaltfrequenz max. 400 Hz Einschaltzeit max. 1,5 ms Ausschaltzeit max. 0,5 ms Schutzart IP 67 (EN 60529) Temperaturbereich –25 °C bis +75 °C

Montage

Anzeige LED, gelb Sensorgehäuse-Werkstoff PA12 Schrauben-Werkstoff Edelstahl Kabel PVC oder PUR 3x0,14 mm2 siehe jeweilige Bestell-Nr.

Parker Hannifin Corporation Pneumatic Division - Europe

Bestelldaten

Typ/Funktion Kabel und Anschluss Gewicht Bestell-Nr kg

Elektronische Sensoren, 10-30 V GS

Typ PNP , Schließer 0,27 m PUR-Kabel und Ø8 mm-Stecker 1) 0,007 P8S-GPSHX Typ PNP , Schließer 0,27 m PUR-Kabel und M12-Stecker 1) 0,015 P8S-GPMHX Typ PNP , Schließer 3 m PVC-Kabel ohne Stecker 0,030 P8S-GPFLX Typ PNP , Schließer 10 m PVC-Kabel ohne Stecker 0,110 P8S-GPFTX

Reed-Sensoren, 10-30 V WS/GS

Schließer 0,27 m PUR-Kabel und Ø8 mm-Stecker 1) 0,007 P8S-GSSHX Schließer 0,27 m PUR-Kabel und M12-Stecker 1) 0,015 P8S-GSMHX Schließer 3 m PVC-Kabel ohne Stecker 0,030 P8S-GSFLX Schließer 10 m PVC-Kabel ohne Stecker 0,110 P8S-GSFTX Öffner 5m PVC-Kabel ohne Stecker. 2) 0,050 P8S-GCFPX

Reed-Sensoren, 10-120 V WS/GS

Schließer 3 m PVC-Kabel ohne Stecker 0,030 P8S-GRFLX Reed-Sensoren, 24-230 V WS/GS

Schließer 3 m PVC-Kabel ohne Stecker 0,030 P8S-GRFLX2 1) nicht in Kombination mit P1D Clean (zu kurzes Kabel)

Adapter für Zugstangenausführung

Beschreibung

Gewicht Bestell-Nr. kg

Befestigungsbügel für Zylinder P1A Ø10 bis Ø25 0,07 P8S-TMC01 Zweigelenkadapter für Zylinder P1D-T Zylinderbohrung Ø32 bis Ø125 mm 0,07 P8S-TMA0X Montageadapter für P1D-T Bohrung 160 bis 320 0,040 PD48956

Verbindungskabel mit einem Steckdose

Die Kabel haben einen angegossenen Ø8 mm-Steckdose

Kabeltyp

Kabellänge/Verbinder

Kabel für Sensoren, komplett mit Steckdose

Gewicht Bestell-Nr. kg

Kabel, Flex PVC 3 m, Ø8 mm-Steckdose 0,07 9126344341

Kabel, Flex PVC 10 m, Ø8 mm-Steckdose 0,21 9126344342

Kabel, Polyuretan 3 m, Ø8 mm-Steckdose 0,01 9126344345 Kabel, Polyuretan 10 m, Ø8 mm-Steckdose 0,20 9126344346

Kabel, Polyuretan 5 m, M12-Steckdose 0,07 9126344348 Kabel, Polyuretan 10 m, M12-Steckdose 0,20 9126344349

Kabelverbinder

Kabelverbinder zur Herstellung eigener Anschlusskabel. Die Verbinder lassen sich ohne Spezialwerkzeug auf das Kabelende montieren. Lediglich die äußere Isolierhülle des Kabels ist zu entfernen.

Die Verbinder sind für M8- und M12-Schraubverbinder verfügbar und entsprechen der Schutzart IP 65.

Verbinder

Gewicht Bestell-Nr. kg

M8 Schraubverbinder 0,017 P8CS0803J M12 Schraubverbinder 0,022 P8CS1204J

Für Produkte mit ATEX-Zertifizierung wenden Sie sich bitte an eines unserer Verkaufsbüros.

Parker Hannifin Corporation Pneumatic Division - Europe

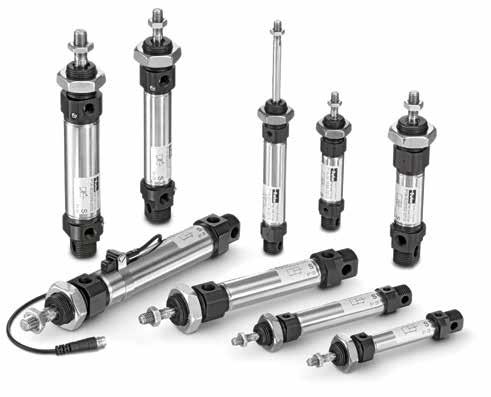

ISO MiniPneumatikzylinder Serie P1A

Gemäß ISO 6432 und CETOP RP52P

Der P1A Zylinder ist für den Einsatz in einem breiten Spektrum von Anwendungen bestimmt. Die Zylinder sind besonders geeignet für leichtere Aufgaben in der Verpackungs-, Nahrungsmittel- und Textilindustrie. Hygieneausführung, Einsatz von korrosionsbeständigen Werkstoffen und Erstschmierung mit unserem lebensmitteltauglichen Schmierfett machen die Zylinder für Anwendungen in der Lebensmittelindustrie einsetzbar.

Die Zylinder der Baureihe P1A sind für ein breites Einsatzfeld bestimmt. Sie eignen sich besonders für einfachere Einsätze in der Verpackungs-, Nahrungsmittel- und Textilindustrie. Die durchdachte Konstruktion und die hochwertige Verarbeitung stellen eine hohe Lebensdauer und optimale Wirtschaftlichkeit sicher. Die Einbaumaße entsprechen den Standards ISO 6432 und CETOP RP52P, was den Einbau erleichtert und weltweite Austauschbarkeit ermöglicht.

• Mini-Zylinder nach ISO 6432

• Bohrungen von Ø10 bis 25 mm

• Korrosionsbeständige Leichtbau-Konstruktion

• Magnetkolben serienmäßig

• Elastische Dämpfungen für lange Lebensdauer Doppeltwirkend, elastische Dämpfung

Ø10mm - (M5)

Hub mm Bestell-Nr. 10 P1A-S010DS-0010 15 P1A-S010DS-0015 25 P1A-S010DS-0025 30 P1A-S010DS-0030 40 P1A-S010DS-0040 50 P1A-S010DS-0050 80 P1A-S010DS-0080 100 P1A-S010DS-0100 125 P1A-S010DS-0125

Ø12mm - (M5)

Hub mm Bestell-Nr. 10 P1A-S012DS-0010 15 P1A-S012DS-0015 25 P1A-S012DS-0025 30 P1A-S012DS-0030 40 P1A-S012DS-0040 50 P1A-S012DS-0050 80 P1A-S012DS-0080 100 P1A-S012DS-0100 125 P1A-S012DS-0125 160 P1A-S012DS-0160 200 P1A-S012DS-0200

Doppeltwirkend,

Ø16mm - (M5)

Technische Daten

Betriebsdruck: Max. 10 bar Betriebstemperatur: -20 OC bis +80 OC Ø10-25 mm

Betriebstemperaturen

Hochtemperatur

Ø12 und 16 mm -10 °C bis +120 °C, Kolben ohne Magnet Ø20 und 25 mm -10 °C bis +150 °C, Kolben ohne Magnet

Außenliegende Dichtungen

Fluorkautschuck -20°C bis +80°C Magnetkolben

Vorgefettet, weitere Schmierung ist normalerweise nicht erforderlich. Sollte man mit einer zusätzlichen Schmierung beginnen, muss diese fortgesetzt werden.

Ø25mm - (G1/8)

Hub mm

Bestell-Nr. 10 P1A-S016DS-0010 15 P1A-S016DS-0015 25 P1A-S016DS-0025 30 P1A-S016DS-0030 40 P1A-S016DS-0040 50 P1A-S016DS-0050 80 P1A-S016DS-0080 100 P1A-S016DS-0100 125 P1A-S016DS-0125 160 P1A-S016DS-0160 200 P1A-S016DS-0200

Ø20mm - (G1/8)

Hub mm Bestell-Nr. 10 P1A-S020DS-0010 15 P1A-S020DS-0015 25 P1A-S020DS-0025 30 P1A-S020DS-0030 40 P1A-S020DS-0040 50 P1A-S020DS-0050 80 P1A-S020DS-0080 100 P1A-S020DS-0100 125 P1A-S020DS-0125 160 P1A-S020DS-0160 200 P1A-S020DS-0200 250 P1A-S020DS-0250 320 P1A-S020DS-0320

Hub mm Bestell-Nr. 10 P1A-S025DS-0010 15 P1A-S025DS-0015 25 P1A-S025DS-0025 30 P1A-S025DS-0030 40 P1A-S025DS-0040 50 P1A-S025DS-0050 80 P1A-S025DS-0080 100 P1A-S025DS-0100 125 P1A-S025DS-0125 160 P1A-S025DS-0160 200 P1A-S025DS-0200 250 P1A-S025DS-0250 320 P1A-S025DS-0320

Die Zylinder werden komplett mit einer Halsbefestigung und Kolbenstangenmutter geliefert. Zylinder mit durchgehender Kolbenstange werden mit zwei Kolbenstangenmuttern und einer Mutter für die Halsbefestigung geliefert.

Sensoren

Hinweis: Sensoren siehe Seiten 78.

Ø25mm - (G1/8) Hub mm Bestell-Nr. 20

P1A-S025MS-0020 25 P1A-S025MS-0025 30 P1A-S025MS-0030 40 P1A-S025MS-0040 50 P1A-S025MS-0050 80 P1A-S025MS-0080 100 P1A-S025MS-0100 125 P1A-S025MS-0125 160 P1A-S025MS-0160 200 P1A-S025MS-0200 250 P1A-S025MS-0250 320 P1A-S025MS-0320

Parker Hannifin Corporation Pneumatic Division - Europe

Einfachwirkend mit Rückstellfeder

Ø10mm - (M5)

Ø16mm - (M5)

Ø25mm - (G1/8)

Hub mm

Bestell-Nr. 10 P1A-S010SS-0010 15 P1A-S010SS-0015 25 P1A-S010SS-0025 40 P1A-S010SS-0040 50 P1A-S010SS-0050 80 P1A-S010SS-0080

Ø12mm - (M5)

Hub mm

Bestell-Nr. 10 P1A-S012SS-0010 15 P1A-S012SS-0015 25 P1A-S012SS-0025 40 P1A-S012SS-0040 50 P1A-S012SS-0050 80 P1A-S012SS-0080

Einfachwirkender

Ø16mm - (M5)

Hub mm Bestell-Nr. 10 P1A-S016TS-0010 15 P1A-S016TS-0015 25 P1A-S016TS-0025 40 P1A-S016TS-0040 50 P1A-S016TS-0050

Konstruktionsvarianten

Doppeltwirkende

Doppeltwirkend, einstellbare Dämpfung Doppeltwirkend, nicht einstellbare Dämpfung

Bestell-Nr. 10 P1A-S016SS-0010 15 P1A-S016SS-0015 25 P1A-S016SS-0025 40 P1A-S016SS-0040 50 P1A-S016SS-0050 80 P1A-S016SS-0080

Hub mm

Hub mm Bestell-Nr. 10 P1A-S025SS-0010 15 P1A-S025SS-0015 25 P1A-S025SS-0025 40 P1A-S025SS-0040 50 P1A-S025SS-0050 80 P1A-S025SS-0080

Ø20mm - (G1/8)

Hub mm

Bestell-Nr. 10 P1A-S020SS-0010 15 P1A-S020SS-0015 25 P1A-S020SS-0025 50 P1A-S020SS-0050 80 P1A-S020SS-0080

Zylinder (mit Feder für ausfahrenden Hub)

Ø20mm - (G1/8) Hub mm Bestell-Nr. 10 P1A-S020TS-0010 15 P1A-S020TS-0015 25 P1A-S020TS-0025 50 P1A-S020TS-0050 80 P1A-S020TS-0080

Ø25mm - (G1/8)

Hub mm Bestell-Nr. 10 P1A-S025TS-0010 15 P1A-S025TS-0015 25 P1A-S025TS-0025 40 P1A-S025TS-0040 50 P1A-S025TS-0050 80 P1A-S025TS-0080

für Dichtungswerkstoff Typ F)

Einfachwirkend, nicht einstellbarer Dämpfung, Federrückstellung für Rückhub

Druckzylinder, einfachwirkend Ø10 - Ø25

Parallelführung mit Gleitlager , U-Typ

Doppeltwirkend, einstellbare Dämpfung, Ø16 - Ø25 durchgehende Kolbenstange (nicht bei Hoch- u. NiederTemperaturversion)

Doppeltwirkend, mechan. Dämpfung, Ø10 - Ø25 durchgehende Kolbenstange

Die P1A-Zylinder können mit einer außenliegenden Führung versehen werden, die das Verdrehen der Kolbenstange verhindert. Die Führung sorgt für eine geführte Kolbenstangen-bewegung und macht den Zylinder widerstandsfähig gegen die auf die Kolbenstange wirkenden Verdrehkräfte oder größere Querkräfte.

Parker Hannifin Corporation Pneumatic Division - Europe

Bestellnummern-Schlüssel

1 A

S 016 M S

Cylindertyp/Funktion

M

Doppeltwirkend, einstellbare Dämpfung Ø16-Ø25. Nicht für Dichtungswerkst. Ausführung F.

00 2 5

Hublänge in mm

z.B. 0025 = 25 mm

Standardhublängen siehe nachfolgende Tabelle.

D

Doppeltwirkend, elastische Anschlagsdämpfung. Ø10-Ø25

Dichtungswerkstoff

F

Doppeltwirkend, einstellbare Dämpfung, durchgehende Kolbenstange, Ø16-Ø25. Nicht für Dichtungswerkstoffe Ausführung F

K

Doppeltwirkend, elastische Anschlagsdämpfung, durchgehende Kolbenstange.Ø10-Ø25

S

Einfachwirkend, elastische Anschlagsdämpfung, mit Rückstellfeder Ø10- Ø25. Nicht für Dichtungswerkst. Ausführung F.

S Standard. -20 °C bis +80 °C mit Magnetkolben F Hochtemperatur. Ø12, 16, 20 und 25 mm -10 °C bis +150 °C ohne Magnetkolben V Äußere Abdichtungen aus Fluorgummi -20 °C bis +80 °C mit Magnetkolben

T

Einfachwirkend, elastische Anschlagsdämpfung, mit Druckfeder Ø16-Ø25. Nicht für Dichtungswerkst. Ausführung F.

Abmessungen (mm) Doppeltwirkend

Einfachwirkend

WH + Hub

Durchgehende Kolbenstange

Zylinder Ø

0/-2

H KK L SW WH±1,2 mm mm mm mm mm mm mm mm mm mm mm 10 12 M12x1,25 12 10 13,0 4 M5 8 13,0 M4 6 – 16 12 16 M16x1,5 18 13 17,8 6 M5 12 17,8 M6 9 5 22 161) 16 M16x1,5 18 13 17,8 6 M5 12 17,8 M6 9 5 22 162) 16 M16x1,5 18 13 23,8 6 M5 12 23,8 M6 9 5 22 20 20 M22x1,5 20 14 23,8 8 G1/8 16 23,8 M8 12 7 24 25 22 M22x1,5 22 14 26,8 8 G1/8 16 26,8 M10x1,25 12 9 28 1) P1A-S016DS/SS/TS

Einfachwirkend, durch Feder ausgeschoben, Bauart TS Hublänge/ 10 15 25 40 50 80 10 15 25 40 50 80 10 15 25 40 50 80 Zylinder Ø XC3) XC3) XC3) XC3)

Parker Hannifin Corporation Pneumatic Division - Europe

Zylinderbefestigungen

Flanschbefestigung MF8

Zylinder A B C D E F Bestell-Nr. Ø mm mm mm mm mm mm mm

10 4,5 30 40 22 3 13 P1A-4CMB 12 5,5 40 52 30 4 18 P1A-4DMB 16 5,5 40 52 30 4 18 P1A-4DMB 20 6,6 50 66 40 5 19 P1A-4HMB 25 6,6 50 66 40 5 23 P1A-4HMB

Fußbefestigung MS3

Zylinder A B C D E F G H I Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm

10 4,5 16 25 35 3 24 26,0 16 11 P1A-4CMF 12 5,5 20 32 42 4 32 32,5 20 14 P1A-4DMF 16 5,5 20 32 42 4 32 32,5 20 14 P1A-4DMF 20 6,5 25 40 54 5 36 45,0 25 17 P1A-4HMF 25 6,5 25 40 54 5 40 45,0 25 17 P1A-4HMF

Schwenkbefestigung

Zylinder A B h14 C D E F e9 G H Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm

10 12,5 26 38 20 9 4 6 10 P1A-4CMJZ 12 16,5 38 58 25 13 6 8 14 P1A-4DMJZ 16 16,5 38 58 25 13 6 8 14 P1A-4DMJZ 20 22,5 46 66 30 13 6 8 16 P1A-4HMJZ 25 22,5 46 66 30 13 6 8 20 P1A-4HMJZ

Schwenkbefestigung in Edelstahl

Zylinder A B h14 C D E F e9 G H Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm

10 12,5 26 38 20 8 4 6 10 P1A-4CMJ 12 16,5 38 58 25 10 6 8 14 P1A-4DMJ 16 16,5 38 58 25 10 6 8 14 P1A-4DMJ 20 22,5 46 66 30 10 6 8 16 P1A-4HMJ 25 22,5 46 66 30 10 6 8 20 P1A-4HMJ

Lagerbock AB3

Zylinder A B C D E F G H I J Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm ° °

10 4,5 13 8 24 12,5 20 65,3 5 160 17 P1A-4CMT 12 5,5 18 12 27 15,0 25 73,0 7 170 15 P1A-4DMT 16 5,5 18 12 27 15,0 25 80,0 7 170 15 P1A-4DMT 20 6,5 24 16 30 20,0 32 91,0 10 165 10 P1A-4HMT 25 6,5 24 16 30 20,0 32 100,0 10 165 10 P1A-4HMT S=Hublänge

Befestigungsmutter in Edelstahl

Zylinder A B C Bestell-Nr. Ø mm mm mm

10 17 5 M12x1,25 9126725405 12 24 8 M16x1,50 9126725406 16 24 8 M16x1,50 9126725406 20 27 5 M22x1,50 9126725407 25 27 5 M22x1,50 9126725407

Parker Hannifin Corporation Pneumatic Division - Europe

Zylinderbefestigungen

Gabelkopf AP2

Zylinder A B C D E F G H I J Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm

10 4 M4 2,2 8 8 5 16 4 22,0 2,0 P1A-4CRC 12 6 M6 3,2 12 12 7 24 6 31,0 3,0 P1A-4DRC 16 6 M6 3,2 12 12 7 24 6 31,0 3,0 P1A-4DRC 20 8 M8 4,0 16 16 10 32 8 40,5 3,5 P1A-4HRC 25 10 M10x1,25 5,0 20 20 12 40 10 49,0 3,0 P1A-4JRC

Gelenkkopf AP6

Zylinder A B C D E F G H I J K L Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm mm mm

10 5 M4 2,2 8 10 9 27 6,0 8 33,0 9 2,0 P1A-4CRS 12 6 M6 3,2 9 10 10 30 6,8 9 38,5 11 1,5 P1A-4DRS

16 6 M6 3,2 9 10 10 30 6,8 9 38,5 11 1,5 P1A-4DRS

20 8 M8 4,0 12 12 12 36 9,0 12 46,0 14 2,0 P1A-4HRS

25 10 M10x1,25 5,0 14 14 14 43 10,5 15 52,5 17 2,5 P1A-4JRS

Kolbenstangenmutter in Edelstahl

Zylinder D F E Bestell-Nr. Ø mm mm mm

10 M4 7 2,2 9127385121

12 M6 10 3,2 9127385122 16 M6 10 3,2 9127385122 20 M8 13 4,0 9127385123 25 M10x1,25 17 5,0 9126725404

Vielseitige Aluminium-Zylinder 32 bis 63 R Serie

Mit ihrer Aluminiumgehäusekonstruktion und den integrierten Gelenkbefestigungspunkten bietet die R32-63 mmRundzylinderbaureihe leichte und vielseitige Zylinder für eine Vielzahl von Anwendungen. Konstruiert und hergestellt mit Blick auf Qualität und eine lange Lebensdauer. Wirtschaftliches Optionspaket für Wettbewerbsfähigkeit in einer umkämpften Marktumgebung.

Mit ihrer Aluminiumgehäusekonstruktion und den integrierten Gelenkbefestigungspunkten bietet die R32-63 mm-Rundzylinderbaureihe leichte und vielseitige Zylinder für eine Vielzahl von Anwendungen. Konstruiert und hergestellt mit Blick auf Qualität und eine lange Lebensdauer.

• Erhältlich in den Durchmessern Ø32, Ø40, Ø50 und Ø63

• Doppeltwirkend

• Einstellbare Dämpfung

• Magnetkolben Standard

• Verschiedene Befestigungsoptionen

• Andere Optionen verfügbar

Baureihe R 32 - 63mm

Ø32mm - (G1/8)

Hub mm Bestell-Nr. 25 PD46443-0025 50 PD46443-0050 80 PD46443-0080 100 PD46443-0100 125 PD46443-0125 160 PD46443-0160 200 PD46443-0200 250 PD46443-0250 320 PD46443-0320 400 PD46443-0400 500 PD46443-0500

Ø40mm - (G1/4)

Hub mm Bestell-Nr. 25 PD46445-0025 50 PD46445-0050 80 PD46445-0080 100 PD46445-0100 125 PD46445-0125 160 PD46445-0160 200 PD46445-0200 250 PD46445-0250 320 PD46445-0320 400 PD46445-0400 500 PD46445-0500

Ø50mm - (G1/4)

Technische Daten

Betriebsdruck: Max. 10 bar Betriebstemperatur: -10 OC bis +70 OC

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Hub mm Bestell-Nr. 25 PD46447-0025 50 PD46447-0050 80 PD46447-0080 100 PD46447-0100 125 PD46447-0125 160 PD46447-0160 200 PD46447-0200 250 PD46447-0250 320 PD46447-0320 400 PD46447-0400 500 PD46447-0500

Ø63mm - (G3/8)

Hub mm Bestell-Nr. 25 PD46449-0025 50 PD46449-0050 80 PD46449-0080 100 PD46449-0100 125 PD46449-0125 160 PD46449-0160 200 PD46449-0200 250 PD46449-0250 320 PD46449-0320 400 PD46449-0400 500 PD46449-0500

Parker Hannifin Corporation Pneumatic Division - Europe

Parker Pneumatik Vielseitige Aluminium-Zylinder R Baureihe Bohrungen 32 bis 63mm

Kenngrößen

Merkmale Benennung

Typ Rundzylinder baureihe R.... , RK.... System Kolbenstangenzylinder

R6..., RK6.... Doppeltwirkend ohne Dämpfung R5.... Doppeltwirkend mit Dämpfung

RDU6 ... Mit durchgehender Kolbenstange doppeltwirkend ohne Dämpfung Umgebungstemperaturbereich Tmin -10 °C

Hinweis: Bitte kontaktieren Sie uns bei Verwendung unter dem Gefrierpunkt (°C)

Tmax +70 °C Mittlerer Temperaturbereich Tmax +70 °C Mittel Gefilterte und geölte Luft oder gefilterte und ungeölte Druckluft

Schmierung Ölnebelschmierung kompatibel zu NBR und PR

Werkstoff

Zylindermantel Aluminium, eloxiert Endkappen vorne/hinten Aluminium Kolbenstange Hochlegierter Stahl

Pneumatische Kenngrößen

Nenndruck Pn 6 bar Kolbendurchmesser 32 40 50 63 Betriebsdruckbereich Pmin 1 bar Pmax 10 bar

Anschlussgröße G1/8 G1/4 G1/4 G3/8 Kolbenstangendurchmesser 12mm 16mm 20mm 20mm Hublänge (mm) Standard Hublängen siehe Bestellangaben, max. 500, längerer Hub auf Anfrage Gedämpfter Hub An beiden Enden stufenlos verstellbar Gedämpfter Hub 22mm 27mm 28mm 28mm

Parker Hannifin Corporation Pneumatic Division - Europe

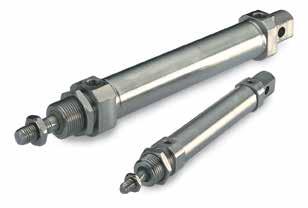

Edelstahl-Zylinder

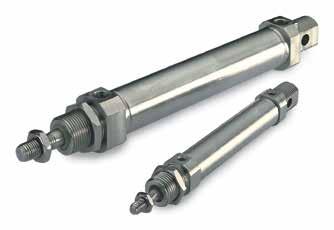

Diese Edelstahl-Zylinder sind für den Einsatz unter schwierigen Umgebungsbedingungen ausgelegt. Dank der glatten, hygienischen Gestaltung, der äußeren Fluorgummi-Dichtungen und der Vorschmierung mit unserem lebensmittelverträglichen Fett nach USDA-H1 eignen sich die Zylinder besonders gut für die Anwendung in der Nahrungsmittelindustrie. Alle Zylinder haben Magnet-Kolben für den Einsatz von Näherungsschaltern. Einbaumaße nach ISO 6432 erleichtern die Installation und erlauben die weltweite Austauschbarkeit der Zylinder.

• Mini-Zylinder nach ISO 6432

• Ganz aus Edelstahl; Ø 10 bis 25 mm

• Magnetkolben serienmäßig

• Doppelt- und einfachwirkend

• Elastische Dämpfung für eine lange Lebensdauer

• Mit einstellbarer Dämpfung lieferbar

Technische Daten

Betriebsdruck: Max. 10 bar Betriebstemperatur: -20 OC bis +80 OC Ø10-25 mm

Vorgefettet, weitere Schmierung ist normalerweise nicht erforderlich. Sollte man mit einer zusätzlichen Schmierung beginnen, muss diese fortgesetzt werden.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Doppeltwirkend einstellbare Dämpfung Doppeltwirkend , elastische Dämpfung

Ø10mm - (M5)

Hub mm Bestell-Nr. 10 P1S-S010DS-0010 15 P1S-S010DS-0015 25 P1S-S010DS-0025 40 P1S-S010DS-0040 50 P1S-S010DS-0050 80 P1S-S010DS-0080 100 P1S-S010DS-0100 125 P1S-S010DS-0125

Ø12mm - (M5)

Hub mm Bestell-Nr. 10 P1S-S012DS-0010 15 P1S-S012DS-0015 25 P1S-S012DS-0025 40 P1S-S012DS-0040 50 P1S-S012DS-0050 80 P1S-S012DS-0080 100 P1S-S012DS-0100 125 P1S-S012DS-0125 160 P1S-S012DS-0160 200 P1S-S012DS-0200

Ø16mm - (M5)

Hub mm Bestell-Nr. 10 P1S-S016DS-0010 15 P1S-S016DS-0015 25 P1S-S016DS-0025 40 P1S-S016DS-0040 50 P1S-S016DS-0050 80 P1S-S016DS-0080 100 P1S-S016DS-0100 125 P1S-S016DS-0125 160 P1S-S016DS-0160 200 P1S-S016DS-0200

Ø20mm - (G1/8)

Hub mm Bestell-Nr. 10 P1S-S020DS-0010 15 P1S-S020DS-0015 25 P1S-S020DS-0025 40 P1S-S020DS-0040 50 P1S-S020DS-0050 80 P1S-S020DS-0080 100 P1S-S020DS-0100 125 P1S-S020DS-0125 160 P1S-S020DS-0160 200 P1S-S020DS-0200 250 P1S-S020DS-0250 320 P1S-S020DS-0320

Ø25mm - (G1/8)

Hub mm Bestell-Nr. 10 P1S-S025DS-0010 15 P1S-S025DS-0015 25 P1S-S025DS-0025 40 P1S-S025DS-0040 50 P1S-S025DS-0050 80 P1S-S025DS-0080 100 P1S-S025DS-0100 125 P1S-S025DS-0125 160 P1S-S025DS-0160 200 P1S-S025DS-0200 250 P1S-S025DS-0250 320 P1S-S025DS-0320

Ø20mm - (G1/8)

Hub mm Bestell-Nr. 15 P1S-S020MS-0015 25 P1S-S020MS-0025 40 P1S-S020MS-0040 50 P1S-S020MS-0050 80 P1S-S020MS-0080 100 P1S-S020MS-0100 125 P1S-S020MS-0125 160 P1S-S020MS-0160 200 P1S-S020MS-0200 250 P1S-S020MS-0250 320 P1S-S020MS-0320

Ø25mm - (G1/8)

Hub mm Bestell-Nr. 15 P1S-S025MS-0015 25 P1S-S025MS-0025 40 P1S-S025MS-0040 50 P1S-S025MS-0050 80 P1S-S025MS-0080 100 P1S-S025MS-0100 125 P1S-S025MS-0125 160 P1S-S025MS-0160 200 P1S-S025MS-0200 250 P1S-S025MS-0250 320 P1S-S025MS-0320

Parker Hannifin Corporation Pneumatic Division - Europe

ISO 6432, Ø 10 bis 25 mm -

Bestellnummernschlüssel

1S

S 016 M S

Zylinderdurchm.

M

Zylindertype/funktion

Doppeltwirkend, einstellbare Dämpfung Ø20 - Ø25. Nicht für Dichtungswerkstoff Ausführung F und L

0025

Hublänge mm

z.B. 0025 = 25 mm Standardhublängen siehe nachfolgende Tabelle.

D

Doppeltwirkend, elastische Dämpfung Ø10 - Ø25

F

Doppeltwirkend, einstellbare Dämpfung, durchgehende Kolbenstange, Ø20 - Ø25 Nicht für Dichtungswerkstoff Ausführung F und L

Zylinderausführung

S Standardzylinder entsprechend nebenstehender Tabelle

K

Doppeltwirkend elastische Dämpfung, durchgehende Kolbenstange, Ø10 - Ø25

Dichtungswerkstoff

H

Doppeltwirkend, einstellbare Dämpfung, durchgehende durchbohrte Kolbenstange, Ø20 - Ø25, max Hub 125 mm Nicht für Dichtungswerkstoff Ausführung F und L

P

Doppeltwirkend, elastische Dämpfung, durchgehende durchbohrte Kolbenstange Ø20 - Ø25, max Hub 125 mm

S Standard, -20 °C bis +80 °C mit Magnetkolben F Hochtemperatur, -10 °C bis +150 °C Ø10 - Ø16 mm -10 °C bis +150 °C Ø20 - Ø25 mm ohne Magnetkolben L Niedrigtemperatur, -40 °C bis +60 °C ohne Magnetkolben

S

Einfachwirkend, elastische Dämpfung, Rückstellfeder, Ø10 - Ø25

Parker Hannifin Corporation Pneumatic Division - Europe

Konstruktionsvarianten

Betriebstemperaturen

Hoch Temperatur

Ø10 und Ø16 mm -10 °C bis +120 °C, Kolben ohne Magnet Ø20 und Ø25 mm -10 °C bis +150 °C, Kolben ohne Magnet

Nieder Temperatur

Ø10, 12 und 16 mm -40 °C bis +60 °C, Kolben ohne Magnet

Wirkungsvolle Endlagendämpfung

Eine Ausführung der ISO 6432 Ø10-Ø25 hat mechan. Endlagendämpfung, während die Zylinder Ø20-Ø125 über pneumatische Endlagen-dämpfung verfügen, die sich mittels Stellschrauben präzise einstellen lässt. Das lässt größere Lasten und höhere Geschwindigkeiten zu, wodurch sich die Zykluszeiten verkürzen.

Doppeltwirkende Zylinder , Optionen

Wirkungsvolle Endlagendämpfung

Eine Ausführung der ISO 6432 Ø10-Ø25 hat mechan. Endlagen dämpfung, während die Zylinder Ø20-Ø125 über pneumatische Endlagen dämpfung verfügen, die sich mittels Stellschrauben präzise einstellen lässt. Das lässt größere Lasten und höhere Geschwindigkeiten zu, wodurch sich die Zykluszeiten verkürzen.

Doppeltwirkend Ø20 - Ø25 einstellbare Dämpfung, (nicht bei Hoch- u. Nieder-Temperaturversion)

Doppeltwirkend Ø10 - Ø25 mechan. Dämpfung,

Doppeltwirkend, einstellbare Dämpfung, Ø20 - Ø25 durchgehende Kolbenstange (nicht bei Hoch- u. Nieder-Temperaturversion)

Doppeltwirkend, mechan. Dämpfung, Ø10 - Ø25 durchgehende Kolbenstange

Doppeltwirkend, einstellbare Dämpfung, Ø20 - Ø25 durchgehende Kolbenst, hohlgebohrt (nicht bei Hoch- u. Nieder-Temperaturversion)

Doppeltwirkend, mechan. Dämpfung, Ø20 - Ø25, max. Hub 125 mm durchgehende Kolbenst, hohlgebohrt

Einfachwirkende Zylinder , Optionen

Einfachwirkend, mechan.Dämpfung, Ø10 - Ø25 Federrückstellung

Einfachwirkend, Feder für ausfahrenden Ø20 - Ø25 Hub

Parker Hannifin Corporation Pneumatic Division - Europe

WH + Hub

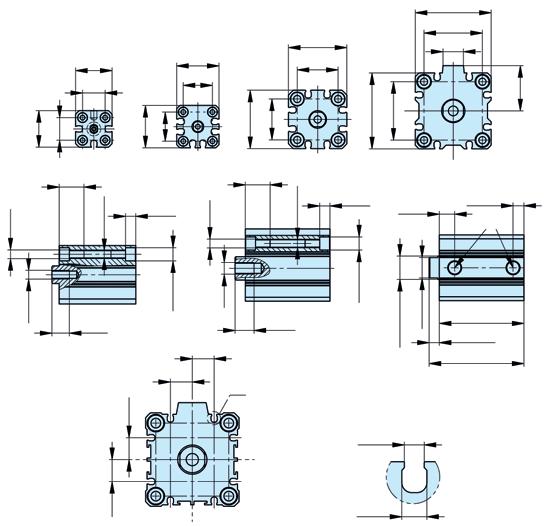

Abmessungen

Zyl. Ø AM 0/-2 BE AF BF C CDH9 EE EW H KK L SW WH±1,2 mm mm mm mm mm mm mm mm mm mm mm 10 12 M12x1,25 12 10 14 4 M5 8 19 M4 6 – 16 12 16 M16x1,5 18 13 18 6 M5 12 19 M6 9 5 22 16 16 M16x1,5 18 13 18 6 M5 12 19 M6 9 5 22 20 20 M22x1,5 20 14 24 8 G1/8 16 29 M8 12 7 24 25 22 M22x1,5 22 14 28 8 G1/8 16 32 M10x1,25 12 9 28

Doppeltwirkend

Zyl. Ø XC ZJ P mm mm mm mm 10 64 + Hub 84 + Hub 46 + Hub 12 75 + Hub 99 + Hub 48 + Hub 16 82 + Hub 104 + Hub 53 + Hub 20 95 + Hub 125 + Hub 67 + Hub 25 104 + Hub 132 + Hub 68 + Hub

Ø

Längentoleranzen ±1 mm Hublängentoleranzen +1,5/0 mm

Die Zylinder werden komplett mit Befestigungs- und Kolbenstangenmutter geliefert. Zylinder mit durchgehender Kolbenstange werden komplett mit zwei Kolbenstangenmuttern und einer Befestigungsmutter geliefert.

80

15 25 40 50 80

Zylinderbefestigungen

Flanschbefestigung MF8

Edelstahl-Zylinder ISO 6432, Ø 10 bis 25 mm - P1S

Vorgesehen zur starren Befestigung des Zylinders. Der Flansch ist für die Montage an Kopf oder Boden geeignet.

Werkstoff: Rostfreier Stahl, DIN X 10 CrNiS 18 9

Zylinder A B C D E F Gewicht Bestell-Nr. Ø mm mm mm mm mm mm mm Kg 10 4,5 30 40 22 3 13 0,012 P1S-4CMB 12-16 5,5 40 52 30 4 18 0,025 P1S-4DMB 20 6,6 50 66 40 5 19 0,045 P1S-4HMB 25 6,6 50 66 40 5 23 0,045 P1S-4HMB

Fußbefestigung MS3

Vorgesehen zur starren Befestigung des Zylinders. Die Fussbefestigung ist für die Montage an Kopf oder Boden geeignet.

Werkstoff: Rostfreier Stahl, DIN X 10 CrNiS 18 9

Zylinder A B C D E F G H I Gewicht Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm Kg 10 4,5 16 25 35 3 24 26 16 11 0,020 P1S-4CMF 12-16 5,5 20 32 42 4 32 32,5 20 14 0,040 P1S-4DMF 20 6,5 25 40 54 5 36 45 25 17 0,080 P1S-4HMF 25 6,5 25 40 54 5 40 45 25 17 0,080 P1S-4HMF

Schwenkzapfenbefestigung

Vorgesehen zur gelenkigen Befestigung des Zylinders. Die Schwenkzapfenbefestigung ist für die Montage an Kopf oder Boden geeignet.

Werkstoff Rostfreier Stahl, DIN X 10 CrNiS 18 9

10 0,012 P1S-4CMB 12-16 0,025 P1S-4DMB 20-25 0,045 P1S-4HMB

Befestigungsmutter

Vorgesehen zur starren Befestigung des Zylinders. Eine Befestigungsmutter wird mit jedem Zylinder mitgeliefert.

Werkstoff Rostfreier Stahl, DIN X 5 CrNi 18 10

10 0,020 P1S-4CMF 12-16 0,040 P1S-4DMF 20-25 0,080 P1S-4HMF

10 0,014 P1A-4CMJ 12-16 0,033 P1A-4DMJ 20-25 0,037 P1A-4HMJ

10 0,009 9126725405 12-16 0,018 9126725406 20-25 0,042 9126725407

Parker Hannifin Corporation Pneumatic Division - Europe

Edelstahl-Zylinder ISO 6432, Ø 10 bis 25 mm -

Zylinderbefestigungen

Lagerbock

Vorgesehen zur gelenkigen Befestigung des Zylinders. Wird mit Bolzen zur Montage in den Zylinderboden geliefert.

Werkstoff: Schwenkbefestig.: Rostfreier Stahl, DIN X 5 CrNi 18 10 Bolzen: gehärteter rostfreier Stahl, DIN X 20 Cr 13 Sicherungsringe: rostfreier Stahl, DIN X 5 CrNi 18 10

Zylinder A B C D E F G H I J Gewicht Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm ° ° Kg 10 4,5 13 8 24 12,5 20 65,3 5 160 17 0,020 P1S-4CMT 12 5,5 18 12 27 15 25 73 7 170 15 0,040 P1S-4DMT 16 5,5 18 12 27 15 25 80 7 170 15 0,040 P1S-4DMT 20 6,5 24 16 30 20 32 91 10 165 10 0,080 P1S-4HMT 25 6,5 24 16 30 20 32 100 10 165 10 0,080 P1S-4HMT S=Hublänge

Gabelkopf

Gemäß ISO 8140

Vorgesehen zur gelenkigen Befestigung des Zylinders. Der Gabelkopf ist in axialer Richtung einstellbar. Er wird komplett mit Bolzen geliefert.

Werkstoff: Rostfreier Stahl, DIN X 5 CrNi 18 10

10 0,020 P1S-4CMT 12-16 0,040 P1S-4DMT 20-25 0,080 P1S-4HMT

10 0,007 P1S-4CRD 12-16 0,022 P1S-4DRD 20 0,045 P1S-4HRD 25 0,095 P1S-4JRD

Zylinder A B C D E F G H I J Gewicht Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm 10 4 M4 2,2 8 8 5 16 4 22 2 0,007 P1S-4CRD 12-16 6 M6 3,2 12 12 7 24 6 31 3 0,022 P1S-4DRD 20 8 M8 4 16 16 10 32 8 40,5 3,5 0,045 P1S-4HRD 25 10 M10x1,25 5 20 20 12 40 10 49 3 0,095 P1S-4JRD

Gelenkkopf

Gemäß ISO 8139

Vorgesehen zur gelenkigen Befestigung des Zylinders. Der Gelenkkopf ist in axialer Richtung einstellbar.

Werkstoff: Schwenkauge: rostfreier Stahl, DIN X 5 CrNi 18 10 Kugelgelenk: gehärteter Stahl, DIN X 5 CrNi 18 10

10 0,017 P1S-4CRT 12-16 0,025 P1S-4DRT 20 0,045 P1S-4HRT 25 0,085 P1S-4JRT

Zylinder A B C D E F G H I J K L GewichtBestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm mm mm

10 5 M4 2,2 8 10 9 27 6 8 33 9 2 0,017 P1S-4CRT 12-16 6 M6 3,2 9 10 10 30 6,8 9 38,5 11 1,5 0,025 P1S-4DRT 20 8 M8 4 12 12 12 36 9 12 46 14 2 0,045 P1S-4HRT 25 10 M10x1,25 5 14 14 14 43 10,5 15 52,5 17 2,5 0,085 P1S-4JRT

Kolbenstangenmutter

Vorgesehen zur Befestigung von Zubehör an die Kolbenstange. Eine Mutter wird mit dem Zylinder geliefert. (Zylinder mit durchgehender Kolbenstange werden mit zwei Muttern geliefert.)

Werkstoff: Rostfreier Stahl, DIN X 5 CrNi 18 10

Zylinder D F E Gewicht Bestell-Nr. Ø mm mm mm

10 M4 7 2,2 0,001 9127385121 12-16 M6 10 3,2 0,002 9127385122 20 M8 13 4 0,005 9127385123 25 M10x1,25 17 5 0,007 9126725404

10 0,001 9127385121 12-16 0,002 9127385122 20 0,005 9127385123 25 0,007 9126725404

Parker Hannifin Corporation Pneumatic Division - Europe

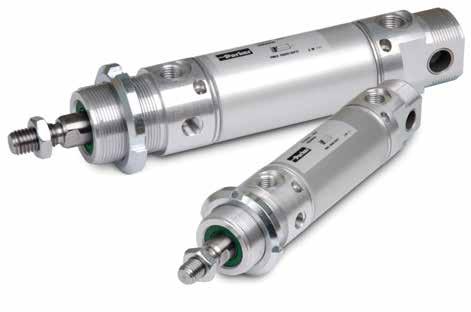

Edelstahl-Zylinder ISO 6431, Ø 32 bis 125 mm - P1S

Diese Edelstahl-Zylinder sind für den Einsatz unter schwierigen Umgebungsbedingungen ausgelegt. Dank der glatten, hygienischen Gestaltung, der äußeren Fluorgummi-Dichtungen und der Vorschmierung mit unserem lebensmittelverträglichen Fett nach USDA-H1 eignen sich die Zylinder besonders gut für die Anwendung in der Nahrungsmittelindustrie. Alle Zylinder haben MagnetKolben für den Einsatz von Näherungsschaltern. Einbaumaße nach ISO 6431 erleichtern die Installation und erlauben die weltweite Austauschbarkeit der Zylinder.

• Rund-Zylinder nach ISO 6431

• Ganz aus Edelstahl

• Glatte, leicht abwaschbare Oberfläche

• Magnetkolben serienmäßig

• Einstellbare Dämpfung für lange Lebensdauer

• Komplettes Angebot an Befestigungen und Sensoren

Standard-Hublänge

Ø32mm - (G1/8)

Hub mm Bestell-Nr. 25 P1S-D032MS-0025 50 P1S-D032MS-0050 80 P1S-D032MS-0080 100 P1S-D032MS-0100 125 P1S-D032MS-0125 160 P1S-D032MS-0160 200 P1S-D032MS-0200 250 P1S-D032MS-0250 320 P1S-D032MS-0320 400 P1S-D032MS-0400 500 P1S-D032MS-0500

Ø40mm - (G1/4)

Hub mm Bestell-Nr. 25 P1S-D040MS-0025 50 P1S-D040MS-0050 80 P1S-D040MS-0080 100 P1S-D040MS-0100 125 P1S-D040MS-0125 160 P1S-D040MS-0160 200 P1S-D040MS-0200 250 P1S-D040MS-0250 320 P1S-D040MS-0320 400 P1S-D040MS-0400 500 P1S-D040MS-0500

Ø50mm - (G1/4)

Hub mm Bestell-Nr. 25 P1S-D050MS-0025 50 P1S-D050MS-0050 80 P1S-D050MS-0080 100 P1S-D050MS-0100 125 P1S-D050MS-0125 160 P1S-D050MS-0160 200 P1S-D050MS-0200 250 P1S-D050MS-0250 320 P1S-D050MS-0320 400 P1S-D050MS-0400 500 P1S-D050MS-0500

Ø63mm - (G3/8)

Technische Daten

Betriebsdruck: Max. 10 bar Betriebstemperatur: -20 OC bis +70 OC ATEX Zulassung: CE Ex IIGD c T4 120OC

Hub mm Bestell-Nr. 25 P1S-D063MS-0025 50 P1S-D063MS-0050 80 P1S-D063MS-0080 100 P1S-D063MS-0100 125 P1S-D063MS-0125 160 P1S-D063MS-0160 200 P1S-D063MS-0200 250 P1S-D063MS-0250 320 P1S-D063MS-0320 400 P1S-D063MS-0400 500 P1S-D063MS-0500

Ø80mm

- (G3/8)

Hub mm Bestell-Nr. 25 P1S-L080MS-0025 50 P1S-L080MS-0050 80 P1S-L080MS-0080 100 P1S-L080MS-0100 125 P1S-L080MS-0125 160 P1S-L080MS-0160 200 P1S-L080MS-0200 250 P1S-L080MS-0250 320 P1S-L080MS-0320 400 P1S-L080MS-0400 500 P1S-L080MS-0500

Ø100mm - (G1/2)

Hub mm Bestell-Nr. 25 P1S-L100MS-0025 50 P1S-L100MS-0050 80 P1S-L100MS-0080 100 P1S-L100MS-0100 125 P1S-L100MS-0125 160 P1S-L100MS-0160 200 P1S-L100MS-0200 250 P1S-L100MS-0250 320 P1S-L100MS-0320 400 P1S-L100MS-0400 500 P1S-L100MS-0500

Ø125mm - (G1/2)

Hub mm Bestell-Nr. 25 P1S-L125MS-0025 50 P1S-L125MS-0050 80 P1S-L125MS-0080 100 P1S-L125MS-0100 125 P1S-L125MS-0125 160 P1S-L125MS-0160 200 P1S-L125MS-0200 250 P1S-L125MS-0250 320 P1S-L125MS-0320 400 P1S-L125MS-0400 500 P1S-L125MS-0500

Parker Hannifin Corporation Pneumatic Division - Europe

Bestellnummernschlüssel

P1 S – D 032 M S – 0025 – E X

Zylinderausführung

C Nase mit Gewinde

D Nase mit Gewinde + 4 Befestigungsbohrung in B-Deckel

E 4 Befestigungsbohrung in A-Deckel, nur Ø80 - Ø125

F 4 Befestigungsbohrung in B-Deckel

L 4 Befestigungsbohrung in A- und B-Deckel, nur Ø80 - Ø125

Cylinderdurchm. mm 032 040 050 063 080 100 125

Zylindertype/funktion

ATEX

Doppeltwirkend, einstellbare Dämpfung F Doppeltwirkend, einstellbare Dämpfung, durchgehende Kolbenstange, nur Ø80 - Ø125

M

Fügen Sie für ATEXzertifiziertes Produkt

Hublänge mm

z.B. 0025 = 25 mm Standardhublängen siehe nachfolgende Tabelle.

Dichtungswerkstoff

S Standard, -20 °C bis +80 °C mit Magnetkolben F Hochtemperatur, -10 °C bis +150 °C ohne Magnetkolben L Niedrigtemperatur, -40 °C bis +40 °C ohne Magnetkolben nur Ø80 - Ø125

Q Rostfreier Abstreifer für Kolbenstange -20 °C bis +80 °C mit Magnetkolben nur Ø80 - Ø125

Konstruktionsvarianten

Betriebstemperaturen

Hoch Temperatur -10 °C bis +150 °C, Kolben ohne Magnet

Nieder Temperatur Ø10 und Ø125 mm -40 °C bis +40 °C, Kolben ohne Magnet

Edelstahl-Abstreifer für Kolbenstange -20 °C bis +80 °C, Kolben mit Magnet

Doppeltwirkend Optionen

Doppeltwirkend, Ø80 - Ø125 einstellbare Dämpfung Edelstahl-Abstreifer für Kolbenstange

Abmessungen Ø32-Ø63

Doppeltwirkend, einstellbare Dämpfung, durchgehende Kolbenstange nur für Ø80 - Ø125

Zylindekopf ohne Halsgewinde

Zylinder- AA AM B BF BE C D EE F I KK MM O PL RD RT bezeichnung mm mm mm mm mm mm mm mm mm mm mm mm mm P1S-D032M 24,5 22 15 25 M30x1,5 88 36 G1/8 4,2 6 M10x1,25 12 8 13 30 M5 P1S-D040M 30 24 18 30 M38x1,5 97 44 G1/4 4,5 9 M12x1,25 16 9,5 15 38 M6 P1S-D050M 39 32 18 33 M45x1,5 101 55 G1/4 4,5 9 M16x1,5 20 9,5 15 45 M6 P1S-D063M 49 32 25 33 M45x1,5 117 68 G3/8 4,5 9 M16x1,5 20 13,3 20,5 45 M8

Zylinder- S SW T V WH ZJ Befestigungtoleranzen Hublänge bezeichnung x f 0-500 mm mm mm mm mm mm mm mm mm mm P1S-D032M 1,5 10 12,2 26 35,5 123,5 1,2 2,5 +2,0 P1S-D040M 1,5 14 16,5 35 44 141 1,0 2,2 +2,0 P1S-D050M 1,5 17 22 41 47 148 0,9 2,3 +2,0 P1S-D063M 1,5 17 26 41 47 164 1,4 2,3 +2,5

Abmessungen Ø32-Ø63

Bestellnummerschlüssel AA AM B BE C D EE F KK I J MM N PL Q mm mm mm mm mm mm mm mm mm mm mm mm

P1S-•080M 46 40 50 M50x1,5 141 86 G3/8 4 M20x1,5 10 24,5 25 84 12,5 40 P1S-•100M 60 40 50 M50x1,5 158 106 G1/2 4 M20x1,5 8 30 25 104 15,5 49,5 P1S-•125M 76 54 60 M60x2 183 133 G1/2 4 M27x2 13 30 32 129 15,5 62,5

Bestellnummernschlüssel RT SW VD WH ZJ ZM Mont. Tol. Hublänge x f 0-500 mm mm mm mm mm mm mm mm mm

P1S-•080M M8 21 19 37 178 215 1,5 2,5 +2,5 P1S-•100M M10 21 19 35 193 228 1,5 2,5 +2,5 P1S-•125M M12 27 24 47 230 277 2,0 2,5 +4,0

Zylinderbefestigungen Ø32 - Ø63

Befestigungsmutter Vorgesehen zur Befestigung des Zylinders über das Gewinde am Zylinderkopf. Werkstoff: Rostfreier Stahl, DIN X 5 CrNi 18 10

Zylinderbefestigungen Ø32-Ø125

Kolbenstangenmutter

Vorgesehen zur Befestigung von Zubehör an der Kolbenstange. Eine Mutter wird mit dem Zylinder geliefert. (Zylinder mit durchgehender Kolbenstange werden mit zwei Muttern geliefert.)

Werkstoff: Rostfreier Stahl, DIN X 5 CrNi 18 10

Zylinder A B C Gewicht Bestell-Nr Ø mm mm mm Kg 32 36 8 M30x1,5 0,03 9127294401 40 46 10 M38x1,5 0,06 9127294402 50 55 10 M45x1,5 0,08 9127294403 63 55 10 M45x1,5 0,08 9127294403

Zylinder A B C Gewicht Bestell-Nr. Ø mm mm mm Kg

32 17 5 M10x1,25 0,01 9126725404 40 19 6 M12x1,25 0,01 9126725405 50 24 8 M16x1,5 0,02 9126725406 63 24 8 M16x1,5 0,02 9126725406 80 30 10 M20x1,5 0,04 0261109921 100 30 10 M20x1,5 0,04 0261109921 125 41 13,5 M27x2 0,10 0261109922

Gelenkkopf

Gemäß ISO 8139

Zylinderbefestigungen Ø32 - Ø125 32 0,01 9126725404

0,01 9126725405 50-63 0,02 9126725406 0,04 0261109921 0,10 0261109922

Vorgesehen zur gelenkigen Befestigung des Zylinders. Der Gelenkkopf ist in axialer Richtung einstellbar.

Werkstoff: Gelenkkopf: Rostfreier Stahl, DIN X 5 CrNi 18 10 Kugelgelenk: gehärtete rostfreie Stahl, DIN X 5 CrNi 18 10

Zyl. A Bmin B max C D E F G H I K L M Gewicht Bestell-Nr. Ø mm mm mm mm mm

mm mm mm mm mm Kg 32 28 50 55 10 15 43 14 15 14 10,5 17 M10x1,25 24° 0,08 P1S-4JRT 40 32 56 62 12 17 50 16 22 16 12 19 M12x1,25 24° 0,12 P1S-4LRT 50 42 72 80 16 22 64 21 28 21 15 22 M16x1,5 30° 0,25 P1S-4MRT 63 42 72 80 16 22 64 21 28 21 15 22 M16x1,5 30° 0,25 P1S-4MRT 80 50 87 97 20 26 77 25 33 25 18 32 M20x1,5 30° 0,46 P1S-4PRT 100 50 87 97 20 26 77 25 33 25 18 32 M20x1,5 30° 0,46 P1S-4PRT 125 70 123,5 137 30 36 110 35 51 37 25 41 M27x2 30° 1,28 P1S-4RRT

Gabelkopf

Gemäß ISO 8140

Vorgesehen zur gelenkigen Befestigung des Zylinders. Der Gabelkopf ist in axialer Richtung einstellbar. Er wird komplett mit Bolzen geliefert.

Werkstoff: Gabelkopf: Rostfreier Stahl, DIN X 10 CrNiS 18 9 Bolzen: Rostfreier Stahl, DIN X 5 CrNi 18 10 Sicherungsringe gemäss DIN 471

Gewicht Bestell-Nr.

Kg

M10x1,25 0,09 P1S-4JRD

M12x1,25 0,15 P1S-4LRD

M16x1,5 0,35 P1S-4MRD 63 32 72 80 16 32 64 25 42 16 M16x1,5 0,35 P1S-4MRD 80 40 90 100 20 40 80 32 50 20 M20x1,5 0,75 P1S-4PRD 100 40 90 100 20 40 80 32 50 20 M20x1,5 0,75 P1S-4PRD 125 55 123,5 137 30 54 110 45 72 30 M27x2 2,10 P1S-4RRD

Zylinderbefestigungen Ø80 - Ø125

Flanschbefestigung

Vorgesehen zur starren Befestigung des Zylinders in den MF1/MF2 Ausführungen ‘D, E, F, L, M‘ und/oder ‘Q‘. Der Flansch ist zur Montage an Kopf und/oder Boden geeignet.

Werkstoff: Rostfreier Stahl, DIN X 5 CrNiMo 17 13 3

Zylinder A

FB E R TF TG1 UF MF I1

Schwenkbefestigung MP4

Vorgesehen zur gelenkigen Befestigung des Zylinders in der Ausführung ‘D, F, L‘ oder ‘Q‘. Die Schwenkbefestigung MP4 wird an den Zylinderboden montiert. Sie wird komplett mit Bolzen und Montageschrauben geliefert.

Werkstoff: Schwenkbefestig.: rostfreier Stahl, DIN X 5 CrNi 18 10 Bolzen: rostfreier Stahl, DIN X 5 CrNiMo 17 13 3

Befestigungsmutter Vorgesehen zur starren Befestigung des Zylinders über das Halsgewinde am Zylinderkopf entsprechend Ausführung ‘C‘ oder ‘D‘.

80 0,97 P1S-4PMB 100 1,42 P1S-4QMB 125 1,55 P1S-4RMB

Parker Hannifin Corporation Pneumatic Division - Europe

Parker Pneumatik Edelstahl-Zylinder ISO 6431, Ø 32 bis 125 mm - P1S 80-100 0,16 9126461304 125 0,19 9126461305

Zylinderbefestigungen Ø80 - Ø125 80 0,78 P1S-4PME 100 1,42 P1S-4QME 125 2,06 P1S-4RME

Kombinationen MP2/MP4 Vorgesehen zur gelenkigen Befestigung des Zylinders in der Ausführung ‘D, F, L‘ oder ‘Q‘. Die Schwenkbefestigung MP4 wird an den Zylinderboden montiert und mit dem Lagerbock kombiniert. Die Kombination wird komplett mit Bolzen und Montageschrauben geliefert.

Werkstoff: Lagerbock: Rostfreier Stahl, DIN X 5 CrNi 18 10 Gleitlager: Rostfreier Stahl, DIN X 5 CrNiMo 17 13 3/PTFE Schwenkbefestig.: Rostfreier Stahl, DIN X 5 CrNi 18 10 Bolzen: Rostfreier Stahl, DIN X 5 CrNiMo 17 13 3 Zylinder A B C CD d3 E FL L TG1 XA XD Gewicht Bestell-Nr. Ø mm mm mm mm mm mm mm mm mm mm mm mm Kg 80 12 64 82 16 9 74 32 20 46 242 210 1,29 P1S-4PML 100 12 74 98 20 11 90 37 25 60 267 230 2,33 P1S-4QML 125 15 90 118 25 13 110 45 30 76 320 275 3,30 P1S-4RML S = Hublänge

Parker Hannifin Corporation Pneumatic Division - Europe

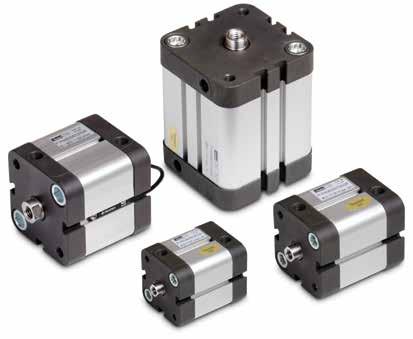

P1P kurze Kompaktzylinder

Gemäß ISO 21287

Die gesamte Serie der P1P-Kompaktzylinder wurde in Übereinstimmung mit den Anforderungen von ISO 21287 entwickelt und erfüllt höchste Qualitäts- und Leistungsansprüche. Die sorgfältige Konstruktion in allen Details gewährleistet einen erstklassigen Betrieb und eine lange Lebensdauer.

Zuverlässigkeit und eine hohe Lebensdauer sind die wichtigsten Qualitäten eines Pneumatikzylinders. Wir haben daher unsere mehr als 40-jährige Erfahrung in jedes Detail einfließen lassen und umfassende Tests durchgeführt, um die Qualität der P1P-Zylinder zu optimieren. Das Design basiert auf den folgenden wichtigen Prinzipien:

• Bewährte Dichtungsformen und Werkstoffkombinationen im gesamten Zylinder. Das Know-how in Sachen Dichtungstechnik von Parker Hannifin ist die Grundlage führender, bewährter TribologieLösungen für alle unsere Pneumatik-Aktuatoren.

• Extrudiertes Gehäuse aus eloxiertem Aluminium mit extra feiner und harter Innenfläche für optimale Einsatzbedingungen.

• Zylinderenddeckel und extrudiertes Gehäuse mit externer Eloxierung für ausgezeichnete Korrosionsbeständigkeit.

• Edelstahl-Kolbenstange für vielseitigen Einsatz in korrosiven Umgebungen.

Parker Hannifin Corporation Pneumatic Division -

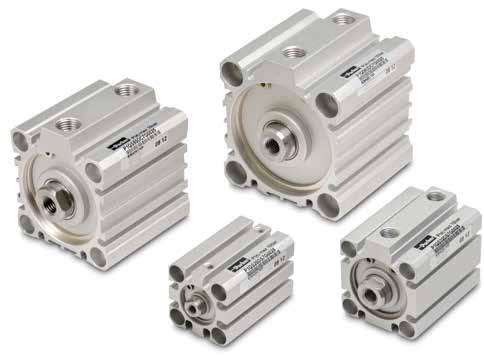

Doppeltwirkend

Die vielseitige und hochqualitative Zylinderbaureihe P1P ist bis zu 50% kürzer als andere ISO 15552 Zylinder gleicher Hublänge. Sie eignen sich für eine Vielzahl von Anwendungen.

Doppeltwirkend mit Führung

Diese Zylinderausführung weist doppelte Führungsstangen auf, die mit der Kolbenstange über eine große Flanschplatte verbunden sind. Damit ist sie ideal geeignet für Spann- und Bewegungsaufgaben, bei denen ein Verdrehen der Kolbenstange vermieden werden muss.

Konstruktion und Leichtbauweise

• Magnetkolben Standard

• Elastische Dämpfung

• Flexible Direktmontage

• ISO 15552 Befestigungsteile und globaler Sensorbereich wie P1D

Technische Daten

Arbeitsmedium: Druckluft geölt oder ungeölt Dichtung/Temperaturoptionen Standard: -20OC to +80OC Hochtemperatur: -10OC to +120OC Niedertemperatur: -40OC to +80OC Vorgefettet, weitere Schmierung ist normalerweise nicht erforderlich. Sollte man mit einer zusätzlichen Schmierung beginnen, muss diese fortgesetzt werden.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

* Bestellschlüssel Doppeltwirkend - Geführt. GanPosition 4 des Bestellschlüssels eintragen Beispiel: P1PG020DS7G0025

Ø25mm - (M5)

Hub mm Bestell-Nr. 5 P1PS025DS7G0005 10 P1PS025DS7G0010 15 P1PS025DS7G0015 20 P1PS025DS7G0020 25 P1PS025DS7G0025 30 P1PS025DS7G0030 40 P1PS025DS7G0040 50 P1PS025DS7G0050 60 P1PS025DS7G0060

Ø32mm - (G1/8)

Hub mm Bestell-Nr. 5 P1PS032DS7G0005 10 P1PS032DS7G0010 15 P1PS032DS7G0015 20 P1PS032DS7G0020 25 P1PS032DS7G0025 30 P1PS032DS7G0030 40 P1PS032DS7G0040 50 P1PS032DS7G0050 60 P1PS032DS7G0060 80 P1PS032DS7G0080

Ø40mm - (G1/8) Hub mm Bestell-Nr.

Sensoren

Hinweis: Sensoren siehe Seiten 78.

Parker Hannifin Corporation Pneumatic Division -

Doppeltwirkend

Die vielseitige und hochqualitative Zylinderbaureihe P1P ist bis zu 50% kürzer als andere ISO 15552 Zylinder gleicher Hublänge. Sie eignen sich für eine Vielzahl von Anwendungen.

• Durchmesser 20 - 100 mm

• Konformität mit ISO 21287

• Bauweise mit hoher Korrosionsbeständigkeit und Gewichtseinsparung.

• Magnetkolben standardmäßig

• Elastomer-Endlagendämpfung

• Flexible Direktmontage

• Montagemöglichkeiten nach ISO 15552, geeignet für das globale Sensorprogramm (wie Baureihe P1D)

Doppeltwirkend - Kolbenstange mit Außengewinde

Ø20mm - (M5)

Hub mm Bestell-Nr. 5 P1PS020DS8G0005 10 P1PS020DS8G0010 15 P1PS020DS8G0015 20 P1PS020DS8G0020 25 P1PS020DS8G0025 30 P1PS020DS8G0030 40 P1PS020DS8G0040 50 P1PS020DS8G0050 60 P1PS020DS8G0060

Ø25mm - (M5)

Hub mm Bestell-Nr. 5 P1PS025DS8G0005 10 P1PS025DS8G0010 15 P1PS025DS8G0015 20 P1PS025DS8G0020 25 P1PS025DS8G0025 30 P1PS025DS8G0030 40 P1PS025DS8G0040 50 P1PS025DS8G0050 60 P1PS025DS8G0060

Ø32mm - (G1/8)

Ø63mm -

Hub mm Bestell-Nr. 5 P1PS032DS8G0005 10 P1PS032DS8G0010 15 P1PS032DS8G0015 20 P1PS032DS8G0020 25 P1PS032DS8G0025 30 P1PS032DS8G0030 40 P1PS032DS8G0040 50 P1PS032DS8G0050 60 P1PS032DS8G0060 80 P1PS032DS8G0080 Hinweis:

Parker Hannifin Corporation Pneumatic Division - Europe

Bestellnummern-Schlüssel

S 0 3 2 D S 7

Zylinder-Version

S Standard G Geführt

Zylinder

Hublänge

Für die Standard-Hublängen in mm siehe die Tabelle unten.

Nur Kolbenstangen-Verlängerung

Kolbenstangen-Verlängerung

Z. B. KR5 = Zylinderdurchmesser 32 mm mit Kolbenstangen-Verlängerung = 255 mm 01-99 1-99 N0-N9 220-229

A0-A9 100-109 P0-P9 230-239 B0-B9 110-119 Q0-Q9 240-249

C0-C9 120-129 R0-R9 250-259 D0-D9 130-139 S0-S9 260-269 E0-E9 140-149 T0-T9 270-279

F0-F9 150-159 U0-U9 280-289 G0-G9 160-169 V0-V9 290-299

H0-H9 170-179 W0-W9 300-309

J0-J9 180-189 X0-X9 310-319 K0-K9 190-199 Y0-Y9 320-329

L0-L9 200-209 Z0-Z9 330-339

210-219

Funktion

D Doppeltwirkend S Einfachwirkend: Federrückgestellt (Durchmesser 20 - 63 mm) T Einfachwirkend: mit Feder ausgeschoben (Durchmesser 20 - 63 mm) K Durchgehende Kolbenstange

Kolben- Dichtungen stangenwerkstoff Edelstahl

S Standard -20OC bis +80OC F Hochtemperaturausführung -10OC bis +120OC Nichtmagnetisch L Niedertemparaturausführung -40OC bis +80OC

Einfachwirkend

Die einfachwirkenden Zylinder der Baureihe P1P sind in den Durchmessern 20 - 63 mm und in federrückgestellter (SS) oder federausgeschobener (TS) Ausführung lieferbar.

* Bestellschlüssel federrückgestellte Ausführung. S an Position 8 des Bestellschlüssels eintragen Beispiel: P1PS020SS7G0025

* Bestellschlüssel federausgeschobene Ausführung. TanPosition 8 des Bestellschlüssels eintragen Beispiel: P1PS020TS7G0025

Einfachwirkend - Federrückgestellt - Kolbenstange mit Innengewinde

Ø20mm - (M5)

Hub mm Bestell-Nr. 25 P1PS020 * S7G0025

Ø40mm - (G1/8)

Hub mm Bestell-Nr. 25 P1PS040 * S7G0025

Ø25mm - (M5)

Hub mm Bestell-Nr. 25 P1PS025 * S7G0025

Ø50mm - (G1/8)

Hub mm Bestell-Nr. 25 P1PS050 * S7G0025

Doppeltwirkend - Durchgehende Kolbenstange

Ø32mm - (G1/8)

Hub mm Bestell-Nr. 25 P1PS032 * S7G0025

Ø63mm - (G1/8)

Hub mm Bestell-Nr. 25 P1PS063 * S7G0025

Der Zylinder P1P mit durchgehender Kolbenstange ist in den Durchmessern 20 - 100 mm erhältlich. Dieser Zylindertyp wird auf viele Arten verwendet, z. B. in Anwendungen mit höheren seitlichen Kräften oder bei Ausführung einer Bewegung auf beiden Seiten des Zylinders.

Doppeltwirkend - Durchgehende Kolbenstange mit Innengewinde

Ø20mm - (M5)

Hub mm Bestell-Nr. 5 P1PS020KS7G0005 10 P1PS020KS7G0010 15 P1PS020KS7G0015 20 P1PS020KS7G0020 25 P1PS020KS7G0025 30 P1PS020KS7G0030 40 P1PS020KS7G0040 50 P1PS020KS7G0050 60 P1PS020KS7G0060

Ø25mm - (M5)

Hub mm Bestell-Nr. 5 P1PS025KS7G0005 10 P1PS025KS7G0010 15 P1PS025KS7G0015 20 P1PS025KS7G0020 25 P1PS025KS7G0025 30 P1PS025KS7G0030 40 P1PS025KS7G0040 50 P1PS025KS7G0050 60 P1PS025KS7G0060

Ø32mm - (G1/8)

Hub mm Bestell-Nr. 5 P1PS032KS7G0005 10 P1PS032KS7G0010 15 P1PS032KS7G0015 20 P1PS032KS7G0020 25 P1PS032KS7G0025 30 P1PS032KS7G0030 40 P1PS032KS7G0040 50 P1PS032KS7G0050

Sensoren

Hinweis: Sensoren siehe Seiten 78.

Parker Hannifin Corporation Pneumatic Division - Europe

Doppeltwirkend - Niedertemperatur

Diese P1P Zylindervariante wurde für den Einsatz bei Temperaturen bis zu -40°C entwickelt. Sie ist in den Durchmessern 20 - 100 mm verfügbar. Mit ihrer Kombination von kompakter Bauweise und Korrosionsbeständigkeit lässt sich diese P1P Variante sehr gut bei Anwendungen in Bussen, Bahnen und Nutzfahrzeugen einsetzen.

* Bestellschlüssel Niedertemperatur-Ausführung. LanPosition 9 des Bestellschlüssels eintragen Beispiel: P1PS020DL7G0005

Doppeltwirkend - Hochtemperatur

Diese P1P Zylindervariante in den Baugrößen 20 - 100 mm lässt sich für Hochtemperaturanwendungen bis +120°C einsetzen. Bei vielen dieser Anwendungen erweist sich auch die Beständigkeit gegenüber Chemikalien durch das eloxierte Aluminiumrohr als ein besonderer Vorteil. Hochtemperaturzylinder können nicht mit Magnet-Positionsschaltern ausgerüstet werden - das Magnetfeld in Hochtemperaturumgebungen ist zu niedrig, um eine zuverlässige Funktion zu gewährleisten.

* Bestellschlüssel Hochtemperatur-Ausführung. FanPosition 9 des Bestellschlüssels eintragen Beispiel: P1PS020DF7G0005

Doppeltwirkend - Hochtemperatur - Kolbenstange mit Innengewinde

Ø20mm - (M5)

Hub mm Bestell-Nr.

5 P1PS020D * 7G0005

10 P1PS020D * 7G0010

15 P1PS020D * 7G0015 20 P1PS020D * 7G0020 25 P1PS020D * 7G0025 30 P1PS020D * 7G0030 40 P1PS020D * 7G0040 50 P1PS020D * 7G0050 60 P1PS020D * 7G0060

Ø40mm

- (G1/8)

Hub mm Bestell-Nr.

P1PS040D

P1PS040D

* 7G0005

7G0010

Ø25mm - (M5)

Hub mm Bestell-Nr.

5 P1PS025D * 7G0005

10 P1PS025D * 7G0010 15 P1PS025D * 7G0015 20 P1PS025D * 7G0020 25 P1PS025D * 7G0025 30 P1PS025D * 7G0030 40 P1PS025D * 7G0040 50 P1PS025D * 7G0050 60 P1PS025D * 7G0060

Ø50mm - (G1/8)

Hub mm Bestell-Nr. 5 P1PS050D * 7G0005 10 P1PS050D * 7G0010 15 P1PS050D * 7G0015 20 P1PS050D * 7G0020 25 P1PS050D * 7G0025 30 P1PS050D * 7G0030 40 P1PS050D * 7G0040 50 P1PS050D * 7G0050 60 P1PS050D * 7G0060 80 P1PS050D * 7G0080

Ø80mm - (G1/8)

Hub

Ø32mm - (G1/8)

Hub mm Bestell-Nr.

5 P1PS032D * 7G0005

10 P1PS032D * 7G0010

15 P1PS032D * 7G0015 20 P1PS032D * 7G0020 25 P1PS032D * 7G0025 30 P1PS032D * 7G0030 40 P1PS032D * 7G0040 50 P1PS032D * 7G0050 60 P1PS032D * 7G0060 80 P1PS032D * 7G0080

Ø63mm - (G1/8)

Hub mm Bestell-Nr. 5 P1PS063D * 7G0005 10 P1PS063D * 7G0010 15 P1PS063D * 7G0015 20 P1PS063D * 7G0020 25 P1PS063D * 7G0025 30 P1PS063D * 7G0030 40 P1PS063D * 7G0040 50 P1PS063D * 7G0050 60 P1PS063D * 7G0060 80 P1PS063D * 7G0080

Ø100mm - (G1/8)

Sensoren Nur Niedertemperatur

Hinweis: Sensoren siehe Seiten 78.

Parker Hannifin Corporation Pneumatic Division - Europe

Abmessungen

- 63mm

ØD

Durchgang

SL/Hub

SL/Hub

WH + Hub

TT WH ZA ZB messer min min H8 h14 min ± 0,3 ± 0,6 Ø20 10 15 10 M4 4 17 M5 38,0 19,0 19,1 35 11,60 M6 8 8 7,6 4,1 M5 22,0 4,0 6 37 43 Ø25 10 15 10 M5 5 22 M5 41,0 20,5 20,6 38 11,90 M6 8 8 7,5 4,1 M5 26,0 5,5 6 39 45 Ø32 12 16 12 M5 5 28 G1/8 49,4 24,7 24,9 45 15,25 M8 10 10 7,8 5,1 M6 32,5 6,5 7 44 51 Ø40 12 16 12 M5 5 33 G1/8 56,0 28,0 28,5 50 15,25 M8 10 10 8,0 5,1 M6 38,0 8,0 7 45 52 Ø50 16 16 16 M6 6 42 G1/8 67,0 33,5 33,7 60 14,30 M10 12 13 7,7 6,4 M8 46,5 11,0 8 45 53 Ø63 16 16 16 M6 6 50 G1/8 79,0 39,5 39,8 70 16,30 M10 12 13 8,0 6,4 M8 56,5 16,0 8 49 57

P1PS...DS8G Doppeltwirkend, Kolbenstange mit Außengewinde

KK WH AM

1,25

Hinweis: Zylinder mit Kolbenstangen-Außengewinde werden mit einer Kolbenstangenmutter aus verzinktem Stahl geliefert. Weitere Informationen zur Baureihe P1P sowie CAD Daten unter www.parker.com/pde/p1p

P1PS...DS7G Doppeltwirkend, Kolbenstange mit Innengewinde

P1PG...DS Doppeltwirkend mit geführter Kolbenstange

Flansch MF1/MF2 1 Fußhalterung MS1 2 Schwenkhalterung 3 Gabelhalterung MP2 4 Gabelhalterung MP4 5 mit starrem Lager AB7

Gabelhalterung AB6 6 Schwenkhalterung 7 Schwenköse MP6 8 Montagesatz JP1 Schwenkbarer 10 mit Drehlager CS7 Kolbenstangenkopf AP6

P1A-4HRS Ø 25 P1A-4HRS Ø 32 P1C-4KMCA P1C-4KMA P1C-4KMSA P1E-6KB0 P1C-4KRS Ø 40 P1C-4LMCA P1C-4LMA P1C-4LMSA P1E-6LB0 P1C-4KRS Ø 50 P1C-4MMCA P1C-4MMA P1C-4MMSA P1E-6MB0 P1C-4LRS Ø 63 P1C-4NMCA P1C-4NMA P1C-4NMSA P1E-6NB0 P1C-4LRS Ø 80 P1C-4PMCA P1C-4PMA P1C-4PMSA P1E-6PB0 P1C-4MRS Ø 100 P1C-4QMCA P1C-4QMA P1C-4QMSA P1E-6QB0 P1C-4MRS

Ø 20

Ø 20 P1P-4HMB P1P-4HMF P1P-4HME Ø 25 P1P-4JMB P1P-4JMF P1P-4JME Ø 32 P1C-4KMB P1C-4KMF P1C-4KMD P1C-4KMT P1C-4KME Ø 40 P1C-4LMB P1C-4LMF P1C-4LMD P1C-4LMT P1C-4LME Ø 50 P1C-4MMB P1C-4MMF P1C-4MMD P1C-4MMT P1C-4MME Ø 63 P1C-4NMB P1C-4NMF P1C-4NMD P1C-4NMT P1C-4NME Ø 80 P1C-4PMB P1C-4PMF P1C-4PMD P1C-4PMT P1C-4PME Ø 100 P1C-4QMB P1C-4QMF P1C-4QMD P1C-4QMT P1C-4QME Gabel AP2 11 Flexo-Kupplung 12 Mutter MR9 PM5

Ø 20 P1A-4HRC P1C-4HRF P14-4HRPZ Ø 25 P1A-4HRC P1C-4HRF P14-4HRPZ Ø 32 P1C-4KRC P1C-4KRF P14-4KRPZ Ø 40 P1C-4KRC P1C-4KRF P14-4KRPZ Ø 50 P1C-4LRC P1C-4LRF P14-4LRPZ Ø 63 P1C-4LRC P1C-4LRF P14-4LRPZ Ø 80 P1C-4MRC P1C-4MRF P14-4MRPZ Ø 100 P1C-4MRC P1C-4MRF P14-4MRPZ

Parker Hannifin Corporation Pneumatic Division - Europe

Zylinder-Befestigungen

Flansch MF1/MF2

Zur starren Montage des Zylinders. Der Flansch kann an den vorderen und hinteren Endplatten des Zylinders angebracht werden.

Werkstoffe

Flansch: Oberflächenbehandelter Stahl Montageschrauben gemäß DIN 6912: Verzinkter Stahl 8.8

Komplett mit Montageschrauben zur Befestigung am Zylinder geliefert.

Zyl.- d1 FB TG1 E R MF TF UF l1 W ZF* ZB* Durchm. H11 H13 JS14 JS14 JS14 -0,5 mm mm mm mm mm mm mm mm mm mm mm mm mm

20 12,0 6,6 22,0 36 - 10,0 55,0 70 5,4 4,0 53,0 43,0 25 12,0 6,6 26,0 40 - 10,0 60,0 76 5,4 4,0 55,0 45,0 32 30,0 7,0 32,5 45 32 10,0 64,0 80 5,0 3,0 61,0 41,0 40 35,0 9,0 38,0 52 36 10,0 72,0 90 5,0 3,0 52,0 52,0 50 40,0 9,0 46,5 65 45 12,0 90,0 110 6,5 4,0 65,0 53,0 63 45,0 9,0 56,5 75 50 12,0 100,0 120 6,5 4,0 69,0 57,0 80 45,0 12,0 72,0 95 63 16,0 126,0 150 8,0 6,0 80,0 64,0 100 55,0 14,0 89,0 115 75 16,0 150,0 170 8,0 6,0 93,0 77,0 S = Hublänge

Fußhalterung MS1

Zur starren Montage des Zylinders. Die abgewinkelte Halterung kann an den vorderen und hinteren Endplatten des Zylinders angebracht werden.

WerkstoffeFußhalterung: Oberflächenbehandelter Stahl, Montageschrauben gemäß DIN 912: verzinkter Stahl 8.8

Paarweise mit Montageschrauben zur Befestigung am Zylinder geliefert.

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 0,04** P1P-4HMF 25 0,05** P1P-4JMF 32 0,06** P1C-4KMF 40 0,08** P1C-4LMF 50 0,16** P1C-4MMF 63 0,25** P1C-4NMF* 80 0,50** P1C-4PMF 100 0,85** P1C-4QMF*

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 0,17 P1P-4HMB 25 0,20 P1P-4JMB 32 0,23 P1C-4KMB 40 0,28 P1C-4LMB 50 0,53 P1C-4MMB 63 0,71 P1C-4NMB 80 1,59 P1C-4PMB 100 2,19 P1C-4QMB ** Gewicht pro Einheit Zyl.-

20 6,6 22,0 36 26 6,0 16,0 27 22,0 4,0 17,0 69,0 25 6,6 26,0 40 26 6,0 16,0 30 23,0 4,0 19,0 71,0 32 7,0 32,5 45 32 10,0 24,0 32 30,0 4,5 17,5 92,0 40 9,0 38,0 52 36 8,0 28,0 36 30,0 4,5 18,5 101,0 50 9,0 46,5 65 45 13,0 32,0 45 36,0 5,5 25,0 109,0 63 9,0 56,5 75 50 13,0 32,0 50 35,0 5,5 27,5 113,0 80 12,0 72,0 95 63 14,0 41,0 63 49,0 6,5 40,5 136,0 100 14,0 89,0 115 75 15,0 41,0 71 54,0 6,5 43,5 149,0 S = Hublänge

Zylinder-Befestigungen

Schwenkhalterung mit Zur flexiblen Montage des Zylinders. Die Schwenkhalterung starrem Lager AB7 kann mit der Gabelhalterung MP2 kombiniert werden.

Werkstoffe Schwenkhalterung: Oberflächenbehandeltes Aluminium, schwarz Lager: Gesintertes Bronze-Lager mit Ölschmierungg

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,06 P1C-4KMD 40 0,08 P1C-4LMD 50 0,15 P1C-4MMD 63 0,20 P1C-4NMD 80 0,33 P1C-4PMD 100 0,49 P1C-4QMD

Zyl.- CK S5 K1 K2 G1 G2 EM G3 CA H6 R1 Durchm. H9 H13

JS14 JS15 mm mm mm mm mm mm mm mm mm mm mm mm 32 10 6,6 38 51 21 18 25,5 31 32 8 10 40 12 6,6 41 54 24 22 27,0 35 36 10 11 50 12 9,0 50 65 33 30 31,0 45 45 12 13 63 16 9,0 52 67 37 35 39,0 50 50 12 15 80 16 11,0 66 86 47 40 49,0 60 63 14 15 100 20 11,0 76 96 55 50 59,0 70 71 15 19

Gabelhalterung MP2

Zur flexiblen Montage des Zylinders. Die Gabelhalterung MP2 ist mit der Gabelhalterung MP4 kombinierbar.

Werkstoffe Gabelhalterung: Oberflächenbehandeltes Aluminium, schwarz Montageschrauben gemäß DIN 912: Verzinkter Stahl 8.8 Stift: Oberflächenbehandelter Stahl

Komplett mit Montageschrauben zur Befestigung am Zylinder geliefert.

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,08 P1C-4KMT 40 0,11 P1C-4LMT 50 0,14 P1C-4MMT 63 0,29 P1C-4NMT 80 0,36 P1C-4PMT 100 0,64 P1C-4QMT

Zyl.- E UB CB FL L l2 CD MR XD* Durchme. h14 H14 ±0,2 H9 mm mm mm mm mm mm mm mm mm mm

32 45,0 45 26,0 22 13 5,5 10 10 73,0 40 52,0 52 28,0 25 16 5,5 12 12 77,0 50 65,0 60 32,0 27 16 6,5 12 12 80,0 63 75,0 70 40,0 32 21 6,5 16 16 89,0 80 95,0 90 50,0 36 22 10,0 16 16 100,0 100 115,0 110 60,0 41 27 10,0 20 20 118,0

S = Hublänge

Parker Hannifin Corporation Pneumatic Division - Europe

Zylinder-Befestigungen

Gabelhalterung MP4 Zur flexiblen Montage des Zylinders. Die Gabelhalterung MP4 ist mit der Gabelhalterung MP2 kombinierbar.

Werkstoffe Gabelhalterung: Oberflächenbehandeltes Aluminium, schwarz Montageschrauben gemäß DIN 912: Verzinkter Stahl 8.8

Komplett mit Montageschrauben zur

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 0.04 P1P-4HME 25 0.05 P1P-4JME 32 0,09 P1C-4KME 40 0,13 P1C-4LME 50 0,17 P1C-4MME 63 0,36 P1C-4NME 80 0,46 P1C-4PME 100 0,83 P1C-4QME

Befestigung am

Zylinder geliefert.

Zyl.- E EW FL L l2 CD MR XD*

Durchm. ±0,2 H9 mm mm mm mm mm mm mm mm mm

20 34,0 16,0 20 14 2,6 8 8 63,0

25 38,0 16,0 20 14 2,6 8 8 65,0 32 45,0 26,0 22 13 5,5 10 10 73,0 40 52,0 28,0 25 16 5,5 12 12 77,0 50 65,0 32,0 27 16 6,5 12 12 80,0 63 75,0 40,0 32 21 6,5 16 16 89,0 80 95,0 50,0 36 22 10,0 16 16 100,0 100 115,0 60,0 41 27 10,0 20 20 118,0

S = Hublänge

Gabelhalterung AB6 Zur flexiblen Montage des Zylinders. Die Gabelhalterung GA kann mit der Schwenkhalterung mit Drehlager, der Schwenköse und dem schwenkbaren Kolbenstangenkopf kombiniert werden.

Werkstoffe Gabelhalterung: Oberflächenbehandeltes Aluminium, schwarz Stift: Oberflächengehärteter StahlSperrstift: Federstahl Sicherungsringe gemäß DIN 471: Federstahl Montageschrauben gemäß DIN 912: Verzinkter Stahl 8.8

Komplett mit Montageschrauben zur Befestigung am Zylinder geliefert.

Zyl.- E B2 B1 T B3 R2 L1 FL l2 L CN R1 XD* Durchm. d12 H14 ±0,2 F7 mm mm mm mm mm mm mm mm mm mm mm mm mm mm 32 45 34 14 3 3,3 17 11,5 22 5,5 12 10 11 73,0 40 52 40 16 4 4,3 20 12,0 25 5,5 15 12 13 77,0 50 65 45 21 4 4,3 22 14,0 27 6,5 17 16 18 80,0 63 75 51 21 4

100 115 75 25 4 4,3 32 16,0 41 10,0 25 20 22 118,0

S = Hublänge

Stiftsatz GA, Edelstahl

Werkstoffe Stift: Edelstahl Sperrstift: Edelstahl Sicherungsringe gemäß DIN 471: Edelstahl

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,09 P1C-4KMCA 40 0,13 P1C-4LMCA 50 0,17 P1C-4MMCA 63 0,36 P1C-4NMCA 80 0,58 P1C-4PMCA 100 0,89 P1C-4QMCA

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,05 9301054311 40 0,06 9301054312 50 0,07 9301054313 63 0,07 9301054314 80 0,17 9301054315 100 0,31 9301054316

Parker Hannifin Corporation Pneumatic Division - Europe

Zylinder-Befestigungen

Schwenkhalterung mit Zur Verwendung mit Gabelhalterung GA. Werkstoffe Drehlager CS7

Schwenkhalterung: Oberflächenbehandelter Stahl, schwarz. Drehlager gemäß DIN 648K: Gehärteter Stahl

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg

32 0,18 P1C-4KMA 40 0,25 P1C-4LMA 50 0,47 P1C-4MMA 63 0,57 P1C-4NMA 80 1,05 P1C-4PMA 100 1,42 P1C-4QMA

Zyl. CN S5 K1 K2 EU G1 G2 EN G3 CH H6 ER Z Durchm. H7 H13 JS14 JS14 JS14 JS15 mm mm mm mm mm mm mm mm mm mm mm mm mm 32 10 6,6 38 51 10,5 21 18 14 31 32 10 16 4° 40 12 6,6 41 54 12,0 24 22 16 35 36 10 18 4° 50 16 9,0 50 65 15,0 33 30 21 45 45 12 21 4° 63 16 9,0 52 67 15,0 37 35 21 50 50 12 23 4° 80 20 11,0 66 86 18,0 47 40 25 60 63 14 28 4° 100 20 11,0 76 96 18,0 55 50 25 70 71 15 30 4°

Schwenköse MP6 Zur Verwendung mit Gabelhalterung GA.

Werkstoffe Öse: Oberflächenbehandeltes Aluminium, schwarz Drehlager gemäß DIN 648K: Gehärteter Stahl Komplett mit Montageschrauben zur Befestigung am Zylinder geliefert.

Zyl. E B1 B2 EN R1 R2 FL l2 L CN XD* XD2* Z Durchm. H7 mm mm mm mm mm mm mm mm mm mm mm mm mm

32 45 10,5 38 14 16 14 22 5,5 12 10 70,5 79,0 4° 40 52 12,0 44 16 18 16 25 5,5 15 12 75,5 83,5 4° 50 65 15,0 51 21 21 19 27 6,5 15 16 79,5 86,0 4° 63 75 15,0 56 21 23 22 32 6,5 20 16 90,0 95,5 4° 80 95 18,0 - 25 29 - 36 10,0 20 20 210,0 - 4° 100 115 18,0 - 25 31 - 41 10,0 25 20 230,0 - 4° S=Hublänge

Montagesatz JP1

Montagesatz für gegenläufig montierte Zylinder, Drei- oder Vier-Stellungs-Zylinder.

Werkstoffe: Befestigung: Aluminium Montageschrauben: Verzinkter Stahl 8.8

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,08 P1C-4KMSA 40 0,11 P1C-4LMSA 50 0,20 P1C-4MMSA 63 0,27 P1C-4NMSA 80 0,52 P1C-4PMSA 100 0,72 P1C-4QMSA

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 32 0,060 P1E-6KB0 40 0,078 P1E-6LB0 50 0,162 P1E-6MB0 63 0,194 P1E-6NB0 80 0,450 P1E-6PB0 100 0,672 P1E-6QB0

Parker Hannifin Corporation Pneumatic Division - Europe

Befestigungen für Kolbenstange

Schwenkbarer

Schwenkbarer Kolbenstangenkopf zur gelenkigen Montage Kolbenstangenkopf AP6 des Zylinders. Der schwenkbare Kolbenstangenkopf kann mit der Gabelhalterung GA kombiniert werden. Wartungsfrei.

Werkstoffe

Schwenkbarer Kolbenstangenkopf: Verzinkter Stahl Drehlager gemäß DIN 648K: Gehärteter Stahl

Schwenkbarer Kolbenstangenkopf aus Edelstahl zur gelenkigen Montage des Zylinders. Der schwenkbare Kolbenstangenkopf kann mit der Gabelhalterung GA kombiniert werden. Wartungsfrei.

Werkstoffe

Schwenkbarer Kolbenstangenkopf: Edelstahl Drehlager gemäß DIN 648K: Edelstahl

Edelstahl-Mutter zusammen mit Edelstahl-Kolbenstangenkopf verwenden.

Zyl.- A B B CE CN EN ER KK LE N O Z Durchm. min max H9 h12 min mm mm mm mm mm mm mm mm mm mm mm 20 / 25 12 40,0 45 36 8 12 12 M8x1,25 12 13 9,0 12° 32 / 40 20 48,0 55 43 10 14 14 M10x1,25 15 17 10,5 12° 50 / 63 22 56,0 62 50 12 16 16 M12x1,25 17 19 12,0 12° 80 / 100 28 72,0 80 64 16 21 21 M16x1,5 22 22 15,0 15°

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg

20 / 25 0,045 P1A-4HRS 32 / 40 0,08 P1C-4KRS 50 / 63 0,12 P1C-4LRS 80 / 100 0,25 P1C-4MRS

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 / 25 0,045 P1S-4HRT 32 / 40 0,08 P1S-4JRT 50 / 63 0,12 P1S-4LRT 80 / 100 0,25 P1S-4MRT

Gabel AP2

Gabel zur gelenkigen Montage des Zylinders.

Werkstoffe

Gabel, Clip: Galvanisierter Stahl Stift: Gehärteter Stahl

Gabel aus Edelstahl AP2

Gabel aus Edelstahl zur gelenkigen Montage des Zylinders.

Werkstoffe

Gabel: Edelstahl Stift: Edelstahl Sicherungsringe gem. DIN 471:EdelstahlEdelstahl-Mutter zusammen mit EdelstahlKolbenstangen

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 / 25 0,045 P1A-4HRC 32 / 40 0,09 P1C-4KRC 50 / 63 0,15 P1C-4LRC 80 / 100 0,35 P1C-4MRC

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 / 25 0,045 P1S-4HRD 32 / 40 0,09 P1S-4JRD 50 / 63 0,15 P1S-4LRD 80 / 100 0,35 P1S-4MRD

Zyl.-

Parker Hannifin Corporation Pneumatic Division - Europe

Schwenkbarer Kolbenstangenkopf aus Edelstahl AP6

Befestigungen für Kolbenstange

Flexo-Kupplung PM5 Flexo-Kupplung zur gelenkigen Montage der Kolbenstange. Die Flexo-Befestigung dient zum Ausgleich axialer Winkelfehler im Bereich von ±4°.

Werkstoffe

Flexo-Kupplung, Mutter: Verzinkter Stahl Sockel: Gehärteter Stahl

Komplett mit galvanisierter Justiermutter geliefert.

Zyl.- KK B C D E ØF SW1 SW2 SW3 SW4 SW5 Durchm. mm mm mm mm mm mm mm mm mm mm mm mm 20 / 25 M8x1.25 16 14 55 20 12.4 7 17 17 10 13 32 / 40 M10x1.25 20 23 73 31 21 12 30 30 19 17 50 / 63 M12x1.5 24 23 77 31 21 12 30 30 19 19 80 / 100 M16x1.5 32 32 108 45 33.5 19 41 41 30 24

Zyl.-Bohr. Gewicht Bestell-Nr. Ø mm kg 20 / 25 0,06 P1C-4HRF 32 / 40 0,23 P1C-4KRF 50 / 63 0,23 P1C-4LRF 80 / 100 0,65 P1C-4MRF

Mutter MR9

Zur starren Befestigung von Zubehör an der Kolbenstange. Werkstoffe: Galvanisierter Stahl

Alle P1D-Zylinder werden mit verzinkten Stahlmuttern für die Kolbenstange geliefert

Lieferung als Packung von 10 Stück

Edelstahl-Mutter MR9

Zur starren Befestigung von Zubehör an der Kolbenstange. Werkstoff: Edelstahl A2

Alle P1D-Zylinder werden mit verzinkten Stahlmuttern für die Kolbenstange geliefert

Lieferung als Packung von 10 Stück

Gemäß DIN 439 B

Zyl.- d M S Durchm. mm mm mm 20 / 25 M8x1,25 32 / 40 M10x1,25 5,0 17 50 / 63 M12x1,25 6,0 19 80 / 100 M16x1,5 10,0 30

Zyl.-Bohr. Gewicht * Bestell-Nr. Ø mm kg 20 / 25 0,005 P14-4HRPZ 32 / 40 0,007 P14-4KRPZ 50 / 63 0,021 P14-4LRPZ 80 / 100 0,040 P14-4MRPZ

* Gewicht pro Einheit

Zyl.-Bohr. Gewicht* Bestell-Nr. Ø mm kg 20 / 25 0,005 P14-4HRPS 32 / 40 0,007 P14-4KRPS 50 / 63 0,021 P14-4LRPS 80 / 100 0,040 P14-4MRPS

* Gewicht pro Einheit

Parker Hannifin Corporation Pneumatic Division - Europe

P1Q Serie Kompakt-Variozylinder

Die Parker Zylinder der Serie P1Q verfügen über ein sparsames, kompaktes Design, das sich für viele Anwendungsformen eignet. Dank ihrer modularen Flexibilität ist die P1Q-Serie die optimale Lösung für Maschinenbauer. Die P1Q-Serie ist mit zehn unterschiedlichen Durchmessern von 12 mm bis 100 mm sowie Standard-Hublängen von 5 mm bis 100 mm verfügbar. Der Zylinder wird in magnetischer und nicht magnetischer Ausführung bereitgestellt. Letztere verfügt über extrem kurze Axialmaße. Um optimale Kompaktheit zu gewährleisten, ist die P1Q-Serie mit einer Kolbenstange mit Innengewinde ausgestattet. Bei Bedarf kann anhand einer Gewindestange mit Bolzen auf ein Außengewinde umkonfiguriert werden.

Aufgrund ihrer Bauweise mit integrierter Pufferdämpfung, die bei allen Durchmessern Standard ist, ist die P1Q-Serie geräuscharmer im Betrieb. Die Durchmesser 40 mm-100 mm verfügen zudem über einen Kolbenschleißring für eine längere Lebendauer.

Parker Hannifin Corporation Pneumatic Division - Europe

Der kompakte Zylinder P1Q ist ideal für Anwendungen, die kompakte Abmessungen und hohe Leistungsfähigkeit erforderlich machen. Die vielseitig einsetzbare Zylinderbaureihe P1Q bietet problemlosen Langzeitbetrieb in einer Vielzahl von Anwendungen.

• ISO 15524 konform

• Kompakt und vielseitig

• Magnetisch oder nichtmagnetisch

• Passende Sensorreihe für bündigen Einbau

• Pufferdämpfung standardmäßig

• Kolbenverschleißring auf Ø 32 – 100 mm

• Beide Enden standardmäßig mit Gewinde

Bestellschlüssel nicht-magnetische Zylinder. BanPosition 11 des Bestellschlüssels eintragen

Beispiel: P1QS012DC7B0005

Betriebsdaten

Betriebsdruck: Max. 10 bar Zulässiges Fluid: Luft, ölhaltig oder ölfrei Standard-Betriebstemperatur: -5OC bis +60OC Vorgeschmiert; zusätzliche Schmierung ist für gewöhnlich nicht erforderlich. Wenn einmal zusätzliches Schmiermittel verwendet wird, ist es immer wieder erforderlich.

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Doppeltwirkend – magnetisch – Kolbenstange mit Innengewinde

Ø12mm

Hub mm Bestell-Nr. 5 P1QS012DC7G0005 10 P1QS012DC7G0010 15 P1QS012DC7G0015 20 P1QS012DC7G0020 25 P1QS012DC7G0025 30 P1QS012DC7G0030

Ø16mm

Hub mm Bestell-Nr. 5 P1QS016DC7G0005 10 P1QS016DC7G0010 15 P1QS016DC7G0015 20 P1QS016DC7G0020 25 P1QS016DC7G0025 30 P1QS016DC7G0030

Ø20mm

Hub mm Bestell-Nr. 10 P1QS020DC7G0010 15 P1QS020DC7G0015 20 P1QS020DC7G0020 25 P1QS020DC7G0025 30 P1QS020DC7G0030 40 P1QS020DC7G0040 50 P1QS020DC7G0050

Ø25mm

Hub mm Bestell-Nr. 10 P1QS025DC7G0010 15 P1QS025DC7G0015 20 P1QS025DC7G0020 25 P1QS025DC7G0025 30 P1QS025DC7G0030 40 P1QS025DC7G0040 50 P1QS025DC7G0050

Ø32mm

Hub mm Bestell-Nr. 10 P1QS032DC7G0010 15 P1QS032DC7G0015 20 P1QS032DC7G0020 25 P1QS032DC7G0025 30 P1QS032DC7G0030 40 P1QS032DC7G0040 50 P1QS032DC7G0050 75 P1QS032DC7G0075 100 P1QS032DC7G0100

Ø40mm

Ø63mm

Hub mm Bestell-Nr. 15 P1QS063DC7G0015 20 P1QS063DC7G0020 25 P1QS063DC7G0025 30 P1QS063DC7G0030 40 P1QS063DC7G0040 50 P1QS063DC7G0050 75 P1QS063DC7G0075

Ø80mm

Hub mm

Bestell-Nr. 15 P1QS040DC7G0015 20 P1QS040DC7G0020 25 P1QS040DC7G0025 30 P1QS040DC7G0030 40 P1QS040DC7G0040 50 P1QS040DC7G0050 75 P1QS040DC7G0075 100 P1QS040DC7G0100

Ø50mm

Hub mm Bestell-Nr. 15 P1QS080DC7G0015 20 P1QS080DC7G0020 25 P1QS080DC7G0025 30 P1QS080DC7G0030 40 P1QS080DC7G0040 50 P1QS080DC7G0050 75 P1QS080DC7G0075

Ø100mm

Hub mm

Bestell-Nr. 15 P1QS050DC7G0015 20 P1QS050DC7G0020 25 P1QS050DC7G0025 30 P1QS050DC7G0030 40 P1QS050DC7G0040 50 P1QS050DC7G0050 75 P1QS050DC7G0075 100 P1QS050DC7G0100

Hub mm Bestell-Nr. 15 P1QS100DC7G0015 20 P1QS100DC7G0020 25 P1QS100DC7G0025 30 P1QS100DC7G0030 40 P1QS100DC7G0040 50 P1QS100DC7G0050 75 P1QS100DC7G0075

Parker Hannifin Corporation Pneumatic Division - Europe

Abmessungen (mm)

Doppelwirkend, mit und ohne Magnetkolben, elastische Dämpfung, Kolbenstange mit Innengewinde

Abmessungen - nicht magnetisch

Die Version ohne Magnetkolben entspricht nicht den ISO Richtlinien, ZA und ZB könnten, je nach Zylinderhersteller, unterschiedlich sein WH und ZB sind ohne Druck im Zylinder, Verformung der elastischen Dämpfer unter Druck ergibt andere Abmessungen

19,5 - 24,0 -

22,5 - 27,5 -

34 ±0,3 14,0 27,0 M6 17,0 M8 13 5,5 7,0 9,0 16 14 7,5 10,5 G1/8 10,0 10,0 7 ±2 23,0 33,0 30,0 40,0 40 52 40 ±0,3 14,0 31,0 M6 17,0 M8 13 5,5 7,0 9,0 16 14 8,0 11,0 G1/8 11,0 11,0 7 ±2 29,5 39,5 36,5 46,5 50 64 50 ±0,5 26,0 39,0 M8 22,0 M10 15 6,6 8,0 11,0 20 17 10,5 10,5 G1/4 15,0 15,0 8 ±2 30,5 40,5 38,5 48,5 63 77 60 ±0,5 19,0 44,5 M10 28,5 M10 15 9,0 10,5 14,0 20 17 10,5 15,0 G1/4 18,0 18,0 8 ±2 36,0 46,0 44,0 54,0 80 98 77 ±0,5 26,0 55,0 M12 35,5 M16 21 11,0 13,5 17,5 25 22 12,5 16,0 G3/8 22,0 22,0 10 ±2 43,5 53,5 53,5 63,5 100 117 94 ±0,5 26,0 65,0 M12 35,5 M20 27 11,0 13,5 17,5 30 27 13,0 23,0 G3/8 22,0 22,0 12 ±2,5 53,0 63,0 65,0 75,0

Abmessungen - mit Magnetkolben

WH und ZB sind ohne Druck im Zylinder, Verformung der elastischen Dämpfer unter Druck ergibt andere Abmessungen

M8 13 5,5 7,0 9,0 16 14 7,5 10,5 G1/8 10,0 10,0 7 ±2 33,0 40,0 40 52 40 ±0,3 14,0 31,0 M6 17,0 M8 13 5,5 7,0 9,0 16 14 8,0 11,0 G1/8 11,0 11,0 7 ±2 39,5 46,5 50 64 50 ±0,5 26,0 39,0 M8 22,0 M10 15 6,6 8,0 11,0 20 17 10,5 10,5 G1/4 15,0 15,0 8 ±2 40,5 48,5

S = Hub, in Anlehnung an ISO Toleranz an ZB ±2, Größen 12 und 16 mm entsprechen nicht den ISO Richtlinien

Zylinderhalterungen

Flansch MF1

Oberflächenbehandelter Stahl, schwarz Hub mm Bestell-Nr. 12 P1Q-4DMB 16 P1Q-4FMB 20 P1Q-4HMB 25 P1Q-4JMB 32 P1Q-4KMB 40 P1Q-4LMB 50 P1Q-4MMB 63 P1Q-4NMB 80 P1Q-4PMB 100 P1Q-4QMB

Fußhalterung

Oberflächenbehandelter Stahl, schwarz Hub mm Bestell-Nr. 12 P1Q-4DMF 16 P1Q-4FMF 20 P1Q-4HMF 25 P1Q-4JMF 32 P1Q-4KMF 40 P1Q-4LMF 50 P1Q-4MMF 63 P1Q-4NMF 80 P1Q-4PMF 100 P1Q-4QMF

Elektronische und Reed-Sensoren

Gabel-Montageeinheit

Oberflächenbehandelter Stahl, schwarz Hub mm Bestell-Nr. 12 P1Q-4DMT 16 P1Q-4FMT 20 P1Q-4HMT 25 P1Q-4JMT 32 P1Q-4KMT 40 P1Q-4LMT 50 P1Q-4MMT 63 P1Q-4NMT 80 P1Q-4PMT 100 P1Q-4QMT

Größe Beschreibung Bestellnummer Bündiger Einbau

Typ PNP, stromlos geöffnet 0,165 m Kabel und M8-Stecker mit Außengewinde P8S-EPSUS Typ PNP, stromlos geöffnet 2 m PUR Kabel ohne Stecker P8S-EPFXS Typ NPN, stromlos geöffnet 0,165 m Kabel und M8-Stecker mit Außengewinde P8S-ENSUS

Typ NPN, stromlos geöffnet 2 m PUR Kabel ohne Stecker P8S-ENFXS Reed-Typ, stromlos geöffnet 0,15 m Kabel und M8-Stecker mit Außengewinde P8S-ERSUS Reed-Typ, Schließer 2 m PUR Kabel ohne Stecker P8S-ERFXS

Parker Hannifin Corporation Pneumatic Division - Europe

Einfachwirkende Zylinder mit Federrückstellung, ideal für Anwendungen, die kleinste Einbaumaße fordern. Das Gehäuse mit Gewinde erleichtert den Einbau.

• Betrieb mit ungeölter Luft

• Korrosionsbeständige Ausführung • Integrierte Befestigung • Kompakte Bauweise • Standardausführung einfachwirkend

Technische Daten

Betriebsdruck 2 - 7 bar Betriebstemperatur -20 °C bis +80 °C Lieferung komplett mit 1 Stangenmutter und 2 Befestigungsmuttern

Weitere Informationen finden Sie unter www.parker.com/euro_pneumatic

Einfachwirkende Zylinder mit Rückstellfeder

Symbol Zyl.-Ø Stangen Zylinder- Feder- Anschluß Hub Bestell-Nr. gewinde gewinde kraft mm mm mm max.N min. N 6 M3 M10x1,0 3,8 1,2 M5 5 P1G-S006SS-0005 10 P1G-S006SS-0010 15 P1G-S006SS-0015 10 M4 M15x1,5 7,3 2,7 M5 5 P1G-S010SS-0005 10 P1G-S010SS-0010 15 P1G-S010SS-0015 16 M5 M22x1,5 6,6 3,3 M5 5 P1G-S016SS-0005 10 P1G-S016SS-0010 15 P1G-S016SS-0015

Die Federkräfte bei einfachwirkenden Zylindern sind ausreichend, um den unbelasteten Kolben zurückzustellen. Die Zylinder werden komplett mit zwei Befestigungsmuttern und einer Stellmutter geliefert.

Abmessungen (mm)

Achtung! Seitliche Belastung der Kolbenstange vermeiden Belastung der Kolbenstange bei der Rückführung vermeiden Große Massenkräfte vermeiden Zylinder Ø. A ØB C D E F G H J KV KV1 M N 51) 101) 151) mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 6 M10x1 8,5 M5 M3x0,5 9 5 19,5 26,5 33,5 8 8 14 5,5 3 2,4 10 M15x1,5 12 M5 M4x0,7 14 7 23 29.5 36.5 10,5 10.5 19 7 4 3,2 16 M22x1,5 19 M5 M5x0,8 20 6 27 32 37 13 12 27 8 5 4 1) Hublänge in mm

Parker Hannifin Corporation Pneumatic Division - Europe

Kompakte Kurzhub-Zylinder in sowohl einfach- wie auch doppeltwirkender Ausführung. Bestens geeignet für Klemm- und Sperrvorgänge. Die kompakte Bauweise mit Montagebohrungen durch das Zylindergehäuse erleichtert den Einbau bei beengten Platzverhältnissen. Das Hauptgehäuse ist aus einem Stück gefertigt, was die Reinigung der Einheit erleichtert. Die Zylinder sind serienmäßig mit korrosionsbeständigen Edelstahl-Kolbenstangen ausgerüstet.

• Flache Zylinder, die hohe Spannkräfte erzeugen

• Kompakte Abmessungen für beengte Einbauverhältnisse

• Einfach- und doppeltwirkende Ausführungen

• Einfache Installation und Montage

C05 Doppeltwirkende Zylinder

Zyl.-Ø Hub Anschl. Bestell-Nr. mm mm 12 10 M5 C05-12-5-10 20 10 M5 C05-20-10-10 32 10 G1/8 C05-32-12-10 32 25 G1/8 C05-32-12-25 50 25 G1/4 C05-50-16-25 63 25 G1/4 C05-63-16-25

Abmessungen (mm) - Doppeltwirkend

Technische Daten

Betriebsdruck: max. 10 bar Betriebstemperatur: -20 °C bis +70 °C

Vorgefettet, weitere Schmierung ist normalerweise nicht erforderlich. Sollte man mit einer zusätzlichen Schmierung beginnen, muss diese fortgesetzt werden.

C05S Einfachwirkende Zylinder

Zyl.-Ø Hub Anschl. Bestell-Nr. mm mm 8 4 M5 C05S-8-4-4 12 4 M5 C05S-12-5-4 20 4 G1/8 C05S-20-10-4 32 5 G1/8 C05S-32-12-5 50 10 G1/4 C05S-50-16-10 63 10 G1/4 C05S-63-16-10

Die Federkräfte bei den einfachwirkenden Zylindern sind ausreichend, um den unbelasteten Kolben zurückzustellen.

Abmessungen (mm) - Einfachwirkend

Zylinder

C05-12-5-10

C05-20-10-10 40 30 32 0* 20 9,0 10 5,0 5,5 M5 C05-32-12-10 55 36 45 0* 32 14,0 10 5,0 5,5 G1/8 C05-32-12-25 55 51 45 0* 32 14,0 10 5,0 5,5 G1/8

C05-50-16-25 80 50 65 50 50 22,5 11 6,5 6,5 G1/4 C05-63-16-25 90 55 80 62 62 19,0 15 9,0 9,0 G1/4

Zylinder

C05-12-5-10 6,0 13,0 3 5 - 16,0 - 28 -

C05-20-10-10 6,0 16,0 6 10 M5 24,0 8 31 -

C05-32-12-10 9,5 16,5 14 12 M6 32,0 12 37 9

C05-32-12-25 9,5 31,5 0** 12 M6 32,0 12 52 9

C05-50-16-25 11,0 28,0 0** 16 M8 47,5 12 51 14

C05-63-16-25 11,0 33,0 0** 16 M8 50,0 14 56 14

* Nur zwei Befestigungsbohrungen(F). ** Anschlüsse übereinander auf Mittellinie.

6,5 G1/4 C05S-63-16-10 90 35 80 62 62 19,0 15 9,0 9,0 G1/4

Zylinder K KA KB L M N O P R

C05S-8-4-4 5,0 - - 4 - 13,5 - 17C05S-12-5-4 6,0 - - 5 - 15,0 - 17C05S-20-10-4 9,5 - - 10 M5 24,0 8 21C05S-32-12-5 9,5 - - 12 M6 32,0 12 27 9 C05S-50-16-10 11,0 - - 16 M8 47,5 12 31 14 C05S-63-16-10 11,0 - - 16 M8 50,0 14 36 14

Parker Hannifin Corporation Pneumatic Division - Europe
