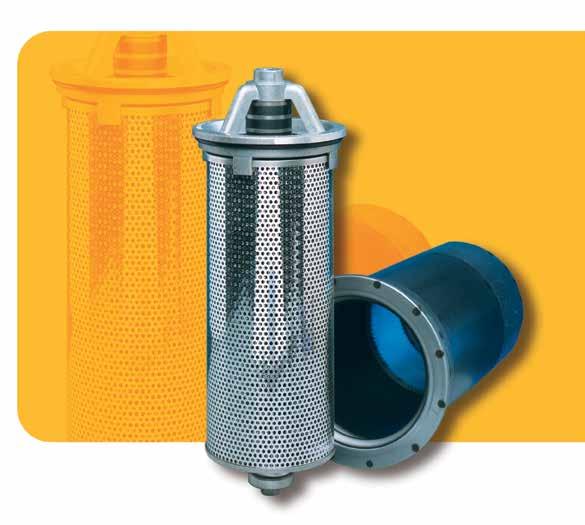

IN-AGB Serie
Tankeinbau-Rücklauffilter
Merkmale & Nutzen
Merkmale
Filter im Tank integriert
LEIF®-Filterelemente
Magnetische Vorfilterung
Durchströmung von innen nach außen
Vielseitige Anpassung an die Einbauverhältnisse
Bypass für vollen Durchfluss bei geringer Hysterese
Auslaufrohr als Standard oder kundenspezifisch
Typische Einsatzbereiche
Landmaschinen
Muldenkipper Forstmaschinen Radlader Schmiersysteme
Bagger
Vorteile
Kompakte, preisgünstige Lösung Filter wird durch Behälter geschützt
Filterelement auch als Original Austauschteil
Eisenpartikel werden, auch im Bypassbetrieb, herausgefiltert
Alle herausgefilterten Verschmutzungen verbleiben im Filterelement
Günstige Anpassbarkeit an die jeweilige Einbausituation
Reduzierung des Bypassbetriebes dank geringer Hysterese
Nur ein kleiner Teil des gesamten Durchflusses fließt über den Bypass
Das Rücklauföl wird unter dem Ölspiegel in den Tank geleitet
Nutzen
Geeignet für extrem harte Einsatzbedingungen oder in gefährlichen Bereichen
Qualitäts-Garantie der Filtration Entspricht dem Standard ISO 14001.
Verbesserung der Reinheitsklassen von Flüssigkeiten
Längere Standzeiten der Filterelemente Keine Verschmutzung des Systems beim Austausch der Filterelemente Bessere Systemintegration der Filter bei geringeren Installationskosten Besserer Systemschutz Wirksame Reduzierung der Ölschaumbildung

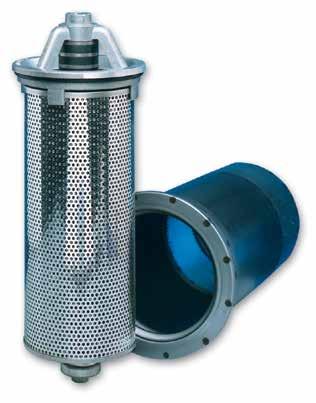

Die IN-AGB Serie von Parker Filtration Tankeinbau-Rücklauffilter
Diese preisgünstigen Hochleistungsrücklauffilter der IN-AGB Serie zeichnen sich durch Q3-Filtermedien, eine BypassKonstruktion mit geringer Hysterese, magnetischer Vorfiltration und hoher Schmutzaufnahmekapazität aus. Verschiedene Grössen für Volumenströme von 30 l/min bis zu 2.400 l/min. LEIF®-Filterelemente stehen für eine umweltbewusste Filterung von bis zu 1500 l/min zur Verfügung. Damit werden die höchsten Anforderungen an umweltfreundliche Filterprodukte erfüllt. Gleichzeitig bieten diese Produkte auch Schutz vor Plagiaten mit schlechter Qualität.
52
Parker Hannifin
Europe FDHB500DE V.2/BGT
Hydraulic Filter
Division
V.2/IN-AGB
Technische Informationen
Filtertyp: Tankeinbau.
Dichtungsmaterial: Nitril, Fluorelastomer, Neopren.
Betriebstemperatur: Dichtmaterial Nitril: -40° bis +100°C. Dichtmaterial Fluoroelastomer: -20° bis +100°C.
Bypass-Einstellungen 0,8/1,5 und 2,0 bar. Sonstige Einstellungen auf Anfrage.
Filterfeinheit: Abhängig von Multipass-Test gemäß ISO 16889.
Elementausführung: Elemente mit Stützrohr für optimale Lebensdauer.
Filtermedien: Microglass III, Ecoglass III für LEIF®-Elemente. 10 µm Zellulose und 40 µm Edelstahlgewebe sind ebenfalls lieferbar. Elementberstdruck: 10 bar (ISO 2941).
Optionen: Rückstromverteiler vom Typ P (gerades Rohr, ohne Perforation) Rückstromverteiler vom Typ T (mit verschlossener Endkappe und perforiertem Endrohr. Empfohlen, wenn Rückstrom unterhalb des Ölpegels liegt.
Magnetpaket: Standard.
Hinweis: IN-AGB 2-400 und 2-500 sind Standard ohne Magnete. Filterelement: LEIF®-Element mit wiederverwendbarem Metallkorb. Auf Wunsch auch herkömmliche Bauweise mit Endkappen aus Stahl. Das LEIF®-Element ist patentiert und stellt den Einsatz von Originalersatzteilen sicher.
Hinweis: LEIF®-Element verwendbar mit Mineralöl und HEES-Ölsorten. Für andere Fluide bitte Kontakt zu Parker Filtration aufnehmen. LEIF® entspricht dem Qualitätsstandard ISO 14001.

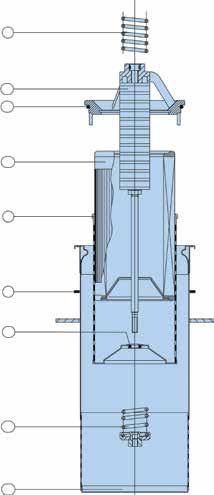

IN-AGB LEIF® Serie 1-3
Ref. Anzahl Beschreibung 1 1 Obere Feder 2 1 Einbausatz 3 1 Einbausatzdichtung 4 1 LEIF®-Element 5 1 Metallkorb 6 1 Dichtung 7 1 O-Ring 8 1 Bypass-Satz 9 1 Auslaufrohr
1-3
1 2 3 4 5 6 7 8 9 10

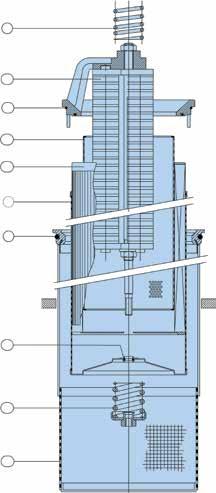

IN-AGB LEIF® Serie 4 V.2/IN-AGB
Parker Hannifin
Hydraulic Filter Division Europe FDHB500DE
53
V.2/BGT
Serien
Serie 4 1 2 3 4 5 6 7 8 9
Ref. Anzahl Beschreibung 1 1 Obere Feder 2 1 Einbausatz 3 1 Einbausatzdichtung 4 1 Innerer Filterkorb 5 1 LEIF®-Element 6 1 Äußerer Filterkorb 7 1 O-Ring 8 1 O-Ring 9 1 Bypass-Satz 10 1 Auslaufrohr
54

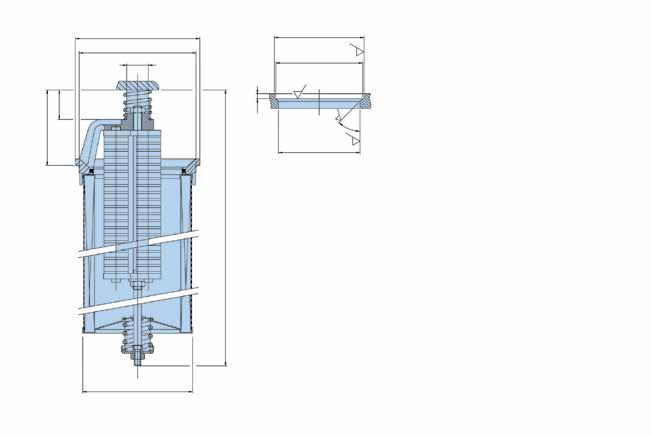

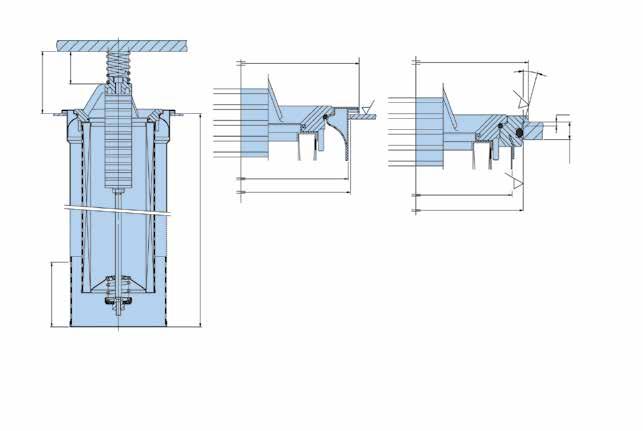

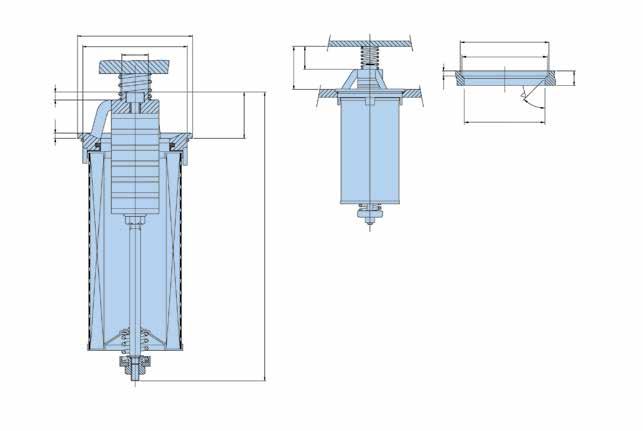

V.2/BGT Daten (Fortsetzung) Typ INAGB Länge 324 364 554 445 555 660 940 1220 1220 110 110 125 183 183 183 183 183 183 175 175 175 239 239 239 239 239 239 106 106 106 145 145 145 145 145 145 55 55 55 60 60 60 60 60 60 178 178 178 250.5 250.5 250.5 250.5 250.5 250.5 2.5 2.5 2.5 2.5 2.5 2.5 IN270 IN390 IN500(3) IN600 IN800 IN1000 IN1500 IN2000 IN2400 11A 11 12 13 14 15 16 17 18 K L M U V Q R ohne Auslaufrohr Montagebeispiel IN-AGB 3 IN-AGB 4 mit Auslaufrohr Typ INAGB Länge 87 87 87 87 87 125 125 125 125 125 150 150 150 79 79 79 79 79 116 116 116 116 116 138 138 138 122 173 217 267 381 284 360 559 579 599 325 407 599 35 35 35 35 35 48 48 48 48 48 62 62 62 20 20 20 20 20 25 25 25 25 25 30 30 30 4 4 4 4 4 5 5 5 5 5 7 7 7 6 6 6 6 6 8 8 8 8 8 12 12 12 45 45 45 45 45 77 77 77 77 77 100 100 100 20 20 20 20 20 42 42 42 42 42 55 55 55 88 88 88 88 88 126 126 126 126 126 151 151 151 85 85 85 85 85 122 122 122 122 122 149 149 149 80 80 80 80 80 117 117 117 117 117 139 139 139 4 4 4 4 4 5 5 5 5 5 5 5 5 12 12 12 12 12 15 15 15 15 15 18 18 18 IN30 IN60 IN90 IN120 IN125 IN170 IN230 IN300 IN400 IN500 IN270 IN390 IN500 0 2 3 4 5 6 7 8 9 10 11A 11 12 A B H h d x y s p C D E F G Typ INAGB Länge 543 653 758 1038 1303 1303 IN600 IN800 IN1000 IN1500 IN2000 IN2400 13 14 15 16 17 18 H ohne Auslaufrohr A B d C D 45° E yx h H Ø230 Ø216 Ø231±0,2 R±0,1 Ø227±0,2 Ø203 Ø193 ØM ØQ+1,0-1,5 ØM ØQ 0-0,5 Ø40 60 146 6 H s p F G 0,8 Ø217±0,2 12,5 12,5 45° 15° 0,8 0,8 3,2 3.2 3,2 v u L K Ø260 min.12 Serie 1 Serie 2 Serie 3 Serie 3 Serie 4 Abmessungen, in mm Abmessungen, in mm Abmessungen, in mm IN-AGB Serie Tankeinbau-Rücklauffilter V.2/IN-AGB
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE
Der empfohlene Anfangs-Differenzdruck von Niederdruckfiltern beträgt max. 0,5 bar. Bei einer anderen Viskosität als 32 mm²/s kann der Druckabfall wie folgt ermittelt werden: Dp = (Dp32 x Mediumviskosität) / 32 mm²/s. Druckabfall für Filter und Element bei einer Viskosität von 32 mm²/s und einer Dichte von 0,87.
IN30
(Elementlängencode 0)
IN60 (Elementlängencode 2)
∆ p (Bar)
IN90
(Elementlängencode
IN120 (Elementlängencode 4)
IN150 (Elementlängencode 5)
1 0,8 0,6 0,4
3) 0
1,6 1,4 1,2 050100150200250
Durchfluss(USGPM) 01326395366 ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4
02Q 05Q 10Q 20Q Durchfluss(l/min)
23,2 20,3
2 1,5 1
36,3
29
0,5
2,5 050100150200250
02Q 05Q 10Q 20Q Durchfluss(l/min)
IN170 (Elementlängencode 6)
Durchfluss(USGPM) 013263953667992
2,5
2
21,8
14,5
7,3
∆ p (Bar) ∆ p (PSID) 0
43,5
36,3
1,5
0,5
1
02Q 05Q 10Q 20Q
Durchfluss(USGPM) 01326395366 0 0,2
0
3 050100150200250300350
∆ p (Bar) Durchfluss(l/min)
IN230 (Elementlängencode 7) IN300 (Elementlängencode 8)
29
21,8
14,5
7,3
∆ p (PSID) 0
55
Hydraulic
FDHB500DE V.2/BGT
∆
∆
∆
∆
∆p/Q-Kennlinien 0
∆
∆
Parker Hannifin
Filter Division Europe
0 0,4 0,2 1 0,8 0,6 1,4 1,2 050100150200250300350400450500 02Q 05Q 10Q 20Q Durchfluss(l/min)
p (Bar) Durchfluss(USGPM) 013263953667992106119132
p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 0 0,2 1 0,8 0,6 0,4 1,6 1,4 1,2 0100200300400500600 02Q 05Q 10Q 20Q Durchfluss(l/min)
p (Bar) Durchfluss(USGPM) 0265379106132159
p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 23,2 20,3
0,5 1 1,5 2 2,5 010203040506070 02Q 05Q 10Q 20Q Durchfluss(l/min)
p (Bar)
p (PSID) 0 7,3 14,5 21,8 29 36,3 Durchfluss(USGPM) 035811131618 0 0,5 1 1,5 2 2,5 020406080100120140 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) ∆ p (PSID) 0 7,3 14,5 21,8 29 36,3 Durchfluss(USGPM) 05111621263137 0 0,5 2 1,5 1 2,5 050100150200 02Q 05Q 10Q 20Q ∆ p (Bar) Durchfluss(l/min) ∆ p (PSID) 0 7,3 14,5 21,8 29 36,3 Durchfluss(USGPM) 013263953
V.2/IN-AGB
IN400 (Elementlängencode
IN500 (Elementlängencode 10)
IN390 (3)(Elementlängencode 11)
(3) (Elementlängencode
(Elementlängencode
(Elementlängencode
56
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/BGT ∆p/Q-Kennlinien (Fortsetzung) 0 0,2 1 0,8 0,6 0,4 1,8 1,6 1,4 1,2 0100200300400500600 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0265379106132159 ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 26,1 23,2 20,3
9) 0 0,2 1 0,8 0,6 0,4 1,6 1,4 1,2 0100200300400500600 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0265379106132159 ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 23,2 20,3
0 0,2 0,4 1 0,6 0,8 1,2 0100200300400500600700 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0265379106132159185 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9
0 0,2 0,4 1 0,6 0,8 1,2 0100200300400500600700 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0265379106132159185 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9
IN500
12) 0 0,2 0,4 1 0,6 0,8 1,2 0100200300400500600700800900 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0265379106132159185211238 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9
IN600
13) 0 0,2 0,4 1 0,6 0,8 1,2 020040060080010001200 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 053106159211264317 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9
Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0106211317529635 423 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9 IN2400 (Elementlängencode 18) 0 0,2 0,4 1 0,8 0,6 1,2 0200400600800100012001400 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 053106159211264317370 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9 IN1000 (Elementlängencode 15) 0 0,2 0,4 1 0,8 0,6 1,2 04008001200160020002400 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 0106211317529635 423 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9 IN2000 (Elementlängencode 17) IN-AGB Serie Tankeinbau-Rücklauffilter V.2/IN-AGB
IN800
14) 0 0,2 1 0,8 0,6 0,4 1,2 02004006008001000120014001600 02Q 05Q 10Q 20Q Durchfluss(l/min) ∆ p (Bar) Durchfluss(USGPM) 053106159211264317370423 ∆ p (PSID) 0 5,8 8,7 17,4 14,5 11,6 2,9 IN1500 (Elementlängencode 16) 0 0,2 0,4 1 0,8 0,6 1,2 04008001200160020002400 02Q 05Q 10Q 20Q
IN30 (Elementlängencode 0)
Filterelement aus Zellulose und Edelstahl
IN60 (Elementlängencode 2)
0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 Durchfluss(l/min)
040W ∆ p (Bar) 510152025303540
0.1
0.08
0.06
0.04
0.02
10C 0
IN90 (Elementlängencode 3)
Durchfluss(USGPM) 0820,324 12,31 4,36
0,12
0,1
0,08
0,58
Durchfluss(USGPM) 01,311 3589,3 4,36,3 ∆ p (PSID) 0
Filterelement aus Zellulose und Edelstahl
0.12 Flow(l/min)
0,29
(Filterelement aus Zellulose und Edelstahl) 0
p (bar) 306090120
10C 0
040W
0,06
0,04
1,31 1,16 1,02 0,87 0,73 0,44 0,15 0
1,45
1,16
0,02
10C 0 75
040W ∆ p (Bar) 1530456090
Durchfluss(l/min)
IN120 (Elementlängencode 4)
1,74 0,58
0,87
0,29
∆ p (PSID) 0
aus Zellulose und Edelstahl
Durchfluss(USGPM) 083139 1624
0,14 0,12
1.45
1.16
0,1
1.74 0.58
1,45
0.87
0.29
∆ p (PSID) 0
0,08
0,06
0,04
Flow(USGPM) 0831 1624 0
040W ∆ p (Bar) 306090120150
0,02
10C 0
Durchfluss(l/min)
2,03 1,74 0,58
1,16
0,87
0,29
∆ p (PSID) 0
Filterelement aus Zellulose und Edelstahl 0
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/BGT
57
∆p/Q-Kennlinien
∆
IN230
Filterelement
Zellulose und Edelstahl
Medien Zellulose und Edelstahl Beispiel: IN300 Elementlänge 8 – Medien Zellulose und Edelstahl FDHB500UDE V.2/IN-AGB
Filterelement
0 0,02 0,04 0,06 0,08 0,1 0,12 Durchfluss(l/min) ∆ p (Bar) 306090120150 0 10C 040W ∆ p (PSID) 0 0,29 1,16 1,45 1,74 0,58 0,87 Durchfluss(USGPM) 083139 1624 0 0,02 0,04 0,06 0,08 0,1 0,12 Durchfluss(l/min) ∆ p (Bar) 306090120150180210 0 10C 040W ∆ p (PSID) 0 0,29 1,16 1,45 1,74 0,58 0,87 Durchfluss(USGPM) 08162431394755 IN150 (Elementlängencode 5) Filterelement aus Zellulose und Edelstahl IN170 (Elementlängencode 6) Filterelement aus Zellulose und Edelstahl 0 0,02 0,04 0,06 0,08 0,1 0,12 Durchfluss(l/min) ∆ p (Bar) 50100150200250300 10C 0 040W ∆ p (PSID) 0 0,29 1,16 1,45 1,74 0,58 0,87 Durchfluss(USGPM) 079 1326533966 0 0,02 0,04 0,06 0,08 0,1 0,14 0,12 Durchfluss(l/min) 040W ∆ p (Bar) 50100150300 200250 10C 0 350400 Durchfluss(USGPM) 0106 13267992 395366 ∆ p (PSID) 0 0,29 1,16 1,45 2,03 1,74 0,58 0,87
(Elementlängencode 7)
aus
IN300 (Elementlängencode 8) Filterelement aus Zellulose und Edelstahl
aus
58
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/BGT ∆p/Q-Kennlinien (Filterelement
Zellulose und Edelstahl) 0 0,01 0,02 0,03 0,04 0,05 0,07 0,06 0100200300500 Durchfluss(l/min) 040W ∆ p (Bar) 400 10C ∆ p (PSID) 0 0,29 0,58 1,02 0,87 0,73 0,44 0,15 Durchfluss(USGPM) 02106132 67 539 0 0,01 0,02 0,03 0,04 0,05 0100200300400500 Durchfluss(l/min) ∆ p (Bar) 040W 10C ∆ p (PSID) Durchfluss(USGPM) 106132 0 0,29 0,58 0,73 0,44 0,15 0267 539
IN390 (Elementlängencode 11) Filterelement aus Zellulose und Edelstahl
IN500 (Elementlängencode 12) Filterelement aus Zellulose und Edelstahl 0 0,01 0,02 0,03 0,04 0,05 0,07 0,06 0100200300400600 Durchfluss(l/min) ∆ p (Bar) 500700 040W 10C ∆ p (PSID) 0 0,29 0,58 1,02 0,87 0,73 0,44 0,15 Durchfluss(USGPM) 0265379106132159185 0 0,01 0,02 0,03 0,04 0,05 0,06 0100200300400800 Durchfluss(l/min) ∆ p (Bar) 500600700 10C 040W ∆ p (PSID) Durchfluss(USGPM) 02653106211 0 0,29 0,58 0,87 0,73 0,44 0,15 79132159185
IN1000 (Elementlängencode 15) Filterelement aus Zellulose und Edelstahl IN1500 (Elementlängencode 16) Filterelement aus Zellulose und Edelstahl 0 0,01 0,02 0,03 0,04 0,05 0,07 0,06 0400800120016002200 2000 Durchfluss(l/min) ∆ p (Bar) 200600100014001800 040W 10C Durchfluss(USGPM)
159317 ∆ p (PSID) 0
0,15 IN2000 (Elementlängencode 17) Filterelement aus Zellulose und Edelstahl Medien Zellulose und Edelstahl Beispiel: IN300 Elementlänge 8 – Medien Zellulose und Edelstahl IN-AGB Serie
V.2/IN-AGB
IN600 (Elementlängencode 13) Filterelement aus Zellulose und Edelstahl IN800 (Elementlängencode 14) Filterelement aus Zellulose und Edelstahl 0 0,01 0,02 0,03 0,04 0,05 0,06 02004006008001000 Durchfluss(l/min) ∆ p (Bar) 100300500700900 040W 10C ∆ p (PSID) Durchfluss(USGPM) 02653106132185211238264 0 0,29 0,58 0,87 0,73 0,44 0,15 79159 0 0,01 0,02 0,03 0,04 0,05 0,07 0,06 0200400600800 Durchfluss(l/min) ∆ p (Bar) 1000120014001600 040W 10C Durchfluss(USGPM) 053106423 159264211317370 ∆ p (PSID) 0 0,29 0,58 1,02 0,87 0,73 0,44 0,15
106530264211370423475581528
0,29 0,58 1,02 0,87 0,73 0,44
Tankeinbau-Rücklauffilter
Artikelnummer
IN310QLBNEXXX1
IN320QLBNEXXX1
IN510QLBNEXXX1
IN520QLBNEXXX1
IN610QLBNEXXX1
IN620QLBNEXXX1
IN810QLBNEXXX1
IN820QLBNEXXX1
IN1210QLBNEXXX3
IN1220QLBNEXXX3
IN1510QLBNEXXX3
IN1520QLBNEXXX3
IN1710QBNEXXX3
IN1720QBNEXXX3
ersetzt
IN90-TXWL3-10B15
IN90-TXWL3-20 B15
IN125-TXWL3E-10 B15 IN125-TXWL3E-20 B15
IN170-TXWL4-10 B15
IN170-TXWL4-20 B15
IN300-TXWL5A-10 B15 IN300-TXWL5A-20 B15
IN500-TXWL8C-10 T B15
IN500-TXWL8C-20 T B15
IN1000-TXWL12-10 T B15
IN1000-TXWL12-20 T B15
IN2000-TXW14-10-B T B15 IN2000-TXW14-20-B T B15
Durchfluss (l/min) 90 90 125 125 170 170 300 300 500 500 1000 1000 2000 2000
Filterserie IN90 IN90 IN125 IN125 IN170 IN170 IN300 IN300 IN500 IN500 IN1000 IN1000 IN2000 IN2000
Elementlänge Länge 3 Länge 3 Länge 5 Länge 5 Länge 6 Länge 6 Länge 8 Länge 8 Länge 12 Länge 12 Länge 15 Länge 15 Länge 17 Länge 17
Filterfeinheit (µ) 10 20 10 20 10 20 10 20 10 20 10 20 10 20
Dichtungen Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril
Verschmutzungsanzeige-------
Anschlüsse
Bypassöffnungsdruck
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
1,5 bar (22 Psi)
Im Lieferumfang enthaltene Optionen----
Rückstromverteiler T
Rückstromverteiler T
Rückstromverteiler T
Rückstromverteiler T
Rückstromverteiler T Rückstromverteiler T
Austauschelemente 937878Q 937877Q 937852Q 937875Q 937853Q 937874Q 937855Q 937872Q 937859Q 937868Q 937862Q 937865Q 937772Q 937805Q
Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.
ersetzt
TXWL3-10
TXWL3-20
TXWL3E-10 TXWL3E-20
TXWL4-10
TXWL4-20
TXWL5A-10 TXWL5A-20
TXWL8C-10
TXWL8C-20 TXWL12-10 TXWL12-20 TXW14-10B TXW14-20B
Parker Hannifin
Hydraulic Filter Division Europe FDHB500DE V.2/BGT V.2/IN-AGB
59
Bestellschlüssel
-------Bestell-Konfigurator Konfigurator-Beispiele für Komplettfilter inkl. LEIF®-Element Code 1 IN Code 2 10 Code 3 05QL Code 4 V Code 5 N Code 6 H Code 7 XXX Code 8 1 Konfigurator-Beispiel mit Filtern einschl. herkömmlicher Elemente Code 1 IN Code 2 18 Code 3 20Q Code 4 B Code 5 N Code 6 H Code 7 XXX Code 8 3 IN Filtertyp Code 1 Code B V auf Anfrage Dichtungen Code 4 Code B E H X auf Anfrage Bypass 0,8 bar 1,5 bar 2,0 bar für IN-AGB (bis zu Länge 12) Bypass blockiert Sonstige Bypass-Einstellungen Bypass Code 6 Code N Keine Verschmutzungsanzeige Verschmutzungsanzeige Code 5 Code XXX Ausgänge nicht verfügbar Filteranschluss Code 7 Code 1 3 4 5 A B G H
Optionen Code 8 Code 0 2 3 4 5 6 7 8 9 10 11 11A 12 13 14 15 16 17 18 Durchfluss/Elementlänge Code 2 Einschub IN-AGB IN30 IN60 IN90 IN120 IN150 IN170 IN230 IN300
Hinweis: IN-AGB Größe 2-400 und 2-500 Standardlieferumfang ohne Magnet. Hinweis:
sind nur für die Baureihen 3 und 4 lieferbar. (Länge 11 bis 18) Standardprodukttabelle Code 3 Elementmedien Standardelement LEIF®-Element Zellulose Filterfeinheit 10C 20Q 20QL Abs. Filterfeinheit 040W 10Q 10QL 05Q 05QL 02Q 02QL Glasfaser Microglass III (für Standradelement) Ecoglass III (für Leif®-Elemente) Drahtgewebe Filterfeinheit Durchschnitt Filtration-Beta-Verhältnis ß (ISO 16889) / Partikelgröße µm [c] ßx(c)=2 50,0%-6 Filterfeinheit Code ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 02Q/02QL 05Q/05QL 10Q/10QL 20Q/20QL % Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx) Dichtungsmaterial Nitril Fluorelastomer Neopren Standard Standard mit LEIF® oder ECO-Element Teilstandard Kein Standard 123 123 123 123 Farbcodierung (Artikelverfügbarkeit) Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
Optionen Kein Verteiler erforderlich Rückstromverteiler T perforiert Rückstromverteiler P nicht perforiert Ohne Magnet Rückstromverteiler T und ohne Magnet Rückstromverteiler P und ohne Magnet Luftdichter Rückstromverteiler Typ T und ohne Magnet Luftdichter Rückstromverteiler Typ P und ohne Magnet
IN400 IN500 IN390(3) IN270(3) IN500(3) IN600 IN800 IN1000 IN1500 IN2000 IN2400
Rückstromverteiler
