icountLaserCM20 1405-fdhb500-DE

icountLaserCM20 Systemüberwachung Tragbarer Partikelzähler

2 Minuten Verschmutzungsanalyse:

Dieser tragbare Partikelzähler ist für den mobilen Einsatz vor Ort vorgesehen.

icountLCM20 ist dank zweiminütigem Testverfahren die bewährte Lösung zur Überwachung der Fluidverschmutzung. Reinheitsberichte gemäß Standards wie ISO und NAS, Datenerfassung, Datendarstellung und integrierte Druckfunktion gehören bei diesem weltweit erprobten Überwachungsgerät zur Grundausführung.

Produktmerkmale:

• icountLCM20 ist eine bewährte Lösung zur Überwachung der Verschmutzung von Fluidsystemen.

• Testverfahren 2 Minuten

• Reinheitsbericht gemäß ISO-, NAS- und AS4059.

• Datenerfassung, grafische Datendarstellung und integrierter Drucker

• 420 bar max. Betriebsdruck

• Unterstützung durch Offline-UBS und Online-SPS (Zubehör)

icountLaserCM20

Tragbarer Partikelzähler

Merkmale und Nutzen

Testzeit: 2 Minuten

Partikelgrössen: MTD 4+, 6+, 14+, 21+, 38+ und 70+ µ(c)

ACFTD 2+, 5+, 15+, 25+, 50+ und 100+ µ

Internationale Standards: ISO 7-22, NAS 0-12

Datenaufruf: Speicherzugriff mit Testsuchfunktion

Höchstbetriebsdruck: 420 bar

Höchster Durchfluss: 400 l/min mit System 20 Sensoren. Höhere Werte möglich mit Single Point Sampler (siehe Seite 386)

Betriebsbedingungen: LaserCM läuft, wenn das System sich im Normalbetrieb befindet.

Computer-Kompatibilität: RS232 Schnittstelle, Anschluss mit 9.600 Baud.

Spezialdiagnostik in der icountLaserCM-MikroprozessorSteuerung zur Sicherstellung effektiver Testabläufe. Die routinemäßige Verschmutzungsüberwachung des Ölsystems mit icountLaserCM spart Zeit und Geld. Die Verschmutzungsüberwachung kann jetzt auch während des Betriebs erfolgen - mit dem icountLaserCM werden die Ausfallzeiten in der Produktion gesenkt.

Typische Einsatzbereiche

Baumaschinen

Industrieanlagen

Hydraulikanlagen- und Systemhersteller

Forschungs- und Testinstitute

Offshore-Anlagen und Kraftwerke

Marine

Militäranlagen

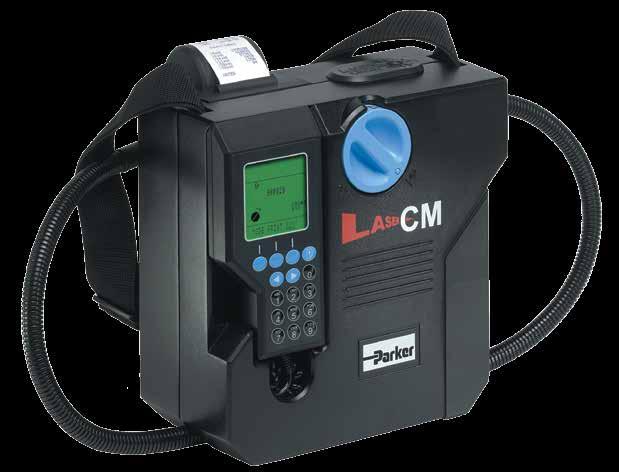

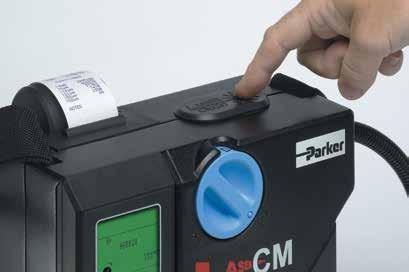

Tragbarer LaserCM-Partikelzähler von Parker

Nach zwanzigjähriger Erfahrung mit dem weltweit erfolgreichsten tragbaren Weißlicht-Partikelzähler (CM20) war der Schritt zum icountLaserCM mit dem SPSL-Laser sowohl eine natürliche als auch vom Kunden gewünschte Entwicklung.

Individuelle Datenaufzeichnung.

Aufruf von Testergebnissen aus dem Speicher über das Handbedienteil.

Automatischer Testzyklus mit bis zu 300 Tests programmierbar über das Handbedienteil.

Vollkommene Mobilität, einfacher Einsatz vor Ort und im Labor.

Automatische Kalibrierhinweise.

Sofortige, präzise Aussage nach 2-minütigem Testzyklus.

Datenerfassung ermöglicht individuelle Trendüberwachung.

Grafikeingabe über integrierten Drucker möglich.

Automatische Protokollierung von 300 Testzyklen über Handbedienteil.

Schnittstelle RS232 für USB.

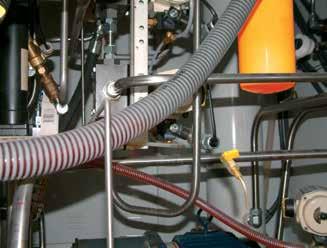

Schaltausgang zur Steuerung von Peripheriegeräten wie Nebenstromfiltration über Internrelais-Endschalter.

Automatische Testfunktion ermöglicht automatische Ablauftests, z. B. in Spülsystemen.

Optionaler Strichcodeleser zur Datenerfassung über das Handbedienteil.

Weltweiter Service und technischer Support.

Neukalibrierung – jährliche Zulassung durch ein offizielles Parker Service Center.

Automatische Partikelzähler (APC) sind schon seit vielen Jahren bei der Zustandsüberwachung von Hydraulikflüssigkeiten im Einsatz. Allerdings sind APC erst in neuester Zeit flexibel genug geworden, so dass die Instrumente aus dem Labor mitgenommen und vor Ort für zuverlässigste Ergebnisse eingesetzt werden können.

Leider erfolgte der Wechsel vom festen Laboreinsatz zum mobilen Einsatz vor Ort auf Kosten der Anwenderflexibilität oder der Genauigkeit, auf der anderen Seite konnten die Instrumente in vielfältigeren Einsatzbereichen und Situationen verwendet werden.

Das am häufigsten eingesetzte Überwachungsverfahren mit APC ist das der Lichtverdunkelung oder der Lichtblockade. Dabei wird eine konzentrierte Lichtquelle durch eine sich bewegende Fluid-Säule projiziert, in der die Verschmutzungen gemessen werden. Dadurch entsteht ein Bild der Verschmutzung, das auf einer Photozelle erscheint und die Lichtintensität in ein elektrisches Signal umwandelt.

Das Elektrosignal der Photozelle schwankt entsprechend der Partikelgröße in der Ölsäule; je größer die Partikel, desto größer ist auch die Veränderung in der Photozelle und des Elektrosignals.

In die Leitung geschaltete APC müssen in der Lage sein, die Ölprobe mit dem Reinheitsgrad zu testen, mit dem sie in die Maschine geleitet wird. Parker hat daher eine Technologie entwickelt, mit der sichergestellt werden konnte, dass der APC eine Probe ohne die anspruchsvolle Laborausstattung, die eine Verdünnung erforderlich macht, testen konnte. Dieses Verfahren wäre mit einem tragbaren Gerät ausgeschlossen gewesen.

Durch sorgfältiges Design und Anpassung des Messfensters können gravimetrische Werte von bis zu 310 mg Verunreinigungen pro Liter (entsprechend bis zu 4 Millionen Partikel >6 µ pro 100 ml) erzielt werden, ohne dass das Instrument unter Zählkanalsättigung leidet.

Diese APC mit hohem Sättigungspunkt ermöglichen die schnelle und genaue Partikelzählung ohne Abstriche in Bezug auf die Genauigkeit der entsprechenden Laborgeräte.

Kerntechnologie bewährt sich im icountLaserCM

Der tragbare Partikelzähler icountLaserCM ist mit einem optischen Scanner ausgestattet, der zur genauen Verschmutzungsmessung im Eichbereich von ISO 7 bis ISO 22 ohne Zählkanalsättigung von einem Mikroprozessor gesteuert wird.

Funktionsweise des icountLaserCM

– Die Partikel werden mit einer Photodiode gemessen, die Lichtstärke in einen Spannungswert umwandelt, der auf einer Zeitachse aufgezeichnet wird.

– Wenn ein Partikel das Probenschauglas durchläuft, entspricht der Lichtverlust proportional der Größe des Partikels. Diese Verringerung der Spannung wird gemessen und aufgezeichnet.

– Der „Spannungsverlust“ hat einen direkten Bezug zur Fläche des gemessenen Partikels und wird in eine „positive Spannung“ und dann wiederum in einen kapazitiven Wert umgewandelt.

– Dieser Wert wird erfasst und im icountLaserCM-Computer in einem der sechs Kanäle entsprechend der Partikelgröße abgelegt.

– Die Anzeige erscheint im Handbedienteil in den offiziellen ISO, NAS- und AS Standards, die sofort ausgedruckt oder über RS232 an den Rechner übertragen werden können.

– Der integrierte Rechner hat eine Kapazität zur Speicherung von bis zu 300 Testergebnissen.

Ein fokussierter Lichtstrahl wird durch eine bewegliche Fluid-Säule projiziert.

Optische Laserabtastung

icountLaserCM20

Tragbarer Partikelzähler

Technische Informationen

Beschreibung

Spritzgussgehäuse ABS Strukturschaum

ABS-Handbedienteil

Mechanische Bauteile – mit Messing überzogener

Stahl, Edelstahl und Aluminium

Fluorkohlenstoff-Dichtungen

Perfluoroelastomer-Dichtungen

Nylonschläuche (mit Kevlar umflochtenes Microbore)

Mit Edelstahl verstärkte Schlauchenden

1,2 m Fluid-Verbindungsschlauch

Aufladbare Akkus

Stromversorgung 12 VDC

Schnelle Sicherung

Einzigartiges optisches Scannersystem

Schauglass aus Verbundmaterial in SS-Rahmen

Mikrometer-Kanalanalyse (Sechs)

Analysebereich ISO 7 bis 22 einschl. (NAS 0 bis 12)

32 stellige LCD Anzeige alphanumerische Tastatur

Datenaufruf

Kalibrierung gemäß ISO-Standard*

Viskositätsbereich 2 bis 100 mm²/s. 500 mm²/s. mit SPS

Betriebstemp. +5 bis +80 °C

Umgebungstemp. +5 bis +40 °C

2-Minuten-Testlaufzeit

Speicherkapazität – 300 Tests

Zellen 6 x 1,5 D mit Akkuversorgung

Verträglichkeit Phosphate-Ester

Verträglichkeit Fluid Mineralöl- & Petroleumbasis

Bis zu 420 bar (6.000 psi)

Integrierter Drucker für 16 Spalten

Schnittstelle RS232 zu USB

Astra-Gehäusegewicht – (kg)

Gesamtgewicht – (kg)

ParSmart-Software und Kabelpaket

Allwetter-Schutzabdeckung

CE-Zulassung

Autoprotokollierung

*Hinweis: Entsprechend den internationalen Standards erfüllen alle tragbaren Partikelzähler von Parker die mittleren Staubvorgaben gemäß ISO-Test. Die über die Palette der Zustandsüberwachungsgeräte hinausgehenden icountLaserCM-Einheiten entsprechen dem Zertifizierungsstandard ISO 4406:1999 und bei der Nachvollziehbarkeit der Norm ISO 11171 für SRM 2806 in Anlehnung an ISO 11943.

Bausatz für die Inbetriebnahme

versorgung

Sicherung & Klinkenstecker Schraubendreher ParSmart & Kabelverlegung

Aufladbares Akkupaket

Bedienungsanleitung und StrichcodeSoftware

Stromkabel, Druckerfarbband, Strichcodeleser und Allwetterabdeckung

Batterien und Druckerspule

Parker Hannifin Hydraulic Filter Division

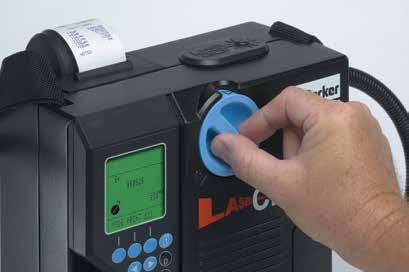

Die Bedienung des icountLaserCM von Parker ist sehr einfach durch die Betätigung des Startschalters und das Drehen des Drehknopfes. Das Testverfahren läuft automatisch ab und dauert mit dem icountLaserCM lediglich 2 Minuten.

icountLaserCM – macht den Unterschied in der Industrie!

Volle Zulassung gemäß BS EN 60825:1992 und IEC 60825-1 (Sicherheit von Laserprodukten), zugelassen gemäß USAStandards und mit vollständiger ISO-Zertifizierung. icountLaserCM bietet dem Anwender hochmoderne Lasertechnologie sowie einen schnellen und dynamischen 2-Minuten-Systemtest. Ein icountLaserCM-Modell für die Überwachung aggressiver Fluide wie Schmiermittel auf Phosphat-Ester-Basis, wie sie in der Zivilluftfahrt verwendet werden, ist ebenfalls lieferbar.

MTD-Kalibrierung

Die Modelle icountLaser CM20 MTD-Kalibrierung sind gemäß vorläufigem Standard ISO 11171 für kalibrierte, automatische Partikelzähler zertifiziert. Alle MTD Laser CM20 entsprechen über ISO 11943 den Kriterien von ISO 4406:1999.

Hintergrundinformationen zu MTD

Der englische Begriff ACFTD (Air Cleaner Fine Test Dust) wurde in den 60-er Jahren geprägt. Dieser Staub wird jedoch heute nicht mehr hergestellt. An seiner Stelle wurde ein neuer Test-Staub mit der Bezeichnung MTD eingeführt.

MTD (Medium Test Dust) hat eine ähnliche Verteilung der Partikelgröße wie ACFTD und mittlerweile dessen Platz eingenommen. Die mit MTD erzielten Ergebnisse sind jedoch etwas anders als die von ACFTD. Folglich leitete das NIST (National Institute of Standards & Technology) ein Projekt ein, das die Verteilung der Partikelgröße von ISO MTD festlegen sollte. Das Ergebnis wies aus, dass Partikelgrößen unter 10 µm größer als bisher gemessen waren.

Die auf der Grundlage von NIST ermittelten Partikelgrößen wurden als µm (c) dargestellt, wobei „c“ für „zertifiziert“ steht. Die mit icountLCM20 ermittelten Größen sehen wie folgt aus:

MTD bietet bessere Nachvollziehbarkeit, bessere Genauigkeit bei der Partikelgröße und bessere Chargen-Wiederholbarkeit.

icountLaserCM20

Tragbarer Partikelzähler

Warum Überwachung der Fluid-Verunreinigung vor Ort?

Zertifizierung der Fluid-Sauberkeitswerte.

Frühwarngeräte unterstützen bei der Verhinderung katastrophaler Ausfälle in empfindlichen und wichtigen Systemen.

Sofortige Ergebnisse mit Laborgenauigkeit.

Einhaltung der kundenseitigen Reinheitsanforderungen und Vorgaben.

Einhaltung der Neugerätgarantie.

Überwachung von Frischöl.

Daten-Download-Funktion

Die Spezial-Software stellt die Verbindung zwischen icountLaserCM20 und dem Messgerät H2Oil zur Ermittlung des Wassergehaltes im Öl sowie dem Computer-Verwaltungssystem her.

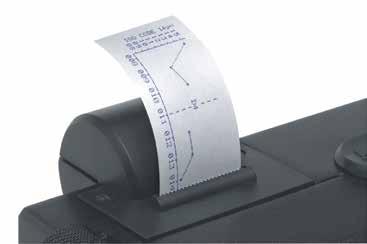

16-Spalten-Drucker zum Ausdruck der Daten. Eine praktische icountLaserCM-Funktion ist der integrierte Ausdruck von Daten und Kurven zur Unterstützung der vorbeugenden Wartungsmaßnahmen.

icountLaserCM Test

ONLINE-TEST

TESTNUMMER 022

D M Y

icountLaserCM Test

ONLINE-TEST

TESTNUMMER 022

D M Y

Datum 04-03-10

Uhrzeit 15-52

ISO: 20/15/09

Zählung / 100 ml

>4µ (c) 820721

>6µ (c) 31564

>14µ (c) 314

>21µ (c) 64

>38µ (c) 14

>70µ (c) 0

HINWEISE

ISO 4406 - 1999

Datum 04-03-10

Uhrzeit 15-52

NAS-KLASSE: 7

Zählung / 100 ml

4/6µ (c) 789157

6/14µ (c) 31250

NAS-KLASSE 7

14/21µ (c) 250

NAS-KLASSE 3

21/38µ (c) 50

NAS-KLASSE 3

38/70µ (c) 14

NAS-KLASSE 4 >70µ (c) 0

NAS-KLASSE 0

HINWEISE

Korrelation zu NAS 1638

Der neue icountLCM Classic

Die bewährte Serie ist um ein neues Gerät erweitert worden: icountLCM Classic. Dieses „classic“ Modell gibt es nur bei Parker. Es enthält die gesamte Technologie, die das Modell icountLaserCM zu einem der genauesten, zuverlässigsten und beliebtesten tragbaren Partikelzähler auf dem Markt gemacht hat.

Unsere Konstrukteure haben den icountLaserCM so neu konfiguriert, dass wir unsere Herstellungskosten senken konnten. Diese Einsparungen geben wir an die Käufer des Modells icountLCM Classic weiter.

Wie ist uns das gelungen?

Parker hatte zunächst ein offenes Ohr für die vorhandenen Kunden und sprach dann mit den Technikern und dem Wartungspersonal. So konnten die Eigenschaften ermittelt werden, die icountLaserCM zu einem einzigartigen Gerät der vorbeugenden Wartung machen.

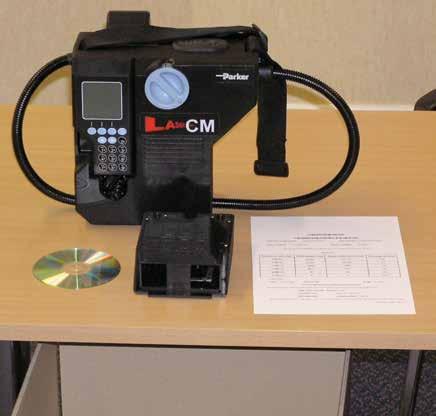

Anschließend haben wir Peripherie-Einheiten wie den Aluminiumkoffer und jegliches Zubehör entfernt. Der Kunde erhält also den Monitor mit einer Bedienungsanleitung auf CD in einer professionellen und sicheren Verpackung. Bei der Genauigkeit von icountLCM und der Zuverlässigkeit von icountLCM wurden keine Abstriche gemacht. Unsere Inhouse-Software-Techniker haben den EPROM umgebaut und Datenprogrammierung, Anwender-ID, Auto-Test, Datenaufruf, Alarmlimit, Strichcodeleser sowie die Grafikdruckfunktion entfernt. Dadurch wurden die Kosten noch weiter reduziert, ohne dass die Monitor-Leistung darunter leidet. Der icountLCM Classic ist ein Gerät, auf dass wir stolz sein können.

Leeres Akkupaket

Bedienungsanleitung auf CD

Bestell-Informationen (icountLaserCM und icountLaserCM Classic)

Produkttabelle

Beschreibung

icountLCM20 (MTD-Kalibrierung)

icountLCM20 ‘classic’ (MTD-Kalibrierung)

Papierrollen x 5 Druckerfarbband

Aufladbare Akkus

Allwetter-Schutzabdeckung

Download-Kabel USB an RS232

Hinweis 1: Dunkel hinterlegte Artikelnummern sind Standard.

Hinweis 2: Verfügbarkeit aller anderen Nummern auf Anfrage.

Bestell-Konfigurator

Modell

LCM2020

Fluid-Typ

2 6 Hydraulik-Mineral Skydrol

Hinweis 1: Dunkel hinterlegte Artikelnummern sind Standard.

Hinweis 2: Verfügbarkeit aller anderen Nummern auf Anfrage.

Hinweis 3: Option 7 und 8 mit CMP (Pumpe am Gehäuse angebracht).

Kalibrierungszertifikat

Lieferung in Box

Optionen

icountLCM20 (ACFTD-Kalibrierung)

icountLCM20 (MTD-Kalibrierung)

icountLCM20 ‘classic’ (ACFTD-Kalibrierung)

icountLCM20 ‘classic’ (MTD-Kalibrierung)

icountLCM20 mit CMP (ACFTD-Kalibrierung)

icountLCM20 mit CMP (MTD-Kalibrierung)

Parker Hannifin Hydraulic Filter Division

Classic icountLCM20

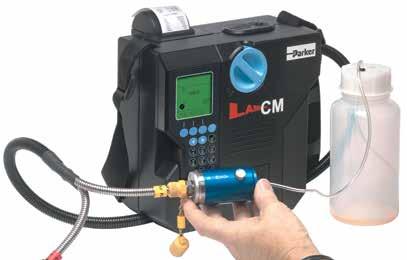

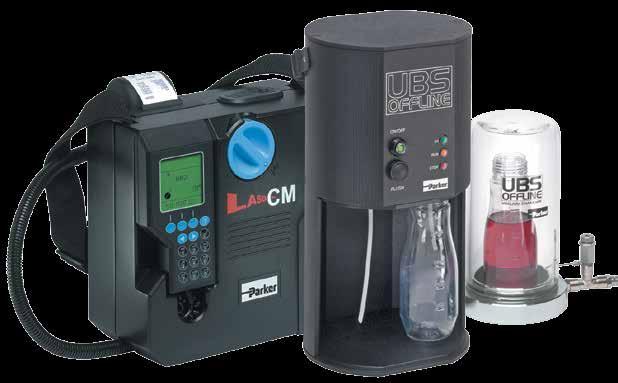

Probenentnahmegerät Universal Bottle Sampler (UBS)

Einfache und effiziente Ölprobenentnahme im Offline-Verfahren

Saubere und verunreinigungsfreie Probenentnahme

Ideal für Ölproben und Labortests

Der UBS-Anschluss ermöglicht eine dynamische Verbindung zu mobilen Partikelzählern und Wassermessgeräten. Die UBSOffline-Probenentnahme arbeitet mit Mikroprozessor-Technologie zur Erkennung und Einstellung des angeschlossenen Monitors wie z. B. icountLCM20 und H2Oil.

Produktmerkmale:

Einfacher Betrieb

Effizientes Testverfahren

Saubere und verunreinigungsfreie Probenentnahme

Für Fluide auf Mineralbasis sowie aggressive Fluide

Weitere Verbesserung der LCM20-Flexibilität auf das Niveau der Probenflaschen im Labor

Flaschen mit unterschiedlichen Größen können verwendet werden.

Minimale Anzahl beweglicher Teile

Interne Sicherung mit Automatikeinstellung als Überlastungsschutz

Einfache Wartung

Technische Informationen

Beschreibung USB offline

Viskositätsbereich 2 bis 250 mm²/s

Betriebstemperatur +5 bis +80 °C

Testdauer 2 Min 15 Sek / 4 Min 15 Sek (Spülung 2 Min)

Stromversorgung 12 VDC

Konstruktion aus strangepresstem Aluminium

Gesamtgewicht – (kg) 4

Verträglichkeit Fluid Mineralöl- und Petroleumbasis Fluorgummidichtung

Verträglichkeit Phosphate-Ester EPDM-Dichtungen

CE-Zulassung

Für den Militäreinsatz zugelassen

Manueller Betrieb

Flaschenset

Vakuumkammer

Handbuch

Ersatzschläuche

Anschlusskabel an LCM20, H2Oil etc.

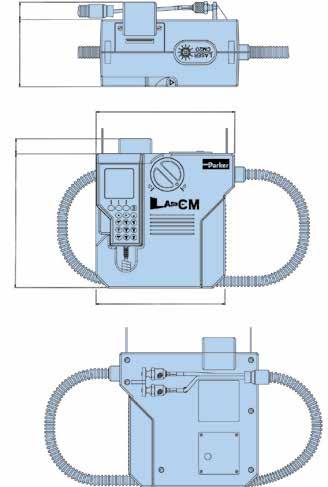

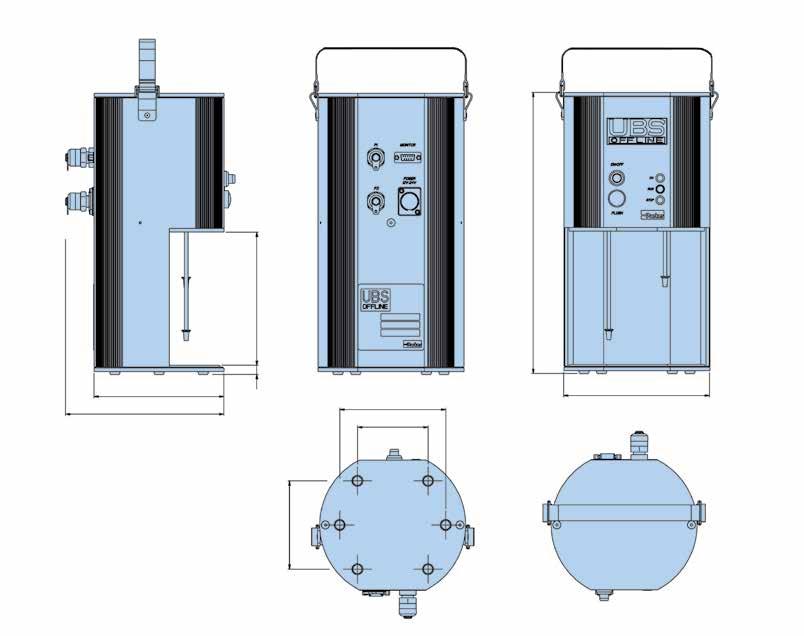

Einbaudetails

Parker Hannifin Hydraulic Filter Division Europe

Parker Hannifin Hydraulic Filter Division Europe

Probenentnahmegerät Universal Bottle Sampler (UBS)

Einfache und effiziente Ölprobenentnahme im Offline-Verfahren

System-Durchfluss

Die Proben werden an einem Punkt entnommen, an dem der Durchfluss TURBULENT ist (Reynolds-Wert über 4000). Der turbulente Strom sorgt für eine gute Durchmischung. Wenn der Durchfluss stromlinienförmig oder LAMINAR ist, können größere Partikel sich an der unteren Rohrfläche ablagern und so der Probenentnahme entgehen.

Veränderungen des Systemzustands

Änderungen im Betriebszustand des Systems, von Durchfluss, Temperatur, Druck oder Vibration, können dazu führen, dass bereits abgelagerte Verschmutzungen wieder in das Fluid gelangen. Dadurch kann es auch passieren, dass teilweise verschmutzte Filterelemente wieder Partikel in das System abgeben. Daher sollten die Proben entnommen werden, wenn das System sich in einem stabilen Zustand befindet und das Ergebnis wahrscheinlich nicht durch Verschmutzungsspitzen verzerrt wird.

Es gibt eine Reihe von Probenentnahmeventilen unterschiedlicher Hersteller, bei denen diese Voraussetzungen erfüllt sind. Bei der gewünschten Genauigkeit verursachen sie allerdings Kosten, die für eine Trendüberwachung einfach zu hoch sind.

Entnahmepunkte sollten so gestaltet sein, dass die Entnahme den Systemzustand nicht verändert. Sensible Nadelventile sind nicht zu empfehlen, weil sie unter bestimmten Betriebsbedingungen leicht verstopfen, so dass sich die Verschmutzungen in den Fluiden ständig ändern. Der Entnahmeausgang sollte zur Sicherstellung der gewünschten Sauberkeit geschützt sein. Er sollte auch gründlich gespült werden, bevor die Proben für die Analyse entnommen werden. In der Flasche sollte genug Freiraum für eine Füllung auf nur 80 % belassen werden.

Reinheit der Probenflasche

Die Flaschen sollten abdichtende Verschlusskappen haben, wobei beide Teile gemäß ISO 3722 zu reinigen sind.

Die Flasche sollte maximal ein Zehntel der erwarteten Partikel pro 100 ml enthalten. Standardflaschen von Parker werden gemäß ISO 13/11 (NAS-Klasse 4) gereinigt geliefert und sollten nicht zur genaueren Untersuchung von Fluiden verwendet werden, die sauberer sind als ISO 15/12 (NAS-Klasse 6), können aber zur Trendüberwachung auf niedrigeren Ebenen eingesetzt werden.

Die Flasche sollte bis zum Zeitpunkt der Füllung geschlossen bleiben und danach sofort wieder verschlossen werden.

Mischung von Proben

Ablagerungen von Verschmutzungen in einer Probe können auftreten. Ihre Häufigkeit hängt von den Fluiden und Partikeleigenschaften ab.

Die Proben sollten nach der Entnahme unverzüglich analysiert werden.

Bestellschlüssel

Standardprodukttabelle

Universal-Bottle-Sampler (einschl. Aluminiumkoffer und Zubehör)

Universal-Bottle-Sampler

Universal-Bottle-Sampler für aggressive Stoffe

Universal-Bottle-Sampler für aggressive Stoffe (einschl. Aluminiumkoffer und Zubehör)

Zwei Probenflaschen mit Deckel, ohne Schlauch

Zwei Probenflaschen mit Absaugschlauch

100 Probenflaschen-Paket (50 x ACC6NW001)

UBS-Stromversorgung

UBS Vakuumkammer und Pumpe

UBS nur Vakuumkammer

Kabel und Adapter

Hinweis 1: Dunkel hinterlegte Artikelnummern sind Standard.

Hinweis 2: Verfugbarkeit aller anderen Codes auf Anfrage.

Typische Einsatzbereiche

Chargen-Entnahme

Zertifizierung von Flugzeuganlagen

Ölforschung

Labortests

Förderbandüberwachung

Einfach zu bedienender UBS

Die Ölprobe wird von einer selbstansaugenden Peristalsis-Pumpe in das UBS-Offline-Gerät gezogen und anschliessend in eine leere Probenflasche abgelassen, in der das Öl vor weiterer Verschmutzung geschützt ist. Sobald das UBS-Offline-Gerät an eines der Überwachungsgeräte angeschlossen und von der eigenen Stromquelle mit Strom versorgt wird, laufen der einfache Betrieb und die effizienten Tests an. Die Ölprobe muss umgerührt und vom Gas befreit werden, bevor der Verschmutzungstest stattfinden kann. Die Entgasung erfolgt mittels der Vakuumkammer (Standard beim Modell UBS9002).

Parker Hannifin Hydraulic Filter Division Europe

Parker Hannifin Hydraulic Filter Division Europe
