Tankanbau-Rücklauffilter Max. 2.400 I/min - 10 bar
Bei der BGT Serie erfolgt die Vorfiltration über einen Magnetstab und einen Bypass für vollen Durchfluss bei geringer Hysterese. Max. Betriebsdruck 10 bar, max. Durchfluss 2.400 l/min. LEIF®-Elemente bis zu 1.500 l/min verfügbar. Geeignet für eine Vielzahl mobiler und industrieller Anwendungen.
• Die BGT Serie ermöglicht die Vorfiltration mit Hilfe eines Magnetstabs
• Filterköpfe mit mehreren Rücklauf-Anschlüssen sind optional lieferbar
• Durchfluss von innen nach außen
• Max. Betriebsdruck 10 bar, max. Durchfluss 2.400 l/min
• Patentierte LEIF®-Elemente zur Sicherstellung der Filterqualität
10 bar Betriebsdruck
Filterkopf aus Aluminium
LEIF®-Filterelemente
Magnetische Vorfiltration
Filtration von innen nach außen
Vielseitige Anpassung an die Einbauverhältnisse
Bypass für vollen Durchfluss bei geringer Hysterese
Auslaufrohr als Standard oder kundenspezifisch
Mobile Kräne Bagger Deckkräne Feuerlöschgeräte Hydraulikpressen Müllpressen Industriekraftwerke Gabelstapler
Geeignet für Rückleitungen mit starken Volumenstrom-Schwankungen
Kompaktes Design, geringes Gewicht und hohe Standzeit
Filterelement auch als Original Austauschteil
Eisenpartikel werden, auch im Bypassbetrieb, herausgefiltert
Alle herausgefilterten Verschmutzungen verbleiben im Filterelement.
Günstige Anpassbarkeit an die jeweilige Einbausituation
Reduzierung des Bypassbetriebs dank geringer Hysterese
Nur ein kleiner Teil des gesamten Durchflusses fließt über den Bypass
Das Rücklauföl wird unter dem Ölspiegel in den Tank geleitet
Weniger Wartungszeiten dank leistungsfähigem Filterkonzept
Weniger Gewicht, kleinere Einbaugröße attraktives Erscheinungsbild
Qualitäts-Garantie der Filtration Entspricht dem Standard ISO 14001. Verbesserung der Reinheitsklassen von Flüssigkeiten
Längere Standzeiten der Filterelemente Keine Verschmutzung des Systems beim Austausch der Filterelemente
Bessere Systemintegration der Filter bei geringeren Installationskosten Besserer Systemschutz
Wirksame Reduzierung der Ölschaumbildung
BGT Tankanbau-Rücklauffilter sind mit einer magnetischen Vorfiltration und einem Bypass mit geringer Hysterese für den vollen Durchfluss ausgestattet. Dank der Filtration von innen nach außen kann verschmutztes Öl nicht zurück in das System gelangen. BGT-Filter sind in Grössen lieferbar, die Volumenströme von bis zu 2400 l/min bewältigen. Sie können bis zu einem maximalen Betriebsdruck von 10 bar eingesetzt werden. Eine optionale Füllöffnung im Filterdeckel, ein zweiter Rücklaufanschluss und kundenspezifische Auslaufrohre sind erhältlich. Ein Filterkopf (TSR Serie) mit Sammelsystem und vier Rücklaufanschlüssen ist ebenfalls lieferbar.
LEIF®-Filterelemente stehen für eine umweltfreundliche Filterung in Grössen bis zu 1.500 l/min zur Verfügung.
Betriebsdruck: Max. 10 bar
Filtertyp: Tankanbau
Anschlüsse: Flansche SAE2”, 3”. Gewindeanschlüsse und Mehrfachanschlüsse lieferbar.
Filtergehäuse: Kopf und Deckel aus Aluminium.
Dichtungsmaterial: Nitril, Fluorelastomer, Neopren.
Betriebstemperatur: Dichtmaterial Nitril: -40° bis +100°C. Dichtmaterial Fluoroelastomer: -20° bis +120°C.
Bypass-Einstellungen
Öffnungsdruck 0,8 / 1,5 oder 2 bar. Sonstige Einstellungen auf Anfrage.
Filterfeinheit: Abhängig von Multipass-Test gemäß ISO 16889.
Elementausführung: Elemente mit Stützrohr für optimale Lebensdauer
Filtermedien: Microglass III und Ecoglass III für LEIF® Elemente. 10 µm Zellulose und 40 µm Edelstahlgewebe sind ebenfalls lieferbar.
Elementberstdruck: 10 bar (ISO 2941).
Verschmutzungsanzeigen: Einstellung 0,7 oder 1,2 bar. Sonstige Einstellungen auf Anfrage. Optische Differenzdruckanzeige Elektrische Differenzdruckanzeige
Optionen: Rückstromverteiler vom Typ P (gerades Rohr, ohne Perforation) Rückstromverteiler vom Typ T (mit verschlossener Endkappe und perforiertem Endrohr. Empfohlen, wenn der Rückstrom unterhalb des Ölpegels liegt.
Magnetpaket: Standard.
Auffüllanschluss im Deckel (optional): BGT 3 = Geschlossen G11/4. BGT 4 = Geschlossen G11/2.
Filterelement:
LEIF® Element mit wiederverwendbarem Stützrohr. Standardelement mit Endkappen aus Stahl. Das LEIF®-Element ist patentiert und stellt den Einsatz von Originalersatzteilen sicher.
Hinweis: LEIF® Element verwendbar mit Mineralöl und HEES-Ölsorten. Für andere Fluide bitte Rücksprache mit Parker Filtration. LEIF® entspricht dem Qualitätsstandard ISO 14001.
BGT-3 (LEIF®-Version) BGT-4 (Standardelement) Referenz Anzahl Beschreibung
BGT-3 Länge 11 und 12 (LEIF®-Version)
Mutter
Unterlegscheibe
Filterdeckel 4 1 Deckeldichtung 5 1 Obere Feder 6 1 Filterkopf 7 1 Einbausatzdichtung 8 1 Stopfen M10x1 9 1 Dichtring 10 1 Einbausatz 11 1 LEIF®-Element 12 1 Metallkorb 13 1 Dichtung 14 1 O-Ring 15 1 Bypass-Satz 16 1 Auslaufrohr
BGT-4 Länge 13 und größer (Standardelement)
Referenz Anzahl Beschreibung 1 1 Mutter 2 1 Unterlegscheibe 3 1 Deckel 4 1 Deckeldichtung 5 1 Obere Feder 6 1 Filterkopf 7 1 Einbausatzdichtung 8 1 Stopfen M10x1 9 1 Dichtring 10 1 Einbausatz 11 1 Elementdichtung 12 1 Element 13 1 O-Ring 14 1 O-Ring 15 1 Bypass-Satz 16 1 Auslaufrohr
Parker Hannifin
BGT F11/4 Auslaufrohr – mit Rückstromverteiler
31,8 40,5 66,7 Ø240,5 0
18,2 +0,5
ANSICHT A-A
Deckel - Gehäuse Anzugsdrehmoment 30 Nm
Anzeigeanschluss
Filter - Tank Anzugsdrehmoment 45 Nm
TANKAUSSCHNITT
Verschmutzungsanzeige
TYPE
BGTLänge 13 14 15 16 17 18
BGT600L BGT800L BGT1000L BGT1500L BGT2000L BGT2400L
H 420 530 636 915 1180 1180
MIT RÜCKSTROMVERTEILER
BGT F11/4 Auslaufrohr – ohne Rückstromverteiler
TANKAUSSCHNITT
31,8 40,5 66,7 Ø240,5 0 TYPE
Deckel - Gehäuse Anzugsdrehmoment 30 Nm
Filter - Tank Anzugsdrehmoment 45 Nm
18,2 +0,5
ANSICHT A-A
Anzeigeanschluss OHNE RÜCKSTROMVERTEILER
Verschmutzungsanzeige
BGTLänge 13 14 15 16 17 18
Parker Hannifin
BGT600L BGT800L BGT1000L BGT1500L BGT2000L BGT2400L
Abmessungen, in mm Abmessungen, in mm
Hydraulic Filter Division Europe FDHB500DE V.2/BGT
H 385 495 598 878 1143 1143

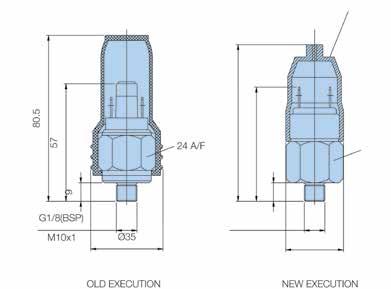

Elektrodaten
∆p/Q-Kennlinien
Der empfohlene Anfangs-Differenzdruck von Niederdruckfiltern beträgt max. 0,5 bar. Bei einer anderen Viskosität als 32 mm²/s kann der Druckabfall wie folgt ermittelt werden: Dp = (Dp32 x Mediumviskosität) / 32 mm²/s. Druckabfall für Filter und Element bei einer Viskosität von 32 mm²/s und einer Dichte von 0,87.
Tankanbau-Rücklauffilter
BGT600 (Elementlängencode 13)
∆ p (Bar)
∆ p (Bar)
∆ p (Bar)
0,8
1 0,6
0,4
0,2
1,2 020040060080010001200
1 0,8 0,6 0,4
0,2
0,8
∆p/Q-Kennlinien (Fortsetzung) 0
1 0,6
0,4
0,2
1,2 0100200300400500600700800900
Durchfluss(USGPM) 0265379106132159185211238 ∆ p (PSID) 0
02Q 05Q 10Q 20Q Durchfluss(l/min)
8,7
5,8
BGT1000 (Elementlängencode
02Q 05Q 10Q 20Q Durchfluss(l/min)
Durchfluss(USGPM) 053106159211264317 ∆ p (PSID) 0
8,7
5,8
17,4 14,5 11,6 2,9
∆ p (Bar)
1 0,8 0,6
BGT800 (Elementlängencode 14) 0
1,2 02004006008001000120014001600
02Q 05Q 10Q 20Q Durchfluss(l/min)
0,4
0,2
17,4 14,5 11,6 2,9 0
Durchfluss(USGPM) 053106159211264317370 ∆ p (PSID) 0
02Q 05Q 10Q 20Q Durchfluss(l/min)
8,7
5,8
1,2 0200400600800100012001400
8,7
17,4 14,5 11,6 2,9 0
Durchfluss(USGPM) 053106159211264317370423 ∆ p (PSID) 0
5,8
17,4 14,5 11,6 2,9
BGT390 (Elementlängencode 11) Filterelement aus Zellulose und Edelstahl
0,05
0,04
0,03
0,02
040W ∆ p (Bar) 400
0,07 0,06 0100200300500 Durchfluss(l/min)
0,01
0,05
0,04
0,03
0,02
0,01
0267 539
0,04
0,58
1,02 0,87 0,73 0,44 0,15
10C ∆ p (PSID) 0
BGT600 (Elementlängencode 13) Filterelement aus Zellulose und Edelstahl
0,29
0,07 0,06 0100200300400600 Durchfluss(l/min)
∆ p (Bar) 500700
(Filterelement aus Zellulose und Edelstahl) 0
040W
0,03
Durchfluss(USGPM) 02106132 67 539 0
0,02
0,01
Durchfluss(USGPM) 106132 0
0,05 0100200300400500 Durchfluss(l/min)
aus
0,58
∆ p (Bar) 040W 10C ∆ p (PSID)
0,29
0,73 0,44 0,15
79132159185
0,58
1,02 0,87 0,73 0,44 0,15
10C ∆ p (PSID) 0
0,29
47
0,05
0,04
0,03
Durchfluss(USGPM) 0265379106132159185 0
∆ p (Bar) 500600700
0,02
0,01
Durchfluss(USGPM) 02653106211 0
0,06 0100200300400800 Durchfluss(l/min)
10C 040W ∆ p (PSID)
0,58
0,29
0,87 0,73 0,44 0,15
BGT500 (Elementlängencode 12) Filterelement aus Zellulose und Edelstahl 0
Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/BGT
Psi) 1,5 bar (22 Psi) 1,5 bar (22 Psi) 1,5 bar (22 Psi) 1,5 bar (22 Psi)
Anschlüsse
2"SAE-3000 PSI
2"SAE-3000 PSI 3"SAE-3000 PSI 3"SAE-3000 PSI 3"SAE-3000 PSI 3"SAE-3000 PSI
Im Lieferumfang enthaltene Optionen
Rückstromverteiler T Rückstromverteiler T Rückstromverteiler T Rückstromverteiler T Rückstromverteiler T Rückstromverteiler T
Ersatzelemente 937859Q 937868Q 937862Q 937865Q 937772Q 937805Q
ersetzt
TXWL8L-10 TXWL8L-20 TXWL12-10 TXWL12-20 TXW14-10B TXW14-20B
Code 1
Filtertyp
BGT
Nitril
Fluorelastomer Neopren
Code B V auf Anfrage
Code 5
Anzeige
Optische Verschmutzungsanzeige, Einstellung 1,2 bar, M10x1
Optische Anzeige, Einstellung 1,2 bar, G1/8 für Doppelanschlusskopf Druckschalter 42V, Einstellung 1,2 bar, NO/NC, M10x1
Druckschalter 42V, Einstellung 1,2 bar, NO bei G1/8 BSP
Druckschalter 42V, Einstellung 1,2 bar, NC bei G1/8 BSP
Druckschalter 250V, NO/NC bei G1/8
Druckschalter 220V, NO/NC bei M10
Keine Verschmutzungsanzeige, nicht vorgebohrt
Keine Verschmutzungsanzeige, Anschluss B geschlossen
Sonstige Einstellungen für Verschmutzungsanzeige / Messgeräte
Code 6 Code G1 G2 S1 S2 S3 S4 S5 auf Anfrage P auf Anfrage
Hinweis: Für alle Doppelkopfanschlüsse der BGTS gilt: G1/8 Anschluss für Anzeigen
Optionen
Kein Verteiler erforderlich Rückstromverteiler T perforiert Rückstromverteiler P nicht perforiert Ohne Magnet
Bypass
Bypass 0,8 bar 1,5 bar 2,0 bar für BGT-3 Serie (Länge 11 und 12)
Bypass blockiert Sonstige Bypass-Einstellungen
Code B E H X
auf Anfrage
Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
Verschlossener Auffüllanschluss Rückstromverteiler T, ohne Magnet Rückstromverteiler P, ohne Magnet Rückstromverteiler T, ohne Magnet, verschl. Auffüllanschluss Rückstromverteiler P, ohne Magnet, verschl. Auffüllanschluss Rückstromverteiler T, Magnet und Auffüllanschluss Rückstromverteiler P, Magnet und Auffüllanschluss Luftdichter Rückstromverteiler Typ T Luftdichter Rückstromverteiler Typ P Sonstige Optionen Mit ATEX-Zulassung (Kategorie 2, nicht elektrische Geräte)
Hinweis 1: Filter mit elektrischer Anzeige und ATEX Zulassung auf Anfrage Optische Anzeigen sind als Kategorie 2 klassifiziert (nicht elektrisches Equipment). Komplettfilter mit Endung EX werden mit einem speziellen Typenschild geliefert. Bei Fragen zur Klassifizierung der Produkte bitte Kontakt zu Parker Filtration aufnehmen.
BGT390
Artikelnummer Ersatzelement
BGT500
Artikelnummer Ersatzelement
BGT600
Artikelnummer Ersatzelement
BGT800
Artikelnummer Ersatzelement
BGT1000
Artikelnummer Ersatzelement
BGT1500
Artikelnummer Ersatzelement
BGT390
Artikelnummer Ersatzelement BGT500
Artikelnummer Ersatzelement BGT600
Artikelnummer Ersatzelement BGT800
Artikelnummer Ersatzelement BGT1000
Artikelnummer Ersatzelement BGT1500
Artikelnummer Ersatzelement BGT2000
Artikelnummer Ersatzelement BGT2400
Artikelnummer Ersatzelement
TXWL8A-2 937832Q TXWL8C-2 937833Q TXWL10-2 937834Q TXWL11-2 937835Q TXWL12-2 937836Q TXWL13-2 937837Q
TXWL8A-5 937843Q TXWL8C-5 937842Q TXWL10-5 937841Q TXWL11-5 937840Q TXWL12-5 937839Q TXWL13-5 937838Q
TXWL8A-10 937858Q TXWL8C-10 937859Q TXWL10-10 937860Q TXWL11-10 937861Q TXWL12-10 937862Q TXWL13-10 937863Q
TXX8A-10-B 937728 TXX8C-10-B 937729 TXX10-10-B 937730 TXX11-10-B 937731 TXX12-10-B 937732 TXX13-R-10-B 937733 TXX14-10-B 937734 -
TXW8A-2-B 937742Q TXW8C-2-B 937741Q TXW10-2-B 937740Q TXW11-2-B 937739Q TXW12-2-B 937738Q TXW13-R-2-B 937737Q TXW14-2-B 937736Q TXWH14-2-B 937735Q
TXW8A-5-B 937763Q TXW8C-5-B 937764Q TXW10-5-B 937765Q TXW11-5-B 937766Q TXW12-5-B 937767Q TXW13-R-5-B 937768Q TXW14-5-B 937769Q TXWH14-5-B 937770Q
TXWL8A-20 937869Q TXWL8C-20 937868Q TXWL10-20 937867Q TXWL11-20 937866Q TXWL12-20 937865Q TXWL13-20 937864Q
TXW8A-10-B 937778Q TXW8C-10-B 937777Q TXW10-10-B 937776Q TXW11-10-B 937775Q TXW12-10-B 937774Q TXW13-R-10-B 937773Q TXW14-10-B 937772Q TXWH14-10-B 937771Q
TXW8A-20-B 937799Q TXW8C-20-B 937800Q TXW10-20-B 937801Q TXW11-20-B 937802Q TXW12-20-B 937803Q TXW13-R-20-B 937804Q TXW14-20-B 937805Q TXWH14-20-B 937806Q
ST8A-40-B 937813 ST8C-40-B 937812 ST10-40-B 937811 ST11-40-B 937810 ST12-40-B 937809 ST13-40-B 937808 ST14-40-B 937807 -
2049010017 2049010023 918045048 2049010020
