45M Eco-Serie Mitteldruckfilter
Merkmale und Nutzen
Merkmale
Filterkopf Gusseisen, Filterglocke Stahl
Filterelemente aus verstärktem Microglass III
Optische, elektrische oder elektronische Verschmutzungsanzeigen
Test-Messstellen im Filterkopf
Ecoglass III Ersatzelemente ohne inneres Stützrohr
Typische Einsatzbereiche
Industriekraftwerke
Baumaschinen
Forstmaschinen
Vorteile
Für Einsatzbereiche geeignet, in denen Aluminium nicht zugelassen ist Stabile Konstruktion
Die mehrlagigen Filterelemente bieten hohe Schmutzaufnahmekapazität
Drahtstützgewebe verhindert Faltenaufwurf und gewährleistet dauerhafte Leistungsfähigkeit
Der Verschmutzungszustand des Filterelementes ist leicht erkennbar
Für jeden Einsatzfall die richtige Anzeige
Druck- und Druckdifferenz-Messung am Filterkopf möglich
Keine Metallanteile im Filterelement
Um 50% reduziertes Gesamtgewicht
Einfache Entsorgung gebrauchter Filterelemente
Eco-Adapter lieferbar
Nutzen
Zugelassen für Maschinenräume und Bergwerke
Zuverlässige Filtration unter allen Bedingungen
Breites Filter-Leistungsspektrum
Zuverlässige Leistung während der gesamten Filter-Lebensdauer
Weniger Ausfallzeiten, hohe Lebensdauer des Filterelementes
Optimierte Filter-Lebensdauer vermeidet Bypassbetrieb
Systemgerecht konzipierte Elektroanschlüsse
Testmöglichkeit und Wartung schnell durchführbar
Filterelement-Entsorgung kann durch Verbrennung umweltfreundlich erfolgen Kostengünstiger Filterelement-Austausch
Geringe Entsorgungskosten
Umbau von Standard- auf Eco-Version möglich.

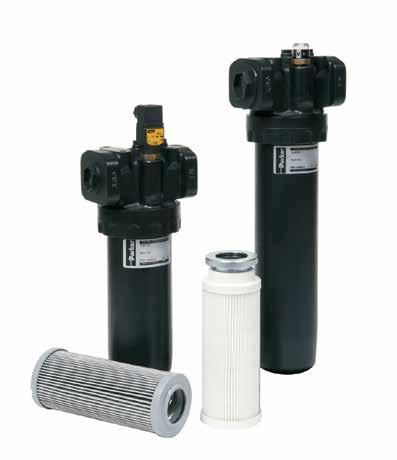

Die 45M Eco Serie von Parker
Die Mitteldruckfilter die Serie 45M/45 Eco sind die idealen Filter zum Schutz von Systemkomponenten bei niedrigeren Betriebsdruckwerten.
Das robuste Filtergehäuse der Serie 45M ermöglicht den Einsatz des Produktes unter anspruchsvollen Bedingungen. Die Filterglocke erleichtert den schnellen Elementwechsel. Dank des wiederverwendbaren Elementkerns reduzieren die Elemente der ECO-Serie den Abfall um 50 %.
126
Europe FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
V.2/45M Eco
Technische Informationen
Betriebsdruck:
Zulässiger Höchstbetriebsdruck 40 bar.
Filtergehäuse auf Dauerfestigkeit getestet: 106 Zyklen 0-40 bar.
Anschlüsse:
Gewinde G1, G11/4 (ISO 228/1) oder Flansch SAE 11/2" 3000-M.
Filtergehäuse:
Kopf aus Gusseisen (GSI).
Glockenmaterial Stahl.
Dichtungsmaterial:
Nitril oder Fluorelastomer.
Betriebstemperatur:
Dichtungsmaterial Nitril: -40° bis +100°C.
Dichtungsmaterial Fluoroelastomer: -20° bis +120°C.
Bypass-Ventil:
Öffnungsdruck 3,5 bar.
Filterelement:
Filterfeinheit:
Abhängig von Multipass-Test gemäß ISO 16889.
Dauerfestigkeit:
Elemente mit Abstützung für optimale Lebensdauer (ISO 3724)
Installationsdaten
Microglass III: Verstärkt durch Drahtgewebeabstützung mit Epoxidbeschichtung, Komposit-Endkappen und Metallkern. Kollapsfestigkeit 20 bar (ISO 2941).
Ecoglass III: Verstärkt durch Kunststoffabstützung, Komposit-Endkappen. Keine Metallbestandteile. Kollapsfestigkeit 10 bar (ISO 2941). Das Filterelement kann nur zusammen mit dem wiederverwendbarem FEA-Eco-Adapter verwendet werden.
Hinweis: Ecoglass III unterstützt die Erfüllung von ISO 14001. Verschmutzungsanzeigen: Anzeige des Differenzdrucks: 2,5 ± 0,3 bar.
- optisch M3.
- elektrisch T1.
- elektronisch F1(PNP).
- elektronisch F2(NPN). Weitere Anzeigedaten siehe Katalogabschnitt 4.
Verträglichkeit: Geeignet für den Einsatz mit Mineral- und Bioölen und auch einigen Synthetikölen. Für andere Fluide bitte Rücksprache mit Parker Filtration.
127 Parker

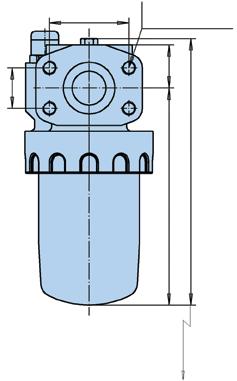

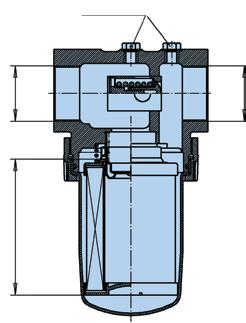

Europe FDHB500DE V.2/12CS Typ 116 208 329 428 237 330 450 550 192 285 405 505 G1, G11/4, G11/2, Flansch SAE 11/2” 3000-M Länge 1 Länge 2 Länge 3 Länge 4 A B C Gewicht (kg) D 5,9 6,2 6,6 7,0 38 C B 50 min Verschluss M12x1,5 D D A 70 132 58 M10 x 12 69,8 4 Bohrungen M12 x 18 bei Modell SAE 35,7 mm
Hannifin Hydraulic Filter Division
39 66 IN AUS V.2/45M Eco
45M Eco-Serie Mitteldruckfilter
∆p/Q-Kennlinien
Der empfohlene Wert für den anfänglichen Differenzdruck liegt bei maximal 1,0 bar. Wenn das verwendete Medium eine von 30 mm²/s abweichende Viskosität hat, kann der Differenzdruck wie folgt ermittelt werden: Gesamtwert Dp = Gehäuse Dph + (Element Dpe x Betriebsviskosität/30).
45M Serie, Leergehäuse
45M-1 Element mit Microglass III
45M-2 Element mit Microglass III
45M-3 Element mit Microglass III
45M-4 Element mit Microglass III
128
Europe FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02Q ∆ p (bar) 05Q 10Q 20Q ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02Q ∆ p (bar) 05Q 10Q 20Q ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02Q ∆ p (bar) 05Q 10Q 20Q ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 0255075100125150175200225250 G24 R24 G20 G16 23,2 20,3 14,5 2,9 0 8,7 ∆ p (PSID) Durchfluss(l/min) ∆ p (bar) 06,332,35366 Durchfluss(USGPM) 1319,3263945,359,3 5,8 11,6 17,4 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02Q ∆ p (bar) 05Q 10Q 20Q ∆ p (PSID) Durchfluss(USGPM) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 013263953667992106119132
V.2/45M Eco
45M-1 Element mit Ecoglass III
45M-2 Element mit Ecoglass III
45M-3 Element mit Ecoglass III
45M-4 Element mit Ecoglass III
Bestellschlüssel
ersetzt
FF1145.Q010.BS35.GT16
FF1145.Q020.BS35.GT16
FF1145.QE10.BS35.GT16
FF1145.QE20.BS35.GT16
FF1146.Q010.BS35.GT20
FF1146.Q020.BS35.GT20
FF1146.QE10.BS35.GT20
FF1146.QE20.BS35.GT20
FF1147.Q010.BS35.GT24
FF1147.Q020.BS35.GT24
FF1147.QE10.BS35.GT24
FF1147.QE20.BS35.GT24
Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.
129
Europe FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02QE ∆ p (bar) 05QE 10QE 20QE ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02QE ∆ p (bar) 05QE 10QE 20QE ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02QE ∆ p (bar) 05QE 10QE 20QE ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132 0 0,2 0,4 0,6 0,8 1 1,2 1,4 050100150200250300350400450500 Durchfluss(l/min) 02QE ∆ p (bar) 05QE 10QE 20QE ∆ p (PSID) 0 2,9 5,8 8,7 11,6 14,5 17,4 20,3 Durchfluss(USGPM) 013263953667992106119132
Artikelnummer 45M110QBPKG161 45M120QBPKG161 45M110QEBPKG161 45M120QEBPKG161 45M210QBPKG201 45M220QBPKG201 45M210QEBPKG201 45M220QEBPKG201 45M310QBPKG241 45M320QBPKG241 45M310QEBPKG241 45M320QEBPKG241
Durchfluss (l/min) 140 160 140 160 200 220 200 220 230 250 230 250 Filterserie 45M 45M 45M 45M 45M 45M 45M 45M 45M 45M 45M 45M Elementlänge Länge 1 Länge 1 Länge 1 Länge 1 Länge 2 Länge 2 Länge 2 Länge 2 Länge 3 Länge 3 Länge 3 Länge 3 Filterfeinheit (µ) 10 20 10 20 10 20 10 20 10 20 10 20 Dichtungen Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Verschm.anzeige Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Verschlossen Bypassöffnungsdruck 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar Ersatzelemente 938962Q 938963Q 938978Q 938979Q 938966Q 938967Q 938982Q 938983Q 938970Q 938971Q 938986Q 938987Q ersetzt FC7005.Q010.BK FC7005.Q020.BK FC7005.QE10.BK FC7005.QE20.BK FC7006.Q010.BK FC7006.Q020.BK FC7006.QE10.BK FC7006.QE20.BK FC7007.Q010.BK FC7007.Q020.BK FC7007.QE10.BK FC7007.QE20.BK Anschl. G1" G1" G1" G1" G11/4 G11/4 G11/4" G11/4" G11/2" G11/2" G11/2" G11/2" Standardprodukttabelle V.2/45M Eco
45M Eco-Serie
Mitteldruckfilter
Bestellschlüssel (Fortsetzung)
Farbcodierung (Hinweis auf Verfügbarkeit)
Code 3
Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
Hinweis: Bei Verwendung von Ecoglass III Elementen wird eine Glocke mit wiederverwendbarem Eco-Adapter benötigt.
* Ein Element mit hoher Kollapsfestigkeit ist zu verwenden, wenn MAOP höher als der Element-Kollapsdruck ist. Wenn der Filter ein Bypass-Ventil besitzt, aber keine Anzeige, wird die Bypass-Einstellung durch einen Code vorgegeben.
Verfügbarkeit: S = Standard x = kein Standard, Verfügbarkeit auf Anfrage
Beschreibung
NITRIL DICHTSATZ 45M
NITRIL DICHTSATZ 45M ECO
FLUOROELASTOMER DICHTSATZ 45M
FLUOROELASTOMER DICHTSATZ 45M ECO
Hinweis 1: Bei Filtern mit ATEX-Zulassung nach dem Code EX hinzufügen. Filter mit elektrischer Anzeige und ATEX Zulassung auf Anfrage. Optische Anzeigen sind als Kategorie 2 klassifiziert (nicht elektrisches Equipment). Komplettfilter mit Endung EX werden mit einem speziellen Typenschild geliefert. Bei Fragen zur Klassifizierung der Produkte bitte Kontakt zu Parker Filtration aufnehmen.
Durchfluss (l/min) bei einer Viskosität von 30 mm²/s - Anschlussgröße
130
FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division Europe
Bestell-Konfigurator Code 1 Code 1 2 3 4 Länge Länge 1 Länge 2 Länge 3 Länge 4 Elementlänge Code 2 45M Code 2 2 Code 3 10Q Code 4 B Code 5 M3 Code 6 K Code 7 G20 Code 8 1 Code B V Dichtungsmaterial Nitril Fluorelastomer Dichtungen Code 4 Bypass-Ventil 3,5 bar Kein Bypass* Kein Bypass* Bypass-Ventil Anzeige 2,5 bar 7,0 bar Keine Anzeige (P) Code K N X + Code 8: code 2 + Code 8: code 2 Code 6 Code P M3 T1 F1 F2 F3 F4 Mit Stahlstopfen verschlossen Optische Anzeige Elektrische Anzeige Elektronisch 4 LED, PNP, N.O. Elektronisch 4 LED, NPN, N.O. Elektronisch 4 LED, PNP, N.C. Elektronisch 4 LED, NPN, N.C. Verschmutzungsanzeigen Code 5 Code G16 G20 G24 R24 Anschlüsse Gewinde G 1 Gewinde G 1 1/4 Gewinde G 1 1/2 SAE Flansch 1 1/2" 3000-M Anschlüsse Länge 1 S S x x Länge 2 S S S x Länge 3 S S S x Länge 4 x S S x Code 7 Code 1 2 EX Optionen Standard Kein Bypass Mit ATEX-Zulassung (Kategorie 2, nicht elektrische Geräte) Optionen Code 8 Code 45M Modell Mitteldruckfilter, T-Anschluss Filterserie Code 1
Medien 02Q 05Q 10Q 20Q 02QE 05QE 10QE 20QE Ersatzelemente
Länge 1 938960Q 938961Q 938962Q 938963Q 938976Q 938977Q 938978Q 938979Q Länge 2 938964Q 938965Q 938966Q 938967Q 938980Q 938981Q 938982Q 938983Q Länge 3 938968Q 938969Q 938970Q 938971Q 938984Q 938985Q 938986Q 938987Q Länge 4 938972Q 938973Q 938974Q 938975Q 938988Q 938989Q 938990Q 938991Q Filterlänge Länge 1 Länge 2 Länge 3 Länge 4
mit Nitril-Dichtungen
Medien 02Q/02QE 05Q/05QE 10Q/10QE 20Q/20QE 02Q/02QE 05Q/05QE 10Q/10QE 20Q/20QE 02Q/02QE 05Q/05QE 10Q/10QE 20Q/20QE 02Q/02QE 05Q/05QE 10Q/10QE 20Q/20QE G16 80 120 140 160 130 150 170 190 150 170 190 200 170 180 190 200 G20 80 120 150 180 150 170 200 220 170 190 210 230 190 210 220 230 G24 & R24 80 120 150 200 170 190 230 250 190 210 230 250 210 230 240 260 Standard Standard mit LEIF oder ECO-Element Teilstandard Kein Standard 123 123 123 123
Elementmedien Microglass III Element Ecoglass III Element 20Q 20QE 10Q 10QE 05Q 05QE 02Q 02QE Glasfaser Filtermediencode Filterfeinheit Durchschnitt Filtration-Beta-Verhältnis ß (ISO 16889) / Partikelgröße µm [c] ßx(c)=2 50,0%-6 Filterfeinheit Code ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 02Q 05Q 10Q 20Q EinwegMicroglass III 02QE 05QE 10QE 20QE Ecoglass III ohne Metall
% Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx) V.2/45M Eco
Artikelnummer 918045049 918045050 918045054 918045055
45M Serie
Dichtsätze
