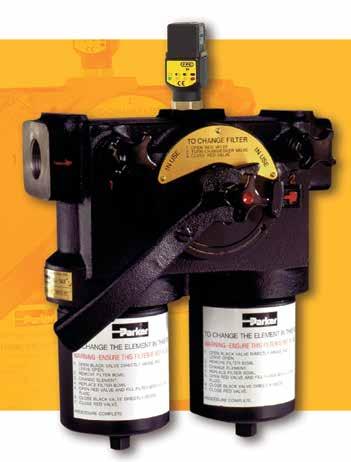

22PD/32PD Serie
Hochdruck-Duplexfilter
Max. 260 l/min - 210 bar
Duplex-Aufbau für eine Vielzahl von Einsatzbereichen
Dauerbetrieb ohne Betriebsunterbrechnung beim Elementwechsel
Die 22PD/32PD Doppelumschaltfilter zeichnen sich durch ihr integriertes Druckausgleichventil und Belüftungsanschlüsse aus. Das Glasfasermedium Microglass lll gehört zur Standardausstattung. Max. Betriebsdruck 210 bar, max. Durchfluss 260 l/min. Das Umschaltventil stellt ein verschmutzungsfreies System sicher.
Produktmerkmale:
• Die Modelle 22PD/32PD sind doppelt ausgelegt und zeichnen sich durch ihr integriertes Druckausgleichventil und die Belüftungsanschlüsse aus.
• Das Glasfasermedium Microglass lll gehört zur Standardausstattung.
• Max. Betriebsdruck 210 bar, max. Durchfluss 260 l/min
• Für den Dauerbetrieb vorgesehen, ohne Unterbrechung beim Elementwechsel.
198
Europe FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division
V.2/22PD/32PD

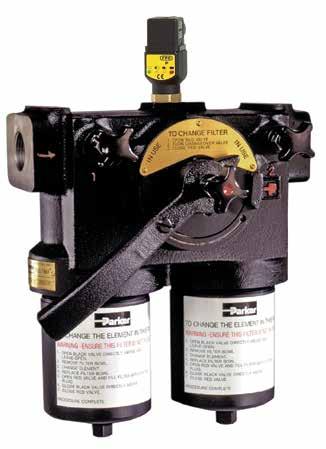

22PD/32PD Serie
Hochdruck Doppelumschaltfilter
Merkmale und Nutzen
Merkmale
Duplex-System
Integriertes Druckausgleichventil Entlüftungsanschlüsse
Filterelemente aus Microglass III
Vorteile
Wechsel des Filterelementes während des Betriebes möglich
Keine externe Verrohrung erforderlich Eingeschlossene Luft wird abgeführt
Die mehrlagigen Filterelemente haben eine hohe Schmutzaufnahmekapazität
Drahtstützgewebe verhindert Faltenaufwurf und gewährleistet dauerhafte Leistungsfähigkeit
Nutzen
Maschinen können bei vollem Schutz vor Verschmutzung weiterlaufen
Sicherheit und Zuverlässigkeit
Zuverlässige Leistung während der gesamten Lebensdauer der Filterelemente
Verhindert Nachteile durch Luft im System
Hoher Leistungsstandard
Zuverlässige Leistung während der gesamten Lebensdauer des Filterelementes Weniger Ausfallzeiten, hohe Lebensdauer des Filterelementes
Optische, elektrische und elektronische Verschmutzungsanzeigen
Der Verschmutzungszustand des Filterelementes ist leicht erkennbar
Für jeden Einsatzfall die richtige Anzeige
Typische Einsatzbereiche
Marineanwendungen
Industrieanlagen im Dauerbetrieb
Spülsysteme mit hohem Durchfluss
Die 22PD/32PD Serie von Parker Hochdruck Doppelumschaltfilter
Speziell für den Dauerbetrieb konstruiert, so dass auch beim Wechsel des Filterelementes keine Betriebsunterbrechung nötig ist.
Ein Druckausgleichventil befindet sich auf der Zulaufseite des Filters und stellt ein verschmutzungsfreies System sicher.
Optimierte Filter-Lebensdauer vermeidet Bypassbetrieb
Systemgerecht konzipierte Elektroanschlüsse
199
Europe FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division
V.2/22PD/32PD
Technische Informationen
Betriebsdruck:
Max. 210 bar.
Filtergehäuse auf Dauerfestigkeit getestet: 106 Zyklen 210 bar.
Anschlüsse:
Eingangs- und Ausgangsanschlüsse mit Gewinde.
Flansch SAE 3000-M
*3000-M ist ein SAE-Modell mit entsprechendem metrischem Anschlussgewinde.
Filtergehäuse:
Kopf aus Gusseisen (GSI).
Glockenmaterial Stahl.
Dichtungsmaterial:
Nitril oder Fluorelastomer.
Betriebstemperatur:
Dichtungsmaterial Nitril: -40 °C bis +100 °C
Dichtungsmaterial Fluoroelastomer: -20°C bis +120 °C.
Bypass-Ventil:
Öffnungsdruck 3,5 bar
Filterelement:
Filterfeinheit:
Abhängig von Multipass-Test gemäß ISO 16889.
Dauerfestigkeit: Das Filtermaterial ist mit Stützgewebe verstärkt, so dass die Dauerfestigkeit (nach ISO 3724) zuverlässig gewährleistet wird.
Microglass III: Verstärkt durch Metallgewebe mit Epoxidbeschichtung, Komposit-Endkappen und Innenstützrohr aus Metall. Kollapsfestigkeit 20 bar (ISO 2941).
Elemente mit hoher Kollapsfestigkeit: (zu verwenden, wenn kein Bypassventil im Filtergehäuse vorhanden ist).
Microglass III Filtermaterial. Abstützung durch Metallgewebe, KompositEndkappen und Innenstützrohr aus Metall. Kollapsfestigkeit 210 bar (ISO 2941).
Verschmutzungsanzeigen:
Anzeige des Differenzdrucks: 2,5 ± 0,2 bar.
- optisch M3.
- elektrisch T1.
- elektronisch F1(PNP).
- elektronisch F2(NPN).
Weitere Anzeigedaten siehe Katalogabschnitt 4.
Gewicht (kg):
Modell Länge 1 Länge 2
22PD 22 27
32PD 44 50
Verträglichkeit:
Geeignet für den Einsatz mit Mineral- und Bioölen und auch einigen synthetischen Ölen.
Bei sonstigen Flüssigkeiten bitte Kontakt zu Parker Filtration aufnehmen.
Montagebohrungen 40
M8x1,2 x12 tief
M10x1,5 x15 tief
200
FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division Europe
Anschlusstyp Modell 22PD 32PD
1” 11/4”
BSPF(G)
11/4” 11/2”

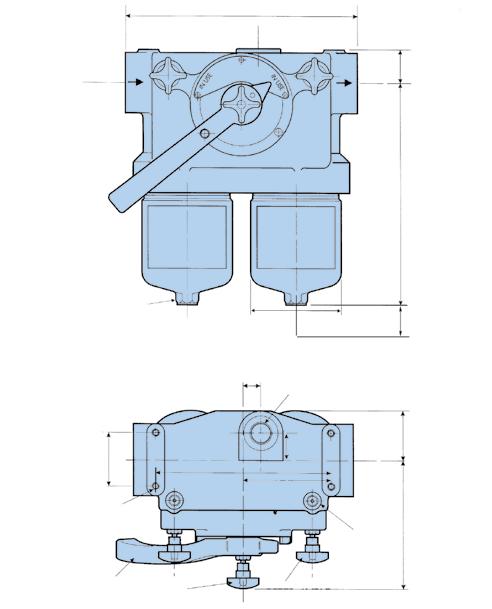

22PD-1 22-PD-2 32PD-1 32PD-2 Abmessungen in mm Modell A B C D E F G H I J K L M N Detail der Flanschoberfläche L K Sowohl 22PD als auch 32PD M12x1,72 Kennlinie x20 tief M mm A B Ein Aus C Sechskant 22PD 24 A/F 32PD 36 A/F Distanz zum Elementwechsel 100 mm N D E F J G H I 2 Entlüftungsbohrungen G1/8 Entlüftungsventil Druckausgleichsventil Anzeige Umschalthebel
32PD:
240 306 35 42 92 130 18 20 55 78 150 170 32 33 96 120 192 240 60 75 30 36 59 70 236 345 317 437 30,75Ø 38Ø V.2/22PD/32PD
22PD:
22PD/32PD Serie
Hochdruck Doppelumschaltfilter
∆p/Q-Kennlinien
Der empfohlene Wert für den anfänglichen Differenzdruck liegt bei maximal 1,2 bar.
Wenn das verwendete Medium eine von 30 mm²/s abweichende Viskosität hat, kann der Differenzdruck über den Filter hinweg wie folgt ermittelt werden:
Dp = (Dp30 x Viskosität des verwendeten Mediums) / 30 mm²/s.
Gesamtwert Dp = Gehäuse Dph + (Element Dpe x Betriebsviskosität/30).
22PD/32PD
22PD/32PD Leergehäuse
22PD-1
22PD-2 Elemente
32PD-1
201
FDHB500DE
Parker Hannifin Hydraulic Filter Division Europe
V.2/15P/30P
0,0 0,5 1,0 1,5 2,0 050100150200250300350400 Durchfluss(l/min) ∆ p (bar) 22PD Durchfluss(USGPM) 03992106 ∆ p (PSID) 0 7,3 14,5 21,8 29,0 13265379 66 32PD 0,0 0,5 1,0 1,5 2,0 2,5 3,0 050100150200250300350400 Durchfluss(l/min) ∆ p (bar) Durchfluss(USGPM) 03992106 ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 13265379 66 Öffnungsdruck 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (bar) 02Q Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05Q 10Q 20Q 0132666 501002500200 53 150300 3979 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (bar) 02Q Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05Q 10Q 20Q 0132666 501002500200 53 150300 3979
Elemente
mit Bypass-Ventil
0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (bar) 02Q Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05Q 10Q 20Q 0132666 501002500200 53 150300 3979 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (bar) 02Q Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05Q 10Q 20Q 0132666 501002500200 53 150300 3979
Elemente
Elemente V.2/22PD/32PD
32PD-2
22PD-1 hochdruckfeste Elemente
22PD-2 hochdruckfeste Elemente
32PD-1 hochdruckfeste Elemente
32PD-2 hochdruckfeste Elemente
Bestellschlüssel
Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.
202
Europe FDHB500DE V.2/15P/30P 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (Bar) 02QH Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05QH 10QH 20QH 0132666 501002500200 53 150300 3979 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (Bar) 02QH Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05QH 10QH 20QH 0132666 501002500200 53 150300 3979 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (Bar) 02QH Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05QH 10QH 20QH 0132666 501002500200 53 150300 3979 0,0 0,5 1,0 1,5 2,0 2,5 3,0 Durchfluss(l/min) ∆ p (Bar) 02QH Durchfluss(USGPM) ∆ p (PSID) 0 7,3 14,5 21,8 29,0 36,3 43,5 05QH 10QH 20QH 0132666 501002500200 53 150300 3979
Parker Hannifin Hydraulic Filter Division
Artikelnummer 22PD210QBM3KG161 22PD210QBT1KG161 22PD220QBM3KG161 22PD220QBT1KG161 32PD210QBM3KG201 32PD210QBT1KG201 32PD220QBM3KG201 32PD220QBT1KG201 ersetzt 0-22-PD-2-10Q-V-50-C-1 0-22-PD-2-10Q-TW3-50-C-1 0-22-PD-2-20Q-V-50-C-1 0-22-PD-2-20Q-TW3-50-C-1 0-32-PD-2-10Q-V-50-D-1
Durchfluss (l/min) 120 120 140 140 240 240 260 260 Filterserie 22PD 22PD 22PD 22PD 32PD 32PD 32PD 32PD Elementlänge Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Filterfeinheit (µ) 10 10 20 20 10 10 20 20 Dichtungen Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Verschm.anzeige Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Bypassöffnungsdruck 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar Ersatzelemente G01315Q G01315Q G01938Q G01938Q G01098Q G01098Q G01954Q G01954Q Anschl. G1" G1" G1" G1" G11/4" G11/4" G11/4" G11/4" Standardprodukttabelle V.2/22PD/32PD
0-32-PD-2-10Q-TW3-50-D-1 0-32-PD-2-20Q-V-50-D-1 0-32-PD-2-20Q-TW3-50-D-1
22PD/32PD Serie
Hochdruck Doppelumschaltfilter
Bestellschlüssel (Fortsetzung)
Wenn der Filter ein Bypass-Ventil besitzt, aber keine Anzeige, wird die Bypass-Einstellung durch einen Code vorgegeben.
Hinweis 1: Filter mit elektrischer Anzeige und ATEX Zulassung auf Anfrage. Optische Anzeigen sind als Kategorie 2 klassifiziert (nicht elektrisches Equipment). Komplettfilter mit Endung EX werden mit einem speziellen Typenschild geliefert. Bei Fragen zur Klassifizierung der Produkte bitte Kontakt zu Parker Filtration aufnehmen.
% Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx)
Farbcodierung (Hinweis auf
Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
203 Parker
Filter Division Europe FDHB500DE V.2/15P/30P
Hannifin Hydraulic
Bestell-Konfigurator Code 1 Code 1 2 Länge Länge 1 Länge 2 Elementlänge Code 2 22PD Code 2 2 Code 3 10Q Code 4 B Code 5 M3 Code 6 K Code 7 G16 Code 8 1 Code B V Dichtungsmaterial Nitril Fluorelastomer Dichtungen Code 4 Bypass-Ventil 3,5 bar Kein Bypass Kein Bypass Bypass- und Anzeigeeinstellungen Anzeige 2,5 bar 5,0 bar Keine Anzeige + Code 8: Code 2 + Code 8: Code 2 Code K M X Code 6 Code M3 T1 P N F1 F2 F3 F4 Optische Anzeige Elektrische Anzeige Mit Stahlstopfen verschlossen Keine Anzeige Elektronisch 4 LED, PNP, N.O. Elektronisch 4 LED, NPN, N.O. Elektronisch 4 LED, PNP, N.C. Elektronisch 4 LED, NPN, N.C. Verschmutzungsanzeigen Code 5 Code 1 2 EX Optionen Standard Kein Bypass Mit ATEX-Zulassung (Kategorie 2, nicht elektrische Geräte) Optionen Code 8 Code 22PD 32PD Modell Kleiner Hochdruck-Doppelumschaltfilter Großer Hochdruck-Doppelumschaltfilter Filterserie Code 1 Code G16 R20 G20 R24 22PD: Gewinde G 1 SAE Flansch 1 1/4” 3000-M 32PD: Gewinde G 1 1/4 SAE Flansch 1 1/2” 3000-M Anschlüsse Code 7 Medien 02Q 05Q 10Q 20Q 02QH 05QH 10QH 20QH Ersatzelemente mit Nitril-Dichtungen 22PD-1 G01282Q G02721Q G01281Q G01930Q G01442Q G03737Q G01441Q G01932Q 22PD-2 G01316Q G02724Q G01315Q G01938Q G01448Q G03738Q G01447Q G01940Q 32PD-1 G01069Q G02567Q G01068Q G01946Q G01454Q G03739Q G01453Q G01948Q 32PD-2 G01099Q G02727Q G01098Q G01954Q G01460Q G03740Q G01459Q G01956Q Medien 02Q 05Q 10Q 20Q 02QH 05QH 10QH 20QH Ersatzelemente mit Fluorelastomer-Dichtungen 22PD-1 G01302Q G02723Q G01301Q G01934Q G01446Q G04235Q G01445Q G01935Q 22PD-2 G01336Q G02726Q G01335Q G01942Q G01452Q G04236Q G01451Q G01943Q 32PD-1 G01089Q G02569Q G01088Q G01950Q G01458Q G04237Q G01457Q G01951Q 32PD-2 G01119Q G02729Q G01118Q G01958Q G01464Q G04238Q G01463Q G01959Q Filtermodell 22PD-1 22PD-2 32PD-1 32PD-2 Durchfluss (l/min) bei einer Viskosität von 30 mm²/s 02Q 70 100 100 180 05Q 80 110 150 210 10Q 100 120 210 240 20Q 120 140 230 260 Filtermodell 22PD 32PD Dichtsätze Nitril S04233 S03520 Fluorelastomer S04234 S03522
Standard Standard mit LEIF ® oder ECO-Element Teilstandard Kein Standard 123 123 123 123
3 Elementmedien Microglass III Element Element mit hoher Kollapsfestigkeit 20Q 20QH 10Q 10QH 05Q 05QH 02Q 02QH Glasfaser Filtermediencode Filterfeinheit Durchschnitt Filtration-Beta-Verhältnis ß (ISO 16889) / Partikelgröße µm [c] ßx(c)=2 50,0%-6 Filterfeinheit Code ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 02Q 05Q 10Q 20Q EinwegMicroglass III 02QH 05QH 10QH 20QH hochdruckfestes Element
V.2/22PD/32PD
Verfügbarkeit) Code
