15P/30P Serie Hochdruckfilter 1405-fdhb500-DE

Page 1

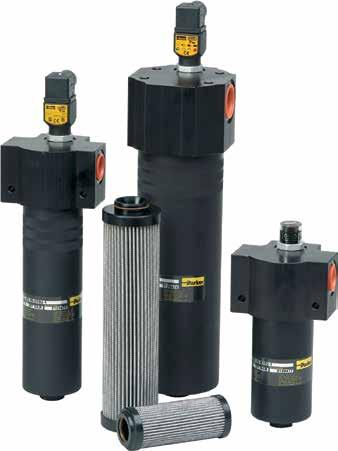

15P/30P Serie

Hochdruckfilter

Max. 200 l/min - 207 bar

Leichtbau

Hochdruckfilter

Kompaktes

Aluminiumgehäuse und geringes Gewicht

Die 15P/30P Serie verfügt über ein kompaktes Aluminiumgehäuse mit 2 Kopf- und Glockengrößen, sowie großen Anschlüssen und Durchflusskanälen. Max. Betriebsdruck 207 bar, max. Durchfluss 200 l/min. Effiziente Filtration und maximierte Standzeiten.

Produktmerkmale:

•Die Modelle 15P/30P verfügen über ein kompaktes Aluminiumgehäuse mit 2 Kopf- und 2 Glockengrößen.

•Filtermedium Microglass-III

•Max. Betriebsdruck 207 bar, max. Durchfluss 200 l/min

•Qualitätsfilter für eine bessere Kontrolle und Sicherung einer langen Lebensdauer der Komponenten

131
Europe FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division

15P/30P Serie

Hochdruckfilter

Merkmale und Nutzen

Merkmale

Kompaktes Aluminiumgehäuse

Jeweils zwei Größen für den Filterkopf und die Filterlänge

Groß dimensionierte Anschlüsse und Durchflusskanäle

Filterelemente aus Microglass III

Vorteile

Geringes Gewicht bei dennoch stabiler Konstruktion

Optimierte Abmessungen

Geringe Differenzdrücke für Filtergehäuse und Filterelement

Die mehrlagigen Filterelemente haben eine hohe Schmutzaufnahmekapazität

Drahtstützgewebe verhindert Faltenaufwurf und gewährleistet dauerhafte Leistungsfähigkeit

Nutzen

Zuverlässiger Dauerbetrieb in mobilen und industriellen Einsatzbereichen

Effiziente Filtration

Der richtige Filter für jeden Einsatzbereich Ausgelegt für hohe Volumenströme

Geringe Widerstandsverluste

Hoher Leistungsstandard

Zuverlässige Leistung während der gesamten Lebensdauer des Filterelementes

Weniger Ausfallzeiten, hohe Lebensdauer des Filterelementes

Optische, elektrische oder elektronische Verschmutzungsanzeigen

Typische Einsatzbereiche

Holzindustrie

Flugzeugwartung

Schwarzdeckenfertiger

Lüfterantriebe

Lenksysteme

Entsorgungsfahrzeuge

Betonmischer

Servosysteme

Forstwirtschaftsgeräte

Der Verschmutzungszustand des Filterelementes ist leicht erkennbar

Für jeden Einsatzfall die richtige Anzeige

Optimierte Filter-Lebensdauer vermeidet Bypassbetrieb

Systemgerecht konzipierte Elektroanschlüsse

Die 15P/30P Serie von Parker Filtration

Diese Beispiele für Einsatzbereiche haben einen gemeinsamen Nenner: es wird saubere Hydraulikflüssigkeit benötigt.

Moderne Hochdruck-Hydraulikanlagen sind anspruchsvoll. Bessere Steuerungen und eine lange Lebensdauer der Komponenten werden vorausgesetzt. Damit Hydraulikkomponenten mit hohen Leistungsstandards geliefert werden können, erfolgt deren Konstruktion mit geringeren Toleranzen, durch die sich ihre Empfindlichkeit gegenüber Verschmutzungen erhöht.

Und genau an diesem Punkt kommen die ParkerDruckfilter wie gerufen. Sie filtern Verunreinigungen, bevor diese ein Ventil verstopfen oder einen Zylinder beschädigen können. Sie entfernen auch verschleißbedingte Verschmutzungen, bevor diese in Servo- oder Proportionalventile gelangen können. Parker-Druckfilter sind ein wichtiger Beitrag für die Erfüllung der heutigen Systemanforderungen.

Parker Filtration Produkte schützen hydraulische Anlagen wirksam. Dafür sind Konstruktion und Herstellung dieser Filter in bester Weise geeignet, weil sie höchsten Qualitätsstandards gerecht werden.

132 Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/15P/30P

Technische Informationen

Betriebsdruck:

Zulässiger Höchstbetriebsdruck 207 bar.

Filtergehäuse auf Dauerfestigkeit getestet: 138 bar

Anschlüsse:

Eingangs- und Ausgangsanschlüsse mit Gewinde.

Anschlusstyp Modell 15P 30P

BSPF(G) ¾” 1”

ISO 6149 M27 M33

Filtergehäuse:

Kopf extrudiertes Aluminium (anodisiert 6061-T6).

Glockenmaterial vernietetes Aluminium (anodisiert 6061-T6).

Dichtungsmaterial:

Nitril oder Fluorelastomer.

Betriebstemperatur:

Dichtungsmaterial Nitril: -40°C bis +100°C.

Dichtungsmaterial Fluoroelastomer: -20°C bis +120°C.

Bypass-Ventil:

Öffnungsdruck 3,5 bar.

Filterelement:

Filterfeinheit:

Abhängig von Multipass-Test gemäß ISO 16889.

Installationsdetails

Dauerfestigkeit:

Die Filtermaterialien sind mit Stützgeweben verstärkt, damit optimale Ermüdungs-Dauerfestigkeit (ISO 3724) erreicht wird

Microglass III: Verstärkt durch Metalldrahtgewebe mit Epoxidbeschichtung, KompositEndkappen und Metall-Stützhülse. Kollapsfestigkeit 24 bar (ISO 2941).

Elemente mit hoher Kollapsfestigkeit:

Elemente mit hoher Kollapsfestigkeit lieferbar. Einzelheiten erfahren Sie von Parker Filtration.

Verschmutzungsanzeigen:

Anzeige des Differenzdrucks: 2,5 ± 0,2 bar.

- optisch M3.

- elektrisch T1.

- elektronisch F1(PNP).

- elektronisch F2(NPN).

Weitere Anzeigedaten siehe Katalogabschnitt 4.

Gewicht (kg):

Modell Länge 1 Länge 2

15P 1,6 2,1

30P 2,9 3,9

Verträglichkeit:

Geeignet für den Einsatz mit Mineral- und Bioölen und auch einigen Synthetikölen. Für andere Flüssigkeiten bitte Rücksprache mit Parker Filtration.

133
V.2/15P/30P
Parker Hannifin Hydraulic Filter Division Europe
FDHB500DE

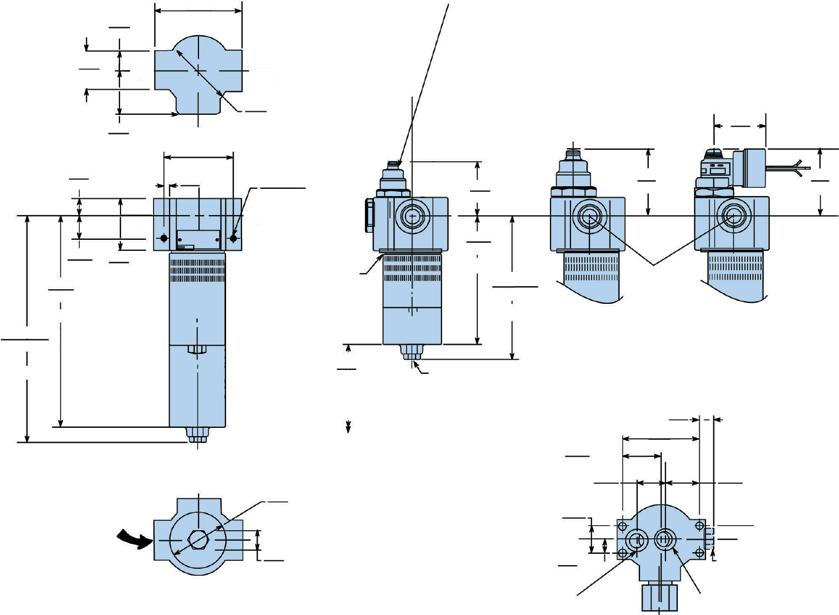

15P Serie Ansicht von unten 64,3 23,9 49,0 155,3 15P-1 15P-1 173,5-2,3 50,8 Freiraum für Elementwechsel Optional 5/16 SAE-5 Ablass-Schraube Anzugsdrehmoment 20-27 Nm (15-20 ft lbs) Anzugsdrehmoment 40-48 Nm Anzugsdrehmoment 74-95 Nm 101,6 23,0 50,5 46,0 79,4 Durchm. 21,8 25,4 62,5 6,22 250,4 15P-2 268,7–,2,3 15P-2 6,8–,13 79,4–,13

15P/30P Serie

Hochdruckfilter

Installationsdetails (Fortsetzung)

134 Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/15P/30P 66,7 90,1 Anzugsdrehmoment 74-95 Nm 3,0 51,4 210,0 30P-130P-1 229,6 Anzugsdrehmoment 88-95 Nm Optionale Ablass-Schraube 5/16 SAE-5 (11/2-20 UNF-2B) Anzugsdrehmoment 20-27 Nm 101,6 Freiraum für Elementwechsel Seitenansicht 69,9 34,9 10,3 Durchm. bis 2 total 19,1 31,8 Optionale Halterung (925563) 101,6 Anschluss an Anschluss 52,3 Ansicht von unten 24,4 338,8 30P-2 75,2 319,3 30P-2 mm

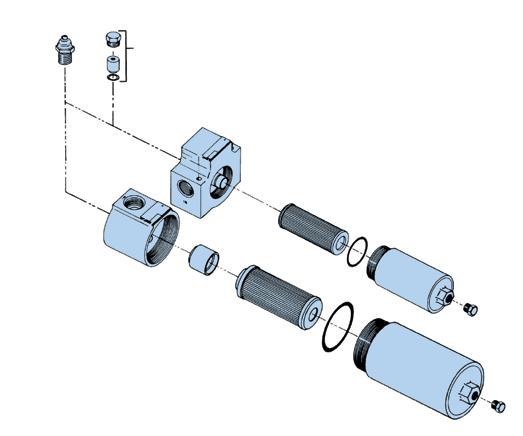

1 Kopf 2 Bypass-Satz 3 Element Siehe Übersicht im Bestell-Konfigurator 4 Glocke O-Ring – Nitril OR04074 OR06037 Glocke O-Ring – Fluorelastomer V92138 V92151 5 Glocke 6 Ablass-Schraube 7 Typenschild 10 Verschluß für Anzeigeanschl. 11 Anzeigen M3- Optisch Auto-Reset FMUM3KVMU14M T1 - Elektrische Anzeige FMUT1KVMU14M F1 – Elektronisch PNP mit 4 LEDs FMUF1KVMU14M F2 – Elektronisch NPN mit 4 LEDs FMUF2KVMU14M Pos. Beschreibung 15P 30P 30P Serie 1 2 3 4 5 6 6 5 4 3 1 7 10 11
92,1 Durchm. 28,8 Hex 104,8 Durchm.

∆p/Q-Kennlinien

Der empfohlene Wert für den anfänglichen Differenzdruck liegt bei maximal 1,2 bar. Wenn das verwendete Medium eine von 30 mm²/s abweichende Viskosität hat, kann der Differenzdruck über den Filter hinweg wie folgt ermittelt werden: Dp = (Dp30 x Viskosität des verwendeten Mediums) / 30 mm²/s.

135
FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division Europe
15P-1 Elemente 15P-2 Elemente 15P Filtergehäuse 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0204060 ∆ p (bar) 0,5 1,0 1,5 0 0510152025 80100 02Q 05Q 20Q 10Q ∆ p (PSID) ∆ p (bar) 020406080 Durchfluss(l/min) Durchfluss(USGPM) ∆ p (PSID) 051015202525 20 15 10 5 0 1,5 1,0 0,5 0,0 15P-1 15P-2 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0204060 ∆ p (bar) 0,5 1,0 1,5 0 0510152025 80100 02Q 05Q 20Q 10Q ∆ p (PSID) 30P-1 Elemente 30P Filtergehäuse 25 20 15 5 0 10 Durchfluss(USGPM) ∆ p (PSID) Durchfluss(l/min) 0,0 ∆ p (bar) 0,5 1,0 1,5 02Q 05Q 20Q 10Q 0132666 501002500200 53 150300 3979 ∆ p (bar) 050100150200 Durchfluss(l/min) Durchfluss(USGPM) ∆ p (PSID) 0102040506025 20 15 10 5 0 1,5 1,0 0,5 0,0 30P-1 30P-2 30 30P-2 Elemente 25 20 15 5 0 10 Durchfluss(USGPM) ∆ p (PSID) Durchfluss(l/min) 0,0 ∆ p (bar) 0,5 1,0 1,5 02Q 05Q 20Q 10Q 0132666 501002500200 53 150300 3979

15P/30P Serie

Hochdruckfilter

Bestellschlüssel

15P210QBM3KG121

15P210QBT1KG121 30P110QBM3KG161

30P110QBT1KG161

30P210QBM3KG161

30P210QBT1KG161

15P-1-10Q-M2-50-B2B2-1

15P-1-10Q-TW3-50-B2B2-1

15P-2-10Q-M2-50-B2B2-1

15P-2-10Q-TW3-50-B2B2-1

30P-1-10Q-M2-50-C2C2-1

30P-1-10Q-TW3-50-C2C2-1

30P-2-10Q-M2-50-C2C2-1

30P-2-10Q-TW3-50-C2C2-1

Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.

Farbcodierung (Hinweis auf Verfügbarkeit)

Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.

Wenn der Filter ein Bypass-Ventil besitzt, aber keine Anzeige, wird die Bypass-Einstellung durch einen Code vorgegeben.

Durchfluss (l/min) bei einer Viskosität von 30 mm²/s

136
FDHB500DE V.2/15P/30P
Parker Hannifin Hydraulic Filter Division Europe
Artikelnummer 15P110QBM3KG121 15P110QBT1KG121
Ersetzt
Durchfluss (l/min) 45 45 70 70 120 120 170 170 Filterserie 15P 15P 15P 15P 30P 30P 30P 30P Elementlänge Länge 1 Länge 1 Länge 2 Länge 2 Länge 1 Länge 1 Länge 2 Länge 2 Filterfeinheit (µ) 10 10 10 10 10 10 10 10 Dichtungen Nitril Nitril Nitril Nitril Nitril Nitril Nitril Nitril Verschm.anzeige Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Bypassöffnungsdruck 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar Ersatzelemente 939102Q 939102Q 939106Q 939106Q 939110Q 939110Q 939114Q 939114Q Anschl. G3/4" G3/4" G3/4" G3/4 G1" G1" G1" G1" Bestell-Konfigurator Code 1 Code 1 2 Länge Länge 1 Länge 2 Elementlänge Code 2 15P Code 2 1 Code 3 10Q Code 4 B Code 5 M3 Code 6 K Code 7 G12 Code 8 1 Code B V Dichtungsmaterial Nitril Fluorelastomer Dichtungen Code 4 Bypass-Ventil 3,5 bar Bypass- und Anzeigeeinstellungen Anzeige 2,5 bar Code K Code 6 Code P M3 T1 N F1 F2 F3 F4 Mit Stahlstopfen verschlossen Optische Anzeige Elektrische Anzeige Keine Anzeige Elektronisch 4 LED, PNP, N.O. Elektronisch 4 LED, NPN, N.O. Elektronisch 4 LED, PNP, N.C. Elektronisch 4 LED, NPN, N.C. Verschmutzungsanzeigen Code 5 Code G12 M27 G16 M33 Anschlüsse 15P: Gewinde G3/4 Gewinde M27, ISO 6149 30P: Gewinde G 1 Gewinde M33, ISO 6149 Anschlüsse Code 7 Code 1 4 Optionen Standard Ablass an der Glocke Optionen Code 8 Code 15P 30P Modell Hochdruckfilter, T-Anschluss Hochdruckfilter, T-Anschluss Filterserie Code 1 Standardprodukttabelle Code 02Q 05Q 10Q 20Q Ersatzelemente
15P-1 939100Q 939101Q 939102Q 939103Q 15P-2 939104Q 939105Q 939106Q 939107Q 30P-1 939108Q 939109Q 939110Q 939111Q 30P-2 939112Q 939113Q 939114Q 939115Q Filtermodell 15P-1 15P-2 30P-1 30P-2
02Q 25 40 70 120 05Q 30 60 90 150 10Q 45 70 120 170 20Q 70 90 170 200
mit Nitril-Dichtungen
Standard Standard mit LEIF ® oder ECO-Element Teilstandard Kein Standard 123 123 123 123
Code
Elementmedien Microglass III Element 20Q 10Q 05Q 02Q Glasfaser Filtermediencode Filterfeinheit Durchschnitt Filtration-Beta-Verhältnis ß (ISO 16889) / Partikelgröße µm [c] ßx(c)=2 50,0%-6 Filterfeinheit Code ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 02Q 05Q 10Q 20Q EinwegMicroglass III
3
% Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx)
