15/40/80CN Serie
Mitteldruckfilter
Max. 600 I/min - 70 bar
Höchstleistung für MitteldruckEinsatzbereiche
Ein wirtschaftliches, vielseitiges Filterprodukt

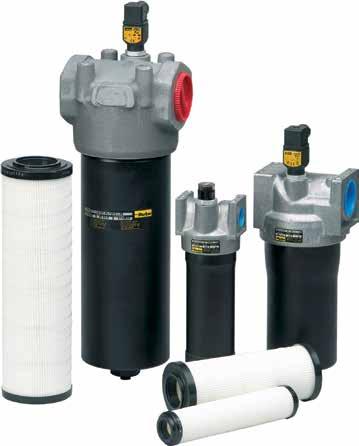

Die CN Serie verfügt über einen gegossenen Aluminiumkopf und eine Aufschraubglocke. Die einzelnen Modelle können mit Microglass lll oder Ecoglass lll Elementen ausgestattet werden. Max. Betriebsdruck 70 bar, max. Durchfluss 600 l/min. Hervorragende Leistung dank weltweit bewährtem, zuverlässigem Mitteldruckfilter.
Produktmerkmale:
•CN Serie mit Kopf und Glocke aus Gussaluminium.
•Ausgezeichnete Ermüdungsdruckwerte
•Max. Betriebsdruck 70 bar, max. Durchfluss 600 l/min
•Ein wirtschaftliches, vielseitiges Filterprodukt
117
Europe FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
MIT
V.2/15/40/80CN
15/40/80CN Serie
Mitteldruckfilter
Merkmale und Nutzen
56 bar Dauerfestigkeit
(Achtfacher Wert eines Patronen-Filters)
Diametrale Dichtungsgeometrie zwischen Kopf und Glocke
Staubschutzdichtung
Zuverlässigkeit auch bei hoch belastenden Betriebsbedingungen
Einsatzalternative auch in Bereichen, die Hochdruckfiltern vorbehalten waren
Weniger Stillstand da kein vorzeitiger Filterausfall
Bessere Eignung für den Einsatzfall, dadurch Kostenersparnis
Bewährte Zuverlässigkeit auch bei zyklisch wirkenden Belastungen
Zulassung in der Automobilindustrie
Einfacher Wechsel des Filterelementes
Keine Ausfallzeit und keine Undichtigkeiten Verschmutzung der Gewinde von Filterkopf- u. Glocke wird vermieden
Erfüllt wirklich alle Service-Anforderungen
Anschlussgewinde bleiben sauber 15CN entspricht dem Automobilstandard HF2
40CN-2 entspricht dem Automobilstandard HF3Zulassung in der Automobilindustrie
Filterkopf aus Gussaluminium Kompakt, leicht und wiederstandsfähig
Filterelemente aus verstärktem Microglass III
Die mehrlagigen Filterelemente bieten hohe Schmutzaufnahmekapazität
Erfüllt die Spezifikationen, weitere Tests und/ oder Genehmigungen erübrigen sich
Geringes Gewicht, kleiner Einbauraum und ansprechendes Design
Zuverlässige Leistung während der gesamten Lebensdauer des Filterelementes Drahtstützgewebe verhindert Faltenaufwurf und gewährleistet dauerhafte Leistungsfähigkeit
Vollständige Angaben aller Leistungsdaten Alle relevanten Daten sind übersichtlich und leicht vergleichbar dargestellt
Optische, elektrische oder elektronische Verschmutzungsanzeigen
Der Verschmutzungszustand des Filterelementes ist leicht erkennbar
Weniger Ausfallzeiten, hohe Lebensdauer des Filterelementes
Keine versteckten technischen Nachteile Einfache Auswahl des passenden Filters
Optimierte Filter-Lebensdauer vermeidet Bypassbetrieb
Für jeden Einsatzfall die richtige Anzeige Systemgerecht konzipierte Elektroanschlüsse Ecoglass III Ersatzelemente ohne inneres Stützrohr Metallfreies Filterelement
Filterelement-Entsorgung kann durch Verbrennung umweltfreundlich erfolgen Reduziertes Gesamtgewicht um 50% Kostengünstiger Filterelement-Austausch Einfache Entsorgung gebrauchter Filterelemente Geringe Entsorgungskosten Umbau-Sets verfügbar mit neuer Glocke und Eco-AdapterUmbau von Standard- auf Eco-Version möglich
Typische Einsatzbereiche
Kompressorschmieröl
Bypassfiltration
Werkzeugmaschinen (Automobilstandard)
Hydrostatische Antriebe
Mobile Geräte
Servoantriebe
Ölbohrausrüstung
Spritzguss
Die 15/40/80CN Serie von Parker Filtration
Mitteldruckfilter
Die nur zum Teil hier aufgeführten Einsatzbereiche für ParkerFilter die CN-Serie haben eine Gemeinsamkeit, nämlich den Bedarf an einem ökonomischen Mitteldruckfilter mit ausgezeichneten Dauerfestigkeits-Eigenschaften. Bevor es die Filter die CN-Serie gab, waren derartige Einsatzbereiche den typischen Einschränkungen der Spin-On-Patronenfilter unterworfen oder auf teurere Hochdruckfilter angewiesen.
Die CN-Serie schließt diese Lücke und steht jetzt mit den umweltfreundlichen Ecoglass III Filterelementen zur Verfügung.
118
FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
Europe
V.2/15/40/80CN Merkmale Vorteile Nutzen
Technische Informationen
Betriebsdruck:
Maximal zulässiger Betriebsdruck: 70 bar
Nennwert Ermüdungsdruck: 56 bar
Anschlüsse:
Mehrere Gewindeanschlüsse lieferbar, Flanschverbindungen bei Größe 80CN möglich.
Dauerfestigkeit:
Filterelemente mit Abstützung für optimale DauerfestigkeitsEigenschaften (ISO 3724).
Microglass III (auf Anfrage erhältlich)
Verstärkt durch Metalldrahtgewebe mit Epoxidbeschichtung, Kompositverstärkte Endkappen und innere Metall-Stützhülse.
Kollapsfestigkeit 20 bar (ISO 2941).
Ecoglass III
Verstärkt durch Kunststoffgewebe, Komposit-verstärkte Endkappen. Keine Metallbestandteile. Kollapsfestigkeit 10 bar (ISO 2941).
Das Filterelement kann nur zusammen mit der Glocke einschließlich Eco-Adapter verwendet werden.
Filtergehäuse: Kopf Aluminium.
Filtergehäuse hart eloxiertes Aluminium.
Dichtungsmaterial:
Nitril oder Fluorelastomer.
Betriebstemperatur:
Dichtungsmaterial Nitril: -40°C bis +100°C.
Dichtungsmaterial Fluoroelastomer: -20°C bis +120°C.
Bypass-Öffnungsdruck und Schaltpunkte der Anzeige:
Die nachstehende Tabelle enthält die Einstellungen für das BypassVentil und die entsprechende Anzeige.
Bypass Anzeige
1,7 bar 1,2 bar
3,5 bar 2,5 bar
Filterelement:
Filterfeinheit:
Abhängig von Multipass-Test gemäß ISO 16889.
Hinweis: Ecoglass III unterstützt die Erfüllung von ISO 14001.
Par-Gel:
Wasserabsorbierende Elemente aus Copolymer-Laminat zur Aufnahme von freiem Wasser aus Fluiden auf Mineralöl- und Synthetikbasis für die Grössen 40CN und 80CN.
Verschmutzungsanzeigen:
-optisch M3.-elektrisch T1.
-elektronisch F1 (PNP). - elektronisch F2 (NPN).
Weitere Anzeigedaten siehe Katalogabschnitt 4.
Hinweis: Für die T- und F-Anzeigen sind 45 mm hinzuzufügen.
Verträglichkeit:
Geeignet für den Einsatz mit Mineral- und Bioölen und auch einigen Synthetikölen. Für andere Fluide bitte Rücksprache mit Parker Filtration.
119 Parker

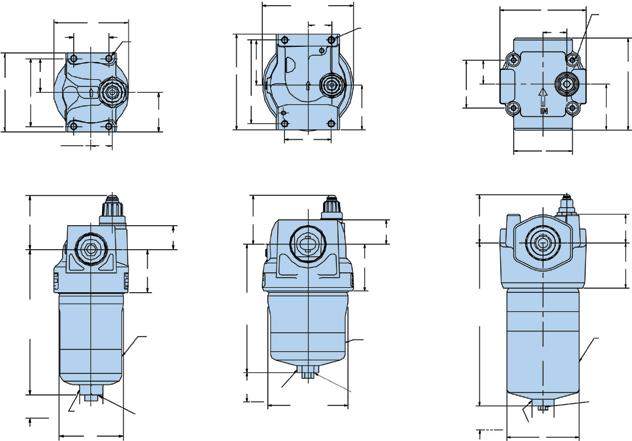

Europe FDHB500DE V.2/12CS H J F G N K I L 40CN Länge 1 A Länge 2 B Elementausbau Freiraum 65 mm SAE - 4 Ablass-
25,4
P D C M E 80CN H J G L K F I N SAE - 4
P
E C D M Länge 1 A Länge 2 B Elementausbau
Hannifin Hydraulic Filter Division
Schraube
Sechskant
AblassSchraube
25,4 Sechskant
Freiraum 65 mm
Gewicht (kg): Modell Länge 1 Länge 2 15CN 1,1 1,6 40CN 2,0 2,5 80CN 5,6 6,9
H I F G L J K N D C E Länge 1 A Länge 2 B P SAE - 4 AblassSchraube Elementausbau Freiraum 65 mm 25,4 Sechskant 15CN M
Anschlusstyp Modell 15CN 40CN 80CN BSPF(G) 1", ¾" 1¼", 1½" 1½", 2" SAE 12, 16 16, 24 24, 32 ISO 6149 M27 M33 M42, M48 Metrisch 3000-M 2"
156,6 170,8 280,9 250,7 262,4 401,6 46,5 62,0 77,7 25,4 32,6 49,5 71,1 107,2 124,8 85,9 127,0 158,7 73,2 111,0 82,6 82,6 121,9 151,4 38,1 62,0 101,6 22,9 31,8 41,1 42,9 58,8 79,4 36,6 60,2 41,3 53 53 69 4xM6-1,0 x 7,9 tief 4xM8-1,25 x 13 tief 4xM8-1,25 x 16 tief 20-27 Nm 57-68 Nm 80-95 Nm
15CN 40CN 80CN Abmessungen in mm Modell A B C D E F G H I J K L M* N P V.2/15/40/80CN
15/40/80CN Serie
Mitteldruckfilter
80CN Flansch-Anschlussdaten (SAE 2" 3000-M)
∆p/Q-Kennlinien
Bei einem Bypass von 1,7 bar beträgt der empfohlene Anfangsdifferenzdruck höchstens 0,5 bar. Bei einem Bypass von 3,5 bar beträgt der empfohlene Anfangsdifferenzdruck höchstens 1,0 bar. Wenn das verwendete Medium eine von 30 mm²/s abweichende Viskosität hat, kann der Differenzdruck über den Filter hinweg wie folgt ermittelt werden: Gesamtwert Dp = Gehäuse Dph + (Element Dpe x Betriebsviskosität/30).
120
Europe FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division
38,9 77,8 21,4 42,8 Flansch-Anschlussfläche Befestigungsbohrungen M12-1,75 x 22 tief
15CN-2 Elemente 15CN-1 Elemente 15CN Leergehäuse 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0204060 ∆ p (bar) 0,5 1,0 1,5 0 0510152025 80100 02QE 05QE 20QE 10QE ∆ p (PSID) 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0204060 ∆ p (bar) 0,5 1,0 1,5 0 0510152025 80 ¾” Nennanschlussgröße 1” Nennanschlussgröße ∆ p (PSID) 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0204060 ∆ p (bar) 0,5 1,0 1,5 0 0510152025 80100 02QE 05QE 20QE 10QE ∆ p (PSID)
V.2/15/40/80CN
∆p/Q-Kennlinien
40CN-1
40CN Leergehäuse
80CN Leergehäuse
121
FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division Europe
80CN-2
40CN-2 Elemente
80CN-1 Elemente
Elemente
25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0 ∆ p (bar) 0,5 1,0 1,5 02QE 05QE 20QE 10QE ∆ p (PSID) 0100200300400500600 0265379106132159 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0 ∆ p (bar) 0,5 1,0 1,5 02QE 05QE 20QE 10QE ∆ p (PSID) 0100200300400500600 0265379106132159 25 20 15 5 0 10 Durchfluss(USGPM) Durchfluss(l/min) 0,0 ∆ p (bar) 0,5 1,0 1,5 02QE 05QE 20QE 10QE ∆ p (PSID) 070 050100150200250300 102030405060
25 20 15 5 0 10 0204060100 ) 0,050100150200250300350 ∆ p (bar) 0,5 1,0 1,5 0 80 ∆ p (PSID) Durchfluss(USGPM) Durchfluss(l/min) 1¼” Nennanschlussgröße 1” Nennanschlussgröße 1½” Nennanschlussgröße 25 20 15 5 0 10 150159 Durchfluss(USGPM) Durchfluss(l/min) 0,0100200300400 ∆ p (bar) 0,5 1,0 1,5 0 0306090120 500600 1½” Nennanschlussgröße 2” Nennanschlussgröße ∆ p (PSID)
25 20 15 5 0 10 070 Durchfluss(USGPM) Durchfluss(l/min) 0,050100150200250300 ∆ p (bar) 0,5 1,0 1,5 0 102030405060 02QE 05QE 20QE 10QE ∆ p (PSID) V.2/15/40/80CN
Elemente
15/40/80CN Serie
Mitteldruckfilter
A.Stromversorgung der Anlage ausschalten.
B.System und Filterleitungen restlos drucklos machen.
C. Filterglocke entleeren, wenn Ablassmöglichkeit vorhanden.
D.Filterglocke im Uhrzeigersinn drehen und abnehmen.
E. Das Filterelement mit leichter Abwärtsdrehbewegung entfernen und entsorgen.
F. Dichtung und Stützringe genau überprüfen und, falls fehlerhaft, unbedingt austauschen.
G. Dichtung am Filterelement mit Systemflüssigkeit benetzen und in den Filterkopf einsetzen.
H. Filterglocke entgegen dem Uhrzeigersinn und mit dem angegebenen Drehmoment (Nm) anziehen.
15CN – 20-27 Nm
40CN – 57-68 Nm
80CN – 80-95 Nm
I. Nach Wiedereinschalten und Inbetriebnahme sicherstellen, dass der komplette Filter dicht ist.

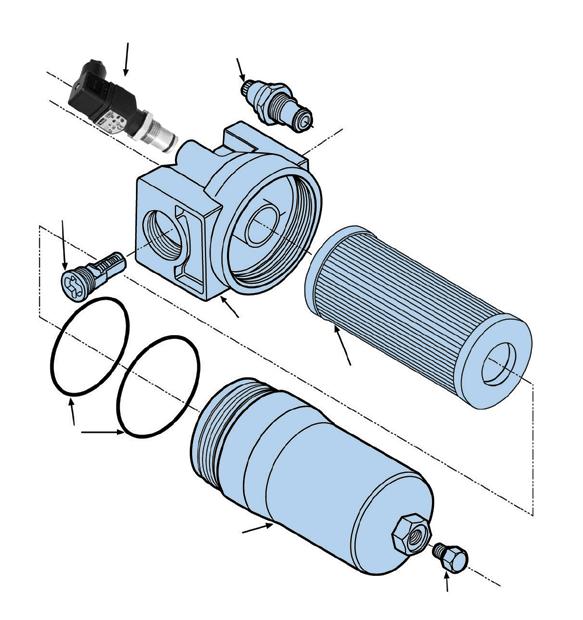

Kopf
Anzeigen
M3 - optische Anzeige, automatische Rückstellung:
T1 - elektrische Anzeige mit DIN-43650-Stecker
F1 - elektronische 4 LED Anzeige PNP
F2 - elektronische 4 LED Anzeige NPN
Bypass-Ventil Element Glocke mit Ablass-Schraube
Glocken- und Staubschutzdichtung Ablass-Schraube:
122
Europe FDHB500DE V.2/12CS Elementwechsel 8 3 2 1 6 5 4 7
Parker Hannifin Hydraulic Filter Division
SAE
1 2 3 4 5 6 7 8
-4
Pos. Beschreibung Teileverzeichnis CN Filter
V.2/15/40/80CN
Bestellschlüssel
Artikelnummer
15CN110QEVT1KG164
15CN110QEVM3KG164
15CN120QEVT1KG164
15CN120QEVM3KG164
15CN210QEVT1KG164
15CN210QEVM3KG164
15CN220QEVT1KG164
15CN220QEVM3KG164
40CN105QEVT1KG244
40CN105QEVM3KG244
40CN110QEVT1KG244
40CN110QEVM3KG244
40CN120QEVT1KG244
40CN120QEVM3KG244
40CN205QEVT1KG244
40CN205QEVM3KG244
40CN210QEVT1KG244
40CN210QEVM3KG244
40CN220QEVT1KG244
40CN220QEVM3KG244
80CN110QEVT1KG324
80CN110QEVM3KG324
80CN120QEVT1KG324
80CN120QEVM3KG324
80CN210QEVT1KG324
80CN210QEVM3KG324
80CN220QEVT1KG324
80CN220QEVM3KG324
ersetzt
F315CN1R10QETW350C2C219
F315CN1R10QEM250C2C219
F315CN1R20QETW350C2C219
F315CN1R20QEM250C2C219
F315CN2R10QETW350C2C219
F315CN2R10QEM250C2C219
F315CN2R20QETW350C2C219
F315CN2R20QEM250C2C219
F340CN1R05QETW350E2E219
F340CN1R05QEM250E2E219
F340CN1R10QETW350E2E219
F340CN1R10QEM250E2E219
F340CN1R20QETW350E2E219
F340CN1R20QEM250E2E219
F340CN2R05QETW350E2E219
F340CN2R05QEM250E2E219
F340CN2R10QETW350E2E219
F340CN2R10QEM250E2E219
F340CN2R20QETW350E2E219
F340CN2R20QEM250E2E219
F380CN1R10QETW350F2F219
F380CN1R10QEM250F2F219
F380CN1R20QETW350F2F219
F380CN1R20QEM250F2F219
F380CN2R10QETW350F2F219
F380CN2R10QEM250F2F219
F380CN2R20QETW350F2F219
F380CN2R20QEM250F2F219
Hinweis: Die mittels des nachstehenden Konfigurators wählbaren Filterversionen haben längere Vorlaufzeiten. Wenn möglich, treffen Sie Ihre Auswahl aus der obigen Tabelle.
123
FDHB500DE V.2/12CS
Parker Hannifin Hydraulic Filter Division Europe
Durchfluss (l/min) 50 50 80 80 80 80 100 100 120 120 180 180 260 260 200 200 280 280 320 320 370 370 420 420 530 530 600 600 Filterserie 15CN 15CN 15CN 15CN 15CN 15CN 15CN 15CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 40CN 80CN 80CN 80CN 80CN 80CN 80CN 80CN 80CN Elementlänge Länge 1 Länge 1 Länge 1 Länge 1 Länge 2 Länge 2 Länge 2 Länge 2 Länge 1 Länge 1 Länge 1 Länge 1 Länge 1 Länge 1 Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Länge 2 Länge 1 Länge 1 Länge 1 Länge 1 Länge 2 Länge 2 Länge 2 Länge 2 Filterfeinheit (µ) 10 10 20 20 10 10 20 20 5 5 10 10 20 20 5 5 10 10 20 20 10 10 20 20 10 10 20 20 Dichtungen Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Fluorelastomer Verschm.anzeige Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Elektrisch Optisch Bypassöffnungsdruck 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar 3,5 bar Ersatzelemente 936700Q 936700Q 936701Q 936701Q 936704Q 936704Q 936705Q 936705Q 936707Q 936707Q 936708Q 936708Q 936709Q 936709Q 936711Q 936711Q 936601Q 936601Q 936712Q 936712Q 936602Q 936602Q 936715Q 936715Q 936718Q 936718Q 936719Q 936719Q Anschluß G1" G1" G1" G1" G1" G1" G1" G1" G11/2" G11/2" G11/2 G11/2 G11/2" G11/2" G11/2" G11/2" G11/2" G11/2 G11/2 G11/2" G2" G2" G2" G2" G2" G2" G2" G2"
V.2/15/40/80CN
Standardprodukttabelle
15/40/80CN Serie
Mitteldruckfilter
Bestellschlüssel (Fortsetzung)
Hinweis: Standardartikel sind ab Lager vorrätig. Teilstandard Artikel sind innerhalb von 2-4 Wochen verfügbar. Verfügbarkeit anderer Codes auf Anfrage.
Hinweis: Bei Verwendung von Ecoglass III Elementen wird eine Glocke mit wiederverwendbarem Eco-Adapter benötigt.
Kontakt zu Parker aufnehmen. Filterlösungen mit Microglass III Elementen sind auf Anfrage lieferbar. WR: Wasserabsorbtion.
Wenn der Filter ein Bypass-Ventil besitzt, aber keine Anzeige, wird die Bypass-Einstellung durch einen Code vorgegeben.
Code 7
15CN: Gewinde G¾
Gewinde G1
Gewinde SAE 12
Gewinde SAE 16
Anschlüsse
Gewinde M27, ISO6149
40CN: Gewinde G1¼
Gewinde G1½
Gewinde SAE 16
Gewinde SAE 24
Gewinde M33, ISO6149
80CN: Gewinde G1½
Gewinde G2
Gewinde SAE 24
Gewinde SAE 32
(Kategorie 2, nicht elektrische Geräte)
Hinweis 1: Filter mit elektrischer Anzeige und ATEX Zulassung auf Anfrage Optische Anzeigen sind als Kategorie 2 klassifiziert (nicht elektrisches Equipment). Komplettfilter mit Endung EX werden mit einem speziellen Typenschild geliefert. Bei Fragen zur Klassifizierung der Produkte bitte Kontakt zu Parker Filtration aufnehmen.
Ecoglass III Elemente (Fluorelastomer-Dichtungen)
Dichtungssätze
Gewinde M42, ISO6149
Gewinde M48, ISO6149
SAE Flansch 2" 3000-M
Bitte beachten, dass die fettgedruckten Optionen für Standardversionen mit kürzerer Vorlaufzeit von 4 Wochen oder weniger stehen. Die Vorlaufzeiten aller anderen Optionen erfahren Sie von Parker Filtration.
Durchfluss (l/min) für Filterlösungen mit einer Viskosität von 30 mm²/s
Gehäuse, Anschluss 15CN-1, G1 15CN-2, G1 40CN-1, G11/2 40CN-2, G11/2 80CN-1, G2 80CN-2, G2
* Fluorelastomere werden unter verschiedenen Handelsnamen angeboten, einschl. Viton (eingetragenes Warenzeichen von DuPont) und Fluorel (eingetragenes Warenzeichen von 3M).
124 Parker Hannifin Hydraulic Filter Division Europe FDHB500DE V.2/12CS 20Q 930369Q 930370Q 930100Q 930119Q 929903Q 929927Q
Bestell-Konfigurator Code 1 40CN Code 2 2 Code 3 10QE Code 4 V Code 5 M3 Code 6 K Code 7 G24 Code 8 4 Code 1 2 Länge Länge 1 Länge 2 Elementlänge Code 2 Code 15CN 40CN 80CN Modell Kleiner CN-Filter, T-Anschluss Mittlerer CN-Filter, T-Anschluss Großer CN-Filter, T-Anschluss Filterserie Code 1 Standard Standard mit LEIF oder ECO-Element Teilstandard Kein Standard 123 123 123 123 Farbcodierung (Hinweis auf Verfügbarkeit)
WR931412 931414 931416 931418 Code V B Dichtungsmaterial Fluorelastomer Nitril Dichtungen Code 4
Bitte
Code 3 Elementmedien Ecoglass III Element 10QE 05QE 02QE Glasfaser Wasser abscheidung Filtermediencode Filterfeinheit 20QE WR Filterserie
02QE 10 30 60 80 150 180
Durchschnitt Filtration-Beta-Verhältnis
ßx(c)=2 50,0%-6 Filterfeinheit ßx(c)=10 90,0%6 11 ßx(c)=75 98,7%4,5 8,5 17 ßx(c)=100 99,0%5 9 18 ßx(c)=200 99,5%6 10 20 ßx(c)=1000 99,9% 4,5 7 12 22 02QE 05QE 10QE 20QE Ecoglass III ohne Metall % Leistung, auf der Grundlage des obigen Beta-Verhältnisses (ßx) V.2/15/40/80CN Bypass-Ventil 1,7 bar 3,5 bar Bypass-Ventil Anzeige 1,2 bar 2,5 bar Code G K Code 6 Code N M3 T1 P F1 F2 F3 F4 Keine Anzeige Optische Anzeige Elektrische Anzeige Anzeigenanschluss verschlossen Elektronisch 4 LED, PNP, N.O. Elektronisch 4 LED, NPN, N.O. Elektronisch 4 LED, PNP, N.C. Elektronisch 4 LED, NPN, N.C. Verschmutzungsanzeigen Code 5 Code G12 G16 S12 S16 M27 G20 G24 S16 S24 M33 G24 G32 S24 S32 M42 M48 R32
ß (ISO 16889) / Partikelgröße µm [c]
02Q 928935Q 928953Q 926696Q 926697Q 932656Q 932662Q 05Q G04041Q G04169Q G04048Q G04167Q 932657Q 932663Q 10Q 928934Q 928952Q 926835Q 926837Q 932658Q 932664Q 20Q 930367Q 930368Q 930099Q 930118Q 929899Q 929923Q Modell 15CN-1 15CN-2 40CN-1 40CN-2 80CN-1 80CN-2 Elemente mit Nitril-Dichtungen 02Q 932610Q 932616Q 926716Q 926717Q 932659Q 932665Q 05Q G04189Q G04190Q G04191Q G04192Q 932660Q 932666Q 10Q 932612Q 932618Q 926836Q 926838Q 932661Q 932667Q Modell 15CN-1 15CN-2 40CN-1 40CN-2 80CN-1 80CN-2 Elemente mit Fluorelastomer-Dichtungen 936758 936759 936760 936761 936763 936764 Umrüstsätze (Standard auf Eco) (zum nachträglichen Einbau an vorhandenen CN-Filtergehäusen für den Einsatz von kernlosen Elementen) 15CN-1 Glocke für kernloses Element 15CN-2 Glocke für kernloses Element 40CN-1 Glocke für kernloses Element 40CN-2 Glocke für kernloses Element 80CN-1 Glocke für kernloses Element 80CN-2 Glocke für kernloses Element Ersatzteilnummern für konventionelle Lösungen Modell 15CN-1 15CN-2 40CN-1 40CN-2 80CN-1 80CN-2
02QE 936698Q 936702Q 936706Q 936710Q 936713Q 936716Q 05QE 936699Q 936703Q 936707Q 936711Q 936714Q 936717Q 10QE 936700Q 936704Q 936708Q 936601Q 936602Q 936718Q 20QE 936701Q 936705Q 936709Q 936712Q 936715Q 936719Q
Code 4 EX Optionen
Standardablass an der Glocke Mit ATEX-Zulassung
Optionen Code 8 05QE 30 70 120 200 300 420 10QE 50 80 180 280 370 530 20QE 80 100 260 320 420 600
Modell 15CN 40CN 80CN Nitril S04449 S04447 S04458 Fluorelastomer S04450 S04448 S04459
