Serie NX

Low-Cogging Servomotor

ACHTUNG — VERANTWORTUNG DES ANWENDERS

VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG DER HIERIN BESCHRIEBENEN

PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.

• Dieses Dokument und andere Informationen von der Parker-Hanniﬁ n Corporation, seinen Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen.

• Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten.

• Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf technischen Daten oder Speziﬁ kationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Speziﬁ kationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.

2 1

3 Low-Cogging Servomotor -

Übersicht �� 5 NX1-NX2 CE Motoren �� 6 Technische Daten 6 Antriebskombinationen 6 Abmessungen 7 Bestellschlüssel ��8 NX1-NX2 UL Motoren �� 9 Technische Daten 9 Antriebskombinationen 9 Abmessungen 10 Bestellschlüssel ��11 NX3-NX8 CE und UL Motoren �� 12 Technische Daten 12 Antriebskombinationen 14 Abmessungen 15 Bestellschlüssel ��16 NX8 CE und UL Motoren - mit aktiver Kühlung �� 17 Technische Daten 17 Antriebskombinationen 17 Abmessungen 17 Bestellschlüssel ��18 Zubehör und Optionen �� 19 Motorkabel 19 Geberkabel 19 Geber für CE und UL Motoren 20

Serie NX

Parker Hannifin

Der Weltmarktführer für Bewegungs- und Steuerungstechnik

Ein Weltklassespieler auf einer lokalen Bühne

Globale Produktentwicklung

Parker hat mehr als 40 Jahre Erfahrung in der Entwicklung und Fertigung von Antrieben, Steuerungen, Motoren und Mechanik. Mit engagierten, global arbeitenden Produktentwicklungsteams nutzt Parker das Technologie Know-How und die Erfahrung der Entwicklerteams in Europa, Nordamerika und Asien.

Anwendungskompetenz vor Ort

Parker verfügt über lokale Entwicklungskapazitäten zur optimalen Anpassung unserer Produkte und Technologien an die Bedürfnisse der Kunden.

Fertigung nach Kundenbedarf

Um in den globalen Märkten auch zukünftig bestehen zu können, hat sich Parker verpflichtet, den steigenden Anforderungen stets gerecht zu werden. Optimierte Fertigungsmethoden und das Streben nach ständiger Verbesserung kennzeichnen die Fertigung von Parker. Wir messen uns daran, inwieweit wir den Erwartungen unserer Kunden in den Bereichen Qualität und Liefertreue entsprechen. Um diesen Erwartungen immer gerecht werden zu können, investieren wir kontinuierlich in unsere Fertigungsstandorte in Europa, Nordamerika und Asien.

Lokale Fertigung und Support in Europa

Ein Netzwerk engagierter

Verkaufsteams und autorisierter Fachhändler bietet Beratung und garantiert lokalen technischen Support.

Die Kontaktdaten der Verkaufsbüros finden Sie auf der Rückseite dieses Dokuments oder Sie besuchen unsere Website: www.parker.com

Elektromechanische Fertigungsstandorte weltweit

Europa

Littlehampton, Großbritannien

Dijon, Frankreich

Offenburg, Deutschland

Filderstadt, Deutschland

Mailand, Italien

Asien

Wuxi, China

Chennai, Indien

Nordamerika

Rohnert Park, Kalifornien

Irwin, Pennsylvania

Charlotte, North Carolina

New Ulm, Minnesota

4 3

Elektromechanische Fertigung Parker Verkaufsbüros Händler Offenburg, Deutschland Littlehampton, Großbritannien Mailand, Italien Dijon, Frankreich

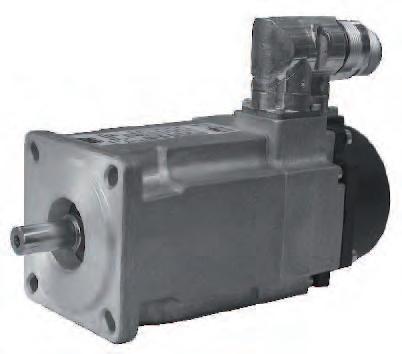

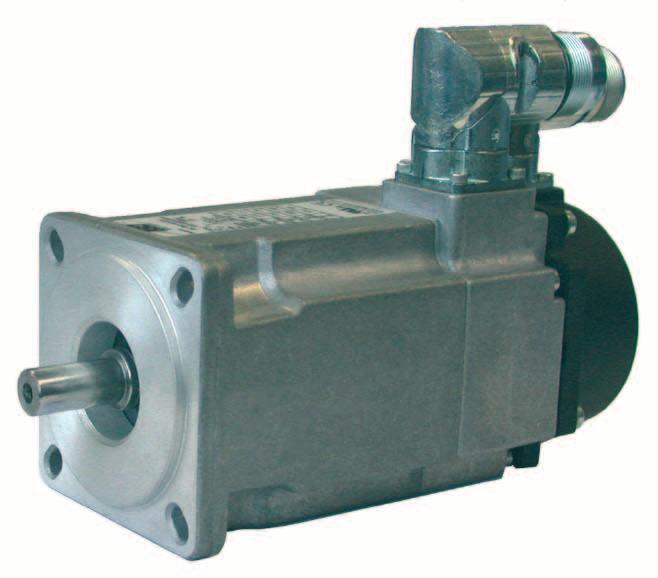

Low-Cogging Servomotor - Serie NX

Übersicht

Beschreibung

Die bürstenlosen Servomotoren der Baureihe NX von Parker vereinen außergewöhnliche Präzision und sehr gute Bewegungseigenschaften sowie hohe Dynamik in einer kompakten Baugröße.

Durch eine große Auswahl an Momenten-/ Geschwindigkeitskennlinien, Optionen und kundenspezifische Anpassungsmöglichkeiten bieten die Servomotoren der Serie NX die ideale Lösung für die meisten Servosystemanwendungen.

Vorteile

• Hohe Präzision und Bewegungsqualität

• Hohe Dynamik

• Kompakt und robust

• Große Auswahl an Optionen und Möglichkeiten zur kundenspezifischen Anpassung

• CE und UL Kennzeichnungen verfügbar

Einsatzbereiche

• Life Science Diagnostik

• Werkzeugmaschinen

• Zellstoff und Papier

• Erneuerbare Energien

• Luft- und Raumfahrt

• Radioaktive Umgebung

• Schiffsbau

• Kontinuierliche Prozesse

• Lösungen für Hybridfahrzeuge

Merkmale

• Installation

• Flansch mit Durchgangsbohrungen

• Wellenende

• Massive, glatte Welle (Standard)

• Massive Welle mit Passfeder (Option)

• Kühlung

• Natürliche Belüftung

• Mit aktiver Kühlung (nur NX860V)

• Geber

• Resolver (Standard)

• Absolutwertgeber EnDat, Hiperface, Encoder

• Posivex (nur mit Digivex Motion)

• Andere Optionen

• Bremse

• Thermische Absicherung (PTC, Thermischer Schalter oder KTY)

Technische Merkmale - Übersicht

Motortyp Permanenterregte Synchron-servomotoren

Rotorkonstruktion Rotor mit flussoptimierten Seltenerdmagneten

Polzahl 10

Leistungsbereich 0,2...13,7 kW

Momentenbereich 0,45...64 Nm

Drehzahlbereich 0...7500 min-1

Schutzklasse (IEC60034-5)

• IP64 (Standard)

• IP65 (Option)

• IP44 (mit aktiver Kühlung)

Kennzeichnungen CE UL

Versorgungs-

spannung 230/400 VAC230/480 VAC

Temperaturklasse (IEC60034-1)

• Klasse F

Anschlüsse • Stecker (Standard)

• Offene Kabelenden (Option)

• Klemmbox (Option)

• Klasse A (NX1-2)

• Klasse F (NX3-8)

• Stecker (NX1-8)

• Klemmbox (NX860V)

5 Low-Cogging Servomotor - Serie NX www parker com/ssd/de/nx 190-063002N3 688358

Low-Cogging Servomotor - Serie NX

NX1-NX2 CE Motoren

- NX2 CE Motoren Technische Daten Nenndrehzahl NN [min-1] Stillstandsmoment M0* [Nm] Nennmoment MN [Nm] Spitzenmoment Nmax [Nm] Stillstandsstrom I0* [Aeff] Nennstrom IN [Aeff] Spitzenstrom Imax [Aeff] Nennleistung PN [kW] Trägheitsmoment J [kgmm²] Bestellschlüssel 230 VAC Versorgungsspannung - ein- oder dreiphasig 6000 5000 7500 4000 6000 0,45 0,45 0,45 1 1 0,33 0,37 0,29 0,80 0,61 1,72 2 2 3,4 3,4 0,99 1,01 1,4 1,34 1,99 0,78 0,84 0,95 1,11 1,32 3,96 5,08 7,01 5,35 7,96 0,21 0,19 0,23 0,34 0,38 13 21 21 28 38 NX110E NX205E NX205E NX210E NX210E      P V S T P                          400 VAC Versorgungsspannung dreiphasig 8900 6000 7000 0,45 1 1 0,23 0,61 0,5 2 3,4 3,4 1,40 1,34 2,75 0,79 0,89 1,53 7,01 5,35 11 0,21 0,38 0,37 21 38 38 NX205E NX210E NX210E    S T G                *Montage auf Aluminiumflansch 280 x 280 x 8 mm (NX1-2), Temperatur <40 °C nahe am Motorflansch

NX1

Antriebskombinationen Motor Nenndrehzahl NN [min-1] Compax3 SLVD-N 638 Bestellnummer Antrieb Max. Drehzahl [min-1] Bestellnummer Antrieb Max. Drehzahl [min-1] Bestellnummer Antrieb 230 VAC Versorgungsspannung - ein- oder dreiphasig NX110EP 6000C3S025V2...6000SLVD1N5400638A-01-3-F-0-STO... NX205EV 5000C3S025V2...5000SLVD1N5000638A-01-3-F-0-STO... NX205ES 7500C3S025V2...7500 - -638A-02-3-F-0-STO... NX210ET 4000C3S025V2...3420SLVD2N3420638A-02-3-F-0-STO... NX210EP 6000C3S025V2...5530SLVD2N5400638A-02-3-F-0-STO... 400 VAC Versorgungsspannung - dreiphasig NX205ES 8900C3S015V4...8900 - -638B-03-6-F-0-STO... NX210ET 6000C3S015V4...6000 - -638B-03-6-F-0-STO... NX210EG 7000C3S038V4...7000 - -638B-05-6-F-0-STO...

Abmessungen

*Fr und Fa nicht kumulativ: Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden

Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden

NX1 NX2

Motor N [mm] M [mm] D [mm] E [mm] T [mm] P [mm] S [mm] Ohne BremseMit Bremse Fr* [daN] Fa* [daN] Gewicht [kg] L [mm] Gewicht [kg] L [mm] NX1103050 9 252,542,53,20,8 1101 141156,9 NX2054063 11 252,556,55,50,8 100 1,11372815,5 NX2104063 11 252,556,55,51,31201,61573016,7

Low-Cogging Servomotor - Serie NX NX1 - NX2 CE Motoren NX1 und NX2 - Kabel geschirmt mit Buchse

Motor N [mm] M [mm] D [mm] E [mm] T [mm] P [mm] S [mm] Ohne BremseMit Bremse Fr* [daN] Fa* [daN] Gewicht [kg] L [mm] Gewicht [kg] L [mm] NX1103050 9252,542,53,20,8 1101 141 156,9 NX2054063 11 252,556,55,50,8 100 1,11372815,5 NX2104063 11 252,556,55,51,31201,61573016,7

und Fa

kumulativ:

NX1 und NX2 - Steckerversion

*Fr

nicht

Low-Cogging Servomotor - Serie NX

NX1-NX2 CE Motoren

Bestellschlüssel

NX1, NX2, CE - natürliche Kühlung

1Motortyp NX110E NX205E NX210E

2Geber

siehe Tabelle NX1 - NX2 CE Motoren "Technische Daten"

A 2-poliger Resolver (Standard)

K Ohne Sensor

Q Multiturn HIPERFACE Absolutwertgeber 16 ppr SEL37 (NX2 auf Anfrage)

R Singleturn HIPERFACE Absolutwertgeber 128 ppr SKS36 (auf Anfrage)

S Multiturn HIPERFACE Absolutwertgeber 128 ppr SKM36 (auf Anfrage)

V Singleturn EnDat Absolutwertgeber ECN 1113 (auf Anfrage)

W Multiturn EnDat Absolutwertgeber EQN 1125 (auf Anfrage)

3Motortyp P V S ...

4Lackierung

siehe Tabelle NX1 - NX2 CE Motoren "Technische Daten"

R Unlackiert (Standard)

B Schwarz matt (auf Anfrage)

5Anschlüsse/Ventilation

1 Offene Enden/ohne

4 Kabel geschirmt mit Buchse/ohne

7 Stecker (Standard)/ohne

6Bremse 0 Ohne Bremse

3 Mit Bremse

7Schutzklasse 0 IP64 (Standard)

1 IP65

8Wellenende 0 Glatte Welle (Standard)

1 Welle mit Passfeder

1 2 3 4 5 6 7 8 Bestellbeispiel NX110EA P R 7 0 1 0

NX1-NX2 UL Motoren

9 Low-Cogging Servomotor - Serie NX NX1-NX2 UL Motoren Technische Daten Nenndrehzahl NN [min-1] Stillstandsmoment M0* [Nm] Nennmoment MN [Nm] Spitzenmoment Mmax [Nm] Stillstandsstrom I0* [Aeff] Nennstrom IN [Aeff] Spitzenstrom Imax [Aeff] Nennleistung PN [kW] Trägheitsmoment J [kgmm²] Bestellschlüssel 230 VAC Versorgungsspannung - ein- oder dreiphasig 5000 5000 4000 0,31 0,40 0,70 0,09 0,21 0,41 1,72 2 3,4 0,97 0,91 1 0,34 0,52 0,61 1,72 5,5 5,58 0,05 0,11 0,17 130 210 380 NX110A NX205A NX210A          7 7 7          480 VAC Versorgungsspannung - dreiphasig 6600 6000 0,4 0,7 0,11 0,15 2 3,4 0,91 1 0,32 0,27 5,5 5,58 0,08 0,09 210 380 NX205A NX210A   V T   7 7       *Montage auf Aluminiumflansch 280 x 280 x 8 mm (NX1-2), Temperatur <40 °C nahe am Motorflansch

Low-Cogging Servomotor - Serie NX

NX1-NX2 UL Motoren

Abmessungen

NX1-

*Fr und Fa nicht kumulativ: Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden

NX1 - Steckerversion

NX2 - Steckerversion

10 L

NX2 - Steckerversion Motor N [mm] M [mm] D [mm] E [mm] T [mm] P [mm] S [mm] Ohne BremseMit Bremse Fr* [daN] Fa* [daN] Gewicht [kg] L [mm] Gewicht [kg] L [mm] NX110-------0,8134 1 141156,9 NX2054063 11 252,556,55,50,81291,11372815,5 NX2104063 11 252,556,55,51,31491,61573016,7

Bestellschlüssel

NX1, NX2, UL - Version mit natürlicher Kühlung

1 2345678

Bestellbeispiel NX110AAJR7000

1Motortyp NX110A NX205A NX210A

2Geber

siehe Tabelle NX1-NX2 UL Motoren "Technische Daten"

A 2-poliger Resolver (Standard)

K Ohne Sensor

Q Multiturn HIPERFACE Absolutwertgeber 16 ppr SEL37 (NX2 auf Anfrage)

R Singleturn HIPERFACE Absolutwertgeber 128 ppr SKS36 (nur NX2)

S Multiturn HIPERFACE Absolutwertgeber 128 ppr SKM36 (nur NX2)

V Singleturn EnDat Absolutwertgeber ECN 1113 (nur NX2)

W Multiturn EnDat Absolutwertgeber EQN 1125 (nur NX2)

3Motortyp

J V T

4Lackierung

siehe Tabelle NX1-NX2 UL Motoren "Technische Daten"

R Unlackiert (Standard)

B Schwarz matt (auf Anfrage)

5Stecker

7 Standard

6Bremse

0 Ohne Bremse

3 Mit Bremse

7Schutzklasse

0 IP64 (Standard)

1 IP65

8Wellenende

0 Glatte Welle (Standard)

1 Welle mit Passfeder

- Serie

Low-Cogging Servomotor

NX NX1-NX2 UL Motoren

Low-Cogging Servomotor - Serie NX

NX3-NX8 CE und UL Motoren

Technische Daten

Nenndrehzahl NN [min-1] Stillstandsmoment M0* [Nm] Nennmoment MN [Nm] Spitzenmoment Mmax [Nm] Stillstandsstrom I0* [Aeff] Nennstrom IN [Aeff] Spitzenstrom Imax [Aeff] Nennleistung PN [kW] Trägheitsmoment J [kgmm²] Bestellschlüssel 230 VAC Versorgungsspannung - ein- oder dreiphasig 2300 4000 6600 2 2 2 1,8 1,65 1,4 6,6 6,6 6,6 1,39 2,43 3,85 1,27 2,06 2,85 5,56 9,71 15,4 0,43 0,69 0,97 79 79 79 NX310E NX310E NX310E    P K X                2300 4000 550 3200 3400 4000 4 4 5,5 5,5 5,5 5,5 3,53 3,14 5,45 4,68 4,59 4,29 13,4 13,4 18,8 18,8 18,8 18,8 2,71 4,69 1,41 5,24 5,64 6,64 2,41 3,74 1,4 4,53 4,78 5,28 10,9 18,8 5,64 21 22,5 26,5 0,85 1,32 0,31 1,57 1,64 1,80 290 290 426 426 426 426 NX420E NX420E NX430E NX430E NX430E NX430E       P J V J H F                               2200 4000 1450 2800 4000 8 8 12 12 12 7,42 6,08 10,73 9,21 7,6 26,7 26,7 40 40 40 5,31 9,89 5,25 9,86 13,9 4,99 7,82 4,75 7,8 9,31 21,2 39,5 21 39,4 55,6 1,71 2,55 1,63 2,70 3,18 980 980 1470 1470 1470 NX620E NX620E NX630E NX630E NX630E      R J R K G                          1000 2200 3600 1200 1700 2200 2600 16 16 16 258 20,5 28 41 15,38 14,48 13,24 25,54 20,5 22,88 27,47 50 50 50 92 92 92 137 5,16 11 17,5 10,1 11,1 18,9 33 4,99 10,04 14,82 9,27 11,24 15,7 22,72 20,3 43,2 69,1 39,9 59,8 74,8 132 1,61 3,34 4,99 3,21 3,65 5,27 7,48 3200 3200 3200 6200 6200 6200 9200 NX820E NX820E NX820E NX840E NX840E NX840E NX860E        X R L Q L J D                                    400 VAC Versorgungsspannung - dreiphasig 4000 9800 2 2 1,65 0,71 6,6 6,6 1,39 3,38 1,18 1,42 5,56 13,5 0,69 0,72 79 79 NX310E NX310E   P I           2000 4000 7500 1000 3000 4000 6000 4 4 4 5,5 5,5 5,5 5,5 3,60 3,14 1,90 5,38 4,77 4,29 2,98 13,4 13,4 18,8 18,8 18,8 18,8 1,36 2,71 5,43 1,41 2,82 3,78 6,64 1,23 2,16 1,38 2,48 3,01 3,76 5,47 10,9 5,64 11,3 15,1 26,5 0,75 1,32 1,49 0,56 1,50 1,80 1,87 290 290 290 426 426 426 426 NX420E NX420E NX420E NX430E NX430E NX430E NX430E        V P X V P L F                                    2000 3900 5700 6000 1350 2700 4000 5000 8 8 8 8 12 12 12 12 7,52 6,17 4,10 3,68 10,83 9,34 7,60 6,07 26,7 26,7 26,7 26,7 40 40 40 40 2,83 5,31 9,89 12,1 2,62 5,25 7,92 13,9 2,69 4,25 5,56 6,19 2,4 4,2 5,3 7,64 11,3 21,2 39,5 48,3 10,5 21 31,6 55,6 1,58 2,52 1,93 2,31 1,53 2,64 3,18 3,18 980 980 980 980 1470 1470 1470 1470 NX620E NX620E NX620E NX620E NX630E NX630E NX630E NX630E         V R J D V R N G                                         1900 3900 2100 3100 3500 4500 1700 2600 3200 16 160 28 20,5 28 28 41 41 41 14,72 12,94 23,17 20,50 18,56 14,00 34,10 27,47 21,89 50 50 92 92 92 65 137 137 137 5,16 11 10,1 11,1 16,8 21,7 14,8 18,5 27 4,79 9,07 8,47 11,09 11,5112,44 12,78 14,88 20,3 43,2 39,9 59,8 66,559,2 74 108 2,93 5,28 5,10 6,49 6,80 6,60 6,07 7,48 7,34 3200 3200 6200 6200 6200 6200 9200 9200 9200 NX820E NX820E NX840E NX840E NX840E NX840E NX860E NX860E NX860E          X R Q L K H L J F                                              *Montage auf Aluminiumflansch 400 x 400 x 12 mm (NX3-8) Temperatur <40 °C nahe am Motorflansch

Low-Cogging Servomotor - Serie NX

13 Nenndrehzahl NN [min-1] Stillstandsmoment M0* [Nm] Nennmoment MN [Nm] Spitzenmoment Mmax [Nm] Stillstandsstrom I0* [Aeff] Nennstrom IN [Aeff] Spitzenstrom Imax [Aeff] Nennleistung PN [kW] Trägheitsmoment J [kgmm²] Bestellschlüssel 480 VAC Versorgungsspannung dreiphasig 48002,001,576,61,39 1,135,560,7979NX310E  P  2300 4700 1200 3500 4600 4,00 4,00 5,50 5,50 5,50 3,53 2,96 5,34 4,55 3,95 13,4 13,4 18,8 18,8 18,8 1,36 2,71 1,41 2,82 3,78 1,21 2,05 1,37 2,37 2,78 5,47 10,9 5,64 11,3 15,1 0,85 1,46 0,67 1,67 1,90 290 290 426 426 426 NX420E NX420E NX430E NX430E NX430E      V P V P L                          2300 4500 5700 1500 3100 4600 8,00 8,00 8,00 12,00 12,00 12,00 7,36 5,57 4,10 10,68 8,84 6,70 26,7 26,7 26,7 40 40 40 2,83 5,31 9,89 2,62 5,25 7,92 2,64 3,89 5,56 2,37 4 4,74 11,3 21,2 39,5 10,5 21 31,6 1,77 2,62 2,45 1,68 2,87 3,23 980 980 980 1470 1470 1470 NX620E NX620E NX620E NX630E NX630E NX630E       V R J V R N                               2100 4600 2400 4000 3000 16,00 16,00 28,00 28,00 41,00 14,56 12,22 22,27 16,65 23,85 50 50 92 92 137 5,16 11 10,1 16,8 18,5 4,75 8,62 8,17 10,43 11,22 20,3 43,2 39,9 66,5 74 3,20 5,89 5,60 6,97 7,49 3200 3200 6200 6200 9200 NX820E NX820E NX840E NX840E NX860E      X R Q K J                         

*Montage auf Aluminiumflansch 400 x 400 x 12 mm (NX3-8) Temperatur <40 °C nahe am Motorflansch

NX3-NX8 CE und UL Motoren

Low-Cogging Servomotor - Serie NX

NX3-NX8 CE und UL Motoren Antriebskombinationen

VAC Versorgungsspannung - ein- oder dreiphasig

Motor Nenndrehzahl NN [min-1] Compax3 SLVD-N 638 Bestellnummer Antrieb Max. Drehzahl [min-1] Bestellnummer Antrieb Max. Drehzahl [min-1] Bestellnummer Antrieb

NX310EP NX310EK NX310EX 2300 4000 6600 C3S025V2... C3S025V2... C3S063V2... 1930 3600 5590 SLVD2N SLVD2N1930 3600638A-02-3-F-0-STO 638A-04-3-F-0-STO 638A-04-3-F-0-STO NX420EP 2300C3S063V2... 1990 SLVD5N 1990 638A-04-3-F-0-STO NX420EJ 4000C3S063V2...3620 SLVD5N 3620638A-04-3-F-0-STO NX430EV 550C3S025V2...550 SLVD2N 550638A-02-3-F-0-STO NX430EJ 3200C3S063V2...2860 SLVD7N 2860638A-06-3-F-0-STO NX430EH 3400C3S063V2...3110 SLVD7N 3110638A-06-3-F-0-STO NX430EF 4000C3S100V2...3700 SLVD7N 3700NX620ER 2200C3S063V2...1880 SLVD7N 1880638A-06-3-F-0-STO NX620EJ 4000C3S100V2...3670SLVD10N3670NX630ER 1450C3S063V2...1320 SLVD7N 1320638A-06-3-F-0-STO NX630EK 2800C3S100V2...2600SLVD10N2600NX630EG 4000C3S150V2...3750SLVD15N3750NX820EX 1000 C3S063V2...890 SLVD7N 890638A-06-3-F-0-STO NX820ER 2200C3S150V2...2000SLVD15N2000NX820EL 3600 - 3310 - -NX840EQ 1200C3S100V2...1060SLVD10N1060NX840EL 1700C3S150V2...1630SLVD15N1630NX840EJ 2200 - 2070 - -NX860ED 2600 - 2510 - -400 VAC Versorgungsspannung - dreiphasig NX310EP 4000C3S015V4...3570 - -638B-03-6-F-0-STO NX310EI 9800C3S038V4...9510 - -638B-05-6-F-0-STO NX420EV 2000C3S015V4...1710 - -638B-03-6-F-0-STO NX420EP 4000C3S038V4...3630 - -638B-05-6-F-0-STO NX420EX 7500C3S075V4...7500 - -638B-08-6-F-0-STO NX430EV 1000 C3S015V4... 1000 - -638B-03-6-F-0-STO NX430EP 3000C3S038V4...2670 - -638B-05-6-F-0-STO NX430EL 4000C3S038V4...3650 - -638B-05-6-F-0-STO NX430EF 6000C3S075V4...6000 - -638B-08-6-F-0-STO NX620EV 2000C3S038V4...1730 - -638B-05-6-F-0-STO NX620ER 3900C3S075V4...3440 - -638B-08-6-F-0-STO NX620EJ 5700C3S150V4...5700 - -638B-10-6-F-0-STO NX620ED 6000C3S150V4...6000 - -NX630EV 1350C3S038V4...1150 - -638B-05-6-F-0-STO NX630ER 2700C3S075V4...2390 - -638B-08-6-F-0-STO NX630EN 4000C3S150V4...3710 - -638B-10-6-F-0-STO NX630EG 5000C3S150V4...5000 - -NX820EX 1900 C3S075V4...1620 - -638B-08-6-F-0-STO NX820ER 3900C3S150V4...3600 - -638B-15-6-F-0-STO NX840EQ 2100C3S150V4... 1910 - -638B-10-6-F-0-STO NX840EL 3100C3S150V4...2930 - -638B-15-6-F-0-STO NX840EK 3500C3S300V4...3270 - -NX840EH 4500C3S300V4...4290 - -NX860EL 1700C3S150V4...1700 - -NX860EJ 2600C3S300V4...2440 - -NX860EF 3200C3S300V4...3200 - - -

230

Abmessungen

NX3-NX8

UL Motoren NX8 Motor Ohne BremseMit Bremse Fr* [daN] Fa* [daN] Gewicht [kg] L [mm] Gewicht [kg] L [mm] NX820 1320016,526615128 NX840 2026023,532616533 NX860 2732030,538617237

und Fa nicht kumulativ: Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden NX3, NX4, NX6 Motor N [mm] M [mm] D [mm] E [mm] T [mm] P [mm] S [mm] Ohne BremseMit Bremse Fr* [daN] Fa* [daN] Gewicht [kg] L [mm] Gewicht [kg] L [mm] NX310 6075-80 11 232,5715,521472,41953620 NX420 80 10019 40391,573,71754,52267224 NX430 80 10019 40391,574,62005,42518224 NX620 110 13024503,5121 9 6,918182368252 NX630 110 13024503,5121 9 8,8210 10 2658654 *Fr und Fa nicht kumulativ: Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden

Low-Cogging Servomotor - Serie NX

CE und

*Fr

Low-Cogging Servomotor - Serie NX

NX3-NX8 CE und UL Motoren

Bestellschlüssel

NX3, NX8, CE, UL - Version mit natürlicher Kühlung

1Motortyp

siehe Tabelle NX3-NX8 CE und UL Motoren "Technische Daten"

6Bremse/Thermische Absicherung

0 Ohne Bremse (Standard)/ keine Absicherung

1 Ohne Bremse/PTC am Leistungsanschluss

2Geber

A 2-poliger Resolver (Standard)

K Ohne Sensor (auf Anfrage)

Q Multiturn HIPERFACE Absolutwertgeber 16 ppr SEL37 (auf Anfrage)

R Singleturn HIPERFACE Absolutwertgeber 128 ppr SKS36

S Multiturn HIPERFACE Absolutwertgeber 128 ppr SKM36

T Singleturn HIPERFACE Absolutwertgeber 1024 ppr SRS50 (auf Anfrage)

U Multiturn HIPERFACE Absolutwertgeber 1024 ppr SRM50 (auf Anfrage)

V Singleturn EnDat Absolutwertgeber ECN 1113

W Multiturn EnDat Absolutwertgeber ECN 1125

3Motortyp

P K X ...

4Lackierung

siehe Tabelle NX3-NX8 CE und UL Motoren "Technische Daten"

R Unlackiert (Standard)

B Schwarz matt (auf Anfrage)

5Anschlüsse/Ventilation

1 Geschirmte Kabel/ohne

7 Stecker (Standard)/ohne

2 Ohne Bremse/Thermischer Schalter an der Stromleitung (auf Anfrage)

3 Mit Bremse/keine Absicherung

4 Mit Bremse/PTC am Leistungsanschluss

5 Mit Bremse/Thermischer Schalter an der Stromleitung (auf Anfrage)

A Ohne Bremse/PTC an der Sensorleitung (nicht für die UL Version verfügbar)

B Ohne Bremse/Thermischer Schalter an der Sensorleitung (auf Anfrage) (nicht für die UL Version verfügbar)

C Ohne Bremse/KTY an der Sensorleitung (nicht für die UL Version verfügbar)

D Mit Bremse/PTC an der Sensorleitung (nicht verfügbar für die UL Version)

E Mit Bremse/Thermischer Schalter an der Sensorleitung (auf Anfrage) (nicht für die UL Version verfügbar)

F Mit Bremse/KTY an der Sensorleitung (nicht für die UL Version verfügbar) 7Schutzklasse

1 2 3 4 5 6 7 8 Bestellbeispiel NX310EA P R 7 0 0 0

NX310E NX420E NX430E

0 IP64 (Standard) 1 IP65 8Wellenende 0 Glatte Welle (Standard) 1 Welle mit Passfeder

NX8 CE und UL Motoren - mit aktiver Kühlung

Abmessungen

*Fr und Fa nicht kumulativ: Bei 1500 min-1 für eine Lagerlebensdauer von 20 000 Stunden

17 Low-Cogging Servomotor - Serie NX NX8 CE und UL Motoren - mit aktiver Kühlung

Daten Nenndrehzahl NN [min-1] Stillstandsmoment M0 [Nm] Nennmoment MN [Nm] Spitzenmoment Mmax [Nm] Stillstandsstrom I0 [AEFF] Nennstrom IN [AEFF] Spitzenstrom Imax [AEFF] Nennleistung PN [kW] Trägheitsmoment J [kgmm²] Bestellschlüssel 230 VAC Versorgungsspannung - ein- oder dreiphasig 145064,0057,5013729,3 26,4748,739200NX860V  J  400 VAC Versorgungsspannung - dreiphasig 260064,0050,5213729,3 23,227413,769200NX860V  J  375064,0041,7813742,728,1110816,409200NX860V  F  480 VAC Versorgungsspannung - dreiphasig 300064,0047,6713729,321,957414,989200NX860V  J  440064,0036,0913742,724,4710816,639200NX860V  F 

Technische

- -480 VAC

NX860VJ

- -NX860VF 4400 - - -

3750C3H050V4...

Versorgungsspannung - dreiphasig

3000

NX8

Motorohne Bremsemit Bremse Fr* [daN] Fa* [daN] Masse [kg] L [mm] Masse [kg] L [mm] NX860V30,54243449017237

- mit aktiver Kühlung

Low-Cogging Servomotor - Serie NX

NX8 CE und UL Motoren - mit aktiver Kühlung

Bestellschlüssel

NX8, CE, UL - mit aktiver Kühlung

1Motortyp

NX860V NX Bürstenloser Servomotor

2Geber

A 2-poliger Resolver (Standard)

K Ohne Sensor (auf Anfrage)

Q Multiturn HIPERFACE Absolutwertgeber 16 ppr SEL37 (auf Anfrage)

R Singleturn HIPERFACE Absolutwertgeber 128 ppr SKS36

S Multiturn HIPERFACE Absolutwertgeber 128 ppr SKM36

T Singleturn HIPERFACE Absolutwertgeber 1024 ppr SRS50 (auf Anfrage)

U Multiturn HIPERFACE Absolutwertgeber 1024 ppr SRM50 (auf Anfrage)

V Singleturn EnDat Absolutwertgeber ECN 1113

W Multiturn EnDat Absolutwertgeber ECN 1125

3Motortyp

J F siehe Tabelle NX8 CE und UL Motoren - mit aktiver Kühlung „Technische Daten“

4Lackierung

R Unlackiert (Standard)

B Schwarz matt (auf Anfrage)

5Anschlüsse

5 UL Leistungssklemmenblock + Geberstecker

9 CE Leistungsklemmenblock + Geberstecker

6Bremse/Thermische Absicherung

0 Ohne Bremse (Standard)/keine Absicherung

1 Ohne Bremse/PTC am Leistungsanschluss

2 Ohne Bremse/Thermischer Schalter an der Stromleitung (auf Anfrage)

3 Mit Bremse/keine Absicherung

4 Mit Bremse/PTC am Leistungsanschluss

5 Mit Bremse/Thermischer Schalter an der Stromleitung (auf Anfrage)

A Ohne Bremse/PTC an der Sensorleitung (nicht für die UL Version verfügbar)

B Ohne Bremse/Thermischer Schalter an der Sensorleitung (auf Anfrage) (nicht für die UL Version verfügbar)

C Ohne Bremse/KTY an der Sensorleitung (nicht für die UL Version verfügbar)

D Mit Bremse/PTC an der Sensorleitung (nicht verfügbar für die UL Version)

E Mit Bremse/Thermischer Schalter an der Sensorleitung (auf Anfrage) (nicht für die UL Version verfügbar)

F Mit Bremse/KTY an der Sensorleitung (nicht für die UL Version verfügbar) 7Schutzklasse

1 2 3 4 5 6 7 8 Bestellbeispiel NX860VA J R 9 0 0 0

0 IP44 8Wellenende 0 Glatte

Welle

Passfeder

Welle (Standard) 1

mit

Zubehör und Optionen

Motorkabel

12345678

Beispielcode CC3UP1F1R0005

1 Typ

C Kabel

P Verlängerungskabel

2Antriebstyp

C3 Compax3

D1 Digivex

S2 638

S4 AC890

S5 SLVD

3Merkmal

U PUR Mantel Klasse 6 (Standard)

4Versorgungskabel

P0 Für NX1

P1 Für NX <15 Aeff

P2 Für NX <21 Aeff

5Motorstecker

F1 Für NX2-NX8 Motoren

F4 Für NX1 Motor

6Bereich R Fix

7Platzhalter 0

8Kabellänge * 001 1 m ...

050 50 m

Geberkabel

12345678

Beispielcode CC3UA1F1R0005

1 Typ

C Kabel

P Verlängerungskabel

2Antriebstyp

C3 Compax3

D1 Digivex

S2 638

S4 AC890

S5 SLVD

3Merkmal

U PUR Mantel Klasse 6 (Standard)

4Feedbackkabel

A1 Resolver

V1 EnDat Encoder

R1 HIPERFACE Encoder

5Motorstecker

F1 Für Motor mit Resolver oder Hiperface

F3 Für Motor mit EnDat

F4 Für NX1 Motor

6Bereich R Fix

7Platzhalter 0

8Kabellänge * 001 1 m

050 50 m

(*) Die letzten 3 Ziffern geben die Kabellänge in Meter ± max. 5 % an.

Für Kabel nicht in Standardlänge außer: 1/2/3/4/5/10/15/20/25/30/40/50 m wenden Sie sich bitte an uns.

Beispiel CC3UP1F1R0015: Versorgungskabel, Länge = 15 m

19 Low-Cogging Servomotor - Serie NX Zubehör und Optionen

Low-Cogging Servomotor - Serie NX

Zubehör und Optionen

Geber für CE und UL Motoren

2-poliger Resolver- Option A

• Genauigkeit: max. ±10'

• Übersetzungsverhältnis: 0,5 ±5 %

• Max. Betriebsdrehzahl: 17 000 min-1

• Betriebstemperaturbereich: -55...+155 °C

• Kompatibilität: NX1 zu NX8

Singleturn / MultiTurn Absolutwertgeber HIPERFACE SKS/SKM 36 - Option R/S

• Anzahl der Sinus-/Cosinusperioden pro Umdrehung: 128

• Absolutposition pro Umdrehung: 4096 (12 Bit)

• Anzahl der absolut codierbaren Umdrehungen: 4096 (SKM36)

• Max. Betriebsdrehzahl SKS36: 12 000 min-1

• Max. Betriebsdrehzahl SKM36: 9000 min-1

• Betriebstemperaturbereich: -20...+110 °C

• Kompatibilität: NX2 zu NX8

Singleturn / MultiTurn Absolutwertgeber EnDat ECN1113/EQN1125 - Option V/W

• Anzahl der Sinus-/Cosinusperioden pro Umdrehung: 512

• Absolutposition pro Umdrehung: 8192 (13 Bit)

• Anzahl der absolut codierbaren Umdrehungen: 4096

• Genauigkeit: ±60"

• Absoluter Positionswert EnDat 2.2

• Max. Betriebsdrehzahl: 12 000 min-1

• Betriebstemperaturbereich: -40...+115 °C

• Kompatibilität: NX2 zu NX8

Singleturn / MultiTurn Absolutwertgeber HIPERFACE SRS/SRM 50 - Option T/U (auf Anfrage)

• Anzahl der Sinus-/Cosinusperioden pro Umdrehung: 1024

• Anzahl der absolut codierbaren Umdrehungen: 4096 (SRM50)

• Absolutposition pro Umdrehung: 32768 (15 Bit)

• Betriebsdrehzahl bis zu der die Absolutposition zuverlässig bestimmt werden kann: 6000 min-1

• Max. Betriebsdrehzahl: 12 000 min-1

• Betriebstemperaturbereich: -20...+115 °C

• Kompatibilität: NX3 zu NX8

MultiTurn Absolutwertgeber HIPERFACE SEL37 - Option Q (auf Anfrage)

• Anzahl der Sinus-/Cosinusperioden pro Umdrehung: 16

• Anzahl der absolut codierbaren Umdrehungen: 4096

• Betriebsdrehzahl bis zu der die Absolutposition zuverlässig bestimmt werden kann: 6000 min-1

• Max. Betriebsdrehzahl: 10 000 min-1

• Betriebstemperaturbereich: -20...+115 °C

• Kompatibilität: NX2 zu NX8

Antriebs- und Steuerungstechnologien von Parker

Wir von Parker setzen alles daran, die Produktivität und die Rentabilität unserer Kunden zu steigern, indem wir die für ihre Anforderungen besten Systemlösungen entwickeln. Gemeinsam mit unseren Kunden finden wir stets neue Wege der Wertschöpfung. Auf dem Gebiet der Antriebs- und Steuerungstechnologien hat Parker die Erfahrung, das Know-how und qualitativ hochwertige Komponenten, die weltweit verfügbar sind. Kein anderer Hersteller bietet eine so umfangreiche Produktpalette in der Antriebs- und Steuerungstechnologie wie Parker. Weitere

LUFT- UND RAUMFAHRT

Schlüsselmärkte

• Flugzeugantriebe

• Geschäftsflugverkehr und allgemeine Luftfahrt

• Kommerzieller Transport

• Landgestützte Waffensysteme

• Militärflugzeuge

• Raketen und RaketenwerferFahrzeuge

• Regionalverkehr

• Unbemannte Flugzeuge

Schlüsselprodukte

• Flugsteuerungssysteme und -komponenten

• Fluidleitungssysteme

• Fluid-Durchflussmessungs- und Zerstäubungsgeräte

• Kraftstoffsysteme und -komponenten

• Hydrauliksysteme und -komponenten

• Systeme zur Herstellung von inertem Stickstoff

• Pneumatische Systeme und Komponenten

• Räder und Bremsen

KÄLTE-KLIMATECHNIK

Schlüsselmärkte

• Landwirtschaft

• Klimatechnik

• Lebensmittelindustrie

• Medizin/Biowissenschaften

• Präzisionskühlung

• Verarbeitungsindustrie

• Transportwesen

Schlüsselprodukte

• CO2-Kontrollen

• Elektronische Steuerungen

• Filtertrockner

• Handabsperrventile

• Schläuche und Anschlüsse

• Druckregelventile

• Kühlmittelverteiler

• Sicherheitsventile

• Elektromagnetventile

• Thermostatische Expansionsventile

ELEKTROMECHANIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Industrielle Automation

• Lebensmittel und Getränke

• Biowissenschaften und Medizintechnik

• Werkzeugmaschinen

• Verpackungsmaschinen

• Papierherstellungs- und Druckmaschinen

• Kunststoffmaschinen und Materialumformung

• Grundstoff- und Rohmetall-Herstellung

• Halbleiter und elektronische Industrie

• Textilmaschinen

• Draht und Kabel

Schlüsselprodukte

• AC/DC-Antriebe, Systeme

• Elektromechanische Aktuatoren

• Steuerungen

• Handhabungssysteme

• Getriebe

• Bediengeräte

• Industrie-PCs

• Umrichter

• Linearmotoren, Achsmodule

• Präzisionsmechanik

• Schrittmotorantriebe

• Servomotoren, -antriebe

• Profile

FILTRATION

Schlüsselmärkte

• Lebensmittelindustrie

• Industrielle Maschinen und Anlagen

• Biowissenschaften

• Schifffahrt

• Mobile Ausrüstung

• Öl und Gas

• Energieerzeugung

• Prozesstechnik

• Transportwesen

Schlüsselprodukte

• Analytische Gaserzeuger

• Filter für Druckluft und Gas

• Condition Monitoring

• Motorsaugluft-, Treibstoff- und ÖlFilterung und -Systeme

• Hydraulik-, Schmier- und Kühlmittelfilter

• Prozess-, chemische, Wasser- und Mikrofilter

• Stickstoff- u. Wasserstoff-Erzeuger, Automatische Kondensatableiter

FLUIDTECHNIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Landwirtschaft

• Chemie- und Petrochemie

• Baumaschinen

• Lebensmittelindustrie

• Kraftstoff- und Gasleitung

• Industrielle Anlagen

• Mobile Ausrüstungen

• Öl und Gas

• Transportwesen

• Schweißen

Schlüsselprodukte

• Messinganschlüsse und –ventile

• Diagnoseausrüstung

• Fluid-Leitungssysteme

• Schläuche für industrielle Anwendungen

• PTFE- und PFA-Schläuche, -Rohre und Kunststoffanschlüsse

• Gummi- und Thermoplastschläuche und Anschlüsse

• Rohrverschraubungen und Adapter

• Schnellverschluss-Kupplungen

HYDRAULIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Hebezeuge

• Landwirtschaft

• Baumaschinen

• Forstwirtschaft

• Industrielle Maschinen u. Anlagen

• Bergbau

• Öl und Gas

• Stromerzeugung und Energiewirtschaft

• LKW-Hydraulik

Schlüsselprodukte

• Diagnoseausrüstung

• Hydraulische Zylinder und Hydro-Speicher

• Hydraulische Motoren und Pumpen

• Hydraulik-Systeme

• Hydraulik-Ventile und Steuerungen

• Nebenantriebe

• Gummi- und Thermoplastschläuche und Anschlüsse

• Rohrverschraubungen und Adapter

• Schnellverschluss-Kupplungen

PNEUMATIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Transportsysteme und WerkstückHandhabung

• Industrielle Automation

• Lebensmittelindustrie

• Biowissenschaften und Medizin

• Werkzeugmaschinen

• Verpackungsmaschinen

• Transportwesen und Automobilindustrie

Schlüsselprodukte

• Druckluft-Aufbereitung

• Pneumatik Zylinder

• Kompakt Zylinder

• Linearantriebe

• Greifer und Aktuatoren

• Drehantriebe und Motoren

• Zuganker-Zylinder

• Feldbus-Ventilsysteme

• Verblockbare Ventile

• Miniatur-Ventiltechnik

• Pneumatik Zubehör

• Vakuum-Generatoren

• Vakuum-Sauger und -Sensoren

PROZESSSTEUERUNG

Schlüsselmärkte

• Chemische Industrie/Raffinerien

• Lebensmittelindustrie

• Allgemeine und Zahnmedizin

• Mikro-Elektronik

• Öl und Gas

• Energieerzeugung

Schlüsselprodukte

• Produkte und Systeme zur Bearbeitung analytischer Proben

• Anschlüsse, Ventile und Pumpen für die Leitung von Fluorpolymeren

• Anschlüsse, Ventile und Regler für die Leitung hochreiner Gase

• Prozesstechnik-Anschlüsse, -Ventile und Druckregler

• Mitteldruckanschlüsse und -ventile

DICHTUNG UND ABSCHIRMUNG

Schlüsselmärkte

• Luft- und Raumfahrt

• Chemische Verarbeitung

• Gebrauchsgüter

• Energie, Öl und Gas

• Fluidtechnik

• Industrie allgemein

• Informationstechnologie

• Biowissenschaften

• Militär

• Halbleiter-Technik

• Telekommunikation

• Transport

Schlüsselprodukte

• Dynamische Dichtungen

• Elastomer-O-Ringe

• EMV-Abschirmungen

• Extrudierte- und präzisionsgeschnittene/gefertigte

Elastomerdichtungen

• Homogene und eingefügte

Elastomerformen

• Hochtemperatur-Metalldichtungen

• Metall- und Kunststoff- VerbundstoffDichtungen

• Wärmeleitmaterialien

erhalten

unter der kostenlosen Rufnummer 00800 27 27 5374

Informationen

Sie

Parker weltweit

Europa, Naher Osten, Afrika

AE – Vereinigte Arabische Emirate, Dubai

Tel: +971 4 8127100 parker.me@parker.com

AT – Österreich, Wiener Neustadt Tel: +43 (0)2622 23501-0 parker.austria@parker.com

AT – Osteuropa, Wiener Neustadt Tel: +43 (0)2622 23501 900 parker.easteurope@parker.com

AZ – Aserbaidschan, Baku Tel: +994 50 2233 458 parker.azerbaijan@parker.com

BE/LU – Belgien, Nivelles Tel: +32 (0)67 280 900 parker.belgium@parker.com

BY – Weißrussland, Minsk

Tel: +375 17 209 9399 parker.belarus@parker.com

CH – Schweiz, Etoy, Tel: +41 (0)21 821 87 00 parker.switzerland@parker.com

CZ – Tschechische Republik, Klecany

Tel: +420 284 083 111 parker.czechrepublic@parker.com

DE – Deutschland, Kaarst

Tel: +49 (0)2131 4016 0 parker.germany@parker.com

DK – Dänemark, Ballerup

Tel: +45 43 56 04 00 parker.denmark@parker.com

ES – Spanien, Madrid

Tel: +34 902 330 001 parker.spain@parker.com

FI – Finnland, Vantaa

Tel: +358 (0)20 753 2500 parker.ﬁ nland@parker.com

FR – Frankreich, Contamine s/Arve Tel: +33 (0)4 50 25 80 25 parker.france@parker.com

GR – Griechenland, Athen

Tel: +30 210 933 6450 parker.greece@parker.com

HU – Ungarn, Budaörs

Tel: +36 23 885 470 parker.hungary@parker.com

IE – Irland, Dublin Tel: +353 (0)1 466 6370 parker.ireland@parker.com

IT – Italien, Corsico (MI) Tel: +39 02 45 19 21 parker.italy@parker.com

KZ – Kasachstan, Almaty Tel: +7 7273 561 000 parker.easteurope@parker.com

NL – Niederlande, Oldenzaal Tel: +31 (0)541 585 000 parker.nl@parker.com

NO – Norwegen, Asker Tel: +47 66 75 34 00 parker.norway@parker.com

PL – Polen, Warschau Tel: +48 (0)22 573 24 00 parker.poland@parker.com

PT – Portugal, Leca da Palmeira Tel: +351 22 999 7360 parker.portugal@parker.com

RO – Rumänien, Bukarest Tel: +40 21 252 1382 parker.romania@parker.com

RU – Russland, Moskau Tel: +7 495 645-2156 parker.russia@parker.com

SE – Schweden, Spånga Tel: +46 (0)8 59 79 50 00 parker.sweden@parker.com

SK – Slowakei, Banská Bystrica Tel: +421 484 162 252 parker.slovakia@parker.com

SL – Slowenien, Novo Mesto Tel: +386 7 337 6650 parker.slovenia@parker.com

TR – Türkei, Istanbul Tel: +90 216 4997081 parker.turkey@parker.com

UA – Ukraine, Kiew Tel +380 44 494 2731 parker.ukraine@parker.com

UK – Großbritannien, Warwick Tel: +44 (0)1926 317 878 parker.uk@parker.com

ZA – Republik Südafrika, Kempton Park Tel: +27 (0)11 961 0700 parker.southafrica@parker.com

Parker Hanniﬁn GmbH Pat-Parker-Platz 1

41564 Kaarst

Tel.: +49 (0)2131 4016 0

Fax: +49 (0)2131 4016 9199 parker.germany@parker.com www.parker.com

Nordamerika

CA – Kanada, Milton, Ontario

Tel: +1 905 693 3000

US – USA, Cleveland Tel: +1 216 896 3000

Asien-Paziﬁk

AU – Australien, Castle Hill Tel: +61 (0)2-9634 7777

CN – China, Schanghai

Tel: +86 21 2899 5000

HK – Hong Kong

Tel: +852 2428 8008

IN – Indien, Mumbai

Tel: +91 22 6513 7081-85

JP – Japan, Tokyo

Tel: +81 (0)3 6408 3901

KR – Korea, Seoul

Tel: +82 2 559 0400

MY – Malaysia, Shah Alam

Tel: +60 3 7849 0800

NZ – Neuseeland, Mt Wellington

Tel: +64 9 574 1744

SG – Singapur

Tel: +65 6887 6300

TH – Thailand, Bangkok

Tel: +662 186 7000-99

TW – Taiwan, Taipei

Tel: +886 2 2298 8987

Südamerika

AR – Argentinien, Buenos Aires

Tel: +54 3327 44 4129

BR – Brasilien, Sao Jose dos

Campos

Tel: +55 800 727 5374

CL – Chile, Santiago

Tel: +56 2 623 1216

MX – Mexico, Apodaca

Tel: +52 81 8156 6000

Europäisches Produktinformationszentrum

Kostenlose Rufnummer: 00 800 27 27 5374 (von AT, BE, CH, CZ, DE, DK, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PL, PT, RU, SE, SK, UK, ZA)

190-063002N3 Dezember 2012

Ihr Parker-Handelspartner
