Hochgeschwindigkeitsmotoren für Prüfstände

Serie MGV

Beschreibung

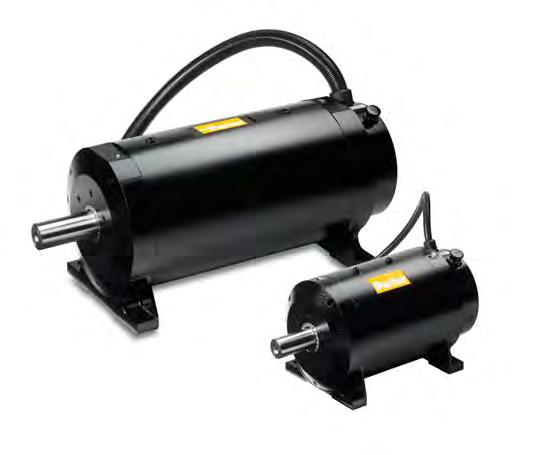

Die Servomotoren der Serie MGV bieten eine innovative Direktantriebslösung speziell für Anwendungen, die hohe Drehzahlen bei niedrigem Drehmoment erfordern.

MGV Motoren werden in vielen Prüfständen für die Automobil- oder Luft- und Raumfahrtindustrie eingesetzt (Anlasser, Pumpen, Lichtmaschinen, Getriebe...).

Durch ihre Reaktionsgeschwindigkeit und außergewöhnliche Dynamik sind MGV Motoren perfekt für Testsimulationen geeignet: Geschwindigkeit im Stadtverkehr oder im Rennbetrieb, azyklische Geschwindigkeitsprofile eines Brennkraftmotors etc...

Produktmerkmale Kontaktinformation

Parker Hannifin GmbH

Pat-Parker-Platz 1

41564 Kaarst

Tel.: +49 (0)2131 4016 0

Fax: +49 (0)2131 4016 9199

parker.germany@parker.com www.parker.com

• Hohe Maximaldrehzahl; hierdurch wird kein mechanisches Getriebe benötigt

• Niedrige Drehmomente ermöglichen schnelle Beschleunigung/Verzögerung

• Betrieb mit konstanter Leistung über der Nenndrehzahl, verhindert Überdimensionierung des Antriebs

• Wasserkühlung für kompakte Baugröße und leisen Betrieb

• Hohe Dynamik ermöglicht die exakte Reproduktion der Betriebsbedingungen geprüfter Produkte

Übersicht

Die Motoren der Serie MGV sind bürstenlose Servomotoren mit Permanentmagnet, die in ein kompaktes, wassergekühltes Gehäuse eingebaut sind. Die Servomotoren der Serie MGV sind besonders für die Überprüfung von Automobil- sowie Luft- und Raumfahrtkomponenten geeignet; hier bieten sie eine Vielzahl von Vorteilen gegenüber herkömmlichen lüftergekühlten Induktionsmotoren.

• Höhere Maximaldrehzahlen

• Kein mechanisches Getriebe

• Reduzierte Baugröße

• Reduzierter Schallpegel

Zahlreiche Wicklungsvarianten sind verfügbar und ermöglichen alle gewünschten Momenten-/ Drehzahlkennlinien bis zu 230 kW.

Allgemeine Merkmale

Leistung Bis zu 230 kW

Drehzahl Bis 45 000 min-1

Feldschwächbereich Abhängig von den Antriebseigenschaften

Montage* Flansch B3 oder B14

Schutzklasse IP40 Standard

Kühlmethode Wassermantel

Versorgungsspannung 400 VAC

Anschlüsse

• 1,2 m offene Enden für Netzversorgung und thermische Sonde

• Stecker für Feedbacksignal

Isolierung der Statorwicklung Klasse F nach EN60034-1 (Overmolding)

Thermische Absicherung 1 PTC 150 Sonde als Standard

Rotorabgleich Qualität G1

Wellenende Massive, glatte Welle Standard

Lager Stahl oder Keramik, je nach Drehzahl und Last

Geber 2-poliger Resolver

* Bitte beachten: die Motoren wurden für den Betrieb in horizontaler Ausrichtung entwickelt. Wenn Sie den Motor vertikal ausrichten möchten, wenden Sie sich bitte an uns.

Zeichnungen

Leistungskabelausgang

Wasserzu-/ abfluss

Bohrungen für Tragbolzen

Geberstecker

2

Technische Daten

Globale Lösung

Einfache Integration

Parker Hiross entwickelt und fertigt seit 1964 Produkte für die industrielle Wasserkühlung. Mit geschlossenen Kühlkreisen können Verunreinigungen und Abwasser vermieden und die Effizienz erhöht werden, was wiederum zu Energieeinsparungen führt. Hyperchill-Produkte können zur Kühlung des MGV Motors eingesetzt werden. Sie profitieren somit von einer komplett integrierten Parker Lösung. Wir helfen Ihnen auch gerne bei der Auswahl, beim Zusammenbau und Einsatz eines entsprechenden Drehmoment-Messflansches.

Vorteile

• Eine komplette Lösung aus einer Hand

• Maximale Zuverlässigkeit

• Optimiertes System

• Leises System (Remote-System)

3
MotorAntrieb Leistung S1 P S1 [kW] Drehmoment bei kleiner Drehzahl S1 M0 [Nm] Grunddrehzahl Nb [min-1] Max. Drehzahl N [min-1] Dauerstrom bei niedriger Drehzahl I0 [Aeff] Trägheit J [kgmm²] MGV430BAL Antrieb 25/51 - 400107,3 13 10045 000 24,7 890 MGV430BAI Antrieb 35/79 - 40015,66,8 21 90045 000 35 890 MGV635CAF Antrieb 37/57 - 40015,6207450 30 000 36,6 3520 MGV635CAD Antrieb 55/85 - 4002520 11 90030 000 54,8 3520 MGV840CAR Antrieb 24/37 - 40010681410 24 000 23,2 18 600 MGV840CAH Antrieb 73/114 - 40032684500 24 000 72,6 18 600 MGV840CAF Antrieb 94/151 - 40044666370 24 000 93,8 18 600 MGV840CAD Antrieb 123/227 - 4006358 10 30024 000 123 18 600 MGV950CAC Antrieb 222/456 - 4001052005010 20 000 252 63 000 MGV950CAX Antrieb 454/821 - 4001752008350 20 000 454 63 000 MGV970CBX Antrieb 542/661 - 4002303905630 12 000 542 86 600 MGVA50DAC Antrieb 154/191 - 400674801330 12 000 154 292 000 MGVA50DAB Antrieb 230/287 - 4001014802010 12 000 230 292 000 MGVA50DAA Antrieb 439/598 - 4002004604150 12 000 439 292 000 MGVA50DBB Antrieb 470/660 - 4001956203000 12 000 465,2 292 000

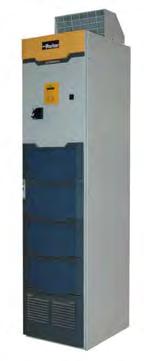

Antriebskombination

Komplette und leistungsfähige AFE 4Q Lösung

Durch den Einsatz von Parker Antrieben in einer AFE Konfiguration werden die Oberwellen nach IEEE519 reduziert (THD < 3 %) und Energie kann in das Versorgungsnetz zurückgespeist werden.

Außerdem nutzen MGV-Motoren die Feldschwächtechnik, was ein hohes Drehmoment bei niedrigen Drehzahlen sowie den Betrieb mit konstanter Leistung ab einer vorgegebenen Grunddrehzahl

ermöglicht. Hierdurch kann auf die Überdimensionierung des Antriebs verzichtet werden.

Technische Änderungen vorbehalten. Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.

© 2011 Parker Hannifin Corporation. Alle Rechte vorbehalten.
190-063008N2 November 2011
