Mikro-Servoantrieb - ViX
Übersicht
Beschreibung

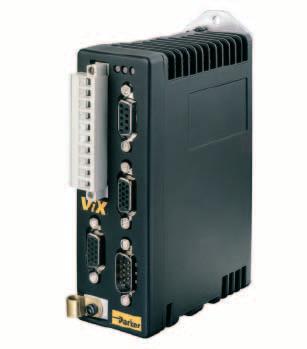

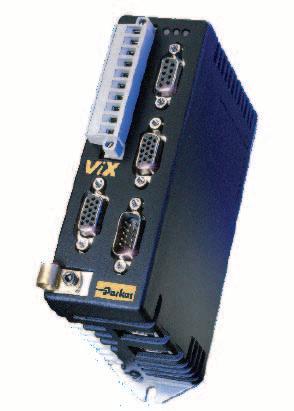

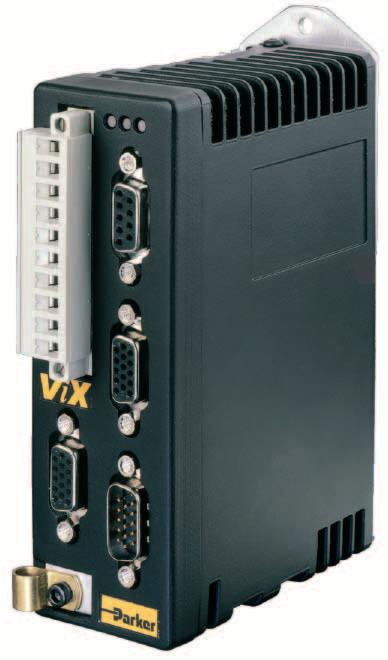

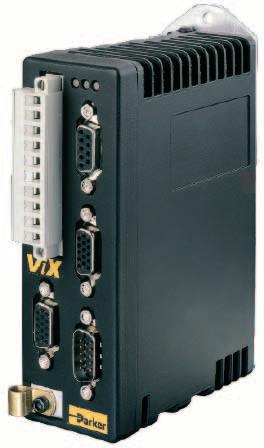

Der frei programmierbare, intelligente MikroServoantrieb ViX bietet viele Funktionen und hohe Flexibilität für die programmierbare Bewegungssteuerung. Mit einer Leistung von 250 bis 500 VA basiert ViX auf einer feldorientierten, digitalen Steuerungstechnologie, die für optimale Dynamik mit höherer Effizienz steht. Eingebaut in ein extrem kompaktes Gehäuse ist ViX sowohl für die Wand- als auch für Hutschienenmontage geeignet. Der ViX-Antrieb wird in zwei Varianten hergestellt2,5 A und 5,0 A bei DC-Bus-Spannungen von bis zu 80 V. Der dreifache Spitzenstrom garantiert außergewöhnliche Dynamik. Das Gerät bietet dem Anwender die Auswahl zwischen Resolveroder Encoder - Gebern. Zur Unterstützung der Inbetriebnahme korrigiert der Antrieb die meisten Verdrahtungsfehler bei den Motor- und Geberleitungen automatisch.
Merkmale
Technische Daten - Übersicht
ViX250-AE
ViX500-AE
ViX250-AH
ViX500-AH
ViX250-IE
ViX500-IE
ViX250-IH
ViX500-IH
ViX250-CE
ViX500-CE
ViX250-CH
ViX500-CH
5 ViX - Mikro-Servoantrieb www.parker-eme.com/servo
Gerät Dauerstrom [Aeff] Spitzenstrom [A] (<2 s) Schnittstelle Versorgungsspannung [VDC]
Produktbeschreibung
Mit dem Antrieb wird ein leistungsstarkes Front-End-Softwarepaket geliefert, das eine einfache und schnelle Konfiguration und den Abgleich ermöglicht. Bei Verwendung von Parker-Servomotoren ist für die vollständige Konfiguration lediglich die Typennummer des Motors erforderlich.
Die intelligenten ViX-Antriebe integrieren eine leistungsstarke Ablaufsteuerung, die auf der bewährten EASI-Code-Befehlssprache basiert. Neben der Ausführung grundlegender Funktionen der Bewegungssteuerung, übernimmt der Controller auch Operationen, wie z.B. Folgesteuerung und Markensynchronisation. Sämtliche Konfigurationsschritte werden von der Software unterstützt. Zusätzlich zur RS232C-Schnittstelle, ermöglicht ein optionales Feldbus-Modul sowohl CANopen- als auch RS485-Kommunikation.
Die Basisversion des Antriebs wird über analoge Sollwerte oder Drehmoment oder auch über Schritt-Richtungs-Signale gesteuert. ViX ist Teil eines komplett überarbeiteten Systems zur Bewegungssteuerung. Das System enthält Antriebskomponenten für Schritt- und Servomotoren, Spannungsversorgungen, Operator Panels und Erweiterungs- E/A. Die Komponenten ergänzen die umfangreiche Palette mechanischer Positioniersysteme, wie Präzisionstische, ET-Zylinder und Linearachsen.
Digitale Technologie
Das ViX-Antriebssystem basiert auf einem besonders leistungsstarken Prozessor. Zur optimalen Einstellung aller Regelkreise kann der Prozessor auf alle relevanten Motor- und Antriebsparameter zugreifen. Darüber hinaus ist der Reglerabgleich praktisch augenblicklich verfügbar, ohne dass eine Vielzahl an Parametern angepasst werden muss. Dadurch kann eine breite Motorenpalette eingesetzt werden, ohne die Leistungsfähigkeit zu gefährden. Außerdem dauert die Inbetriebnahme nur wenige Augenblicke, weil nicht viele Parameter angepasst werden müssen. Die entsprechenden Daten für die Servomotoren von Parker sind in der Datenbank der EASI-V-Software enthalten.
Flexible Kommunikation
ViX ist standardmäßig mit einer integrierten RS232-Schnittstelle ausgerüstet. Um die Verdrahtung so einfach wie möglich zu halten, erlauben zwei RJ45-Anschlüsse an der Geräteunterseite eine Daisy-ChainVerknüpfung mehrerer Antriebe. Der letzte Antrieb erkennt selbstständig, dass keine weiteren Einheiten mehr angeschlossen sind und schließt die Kette zum Host automatisch. Optional erhältliche Module bieten sowohl RS485- als auch CANopen-Kommunikation. Damit kann ViX in Feldbussysteme integriert werden.
Leistungsstarke, benutzerfreundliche Konfigurationssoftware
Die ViX-Antriebe werden grundsätzlich mit der EASI-V-Software von Parker ausgeliefert. Die Front-End-Software dient zur Systemkonfiguration und -abstimmung. Diese WindowsTM-Software basiert auf moderner WizardTechnologie. Die Konfiguration ist einfach und unkompliziert. Die Eingabe der Daten für Motoren von Parker ist besonders einfach - der Motor braucht nur aus einem Pull-Down-Menü ausgewählt werden. Andere Motoren können durch die Eingabe der entsprechenden Parameter konfiguriert werden.
6
ViX - Mikro-Servoantrieb Übersicht
Technische Merkmale
und
7 ViX - Mikro-Servoantrieb Technische Merkmale
Technische Daten ViX Mikro-Servoantrieb Modell ViX250 ViX500
Kapazität Netzmodule
Ausgangsstrom (effektiv) Spitzenstrom(1) Logikspannung [V] Motorinduktivität Motorstrom Motorbremse 2 Eingänge, Ausgänge, Schnittstellen, Feedbacksysteme Schutz 2 Geber Resolver Encoder Eingänge / Ausgänge
Versorgungsspannung
Geräteströme Versorgungsspannung [V] Eingangsstrom
[µF]
ViX - Mikro-Servoantrieb
Umgebungsbedingungen
Leistungsdaten
ViX Mikro-Servoantrieb mit Motor
8 500 0 100015002000250030003500 6 5 4 1 2 3 0 min-1 Nm ViX500 & SMB82-25* 1000 0 2000300040005000 4 3 1 2 0 Nm min-1 ViX500 & SMB60-30* 5,0 4,0 1,0 2,0 3,0 0 1000 0 150020002500 Nm min-1 ViX500 & BE341G 1000 0 20003000400050006000 2,5 2,0 0,5 1,0 1,5 0 Nm min-1 ViX500 & Motor BE231G 1000 0 200030004000500060007000 Nm 1,5 1,0 0,5 0 min-1 ViX500 & BE163F 1,5 1,0 0,5 0 1000 0 1500200025003000350040004500 Nm min-1 ViX250 & BE230D
Technische Merkmale
Temperaturbereich Zulässige Feuchtebeanspruchung Standards und Konformität CE - Konformität und UL - Zulassung Kommunikation Antriebsbus Anzeige
Abmessungen
Zubehör und Optionen
Netzmodule: VXLPSU240 und VXLPSU960
Technische Daten
Netzmodule: VXLPSU240 VXLPSU960
Bremschopper: VXLCHOP2000
Technische Daten
Bremschopper: VXLCHOP2000
9 125 125 85 21 42 135145 3 VXL-PSU ViX Motor DC IN VXL CHOP 2000 ≥2 kW, 5 Ω ViX - Mikro-Servoantrieb Technische Merkmale
Installation
Mikro-Servoantrieb Abmessungen [mm] ∅
ViX
10
Bestellschlüssel Bestellschlüssel ViX Mikro-Servoantrieb 12 ViX250IE 1Gerätetyp ViX 2Leistung 250 500 3Steuerung I C A 4Feedback E H Zubehör Netzmodule 1 2 VXLPSU 240 1Gerätetyp VXLPSU 2Nennleistung 240 960 Bremschopper 1 2 VXLCHOP 2000 1Gerätetyp VXLCHOP 2Nennleistung 2000
ViX - Mikro-Servoantrieb
