AC-Antriebe und Motoren 1010-190-490323N2-DE

AC-Antriebe und Motoren

Produktkatalog

Katalog 2009

ACHTUNG — VERANTWORTUNG DES ANWENDERS

VERSAGEN ODER UNSACHGEMÄßE AUSWAHL ODER UNSACHGEMÄßE VERWENDUNG DER HIERIN BESCHRIEBENEN PRODUKTE ODER ZUGEHÖRIGER TEILE KÖNNEN TOD, VERLETZUNGEN VON PERSONEN ODER SACHSCHÄDEN VERURSACHEN.

• händlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen. Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems

Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertrags-

• und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf

• technischen Daten oder Spezifikationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.

Parker Hannifin

Der Marktführer für Bewegungs- und Steuerungstechnik sowie Systeme

Globale

Partnerschaften

Globaler Support

Parker hat sich dazu verpflichtet, seine Kunden durch ein weltweites Angebot an Bewegungs- und Steuerungsprodukten sowie Systemen bei der Steigerung ihrer Produktivität und Rentabilität aktiv zu unterstützen. In einer zunehmend konkurrenzbetonten Weltwirtschaft entwickeln wir unsere Kundenbeziehungen in Technologiepartnerschaft. Durch die enge Zusammenarbeit mit unseren Kunden, können wir die Auswahl solcher Technologien sicherstellen, die perfekt auf die Anwendungen unserer Kunden abgestimmt sind.

Elektromechanik für hohe Dynamik und Präzision

Elektromechanik ist ein wesentlicher Teil des globalen Bewegungs- und Steuerungsangebots von Parker. Elektromechanische Lösungen verbinden hohe Dynamik und Genauigkeit mit der Flexibilität, Systeme an die schnell wechselnden Bedürfnisse der unterschiedlichen Branchen anzupassen.

Über Parker Hannifin

Mit einem Jahresumsatz von 10 Milliarden Dollar im Geschäftsjahr 2010 ist Parker Hannifin der weltweit führende Hersteller in der Antriebs- und Steuerungstechnologie. Das Unternehmen entwickelt und konstruiert Systeme und Präzisionslösungen für mobile und industrielle Anwendungen sowie den Luft- und Raumfahrtsektor. Parker Hannifin beschäftigt rund 55.000 Mitarbeiter in 46 Ländern.

Die jährliche Dividende steigt kontinuierlich seit 54 Jahren –damit rangiert Parker Hannifin im Standard & Poors 500 Index unter den Top fünf Unternehmen mit den am längsten anhaltenden Dividendensteigerungen. Weitere Informationen erhatten Sie im Internet unter: www.parker.com oder für Investoren unter www.phstock.com.

Stand: 2010

Electromechanical Automation Globale Produkte mit lokaler Fertigung und Support

Globale Produktentwicklung

Parker hat mehr als 40 Jahre Erfahrung in der Entwicklung und Fertigung von Antrieben, Steuerungen, Motoren und Mechanik. Mit engagierten, global arbeitenden Produktentwicklungsteams nutzt Parker das Technologie Know-How und die Erfahrung der Entwicklerteams in Europa, Nordamerika und Asien.

Anwendungskompetenz vor Ort

Parker verfügt über lokale Entwicklungskapazitäten zur optimalen Anpassung unserer Produkte und Technologien an die Bedürfnisse der Kunden. Parkers technische Ressourcen erstrecken sich auch auf die Entwicklung und Fertigung kompletter Systeme für die Prozess- und Bewegungsautomation.

Fertigung nach Kundenbedarf

Um in den globalen Märkten auch zukünftig bestehen zu können, hat sich Parker verpflichtet, den steigenden Anforderungen der Kunden stets gerecht zu werden. Optimierte Fertigungsmethoden und das Streben nach ständiger Verbesserung kennzeichnen die Fertigung von Parker. Wir messen uns daran, inwieweit wir den Erwartungen unserer Kunden in den Bereichen Qualität und Liefertreue entsprechen. Um diesen Erwartungen immer gerecht werden zu können, investieren wir kontinuierlich in unsere Fertigungsstandorte in Europa, Nordamerika und Asien. Dies erlaubt uns, Lieferzeiten und Kosten zu minimieren und schneller auf Kundenbedürfnisse zu reagieren.

Fertigungsstandorte von Electromechanical Automation weltweit

Europa

Littlehampton, Großbritannien

Dijon, Frankreich

Offenburg, Deutschland

Mailand, Italien

Asien

Shanghai, China

Chennai, Indien

Nordamerika

Charlotte, North Carolina

Rohnert Park, Californien

Irwin, Pennsylvania

Wadsworth, Ohio

Port Washington, New York

New Ulm, Minnesota

Lokale Fertigung und Support in Europa

Ein Netzwerk engagierter Verkaufsteams und autorisierter Fachhändler bietet Beratung und garantiert lokalen technischen Support. Die Kontaktdaten der Verkaufsbüros finden Sie auf der Rückseite dieses Dokuments oder Besuchen Sie unsere Website: www.parker.com

Mailand, Italien

Fertigung Parker Verkaufsbüros Händler

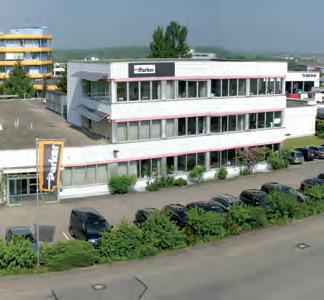

Offenburg, Deutschland

Littlehampton, Großbritannien

Dijon, Frankreich

Lösungen zur Steigerung von Produktivität, Flexibilität und zur Energieeinsparung

Produktivität und Zuverlässigkeit

Parker hat die Technologie und Erfahrung, die zur Prozessautomation in den verschiedensten Branchen notwendig ist. AC- und DC-Antriebstechnik kombiniert mit applikationsspezifischer Software auf der Basis von Funktionsblöcken garantieren präzise Drehzahlregelung und zuverlässige Funktion. Parker vereint mehr als 30 Jahre Anwendungserfahrung in einem weltweiten Vertriebs- und Supportnetzwerk, welches hilft, Ihre Maschinenverfügbarkeit zu verbessern.

Energieeffizienz und saubere Energie

Parker hat Technologien entwickelt, um die Energieeffizienz in industriellen, mobilen und infrastrukturellen Anwendungen zu verbessern.

Hybridfahrzeuge

Parker hat seine elektrische Antriebstechnik für den Einsatz in hybriden Elektrofahrzeugen wie Nutzfahrzeugen und PKWs optimiert. Beispiele sind Umrichter, Antriebsregler und Motoren.

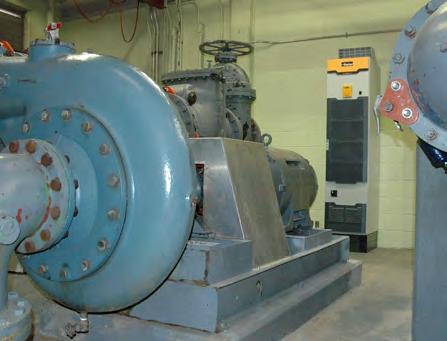

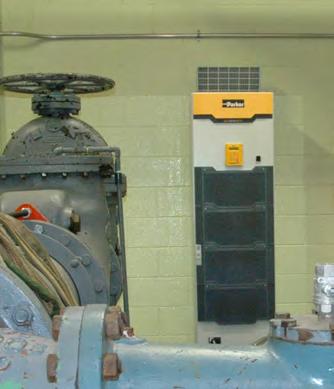

Energiesparende Lösungen für Pumpen, Ventilatoren und Kompressoren

Parker verfügt über die Antriebstechnik, um deutliche Energieeinsparungen beim Betrieb von Pumpen, Ventilatoren und Kompressoren in Industrie- und Infrastruktur-Anwendungen zu realisieren.

Energieerzeugung und

Gewerbliche Kältetechnik

•

• Wasser- und

•

•

•

Abwasseraufbereitung

Gebäudeautomatisierung

Industrielle Prozesse

Hydraulische Systeme

Auf der Basis der bewährten Umrichter-Technik hat Parker zahlreiche Lösungen für die Umwandlung von Energie, z.B. Wind, Wasser, Wellenkraft und Batterien entwickelt.

Automationssysteme für die flexible Fertigung

Die Kunden von Parker Electromechanical Automation schätzen die hohe Flexibilität bei ihren Handhabungs- und Präzisionsanwendungen. Positioniersysteme mit Servo- und Schrittmotorantrieben sowie Steuerungstechnik erlauben den Aufbau kompletter Automationslösungen mit nur einem Partner. Die Produkte von Parker bieten eine hohe Bandbreite bezüglich Leistung, Dynamik, Hub und Kraft. Die einfach zu handhabenden Antriebe können an viele Steuerungen angeschlossen werden und unterstützen die gängigsten Kommunikations-Schnittstellen. Die Produkte von Parker können einfach an kundenspezifische Applikationen angepaßt werden.

 Handhabung 

Werkzeugmaschinen

Spindelantriebe 

Hilfsachsen 

Halbleitermaschinen

Front-End Prozesse 

Prüfmaschinen 

Verpackungsmaschinen 

Lithographie 

Medizintechnik

Gerätefertigung 

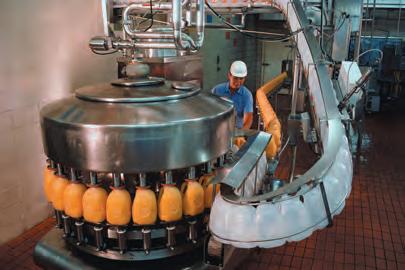

Produktverpackung und -zubereitung 

Scanner 

Pumpen und Analysegeräte 

Unterhaltung

Theater- und Studioautomation 

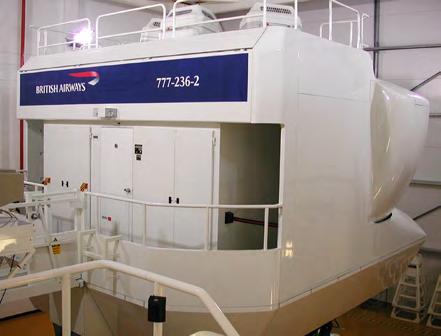

Simulation und Fahrgeschäfte 

Produktprogramm für die Automation

Bewegungssteuerungen

Maschinen steuerungen

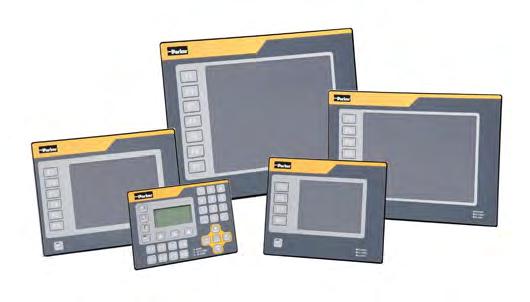

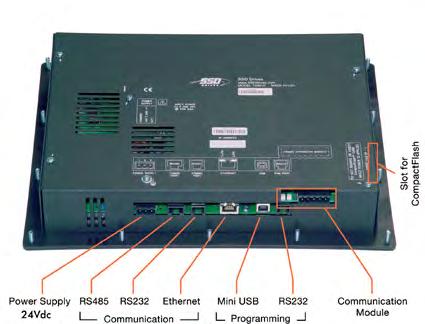

HMI

AC-Antriebe Servoantriebe

Systemantriebe

Servomotoren

Getriebe

Torquemotoren, Servomotor Kits

DC-Antriebe

Linear-Servomotoren

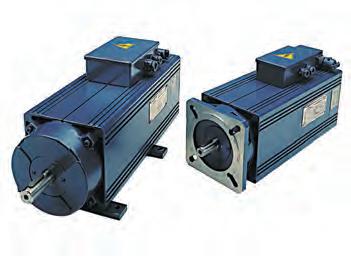

AC/DC-Motoren

Linearmotor-Aktuatoren

Präzisionstische Lineareinheiten

Weitere Informationen

Für weitere Informationen über DC-Antriebe fordern Sie bitte folgenden Katalog an:

Katalog: 190-490223

Für weitere Informationen über Bewegungssteuerungen, Servoantriebe- und Motoren und Schrittmotorantriebe fordern Sie bitte folgenden Katalog an:

Katalog : AU01-9102/UK

Dokumentationen sind als Download verfügbar unter www.parker.com

Für weitere Informationen übermechanische Aktuatoren fordern Sie bitte folgenden Katalog an:

Katalog: 190-490023 (Linearantriebe)

oder

Katalog: 192-591011 (Präzisionsmechanik)

Parker - Service und Support

Wählen Sie +49 (0) 2131 40160

Vorbeugende Wartung

Verbessern Sie die Anlagen-Verfügbarkeit und minimieren Sie Produktionsausschuss mit Parker.

Mit über 30 Jahren Erfahrung in Design, Fertigung und Support unserer umfangreichen Palette an Parker SSD Antrieben und Motoren sind wir optimal gerüstet, unseren Kunden die bestmögliche Unterstützung zu bieten.

Mit einer Vielzahl an auswählbaren Service- und Wartungsverträgen ist es möglich, ein kundenspezifisches Servicepaket zu erstellen, welches den Bedürfnissen Ihrer Produktion entspricht und sicher stellt, daß kostspielige Stillstandszeiten minimiert und die Anlageneffektivität optimiert werden.

Schulungen

Wir helfen unseren Kunden unabhängig zu werden

Unsere Kurse und Web-basierten Seminare berücksichtigen die spezifischen Bedürfnisse verschiedener Gruppen, wie z.B. Konstrukteure, Programmierer und Wartungspersonal. Mit seinem ganzjährigen Angebot, welches alle Aspekte der Produktpalette abdeckt, vermittelt Parker SSD Drives seinen Kunden die notwendigen Fähigkeiten, um ihr eigenes Equipment ohne externe Hilfe warten und unterstützen zu können.

Und sollte dennoch einmal Hilfe benötigt werden, sind wir nur einen Telefonanruf entfernt.

Für eine Liste der aktuell verfügbaren Kurse kontaktieren Sie bitte Ihre lokale Vertriebsniederlassung.

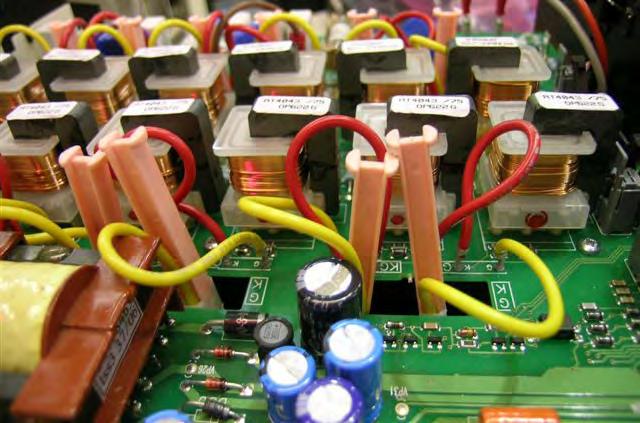

Reparaturen

Jedes Produkt, welches bei unserer Reparaturabteilung eingeht, wird einer vollständigen optischen Inspektion, professionellen Reparatur und sorgfältigem Test unterzogen. Zusätzlich wird das Gerät auf den letzten aktuellen Versions-Stand aktualisiert. Alle Reparaturen beinhalten eine Garantie.

Reparatur mit Produktions-Bauteilen

Aktualisierung des Versions-Stands

Standard oder optional vollständiger

Reparaturbericht

Optional garantierte Bearbeitungszeiten von 8

Stunden

Bitte beachten: Service- und Supportangebote variieren von Land zu Land. Bitte kontaktieren Sie Ihr lokales Vertriebsbüro auf der Rückseite dieses Katalogs, um zu prüfen, ob ein bestimmter Service in Ihrem Land verfügbar ist.

Parker - Service und Support

Wählen Sie +49 (0) 2131 40160

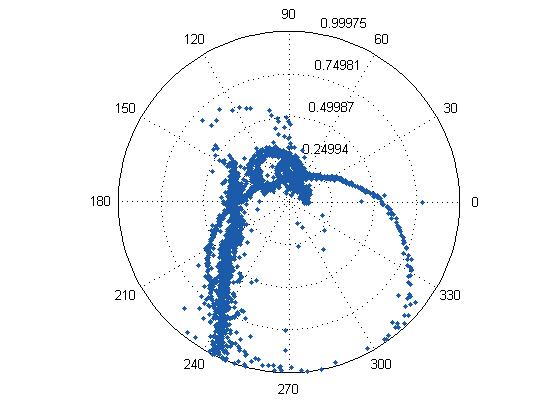

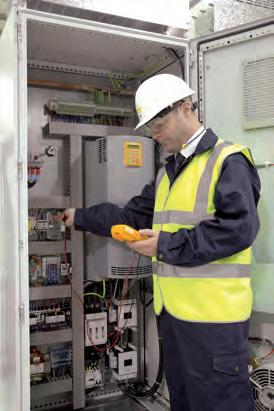

Netz-Qualitätsanalyse

Die Qualität Ihres elektrischen Versorgungsnetzes ist ein wichtiger Faktor, welcher die langfristige Zuverlässigkeit eines Produkts mitbestimmt. Ferner muss die Qualität im Einklang mit den vom Energieversorger vertraglich geforderten Anforderungen sein. Unsere Netz-Qualitätsanalysen versorgen Sie mit umfassenden Informationen über Ihr Versorgungsnetz gemäß den Netzqualitätskriterien nach EN 50160 und der Oberschwingungs-Norm G5/4 Die Analyse beinhaltet:

• Strom-Oberschwingungen bis zur 50. Oberwelle

• Spannungs-Oberschwingungen bis zur 50. Oberwelle

• Mittel- und Spitzenwerte von Strom und Spannung

• Leistungsfaktor (Power factor)

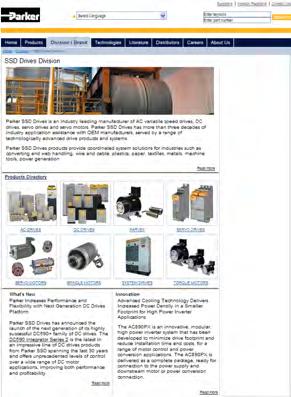

Online Ressourcen

Informationen immer dann wenn sie gebraucht werden

- Die parker.com Website ist eine wertvolle Quelle zusätzlicher Informationen und bietet jederzeit Zugang zu einer großen Auswahl an Dokumentationen.

• Technische Dokumentationen, Datenblätter

• Produkthandbücher

• Applikationsschriften und Fallstudien

Für weitere Informationen besuchen Sie uns unter www.parker.com/ssd

Bitte beachten: Service- und Supportangebote variieren von Land zu Land. Bitte kontaktieren Sie Ihr lokales Vertriebsbüro auf der Rückseite dieses Katalogs, um zu prüfen ob ein bestimmter Service in Ihrem Land verfügbar ist.

Parker

Parker - SSD Drives Systemlösungen

Fertige Lösungen

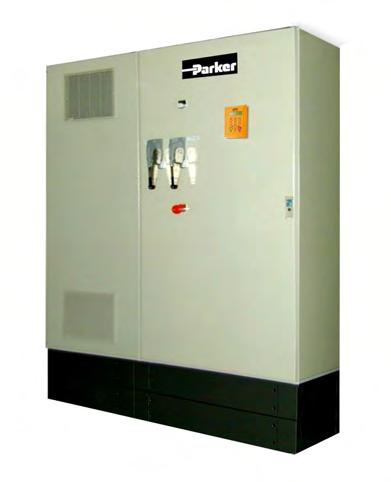

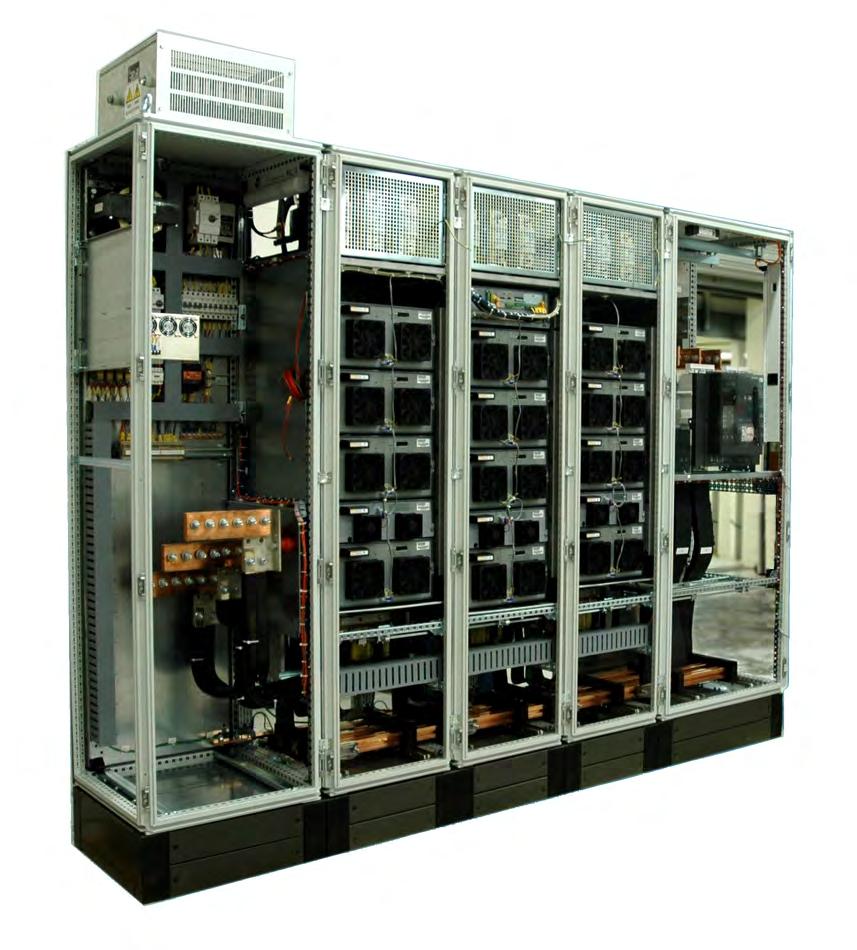

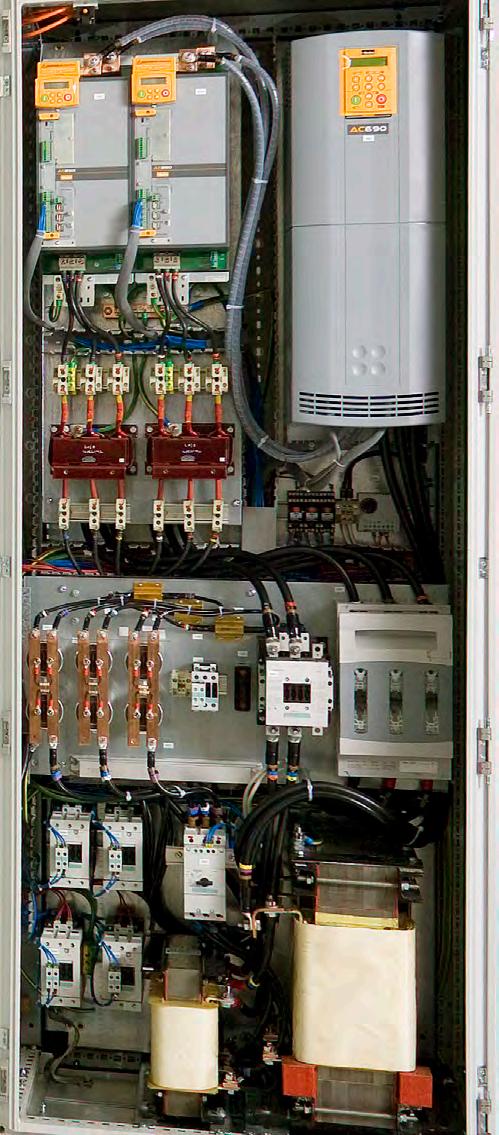

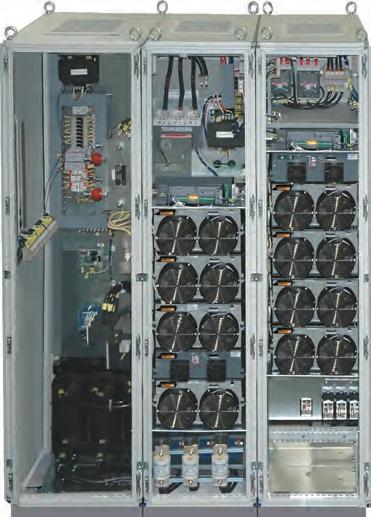

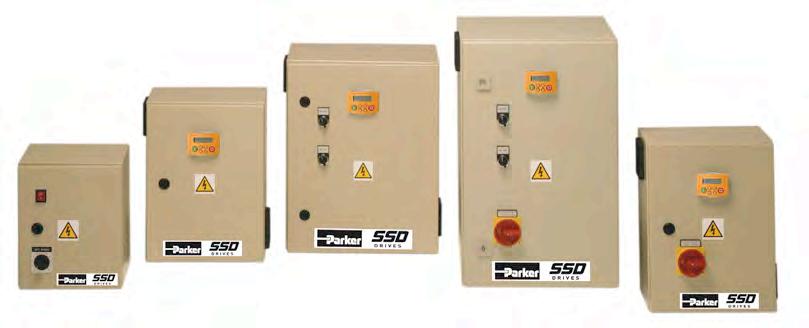

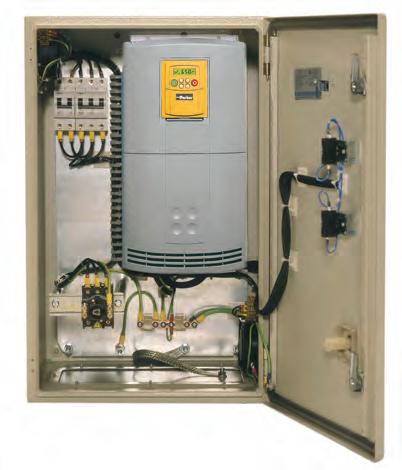

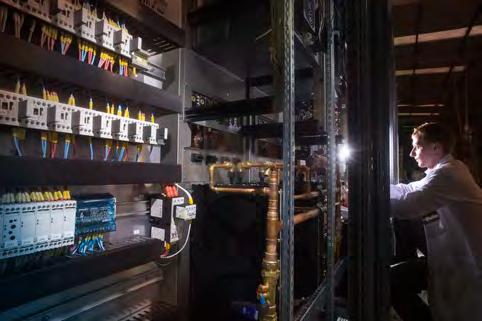

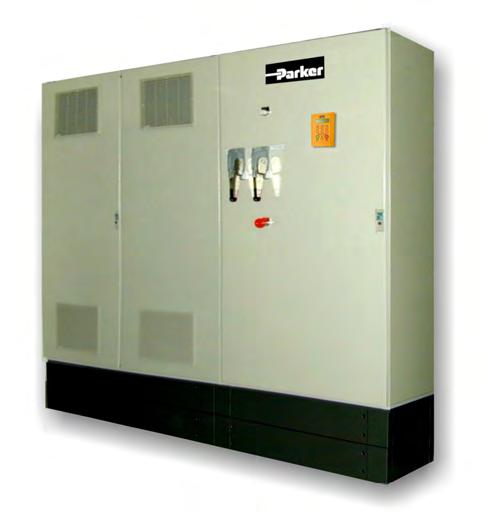

Systemschaltschränke

Parker bietet Kunden, welche Unterstützung bei Entwurf und Implementierung ihrer Steuerungssysteme benötigen, einen vollständigen Design- und Aufbau-Service, welcher eine Konzentration auf die eigenen Kernkompetenzen sicherstellt.

Aufbauend auf grundlegender Applikationserfahrung, Qualität, Zuverlässigkeit und Sicherheit, sind die Parker Systemlösungs-Teams in der Lage, alle Aspekte eines elektrischen Steuerungsprojekts zu übernehmen. Von der Konzeptspezifikation bis zur Installation und Verkabelung vor Ort.

Bei der Übernahme von Design, Aufbau, Programmierung und Wartung durch Parker, können Sie sicher sein, daß jeder Aspekt - von umgebungsbedingten Überlegungen,

Vollständiger Projekt Support

Vom Konzept bis zur Installation und darüber hinaus, bietet Parker eine vollständige Palette von komplementären Fähigkeiten, um Ihrem eigenen erfahrenen Team soviel Unterstützung wie nötig zu bieten. Mit einem Team von hochqualifizierten Technikern und Ingenieuren eliminieren wir die Risiken in jedem Investitionsprojekt, in dem wir sicher stellen, daß alle Phasen des Projekts präzise nach ihren Anforderungen gemanagt und ausgeführt werden.

über die Auswahl der Komponenten bis zur Montage der Produkte - sorgfältig geplant wird.

Die vollständige Dokumentation eines kompletten Steuerungssystems ist für viele Gerätehersteller eine abschreckende Aufgabe. Auch hier ist Parker mit vollständigen elektrischen Schaltplänen sowie Installations-, Wartungs- und Benutzeranleitungen behilflich.

Als akkreditierter Anlagenbauer ist Parker, SSD Drives außerdem in der Lage, die Zertifizierungsprozesse zu übernehmen, welche in einer Vielzahl industrieller Märkte für den Betrieb erforderlich sind.

Durch unsere Zertifizierung nach dem aktuellsten Qualitätsstandard (ISO 9001 - 2008) können Sie als Kunde versichert sein, daß Sie zuverlässige, reproduzierbare Qualität bei Design, Aufbau und Dokumentation erhalten.

Bitte beachten: Service- und Supportangebote variieren von Land zu Land. Bitte kontaktieren Sie Ihr lokales Vertriebsbüro auf der Rückseite dieses Katalogs, um zu prüfen, ob ein bestimmter Service in Ihrem Land verfügbar ist.

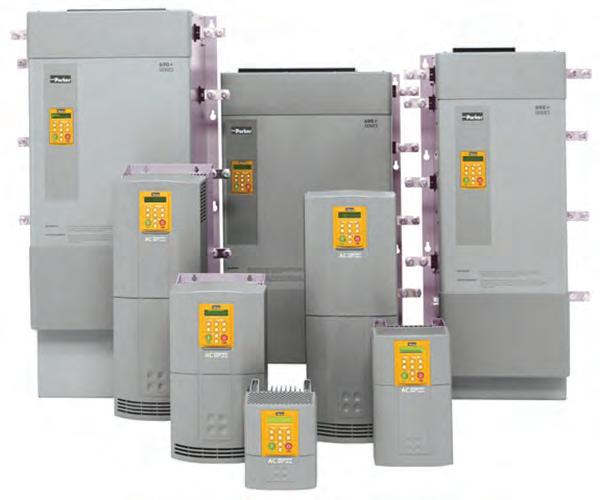

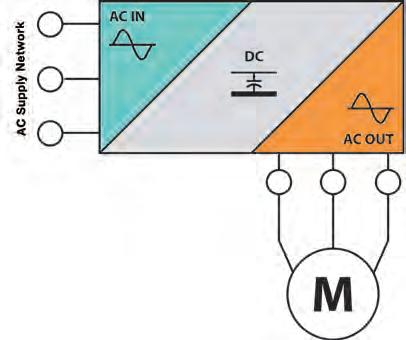

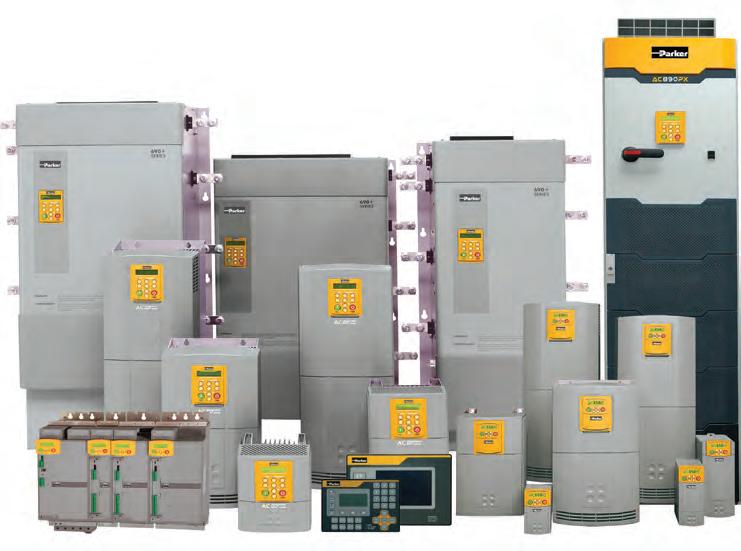

Drehzahlveränderbare AC-Antriebe

Übersicht Leistungsbereich 0,25 kW - 2000 kW

Globale AC-Antriebslösungen zur Steigerung der Produktivität und Einsparung von Energie

Parker unterstützt seine Kunden bei der Verbesserung der Produktivität und Reduktion des Energieverbrauchs mit einer umfangreichen Palette von AC-Antrieben und Systemantrieben. Parker AC-Antriebsprodukte werden weltweit verkauft und garantieren globale Unterstützung und Service, egal ob es sich um einfache Drehzahlregelung oder koordinierte Prozessregelung handelt. Parker AC-Antriebsprodukte sind durch einfache aber flexible Funktionsbaustein-basierte Softwaretools und Schnittstellen für alle gängigen industriellen Feldbussysteme leicht zu konfigurieren und zu warten.

Energieeinsparung durch den Einsatz von Drehzahlregelung

Der Einsatz von drehzahlveränderlichen Antrieben in traditionellen Konstantdrehzahlanwendungen, wie z.B. Pumpen, Lüftern und Kompressoren kann Energieeinsparungen von bis zu 30% bewirken. Ferner bieten gesetzliche Fördermöglichkeiten weitere finanzielle Anreize, um in Drehzahlregelung zu investieren. Parker´s AC650 und AC650V Standard AC-Antriebe machen diese Einsparungen möglich.

Verbesserung der Produktivität und Zuverlässigkeit

Parker AC-Antriebsprodukte wurden durch unsere jahrzehntelange Erfahrung kontinuierlich weiterentwickelt und optimiert, um präzise Drehzahlregelung und Antriebssynchronisation zu garantieren und somit eine hohe

Universelle Frequenzumrichter

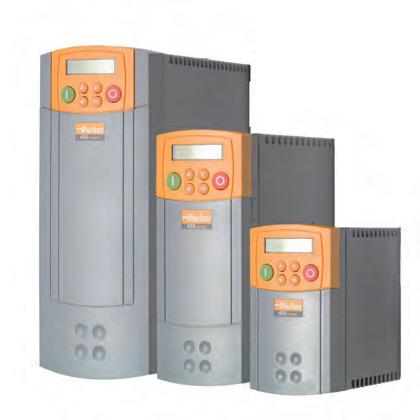

AC650 Baureihe

AC650 ist eine einfache, kompakte und kostengünstige Lösung für die unkomplizierte U/f-Steuerung von Drehstromasynchronmotoren bis 7,5 kW. Typische Anwendungen sind:

•

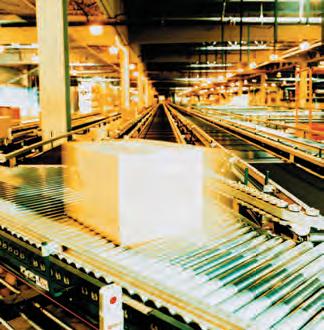

Förderantriebe

Automatische Barrieren

• Spindelantriebe in Werkzeugmaschinen

•

Universelle sensorlose Vektorregler

AC650V Baureihe

Die AC650V Baureihe baut auf der AC650 Reihe auf und bietet zusätzlich sensorlose Vektorregelung. Dadurch ist sie ideal geeignet für Applikationen bis 110 kW, bei denen hohe Drehzahlgenauigkeit bei variablen Lasten und ein hohes Anlaufmoment benötigt werden.

•

Zentrifugalpumpen

Industrielle Axialventilatoren

FUNKTIONALITÄT

AC650 Universeller Frequenzumrichter AC890PX

AC890 Modularer Systemantrieb

AC650V Universeller Vektorregler

Prozessstabilität sicher zu stellen. Mit High-Speed Kommunikation, einfach zu konfigurierenden Tools und HMI-Steuerungslösungen, lassen sich mit Parker AC-Antrieben auch die komplexesten ProzessregelungsApplikationen realisieren.

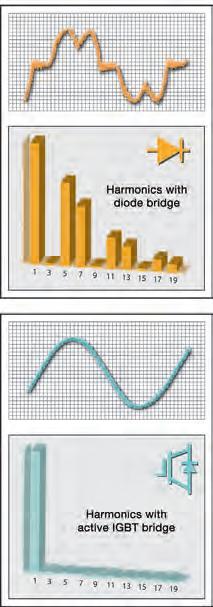

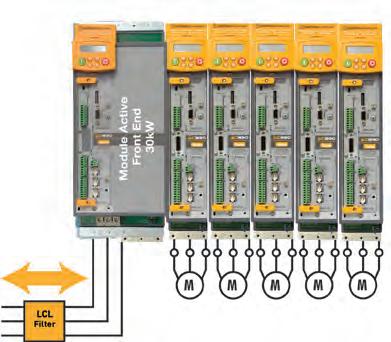

Saubere Energie für zusätzliche Energieeinsparung

0 10 100100010000 kW 7,5 kW 0 10 100100010000 kW 110 kW Systeme

Drehzahlveränderbare AC-Antriebe

Übersicht Leistungsbereich 0,25 kW - 2000 kW

Kompaktantrieb für sensorlose Servoregelung:

AC650S Baureihe

Die AC650S Baureihe wurde zur Energieeinsparung in universellen Anwendungsfeldern entwickelt und erlaubt den Ersatz von Asynchronmotoren durch effizientere Permanentmagnetmotoren. Sie zeichnet sich durch einfache Inbetriebnahme und Wartung aus und treibt Permanentmagnetmotoren ohne Drehzahlgebersystem an. AC650S ist eine effektive Lösung überall dort wo

Energieeinsparungen

• erzielt werden sollen: Pumpen, Lüfter, Hydraulische Systeme, Kompressoren

Kompaktheit

• benötigt wird: Werkzeugmaschinen, Verpackungsmaschinen, Transportbänder, Auf-/ Abwickler

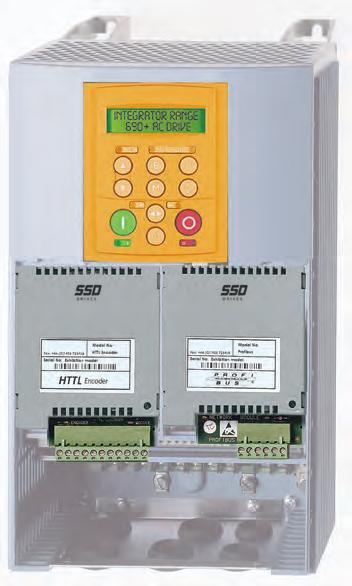

Modulare AC-Antriebe:

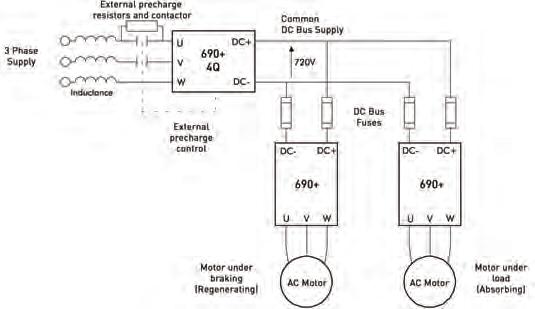

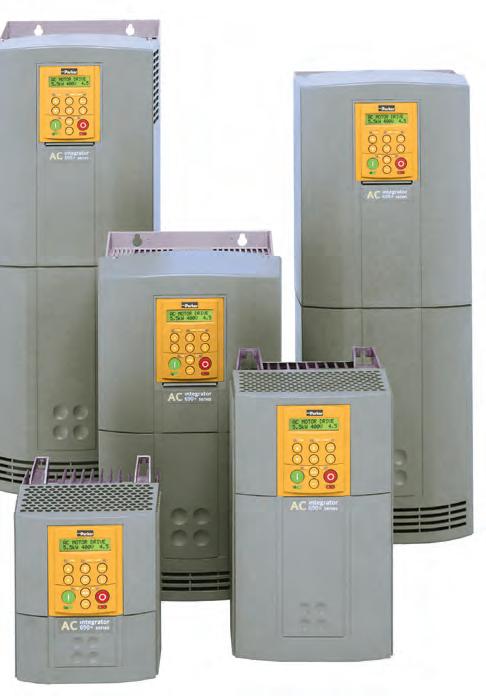

AC690+ Baureihe

Die AC690+ Baureihe bietet High Performance Motorregelung für komplexere und anspruchsvollere Anwendungen bis zu 1000 kW. Verfügbar mit vielfältigen Kommunikations- und Regelungsoptionen für maximale Flexibilität. Typische Anwendungen sind: Mehrachs-Antriebssysteme für Verarbeitungslinien

• Dezentrale Systeme mit Kommunikationsschnittstelle

•

• High Performance Testequipment

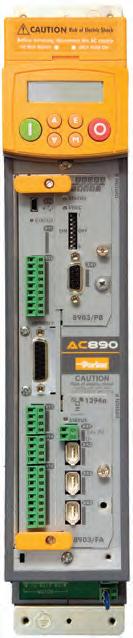

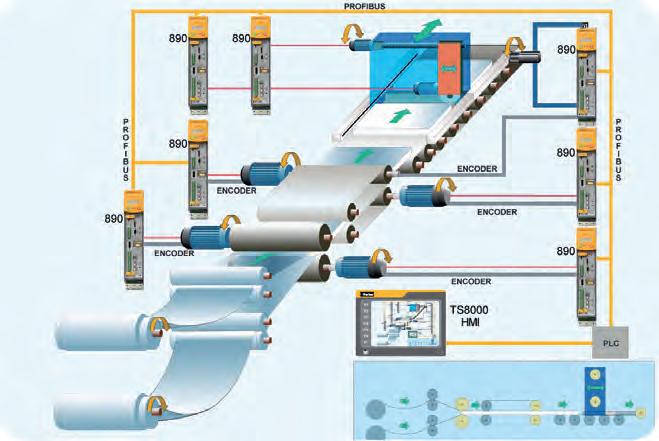

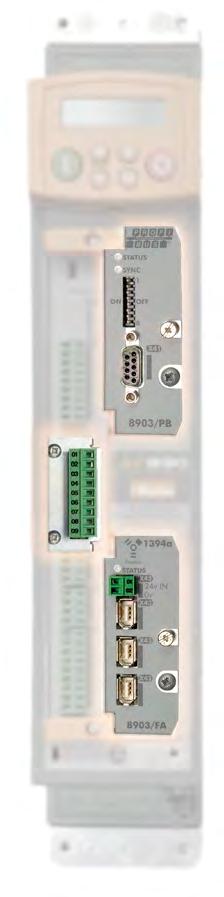

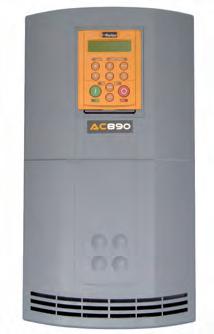

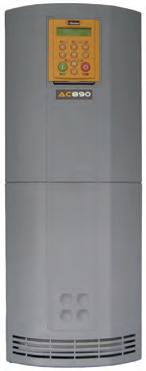

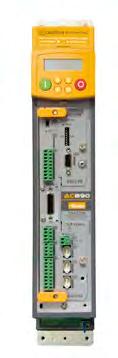

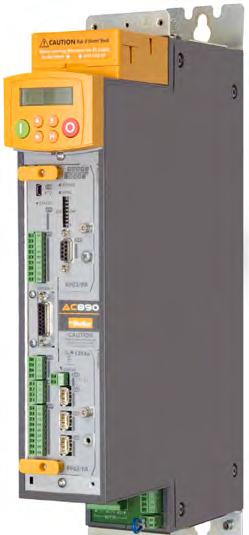

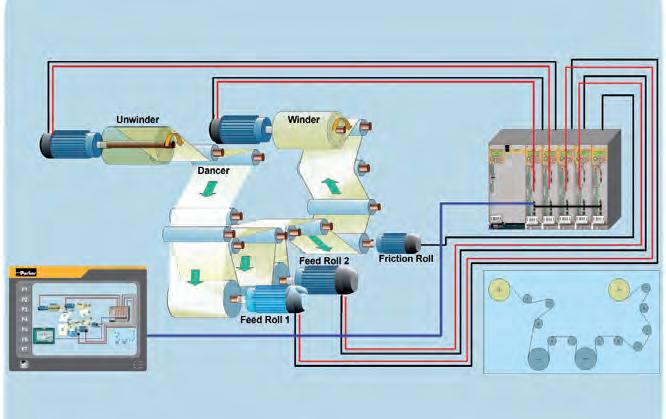

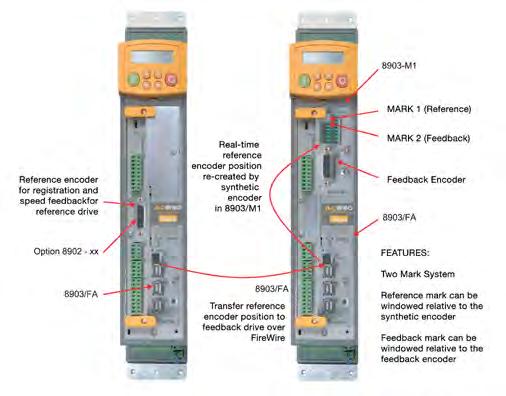

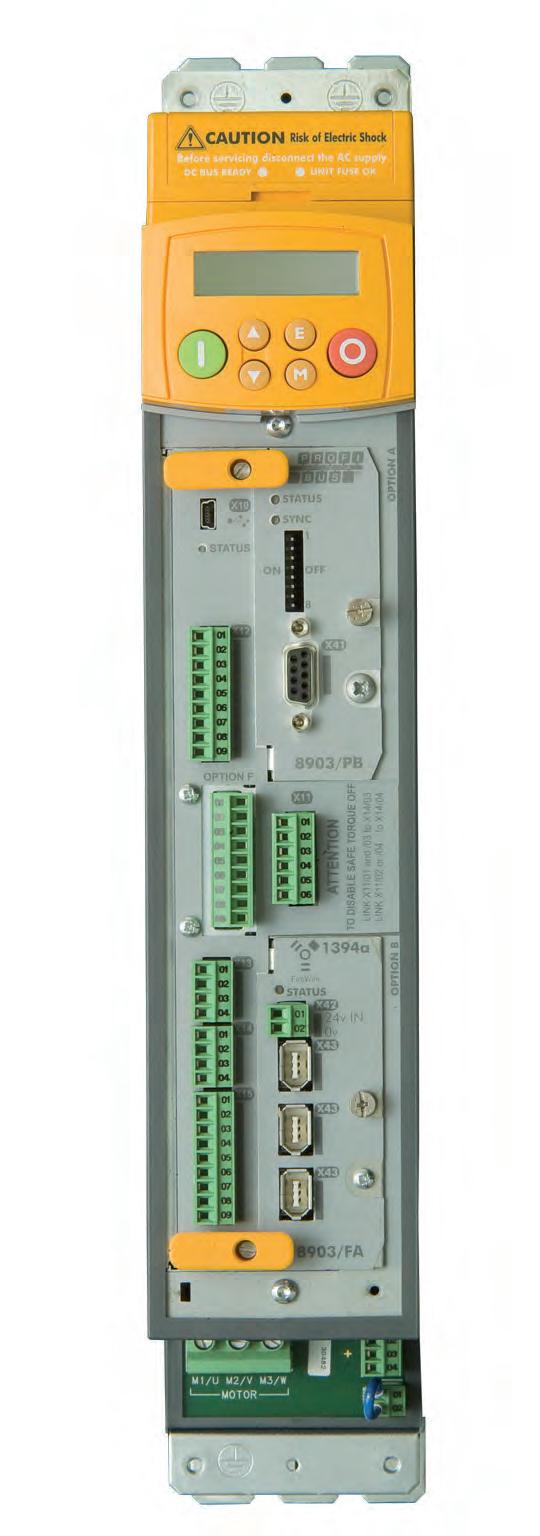

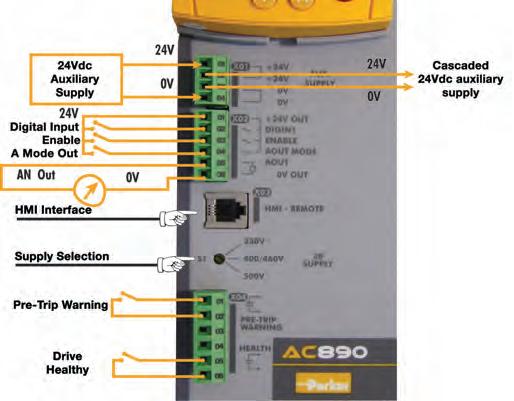

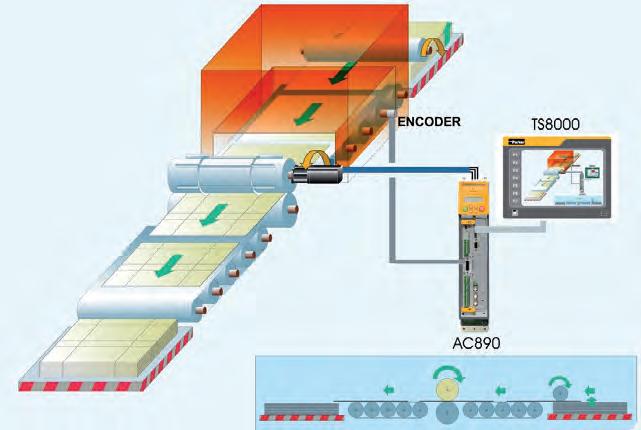

Modulare AC-Systemantriebe: AC890 Baureihe

Die AC890 Baureihe ist eine Serie modularer AC-Antriebe, entwickelt um in Mehrachsapplikationen den Platzbedarf zu minimieren und maximale Performance zu erzielen. Die AC890 Antriebe bieten Momenten-, Drehzahl- und Positionsregelung und können neben Asynchronmotoren auch für den Betrieb von Permanentmagnetmotoren konfiguriert werden. Verfügbar als Standalone-Variante oder als Common-Bus-Variante mit gekoppeltem DC-Zwischenkreis. Typische Anwendungen:

•

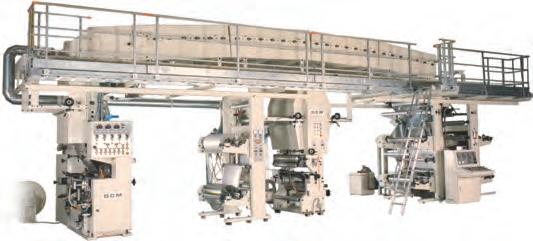

Druckmaschinen

• Laminieren

•

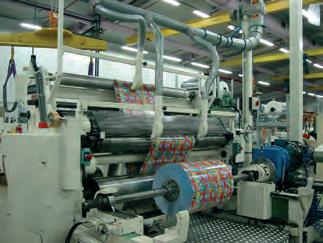

Verarbeitungsmaschinen: Beschichten, Schneiden,

High Performance Testequipment

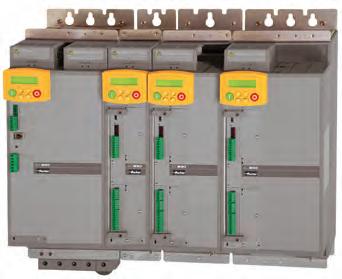

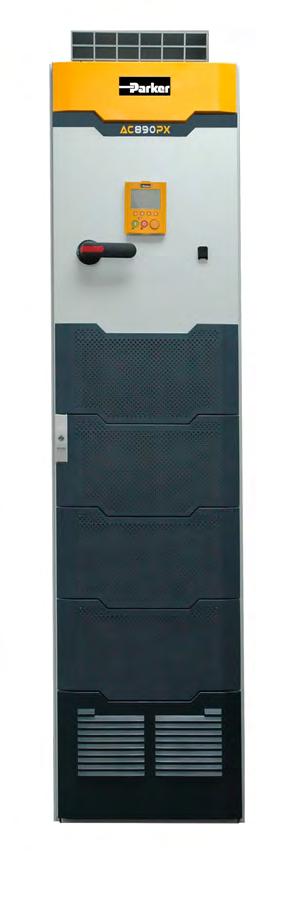

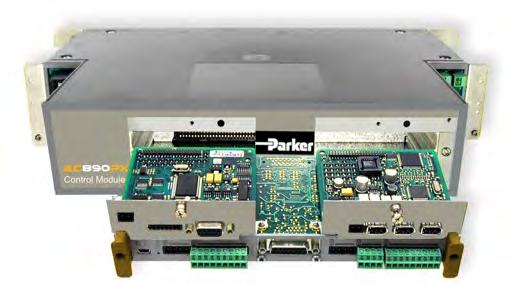

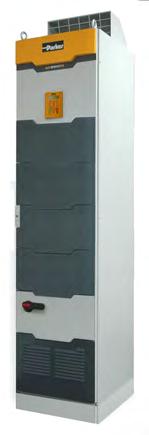

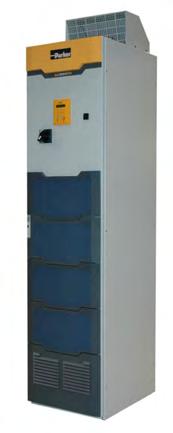

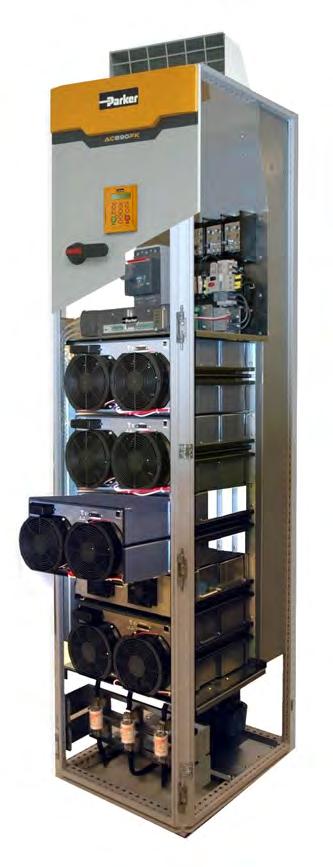

High Power AC-Systemantriebe: AC890PX

AC890PX ist ein modularer High Power Systemantrieb, der speziell für industrielle Einsatzfelder und StromrichterAnwendungen entwickelt wurde. Verfügbar als Standalone Gerät oder als Teil eines High Power Antriebssystems, bietet AC890PX wechselbare Phasen- und Regelungs-Module, welche einfachen Service und flexibles Systemdesign ermöglichen. Abgegebene Leistung bis 2 MW. Typische Anwendungen:

Extruder

• Mixer, Zentrifugen

• Motorprüfstände

•

• Stromrichter-Anwendungen

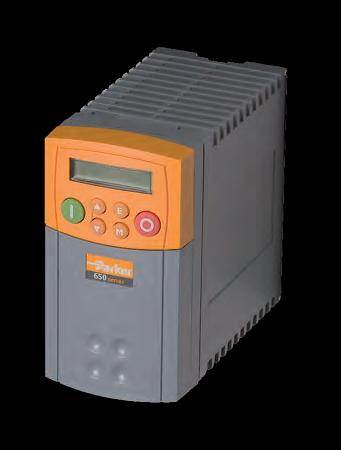

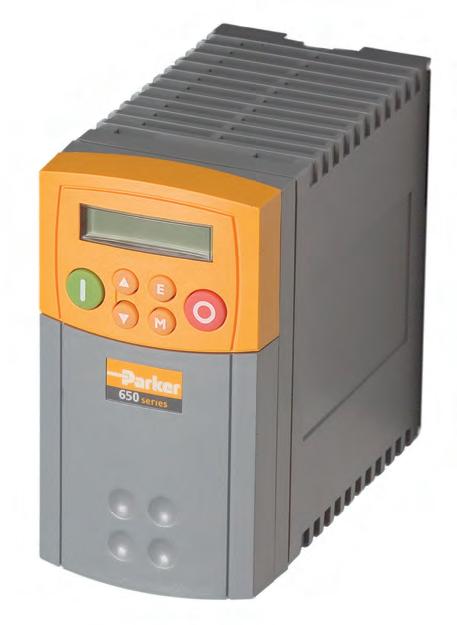

Universelle Frequenzumrichter

AC650 Baureihe

0,25 kW - 7,5 kW

Beschreibung

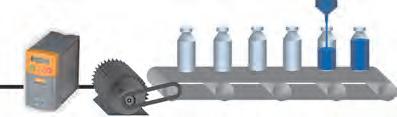

Egal, ob Sie ein Förderband antreiben wollen, den Spindelantrieb einer Werkzeugmaschine oder sonstige Standardapplikationen lösen möchten: AC650 bietet zuverlässige und kostengünstige U/f-Steuerung für Ihren Motor.

Unter der Prämisse größtmöglicher Einfachheit entwickelt, kommt AC650 in einem kompakten Format für Hutschienenmontage, welches die Integration in jeden

Merkmale

Abnehmbares Bedienfeld für lokale und externe Montage

Schaltschrank erlaubt. Das Bedienfeld kann nach der Inbetriebnahme entfernt werden, um nicht authorisierte Veränderungen an der Umrichterkonfiguration zu verhindern.

AC650 ist eine einfach zu benutzende Plug & Play Lösung für Drehzahlsteuerung bis 7,5 kW, mit der Sie Ihre Applikation innerhalb kürzester Zeit zum Laufen bringen.

Vorprogrammierte Applikationsmakros erlauben schnelle und einfache Antriebsinbetriebnahme

Hutschienenmontage zur einfachen Integration in jeden elektrischen Schaltschrank

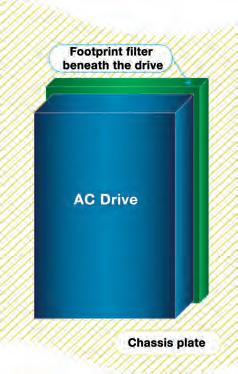

Integriertes EMV Filter sichert die Einhaltung von gesetzlichen Bestimmungen und garantiert dennoch kompakte Baumaße

6514 Kopiermodul (Option) erlaubt die einfache Sicherung und den Transfer von Parametern zwischen verschiedenen Antrieben

Flexible Ein-/Ausgänge inklusive Analog- und Relaisausgängen und Motor-Thermistoreingang

AC650 Baureihe

Universelle Frequenzumrichter

AC650 Baureihe

0,25 kW - 7,5 kW

Merkmale

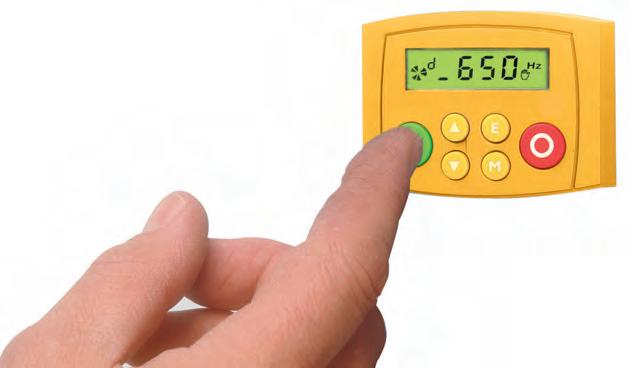

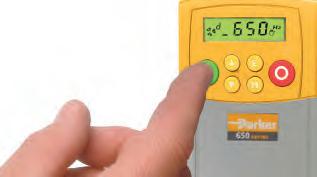

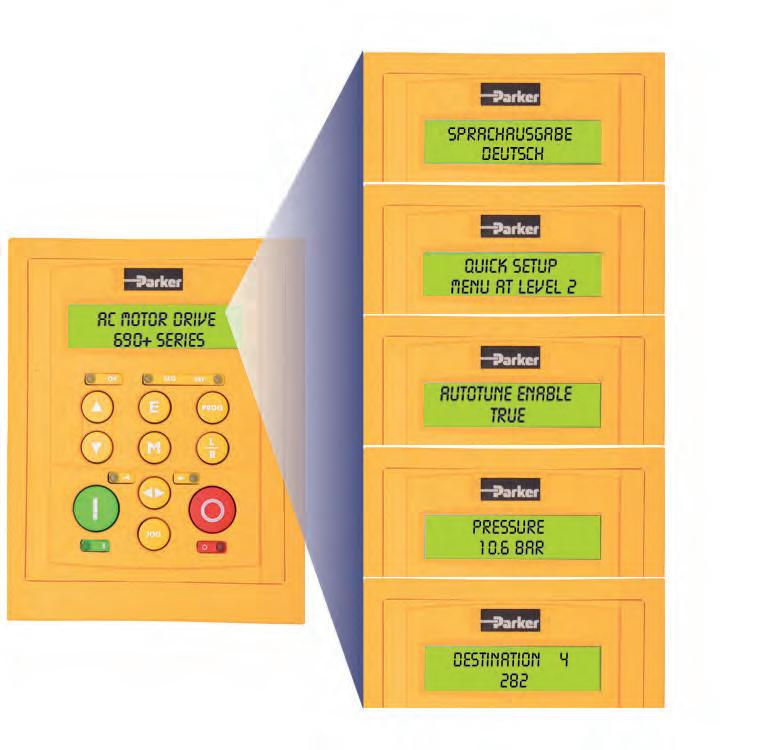

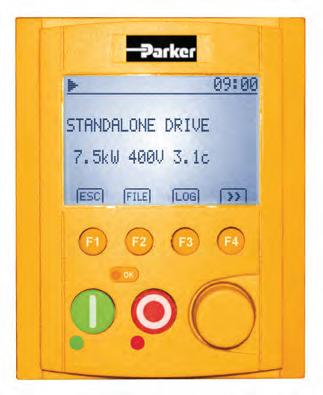

Diagnose und Steuerung durch abnehmbares Bedienfeld

Einfach zu benutzendes Bedien-/ Programmierinterface

Helles, hintergrundbeleuchtetes LCD Display

Indikator für Diagnose- bzw. Parametermenü

Motordreh- und Richtungsanzeige

Manueller Start

Geschwindigkeit erhöhen/verringern

Vierstellige Anzeige

Einheiten

Local/Remote-Anzeige

Manueller Stop Menü

Vereinfachte Bedienung durch die Verwendung vor-programmierter Makros

- Einfache Drehzahlsteuerung

Vorgabe von Drehzahl und Spannung oder Strom mit Signalen für Start/Stop und Drehrichtung

- Manuelle / Automatische Steuerung mit lokaler Drehzahlvorgabe oder Vorgabe über externe Referenz

- Voreingestellte Geschwindigkeiten

Auswahl zwischen bis zu 8 vor-programmierten Geschwindigkeiten über digitale Eingänge

- Plus / Minus

Vorgabe der Drehzahl über digitale Eingänge

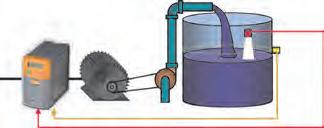

- PID Regelung

Regeln von Druck, Fluss, Temperatur oder anderen Prozeßgrößen

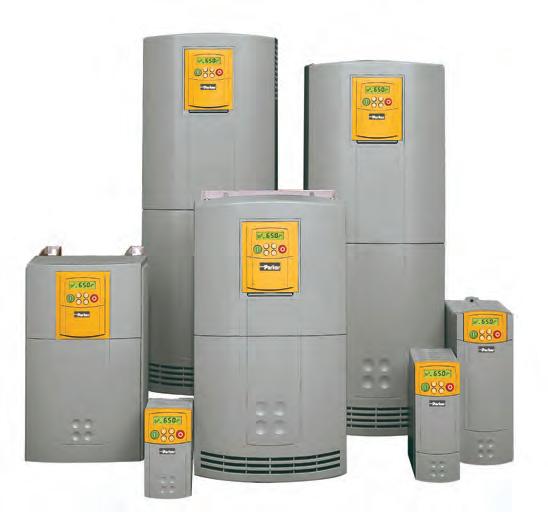

Universelle sensorlose Vektorregler

AC650V Baureihe

0,25 - 110 kW

Beschreibung

AC650V baut auf der einfachen Bedienphilosophie von AC650 auf und bietet zuverlässige und robuste Motorregelung von 0,25 kW bis zu 110 kW. Ausgestattet mit zusätzlicher sensorloser Vektorregelung ermöglicht AC650V eine verbesserte Motorregelung bei niedrigen Drehzahlen, eine höhere Drehzahlgenauigkeit bei variablen Lasten und höhere Anlaufmomente für Systeme mit hoher Massenträgheit. Durch die variable Momentenkonfigurations-Option über 5,5 kW eignet sich AC650V ideal zur Energieeinsparung in Pumpen- und Lüfteranwendungen.

Merkmale

AC650V biete die gleiche Funktionsvielfalt wie AC650 und zusätzlich:

Sensorlose Vektorregelung mit hohem Drehmoment • für anspruchsvolle Motorregelungs-Applikationen

Auswählbare Dimensionierung für konstantes Dreh- • moment oder (höheres) quadratisches Drehmoment für Pumpen und Lüfterapplikationen erlaubt eine optimale Dimensionierung des Umrichters für die Anwendung.

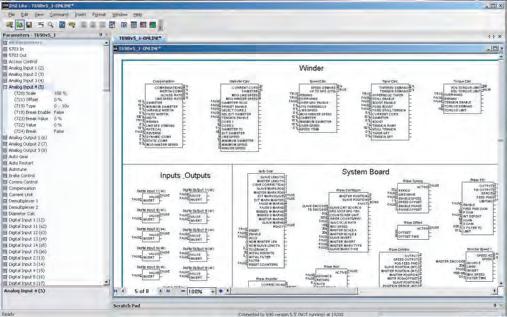

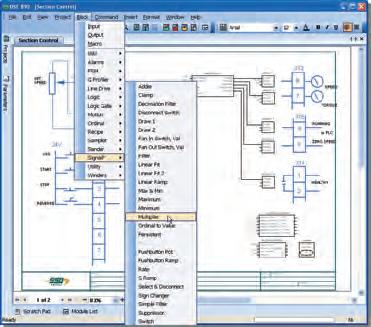

Voll konfigurierbar mit dem grafischen und kostenlo- • sen Softwaretools DSE Lite.

Zusätzliche vom Benutzer konfigurierbare Ein-/

• Ausgänge bieten erweiterte Steuerungsmöglichkeiten

• SPS-Systeme

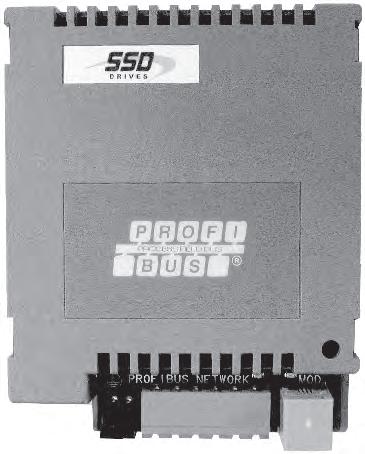

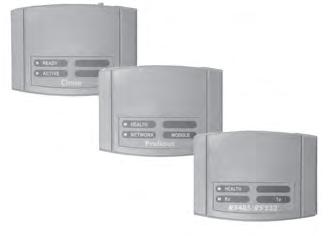

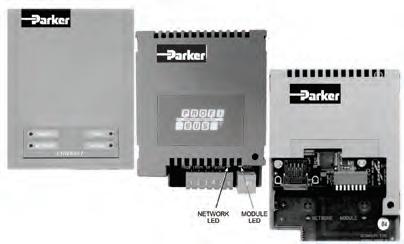

Zusätzliche Profibus Feldbusoption zur Integration in

•

Wandmontage und Direktmontage Option über 7,5 kW

• eignet sich AC650V für eine Vielzahl von Anwendungen

Durch den erweiterten Leistungsbereich bis 110 kW

AC650 Baureihe

Technische Daten

AC650 - AC650V Frequenzumrichter / Vektorregler

Spannungsversorgung

Umgebungsbedingungen

Einphasige Geräte

220 - 240 VAC +/- 10 %, 50 - 60 Hz +/- 5 %

Dreiphasige Geräte

380 - 460 VAC +/- 10 %, 50 - 60 Hz +/- 5 %

0 - 40° C (mit Leistungsreduzierung bis 50° C)

Bis zu 1000m ü.N.N. (Leistungsreduzierung ab 1000m)

Schutzklasse IP20

Überlast Überlast bei konstantem Moment: 150 % für 60 s Überlast bei variablem Moment (Pumpen und Lüfter): 110 % für 60 s

Ausgangsfrequenz 0 - 240 Hz

Ein-/Ausgänge

Analogeingänge2; Drehzahlregelung

0 - 10 V, 0 - 10 V / 4 - 20 mA

Analogausgänge 1; Ausgangsfrequenz/Last konfigurierbar 0 - 10 V

DigitaleingängeAC650 - 3, AC650V - 5 ; konfigurierbar

Start / Stop / Richtung / voreingestellte Geschwindigkeiten (8)

Digitale Ein-/AusgängeAC650 - 1, AC650V - 2 ; Konfigurierbar als Eingang oder Ausgang

Digitale RelaisAusgänge 1; Relais-Ausgang 4 A bei 240 V

Alle digitalen Ausgänge konfigurierbar für folgende Signale: Drehzahl (nicht) erreicht; über (auf) Minimaldrehzahl; in Betrieb (gestoppt); (kein) Fehler; über (unter) voreingestellter Last

Abmessungen

C3482012083351509,3

T45325224544015017,4 E66925731263015032,5

F72025735570015041,0

MotorthermistorEingang

Versorgungsausgänge24 VDC (50 mA) - Digitale E/A-Versorgung 10 VDC (10 mA) - Analoge Referenzversorgung

Kommunikationsoptionen RS485 / RS232 - AC650V und AC650 Profibus - nur AC650V

Normen

Die AC650 und AC650V Baureihen entsprechen den folgenden Normen, wenn sie nach den Vorgaben im entsprechenden Produkthandbuch installiert wurden

- CE-Kennzeichnung nach EN 50178 (Sicherheit, Niederspannungs-Direktive)

- CE-Kennzeichnung nach EN 61800-3 (EMV-Richtlinie)

- UL gelistet nach US Norm UL508C

- cUL gelistet nach der kanadischen Norm C22.2 #14

Elektrische Daten

AC650 - AC650V Frequenzumrichter / Vektorregler

Auswahl und Bestellschlüssel

Universelle Frequenzumrichter-Baureihe AC650

Auswahl und Bestellschlüssel

AC650V Universeller sensorloser Vektorregler

230 V Spannungsversorgung

Auswahl und Bestellschlüssel

AC650V Universeller Vektorregler

400 V Spannungsversorgung

Kompaktantrieb für sensorlose Servoregelung

AC650S Baureihe

0,25 kW - 7,5 kW

Beschreibung

Die AC650S Baureihe wurde zur Energieeinsparung in universellen Anwendungsfeldern entwickelt und erlaubt den Ersatz von Asynchronmotoren durch effizientere Permanentmagnetmotoren.

Sie zeichnet sich durch einfache Inbetriebnahme und Wartung aus und treibt Permanentmagnetmotoren ohne zusätzliches Drehzahlgebersystem an.

Die Regler sind in den folgendenLeistungsvarianten erhältlich:

- bis zu 1,5 kW bei 230 VAC (einphasig)

- bis zu 7,5 kW bei 400 VAC (dreiphasig).

Luftspaltfreie Montage zur Reduktion der Schaltschrankgröße.

Energieeinsparung von bis zu 12% bei Einsatz von hocheffizienten permanenterregten Servomotoren anstelle von Asynchronmotoren.

Der Umrichter AC650S integriert einen PID-Regler. Dieser kann für die Regelung von Prozessgrößen wie Druck- oder Durchfluss konfiguriert werden.

Typische Anwendungen

In Kombination mit permanenterregten Servomotoren von Parker empfiehlt sich der Umrichter AC650S insbesondere für die folgenden Anwendungen:

- Hohe Energieeffizienz: Lüfter, Pumpen, hydraulische Systeme, Förderanlagen, Extruder, ..…

Ein Kopiermodul ist optional für die einfache Wartung erhältlich. Bis zu 10 hinterlegbare Antriebskonfigurationen ohne PC sind möglich.

Sensorlose Motorregelung verbessert die Systemzuverlässigkeit und reduziert Kosten, da kein Drehzahlgeber mehr benötigt wird.

Einfache Inbetriebnahme durch integrierte applikationsspezifische Makros. Diese werden für die gängigsten Anwendungen mit einem kostenlosen Softwaretool angeboten.

Integrierter EMV-Filter. Kompatibel zur Norm EN61800-3.

- Verkleinerung von Maschinen und Schaltschränken: Werkzeug- und Verpackungsmaschinen, Förderanlagen, Wickler, Spezialmaschinen, ..…

AC650 Baureihe

Kompaktantrieb für sensorlose Servoregelung

AC650S Baureihe

0,25 kW - 7,5 kW

Energieeinsparung und kompakte Baugröße

Die Geräte AC650S integrieren einen fortschrittlichen sensorlosen Regelalgorithmus zur Ansteuerung von permanenterregten Servomotoren.

In Kombination mit den hocheffizienten Servomotoren von Parker bietet AC650 beeindruckende Performance und Energieeffizienz, welche im Vergleich mit Asynchronmotoren zu einer deutlichen Energieeinsparung führen.

Asynchronmotor mit Parker-Umrichter AC650V

Der Einsatz von Servomotoren erlaubt dem Maschinenbauer darüber hinaus das Design kompakterer Maschinen im Vergleich zu Asynchronmotoren der selben Leistungsklasse. Servomotoren können bis zu 75 % kompakter ausfallen als vergleichbare Asynchronmotoren.

Servomotor mit Parker-Umrichter AC650S

Typische jährliche Einsparung

13.824 € / Jahr bei Annahme: 100 x 1,5 kW Motoren

Maximale Kompaktheit von Maschinen

Die Servomotoren von Parker bauen bis zu 75% kompakter als herkömmliche Asynchronmotoren gleicher Leistung. Der Aufbau besonders kompakter Maschinen wird so unterstützt.

Weiterhin sind die Motoren mit deutlich effizienteren Bremsen erhältlich.

Minimaler Schaltschrankplatzbedarf

Das Gerät AC650S ist einer der kleinsten am Markt erhältlichen Umrichter.

Bis zu 75% kompakter

Bis zu 75% kompakter

Ein fortschrittliches thermisches Design ermöglicht es, mehrere AC650S direkt Seite an Seite im Schaltschrank zu montieren.

Dies reduziert Größe und Kosten des Schaltschranks und ermöglicht das Design von kompakteren Maschinen.

Kompaktantrieb für sensorlose Servoregelung

AC650S Baureihe

0,25 kW - 7,5 kW

Technische Daten

Spannungsversorgung

Umgebungsbedingungen

0,25 bis 1,5 kW, einphasige Versorgung

220 - 240 VAC +/- 10 %, 50 - 60 Hz +/- 5 %

0,37 bis 7,5 kW, dreiphasige Versorgung

380 - 460 VAC +/- 10 %, 50 - 60 Hz +/- 5 %

0 - 40° C (mit Leistungsreduzierung bis 50° C) Bis zu 1000m ü.N.N. (Leistungsreduzierung ab 1000m)

Schutzklasse IP20

Überlast 150 % für 30 s

Ausgangsfrequenz 0 - 500 Hz

Ein-/Ausgänge

Analogeingänge 2; 0 - 10 V, 0 - 10 V / 4 - 20 mA

Analogausgänge 2; 0 - 10 V, Last < 10 mA

Digitaleingänge 5; konfigurierbar 15 V bis 24 VDC

Digitaler

Relaisausgang 1; Relais-Ausgang 4 A bei 240 V

MotorthermistorEingang 1

Kommunikationsoptionen Profibus-DP, Modbus RTU

Kopiermodul (optional)Bis zu 10 hinterlegbare Antriebskonfigurationen ohne PC

Applikationsmakros

Wählbare vorprogrammierte Applikationsmakros

Drehzahlregelung

Vorgabe über Spannungs- und Stromsollwerte mit digitalen Eingängen für Start/Stop und Richtung.

Steuerung Manuell / Automatisch Umschaltung zwischen lokalem oder externem Drehzahlsollwert.

Vordefinierte Drehzahlen wählen sie aus bis zu 8 vorprogrammierten Geschwindigkeiten, die durch digitale Eingänge selektierbar sind.

Steuerung Raise/Lower

Die Drehzahl kann über zwei digitale Eingänge erhöht bzw. reduziert werden.

PID Regler

Messwertgeber liefern die Information zur Regelung von Druck, Fluss, Temperatur oder anderen Prozessgrößen.

Normen

Die AC650 und AC650V Baureihen entsprechen den folgenden Normen, wenn sie nach den Vorgaben im entsprechenden Produkthandbuch installiert wurden

- CE-Kennzeichnung nach EN 50178 (Sicherheit, Niederspannungs-Direktive)

- CE-Kennzeichnung nach EN 61800-3 (EMV-Richtlinie)

- UL gelistet nach US Norm UL508C

- cUL gelistet nach der kanadischen Norm C22.2 #14

Abmessungen

Auswahl und Bestellschlüssel

AC650S Baureihe

0,25 kW - 7,5 kW

Parker Permanentmagnet-Servomotoren

Servomotor and AC650S Kompatibilität

230 VAC Spannungsversorgung

Bei

60000,210,070,130,451,142,1NX205EYUR6000650S-21140010-001P00-A1

50000,370,150,2711,993,8NX210EYPR6000650S-21140010-001P00-A1

20000,380,29_21,397,9NX310EYPR6000650S-21140010-001P00-A1

35000,620,290,5522,437,9NX310EYKR6000650S-21140010-001P00-A1

19000,720,58_42,7129NX420EYPR6000650S-21140010-001P00-A1

33501,090,581,0644,4329NX420EYKR6000650S-21170020-001P00-A1

17500,950,83_5,53,4342,6NX430EYMR6000650S-21140010-001P00-A1

27001,380,83_5,55,2442,6NX430EYJR6000650S-21170020-001P00-A1

35001,670,831,55,56,6442,6NX430EYFR6000650S-21170020-001P00-A1

18501,471,21_85,3198NX620EYRR6000650S-21170020-001P00-A1

16501,821,8_126,74147NX630EYWR6000650S-21170020-001P00-A1

8501,38__165,16320NX820EYXR6000650S-21170020-001P00-A1

400 VAC Spannungsversorgung

60000,210,070,130,451,142,1NX205EYUR6000650S-43125020-B01P00-A1

60000,390,150,2711,993,8NX210EYPR6000650S-43125020-B01P00-A1

37000,650,290,5521,397,9NX310EYPR6000650S-43125020-B01P00-A1

60000,880,290,5522,437,9NX310EYKR6000650S-43125020-B01P00-A1

17500,670,58_41,3629NX420EYVR6000650S-43125020-B01P00-A1

35001,190,581,0642,7129NX420EYPR6000650S-43155020-B01P00-A1

60001,650,581,0644,4329NX420EYKR6000650S-43155020-B01P00-A1

22501,190,83_5,52,4542,6NX430EYQR6000650S-43125020-B01P00-A1

31501,550,831,55,53,4342,6NX430EYMR6000650S-43155020-B01P00-A1

35001,670,831,55,53,7842,6NX430EYLR6000650S-43155020-B01P00-A1

15001,211,21_82,4298NX620EYIR6000650S-43125020-B01P00-A1

33502,331,212,1785,3198NX620EYRR6000650S-43155020-B01P00-A1

58002,411,212,1788,8898NX620EYKR6000650S-43190030-B01P00-A1

23502,41,8_125,25147NX630EYRR6000650S-43155020-B01P00-A1

30002,821,82,82126,74147NX630EYWR6000650S-43190030-B01P00-A1

40003,181,82,82128,98147NX630EYLR6000650S-43190030-B01P00-A1

16202,532,36_165,16320NX820EYXR6000650S-43155020-B01P00-A1

35004,892,364,331611320NX820EYRR6000650S-43216030-B01P00-A1

51506,262,364,331616320NX820EYMR6000650S-43216030-B01P00-A1

16504,223,9_288,9620NX840EYRR6000650S-43290030-B01P00-A1

30006,393,96,392815,9620NX840EYWR6000650S-43216030-B01P00-A1

14004,81__4115,6920NX860EYWR6000650S-43216030-B01P00-A1

Die Servomotoren NX von Parker ergänzen die Umrichter aus der Familie AC650S optimal, insbesondere in Anwendungen, wo es auf energieeffiziente und kompakte Lösungen ankommt.

Die Hauptproduktmerkmale sind: Exzellente Bewegungssteuerung ó Kompakte Abmessungen und ó robuste Ausführung

Vielfältige Optionen ó und Möglichkeiten für kundenspezifische Ausführungen

EX Variante für explosions- ó gefährdete Umgebungen

schnelldrehende Motoren bis zu ó 17000 min-1

CE und UL ó

Optionen und Zubehör

AC650/AC650V/AC650S Baureihe

Optionen und Zubehör

AC650/AC650V/AC650S Baureihe

Optionen

AC650/AC650V/AC650S Baureihe

Kopiermodul

Beschreibung

Das Kopiermodul kann mit der gesamten Palette von AC650 / AC650V Antrieben verwendet werden. Es erlaubt dem Benutzer das Speichern von bis zu 10 Antriebskonfigurationen, welche dann zwischen verschiedenen Antrieben ausgetauscht werden können. Die Konfigurationen können auf verschiedene Antriebsgrößen abgebildet werden. Durch die einfache Möglichkeit zur Erstellung und Wiederherstellung von Sicherungskopien der Antriebskonfiguration, ist es ein wertvolles Werkzeug für die Inbetriebnahme und Wartung.

RS485 Modbus Interface

Beschreibung

Die RS232 / RS485 Kommunikationsschnittstelle ermöglicht serielle Datenkommunikation und integriert einen AC650V Antrieb als Slave in ein Modbus RTU Netzwerk.

Produktdetails

Bestellschlüssel

BeschreibungPassend für

6513-E100-00 RS232 / RS485 Kommunikationsschnittstelle

Bedienfelder

Produktdetails

Bestellschlüssel Beschreibung

6511-TTL-00TTL Bedienfeld (lokale Montage)

AC650V Baugröße 1, 2, 3

Produktdetails

Bestellschlüssel BeschreibungPassend für 6514-00KopiermodulAC650/AC650V

6511-RS232-00RS232 Bedienfeld (externe Montage möglich)

6521-00-GRS232 Bedienfeld (externe Montage möglich)

Merkmale

■ Protokolle : Modbus RTU oder EI-6ASCII

■ Kompatibel mit AC650V Version 4.x und höher

■ Verbindung über geschirmtes Twisted Pair Kabel (RS485)

■ Verbindung über geschirmtes 3-Drahtkabel (RS232)

■ Konfiguration von Eingangs-Funktionsbausteinen

■ Baudrate per Software konfigurierbar

■ Slave Adresse per Software konfigurierbar

■ Direkter Zugriff auf alle Antriebsparameter

Passend für

AC650, AC650V Baugröße 1 - 3

AC650, AC650V Baugröße 1 - 3

AC650V Baugröße C - F

6511-xxxx-00

6521-00-G

Optionen

AC650/AC650V/AC650S Baureihe

Profibus-DP Kommunikationsinterface

Beschreibung

Die Profibus Optionskarte unterstützt das Profibus-DP Protokoll, welches speziell für die Kommunikation zwischen SPS und dezentralen Automatisierungskomponenten entwickelt wurde.

Merkmale

• Profibus-DP Feldbus

• Verbindung über geschirmtes Twisted Pair Kabel

• Baudrate per Software bis 12 MBaud konfigurierbar

• LED Anzeige für Kommunikationsstatus

• Kompatibel mit AC650V ab Version 4.9

Durch die Profibus-Schnittstelle kann der Antrieb als Slave in ein Profibus-DP Netzwerk integriert werden.

PROFIBUS Modul 6513-PROF-00 (AC650V Baugröße 1, 2, 3)

Produktdetails

Bestellschlüssel BeschreibungPassend für folgende Antriebe

6513-PROF-00Profibus-DP Kommunikationsschnittstelle

6523-PROF-00Profibus-DP Kommunikationsschnittstelle

AC650 / AC650V Baugröße 1, 2, 3

650V Baugröße C, D, E, F

PROFIBUS Modul 6523-PROF-00 (AC650V Baugröße C - F)

Modulare AC-Antriebe

AC690+ Baureihe

AC-Antriebe 0,75 kW - 1000 kW

Beschreibung

Die AC690+ Baureihe wurde entwickelt, um das gesamte Spektrum von Drehzahlregelungs-Anwendungen abzudecken. Angefangen bei der Regelung einzelner Achsen bis hin zu anspruchsvollsten Mehrachssystemen. Das Herz von AC690+ ist ein auf modernster 32-Bit Mikroprozessortechnik basierendes MotorregelungsModell. Dieses bildet die Plattform für außergewöhnliche Dynamik, welche um eine Reihe von Kommunikationsund Regelungsoptionen erweitert werden kann und Sie in die Lage versetzt, einen Antrieb genau nach Ihren Anforderungen zusammenzustellen.

AC690+ ist verfügbar als dreiphasige 380 - 500 V Ausführung von 0,75 bis 1000 kW und als 220 - 240 V Ausführung von 0,75 bis 55 kW.

Betriebsarten

AC690+kann für 3 verschiedene Betriebsarten konfiguriert werden

U/f-Drehzahlsteuerungsbetrieb

Dieser Modus ist ideal für einfache Motordrehzahlsteuerung oder mehrere parallel betriebene Motoren. Mit dem Menü für schnelle Inbetriebnahme und der Klartextanzeige wird der Antrieb schnell und problemlos konfiguriert.

Sensorlose Vektorregelung

Das speziell entwickelte Motormodell-Regelungsverfahren

MRAS (Model Reference Adaptive System) garantiert ein hohes Anlaufmoment und präzise Drehzahlregelung.

Durch kontinuierliche Modellierung des Motors sorgt

MRAS für exakte Drehzahlsimulation (ohne daß ein externes Drehzahl-Feedback benötigt wird).

Closed-Loop Vektorregelung

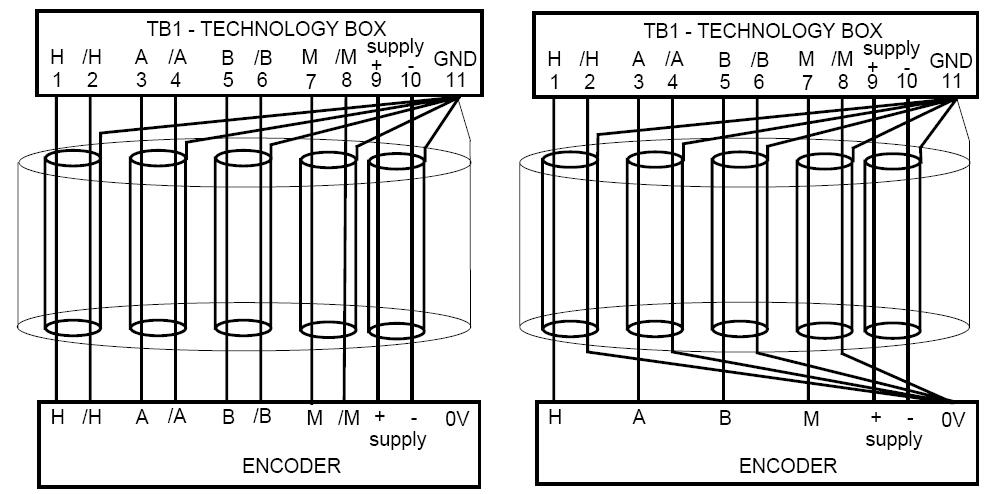

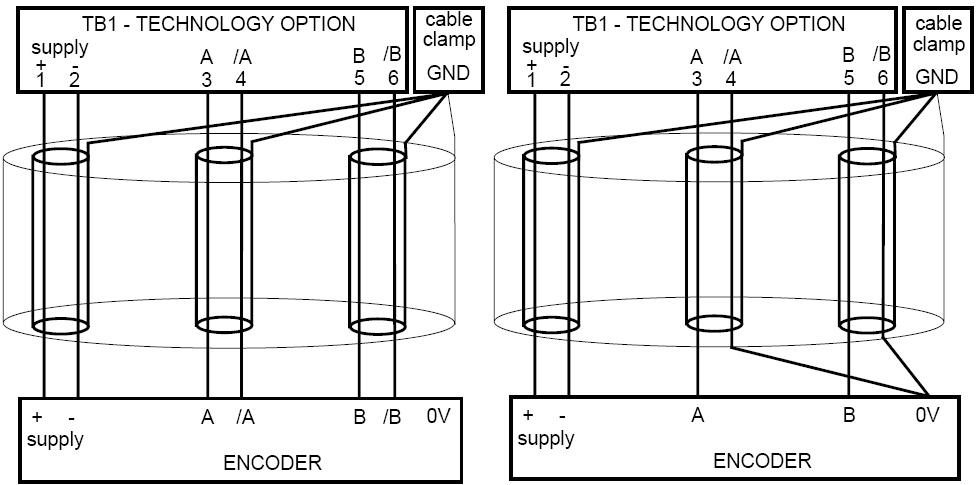

Durch einfaches Aufstecken einer Technologiebox mit Drehzahlrückführung erhalten Sie einen Vektorantrieb mit geschlossenem Regelkreis. Dies garantiert volles Drehmoment im Stillstand und eine hochdynamische Drehzahlregelschleife (bis zu 45 Hz Bandbreite); mehr als ausreichend auch für die anspruchsvollsten Anwendungen.

Kritische Umgebungsbedingungen

Für Umgebungen mit staubiger, feuchter oder korrodierenderAtmosphäre kann AC690+ optional mit beschichteten Leiterplatten geliefert werden, welche die Korrosionsbeständigkeit erhöhen und so die Zuverlässigkeit erhöhen.

Einige Beispiele für Branchen, die typischerweise hiervon profitieren:

• Zellstoff- und Papierverarbeitung

Wasser- und Abwasseraufbereitung

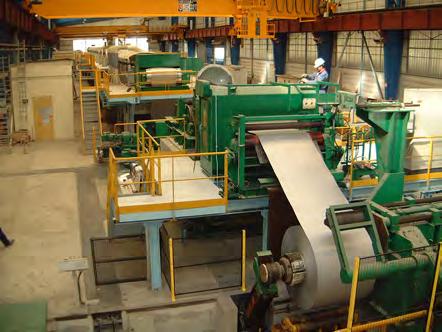

• Stahlindustrie

•

• Outdoor-Krananlagen

Marine und Offshore

• Windenergieanlagen

•

• Nahrungsmittelverarbeitung

AC690+ Baureihe

Modulare AC-Antriebe

AC690+ Baureihe

AC-Antriebe 0,75 kW - 1000 kW

Merkmale

Technologiebox für Drehzahlrückführung

Durch einfaches Aufstecken der Encoder-Technologiebox wird aus dem sensorlosen Vektorantrieb ein High Performance Closed-Loop Antrieb.

Integrierbares High Performance Systemboard

Für anspruchsvollste Anwendungen ist das optional verfügbare Systemboard erhältlich, welches beispielsweise Winkelsynchronlauf und Register-Steuerung ermöglicht. Es wird hinter die Hauptplatine gesteckt und bietet die folgenden Funktionen:

Schutzklasse-Optionen für alle Umgebungsbedingungen Eine Auswahl mechanischer Schutzklasse-Optionen erlaubt die Montage des Antriebs in verschiedensten Umgebungen.

• IP20 – für Standardschaltschrankeinbau.

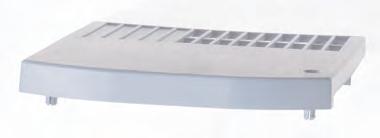

• IP40/NEMA 1 – Mit einer Abdeckung von oben sowie einer Kabelverschraubung von unten kann eine Montage direkt an der Wand oder Maschine erfolgen. (Baugröße B bis E)

5 zusätzliche

• konfigurierbare

digitale E/A

12-Bit Auflösung

• (plus Vorzeichen) für die 4 existierenden Analogausgänge

• IP54 – Ideal für den Einsatz bei aggressiven Umgebungsbedingungen. Höhere Schutzklasseoptionen sind als Sonderausführungen auf Anfrage verfügbar. Eine Vielzahl von Optionskarten ist mittels unserer FASTPACK Option einfach integrierbar.

2 zusätzliche Encodereingänge

•

• 2 schnelle Registereingänge

Integrierte

Funktionsbausteine

Feldbuskommunikation mit offenen Standards

• Durchsteckmontage - Diese Option ermöglicht die Montage des Kühlkörpers außerhalb des Schaltschranks, um die Elektronik kühl zu halten. (Baugröße C, D und E)

Wickelsteuerung

• PID Prozessregler

• Geschwindigkeit Plus/Minus

•

• Fliegender Start

AC690+bietet eine Vielzahl von Feldbuskommunikationsschnittstellen als Technologiebox. Die folgenden Kommunikationsprotokolle erlauben eine nahtlose Integration in industrielle Netzwerke :

• Profibus-DP

• Devicenet

• CANopen,

• Ethernet

• Modbus RTU

• Controlnet

• Link (Parker SSD Drives Bus)

Programmierung / Bedienfeld

Das Bedienfeld von AC690+ bietet mit seiner intuitiven Bedienung Zugriff auf alle Funktionen des Antriebs. Die Anzeige ist hintergrundbeleuchtet und zeigt alle Funktionen im Klartext und Werte in technischen Einheiten an. Das Bedienfeld kann direkt auf dem Antrieb montiert oder zur späteren externen Montage beispielsweise auf einer Schaltschranktür lose und mit Befestigungssatz geliefert werden.

Modulare AC-Antriebe

AC690+ Baureihe

AC-Antriebe 0,75 kW - 1000 kW

Vektorregelung mit und ohne Encoder-Feedback

Nennleistung von 0,37 bis 1000 kW

Geräte über 355 kW werden im separaten Schaltschrank geliefert

Vorprogrammierte Applikationsmakros

Konfigurierbar über Kommunikationsschnittstelle Programmierung identisch mit DC590+ DC-Antrieb

Variable Nenndrehmomente

EMV-Filter Klasse B

Technische Daten

Spannungsversorgung 380 - 460 V (±10 %) dreiphasig 0,75 bis 1000 kW

380 - 500 V (±10 %) dreiphasig 2,2 bis 110 kW

220 - 240 V (±10 %) einphasig 0,37 bis 2,2 kW

220 - 240 V (±10 %) dreiphasig 0,37 bis 37 kW

Programmierung mit Funktionsbausteinen

Umgebungsbedingungen

Konstantes Moment - 0 - 45 °C (40 °C mit IP40 Abdeckung) mit Leistungsreduzierung bis 50 °C möglich Max. Einsatzhöhe: 1000m, Leistungsreduzierung von 1 % pro 100 m bei >1000 m

Überlast Konstantes Moment: 150 % für 60 s, 180 % for 1 s; Quadratisches Moment: 115 % für 10 s

Ausgangsfrequenz 0 - 480 Hz

Schaltfrequenz Baugröße B 3, 6 oder 9 kHz; Baugröße C, D, E, F 3 oder 6 kHz - Alle mit leiser Modulation

Brems-Chopper Jeder Antrieb kann mit einem internen BremsChopper ausgestattet werden.

Baugröße B und C : Standard; Baugröße D,E und F : Optional

Analogeingänge 4 konfigurierbare, 10 Bit (13 Bit mit optionalem Systemboard). 0 - 10 V, 0 - ±10 V, 0 - 20 mA, 420 mA

Analogausgänge 3 konfigurierbare, 10 Bit. 0 - 10 V, 0 - ±10 V, 0 - 20 mA, 4 - 20 mA

Digitaleingänge 7 konfigurierbare, 24 VDC (maximal 30 VDC)

Digitale Ausgänge 3 konfigurierbare, Relaisausgänge 3 A / 230 VAC

Referenzspannungsversorgung +10 VDC, -10 VDC, +24 VDC

Thermistoreingang

Die Programmierung mit Funktionsbausteinen erlaubt das einfache Erstellen einer ungemein flexiblen Steuerungsstruktur. Eine Fülle flexibel miteinander kombinierbarer Funktionsbausteine macht oftmals sogar eine externe SPS überflüssig. Trotzdem ist der Antrieb standardmäßig so vorkonfiguriert, daß er ohne weitere Konfiguration als U/f-Frequenzumrichter betrieben werden kann.

Analoge Funktionen If So, summing, subtractor, multiplier, divider, if higher then lower then If, Counter, Timer Boolsche Funktionen Not, And, Nand, Or, Nor, Xor, Trigger, Flip-Flop Applikationsmakros Simple speed control, Forward/Reverse, Raise/ Lower, Process PID, Preset speeds, Winder control.

6901 Bedienfeld Das Bedienfeld 6901 dient zur Konfiguration, Inbetriebnahme und dem Betrieb der AC690+ Antriebe. Bei der Navigation durch die Menüs und Parameteranzeigen wurde Wert auf intuitive Bedienung gelegt. Hauptmerkmale:

Externe • Befestigung möglich Hintergrundbeleuchtete Anzeige

• Mehrsprachige 2x16 Zeichen Textanzeige

Systemerweiterungsboard

•

• Konfigurierbare Anzeige

• Sollwert, Start/Stopp, Handfunktion und Richtung

•

Lokale Steuerung: Geschwindigkeits -

Passwortschutz

Schneller

• Inbetriebnahmemodus

Das optionale Systemboard ermöglicht anspruchsvollste Anwendungen wie z.B. Winkelsynchronlauf und Registersteuerung.

Hauptmerkmale:

• Ausgänge

5 zusätzliche konfigurierbare Eingänge /

• (12 bits plus Vorzeichen)

•

•

4 hochauflösende analoge Eingänge

2 zusätzliche Encoder-Eingänge

2 schnelle Registereingänge

AC690+ Baureihe

Modulare AC-Antriebe

AC690+ Baureihe 400 - 1000 kW

•

Energieeinsparung

• Lüfteranwendungen

Geringe Amortisationsdauer in Pumpen- und

•

Verbesserter Leistungsfaktor

• und U/f-Steuerung

Vektorregelung mit und ohne Encoder-Feedback

•

Minimierte Oberwellenanteile durch 12-Puls

oder 18-Puls Kopplung

• Kältetechnikanwendungen

Vebesserte Regeleigenschaften für Klima- und

Schaltschrank - Technische Daten (über 355kW)

6-Puls Modell Leistung Konstantes Moment: 355-900 kW

Spannungsversorgung

Normen

Die AC690+ Baureihe entspricht den folgenden Standards, wenn sie nach den Vorgaben im entsprechenden Produkthandbuch installiert wurde.

CE-Kennzeichnung nach EN50178 (Sicherheit, Niederspannungsrichtlinie))

CE-Kennzeichnung nach EN61800-3 (EMV-Richtlinie))

UL gelisted nach der US-Norm UL508C.

cUL gelistet nach der kanadischen Norm C22.2 #14.

12-Puls Modell (optional)

Quadratisches Moment: 400-1000 kW

380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangsinduktivität Standard zur Limitierung der Oberwellen

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

Oberwellen Reduzierte Oberwellenströme

Leistung Konstantes Moment: 355-600 kW

Spannungsversorgung

Quadratisches Moment: 400-650 kW

380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangstransformator (nicht im Schaltschrank integriert) optional 2 externe U/D

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

18-Puls Modell (optional)

Oberwellen Total Harmonic Distortion (THD) gemäß den Grenzwerten nach IEEE 519 (1992)

Leistung Konstantes Moment: 630-900 kW

Spannungsversorgung

Quadratisches Moment: 750-1000 kW

380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangstransformator (nicht im Schaltschrank integriert) optional 3 externe, 20° phasenverschoben

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

4-Quadranten Netzmodul

Modularer AC-Antrieb AC690+

AC-Antriebe 0,75 kW - 1000 kW

Beschreibung

In vielen Anwendungen ist die benötigte Gesamtleistung kleiner als die Summe der installierten Motorleistung. Nicht alle Antriebe einer Maschine verbrauchen zur gleichen Zeit Energie. Typischerweise werden zu jedem Zeitpunkt einige der Motoren elektrisch betrieben, während andere durch die Schwungkraft der Maschine angetrieben werden.

In solchen Anwendungen ist die gemeinsame DC-Zwischenkreiskopplung aller Antriebe der Maschine wirtschaftlich sinnvoll: Die generatorisch arbeitenden Antriebe speisen dann die elektrisch betriebenen Antriebe, was den Gesamtenergieverbrauch des Systems reduziert. AC690+ in der 4-Quadranten Betriebsart ist die ideale Antriebslösung für solche Systeme. Dank der 4-Quadranten Netzanbindung von AC690+ wird die überschüssige Energie im Systemverbund genutzt und nicht in Form von Wärme über den Ballastwiderstand abgeführt und damit verschwendet. Die nahezu sinusförmigen Ströme minimieren dabei Netzoberschwingungen.

•

•

•

Energieeinsparung

Wartungsfrei (kein Ballastwiderstand)

Reduzierte Netzmodulgröße durch

DC-Zwischenkreiskopplung

• Grenzwerten nach IEEE 519

Reduzierte Oberwellen gemäß den

Hoher Leistungsfaktor

• (cos ø ~ 1)

Elektrische Daten

AC690+ Baureihe

Spannungsversorgung 380 - 460 VAC (±10%) 50/60 Hz, dreiphasig

Elektrische Daten

Modularer AC-Antrieb AC690+

Abmessungen

Modularer AC-Antrieb AC690+

Abmessungen

G, H, J

Auswahl und Bestellschlüssel

Modularer AC-Antrieb AC690+ (230 V)

Produktfamilie Modularer AC-Antrieb AC690+ 690 Modularer AC-Antrieb AC690+ (spezielle Beschichtung) C690

Moment Quadratisches Moment

werden bei Baugröße B und C. Optional bei Baugröße

bei Baugröße

Auswahl und Bestellschlüssel

Modularer AC-Antrieb AC690+ (400 / 460 V, < 55 kW)

Sie Ihre lokale Vertriebsniederlassung)

Auswahl und Bestellschlüssel

Modularer AC-Antrieb AC690+ (400 / 460 V, > 55 kW)

99) (fragen Sie Ihre lokale Vertriebsniederlassung)

Auswahl und Bestellschlüssel

Modularer AC-Antrieb AC690+ (400 / 500 V)

Optionen und Zubehör

Kommunikations-Interfacekarten

Modularer AC-Antrieb AC690+

Die Kommunikationskarten für AC690+ ermöglichen die Verbindung zu alle gängigen industriellen Feldbussystemen.

Merkmale

Kommunikationsschnittstellen-Karten können ab Werk

• in den Antrieb integriert werden oder für den späteren Einbau separat erworben werden

• LED-Statusanzeigen für Netzwerks und

Abmessungen H x B x T : 127 mm x 76,2 mm x 25,4 mm

• Kommunikationskarte

Ethernet Kommunikationsschnittstelle

*Bestellschlüssel: 6053-ETH-00 und 6055-ETH-00

Unterstützte

Protokolle: Modbus/TCP und Ethernet/IP

Baudrate: 10/100 MBit/s

Bus-Adresse Wählbar via Adress-Schalter oder Internet Explorer

Passend für AC690+ ab Version 4.7 DC590+ ab Version 7.1

Devicenet Kommunikationsschnittstelle

*Bestellschlüssel: 6053-DNET-00 und 6055-DNET-00

Unterstützte Protokolle: DeviceNet Drive Profile Drive – Nur Group 2 Slave

Bus-Adresse DeviceNet Drive Profile Drive – Nur Group 2 Slave

Passend für AC690+ DC590+ ab Version 5.x

CANopen Kommunikationsschnittstelle

*Bestellschlüssel: 6053-CAN-00 und 6055-CAN-00

Profil DS402

Unterstützte

Messagetypen SDO, PDO, NMT, SYNC

Baudrate: 20 k, 50 k, 125 k, 250 k, 500 k, 1 MBit/s wählbar

Bus-Adresse Wählbar via Adress-Schalter

Passend für AC690+ DC590+ ab Version 5.x

RS485/Modbus Kommunikationsschnittstelle

*Bestellschlüssel: 6053-EI-00 und 6055-EI-00

Unterstützte

Protokolle: Modbus RTU, EI Bisynch ASCII

Verkabelung RS485 2- oder 4-Draht

Baudrate: 300 bis 115200 Bit/s

Bus-Adresse Wählbar via Software

Passend für AC690+ ab Version 4.7 DC590+ ab Version 5.17

ControlNet Kommunikationsschnittstelle

*Bestellschlüssel: 6053-CNET-00 und 6055-CNET-00

Unterstützte

Messagetypen Polled I/O

Bus-Adresse Wählbar via Software

Passend für AC690+ ab Version 4.7 DC590+ ab Version 5.17

Modbus Plus Kommunikationsschnittstelle

*Bestellschlüssel: 6053-MBP-00 and 6055-MBP-00

Unterstützte

Protokolle: Modbus Plus

Verkabelung RS485 2- oder 4-Draht

Baudrate: 1 MBit/s

Bus-Adresse Wählbar via Software

Passend für AC690+ ab Version 4.7 DC590+ ab Version 7.1

Profibus DP Kommunikationsschnittstelle

*Profibus-DP (6053-PROF-00 and 6055-PROF-00)

Unterstützte

Protokolle: Profibus DP

Baudrate: Automatische Erkennung

Bus-Adresse Wählbar via Software

Passend für AC690+ ab Version 1.x DC590+ ab Version 5.x

LonWorks

*Bestellschlüssel: 6053-LON-00 and 6055-LON-00)

Unterstützte

Protokolle: LonWorks

Lieferumfang Ressourcen-Datei kompatibel mit Softwaretools wie LonMaker und ähnlichen Passend für AC690+ ab Version 5.1

Johnson Controls

*Bestellschlüssel: 6053-JMET-00 and 6055-JMET-00)

Unterstützte Protokolle: Johnson Controls N2

* Hinweise zur Kompatibilität mit den einzelnen Geräte-Baugrößen auf Seite 47

HTTL Encoder-Feedbackkarte

Modularer AC-Antrieb AC690+

Beschreibung

Die HTTL Encoder-Feedbackkarte erlaubt den Anschluss von Inkrementalencodern an AC690+ und ermöglicht so, die integrierten Funktionen für Momentenregelung und Drehzahlregelung optimal zu nutzen.

Die HTTL Encoder-Feedbackkarte verfügt über folgende Eigenschaften:

• Einstellbare potentialgetrennte 10 - 20 V Encoder- • Versorgung

4 optoentkoppelte differenzielle Eingänge A, B, M und H

Technische Daten

Grenzfrequenz 250 kHz

Eingangsstrom ≤10 mA pro Kanal

Eingangsformat 2-Kanalig Quadratur, Clock / Direction oder nur Clock

De-phasing > 1 µs

Differenzielle

Eingangsspannung

10 - 30 V Maximum

Encoder LeistungMaximale Last: Karte AH467407U001: 200 mA oder 2 WGehäuse 6054/HTTL/00: 250 mA oder 2,5 W Spannung 10 - 20 V justierbar via Software

Produktschlüssel

BestellschlüsselAntriebe

AH467407U001

6054/HTTL/00

AC690+ Baugröße B (690-xxxxxxB...)

AC690+ Baugrö0e C - K

Installation und Verkabelung

AC690+ Baugröße B

AC690+ Baugrößen C - K

Systemerweiterungsboard

Modularer AC-Antrieb AC690+

Beschreibung

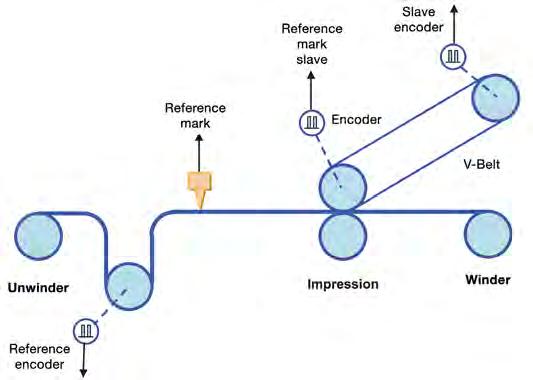

Mit dem Systemerweiterungsboard eignet sich AC690+ für anspruchsvollste Anwendungen und überall dort, wo kleinere Automatisierungsaufgaben in Verbindung mit dem Antrieb gelöst werden sollen.

Die folgenden Funktionen stehen zur Verfügung:

12-Bit Auflösung (plus Vorzeichen) für die Analogeingänge

AIN1-4

5 potentialfreie E/As, konfigurierbar als Eingänge oder Ausgänge

Potentialfreie Versorgung für Encoder

Master-Encoder Eingänge (HTTL potentialfrei):

A, A/, B, B/, Z und Z/

Slave-Encoder Eingänge (HTTL potentialfrei):

A, A/, B, B/, Z und Z/

Slave-Encoder Ausgang (HTTL potentialfrei):

A, A/, B, B/, Z und Z/.

Externe Spannungsversorgung

Die Karte muss durch eine externe 1 A / 24 VDC (±10 %) Versorgung gespeist werden

Encoder Versorgung, wählbar via SW1 & SW2 Auswahl Encoder-Spannung

Bedienfelder

Modularer AC-Antrieb AC690+

Standard-Bedienfeld 6901-00-G

Merkmale

Lokale Steuerung • : Start, Drehzahl, Richtung, Diagnose

• Menü für schnelle Inbetriebnahme

Menügeführte Parameter-Konfiguration

• Passwortschutz für Konfigurationsdaten

•

Mehrsprachig

Deutsch · Englisch · Französisch · Italienisch · Portugiesisch · Schwedisch · Polnisch

Menü für schnelle Inbetriebnahme

Intuitive Menüs ermöglichen die einfache und schnelle Inbetriebnahme des Antriebs

Auto-Tuning

Die automatische Einstellung der Motorparameter garantiert maximale Dynamik und Performance

Diagnosemeldungen

Anzeige von Eingabe- und Ausgabeparametern und Statuswerten

Antriebskonfiguration

Advanced-Bedienfeld 6911-01-00-G

Merkmale

• RS232 und RS485 Schnittstelle

128 x 64 Pixel semi-graphische Auflösung

• Übertragen der Parameter vom Antrieb zum Bedienfeld

• und umgekehrt (Wiederherstellung)

(Speicherkarte 256 MB bis 2 GB)

Fastpack Antriebe

AC Baureihe

0,25 - 110 kW

Übersicht

Fastpack AC ist eine Reihe von einund dreiphasigen industriellen Antrieben, welche konzipiert wurde, um Energieeinsparungen in einer Vielzahl von Applikationen bis zu 110 kW zu ermöglichen.

Sie wurde speziell für den Ersatz von direkt am Netz und über Stern/Dreieck oder Softstarter betriebenen Motoren entwickelt.

Fastpack AC übernimmt die komplette Steuerung mit einem einbaufertigen IP54 Schaltschrank.

Schlüsselfertige Optionen und unser großes Lager an Basisschaltschränken ermöglichen kürzeste Lieferzeiten und kostengünstige Lösungen.

Steuerungsoptionen wie Bedienfelder, Start/Stop-Tasten oder Not-Aus-Schalter können aus

einer Liste von Standard-Optionen ausgewählt werden und decken eine Vielzahl von Anforderungen ab. Angefangen von einfacher Motordrehzahlregelung bis hin zu komplexeren Anwendungen. Durch die hohe Integration werden zusätzliche Schaltschränke in Verbindung mit dem Antrieb überflüssig.

Vorteile

Einfache Ersatzlösung für

• Stern/Dreieck und SoftstarterAnwendungen oder Upgrade von direkt am Netz betriebenen Motoren

• Leistungsfaktors (> 0,95)

Hilft bei der Optimierung des

• mit den gängigsten GebäudemanagementSystemen

E/A Schnittstelle kompatibel

• Antrieb

Einbaufertiger Stand-Alone

IP54 Schaltschrank

• Großer Leistungsbereich

• verfügbar bis 110 kW bei 400 VAC Versorgung

•

Einfache Inbetriebnahme

• Standards

Erfüllt alle relevanten EMV-

• mechanischer Belastung und Verschleiß bei Pumpen und Lüftern

Hilft bei der Verringerung von

• fertigen Steuerungsoptionen für schnelle Lieferzeiten

Große Vielzahl an schlüssel-

Fastpack Antriebe

AC Baureihe

0,25 - 110 kW

3 Einfache Schritte zu Ihrem Fastpack Antrieb

1. Wählen Sie Antriebsmodell und Leistung, entsprechend Ihrer Anwendung

2. Wählen Sie die Steuerungsoptionen für Ihre Anwendung und erstellen Sie Ihren Fastpack Bestellschlüssel mittels der Tabelle auf Seite 54

3. Vervollständigen Sie die Bestellnummern für Antrieb und Fastpack und kontaktieren Sie Ihre lokale Vertriebsniederlassung für Preise und Verfügbarkeit

Modulare Systemantriebe

AC890 Systemantrieb

0,55 kW - 1200 kW

Beschreibung

Die kompakten und modularen AC890 Systemantriebe eignen sich insbesondere zur Drehzahl- und Lageregelung von Asynchron- oder Servomotoren mit und ohne Feedbacksystem zur Drehzahlrückführung.

Merkmale

AC890 kann für 4 verschiedene Betriebsarten konfiguriert werden

Open-Loop U/f-Kennliniensteuerung

Diese Betriebsart ist ideal für die einfache Drehzahlsteuerung eines oder mehrerer Motoren.

Sensorlose Vektorregelung

Mittels eines High Performance Algorithmus für sensorlose Vektorregelung, bietet AC890 eine Kombination aus hohem Drehmoment und präziser Drehzahlregelung ohne Feedbacksystem.

Closed-Loop Vektorregelung

Durch das Hinzufügen einer Encoder-Feedback Technologiebox wird Fluß-Vektorregelung mit geschlossenem Regelkreis und höchster Performance möglich. Dies garantiert volles Drehmoment im Stillstand und eine hochdynamische Drehzahlregelschleife, welche auch für die anspruchsvollsten Anwendungen mehr als ausreichend ist.

4-Quadranten Active-Front-End Netzmodul

In dieser Konfiguration wird die Energie mit sinusförmigen Strömen und einem Leistungsfaktor von 1 in das Versorgungsnetz zurückgespeist. Hiermit wird eine minimale Oberwellenbelastung des Netzes erreicht (THD < 5 %).

Kompatibel mit einer Vielfalt von Feedback Optionen

AC890 ist mit jedem AC-Motor und praktisch jedem Drehzahl-/Lagegeberfeedbacksystem kompatibel. Durch diese Flexibilität kann sogar mit bereits im Einsatz befindlichen AC-Motoren eine höhere Performance erreicht werden, was Zeit und Kosten spart.

Inkrementalencoder

• EnDat 2.1 (Sinus-Cosinus) Encoder

• Resolver

•

Internationale Normen

In Übereinstimmung mit:

- EN61800-3 (EMV-Richtlinie)

- CE-Kennzeichnung nach EN50178 (Niederspannungsrichtlinie)

- UL gelisted nach der US-Norm UL508C

Kritische Umgebungsbedingungen

Für Umgebungen mit staubiger, feuchter oder korrodierenderAtmosphäre kann AC890+ optional mit beschichteten Leiterplatten geliefert werden, welche die Korrosionsbeständigkeit und somit die Zuverlässigkeit erhöhen.

Einige Beispiele für Branchen, die typischerweise hiervon profitieren:

• Zellstoff- und Papierverarbeitung

Wasser- und Abwasseraufbereitung

• Stahlindustrie

•

•

•

•

•

Marine und Offshore

Outdoor-Krananlagen

Windenergieanlagen

Nahrungsmittelverarbeitung

Modulare Systemantriebe

AC890 Systemantrieb

Merkmale

Feedback-Optionen

Vorteile

Integrierte

Sicherheitsfunktionalität

Inkremental

• encoder

• Encoder

•

EnDat® 2.1 (Sinus-Cosinus)

Resolver

Offene FireWire IEEE 1394

Prozessdaten-Schnittstelle

•

125 µs Zykluszeit

Die integrierte Funktion „Sicher abgeschaltetes Moment“ (STO) bietet standardmäßig Schutz gegen unerwarteten Wiederanlauf des Motors gemäß EN13849-1 PLe, SIL 3.

Minimaler Versatz zwischen Feldbus-Sollwerten und den internen Regelkreisen

Echtzeitsynchronisation

• zwischen mehreren Antrieben

AC890 verfügt über High Performance Schnittstellen, welche direkt mit den schnellen Regelkreisen des Antriebs verbunden sind.

Dies garantiert minimalen Versatz zwischen dem vom Feldbus kommenden digitalen Sollwert und den Regelkreisen.

Ersatz von analogen Lösungen

Offene Kommunikation

Passend für die anspruchsvollsten Anwendungen

Auf analogen Sollwerten basierende, existierende Anwendungen können mit minimalen Bandbreite-Verlusten durch eine digitale Feldbuslösung ersetzt werden.

Flexible Feedback-Optionen

Extrem schnelle Regelkreise

Stromregler: 62,5 µs

• Drehzahlregler: 62,5 µs

• Lageregler: 62,5 µs

•

Durch seine, auf einem 150 MHz Mikroprozessor ablaufenden, fortschrittlichen Regelalgorithmen erreicht AC890 eine sehr hohe Bandbreite der Regelkreise. Hierdurch eignet sich der Antrieb auch für den Einsatz in den anspruchsvollsten Anwendungen, wie z.B. Druckmaschinen, Papierverarbeitung, rotierende Messer sowie Quer- und Längsschneider.

Zwei Performance Level für alle Applikationsanforderungen:

Advanced Performance

Motion Control mit Positionsregelung

Motion Control Funktionsblöcke: Relative Bewegung, absolute Bewegung, Referenzfahrt (Homing)

Weitere Funktionsblöcke: Gruppenlaufregelung, Master Rampe, Wickler (direkte und indirekte Zugregelung), PIDProzessregler, Ablaufsteuerungen und viele andere mehr.

AC890 bietet Flexibilität in der Auswahl der Feedback-Technologie und ist damit für jede Applikation ideal skalierbar.

Offene Standards für Investitionssicherheit

AC890 integriert sich nahtlos in jedes Automatisierungsnetzwerk.

Zur Kommunikation mit einer SPS bzw. einem Feldbusnetzwerk kann eine Reihe von verschiedenen Technologieboxen gewählt werden.

High Performance

Alle Advanced Funktionen plus: Bibliothek mit vorgefertigten applikationsspezifischen Funktionsblöcken wie zum Beispiel: Elektronische Königswelle für Druckmaschinen, elektronisches Getriebe, Präzisionswickler, Verlegeschrittsteuerung, Druckmarkensteuerung, Kurvenscheibe und andere.

Modulare Systemantriebe

AC890 Systemantrieb

Platzsparende Abmessungen durch modulares Konzept

Stand-Alone Version

Common-Bus Ausführung

Steckbare Anschlussklemmen für einfache Installation und Wartung

Der kompakte Antrieb

Die AC890SD Stand-Alone Baureihe wird als Kompaktregler direkt vom Netz versorgt.

Weitere Merkmale der Baureihe

AC890SD:

■ Ausgangsleistung bis 900 kW

■ dreiphasige 208 - 500 VAC Versorgungsspannung

■ Zugriff auf alle Feedback und Kommunikationsoptionen

■ Integrierter Brems-Chopper zum Anschluss eines externen Bremswiderstands

■ 24 VDC Versorgung für die Steuerplatine zur Programmierung ohne Leistungsspannung

■ Ausgänge für Moment und Drehzahl

■ Programmierung über USB-Port

Common-Bus Antrieb

AC890 ist auch als Common-Bus Antrieb verfügbar, bei dem einzelne Wechselrichtermodule einfach an einem gemeinsamen Netzmodul betrieben werden.

Merkmale der Common Bus Version (AC890CD):

■ Leistungsbereich bis 900 kW in 9 Baugrößen

■ Eingangsspannung: 320 - 705 VDC

■ Zugriff auf alle Feedback- und Kommunikationsoptionen

■ 24 VDC Versorgung für die Steuerplatine zur Programmierung ohne Leistungsspannung

■ Ausgänge für Moment und Drehzahl

■ Programmierung über USB-Port Merkmale des zentralen Netzmoduls (AC890CS):

■ Ausgangsleistung 7,5 bis 110 kW

■ Spannungsversorgung: 208-500 VAC

■ Integrierter Brems-Chopper (externer Ballastwiderstand benötigt)

■ Bedienfeld zur Diagnose

■ Bis zu 162 A Ausgangsstrom pro Modul

Reduzierte Abmessungen, kompakte Einbaumaße

AC890 wurde im Hinblick auf Kompaktheit und minimalen Schaltschrankflächenbedarf entwickelt. Durch den Einsatz innovativer Halbleiterkühltechnik zählt AC890 in Bezug auf die Größe zu den Besten seiner Klasse.

Durch die steckbaren Anschlussklemmen vereinfacht sich die Installation, und der Gerätetausch im Wartungsfall wird beschleunigt.

Der gemeinsame DC-Zwischenkreis hilft dabei, die Gesamtgröße des Systems minimal zu halten. Öffnen Sie einfach die Zwischenkreisabdeckungen, verbinden Sie die Stromschienen und schließen Sie die Abdeckungen wieder.

Schnelle Verbindung des gemeinsamen DCZwischenkreises

Modulare Systemantriebe

AC890 Systemantrieb

Technische Daten

Spannungsversorgung

890CS: 208 - 500 VAC (±10 %)

890CD: 320/560 - 705 VAC (±10 %)

890SD: 380 - 500 VAC (±10 %)

Baugrößen E/F/G/H/J/K: 380 - 460 VAC (±10 %)

Umgebungsbedingungen 0 - 45 °C (Leistungsreduzierung 2 %/°C bis 50 °C)

Max. Einsatzhöhe: 1000m, Leistungsreduzierung 1 %/100 m bis <4000 m

Schutzart IP20 (Baugröße G/H/J/K: IP00)

Feuchtigkeit max. 85 %, keine Betauung

Analogeingänge 4 konfigurierbare,

2x 0 - 10 V, 0 - ±10 V, 0 - 20 mA, 4 - 20 mA

2x 0 - 10 V, 0 - ±10 V

Analogausgänge 2 konfigurierbare, 0 - 10 V, 0 - ±10 V

Digitale Eingänge 7 konfigurierbare, 24 VDC

Digitale Ausgänge 2 konfigurierbare, 24 VDC

Optionale Kommunikation Profibus-DP, DeviceNet, ControlNET, CANopen

Achssynchronisation Intern über FireWire

Modulare Systemantriebe

AC890 Systemantrieb

Active-Front-End

4-Quadranten Active-Front-End Netzmodul mit Rückspeisung ins Versorgungsnetz

AC890CD und AC890SD können so konfiguriert werden, daß die Energie mit sinusförmigen Strömen und einem Leistungsfaktor von 1 in das Versorgungsnetz zurückgespeist wird. Die Oberwellenbelastung des Netzes bleibt somit minimal.

Erforderliche Komponenten

Pre-Load Schaltung

LCL Filter

Vollständig bidirektionaler Energiefluss

150 % Überlast für 60 Sekunden

Sinusförmiger Eingangsstrom

Oberwellenbelastung gemäß den Anforderungen nach IEEE 519

Hinweis:

Bei höherer Systemleistung ist es möglich, ein separates Active-Front-End Modul (AFE) zu verwenden. In diesem Fall können mittels des AFE-Adaptermoduls AC890CA mehrere AC890 an das AFE angeschlossen werden.

DC-Netzmodul

AC890CS Modul 40 A - 200 A

Beschreibung

Durch seine doppelt ausgeführten DC-Anschlüsse ist das AC890CS Netzmodul in der Lage, neben mehreren AC890CD auch Stand-Alone Geräte der AC890SD Baureihe zu versorgen.

Diese Modularität garantiert erhebliche Platzeinsparung im Schaltschrank.

Spannungsversorgung 208 - 500 VAC dreiphasig

Eingebauter Brems-Chopper

Doppelt ausgeführte DC-Anschlüsse

Diagnose über Bedienfeld

Potentialfreier „Drive Healthy“ Kontakt (störungsfrei)

24 VDC Hilfsspannungsversorgung (optional)

HMI Anschluss-Port

Wahlschalter für Eingangsspannungsbereich Konfigurierbare analoge Ausgänge

Elektrische Daten - AC890CS

Hinweis: Bei höherem Leistungsbedarf können mehrere Einspeisemodule parallel geschaltet werden. Für Details kontaktieren Sie bitte unsere Technische Support-Abteilung.

** Alter Bestellschlüssel bezieht sich auf Bestellcodes vor 2009

Modulare AC-Systemantriebe

AC890CD Systemantriebe 1,5 A - 180 A

Versorgungsspannung 320, 650, 705 VDC

Standardmäßig mit Bedienfeld ausgestattet

Zubehör kompatibel zu AC890SD

Feldbusoptionen: Profibus, DeviceNet, ControlNet, CANOpen

Elektrische Daten - AC890CD

* Für Updates kontaktieren Sie uns bitte oder besuchen Sie uns unter www.parker.com/ssd

Hinweis: Für höhere Leistungen verwenden Sie bitte AC890SD mit Versorgung über den DC-Zwischenkreis.

Hinweis: Leistungsangaben beziehen sich auf 320 bzw. 560 VDC

** Alter Bestellschlüssel bezieht sich auf Bestellcodes vor 2009

Modulare AC-Systemantriebe

AC890SD Systemantrieb

1,5 A - 1681 A

Beschreibung

Die Geräte der Baureihe AC890SD (Stand-Alone) sind Kompaktantriebe für den direkten Anschluß an eine dreiphasige Netzspannung. Die Serie deckt einen breiten Leistungsbereich ab und kann auf nahezu alle industriellen Anwendungen skaliert werden. Vom hochdynamischen Antrieb einer Werkzeugmaschine bis zum leistungsstarken Hauptantrieb eines Stahl-Walzwerkes. Insbesondere ist die Serie auch für den dezentralen und maschinennahen Einsatz - beispielsweise in Druckmaschinen - geeignet.

•

Direkter Netzanschluß oder Versorgung über

DC-Zwischenkreis

•

•

•

•

Integrierter Brems-Chopper

Standardmäßig mit Bedienfeld ausgestattet

Zubehör kompatibel zu AC890CD

Feldbusoptionen: Profibus, DeviceNet, Control

Net, CANOpen

Elektrische Daten - AC890SD - 230 V

Hinweis: Leistungsangaben beziehen sich auf 230 VAC Eingangsspannung.

Zulässige Überlast: 150 % für 60 s im Vektor-Modus - 200 % für 4 s im Servo-Modus.

** Alter Bestellschlüssel bezieht sich auf Bestellcodes vor 2009

Elektrische Daten - AC890SD (Fortsetzung)

x: Version „A“ (Advanced) oder „H“ (High Performance)

* Für Updates kontaktieren Sie uns bitte oder besuchen Sie uns unter www.parker.com/ssd

Hinweis: Leistungsangaben beziehen sich auf 400 VAC Eingangsspannung.

Modulare AC-Systemantriebe

AC890 Alternative Versorgungskonfigurationen

1,5 A - 1681 A

Das modulare Design der AC890 Antriebe ermöglicht den Betrieb paralleler Eingangsmodule und Multi-Phasen Konfigurationen. Mittels 12-Puls oder 18-Puls Konfiguation können störende Netzoberwellen stark reduziert werden. Für optimale Ergebnisse kann darüber hinaus eine ActiveFront-End (AFE) Option gewählt werden.

Normen

Die AC890 Baureihe entspricht den folgenden Standards, wenn sie nach den Vorgaben im entsprechenden Handbuch installiert wurde.

CE-Kennzeichnung nach EN50178 (Sicherheit, Niederspannungsrichtlinie)

CE-Kennzeichnung nach EN61800-3 (EMV-Richtlinie)

UL gelisted nach der US-Norm UL508C.

cUL gelistet nach der kanadischen Norm C22.2 #14.

6-Puls Modell Leistung Konstantes Moment: 355-900 kW Quadratisches Moment: 400-1000 kW

Spannungsversorgung 380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangsinduktivität Standard zur Limitierung der Oberwellen

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

12-Puls Modell (optional)

Oberwellen Reduzierte Oberwellenströme

Leistung Konstantes Moment: 355-600 kW Quadratisches Moment: 400-650 kW

Spannungsversorgung 380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangstransformator (nicht im Schaltschrank integriert) optional 2 externe U/D

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

18-Puls Modell (optional)

Oberwellen Total Harmonic Distortion (THD) gemäß den Grenzwerten nach IEEE 519 (1992)

Leistung Konstantes Moment: 630-900 kW

Quadratisches Moment: 750-1000 kW

Spannungsversorgung 380 - 460 VAC (±10 %) dreiphasig

Hauptschalter Standard

Eingangstransformator (nicht im Schaltschrank integriert) optional 3 externe, 20° phasenverschoben

Ausgangsdrossel Standard

Bedienfeld 6901 Bedienfeld, montiert an Schaltschranktür

Abmessungen AC890 Modulare Systemantriebe

Abmessungen und Gewicht

Auswahl und Bestellschlüssel

AC890 Modulare Systemantriebe

AC890CS Baureihe - Netzmodul für DC-Zwischenkreiskopplung

AC890CA Baureihe - DC-Zwischenkreisadapter

Auswahl und Bestellschlüssel

AC890 Modulare Systemantriebe

AC890CD Baureihe - Common-Bus Antriebe < 37 kW

(fragen Sie Ihre lokale Vertriebsniederlassung)

Auswahl und Bestellschlüssel

AC890 Modulare Systemantriebe

AC890CD Baureihe - Common-Bus Antriebe > 37 kW

Auswahl und Bestellschlüssel

AC890 Modulare Systemantriebe

AC890SD Baureihe - Stand-Alone Antriebe < 37 kW

Auswahl und Bestellschlüssel

AC890 Modulare Systemantriebe

AC890SD Baureihe - Stand-Alone Antriebe > 37 kW

Modulare High-Power Systemantriebe

AC890PX Baureihe

110 kW - 400 kW

Beschreibung

Bei AC890PX handelt es sich um einen modularen HighPower Systemantrieb in Stand-Alone Ausführung für den industriellen Einsatz. Er eignet sich für das Retrofit bestehender Applikationen, bei denen ein Antriebssystem im Schaltschrankdesign benötigt wird. Insbesondere eignet sich der Antrieb für die folgenden Anwendungen: Energieeinsparung in Pumpen- und Lüfteranwendungen

• Extruder

• Mixer, Zentrifugen

•

• Motorprüfstände

Merkmale

Geeignet für den Betrieb mit sämtlichen AC-Motortechnologien

AC890PX kann sämtliche AC-Motortechnologien antreiben:

Asynchronmotoren

• Permanentmagnet-Servomotoren

• Torquemotoren

• Betrieb mit oder ohne Feedbacksystem

Die folgenden Betriebsarten stehen zur Verfügung:

U/f-Kennliniensteuerung

• Sensorlose Vektorregelung oder Flussvektorregelung

•

• Permanentmagnet-Servomotorregelung

Kompatibel mit einer Vielzahl von FeedbackOptionen

Durch eine Vielzahl an Optionen arbeitet AC890PX mit allen bekannten Feedbacksystemen zusammen:

Inkrementalencoder

• Resolver

•

• EnDat Absolutwertgeber

EnDat 2.1 (Sinus-Cosinus) Encoder

•

In Übereinstimmung mit internationalen Standards

AC890PX eignet sich für den Betrieb an Versorgungsspannungen von 380 VAC bis 690 VAC und kann weltweit ohne zusätzliches Equipment an den verschiedensten Versorgungsnetzen betrieben werden.

AC890PX besticht durch Konformität mit allen wichtigen internationalen Standards und wird durch das Parker Supportnetzwerk in über 60 Ländern unterstützt.

Modularer High-Power AC-Antrieb

AC890PX Baureihe

110 kW - 400 kW Merkmale

Extrem kompakter Antrieb

Die extrem kompakten Abmessungen von AC890PX sind im Markt für High-Power AC-Antriebe unerreicht. In einer kompakten Baugröße wird das gesamte Standardzubehör, welches für die Installation notwendig ist, integriert: Netzdrossel, Hauptschalter, Sicherungen, Netzfilter für sekundäre Umgebung (gemäß EN 61800-3). Konfiguration und Inbetriebnahme des Antriebs ist mit Hilfe des Bedienfelds in wenigen Minuten erledigt.

Ablufthaube

Brems-Chopper

Lüftungskanal

Ein-/Ausgangsklemmen (Version mit Kabeleingängen oben)

Bedienfeld und USB Programmierschnittstelle

Eingangssteckverbinder

AC890 Regelungsmodul

Geringer Wartungsbedarf garantiert maximale Maschinenverfügbarkeit und Produktivität

Durch das Plug-In Design können die Leistungsmodule von AC890PX innerhalb von Minuten selbst von Nichtfachleuten gewechselt werden. Dies garantiert im Fehlerfall die Reduktion von Maschinenstillstandszeiten und erhöht die Produktivität.

PowerPak Modul für Ausgangsphase Umrichter ( x 3)

Zwischenkreis-Schienen mit verpolungssicheren Verbindungssteckern

Kondensator Powerpak Modul (300 kW und mehr)

AC-zu-DC Powerpak Modul mit BremsChopper

3% Eingangsnetzdrossel

Eingangssicherungen

Absolute Flexibilität für einfache Integration in die Firmenumgebung

Für bestmögliche Integration in existierende Fabrikgebäude ist AC890PX in verschiedenen Varianten erhältlich:

• Integration in bestehende Umgebungen

Kabelein- und -ausgang oben oder unten zur

12-Puls oder 18-Puls Konfiguration

• Active-Front-End für extrem niedrige

• Oberwellenbelastung

•

Integrierte Schütze, Sicherungen, Drosseln etc.

Hinweis: Einige Varianten benötigen ein zusätzliches Gehäuse-Zwischenfach.

PowerPak Phasenmodul - Frontansicht

PowerPak Phasenmodul - Rückansicht KABELEIN-/

Modularer High-Power AC-Antrieb

AC890PX Baureihe

110 kW - 400 kW

AC890 Alternative Versorgungskonfigurationen

Active-Front-End (AFE) Version - Energierückspeisung mit niedriger Oberwellenbelastung

Komplett netzrückspeisefähiger Antrieb

Dauerbetrieb bei vollem Moment - motorisch und generatorisch -

LCL Oberwellenfilter

Eingang leistungsversorgung AFE Leistungseinschub Motorumrichter Leistungs einschub

AC890PX Regelungsmodule

Vernachlässigbare Oberwellenbelastunggemäß IEEE519

Leistungsfaktor = 1

Kompakter 3-Zonen (1600 mm) Schrank

Motorausgang

12- und 18-Puls Eingang

12-Puls Eingang (kundenseitig gewählter Transformator)

18-Puls Eingang (kundenseitig gewählter Transformator)

ENERGIEFLUSS

Rückspeisefähiger 4-Quadranten-Antrieb mit AFE

LCL Filter

Active Bridge Umrichter

Modularer High-Power AC-Antrieb

AC890PX Baureihe

Lösungen für Leistungen über 400 kW Beschreibung

Durch das flexible Design von AC890PX können Leistungen bis zu 1200 kW genauso realisiert werden, wie die Standardausführungen in diesem Katalog. Diese größeren Einheiten verwenden den gleichen modularen Aufbau wie die AC890PX Standardantriebe, inklusive austauschbaren Phasen-Modulen.

Nennleistungen über 750 kW werden mit integrierter Flüssigkühlung geliefert. Dies ermöglicht Parker, Antriebe mit der höchsten verfügbaren Leistungsdichte am Markt anzubieten. Kunden profitieren so von einem minimalen Formfaktor und redzuzierter Stellfläche.

Der High-Power Antrieb AC890PX ist unter anderem auch als DC-Wechselrichter, AC-Wechselrichter und Rückspeiseeinheit erhältlich.

Modularer High-Power AC-Antrieb

AC890PX Baureihe

110 kW - 400 kW

Technische Daten

Versorgungsspannung - 380 - 460 VAC dreiphasig +/-10%- 500 - 575 VAC dreiphasig +/-10% - 600 - 690 VAC dreiphasig +/-10%

Asynchronmotor - Standard Belastung

Asynchronmotor - Hohe Belastung

Servomotor - Hohe Belastung

110 % für 60 s 150 % für 60 s

150 % für 60 s

Ausgangsfrequenz 0 - 1000 Hz im U/f-Kennlinienmodus0 - 350 Hz im Closed-Loop Vektormodus 0 - 120 Hz im sensorlosen Vektormodus

Schaltfrequenz

Brems-Chopper

Umgebungstemperatur

IP-Schutzklasse

2 kHz (Standard) - Einstellbar 4 kHz (mit Derating)

Unterdrückung hörbarer Frequenzen

Brems-Chopper Modul integriert Externer Ballastwiderstand (Option)

0 °C bis 40 °C

IP21 / NEMA 1 standardmäßig IP52 oder höher auf Anfrage

Isolation Schaltschrank verfügt zwischen 30 und 100 MHz über eine Dämpfung von 15 dB

Luftfeuchtigkeit

90 % maximale Luftfeuchtigkeit bei 40 °C, ohne Kondensation

Atmosphäre Nicht entflammbar, nicht korrodierend, kein Staub

Klima

Class 3k3, wie in EN50178 (1998) definiert

Vibration Getestet gemäß EN60068-2-6

Normen

Pollution Index

Europa

Nordamerika / Kanada

Level II (nicht-leitende Verschmutzung, außer temporäre Kondensation)

Niederspannungsdirektive 73/23/EEC mit Ergänzung 93/68/EEC, Artikel 13 und Annex III, EN50178 (1998)

Konformität mit EN61800-3 (Zweite Umgebung)

Das Produkt entspricht den UL Richtlinien

Modularer High-Power AC-Antrieb

AC890PX Baureihe

110 kW - 400 kW

Elektrische Daten

Auswahl und Bestellschlüssel

AC890PX Modularer High-Power AC-Antrieb

Optionen und Zubehör

AC890 / AC890PX Baureihe

Zubehör

AC890 / AC890PX Baureihe

Bedienfeld

Modell Beschreibung

6511-TTL-00 4-stelliges LCD Bedienfeld*

6901/00 Mehrsprachiges alphanumerisches Bedienfeld**

6911-01-00-G Graphisches Bedienterminal

6052/00 Kit für externe Montage von 6901 mit 3 m Kabel

*Standardzubehör für Baugröße B - D

** Standardzubehör für Baugröße E - K und alle AC890PX

Geschirmte Motorkabel mit Stecker Montagekit

Modell Beschreibung

CD1UA1F9R00xx Leistungskabel mit Motorstecker für NX Motoren und Io < 14 Aeff

CD1UP2F1R00xx Leistungskabel mit Motorstecker für NX Motoren und Io < 22 Aeff

CS4UA1F1R00xx Resolverkabel mit Motorstecker und Sub-D Stecker für NX Motoren

Modell Beschreibung

LA468430U003 Montagekit für 890CS/CA

LA468430U103 Montagekit für 890CD, Baugröße B, C, D

LA468430U203 Montagekit für 890SD, Baugröße B, C, D

8905-DUCTKIT-00 Ventilations-Kabelkanal-Kit

8905-DUCTFAN-00 Ventilations-Lüfter-Kit

Kabel Zwischenkreis-Verbindungsschienen

Modell Beschreibung

8905-USBCL1-00 USB Programmier-Kabel für 890

8905-FWCBL200-00

8905-FWCBL280-00

8905-FWCBL1000-00

8905-FWCBL4500-00

FireWire Kabel 200 mm

FireWire Kabel 280 mm

FireWire Kable 1000 mm

FireWire Kabel 4,5 m

Modell Beschreibung

BH465850 DC-Verbindungsschiene 140 A (UL) 1m

BC465938U200 Isolierung für DC-Verbindungsschiene 200 mm

Optionen

AC890 / 890PX Baureihe

Kommunikationsschnittstellen

Modbus/TCP (8903-IM-00) und Ethernet/IP (8903-IP-00)

Unterstützte Protokolle:8903-IM-00 Optionskarte: Modbus/TCP 8903-IP-00 Optionskarte: Ethernet/IP

Baudrate 10/100 MBit/s

Bus-Adresse Konfigurierbar mit Drive System Explorer Software mittels RTNX Protokoll

Passend für die GeräteAC890 ab Version 3.2

DeviceNet (8903-DN-00)

Unterstützte Protokolle:Unterstützt DeviceNet Group 2 Slave Subset

Unterstützte MessagetypenPolled I/O, Cyclic Outputs, Change of State (COS), Explizite Messages

Baudrate: 125 k, 250 k und 500 kBit/s

Bus-Adresse (MAC-ID)Teilnehmer-Adresse und Baudrate konfigurierbar via DIP-Schalter oder Software

Passend für die GeräteAC890 ab Version 1.9

CANopen (8903-CB-00)

Profil DS402

Unterstützte MessagetypenSDO, PDO, NMT, SYNC

Baudrate: 20 k, 50 k, 125 k, 250 k, 500 k, 1 MBit/s wählbar via DIP-Schalter oder Software

Bus-Adresse Teilnehmer-Adresse und Baudrate konfigurierbar via DIP-Schalter oder Software

Passend für die GeräteAC890 ab Version 1.3

ControlNet (8903-CN-00)

Unterstützte MessagetypenPolled I/O

Bus-Adresse Wählbar via Software

Bus-Adresse Wählbar via DIP-Schalter

Passend für die GeräteAC890 ab Version 1.4

Profibus-DP (8903-PB-00)

Unterstützte Protokolle:Profibus-DP ; Demand Data und Data Exchange

Baudrate: Bis zu 12 MBit/s wählbar durch Master

Bus-Adresse Wählbar via DIP-Schalter oder Software

Passend für die GeräteAC890 ab Version 1.4

FireWire IEEE 1394 (8902-FA-00)

Unterstützte Kommunikation

Peer-to-Peer Datenaustausch zwischen Antrieben

Profinet (8903-PN-00 und 8903-PN-FF)

Unterstützte Protokolle:Profinet I/O RT Protokoll

Teilnehmer-Adresse (IP)IP-Adresse wählbar via DSE Softwaretool

Passend für die GeräteAC890 ab Version 3.3

Peer-to-Peer (8903-SP-00 und 8903-SP-FF)

Unterstützte Protokolle:Peer-to-Peer Datenaustausch zwischen Antrieben

Baudrate Bis zu 1 MBit/s wählbar via DIP-Schalter

Passend für die GeräteAC890 ab Version 3.3

Optionen AC890 / 890PX Baureihe Kommunikationsschnittstellen

EtherCAT (8903-CT-00)

Unterstützte Protokolle:CANopen über EtherCAT (CoE) DS301

Baudrate 100 MBit/s

Passend für die GeräteAC890 ab Version 3.7 und ab Version 4.1

RS485 / Modbus (8903-RS-00)

Unterstützte Protokolle:Modbus RTU

Verdrahtung RS485 2-Draht

Baudrate: 1200 bis 115200 Bit/s

Bus-Adresse konfigurierbar via Software

Passend für die GeräteAC890 ab Version 3.7 und ab Version 4.1

Inkrementalencoder Optionskarte 8902-EQ

Beschreibung

Die HTTL 8902-EQ Drehzahl-Feedback Option ermöglicht den direkten Anschluß von Inkrementalencodern an den Antrieb und erlaubt damit eine präzise Drehzahlrückführung.

Merkmale

Maximale Pulsfrequenz 250 kHz (Gegentakt / differenziell) 200 kHz (Eintakt / Single-ended)

Eingangsstrom ≤10 mA pro Kanal

Eingangsformat Zwei Gegentakt-Kanäle (Clock/ Direction oder nur Clock)

Eingangsspannung ±30 V (Gegentakt), 0 - 30 V (Eintakt)

Produktschlüssel

SchlüsselBeschreibung

8902-EQ-00-00 Optionaler HTTL Inkrementalencoder

8902-EQ-00-FF Bestückt ab Werk (factory fitted)

Differenzielle

Eingangsspannung ±30 V maximal

DIP-Schalter Einstellungen für EingangsspannungsSchwelle

Spannungsversorgung

Encoder

3 V ± 1 V (Gegentakt / differenziell)

8 V ± 1 V (Eintakt / single-ended)

Maximale Belastung 200 mA oder

2 W

Optionen

AC890 / 890PX Baureihe

Resolver Feedback Optionskarte 8902-RE

Beschreibung

Die 8902-RE Resolver Feedback-Option erlaubt den direkten Anschluß eines Resolvers und ermöglicht damit eine präzise Drehzahlrückführung. Ein Ausgangsträgersignal übernimmt die Spannungsversorgung des Resolvers.

Produktschlüssel

SchlüsselBeschreibung

8902-RE-00-00

Optionales Resolver Feedback

8902-RE-00-FF Bestückt ab Werk (factory fitted)

Merkmale

Maximale DrehzahlBis zu 50000 U/min (mit 2-poligem Resolver)

Ausgangsträgersignal 7 Veff, 8 kHz

Maximale

Trägersignalversorgung 70 mAeff

Maximale Eingangsspannung ±12 V Spitze

Genauigkeit < 5 Minuten

Auflösung 16 Bit pro Resolver-Umdrehung

Eingänge Differenzeingänge Zin ~2 kΩ

Maximale Eingangsspannung 12 V Spitze

Endat 2.1 (Sinus-Cosinus) Feedback Optionskarte

8902-E1

Beschreibung

Die Feedback-Option 8902-E1 erlaubt den direkten Anschluß eines 1 V p-p Sinus-Cosinus Encoders und ermöglicht damit eine präzise Drehzahlrückführung. Die Option ist zudem kompatibel mit Heidenhain EnDat 2.1 Absolutwertgebern.

Produktschlüssel

SchlüsselBeschreibung

8902-EI-00-00

Optionales EnDat 2.1 (SinusCosinus) Encoder Feedback

8902-EI-00-FFBestückt ab Werk (factory fitted)

Merkmale

Maximale

Eingangsfrequenz 250 kHz

Eingangsimpedanz 120Ω

Eingangsformat Zwei differenzielle 1 V p-p Signale (Quadratur)

Spannungsversorgung

Encoder

Maximale Last 250 mA Wählbare Spannung 5 V / 10 V

Optionen

AC890 / 890PX Baureihe

Sinus-Cosinus Registersteuerung 8902-M1 & 8903-M1

Beschreibung

Die 8903-M1-00 und 8902-MA-00 Optionskarten ermöglichen den direkten Anschluß eines Encoders an den Antrieb. Sie ermöglichen hochpräzise Drehzahlrückführung und Registersteuerung. Ideale Ergebnisse bei Registersteuerungs-Appkikationen werden durch die Verwendung beider Karten erzielt.

Spezifikation

Encoder-Eingänge (8902-M1... und 8903-M1...)

Maximale Eingangsfrequenz 250 kHz

Eingangsimpedanz120Ω

• Interpoliert jede Encoderspur mit 11 Bit Genauigkeit

Registersteuerung direkt im Antrieb

• Bei einem Encoder mit 2048 Strichen ergibt sich eine Auflösung von ca. 4 Millionen Inkrementen pro Umdrehung

• des Z-Impuls des Encoders

Optionaler 1 V Eingang zur Markenerfassung mittels

Eingangsformat 2 differenzielle 1 V p-p Signale (Quadratur)

Spannungsversorgung Encoder 250 mA maximal

Spannungsversorgung5 V / 10 V einstellbar

Anschlusstyp Sub-D15 Steckverbinder

Maximale Kabellänge150 m geschirmtes Kabel

Serielles ProtokollEnDat 2.1

Versorgung

• des Encoders mit 5 V oder 10 V

• Encodern

Kompatibel mit Heidenhain Endat 2.1 Absolutwert-

• Markereingang oder zur allgemeinen Verwendung als Digitaleingang (nur 8903-M1)

Vier potentialfreie Digitaleingänge zur Verwendung als

Digitale Hilfseingänge (nur 8903-M1… )

Low Pegel High Pegel Maximale Eingangsspannung

Eingangsstrom

0 V bis 5 V bezogen auf X63 Pin 515 V bis 26 V bezogen auf X63 Pin 530 V bezogen auf X63 Pin 5

Low Pegel < 1 mA

Drei potentialbehaftete Digitalausgänge. Die

• Digitalausgänge können zur Nachbildung eines Encoderausganges oder als allgemeine Digitalausgänge verwendet werden (nur 8903-M1)

Produktschlüssel

SchlüsselBeschreibung

8902-M1-00Slave Sinus-Cosinus Registersteuerung

8903-M1-00Master Sinus-Cosinus Registersteuerung

8902-M1-FFSlave Sinus-Cosinus Registersteuerung bestückt ab Werk

8903-M1-FFMaster Sinus-Cosinus Registersteuerung bestückt ab Werk

Erprobte Encoder

Heidenhain:

Stegmann: HG660 AKR (xxxx)S

HG660 DKR (xxxx)S

Hengstler: RIS58-H

Isolationsfestigkeit bezogen auf Antriebsgehäuse

High Pegel > 3 mA , < 10 mA

Typischer Eingangsstrom bei 24 V : 7 mA

30 V

Sicherheitskategorie Eingänge SELV

Anschlusstyp 6-polige steckbare 3,5 mm Klemmenleiste

Maximale Kabellänge150 m. Geschirmte Kabel sind ab 30 m erforderlich um die EMV-Bestimmungen zu erfüllen, werden aber grundsätzlich bei allen Längen empfohlen.

Digitale Hilfsausgänge (nur 8903-M1… )

Eingangsspannung (VS)5 V bis 24 V

Maximale Eingangsspannung 30 V

Maximaler Ausgangsstrom ± 100 mA pro Ausgang

AusgangsspannungLow Pegel < 3 V bei 100 mAHigh Pegel > (VS - 4 V) bei 100 mA

Überlastfähigkeit and Kurzschlussdauer Unbegrenzte Festigkeit

Max. Ausgangsfrequenz250 kHz pro Ausgang

Anschlusstyp 8-polige steckbare 3,5 mm Klemmenleiste

Maximale Kabellänge 150 m. Geschirmte Kabel sind ab 30 m erforderlich um die EMV-Bestimmungen zu erfüllen, werden aber grundsätzlich bei allen Längen empfohlen.

Optionen

AC890 / 890PX Baureihe

Sinus-Cosinus Registersteuerung 8902-M1 & 8903-M1

Mögliche Konfigurationen

8902-M1… Eingebaut in Slot C 8903-M1… Nicht eingebaut

Via 8902-M1 Karte

Referenzencodersignal

Markenerfassung Nur über die Verwendung des 1 V Indexpuls des Encoders

Ein-/Ausgänge

Beispiel für 2-Marken Registersteuerung

8902-M1… Nicht eingebaut 8903-M1… Eingebaut in Slot A

Via 8903-M1 Karte

In dieser Kombination wird eine Referenzencoder-Postion typischerweise über ein optionales FireWire-Interface zur Verfügung gestellt (8903/ FA)

Digitale Hilfseingänge und der Indexpuls des Encoders (falls vom Encoder zur Verfügung gestellt)

Die digitalen Hilfseingänge stehen auch als allgemeine Digitaleingänge zur Verfügung.

Die digitalen Hilfseingänge können auch als Ausgang einer Encodernachbildung oder als allgemeine Digitalausgänge genutzt werden.

Via 8902-M1 Karte

8902-M1… Eingebaut in Slot C 8903-M1… Eingebaut in Slot A Encoder für Drehzahlrückführung

Durch 8903-M1… Karte zur Verfügung gestellt

Digitale Hilfseingänge und der Indexpuls beider Encoder (falls vom Encoder zur Verfügung gestellt)

Die digitalen Hilfseingänge stehen auch als allgemeine Digitaleingänge zur Verfügung. Die digitalen Hilfseingänge können auch als Ausgang einer Encodernachbildung oder als allgemeine Digitalausgänge genutzt werden.

Zubehör

AC890 / 890PX Baureihe Drive System Explorer (DSE) Softwaretool

Beschreibung

DSE890 ist die Softwareplattform für Programmierung, Monitoring und Diagnose von Antrieben der Baureihen AC890 und AC890PX .

Die Kommunikation zwischen Antrieb und PC erfolgt mittels eines Mini-USB-Ports an der Frontseite des Antriebs. Die Online-Hilfe ermöglicht die optimale Konfiguration und erspart Benutzern die Navigation durch komplizierte Parameter-Menüs.

Vordefinierte Makros ermöglichen die Erstellung von Applikationen in kürzester Zeit.

Jeder Parameter im Antrieb kann überwacht oder mit Hilfe des Trendchart-Recorders während des normalen Betriebs protokolliert werden.

Schnelles und unkompliziertes Erstellen von Projekten

Grafisches Tool basierend auf Funktionsblöcken

Integriertes Digitaloszilloskop

Online Konfiguration und Monitoring

Systemidentifikationstool

Produktschlüssel

8906-DSELITE-00 DSE Lite Software (Einzelachse) + USB-Kabel

8906-DSEDEV-00 DSE Development Software + USB-Kabel

8906-DSERUN-00 DSE Runtime/Maintenance + USB-Kabel

8906-DSEDEVUPG-00 DSD Development auf DSE Development Upgrade + USB-Kabel

906-DSERUNUPG-00 DSD Runtime auf DSE Runtime Upgrade + USB-Kabel

DSE890

Projekterstellung und Parametrierung

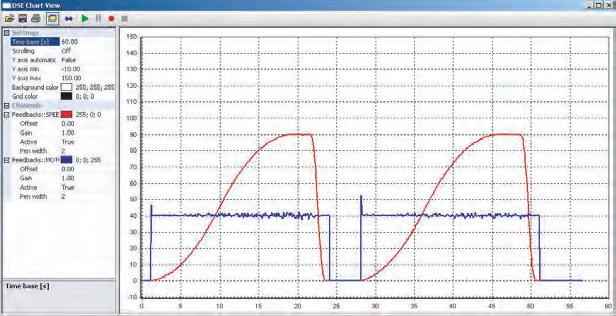

Oszilloskop auf Baiss von Echtzeitdaten

Systemidentifikationstool

Zubehör

Für alle AC-Antriebe

Drive System Explorer Lite Softwaretool (DSE Lite)

Beschreibung

DSE Lite ist ein einfach zu benutzendes Softwaretool für Programmierung, Monitoring und Diagnose aller AC-Antriebe und DC-Antriebe von Parker mit Hilfe einer graphischen Benutzeroberfläche.

Die Oszilloskop-Funktion erlaubt Online-Monitoring ausgewählter Parameter und das Aufzeichnen von Trendcharts während des Betriebs.

DSE Lite ermöglicht dem Anwender das Erstellen, Parametrieren und Konfigurieren von benutzerdefinierten Applikationen mit Hilfe von Funktionsblöcken für Drehzahlregelung, Wickler, Durchmesserberechnung, PID-Prozessregler, elektronische Königswelle für Druckmaschinen etc.

DSE Lite steht zum Download auf unserer Website zur Verfügung. www.parker.com/ssd

HMI Touchscreens

TS8000 Baureihe

Technische Daten

Spannungsversorgung24 VDC ±20 %

Betriebstemperatur0 - 50 °C

Relative Luftfeuchtigkeit80 % nicht-kondensierend

Maximale Einsatzhöhe2000 m über NN

Schaltschrank IP66 / Nema 4

Bedienfeld TS8003: 8 beschriftbare Tasten5 Navigationstasten12 numerische Tasten7 Funktionstasten

TS8006 : 5 Tasten für On-Screen

Menü

TS8008: 7 Tasten für On-Screen Menü

Beschreibung

Die TS8000 Touchscreens kombinieren die Funktionalität einer PC-basierten Visualisierung mit dem Preis eines herkömmlichen Bedienterminals.

TS8000 kann mit einer Vielzahl von Automatisierungskomponenten über eine 10/100 Base-T Ethernetschnittstelle kommunizieren.

Des weiteren ermöglicht eine USB-Programmierschnittstelle den Download von Visualisierungsprojekten und den Zugriff auf Trend- und Datenloggingfunktionen. Daten können auf einer Standard CompactFlash-Speicherkarte abgelegt werden, um internen Speicher zu sparen.

Mehrsprachiges graphisches Interface

Eingebaute Symbol-Bibliothek mit gängigen

Objekten

Eingebauter Webserver

CompactFlash Unterstützung

Integrierte automatische MultiProtokollkonvertierung

Kostenlose Programmiersoftware

TS8010: 8 Tasten für On-Screen Menü

TS8015 : 9 Tasten für On-Screen

Menüs

Arbeitsspeicher CompactFlash Steckplatz

Kommunikations-Schnittstellen

HMI Daten

Programmierung:USB 1.1 - Typ B

RS232 - via RJ12

Kommunikation: RS232 - via RJ12.

RS485 - via RJ45 Ethernet 10/100

Base-T - via RJ45

ModellBildschirmFarbePixelanzahl TS800332 ” / FSTN2 128 x 64

TS80065,7 ” / TFT256 QVGA320 x 240

TS80087,7 ” / DSTN 256 VGA640 x 480

TS801010,4 ” / TFT

TS801515 ” / TFT32000 XGA1024 x 768

HMI Touchscreens

TS8000 Baureihe

HMI Features

Vorgefertigte Projekte

• Bibliothek mit über 4000 Symbolen

• Unterstützung von BMP, JPG, WMF Grafikdateien

• Datenbankfunktionalität

• Graphische Trendanzeige

• Alarm-Logging

• Maschinenzeichnungen

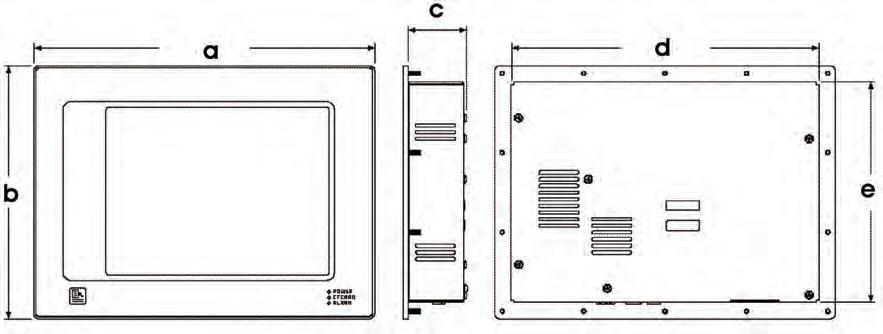

Abmessungen und Gewicht

Mehrsprachiges Interface

Programmierung und Textanzeige in:

Italienisch Deutsch Englisch Spanisch

Französisch Niederländisch

Unicode* Unterstützung für:

Japanisch Chinesisch (Traditionell)

Thailändisch Chinesisch (Simplified)

Koreanisch Andere Sprachen verfügbar

Optionen

Modell Beschreibung

8000/CB/00CANopen Optionskarte (Master)

8000/DN/00DeviceNet Optionskarte

8000/PB/00Profibus Optionskarte

8000/LK/00LINK* Optionskarte

8000/FA/00FireWire* Optionskarte

* in Entwicklung

Internationale Standards

In Übereinstimmung mit den Normen:

- EN61010-1- EN61326

- EN55011 Class A Zeichen

Kommunikations-Interfacekarten

TS8000 Baureihe Beschreibung

Die TS8000 Kommunikationskarten ermöglichen die Integration des HMI in alle bekannten Feldbus-Netzwerke.

Merkmale

Konfiguration Mittels DSI8000 Konfigurations-Softwaretool

Spannungsversorgung Steckbare 3-Pin Klemme

Betriebstemperatur 0 bis 50 °C

Lagertemperatur -20 bis 80 °C

Luftfeuchtigkeit 80 % max. relative Luftfeuchtigkeit (nicht-kondensierend) von 0 bis 50 °C

Maximale Einsatzhöhe 2000 m

CANopen Kommunikationsschnittstelle

Bestellschlüssel: 8000-CB-00

Unterstützte Protokolle:

Baudrate:

Kommunikation

Passend für folgende Antriebe

• CANopen SDO Master

• Wählbar bis 1 MBit/s via Software

• Mittels Drive System Explorer Softwaretool via RTNX Protokoll

• AC890 ab Version 3.2

Devicenet Kommunikationsschnittstelle

Bestellschlüssel: 8000-DN-00

Unterstützte Protokolle:

Baudrate:

• DeviceNet – Slave Group 2

• Wählbar bis 500 kBit/s via Software

Firewire Kommunikationsschnittstelle

Bestellschlüssel: 8000-FA-00

Diese Karte ermöglicht den Datenaustausch zwischen TS8000 und einem AC890 Antrieb, welcher mit der InterfaceOption 8903-FA-00 ausgestattet ist

Kommunikations-Schnittstellen

Port A: IEEE 1394A

Port B: IEEE 1394B

Hinweis: Für TS8000 muss eine Klasse 2 oder SELV-konforme Spannungsversorgung verwendet werden

Link Kommunikationsschnittstelle

Bestellschlüssel: 8000-CB-00

Unterstützte Protokolle: LINK

Baudrate: 2,7 MBit/s

Ermöglicht den Datenaustausch zwischen TS8000 und einem Parker SSD LINK Lichtwellenleiter-Netzwerk

Profibus DP Kommunikationsschnittstelle

Bestellschlüssel: 8000-PB-00

Unterstützte Protokolle: EN50 170, 1

Baudrate: Bis zu 12 MBit/s

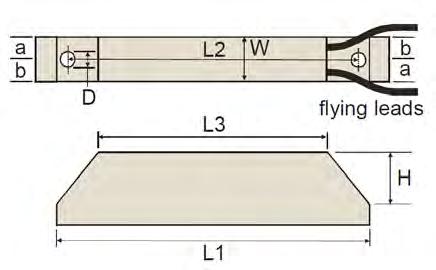

Ballastwiderstände für AC-Antriebe

Beschreibung

Ballastwiderstände können mit AC650, AC650V oder AC690+ Antrieben mit integriertem Brems-Chopper Modul verwendet werden. Sie erlauben das Abbremsen des Motors unter voller Last.

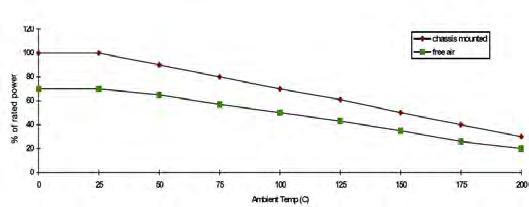

Auswahl Ballastwiderstände

Ballastwiderstände müssen sowohl auf die Spitzenleistung während der Abbremsphase als auch auf die mittlere Leistung während des kompletten Zyklus ausgelegt werden.

Widerstände über 500 W

Widerstände über 500 W sind auf Anfrage verfügbar:

- IP20 Schutzklasse bis 3 kW

- IP13 Schutzklasse zwischen 4,2 und 9,8 kW

Spitzenbremsleistung = 0.0055 J x (n12-n22) (W)

tb

Mittelwert Bremsleistung Pav = Ppk x tb

t c

J - Gesamtes Trägheitsmoment (Kgm2)

n1 - Initialgeschwindigkeit (min-1)

n2 - Endgeschwindigkeit (min-1)

tb - Bremsdauer (s)

t c - Zykluszeit (s)

Überlastfähigkeit 5 Sekunden: 500 %

Überlastfähigkeit 3 Sekunden: 833 %

Überlastfähigkeit 1 Sekunde: 2500 %

EMV Filter

für AC-Antriebe

Beschreibung

Eine Reihe speziell entwickelter EMV-Filter (für elektromagentische Verträglichkeit) sind als Zubehör für die AC-Antriebe von Parker verfügbar. Sie helfen bei der Erfüllung der EMV-Direktive EN 618003:2004 (Drehzahlveränderbare elektrische Antriebe - Teil 3).

Die Installation muss gemäß den Vorgaben des jeweiligen Produkthandbuchs erfolgen. Die Filter entsprechen den in der folgenden Tabelle beschriebenen Normen.

EMV Filter

1 Umgebung: Antriebe, die ohne Zwischentransformator direkt an ein Niederspannungsnetz angeschlossen werden, welches auch Wohngebiete versorgt.

2. Umgebung: Einrichtungen ohne direkte Verbindung zu einem Niederspannungsnetz, welches nicht auch noch zusätzlich Wohngebiete mitversorgt.

TN-System = geerdete AC-Versorgung ( < 460 VAC)

IT-System = nichtgeerdete AC-Versorgung ( < 500 VAC)

Ext. Filter = Externes Filter

Ext. Filter FP = Externes Unterbaufilter (Footprint)

EMV Filter

für AC-Antriebe

IP40-Montage: Montagekits

Abmessungen

Antrieb auf externem Footprint-Filter montiert

Dreiphasige Netz- und Motordrosseln

für AC-Antriebe

Beschreibung

Die Drosseln von Parker wurden speziell für die Anforderungen der Parker AC-Antriebe entwickelt und können sowohl als Netzdrossel als auch als Motorausgangsdrossel eingesetzt werden. Sie werden zur Reduktion der Oberschwingungsströme eingesetzt. Als ausgangsseitige Motordrossel werden hohe kapazitive Umladeströme kompensiert, die bei abgeschirmten Motorkabellängen von über 50 m auftreten können.

Bestellung

Neben der Einhaltung von IEEE 519 gibt es weitere Vorteile, die für den Einsatz von Netz- und Motordrosseln sprechen:

* Inklusive Erdungsstift

Asynchrone Round-Frame Vektormotoren

Standard Baureihe

0,09 kW - 315 kW

Beschreibung

Die Round-Frame Asynchronmotoren in Effizienzklasse IE1 sind geeignet für den Closed-Loop Betrieb mit den Umrichtern der Baureihen AC650V, AC690+ und AC890 / AC890PX. Durch ihre hohe Robustheit und Beständigkeit sind die Motoren ideal für den Einsatz in der Schwerindustrie geeignet. Durch den Axial-Lüfter und einen Inkrementalencoder mit 2048 Pulsen pro Umdrehung sind die Round-Frame Vektormotoren in allen Closed-Loop Regelungsanwendungen einsetzbar. Für Anwendungen, die höchste Dynamik erfordern, wie z.B. in Druckmaschinen oder Prüfständen, stehen darüber hinaus die Square-Frame Vektormotoren der MA Baureihe zur Verfügung.

•

•

•

•

•

•

•

Leichtes Aluminiumgehäuse bis einschließlich

Framegröße 160

Graugussgehäuse bei Framegrößen über 160

Schutzklasse IP55

Fuß- oder Flanschbefestigung

Schwarzer Decklack

Isolationsklasse F (IEC - EN60034 -1)

Zusätzlicher Gebläselüfter für Betrieb bei

niedriger Drehzahl

• Umdrehung

•

Inkrementalencoder mit 2048 Pulsen pro

3 x PTC-Thermistor im Stator integriert

OptiOnen

• eiste mit justierbarer Anschlußposition

•

•

Klemmenl

Stillstandshaltebremse

IE2 Effizienzklasse

• 8-polige Version verfügbar

Isolierte Lager bei Framegröße 315

•

Asynchrone Round-Frame Vektormotoren

Technische DatenIP55 - 3 x 400 Veff max.

Asynchrone Round-Frame Vektormotoren

Technische Daten - IP55 - 3 x 400 Veff max.

Asynchrone Round-Frame Vektormotoren

Technische Daten - IP55 - 3 x 400 Veff max.

Beispiel Bestellschlüssel ►

Asynchrone Round-Frame Vektormotoren

TECA Aluminiumgehäuse

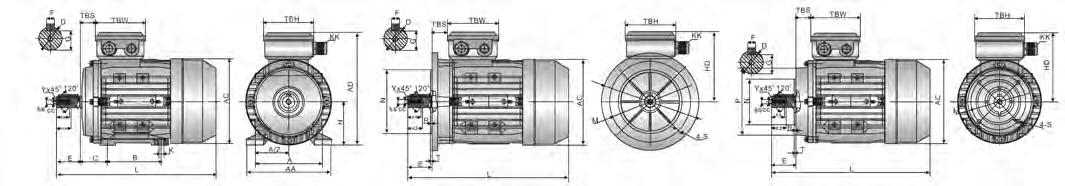

Abmessungen

B14 C Stirnflächenmontage

*L - Die Längenangabe bezieht sich auf Motoren mit Axial-Lüfter und Encoder. Für Abmessungen mit Bremse kontaktieren Sie bitte Ihre lokale Vertriebsniederlassung.

B3 Fußmontage

Flanschmontage B14 Fußmontage

Asynchrone Round-Frame Vektormotoren

TECA Aluminiumgehäuse

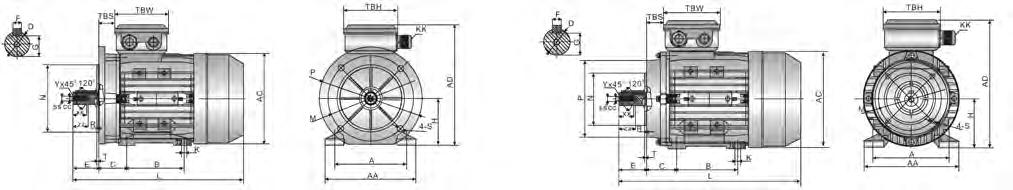

Abmessungen B35

B34 C Stirnflächen-

B35 und B34 Montage

148888M39122,50,5 63 149494M410143,30,8

71** 209494M512174,20,8

80 27105105M6162151

90 S 30105105M819256,81

90L1/L2 30105105M819256,81

100** 26105105M1022308,51,5

112 32112112M1022308,51,5

132S 38112112M12283710,21,5

132M/L 38112112M12283710,21,5

160M/L 64143143M13364514,22

*L - Die Längenangabe bezieht sich auf Motoren mit Axial-Lüfter und Encoder. Für Abmessungen mit Bremse kontaktieren Sie bitte Ihre lokale Vertriebsniederlassung.

Asynchrone Round-Frame Vektormotoren

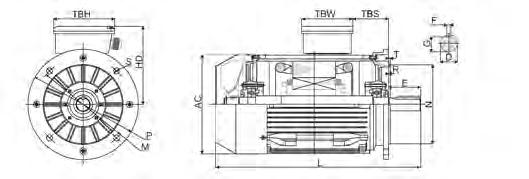

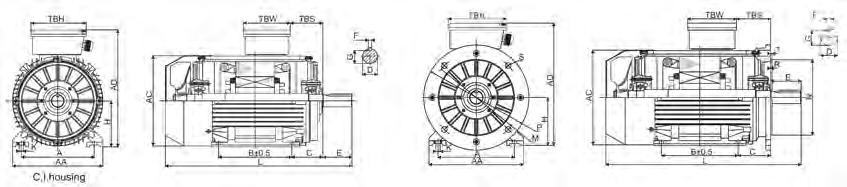

TECC Graugussgehäuse Abmessungen

*L - Die Längenangabe bezieht sich auf Motoren mit Axial-Lüfter und Encoder. Die Abmessungen mit Bremse erfahren Sie von Ihrer lokalen Vertriebsniederlassung.

B3 Fußmontage

B35 Fuß- und Flanschmontage

B14 Fußmontage

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe

0,75 - 314 kW

Beschreibung

Die Motoren der MA Baureihe wurden im Hinblick auf den Einsatz mit High Performance Fluß-Vektorreglern - wie AC690+ und AC650V - entwickelt. Sie erlauben den Betrieb mit konstanter Leistung bei Maximaldrehzahlen bis zu 800 min-1

Kompakte Bauform (Square-Frame Format)

Identische Abmessungen wie DC-Motoren mit gleicher Nennleistung

Temperatursensor im Stator integriert

Inkrementalencoder

Schutzklasse IP23 oder IP54

Isolationsklasse F (CEI - EN60034 -1)

Zusätzlicher Lüfter für den Betrieb mit hohem Drehmoment bei niedriger Drehzahl

Hohe Überlastfähigkeit

Höhere Betriebsdrehzahlen

OptiOnen

Beidseitige Montageklemmen

PTC Thermistor

Vibrationsklasse S

Schutzklasse IP55

Kugellager bei Framegröße 100

Anti-Kondensationserhitzer

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP23

0,75 - 314 kW

Technische DatenMA133 Baureihe - IP23 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP23

0,75 - 314 kW

Technische Daten -

MA160 - MA180 Baureihe - IP23 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54 0,75 - 314 kW

Technische

DatenMA225 - MA280 Baureihe - IP23 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54 0,75 - 314 kW

Technische DatenMA80 - MA90 - MA100 Baureihe - IP54 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54 0,75 - 314 kW

Technische DatenMA133 Baureihe - IP54 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54

0,75 - 314 kW

Technische DatenMA160 Baureihe - IP54 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54

0,75 - 314 kW

Technische Daten -

MA180 - MA225 Baureihe - IP54 - 3 x 400 Veff max.

Asynchrone Square-Frame Vektormotoren

High Performance - MA Baureihe - IP54 0,75 - 314 kW

Technische DatenMA280 Baureihe - IP54 - 3 x 400 Veff max.

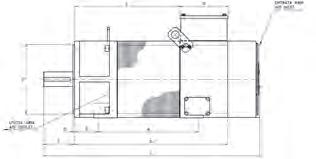

Motorlüfter

Abmessungen

MA Baureihe- AC-Motoren

Encoder

Encoder-Anschluss für MA80 - MA90 Baureihe

Max. Drehzahl 6000 min-1

A Rot +Vdc

B Grün Spur A

C Gelb Spur B

D

E Schwarz 0 V

F

G Braun Spur A*

H Orange Spur B*

I Blau Spur Z**

J Weiß Spur Z**

Typ: MS 3102 A18-1P mit MS 3106 A18-1S

Abmessungen

Encoder-Anschluss für MA100 - MA225 Baureihe

1 Pink Spur /B

2 Blau Encoderversorgung

10 - 30 V

3 Red Spur Z

4 Schwarz Spur /Z

5 Braun Spur A

6 Grün Spur /A

7 Lila / Encoder Fehler

8 Grau Spur B

9

10 Weiß/Grün 0V Encoder

11 Weiß 0V Encoder

12 Braun/Grün Encoderversorgung 10 - 30 V

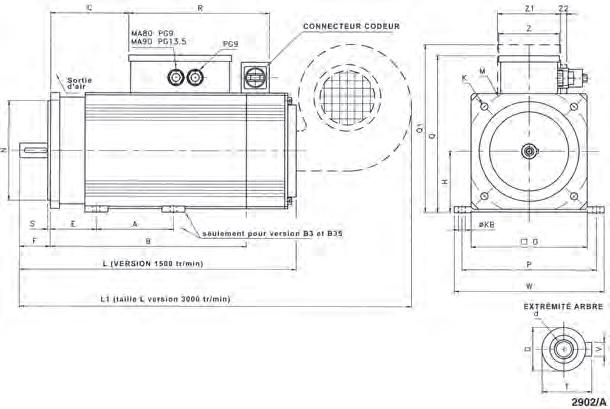

Abmessungen MA80 - MA90

MotorDAESFBLL1KBPOBMKHQQ1NCRZZ1Z2TTVd

MA80M100603,540255320­91751511951659,580205219130101184798281921,56M8

L180603,54033540059091751511951659,580205219130181184798281921,56M8

MA90M125703,550293448­91901652151651290230240130123192108110/24278M8

L207703,55037553069091901652151651290230240130205192108110/24278M8

Abmessungen

MA Baureihe- AC-Motoren

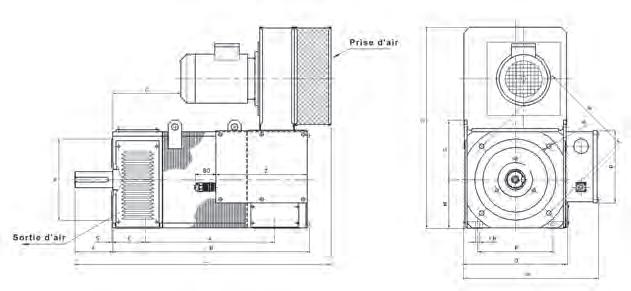

Abmessungen MA100 - MA133 - MA160

Abmessungen MA133 - MA160 - MA180 - MA225

MotorAESFBLKBPOMK*HGQNCBRZDTVd MA133K30866511043564613216293300181321665582501013561702454851,514M16 S36866511049570613216293300181321665582501613561702454851,514M16

M40866511053574613216293300181321665582502013561702454851,514M16

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Beschreibung

Die Torquemotoren von Parker sind vollständige und sofort betriebsbereite Direktantriebssysteme, welche speziell auf den Betrieb mit AC890 und AC890PX und die Bedürfnisse der Gummi- und Kunststoffindustrie abgestimmt wurden. In Zusammenarbeit mit Maschinenbauern und Endanwendern wurden innovative Funktionen in die Direktantriebslösung integriert. Dazu gehören das integrierte, großzügig dimensionierte Stützlager zur Kraftabsorption der Extruderschnecke sowie ein spezifischer Mechanismus, der den schnellen Ein- und Ausbau der Schnecke ermöglicht. Mit Drehmomenten bis zu 22100 Nm und Drehzahlen von 50 bis 500 U/min sind die Torquemotoren von Parker die perfekte Alternative zu konventionellen Getriebe-basierten Extruderanwendungen bis 320 kW.

Parker Torquemotoren sind bürstenlose PermanentmagnetServomotoren, welche speziell für den Ersatz von Gleichstrom- und Asynchronmotoren mit Getriebe in Extruderanwendungen entwickelt wurden.

Ausgelegt für hohe Drehmomente bei niedrigen Drehzahlen ohne mechanische Übertragungsglieder, resultiert ihr Einsatz in kompakteren, effizienteren, geräuschärmeren und praktisch wartungsfreien Antriebssystemen.

Beispiel für Energieeinsparung

Der Ersatz des Getriebes hat einen unmittelbaren Einfluß auf die Gesamteffizienz des Systems, was zu deutlichen Energieeinsparungen führt:

Beispiel:

• 100 kW Extruder,

• 7200 h jährliche Betriebsdauer

• Energiekosten: 0,10 €/kWh

Verbesserung des Gesamtwirkungsgrads durch die Installation eines Torquemotors: 5 %

Jährliche Einsparung 3600 €

Merkmale

Technische Daten

• Drehmomentbereich 1200 – 22100 Nm (Wasserkühlung)

• Schafthöhe 200, 315 oder 400 mm

• Nennspannung 400 VAC und 480 VAC

• Drehzahl 50 – 500 min-1 (größenabhängig)

- Feldschwächungsbetrieb bis 1,2-fache Nenndrehzahl

- Andere Drehzahlen auf Anfrage verfügbar

• Kühlung Standardmäßiger Kühlwassermantel

- Luftkühlung mit Derating (kontaktieren Sie uns)

• Montage IMB3

• Schutzklasse IP54

• Thermische Überlastsicherung

1 x KTY Sensor und 2 x PTC Messfühler

- Temperaturwarner

• ompaktes Design mit hoher Kraftdichte

•

•

•

•

K

Wasser- oder Luftkühlung

Übertemperatur-Absicherung integriert

Große Auswahl an Feedback-Optionen

Integriertes Stützlager

• Mechanik

•

•

Vorbereitet für Integration kundenspezifischer

IP54 Schutzklasse

IMB3 Montage

• Wellenende Standardmäßge Hohlwelle mit Passfederverbindung

- Kundenspezifische mechanische Interfaces auf Anfrage

• Stützlager Standard SKF 294__E

• Feedback Systeme EnDat Encoder (Standard)

Direkter EnDat Encoder mit Hohlwelle (Option) Resolver (Option)

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 400 VAC Spannungsversorgung (1)

(1) Andere Spannungen verfübar. Kontaktieren Sie uns.

(2) Die Referenz zeigt den optimalen Antrieb für den Betrieb im Nennpunkt des Motors ohne Überlast. Achtung: Mit diesem Antrieb kann nicht das maximale Drehmoment des Motors erreicht werden.

(3) Kontaktieren Sie uns

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 400 VAC Spannungsversorgung (1)

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 400 VAC Spannungsversorgung (1)

(1) Andere Spannungen verfübar. Kontaktieren Sie uns.

(2) Die Referenz zeigt den optimalen Antrieb für den Betrieb im Nennpunkt des Motors ohne Überlast. Achtung: Mit diesem Antrieb kann nicht das maximale Drehmoment des Motors erreicht werden.

(3) Kontaktieren Sie uns

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 480 VAC Spannungsversorgung (1)

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 480 VAC Spannungsversorgung (1)

150 - 175 min-1

(1) Andere Spannungen verfübar. Kontaktieren Sie uns.

(2) Die Referenz zeigt den optimalen Antrieb für den Betrieb im Nennpunkt des Motors ohne Überlast. Achtung: Mit diesem Antrieb kann nicht das maximale Drehmoment des Motors erreicht werden.

(3) Kontaktieren Sie uns

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Technische Daten

TMW Baureihe - 480 VAC Spannungsversorgung (1)

(1) Andere Spannungen verfübar. Kontaktieren Sie uns.

(2) Die Referenz zeigt den optimalen Antrieb für den Betrieb im Nennpunkt des Motors ohne Überlast. Achtung: Mit diesem Antrieb kann nicht das maximale Drehmoment des Motors erreicht werden.

(3) Kontaktieren Sie uns

Auswahl und Bestellschlüssel

TM

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen

Schafthöhe 200 mm / Stützlager 29420

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW204750620362360335

TMW205750620362360350

TMW206750620362360365

TMW207850720462460405

TMW208850720462460420

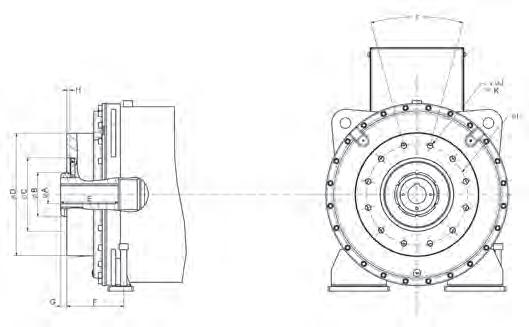

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen Schafthöhe 200 mm / Stützlager 29424

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW204760630362360365

TMW205760630362360380

TMW206760630362360395

TMW207860730462460435

TMW208860730462460450

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen

Schafthöhe 315 mm / Stützlager 29422

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW304730570288260585

TMW305830670388360645

TMW306830670388360665

TMW3081030870588560780

TMW30A1030870588560820

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen

Schafthöhe 315 mm / Stützlager 29426

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW304740580288260585

TMW305840680388360645

TMW306840680388360665

TMW3081040880588560780

TMW30A1040880588560820

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen

Schafthöhe 315 mm / Stützlager 29430

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW304745585288260605

TMW305845685388360665

TMW306845685388360685

TMW3081045885588560800

TMW30A1045885588560840

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen Schafthöhe 400 mm / Stützlager 29430

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW4068677073102501410

TMW4089678074103501550

TMW40A116710076105501740

TMW40C116710076105501820

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen

Schafthöhe 400 mm / Stützlager 29434

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg) ModellL1 MaxL2 MaxL3L4Gewicht

TMW4068807203102501410

TMW4089808204103501550

TMW40A118010206105501750

TMW40C118010206105501820

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Abmessungen Schafthöhe 400 mm / Stützlager 29440

Rückansicht Seitenansicht

Frontansicht

Abmessungen (mm) und Gewicht (kg)

ModellL1 MaxL2 MaxL3L4Gewicht

TMW4068997393102501445

TMW4089998394103501585

TMW40A119910396105501775

TMW40C119910396105501855

Wellenende

Torquemotoren

TMW Baureihe 1200 - 22100 Nm

Kundendaten-Checkliste für Extruder

ALLGEMEINE

EXTRUDER-DATEN Schneckendurchmesser Zylinderdruck

Schneckenausgang

Schneckenkühlung

MECHANISCHES

BENÖTIGTE ZEICHNUNGEN

1.

2.

Anwendungsprofil

Energieeinsparung - Lüfteranwendungen

Parker ermöglicht British Airways eine Energieeinsparung von 95% bei Klimatisierungssystemen

Zusammenfassung

Die Regelungssysteme der Klimaanlagen für die Umgebungstemperatur in den Flugsimulatorzellen bei British Airways waren mit Motoren mit konstanter Drehzahl ausgestattet. Die Motoren der Lüfter wurden kontinuierlich mit Maximaldrehzahl betrieben, unabhängig vom Bedarf oder der Verwendung des Simulators. Dies führte zu einem hohen Energiebedarf jeder Simulatorzelle und resultierte des weiteren in hoher Abnutzung von Komponenten wie Riemen, Lager und Filter.

In Verbindung mit einem neuen Klimatisierungssystem kamen die universellen Vektorregler AC650V von Parker zum Einsatz. Dies führte zu signifikanten Energieeinsparungen von 95% und reduzierte den Wartungsbedarf der Luftfilter und Motorkomponenten. Die Amortisationsdauer lag somit unter 2 Jahren.

Parker Systemlösung

Vorteile

9

• 5% Reduktion des Energieverbrauchs

Effizien

• te Drehzahlregelung von Lüftermotoren

Reduzi • erter Verschleiß mechanischer Komponenten

Reduz • ierter Wartungsaufwand und höhere Systemverfügbarkeit

Kommunikat • ion mit BMS System erlaubt die unmittelbare Übernahme von Änderungen

Einfac • hes Interface erlaubt zukünftige Modifikationen

AC650V Antrieb

• xere Anwendungen

Einfache Konfiguration, auch für komple-

Retrofit von existierenden Motor-

• Applikationen

• Kommunikations-Schnittstellen

•

Industrietaugliche E/A- und

Großer Leistungsbereich bis 110 kW

Fertige Lösungen

•

Integration in externes Steuerungssystem

•

Verfügbar im IP54 ‘Fastpack’ Format

•

Technischer Support vor Ort

Anwendungsprofil

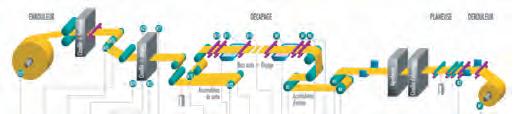

Prozessoptimierung - Mehrstufiger Wickler

Wickler

Zusammenfassung

Die Modularen Systemantriebe der AC890 Baureihe von Parker waren erste Wahl eines führenden Stahlherstellers, als eine Verbesserung der Prozessqualität sowie Energieeinsparungen in einer komplexen Wickelmaschine benötigt wurden.

AC890 greift auf applikationsspezifische Funktionsblöcke zurück, welche Echtzeitdatenlogging und Trendchartanalyse ermöglichen und erlauben dem Anwender auf Basis dieser gewonnenen Daten eine Prozessoptiomierung.

Durch die Verwendung eines gemeinsamen DC-Zwischenkreises war das System in der Lage die Energie aller Motoren im Verbund effizient zu managen. Ferner konnte so der Schaltschrankflächenbedarf reduziert werden.

Parker Systemlösung

Vorteile

E

• nergiesparender Betrieb durch DCZwischenkreiskopplung

Ec

• htzeit-Trendcharts und Datenlogging zur Prozessanalyse und Optimierung

• Hochgeschwin

Reduzierter Schaltschrankflächenbedarf

• digkeitsAntriebskommunikation für optimale Maschinenperformance

AC890 Modulare Systemantriebe

• Wicklersteuerung

Integrierte Funktionsblöcke für

• DC-Zwischenkreiskopplung

Kompakte Abmessungen durch

Industrietaugliche

• Kommunikationsinterfaces

Asynchronmotoren

• Verfügbar mit oder ohne Lüfter

Kompaktheit und hohe Dynamik

•

Technischer Support

• Inbetriebnahmeunterstützung

Vor-Ort Service und Projektmanagement

•

Parker verbessert die Prozessqualität bei gleichzeitiger Energieeinsparung in einem mehrstufigen

Anwendungsprofil

Energieeinsparung - Pumpenanwendung

Modernisierung von Abwasserstation reduziert Energiekosten durch Ersatz der Wirbelstromkupplung

Zusammenfassung

Die Abwasserwerke in Rock Hill, South Carolina, wandten sich an Parker, um ihren Energiebedarf zu reduzieren und die veralteten Wirbelstromkupplungen an drei 150 kW Abwasserpumpen zu ersetzen. Die Motoren wurden direkt an die Pumpen angeschlossen. Hierdurch wurden die veralteten und problembehafteten Kupplungssysteme, welche den Abwasserfluss regulierten, überflüssig.

Jede Station wurde mit einem Systemantrieb der modularen High-Power Baureihe AC890PX ausgestattet, um eine autarke Regelung der Pumpen zu erzielen. Die integrierten Netzdrosseln machten darüber hinaus zusätzliche, teure Oberwellenfilter überflüssig.

Neben den signifikanten Energieeinsparungen, verringerte die Installation von AC890PX auch die mechanische Beanspruchung der Pumpen während des Anlaufs und somit die Wartungskosten des gesamten Systems.

Parker Systemlösung

Vorteile

Signifi

• kante Reduktion des Energieverbrauchs

Effi • ziente Drehzahlregelung von Pumpenmotoren

Reduzie

• rter Verschleiß mechanischer Komponenten

• rter Wartungsaufwand und höhere Systemverfügbarkeit

•

Reduzie

Kompaktes Stand-Alone Modulformat

Inte

• grierte 3% Netzdrossel macht externe Filter überflüssig

AC890PX Modularer High-Power Systemantrieb

Hohe Nennleistungen, auch für Anwen-

• dungen mit Bedarf von 1 MW und höher

Steckbare Endstufenmodule für einfachen

• Austausch

• flexible Montage

Top oder Bottom-Entry Kabelführung für

Verfügar in 12-/18-Puls und AFE (Active-

• Front-End) Konfigurationen

Weltweiter Support

• verschickbar für höchste Anlagenverfügbarkeit

•

Steckbare Endstufenmodule per Luftfracht

Konfigurierbar für lokale Anforderungen

Anwendungsprofil

Prozessoptimierung - Wellenlose

Druckmaschine

Druckmaschine mit elektronischer Königswelle für höhere

Performance und Flexibilität

Zusammenfassung

Die modularen Systemantriebe der Baureihe AC890 wurden von einem großen Druckereibetrieb ausgewählt, um die existierenden Druckmaschinenlinien zu modernisieren. Die integrierte Technologiefunktion für wellenlose Druckmaschinen machte den Ersatz der mechanischen Königswelle durch einzelne und präzise synchronisierte AC890 Antriebe mit Druckmarkensteuerung zu einer einfachen Angelegenheit.

Durch die Verwendung hochperformanter bürstenloser Motoren konnten die Beschleunigungs- und Abbremsprozesse optimiert werden, um den Maschinendurchsatz zu steigern. Die elektronische Steuerung des Prozesses war ein Garant für drastisch redzierte Formatwechselzeiten.

Abgerundet wurde die Modernisierung durch das TS8000 HMI Bedienpanel mit integriertem Webserver und Ethernet-Konnektivität. Dies ermöglicht eine nahtlose Integration in die vorhandenen Fertigungssysteme.

Parker Systemlösung

Vorteile

•

Ersatz von mechanischer Königswelle

reduziert Wartung und Komplexität

• Abbremsprozesse

•

•

Optimierte Beschleunigungs- und

Schnellere Formatwechsel

Weniger Ausschuss bei Formatwechsel

• Web-Server stellt Echtzeit-Daten und

Integriertes Datenhandling und Diagnose

• Wartungsinformationen zur Verfügung

AC890 Modularer Systemantrieb

• Netzmodul und DC-Zwischenkreiskopplung

Kompakte Abmessungen durch zentrales

Siehe Seite 55

Siehe Seite 87

Gemeinsamer DC-Zwischenkreis ermög-

• licht optimierte Antriebsauslegung durch motorisch und generatorisch betriebene Antriebe

AC890 ist kompatibel mit einer Vielzahl

• von AC-Motoren und Feedback-Optionen

Komplettlösung

• HMIs zwischen 3” und 15” für alle

ATEX-Motoren für explosive Atmosphären

• Visualisierungsanforderungen

Bewegungs-

Bei Parker geht es uns darum, unseren Kunden zu helfen, das nahezu Unmögliche möglich zu machen. Als Anbieter von Lösungen helfen wir unseren Kunden, höhere Produktivität zu erzielen, indem wir die besten Systeme für ihre Anforderungen entwickeln. Dies bedeutet, dass wir die Kundenanwendungen von verschiedenen Seiten betrachten und neue Wege der Wertschöpfung ausfindig machen.

Was auch immer im Bereich Bewegung und Steuerung benötigt wird, Parker hat die Erfahrung, die breite Produktpalette und globale Reichweite, um ständig einen hervorragenden Lieferservice bieten zu können. Kein Unternehmen weiß mehr über die Steuerung von Bewegungen als Parker. Weitere Informationen erhalten Sie unter der kostenlosen Rufnummer

00800 27 27 5374

und Steuerungstechnologien von Parker

LUFT- UND RAUMFAHRT

Schlüsselmärkte

• Flugzeugantriebe

• Geschäftsflugverkehr und allgemeine Luftfahrt

• Kommerzieller Transport

• Landgestützte Waffensysteme

• Militärflugzeuge

• Raketen und RaketenwerferFahrzeuge

• Regionalverkehr

• Unbemannte Flugzeuge

Schlüsselprodukte

• Flugsteuerungssysteme und -komponenten

• Fluidleitungssysteme

• Fluid-Durchflussmessungs- und Zerstäubungsgeräte

• Kraftstoffsysteme und -komponenten

• Hydrauliksysteme und -komponenten

• Systeme zur Herstellung von inertem Stickstoff

• Pneumatische Systeme und Komponenten

• Räder und Bremsen

KLIMASTEUERUNG

Schlüsselmärkte

• Landwirtschaft

• Klimatechnik

• Lebensmittel, Getränke und Milchprodukte

• Medizin/Biowissenschaften

• Präzisionskühlung

• Verarbeitung

• Transport

Schlüsselprodukte

• CO2-Kontrollen

• Elektronische Steuerungen

• Filtertrockner

• Handabsperrventile

• Schläuche und Anschlüsse

• Druckregelventile

• Kühlmittelverteiler

• Sicherheitsventile

• Elektromagnetventile

• Thermostatische Expansionsventile

ELEKTROMECHANIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Industrielle Automation

• Lebensmittel und Getränke

• Biowissenschaften und Medizintechnik

• Werkzeugmaschinen

• Verpackungsmaschinen

• Papierherstellungs- und Druckmaschinen

• Kunststoffmaschinen und Materialumformung

• Grundstoff- und RohmetallHerstellung

• Halbleiter und elektronische Industrie

• Textilmaschinen

• Draht und Kabel

Schlüsselprodukte

• AC-Servoantriebstechnik und komplette Automationslösungen

• Elektromechanische Aktuatoren, Portalroboter und Führungen

• Elektrohydraulische Antriebssysteme

• Elektromechanische Antriebssysteme

• Geräte zur Visualisierung und Bedienung

• Direktantriebstechnik wie Linearservo- und Torquemotoren

• Schrittmotoren, Servomotoren und Bewegungssteuerungen

• Strangpressprofil-Bausystem

FILTERUNG

Schlüsselmärkte

• Lebensmittel und Getränke

• Industrie-Maschinen und Anlagen

• Biowissenschaften

• Schifffahrt

• Mobile Ausrüstung

• Öl und Gas

• Energieerzeugung

• Prozesstechnik

• Transport

Schlüsselprodukte

• Analytische Gaserzeuger

• Filter für Druckluft und Gas

• Condition Monitoring

• Motorsaugluft-, Treibstoff- und Öl-Filterung und -Systeme

• Hydraulik-, Schmier- und Kühlmittelfilter

• Prozess-, chemische, Wasser- und Mikrofilter

• Stickstoff- u. WasserstoffErzeuger, Automatische Kondensatableiter

LEITUNG VON FLÜSSIGKEITEN UND GASEN

Schlüsselmärkte

• Luft- und Raumfahrt

• Landwirtschaft

• Umschlag großer Mengen von Chemikalien

• Baumaschinen

• Lebensmittel und Getränke

• Kraftstoff- und Gasleitung

• Industrielle Anlagen

• Mobile Ausrüstungen

• Öl und Gas

• Transport

• Schweißen

Schlüsselprodukte

• Messinganschlüsse und –ventile

• Diagnoseausrüstung

• Fluid-Leitungssysteme

• Schläuche für industrielle

Anwendungen

• PTFE- und PFA-Schläuche, -Rohre und Kunststoffanschlüsse

• Gummi- und Thermoplastschläuche und Anschlüsse

• Rohrverschraubungen und Adapter

• Schnellverschluss-Kupplungen

HYDRAULIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Hebezeuge

• Landwirtschaft

• Baumaschinen

• Forstwirtschaft

• Industrie-Maschinen u. Anlagen

• Bergbau

• Öl und Gas

• Stromerzeugung u. Energiewirtsch.

• LKW-Hydraulik

Schlüsselprodukte

• Diagnoseausrüstung

• Hydraulische Zylinder und Hydro-Speicher

• Hydraulische Motoren und Pumpen

• Hydraulik-Systeme

• Hydraulik-Ventile und Steuerungen

• Nebenantriebe

• Gummi- und Thermoplastschläuche und Anschlüsse

• Rohrverschraubungen und Adapter

• Schnellverschluss-Kupplungen

PNEUMATIK

Schlüsselmärkte

• Luft- und Raumfahrt

• Transportsysteme und WerkstückHandhabung

• Industrielle Automation

• Lebensmittel und Getränke

• Biowissenschaften und Medizin

• Werkzeugmaschinen

• Verpackungsmaschinen

• Transportwesen und Automobilindustrie

Schlüsselprodukte

• Druckluft-Aufbereitung

• Messinganschlüsse und -ventile

• Anschluss-Grundplatten

• Pneumatik-Zubehör

• Pneumatik-Aktuatoren und Greifer

• Pneumatik-Ventile und Steuerungen

• Schnellverschluss-Kupplungen

• Dreh-Antriebe

• Gummi- und Thermoplastschläuche und Anschlüsse

• Strangpressprofile-Bausystem

• Thermoplast-Rohre und -anschlüsse

• Vakuum-Ejektoren, -Sauger und -Sensoren

PROZESSSTEUERUNG

Schlüsselmärkte

• Chemische Industrie/Raffinerien

• Lebensmittel, Getränke und Milchprodukte

• Allgemeine und Zahnmedizin

• Mikro-Elektronik

• Öl und Gas

• Energieerzeugung

Schlüsselprodukte

• Produkte und Systeme zur Bearbeitung analytischer Proben

• Anschlüsse, Ventile und Pumpen für die Leitung von Fluorpolymeren

• Anschlüsse, Ventile und Regler für die Leitung hochreiner Gase

• Prozesstechnik-Anschlüsse, -Ventile und Druckregler

• Mitteldruckanschlüsse und -ventile

DICHTUNG UND ABSCHIRMUNG

Schlüsselmärkte

• Luft- und Raumfahrt

• Chemische Verarbeitung

• Gebrauchsgüter

• Energie, Öl und Gas

• Fluidtechnik

• Industrie allgemein

• Informationstechnologie

• Biowissenschaften

• Militär

• Halbleiter-Technik

• Telekommunikation

• Transport

Schlüsselprodukte

• Dynamische Dichtungen

• Elastomer-O-Ringe

• EMV-Abschirmungen

• Extrudierte- und präzisionsgeschnittene/gefertigte

Elastomerdichtungen

• Homogene und eingefügte

Elastomerformen

• Hochtemperatur-Metalldichtungen

• Metall- und KunststoffVerbundstoff-Dichtungen

• Wärmeleitmaterialien

Parker weltweit

AE – Vereinigte Arabische

Emirate, Dubai

Tel: +971 4 8127100 parker.me@parker.com

AR – Argentinien, Buenos Aires

Tel: +54 3327 44 4129

AT – Österreich, Wiener Neustadt

Tel: +43 (0)2622 23501-0 parker.austria@parker.com

AT – Österreich, Wiener Neustadt (Osteuropa)

Tel: +43 (0)2622 23501 900 parker.easteurope@parker.com

AU – Australien, Castle Hill

Tel: +61 (0)2-9634 7777

AZ – Aserbaidschan, Baku

Tel: +994 50 2233 458 parker.azerbaijan@parker.com

BE/LU – Belgien, Nivelles

Tel: +32 (0)67 280 900 parker.belgium@parker.com

BR – Brasilien, Cachoeirinha RS

Tel: +55 51 3470 9144

BY – Weißrussland, Minsk

Tel: +375 17 209 9399 parker.belarus@parker.com

CA – Kanada, Milton, Ontario

Tel: +1 905 693 3000

CH – Schweiz, Etoy, Tel: +41 (0)21 821 87 00 parker.switzerland@parker.com

CL – Chile, Santiago

Tel: +56 2 623 1216

CN – China, Schanghai

Tel: +86 21 2899 5000

CZ – Tschechische Republik, Klecany

Tel: +420 284 083 111 parker.czechrepublic@parker.com

DE – Deutschland, Kaarst

Tel: +49 (0)2131 4016 0 parker.germany@parker.com

DK – Dänemark, Ballerup

Tel: +45 43 56 04 00 parker.denmark@parker.com

ES – Spanien, Madrid

Tel: +34 902 330 001 parker.spain@parker.com

FI – Finnland, Vantaa

Tel: +358 (0)20 753 2500 parker.finland@parker.com

FR – Frankreich, Contamine-sur-Arve

Tel: +33 (0)4 50 25 80 25 parker.france@parker.com

GR – Griechenland, Athen

Tel: +30 210 933 6450 parker.greece@parker.com

HK – Hong Kong

Tel: +852 2428 8008

HU – Ungarn, Budapest

Tel: +36 1 220 4155 parker.hungary@parker.com

IE – Irland, Dublin

Tel: +353 (0)1 466 6370 parker.ireland@parker.com

IN – Indien, Mumbai

Tel: +91 22 6513 7081-85

IT – Italien, Corsico (MI)

Tel: +39 02 45 19 21 parker.italy@parker.com

JP – Japan, Tokyo

Tel: +81 (0)3 6408 3901

KR – Korea, Seoul

Tel: +82 2 559 0400

KZ – Kasachstan, Almaty

Tel: +7 7272 505 800 parker.easteurope@parker.com

MX – Mexico, Apodaca

Tel: +52 81 8156 6000

MY – Malaysia, Shah Alam

Tel: +60 3 7849 0800

NL – Niederlande, Oldenzaal

Tel: +31 (0)541 585 000 parker.nl@parker.com

NO – Norwegen, Asker

Tel: +47 66 75 34 00 parker.norway@parker.com

NZ – Neuseeland, Mt Wellington

Tel: +64 9 574 1744

PL – Polen, Warschau

Tel: +48 (0)22 573 24 00 parker.poland@parker.com

PT – Portugal, Leca da Palmeira

Tel: +351 22 999 7360 parker.portugal@parker.com

RO – Rumänien, Bukarest

Tel: +40 21 252 1382 parker.romania@parker.com

RU – Russland, Moskau

Tel: +7 495 645-2156 parker.russia@parker.com

SE – Schweden, Spånga

Tel: +46 (0)8 59 79 50 00 parker.sweden@parker.com

SG – Singapur

Tel: +65 6887 6300

SK – Slowakei, Banská Bystrica

Tel: +421 484 162 252 parker.slovakia@parker.com

SL – Slowenien, Novo Mesto

Tel: +386 7 337 6650 parker.slovenia@parker.com

TH – Thailand, Bangkok

Tel: +662 717 8140

TR – Türkei, Istanbul

Tel: +90 216 4997081 parker.turkey@parker.com

TW – Taiwan, Taipei

Tel: +886 2 2298 8987

UA – Ukraine, Kiew

Tel +380 44 494 2731 parker.ukraine@parker.com

UK – Großbritannien, Warwick

Tel: +44 (0)1926 317 878 parker.uk@parker.com

US – USA, Cleveland

Tel: +1 216 896 3000

VE – Venezuela, Caracas

Tel: +58 212 238 5422

ZA – Republik Südafrika, Kempton Park

Tel: +27 (0)11 961 0700 parker.southafrica@parker.com

Europäisches Produktinformationszentrum

Kostenlose Rufnummer: 00 800 27 27 5374 (von AT, BE, CH, CZ, DE, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PT, SE, SK, UK)

190-490323N2 November 2010 Ihr lokaler authorisierter Parker Distributor

Parker Hannifin GmbH

Parker Hannifin GmbH Vertriebs- und Servicezentrale

Pat-Parker-Platz 1

Pat-Parker-Platz 1

D-41564 Kaarst

Tel.: +49 (0)2131 4016 0

Fax: +49 (0)2131 4016 9199

D-41564 Kaarst +49 (0)2131 / 4016-0 +49 (0)2131 / 4016-9199

parker.germany@parker.com

parker.germany@parker.com

www.parker.com

www.parker.com Ihr Parker-Handelspartner

Katalog XXXXX/DE MM/YYYY-TMCZ (printer name)

© XXXX to YYYY Parker Hannifin Corporation. Alle Rechte vorbehalten.

Technische Änderungen vorbehalten. Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung. © 2010 Parker Hannifin Corporation
