Dossier vivienda mínima

Palomino Rodriguez Luciana Pamela

Tabla de contenido

01 03

CortesPlanos En AutoCad e illustrator En AutoCad e illustrator ElevaciónUbicación Descripción de la zona En AutoCad e illustrator 02 04

“La belleza perece en la vida pero es inmortal en el arte”.

Leonardo Da Vinci

Ubicación Ubicación

Portugal

País y Ciudad Carvoeiro

Un pueblito turístico a la orilla de la playa.

Ciudad

Terreno Terreno

Terreno

Calles
R .D o Club e Carb oei ro

Vistas

y medidas Perímetro: Área: 36 metros 80 metros Vista frontal Vista lateral derecha 10x8

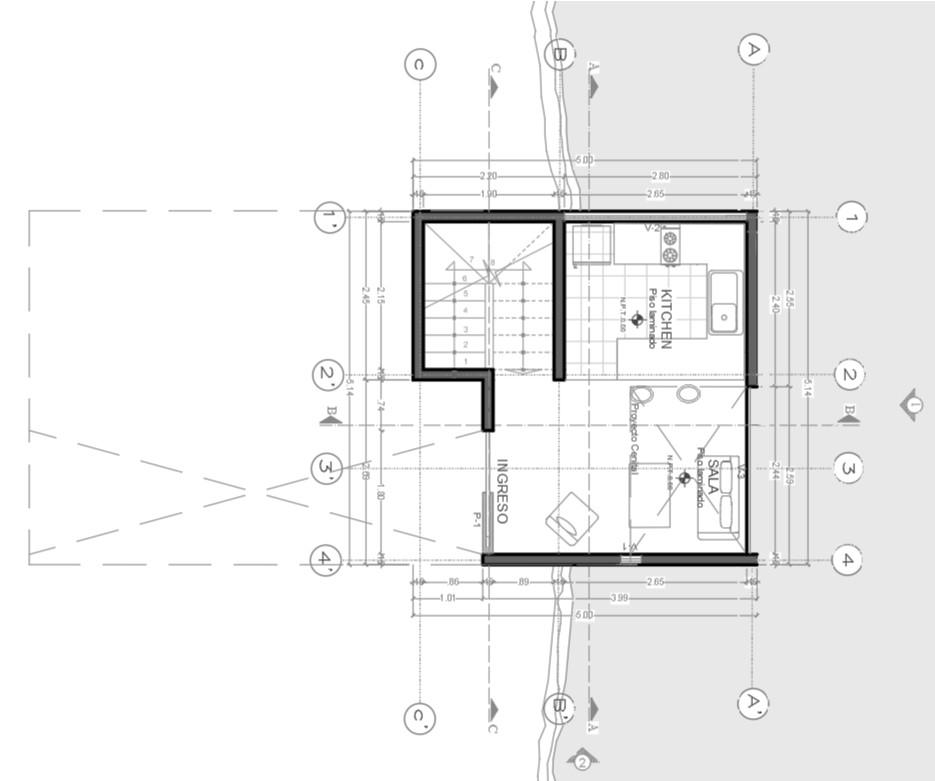

ZONA SOCIAL ZONA DE SERVICIO Kitchen Sala Primera planta

Zonificación Zonificación

ZONA PRIVADA

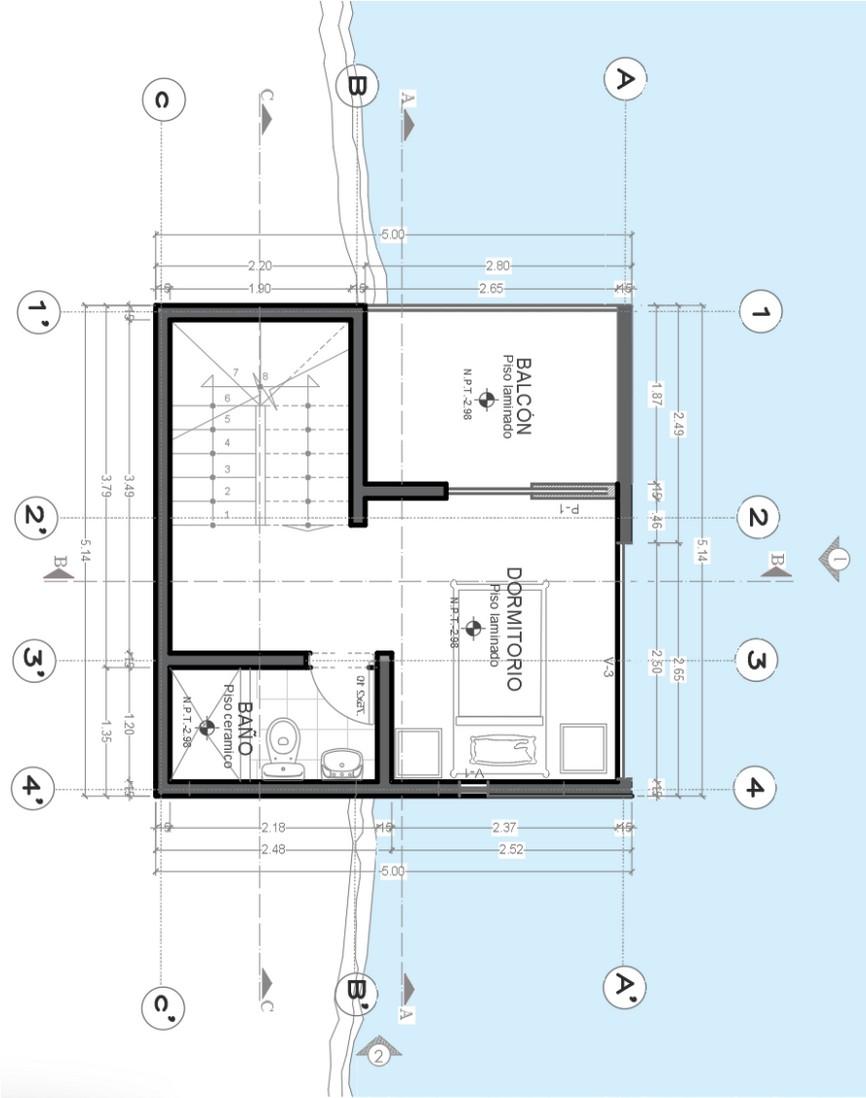

ZONA DE SERVICIO Baño Dormitorio s Segunda planta Balcón

Corte A-ACorte A-A

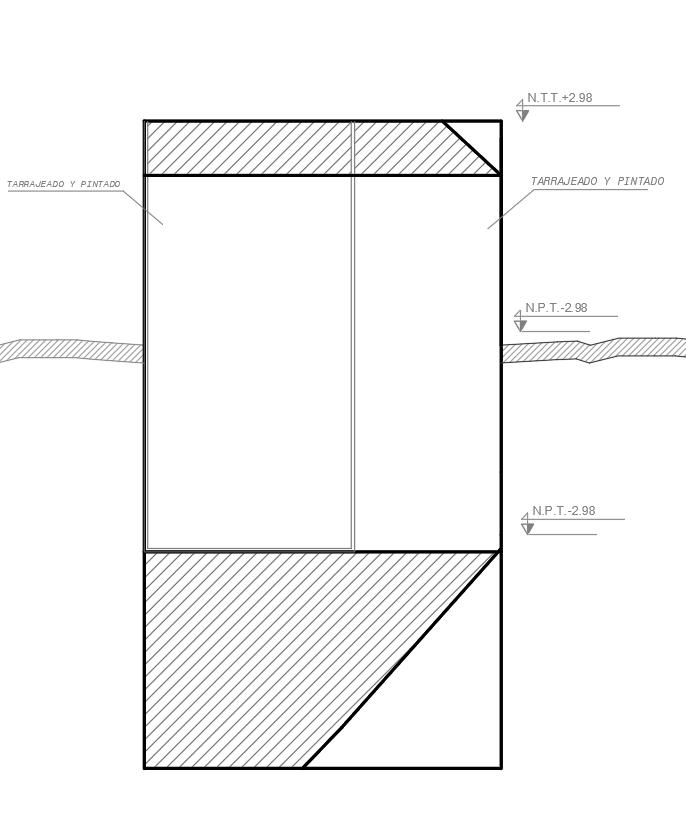

El corte A-A pasa a través de la cocina y sala en primer piso, y por el dormitorio y balcón en sótano

Corte B-BCorte

El corte B-B pasa a través de la cocina en el primer piso, y por el dormitorio en el sótano

B-B

Corte C-CCorte C-C

El corte C-C pasa a través de la sala en el primer piso, y por el baño en el sótano

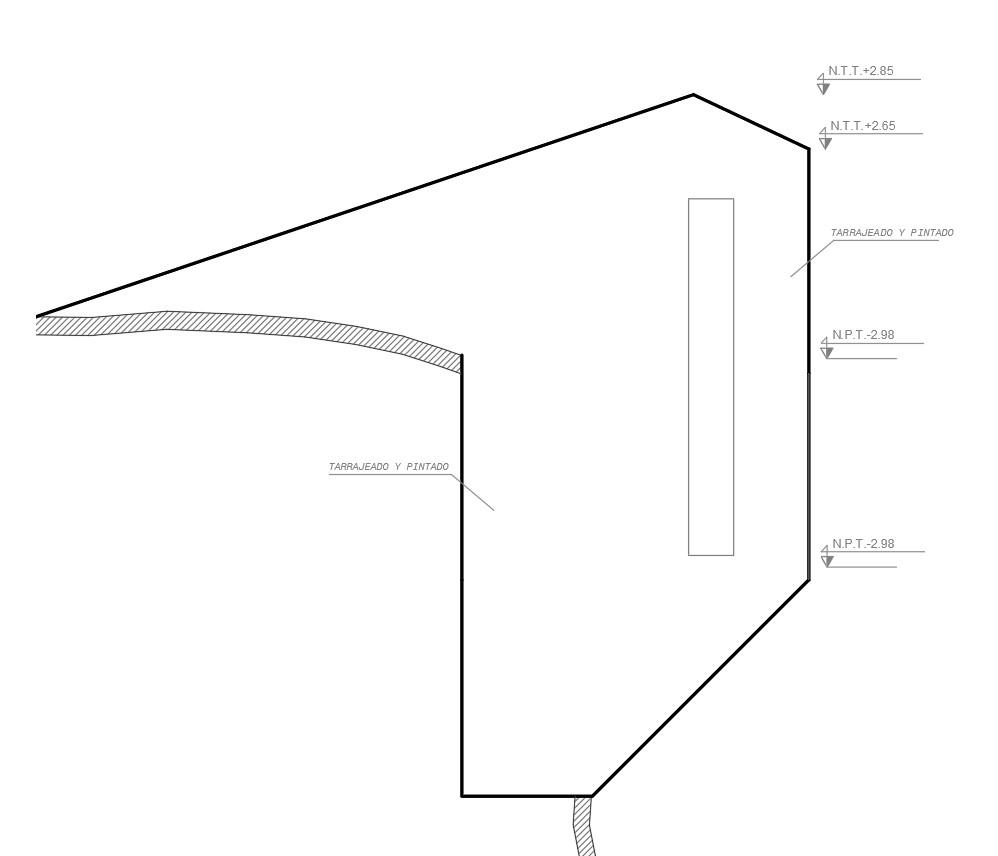

Elevación lateral derecha

Elevación Elevación

principal

Render ExteriorRender Exterior

esta sección se presentan renders de la casa, fue levantada en SketchUp para después ser renderizada en V-ray

En
Exterior de díaExterior de día
