TALLER DE DISEÑO III PORTAFOLIO INTEGRANTES: MEDINA BUSTAMANTE SARAHI ASENAT PALOMINO RODRIGUEZ LUCIANA PAMELA

DOCENTES: ARQ. AIRTON JHON CARUAJULCA MERCADO ARQ. CARLA ESTEFANY LLERENA MORENO

ÍNDICE: 1

Ficha Técnica

2

Ubicación

3

Usuario

4

Conceptualización

5

Zonificación

6

Plot plan

7

Plantas generales

8

Cortes generales

9

Elevaciones generales

10 Axonometría 11 Detalles 12 3D maqueta digital 13 Renders

FICHA TÉCNICA

01

Mi nombre es Palomino Rodriguez Luciana Pamela, soy estudiante de Arquitectura y urbanismo en la Universidad Privada del Norte en la sede de Cajamarca.

Mi nombre es Sarahi Asenat Medina Bustamante, soy estudiante de Arquitectura y Diseño de Interiores en la Universidad Privada del Norte en la sede de Cajamarca, tengo 19 años y lo que me gusta hacer en mis tiempos

libres es bailar,

dibujar, leer y escuchar música.

UBICACIÓN

02

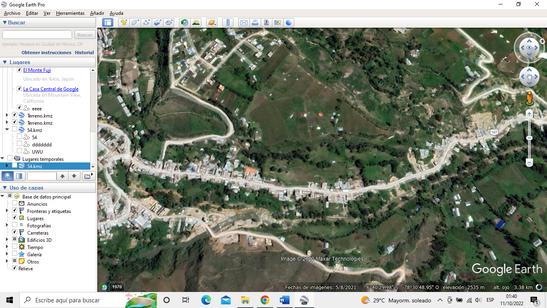

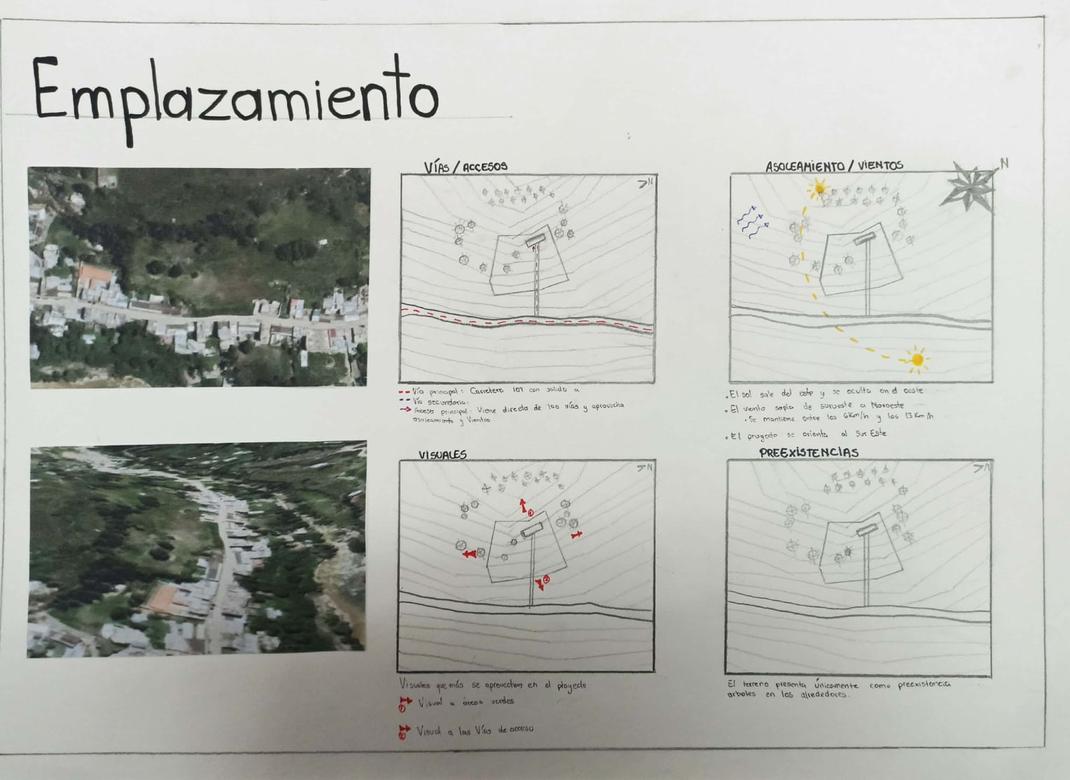

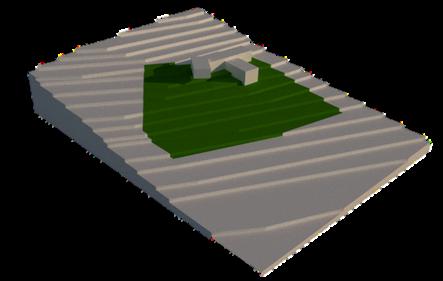

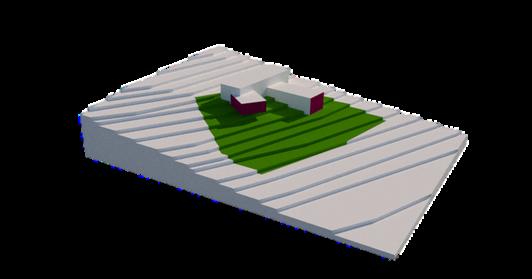

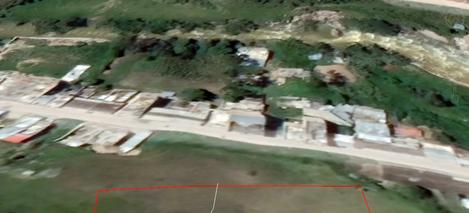

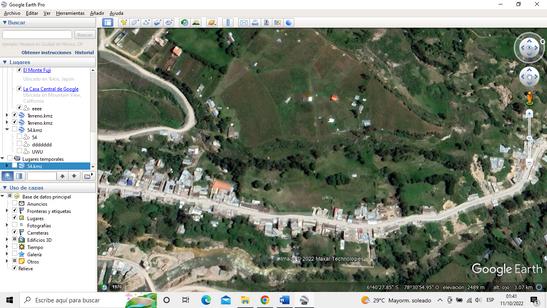

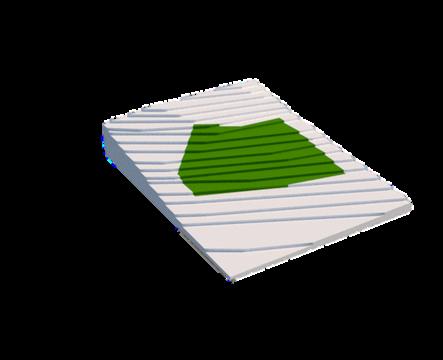

ANÁLISIS DEL TERRENO UBICACIÓN: MICRO

UBICACIÓN: MACRO PAIS

CIUDAD

PERÚ

CAJAMARCA

BAMBAMARCA

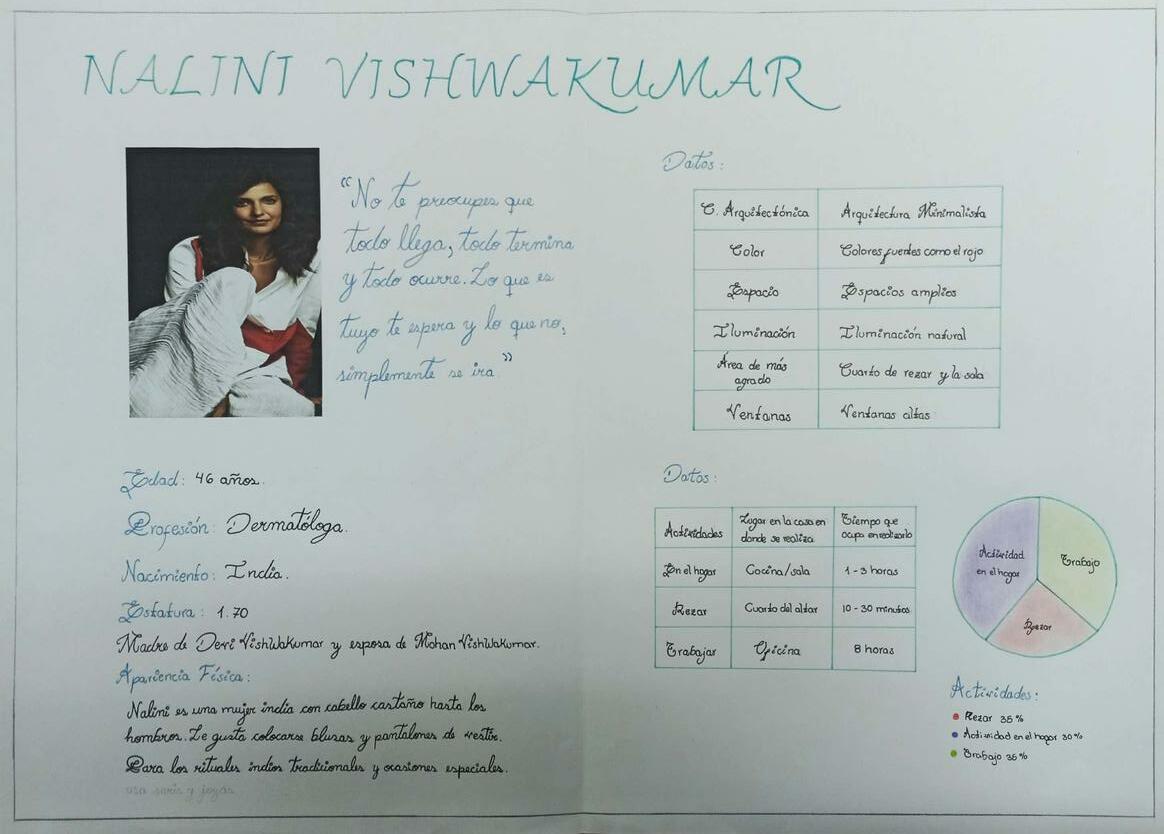

USUARIO

03

CONCEPTUALIZACIÓN

04

VARIABLES DE DISEÑO Forma/proceso/composisión

PRINCIPIOS

RELACIONES

ORDENADORES

FORMALES

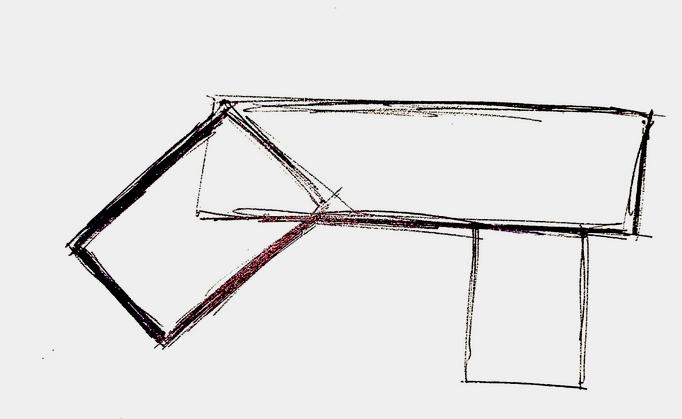

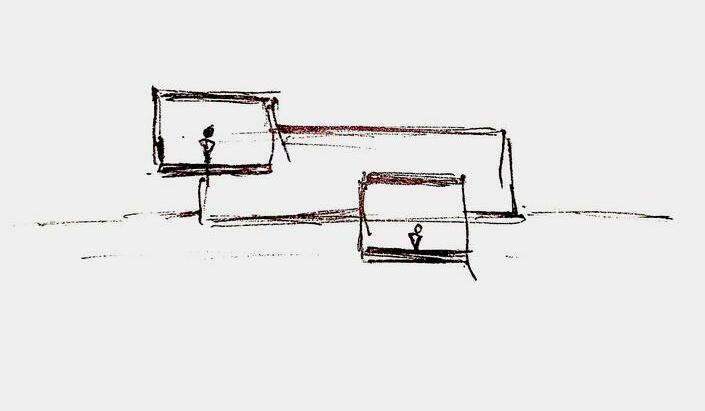

Asimetría Al dividir la edificación un lado no coincide con el otro

Ensamble Una parte de los elementos están penetrando en el rectángulo principal

Pauta Elemento que vincula a los demás volúmenes

VARIABLES DE DISEÑO Forma/proceso/composisión

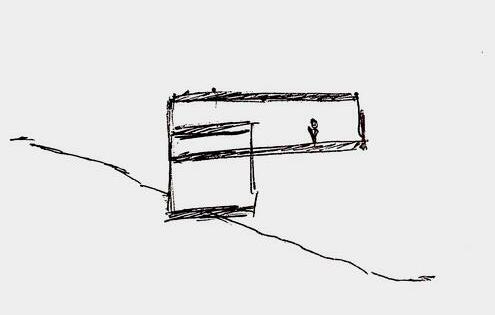

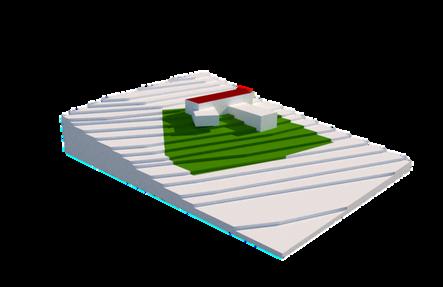

Terreno Sombra

Vía principal

Panorama Azotea

Vistas Acceso

VARIABLES DE DISEÑO Espacio/calidad espacial/sensaciones

3.00 3.70

1.76

sensación de tranquilidad gracias a espacios amplios en zonas sociales y limitados en zonas privadas

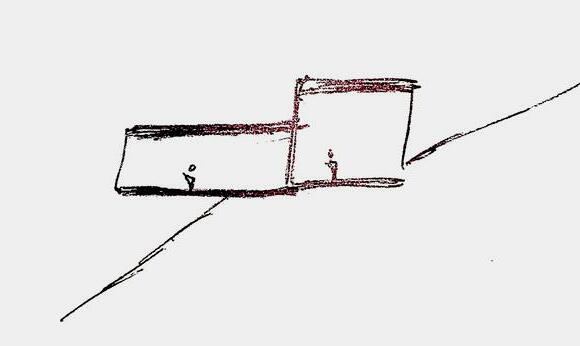

Doble altura

2.70

3.70

VARIABLES DE DISEÑO

Función/flujos/circulación/programa/zonificación

ZONA SOCIAL -Sala -Comedor

ZONA PRIVADA -Dormitorio principal -Dormitorio 1

ZONA DE SERVICIO -Baño -Cocina -Lavandería

ZONA COMPLEMENTARIA -Cuarto del altar -Cuarto de música

SOCIAL

ZONA PRIVADA

ÁREA

MATRIZ DE RELACIONES ESPACIOS (Ambientes)

DORMITORIO P. SS.HH

DORMITORIO 1 SS.HH

SALA COMEDOR

ZONA DE

SERVICIO

COMPLEM

SS.HH

ENTARIA

COCINA

CUARTO DEL ALTAR

LAVANDERÍA C. DE SERVICIO

CUARTO DE MÚSICA

3 2 1 1 1 2 3 1 2 2 1 3 1 2 1 2 1 2 1 2 3 1 2 2 2 1 2 2 3 3 1 2 2 1 23 3 3 2 6 2 3 1 13 3 2 2 2 8 2 2 3 14 2 2 3 16 1 3 12 1 3 10 3 6 2 4 2

PONDERACIÓN 3. Relación necesaria 2. Relación deseable 1. Relación inexistente

ZONIFICACIÓN

05

INGRESO PRINCIPAL

CA

RR

E ET

RA LEYENDA: ZONA SOCIAL ZONA PRIVADA ZONA DE SERVICIO ZONA COMPLEMENTARIA

FLUJOG C.L

CO

COMEDOR S.H SALA

C.L

DORM

DORMITORIO DE SERVICIO

CUARTO DEL ALTAR

C.P CUARTO DE MÚSICA

C

GRAMA

OCINA

LAVANDERIA

MITORIO P.

C.P

LEYENDA: DORMITORIO 1

C.P C.L

Circulación Puntual Circulación Lineal Relación Alta Relación Media Relación Baja

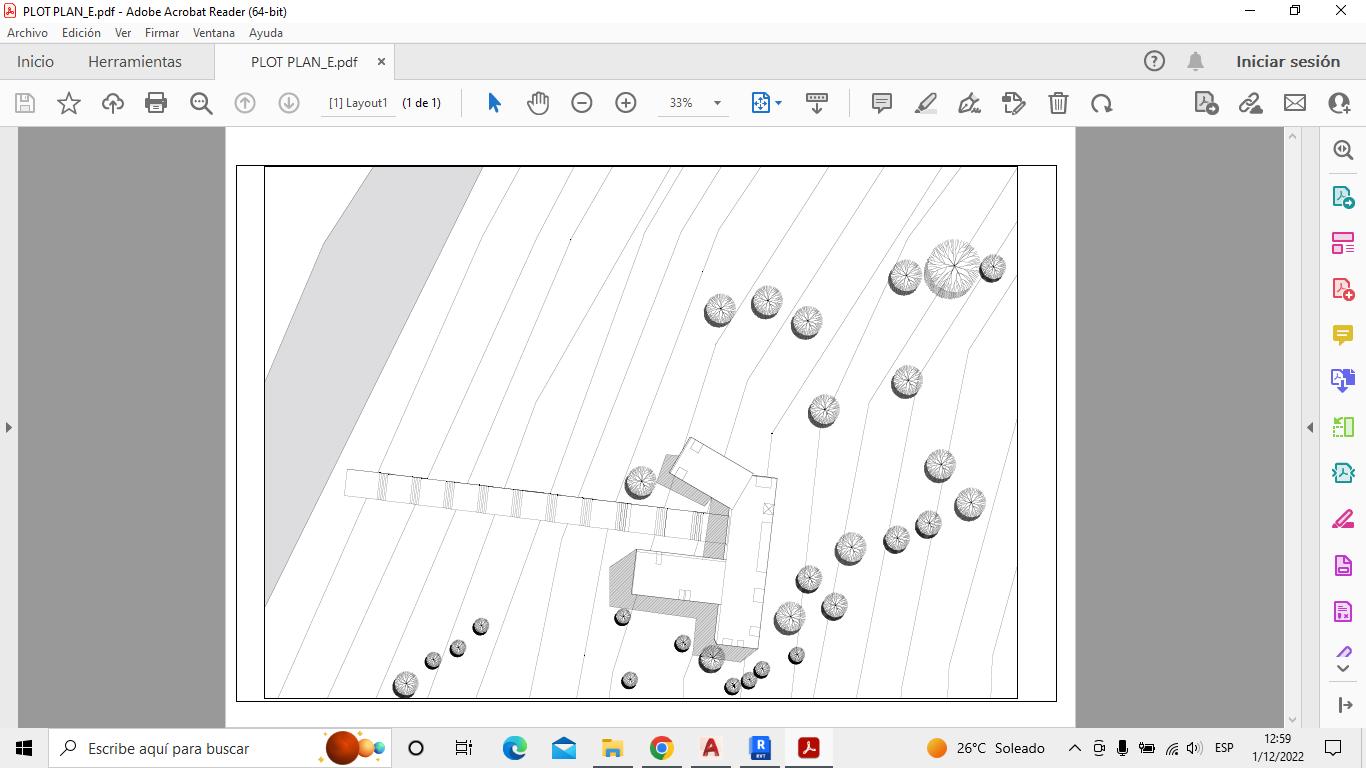

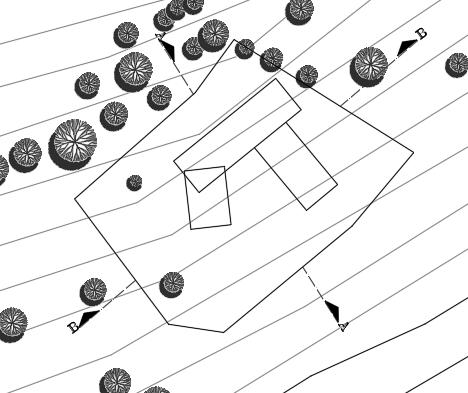

PLOT PLAN

06

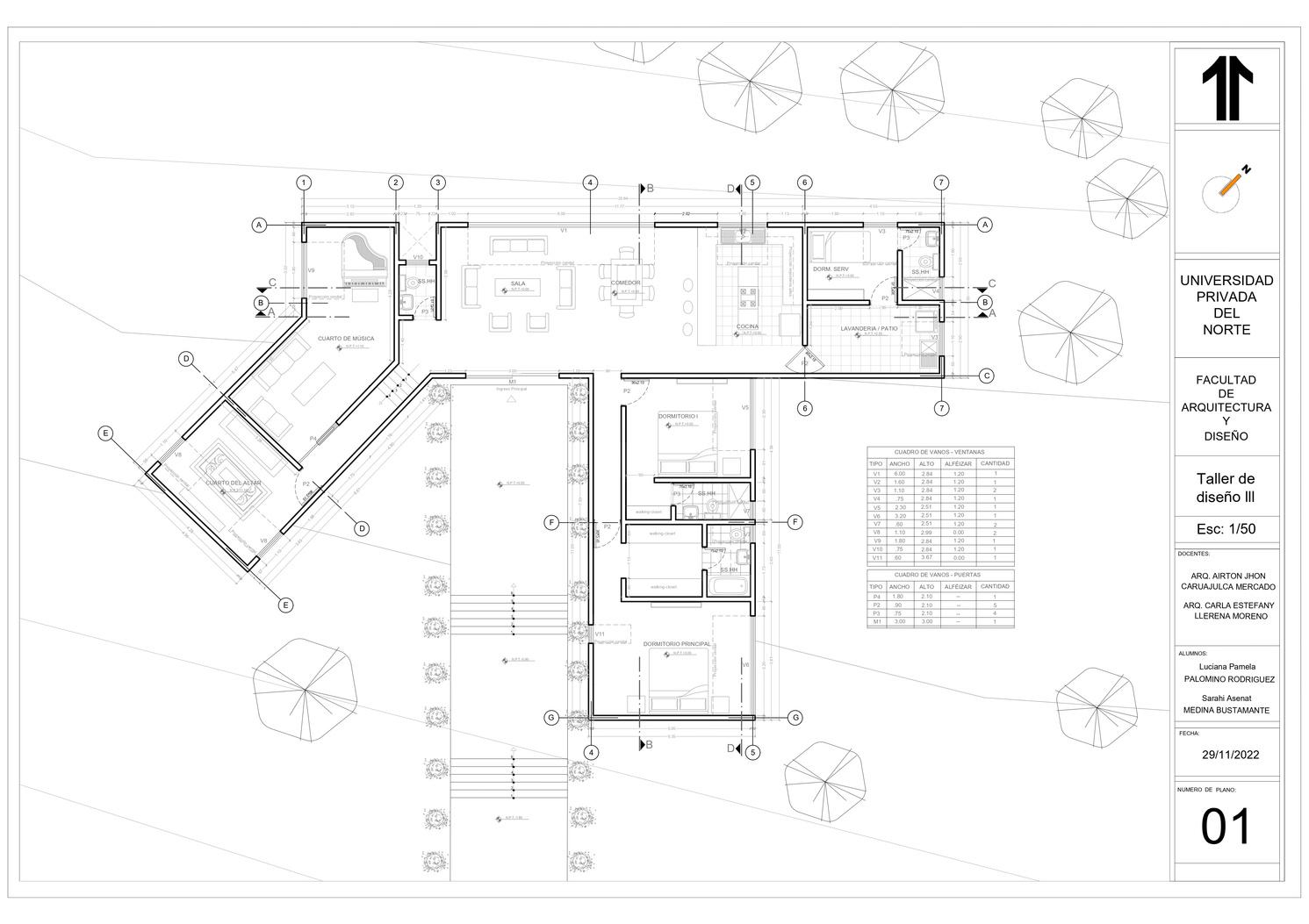

PLANTAS GENERALES

07

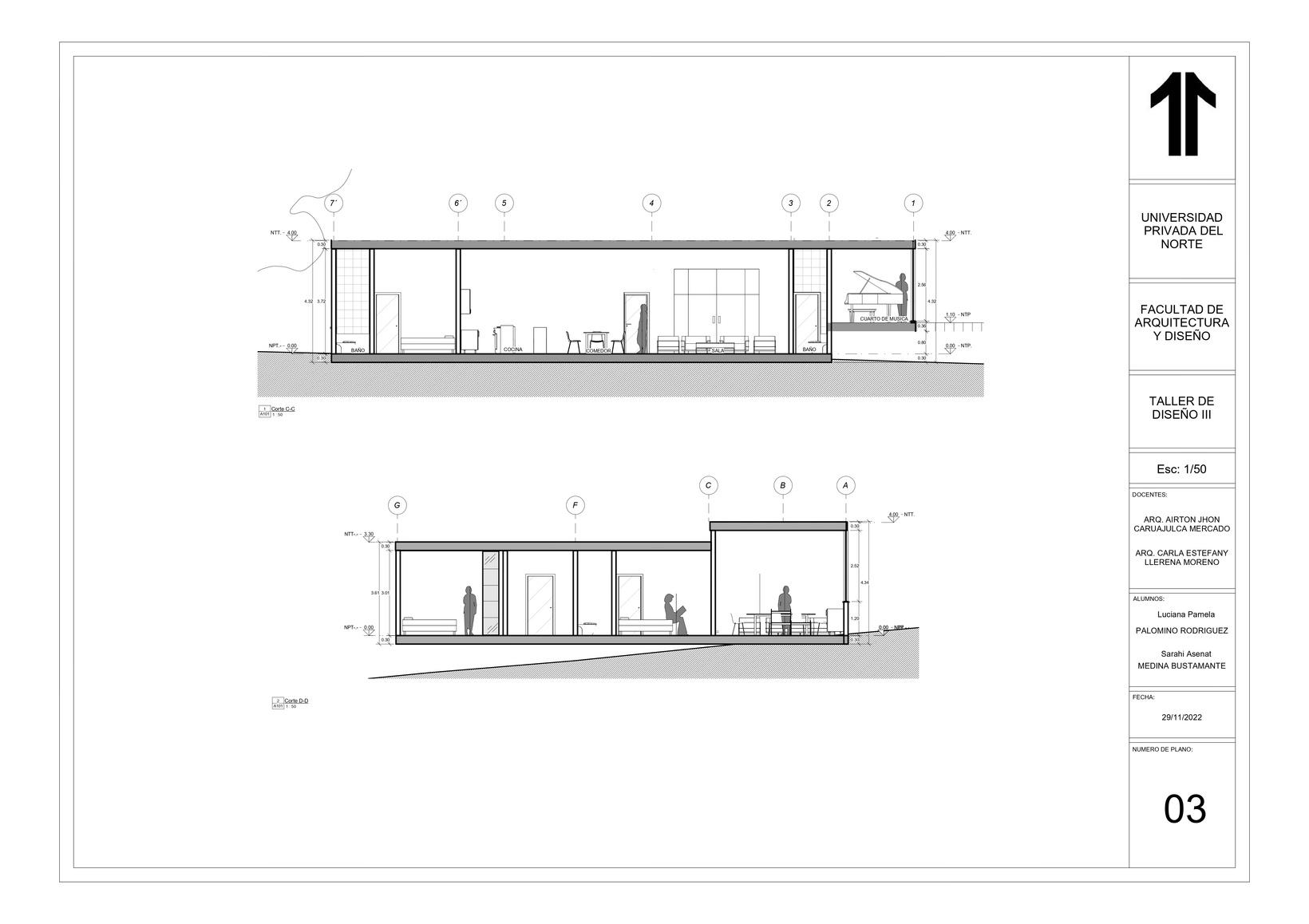

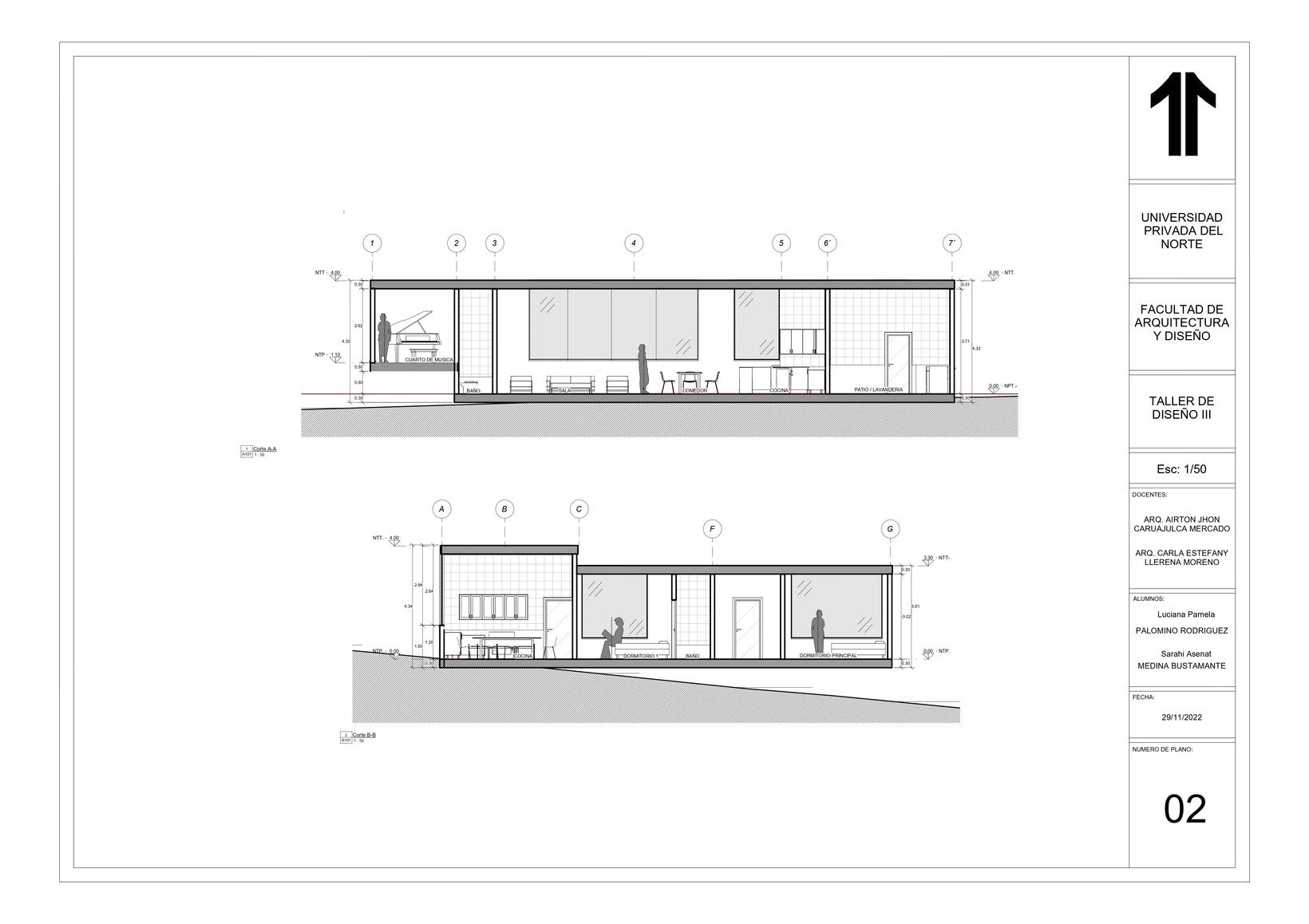

CORTES GENERALES

08

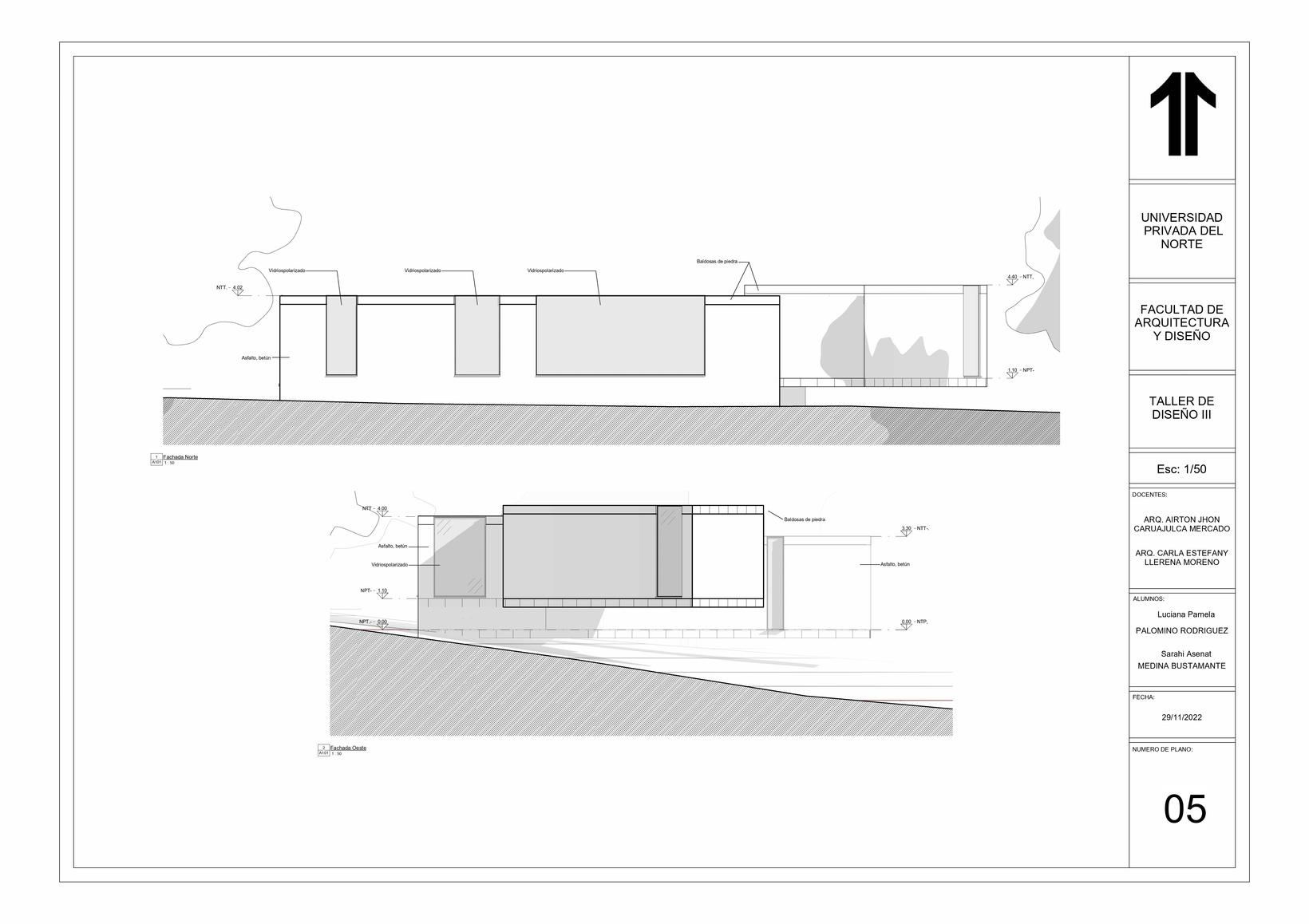

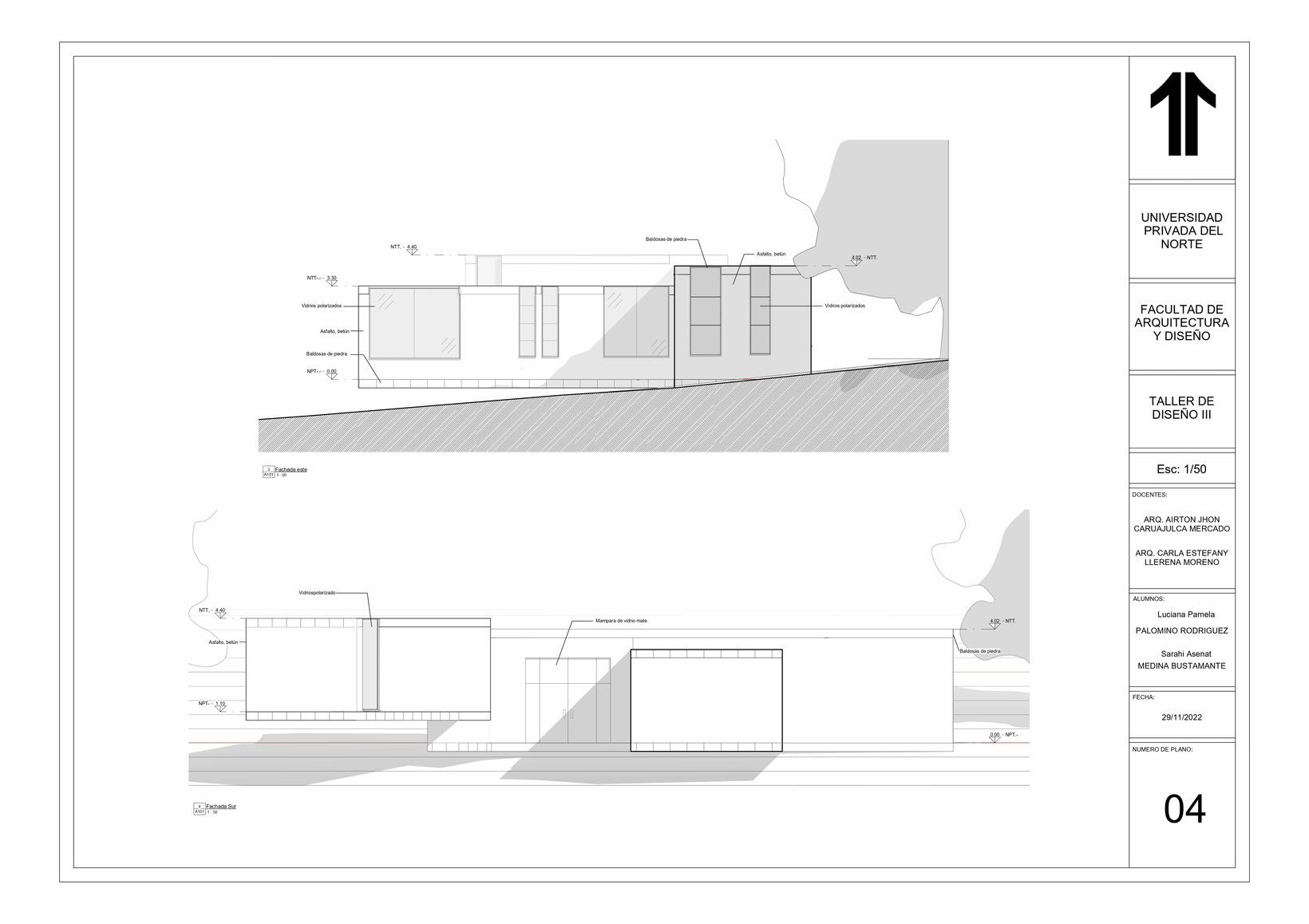

ELEVACIONES GENERALES

09

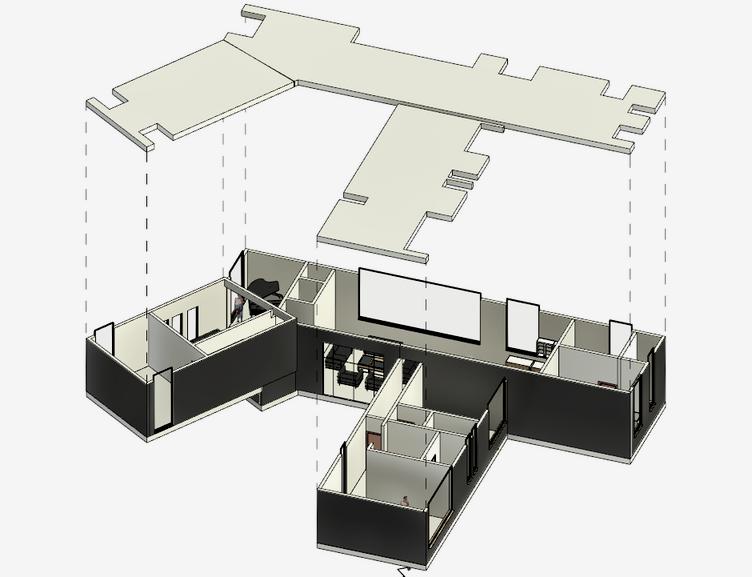

AXONOMETRÍA

10

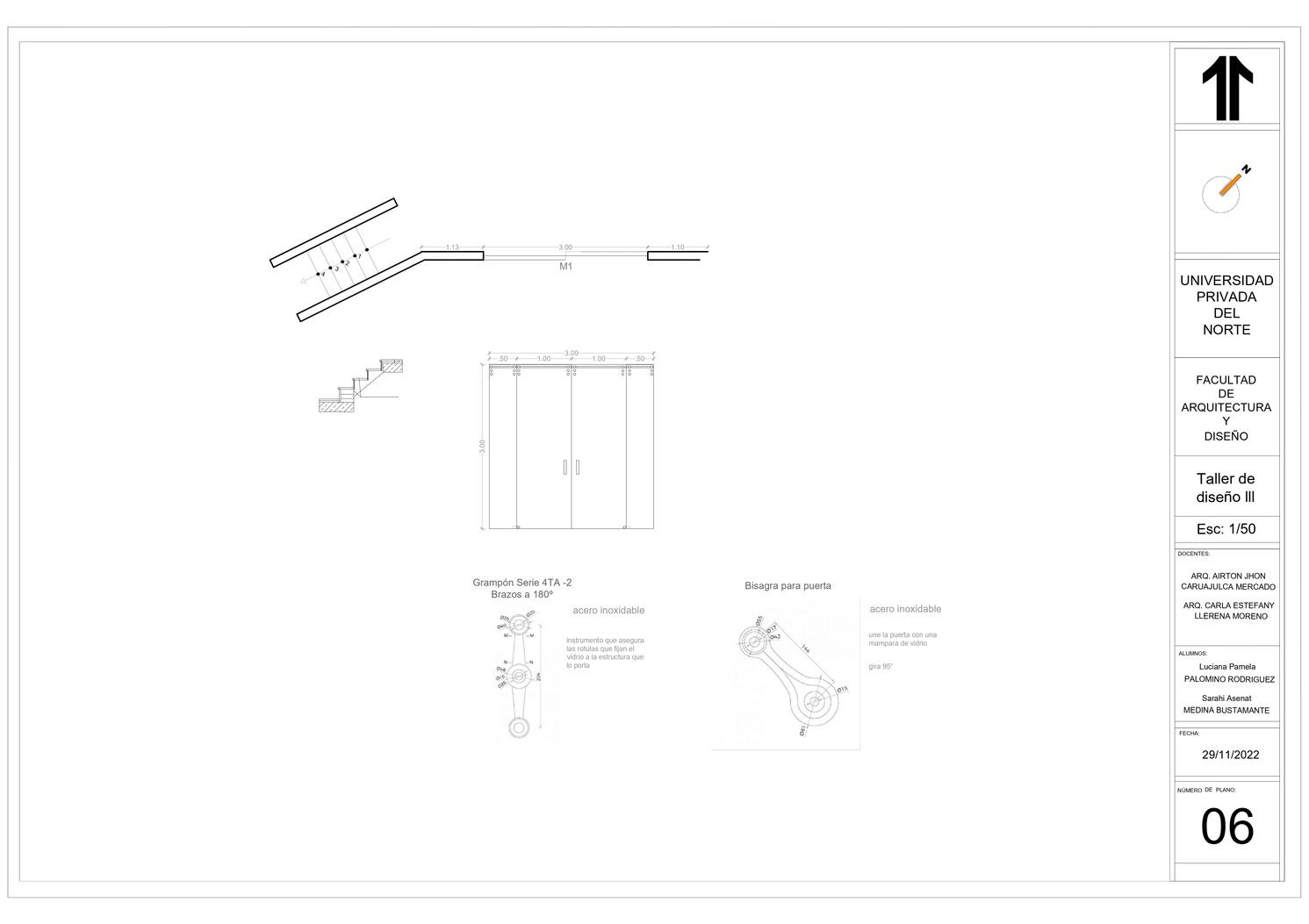

DETALLES

11

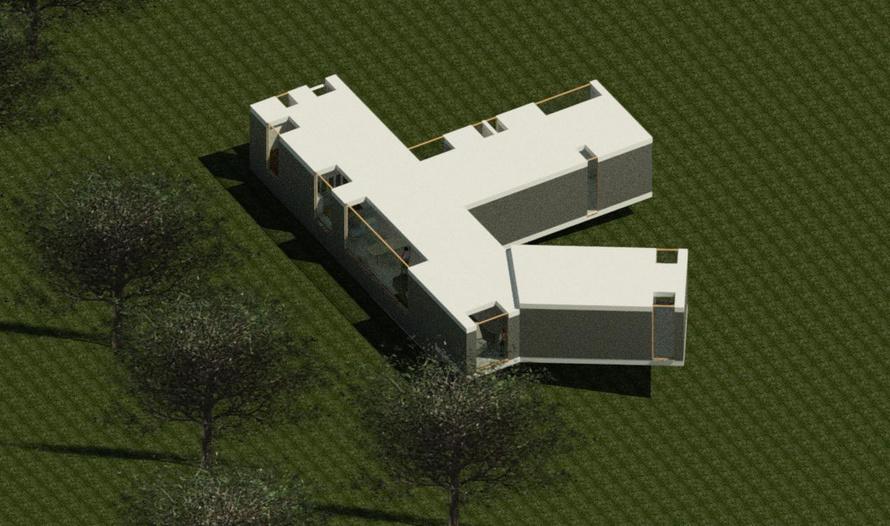

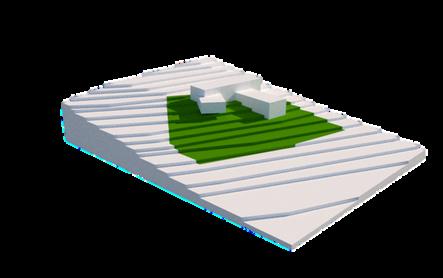

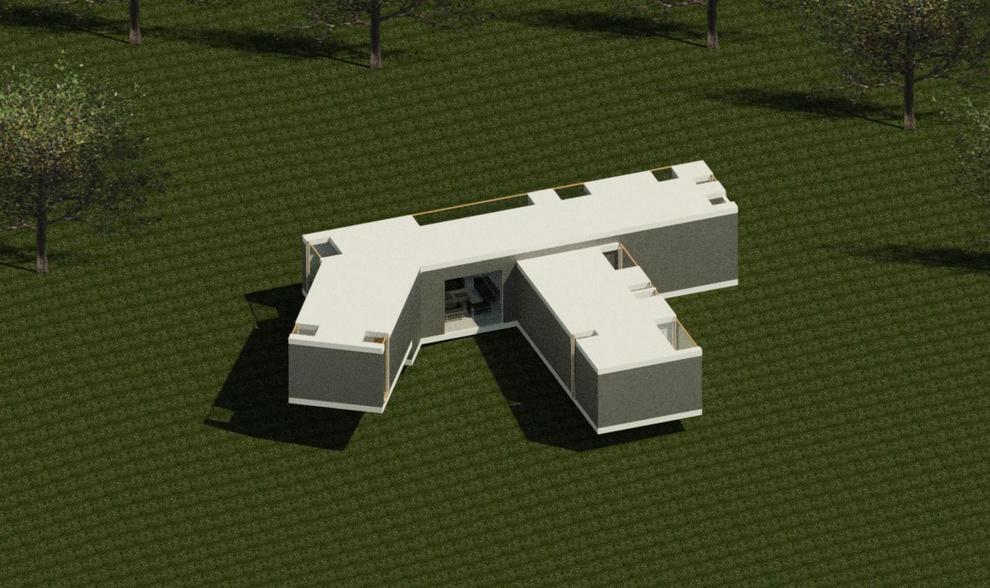

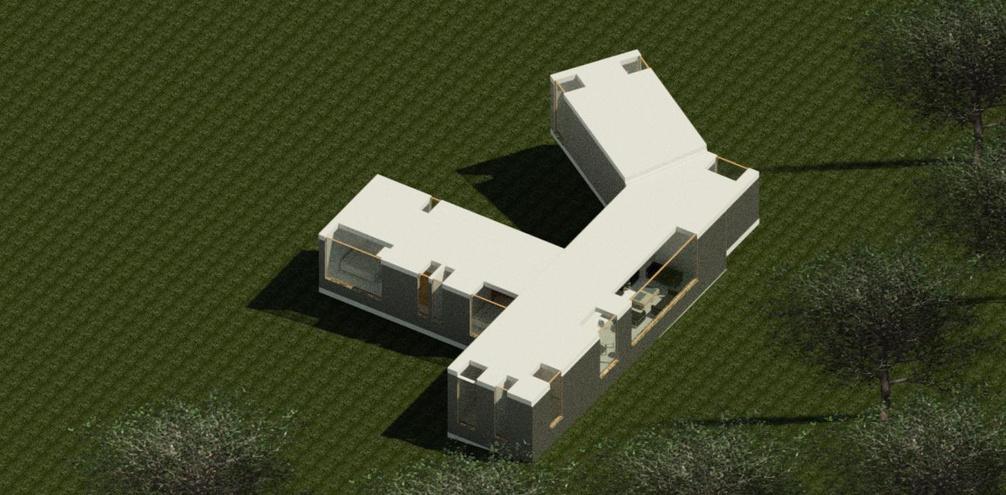

3D MAQUETA DIGITAL

12

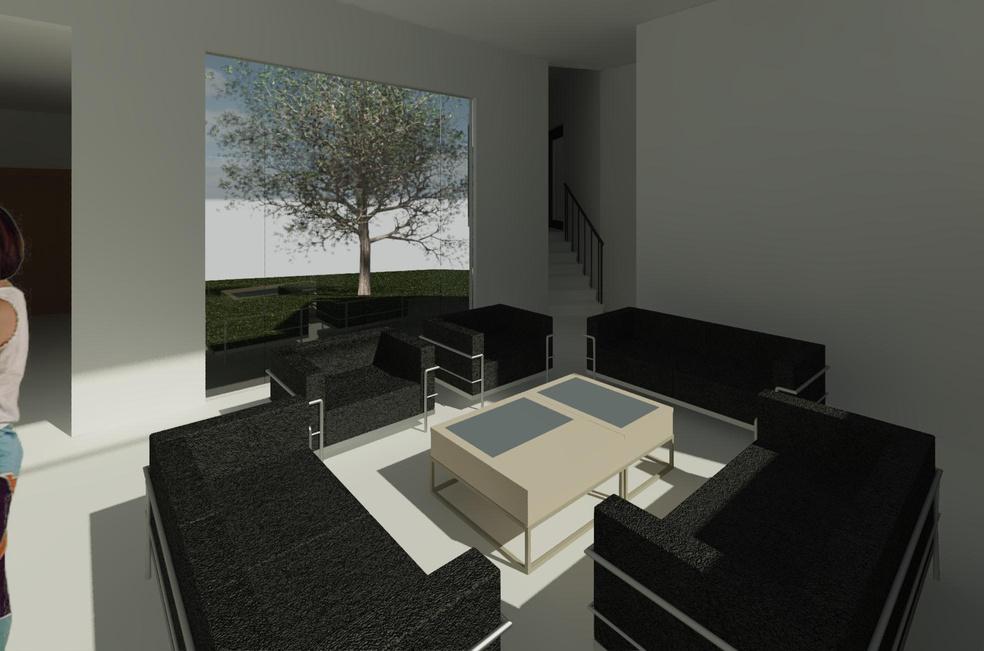

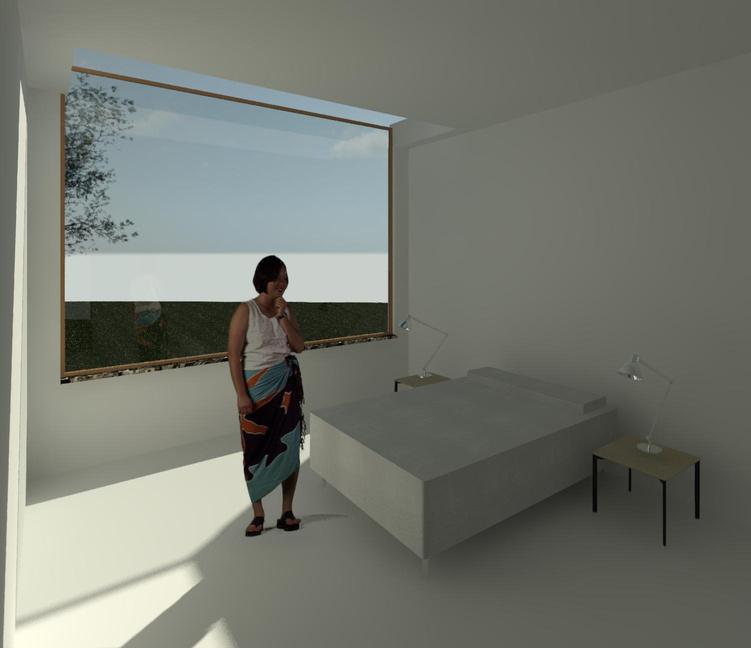

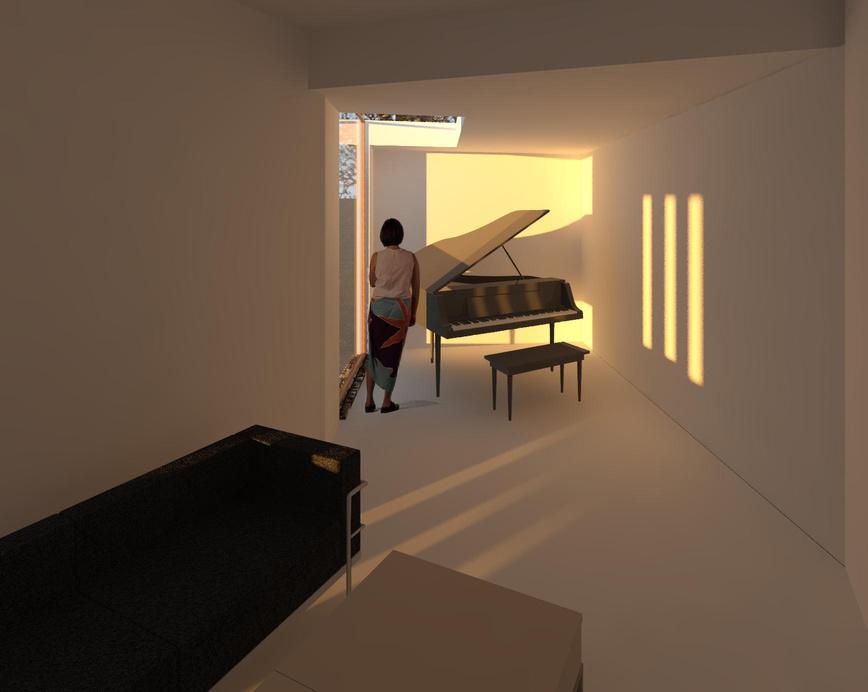

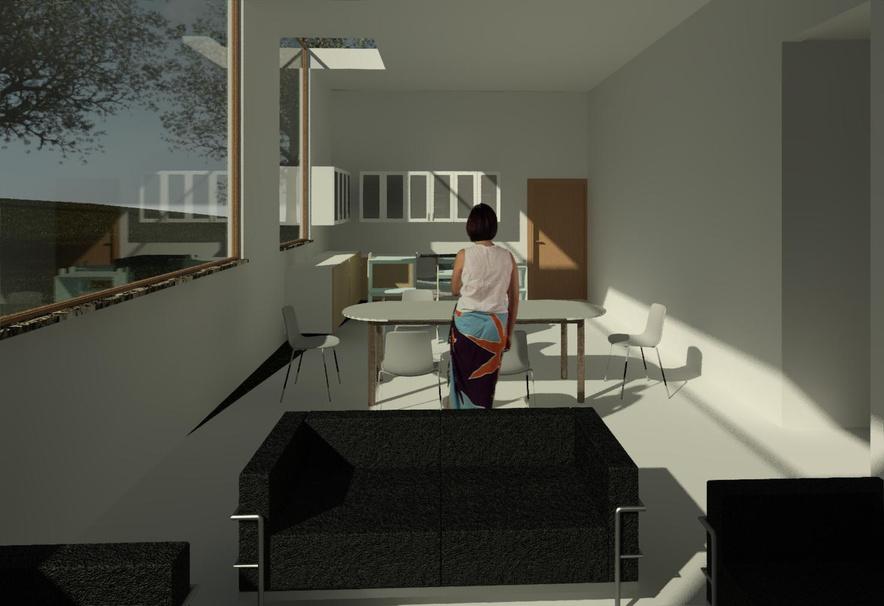

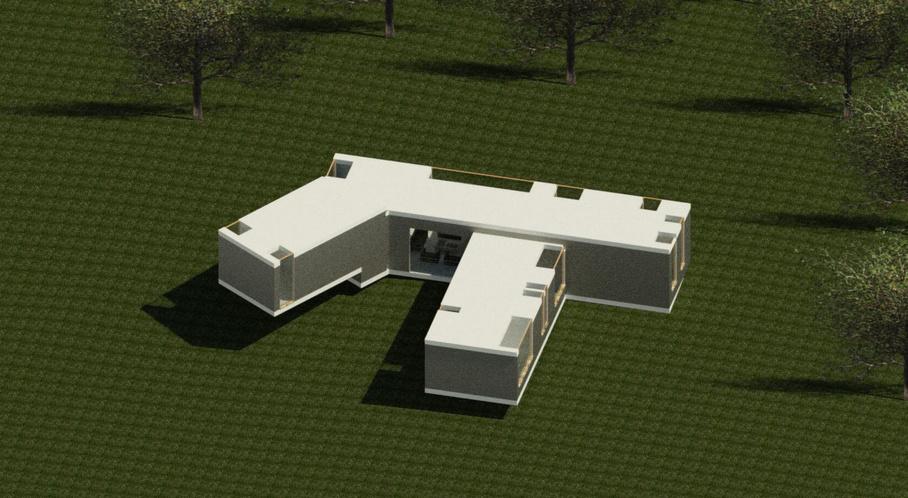

RENDERS
