Edificio Mixto y Flexible (Covid-19)
03
Propuesta Urbana Nieve Nieve
pg. 11
Centro Para el Adulto Mayor
pg. 23
Proyecto Poe 91
pg. 45
Ubicación: Lima, Perú
Entrega: Edificio multifamiliar adaptado al Covid-19

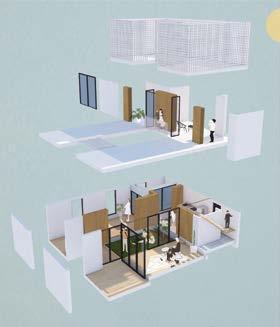

Edificio Flexible
El objetivo de este proyecto fue explorar el impacto de la coyuntura e identificar nuevas condiciones que emergen en la configuración de la vivienda para luego entender como estas pueden ser atendidas a través de la arquitectura. Se diseñó una unidad básica de vivienda adaptable a la situación de aislamiento temporal con características flexibles y transformables.
El proyecto se ubica en el distrito Villa el Salvador, en el lado sur de Lima, un sector urbano con un trazado geométricamente estricto, donde habitan una comunidad solidaria y autónoma. Se desarrolló una toma de partido concisa de un edificio multifamiliar partiendo de la historia, reconocimiento del lugar, análisis y entendimiento de la problemática actual frente a una nueva realidad y la visión de la condición post pandemia.
Collage de sensaciones espaciales durante el aislamiento social de COVID-19
Elaboración propia

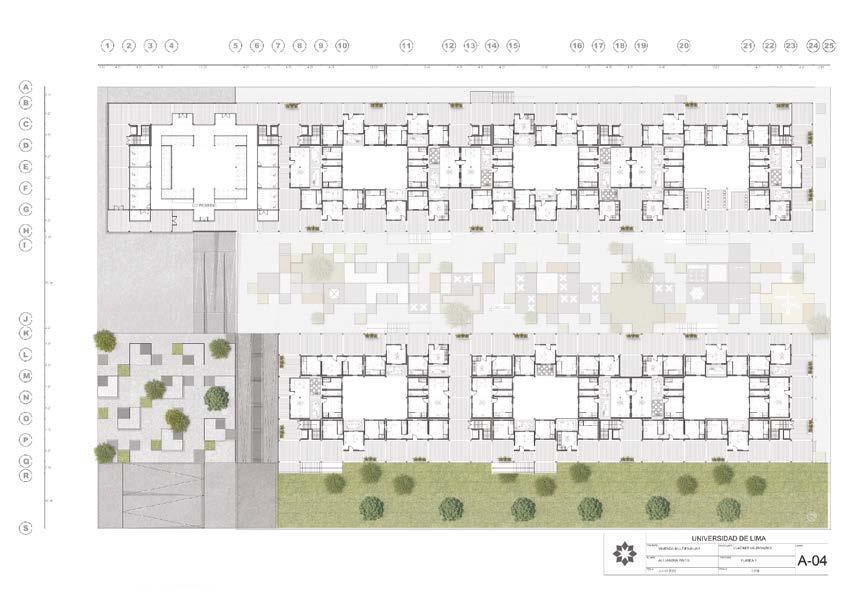

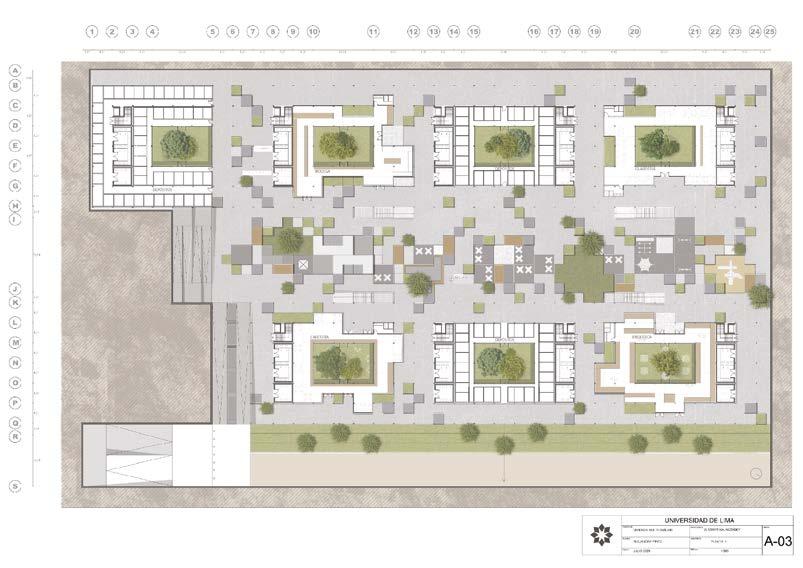

Planta baja
Segundo Nivel

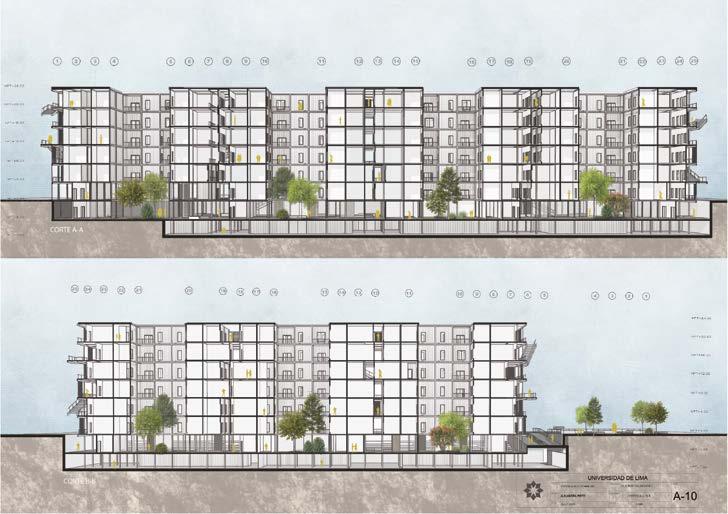

Secciones longitudinales
Secciones Transversales

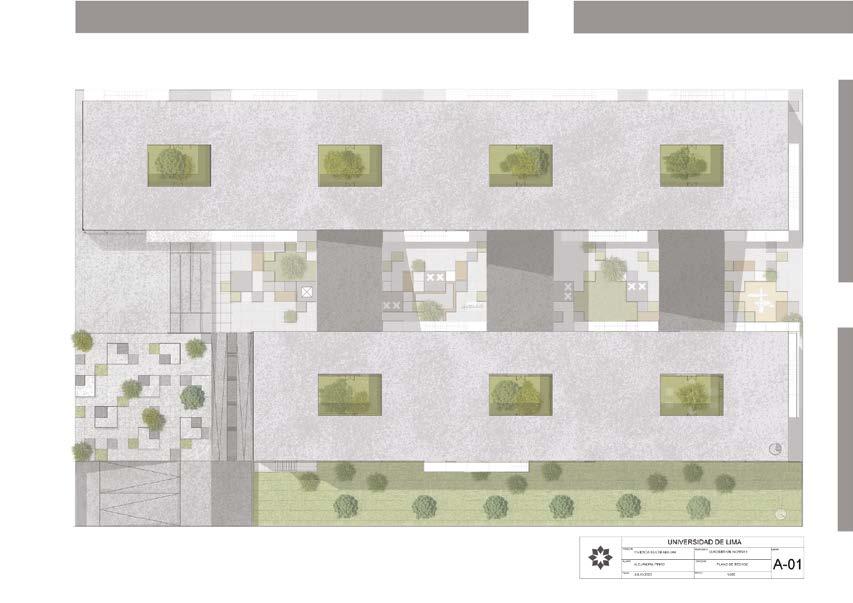

Plano de techos

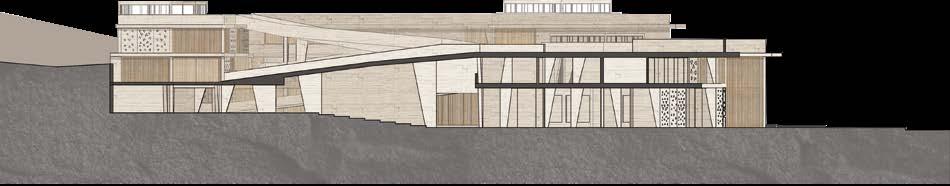

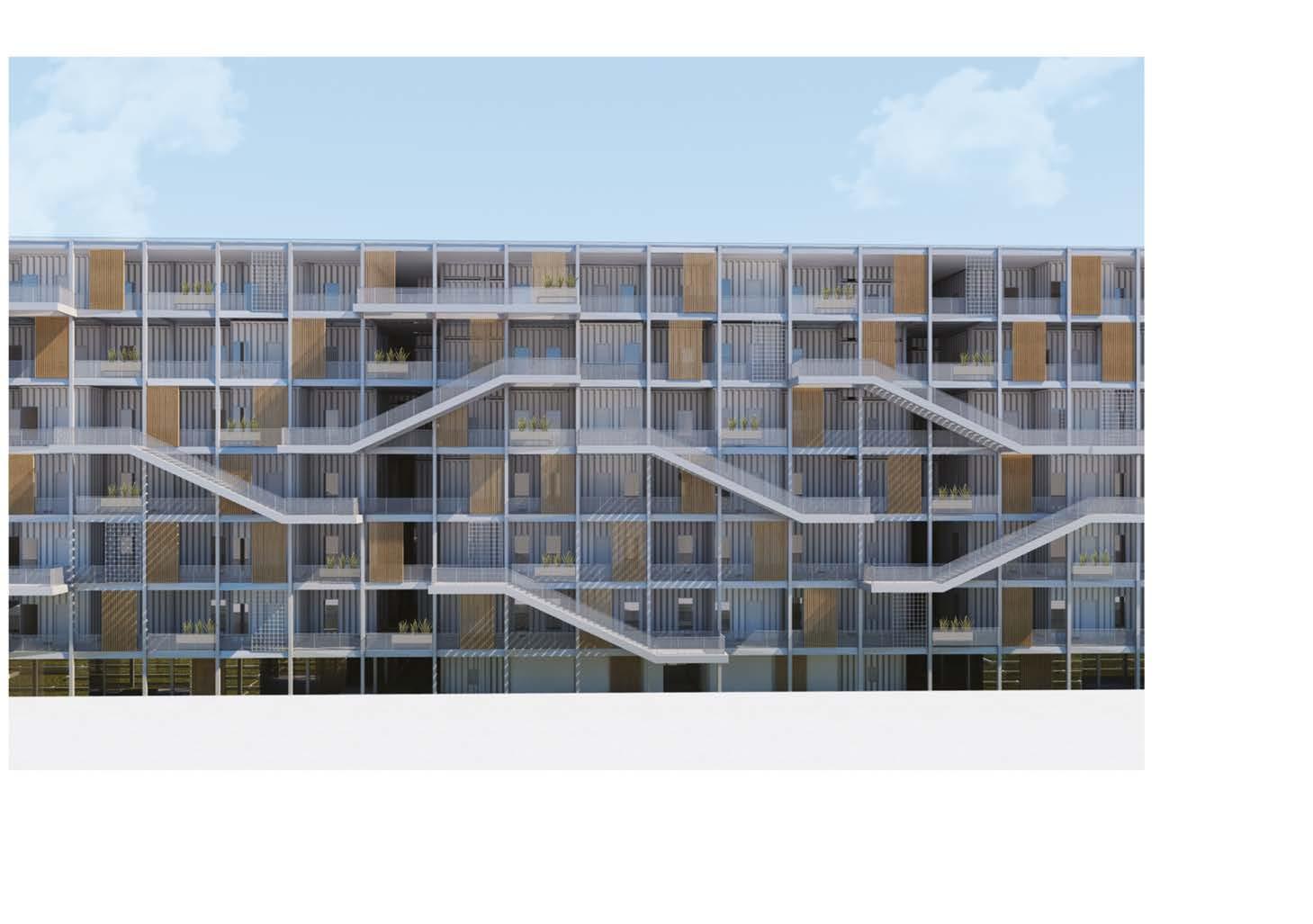

Sección y elevación longitudinal
ipsum

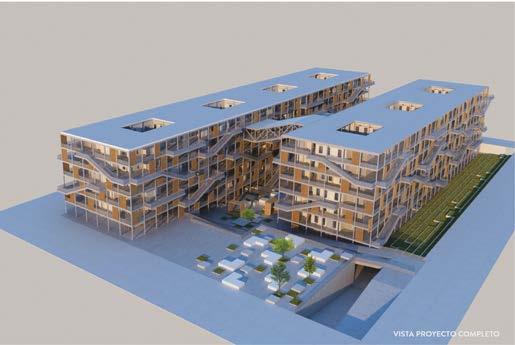

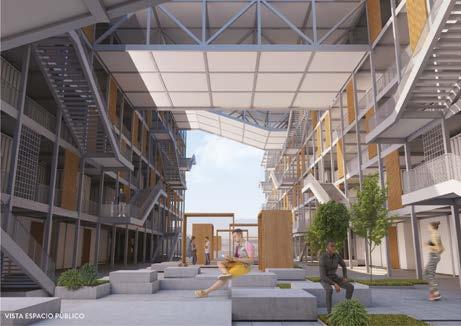

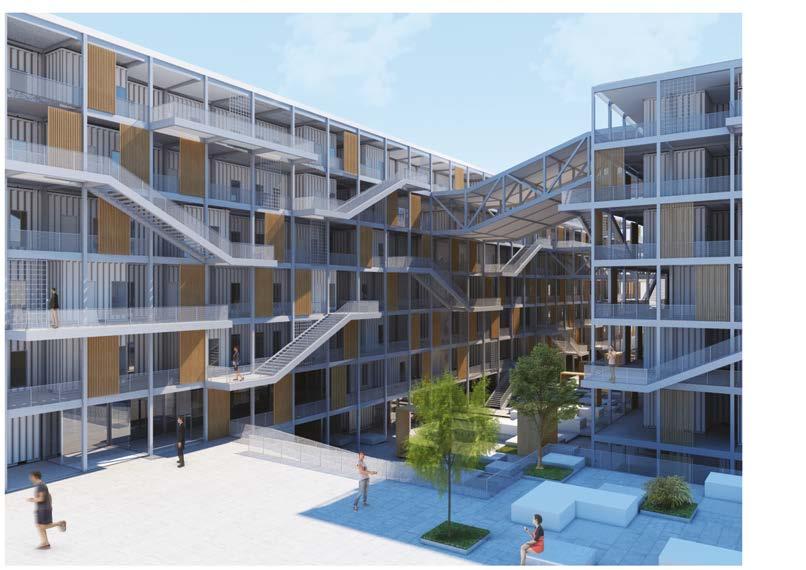

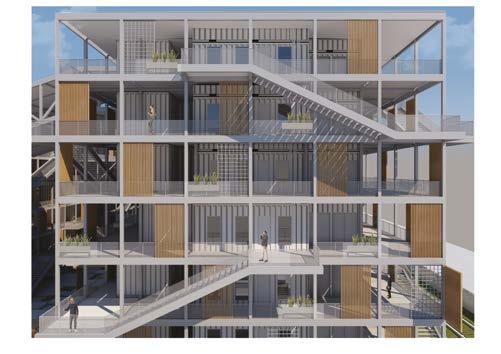

Vista exterior del complejo

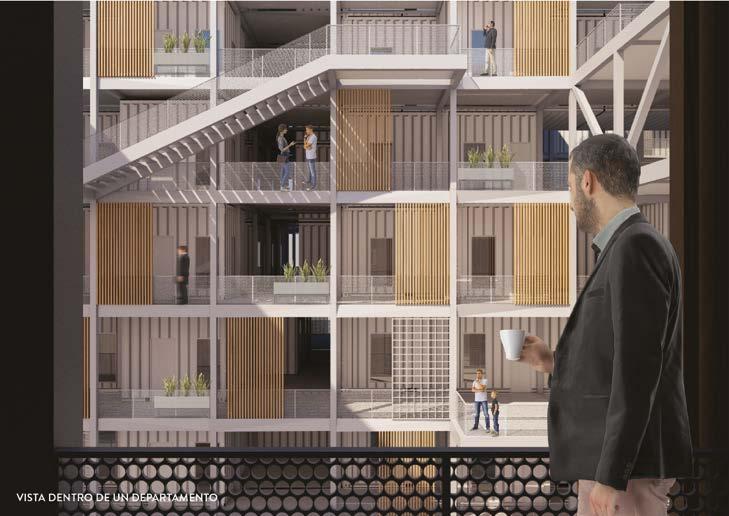

Vista Interior
Ubicación: Nieve Nieve, Perú Entrega: Propuesta Urbana
La primera fase del proyecto consistió en un análisis exhaustivo del entorno urbano-rural de una región remota de Lima, Perú. Este análisis incluyó el estudio de la población, las condiciones de vida, la accesibilidad de la zona, la movilidad, la geografía, así como las debilidades, potencialidades, equipamiento e infraestructura existente. Con base en estos datos, se elaboró una propuesta urbana alineada con la visión y los lineamientos para el desarrollo territorial. Posteriormente, se desarrolló un master plan, y el siguiente paso fue diseñar un edificio en uno de los terrenos disponibles dentro del plan urbano propuesto.
Quisiera que en un futuro vengan más muchas personas. Para esto debemos pero con tecnología nos iría mejor. S algo más llamativo como un museo están muy equipados y son insegur para así sentirnos seguros y para que *Cita generada a par tir de extractos de las entrevistas a los poblado
más turistas pero como el pueblo está muy descuidado, no vienen debemos mejorar la economía, somos un poblado organizado, empeñoso Si mejoramos, necesitamos centros de entretenimiento, me imagino o plazas con zonas de descanso. Nos faltan talleres, los colegios no os. Para mayor seguridad, quisiera que tengamos mejores accesos, e más personas lleguen a Nieve Nieve.
P o c a t ecnología y c ompetividad inn o v adora en los p r o d u c t os lo c ales
F alta de espacios p úbli c os
C u enta c on zonas s e g uras para expansión
E sc a s o y limitado equipamien t o e duc ati v o
M al ap r o v echamien t o de la g eografía
*Personaje creado por los integrantes del grupo en base a las entrevistas realizadas a los pobladores de Nieve Nieve.

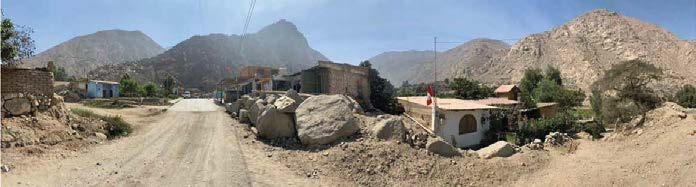

FUENTE: Fotografías suminastradas por la cátedra
pobladores de Nieve Nieve.
S Í NTE S IS DEL ANÁLISI S
S Í NTE S IS DEL ANÁLISI S
E S TUD I O UR BANO - RU R AL DE NIE V E N I E V E

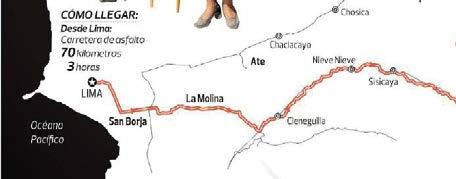

UBICACIÓN
E S TUD I O UR BA NO-RU R AL DE NIE V E N I E V E
POBL ACIÓN
ECONOMÍA
En los últimos años no ha habido un gran crecimiento en la población de Nieve Nieve debido a la falta de recursos y empleos. Nos preguntamos...
Alto riesgo
La Molina
Cieneguilla
Cieneguilla
Fuente: Google Maps
cc es o públi c o al r í o
GEOGRAFÍA Y RIESGOS
El pueblo de nieve nieve se ubica en la desembocadura de una quebrada activa lo que lo pone en alto riesgo de deslizamientos.
Nueva carretera central
S Í NTE S IS DEL ANÁLISI S E S TUD I O UR BANO - RU R AL DE NIE V E N I E V
E
El mayor porcentaje de construcción de Nieve Nieve son viviendas ya que existen pocas edificaciones con uso alternativo como comercio, equipamiento urbano o recreativo. Cuenta con un gran terreno para expansión. Se utilizan materiales como ladrillo, adobe, madera, dr ywall. La mayoria de las viviendas autoconstruidas de un nivel y se expanden progresivamente con materiales prefabricados.
USO DE SUELO LEYENDA

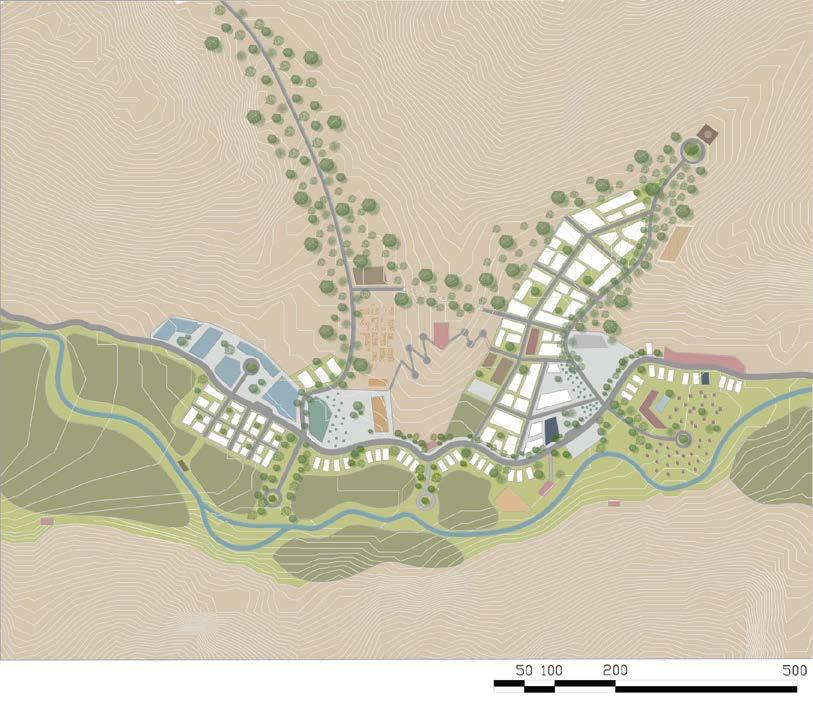

Plano de equipamiento, espacio públuco e intervención urbana. Elaboración propia.
Vivienda Turismo
Salud
Educación
Iglesia
Losa depor tiva
Área pública potencial en relación al rio
Terreno MTC
Comercio
Biblioteca
Restos arqueológicos
Área pública actual
Área pública potencial
Área pública potencial en relación a las quebradas
EDUCACIÓN
No hay equipamiento existente para lograr una educación continua y formativa para los pobladores lo que implica tener que desplazarse fuera de Nieve Nieve o dejar los estudios.
EQUIPAMIENTO URBANO/INFRAESTRUCTURA
Si bien cuenta con un equipamiento urbano que cumple con las necesidades basicas, no apor ta más beneficios en otros aspectos limititando a la población a lo ya que tienen. Algunos de estos espacios cuentan con una mala planificación y un estado pobre.
Población con al menos una necesidad básica insatisfecha Población que alcanza la pobreza extrema
*En relación a todo el distrito de Huarochiri
FUENTE: https://qhapaqnan.cultura.pe
*En relación a todo el distrito de Huarochiri
FUENTE: https://qhapaqnan.cultura.pe
Debido al asentamiento informal, la instalación de los ser vicios básicos no se planificó previamente lo cual trajo problemas hasta la actualidad.

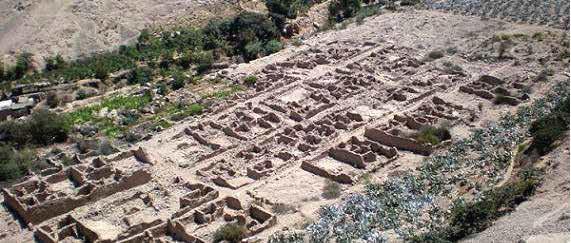

SITIO ARQUEOLÓGICO ? ? ?
Se encuentra en buen estado debido a las inversiones realizadas por el Ministerio de Cultura. Actualmente, el sitio arqueológico Inca Avillay y el camino inca Qapac Ñan son de libre acceso y no se están aprovechando al máximo para generar empleos e ingresos.
V ISIÓN Y LINEAMIEN TO S
P R O P UE S TA DE DE S AR R OL LO TE RRI TO RIA L
Buscamos transformar Nieve Nieve en una ciudad renovada median sientan identificados y orgullosos de su crecimiento sostenible, bioe natural del lugar que habitan, convir tiéndose en
P ot enciar el pa t rimonio exis t en t e implementando equipamien t o ade c uado
P r e s e r v ar el pai s aje y la g eografía r espetando la e s c ala y la t opografía
P r om ov er una n u e v a vida urbana c on u s os mi x t os, c ompacta y densifi c ación v e r ti c al
De s ar r ollo s os t enible e inn o v ador de los r e c u r s os lo c ales
Implementar n u e v as t ecnologías para un mejor de s ar r ollo e c onómi c o
Queremos brindar distintos tipos de opor tunidades laborales y generar ingresos e Implementar un turismo enfocado en el depor te al aire libre, aprovechando la geografía vida urbana con usos mixtos y compactos, contando con ser vicios básicos
mediante un desarrollo compar tido, donde los habitantes se bioeconómico y compacto, en el cual se respeta la belleza en un destino de bienestar para la vida.
Mejorar la a c c esibilidad de f orma s e g ura y rápida
Di s eñar a r qui t ectura f uncional q u e mejo r e la c alidad de vida de s us u s uarios
Construir un mirador/planetario en la cima del atraer turismo cultural y formalizar las visitas arqueológico para generar empleos.
Respetar la escala del lugar, creando un reglamen altura máxima de las construcciones, según su zona Nos emplazamos, teniendo en cuenta la geografía obstruir el paisaje con construcciones.
Z onas r ec r eati v as y actividades al ai r e lib r e para a t raer a un n u e v o p úbli c o R e du cir impac t o de de s as t r es naturales s os t eniblemen t e
Expandir el territorio combinando usos y ver ticalmente y en andenería para abarcar una población de 800 habitantes y un público flotante de 200 pe e innova materias primas ormar los p pequeñas vados. para pot de inte ar con comprado
e Nieve con genera una alida.
viviendas en y que r te al implementando zonas de implemen amping , bung
e vea afectada las quebradas implementar nue los cerros os desde venes se onómicamen
conómicos a través de la producción diversificada de productos locales. eografía y atrayendo un nuevo público. Así mismo, promover una nueva a su alcance, sin la necesidad de trasladarse a otra zona urbana.
FUENTE: Fotografías referenciales sacadas de google
FASE 2
M Á S TE R P L A N
P ROG RA M A
1. Vivienda sector bioindustrial
2. Vivienda zona residencial
3. Vivienda estilo campestre
4. Hospital central
5. Rehabilitación depor tiva
6. Posta zona industrial
7. Industria
8. Comercio
9. Cluster educativo
10. Centro de capacitaciones técnicas
11. Comercio turístico
12. Zona de climbing y zipline
13. Caminos de trekking y ciclovías
14. Mirador/ planetario
15. Centro arqueológico
16. Museo de sitio
17. Hospedaje en el centro
18. Camping en Duomos
19. Bungalows
20. Plaza de mercado de abastecimiento
21. Explanada
22. Parques interiores
23. Plaza área industrial
24. Terrazas agrícolas
25. Estaciónes de bicicletas
26. Estaciónes de transpor te público
27. Plantación de árboles
28. Planta de tratamiento de agua
29. Iglesia
30. Puentes en carretera (zona inundable)
PROYECTO ARQUITECTURA VIII - 827
Las acciones propuestas para el desarrollo territorial se fundamentan en un análisis exhaustivo de los recursos existentes y su potencial. Las estrategias incluyen la construcción de un mirador para atraer turismo cultural y formalizar las visitas, respetando la escala del lugar y combinando los usos del territorio para servir a una población de 800 habitantes y un público flotante de 200 personas. También se contempla la creación de un centro de capacitación e innovación en materias primas, la implementación de nuevas tecnologías para potenciar la producción y la mejora de la accesibilidad para conectar Nieve Nieve con la carretera central.
PINTO, RACHITOFF, VEL AOCHAGA
PINTO, RACHITOFF, VEL AOCHAGA Este Master Plan propuesto cuenta con: 1.- Vivienda sector bio industrial, 2.- vivienda zona residencial, 3.- vivienda estilo campestre, 4.- Hospital central, 5.- Rehabilitación deportiva, 6.- Posta zona industrial, 7.- Industria, 8.Comercio, 9.- Clúster educativo, 10.- Centro de capacitaciones técnicas, 11.- Comercio turístico, 12.- Caminos trecking, 13.- Mirador o planetario, 14.- Centro arqueológico, 17.- Hospedaje en el centro 18.- bungalows, 19.- Plaza de mercado de abastecimientos, 20.- Parques interiores, 21.- Terrazas agrícolas, 22.- Estaciones de transporte publico, 23.- Planta de tratamiento de agua

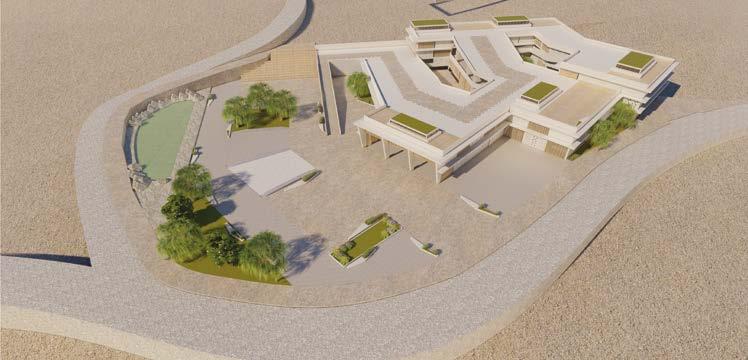

Centro Cultural, Nieve Nieve

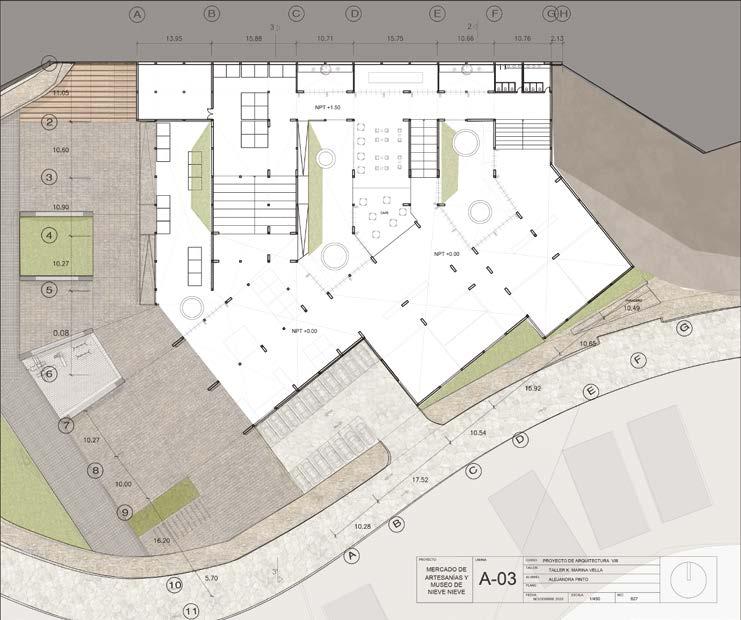

Luego de la propuesta urbana, se desarrollo el edificio Centro Cultural e Nieve Nieve. El concepto de este proyecto se basa en el paseo arquitectónico, planteado a partir de la idea de recibir a más personas en Nieve Nieve y reactivar la zona, aprovechando los recursos y espacios. En este caso al tener un ingreso de turistas bajo, se plantea un mercado de artesanías y museo fusionados.
El proyecto busca generar visuales distintas, al sitio arqueologico de Nieve Nieve, al río, a los cerros, mientras que el usuario esta en contacto directo con la naturaleza. Se considera el recorrido como concepto fundamental para generar interés y calidad espacial ya que la experiencia estimulante + la ocupación dinámica + los ejectos paisajísticos permiten que las personas puedan tener experiencias distintas y desde diferentes puntos del edificio.
Secciónes transversales
Ubicación: Santa Eulalia, Lima. Perú
Entrega: Edificio cultural

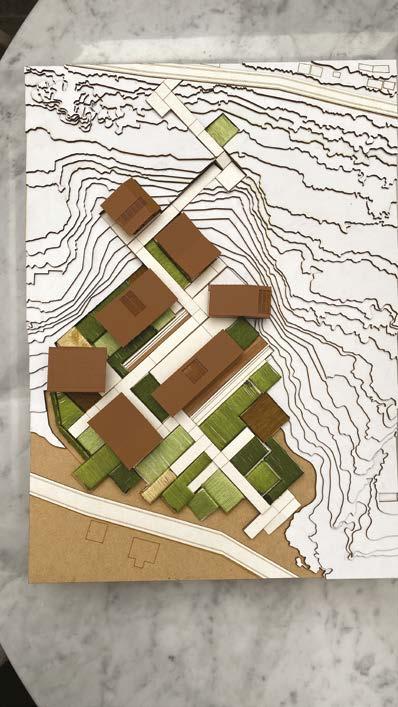

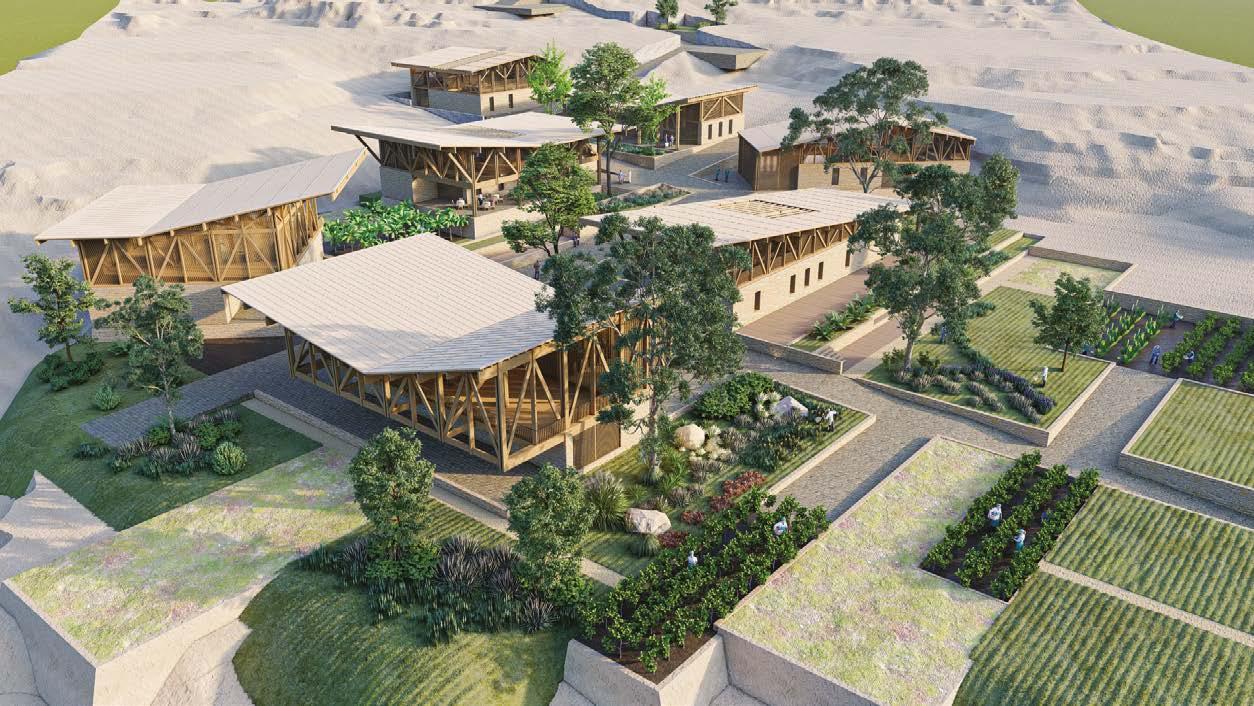

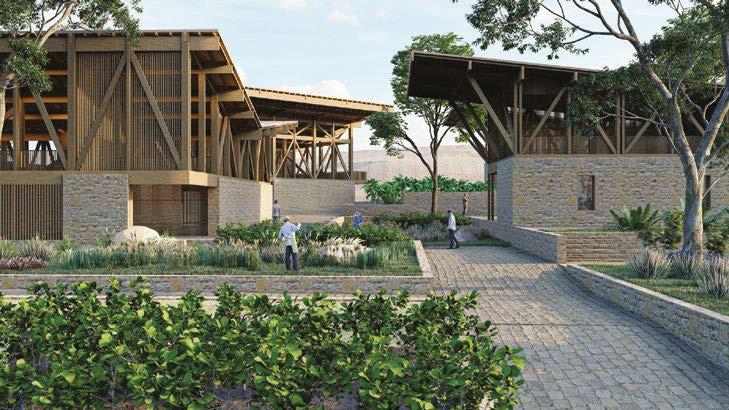

Centro para el adulto mayor, Eulalia

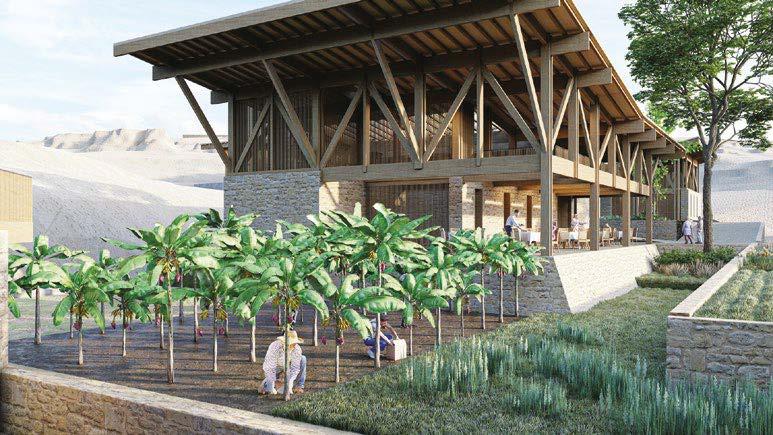

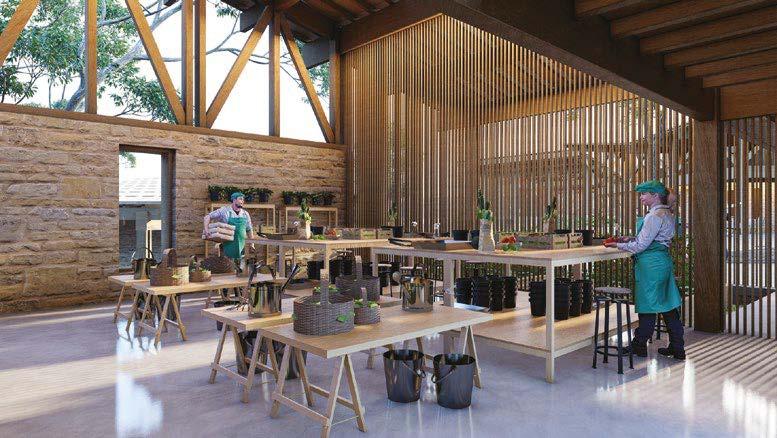

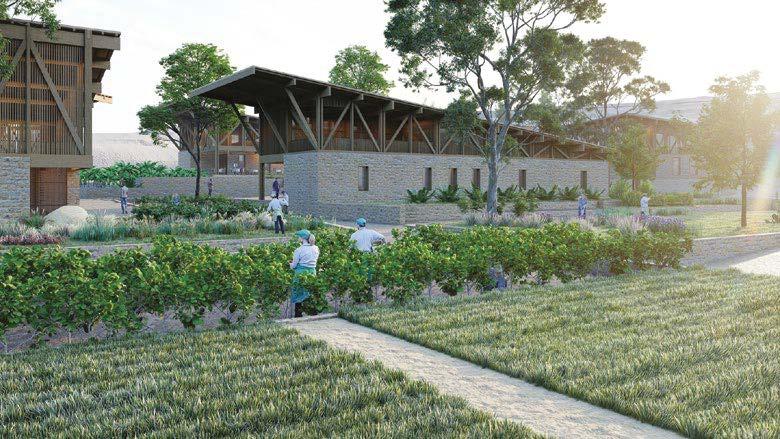

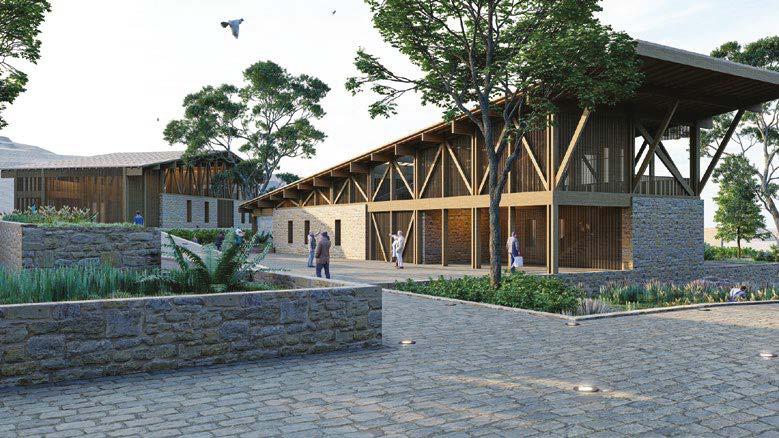

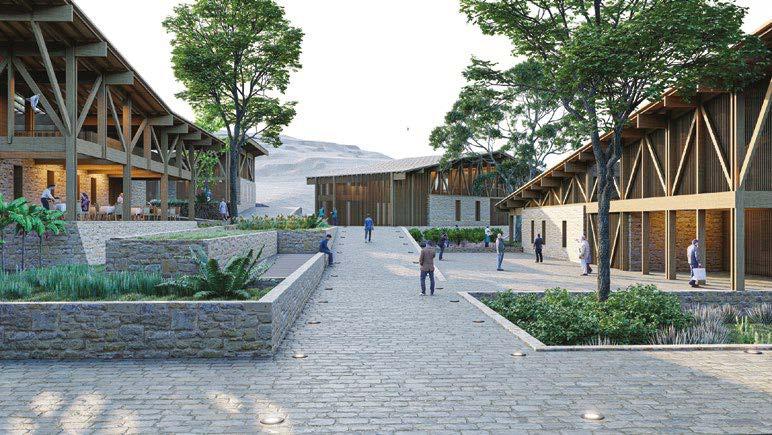

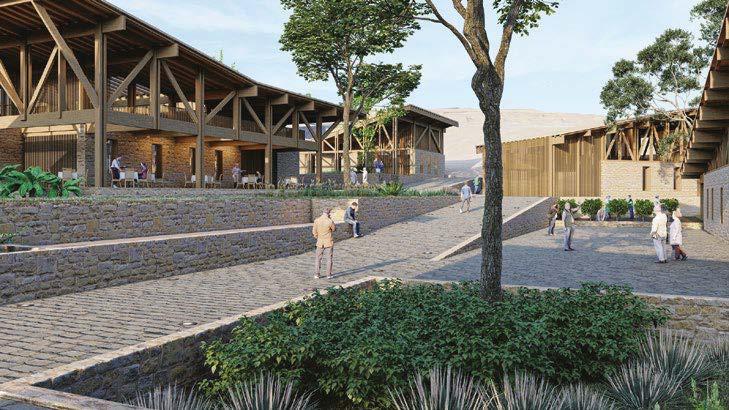

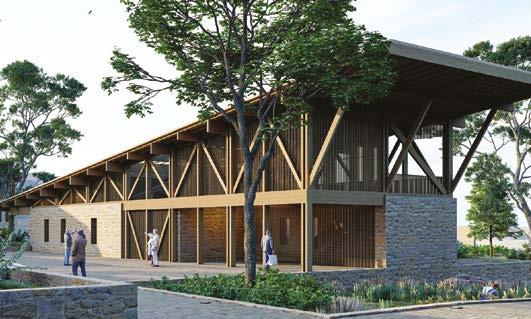

El Centro Cultural Eulalia nace del querer acercar a la comunidad de Santa Eulalia con su cultura, memorias, tradiciones y arquitectura, recuperando el paisaje que por el momento ha sido olvidado. Este proyecto fragmentado de estilo rural contemporáneo, busca una aproximación a la arquitectura vernácula del distrito, transmitiendo la construcción típica de la vivienda mediante una escala intermedia, reflejada en un sistema de cerchas y techos inclinados, que asemejan los tradicionales techos a dos aguas, a partir de usos disciplinarios.
Tipos de edificios del conjunto

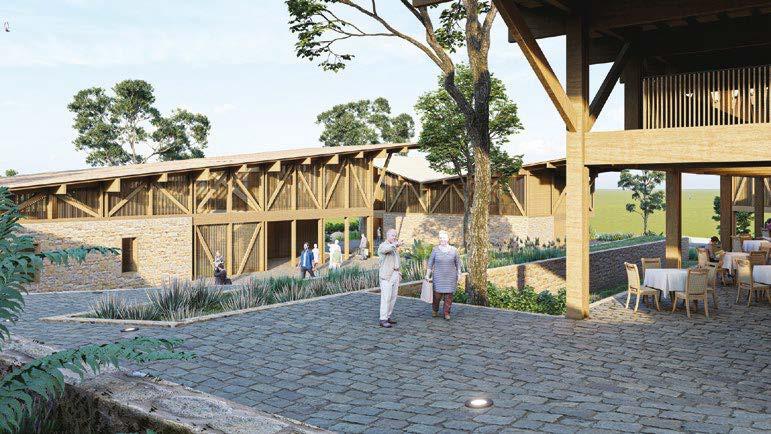

USO: Edificio diseñado para la comodidad y entretenimiento del adulto. Al ser un proyecto en donde el adulto mayor es el motor, este debe de poder contar con un espacio de descanso luego de jornadas de enseñanza, trabajo o cultivo y pueda disfrutar asi la naturaleza y el contacto con esta.
ÁREA: 323 m2
ESPACIOS: Terraza con patio interno, espacio para juegos de mesa, espacio de descanso, baños, depósito de medicinas.

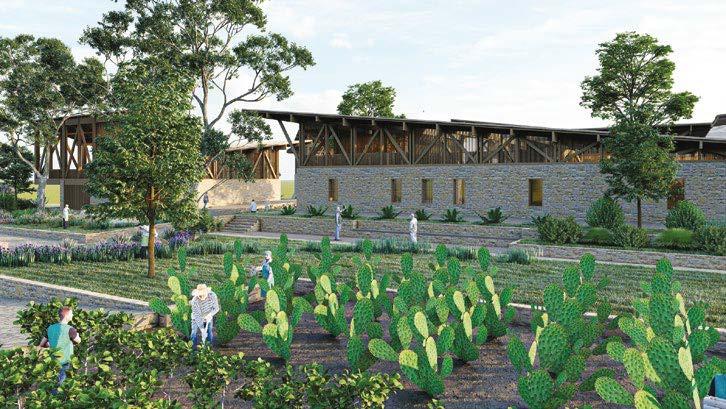

USO: El centro de exposición busca potenciar el sentido de historia de Santa eEulalia y de la vocación agrícula del entorno. Expone la enseñanza del cultivo y de las artesanías.
ÁREA: 216 m2
ESPACIOS: áreas de exposición de historia, agricultura y artesanías. Sala de proyección.

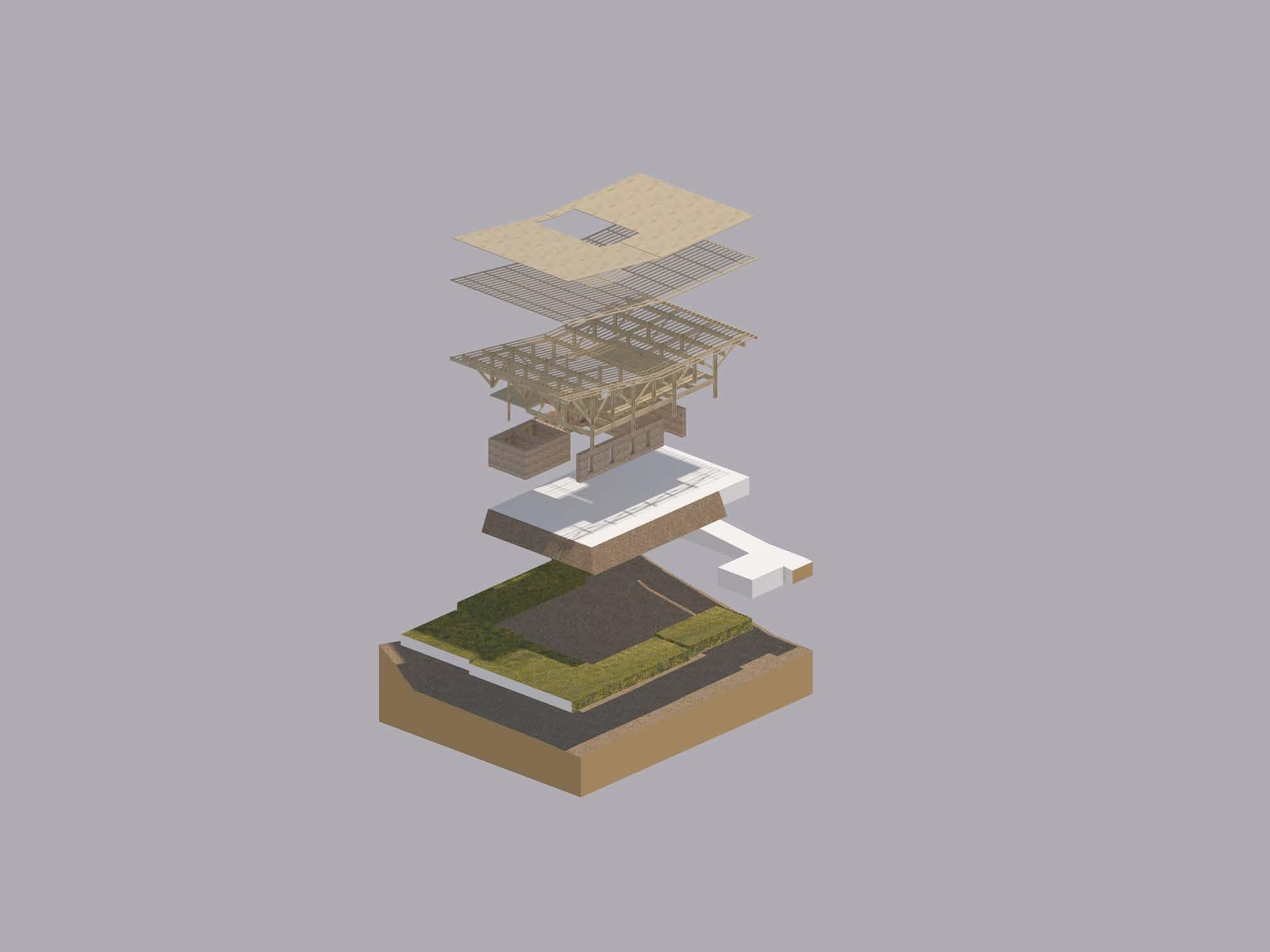

Axonometría de estructura de volúmenes
COBERTURA LIGERA
ESTRUCTURA DE COBERTURA EN GRILLA
CERCHAS, VIGAS, COLUMNAS EN MADERA LAMINADA
MURO ENCHAPADO EN PIEDRA
PLATAFORMA CON LIMITES PREHISPÁNICOS
CAMINOS Y RAMPAS
PARCELAS Y VEGETACIÓN
CERRO - TOPOGRAFÍA

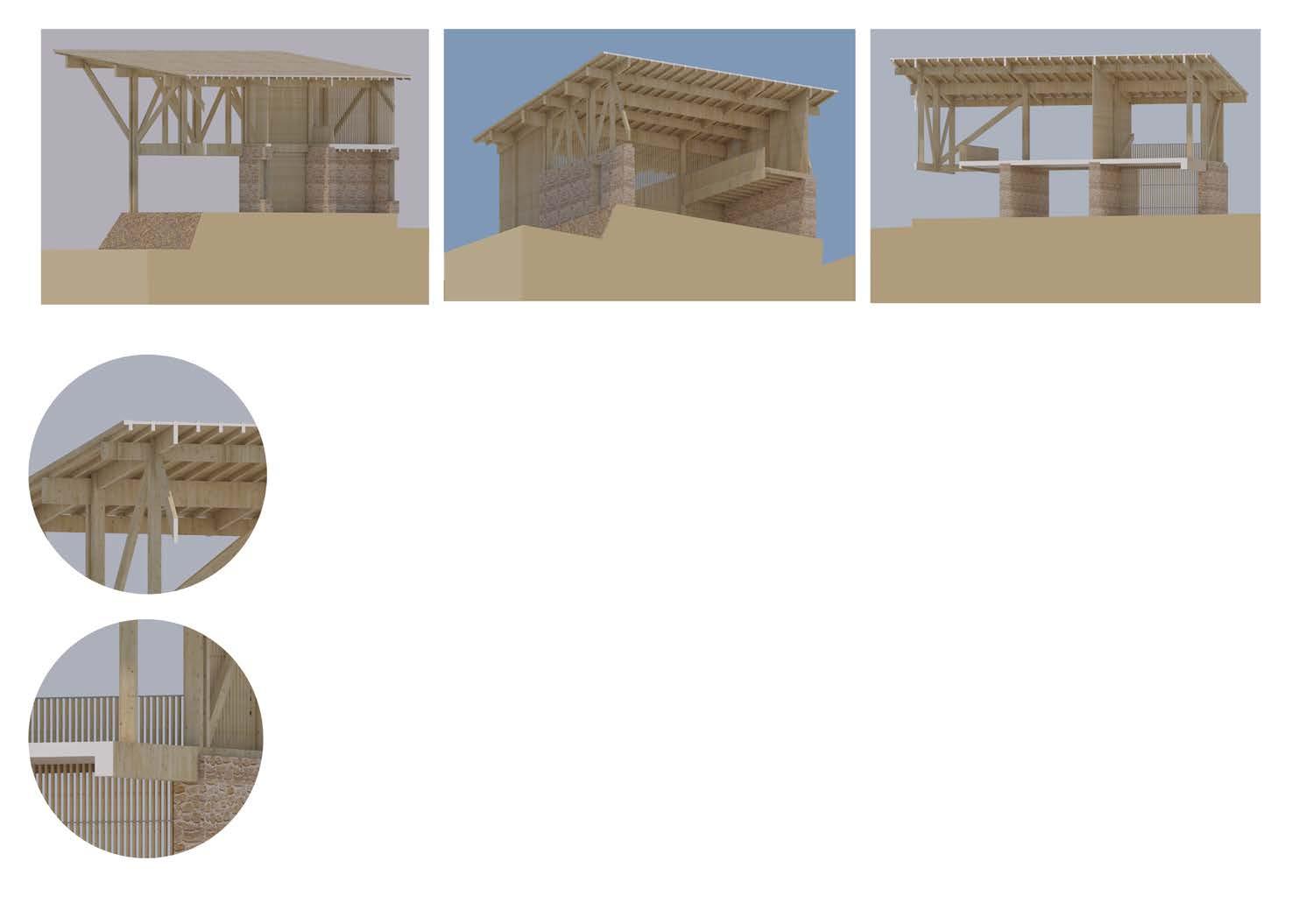

Exploración formal a través de los sistemas constructivos y materialidad. Ambos son una comunicación visual con las texturas del material del lugar y maneras de construcción tradicionales de su arquitectura vernácula.
madera laminada
piedra
canto recto
VOLÚMENES CORTADOS
FECHA 13/07/22 ESCALA 1:50-25
C.C.EULALIA
CURSO Proyecto Fin de Carrera
ALUMNAS Pinto, Alejandra. Garcia Pacheco, Maria Paula.
PROFESORES Diaz, Pablo. Huanqui, Ricardo.
PROYECTO Centro Cultural Eulalia
Cultural Eulalia Distrito de Santa Eulalia, Lima
de Lima Carrera de Arquitectura
LÁMINA
Detalles constructivos
CENTRO PARA EL ADULTO MAYOR
DETALLE MURO DE PIEDRA 1:50
DETALLE COLUMNA Y VIGA 1:25
DETALLE COLUMNA Y CERCHAS 1:25
DETALLE CUBIERTA Y ESTRUCTURA 1:25 DETALLES VOLUMÉTRICOS
Ubicación: Polanco. Ciudad de Mexico
Showroom y Co-working
Proyecto POE 91

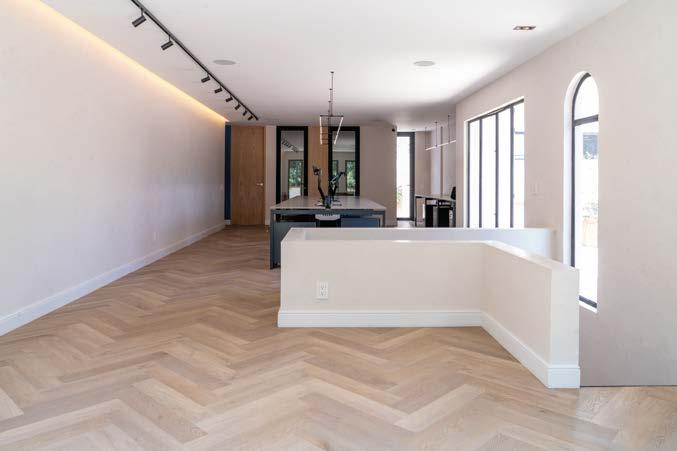

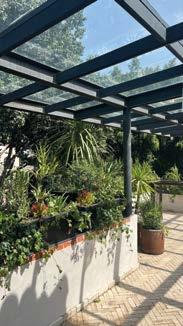

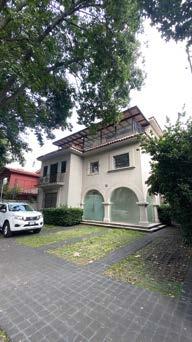

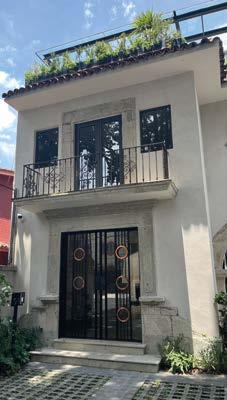

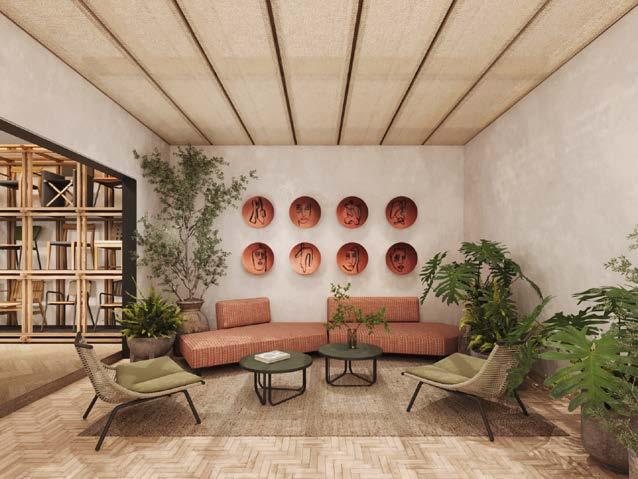

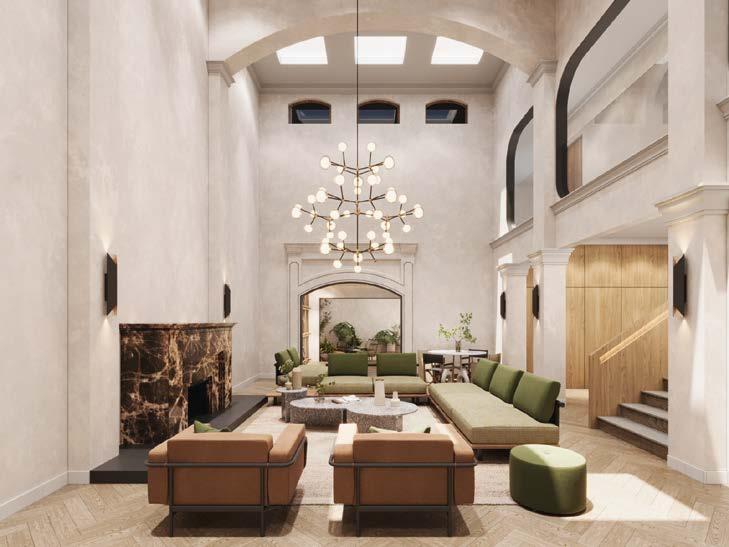

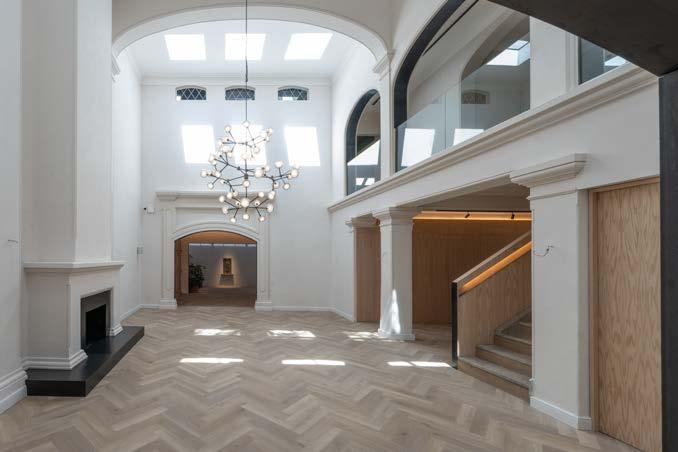

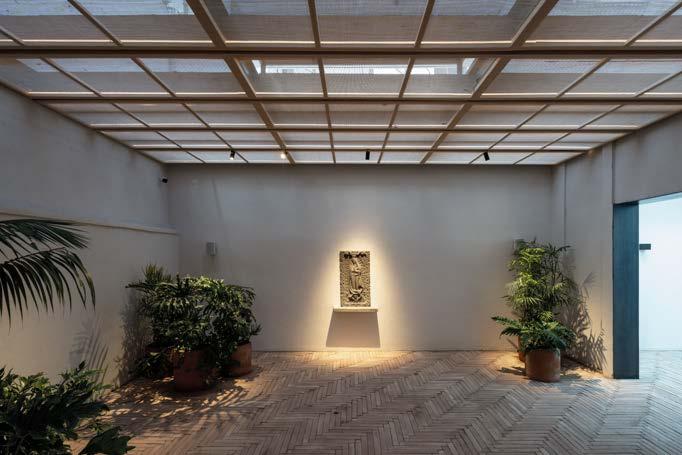

En colaboración con el estudio VGZ Arquitectura, se llevó a cabo un proyecto de remodelación y restauración de una casa de los años 70. El objetivo fue recuperar la calidad de sus espacios originales, logrando un mayor orden, un flujo más eficiente y una mejor iluminación.
Se inició con una propuesta arquitectónica complementada con un análisis estructural para planificar de manera óptima la demolición de algunos muros. Posteriormente, se diseñaron nuevos espacios con diversos usos, como áreas de exposición, oficinas, salas de juntas y coworking, siempre prestando atención a los detalles arquitectónicos y de carpintería.

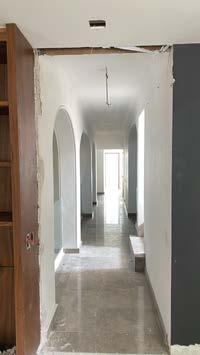

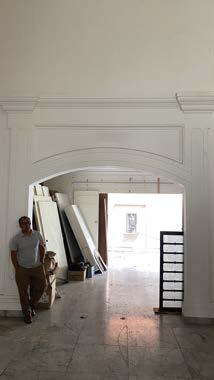

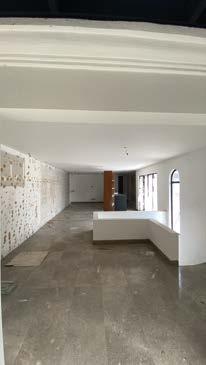

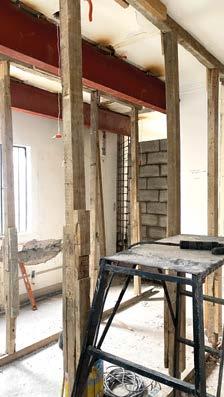

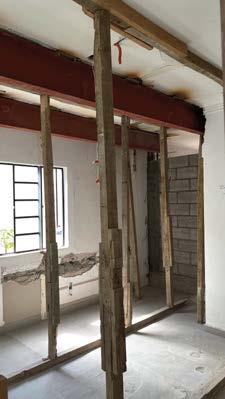

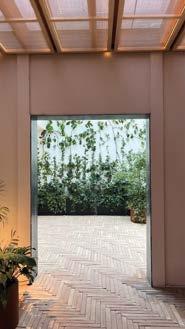

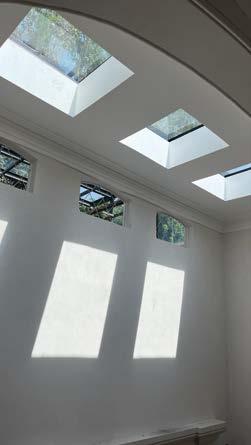

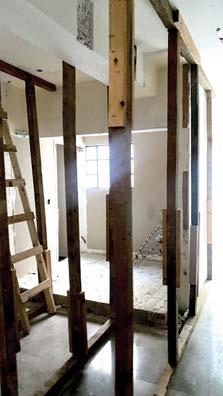

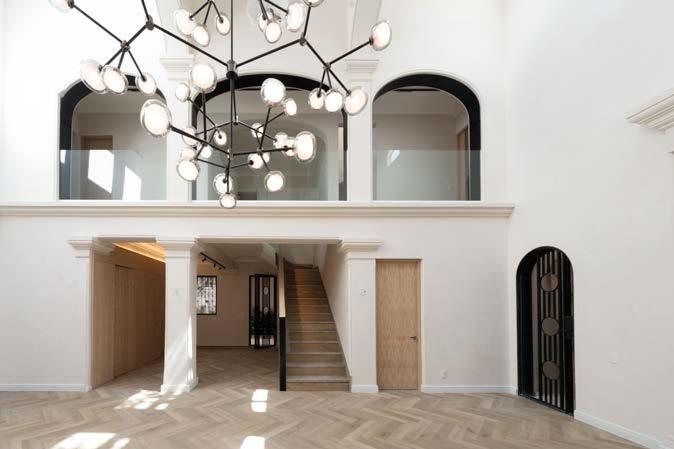

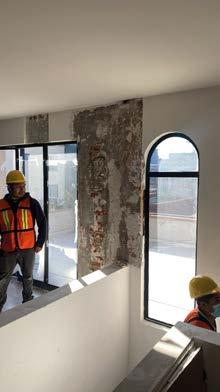

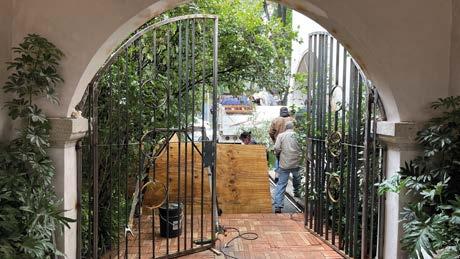

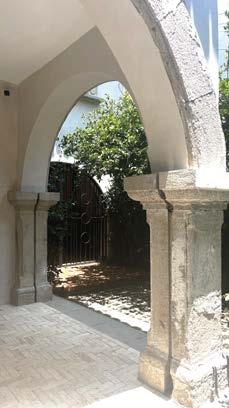

Imagenes de el proceso
SIMBOLOGIA:
Imagenes: Jaime Navarro
