Mandu’a es la Revista de la construcción más leída del Paraguay. Mensualmente ofrece noticias, tendencias, notas técnicas y guías de precios de materiales, mano de obra, costeo de obra y proveedores de la construcción. La suscripción es gratuita para los profesionales de la construcción de todo el país.
Desarrollo en la Industria Cerámica
Proyecto nacional
KingFish
Proyecto internacional Edificio Bruce Street
Contacto
Ramón I. Cardozo c/ Andrés Gill
Lambaré - Paraguay (021) 905 100 / (0981) 917 683
mandua@mandua.com.py
www.mandua.com.py
Industria & innovación
Divisorias Sanitarias Kubox
Láminas Impermeabilizantes Revestech
Innovadores ladrillos EPS
Vibrador de Hormigón
Spyder Pro
Laferré, el aliado de los herreros
Guías de precios de la construcción
EQUIPO - Fundador: Mauri Arza. Gerencia: Estela Villalba. Dirección editorial: Yerutí Arza. Administración: Estela Villalba. Mabel Gaona. Costeo: Carlos Gómez.
Publicidad: Víctor Franco. Sofía Franco. Nestor Raimondo. Rubén Cabrera
Impresión: Artes Gráficas Castillo S.A.
parlametarios que estén a favor de la ciudadanía Notas Políticas de Eficiencia
Editorial Exigir a los
Energética
INDICE 10 12 18 22 28 34 35 36 37 38 39 - Revista Mandu’a 8
Naves Industriales
Centros comerciales
EXIGIR QUE LOS PARLAMENTARIOS ESTÉN A FAVOR DE LA CIUDADANÍA
El periodo parlamentario que acaba de terminar tuvo a algunos de los peores legisladores que un país pueda soportar. Sin interés por la cosa pública de la Nación y sí en los propios beneficios y los de su entorno sectario, incapaces de generar proyectos de leyes que apunten a solucionar los graves problemas que existen, con elevadas asignaciones por calentar las bancas y dispuestos a acelerar los temas no relevantes y a retrasar o rechazar los trascendentes, hubo diputados y senadores que se han burlado de sus electores y de los ciudadanos en general.
Menos mal que algunos de esos cánceres ya no están en el presente periodo legislativo. Así dicho, parecería que sus sustitutos son mejores. Y no es así: en sus primeros movimientos muchos de ellos ya han demostrado que son de la misma hilacha de sus predecesores. Y algunos, puntualmente, tal vez peores.
Las caras nuevas que han ingresado al Parlamento para el periodo 2023-2028 no pasan de eso. En cuando a preparación para legislar, expresar opiniones sólidamente fundamentadas, mentalidad, práctica y servilismo, estamos en el mismo camino fangoso.
Históricamente, tras la caída de la dictadura stronista, la calidad de los parlamentarios ha ido degradándose. Ya no hay legisladores de la talla intelectual y moral de un Fernández Arévalos, González Casabianca, Carlos Alberto González, Waldino Ramón Lovera y otros. Muchos de los actuales y algunos de sus predecesores no tienen ni un centímetro ante estos que fueron señores parlamentarios.
El Partido Colorado, que tiene mayoría propia en ambas cámaras, además de la ausencia de miembros que puedan debatir con altura los grandes temas nacionales y respaldar sus posiciones con una postura ética no manchada por su pasado, tiene la gran limitación de actuar a la sombra del presidente de la Asociación Nacional Republicana (ANR) que va a dictarles su hoja de ruta para defender sus propios intereses y cobrar lo que considera que son deudas pendientes para con él.
Este es el escenario legislativo. En vez de que el Parlamento sea motor positivo para cumplir la promesa electoral del presidente Santiago Peña de que vamos a estar mejor, va a ser un palo en la rueda de sus proyectos. La unidad pegada con saliva y que responde a la lógica de lo que se inicia y no a convicciones y coincidencias de principios no tardará en hacerse trizas. Entonces, las buenas intenciones no podrán sobrepasar la muralla que interpondrán los que no apuestan al desarrollo del Paraguay.
La ciudadanía tiene que estar atenta a las actitudes de los legisladores, para reclamarles. Ellos no están en sus curules para hacer su voluntad ni la de quienes tras bambalinas dictan sus libretos. Fueron electos para legislar y tomar determinaciones a favor del bien común, de un mayor bienestar, de la calidad de vida de los ciudadanos. Si no actúan de ese modo, mejor se van a sus casas.
EDITORIAL
- Revista Mandu’a 10
POLÍTICAS DE EFICIENCIA ENERGÉTICA
En la encrucijada de la crisis climática y la búsqueda de un desarrollo sostenible, las políticas de eficiencia energética son una herramienta crucial para los gobiernos para transformar sectores clave de la economía. La industria de la construcción es un actor fundamental en el camino hacia la sostenibilidad. Este artículo aborda la relevancia de la eficiencia energética, un tema que está revolucionando la industria de la construcción a nivel mundial.
Autor:
Yerutí Arza - Consultora en ESG y Sostenibilidad
NOTAS
- Revista Mandu’a 12
En la búsqueda constante por mitigar los impactos del cambio climático, las políticas de eficiencia energética han emergido como un pilar fundamental en la transformación hacia una economía más sostenible. La industria de la construcción, junto con el sector inmobiliario, desempeña un papel esencial en esta lucha, ya que representa una porción significativa del consumo global de energía y las emisiones de CO2. Paraguay, al igual que otros países, enfrenta la imperiosa necesidad de adoptar políticas eficaces de eficiencia energética en la construcción para contribuir a la descarbonización y lograr sus objetivos climáticos. En este artículo, exploramos la importancia de desarrollar estas políticas y el potencial que tienen para revolucionar la industria de la construcción.
EL DESAFÍO CLIMÁTICO EN LA CONSTRUCCIÓN
La industria de la construcción y Real Estate son dos sectores que requieren una atención especial en la lucha contra el cambio climático. A nivel mundial, estos sectores son responsables del 30% del consumo final de energía y el 27% de las emisiones totales de CO2 del sector energético. Con la creciente urbanización y la demanda de comodidades modernas, la necesidad de energía en la construcción e inmuebles está en aumento constante. Sin políticas específicas de eficiencia energética, se proyecta que el consumo energético en edificios podría aumentar hasta un 70% para 2050.
Revista Mandu’a - 13

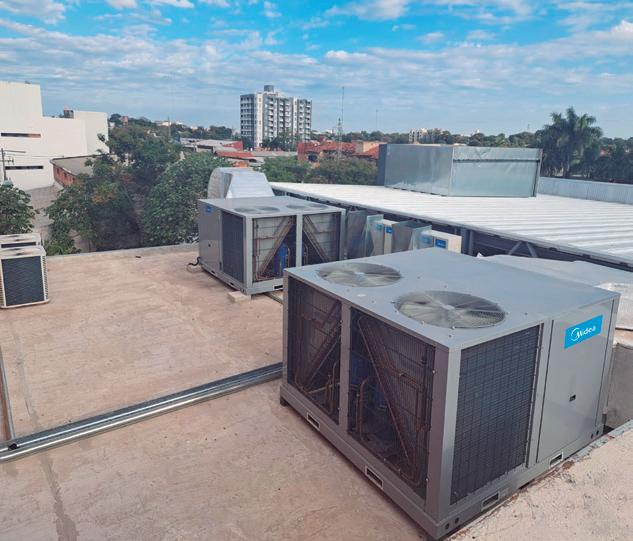

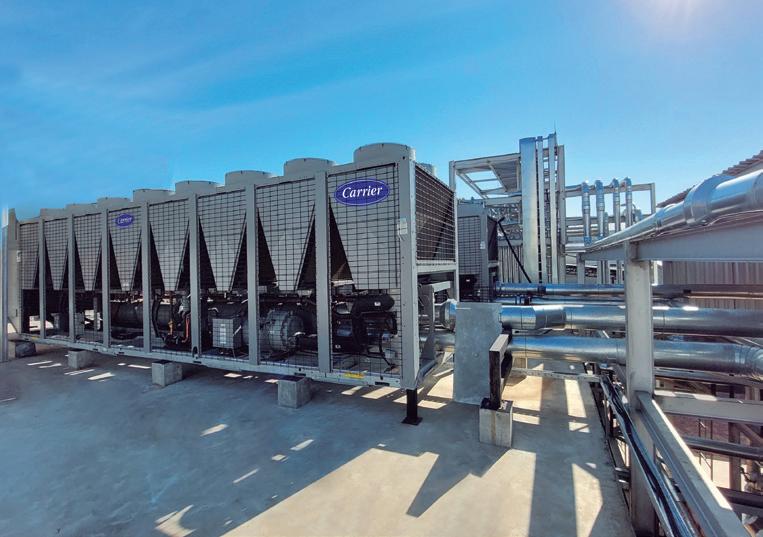

Las políticas de eficiencia energética en los edificios son esenciales para alcanzar los objetivos globales de reducción de carbono y los Objetivos de Desarrollo Sostenible de la ONU.
BENEFICIOS DE LA EFICIENCIA ENERGÉTICA EN EDIFICIOS
Central & South America data explorer
Energy topic
Energy supply
Energy supply
Indicator
Total energy supply (TES) by source
Total energy supply (TES) by source
Country or region Paraguay
La Agencia Internacional de Energía (AIE) propone un Escenario Net Zero que sugiere una trayectoria alcanzable para lograr emisiones netas de CO2 cero en el sector energético para 2050. Según este escenario, las emisiones de carbono en edificios deben reducirse en más de la mitad para 2030. Esto implica grandes cambios y esfuerzos para disminuir la demanda de energía a través de soluciones eficientes y limpias, como la mejora de la envolvente de los edificios, la adopción de electrodomésticos y equipos energéticamente eficientes, tecnologías limpias y, por sobre todo, el cambio a fuentes de energía más limpias.
Mejorar la eficiencia energética en los edificios va más allá de la simple reducción de emisiones. También conlleva interesantes ventajas económicas, sociales y ambientales. En primer lugar, al reducir el consumo de energía, las facturas de energía disminuyen, liberando recursos para otros fines. Además, la implementación de políticas de eficiencia energética genera trabajos de construcción que son una importante fuente de empleo, esto sin mencionar la mejora en la calidad del aire interior y exterior. Dado que las personas pasan la mayor parte de su tiempo en interiores, edificios más saludables contribuyen a la salud general de los ocupantes y reducen la vulnerabilidad de los grupos más sensibles.
Total energy supply (TES) by source, Paraguay 1990-2020
.iea.org/regions/central-south-america Source: IEA World Energy Balances
TJ IEA All rights reserved 1990 2000 1992 1994 1996 1998 2002 2004 2006 0 100 000 200 000 300 000 400 000 500 000 All data Biocombustibles y residuos Petróleo NOTAS
Suministro de energía por fuentes (Fuente: IEA).
- Revista Mandu’a 14
Hidroeléctrica
EL PAQUETE DE POLÍTICAS DE EFICIENCIA ENERGÉTICA
Para apoyar la acción gubernamental en materia de eficiencia energética en la construcción, la AIE ha desarrollado un Paquete de Políticas de Eficiencia Energética en Edificios, que ha sido adoptado en numerosas regiones y países. Este paquete se basa en tres elementos clave: regulación, información e incentivos. Los códigos de energía para edificios son un ejemplo de regulación efectiva, estableciendo requisitos mínimos de eficiencia. Además, los estándares mínimos de rendimiento energético (MEPS) para electrodomésticos y equipos son herramientas esenciales para impulsar la eficiencia.
La implementación de políticas de eficiencia energética en Paraguay enfrenta desafíos únicos y oportunidades interesantes. Paraguay es conocido por su dependencia de la energía hidroeléctrica, lo que podría generar la ilusión de abundancia de energía. Sin embargo, la creciente demanda y la necesidad de diversificar la matriz energética requieren una planificación estratégica. La construcción sostenible y eficiente podría reducir la demanda, aliviar la presión sobre los recursos y contribuir a la mitigación del cambio climático.
Revista Mandu’a - 15
La emergencia climática se refleja en las altas temperaturas en Asunción.
CONCLUSIÓN
La importancia de las políticas de eficiencia energética en la industria de la construcción no puede subestimarse. Paraguay, al igual que otros países, se enfrenta a la urgente necesidad de transformar su sector de edificios para cumplir con los objetivos climáticos y promover un futuro sostenible.
La adopción de políticas efectivas puede generar beneficios económicos, sociales y ambientales, al tiempo que allana el camino para una transición exitosa hacia una economía baja en carbono.
Con la implementación adecuada de regulaciones, incentivos e información, Paraguay puede aprovechar plenamente el potencial de la eficiencia energética en la industria de la construcción y sentar las bases para un futuro más sostenible y próspero.
Metereología informa sobre preocupantes altas temperaturas. (Fuente: Instagram).
El aumento de incendios forestales en el Chaco y otras regiones se debe al cambio climático.
Revista Mandu’a - 17
NOTAS DESARROLLO EN LA INDUSTRIA CERÁMICA
En un entorno de crecimiento en la construcción, la cerámica roja se mantiene como un material fundamental. Conversamos con el ingeniero Nelson Diaz, jefe del Laboratorio LEMCO, sobre los desafíos y perspectivas para este material tradicional en la industria de la construcción.
- Revista Mandu’a 18
La ciudad de Asunción, así como el país en general, están proyectados para experimentar un alto ritmo de inversión en el sector de la construcción en los próximos años. A pesar de la llegada constante de nuevas tecnologías y materiales de construcción, la cerámica roja sigue siendo un componente esencial en la edificación. Expertos señalan que, si bien ciertos segmentos de la construcción podrían optar por tecnologías modernas, la cerámica roja sigue siendo una parte integral en la arquitectura paraguaya.
DESARROLLO EN LA INDUSTRIA CERÁMICA

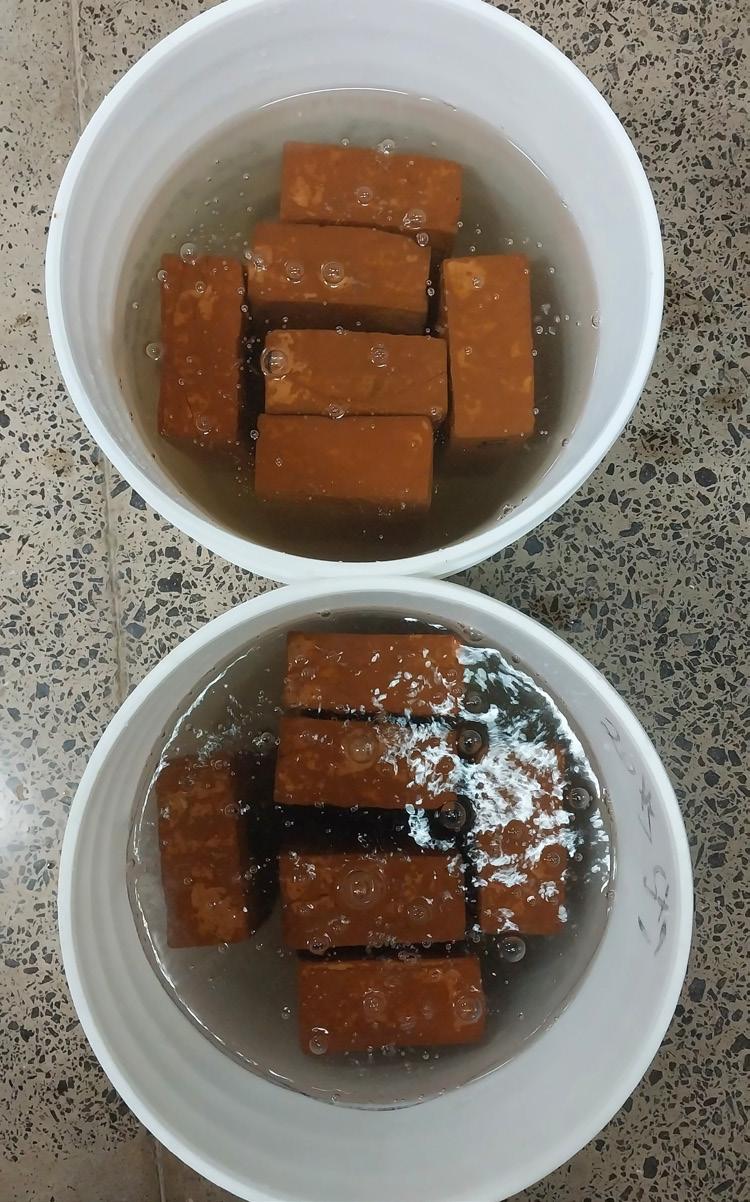

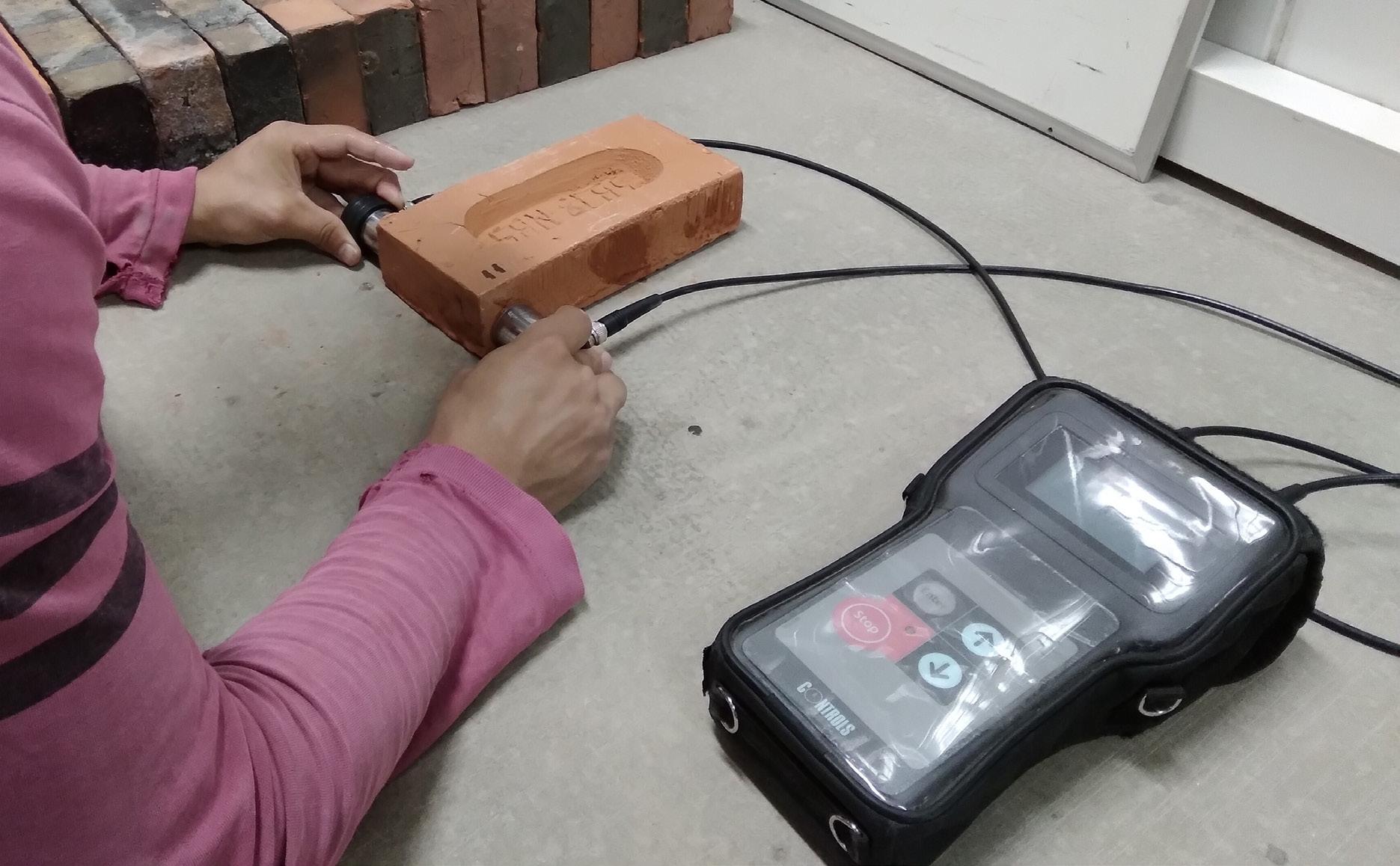

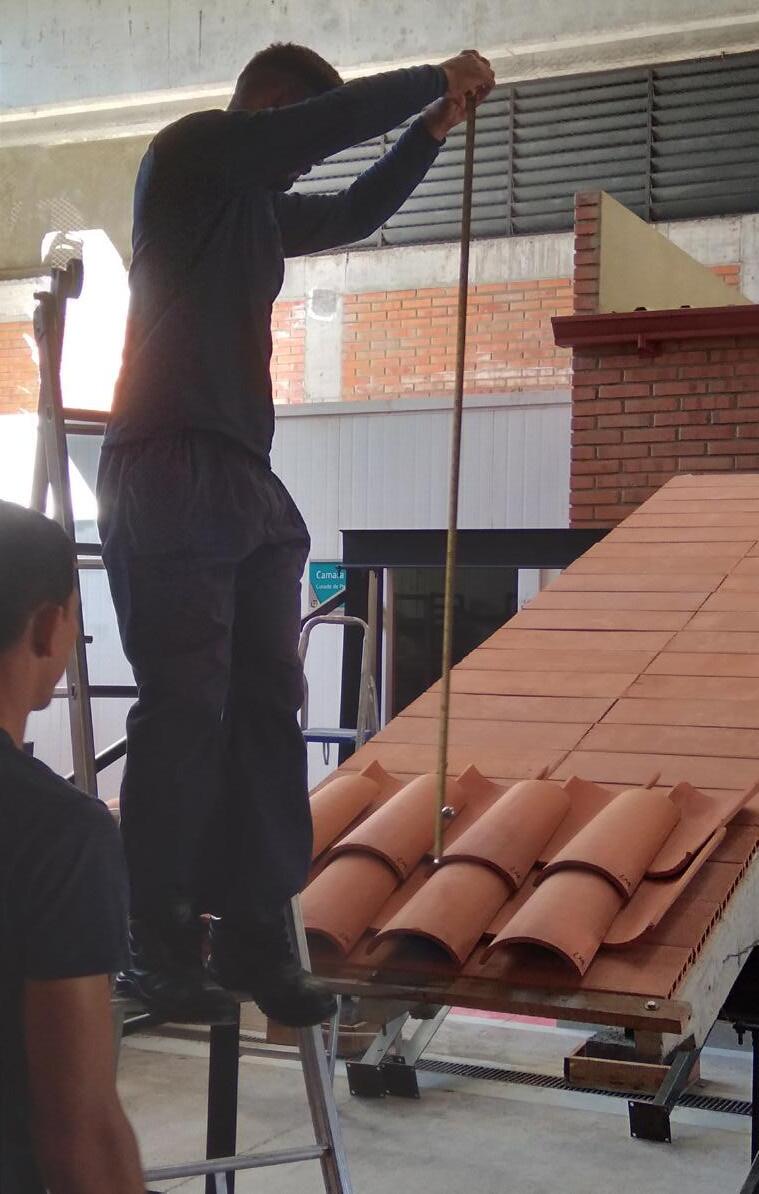

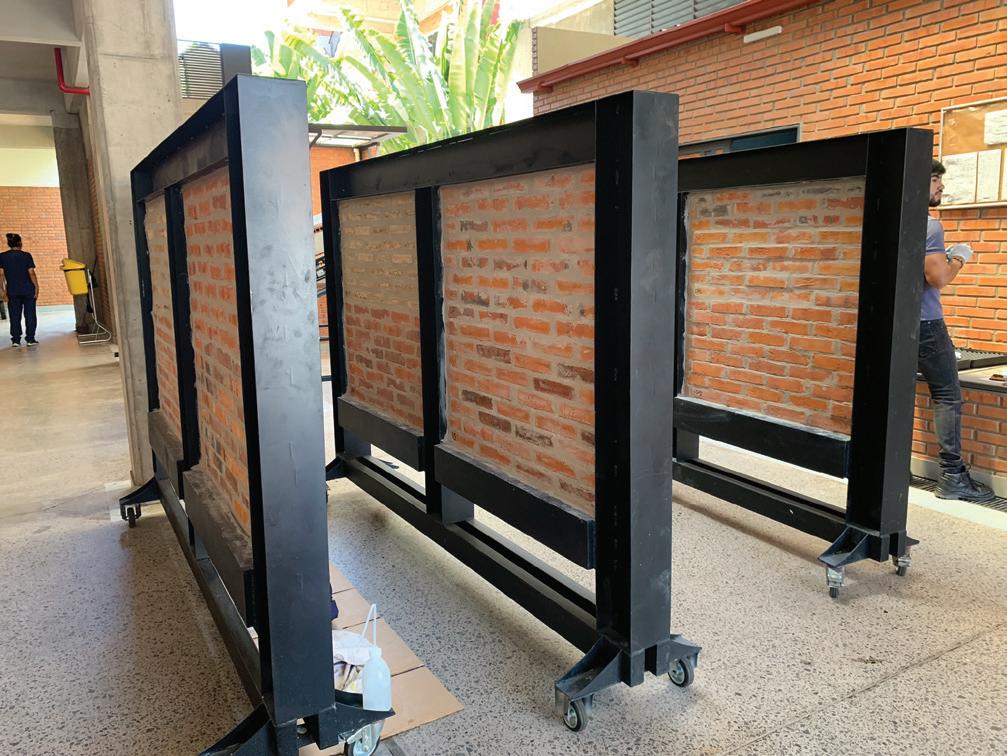

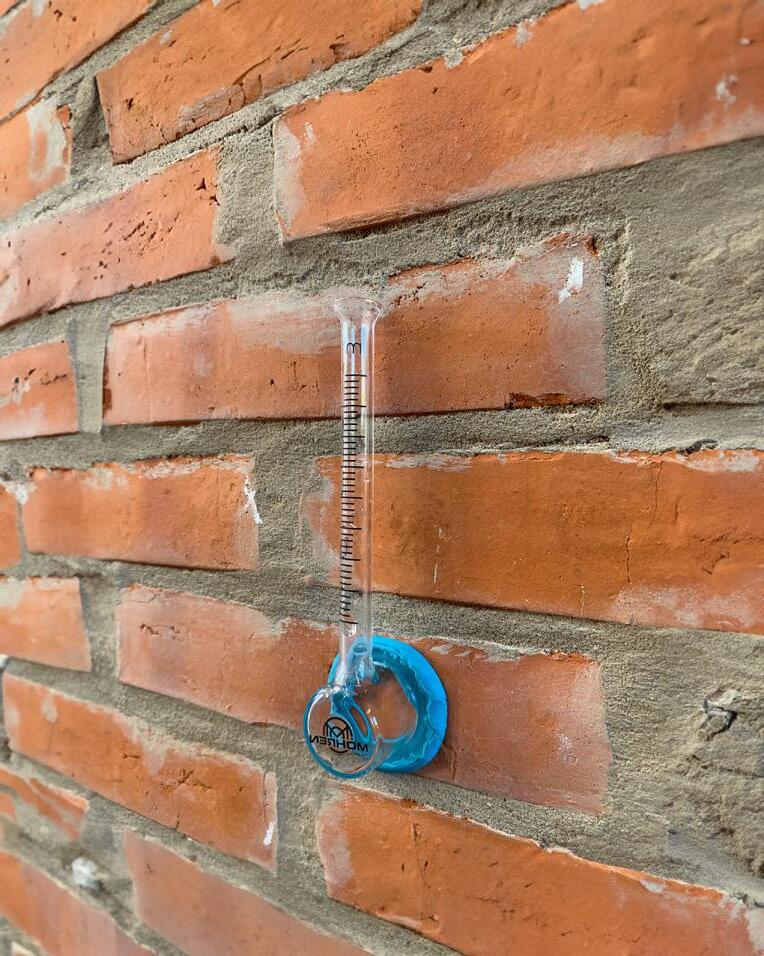

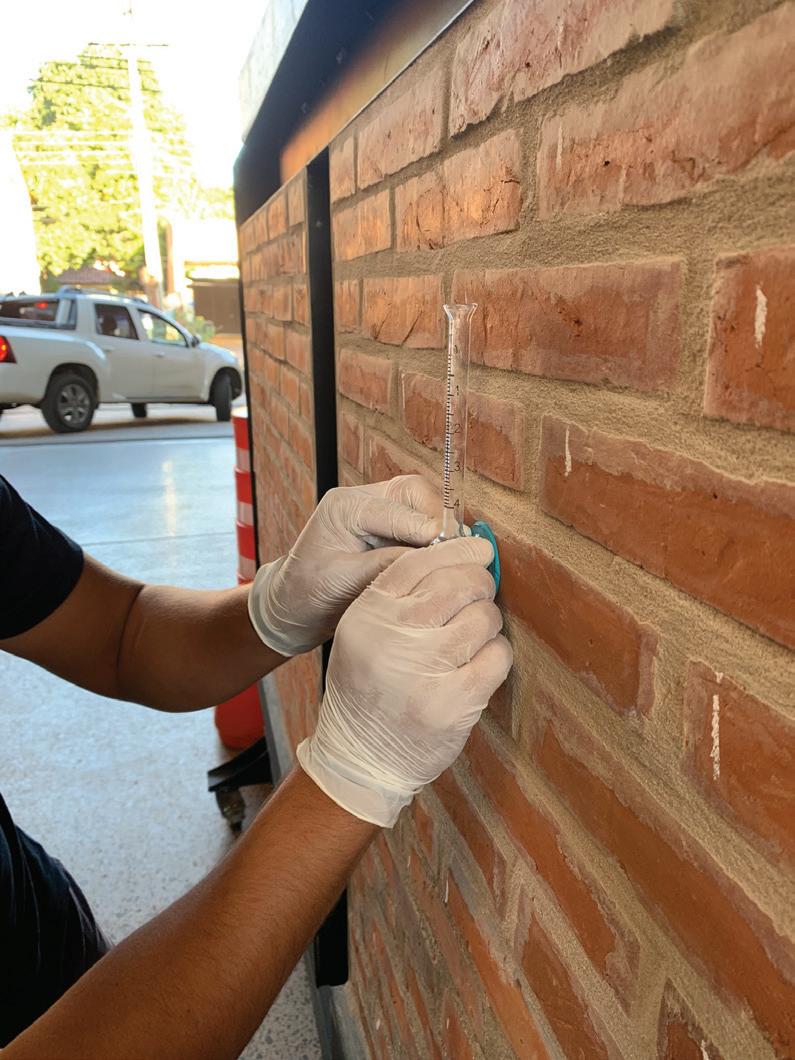

En una entrevista con el ingeniero Nelson Diaz del Laboratorio de Ensayos de Materiales de Construcción y Control de Obras (LEMCO), se resalta la importancia de la cerámica roja en el país. Más del 80% de los muros y una gran cantidad de cubiertas están construidos con ladrillos cerámicos y tejas de arcilla. Aunque la cerámica roja ha demostrado su valía a lo largo de la historia constructiva del país, Diaz también reconoce la necesidad de evolucionar para mantener la competitividad.
El ingeniero Diaz subraya que para asegurar la competitividad de la industria cerámica, es fundamental elevar la calidad de los productos. Si bien la cerámica ha demostrado ser duradera y resistente, es necesario garantizar que los productos cumplan con los estándares a lo largo del tiempo. Se hace hincapié en la importancia de la actualización tecnológica en las plantas de producción para lograr productos de mayor calidad y competitividad.
PERSPECTIVA A FUTURO
Diaz propone tres aspectos clave para mejorar la industria cerámica en Paraguay:
1. Actualización Normativa: La normativa nacional en algunos productos cerámicos es obsoleta. Diaz sugiere revisar y actualizar estas normas cada 5 años para asegurar productos de alta calidad.
2. Certificación de Producción: La certificación de calidad ha demostrado elevar la producción en otros países. Diaz insta a las fábricas a certificar su calidad para garantizar productos confiables. La percepción del mercado sobre la calidad certificada es esencial.
3. Control de Recepción en Obra: Diaz enfatiza que el usuario debe exigir garantías serias en la construcción. Esto implica realizar controles de recepción de materiales y productos en obra.

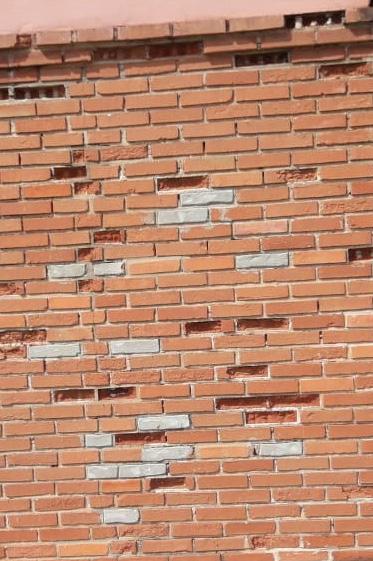

En cuanto a la durabilidad de la cerámica, Diaz sostiene que el tiempo confirmará la eficacia de los nuevos materiales en el entorno paraguayo. Aunque existen casos de construcciones con problemas, atribuidos a factores como diseño, mano de obra o calidad de materiales, la cerámica roja ha demostrado ser confiable y resistente en el tiempo.
CONCLUSIÓN
A medida que la industria de la construcción en Paraguay sigue expandiéndose, la cerámica roja sigue siendo un pilar. Aunque nuevos materiales y tecnologías entran en juego, la cerámica roja ofrece ventajas probadas en resistencia, durabilidad y adaptación al entorno. Para asegurar su competitividad, es vital que la industria cerámica evolucione en términos de calidad y tecnología, adaptándose a las demandas cambiantes del mercado y garantizando productos confiables a lo largo del tiempo.
NOTAS
20
- Revista Mandu’a
Revista Mandu’a - 21

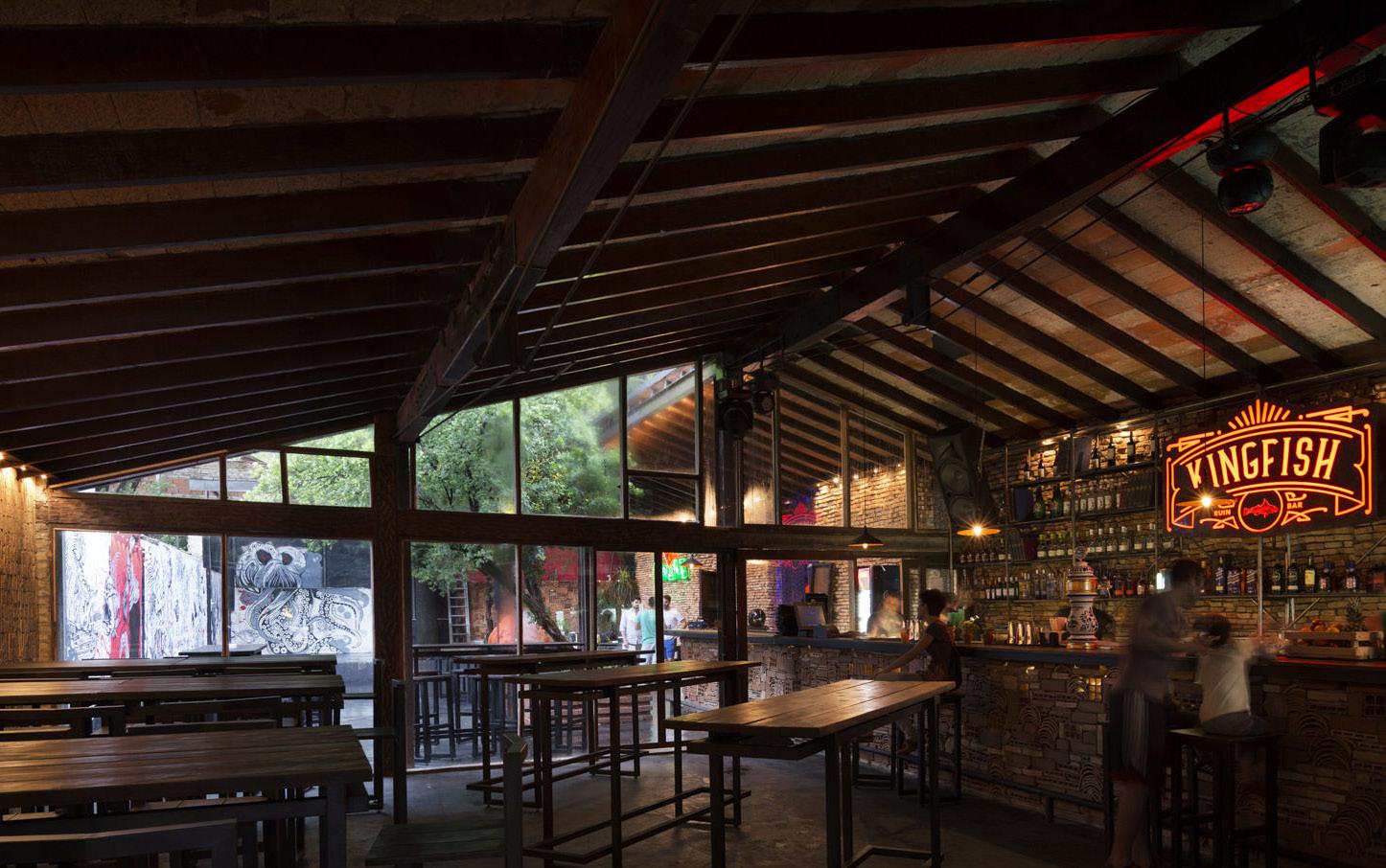

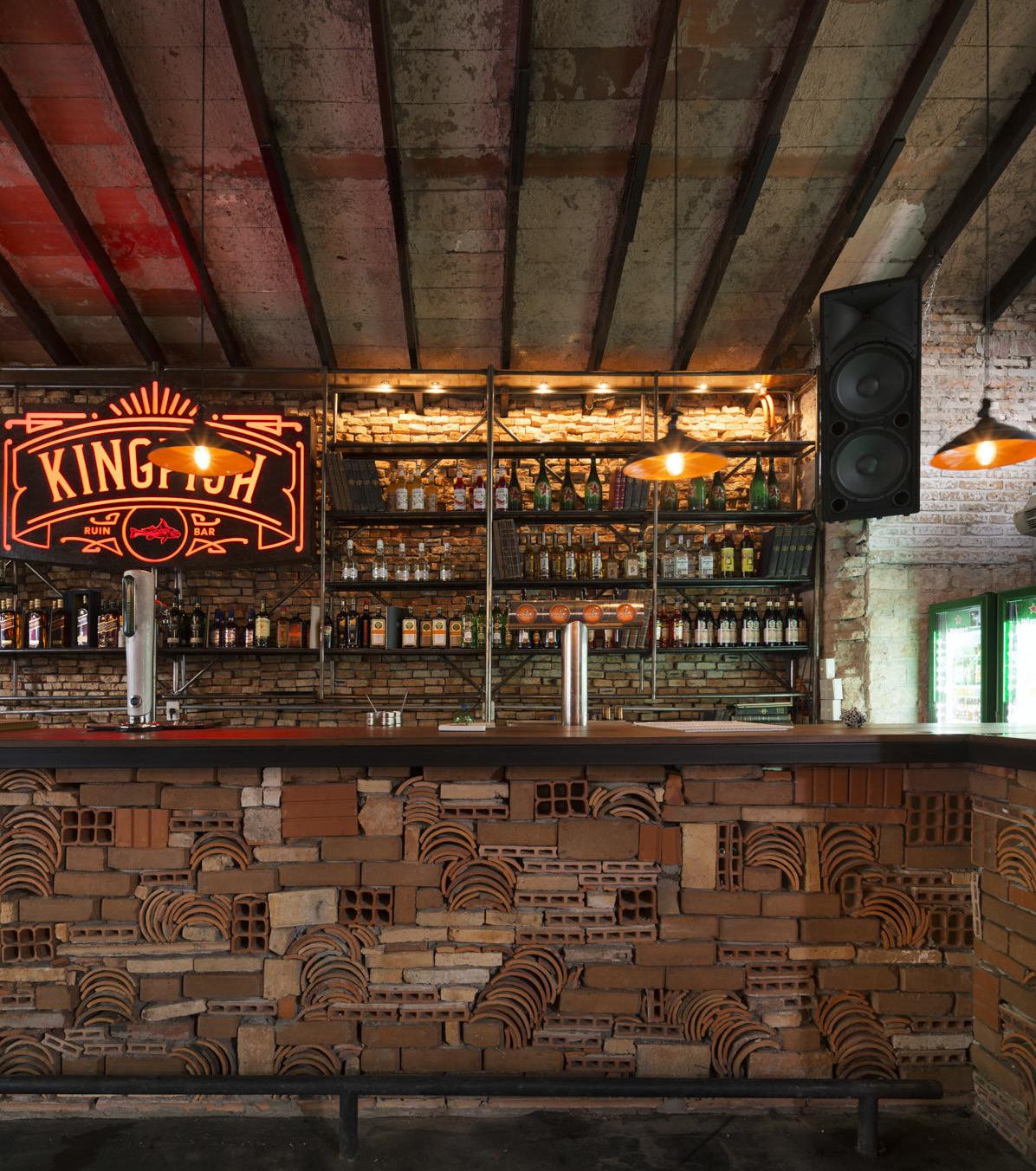

KINGFISH
Proyecto: Equipo de Arquitectura.
Arquitectos: Horacio Cherniavsky, Viviana Pozzoli, Fernanda Garicoche.
Fotografías: Federico Cairoli.
Superficie: 215 m².
Año: 2017.
Ubicación: Asunción.
PROYECTO NACIONAL
22
- Revista Mandu’a
Descripción elaborada por el equipo del proyecto.
La paradoja de nuestro habitar es destruir para construir. Todo el material utilizado en la construcción proviene de previas destrucciones y extracciones. Lo que hacemos, entonces, es utilizar la misma materia con distintas configuraciones.
Partiendo de la premisa de la transformación de lo existente, se abarca el ejercicio proyectual desde el reciclaje y la reutilización de los mismos materiales que se encontraban montados de una manera diferente, en pos de encontrar espacialidades acordes al nuevo programa, y, por qué no, espacios flexibles para futuros usos.
Revista Mandu’a - 23
PROYECTO NACIONAL - Revista Mandu’a 24
Revista Mandu’a - 25
Si la construcción es la manera en la cual materializamos nuestras ideas, el proceso constructivo es la realidad mediante la cual transmutamos nuestros deseos y nuestras intenciones. Intentamos plasmar el proceso como imagen final, dejando el acabado como inconcluso, entendiendo el cambio como única constante.

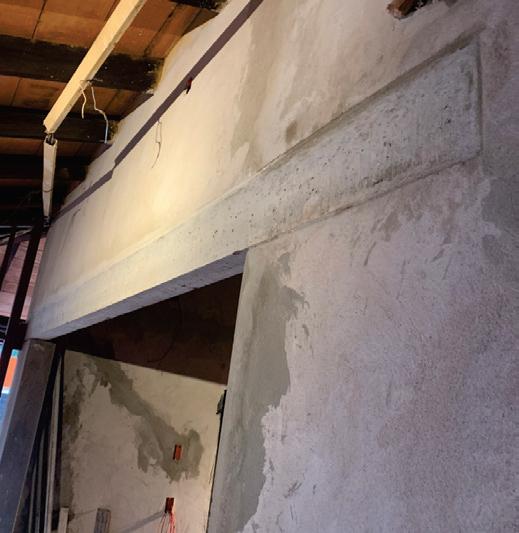

El estado previo de la edificación contaba con espacios fragmentados, volúmenes agregados y una estructura interna poco flexible. Liberar a la planta de incómodos muros y pilares derivó en la reutilización de los mismos materiales
PROYECTO NACIONAL - Revista Mandu’a 26
para configurar, mediante una línea recta, la división entre espacios servidos y espacios sirvientes. Logramos eliminar los apoyos estructurales mediante la unión de las vigas de madera originales, usando pletinas metálicas y varillas como tensores.
La integración entre el exterior y el interior se logró mediante la modificación del techo, aprovechando el mismo material para construir la barra.
Despojar al exterior del volumen que marcaba la línea de la vereda permitió la creación de una plazoleta, expandiendo el espacio público, generando un lugar para estar.
La utilización de los andamios como elemento complementario de la construcción nos abrió la posibilidad de aprovecharlo como mobiliario, manteniéndose como apoyo para futuros usos.
Asumiendo la responsabilidad de generar menos residuos, abandonamos la idea del desecho como desperdicio sin posibles aplicaciones. El proyecto, así, se convierte en una colección de distintas posibilidades constructivas y del uso del material.

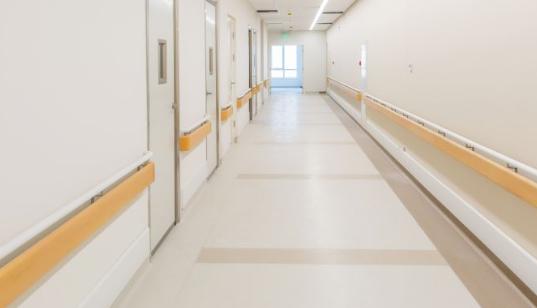

Pisos Conductivos Pastell
Pisos Antideslizantes Jeenet Pisos Conductivos Pastell Pisos Antideslizantes Jeenet
+595 21 524 087 comercial@eureka.com.py +595 985 777 917 Revista Mandu’a - 27
Gral. Caballero 355 c/Padre Fidel Maiz Fernando de la Mora, Paraguay

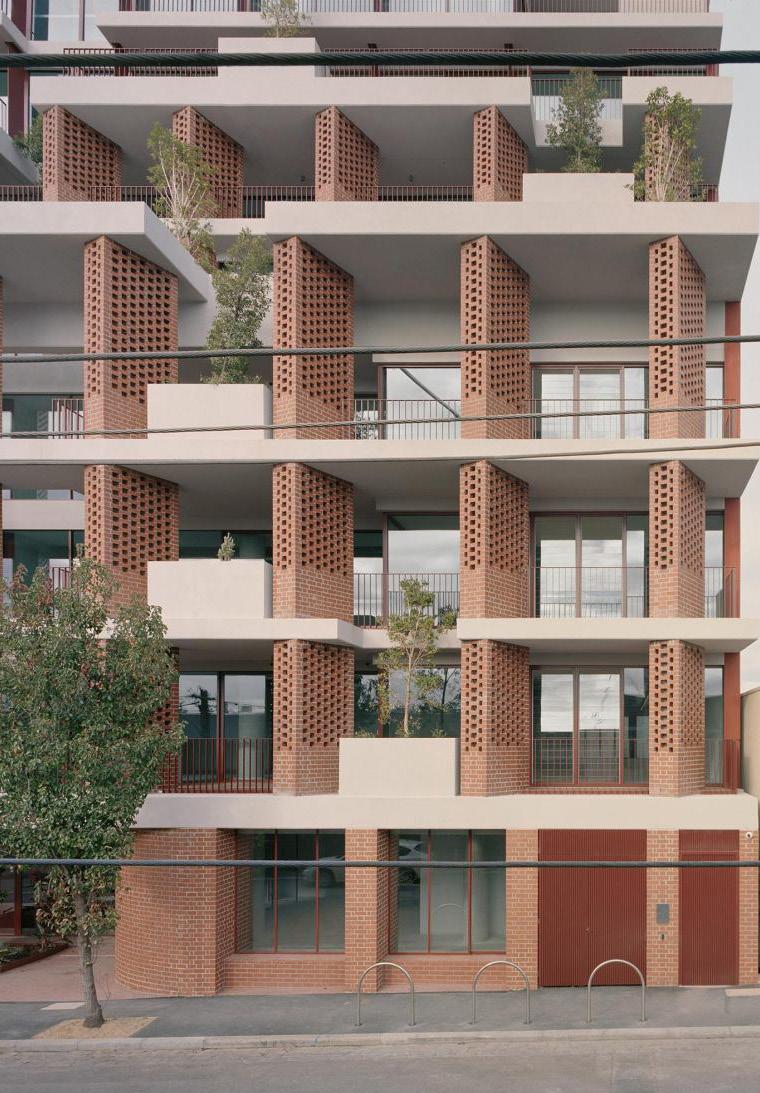

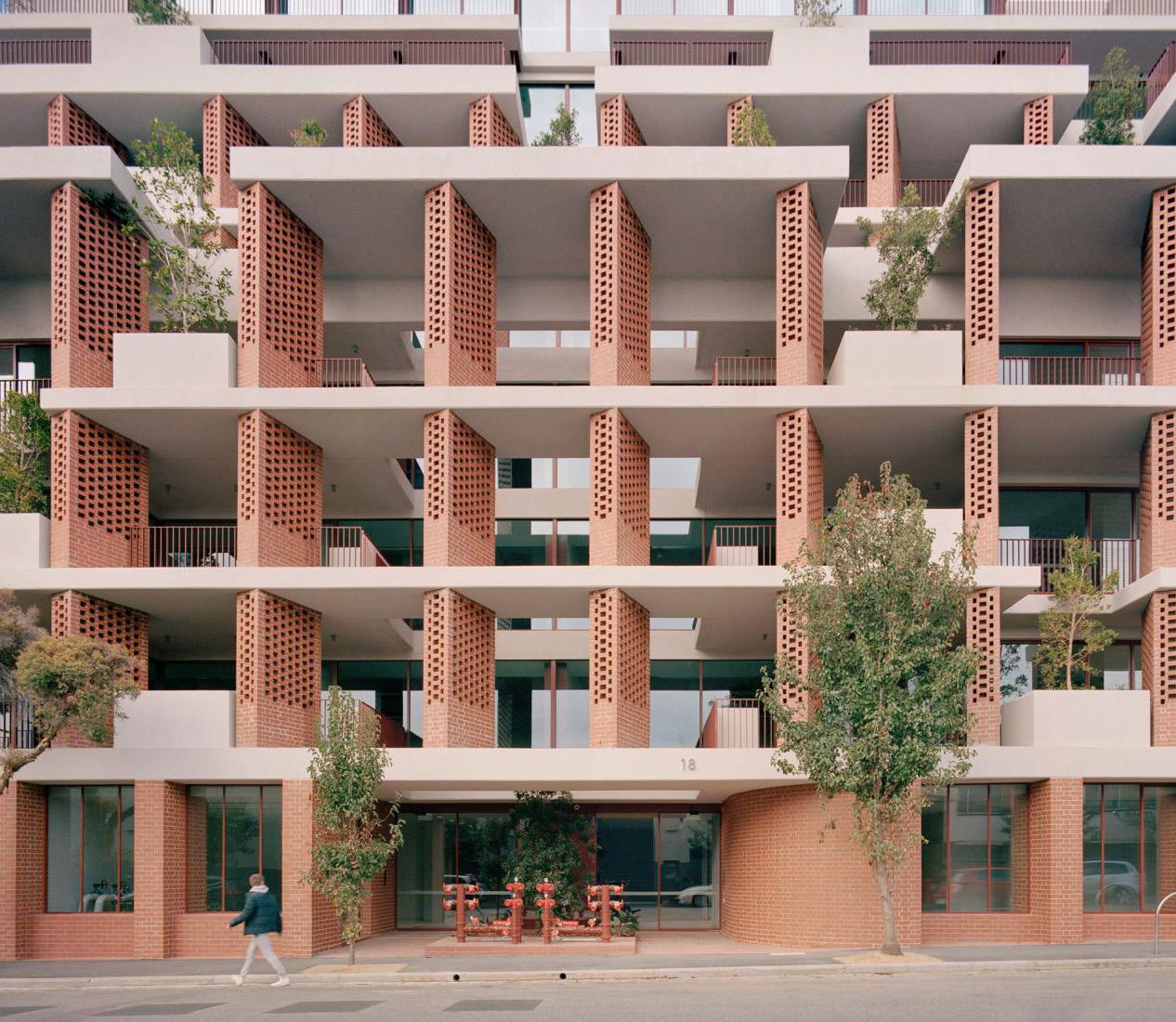

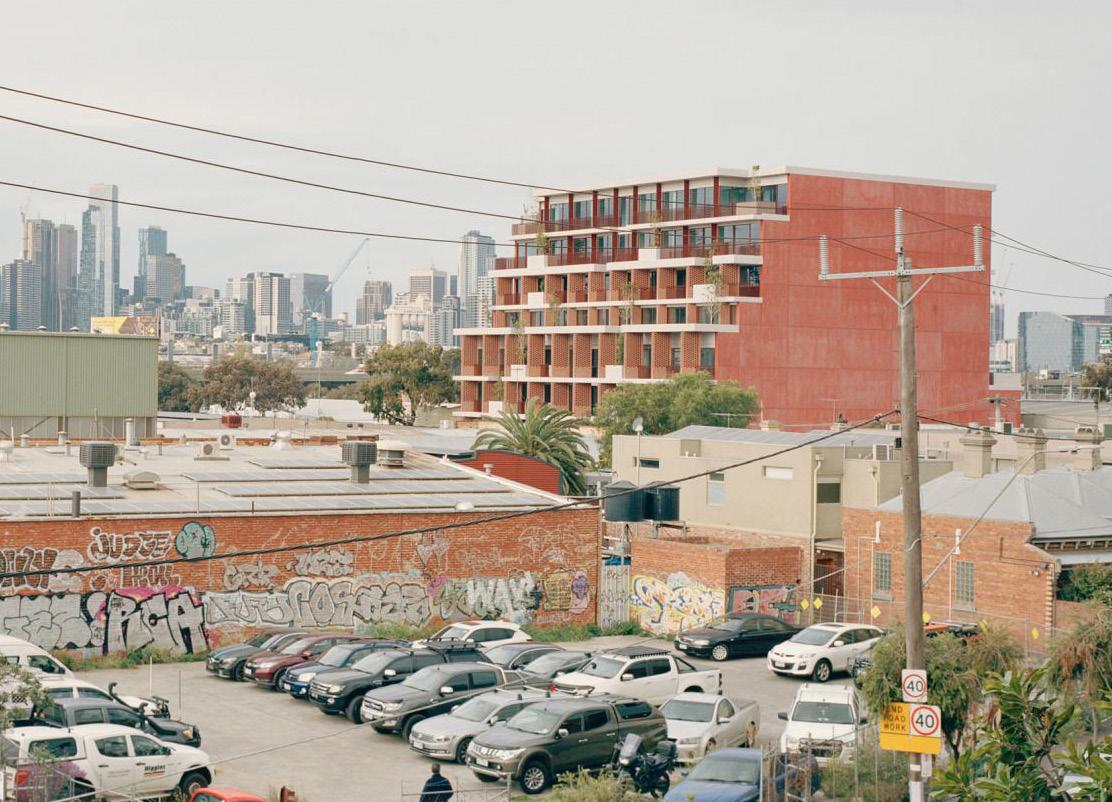

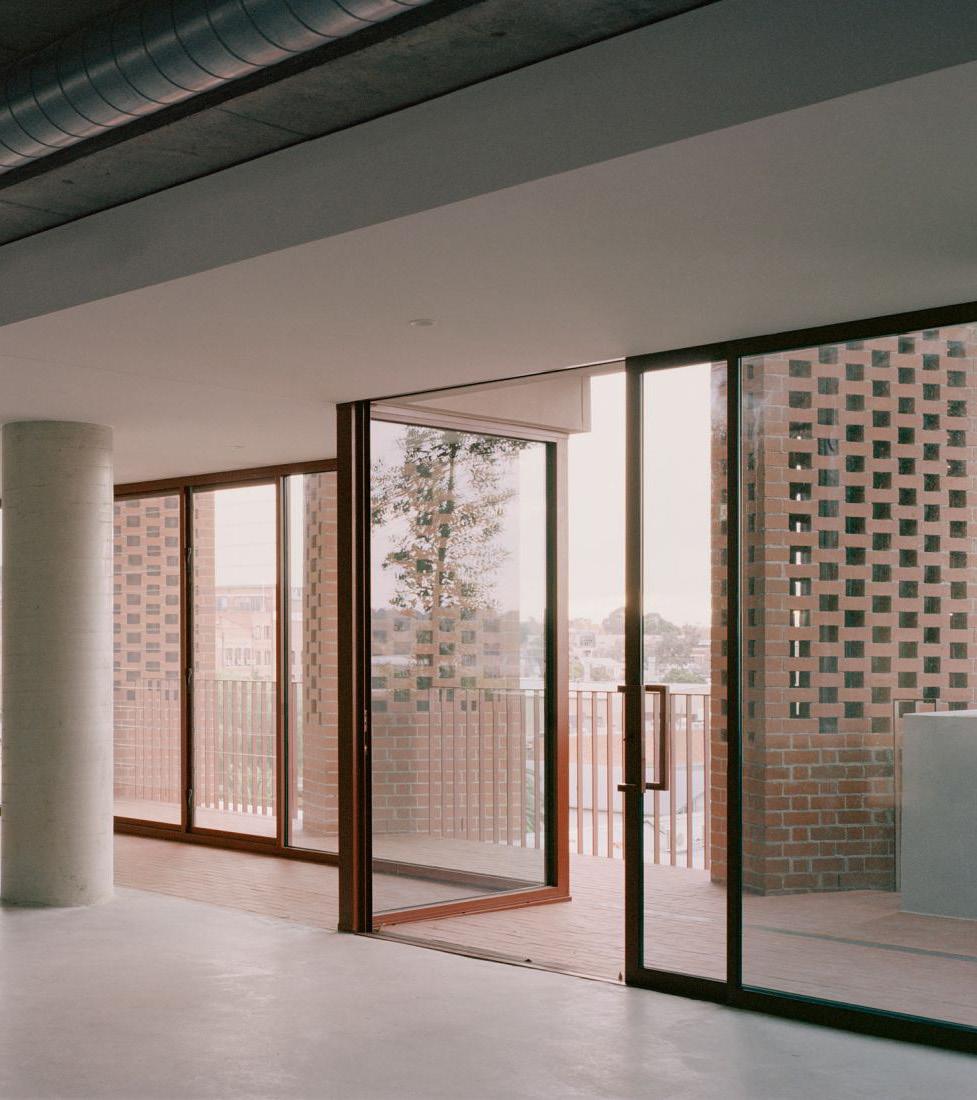

EDIFICIO BRUCE STREET
Proyecto: Carr architects.
Paisajismo: Junglefy, Sydney Design Collective.
Construcción: Flux Construction.
Fotografías: Rory Gardiner.
Año: 2023.
Ubicación: Kensington, Australia.
PROYECTO INTERNACIONAL
- Revista Mandu’a 28
Descripción elaborada por el equipo del proyecto.
Los arquitectos WOHA con sede en Singapur se compone de vegetación y del PARKROYAL on Pickering que fue diseñado como un hotel-jardín, donde se duplicó el potencial de crecimiento del verde del sitio.
Jardines en altura curvilíneos, cubiertos con plantas tropicales y palmeras en voladizo entre los bloques de habitaciones. El verde florece en todo el complejo, y los árboles y los jardines del hotel parecen fundirse con la vegetación del parque colindante como un barrido continuo de zonas verdes urbanas.
WOHA logró generar un hito urbano únicamente expresivo que reinterpreta y revitaliza su ubicación. El PARKROYAL Pickering fue un desarrollo puramente comercial, con las restricciones presupuestarias y programáticas bien definidas. Pero como sucede con muchos de los proyectos de WOHA construidos en toda Asia, el hotel se llevó a cabo de forma inequívoca como un edificio público.
Revista Mandu’a - 29
PROYECTO INTERNACIONAL - Revista Mandu’a 30
WOHA está reconciliando la construcción lujosa (y casi exclusivamente con fondos privados) de las ciudades de Asia del siglo 21 con la recuperación del medio ambiente construido. WOHA propone que la arquitectura comercial que ve a la ciudad como su deber cívico... al igual que la arquitectura pública.
El PARKROYAL Pickering ocupa un largo y estrecho terreno en el extremo oeste del distrito central de negocios, entre Hong Lim Park y los bloques de pisos HDB de Chinatown, y ofrece vistas a un histórico barrio entre el parque y el río Singapur.
Encaramado sobre la apertura de todos los elementos hacia la piscina ubicada sobre un podium de cinco pisos, una torre de doce pisos con forma de E, por lo que todas las habitaciones miran al norte del parque o a los jardines en altura.
El hotel además genera su propia sombra, por los jardines en altura salientes y la adyacencia de las habitaciones, y está protegido del sol de la mañana y la tarde por los edificios colindantes, lo que permite habitaciones totalmente acristaladas.
El deseo de WOHA de restaurar un sentido de comunidad en las ciudades de Asia es crucial para su arquitectura, y la reciprocidad es intrínseca a su visión de la ciudad en general y para sus proyectos en particular. El PARKROYAL on Pickering es un hotel muy público y muy singapurense.
t.c -Oficinas -Baños -Depósitos -Habitaciones 0982 620 227 modular.comercial@tecnimet.com
Revista Mandu’a - 31
PROYECTO INTERNACIONAL -
32
Revista Mandu’a
La escala de la arquitectura responde a las complejidades de la ciudad: la altura de las copas de los árboles en todas partes, el tamaño y la orientación de los bloques de pisos adyacentes, y las proporciones de los paisajes urbanos históricos.
El concepto original era el de un edificiocomo-jardín para una ciudad verde idealizada. Como WOHA dice ...
“Queríamos recrear la escala urbana de la calle, de modo que las personas que caminan y conducen puedan recoger detalles interesantes. Y queríamos trabajar con la masa y la apariencia del edificio, por lo que podríamos evitar la escala habitual de la construcción-comosilueta en la ciudad, y así podríamos poner en práctica una estética inspirada en la jardinería”.
Revista Mandu’a - 33
Soluciones estéticas y funcionales para la división de ambientes
El sistema de divisiones sanitarias KUBOX se presenta como una solución innovadora para segmentar espacios de manera eficiente, resaltando tanto por su funcionalidad como por su estética. Constituido por dos tipos de paneles, el KUBOX compacto MDF y el KUBOX compacto laminado, este sistema ofrece una respuesta de alta calidad y durabilidad a la necesidad de separación de ambientes.
El panel KUBOX compacto MDF se compone de fichas de madera compacta revestidas con melamina, acompañadas de accesorios de fijación. El resultado es un producto sólido y uniforme, con un grosor de 10/12 mm. Destacando por su resistencia a impactos, desgaste, agua, manchas, temperaturas variables y productos químicos domésticos, este panel también exhibe la propiedad de repeler la suciedad, evitando la proliferación de hongos y bacterias.
Por otro lado, el panel KUBOX compacto laminado se compone de láminas melamínicas que incorporan las características del primero, añadiendo además resistencia al agua y al fuego.
El sistema KUBOX tiene aplicaciones versátiles en diversos contextos, como oficinas, escuelas, estaciones de servicio, aeropuertos, centros comerciales, fábricas, supermercados, hospitales, bancos, clubes, gimnasios y shoppings, entre otros. Además de su funcionalidad, el sistema ofrece opciones de personalización a través de una variada paleta de colores, incluyendo acabados lisos y madéricos, permitiendo una adaptación acorde a las necesidades y preferencias estilísticas de cada espacio.
El mantenimiento de las divisiones KUBOX es práctico, ya que se pueden limpiar con alcohol o jabón de coco utilizando un paño húmedo. No obstante, se recomienda evitar el uso de productos abrasivos para conservar la integridad de los paneles.
Para obtener información detallada acerca de las opciones y beneficios de KUBOX, se sugiere contactar al servicio de Atención al Cliente a través de los números (021) 906951 y (021) 328 0572, o por medio del correo electrónico ventas@shoppinglass.com.py. Asimismo, se invita a visitar la página web oficial www.shoppinglass.com.py.
INDUSTRIA & INNOVACIÓN - Revista Mandu’a 34
DIVISORIAS SANITARIAS KUBOX
LÁMINAS IMPERMEABILIZANTES ECO-RESPONSABLES REVESTECH
Innovación en impermeabilización y compromiso ambiental
Eureka Import se destaca por ofrecer productos de calidad internacional en Paraguay y da un paso significativo hacia la sostenibilidad al presentar las Láminas Impermeabilizantes EcoResponsables Revestech. Como un aporte distintivo a su cartera de productos, estas láminas destacan por su capacidad para impermeabilizar de manera excepcional, acompañadas de un profundo compromiso con la preservación del medio ambiente.
EXCELENCIA EN IMPERMEABILIZACIÓN Y RESPONSABILIDAD ECOLÓGICA
Las Láminas Impermeabilizantes EcoResponsables Revestech son un resultado directo de la colaboración entre Eureka Import y la prestigiosa marca española Revestech. Estas láminas, que marcan un hito en la industria paraguaya, no solo son ejemplares en términos de rendimiento, sino que también reflejan un enfoque consciente hacia la sostenibilidad ambiental.
En la búsqueda de una solución que combine impermeabilización efectiva y responsabilidad ecológica, Revestech ha desarrollado una tecnología de tratamiento de polímeros pionera. Las láminas están compuestas por una membrana polimérica de poliolefinas termoplásticas de altas prestaciones CPE (EVA-based Circular Polymer). Este material se deriva de la transformación y
tratamiento de materias primas de economía circular, lo que reduce significativamente su impacto en el medio ambiente.
LÁMINAS
PARA DIVERSAS NECESIDADES
Dos de las notables ofertas son las Láminas EcoDry 50 y EcoDry 120. La primera, EcoDry 50, se destaca por su utilidad en la impermeabilización de espacios bajo pavimentos de pequeñas cubiertas planas transitables, como balcones y terrazas, así como en áreas interiores húmedas como baños y zonas húmedas. Por otro lado, EcoDry 120 es una lámina multicapa diseñada para espacios exteriores, desde piscinas hasta cubiertas planas transitables y no transitables. Su versatilidad se combina con una alta capacidad de desolidarización y equilibrio de humedad en diferentes superficies.
Para conocer más acerca de estas Láminas Impermeabilizantes Eco-Responsables Revestech y sus ventajas, invitamos a visitar el local de Eureka Import en Gral Caballero 355 c/ Padre Fidel Maíz, Fernando de la Mora. También pueden comunicarse a través de los números de teléfono (021) 524 087 / (0985) 777 917 / (0981) 480 753 o por correo electrónico a comercial@eureka.com.py.
Para más detalles, así como la posibilidad de acceder a asesoramiento personalizado, les extendemos una invitación a explorar el sitio web de la empresa en www.eureka.com.py.
Revista Mandu’a - 35
Multiplast S.A.I.C. fomenta el avance en la industria paraguaya de la construcción con su revolucionaria oferta de ladrillos de EPS (poliestireno expandido), transformando la forma en que se construyen entrepisos y techos planos.
Se trata una solución innovadora ampliamente utilizada en países como Brasil, Argentina, Uruguay, Chile y Bolivia, ya que ofrecen una serie de beneficios incomparables. Su versatilidad, ligereza, seguridad y propiedades aislantes lo convierten en un material esencial para la industria.
VENTAJAS SOBRESALIENTES

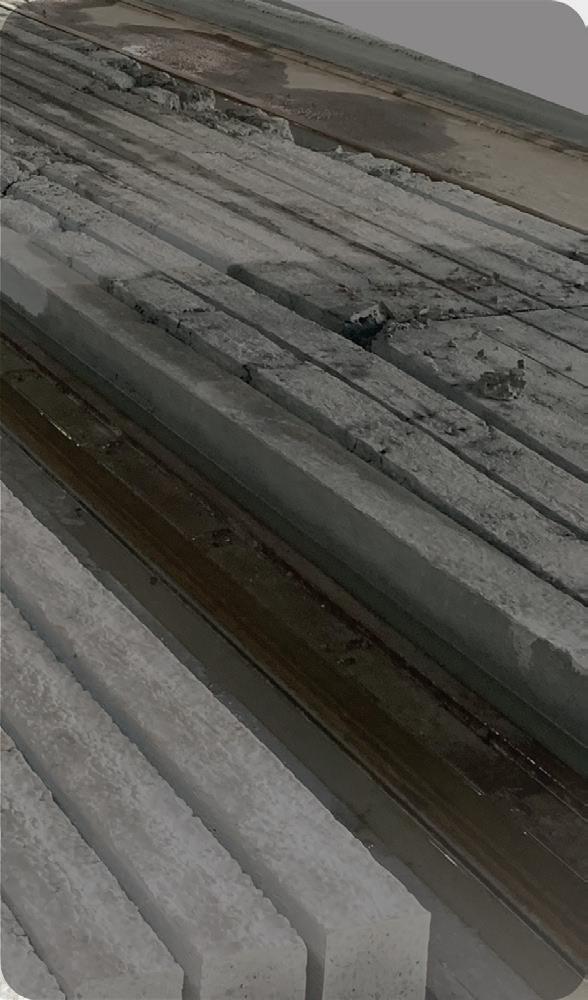

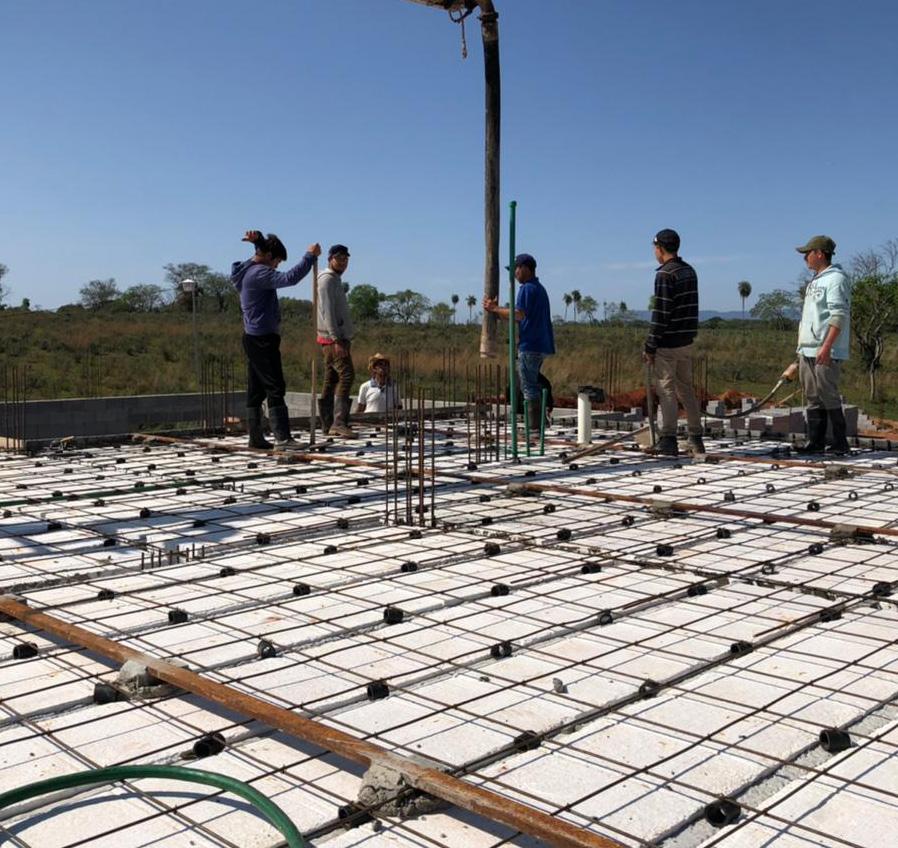

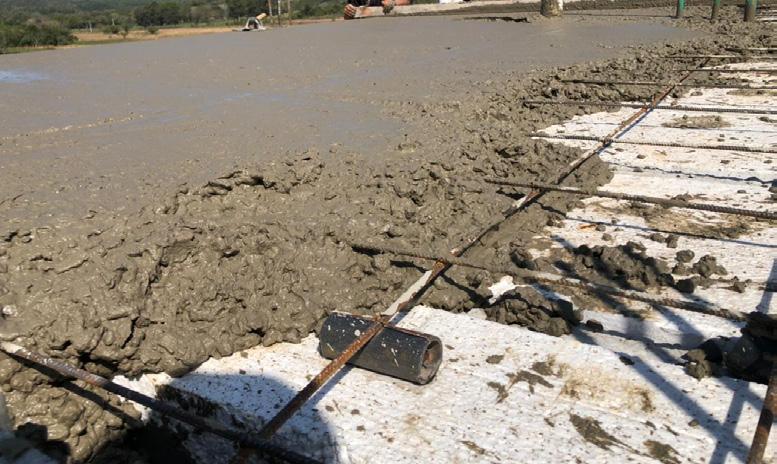

La combinación de ladrillos de EPS con viguetas de hormigón presenta múltiples ventajas. Además de reducir drásticamente los costos y el tiempo de construcción, esta solución aborda preocupaciones medioambientales y de eficiencia energética. Los ladrillos de EPS ofrecen aislación térmica y acústica, lo que lleva a un ahorro de energía en los espacios.
El sistema de construcción basado en ladrillos de EPS simplifica el proceso constructivo al combinar estructura, mampostería y aislación en un solo elemento.
Estos ladrillos se ensamblan fácilmente y se rellenan con hormigón, actuando como encofrado al tiempo que proporcionan aislación. Esta técnica ofrece un montaje más rápido, menos desperdicio de materiales y mayor seguridad en el lugar de trabajo.
SOSTENIBILIDAD EN LA VANGUARDIA
Una de las características de los ladrillos de EPS es su sostenibilidad, ya que su alta durabilidad reduce la necesidad de reemplazo, lo que disminuye la huella ecológica. Además, con una clasificación “difícilmente inflamable y autoextinguible” ofrecen mayor seguridad.
La adopción de ladrillos de EPS promete un cambio significativo en la construcción en Paraguay. Su versatilidad los hace adecuados para una variedad de proyectos, desde viviendas unifamiliares hasta edificios de múltiples pisos. Como parte de la tendencia hacia soluciones sostenibles, los ladrillos de EPS están destinados a reemplazar los métodos tradicionales y ofrecer un futuro más ecológico y eficiente.
Para obtener más información sobre cómo los ladrillos de EPS pueden transformar sus proyectos de construcción, comuníquese a través de los siguientes números: 021-448-034 – 0984 195 046 – 0984 195 154 – 0984 195 291.
Un material liviano, seguro, rápido, económico y aislante
INDUSTRIA & INNOVACIÓN - Revista Mandu’a 36
INNOVADORES LADRILLOS EPS (TELGOPOR)
Una maquinaria de vanguardia de Ballasch Internacional
En el dinámico mercado de la construcción en Paraguay, una empresa se ha destacado por su innovación y calidad en maquinarias: Ballasch Internacional S.A.C.I. Con una destacada gama de productos que abarcan desde excavadoras hasta equipos de acabado, su última incorporación, el SPYDER, está revolucionando la forma en que se realiza la vibración en la construcción.
SPYDER CONVERTIDOR ELECTRÓNICO INTEGRADO
SPYDER
La gama de vibración SPYDER de Ballasch es líder en su categoría, presentando una solución electrónica avanzada que alimenta un vibrador de alta frecuencia, listo para ser utilizado de manera inmediata. Esta gama se compone de dos modelos destacados: el SPYDER PRO y el i-SPYDER.
CONVERTIDOR ELECTRÓNICO INTEGRADO
La seguridad y la facilidad de uso también son prioridades en el diseño del SPYDER PRO. Con arranque progresivo para evitar picos de corriente, se previene el deterioro del equipo. Además, un indicador LED externo tricolor proporciona una comunicación clara al usuario en caso de incidencias. Esta función se integra aún más en el modelo i-SPYDER con su i-Spyder Button.
Mantenimiento cero + “Plug and play” + Compacto y ligero
Convertidor y aguja integrados en un equipo listo para su utilización.
Seguro y fiable
Las ventajas de la gama SPYDER son notables. El concepto “plug and play”(conectar y usar) incorpora tanto el convertidor como la aguja en un solo equipo, listo para su empleo. El mantenimiento se reduce a cero, ya que no requiere repuestos y no genera residuos. Su diseño compacto y ligero lo convierte en una herramienta versátil y eficiente en cualquier entorno de construcción.
Convertidor y aguja integrados en un equipo listo para su utilización.
El SPYDER PRO, con un peso del convertidor de 3.4 kg, opera a una frecuencia de vibración de 12,000 vibraciones por minuto (v.p.m.), proporcionando una eficiente capacidad de vibración para diversas aplicaciones de construcción. La punta y el tubo de la aguja endurecidos aseguran una durabilidad excepcional, mientras que la punta de goma reforzada opcional ofrece aún más versatilidad en el uso. Con una longitud estándar de 5 metros de manguera y 15 metros de cable, el SPYDER PRO está diseñado para llegar a áreas de difícil acceso.
No precisa repuestos. No genera residuos ni partes que necesiten mantenimiento periódico.
No precisa repuestos. No genera residuos ni partes que necesiten mantenimiento periódico.
Peso ligero y muy manejable, lo que permite su uso en lugares de difícil acceso.
+ Seguro y fiable + Mantenimiento cero + “Plug and play” + Compacto y ligero
Peso ligero y muy manejable, lo que permite su uso en lugares de difícil acceso.
Carcasa hermética que lo protege contra agua y polvo (IP67). Protegido ante sobrecargas, sobretensión y cortocircuitos.
Con el SPYDER, Ballasch Internacional está marcando el camino hacia la eficiencia, la seguridad y la sostenibilidad en la industria de la construcción, demostrando una vez más su compromiso con la excelencia y el progreso en este sector en constante evolución. Para mayores detalles sobre el producto visitar la oficina en Av Mariscal López 2039 c/ Sta Teresa, Fernando de la Mora, o llamar a los teléfonos: 674-031/2 y 676-564/5, o escribir al correo: ballaschsa@gmail.com.
Carcasa hermética que lo protege contra agua y polvo (IP67). Protegido ante sobrecargas, sobretensión y cortocircuitos.
INDUSTRIA & INNOVACIÓN Revista Mandu’a - 37

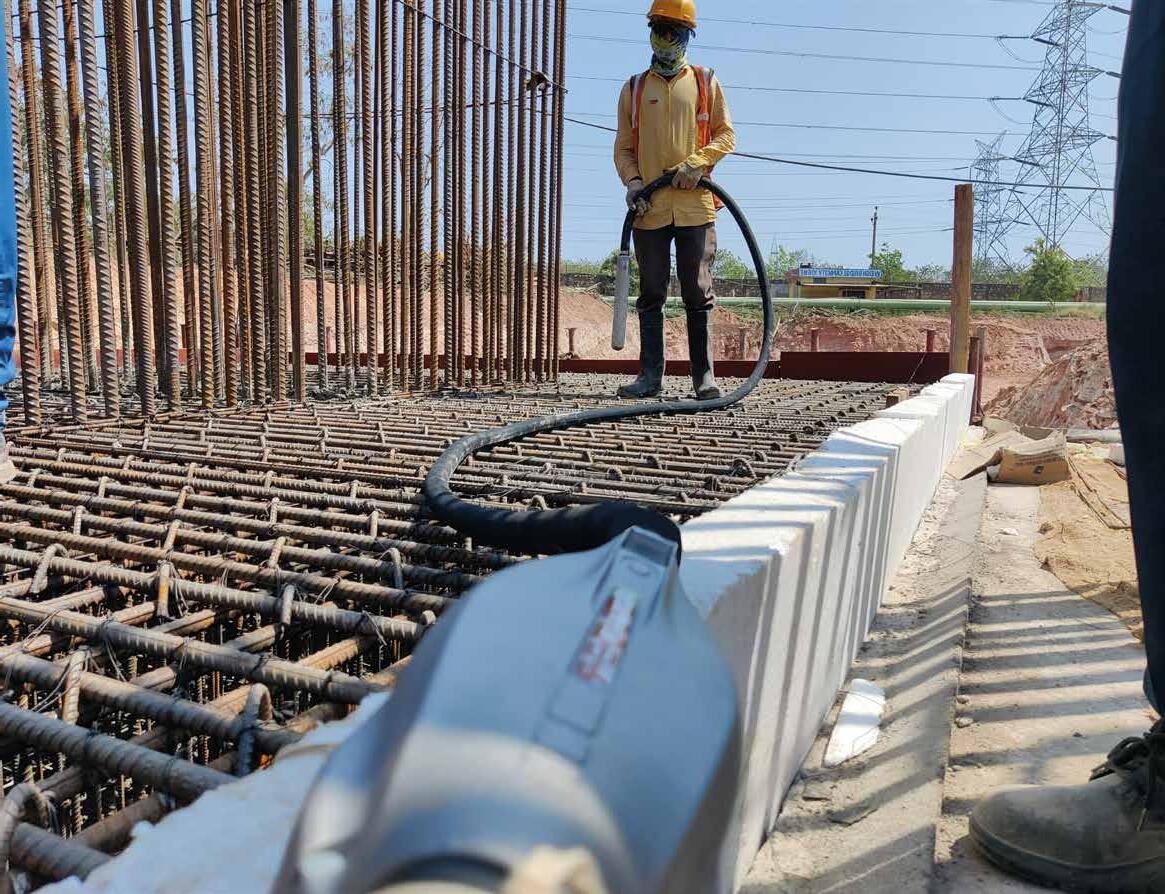

VIBRADOR DE HORMIGÓN SPYDER PRO

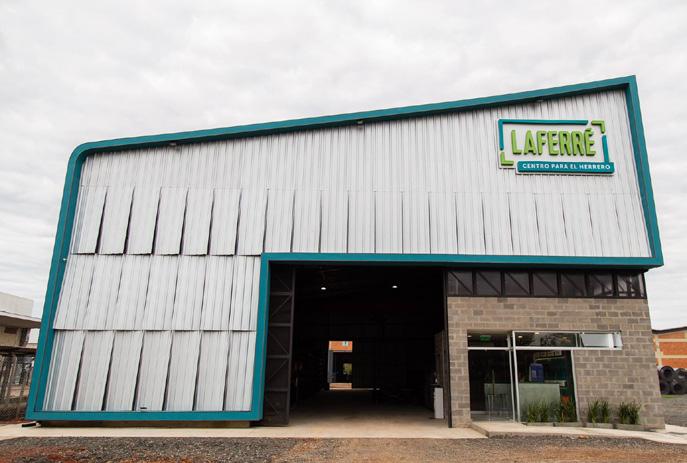

LAFERRÉ, EL ALIADO DE LOS HERREROS
Desde su apertura en mayo de 2018, Laferré ha marcado la diferencia en el sector de la herrería en Paraguay. Con un enfoque en la calidad de sus productos, precios asequibles y atención personalizada, la empresa ha logrado construir una sólida reputación en poco tiempo.
SUCURSALES ESTRATÉGICAMENTE UBICADAS
Con su Casa Central en Mariano Roque Alonso, Laferré ha tejido una red de sucursales que abarca distintas ubicaciones estratégicas, como San Lorenzo, Asunción, Luque e Ypané. Esta expansión garantiza que los herreros y aficionados a la herrería tengan acceso a los productos y servicios de Laferré en todo momento.
Uno de los valores fundamentales de Laferré es brindar una atención personalizada excepcional. Con un equipo de más de 50 personas directamente involucradas en las operaciones, la empresa se enorgullece de tratar a cada cliente con cuidado y profesionalismo, asegurando que sus necesidades sean atendidas de manera individualizada.

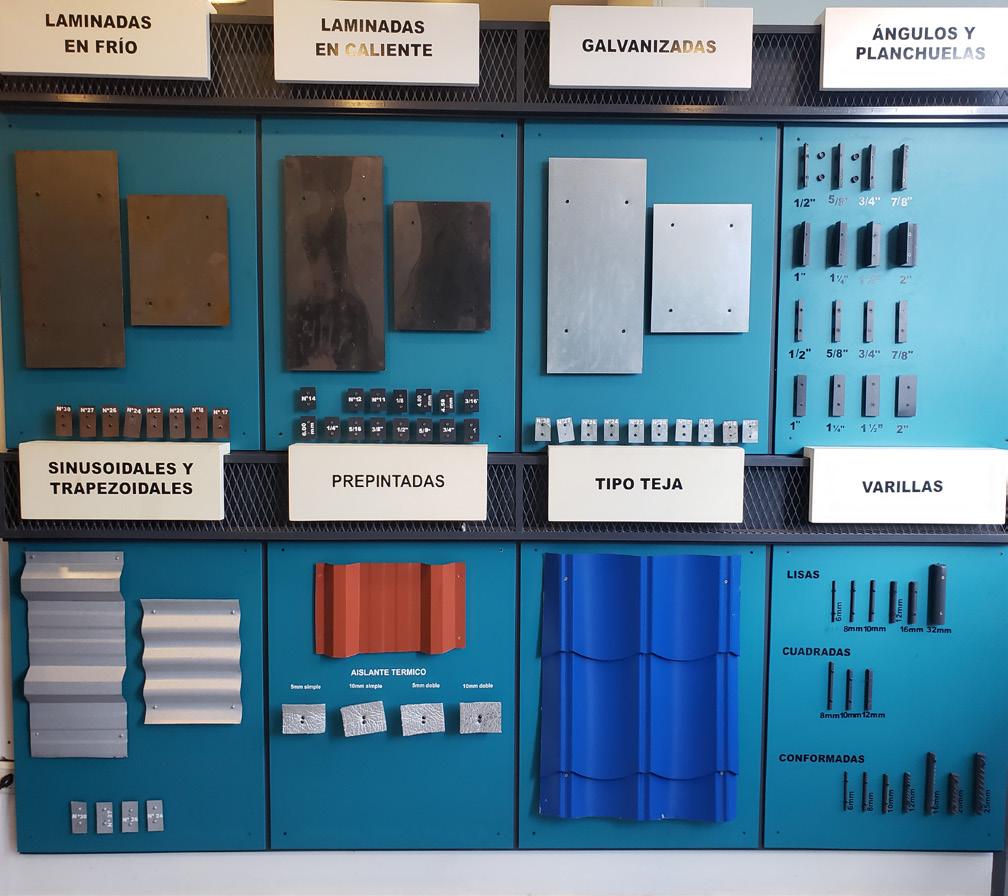

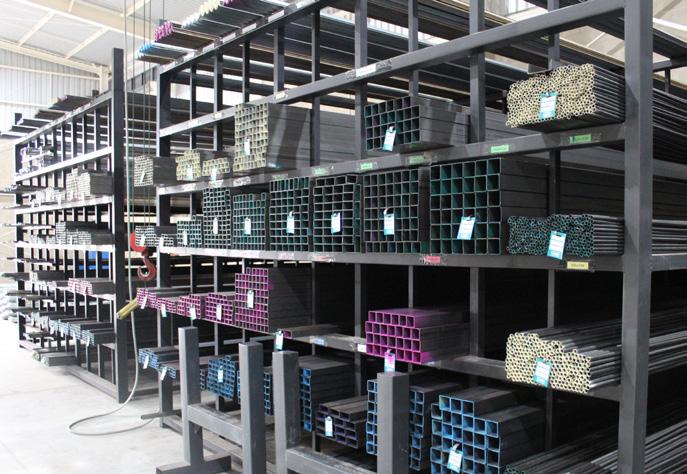

Desde chapas y tubos hasta herramientas especializadas y maquinaria, Laferré ofrece una amplia gama de productos que abarcan todas las necesidades de la herrería. Su compromiso con la calidad se refleja en la diversidad y durabilidad de los artículos que comercializan.
Más allá de la variedad de productos, Laferré ofrece una experiencia integral a sus clientes. Desde premios instantáneos para los “Herreros Fieles” hasta su enfoque en la satisfacción del cliente, la empresa se esfuerza por superar las expectativas en cada interacción.
COMPROMISO CON LA COMUNIDAD Laferré no solo se enfoca en la venta de productos, sino que también busca construir una comunidad fuerte en torno a la herrería. Su iniciativa del “Tereré Rupa” de los jueves no solo ofrece empanadas y yuyos para el tereré, sino que también crea un espacio de camaradería donde los herreros pueden compartir experiencias y conocimientos.
UN FUTURO PROMETEDOR
La visión a largo plazo de Laferré, con la próxima apertura de sucursales en Areguá y Minga Guazú. Además, la anticipada “Competencia de Soldadores” en el Día del Herrero muestra la continua innovación y compromiso de Laferré en fomentar el crecimiento y la excelencia en el campo de la herrería.
En resumen, Laferré ha establecido un nuevo estándar con calidad, atención personalizada y una gama completa de productos. Su compromiso con la satisfacción del cliente impulsa su éxito. La empresa sigue creciendo y su legado de servicio excelente perdura como un testimonio de su dedicación al oficio de la herrería.
Compromiso con la calidad y la atención personalizada INDUSTRIA & INNOVACIÓN - Revista Mandu’a 38

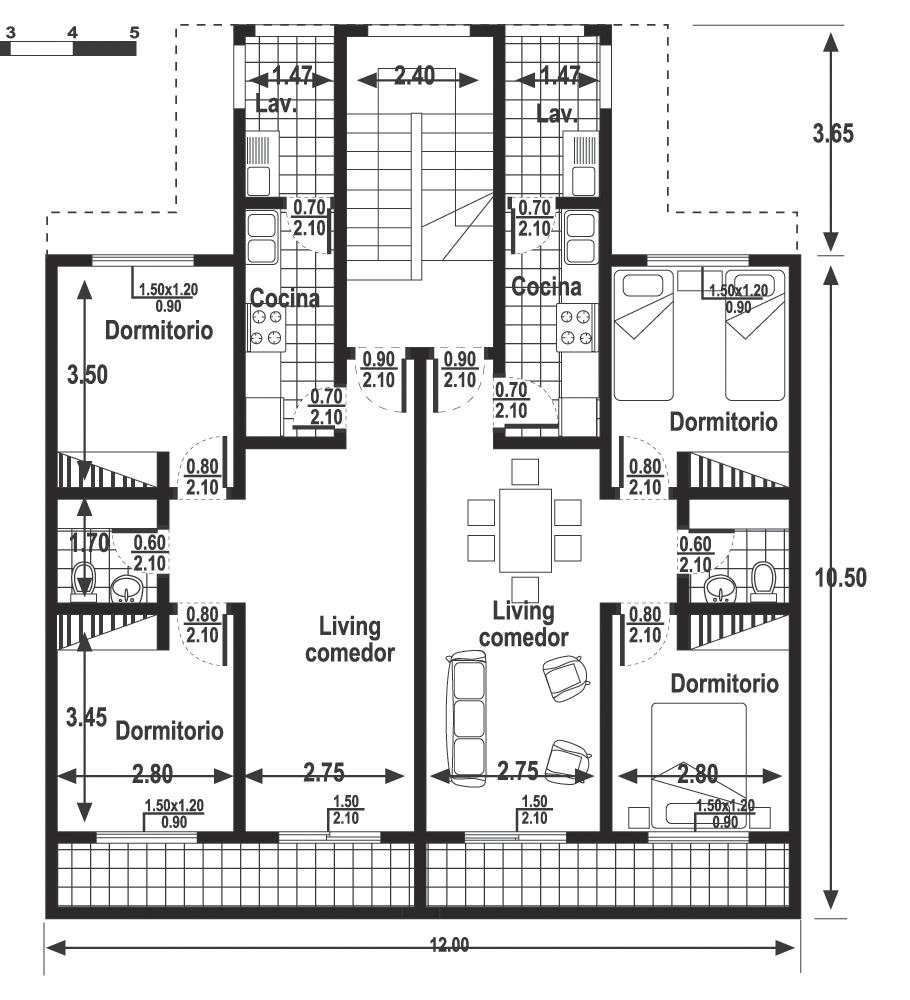

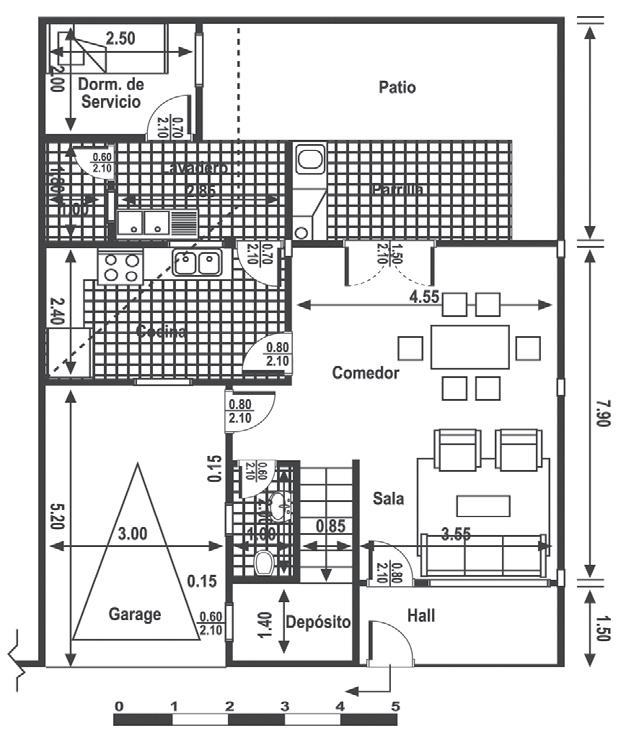

Mano de Obra Costeo de Obra Proyectos Modelo Mandu’a Bolsa de subcontratistas Cálculo de honorarios Mandu’ara 40 46 59 68 70 71 GUÍAS MANDU’A
GUÍAS Revista Mandu’a - 39
www.mandua.com.py
MANO DE OBRA
MANO DE OBRA - Revista Mandu’a 40
Trabajos preliminares Demoliciones De mampostería con recuperación 1 De 0,45 m m² 32.000 2 De 0,30 m m² 24.000 3 De 0,15 m m² 18.000 De mampostería sin recuperación 1 De 0,45 m m² 20.000 2 De 0,30 m m² 17.000 3 De 0,15 m m² 11.000 Demoliciones varias 1 De techo de teja con recuperación m² 26.000 2 De techo de teja sin recuperación m² 15.000 3 De techo de chapa m² 9.000 4 De techo bovedilla m² 30.000 5 De cielorraso armado (desmontar) m² 21.000 6 De losa de Hº Aº m² 47.000 7 De piso/revoque/revestimiento m² 10.000 8 De contrapiso (cuando no hay piso) m² 5.000 9 Sacar zócalo m 2.000 10 Sacar azulejos m² 8.000 11 Sacar artefactos sanitarios un 39.000 12 Sacar marcos y balancines un 34.400 13 Sacar mamparas (Durlock, Duratec, etc.) m² 26.000 14 Sacar Aire Acondicionado un 85.000 14 Desmontar electricidad (boca) un 5.000 15 Abrir vano en mampostería de 0,15 m m² 26.000 16 Abrir vano en mampostería de 0,30 m m² 39.000 Preparacion de obra 1 Limpieza de terreno (no incluye corte ni destronque de árboles) m² 4000 Destronque de árboles 1 Árbol chico un 110.000 2 Árbol mediano un 352.000 3 Árbol grande un 528.000 4 Árbol extragrande un 726.000 Casilla de obrador 1 Casilla habitable, baños y vestuarios m² 198.000 2 Barraca para depósito m² 84.000 Vallados, cercos, alambrados 1 Vallado de obra (armado) m² 31.000 2 Vallado de obra (desarmado) m² 11.000 3 Tendido de alambre de púas (5 hilos) m 11.000 4 Colocación poste de hormigón armado un 17.000 5 Colocación ángulo de metal cantonera m 9.000 Otros trabajos 1 Desmonte manual de suelo blando m³ 39.000 2 Desmonte manual de suelo duro m³ 61.000 3 Destape de terreno h=20 cm m² 14.000 4 Destape de suelo vegetal m² 7.000 5 Relleno y compactación manual m³ 44.000 6 Relleno y nivelación manual m³ 34.000 7 Replanteo y marcación m² 3.000 8 Retiro de tierra o acarreo hasta 50 m m³ 39.000 9 Carga de contenedor un 160.000 10 Carga de camión un 213.000 11 Bandeja de protección, (armar) m² 30.000 12 Montaje de torre para montacargas m 79.000 13 Desmontaje torre para montacargas m 45.000 Excavaciones (sin acarreo) 1 Para cimiento m³ 39.000 2 Para zapata m³ 42.600 3 Para pozo ciego m³ 55.000 4 Para tubulones m³ 44.000 5 Excavaciones varias suelo blando m³ 39.000 6 Excavaciones varias suelo duro m³ 55.000 7 Excav. p/ submuración m³ 67.000 Estructuras de Hº armado Fundación 1 Zapata m³ 650.000 2 Viga de fundación 20x40 cm m³ 750.000 3 Tubulones Hº Ciclópeo con excavación m³ 360.000 4 Tubulones Hº Aº con excavación m³ 5 Muro Pantalla de Hº Aº m³ 950.000 Pilotes 1 Pilote Ø 40 cm, m 61.000 2 Pilotín manual Ø 20 cm, m 31.000 3 Desmochado pilote Ø 40 cm x unidad un 132.000 4 Cabezales de pilotes m³ 627.000 PILARES (sueltos, cuando no hay losa) 1 Pilar hasta 30x30 cm m 100.000 2 Pilar x m3 m³ 950.000 3 Pilar visto/viga vista m³ 913.000 4 Pilar suelto x m3, altura hasta 6,00 m m³ 950.000 Vigas 1 Viga hasta 30x50 m 110.000 2 Viga hasta 30x50 m³ 850.000
MANO DE OBRA Revista Mandu’a - 41 Losas 1 Losa sola m³ 800.000 2 Losa + columna + viga m³ 800.000 3 Losarap montaje y hormigonado m² 80.000 4 Pre Losa montaje y hormigonado m² 30.000 Cadenas 1 Cadena 13x30 PB m 77.000 2 Cadena 20x40 PB m 79.000 ESCALERAS 1 Tramo compensado a=1.20 m c/ escalón un 125.000 2 Tramo recto a= 1.20 m cada escalón, un 96.000 PISOS 1 Piso rodillado espesor 12 cm m² 35.000 2 Piso rodillado espesor 10 cm m² 32.000 3 Piso rodillado espesor 08 cm m² 30.000 4 Piso allanado espesor 15 cm (Incluye Alquiler máquina) m² 85.000 5 Piso allanado espesor 12 cm (Incluye Alquiler máquina) m² 55.000 6 Piso allanado espesor 10 cm (Incluye Alquiler máquina) m² 46.000 7 Piso allanado espesor 08 cm (Incluye Alquiler máquina) m² 41.000 Fundaciones 1 Cimiento PBC sin excavación m³ 94.000 2 Hormigón ciclópeo sin excavación m³ 187.000 Mamposteria y muros Nivelación con ladrillo común 1 De 0,15 m armada m² 39.000 2 De 0,30 m m² 46.000 3 De 0,30 m armada m² 53.000 4 De 0,45 m m² 57.000 Panderete 1 De 0,07 - 0,10 m m² 21.000 Elevación 0,15 m con ladrillo común 1 De 0,15 m m² 30.000 2 De 0,15 m armada m² 34.000 3 De 0,15 m,1 cara vista m² 39.000 4 De 0,15 m,1 cara vista y lijada m² 46.000 5 De 0,15 m,1 cara vista con ladrillo laminado m² 48.000 Elevación 0,20 m con ladrillo común 1 De 0,20 m m² 36.000 2 De 0,20 m,1 cara vista y lijada m² 44.000 3 De 0,20 m,1 cara vista con ladrillo laminado m² 44.000 Elevación 0,30 m con ladrillo común 1 De 0,30 m m² 46.000 2 De 0,30 m armada m² 55.000 3 De 0,30 m,1 cara vista m² 60.000 4 De 0,30 m,1 cara vista y lijada m² 54.300 5 De 0,30 m,1 cara vista con ladrillo laminado m² 61.000 6 De 0,30 m, 2 caras vistas con ladrillo laminado m² 69.000 Elevación 0,45 m con ladrillo común 1 De 0,45 m m² 56.000 2 De 0,45 m de submuración m² 64.000 Sardinel 1 Sardinel con ladrillo común m 46.000 2 Sardinel con ladrillo laminado m 46.000 Pilar 1 Pilar 30x30 cm, ladrillo común m 33.000 2 Pilar 30x30 cm, ladrillo común visto m 39.000 3 Pilar 30x30 cm, ladrillo laminado visto m 39.000 4 Pilar Ø 30 cm, premoldeado c/ armadura m 60.000 5 Pilar 40x40 cm, ladrillo común m 39.000 5 Pilar 40x40 cm, Visto con ladrillo común m 53.000 Elevación con piedra 1 Muro de piedra 0,40 m m² 72.800 2 Muro de piedra 0,40 m 1 cara vista m² 85.000 3 Muro de piedra m³ 131.000 4 Muro de contención 0,50 m m³ 146.000 Convoco 1 Muro de ladrillo convocó 2 caras vistas m² 33.000 Elevación con ladrillos huecos 1 De 0,10 m m² 22.000 2 De 0,15 m m² 24.000 3 De 0,15 m, 1 cara vista m² 28.000 4 De 0,20 m m² 34.000 5 De 0,20 m, 1 cara vista m² 36.000 6 De 0,24 m m² 37.000 7 De 0,30 m m² 39.000 8 De 0,30 m, 1 cara vista m² 41.000 Elevación estructural con ladrillo portante 1 De 0,15 m m² 64.000 2 De 0,20 m m² 70.000 3 De 0,30 m m² 83.000 Elevación con bloques de hormigón 1 De 0,10 m m² 26.000 2 De 0,15 m m² 26.000 3 De 0,20 m m² 33.000 4 De 0,30 m m² 53.000 5 De 0,40 m m² 61.000 Servicios para mampostería 1 Lijada de mampostería para visto m² 3.000 2 Lijada de pilar o capitel para visto m² 3.036 3 Colocación de marco para puerta o ventana un 75.600 Aislación hidrófuga Horizontal sin asfalto (1:3), sin alisada 1 De 0,15 m m 5.000 2 De 0,30 m m 7.000 Horizontal en “U” con asfalto 1 De 0,15 m m 10.000 2 De 0,30 m m 15.000 Aislación Hidrófuga 1 De losa/techo plano m² 69.000 2 Rebaje de losa p/ baño o cocina m² 30.000 3 Pintura asfáltica + trama sobre base m² 16.000 4 Asfalkote + velo sobre base m² 16.000 5 Membrana asfáltica m² 15.000
MANO DE OBRA - Revista Mandu’a 42
1 En mampostería c/ 2 varillas m 11.000 2 Sobre aberturas c/4 varillas m 15.000 3 Colocación de dintel prefabricado m 15.000 4 Dintel zuncho de bloque m 31.000 5 Colocación de perfil de hierro m 15.000 Contrapisos (no incluye alisada) 1 Apisonado de Hº cascotes 8 cm m² 15.000 2 Apisonado de Hº cascotes 10 cm m² 18.000 3 Apisonado de Hº cascotes 10 cm, c/ pendiente m² 21.000 4 Apisonado de Hº cascotes 20 cm m² 26.000 5 Apisonado sobre losa Hº Aº e=7cm m² 14.000 6 Apisonado sobre losa Hº Aº e=6cm m² 13.000 7 Apisonado de Hº cascotes con varilla m² 21.000 8 Hº Aº e=7cm m² 33.000 Revoques Revoque de paredes 1 Común, fratachado o peinado m² 22.000 2 Común, fratachado y filtrado m² 22.000 3 Común, fratachado y filtrado; h=+5.00 m m² 30.000 4 Común, fratachado o peinado; h=+5.00 m m² 30.000 5 Fino o filtrado sobre revoque peinado existente m² 11.000 6 A 2 capas (grueso + fino) m² 30.000 7 A la lona o bolseado m² 13.000 8 Salpicado m² 22.000 9 Base para revestidos m² 22.000 Azotadas hidrófugas para adherencia: 10 Espesor = 1 cm x ladrillo m² 10.000 11 Espesor = 0,5 cm x ladrillo m² 7.000 12 Espesor = 0,5 cm x ladrillo en h=+ 5,00 m m² 10.000 13 Espesor = 1 cm x ladrillo en h=+ 5,00 m exterior m² 13.000 14 Azotada p/ impermeable m² 10.000 Revoque de cielorrasos 1 Azotada para adherencia por losa de Hº Aº, 0,5 cm m² 8.000 2 A 1 capa fratazado y filtrado sin azotada m² 33.000 3 A 1 capa fratazado y filtrado con azotada m² 42.000 4 A 2 capas (grueso + fino),con azotada m² 46.000 5 A 2 capas sin azotada m² 42.000 6 Azotada o base planchada de metal desplegado m² 13.000 Revoque de vigas/pilares/aristas 1 Revoque de arista o canto m 10.000 2 Revoque de babetas o buñas m 15.000 3 De mochetas con 2 aristas (0,15x0,15) m 21.000 4 De goterón en alero m 24.000 5 De losa de Hº Aº m² 35.000 6 De ductos m 21.000
cm
azotada + aristas) m 37.000
Hº Aº de 20x40 ó
azotada + aristas) por cara m 46.000 9 Revoque de pilares 4 caras y aristas m 39.000 10 Revoque de pilares 3 caras y aristas m 33.000 Techos 1 De teja española con tejuelón; incluye: maderamen, aislante, caballete y bocateja m² 85.000 2 Idem anterior con limatón m² 92.000 3 De teja española con tejuelita incluye: maderamen, aislante, caballete y bocateja m² 79.000 4 De teja española sobre machimbre: maderamen, aislante, caballete y bocateja m² 85.000 5 De teja francesa sobre machimbre m² 79.000 6 De teja francesa vana m² 53.000 7 De chapa galv. s/ estruc. de tirantes 2x6” m² 26.000 8 De chapa de fibrocemento acanalada m² 26.000 9 De chapa de fibrocemento acanalada autoportante m² 39.000 10 Colocación de machimbre sobre tirantes m² 30.000 11 Bovedilla c/ tirantes 2x6”, tejuelitas y hormigón pobre m² 85.000 12 De paja m² 46.000 13 Montaje de maderamen c/ tirantes 2x5” o 2x6” cepillados m² 33.000 14 Montaje de vigas m 47.000 15 Techo metálico (tinglado), preparación y montaje m² 39.000 16 Cabriadas de madera, preparación y montaje m 172.000 17 Cabriadas de madera, y planchuelas preparación y montaje m 238.000 Cielorrasos (incluye armazón de madera) 1 De metal desplegado, sin revoque m² 37.000 2 De machimbre de 1/2 x 3” m² 39.000 3 De machimbre de 1 x 3” m² 44.000 4 Cornisa ml 3.000 Revestidos 1 De azulejo m² 32.000 2 De azulejo, 10x10 cm m² 32.000 3 De azulejo (Listel o faja) m 13.000 4 De ladrillejo m² 45.000 5 De ladrillejo (ladrillo cortado) m² 72.000 6 De ladrillejo h= +5m m² 49.000 7 Piedra lajón a escuadra m² 70.000 8 Piedra roja rompecabeza m² 37.000 9 Piedra blanca rompecabeza m² 37.000 10 Piedra arenisca blanca o roja pulida en PB m² 67.000 11 Piedra arenisca blanca o roja pulida en PA m² 72.000 12 Piedra abuchada m² 60.000 13 Piedra laja aserrada m² 32.000 14 Piedra Wasmosy m 100.000 15 Empapelado m² 24.000 16 Machimbre m² 42.000 Aislación vertical 1 Azotada hidrófuga, pintura asfáltica m² 39.000 2 Pintura asfáltica, trama m² 23.000 3 Azotada hidrófuga, pintura asfáltica m² 23.000
Dinteles
7 De vigas de Hº Aº de 15x20 ó 20x30
(incluye
8 De vigas de
30x50 cm (incluye
MANO DE OBRA Revista Mandu’a - 43
Sobre carpeta existente 1 Cerámica esmaltada P I 5 m² 34.000 2 Cerámica esmaltada en baño m² 31.000 3 Cerámica esmaltada en escalón m 39.000 4 Cerámica porcellanato m² 37.000 5 Piso calcareo m² 26.000 Carpeta o base 1 Para alfombra o cerámica e=2cm m² 18.000 2 Alisada de cemento e=3cm m² 24.000 3 Para alfombra o cerámica en escalones un 18.000 4 Regleado rústico m² s/c 5 Alisada sobre contrapiso m² 7.500 6 Banquina p/ placard (contrapiso + carpeta hidrófuga) m 33.000 7 Baldosa calcárea o canto rodado m² 26.000 8 Mosaico granítico m² 26.000 9 Pulido de mosaico granítico m² 26.000 10 Layota nacional o esmaltada m² 26.000 11 Veredita calcárea m² 26.000 12 Ladrillo común m² 21.000 13 Tejuelita m² 22.000 14 Baldosones de hormigón, 40x40 cm m² 26.000 15 Piso de HºAº rodillado de 12 cm m² 36.000 16 Plancha de granito o mármol m² 44.000 17 Plancha de mosaico granitico m² 39.000 18 Parquet a bastón roto o tipo colonial clavado m² 53.000 19 Parquet de lapacho tarugado m² 59.000 20 Parquet de machimbre curupa’y, 1 x 3” pulido y lustrado m² 67.000 21 Piso de madera rasqueteado y encerado m² 60.000 22 Alfombra multipiso m² 18.000 20 Piso vinílico 30x30 m² 23.000 21 Piedra losa rompecabeza con junta tomada m² 39.000 22 Piedra losa rectangular m² 39.000 23 Piedra losa 30x30, 30x40 y 40x40 m² 39.000 24 Piedra ardosia m² 39.000 25 Piedra laja m² 39.000 26 Piedra rústica roja Misiones m² 39.000 27 Piedra triturada esparcida a mano m² 7.000 28 Adoquín de piedra m² 42.000 Varios 1 Colocación tapa metálica en cámara de inspección un 44.000 2 Colocación rejilla en cámara de inspección un 44.000 Empedrado 1 Empedrado, h=0,20 m sin cordón m² 17.000 2 Empedrado, h=0,40 m sin cordón m² 28.000 3 Colocación de cordón Hº Prefabricado m 13.000
corriente 1 Caño PVC 1” (incluye excavación, colocación y protección) m 16.000 2 Idem anterior de 3/4 m 13.000 3 Idem anterior de ½ m 8.000 4 Instalación de canilla de patio, + 5 ml de cañería un 64.000 Instalación agua fría 1 Para baño completo un 412.000 2 Para baño de servicio un 286.000 3 Para baño social un 159.000 Zócalos 1 Cemento alisado m 8.000 2 Calcáreo o granítico m 13.000 3 Cerámico m 13.000 4 Layota m 13.000 5 Mármol o granito natural m 26.000 6 Parquet m 13.000 7 Alfombra m 13.000
Cloacal 1 Caño PVC 40 mm m 14.000 2 Caño PVC 50 mm m 14.000 3 Caño PVC 100 mm m 23.000 4 Caño PVC 150 mm m 31.000 5 Caño material vidriado 4” m 26.000 6 Caño hº centrifugado 30 cm m 26.000 7 Caño hº centrifugado 40 cm m 33.000 8 Caño hº centrifugado 50 cm m 34.000 9 Caño hº centrifugado 60 cm m 45.000 10 Caño hº armado 80 cm m 70.000 11 Caño hº armado 100 cm m 83.000 12 Registro 20X20 cm un 87.000 13 Registro 30X30 cm un 113.000 14 Registro 40X40 cm un 120.000 15 Registro 50x50 cm un 146.000 16 Registro 60x60 cm un 156.600 17 Rejilla corrida 0,20 m m 45.000 18 Rejilla de piso sifonada de 15x15 cm un 69.000 19 Rejilla de patio 30x30 cm un 66.000 20 Boca desague abierta 30x30 cm un 66.000 21 Boca desague abierta 40x40 cm un 66.000 22 Registro desengrasador con tapa de metal un 121.000 23 Cámara de drenaje 60x60 cm un 132.000 24 Cámara séptica (1,00x1,60x1,20 m) con excavación un 990.500 25 Pozo absorvente (Ø: 1.50 m x altura 3,00 m) con excavación un 1.650.000 Desagües para baño 1 Baño completo standard un 317.000 2 Baño completo con bañera un 380.000 3 Baño de servicio un 222.000 4 Baño social un 159.000 5 Para pileta de lavar y lavarropas un 159.000 6 Para pileta de cocina (incluye desengrasador y caja sifonada) un 126.000
Pisos
Agua
Desagües
4 Para pileta de lavar
Colocaciones de:
MANO DE OBRA - Revista Mandu’a 44 1 Monofásica de 4 a 10 mm m 3.000 2 Trifásica de 4 a 10 mm m 7.000 3 Trifásica de 16 a 25 mm m 9.000 Electroductos embutidos en mampostería sin cableado 1 De 5/8” m 3.000 2 De 1/2” m 3.000 3 De 3/4” m 3.000 4 De 1” m 3.000 Lámparas y tomas de corriente (Embutidos en mampostería hasta 5m del tablero) 1 Una lampara con su interruptor 1 boca 2 Una lámp. c/ 2 llaves de comb. de escalera 2 bocas 3 Una Toma corriente 1 bocas 4 Por llave de 4 vías o intermedia adicional 1 boca Circuitos independientes 1 Circuito para aire acondicionado sin montaje de aparato ni abertura de mampostería hasta 5 m del tablero (mismo que recorran cañerías con otros circuitos) 4 bocas 2 Circuito p/ calefón o ducha eléctrica idem anterior 4 bocas 3 Circuito monof. p/ motobomba c/ cable de 4mm hasta 5 m del tablero 4 bocas Colocaciones 1 Aire acondicionado un 230.000 2 Ventilador de techo un 95.000 3 Tubo fluorecente doble un 16.200 4 Apliques y arañas un 16.200 Carpinteria de aluminio Colocación de premarco de aluminio: 1 Chico 1 m² un 64.000 2 Mediano 3m² un 92.000 3 Grande 4 m² un 125.000 4 Extra grande 5 m² un 150.000 Carpintería de madera Colocaciones de: 1 De marco mayor de 1,00 m un 111.000 2 De marco menor de 1,00 m un 83.000 3 Puerta placa un 92.000 4 Puerta persiana o vidriera chica hoja 46.000 5 Puerta tablero un 96.000 6 Puerta tablero principal incluye hoja, manijón y visor un 128.000 7 Ventana persiana o vidriera 0,65 x 1,00 mt hoja 36.000 8 Ventana balancín un 40.000 9 Contramarco m 10.000 10 Pergolado m² 83.000
metálica
Carpintería
1 De marco de chapa
0,80x2,10 m un 66.000 2 De marco de chapa doblada
1,50x1,20 m un 88.000 3 De marco de chapa doblada con relleno un 88.000 4 De marco metálico - ángulo un 66.000
doblada de
de
un 191.000 5 Para pileta de cocina un 126.000 Instalación agua caliente y fría 1 Para pileta de cocina un 254.000 2 Para baño completo un 697.000 Colocación de artefactos Sanitarios y Grifería 1 Baño completo 115,500 x 4 un 462.000 2 Baño de servicio 100.500 x 2 un 234.000 3 Baño social 117.000 x 2 un 234.000 4 Pileta de cocina un 122.000 5 Pileta de lavar un 122.000 6 Bañera común un 314.000 7 Bañera hidromasaje un 524.000 8 Accesorios de baño (jabonera, percha, etc) un 22.000 9 Colocación de calefón un 175.000 9 Colocación de ducha eléctrica un 33.000 Instalación eléctrica 1 Boca de luz un 53.000 Trabajo de Albañilería 1 Pilar de mampostería para medidor de 0,45x0,45x1,70 m no incluye cimiento ni nivelación un 480.000 2 Registro eléctrico c/ drenaje y tapa de 30x30x40 cm un 105.000 3 Idem anterior 40x40x70 cm un 131.000 4 Colocación caja aire acondicionado un 72.000 Puesto de medición provisorio 1 1 Monofásico 12 bocas 2 Trifásico 14 bocas Puesto de medición definitivo 2 1 Monofásico 14 bocas 2 Trifásico hasta 3A 18 bocas Tablero principal o seccional 1 Colocación de caja embutida en mampostería hasta 40x50 cm 3 bocas 2 Disyuntor TM de corte principal o seccional o de circuito unipolar 2 bocas 3 Idem anterior tripolar 3 bocas 4 Instalación de interruptor diferencial 6 bocas Líneas subterráneas (Incluye excavación a una profundidad de 0,50 m en tierra firme y sin piedra, instalación de eléctroducto con protección mecánica y cableado) 1 Monofásica de 4 a 10 mm m 7.000 2 Trifásica de 4 a 10 mm m 13.000 3 Trifásica de 16 a 25 mm m 21.000 Línea embutida en mampostería (incluye colocación de electroducto y cableado) 1 Monofásica de 4 mm m 7.000 2 Monofásica de 6 mm m 7.000 3 Monofásica de 10 mm m 8.000 4 Trifásica de 4 a 10 mm m 11.000 5 Trifásica de 16 a 25 mm m 13.000 Líneas aéreas
5 De guías metálicas y taparrollo p/ cortina de enrollar un 264.000 6 De reja de hierro entre marcos un 44.000 7 De reja de hierro aplicada a la pared un 61.000
8 Portón de hierro 1,00x1,50 m un 106.000
Salario Mínimo
El salario mínimo mensual legal que rige desde el 1 de julio de 2023, según Decreto N.º 9584/23 es de Gs. 2.680.373. El documento establece un reajuste de 5,1 % respecto al salario anterior —ajustado por última vez un año atrás—, y el jornal mínimo (diario) en Gs. 103 091 para el sector privado.
El ajuste del salario mínimo en Paraguay, desde la promulgación de la Ley 5764/16, se establece sobre la base de la variación interanual del Índice de Precios al Consumidor (IPC) y su impacto en la economía nacional, al mes de junio de cada año.
MANO DE OBRA Revista Mandu’a - 45 9 Balancín chico 40x40 cm sin revoque un 44.000 10 Balancín mediano 1,00x1,50 m sin revoque un 77.000 11 Balancín grande 2,00x1,80 m sin revoque un 98.000 12 Portón cochera de 3,00x1,50 m un 185.000 13 Baranda de escaleras m 23.000 14 Pasamanos,} m 18.000 15 Escalera metálica m 61.000 16 Puerta metálica corta fuego un 175.000 17 Puerta metálica mosquitera un 106.000 18 Tinglado, preparación y montaje m² 55.000 Pintura Pintura de pared 1 A la cal blanca m² 9.000 2 A la cal color m² 11.000 3 Al látex interior/exterior con enduido m² 24.000 4 Al látex interior/exterior sin enduido m² 17.000 5 Al látex exterior con enduido en altura m² 29.000 6 Al látex exterior sin enduido en altura m² 19.000 7 Al esmalte sintético interior/ exterior con enduido m² 23.000 Repintado de pared 1 Al látex interior o exterior m² 9.000 2 Al látex interior o exterior altura + de 5m m² 11.000 Enduído 1 De pared m² 12.000 2 De abertura de madera m² 15.000 Techo 1 Tejuelita a la cal y maderamem c/ esmalte sintético m² 17.000 2 Tejuelón y maderamem barnizado m² 17.000 3 Tejuelita o tejuelón barnizado y maderamem con esmalte sintético m² 17.000 4 Pintura de alero de 0,60 m m 20.000 Cielorrasos 1 Al látex con fijador sin enduido m² 13.000 2 Al látex con enduido m² 27.000 3 A la cal m² 10.000 4 Barnizado de machimbre m² 15.000 Aberturas de madera 1 Marco y hoja con esmalte sintético m² 26.000 2 Marco y hoja con barniz m² 20.000 Aberturas metálicas 1 Marco y hoja c/ cromato y esmalte sintético m² 17.000 2 Rejas, barandas y balancines c/ cromato y esmalte sint m² 24.000 3 Tejido de metal m² 17.000 Canaletas y bajadas 1 Con base p/ galvanizado y esmalte sintético m 10.000 Ladrillo visto, hormigón y piedra 1 Limpieza, curado y siliconado o barnizado m² 15.000 2 Limpieza, curado y siliconado o barnizado en altura m² 17.000 3 Limpieza, curado y pintura a la cal m² 12.000 4 Pintura texturada m² 24.000 Pintura en silleta 1 Hasta 30 m de altura m² 22.000 2 Desde 30 a 70 m de altura m² 35.000
Jornal de mercado 1 Capataz - día 208,800 hora 31.375 2 Oficial - día 167,000 hora 26.000 3 Medio oficial - día 135,700 hora 20.875 4 Ayudante - día 94,000 hora 14.875 Honorario técnicos 01 Dibujante hora 28.000 02 Dibujante por lámina un 418.000 03 Calculista m2 20.000 04 Cómputo métrico m2 4.000 05 Presupuesto de obra m2 8.000 06 Copias Plotter por lámina un 11.000
COSTEO DE OBRA
TRABAJOS PRELIMINARES
Cartel de Obra de 1.40x2.80m c/ marco metálico y lona. A retirar y sin colocación)
COSTEO
DE OBRA
Relleno y Compactación Tierra gorda, m3 1,00 64.000,00 64.000,00 Mano de obra, m3 1,00 44.000,00 44.000,00 Total por m3 108.000,00
Cartel de obra, un 1,00 450.000,00 450.000,00 Total por un 450.000,00 Vallado de Obra Chapa cincalum Nº 28, 2.44x0,90, un 0,50 109.000,00 54.500,00 Puntal de eucalipto 3x3”, pulg/m 10,00 650,00 6.500,00 Clavo con cabeza de plomo, un 4.00 600,00 2.400,00 MO (armado), m2 1,00 31.000,00 31.000,00 MO (desarmado), m2 1,00 11.000,00 11.000,00 Total por m2 105.400,00 Zapata fck=18MPa Cemento tipo 1, kg 300,00 1.100,00 330.000,00 Arena lavada, m3 0,70 65.000,00 45.500,00 Piedra triturada de IV, tn 1,40 120.000,00 168.000,00 Varilla conformada, kg 65,00 10.000,00 650.000,00 Alambre negro de atar, kg 0,30 25.000,00 7.500,00 Mano de obra, m3 1,00 650.000,00 650.000,00 Total por m3 1.851.000,00 Columna fck=21MPa Cemento tipo 1, kg 300,00 1.100,00 330.000,00 Arena lavada, m3 0,70 65.000,00 45.500,00 Piedra triturada de IV, tn 1,40 120.000,00 168.000,00 Varilla conformada, kg 95,00 10.000,00 950.000,00 Alambre negro de atar, kg 0,40 25.000,00 10.000,00 Clavo 1” a 7”, kg 0,40 18.000,00 7.200,00 Reoplast fluidificante kg 3,50 19.850,00 69.475,00 Mano de obra m3 1,00 800.000,00 800.000,00 Total por m3 2.380.175,00 Viga fck=21MPa Cemento tipo 1, kg 300,00 1.100,00 330.000,00 Arena lavada, m3 0,70 65.000,00 45.500,00 Piedra triturada de IV, tn 1,40 120.000,00 168.000,00 Varilla conformada, kg 90,00 10.000,00 900.000,00 Alambre negro de atar, kg 0,40 25.000,00 10.000,00 Clavo 1” a 7”, kg 0,40 18.000,00 7.200,00 Reoplast fluidificante kg 3,00 19.850,00 59.550,00 Mano de obra, m3 1,00 800.000,00 800.000,00 Total por m3 2.320.250,00 Losa fck=21MPa Cemento tipo 1, kg 350,00 1.100,00 385.000,00 Arena lavada, m3 0,70 65.000,00 45.500,00 Piedra triturada de IV, tn 1,30 120.000,00 156.000,00 Varilla conformada, kg 80,00 10.000,00 800.000,00 Alambre negro de atar, kg 0,40 25.000,00 10.000,00 Clavo 1” a 7”, kg 0,30 18.000,00 5.400,00 Reoplast fluidificante kg 4,00 19.850,00 79.400,00 Mano de obra, m3 1,00 800.000,00 800.000,00 Total por m3 2.281.300,00 Encadenado Inferior 13x20 en PB Cemento tipo 1, kg 10,00 1.100,00 11.000,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Piedra triturada de IV, tn 0,04 120.000,00 4.800,00 Varilla conformada, kg 3,20 10.000,00 32.000,00 Alambre negro de atar, kg 0,10 25.000,00 2.500,00 Clavo 1” a 7”, kg 0,10 18.000,00 1.800,00 Mano de obra, 1,00 30.000,00 Total por ml 83.400,00 Encadenado 13x30 cm Cemento tipo 1, kg 12,00 1.100,00 13.200,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Piedra triturada de IV, tn 0,05 120.000,00 6.000,00 Varilla conformada, kg 3,60 10.000,00 36.000,00 Alambre negro de atar, kg 0,10 25.000,00 2.500,00 Clavo 1” a 7”, kg 0,10 18.000,00 1.800,00 Mano de obra, ml 1,00 33.000,00 Total por ml 93.800,00 Encadenado 30x30 cm Cemento tipo 1, kg 27,00 1.100,00 29.700,00 Arena lavada, m3 0,06 65.000,00 3.900,00 Piedra triturada de IV, tn 0,13 120.000,00 15.600,00 Varilla conformada, kg 4,00 10.000,00 40.000,00 Alambre negro de atar, kg 0,10 25.000,00 2.500,00 Clavo 1” a 7”, kg 0,10 18.000,00 1.800,00 Mano de obra, ml 1,00 37.500,00 Total por ml 131.000,00 Escalera de HºAº fck=21MPa - 15 escalones 0.30 x 1.10m y 1 descanso Cemento tipo 1, kg 350,00 1.100,00 385.000,00 Arena lavada, m3 0,70 65.000,00 45.500,00 Piedra triturada de IV, tn 1,40 120.000,00 168.000,00 Varilla conformada, kg 110,00 10.000,00 1.100.000,00 Alambre negro de atar, kg 5,00 25.000,00 125.000,00 Clavo 1” a 7”, kg 0,40 18.000,00 7.200,00 Reoplast fluidificante kg 4,00 19.850,00 79.400,00 Mano de obra, C/escalón 17,00 125.000,00 2.125.000,00 Total por un 4.035.100,00 Losa Rap h=12+5=17cm, luces hasta 4,70m (1:2:3) Cemento tipo 1, kg 22,80 1.100,00 25.080,00 Arena lavada, m3 0,04 65.000,00 2.600,00 Piedra triturada de V, tn 0,09 120.000,00 10.800,00 Varilla conformada, kg 1,80 10.000,00 18.000,00 Alambre negro de atar, kg 0,06 25.000,00 1.500,00 Viguetas y ladrillos, m2 1,00 78.500,00 78.500,00 Mano de obra, m2 1,00 80.000,00 80.000,00 Total por m2 216.480,00 Losa Rap h=16+5=21cm, luces mayor a 4,70m (1:2:3:5) Cemento tipo 1, kg 24,20 1.100,00 26.620,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Piedra triturada de V, tn 0,11 120.000,00 12.600,00 Varilla conformada, kg 1,80 10.000,00 18.000,00 Alambre negro de atar, kg 0,06 25.000,00 1.500,00 Viguetas y ladrillos, m2 1,00 85.500,00 85.500,00
ESTRUCTURAS DE HORMIGON ARMADO - Revista Mandu’a 46
De
(1:2:10) - A la vista
Mano de obra, m2 1,00 80.000,00 80.000,00 Total por m2 227.470,00 Losa PreRap h=25cm, luz mayor a 7,60m (1:2:3:5) Cemento tipo 1, kg 32,00 1.100,00 35.200,00 Arena lavada, m3 0,06 65.000,00 3.900,00 Piedra triturada de V, tn 0,15 120.000,00 18.000,00 Varilla conformada, kg 1,60 10.000,00 16.000,00 Alambre negro de atar, kg 0,06 25.000,00 1.500,00 Pre losa y ladrillos, m2 1,00 135.000,00 135.000,00 Uso de grúa m2 1,00 11.000,00 11.000,00 Mano de obra, m2 1,00 30.000,00 30.000,00 Total por m2 250.600,00 Losa Listalosa Cemento tipo 1, kg 18,00 1.100,00 19.800,00 Piedra triturada de V, tn 0,08 120.000,00 9.600,00 Arena lavada, m3 0,03 65.000,00 2.145,00 Varilla conformada, kg 1,87 10.000,00 18.700,00 Vigueta listalosa, m2 1,00 125.000,00 125.000,00 MO colocacion Listalosa un 1,00 45.155,00 45.155,00 Total por m2 220.400,00 Piso HºAº fck=21MPa - Tráfico ligero 10 cm Cemento tipo 1, kg 35,00 1.100,00 38.500,00 Arena lavada de rio, m3 0,07 65.000,00 4.550,00 Piedra triturada de IV, tn 0,13 120.000,00 15.600,00 Varilla conformada, kg 5,00 10.000,00 50.000,00 Varilla lisa, kg 1,00 11.500,00 11.500,00 Alambre negro de atar, kg 0,40 25.000,00 10.000,00 Clavo 1” a 7”, kg 0,40 18.000,00 7.200,00 REOPLAST Fluidificante, kg 0,35 19.850,00 6.948,00 SIKAFLEX Sellador de juntas - 300ml, pomo 0,33 57.000,00 18.810,00 PAVIDUR Endurecedor superficial, kg 1,23 7.300,00 8.979,00 Mano de obra, m2 1,00 36.000,00 36.000,00 Total por m2 208.087,00 FUNDACIONES Cimiento PBC con cal (1/2:1:4) Piedra bruta blanca, m3 1,20 150.000,00 180.000,00 Cemento tipo 1, kg 46,00 1.100,00 50.600,00 Cal triturada, kg 30,00 1.225,00 36.750,00 Arena lavada, m3 0,30 65.000,00 19.500,00 Mano de obra PBC, m3 1,00 94.000,00 94.000,00 MO excavación, m3 1,00 39.000,00 39.000,00 Total por m3 419.850,00 Idem anterior sin cal (1:12) m3 382.920,00 Cimiento de H° de Cascotes - Tierra Gorda Tierra gorda, m3 0,60 64.000,00 38.400,00 Cemento tipo 1, kg 80,00 1.100,00 88.000,00 Cascotillo cerámico, m3 0,80 99.500,00 79.600,00 MO excavación, m3 1,00 39.000,00 39.000,00 Mano de obra PBC, 1,00 65.000,00 Total por m3 310.000,00 Cimiento de H° de Cascotes - Arena Lavada m3 442.000,00 Hormigón Ciclopeo (1:3:6) Piedra bruta blanca, m3 0,40 150.000,00 60.000,00 Cemento tipo 1. kg 225,00 1.100,00 247.500,00 Arena lavada, m3 0,40 65.000,00 26.000,00 Piedra triturada de IV, tn 1,05 120.000,00 126.000,00 Mano de obra, m3 1,00 187.000,00 187.000,00 MO excavación, m3 1,00 39.000,00 39.000,00 Total por m3 685.500,00 MAMPOSTERIAS De Nivelación Con ladrillo común y junta de 2 cm De 0.30 m de ancho (1:2:8) Ladrillo común, un 122,00 700,00 85.400,00 Cemento tipo 1, kg 14,10 1.100,00 15.510,00 Cal triturada, kg 13,30 1.225,00 16.293,00 Arena lavada, m3 0,10 65.000,00 6.500,00 Mano de obra, m2 1,00 46.000,00 Total por m2 169.703,00 De 0.30 m armada (1:4) Ladrillo comun, un 122,00 700,00 85.400,00 Cemento tipo 1, kg 16,00 1.100,00 17.600,00 Arena lavada , m3 0,10 65.000,00 6.500,00 Varilla conformada , kg 1,60 10.000,00 16.000,00 Mano de obra, m2 1,00 53.000,00 Total por: m2 178.500,00 De 0.45 m de ancho (1:2:8) Ladrillo comun, un 187,00 700,00 130.900,00 Cemento tipo 1, kg 23,10 1.100,00 25.410,00 Cal triturada , kg 21,90 1.225,00 26.828,00 Arena lavada , m3 0,16 65.000,00 10.400,00 Mano de obra, m2 1,00 57.000,00 Total por: m2 250.538,00 De Elevación Con ladrillo común y junta de 2 cm De 0.15 m (1:2:10) Ladrillo común, un 65,00 700,00 45.500,00 Cemento tipo 1, kg 5,74 1.100,00 6.314,00 Cal triturada, kg 5,53 1.225,00 6.774,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Mano de obra, m2 1,00 30.000,00 Total por: m2 91.838,00 De 0.15 m (1:2:10) - A la vista Ladrillo común, un 65,00 700,00 45.500,00 Cemento tipo 1, kg 5,74 1.100,00 6.314,00 Cal triturada, kg 5,53 1.225,00 6.774,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Mano de obra, m2 1,00 39.000,00 39.000,00 Total por: m2 100.838,00 De 0.20 m (1:2:10) Ladrillo común, un 95,00 700,00 66.500,00 Cemento tipo 1, kg 8,80 1.100,00 9.680,00 Cal triturada, kg 8,50 1.225,00 10.413,00 Arena lavada, m3 0,09 65.000,00 5.850,00 Mano de obra, m2 1,00 36.000,00 Total por: m2 128.443,00
0.20 m
Ladrillo común, un 95,00 700,00 66.500,00 Cemento tipo 1, kg 8,80 1.100,00 9.680,00 Cal triturada, kg 8,50 1.225,00 10.413,00 Arena lavada, m3 0,09 65.000,00 5.850,00 Mano de obra, m2 1,00 44.000,00 Total por: m2 136.443,00 De 0.30 m (1:2:10) Ladrillo común, un 122,00 700,00 85.400,00 Cemento tipo 1, kg 11,80 1.100,00 12.980,00
Revista Mandu’a - 47
COSTEO DE OBRA
COSTEO DE OBRA
De
m (1:2:10) y junta de 1.5 cm
Cal triturada, kg 11,40 1.225,00 13.965,00 Arena lavada, m3 0,10 65.000,00 6.500,00 Mano de obra, m2 1,00 46.000,00 Total por: m2 164.845,00
Ladrillo común, un 30,00 700,00 21.000,00 Cemento tipo 1, kg 0,90 1.100,00 990,00 Cal triturada, kg 0,85 1.225,00 1.041,00 Arena lavada, m3 0,01 65.000,00 520,00 Mano de obra, m2 1,00 21.000,00 21.000,00 Total por: m2 44.551,00 De Elevación
Huecos
cm De 0.15 m (1:2:8) Ladrillo 6 tubos de 1ra, 12x18x25cm Ita Yby, un 20,00 1.298,00 25.960,00 Cemento tipo 1, kg 1,80 1.100,00 1.980,00 Cal triturada, kg 1,70 1.225,00 2.083,00 Arena lavada, m3 0,01 65.000,00 845,00 Mano de obra, m2 1,00 24.000,00 Total por: m2 54.868,00 De 0.15 m (1:2:8) 1 cara vista Ladrillo 6 tubos de 1ra, 12x18x25 cm Ita Yby, un 20,00 1.298,00 25.960,00 Cemento tipo 1, kg 1,80 1.100,00 1.980,00 Cal triturada, kg 1,70 1.225,00 2.083,00 Arena lavada, m3 0,01 65.000,00 845,00 Mano de obra, m2 1,00 28.000,00 Total por: m2 58.868,00 De 0.20 m (1:2:8) Ladrillo hueco 18x18x25 Ita Yby un 19,00 2.200,00 41.800,00 Cemento tipo 1, kg 2,80 1.100,00 3.080,00 Cal triturada, kg 2,70 1.225,00 3.308,00 Arena lavada, m3 0,02 65.000,00 1.235,00 Mano de obra, m2 1,00 34.000,00 34.000,00 Total por: m2 83.423,00 De 0.20 m (1:2:8) Ladrillo 6 tubos de 1ra, 8x18x25 cm Ita Yby un 41,00 1.177,00 48.257,00 Cemento tipo 1, kg 5,40 1.100,00 5.940,00 Cal triturada, kg 5,10 1.225,00 6.248,00 Arena lavada, m3 0,04 65.000,00 2.405,00 Mano de obra, m2 1,00 34.000,00 Total por: m2 96.850,00 De Elevación a la Vista Con ladrilllo cerámico laminado y junta de 1,5 cm De 0.15 m (1:2:8) Ladrillo de 1ra A, 6x12x25 cm Ita Yby, un 45,00 1.265,00 56.925,00 Cemento tipo 1, kg 5,60 1.100,00 6.160,00 Cal triturada, kg 5,30 1.225,00 6.493,00 Arena lavada, m3 0,04 65.000,00 2.470,00 Mano de obra, m2 1,00 39.000,00 Total por: m2 111.048,00 Elevaciones Varias Sardinel de Ladrillos Comunes Ladrillo común, un 16,00 700,00 11.200,00 Cemento tipo 1, kg 2,10 1.100,00 2.310,00 Cal triturada, kg 0,90 1.225,00 1.103,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 46.000,00 Total por: m2 61.263,00 Sardinel de Ladrillos Laminados Ladrillo laminado de 1ra A, 6x12x25cm Ita Yby, un 14,00 1.265,00 17.710,00 Cemento tipo 1, kg 2,10 1.100,00 2.310,00 Cal triturada, kg 0,90 1.225,00 1.103,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 46.000,00 46.000,00 Total por: m2 67.773,00 Ladrillo Convocó Ladrillo convocó recto de 1ra, 19x19x10 cm Yoayu, un 25,00 2.644,00 66.100,00 Cemento tipo 1, kg 8,00 1.100,00 8.800,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Mano de obra, m2 1,00 33.000,00 33.000,00 Total por: m2 116.050,00 Muro de Piedra Bruta de 30 cm (1/2:1:4) Piedra bruta blanca, m3 0,30 150.000,00 45.000,00 Cemento tipo 1, kg 12,00 1.100,00 13.200,00 Cal triturada, kg 14,00 1.225,00 17.150,00 Arena lavada, m3 0,10 65.000,00 6.500,00 Mano de obra, m2 1,00 72.000,00 Total por: m2 153.850,00 Pilar de Ladrillo Común 30x30 (1:1:6) Ladrillo común, un 35,00 700,00 24.500,00 Cemento tipo 1, kg 10,00 1.100,00 11.000,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Mano de obra, ml 1,00 33.000,00 33.000,00 Total por: m2 75.350,00 Pilar de Ladrillo Común 30x30 (1:1:6) - A la vista Ladrillo común un 35,00 700,00 24.500,00 Cemento tipo 1, kg 10,00 1.100,00 11.000,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Mano de obra, ml 1,00 39.000,00 39.000,00 Total por: m2 81.350,00 Muralla de Ladrillo Común (e=0.15m, h=2.00m, con pilares de 0.30 x 0.30 cada 2.00m) Cimiento PBC con cal, m3 0,12 419.850,00 50.382,00 Nivelación 0.30 m, m2 0,40 169.703,00 67.881,00 Aislacion horizontal 0,15 m con asfalto, ml 1,30 18.844,00 24.497,00 Elevacion de 0,15 m con ladrillo comun a la vista, m2 1,40 100.838,00 141.174,00 Pilar de ladrillo comun 0.30x0.30 m a la vista, ml 2,00 75.350,00 150.700,00 Total por: m2 434.634,00 AISLACION Horizontal 0.30 con asfalto Cemento tipo 1, kg 1,80 1.100,00 1.980,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Negrolin, lt 1,00 12.888,00 12.888,00 Mano de obra, ml 1,00 15.000,00 Total por: ml 31.818,00 - Revista Mandu’a 48
0.07
Con Ladrillos Cerámicos
y junta de 1,5
Horizontal 0.15 con asfalto Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Negrolin, lt 0,50 12.888,00 6.444,00 Mano de obra, ml 1,00 10.000,00 Total por: ml 18.844,00 Vertical con Panderete 0.15 m Ladrillo común, un 27,00 700,00 18.900,00 Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Arena lavada, m3 0,30 65.000,00 19.500,00 Negrolin, lt 2,00 12.888,00 25.776,00 Betocem hidrófugo, l 0,25 6.060,00 1.515,00 Mano de obra, m2 1,00 35.500,00 Total por: ml 106.691,00 De Losa con Piso de Tejuelita Prensada Cascotillo cerámico, m3 0,07 99.500,00 6.965,00 Cemento tipo 1, kg 10,00 1.100,00 11.000,00 Cal triturada, kg 5,00 1.225,00 6.125,00 Arena lavada, m3 0,07 65.000,00 4.550,00 Membrana asfáltica 4 mm Casarino, m2 1,10 17.500,00 19.250,00 Bitumex, lt 0,25 12.888,00 3.222,00 Tejuelita Yoayu de 1ra A, un 26,00 473,00 12.298,00 Mano de obra (piso), m2 1,00 10.000,00 Mano de obra (aislación), m2 1,00 69.000,00 Total por: m2 142.410,00 De Losa Para Baño Cemento tipo 1, kg 7,00 1.100,00 7.700,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Negrolin, lt 1,50 12.888,00 19.332,00 Betocem hidrófugo, l 0,25 6.060,00 1.515,00 Mano de obra, m2 1,00 30.000,00 Total por: m² 59.847,00 DINTELES De Varilla Sobre Abertura Cemento tipo 1, kg 3,00 1.100,00 3.300,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Varilla conformada, kg 0,80 10.000,00 8.000,00 Mano de obra, 1,00 5.000,00 Total por: ml 19.550,00 De Hormigón Prefabricado Dintel 1m x 14cm, un 1,00 30.100,00 30.100,00 Mano de obra, ml 1,00 15.000,00 15.000,00 Total por: ml 45.100,00 CONTRAPISOS De 7 cm (¼:1:4:6) Cemento tipo 1, kg 4,00 1.100,00 4.400,00 Cal triturada, kg 5,00 1.225,00 6.125,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Cascotillo cerámico, m3 0,07 99.500,00 6.965,00 Mano de obra, m2 1,00 15.000,00 Total por: m² 34.440,00 De 10 cm (¼:1:4:6) Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Cal triturada, kg 6,00 1.225,00 7.350,00 Arena lavada, m3 0,04 65.000,00 2.600,00 Cascotillo cerámico, m3 0,09 99.500,00 8.955,00 Mano de obra, m4 1,00 18.000,00 Total por: m² 42.405,00 De 20 cm
Losa Sanitaria Cemento tipo 1, kg 7,00 1.100,00 7.700,00 Cal triturada, kg 10,00 1.225,00 12.250,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Cascotillo cerámico, m3 0,09 99.500,00 8.955,00 Mano de obra, m² 1,00 17.500,00 Total por: m² 49.655,00 REVOQUES De Paredes A 1 Capa, Espesor 1.5 cm (1:4:16) con hidrófugo Cemento tipo 1, kg 1,50 1.100,00 1.650,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Betocem hidrófugo, l 0,25 6.060,00 1.515,00 Mano de obra, m2 1,00 22.000,00 Total por: m² 31.365,00 A 1 Capa, Espesor 1.5 cm (1:4:16) sin hidròfugo m² 29.850,00 Salpicado (1:3) Cemento tipo 1, kg 3,00 1.100,00 3.300,00 Arena lavada, m3 0,01 65.000,00 650,00 Ceresita hidrófugo, kg 0,25 6.150,00 1.538,00 Mano de obra, m2 1,00 22.000,00 22.000,00 Total por: m² 27.488,00 Azotada Impermeable (1:3), Espesor 0.5 cm Cemento tipo 1, kg 2,70 1.100,00 2.970,00 Arena lavada, m3 0,01 65.000,00 650,00 Ceresita hidrófugo, kg 0,30 6.150,00 1.845,00 Mano de obra, m2 1,00 7.000,00 7.000,00 Total por: m² 12.465,00 De Cielorrasos (1:4:12) Cemento tipo 1, kg 1,60 1.100,00 1.760,00 Cal triturada, kg 5,10 1.225,00 6.248,00 Arena lavada, m3 0,01 65.000,00 650,00 MO azotada adherencia, m2 1,00 7.000,00 MO revoque 1 capa , m2 1,00 22.000,00 Total por: m² 37.658,00 TECHOS Teja Española s/ Tejuelón c/ Madera de Ybyrapyta Teja española Yoayu un 28,00 1.809,00 50.652,00 Tejuelón de 1ra Ita Yby un 10,00 2.288,00 22.880,00 Tirante 2x5” de ybyrapyta, pulg/m 20,00 3.700,00 74.000,00 Viga 4x8” de ybyrapyta, pulg/m 3,80 5.000,00 19.000,00 Liston de 1½ x 2”, ml 0,22 5.000,00 1.100,00 Cemento tipo 1, kg 1,30 1.100,00 1.430,00 Cal triturada, kg 2,60 1.225,00 3.185,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Clavo 2”, kg 0,25 18.000,00 4.500,00 Bitumex, lt 0,50 12.888,00 6.444,00 MO montaje viga, ml 0,20 47.000,00 9.400,00 Mano de obra, m2 1,00 85.000,00 85.000,00 Total por: m² 279.541,00 Teja Española sobre Tejuelita Teja de 1ra Yoayu, un 28,00 1.809,00 50.652,00 Tejuelita Ita Yby un 30,00 473,00 14.190,00 Tirante 2x5” de ybyrapyta, pulg/m 20,00 3.700,00 74.000,00 Alfajia de ybyrapyta 1x3”, ml 4,00 10.000,00 40.000,00 Cemento tipo 1, kg 1,30 1.100,00 1.430,00 COSTEO DE OBRA Revista Mandu’a - 49
en
COSTEO DE OBRA
Cal triturada, kg 2,60 1.225,00 3.185,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Clavo 2”, kg 0,25 18.000,00 4.500,00 Negrolin, lt 0,50 12.888,00 6.444,00 Mano de obra, m2 1,00 79.000,00 79.000,00 Total por: m² 275.351,00 Teja Francesa, Marsellesa o Romana s/ Machimbre Teja francesa de 1ra A Yoayu un 16,00 2.720,00 43.520,00 Machimbre de ybyrapyta de 1x3”, m2 1,05 37.000,00 38.850,00 Tirante 2x5” de ybyrapyta, pulg/m 24,00 3.700,00 88.800,00 Liston de cedro 1x2”, ml 2,00 5.000,00 10.000,00 Liston de cedro 1x1”, ml 2,50 5.000,00 12.500,00 Clavo, kg 0,25 18.000,00 4.500,00 Negrolin, lt 0,50 12.888,00 6.444,00 Alambre negro de atar, kg 0,10 25.000,00 2.500,00 Mano de obra, m2 1,00 79.000,00 79.000,00 Total por: m² 286.114,00 Teja de Cemento Romana King sobre Machimbre Teja de cemento King, un 10,00 7.500,00 75.000,00 Machimbre de ybyrapyta 1x3”, m2 1,05 37.000,00 38.850,00 Tirante de ybyrapyta 2x5”, pulg/m 24,00 3.700,00 88.800,00 Liston de cedro 1x1”, ml 2,50 5.000,00 12.500,00 Liston de cedro 1x2”, ml 2,00 5.000,00 10.000,00 Negrolin, lt 0,50 12.888,00 6.444,00 Mano de obra, m2 1,00 79.000,00 79.000,00 Total por: m² 310.594,00 Chapa N° 28 sobre Estructura de Caños Metálicos Caño C 30x50x1.20 mm, ml 1,05 9.500,00 9.975,00 Caño 20x30x1.20 mm, ml 1,05 6.170,00 6.479,00 Tornillo tirafondo autoroscable 2”, un 4,00 500,00 2.000,00 Chapa cincalum Nº 28, 2.44x0,90, un 0,50 109.000,00 54.500,00 Electrodo, kg 0,05 32.000,00 1.600,00 Mano de obra, m2 1,00 26.000,00 26.000,00 Total por: m² 100.554,00 Chapa N° 28 sobre Estructura de Varillas Torsionadas Varilla torsionada, kg 6,00 11.000,00 66.000,00 Chapa cincalum Nº 28, 2.44x0,90, un 0,50 109.000,00 54.500,00 Gancho para tinglado, un 3,00 1.000,00 3.000,00 Electródo, kg 0,07 32.000,00 2.240,00 Pintura antióxido, lt 0,05 35.277,00 1.764,00 Mano de obra, m2 1,00 70.000,00 70.000,00 Total por: m² 197.504,00 Chapa de Fibrocemento Ondulada 6 mm Chapa, un 0,40 96.000,00 38.400,00 Tirante 2x5” de ybyrapyta, pulg/m 5,00 3.700,00 18.500,00 Clavo 2” a 7”, kg 0,03 18.000,00 540,00 Mano de obra, m2 1,00 26.000,00 26.000,00 Total por: m² 83.440,00 Entrepiso de Madera Tirante de ybyrapyta 2x5”, pulg/m 20,00 3.700,00 74.000,00 Machimbre de ybyrapyta 1x3”, m2 1,10 37.000,00 40.700,00 Clavo, kg 0,25 18.000,00 4.500,00 Mano de obra, m2 1,00 30.000,00 30.000,00 Total por: m² 149.200,00 PISOS Baldosa Calcárea Baldosa base gris 20x20, m2 1,05 40.000,00 42.000,00 Cemento tipo 1, kg 4,00 1.100,00 4.400,00 Cal triturada, kg 3,00 1.225,00 3.675,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Pastina base gris, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 26.000,00 Total por: m² 79.225,00 Mosaico Granítico (base gris 30x30cm) Mosaico granítico, m2 1,05 63.000,00 66.150,00 Cemento tipo 1, kg 8,00 1.100,00 8.800,00 Cal triturada, kg 7,00 1.225,00 8.575,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Pastina base gris, kg 0,75 6.000,00 4.500,00 Mano de obra pulido, m2 1,00 26.000,00 26.000,00 Mano de obra, m2 1,00 26.000,00 26.000,00 Total por: m² 141.975,00 Mosaico Granítico (base blanca 30x30cm) m² 149.325,00 Mosaico Graníto Lavado (para exterior 30x30cm) m² 105.213,00 Cerámica Esmaltada Cecafi 32 x 57 cm m2 1,05 34.000,00 35.700,00 Mezcla adhesiva, kg 3,50 1.198,00 4.193,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 34.000,00 34.000,00 Total por: m² 75.093,00 Ceramica 45x45 cm Cecafi 45 x 45 m2 1,05 40.600,00 42.630,00 Mezcla adhesiva, kg 2,00 1.198,00 2.396,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 34.000,00 34.000,00 Total por: m² 80.226,00 Porcelanato 60x60 cm Porcelanato, m2 1,05 105.000,00 110.250,00 Mezcla adhesiva, kg 2,00 1.198,00 2.396,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 34.000,00 34.000,00 Total por: m² 147.846,00 Layota 28x28cm Layota de 1ra A Yoayu, un 12,00 1.666,00 19.992,00 Cemento tipo 1, kg 4,00 1.100,00 4.400,00 Cal triturada, kg 3,00 1.225,00 3.675,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Mano de obra, m2 1,00 26.000,00 Total por: m² 56.017,00 Plancha para Revestido de Escalera Plancha granítica base gris, ml 5,00 420.000,00 2.100.000,00 Mano de obra, un 17,00 18.000,00 306.000,00 Total por: m² 2.406.000,00 Piedra Losa Rompecabeza Piedra losa blanca, m2 1,05 35.000,00 36.750,00 Cemento tipo 1, kg 6,00 1.100,00 6.600,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Mano de obra, m2 1,00 39.000,00 39.000,00 Total por: m² 89.200,00 Piedra losa Blanca Cuadrada Pulida Piedra losa blanca cuadrada pulida, m2 1,00 95.000,00 95.000,00 Cemento tipo 1, kg 6,00 1.100,00 6.600,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Arena lavada,, m3 0,03 65.000,00 1.950,00 -
50
Revista Mandu’a
Mano de obra, m2 1,00 39.000,00 Total por: m² 147.450,00 Alisada de Cemento Cemento tipo 1, kg 10,00 1.100,00 11.000,00 Arena lavada, m3 0,01 65.000,00 650,00 Oxido rojo, kg 0,02 25.000,00 500,00 Mano de obra, m2 1,00 24.000,00 Total por: m² 36.150,00 Baldosones de Hormigón (40x40x3cm) Baldosón de hormigón, m2 1,10 37.000,00 40.700,00 Cemento tipo 1, kg 6,00 1.100,00 6.600,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Cal triturada, kg 4,00 1.225,00 4.900,00 Mano de obra, m2 1,00 26.000,00 Total por: m² 80.150,00 Carpeta para Piso Cerámico o Alfombra Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Betocem hidrófugo, l 0,25 6.060,00 1.515,00 Mano de obra, m2 1,00 18.000,00 Total por: m² 26.315,00 Alfombra (2mm sin carpeta) Alfombra multipiso, m2 1,10 13.000,00 14.300,00 Cemento de contacto, lt 0,20 23.000,00 4.600,00 Solvente 700 cc, un 0,10 12.000,00 1.200,00 Mano de obra, m2 1,00 18.000,00 Total por: m² 38.100,00 Empedrado Piedra bruta blanca, m3 0,20 150.000,00 30.000,00 Arena lavada, m3 0,15 65.000,00 9.750,00 Ripio de piedra, tn 0,07 70.000,00 4.900,00 Mano de obra, m2 1,00 17.000,00 Total por: m² 61.650,00 Hormigón Armado 12 cm Cemento tipo 1, kg 35,00 1.100,00 38.500,00 Arena lavada, m3 0,06 65.000,00 3.900,00 Piedra triturada de IV, tn 0,20 120.000,00 24.000,00 Varilla conformada, kg 8,00 10.000,00 80.000,00 Mano de obra, m2 1,00 36.000,00 Total por: m² 182.400,00 ZOCALOS Cemento Alisado Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 8.000,00 Total por: ml 9.750,00 Calcáreo Base Gris Zócalo 10x25 cm, ml 1,05 19.000,00 19.950,00 Cemento tipo 1, kg 0,50 1.100,00 550,00 Cal triturada, kg 0,50 1.225,00 613,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 13.000,00 Total por: ml 34.763,00 Madera ¾ x 3”, Zocalo de cedro, ml 1,05 6.500,00 6.825,00 Tarugo plástico Nº 8, un 2,00 5.700,00 11.400,00 Mano de obra, ml 1,00 13.000,00 Total por: ml 31.225,00 Alfombra Alfombra multipiso 2 mm, m2 0,10 13.000,00 1.300,00 Mano de obra, ml 1,00 13.000,00 Total por: ml 14.300,00 Cerámica Esmaltada Cecafi 32 x 57 cm m2 0,20 34.000,00 6.800,00 Mezcla adhesiva, kg 0,30 1.198,00 359,00 Mano de obra, ml 1,00 13.000,00 13.000,00 Total por: ml 20.159,00 Mosaico Granítico (base blanca pulido 10x30cm) Zócalo granítico, ml 1,05 30.000,00 31.500,00 Cemento tipo 1, kg 0,50 1.100,00 550,00 Cal triturada, kg 0,50 1.225,00 613,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra pulido, m2 0.10 26.000,00 2.600,00 Mano de obra, ml 1,00 13.000,00 Total por: ml 48.913,00 Mosaico Granitico (base gris pulido 10x30cm) ml Layota 28x10cm Zócalo de layota, un 3,50 2.530,00 8.855,00 Cemento tipo 1, kg 0,50 1.100,00 550,00 Cal triturada, kg 0,50 1.225,00 613,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 13.000,00 13.000,00 Total por: ml 23.688,00 CIELORRASO De machimbre c/ armazón de madera, no incluye corniza Liston de cedro 1x2”, ml 10,00 5.000,00 50.000,00 Machimbre de eucalipto ½ x 3”, 1,10 37.000,00 40.700,00 Clavo, kg 0,25 18.000,00 4.500,00 Mano de obra, m2 1,00 35.500,00 35.500,00 Total por: m² 130.700,00 REVESTIDOS “No incluye la base previa” Piso Pared CECAFI 32 x 57 cm CECAFI 32 x 57 cm m2 1,05 34.000,00 35.700,00 Mezcla adhesiva, kg 3,50 1.198,00 4.193,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 32.000,00 32.000,00 Total por: m² 73.093,00 Porcelanato 60 x 60 cm Porcelanato 60 x 60 cm m2 1,05 105.000,00 110.250,00 Mezcla adhesiva, kg 3,50 1.198,00 4.193,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 32.000,00 32.000,00 Total por: m² 147.643,00 Piso Pared Forte Havana 31 x 31 cm Forte Havana 31 x 31 cm m2 1,05 47.000,00 49.350,00 Mezcla adhesiva, kg 3,50 1.198,00 4.193,00 Pastina base blanca, kg 0,20 6.000,00 1.200,00 Mano de obra, m2 1,00 32.000,00 32.000,00 Total por: m² 86.743,00
Revista Mandu’a - 51
COSTEO DE OBRA
COSTEO DE OBRA
Ladrillejo Ladrillejo de 1ra Yoayu un 50,00 765,00 38.250,00 Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Mano de obra, m2 1,00 15.000,00 Total por: m² 60.050,00 Piedra Laja Fina (1 a 2 cm de espesor) Piedra laja fina, m2 1,05 50.000,00 52.500,00 Cemento tipo 1, kg 3,00 1.100,00 3.300,00 Cal triturada, kg 2,50 1.225,00 3.063,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Mano de obra, m2 1,00 45.000,00 Total por: m² 105.153,00 Boca Desagüe Abierta 20x20x20cm Ladrillo común, un 50,00 700,00 35.000,00 Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Arena lavada, m3 0,04 65.000,00 2.600,00 Cal triturada, kg 5,00 1.225,00 6.125,00 Rejilla de hierro de 20x20 cm, un 1,00 37.000,00 37.000,00 Mano de obra, un 1,00 79.300,00 Total por: un 165.525,00 Boca Desagüe Abierta 30x30x30cm Ladrillo común, un 65,00 700,00 45.500,00 Cemento tipo 1, kg 7,00 1.100,00 7.700,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Cal triturada, kg 7,00 1.225,00 8.575,00 Rejilla de hierro de 30x30 cm, un 1,00 75.000,00 75.000,00 Mano de obra, un 1,00 79.300,00 79.300,00 Total por: un 219.325,00 Boca Desagüe Abierta 40x40x40cm un 308.508,00 Registro 30x30x30cm Ladrillo común, un 65,00 700,00 45.500,00 Cemento tipo 1, kg 7,00 1.100,00 7.700,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Cal triturada, kg 7,00 1.225,00 8.575,00 Tapa Hº 30x30x3 cm, un 1,00 35.000,00 35.000,00 Mano de obra, un 1,00 113.000,00 113.000,00 Total por: un 219.325,00 Registro 40x40x40cm un 308.588,00 Registro 60x60x50cm un 417.150,00 Caño PVC 40mm desagüe Caño desagüe PVC, ml 1,00 7.450,00 7.450,00 Mano de obra, ml 1,00 14.000,00 14.000,00 Total por: ml 21.450,00 Caño PVC 50mm desagüe Caño desagüe PVC, ml 1,00 11.250,00 11.250,00 Mano de obra, ml 1,00 14.000,00 14.000,00 Total por: ml 25.250,00 Caño PVC 100mm desagüe Caño desagüe PVC, ml 1,00 26.000,00 26.000,00 Mano de obra, ml 1,00 23.000,00 23.000,00 Total por: ml 49.000,00 Caño de Hº 50cm, Roto Comprimido - Macho/ Hembra Caño de 50 cm, un 1,00 148.800,00 148.800,00 Mano de obra, ml 1,00 34.000,00 34.000,00 Total por: ml 182.800,00 Caño de Hº 60cm, Roto Comprimido - Macho/ Hembra Caño de 60 cm, un 1,00 267.750,00 267.750,00 Mano de obra, ml 1,00 45.000,00 45.000,00 Total por: ml 312.750,00 Caño de Hº Aº 80cm Vibrado Simple - Macho/ Hembra Caño de 80 cm, un 1,00 399.500,00 399.500,00 Mano de obra, ml 1,00 70.000,00 70.000,00 Total por: ml 469.500,00 Pozo Ciego (Ø=1.50 m y h=3.00 m) Ladrillo común, un 700,00 770.000,00 Cemento tipo 1, kg 150,00 1.100,00 165.000,00 Arena lavada, m3 0,50 65.000,00 32.500,00 Mano de obra, un 1,00 1.650.000,00 1.650.000,00 Total por: un 2.617.500,00 Cámara Séptica (1x1.60x1.20m) Ladrillo común, un 420,00 700,00 294.000,00 Cemento tipo 1, kg 100,00 1.100,00 110.000,00 Cal triturada, kg 50,00 1.225,00 61.250,00 Arena lavada, m3 1,50 65.000,00 97.500,00 Varilla conformada, kg 2,50 10.000,00 25.000,00 Mano de obra, un 1,00 990.500,00 990.500,00 Total por: un 1.578.250,00 Rejilla de Piso Sifonada Caja sifonada cuadrada nº 25, 150x150x50mm un 1,00 72.000,00 72.000,00 Mano de obra, un 1,00 69.000,00 Total por: un 141.000,00 Desagüe Cloacal p/ Baño Completo (hasta el primer registro) Caño 100 mm ml 2,00 14.000,00 28.000,00 Caño de PVC 50 mm, ml 2,00 11.250,00 22.500,00 Caño PVC 40 mm, ml 4,00 7.450,00 29.800,00 Codo 90º p/ desagüe 100mm, un 1,00 11.150,00 11.150,00 Codo 90º p/ desagüe , buje largo 40mm, un 2,00 1.550,00 3.100,00 Codo 45º p/ desagüe secundario 40mm, un 2,00 1.600,00 3.200,00 Caja sifonada 150x150x50mm, c/ rejilla alum. un 2,00 72.000,00 144.000,00 Adhesivo 75 gr, un 2,00 9.200,00 18.400,00 Limpiador 200 cc, un 1,00 27.000,00 27.000,00 Mano de obra, un 1,00 317.000,00 317.000,00 Total por: un 604.150,00 Desagüe Cloacal P/ Baño de Servicio (hasta el primer registro) Caño 100 mm, ml 2,00 14.000,00 28.000,00 Caño PVC 50 mm, ml 1,00 11.250,00 11.250,00 Caño PVC 40 mm, ml 3,00 7.450,00 22.350,00 Codo 90º p/ desagüe 100mm, un 1,00 11.150,00 11.150,00 Codo 45º p/ desagüe 100mm, un 1,00 9.450,00 9.450,00 Codo 45º p/ desagüe 50mm, un 1,00 4.000,00 4.000,00 Codo 90º p/ desagüe buje largo 40mm, un 1,00 1.550,00 1.550,00 Codo 45º p/ desagüe 40mm, un 2,00 1.600,00 3.200,00 Ramal de reducción 45º simple p/ desagüe 100x50mm, un 1,00 16.500,00 16.500,00 Caja sifonada cuadrada nº 25, 150x150x50mm, un 1,00 72.000,00 72.000,00 Prolongador 150x150mm p/ caja sifonada, un 1,00 7.950,00 7.950,00 DESAGÜE CLOACAL Y PLUVIAL - Revista Mandu’a 52
Social (hasta el primer
Anillo de sellado p/ desagüe 100 mm, un 3,00 5.000,00 15.000,00 Anillo de sellado p/ desagüe 50 mm, un 2,00 2.900,00 5.800,00 Adhesivo 75 gr, un 1,00 9.200,00 9.200,00 Limpiador 200 cc, un 1,00 27.000,00 27.000,00 Mano de obra, un 1,00 222.000,00 222.000,00 Total por: un 466.400,00 Desagüe Cloacal p/Baño
registro) Caño 100 mm, ml 2,00 14.000,00 28.000,00 Caño PVC 50 mm, ml 1,00 11.250,00 11.250,00 Caño PVC 40 mm, ml 2,00 7.450,00 14.900,00 Codo 90º p/ desagüe 100mm, un 1,00 11.150,00 11.150,00 Codo 45º p/ desagüe 100mm, un 1,00 9.450,00 9.450,00 Codo 45º p/ desagüe 50mm, un 1,00 4.000,00 4.000,00 Codo 90º p/ desagüe , buje largo 40mm, un 1,00 1.550,00 1.550,00 Codo 45º p/ desagüe 40mm, un 2,00 1.600,00 3.200,00 Ramal de reducción 45º simple p/ desagüe 100x50mm, un 1,00 16.500,00 16.500,00 Caja sifonada cuadrada nº 25, 150x150x50mm, un 1,00 72.000,00 72.000,00 Anillo de sellado p/ desagüe 50 mm, un 2,00 2.900,00 5.800,00 Anillo de sellado p/ desagüe 100 mm, un 3,00 5.000,00 15.000,00 Adhesivo 75 gr, un 1,00 9.200,00 9.200,00 Limpiador 200 cc, un 1,00 27.000,00 27.000,00 Mano de obra, un 1,00 159.000,00 159.000,00 Total por: un 388.000,00 Desagüe para Pileta de Lavar y Lavarropas Caño PVC 50 mm, ml 2,00 11.250,00 22.500,00 Caño PVC 40 mm, ml 3,00 7.450,00 22.350,00 Codo 90º p/ desagüe, buje largo 40mm, un 2,00 1.550,00 3.100,00 Codo 45º p/ desagüe 40mm, un 2,00 1.600,00 3.200,00 Caja sifonada cuadrada nº 25, 150x150x50mm, un 1,00 72.000,00 72.000,00 Adhesivo 75 gr, un 0,50 9.200,00 4.600,00 Limpiador 200 cc, un 0,50 27.000,00 13.500,00 Mano de obra, un 1,00 159.000,00 159.000,00 Total por: un 300.250,00 Desagüe para Pileta de Cocina Caño PVC 50 mm, ml 3,00 11.250,00 33.750,00 Codo 90º p/ desagüe 50mm, un 2,00 4.500,00 9.000,00 Ramal de reducción 45º simple p/ desagüe 100x50mm, un 1,00 16.500,00 16.500,00 Desengrasador redondo nº 70, 250x172x50, un 1,00 67.000,00 67.000,00 Adhesivo 75 gr, un 0,50 9.200,00 4.600,00 Limpiador 200 cc, un 0,50 27.000,00 13.500,00 Mano de obra, un 1,00 126.000,00 126.000,00 Total por: un 270.350,00 Caño PVC de 1” Caño PVC roscable, ml 1,00 27.850,00 27.850,00 Mano de obra, ml 1,00 16.000,00 16.000,00 Total por: ml 43.850,00 Caño PVC de 3/4” Caño PVC roscable, ml 1,00 12.850,00 12.850,00 Mano de obra, ml 1,00 13.000,00 13.000,00 Total por: ml 25.850,00 Caño PVC de 1/2” Caño PVC roscable, ml 1,00 9.850,00 9.850,00 Mano de obra, ml 1,00 8.000,00 8.000,00 Total por: ml 17.850,00 Instalación Agua Fría en Baño Completo Caño 1/2” roscable, ml 9,00 9.850,00 88.650,00 Codo 90º roscable, 1/2”, un 6,00 1.660,00 9.960,00 Llave de paso de 1/2” cromada FV Linea Clásica, un 2,00 87.700,00 175.400,00 Tapon roscable macho de 1/2”, un 4,00 690,00 2.760,00 Tee 3/4”x1/2” IPS, un 4,00 3.400,00 13.600,00 Adhesivo 75 gr, un 0,60 9.200,00 5.520,00 Cinta teflon 18mmx25m, un 2,00 9.600,00 19.200,00 Mano de obra, un 1,00 412.000,00 412.000,00 Total por: un 727.090,00 Instalación Agua Caliente y Fría en Baño Completo con Fv línea clásica Caño de 1/2” para agua caliente ml 9,00 10.350,00 93.150,00 Caño 1/2” roscable, ml 9,00 9.850,00 88.650,00 Codo de 1/2” galv, un 24,00 7.700,00 184.800,00 Curva transposición 1/2x1/2” galv, un 4,00 18.000,00 72.000,00 Tee de 1/2” galv, un 8,00 6.150,00 49.200,00 Unión reducción 1/2x3/8 galv, un 2,00 10.700,00 21.400,00 Alma doble 1/2” galv, un 10,00 7.700,00 77.000,00 Buje de 3/4x1/2” galv, un 2,00 8.100,00 16.200,00 Llave de paso de 1/2” FV Linea Clásica, un 2,00 87.700,00 175.400,00 Tapon roscable macho 1/2”, un 9,00 690,00 6.210,00 Sella rosca 90 cc IPS, un 1,00 45.900,00 45.900,00 Cinta teflon 18mmx25m, un 5,00 9.600,00 48.000,00 Mano de obra, un 1,00 697.000,00 697.000,00 Total por: un 1.574.910,00 Instalacion Agua Caliente y Fría en Baño Completo - FV Allegro un 1.657.510,00 Instalación Agua Fría en Baño de Servicio Caño 1/2” roscable, ml 6,00 9.850,00 59.100,00 Codo 90º roscable, 1/2”, un 6,00 1.660,00 9.960,00 Codo reducción 90º roscable, 3/4x1/2, un 1,00 3.350,00 3.350,00 Alma doble roscable 1/2”, un 3,00 875,00 2.625,00 Tee 90º p/ desagüe secundario, 40mm, un 3,00 4.000,00 12.000,00 Union sencilla roscable 1/2”, un 2,00 1.700,00 3.400,00 Tubo de embutir p/ cisterna un 1,00 13.500,00 13.500,00 Tapón roscable macho 1/2”, un 4,00 690,00 2.760,00 Llave de paso 1/2” bronce sin campana, un 2,00 58.000,00 116.000,00 Adhesivo 75gr, un 0,40 9.200,00 3.680,00 Cinta teflon 18mmx25m, un 1,00 9.600,00 9.600,00 Mano de obra, un 1,00 286.000,00 286.000,00 Total por: un 521.975,00 Instalación Agua Fría en Baño Social, fv clásica Caño 1/2” roscable, ml 4,00 9.850,00 39.400,00 Codo 90º roscable, 1/2”, un 6,00 1.660,00 9.960,00 Alma doble roscable 1/2”, un 4,00 875,00 3.500,00 Tee 90º p/ desagüe , 40mm, un 2,00 4.000,00 8.000,00 Tapon roscable macho de 1/2”, un 2,00 690,00 1.380,00 Llave de paso 1/2” FV Linea Clásica, un 1,00 87.700,00 87.700,00 Adhesivo 75gr, un 0,20 9.200,00 1.840,00 Cinta teflon 18mmx25m, un 1,00 9.600,00 9.600,00 Mano de obra, un 1,00 159.000,00 159.000,00 Total por: un 320.380,00 Instalación Agua Fría en Baño Social - FV Allegro un 361.680,00 Instalación Agua Fría para Pileta de Lavar y Lavarropas Caño 1/2” roscable, ml 3,00 9.850,00 29.550,00 Codo 90º roscable, 1/2”, un 3,00 1.660,00 4.980,00 Tee 90º p/ desagüe , 40mm, un 1,00 4.000,00 4.000,00 Tapon roscable macho de 1/2”, un 2,00 690,00 1.380,00 AGUA CORRIENTE COSTEO DE OBRA Revista Mandu’a - 53
COSTEO DE OBRA
baño completo con cisterna alta
Llave de paso de 3/4” bronce sin campana, un 1,00 84.000,00 84.000,00 Adhesivo 75gr, un 0,20 9.200,00 1.840,00 Cinta teflon 18mmx25m, un 1,00 9.600,00 9.600,00 Mano de obra, un 1,00 191.000,00 191.000,00 Total por: un 326.350,00 Instalación Agua Fría para Pileta de Cocina Caño 1/2” roscable, ml 2,00 9.850,00 19.700,00 Codo 90º roscable, 1/2”, un 3,00 1.660,00 4.980,00 Tapón roscable macho de 1/2”, un 1,00 690,00 690,00 Llave de paso 1/2” bronce sin campana, un 1,00 58.000,00 58.000,00 Adhesivo 75gr, un 0,20 9.200,00 1.840,00 Cinta teflon 18mmx25m, un 1,00 9.600,00 9.600,00 Mano de obra, un 1,00 126.000,00 126.000,00 Total por: un 220.810,00 Instalación Agua Caliente y Fría para Pileta de Cocina Caño de 1/2” para agua caliente ml 6,00 10.350,00 62.100,00 Caño roscable 1/2”, ml 6,00 9.850,00 59.100,00 Codo de 1/2” galv, un 6,00 7.700,00 46.200,00 Tee 1/2” galv, un 2,00 6.150,00 12.300,00 Unión doble 1/2” galv, un 2,00 19.700,00 39.400,00 Alma doble 1/2” galv, un 4,00 7.700,00 30.800,00 Llave de paso 1/2” FV cromo, un 2,00 66.500,00 133.000,00 Prolongador FV 1/2”x1 cromo sin campana, un 1,00 38.000,00 38.000,00 Sellador p/ caño 125cc IPS, un 0,40 45.900,00 18.360,00 Cinta teflon 18mmx25m, un 2,00 9.600,00 19.200,00 Mano de obra, un 1,00 254.000,00 254.000,00 Total por: un 712.460,00 Baño Completo - Frío y Caliente - FV clásica No incluye bañera Juego con cisterna baja Deca Ravena Crema, juego 1,00 2.211.250,00 2.211.250,00 Griferia FV Linea Clásica (Ducha, bidet y lavatorio con sus mezcladoras), juego 1,00 2.086.000,00 2.086.000,00 Termocalefón 80 lt, un 1,00 1.650.000,00 1.650.000,00 Soporte para calefón, par 2,00 4.040,00 8.080,00 Botiquin 44x58x11cm Astra, un 1,00 560.000,00 560.000,00 Conexion cromada 1/2”x30, un 7,00 37.000,00 259.000,00 Prolongador 1/2x1 FV, un 7,00 38.000,00 266.000,00 Roseta FV cromada, un 7,00 6.400,00 44.800,00 Enchufe de PVC blanco, un 1,00 2.663,00 2.663,00 Tornilo de bronce p/ fijar artefactos, un 8,00 5.700,00 45.600,00 Cemento blanco, kg 1,00 5.500,00 5.500,00 Masilla común, kg 0,25 13.000,00 3.250,00 Mano de obra, un 1,00 462.000,00 462.000,00 Total por: un 7.604.143,00 Baño Completo - Frío Caliente - Superior con losa Deca Montecarlo, fv Allegro, ducha matic y botiquin mejor un 9.615.893,00 Baño Completo con Bañera Común Intalación de baño completo sin bañera, 1,00 7.604.143,00 Bañera 1,60x0,70 m, un 1,00 968.000,00 968.000,00 Mano de obra, coloc bañera un 1,00 314.000,00 314.000,00 Total por: un 8.886.143,00 Baño Completo con Bañera Hidromasaje Intalación de baño completo sin bañera, 1,00 7.604.143,00 7.604.143,00 Bañera hidro 1.70x0.70 m, un 1,00 7.746.000,00 7.746.000,00 Mano de obra, un 1,00 524.000,00 524.000,00 Total por: un Baño Completo - Frío solo Juego
Deca Ravena Blanco, juego 1,00 1.306.000,00 1.306.000,00 Tubode embutir p/ cisterna un 1,00 13.500,00 13.500,00 Botiquin 44x58x11cm Astra, un 1,00 560.000,00 560.000,00 Ducha eléctrica Lorenzzeti un 1,00 127.500,00 127.500,00 Brazo cromo para ducha 1/2x35 cm, un 1,00 12.500,00 12.500,00 Sopapa cromada FV p/ lavatorio, un 2,00 66.700,00 133.400,00 Bajada p/ lavatorio, un 2,00 17.300,00 34.600,00 Griferia FV para bidet agua fria sola, un 1,00 370.000,00 370.000,00 Canilla para lavatorio FV económica un 1,00 45.000,00 45.000,00 Canilla 1/2” cromo para bajo ducha FV, un 1,00 30.000,00 30.000,00 Conexión cromada 1/2x30 cm, un 3,00 37.000,00 111.000,00 Enchufe de PVC blanco, un 1,00 2.663,00 2.663,00 Tornilo de bronce p/ fijar artefactos, un 8,00 5.700,00 45.600,00 Cemento blanco, kg 2,00 5.500,00 11.000,00 Mano de obra, un 1,00 462.000,00 462.000,00 Total por: un 3.264.763,00 Baño de Servicio Juego losa baño c/ cisterna alta, económico juego 1,00 490.000,00 490.000,00 Tubo de embutir p/ cisterna un 1,00 13.500,00 13.500,00 Botiquín Astra, un 1,00 220.000,00 220.000,00 Ducha eléctrica Lorenzetti un 1,00 127.500,00 127.500,00 Brazo cromado p/ ducha 1/2x35 cm, un 1,00 12.500,00 12.500,00 Sopapa cromada p/ lavatorio FV, un 1,00 66.700,00 66.700,00 Bajada p/ lavatorio, un 1,00 17.300,00 17.300,00 Canilla p/ lavatorio FV económica, un 1,00 45.000,00 45.000,00 Canilla de 1/2” cromo p/ bajo ducha FV, un 1,00 30.000,00 30.000,00 Conexión cromada 1/2x30 cm, un 2,00 37.000,00 74.000,00 Enchufe de PVC blanco, un 1,00 2.663,00 2.663,00 Tornilo de bronce p/ fijar artefactos, un 6,00 5.700,00 34.200,00 Cemento blanco, kg 1,00 5.500,00 5.500,00 Mano de obra, un 1,00 234.000,00 234.000,00 Total por: un 1.372.863,00 Baño Social - Standard Juego para baño social c/ cisterna alta Deca Ravena, juego 1,00 1.113.800,00 1.113.800,00 Canilla para lavatorio Imperatriz, un 1,00 270.000,00 270.000,00 Enchufe de PVC blanco, un 1,00 2.663,00 2.663,00 Conexión cromada 1/2x30 cm, un 2,00 37.000,00 74.000,00 Prolongador FV cromo 1/2x1, un 2,00 38.000,00 76.000,00 Sopapa cromada FV p/ lavatorio, un 1,00 66.700,00 66.700,00 Roseta FV cromada, un 2,00 6.400,00 12.800,00 Tornilo de bronce p/ fijar artefactos, un 6,00 5.700,00 34.200,00 Cemento blanco, kg 0,50 5.500,00 2.750,00 Masilla común, kg 0,25 13.000,00 3.250,00 Mano de obra, un 1,00 234.000,00 234.000,00 Total por: un 1.890.163,00 Baño Social - Superior c/Deca Montecarlo Crema, cisterna baja un 2.530.183,00 Pileta de Cocina - Acero Inoxidable - Frío Solo Pileta 1 bacha, un 1,00 276.000,00 276.000,00 Canilla pico móvil frío solo FV, un 1,00 200.000,00 200.000,00 Mano de obra, un 1,00 122.000,00 122.000,00 Total por: un 598.000,00 Pileta de Cocina - Acero Inoxidable - Frío y Caliente Pileta 2 bachas, un 1,00 485.000,00 485.000,00 Griferia externa FV, un 1,00 850.000,00 850.000,00 Mano de obra, un 1,00 122.000,00 122.000,00 Total por: un 1.457.000,00 Pileta de Lavar y Lavarropas Pileta granítica 1 bacha 1,20x0,60 m, un 1,00 95.000,00 95.000,00 COLOCACION DE ARTEFACTOS SANITARIOS - Revista Mandu’a 54
para
Trifásico c/ acometida de 3m y limitadora hasta 45 A
Pilar de Mampostería (0.45x0.45x1.70m - No incluye cimiento y nivelación)
Canilla 1/2” bronce FV, un 2,00 49.000,00 98.000,00 Sopapa p/ pileta de granito, un 1,00 15.000,00 15.000,00 Mano de obra, un 1,00 122.000,00 122.000,00 Total por: un 330.000,00
Ladrillo común, un 170,00 700,00 119.000,00 Cemento tipo 1, kg 30,00 1.100,00 33.000,00 Cal triturada, kg 60,00 1.225,00 73.500,00 Arena lavada, m3 0,25 65.000,00 16.250,00 Revoque fratazado, m2 3,06 22.000,00 67.320,00 Mano de obra, un 1,00 480.000,00 480.000,00 Total por: un 789.070,00 Registro eléctrico 30x30x70cm Ladrillo común, un 50,00 700,00 35.000,00 Cemento tipo 1, kg 6,00 1.100,00 6.600,00 Cal triturada, kg 12,00 1.225,00 14.700,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Tapa registro de metal, un 1,00 56.000,00 56.000,00 Mano de obra, un 1,00 105.000,00 105.000,00 Total por: un 220.550,00 Registro eléctrico 40x40x70cm un 301.400,00 Puesto de Medición Provisorio Monofásico c/ limitadora hasta 40 A Nicho monofásico, un 1,00 9.240,00 9.240,00 Poste de caranday 6 m, un 1,00 120.000,00 120.000,00 Curva galvanizada 1”, un 4,00 24.970,00 99.880,00 Caño acero 3/4”x3m ml 2,00 8.500,00 17.000,00 Aislador roldana BT 72x72mm un 4,00 2.900,00 11.600,00 Bulón 3/8x4”, un 4,00 900,00 3.600,00 Pipeta de 1”, un 2,00 1.200,00 2.400,00 Jabalina de cobre 5/8”x2m un 1,00 27.000,00 27.000,00 Abrazadera p/ jabalina un 1,00 3.000,00 3.000,00 Caja precintable, un 1,00 14.500,00 14.500,00 Disyuntor TM 1x10A un 1,00 16.500,00 16.500,00 Cable de 4 mm, ml 40,00 5.964,00 238.560,00 Mano de obra, boca 1,00 636.000,00 636.000,00 Total por: un 1.199.280,00 Trifásico c/ limitadora hasta 45 A un 1.666.310,00 Puesto de Medición Definitivo (Con línea subterránea o embutido en mampostería) Monofásico con acometida de 3m y limitadora hasta 40 A Caño galvanizado 2”x6m, un 1,00 500.000,00 500.000,00 Curva galvanizada 1 1/4”, un 2,00 24.970,00 49.940,00 Cruceta monofasica 2”, un 1,00 5.500,00 5.500,00 Unión reducción galv. 2” a 1”, un 1,00 9.500,00 9.500,00 Aislador roldana BT 72x72mm un 2,00 2.900,00 5.800,00 Bulón 3/8x4”, un 2,00 900,00 1.800,00 Puerta ANDE monofásica, un 1,00 10.000,00 10.000,00 Fondo de madera monofásico, un 1,00 4.000,00 4.000,00 Jabalina de cobre 5/8”x2m un 1,00 27.000,00 27.000,00 Abrazadera para jabalina un 1,00 3.000,00 3.000,00 Caja precintable, un 1,00 8.850,00 8.850,00 Cable de 4 mm, ml 25,00 5.964,00 149.100,00 Disyuntor TM 1x10A un 1,00 16.500,00 16.500,00 Mano de obra, un 1,00 742.000,00 Total por: un 1.532.990,00
Caño galv. 2 1/2”x6m, un 1,00 565.000,00 565.000,00 Curva galvanizada 1 1/4”, un 2,00 24.970,00 49.940,00 Cruceta trifasica 2 1/2”, un 1,00 12.000,00 12.000,00 Unión reducción galv. 2 1/2” a 1 1/4”, un 1,00 11.500,00 11.500,00 Aislador roldana BT 72x72mm un 4,00 2.900,00 11.600,00 Bulón 3/8x4”, un 4,00 900,00 3.600,00 Puerta ANDE trifasica, un 1,00 12.000,00 12.000,00 Fondo de madera trifásico, un 1,00 4.000,00 4.000,00 Jabalina de cobre 5/8”x2m un 1,00 27.000,00 27.000,00 Abrazadera para jabalina un 1,00 3.000,00 3.000,00 Caja precintable trifasica, un 1,00 14.500,00 14.500,00 Cable de 6 mm, ml 45,00 8.778,00 395.010,00 Interruptor TM 3x20A un 1,00 151.250,00 151.250,00 Mano de obra, un 1,00 954.000,00 954.000,00 Total por: un 2.214.400,00 Línea Subterránea Monofásica c/cable 4 a 10mm Caño negro plástico 3/4”, ml 1,00 750,00 750,00 Cable de 4 mm, ml 2,00 5.964,00 11.928,00 Ladrillo común, un 5,00 700,00 3.500,00 Cemento tipo 1, kg 0,50 1.100,00 550,00 Mano de obra, un 1,00 7.000,00 7.000,00 Total por: ml 23.728,00 Trifásica c/cable de 4 a 10mm Caño negro plástico 1”, ml 1,00 1.000,00 1.000,00 Cable de 6 mm, ml 4,00 8.778,00 35.112,00 Ladrillo común, un 5,00 700,00 3.500,00 Cemento tipo 1, kg 0,50 1.100,00 550,00 Mano de obra, un 1,00 13.000,00 13.000,00 Total por: ml 53.162,00 Línea Embutida en Mamposteria Monofásica c/ Cable 4 a 10 mm Caño corrugado 5/8”, ml 1,00 350,00 350,00 Cable de 4 mm, ml 2,00 5.964,00 11.928,00 Mano de obra, un 1,00 7.000,00 7.000,00 Total por: ml 19.278,00 Tablero Principal c/ 6 llaves TM Caja p/ tablero principal 12 TM un 1,00 80.000,00 80.000,00 Disyuntor TM 1x10A un 5,00 16.500,00 82.500,00 Disyuntor TM 1x50A un 1,00 24.200,00 24.200,00 MO colocación caja embutida, un 1,00 159.000,00 159.000,00 MO colocación llaves, 6,00 204.000,00 Total por: un 549.700,00 Tablero principal con 6 llaves TM superior un 643.200,00 Bocas de Lámparas y Tomas de Corriente (Incluye colocación de electroducto y cableado hasta 5m del tablero principal) Una Lámpara con su Interruptor Caja de llave plastica, un 1,00 3.300,00 3.300,00 Caja metálica conexión un 1,00 1.400,00 1.400,00 Caño corrugado 3/4”, ml 5,00 400,00 2.000,00 Cable de 2 mm, ml 11,00 3.129,00 34.419,00 Llave unipolar + tapa, un 1,00 7.700,00 7.700,00 Cinta aisladora PVC 20m un 0,01 5.000,00 50,00 Mano de obra, un 1,00 53.000,00 Total por: un 101.869,00 Un Tomacorriente un 101.869,00 INSTALACION
COSTEO DE OBRA Revista Mandu’a - 55
ELECTRICA
COSTEO DE OBRA
De
de 0.80 m de ancho
(Hasta 5m del tablero principal en cañerías ya instaladas p/ otros circuitos)
Marco Recto 0.15cm p/ puerta de 2.10m de alto)
Una Lámpara con
Caja de llave plástica, un 2,00 3.300,00 6.600,00 Caja metálica conexión un 1,00 1.400,00 1.400,00 Caño corrugado 5/8”, ml 5,00 350,00 1.750,00 Cable de 1 mm, ml 20,00 1.698,00 33.960,00 Llave combinación + tapa, un 2,00 12.870,00 25.740,00 Cinta aisladora PVC 20m un 0,01 5.000,00 50,00 Mano de obra, un 1,00 106.000,00 Total por: un 175.500,00 Circuitos Independientes
Circuito para Calefón/AA/Ducha Eléctrica Caja para llave TM unipolar, un 1,00 8.850,00 8.850,00 Llave para calefón 25 A, un 1,00 27.720,00 27.720,00 Jabalina de cobre 5/8”x2m un 1,00 27.000,00 27.000,00 Abrazadera para jabalina un 1,00 3.000,00 3.000,00 Cable de 4 mm, ml 13,00 5.964,00 77.532,00 Cinta aisladora PVC 20m un 0,01 5.000,00 50,00 Mano de obra, un 1,00 212.000,00 212.000,00 Total por: un 356.152,00 Línea Embutida p/ AA sin cableado Caja para llave TM unipolar, un 1,00 8.850,00 8.850,00 Tapa ciega cuadrada, un 1,00 1.500,00 1.500,00 Caño corrugado 3/4”, ml 2,00 400,00 800,00 Mano de obra, 2,00 4.734,00 Total por: un 15.884,00 Circuitos de Comunicación (Incluye colocación de electroducto y cableado hasta 5m del tablero) Línea de teléfono con su toma un 153.873,00 Línea de Timbre con su pulsador Caja de llave plastica, un 1,00 3.300,00 3.300,00 Caja metálica conexión un 1,00 1.400,00 1.400,00 Caño corrugado 5/8”, ml 10,00 350,00 3.500,00 Cable de 1 mm, ml 32,00 1.698,00 54.336,00 Llave timbre + tapa, un 1,00 20.570,00 20.570,00 Cinta aisladora PVC 20m un 0,01 5.000,00 50,00 Timbre chicharra externa 220V, un 1,00 19.000,00 19.000,00 Mano de obra, un 1,00 106.000,00 106.000,00 Total por: un 208.156,00 Toma para Antena de TV o Audio Caño corrugado 5/8”, ml 5,00 350,00 1.750,00 Cable para TV 2x0,35 mm, ml 6,00 4.397,00 26.382,00 Caja de llave plastica, un 1,00 3.300,00 3.300,00 Toma TV cable + tapa, un 1,00 27.720,00 27.720,00 Mano de obra, un 1,00 106.000,00 106.000,00 Total por: un 165.152,00
2 Llaves de Combinación
De Ybyrapyta de 0.70 m de ancho Marco de ybyrapyta, ml 5,10 55.000,00 280.500,00 Tirafondo galv. 3/8x5”, un 5,00 1.500,00 7.500,00 Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, un 1,00 111.000,00 111.000,00 Total por: un 400.750,00
Marco de ybyrapyta, ml 5,20 55.000,00 286.000,00 Tirafondo galv. 3/8x5”, un 6,00 1.500,00 9.000,00 Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, un 1,00 111.000,00 111.000,00 Total por: un 407.750,00 De Ybyrapyta de 1.50 m de ancho Marco de ybyrapyta, ml 5,90 55.000,00 324.500,00 Tirafondo galv. 3/8x5”, un 8,00 1.500,00 12.000,00 Cemento tipo 1, kg 1,20 1.100,00 1.320,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Mano de obra, un 1,00 111.000,00 111.000,00 Total por: un 450.120,00 De Lapacho
De
De Lapacho
de ancho un Marco Recto (de 0.15cm p/ ventana de 1.20m de alto) De Ybyrapyta de 1.50 m de ancho Marco de ybyrapyta, ml 5,80 55.000,00 319.000,00 Tirafondo galv. 3/8x5”, un 8,00 1.500,00 12.000,00 Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, un 1,00 111.000,00 111.000,00 Total por: un 443.750,00 De Ybyrapyta de 2.00 m de ancho un 499.620,00 De Lapacho de 1.50 m de ancho un De Lapacho de 2.00 m de ancho un De Lapacho 1.00m x 0.80m un Puerta de 2.10 m de alto Placa de eucalipto (0.80x2.10m) Puerta placa, un 1,00 180.000,00 180.000,00 Ficha 5 agujeros, par 1,50 10.000,00 15.000,00 Tornillo 1x7, un 30,00 150,00 4.500,00 Cerradura externa con manija, un 1,00 120.000,00 120.000,00 Mano de obra, c/hoja 1,00 92.000,00 92.000,00 Total por: un 411.500,00 Placa de Eucalipto c/ cerradura p/ baño (0.80 x 2.10m) un 336.500,00 Tablero (0.80
Puerta tablero común, un 1,00 950.000,00 950.000,00 Ficha 5 agujeros, par 1,50 10.000,00 15.000,00 Tornillo 1x7, un 30,00 150,00 4.500,00 Cerradura externa con manija, un 1,00 120.000,00 120.000,00 Mano de obra, c/hoja 1,00 96.000,00 96.000,00 Total por: un 1.185.500,00 Tablero - Punta Diamante (0.80x2.10m) Puerta de cedro con molduras, un 1,00 1.550.000,00 1.550.000,00 Ficha 5 agujeros, par 1,50 10.000,00 15.000,00 Tornillo 1x7, un 30,00 150,00 4.500,00 Cerradura para puerta de entrada, un 1,00 190.000,00 190.000,00 Mano de obra, c/hoja 1,00 96.000,00 96.000,00 Total por: un 1.855.500,00 Vidriera Sencilla (1.50x2.10m - 3 hojas de abrir) CARPINTERIA
MADERA - Revista Mandu’a 56
Ybyrapyta
de 0.70 m de ancho un
Lapacho de 0.80 m de ancho un
de 1.50 m
x 2.10m)
DE
Puerta vidriera, m2 3,15 300.000,00 945.000,00 Ficha 5 agujeros, par 3,00 10.000,00 30.000,00 Tornillo 1x7, un 60,00 150,00 9.000,00 Falleba de arrimar cromo, un 1,00 25.500,00 25.500,00 Pasador 150 mm cromo, un 2,00 18.000,00 36.000,00 Varilla p/ falleba 1.20 m, un 2,00 24.500,00 49.000,00 Mano de obra, c/hoja 3,00 46.000,00 138.000,00 Total por: un 1.232.500,00 Persiana (1.50x2.10m - 3 hojas de abrir) Puerta (varilla 45 cm) m2 3,15 450.000,00 1.417.500,00 Ficha 5 agujeros par 3,00 10.000,00 30.000,00 Tornillo 1x7, un 60,00 150,00 9.000,00 Falleba de arrimar cromo, un 1,00 25.500,00 25.500,00 Pasador 150 mm cromo, un 2,00 18.000,00 36.000,00 Varilla p/ falleba 1.20 m, un 2,00 24.500,00 49.000,00 Mano de obra, c/hoja 3,00 46.000,00 138.000,00 Total por: un 1.705.000,00 Ventana de 1.20 m de alto Vidriera (1.50x1.20m - 3 hojas de abrir) Ventana vidriera sencilla, m2 1,80 220.000,00 396.000,00 Ficha 5 agujeros, par 2,00 10.000,00 20.000,00 Ficha 3 agujeros, un 1,00 9.000,00 9.000,00 Tornillo 1x7, un 52,00 150,00 7.800,00 Falleba de arrimar cromo, un 1,00 25.500,00 25.500,00 Pasador 150 mm cromo, un 2,00 18.000,00 36.000,00 Varilla p/ falleba 1.20 m, un 1,00 24.500,00 24.500,00 Mano de obra, c/hoja 3,00 36.000,00 108.000,00 Total por: un 626.800,00 Vidriera (2.00x1.20m - 4 hojas de abrir) un 841.600,00 Vidriera (1.00x0.80m) un 324.000,00 Persiana (1.50x1.20m - 3 hojas de abrir) Ventana persiana fija, m2 1,80 450.000,00 810.000,00 Ficha 5 agujeros, par 2,00 10.000,00 20.000,00 Ficha 3 agujeros, un 1,00 9.000,00 9.000,00 Tornillo 1x7, un 52,00 150,00 7.800,00 Falleba de arrimar cromo, un 1,00 25.500,00 25.500,00 Pasador de 150 mm cromo, un 2,00 18.000,00 36.000,00 Varilla p/ falleba 1.20 m, un 1,00 24.500,00 24.500,00 Mano de obra, c/hoja 3,00 36.000,00 108.000,00 Total por: un 1.040.800,00 Persiana (2.00x1.20m - 4 hojas de abrir) un 1.393.600,00 Colocación de Contramarco ml 18.500,00 Balancín hasta 1 m2 Balancín fabricado con ángulo de 5/8 y T 3/4x1/8”, m2 1,00 180.000,00 180.000,00 Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, un 1,00 77.000,00 77.000,00 Total por: un 258.750,00 Balancín más de 2 m2 un 269.750,00 Balancín de 0.60x0.60 m un 143.550,00 Balancín de 0.60x1.10 m un 197.550,00 Balancín de 1.00x0.80 m un 222.750,00 Puerta Metálica Tipo Reja (0.80x2.10 m) Puerta, marco y herrajes, un 1,00 530.000,00 530.000,00 Cemento tipo 1, kg 1,50 1.100,00 1.650,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Mano de obra, un 1,00 66.000,00 66.000,00 Total por: un 598.950,00 Cortina Metálica (2.40x2.60 m) un 4.326.000,00 Reja de Hierro Artística Sencilla 1.50x1,20m Reja artística sencilla, m2 1,80 250.000,00 450.000,00 Cemento tipo 1, kg 3,00 1.100,00 3.300,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, un 1,00 44.000,00 44.000,00 Total por: un 497.950,00 Baranda Metálica de Escalera ml 299.750,00 Portón Metálico (1.00x1.50 m) Portón de rejas, m2 1,50 280.000,00 420.000,00 Cemento tipo 1, kg 2,00 1.100,00 2.200,00 Arena lavada, m3 0,03 65.000,00 1.950,00 Mano de obra, un 1,00 106.000,00 106.000,00 Total por: un 530.150,00 Portón Cochera (3.00x2.00 m) un 2.027.450,00 Portón Cochera (4.40x4.00 m) un 5.166.250,00 Escalera Metálica Recta Escalera metálica, un 4,00 330.000,00 1.320.000,00 Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Mano de obra, un 1,00 175.000,00 175.000,00 Total por: un 1.503.750,00 PINTURAS Pintura de Pared a la Cal Cal triturada, kg 0,50 1.225,00 613,00 Colorante 120cc, un 0,05 11.500,00 575,00 Fijador lt 0,60 4.800,00 2.880,00 Lijas, un 0,25 750,00 188,00 Mano de obra, m2 1,00 9.000,00 9.000,00 Total por: m² 13.255,00 Pintura de Cielorraso a la Cal m² 14.255,00 Al Látex Interior con Enduído Lijas, un 0,25 750,00 188,00 Sellador acrilico lt 0,05 7.777,00 389,00 Látex para interior, lt 0,30 16.714,00 5.014,00 Enduido para interior, kg 1,20 4.840,00 5.808,00 Mano de obra, m2 1,00 24.000,00 24.000,00 Total por: m² 35.399,00 Al Látex Interior sin Enduido m² 22.591,00 Al Látex Exterior con Enduido Lijas, un 0,25 750,00 188,00 Sellador acrilico lt 0,05 7.777,00 389,00 Látex para exterior, lt 0,30 16.714,00 5.014,00 Enduido para exterior, kg 1,20 5.320,00 6.384,00 Mano de obra, m2 1,00 24.000,00 24.000,00 Total por: m² 35.975,00 Al Látex Exterior sin Enduido m² 22.591,00 Enduído Enduido para interior, kg 1,20 4.840,00 5.808,00 Lijas, un 0,50 750,00 375,00 Mano de obra, m2 1,00 12.000,00 12.000,00 Total por: m² 18.183,00 Tejuela o tejuelón al barniz Acido muriático, lt 0,07 9.060,00 634,00 Barniz sintético brillante, lt 0,25 36.944,00 9.236,00 CARPINTERIA METALICA
Revista Mandu’a - 57
COSTEO DE OBRA
COSTEO DE OBRA
Mano de obra, m2 1,00 17.000,00 17.000,00 Total por: m² 26.870,00 Tejuela a la Cal y Maderamen con Esmalte Sintético m2 27.070,00 Barnizado de Machimbre Aceite de linaza, un 0,20 15.400,00 3.080,00 Barniz sintético brillante, lt 0,25 36.944,00 9.236,00 Mano de obra, m2 1,00 15.000,00 15.000,00 Total por: m² 27.136,00 Abertura de Madera con Esmalte Aceite de linaza, un 0,15 15.400,00 2.310,00 Esmalte sintético brillante, lt 0,30 32.750,00 9.825,00 Aguarrás, un 0,10 12.260,00 1.226,00 Lijas, un 1,00 750,00 750,00 Mano de obra, m2 1,00 24.000,00 24.000,00 Total por: m² 38.111,00 Abertura de Madera con Barníz Aceite de linaza, un 0,15 15.400,00 2.310,00 Barníz sintético brillante, lt 0,25 36.944,00 9.236,00 Lijas, un 0,30 750,00 225,00 Mano de obra, m2 1,00 20.000,00 20.000,00 Total por: m² 31.771,00 Abertura Metálica con Esmalte Antióxido, lt 0,13 35.277,00 4.410,00 Esmalte sintético brillante, lt 0,30 32.750,00 9.825,00 Aguarrás, un 0,10 12.260,00 1.226,00 Lijas, un 1,00 750,00 750,00 Mano de obra, m2 1,00 17.000,00 17.000,00 Total por: m² 33.211,00 Canalata y Bajada con Esmalte Sintético Antióxido, lt 0,20 35.277,00 7.055,00 Esmalte sintético brillante, lt 0,10 32.750,00 3.275,00 Aguarrás, un 0,10 12.260,00 1.226,00 Lijas, un 0,50 750,00 375,00 Mano de obra, ml 1,00 10.000,00 10.000,00 Total por: m² 21.931,00 Tratamiento de Ladrillo Visto Acido muriático, lt 0,07 9.060,00 634,00 Silicona, lt 0,20 10.500,00 2.100,00 Mano de obra, m2 1,00 15.000,00 15.000,00 Total por: m² 17.734,00 VARIOS Moldura Doble Ladrillo común, un 12,00 700,00 8.400,00 Arena lavada, m3 0,10 65.000,00 6.500,00 Cemento tipo 1, kg 12,00 1.100,00 13.200,00 Cal triturada, kg 20,00 1.225,00 24.500,00 Mano de obra, ml 1,00 63.000,00 63.000,00 Total por: ml 115.600,00 Moldura Sencilla Cemento tipo 1, kg 5,00 1.100,00 5.500,00 Cal triturada, kg 3,00 1.225,00 3.675,00 Arena lavada, m3 0,02 65.000,00 1.300,00 Mano de obra, ml 1,00 49.000,00 49.000,00 Total por: ml 59.475,00 Estufa (Boca de 1.00 m) Ladrillo común, un 620,00 700,00 434.000,00 Ladrillo refractario, un 80,00 6.148,00 491.840,00 Cemento tipo 1, kg 150,00 1.100,00 165.000,00 Arena lavada, m3 1,00 65.000,00 65.000,00 Arena refractaria, kg 3,00 3.000,00 9.000,00 Varilla conformada, kg 3,00 10.000,00 30.000,00 Mano de obra, un 1,00 1.849.000,00 Total por: un 3.043.840,00 Parrilla (boca de 1.00 m) Ladrillo común, un 750,00 700,00 525.000,00 Cemento tipo 1, kg 150,00 1.100,00 165.000,00 Arena lavada, m3 1,00 65.000,00 65.000,00 Varilla conformada, kg 6,00 10.000,00 60.000,00 Parrilla enlozada con carbonera y cenicero graduable, un 1,00 2.200.000,00 2.200.000,00 Mano de obra, un 1,00 1.980.000,00 Total por: un 4.995.000,00 Balaustre Sencillo Balaustre sencillo (h=42 cm), un 5,00 4.840,00 24.200,00 Ladrillo común, un 12,00 700,00 8.400,00 Varilla conformada, kg 0,50 10.000,00 5.000,00 Cemento tipo 1, kg 1,00 1.100,00 1.100,00 Cal triturada, kg 1,00 1.225,00 1.225,00 Arena lavada, m3 0,01 65.000,00 650,00 Mano de obra, ml 1,00 16.000,00 16.000,00 Total por: ml 56.575,00 Tanque de Agua Fibra de Vidrio 1000 lt Ladrillo común, un 100,00 700,00 70.000,00 Cemento tipo 1, kg 12,00 1.100,00 13.200,00 Cal triturada, kg 10,00 1.225,00 12.250,00 Arena lavada, m3 0,05 65.000,00 3.250,00 Dintel 1mx14cm, un 2,00 30.100,00 60.200,00 Tanque Fibrac, un 1,00 767.000,00 767.000,00 Mano de obra, un 1,00 85.000,00 85.000,00 Total por: un 1.010.900,00 Tanque de Agua en Fibra de Vidrio 500 lt Ladrillo común, un 100,00 700,00 70.000,00 Cemento tipo 1, kg 12,00 1.100,00 13.200,00 Cal triturada, kg 10,00 1.225,00 12.250,00 Arena lavada, m3 0,30 65.000,00 19.500,00 Piedra triturada de IV, tn 0,30 120.000,00 36.000,00 Varilla conformada, kg 3,00 10.000,00 30.000,00 Tanque Fibrac, un 1,00 460.000,00 460.000,00 Mano de obra, un 1,00 75.000,00 75.000,00 Total por: un 715.950,00 - Revista Mandu’a 58
PROYECTOS MANDU’A
Descripción general: Todas las construcciones se realizan en Asunción o alrededores sobre un terreno seco con una capacidad portante de 3 Kg/cm2, que no requiere movimiento de suelo. El análisis de costo incluye los gastos generales (10%) y beneficio de la empresa (15%). Se excluyen los gastos complementarios correspondientes a los Honorarios Profesionales por Proyecto y Dirección de Obras. No se consideran los gastos por Permiso Municipal, de conexión
y consumo por servicios de agua y eléctricidad. Tampoco se considera el valor del predio. Los precios de materiales y de mano de obra corresponden a los publicados por nuestra revista, en cuya guía de costeo de obra se desarrolla cada uno de los ítems. Los precios de mano de obra se basan en consultas realizadas con contratistas y profesionales de construcción. No incluyen cargas sociales, seguro de accidentes, etc.
Casa Mandu’a - Vivienda Modelo 1
Descripción: Vivienda económica con una superficie de 67,7 m2
Desarrollo de la Obra
• Fundación: Piedra bruta colocada. Nivelación: Mampostería de 0,30 con ladrillos comunes. • Aislación: Horizontal de muros realizada en cajón con asfalto sólido diluido en caliente.
• Mampostería de elevación: Ladrillo hueco de 6 agujeros. En baños y paredes con instalación hidráulica, de ladrillo común. • Dinteles: Envarillado continuo de 2 varillas y de 4 varillas sobre aberturas.
• Techo: Tejas españolas prensadas 1ª B, con tejuelones, maderamen de yvyrapyta, aislación con cartón asfáltico, con terminación de boca teja, mojinete y tapa doble. • Carpintería de madera: Marcos de yvyrapyta, aberturas de madera de guatambú, mueble de cocina revestido con laminado plástico. • Revestidos: Azulejos esmaltados lisos 15x15, en cocina, lavadero y baños, con una altura de 1,80 m. • Revoques: Base con azotada impermeable de 0,5 cm y revoque con aditivo hidrófugo, en interior a 1 capa y exterior en la faja perimetral de 0,50 m. Incluye vértice de mampostería y borde de aberturas. • Instalación eléctrica: Monofásica, llaves termomagnéticas brasileñas, Placas, picos de luz y tomas argentinas. Sin artefactos. • Instalación sanitaria: Cañería hidráulica de agua fría, cloacal y pluvial, de PVC. Loza de baño brasileña, con cisterna alta. Pileta de lavar de granito reconstituido.
PROYECTOS MANDU’A
Construcción básica cantidad costo unitario total Gs Replanteo y marcación m2 67,70 3.100,00 209.870,00 Cimiento PBC (1:12) m3 13,50 353.920,00 4.777.920,00 Nivelación 0.30 m con cemento Tipo 1 m2 12,55 169.703,00 2.129.766,00 Aislación horizontal 0.15 con asfalto ml 43,00 18.844,00 810.292,00 Elevación 0.15 ladrillo común y Tipo 1 m2 20,00 91.838,00 1.836.765,00 Elevación 0.15 ladrillo hueco 6 tubos y Tipo 1 m2 42,60 54.868,00 2.337.356,00 Elevación 0.15 con ladrillo hueco 6 tubos, 1 cara vista y Tipo 1 m2 102,00 58.673,00 5.984.595,00 Sardinel con ladrillo común ml 36,00 61.263,00 2.205.450,00 Pilar de ladrillo común 30x30 a la vista ml 2,50 81.350,00 203.375,00 Dintel sobre aberturas/Envarillado de mampostería ml 47,00 19.550,00 918.850,00 Techo: teja española, tejuelón, aislante, vigas y tirantes de yvyrapyta m2 94,00 279.541,00 26.276.854,00 Contrapiso de Hº de cascotes 10 cm m2 65,00 42.405,00 2.756.325,00 Revoque 1 capa, 1.5 cm sin hidrófugo m2 115,50 29.850,00 3.447.675,00 Revoque 1 capa con hidrófugo en exteriores m2 111,00 31.365,00 3.481.515,00 Azotada impermeable 0.5 cm m2 226,50 12.465,00 2.823.323,00 Piso pared Cecafi 32 x 57 cm m2 11,70 147.643,00 1.727.423,00 Baldosa calcárea base gris 20x20 cm m2 61,50 79.225,00 4.872.338,00 Piso cerámico esmaltado 20x30 cm m2 3,50 75.093,00 262.826,00 Carpeta para piso cerámico m2 3,50 26.315,00 92.103,00 Zócalo calcáreo base gris ml 64,80 34.763,00 2.252.610,00 Desagüe cloacal global 1,00 2.792.163,00 Instalación hidráulica global 1,00 1.760.175,00 Instalación desagüe pluvial global 1,00 4.896.550,00 Colocación artefactos sanitarios y griferías global 1,00 4.192.763,00 Instalación eléctrica global 1,00 6.864.870,00 Carpintería metálica global 1,00 900.250,00 Carpintería de madera global 1,00 9.813.150,00 Pinturas global 1,00 9.886.015,00 Vidrios doble incoloro de 3 mm, colocado m2 5,00 550.000,00 Casa 1 Basica solo materiales 111.063.164,00 Limpieza final y retiro de escombros (0,8%) 111.063.164,00 888.505,00 Imprevistos, mermas y roturas (3%) 111.063.164,00 3.331.895,00 Costo de obra básica 115.283.565,00 Gastos generales y beneficios (25%) 115.283.565,00 28.820.891,00 TOTAL 144.104.456,00 Revista Mandu’a - 59
Pileta de cocina de acero inoxidable, 1 bacha. Las canaletas y bajadas, de chapa galvanizada Nº 26. • Pintura: Interior y exterior a la cal con fijador y color. Mampostería a la vista con protección a base de silicona, previa limpieza con ácido muriático. Carpintería de madera y maderamen de techo al barniz. Carpintería metálica y canaletas con esmalte sintético.
Dúplex Mandu’a Vivienda Modelo 2
Descripción: Conjunto de 3 viviendas, cada una de 121,5 m2, con estructura de losa prefabricada con paredes portantes y disminuyendo pilares y zapatas.
Desarrollo de la Obra
• Fundación: De piedra bruta colocada, con encadenado inferior de HºAº y zapatas de Hº Aº como base de pilares.
• Estructura: Losa cerámica a la vista que se apoya en paredes portantes, con algunos pilares y vigas de HºAº. Nivelación y Dinteles sobre aberturas y techo. • Revestidos: Idem modelo 1. • Aislación: Horizontal idem modelo 1. De baño en planta alta con alisada e impermeabilizante de base asfáltica. • Mampostería de elevación: Ladrillo laminado a la vista en fachada; ladrillo común en baños, área de servicio y paredes con instalación hidráulica; ladrillo hueco de 6 agujeros en interiores y medianeras. • Carpintería de Madera: Marcos de yvyrapyta, aberturas de cedro, placard de guatambú, mueble de cocina revestido con laminado plástico. • Carpintería Metálica: Balancines de ángulos, rejas artísticas sencillas y portón de cochera de chapa doblada. • Pisos: Contrapiso de cascotes, baldosa calcárea de base gris en área de servicio, layota nacional en cochera y parrilla. Cerámica esmaltada sobre carpeta alisada de 30x30 en planta baja, área social, escalera y cocina. De 20x20 en baños. Veredita tipo ka’a. Alfombra de 5 mm sobre carpeta de base en planta alta. • Zócalos: Calcáreo, cerámica esmaltada, layotas, en su caso y madera donde lleva alfombra. • Revoques: Común filtrado por ladrillos comunes con azotado de adherencia en ladrillhidrófugo en exteriores y áreas húmedas. • Instalación eléctrica: Monofásica, llaves TM brasileñas, placas, picos de luz y tomas argentinas.
PROYECTOS MANDU’A
Construcción opcional cantidad costo unitario total Gs Cerca frontal un 1,00 2.272.633,00 2.272.633,00 Vereda un 1,00 3.620.400,00 3.620.400,00 Caminero de acceso un 1,00 394.815,00 394.815,00 Pozo ciego 1.50x3.00 m un 1,00 2.617.500,00 2.617.500,00 Cámara séptica 1.00x1.60x1.20 m un 1,00 1.578.250,00 1.578.250,00 Mueble cocina un 1,00 6.550.000,00 6.550.000,00 Sardinel con ladrillo común ml 36,00 61.263,00 2.205.450,00 Limpieza y protección sardinel ladrillo visto 9,00 9.000,00 81.000,00 Casa 1 Opcional solo materiales 19.320.048,00 Imprevistos, mermas y roturas (3%) 0,03 19.320.048,00 579.601,00 Costo de obra opcional 19.899.649,00 Gastos generales y beneficios 25% 0,25 19.899.649,00 4.974.912,00 Casa 1 Opcional costo final 24.874.561,00 CASA 1 BASICA costo final todo incluido 144.104.456,00 2.128.574,00 CASA 1 OPCIONAL costo final todo incluido 24.874.561,00 367.423,00 CASA 1 costo final definitivo BASICA + OPCIONAL 168.979.017,00 2.495.997,00 - Revista Mandu’a 60
Sin artefactos. • Instalación Sanitaria: Cañería para agua fría, cloacal y pluvial de PVC, para agua caliente de polipropileno, loza de baño brasileña, cisterna baja en baño social y en planta alta, alta en baño de servicio, pileta de lavar de granito reconstituido y de acero inoxidable de 2 bachas en la cocina. Canaletas y bajadas de chapa Nº 26. • Pintura: Mampostería a la vista con protección a base de silicona, previa limpieza con ácido muriático. Area de servicio y exteriores revocados a la cal con color. Paredes interiores al latex. Carpintería de madera, techo de tejas y losa con cerámica a la vista al barniz. Carpintería metálica y canaletas con esmalte sintético. os huecos, con azotada impermeable (0,5 cm) y común filtrado con aditivo .
PROYECTOS MANDU’A

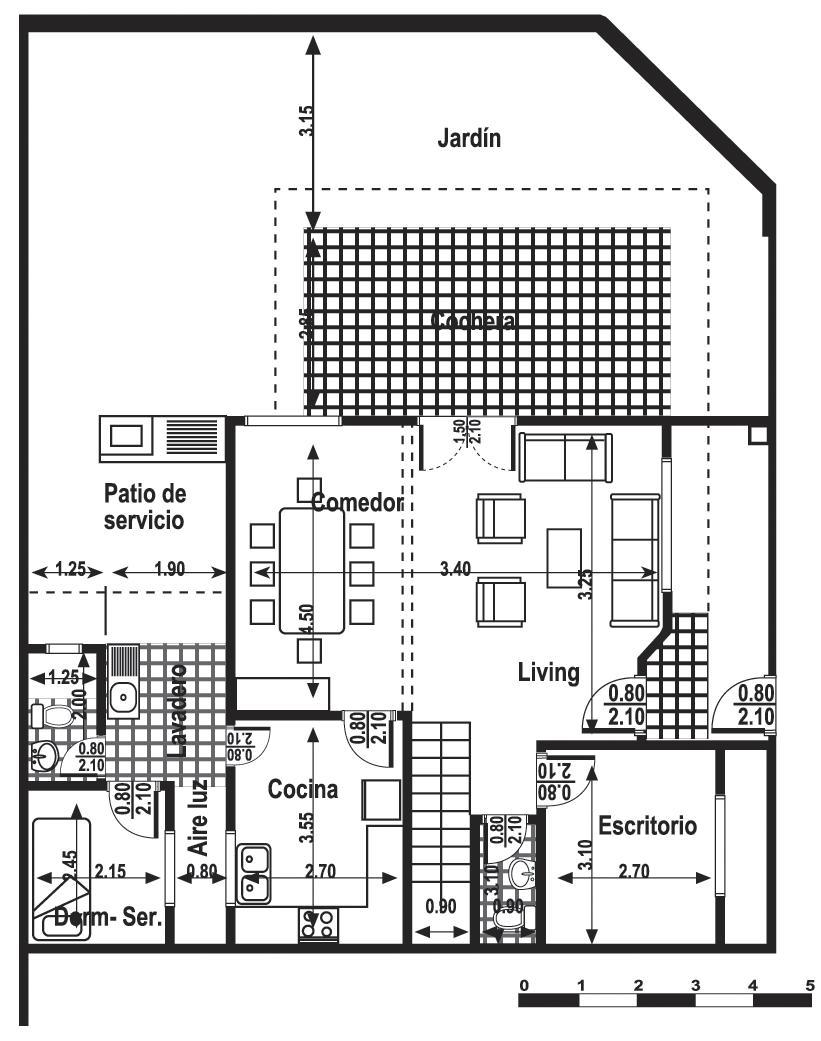

Planta Baja

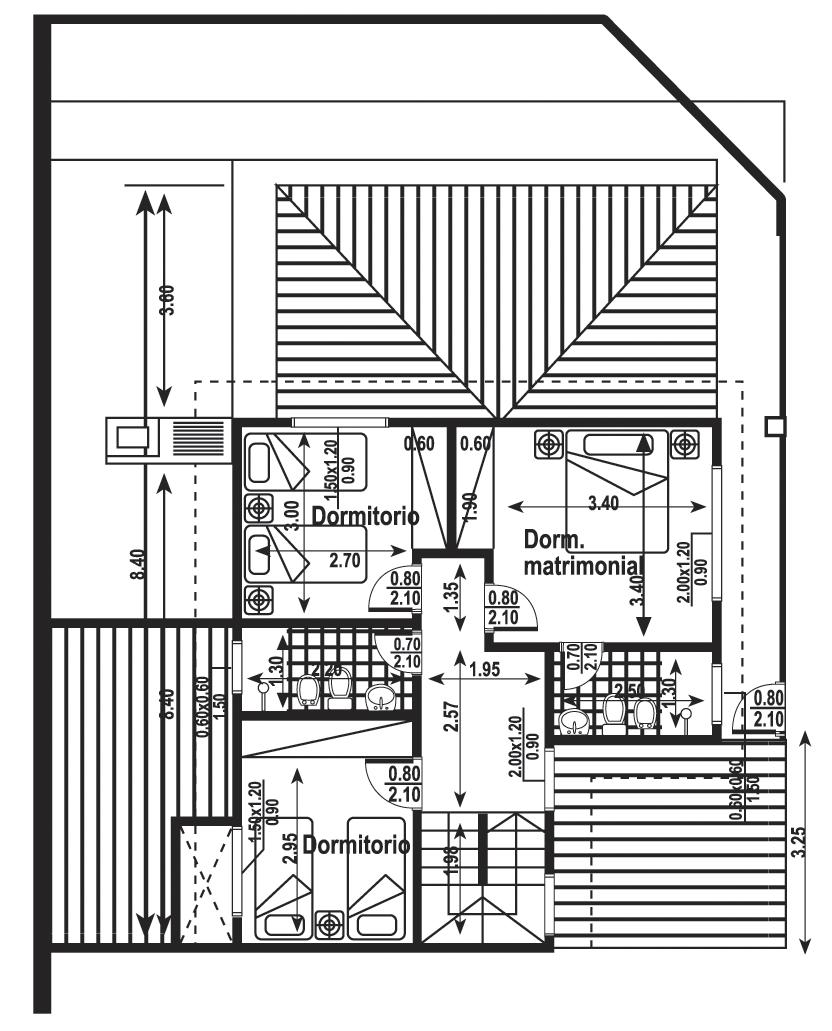

Planta Alta
Construcción básica cantidad costo unitario total Gs Replanteo y marcación m2 90,00 3.100,00 279.000,00 Zapata m3 1,00 1.851.000,00 1.851.000,00 Columna m3 0,50 2.380.175,00 1.190.088,00 Vigas m3 0,65 2.320.250,00 1.508.163,00 Encadenado inferior 13x20 cm en PB ml 55,00 83.400,00 4.587.000,00 Encadenado 13x30 cm ml 55,00 137.800,00 7.579.000,00 Escalera de Hº Aº total 1,00 4.035.100,00 Losa rap m2 35,00 216.480,00 7.576.800,00 Cimiento PBC colocada con cal (1/2:1:4) m3 17,60 419.850,00 7.389.360,00 Nivelación 0.30 m con cemento Tipo 1 m2 11,60 169.703,00 1.968.549,00 Elevación 0.15 ladrillo común y Tipo 1 m2 52,00 91.838,00 4.775.589,00 Elevación 0.15 ladrillo hueco 6 tubos y Tipo 1 m2 61,50 54.868,00 3.374.351,00 Elevación 0.20 ladrillo hueco y Tipo 1 m2 43,00 83.423,00 3.587.168,00 Elevación 0.15 ladrillo laminado y Tipo 1 m2 84,40 111.048,00 9.372.409,00 Sardinel con ladrillo común ml 5,50 61.263,00 336.944,00 Aislación horizontal 0.15 con hidrófugo y asfalto ml 52,00 18.844,00 979.888,00 Aislación de losa para baño m2 3,00 59.847,00 179.541,00 Dintel sobre aberturas/Envarillado de mampostería ml 18,00 19.550,00 351.900,00 Contrapiso de Hº de cascotes 10 cm m2 70,00 42.405,00 2.968.350,00 Contrapiso en losa sanitaria 20 cm m2 2,50 49.655,00 124.138,00 Revoque 1 capa, 1.5 cm sin hidrófugo m2 240,00 29.850,00 7.164.000,00 Revoque 1 capa con hidrófugo en exteriores m2 189,00 31.365,00 5.927.985,00 Azotada impermeable 0.5 cm m2 189,00 12.465,00 2.355.885,00 Revoque de cielorraso a 1 capa m2 15,00 49.658,00 744.863,00 Techo: teja española, tejuelón, vigas y tirantes m2 93,00 279.541,00 25.997.313,00 Piso pared 32x57 m2 42,00 73.093,00 3.069.906,00 Baldosa calcárea base gris 20x20 cm m2 10,50 79.225,00 831.863,00 Piso cerámico esmaltada 20x30 cm m2 62,50 75.093,00 4.693.313,00 Piso de layota 28x28 cm m2 15,60 56.017,00 873.865,00 Piso de alfombra 4 mm m2 24,00 38.100,00 914.400,00 Carpeta para piso cerámico m2 86,50 26.315,00 2.276.248,00 Zócalo calcáreo base gris ml 14,00 34.763,00 486.675,00 Zócalo de madera ml 30,00 31.225,00 936.750,00 Zócalo de cerámica esmaltada ml 34,00 20.159,00 685.420,00 Desagüe cloacal y pluvial global 1,00 7.200.238,00 Agua corriente global 1,00 3.530.675,00 Colocación artefactos sanitarios global 1,00 11.795.169,00 Instalación eléctrica global 1,00 8.079.221,00 Carpintería de madera global 1,00 22.413.610,00 Carpintería metálica global 1,00 3.162.350,00 Vidrios global 1,00 980.000,00 Pinturas global 1,00 14.466.480,00 Casa Mandua 2 Básica solo materiales 1,00 192.600.563,00 Limpieza final y retiro de escombros (0.8%) 192.600.563,00 1.540.805,00 Imprevistos, mermas y roturas (3%) 192.600.563,00 5.778.017,00 Costo de obra básica 199.919.384,00 Gastos generales y beneficios 25% 199.919.384,00 49.979.846,00 Total 249.899.230,00 Construcción opcional cantidad costo unitario total Gs Muralla de ladrillo común ml 6,00 434.634,00 2.607.803,00 Revoque 1 capa con hidrófugo en exteriores m2 24,00 31.365,00 752.760,00 Contrapiso de Hº de cascotes 10 cm m2 33,80 42.405,00 1.433.289,00 Vereda cerámica vainilla m2 28,00 96.679,00 2.707.012,00 Piso de layota 28x28 m2 5,76 56.017,00 322.658,00 Mueble de cocina ml 4,15 1.200.000,00 4.980.000,00 Alacena de cocina ml 4,15 850.000,00 3.527.500,00 Placard standard m2 14,00 1.450.000,00 20.300.000,00 Verja de hierro sencilla un 3,75 220.000,00 825.000,00 Portón de hierro 1.00x1.50 m un 1,00 530.150,00 530.150,00 Pozo ciego 1.50 x 3.00 m un 1,00 2.617.500,00 2.617.500,00 Cámara séptica 1.00x1.60x1.20 m un 1,00 1.578.250,00 1.578.250,00 Pintura a la cal con color m2 24,00 13.255,00 318.120,00 Abertura metálica con esmalte m2 10,50 27.316,00 286.818,00 Parrilla con boca un 1,00 4.995.000,00 Casa Mandua 2 opcional solo materiales 47.781.859,00 Imprevistos, mermas y roturas (3%) 47.781.859,00 1.433.456,00 Costo de obra opcional 49.215.315,00 Gastos generales y beneficios 25% 49.215.315,00 12.303.829,00 61.519.144,00 Casa 2 Basica Costo final 249.899.230,00 Casa 2 Opcional costo final 61.519.144,00 311.418.374,00 Casa 2 Basica Costo final 249.899.230,00 2.056.784,00 Casa 2 Opcional costo final 61.519.144,00 506.330,00 CASA 2 costo final definitivo BASICA + OPCIONAL 311.418.374,00 2.563.114,00 Revista Mandu’a - 61
Dúplex Mandu’a - Vivienda Modelo 3
Descripción: 2 viviendas iguales en Duplex, cada una de 150,3 m2
Sistema constructivo y materiales
Estructura: La losa prefabricada utilizada es de una marca del mercado, utilizada con el mismo criterio adoptado en el Modelo 2.
Desarrollo de la Obra
• Fundación: Idem modelo 2. • Estructura: Se utiliza el sistema Listalosa con cielorraso ranurado a la vista, sin revoque, que descansa sobre paredes portantes, reforzados con algunos pilares y vigas de Hº Aº. • Fundación, nivelación, aislación, mampostería, dinteles, techos, revoques, Instalación Sanitaria y Pintura: Idem al modelo 2. • Carpintería de Madera: Marcos de lapacho, aberturas, placards y mueble de cocina de cedro, éste último con puertas tablero; mesada de granito natural.
• Carpintería Metálica: Balancines metálicos. Rejas artísticas y portón de cochera de chapa doblada y varillas. • Pisos: Contrapiso de Hº de cascotes, baldosa calcárea de base gris en área de servicio, layota nacional en cochera y parrilla. Granito reconstituído pulido de base gris en área social, estudio y planta alta, y en planchas en la escalera. Cerámica esmaltada sobre carpeta alisada en cocina y baños. Vereda de mosaicos de canto rodado de color 30x30. •
Zócalos: Calcáreo, cerámica esmaltada, cerámica roja y granito reconstituido. • Revestidos: Azulejo esmaltado liso 20x30 en baños y cocina. De 15x15 en lavadero y baño de servicio.
• Instalación Eléctrica: Monofásica, llaves TM europeas, placas, picos de luz y tomas de procedencia uruguaya. Sin artefactos.
PROYECTOS MANDU’A
Construcción básica cantidad costo unitario total Gs Replanteo y marcación m2 158,00 3.100,00 489.800,00 Zapata m3 0,80 1.851.000,00 1.480.800,00 Pilar listalosa 8,00 127.538,00 1.020.300,00 Viga listalosa 18,40 119.822,00 2.204.729,00 Losa listalosa m2 47,50 220.400,00 10.469.000,00 Cálculo estructural para losa un 1,00 450.000,00 450.000,00 Flete de viguetas un 1,00 150.000,00 150.000,00 Escalera de Hº Aº total 1,00 4.035.100,00 4.035.100,00 Cimiento PBC colocada con cal (1/2:1:4) m3 15,40 419.850,00 6.465.690,00 Nivelación 0.30 m con cemento Tipo 1 m2 16,50 169.703,00 2.800.091,00 Elevación 0.15 ladrillo común y Tipo 1 m2 109,50 91.838,00 10.056.288,00 Elevación 0.15 ladrillo hueco y Tipo 1 m2 80,80 54.868,00 4.433.294,00 Elevación 0.15 ladrillo laminado y Tipo 1 m2 126,00 111.048,00 13.991.985,00 Sardinel con ladrillo común ml 5,50 61.263,00 336.944,00 Aislación horizontal 0.15 con hidrófugo y asfalto ml 52,00 18.844,00 979.888,00 Aislación de losa para baño m2 8,20 59.847,00 490.745,00 Dintel sobre aberturas/Envarillado de mampostería ml 32,00 19.550,00 625.600,00 Contrapiso de Hº de cascotes 10 cm m2 117,80 42.405,00 4.995.309,00 Contrapiso en losa sanitaria 20 cm m2 6,80 49.655,00 337.654,00 Revoque 1 capa sin hidrófugo (1:4:16) interiores m2 381,00 29.850,00 11.372.850,00 Revoque 1 capa con hidrófugo (1:4:16) exteriores m2 126,00 31.365,00 3.951.990,00 Azotada impermeable 0.5 cm m2 60,00 12.465,00 747.900,00 Revoque de cielorraso a 1 capa m2 6,00 49.658,00 297.945,00 Techo: teja española, tejuelón y tirantes de ybyrapyta m2 129,00 279.541,00 36.060.789,00 Piso pared Forte Havana 31x31 m2 26,00 86.743,00 2.255.318,00 Porcelanato 60 x 60 m2 19,00 147.643,00 2.805.217,00 Piso pared Cecafi 32x57 m2 14,00 73.093,00 1.023.302,00 Baldosa calcárea base gris 20x20 cm m2 9,00 79.225,00 713.025,00 Mosaico granítico base gris m2 78,00 141.975,00 11.074.050,00 Cerámica esmaltada 30x30 cm m2 21,00 80.226,00 1.684.746,00 Carpeta para piso cerámico m2 21,00 26.421,00 554.846,00 Piso de layota 28x28 m2 14,82 56.017,00 830.172,00 Plancha granítica para revestido de escalera gl 1,00 2.406.000,00 2.406.000,00 Zócalo calcáreo base gris ml 12,00 34.763,00 417.150,00 Zócalo granítico base gris ml 88,00 68.113,00 5.993.900,00 Zócalo de cerámica esmaltada ml 11,00 20.159,00 221.753,00 Zócalo layota 28x10 cm ml 4,50 23.668,00 106.504,00 Desagüe cloacal y pluvial global 1,00 11.678.725,00 Agua corriente global 1,00 5.721.135,00 Colocación artefactos sanitarios global 1,00 26.421.082,00 Instalación eléctrica global 1,00 12.736.168,00 Carpintería de madera global 1,00 32.847.150,00 Carpintería metálica global 1,00 2.903.600,00 Vidrios global 1,00 1.733.000,00 Pinturas global 1,00 27.723.563,00 Casa Mandua 3 Básica solo materiales 270.095.098,00 Limpieza final y retiro de escombros (0,8%) 270.095.098,00 2.160.761,00 Imprevistos, mermas y roturas (3%) 270.095.098,00 8.102.853,00 Costo de obra básica 280.358.712,00 280.358.712,00 Gastos generales y beneficios (25%) 280.358.712,00 70.089.678,00 Casa 3 Básica Costo final 350.448.390,00 - Revista Mandu’a 62
Edificio para la Renta
Vivienda Modelo 4
Descripción: Edificio de 2 plantas que puede ampliarse a 3, comprende 2 departamentos en Planta Alta, cada uno de 60 m2 y con 2 dormitorios. En planta baja 2 salones comerciales de 34,30 m2 de área interior. Entrada vehicular cubierta.
Desarrollo de la obra
• Fundación: Se utilizan Zapatas de Hº Aº donde actúan cargas puntuales y bajo las paredes, vigas del mismo material. • Estructura: De Hº Aº tipo tradicional, las losas descansan sobre vigas y pilares del mismo ancho que las paredes. En planta alta se utiliza un encadenado general a la altura de asiento de tirantes. • Aislación, mampostería de elevación, dinteles, techo y carpintería de madera, pisos, zócalos, revestidos, revoques, instalación sanitaria: idem al modelo 2. • Carpintería Metálica: Cortina de enrollar de tablillas metálicas con puerta de escape. Balancines, portones de acceso peatonal y de cochera de chapa doblada. Baranda sencilla de escalera. • Instalación
Eléctrica: Idem. modelo 3. • Pintura: Paredes interiores y exteriores del frente y contrafrente al latex. Paredes exteriores medianeras y cielorraso a la cal. Abertura de madera, maderamen y tejuelones del techo al barniz. Carpintería metálica con esmalte sintético.
PROYECTOS MANDU’A
Planta Baja
Construcción opcional cantidad costo unitario total Gs Muralla de ladrillo común ml 23,00 434.634,00 9.996.576,00 Revoque 1 capa con hidrófugo en exteriores m2 92,00 31.365,00 2.885.580,00 Contrapiso de Hº de cascotes 10 cm m2 42,00 42.405,00 1.781.010,00 Mosaico granito lavado para exterior base gris m2 42,00 105.213,00 4.418.925,00 Mueble de cocina 6,00 1.250.000,00 7.500.000,00 Placard standar 15,60 1.200.000,00 18.720.000,00 Verja de hierro sencilla 8,00 220.000,00 1.760.000,00 Portón de hierro 1.00x1.50 m un 1,00 530.150,00 Pozo ciego 1.50x3.00 m un 1,00 2.617.500,00 Cámara séptica 1.00x1.60x1.20 m un 1,00 1.578.250,00 Pintura a la cal con color m2 92,00 13.255,00 1.219.460,00 Pintura abertura metálica con esmalte m2 19,00 33.211,00 631.002,00 Parrilla con boca un 1,00 4.995.000,00 Casa Mandua 3 Opcional solo materiales 58.633.453,00 Imprevistos, mermas y roturas (3%) 58.633.453,00 1.759.004,00 Costo de obra opcional 60.392.457,00 Gastos generales y beneficios (25%) 60.392.457,00 15.098.114,00 Casa 3 Opcional costo final 75.490.571,00 Casa 3 Basica Costo final 350.448.390,00 Casa 3 Opcional costo final 75.490.571,00 CASA 3 BASICA costo final todo incluido 350.448.390,00 2.331.659,00 CASA 3 OPCIONAL costo final todo incluido 75.490.571,00 502.266,00 CASA 3 costo final definitivo BASICA + OPCIONAL 425.938.961,00 2.833.925,00 Revista Mandu’a - 63
Planta Alta
PROYECTOS MANDU’A
Planta Baja
Construcción básica cantidad costo unitario total Gs Replanteo y marcación m2 242,00 3.100,00 750.200,00 Excavación para zapata m3 27,00 42.000,00 1.134.000,00 Zapata m3 8,05 1.851.000,00 14.900.550,00 Columna m3 4,02 2.380.175,00 9.568.304,00 Vigas m3 6,99 2.320.250,00 16.218.548,00 Losa m3 12,39 2.281.300,00 28.265.307,00 Encadenado 13x30 m ml 97,20 137.800,00 13.394.160,00 Escalera de Hº Aº total 1,20 4.035.100,00 4.842.120,00 Nivelación 0.30 m con cemento Tipo 1 m2 21,81 169.703,00 3.701.212,00 Elevación 0.15 ladrillo común y Tipo 1 m2 66,50 91.838,00 6.107.244,00 Elevación 0.15 ladrillo hueco y Tipo 1 m2 415,80 54.868,00 22.813.907,00 Elevación 0.20 ladrillo hueco y Tipo 1 m2 198,80 83.423,00 16.584.393,00 Aislación horizontal 0.15 con hidrófugo y asfalto ml 55,50 18.844,00 1.045.842,00 Aislación de losa para baño m2 28,90 59.847,00 1.729.578,00 Dintel sobre aberturas/Envarillado de mampostería ml 35,00 19.550,00 684.250,00 Contrapiso de 7 cm m2 107,00 34.440,00 3.685.080,00 Contrapiso de Hº de cascotes 10 cm m2 101,00 42.405,00 4.282.905,00 Contrapiso en losa sanitaria 20 cm m2 24,50 49.655,00 1.216.548,00 Revoque 1 capa sin hidrófugo en interiores m2 882,00 29.850,00 26.327.700,00 Revoque 1 capa con hidrófugo en exteriores m2 480,00 31.365,00 15.055.200,00 Azotada impermeable 0.5 cm m2 112,00 12.465,00 1.396.080,00 Revoque de cielorraso a 1 capa m2 117,00 49.658,00 5.809.928,00 Techo: teja española, tejuelón y tirantes de ybyrapyta m2 149,00 279.541,00 41.651.609,00 Azulejo 15x15 cm m2 41,00 73.093,00 2.996.813,00 Baldosa calcárea base gris 20x20 cm m2 66,00 79.225,00 5.228.850,00 Piso cerámica esmaltada 20x30 cm m2 154,70 75.093,00 11.616.887,00 Piso de layota 28x28 cm m2 26,50 56.017,00 1.484.451,00 Carpeta para piso cerámico m2 154,70 26.315,00 4.070.931,00 Zócalo calcáreo base gris ml 54,00 34.763,00 1.877.175,00 Zócalo de cerámica esmaltada ml 146,00 20.159,00 2.943.272,00 Zócalo layota 28x10 cm ml 18,60 23.668,00 440.216,00 Desagüe cloacal y pluvial global 11.728.188,00 11.728.188,00 Agua corriente global 3.836.430,00 3.836.430,00 Colocación artefactos sanitarios global 8.382.052,00 8.382.052,00 Instalación eléctrica global 25.850.277,00 25.850.277,00 Carpintería de madera global 31.249.640,00 31.249.640,00 Carpintería metálica global 13.486.700,00 13.486.700,00 Vidrios global 1.217.800,00 1.217.800,00 Pinturas global 29.370.940,00 29.370.940,00 Casa Mandua 4 Basica solo materiales 396.945.283,00 Limpieza final y retiro de escombros (0.8%) 396.945.283,00 3.175.562,00 Imprevistos mermas y roturas (3%) 396.945.283,00 11.908.358,00 Costo de obra básica 412.029.204,00 Gastos generales y beneficios (25%) 412.029.204,00 103.007.301,00 Casa 4 Basica Costo final 515.036.505,00 Construcción opcional cantidad costo unitario total Gs Contrapiso de Hº de cascotes 10 cm m2 36,00 42.405,00 1.526.580,00 Vereda cerámica vainilla m2 36,00 78.275,00 2.817.900,00 Mueble bajo mesada de cocina ml 3,00 1.200.000,00 3.600.000,00 Alacena de cocina ml 3,00 850.000,00 2.550.000,00 Placard standard m2 16,32 1.450.000,00 23.664.000,00 Pozo ciego 1.50x3.00 m un 1,00 2.617.500,00 Cámara séptica 1.00x1.60x1.20 m un 1,00 1.578.250,00 Casa Mandua 4 Opcional solo materiales 38.354.230,00 Imprevistos, mermas y roturas (3%) global 0,03 38.354.230,00 1.150.627,00 Costo de obra opcional 39.504.857,00 Gastos generales y beneficios (25%) 39.504.857,00 9.876.214,00 Casa 4 Opcional Costo final 49.381.071,00 Casa 4 Basica Costo final 515.036.505,00 Casa 4 Opcional Costo final 49.381.071,00 CASA 4 BASICA costo final todo incluido 515.036.505,00 2.182.358,00 CASA 4 OPCIONAL costo final todo incluido 49.381.071,00 209.242,00 CASA 4 costo final definitivo BASICA + OPCIONAL 564.417.576,00 2.391.600,00 - Revista Mandu’a 64
Planta Alta
Galpón tipo tinglado - Vivienda Modelo 5
Descripción: Galpón tipo tinglado, con una superficie de 268,8 m2, con oficina y vestuario. La oficina incluye un baño privado y el vestuario dos boxes de baño, para ducha e inodoro, respectivamente. Consta de patio posterior y retiro en el frente, cumpliendo la norma municipal que exige un 25% de superficie sin construir.
La obra está prevista para un terreno plano y limpio de 12x30 m situado entre linderos.
Desarrollo de la Obra
• Fundación: Pilares asentados sobre zapatas de hormigón ciclópeo y cimiento corrido de P.B.C para asiento de paredes. • Estructura: Realizada con pilares de HºAº y vigas encadenadas conformando 2 anillos de unión. • Aislación, mampostería de elevación, dinteles, carpintería de Madera: Idem. modelo
1. • Techo: Tipo tinglado parabólico, estructura metálica reticulada fabricada de varillas torsionadas pintadas con antióxido. Cubierta de chapa galvanizada ondulada, aireada con extractores eólicos. • Carpintería Metálica: Balancines metálicos de ángulos y perfiles “T”. Portones de chapa doblada en el acceso vehicular y la salida al patio. Escalera metálica recta de acceso al entrepiso de madera. • Pisos: En el patio del frente y dentro del depósito, donde pueden circular vehículos, el piso es de hormigón armado con juntas de dilatación. En la oficina se utilizan baldosa calcárea de base gris y cerámica esmaltada sobre una carpeta alisada, en baños y vestuarios. Vereda de baldosita calcárea tipo ka’a con ranuras antideslizantes. Contrapiso de hormigón de cascotes. • Zócalos: Calcáreo en la oficina. • Revestidos: Azulejo esmaltado liso 15x15 en baños y vestuario. • Revoques: Sobre ladrillos huecos, azotada de adherencia con hidrófugo y revoque común filtrado y sobre ladrillos comunes sólo este último. Las paredes perimetrales llevan revoque a un solo lado.
• Instalación Eléctrica: Trifásica, llaves termomagnéticas europeas, placas, picos
PROYECTOS MANDU’A
Construcción básica cantidad costo unitario total Gs Replanteo y marcación m2 268,80 3.100,00 833.280,00 Columna m3 6,00 2.380.175,00 14.281.050,00 Encadenado 13x30 cm ml 168,00 137.800,00 23.150.400,00 Cimiento PBC con cal (1/2:1:4) m3 34,00 419.850,00 14.274.900,00 Hormigón ciclópeo (1:3:6) m3 4,32 685.500,00 2.961.360,00 Nivelación 0.30 m con cemento Tipo 1 m2 24,12 169.703,00 4.093.224,00 Elevación 0.15 ladrillo común y Tipo 1 m2 22,50 91.838,00 2.066.361,00 Elevación 0.20 con ladrillo común y Tipo 1 m2 5,60 128.443,00 719.278,00 Elevación 0.30 con ladrillo común y Tipo 1 m2 4,50 164.845,00 741.803,00 Elevación 0.07 ladrillo común y Tipo 1 m2 5,00 44.551,00 222.756,00 Elevación 0.15 ladrillo hueco 6 tubos y Tipo 1 m2 106,00 54.868,00 5.815.955,00 Elevación 0.20 ladrillo hueco y Tipo 1 m2 373,00 83.423,00 31.116.593,00 Aislación horizontal 0.15 con asfalto ml 76,40 18.844,00 1.439.682,00 Dintel sobre aberturas/Envarillado de mampostería ml 24,00 19.550,00 469.200,00 Contrapiso de Hº de cascotes 10 cm m2 21,50 42.405,00 911.708,00 Revoque 1 capa, 1.5 cm sin hidrófugo m2 565,00 29.850,00 16.865.250,00 Azotada impermeable 0.5 cm m2 480,00 12.465,00 5.983.200,00 Estructura para tinglado m2 270,00 197.504,00 53.326.040,00 Extractor eólico + sombrero un 3,00 450.000,00 1.350.000,00 Entrepiso de madera m2 27,00 149.200,00 4.028.400,00 Azulejo 15x15 cm m2 18,50 73.093,00 1.352.221,00 Baldosa calcárea base gris 20x20 cm m2 16,50 79.225,00 1.307.213,00 Piso cerámico esmaltada 20x30 cm m2 8,80 96.679,00 850.775,00 Piso de hormigón armado 12 cm m2 290,20 182.400,00 52.932.480,00 Carpeta para piso cerámico m2 8,80 26.421,00 232.507,00 Zócalo calcáreo base gris ml 16,00 34.763,00 556.200,00 Desagüe cloacal y pluvial global 12.400.675,00 Agua corriente global 1.899.755,00 Colocación artefactos sanitarios global 3.263.026,00 Instalación eléctrica global 11.179.330,00 Carpintería de madera global 4.003.000,00 Carpintería de metálica global 13.903.850,00 Vidrios global 2.488.000,00 Pinturas global 20.649.635,00 Casa Mandua 5 Basica solo materiales 311.669.104,00 Limpieza final de obra y retiro de escombros (0.8%) 311.669.104,00 2.493.353,00 Imprevistos, mermas y roturas (3%) 311.669.104,00 9.350.073,00 Costo de obra básica 323.512.530,00 Gastos generales y beneficios 25% 323.512.530,00 80.878.133,00 Casa 5 Basica Costo final 404.390.663,00 Revista Mandu’a - 65
PROYECTOS MANDU’A
de luz y tomas uruguayos, sin artefactos. Instalación Sanitaria: Cañería hidráulica de agua fría, cloacal y pluvial, lozas de baño, canaletas y bajadas idem modelo 1. Cisterna baja en baño de oficina y alta en el vestuario. • Pintura: Paredes revocadas, interiores o exteriores, a la cal. Paredes de ladrillo hueco a la vista con tratamiento correspondiente para el efecto. Carpintería de madera y entrepiso de machimbre pintadas con barniz. Carpintería metálica y caños de bajada con esmalte sintético.
Construcción opcional cantidad costo unitario total Gs Contrapiso de 10 cm m2 36,00 42.405,00 1.526.580,00 Vereda cerámica vainilla m2 36,00 78.275,00 2.817.900,00 Pozo ciego un 1,00 2.617.500,00 Cámara séptica un 1,00 1.578.250,00 Muralla de ladrillo común ml 30,00 434.634,00 13.039.013,00 Revoque a 1 capa común m2 65,00 29.850,00 1.940.250,00 Pintura a la cal m2 65,00 13.255,00 861.575,00 Casa Mandua 5 Opcional solo materiales 24.381.068,00 Imprevistos, mermas y roturas (3%) 24.381.068,00 731.432,00 Costo de obra opcional 25.112.500,00 Gastos generales y beneficios 25% 25.112.500,00 6.278.125,00 Casa 5 Opcional Costo final 31.390.624,00 Casa 5 Basica Costo final 404.390.663,00 Casa 5 Opcional Costo final 31.390.624,00 CASA 5 BASICA costo final todo incluido 404.390.663,00 1.504.430,00 CASA 5 OPCIONAL costo final todo incluido 31.390.624,00 116.781,00 CASA 5 costo final definitivo BASICA + OPCIONAL 435.781.287,00 1.621.210,00 - Revista Mandu’a 66
Bolsa de subcontratistas
* La Bolsa de Subcontratistas es una colaboración gratuita de la revista con los profesionales y trabajadores de la construcción, teniendo un pequeño costo los anuncios en recuadro. La calidad del servicio, así como la relación contractual, escapa a nuestro compromiso con los apreciados lectores.
Agrimensura
Chaparro, Miguel 0961 586457
Fernández, María 0981 932043
Rolón, Oscar 0981 445601
Robledo, Gustavo 0981 939512
Azulejos - colocación
Armando, José 0995 639335
Benitez, Alfredo 0981 520214
Benitez, Antonio 0981 945353
Ferreira, Gustavo 285663 / 0981 881211
Figueredo, Miguel 0981 479221
Godoy, Eladio 0983 333622
González, Benito 0982 248256
Jiménez, Antonio 514989 / 0981 660190
Medina, Antonio 0983 247516
Moragas, Carmelo 0985 268497 / 0981 547754
Noguera, Higinio 0981 564472
Ortíz, Vidal 509475
Palacios, Leonardo 0983 207676
Vázquez,
Pérez,
BOLSA DE SUBCONTRATISTAS Revista Mandu’a - 67
Aire acondicionado Instalación / Reparación Bracho, Javier 0981 879749 / 0985 464491 Brítez, Santiago 0981 117524 González, Pedro 644661 / 0982 450866 Maciel, Pablo 0971 939890 / 0981 651205 Ojeda, Hugo 623766 / 0981 868289 Solis, Gabriel 0981 486233 Velázquez, Santiago 0981 843738 Aislación térmica Duarte, Eleno 0983 338939 Marín, Dionisio 0983 731450 Alambrados Bentrom, Román 991255 Riveros, Mario 0992 993007 / 0985 887621 Albañilería Benítez, Ramón 0982 370231 Bogarín, Lidio 0971 947177 Bruno, Alejandro 0994 314460 Cabral, Andrés 0982 896561 Cáceres, Carlos 0982 132349 Cazal, Alexis 0981 343423 Esquivel, Rogelio 0981 456697 Fernández, Antonio 515629 / 0981 465940 Garcete, Palermo 0981 965660 Gill, Enrique 642559 / 0981 303974 Giménez, Pablo 0981 951645 Godoy, Eladio 0983 333622 González, Aníbal 0985 222147 González, Benito 0982 248256 Jara, Vidal 0981 434787 / 0981 876489 Jiménez, Antonio 514989 / 0981 660190 López, Osvaldo 0981 836904 Maidana, Sinforiano 0983 380486 Marín, Dionisio 0983 731450 Moreno, Ramón 0981 785546 Ocampos, Higinio 0984 926892 Ortega, Mildesis 0984 369652 / 0981 594893 Paniagua, Derlis 0981 182465
Raúl 0981 501323
Gerardo 0985 766 650
Amado 374276 / 0981 485609
Carlos 0981 521771 Rojas, Juan 0971 950157
Saturnino 0984 273997
Edgar 0984 928914
Néstor 0981 103889 Animacion y perspectiva
Alejandra 0982 886227
552000
Peralta,
Rando,
Ramírez,
Riveros,
Ruiz,
Sosa,
Vera,
Abbate,
González, Jorge 0986
/ 0991 880133
de planos municipales
Oscar 0971 340345
Rafael 0981 476743 Aprobacion
Benítez,
Ever 0981 655799 Canaletas Altamirano, Vicente 0981 851077 Arzamendia, Hugo 0981 126471 Canto rodado (carga en obra) Figueredo, Catalino 0981 763438 Figueredo, Miguel 0981 479221 Carpintería Aquino, Miguel 0986 858685 Bordón, Marcial 0971 277041 Franco, Marcos 0982 279166 Olmedo, Miguel 0981 526079 Carpinteros de obra / techistas Benítez, Aniano 0984 478256 Cáceres, Carlos 0982 132349 González, Aníbal 0985 222147 Jara, Oscar 780642 / 0981 184687 Mora, Pascual 0981 963459 Sosa, Carlos 0992 299951 Valdovinos, Pedro 0981 234113 Cascadas Acevedo, Patricio 0981 412542 Aguilera, Gabriel 0985 101795 Cepillado en obra Jara, Oscar 780642 / 0981 184687 Circuito cerrado Cabrera, Arnaldo 0981 334508 Maciel, Pablo 0981 651205 Colocación de aberturas Franco, Marcos 0982 279166 García, Juan 0981 571424 Gill, Enrique 642559 / 0981 303974 Sosa , Carlos 0992 299951 Colocación de empapelados Coronel, Derlis 295479 / 0981 154662 Coronel, Julián 295479 / 0984 580876 Colocación de Losarap Alarcón, Julio 501130 /0983 367 697 Gill, Enrique 642559 / 0981 303974 Cielorrasos - Durlock/PVC/Yeso Agüero, Benjamín 0985 740977 Agüero, Jorge 0985 417456 Bentolilla, Esteban 480203 / 0981 385207 Careaga, Víctor 373410 / 0971 936858 Colocación de Parquet García, Juan 0981 571424 Sosa, Carlos 00992 299951 Colocación de Piedra/revestidos/molduras Aveiro, Gerónimo 0985 242563 Figueredo, Miguel 0981 479221 Martínez, Diego 0984 560 841 Ortíz, Eduardo 0971 379011 Quiñónez, Expédito 0983 356501 Ríos, Francisco 0981 417309 Rojas, Juan 0971 950157 Colocacion de Pisos vinílicos / alfombras Careaga, Víctor 373410 / 0971 936858 Coronel, Derlis 295479 / 0981 154662 Coronel, Julián 295479 / 0984 580876 Pavón, César 327 6331 / 0982 354987 Sánchez, Alberto 443477 / 0981 503266 Cómputo métrico Benítez, Oscar 0971 340345 González, Jorge Arq 0986 552000 / 0991 880133 Nuñez, Andrea 0982 170442 Russo, Walter Ing 0991 789561 Vallejos S, Cristina Arq 0982 975371 / 0981 561645 Constructores de obra Acosta Riveros, Jorge A 0984 557649 Agüero, Teófilo 524755 / 0983 942516 Añazco, Carlos 0981 457301 Benítez, Aniano 0984 478256 Benítez, Juan 751724 / 0981 488904 Benítez, Ramón 0982 370231 Caballero, Oscar 0972 131247 Cabral, Andrés 0982 896 561 Cáceres, Carlos 0982 132349 Cantero, Domingo 0981 244946 Dávalos,Hermes 0981 942718 Escobar, Gustavo 0981 163551 Espinoza, Mauricio 0982 781445 Fernández, Antonio 515629 / 0981 465940 Ferreira, Wilfrido 0981 400128 / 0981 786614 Figueredo, Miguel 0981 479221 Garcete, Palermo 0981 965660 Gill, Enrique 642559 / 0981 303974 Giménez, Leonardo 0981 530453 González, Aníbal 0985 222147 González, Miguel H 0961 889646
BOLSA DE SUBCONTRATISTAS
- Revista Mandu’a 68 González, Rumildo 0971 350004 Gutiérrez, De los Santos 0981 390538 Hucedo, Carlos 0982 178592 Jara, Vidal 0981 434787 / 0981 876489 Jiménez, Antonio 514989 / 0981 660190 Maciel, Milciades 0981 943482 Maidana,Sinforiano 0983 380486 Meza, Esteban 0992 383232 Moreno, Ramón 0981 785546 Narváez, Arsenio 0981 939452 Noguera, Higinio 0981 564472 Ortiz Barrios, César 642239 / 0983 358854 Ortíz, Vidal 509475 / 0971 720887 Oviedo, Richard 0981 291070 Paniagua, Derlis 0981 182465 Quiñónez, Expedito 0983 356501 Quiroga, Pedro 0985 938774 Rando, Gerardo 0985 766 650 Recalde, César 0981 170159 Riveros, Carlos 0981 521771 Riveros, Mario 0992 993007 / 0985 887621 Robledo,Gustavo 0981 939512 Rodríguez, Buenaventura 0972 509828 Rojas, Bernardo 302692 / 0981 531143 Rojas, Juan 0971 950157 Romero, Melchor 0983 470631 Ruiz, Saturnino 0984 273997 Sánchez, Benito 0983 488540 Sánchez, Ricardo 0981 145907 Sánchez, Yisenia 0976 123426 / 0985 297794 Sosa, Edgar 0984 928914 Valdovinos, Pedro 0981 234113 Vega, Augusto 310352 / 0971 972699 Velázquez, Jorge 0983 507243 Velázquez, Santiago 0981 843738 Vera, Néstor 0981 103889 Contratistas de hormigón Acosta Riveros, Jorge A 0984 557649 Arévalos, Guillermo 752601 / 0981 485307 Benítez, Oscar 0971 340345 Cabral, Andrés 0982 896561 Esquivel, Rogelio 0981 456697 Fernández, Antonio 515629 / 0981 465940 Fernández, Silvino 755284 / 0981 549523 Figueredo, Miguel 0981 479221 Garcete, Palermo 0981 965660 Giménez, Leonardo 0981 530453 González, Aníbal 0985 222147 González, Miguel H 0961 889646 González, Rumildo 0971 350004 Maidana, Sinforiano 0983 380486 Meza, Esteban 0992 383232 Ocampos, Higinio 0984 926892 Olmedo, Julio 0981 652772 Ortega, Mildesis 0984 369652 / 0981 594893 Paniagua, Derlis 0981 182465 Peralta, Raúl 0981 501323 Recalde, César 0981 170159 Torres, Arístides 0981 865518 Velázquez, Santiago 0981 843738 Vera, Néstor 0981 103889 Cortinas Bentolilla, Esteban 480203 / 0981 385207 Decoración y muebles Aguilera, Gabriel 0985 101795 Ayala, Ever 0983 711979 Maldonado, María Estela 0981 561631 Urbieta, Mónica 0981 476743 Demolición Caballero, Oscar 0972 131247 Herrera, Cristino 0981 976488 / 0984 894128 Vallejos, Cándido 0991 233001 Villalba, Javier 0985 491498 Destronque de árboles Herrera, Cristino 0981 976488 / 0984 894128 Vera, Néstor 0981 103889 Dibujantes técnicos Arnedo, Ana Arq 0981 655014 Jacobo, Nora 0971 534417 Maidana, María B. 0991 988215 Martínez, Francisco 0786 230619 / 0975 681680 Montiel, Gustavo 586343 / 0982 488928 Rodriguez, Buenaventura 0972 509828 Rolón, Manuel 0986 909404 Rolón, Oscar 0981 445601 Digitalización de planos Abbate, Alejandra 0982 886227 Aponte, Andrea 0971 190781 Arnedo, Ana Arq 0981 655014 Arza, Andrea Arq 0981 966786 Coronel, Renzo 0971 362856 / 0986 656577 Escobar, Gustavo 0981 163551 Ferreira, José 0981 915492 González, Jorge 0986 552 000 / 0991 880133 Maidana, María B. 0991 988215 Montiel, Gustavo 586343 / 0982 488928 Nuñez, Andrea 0982 170442 Nuñez, Miguel 0982 634026 Quintana, Jorge 290680 / 0981 426037 Robledo, Gustavo 0981 939512 Rolón, Manuel 0986 909404 Rolón, Oscar 0981 445601 Sánchez, Yisenia 0976 123426 / 0985 297794 Toledo, Milena 0981 201561 Divisorias interiores / Mamparas Bentolilla, Esteban 480203 / 0981 385207 Careaga, Víctor 373410 / 0971 936858 Pavón, César 327 6331 / 0982 354987 Dorado a la hoja Chávez, Ada 0981 838274 Drenaje Caballero, Rodrigo 0981 257702 Velázquez, Santiago 0981 843738 Electricistas Brítez, Santiago 0981 117524 Cáceres, Isidro 0981 927945 Chaparro, Miguel 0961 586457 Castillo, Marco 0981 578068 Coronel, Derlis 295479 / 0984 580876 Coronel, Julián 295479 / 0981 154662 Delgadillo, Alberto 0981 844429 Delgadillo, Francisco 0982 335870 Díaz, Carlos 572156 / 0982 464967 Duarte, Gustavo 0983 191182 Esquivel, Rogelio 0981 456697 Galarza, Ramón 0981 230273 Garcete, Palermo 0981 965660 Giménez, Carlos 0981 741087 Giménez, Flaminio 0971 227480 / 0983 841240 González, Pedro 644661 / 0982 450866 Hucedo, Carlos 0982 178592 León, Cañete 0983 800938 / 0981 561409 Maciel, Pablo 0971 939890 / 0981 651205 Martínez, Gerardo 0981 493190 Montanía, Ylber 0981 474025 Núñez, Cayo 0983 404670 Otello Roa, Félix 780691 / 0972 822577 Paniagua, Derlis 0981 182465 Parini, Fernando 0983 657565 Ramírez, Dario 0992 863100 / 0991 677208 Ramírez, Roberto 944740 / 0981 494624 Rolón, Carlos 0982 751296 Ruiz, Carlos 0981 896430 Sanabria, Jorge 0984 154375 Sartorio, Jorge 0981 939172 Solis, Gabriel 0981 486233 Toñánez, Sebastián 0981 912516 Valenzuela, Luis 0982 127968 / 0985 942676 Vallejos, Cándido 0991 233001 Villaverde, Silvino 0992 396855 Empedrados y adoquinados Santacruz, Pablo Ing 0981 105004 Fumigación Herrera, Cristino 0981 976488 / 0984 894128 Herrería / estructuras metálicas Arzamendia, Hugo 0981 126471 Bordón, Marcial 0971 277041 Bracho, Javier 0981 879749 / 0985 464491 Cazal, Mario 0982 878501 Delvalle, Christian 0981 853884 Garcete, Palermo 0981 965660 Herrera, Edgar 0982 272468 Maldonado, María Estela 0981 561631 Orrego, Cándido 0984 958981 Hojalatero Cazal, Alexis 0981 343423 Hornos, chimeneas, estufas, parrillas, tatacuá Acevedo A., Patricio 0981 412542 Caballero, Rodrigo 0981 257702 Vázquez, Ever 0981 655799 Aquino, Roberto 521610/ 0971 313847 Benítez, Cándido 0981 496207 Bracho, Javier 0981 879749 0985 464491
BOLSA DE SUBCONTRATISTAS Revista Mandu’a - 69 Morínigo, Miguel 973372 / 0981 474261 Noguera, Higinio 0981 564472 Ojeda, Darío 0971 223440 Oviedo, Richard 0981 291070 Paniagua, Derlis 0981 182465 Ramírez, Amado 374276 / 0981 485609 Ramírez, Ladislao 0981 766680 Reyes, Luis 0981 231612 Riveros G., Carlos 0981 521771 Riveros, Mario 0992 993007 / 0985 887621 Rojas, Bernardo 302692 / 0981 531143 Romero, Melchor 0983 470631 Sosa, Edgar 0984 928914 Vallejos, Cándido 0991 233001 Pintura texturada Arévalos, Alberto 0971 208038 Giménez, Hernando 0981 419674 López, Ramón 0981 569767 Morínigo, Miguel 973372 / 0981 474261 Piris, Crispín 0982 360759 Piscinas - Construcción y reparación Caballero, Rodrigo 0981 257702 López, Enrique 0972 215229 / 0982 301956 Martínez, Diego 0984 560 841 Russo, Walter 0991 789561 Urbieta, Mónica 0981 476743 Piscinas - Limpieza y Mantenimiento López, Enrique 0972 215229 / 0982 301956 Moragas, Carmelo 0985 268497 Moragas, Modesto 0971 239680 Noguera, Higinio 0981 564472 Piseros Benítez, Alfredo 0981 520214 Benitez, Antonio 0981 945353 Bogarín, Lidio 0971 947177 Bruno, Alejandro 0994 314460 Caballero, Rodrigo 0981 257702 Fernández, José 0982 627836 Giménez, Leonardo 0981 530453 Godoy, Eladio 0983 333622 González, Benito 0982 248256 Jiménez, Antonio 0981 660190 Maciel, Milciades 0981 943482 Martínez, Diego 0984 560 841 Medina, Antonio 0983 247516 Moragas, Carmelo 0985 268497 Noguera, Higinio 0981 564472 Palacios, Leonardo 0983 207676 Rando, Gerardo 0985 766 650 Riveros, Carlos 0981 521771 Rojas, Juan 0971 950157 Samaniego,Jorge 0982 986 757 0994 759925 Pisos técnicos (sobre elevados) Agüero, Benjamín 0985 740977 Plomeros Agüero, Benjamín 0985 740977 Aguilera, Gabriel 0985 101795 Alcaráz, Andrés 0971 956096 Altamirano, Vicente 0981 851077 Báez, Raimundo 0981 609001 Impermeabilización Duarte, Eleno 0983 338939 López, Ramón 0981 569767 Marín, Dionisio 0983 731450 Martínez, Braulio 0981 193232 Ramírez, Amado 374276 / 0981 485609 Ruffinelli, Miguel 0981 449955 Velázquez, Santiago 0981 843738 Jardineros Aguilera, Gabriel 0985 101795 Basualdo, Javier 0982 311208 Duarte, Tomás 0985 941909 Villaverde, Silvino 0992 396855 Limpieza de patios Bentrom, Román 991255 Herrera, Cristino 0981 976488 / 0984 894128 Riveros, Mario 0985 887621 Mesadas de cocina / baño - Marmolería Jimenez, Miguel Angel 0981 541146 Montaje de transformadores y motores Benítez, Genaro 0981 496837 Díaz, Carlos 572156 / 0982 464967 Mancuello, Fernando 0991 201918 Morales, Gustavo 0981 893881 Motoserrista / poda de árboles Basualdo, Javier 0982 311208 Bentrom, Román 991255 Duarte, Tomás 0985 941909 Riveros, Mario 0992 993007 / 0985 887621 Muros verdes / jardines verticales Arzamendia, Hugo 0981 126471 Perforación de Pozo Artesiano Escobar, Carlos 644497/ 0971 357473 Pilotes Ferrari , Fernando 424827 / 0981 488666 Pintores Amarilla, Ángel 942329 / 0983 366647 Areco, Lucio 0981 765896 Armando, José 0995 639335 Ayala, Julio César 0981 408638 Bogarín, Héctor 0985 959921 Borja, Francisco 0991 820078 Bruno, Alejandro 0994 314460 Careaga, Víctor 373410 / 0971 936858 Cazal, Alexis 0981 343423 Garcete, Palermo 0981 965660 Gauto, Miguel 0981 938415 Giménez, Hernando 0981 419674 Giménez, José 0993 353888 / 0981 604638 Giménez, Leonardo 0981 530453 Godoy, Pedro 0981 596914 González, Aníbal 0985 222147 Herrera, Edgar 0982 272468 Ibarra, Jorge 0961 842883 López, Ramón 0981 569767 Marín, Dionisio 0983 731450 Martínez, Diego 0984 560 841 Medina, Germán 0982 320250 Mereles, Néstor 0985 653204 Miranda, Félix 0981 514763 Bracho, Javier 0985 464491 Caje, Rodolfo A. 0984 234423 Cazal, Mario 0982 878501 Chávez, Jorge 0981 823284 Escobar, Carlos 0971 357473 Fariña, Antonio 0971 231175 Ferreira, Gustavo 0981 881211 Garcete, Palermo 0981 965660 Giménez, Pablo 0981 951645 Herrera, Edgar 0982 272468 Hucedo, Carlos 0982 178592 López, Víctor M. 0971 760390 Medina, Alfredo 0981 468756 Medina, Germán 0982 320250 Moragas, Carmelo 0985 268497 Moragas, Victorino 0981 892513 Noguera, Higinio 0981 564472 Núñez, Cayo 0983 404670 Ortiz, Vidal 509475 Paniagua, Derlis 0981 182465 Rando, Gerardo 0985 766 650 Riveros G., Carlos 0981 521771 Riveros, Mario 0992 993007 Romero, Melchor 0983 470631 Ruíz, Carlos 0981 896430 Vallejos, Cándido 0991 233001 Villalba, Javier 0985 491498 Villaverde, Silvino 0992 396855 Ploteo de planos Coronel, Renzo 0986 656577 Prevención contra incendios Caje, Rodolfo A. 0984 234423 Manchini, César 0981 245725 Proyecto arquitectónico Abbate, Alejandra 0982 886227 Aponte, Andrea 0971 190781 Arnedo, Ana Arq 0981 655014 Coronel, Renzo 0971 362856 Fernández, María Arq 0981 932043 Martínez, Liz Arq 0981 926697 Nuñez, Andrea 0982 170442 Pérez, Rafael 0981 476743 Pulidor de parquet Fernández, José 0982 627836 Pulidor de piso granítico y de H˚ Caballero, Rodrigo 0981 257702 Fernández, José 0982 627836 Refrigeración / AA / camaras frigorificas/ heladeras Brítez, Santiago 0981 117524 Galarza, Ramón 0981 230273 Hucedo, Carlos 0982 178592 León, Cañete 0983 800938 Ruiz, Carlos 0981 896430 Sartorio, Jorge 0981 939172 Reparación / instalación de electrobombas para pozos Escobar, Carlos 644497 / 0971 357473 Moragas, Carmelo 0985 268497
Termocalefones
Cálculo de honorarios de arquitectos
1 - Calcular el costo total de la obra (superficie en metros cuadrados x costo del metro cuadrado).
2 - Calcular cantidad de jornales diarios, usando el Costo total de la obra. Cantdad de jornales diarios = Costo total de la obra / Jornal diario
3 - Verificar en la tabla del Art. 8° ley 1012 de 1983, que porcentaje de honorarios corresponde.
BOLSA DE SUBCONTRATISTAS - Revista Mandu’a 70 Monto de obra Honorarios Hasta 229.6 salarios 15,6 % “ 459.2 “ 12,83 % “ 688.8 “ 11,73 % “ 918.4 “ 11,04 % “ 1.148 “ 10,52 % “ 1.377.6 “ 10,13 % “ 1.607.2 “ 9,84 % “ 1.836.8 “ 9,57 % “ 2.066.4 “ 9,38 % “ 2.296 “ 9,19 % “ 2.755.2 “ 8,90 % “ 3.214.4 “ 8,63 % “ 3.673.8 “ 8,44 % “ 4.132.8 “ 8,28 % “ 4.592 “ 8,13 % “ 5.740 “ 7,85 % “ 6.888 “ 7,63 % “ 8.036 “ 7,44 % “ 9.184 “ 7,30 % “ 10.332 “ 7,16 % Monto de obra Honorarios Hasta 11.480 salarios 7,05 % “ 13.776 “ 6,88 % “ 16.072 “ 6,74 % “ 18.368 “ 6,62 % “ 20.664 “ 6,52 % “ 22.960 “ 6,46 % “ 27.552 “ 6,30 % “ 32.144 “ 6,18 % “ 36.736 “ 6,10 % “ 41.328 “ 6,02 % “ 45.920 “ 3,95 % “ 57.400 “ 5,82 % “ 68.880 “ 5,71 % “ 80.360 “ 5,62 % “ 91.840 “ 5,55 % “ 103.320 “ 5,50 % “ 114.800 “ 5,46 % “ 137.760 “ 5,37 % “ 160.720 “ 5,30 % “ 183.680 “ 5,26 % Monto de obra Honorarios Hasta 206.640 salarios 5,20 % “ 229.600 “ 5,16 % “ 275.520 “ 5,11 % “ 367.360 “ 5,05 % “ 371.440 “ 5,01 % “ 413.280 “ 4,97 % “ 459.200 “ 4,94 % “ 574.000 “ 4,87 % “ 688.800 “ 4,83 % Restauración de muebles Aparici, Mari 0981 500065 Montanía, Higinio 0981 530480 Retiro de escombros Paredes, Oscar 0981 486756 Revoque exterior en altura balancinero Benítez, Silverio 0982 787131 0971 681339 Seguridad industrial Manchini, César 0981 245725 Seguridad ocupacional López, Angélica 0981 129715 Mendoza, Ludwin 0982 568046 Servicios informáticos Compra - Venta Cabrera, Arnaldo 0981 334508 Tasaciones urbanas y rurales Sotomayor A, Edgar Arq 0981 818880
- Instalación y mantenimiento Moragas, Carmelo 0985 268497 Moragas, Victorino 0981 892513 Topógrafos Guillén, Fabio 0981 973903 Kuebler, Edwin 0991 393727 López, Juan Manuel Ing 0981 433805 Recalde, César 0981 170159 Trabajos en autocad Ferreira, José 0981 915492 Jacobo, Nora 0971 534417 Maciel, Shirley 0981 249598 Maidana, María B. 0991 988215 Martínez, Liz Arq 0981 926697 Montiel, Gustavo 0982 488928 Navarro, Eduardo 0972 265312 Quintana, Jorge 0981 426037 Recalde, César 0981 170159 Robledo, Gustavo 0981 939512 Toledo, Milena 0981 201561 Ventilación industrial Ojeda, Hugo 0981 868289 Vidriero y polarizados Laneri, Gabriel 0981 787717 Vitrales Astigarraga, M. Teresa 0981 460109 Rafael Brito de Lima / LV Obras 0981 454665
*Lista de precios de materiales y servicios de la construcción ordenada por orden alfabético. Los precios incluyen el I.V.A. Todos los valores incluidos en esta edición son meramente indicativos, siendo los mismos resultando de un análisis de los precios los vigentes en el mercado. Mandu’a no se hace responsable de los mismos.
MANDU’ARA
INDICE 71 - ABERTURAS 72 - ACOND. DE AIRE 72 - ALAMBRES 72 - ALQUILER Y VENTA DE EQUIPOS Y MÁQUINAS 76 - AISLANTES ACÚSTICOS 76 - AISLANTES TÉRMICOS 77 - ASCENSORES 77 - CAL 77 - CÁLCULO ESTRUCTURAL 78 - CARPINTERÍA DE ALUMINIO 79 - CEMENTO BLANCO 79 - CEMENTO GRIS 79 - CERÁMICA ROJA 79 - CERCO ELÉCTRICO 80 - CONDUCTORES ELÉCTRICOS 80 - CLIMATIZACIÓN 80 - CONSTRUCCIÓN EN SECO 80 - CORTINAS 80 - CHAPAS 81 - CIELORRASOS 81 - CONTENEDORES 83 - DIGITALIZACIÓN
84 - DIVISORIAS SANITARIAS 84 - DRENAJES 84 - EDIFICIOS METALICOS 84 - ELECTRICIDAD 85 - ENCOFRADOS 85 - ESTRUCTURAS 85 - ESTUDIO DE ARQUITECTURA & CONSTRUCCIÓN 86 - FERRETERÍA 86 - FUMIGACIONES 86 - FUNDACIONES 86 - GAVIONES 86 - HERRAMIENTAS 86 - HERRERÍA 87 - HERRAJES 87 - HIDRÓFUGOS 87 - HIERROS 87 - HORMIGÓN 88 - IMPERMEABILIZANTES 89 - LABORATORIO DE ENSAYOS 89 - LOSA PREFABRICADA 89 - MÁRMOL Y GRANITO 90 - MAMPARAS 90 - MALLA ELECTRO SOLDADA 90 - MEMBRANAS ASFÁLTICAS 90 - METAL DESPLEGADO 90 - OBRADORES Y OFICINAS 91 - PERFILES 91 - PERFORACIONES DE POZOS ARTESIANOS 91 - PIEDRAS 91 - PILOTES 91 - PINTURAS 92 - MEMBRANA LIQUIDA 92 - PISOS Y REVESTIMIENTOS 93 - PISOS SOBREELEVADOS 93 - PISOS VINÍLICOS 93 - PORTONES A CONTROL REMOTO 94 - PLANOS 95 - PISCINAS 95 - PUERTAS 96 - PREVENCIÓN DE INCENDIOS 96 - REVEST. ACÚSTICOS 96 - PUERTAS AUTOMÁTICAS 97 - SEGUROS 97 - SELLADORES 98 - TANQUES 98 - TOPOGRAFÍA 98 - TUBERIAS 98 - VARILLAS 98 - VIDRIOS
Madera Puerta placa De 0,60 - 0,70 y 0,80 m De cedro un 350.000 De eucalipto/cupay un 180.000 De 0,90 m De cedro un 380.000 De eucalipto un 220.000 Puertas con cabezal recto Tablero standard de eucalipto un 950.000 Persiana fija m2 450.000 Vidriera cuadrille m2 350.000 Vidriera sencilla m2 300.000 Lisa m2 220.000 Tablero, punta diamante moldura c/ cedro de 1ra m2 1.550.000 Ventanas Persiana fija m2 450.000 vidriera cuadrille m2 350.000 vidriera sencilla m2 220.000 Marco de yvyrapyta : cepillado, lijado y con 1 rebaje De 15 cm, recto ml 55.000 Metálicas Puerta ciega 2.10m de alto De 0.80 m un 530.000 De 0.90 m un 560.000 Puerta placa 2.10m de alto De 0.80 m un 430.000 De 0.90 m un 445.000 Ventana corrediza con reja 1.10m de alto De 1.20 m ancho un 500.000 De 150 m ancho un 515.000 Ventana corrediza con reja 0.76m de alto De 1.20 m ancho un 460.000 De 150 m ancho un 480.000 Ventana proyectante con reja 0.60 x 0.40m un 160.000 Balancín 0.60 x 0.40m un 105.000 Revista Mandu’a - 71
Mandu’ara
ABERTURAS
ALAMBRES
MANDU’ARA
Liso 01 Acerado Nº 17/15, rollo 1000m un 780.000 02 Galvanizado Nº 9, 12, 14 kg 17.000 03 Galvanizado Nº 20 kg 16.800 04 Negro de atar Nº 18 kg 18.000 De púa 01 Nº 16, rollo de 400 un 300.000 Tejido de Alambre Romboidal x m2 Malla Calibre 14 Calibre 12 Calibre 10 1’’ 27.000 54.000 1 1/2’’ 15.000 30.000 2’’ 11.000 22.000 S/C 2 1/2’’ 10.000 2 3/4’’ 9.000 Postes de madera Yvyrapyta - Altura 2,20 m 01 De 2x3” un 14.850 02 De 3x3” un 17.820 Postes de hormigón (ver rubro Prefabricados) ACOND. DE AIRE ALQUILER Y VENTA DE EQUIPOS Y MÁQUINAS Equipos por día 01 Alisadora de H° (Honda-Lifan) 192.500 02 Amoladora o cortadoras para cerámica de 9” (Bosch) 66.000 03 Andamio ER (alt. 1,50 largo 1.80 - ancho 1.10 mts ) 3.960 04 Andamio Acrow (alt. 1,85 largo 2.50 - ancho 1.20 mts ) 4.180 05 Aparejo con roldana 22.000 06 Balancín para trabajo en altura 38.500 07 Bomba de agua sumergible de 1 HP monofásica 134.000 08 Bomba de agua sumergible de 1,5 o 2 HP monofá- sica 176.000 09 Bomba de agua sumergible de 2 - 3 - 4 y 5 HP trifásica 242.000 10 Carretilla 37.500 ADHESIVOS Brascola/Casarino Brascoflex ultrafix blanco De 80 gr un 11.000 De 410 gr un 58.000 Adhesivo Epoxi aralbras Estructural 4kg un 118.000 Nautico 2kg un 325.000 - Revista Mandu’a 72
MANDU’ARA 11 Carro cuna 29.150 12 Cerco metálico - altura 2,10m - largo 2,40m 5.000 13 Cinturón de seguridad de cuero o nylon 11.000 14 Compresor de aire de 140 lt o 200 lt 550.000 15 Cortadora de hormigón 310.000 16 Escalera doble de madera (3-3.5-4-4.5 mts) 29.700 17 Escalera extendible de aluminio 48.300 18 Escalera extendible de fibra de vidrio 58.300 19 Escalera para andamio 18.000 20 Estabilizador para módulos 3.125 21 Generador de corriente monofásica -5 y 6 KVA 198.000 22 Hidrolavadora 110.000 23 Hormigonera 90 lts monofásica 66.000 24 Hormigonera 130 lts monofásica 88.000 25 Hormigonera 400 lts monofásica 137.500 26 Hormigonera 400 lts trifásica 137.500 27 Mangote para Hº 35 mm 55.000 28 Martillete eléctrico de 11 kg. 198.000 29 Martillete eléctrico de 16 kg. 230.000 30 Martillete eléctrico de 30 kg. 330.000 31 Motobomba de agua naftera 5 HP 149.600 32 Motobomba de agua naftera 6,5 HP 149.600 33 Policorte Maxicorte p/ disco de 12 “ 121.000 34 Prolongador tipo industrial trifásico 15.500 35 Puntal metálico de 3 m 300 36 Puntal metálico 4 mts 400 37 Rodillo compactador 980.000 38 Roto percutor especial Bosch 217.800 39 Roto Percutor chico Bosch 148.500 40 Rueda para andamio 3.125 44 Tablón de madera p/ andamio 2.900 45 Tablón de metal p/ andamio 4.400 46 Taladro Chico 60.500 47 Destornillador 154.000 48 Vibrador de Hº Aº con motor separado 107.800 49 Vibrador portatil c/ mangote de 35mm y 3,5 mts BOSCH 88.000 Máquinas 01 Camión volquete eje sencillo, 5 Tn h 150.000 02 Camión volquete eje sencillo 10 Tn h 300.000 03 Camión volquete hasta 15 Tn h 450.000 04 Camión grúa con carreta hasta 8 tn h 375.000 Revista Mandu’a - 73
MANDU’ARA 05 Pala cargadora h 325.000 06 Retro pala h 275.000 07 Minipala (BOBCAT) h 200.000 08 Minicargador c/ operador h 165.000 09 Montacarga trifásico de 3,5 y 5 HP h 108.000 10 Retro sobre oruga h 450.000 11 Compactador pata de cabra h 375.000 - Revista Mandu’a 74
MANDU’ARA Revista Mandu’a - 75
AISLANTES ACÚSTICOS
MANDU’ARA
CASARINO 1 Pro Alpine, placa 30 mm - 0,49 x 0,49 m un 42.000 2 Pro ciclos, placa 30mm - 0,49 x 0,49 m un 25.000 3 Poliestireno extruido - 0,60 x 1,20 m un 86.000
Espuma de polietileno 20 m2 1 Doble alu 5 mm un 365.000 2 Doble alu 10 mm un 438.000 3 Aluminizado 5 mm un 125.000 4 Aluminizado 10 mm un 220.000 5 Poliestireno extruido Build Spuma 0.60x1,20 m un 86.000 Arcilla expandida 01 De diametro 20 mm / 2215, bolsa 50 l un 72.500 02 De diametro 30 mm / 3222, bolsa 50 l un 72.500 0982 620 227 modular.comercial@tecnimet com ARENA Y TIERRA Arena lavada m³ m³ 65.000 Arena lavada, carga de 5m³ un 325.000 Arena refractaria kg 2.750 Tierra gorda m³ 64.000 Tierra gorda, carga de m³ un 320.000 - Revista Mandu’a 76
AISLANTES TÉRMICOS
MANDU’ARA PVC - Tubos de 6 m Tubo liviano para desague (blanco) De 40 mm un 44.700 De 50 mm un 67.500 De 75 mm un 144.000 De 100 mm un 155.000 De 150 mm un 363.500 Tubo cloacal blanco De 100 mm un 84.000 De 150 mm un 294.000 Tubo roscable blanco agua fría De 1” un 167.000 De 3/4” un 77.000 De 1/2” un 59.000 Tubo soldable p/ 10kg De 32 mm, un 57.000 De 25 mm, un 30.000 De 20 mm, un 21.000 Tubo para agua caliente, roscable, 4 capas De 1/2” un 62.000 CODOS PVC Codo PVC para desagüe primario De 50 mm x 45° un 4.000 De 50 mm x 90° un 4.500 De 100 mm x 45° un 9.450 De 100 mm x 90° un 11.150 Codo PVC para el desagüe secundario De 40 mm x 45° un 1.600 De 40 mm x 90° (buje largo) un 1.550 Caja sifonada cuadrada con rejilla inox 100 x 100 x 50/40 mm un 46.800 150 x 150 x 50 mm un 72.000 150 x 185 x 75 mm un 119.000 Accesorios PVC Alma doble roscable 1/2” un 875
CAL Inpacal 01 Cal hidratada azul, 20 kg un 25.500 02 Cal triturada, 40 kg un 45.000 03 Cal viva molida, 20 kg un 24.500 021 482 268 - 0992 463 417 CÁLCULO
Revista Mandu’a - 77
ASCENSORES
ESTRUCTURAL CAÑOS Y ACCESORIOS
CARPINTERÍA DE ALUMINIO
MANDU’ARA
Columnas para tendido 01 De 6,00 m/150 un 479.799 02 De 7,50 m/150 un 727.591 03 De 7,50 m/200 un 727.591 04 De 9,00 m/150 un 1.165.660 Anillo de sellado p/ desague 50mm un 2.900 Anillo de sellado p/ desague 75mm un 4.600 Anillo de sellado p/ desague 100mm un 5.000 Buje largo reducción p/ desague 50x40 mm un 2.450 Buje corto soldable 50x40 mm un 4.170 Codo 90° roscable 1/2” un 1.660 Codo reducción 90° roscable 3/4”x 1/2” un 3.350 Desengrasador 250 mm salida 50 un 67.000 Desengrasador 250 mm salida 75 un 98.000 Prolongador p/desengrasador 250x200 mm un 39.000 Prolongador p/caja sifonada 150x150 mm un 7.950 Ramal Y 40 x 45 p/desague secundario un 6.000 Ramal “Y” 100x50 mm p/desague un 16.500 Ramal “Y” 100x100 mm un 28.500 Tapon macho roscab p/desague secund de 1/2” un 690 Tee roscable de 1/2” un 2.600 Tee 3/4” a 1/2” IPS un 3.400 Tee 40x40 mm x 90° p/ desague primario un 4.000 Tee 50x50 mm x 90° p/ desague primario un 7.100 Tee 100x100 mm x 90° desague primario un 18.700 Tubo de descarga de EXTERNA p/cisterna un 13.500 Tubo de descarga embutida ASTRA p/ cisterna un 15.300 Tubo desague plástico Astra p/ lavatorio un 14.000 Tubo descarga externa Astra p/ lavatorio un 17.300 Union sencilla roscable 1/2” un 1.700 Hierro galvanizado - caños de 6ml De 1/2” un 163.000 De 3/4” un 214.000 De 1” un 342.000 De 1 1/4” un 392.000 De 1 1/2”, un 482.000 De 2” un 670.000 De 2 1/2”, un 827.000 Accesorios hierro galvanizado Alma doble 1/2”, un 7.700 Alma doble 3/4”, un 10.000 Buje 3/4” x 1/2”, un 8.100 Buje 1/2” x3/8”, un 7.740 Codo 1/2” x 90° MH, un 7.700 Codo reducción 3/4”x 1/2”, un 9.800 Curva transposición 1/2”x 1/2” un 18.000 Tapón macho 1/2”, un 7.000 Tee 1/2” x 90°, un 6.150 Tee reducción 3/4” x 1/2”, un 18.610 Unión doble plana 1/2”, un 19.700 Unión reducción 1/2 x 3/8” un 10.700 - Revista Mandu’a 78
CARPINTERIA DE MADERA
CERCO ELÉCTRICO
MANDU’ARA CERÁMICA
CEMENTO GRIS 01 Yguazú, 50 kg bls 55.000 CEMENTO BLANCO 01 Cemento blanco kg 5500
ROJA
Cerco eléctrico de 4 hilos con hastes de hierro 5/8” 01 De alambre de 0,70 mm ml 12.000 02 De cabo de acero de 1,6 mm ml 24.000 Cerco de cuchillas galvanizadas colocado 01 Tipo medialuna ml 38.000 Tipo circular 8 puntas diam. 30 cm ml 44.000 Idem anterior de diam 45 cm ml 49.000 Electrificador: incluye central, batería, control remoto, sirena, con instalación un 850.000 Muebles de cocina Alacena colgante con puertas placas lisas, revestido exterior con formica; herrajes y colocación ml 850.000 Idem anterior mueble bajo mesada ml 1.200.000 Alacena colgante con puertas placas lisas, revestido exterior en cedro interior en cupay, lustre natural herrajes y colocación ml 1.250.000 Idem anterior mueble bajo mesada ml 1.500.000 Placares
puertas placas lisas,
cupay, lustre natural, herrajes, interior revestido, cajones, estantes y colgadores , colocados ml 1.450.000
Con
exterior cedro, interior
Revista Mandu’a - 79
Conductores flexibles con hilos de cobre electrolítico blando Aislación en PVC antillama 70oC CABLES O CONDUCTORES INPACO Precios por metro IVA incluido Sección mm2 Multifilar Alambre PVC Cable PVC Inpacord 2 conductores Inpaplomo 2 conductores Inpaplomo 3 conductores 0,50 993 1.052 1.088 2.146 2.563 3.683 0,75 1.388 1.411 1.508 2.978 3.421 4.988 1,00 1.698 1.780 1.835 3.732 4.515 6.657 1,50 2.432 2.597 2.743 5.040 5.963 8.926 2,00 3.129 3.403 3.536 6.589 7.784 11.637 2,50 3.889 4.058 4.381 8.118 9.492 14.208 4,00 5.964 6.434 6.805 12.636 14.256 21.351 6,00 8.778 9.324 9.778 18.462 20.519 30.963 10,00 15.573 15.485 16.409 - 37.677 56.627 CLIMATIZACIÓN CONSTRUCCIÓN EN SECO CASARINO 01 Ondusec 1 x 2,4 m un 88.000 02 Poliestireno Extruido - placa 0,60 x 1,10 m un 86.600 03 Lana de vidrio 50 mm, 1,20 x 12 m un 364.000 04 Lana de roca con alu, 4 x 1,20 m un 437.000 05 Lana de roca s/ alu, 8 x 1,20 m un 520.000 CORTINAS TEL.: 021 906 951 - CEL.: 0971 543 246 CDE: 061 570 501 Butterfly Persianas & Cortinas CHAPAS Chapa Galvalume por metro 01 Nº 29 m U$S 3,22 02 Nº 28 m U$S 3,64 03 Nº 27 m U$S 4,32 Chapa termoacústica en medidas estandar 01 de 3,66 m un U$S 55,92 02 de 4,27 m un U$S 65,25 03 de 4,88 m, un U$S 74,56 04 de 6,10 m, un U$S 93,21 Policarbonato 01 Alveolar 6 mm m2 88.000 02 Mano de obra, colocación m2 66.000 03 Estructura metálica con caño 20x30” p/ montaje del policarbonato m2 99.000 - Revista Mandu’a 80
MANDU’ARA CONDUCTORES ELÉCTRICOS
DEPOSITOS DE MADERA
MANDU’ARA
021 906 951 CEL.: 0971 543 246
061 570 501 ventas5@mvaceros.com.py +(595) 974 502 500 +(595) 986 174225 CALIDAD DE ACEROS PARA SUS OBRAS www.mvaceros.com.py CHAPAS TERMOACÚSTICAS CHAPAS TRAPEZOIDALES CHAPAS ONDULADAS CHAPAS COLONIALES ÁNGULOS PLANCHUELAS BABETAS FRONTAL Y LATERAL PLANCHUELAS VARILLAS IPN > UPN PERFILES PLEGADOS PARA PUERTAS ARTÍCULOS DE FERRETERÍA CAÑOS CHAPAS LISAS
TEL.:
CDE:
CIELORRASOS TEL.: 021 906 951 CEL.: 0971 543 246
ZINC Aluminizada
Chapa Ondulada No 28 01 De 8 pies (2.44m largo) un 109.000 02 De 12 pies (3.66m largo) un 136.000 Alfajias , cepilladas Ybyrapyta hasta 2 m de largo ml 10.000 Eucalipto hasta 2 m de largo ml 7.000 Vigas pulg2/m - De ybyrapyta 1,0 - 1,9 m pulg/m 4.500 2,0 - 2,9 m pulg/m 4.500 3,0 - 3,9 m pulg/m 4.700 4,0 - 4,9 m pulg/m 5.000 5,0 - 5,9 m pulg/m 5.500 6,0 - 6,9 m pulg/m Tabla y puntales para encofrado Tabla de eucalipto de 1” pulg/m 600 Puntal de eucalipto de 3x3” pulg/m 650 Tirantesde ybyrapyta / kurupa’y 1,0 -1,9 m pulg/m 2.800 2,0 -2,9 m pulg/m 2.900 3,0 - 3,9 m pulg/m 3.400 4,0 - 4,4 m pulg/m 3.500 4,5 - 4,9 m pulg/m 3.700 5,0 - 5,9 m pulg/m 3.800 6,0 - 6,9 m pulg/m 4.200 Machimbres De eucalipto 1/2 x 3” m2 37.000 De pino 1/2 x 4” m2 39.000 De eucalipto 1 x 4” m2 75.000
CDE: 061 570 501 CONTENEDORES Metálicas
de 0,90 cm ancho (Cincalum)
Revista Mandu’a - 81
MANDU’ARA Ladrillos Ladrillo común Tobatí, un 650 Prensado 3 agujeros Ita yvy de 1a, 5x11,5x23,5 cm un 946 Laminado rústico Ita yvy de 1a, 5x11,5x23,5 cm un 825 Laminado Yoayu de 1a un 1265 Yoayu laminadito 5x11 x 23 cm un 949 Prensado 3 agujeros Yoayu de 1a, 5x11,5x23,5 cm un 1.044 Ladrillo hueco De 6x12x25 cm, 2 caras vistas, 3 tubos, 52 un x m2, Yoayu de 1ra A, un 904 Ita Yvy de 1ra A, un 1.012 Ita yvy de 1ra B, un 792 De 8x18x25 cm, 6 tubos, 20 x m2 Ita Yvy de 1ra A, un 1.177 De 12x18 x25 cm, 6 tubos, 19 o 28 un x m2 Ita yvy de 1ra A un 1.298 Ita Yvy de 1ra B un 1.254 Yoayu de 1ra un 1.404 Yoayu de 1ra requemado un 1.278 De 18x18x25 cm, 9 tubos , 20 un x m2 Ita Yvy de 1ra A un 2.200 Ita Yvy de 1ra B un 1.716 Ladrillo estructural Ita Yvy 14x19x14 cm un 1.661 Ita Yvy 14x19x29 cm un 2.937 Ita Yvy 14x19x45 cm un 4.543 Ladrillo sapp de 1a - H5- 12 un x m2 - 7x30x25 cm Ita Yby un 1.606 Yoayu un 1.860 Ladrillo laminado recto - 6x12x25 cm, 52 un x m2 Irene 1ra A un 1.155 Yoayu laminadito 5x11x25 cm un 949 Ladrillo laminado curvo, 15 un x ml Irene de 1ra un 1.950 Yoayu de 1ra B un 2.169 Ladrillo convoco, recto o inclinado 25un x m2 Ita Yvy 19x19x11 cm un 2.013 Irene, 18x18x12 cm un 2.650 Irene, 25x25x12 cm un 4.555 Yoayu 19x19x10 cm un 2.644 Ladrillejos 52 un x m2 Yoayu 1ra un 765 Yoayu 2da un 626 Ladrillo refractario 30 un x m2 , 6x12x25 cm Ita Yvy de 1ra un 5.071 Yoayu 1ra un 6.148 Ladrillo klinker 44 un x m2 , 10x20x3,5 cm Ita Yvy de 1ra un 1.804 Yoayu 1ra un 2.397 TEJAS Teja española prensada de 1ra Yoayu-26 un x m2 De 1ra A un 1.809 De 1ra B un 1.682 De 1ra fogueada un 1.455 De 1ra requemada un 1.328 De 2da un 1.328
- Revista Mandu’a 82
DEP0SITOS DE MATERIALES
MANDU’ARA De 1ra A extrusada un 1.303 Teja ROMANA o portuguesa YoayuDe 1ra A un 2.277 De 1ra B un 2.024 Teja FRANCESA YoayuDe 1ra B un 2.720 De 2DA un 1.898 Tejuelones - 9 un x m2 Yoayu de 1ra A un 2.574 Yoayu de 1ra B un 2.321 Ita Yvy de 1ra A un 2.288 Ita Yvy de 1ra B un 2.046 Tejuelitas - 30 un x m2 Ita Yvy de 1ra B un 473 Yoayu 1ra B un 658 Layotas De 18x18 cm, 28 un x m2 Yoayu 1ra un 582 De 30x30 cm, lisa, 10 un x m2 un Ita Yvy de 1ra un 1.914 Ita Yvy de 1ra B un 1.760 De 30x30 cm, rugosa, 12 un x m2 un Ita Yvy de 1ra un 1.969 Ita Yvy de 1ra B un 1.826 De 28x28 cm, lisa, 12 un x m2 Yoayu de 1ra A un 1.666 Yoayu de 1ra B un 1.540 Ita Yvy de 1ra un 1.573 Ita Yvy de 1ra B un 1.452 De 28x28 cm, rugosa, 12 un x m2 Yoayu de 1ra A un 1.666 Yoayu de 1ra B antideslizante un 1.540 Ita Yvy de 1ra un 1639 Ita Yvy de 1ra B un 1.518 Zocalos de layota de 1ra A -10 cm de ancho Yoayu de 28 cm un 2.530 Ita Yvy de 1ra - 28 cm un 2.233 Ita Yvy de 1ra B- 28 cm un 1.507 Teja de cemento King - 10 un x m2 Gris natural, un 7.500 Gris ceniza, un 10.000 Pintada con pintura acrilica un 11.000 Cumbreras/Laterales de cemento King - 3un x ml Gris natural un 7.500 Gris ceniza un 10.000 Pintada con pintura acrilica un 11.000 Varios Plástico para techo 200 micrones m2 4.000 Pileta granÍtica - 1 bacha 1,00x0,50 m un 95.000 Pileta granÍtica - 2 bacha 1,40x0,50 m un 125.000 Cascotillo cerámico m3 Asfalto para aislación 3,6 lt un 60.000 Poste de Karanday un 120.000
Revista Mandu’a - 83
DIGITALIZACIÓN
EDIFICIOS METALICOS
ELECTRICIDAD
MANDU’ARA
Columna de entrada (Materiales varios) 01 Aislador roldana B.T. 72x72mm, un 3.000 01 Aislador retención 0,50 un 3.500 02 Bulón p/ madera 3/8 x 3” un 1.000 03 Caño de acero ¾” x 3 m, un 8.500 04 Caño de acero 1” x 3 m, un 15.000 05 Caño galvanizado 2” x 5,8 m, un 125.000 06 Caño galvanizado 2 ½” x 5,8m, un 210.000 07 Cruceta p/ pre emsamblado 2” monofásica un 3.000 08 Cruceta p/ pre emsamblado 2 ½” Trifásica. un 3.500 09 Curva galvanizada 1 ¼”, un 8.500 10 Fondo de madera monofásico, un 6.000 11 Fondo de madera trifásico, un 6.000 12 Tapa monofásica Ande, un 8.500 13 Tapa trifásica Ande, un 10.000 14 Unión reducción 2” x 1”, un 9.500 15 Unión reducción 2 ½” x 1 ¼”, un 11.500 16 Curva galvanizada 1”, un 24.970 Cinta aisladora 01 Cinta auto soldable 3M 19mm x 2 mts un 7.500 02 Cinta aisladora Millión 19mm x 2 mts un 5.500 Tablero de embutir transparente 01 Para 8 TM, un 25.000 02 Para 12 TM, un 31.500 03 Para 24 TM, un 80.000 Puente plaqueta 2x4 Ciega 1 módulo 2 módulos 3 módulos Línea Duomo marfil o blanco 5.019 5.019 5.019 5.019 Línea Loft marfil o blanco 6.750 6.750 6.750 6.750 Línea Habitat 2.990 2.990 2.990 Interruptores Línea Habitat Línea Duomo Interruptor unipolar 3.750 6.350 Tomacorriente universal sin tierra 3.750 6.350 Llaves termo magnéticas Unipolares 01 Disyuntor TM 1x 10A, DIN un 8.000 02 Disyuntor TM 1x 40A, DIN un 10.500 03 Disyuntor TM 1x 50A, DIN un 10.500 Tripolares 01 Disyuntor TM 3x 20A, DIN un 28.000
DRENAJES CASARINO 01 Manta geotextil 200 g (Casarino) m2 12.000 TEL.: 021 906 951 CEL.: 0971 543 246 CDE: 061 570 501 - Revista Mandu’a 84
DIVISORIAS SANITARIAS
MANDU’ARA 02 Disyuntor TM 3x 32A, DIN un 28.000 03 Disyuntor TM 3x 40A, DIN un 30.000 04 Disyuntor TM 3x 63A, DIN un 30.000 Caño corrugado nacional 01 De 1/2”, m 290 02 De 5/8”, m 365 03 De 3/4”, m 465 04 De 1”, m 590 Caño plástico negro nacional (electroducto) 01 De 3/4”, m 890 02 De 1”, m 1.290 Varios 01 Apliques desde un 80.000 02 Arañas desde un 150.000 03 Faroles desde un 100.000 04 Caja de conexión metal 3x3, un 1.450 05 Caja de llave metal 4x2, un 1.450 06 Caja común americana p/ 1 TM, un 8.850 07 Caja común americana p/ 3 TM, un 14.500 08 Caja c/ riel Nº 1, un 8.850 09 Caja c/ riel Nº 3, un 14.500 10 Cinta nylon 30m (pasa cable), un 19.800 11 Jabalina cobre 5/8x2,00 m, un 25.000 12 Abrazadera p/jabalina 5/8 reforzado, un 5.000 13 Tapa ciega 4x4 llave doble blanca un 2.000 14 Tapa ciega p/ conexión blanca, un 1.000 15 Chicharra externa 220V Perlex, un 12.500 16 Interruptor diferencial 4x40A, un 95.000 17 Llave PANAN 25A p/ calefón un 10.000 ESTRUCTURAS TInglado Metálico 01 Hasta 10 m de luz, m2 132.000 02 De 10 m a 15 m de luz, m2 134.000 03 De 15 m a 20 m de luz, m2 139.000 04 De 20 m a 25 m de luz, m2 142.000 Tinglado de HoAo 01 Material + mano de obra m2 280.000 ENCOFRADOS ESTUDIO DE ARQUITECTURA & CONSTRUCCIÓN Revista Mandu’a - 85
MANDU’ARA FERRETERÍA
FUMIGACIONES GAVIONES
FUNDACIONES
01 Balde albañil de plástico, un 10.000 02 Cemento de contacto, lt 23.500 03 Kerosene, lt 10.000 04 Masilla común kg 15.000 05 Solvente para cemento de contacto, lt 15.000 Clavos 01 Clavo con cabeza de plomo, un 400 02 Clavo de 2” a 5“, kg 18.000 03 Clavo 1/2’’ a 3/4’’ kg 25.000
01 Fenoina, insecticida y fungicida p/maderas (Casarino) LT. 32.000
HERRERÍA Aberturas Barandas de balcón 01 De hierro sencilla 1,00m, pasamanos de 60x25mm en chapa doblada Nº14 colocación incluida dentro del radio urbano de Asunción m2 235.950 02 Idem de hierro dibujada, m2 272.250 Balancines sin colocación - A partir de 1 m2 01 Balancín fabricado con ángulo 5/8 y T 3/4x1/8, hoja de 0,20 m, m2 165.000 02 Balancín fabricado con ángulo 3/4 y T 7/8 x 1/8, m2 231.000 03 Balancín de 60x60 cm, un 110.000 04 Balancín de 60x40 cm un 82.500 Cortinas metálicas de enrollar - A partir de 10 m2 01 Fabricación y montaje de cortinas automatizadas con láminas de acero galvanizado m2 750.000 02 Fabricación y montaje de cortinas manuales con láminas de acero galvanizado m2 650.000 03 Cubrerrollo de chapa N° 18 con puerta trampa ml 400.000 Escaleras 01 Caracol diámetro 1,20 m, estructura de hierro con baranda, peldaños, con 1 mano antióxido y colocación incluida, por metro de altura, ml 858.000 02 Escalera marinera ml 223.850 Parrilla 01 Parrilla graduable de hierro enlozada con cenicero y carbonera de 1,20x0,50 m con tapa calor, un 1.595.000 02 Campana de 1,20x0,60 m para parrilla con colocación, un 418.000

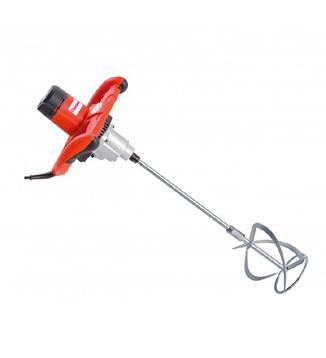

HERRAMIENTAS
- Revista Mandu’a 86
03 Tubo de campana en chapa negra Nº 18, ml 78.650
Reja para ventana
01 Reja artística sencilla, con marco de ángulo de 3/4 x 1/8”, varilla de 10mm y dibujo rombo con planchuela de 3/4 x 3/16, m2 198.000
02 Idem anterior reja artística dibujada, m2 253.000 Portones (ver Portón a control remoto)
HIERROS

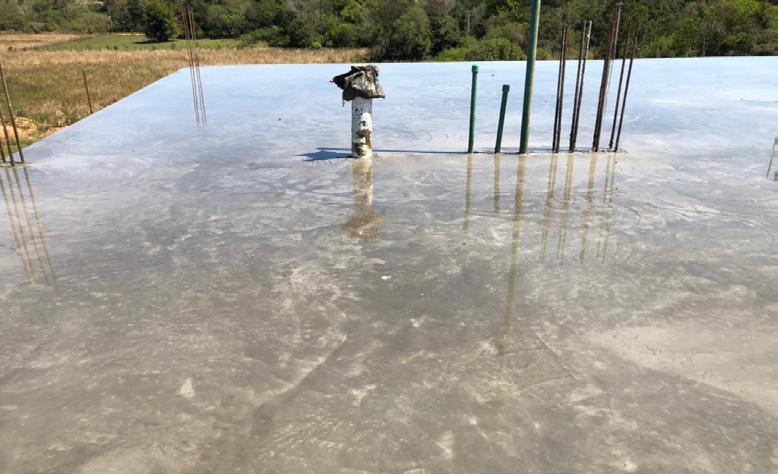

HORMIGÓN
Hormigón Elaborado
* Comprende elaboración, transporte, bombeo, toma de muestras y rotura en laboratorio. Precios al contado
HERRAJES
HIDRÓFUGOS
MANDU’ARA
Varios 01 Falleba de arrimar cromada, un 25.500 02 Ficha de 3 agujeros brasileña, reforzada, par 9.000 03 Ficha de 5 agujeros brasileña, reforzada, par 10.000 04 Pasador a palanca de embutir cromado de 150 mm un 18.000 05 Pasador a palanca de embutir cromado de 200 mm, un 25.000 06 Tirafondo galvanizado de 3/8x5”, un 1.500 07 Tornillo 1x7” caja de 144, un 150 08 Varilla de hierro para falleba de 1,20 m, un 24.500 09 Varilla de hierro para falleba de 1,50 m, un 30.000
1 Ho FCK 90 m3 680.000 2 Ho FCK 120 m3 757.000 3 Ho FCK 150 m3 787.000 4 Ho FCK 180 m3 854.000 5 Ho FCK 200 m3 874.000

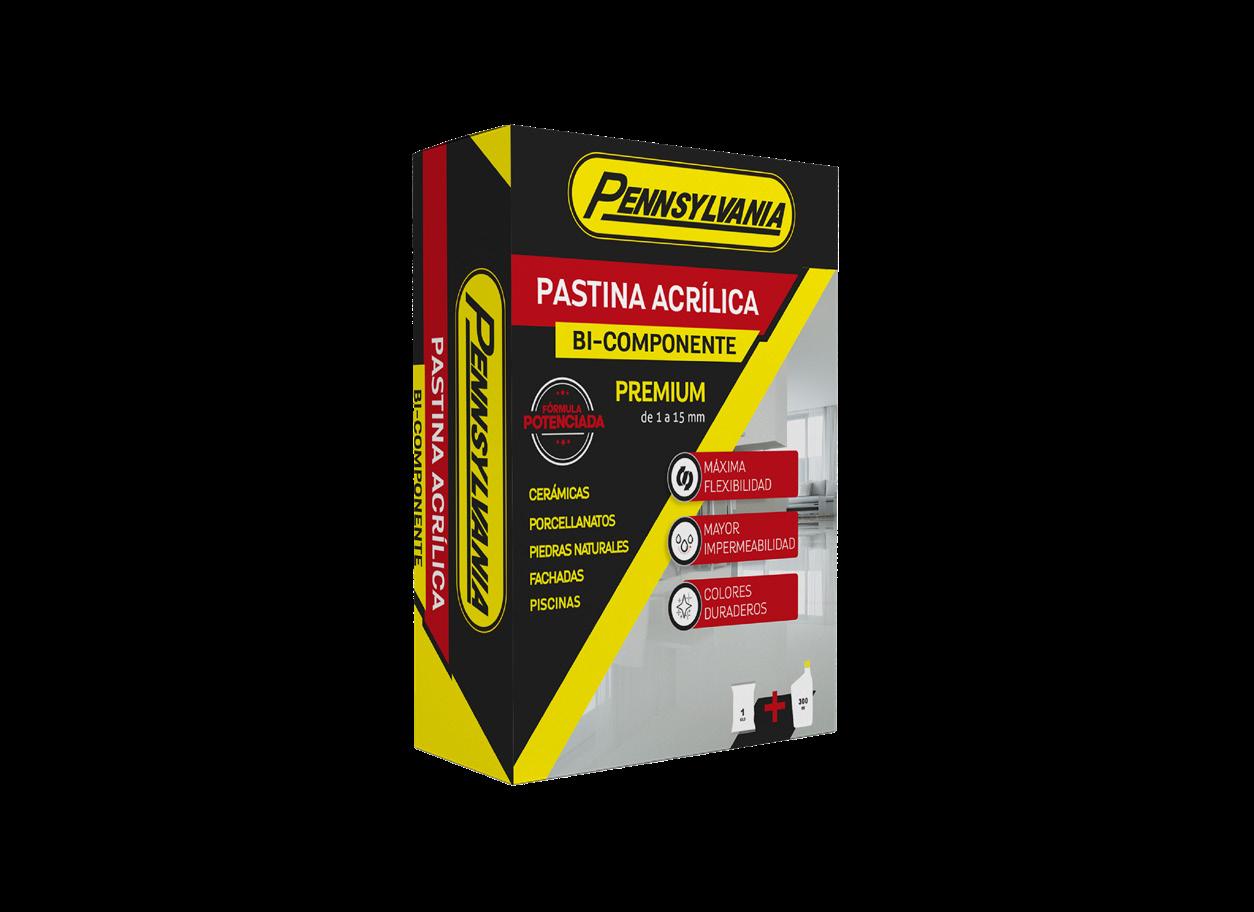

PENNSYLVANIA
1
Revista Mandu’a - 87
1 Ceresita, 20 kg, kg 6.150 CASARINO
De, 5 kg un 29.500
IMPERMEABILIZANTES
MANDU’ARA
CASARINO 1 Secomur (silicona transparente) Lt. 16.000 2 Emulsión asfáltica Novasfalt, 20 Lt. un 225.000 3 Tapagoteras 4 kg un 137.000 4 Cementicio bi-componente, 25kg un 240.000 Adhesivos Brascola Adhesivo epoxi aralbras estructural 4kg un 118.000 Adhesivo epoxi aralbras nautico 2kg un 325.000 Brascoflex ultrafix blanco 80gr un 11.000 Brascoflex ultrafix blanco 410gr un 58.000 Casarino Chapa galvanizada Canaleta embutida N° 24 Desarrollo 60 cm, ml 145.000 Desarrollo 50 cm, ml 110.000 Canaleta moldurada 40 cm Chapa N° 24 ml 90.000 Canaleta moldurada 33 cm Chapa N° 26 ml 80.000 Chapa N° 28 ml 70.000 Ductos en chapa negra N° 18 p/ chimeneas y parrillas Ø 10 ml 70.000 Ø 12 ml 80.000 Ø 15 ml 95.000 Ø 20 ml 140.000 Ø 25 ml 160.000 Ø 30 ml 185.000 Curvas de 45 y 90° Ø 10 un 35.000 Ø 12 un 40.000 Ø 15 un 50.000 Ø 20 un 80.000 Ø 25 un 95.000 Ø 30 un 130.000 Sombreretes Chino un 50.000 Anillo un 120.000 Persiana un 150.000
- Revista Mandu’a 88
HOJALATERIA
LABORATORIO DE ENSAYOS LOSA

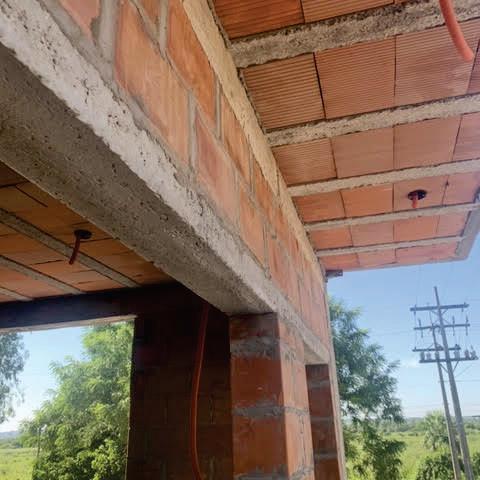

Vigueta de cerámica armada con cielo raso de hormigón visto incluido, a retirar de fábrica. (Listalosa)
MANDU’ARA
PREFABRICADA
pretensado
Puesto en obra 01 De 0,50 a 4,80 m, m2 87.600 02 De 4,90 a 5,90 m, m2 95.600 03 De 6,00 a 7,60 m, m2 107.600 PreLosa pretensada y ladrillo Rap (PreRap 0,12x1,20 m) - Puesto en obra 01 Largo hasta 5,2 m m2 105.000 02 Largo hasta 6,1 m m2 110.000 03 Largo hasta 6,8 m m2 116.000 04 Largo hasta 7,7 m m2 126.000 05 Largo hasta 9,5 m m2 235.000
Vigueta de Hº
y ladrillo (Losa Rap) -
Ancho = 20 cm / Altura = 10 cm m2 122.000 MÁRMOL Y GRANITO Granito natural Espesor 2 cm 01 Gris Corumba m2 550.000 02 Verde Ubatuba m2 640.000 Revista Mandu’a - 89
MALLA DE FIBRA DE
MEMBRANAS ASFÁLTICAS
MANDU’ARA MAMPARAS 01 Mampara ciega m2 130.000 02 Mampara vidriada m2 145.000 03 Accesorios y herrajes p/ puerta simple, un 280.000 TEL.: 021 906 951 CEL.: 0971 543 246 CDE: 061 570 501
Garelli 1 De diámetro 4,2 mm, para cubrir 15 m2 un 120.000
MALLA ELECTRO SOLDADA
CASARINO Casarino con Aluminio 1 De 3 mm m2 51.800 2 De 4 mm m2 62.500 Casarino sin Aluminio 1 De 4 mm 57.000 CASARINO - Autoadhesivas 1 De 10 cm m 5.500 2 De 15 cm lt 8.000 3 De 20 cm m 12.500 4 De 25 cm m 23.500 5 Bitumex base para membranas lt 33.500 Super Flex con aluminio, Casarino 1 De 36 kg m2 34.200 0982 620 227 modular.comercial@tecnimet com 03 Amarillo, Oro, Dorado m2 680.000 04 Rojo, Negro, Lila m2 750.000 Mármol natural Espesor 2 cm 01 Blanco veta gris, m2 680.000 02 Travertino blanco, m2 680.000 Casarino Para refuerzo de revoques en rollo de 50 m² De 5x5 x 145gr, un 468.000 De 5x5 x 110gr, un 416.000 De 10x10 x 110gr un 416.000 De 5x5 x 75gr, un 364.000 Tela tramada p/refuerzo de pinturas y cementicios 1 x 100m² un 946.500
VIDRIO - Revista Mandu’a 90
PINTURAS

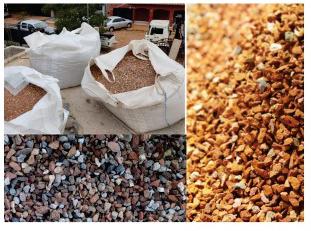

MANDU’ARA PIEDRAS Para fundaciones y hormigón 01 Piedra bruta blanca m3 150.000 02 Piedra bruta blanca, carga 5 m3 un 750.000 03 Piedra triturada IV tn 110.000 04 Piedra triturada V tn 120.000
PERFILES

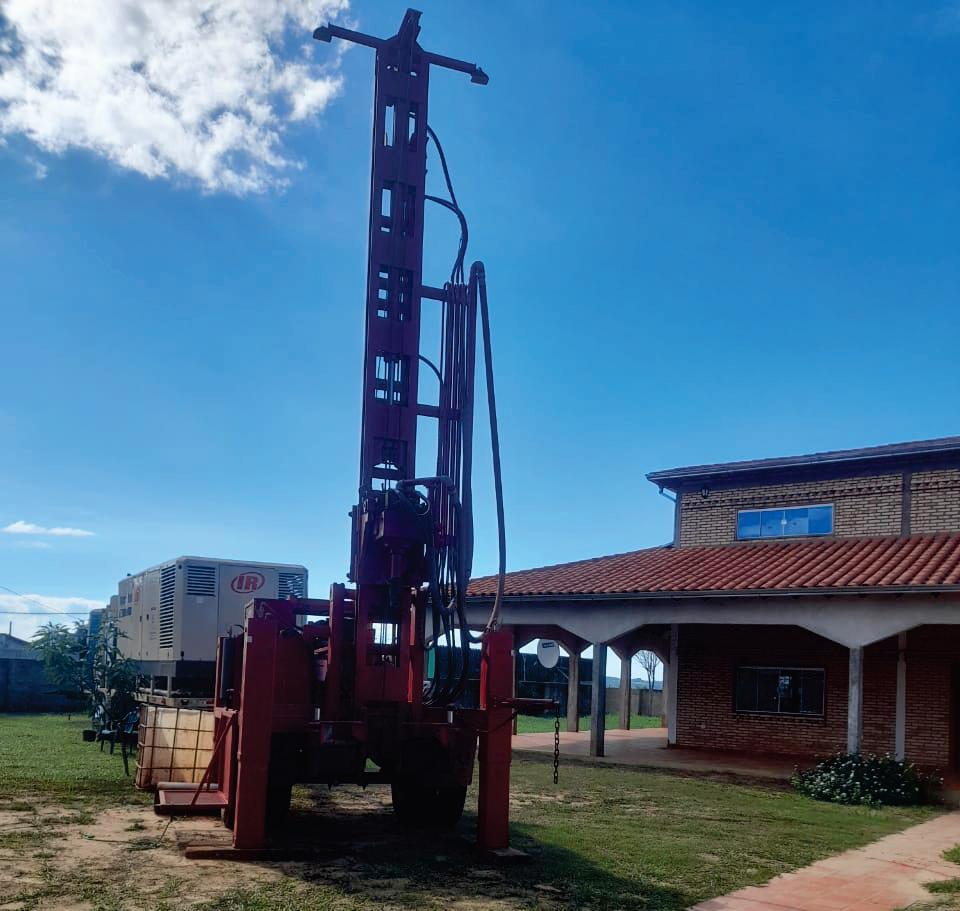

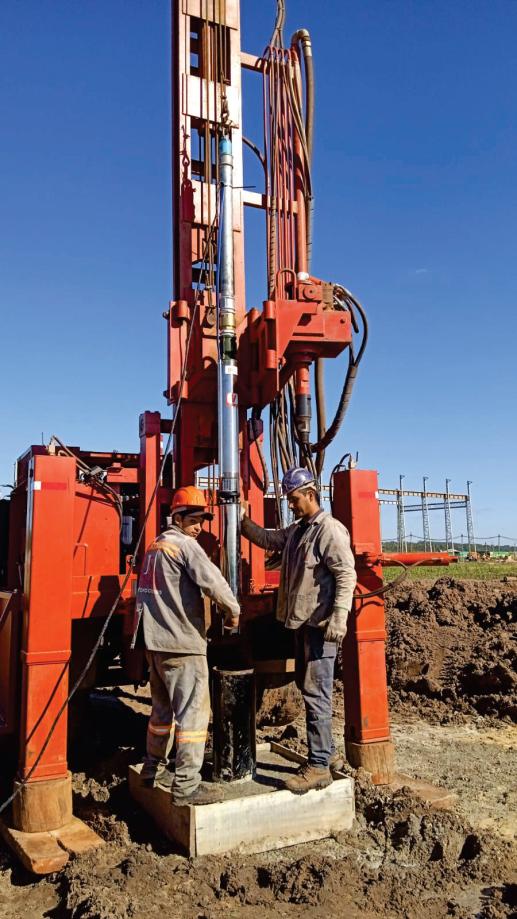

Para carpinteria Barniz 3,6 l 1 Mariner incoloro brillante, interior/exterior un 121.000 2 Mariner incoloro mate, interior/exterior un 133.000 3 Penetrante secado rápido, 5 lt un 105.000 PILOTES Cel. 0981 406988 PERFORACIONES DE POZOS ARTESIANOS 05 Ripio, rojo m3 70.000 06 Ripio, negro tn 95.000 Adoquin de Piedra 01 Chico (130 un x m2, aprox) un 1.300 02 Mediano (90 un x m2, aprox) un 1.300 03 Grande (70 un x m2, aprox) un 1.300 Piedra para borde de piscinas 01 Borde Atérmico, 40x40cm ml 75.000 Ardosia 01 Gris de 8 mm, m2 55.000 02 Negra de 10 mm, m2 65.000 03 Verde de 12 mm m2 75.000 Piedras para revestidos 01 Laja fina, espesor 1 a 2 cm m2 95.000 02 Laja gruesa (lajón), espesor 2 a 3 cm m2 95.000 03 Wasmosy, trabajada m2 65.000 Piedras para pisos 01 Losa blanca rompecabeza m2 33.000 02 Losa roja cuadrada rústica m2 120.000 Revista Mandu’a - 91
MEMBRANA LIQUIDA
PISOS
MANDU’ARA
REVESTIMIENTOS Baldosas Calcáreas Base Gris 01 De 20x20, 15x30 o 25x25 cm, m2 40.000 03 Zócalo 10x30 cm ml 19.000 Base Blanca 01 De 20x20, 15x30 o 25x25 cm, m2 40.000 03 Zócalo 10x30 cm ml 20.000 Mosaico granítico para interior Base Gris semi pulido 01 De 30x30 cm m2 65.000 02 De 40x40 cm m2 70.000 03 Zócalo 10x30 cm ml 35.000 04 Plancha o escalones m2 400.000 Base Blanca semi pulido 01 De 30x30 cm m2 75.000 02 De 40x40 cm m2 80.000 03 Zócalo 10x30 cm ml 40.000 04 Plancha o escalones m2 400.000 Mosaicos para exterior Granito lavado 01 De 30x30 cm, blanco m2 58.000 02 De 30x30 cm, negro m2 50.000 03 Cargado en obra, m2 130.000 Mosaico granítico anti deslizante 01 De 30x30 cm gris m2 68.000 02 De 40x40 cm gris m2 73.000 03 De 30x30 cm colores m2 73.000 04 De 40x40 cm colores m2 80.000 Canto rodado 01 De 30x30 cm, liso, amarillo/rojo m2 40.000 02 Zócalo 10x30 15x30 cm ml 20.000 03 Cargado en obra, m2 110.000 Alto Tránsito - Antideslizante para exterior - Equipa 01 De 30x30 cm, gris m2 65.000 02 De 40x40 cm, gris m2 73.000 03 De 30x30 cm, rojo ocre m2 68.000 04 De 40x40 cm, rojo ocre m2 74.000 Vereditas 01 Vainilla 20x20, Ka’a, roja, negra, gris m2 40.000 Baldosones de Hormigón - Linea Gris 01 De 40x40x2,5 cm, m2 37.000 02 De 40x40x4 cm, m2 42.000 03 De 40x40x4 cm, armada m2 63.000 04 De 60x40x4 cm, m2 50.000 Bordes 40x40 cm 01 Travertino o Naútico, ml 93.500 l 18.411 Para chapas - CASARINO 1 Bitumex 20 lt, impermeabilizante y anticorrosivo lt 18.000 2 Alumitech 20 lt aislación térmica lt 36.000 02 Atérmico cargado in situ ml 165.000 Varios 1 Oxido rojo/amarillo, kg 25.000 2 Oxido negro/azul/verde, kg 37.500 1 Pastina gris kg 25.000 2 Pastina blanca kg 37.500 Para pared LATEX para pared 21 kg 1 Vinilatex interior blanco un 133.000 2 Vinilatex interior color un 160.000 3 Vinilatex interior/exterior blanco un 154.000 4 Vinilatex interior/exterior color un 187.000 5 Supercril interior/exterior blanco un 204.000 6 Supercril interior/exterior color un 280.000 7 Supercril profesional lavable blanco un 351.000 8 Supercril profesional lavable color un 448.000 Enduído acrílico 25 kg 1 Interior un 121.000 2 Exterior un 133.000 Enduído acrílico 20 kg en bolsa 01 Interior un 70.000 02 Exterior un 80.000
Y
Membrana líquida para techos/terrazas/muros/chapas 1 Emacril fibrado, blanco o rojo teja, 20 kg un 520.000 2 Emacril poliuretánico, blanco/rojo teja/ verde 20 kg un 715.000 - Revista Mandu’a 92
PISOS SOBREELEVADOS
TEL.: 021 906 951
CEL.: 0971 543 246
CDE: 061 570 501
PISOS VINÍLICOS
TEL.: 021 906 951 CEL.: 0971 543 246
CDE: 061 570 501
PORTONES A CONTROL REMOTO
Incluye: motor, placa, mecanismo, accesorios, 2 x control remoto y colocación.
Para portón corredizo 01 Hasta 3m de ancho, motor 1/4 HP un
MANDU’ARA
02
1/3
1.200.000 03
1/2
2.200.000
980.000 02
1/3
1.550.000 03
1/2
1.850.000
01
Nº
1 mano antióxido m2 242.000
750.000
Hasta 3 a 4,5m de ancho, motor
HP ml
Hasta 4,5 a 6m de ancho, motor
HP un
Para portón basculante 01 Hasta 3m de ancho, motor 1/4 HP un
Hasta 3 a 4,5m de ancho, motor
HP ml
Hasta 4,5 a 6m de ancho, motor
HP un
Portones
Portón fabricado en chapa plegada
20 y caño cuadrado 30x30 con pasador portacandado, cerradura y
Revista Mandu’a - 93
PLANOS 02 Portón de reja fabricado en varilla cuadrada 3/8” y caño 30x30mm, m2 253.000 03 Caja p/ portón basculante o corredizo, m2 1.485.000 04 Basculante en chapa Nº 20 lisa o plegada y caño 40x40mm, m2 258.500 05 Corredizo en chapa Nº 20 lisa o plegada y caño 40x40mm, m2 264.000 06 Basculante de reja artística sencilla m2 264.000 07 Corredizo de reja artística sencilla m2 286.000 Hormigón pretensado, *Garelli puesto en obra Dinteles Garelli De 10 x 18 cm , de 4,10 a 5 m un 35.000 De 10 x15 cm, de 3,10 a 4 m un 30.000 De 10 x 12 cm , de 2,10 a 3 m un 25.000 De 10 x 10 cm, de 1 a 2 m un 20.000 Postes Garelli De 2,20 m De 2,40 m un 38.500 De 3,00 m un 42.000 Tirantes 2 x 5” con cola de pato Garelli De 1 m un 27.000 De 2 m un 54.000 De 3 m un 81.000 De 4 m un 112.000 De 5 m un 140.000 Tirantes 2 x 5 recto Garelli De 0,5 m un 18.900 De 1 m un 32.400 De 1,5 m un 45.900 De 2 m un 59.400 De 2,5 m un 72.900 De 3 m un 86.400 De 3,5 m un 99.900 De 4 m un 117.600 *King a retirar Adoquín - King De 8 x 8 x 13 cm / 8 x 13 x 13 cm / 8 x 13 x 21 cm m2 90.000 De 6,5 x 13x21 cm m2 77.000 Piso UNI 6x11x21 cm m2 72.000 Bloques U - King De 14 x 19 x 39 cm un 6.240 De 19 x 19 x 39 cm un 7.650 Bloques huecos para mampostería King De 14x19x 39 cm un 6.240 De 19x19x 39 cm un 7.650 De 12 x25x50 cm un 9.750 Cordón para vereda - King De 9x30x 50 cm un 17.950 De 9,5x40x 50 cm un 25.000 Especial 25cm, 4un x ml un 10.750 Piso ecológico - King De 50x25x12cm, 8 un x m2 m2 96.000 De 40x40x9cm, 6,25 un x m2 m2 72.000 De 20x40x5cm, 12,5 un x m2 m2 60.000 Idem anterior, 12, 5 un x m2, cerrado m2 64.000 PREFABRICADOS DE HORMIGON - Revista Mandu’a 94
MANDU’ARA
PISCINAS
PUERTAS
MANDU’ARA
BAÑERAS Y SPA CON HIDROMASAJES-BOMBAS DE CALOR MOSAICOS DECORATIVOS-PISOS ATERMICOS Y ANTIDESLIZANTES Clorinador Sauna Vapor Bomba de calor Spa Productos Qu m cos 0992317718
FILTROS-ACCESORIOS-PRODUCTOS QUÍMICOS-SAUNAS
Bordes atérmicos para Piscina 01 De 40x40 (redondeado) ml 60.000 02 De 40x50 (pecho paloma) ml 75.000 03 Cargados en obra ml 85.000 04 Baldosas atérmicas 40x40 m2 60.000 Revista Mandu’a - 95
PREVENCIÓN DE INCENDIOS
PUERTAS AUTOMÁTICAS
021 906 951 CEL.: 0971 543 246 CDE: 061 570 501
MANDU’ARA
TEL.:
REVESTIMIENTOS ACÚSTICOS TEL.:
906 951 CEL.:
543 246 CDE: 061 570 501 SANITARIOS Cerámicos Piso/Pared Cecafi 32x57 cm, Tellus Alba m2 34.000 Cecafi 45x45 cm, Provence m2 40.600 Cecafi 45x45 cm, Estocolmo m2 42.600 Forte Havana white 31x31 cm, m2 44.400 Forte Havana white plus 31x31 cm, m2 47.000 Cecafi 38x75 cm, Catena beige m2 51.300 Porcelanato 60x60 cm, desde m2 105.000 Adhesivos para azulejos, ceramica y pisos PENNSYLVANIA IMPERMEABLE.(B/20KG) kg 1.198 PENNSYLVANIA PORCELANATO FLEXIBLE. (B/20KG) kg 2.575 Pastina PENNSYLVANIA UNIV.SILICONADA CASTAÑO (1KG) kg 9.702 PENNSYLVANIA UNIV.SILICONADA BLANCO (1KG) kg 10.050 Piletas de acero inoxidable Tramontina De 0,80x0,50 m , 1 bacha, lado derecho un 210.000 De 1,00x0,50x0,13 m , 1 bacha, lado derecho un 276.000 De 1,00x0,50x0,13 m , 1 bacha central un 371.000 De 1,20 x 0,50x0,13m , 2 bachas, un 485.000 Sopapa Astra, un Bañeras De 1,60 x 0,70 x 0.40 m, acrílica, un 1.400.000 De 1,70 x 0,70 x 0.40 m, acrílica, un 1.600.000 De 1,80 x 0,80 m con hidro, ASTRA un 9.200.000 De 1,70 m, italiana con hidro, un 7.000.000 Botiquín Astra embutido blanco A33-BR1 un 200.000 Astra de sobreponer, A34 - BR1 un 220.000 ASTRA 44 x 58 x 11 cm - colgante un 560.000 - Revista Mandu’a 96
021
0971
MANDU’ARA SEGUROS
Casarino Selladores 01- Adhesivo y sellador gris para juntas de dilatacion, obras hidraulicas, etc 300ml un 75.000 02- Sellador transparente para vidrios, metales,yeso,plasticos,etc 300ml un 98.000 03- PU 40 multiuso gris 400gr un 36.000 04- PU 40 multiuso blanco 400gr un 37.000 05- PU 40 multiuso negro 400gr un 37.000 06- PU universal gris 80gr un 14.000 07- Tapagoteras 4kg un 137.000 Astra Brasilia LB12/S1 un 400.000 Grifería Para baño FV - Linea Allegro cromo Ducha, 103/15, un 1.050.000 Bidet , 295/15 un 884.000 Lavatorio, 207/15 un 765.000 FV - Clásica 20 Ducha, 103/20 un 811.000 Bidet, 293/20 un 639.000 Lavatorio, 207/20 un 636.000 FV - linea 61 - plus Ducha, 103/61 un 958.000 Bidet, 295/61 un 829.000 Lavatorio, 207/61, un 760.000 Llave de paso con campana de 1/2” FV Línea clásica 479/20, un 87.700 Linea 479/61, un 120.000 Linea Allegro 479/15, un 129.000 Para cocina / agua fria y caliente FV - Embutida Línea clásica, 403/20 jgo 479.000 Externa Línea clásica , 409/20 jgo 850.000 Línea 61, 409/61 jgo 935.000 Línea clásica , 416/20 jgo De mesada Línea 61, 416/61 jgo 775.000 Línea clásica , 416/20 pico alto jgo 714.000 Llave de paso FV De 1/2” , cromo sin campana 475/13, un 66.500 De 1/2” , cromo con campana 479/20, un De 3/4” , cromo sin campana 475/19, un 101.000 De 3/4” , cromo con campana 479/20, un 130.000 FV bronce 1/2” 471 un 58.000 FV bronce 3/4” 471 un 84.000 Para agua fría - Para lavatorio - canilla FV cromo : Pico alto 221 un 115.000 226/15 un 235.000 226/61, un 271.000 Para bidet Linea clásica FV 295/20 un 370.000 Para patio Canilla FV 1/2” Bronce 430, 1/2” un 49.000 Cromo sin pico 432, un 106.000 Bronce pico manguera 437 , un 124.500 Idem bronce un 107.000 Varios Adhesivo plástico p/ PVC , pomo 75 cc, un 9.200 Idem anterior 850 cc, un 62.600 Brazo metal p/ ducha eléctrica un 12.500 Cinta teflon 3/4 x 25 m, un 5.950 Cinta teflon 3/4 x 50 m, un 9.600 Cisterna plastica (blanco y colores), un Conexión cromo 1/2” x 0,40 cm, MH, FV, un 40.800 Idem 1/2’ x 0,30 cm, MH, un 37.000 Conexión plastica 0,30 m un 7.000 Conexión plastica 0,40 m un 7.500 Ducha electrica Lorenzzeti Maxi 5400 w, un 127.500 Ducha teléfono DUCHAMATIC FV 119, un 810.000 Enchufe de plástico externo p/ inodoro un Pasta lubricante 400 g un 29.700 Prolongador FV cromo 1/2 x1, un 38.000 Prolongador FV cromo 1/2 x2, un 46.500 Roseta FV cromo 1/2” - 452/13 un 6.400 Sellador p/ caño cuatricapa , 125 cc , un 45.900 Sella rosca , 125 cc un 40.000 Solucion limpiadora , frasco 200 cc , un 27.000 Sopapa p/ pileta Astra un 34.000 sopapa p/ lavatorio FV cromo 7/8” 246.01 un 66.700 Sopapa FV cromo p/ bañera un 164.000 Soporte gancho p/ calefón un 2.150 Soporte con tarugo p/ calefón un 9000 Tapa p/inodoro TPQ Orion un 37.000 Tapa p/inodoro TPK Orion un 75.000 Tarugo plástico 10 mm un 675 Toallero aro cromo 162/33 FV, un 117.409 Tornillo de bronce p/ fijar artefactos un 5.700 Revista Mandu’a - 97
SELLADORES

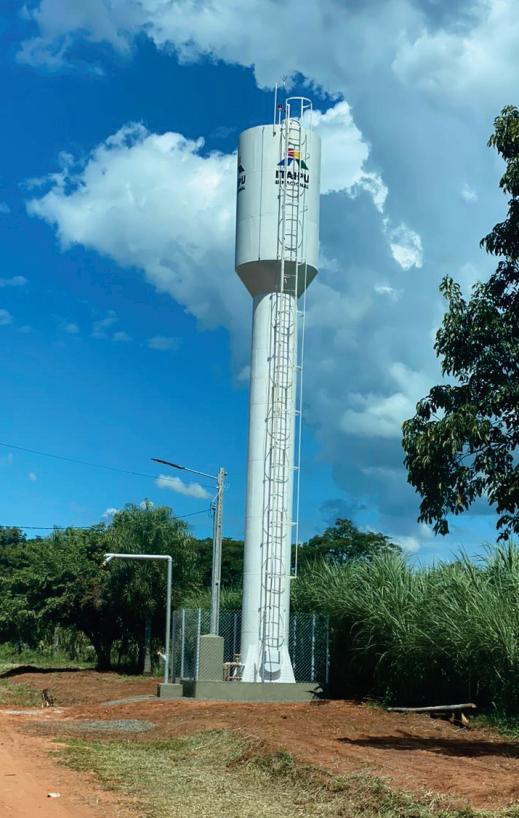

TANQUES
TOPOGRAFÍA

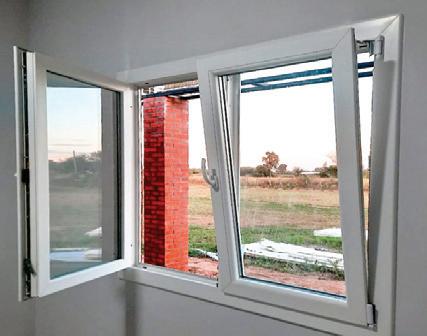

Román S.A. Ventanas: de 2 hojas (1 fija + 1 corrediza), en vidrio templado 8mm con perfiles de aluminio anodizado.
TERMINACIÓN DE OBRA
Baño: de 2 hojas (1 fija + 1 corrediza), en vidrio templado 8mm con perfiles de aluminio anodizado
Corrediza: de 2 hojas (1 fija + 1 corrediza), en vidrio templado 10mm, con perfiles de aluminio anodizado.
de 1 hoja, en vidrio templado 10mm, con perfiles de aluminio anodizado.
TEL.: 021 906 951
CEL.: 0971 543 246
CDE: 061 570 501
SELLADORES Casarino 01 Tapagoteras 3,6 kg un 85.000 02 Mastic p/ techos, kg 14.166 VARILLAS 1 Alambrón 4,2 mm x 12 m, un 20.000 2 Varilla conformada AP 420, kg s/ cotiz. 3 Varilla conformada AP 500, Kg 10.000 4 Varilla torsionada, kg s/ cotiz. 5 Varilla lisa, kg 11.500 1.711.000 1.416.000 1.097.500 1.675.500 VIDRIOS J. Román S.A. 520.000 825.000 1.040.000 1.340.000
MANDU’ARA MANDU’ARA MANDU’ARA
Revista Mandu’a - 117
Incoloro Color 01 1,06 x 1,05 510.000 520.000 02 1,60 x 1,10 810.000 825.000 03 2,12 x 1,05 1.020.000 1.040.000 Box
01 1,60 x 1,90 1.315.000 1.340.000 Puerta
01 1,80 x 2,10 1.720.000 1.760.000 Puerta
01 0,90 x 2,10 sin freno 1.100.000 1.150.000 02 0,90 x 2,10 con freno 1.300.000 1.350.000 Vidrios templados TEL. 328 5328 - VENTAS: 0984 146 700 RECEPCIÓN: 0983 446 189
VIDRIOS J.
Batiente:
TUBERIAS
1 Alambrón 4,2 mm x 12 m, un 20.000 2 Varilla conformada AP 420, kg s/ cotiz. 3 Varilla conformada AP 500, Kg 10.000 4 Varilla torsionada, kg s/ cotiz. 5 Varilla lisa, kg 11.500 - Revista Mandu’a 98
VARILLAS
