EDAD: 20
CIUDAD DE ORIGEN: Trujillo
CIUDAD DE RESIDENCIA: Trujillo
CORREO: caliaga@unitru.edu.pe
PREFERENCIAS: Dibujar - Pintar - Leer.
EDAD: 18
CIUDAD DE ORIGEN: Trujillo
CIUDAD DE RESIDENCIA: Trujillo
CORREO: ymendozace@unitru.edu.pe
PREFERENCIAS: Dibujar
EDAD:18
CIUDAD DE ORIGEN: Chiclayo
CIUDAD DE RESIDENCIA: Trujillo
CORREO: ttrujillano@unitru edu pe
PREFERENCIAS: dibujar- bailar - viajar
EDAD: 18
CIUDAD DE ORIGEN: Lima
CIUDAD DE RESIDENCIA: Trujillo
CORREO: zbermudez@unitru.edu.pe
PREFERENCIAS: Dibujar - Leer - Ver series
EDAD: 18
CIUDAD DE ORIGEN: Trujillo
CIUDAD DE RESIDENCIA: Trujillo
CORREO: jrodriguezga@unitru.edu.pe
PREFERENCIAS: Cantar-Dibujar-Bailar-Ver series
EDAD: 19
CIUDAD DE ORIGEN: Lima
CIUDAD DE RESIDENCIA: Trujillo
CORREO: kulloaa@unitru edu pe
PREFERENCIAS: Bailar - Dibujar - Ver series

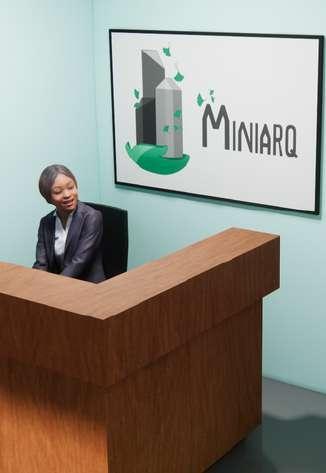

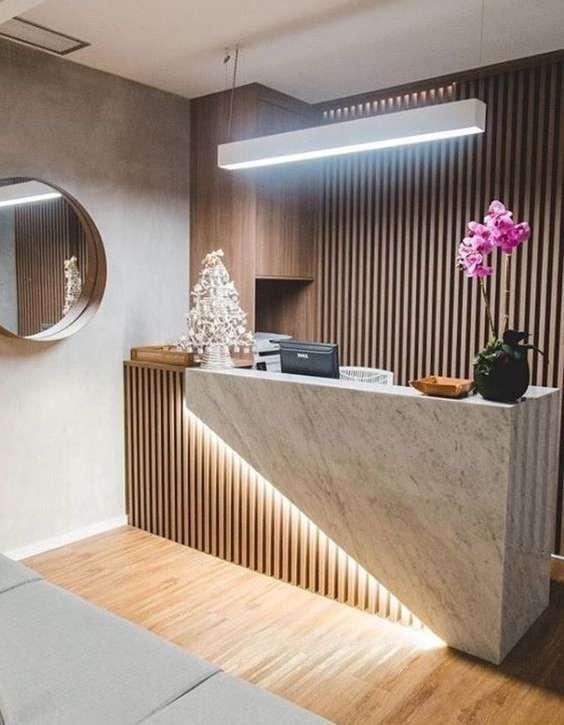

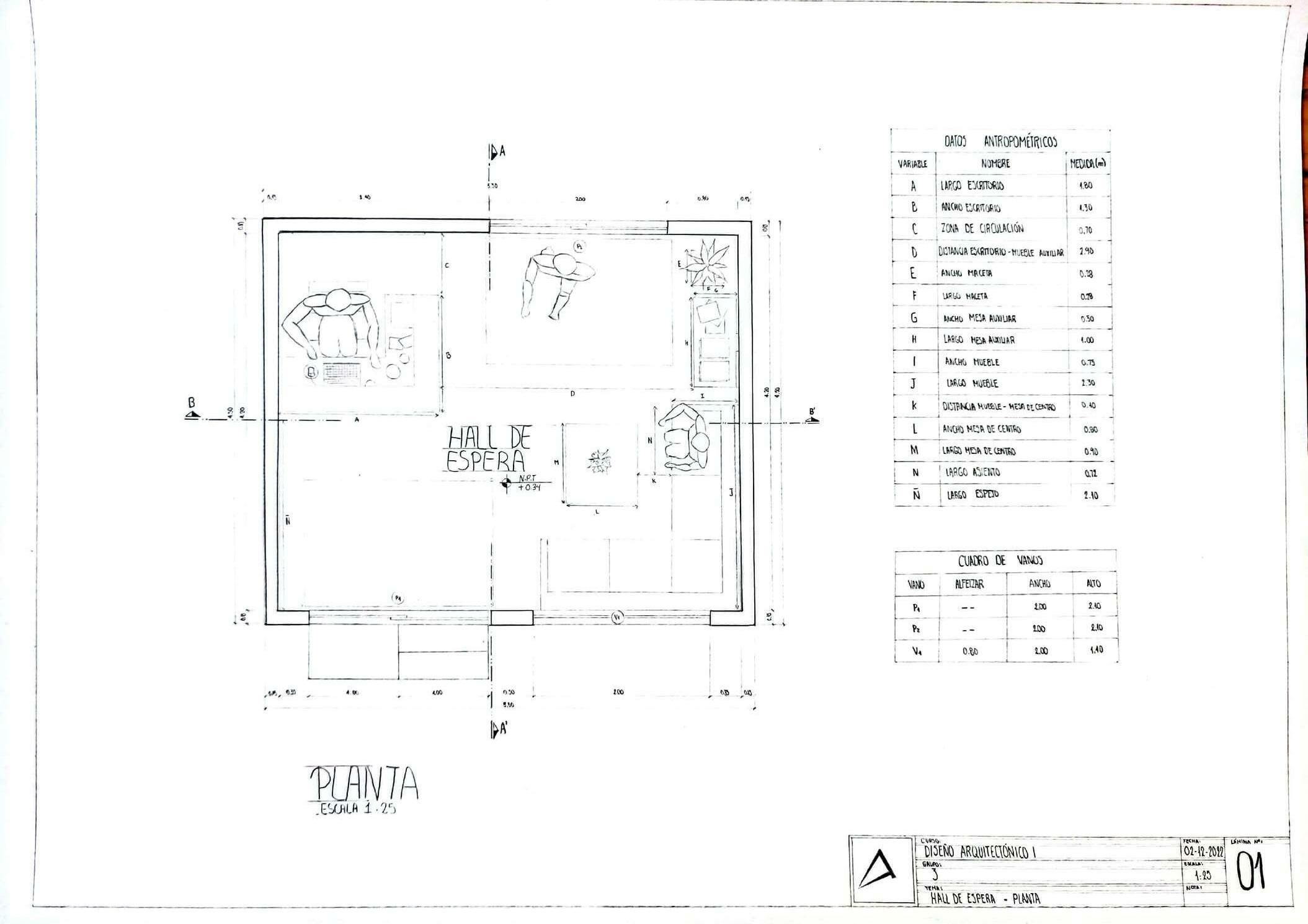

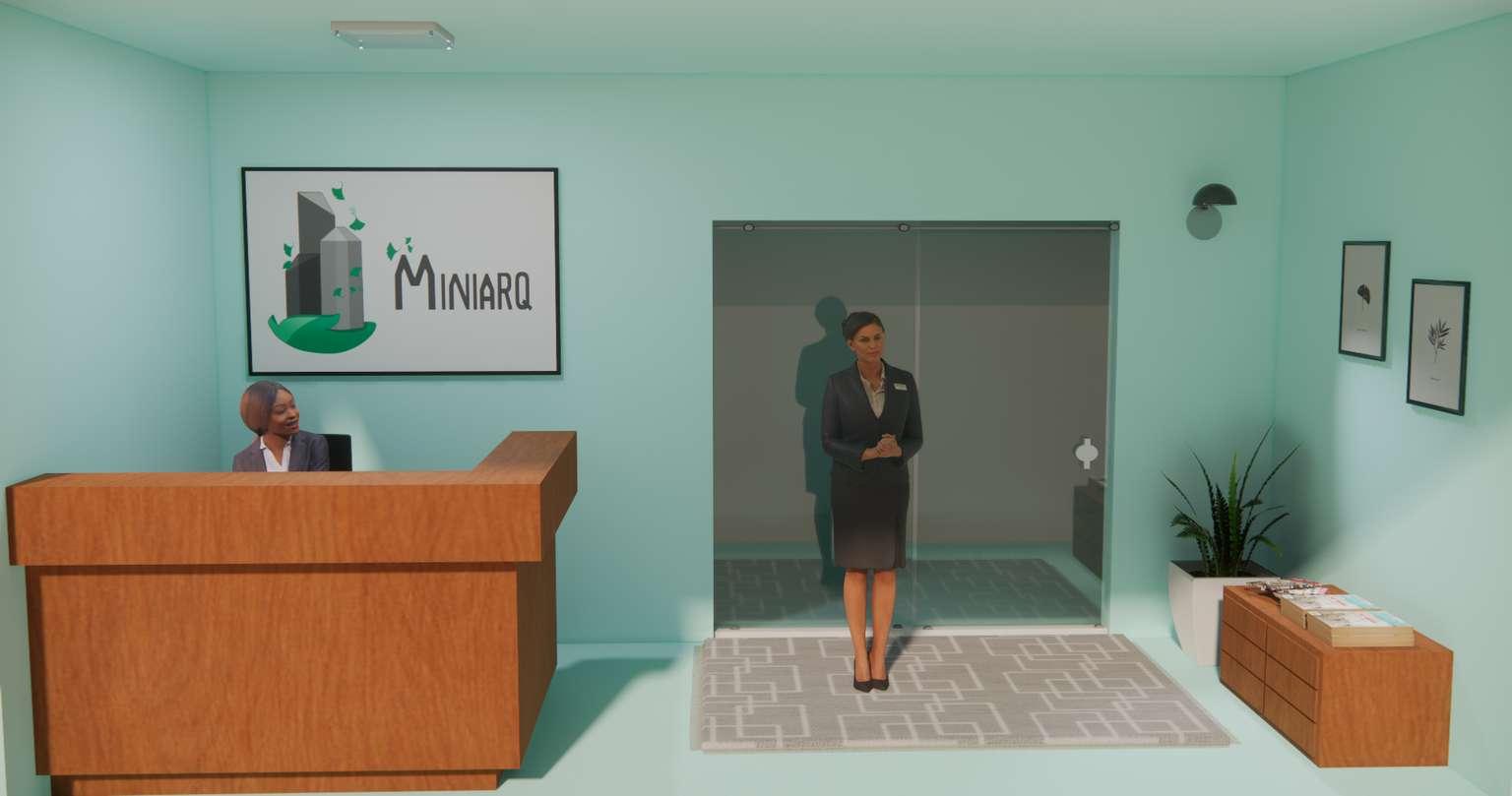

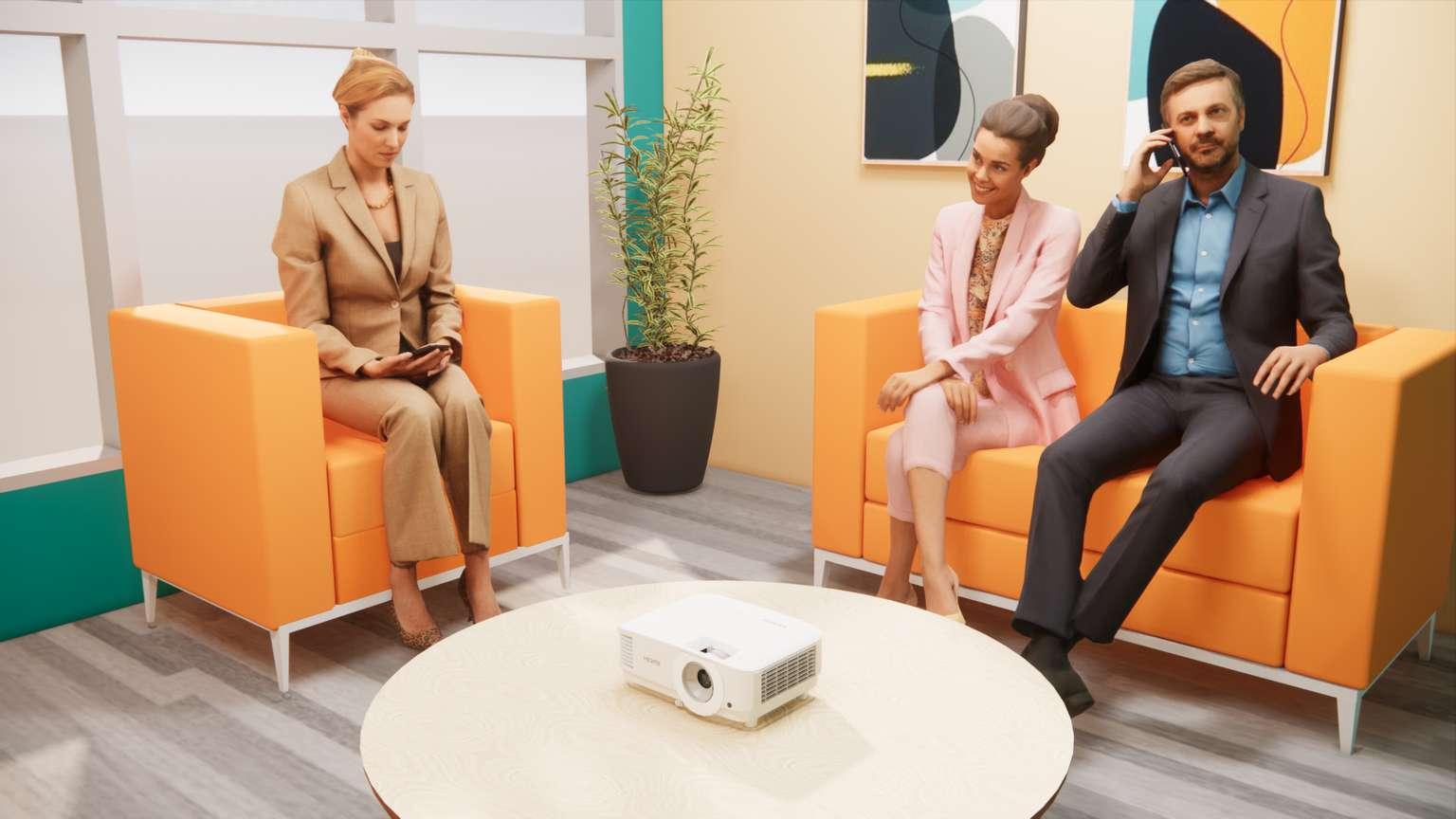

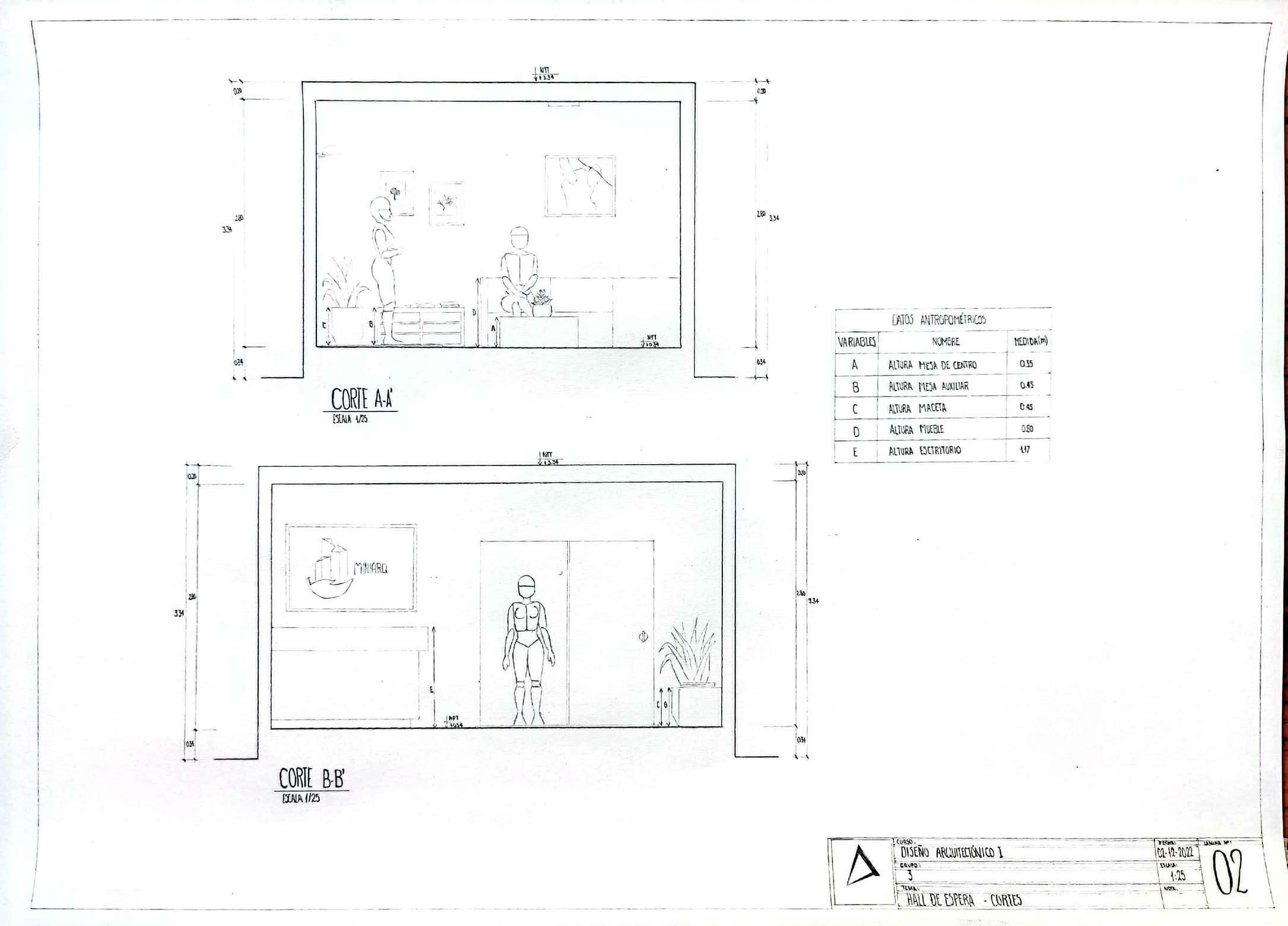

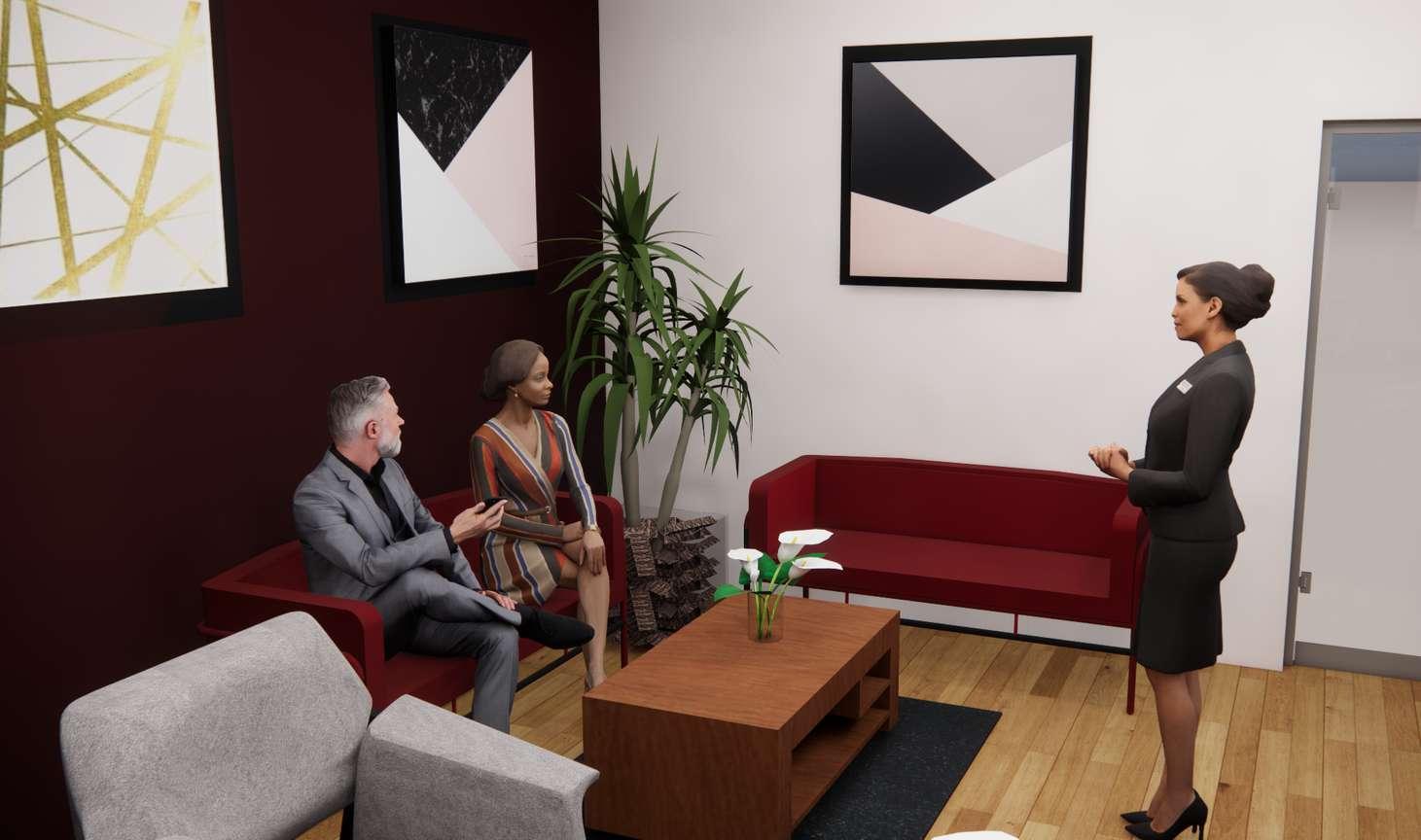

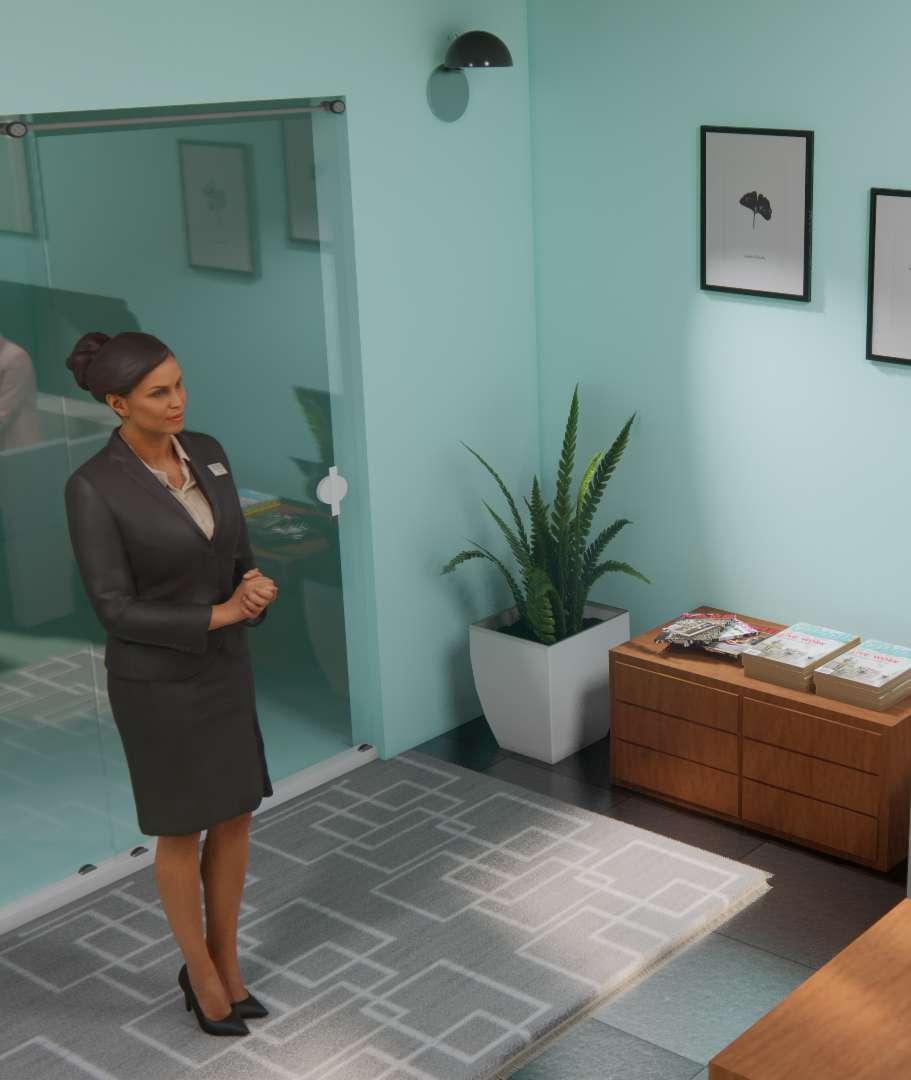

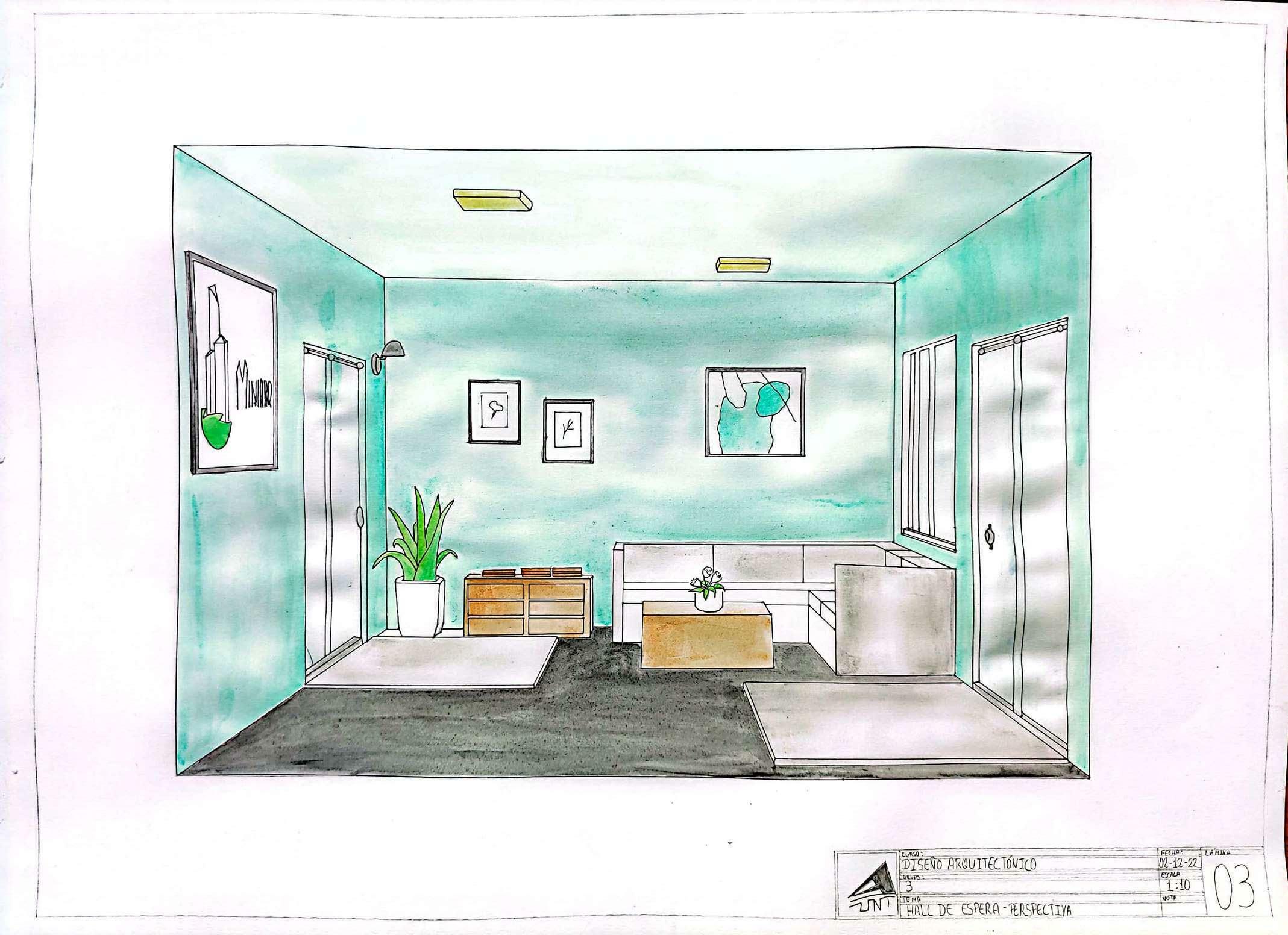

Este ambiente llamado hall de espera o recepción tiene como fin recibir a las personas que llegan a esta oficina de arquitectura, esta estancia es la primera impresión que tienen tanto clientes como trabajadores de esta oficina, por lo cual ha sido diseñada para ser confortable contando así con un espacio de espera con un mueble de gran tamaño junto al cual se encuentra una mesa con revistas para que la espera de las personas sea amena. Este hall esta delimitado por 5.20 metros de ancho, 4.30 de profundidad y 2.80 metros de altura por lo que cuenta con el espacio suficiente para que las personas se movilicen cómodamente.
Normas A. 010 "Consideraciones generales de diseño"
Artículo 17.- Requerimientos mínimos de los ambientes
Las dimensiones, área y volumen, de los ambientes de las edifi caciones deben ser las necesarias para: a) Realizar las funciones para las que son destinados. b) Albergar al número de personas propuesto para realizar dichas funciones c) Tener el volumen de aire requerido por ocupante y garantizar su renovación natural y/o artifi cial. d) Permitir la circulación de las personas, así como su evacuación en casos de emergencia. e) Distribuir el mobiliario o equipamiento previsto sin obstruir la circulación y rutas de los evacuantes. f) Contar con iluminación natural y/o artifi cial sufi ciente que garantice el adecuado uso de los ambientes Artículo 18.- Alturas de ambientes
18.1 Los ambientes con techos horizontales deben tener una altura mínima de piso terminado a cielo raso de 2.30 m para vivienda, 2.40 m para oficinas y hospedaje, 2.50 m para educación y servicios comunales, 2.70 m para salud, 3.00 m para comercio, recreación y deportes, comunicación y transporte en los ambientes de espera, y hasta el punto más bajo de la estructura en industria.
Las rampas para personas deben tener las siguientes características:
a) Un ancho misino de 1m incluyendo pasamanos entre los parámetros que la limitan. En ausencia de parámetro, se considera la sección.
b) La pendiente máxima es de 12%, de no regularse en las normas especificas.
c) Barandas según el ancho, siguiendo los mismos criterios que se emplea para una escalera.
Artículo 23.- Diseño de las escaleras
23.1 Las escaleras en general están conformadas por tramos, descansos y barandas. Los tramos están formados por gradas. Las gradas están conformadas por pasos y contrapasos.
Lámpara pared

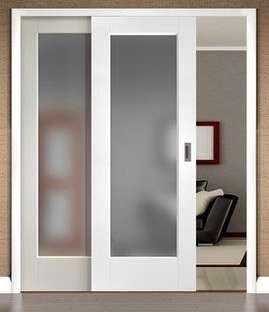

Mampara corrediza de cristal

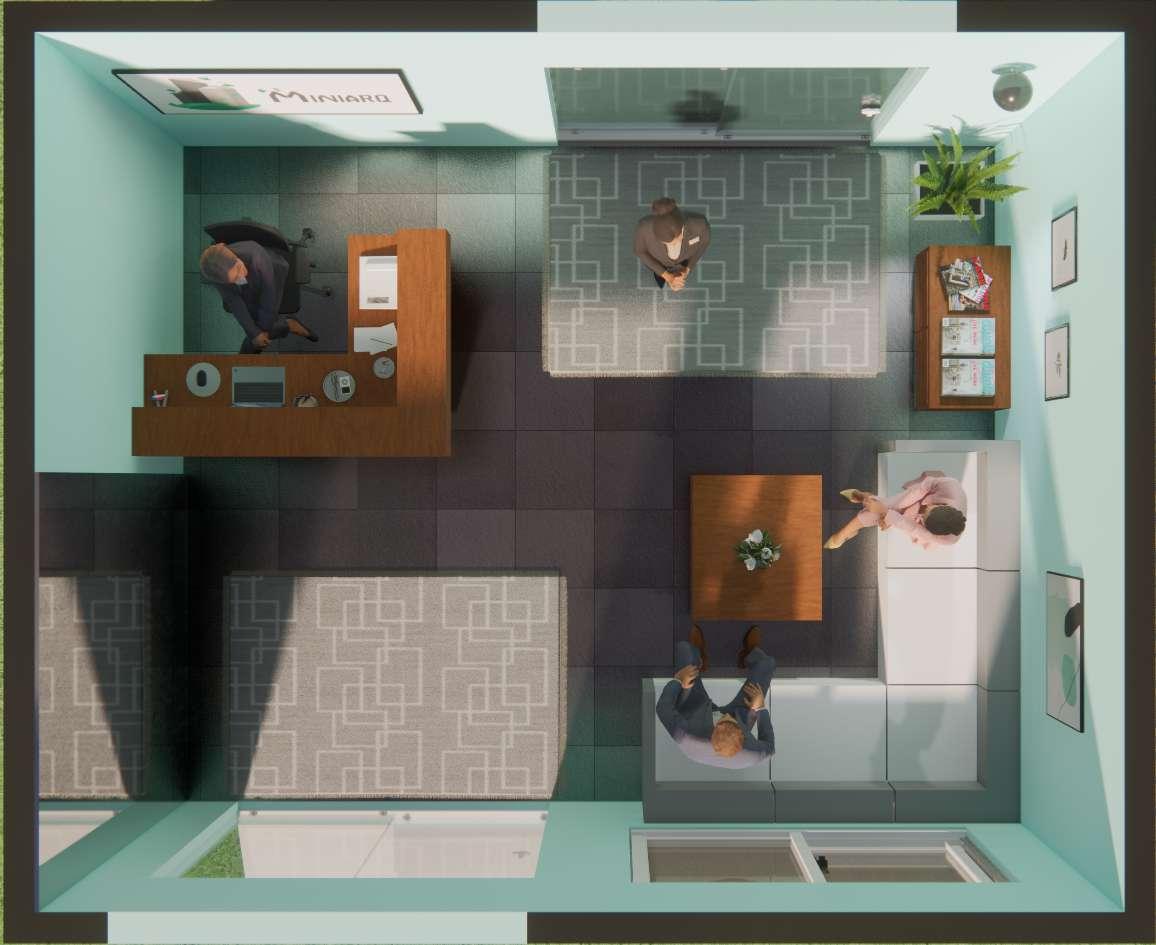

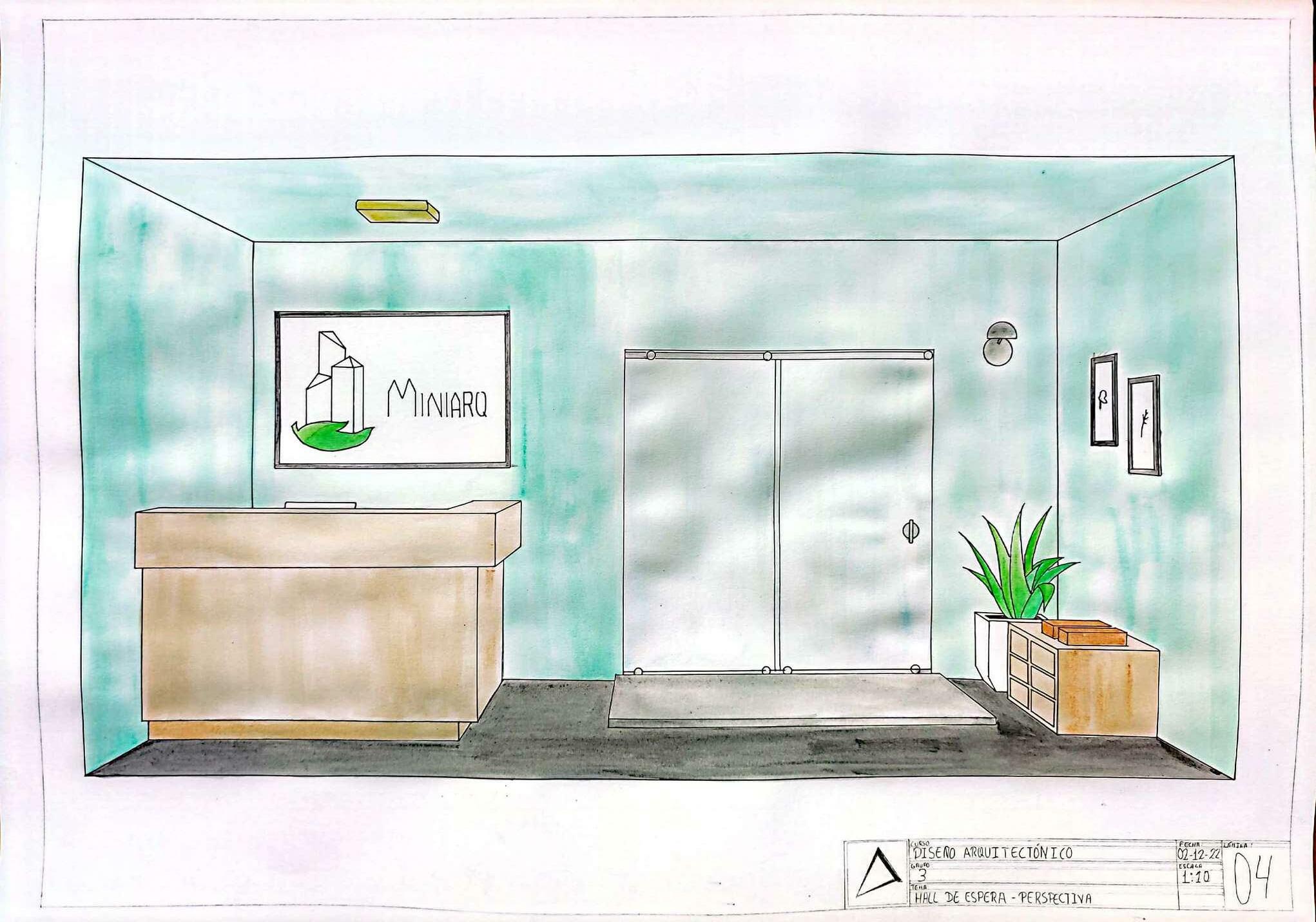

Este hall de espera o conocido también como recepción cuenta con un una entrada con mampara corrediza de cristal que permite no solo una buena iluminación, junto con la ventana a su lado, sino que su tamaño es ideal para evacuar en un caso de emergencia o simplemente transitar tranquilamente, asimismo, esta área cuenta con el espacio suficiente para una movilidad adecuada, además, tiene un mueble en forma de "L" en el que las personas podrán esperar cómodamente para ser atendidos por una secretaria que tiene su respectivo escritorio.

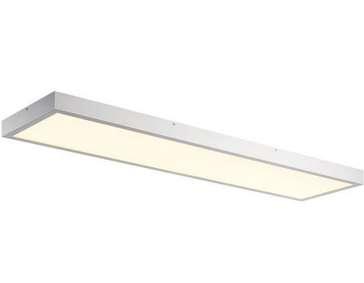

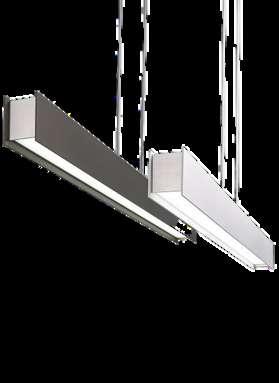

Luminaria

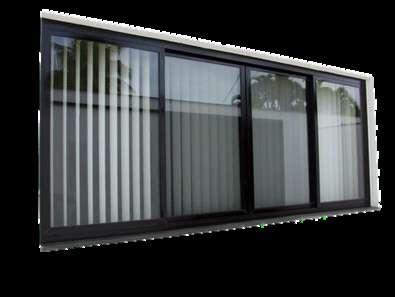

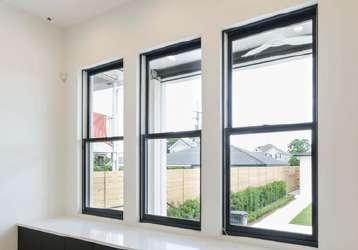

Ventana para luz natural

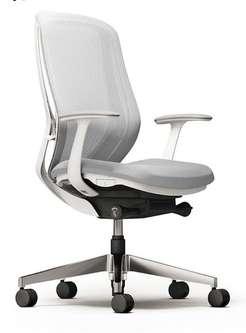

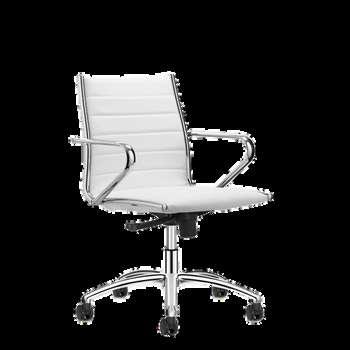

Silla ergonómica giratoria
Este ambiente está delimitado por 5.20 metros de ancho, 6.60 de profundidad y 2.70 metros de altura por lo cual tendrá una buena circulación que permita que las personas que ingresen se sientan cómodas. En esta oficina principal podremos encontrar 2 ambientes importantes, como primer espacio tenemos el lugar donde se atenderán a los clientes la cual, en el espacio del gerente cuenta con un escritorio amplio donde pueda trabajar sin complicaciones, además de una silla inclinable y regulable para una mejor satisfacción, en la parte del cliente se cuenta con una mesa de centro en donde puedan dejar alguna copa de vino u otra bebida que el gerente les haya invitado. El segundo ambiente ha sido diseñado para un momento de relajación para el gerente o para unas conversaciones un poco informales que se lleven a cabo con sus trabajadores o clientes.
ÁREA: 34.32 m2 AFORO: 13 personas
Este diseño se logró siguiendo las normas ergonómicas y los estándares antropométricos teniendo como referencia el libro "LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES" de Panero.
NORMATIVAS:
Normas A. 080 "Oficinas"
Capítulo I "Aspectos generales"
Artículo 1.- Se denomina oficina a toda edificación destinada a la prestación de servicios administrativos, técnicos, financieros, de gestión, de asesoramiento y afines de carácter público o privado.
Capítulo II "Condiciones de habitabilidad y funcionalidad "
Artículo 3.- Las condiciones de habitabilidad y funcionalidad se refieren a aspectos de uso, accesibilidad, ventilación e iluminación.
Artículo 4.- Las edificaciones para oficinas deberán contar con iluminación natural o artificial, que garantice el desempeño de las actividades que se desarrollarán en ellas
Articulo 7.- La altura libre mínima de piso terminado a cielo raso en las edificaciones de oficinas será de 2.40 m.

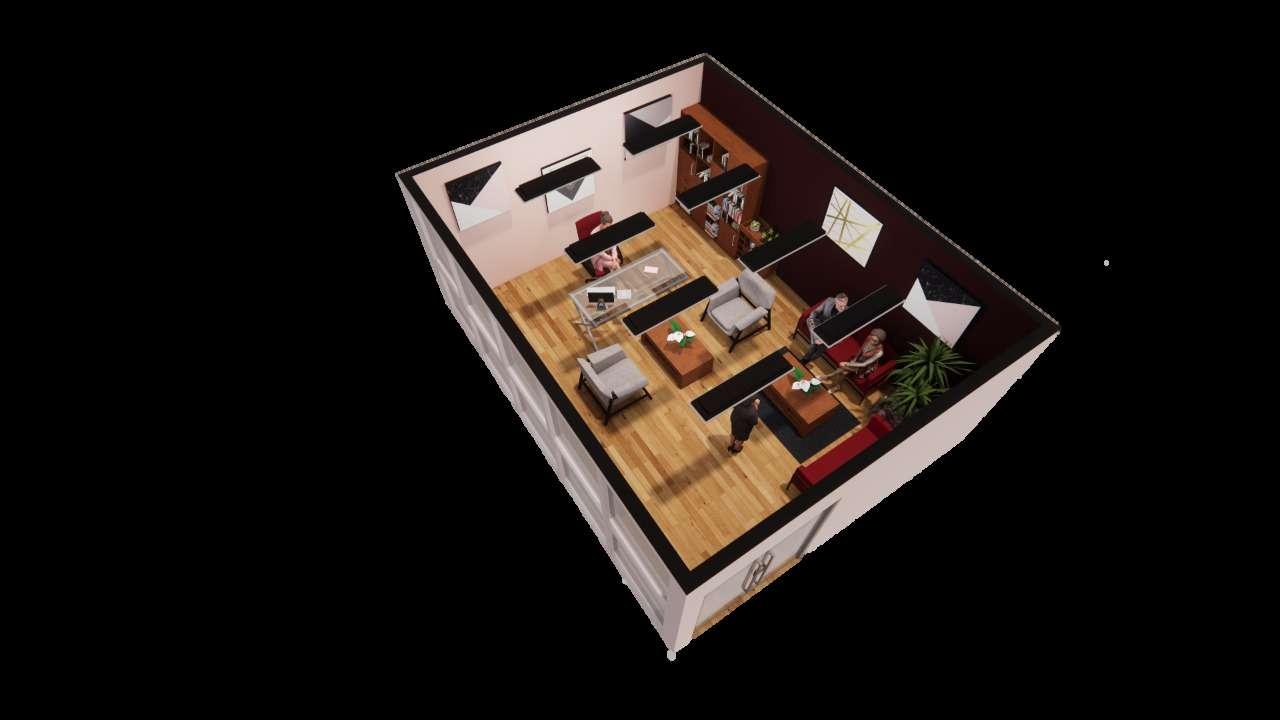

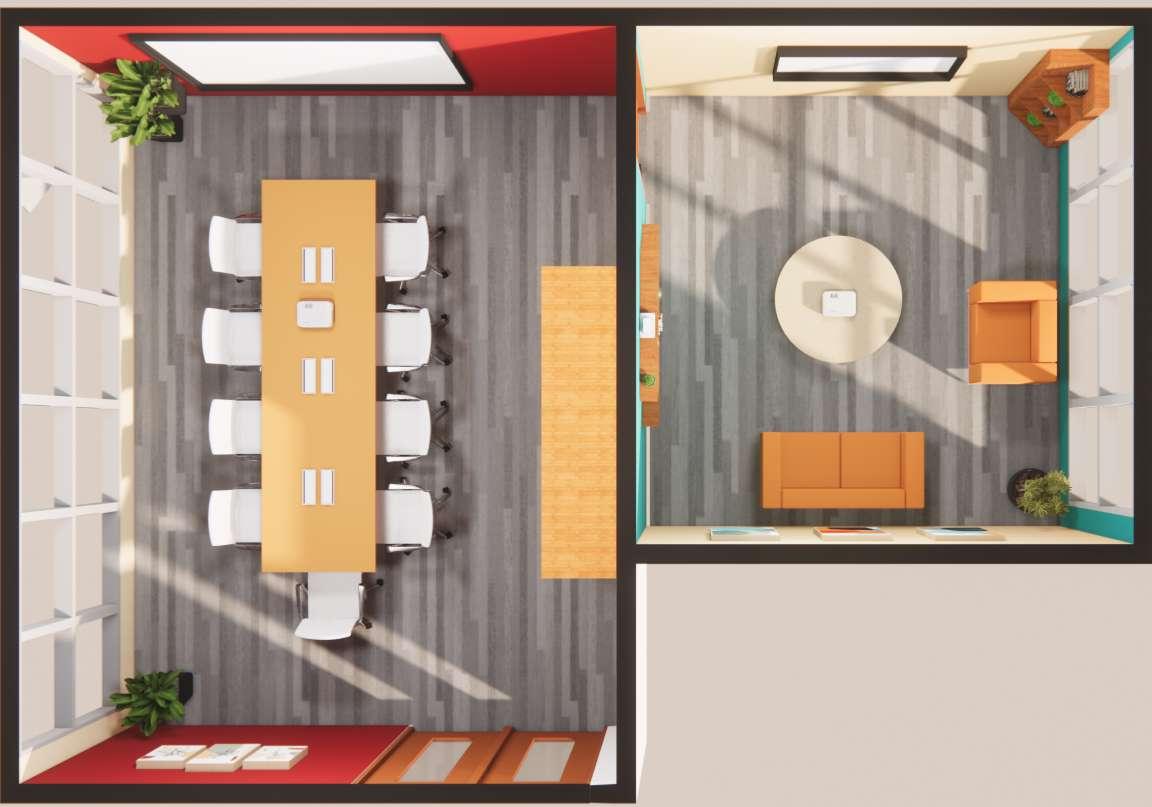

Este ambiente está dividido en dos espacios en los cuales consideramos las distancias antropométricas adecuadas para la movilidad e interacción de las personas, por un lado tenemos la sala de reuniones 1, el cual está delimitado por 4.50 metros de ancho, 5.70 metros de profundidad y 2.60 metros de altura, donde los profesionales se encontrarán distribuidos en una mesa de forma rectangular y podrán colocar algún tipo de equipo electrónico, además cuenta con unas acogedoras sillas y una estantería para los archivos. Por otro lado, la sala de reuniones 2, que tiene la finalidad de que se realicen reuniones rápidas y con pocas personas, está delimitado por 3.75 metros de ancho, 3.90 metros de profundidad y 2.60 metros de altura, donde los profesionales se distribuirán alrededor de una mesa redonda que cuenta con unos cómodos sillones, donde se consideró un librero de esquina y unas repisas para colocar libros o documentos. Finalmente, en ambos ambientes se implementó ventanas amplias para contar con luz natural, asimismo se añadió una pantalla de proyecciones, con un proyector para mayor dinamicidad, también tenemos la presencia de la ambientación como macetas con plantas que ayudan a trasmitir tranquilidad y recuadros que nos permiten brindar un toque de decoración.
ÁREA: 40.275 m2
AFORO: 20 personas
Este diseño se logró siguiendo las normas ergonómicas y los estándares antropométricos teniendo como referencia el libro "LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES" de Panero.
NORMATIVAS: Normas A. 080 "Oficinas"
Capítulo I "Aspectos generales"
Artículo 1.- Se denomina oficina a toda edificación destinada a la prestación de servicios administrativos, técnicos, financieros, de gestión, de asesoramiento y afines de carácter público o privado.
Capítulo II "Condiciones de habitalidad y funcionalidad"
Artículo 3.- Las condiciones de habitabilidad y funcionalidad se refieren a aspectos de uso, accesibilidad, ventilación e iluminación.
Artículo 4.- Las edificaciones para oficinas deberán contar con iluminación natural o artificial, que garantice el desempeño de las actividades que se desarrollarán en ellas.
Artículo 5.- Las edificaciones para oficinas podrán contar optativa o simultáneamente con ventilación natural o artificial
Artículo 7.- La altura libre mínima de piso terminado a cielo raso en las edificaciones de oficinas será de 2.40 m.

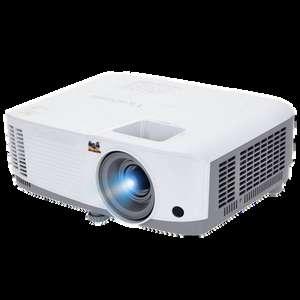

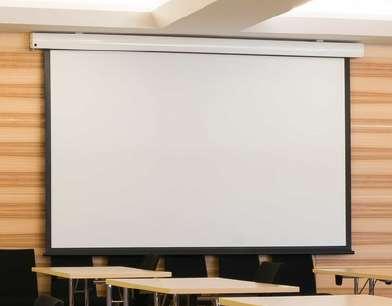

Pantalla de proyección

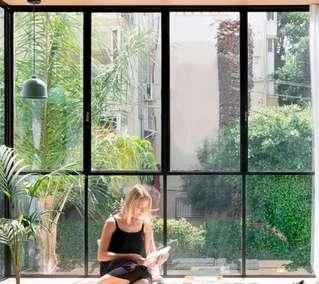

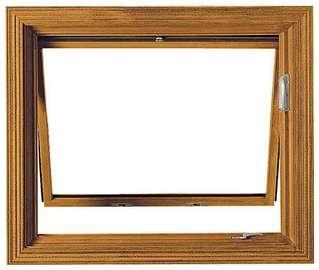

Ventanas para luz natural
Silla de escritorio

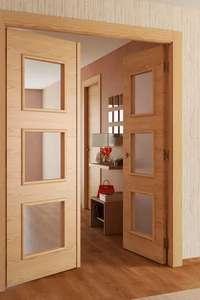

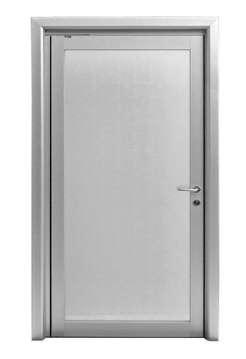

Puerta principal de dos hojas.

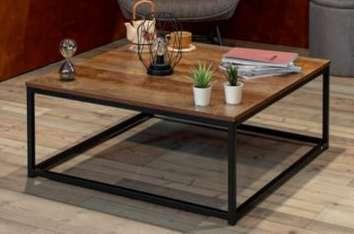

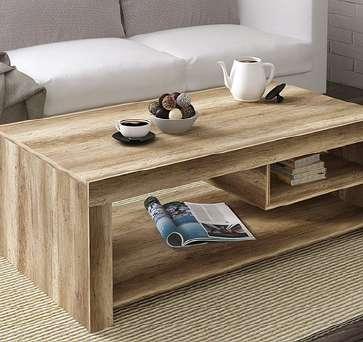

Mesa de centro

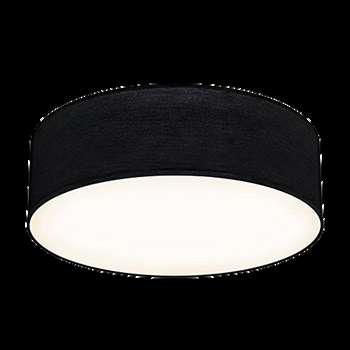

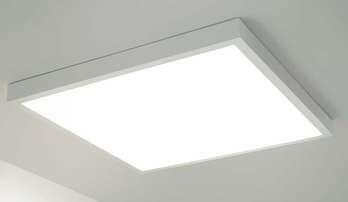

Luminaria: Lámpara de techo

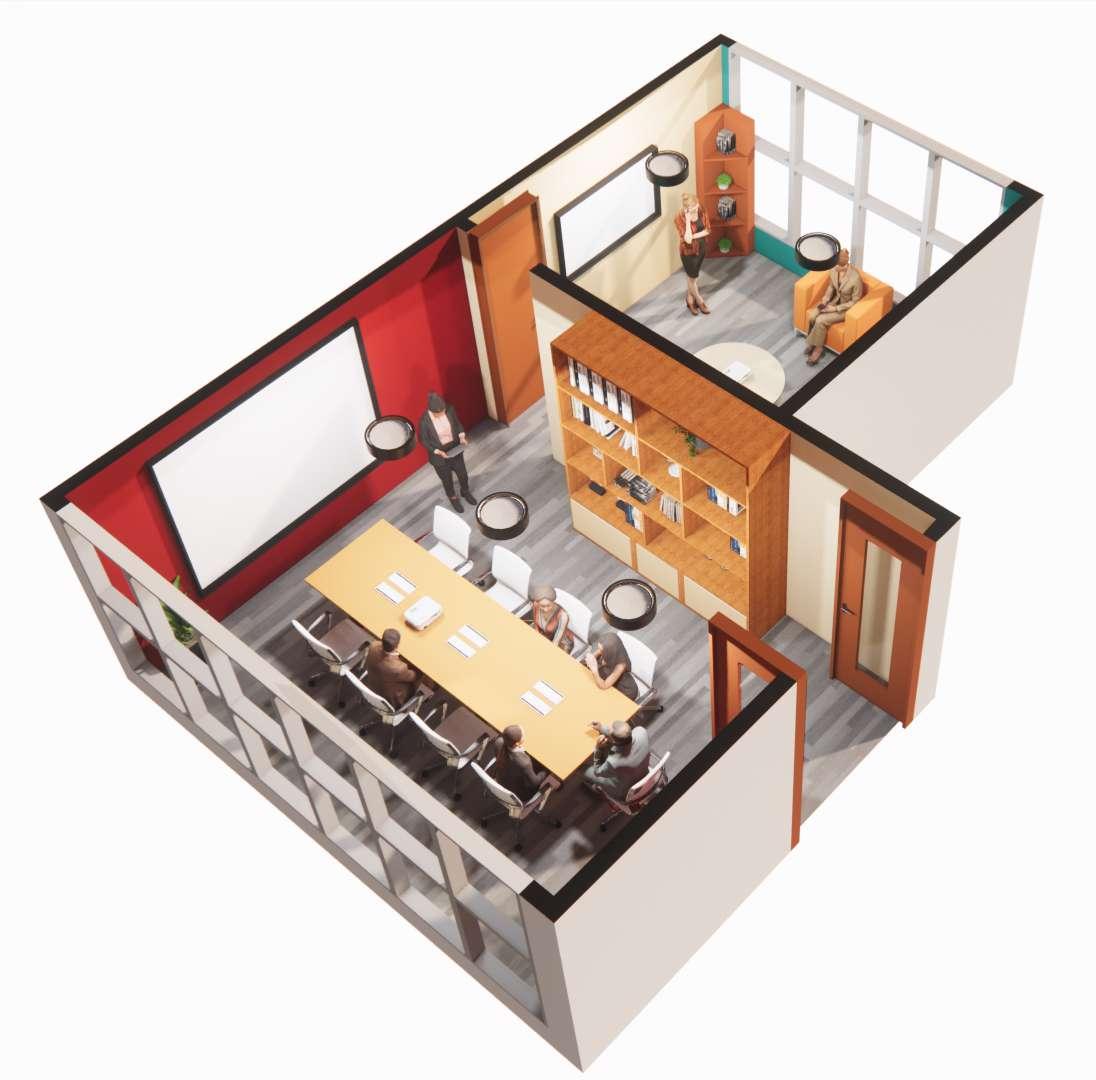

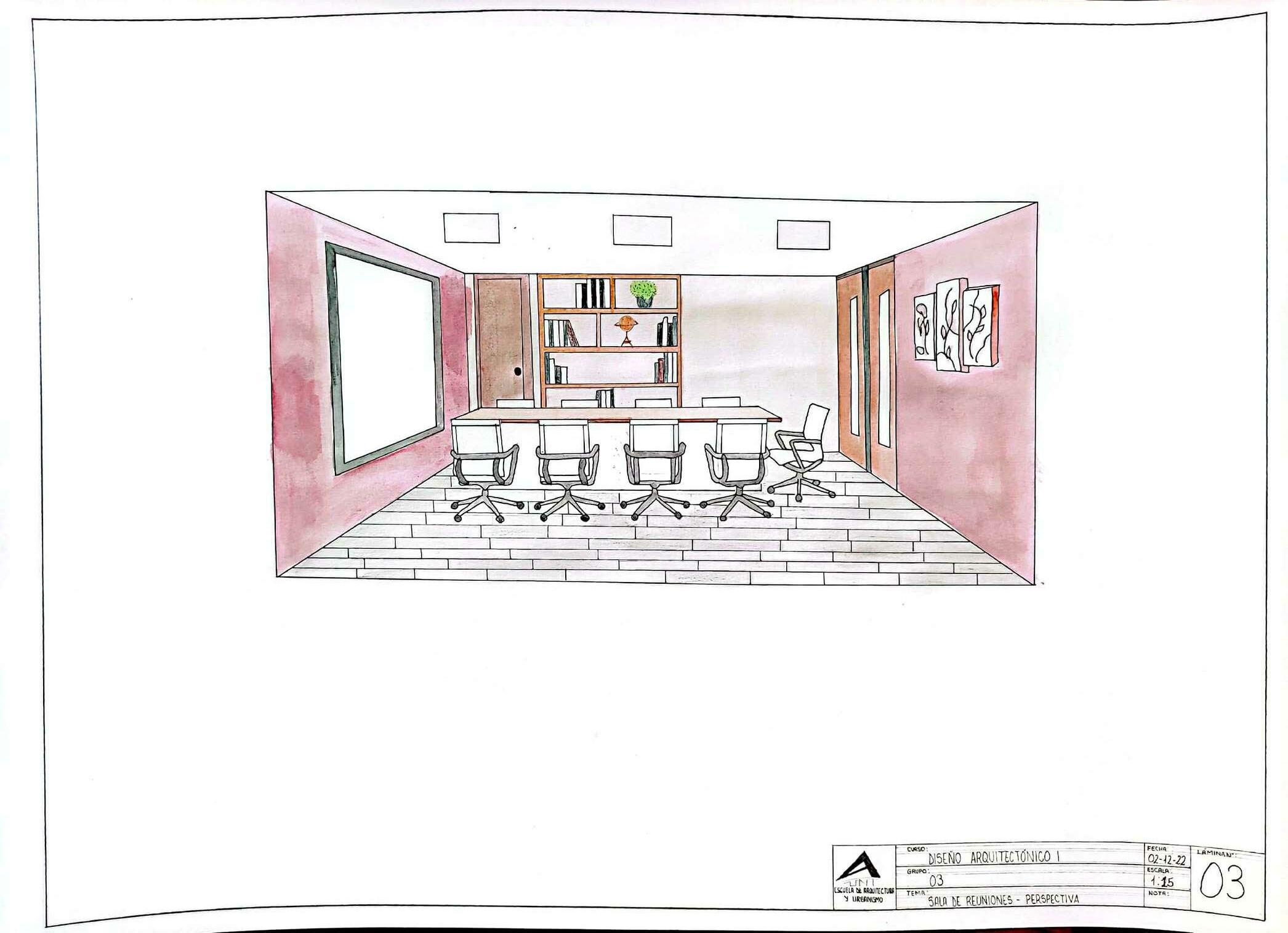

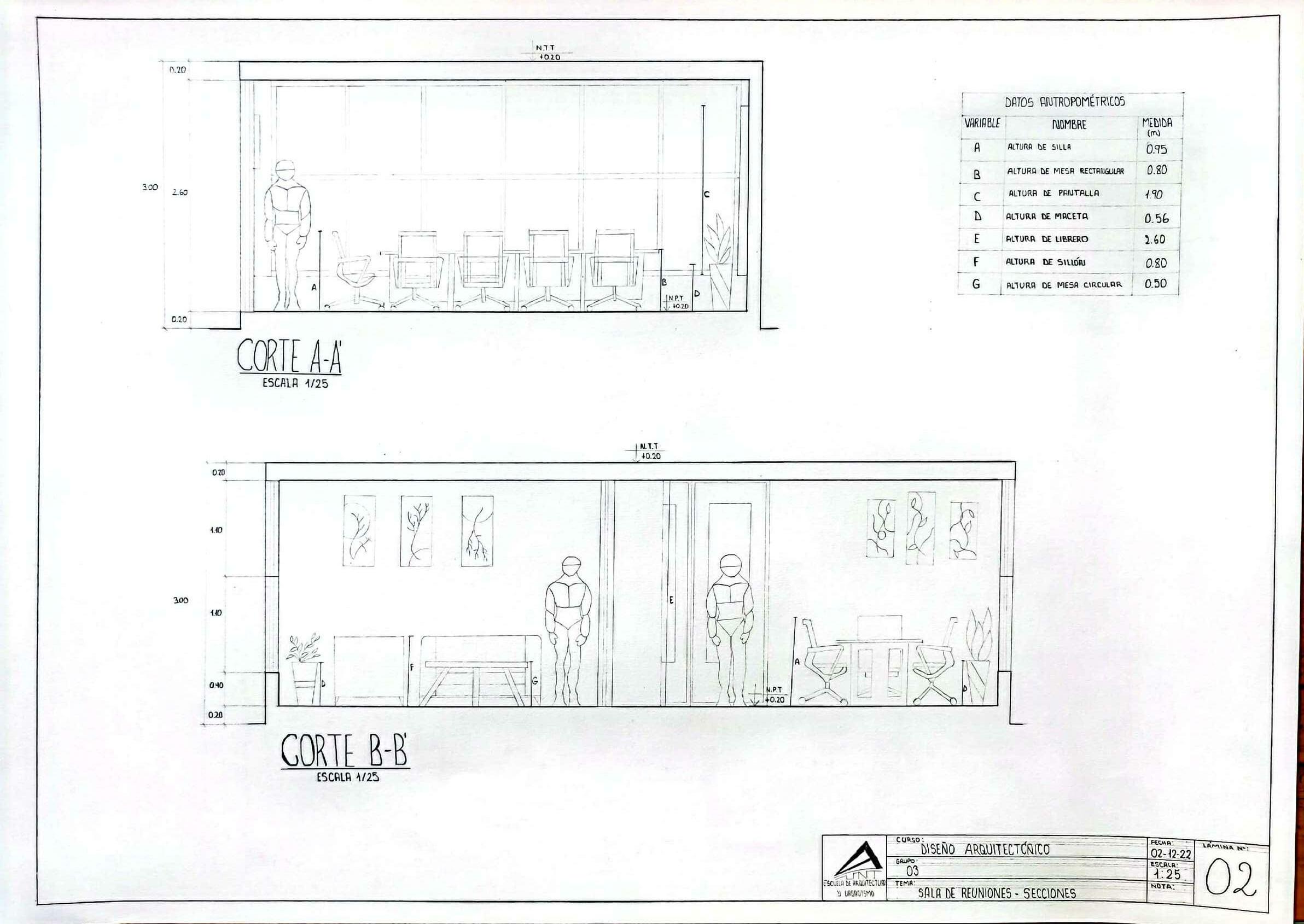

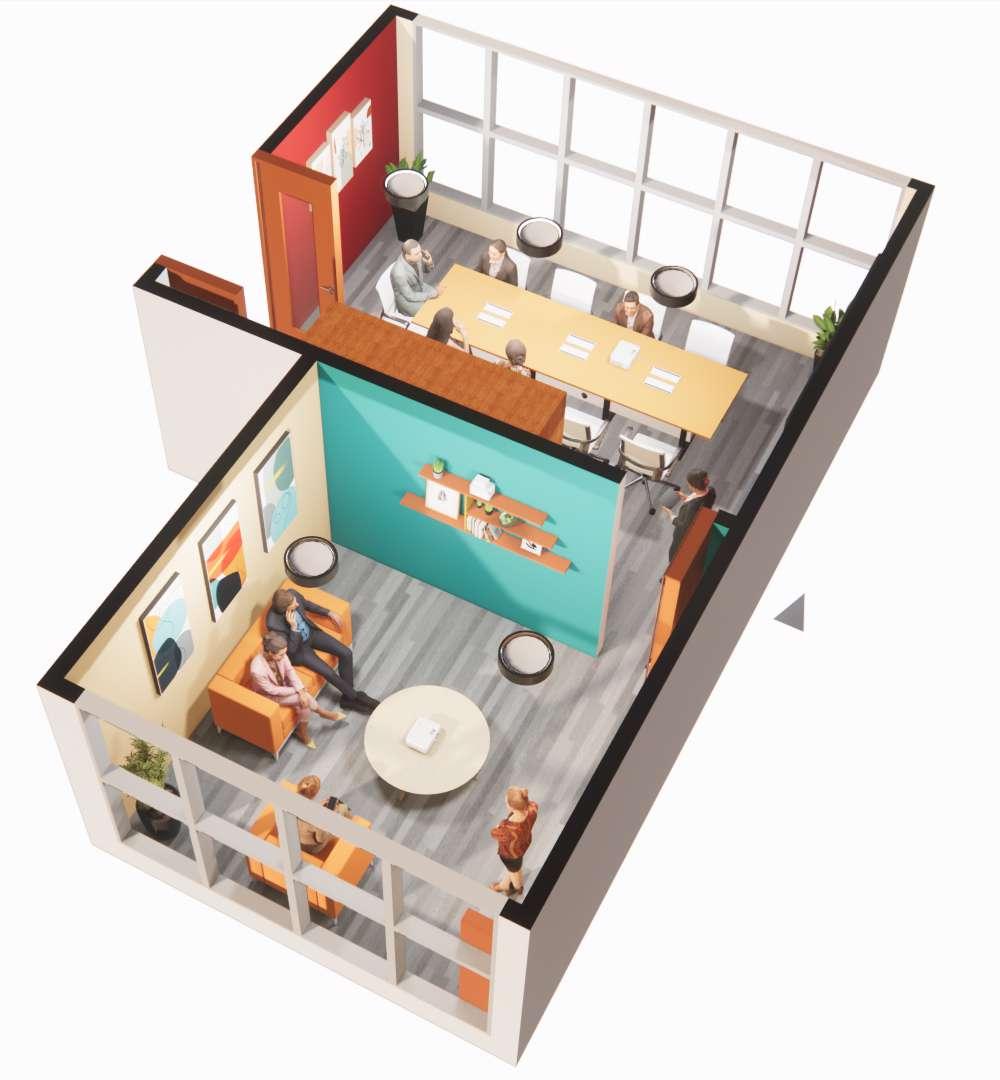

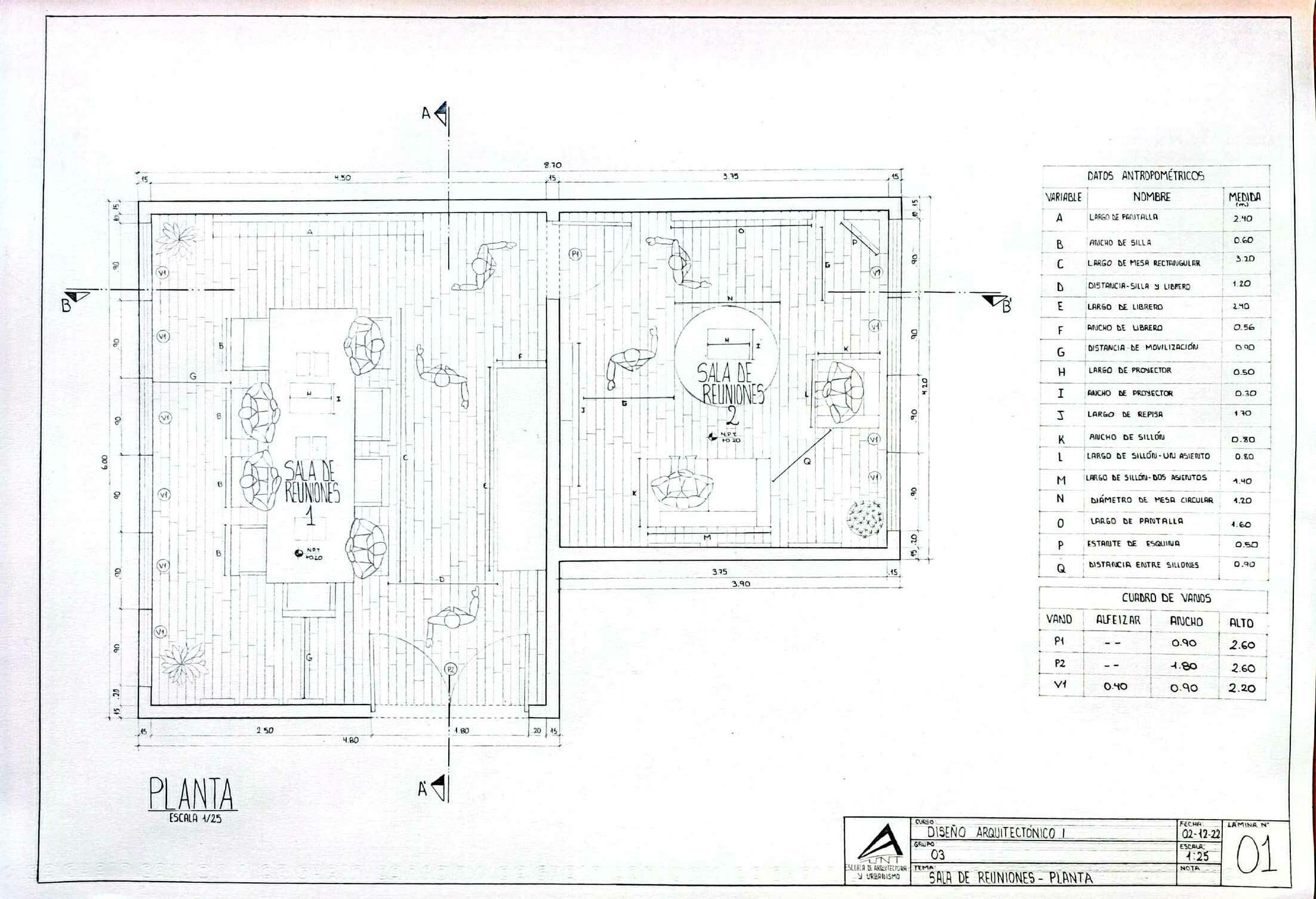

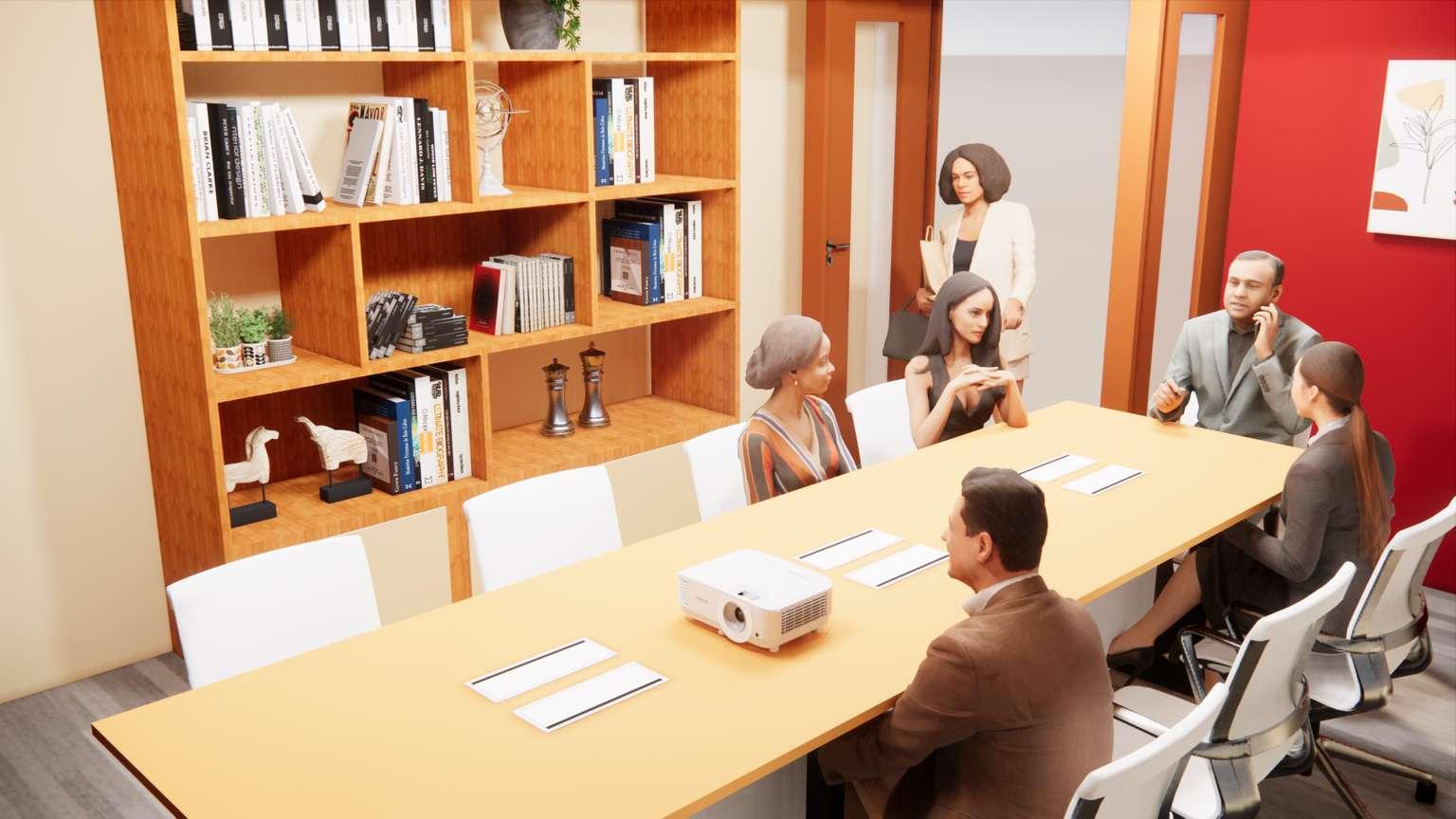

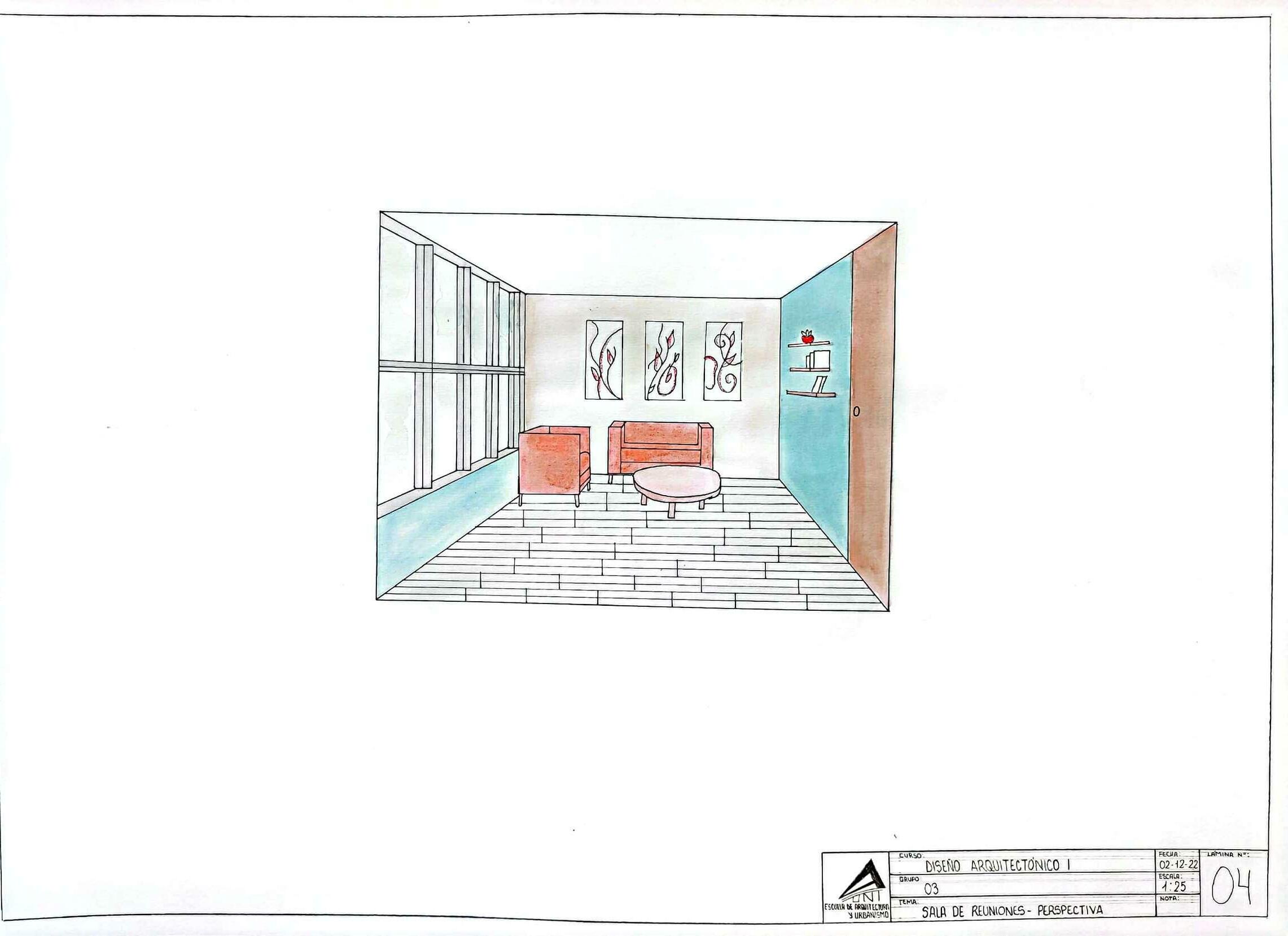

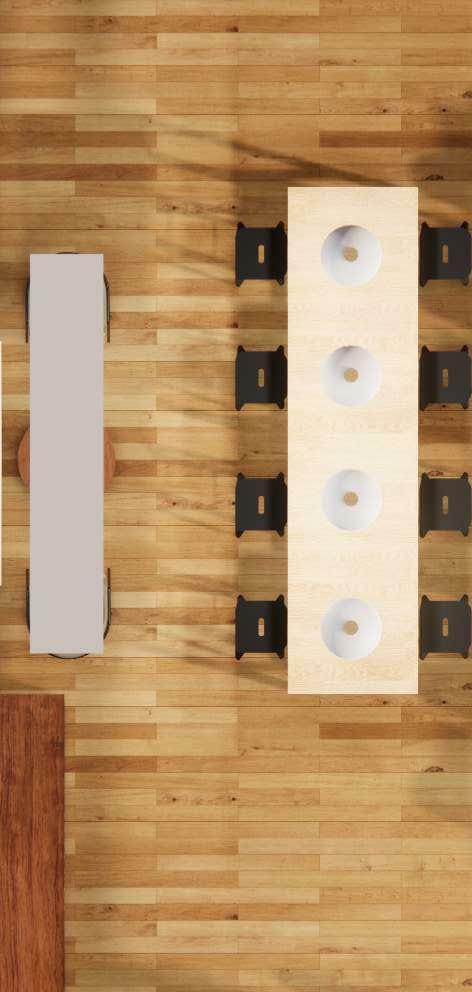

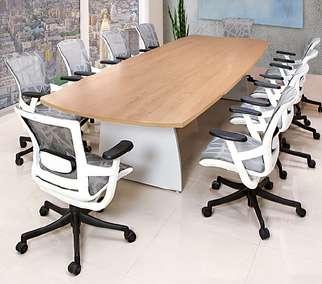

Este ambiente está dividido en dos espacios, que vienen a ser, la sala de reuniones 1 y 2, las cuales han sido diseñadas con las normativas adecuadas para la movilidad e interacción de las personas, sin olvidar la presencia de un mobiliario atractivo y la ambientación, como las macetas con plantas que ayudan a trasmitir tranquilidad, recuadros que nos permiten brindar más vida a los ambientes y luz natural a través de unas amplias ventanas.

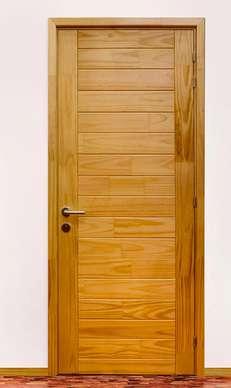

Este ambiente está delimitado por un área de 40.83 metros cuadrados, además cuenta con una puerta de ingreso de 0.90 metros de ancho y 2.10 metros de alto. En esta sala de descanso podremos encontrar mobiliario pensado en el disfrute y descanso de los trabajadores de la oficina, en la primera sección se puede observar tres puffs colocados en frente de un gran ventanal que fue pensado para que el usuario descanse mientras observa el exterior. También un estante, en el que encontrarán libros, mantas y cojines para mayor comodidad. En la segunda sección se encuentran dos modernos sillones de masajes para liberar el estrés acumulado por el arduo trabajo, dos mesas de fulbito para crear un momento de diversión y dos mesas en donde podrán convivir.
ÁREA: 40.83 m2
AFORO: 20 personas
Se realizó este diseño siguiendo las normas ergonómicas y los estándares antropométricos teniendo como referencia el libro "LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES" de Panero.
NORMATIVAS: REGLAMENTO NACIONAL DE EDIFICACIONES
Normas A. 080 "Oficinas"
Capítulo II "Condiciones de habitabilidad y funcionalidad "
Artículo 3.- Las condiciones de habitabilidad y funcionalidad se refieren a aspectos de uso, accesibilidad, ventilación e iluminación.
Artículo 4.- Las edificaciones para oficinas deberán contar con iluminación natural o artificial, que garantice el desempeño de las actividades que se desarrollarán en ellas.
Artículo 7.- La altura libre mínima de piso terminado a cielo raso en las edificaciones de oficinas será de 2.40 m.
Capítulo III "Características de los componentes"
Artículo 10.- Las dimensiones de los vanos para la instalación de puertas de acceso, comunicación y salida deberán calcularse según el uso de los ambientes a los que dan acceso y al número de usuarios que las empleará, cumpliendo los siguientes requisitos:
a)La altura mínima será de 2.10 m. b)Los anchos mínimos de los vanos en que se instalarán puertas:
Dependencias interiores 0.90 m

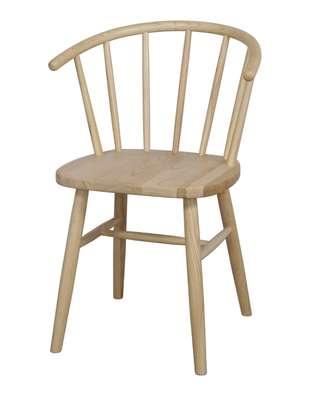

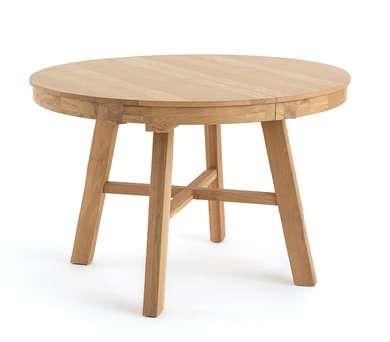

Silla de madera Mesa de madera

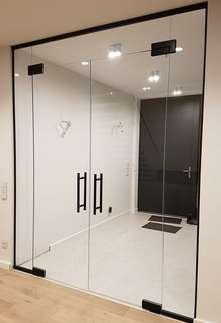

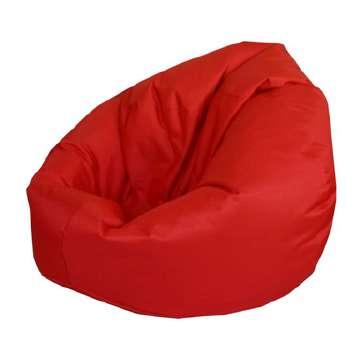

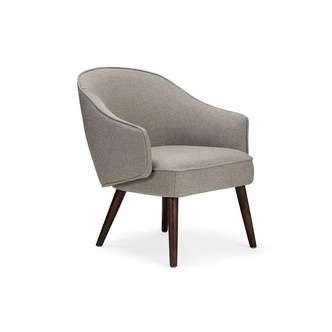

Puerta de vidrio Puff

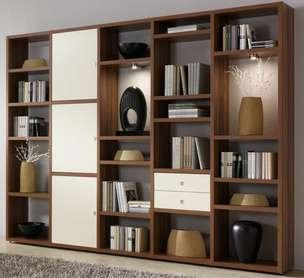

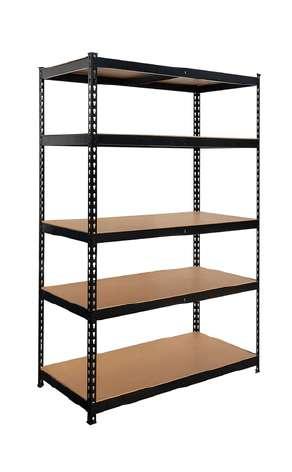

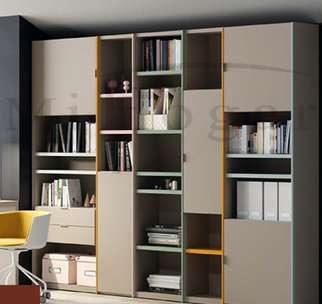

Estante de madera

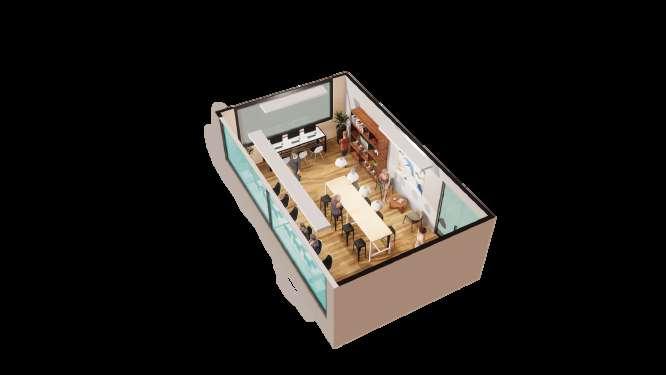

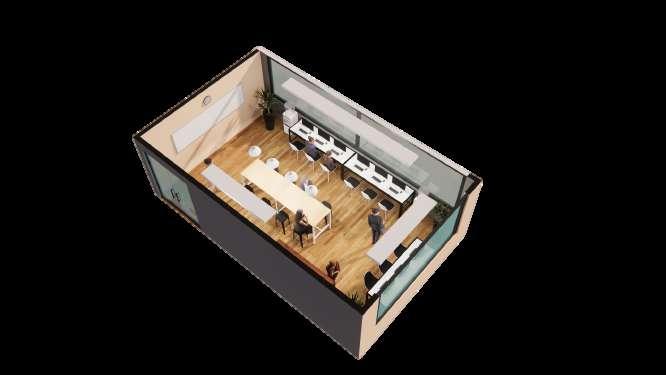

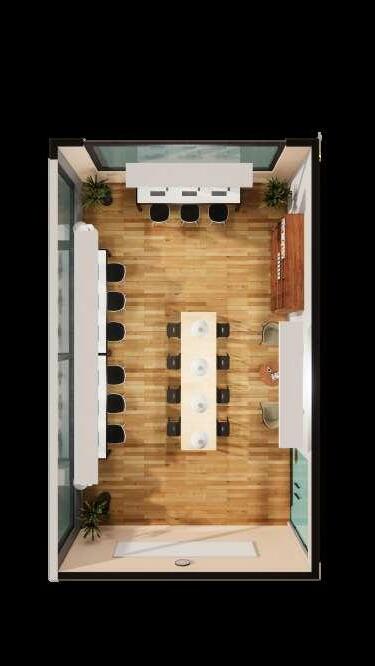

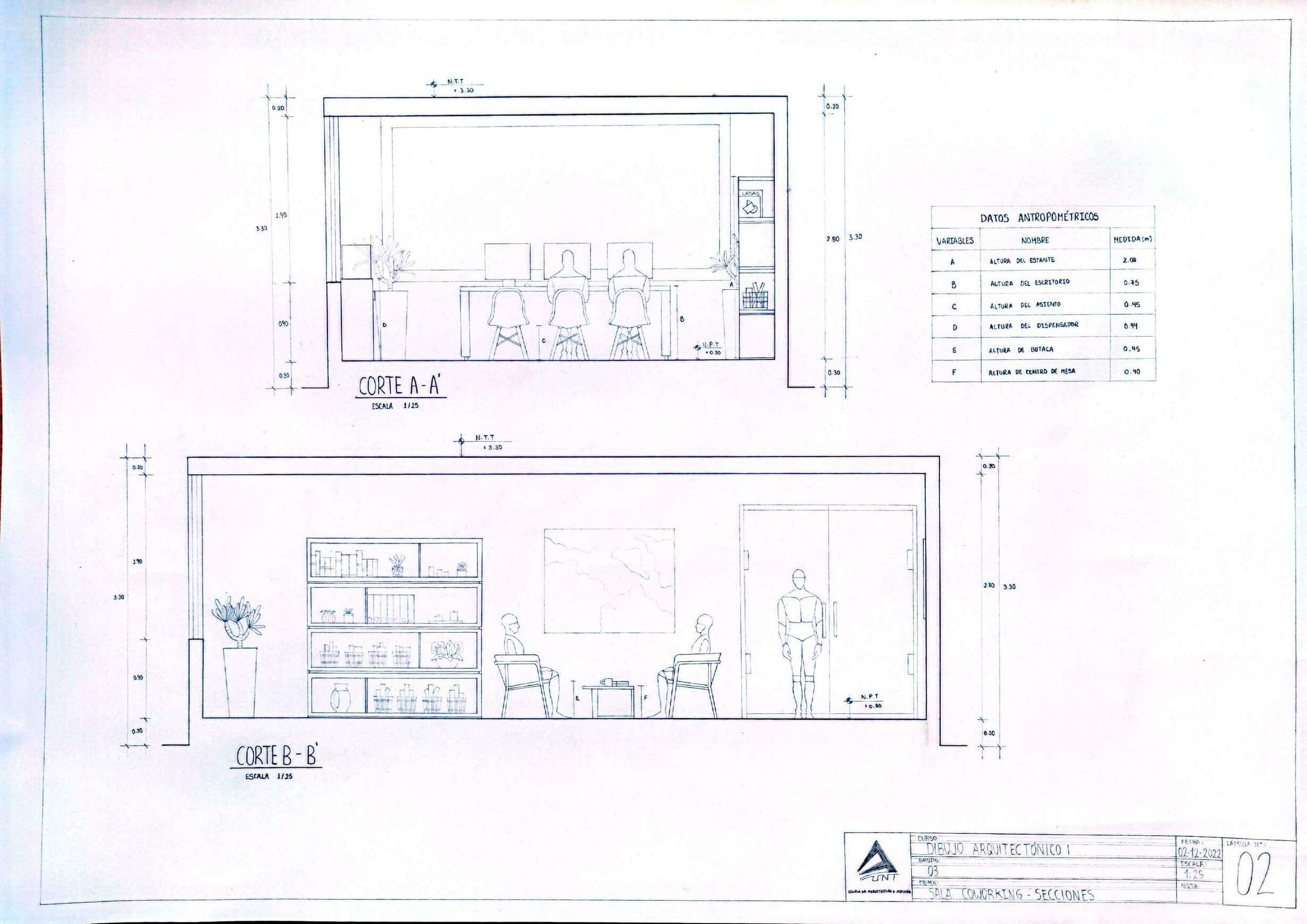

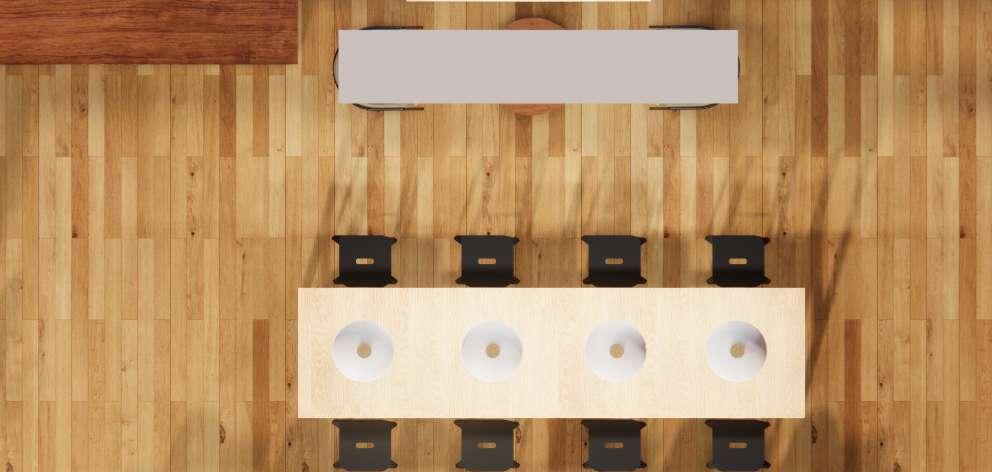

Este ambiente está delimitado por 8.60 metros de ancho, 5.25 de profundidad y 2.80 metros de altura. Cuenta con una amplia zona para el uso de computadoras con vista al exterior para una mejor comodidad al trabajar. También, implementamos una mesa larga para la realización de debates o intercambio de ideas sobre proyectos u obras. De igual manera, incluimos una pequeña zona de descanso. Consta de 2 dispensadores de agua, de una iluminación natural que se visualiza en dos lados del espacio, y de una iluminación artificial por la luminarias colgantes y horizontales, ubicadas sobre la mesa larga, y las zonas de computadoras y de descanso, respectivamente. La finalidad de este diseño es que las personas que utilicen este establecimiento fortalezcan la comunicación o interacción entre ellos, que se creen lazos estables para que se desarrolle un ambiente profesional cálido y acogedor que incentive a los trabajadores a querer ir constantemente a cumplir sus labores con una actitud positiva.
ÁREA: 41.09 m2
AFORO: 22 personas
Para lograr la realización de este diseño, se siguieron las normas ergonómicas y los estándares antropométricos del libro "LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES"
NORMATIVAS:
REGLAMENTO NACIONAL DE EDIFICACIONES
Normas A. 010 "Condiciones generales de diseño"
Capítulo I "Características de diseño"
Artículo 3.- Las obras de edificación deberán tener calidad arquitectónica, la misma que se alcanza con una respuesta funcional y estética acorde con el propósito de la edificación, con el logro de condiciones de seguridad, con el cumplimiento de la normativa vigente, y con la eficiencia del proceso constructivo a emplearse.
Capítulo V "Accesos y pasajes de circulación"
Artículo 25.- Los pasajes para el tránsito de personas deberán cumplir con las siguientes características: a) Tendrán un ancho libre mínimo calculado en función del número de ocupantes a los que sirven.
Capítulo VIII "Requisitos de iluminación"
Artículo 47.- Los ambientes de las edificaciones contarán con componentes que aseguren la iluminación natural y artificial necesaria para el uso por sus ocupantes. Se permitirá la iluminación natural por medio de teatinas o tragaluces.
Normas A. 080 "Oficinas"
Capítulo II "Condiciones de habitalidad y funcionalidad"
Articulo 5 - Las edificaciones para oficinas podrán contar optativa o simultáneamente con ventilación natural o artificial.
Capítulo III "Características de los componentes"
Articulo 10 . - Las dimensiones de los vanos para la instalación de puertas de acceso, comunicación y salida deberán calcularse según el uso de los ambientes a los que dan acceso y al número de usuarios que las empleará, cumpliendo los siguientes requisitos:
a) La altura mínima será de 2.10 m. b) Los anchos mínimos de los vanos en que se instalarán puertas serán: Ingreso principal 1.00 m.

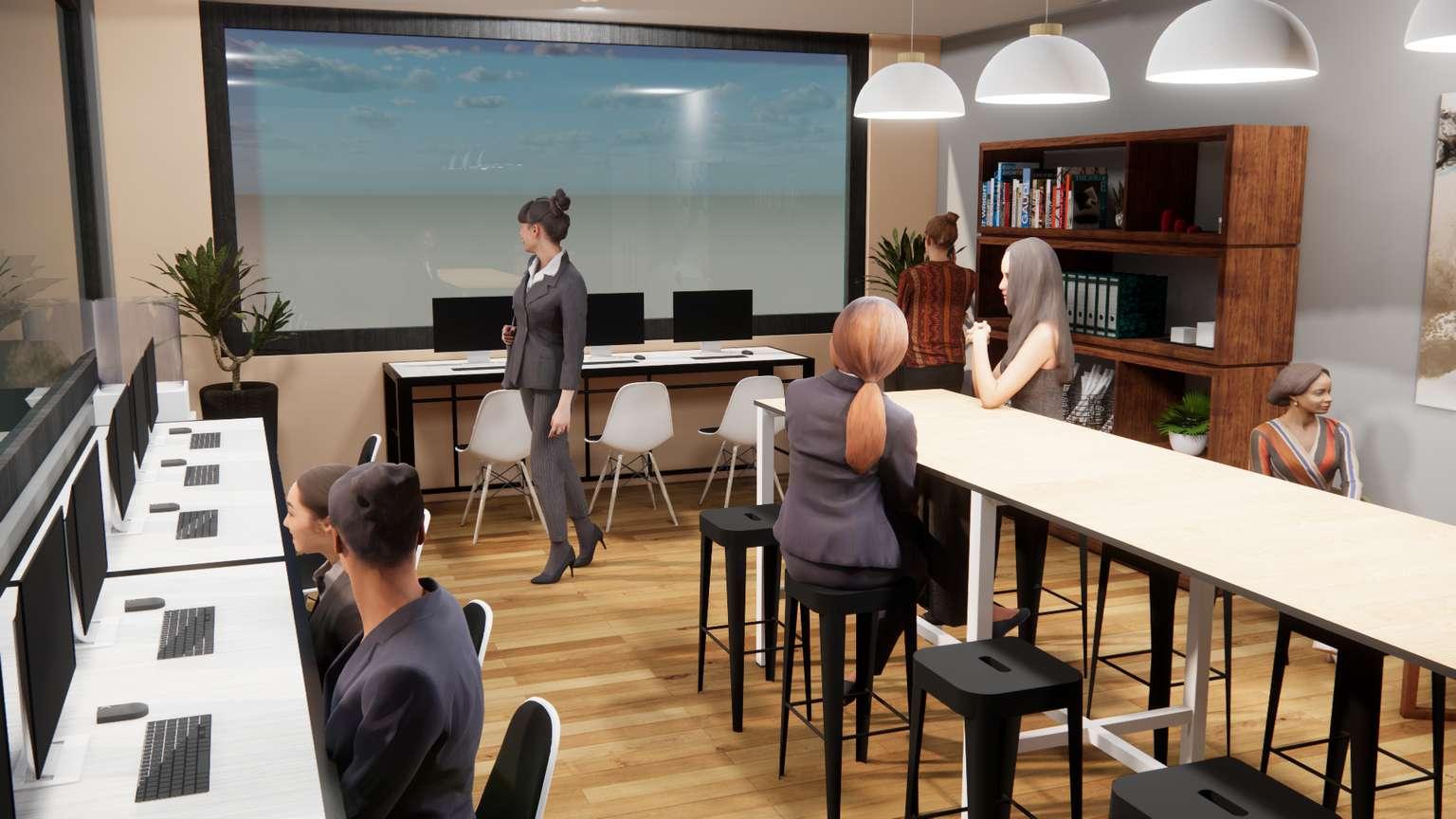

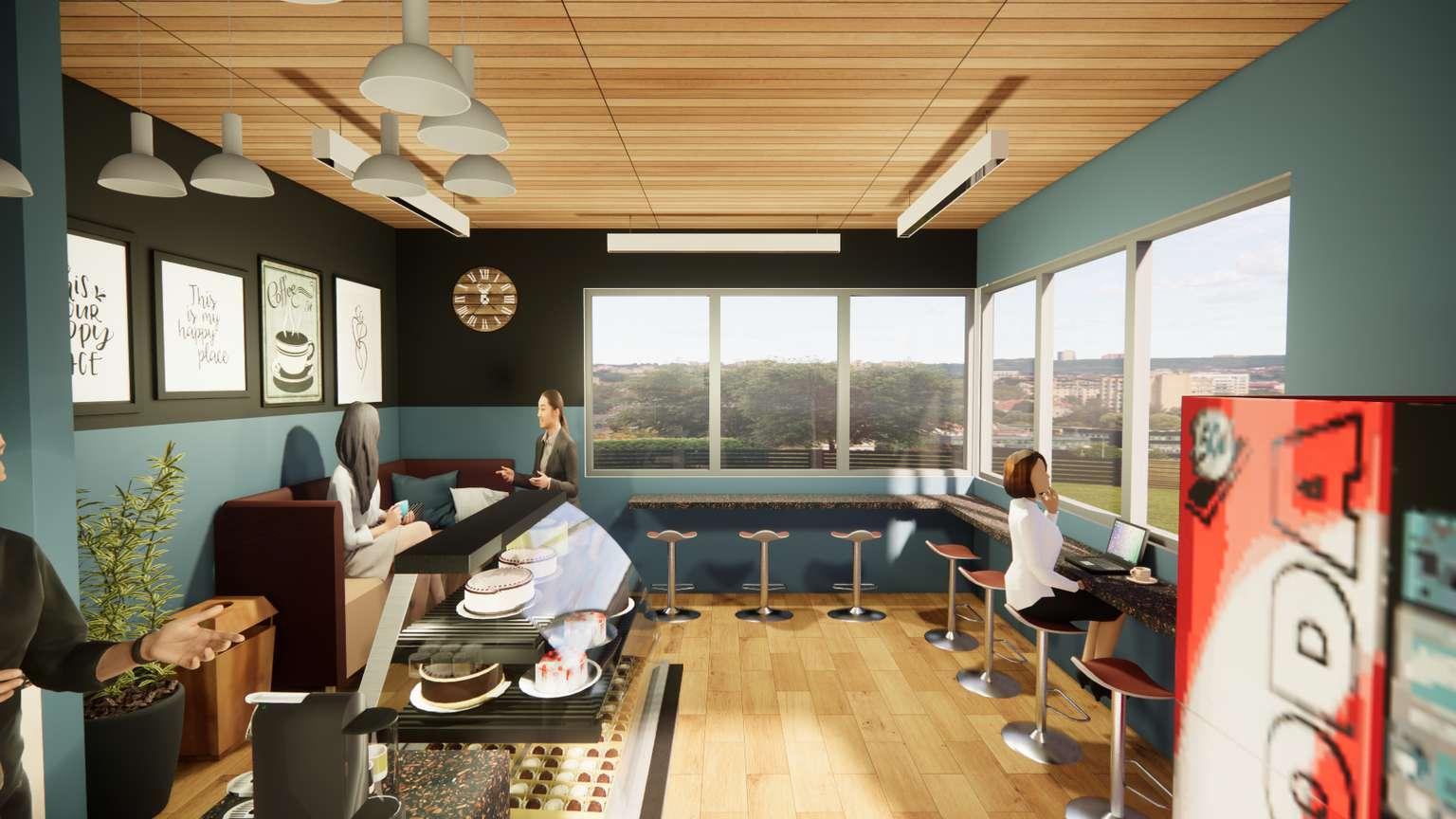

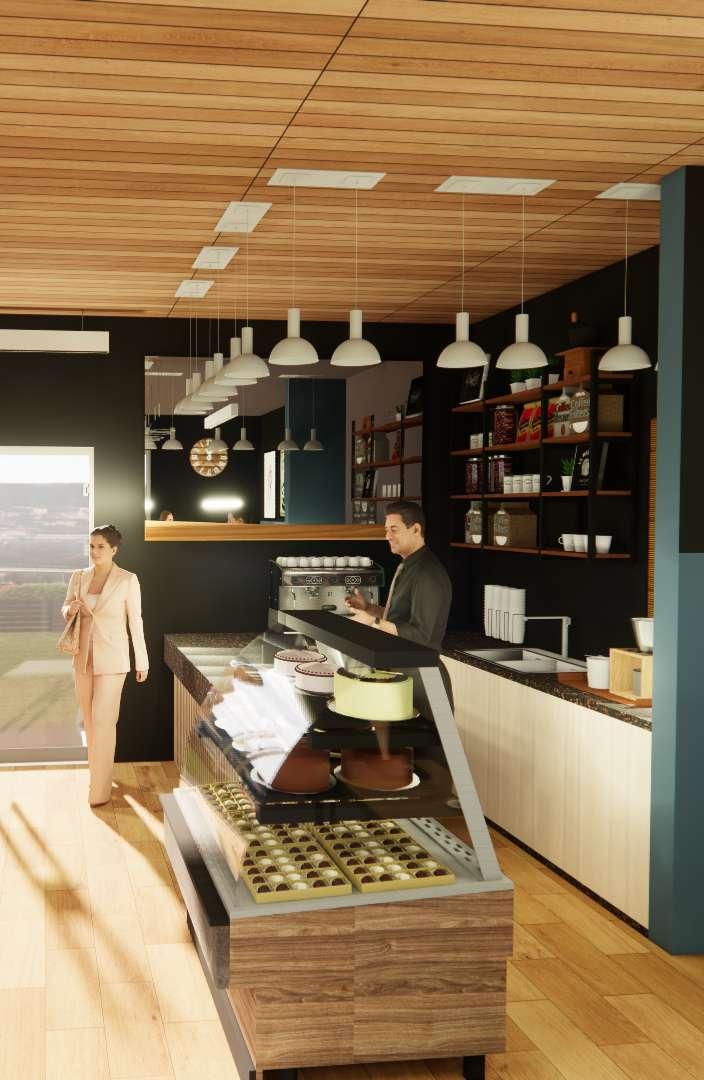

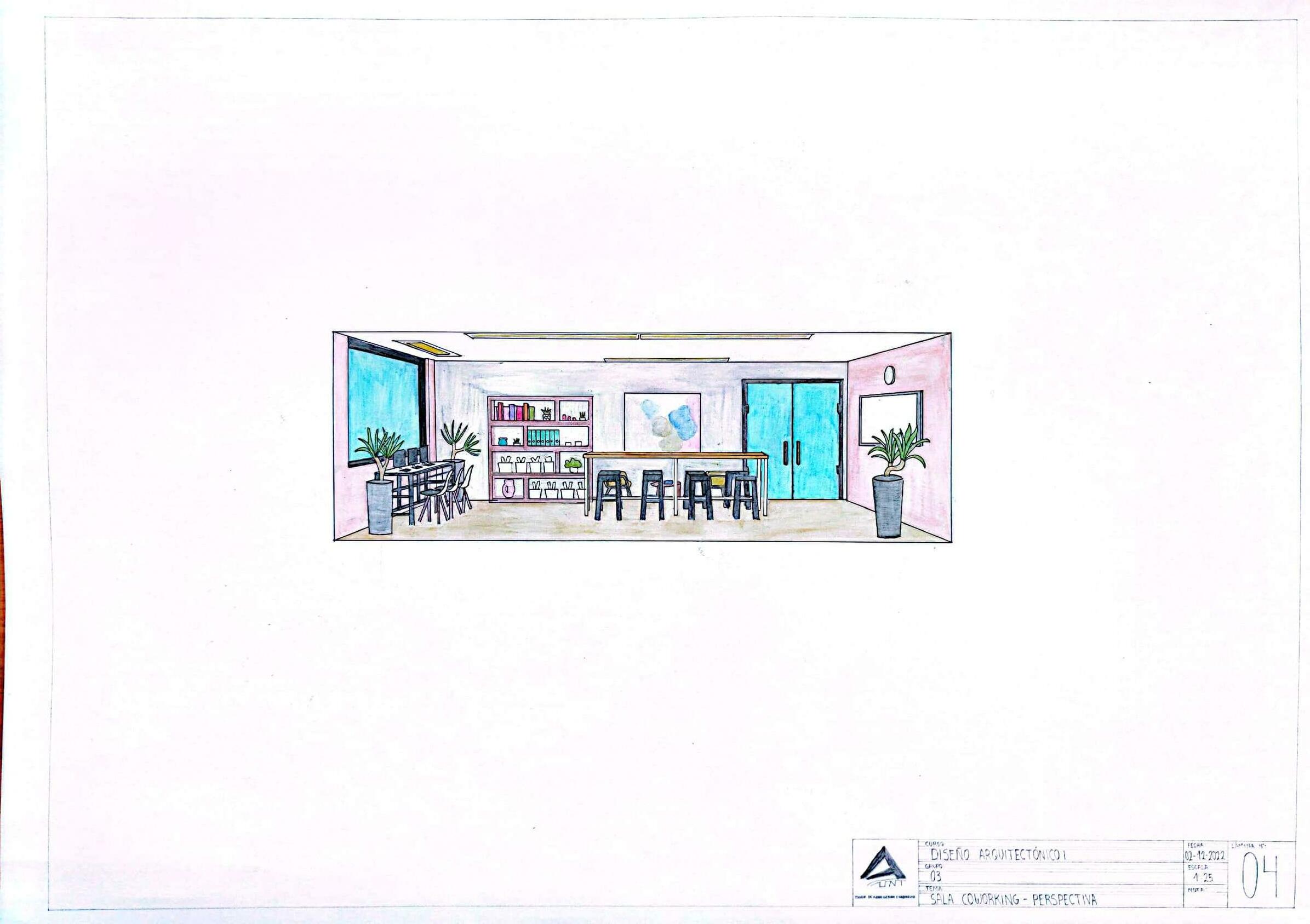

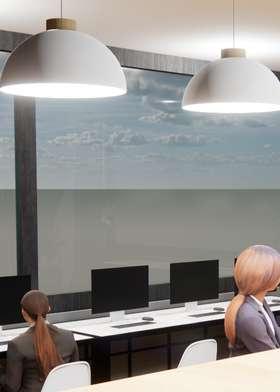

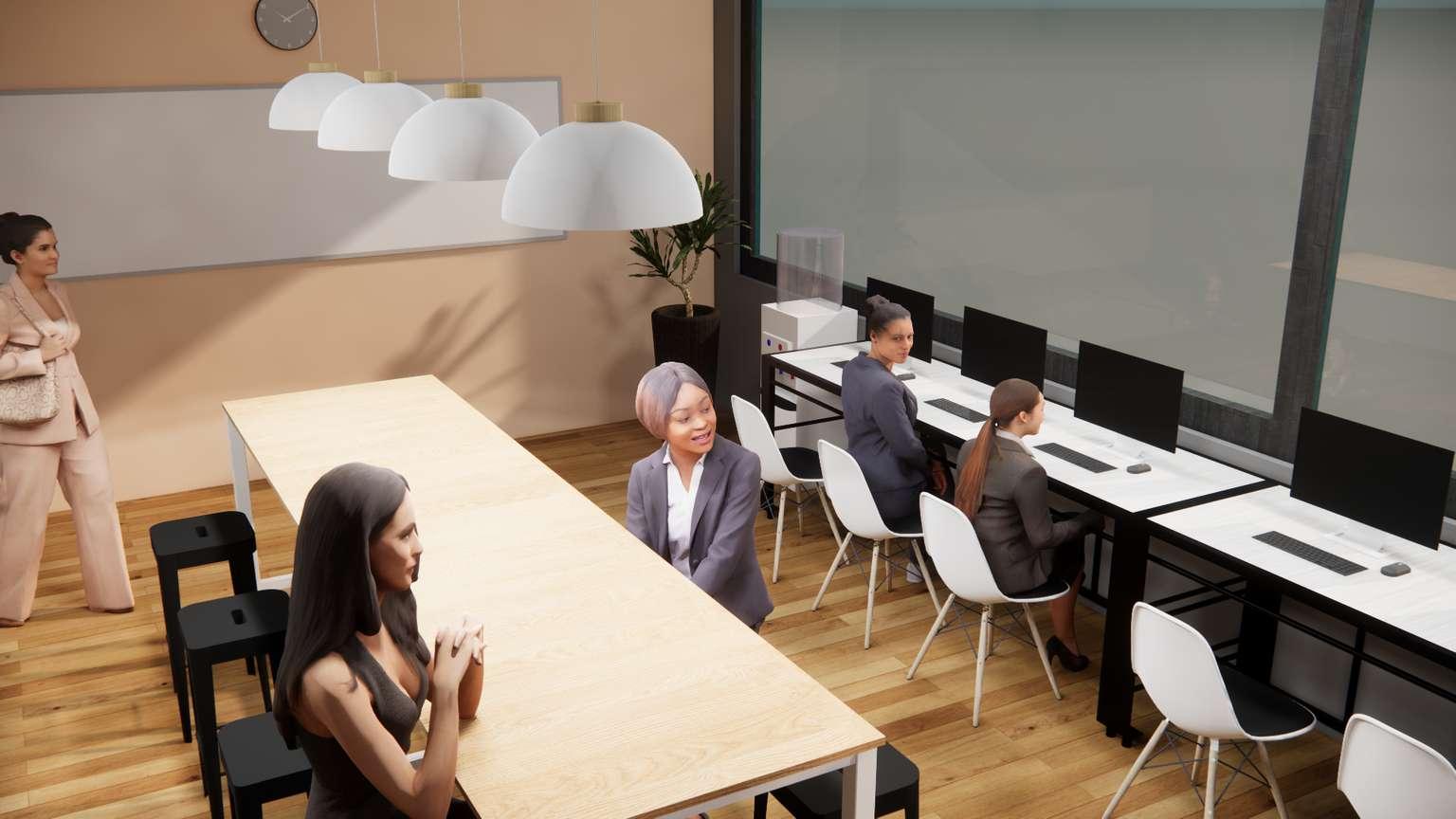

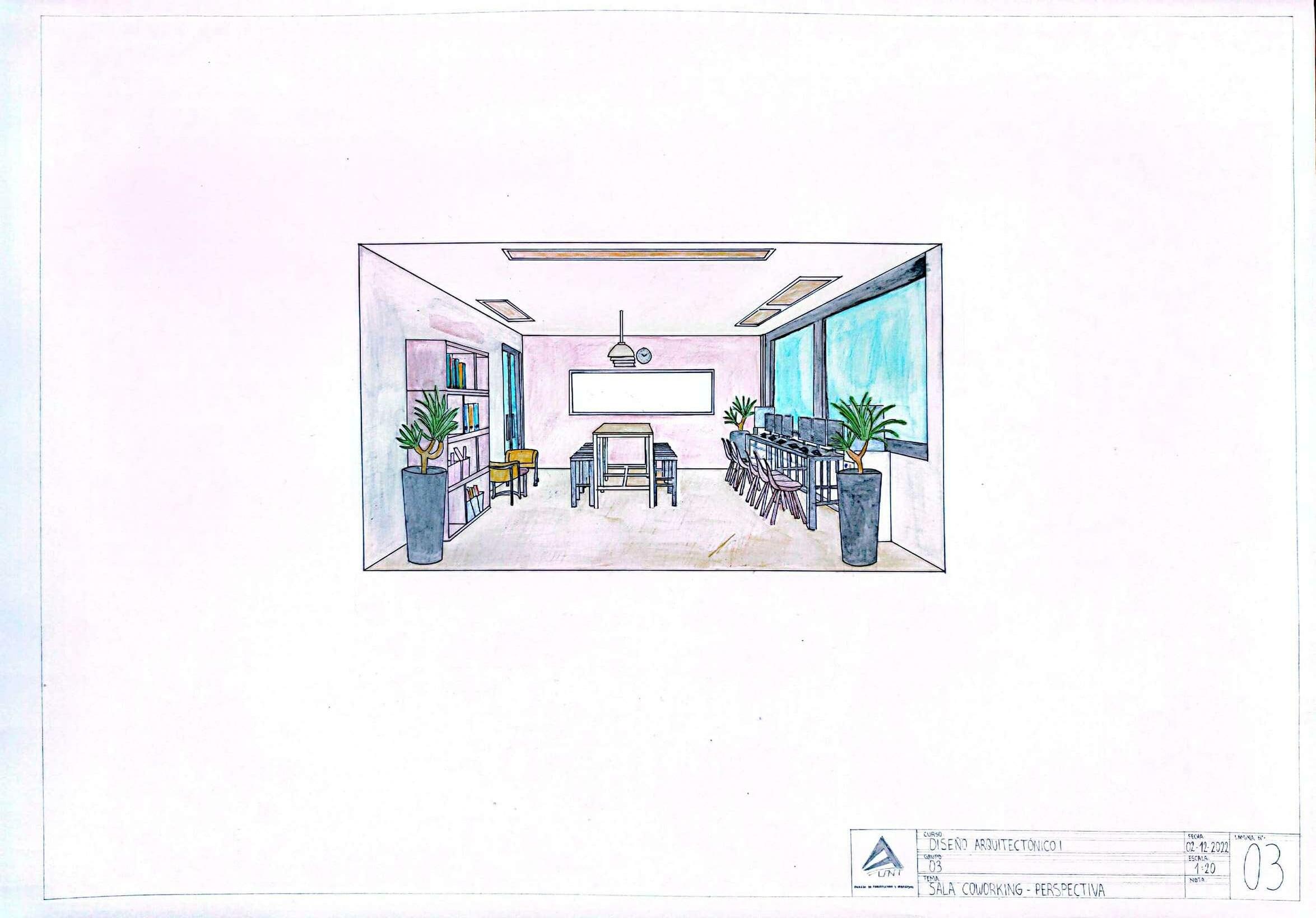

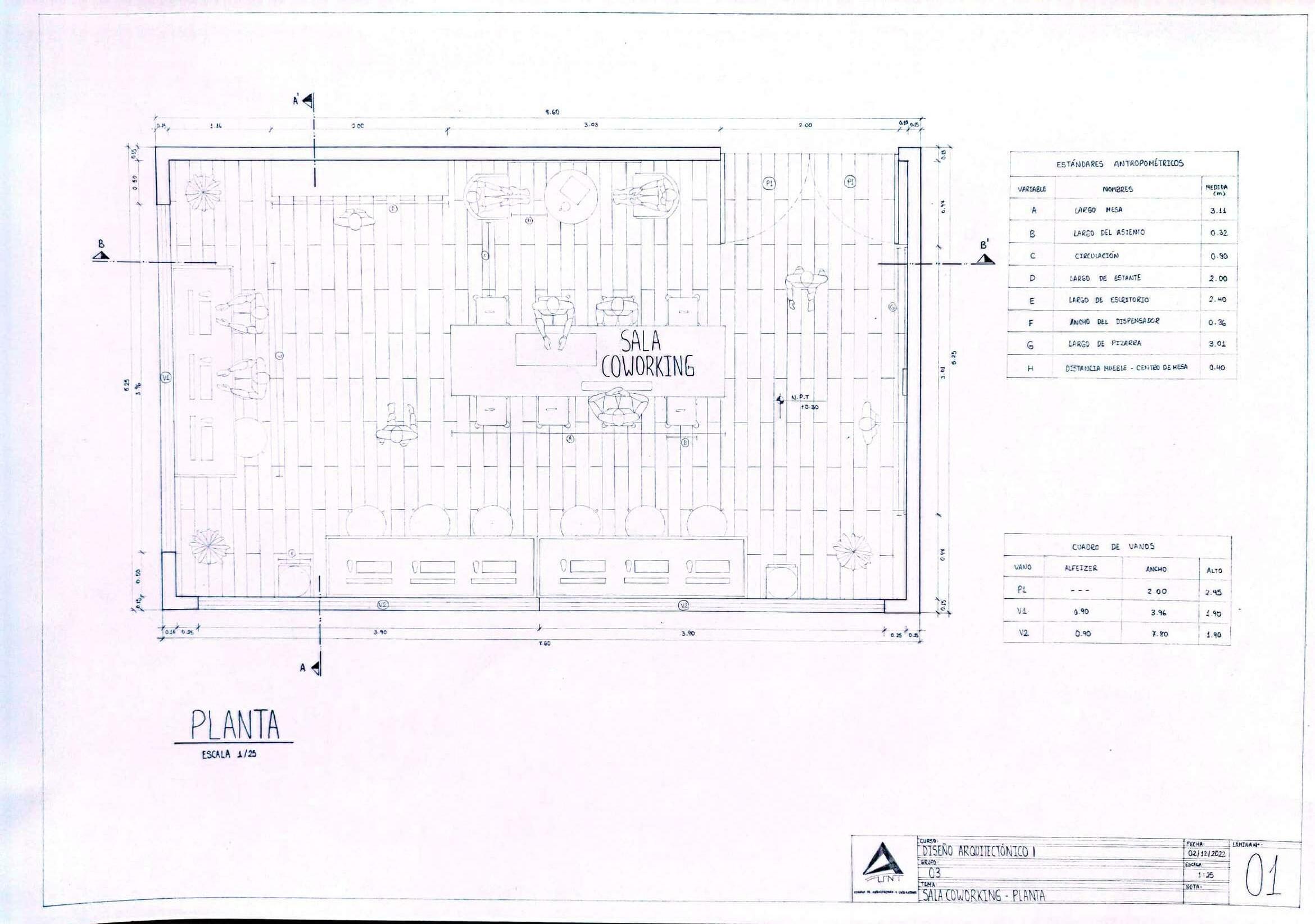

Este coworking cuenta con una zona para el uso de computadoras de buena calidad, donde las personas pueden verificar sus planos y archivos mientras tienen una vista cómoda hacia el exterior. También se considero una mesa larga ubicada casi al centro del ambiente para una mayor interacción posible entre los trabajadores. Asimismo, se le agrego una zona pequeña de descanso para que dos personas, antes de partir, puedan intercambiar y compartir hechos de su día.

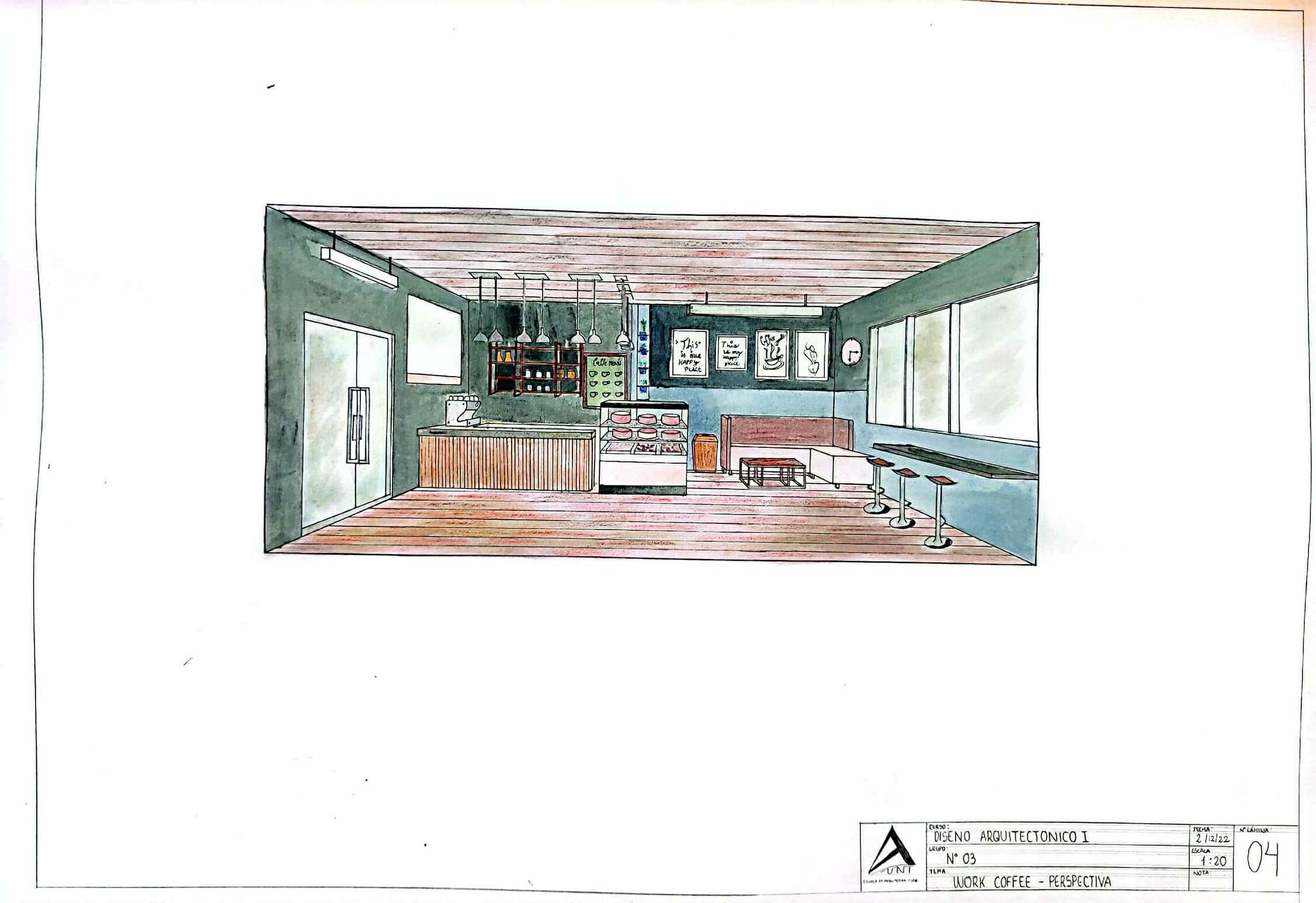

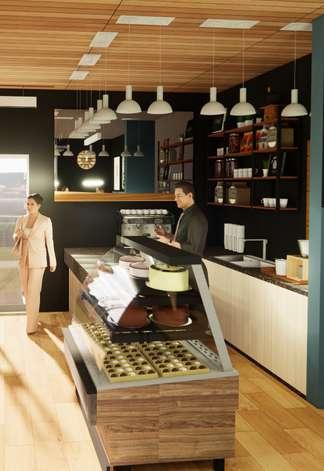

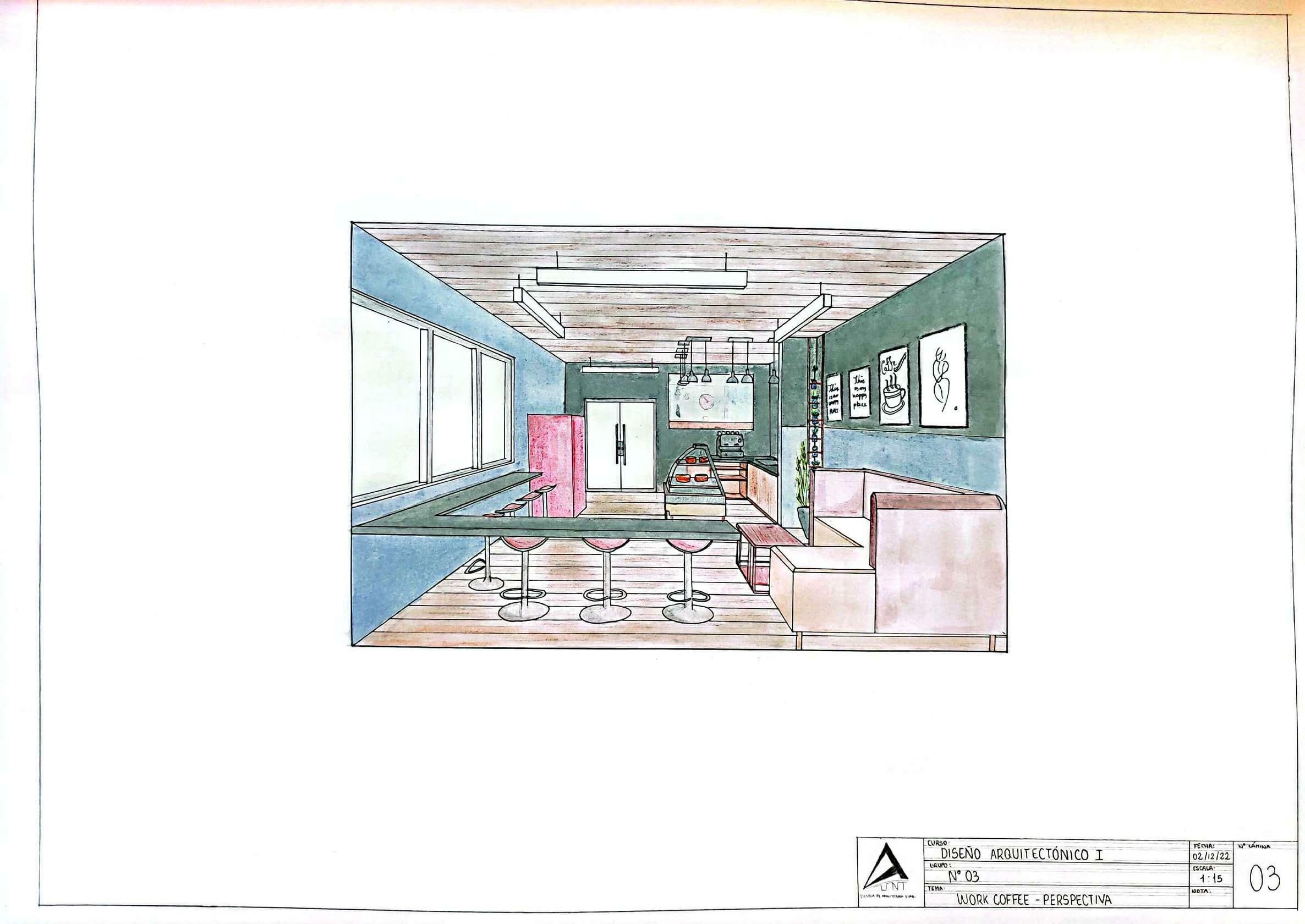

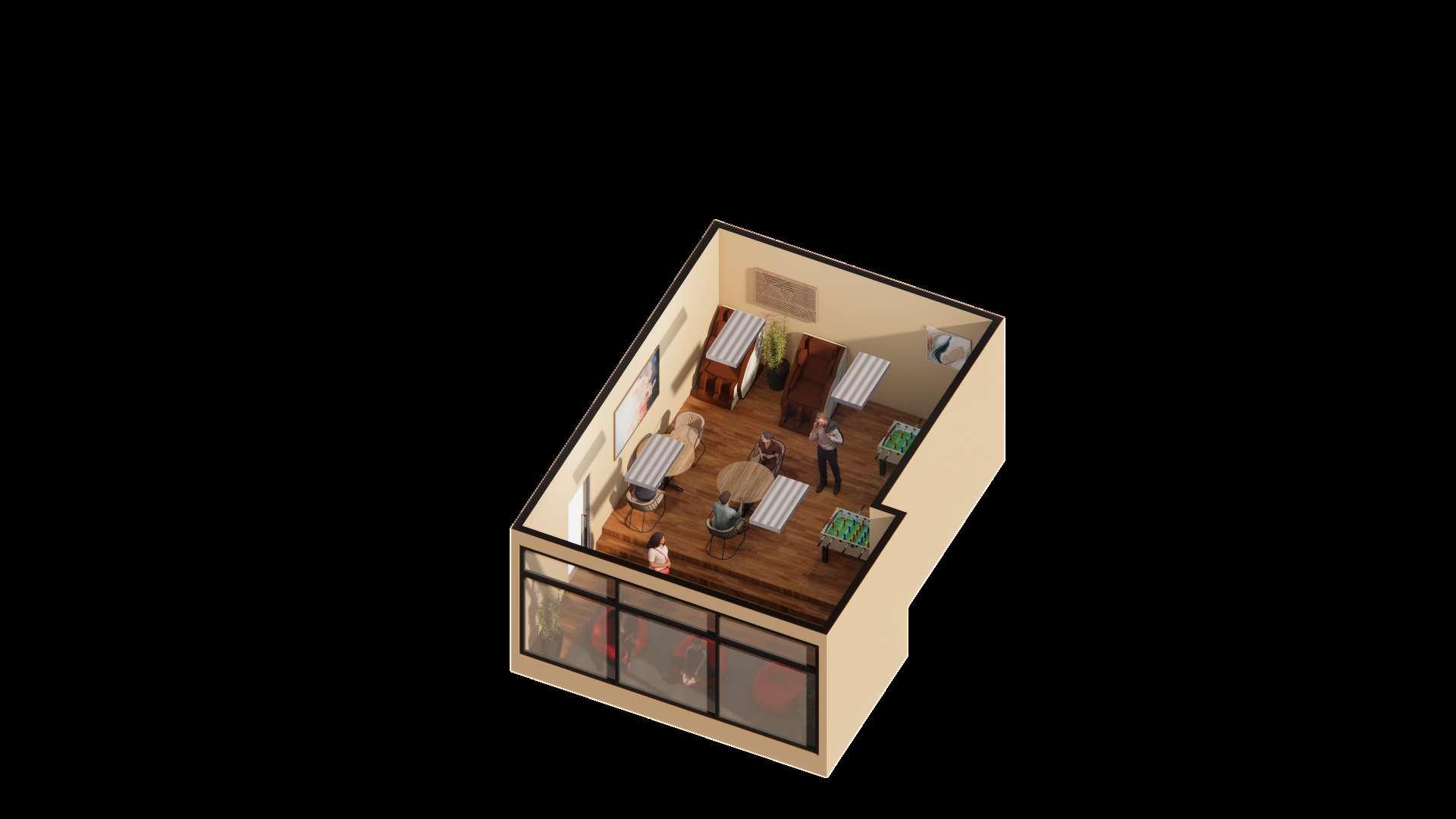

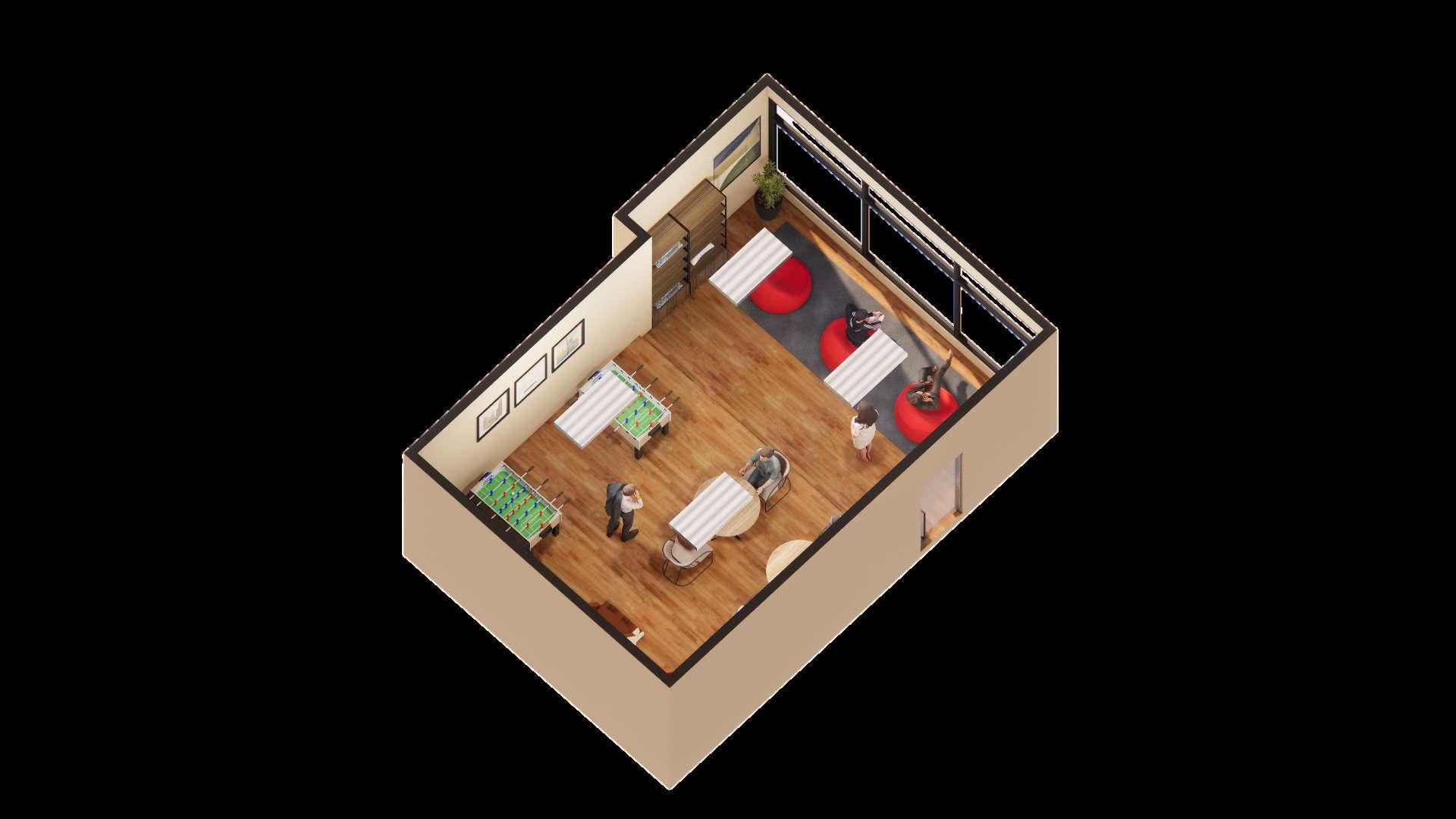

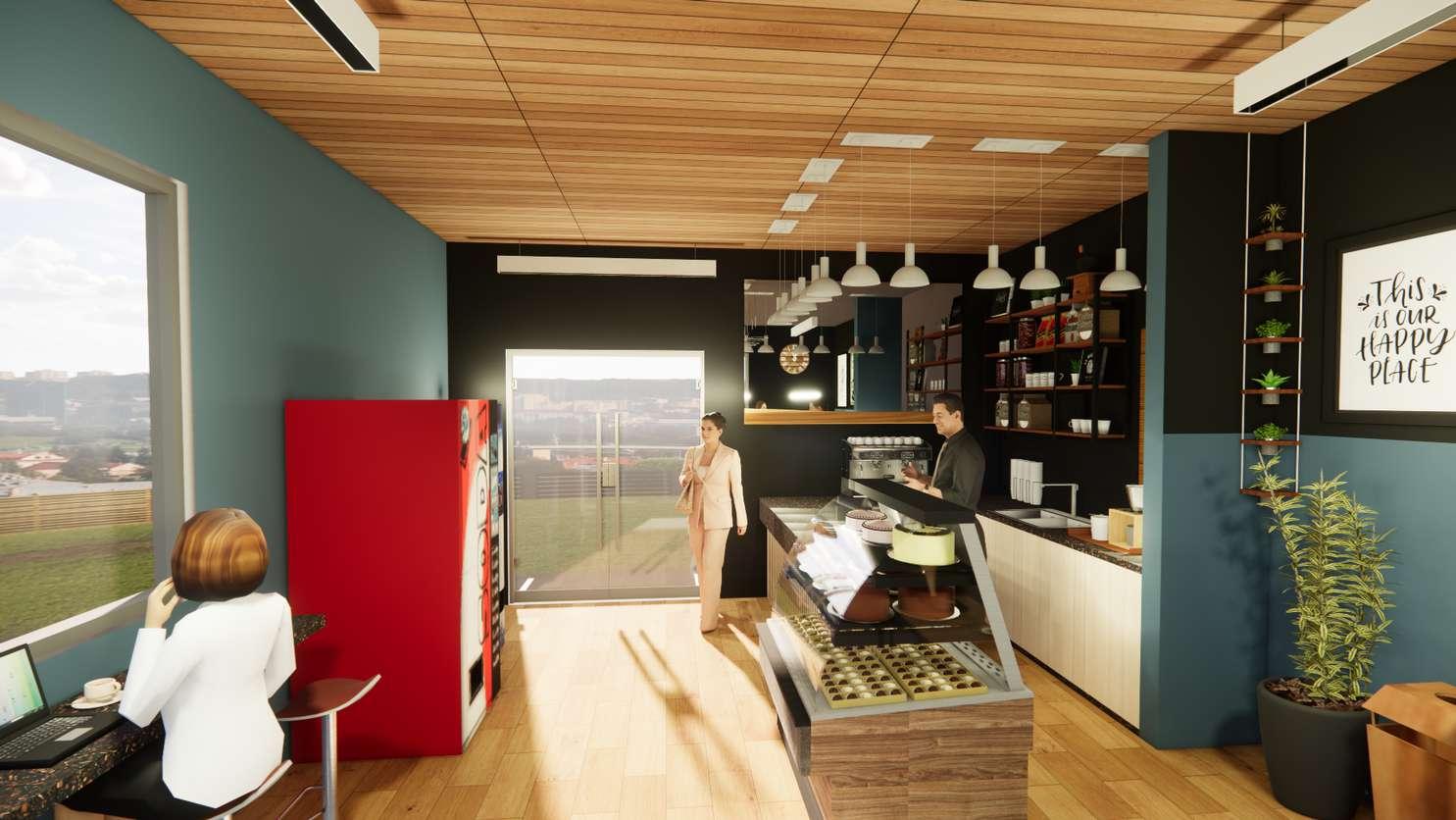

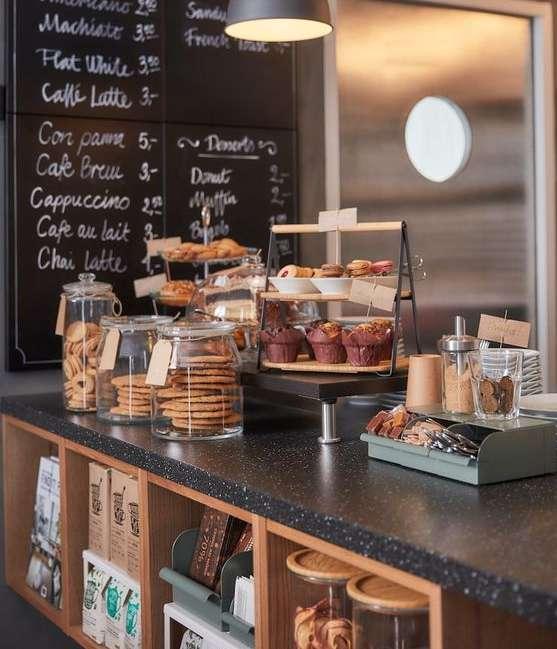

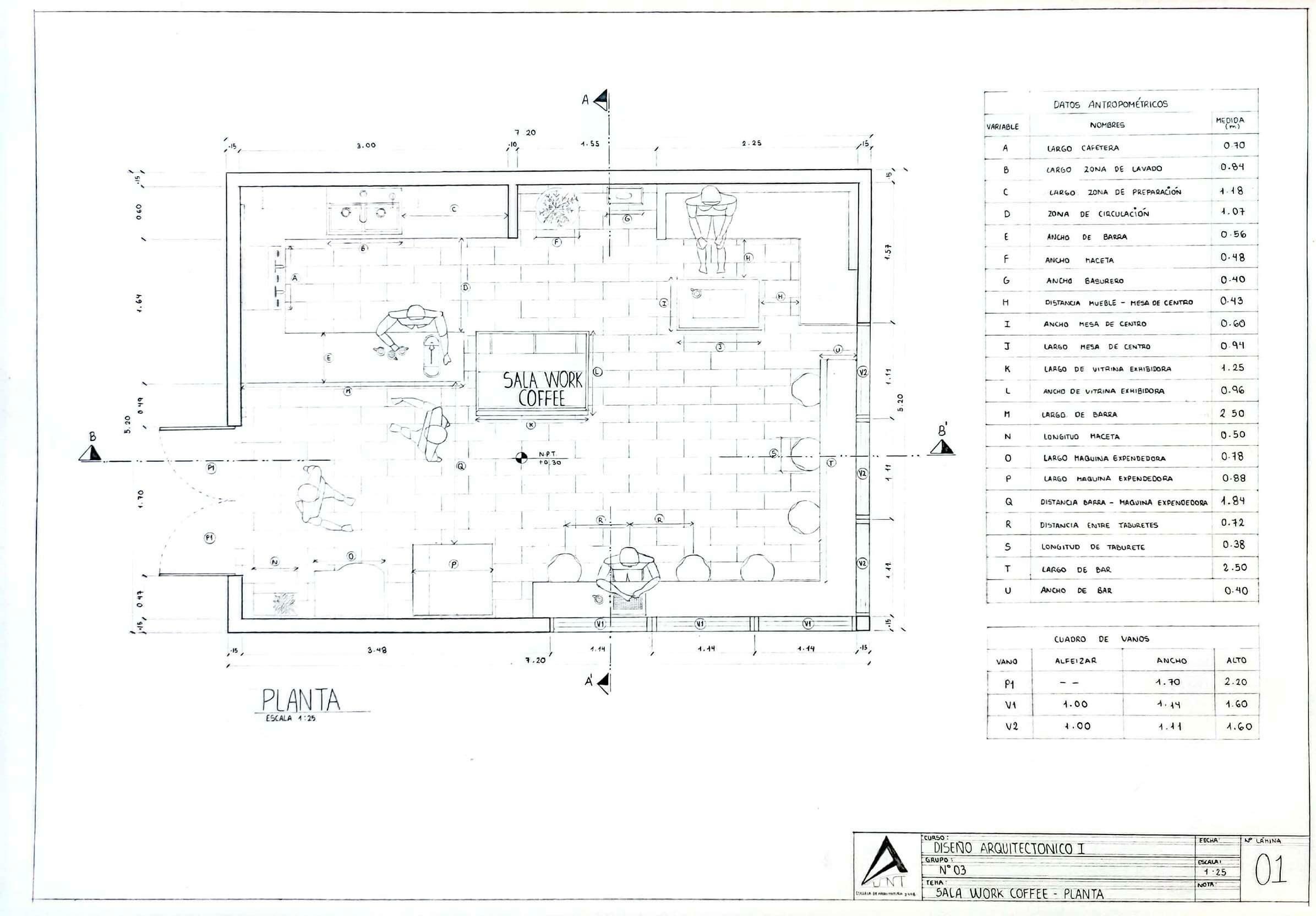

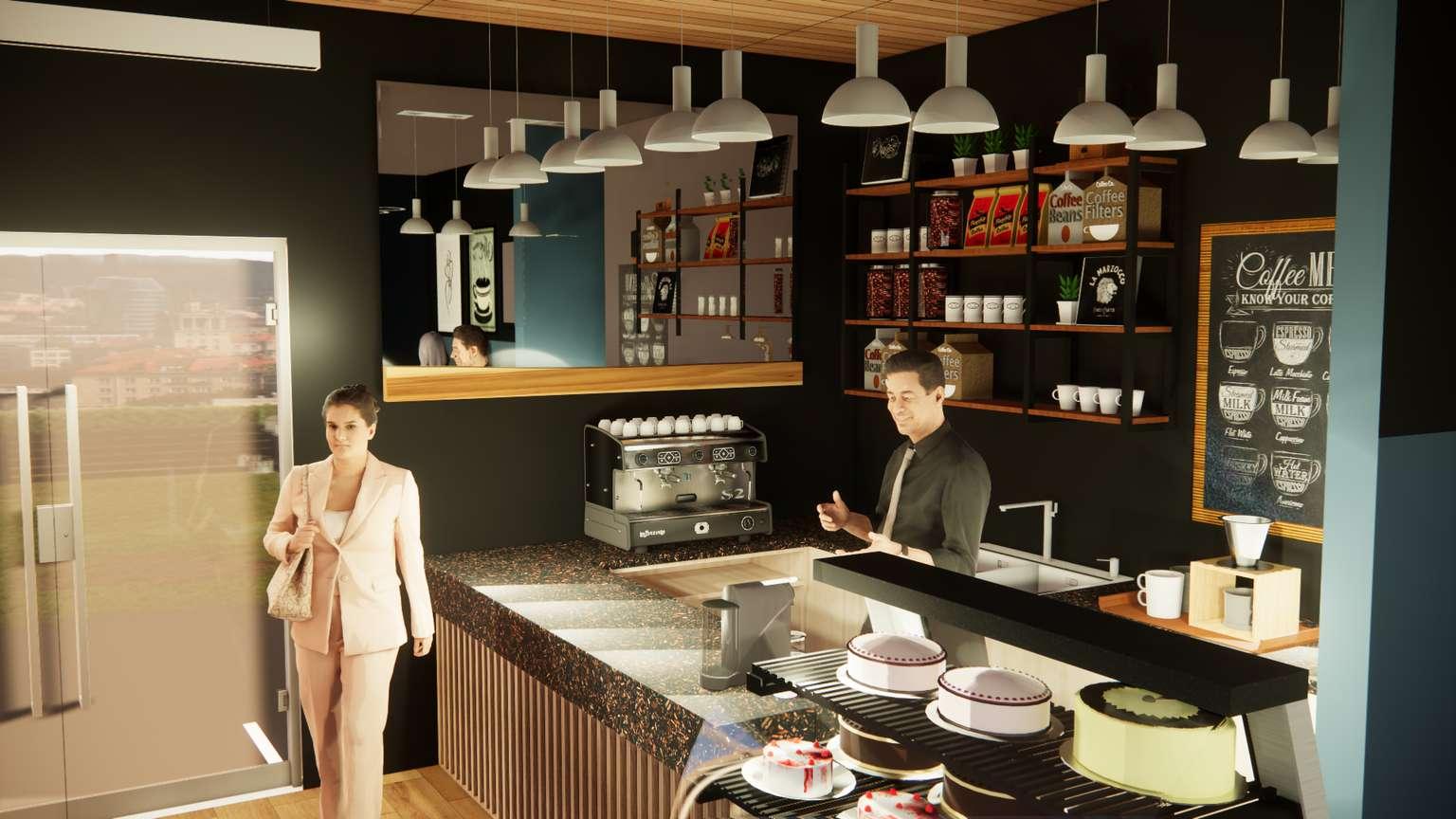

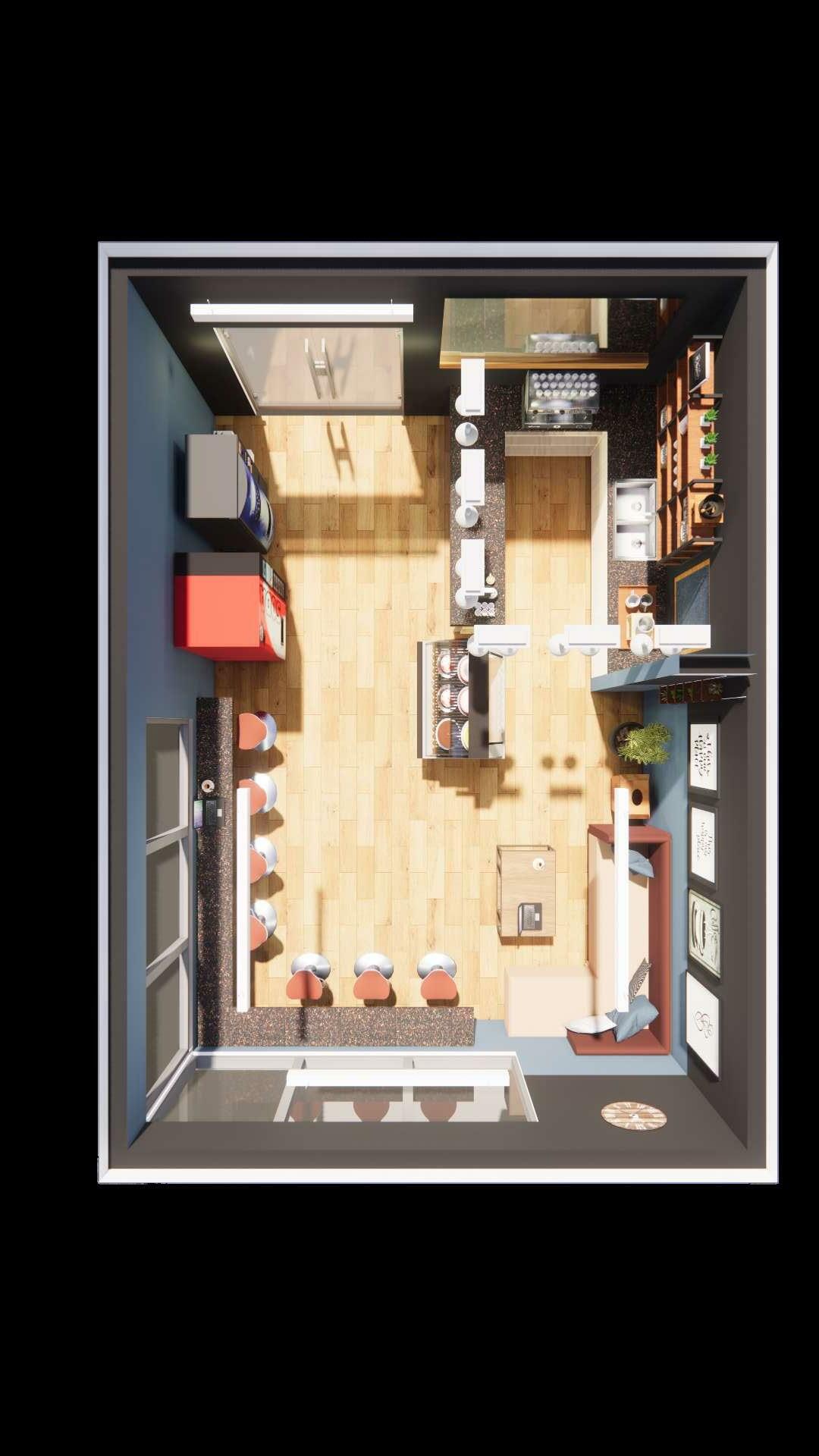

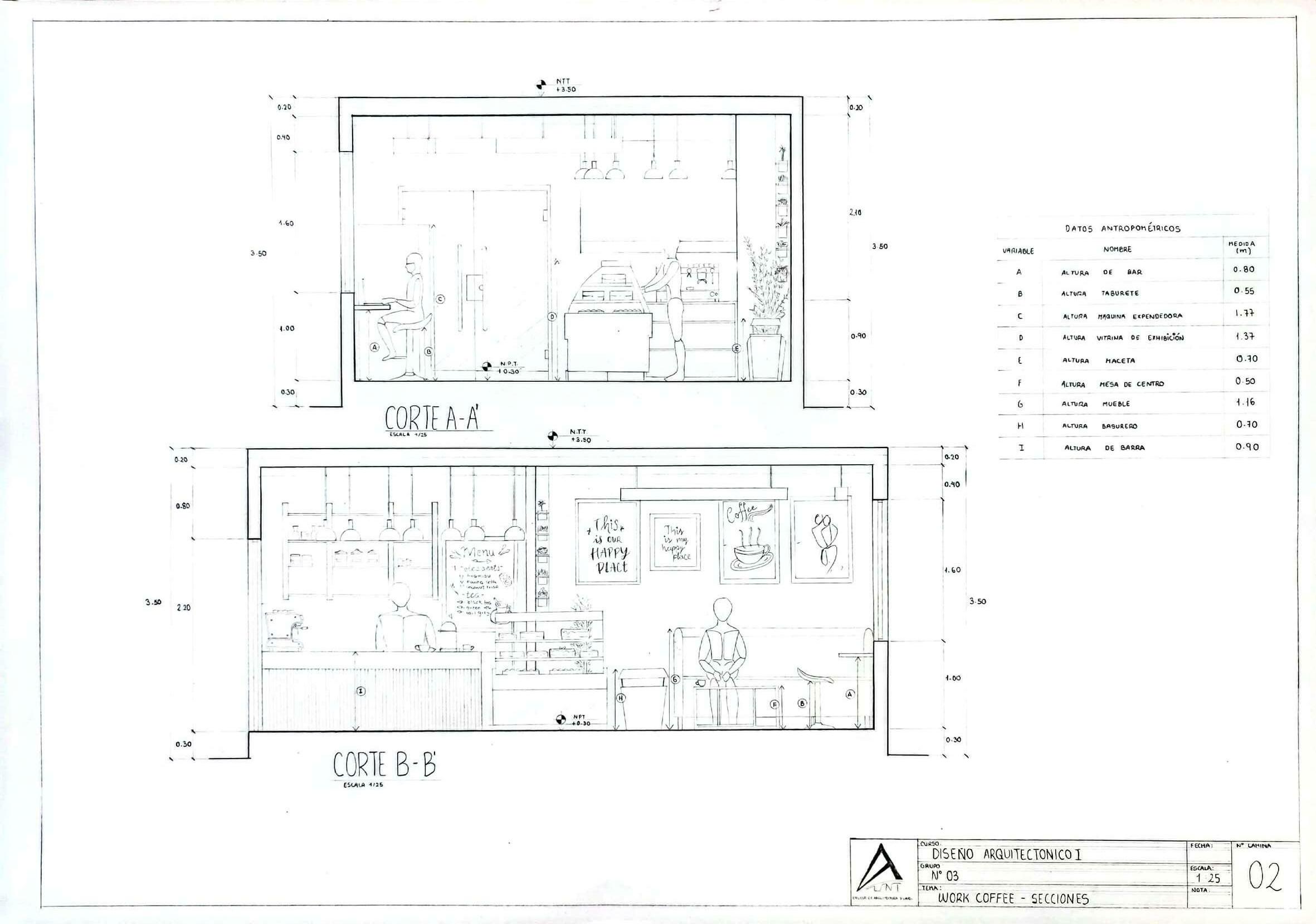

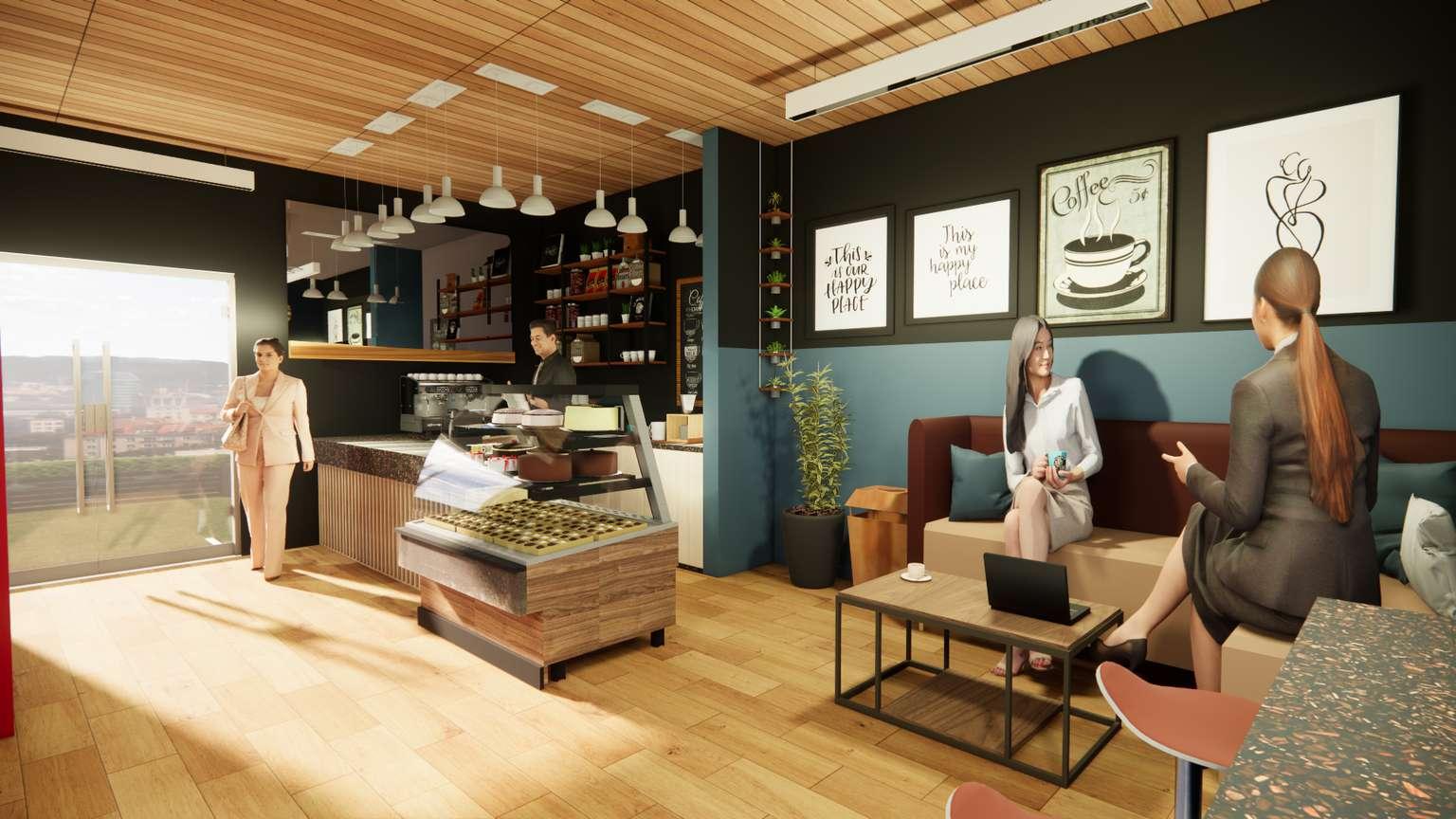

Este ambiente esta delimitado por 5.20 metros de ancho, 7.20 de profundidad y 3.00 metros de altura, además el área work Coffe tiene como finalidad la interacción entre los empleadores, los cuales pueden tomarse un momento para degustar un buen café, trabajar en equipo, hacer una exposición breve sobre algún tema relevante, participar en una lluvia de ideas, charlar, celebrar brevemente un triunfo o cumpleaños, relajarse y despejar la mente. Por ello en este espacio se considero una zona de barra y un espacio amoblado para una cómoda estadía. Consta de una iluminación natural , la cual se manifiesta a través de las ventanas en el lateral y artificial, por las luminarias horizontales y verticales dispuesta sobre la zona de preparación y en el espacio de mobiliario.
ÁREA: 37.44 m2
AFORO: 13 personas
Para poder hacer posible este diseño, se siguieron las normas ergonómicas y los estándares antropométricos , haciendo uso de el libro sobre " LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES"
NORMATIVAS:
Normas A. 010 "Consideraciones generales de diseño"
Articulo 19.1 Las dimensiones de los vanos para la instalación de puertas de acceso, comunicación y salida deben calcularse según el uso de los ambientes a los que sirven y al tipo de usuario que las emplean. Su altura mínima debe ser de 2.10 m. Se puede tener una altura menor en caso de la utilización de puertas cortafuego estandarizadas debidamente certificadas
Artículo 36.2 Los ambientes destinados a cocinas, servicios sanitarios, pasajes de circulación, depósitos y almacenamiento pueden iluminar a través de otros ambientes.
. Articulo 36.3 Los pasajes de circulación que sirven para evacuación, y en general las rutas de evacuación pueden tener iluminación natural, iluminación artificial o una combinación de ambas.
Artículo 37.- Iluminación artificial: Todos los ambientes de la edificación cuentan con medios artificiales de iluminación en los que las luminarias factibles de ser instaladas deben proporcionar los niveles de iluminación para la función que se desarrolla en ellos.

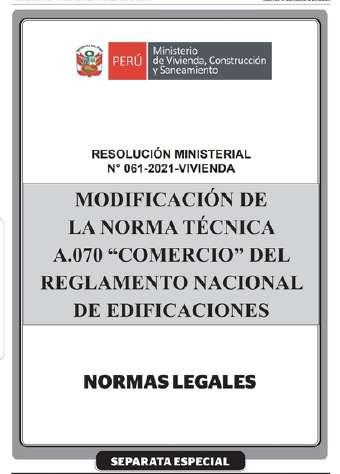

Normas A. 070 "Comercio"
Articulo 7.1 Las edificaciones comerciales deben contar con iluminación natural y/o artificial, que garantice la clara visibilidad de Iluminación los productos que se expenden, sin alterar sus condiciones naturales.
Articulo 9.1 La altura libre mínima en los ambientes de comercio de bienes y/o servicios en las edificaciones comerciales es de 3.00 m. medido desde el nivel del piso terminado hasta la parte inferior del techo (cielo raso, falso cielo, cobertura o similar) y 2.40 m. para los ambientes de servicio, tales como servicios higiénicos, vestidores, cajas, depósitos y otros similares.
Articulo 13.1 El material de acabado de los pisos exteriores debe ser antideslizante. Los pisos en mercados de abastos y supermercados son de material impermeable, antideslizante y liso, fáciles de limpiar y se les da pendiente de por lo menos 1.5% hacia las canaletas o sumideros de desagüe, de existir.
Articulo 13.4 Las paredes deben tener superficies lisas, no absorbentes y revestidas de material o pintura que permitan ser lavados sin deterioro. Los techos deben ser construidos de forma que no acumulen polvo ni vapores de condensación, de fácil limpieza y siempre deben estar en condiciones que eviten contaminación a los productos.

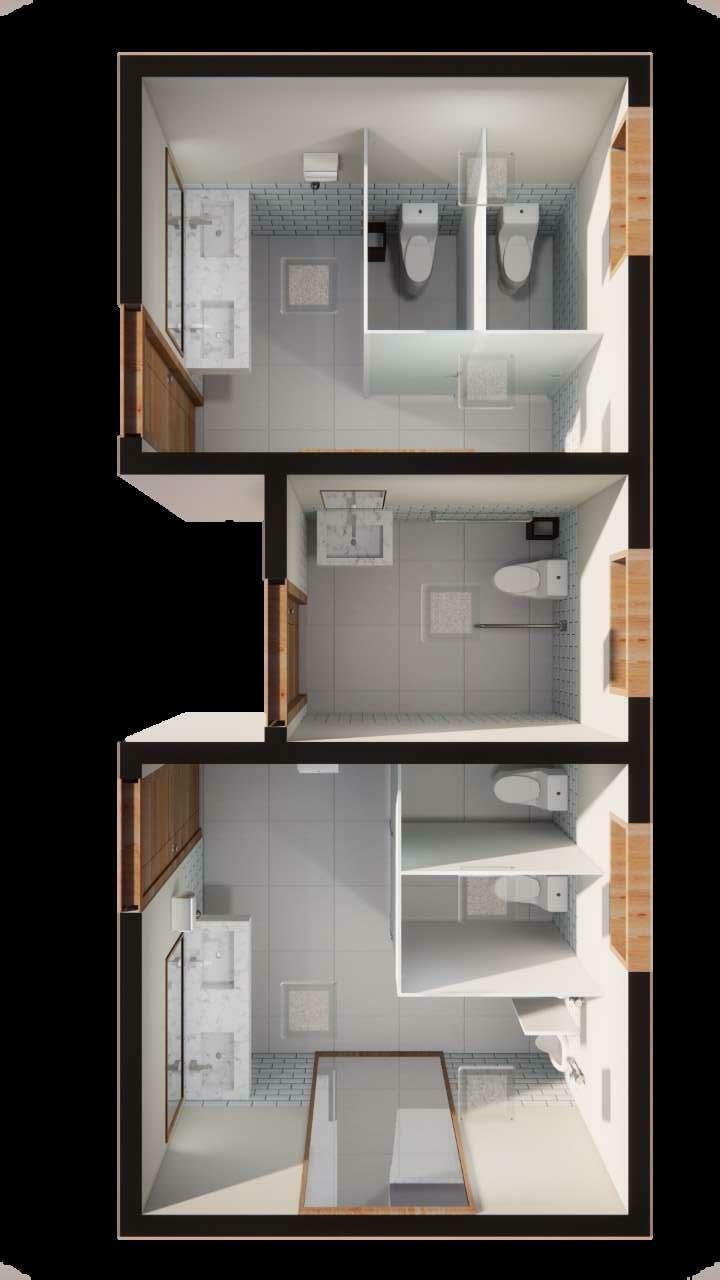

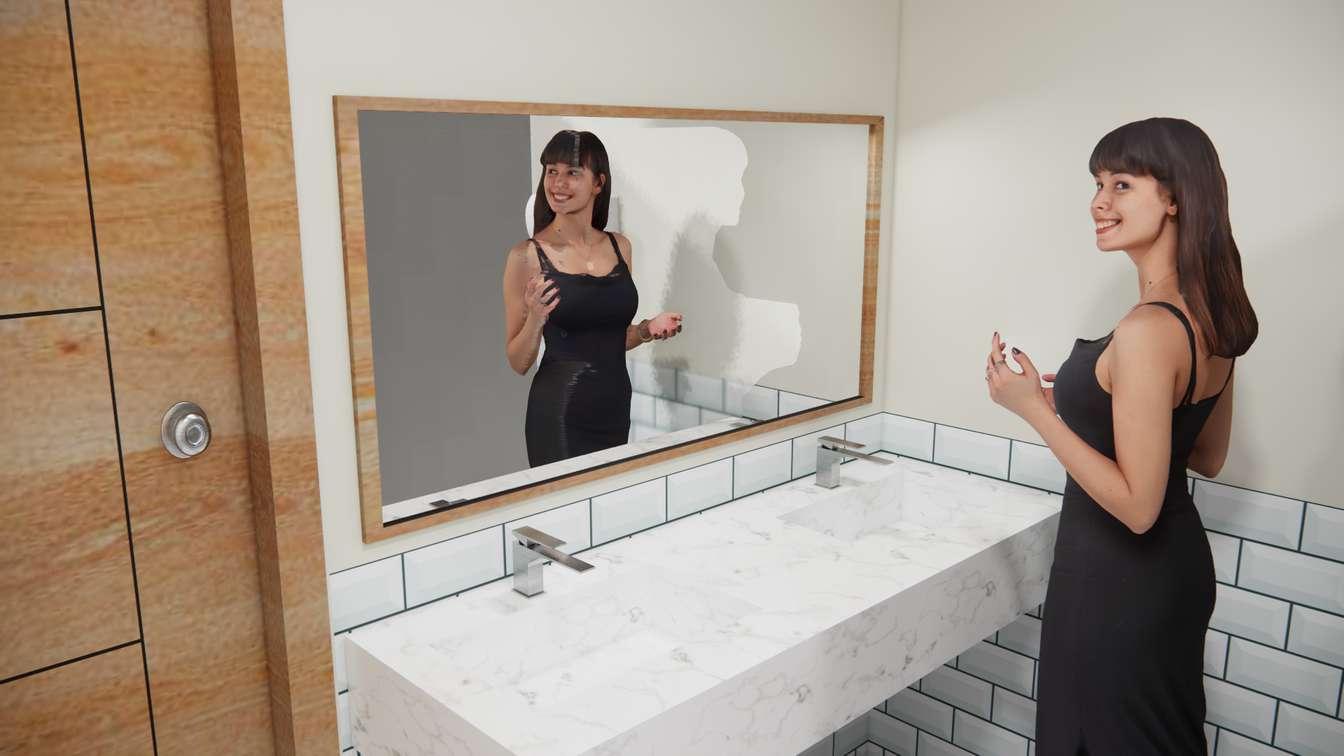

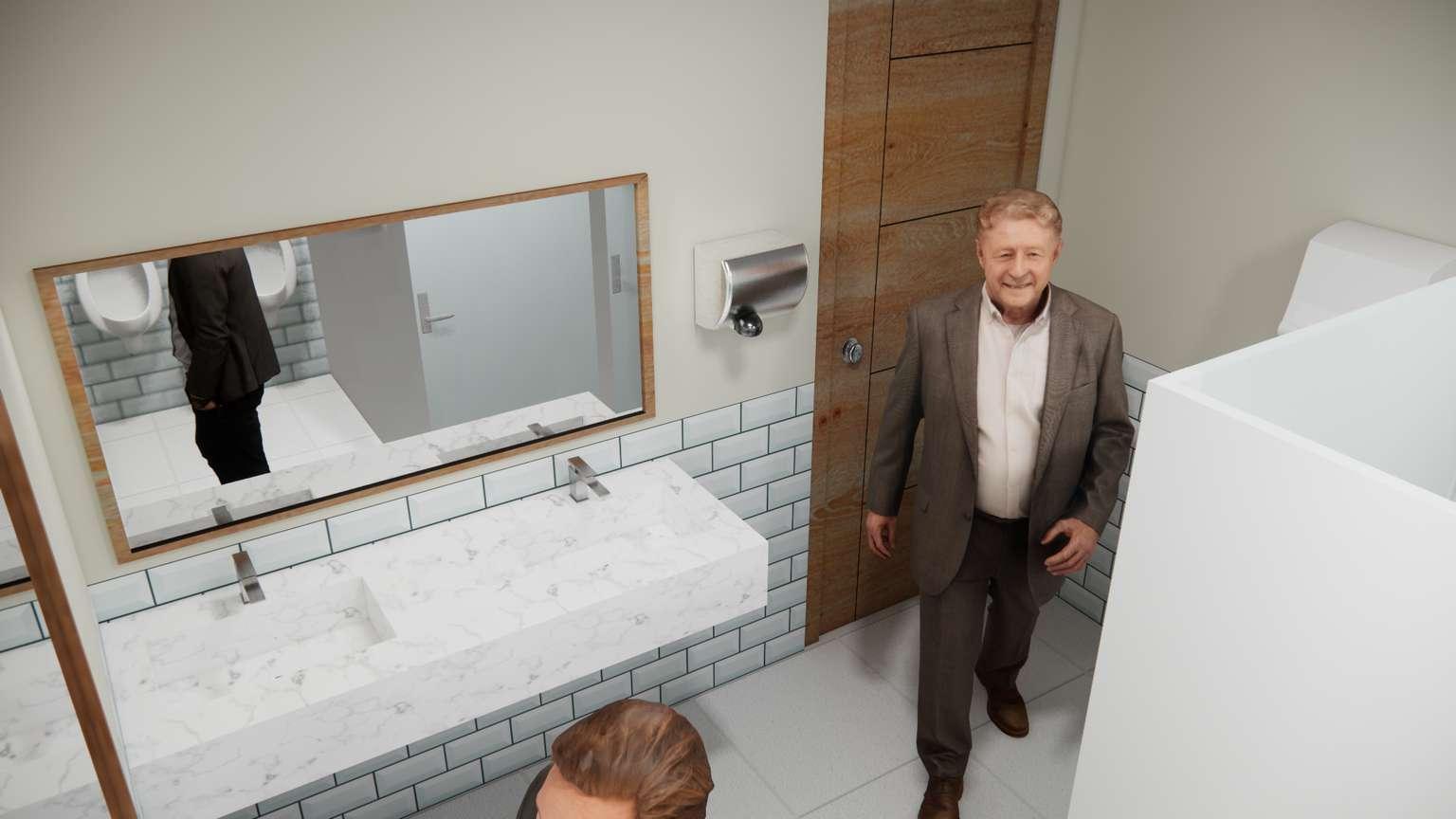

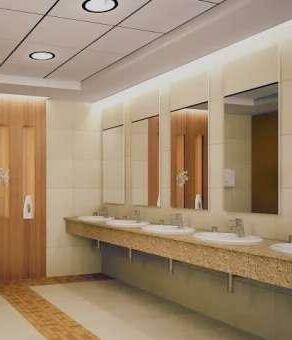

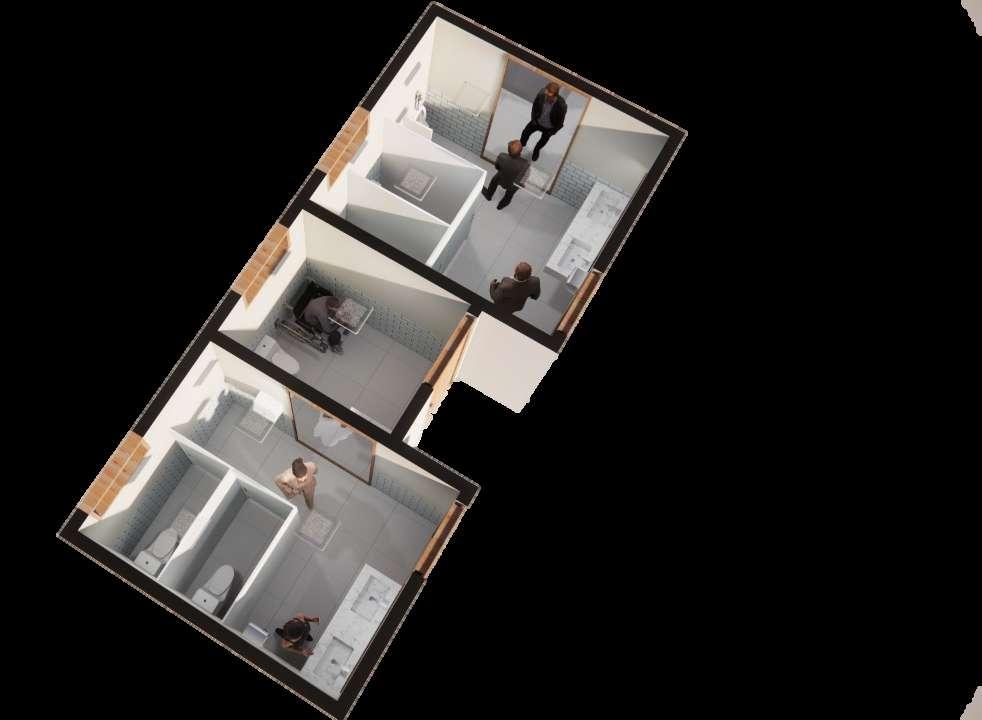

Este ambiente está delimitado por 7.96 metros de ancho, 3.57 de profundidad y 2.60 metros de altura por lo cual es bastante funcional y permitirá que las personas se muevan con comodidad. En este ambiente encontramos 3 espacios: un baño de mujeres que cuenta con 2 cubículos y 2 lavamanos, además, también cuenta con un espejo que mejora la estética de este espacio, otro de hombres con 2 cubículos de inodoros también, 2 urinarios, 2 lavamanos y su respectivo espejo, diseñamos también un espacio para discapacitados teniendo siempre en cuenta la buena movilización con una silla de ruedas por lo que es espacioso y cuenta con un inodoro y lavamanos. Este ambiente los tiene como finalidad favorecer la funcionalidad de este espacio para quienes lo utilicen.
ÁREA: 28.42 m2
AFORO: 15 personas
Este diseño se logró siguiendo las normas ergonómicas y los estándares antropométricos teniendo como referencia el libro "LAS DIMENSIONES HUMANAS EN LOS ESPACIOS INTERIORES" de Panero.
NORMATIVAS:
REGLAMENTO NACIONAL DE EDIFICACIONES
Normas A. 080 "Oficinas" Capítulo V "Dotación de servicios"
Artículo 4.- Las edificaciones para oficinas deberán contar con iluminación natural o artificial, que garantice el desempeño de las actividades que se desarrollarán en ellas

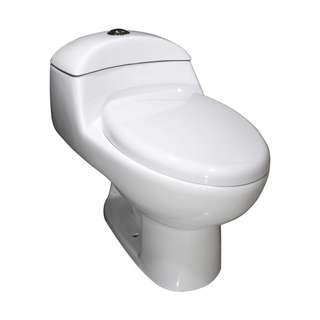

Artículo 15.- Las edificaciones para oficinas, estarán provistas de servicios sanitarios para empleados, según lo que se establece a continuación: Número de ocupantes Hombres Mujeres Mixto De 1 a 6 empleados 1L, 1u, 1I De 7 a 20 empleados 1L, 1u, 1I 1L,1I
Artículo 16.- Los servicios sanitarios podrán ubicarse dentro de las oficinas independientes o ser comunes a varias oficinas, en cuyo caso deberán encontrase en el mismo nivel de la unidad a la que sirven, estar diferenciados para hombres y mujeres, y estar a una distancia no mayor a 40m. medidos desde el punto más alejado de la oficina a la que sirven.

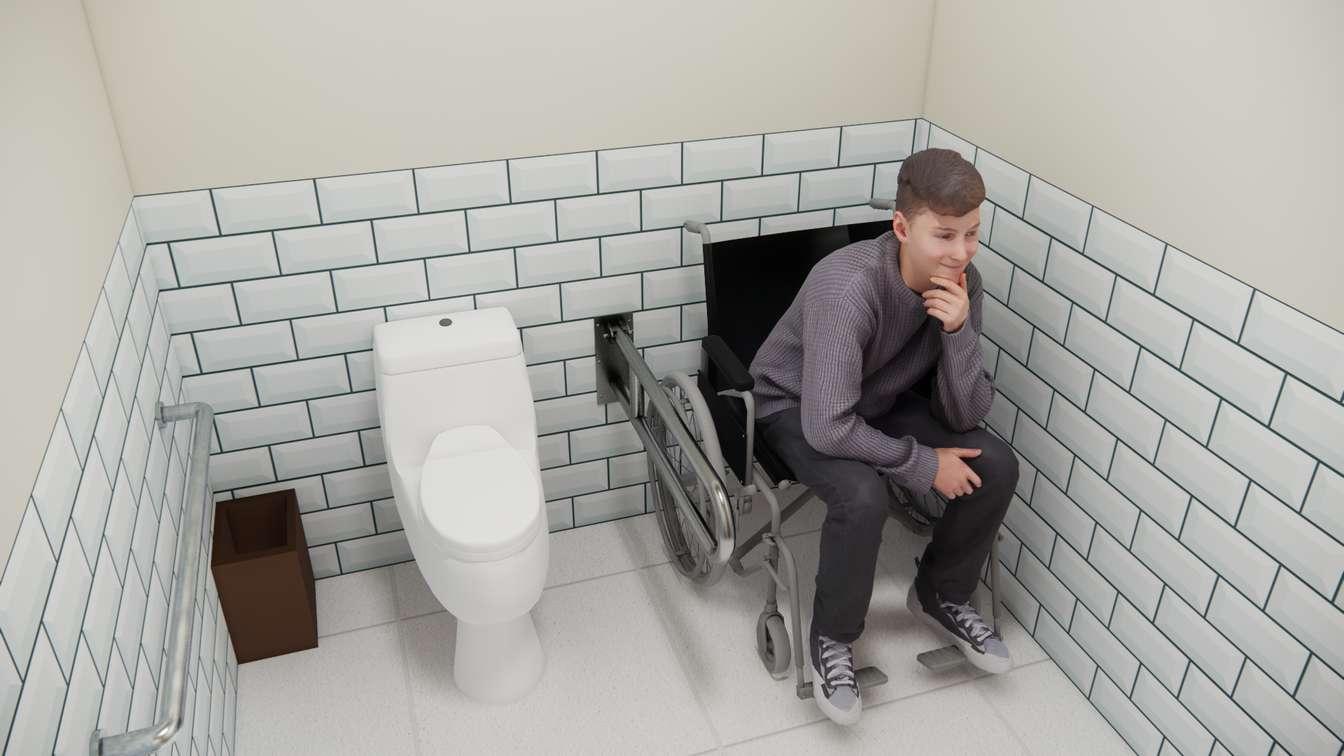

Artículo 18.- Los servicios higiénicos para personas con discapacidad serán obligatorios a partir de la exigencia de contar con tres artefactos por servicio, siendo uno de ellos accesible a personas con discapacidad.
