PORTFOLIO DE ARQUITETURA

Page 1

PORTFOLIO DE ARQUITETURA

VINÍCIUS FOSSATI DA SILVA

VINÍCIUS FOSSATI DA SILVA

Arquiteto e Urbanista CAU nº A263965-3

Data de Nacimiento 14/10/1996 26 anos Lattes lattes.cnpq.br/2775541538893579

Email vinicius.fossati@gmail.com

Telefone +55 53 98110-0050

Issuu issuu.com/vinicius849

São Paulo/SP

Arquiteto e Urbanista formado pela Faculdade de Arquitetura e Urbanismo da Universidade Federal de Pelotas - FAUrb/UFPel (2015-2021), durante a graduação teve experiência em extensão e pesquisa universitária pelo Laboratório de Urbanismo e em assistência técnica para projetos de habitação e urbanização de assentamentos precários com o Escritório Modelo. Atualmente aluno de mestrado acadêmico do programa de pós graduação da Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo - FAU/USP. Possui experiência profissional desde 2019 junto ao Estúdio Fernanda Pereira, na colaboração do desenvolvimento de projetos arquitetônicos em todas as suas etapas do estudo preliminar à coordenação da execução de obra, cujos programas vão desde arquitetura corporativa/portuária à elaboração de espaços culturais.

Possui domínio dos softwares AutoCAD, SketchUP, VRay, Photoshop, Illustrator e InDesign. Domínio de Revit [certificado pelo curso @bimoficinacriativa de 102 horas].Além de experiência em geoprocessamento com o software QuantumGIS. Interesse nas áreas de projeto de arquitetura e de interiores, representação gráfica, modelagem em BIM, modelagem 3D + renderização, desenho à mão livre, ilustração digital e acompanhamento de obras. Espanhol avançado (diploma DELE Nível B2) e inglês básico. Residente na cidade de São Paulo/SP.

2

LINHA DO TEMPO

(2015-2021) Graduação em Arquitetura e Urbanismo pela Faculdade de Arquitetura e Urbanismo da Universidade Federal de Pelotas (FAUrb/UFPel), com o trabalho Praça São Jorge: articulações entre futebol, arquitetura e direito à cidade;

(2016-2017) Bolsista de extensão do Laboratório de Urbanismo da FAurb/UFPel: pelo edital PROEXT 2016 - Preservação do patrimônio cultural edificado na fronteira Brasil-Uruguai; atividades: levantamentos e entrevistas in-loco na fronteira Chuí/BR-Chuy/UY; mapeamento em SIG através do software QuantumGIS da morfologia urbana destas cidades; modelagem das centralidades urbanas através do software UrbanMetrics; elaboração e apresentação de artigos e trabalhos científicos para divulgação.

(2016-2018) Colaborador voluntário do Escritório Modelo de Arquitetura e Urbanismo da FAUrb/UFPel, coletivo de arquitetura com práticas de extensão universitária e assistência técnica em assentamento precários; atividades: entre diversos grupos de trabalho, destacam-se os projetos de urbanização voltados à promoção da participação popular; projeto de urbanização da Ocupação Uruguai e Plano Popular da Estrada do Engenho;

(2019-2021) Estágio supervisionado em arquitetura no Estúdio Fernanda Pereira, escritório com desenvolvimento de projetos com programas diversos; atividades: desenvolvimento de materiais gráficos para projetos de arquitetura em todas as suas etapas; levantamentos arquitetônicos, elaboração de modelos 3d em SketchUp + imagens renderizadas em VRay, desenhos técnicos em AutoCAD, suporte ao acompanhamento de obras, elaboração de orçamentos e contato com fornecedores;

(2021-atual) Arquiteto colaborador do Estúdio Fernanda Pereira atividades: desenvolvimento do projeto de arquitetura em todas as suas etapas; coordenação da execução e administração de obras e supervisão de estagiário.

(2023-atual) Mestrado acadêmico no programa de pós graduação da Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo - FAU/USP na área de concentração Habitat

3
4 SUMÁRIO
5 PRAÇA SÃO JORGE 001 TFG_PSJ 06 08 10 18 28 TERMINAL LOGÍSTICO DE PELOTAS 002 TLP_PELOTAS SALA COMERCIAL MJF 003 SALA_MJF ANEXO CASAS HERBÁRIO 004 HRB_ANEXO OTROPORTO 005 LFS_OTROPORTO

001 TFG_PSJ

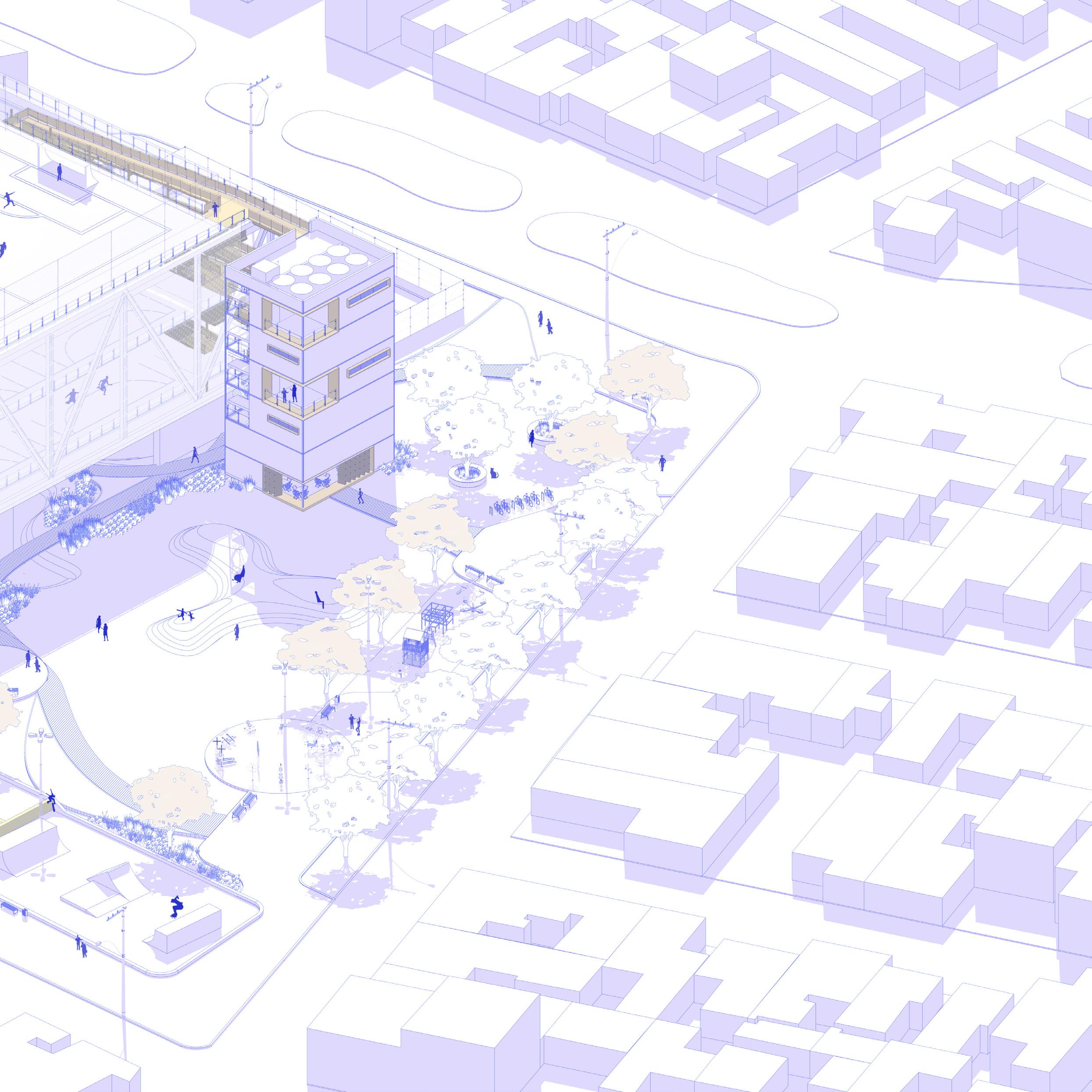

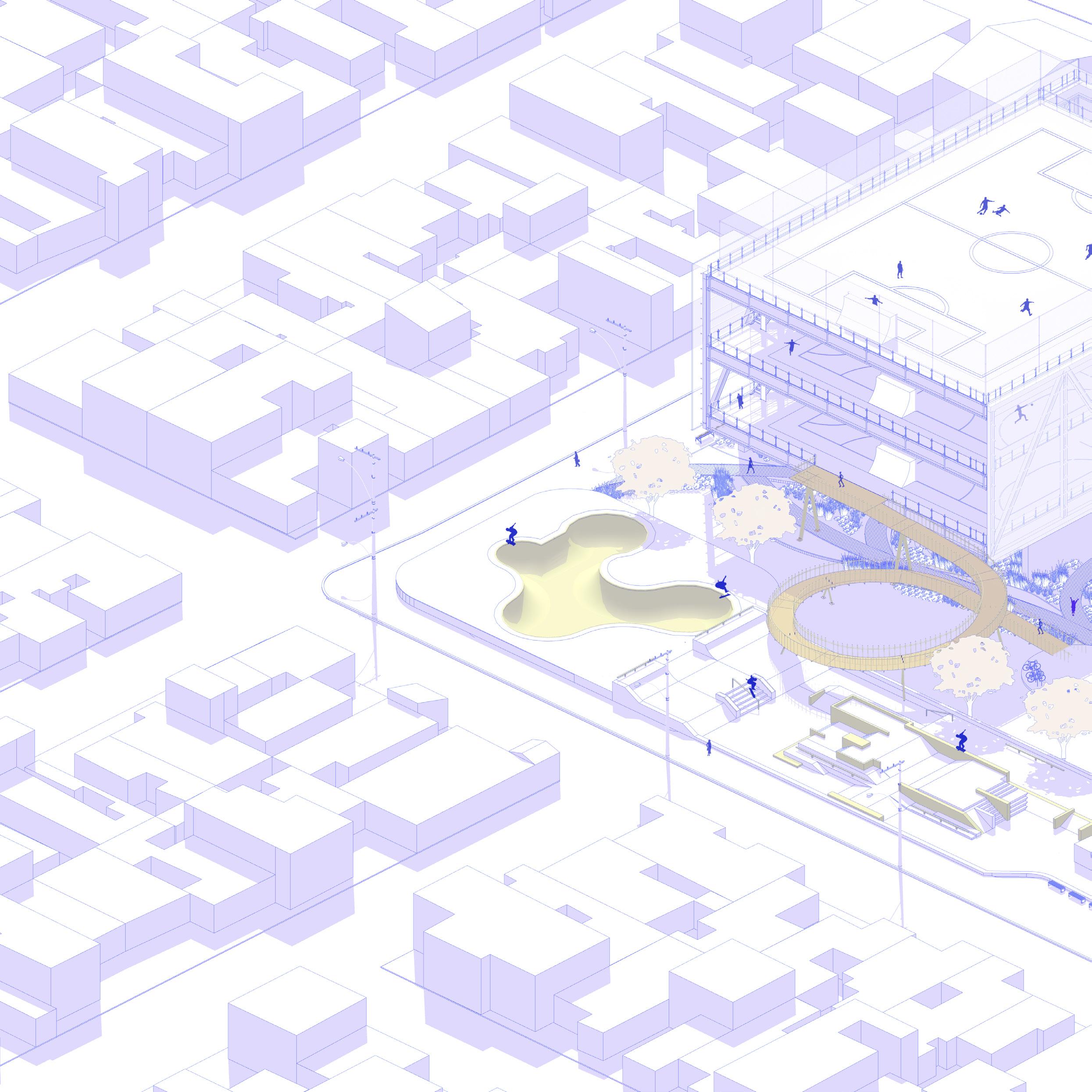

PRAÇA SÃO JORGE

articulações entre futebol, arquitetura e direito à cidade

Trabalho Final de Graduação, inspirado na arquitetura de Lina Bo Bardi, no qual teve-se como objetivo a construção de um espaço público esportivo voltado à prática de futebol, na cidade de Pelotas. O projeto teve como premissa embasar-se na combinação entre verticalização e aumento da densidade - estratégias projetuais raras ao tratar de programas esportivos e de lazer.

002 TLP_PELOTAS

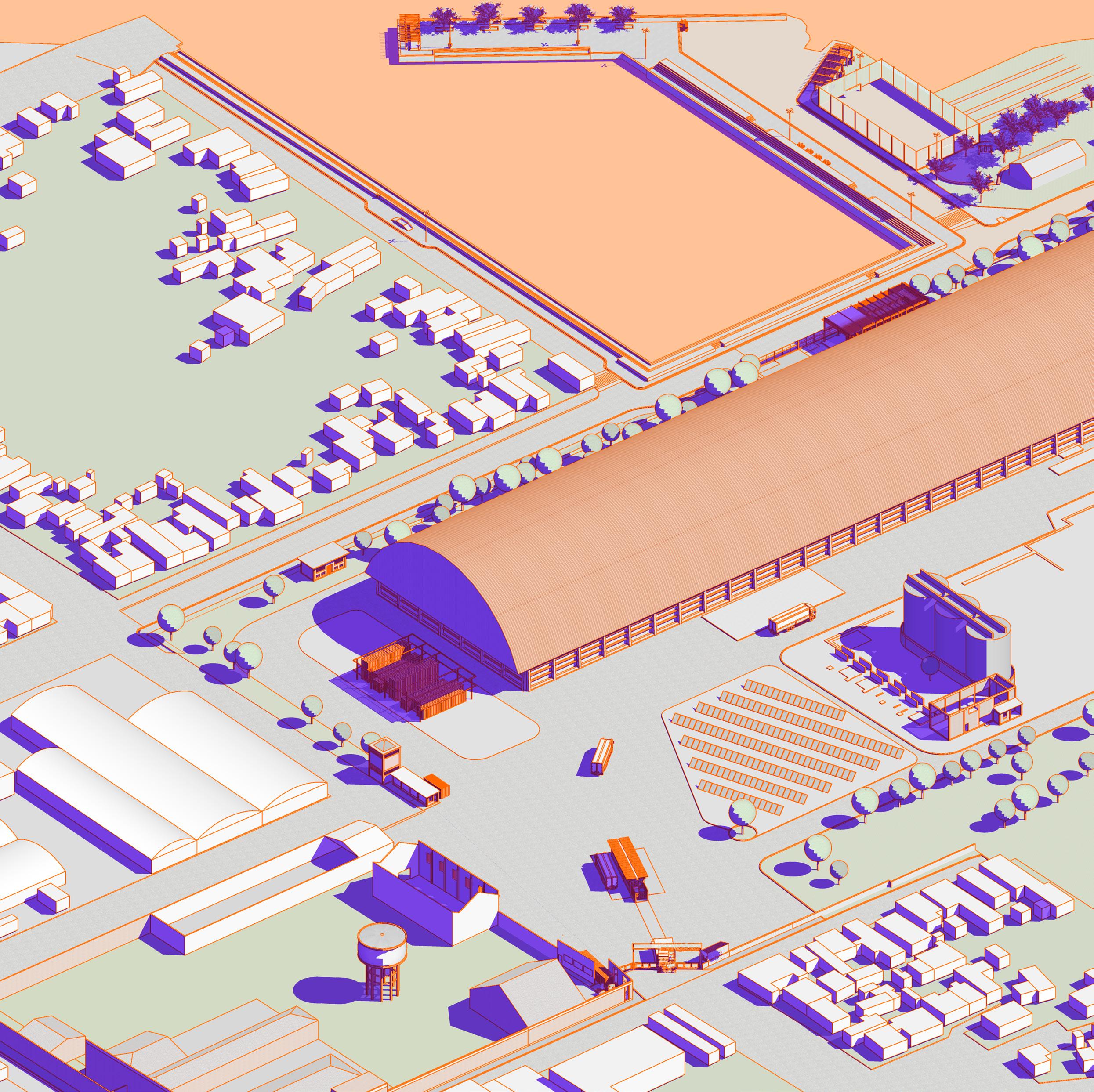

TERMINAL LOGÍSTICO DE PELOTAS

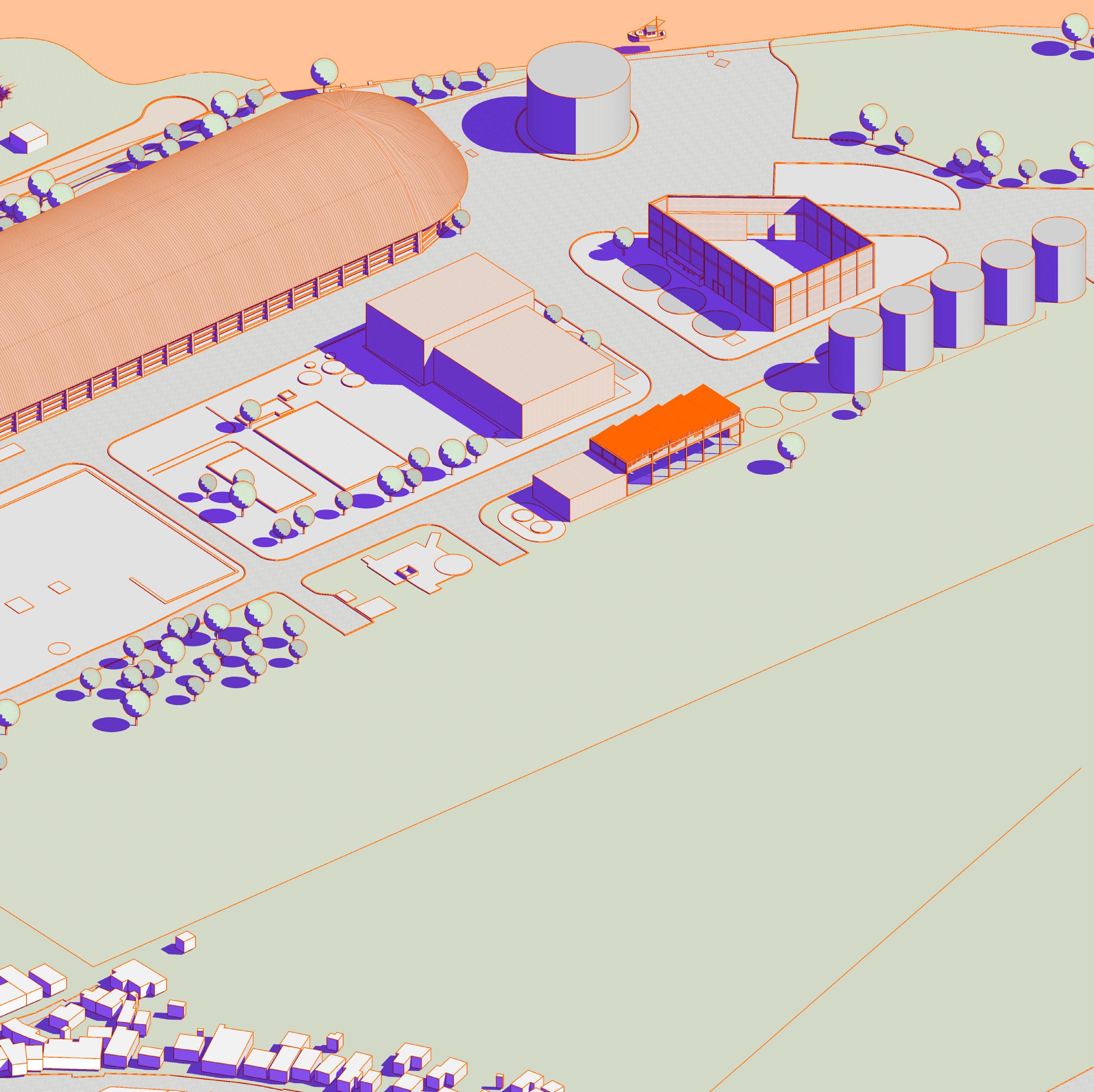

Terminal Logístico de Pelotas/RS, onde realizam-se trabalhos em diferentes escalas de intervenção; os pontos em rosa representam conjuntos arquitetônicos onde trabalhou-se do levantamento das edificações às reformas para a adequação de uso do terminal - cujos programas contemplam: portaria, balança, refeitório, vestiários e administração

SALA COMERCIAL MJF

pelotas/rs

2023

ficha técnica

arquitetura de interiores + execução de obra

equipe estúdio fernanda pereira

projeto 2023/ obra 2023 [em andamento]

área construída 24m²

Projeto de arquitetura de interiores para instalação de escritório corporativo em sala comercial. O projeto

foi concebido do estudo preliminar ao executivo + coordenação e responsabilidade técnica da execução da obra.

10
003 SALA_MJF
11

Legenda

DETALHE A

NICHO EM MDF EMBUTIDO NA

ALVENARIA

1|15

espaço entre prateleira e fundo para iluminação

espaço entre prateleira e fundo para iluminação

tranca no fundo da prateleira com corrediça

tranca no fundo da prateleira com corrediça

DETALHE B

PISO EM LADRILHO HIDRÁULICO+RODAPÉ

prateleira recuada prateleira proj gaveta gaveta

1. RODAPÉ EM CANTONEIRA DE ALUMÍNIO EM “L” 5x5cm GALVANIZADO COM PINTURA ELETROSTÁTICA;

A A

prateleira recuada prateleira proj gaveta gaveta

2. PISO EM LADRILHO HIDRÁULICO [PEÇA 20x20cm];

3. CAMADA DE ASSENTAMENTO EM CIMENTO COLA;

4. JUNTA DE 2mm ENTRE AS PEÇAS;

PLANTA BAIXA_ NICHO escala

PLANTA BAIXA_ NICHO escala 1|15

gaveta interna do nicho

PLANTA BAIXA_ NICHO escala 1|15

prateleira com corrediça para correr e acessar o fundo da gaveta

prateleira com corrediça para correr e acessar o fundo da gaveta

alvenaria

PLANTA BAIXA_ NICHO escala 1|15

gaveta interna do nicho

n

borda do nicho chanfrada

borda do nicho chanfrada

PLANTA BAIXA_PAGINAÇÃO

escala 1|30

projeção do nicho sobre a alvenaria

negativo entre nicho e alvenaria

alvenaria

projeção do nicho sobre a alvenaria

negativo entre nicho e alvenaria

DETALHE CHANFRO_ NICHO escala 1|5

12
MJF_ 003 SALA_MJF
VISTA LATERAL_ NICHO escala
1|15
5. CONTRAPISO.

PONTO DE PARTIDA DO DESENHO DE PAGINAÇÃO DO PISO, DEFINIDO PELA INTERSECÇÃO DAS LINHAS INDICADAS EM PLANTA BAIXA.

BAIXA_PAGINAÇÃO DE PISO A

PISO EM LADRILHO HIDRÁULICO DE 20x20cm

ÁREA INTERNA=23,70m²

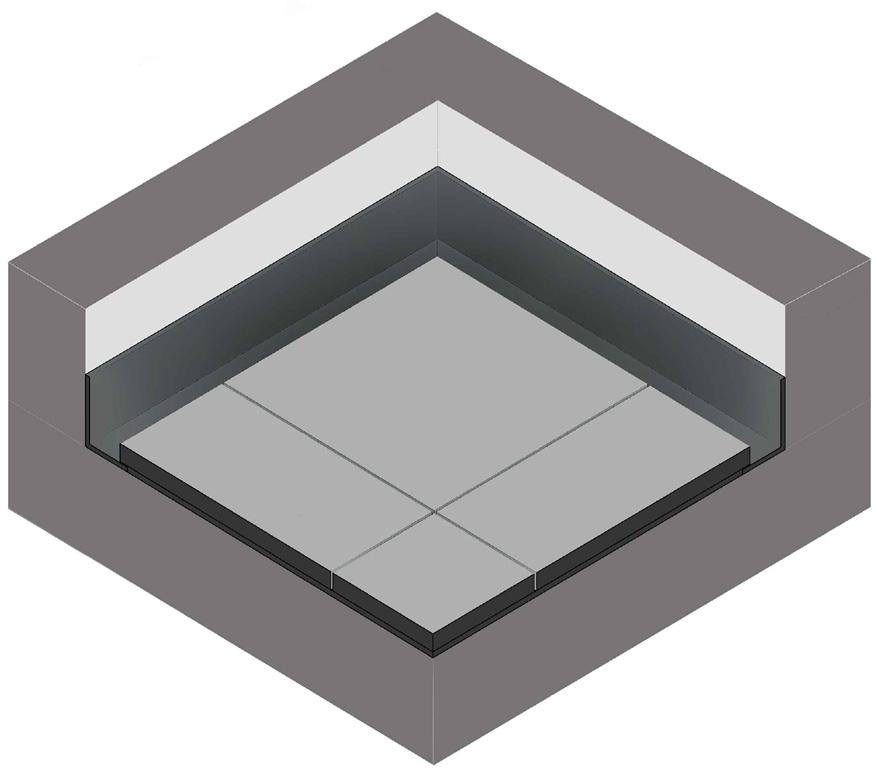

CORTE A_DETALHE ASSENTAMENTO PISO/RODAPÉ

RODAPÉ EM CHAPA DOBRADA EM "L" GALVANIZADO COM PINTURA ELETROSTÁTICA JANEIRO 2023 | 31

MEDIDAS LINEARES DO RODAPÉ POR FACES DE PAREDE

NÚMERO APROXIMADO DE PEÇAS DE LADRILHO HIDRÁULICO

13
CORTE A_DETALHE ASSENTAMENTO PISO/RODAPÉ escala 1|30 1 3 2 4 5
escala 1|30 LEGENDA DOS ELEMENTOS DO PISO 1 2 1 1 1 2 2 3 3 2 4 4 4 5 5 1 1 B B 2 2 4 4 3 3 5 5
003 SALA_MJF

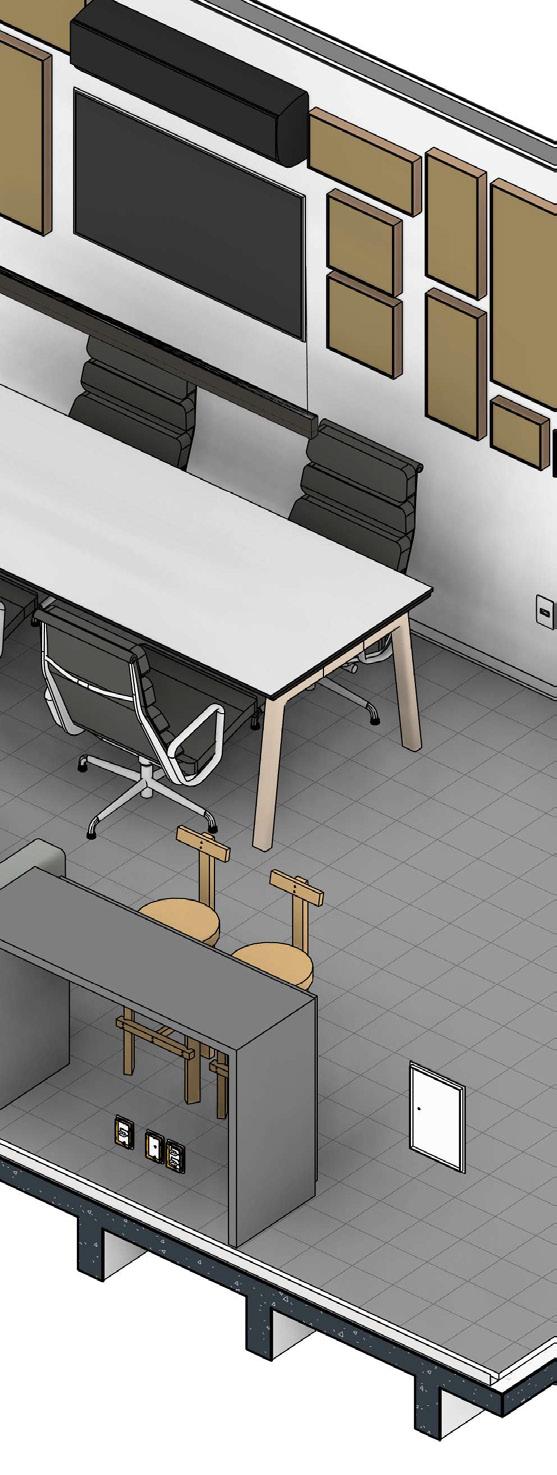

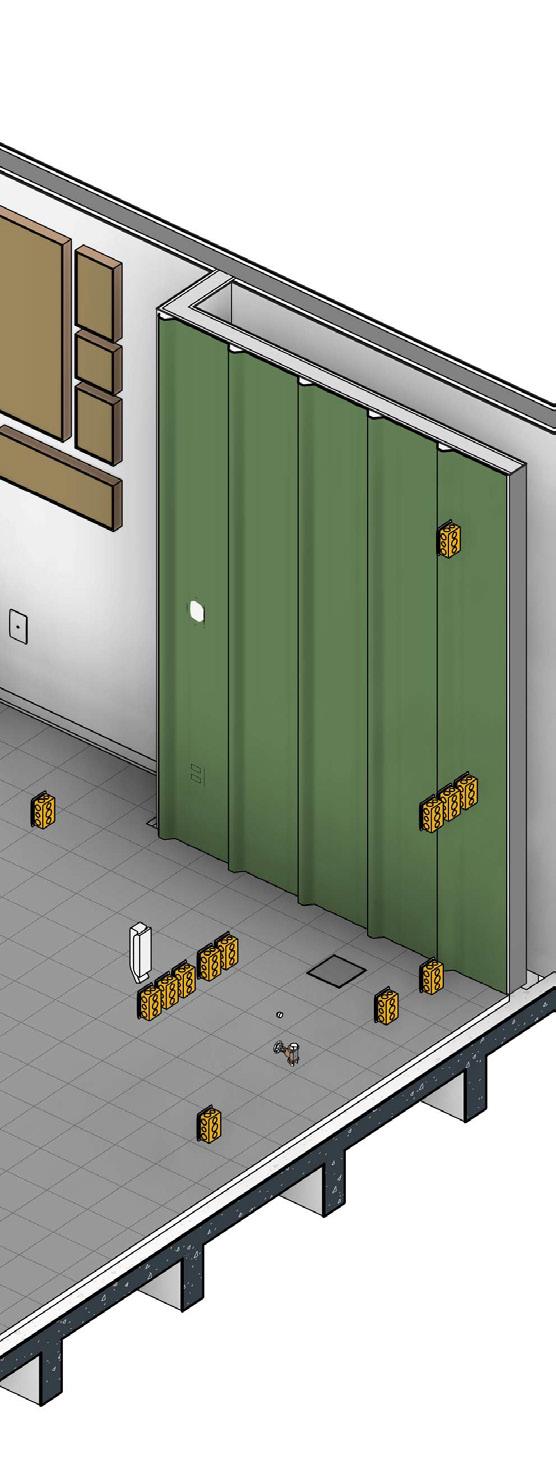

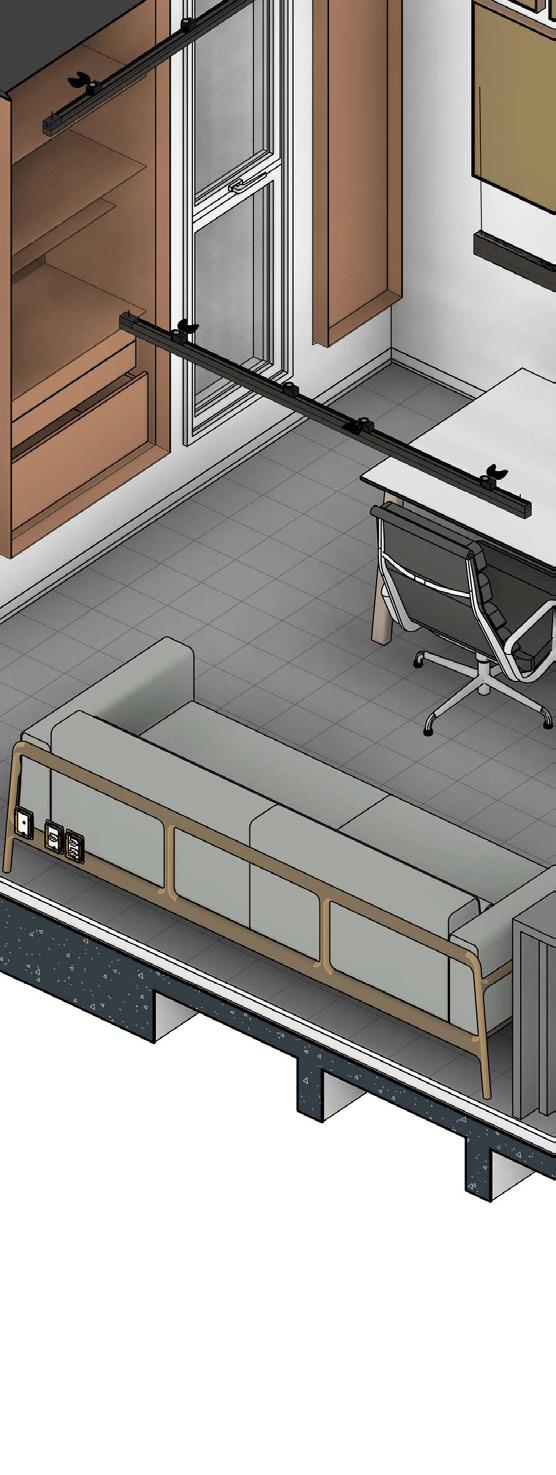

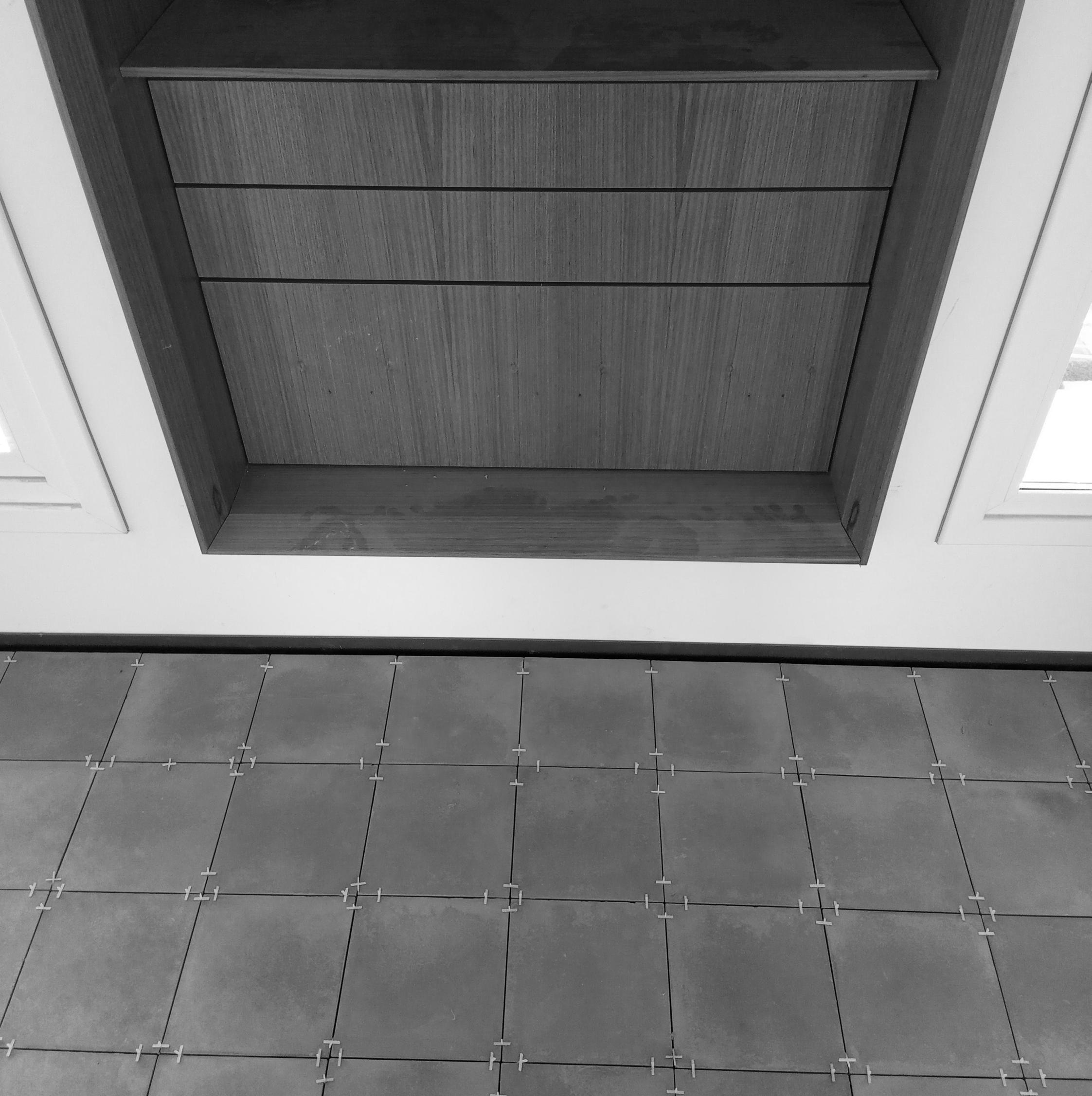

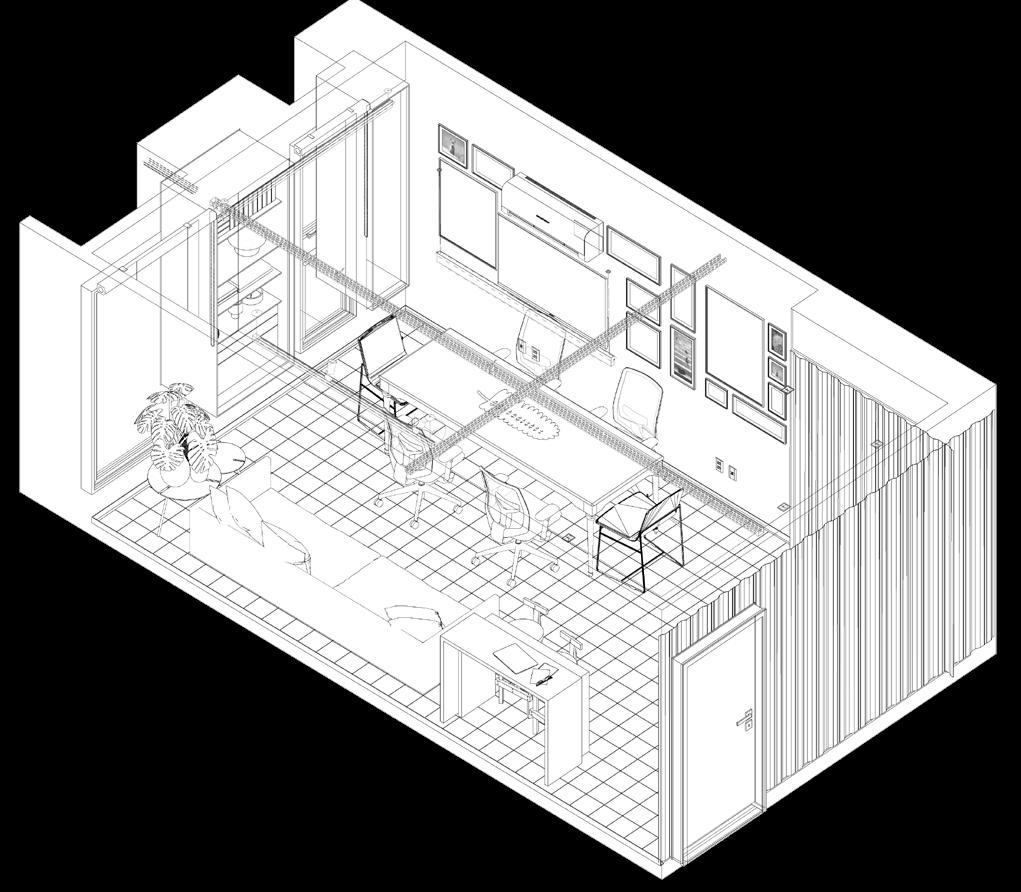

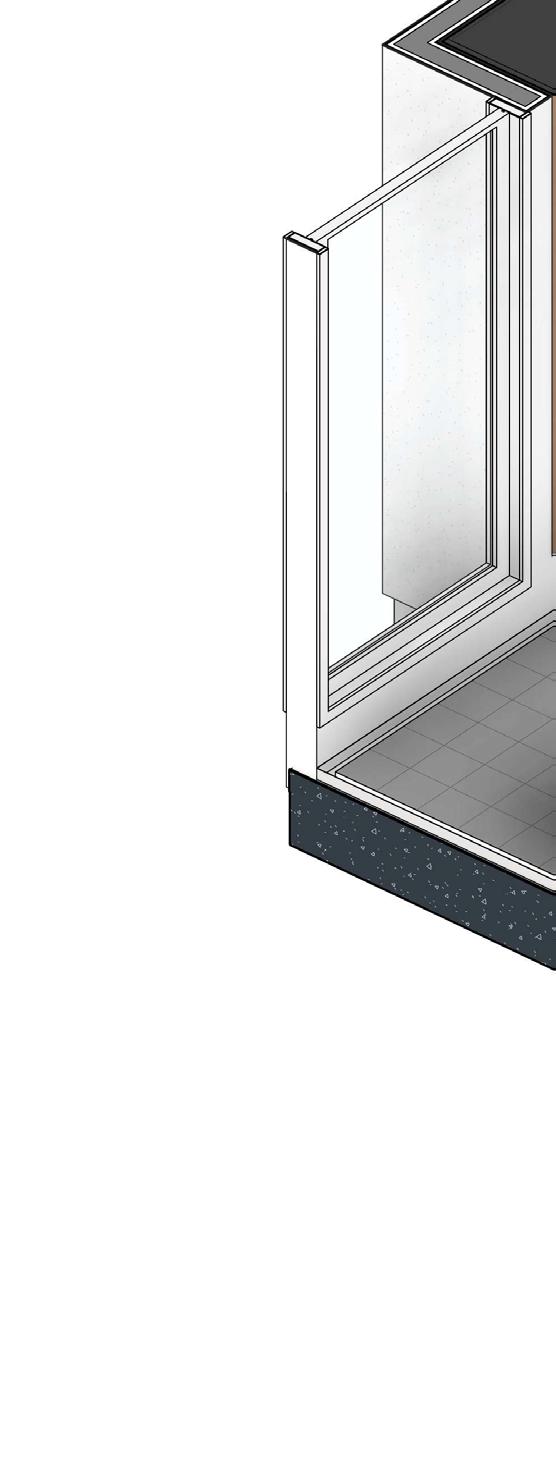

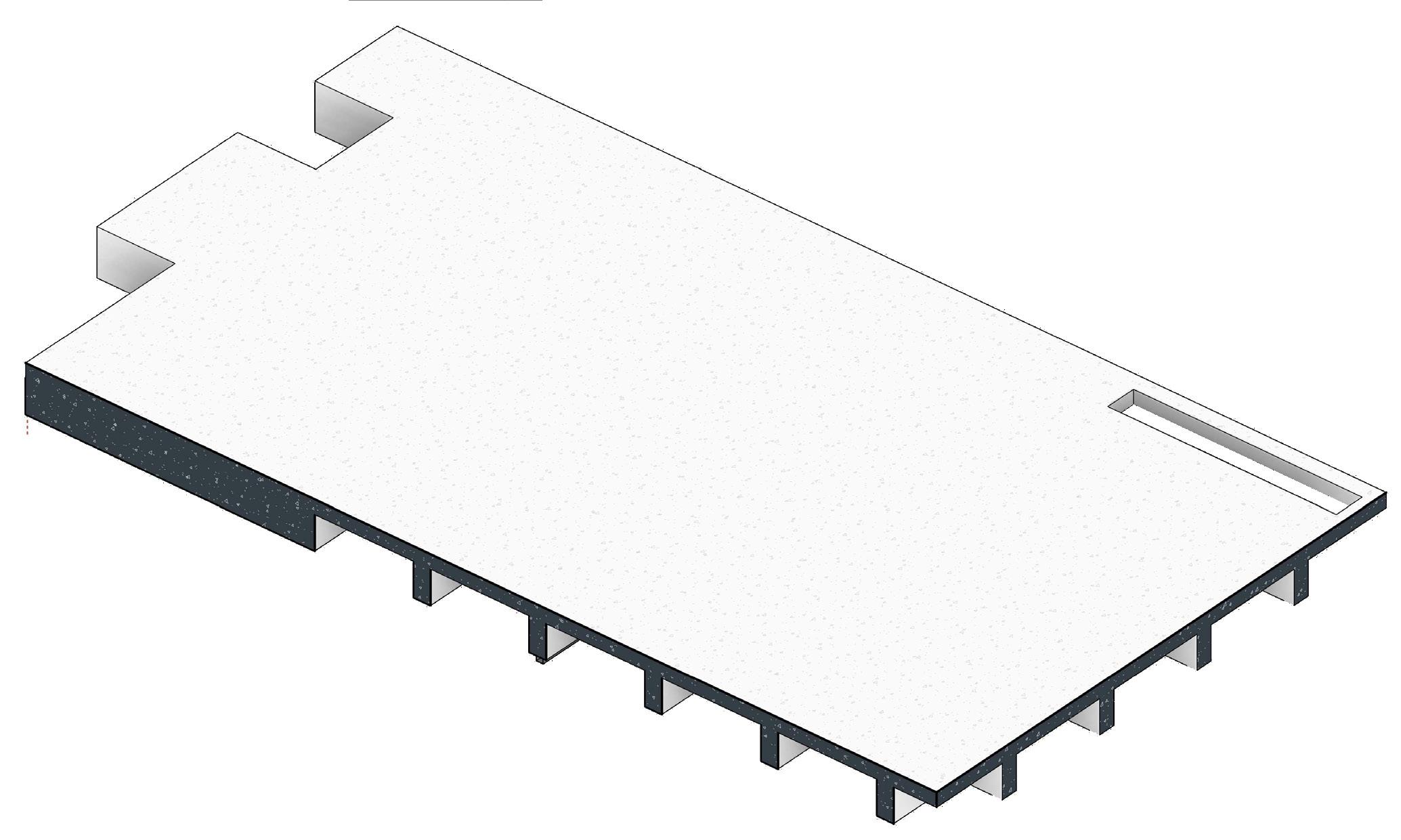

p.14 modelagem em revit para suporte de execução da obra/ p.15 foto instalação do piso em ladrilho hidráulico + detalhe rodapé e marcenaria.

15

003 SALA_MJF

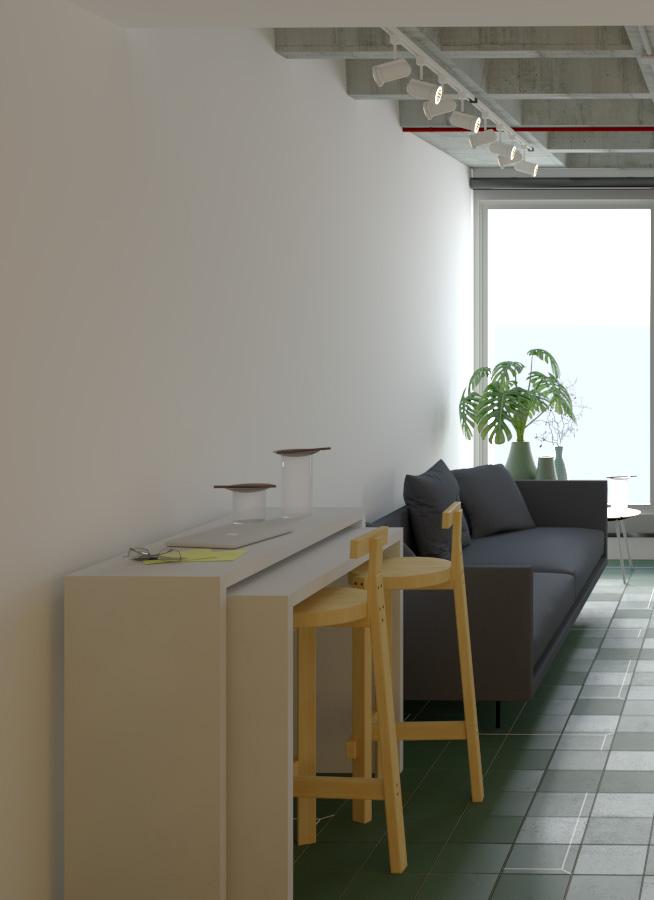

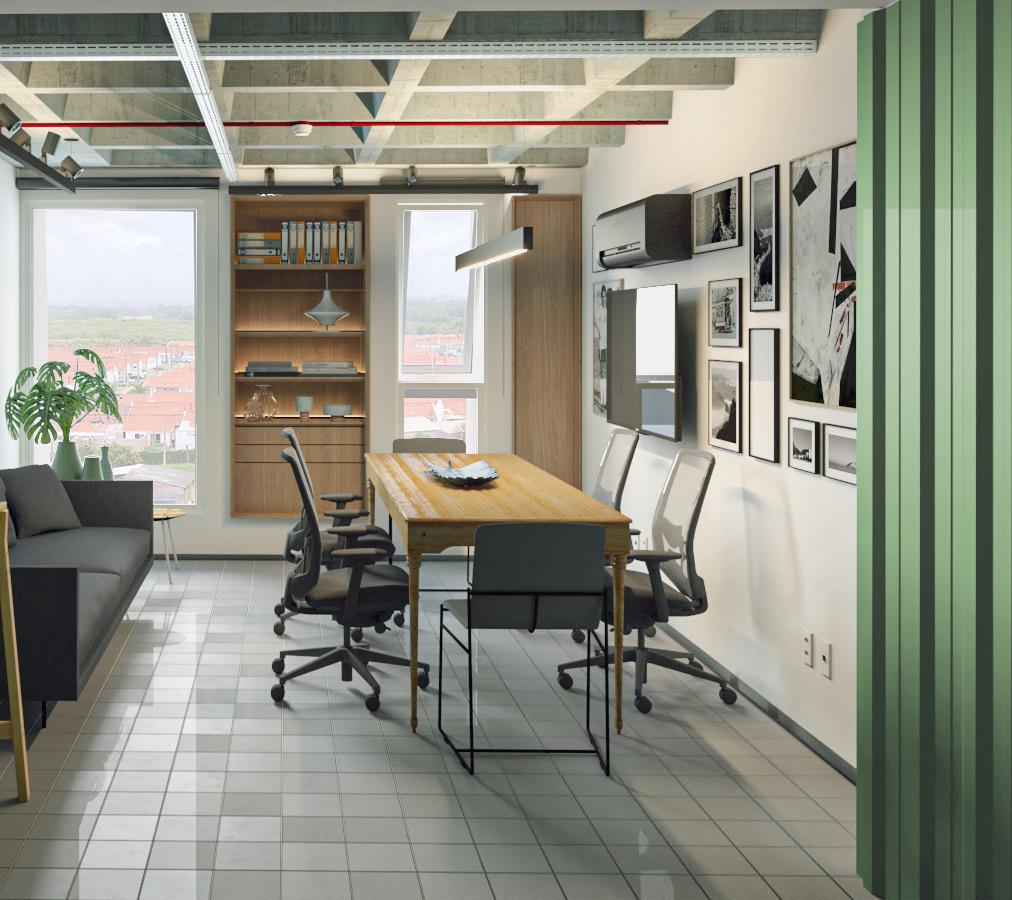

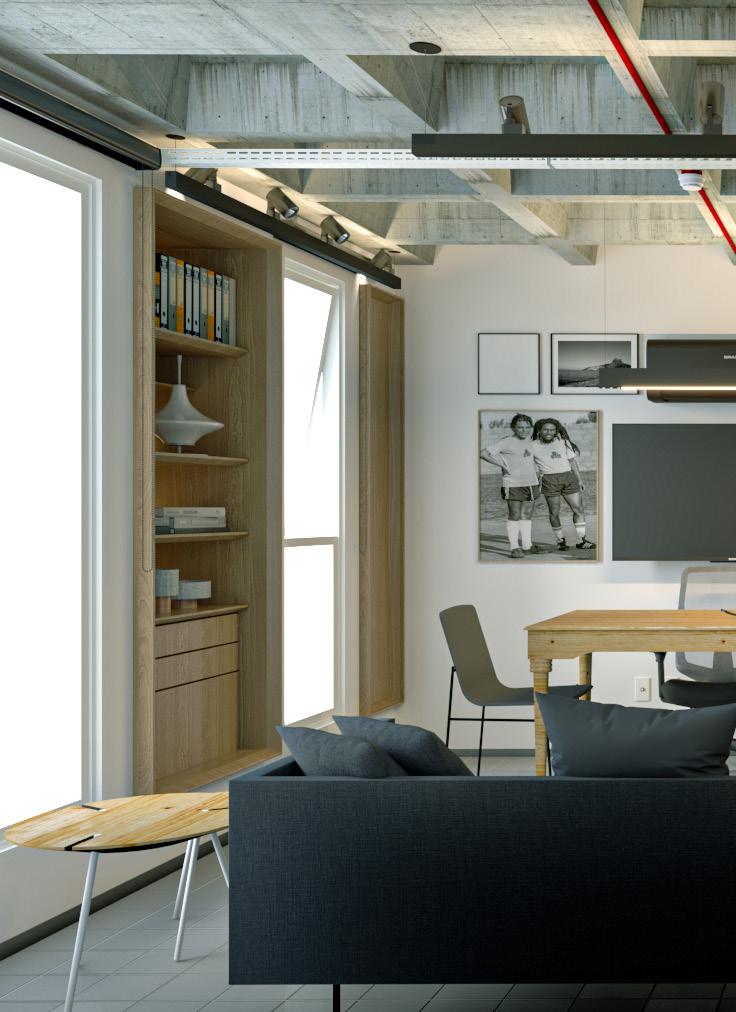

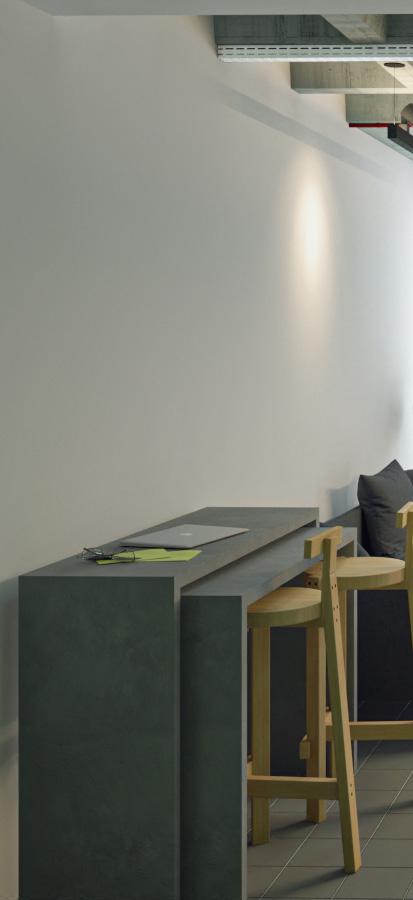

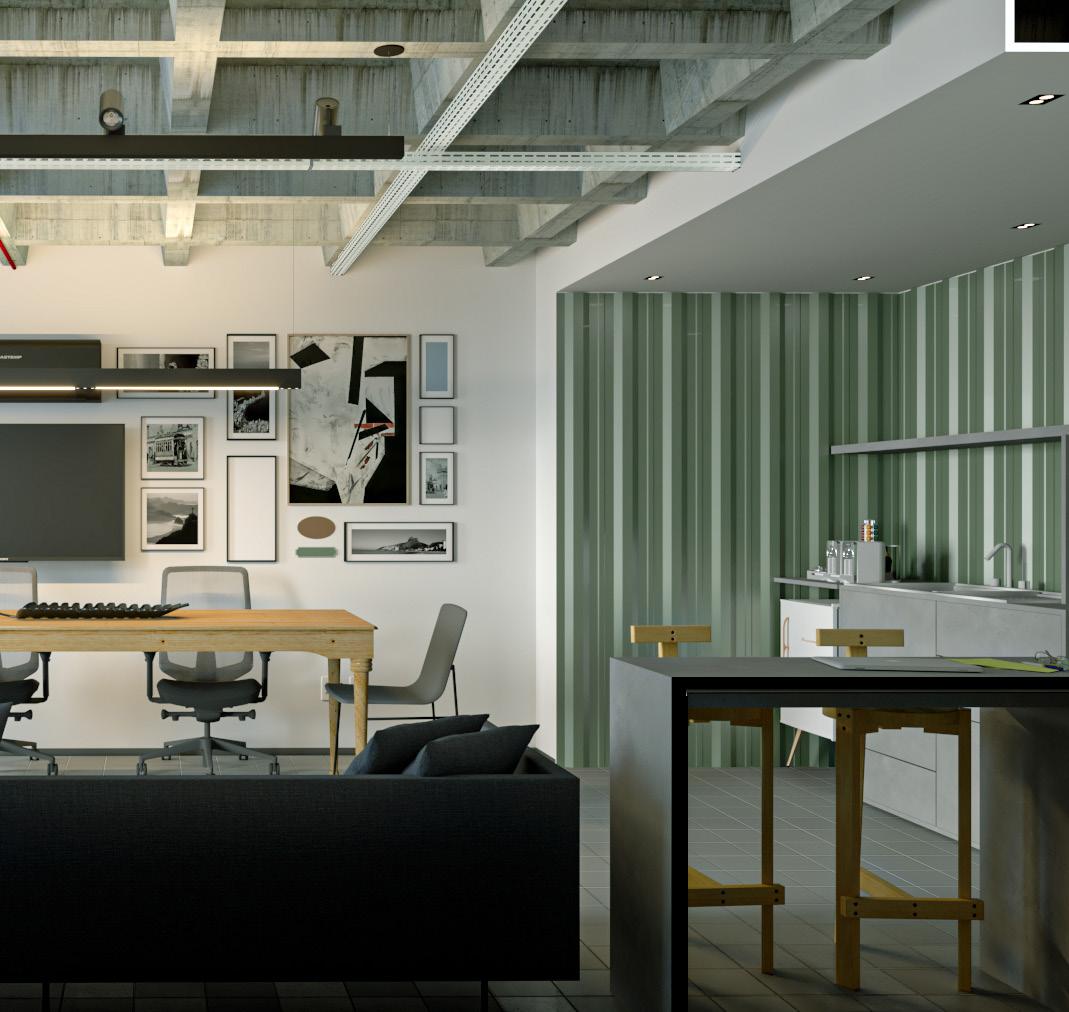

composição final do projeto; piso em ladrilho hidráulico cinza escuro + revestimento em chapa metálica verde e luminárias com acabamento preto

16
17

003 SALA_MJF

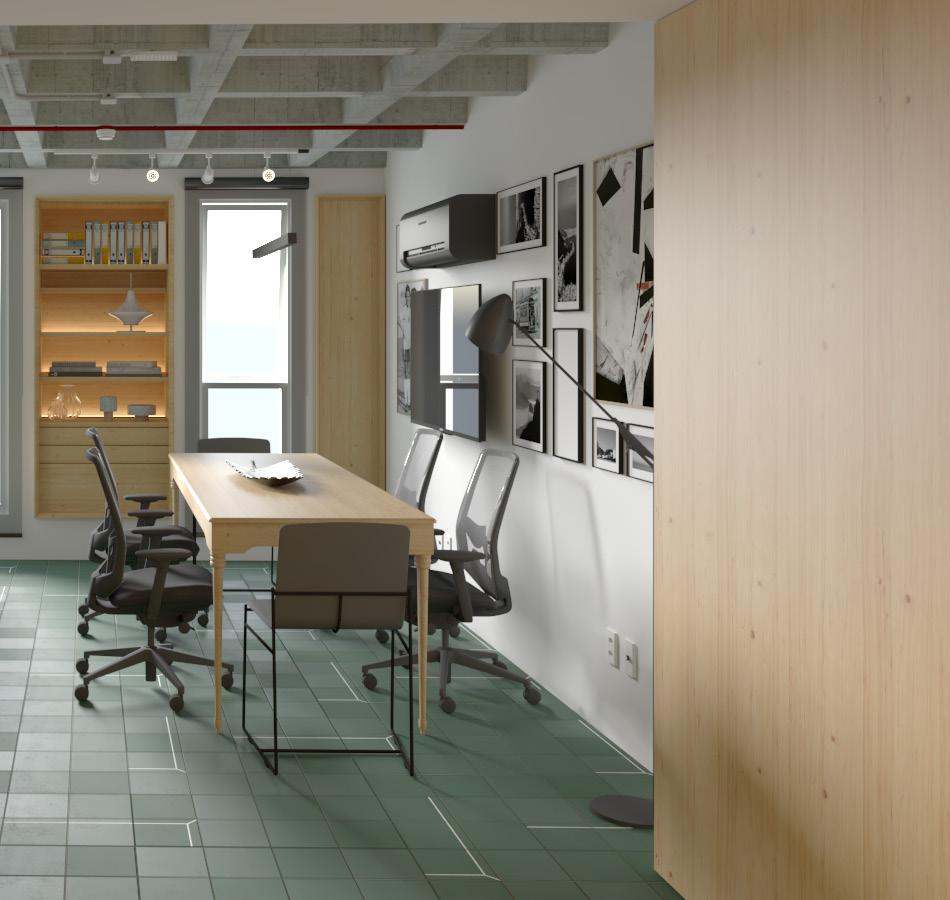

estudo de composição dos materiais da sala; piso em ladrilho hidráulico verde + revestimento em mdf e luminárias com acabamento branco

18
19

004 HRB_ANEXO

ANEXO CASAS HERBÁRIO

guarda do embaú/sc

2021

ficha técnica

arquitetura de edificações + interiores equipe estúdio fernanda pereira projeto 2021/ obra 2021

área construída 57m²

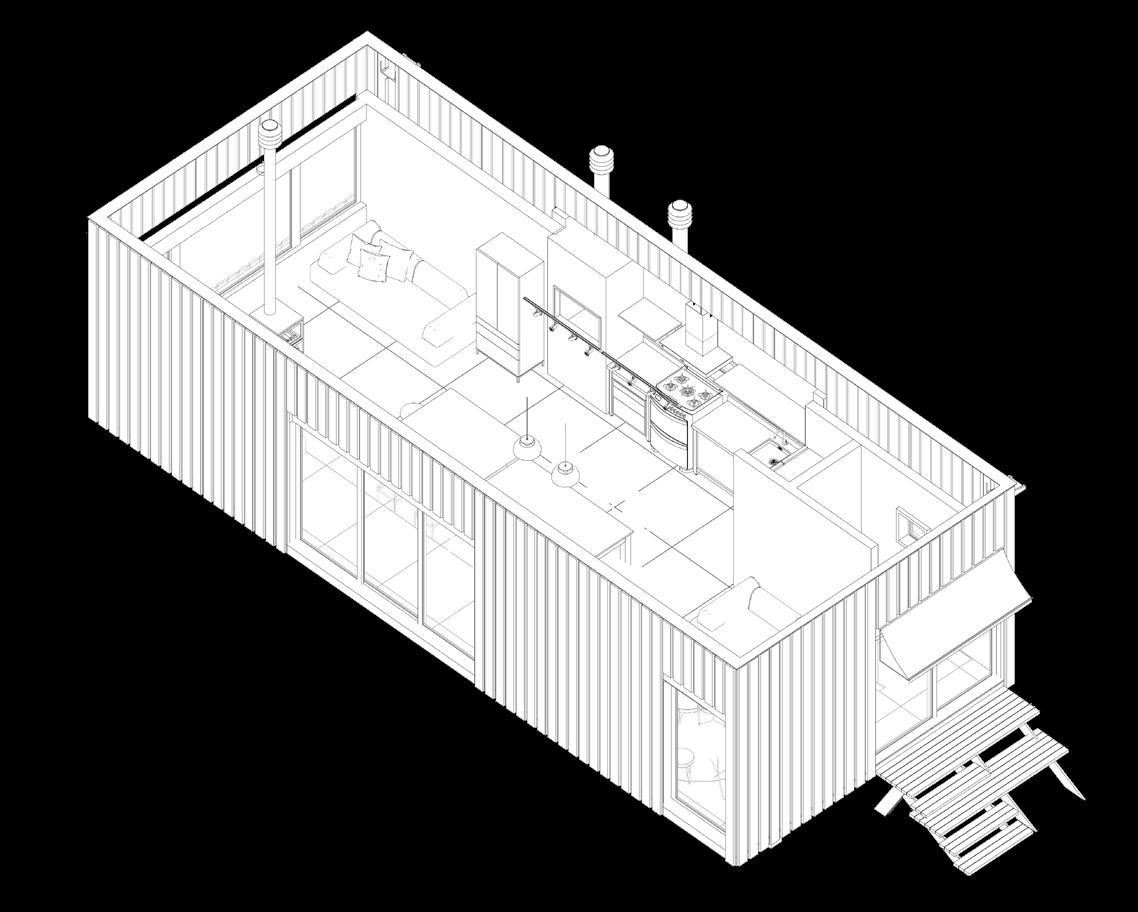

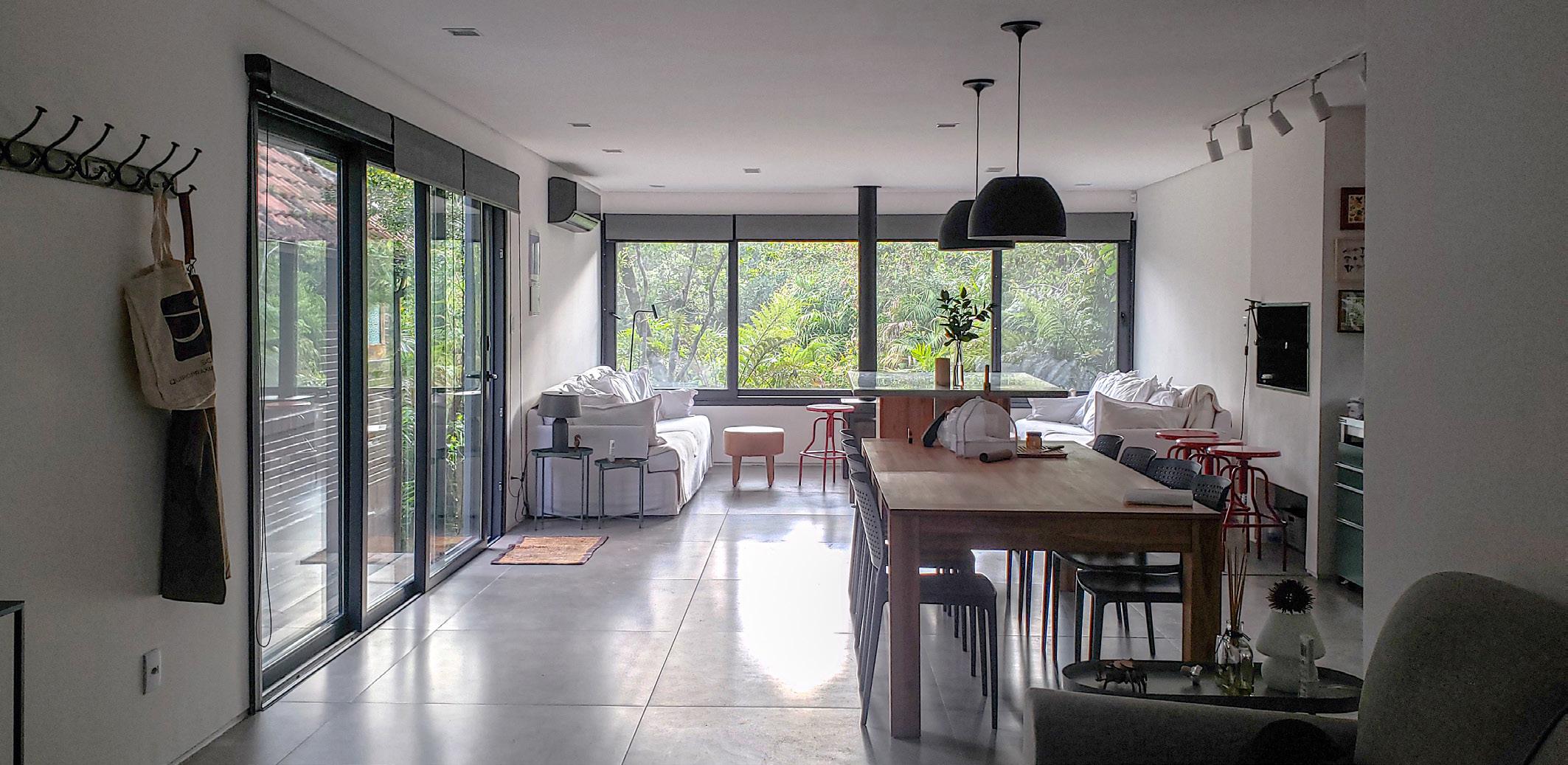

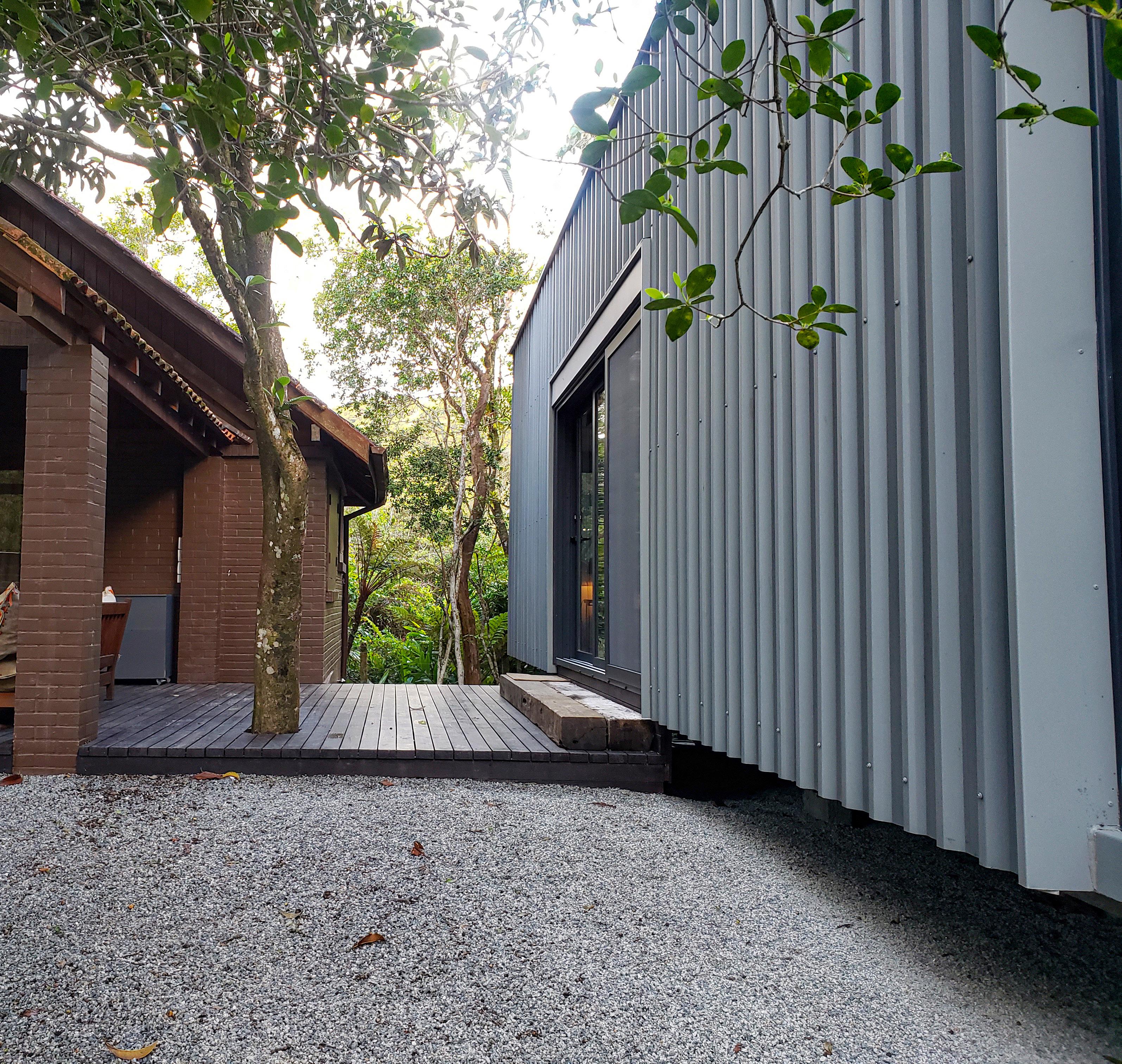

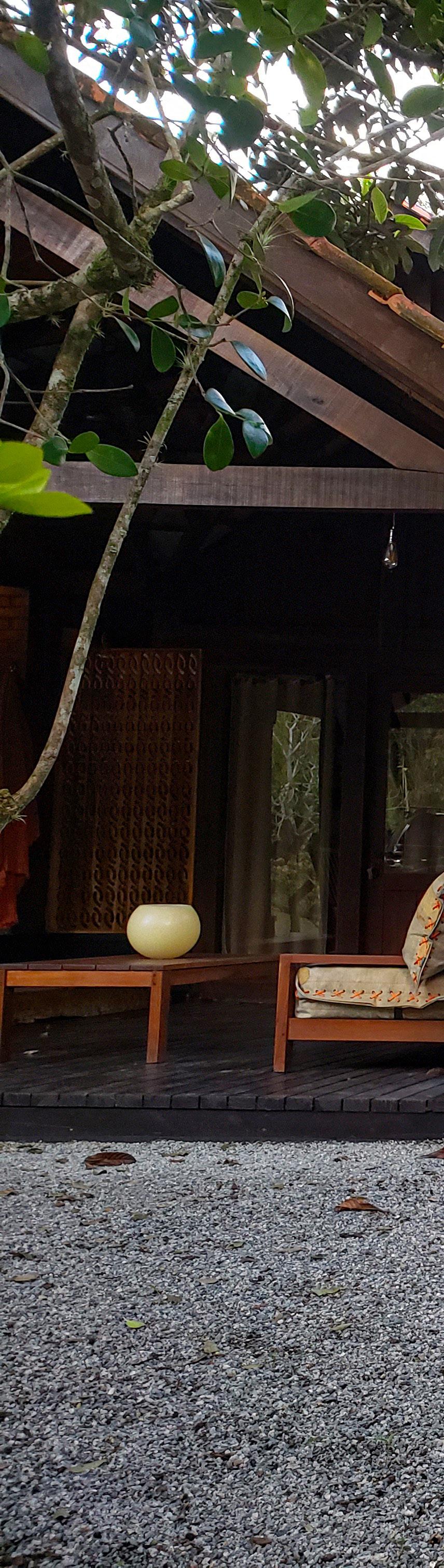

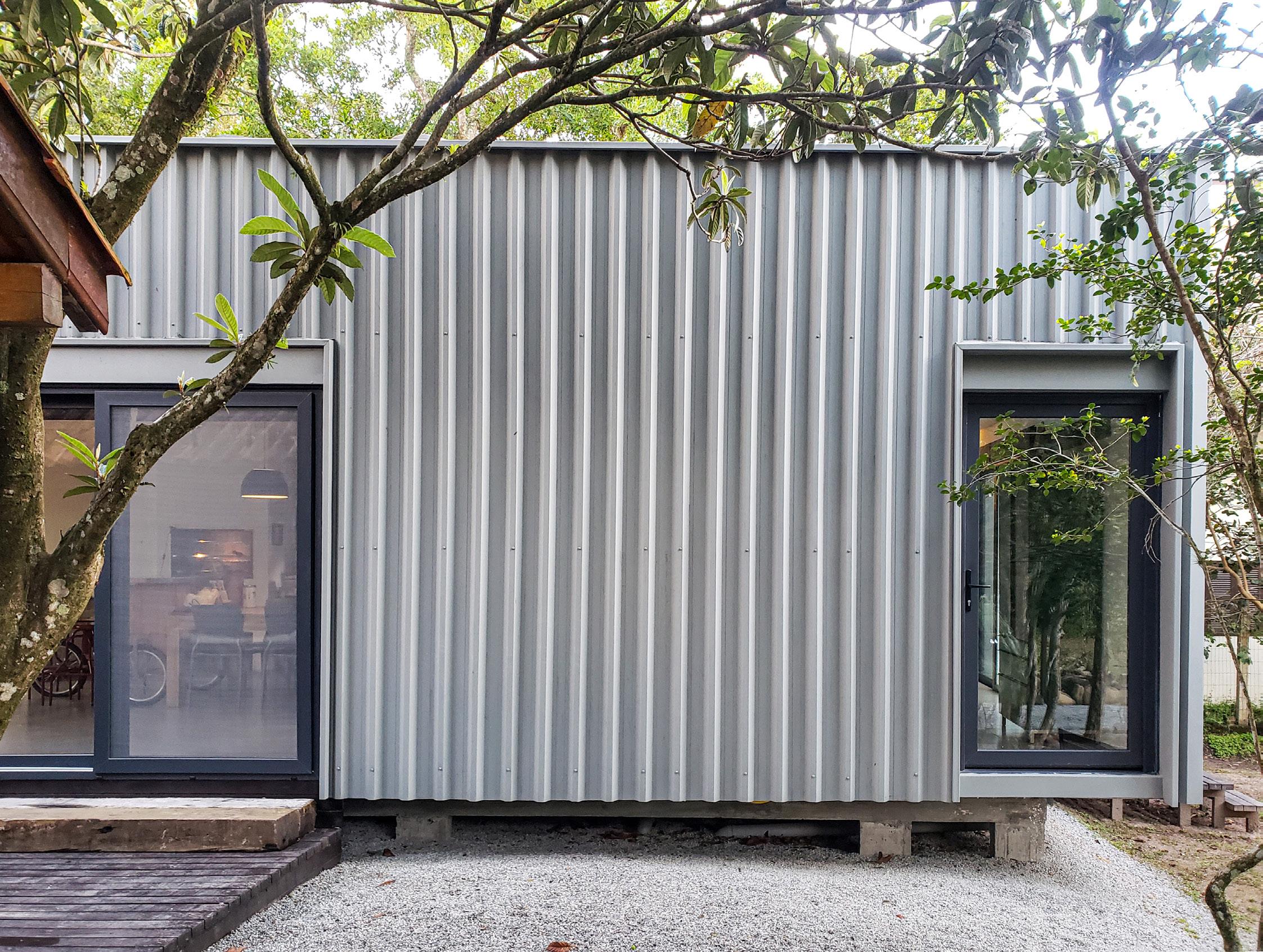

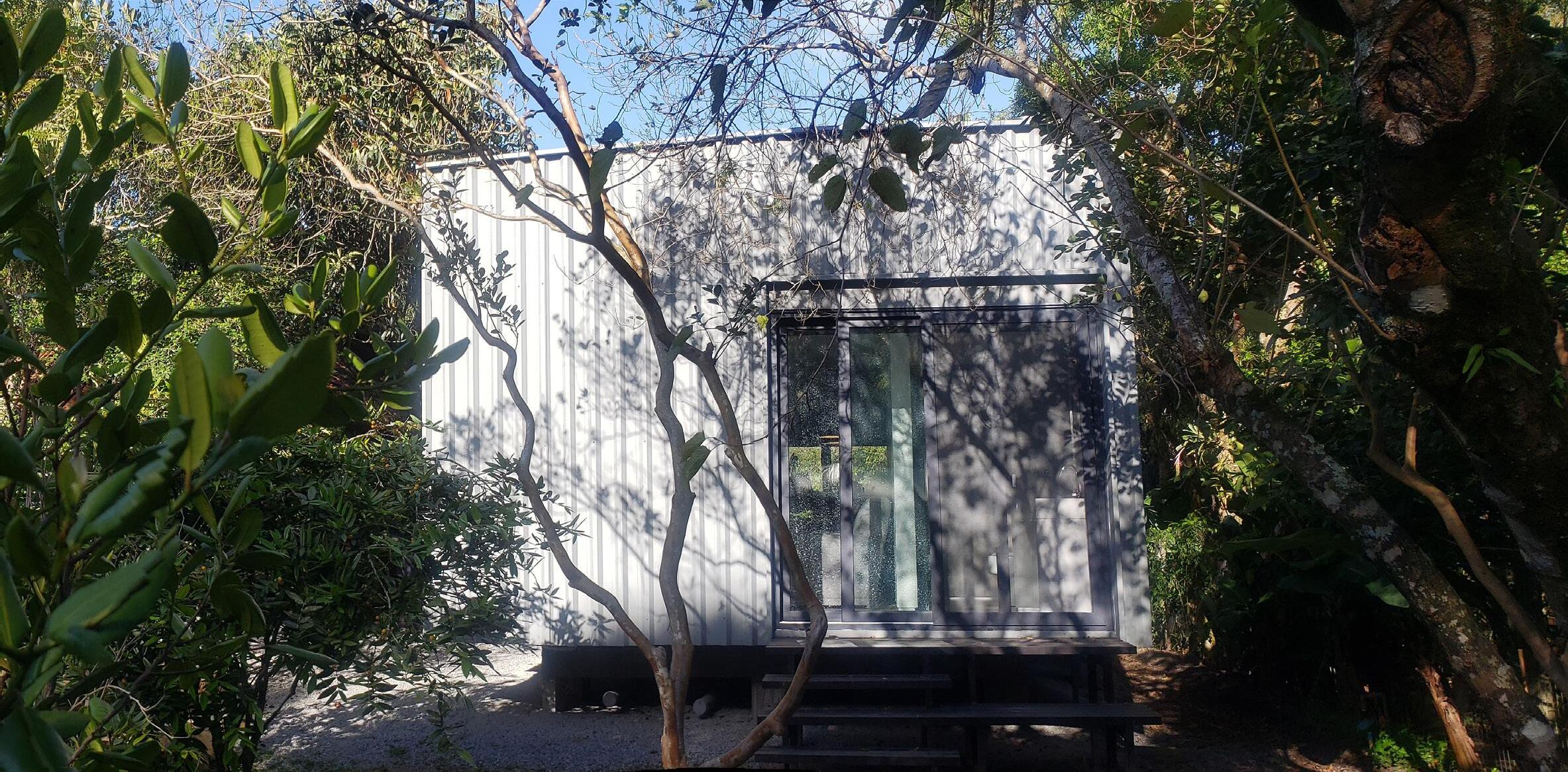

Construção anexa à pousada Casas

Herbário, localizada na praia da Guarda do Embaú, em Santa Catarina. O programa da nova edificação organiza-se com uma ampla cozinha e área de estar. O projeto foi desenvolvido desde a sua concepção ao projeto executivo.

20
21
22 004
HRB_ANEXO
23
24 004 HRB_ANEXO
25 JMA-03 JMA-02 JMA-01 JCA-01 PCA-01 PCA-02 PCA-03 VARANDA A = 15.00m² ANEXO_COZINHA A = 57.04m² LAVABO A = 2.84m² 1|2
VISTA SUPERIOR
1|60 n
CASAS HERBÁRIO ESCALA INDICADA HRB-I_ARQ-PE-003 | PLANTA DE LOCALIZAÇÃO PRAIA DA GUARDA_SC
escala
DEZEMBRO 2021 | 09
26
1 2 3 4 5 + # 20 40 70 40 60 90 110 260 220 50 40 35 260 220 1 2 3 4 5 + # especificações
004 HRB_ANEXO
corte longitudinal _ lavabo escala_1|50 corte longitudinal * escala_1|50

projeto de arquitetura corte longitudinal | corte tranversal_balcão executivo_revisão

27 7 6 0.00 0.365 0.00 0.365 7 6 0.00 D B A C 50 110 0.365 título projeto etapa proprietário projeto escala data equipe folha | prancha medidas no sistema internacional; confirmá-las no local; todos os direitos reservados. FERNANDA PEREIRA DA SILVA CAU A27.967-6
indicada 12/08/2021 acad t. dufau | acad v. fossati 06|10 MARCOS JACQUES FONSECA CPF 471.789.220-87
120CM
MALHA 120CM x
escala_1|50
corte transversal_balcão

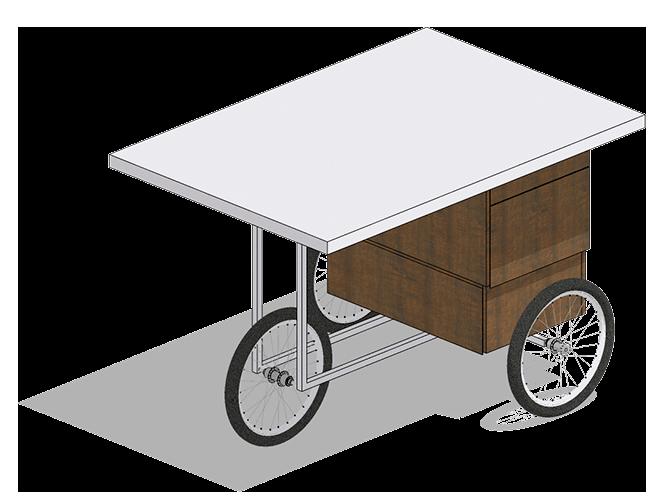

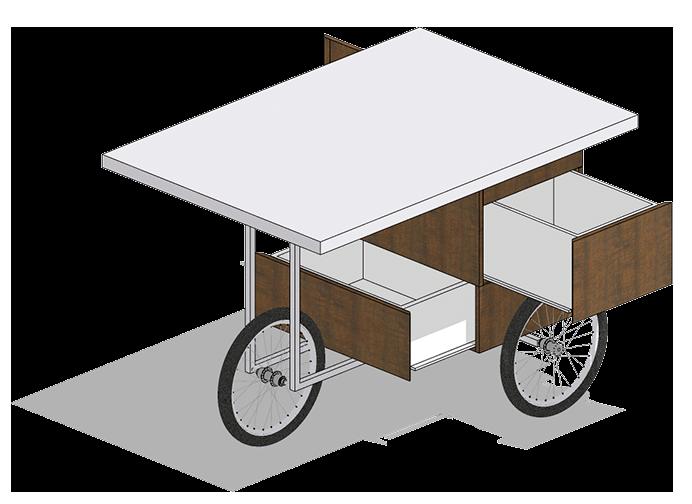

004 HRB_ANEXO carrinho_conjunto central

28 1|2 CASAS HERBÁRIO ESCALA INDICADA HRB-I_ARQ-PE-003 | MOBILIÁRIO MARCENARIA NOVEMBRO 2021 | 29 PRAIA DA GUARDA_SC
MOB_RODAS| VISTA FRONTAL (GAVETAS) MOB_RODAS| VISTA SUPERIOR INTERNA MOB_RODAS| VISTA LATERAL MOB_RODAS| VISTA LATERAL

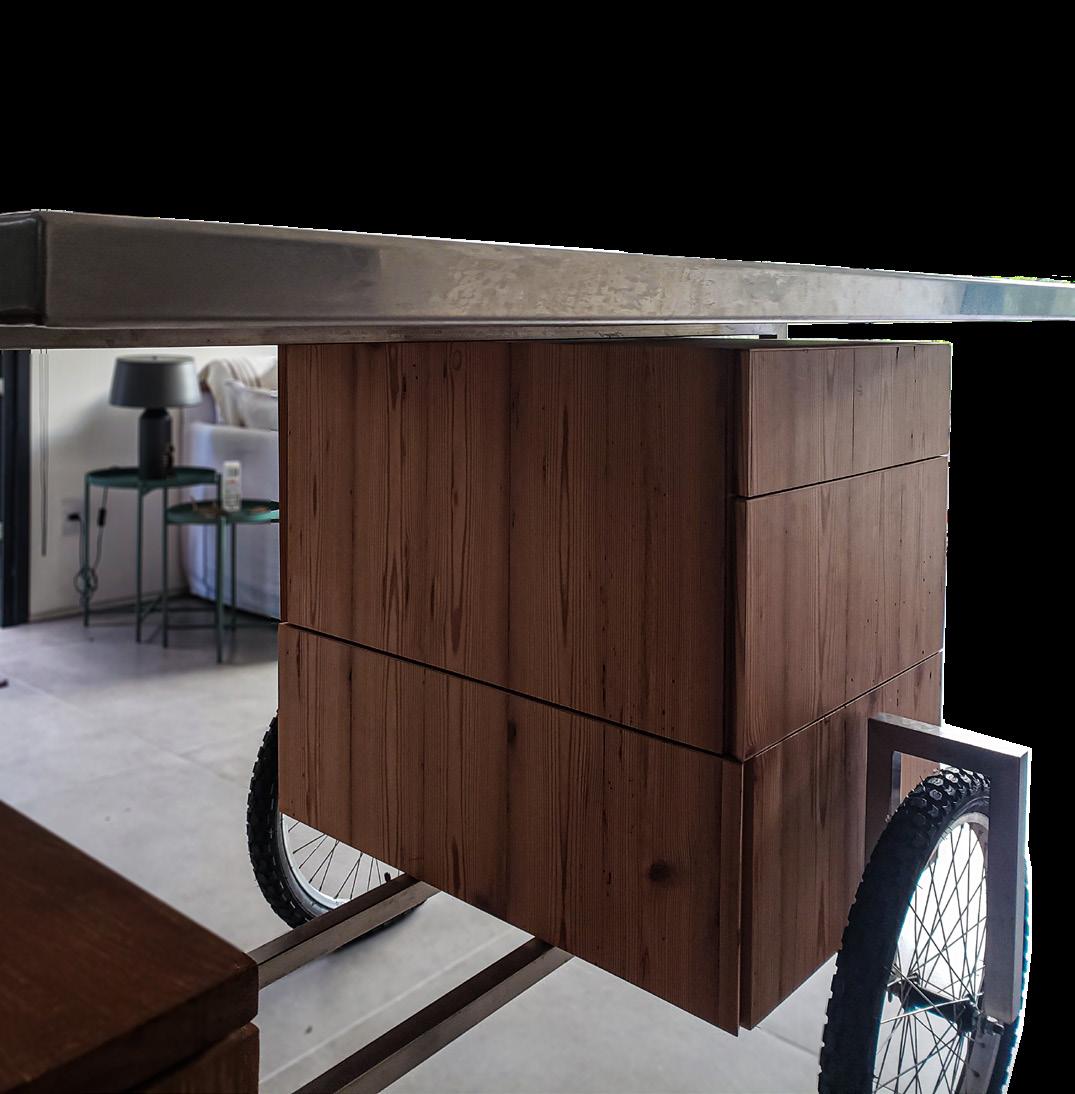

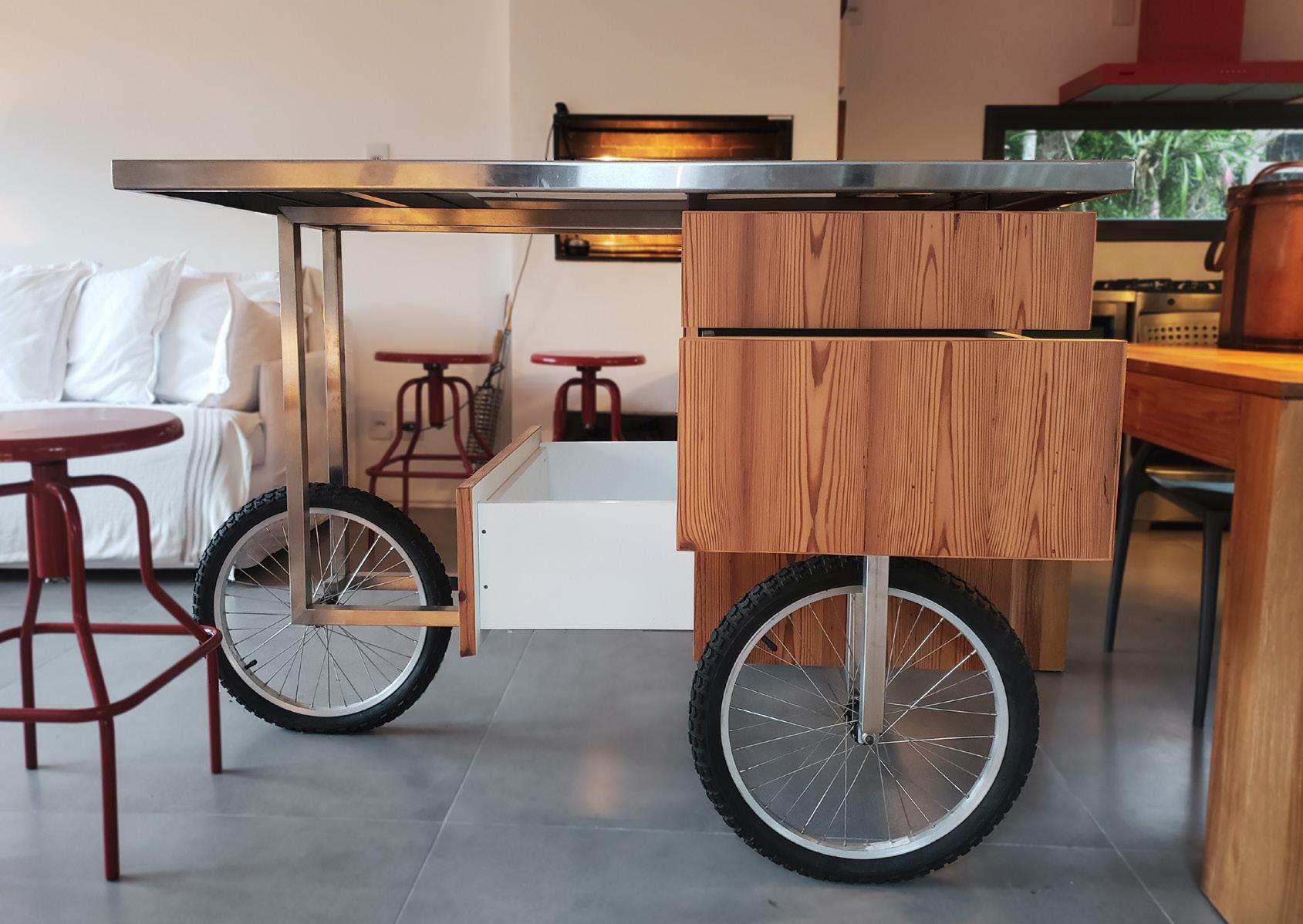

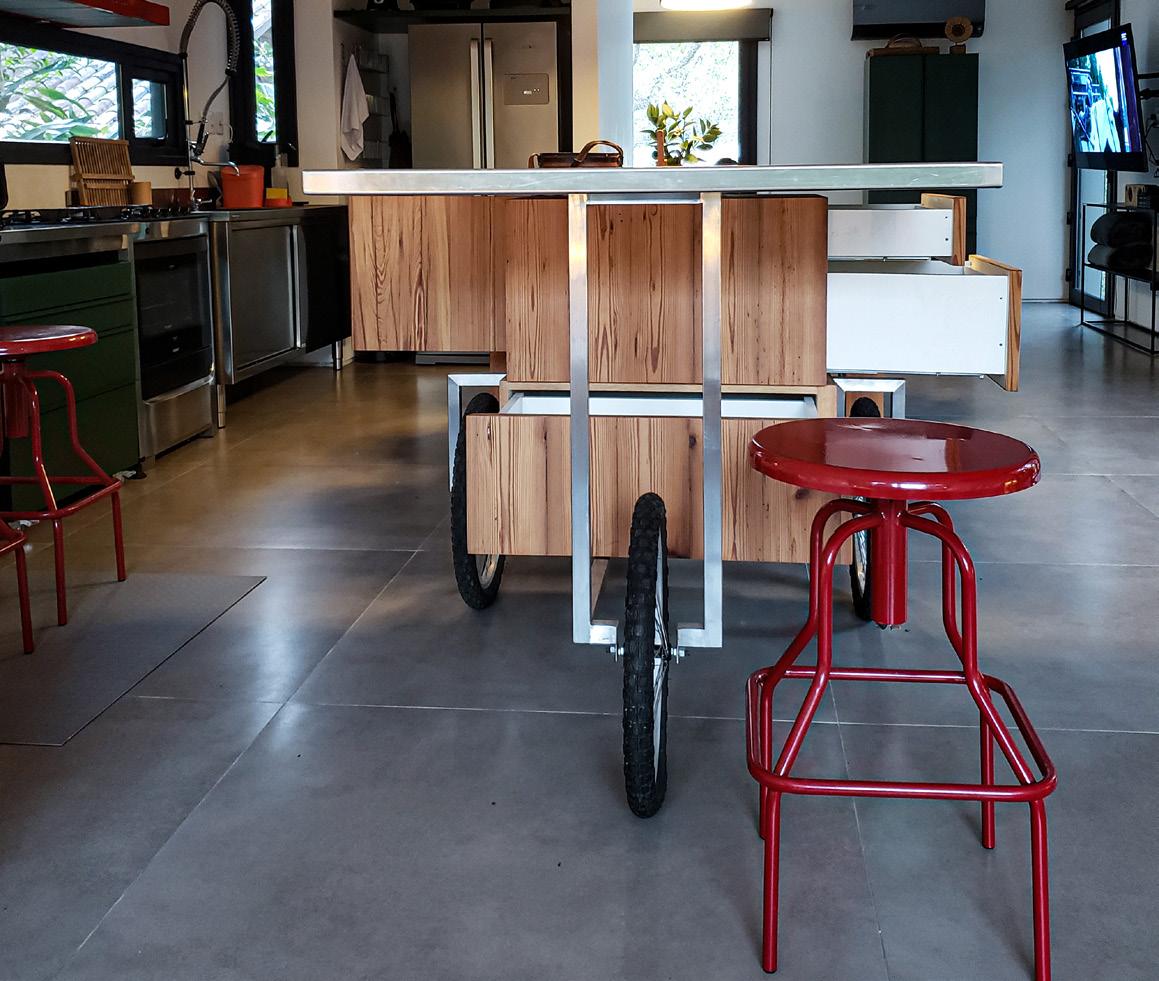

carrinho para conjunto central do anexo/ desenhos técnicos+fotos do móvel construído.

29

005 LFS_OTROPORTO

OTROPORTO

pelotas/rs

2020

ficha técnica

arquitetura de interiores equipe estúdio fernanda pereira

projeto 2020/ obra 2021

área construída 35m²

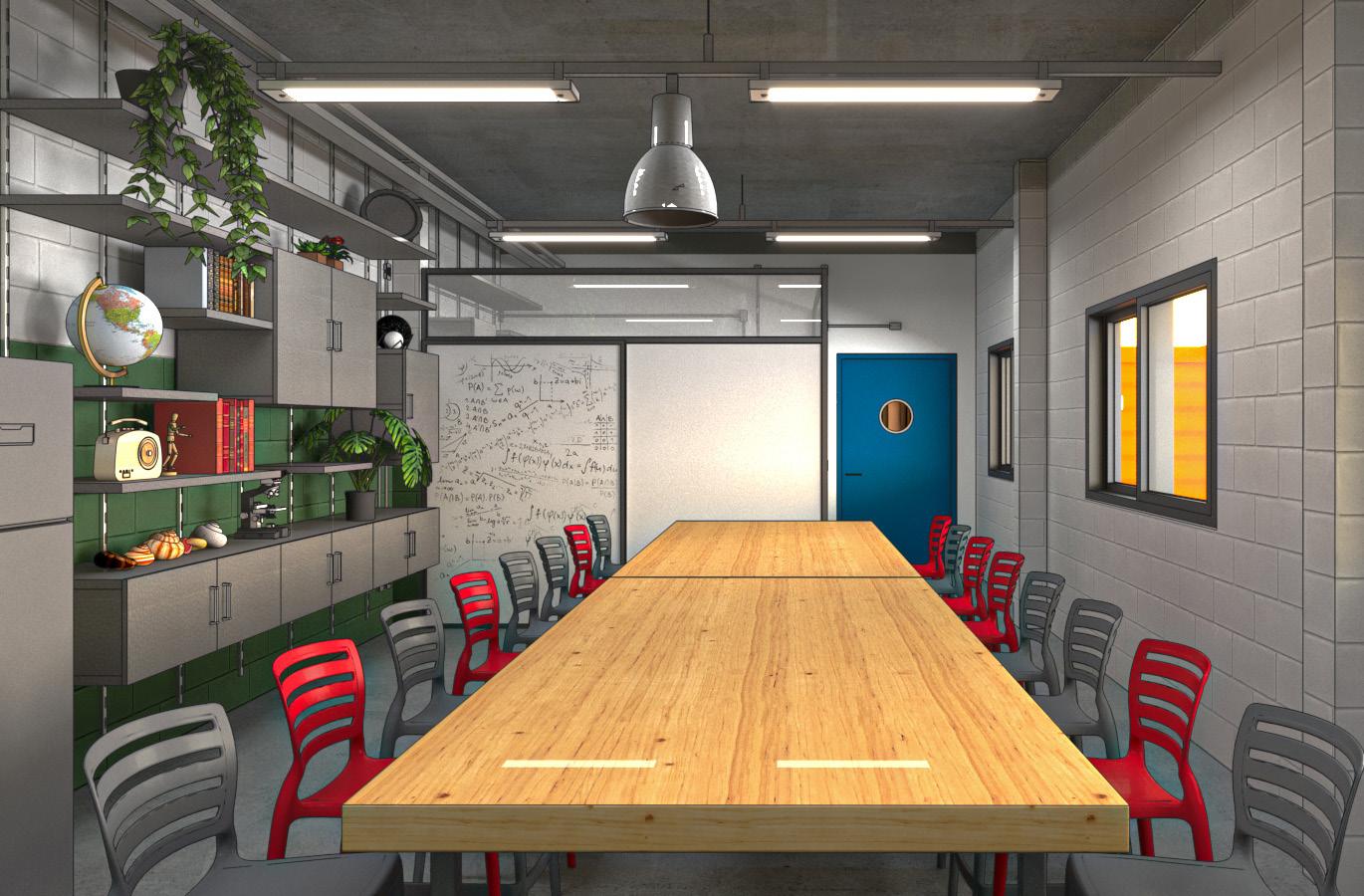

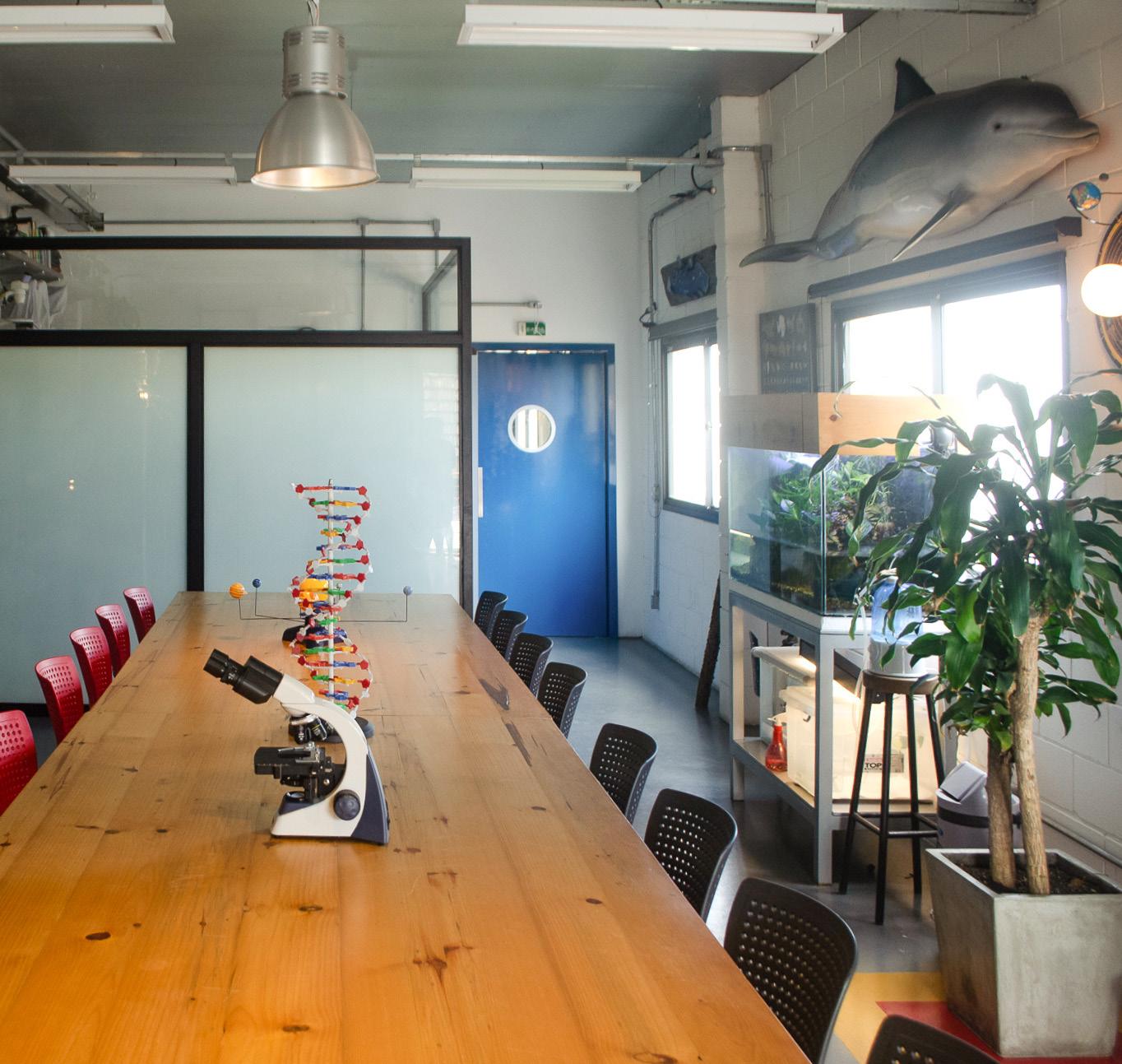

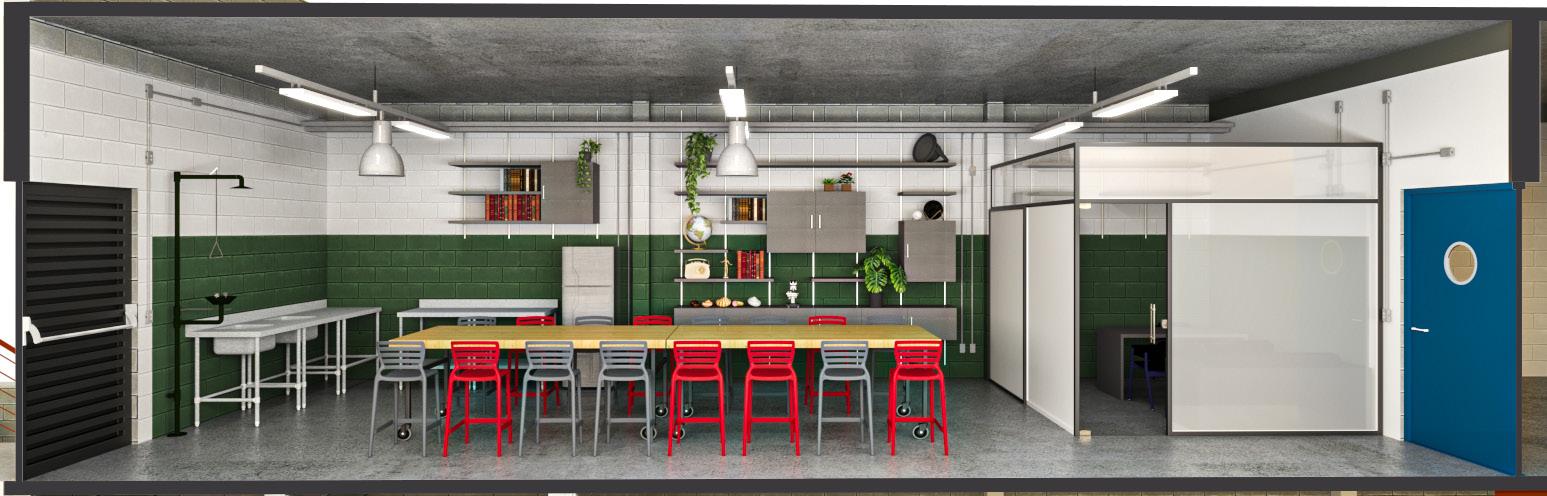

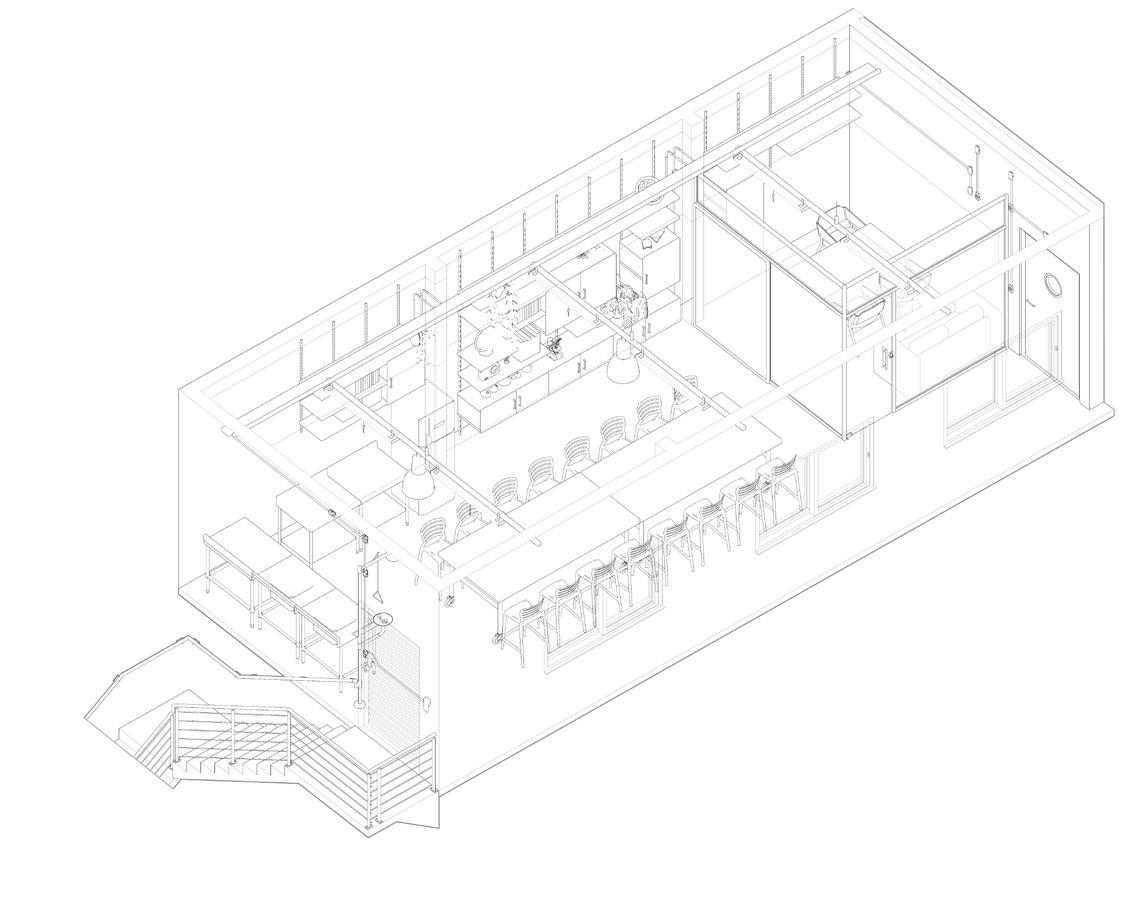

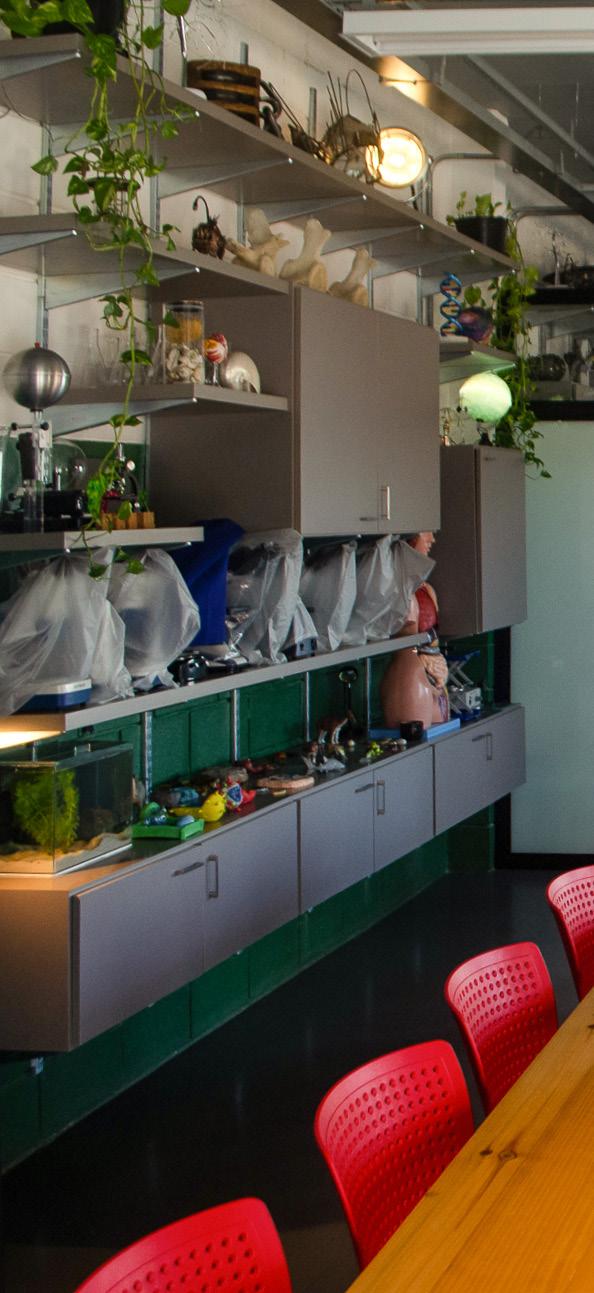

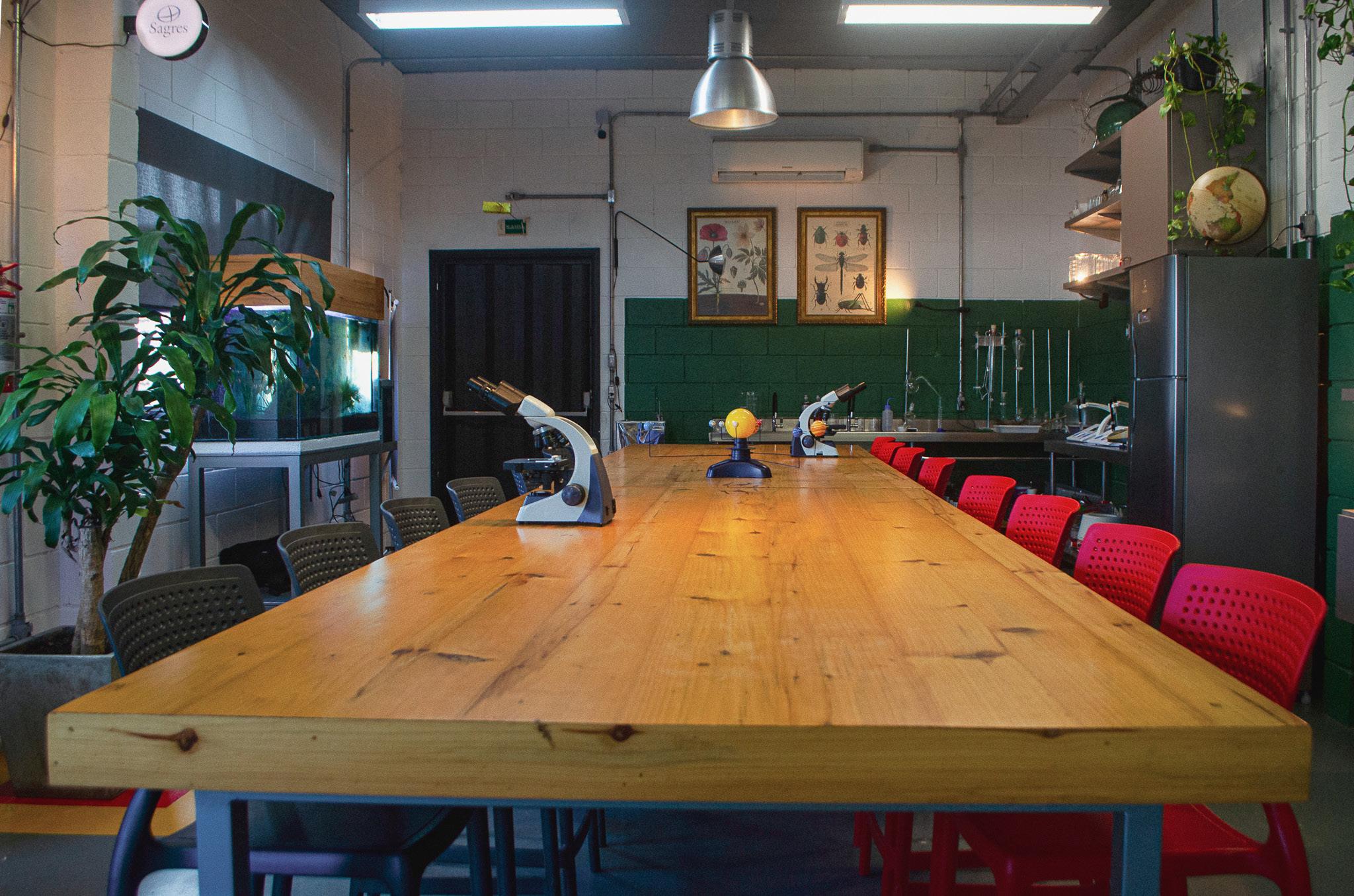

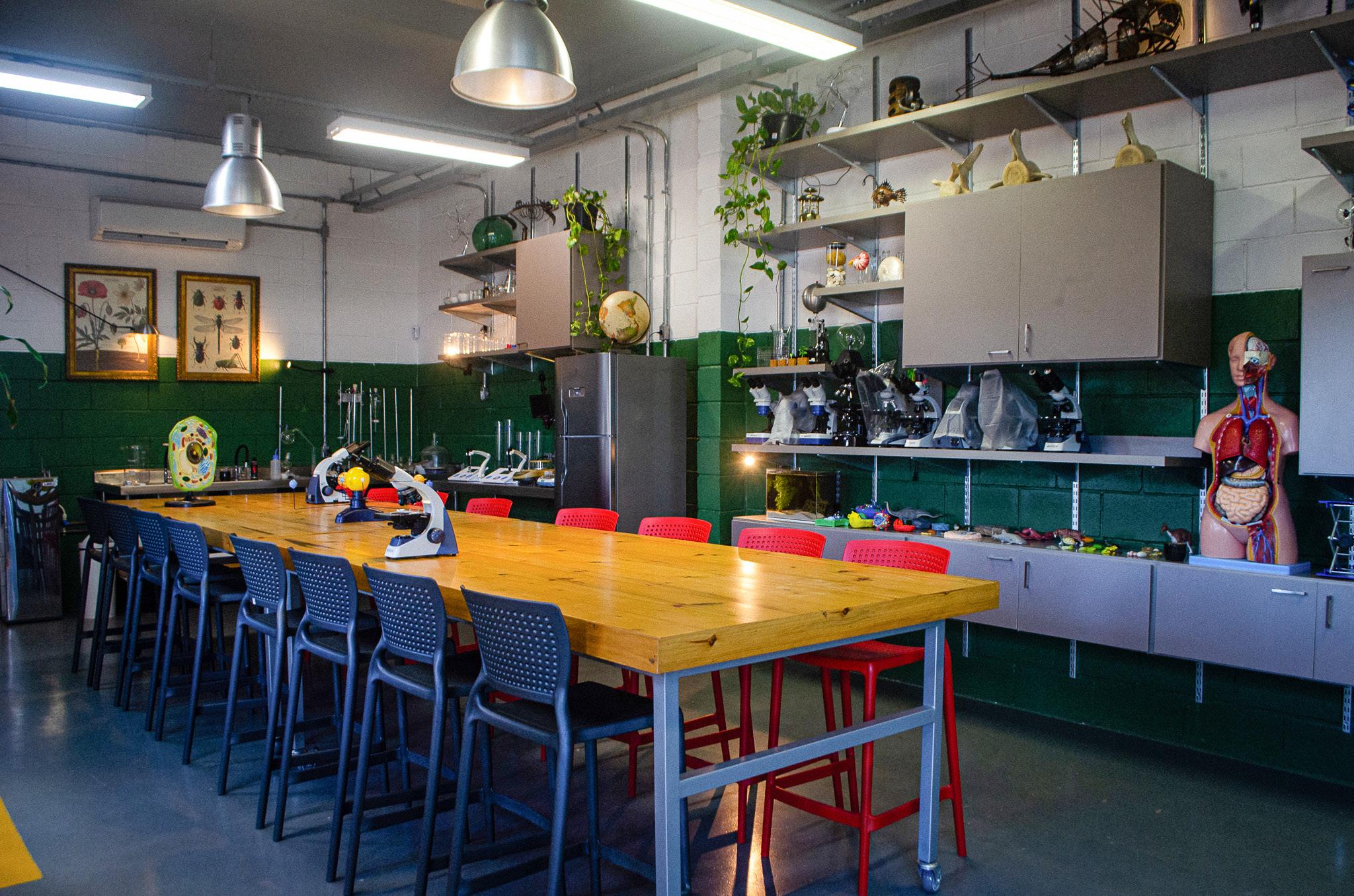

LABORATÓRIO FABER SAPIENS/ laboratório-atelier científico do projeto OTROPORTO (@otroporto), onde se realizam aulas e oficinas de ciências

30
31

005 LFS_OTROPORTO

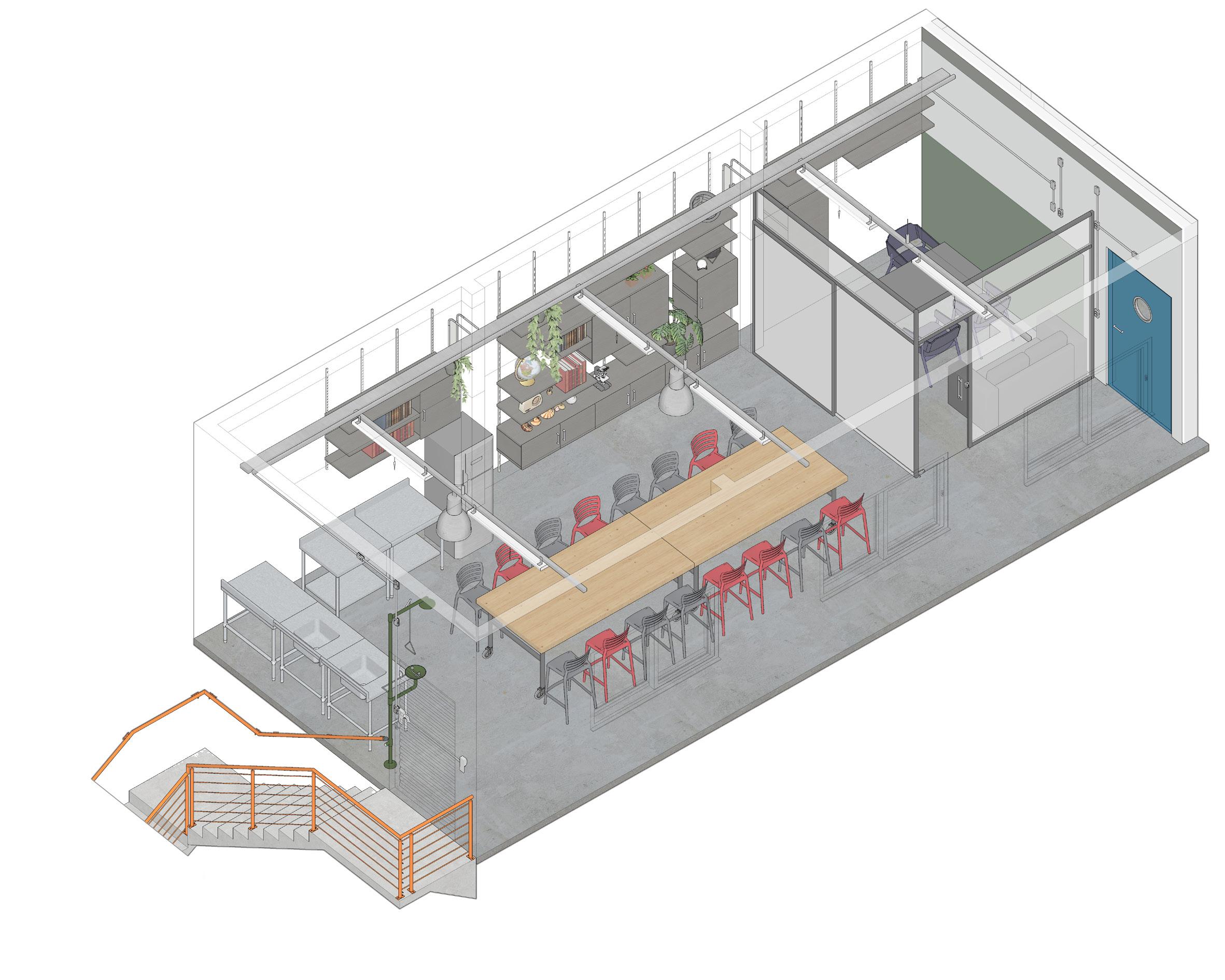

legenda

1. conjunto central;

2. estante cremalheira;

3. sala do professor;

4. “área molhada”.

32
2 3 1 4
33
OTROPORTO
ESCALA INDICADA MAIO 2021 | 10 OTRP_ARQ-EXE | LABORATÓRIO + LUZ BAIXA _ LABORATÓRIO + LUZ OTROPORTO OTRP_ARQ-EXE | LABORATÓRIO + LUZ
ESCALA INDICADA 2 1 5 3 1 4
PLANTA BAIXA _ LABORATÓRIO + LUZ escala 1|50

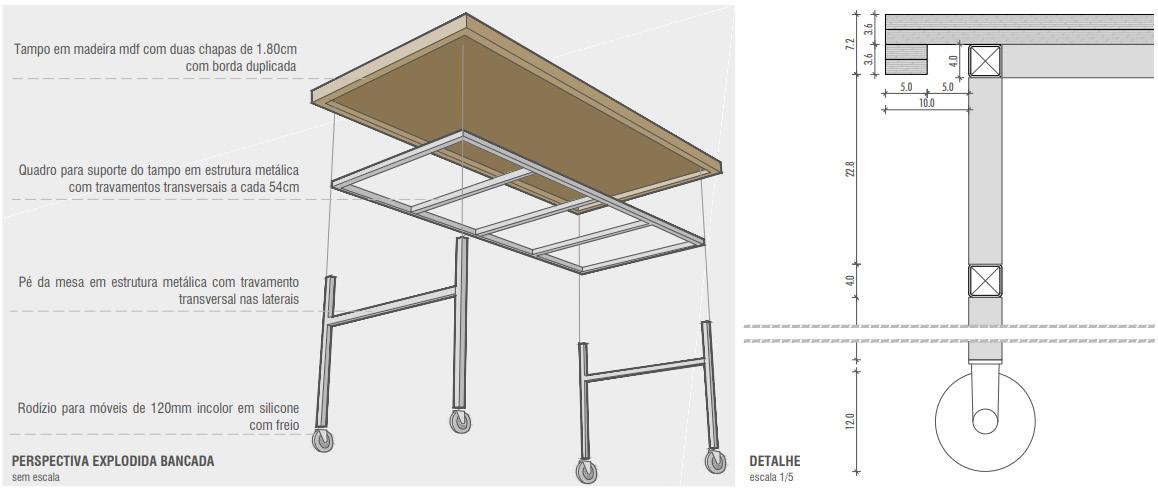

1. conjunto central

34 12 54 54 54 54 12 10.0 220 10 240 90 7.2 82.8 12.0 42.6 4 22.4 4 3.6 12 54 54 54 54 12 10 220 10 240 10 100 120 60 30 10 VISTA LATERAL escala 1/30 01 VISTA FRONTAL escala 1/30 CORTE TRANSVERSAL escala 1/30 CORTE LONGITUDINAL escala 1/30 PLANTA BAIXA BANCADA escala 1/30 LAYOUT LABORATÓRIO escala 1/150 ver detalhe na prancha 02. 005 LFS_OTROPORTO 12 54 54 54 54 12 10.0 220 10 240 90 7.2 82.8 12.0 42.6 4 22.4 4 3.6 12 54 54 54 54 12 10 220 10 240 480 10 100 120 60 30 10 VISTA LATERAL escala 1/30 OTROPORTO ESCALA INDICADA FEVEREIRO 2020 | 07 OTR LAB FABER_SAPIENS BANCADA 01 VISTA FRONTAL escala 1/30 CORTE TRANSVERSAL escala 1/30 CORTE LONGITUDINAL escala 1/30 PLANTA BAIXA BANCADA escala 1/30 LAYOUT LABORATÓRIO escala 1/150 ver detalhe na prancha 02.
35 12 54 54 54 54 12 10.0 220 10 240 7.2 22.4 4 3.6 12 54 54 54 54 12 10 220 10 240 480 10 100 120 30 10 01 PLANTA BAIXA BANCADA escala 1/30 LAYOUT LABORATÓRIO
1/150
escala

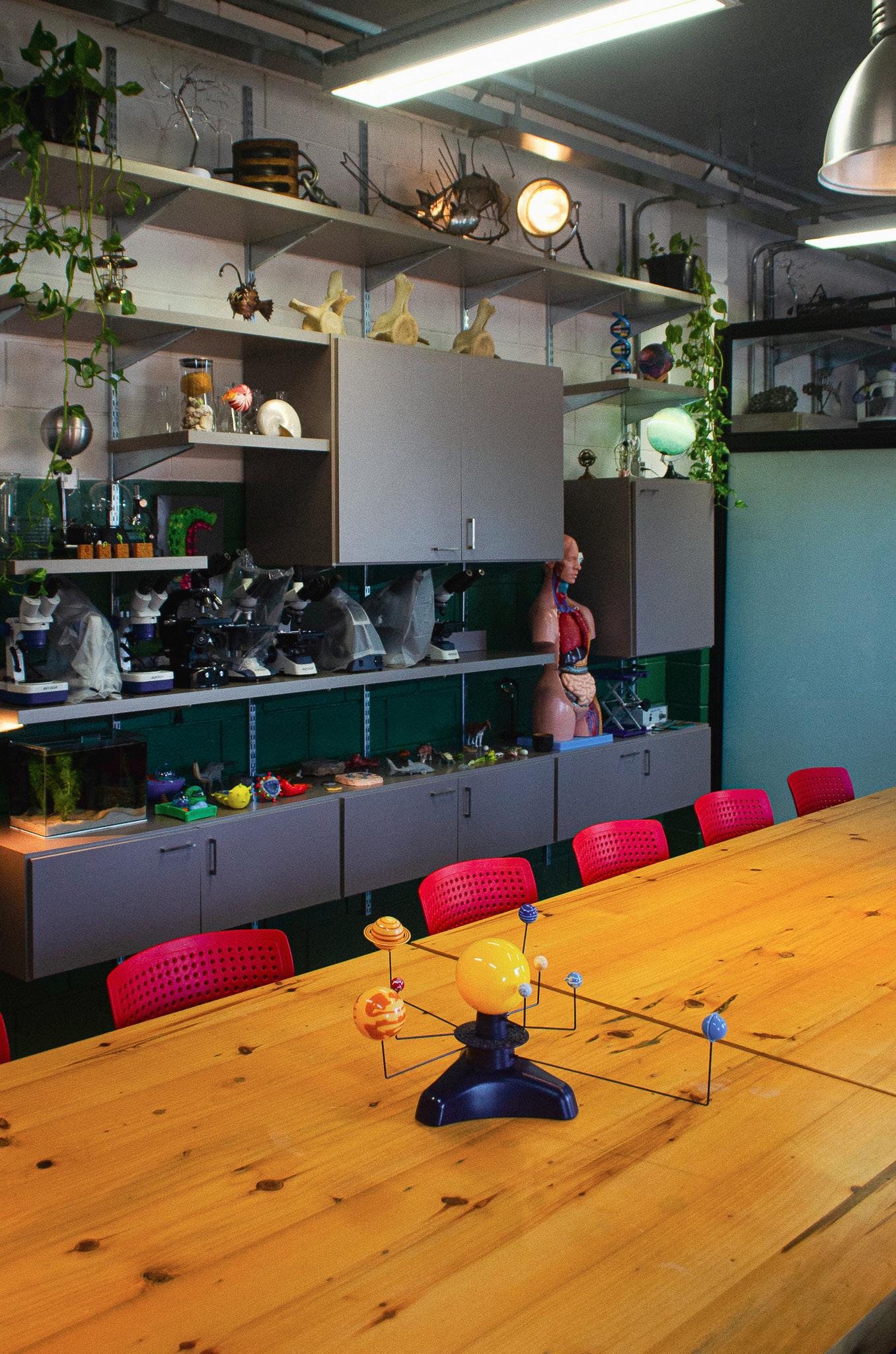

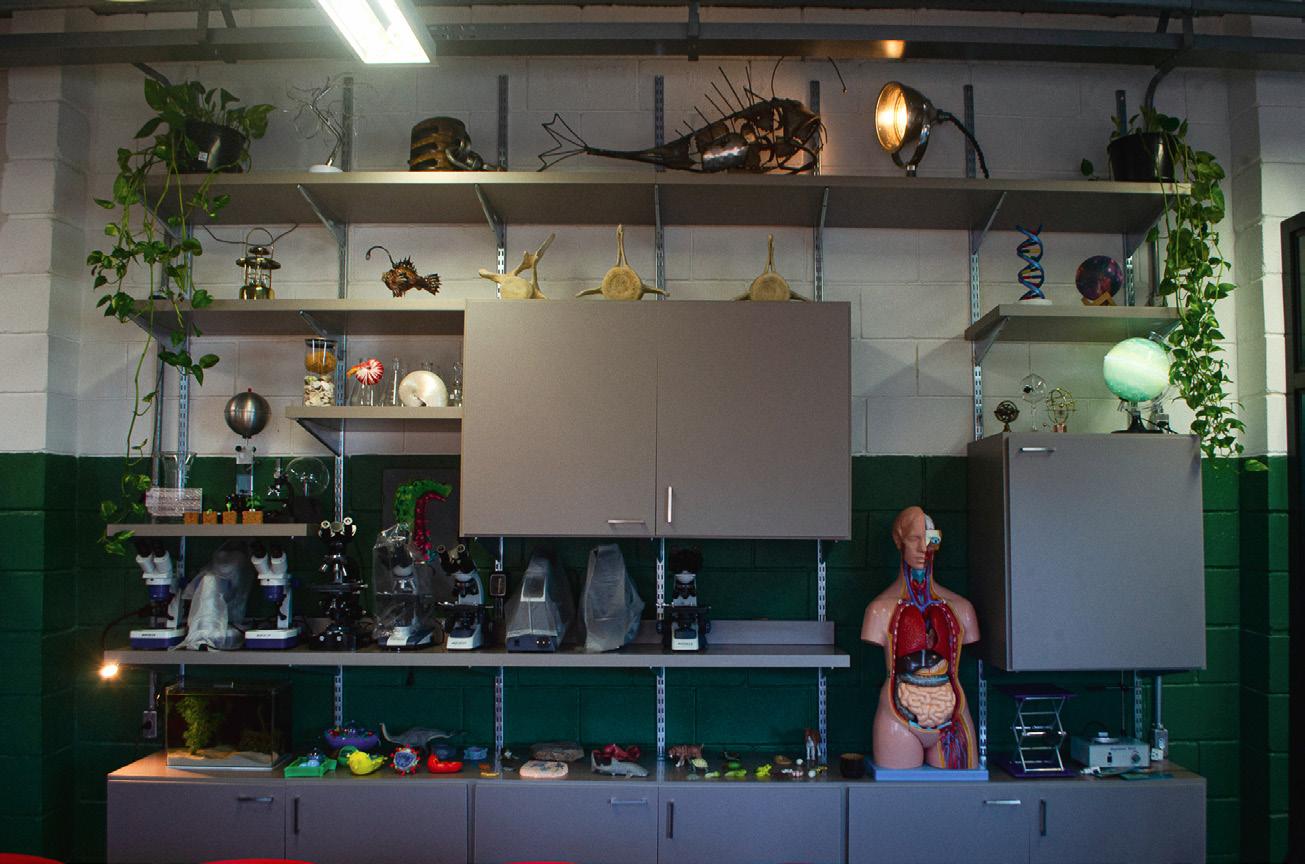

005 LFS_OTROPORTO 2. estante cremalheira

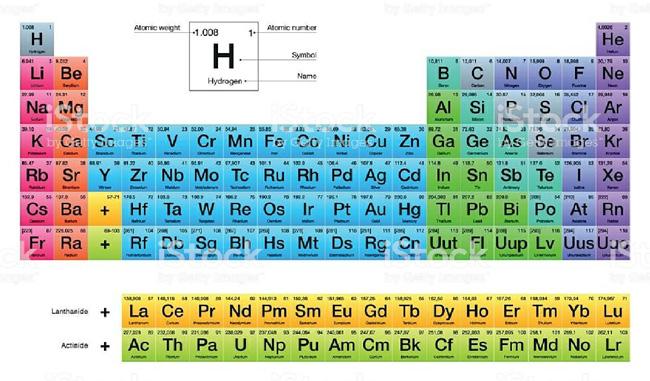

ESQUEMA 01: Estudo da composição formal da tabela periódica a partir da divisão dos grupos de elementos;

ESTUDO DE COMPOSIÇÃO FORMAL 01 sem escala

PLANTA escala 1|75

ESQUEMA 02: Extração das formas observadas no esquema 01;

ESTUDO DE COMPOSIÇÃO FORMAL 2 sem escala

ESQUEMA 03: Aplicação das formas extraídas em possibilidades de cheios e vazios da estante.

ESTUDO DE COMPOSIÇÃO FORMAL 3 escala 1|75

OTROPORTO OTR LAB FABER_SAPIENS

VISTA FRONTAL escala 1|75

36
FRONTAL 1|50
37

005 LFS_OTROPORTO composição de materiais

38
2021 | 29
OTROPORTO JANEIRO OTR_LAB FABER SAPIENS PALETA_CORES LAB VISTA FRONTAL escala 1|50 VISTA LATERAL_OESTE escala 1|50 VISTA escala OTROPORTO OTR_LAB FABER SAPIENS PALETA_CORES LAB VISTA FRONTAL escala 1|50 VISTA LATERAL_OESTE escala 1|50 PALETA_CORES LAB VISTA FRONTAL escala 1|50
LATERAL_OESTE
1|50
VISTA
escala
39

vinicius.fossati@gmail.com

capa e contracapa: ilustração digital à mão livre
