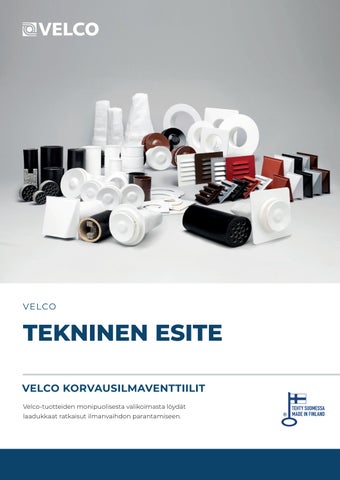

VELCO
TEKNINEN ESITE

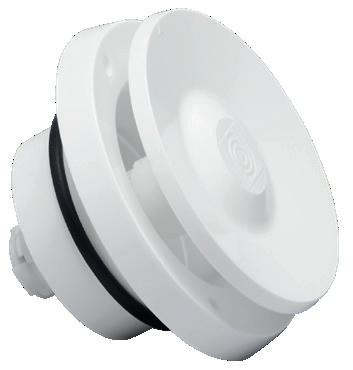

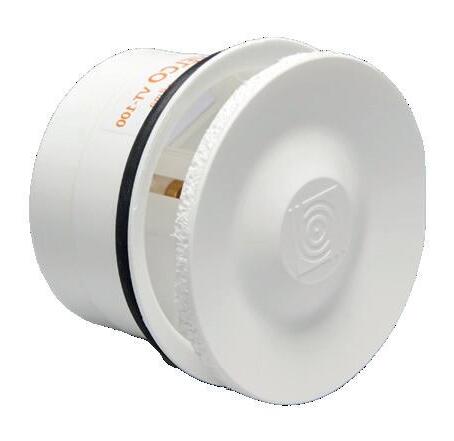

VELCO KORVAUSILMAVENTTIILIT
Velco-tuotteiden monipuolisesta valikoimasta löydät laadukkaat ratkaisut ilmanvaihdon parantamiseen.

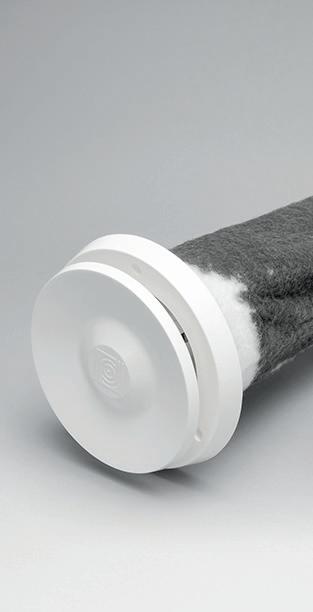

Korvausilmaratkaisu, jossa yhdistyvät toimintavarma termostaatti, huippuluokan suodatus ja tehokas äänenvaimennus.
01. 02.
Säätyy automaattisesti ulkolämpötilan mukaan
Velco-korvausilmaventtiileillä ilmanvaihtoa voidaan parantaa helposti ja energiatehokkaasti. Venttiilin toimintaa ohjaa omavarainen vahatermostaatti, joka säätää sisään tulevan ilman määrää mukauttamalla venttiilin avausta ulkolämpötilan muutosten mukaan. Automaattisesti säätyvä Velco-korvausilmaventtiili torjuu käyttäjävirheistä johtuvia ilmanvaihdon toimintahäiriöitä ja on loppukäyttäjälle huoleton.
Markkinoiden parasta suodatustehoa
Velco-suodatin suodattaa 100 % siitepölyn ja torjuu tehokkaasti terveydelle erittäin haitallisten pienhiukkasten pääsyä sisäilmaan.
Suodattimen ylivoimainen teho perustuu patentoidun 3M Filtrete™-suodatinmateriaalin sähköiseen varaukseen, joka vetää epäpuhtaudet magneetin tavoin puoleensa.
TEKNINEN ESITE
Tekninen tuki ja myynti
Puh. 09 477 8940 velco@velco.fi
SISÄLLYSLUETTELO
Tehokkaat äänenvaimennusratkaisut
Korvausilmaventtiileiden kanssa asennettavilla äänenvaimennusratkaisuilla voidaan vähentää tehokkaasti esimerkiksi sisään kantautuvaa tieliikenne- ja lentomelua. Äänenvaimentimet ovat valmistettu sisäilmalle turvallisista materiaaleista ja testattu painehäviöltään sekä akustisilta ominaisuuksiltaan.

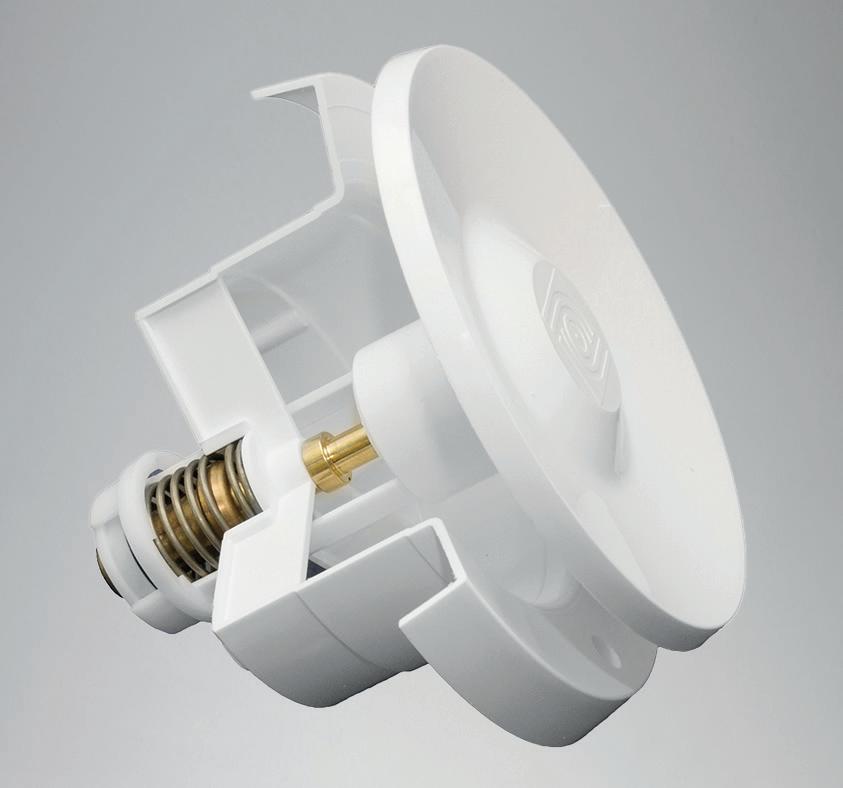

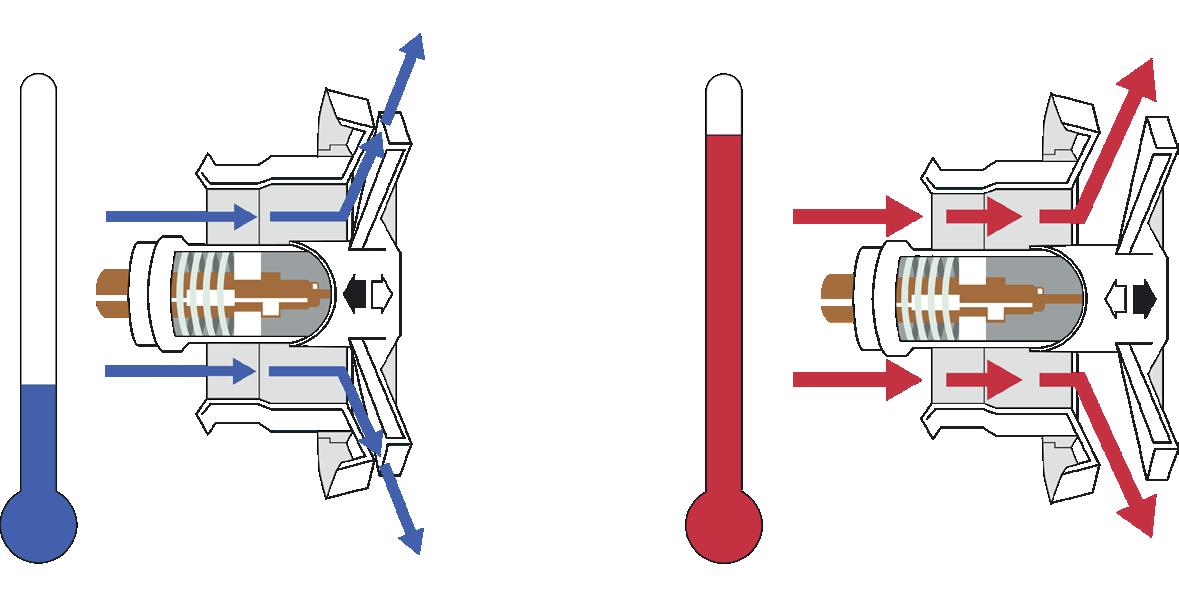

Termostaatin toimintamekanismi
Velco-korvausilmaventtiilissä on täysin omavarainen termostaatti, joka säätää venttiililautasen avausta ulkolämpötilan mukaan. Lämpölaajenemisella toimiva termostaatti säätää venttiilin avausta portaattomasti -5°C ja +10°C välillä. Tätä kylmemmällä ilmalla jo muutaman millin minimiavaus takaa riittävän ja vedottoman ilmanvaihdon. Minimiavausta on mahdollista säätää asennuskohteen mukaan. Tarvittaessa venttiili on mahdollista sulkea manuaalisesti.
Käyttökohteet ja asennus
Velco-korvausilmaventtiileitä voidaan käyttää korvausilmaratkaisuna kaikissa kiinteistöissä, joissa on painovoimainen tai koneellinen poistoilmanvaihto. Sopii käytettäväksi niin omakoti-, kerros- kuin rivitaloissa. Velco-korvausilmaventtiilin voi asentaa vanhan venttiilin tilalle tai kokonaan uudeksi korvausilman reitiksi seinään tai ikkunan tuuletusluukkuun.
Asuinviihtyvuuden varmistamiseksi VT-160 korvausilmaventtiiliä ei suositella käytettäväksi asuintiloissa. Yksittäisen ison venttiilin sijaan suosittelemme käyttämään useampaa pienempää venttiiliä ja sijoittamaan ne hieman sivuun oleskelualueelta.
Venttiilien mitat
Asennusreijän suositeltu halkaisija
Venttiilien värit

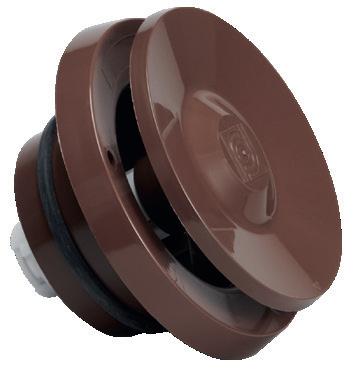

VT-80 Valkoinen, ruskea

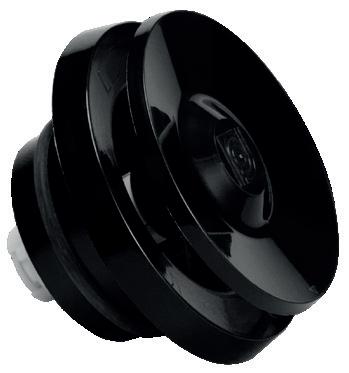

VT-100 Valkoinen, ruskea, musta
VT-125 Valkoinen
VT-160 Valkoinen
Pienennetty venttiili
Värivalikoima koskee termostaattiventtiileitä, pienennettyjä venttiileitä ja manuaaliventtiileitä.
• Pienennetty malli mahdollistaa asennuksen myös ahtaisiin paikkoihin.
• Velco VT-80 pienennettynä venttiilirungon halkaisija 95 mm.
• Velco VT-100 pienennettynä venttiilirungon halkaisija 110 mm.
Manuaaliventtiilit
Velco-venttiilit saatavana myös ilman termostaattia. Manuaaliventtiilin asennussyvyys (D) 45-50 mm.
Venttiilien ilmamäärät l/s
Ilman suodatinta / suodattimella
K-kerrointaulukko
Ilmamäärä (l/s) = k * dp(Pa)^n / suodattimella
Akustiset ominaisuudet
Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi.
D,n,e,w Ulkoilmaventtiilin yksikköeristysluku, dB
D,n,e,w + C Spektrisovitustermi, yleinen melu (puhe, liikenne), dB
D,n,e,w + Ctr Spektrisovitustermi, matalataajuinen melu (lentokone, juna), dB
LV = Lamellivaimennin
ÄV = Äänenvaimenninputki
RE = Äänenvaimenninkiekko
Materiaaliluettelo
Korvausilmaventtiili
Venttiilirunko ja lautanen Asetaali, polystyreeni
Kondenssisuoja Styroksi
Tiivisterengas EPDM-kumi
Termostaatti Messinki
Termostaatin sisältö Öljypohjainen vaha
Jousen korkki Polyoksimetyleeni (POM)
Muut osat
Seinä- ja jatkoputket Polypropeeni (PP)
Asennuslevyt Polypropeeni PP / Polystyreeni (PS)
Peitelevyt Polypropeeni PP / Polystyreeni (PS)
Ulkoritilät ja tuulensuojat ABS-muovi
Suodatin Messinki
Äänenvaimentimet Polyesteri
Jousen korkki Polyesterivaahtomuovi

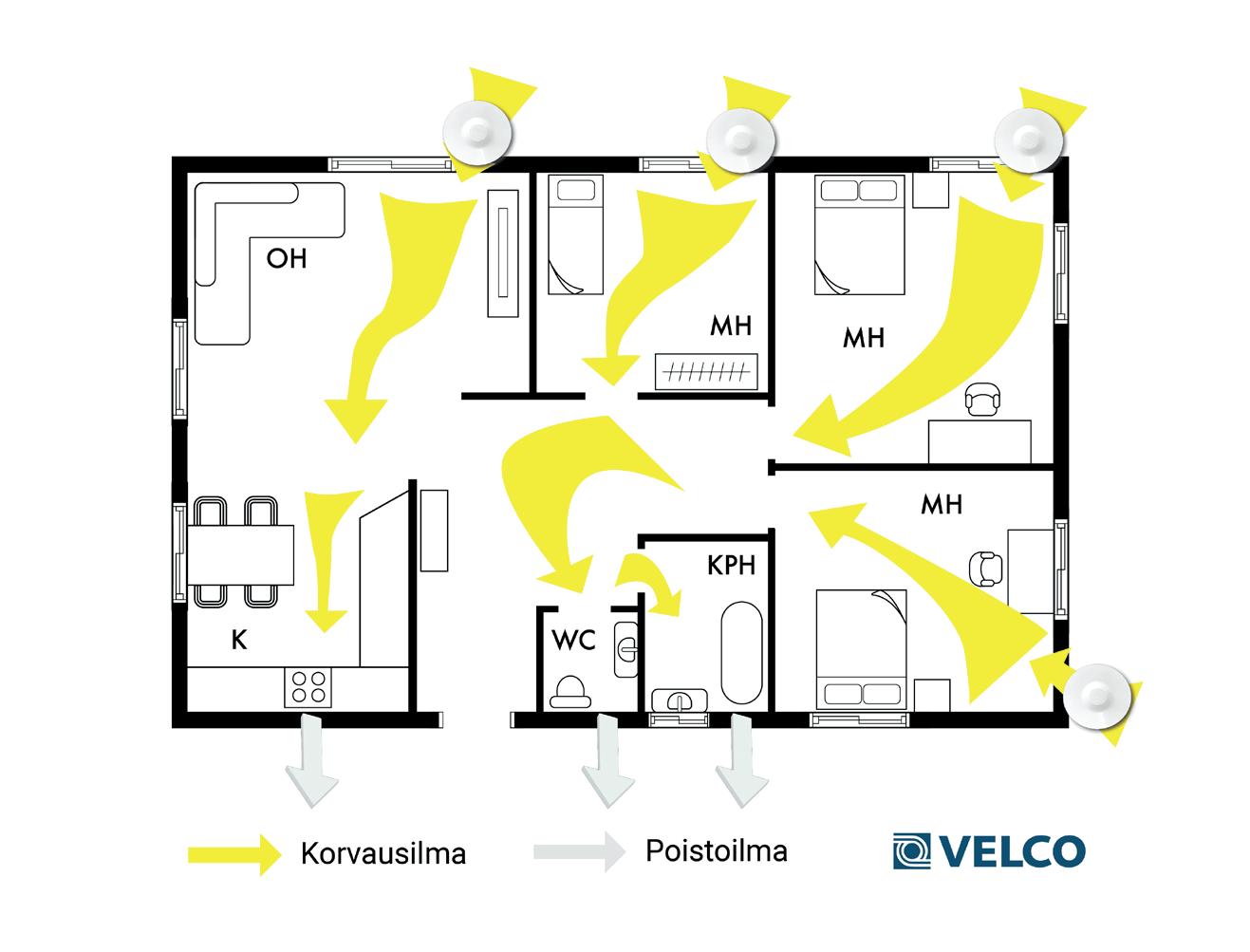

Korvausilmaventtiilien sijoittelu
Jotta ilmanvaihto toimisi, tulisi asunnon oleskelutiloista, kuten makuu- ja olohuoneista löytyä raitista ilmaa sisään tuovat korvausilmaventtiililit. Korvausilmaventtiilien kautta sisään tuleva ilma huuhtelee asuintilat virratessaan kohti keittiössä, WC- ja pesutiloissa sekä vaatehuoneissa sijaitsevia poistoilmaventtiileitä.
Riittävä määrä korvausilmaventtiileitä voidaan suhteuttaa asunnon pinta-alaan, yksi jokaista 20 m² kohti. On tärkeää, että asunnossa on pinta-alaan suhteutettuna riittävän monta korvausilmaventtiiliä, sillä liian vähäinen määrä aiheuttaa asuntoon vedon tunnetta.

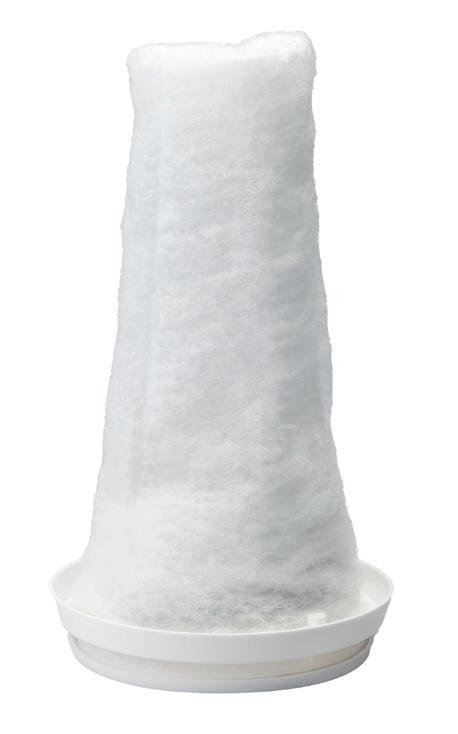

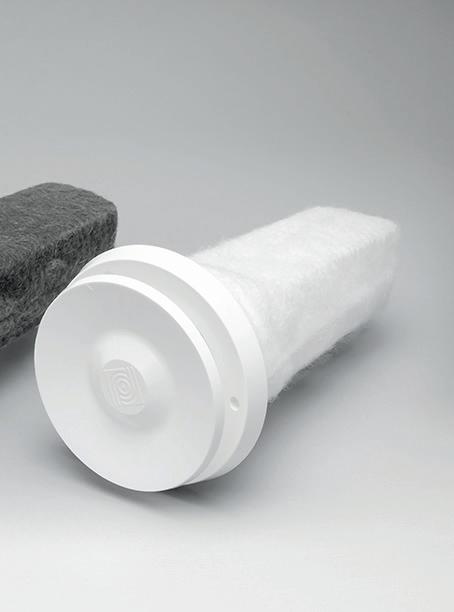

Velco VS-suodattimet
Velco venttiileihin
Velco-korvausilmaventtiileissä käytettävät VS-suodattimet suodattavat 100 prosenttisesti siitepölyn sekä torjuvat erittäin tehokkaasti vaarallisten pienhiukkasten pääsyä sisäilmaan. Suodattimet ovat valmistettu patentoidusta 3M Filtrete™-suodatinmateriaalista. Korkea suodatuskyky perustuu materiaalin kuituihin ladattuun sähköiseen varaukseen. Suodatin vaihdetaan tarpeen mukaan, eli kun sen väri on selvästi tummunut, noin kaksi kertaa vuodessa.
Vakiokokoisten suodattimien lisäksi valikoimasta löytyvät myös lyhennetyt suodatinmallit, joita voidaan käyttää kohteissa, joissa seinän paksuus ei ole

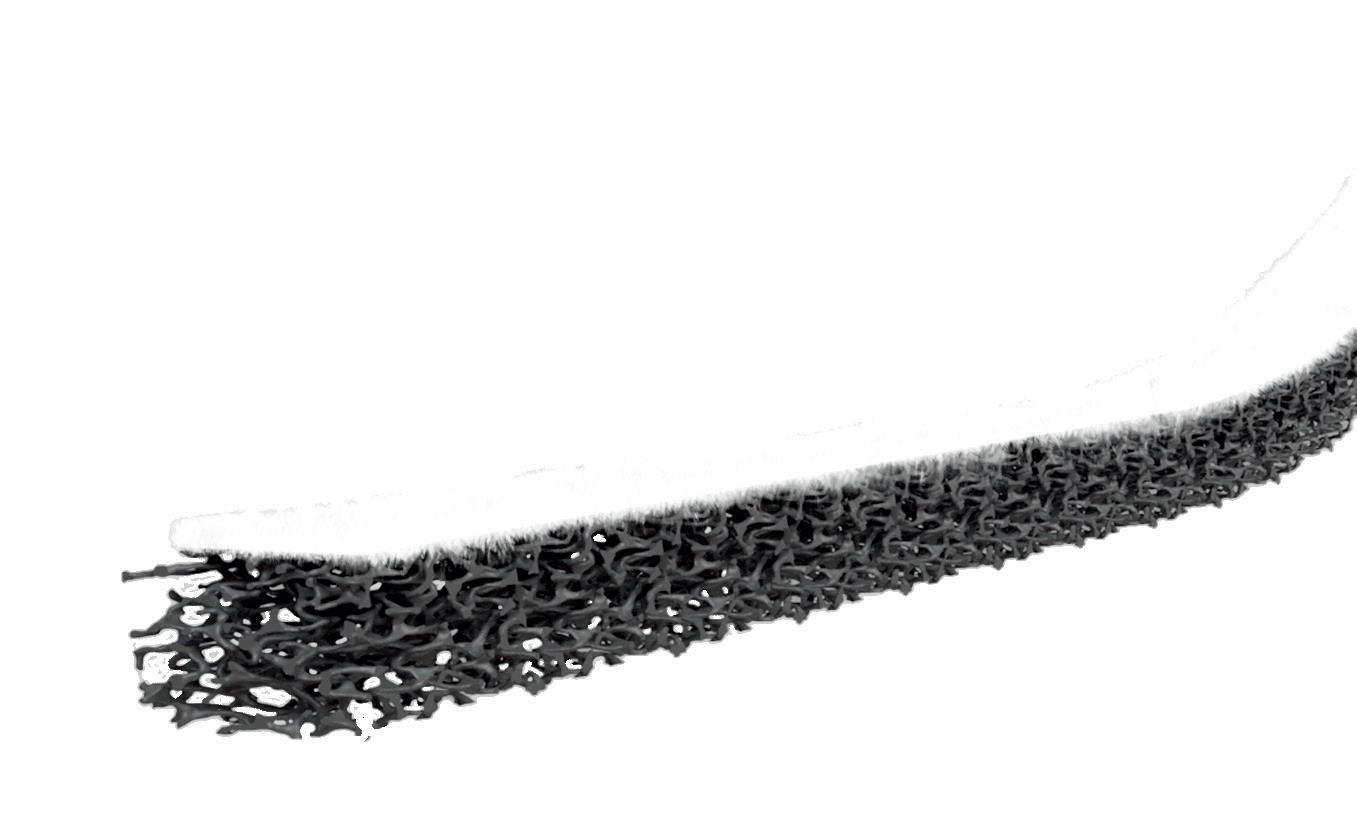

3M Filtrete™-suodatinmateriaalista ja karkeasuodattimesta valmistettu karmiventtiilisuodatin.
1300 mm x 550 mm

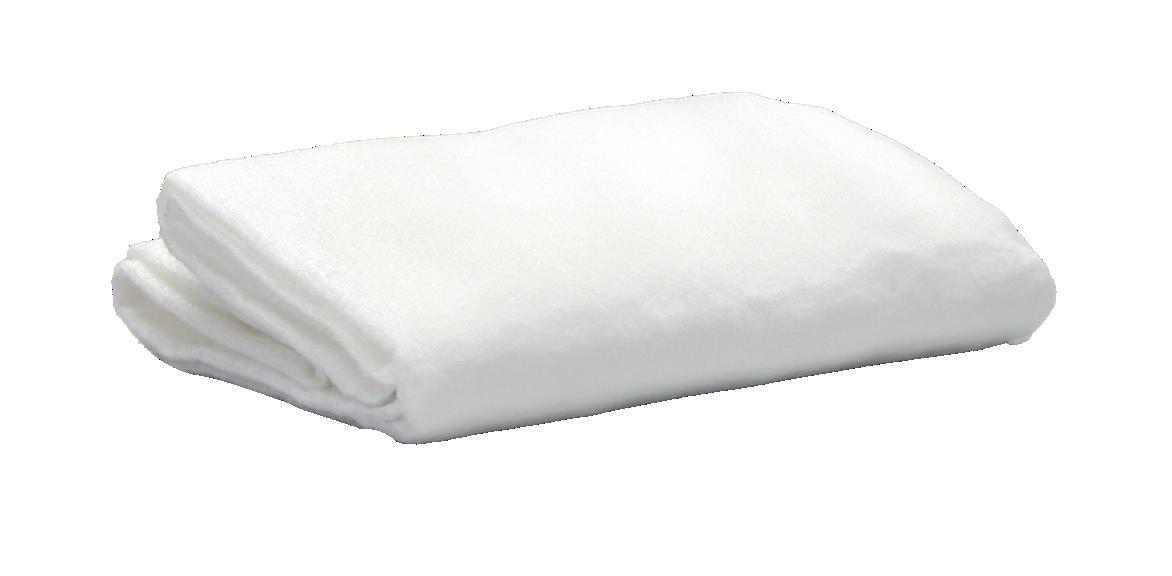

3M Filtrete™-suodatinmateriaalista valmistettu ikkunasuodatin. Saatavana myös rullasta, leveys 1130 mm.
Suodattimien kokotaulukko
Venttiili A B

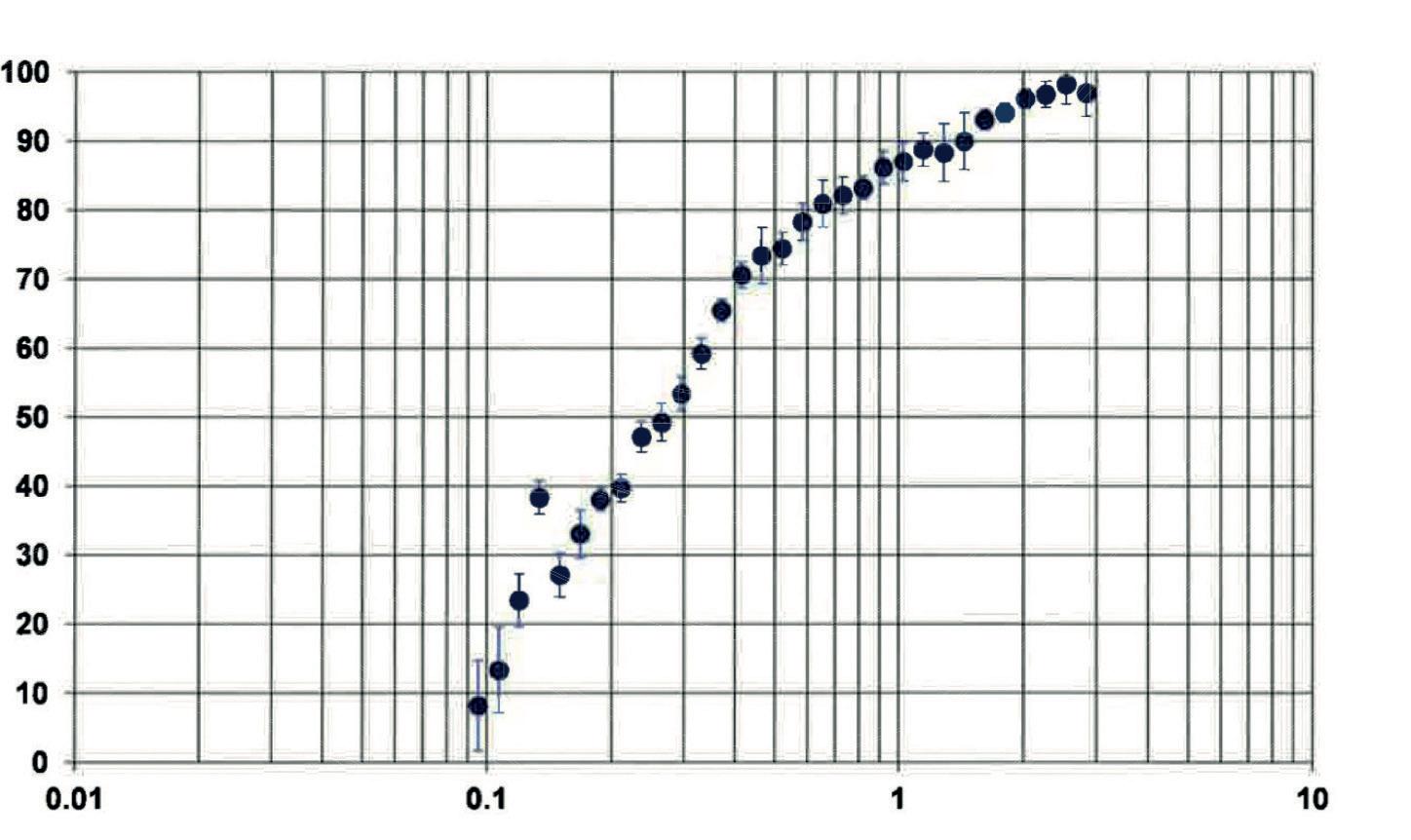

Velco VS-suodattimen erotusaste ja painehäviö
Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi.

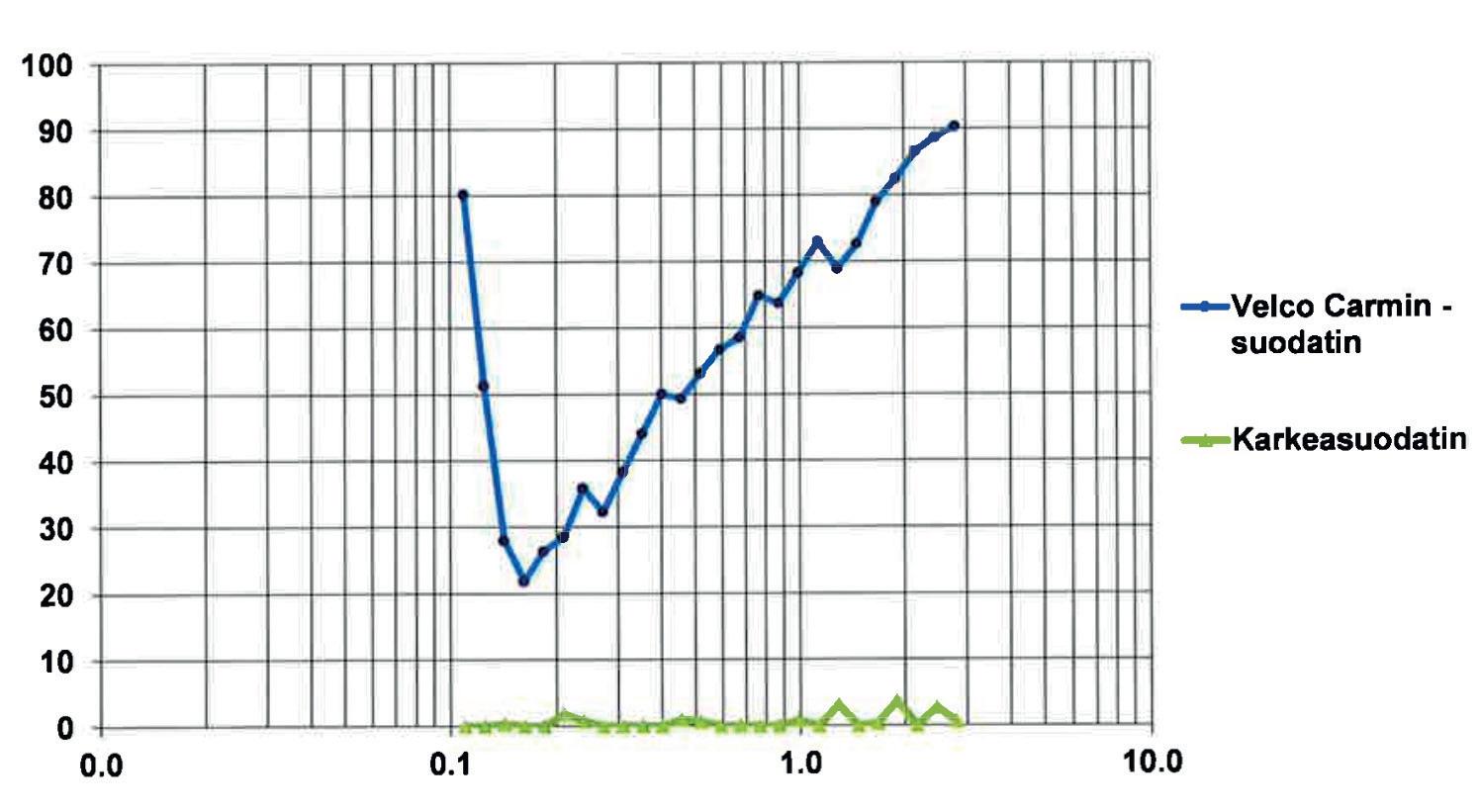

Velco Carmin karmiventtiilisuodattimen erotusaste

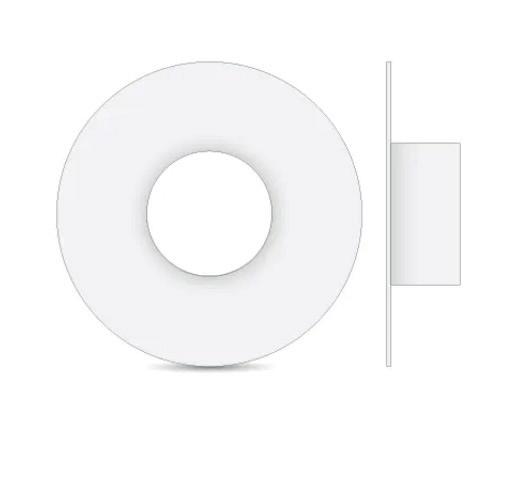

AP - Asennuslevyt
Pyöreät kauluksella

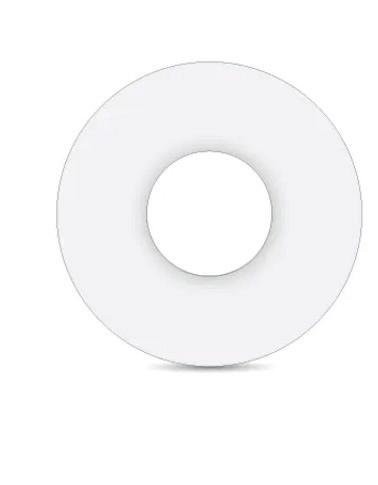

PP - Peitelevyt
Ilman kaulusta

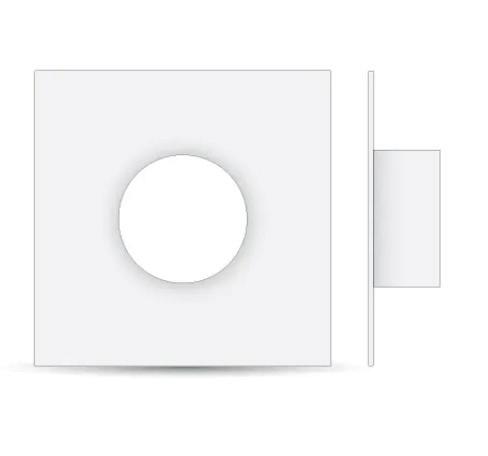

AN - Asennuslevyt
Neliönmalliset kauluksella

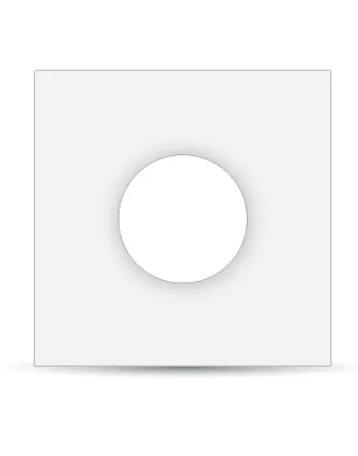

PN - Peitelevyt
Ilman kaulusta
Malli A B C
Malli A B C
Malli A B
Malli A B

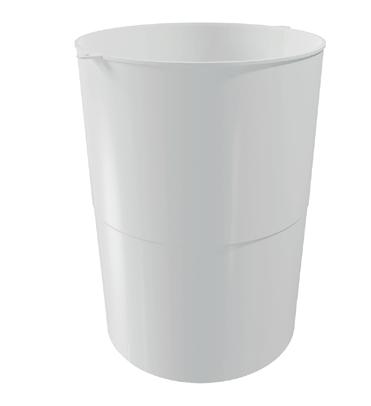

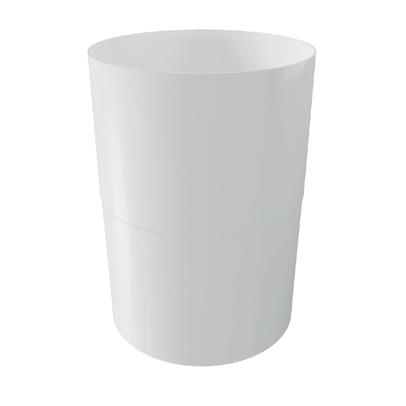

Seinä- ja jatkoputket
Teleskooppimaiset putket (á pituus 150 mm) menevät osittain toistensa sisään ja ovat tarvittaessa helposti lyhennettävissä tarvittavaan mittaan.
VR - Seinäputket
FR - Jatkoputket
BIM-kirjasto ammattilaisille Suunnittele korvausilmanvaihto helposti Velco BIM-objekteilla. BIM-objektit löytyvät MagiCAD Cloud- sekä Cadmatic-kirjastoista.
Malli A B C
Reikäsahan koko

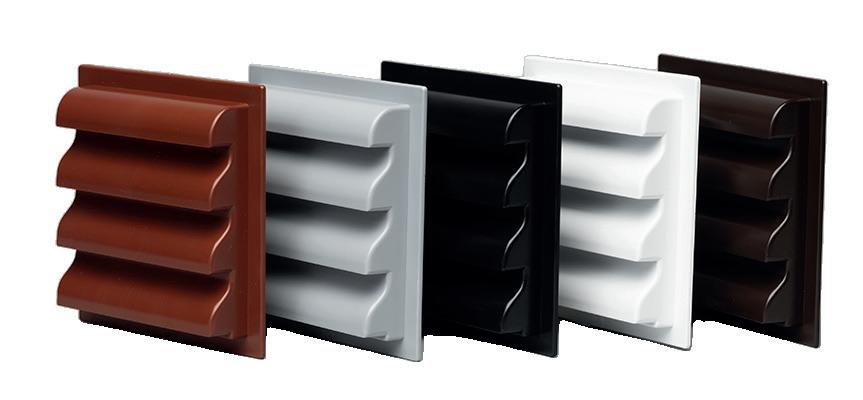

YG - Ulkoritilät
Ulkoritilä voidaan sovittaa adapterilla Ø 80 mm, Ø 100 mm ja Ø 125 mm putkeen.
Malli A
YG-80 78 mm
YG-100 96 mm
YG-125 120 mm

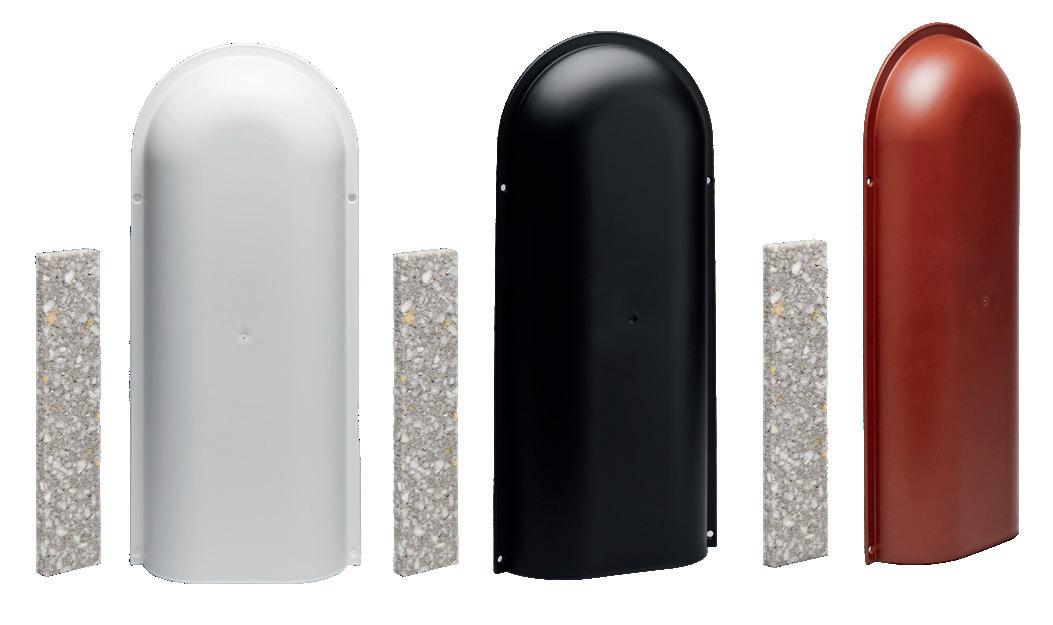

TS - Tuulensuojat
Tuulensuoja läpivientiin. Saatavana kahdessa koossa tuulensuoja TS ja tuulensuoja pieni malli TSP.
A
TS-80 78 mm
TS-100 96 mm
TS-125 120 mm
TS-160 152 mm
TSP
- Tuulensuojat pieni malli
Malli A
TSP-80 78 mm
TSP-100 96 mm
TSP-125 120 mm
YG/TS/TSP värit
RAL 8012 Terra
RAL 7040 Harmaa
RAL 9005 Musta
RAL 9003 Valkoinen
RAL 8017 Ruskea
Malli

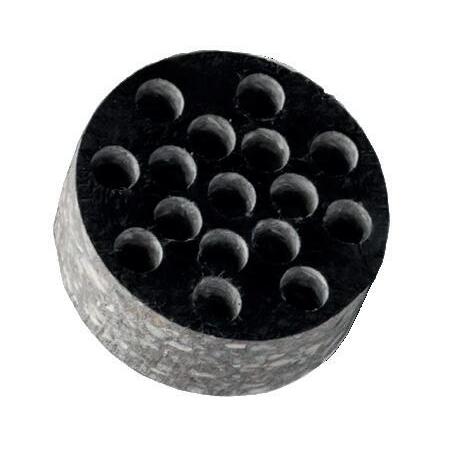

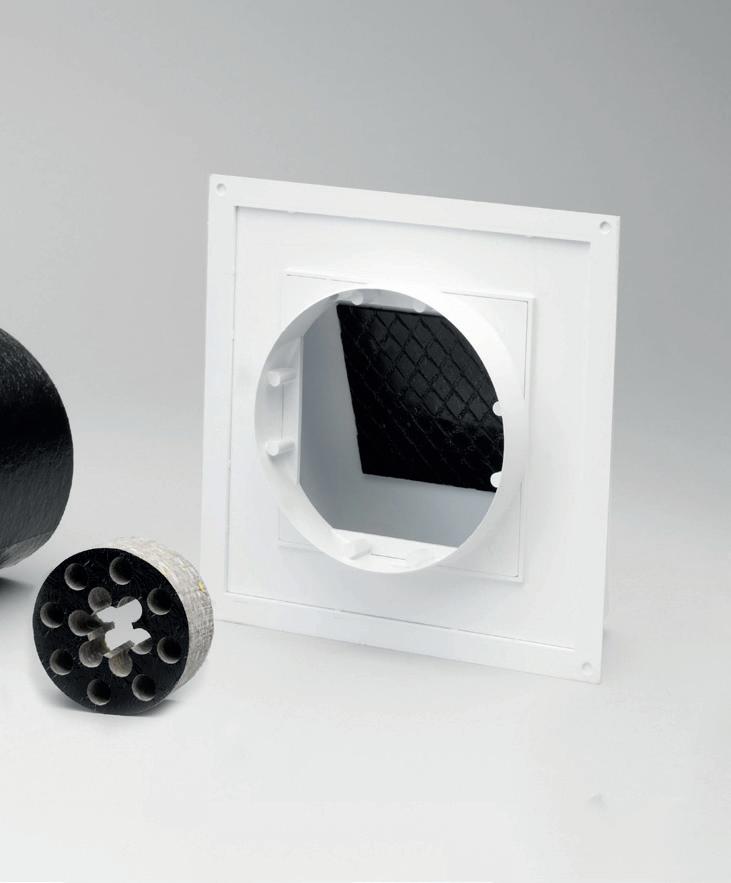

RE - Vaimenninkiekot
Lisävaimennin korvausilmakanavaan.
Voidaan käyttää sellaisenaan tai yhdessä ÄV-äänenvaimenninputken kanssa. Valmistettu puristemateriaalista (polyesterivaahtomuovi), joka on pinnoitettu ulkovaipaltaan mustalla polyuretaanikalvolla.

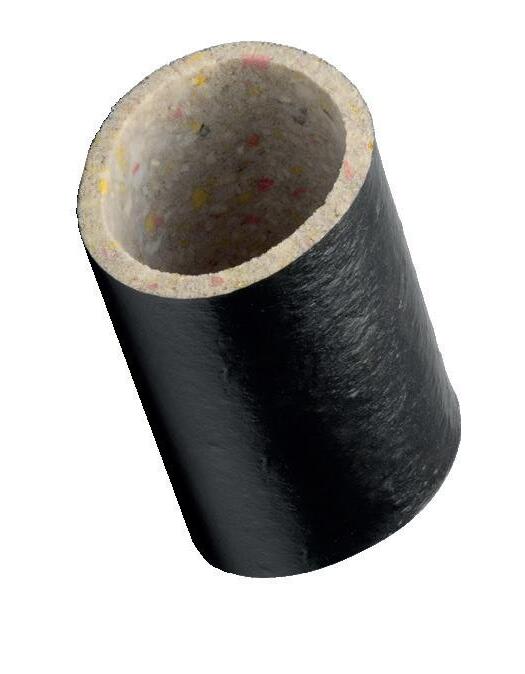

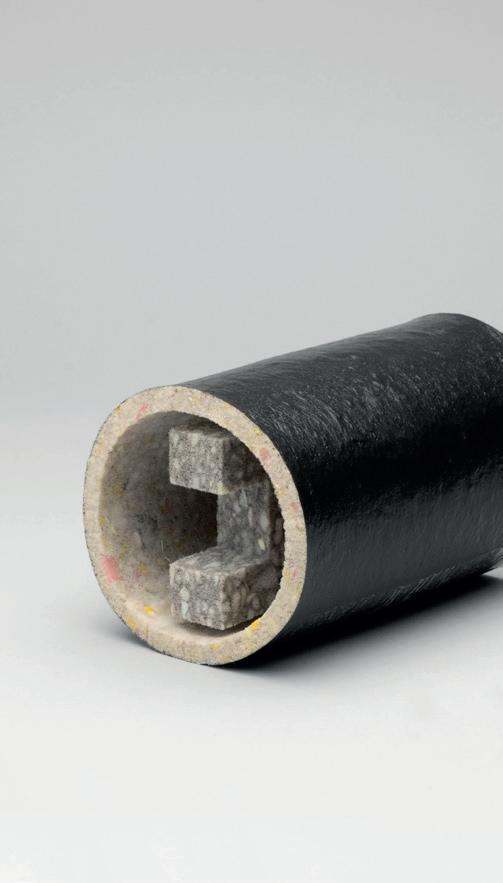

ÄV - Äänenvaimenninputket
Äänenvaimennin korvausilmakanavaan. Valmistettu puristemateriaalista (polyesterivaahtomuovi), joka on pinnoitettu ulkovaipaltaan mustalla polyuretaanikalvolla.
300 mm (ÄV-123/18: 180mm)
Lamellivaimennin
Velco-korvausilmaventtiilin kanssa yhteensopiva äänenvaimennin.
Valmistusmateriaalina polyesterivaahtomuovi.
ÄL - Ääniloukku
Ääniloukku puiseen tuuletusluukkuun.
Valmistusmateriaalina polyesterivaahtomuovi.
Malli

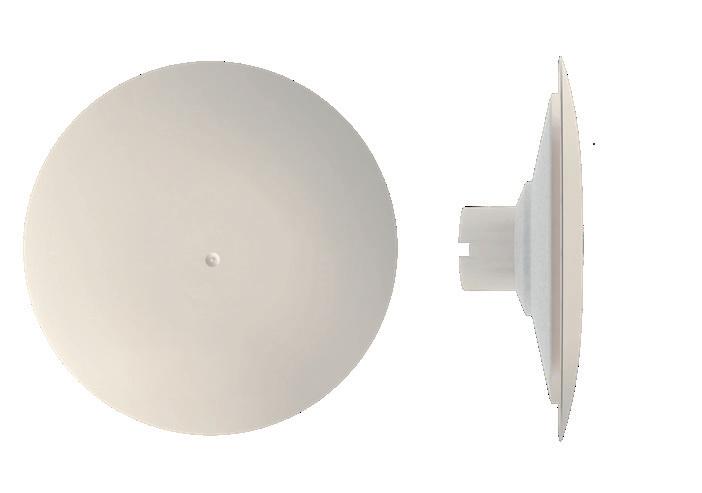

DECO-venttiilikansi
Deco-venttiililautanen sopii sekä uuden Velco-venttiilin lautaseksi että vanhan venttiilin ilmeen päivittämiseen. Valmistusmateriaalina ABS-muovi. Venttiilikannen halkaisija 160 mm.
• Sopii Velco VT-80-, VT-100- ja VT-125 venttiileihin

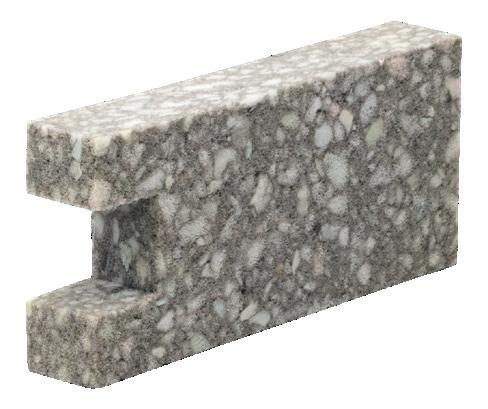

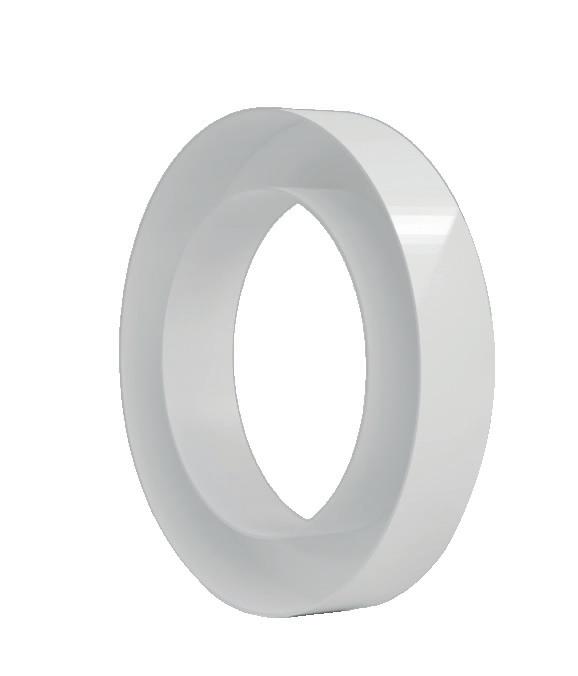

Korotuspalat
Korkeudet: 30 mm / 15 mm / 10 mm
Korotuspalan käyttö mahdollistaa venttiilin asentamisen ohueen tuuletusluukkuun. Korotuspaloja löytyy kolmessa eri kokoluokassa jokaiseen venttiilikokoon. Värit: valkoinen ja ruskea.

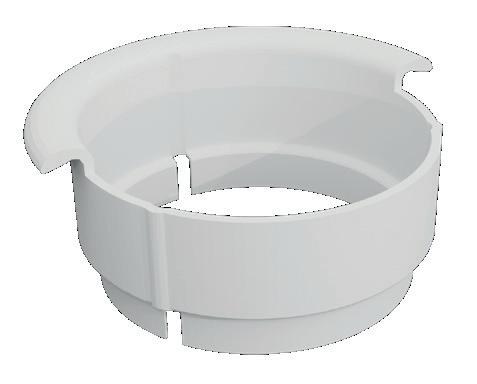

Ilmanohjain VT-venttiiliin
Saatavilla jokaiseen venttiilikokoon. Ilmanohjain on lisäosa, jota voidaan käyttää ohjaamaan ilmavirtaa ylöspäin. Asennetaan venttiilin sisälle. Värit: valkoinen ja ruskea.

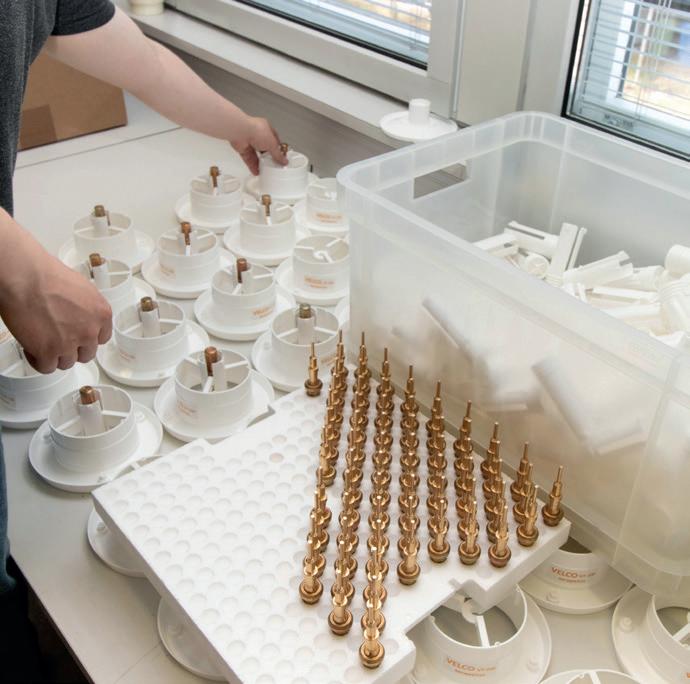

Laadun takeena puolueettomuus ja tekninen osaaminen
Olemme tutkineet tuotteemme VTT:llä (Teknologian tutkimuskeskus VTT), joka on Suomen johtava tutkimus- ja innovaatiokeskus. Tutkimustulosten avulla olemme pystyneet varmistamaan, että tuotteemme täyttävät nykypäivän korkeat vaatimukset ja standardit. Olemme myös sitoutuneet kehittämään tuotteidemme suorituskykyä ja luotettavuutta tutkimustulosten pohjalta.
Tutkimusraportit ja asennusohjeet
Verkkosivuiltamme voit ladata tutkimusraportit sekä tuotteisiimme liittyvät tuotekortit ja asennusohjeet. Löydät sivulle helposti QR-koodin avulla.
> velco.fi/asennus-ja-kayttoohjeita
Valmiit Velco-tuotekokonaisuudet
Vanhan venttiilin tilalle
• VELCO VSR-80 NARUVENTTIILIN TILALLE (FIX-80 jälleenmyyntipakkaus)
• VELCO VSR-100 VANHAN VENTTIILIN TILALLE (jälleenmyyntipakkaus)
• VELCO VSR-125 VANHAN VENTTIILIN TILALLE
• VELCO VSR-160 VANHAN VENTTIILIN TILALLE
• VELCO VKS-1 VANHAN VENTTIILIN TILALLE ÄÄNENVAIMENTIMELLA
• VELCO VKS-2 VANHAN VENTTIILIN TILALLE ÄÄNENVAIMENTIMELLA
• VELCO VKS-3 VANHAN VENTTIILIN TILALLE ÄÄNENVAIMENTIMELLA
• VELCO VPR-100 VANHAN RAUTALUUKUN SISÄÄN
• VELCO VTS-160 VANHAN VENTTIILIN TILALLE (jälleenmyyntipakkaus)
Uuteen läpivientiin
• VELCO VLR-80 UUTEEN LÄPIVIENTIIN
• VELCO VLR-100 UUTEEN LÄPIVIENTIIN (jälleenmyyntipakkaus)
• VELCO Mökkiventtiili UUTEEN LÄPIVIENTIIN (jälleenmyyntipakkaus)
• VELCO VLR-125 UUTEEN LÄPIVIENTIIN
• VELCO 125 PREMIUM UUTEEN LÄPIVIENTIIN (jälleenmyyntipakkaus)
• VELCO VLR-160 UUTEEN LÄPIVIENTIIN
• VELCO VLK-1 UUTEEN LÄPIVIENTIIN ÄÄNENVAIMENTIMELLA
• VELCO VLK-2 UUTEEN LÄPIVIENTIIN ÄÄNENVAIMENTIMELLA
• VELCO VLK-3 UUTEEN LÄPIVIENTIIN ÄÄNENVAIMENTIMELLA
• VELCO VAR-80 KÄSISÄÄTÖINEN VENTTIILI UUTEEN LÄPIVIENTIIN (jälleenmyyntipakkaus)
Puiseen tuuletusluukkuun
• VELCO VTR-80 TUULETUSLUUKKUUN
• VELCO PIENENNETTY VTR-80 KAPEAAN TUULETUSLUUKKUUN
• VELCO VTR-100 TUULETUSLUUKKUUN (jälleenmyyntipakkaus)
• VELCO PIENENNETTY VTR-100 KAPEAAN TUULETUSLUUKKUUN
• VELCO VTR-125 TUULETUSLUUKKUUN

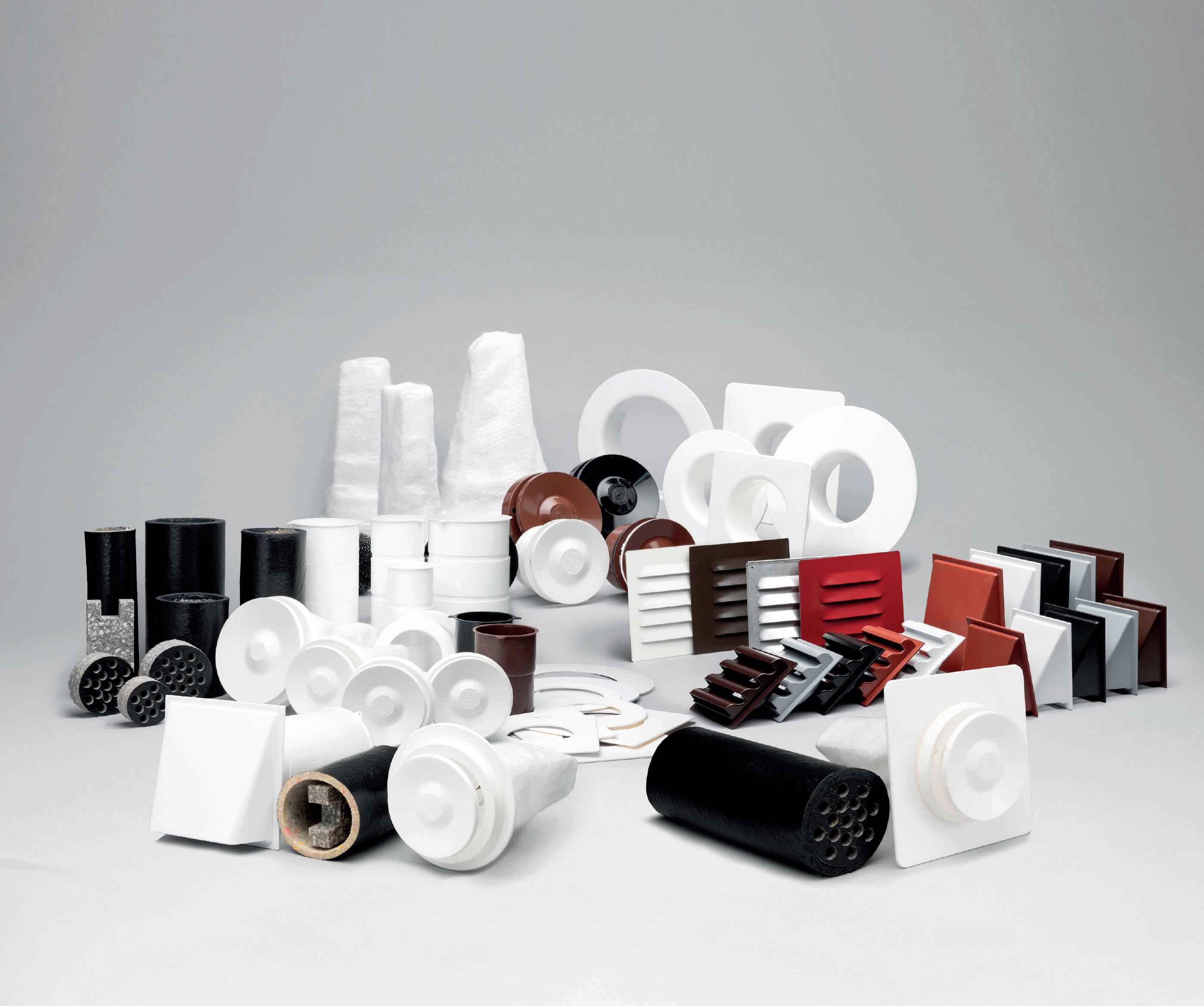

Myös täysin toiveidesi mukaan räätälöitynä
Muunneltavuutensa ansiosta Velco-korvausilmaventtiilit ovat erinomainen valinta kohdekohtaisiin tarpeisiin. Laajan osavalikoiman ansiosta Velco-korvausilmaventtiilit voidaan räätälöidä myös täysin asennuskohteen mukaan. Näin pystytään huomoimaan esimerkiksi riittävä äänenvaimennus, ilmamäärät, julkisivuun sopivat ulkoritilät ja tuotteen sopivin asennustapa.
Tarvitsetko lisätietoa tuotteistamme tai kaipaatko apua sopivan tuotekokonaisuuden valintaan? Ota yhteyttä! Autamme sinua löytämään kohteeseen parhaiten sopivan tuoteratkaisun ottaen huomioon toiveesi sekä asennuskohteen tekniset edellytykset.
