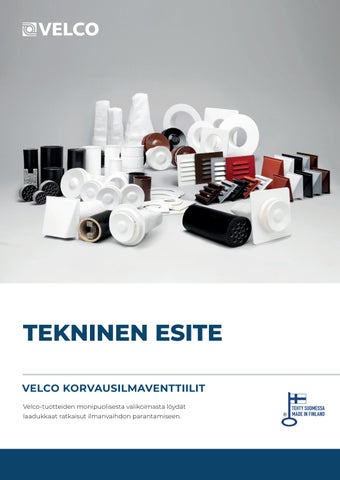

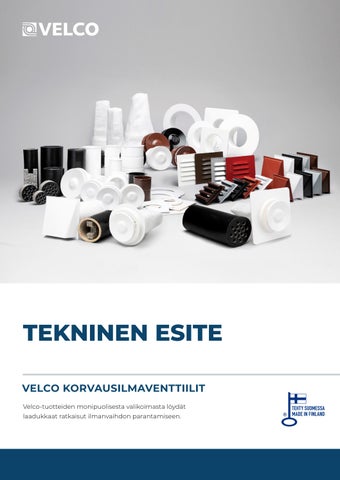

TEKNINEN ESITE
Korvausilmaratkaisu, jossa yhdistyvät toimintavarma termostaatti, huippuluokan suodatusteho ja tehokas äänenvaimennus
Säätyy automaattisesti ulkolämpötilan mukaan
Velco-korvausilmaventtiileillä ilmanvaihtoa voidaan parantaa helposti ja energiatehokkaasti. Venttiilin toimintaa ohjaa omavarainen vahatermostaatti, joka säätää sisään tulevan ilman määrää mukauttamalla venttiilin avausta ulkolämpötilan muutosten mukaan. Automaattisesti säätyvä Velco-korvausilmaventtiili torjuu käyttäjävirheistä johtuvia ilmanvaihdon toimintahäiriöitä ja on loppukäyttäjälle huoleton.
Markkinoiden parasta suodatustehoa
Velco-suodatin suodattaa 100 % siitepölyn ja torjuu tehokkaasti terveydelle erittäin haitallisten pienhiukkasten pääsyä sisäilmaan.
Suodattimen ylivoimainen teho perustuu patentoidun 3M Filtrete™-suodatinmateriaalin sähköiseen varaukseen, joka vetää epäpuhtaudet magneetin tavoin puoleensa.
Tehokkaat äänenvaimennusratkaisut

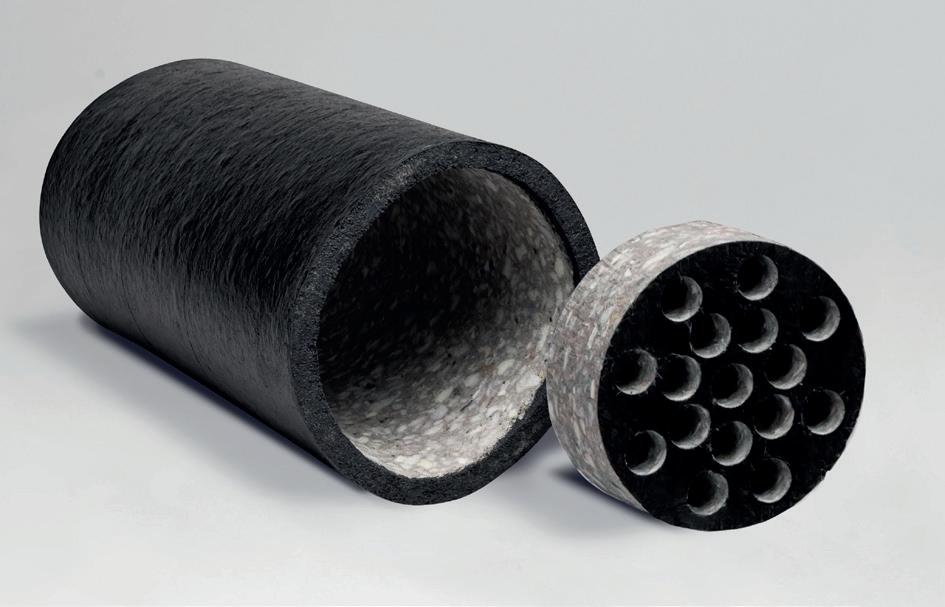

Korvausilmaventtiileiden kanssa asennettavilla äänenvaimennusratkaisuilla voidaan vähentää tehokkaasti esimerkiksi sisään kantautuvaa tieliikenne- ja lentomelua. Äänenvaimentimet ovat valmistettu sisäilmalle turvallisista materiaaleista ja testattu painehäviöltään sekä akustisilta ominaisuuksiltaan.
Tekninen esite
Sisällysluettelo
Tutustu laajaan korvausilmatuotteiden valikoimaan myös verkossa: velco.fi
Termostaatin toimintamekanismi
Velco-korvausilmaventtiilissä on täysin omavarainen termostaatti, joka säätää venttiililautasen avausta ulkolämpötilan mukaan. Lämpölaajenemisella toimiva termostaatti säätää venttiilin avausta portaattomasti -5°C ja +10°C välillä. Tätä kylmemmällä ilmalla jo muutaman millin minimiavaus takaa riittävän ja vedottoman ilmanvaihdon. Minimiavausta on mahdollista säätää asennuskohteen mukaan. Tarvittaessa venttiili on mahdollista sulkea manuaalisesti.
Venttiilien mitat
Käyttökohteet ja asennus
Velco-korvausilmaventtiileitä voidaan käyttää korvausilmaratkaisuna kaikissa kiinteistöissä, joissa on painovoimainen tai koneellinen poistoilmanvaihto. Sopii käytettäväksi niin omakoti-, kerros- kuin rivitaloissa. Velcokorvausilmaventtiilin voi asentaa vanhan venttiilin tilalle tai kokonaan uudeksi korvausilman reitiksi seinään tai ikkunan tuuletusluukkuun.
Asuinviihtyvuuden varmistamiseksi VT-160 korvausilmaventtiiliä ei suositella käytettäväksi asuintiloissa. Yksittäisen ison venttiilin sijaan suosittelemme käyttämään useampaa pienempää venttiiliä ja sijoittamaan ne hieman sivuun oleskelualueelta.
A B C D
tiiviste, suodatin ja läpivientiputket
Pienennetty venttiili
Pienennetty malli mahdollistaa asennuksen myös ahtaisiin paikkoihin.
Velco VT-80 pienennettynä venttiilirungon halkaisija 93.5 mm.
Velco VT-100 pienennettynä venttiilirungon halkaisija 110 mm.
Manuaaliventtiilit
Velco-venttiilit saatavana myös ilman termostaattia. Manuaaliventtiilin asennussyvyys (D) 45-50 mm.
Venttiilien värit
VT-80 Valkoinen, ruskea
VT-100 Valkoinen, ruskea, musta
VT-125 Valkoinen
VT-160 Valkoinen
Värivalikoima koskee termostaattiventtiileitä, pienennettyjä venttiileitä ja manuaaliventtiileitä.
Venttiilien ilmamäärät l/s
Ilman suodatinta / suodattimella
K-kerrointaulukko
Ilmamäärä (l/s) = k * dp(Pa)^n / suodattimella
Velco
Velco
Materiaaliluettelo - Korvausilmaventtiili
Venttiilirunko ja lautanen
Kondenssisuoja
Tiivisterengas
Termostaatti
Termostaatin sisältö
Jousen korkki
Jousi
Asetaali, polystyreeni
Styroksi
EPDM-kumi
Messinki
Öljypohjainen vaha
Polyoksimetyleeni (POM)
Metalli
Materiaaliluettelo - Muut osat
Seinä- ja jatkoputket
Asennus- ja peitelevyt
Ulkoritilät ja tuulensuojat
Suodatin
Äänenvaimentimet
Polypropeeni (PP)
Polypropeeni (PP)
ABS-muovi
Polyesteri
Polyesterivaahtomuovi
Akustiset ominaisuudet
Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi.
D,n,e,w Ulkoilmaventtiilin yksikköeristysluku, dB
D,n,e,w + C Spektrisovitustermi, yleinen melu (puhe, liikenne), dB
D,n,e,w + Ctr Spektrisovitustermi, matalataajuinen melu (lentokone, juna), dB
LV = Lamellivaimennin
ÄV = Äänenvaimenninputki
RE = Äänenvaimenninkiekko
/ ø
16 mm
Tehdasavaus 16 mm
Tehdasavaus 16 mm
Tehdasavaus 16 mm 4 mm 2 mm
Asennustapa
Suodatin + LV
Suodatin + LV + ÄV
Suodatin
Suodatin, ilman ulkosäleikköä
Suodatin + LV + ÄV
Suodatin + LV + ÄV
Asennusohjeet & tuotekortit
velco.fi/asennus-ja-kayttoohjeita
Velco VS-suodattimet Velco VT-venttiileihin
Velco-korvausilmaventtiileissä käytettävät VS-suodattimet suodattavat 100 prosenttisesti siitepölyn sekä torjuvat erittäin tehokkaasti vaarallisten pienhiukkasten pääsyä sisäilmaan. Suodattimet ovat valmistettu patentoidusta 3M Filtrete™-suodatinmateriaalista. Korkea suodatuskyky perustuu materiaalin kuituihin ladattuun sähköiseen varaukseen. Suodatin vaihdetaan tarpeen mukaan, eli kun sen väri on selvästi tummunut, noin kaksi kertaa vuodessa.
Vakiokokoisten suodattimien lisäksi valikoimasta löytyvät myös lyhennetyt suodatinmallit, joita voidaan käyttää kohteissa, joissa seinän paksuus ei ole riittävä vakiosuodattimen käyttöön.
VS-80 / 20
VS-80
VS-100 / 20
VS-100 / 26
VS-100
VS-125 / 20
AERO - Ikkunasuodatin
1300 mm x 550 mm
3M Filtrete™-suodatinmateriaalista valmistettu ikkunasuodatin. Saatavana myös rullasta, leveys 1130 mm.
CARMIN - Karmiventtiilisuodatin
15 mm x 550 mm
3M Filtrete™-suodatinmateriaalista ja karkeasuodattimesta valmistettu karmiventtiilisuodatin.
Velco VS-suodattimen erotusaste ja painehäviö
Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi.
Velco Carmin karmiventtiilisuodattimen erotusaste
Suodatin
Velco VS-125
AP - Asennuslevyt
Pyöreät kauluksella
PP - Peitelevyt
Ilman kaulusta
AN - Asennuslevyt
Neliönmalliset kauluksella
PN - Peitelevyt
Ilman kaulusta
Seinä- ja jatkoputket
Teleskooppimaiset putket (á pituus 150 mm) menevät osittain toistensa sisään ja ovat tarvittaessa helposti lyhennettävissä tarvittavaan mittaan.
Korotuspalat
30 mm / 15 mm / 10 mm
Korotuspala tuuletusluukkuun VT-100 venttiilille.
Korotuspalan käyttö mahdollistaa venttiilin asentamisen ohueen tuuletusluukkuun.
Ilmanohjain VT-venttiiliin
Saatavilla VT-80 / VT-100 mm / VT-125 mm venttiileihin.
Ilmanohjain on lisäosa, jota voidaan käyttää ohjamaan ilmavirtaa ylöspäin. Asennetaan venttiilin sisälle.
YG - Ulkoritilät
TS - Tuulensuojat
TSP - Tuulensuojat pieni malli
RAL 8017, Ruskea
RAL 8012, Terra
RAL 7040, Harmaa
RAL 9005, Musta
RAL 9003, Valkoinen
Värit
ÄV - Äänenvaimenninputket Äänenvaimennin korvausilmakanavaan.
300 mm (ÄV-123/18: 180mm)
RE - Vaimenninkiekot
Lisävaimennin korvausilmakanavaan. Voidaan käyttää sellaisenaan tai yhdessä ÄV-äänenvaimenninputken kanssa.
LV - Lamellivaimennin
Velco-korvausilmaventtiilin kanssa yhteensopiva äänenvaimennin.
ÄL - Ääniloukku Ääniloukku puiseen tuuletusluukkuun.
1. Venttiili on tehdasasetuksessa, kun kuulet sitä kääntäessä naksahduksen.
3. Kun lautasta on kierretty puoli kierrosta, venttiili ei sulkeudu lämpötilan laskiessa alle -5 °C, vaan jää noin 2 mm auki. Velco VT-venttiilin säätäminen
2. Kun venttiili naksahtaa, kierrä venttiililautasta vähintään puoli kierrosta auki vasemmalle.
Velco VS-suodattimen asennus
1. Käännä suodatin nurinpäin siten, että sen saumat jäävät sisäpuolelle.
2. Pujota suodatin kehikon päälle. Vedä suodatin tiivisterenkaan yli venttiilirunkoon asti.
Velco Aero-ikkunasuodattimen asennus
1. Mittaa ikkuna-aukon koko.
2. Leikkaa sopivan kokoinen pala suodatinkangasta.
3. Työnnä venttiilin päälle jäävä, ylimääräinen suodatinkangas kehikkolankojen väliin. Varmista lopuksi, että musta tiivisterengas jää suodattimen alle, kuvan osoittamaan kohtaan.
3. Varmista että karmi on kuiva ja puhdas, jotta teippi kiinnittyy hyvin. Kiinnitä kaksipuolinen teippi.
4. Poista teipistä suojanauha ja kiinnitä suodatinkangas pyöräyttämällä kangas alhaalta ylös. Paina suodatinkangasta huolellisesti, jotta se kiinnittyy hyvin.
Tarvitsetko lisätietoa tuotteistamme tai kaipaatko apua sopivan tuotekokonaisuuden valintaan? Ota yhteyttä! Autamme sinua löytämään kohteeseen parhaiten sopivan tuoteratkaisun ottaen huomioon toiveesi sekä asennuskohteen tekniset edellytykset.
Valikoimastamme löydät laadukkaat Velco-korvausilmaventtiilit, joiden avulla ilmanvaihtoa on mahdollista parantaa helposti ja kustannustehokkaasti ensiluokkainen ilmansuodatus ja tehokas äänenvaimennus huomioiden. Kattava tuotevalikoimamme sisältää valmiiden tuotekokonaisuuksien lisäksi asennuskohteen mukaan räätälöitävät venttiiliratkaisut.
