“Seguridad Hídrica en México”
SUBDIRECCIÓN GENERAL TÉCNICA
M.I. Víctor Bourguett Ortiz
Gerente del Consultivo Técnico
ACADEMIA DE INGENIERÍA
Presidente de la Asociación Mexicana de Hidráulica
Política Pública para reducir las brechas de gobernanza
• Red Nacional de Medición Integral de las Agua Nacionales (RENAMIAN)
Brecha de información
• Comité Técnico de Manejo de Aguas Subterráneas (COTEMA)
Brecha administrativa
• Programa Nacional de Prevención Contra Contingencias Hidráulicas (PRONACCH)
• Programa Nacional Contra la Sequía (PRONACOSE)
Retos
.

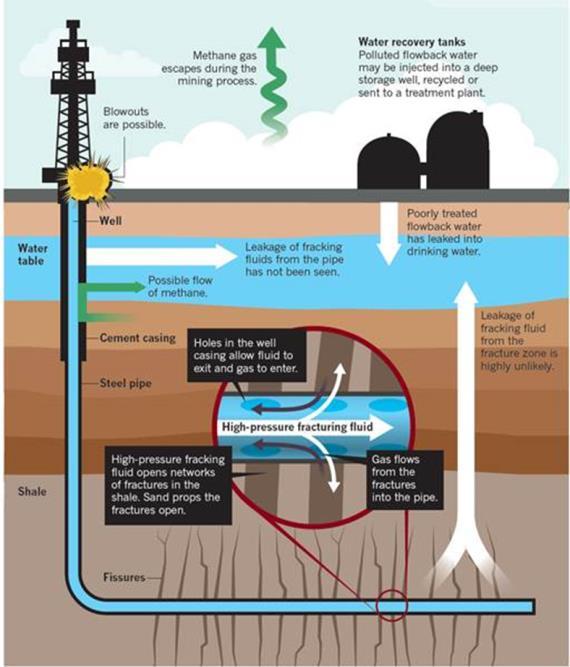

• Emisión de los lineamientos de geotermia en materia de aguas nacionales
• Emisión de los decretos que establecerán zonas reglamentadas o vedas colectivas.
• Implementación de un Programa Nacional de Recarga de Acuíferos
• Implementación de un Nuevo Monitor de Sequía
• Sentar las bases para mejorar la medición integral del ciclo hidrológico, incluidas las aguas subterráneas (RENAMIAN)
• Sistema de seguridad de presas y protocolo de actuación
• Instalación del Comité Técnico de Manejo de Aguas Subterráneas (COTEMA)
RENAMIAN
Red
Nacional de Medición Integral de las Agua Nacionales
(RENAMIAN)
• La medición de las variables hidrológicas y caudales en los ríos y embalses principales pertenecientes a la Red Nacional de Medición de Aguas Superficiales.

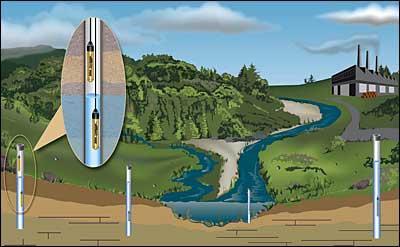

• La medición de los niveles piezométricos de la Red Nacional Medición Piezométrica de Aguas Subterráneas.
• La logística, recolecta, mediciones de campo, preservación y transporte de muestras de agua a las instalaciones de laboratorio, y la realización de sus análisis, medición automática de los parámetros seleccionados en cuerpos lénticos y lóticos por medio de boyas y estaciones automáticas, generación y entrega de resultados de calidad del agua de la Red Nacional de Medición de Calidad del Agua.
• La generación de productos y reportes periódicos sobre datos e información de las redes nacionales de medición de aguas superficiales, subterráneas y calidad del agua.
• Todo esto mediante una Asociación Público Privada que permita contar con la mejor tecnología con una óptima relación de costo beneficio y promueva la inversión en infraestructura.
Red Nacional de Medición de la Calidad del Agua (RENAMECA)
La RENAMECA significa un hito histórico, un parteaguas sobre el conocimiento y la utilización efectiva y oportuna de datos de la Calidad de Agua en México.
CARACTERÍSTICAS
13,000 metros cuadrados de instalaciones
600 métodos acreditados y aprobados
1,100 colaboradores
600 profesionistas y técnicos
85 unidades de muestreo
250 años de experiencia conjunta
10 empresas integran el consorcio

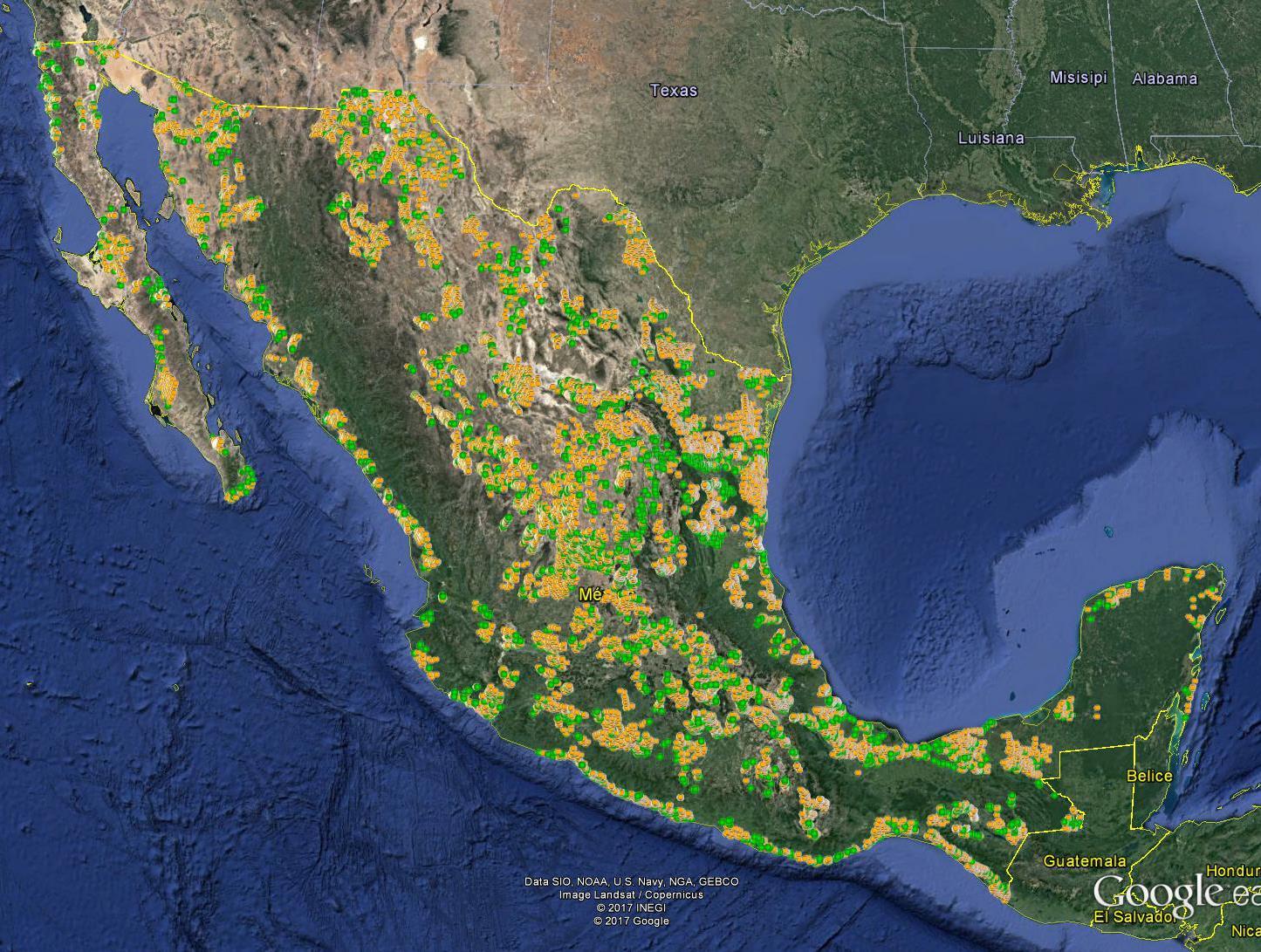

Red Nacional de Medición Integral de las Agua Nacionales
1,171 Estaciones hidrometeorológicas automáticas nuevas en
500
18,218 & 2,750 Piezómetros manuales y automáticos
Estaciones climatológicas automáticas en cuencas
11,328 Muestreo y análisis de campo y laboratorio (sitio)
265 Estaciones automáticas de calidad del agua (sitio en lótico
60 Estaciones automáticas (Boyas en cuerpos lénticos)
5 Unidades móviles

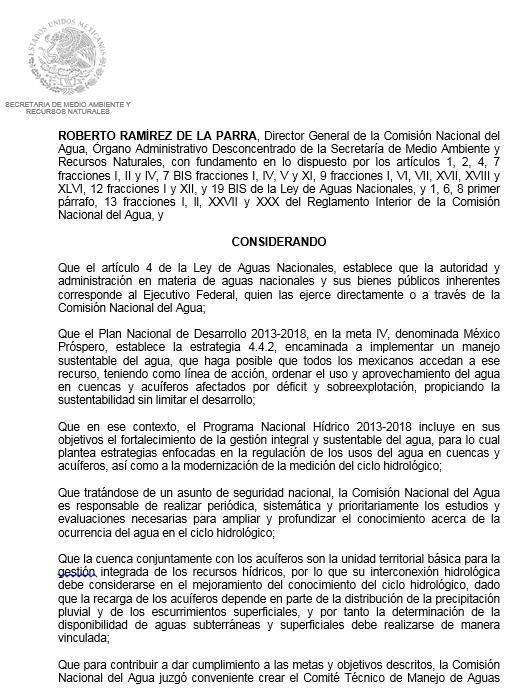

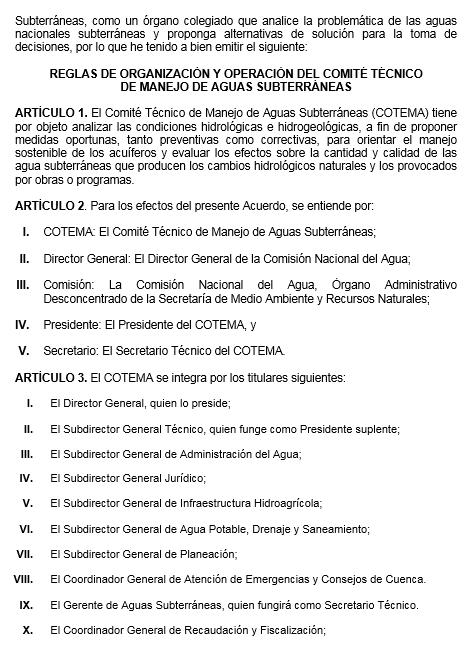

Reglas de organización y operación del COTEMA
Creación de Subcomités del COTEMA
Subcomité 1: Recarga artificial
Subcomité 2: Monitoreo piezométrico y de calidad del agua
Subcomité 3: Acuíferos críticos
Subcomité 4: No convencionales
Prevención antes que mitigación
PRONACOSE

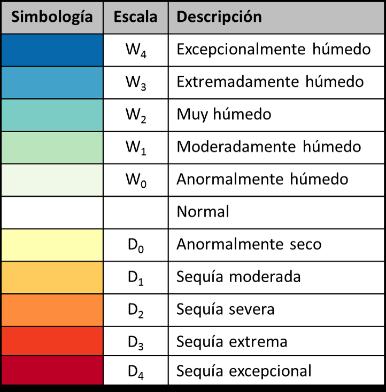

Nuevo Monitor de Sequía Multivariado de México MoSeMM

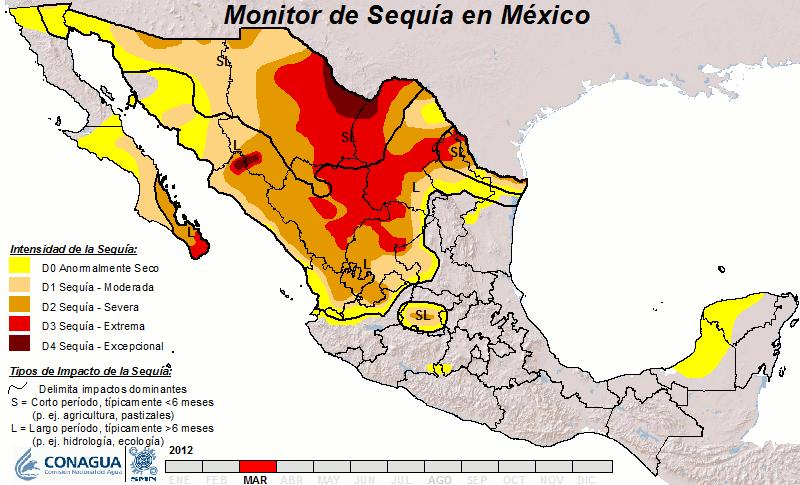

Sequía 2010-2012
En marzo de 2012 se presentó el periodo más crítico, 44% del territorio sufría algún grado de sequía de moderada a excepcional
Estadísticas a finales de marzo de 2012:
Desde D1 a D4: 44.39%
Desde D2 a D4: 30.01%
Desde D3 a D4: 13.31% D4: 1.26%
En 2025, más de 5 billones de personas podrían estar afectados por la escasez de agua

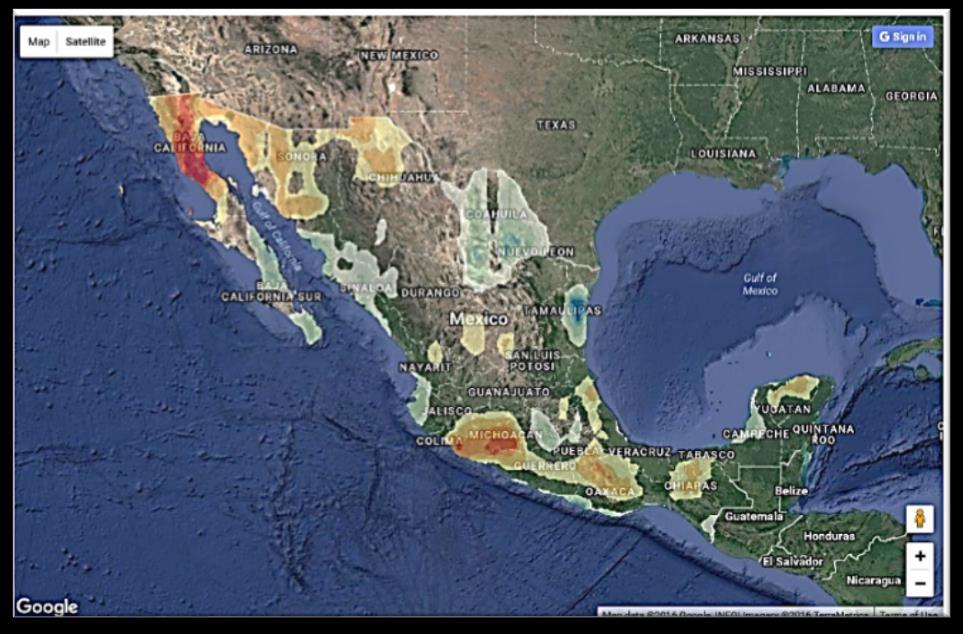

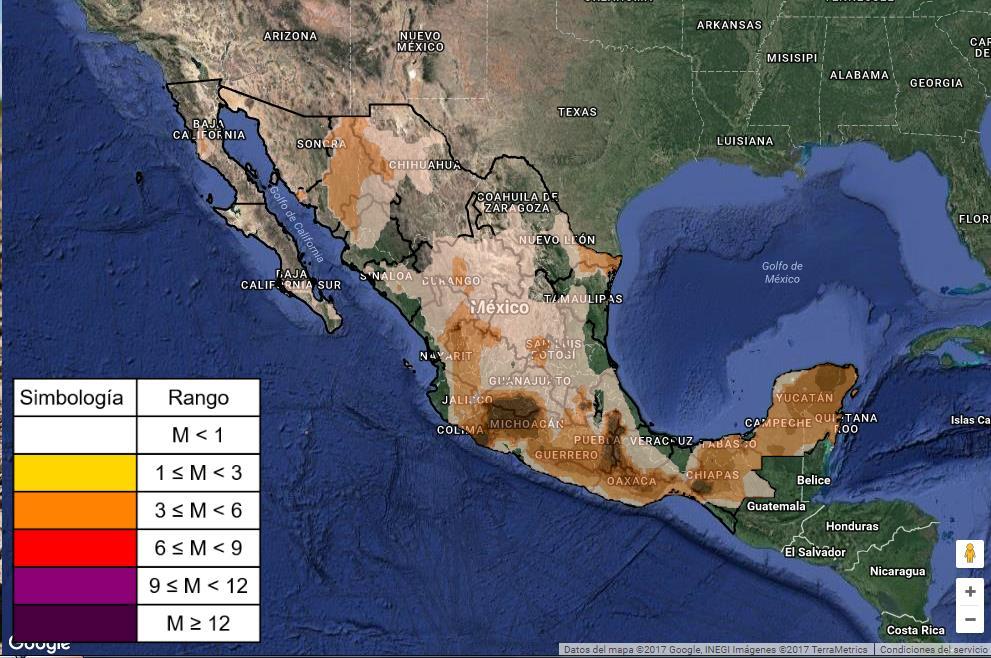

Nuevo Monitor de Sequías
Disponible al público en el portal gob.mx
(MoSeMM) es una herramienta complementaria para la observación de fenómenos. Utiliza nuevas herramientas de monitoreo y productos abiertos y disponibles (información de la NASA).
Resiliencia ante sequías

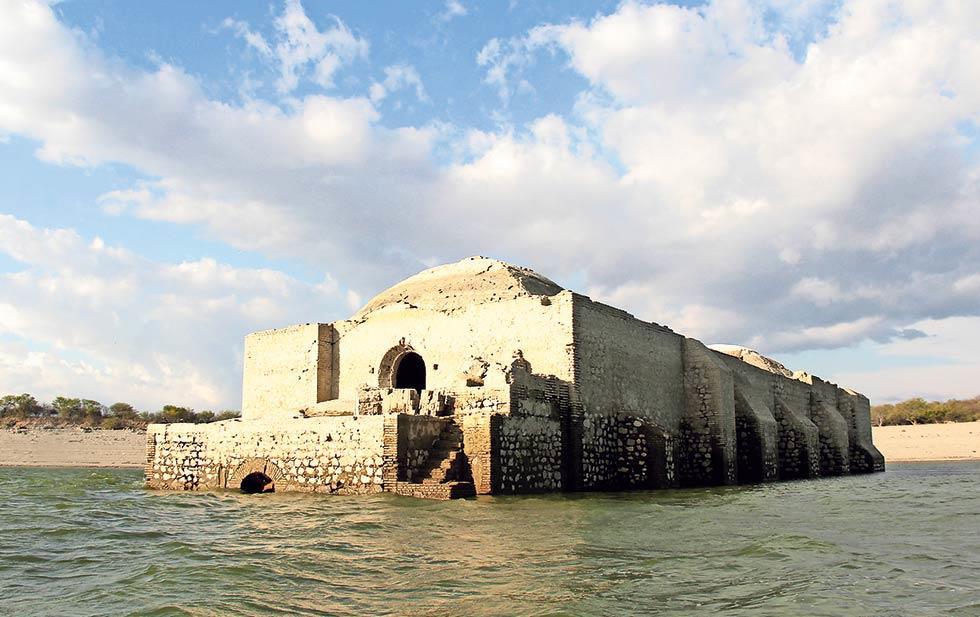

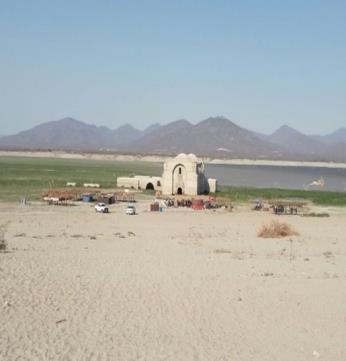

Situación en Oaxaca a inicios del 2017
Presa Benito Juárez

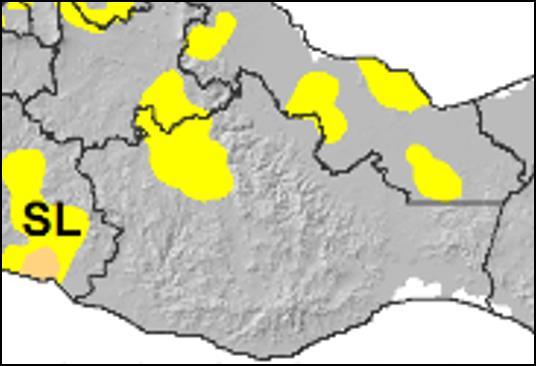

Monitor de sequía al 15 de mayo 2017
Monitor de sequía al 15 de junio 2017

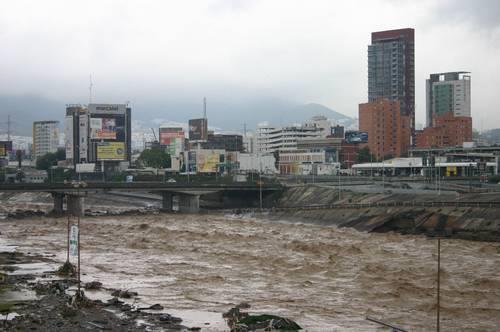

PRONACCH
El programa Nacional de Prevención Contra Contingencias Hidráulicas se conforma de dos componentes:
Alertamiento y prevención: en el cual ya se realiza un monitoreo permanente, programas de ordenamiento territorial, y mapas de riesgo por inundación y diversas acciones para determinar zonas inundables.
Mitigación: para atender este componente el Comité Técnico de Obras Hidráulicas trabaja en la revisión y actualización de los protocolos de operación de las presas, a la fecha se han modificado 49 políticas de operación de presas.
PRONACCH
PRONACCH
Monitoreo, vigilancia, pronóstico y alerta temprana
58 sistemas de monitoreo

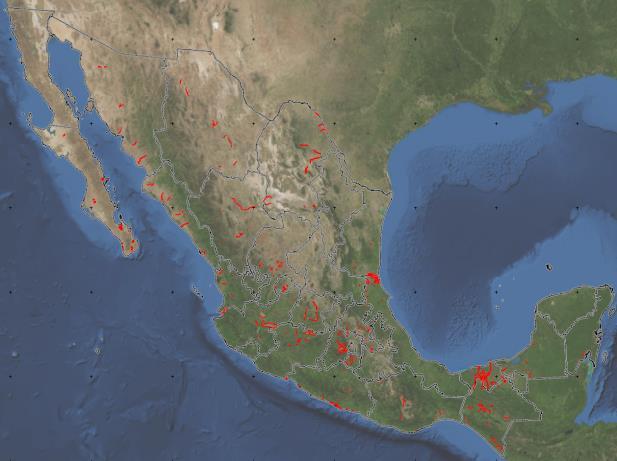

Determinar el territorio inundable
143 atlas de riesgo por inundación
Programas de prevención de contingencias hidráulicas
Actualización de las 195 políticas de operación de presas
Resiliencia en presas
Para reducir la posibilidad de que ocurran eventos adversos, se han establecido medidas de varios tipos, como son:
• Políticas de operación de los embalses, limitando su almacenamiento cuando representa un peligro.
• Programas de vigilancia permanente.
• Establecimiento de leyes, reglamentos y normas de seguridad de presas que señalen los procedimientos de conservación, vigilancia y supervisión de presas.
• Participación de los usuarios del agua en el cuidado de la infraestructura.

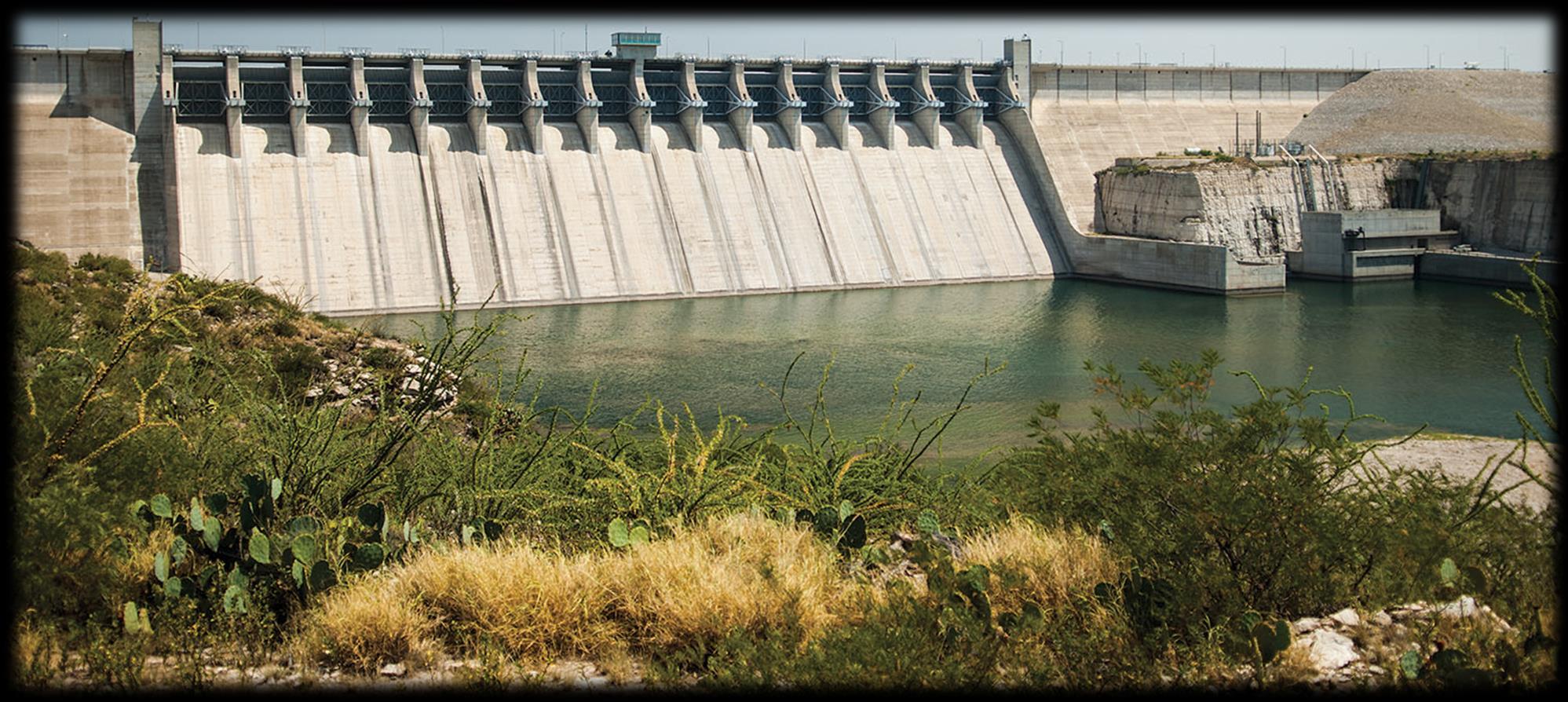

Amistad, Río Bravo.
Presa
Resiliencia en presas

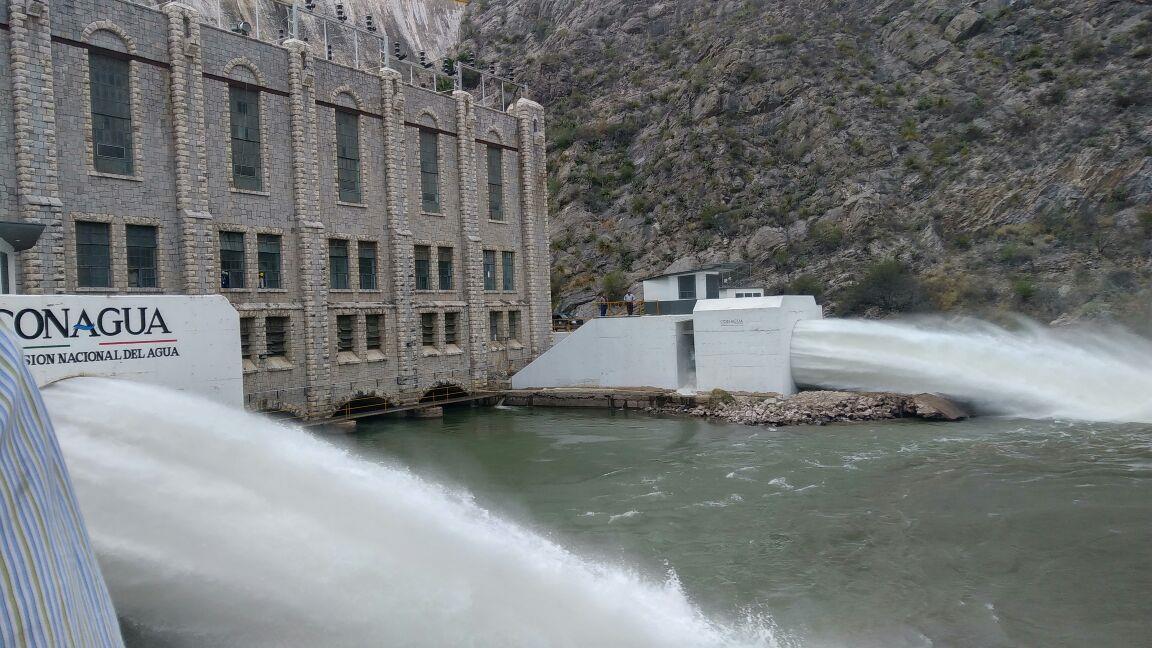

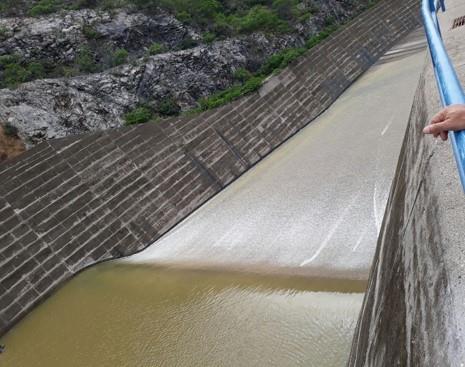

Desfogue de la presa “La Boquilla” Chih.
Tan solo en 2017 realizamos más de 80 maniobras preventivas en presas ante la ocurrencia de eventos hidrometeorológicos
Resiliencia en presas
Huracanes y Sismos

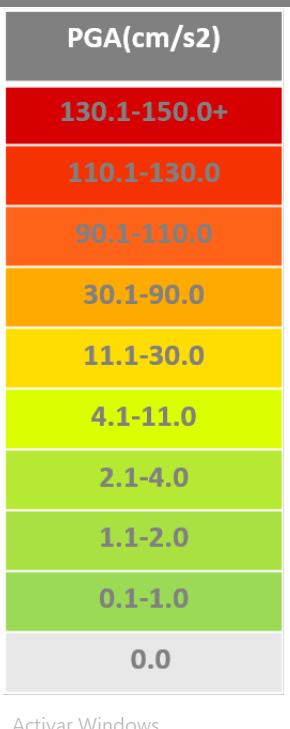

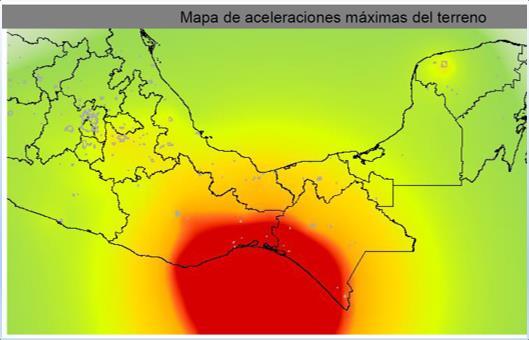

7 de septiembre de 2017
Mw = 8.2 con epicentro a 111 km al suroeste de Pijijiapan, Chiapas.

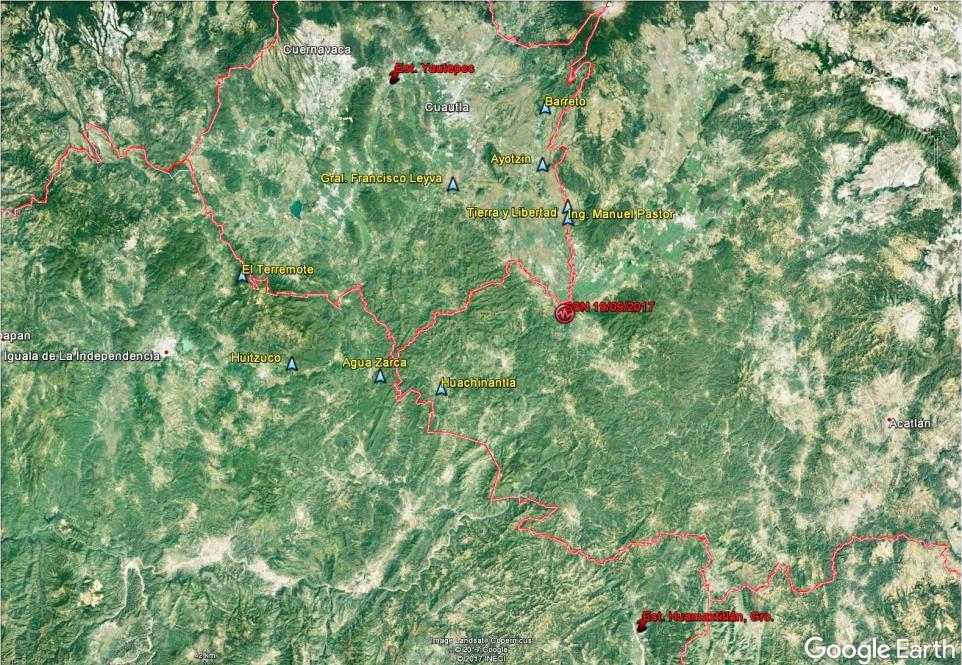

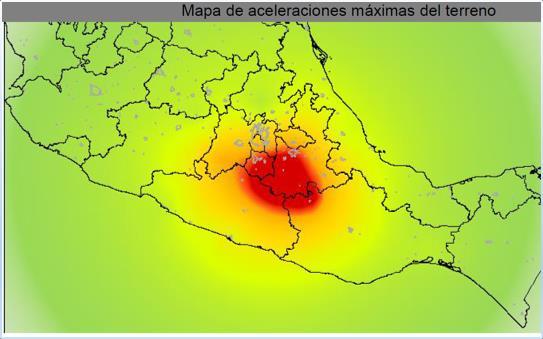

19 de septiembre de 2017
Mw = 7.1 con epicentro a 12 km al sureste de Axochiapan, Morelos y a 120 km de la Ciudad de México.
La CONAGUA y algunos miembros del “Comité Mexicano de Grandes Presas” y“AMH”, llevaron a cabo una campaña para revisar la seguridad estructural y funcional de las presas involucradas, 81 grandes presas y 152 en total (71 presas pequeñas).
El propósito de las inspecciones fue identificar el grado de afectación a las presas y descartar situaciones de riesgo.
Resiliencia en presas Huracanes y
Sismos

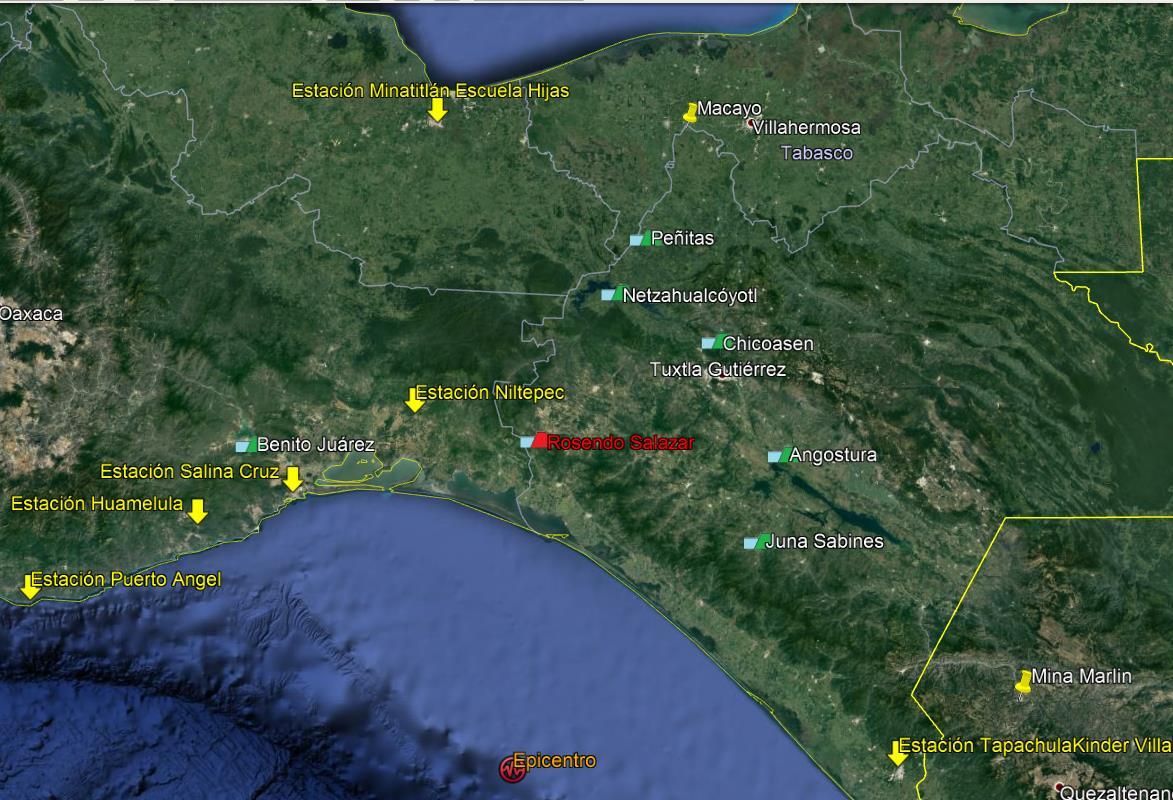

Debido al sismo ocurrido el 7 de Septiembre, se llevó a cabo una campaña de inspección en los estados de Chiapas y Oaxaca.
Debido al sismo ocurrido el 19 de Septiembre, se llevó a cabo una campaña de inspección en los estados de Puebla, Guerrero, Estado de México, Morelos, Michoacán, Hidalgo, Tlaxcala, Oaxaca y Ciudad de México.
Resiliencia en presas

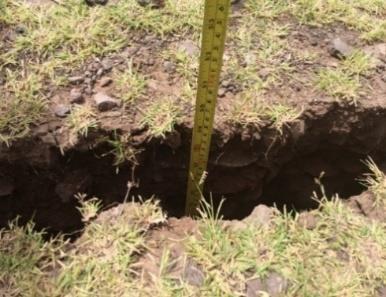

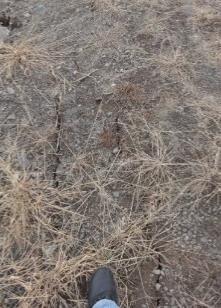

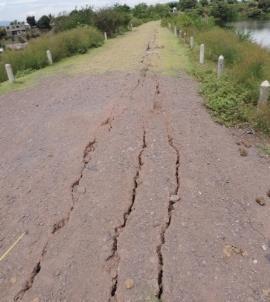

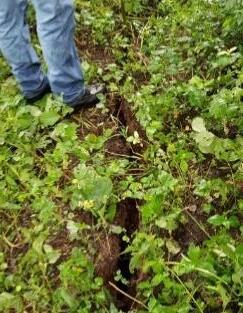

Patrón de agrietamientos en talud aguas arriba
PRESA HUACHINANTLA Puebla
Resiliencia en presas
Impacto y reacción ante sismos

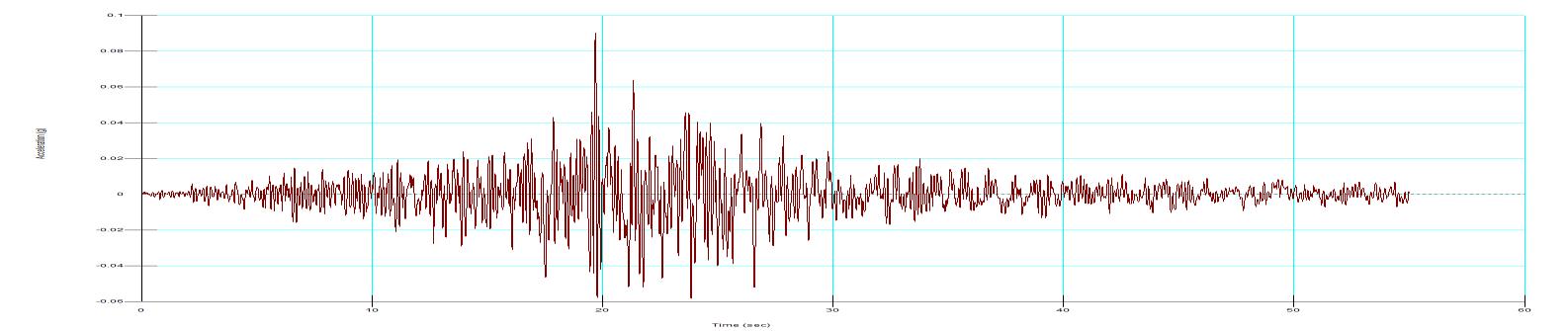

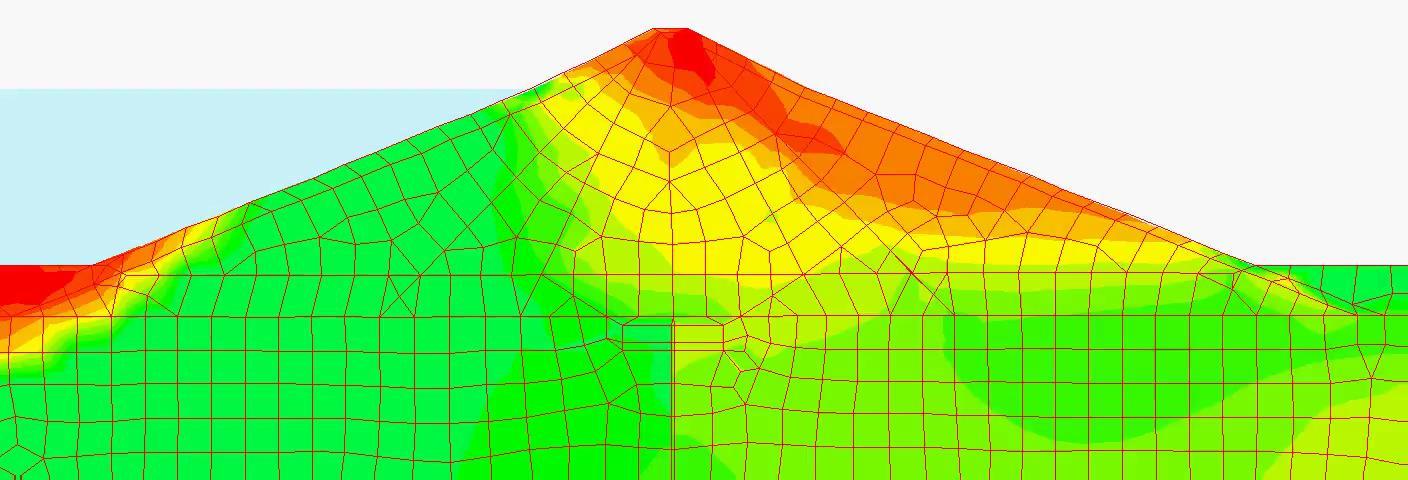

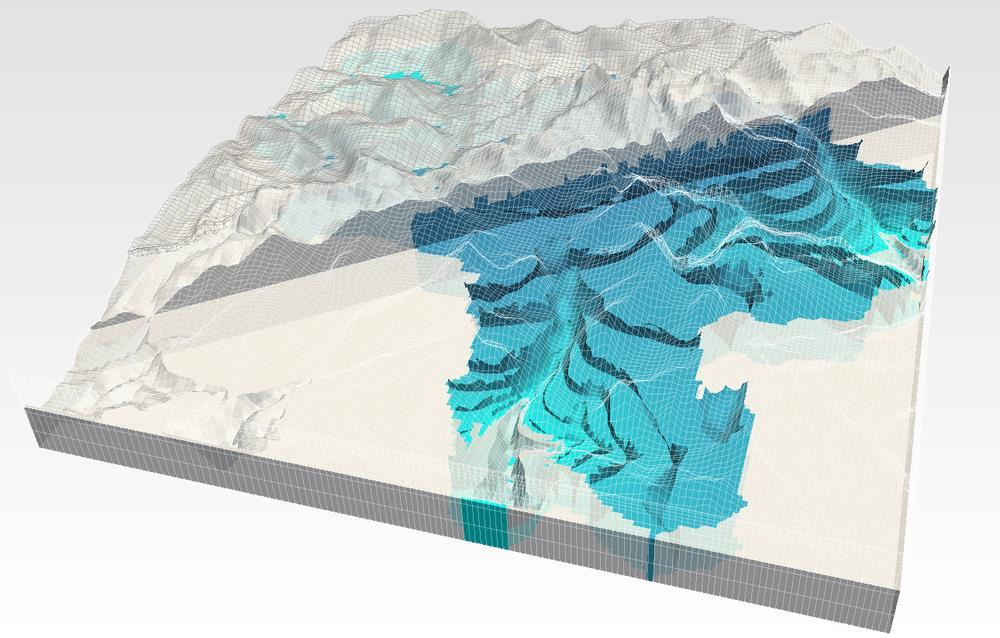

Se encuentran en proceso los análisis dinámicos para las grandes presas involucradas en los eventos sísmicos del 7 y 19 de septiembre de 2017. Análisis dinámicos
Desarrollo del estado de esfuerzos efectivos Dinámico (Lineal equivalente)
Resiliencia en presas
Impacto y reacción ante sismos

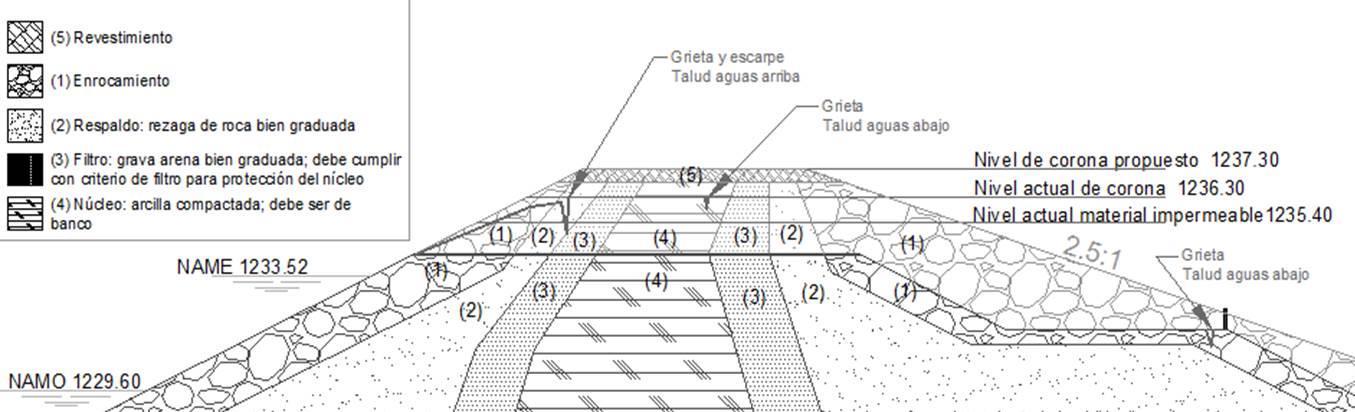

Propuesta de rehabilitación
La respuesta dinámica de las presas fue satisfactoria, continuaron operando a pesar de haberse excedido las consideraciones de diseño originales.
Los agrietamientos longitudinales ocurrieron con embalse lleno y se atribuyen a corrimientos “superficiales” de los taludes del respaldo. No representan una falla general de la cortina.
Conforme a los criterios actuales de diseño sísmico, en las 7 presas agrietadas se deben reconfigurar los taludes de aguas abajo y recuperar el bordo libre hidrológico y sísmico, mediante sobrelevaciones en la corona protegida con un filtro.
CAPITAL HUMANO
La Subdirección General Técnica:
• Área con carácter de Seguridad Nacional,
• Nueva visión organizacional incluye: renovación de personal y la combinación de experiencia y juventud.
• Asesoría e intercambio técnico con otras dependencias del Gobierno Federal, (SCT, Grupo Aeroporturario, ASEA, CNH, SENER, SACMEX, SEMARNAT, Gobiernos Estatales y Municipales, ANUR - Distritos de Riego, etc.)
META: ÁREA TRANSVERSAL DE CONAGUA
Gracias
SUBDIRECCIÓN GENERAL TÉCNICA
