Catalog 800M from Trim-Lok | Italian Metric Edition
Edge Trim Plus (Profilo per bordo Plus) Pagina 9

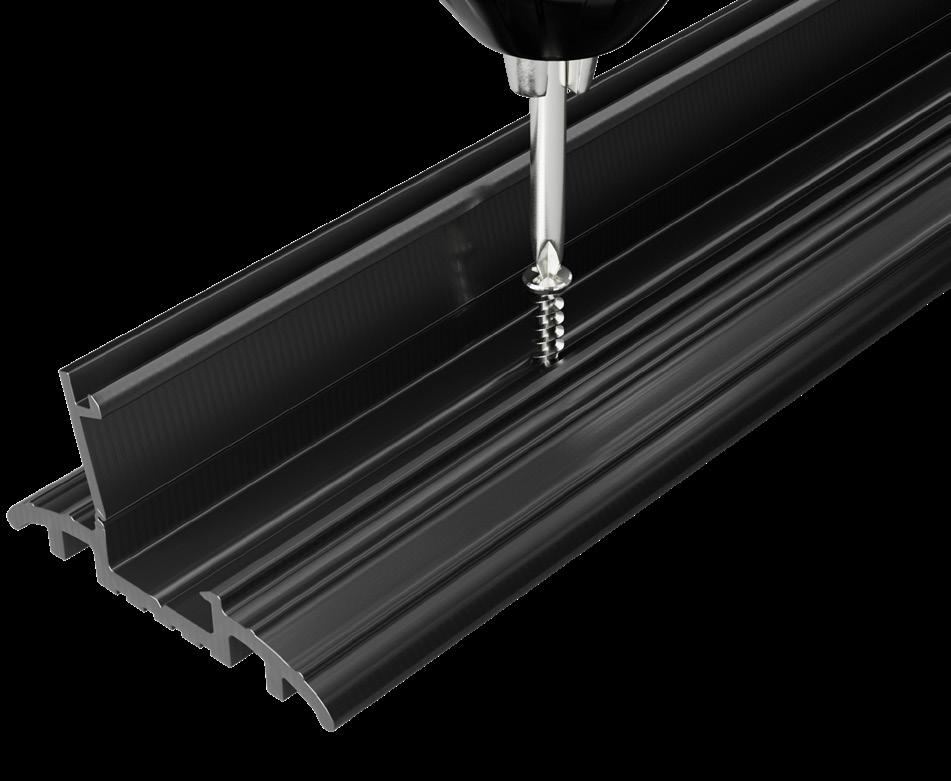

Copertura avvitabile con chiusura Pagina 29
Parafango Pagina 41

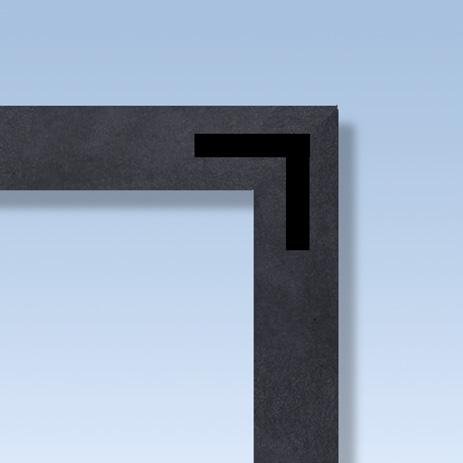

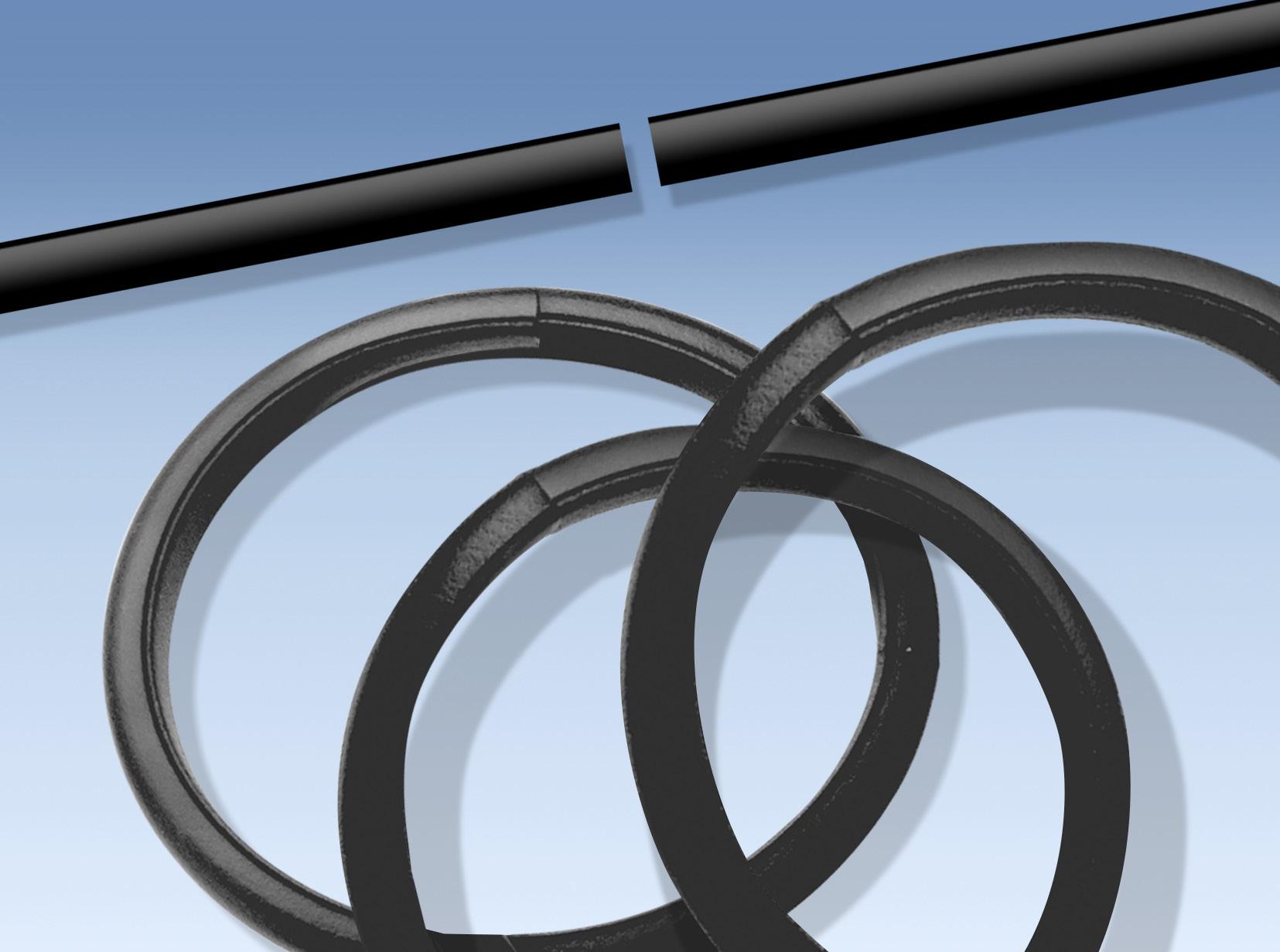

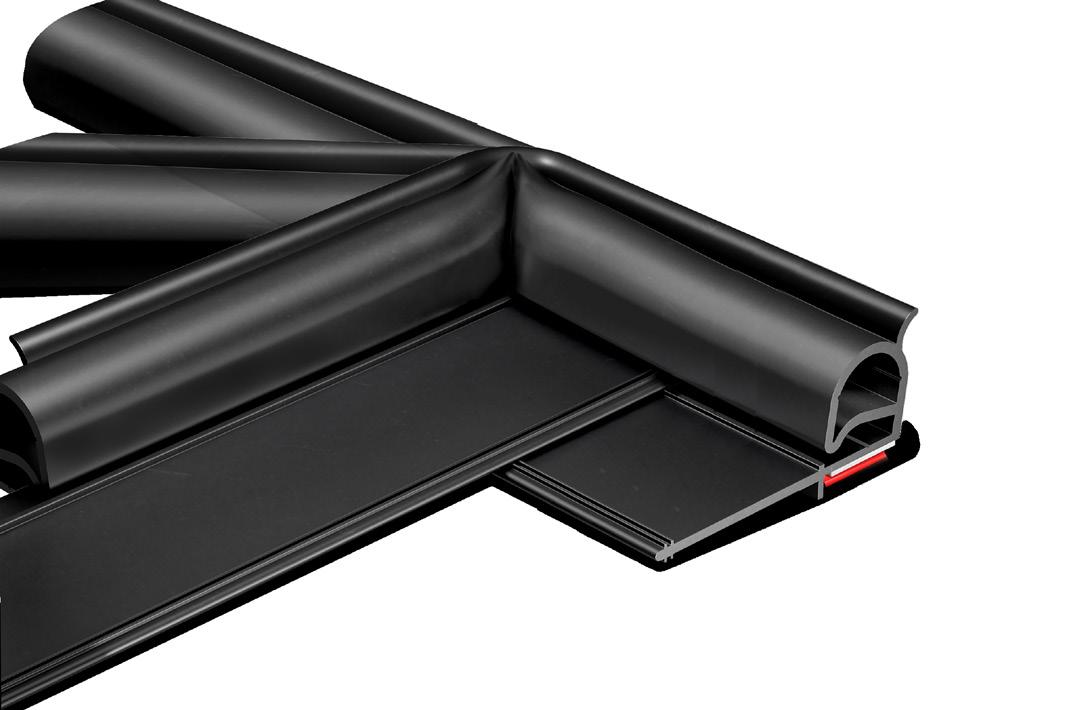

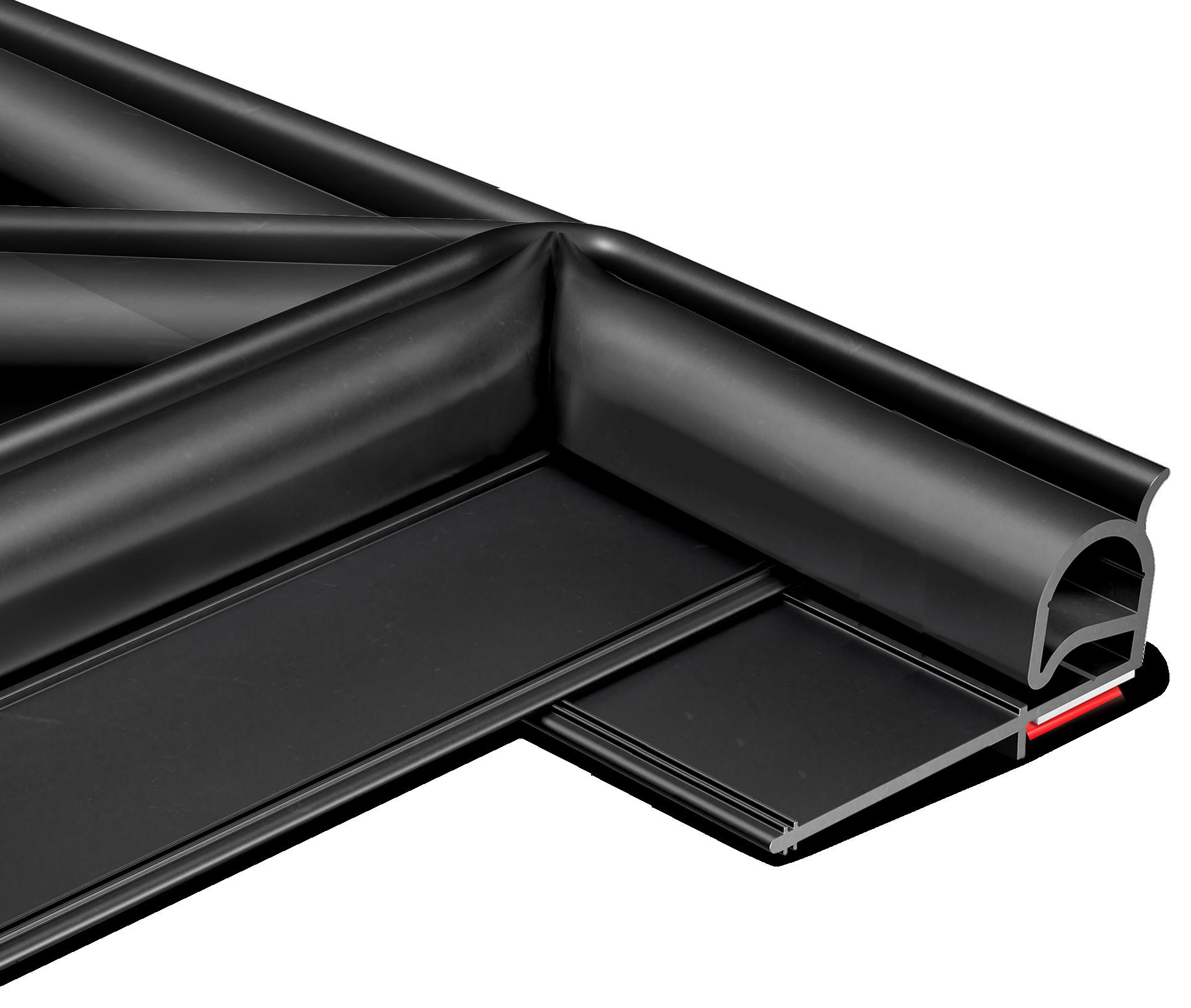

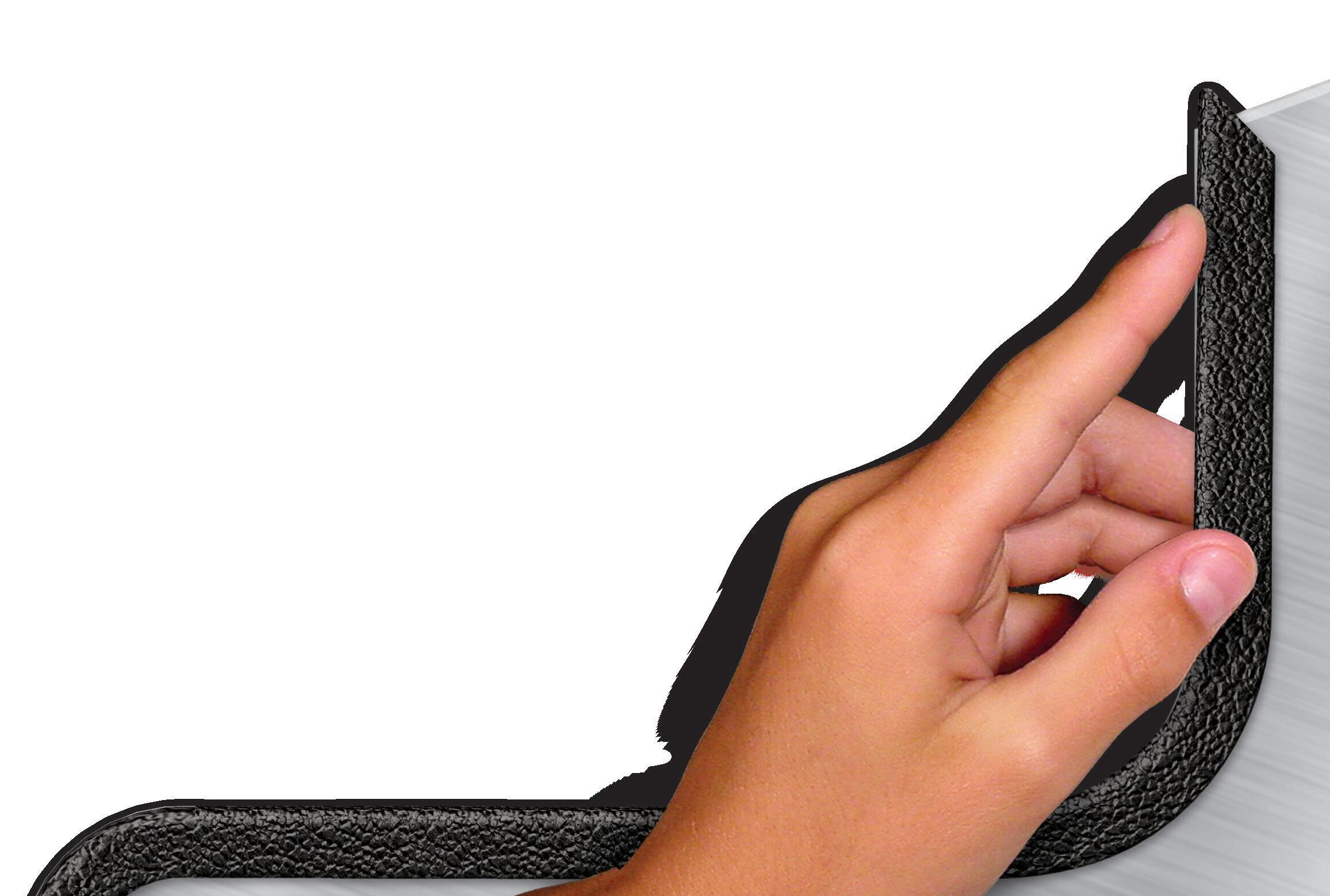

Installazione angolare senza giunture brevettata!
PROFILI PER BORDI
PER BORDO).
TRIM (PROFILO PER BORDO JUMBO)..
EDGE TRIM PLUS (PROFILO PER BORDO PLUS).
SIZE RANGE EDGE TRIM (PROFILO PER BORDI IN VARIE DIMENSIONI).
RUBBER EDGE TRIM (PROFILO PER BORDI IN GOMMA)
RETARDANT TRIM (PROFILO IGNIFUGO).
GUARD.
SEWABLE UPHOLSTERY TRIM (PROFILO CUCIBILE PER TAPPEZZERIA).
SEWABLE J-CLIPS (CLIP A J CUCIBILI).

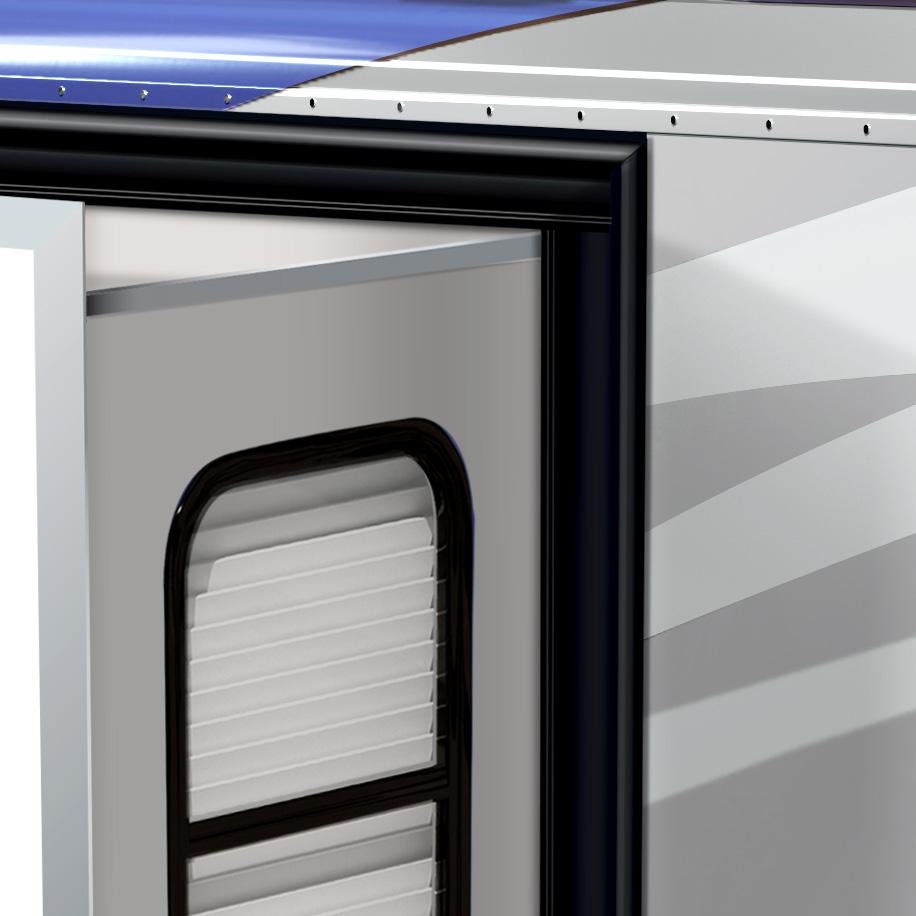

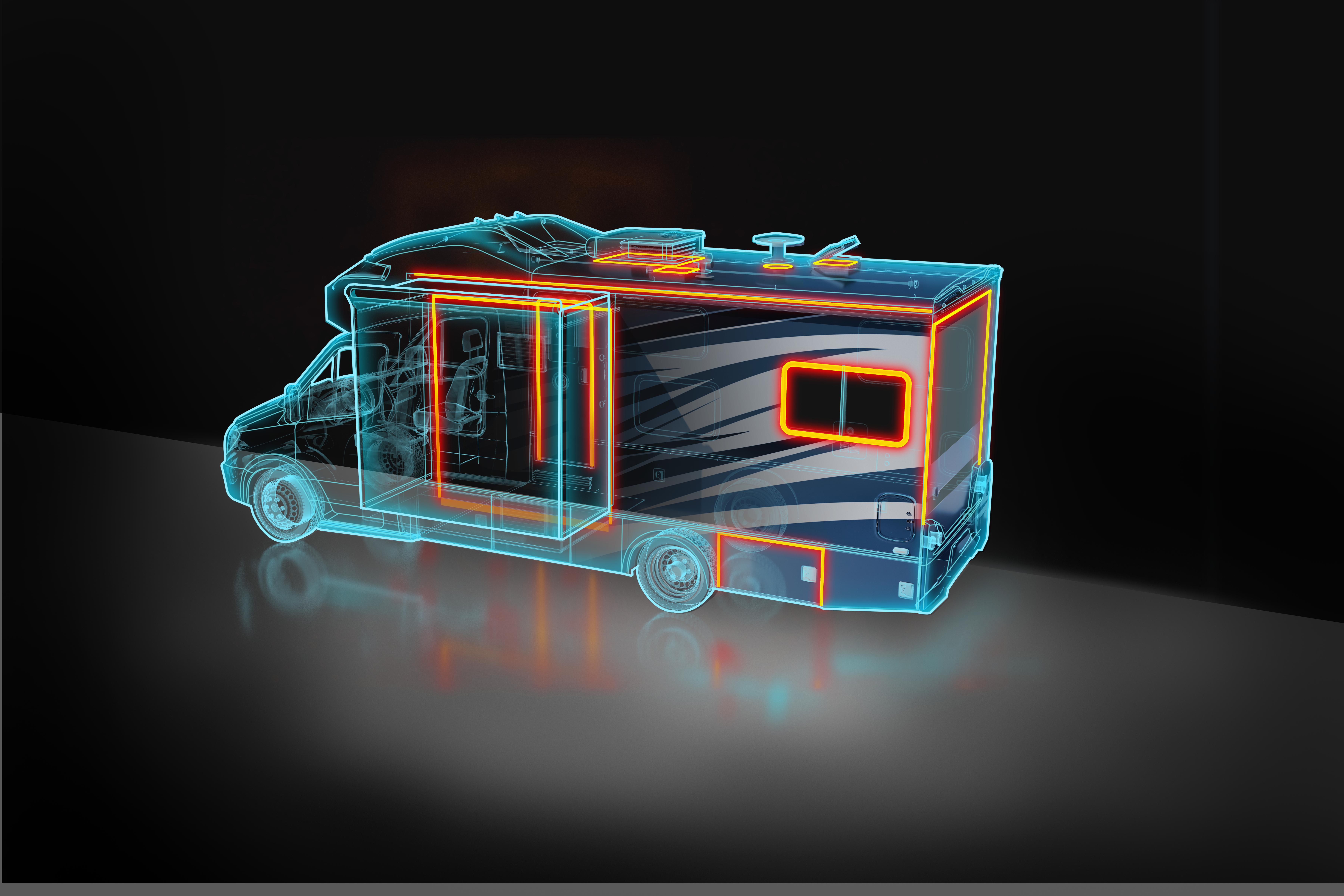

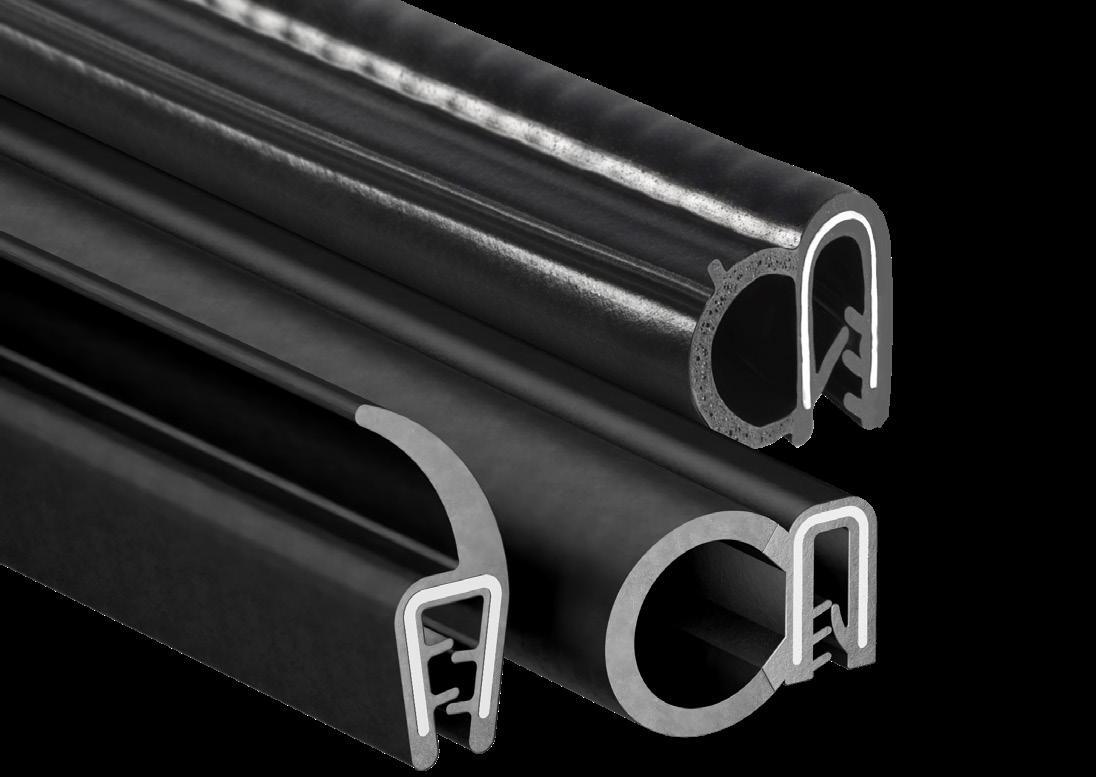

PROFILI PER CAMPER

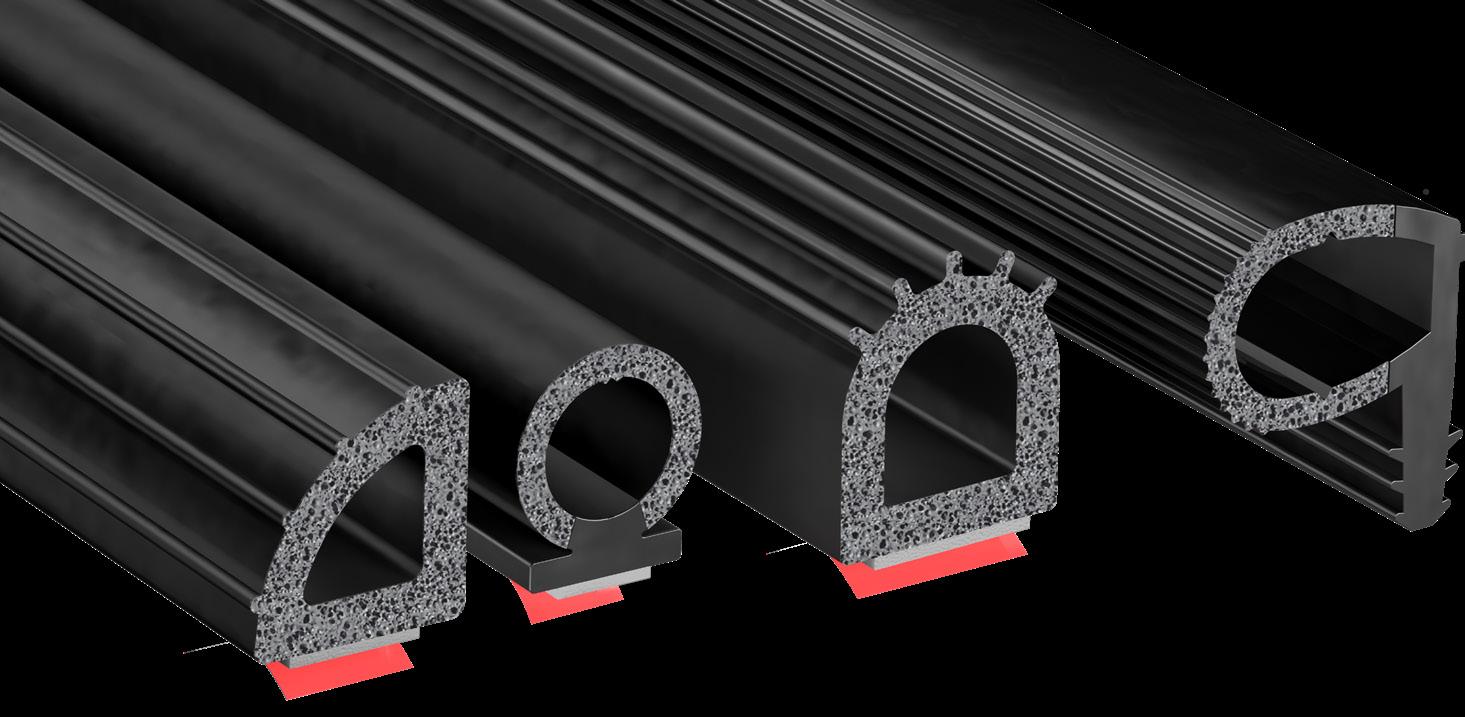

GUARNIZIONI IN GOMMA
GUARNIZIONI PER PROFILI
SEAL (PROFILO PER BORDO CON GUARNIZIONE).
SEAL PLUS (PROFILO PER BORDO CON GUARNIZIONE PLUS).
JUMBO TRIM
(PROFILO PER BORDO JUMBO)
TRIM SEAL (PROFILO PER BORDO CON GUARNIZIONE SPECIALE)
CO-EXTRUDED RUBBER TRIM SEAL (GUARNIZIONE IN GOMMA CO-ESTRUSA)
22-23 (PROFILO PER BORDI RESISTENTE ALLE PIEGATURE).
SEAL (GUARNIZIONE CON LEMBO).
PROFILI IN PLASTICA

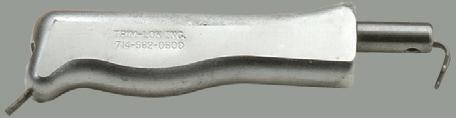

UTENSILI E ACCESSORI
GUIDA ALLA PROGETTAZIONE
Adesivo termosaldante preapplicato o sigillante butilico (opzionale)
Linguetta di fissaggio più resistente
Le singole clip metalliche garantiscono una presa permanente

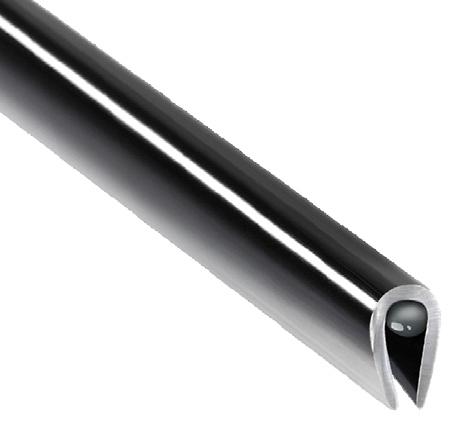

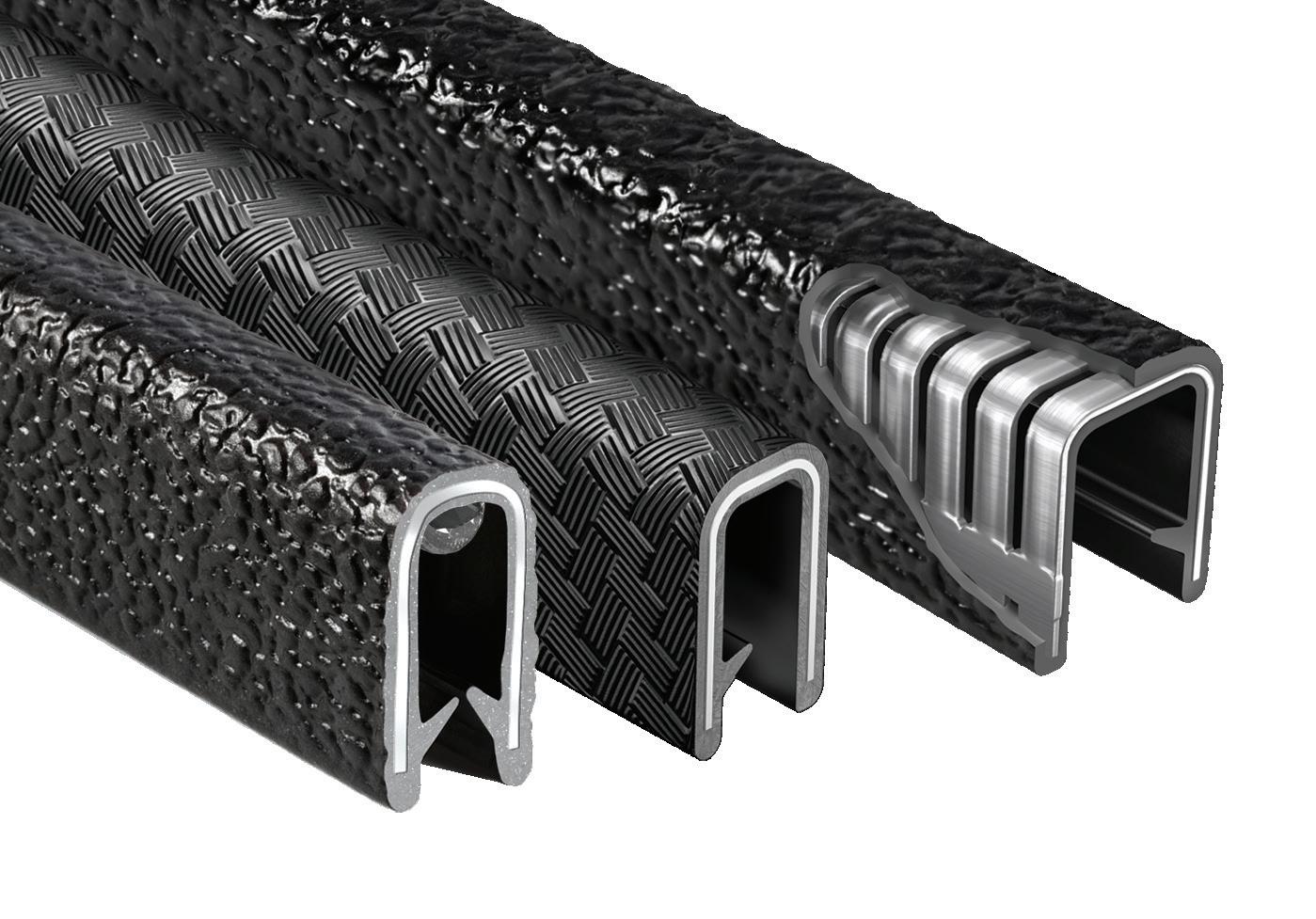

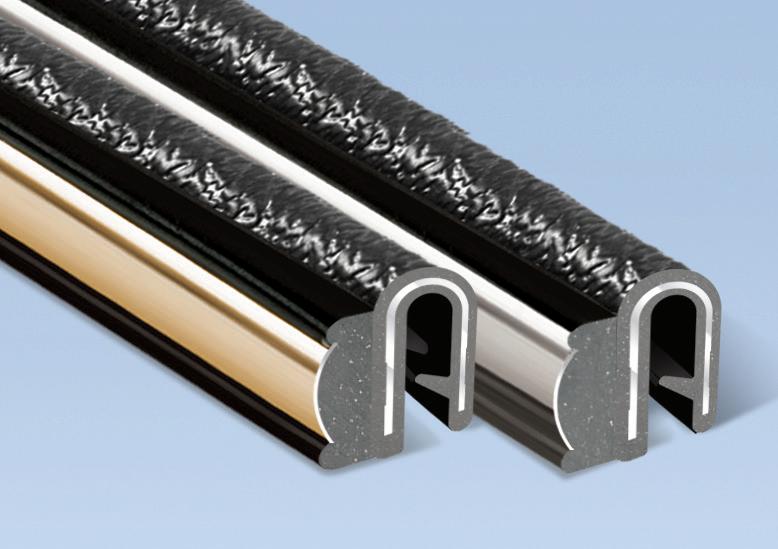

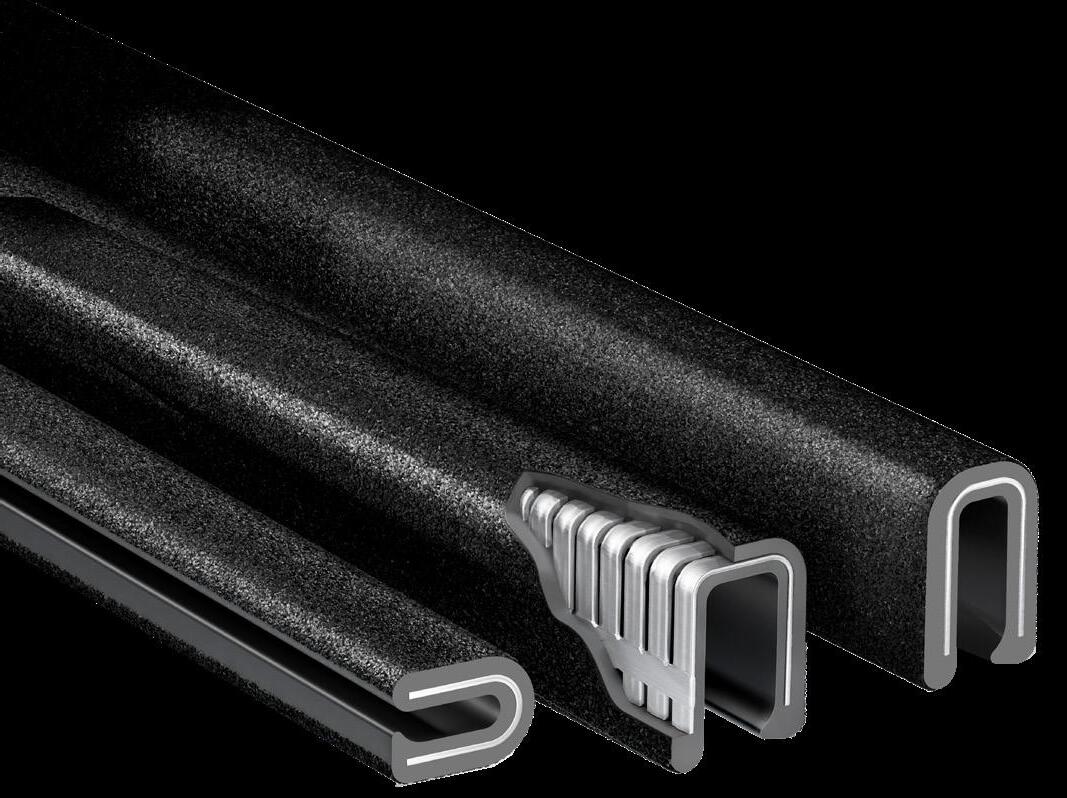

Il EDGE TRIM è un profilo flessibile in PVC con singole clip metalliche interne e linguette di fissaggio per garantire una presa più salda.
CARATTERISTICHE E VANTAGGI:
FISSAGGIO DUREVOLE, FLESSIBILE E SICURO:i profili EDGE
TRIM, realizzati in PVC resistente, si adattano a varie forme di bordi e contorni, offrendo una presa sicura che garantisce la stabilità.
SICUREZZA E PROTEZIONE AVANZATE: permettono di coprire bordi grezzi, irregolari e taglienti, al fine di evitare incidenti e impedire il danneggiamento di materiali e superfici adiacenti.
FINITURA VERSATILE, RESISTENTE ALLE INTEMPERIE: questi profili, forniti opzionalmente con adesivo termosaldante o sigillante butilico, offrono un aspetto professionale e rifinito, oltre a un'eccezionale resistenza agli agenti atmosferici, ai raggi UV e all'umidità, per risultati affidabili e duraturi.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI RIVESTIMENTO ESTERNO: Vinile (PVC)
Durezza (Shore A) 85
CLIP INTERNA: Alluminio o acciaio
INFIAMMABILITÀ E
CONFORMITÀ NORMATIVA:
FMVSS 302
FAA/FAR 23.853 (a)
CERTIFICAZIONE UL:
UL 50
UL 844
N. file MH49032
GUARDA IL NOSTRO VIDEO ESPLICATIVO
Guarda il nostro video per imparare a misurare, selezionare e installare il profilo Edge Trim.
COME ORDINARE
Misurare lo spessore
COLONNA 2: Selezionare la SERIE DI PROFILI
COLONNA 3: Selezionare il COLORE
COLONNA 1: Determinare SPESSORE DEL BORDO 1 2 3 4
Lunghezza della base Misurare la distanza
COLONNA 4 : Selezionare la TRAMA
B 2 X1/32
Determinare la QUANTITÀ DELL'ORDINE in incrementi di 76,2 m. Minimo 1,524 metri per colori personalizzati.
OPZIONI CLIP IN METALLO:
ACCIAIO: più pesante dell'alluminio, l'acciaio offre una resistenza e una rigidità superiori per applicazioni che richiedono un'elevata resistenza alla trazione e alla deformazione, tuttavia presenta una conduttività elettrica e termica inferiore.
ALLUMINIO: più leggero dell'acciaio, l'alluminio è ideale per applicazioni sensibili al peso e presenta un'eccellente conduttività elettrica e termica, sebbene abbia generalmente una resistenza alla trazione inferiore.
MOLTEPLICI APPLICAZIONI:
• CABINE PER CAMION • FIBRA DI VETRO
ARMADI PER COMPUTER
GOLF CART

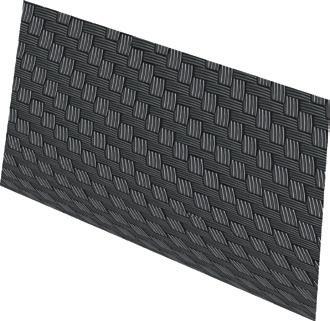

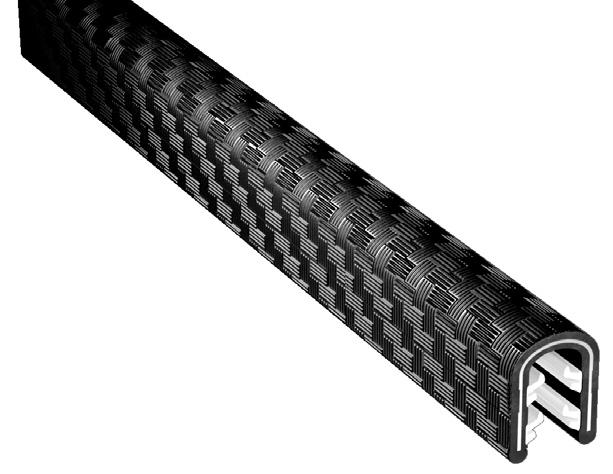

Trama in fibra di carbonio
SPESSORE DEL BORDO DEL PROFILO
e
butilico opzionali non disponibili per bordi da 0,3968 mm o 0,7937 mm.
SPESSORE DEL BORDO DEL PROFILO 1
Linguetta di fissaggio più resistente
Clip singole in acciaio per garantire una presa permanente
Il JUMBO TRIM è un profilo per bordi in PVC flessibile, ideale per applicazioni che richiedono uno spessore maggiore e una lunghezza della base più estesa.
SPESSORE DEL BORDO DEL PROFILO
RUBBER-LOK
Per le istruzioni su come effettuare un ordine, v. pagina 4
La base spessa simula l'aspetto e la sensazione della "gomma"
Le singole clip metalliche garantiscono una presa permanente
CARATTERISTICHE E VANTAGGI:
ELEVATA RESISTENZA AGLI URTI: progettato con una base più spessa per una maggiore robustezza e un'elevata resistenza agli urti, offre una sensazione simile alla gomma che migliora le prestazioni e il comfort.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302
MATERIALE DI BASE: Vinile (PVC), Durezza (Shore A) 85
CLIP INTERNA: Acciaio o alluminio

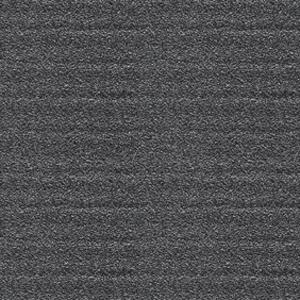

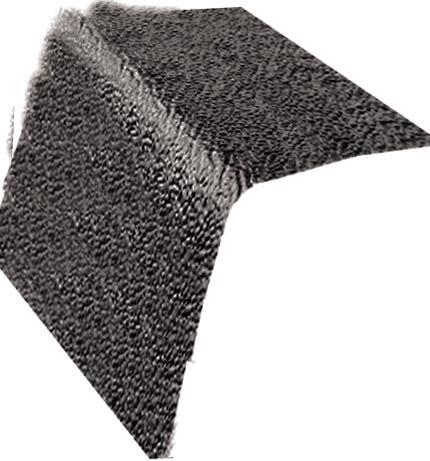

Trama accattivante in sabbia
GUARDA IL NO-
STRO VIDEO SUL
PRODOTTO
Scopri di più su
Edge Trim Plus

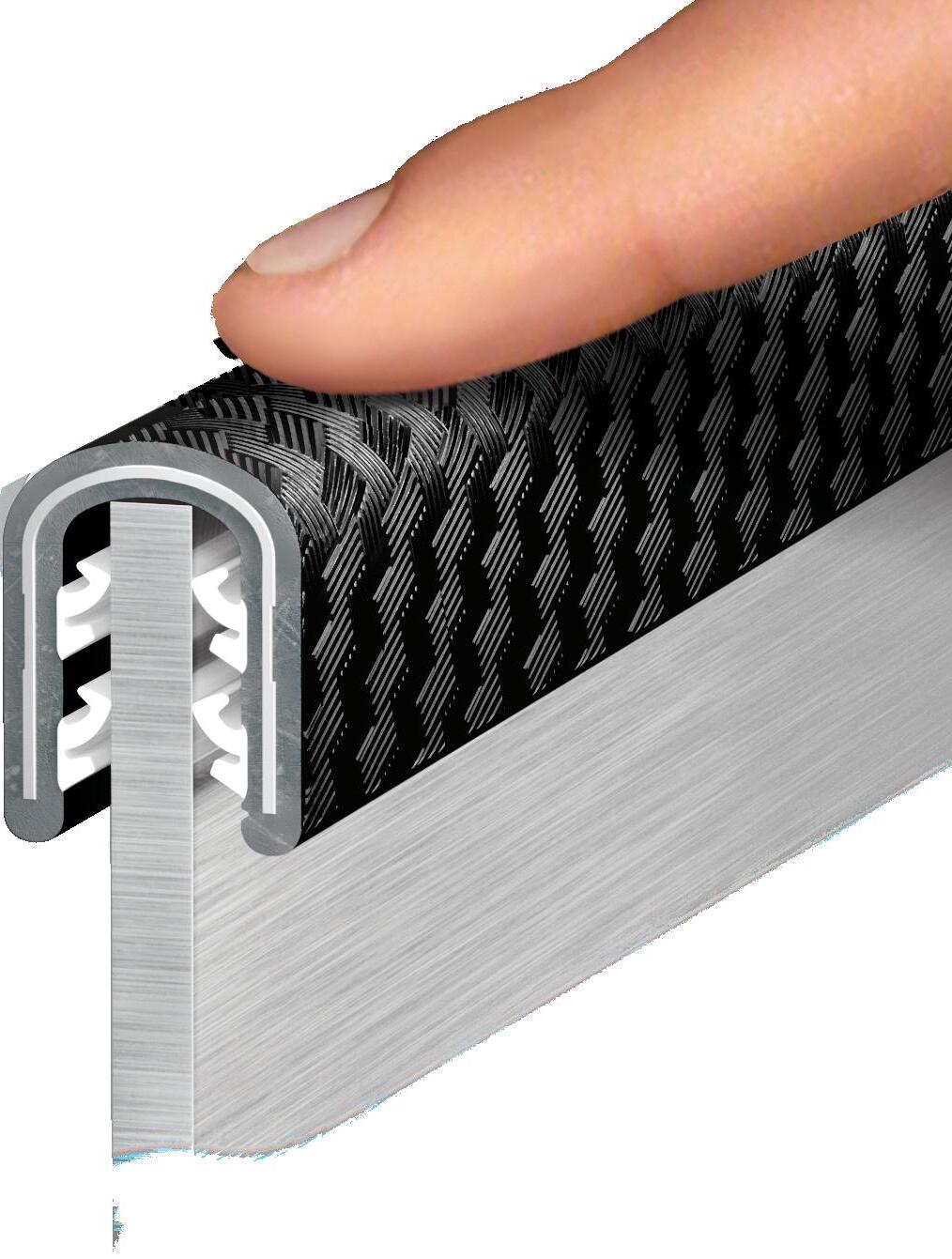

SI INSTALLA CON LA SEMPLICE PRESSIONE DI UN DITO!

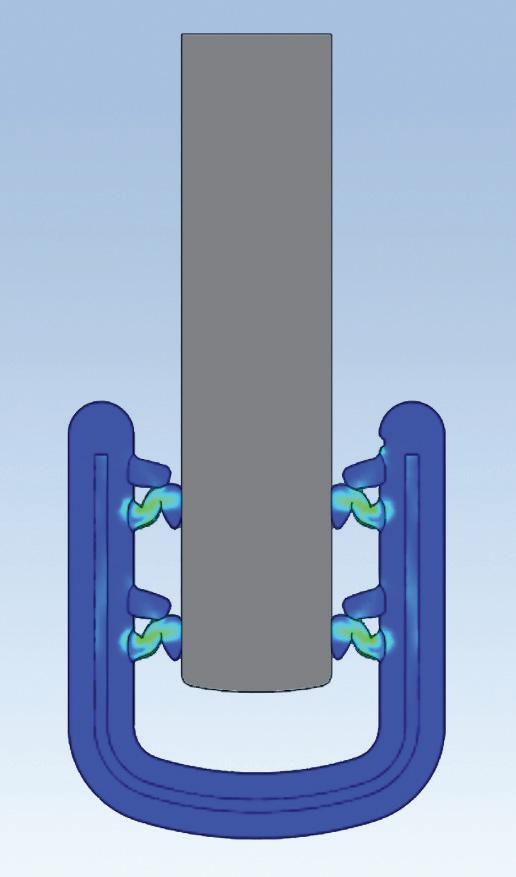

Quattro set personalizzati di linguette di fissaggio flessibili e fermi posteriori
Clip singole in alluminio per garantire una presa permanente
EDGE TRIM PLUS
è un innovativo profilo per bordi in PVC flessibile con una configurazione ridisegnata della linguetta di fissaggio e del fermo posteriore per garantire prestazioni superiori e facilità di installazione.
CARATTERISTICHE E VANTAGGI:
FACILE DA INSTALLARE: Le quattro serie di linguette di fissaggio si flettono durante l'installazione per una facile applicazione con la semplice pressione di un dito.
DIFFICILE DA RIMUOVERE: L'innovativo design della linguetta di fissaggio e del "fermo" crea una forte tensione superficiale quando viene tirato, garantendo che il profilo rimanga saldamente in posizione e fornendo una protezione affidabile dei bordi.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI RIVESTIMENTO ESTERNO:
Vinile (PVC) 85 Durezza (Shore A) Nero
MATERIALE DELLA LINGUETTA DI FISSAGGIO: Vinile (PVC) Durezza (Shore A) 70 Bianco
MATERIALE DELLA
CLIP INTERNA: Alluminio
INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302
FAA/FAR 23.853 (a)
CERTIFICAZIONE UL:
UL 50
UL 94 HB N. file MH49032

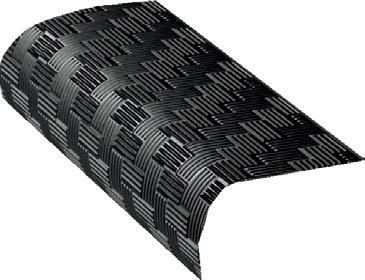

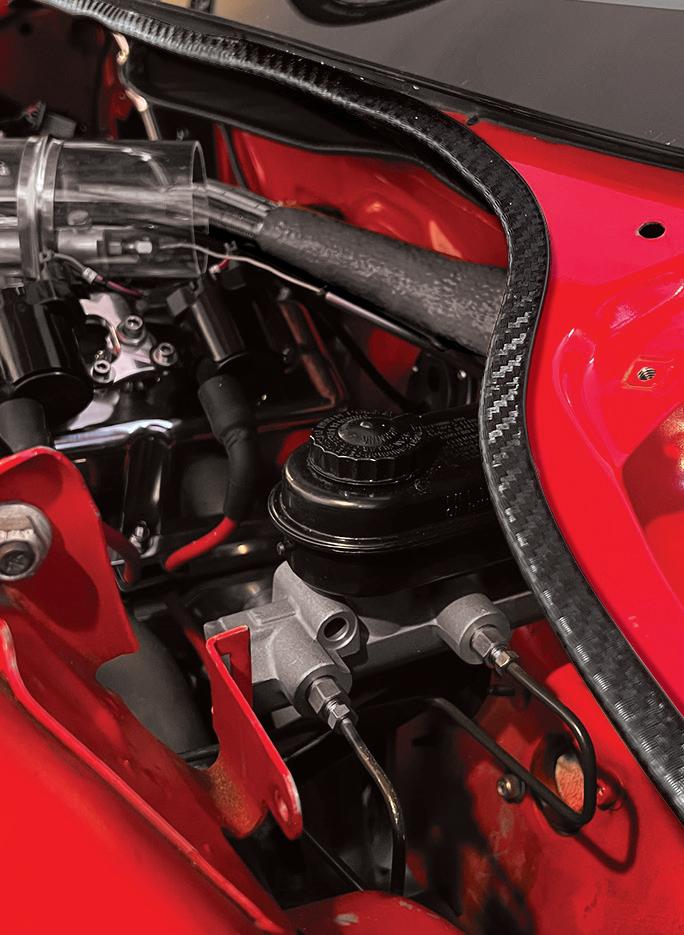

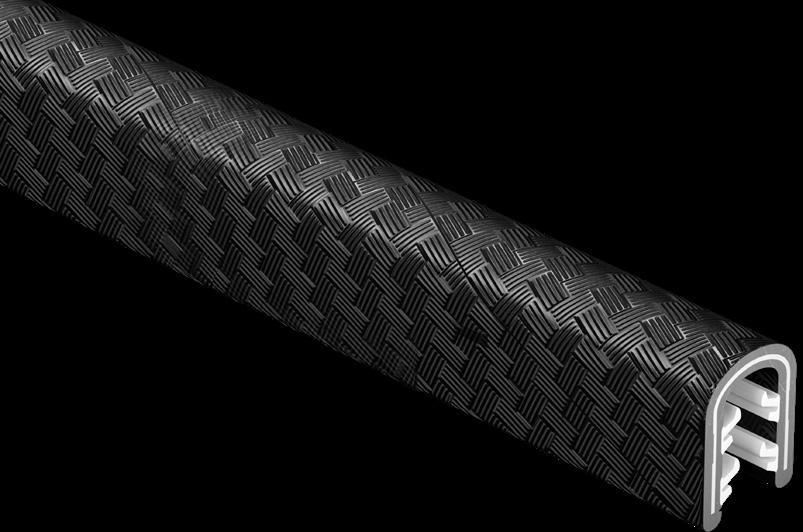

Nuova trama in fibra di carbonio
Le singole clip metalliche garantiscono una presa permanente
Il SIZE RANGE EDGE TRIM
è un profilo per bordi in PVC flessibile progettato per rifinire bordi di materiali con spessori variabili, come piastre diamantate, fibre di vetro e materiali compositi.
CARATTERISTICHE E VANTAGGI:
ADATTABILITÀ E VERSATILITÀ: progettati per adattarsi a vari spessori, i Profili per bordi in varie dimensioni possono essere fissati saldamente a diversi materiali, rendendoli adatti a varie applicazioni, dalla lavorazione del legno alla fabbricazione di metalli.
FLESSIBILI E DUREVOLI: realizzati in plastica flessibile, questi profili si adattano ai bordi e sono resistenti all'usura, ai raggi UV, all'umidità e alle sostanze chimiche, garantendo prestazioni di lunga durata.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI RIVESTIMENTO ESTERNO: Vinile (PVC), Durezza (Shore A) 85
CLIP INTERNA: Alluminio o acciaio
Ideale per applicazioni su bordi con spessori variabili.

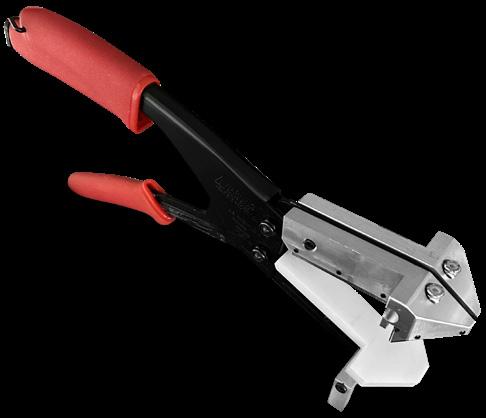

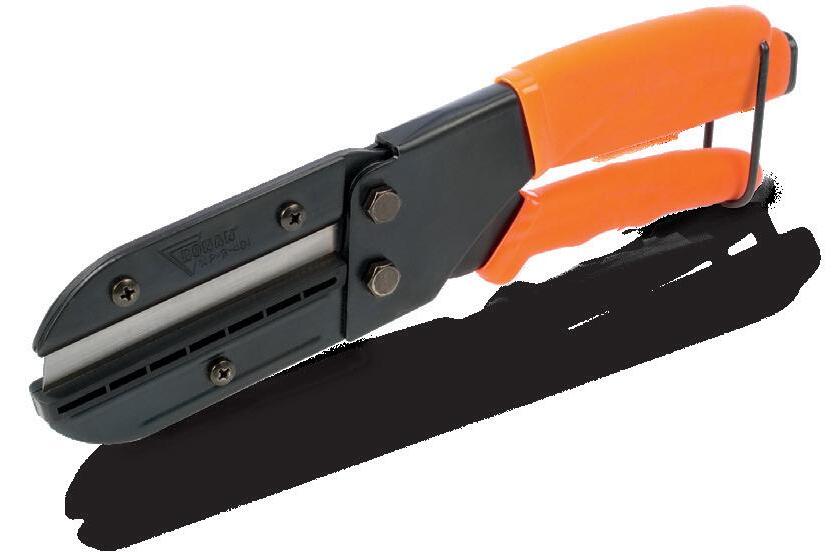

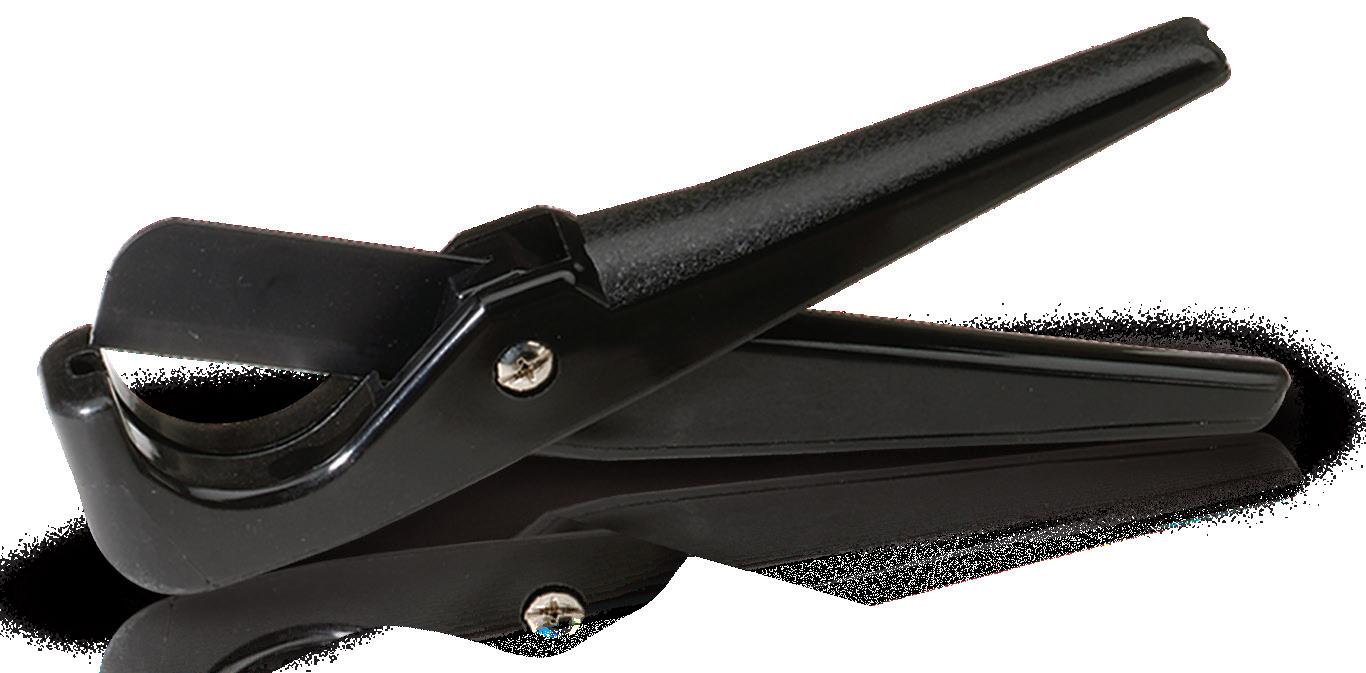

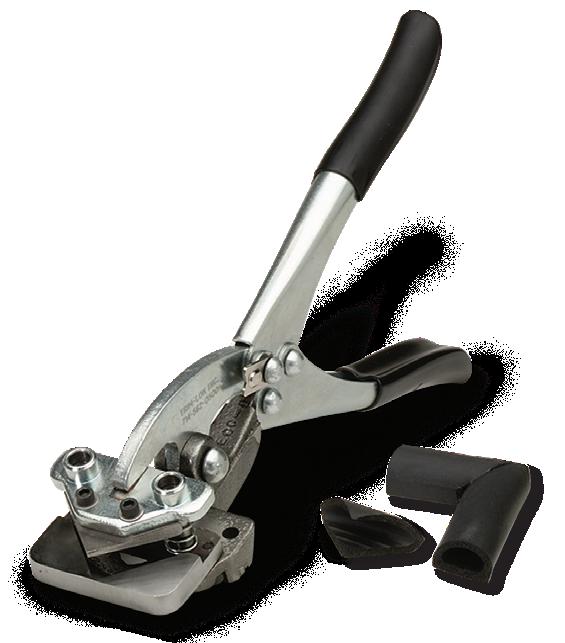

UTENSILE PER TAGLIO OBLIQUO A 90° Taglia in pochi secondi!
N. articolo GSS851
V. pagina 44
OPZIONI CLIP IN METALLO:
ACCIAIO: più pesante dell'alluminio, l'acciaio offre una resistenza e una rigidità superiori per applicazioni che richiedono un'elevata resistenza alla trazione e alla deformazione, tuttavia presenta una conduttività elettrica e termica inferiore.
ALLUMINIO: più leggero dell'acciaio, l'alluminio è ideale per applicazioni sensibili al peso e presenta un'eccellente conduttività elettrica e termica, sebbene abbia generalmente una resistenza alla trazione inferiore.
Linguetta di fissaggio più resistente
SIZE
RUBBER EDGE TRIM (PROFILO PER BORDO
Adesivo termosaldante preapplicato o sigillante butilico (opzionale)
RUBBER EDGE TRIM è un profilo altamente
flessibile disponibile in gomma EPDM densa o gomma Neoprene densa.
CARATTERISTICHE E VANTAGGI:
FLESSIBILITÀ ECCEZIONALE: progettato per adattarsi a raggi serrati, è ideale per una vasta gamma di applicazioni e superfici.
PROTEZIONE COMPLETA: protegge i bordi taglienti per evitare lesioni e aumenta la durata dei materiali prevenendo i danni.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI:
da -40 °C a 100 °C (da -40 °F a 212 °F)
INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302
OPZIONI MATERIALE:
MATERIALE:
Durezza Neoprene : durezza (Shore A) 70
Durezza EPDM: durezza (Shore A) 70
NEOPRENE: una gomma sintetica nota per la sua eccellente resistenza all'olio, alle sostanze chimiche e agli agenti atmosferici, che la rende ideale per guarnizioni e sigillature.
EPDM*: una gomma sintetica che eccelle nelle applicazioni in ambienti esterni grazie alla sua eccezionale resistenza ai raggi UV, all'ozono e alle temperature estreme, comunemente utilizzata per guarnizioni e componenti automobilistici.
*Selezionare i profili disponibili in EPDM bianca approvata dalla FDA.
opzionali
VIDEO ADESIVO TERMOSALDANTE vs SIGILLANTE BUTILICO
Scopri di più sulle opzioni di adesivo termosaldante e sigillante butilico
Molto flessibile per adattarsi a raggi stretti
RUBBER EDGE TRIM (PROFILO PER BORDO

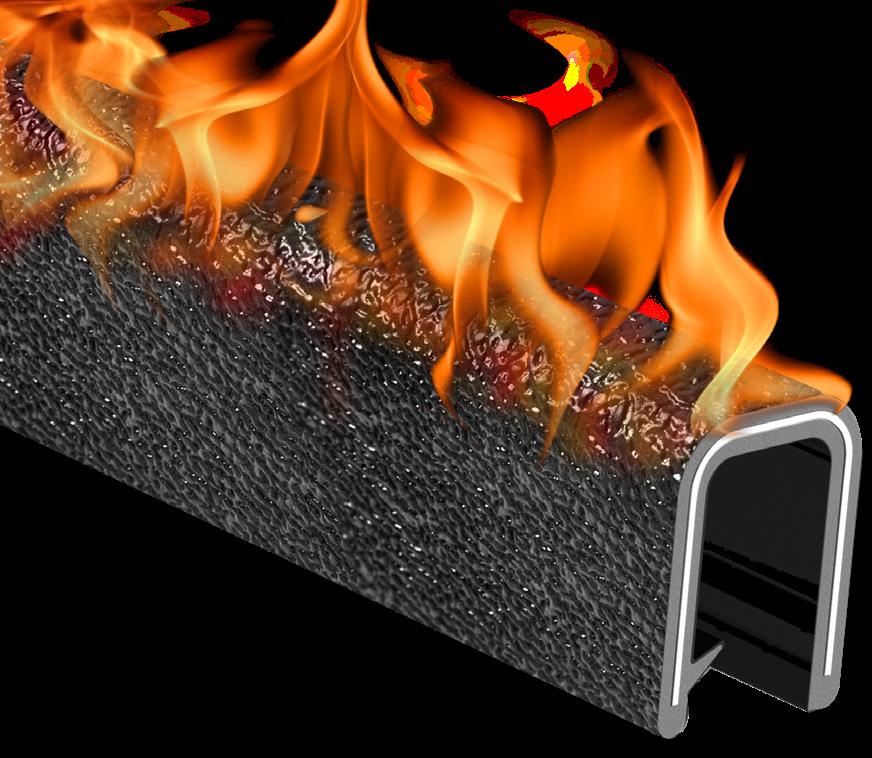

FIRE RETARDANT TRIM (PROFILO IGNIFUGO)
Le singole clip metalliche garantiscono una presa permanente
Linguetta di fissaggio più resistente
Il FIRE RETARDANT TRIM
è un profilo flessibile realizzato in Elastomero termoplastico, appositamente formulato per superare gli standard della National Fire Protection Agency (NFPA) e soddisfare i requisiti di resistenza alla fiamma UL 94 HB.
CARATTERISTICHE E VANTAGGI:
ELEVATA DURATA: progettato per garantire prestazioni durature con classificazione UL 94 HB che assicura l'autoestinzione del materiale e la resistenza alla propagazione delle fiamme, rendendolo altamente resistente in ambienti ad alto rischio come gli armadi elettrici.

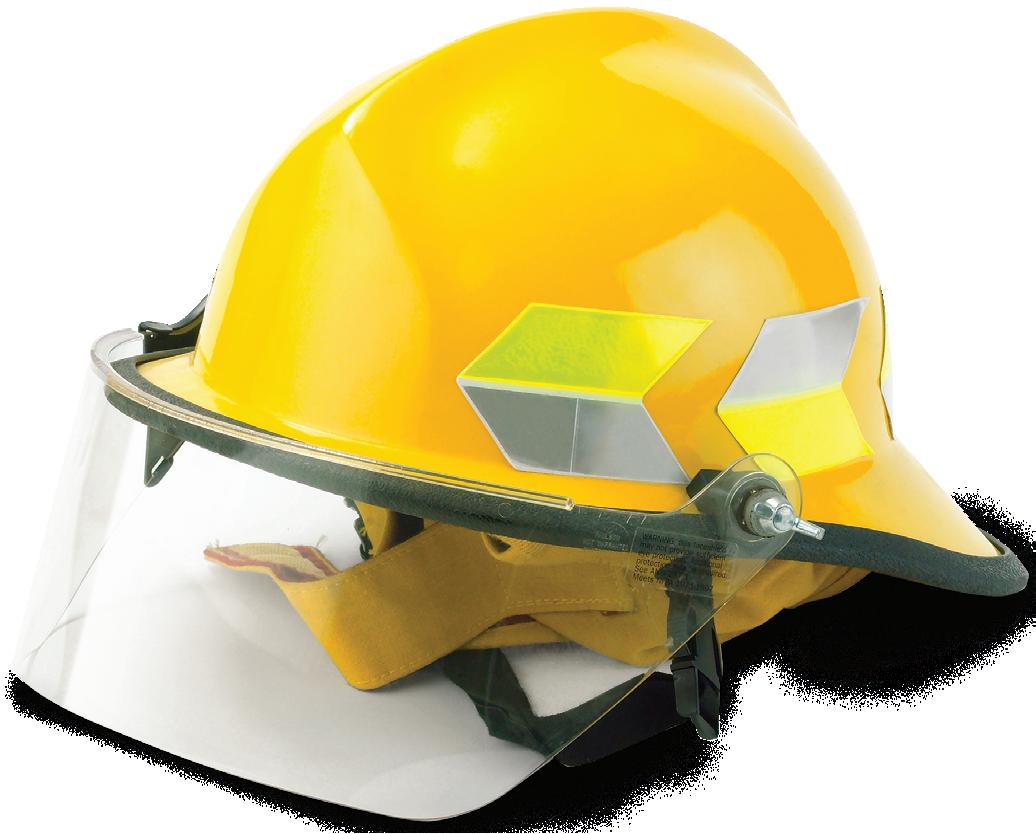

RESISTENZA AL CALORE ESTREMO: Conforme alla norma NFPA 1971. Progettato per resistere a temperature estreme e garantire una durata e una protezione superiori anche nelle applicazioni più impegnative, come gli indumenti antincendio e i mezzi di trasporto pubblico.
DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 104 °C (da -20 °F a 220 °F).
MATERIALE DI BASE*: (TPE) Elastomero termoplastico Durezza (Shore A) 86
CLIP INTERNA: Alluminio INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: UL 94 HB NFPA 1971 (solo nero)
*Vinile conforme a UL 94 VO disponibile solo su richiesta speciale (riferimento Materiale Trim-Lok n. VY0117)
Chiedete informazioni sul nostro PROFILO REFLECTO-LOK con NASTRO RIFLETTENTE
SPESSORE DEL BORDO DEL PROFILO
EDGE GUARD®
VIDEO ESPLICATIVO DI INSTALLAZIONE
Guarda il nostro video per imparare a installare il profilo Edge Guard.
Le singole clip metalliche garantiscono una presa permanente
Il UPHOLSTERY TRIM è un profilo in plastica PVC progettato per essere facilmente cucito sul tessuto e fissato saldamente al telaio del sedile.
CARATTERISTICHE E VANTAGGI:
FISSAGGIO SOLIDO E SICURO: il bordo cucito garantisce un fissaggio solido e affidabile, impedendo al profilo di spostarsi o staccarsi dopo l'installazione, anche in aree soggette a uso intensivo.
FINITURA LISCIA E PULITA: progettato per creare un look pulito e professionale, il profilo cucito per tappezzeria offre un bordo liscio e rifinito che migliora sia l'aspetto che la durata della superficie imbottita.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE: Vinile (PVC) Durezza (Shore A) 85

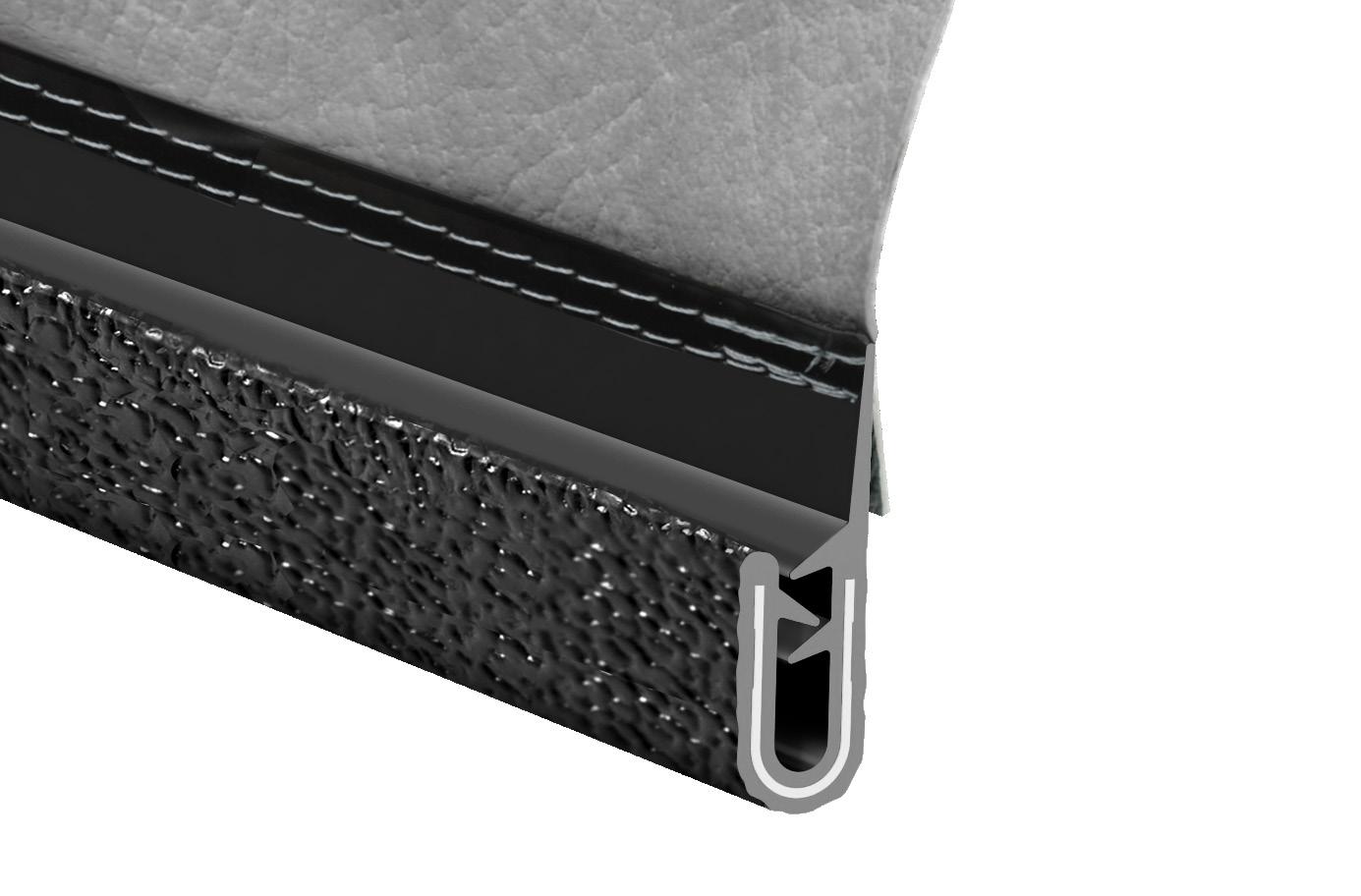

Il profilo per tappezzeria è cucito al coprisedile in pelle per fissarlo al telaio del sedile.

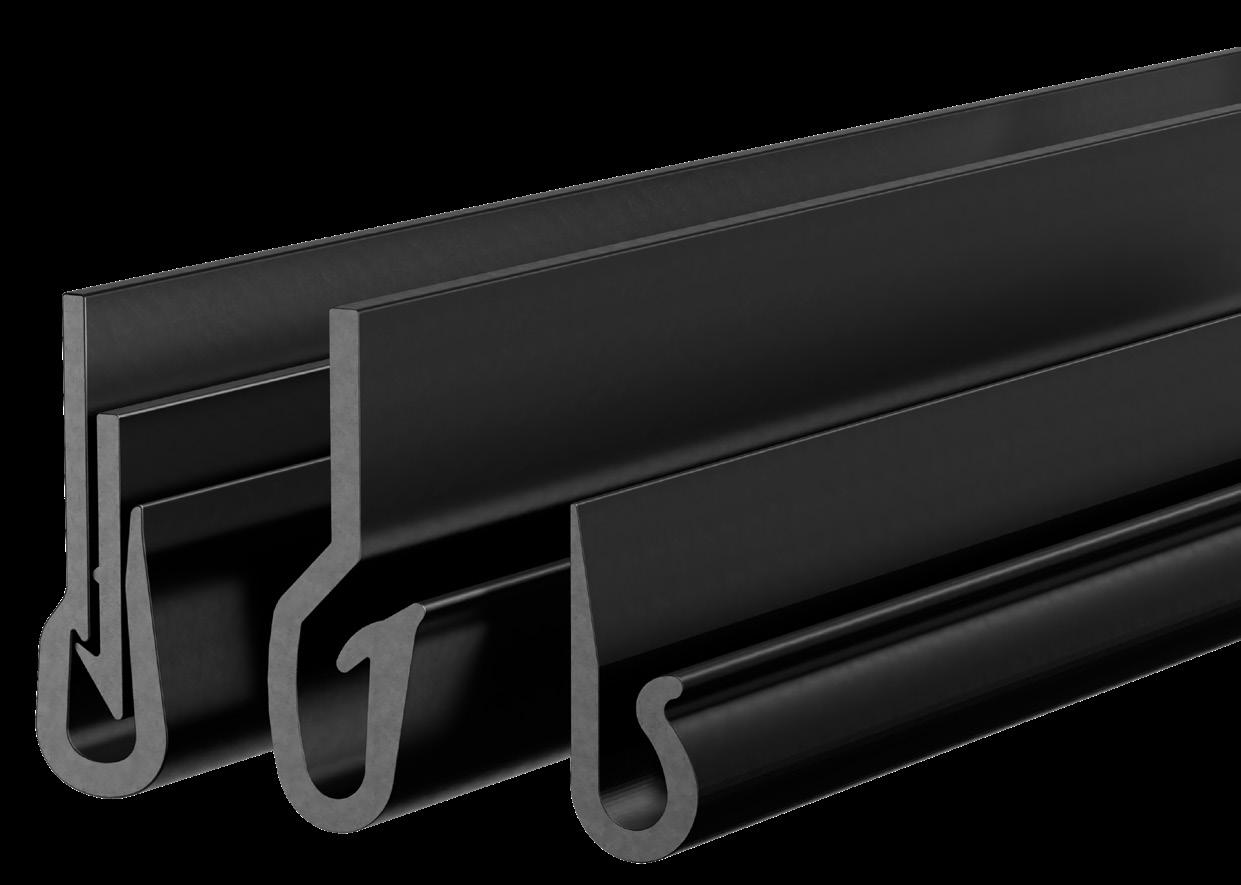

Le J-CLIPS sono clip in polipropilene cucibili e antistrappo, appositamente progettate. Il tessuto può essere cucito direttamente sulla clip a J e fissato saldamente al telaio del sedile.
CARATTERISTICHE E VANTAGGI:
INSTALLAZIONE FACILE E SICURA: le clip a J sono dotate di un bordo cucibile antistrappo che consente di cucire facilmente il tessuto della tappezzeria o il profilo, garantendo un fissaggio resistente e duraturo che non si strappa né si allenta nel tempo.
FINITURA PERFETTA E PROFESSIONALE: le clip a J consentono di ottenere un bordo liscio e pulito dopo l'installazione, conferendo un aspetto rifinito e curato che migliora sia l'estetica che la durata del prodotto.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F)
MATERIALE: Polipropilene (PP) antistrappo Durezza (Shore A) 85
CLIP A J
Inserto cucibile abbinato I11048
Inserto cucibile abbinato (disponibile su modelli selezionati)
I11072 (Inserto I11071)
11060
11023

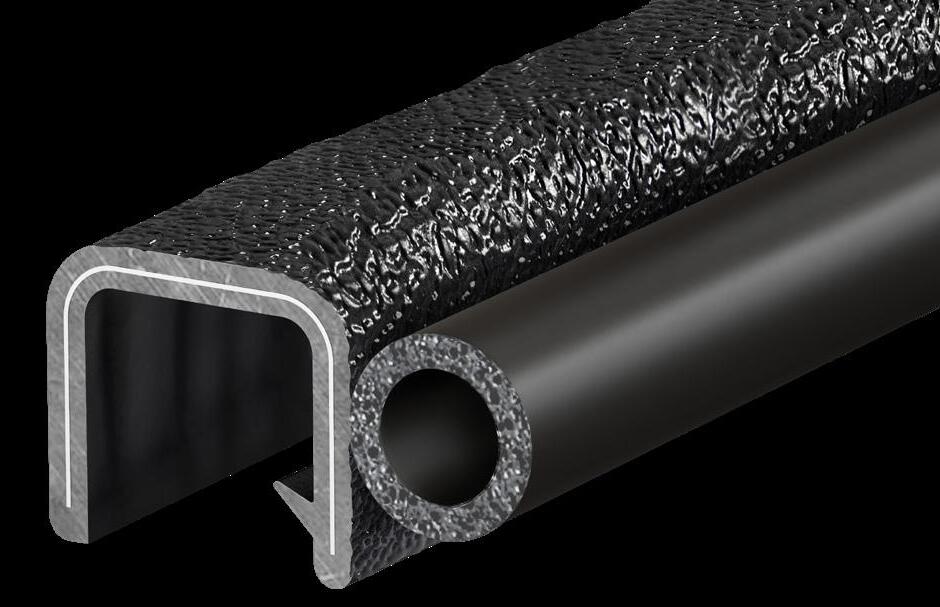

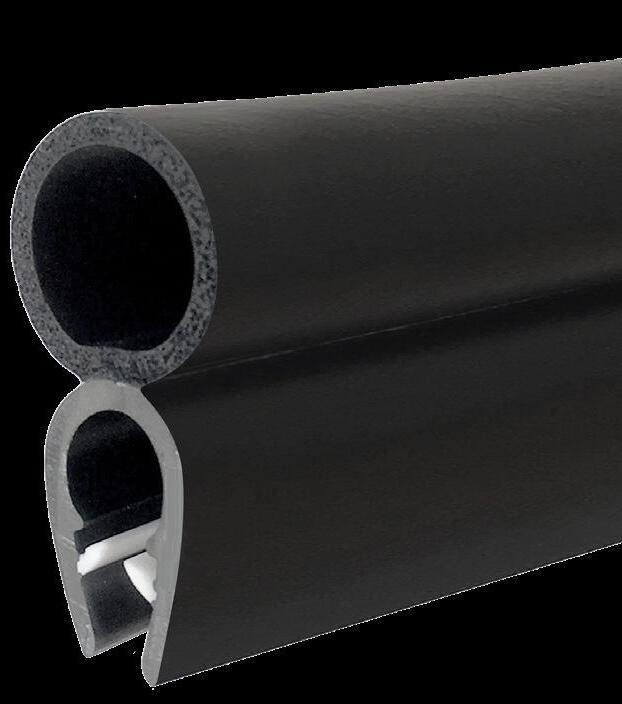

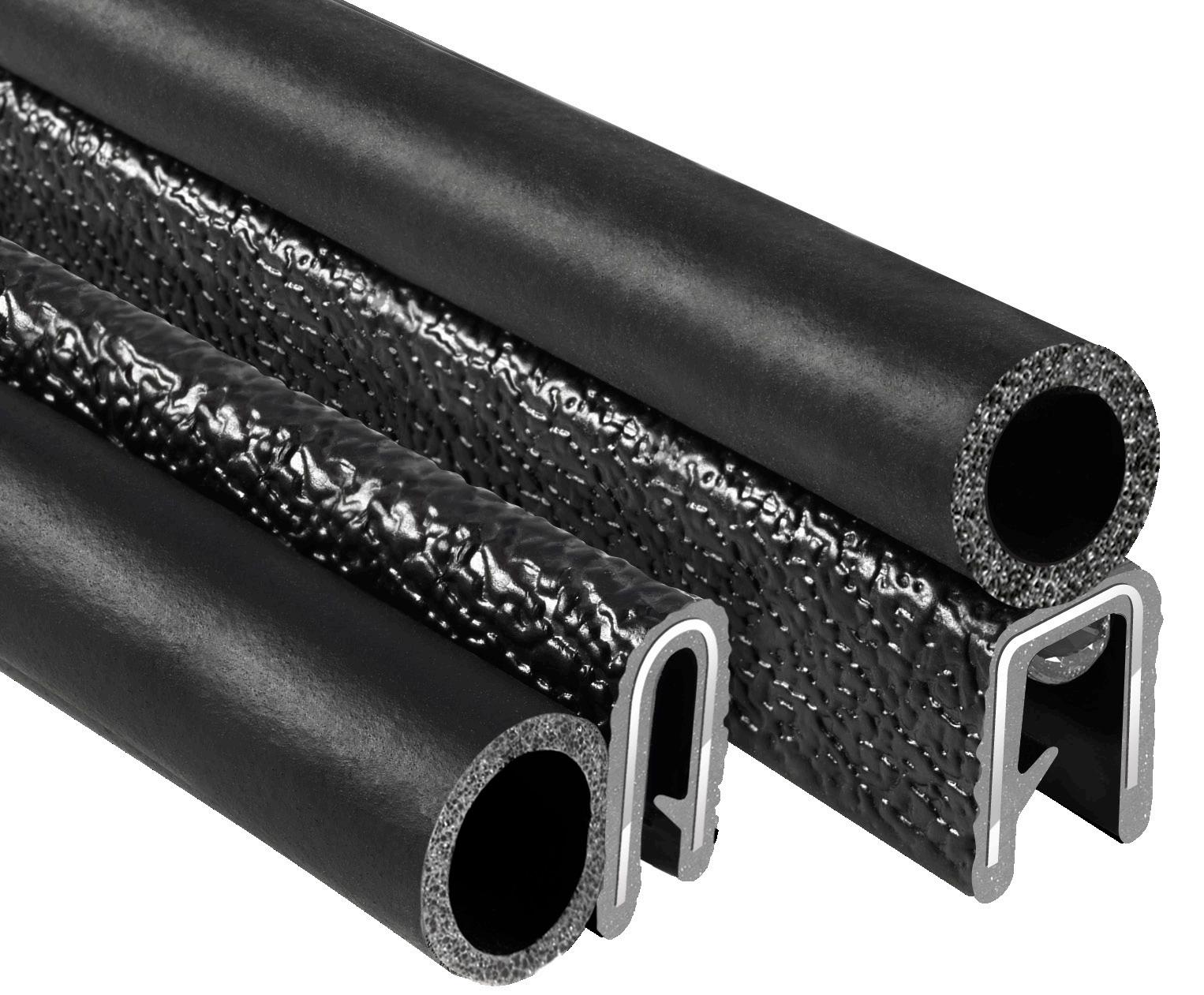

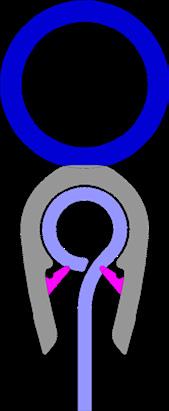

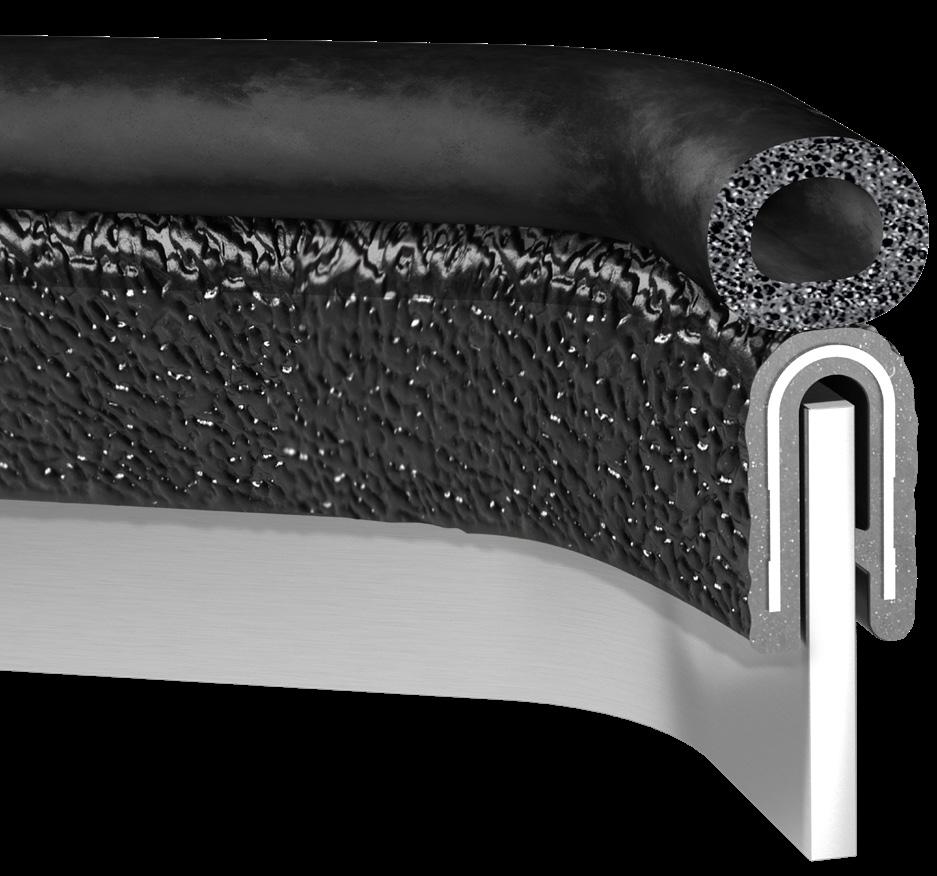

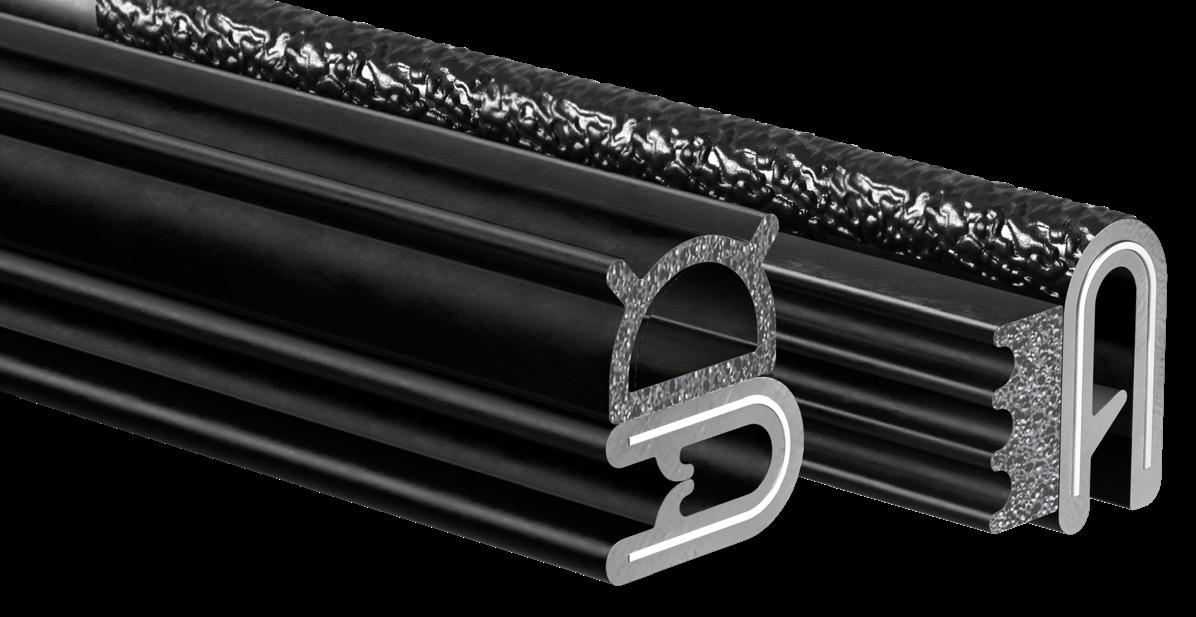

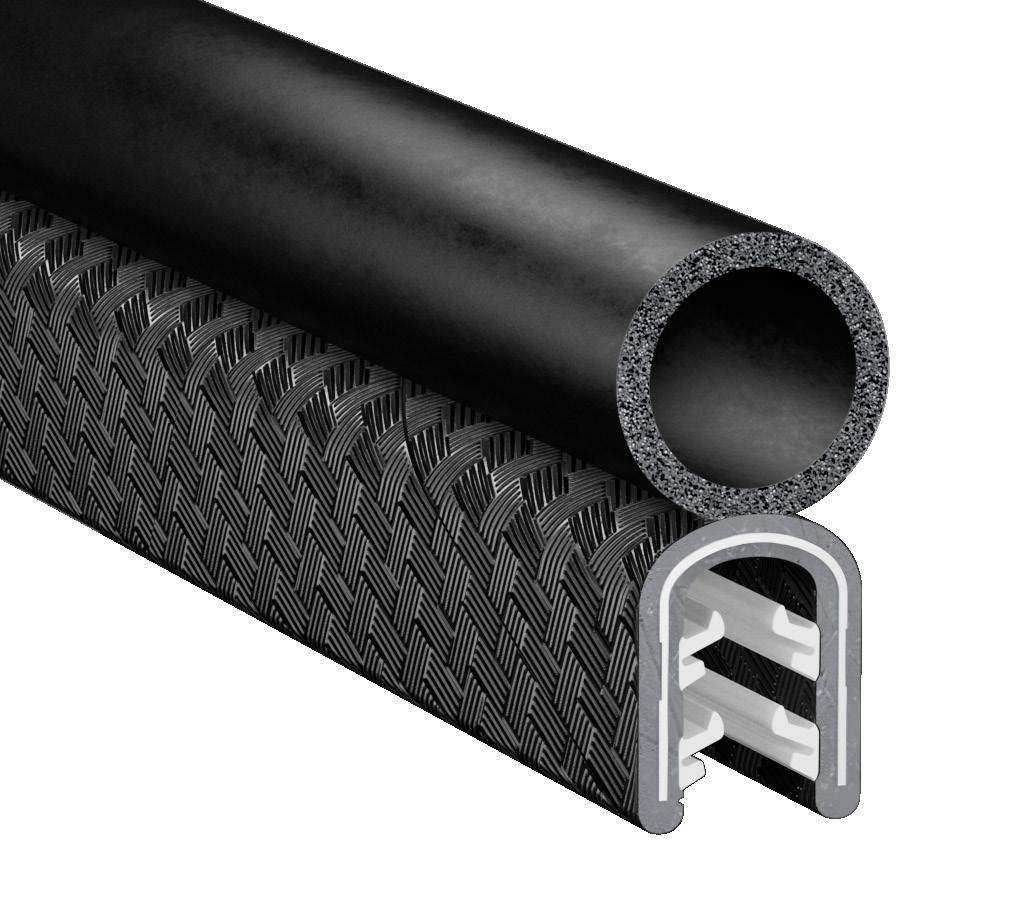

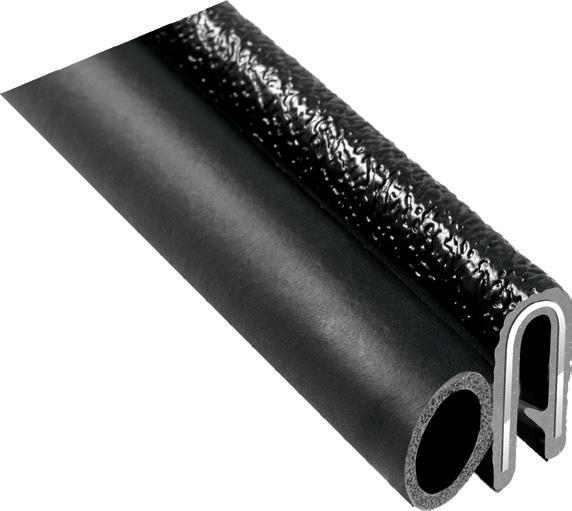

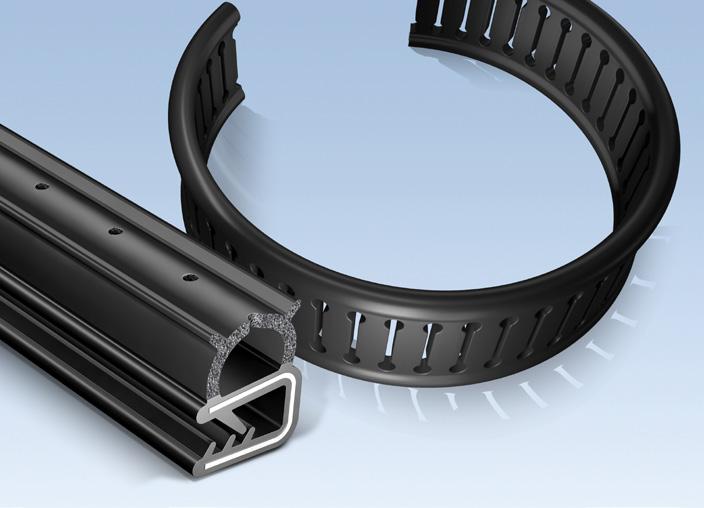

TRIM SEAL (PROFILO PER BORDO CON GUARNIZIONE)
Adesivo termosaldante preapplicato o sigillante butilico (opzionale)
Guarnizione a bulbo in gomma spugnosa EPDM
Linguetta di fissaggio più resistente
Le singole clip metalliche garantiscono una presa permanente
La TRIM SEAL è un profilo per bordo in PVC flessibile con an nessa guarnizione a bulbo in gomma espansa che garantisce una tenuta sicura per un'ampia gamma di applicazioni.
CARATTERISTICHE E VANTAGGI:
FLESSIBILE E DUREVOLE: facile da installare su varie forme e superfici, garantisce un fissaggio sicuro e duraturo grazie alle robuste linguette di fissaggio e alle clip metalliche che ne impediscono l'allentamento.
TENUTA SUPERIORE: rappresenta una barriera efficace contro acqua, polvere, aria, vibrazioni e rumore, contribuendo a mantenere l'ambiente pulito, asciutto e silenzioso.
ADESIVI OPZIONALI A SCELTA: è possibile scegliere tra adesivo termosaldante opzionale per una migliore tenuta o sigillante butilico per evitare infiltrazioni, in modo da poter adattare la soluzione alle specifiche esigenze applicative.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
RIVESTIMENTO ESTERNO E LINGUETTA DI FISSAGGIO Vinile (PVC) Durezza: durezza (Shore A) 85, nero
MATERIALE DELLA CLIP INTERNA: Alluminio o acciaio
MATERIALE DELLA GUARNIZIONE A BULBO: Gomma in spugna EPDM
MOLTEPLICI APPLICAZIONI:

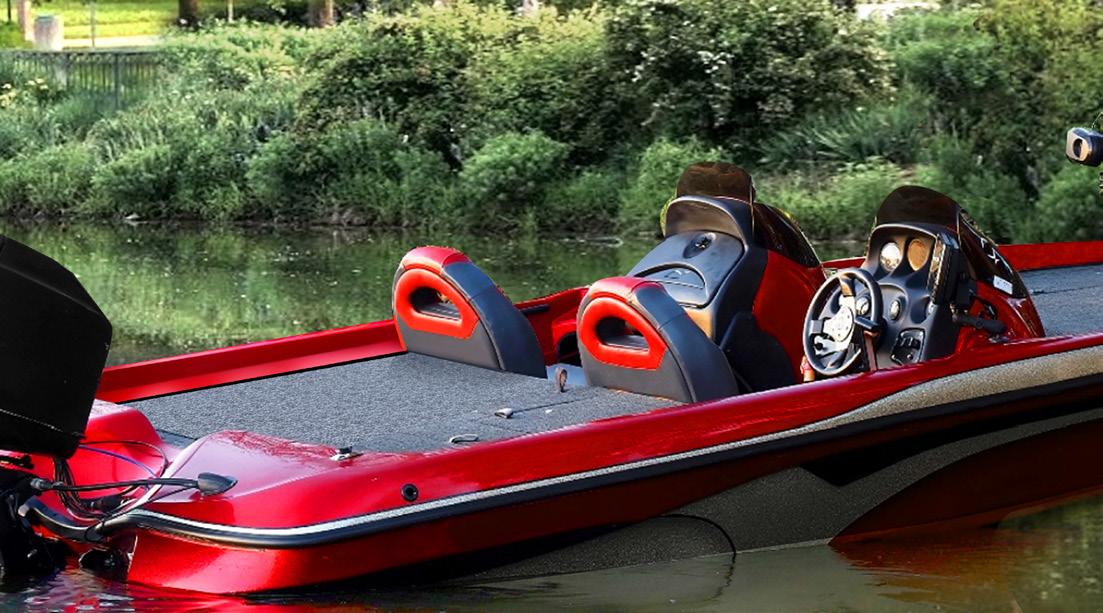

• Guarnizioni per portelli di imbarcazioni

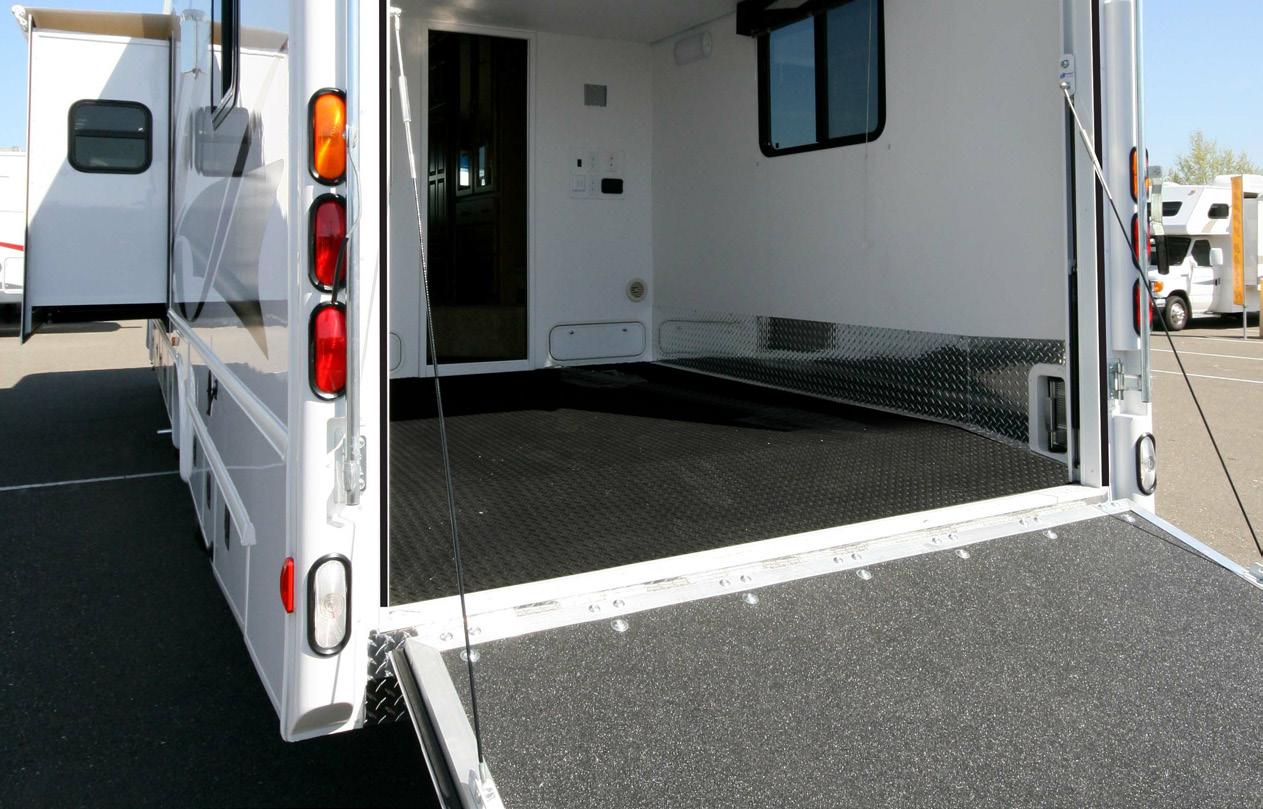

• Scomparti RV
• Guarnizioni per porte
INFIAMMABILITÀ E
CONFORMITÀ NORMATIVA:
FMVSS 302
UL 94 HB
FAA/FAR 23.853 (a)
CERTIFICAZIONE UL:
UL 50 E
N. FILE MH49032

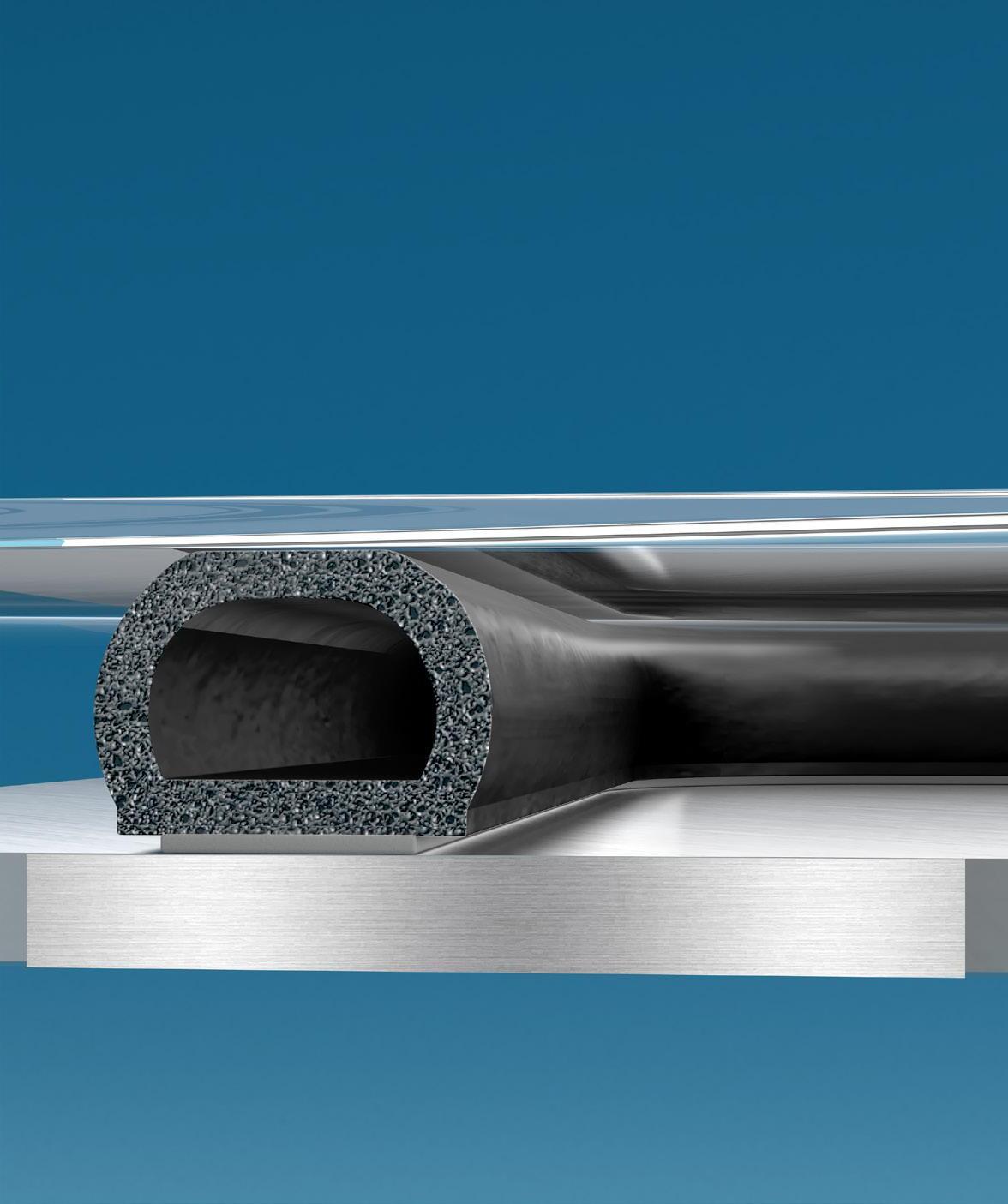

La guarnizione a bulbo in gomma spugnosa compressa crea una barriera impermeabile per la massima tenuta

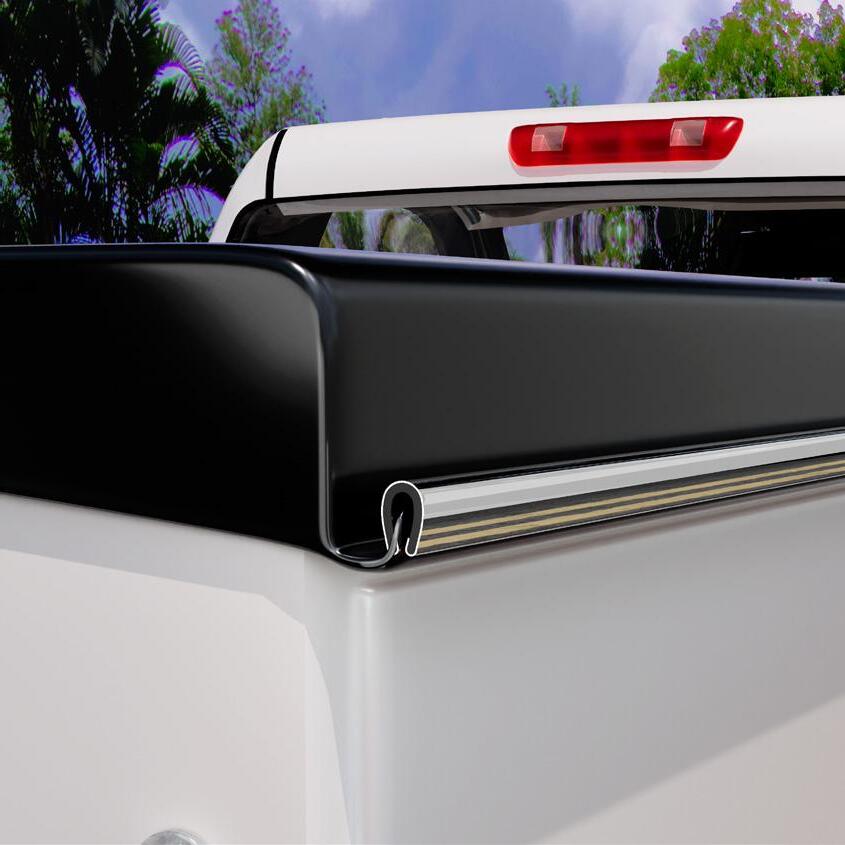

• Guarnizioni per coperture tonneau

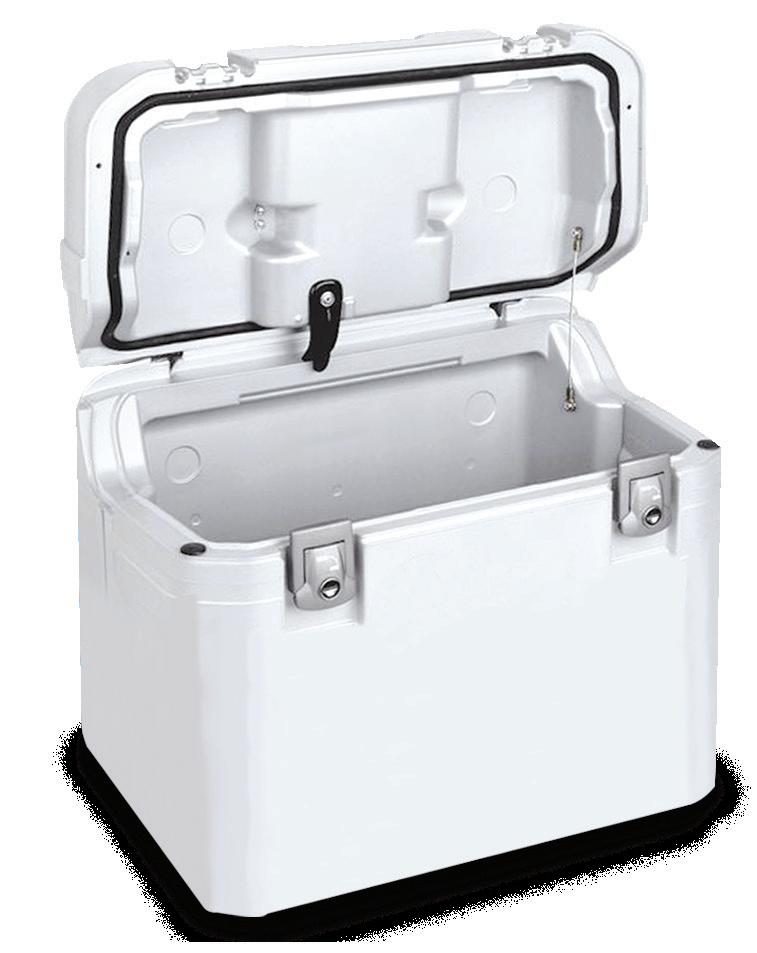

• Guarnizioni per cassette degli attrezzi
• E molte altre ancora
Guarda il nostro video per imparare a installare la guarnizione per profilo.

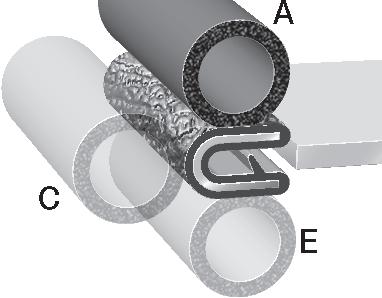

Colonna 1: Determinare la DIMENSIONE DEL BULBO in base alla distanza a porta chiusa tra porta e stipite. 1,5 x dimensione a porta chiusa = DIMENSIONE DELLA GUARNIZIONE A BULBO necessaria. (Esempio: la dimensione a porta chiusa è 12,7 mm, quindi 1,50 x 12,7 = 19,05 mm diametro del bulbo)
Per la posizione "A" Per la posizione "C"
Dimensione a porta chiusa
Colonna 2:Selezionare la SERIE DI PROFILI
Determinare la distanza di inserimento dei profili.
* Posizione non standard A-B o D-E, ordine speciale, non restituibile. A-B* D-E*
TRIM SEAL (PROFILO PER BORDO CON GUARNIZIONE)
A
0,7937 mm
1,5875 mm
2,38125 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
0,7937 mm
1,5875 mm
2,38125 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
7,9374 mm
9,5249 mm
12,6998 mm
3,1780 mm

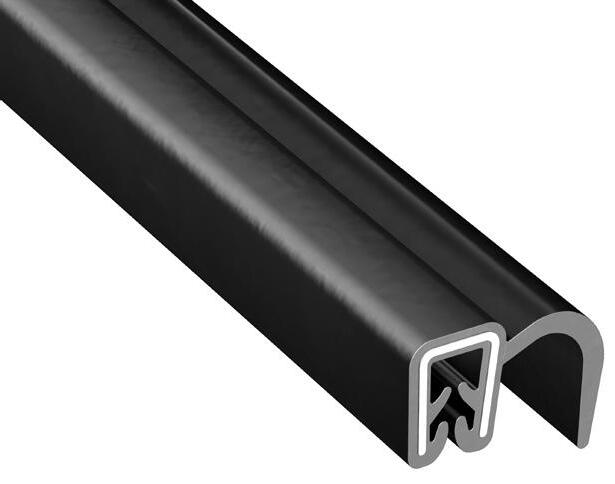

TRIM SEAL PLUS (PROFILO PER BORDO CON GUARNIZIONE PLUS)
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA
PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F)
MATERIALE DI RIVESTIMENTO ESTERNO: Vinile (PVC)
Durezza: durezza (Shore A) 85
Nero
Guarnizione a bulbo in gomma spugnosa EPDM
Quattro set personalizzati di linguette di fissaggio flessibili
TRIM SEAL PLUS utilizza la nuovissima serie
Edge Trim Plus in plastica PVC con una guarnizione a bulbo in gomma espansa. Il nuovo design della linguetta di fissaggio di ETP garantisce una maggiore facilità di installazione e una migliore aderenza. Adesivo termosaldante o sigillante butilico opzionale disponibile.
CARATTERISTICHE E VANTAGGI:
INSTALLAZIONE SEMPLICE: Le linguette di fissaggio flessibili si piegano per consentire un'installazione semplice e senza attrezzi. Si installa con la semplice pressione di un dito!
ECCEZIONALE ADERENZA: L'esclusivo design della linguetta e del fermo posteriore massimizza l'attrito superficiale garantendo prestazioni di lunga durata.
VIDEO DEL PRODOTTO
EDGE TRIM PLUS
Scopri di più su Edge Trim Plus.
MATERIALE DELLA CLIP INTERNA: Alluminio

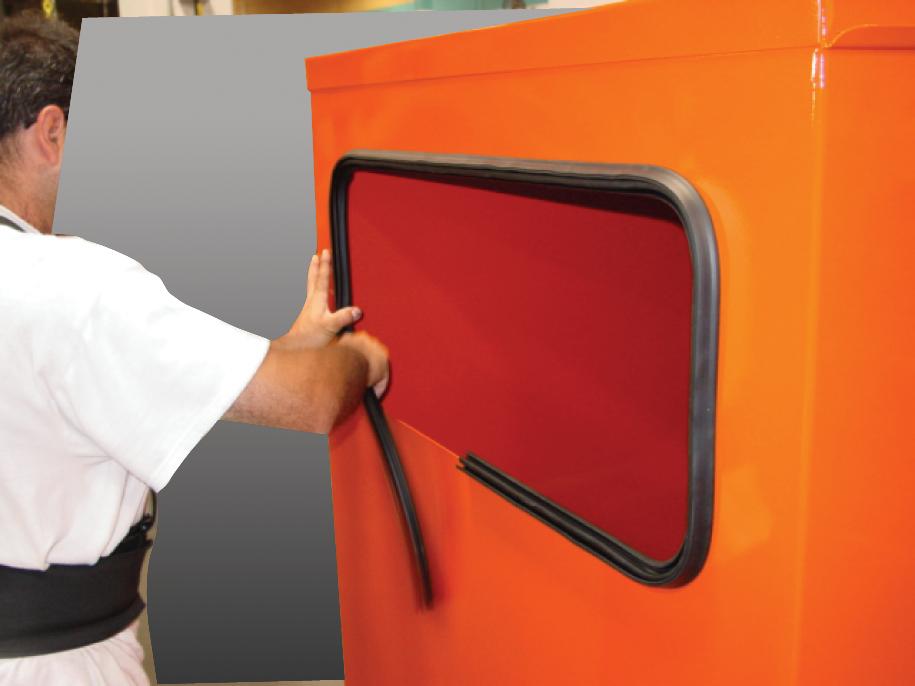

Si installa con la semplice pressione di un dito!
Solo 0,07 kg/cm² di forza necessaria.
MATERIALE DELLA LINGUETTA DI FISSAGGIO: Vinile (PVC)
Durezza: durezza (Shore A) 70 Bianco
MATERIALE DELLA GUARNIZIONE A BULBO: Gomma in spugna EPDM
INFIAMMABILITÀ E CONFORMITÀ
NORMATIVA:
Vinile (PVC): FMVSS 302, FAA/FAR 23.853 (a), UL 50, UL 844
Spugna EPDM: FMVSS 302,

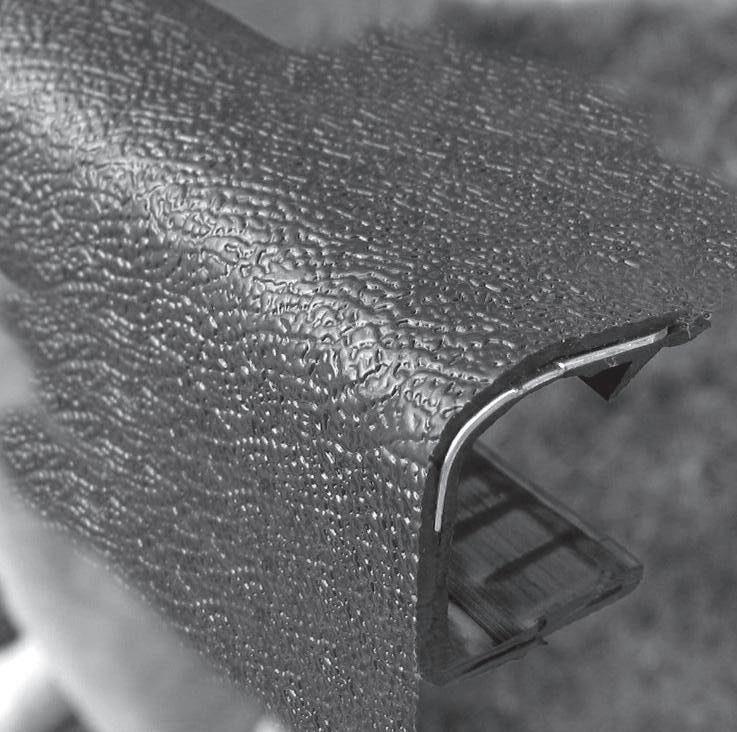

Nuova trama in fibra di carbonio
PER UNA TENUTA IMPERMEABILE
JUMBO TRIM SEAL (PROFILO
La JUMBO TRIM SEAL è un profilo per bordi in PVC flessibile, ideale per applicazioni che richiedono uno spessore maggiore e una lunghezza della base più estesa.
Le singole clip metalliche garantiscono una presa permanente Linguetta di fissaggio più
1 2 3 4 5 6
V. pagina 18 per le istruzioni su "Come effettuare un ordine".
SPECIALTY TRIM SEALS (GUARNIZIONI CON PROFILI SPECIALI)

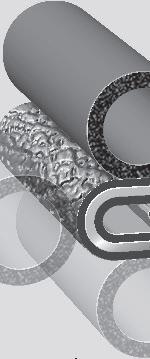

Le SPECIALTY TRIM SEALS combinano qualsiasi nostra guarnizione in gomma con il nostro profilo standard per ottenere la combinazione perfetta.per ottenere la combinazione perfetta. Adesivo termosaldante o sigillante butilico opzionale disponibile. Per ulteriori opzioni relative alle dimensioni dei bulbi, consultare il rappresentante commerciale Trim-Lok.
Lunghezza della base
Spessore del bordo
Supporto in filo metallico per un fissaggio permanente
La CO-EXTRUDED TRIM SEAL combina due o più materiali in gomma (co-estrusione) con diversi livelli di durezza in un unico profilo continuo, senza punti di giunzione. Il risultato è una guarnizione con profilo versatile che offre vantaggi funzionali e prestazionali evidenti, garantendo flessibilità per la tenuta e rigidità per il supporto strutturale.
CARATTERISTICHE E VANTAGGI:
PRESTAZIONI MIGLIORATE: le guarnizioni con profilo co-estruso progettate con materiali multipli possono migliorare proprietà specifiche, quali flessibilità, durata e resistenza ai fattori ambientali.
ECCELLENTE RESISTENZA AGLI AGENTI ATMOSFERICI: le guarnizioni con profilo co-estruso proteggono efficacemente dall'umidità, dalla polvere e dalle temperature estreme, garantendo una maggiore durata dei prodotti e riducendo i costi di manutenzione.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI RIVESTIMENTO ESTERNO: Gomma densa EPDM durezza (Shore A) 70
MATERIALE DELLA GUARNIZIONE A BULBO: EPDM a densità medio-rigida
INFIAMMABILITÀ E CONFORMITÀ
NORMATIVA:
FMVSS 302
UL 94 HB
FAA/FAR 23.853 (a)
CERTIFICAZIONE UL:
UL 50 E
N. FILE MH49032
CLIP INTERNA: Alluminio o acciaio
OPZIONI SUPPORTO FILI IN METALLO:
SUPPORTO FILI IN ACCIAIO: più pesante dell'alluminio, l'acciaio offre una resistenza e una rigidità superiori, rendendolo una scelta eccellente per applicazioni che richiedono un'elevata resistenza alla trazione e alla deformazione. Tuttavia, presenta una conduttività elettrica e termica inferiorrispetto all'alluminio.
SUPPORTO FILI IN ALLUMINIO: Notevolmente più leggero dell'acciaio, l'alluminio è ideale per applicazioni in cui la riduzione del peso è fondamentale. Vanta inoltre un'eccellente conduttività elettrica e termica, che lo rende adatto per applicazioni elettriche e termiche. Tuttavia, l'alluminio presenta solitamente una resistenza alla trazione inferiore rispetto all'acciaio.
GUARNIZIONE CON PROFILO CO-ESTRUSA VS GUARNIZIONE CON PROFILO INCOLLATA
Scopri la differenza tra guarnizioni con profilo coestruso e incollato.
KINK-RESISTANT TRIM SEAL (PROFILO PER BORDI
Resiste alle piegature negli angoli arrotondati
La KINK-RESISTANT
Il bulbo a parete spessa appositamente formulato resiste alle piegature
Le singole clip metalliche garantiscono una presa permanente
TRIM SEAL è
un profilo
flessibile in plastica PVC e gomma spugnosa appositamente formulata con una parete più spessa che resiste alle piegature negli angoli arrotondati.sts kinks in radiused corners.
CARATTERISTICHE E VANTAGGI:
GUARNIZIONE IMPERMEABILE: il nostro bulbo appositamente formulato è progettato per resistere alle piegature negli angoli arrotondati, impedendo efficacemente l'ingresso di acqua e aria per una tenuta sicura e affidabile.
MAGGIORE RESISTENZA ALLO STRAPPO: il bulbo resistente alle piegature presenta un collegamento superficiale migliorato, che offre una resistenza allo strappo superiore per prevenire rotture e garantire una tenuta efficace.
RIDUZIONE DEL RUMORE E DELLE VIBRAZIONI: protezione superiore contro rumori e vibrazioni per migliorare il comfort e la stabilità.
SPECIFICHE DEL PRODOTTO
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: a -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI RIVESTIMENTO ESTERNO: VINILE (PVC)
DUREZZA (SHORE A) 85 NERO CLIP INTERNA: Aluminum
MATERIALE DELLA GUARNIZIONE A BULBO: GOMMA IN SPUGNA EPDM
INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302, UL 94 HB
TENT E ALLE PIEG AT URE
1 2 3 4 5 6 Spessore
Profilo in plastica PVC resistente
PER UNA TENUTA IMPERMEABILE
FLAP SEAL (PROFILI
Il FLAP SEAL è un profilo flessibile in PVC con una linguetta integrata in gomma spugnosa EPDM che forma una barriera protettiva contro umidità, polvere e aria. Questa soluzione versatile è ideale per una vasta gamma di applicazioni, incluse porte, portelli e involucri per apparecchiature.
CARATTERISTICHE E VANTAGGI:
TENUTA EFFICACE: Le guarnizioni a lembo garantiscono una tenuta affidabile contro l'umidità e gli agenti contaminanti, proteggendo l'area interna e il suo contenuto.
SMORZAMENTO DEL RUMORE E DELLE VIBRAZIONI: La natura
flessibile delle guarnizioni a lembo può contribuire a ridurre il rumore e le vibrazioni, favorendo un ambiente più silenzioso e stabile.
APPLICAZIONI VERSATILI: Le guarnizioni a lembo sono adatte a vari settori, inclusi quello automobilistico, marittimo e industriale, rendendole una scelta versatile per le esigenze di tenuta.
Le singole clip metalliche garantiscono una presa permanente
Profilo in plastica PVC resistente Lembo in gomma spugnosa EPDM
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER
da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE: Vinile (PVC) Durezza (Shore A) 85, nero
MATERIALE DELLA CLIP INTERNA: Alluminio o acciaio
MATERIALE DEL LEMBO: Gomma in spugna EPDM INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302 UL 94HB
CON AL ETTA
1 2 3 4 5 6
V. pagina 38 per ordinare i lembi separatamente.
resistente
Cerniera flessibile di proprietà
ENDURA- HINGETM

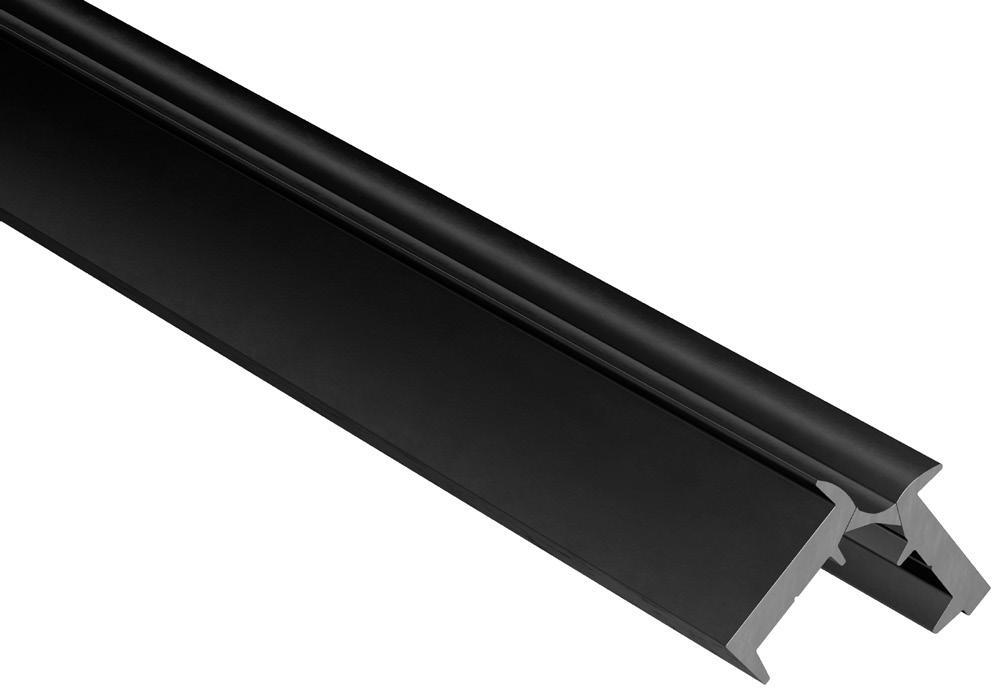

ENDURA-HINGETM è una cerniera in plastica monopezzo eccezionalmente resistente, progettata per sostituire le tradizionali cerniere in metallo e resistere a condizioni estreme. "A differenza delle tradizionali cerniere metalliche, ENDURA-HINGE™ è una cerniera continua che non arrugginisce, non si corrode e non si usura, fornendo al contempo una barriera perfetta contro aria, polvere e umidità per un'affidabilità senza pari.
CARATTERISTICHE E VANTAGGI:
COSTRUITA PER CONDIZIONI DIFFICILI: La miscela di PVC ad alte prestazioni resiste alla ruggine, alla corrosione e ai danni causati dai raggi UV, garantendo una durata e prestazioni superiori in ambienti difficili.
PROTEZIONE TOTALE IN UN UNICO PEZZO: La struttura interamente in plastica elimina i punti di ingresso di acqua, polvere e detriti, garantendo che i componenti rimangano puliti e asciutti.
SEMPLICE ED EFFICIENTE: Leggera e di facile installazione, ENDURA-HINGE™ è dotata di una cerniera flessibile che consente un movimento fluido ed efficiente e un funzionamento silenzioso, il tutto con un design elegante e moderno.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA
PER APPLICAZIONI GENERALI:
DA -40 °C A 70 °C (DA -40 °F A 158 °F).
MATERIALE DI BASE:
Vinile (PVC)
Durezza (Shore D) 80
MATERIALE DELLA CERNIERA: Materiale di proprietà
Chiedici informazioni sulle opzioni di progettazione personalizzata
• Abbinamento di colore
• Applicazione del nastro
• Taglio a misura
• Foratura
• e molto altro!
GUARDA IL NOSTRO VIDEO SUL PRODOTTO
Scopri di più su ENDURA-HINGETM
Finitura nera lucida

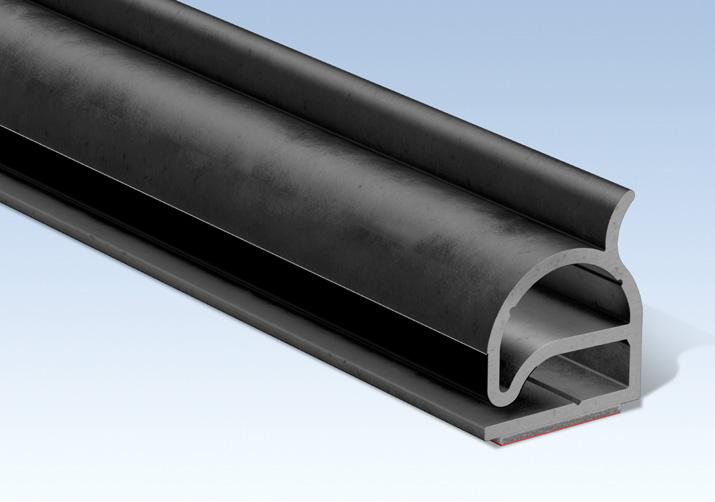

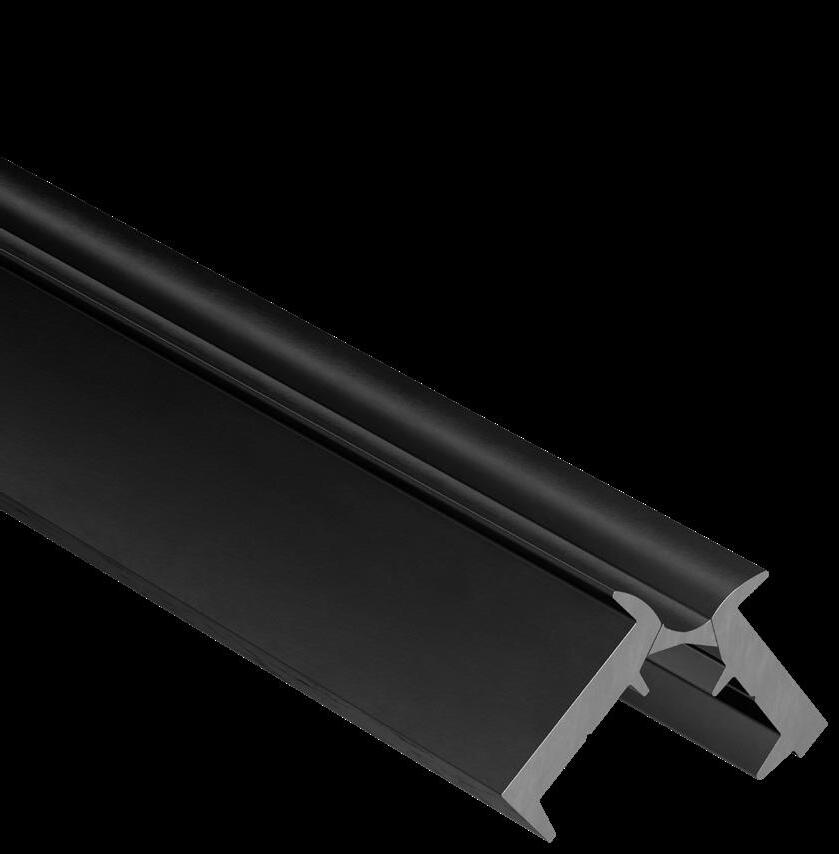

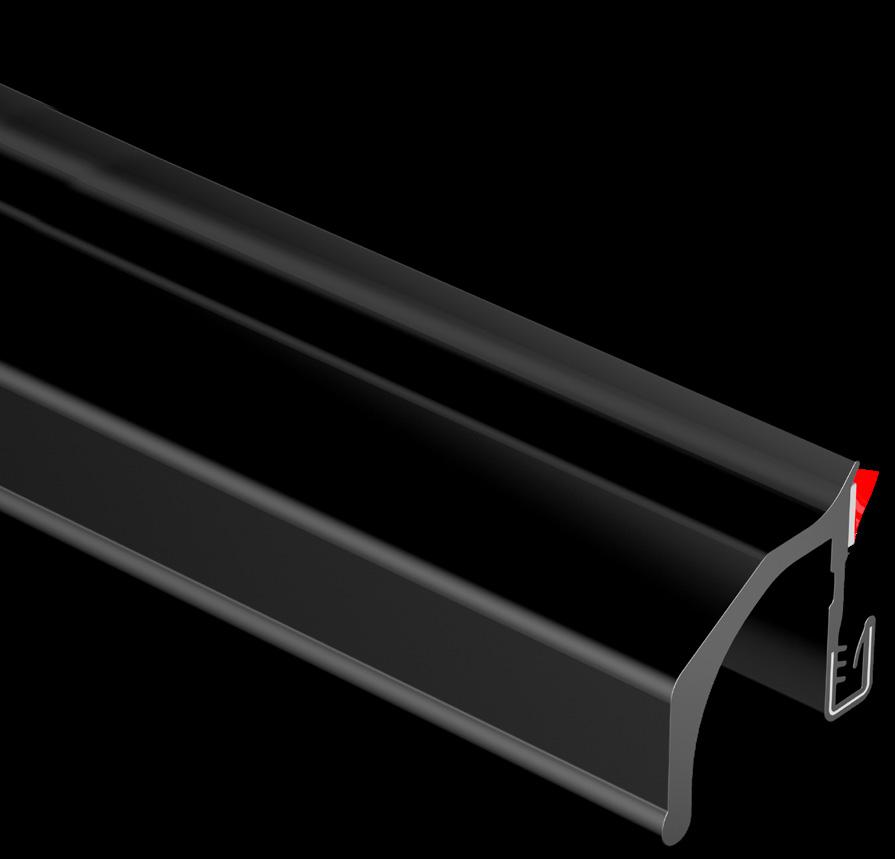

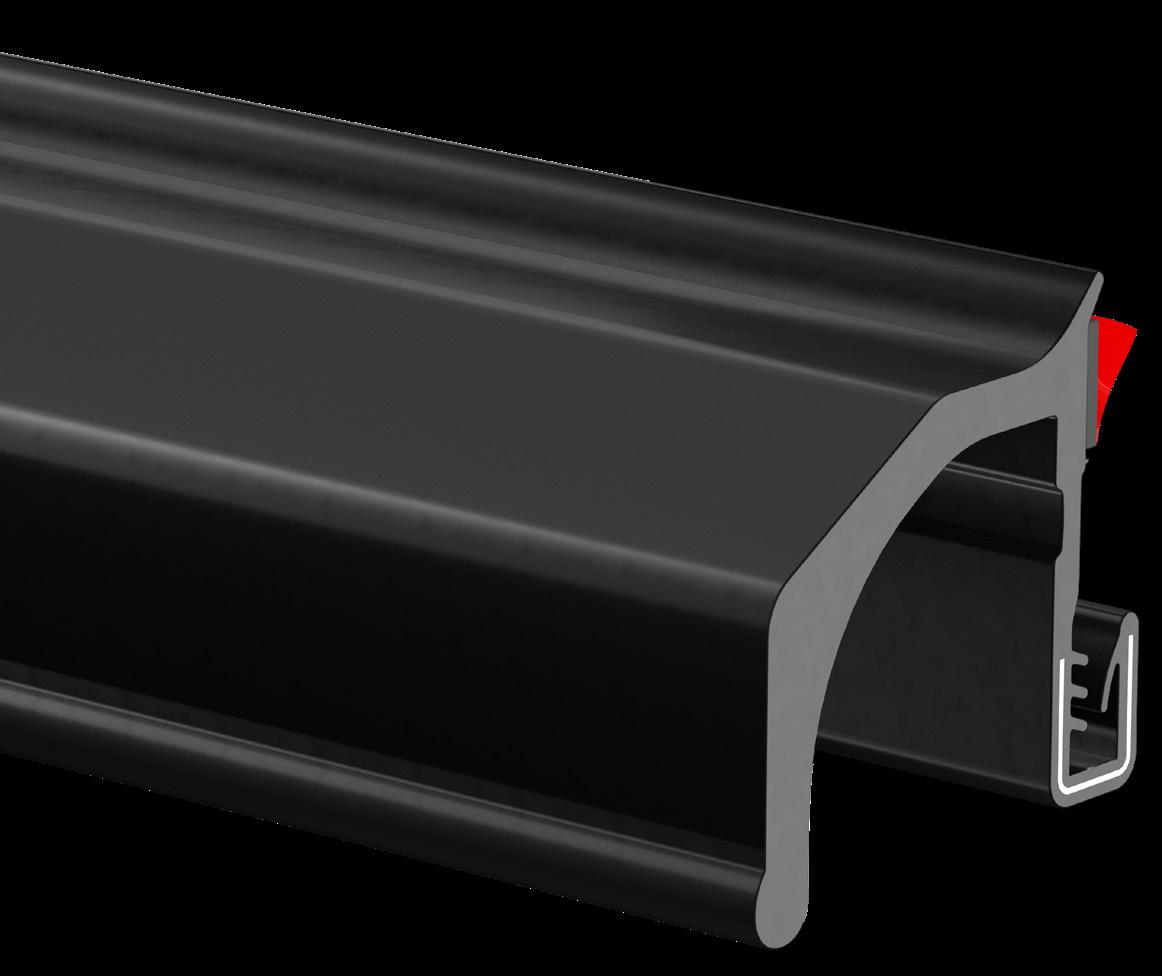

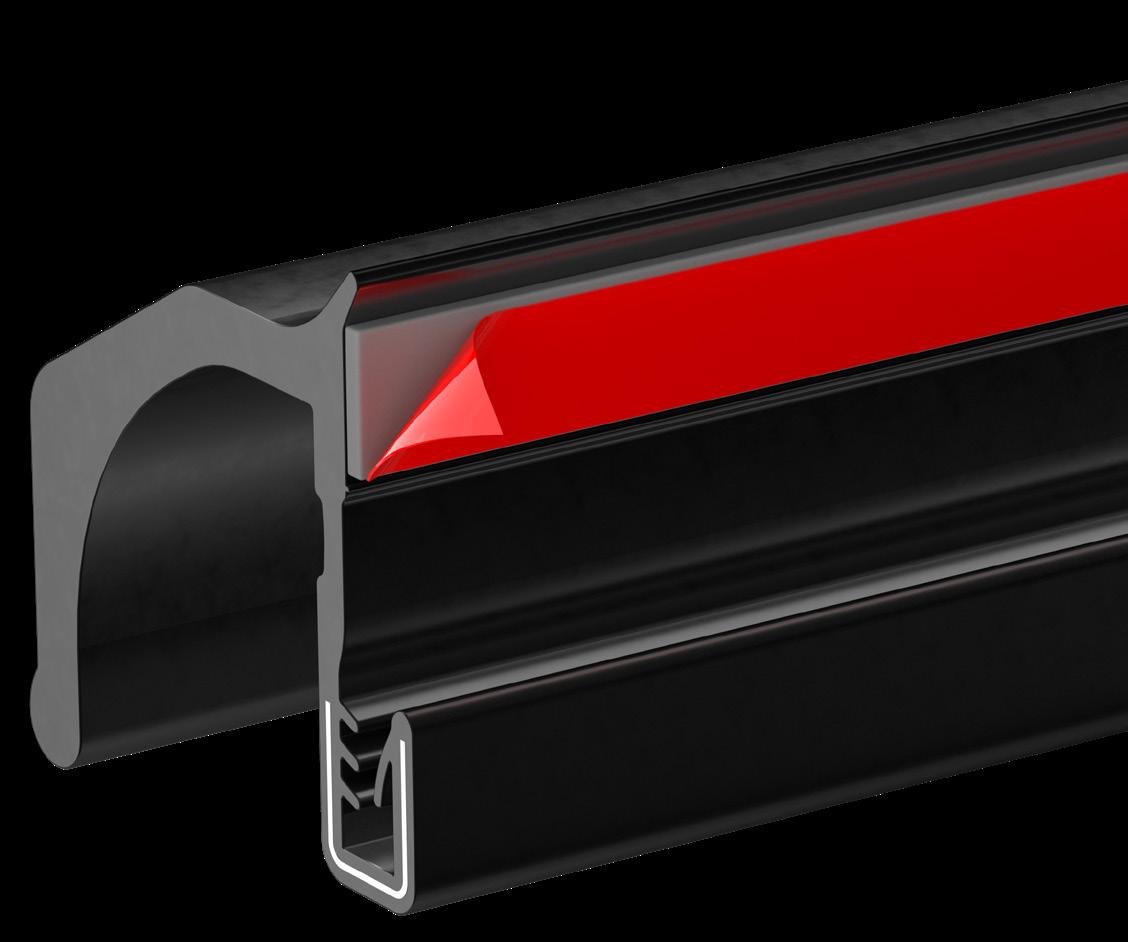

Il DRIP RAIL è una grondaia flessibile in plastica PVC a scollamento rapido che elimina la lunga installazione delle grondaie in alluminio.
CARATTERISTICHE E VANTAGGI:
CONTROLLO DEL DEFLUSSO DELL'ACQUA: Il design flessibile in PVC devia efficacemente l'acqua dalle superfici e dalle strutture.
RIDUZIONE DELLE STRIATURE: Elimina le antiestetiche striature causate dalla rugiada e dalla pioggia leggera, migliorando l'aspetto delle superfici.
INSTALLAZIONE SEMPLICE: Il nastro adesivo 3M a scollamento rapido garantisce un'installazione rapida e senza problemi.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE:
Vinile (PVC) Durezza (Shore A) 85
ADESIVO:
Nastro in schiuma acrilica con rivestimento rimovibile.
COME
INSTALLARE
Guarda il nostro video per imparare a installare il profilo Drip Rail.
DRIP RAIL (PROFILO GRONDAIA)
GRONDAIA

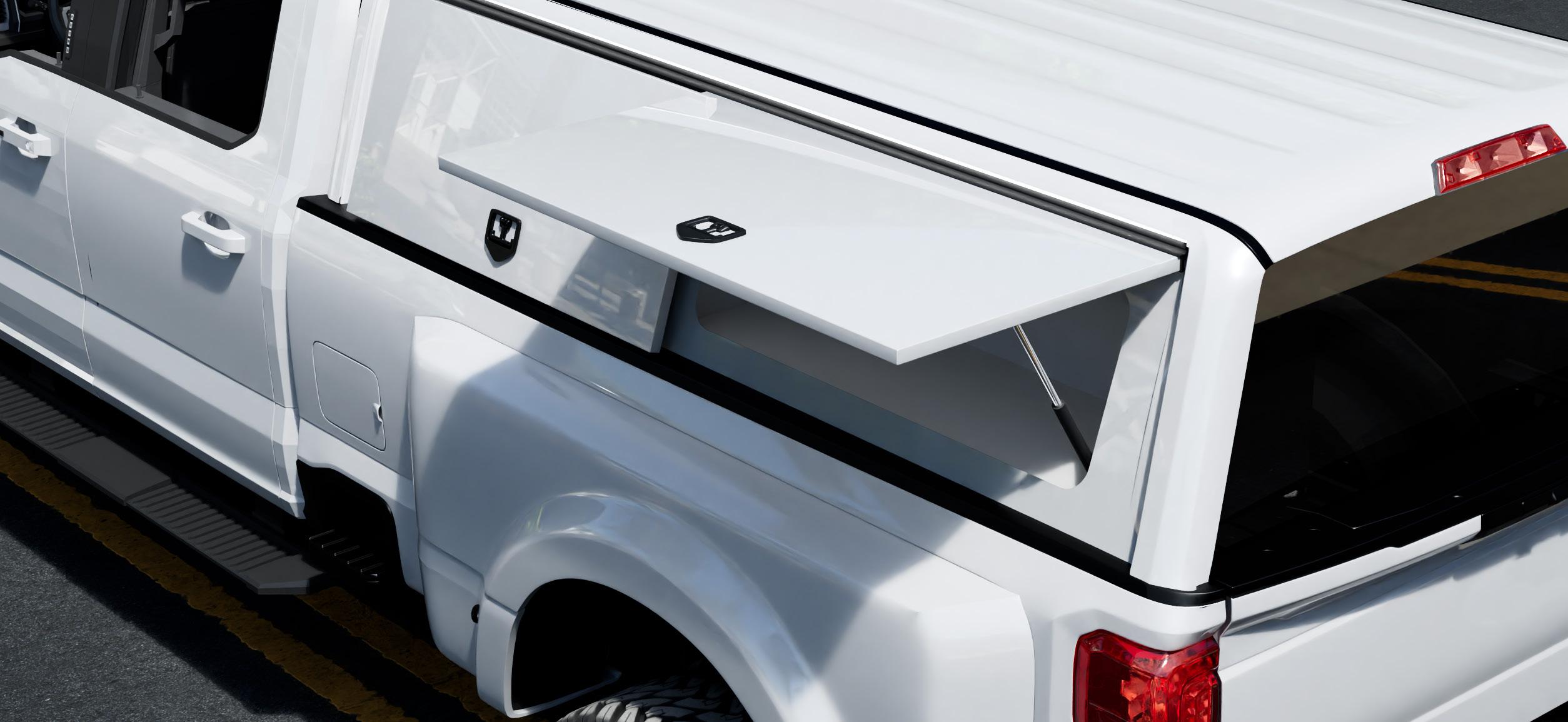

MOLTEPLICI APPLICAZIONI:
• Predellini
• Bordi non rifiniti
• Coperture per pianali di camion
• Parafanghi per auto
• Coperture per camper

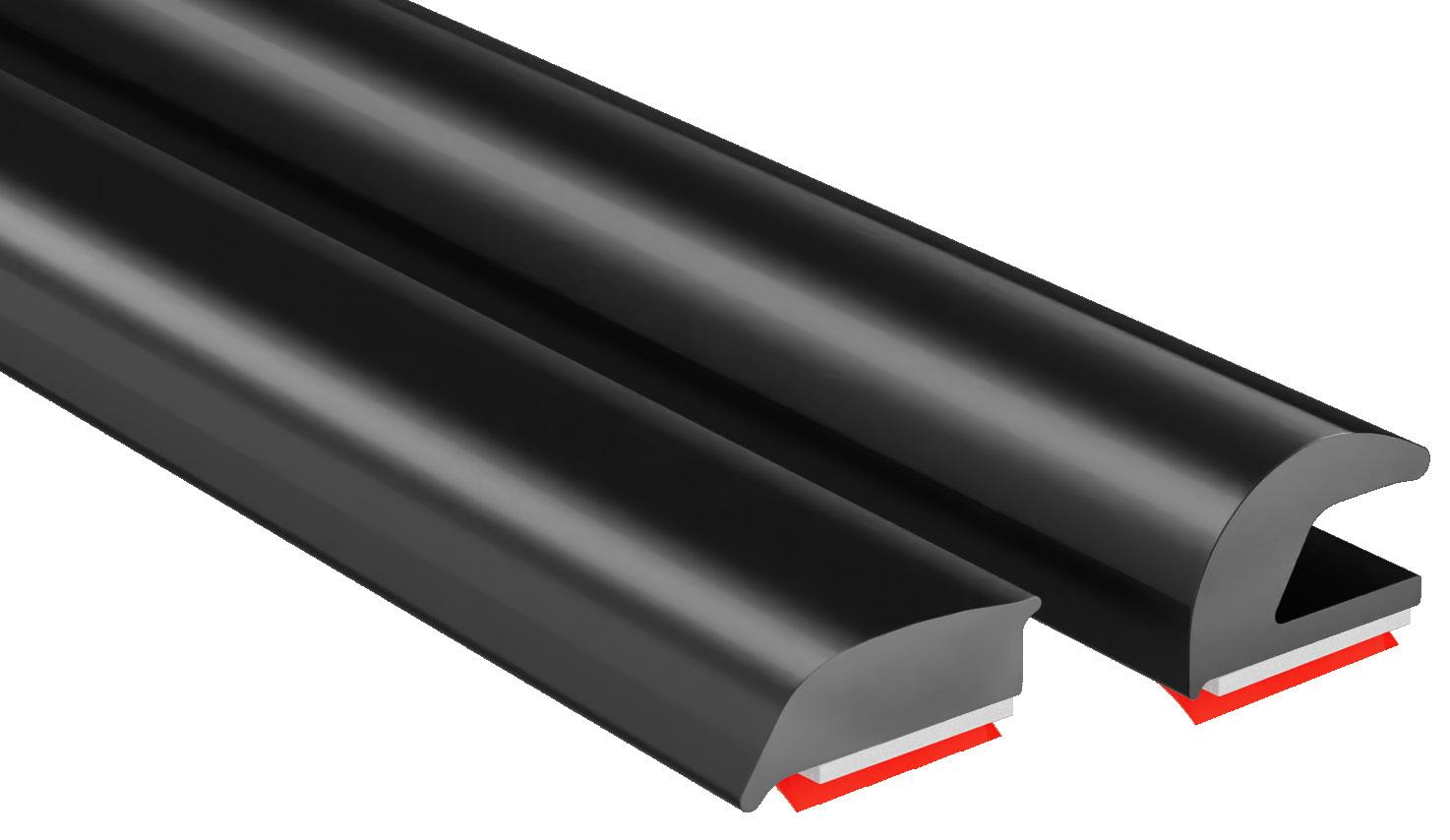

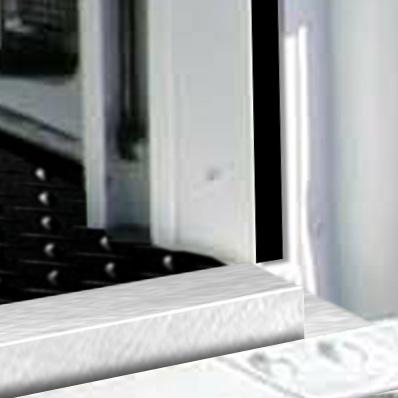

LIP GUARD (BORDO PROTETTIVO CON LABBRO)

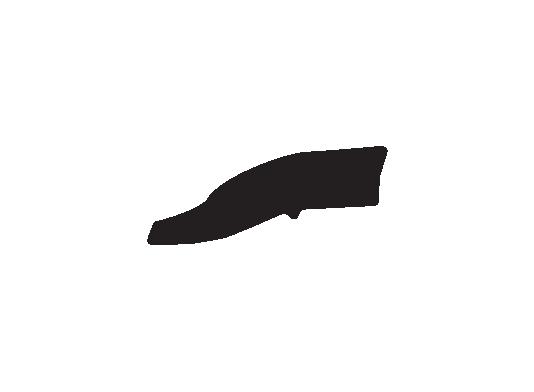

Il LIP GUARD è un profilo flessibile in PVC progettato per proteggere i bordi o i profili di varie superfici da urti e abrasioni, con una durata tale da soddisfare i requisiti sia interni che esterni.
Design speciale
Il PAINTABLE LIP GUARD
rivestito con vernici a base vinilica ed è stato progettato per sostituire i profili in alluminio delle coperture in vetroresina dei camper.
CARATTERISTICHE E VANTAGGI:
PROTEZIONE DEI BORDI: Riduce il rischio di scheggiature e graffi.
INSTALLAZIONE SEMPLICE: Supporto adesivo a scollamento rapido per un'installazione facile e veloce.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE: Vinile (PVC) - V. tabella per la durezza
FINITURA DECORATIVA: Rivestimento in Mylar
ADESIVO: Nastro in schiuma acrilica con rivestimento rimovibile.
Colore N. art.
DRB
DRW Nero Bianco
Speciale design a "J" per incanalare l'acqua Plastica PVC resistente
Grondaia E-Z a scollamento rapido in schiuma acrilica

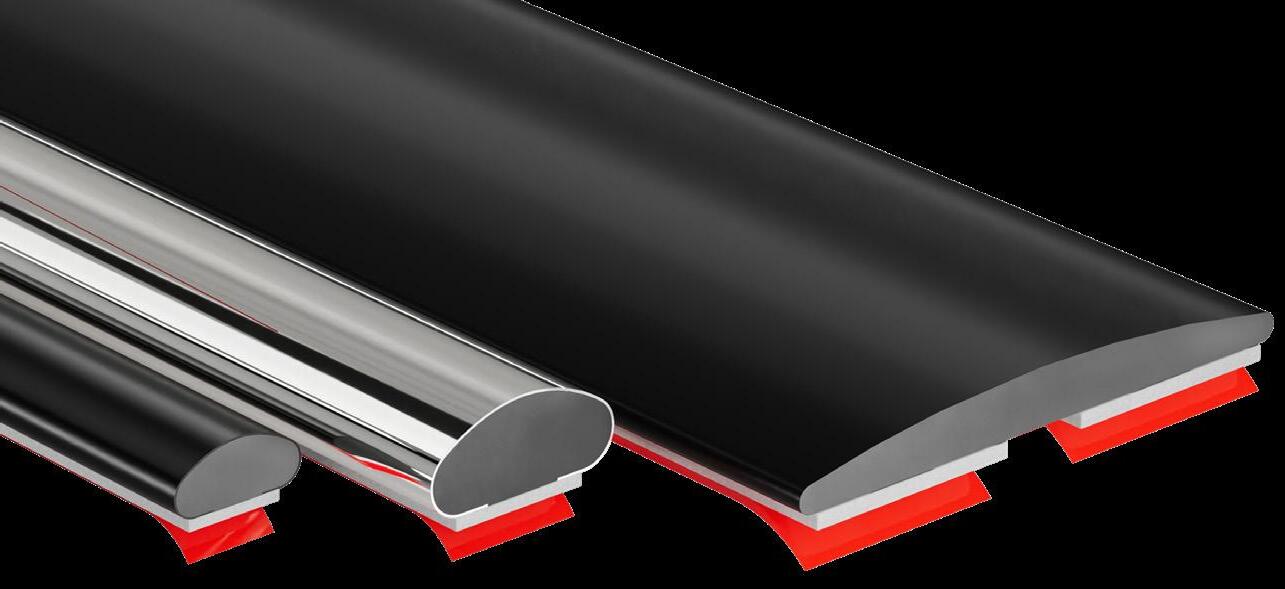

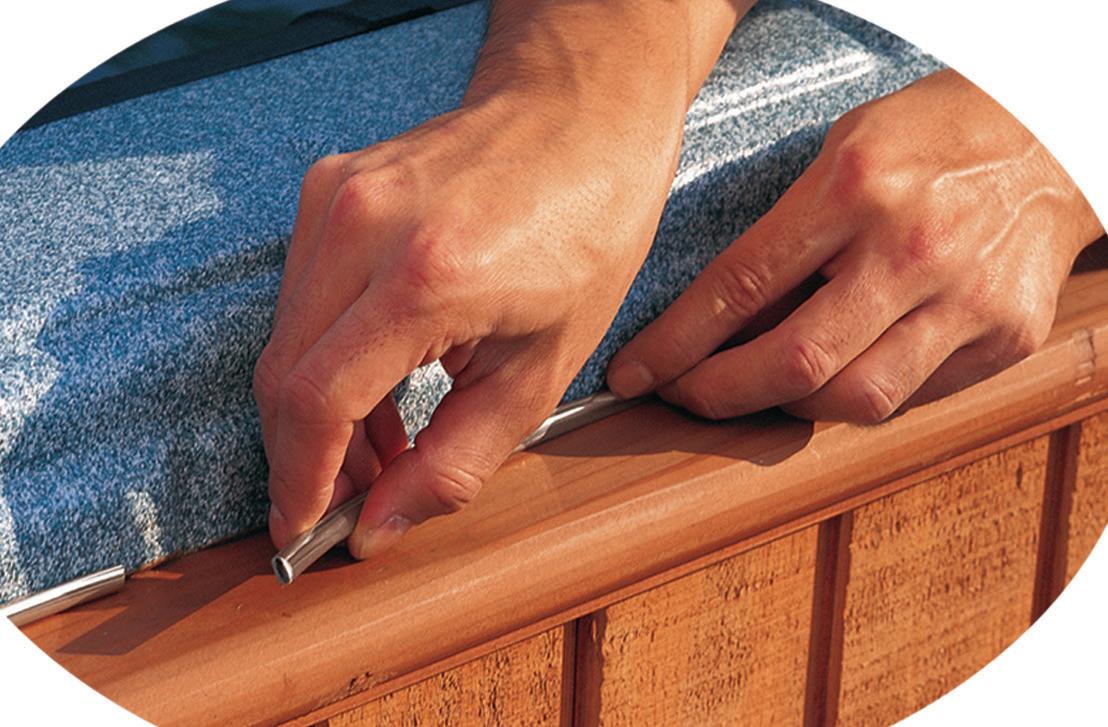

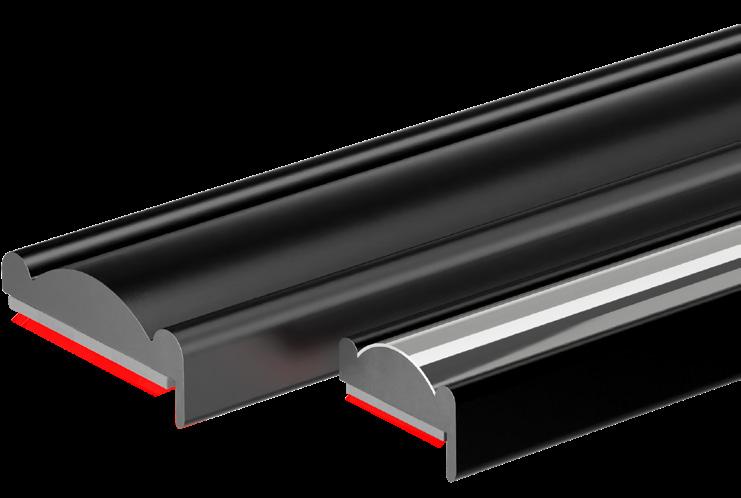

REDI-STIK
è un profilo flessibile in plastica con rivestimento decorativo in mylar. Questo profilo versatile conferisce un aspetto elegante e raffinato. È disponibile in due misure e in vari colori.
CARATTERISTICHE E VANTAGGI:
PRATICO E RESISTENTE: Robusto supporto adesivo per un'installazione semplice e senza attrezzi, che garantisce protezione e un aspetto rifinito.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE: Vinile (PVC)V. tabella per la durezza
FINITURA DECORATIVA:
La finitura cromata è un rivestimento in Mylar.
ADESIVO: Nastro in schiuma acrilica con rivestimento rimovibile.

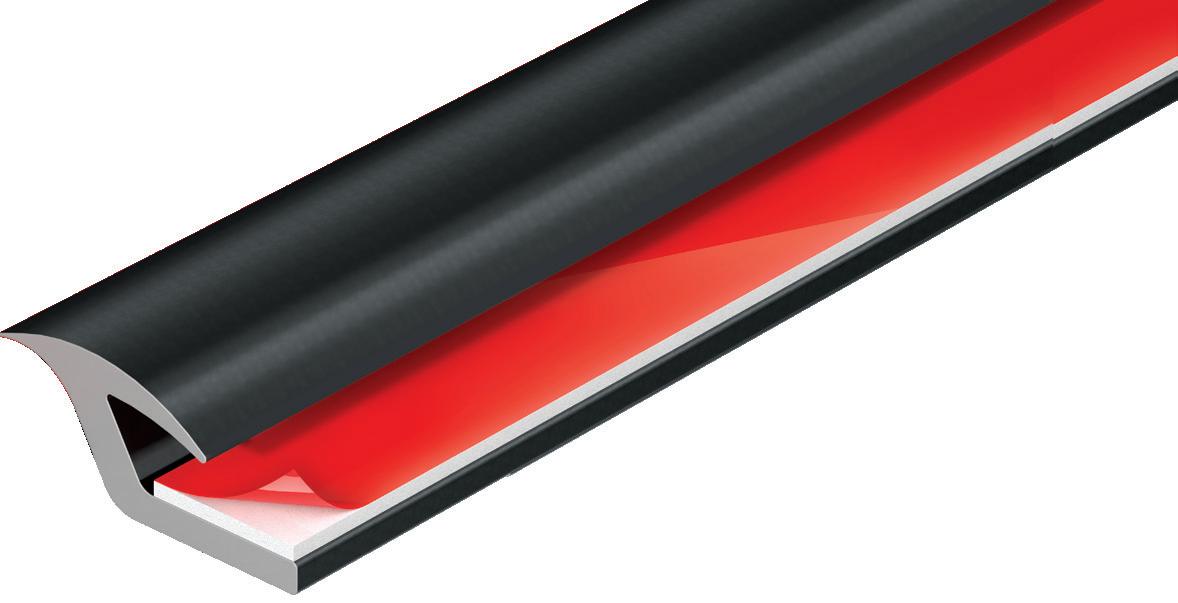

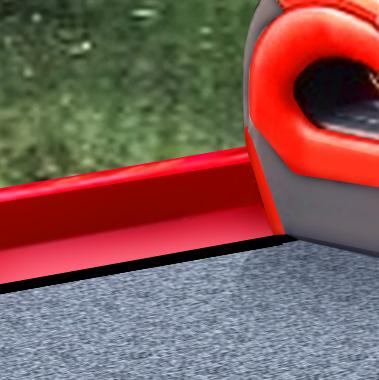

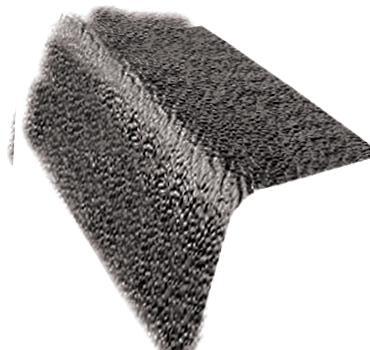

CARPET TRIM (BORDO PER MOQUETTE)
Il BORDO PER MOQUETTE
è un profilo flessibile in PVC con nastro adesivo a scollamento rapido, progettato per i bordi dei tappeti per evitare lo sfilacciamento e garantire un aspetto rifinito.
CARATTERISTICHE E VANTAGGI:
TRANSIZIONE FLUIDA E PROTEZIONE: Garantisce una transizione perfetta tra diverse superfici di pavimentazione, migliorandone l'estetica e proteggendo i bordi dall'usura.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE:
Vinile (PVC)V. tabella per la durezza
FINITURA DECORATIVA: Nero lucido
ADESIVO: Nastro in schiuma acrilica 3M™ con rivestimento rimovibile
ColorE N. ART. DUREZZA
BORDO PER MOQUETTE
Potrebbero essere richiesti ordini minimi.
Finitura in plastica PVC resistente e dal design accattivante
Nastro in schiuma acrilica con rivestimento rimovibile
GUARDA IL NOSTRO VIDEO SUL PRODOTTO
Scopri di più sul nostro rivoluzionario design con cerniera vivente monopezzo.
RIBALTA PER CHIUDERE

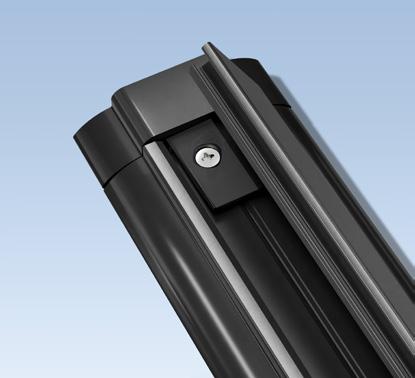

SCREW CAP COVER è una soluzione innovativa e monopezzo per coprire giunture metalliche e cavi elettrici.
CARATTERISTICHE E VANTAGGI:
PROTEZIONE E DURATA: protegge le viti dall'umidità, dallo sporco e dai contaminanti, prolungando la durata dei componenti. Realizzato in materiale resistente ai raggi UV e allo scolorimento per garantire prestazioni durature.
INSTALLAZIONE SEMPLICE: Si installa rapidamente e facilmente senza necessità di preforatura grazie all'utilizzo di viti autofilettanti e offre una soluzione semplice a scatto per coprire le viti.
FINITURA ELEGANTE E PERSONALIZZABILE: offre un design pulito e rifinito che nasconde le viti antiestetiche, garantendo un aspetto professionale e raffinato. Le coperture sono verniciabili per una personalizzazione perfetta e per adattarsi a qualsiasi superficie.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE DI BASE: Poliolefina termoplastica (TPO)
SCREW CAP COVER (COPERTURA AVVITABILE CON TAPPO)
MATERIALE DELLA CERNIERA: termoplastico vulcanizzato (TPV)
ADESIVO:
Nastro in schiuma acrilica con rivestimento rimovibile

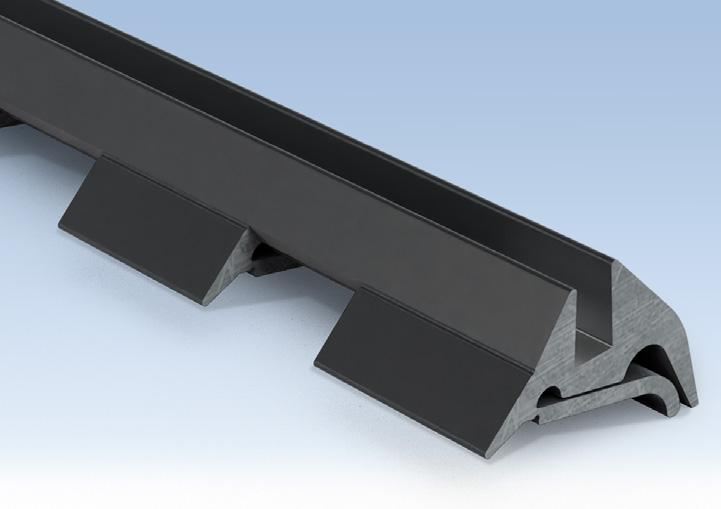

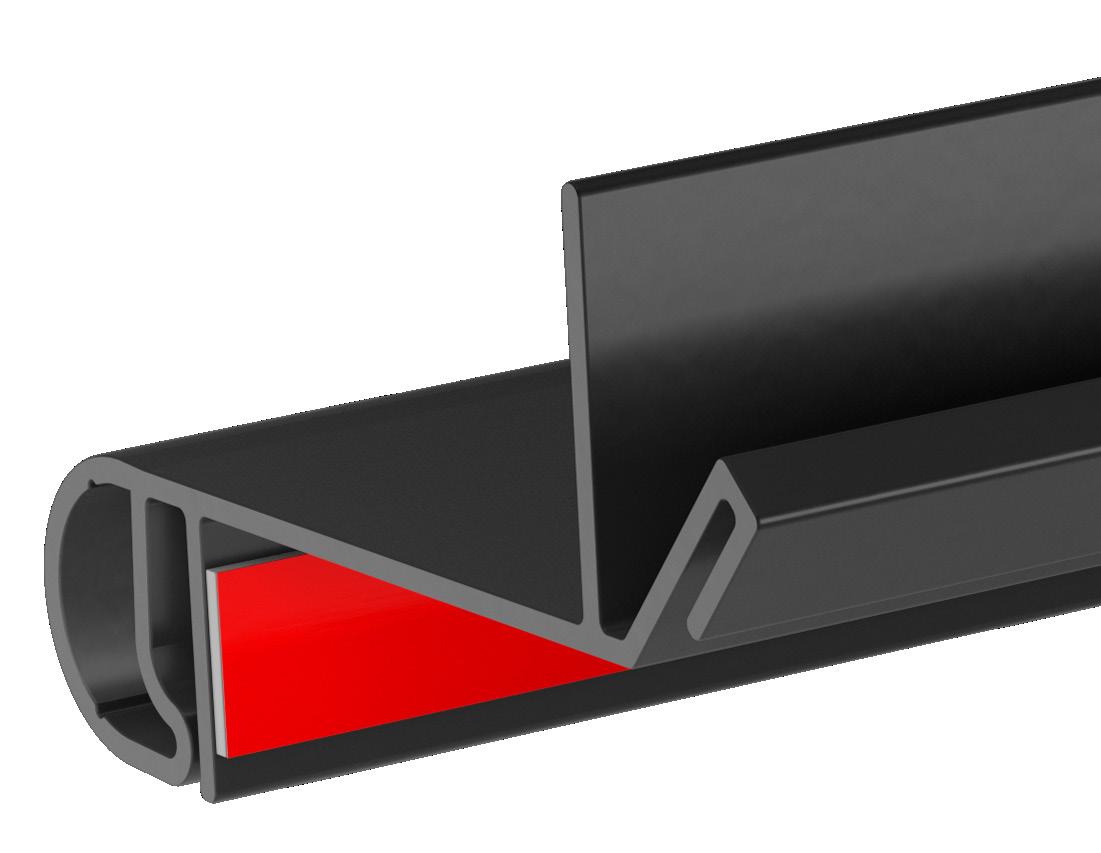

Le ALL-IN-ONE RV SLIDE OUT SEALS sono un sistema innovativo di componenti in cui ciascuno di essi integra più parti in un'unica unità efficiente, semplificando l'installazione e garantendo prestazioni affidabili e durature.
Installazione angolare senza giunture brevettata!
Il lembo orizzontale scorre sotto il bulbo verticale senza sollevarlo! Brevetto n. 11.287.044
La WIPE SEAL è una guarnizione monopezzo con bulbo e aletta di tenuta integrati.
GUARDA IL NOSTRO VIDEO
SUL PRODOTTO
Scopri di più sul nostro Sistema di tenuta tutto in uno per slide out di camper.
La BULB SEAL è una guarnizione con bulbo e aletta di tenuta monopezzo.
1 Eseguire un'incisione di 19,05 mm attraverso il lembo e la sezione rigida con nastro per separare la guarnizione del lembo in una prima e una seconda sezione.
2 Ruotare la prima sezione orizzontalmente di 90 gradi per posizionare il materiale all'angolo in modo che la guarnizione orizzontale si sovrapponga di 12,7 mm oltre l'apertura della camera.
Far scorrere la guarnizione orizzontale sotto il bulbo verticale.
Profili mostrati in scala

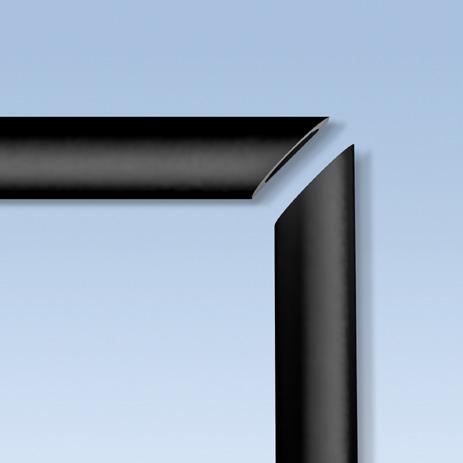

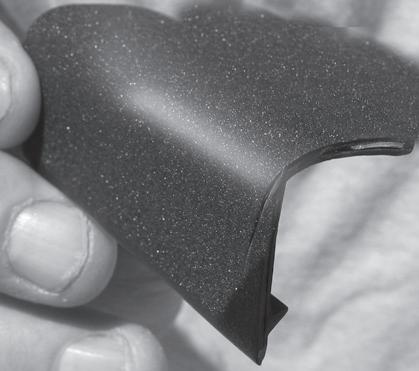

COME CREARE UN ANGOLO SENZA PUNTI DI GIUNZIONE

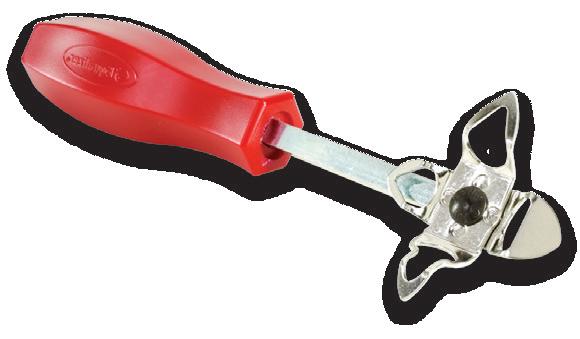

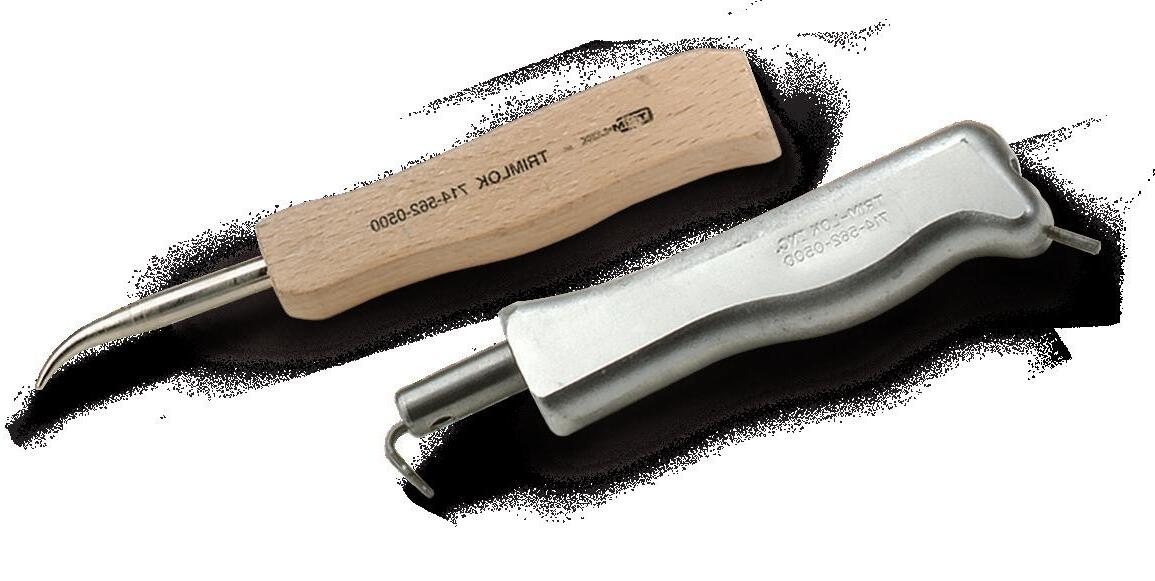

Utensile
punti di giunzionel

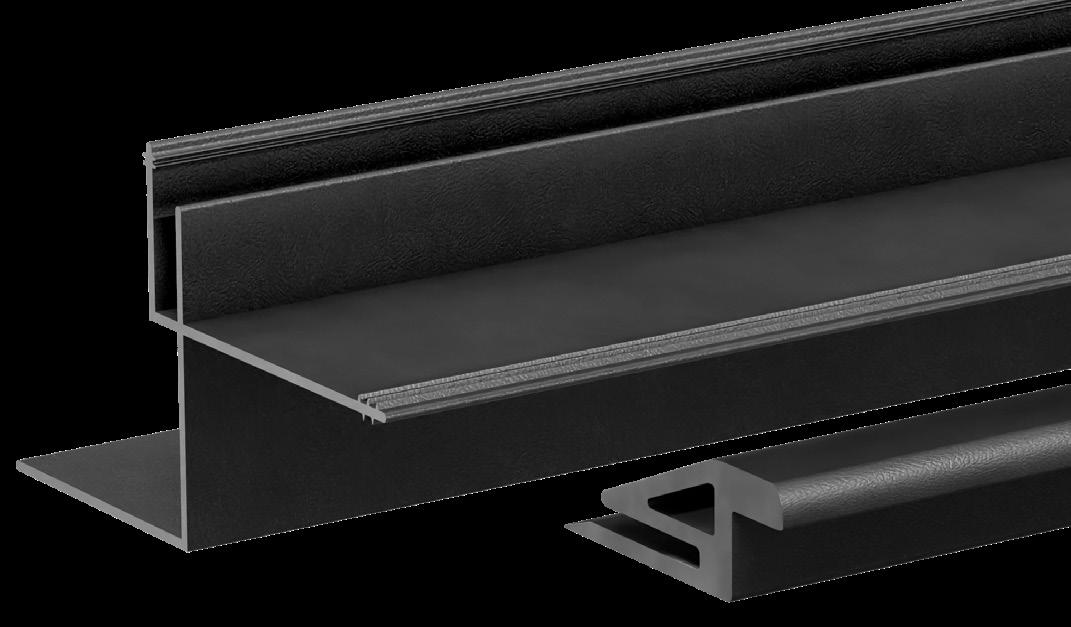

Il FLUSH FLOOR
ALL-IN-ONE RV SLIDE OUT SEAL SYSTEM (SISTEMA DI TENUTA TUTTO IN UNO PER SLIDE
BOTTOM
PAN integra con la barra antiusura tutto in uno per un sistema di tenuta a filo pavimento che combina più parti in due soli elementi.
DOPPIA SPAZZOLA E PARASCHIZZI
DOPPIA SPAZZOLA E PARASCHIZZI PER PAVIMENTI PROFONDI
I11656

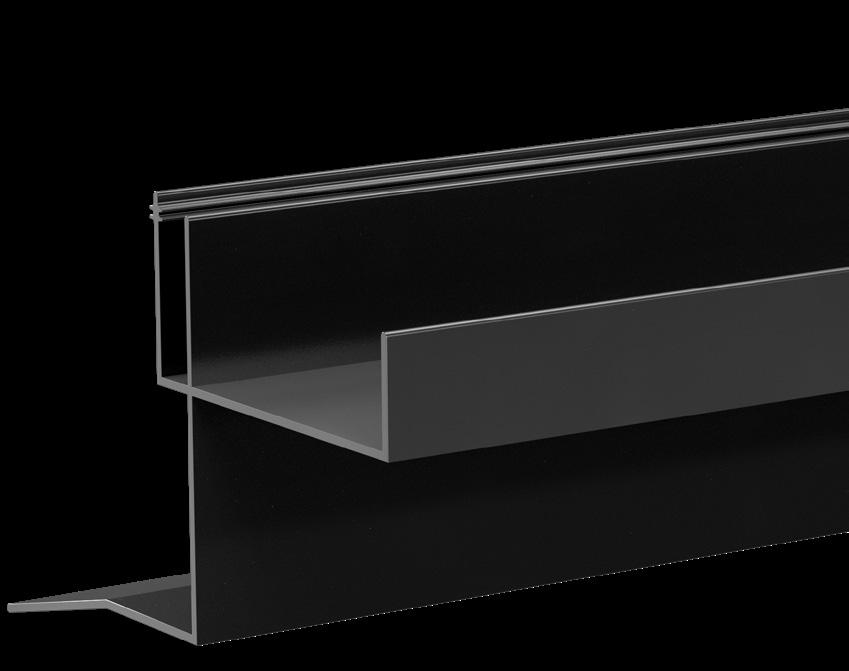

La WEAR BAR si integra con il pannello di fondo a filo pavimento tutto in uno per un sistema di tenuta a filo pavimento.

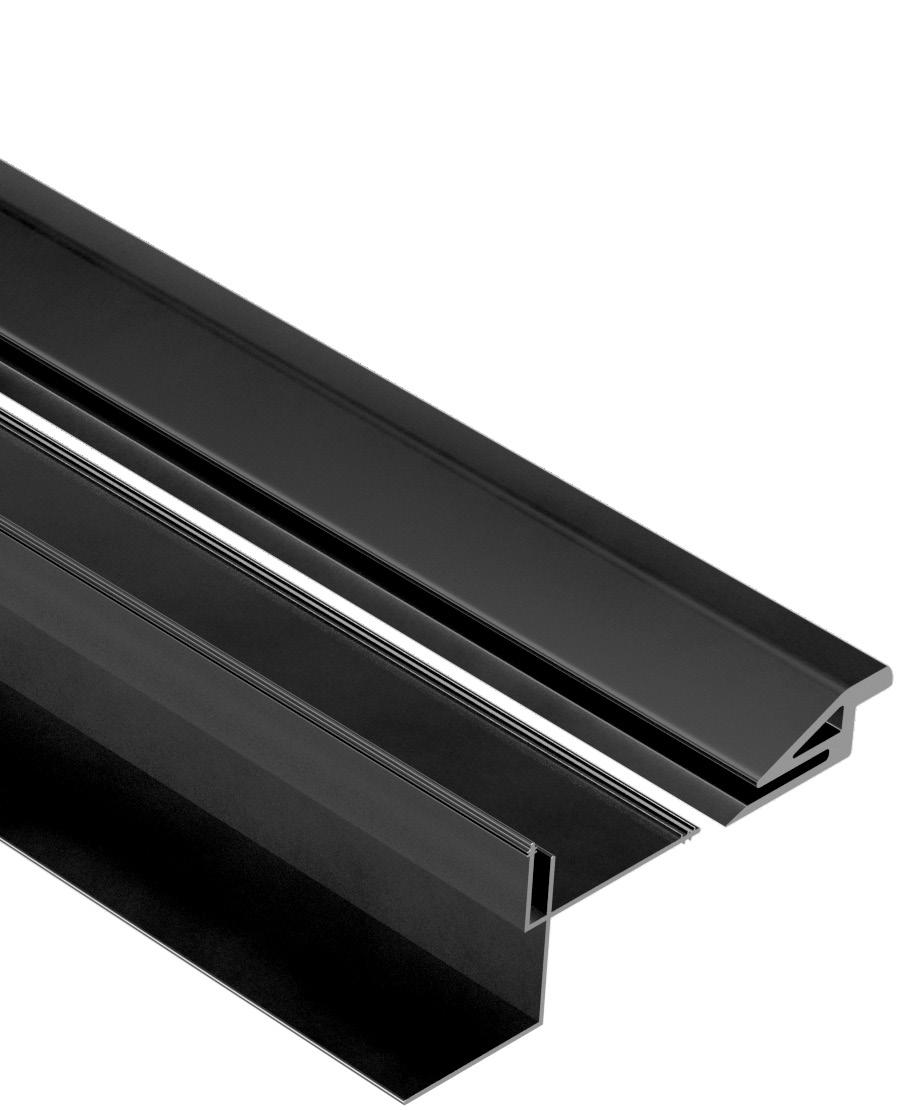

Il ABOVE FLOOR BOTTOM PAN è un sistema di tenuta sopra pavimento che combina più parti in un unico elemento.
DOPPIA SPAZZOLA E PARASCHIZZI
DOPPIA SPAZZOLA
A
I11643
La
DUAL FLAP WALL CAP SEAL
è un prodotto monoblocco con doppia aletta e bulbi integrati.
Il IN-WALL
BOTTOM PAN
integra più parti in un unico elemento.
APPLICAZIONI PER CAMPER
RV PARTS Trim-Lok vanta oltre 50 anni di esperienza come fornitore affidabile nel settore dei camper, offrendo soluzioni sia a livello OEM che di ricambi. Questa pagina è stata progettata per aiutare i clienti a identificare rapidamente e facilmente i profili e le guarnizioni più comunemente utilizzati nei camper e le loro applicazioni.
Le SNAP-IN SEALS
sono un sistema brevettato di guarnizioni a scatto con cerniera a molla che combina una guarnizione a bulbo a 3 nervature e un lembo in un unico design.
L'adesivo sensibile alla pressione Acrylic Plus viene utilizzato come ausilio per l'installazione e come barriera contro l'infiltrazione di acqua.
L'installazione è semplice e veloce: basta inserire, pinzare e scattare per chiudere!
N. articolo LUNGHEZZA (A) Larghezza parete (B)
LUNGHEZZA N. ART.
X2045
X2064

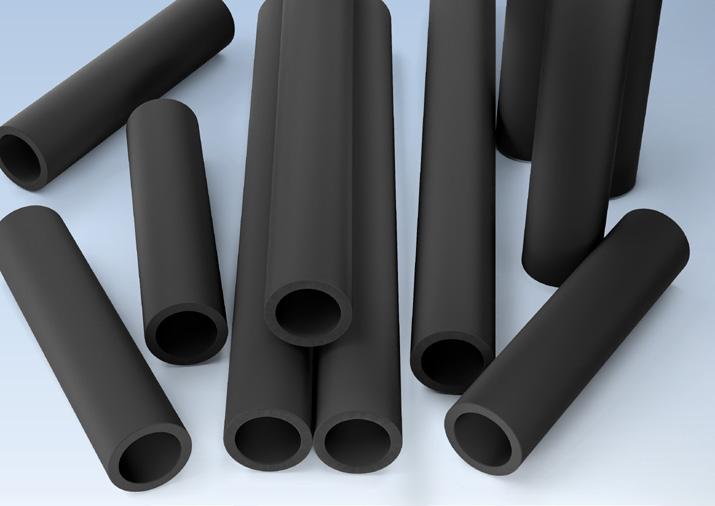

RUBBER SEAL (GUARNIZIONE IN GOMMA)
Gomma EPDM resistente all'ozono
Nastro adesivo sensibile alla pressione (PSA) con rivestimento a scollamento

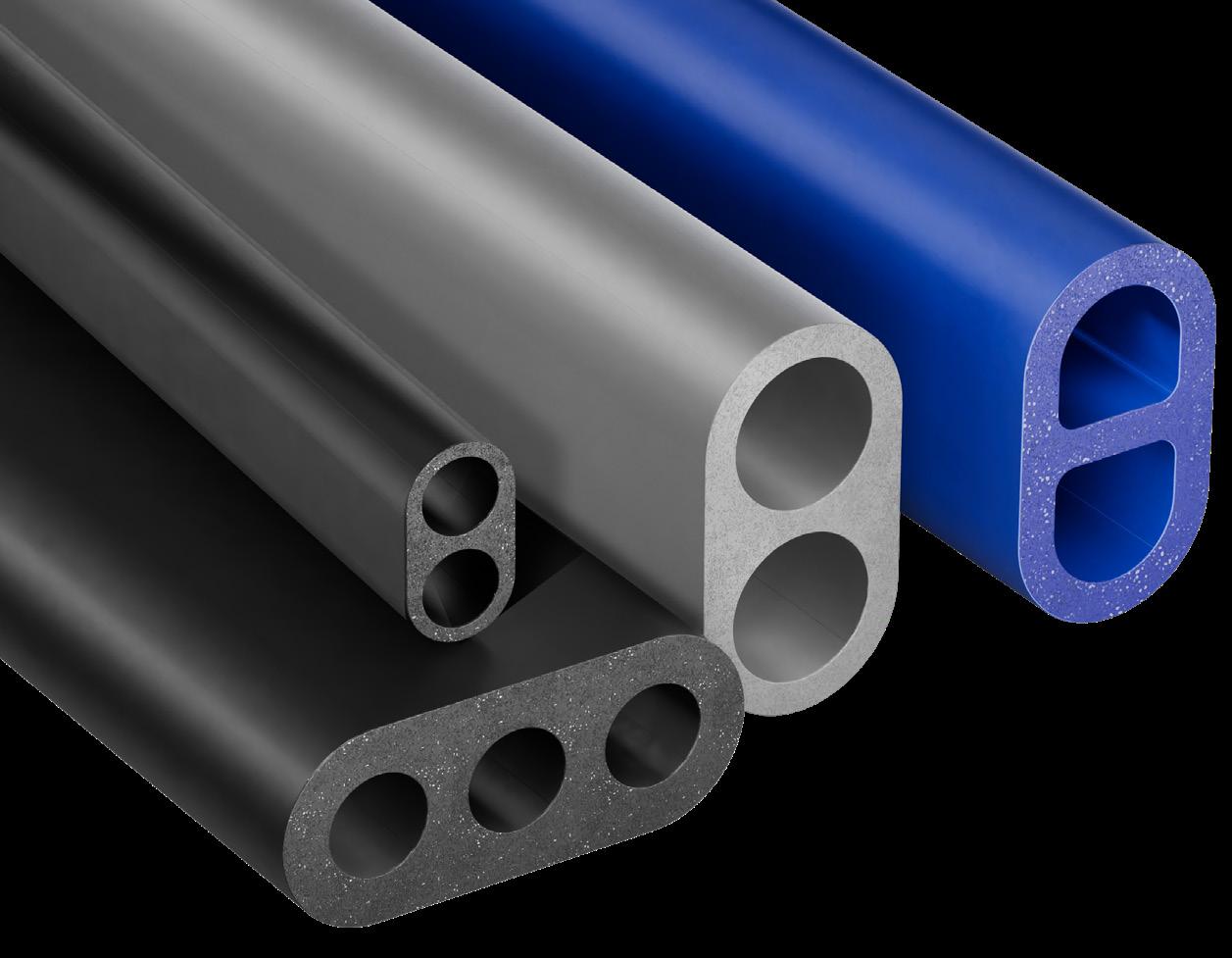

Le RUBBER SEALS sono disponibili in una varietà di forme appositamente progettate, realizzate in gomma spugnosa a cellule chiuse EPDM formulata su misura.
CARATTERISTICHE E VANTAGGI:
PRESTAZIONI DI TENUTA AFFIDABILI: progettato per creare una tenuta stagna uniforme e sicura, impedendo efficacemente l'ingresso di aria, umidità e detriti e contribuendo a proteggere e migliorare l'efficienza delle applicazioni.
ECCEZIONALE RESISTENZA AMBIENTALE: eccellente resistenza all'assorbimento d'acqua, all'ozono, all'invecchiamento causato dai raggi solari, alle basse temperature e alla compressione, garantendo prestazioni ottimali e durata anche nelle condizioni ambientali più difficili.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
COMPRESSIONE:
Per ottenere prestazioni ottimali, utilizzare una compressione massima del 25 %-40 %, considerando il 25 % come valore ottimale.

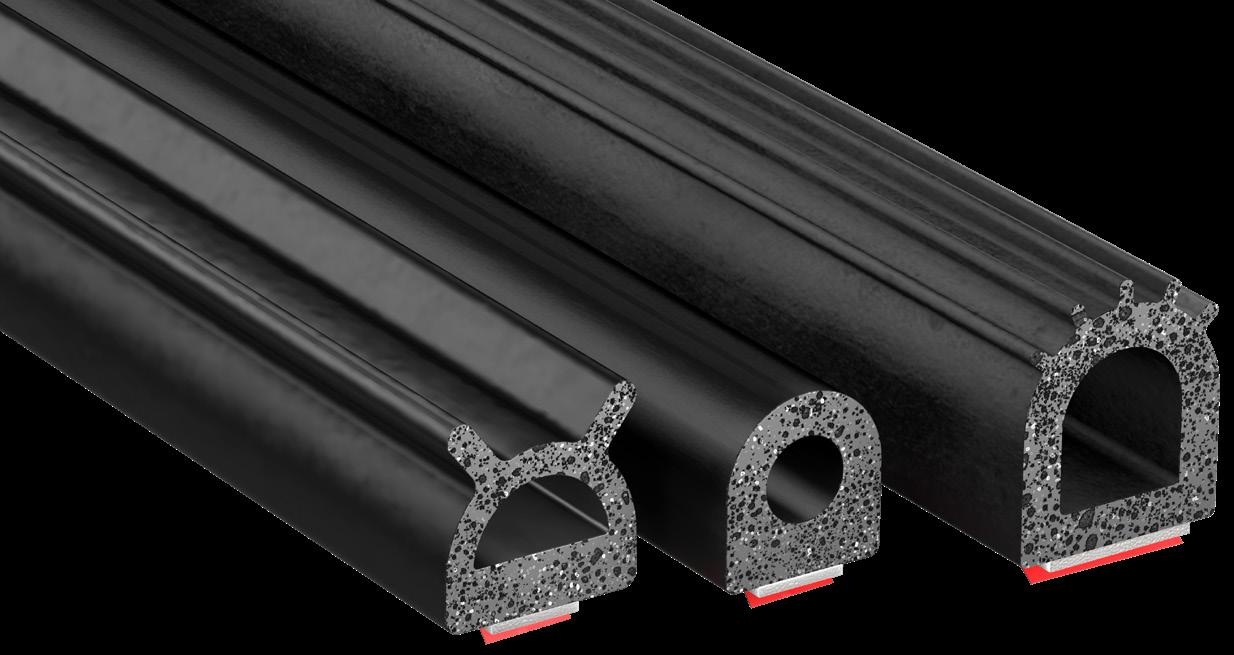

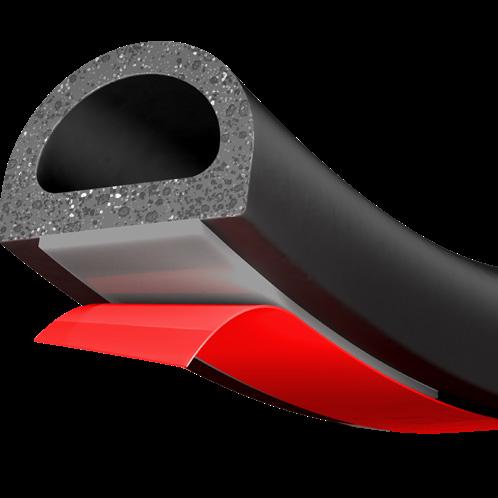

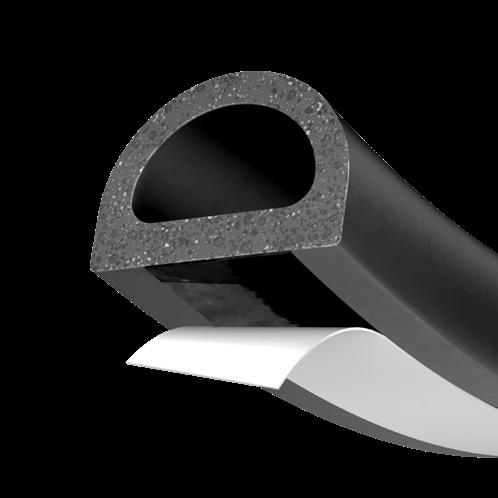

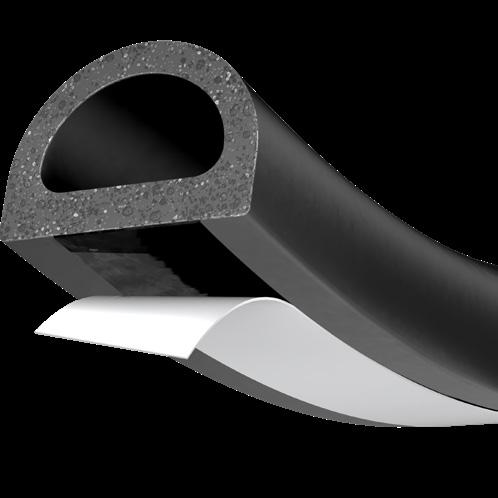

GUARNIZIONI A "D"
MATERIALE: Gomma EPDM INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302 UL 50E UL 94HB
25%-40% di compressione consigliata
GUARDA IL NOSTRO VIDEO ESPLICATIVO
Guarda il nostro video per imparare a misurare, selezionare e installare la Guarnizione in gomma
Substrato
Superficie di compressione
Nastro adesivo

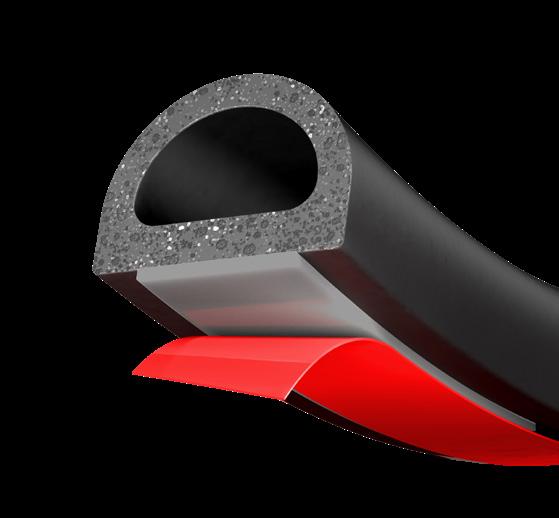

GUARNIZIONI A "D"
Nastro in schiuma acrilica con rivestimento rimovibile
Il design a nervature si adatta alle superfici per riempire gli spazi vuoti

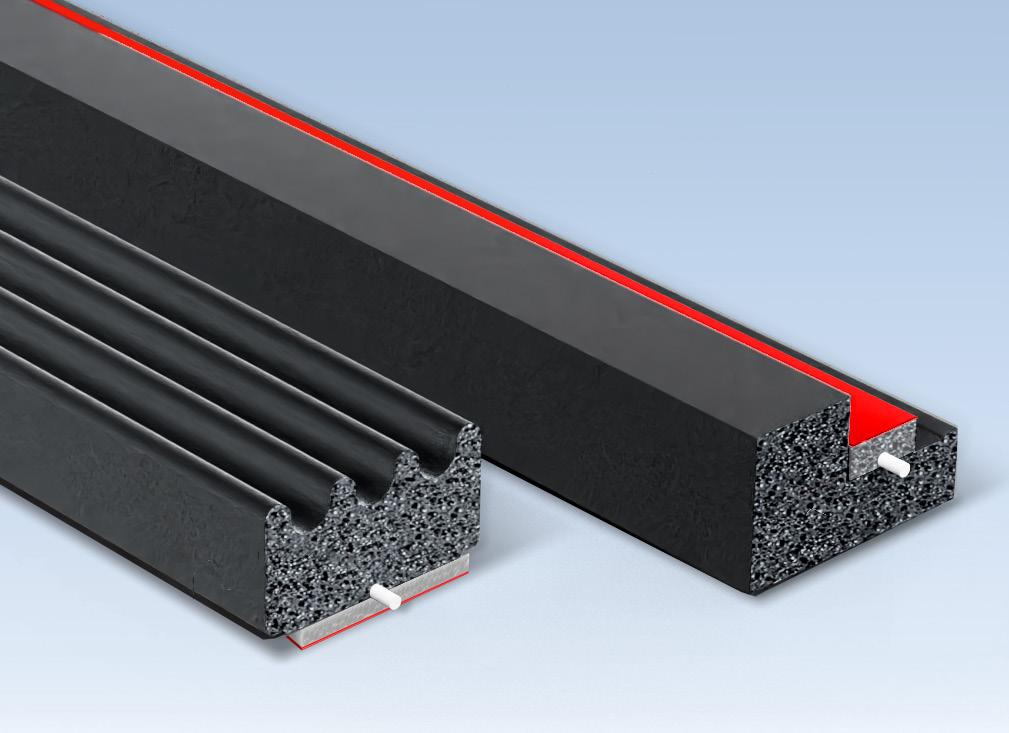

SEZIONI A NERVATURE
Questo adesivo a base acrilica è ideale per fissare la guarnizione in gomma quando installata in un'applicazione statica o compressa tra due oggetti fissi.Può essere utilizzato in alcune applicazioni dinamiche leggere su una varietà di substrati. Buone prestazioni termiche da -29 °C a 70 °C (da -20 °F a 158 °F). Nota: Durante l'applicazione, la temperatura ambiente deve essere superiore a 15,5 °C (60 °F).
Il miglior incollaggio tra gomma e substrato con a massima resistenza allo scollamento e al taglio, utilizzabile in condizioni di carico e sollecitazioni elevate. Crea una barriera contro l'umidità e una tenuta ermetica tra la gomma e il substrato. Presenta una bassa adesività iniziale che consente un facile riposizionamento durante l'installazione e richiede 72 ore di tempo di indurimento per ottenere la massima forza di adesione. Buone prestazioni termiche da -29 °C a 70 °C (da -20 °F a 158 °F).
OPZIONE

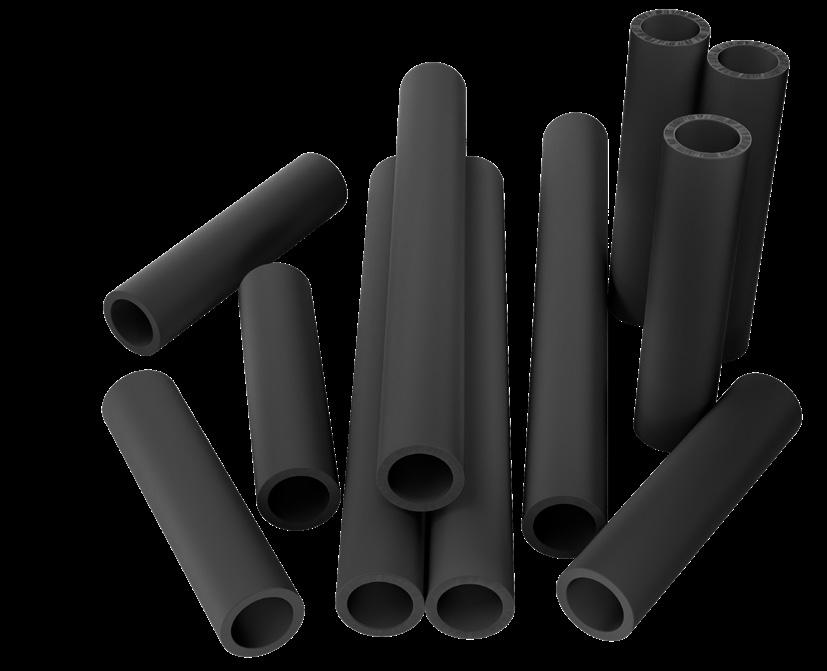

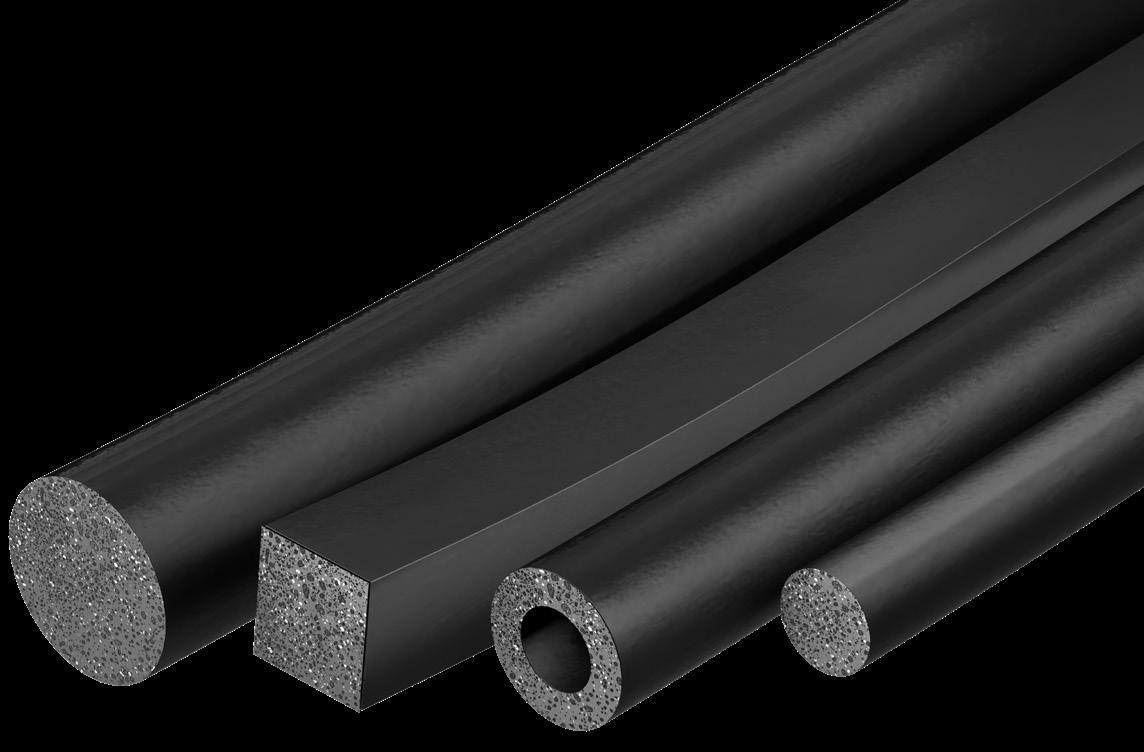

Per ulteriori informazioni sulle soluzioni con O-ring di Trim-Lok e sulle operazioni a valore aggiunto, v. pagina 47.
GUAR NIZIONI PER COPERCHI
RUBBER SEAL (GUARNIZIONE IN GOMMA)
GUAR NIZIONI SPECI ALI
N.
TONDO PIENO
TUBI E CAVI
TRIANGLE SEALS (GUARNIZIONI TRIANGOLARI)
ESEMPIO DI NUMERO DI COMPONENTE
GUARNIZIONI A "P"
FENDER FLARE TRIM (GUARNIZIONE PER PARAFANGO)
PROFILI PER PARAFANGO
La GUARNIZIONE PER PARAFANGO
è realizzata in gomma EPDM resistente all'ozono e si installa tra il parafango e la carrozzeria.Il nastro adesivo per uso automobilistico crea un legame solido tra le due superfici.
CARATTERISTICHE E VANTAGGI:
PROTEZIONE SUPERIORE DAI DETRITI: Crea una tenuta ermetica e sicura tra il parafango e la carrozzeria del veicolo, impedendo efficacemente a sassi, sporco e detriti di rimanere intrappolati e proteggendo il veicolo da danni, ruggine e corrosione.
INSTALLAZIONE SEMPLICE: Il nastro adesivo pre-applicato per autoveicoli consente un'installazione rapida e senza problemi.
SPECIFICHE DEL
PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
ADESIVO:
Nastro adesivo di qualità automobilistica con rivestimento a scollamento
MATERIALE: Gomma densa EPDM
COME INSTALLARE
Guarda il nostro video per imparare a installare il Profilo per parafango.
LUMEN TUBING (TUBO CAVO)
Rivestimento antiscivolo disponibile
Il LUMEN TUBING è un tubo speciale in gomma spugnosa EPDM o PVC nitrilico con camere cave personalizzabili, progettato per mantenere temperature dell'acqua fredda costanti nei dispositivi medici utilizzati per la terapia con acqua fredda.
CARATTERISTICHE E VANTAGGI:
ISOLAMENTO COSTANTE: la resistente gomma spugnosa EPDM o il PVC nitrilico con camere cave mantengono efficacemente la temperatura dell'acqua fredda, garantendo un raffreddamento affidabile e costante per prestazioni ottimali nella terapia con acqua fredda.
RESISTENTE E DI LUNGA DURATA: realizzato con materiali di alta qualità, il tubo Lumen offre un'eccellente resistenza all'acqua, agli sbalzi di temperatura e all'usura, garantendo prestazioni durature.
ECCEZIONALE RESISTENZA AMBIENTALE: eccellente resistenza all'ozono, all'esposizione ai raggi UV e alle condizioni ambientali difficili, garantendo prestazioni durature e lunga durata in applicazioni impegnative.
Forme personalizzate e abbinamento di colore disponibili!
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F). MATERIALE: Gomma EPDM PVC nitrilico
X2378
X2813
X2769 (Nero)
X2805 (Grigio)
X2388 (Blu)
Unità per terapia con acqua fredda
e accattivante
FENDER FLARE
Nastro attivato dal calore per un incollaggio permanente
Profilo a pressione con supporto in filo di alluminio
Robuste linguette di fissaggio per un'aderenza permanente
NESSUNA FORATURA NECESSARIA!
Profilo per bordo a pressione
Raggio di curvatura minimo 43,18 cm o superiore.
L'applicazione su raggi più piccoli potrebbe causare piegature.
COME INSTALLARE
Rullo manuale per parafango V. pagina 44
Guarda il nostro video per imparare a installare il Parafango.
Gomma densa EPDM

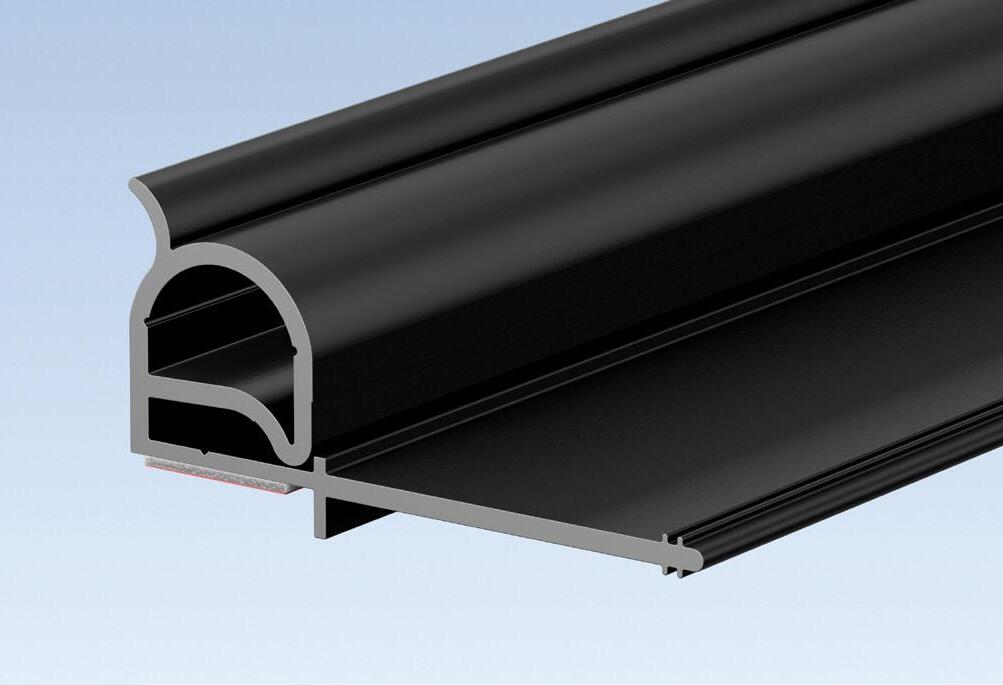

Il FENDER FLARE è una soluzione adesiva progettata per un'installazione rapida senza necessità di foratura o bullonatura, eliminando il rischio di ruggine. Realizzato in EPDM durevole e resistente alle intemperie, è dotato di un profilo a pressione e nastro attivato dal calore per un incollaggio permanente e sicuro.
CARATTERISTICHE E VANTAGGI:
RISPARMIO IN TERMINI DI COMPONENTI: si installa senza utilizzare costosi bulloni, rondelle e dadi.
RISPARMIO IN TERMINI DI MANODOPERA: elimina la necessità di preforare la carrozzeria del veicolo e il parafango prima dell'installazione.
INSTALLAZIONE SEMPLICE: offre un'installazione più rapida ed efficiente rispetto ai tradizionali parafanghi, consentendo un notevole risparmio di tempo..
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -29 °C a 70 °C (da -20 °F a 158 °F).
MATERIALE: Gomma densa EPDM
ADESIVO:
Nastro attivato dal calore per un incollaggio permanente
FENDER FLARE (GUARNIZIONE PER PARAFANGO)
VISTA FRONTALE
VISTA POSTERIORE

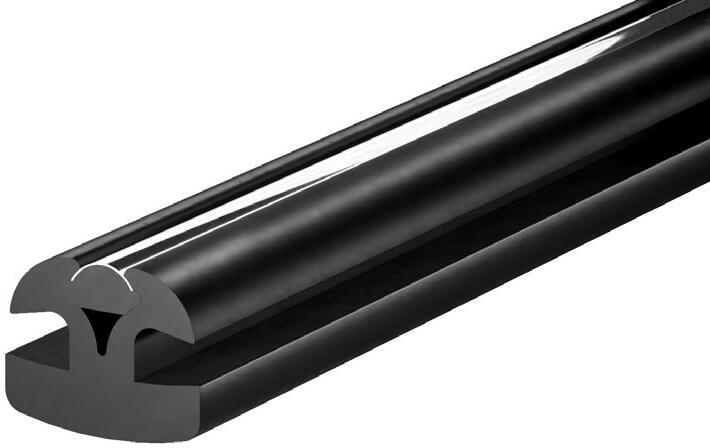

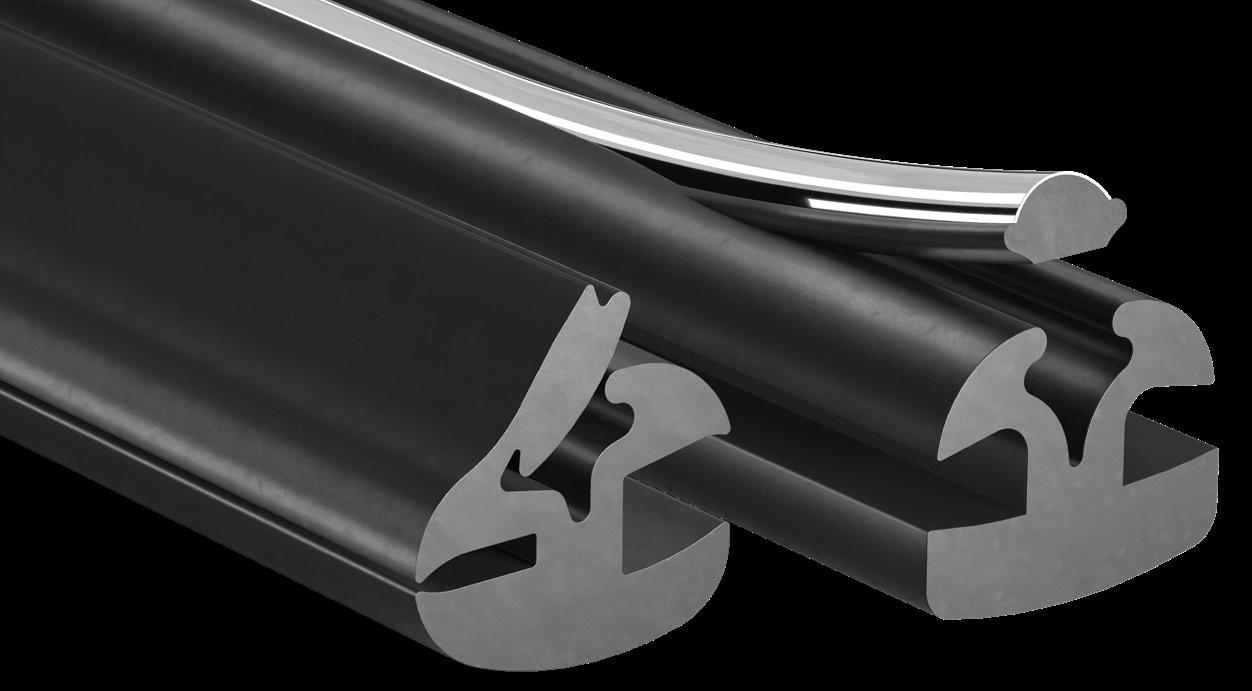

LOCKING GASKET (GUARNIZIONE DI BLOCCAGGIO)
La LOCKING GASKET è un profilo estruso in gomma EPDM ad alta densità progettato per sigillare in modo sicuro finestrini fissi o parabrezza in pannelli metallici o in fibra di vetro.Disponibile in versione monopezzo o due pezzi con striscia di chiusura, offre un'eccellente resistenza all'ozono, all'assorbimento d'acqua, all'invecchiamento causato dai raggi solari e alle basse temperature.
Guarnizione di bloccaggio monopezzo
Guarnizione di bloccaggio a due pezzi (Parte 1)
Chiave di bloccaggio (Parte 2)
COME INSTALLARE
Guarda il nostro video per imparare a installare la Guarnizione di bloccaggio.
CARATTERISTICHE E VANTAGGI:
DURATA SUPERIORE IN CONDIZIONI DIFFICILI: eccezionale resistenza all'ozono, all'assorbimento d'acqua, all'invecchiamento causato dai raggi solari e alle basse temperature, garantendo prestazioni durature e affidabilità in un'ampia gamma di condizioni ambientali.
SPECIFICHE DEL PRODOTTO:
TEMPERATURA CONSIGLIATA PER APPLICAZIONI GENERALI: da -40 °C a 100 °C (da -40 °F a 212 °F).
MATERIALE: Dense Gomma EPDM durezza (Shore A) 70
INFIAMMABILITÀ E CONFORMITÀ NORMATIVA: FMVSS 302
** Distanza minima consigliata
Spessore pannello in vetro
Spessore pannello del telaio

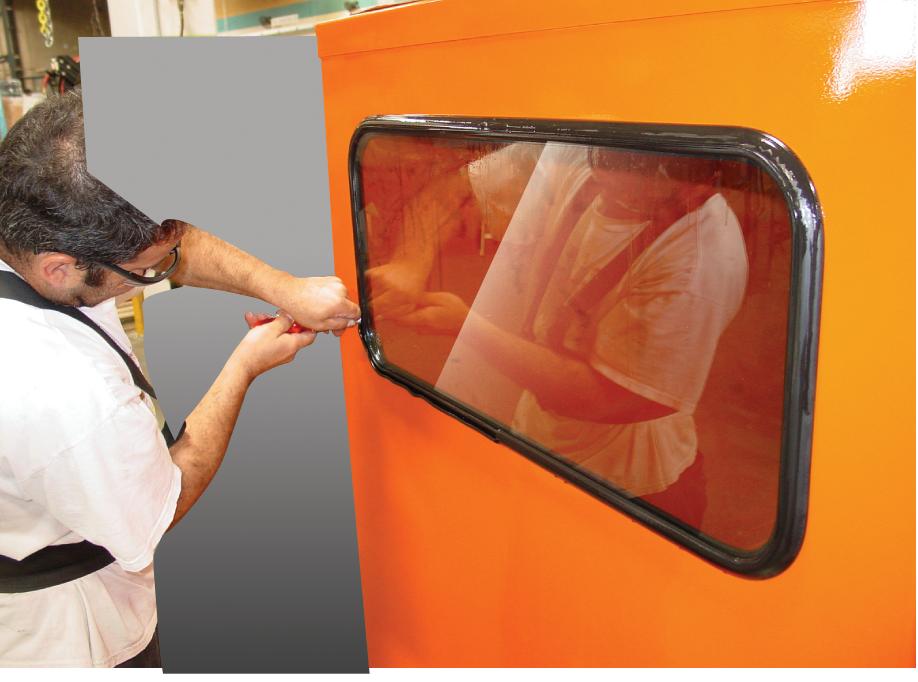

1. Fissare la Guarnizione di bloccaggio al pannello del telaio.
LOCKING GASKET (GUARNIZIONE DI BLOCCAGGIO)
2. Lubrificare la Guarnizione di bloccaggio. Quindi far scorrere prima il vetro nella parte inferiore.
STRUMENTO DI INSTALLAZIONE MONOPEZZO PN 365-0003
3. Completare la rifinitura della gomma attorno al vetro utilizzando gli strumenti indicati alle pagine 44-45.
pannello in
pannello del
UTENSILE PER L'INSERIMENTO DELLA STRISCIA DI BLOCCAGGIO PN 365-0008
KIT STRUMENTI PER GUARNIZIONE DI BLOCCAGGIO PN 365-0000
UTENSILI E ACCESSORI
TAGLIABORDI DRITTO
Un utensile manuale compatto che garantisce un risultato professionale nella maggior parte delle applicazioni.
Lame di ricambio incluse (2 lame/confezione).
N. articolo WCSC1
Lame di ricambio cod. RBA
UTENSILI PER TAGLI OBLIQUI
UTENSILE PER TAGLIO OBLIQUO A 90° PER GUARNIZIONE IN GOMMA
La struttura resistente garantisce tagli obliqui puliti a 90˚ con il minimo sforzo. La lama si apre di 1,1684 cm. I componenti in gomma di grandi dimensioni possono essere tagliati comprimendo l'altezza complessiva.
N. articolo GS849RS
Lama di ricambio cod.GS848RS
TAGLIERINO PER USO GENERALE
Uno strumento versatile progettato per tagliare un'ampia gamma di materiali, inclusi gomma e plastica.
N. articolo EC1
AUSILI PER L'INSTALLAZIONE
MARTELLO PNEUMATICO
Questo martello pneumatico di dimensioni ridotte applica profili e guarnizioni per installazioni rapide e di grandi volumi. Elimina la necessità di utilizzare una varietà di martelli e mazzuoli ingombranti.
N. articolo AH-1
Punta cod. AH-T-15-SS

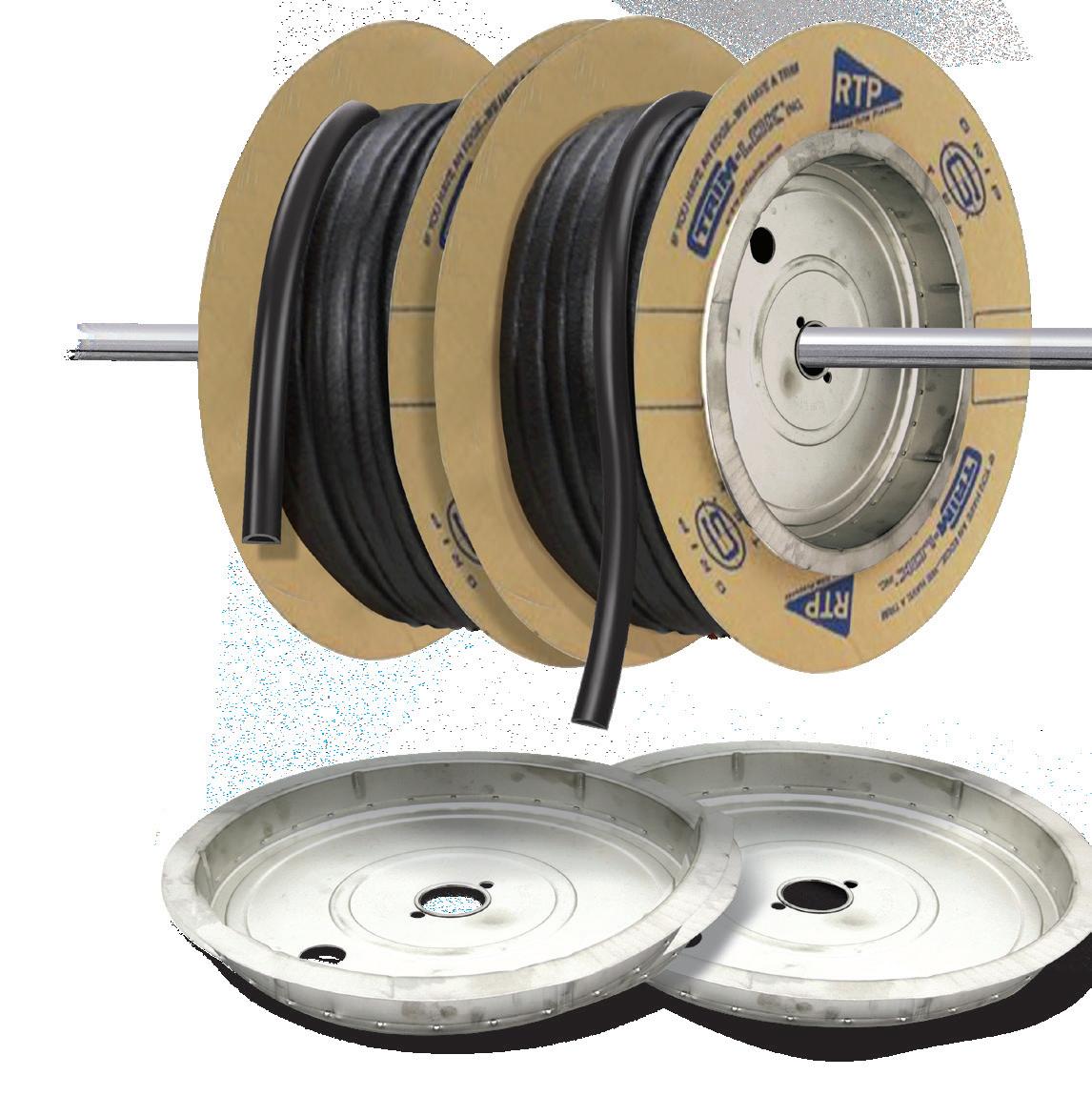

ACCESSORI PER BOBINE
BOBINE
METALLICHE
Monta, riponi e srotola facilmente i tuoi profili o guarnizioni utilizzando i nostri inserti metallici per bobine.
Caratteristiche:
Foro centrale da 3,81 cm (1)
Foro di guida da 2,54 cm (1)
Fori di guida da 0,9525 cm (2)
N. articolo 23092
UTENSILE PER TAGLIO OBLIQUO A 90°
Un taglio obliquo perfetto con un semplice movimento della mano! Questo utensile è progettato per tagliare obliquamente, intagliare o profilare una vasta gamma di materiali, inclusi metalli, plastica e profili con anima in metallo.
La lama si apre di 0,635 cm.
N. articolo GSS851
RULLO MANUALE
Un rullo manuale che aiuta ad applicare la pressione corretta necessaria per tutti gli adesivi per Guarnizioni in gomma.
N. articolo HR-1
STRUMENTI DI INSTALLAZIONE PER PARAFANGO

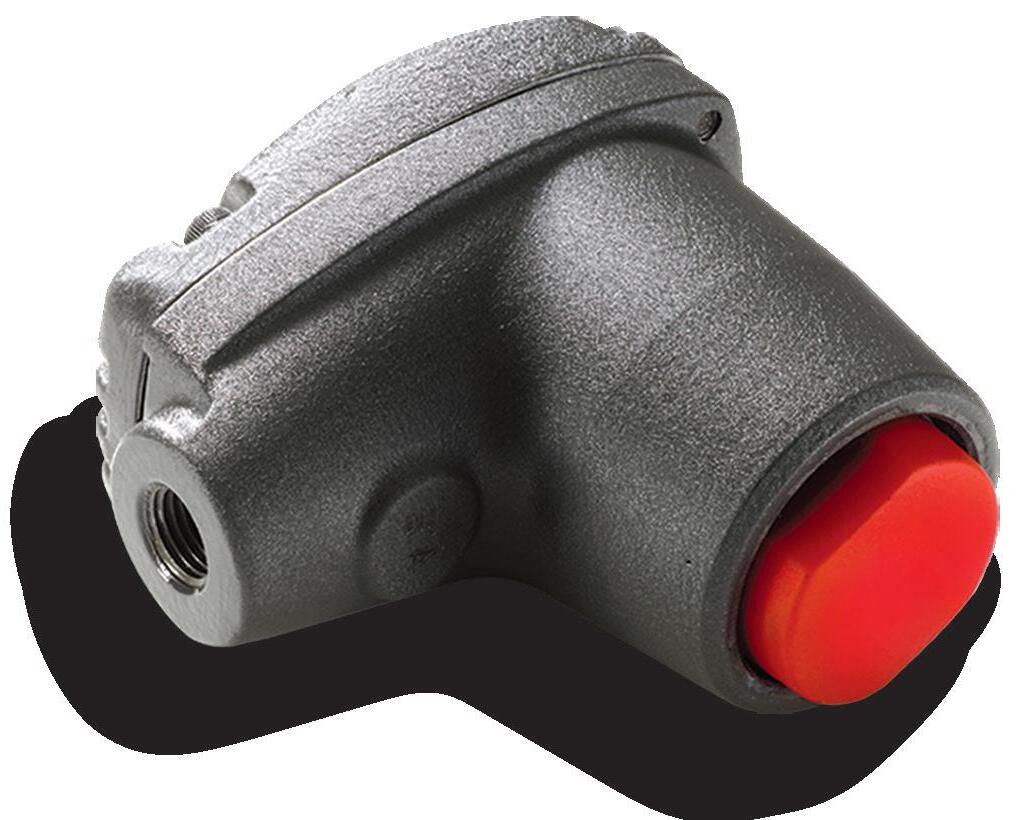

RULLO MANUALE PER PARAFANGO
Un rullo manuale aiuta ad applicare la pressione corretta sotto il bordo del parafango per garantire la massima adesione.
N. articolo FFHR-1
Lama di ricambio cod. GS850
STRUMENTI DI INSTALLAZIONE DELLA GUARNIZIONE DI BLOCCAGGIO
KIT STRUMENTI PER GUARNIZIONI DI BLOCCAGGIO MONOPEZZO E A DUE PEZZI
Progettato specificamente per garantire un'installazione sicura, facile ed efficiente delle guarnizioni di bloccaggio per finestre fisse e altre applicazioni in vetro.
N. articolo 365-0000
UTENSILE CON ESTREMITÀ SFERA
PER GUARNIZIONE DI BLOCCAGGIO MONOPEZZO
Questo strumento presenta una piccola sfera rotonda in acciaio all'estremità. Una volta inserita la sfera d'acciaio nella guarnizione di gomma, è molto difficile che fuoriesca. Se dovesse succedere, il rischio di graffiare la vernice del veicolo su cui si sta lavorando è minore.
N. articolo 365-0007

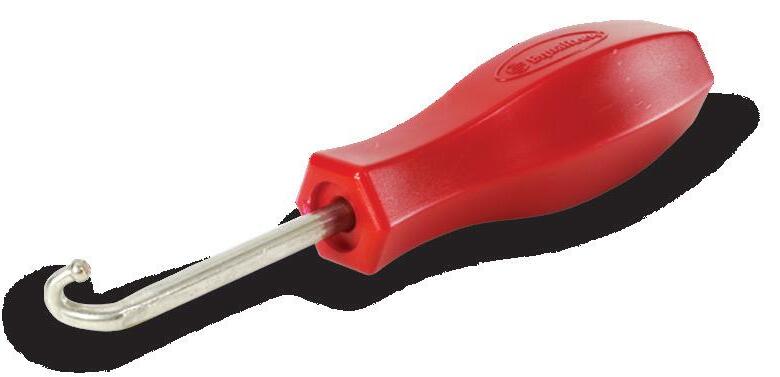

UTENSILE A UNCINO PER GUARNIZIONE DI BLOCCAGGIO MONOPEZZO
Potrebbe risultare difficile inserire la gomma autobloccante nell'elemento di bloccaggio. Questo strumento risolve il problema inserendo facilmente il bordo di bloccaggio nel telaio.
N. articolo 365-0006
UTENSILE PER L'INSERIMENTO
DELLA STRISCIA DI BLOCCAGGIO PER GUARNIZIONE DI BLOCCAGGIO A DUE PEZZI
Dotato di impugnatura decentrata per tenere le mani lontane dal vetro e di due punte doppie che si adattano alla maggior parte delle applicazioni. Il design esclusivo consente alla punta di ruotare di 90 gradi. Progettato per guarnizioni di bloccaggio a 2 pezzi.
N. articolo 365-0008
STRUMENTO DI INSTALLAZIONE IN PLASTICA
Progettato specificamente per garantire un'installazione sicura, facile ed efficiente delle guarnizioni di bloccaggio per finestre fisse. Progettato per Guarnizioni di bloccaggio monopezzo e a due pezzi
N. articolo 365-0003
ADESIVO ISTANTANEO
Il Cianoacrilato è un adesivo di qualità superiore per superfici difficili da incollare, che crea una tenuta sicura su angoli e giunti. Protegge i prodotti Trim-Lok dalle condizioni atmosferiche avverse, incollando saldamente le estremità. Questo prodotto aderisce a gomma, plastica, fibra di vetro, metallo, legno, carta, pelle e schiuma. Si asciuga in 0-25 secondi e raggiunge la completa asciugatura in 24 ore.
20 g per flacone
N. articolo 4401TL
COME INSTALLARE
Guarda il nostro video per imparare a installare
GUIDA ALLA PROGETTAZIONE – UTILIZZO DEI MATERIALI ADEGUATI
Attualmente estrudiamo i seguenti materiali. Consultare la guida riportata di seguito per scoprire le proprietà e i vantaggi principali di questi materiali, in modo da poter scegliere al meglio quello più adatto alle proprie esigenze progettuali.
GOMMA (termoindurente)
I materiali termoindurenti subiscono una reazione chimica quando vengono riscaldati che ne determina in modo permanente la forma e la resistenza. Una volta induriti, sono altamente resistenti, mantengono la loro forma in condizioni estreme e non possono essere rimodellati o ammorbiditi mediante riscaldamento. I materiali termoindurenti non possono essere riciclati.
MONOMERO DI ETILENE PROPILENE DIENE (EPDM): spugna a cellule chiuse e solida/densa: eccellente resistenza agli agenti atmosferici, ai raggi UV e all'ozono, in grado di sopportare l'esposizione alla luce solare e alle condizioni ambientali più estreme. Conserva la flessibilità alle basse temperature e resiste alle sostanze alcaline, agli acidi e ai solventi ossigenati. Ideale per uso negli ambienti esterni. Durevole e resistente all'abrasione, allo strappo e alle forature.
FLUOROELASTOMERO (FKM): ottima resistenza all'ozono e ai raggi UV. Eccezionale resistenza al calore, resistenza chimica e durata. Eccellente resistenza agli oli e ai carburanti a base di petrolio. Rimane flessibile ed elastico in un ampio intervallo di temperature.
FLUOROSILICONE (FVMQ): combina la flessibilità alle alte e basse temperature della gomma siliconica (VMQ) con la resistenza ai carburanti e agli oli della gomma fluorocarbonica (FKM). Buona resistenza agli agenti atmosferici ed eccellente resistenza a carburanti, oli, solventi e sostanze chimiche.
NEOPRENE (CR): buona resistenza a oli, grassi, alcali e acidi deboli, e moderata resistenza a determinati solventi. Durevole con moderata resistenza all'abrasione e alla fessurazione causata dalla flessione. Mantiene la flessibilità in un ampio intervallo di temperature, con buone proprietà di resistenza alla fiamma. Eccellente resistenza agli agenti atmosferici, all'ozono e ai raggi UV, garantendo una maggiore durata negli ambienti esterni.
PLASTICA (termoplastica)
NITRILE (NBR): eccellente resistenza agli oli a base di petrolio, ai carburanti e a un'ampia gamma di sostanze chimiche, inclusi vari acidi e alcali. Offre una buona resistenza all'abrasione e alla trazione, rendendolo durevole in applicazioni soggette a forte usura. Mantiene flessibilità e resilienza in un ampio intervallo di temperature. La scarsa resistenza all'ozono lo rende meno adatto alle condizioni atmosferiche estreme. Può diventare meno flessibile a temperature più basse.
PVC NITRILICO (NPVC): eccellente resistenza agli oli, ai carburanti e a una vasta gamma di sostanze chimiche, che lo rende adatto ad applicazioni in cui l'esposizione a tali sostanze è frequente. Buona resistenza all'abrasione. Buona flessibilità e resistenza alla flessione e all'allungamento. Ottime prestazioni in un intervallo di temperatura moderato.
SILICONE (SI): buona resistenza all'acqua e alle sostanze chimiche, compresi acidi, alcali e alcuni solventi. Eccellente resistenza ai raggi UV e all'ozono, che lo rende ideale per applicazioni in ambienti esterni. Durevole, mantiene flessibilità e resistenza a temperature estreme. Superiore alle gomme convenzionali in termini di resistenza alla trazione, allungamento e resistenza allo strappo.
I termoplastici sono polimeri versatili che, una volta riscaldati, diventano malleabili, consentendo di essere sagomati, fusi e rimodellati senza perdere la loro resistenza o struttura. La loro flessibilità, durata e adattabilità all'ambiente li rendono una scelta fondamentale per progettisti e ingegneri. I materiali termoplastici possono essere riciclati e riutilizzati, riducendo così i rifiuti e l'impatto ambientale.
ACRILONITRILE BUTADIENE STIRENE (ABS): eccellente resistenza agli urti anche a basse temperature. Resistente e rigido, è in grado di sopportare carichi e sollecitazioni moderate. Buona resistenza a varie sostanze chimiche, incluse acidi e alcali, ma non è adatto per applicazioni che richiedono un'elevata resistenza chimica.
CLORURO DI POLIVINILE (PVC) FLESSIBILE E RIGIDO: materiale versatile che può essere formulato in forme sia flessibili che rigide per soddisfare diverse esigenze applicative. Materiale durevole con buona resistenza meccanica ed eccellente resistenza alle sostanze chimiche, che lo rende adatto a un'ampia gamma di applicazioni. Buona resistenza agli agenti atmosferici e in grado di sopportare l'esposizione alla luce solare (raggi UV) e alle diverse condizioni atmosferiche.
CLORURO DI POLIVINILE (PVC) IGNIFUGO: appositamente formulato per resistere alle fiamme e alla propagazione del fuoco, mantenendo l'eccellente resistenza chimica del PVC standard, che lo rende resistente agli acidi, agli alcali e ad altre sostanze chimiche corrosive. Ideale per applicazioni antincendio.
POLIETILENE (PE): resistente a numerose sostanze chimiche, acide e basiche, rendendolo adatto a una vasta gamma di applicazioni in cui la resistenza chimica è importante. Leggero, altamente flessibile, con eccellente durata e resistenza agli urti.
POLIPROPILENE (PP): durevole, leggero e resistente alle sostanze chimiche, all'umidità e all'usura. Presenta eccellenti caratteristiche di robustezza, flessibilità e resistenza alle crepe, sopportando ripetute flessioni. Il suo elevato punto di fusione lo rende ideale per applicazioni resistenti al calore, offrendo un materiale robusto ma flessibile.
POLISTIRENE (PS): una plastica rigida nota per la sua facilità di lavorazione. Resistente agli acidi, agli alcali e ad alcuni oli, ma non ideale per l'uso in ambienti esterni a causa della sua vulnerabilità alla degradazione UV e agli sbalzi di temperatura. Ideale per applicazioni in ambienti interni.
ELASTOMERI TERMOPLASTICI (TPE): materiali versatili che combinano le proprietà elastiche della gomma con la facilità di lavorazione delle materie plastiche. Eccellente flessibilità ed elasticità, rendendoli ideali per applicazioni che richiedono ripetuti allungamenti e flessioni.
• OLEFINA TERMOPLASTICA (TPO): altamente resistente alle sostanze chimiche, agli oli e ai solventi, ideale per ambienti con frequente esposizione a tali sostanze. È flessibile e durevole, resistente agli urti e all'abrasione, perfetto per applicazioni che richiedono materiali in grado di sopportare sollecitazioni meccaniche e usura. Il TPO offre una resistenza superiore agli agenti atmosferici, inclusa la protezione dai raggi UV, dall'ozono e dall'umidità, garantendo ottime prestazioni in ambienti esterni e mantenendo le sue proprietà anche in condizioni difficili. Rimane flessibile in un ampio intervallo di temperature.
• POLIURETANO TERMOPLASTICO (TPU): resistenza superiore all'abrasione, allo strappo e alle perforazioni, rendendolo ideale per applicazioni in cui le parti sono soggette a usura e attrito. Mantiene le sue proprietà se esposto alla luce solare, alla pioggia e agli sbalzi di temperatura. Il PU mantiene la sua elasticità e le sue proprietà meccaniche anche dopo ripetuti stiramenti e flessioni, rendendolo ideale per applicazioni che richiedono elevata resilienza e flessibilità.
• GOMMA TERMOPLASTICA (TPR): materiale semicristallino, apprezzato per la sua eccezionale flessibilità, resistenza agli urti e durata in un ampio intervallo di temperature, oltre che per l'eccellente resistenza alle sostanze chimiche e agli agenti atmosferici. È altamente personalizzabile, consentendo di adattare la durezza e il colore, nonché di soddisfare le esigenze prestazionali di progetti complessi.
• TERMOPLASTICO VULCANIZZATO (TPV): eccellente flessibilità ed elasticità, in grado di resistere a un ampio intervallo di temperature. Il TPV presenta un'eccellente resistenza alle sostanze chimiche, agli oli e ai grassi, rendendolo ideale per gli ambienti in cui l'esposizione a tali sostanze è frequente. Adatto per l'utilizzo in ambienti esterni e per applicazioni soggette a sbalzi termici estremi.
GUIDA ALLA PROGETTAZIONE – SCELTA DEGLI ADESIVI
NASTRO ADESIVO
SENSIBILE ALLA PRESSIONE
Gli adesivi sensibili alla pressione (PSA) sono materiali adesivi che aderiscono alle superfici quando viene applicata una pressione. I PSA sono intrinsecamente appiccicosi a temperatura ambiente, non richiedono alcuna attivazione aggiuntiva tramite calore, acqua o solventi per legarsi ai substrati e possono aderire a un'ampia varietà di superfici mediante l'applicazione di pressione.
SIS TEMA DI NA ST RO ADESIVO 3M™
ADESIVO SENSIBILE ALL A PRES SIONE STANDAR D
Questo adesivo a base acr ilic a è ideale per fis sare guar nizioni in gomma in applic azioni statiche o tra ogge tti fis si, offrendo tempi di polimer izzazione rapidi che migliorano la produt tività. Può es sere utilizz ato anche in alcune applic azioni dinamiche leggere su var i substrati, con buone pr estazioni ter miche da -29 °C a 70 °C (da -20 °F a 158 °F).
Guarnizione in gomma spugnosa
Adesivo attivato dal calore
Schiuma acrilica
Adesivo acrilico
Fodera di rilascio
DE ie er ELL'ADESIVO
dono miche da
Gli adesivi in schiuma acr ilic a sono soluzioni di incollaggio versatili, note per la loro re sistenz a, durata e adat tabilità a vari substrati e applic azioni. Proget tati specific at amente per applic azioni dinamiche, garantiscono un'adesione eccellente alle superfici in gomma e ai substrati, oltre alla mas sima resistenza allo scollamento e al taglio. Si legano a met alli, plastic a, vetro, legno e gomma, rendendoli adat ti a diver si impieghi industr iali. Agendo come barr iera contro l'umidità, impediscono l'ingres so dell'acqua, aspetto fondament ale per le applic azioni resistenti all'umidità. Offrono un'eccellente for za di adesione, durata e resistenza ai fattor i ambient ali quali umidità e radiazioni UV. Con una bass a adesività iniziale che ne f acilit a il riposizionamento dur ante l'inst allazione, richiedono 72 ore di tempo di indur imento per raggiungere la massima forza di adesione e presentano buone prestazioni ter -29 °C a 70 °C (da -20 °F a 158 °F).
Guarnizione in gomma spugnosa
o a base acrilica
Fodera di rilascio
PREPAR AZIONE ACCUR ATA, ADESIONE PERFET TA: LA CHIAVE PER UN INCOLL AGGIO DUR ATURO!
Per garantire un'adesione ottimale, è necessario preparare la superficie prima di applicare il nastro. La superficie di incollaggio deve essere pulita e priva di umidità, sporco, oli, grasso e contaminanti, poiché la maggior parte dei difetti di incollaggio è dovuta a una pulizia inadeguata piuttosto che a problemi dell'adesivo.
PULIRE LA SUPERFICIE:
• Pulire la superficie con una miscela composta da alcool denaturato e acqua in proporzione 50/50.
• Passare un panno pulito per rimuovere sporco e contaminanti.
• Lasciare asciugare completamente la superficie prima di applicare l'adesivo.
ADESIVO
APPLICARE IL PRIMER:
1 3 2
• In alcuni casi, potrebbe essere necessario un primer per garantire un'adesione ottimale.
• Se lo si utilizza, assicurarsi che sia completamente asciutto ed evaporato prima di applicare il nastro.
L'ADESIVO TERMOSALDANTE può essere aggiunto ai profili e alle guarnizioni come ausilio di assemblaggio per una maggiore tenuta e adesione su quasi tutti i substrati plastici o metallici. Non si indurisce né si solidifica. Temperatura consigliata per applicazioni generiche: da -29 °C a 70 °C (da -20 °F a 158 °F).
Il SIGILLANTE BUTILICO può essere aggiunto ai profili per bordi e alle guarnizioni con profilo quando è necessario un livello aggiuntivo di protezione contro l'umidità, la polvere o l'intrusione dell'aria. Non si indurisce né si solidifica. Temperatura consigliata per applicazioni generiche: da -29 °C a 70 °C (da -20 °F a 158 °F).
APPLICARE IL NASTRO:
• Rimuovere la pellicola protettiva 15,24 cm alla volta, prestando particolare attenzione a non toccare l'adesivo, quindi applicarlo esercitando una pressione decisa.
• È necessario esercitare una pressione decisa per garantirne l'adesione permanente.
Scopri di più sull'adesivo termosaldante preapplicato e sul sigillante butilico.
GUIDA ALLA PROGETTAZIONE – OPERAZIONI A VALORE
Andiamo oltre la produzione di guarnizioni e profili di alta qualità, offrendo una gamma di operazioni a valore aggiunto su misura per soddisfare le esigenze specifiche. Offriamo diversi processi a valore aggiunto in linea e fuori linea per ottimizzare la produzione, migliorare il prodotto e risparmiare tempo e risorse.orse.
I servizi di TAGLIO A MISURA offrono componenti pretagliati secondo le specifiche dimensioni, migliorando l'efficienza grazie alla riduzione al minimo degli scarti e all'eliminazione della necessità di ulteriori rifiniture durante l'assemblaggio.
Disponibile in linea e fuori linea.
L'INTAGLIO è un processo che consiste nel praticare intagli o tagli nel profilo durante il processo di estrusione, creando fessure, scanalature o altre caratteristiche necessarie per ridurre la resistenza, creare flessibilità in punti specifici o ridurre il peso.
Disponibile in linea e fuori linea
Il MYLAR DECORATIVO è un tipo di pellicola in poliestere spesso utilizzato per il suo aspetto lucido e brillante e per la sua durata in varie applicazioni decorative.
Disponibile in linea e fuori linea.
L'ABBINAMENTO DEI COLORI include un'attenta selezione dei materiali, la gestione dei coloranti, un controllo accurato della produzione e test di qualità per soddisfare gli standard estetici e mantenere l'integrità del colore in condizioni ambientali variabili.
La FORATURA e la PUNZONATURA sono processi che consentono di realizzare fori durante l'estrusione, garantendo un posizionamento uniforme e altamente preciso.
Disponibile in linea e fuori linea.
La STAMPA del nome della società, del logo, dei numeri di lotto e dei componenti migliora l'identificazione dei prodotti, la tracciabilità, la gestione dell'inventario e l'efficienza operativa complessiva. Valore aggiunto in linea.
Il NASTRO FLOCCATO è un materiale floccato in poliestere attivato dal calore, più uniforme rispetto al tradizionale floccaggio a spruzzo. Il nastro floccato può essere applicato in più punti contemporaneamente.
Disponibile in linea e fuori linea.
Il RIVESTIMENTO LUBRIFICANTE
è un sottile strato di lubrificante applicato sulla superficie di una guarnizione per facilitare lo scorrimento dei materiali su altre superfici, prevenendone l'usura, l'adesione e il danneggiamento durante l'utilizzo.
Disponibile in linea e fuori linea.
Il FILO ANTI-ALLUNGAMENTO viene aggiunto ai profili estrusi per aumentarne la resistenza e la stabilità dimensionale, aiutando la guarnizione a mantenere la sua forma e integrità sotto tensione, pressione o durante l'installazione.
Disponibili fili in fibra di vetro e fili rivestiti. Valore aggiunto in linea.
GUIDA ALLA PROGETTAZIONE – OPERAZIONI A VALORE AGGIUNTO
ANGOLI, CORNICI E O-RING
Trim-Lok offre ANGOLI SMUSSATI, CORNICI e O-RING personalizzati per semplificare l'assemblaggio, ottimizzare le prestazioni del sistema di tenuta e aumentare l'efficienza produttiva complessiva.
TECNICHE
GIUNZIONE TESTA-TESTA: nota anche come giunzione end-toend, la giunzione testa-testa unisce due pezzi di guarnizione in plastica estrusa o gomma da un'estremità all'altra per creare una lunghezza continua.
METODI DI GIUNZIONE
TAGLIO OBLIQUO: il taglio obliquo è il processo di taglio e giunzione delle estremità di una guarnizione in plastica o in gomma con angoli specifici, in genere di 45 gradi, per forma re un giunto angolare pulito e preciso.
DISPONIBILI ANGOLI RINFORZATI!
Trim-Lok offre una varietà di metodi di giunzione e taglio obliquo su misura per soddisfare le esigenze di applicazione e assemblaggio.
GIUNZIONE CON COLLA: utilizza cianoacrilato, un adesivo a rapida polimerizzazione, per unire i bordi con precisione.
STAMPAGGIO A INIEZIONE: processo in cui il materiale fuso viene iniettato in uno stampo per creare giunzioni o componenti in modo perfetto.
GIUNZIONE A INFRAROSSI: utilizza il calore a infrarossi per fondere e unire i bordi in modo perfetto senza bisogno di materiale di riempimento (solo plastica).
GIUNZIONE CON PELLICOLA IN GOMMA: processo termoattivato che utilizza una pellicola in gomma per unire i bordi tagliati obliquamente senza compromettere l'integrità o la flessibilità del materiale.
GIUNZIONE CON PELLICOLA IN PLASTICA: processo termoattivato che utilizza una pellicola in plastica per unire i bordi tagliati obliquamente senza compromettere l'integrità o la flessibilità del materiale.

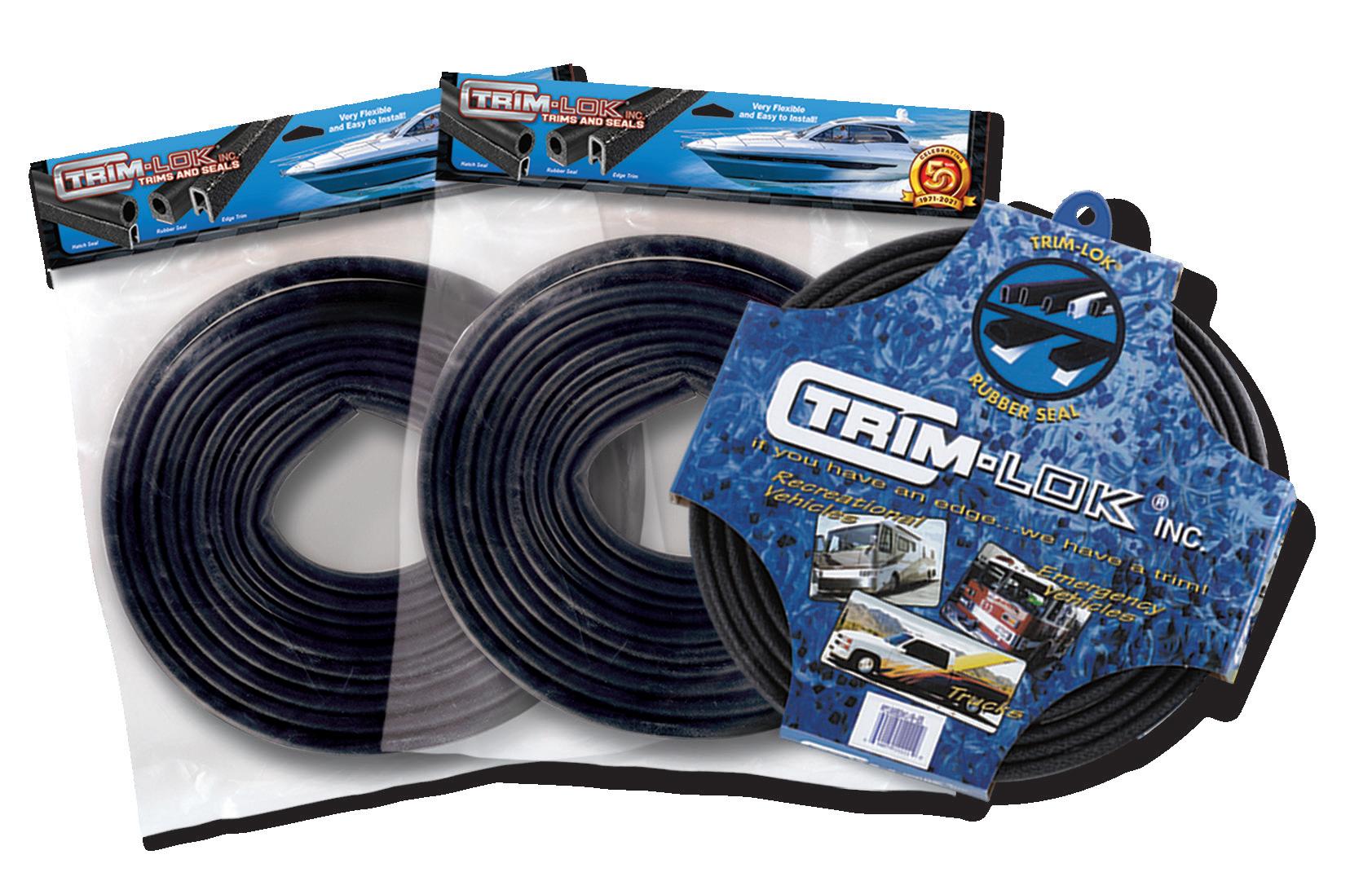

CONFEZIONI AL DETTAGLIO ED ETICHETTATURA PERSONALIZZATA DISPONIBILI
Sono disponibili confezioni al dettaglio ed etichettatura personalizzata per preservare l'integrità del prodotto e consentire ai clienti di vederlo e toccarlo con mano.
CONFEZIONI DISPONIBILI
• Sacchetti in plastica termosaldati
• Confezioni da appendere
• Imballaggio termoretraibile
Opzioni UPC ed etichettatura disponibili!
Queste confezioni sono dotate di ganci che ne facilitano l'esposizione nei negozi.
GUIDA ALLA PROGETTAZIONE – CARATTERISTICHE

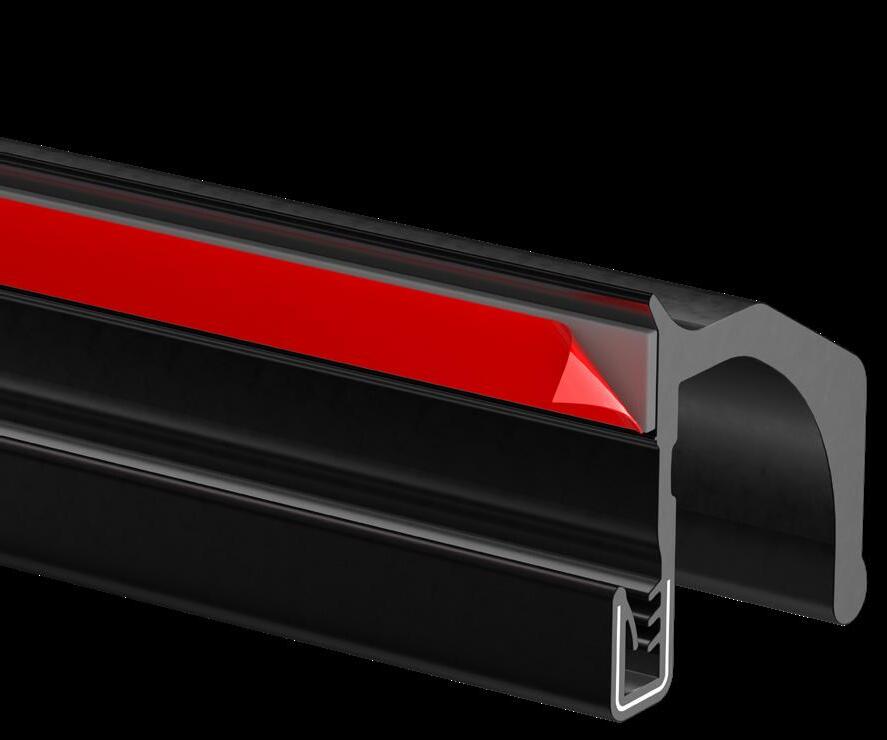

CO-ESTRUSIONE DI MATERIALI COMPOSITI

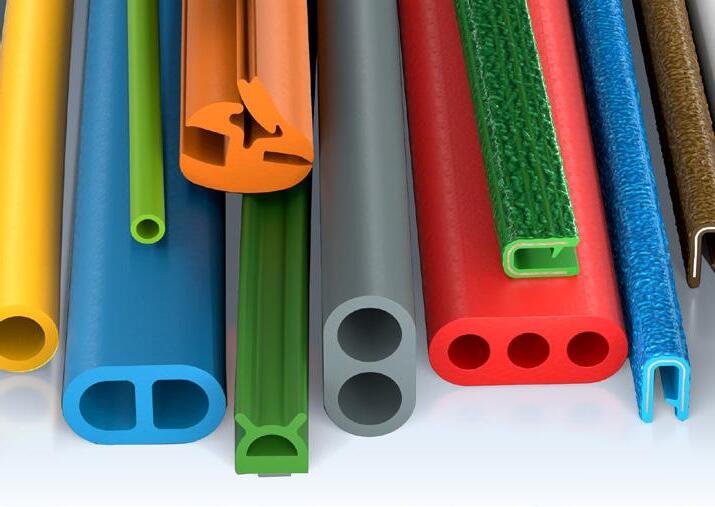

Trim-Lok è specializzata in profili co-estrusi in materiali compositi, unendo perfettamente una varietà di materiali in un unico prodotto ad alte prestazioni. Questo processo avanzato sfrutta le proprietà uniche di ciascun materiale, quali flessibilità, ammortizzazione, resistenza e durata, per creare soluzioni versatili ed economiche.
La co-estrusione offre inoltre il vantaggio di ridurre il numero di componenti in un assemblaggio, consolidando più funzioni in un unico componente, ottimizzando la produzione e aumentandone l'efficienza. Trim-Lok vanta un'esperienza consolidata nell'estrusione di componenti con 2, 3, 4 o persino 5 materiali, fornendo soluzioni su misura per un'ampia gamma di applicazioni.

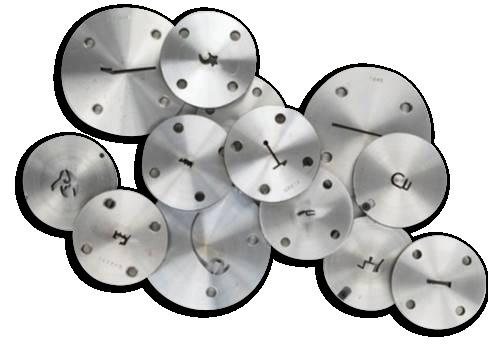

UTENSILI E STAMPI PROPRI

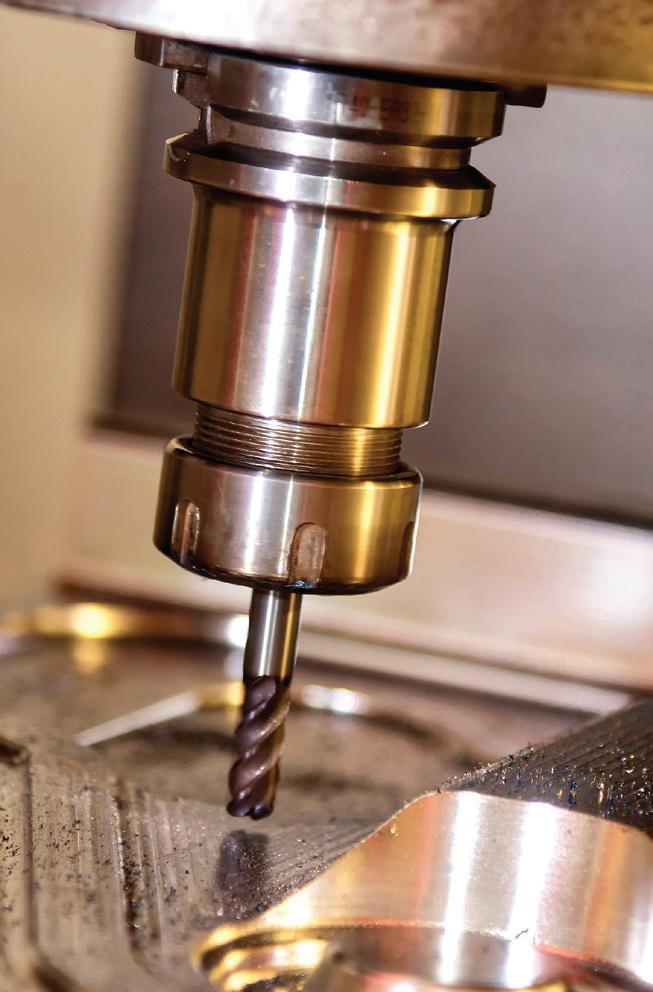

Trim-Lok è orgogliosa di disporre di un reparto interno completamente attrezzato per la produzione di utensili e stampi. Dispone di tecnologie all'avanguardia, incluse macchine per elettroerosione a filo, fresatrici CNC e torni CNC, che consentono di creare utensili altamente precisi e personalizzati per un'ampia gamma di esigenze di produzione. Questi strumenti avanzati permettono di creare utensili altamente precisi e personalizzati per soddisfare un'ampia gamma di esigenze produttive.
QUESTA RISORSA INTERNA OFFRE AI NOSTRI CLIENTI NUMEROSI VANTAGGI CHIAVE:
TEMPI DI CONSEGNA
PIÙ RAPIDI:
la progettazione rapida e le modifiche agli strumenti riducono al minimo i tempi di consegna e mantengono la produzione in linea con gli obiettivi.
MIGLIORE
CONTROLLO DELLA
QUALITÀ: grazie alla supervisione diretta, garantiamo una qualità superiore e apportiamo modifiche in tempo reale per mantenere la precisione.
MACCHINARI E MANUTENZIONE PROPRI
RISPARMIO SUI COSTI: eliminando l'outsourcing, offriamo un maggiore controllo sui costi, fornendo una soluzione più conveniente.
PERSONALIZZAZIONE: progettiamo strumenti personalizzati che soddisfano
FLESSIBILITÀ: il nostro reparto interno ci consente di adattarci rapidamente alle esigenze di produzione urgenti e alle modifiche di progettazione.
PROTEZIONE DELLA
PROPRIETÀ INTELLETTUALE: la produzione interna degli
La manutenzione interna e l'officina meccanica di Trim-Lok sono dotate di strumenti e macchinari avanzati per garantire operazioni efficienti e affidabili.
MIGLIORE QUALITÀ DEL PRODOTTO: le regolazioni in tempo reale garantiscono la massima qualità.
RISPARMIO SUI COSTI: la manutenzione interna riduce i costi di outsourcing, consentendo prezzi più competitivi.
RIDUZIONE DEI TEMPI DI INATTIVITÀ: la manutenzione rapida consente di rispettare i tempi di produzione.
continua delle macchine garantisce operazioni fluide e riduce i ritardi.
TPE, durezza Shore A 40
TPE, durezza Shore D 40-43
TPE, durezza Shore A 35
I produttori si affidano a Trim-Lok per le sfide più impegnative, progetti che altri non sono in grado di risolvere. Grazie a una tecnologia all'avanguardia e a un team con decenni di esperienza, forniamo soluzioni su misura per soddisfare le esigenze specifiche di ogni progetto, indipendentemente dalle dimensioni. Grazie a competenze uniche, progettazione accurata e tempi di consegna rapidi, garantiamo sempre l'eccellenza.
Non ci limitiamo a soddisfare le aspettative, le superiamo!
TECNOLOGIA ALL'AVANGUARDIA
SOFTWARE CAD 3D: utilizzato per creare modelli digitali dettagliati per la visualizzazione e il collaudo prima della produzione, simulando condizioni reali, identificando difetti e consentendo rapide modifiche.

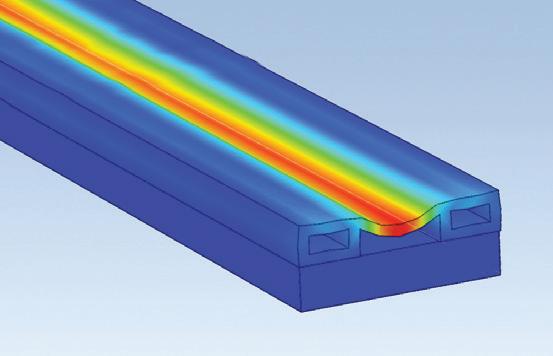

ANALISI DEGLI ELEMENTI FINITI
(FEA): metodo che simula e analizza le strutture suddividendole in elementi più piccoli, ottimizzando i progetti e prevedendo le prestazioni prima dei test fisici.
INGEGNERIA INVERSA : utilizzata per analizzare e migliorare i prodotti in fase di produzione, apprendendo dai progetti esistenti, migliorando la funzionalità, sviluppando componenti compatibili, identificando i punti deboli o realizzando riproduzioni quando i dati del progetto originale non sono disponibili.
STAMPA 3D: la stampa 3D nella produzione consente una prototipazione rapida, riducendo i tempi di consegna, i costi e gli sprechi, pur producendo forme complesse e componenti funzionali che i metodi tradizionali non sono in grado di realizzare facilmente.
TEST INTERNI DI LABORATORIO: offriamo una vasta gamma di test interni di laboratorio, inclusi l'aderenza del rivestimento, il raggio di flessione, la resistenza al taglio del nastro, i test di tenuta, l'invecchiamento accelerato, l'esposizione agli agenti atmosferici, la compressione, la deformazione sotto carico, i test di attrito e altro ancora.
PROVE DI MISURAZIONE IN LOCO E MOLTO ALTRO!
CASI DI STUDIO DI PROGETTAZIONE PERSONALIZZATA
Trim-Lok si distingue come partner di riferimento grazie alla fornitura di soluzioni innovative e personalizzate, studiate su misura per le esigenze specifiche. Grazie a competenze all'avanguardia, all'impegno per la qualità e alla comprovata capacità di risolvere sfide complesse, trasformiamo le idee in realtà e superiamo le aspettative in ogni fase del processo.
ASSEMBLAGGIO PIÙ RAPIDO DELL'85%:
L'INNOVAZIONE DEL PARAFANGO TRIM-LOK
IL PROBLEMA: un importante produttore di carrozzerie per autocarri era insoddisfatto del processo di assemblaggio dei parafanghi in gomma, che richiedeva molto tempo. L'installazione richiedeva la preforatura sia dei parafanghi metallici che di quelli in gomma, seguita dall'utilizzo di costosi elementi di fissaggio in acciaio inossidabile. Questo processo non solo allungava i tempi di assemblaggio, ma aumentava anche il rischio di ruggine dovuto alla foratura della carrozzeria del camion. L'inefficienza e il potenziale di danneggiamento hanno reso il processo una sfida significativa.
LA SOLUZIONE: Trim-Lok ha progettato, sviluppato e brevettato un design innovativo e all'avanguardia che ha rivoluzionato l'installazione dei parafanghi. Questa soluzione innovativa elimina la necessità di foratura e di costosi componenti. Il parafango ridisegnato è dotato di un profilo a pressione che lo mantiene saldamente in posizione, a cui si aggiunge il nastro 3M per uso automobilistico che garantisce un'adesione duratura. L'aspetto più impressionante è che questo approccio all'avanguardia ha ridotto i tempi di assemblaggio in media dell'85%, garantendo efficienza e affidabilità senza precedenti.
LA SICUREZZA PRIMA DI TUTTO: GUARNIZIONE PROTETTIVA PER BARRIERE METALLICHE DI TRIM-LOK
IL PROBLEMA: il team addetto alla sicurezza di una grande società di e-commerce globale ha contattato Trim-Lok dopo che i dipendenti dei centri di distribuzione avevano riportato lesioni alle mani causate dalle protezioni metalliche durante la movimentazione dei pacchi, con conseguenti ripetute segnalazioni relative alla sicurezza. Hanno provato un componente standard che non ha funzionato.
LA SOLUZIONE: Trim-Lok ha rapidamente progettato, sviluppato e prodotto una guarnizione protettiva a scatto personalizzata in sole tre settimane. La guarnizione è stata appositamente progettata per adattarsi alle barriere di protezione metalliche dei centri di distribuzione. Il nostro team ha personalizzato la fascetta in modo che si agganciasse saldamente, garantendone la tenuta in posizione senza rischio di caduta. Questa soluzione è attualmente utilizzata in tutti i centri di distribuzione a livello mondiale, migliorando la sicurezza dei dipendenti.
QUALITÀ E SERVIZIO SONO LA NOSTRA PRIORITÀ ASSOLUTA
Trim-Lok si impegna a garantire l'eccellenza, mantenendo un Sistema di Gestione della Qualità che soddisfa o supera i rigorosi standard delle norme IATF 16949 e ISO 9001. Dal 1971, abbiamo dato priorità alla soddisfazione dei clienti fornendo prodotti affidabili e di alta qualità con consegne puntuali e costanti. Il nostro impegno verso il miglioramento continuo ci spinge a perfezionare i nostri processi produttivi, i nostri prodotti e i nostri servizi, garantendo il costante soddisfacimento o il superamento delle aspettative dei clienti senza compromettere la qualità.
CONDIZIONI DI GARANZIA
Trim-Lok, Inc. garantisce che tutti i prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di novanta (90) giorni dalla data di acquisto. La presente garanzia non include danni ai prodotti derivanti da incidenti, uso improprio, installazione o conservazione non corretta e modifiche non autorizzate.
L'obbligo di garanzia di Trim-Lok sarà limitato alla fornitura di prodotti sostitutivi dei prodotti originali che, a giudizio esclusivo di Trim-Lok, abbiano presentato difetti di materiale o di fabbricazione entro il periodo di garanzia di novanta (90) giorni. Qualsiasi garanzia implicita di commerciabilità o idoneità per uno scopo particolare sarà strettamente limitata alla durata della garanzia espressa sopra indicata. In nessun caso Trim-Lok potrà essere ritenuta responsabile per danni speciali, incidentali o consequenziali derivanti dalla produzione, dalla vendita o dall'utilizzo di questi prodotti in base a qualsiasi teoria legalmente applicabile. Tali danni includono, a titolo esemplificativo ma non esaustivo, perdita di profitti, danni materiali o danni per lesioni personali. La responsabilità di Trim-Lok non potrà in alcun caso superare il prezzo pagato per il prodotto ritenuto difettoso.
POLITICA SUI RESI
Trim-Lok non accetterà resi senza previa autorizzazione e senza un numero RMA rilasciato e riportato sulla merce restituita. I resi potrebbero essere soggetti a spese di spedizione e rifornimento pari al 25% del valore dell'ordine o a 50,00 dollari, a seconda di quale sia l'importo maggiore.
Trim-Lok si riserva il diritto di spedire e fatturare fino al 10% di quantità in eccesso o in difetto sulla totalità dei componenti.
ESCLUSIONE DI RESPONSABILITÀ
Le informazioni contenute nel presente catalogo si basano su dati ritenuti accurati. Le specifiche e i prodotti si basano sulle informazioni disponibili al momento della stampa e sono soggetti a modifiche senza preavviso e senza alcuna responsabilità. Non viene fornita alcuna garanzia circa la precisione del catalogo.
Trim-Lok non si assume alcuna responsabilità per il malfunzionamento del prodotto, salvo quanto espressamente indicato per iscritto da un rappresentante autorizzato di Trim-Lok. Non saranno riconosciute garanzie, espresse o implicite, diverse dall'esclusiva garanzia scritta di Trim-Lok.
Alcuni ingredienti utilizzati in questi prodotti, o i loro componenti, potrebbero non essere compatibili con determinate superfici. Questi ingredienti potrebbero causare macchie e/o altri danni conseguenti.
