PRODUCTOS DESTACADOS
Trim Plus (Moldura de borde Plus) Página 9

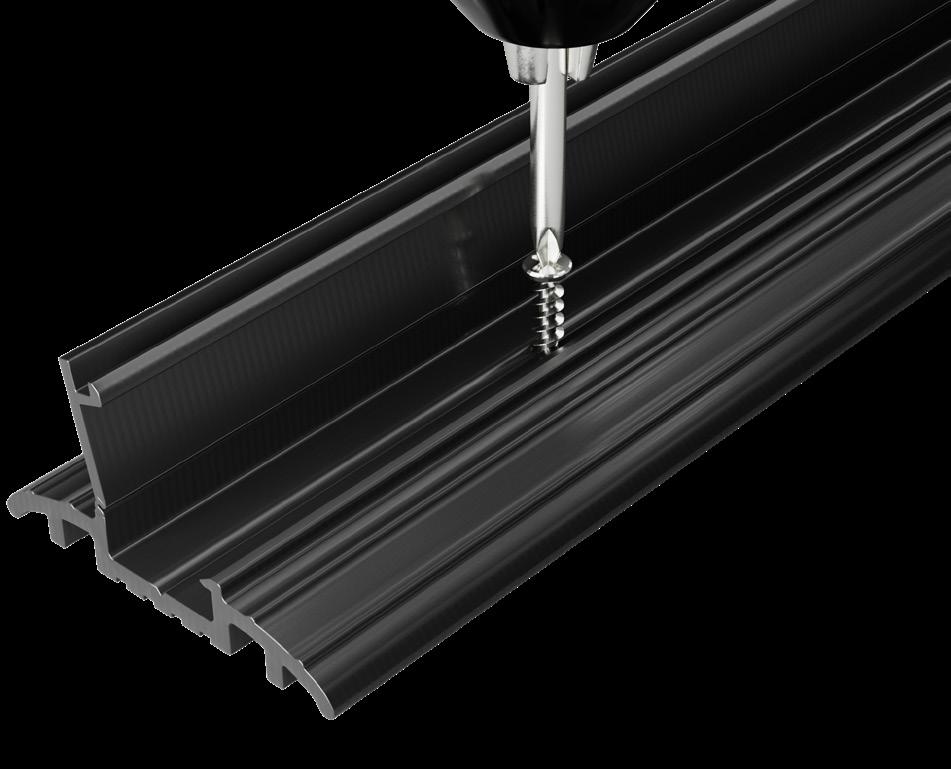

Screw Cap Cover (Cubierta de tapa de rosca) Página 29

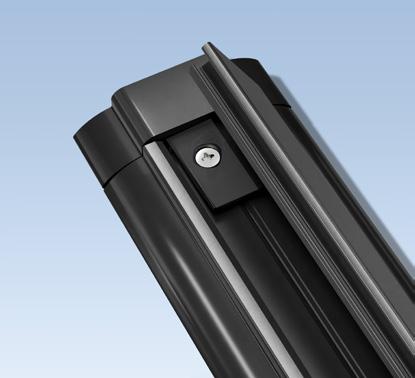

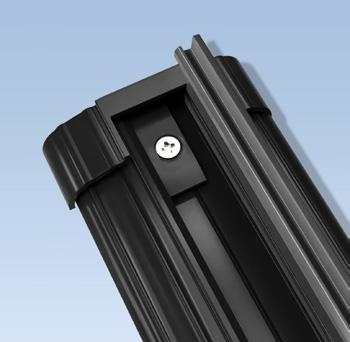

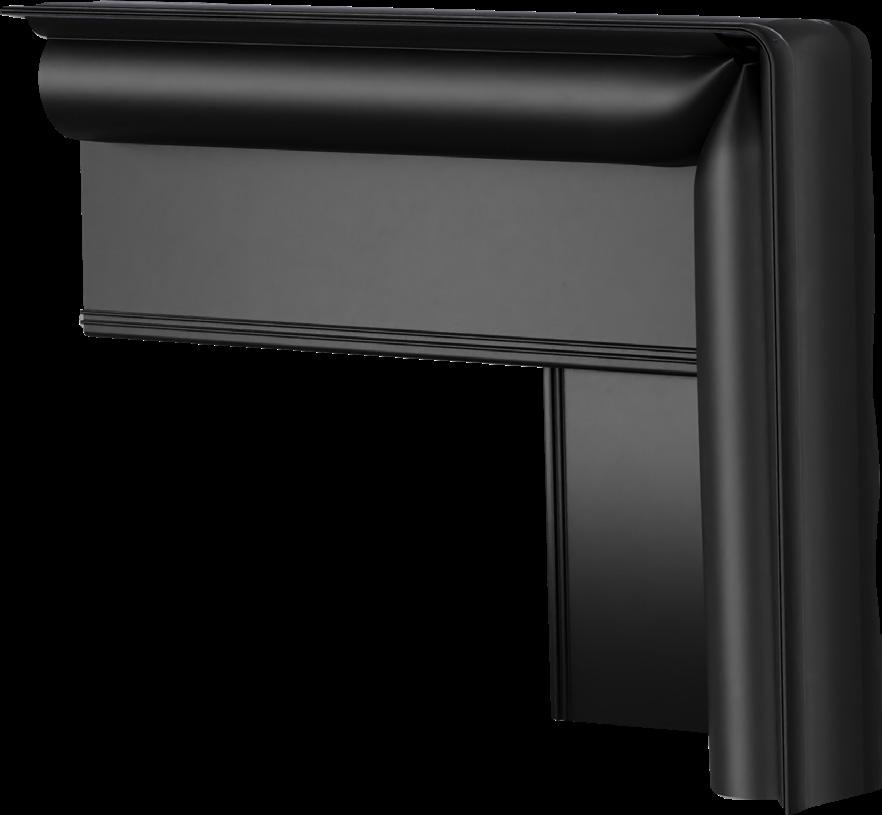

Hinge™ (Bisagra Endura™) Página 26 ¡NUEVO!

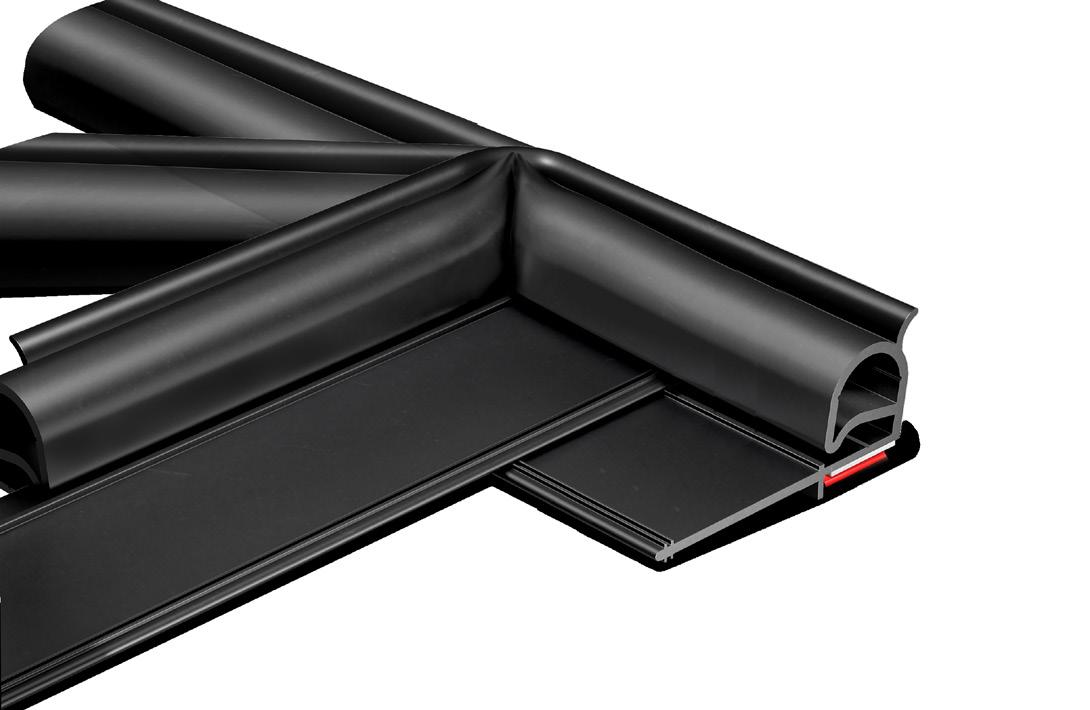

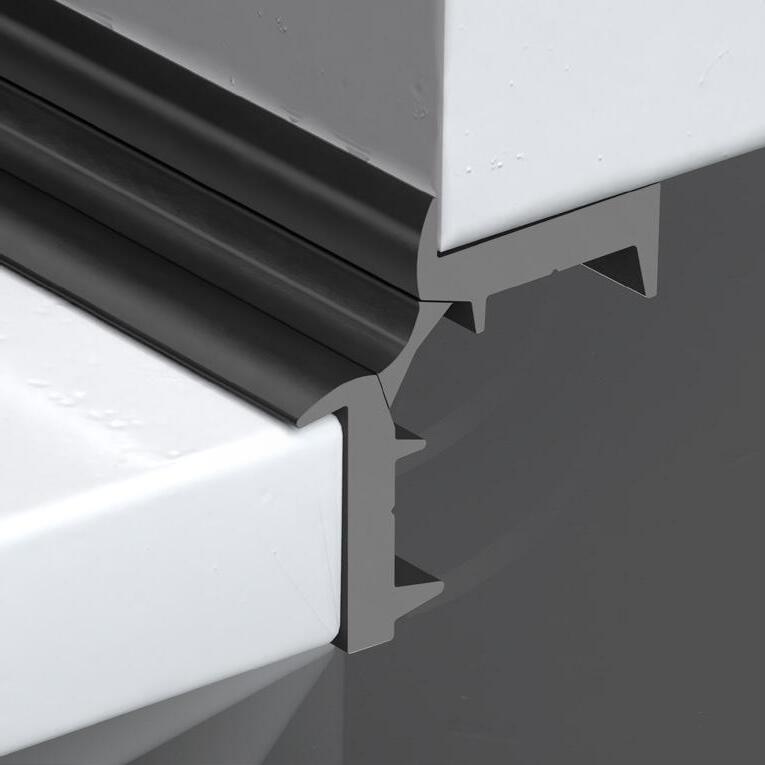

¡Instalación patentada sin juntas en las esquinas!

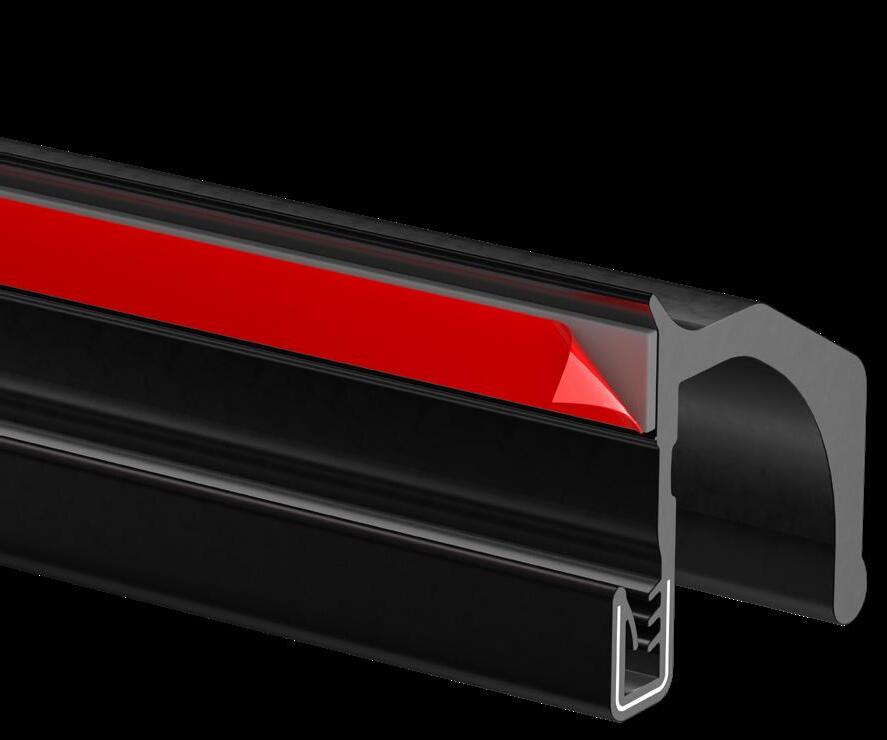

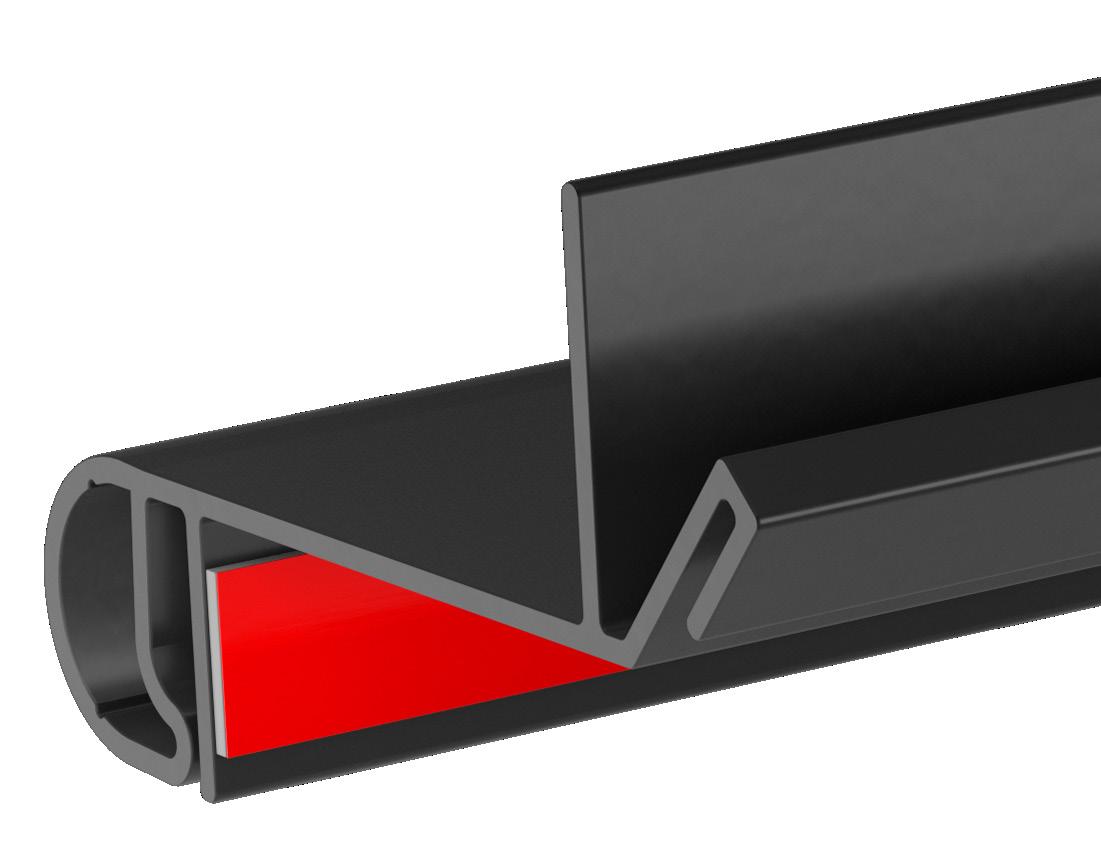

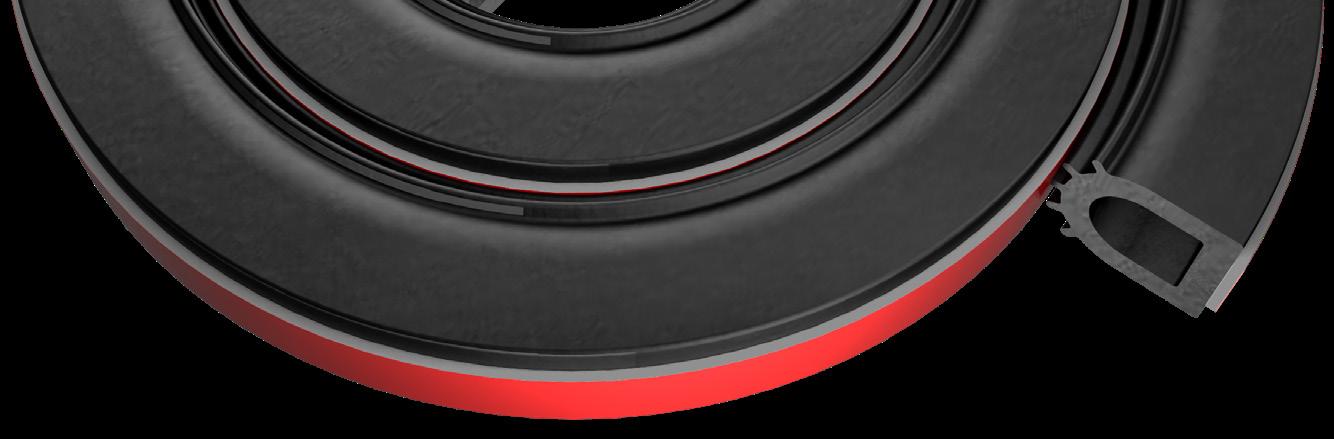

¡NUEVO! All-in-One

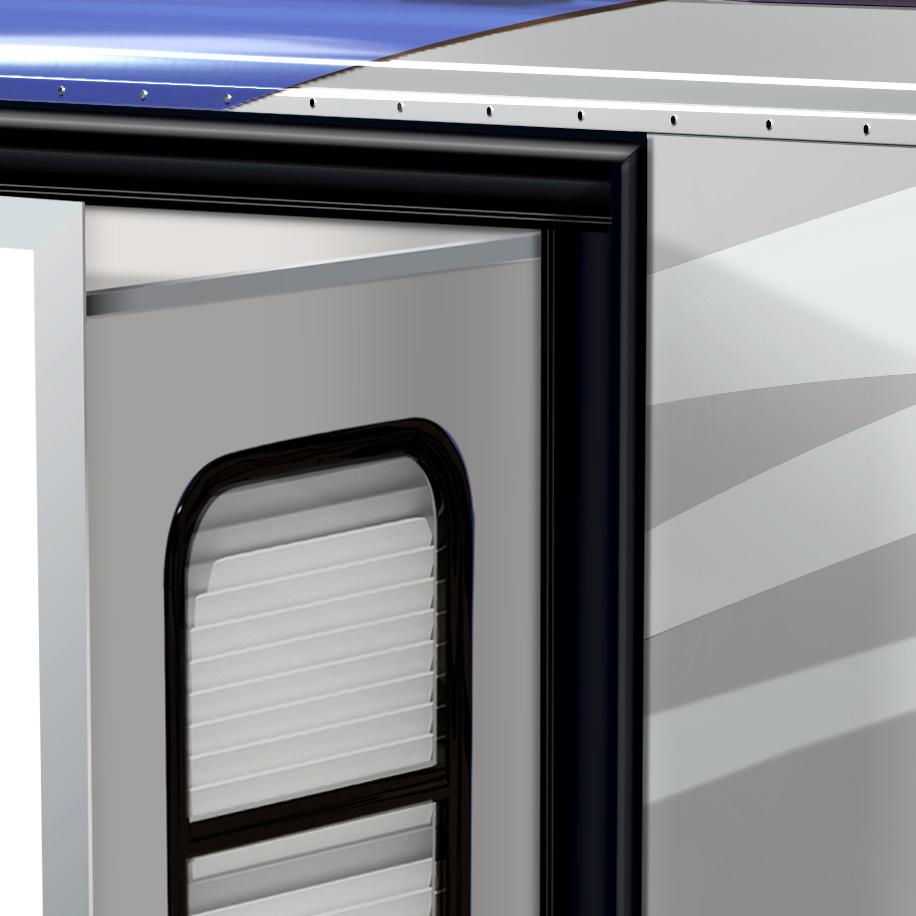

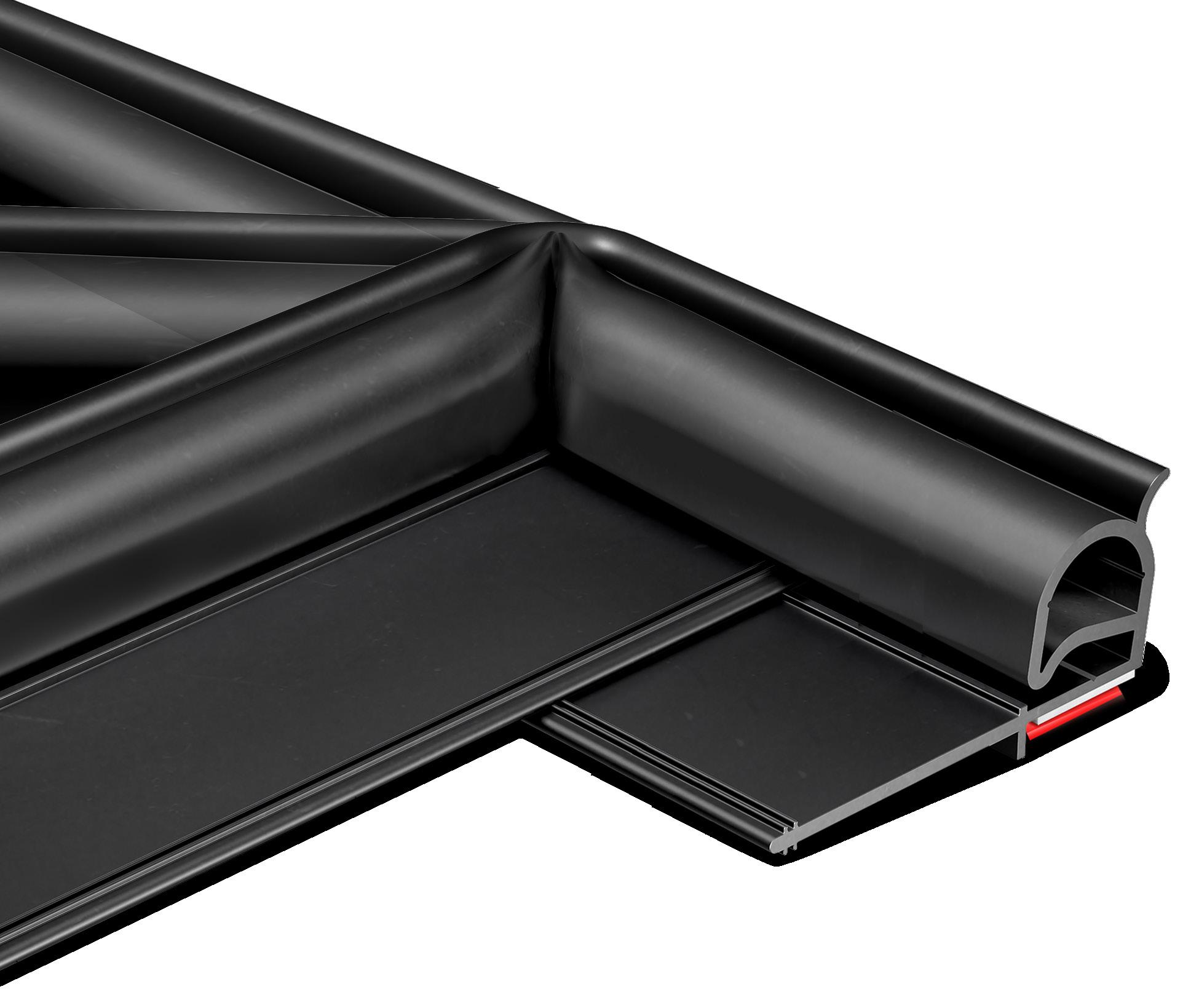

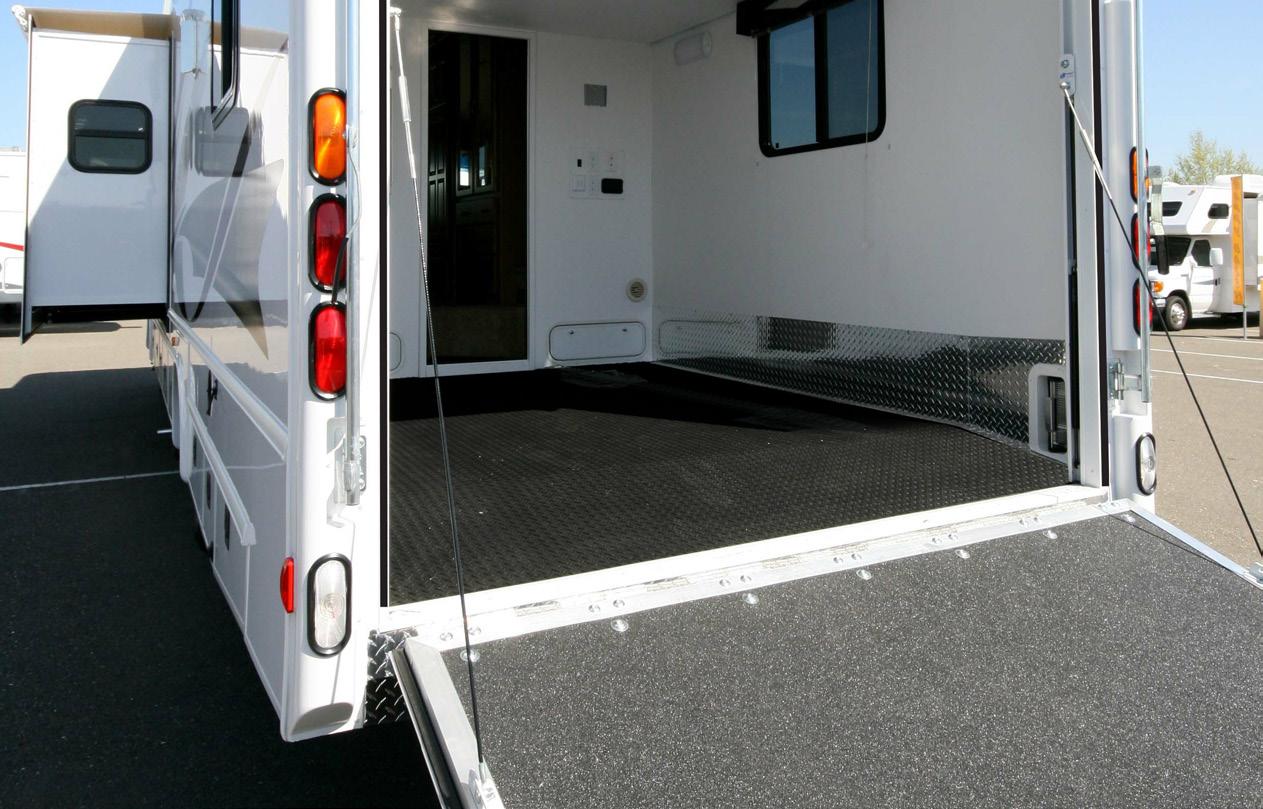

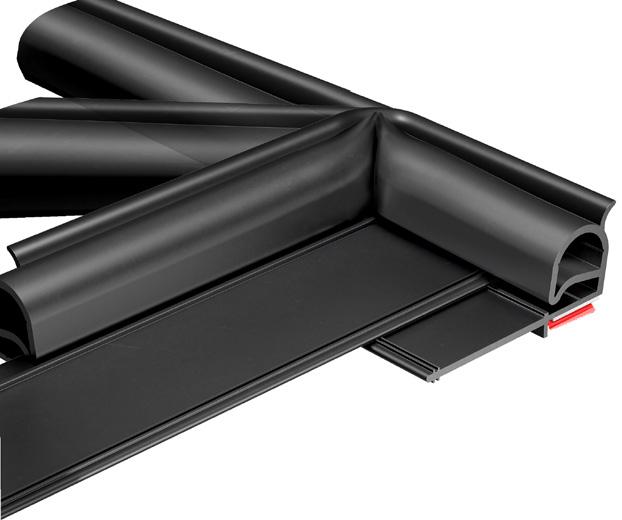

RV Slide Out Seal System (Sistema de juntas deslizante para RV todo en uno) Páginas 30-31
At tachment Tapes
MOLDURAS DE BORDE
TRIM (MOLDURA DE BORDE).
JUMBO TRIM (MOLDURA JUMBO).
RUBBER-LOK (HULE-LOK).
EDGE TRIM PLUS (MOLDURA DE BORDE PLUS).
SIZE RANGE EDGE TRIM (MOLDURA DE BORDE EN UNA GAMA DE TAMAÑOS). . . . 10-11

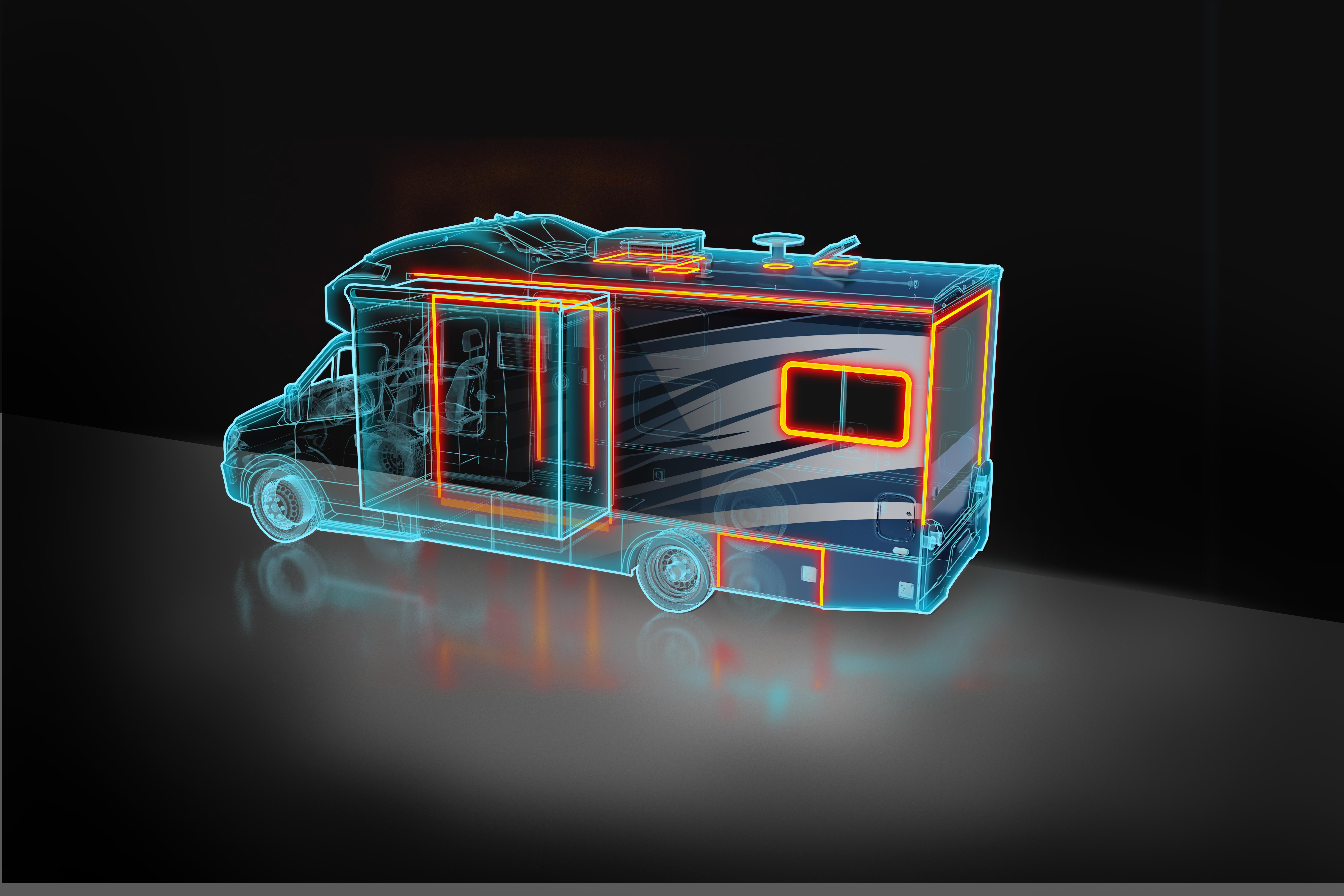

PERFILES RV JUNTAS DE HULE
14
RUBBER EDGE TRIM (MOLDURA DE BORDE DE HULE). . . 12-13 FIRE RETARDANT TRIM (MOLDURA IGNÍFUGA).
EDGE GUARD (PROTECTOR DE BORDES)
SEWABLE UPHOLSTERY TRIM (MOLDURA DE TAPICERÍA COSIBLE). .
16
SEWABLE J-CLIPS (CLIPS EN FORMA DE J COSIBLES). . . . . . 17

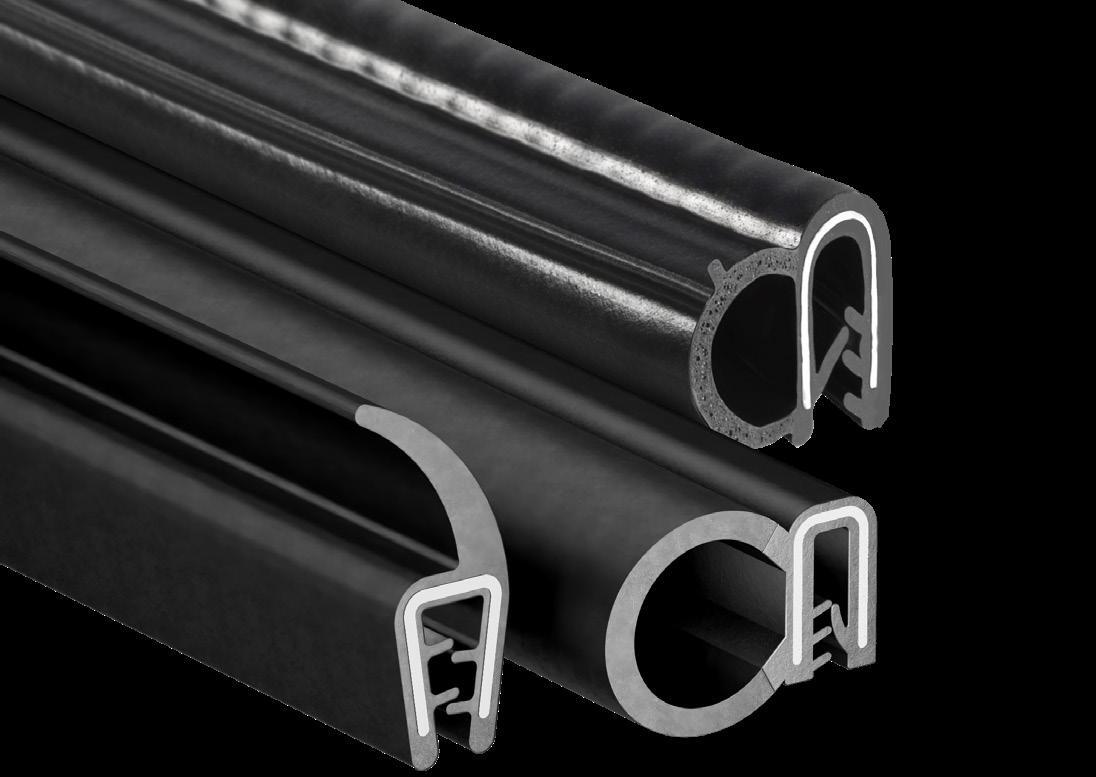

JUNTAS DE MOLDURA
TRIM SEAL (JUNTA DE MOLDURA). .
TRIM SEAL PLUS (JUNTA DE MOLDURA PLUS).
JUMBO TRIM SEAL (JUNTA DE MOLDURA JUMBO).

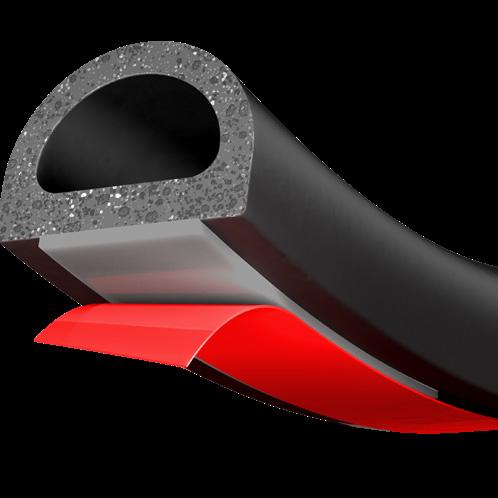

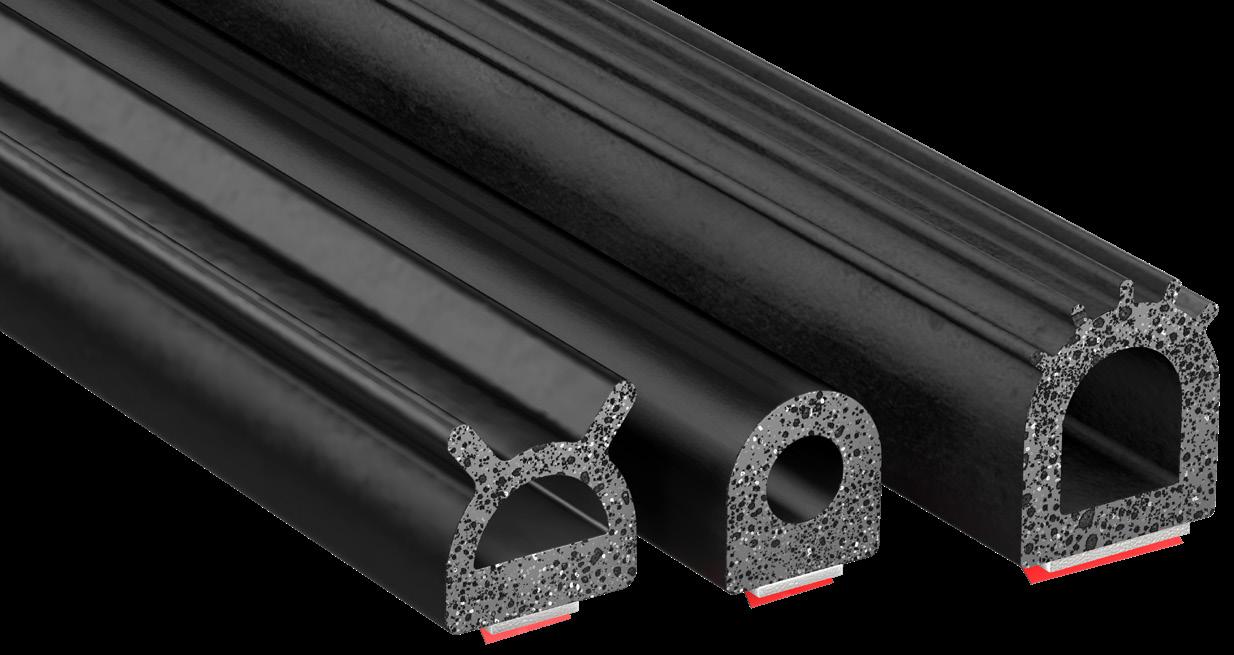

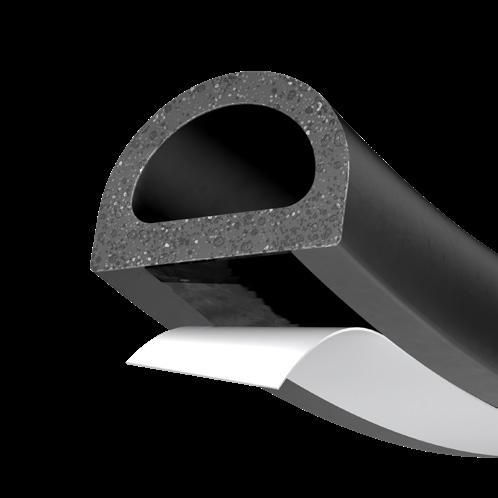

SEALS (JUNTAS “D”).

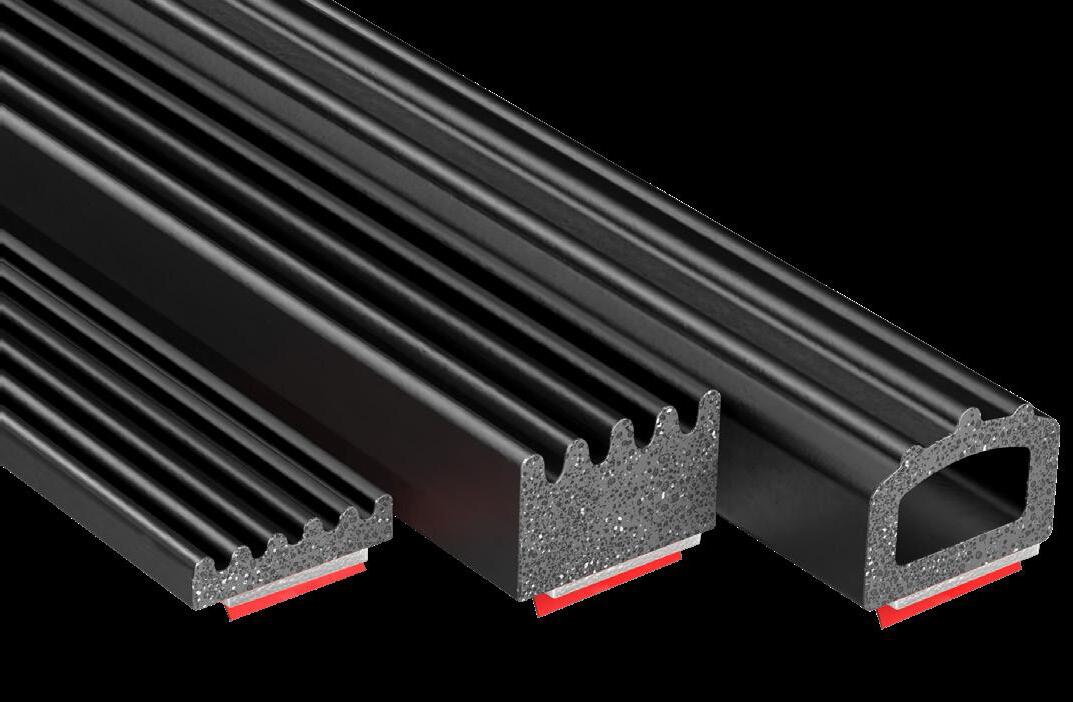

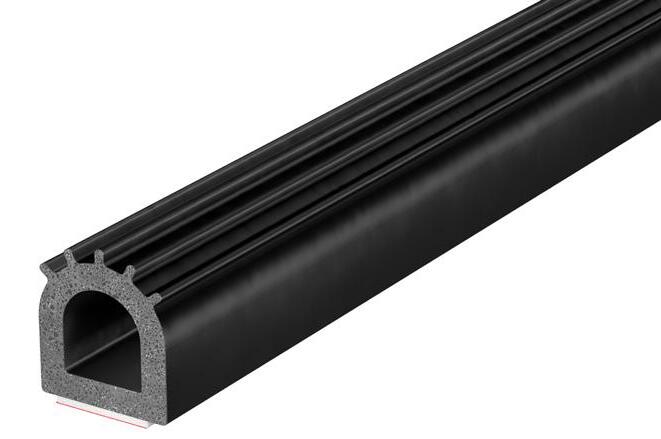

RIBBED SEALS (JUNTAS ACANALADAS).
SEALS (JUNTAS DE TAPA).

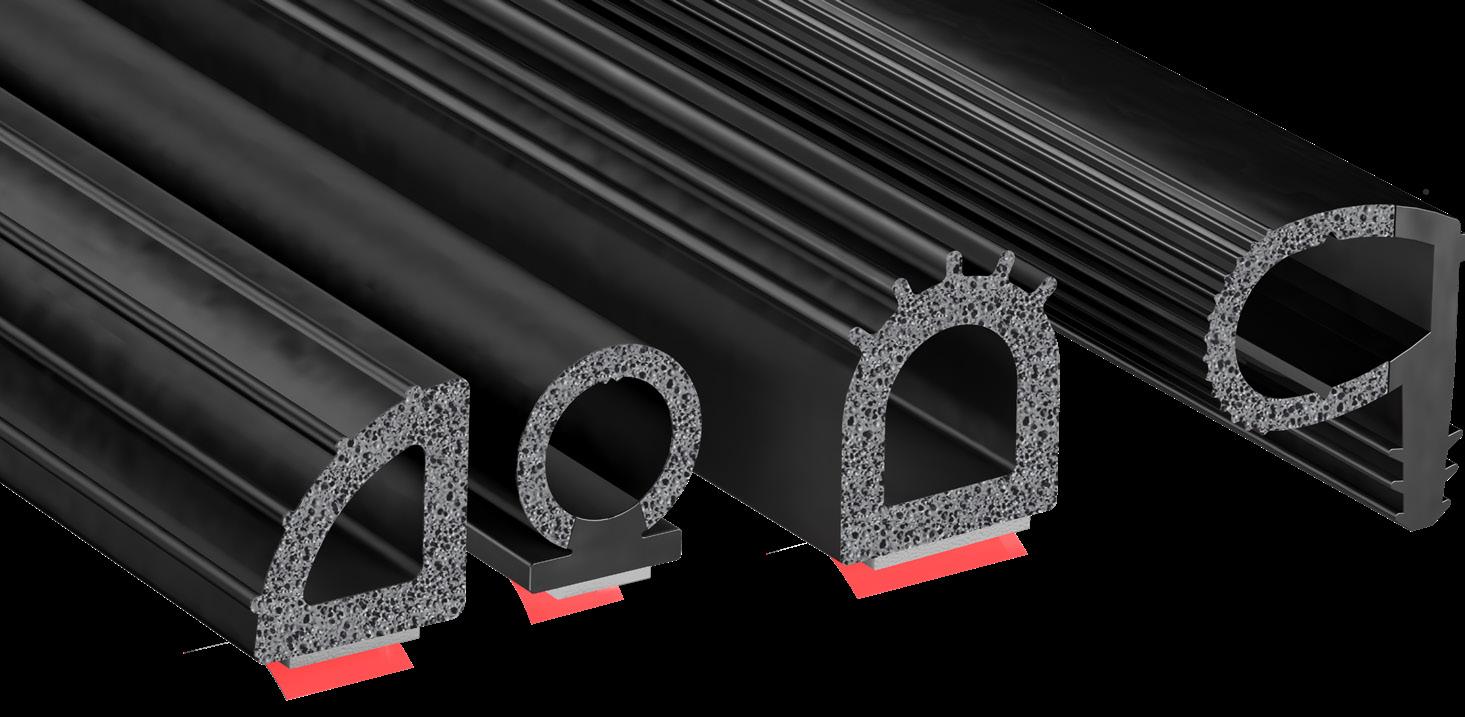

SPECIALTY SEALS (JUNTAS ESPECIALIZADAS).
TRIANGLE SEALS (JUNTAS TRIANGULARES).

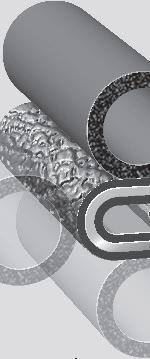

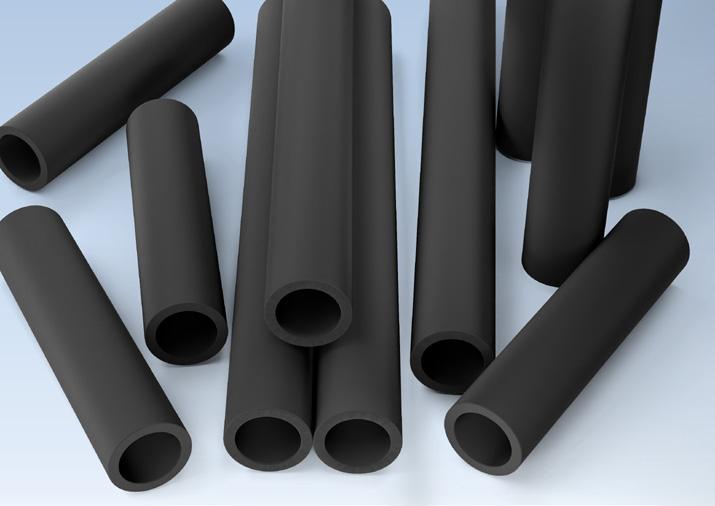

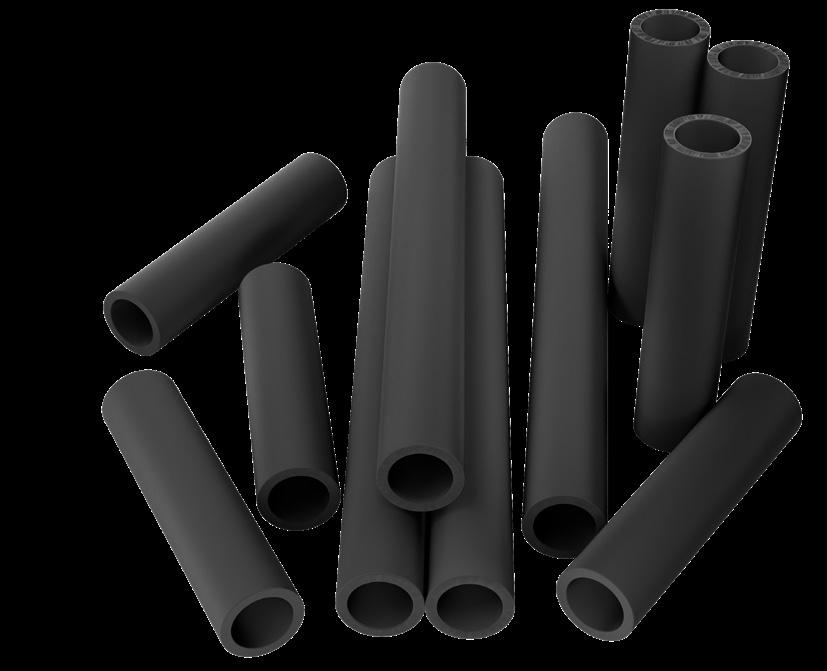

TUBING (LUMEN TUBERÍA).
18-19
20
21
SPECIALTY TRIM SEAL (JUNTA DE MOLDURA ESPECIAL). . . 21
CO-EXTRUDED RUBBER TRIM SEAL (JUNTA DE MOLDURA DE HULE COEXTRUIDA).
22-23 (JUNTA RESISTENTE A DEFORMACIONES).
(JUNTA DE ALETA).
PERFILES DE PLÁSTICO

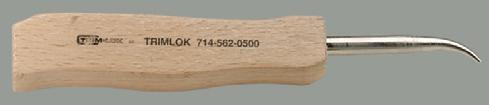

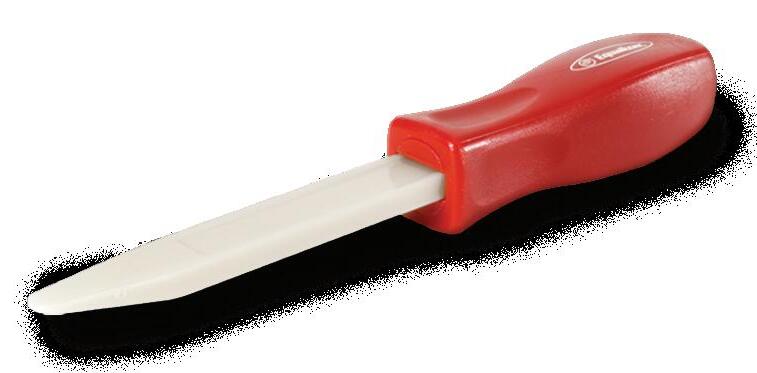

HERRAMIENTAS Y ACCESORIOS

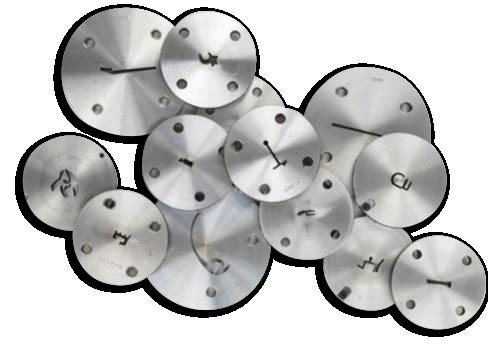

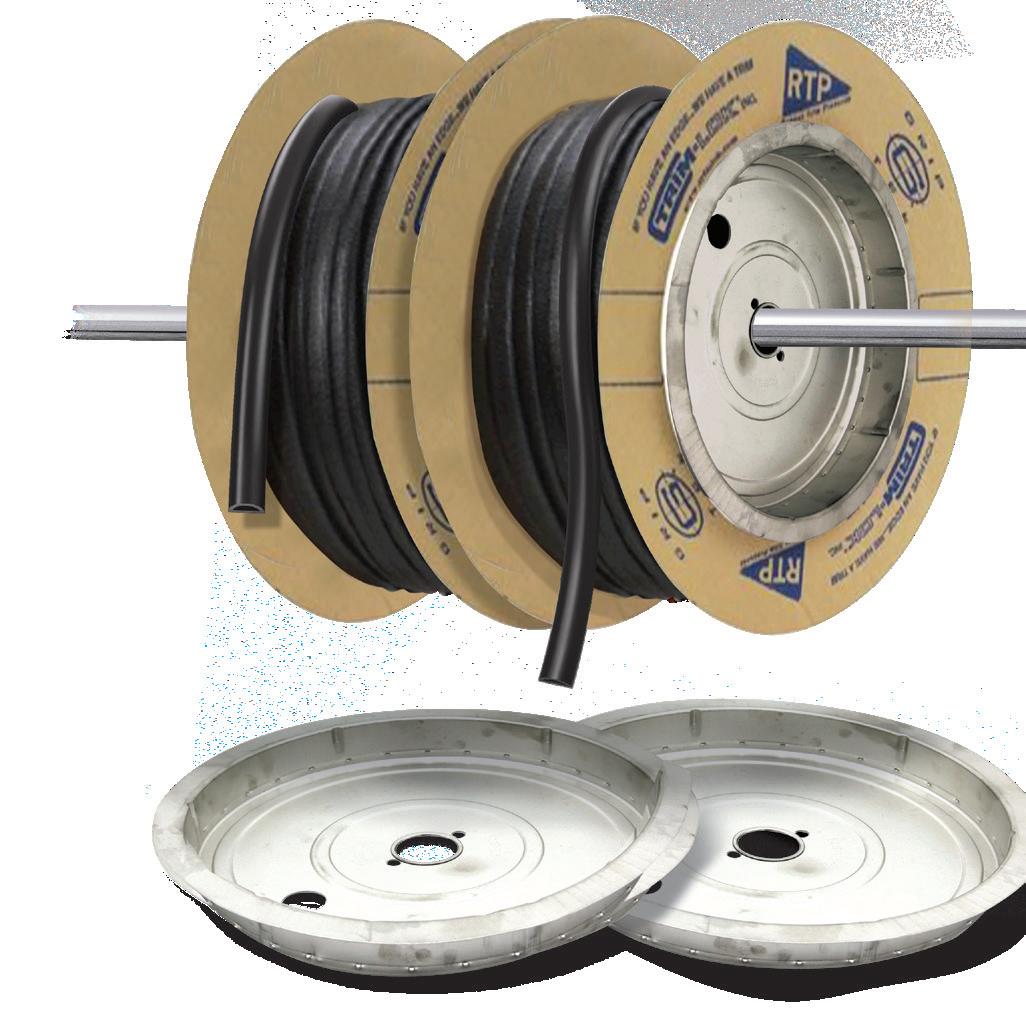

METAL REEL INSERTS (INSERTOS DE CARRETE METÁLICO).

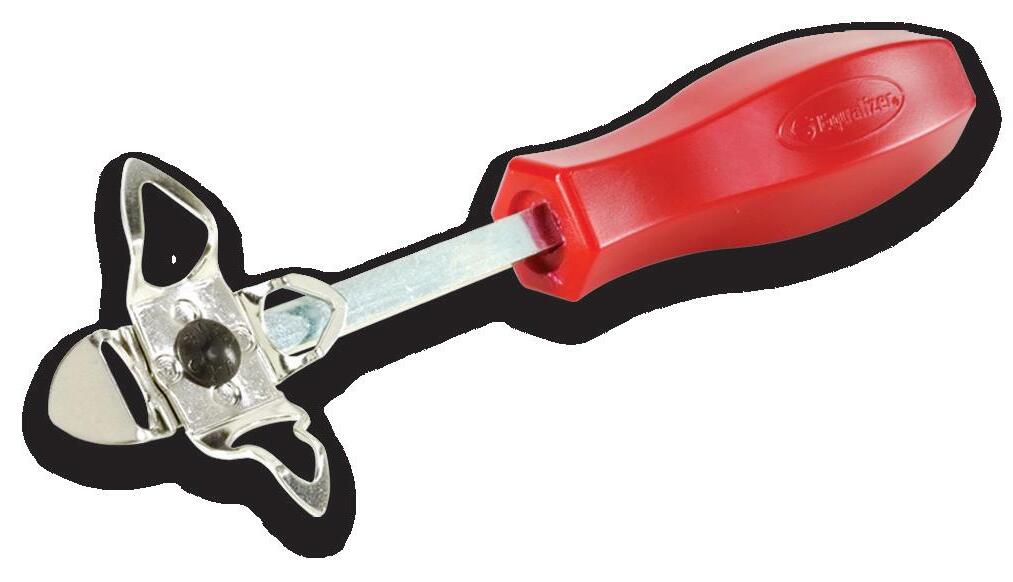

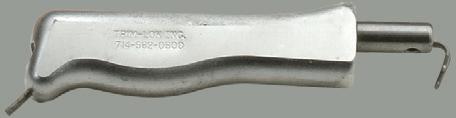

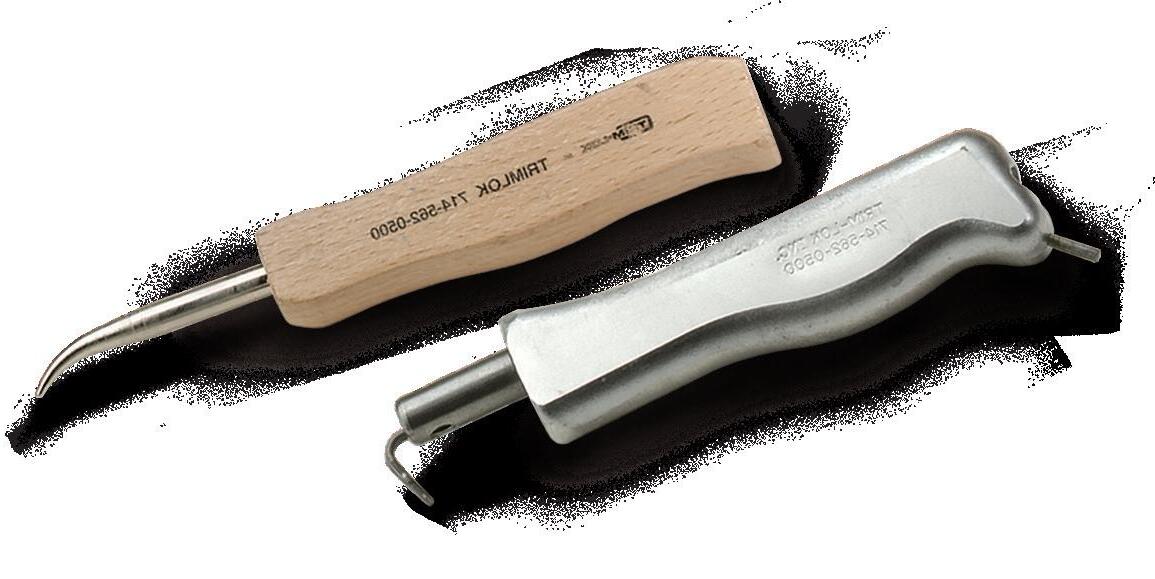

LOCKING GASKET TOOLS (HERRAMIENTAS DE ARANDELAS
GUÍA DE DISEÑO

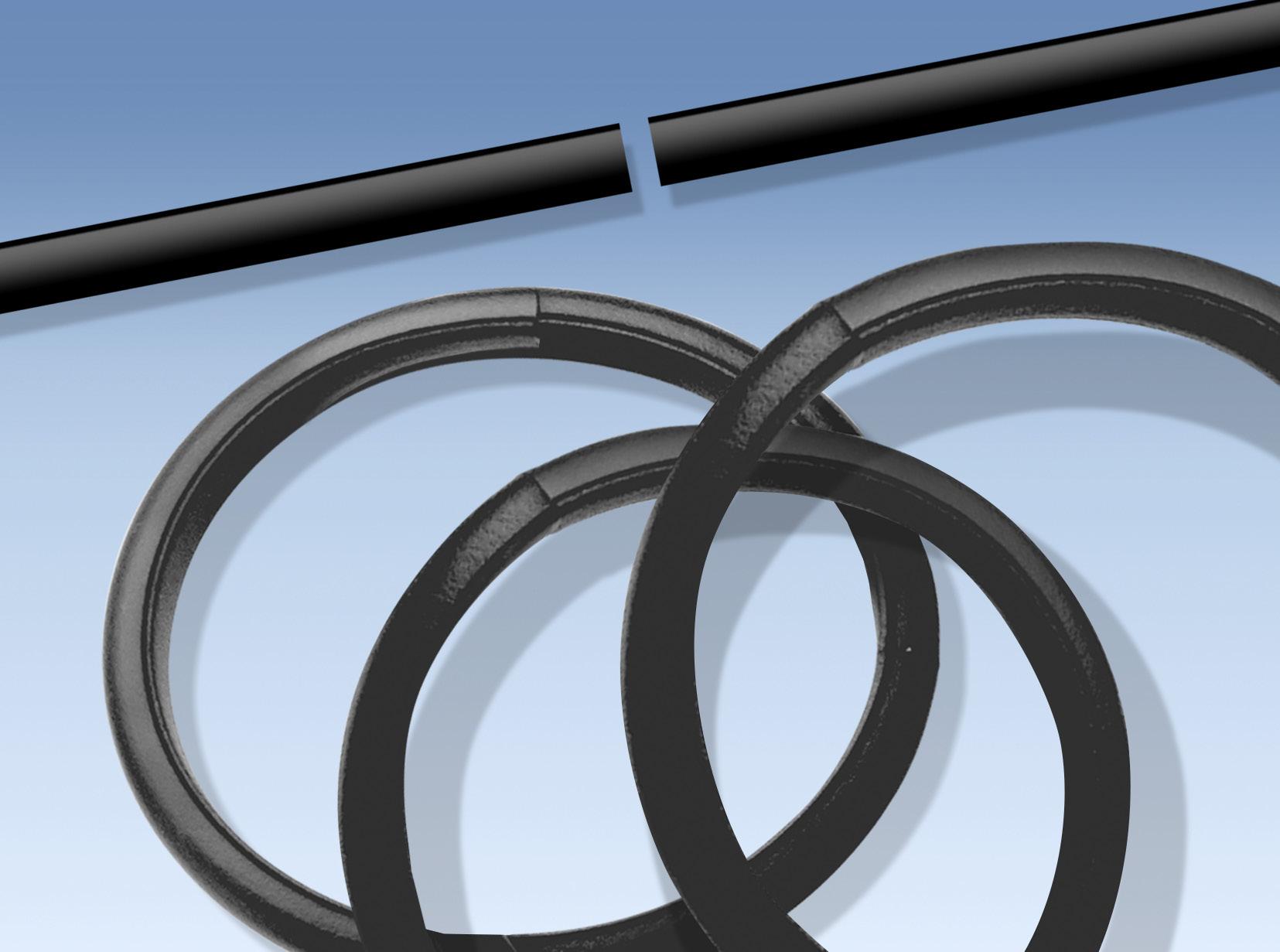

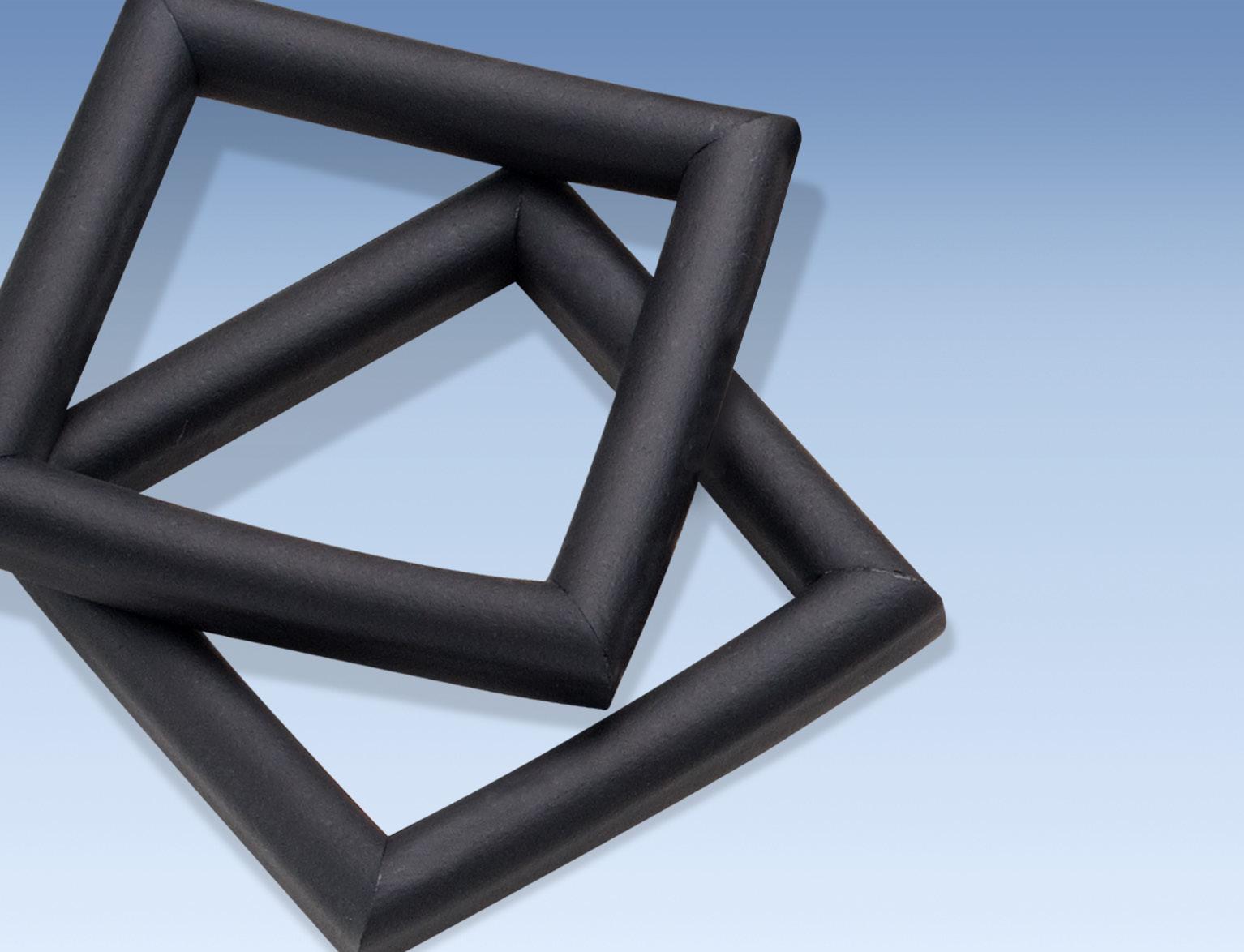

FRAMES AND O-RINGS (ESQUINAS, MARCOS Y JUNTAS TÓRICAS).

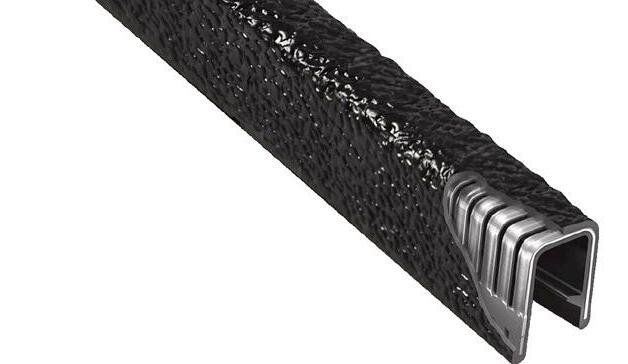

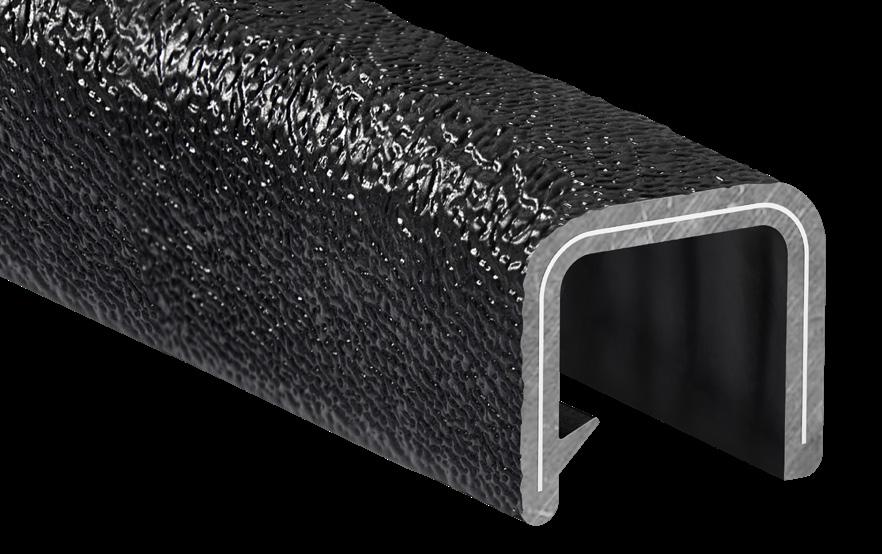

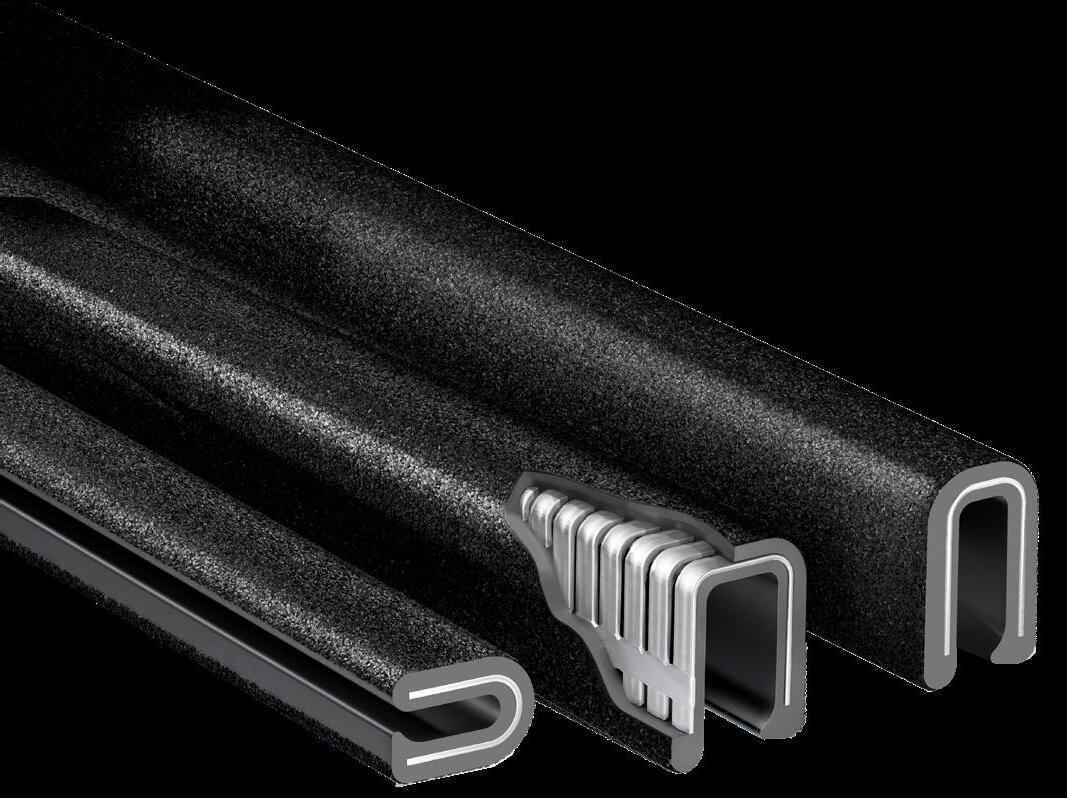

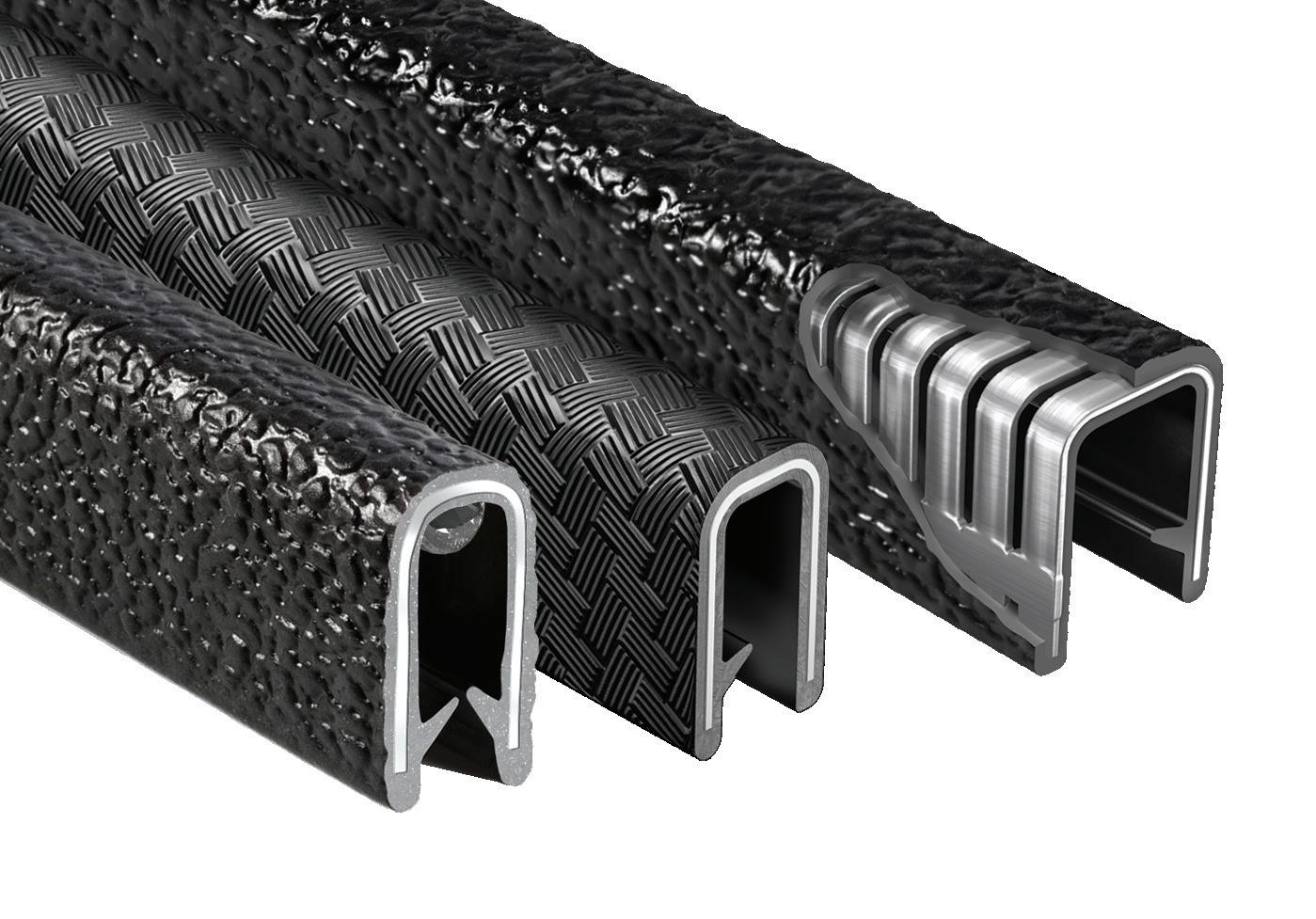

EDGE TRIM (MOLDURA DE BORDE)
Adhesivo termofusible preaplicado o sellador de butilo (opcional)
Lengüeta de agarre fuerte
Los clips de metal individuales conservan un agarre permanente
La EDGE TRIM es una moldura de PVC flexible que cuenta con clips individuales de metal en su interior, además de lengüetas de sujeción para facilitar un agarre más firme.
CARACTERÍSTICAS Y BENEFICIOS:
AJUSTE DURADERO, FLEXIBLE Y SEGURO: Hechas de PVC resistente, las molduras de borde se adaptan a varias formas y contornos de bordes, lo que proporciona un agarre seguro que permanece firme en su lugar.
MAYOR SEGURIDAD Y PROTECCIÓN: Cubra los bordes ásperos, desiguales y afilados para evitar lesiones y proteger los materiales y superficies adyacentes de daños.
ACABADO VERSÁTIL Y RESISTENTE A LA INTEMPERIE:
Disponibles con Adhesivo Termofusible o Sellador de Butilo opcionales, estas molduras ofrecen una apariencia de acabado profesional, además de una excepcional resistencia al desgaste, exposición a rayos UV y a la humedad, para un desempeño confiable y duradero.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES:
-30˚C. a 70˚C.
MATERIAL DE REVESTIMIENTO EXTERIOR: Vinilo (PVC)
Durómetro 85 (Orilla A)
CLIP INTERNO:
Aluminio o acero
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO:
FMVSS 302
FAA/FAR 23.853 (a)
CERTIFICACIÓN UL:
UL 50
UL 844
Archivo # MH49032
VEA NUESTRO VIDEO DE INSTRUCCIONES
Vea nuestro video para aprender a medir, seleccionar e instalar su moldura de borde.
CÓMO HACER EL PEDIDO
COLUMNA 1: Determine GROSOR BORDE 1
COLUMNA 2: Seleccione la SERIE DE LA MOLDURA
COLUMNA 3: Seleccione el COLOR
COLUMNA 4: Seleccione la
Mida el espesor
Longitud de pata
Mida la distancia

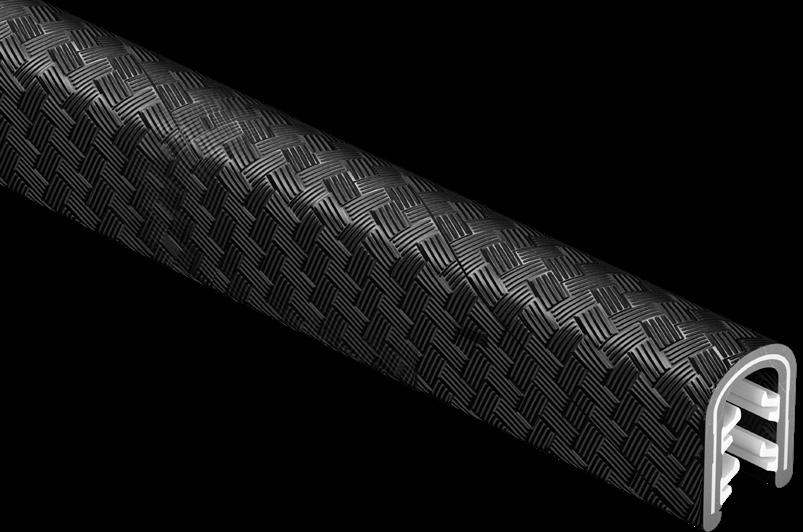

Tejido de cesta
750 B 2 X1/32 EJEMPLO DE NÚMERO DE PIEZA 1 2 3 4
Determine la CANTIDAD DEL PEDIDO en incrementos de 76,2 m. 1,52 metros mínimo para colores personalizados.
OPCIONES DE CLIP METÁLICO:
ACERO: más pesado que el aluminio, el acero ofrece una resistencia y rigidez superiores para aplicaciones que requieren una alta resistencia a la tracción y a la deformación, pero tiene una menor conductividad eléctrica y térmica.
ALUMINIO: más ligero que el acero, el aluminio es ideal para aplicaciones sensibles al peso y tiene una excelente conductividad eléctrica y térmica, aunque por lo general tiene una menor resistencia a la tracción.
MÚLTIPLES APLICACIONES:

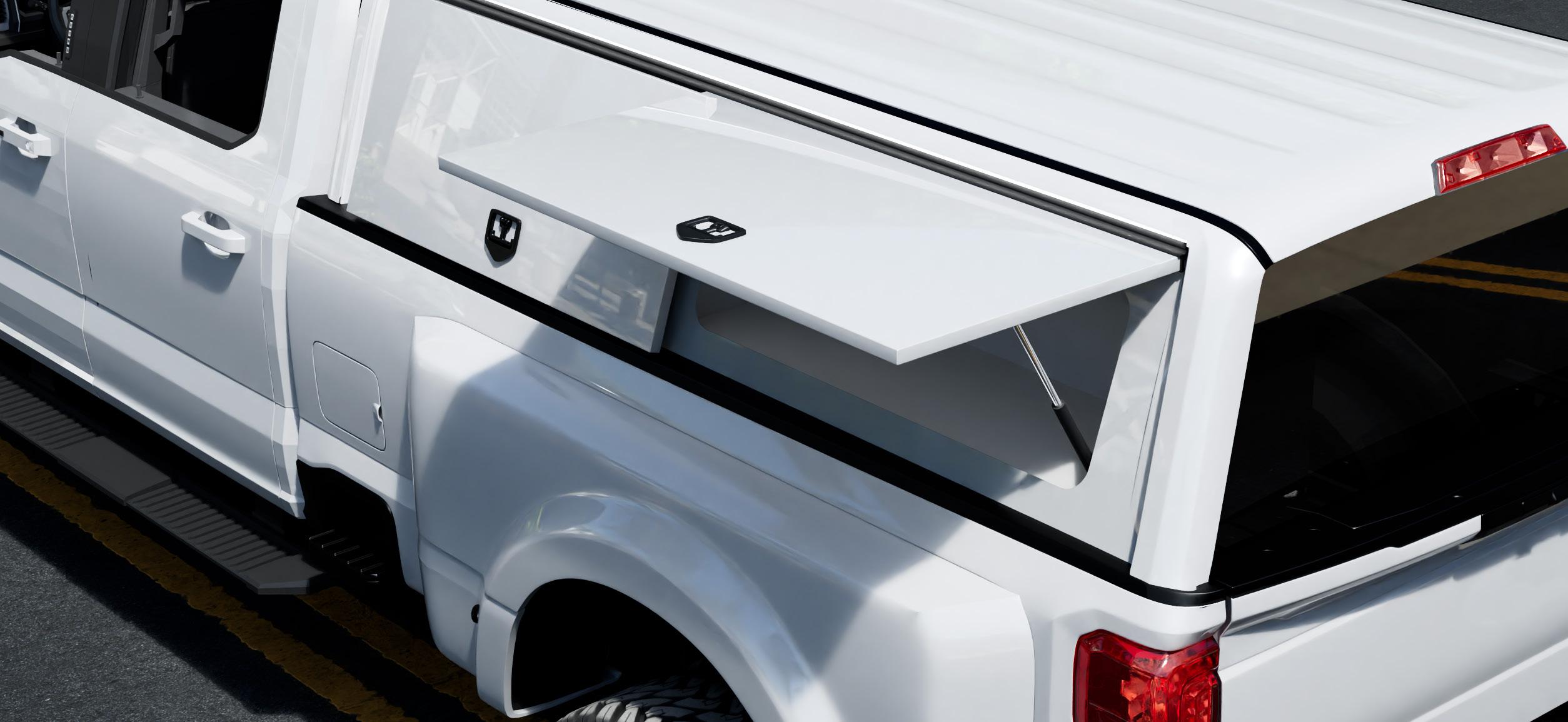

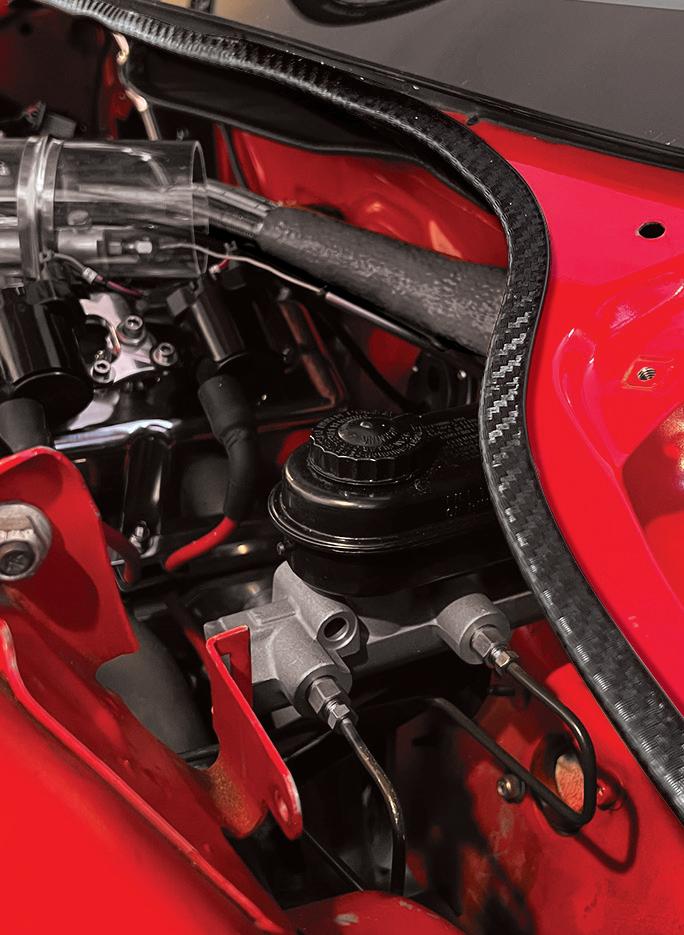

• CABINAS DE CAMIONES
• FIBRA DE VIDRIO • GABINETES DE COMPUTADORAS • CARRITOS DE GOLF
• CORTADORAS DE PASTO • BORDES AFILADOS • BARCOS
• MONTACARGAS
Textura de fibra de carbono
EDGE TRIM (MOLDURA DE BORDE)
ESPESOR DE LA MOLDURA DE BORDE 1 2 3 4
Aluminio
Aluminio
Aluminio
ESPESOR DE LA MOLDUR A DE BORDE 1
EDGE TRIM (MOLDURA DE BORDE)
Cuero

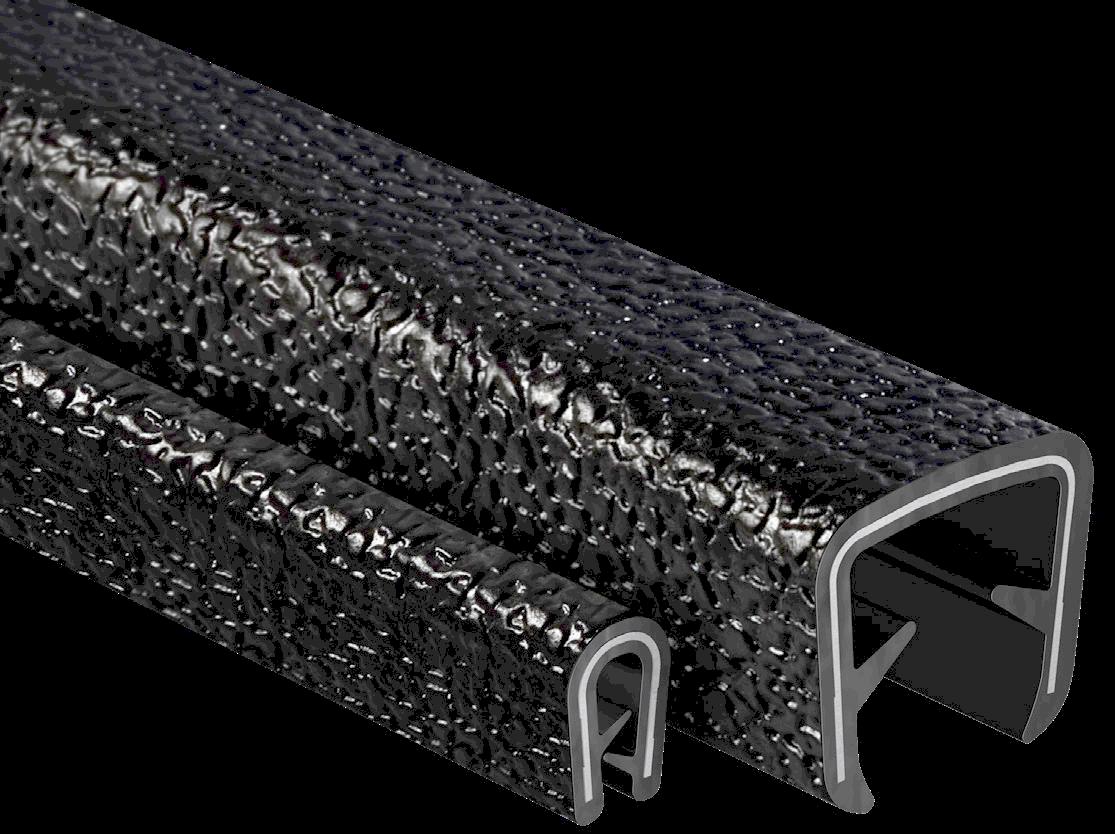

JUMBO TRIM (MOLDURA JUMBO)
Lengüeta de agarre fuerte
Clips de acero individuales para conservar un agarre permanente
La JUMBO TRIM es una moldura de borde de PVC flexible que es excelente para aplicaciones que requieren un mayor grosor de borde y una mayor longitud de pata.
ESPESOR DE LA MOLDUR A DE BORDE
RUBBER-LOK (HULE-LOK)
Para obtener instrucciones sobre cómo hacer un pedido, consulte la página 4.
La pared gruesa de la pata simula el aspecto y la sensación del ‘hule’
Los clips de metal individuales conservan un agarre permanente
CARACTERÍSTICAS Y BENEFICIOS:
GRAN RESISTENCIA A LOS IMPACTOS: Diseñada con una pared de pata más gruesa para una mayor robustez y resistencia a los impactos, ofrece una sensación duradera, similar al hule, que mejora el desempeño y la comodidad.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: FMVSS 302
MATERIAL BASE: Vinilo (PVC), Durómetro 85 (Orilla A)
CLIP INTERNO: Acero o aluminio
ESPESOR DE LA MOLDUR A DE BORDE HULE-LOK

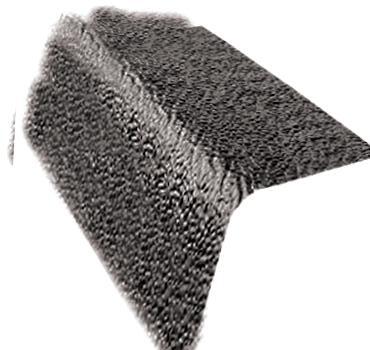

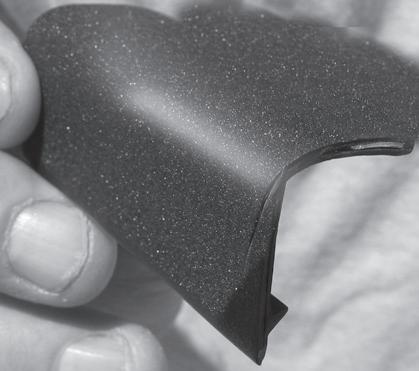

Atractiva textura de arena

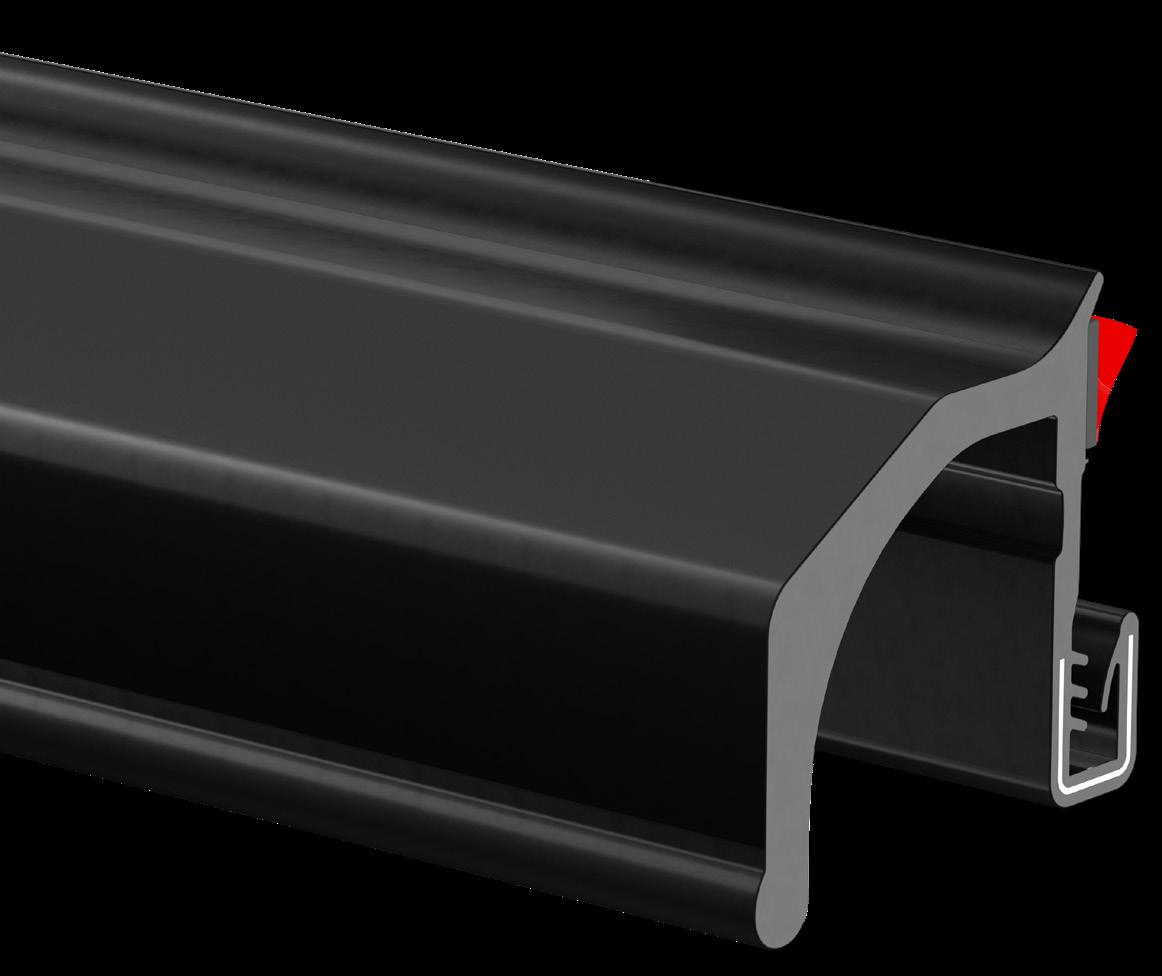

EDGE TRIM PLUS (MOLDURA
VEA EL VIDEO DE NUESTRO
PRODUCTO
Más información sobre la moldura de borde Plus

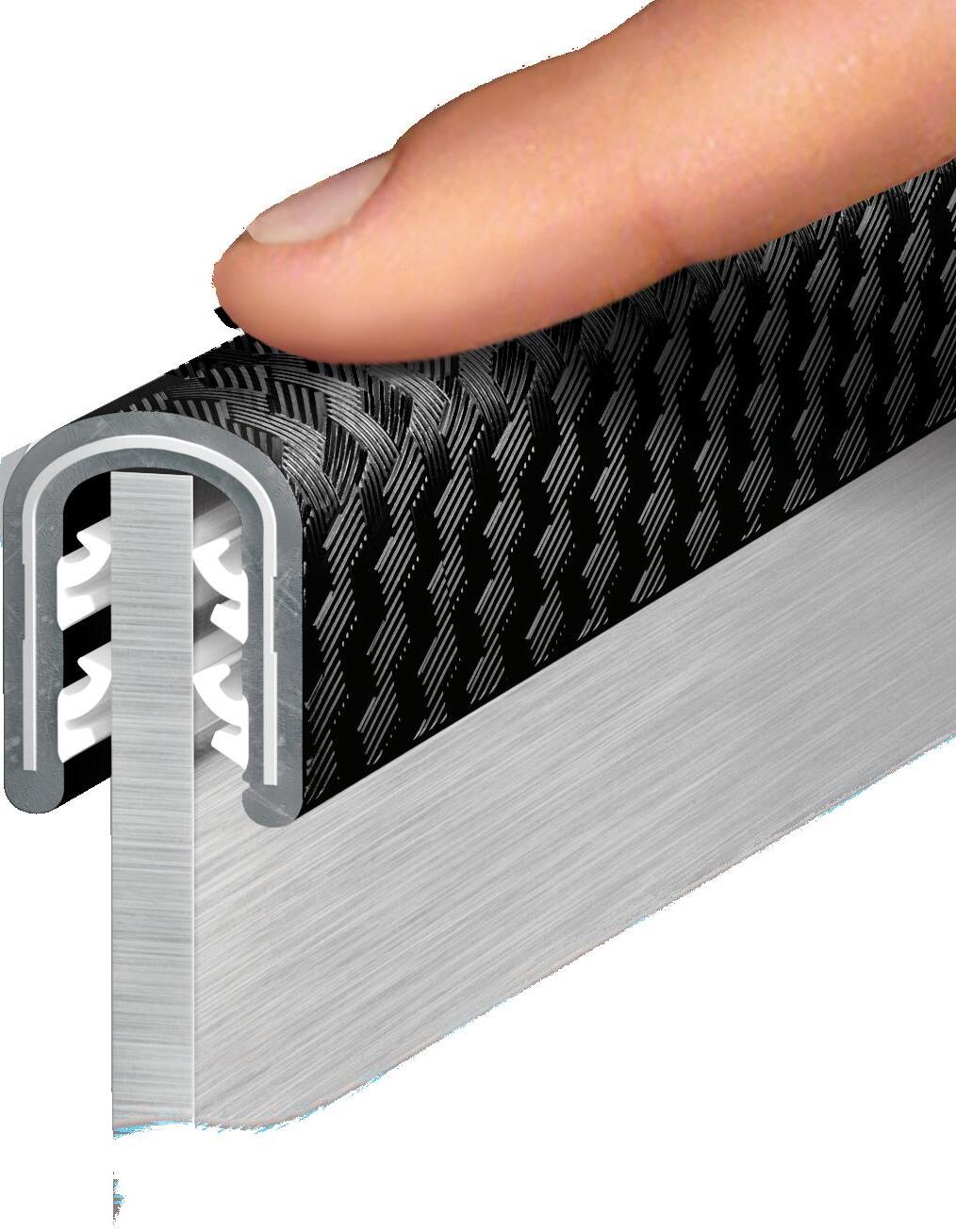

¡SE INSTALA CON LA PRESIÓN DE UN DEDO!

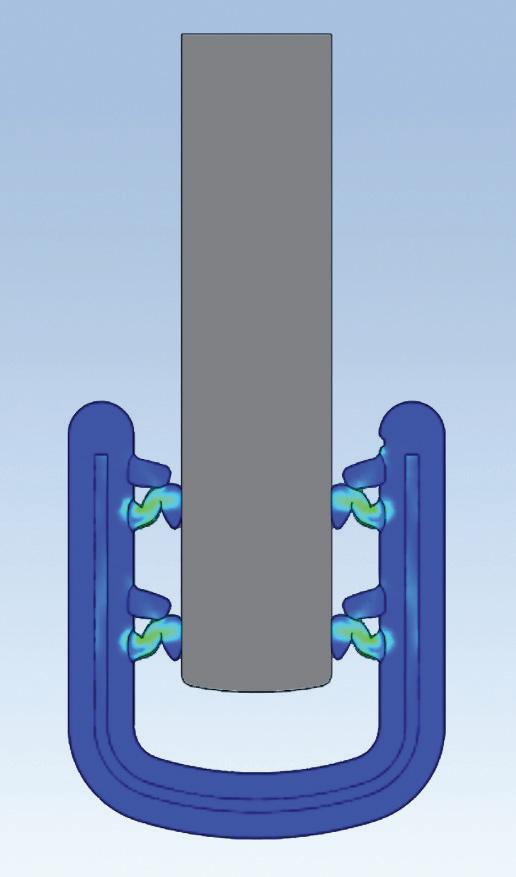

Cuatro conjuntos diseñados a la medida de lengüetas de agarre flexibles y topes
Clips de aluminio individuales para conservar un agarre permanente
La EDGE TRIM PLUS
moldura de borde de plástico de PVC flexible con una lengüeta de agarre rediseñada y una configuración de tope trasero para un desempeño superior y facilidad de instalación.
CARACTERÍSTICAS Y BENEFICIOS:
FÁCIL DE INSTALAR: ¡Los cuatro juegos de lengüetas de agarre se flexionan durante la instalación para una fácil aplicación tan solo con la presión de un dedo!
DIFÍCIL DE QUITAR: La innovadora lengüeta de agarre y el diseño de “tope trasero” crean una fuerte tensión superficial cuando se jala, lo que garantiza que la moldura permanezca firmemente en su lugar y brinde una protección confiable del borde.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30°C. a 70°C.
MATERIAL DE REVESTIMIENTO EXTERIOR: Vinilo (PVC) Durómetro 85 (Orilla A) Negro
MATERIAL DE LA LENGÜETA DE AGARRE: Vinilo (PVC) Durómetro 70 (Orilla A) Blanco
DE LA MOLDURA DE BORDE
MATERIAL DEL CLIP INTERNO: Aluminio
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: FMVSS 302
FAA/FAR 23.853 (a)
CERTIFICACIÓN UL:
UL 50
UL 94 HB Archivo# MH49032
SIZE
Los clips de metal individuales conservan un agarre permanente
Lengüeta de agarre fuerte
La SIZE RANGE EDGE TRIM es una moldura de borde de PVC flexible diseñada para proporcionar un borde acabado a materiales con diferentes grosores de borde, como placa de diamante, fibra de vidrio y materiales compuestos.
CARACTERÍSTICAS Y BENEFICIOS:
AJUSTE VERSATIL Y A LA MEDIDA: Diseñadas para adaptarse a varios grosores, las molduras de borde en una gama de tamaños pueden adaptarse de forma segura a diferentes materiales, lo que las hace adecuadas para diversas aplicaciones, desde la carpintería hasta la fabricación de metales. FLEXIBLE Y DURADERA: Hechas de plástico flexible, estas molduras se adaptan a los bordes y son resistentes al desgaste, los rayos UV, la humedad y los productos químicos, lo que garantiza un desempeño duradero.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES
GENERALES:
-30°C. a 70°C.
MATERIAL DE REVESTIMIENTO EXTERIOR: Vinilo (PVC), Durómetro 85 (Orilla A)
CLIP INTERNO:
Aluminio o acero
23.853 (a)
CERTIFICACIÓN UL:
UL 50
UL 844
Archivo# MH49032
¡Perfecto para aplicaciones en bordes con espesores variables!

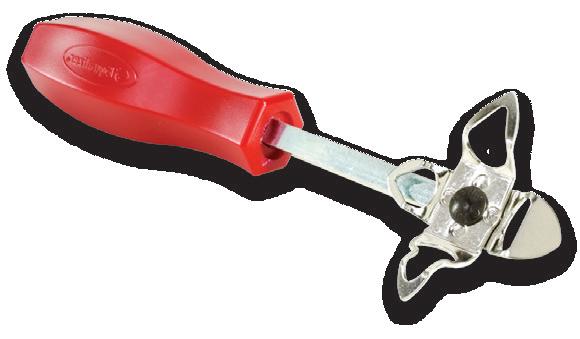

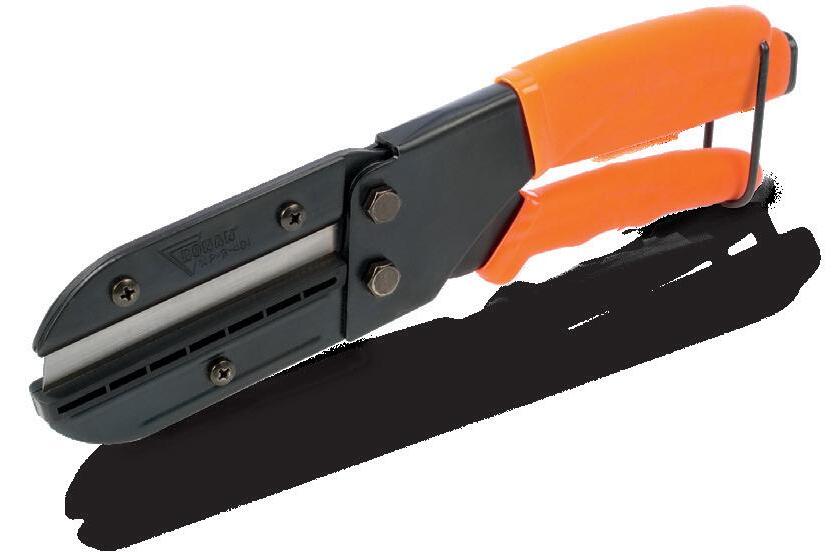

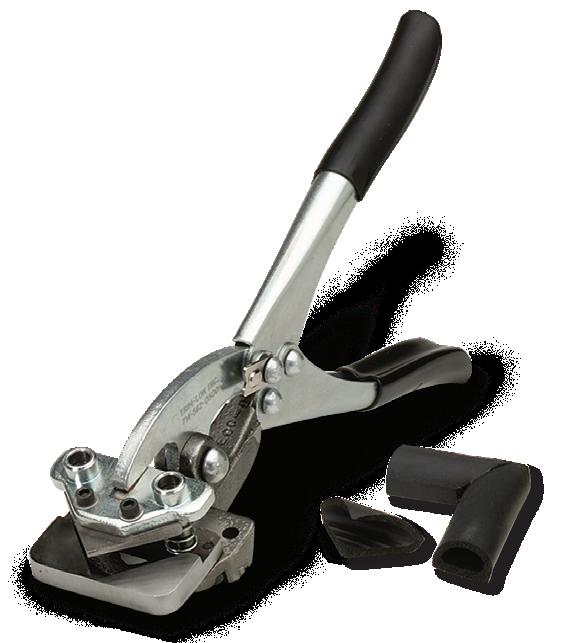

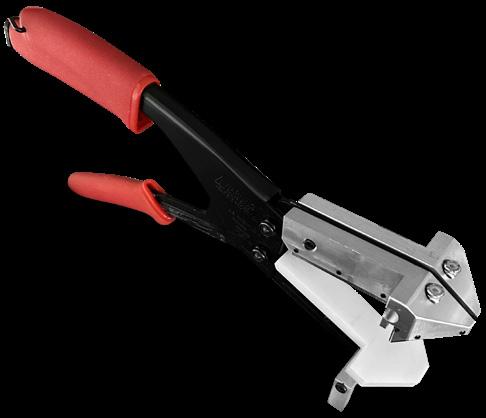

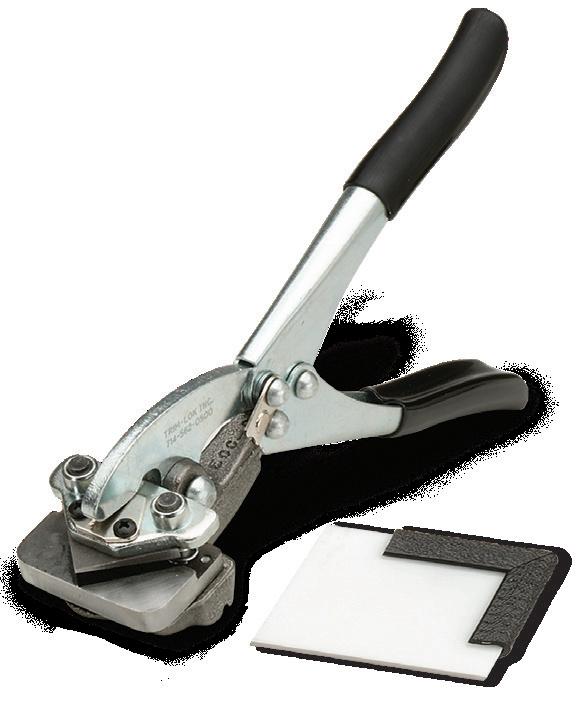

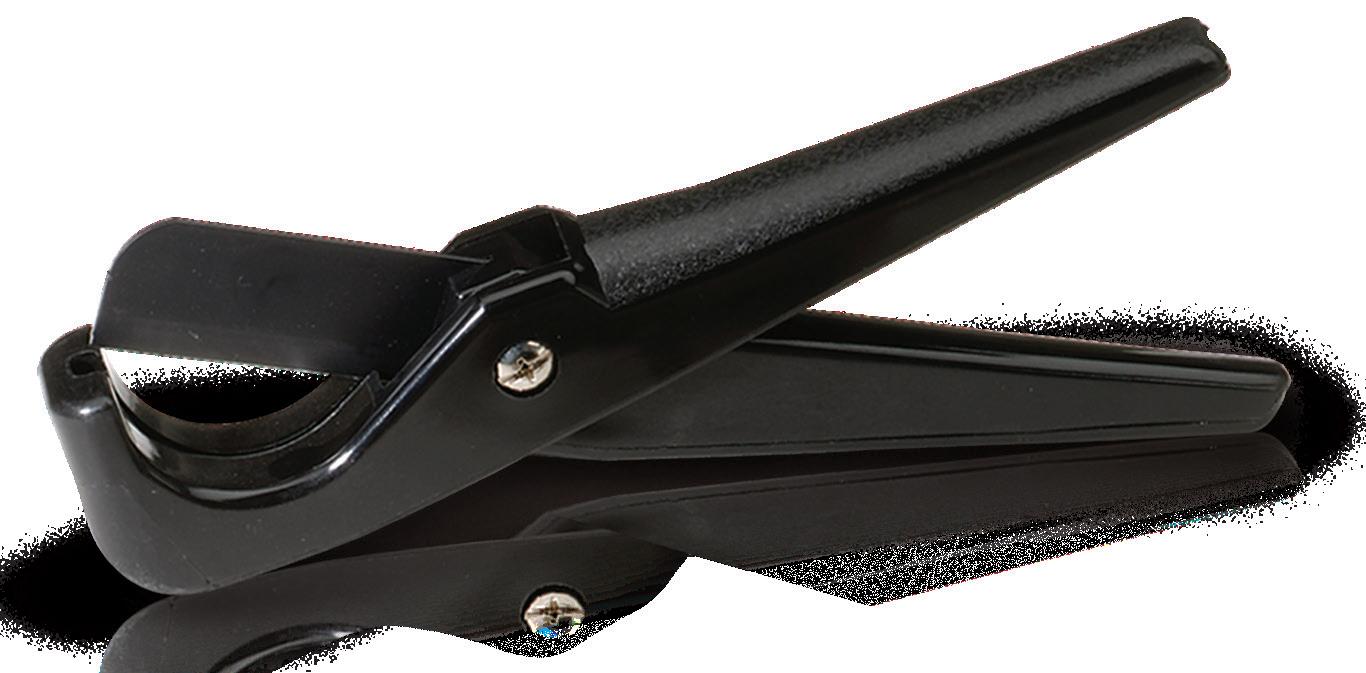

HERRAMIENTA DE INGLETE
A 90˚ ¡Corta en segundos!
Stock# GSS851 Vea la página 44
OPCIONES DE CLIP METÁLICO:
ACERO: más pesado que el aluminio, el acero ofrece una resistencia y rigidez superiores para aplicaciones que requieren una alta resistencia a la tracción y a la deformación, pero tiene una menor conductividad eléctrica y térmica.
ALUMINIO: más ligero que el acero, el aluminio es ideal para aplicaciones sensibles al peso y tiene una excelente conductividad eléctrica y térmica, aunque por lo general tiene una menor resistencia a la tracción.
PARA ADAPTARSE A UNA GAMA DE TAMAÑOS

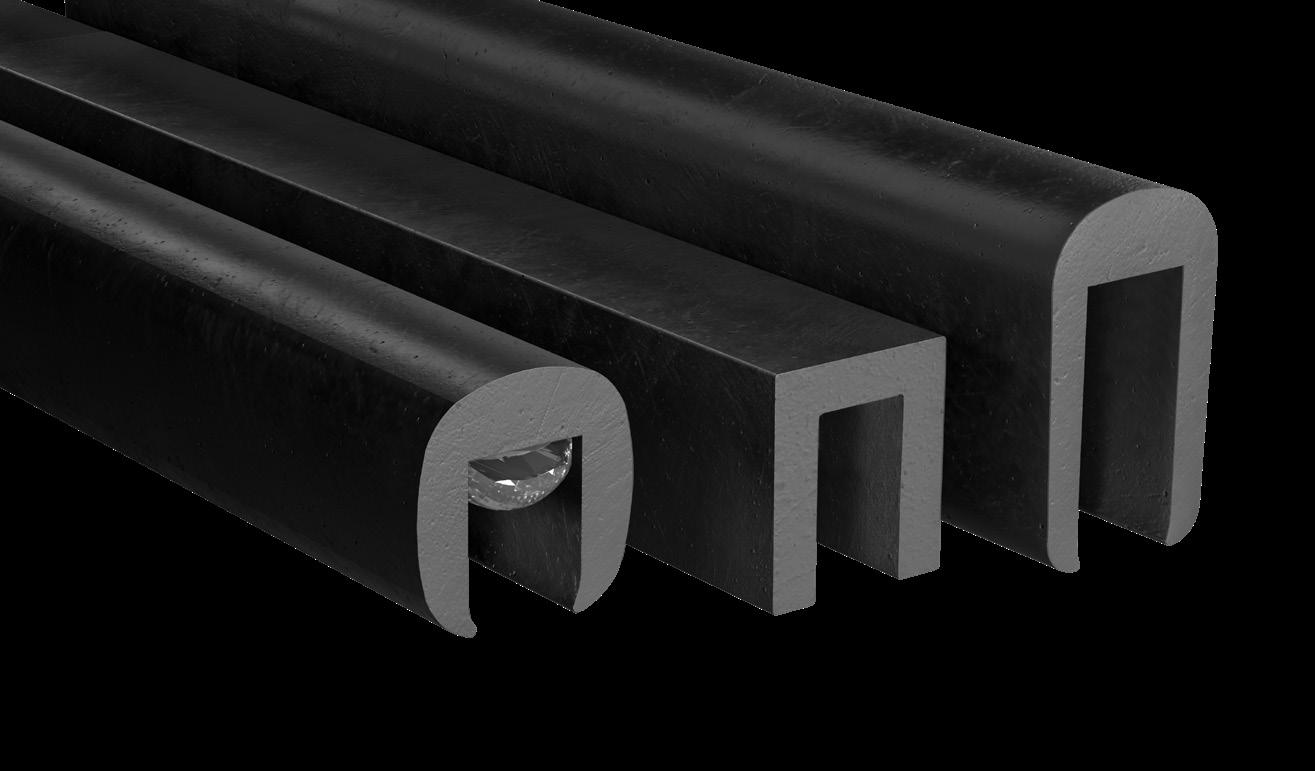

RUBBER EDGE TRIM (MOLDURA DE BORDE DE HULE)
Adhesivo termofusible preaplicado o sellador de butilo (opcional)

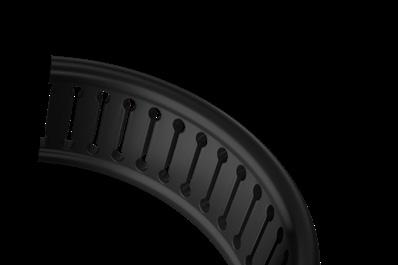

Muy flexible para adaptarse a un radio estrecho
La RUBBER EDGE TRIM es una moldura
altamente flexible disponible en hule EPDM denso o hule de neopreno denso.
CARACTERÍSTICAS Y BENEFICIOS:
FLEXIBILIDAD EXCEPCIONAL: Diseñada para adaptarse a radios estrechos, lo que la hace ideal para una variedad de aplicaciones y superficies.
PROTECCIÓN INTEGRAL: Evita que los bordes afilados causen lesiones y aumenta la vida útil de los materiales al evitar daños.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES:
-40˚C. a 100˚C
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: FMVSS 302
OPCIONES DE MATERIALES:
MATERIAL:
Neopreno Dureza: Durómetro 70 (Orilla A)
Dureza EPDM:
Durómetro 70 (Orilla A)
NEOPRENO: Un hule sintético conocido por su excelente resistencia al aceite, los productos químicos y el clima, lo que lo hace ideal para juntas y arandelas.
EPDM*: Un hule sintético que sobresale en aplicaciones al aire libre debido a su excelente resistencia a los rayos UV, el ozono y las temperaturas extremas, utilizado habitualmente en juntas y piezas automotrices.
*Seleccione los perfiles disponibles en EPDM blanco aprobado por la FDA.
VIDEO DE TERMOFUSIBLE vs. BUTILO
Obtenga más información sobre las opciones del adhesivo termofusible y el sellador de butilo.
RUBBER EDGE TRIM (MOLDURA DE BORDE DE HULE)
ESPESOR DE LA MOLDUR A DE BORDE

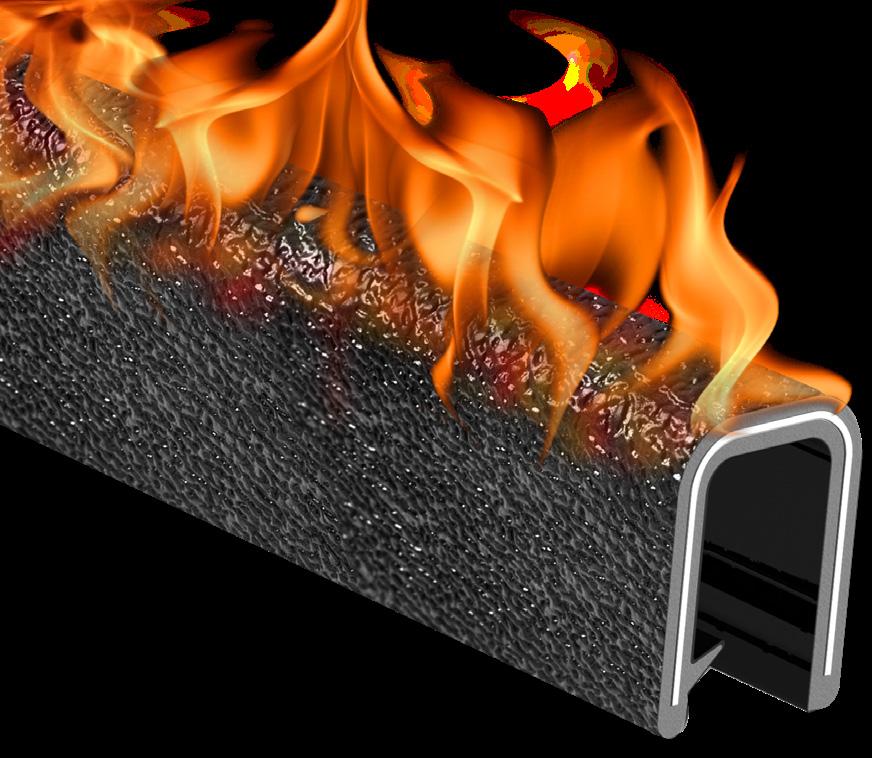

FIRE RETARDANT TRIM (MOLDURA IGNÍFUGA)
Los clips de metal individuales conservan un agarre permanente
Lengüeta de agarre fuerte
La FIRE RETARDANT TRIM es
una moldura flexible fabricada con elastómero termoplástico, especialmente formulada para cumplir con la norma de la Agencia Nacional de Protección contra Incendios (NFPA) y con los requisitos de inflamabilidad UL 94 HB
CARACTERÍSTICAS Y BENEFICIOS:
ALTA DURABILIDAD: Diseñada para un desempeño duradero con una clasificación UL 94 HB que garantiza que el material sea autoextinguible y resistente a la propagación de las llamas, lo que la hace altamente duradera en entornos de alto riesgo, como los gabinetes eléctricos.
RESISTENCIA AL CALOR EXTREMO: Cumple con la norma NFPA 1971. Construida para soportar temperaturas extremas y proporcionar una durabilidad y protección superiores incluso en las aplicaciones más exigentes, como equipos de extinción de incendios y transporte público.
CLIP INTERNO: Aluminio
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: UL 94 HB NFPA 1971 (Solo negro)
-30˚C. a 105˚C. MATERIAL BASE*: (TPE) Elastómero termoplástico Durómetro 86 (Orilla A) * Vinilo compatible con UL 94 VO disponible solo por pedido especial (referencia Trim-Lok Material #VY0117)
Pregunte por nuestra MOLDURA DE BORDE REFLECTO-LOK con CINTA REFLECTANTE
ESPESOR DE LA MOLDUR A DE BORDE

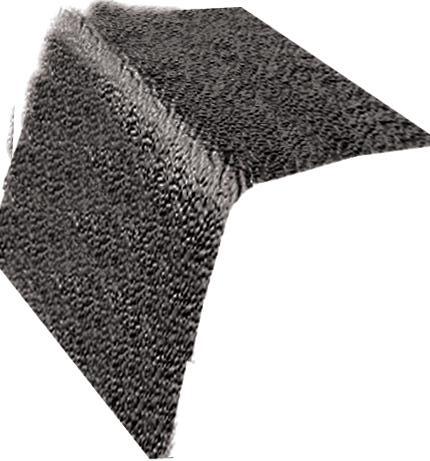

Gravilla Negro
Gravilla Blanco
Gravilla Negro Gravilla Blanco
VIDEO DE INSTRUCCIONES DE INSTALACIÓN
Vea nuestro video para aprender a instalar su protector de bordes.
Se adapta a bordes de hasta 3,1780 mm
Se adapta a bordes de hasta 4,76250 mm
Adhesivo termofusible preaplicado
Plástico transparente
Mylar decorativo

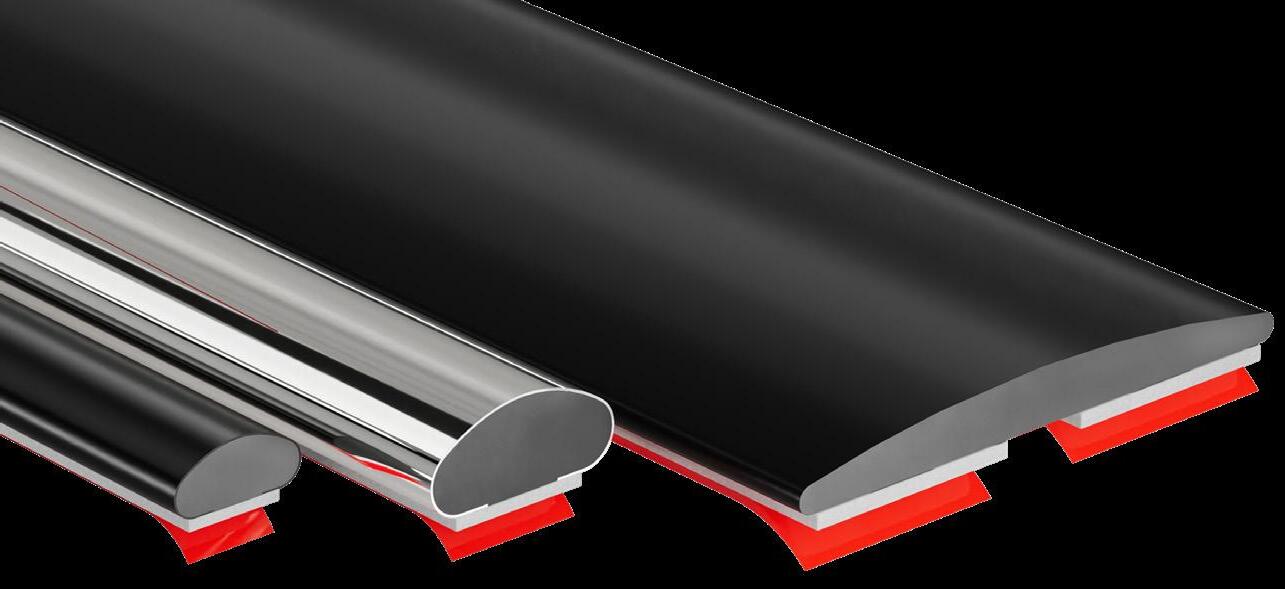

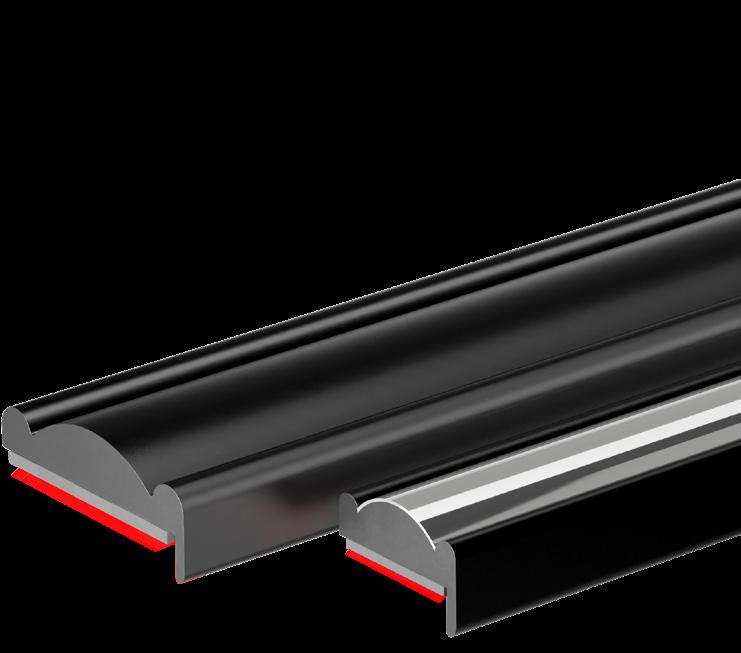

El EDGE GUARD es una moldura de plástico flexible preencolada. Las opciones de color incluyen un revestimiento de Mylar cromado para una apariencia acabada.
CARACTERÍSTICAS Y BENEFICIOS:
PREENCOLADO Y FLEXIBLE: fácil de aplicar, para que pueda hacer el trabajo rápidamente y sin complicaciones.
PROTECCIÓN DE BORDES: cubre los bordes afilados para aumentar la seguridad y proteger las superficies de daños.
VARIEDAD DE COLORES: viene en múltiples colores, incluido el Mylar cromado, para darle a su proyecto un toque elegante con el mínimo esfuerzo.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL BASE: Vinilo (PVC) Durómetro 97 (Orilla A)
MÚLTIPLES APLICACIONES:
• Bordes de puertas de automóviles
• Muebles
• Estribos • Salpicaderas
ACABADO DECORATIVO: El acabado cromado es una capa de Mylar.
ADHESIVO: Adhesivo termofusible (sellador de butilo opcional)
• Máquinas expendedoras

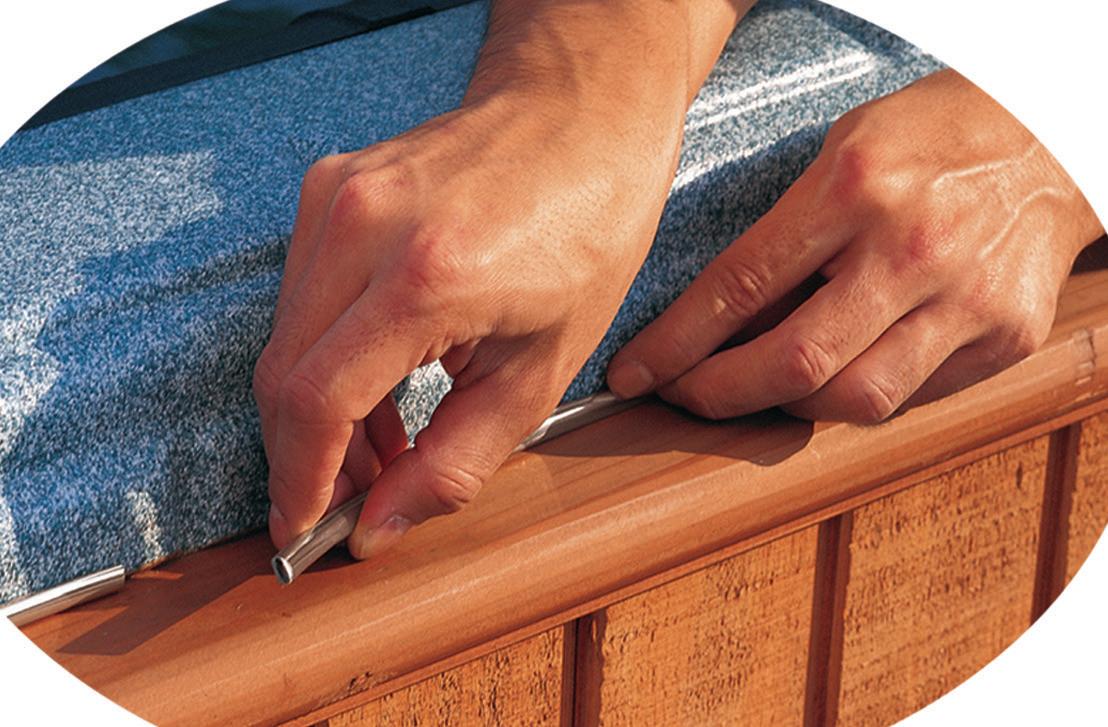

SEWABLE UPHOLSTERY TRIM (MOLDURA DE TAPICERÍA COSIBLE)
Borde cosible

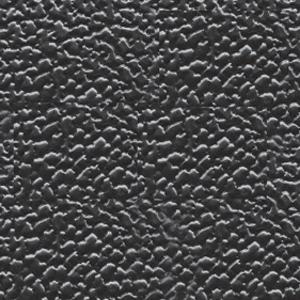

Textura de cuero
La SEWABLE UPHOLSTERY
Los clips de metal individuales conservan un agarre permanente
TRIM
es una moldura de borde de plástico de PVC diseñada para que la tela se pueda coser fácilmente y se ajuste firmemente en su lugar contra el marco del asiento.
CARACTERÍSTICAS Y BENEFICIOS:
FIJACIÓN FUERTE Y SEGURA: El borde cosible asegura una unión firme y confiable, lo que evita que la moldura se desplace o se suelte después de la instalación, incluso en áreas de alto uso.
ACABADO LISO Y LIMPIO: Diseñada para crear un aspecto limpio y profesional, la moldura de tapicería cosible proporciona un borde liso y acabado que mejora tanto la apariencia como la durabilidad de la superficie tapizada.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA
APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL: Vinilo (PVC) Durómetro 85 (Orilla A)

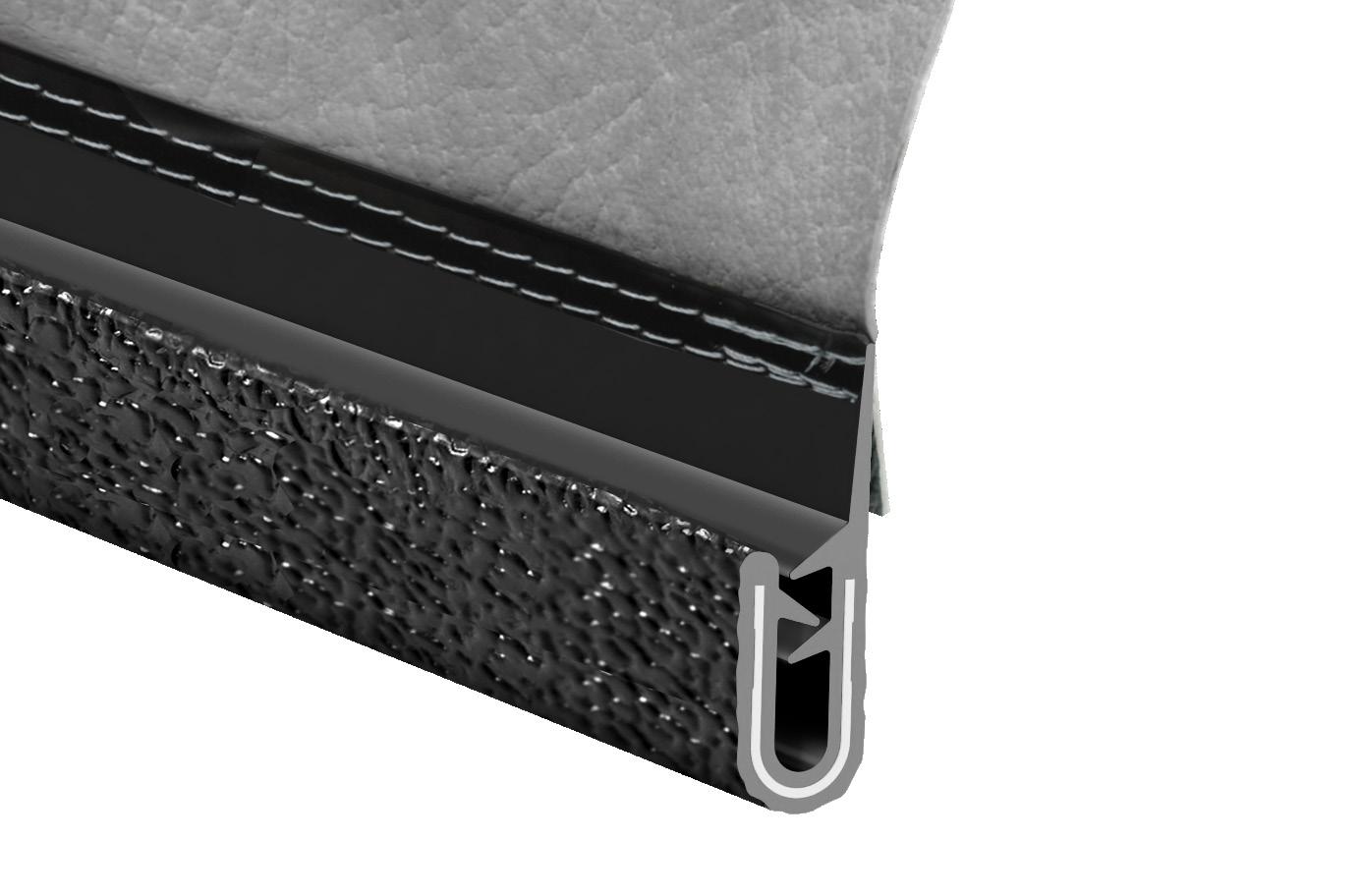

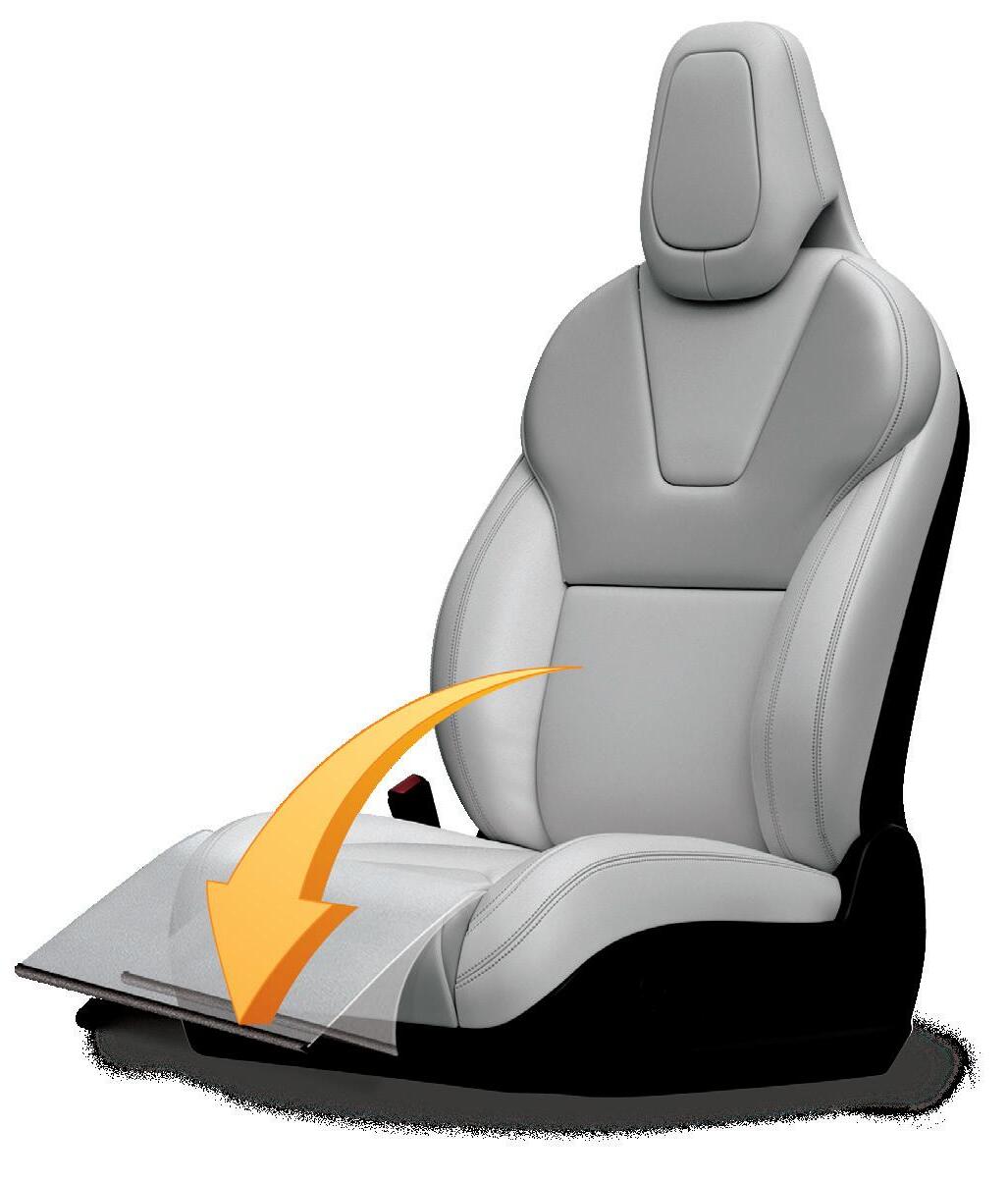

La moldura de tapicería está cosida a la cubierta del asiento de cuero para sujetarla al marco del asiento.
A DE
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO:
FMVSS 302 FAA/FAR 23.853 (a) UL 94 HB
COSIBLE
529B3X1/8
529CC036-3X1/8
529CC037-3X1/8
personalizados disponibles. Se aplican
Negro
Gris
Colores
mínimos.
Taupe
Color N.º de pieza Color N.º de pieza
MOLDUR
TAPICERÍA

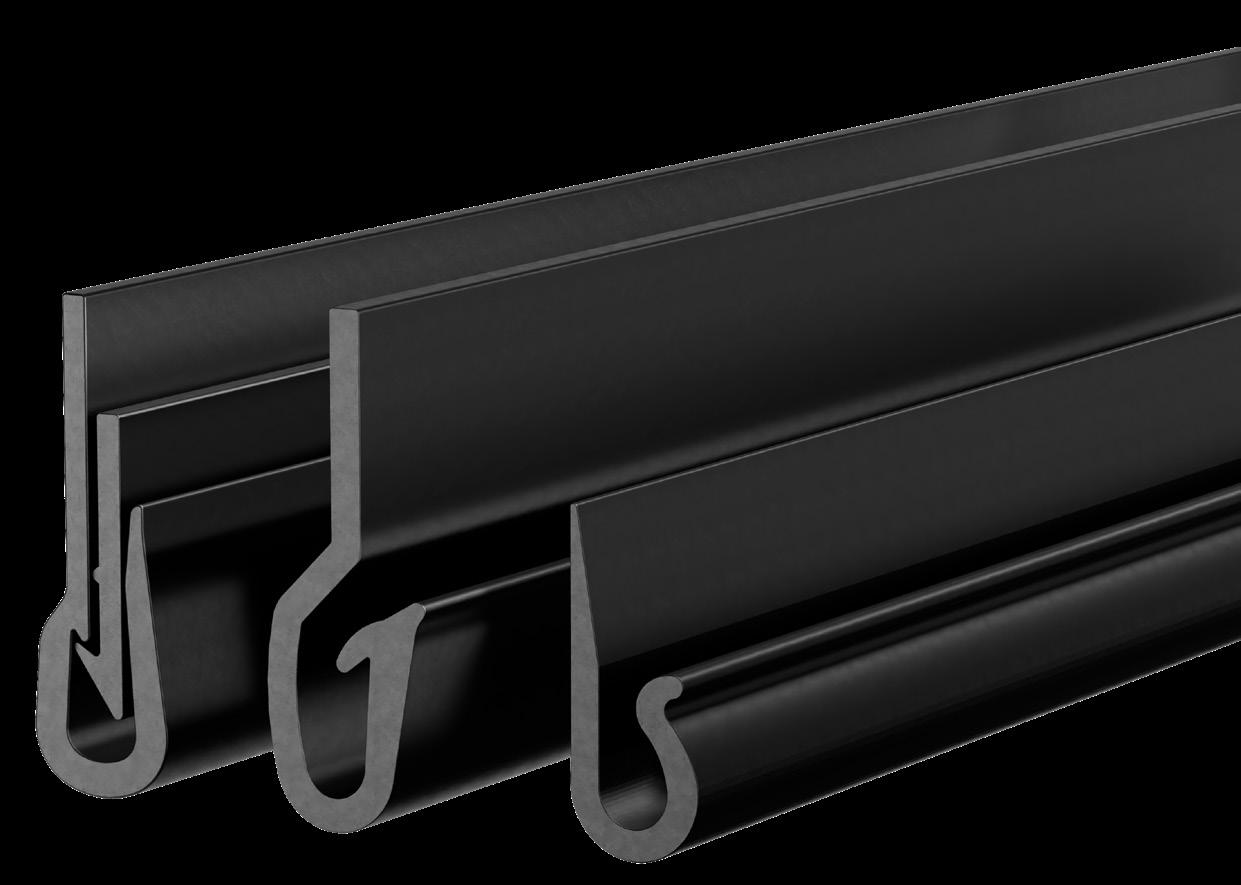

SEWABLE UPHOLSTERY J-CLIPS (CLIPS J DE TAPICERÍA COSIBLE)
Los J-CLIPS son clips de polipropileno irrompibles y cosibles especialmente diseñados. La tela se puede coser directamente en el clip J y se puede apretar firmemente en su lugar contra el marco del asiento.
CARACTERÍSTICAS Y BENEFICIOS:
INSTALACIÓN FÁCIL Y SEGURA: Los clips J cuentan con un borde cosible irromplible, lo que permite coser fácilmente la tapicería o el material de adorno para lograr una fijación fuerte y duradera que no se rasgará ni aflojará con el tiempo.
ACABADO PROFESIONAL Y SIN COSTURAS: Los clips J proporcionan un borde liso y limpio después de la instalación, lo que brinda una apariencia pulida y acabada que mejora tanto el aspecto como la durabilidad de su producto.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL:
Polipropileno irrompible (PP)
Durómetro 85 (Orilla A)
Inserto cosible a juego (Disponible en estilos seleccionados)
Borde cosible irrompible
I11072 (Inserto I11071) I11060 I11023

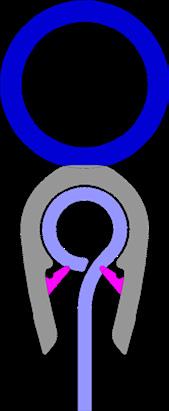

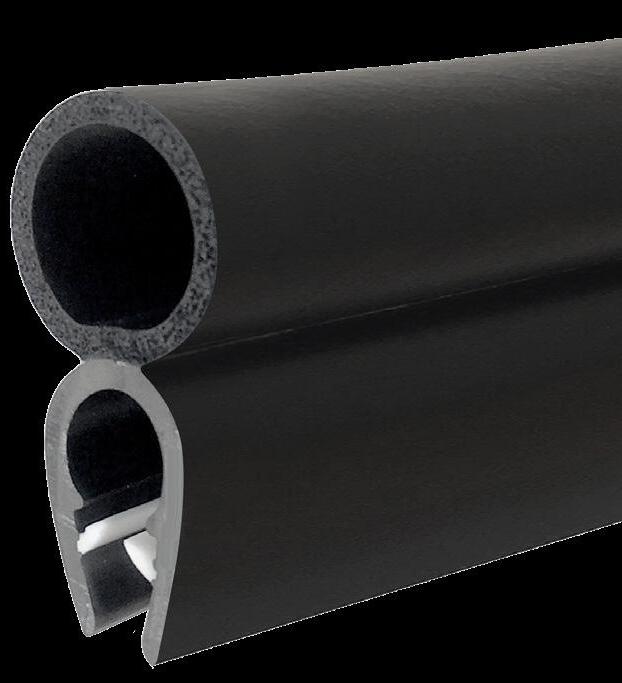

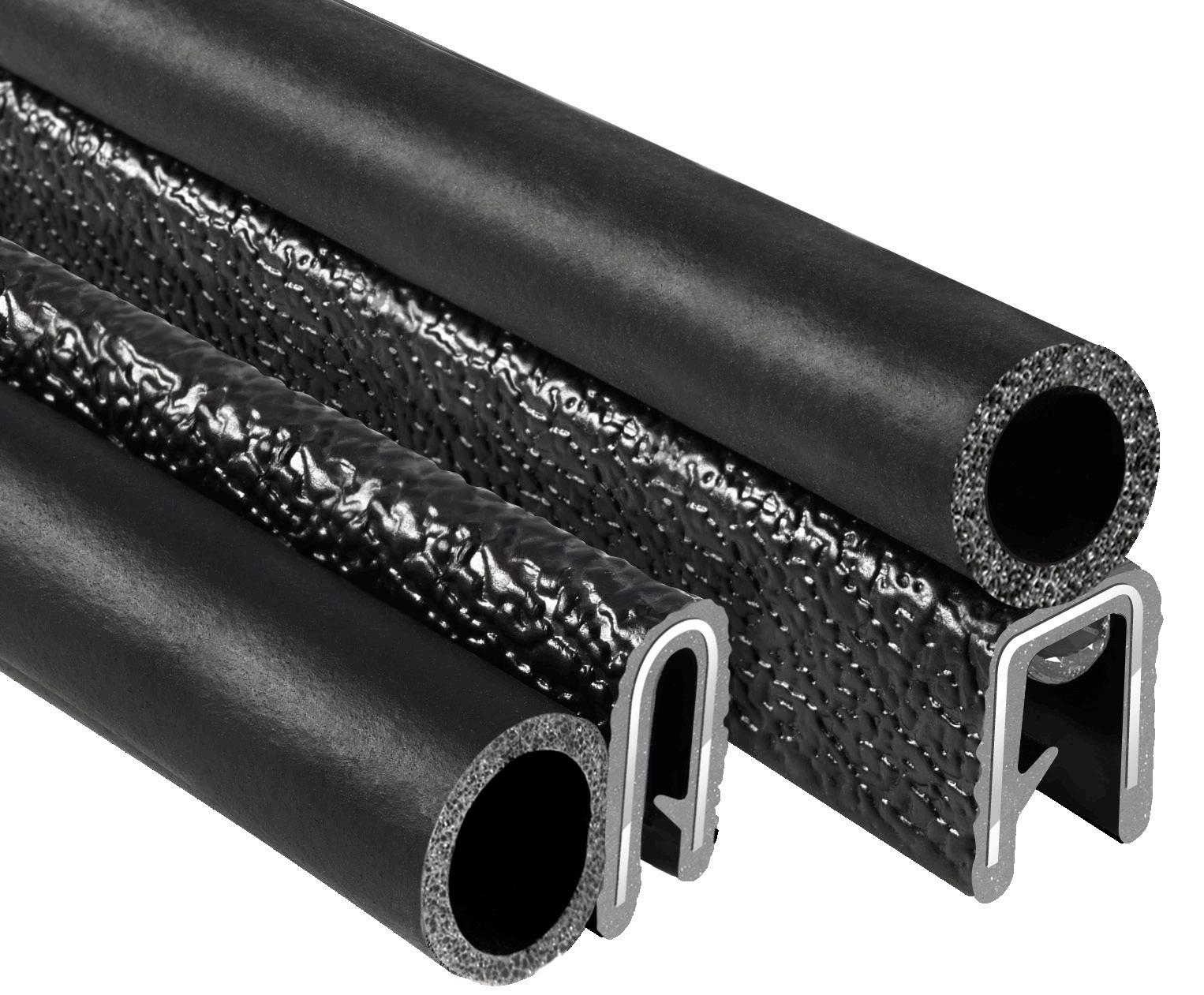

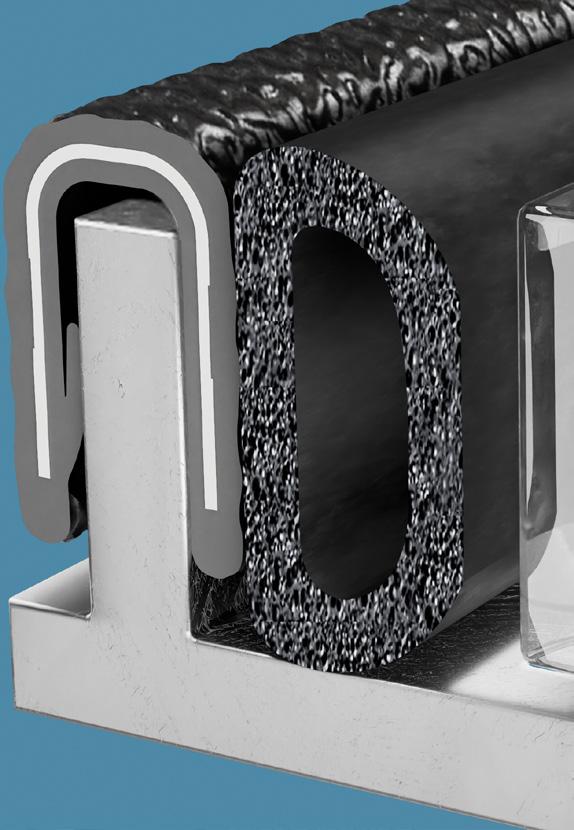

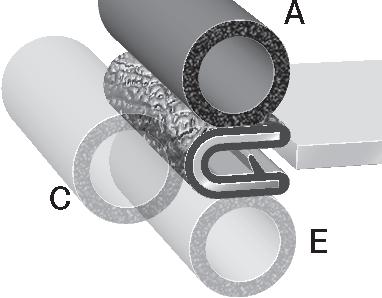

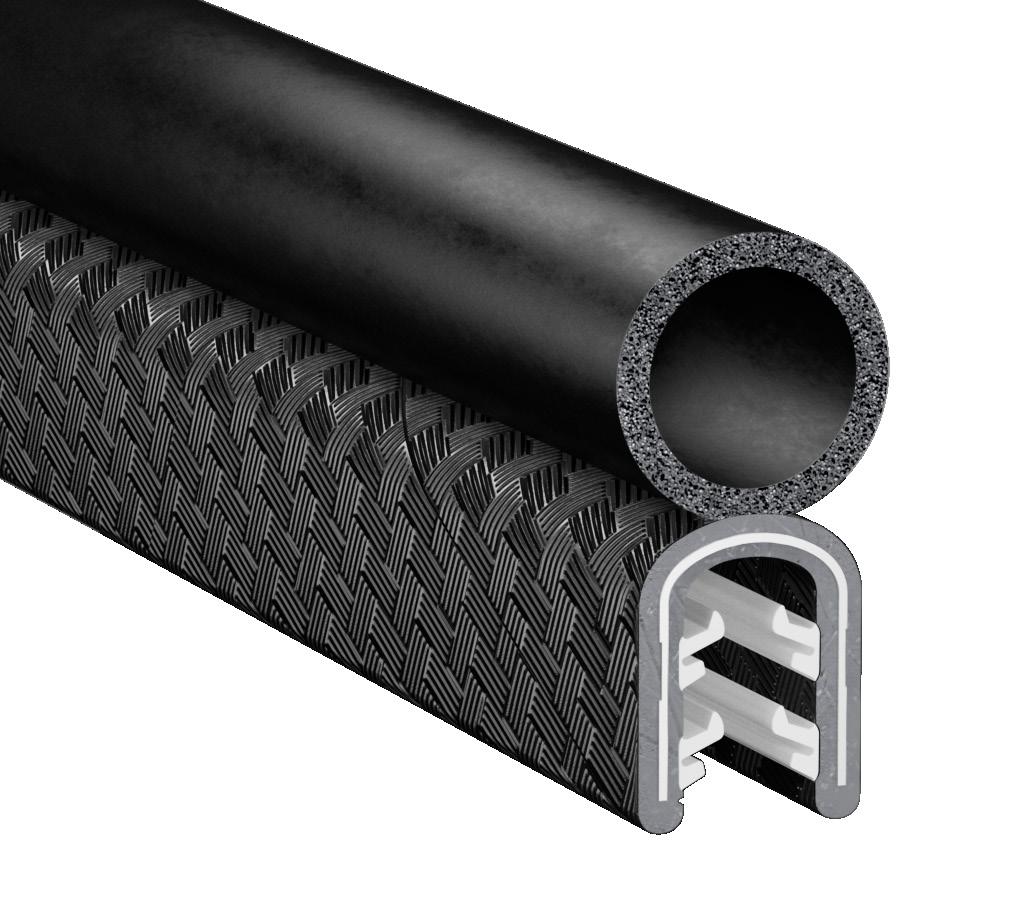

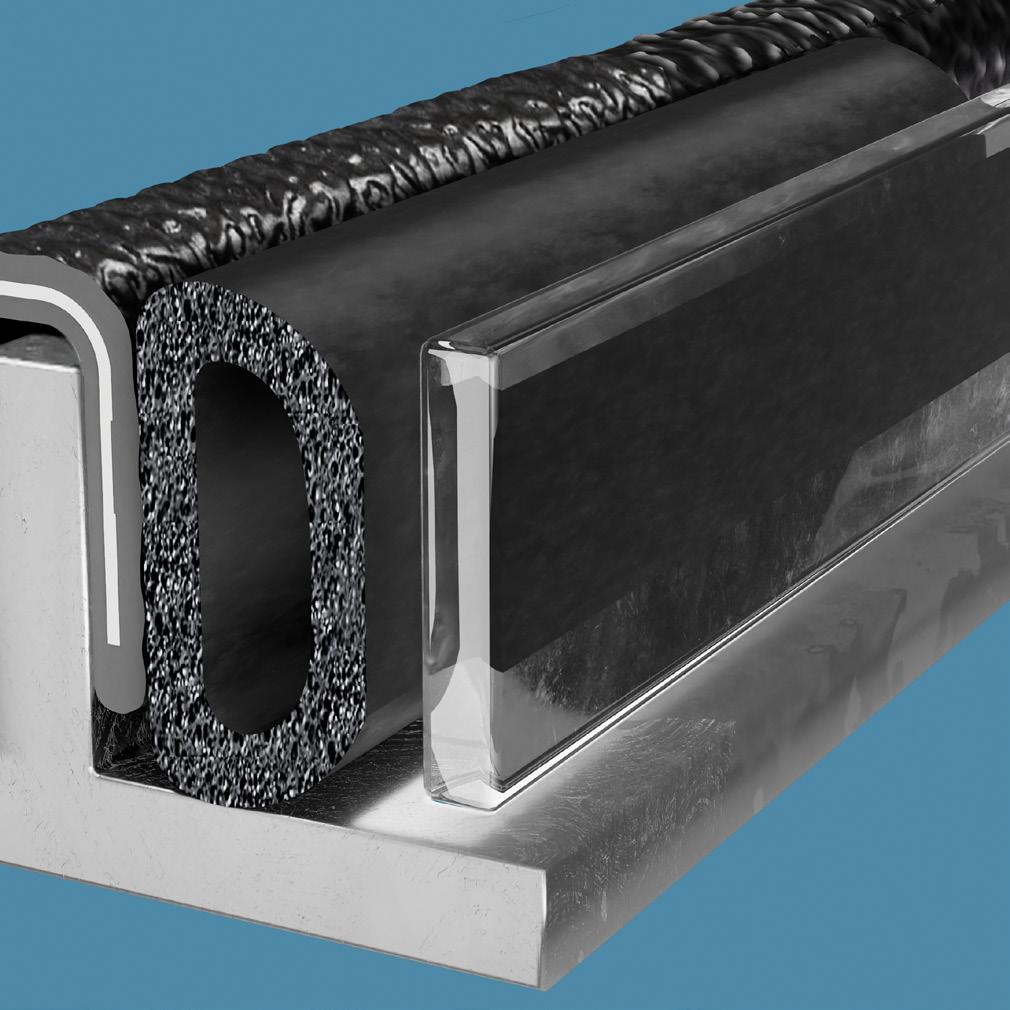

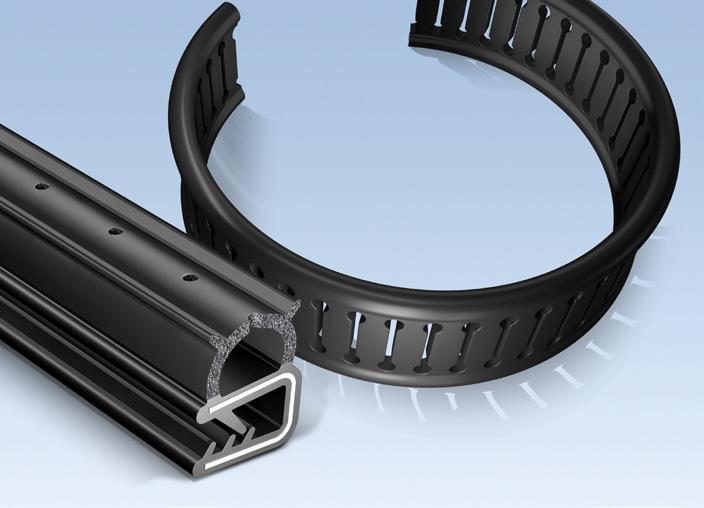

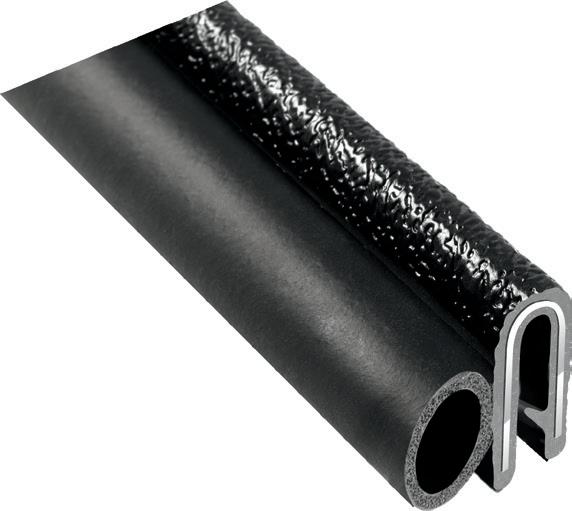

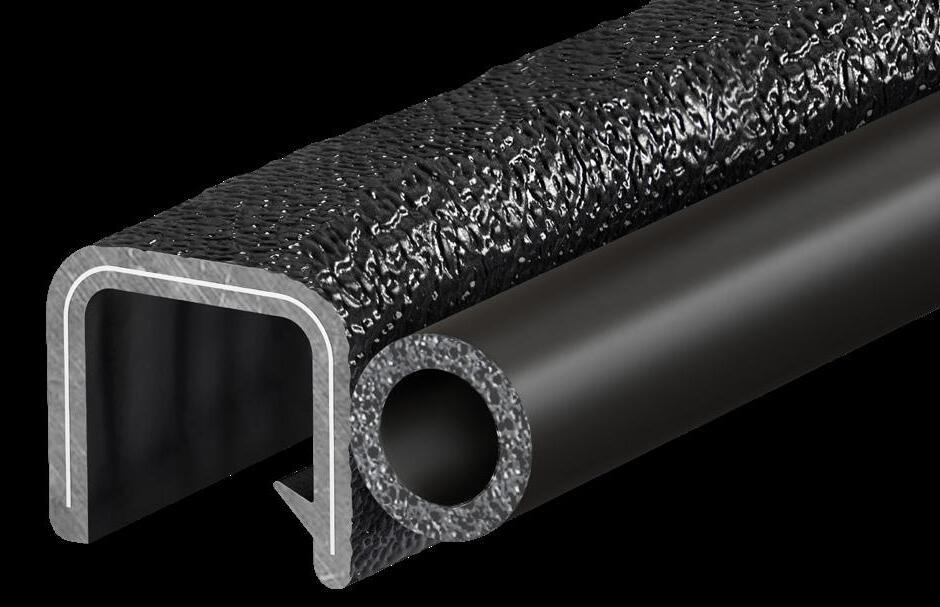

TRIM SEAL (JUNTA DE MOLDURA)
Bulbo de hule espuma EPDM
Lengüeta de agarre fuerte
Adhesivo termofusible preaplicado o sellador de butilo (opcional)
Los clips de metal individuales conservan un agarre permanente
La TRIM SEAL es una moldura de borde de PVC flexible con una junta de bulbo de hule esponjoso que proporciona un sellado seguro para diversas aplicaciones.
CARACTERÍSTICAS Y BENEFICIOS:
El bulbo de hule espuma comprimido crea un sellado hermético para una barrera máxima PARA UN SELLADO IMPERMEABLE
FLEXIBLE Y DURADERA: fácil de instalar en diversas formas y superficies, lo que proporciona un ajuste seguro y duradero con lengüetas de sujeción fuertes y clips metálicos que evitan que se afloje.
SELLADO SUPERIOR: proporciona una barrera efectiva contra el agua, polvo, aire, vibración y ruido, lo que ayuda a mantener un ambiente limpio, seco y silencioso.
OPCIONES DE ADHESIVO OPCIONALES: adhesivo termofusible opcional para una mejor retención de agarre o sellador de butilo para prevenir filtraciones, lo que ofrece flexibilidad para adecuar la solución a sus necesidades específicas de aplicación.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES:
-30°C. a 70°C.
REVESTIMIENTO EXTERIOR Y LENGÜETA DE AGARRE
Dureza vinilo (PVC)
Durómetro 85 (Orilla A), Negro
MATERIAL DEL CLIP INTERNO: Aluminio o acero
MÚLTIPLES APLICACIONES:
• Juntas escotillasparade barco
• Compartimentos de RV
• Juntas para puertas
MATERIAL DEL BULBO: Hule espuma EPDM
INFLAMABILIDAD Y
CUMPLIMIENTO DEL CÓDIGO: FMVSS 302
UL 94 HB
FAA/FAR 23.853 (a)
CERTIFICACIÓN UL:
UL 50 E Archivo# MH49032
• Juntas cubiertasparade toneles
• Juntas para cajas de herramientas
• Muchas más
VIDEO DE INSTRUCCIONES DE INSTALACIÓN
Vea nuestro video para aprender a instalar las juntas de moldura.
Columna 1:
Mida la distancia Longitud de la pata 1 4 2 3 6 5 CÓMO HACER EL
Determine el TAMAÑO DEL BULBO en función de la distancia cerrada entre la puerta y el marco cuando están cerrados. 1.5 × Dimensión cerrada = TAMAÑO DEL BULBO necesario. (Ejemplo: si la dimensión cerrada es 12,7 mm, entonces 1,50 × 12,7 = 19,05 mm de diámetro del bulbo).
Para la ubicación “A” Para la ubicación “C”
Dimensión cerrada
Columna 2: Seleccione la SERIE DE LA MOLDURA
Determine qué tan lejos se deben insertar las molduras.
Columna 5: Determine el GROSOR DEL BORDE
Columna 6: Seleccione la UBICACIÓN DEL BULBO LOCATION
A-B* D-E*
* A-B o D-E ubicación no estándar, pedido especial, sin opción de devolución.
Columna 4:
Column 3: Seleccione el COLOR
TRIM SEAL (JUNTA DE MOLDURA)
3,1780 mm
3,96875 mm
15.15806 mm
14,2873 mm
14,2873 mm
14,2873 mm
14,2873 mm
15,55625 mm
12,6998 mm
15.15806 mm
14,2873 mm
14,2873 mm
14,2873 mm
14,2873 mm
15,55625 mm
6,3499 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
7,9374 mm
9,5249 mm
12,6998 mm
3,1780 mm
3,96875 mm
4,76250 mm 6,3499 mm
12,6998 mm
19,0498 mm 19,0498 mm 19,0498 mm
11,5875 mm
20,7937 mm
15,8748 mm
17,1436 mm
19,0498 mm
19,0498 mm
19,0498 mm
11,5875 mm
20,7937 mm
15,8748 mm
17,1436 mm

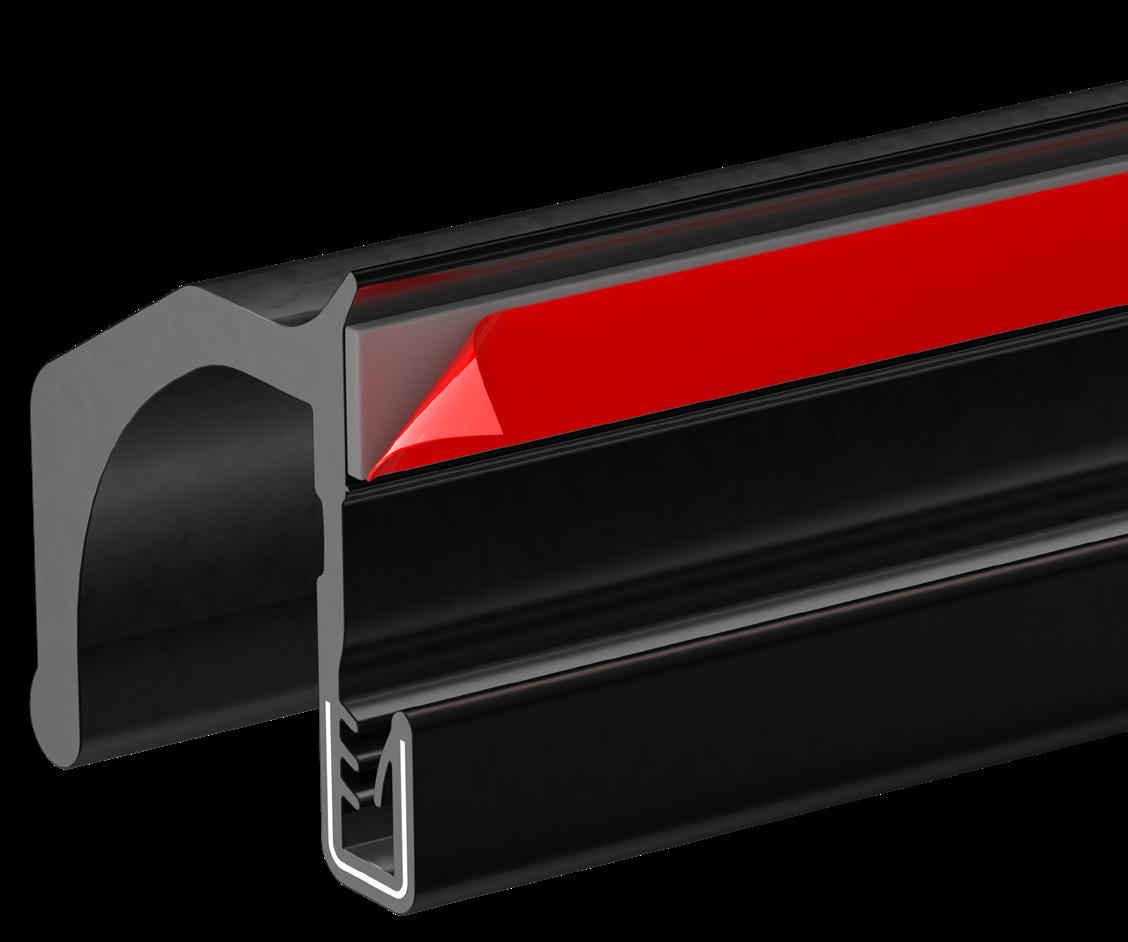

TRIM SEAL PLUS (JUNTA DE MOLDURA PLUS)
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES:
-30°C through 70°C
MATERIAL DE REVESTIMIENTO EXTERIOR:
Bulbo de hule espuma EPDM
Nueva y atractiva textura de fibra de carbono
Cuatro conjuntos de lengüetas de agarre flexibles diseñados a la medida
La TRIM SEAL PLUS utiliza la nueva serie de molduras de borde de plástico de PVC con una junta de bulbo de hule esponjoso. El nuevo diseño de lengüeta de agarre de ETP garantiza una instalación más fácil y una mayor retención de agarre.
Adhesivo termofusible opcional o sellador de butilo disponible.
CARACTERÍSTICAS Y BENEFICIOS:
INSTALACIÓN SIN ESFUERZO:Las lengüetas de agarre flexibles se doblan para una instalación fácil y sin herramientas. ¡Se instala con la presión de un dedo!
RETENCIÓN DE AGARRE EXCEPCIONAL: El diseño único de lengüeta y tope trasero maximiza la fricción de la superficie y garantiza un desempeño duradero.
VIDEO DEL PRODUCTO MOLDURA DE BORDE PLUS Más información sobre la moldura de borde Plus.
Vinilo (PVC) Dureza: Durómetro 85 (Orilla A) Negro
MATERIAL DEL CLIP INTERNO: Aluminio
¡Se instala fácilmente con la presión de un dedo! Solo se necesitan 0.07 kg/cm² de fuerza.
MATERIAL DE LA LENGÜETA DE AGARRE:
Vinilo (PVC) Dureza: 70 Durómetro (Orilla A) Blanco
MATERIAL DEL BULBO: Hule espuma EPDM
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: Vinilo PVC: FMVSS 302, FAA/FAR 23.853 (a), UL 50, UL 844
Esponja EPDM: FMVSS 302, UL 50, UL 94HB
JUMBO TRIM SEAL (JUNTA DE MOLDURA
La JUMBO TRIM SEAL es excelente para aplicaciones que requieren un mayor grosor de borde y una mayor longitud de pata para una máxima cobertura y protección.
Los clips de metal individuales conservan un agarre permanente
Lengüeta de agarre fuerte
JUNTA DE MOLDUR A JUMBO
Consulte la página 18 para obtener instrucciones sobre “Cómo hacer un pedido”
SPECIALTY TRIM SEAL (JUNTA DE MOLDURA ESPECIAL)
Las SPECIALTY TRIM SEAL combinan cualquiera de nuestras juntas de hule con nuestra moldura de borde estándar para lograr la combinación perfecta de junta de moldura. Adhesivo termofusible opcional o sellador de butilo disponible. Consulte con su representante de ventas de Trim-Lok para obtener opciones adicionales de tamaño de bombilla.
Se pueden aplicar plazos de entrega más largos y mínimos.
Soporte metálico para un agarre permanente
La CO-EXTRUDED TRIM SEAL combina dos o más materiales de hule (coextrusión) con diferentes niveles de dureza (durómetros) en un perfil continuo, sin uniones. El resultado es una junta de moldura versátil que proporciona distintos beneficios funcionales y de desempeño, que ofrece tanto flexibilidad para el sellado como rigidez para el soporte estructural.
CARACTERÍSTICAS Y BENEFICIOS:
DESEMPEÑO MEJORADO: Las juntas de moldura coextruidas diseñadas con múltiples materiales pueden mejorar propiedades específicas, como la flexibilidad, la durabilidad y la resistencia a los factores ambientales.
RESISTENCIA SUPERIOR A LA INTEMPERIE: Las juntas de moldura coextruidas protegen eficazmente contra la humedad, el polvo y las temperaturas extremas, lo que garantiza una vida útil más larga para sus productos y reduce los costos de mantenimiento.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES:
-30°C. a 70°C.
MATERIAL DE REVESTIMIENTO EXTERIOR: Hule EPDM denso Durómetro 70 (Orilla A)
MATERIAL DEL BULBO:
EPDM de densidad media-firme
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO:
FMVSS 302
UL 94 HB
FAA/FAR 23.853 (a)
CERTIFICACIÓN UL:
UL 50 E
Archivo# MH49032
CLIP INTERNO: Aluminio o acero
OPCIONES DE SOPORTE DE ALAMBRE METÁLICO:
SOPORTE DE ALAMBRE DE ACERO: Más pesado que el aluminio, el acero proporciona una resistencia y rigidez superiores, por lo que es una excelente opción para aplicaciones que requieren una alta resistencia a la tracción y a la deformación.Sin embargo, tiene una menor conductividad eléctrica y térmica en comparación con el aluminio. SOPORTE DE ALAMBRE DE ALUMINIO: Significativamente más ligero que el acero, el aluminio es ideal para aplicaciones en las que la reducción de peso es crucial. También cuenta con una excelente conductividad eléctrica y térmica, lo que lo hace adecuado para aplicaciones eléctricas y relacionadas con el calor. Sin embargo, el aluminio suele tener una menor resistencia a la tracción que el acero.
JUNTA DE MOLDURA
COEXTRUIDA VS. UNIDA
Descubra la diferencia entre la junta de moldura coextruida y la unida.
Resiste a deformaciones en una esquina redondeada
El bulbo de pared gruesa especialmente formulado resiste las deformaciones
Los clips de metal individuales conservan un agarre permanente
La KINK-RESISTANT TRIM SEAL es una moldura de borde de plástico de PVC flexible y un bulbo de hule esponjoso especialmente formulado con una pared más gruesa que resiste las deformaciones en las esquinas redondeadas.
CARACTERÍSTICAS Y BENEFICIOS:
SELLADO IMPERMEABLE:Nuestro bulbo especialmente formulado está diseñado para resistir las deformaciones en las esquinas redondeadas, lo que evita de manera efectiva la intrusión de agua y aire para un sellado seguro y confiable.
MAYOR RESISTENCIA AL DESGARRO: El bulbo resistente a deformaciones cuenta con una conexión de superficie mejorada, que ofrece una resistencia superior al desgarro para evitar fallas y garantizar un sellado efectivo.
PARA UN SELLADO IMPERMEABLE
REDUCE EL RUIDO Y LA VIBRACIÓN: Protección superior contra el ruido y la vibración para mejorar la comodidad y la estabilidad.
ESPECIFICACIONES DEL PRODUCTO
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES:: -30˚C. a 70˚C.
MATERIAL DE REVESTIMIENTO EXTERIOR: Vinilo (PVC)
Durómetro 85 (Orilla A) Negro
CLIP INTERNO: Aluminio
MATERIAL DEL BULBO: Hule espuma EPDM
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: FMVSS 302, UL 94 HB
1 2 3 4 5 6
LONGITUD PATA
GROSOR BORDE UBICACIÓN BULBO
EJEMPLO NÚMERO DE PIEZ A
1,5875 mm
2,38125 mm
3,1780 mm
14,2873 mm
14,2873 mm
14,2873 mm
13,4936 mm
12,6998 mm
Moldura de plástico de PVC duradera

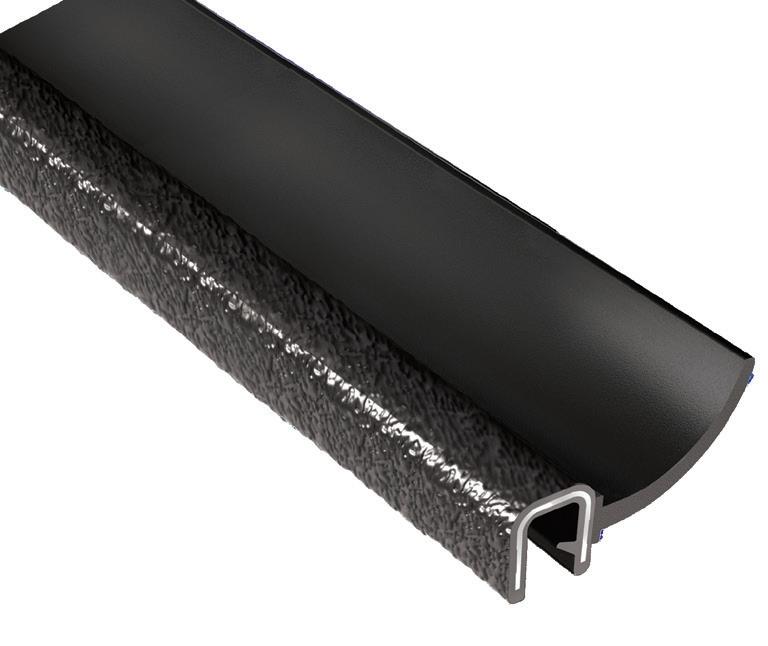

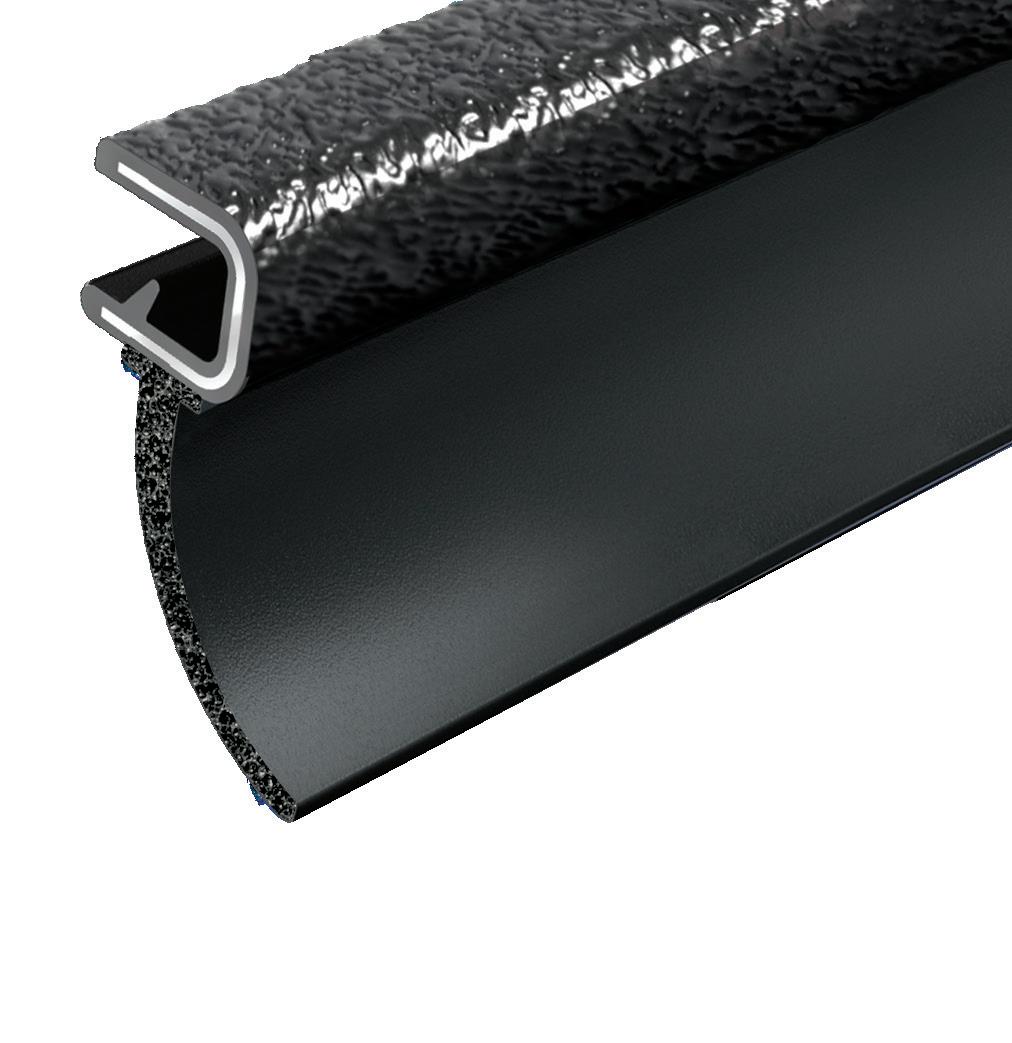

La FLAP SEAL es una moldura de borde de PVC flexible que cuenta con una aleta de hule esponjoso de EPDM integrada que forma una barrera protectora contra la humedad, el polvo y el aire. Esta solución versátil es ideal para una amplia gama de aplicaciones, incluidas puertas, escotillas y armarios para equipos.
CARACTERÍSTICAS Y BENEFICIOS:
SELLADO EFECTIVO: Las juntas de aleta proporcionan un sellado confiable contra la humedad y los contaminantes, lo que protege el área cerrada y su contenido.
AMORTIGUACIÓN DE RUIDO Y VIBRACIONES: La naturaleza flexible de las juntas de aleta puede ayudar a reducir el ruido y las vibraciones, lo que contribuye a un entorno más silencioso y estable.
APLICACIONES VERSÁTILES: Las juntas de aleta son adecuadas para diversas industrias, incluidas la automotriz, marina e industrial, lo que las convierte en una opción versátil para las necesidades de sellado.
FLAP SEAL (JUNTA DE ALETA
Los clips de metal individuales conservan un agarre permanente
Moldura de plástico de PVC duradera
Aleta de hule espuma EPDM
ESPECIFICACIONES DEL PRODUCTO: CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30°C. a 70°C.
MATERIAL BASE: Vinilo (PVC) Durómetro 85 (Orilla A), Negro
MATERIAL DEL CLIP INTERNO: Aluminio o acero
Hule espuma EPDM
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO:
FMVSS 302 UL 94HB
ENDURA- HINGE™
Acabado negro brillante
Fabricada en PVC
Bisagra flexible patentada
La ENDURA- HINGETM es una bisagra de plástico de una pieza excepcionalmente duradera diseñada para reemplazar las bisagras de metal tradicionales y soportar condiciones extremas. A diferencia de las bisagras de metal tradicionales, ENDURA-HINGE ™ es una bisagra flexible continua que no se oxida, corroe ni desgasta, al mismo tiempo que proporciona una barrera perfecta contra el aire, el polvo y la humedad para una confiabilidad inigualable.
CARACTERÍSTICAS Y BENEFICIOS:
CONSTRUIDA PARA CONDICIONES DIFÍCILES: La mezcla de PVC de alto desempeño resiste el óxido, la corrosión y el daño UV, lo que ofrece una durabilidad y un desempeño superiores en entornos difíciles.
PROTECCIÓN TOTAL DE UNA PIEZA: La construcción continua y totalmente de plástico elimina los puntos de entrada de agua, polvo y escombros, lo que garantiza que los componentes permanezcan limpios y secos.
SIN ESFUERZO Y EFICIENTE: Ligera y fácil de instalar, ENDURA-HINGE ™ cuenta con una bisagra flexible que permite un movimiento suave y eficiente y un funcionamiento silencioso, todo con un aspecto elegante y moderno.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES: -40˚C. a 70˚C.
MATERIAL BASE:
Vinilo (PVC)
Durómetro 80 (Orilla D)
MATERIAL DE LA BISAGRA: Material patentado
Pregúntenos sobre las opciones de diseño personalizado
• Igualación de colores
• Aplicación de cinta
• Corte a la medida
• Perforación
• ¡Y más!
VEA EL VIDEO DE NUESTRO PRODUCTO
Obtenga más información sobre la BISAGRA ENDURA ™

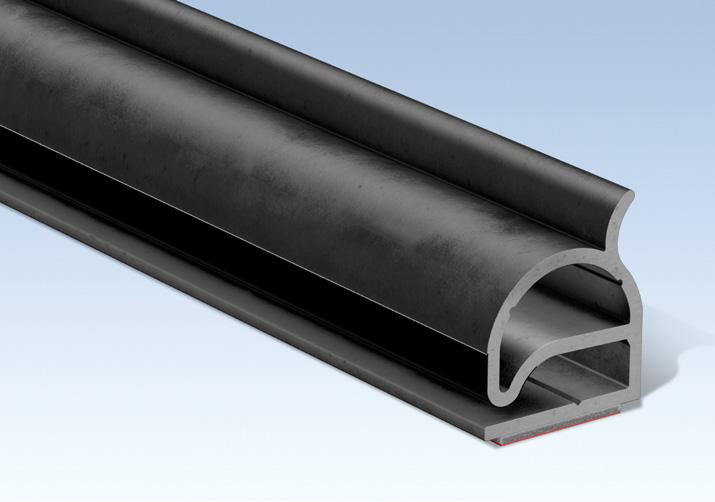

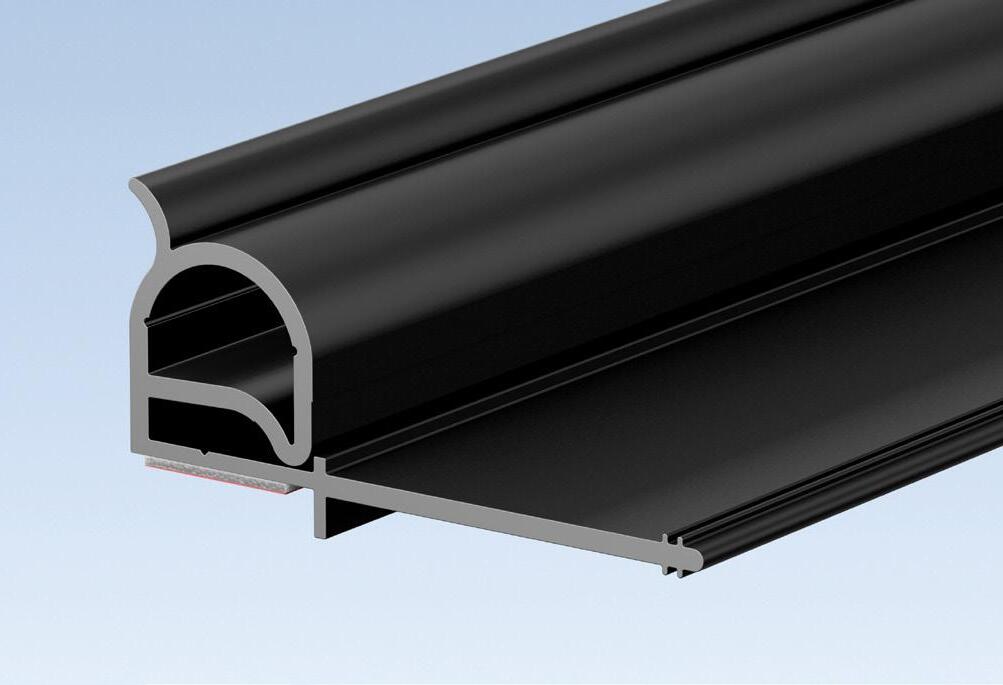

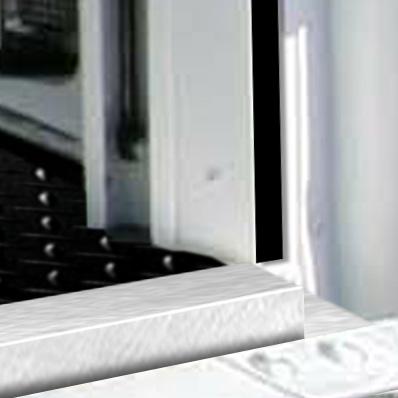

El DRIP RAIL es una canaleta de plástico de PVC flexible adhesiva y fácil de instalar, lo que elimina la instalación lenta de canaletas de aluminio.
CARACTERÍSTICAS Y BENEFICIOS:
CONTROL DEL ESCURRIMIENTO DEL AGUA: El diseño de PVC flexible dirige eficientemente el agua lejos de las superficies y estructuras.
REDUCCIÓN DE RAYAS: Elimine las antiestéticas rayas causadas por el rocío y la llovizna, lo que mejora la apariencia de sus superficies.
INSTALACIÓN FÁCIL: El respaldo de cinta adhesiva 3M de despegar y pegar proporciona una instalación rápida y sin complicaciones.
ESPECIFICACIONES DEL PRODUCTO:
TEMPERATURA RECOMENDADA PARA
APLICACIONES GENERALES:
-30˚C. a 70˚C.
MATERIAL BASE:
Vinilo (PVC) Dureza: Durómetro 85 (Orilla A)
ADHESIVO:
Cinta de espuma acrílica con forro desprendible
CÓMO INSTALARLO
Vea nuestro video para aprender a instalar su riel de goteo.
Canaleta para lluvia tipo despegar y pegar con cinta de espuma acrílica
Diseño especial en ‘J’ para canalizar el agua
RIEL DE GOTEO

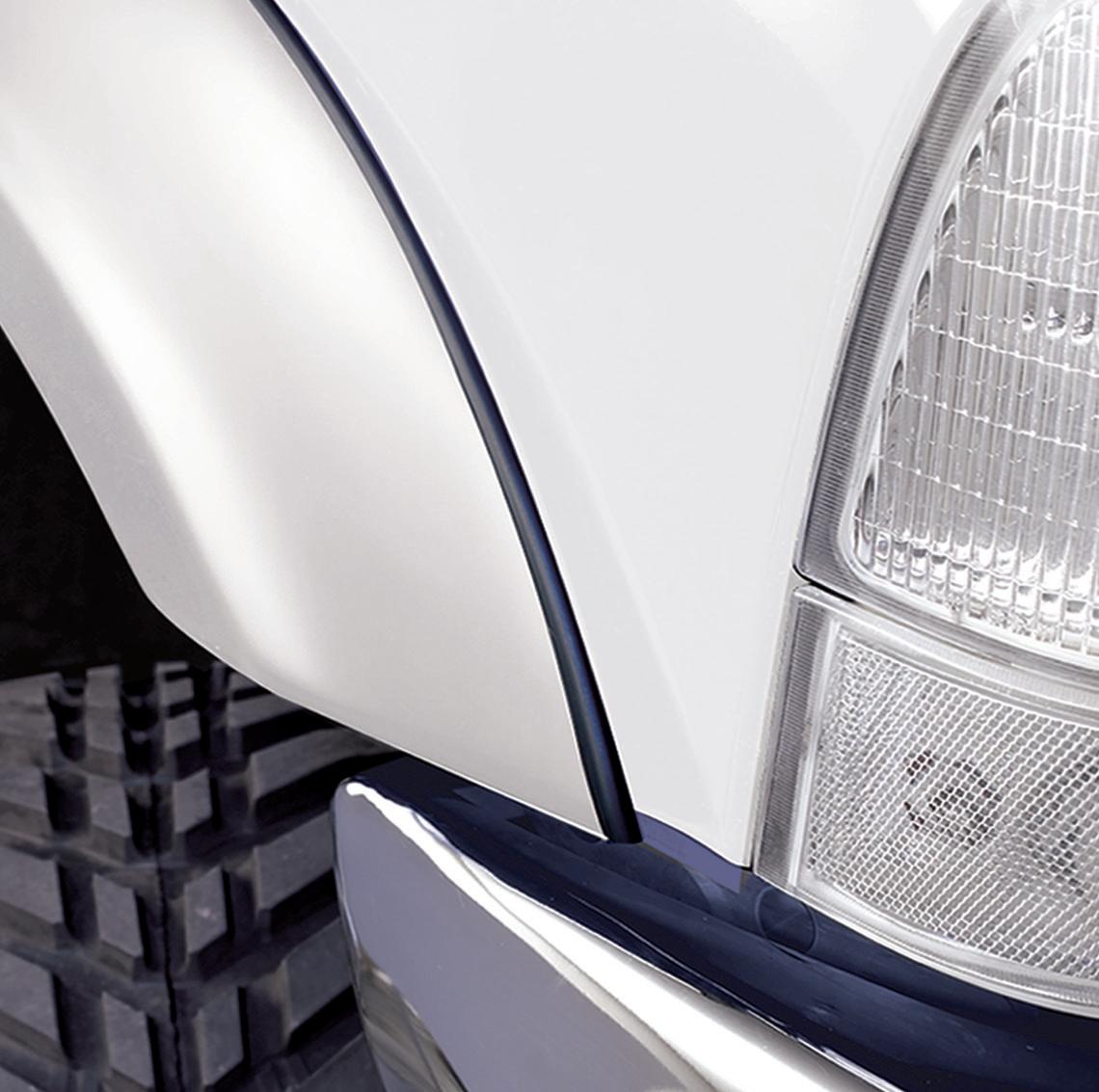

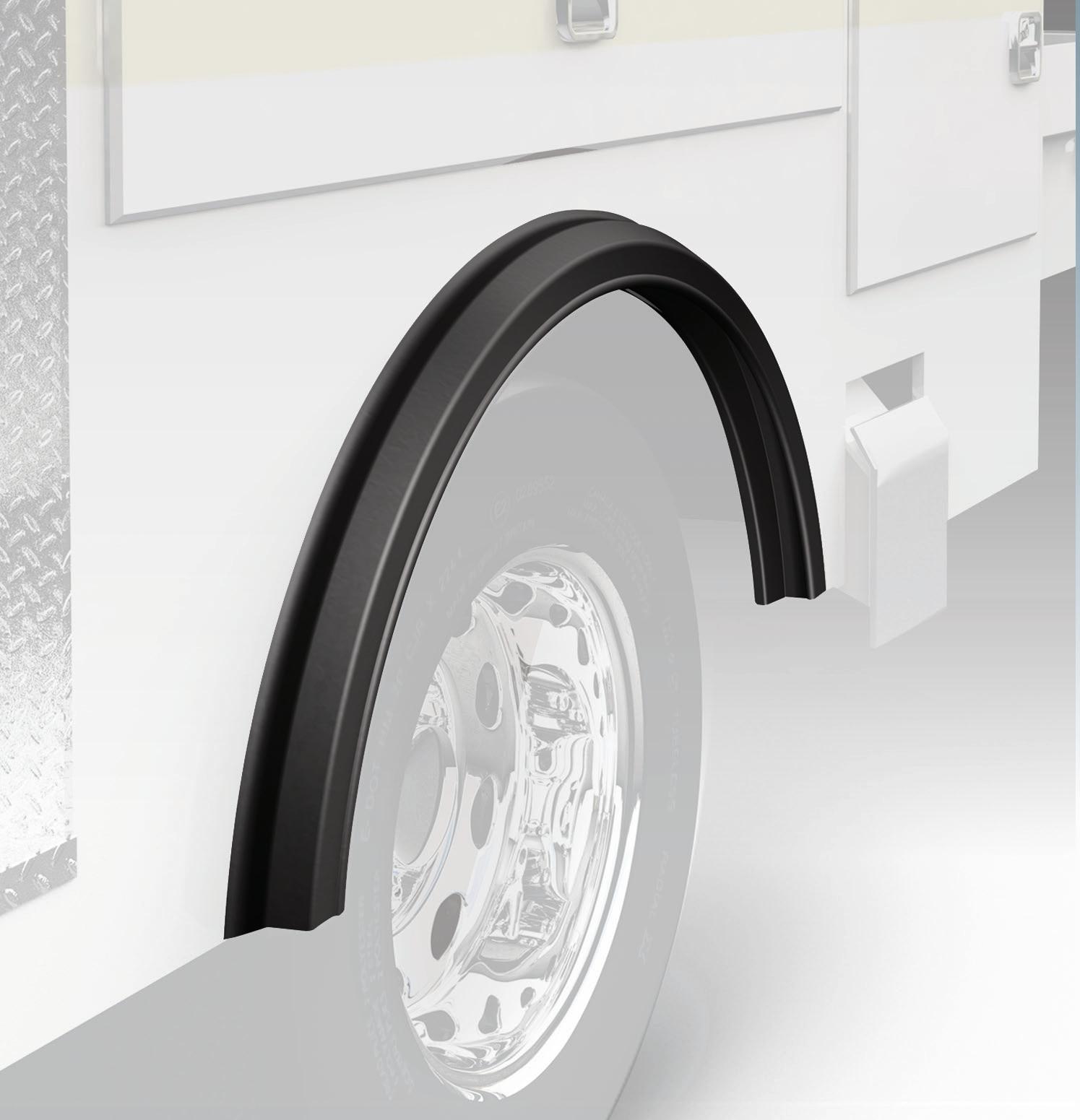

LIP GUARD(PROTECTOR DE BORDES)
El LIP GUARD es una moldura de plástico de PVC flexible diseñada para proteger las orillas o los bordes de varias superficies contra impactos y abrasión con la durabilidad para cumplir con los requisitos interiores y exteriores.rements.
El PAINTABLE LIP GUARD
MÚLTIPLES APLICACIONES:
• Estribos
• Bordes sin terminar
• Cubiertas de cama de camión
• Salpicaderas de automóviles
• Carcasas de remolques
pintar con pintura a base de vinilo y fue diseñado para reemplazar las molduras de aluminio de las carcasas de fibra de vidrio para remolques.
CARACTERÍSTICAS Y BENEFICIOS:
PROTECCIÓN DE BORDES: Reduce el riesgo de astillado y rayado.
INSTALACIÓN FÁCIL: Respaldo adhesivo de despegar y pegar para una instalación rápida y fácil.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL BASE: Vinilo (PVC): ver tabla de dureza
ACABADO DECORATIVO: Recubrimiento de Mylar
ADHESIVO: Cinta de espuma acrílica con forro desprendible
Color N.º de pieza
Negro Blanco
Plástico de PVC duradero
Mylar decorativo
Moldura de plástico de PVC duradera
Cinta de espuma acrílica con forro desprendible
REDI-STIK es una moldura de plástico flexible con una cubierta decorativa de mylar. Esta moldura versátil da una apariencia elegante y pulida. Viene en dos tamaños y varios colores.
CARACTERÍSTICAS Y BENEFICIOS:
CONVENIENTE Y DURADERA: Respaldo adhesivo fuerte para una instalación fácil y sin herramientas, que proporciona protección y una apariencia acabada.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA
RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL BASE: Vinilo (PVC) Ver tabla de dureza
ACABADO DECORATIVO: El acabado cromado es una capa de Mylar
ADHESIVO: Cinta de espuma acrílica con forro desprendibler
CARPET TRIM (MOLDURA DE TAPETE)
Se pueden aplicar mínimos.
Acabado de plástico de PVC duradero y atractivo
La CARPET TRIM es una moldura de plástico de PVC flexible con cinta desprendible diseñada para los bordes de los tapetes para evitar el deshilachado y proporcionar un aspecto acabado.
CARACTERÍSTICAS Y BENEFICIOS:
TRANSICIÓN SUAVE Y PROTECCIÓN:Proporciona una transición perfecta entre diferentes superficies de pisos, lo que mejora la estética y protege los bordes del desgaste.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL BASE: Vinilo (PVC) - Ver tabla de dureza
ACABADO DECORATIVO: Negro brillante
ADHESIVO:
Cinta de espuma acrílica con forro desprendible
Color
REDI-STIK® DUREZA

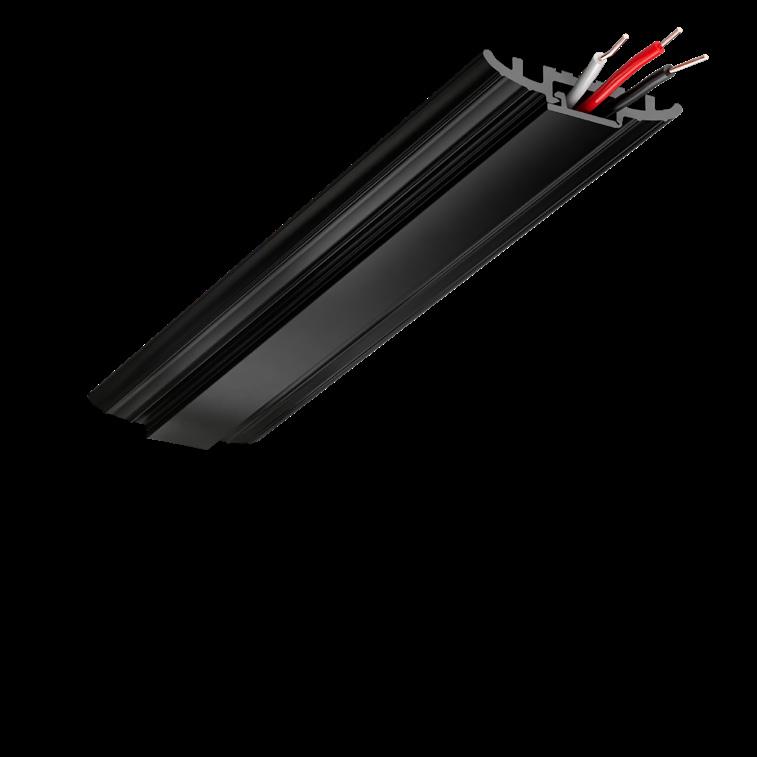

¡TIENDE LOS CABLES ELÉCTRICOS!
SCREW CAP COVER (CUBIERTA DE TAPA DE ROSCA)
DISEÑO ATRACTIVO FÁCIL DE INSTALAR EN EL PANEL DE METAL
CUBRE LAS JUNTAS METÁLICAS
¡Opciones de color adicionales disponibles!
ATORNILLAR
A PRESIÓN PARA CERRAR
VEA EL VIDEO DE NUESTRO PRODUCTO
Obtenga más información sobre nuestro revolucionario diseño de bisagra flexible de una pieza.
CINTA OPCIONAL
La SCREW CAP COVER es una solución innovadora de una sola pieza para cubrir las uniones metálicas y los cables.
CARACTERÍSTICAS Y BENEFICIOS:
PROTECCIÓN Y DURABILIDAD: Protege los tornillos de la humedad, la suciedad y los contaminantes, lo que prolonga la vida útil de as piezas metálicas. Hecha de material resistente a los rayos UV y que no se decolora para un desempeño duradero.
INSTALACIÓN SIN ESFUERZO: Se instala rápida y fácilmente sin necesidad de perforación previa cuando se utilizan tornillos autorroscantes y ofrece una solución simple y ajustable a presión para cubrir los tornillos.
ACABADO ELEGANTE Y PERSONALIZABLE: Proporciona un diseño limpio y acabado que oculta los tornillos antiestéticos, lo que ofrece una apariencia profesional y pulida. Las cubiertas se pueden pintar para una personalización perfecta para que coincida con cualquier superficie.
ESPECIFICACIONES DEL PRODUCTO:
TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C. MATERIAL BASE: Poliolefina termoplástica (TPO)
MATERIAL DE LA BISAGRA: Vulcanizado termoplástico (TPV)
ADHESIVO:
Cinta de espuma acrílica con forro desprendible.
M1007 - Tapa moldeada Se vende por separado
M1004 - Tapa moldeada Se vende por separado

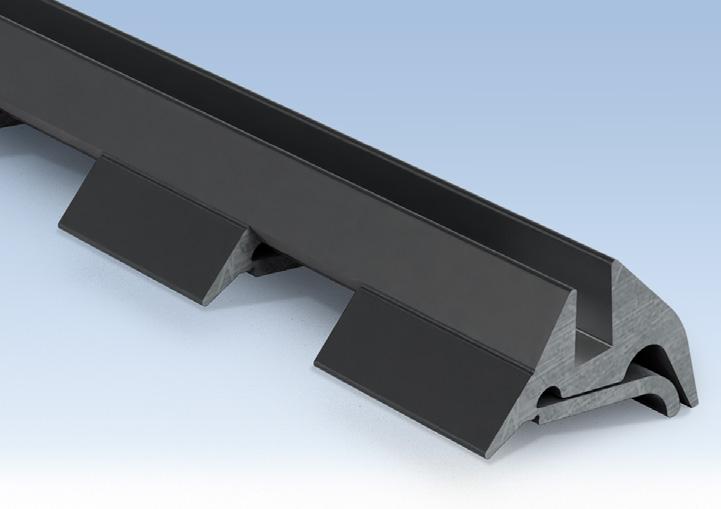

Las ALL-IN-ONE RV SLIDE OUT SYSTEM son un sistema innovador de piezas donde cada una consolida múltiples piezas en una sola unidad eficiente, con lo que se simplifica la instalación y se asegura un desempeño confiable y duradero.
¡Instalación patentada sin juntas en las esquinas!
¡La aleta horizontal se desliza debajo del bulbo vertical sin levantar el bulbo!
Patente # 11,287,044
La WIPE SEAL es una junta de limpieza de una pieza con un bulbo integrado y una aleta de sellado.
VEA EL VIDEO DE NUESTRO PRODUCTO
Obtenga más información sobre nuestro sistema de juntas deslizante para RV todo en uno.
La BULB SEAL es una junta de bulbo de una pieza y una aleta de sellado.
CÓMO CREAR UNA ESQUINA SIN UNIONES
1 Corte una muesca de 19,05 mm a través de la aleta y la sección rígida con cinta para separar la junta de la aleta en una primera sección y una segunda sección.
de corte para esquinas sin uniones PIEZA: WCSC3
2 Gire la primera sección horizontalmente 90 grados para colocar el material en la esquina de modo que la junta de la aleta horizontal se superponga 12,7 mm más allá de la abertura de la habitación.
Deslice la junta de la aleta horizontal debajo del bulbo vertical
Herramienta

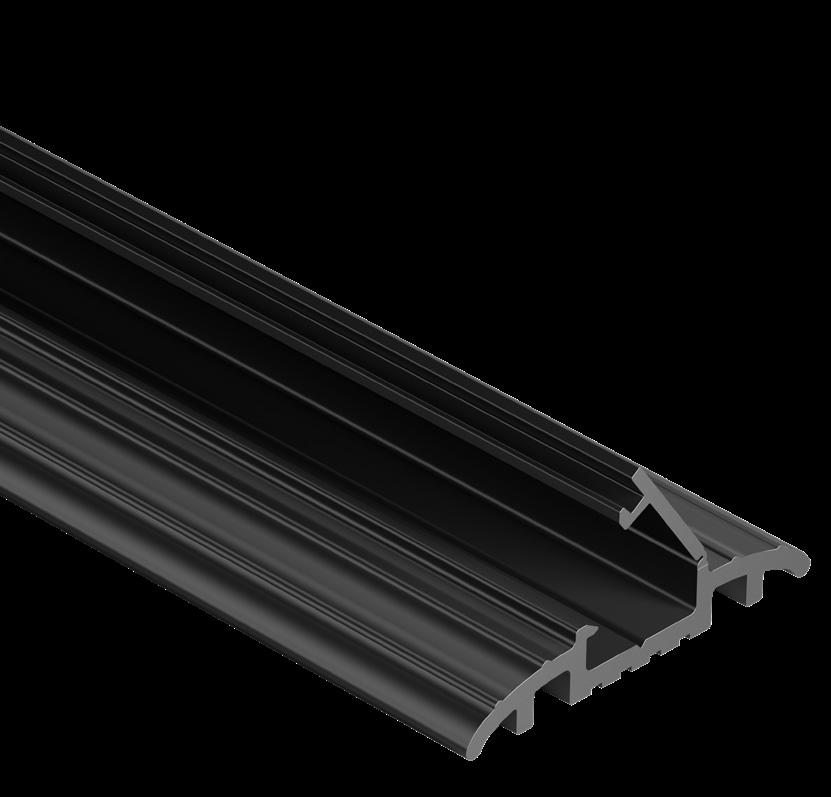

La FLUSH FLOOR BOTTOM PAN se integra con la barra de desgaste todo en uno para un sistema de sellado de piso a ras que ha combinado múltiples piezas en 2 partes.
La WEAR BAR se integra con la bandeja inferior de piso a ras todo en uno para un sistema de sellado de piso a ras.
La ABOVE FLOOR BOTTOM PAN es un sistema de sellado por encima del piso que ha combinado múltiples piezas en 1.
PROTECTOR

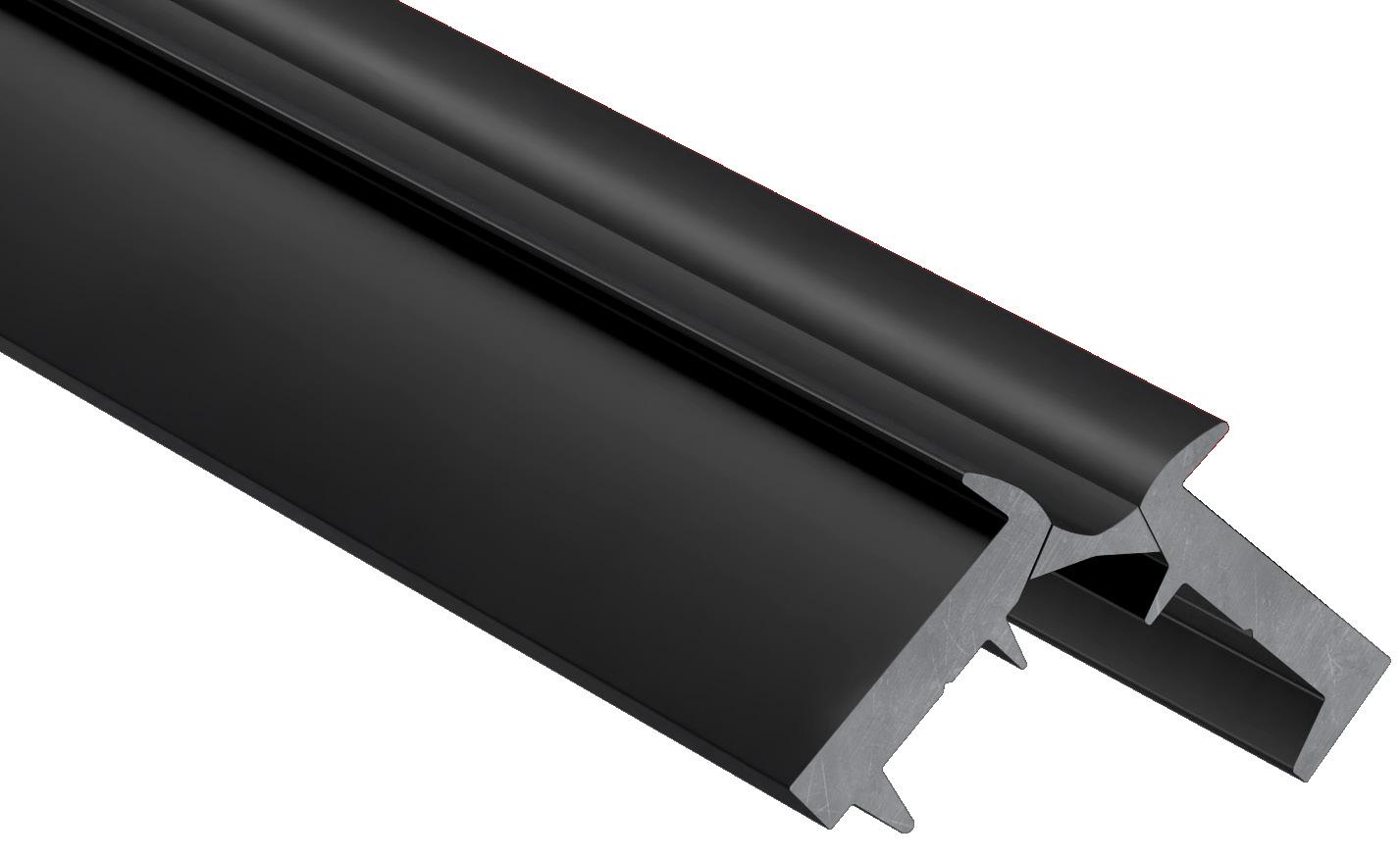

La DUAL FLAP WALL CAP SEAL es un diseño de doble aleta de una pieza con bulbos integrados.

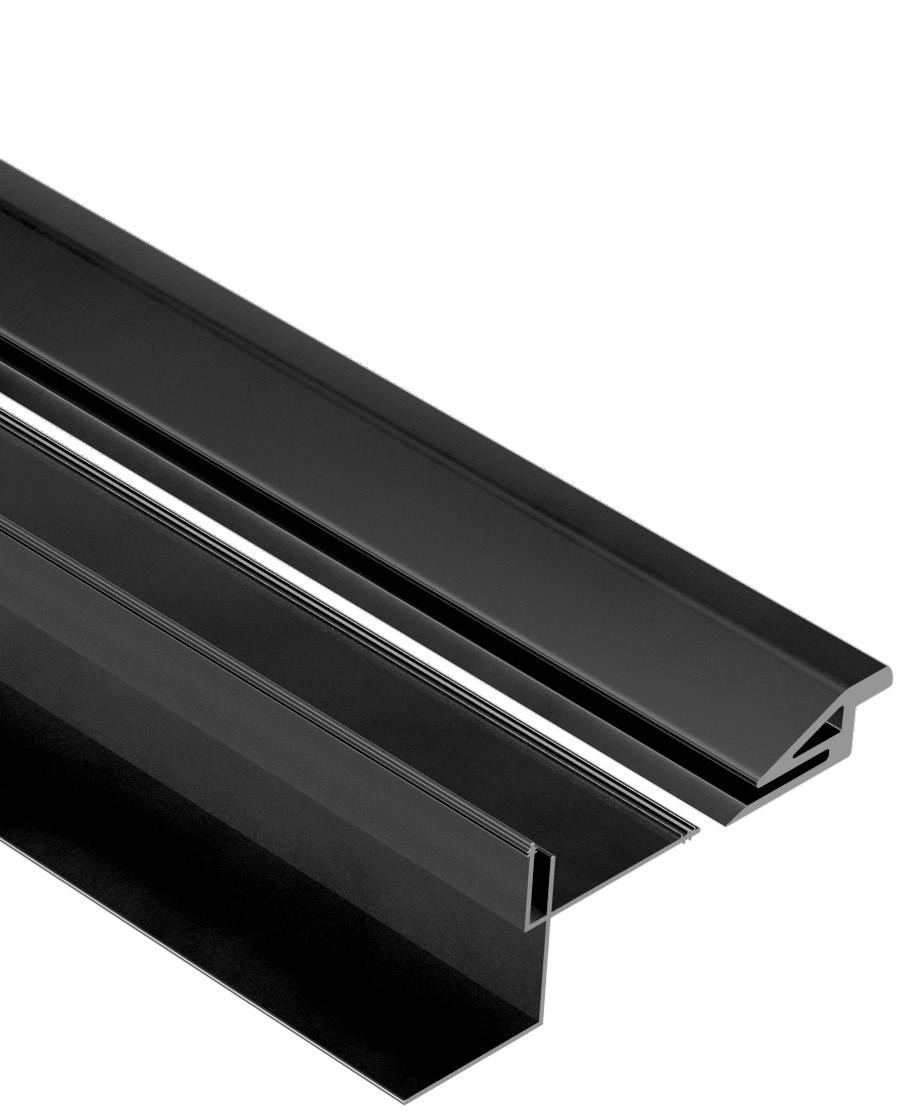

La IN-WALL BOTTOM PAN integra varias piezas en 1.
RV TRIMS AND SEALS (MOLDURAS Y JUNTAS RV)
RV PARTS Trim-Lok ha sido un proveedor confiable para la industria de vehículos recreativos durante más de 50 años, proporcionando soluciones tanto a nivel de OEM como de piezas de repuesto. Esta página está diseñada para ayudar a los clientes a identificar rápida y fácilmente las molduras y juntas de RV más utilizadas y sus aplicaciones.
JUNTAS DE PUERTAS DE ENTRADA
Las SNAP-IN SEALS
son un sistema patentado de juntas deslizantes a presión con bisagra flexible que combina una junta de bulbo con tres rebordes y una aleta en un solo diseño. El adhesivo sensible a presión Acrylic Plus se utiliza como ayuda de instalación y barrera contra el agua.
La instalación es rápida y fácil: ¡Pegar, engrapar y encajar para cerrar!
Número de
I11233-1.750
I11233-2.000
I11233-2.375 I11233-2.500
SISTEMA DE JUNTAS DESLIZANTE PARA RV TODO EN UNO Instalación patentada sin juntas en las esquinas Véase las páginas 30-31
ALETA DOBLE A PRESIÓN H
N.º de pieza Longitud de la aleta (A)
ALETAS DESLIZANTES D
LONGITUD N.º DE PIEZA
I11136T-4.00
JUNTAS DE PUERTA DE RAMPAS Y DESLIZABLES
X2421
F JUNTAS DE MOLDURA DE LA PUERTA DE EQUIPAJE
X2045 X2064
RIBBED SEALS (JUNTAS ACANALADAS)
Hule EPDM resistente al ozono
Cinta adhesiva sensible a la presión (PSA) con forro desprendible
Las RUBBER SEALS vienen en una variedad de formas especialmente diseñadas, hechas de hule esponjoso de celda cerrada EPDM formulado a la medida.
CARACTERÍSTICAS Y BENEFICIOS:
DESEMPEÑO DE SELLADO CONFIABLE: Diseñadas para crear un sellado hermético, seguro y uniforme, que evita eficazmente la entrada de aire, humedad y residuos, y ayuda a proteger y mejorar la eficiencia de sus aplicaciones.
RESISTENCIA AMBIENTAL EXCEPCIONAL: Excelente resistencia a la absorción de agua, el ozono, el envejecimiento por la luz solar, las bajas temperaturas y el conjunto de compresión, lo que garantiza un desempeño y una durabilidad óptimos incluso en las condiciones ambientales más adversas.
ESPECIFICACIONES DEL PRODUCTO: CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES:
-30˚C. a 70˚C. COMPRESIÓN:
Para un desempeño óptimo, utilice una compresión máxima de 25% - 40%, donde 25% es lo óptimo.

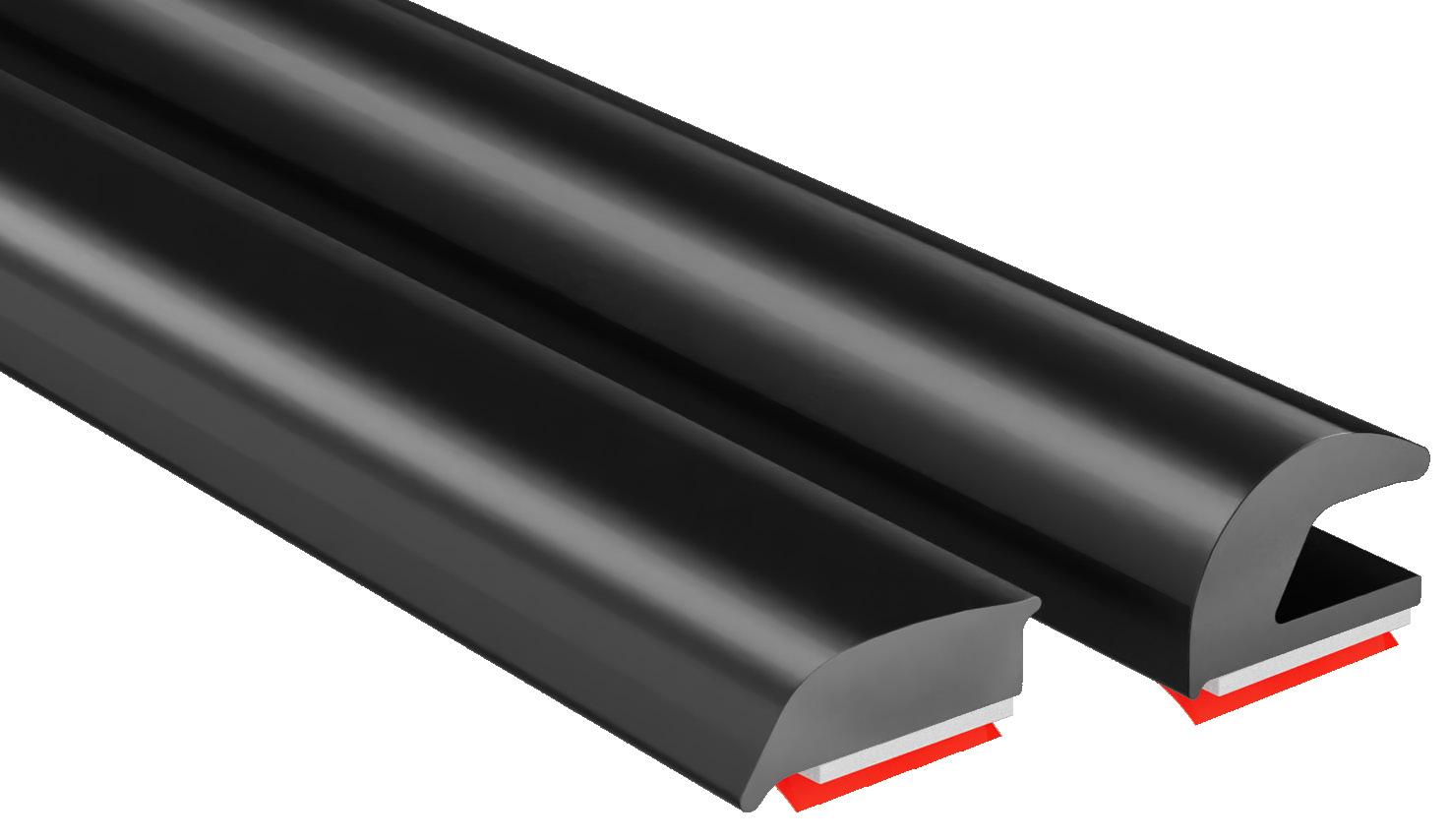

JUNTAS “D”
Superficie de compresión
VEA NUESTRO VIDEO DE INSTRUCCIONES
Vea nuestro video para aprender a medir, seleccionar e instalar su moldura de borde.
25% -40% de compresión recomendada
Sustrato
Cinta
JUNTAS “D”
Cinta de espuma acrílica con forro desprendible

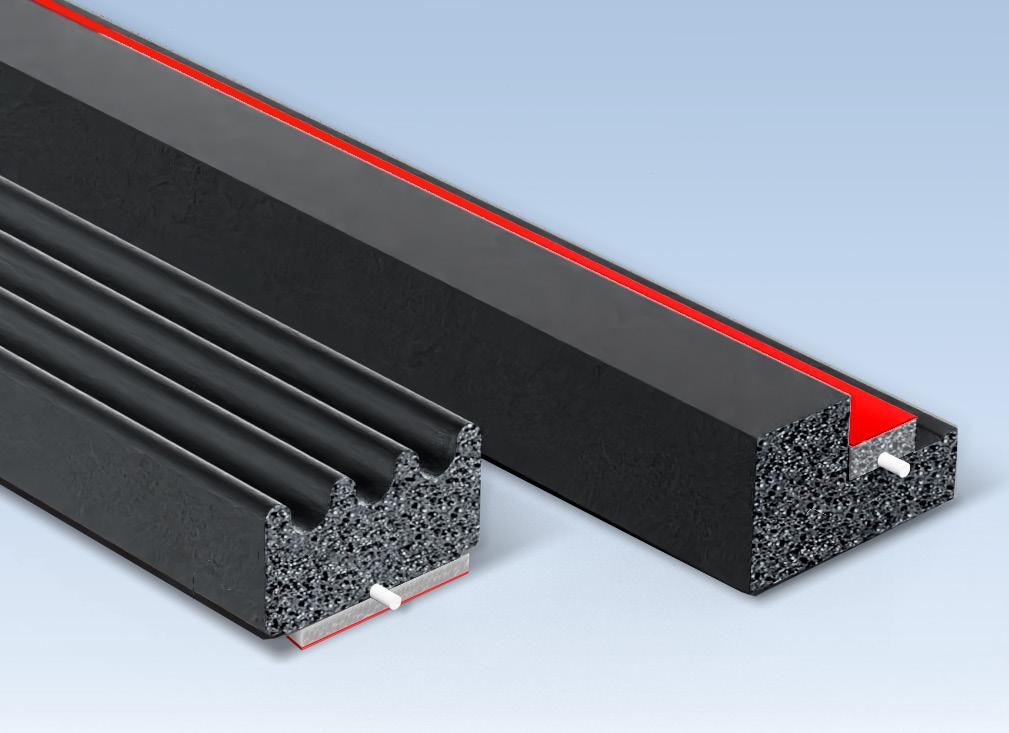

El diseño acanalado se adapta a las superficies para llenar los huecos
SECCIONES ACANALADAS
ELIJA LA CINTA QUE SE ADAPTE A SUS NECESIDADES OPCIONES DE ADHESIVO
ADHESIVO SENSIBLE A LA PRESIÓN DE USO GENERAL ”HT”
Este adhesivo a base de acrílico se utiliza mejor para mantener la junta de hule en su lugar mientras se instala en una aplicación estática o se comprime entre dos objetos estacionarios. Puede utilizarse en algunas aplicaciones dinámicas de servicio ligero contra una variedad de sustratos. Buen desempeño térmico -30˚C. a 70˚C.
Tenga en cuenta que: Durante la aplicación, la temperatura ambiente debe ser superior a 60˚ F.
La unión definitiva entre el hule y el sustrato con la mayor resistencia al desprendimiento y corte y se puede utilizar bajo altas cargas de tensión y fuerza.
Crea una barrera contra la humedad y un sello hermético entre el hule y el sustrato. Tiene una baja adherencia inicial para un fácil reposicionamiento durante la instalación y requiere 72 horas de tiempo de curado para alcanzar su máxima resistencia. Buen desempeño térmico -30˚C. a 70˚C.
TUBERÍA Y CABLE
RIBBED SEALS (JUNTAS ACANALADAS)
12,6998 mm
15,8748 mm
Para obtener más información sobre las soluciones de juntas tóricas de Trim-Lok y las operaciones adicionales de valor agregado, consulte la página 47.
JUN TA S DE TAPA
JUN TA S ESPECI ALIZADA S
RIBBED SEALS (JUNTAS ACANALADAS)
JUNTAS TRIANGULARES
RIBBED SEALS (JUNTAS ACANALADAS)
JUNTAS “P”
FENDER FLARE TRIM (SALPICADERA TRIM)
La FENDER FLARE TRIM es un hule EPDM resistente al ozono que se monta entre la salpicadera y la carrocería.La cinta de grado automotriz crea una unión sólida entre ambas superficies.
CARACTERÍSTICAS Y BENEFICIOS:
PROTECCIÓN SUPERIOR CONTRA RESIDUOS: Crea un sello hermético y seguro entre la salpicadera y la carrocería del vehículo, lo que bloquea eficazmente las rocas, la suciedad y los escombros para que no queden atrapados, lo que protege su vehículo de daños, óxido y corrosión.
INSTALACIÓN FÁCIL: La cinta adhesiva de grado automotriz preaplicada permite una instalación rápida y sin complicaciones.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
MATERIAL: Hule EPDM denso
ADHESIVO:
Cinta adhesiva de grado automotriz con forro desprendible
CÓMO
INSTALARLO
Vea nuestro video para aprender a instalar su moldura de salpicadera.

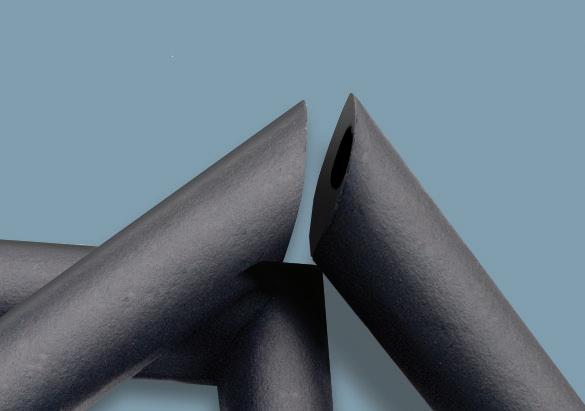

LUMEN TUBING (LUMEN TUBERÍA)
Recubrimiento antideslizante disponible
El LUMEN TUBING es un tubo especializado de hule esponjoso de EPDM o de PVC de nitrilo con cámaras huecas personalizables, diseñado para mantener temperaturas constantes de agua fría en dispositivos médicos utilizados para la terapia con agua fría.
CARACTERÍSTICAS Y BENEFICIOS:
AISLAMIENTO UNIFORME: El hule esponjoso de EPDM o el PVC de nitrilo duradero con cámaras huecas mantiene de manera efectiva las temperaturas del agua fría, lo que garantiza un enfriamiento confiable y uniforme para un desempeño óptimo de la terapia con agua fría.
DURABLE Y RESISTENTE: Fabricados con materiales de alta calidad, los tubos Lumen ofrecen una excelente resistencia al agua, las fluctuaciones de temperatura y el desgaste, lo que mantiene un desempeño duradero.
EXCELENTE RESISTENCIA AMBIENTAL: Excelente resistencia al ozono, la exposición a los rayos UV y las condiciones ambientales adversas, lo que garantiza un desempeño y una durabilidad duraderos en aplicaciones exigentes.

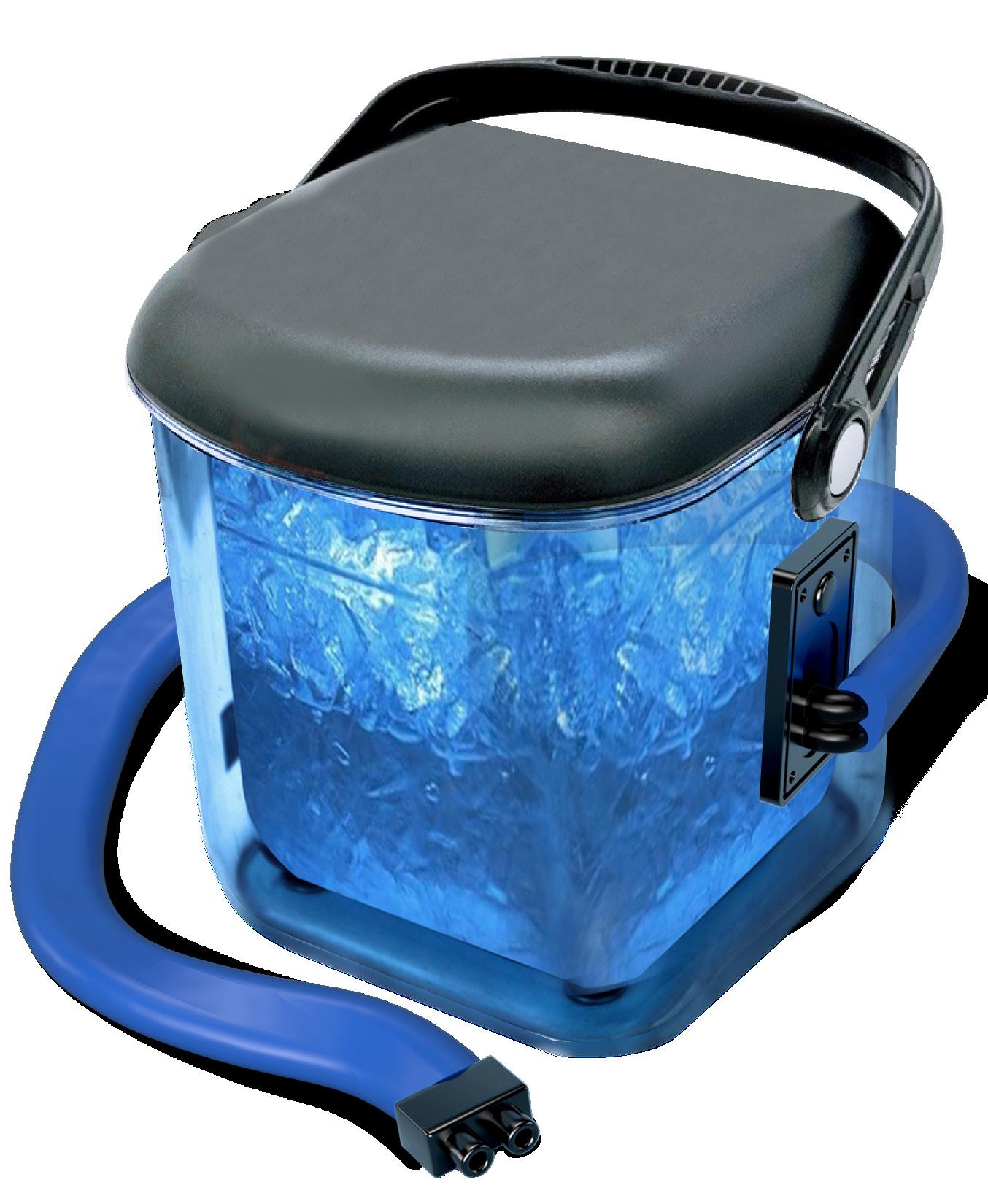

Unidad de terapia de agua fría
¡Formas personalizadas y combinación de colores disponibles!
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
Hule EPDM NITRILO+PVC
X2378
X2813
X2769 (Negro)
X2805 (Gris)
X2388 (Azul)
Aspecto atractivo moderno
FENDER FLARE
Cinta termoactivada para unión permanente
Moldura de borde a presión con soporte de alambre de aluminio
Lengüetas de agarre fuerte para un agarre permanente
SE REQUIEREN PERFORACIONES!
Moldura de borde a presión ¡NO
Radio de curvatura mínimo 43.18 cm o mayor. La aplicación en radios más pequeños puede provocar deformaciones.
CÓMO INSTALARLO
Rodillo de mano para salpicadera Vea la página 44
Vea nuestro video para aprender a instalar su salpicadera.
Hule EPDM denso

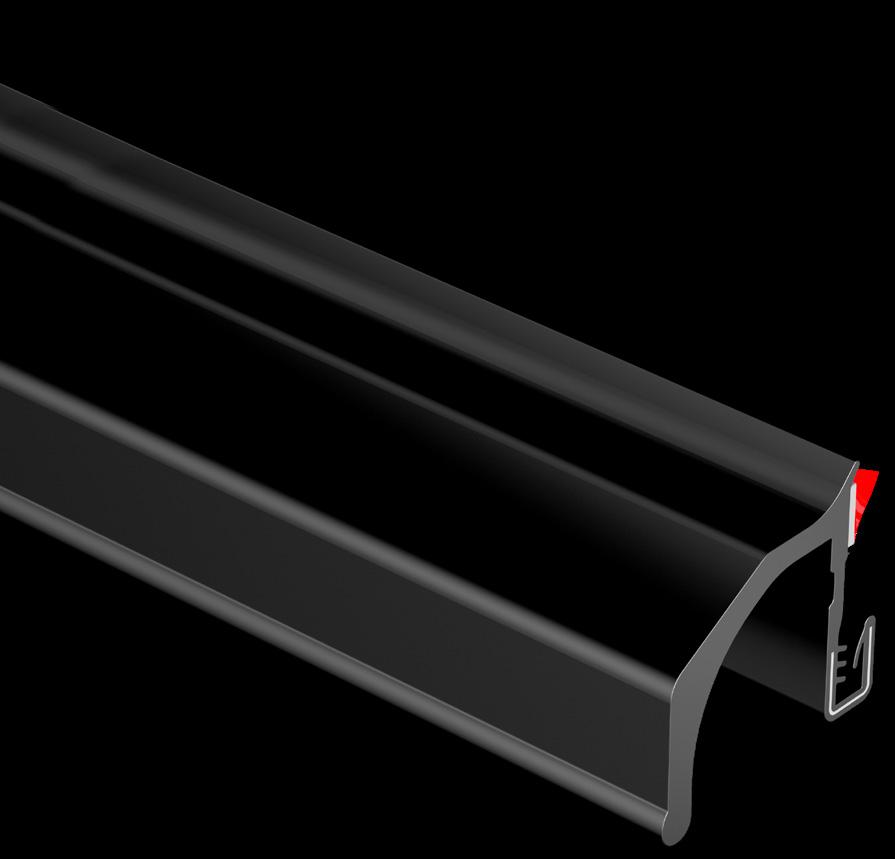

La FENDER FLARE es una solución para despegar y pegar diseñada para una instalación rápida sin necesidad de perforación o atornillado, lo que elimina el riesgo de oxidación. Fabricada en EPDM duradero y resistente a la intemperie, cuenta con un borde a presión y cinta termoactivada para una unión permanente y segura.
CARACTERÍSTICAS Y BENEFICIOS:
AHORRO DE SKU: se instala sin el uso de pernos, arandelas y tuercas costosas.
AHORRO DE MANO DE OBRA: elimina la necesidad de perforar previamente la carrocería y la salpicadera del camión antes de la instalación.
INSTALACIÓN FÁCIL: ofrece una instalación más rápida y eficiente en comparación con las aletas tradicionales, lo que ahorra un tiempo valioso.
ESPECIFICACIONES DEL PRODUCTO:
CLASIFICACIÓN DE TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -30˚C. a 70˚C.
SALPICADERA
DD6234BT Tamaño del rollo 21,35 m.*
MATERIAL: Hule EPDM denso
ADHESIVO: Cinta termoactivada para unión permanente
Rango de sujeción 2,286 mm a 3,9878 mm
*Opciones de longitud adicionales disponibles.
VISTA FRONTAL
VISTA POSTERIOR
LOCKING GASKET (ARANDELA DE BLOQUEO)

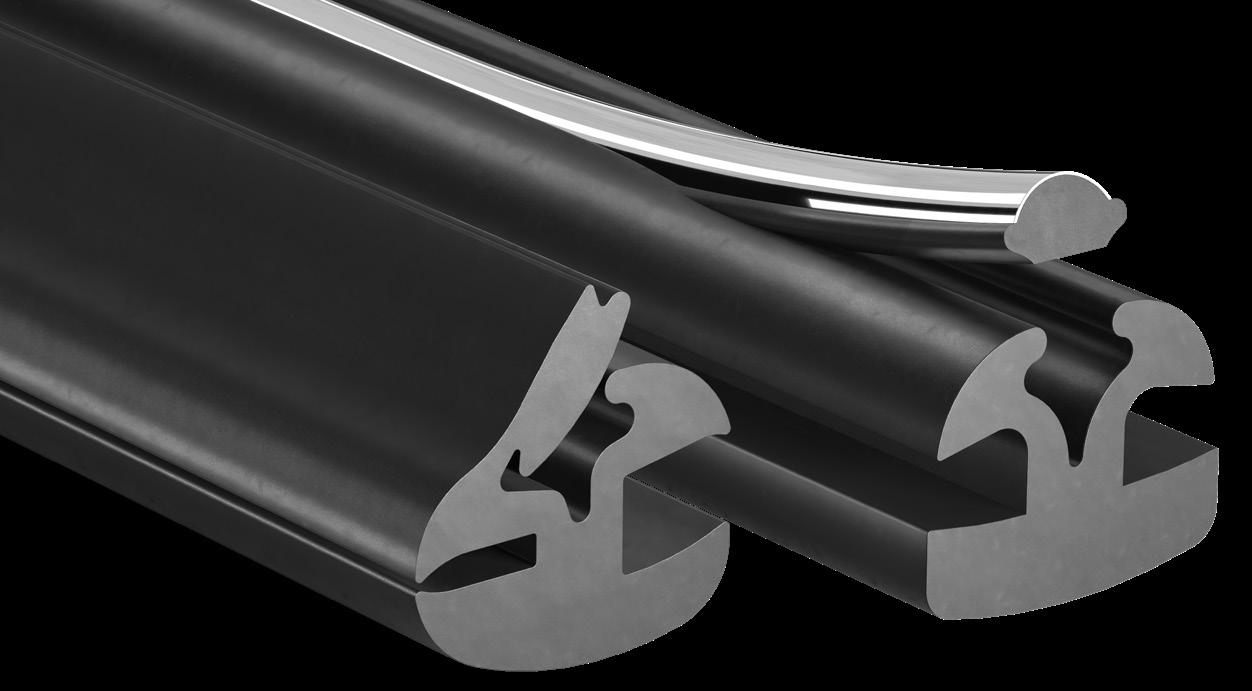

La LOCKING GASKET es una extrusión de goma densa de EPDM diseñada para sellar de forma segura ventanas estacionarias o parabrisas en paneles de metal o fibra de vidrio. Disponible en estilos de una o dos piezas con una tira de bloqueo, ofrece una excelente resistencia al ozono, la absorción de agua, el envejecimiento por la luz solar y las bajas temperaturas.
CARACTERÍSTICAS Y BENEFICIOS:
Arandela de bloqueo de dos piezas (Parte 1)
CÓMO
Cierre de bloqueo (Parte 2)
INSTALARLO
Vea nuestro video para aprender a instalar su arandela de bloqueo.
ARANDELAS DE BLOQUEO DE UNA PIEZA
DURABILIDAD SUPERIOR EN CONDICIONES DIFÍCILES:
Resistencia excepcional al ozono, la absorción de agua, el envejecimiento por la luz solar y las bajas temperaturas, lo que garantiza un desempeño y una confiabilidad duraderos en una amplia gama de condiciones ambientales.
ESPECIFICACIONES DEL PRODUCTO:
TEMPERATURA RECOMENDADA PARA APLICACIONES GENERALES: -40°C a 100°C.
MATERIAL: Hule EPDM denso Durómetro 70 (Orilla A)
INFLAMABILIDAD Y CUMPLIMIENTO DEL CÓDIGO: FMVSS 302
Arandela de bloqueo de una pieza
LOCKING GASKET (ARANDELA DE BLOQUEO)

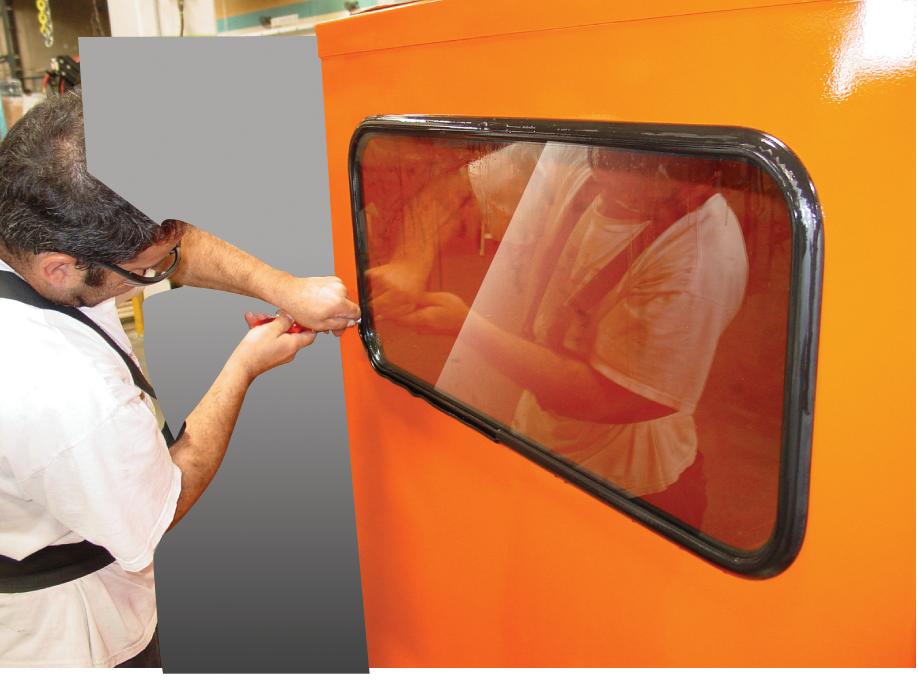

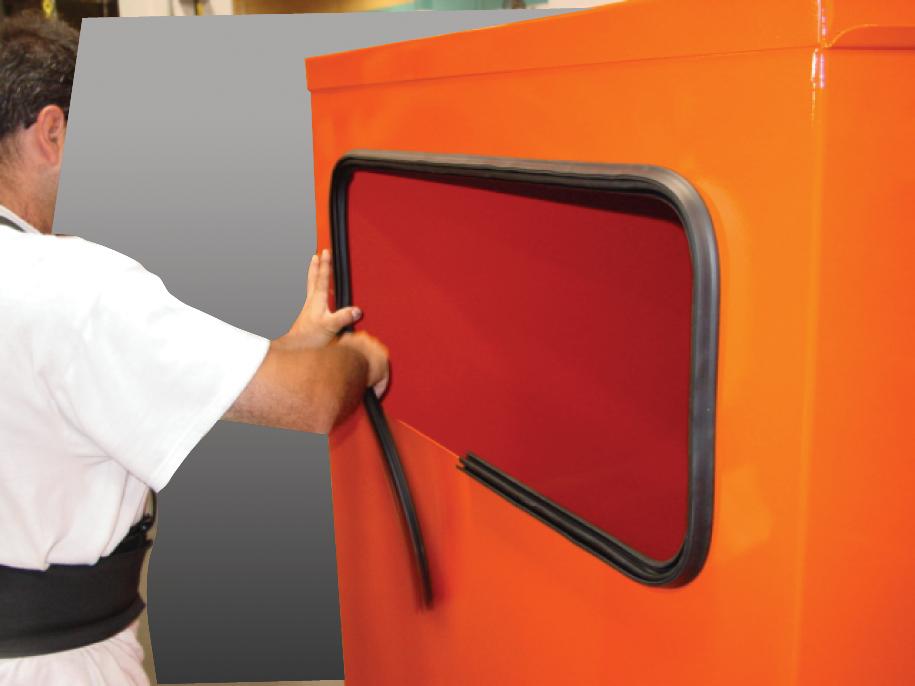

1. Asegure la arandela de bloqueo al panel de la carrocería.
PARA TODAS
LAS HERRAMIENTAS DE INSTALACIÓN DE
VEA LAS PÁGINAS 44-45

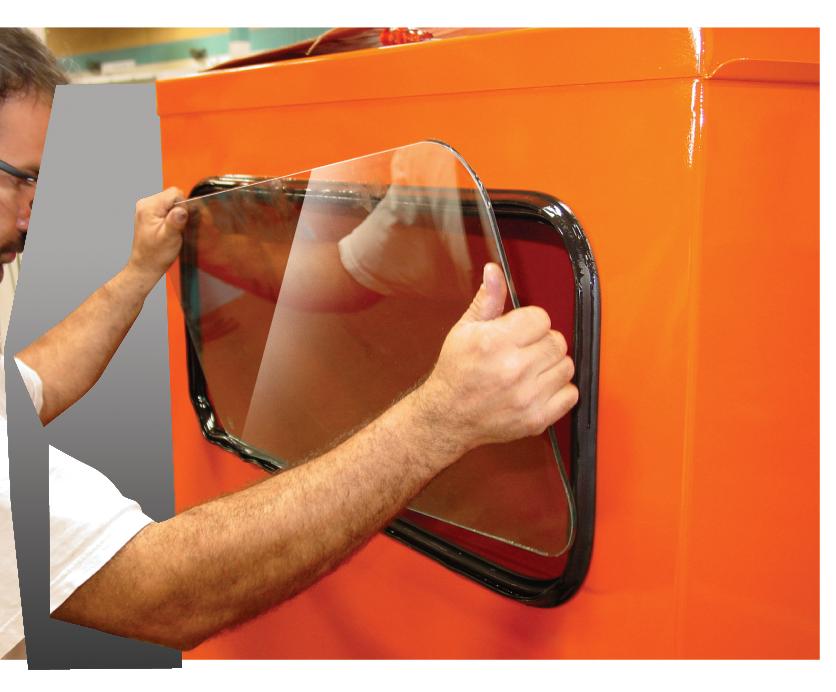

2. Lubrique la arandela de bloqueo. Luego deslice el vidrio en la parte inferior primero.
3. Termine de trabajar el hule alrededor del vidrio con las herramientas que se encuentran en las páginas 44-45.
HERRAMIENTA DE INSTALACIÓN DE UNA PIEZA PN 365-0003
HERRAMIENTA DE INSERCIÓN DE LA TIRA DE BLOQUEO PN 365-0008
OPCIÓN DE LLAVE DE BLOQUEO
HERRAMIENTA DE INSERCIÓN DE LA TIRA DE BLOQUEO PN 365-0000
CUTTING TOOLS (HERRAMIENTAS DE CORTE)
CORTADOR DE BORDE RECTO
Una herramienta de mano compacta que crea una apariencia profesional en la mayoría de las aplicaciones.
Cuchillas de repuesto incluidas. (2 cuchillas/paquete)
STOCK #WCSC1
Cuchillas de repuesto #RBA
MITER TOOLS
HERRAMIENTA DE INGLETE A 90˚ CON SELLO DE HULE
La construcción de alta resistencia proporcio na cortes limpios de 90˚ con el mínimo esfuerzo. La cuchilla se abre 1,1684 cm. Las piezas de sellado de hule más grandes se pueden cortar comprimiendo la altura total.
STOCK# GS849RS
Reemplazo de cuchilla #GS848RS
CORTADOR DE USO GENERAL
Una herramienta versátil diseñada para cortar una amplia gama de materiales, incluidos el hule y el plástico.
STOCK #EC1
(HERRAMIENTAS DE INGLETE)
HERRAMIENTA DE INGLETE A 90˚
¡Un inglete perfecto con el cierre de su mano! Esta herramienta está diseñada para ingletear, hacer muescas o recortar una variedad de materiales, incluidos metales, plásti cos y recortes de núcleos de metal. La cuchilla se abre 6,35 mm.
STOCK #GSS851
Reemplazo de cuchilla #GS850
INSTALLATION AIDS (ACCESORIOS DE INSTALACIÓN)

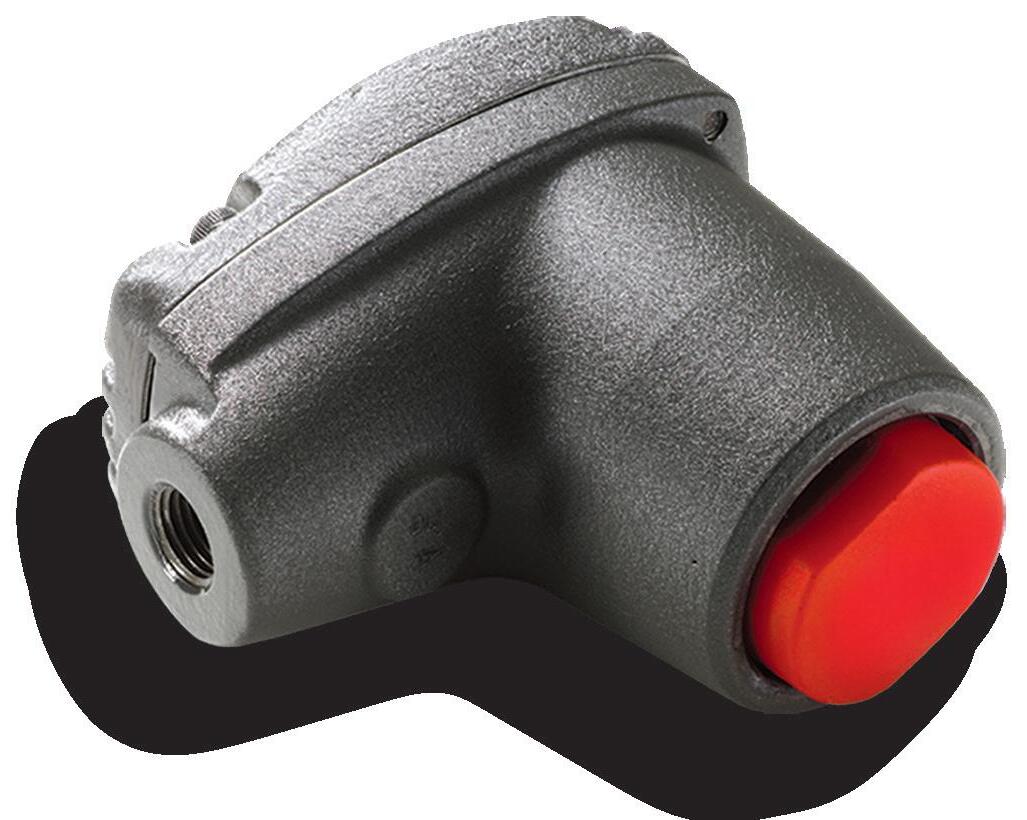

MARTILLO NEUMÁTICO
Este martillo neumático del tamaño de la palma de la mano aplica molduras y juntas para ins talaciones de velocidad y alto volumen. Elimina la necesidad de una variedad de martillos y mazos engorrosos.
STOCK #AH-1
Punta #AH-T-15-SS
REEL ACCESSORIES (ACCESORIOS PARA CARRETES
CARRETES DE METAL
Monte, almacene y desenrolle fácilmente su moldura o junta con el uso de nuestros insertos de carrete de metal.
Características:
Orificio central de 3,81 cm (1)
Orificio de accionamiento de 2,54 cm (1)
Orificios de accionamiento de 0,9525 cm (2)
STOCK #23092

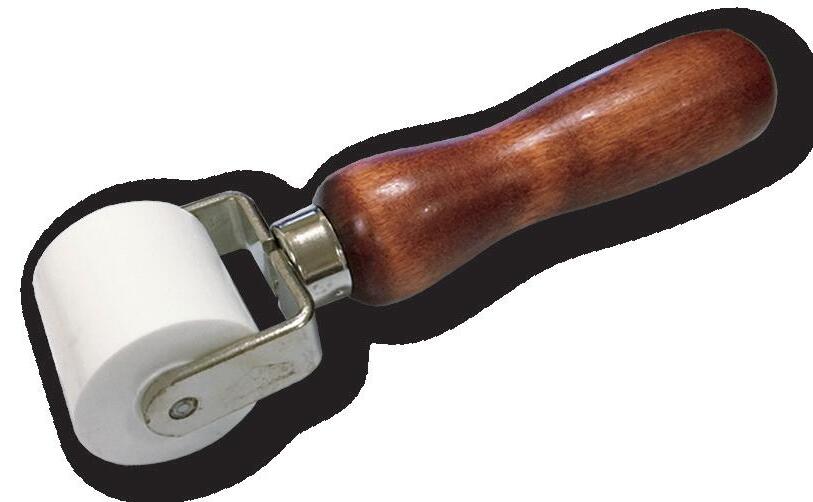

RODILLO DE MANO
Un rodillo de mano para ayudar con la presión de aplicación correcta necesaria para todos los adhesivos de juntas de hule.
STOCK #HR-1
FENDER FLARE INSTALLATION TOOLS (HERRAMIENTAS DE INSTALACIÓN DE SALPICADERAS
RODILLO DE MANO PARA SALPICADERAS
Un rodillo de mano ayuda a proporcionar la presión de aplicación correcta debajo del borde de la salpicadera para una máxima adhesión.
STOCK #FFHR-1
LOCKING
GASKET INSTALLATION TOOLS
(HERRAMIENTAS DE INSTALACIÓN DE LA ARANDELA DE BLOQUEO
KIT DE HERRAMIENTAS PARA LA ARANDELA DE BLOQUEO PARA ARANDELAS DE BLOQUEO DE UNA Y DOS PIEZAS
Diseñado específicamente para garantizar una instalación segura, fácil y eficiente de las arandelas de bloqueo para ventanas estacionarias y otras aplicaciones de vidrio
STOCK #365-0000

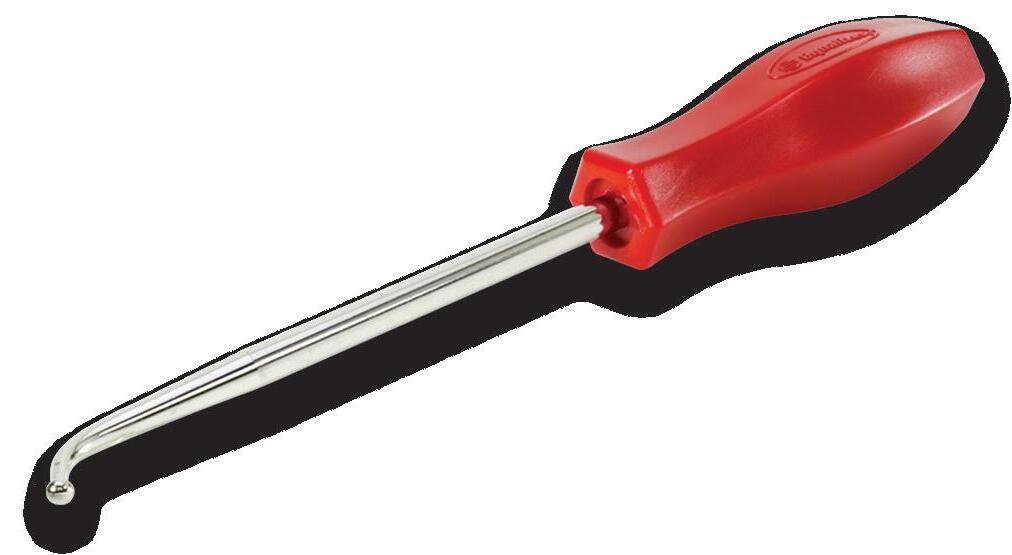

HERRAMIENTA DE EXTREMO DE BOLA PARA LA ARANDELA DE BLOQUEO DE UNA PIEZA
Esta herramienta tiene una pequeña bola de acero redonda en el extremo. Una vez que la bola de acero se inserta en la arandela de hule, es muy difícil que salga. Si se desliza fuera de la arandela, hay menos posibilidades de que raye la pintura del vehículo en el que está trabajando.
STOCK #365-0007

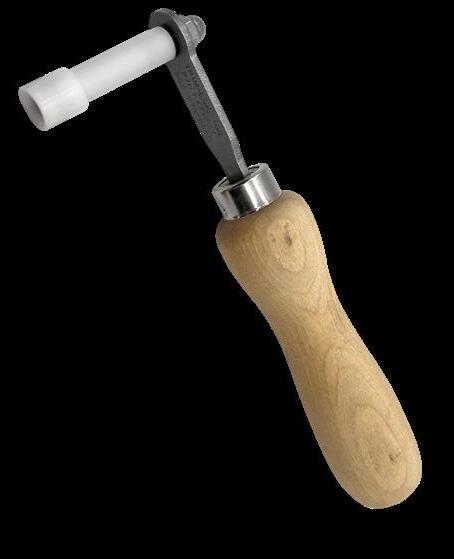

HERRAMIENTA DE COLETA PARA LA ARANDELA DE BLOQUEO DE UNA PIEZA
Puede ser difícil doblar el hule autobloqueante en la parte de bloqueo. Esta herramienta resuelve este problema al enrollar el borde de bloqueo en el cuerpo fácilmente.
STOCK #365-0006
HERRAMIENTA DE INSERCIÓN DE LA TIRA DE BLOQUEO PARA LA ARANDELA DE BLOQUEO DE DOS PIEZAS
Cuenta con un mango desplazado para mantener las manos alejadas del vidrio y dos puntas de doble extremo que se adaptarán a la mayoría de las aplicaciones. El diseño único permite que la punta gire 90 grados. Diseñado para arandelas de bloqueo de 2 piezas.
STOCK #365-0008
HERRAMIENTA DE INSTALACIÓN DE PLÁSTICO
Diseñada específicamente para garantizar una instalación segura, fácil y eficiente de las arandelas de bloqueo para ventanas estacionarias. Diseñada para arandelas de bloqueo de una y dos piezas
STOCK #365-0003

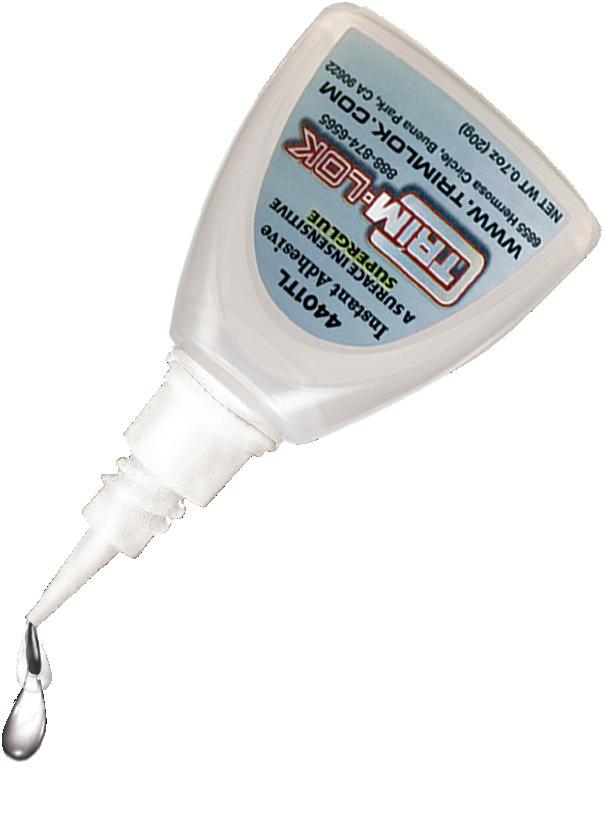

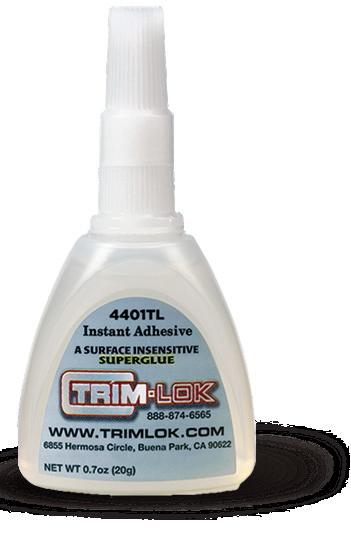

El CIANOCRILATO es un adhesivo superior para superficies ‘difíciles de pegar’, lo que crea un sellado seguro en esquinas y juntas. Protege los productos Trim-Lok contra condiciones adversas al unir los extremos de forma segura. Protege los productos Trim-Lok contra condiciones adversas al unir los extremos de forma segura. Este pro ducto se adhiere al hule, plástico, fibra de vidrio, metal, madera, papel, cuero y espuma. Se seca en 0-25 segundos y se endurece por completo en 24 horas. 20 g por botella.
STOCK #4401TL
CÓMO INSTALARLO
Vea nuestro video para aprender a instalar su
GUÍA DE DISEÑO: USO DE LOS MATERIALES ADECUADOS

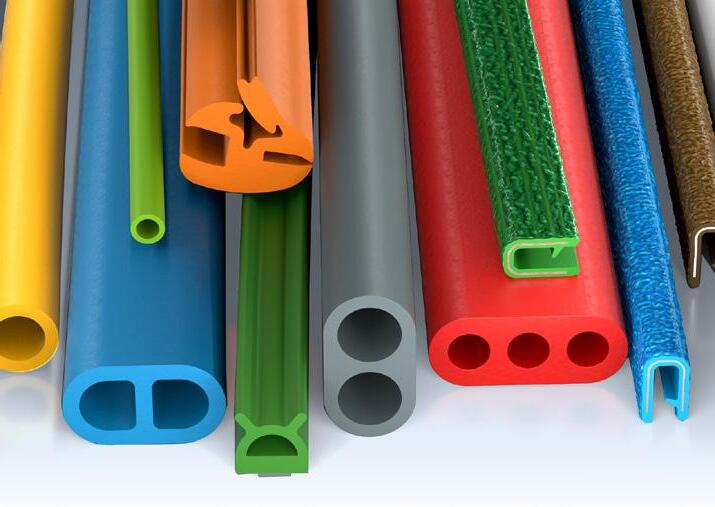

Actualmente extruimos los siguientes materiales. Utilice la siguiente guía para explorar sus propiedades y beneficios clave para ayudarlo a tomar decisiones informadas sobre los materiales para sus necesidades de diseño.
HULE (termoestable)
Los termoendurecibles experimentan una reacción química cuando se calientan que fija permanentemente su forma y resistencia. Una vez curados, son altamente resistentes, mantienen su forma en condiciones extremas y no se pueden volver a moldear ni ablandar por recalentamiento. Los termoendurecibles no se pueden reciclar.
MONÓMERO DE ETILENO PROPILENO DIENO (EPDM): esponja de celda cerrada y sólida/densa: excelente resistencia a la intemperie, la radiación UV y el ozono; puede soportar la exposición a la luz solar y a condiciones ambientales adversas. Mantiene la flexibilidad a bajas temperaturas y resiste álcalis, ácidos y solventes oxigenados. Ideal para uso en exteriores. Duradero y resistente a la abrasión, los desgarros y las perforaciones.
FLUOROELASTÓMERO (FKM): buena resistencia al ozono y a la radiación UV. Resistencia excepcional al calor, resistencia química y durabilidad. Excelente resistencia a los aceites y combustibles a base de petróleo. Permanece flexible y elástico en un amplio rango de temperaturas.
FLUOROSILICONA (FVMQ): combina la flexibilidad a temperatura alta y baja del hule de silicona (VMQ) con la resistencia al combustible y al aceite del hule de fluorocarbono (FKM). Buena resistencia a la intemperie y excelente resistencia a combustibles, aceites, solventes y productos químicos.
NEOPRENO (CR): buena resistencia a aceites, grasas, álcalis y ácidos suaves, así como resistencia moderada a ciertos disolventes. Duradero con resistencia moderada a la abrasión y al agrietamiento por flexión. Mantiene la flexibilidad en un amplio rango de temperaturas, con buenas propiedades de resistencia al fuego. Excelente resistencia a la intemperie, el ozono y la radiación UV, lo que mejora su durabilidad en entornos al aire libre.
PLÁSTICO (termoplástico)
NITRILO (NBR): excelente resistencia a los aceites a base de petróleo, combustibles y una amplia gama de productos químicos, incluidos diversos ácidos y álcalis. Ofrece una buena resistencia a la abrasión y a la tracción, lo que lo hace duradero en aplicaciones con alto desgaste. Mantiene la flexibilidad y la resistencia en un amplio rango de temperaturas. Mala resistencia al ozono, lo que lo hace menos adecuado para condiciones climáticas adversas. Puede volverse menos flexible a temperaturas más bajas.
PVC DE NITRILO (NPVC): excelente resistencia a los aceites, combustibles y una variedad de productos químicos, lo que lo hace adecuado para aplicaciones donde la exposición a estas sustancias es común. Buena resistencia a la abrasión. Buena flexibilidad y puede soportar la flexión y el estiramiento. Funciona bien en un rango de temperatura moderado.
SILICONA (SI): buena resistencia al agua y a los productos químicos, incluidos ácidos, álcalis y algunos disolventes. Excelente resistencia a los rayos UV y al ozono, lo que lo hace ideal para aplicaciones al aire libre. Duradero y conserva la flexibilidad y la resistencia a temperaturas extremas. Superior a los hules convencionales en resistencia a la tracción, alargamiento y resistencia al desgarro.
Los termoplásticos son polímeros versátiles que, cuando se calientan, se vuelven flexibles, lo que les permite ser moldeados, fundidos y remodelados sin perder su resistencia o estructura. Su flexibilidad, durabilidad y adaptabilidad ambiental los convierten en una opción clave para diseñadores e ingenieros. Los termoplásticos se pueden reciclar y reutilizar, lo que reduce los residuos y el impacto ambiental.
ACRILONITRILO BUTADIENO ESTIRENO (ABS): excelente resistencia al impacto incluso a bajas temperaturas. Fuerte y rígido, puede soportar cargas y tensiones moderadas. Buena resistencia a diversos productos químicos, incluidos ácidos y álcalis, pero no es adecuado para aplicaciones que requieren una alta resistencia química.
CLORURO DE POLIVINILO (PVC) FLEXIBLE Y RÍGIDO: material versátil que se puede moldearse en formas flexibles y rígidas para satisfacer diversas necesidades de aplicación. Material duradero con buena resistencia mecánica y excelente resistencia química, lo que lo hace adecuado para una amplia gama de aplicaciones. Buena resistencia a la intemperie y puede soportar la exposición a la luz solar (radiación UV) y a condiciones climáticas variables.
CLORURO DE POLIVINILO (PVC) RETARDANTE DE FUEGO: especialmente formulado para resistir las llamas y la propagación del fuego, al tiempo que mantiene la excelente resistencia química del PVC estándar, lo que lo hace resistente a los ácidos, álcalis y otros productos químicos corrosivos. Ideal para aplicaciones de seguridad contra incendios.
POLIETILENO (PE): resistente a muchos productos químicos, ácidos y bases, lo que lo hace adecuado para una variedad de aplicaciones donde la resistencia química es importante. Ligero, altamente flexible con excelente durabilidad y resistencia al impacto.
POLIPROPILENO (PP): duradero, ligero y resistente a los productos químicos, la humedad y la fatiga. Tiene una excelente dureza, flexibilidad y resistencia a las grietas y soporta flexiones repetidas. Su alto punto de fusión lo hace ideal para aplicaciones resistentes al calor, lo que ofrece un material fuerte pero flexible.
POLIESTIRENO (PS): un plástico rígido conocido por su facilidad para moldearse. Resistente a los ácidos, álcalis y ciertos aceites, pero no es ideal para el uso al aire libre debido a su vulnerabilidad a la degradación por rayos UV y a las fluctuaciones de temperatura. Más adecuado para aplicaciones en interiores.
ELASTÓMEROS TERMOPLÁSTICOS (TPE): materiales versátiles que combinan las propiedades elásticas del hule con la facilidad de procesamiento de los plásticos. Excelente flexibilidad y elasticidad, lo que los hace ideales para aplicaciones que requieren estiramientos y flexiones repetidas.
• OLEFINA TERMOPLÁSTICA (TPO): altamente resistente a los productos químicos, aceites y disolventes, lo que la hace ideal para entornos con exposición frecuente a estas sustancias. Es flexible y duradera, resiste los impactos y la abrasión, perfecta para aplicaciones que requieren materiales que soporten el estrés mecánico y el desgaste. El TPO ofrece una resistencia superior a la intemperie, incluida la protección contra la radiación UV, el ozono y la humedad, funciona bien al aire libre y mantiene sus propiedades en condiciones adversas. Permanece flexible en un amplio rango de temperaturas.
• POLIURETANO TERMOPLÁSTICO (TPU): resistencia superior a la abrasión, los desgarros y las perforaciones, lo que lo hace ideal para aplicaciones en las que las piezas están sujetas al desgaste y la fricción. Mantiene las propiedades cuando se expone a la luz solar, la lluvia y las fluctuaciones de temperatura. El PU mantiene su elasticidad y propiedades mecánicas incluso después de estiramientos y flexiones repetidas. Esto lo hace ideal para aplicaciones que requieren una alta resistencia y flexibilidad.
• HULE TERMOPLÁSTICO (TPR): un material semicristalino, valorado por su excelente flexibilidad, resistencia al impacto y durabilidad en un amplio rango de temperaturas, junto con una excelente resistencia química y a la intemperie. Es altamente personalizable, lo que permite una dureza y color personalizados y la capacidad de cumplir con las demandas de desempeño de diseños complejos.
• VULCANIZADO TERMOPLÁSTICO (TPV): excelente flexibilidad y elasticidad que puede soportar una amplia gama de temperaturas. El TPV tiene una excelente resistencia a los productos químicos, aceites y grasas, lo que lo hace ideal para entornos donde la exposición a esas sustancias es común. Adecuado para uso en exteriores y aplicaciones expuestas a variaciones extremas de temperatura
GUÍA DE DISEÑO: CÓMO ELEGIR LOS ADHESIVOS ADECUADOS
CINTA ADHESIVA SENSIBLE A LA PRESIÓN
Los adhesivos sensibles a la presión (PSA) son materiales adhesivos que se adhieren a las superficies cuando se aplica presión. Los PSA son inherentemente pegajosos a temperatura ambiente, no requieren activación adicional como calor, agua o disolventes para unirse a los sustratos y pueden adherirse a una amplia variedad de superficies tras la aplicación de presión.
SIS TEMA DE CIN TA ADHE SI VA 3M™
Junta de hule espuma
Adhesivo termoactivado
Espuma acrílica
Adhesivo acrílico
ADHE SI VO ESTÁNDAR SENSIBLE A LA PRE SIÓN
Este adhe sivo a base de acrílico es ideal par a asegurar junt as de hule en aplic aciones estáticas o entre objetos estacionar ios, lo que ofrece tiempos de cur ado rápidos que mejoran la produc tividad. También se puede utiliz ar en algunas aplic aciones dinámic as de ser vicio ligero en varios sustr atos, con un buen rendimiento tér mico de -20°F a 158°F
L os adhesivos de espuma acrílic a son soluciones ver sátile s para unir superficies conocidas por su re sistencia, dur abilidad y adapt abilidad a di ver sos sustr atos y aplic aciones. Diseñados específic amente para aplic aciones dinámic as, proporcionan la mejor unión a las superficie s de hule y sustr ato, junto con la mayor resistencia al desprendimiento y co rte. Se adhieren a met ales, plásticos, vidr io, madera y hule, lo que los hace adecuados par a diversas industr ias. Ac túan como una bar rera contra la humedad, evit an la entrada de agua, lo que es cr ucial para aplic aciones resistentes a la humedad. Ofrecen una excelente fuer za de adhesión, durabilidad y resistencia a factores ambient ales como la humedad y la r adiación UV. Con una baja adherencia inicial par a un fácil reposicionamiento dur ante la inst alación, requieren 72 hor as de tiempo de curado para alc anz ar su máxima re sistencia y demue stran un buen rendimiento tér mico de -20°F a 158°F.
Recubrimiento
ecubrimiento protector buen
Adhesivo a base de acrílico
Recubrimiento protector n EL ADHE SI VO
Recubrimiento protector
Junta de hule espuma cubrimientoprotector
PREPAR ACIÓN CORRECTA, ADHE SIÓN FIRME: ¡L A CL AV E PARA UN A ADHE SIÓN DURADERA DE LA CIN TA!
Para una adhesión óptima, la superficie debe prepararse antes de aplicar la cinta. La superficie de unión debe estar limpia y libre de humedad, suciedad, aceites, grasas y contaminantes, ya que la mayoría de las fallas en la unión son el resultado de una limpieza inadecuada en lugar de problemas con el adhesivo.
LIMPIE LA SUPERFICIE:
• Limpie la superficie con una mezcla 50/50 de alcohol y agua
• Limpie con un paño limpio para eliminar la suciedad y los contaminantes.
• Deje que la superficie se seque por completo antes de aplicar el adhesivo.
APLIQUE UNA PREBASE:
1 3 2
• En algunos casos, puede ser necesaria una prebase para una adhesión óptima.
• Si se usa, asegúrese de que se seque y evapore por completo antes de aplicar la cinta.
ADHESIVO TERMOFUSIBLE Y SELLADOR DE BUTILO
El ADHESIVO TERMOFUSIBLE se puede agregar a las molduras de borde y a las juntas de moldura como un auxiliar de ensamblaje para una mayor retención y adhesión a casi cualquier sustrato de plástico o metal. El adhesivo termofusible nunca se endurecerá ni se solidificará. Temperatura recomendada para aplicaciones generales: -30˚C a 70˚C. El SELLADOR DE BUTILO se puede agregar a las molduras de borde y a las juntas de moldura cuando se necesita un nivel adicional de protección contra la humedad, el polvo o la intrusión de aire. El butilo nunca se endurecerá ni se solidificará. Temperatura recomendada para aplicaciones generales: -30˚C a 70˚C.
APLIQUE LA CINTA:
• Despegue el revestimiento de la cinta 15.24 cm a la vez, con especial cuidado de no tocar el adhesivo y aplique con presión firme.
• Se debe aplicar una presión firme para asegurar una unión permanente.
Obtenga más información sobre el adhesivo termofusible preaplicado y el sellador de butilo.
GUÍA DE DISEÑO: OPERACIONES DE VALOR AGREGADO
Vamos más allá de la fabricación de molduras y juntas de alta calidad al ofrecer una gama de operaciones de valor agregado diseñadas para satisfacer sus necesidades específicas. Ofrecemos varios procesos de valor agregado tanto en línea como en las tiendas físicas para ayudar a agilizar su producción, mejorar su producto y ahorrarle tiempo y recursos.
Los servicios de CORTE A LA MEDIDA entregan piezas precortadas según sus especificaciones exactas, lo que mejora la eficiencia al minimizar el desperdicio y eliminar la necesidad de recortes adicionales durante el ensamblaje.
Disponible en línea y en las tiendas físicas.
El RANURADO es un proceso en el que se hacen muescas o cortes en el perfil durante el proceso de extrusión, con lo que se crean ranuras, surcos u otras características requeridas para reducir la resistencia, crear flexibilidad en puntos específicos o reducir el peso. Disponible en línea y en las tiendas físicas.
El MYLAR DECORATIVO es un tipo de película de poliéster que se usa a menudo por su apariencia brillante y durabilidad en diversas aplicaciones decorativas.
Disponible en línea y en las tiendas físicas.
La COMBINACIÓN DE COLORES incluye una cuidadosa selección de materiales, gestión de colorantes, control preciso de la fabricación y pruebas de calidad para cumplir con los estándares estéticos y conservar la integridad del color en diferentes condiciones ambientales.
La PERFORACIÓN y el TALADRADO es un proceso en el que se crean agujeros durante el proceso de extrusión, lo que asegura que los agujeros se coloquen sistemáticamente con alta precisión.
Disponible en línea y en las tiendas físicas.

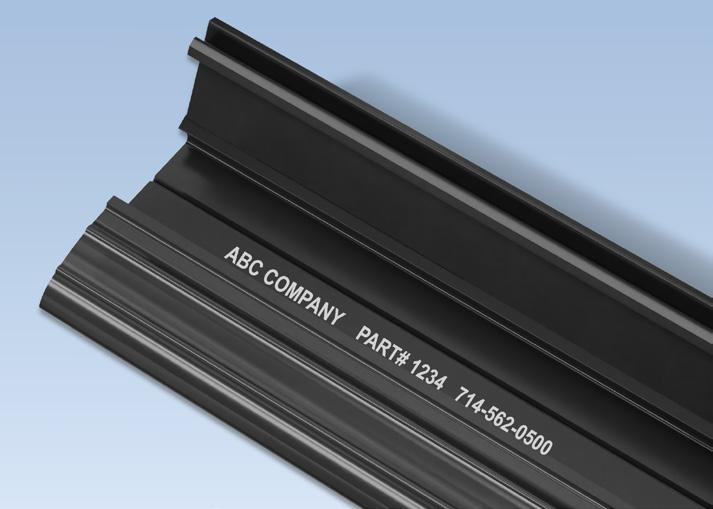

La IMPRESIÓN del nombre de la empresa, el logotipo, los números de lote y de pieza mejoran la identificación del producto, la trazabilidad, la gestión de inventario y la eficiencia operativa general . Valor agregado en línea.
La CINTA FLOCADA es un material de flocado de poliéster activado por calor que es más uniforme que el flocado tradicional rociado. La cinta flocada se puede aplicar en múltiples ubicaciones a la vez.
Disponible en línea y en las tiendas físicas.
El RECUBRIMIENTO DESLIZANTE es una capa delgada de lubricante aplicada a la superficie de una junta para ayudar a que los materiales se deslicen con más facilidad sobre otras superficies, lo que evita el desgaste, la adherencia y el daño durante el uso.
Disponible en línea y en las tiendas físicas.
El CABLE ANTIELASTICIZANTE se agrega a los perfiles extruidos para aumentar la resistencia y la estabilidad dimensional, lo que ayuda a que las juntas mantengan su forma e integridad bajo tensión, presión o durante la instalación. Hilo de fibra de vidrio y alambre recubierto disponible. Valor agregado en línea.
Para obtener más información, hable con su representante de ventas. Puede aplicarse una cantidad mínima de pedido.
GUÍA DE DISEÑO: OPERACIONES DE VALOR AGREGADO
ESQUINAS, MARCOS Y JUNTAS TÓRICAS
Trim-Lok ofrece ESQUINAS INGLETADAS, MARCOS y JUNTAS TÓRICAS personalizadas para agilizar el ensamblaje, optimizar el desempeño del sistema de sellado y aumentar la eficiencia general de la producción.
TÉCNICAS
EMPALME A TODA LA LONGITUD: también conocido como unión de extremo a extremo, el empalme a toda la longitud une dos piezas de plástico extruido o junta de goma de extremo a extremo para crear una longitud continua.
MÉTODOS DE UNIÓN
INGLETE: el inglete es el proceso de cortar y unir los extremos de una junta de plástico o hule en ángulos específicos, por lo regular a 45 grados, para formar una junta de esquina limpia y precisa.
¡ESQUINAS REFORZADAS DISPONIBLES!
Trim-Lok ofrece una variedad de métodos de empalme e inglete diseñados para satisfacer sus necesidades de aplicación y ensamblaje.
UNIÓN CON PEGAMENTO: utiliza cianoacrilato, un adhesivo de curado rápido, para unir los bordes con precisión.
MOLDEO POR INYECCIÓN: un proceso en el que se inyecta material fundido en un molde para crear uniones o piezas sin soldaduras.
EMPALME INFRARROJO: utiliza calor infrarrojo para derretir y unir los bordes sin necesidad de material de relleno (solo plástico).
EMPALME DE PELÍCULA DE HULE: un proceso activado por calor que utiliza una película de hule para unir los bordes ingleteados sin comprometer la integridad o flexibilidad del material.
EMPALME DE PELÍCULA DE PLÁSTICO: un proceso activado por calor que utiliza una película de plástico para unir los bordes ingleteados sin comprometer la integridad o flexibilidad del material.
OPCIONES DE EMBALAJE PARA VENTA MINORISTA Y ETIQUETADO PRIVADO
Las opciones de embalaje para venta minorista y etiquetado privado están disponibles para preservar la integridad del producto y, al mismo tiempo, permitir que los clientes lo sientan y lo vean.
OPCIONES DE EMBALAJE
• Bolsas de polietileno termoselladas
• Cajas colgantes
• Envoltura retráctil
¡Opciones de etiquetado y UPC disponibles!
Estos paquetes están equipados con ganchos, lo que los hace convenientes para exhibir en las tiendas.
GUÍA DE DISEÑO: CAPACIDADES

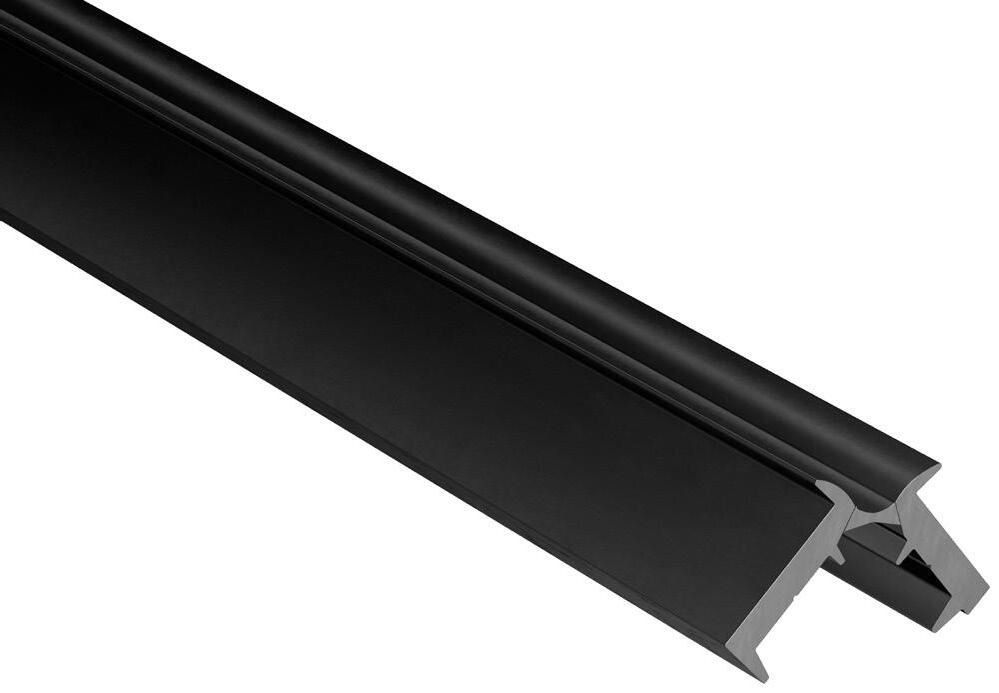

COEXTRUSIÓN DE MÚLTIPLES MATERIALES
Trim-Lok se especializa en perfiles coextruidos de múltiples materiales, que combinan a la perfección una variedad de materiales en un solo producto de alto desempeño. Este proceso avanzado aprovecha las propiedades únicas de cada material, como la flexibilidad, la amortiguación, la resistencia y la durabilidad, para crear soluciones versátiles y rentables.
La coextrusión también ofrece la ventaja de reducir la cantidad de piezas en un ensamblaje al consolidar múltiples funciones en una sola pieza, con lo que se optimiza la producción y aumenta la eficiencia. Trim-Lok tiene la experiencia para extruir piezas con 2, 3, 4 o incluso 5 materiales, lo que ofrece soluciones personalizadas para una amplia gama de aplicaciones.
HERRAMIENTAS Y TROQUELES INTERNOS
Trim-Lok se enorgullece de tener un departamento interno de herramientas y fabricación de troqueles totalmente equipado. Estamos equipados con tecnología de vanguardia, que incluye máquinas de electroerosión por hilo, fresadoras CNC y tornos CNC, que nos permiten crear herramientas altamente precisas y personalizadas para una amplia gama de necesidades de fabricación. Estas herramientas avanzadas nos permiten crear herramientas altamente precisas y personalizadas para satisfacer una amplia gama de necesidades de fabricación.
ESTA CAPACIDAD INTERNA PROPORCIONA VARIAS VENTAJAS CLAVE A NUESTROS CLIENTES:
TIEMPOS DE RESPUESTA MÁS RÁPI-
DOS: el diseño rápido y las modificaciones de las herramientas minimizan los tiempos de entrega y mantienen la producción en marcha.
MEJOR CONTROL
DE CALIDAD: con supervisión directa, garantizamos una calidad superior y realizamos ajustes en tiempo real para mantener la precisión.
MÁQUINA Y MANTENIMIENTO INTERNOS
AHORRO DE COSTOS: al eliminar la subcontratación, ofrecemos un mayor control sobre los costos, lo que ofrece una solución más rentable.
PERSONALIZACIÓN: diseñamos herramientas personalizadas que se adaptan a
FLEXIBILIDAD: Nuestro departamento interno nos permite adaptarnos rápidamente a las necesidades urgentes de producción y a los cambios de diseño.
El taller de mantenimiento y maquinaria interno de Trim-Lok está equipado con herramientas y maquinaria avanzadas para garantizar operaciones eficientes y confiables.
MEJORA DE LA CALIDAD DEL PRODUCTO: los ajustes en tiempo real garantizan la máxima calidad.
AHORRO DE COSTOS: el mantenimiento interno reduce los costos de subcontratación, lo que permite precios más competitivos.
TIEMPO DE INACTIVIDAD REDUCIDO: el mantenimiento rápido mantiene la producción según lo previsto.
PROTECCIÓN DE LA PROPIEDAD INTELECTUAL: y reduce los retrasos.
TPV, 40 Orilla A
TPO, 40-43 Orilla D
TPE, 35 Orilla A
GUÍA DE DISEÑO: DISEÑO INNOVADOR Y
Los fabricantes confían en Trim-Lok con sus desafíos más difíciles: proyectos que otros no pueden resolver. Con la ventaja de la tecnología de vanguardia y un equipo con décadas de experiencia, ofrecemos soluciones personalizadas para satisfacer las demandas únicas de cada proyecto, sin importar el tamaño. Con capacidades inigualables, ingeniería precisa y tiempos de respuesta rápidos, ofrecemos excelencia de manera constante.
¡No solo cumplimos con las expectativas, las superamos!
TECNOLOGÍA DE PUNTA
SOFTWARE CAD 3D: se utiliza para crear modelos digitales detallados para la visualización y las pruebas antes de la producción, con simulaciones de las condiciones reales, identificación de defectos y la posibilidad de realizar modificaciones rápidas.
ANÁLISIS DE ELEMENTOS FINITOS (FEA): método que simula y analiza estructuras al dividirlas en elementos más pequeños, optimizar diseños y predecir el desempeño antes de las pruebas físicas.
ESTUDIOS DE CASOS DE DISEÑO PERSONALIZADO
INGENIERÍA INVERSA: Se utiliza para analizar y mejorar los productos en la fabricación, aprender de los diseños existentes, mejorar la funcionalidad, desarrollar piezas compatibles, identificar debilidades o replicar cuando los datos de diseño originales no están disponibles.
IMPRESIÓN 3D: La impresión 3D en la fabricación permite la creación rápida de prototipos, lo que reduce los tiempos de entrega, los costos y los desperdicios, al tiempo que produce formas complejas y piezas funcionales que los métodos tradicionales no pueden lograr fácilmente.
PRUEBAS DE LABORATORIO INTERNAS: Ofrecemos una variedad de pruebas de laboratorio internas, que incluyen adhesión del recubrimiento, radio de curvatura, resistencia al corte de la cinta, pruebas de fugas, envejecimiento acelerado, intemperie, compresión, deflexión de carga, pruebas de fricción y más.
¡PRUEBAS DE AJUSTE EN EL SITIO Y MÁS!
Trim-Lok se destaca como el socio preferido al ofrecer soluciones de diseño innovadoras y personalizadas adaptadas a sus necesidades únicas. Con experiencia de vanguardia, un compromiso con la calidad y una capacidad comprobada para resolver desafíos complejos, transformamos las ideas en realidad y superamos las expectativas en todo momento.
ENSAMBLAJE 85% MÁS
RÁPIDO: INNOVACIÓN DE LAS SALPICADERAS DE TRIM-LOK
EL PROBLEMA: un importante fabricante de carrocerías de camiones estaba frustrado con el largo proceso de ensamblaje de las salpicaderas de hule. La instalación requería agujeros de perforación previa a través de las salpicaderas de metal y las aletas de hule, seguido del uso de costosos componentes de acero inoxidable Este proceso no solo extendía los tiempos de ensamblaje, sino que también aumentaba el riesgo de oxidación por la perforación en la carrocería del camión. La ineficiencia y el potencial de daño hicieron que el proceso fuera un desafío significativo.
LA SOLUCIÓN: Trim-Lok diseñó, desarrolló y patentó un diseño innovador líder en la industria que revolucionó la instalación de las salpicaderas. Esta solución innovadora elimina la necesidad de perforación y de piezas metálicas costosas. La salpicadera rediseñada cuenta con un borde a presión que la mantiene firmemente en su lugar, complementado con cinta de grado automotriz 3M para una adhesión duradera. Lo más impresionante es que este enfoque de vanguardia redujo el tiempo de ensamblaje en un promedio del 85 %, lo que brinda eficiencia y confiabilidad como nunca.
LA SEGURIDAD ANTE TODO: JUNTA PROTECTORA DE TRIM-LOK PARA BARANDILLAS DE SEGURIDAD
EL PROBLEMA: un equipo de seguridad de una gran empresa global de comercio electrónico se acercó a Trim-Lok después de que los empleados en sus centros de distribución experimentaron lesiones en las manos por las barandillas de metal mientras manejaban paquetes, lo que resultó en repetidas quejas de seguridad. Probaron una pieza estándar que no funcionó.
LA SOLUCIÓN: En solo tres semanas, Trim-Lok diseñó, desarrolló y produjo rápidamente una junta protectora a presión personalizada. La junta se diseñó específicamente para adaptarse a las barandillas de metal en sus centros de distribución. Nuestro equipo personalizó el clip para que encajara de forma segura en su lugar, lo que garantiza que se mantenga en su posición sin riesgo de caerse. Esta solución ahora se utiliza en todos los centros de distribución en todo el mundo, lo que mejora la seguridad de los empleados
LA CALIDAD Y EL SERVICIO SON LA MÁXIMA PRIORIDAD
Trim-Lok está comprometido con la excelencia, por lo que mantiene un sistema de gestión de calidad que cumple o excede los rigurosos estándares de IATF 16949 e ISO 9001. Desde 1971, hemos priorizado la satisfacción del cliente al ofrecer productos confiables y de alta calidad con un envío constante y puntual. Nuestro compromiso con la mejora continua impulsa la optimización de nuestros procesos de fabricación, productos y servicios, lo que nos permite satisfacer o superar constantemente las expectativas de los clientes sin comprometer la calidad.
PÓLIZA DE GARANTÍA
Trim-Lok, Inc. garantiza que todos los productos están libres de defectos en materiales y mano de obra por un período de noventa (90) días a partir de la fecha de compra. Esta garantía no incluye daños a los productos como resultado de accidentes, mal uso, instalación o almacenamiento incorrectos y alteraciones no autorizadas.
La obligación de garantía de Trim-Lok se limitará a suministrar productos sustitutos de los productos originales, que a juicio exclusivo de Trim-Lok, hayan demostrado ser defectuosos en materiales o mano de obra dentro del período de garantía de noventa (90) días.
Cualquier garantía implícita de veracidad de la información comercial o propiedad para cualquier propósito en particular, estará estrictamente limitada en duración a la de la garantía expresa establecida anteriormente. En ningún caso Trim-Lok será responsable por ningún daño especial, incidental o indirecto que resulte de la fabricación, venta o uso de estos productos conforme a ninguna doctrina jurídica. Esos daños incluirán, entre otros, los perjuicios causados, daños a terceros en sus bienes o en su persona. La responsabilidad de Trim-Lok en ningún caso excederá el precio pagado por el producto que se alega como defectuoso.
POLÍTICA DE DEVOLUCIÓN
Trim-Lok no aceptará devoluciones sin autorización previa y un número de RMA emitido y marcado en la mercancía de devolución. Las devoluciones podrán estar sujetas a cargos de envío y reposición del 25 % del valor de su pedido o $50.00, lo que resulte mayor. Trim-Lok se reserva el derecho de enviar y facturar hasta un 10 % por arriba o por debajo de la cantidad en todas las piezas.
DESCARGO DE RESPONSABILIDAD
La información contenida en este catálogo se basa en datos que se consideran precisos. Las especificaciones y los productos se basan en la información en el momento de la impresión y están sujetos a cambios sin previo aviso y sin incurrir en responsabilidad. No se ofrece ninguna garantía sobre la exactitud del catálogo.
Trim-Lok no asume responsabilidad alguna por la falla del producto a menos que un representante autorizado de Trim-Lok lo indique específicamente por escrito. No se respetarán garantías, expresas o implícitas, distintas de la garantía limitada por escrito de Trim-Lok.
Algunos ingredientes utilizados en estos productos, o sus materiales componentes, pueden no ser compatibles con ciertas superficies. Estos ingredientes pueden causar manchas u otros daños indirectos.
