KANTENSCHUTZ
KANTENSCHUTZ „EDGE TRIM“. .
KANTENSCHUTZ „JUMBO TRIM“.
RUBBER-LOK.
KANTENSCHUTZ „EDGE TRIM PLUS“.

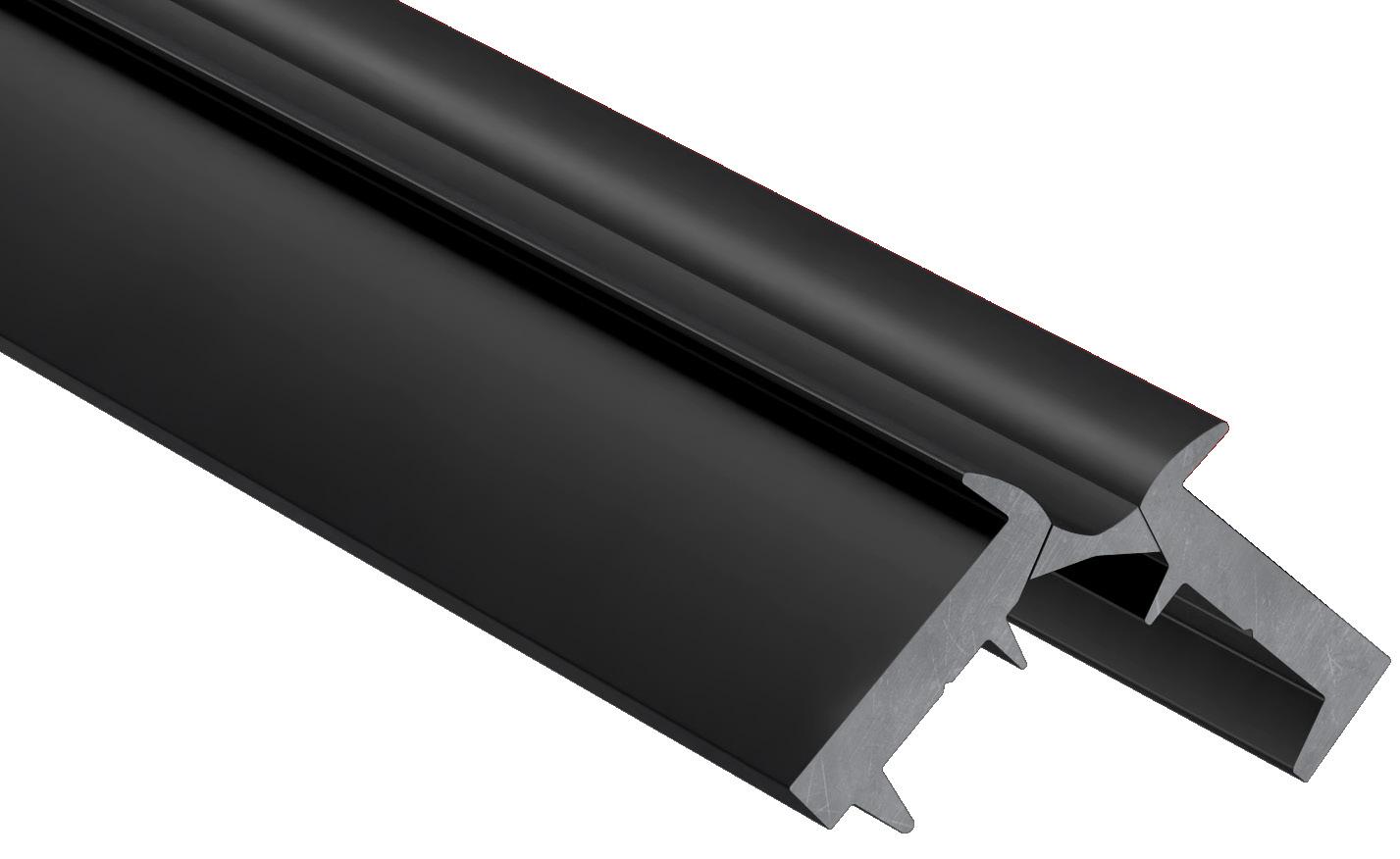

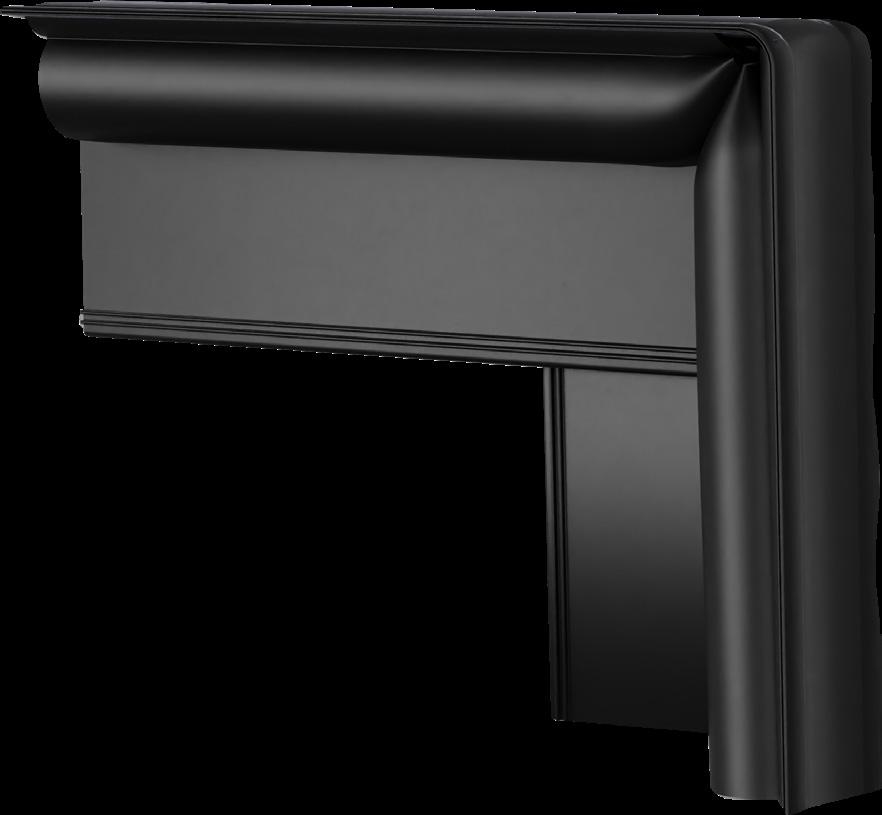

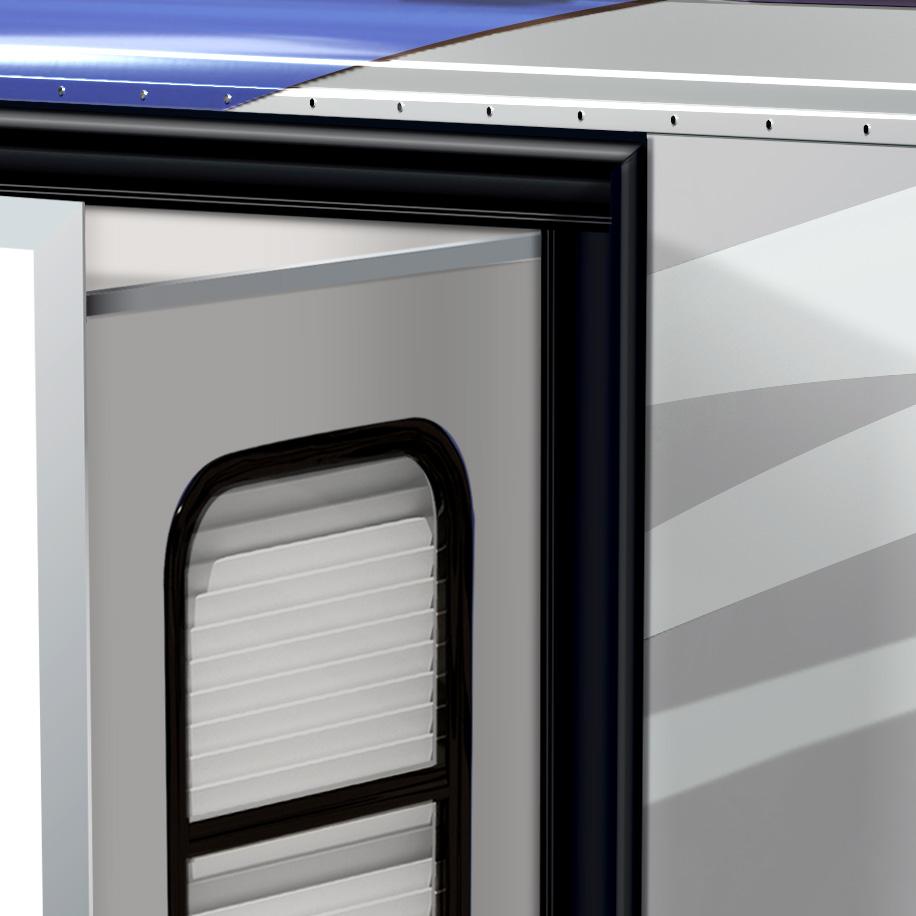

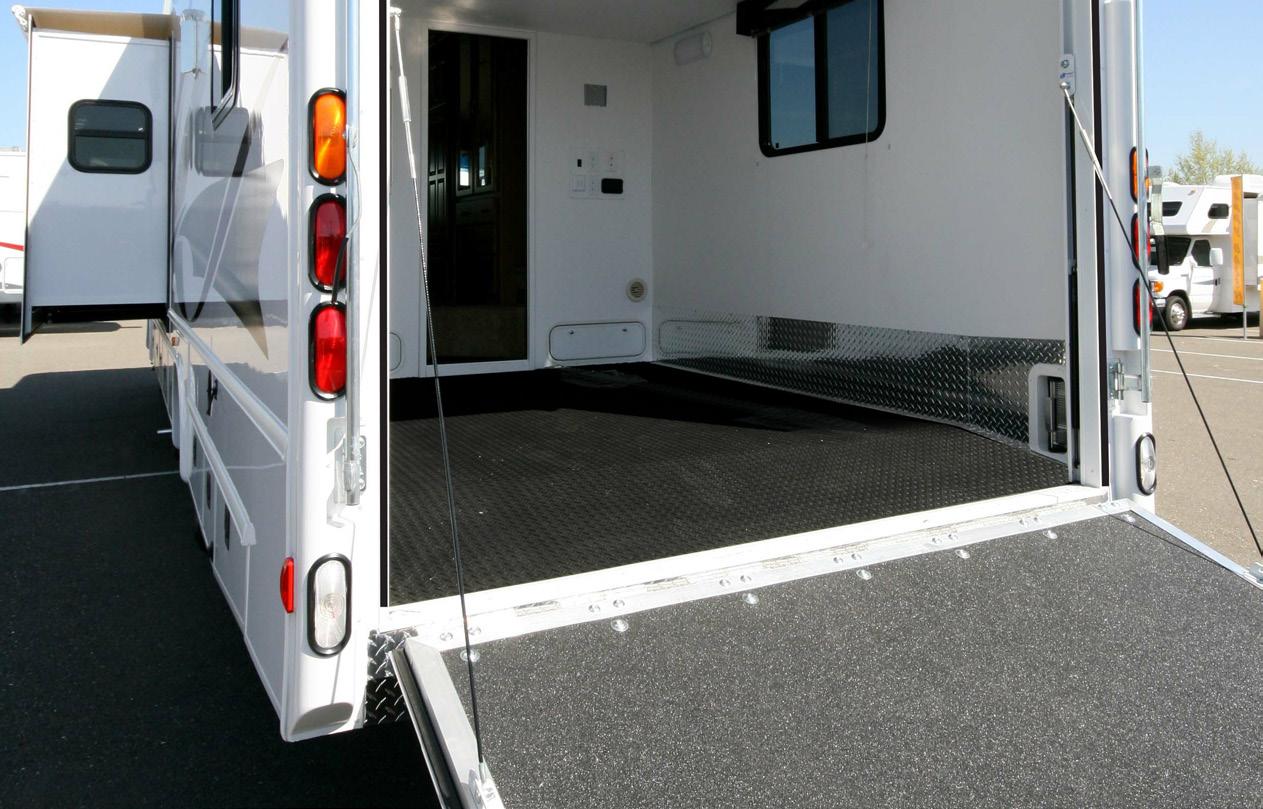

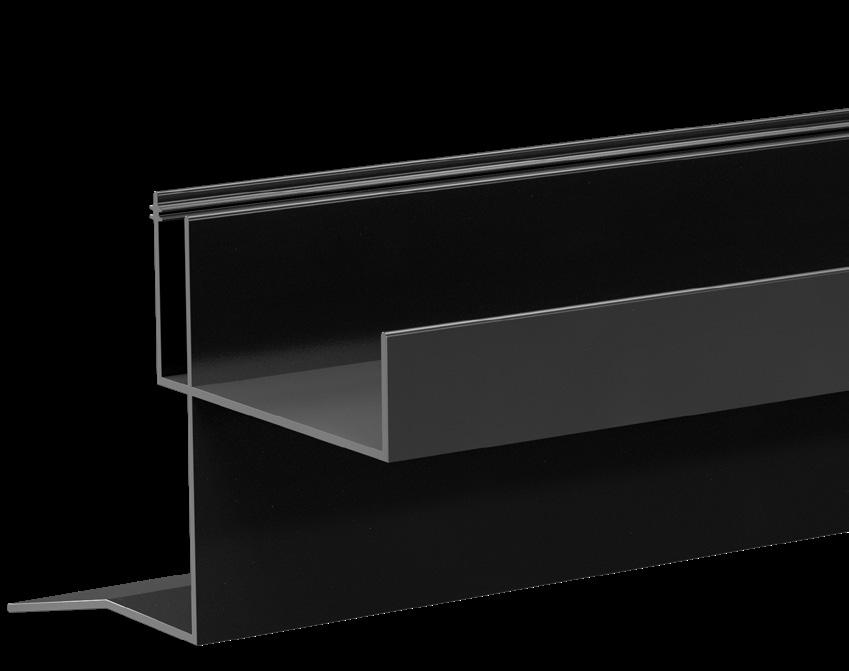

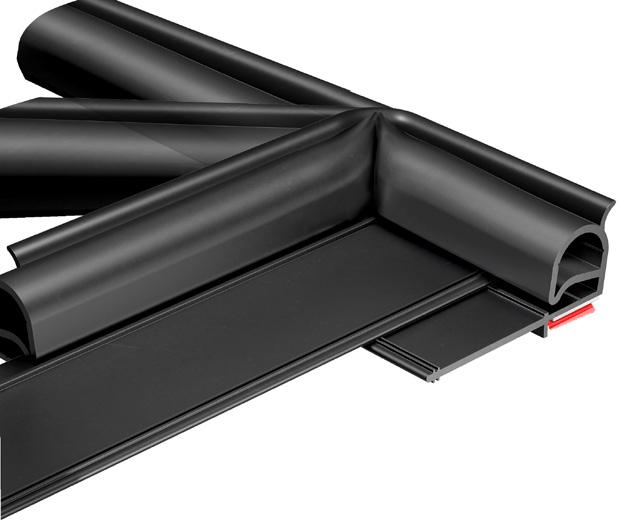

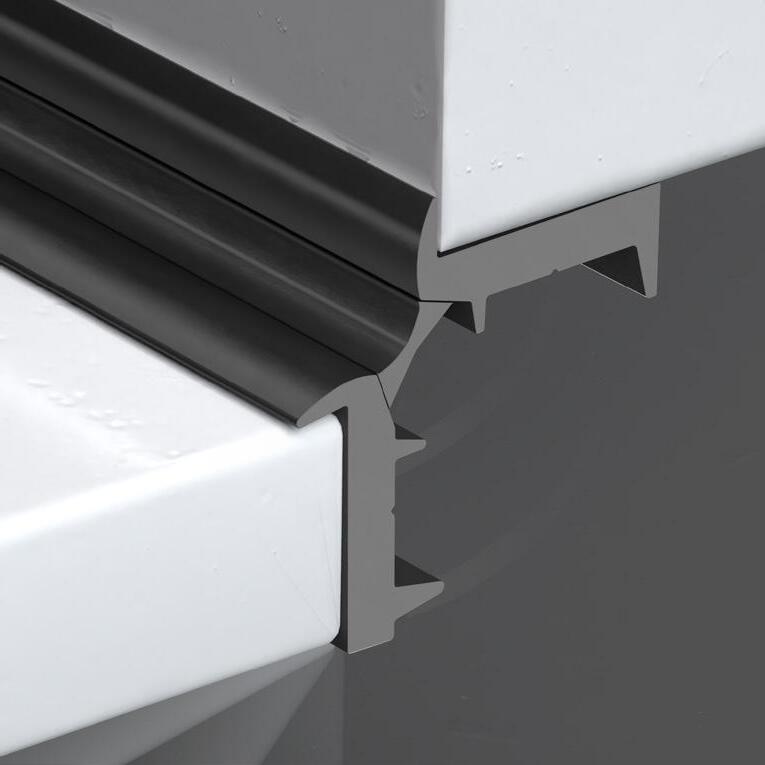

DICHTSYSTEM „ALL-IN-ONE RV SLIDE OUT SYSTEM“.
8
8
9
KANTENSCHUTZ „SIZE RANGE EDGE TRIM“. . 10–11
GUMMI-KANTENSCHUTZ „RUBBER EDGE TRIM“. .
BRANDHEMMENDER KANTENSCHUTZ „FIRE RETARDANT TRIM“
KANTENSCHUTZ „EDGE GUARD“.
VERNÄHBARER KANTENSCHUTZ „UPHOLSTERY TRIM“. .
VERNÄHBARE J-CLIPS.
12–13
15
16

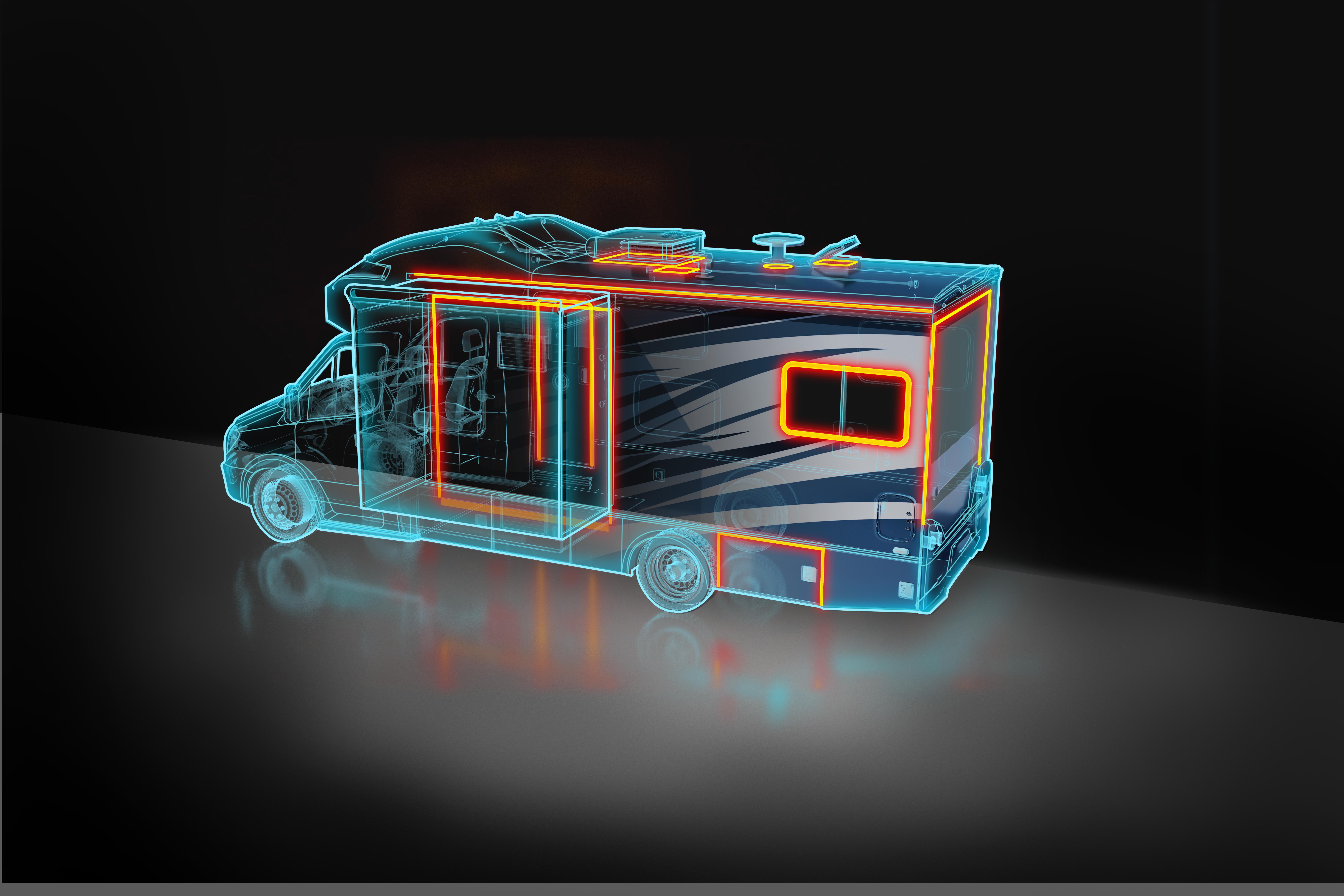

PROFILE FÜR WOHNMOBILE GUMMIDICHTUNGEN
KANTENSCHUTZDICHTUNGEN
KANTENSCHUTZDICHTUNG „TRIM SEAL“. . . 18–19
KANTENSCHUTZDICHTUNG
„TRIM SEAL PLUS“.
20 DICHTUNG „JUMBO TRIM SEAL“.
SPEZIAL-KANTENSCHUTZDICHTUNGEN.

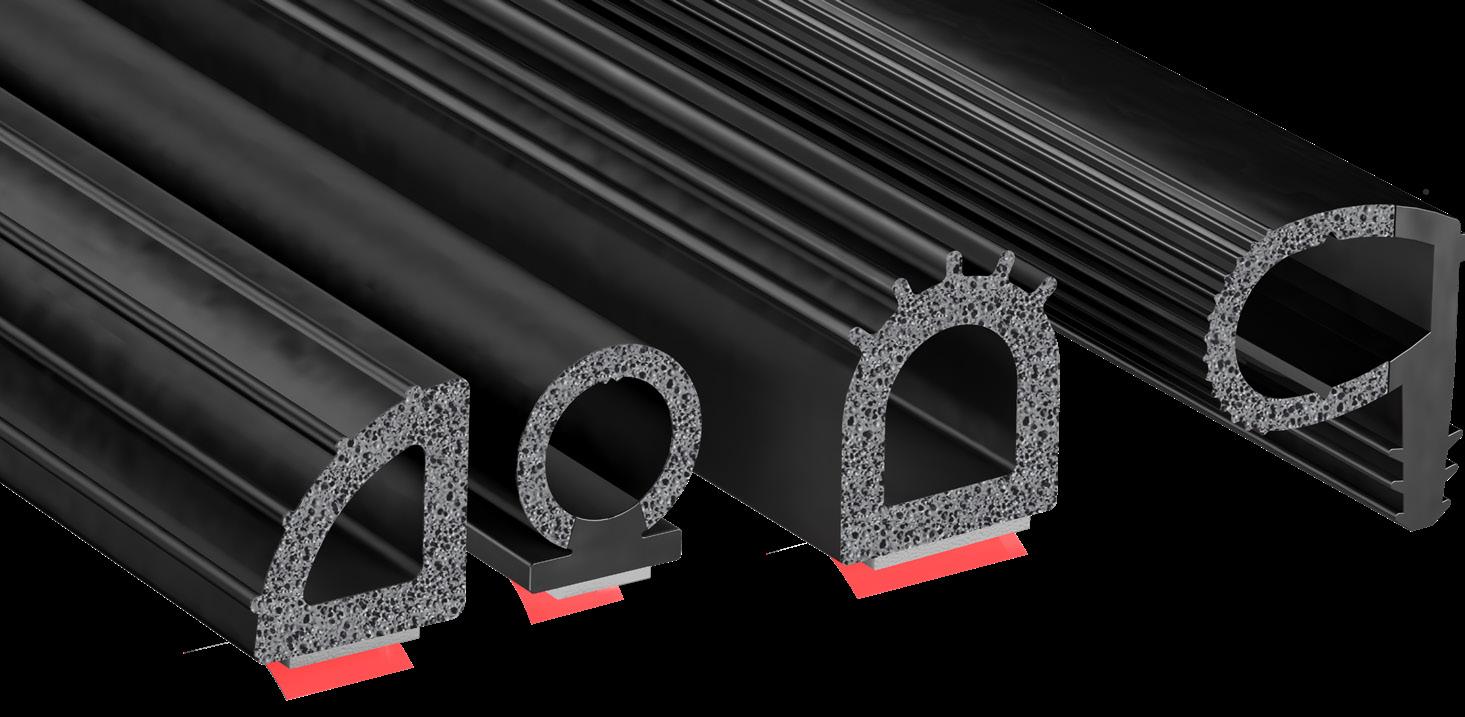

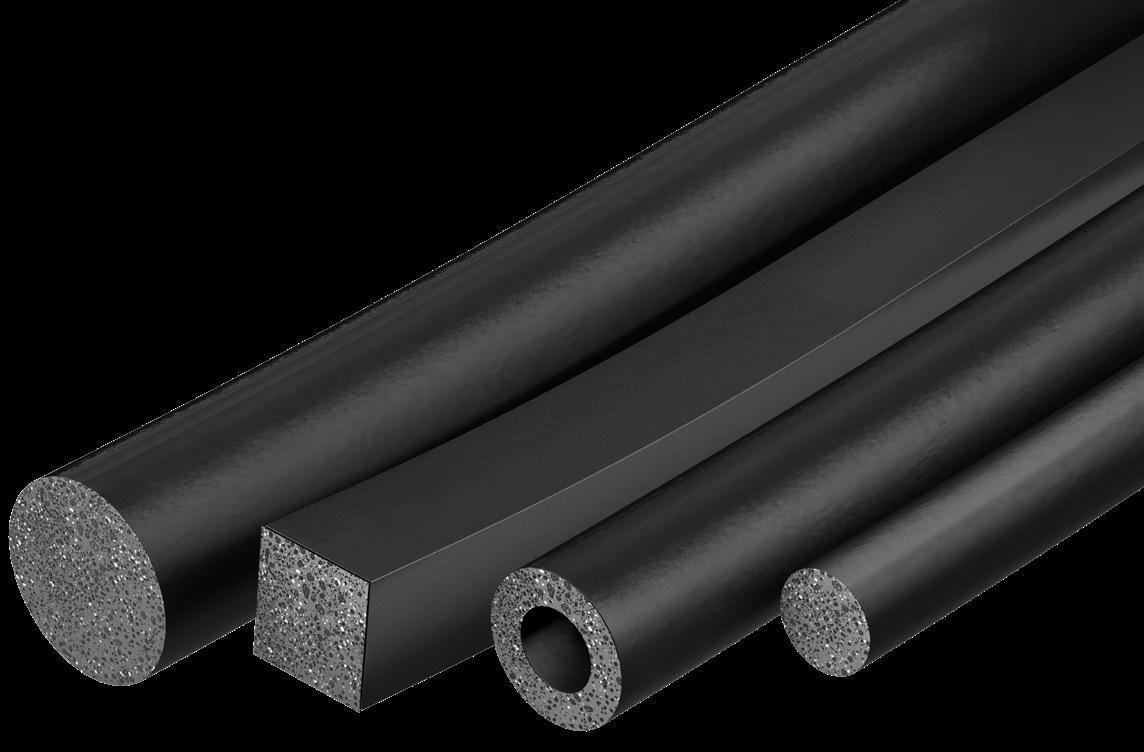

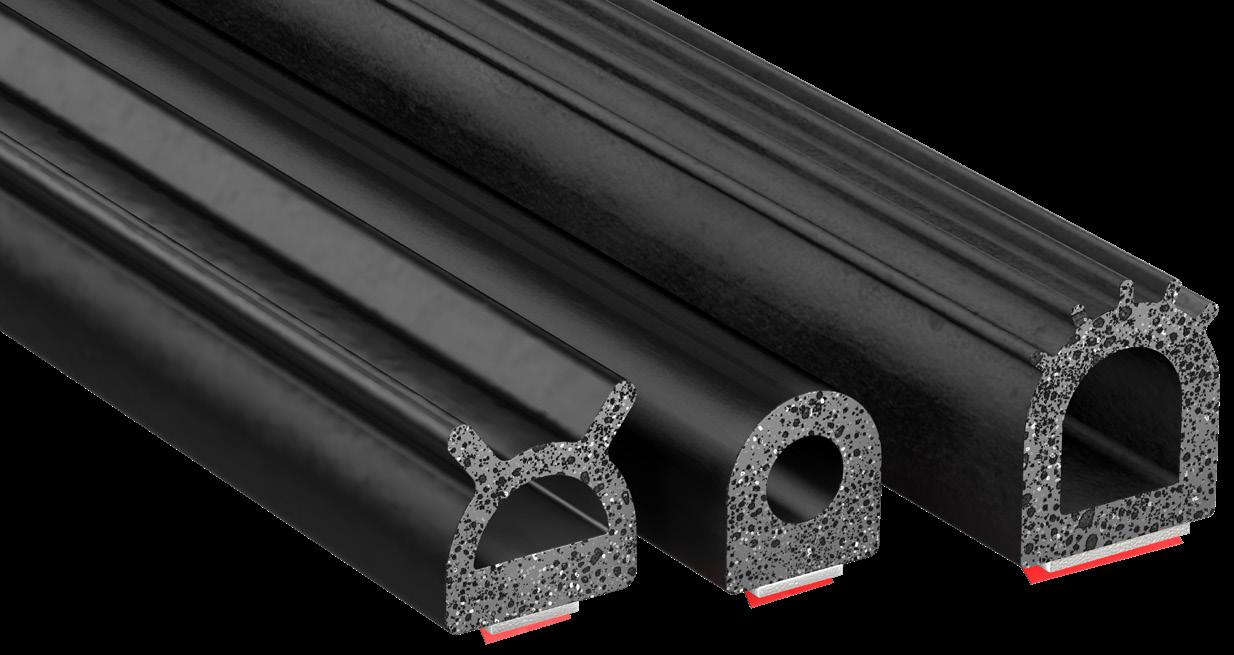

GUMMIDICHTUNG.
22–23 KNICKSTABILE DICHTUNG „KINK-RESISTANT TRIM SEAL“.

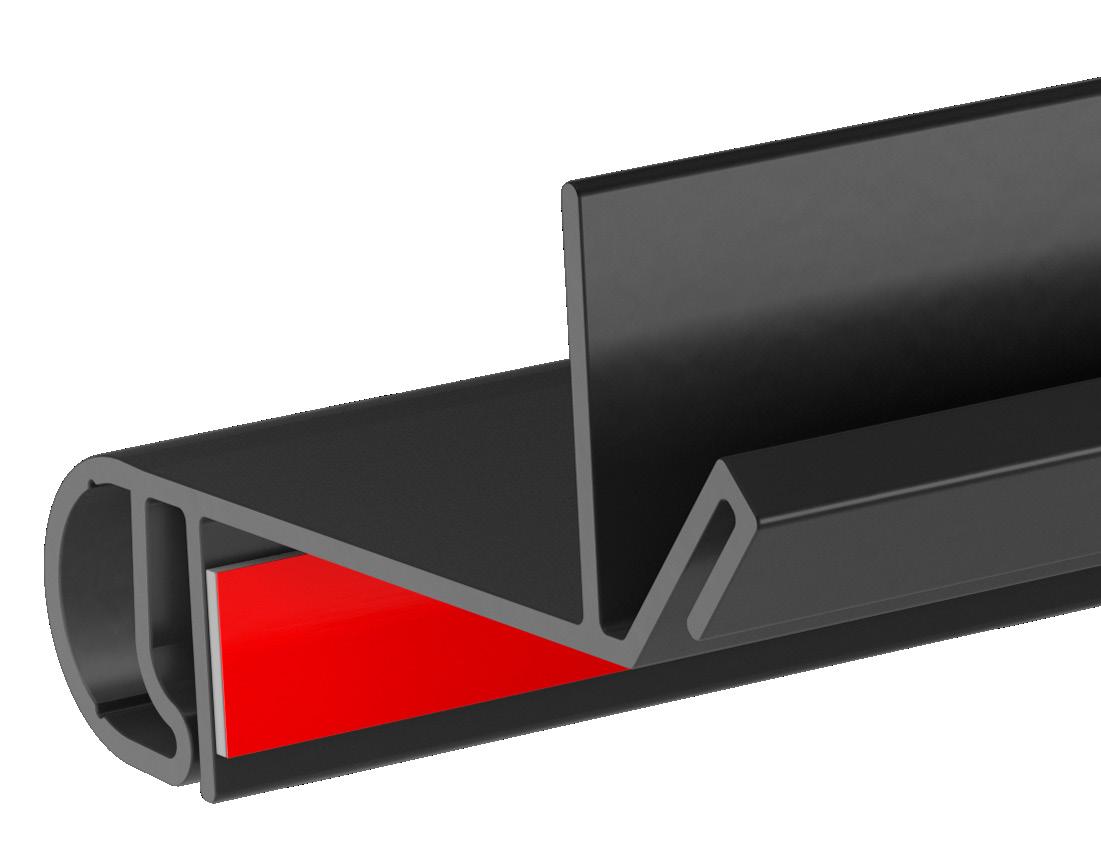

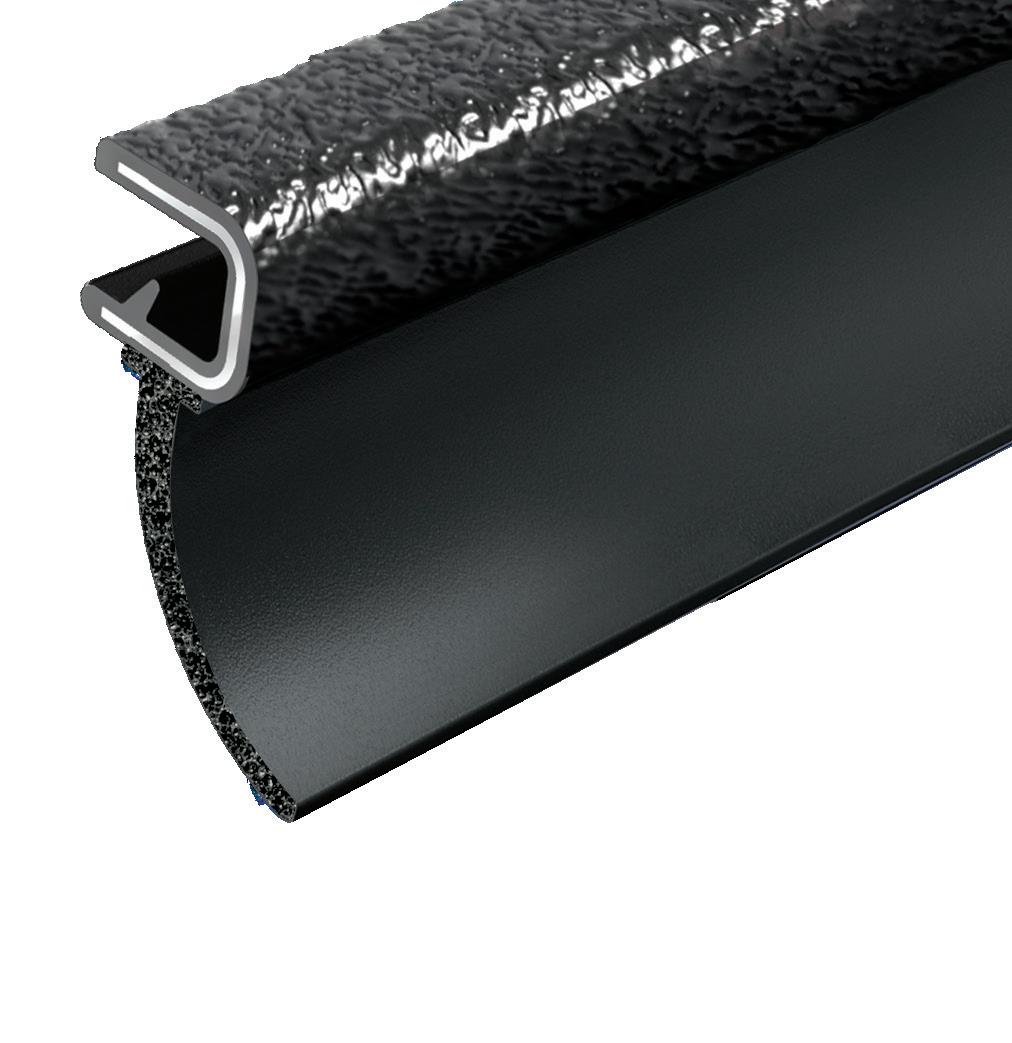

DICHTLIPPE „FLAP SEAL“.

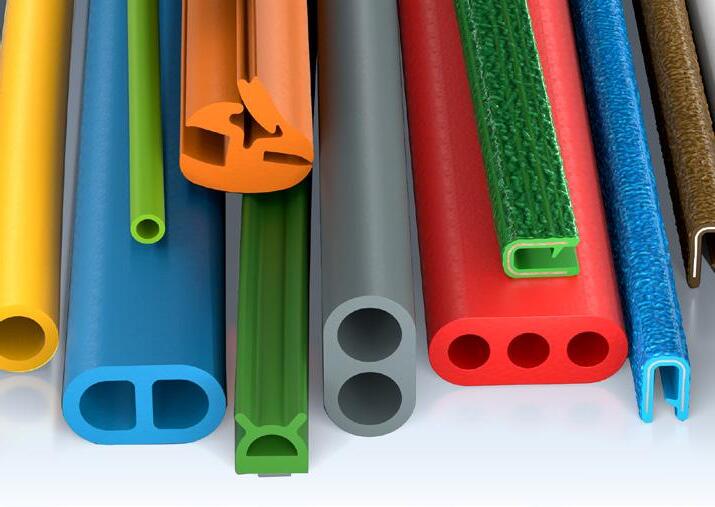

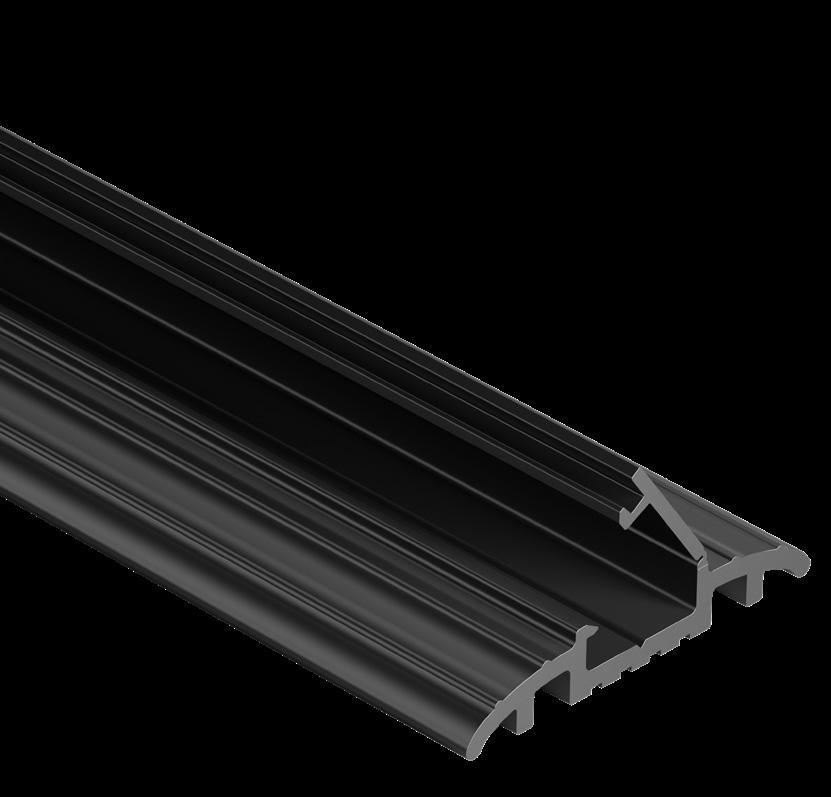

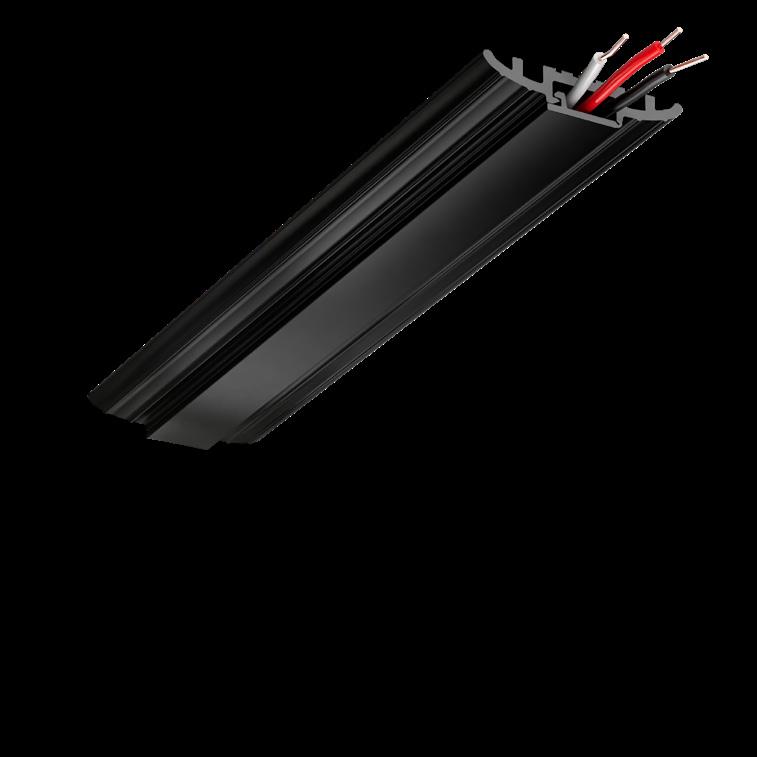

KUNSTSTOFFPROFILE
25

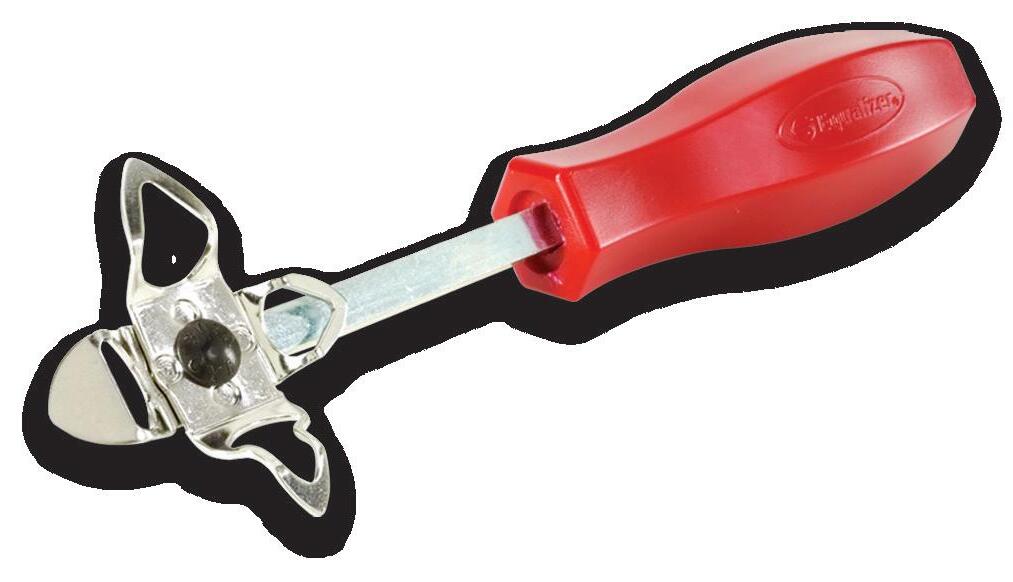

WERKZEUGE UND ZUBEHÖR
LEITFÄDEN

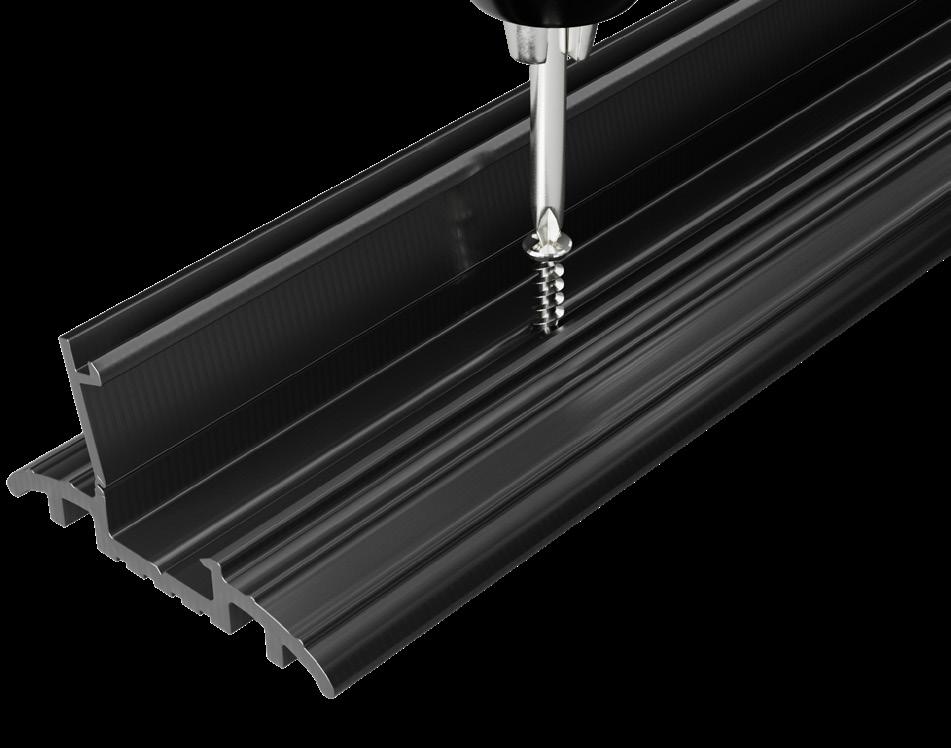

„SCREW CAP COVER“
Vorab aufgetragener
Schmelzklebstoff oder Butyldichtungsmittel (optional)

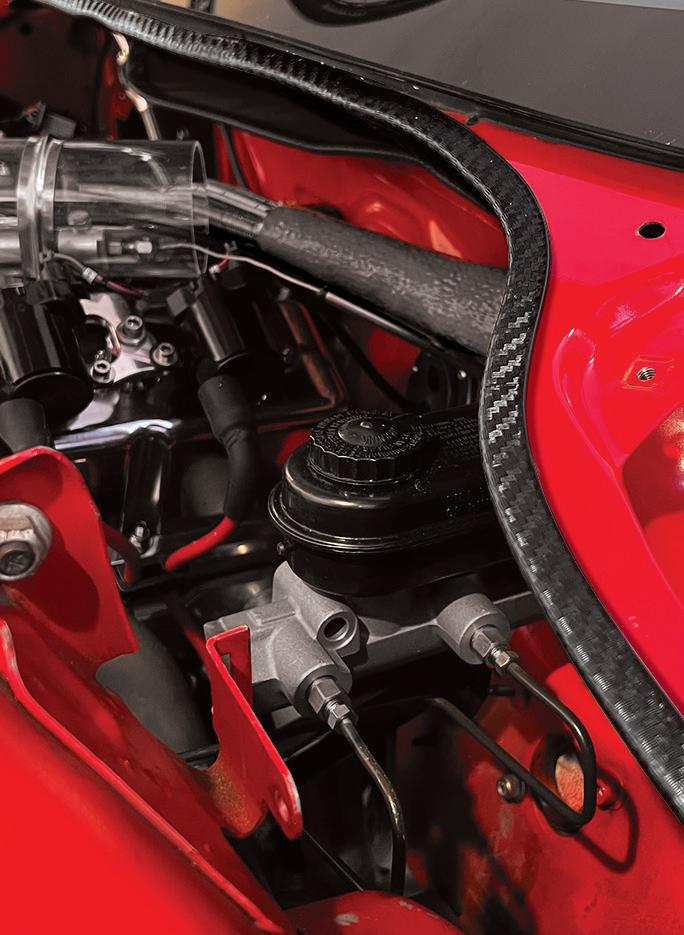

Kohlefaserstruktur
Starke Klemmlasche
Einzelne Metallklammern für dauerhaften Halt

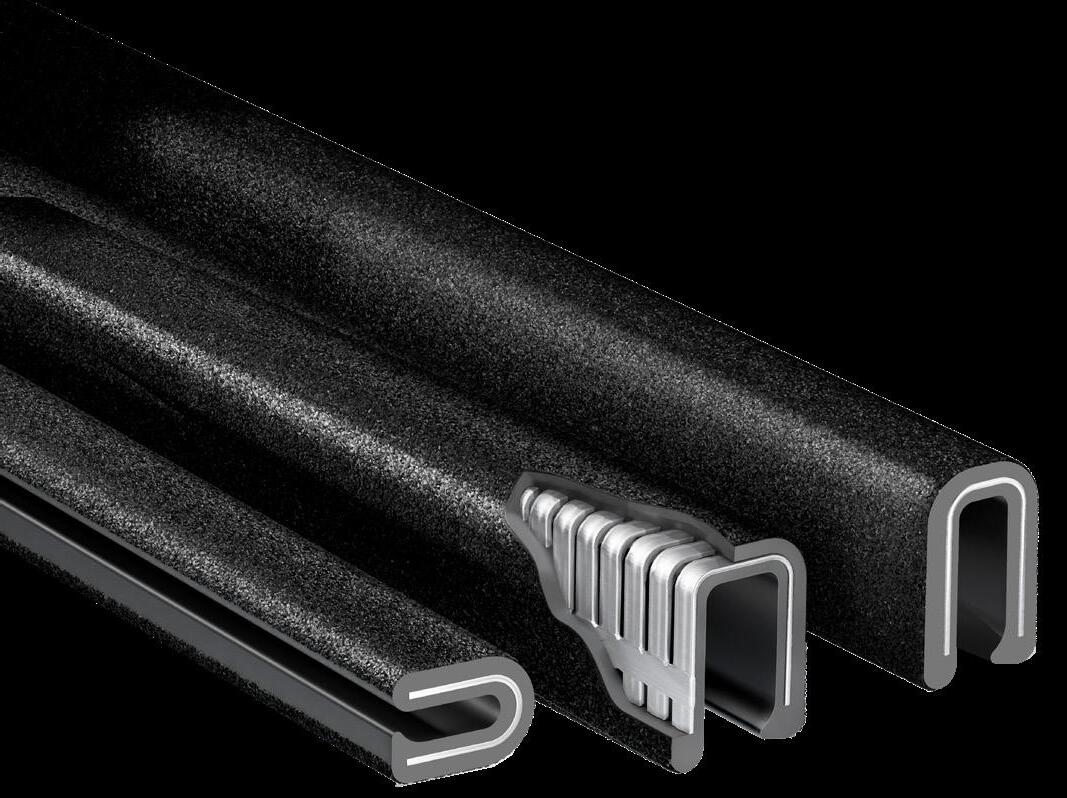

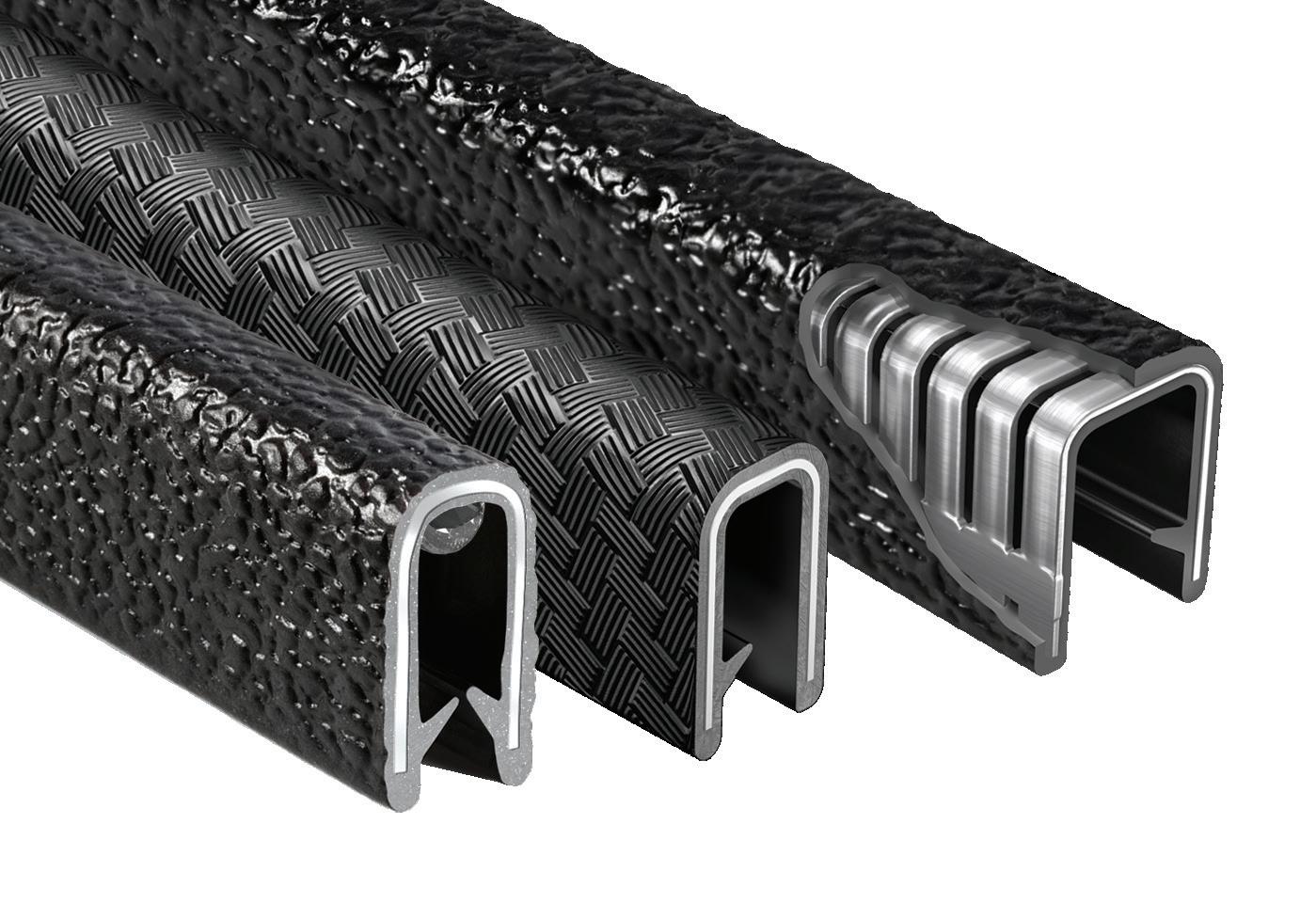

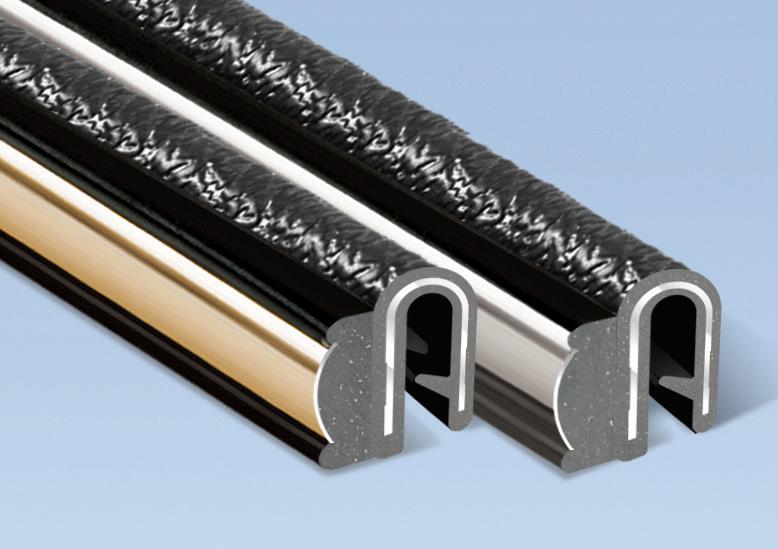

EDGE TRIM ist ein flexibler PVC-Kantenschutz mit einzelnen innenliegenden Metallklammern und Klemmlaschen für einen noch stärkeren Halt.
EIGENSCHAFTEN UND VORTEILE:
HALTBAR, FLEXIBEL UND FESTER SITZ: Die aus elastischem PVC gefertigte Kante passt sich verschiedenen Kantenformen und -konturen an und bieten einen sicheren Halt, sodass sie immer an Ort und Stelle bleibt.
ERHÖHTE SICHERHEIT UND VERBESSERTER SCHUTZ: Decken Sie raue, unebene und scharfe Kanten ab, um Verletzungen zu vermeiden und benachbarte Materialien und Oberflächen vor Beschädigungen zu schützen.
VIELSEITIG UND WITTERUNGSBESTÄNDIG: Verfügbar mit Schmelzklebstoff oder Butyldichtstoff. Dieser Kantenschutz verleiht Ihren Kanten einen professionellen, perfekten Look und bietet außerordentliche Beständigkeit gegen Wettereinflüsse, UV-Strahlung und Feuchtigkeit. Er besticht durch zuverlässige, langanhaltende Qualität.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH FÜR
ALLGEMEINE ANWENDUNGEN:
-28 °C bis 70 °C.
ÄUSSERES BESCHICHTUNGSMATERIAL:
Vinyl (PVC)
85 Durometer (Shore A)
INNENLIEGENDE KLAMMER: Aluminium oder Stahl
ENTFLAMMBARKEIT UND
EINHALTUNG VON VORSCHRIFTEN:
FMVSS 302
FAA/FAR 23.853 (a)
UL-ZERTIFIZIERUNG:
UL 50
UL 844
Datei Nr. MH49032
SPALTE 1: Bestimmen Sie die KANTENSTÄRKE 1 2 3 4
SPALTE 2: Wählen Sie die gewünschte SERIE aus
SEHEN SIE SICH UNSER ANLEITUNGSVIDEO AN Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihren Kantenschutz messen, auswählen und montieren.
BESTELLANLEITUNG
Messen Sie die Stärke
Schenkellänge Messabstand
SPALTE 3: Wählen Sie die FARBE aus
SPALTE 4: Wählen Sie die TEXTUR aus

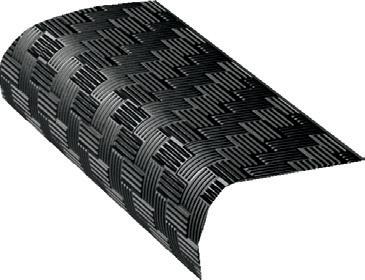

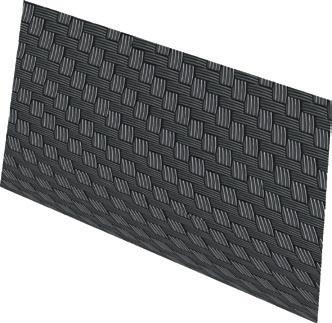

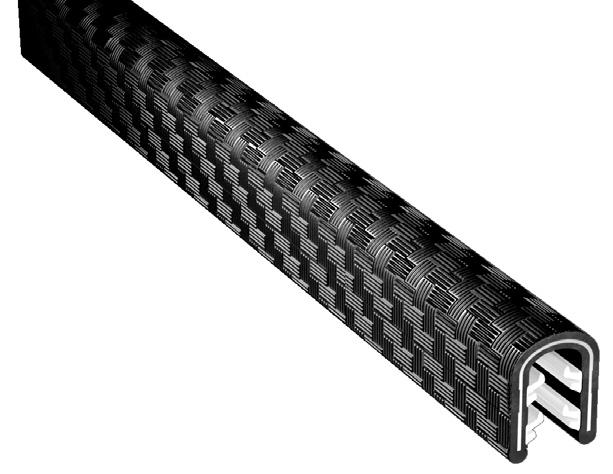

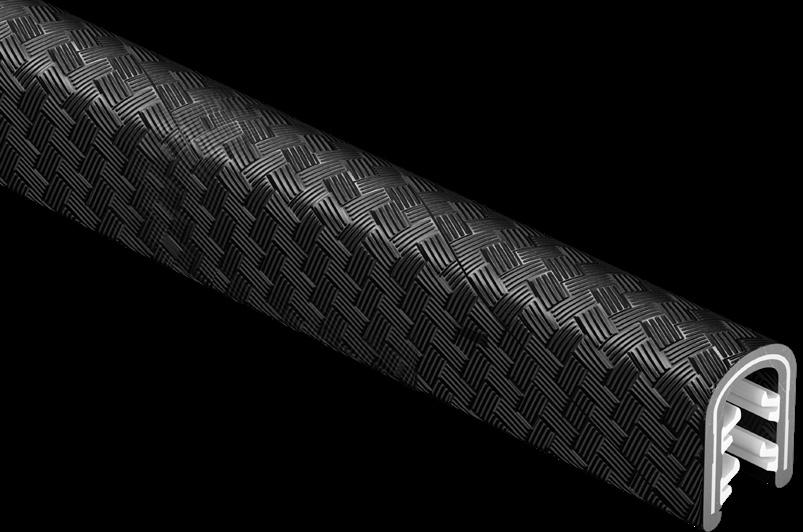

Korbgeflecht
BEISPIEL FÜR EINE TEILENUMMER 1 2 3 4
750 B 2 X1/32
Bestimmen Sie die BESTELLMENGE in Schritten von 76,2 m. Bei individuellen Farben gilt eine Mindestbestellmenge von 1,524 m.
METALLKLAMMER-OPTIONEN:
STAHL: Stahl ist schwerer als Aluminium, besticht durch überragende Festigkeit und Steifigkeit für Anwendungen, in denen eine hohe Zugfestigkeit und Verformungsbeständigkeit erforderlich sind, hat jedoch eine geringere elektrische und thermische Leitfähigkeit.
ALUMINIUM: Aluminium ist leichter als Stahl und daher ideal für Anwendungen, in denen das Gewicht eine Rolle spielt. Es weist eine hervorragende elektrische und thermische Leitfähigkeit auf, hat jedoch im Allgemeinen eine geringere Zugfestigkeit.
VIELSEITIGE ANWENDUNG:

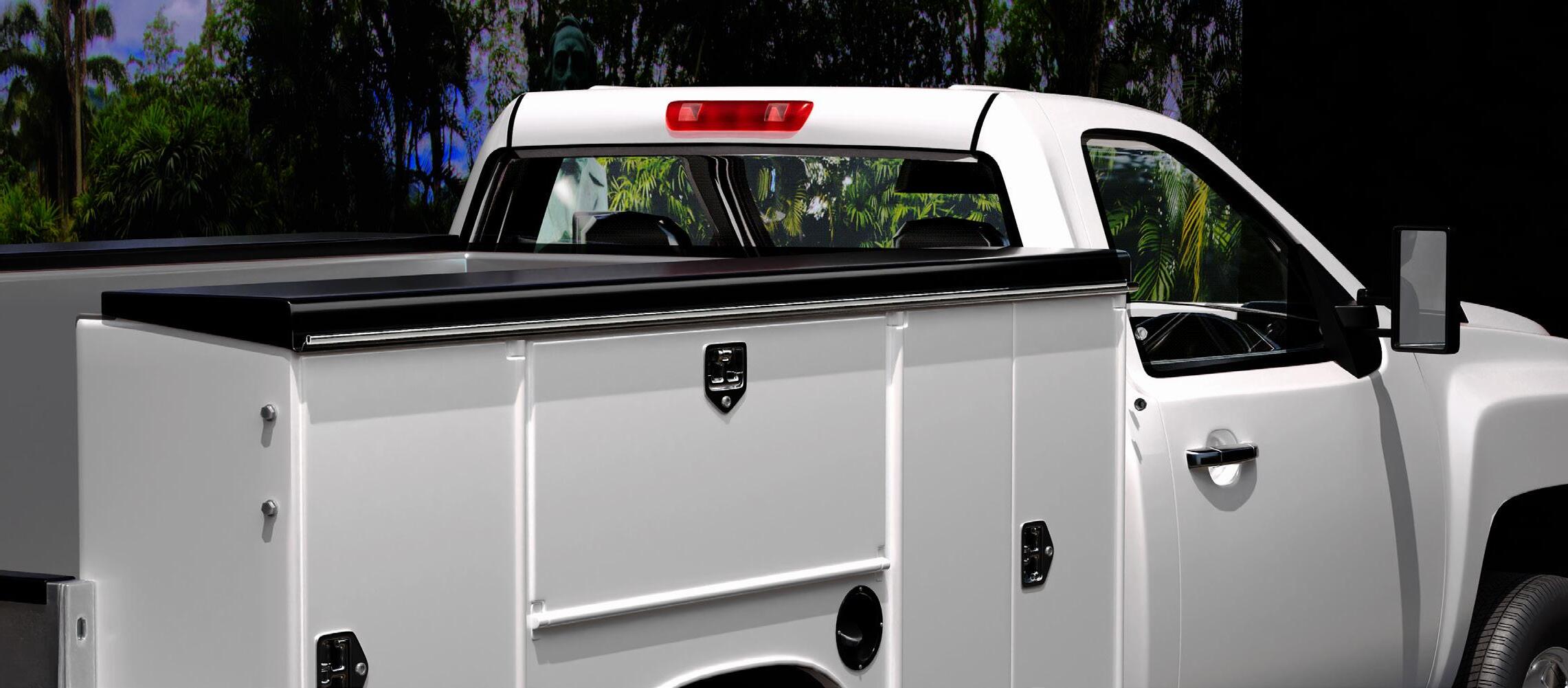

• LKW-FAHRERHÄUSER
• FIBERGLAS
• COMPUTERSCHRÄNKE
• GOLFWAGEN
• AUFSITZMÄHER
• SCHARFE KANTEN

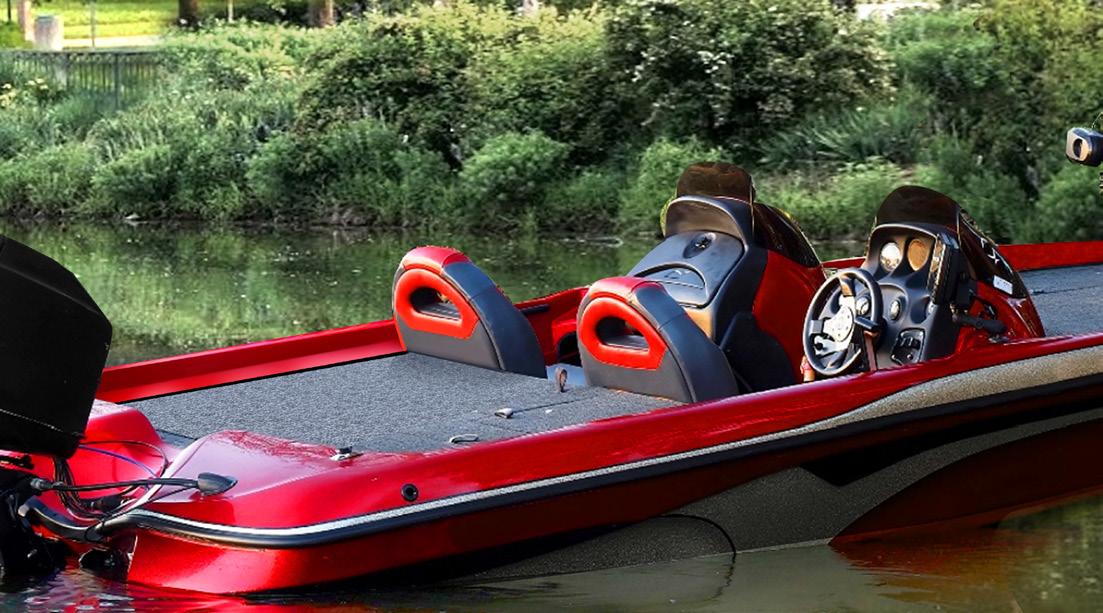

• BOOTE
• GABELSTAPLER
STÄRKE DES KANTENSCHUTZES 1 2 3 4
Schmelzklebstoff und Butyldichtungsmittel nicht verfügbar für Kanten mit 0,3968 mm oder 0,7937 mm
STÄRKE DES KANTENSCHUTZES 1

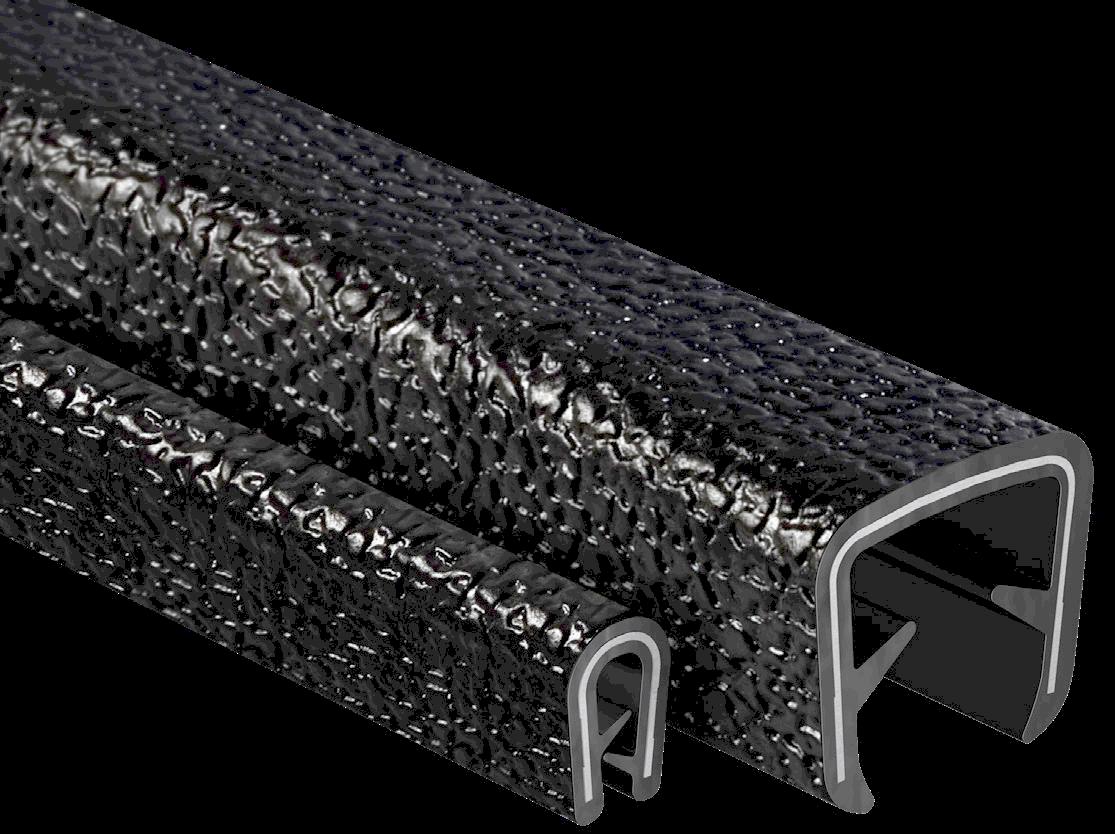

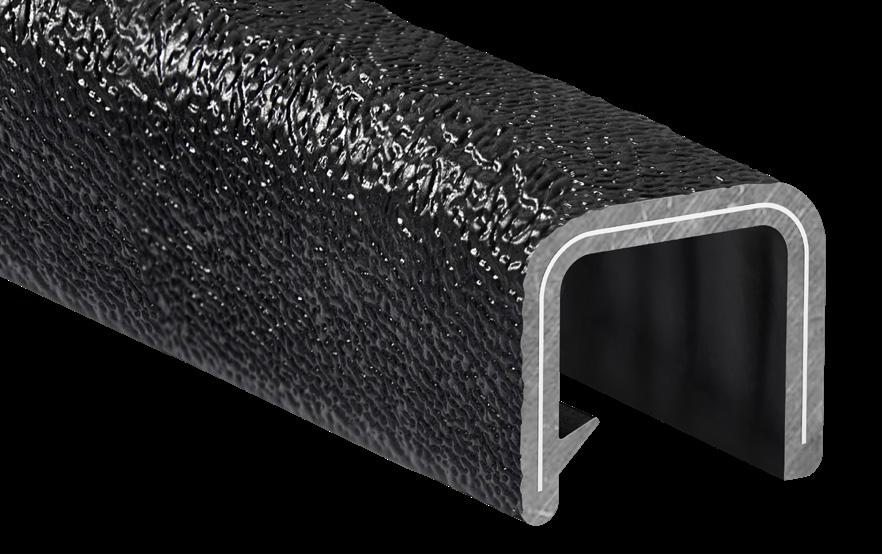

KANTENSCHUTZ „JUMBO EDGE TRIM"
Einzelne Stahlklammern für dauerhaften Halt
RUBBER-LOK
JUMBO TRIM ist ein flexibler PVCKantenschutz, der sich hervorragend für Anwendungen eignet, die eine größere Kantenstärke und längere Schenkellänge erfordern.
STÄRKE DES KANTENSCHUTZES
Dicke Schenkelwand simuliert Aussehen und Haptik von Gummi
Einzelne Metallklammern für dauerhaften Halt
Anweisungen zur Bestellung finden Sie auf Seite 4.

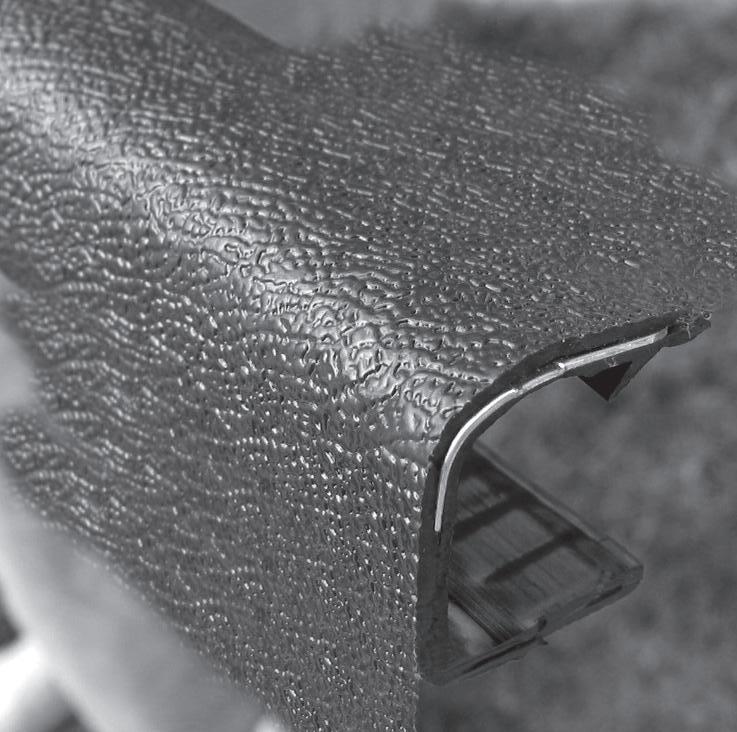

RUBBER-LOK ist ein PVC-Kunststoff-Kantenschutz, der das Aussehen und die Haptik von Gummi imitiert.
EIGENSCHAFTEN UND VORTEILE:
HOHE SCHLAGFESTIGKEIT: Die dickere Schenkelwand sorgt für größere Robustheit sowie Schlagfestigkeit und bietet eine widerstandsfähige Haptik, die an Gummi erinnert und sowohl Leistung als auch Komfort verbessert.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: FMVSS 302
GRUNDMATERIAL: Vinyl (PVC), 85 Durometer (Shore A) INNENLIEGENDE KLAMMER: Stahl oder Aluminium
STÄRKE DES RUBBER-LOK-K ANTENSCHUTZES

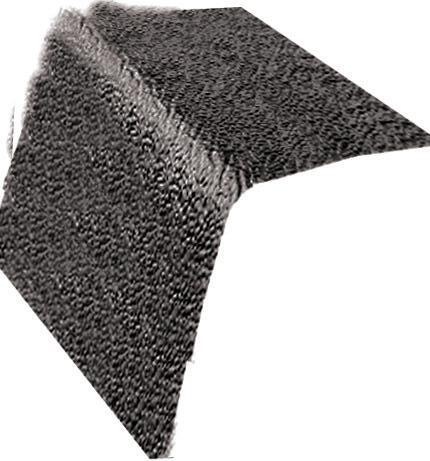

Attraktive Sandstruktur
SEHEN SIE
SICH UNSER PRODUKTVIDEO AN
Erfahren Sie mehr über den Kantenschutz „Edge Trim Plus“

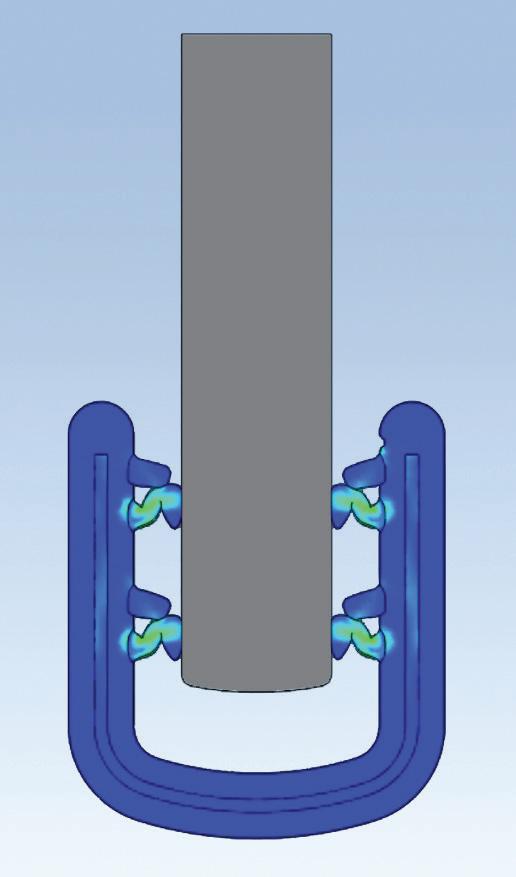

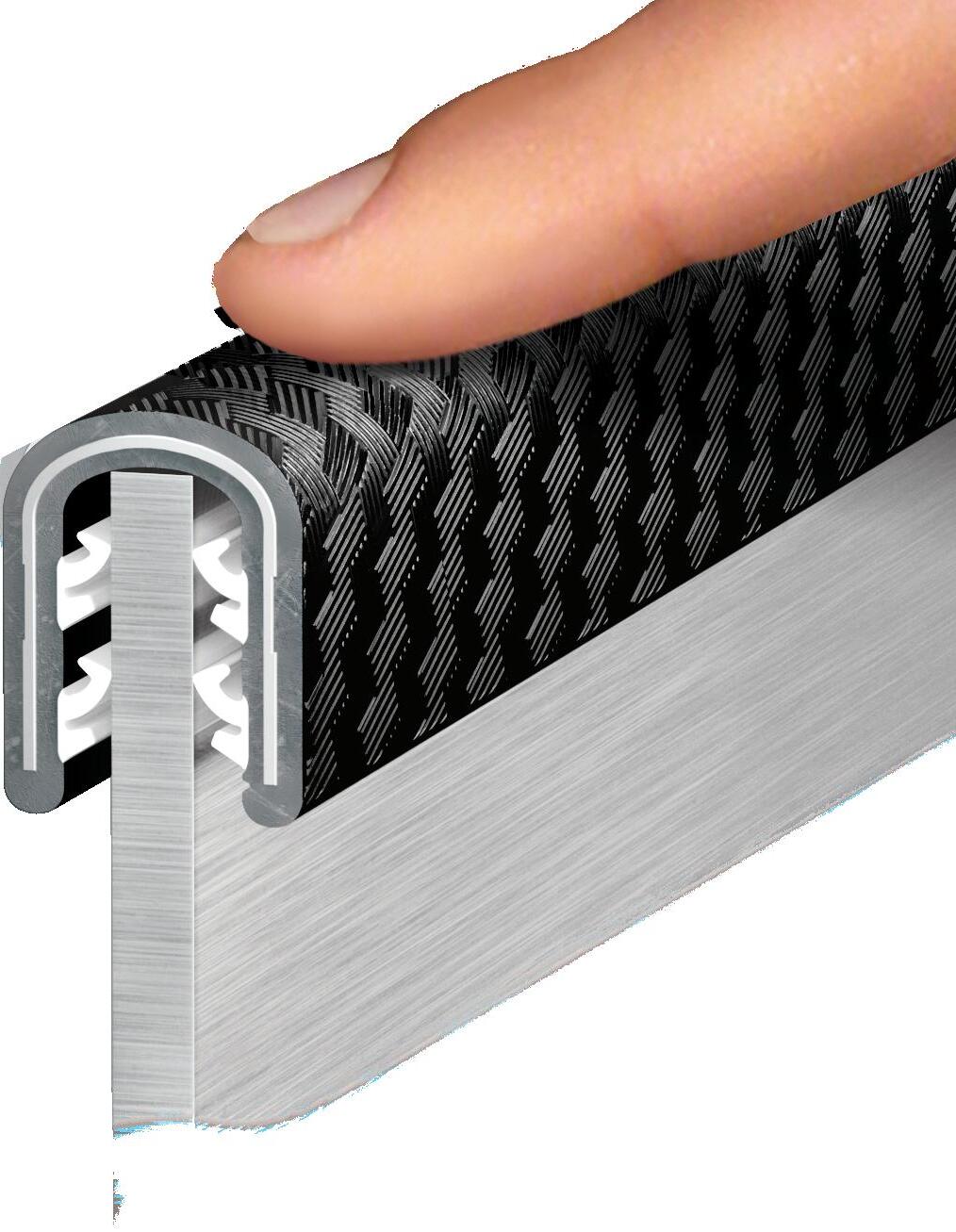

Vier maßgeschneiderte Sets aus flexiblen Klemmlaschen und Widerhaken
Einzelne Aluminiumklammern für dauerhaften Halt
EDGE TRIM PLUS
flexibler Kantenschutz aus PVC-Kunststoff mit einer neu gestalteten Klemmlasche und Widerhaken für überlegene Leistung und einfache Montage.
EIGENSCHAFTEN UND VORTEILE:
EINFACHE MONTAGE: Die Sets aus Klemmlaschen biegen sich während der Montage, sodass der Kantenschutz einfach mit den Händen angebracht werden kann!
SCHWER ZU ENTFERNEN: Die innovative Klemmlasche und das „Widerhaken“-Design erzeugen beim Ziehen eine starke Oberflächenspannung, die sicherstellt, dass der Kantenschutz sicher an Ort und Stelle bleibt und die Kanten zuverlässig schützt.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C ÄUSSERES
BESCHICHTUNGSMATERIAL:
Vinyl (PVC), 85 Durometer (Shore A) Schwarz
MATERIAL DER KLEMMLASCHE:
Vinyl (PVC), 70 Durometer (Shore A) Weiß
MATERIAL DER INNENLIEGENDEN KLAMMER: Aluminium
ENTFLAMMBARKEIT UND EINHALTUNG
VON VORSCHRIFTEN:
FMVSS 302
FAA/FAR 23.853 (a)
UL-ZERTIFIZIERUNG:
UL 50
UL 94 HB
Datei Nr. MH49032
Informationen zu „Trim Seal Plus“ finden Sie auf Seite 18!
STÄRKE DES KANTENSCHUTZES
KANTENSCHUTZ „SIZE RANGE EDGE TRIM“
Einzelne Metallklammern für dauerhaften Halt
SIZE RANGE EDGE TRIM ist ein flexibler PVC-Kantenschutz, der entwickelt wurde, um Materialien mit unterschiedlichen Kantenstärken, wie Diamantplatten, Glasfaser und Verbundwerkstoffen, eine einheitliche Kante zu verleihen.
EIGENSCHAFTEN
UND VORTEILE:
VERSTELLBARE, VIELFÄLTIGE PASSFORM: Der Kantenschutz
„Size Range Edge Trim“ passt sich verschiedenen Dicken an und kann sicher für verschiedene Materialien verwendet werden. Dadurch eignet sich die Lösung für verschiedene Anwendungen von der Holzbearbeitung bis zur Metallherstellung.
FLEXIBEL UND HALTBAR: Der aus flexiblem Kunststoff gefertigte Kantenschutz passt sich den Kanten an und ist gleichzeitig widerstandsfähig gegen Verschleiß, UV-Strahlung, Feuchtigkeit und Chemikalien, um eine lang anhaltende Leistung zu gewährleisten.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
ÄUSSERES BESCHICHTUNGSMATERIAL: Vinyl (PVC), 85 Durometer (Shore A)
INNENLIEGENDE KLAMMER: Aluminium oder Stahl
ENTFLAMMBARKEIT UND EINHALTUNG
VON VORSCHRIFTEN:
FMVSS 302
FAA/FAR 23.853 (a)
UL-ZERTIFIZIERUNG:
UL 50
UL 844
Datei Nr. MH49032
Perfekt für Anwendungen an Kanten mit unterschiedlichen Dicken!

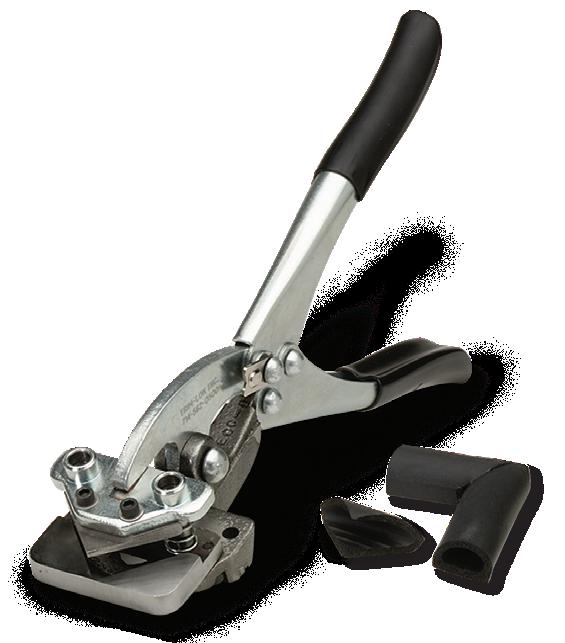

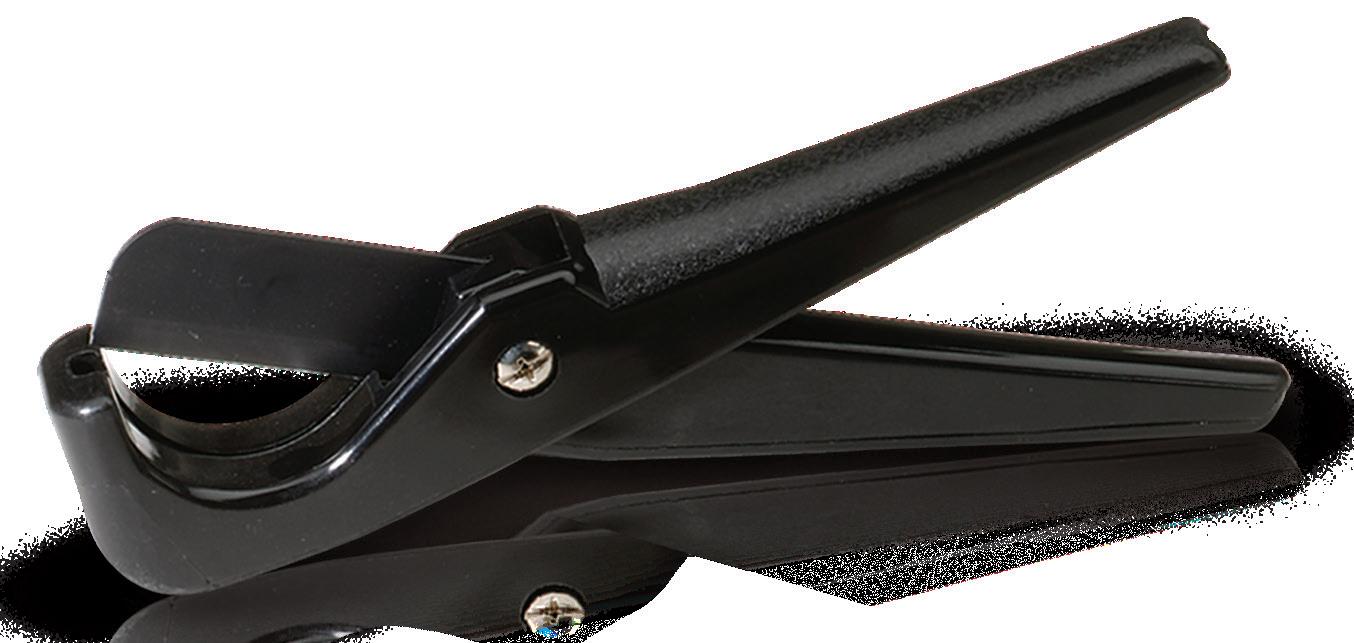

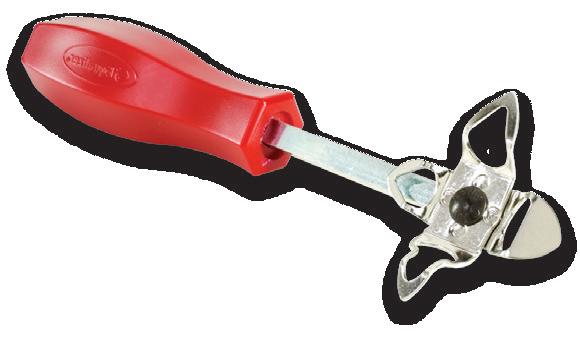

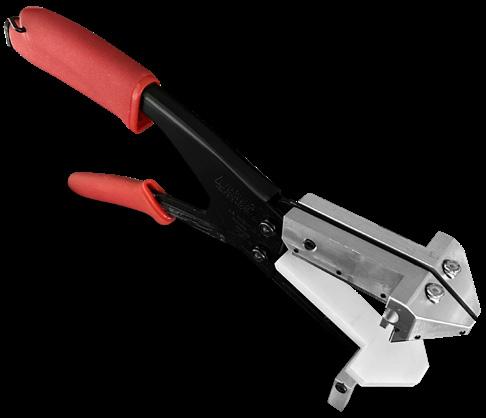

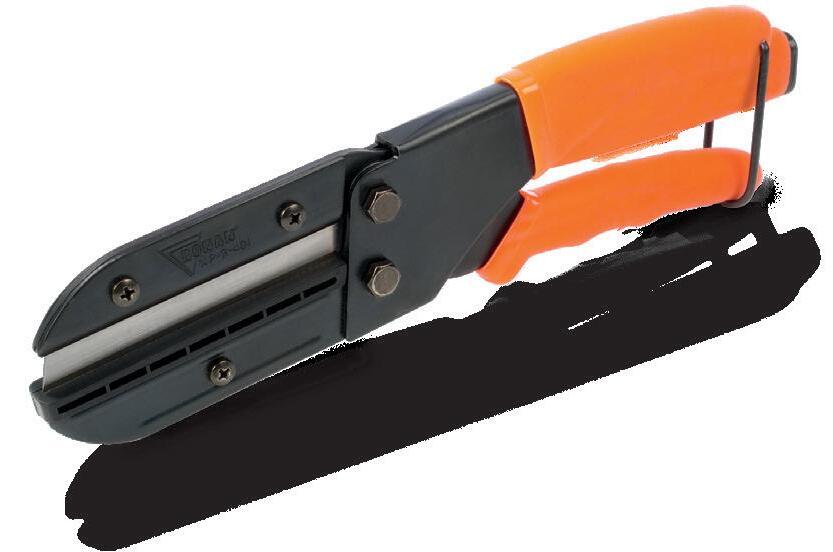

90˚ -GEHRUNGSWERKZEUG Schneidet in Sekunden!
Lager-Nr. GSS851
Siehe Seite 44
METALLKLAMMER-OPTIONEN:
STAHL: Stahl ist schwerer als Aluminium, besticht durch überragende Festigkeit und Steifigkeit für Anwendungen, in denen eine hohe Zugfestigkeit und Verformungsbeständigkeit erforderlich sind, hat jedoch eine geringere elektrische und THERMISche Leitfähigkeit.
Aluminium: Aluminium ist leichter als Stahl und daher ideal für Anwendungen, in denen das Gewicht eine Rolle spielt. Es weist eine hervorragende elektrische und thermische Leitfähigkeit auf, hat jedoch im Allgemeinen eine geringere Zugfestigkeit.

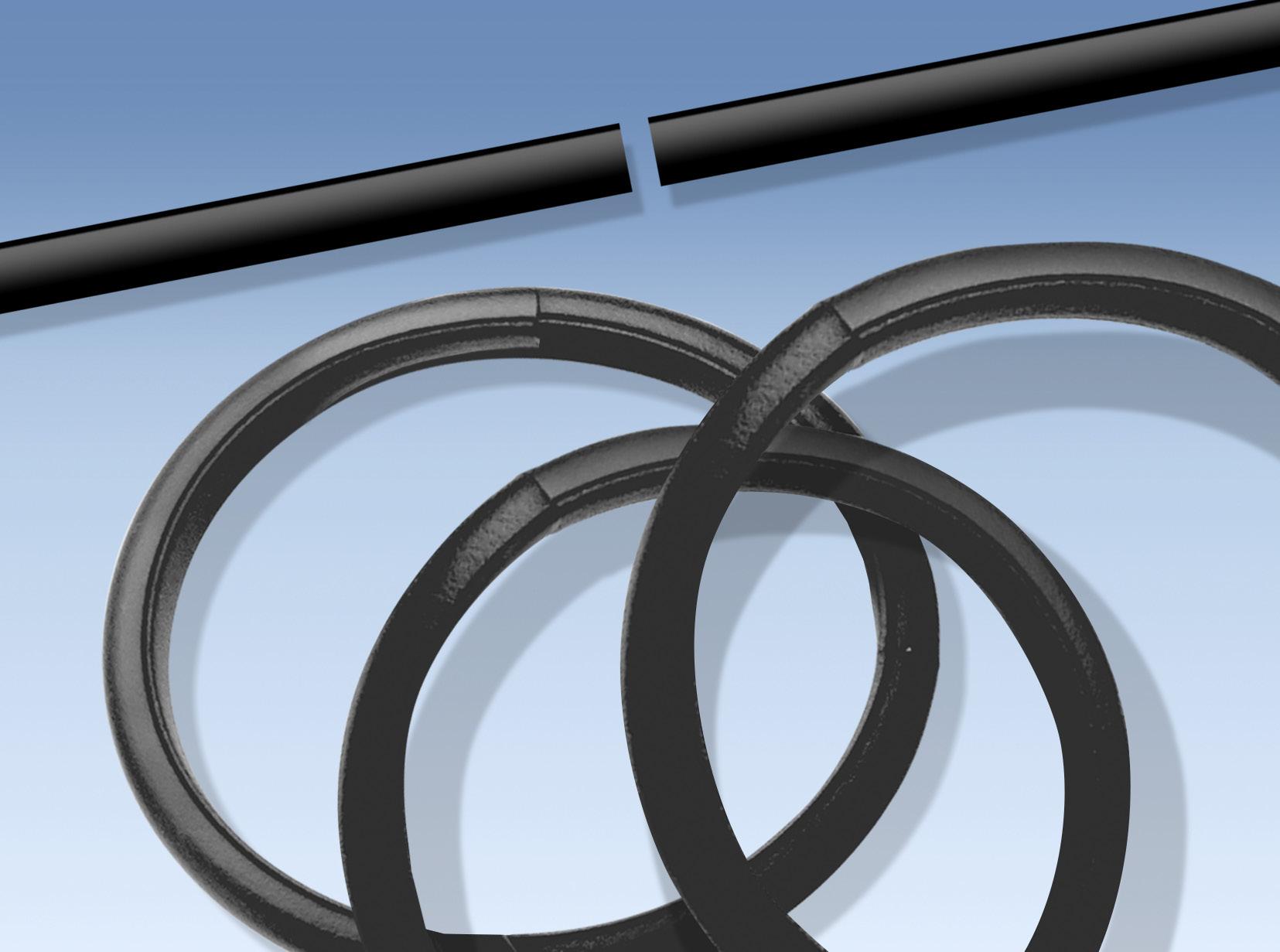

GUMMI-KANTENSCHUTZ „RUBBER EDGE TRIM“
Vorab aufgetragener Schmelzklebstoff oder Butyldichtungsmittel (optional)

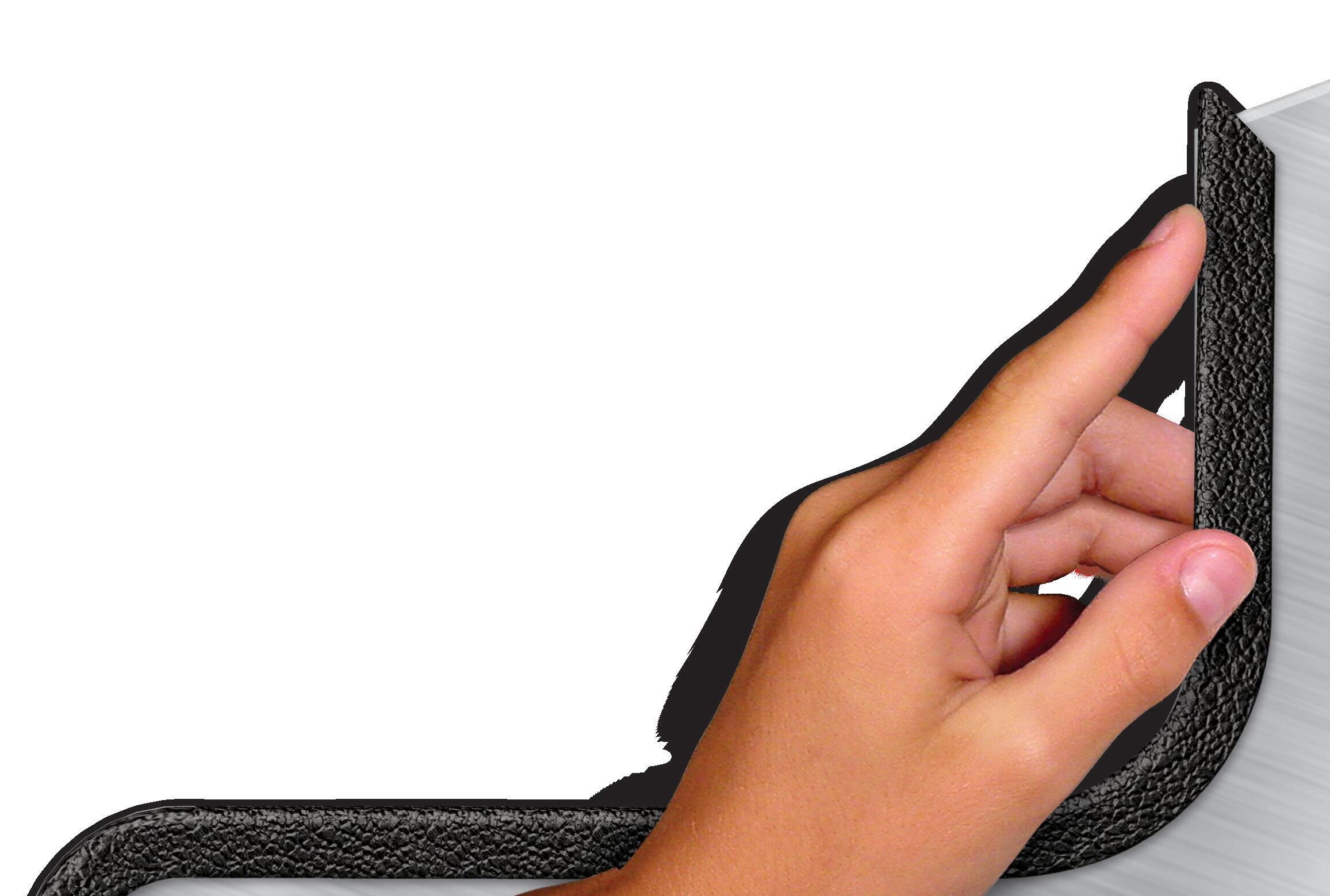

Sehr flexibel auch für enge Radien
RUBBER EDGE TRIM ist ein hochflexibler Kantenschutz, der aus dichtem EPDM-Gummi oder dichtem Neoprengummi besteht.
EIGENSCHAFTEN UND VORTEILE:
AUSSERORDENTLICHE FLEXIBILITÄT: Entwickelt, um auch für enge Radien angewendet zu werden, wodurch es sich ideal für eine Vielzahl von Anwendungen und Oberflächen eignet.
UMFASSENDER SCHUTZ: Schützt vor Verletzungen durch scharfe Kanten und erhöht die Lebensdauer von Materialien, indem Schäden verhindert werden.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
-40 °C bis 100 °C
ENTFLAMMBARKEIT UND EINHALTUNG
VON VORSCHRIFTEN: FMVSS 302
MATERIAL:
Neopren (Härte):
70 Durometer (Shore A)
EPDM (Härte):
70 Durometer (Shore A)
NEOPREN: Ein synthetischer Gummi, der für seine hervorragende Beständigkeit gegen Öl, Chemikalien und Witterungseinflüsse bekannt ist, wodurch er sich ideal für Dichtungen und Dichtungsringe eignet.
EPDM*: Ein synthetischer Gummi, der aufgrund seiner hervorragenden Beständigkeit gegen UV-Strahlung, Ozon und extreme Temperaturen häufig für Dichtungen und Automobilteile verwendet wird. *Ausgewählte Profile sind in FDA-zugelassenem weißem EPDM erhältlich.
VIDEO: SCHMELZKLEBSTOFF UND BUTYL IM VERGLEICH
Erfahren Sie mehr über die Optionen für Schmelzklebstoff und Butyldichtungsmittel
STÄRKE DES KANTENSCHUTZES
STÄRKE

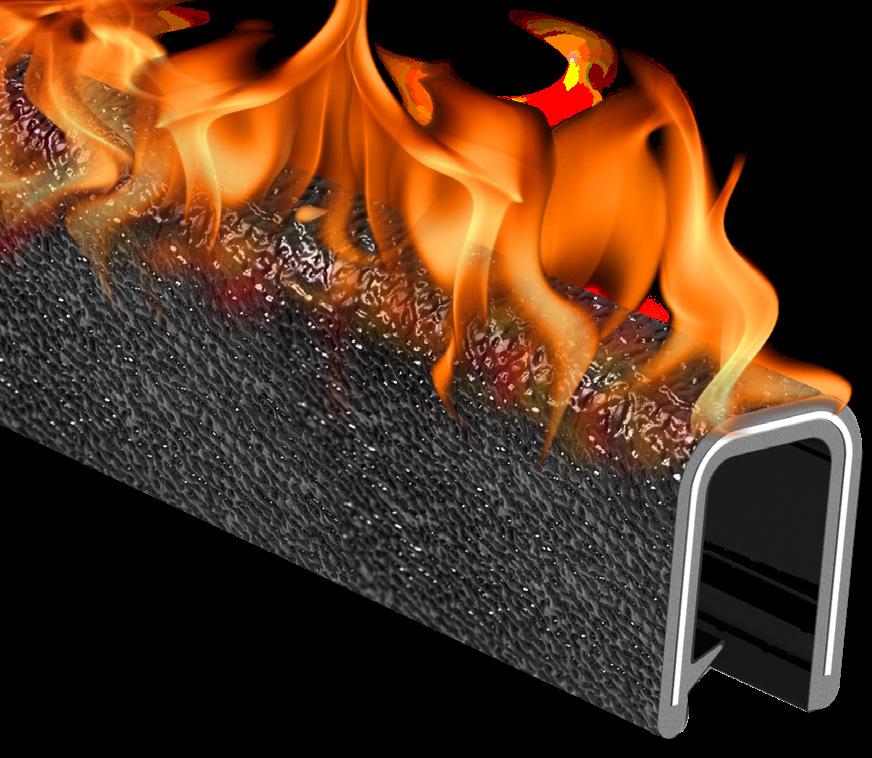

BRANDHEMMENDER KANTENSCHUTZ „FIRE
Klemmlasche
FIRE RETARDANT TRIM
ist ein flexibler
Kantenschutz aus thermoplastischem Elastomer, der speziell entwickelt wurde, um die Anforderungen der National Fire Protection Agency (NFPA) und der Flammenanforderungen nach UL 94 HB zu erfüllen.
EIGENSCHAFTEN UND VORTEILE:
LANGLEBIG: Entwickelt für eine lang anhaltende Leistung mit Bewertung nach UL 94 HB, die sicherstellt, dass das Material selbstverlöschend und widerstandsfähig gegen Flammenausbreitung ist, wodurch es in Umgebungen mit hohem Brandrisiko wie elektrischen Gehäusen sehr langlebig ist.

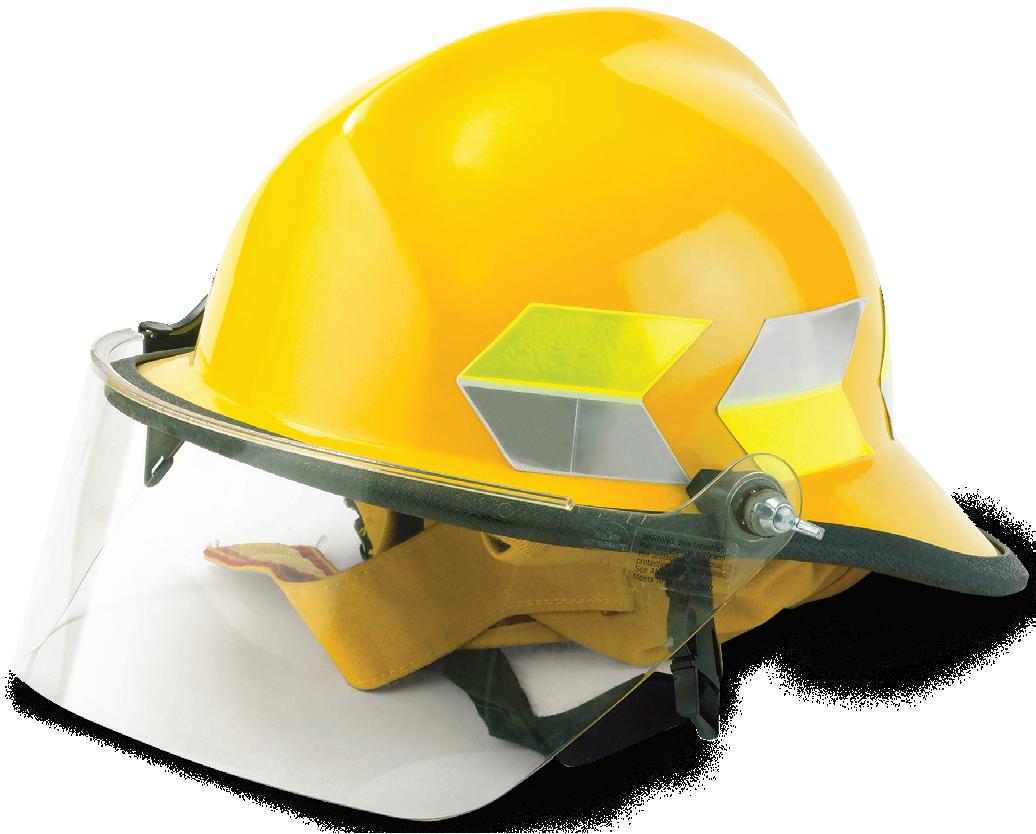

EXTREM HITZEBESTÄNDIG: Konform mit NFPA 1971. Entwickelt, um extremen Temperaturen standzuhalten und selbst in den anspruchsvollsten Anwendungsbereichen wie Brandbekämpfungsausrüstung und öffentlichen Verkehrsmitteln eine überlegene Haltbarkeit und Schutz zu bieten.
PRODUKTSPEZIFIKATIONEN: EMPFOHLENER TEMPERATURBEREICH FÜR
ANWENDUNGEN: -28 °C bis 104 °C GRUNDMATERIAL*: (TPE) Thermoplastisches Elastomer 86 Durometer (Shore A)
INNENLIEGENDE KLAMMER: Aluminium ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: UL 94 HB NFPA 1971 (nur schwarz)
Fragen Sie nach unserem KANTENSCHUTZ „EDGE TRIM“ REFLECTO-LOK mit REFLEKTIERENDEM BAND
STÄRKE DES KANTENSCHUTZES
MONTAGEVIDEO
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihren Kantenschutz montieren.

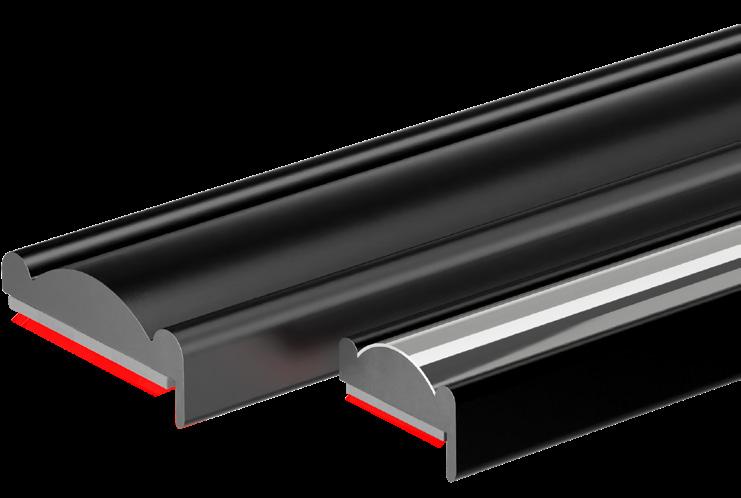

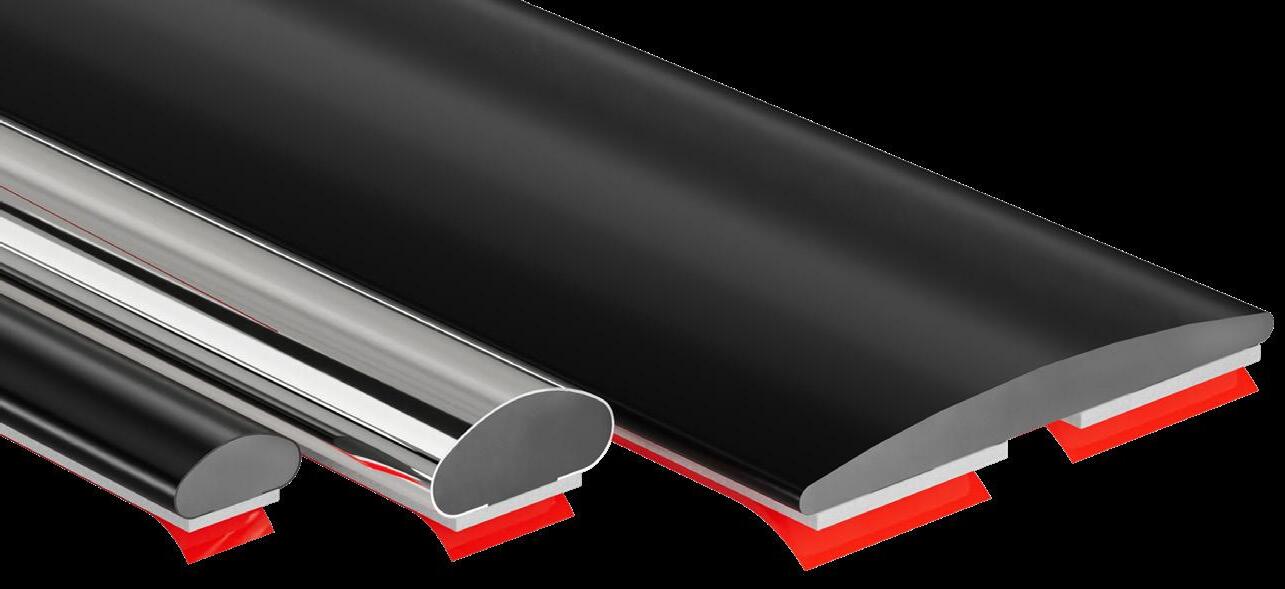

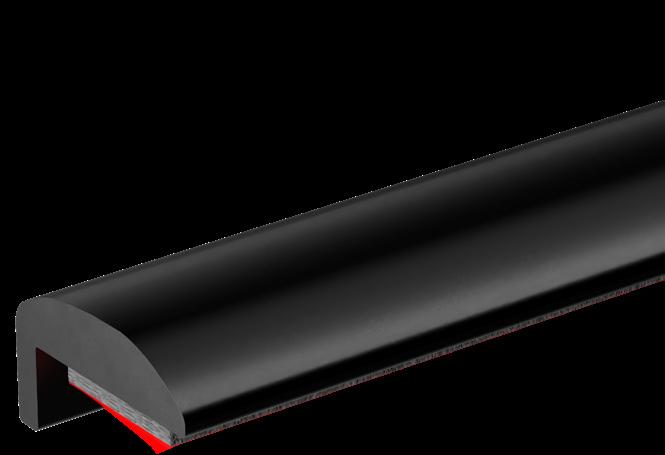

KANTENSCHUTZ „EDGE GUARD“
Vorab aufgetragener Schmelzklebstoff Dekor-Mylar
Transparenter Kunststoff
Farbe
EGB7/16
mm Schwarz

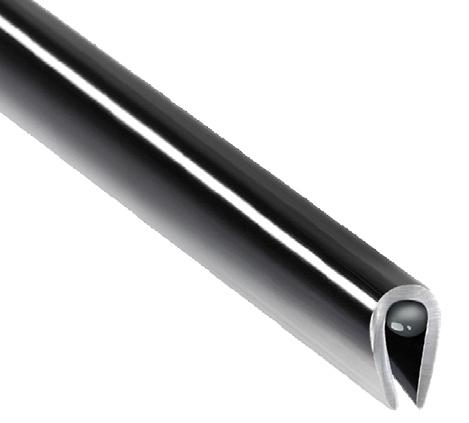

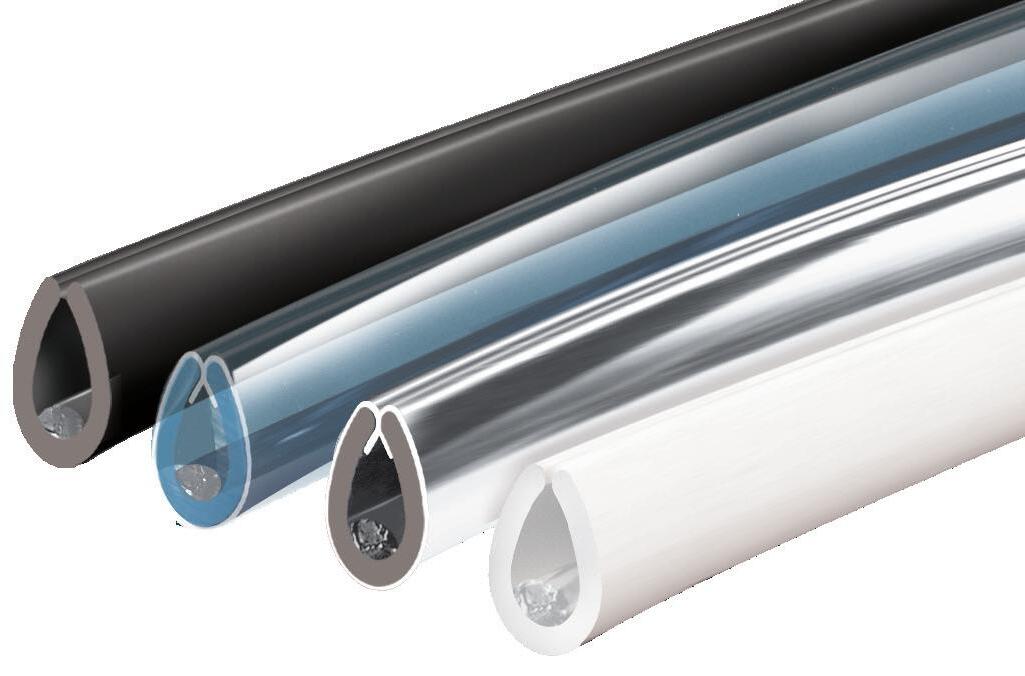

EDGE GUARD ist ein flexibler KunststoffKantenschutz mit vorab aufgebrachtem Klebstoff. Die Farbauswahl umfasst eine verchromte MylarBeschichtung, die für ein vollendetes Erscheinungsbild sorgt. EIGENSCHAFTEN UND VORTEILE:
VORGEKLEBT UND FLEXIBEL: Einfach anzubringen, sodass Sie den Kantenschutz schnell und einfach montieren können.
KANTENSCHUTZ: Deckt scharfe Kanten ab, um die Sicherheit zu erhöhen und Oberflächen vor Beschädigungen zu schützen.
FARBVIELFALT: Erhältlich in mehreren Farben, einschließlich verchromtem Mylar, um Ihrem Projekt mit minimalem Aufwand eine stilvolle Note zu verleihen.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
GRUNDMATERIAL: Vinyl (PVC), 97 Durometer (Shore A)
VIELSEITIGE ANWENDUNG:

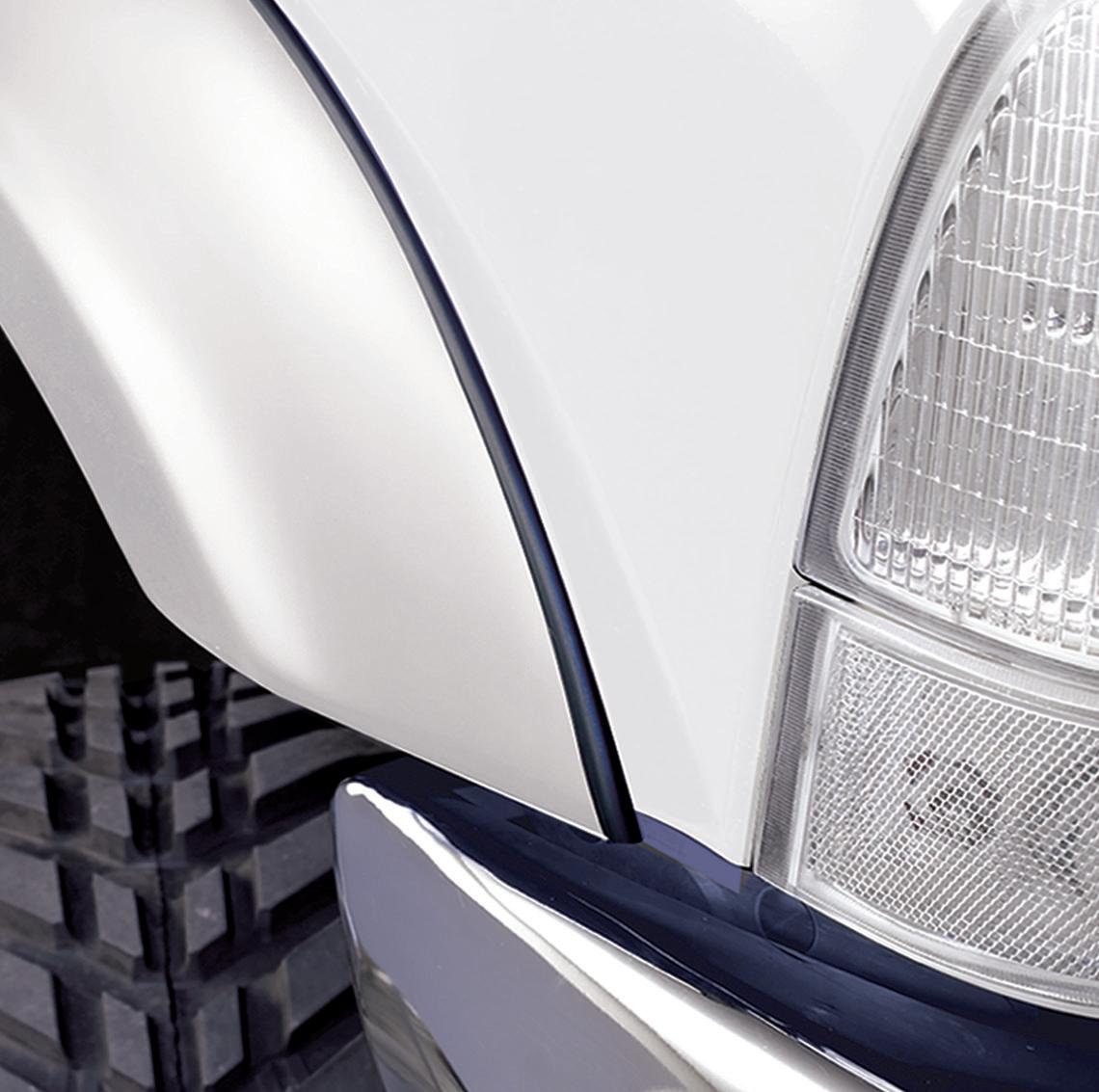

• Autotürkanten
DEKORATIVE OBERFLÄCHE
Die Chromoberfläche ist eine Mylar-Beschichtung KLEBSTOFF: Schmelzklebstoff (optional Butyldichtungsmittel)
• Möbel • Kotflügeldichtungen
• Verkaufsautomaten • Trittstufen

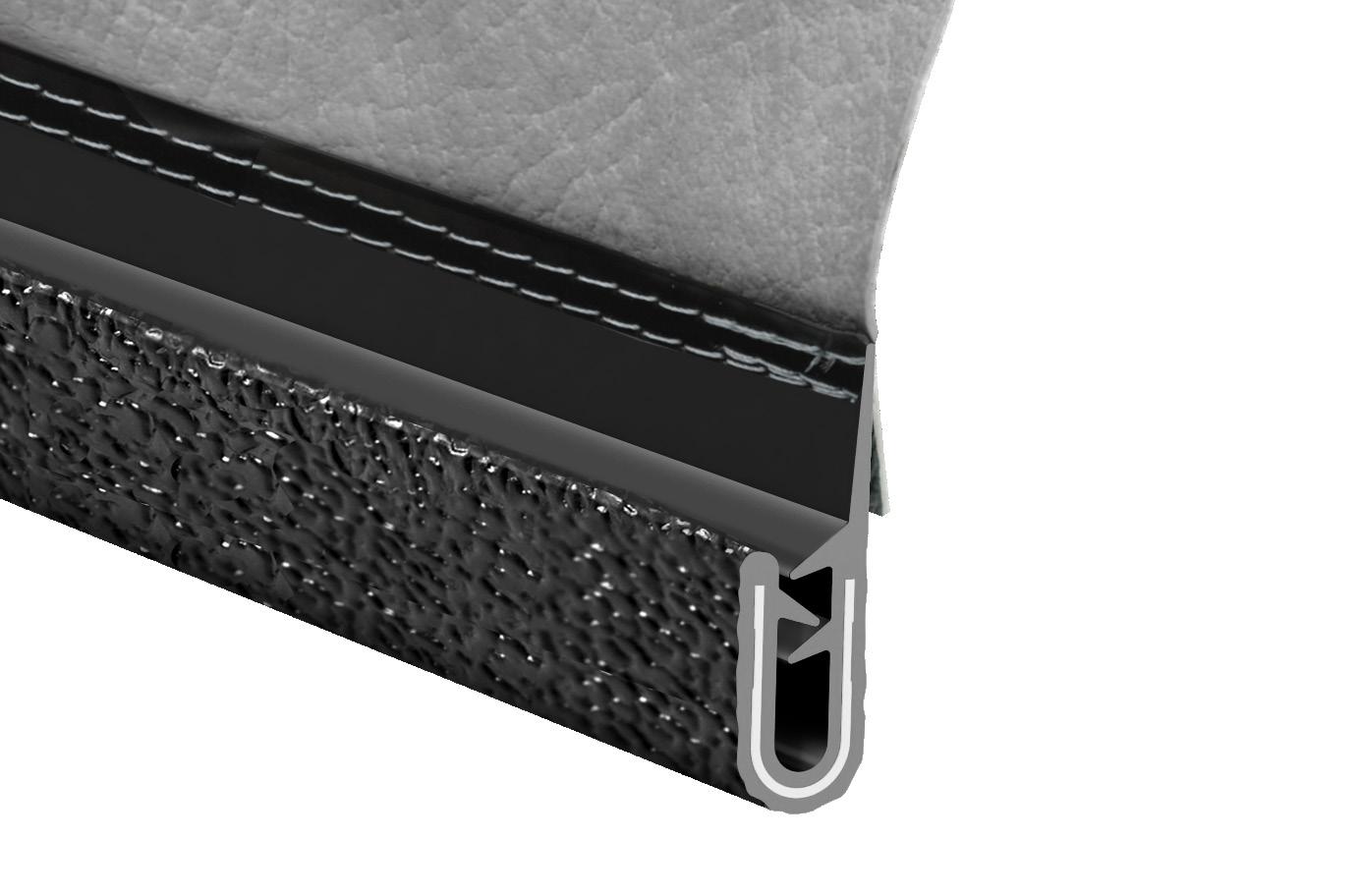

VERNÄHBARER KANTENSCHUTZ „UPHOLSTERY TRIM“
VVernähbare Lippe
Ledertexturnente
„Upholstery Trim“ wird an den Ledersitzbezug genäht, um ihn am Sitzrahmen zu befestigen.
Einzelne Metallklammern für dauerhaften Halt
UPHOLSTERY TRIM ist ein PVC-KunststoffKantenschutz, der so konzipiert ist, dass der Stoff einfach vernäht und fest in einen Sitzrahmen gespannt werden kann.
EIGENSCHAFTEN UND VORTEILE:
STARKE, SICHERE BEFESTIGUNG: Die vernähbare Lippe sorgt für einen festen, zuverlässigen Halt und verhindert, dass sich die Verkleidung nach der Montage verschiebt oder löst – selbst in stark beanspruchten Bereichen.
GLATTE, SAUBERE OPTIK: Der vernähbare Polsterbesatz wurde für eine saubere, professionelle Optik entwickelt. Er bietet eine glatte, veredelte Kante, die sowohl das Aussehen als auch die Haltbarkeit der gepolsterten Oberfläche verbessert.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH FÜR
ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
MATERIAL: Vinyl (PVC) 85 Durometer (Shore A)
ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: FMVSS 302
FAA/FAR 23.853 (a) UL 94 HB
VERNÄHBARER KANTENSCHUTZ „UPHOL
Individuelle Farben erhältlich Es fallen Mindestbestellmengen an
Schwarz
Grau
Taupe
Warbe Teilenr Farbe Teilenr
STERY TRIM“

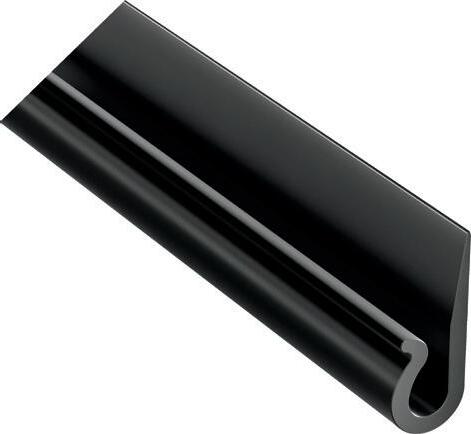

VERNÄHBARE J-CLIPS „UPHOLSTERY J-CLIPS“ FÜR POLSTER
J-CLIPS sind speziell entwickelte, vernähbare, bruchsichere Polypropylen-Klammern. Der Stoff kann direkt auf den J-Clip genäht und fest in einen Sitzrahmen gespannt werden.
EIGENSCHAFTEN UND VORTEILE:
EINFACHE, SICHERE MONTAGE: J-Clips verfügen über eine nicht reißende, vernähbare Lippe, die es ermöglicht, Polsteroder Besatzmaterial leicht anzunähen. So wird ein sicherer, robuster Halt gewährt, ohne dass das Material im Laufe der Zeit locker wird oder reißt.
NAHTLOSE, PROFESSIONELLE OPTIK: J-Clips bieten nach der Montage eine glatte, saubere Kante und ein hochwertiges, abgerundetes Erscheinungsbild, das sowohl das Aussehen als auch die Haltbarkeit Ihres Produkts verbessert.
PRODUKTSPEZIFIKATIONEN:
FÜR
Passender vernähbarer Einsatz (Für ausgewählte Modelle verfügbar)
MATERIAL:
Polypropylen (PP), bruchsicher 85 Durometer (Shore A)

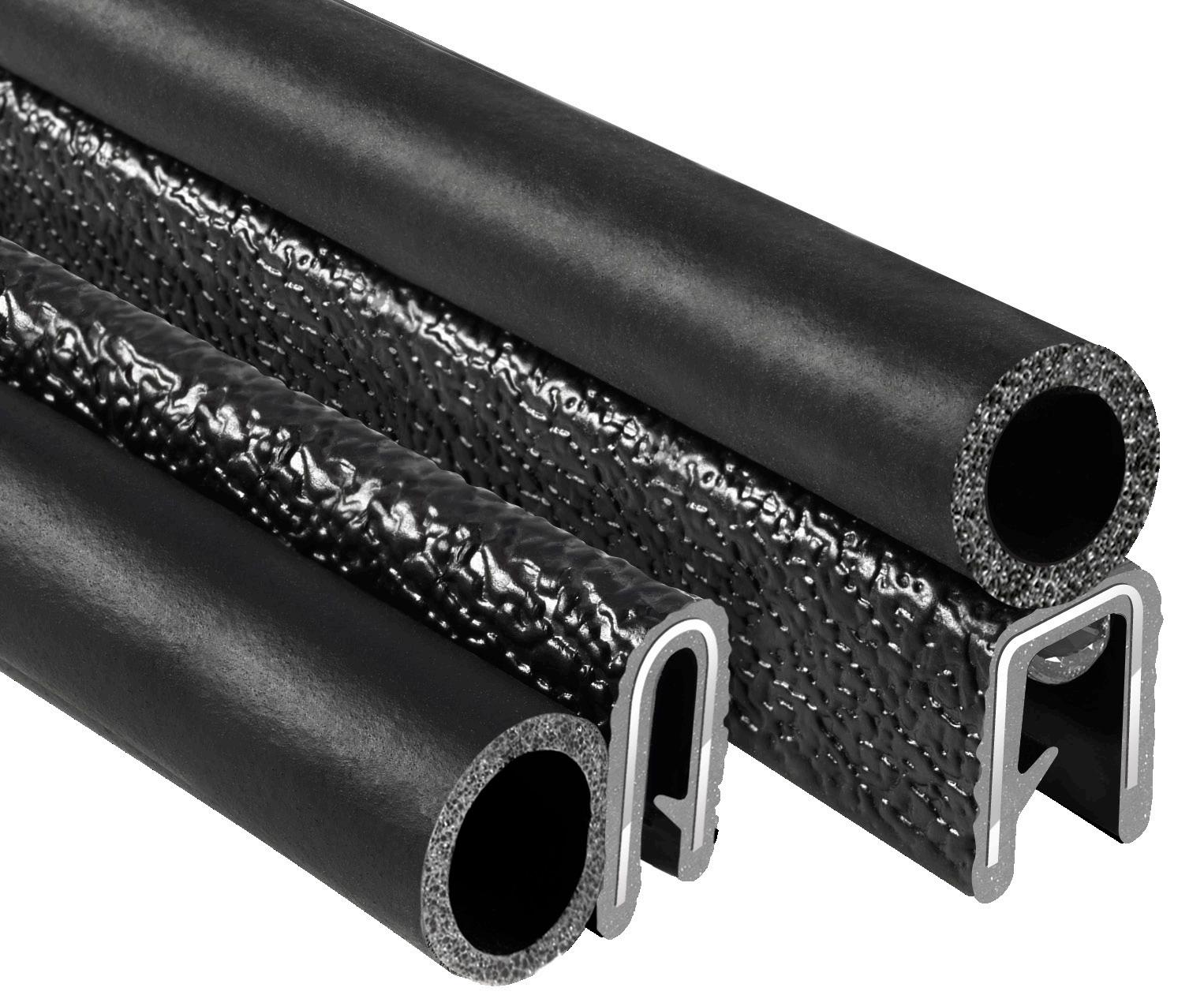

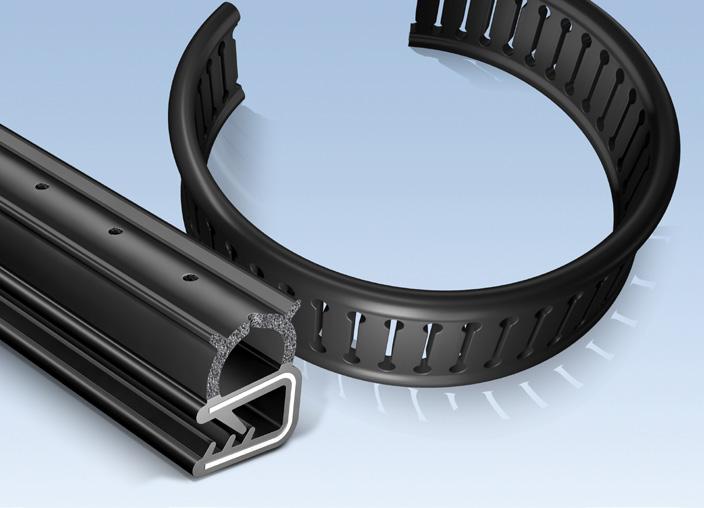

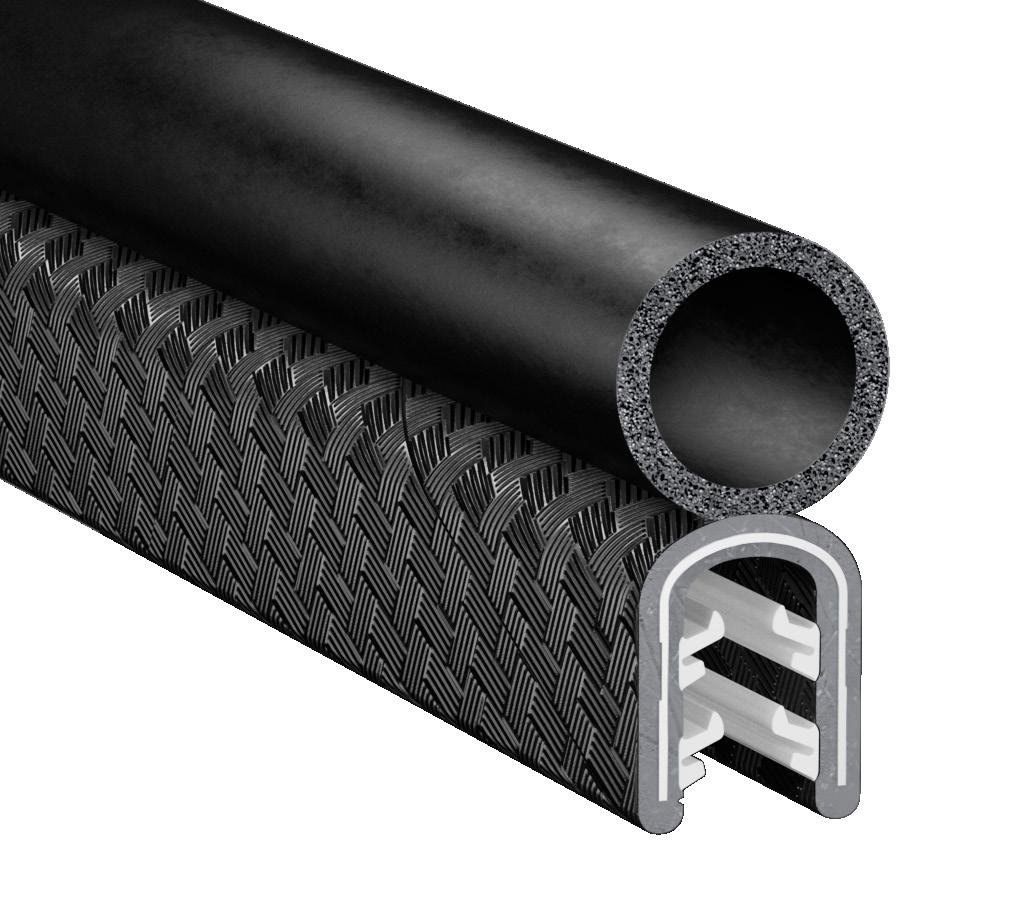

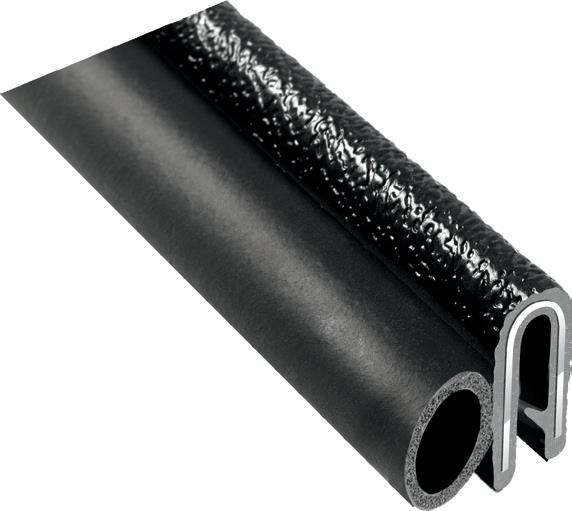

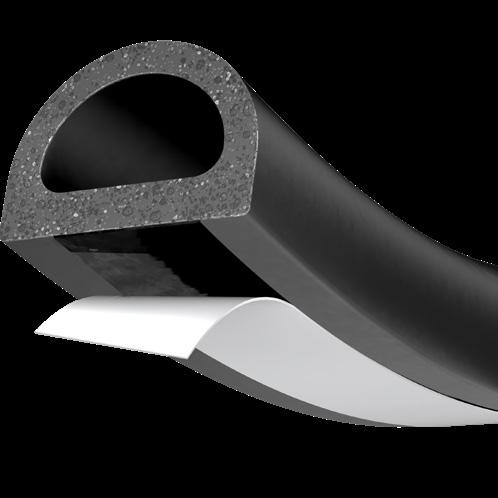

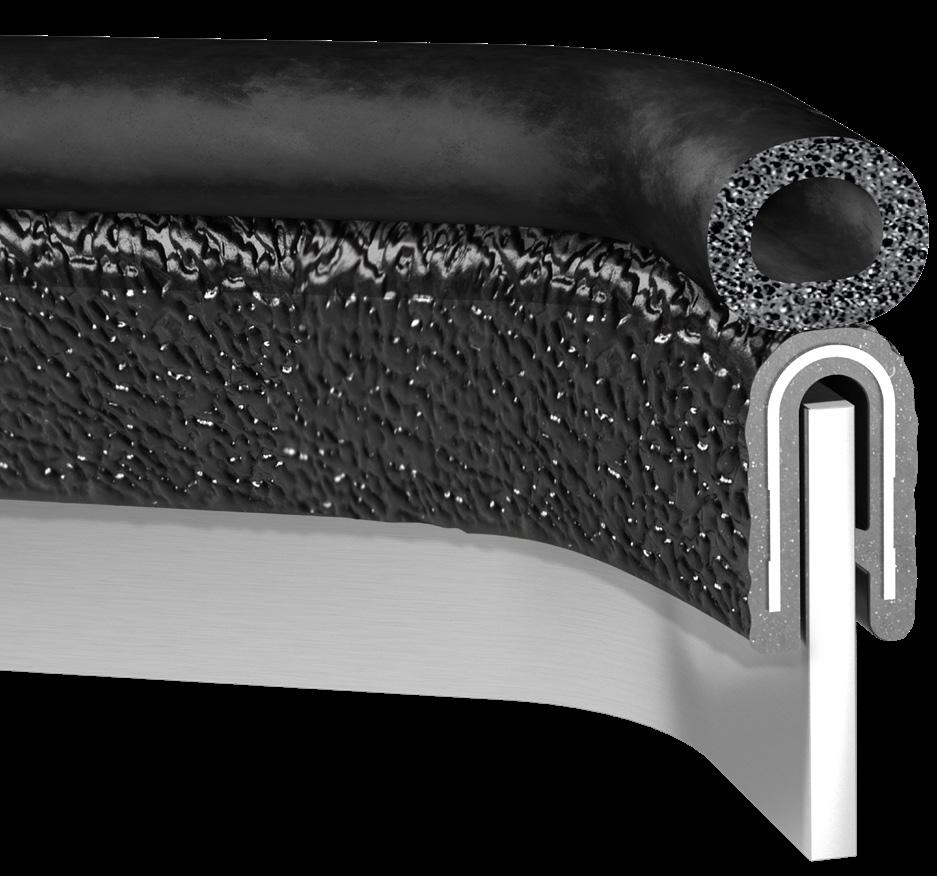

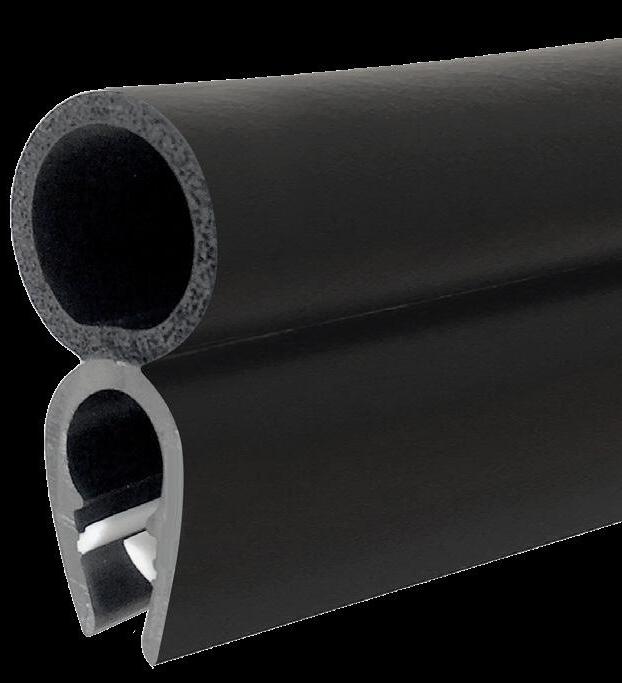

KANTENSCHUTZDICHTUNG „TRIM SEAL“
Vorab aufgetragener Schmelzklebstoff oder Butyldichtungsmittel (optional)
Starke Klemmlasche
EPDM-Moosgummi-Dichtwulst
Einzelne Metallklammern für dauerhaften Halt

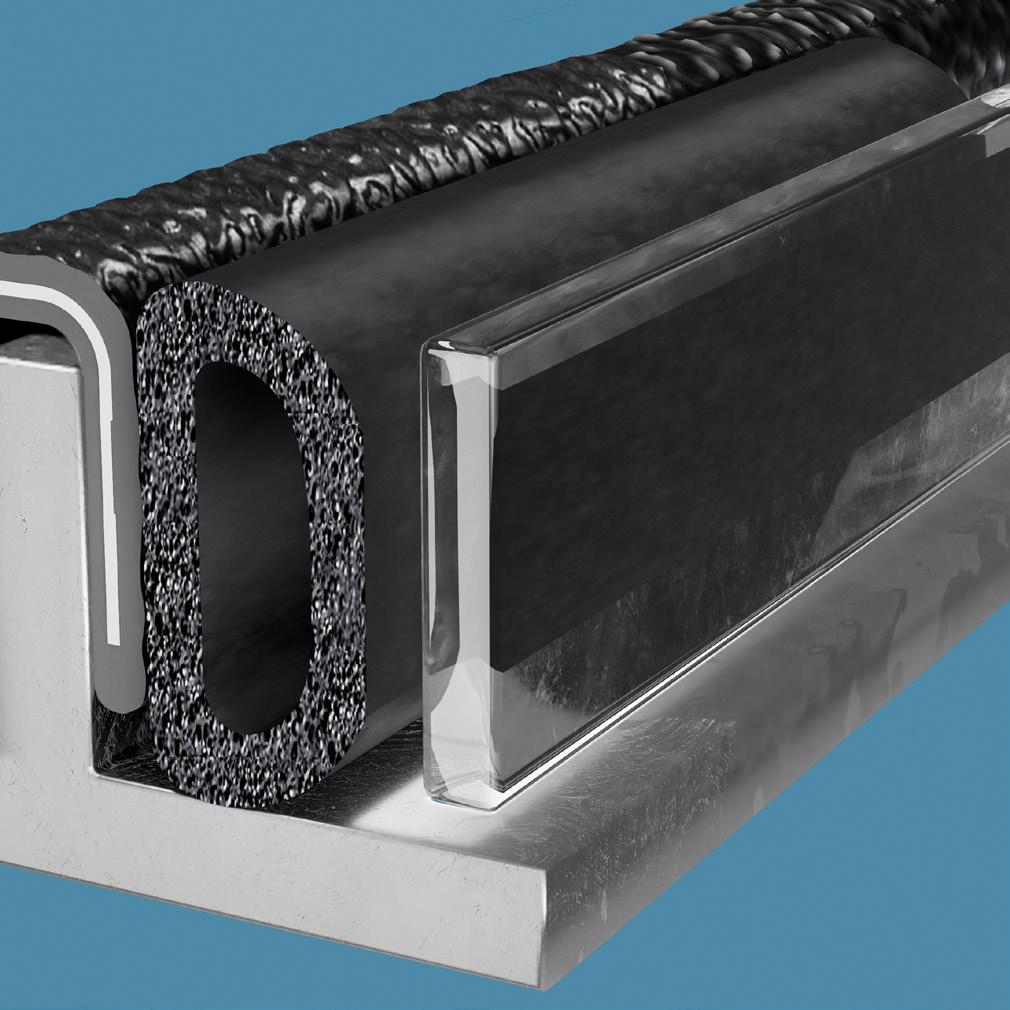

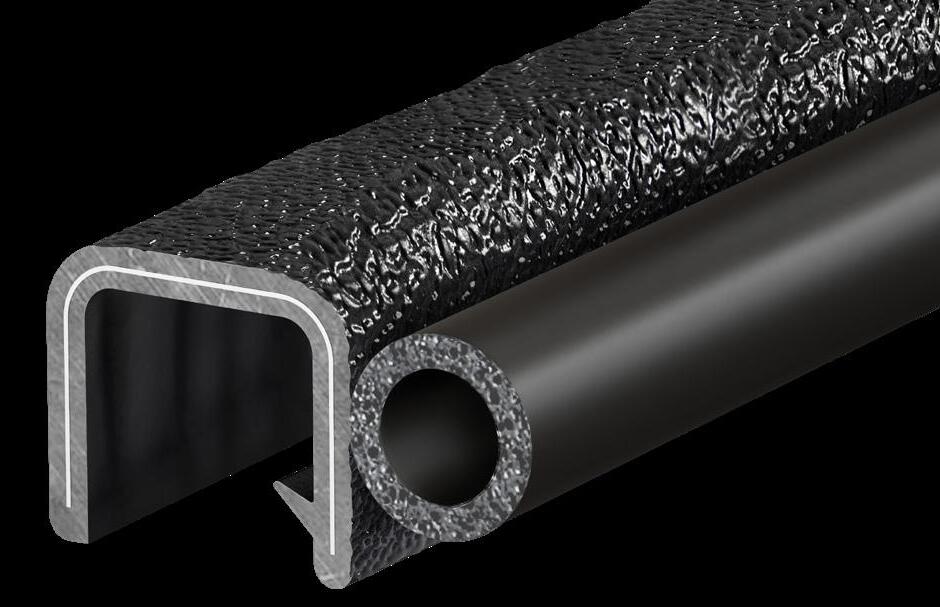

TRIM SEAL ist ein flexibler PVC-Kantenschutz mit aufgesetztem MoosgummiDichtwulst, der eine sichere Abdichtung für eine Vielzahl von Anwendungen bietet.
EIGENSCHAFTEN UND VORTEILE:
WASSERDICHTE VERSIEGELUNG
FLEXIBEL UND HALTBAR: Einfach anzubringen und für verschiedenste Formen und Oberflächen geeignet. Sicherer und andauernder Halt durch starke Klemmlaschen und Metallklammern, die verhindern, dass sich der Kantenschutz ungewollt lockert.
HERVORRAGENDE ABDICHTUNG: Bietet effektiven Schutz vor Wasser, Staub, Luft, Vibration und Lärm. Für eine saubere, trockene und lärmreduzierte Umgebung.
OPTIONALE KLEBSTOFFAUSWAHL: Sie können wahlweise
Schmelzklebstoff für einen besseren Halt oder Butyldichtstoff zur besseren Dichtung verwenden. Sie haben die Wahl und können den Kantenschutz daher perfekt an Ihre spezifischen Anwendungsanforderungen anpassen.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
Sehen Sie sich unser Video an, um zu erfahren, wie Sie die Kantenschutzdichtung montieren.

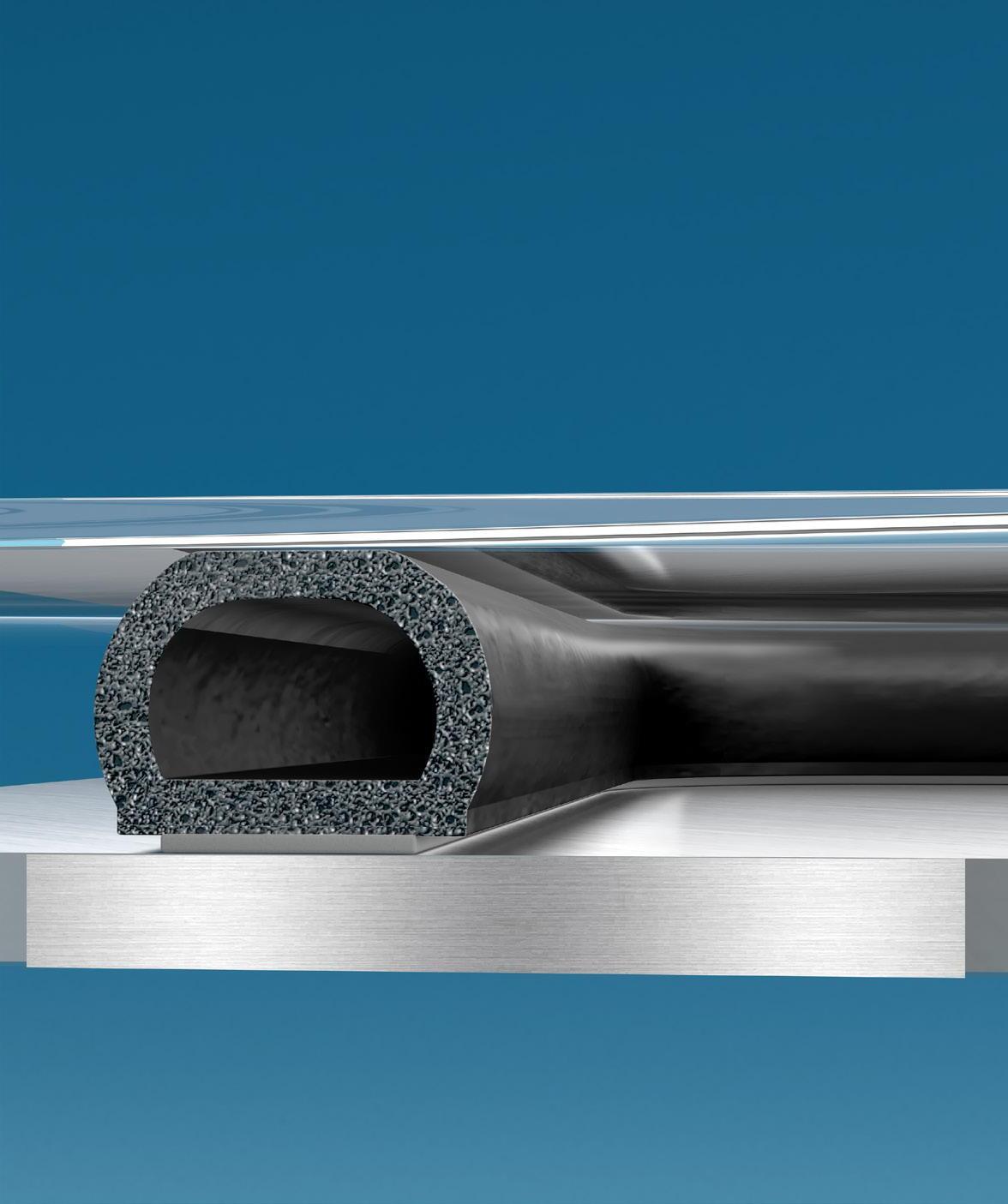

Der komprimierte Moosgummiwulst sorgt für eine wasserdichte Abdichtung und maximalen Schutz
BESTELLANLEITUNG
Spalte 1: Bestimmen Sie die WULSTGRÖSSE basierend auf dem Abstand zwischen Tür und Zarge im geschlossenen Zustand. 1,5 x Maß im geschlossenen Zustand = benötigte WULSTGRÖSSE. (Beispiel: Die Abmessung im geschlossenen Zustand beträgt 0,50. Daher 1,50 x 0,50 = 0,75 Wulstdurchmesser)

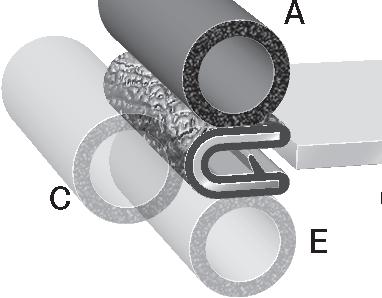

Für Position „A“ Für Position „C“
Maß im geschlossenen Zustand
Spalte 2: Bestimmen Sie, wie weit die Kantenschutzdichtung eingesetzt werden soll.
Spalte 3: Wählen Sie die FARBE aus
Messabstand Schenkellänge 1 4 2 3 6 5
Spalte 4: Wählen Sie die TEXTUR aus
Spalte 5: Bestimmen Sie die KANTENSTÄRKE

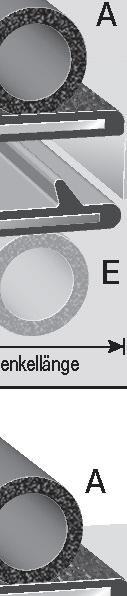

Spalte 6: Wählen Sie die WULST–POSITION aus
A-B* D-E*
* A-B oder D-E nicht standardmäßige Position, Sonderbestellung, nicht rückgabefähig
3 100 B

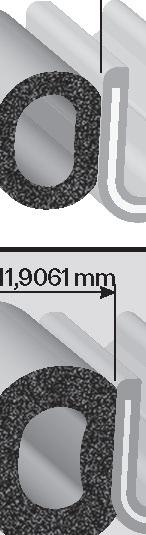

Verfügbare Wulstgrößen
(ungefähre Gesamtgröße)
4,76250 mm
6,3499 mm
0,7937 mm
1,5875 mm
2,38125 mm
3,1780 mm 3,96875 mm
4,76250 mm 6,3499 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
7,9374 mm
9,5249 mm
12,6998 mm
3,1780 mm
3,96875 mm
4,76250 mm
6,3499 mm
7,9374 mm
9,5249 mm
12,6998 mm
15.15806 mm
14,2873 mm
14,2873 mm
14,2873 mm
14,2873 mm
15,55625 mm
12,6998 mm
15.15806 mm
14,2873 mm
14,2873 mm
14,2873 mm
14,2873 mm
15,55625 mm
12,6998 mm
19,0498 mm
19,0498 mm
19,0498 mm
11,5875 mm
20,7937 mm
15,8748 mm
17,1436 mm
19,0498 mm
19,0498 mm
19,0498 mm
11,5875 mm
20,7937 mm
15,8748 mm
17,1436 mm

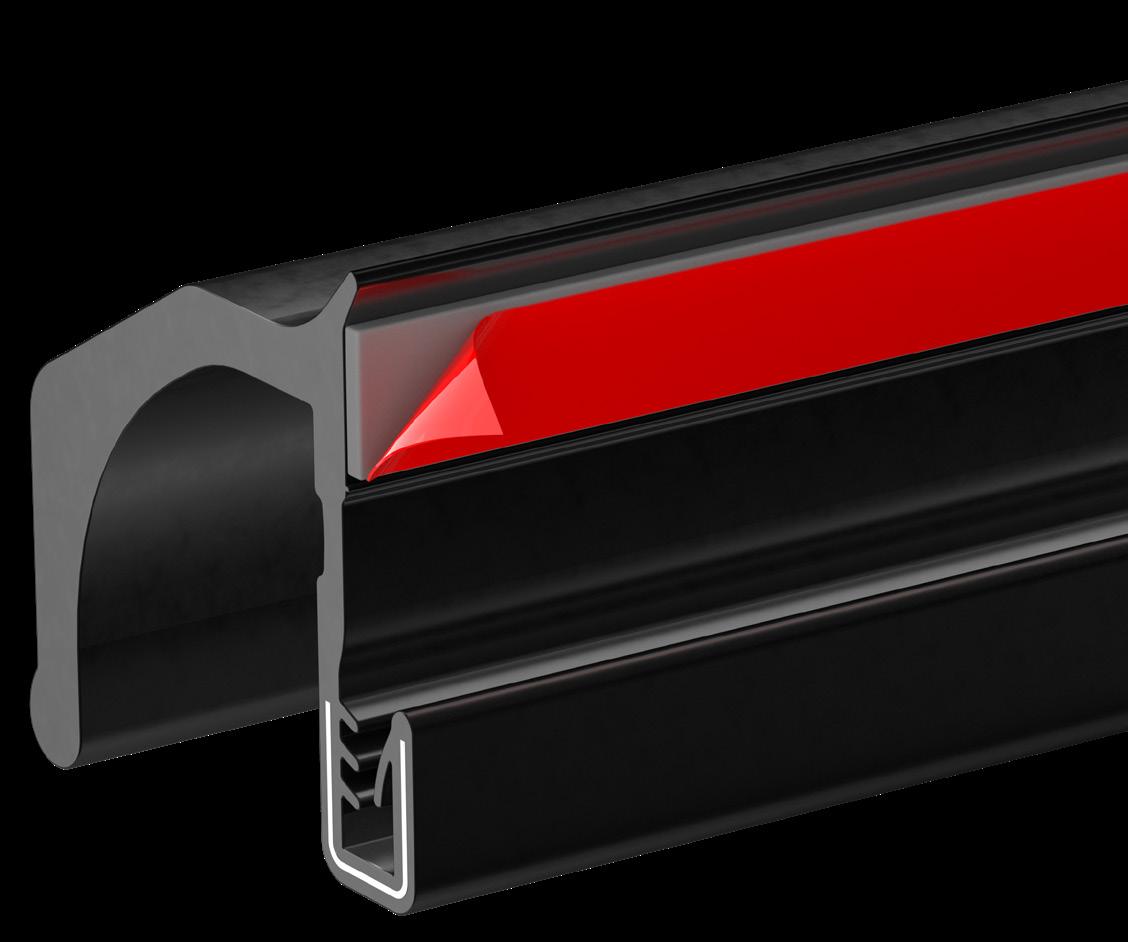

KANTENSCHUTZDICHTUNG „TRIM SEAL PLUS“
EINFACH ZU MONTIEREN! SCHWER ZU ENTFERNEN!
Vier maßgeschneiderte Sets aus flexiblen Klemmlaschen
EPDM-Moosgummi-Dichtwulst
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
-20°F through 158°F ÄUSSERES
BESCHICHTUNGSMATERIAL:
Vinyl (PVC), Härte: 85 Durometer (Shore A)
Schwarz
MATERIAL DER INNENLIEGENDEN KLAMMER: Aluminium
MATERIAL DER KLEMMLASCHE:
VINYL (PVC), HÄRTE: 70 DUROMETER (SHORE A)
WEISS
WULSTMATERIAL:
EPDM-MOOSGUMMI
ENTFLAMMBARKEIT UND EINHALTUNG
VON VORSCHRIFTEN:
VINYL-PVC: FMVSS 302, FAA/FAR 23.853 (a), UL 50, UL 844
Attraktive neue Kohlefaserstruktur
TRIM SEAL PLUS kombiniert die brandneue PVC-Kunststoff-Kantenschutz-Serie „Edge Trim Plus“ mit einem Moosgummi-Dichtwulst. Die neue Klemm lasche des ETP sorgt für eine einfachere Montage und besseren Halt.
Optional mit Schmelzklebstoff oder Butyldichtungsmittel erhältlich.
EIGENSCHAFTEN UND VORTEILE:
MÜHELOSE MONTAGE: Flexible Klemmlaschen für eine einfache, werkzeuglose Montage. Lässt sich einfach mit den Händen anbrin gen!
AUSSERORDENTLICHER HALT: Das einzigartige Design der Klemmlasche und der Widerhaken maximiert die Oberflächenrei bung und gewährleistet eine lang anhaltende Leistung.
PRODUKTVIDEO ZUM KANTENSCHUTZ „EDGE TRIM PLUS“ Erfahren Sie mehr über den Kantenschutz „Edge Trim Plus“.

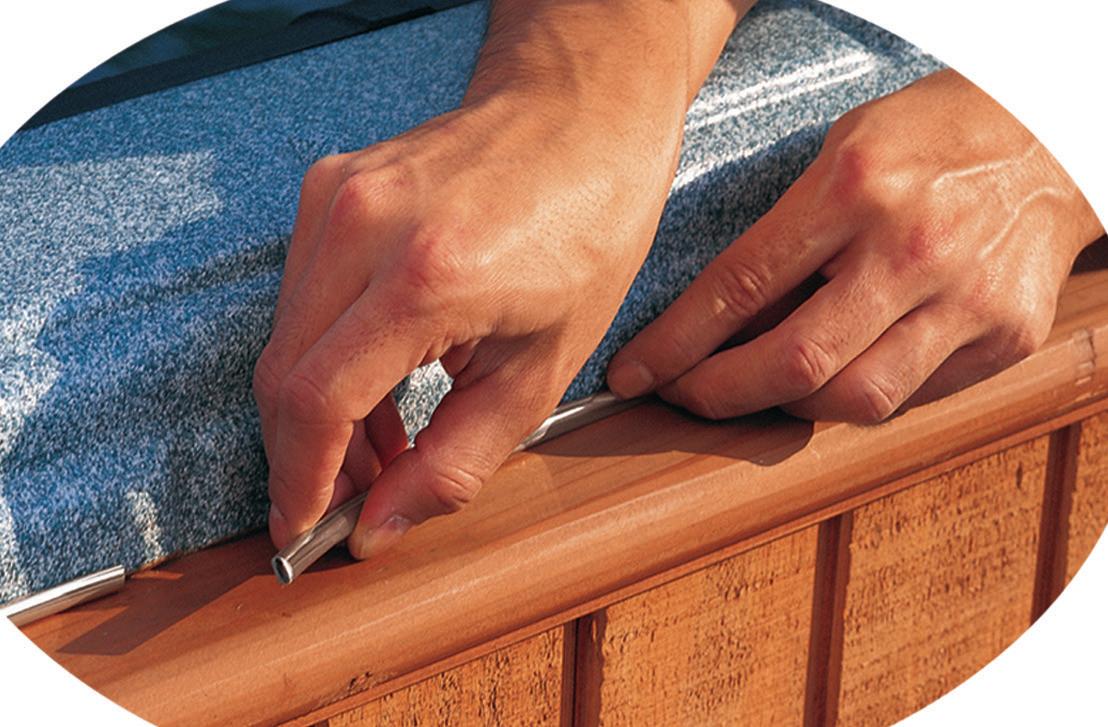

Lässt sich einfach mit den Händen montieren! Nur 0,07 kg/cm² Kraftaufwand erforderlich.
WASSERDICHTE VERSIEGELUNG
EPDM-Moosgummi: FMVSS 302, UL 50, UL 94HB
JUMBO TRIM SEAL eignet sich hervorragend für Anwendungen, die eine größere Kantenstärke und längere Schenkellänge für maximale Abdeckung und Schutz erfordern.
Einzelne Metallklammern für dauerhaften Halt
Starke Klemmlasche
1 2 3 4 5 6
KANTENSCHUTZDICHTUNG „ JUMBO TRIM SEAL“
Anweisungen zur Bestellung finden Sie auf Seite 18
SPEZIAL-KANTENSCHUTZDICHTUNGEN „SPECIALTY TRIM SEALS“
Die SPECIALTY TRIM SEALS kombiniert unserer Gummidichtungen mit unserem Standard-Kantenschutz, um die perfekte Kombination für Ihren Kantenschutz zu finden. Optional mit Schmelzklebstoff oder Butyldichtungsmittel erhältlich.
Erkundigen Sie sich bei Ihrem Trim-Lok-Vertriebsmitarbeiter nach weiteren Optionen für die Wulstgröße.
Es kann zu längeren Vorlaufzeiten und Mindestbestellmengen kommen.
Metalldrahtträger für dauerhaften Halt

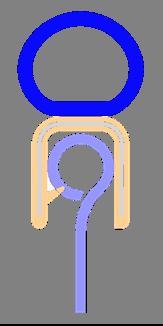

Bei der CO-EXTRUDED
TRIM SEAL
werden zwei oder mehr Gummimaterialien mit unterschiedlichen Härtegraden (Durometer) zu einem einzigen, nahtlosen, durchgehenden Profil kombiniert (Co-Extrusion). Dadurch entsteht ein vielseitiger Kantenschutz, der deutliche Funktionsund Leistungsvorteile bietet und sowohl Flexibilität für die Abdichtung als auch Steifigkeit für die strukturelle Unterstützung bietet.
EIGENSCHAFTEN
UND VORTEILE:
VERBESSERTE LEISTUNG: Co-extrudierte Kantenschutzprofile, die aus mehreren Materialien bestehen, können bestimmte Eigenschaften wie Flexibilität, Haltbarkeit und Beständigkeit gegen Umwelteinflüsse verbessern.
HERVORRAGENDE WITTERUNGSBESTÄNDIGKEIT: Co-extrudierte Dichtungsprofile schützen effektiv vor Feuchtigkeit, Staub und extremen Temperaturen, sorgen für eine längere Lebensdauer Ihrer Produkte und reduzieren die Wartungskosten.
PRODUK TSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH
FÜR ALLGEMEINE ANWENDUNGEN:
-28 °C bis 70 °C
ÄUSSERES BESCHICHTUNGSMATERIAL:
EPDM-Dichtgummi
70 Durometer (Shore A)
WULSTMATERIAL:
EPDM (mittlere Festigkeit)ENTFLAMMBARKEIT UND EINHALTUNG VON
VORSCHRIFTEN:
FMVSS 302
UL 94 HB
FAA/FAR 23.853 (a)
UL-ZERTIFIZIERUNG:
UL 50 E
Datei Nr. MH49032
INNENLIEGENDE KLAMMER: Aluminium oder Stahl
OPTIONEN FÜR METALLDRAHTTRÄGER:
STAHLDRAHTTRÄGER: "Stahl ist schwerer als Aluminium und besticht durch überragende Festigkeit und Steifigkeit für Anwendungen, in denen eine hohe Zugfestigkeit und Verformungsbeständigkeit erforderlich sind. Es hat jedoch im Vergleich zu Aluminium eine geringere elektrische und thermische Leitfähigkeit.
ALUMINIUMDRAHTTRÄGER: Aluminium ist leichter als Stahl und daher ideal für Anwendungen, in denen das Gewicht eine Rolle spielt. Darüber hinaus zeichnet es sich durch eine extrem hohe elektrische und thermische Leitfähigkeit aus, wodurch es ideal für Anwendungen im Bereich Elektrik und Wärme ist. Aluminium weist jedoch in der Regel eine geringere Zugfestigkeit als Stahl auf.
CO-EXTRUDIERTE UND GEKLEBTE KANTENSCHUTZDICHTUNGEN IM VERGLEICH
Entdecken Sie den Unterschied zwischen co-extrudiertem und geklebtem Kantenschutz.
Die KINK-RESISTANT TRIM SEAL ist ein flexibler PVC-Kunststoff-Kantenschutz, der einen speziell entwickelten Moosgummi-Dichtwulst mit einer dickeren Wand aufweist, der Knicken in abgerundeten Ecken widersteht.
EIGENSCHAFTEN UND VORTEILE:
WASSERFESTE ABDICHTUNG: Unser speziell entwickelter Dichtwulst ist so konzipiert, dass er Knicken an abgerundeten Ecken widersteht und das Eindringen von Wasser und Luft effektiv verhindert, um eine sichere und zuverlässige Abdichtung zu gewährleisten.
GRÖSSERE REISSFESTIGKEIT: Der knickfeste Wulst verfügt über eine verbesserte Oberflächenverbindung für überlegene Reißfestigkeit, sodass eine effektive Abdichtung gewährleistet wird.
REDUZIERT GERÄUSCHE UND VIBRATIONEN: Überlegener Geräusch- und Vibrationsschutz für mehr Komfort und Stabilität.
PRODUK TSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH
FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
ÄUSSERES
BESCHICHTUNGSMATERIAL:
Vinyl (PVC)
85 Durometer (Shore A) Schwarz
WASSERDICHTE VERSIEGELUNG
INNENLIEGENDE KLAMMER: Aluminium
WULSTMATERIAL:
EPDM-Moosgummi
ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: FMVSS 302, UL 94 HB
1 2 3 4 5 6 KANTEN STÄRKE WULST POSITION Schenkel länge
FLAP SEAL ist ein flexibles PVC-Kantenprofil mit integrierter EPDM-Moosgummi-Lasche, die eine Schutzbarriere gegen Feuchtigkeit, Staub und Luft bildet. Diese vielseitige Lösung ist ideal für verschiedenste Anwendungen wie Türen, Luken und Gerätegehäuse.
EIGENSCHAFTEN UND VORTEILE:
EFFEKTIVE ABDICHTUNG: Dichtlippen bieten eine zuverlässige Abdichtung gegen Feuchtigkeit und Verunreinigungen und schützen den geschlossenen Bereich und seinen Inhalt.
GERÄUSCH- UND VIBRATIONSDÄMPFUNG: Die flexible Beschaffenheit der Dichtlippe kann dazu beitragen, Geräusche und Vibrationen zu reduzieren und so eine leisere und stabilere Umgebung zu schaffen.
VIELSEITIG EINSETZBAR: Dichtlippen eignen sich für verschiedene Branchen, einschließlich Automobil-, Schifffahrts- und Industrieanwendungen, wodurch sie eine vielseitige Wahl für Dichtungsanforderungen sind.
Einzelne Metallklammern für dauerhaften Halt
Robuster PVC-KunststoffKantenschutz
EPDM-MoosgummiLippe
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C
GRUNDMATERIAL:
Vinyl (PVC), 85 Durometer (Shore A), Schwarz MATERIAL DER
INNENLIEGENDEN KLAMMER: Aluminium oder Stahl
WASSERDICHTE VERSIEGELUNG
MATERIAL DER LIPPE: EPDM-Moosgummi
ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: FMVSS 302 UL 94HB
8B=
5B=
6B=
7B=
TYPISCHE ANWENDUNGSBEREICHE
POSITION DER LIPPE
Siehe Seite 38, um Lippen separat zu bestellen.
ENDURA-HING
Proprietäres flexibles Scharnier
ENDURA-HINGE™ ist ein außergewöhnlich haltbares, einteiliges Kunststoffscharnier, das herkömmliche Metallscharniere ersetzt und extremen Bedingungen standhält. Im Gegensatz zu herkömmlichen Metallscharnieren ist ENDURAHINGE™ ein durchgehendes, funktionierendes Scharnier, das nicht rostet, korrodiert oder verschleißt und gleichzeitig eine nahtlose Barriere gegen Luft, Staub und Feuchtigkeit bietet, sodass damit unübertroffene Zuverlässigkeit erzielt werden kann.
EIGENSCHAFTEN
UND VORTEILE:
FÜR HARTE BEDINGUNGEN ENTWICKELT: Die Hochleistungs-PVCMischung widersteht Rost, Korrosion und UV-Schäden und bietet überlegene Haltbarkeit und Leistung in rauen Umgebungen.
UMFASSENDER SCHUTZ DURCH EINTEILIGE KONSTRUKTION: Durch die Konstruktion aus Vollkunststoff werden Eintrittspunkte für Wasser, Staub und Schmutz minimiert, sodass die Komponenten sauber und trocken bleiben.
MÜHELOS UND EFFIZIENT: ENDURA-HINGE™ ist leicht und einfach zu montieren und weist ein flexibles Scharnier auf, das eine reibungslose, effiziente Bewegung und einen leisen Betrieb ermöglicht – und das in einem schlanken, modernen Look.
PRODUK TSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -40 °C bis 70 °C.
Fragen Sie uns nach individuellen
Konstruktionsoptionen
• Farbabstimmung
• Anbringung von Klebeband
• Zuschnitt auf Länge
• Gestanzte Löcher
• und vieles mehr!
GRUNDMATERIAL:
Vinyl (PVC)
80 Durometer (Shore D)
SCHARNIERMATERIAL:
Proprietäres Material
SEHEN SIE SICH UNSER PRODUKTVIDEO AN Erfahren Sie mehr über ENDURA-HINGE™
Robustes PVC Schwarz glänzend

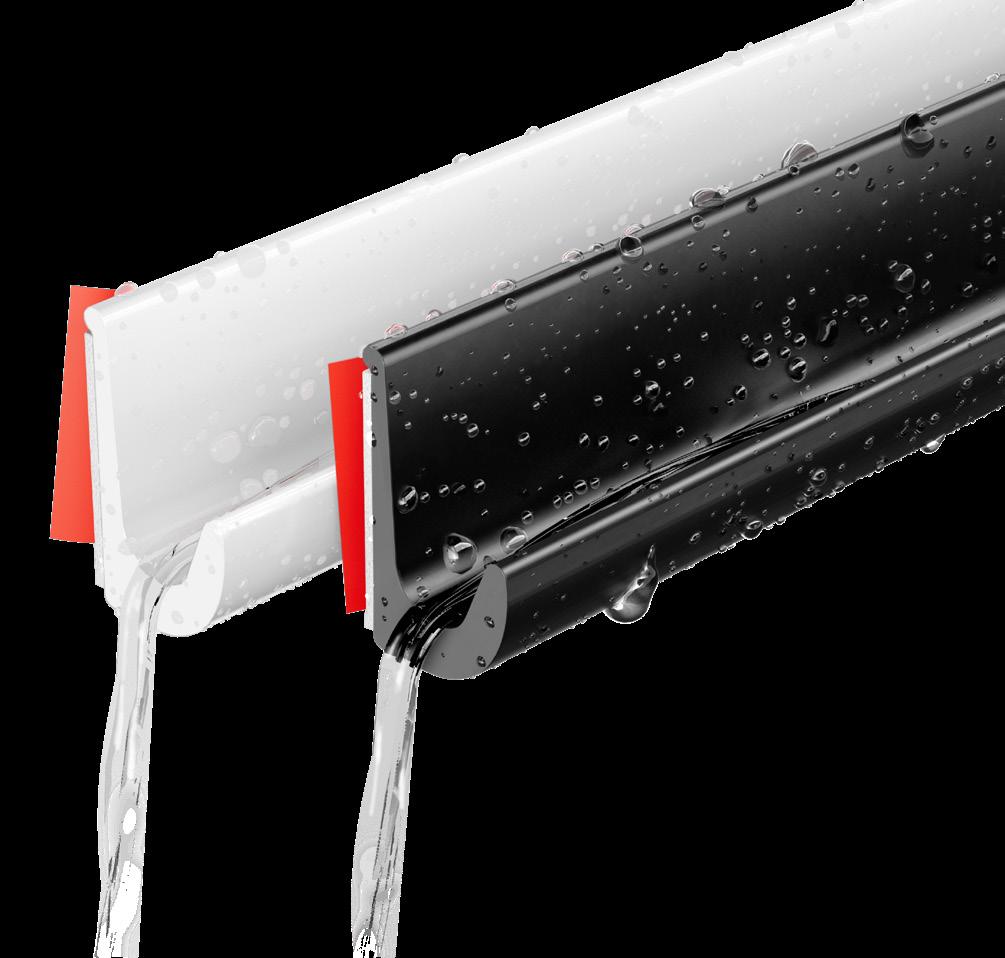

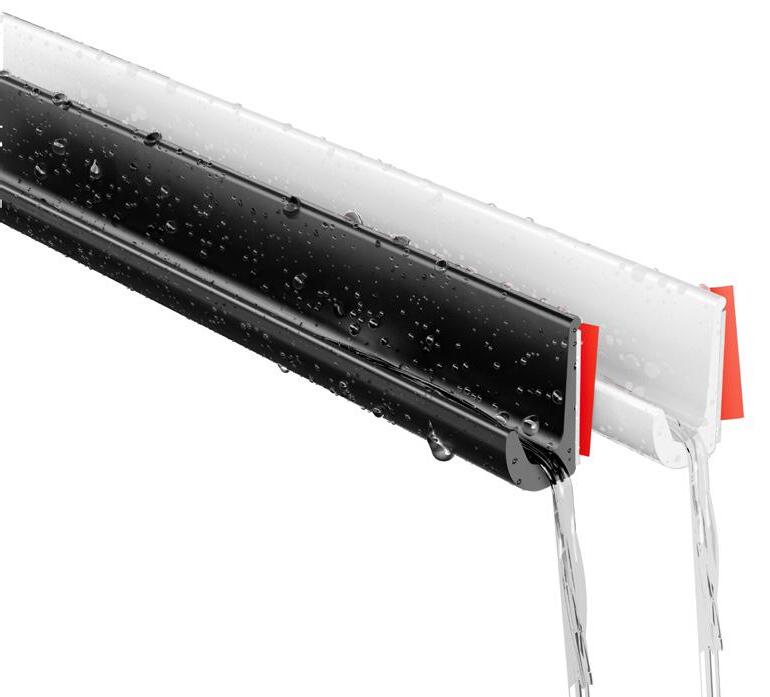

DRIP RAIL ist eine flexible Ablaufleiste aus PVC-Kunststoff, die die zeitaufwendige Montage von Aluminium-Regenrinnen überflüssig macht.
EIGENSCHAFTEN UND VORTEILE:
KONTROLLIERTER WASSERABLAUF: Die flexible PVC-Konstruktion leitet Wasser effizient von Oberflächen und Strukturen weg.
STREIFENREDUKTION: Verhindern Sie unansehnliche Streifen, die durch Tau und Nieselregen verursacht werden, und verbessern Sie das Erscheinungsbild Ihrer Oberflächen.
EINFACHE MONTAGE: Das 3M-Klebeband mit einfach ablösbarer Rückseite ermöglicht eine schnelle und problemlose Montage.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
GRUNDMATERIAL:
Vinyl (PVC) Härte: 85 Durometer (Shore A)
KLEBSTOFF:
-Acrylschaumklebeband mit abziehbarer Schutzfolie
MONTAGE
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihre Ablaufleiste „Drip Rail“ montieren.
Ablaufleiste mit -Acrylschaumklebeband
Spezielle „J“-Konstruktion, um Wasser abzuleiten Robuster PVCKunstst off

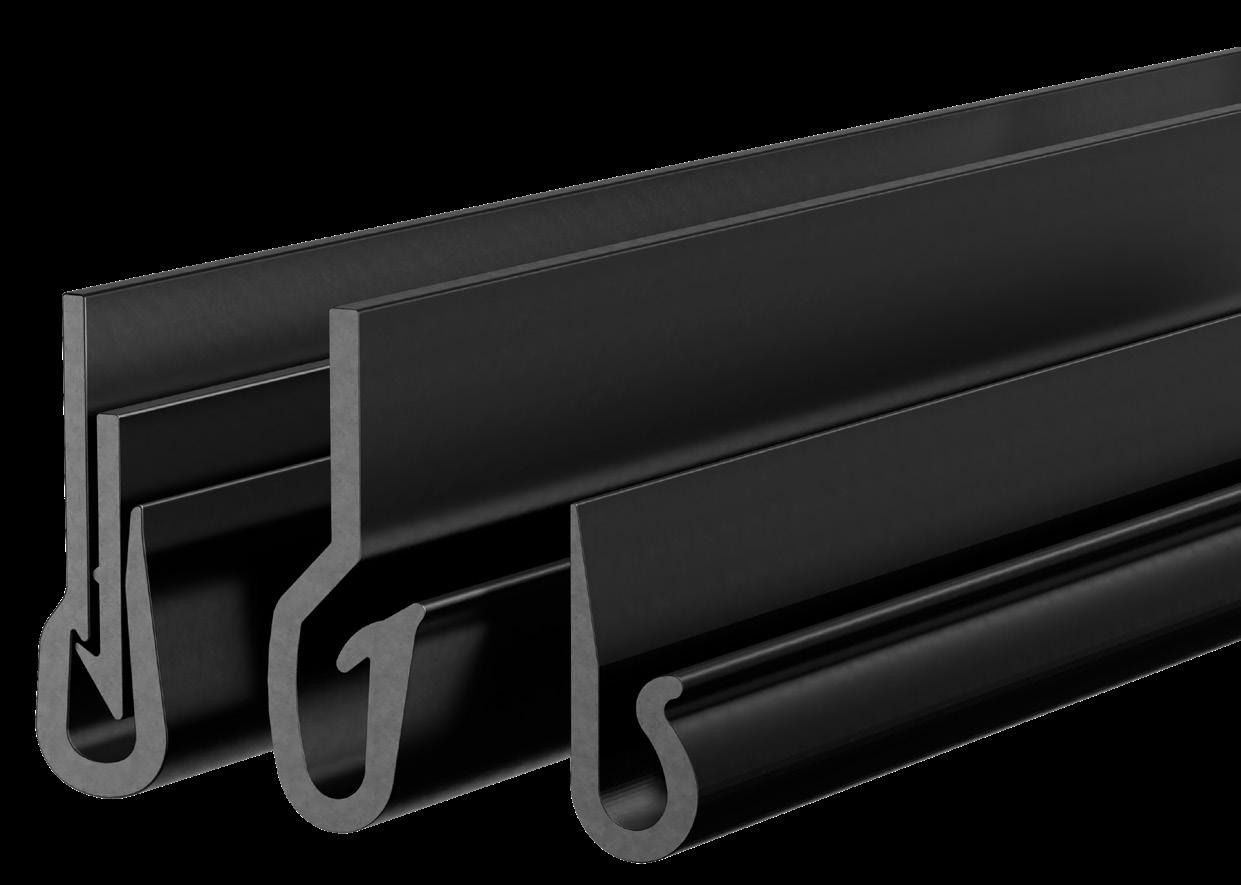

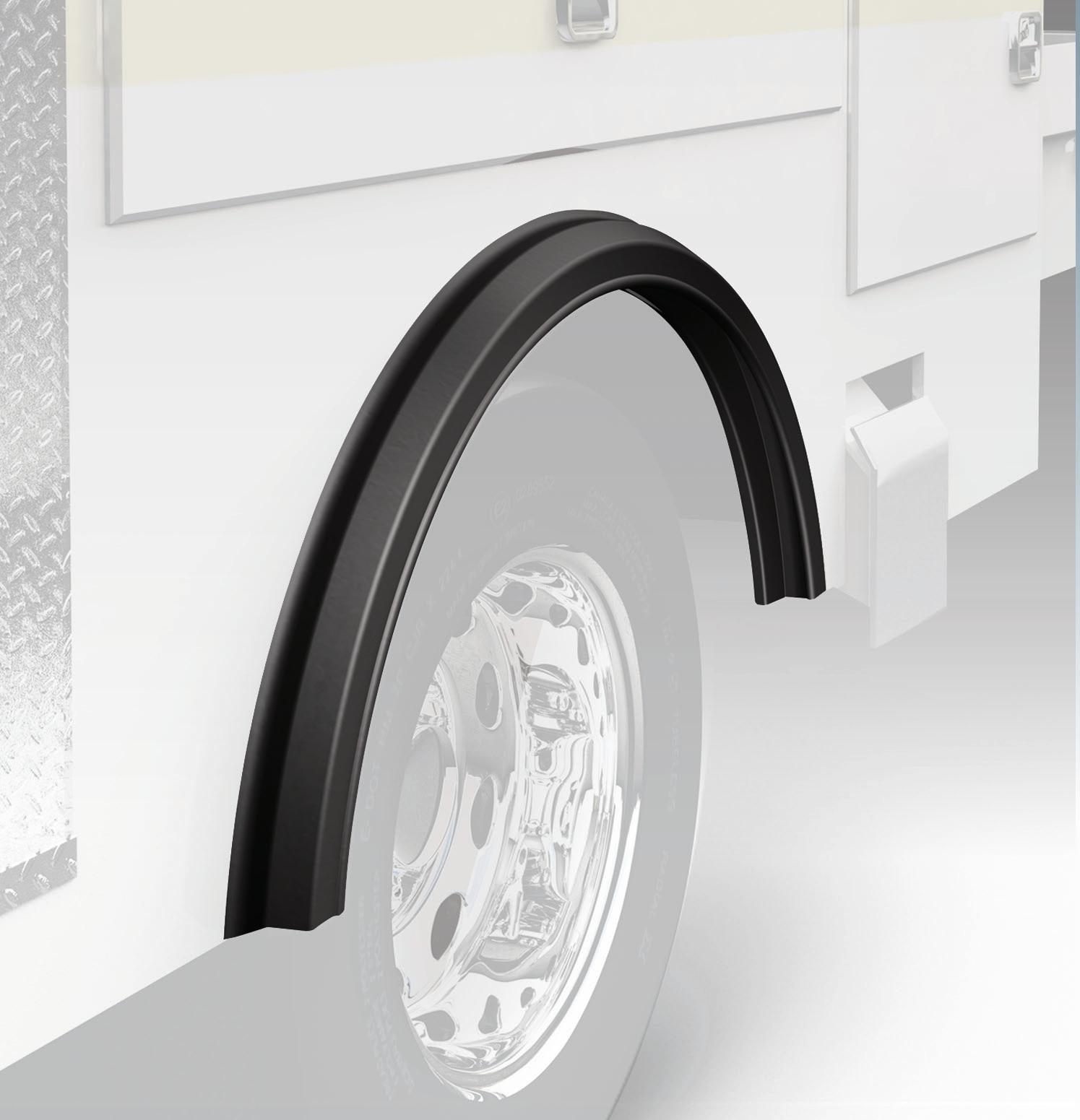

KANTENSCHUTZ „LIP GUARD“
LIP GUARD ist ein flexibler PVC-KunststoffKantenschutz, der die Kanten oder Lippen verschiedener Oberflächen vor Stößen und Abrieb schützt und die Anforderungen an Innenund Außenbereiche erfüllt.
Spezielles
Der PAINTABLE LIP GUARD
auf Vinylbasis lackiert werden und wurde entwickelt, um Aluminiumverkleidungen an Camping-Fahrzeugaufsätzen aus Glasfaser zu ersetzen.
VIELSEITIGE ANWENDUNG:
• Trittstufen
• Offene Kanten
• Ladeflächenabdeckungen
• Pkw-Kotflügel
• Camping-Fahrzeugaufsätze
EIGENSCHAFTEN UND VORTEILE:
KANTENSCHUTZ: Reduziert das Risiko von Absplitterungen und Kratzern.
EINFACHE MONTAGE: -Doppelklebeband für eine schnelle und einfache Montage.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
GRUNDMATERIAL: Vinyl (PVC) – Härte siehe Tabelle
DEKORATIVE OBERFLÄCHE: Mylar-Beschichtung
KLEBSTOFF:
-Acrylschaumklebeband mit abziehbarer Schutzfolie
Farbe Teilenr .
Schwarz Weiß

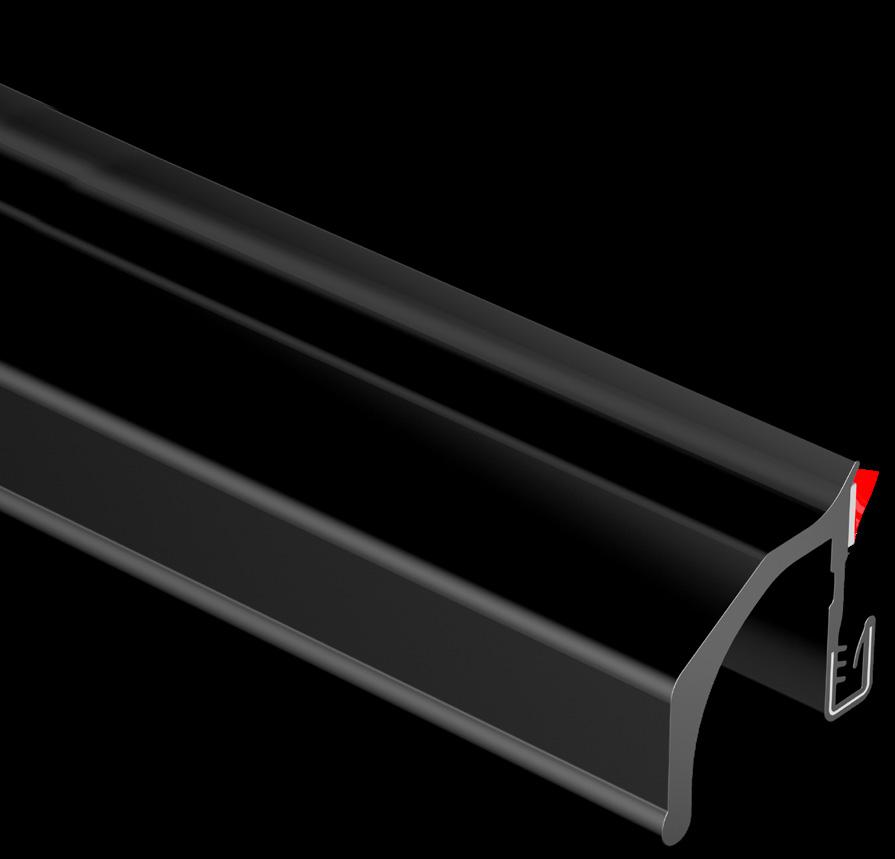

ABLAUFLEISTE „DRIP RAIL“
Dekor-Mylar
Robuster PVC-Kunststoff
-Acrylschaumklebeband mit abziehbarer Schutzfolie
REDI-STIK ist ein flexibler Kunststoff-Kantenschutz mit dekorativer Mylar-Abdeckung. Dieser vielseitige Kantenschutz sorgt für ein elegantes, abgerundetes Erscheinungsbild. Er ist in zwei Größen und verschiedenen Farben erhältlich.
EIGENSCHAFTEN UND VORTEILE:
PR AKTISCH UND HALTBAR: Starke Kleberückseite für eine einfache, werkzeuglose Montage sowie guten Schutz und eine ansprechende Optik.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
-28 °C bis 70 °C.
GRUNDMATERIAL:
Vinyl (PVC)
Härte siehe Tabelle
DEKORATIVE OBERFLÄCHE:
Die Chrsomoberfläche ist eine Mylar-Beschichtung
KLEBSTOFF:
-Acrylschaumklebeband mit abziehbarer Schutzfolie

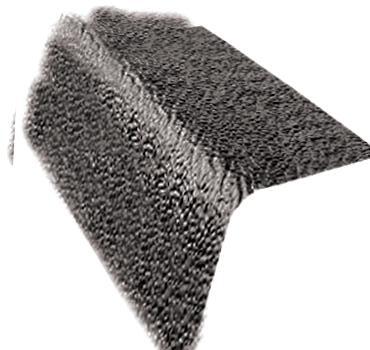

Teppichkantenabdeckung „Carpet Trim“
Attraktive, robuste PVCKunststoffoberfläche
CARPET TRIM ist ein flexibler PVC-KunststoffKantenschutz mit abziehbarem Klebeband, der für Teppichkanten entwickelt wurde, um ein Ausfransen zu verhindern und gleichzeitig eine einheitliche Optik zu erzielen
EIGENSCHAFTEN UND VORTEILE:
NAHTLOSER ÜBERGANG UND SCHUTZ:Bietet einen nahtlosen Übergang zwischen verschiedenen Bodenbelägen, verbessert die Optik und schützt gleichzeitig die Kanten vor Abnutzung.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
-28 °C bis 70 °C.
GRUNDMATERIAL:
Vinyl (PVC) – Härte siehe Tabelle
DEKORATIVE OBERFLÄCHE: Schwarz glänzend
KLEBSTOFF:
-Acrylschaumklebeband mit abziehbarer Schutzfolie
Es können Mindestbestellmengen anfallen.
Farbe Größe Teilenr

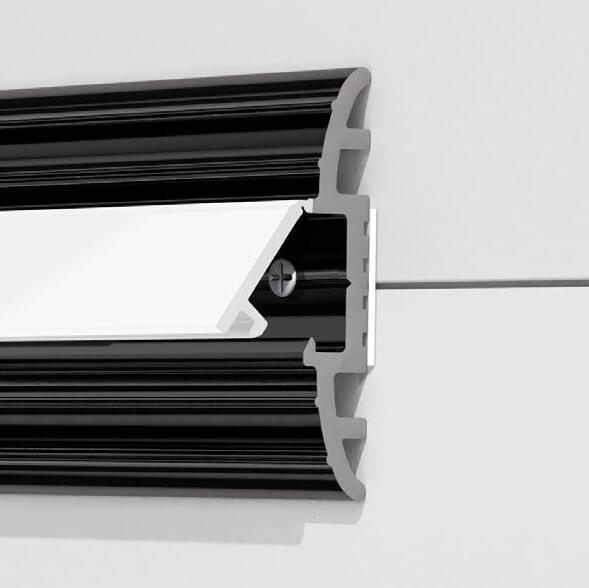

SCHRAUBENABDECKUNG „SCREW CAP COVER“
FÜHREN SIE ELEKTRISCHE KABEL!
DECKT METALLSTÖSSE AB
Zusätzliche Farboptionen verfügbar!
SEHEN SIE SICH UNSER PRODUKTVIDEO AN Erfahren Sie mehr über unsere revolutionäre, einteilige Scharnierkonstruktion.
OPTIONAL MIT KLEBEBANDFÜHREN SIE ELEKTRISCHE KABEL!
ANSCHRAUBEN
EINKLAPPEN UND EINRASTEN
Die Schraubenabdeckung SCREW CAP COVER ist eine innovative, einteilige Lösung zum Abdecken von Metallstößen und zum Verlegen von Kabeln.
EIGENSCHAFTEN UND VORTEILE:
SCHUTZ UND HALTBARKEIT: Schützt Schrauben vor Feuchtigkeit, Schmutz und Verunreinigungen und verlängert die Lebensdauer der Beschläge. Aus UV-beständigem, nicht verblassendem Material für eine lang anhaltende Leistung.
MÜHELOSE MONTAGE: Schnelle und einfache Montage ohne Vorbohren bei Verwendung von selbstbohrenden Schrauben. Einfache, einrastbare Lösung zum Abdecken von Schrauben.
ELEGANTE, ANPASSBARE OBERFLÄCHE: Sorgen Sie für eine saubere, abgerundete Optik, indem unansehnliche Schrauben verdeckt werden und Sie einen professionellen, makellosen Look erzielen. Die Abdeckungen sind lackierbar, um sie nahtlos an jede Oberfläche anzupassen.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
GRUNDMATERIAL: Thermoplastisches Polyolefin (TPO)
SCHARNIERMATERIAL:
Thermoplastisches Vulkanisat (TPV)
KLEBSTOFF:
-Acrylschaumklebeband mit abziehbarer Schutzfolie
M1004 – Spritzguss-Endkappe Separat erhältlich

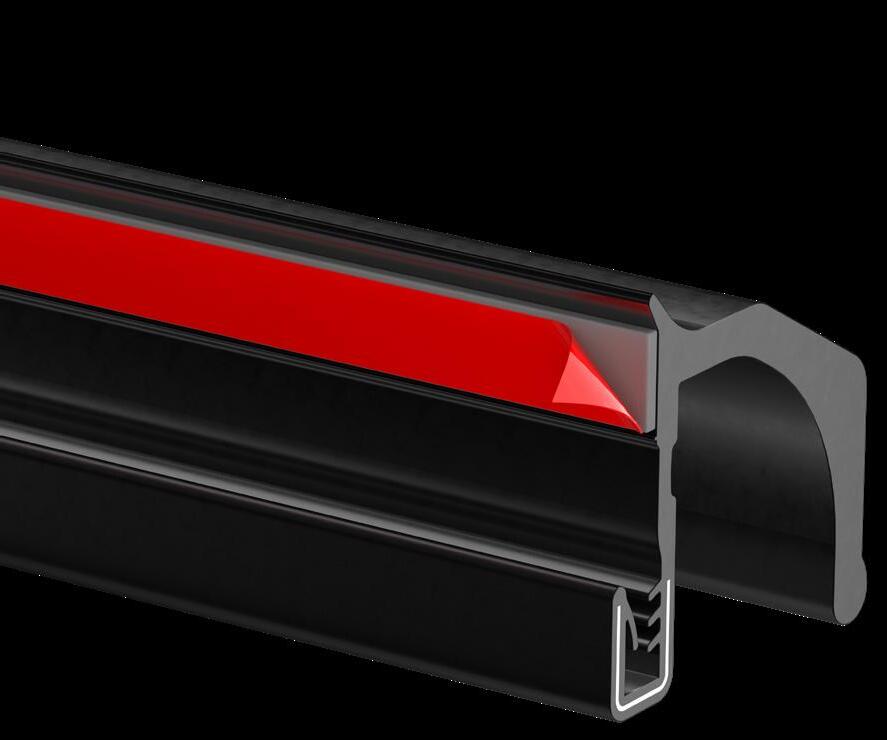

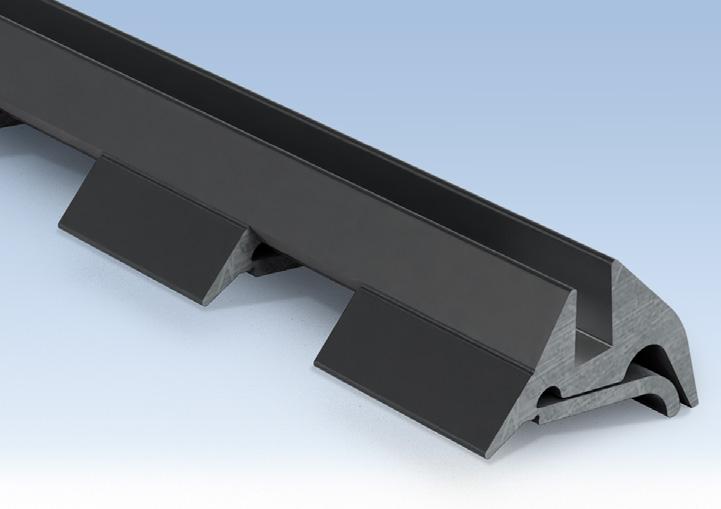

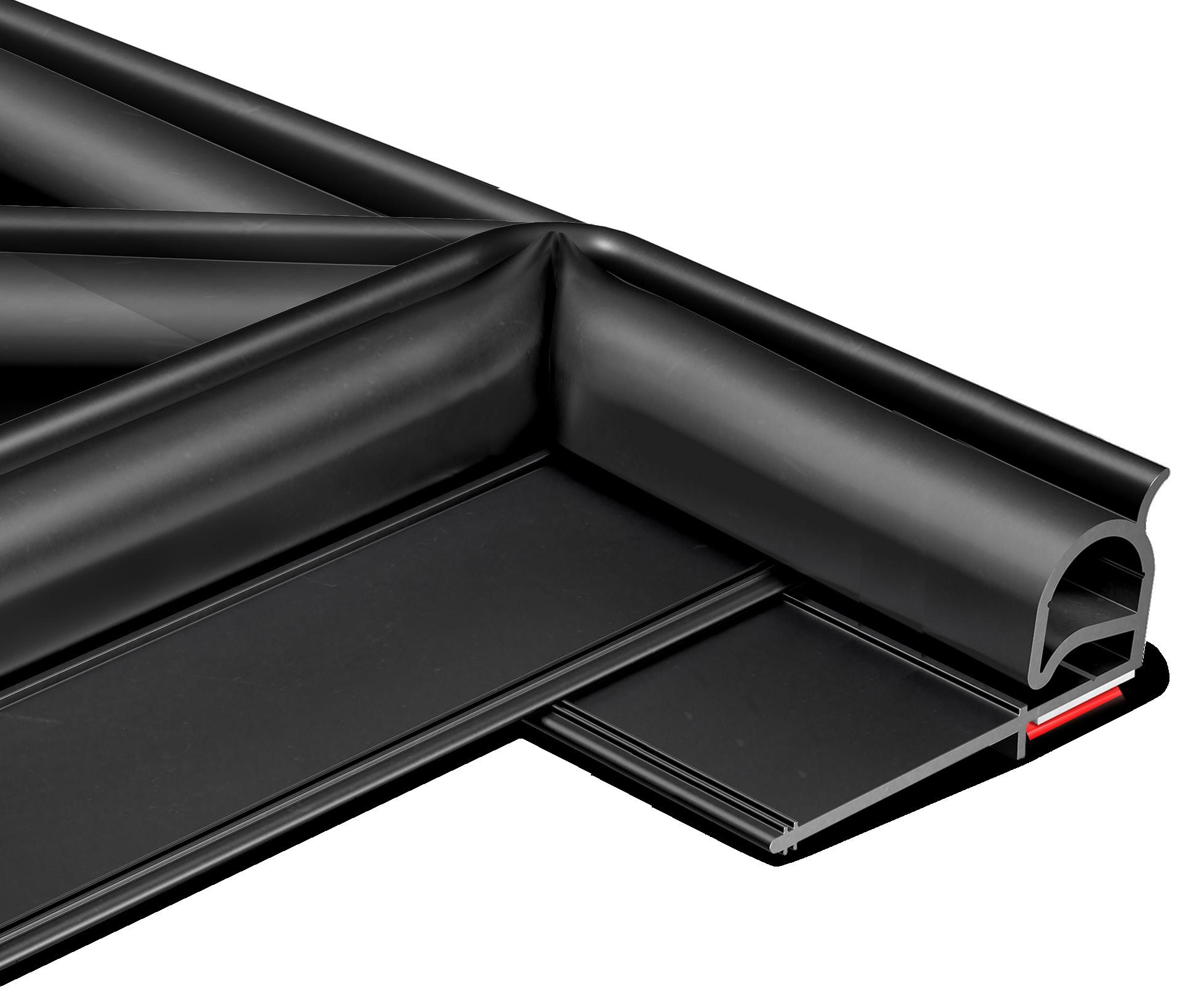

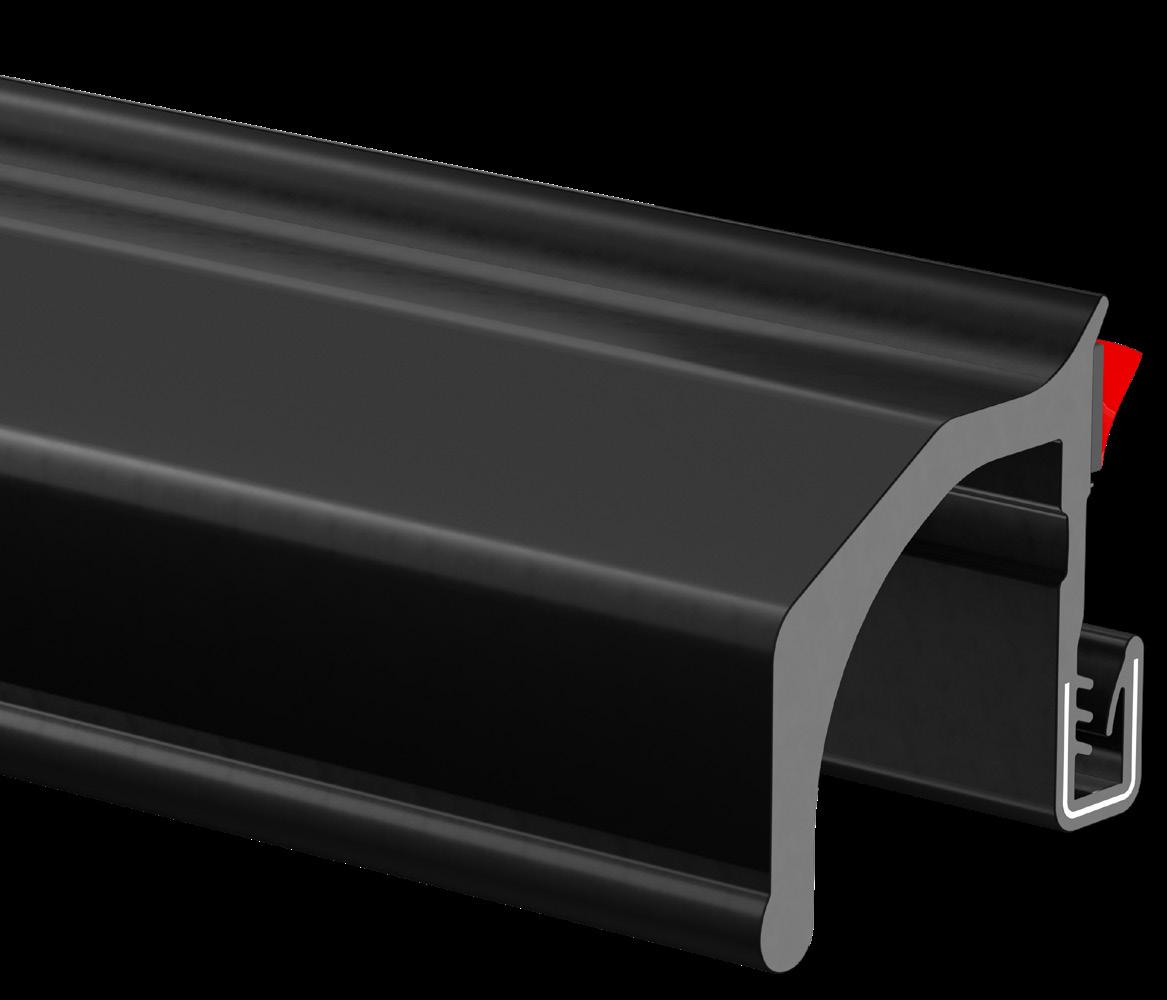

DICHTSYSTEM „ALL-IN-ONE RV SLIDE OUT SEAL SYSTEM“
sind ein innovatives System aus Teilen, bei dem jedes Teil mehrere Teile zu einer effizienten Einheit kombiniert. Dies erleichtert die Montage und stellt zuverlässige, langjährige Leistung sicher. ALL-IN-ONE RV SLIDE OUT SEALS
Patentierte nahtlose Montage in den Ecken!
Die horizontale Lippe gleitet unter den vertikalen Wulst, ohne dass der Wulst angehoben werden muss!
Patent Nr. 11.287.044
WIPE SEAL ist eine einteilige Abstreifdichtung mit integriertem Dichtwulst und Dichtungslippe.
SEHEN SIE SICH UNSER PRODUKTVIDEO AN Erfahren Sie mehr über unser Dichtsystem „All-in-One RV Slide Out Seal System“.
I11719T-2.0
I11719T-2.5
I11719T-3.0
Profile im Maßstab 100 % dargestellt.
BULB SEAL ist eine einteilige Dichtwulst mit Dichtungslippe.
1 Schneiden Sie eine 19,05 mm große Kerbe in die Lippe und den starren, geklebten Abschnitt, um die Dichtlippe in einen ersten und einen zweiten Ab-

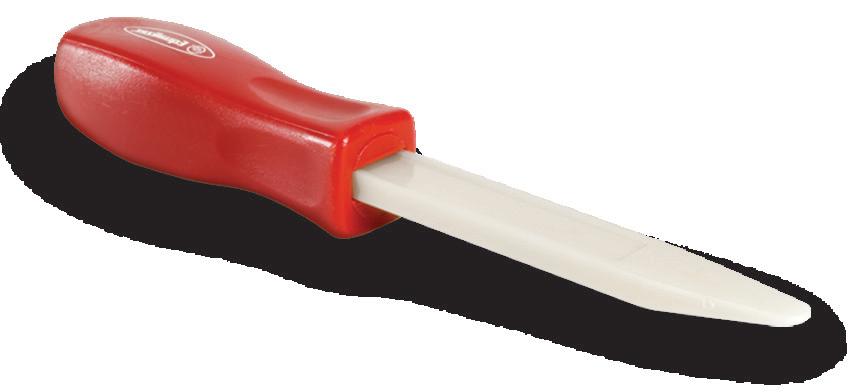

Schneidwerkzeug für nahtlose Ecken TEIL: WCSC3
2 Drehen Sie den ersten Abschnitt horizontal um 90 Grad, um das Material an der Ecke so zu positionieren, dass die horizontale Dichtlippe 12,69 mm über die Öffnung hinausragt. Schieben Sie die horizontale Dichtlippe unter die vertikale Wulst.
DICHTSYSTEM „ALL-IN-ONE RV SLIDE OUT SEAL SYSTEM“

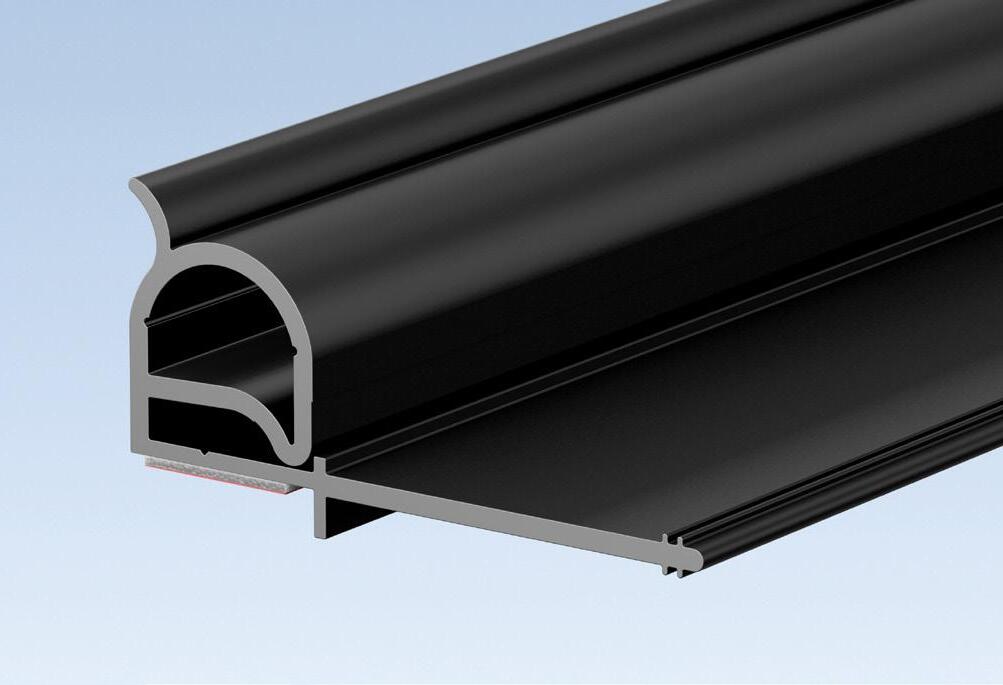

Die FLUSH FLOOR BOTTOM PAN lässt sich mit der AllzweckVerschleißleiste zu einem bündigen Bodendichtungssystem kombinieren, bei dem mehrere Bauteile zu zwei Teilen kombiniert werden.
Die WEAR BAR lässt sich mit der bündigen Bodenschiene zu einem bündigen Bodendichtungssystem kombinieren.
Die ABOVE FLOOR BOTTOM PAN ist ein Bodendichtungssystem, bei dem mehrere Bauteile zu einem Teil kombiniert werden.
Die DUAL FLAP WALL CAP SEAL ist eine einteiliges Konstruktion mit doppelten Lippen und integrierten Dichtwülsten.
Die IIN-WALL BOTTOM PAN kombinierte mehrere Bauteile zu einem Teil.
RV PARTS Trim-Lok ist seit über 50 Jahren ein zuverlässiger Partner der Wohnmobilbranche und bietet Lösungen sowohl für OEM-Teile als auch für Ersatzteile. Auf dieser Seite können Kunden die am häufigsten verwendeten Kantenschutzprofile und Dichtprofile für Wohnmobile sowie die häufigsten Anwendungsbereiche entdecken.
DICHTUNGEN FÜR EINGANGSTÜREN
SNAP-IN SEALS
sind eine patentierte Lösung für einrastende Dichtungssysteme mit Scharnier, die eine 3-rippige Wulstdichtung und Dichtlippe in einer Konstruktion vereinen. -s
Teilenummer Lippenlänge (A)
AUSZIEHBARE LIPPEN
LIPPENLÄNGE TEILENR.
KANTENSCHUTZDICHTUNGEN FÜR GEPÄCKTÜREN
X2045 X2064

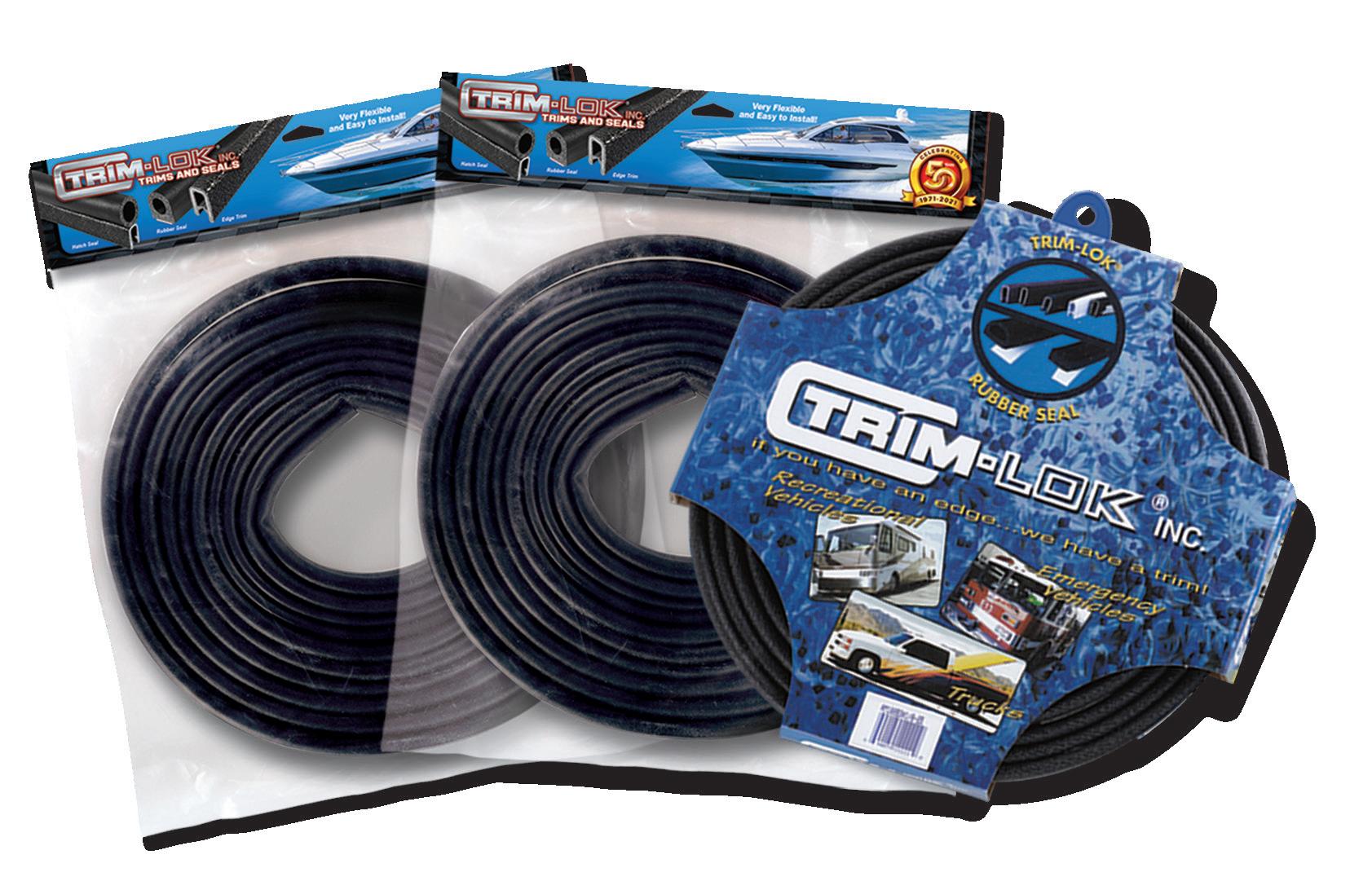

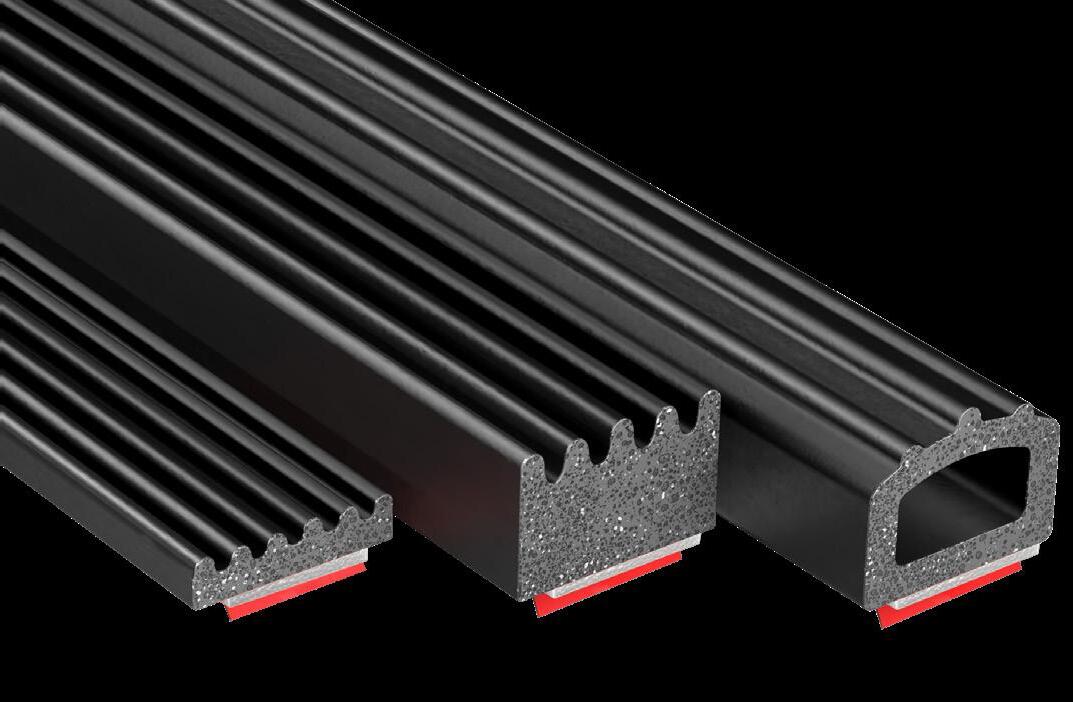

GUMMIDICHTUNG „RUBBER SEAL“
SEHEN SIE SICH UNSER ANLEITUNGSVIDEO AN Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihren Kantenschutz messen, auswählen und montieren.
Ozonbeständiger EPDM-Gummi
Druckempfindliches Klebeband (PSA) mit abziehbarer Schutzfolie
RUBBER SEALS gibt es in einer Vielzahl von speziell entwickelten Formen. Sie werde aus speziell formuliertem, geschlossenem EPDM-Moosgummi hergestellt.
EIGENSCHAFTEN UND VORTEILE:
ZUVERLÄSSIGE ABDICHTUNG: Wurde für eine zuverlässige, sicherer, wasserfeste Abdichtung entwickelt und verhindert das Eindringen von Luft, Feuchtigkeit und Schmutz. So werden Ihre Anwendungen geschützt und deren Effizienz sichergestellt.
HERVORRAGENDE UMWELTBESTÄNDIGKEIT: Hervorragende Beständigkeit gegen Wasseraufnahme, Ozon, Alterung durch Sonnenlicht, niedrige Temperaturen und Druckverformung, um selbst unter den anspruchsvollsten Umgebungsbedingungen eine optimale Leistung und Haltbarkeit zu gewährleisten.
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN:
-28 °C bis 70 °C.
KOMPRIMIERUNG:
Für eine optimale Leistung verwenden Sie 25–40 % maximale Kompression, wobei 25 % optimal sind.

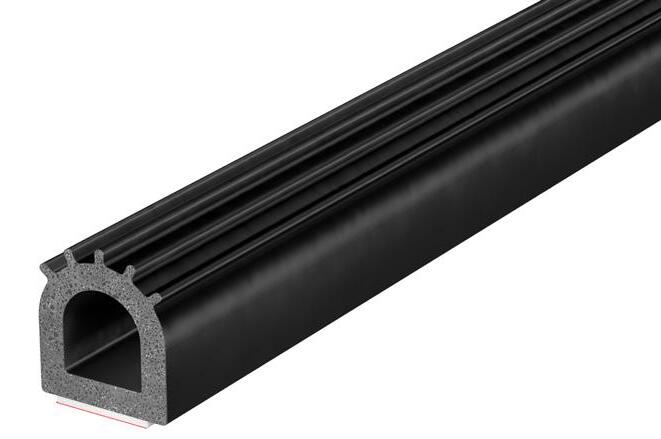

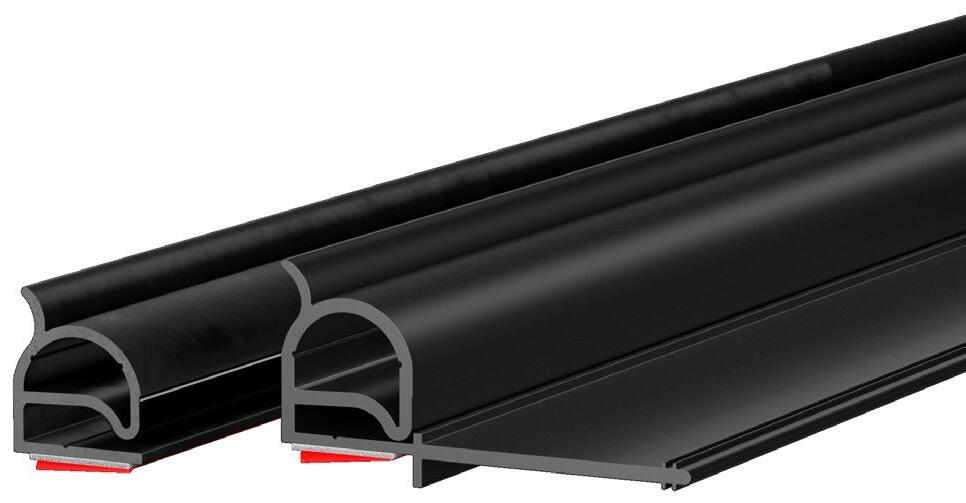

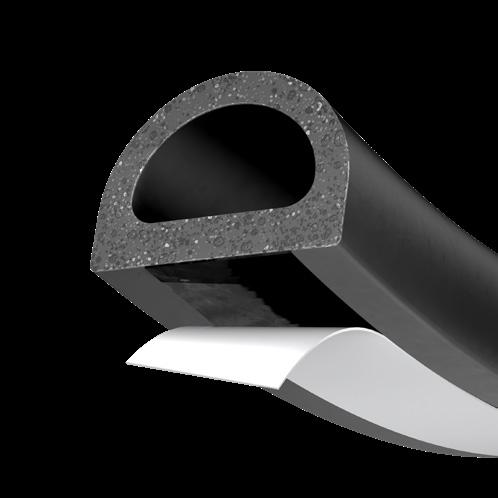

D-Dichtungen
Kompressionsfläche
25–40 % empfohlene Kompression
WASSERDICHTE VERSIEGELUNG
Substrat
Klebeband
D-Dichtungen
-Acrylschaumklebeband mit abziehbarer Schutzfolie

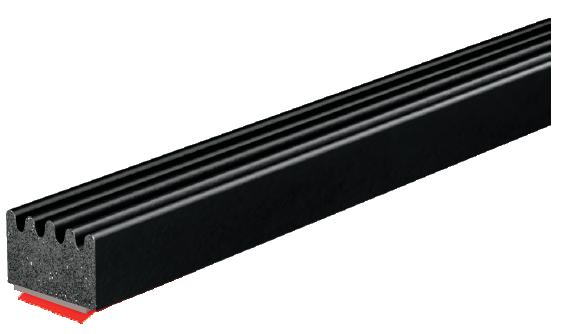

Das gerippte Design passt sich den Oberflächen an, um Lücken zu füllen
Dieser Klebstoff auf Acrylbasis wird am besten verwendet, um die Gummidichtung an Ort und Stelle zu halten, wenn sie für einen statischen Anwendungsbereich montiert oder zwischen zwei stationären Objekten zusammengedrückt wird. Kann in einigen leichten dynamischen Anwendungen auf einer Vielzahl von Substraten verwendet werden . Gute Wärmeleistung bei -28 °C bis 70 °C.
Bitte beachten: Während des Aufbringens muss die Umgebungstemperatur über 15 °C liegen.
WÄHLEN SIE DAS KLEBEBAND, DAS IHREN BEDÜRFNISSEN
„BT“ HOCHFESTES ™-KLEBEBAND
Die ultimative Verbindung zwischen Gummi und Substrat mit höchstem Schälwiderstand und hoher Scherfestigkeit. Kann unter hohen Belastungen und Kräften eingesetzt werden kann. Schafft eine Feuchtigkeitsbarriere und eine luftdichte Abdichtung zwischen Gummi und Substrat. Durch die geringe Anfangshaftung kann sie während der Montage einfach neu positioniert werden. Die Verbindung härtet erst nach 72 Stunden vollständig aus. Gute Wärmeleistung bei -28 °C bis 70 °C.
RUND UND RECHTECKIG
Weitere Informationen zu den O-Ring-Lösungen von Trim-Lok und zusätzlichen Services finden Sie auf Seite 47.
DECK ELDICHT UNGEN
GUMMIDICHTUNG „RUBBER SEAL“
WASSERDICHTE VERSIEGELUNG
DREIECKSDICHTUNGEN
WASSERDICHTE VERSIEGELUNG
BEISPIEL FÜR EINE TEILENUMMER SOCKELDICHTUNGEN
DICHTLIPPEN
P-DICHTUNGEN
KOTFLÜGELDICHTUNG „FENDER FLARE“
„FENDER FLARE“
Rollengröße
FENDER FLARE
TRIM ist ein ozonbeständiger EPDM-Gummi, der zwischen dem Kotflügel und der Karosserie angebracht wird. -Klebeband für die Automobilbranche schafft eine feste Verbindung zwischen beiden Oberflächen.
EIGENSCHAFTEN UND VORTEILE:
HERVORRAGENDER SCHUTZ VOR SCHMUTZ: Schafft eine dichte, sichere Abdichtung zwischen dem Kotflügel und der Fahrzeugkarosserie, die effektiv verhindert, dass Steine, Schmutz und Ablagerungen eingeklemmt werden. Schützt dadurch Ihr Fahrzeug vor Beschädigungen, Rost und Korrosion.
EINFACHE MONTAGE: Das vorab aufgebrachte -Klebeband in Automobilqualität ermöglicht eine schnelle und problemlose Montage.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
Material: EPDM-Dichtgummi
KLEBSTOFF:
-Klebeband in Automobilqualität mit abziehbarer Schutzfolie
MONTAGE
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihre Kotflügeldichtung montieren.

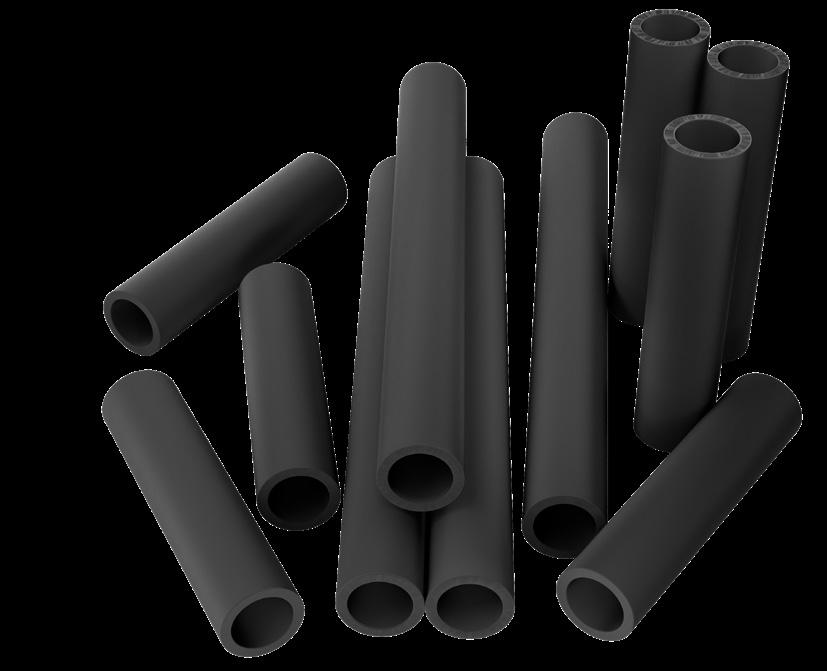

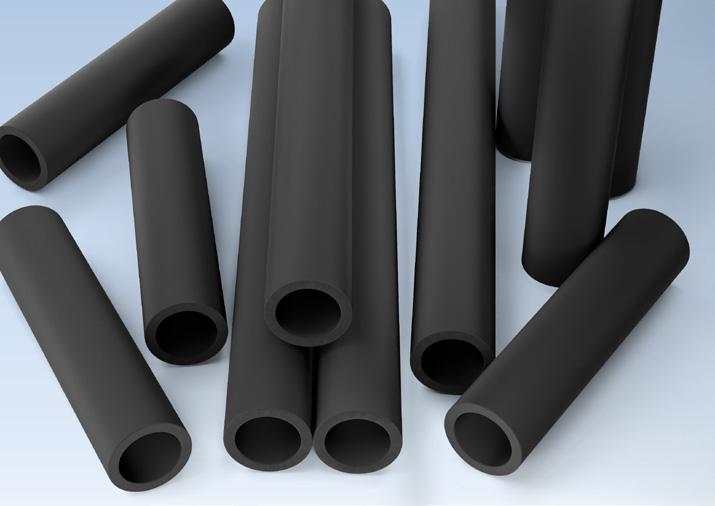

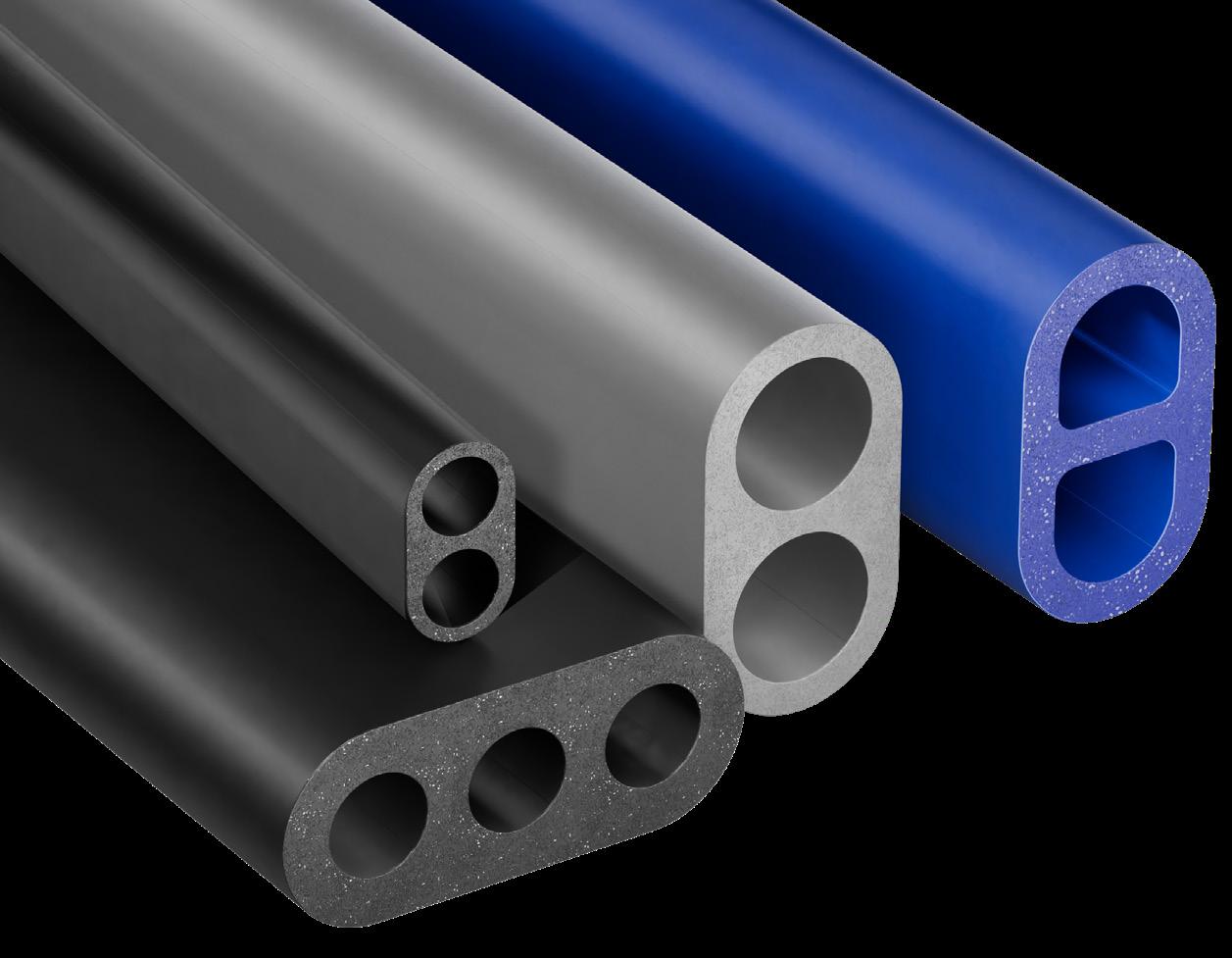

LUMEN TUBING
Gleitbeschichtung verfügbar
LUMEN TUBING ist ein spezieller Schlauch aus EPDM-Moosgummi oder Nitril-PVC mit anpassbaren Hohlkammern, der entwickelt wurde, um konstante Kaltwassertemperaturen in medizinischen Geräten für die Kaltwassertherapie beizubehalten.
EIGENSCHAFTEN UND VORTEILE:
DURCHGÄNGIGE ISOLIERUNG: Strapazierfähiger EPDM-Moosgummi oder Nitril-PVC mit Hohlkammern hält die Kaltwassertemperaturen effektiv aufrecht und sorgt für eine zuverlässige, gleichmäßige Kühlung, sodass die Kaltwassertherapie optimal durchgeführt werden kann.
ROBUST UND LANGLEBIG: Lumen Tubing besteht aus hochwertigen Materialien und bietet eine hervorragende Beständigkeit gegen Wasser, Temperaturschwankungen und Verschleiß, um eine lang anhaltende Leistung zu gewährleisten.
HERVORRAGENDE UMWELTBESTÄNDIGKEIT: Hervorragende Beständigkeit gegen Ozon, UV-Strahlung und raue Umgebungsbedingungen, um eine lang anhaltende Leistung und Haltbarkeit auch in anspruchsvollen Anwendungsbereichen zu gewährleisten.
Kaltwassertherapiegerät
Individuelle Formen und Farben verfügbar!
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
Material: EPDM-Gummi
Nitril-PVC
X2378
X2813
X2769 (Schwarz)
X2805 (Grau)
X2388 (Blau)
VORDERANSICHT
Attraktiver moderner Look
Wärmeaktiviertes -Klebeband für dauerhafte Verklebung
Aufsteckbarer Kantenschutz mit Aluminiumdrahtträger
Starke Klemmlaschen für dauerhaften Halt
Kantenschutz zum Aufdrücken KEIN BOHREN
Mindestbiegeradius 43,18 cm oder größer. Die Anwendung auf kleineren Radien kann zu Knicken führen.
MONTAGE
HINTERANSICHT
EPDM-Dichtgummi

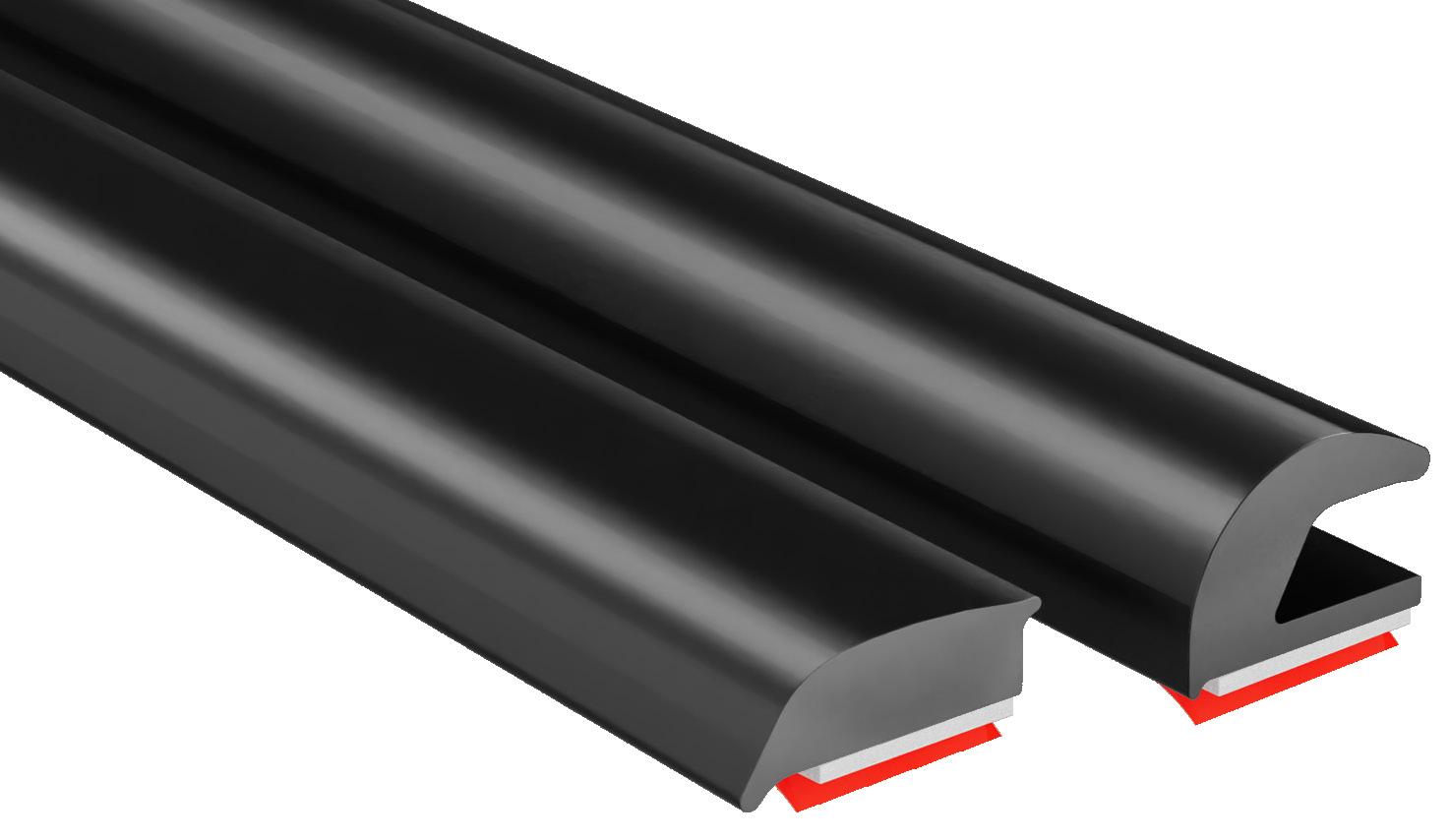

FENDER FLARE ist mit einem Klebeband ausgestattet, sodass es einfach ohne Bohren oder Verschrauben montiert werden kann, wodurch das Rostrisiko eliminiert wird. Es besteht aus strapazierfähigem, wetterbeständigem EPDM und ist eine aufsteckbare Kantenverkleidung mit wärmeaktiviertem -Klebeband, das für eine dauerhafte, sichere Verklebung sorgt.
EIGENSCHAFTEN UND VORTEILE:
EINSPARUNGEN BEI ZUSATZMATERIALIEN: Lässt sich ohne teure Schrauben, Unterlegscheiben und Muttern montieren.
EINSPARUNGEN BEI DER ARBEITSZEIT: Es ist kein Vorbohren von LKW-Karosserie und Kotflügel vor der Montage nötig.
EINFACHE MONTAGE: Lässt sich im Vergleich zu herkömmlichen Kotflügeldichtungen schneller und effizienter montieren, sodass wertvolle Zeit gespart wird.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER TEMPERATURBEREICH FÜR ALLGEMEINE ANWENDUNGEN: -28 °C bis 70 °C.
KLEBSTOFF: Wärmeaktiviertes -Klebeband für dauerhafte Verklebung 43,18 cm
Material: EPDM-Dichtgummi
KOTFLÜGELDICHTUNG „FENDER FLARE“
Handroller für „Fender Flare“
Siehe Seite 44
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihre Kotflügeldichtung montieren.
Spannbereich 2.286–3.9878 mm
*Zusätzliche Längenoptionen verfügbar.

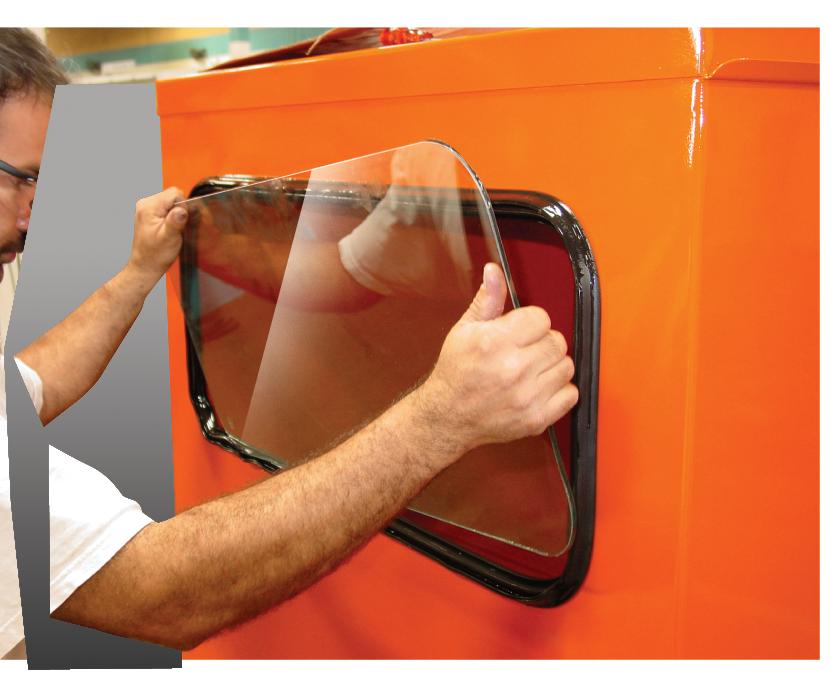

DICHTUNG FÜR FIXVERGLASUNGEN „LOCKING GASKET“

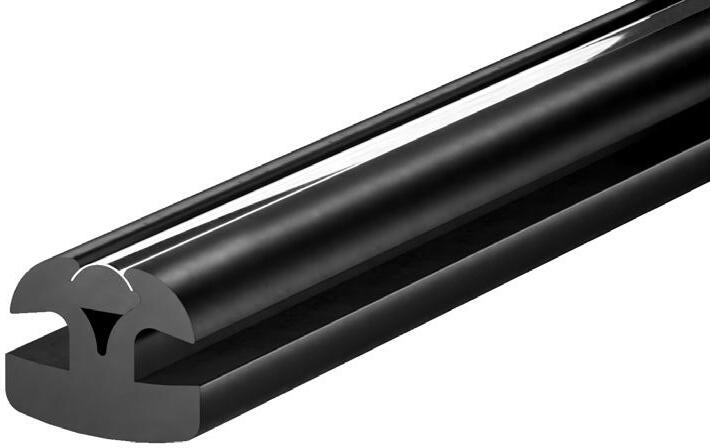

Diese LOCKING GASKET ist eine dichte EPDMGummiextrusion, die zum sicheren Abdichten von fixen Fenstern oder Windschutzscheiben in Metall- oder Glasfaserplatten entwickelt wurde. Sie ist in einteiliger oder zweiteiliger Ausführung mit einem Verschlussstreifen erhältlich und bietet eine hervorragende Beständigkeit gegen Ozon, Wasseraufnahme, Alterung durch Sonnenlicht und niedrige Temperaturen.
EIGENSCHAFTEN UND VORTEILE:
Einteilige Dichtung für Fixverglasungen

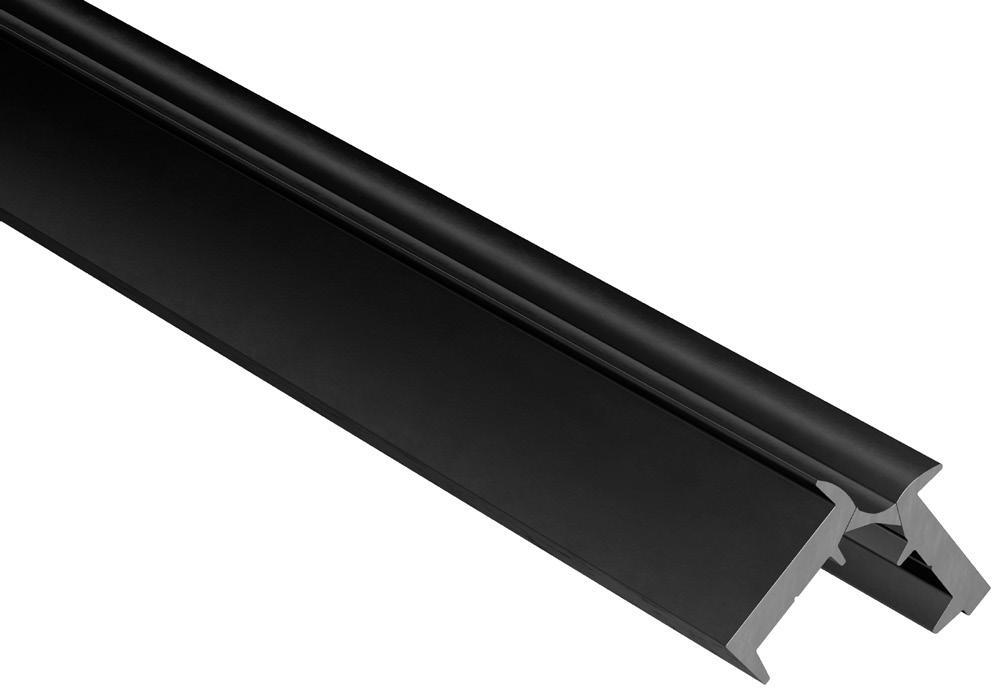

Zweiteilige Dichtung für Fixverglasungen (Teil 1)
Beispiel für ein montiertes Profil
Empfohlener Mindestabstand
Verriegelungskeil (Teil 2)
MONTAGE
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihre Dichtung für Fixverglasungen montieren.
HERVORRAGENDE HALTBARKEIT UNTER RAUEN BEDINGUNGEN: Außergewöhnliche Beständigkeit gegen Ozon, Wasseraufnahme, Alterung durch Sonnenlicht und niedrige Temperaturen, um eine lang anhaltende Leistung und Zuverlässigkeit in einer Vielzahl von Umgebungsbedingungen zu garantieren.
PRODUKTSPEZIFIKATIONEN:
EMPFOHLENER
TEMPERATURBEREICH FÜR ALLGEMEINE
ANWENDUNGEN:
-40 °C bis 100 °C.
MATERIAL: EPDM-Dichtgummi 70 Durometer (Shore A)
ENTFLAMMBARKEIT UND EINHALTUNG VON VORSCHRIFTEN: FMVSS 302
Empfohlener Mindestabstand zwischen Glas und Kante
Versatzmaß zwischen
LK1522
DICHTUNG FÜR FIXVERGLASUNGEN „LOCKING GASKET“
1. Befestigen Sie die Dichtung für Fixverglasungen an der Karosserie.
ALLE WERKZEUGE
ZUR MONTAGE
VON DICHTUNGEN FÜR
FIXVERGLASUNGEN
SIEHE SEITE 44–45
2. Schmieren Sie die Dichtung für Fixverglasungen. Schieben Sie dann zuerst das Glas unten ein.
3. Befestigen Sie die Dichtung um das Glas herum
mit den Werkzeugen, die auf den Seiten 44–45 beschrieben sind.
EINTEILIGES MONTAGEWERKZEUG PN 365-0003
ZWEITEILIGE DICHTUNGEN FÜR FIXVERGLASUNGEN
EINSETZWERKZEUG FÜR VERRIEGELUNGSSTREIFEN PN 365-0008
WERKZEUGSATZ FÜR DICHTUNG FÜR FIXVERGLASUNGEN
BEISPIEL FÜR EIN MONTIERTES PROFIL
Zweiteilige Dichtung für Fixverglasungen
**Empfohlener Mindestabstand
VERRIEGELUNGSKEIL
Dicke der Karosserie
WERKZEUGE UND ZUBEHÖR
SCHNEIDWERKZEUGE
GERADER KANTENSCHNEIDER
Ein kompaktes Handwerkzeug, das bei den meisten Anwendungen für ein professionelles Erscheinungsbild sorgt. Inkl. Ersatzklingen. (2 Klingen/Pkg.)
LAGER-NR. WCSC1
Ersatzklingen RBA
GEHRUNGSWERKZEUGE
90˚ -GEHRUNGSWERKZEUG FÜR
GUMMIDICHTUNGEN
Die robuste Konstruktion ermöglicht saubere 90°-Gehrungsschnitte mit minimalem Aufwand. Klinge öffnet 1,1684 cm. Größere Gummidichtungen können durch Komprimieren der Gesamthöhe geschnitten werden.
LAGER-NR. GS849RS Ersatzklinge GS848RS
MONTAGEHILFEN
ALLZWECK-CUTTER
Ein vielseitiges Werkzeug zum Schneiden verschiedenster Materialien, einschließlich Gummi und Kunststoff.
LAGER-NR. EC1
90˚ -GEHRUNGSWERKZEUG
Eine perfekte Gehrung mit der Hand! Dieses Werk zeug ist zum Gehrungsschneiden, Einkerben oder Ablängen einer Vielzahl von Materialien, ein schließlich Metallen und Kunststoffen sowie dem Gehrungsschneiden von Metallkern verkleidungen ausgelegt. Klinge öffnet 0,635 cm.
LAGER-NR. GSS851 Ersatzklinge GS850
HANDROLLER
Dieser handtellergroße Druckluftham mer unterstützt bei der Montage von Kantenprofilen und Dichtungen vor allem bei schnellen oder umfangreichen Montagen.
Macht eine Vielzahl von umständlichen Hämmern und Schlägeln überflüssig.
LAGER-NR. AH-1
Spitze AH-T-15-SS
ROLLENZUBEHÖR DRUCKLUFTHAMMER
METALLROLLEN
Montieren, lagern und wickeln Sie Ihre Ver kleidung oder Dichtung einfach ab, indem Sie unsere Metallrollenein sätze verwenden.
Eigenschaften:
Orificio central de 3,81 cm (1)
Orificio de accionamiento de 2,54 cm (1)

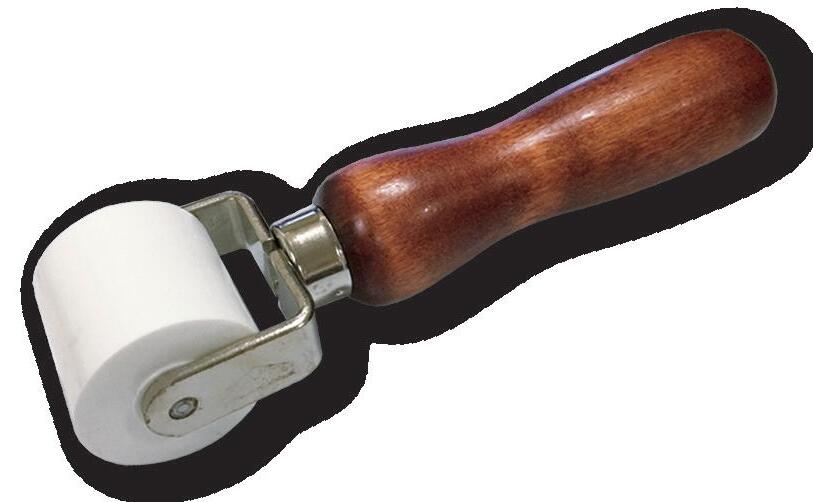

Ein Handroller, der den richtigen Anpressdruck für alle Gummidichtungsklebstoffe gewährleistet.
LAGER-NR. HR-1
Orificios de accionamiento de 0,9525 cm (2)
LAGER-NR. 23092
MONTAGEWERKZEUGE FÜR KOTFLÜGELDICHTUNG „FENDER FLARE“
HANDROLLER FÜR KOTFLÜGELDICHTUNG „FENDER FLARE“
Ein Handroller sorgt für den richtigen Anpressdruck unter der Lippe des Kotflügels, um maximale Haftung zu erzielen.
LAGER-NR. FFHR-1
WERKZEUGE ZUR MONTAGE VON DICHTUNGEN FÜR FIXVERGLASUNGEN
WERKZEUGSATZ FÜR EINUND ZWEITEILIGE DICHTUNGEN FÜR FIXVERGLASUNGEN
Speziell für eine sichere, einfache und effiziente Montage von Dichtungen für Fixverglasungen und andere Glasanwendungen
LAGER-NR. 365-0000

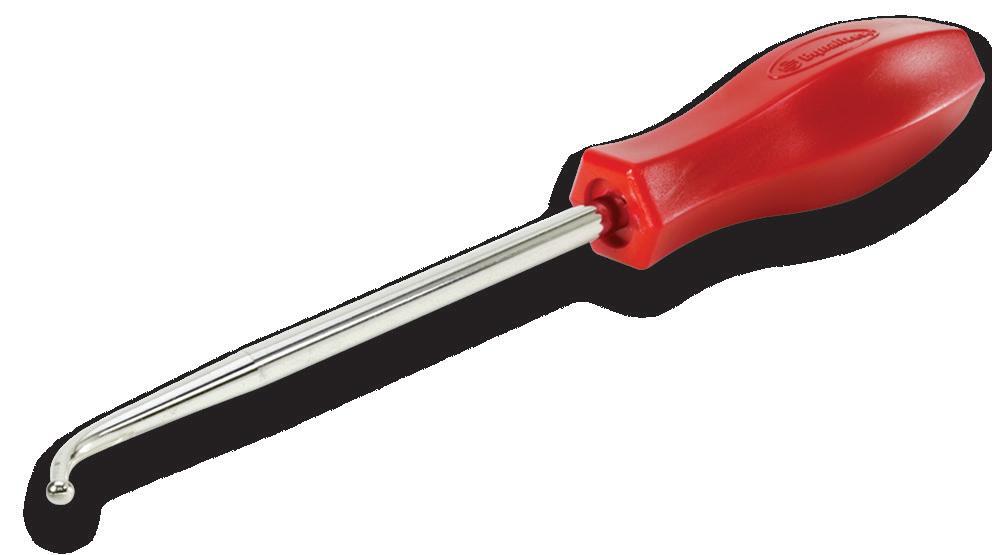

KUGELKOPFWERKZEUG FÜR EINTEILIGE DICHTUNG
FÜR FIXVERGLASUNGEN
Dieses Werkzeug hat eine kleine, runde Stahlkugel am Ende. Sobald die Stahlkugel in die Gummidichtung eingeführt wird, ist es sehr schwierig, sie wieder herauszuholen. Sollte sie aus der Dichtung rutschen, besteht weniger Gefahr, dass Sie den Lack des Fahrzeugs, an dem Sie arbeiten, zerkratzen.
LAGER-NR. 365-0007

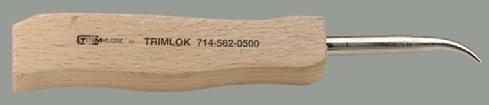

GEKRÜMMTES WERKZEUG FÜR EINTEILIGE DICHTUNG FÜR FIXVERGLASUNGEN
Es kann schwierig sein, den selbstsichernden Gummi in die Verriegelung zu falten.
Dieses Werkzeug löst dieses Problem, indem es die Verriegelungslippe einfach in die Karosserie rollt.
LAGER-NR. 365-0006
SEKUNDENKLEBER
EINSETZWERKZEUG FÜR VERRIEGELUNGSKEILE FÜR ZWEITEILIGE DICHTUNGEN FÜR
FIXVERGLASUNGEN
Mit versetztem Griff, um die Hände vom Glas fernzuhalten, und zwei doppelten Enden, die für die meisten Anwendungen geeignet sind. Das einzigartige Design ermöglicht es der Spitze, sich um 90 Grad zu drehen. Entwickelt für 2-teilige Dichtungen für Fixverglasungen.
LAGER-NR. 365-0008

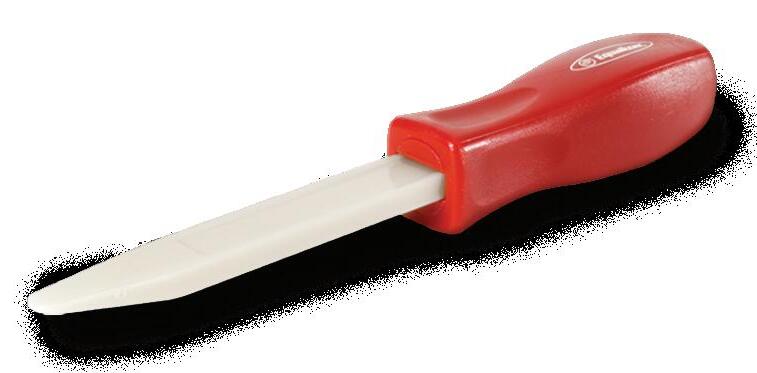

KUNSTSTOFF-MONTAGEWERKZEUG
Speziell für eine sichere, einfache und effiziente Montage von Dichtungen für Fixverglasungen.
Entwickelt für einteilige und zweiteilige Dichtungen für Fixverglasungen
LAGER-NR. 365-0003
MONTAGE

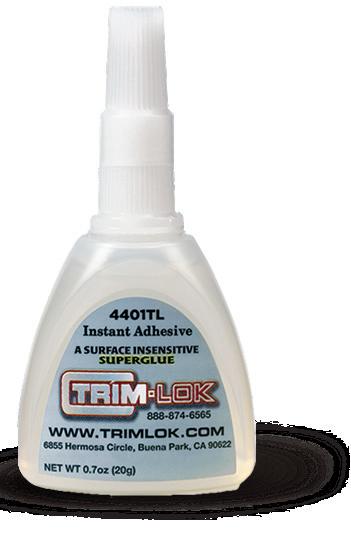

CYANOCRYLATE ist ein leistungsstarker Klebstoff für schwer zu verklebende Oberflächen, der eine sichere Abdichtung an Ecken und Stößen gewährleistet. Es schützt Trim-Lok-Produkte vor rauen Bedingungen, indem es die Enden sicher verklebt. Es schützt Trim-Lok-Produkte vor rauen Bedingungen, indem es die Enden sicher verklebt. Dieses Produkt haftet auf Gummi, Kunststoff, Glasfaser, Metall, Holz, Papier, Leder und Schaumstoff. Härtet in 0–25 Sekunden aus, vollständige Aushärtung nach 24 Stunden. 20 g pro Flasche.
LAGER-NR. 4401TL
Sehen Sie sich unser Video an, um zu erfahren, wie Sie Ihre
LEITFADEN – DIE RICHTIGEN MATERIALIEN
Wir extrudieren derzeit die folgenden Materialien. Mit diesem Leitfaden lernen Sie die wichtigsten Eigenschaften und Vorteile unserer Materialien kennen, um die beste Entscheidung für Ihre Anforderungen zu treffen.
GUMMI (Duroplast)
Duroplaste durchlaufen beim Erhitzen eine chemische Reaktion, durch die sie ihre Form und Festigkeit dauerhaft behalten. Sobald sie ausgehärtet sind, sind sie äußerst widerstandsfähig, behalten ihre Form auch unter extremen Bedingungen bau und können durch erneutes Erhitzen nicht umgeformt und erweicht werden. Duroplaste können nicht recycelt werden.
ETHYLEN-PROPYLEN-DIEN-MONOMER (EPDM): Geschlossenzelliger Schaumstoff und fest/dicht mit hervorragender Beständigkeit gegen Witterungseinflüsse, UV-Strahlung und Ozon, der Sonneneinstrahlung und rauen Umgebungsbedingungen standhält. Bleibt auch bei niedrigen Temperaturen flexibel und widersteht Laugen, Säuren und sauerstoffhaltigen Lösungsmitteln. Optimal für den Einsatz im Außenbereich. Robust und widerstandsfähig gegen Abrieb, Risse und Durchstiche.
FLUOROELASTOMER (FKM): Gute Beständigkeit gegen Ozon und UV-Strahlung. Außergewöhnliche Hitzebeständigkeit, chemische Beständigkeit und Haltbarkeit. Hervorragende Beständigkeit gegen Öle und Kraftstoffe auf Erdölbasis. Bleibt über einen weiten Temperaturbereich flexibel und elastisch.
FLUOROSILIKON (FVMQ): Kombiniert die Flexibilität von Silikonkautschuk (VMQ) bei hohen und niedrigen Temperaturen mit der Kraftstoff- und Ölbeständigkeit von Fluorkohlenstoffkautschuk (FKM). Gute Witterungsbeständigkeit und ausgezeichnete Beständigkeit gegen Kraftstoffe, Öle, Lösungsmittel und Chemikalien.
NEOPREN (CR): Gute Beständigkeit gegen Öle, Fette, Laugen und milde Säuren und mäßige Beständigkeit gegen bestimmte Lösungsmittel. Robust mit mäßiger Beständigkeit gegen Abrieb und Biegerisse. Bleibt über einen weiten Temperaturbereich flexibel, mit guten Flammbeständigkeitseigenschaften. Hervorragende Beständigkeit gegen Wit-
KUNSTSTOFF (Thermoplast)
terungseinflüsse, Ozon und UV-Strahlung, was die Haltbarkeit in Außenbereichen verbessert.
NITRIL (NBR): Hervorragende Beständigkeit gegen Öle auf Erdölbasis, Kraftstoffe und eine breite Palette von Chemikalien, einschließlich verschiedener Säuren und Laugen. Gute Abriebfestigkeit und Zugfestigkeit, wodurch es in Anwendungen mit hohem Verschleiß langlebig ist. Bleibt über einen weiten Temperaturbereich flexibel und belastbar. Schlechte Beständigkeit gegen Ozon, wodurch es bei starker Verwitterung weniger geeignet ist. Puede volverse menos flexible a temperaturas más bajas.
NITRIL-PVC (NPVC): Hervorragende Beständigkeit gegen Öle, Kraftstoffe und eine Vielzahl von Chemikalien, wodurch es sich für Anwendungen eignet, bei denen eine Exposition gegenüber diesen Stoffen üblich ist. Gute Abriebfestigkeit. Gute Flexibilität und hält Biegen und Dehnen stand. Funktioniert gut in einem moderaten Temperaturbereich.
SILIKON (SI): Gute Beständigkeit gegen Wasser und Chemikalien, einschließlich Säuren, Laugen und einigen Lösungsmitteln. Hervorragende Beständigkeit gegen UV-Strahlung und Ozon, wodurch es sich ideal für Anwendungen im Außenbereich eignet. Robust und bleibt bei extremen Temperaturen flexibel und fest. Herkömmlichen Kautschuken in Bezug auf Zugfestigkeit, Dehnung und Reißfestigkeit überlegen.
Thermoplastische Kunststoffe sind vielseitige Polymere, die beim Erhitzen biegsam werden, sodass sie geformt, geschmolzen und umgeformt werden können, ohne ihre Festigkeit oder Struktur zu verlieren. Ihre Flexibilität, Haltbarkeit und Umweltanpassungsfähigkeit machen sie zu einer wichtigen Wahl für Konstrukteure und Ingenieure. Thermoplastische Kunststoffe können recycelt und wiederverwendet werden, wodurch Abfall und Umweltbelastung reduziert werden.
ACRYLNITRIL-BUTADIEN-STYROL (ABS): Hervorragende Schlagzähigkeit auch bei niedrigen Temperaturen. Stark und steif, hält mäßigen Belastungen und Spannungen stand. Gute Beständigkeit gegen verschiedene Chemikalien, einschließlich Säuren und Laugen, aber nicht geeignet für Anwendungen, die eine hohe chemische Beständigkeit erfordern.
POLYVINYLCHLORID (PVC), FLEXIBEL & STEIF: Vielseitiges Material, das sowohl in flexiblen als auch in steifen Formen gebracht werden kann, um den Anforderungen verschiedener Anwendungsbereiche gerecht zu werden. Robustes Material mit guter mechanischer Festigkeit und ausgezeichneter chemischer Beständigkeit, wodurch es sich für eine breite Palette von Anwendungen eignet. Gute Witterungsbeständigkeit, hält Sonneneinstrahlung (UV-Strahlung) und wechselnden Wetterbedingungen stand.
POLYVINYLCHLORID (PVC), FLAMMHEMMEND: Speziell formuliert, um Flammen und Feuerausbreitung zu widerstehen. Hat gleichzeitig die ausgezeichnete chemische Beständigkeit von Standard-PVC, wodurch es gegen Säuren, Laugen und andere korrosive Chemikalien beständig ist. Optimal für Brandschutzanwendungen.
POLYETHYLEN (PE): Beständig gegen viele Chemikalien, Säuren und Basen, wodurch es sich für eine Vielzahl von Anwendungen eignet, bei denen chemische Beständigkeit wichtig ist. Leicht, hochflexibel mit hervorragender Haltbarkeit und Schlagzähigkeit.
POLYPROPYLEN (PP): Robust, leicht und widerstandsfähig gegen Chemikalien, Feuchtigkeit und Ermüdung. Ausgezeichnete Festigkeit, Flexibilität und Rissbeständigkeit, hält wiederholtem Biegen stand. Aufgrund seines hohen Schmelzpunkts eignet es sich ideal für hitzebeständige Anwendungen und ist ein starkes und dennoch flexibles Material.
POLYSTYROL (PS): Ein starrer Kunststoff, der für seine einfache Formbarkeit bekannt ist. Beständig gegen Säuren, Laugen und bestimmte Öle, aber aufgrund seiner Anfälligkeit für Zersetzung durch UV-Strahlung und Temperaturschwankungen nicht ideal für den Außenbereich. Am besten geeignet für Anwendungen im Innenbereich.
THERMOPLASTISCHE ELASTOMERE (TPE): Vielseitige Materialien, die die elastischen Eigenschaften von Kautschuk mit der einfachen Verarbeitbarkeit von Kunststoffen kombinieren. Hervorragende Flexibilität und Elastizität, wodurch sie sich ideal für Anwendungen eignen, die wiederholtes Dehnen und Biegen erfordern.
• THERMOPLASTISCHES OLEFIN (TPO): Hohe Beständigkeit gegen Chemikalien, Öle und Lösungsmittel, wodurch es sich ideal für Umgebungen eignet, in denen es häufig diesen Stoffen ausgesetzt ist. Flexibel und robust, widersteht Stößen und Abrieb und eignet sich perfekt für Anwendungen, in denen die Materialien mechanischer Belastung und Verschleiß standhalten müssen. TPO ist äußerst witterungsbeständig, unter anderem gegenüber UV-Strahlung, Ozon und Feuchtigkeit, funktioniert gut im Freien und behält seine Eigenschaften auch unter rauen Bedingungen bei. Es bleibt über einen weiten Temperaturbereich flexibel.
• POLYVINYLCHLORID (PVC), FLAMMHEMMEND: Speziell formuliert, um Flammen und Feuerausbreitung zu widerstehen. Hat gleichzeitig die ausgezeichnete chemische Beständigkeit von Standard-PVC, wodurch es gegen Säuren, Laugen und andere korrosive Chemikalien beständig ist. Optimal für Brandschutzanwendungen.
• THERMOPLASTISCHER GUMMI (TPR): Ein halbkristallines Material, das für seine hervorragende Flexibilität, Schlagzähigkeit und Haltbarkeit über einen weiten Temperaturbereich sowie für seine ausgezeichnete chemische Beständigkeit und Witterungsbeständigkeit geschätzt wird. Es ist in hohem Maße anpassbar und erfüllt durch seine maßgeschneiderte Härte und Farbe die Anforderungen komplexer Konstruktionen zu erfüllen.s, aceites y grasas, lo que lo hace ideal para entornos donde la exposición a esas sustancias es común. Geeignet für den Einsatz im Außenbereich und in extremen Temperaturschwankungen.
DRUCKEMPFINDLICHES KLEBEBAND
Druckempfindliche Klebstoffe (PSAs) sind Klebstoffe, die bei Druckanwendung an Oberflächen haften. PSAs sind bei Raumtemperatur von Natur aus klebrig, müssen nicht durch zusätzliche Hitze, Wasser oder Lösungsmittel aktiviert werden, um sich mit Substraten zu verbinden, und können bei Druckanwendung an einer Vielzahl von Oberflächen haften.
3M™-DOPPELK LEBEB ÄNDER
KLEBSTOFF-QUERSCHNIT
Moosgummidichtung
Acrylkleber Acrylschaum Wärmeaktivierter Klebsto
DRUCK EMPFINDLICHER STANDAR DK LEB ST OFF
Dieser K lebstoff auf Acr ylbasis ist ideal f ür die Befestigung von Gummidichtungen in s tatischen Anwendungen oder zwischen stationären Ob jek ten und ist aufgr und seiner kur zen A ushär tezeiten ideal , um die Produk tivit ät steiger n. Er kann auch in einigen leichten dynamischen Anwendungen auf verschiedenen Substraten ver wendet werden und weist eine gute Wär meleistung von -28 °C bis 70 °C auf
NI ng is ITT
Acrylschaumklebstoffe sind v ielseitige Klebelösungen, die f ür ihre Festigkeit , Haltbarkeit und Anpas sungsfähigkeit an verschiedene Untergr ünde und Anwendungen bek annt sind. Sie wurden speziell für dynamische Anwendungen ent wickelt und bieten eine ultimative Haftung auf Gummi- und Subst ratoberflächen sowie die höchste S chälund Scher festigkeit. Sie haften an Met allen, Kunststoffen, Glas, Holz und Gummi, wodurch sie sich f ür ver schiedene Br anchen eignen. Sie agieren zudem als Feuchtigkeit sbar riere und ver hinder n so das Eind ringen von Wasser, was f ür feuchtigkeit sbeständige Anwendungen von entscheidender Bedeutung ist. Sie bieten eine her vorragende Haftfestigkeit, Haltbar keit und Beständigkeit gegen Umwelteinflüs se wie Feuchtigkeit und U V-Str ahlung. Aufgr und ihrer ger inger Anfangshaf tung können sie während de s Aufbringens einfach neu positioniert werden und benötigen sie 72 Stunden A ushär tezeit , bis die volle K lebekraf t er reicht ist. Sie zeigen eine gute Wärmeleistung von -28 °C bis 70 °C
Schutzfolie gens t.
Moosgummidichtung
sto auf Acrylbasis
Schutzfolie
RICHT IG VORBEREI T EN, FEST K LEBEN: DER SCHLÜS SEL ZU EINER DAUERHAF TEN KLEBE VERBINDUNG!
Für eine optimale Haftung muss die Oberfläche vor dem Aufbringen des Klebebands vorbereitet werden. Die Klebefläche muss sauber und frei von Feuchtigkeit, Schmutz, Ölen, Fett und Verunreinigungen sein, da die meisten Klebefehler eher auf unsachgemäße Reinigung als auf Probleme mit dem Klebstoff zurückzuführen sind.
1
OBERFLÄCHE REINIGEN:
• Reinigen Sie die Oberfläche mit einer 50/50-Mischung aus Reinigungsalkohol und Wasser.
• Wischen Sie mit einem sauberen Lappen Schmutz und Verunreinigungen ab.
• Lassen Sie die Oberfläche vollständig trocknen, bevor Sie den Klebstoff auftragen.
SCHMELZKLEBSTOFF UND
2
GRUNDIERUNG AUFTRAGEN:
• In einigen Fällen kann für eine optimale Haftung eine Grundierung erforderlich sein.
• Wenn Sie eine Grundierung verwenden, stellen Sie sicher, dass diese vollständig getrocknet und verdunstet ist, bevor Sie das Klebeband anbringen.
SCHMELZKLEBSTOFF kann als Montagehilfe für besseren Halt und optimalen Haftung auf fast jedem Kunststoff- oder Metallsubstrat für Kanten- und Dichtungsprofile verwendet werden. Schmelzklebstoff härtet nicht aus und verfestigt sich nicht. Empfohlener Temperaturbereich für allgemeine Anwendungen: -28 °C bis 70 °C.
BUTYLDICHTUNGSMITTEL kann für Kanten- und Dichtungsprofile verwendet werden, wenn ein zusätzlicher Schutz vor Feuchtigkeits-, Staub- oder Lufteintritt erforderlich ist. Butyl härtet nicht aus und verfestigt sich nicht. Empfohlener Temperaturbereich für allgemeine Anwendungen: -28 °C bis 70 °C.
3
KLEBEBAND ANBRINGEN:
• Ziehen Sie die Schutzfolie des Klebebands jeweils 15,24 cm ab. Achten Sie dabei besonders darauf, den Klebstoff nicht zu berühren, und bringen Sie das Klebeband mit festem Druck an.
• Es muss fester Druck ausgeübt werden, um eine dauerhafte Verbindung zu gewährleisten.
VIDEO:
SCHMELZKLEBSTOFF UND BUTYL IM VERGLEICH
Erfahren Sie mehr über vorab aufgetragenen Schmelzklebstoff und Butyldichtungsmittel.
K LEB ST OFF-QUER SCHNI TT
Wir fertigen nicht nur hochwertige Kantenprofile und Dichtungen, sondern bieten auch eine Reihe von zusätzlichen Leistungen, damit wir Ihre Bedürfnisse individuell erfüllen können. Wir bieten unterschiedliche integrierte und eigenständige Prozesse an, um Ihre Produktion zu optimieren, Ihr Produkt zu verbessern und Ihnen zu helfen, Zeit und Ressourcen zu sparen.
Mit dem ZUSCHNITTSERVICE erhalten Sie Ihre Teile auf genau die gewünschte Länge zugeschnitten. So verbessern Sie Ihre Effizienz, indem Sie Abfall vermeiden und bei der Montage keine zusätzlichen Kantenprofile benötigen. Als Teil der Herstellung sowie als eigenständiger Service verfügbar
Beim AUSKLINKEN werden während der Extrusion Kerben oder Schnitte in das Profil eingebracht, wodurch Auskerbungen, Nuten oder andere erforderliche Ausklinkungen entstehen, die den Widerstand verringern, Flexibilität an den gewünschten Stellen ermöglichen oder das Gewicht senken sollen. Als Teil der Herstellung sowie als eigenständiger Service verfügbar
Beim BOHREN und STANZEN werden während der
ihrer Widerstandsfähigkeit in verschiedenen dekorativen Anwendungsbereichen verwendet wird. Als Teil der Herstellung sowie als eigenständiger Service verfügbar

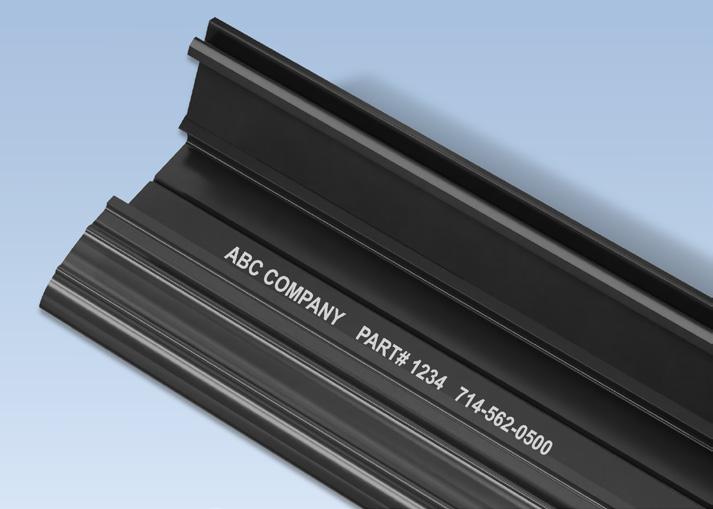

Durch den AUFDRUCK von Firmennamen, Logos, Chargen- und Teilenummern wird die Produktiden-
Bei der FARBABSTIMMUNG wählen wir gemeinsam mit Ihnen sorgfältig Materialien und Farbstoffe aus. Mit präziser Fertigungskontrolle und Qualitätsprüfung stellen wir sicher, dass das Produkt Ihren ästhetischen Anforderungen entspricht und die Farbe unter unterschiedlichen Umgebungsbedingungen beibehält.
Extrusion Löcher eingebracht, um sicherzustellen, dass diese mit hoher Präzision platziert werden. Als Teil der Herstellung sowie als eigenständiger Service verfügbar Bei der BESCHICHTUNG MIT SCHMIERMITTEL wird
tifizierung, Nachverfolgbarkeit, Bestandsverwaltung und die betriebliche Effizienz im Allgemeinen erleichtert.
Im Rahmen des Produktangebots verfügbar.
ANTI-DEHNUNGS-EINLAGEN werden zu extrudierten Profilen hinzugefügt, um ihre Festigkeit
Sprechen Sie mit Ihrem Vertriebsmitarbeiter, um mehr zu erfahren!
BEFLOCKTES KLEBEBAND ist wein wärmeaktiviertes Polyester-Flockmaterial, das widerstandsfähiger als herkömmliches, aufgesprühtes Flockmaterial ist. Beflocktes Klebeband kann an mehreren Stellen gleichzeitig angebracht werden.
Als Teil der Herstellung sowie als eigenständiger Service verfügbar
eine dünne Schicht Schmiermittel auf die Oberfläche der Dichtung aufgebracht, damit das Material einfacher über andere Oberflächen gleitet. So werden Verschleiß, Verkleben und Beschädigungen während des Gebrauchs vermieden.
Als Teil der Herstellung sowie als eigenständiger Service verfügbar
DEKOR-MYLAR ist eine Polyesterfolie, die oft aufgrund ihrer glänzenden, schimmernden Optik und
und Formstabilität zu verbessern. Sie tragen dazu bei, dass die Dichtung ihre Form und Integrität auch unter Spannung, Druck oder während der Montage beibehält. Mit Glasfaserdraht und beschichtetem Draht erhältlich.
Im Rahmen des Produktangebots verfügbar.

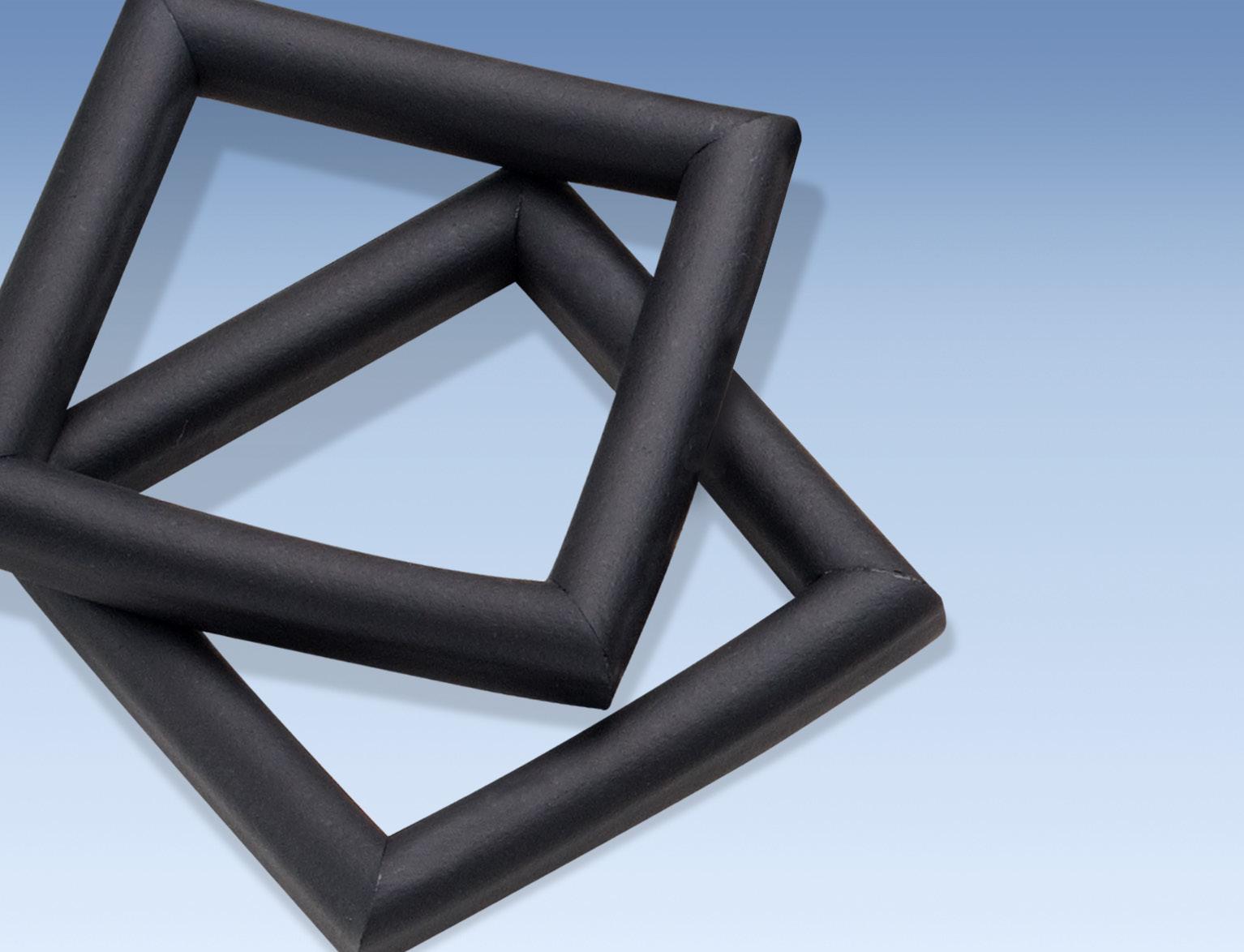

ECKEN, RAHMEN & O-RINGE
Trim-Lok bietet individuelle GEHRUNGSECKEN, RAHMEN und O-RINGE an, um die Montage zu vereinfachen, die Leistung des Dichtsystems zu optimieren und die Gesamteffizienz der Produktion zu steigern.
STUMPFE STOSSVERBINDUNG: Auch als stumpfe Verbindung oder Stoßverbindung bekannt. Dabei werden zwei Stücke extrudierter Kunststoff- oder Gummidichtung stumpf aneinander gesetzt, um eine durchgehende Länge zu schaffen.
VERBINDUNGSMETHODEN TECHNIKEN

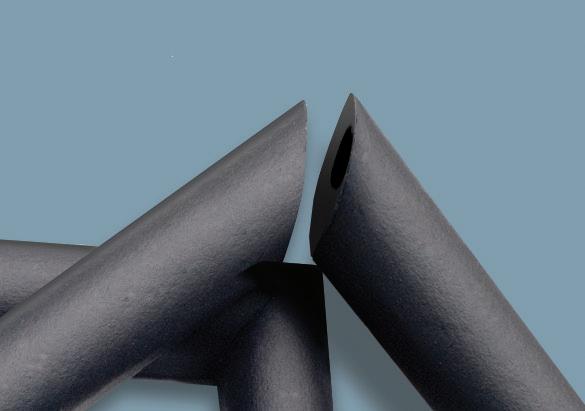

GEHRUNG: Bei einer Gehrung werden die Enden einer Kunststoff- oder Gummidichtung in einem bestimmten Winkel (normalerweise 45 Grad) geschnitten und aneinander gefügt, um eine saubere, präzise Eckverbindung zu erhalten.
MIT VERSTÄRKTEN ECKEN ERHÄLTLICH!
Trim-Lok bietet eine Vielzahl von Spleiß- und Gehrungsmethoden, die auf Ihre Anwendungs- und Montageanforderungen zugeschnitten sind.
KLEBEVERBINDUNG: Ecken werden mit Cyanacrylat, einem schnell aushärtenden Klebstoff, präzise verbunden.
SPRITZGUSS: Ein Verfahren, bei dem geschmolzenes Material in eine Form eingespritzt wird, um nahtlose Verbindungen oder Teile zu erzeugen.
INFRAROTVERBINDUNG: Mittels Infrarotwärme werden die Kanten nahtlos aneinander geschmolzen und verbunden, ohne dass Füllmaterial benötigt wird (nur Kunststoff).
EINZELHANDELSVERPACKUNG
GUMMIFOLIEN-SPLEISSBAND: Ein wärmeaktivierter Prozess, bei dem Gummifolie verwendet wird, um Gehrungskanten zu verkleben, ohne die Integrität oder Flexibilität des Materials zu beeinträchtigen.
KUNSTSTOFFFOLIEN-SPLEISSBAND: Ein wärmeaktivierter Prozess, bei dem Kunststofffolie verwendet wird, um Gehrungskanten zu verkleben, ohne die Integrität oder Flexibilität des Materials zu beeinträchtigen.
UND EIGENE ETIKETTIERUNG MÖGLICH
Einzelhandelsverpackungen und eigene Etikettierung sind verfügbar, um die Integrität des Produkts zu bewahren und es den Kunden gleichzeitig zu ermöglichen, es zu fühlen und zu sehen.
• Einschweißen VERPACKUNGSOPTIONEN
• Heißversiegelte Polybeutel
• Hängeboxen
UPC- und Etikettierungsoptionen verfügbar!
Diese Pakete haben Haken, wodurch sie bequem in Geschäften ausgestellt werden können.
CO-EXTRUSION AUS MEHREREN MATERIALIEN
Trim-Lok ist auf koextrudierte Profile aus mehreren Materialien spezialisiert und kombiniert nahtlos eine Vielzahl von Materialien zu einem einzigen, leistungsstarken Produkt. Bei diesem fortschrittlichen Verfahren werden die einzigartigen Eigenschaften jedes Materials – wie Flexibilität, Dämpfung, Festigkeit und Haltbarkeit – genutzt, um vielseitige, kosteneffektive Lösungen zu entwickeln.
Die Co-Extrusion bietet auch den Vorteil, dass die Anzahl der Teile in einer Baugruppe reduziert wird, indem mehrere Funktionen in einem Bauteil zusammengefasst, die Produktion optimiert und die Effizienz gesteigert wird. Trim-Lok verfügt über das Know-how, Teile mit zwei, drei, vier oder sogar fünf Materialien zu extrudieren, und bietet maßgeschneiderte Lösungen für eine breite Palette von Anwendungsbereichen.

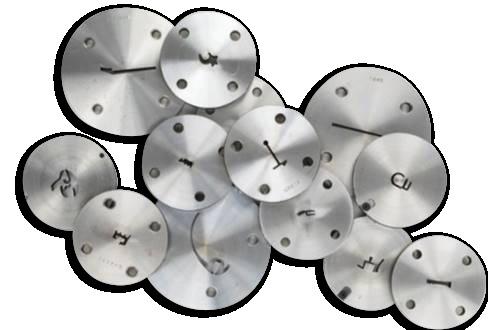

INTERNE WERKZEUG- & FORMENHERSTELLUNG
Trim-Lok ist stolz darauf, eine voll ausgestattete interne Abteilung für Werkzeug- und Formenbau zu haben. Wir sind mit modernster Technologie ausgestattet und setzen unter anderem Drahterodiermaschinen, CNC-Fräsen und CNC-Drehmaschinen ein, mit denen wir hochpräzise, maßgeschneiderte Werkzeuge für eine Vielzahl an Fertigungsanforderungen fertigen können. Diese hochmoderne Ausstattung ermöglicht es uns, hochpräzise, maßgeschneiderte Werkzeuge zu entwickeln, die eine breite Palette von Fertigungsanforderungen erfüllen.
DURCH DIESE INTERNEN KOMPETENZEN BIETEN WIR UNSEREN KUNDEN MEHRERE WICHTIGE VORTEILE:
SCHNELLERE DURCH-
LAUFZEITEN: Schnelle
Konstruktions- und Werkzeugmodifikationen minimieren die Vorlaufzeiten und halten die Produktion auf Kurs.
VERBESSERTE QUALITÄTSKONTROLLE: Durch direkte Überwachung gewährleisten wir höchste Qualität und nehmen in Echtzeit Anpassungen vor, um die Präzision zu gewährleisten.
KOSTENEINSPARUNGEN:
Indem wir diese Aufgaben intern abwickeln, haben wir mehr Kontrolle über
INTERNE MASCHINEN & WARTUNG
die Kosten und können eine kostengünstigere Lösung bieten.
INDIVIDUELLE ANPASSUNG: Wir entwickeln maßgeschneiderte Werkzeuge, die auf die spezifischen Anforderungen jedes Projekts zugeschnitten sind.
FLEXIBILITÄT:
Änderungen der Konstruktion anpassen.
SCHUTZ VON GEISTIGEM EIGENTUM: Durch die interne Handhabung der Werkzeugproduktion bleiben Ihre proprietären Designs vertraulich.
Die hauseigene Wartungs- und Maschinenwerkstatt von Trim-Lok ist mit fortschrittlichen Werkzeugen und Maschinen aus gestattet, um einen effizienten und zuverlässigen Betrieb zu gewährleisten.
VERBESSERTE PRODUKTQUALITÄT: Echtzeitanpassungen sor gen für höchste Qualität.
KOSTENEINSPARUNGEN: Die interne Wartung reduziert die Kosten für die Auslagerung und ermöglicht wettbewerbsfähige re Preise.
gen die Durchlaufzeit.
VERBESSERTE BETRIEBLICHE EFFIZIENZ: Kontinuierliche Maschinenwartung sorgt für einen reibungslosen Betrieb und reduziert Verzögerungen.
TPV, 40 Orilla A
TPO, 40-43 Orilla D
TPE, 35 Orilla A
Hersteller vertrauen Trim-Lok bei ihren schwierigsten Herausforderungen – Projekten, die andere nicht lösen können. Mit modernster Technologie und einem Team, das auf jahrzehntelange Erfahrung zurückblickt, liefern wir maßgeschneiderte Lösungen, um die einzigartigen Anforderungen jedes Projekts unabhängig von der Größe zu erfüllen. Mit unübertroffenen Kompetenzen, präziser Technik und kurzen Bearbeitungszeiten bieten wir stets hervorragende Leistungen.
Wir erfüllen nicht nur die Erwartungen – wir übertreffen sie!
SPITZENTECHNOLOGIE
3D-CAD-SOFTWARE: Damit erstellen wir detaillierte digitale
Modelle für die Visualisierung und Prüfung vor der Produktion, simulieren reale Bedingungen, identifizieren Fehler und ermöglichen schnelle Änderungen.

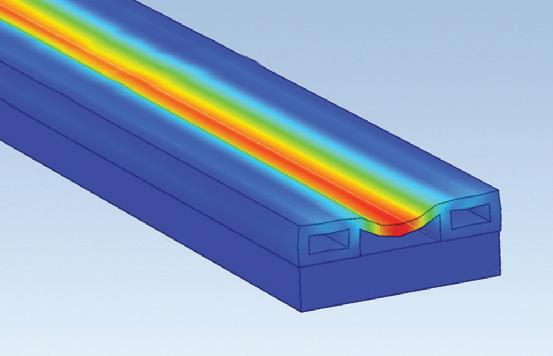

FINITE-ELEMENTE-ANALYSE (FEA): Methode, die Strukturen simuliert und analysiert, indem sie in kleinere Elemente zerlegt, Konstruktionen optimiert und die Leistung prognostiziert, bevor physische Tests durchgeführt werden.
FALLSTUDIEN FÜR INDIVIDUELLE KONSTRUKTIONEN
REVERSE ENGINEERING
Dabei werden Produkte in der Fertigung analysiert und verbessert, um aus vorhandenen Designs zu lernen, die Funktionalität zu verbessern, kompatible Teile zu entwickeln, Schwachstellen zu identifizieren oder zu replizieren, wenn ursprüngliche Konstruktionsdaten nicht verfügbar sind.
3D-DRUCK
Der 3D-Druck in der Fertigung ermöglicht ein schnelles Prototyping, wodurch Vorlaufzeiten, Kosten und Abfall reduziert werden, während komplexe Formen und Funktionsteile hergestellt werden, die mit herkömmlichen Methoden nicht so einfach zu produzieren sind.
INTERNE LABORTESTS
Wir bieten eine Vielzahl von internen Labortests an, darunter Beschichtungshaftung, Biegeradius, Bandscherfestigkeit, Dichtheitsprüfung, beschleunigte Alterung, Verwitterung, Kompression, Lastauslenkung, Reibungsprüfung und mehr
VOR-ORT-PASSFORMTESTS UND MEHR!
Trim-Lok ist der Partner Ihrer Wahl, wenn es darum geht, innovative, kundenspezifische Konstruktionslösungen zu liefern, die auf Ihre individuellen Bedürfnisse zugeschnitten sind. Mit Fachwissen auf dem aktuellsten Stand, einem Bekenntnis zur Qualität und der nachgewiesenen Kompetenz, auch die komplexesten Herausforderungen zu lösen, setzen wir Ideen in die Realität um und übertreffen die Erwartungen in allen Aspekten.
85 % SCHNELLERE MONTAGE: INNOVATIVE KOTFLÜGELDICHTUNGEN VON TRIM-LOK
DAS PROBLEM: Ein großer Hersteller von LKW-Aufbauten war frustriert darüber, wie zeitaufwändig die Montage von Gummi-Kotflügeldichtungen ist. Für die Montage mussten Löcher durch die Metallkotflügel und die Gummidichtung gebohrt werden, ehe anschließend teure Edelstahlbeschläge zum Einsatz kommen mussten. Dadurch verlängerte sich nicht nur die Montagezeiten, sondern es erhöhte sich auch das Risiko von Rost durch das Bohren in die LKWKarosserie. Die Ineffizienz und das Schadenspotenzial machten den Prozess zu einer großen Herausforderung.
DIE LÖSUNG: Trim-Lok hat ein branchenweit führendes, bahnbrechendes Design entworfen, entwickelt und patentiert, das die Montage von Kotflügeldichtungen revolutioniert hat. Bei dieser innovativen Lösung sind keine Bohrungen und teuren Beschläge mehr nötig. Die neu gestaltete Kotflügeldichtung ist mit einer Aufsteckleiste versehen, die sie sicher an ihrem Platz hält. Ergänzt wird die Konstruktion durch Automobil-Klebeband von 3M, das für eine lang anhaltende Haftung sorgt. Am eindrucksvollsten ist, dass dieser bahnbrechende Ansatz die Montagezeit um durchschnittlich 85 % reduziert und so effizient und zuverlässig wie nie zuvor ist.
Patentiertes Design
Siehe
Kotflügeldichtung auf Seite 41
SICHERHEIT GEHT VOR: TRIM-LOK-SCHUTZDICHTUNG FÜR GELÄNDER
DAS PROBLEM: Ein Sicherheitsteam eines großen globalen E-Commerce-Unternehmens wandte sich an Trim-Lok, nachdem Mitarbeiter in ihren Distributionszentren bei der Abwicklung von Paketen Handverletzungen durch Metallgeländer erlitten hatten, was zu wiederholten Sicherheitsbeschwerden führte. Man versuchte es mit einer Standardlösung, die nicht funktionierte.
DIE LÖSUNG: Trim-Lok entwarf, entwickelte und produzierte in nur drei Wochen eine kundenspezifische Schutzabdichtung, die einfach aufgeklipst werden konnte. Die Dichtung wurde speziell auf die Metallgeländer in den Distributionszentren des Unternehmens zugeschnitten. Unser Team hat die Klammer so angepasst, dass sie sicher einrastet und in ihrer Position bleibt, ohne dass die Gefahr besteht, dass er herunterfällt. Diese Lösung wird nun in allen Distributionszentren weltweit eingesetzt und erhöht die Sicherheit der Mitarbeiter.
HANDELSÜBLICHES TEIL
SPEZIALLÖSUNG
QUALITÄT & SERVICE STEHEN BEI UNS AN ERSTER STELLE
Trim-Lok está comprometido con la excelencia, por lo que mantiene un sistema de gestión de calidad que cumple o excede los rigurosos estándares de IATF 16949 e ISO 9001. Seit 1971 steht die Kundenzufriedenheit an erster Stelle – durch hochwertige, zuverlässige Produkte mit konsequent pünktlicher Lieferung. Da wir uns kontinuierlich für Verbesserung einsetzen, optimieren wir unser Herstellungsprozesse, Produkte und Dienstleistungen immer wieder und stellen sicher, dass wir die Erwartungen unserer Kunden konsequent erfüllen oder übertreffen, ohne die Qualität zu beeinträchtigen.
GARANTIERICHTLINIEN
Trim-Lok, Inc. garantiert für einen Zeitraum von neunzig (90) Tagen ab Kaufdatum, dass alle Produkte frei von Material- und Verarbeitungsfehlern sind. Diese Garantie umfasst keine Schäden an Produkten, die durch Unfall, Missbrauch, unsachgemäße Montage oder Lagerung und nicht autorisierte Änderungen entstanden sind.
Die Garantieverpflichtung von Trim-Lok beschränkt sich auf die Lieferung von Ersatzprodukten für Originalprodukte, die sich nach alleinigem Ermessen von Trim-Lok innerhalb der neunzigtägigen (90 Tage) Garantiezeit als fehlerhaft hinsichtlich Material oder Verarbeitung erwiesen haben. Alle stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck sind streng auf die Dauer der oben genannten ausdrücklichen Garantie beschränkt. In keinem Fall haftet Trim-Lok für besondere, zufällige oder Folgeschäden, die sich aus der Herstellung, dem Verkauf oder der Verwendung dieser Produkte unter irgendeiner Rechtstheorie ergeben. Zu diesen Schäden gehören unter anderem entgangener Gewinn, Sachschäden oder Personenschäden. Die Haftung von Trim-Lok darf in keinem Fall den Preis übersteigen, der für das als mangelhaft beanstandete Produkt gezahlt wurde.
RÜCKGABERICHTLINIE
Trim-Lok akzeptiert keine Rücksendungen ohne vorherige Genehmigung und RMA-Nummer, die auf der Rücksendung ausgestellt und gekennzeichnet ist. Für Rücksendungen können Versand- und Wiedereinlagerungsgebühren in Höhe von 25 % des Bestellwertes oder 50,00 $ anfallen, je nachdem, welcher Betrag höher ist. Trim-Lok behält sich das Recht vor, bis zu 10 % über oder unter der Menge aller Teile zu versenden und in Rechnung zu stellen.
HAFTUNGSAUSSCHLUSS
Die in diesem Katalog enthaltenen Informationen basieren auf Daten, die als korrekt erachtet wurden. Spezifikationen und Produkte basieren auf Informationen zum Zeitpunkt der Drucklegung und können ohne vorherige Ankündigung und ohne Haftung geändert werden. Es wird keine Garantie oder Gewährleistung für die Richtigkeit des Katalogs übernommen.
Trim-Lok übernimmt keine Haftung für Produktfehler, es sei denn, dies wurde ausdrücklich schriftlich von einem autorisierten Vertreter von Trim-Lok erklärt. Es werden keine anderen ausdrücklichen oder stillschweigenden Garantien als die schriftliche beschränkte Garantie von Trim-Lok anerkannt.
Einige Inhaltsstoffe, die in diesen Produkten verwendet werden, oder ihre Bestandteile sind möglicherweise nicht mit bestimmten Oberflächen kompatibel. Diese Inhaltsstoffe können zu Verfärbungen und/oder anderen Folgeschäden führen
