SEDUÇÃO SONORA
Regeneração Paisagística no Centro Histórico da Cidade do Rio de Janeiro - RJ, Brasil
Síntese do Projeto de Paisagismo Experimental apresentado ao Programa de Pós-Graduação em Urbanismo (PROURB) da Universidade Federal do Rio de Janeiro (UFRJ) para qualificação no Mestrado Profissional em Arquitetura Paisagística.
Autor: Tiago Vieira Maciel . tiagomaciel.arq@gmail.com
Orientador: Prof. Dr. Sérgio Ferraz Magalhães . FAU UFRJ PROURB
palavras chaves: patrimônio cultural ; paisagem sonora ; teoria geral dos sistemas ; cibernética ; tecnologias digitais Dezembro, 2018

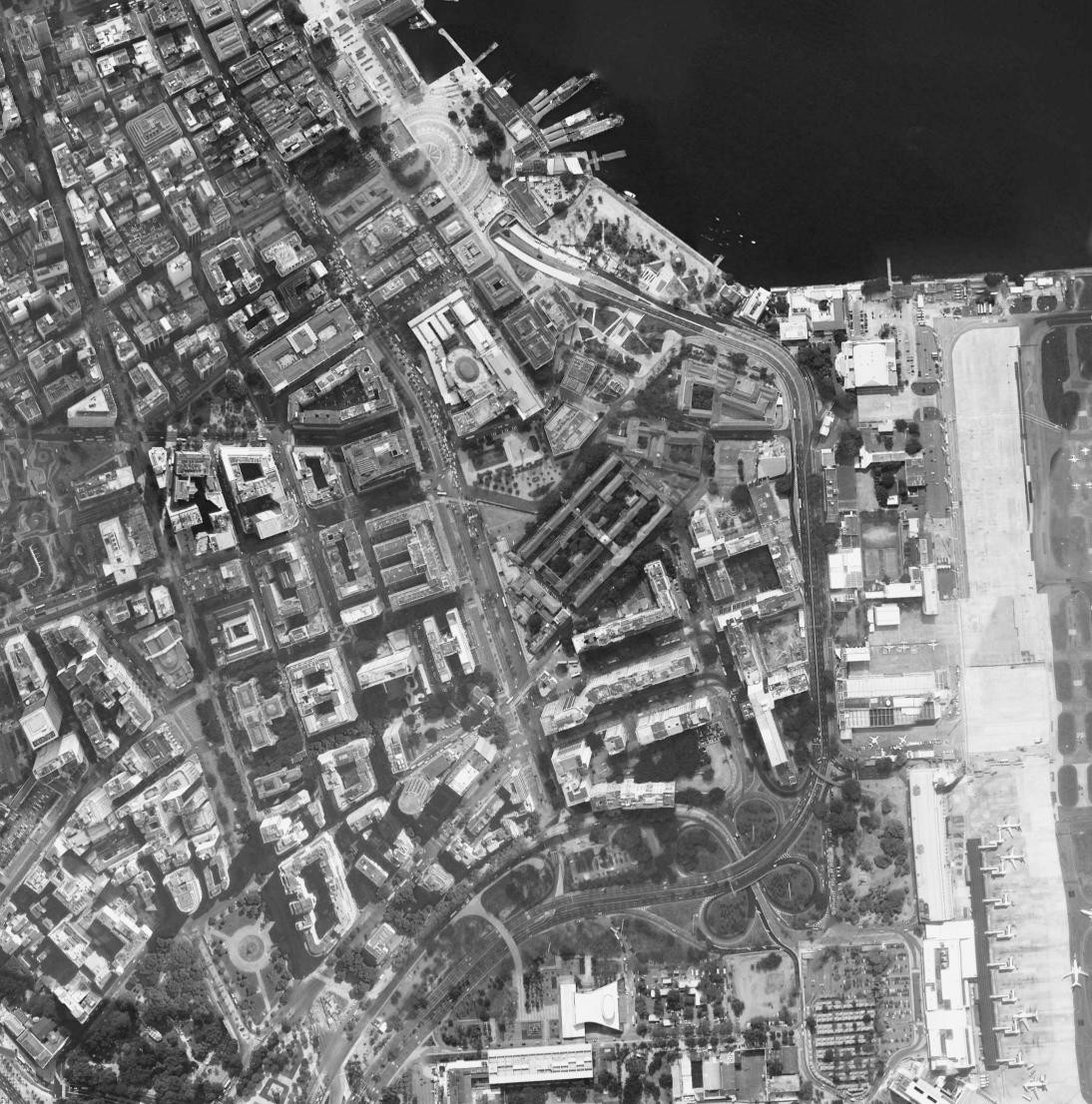

QUADRA REMANESCENTE APÓS DESMONTE DO MORRO DO CASTELO. Esplanada do Castelo, Centro Histórico do Rio de Janeiro-RJ.
BAIA DE GUANABARA
CASTELO-RJ
RESQUÍCIO DA LADEIRA DA MISERICÓRDIA
PERÍMETRO DO ANTIGO MORRO DO CASTELO
ANTIGO LIMITE COM O MAR ANTES DO DESMONTE DO MORRO DO CASTELO
ÁREA ATERRADA APÓS O DESMONTE DO MORRO DO CASTELO - 1924
A Esplanada do Castelo-RJ é o núcleo urbano inicial da Cidade do Rio Janeiro. Retrata a história da cidade e do país por ter sido sede de diferentes governos: Capital da Colônia, do Império e também da República. Local histórico onde estruturação urbana foi iniciada pelo acidente geográfico, em seguida pela concepção moderna que consiste em um espaço neutro (tábula rasa) onde se posicionam objetos e a ideia contemporânea de um lugar carregado historicamente.
- ESTRATÉGIA -
TRIBUNAL DA JUSTIÇA
20 PAV.
TRAMA VERDE
PRAÇA DO EXPEDICIONÁRIO
ESPAÇO RESIDUAL
12 PAV.
2 PAVIMENTOS
SANTA CASA DA MISERICÓRDIA
ESPAÇO RESIDUAL - CORTE TRANSVERSAL ESQUEMÁTICO SANTA CASA DA MISERICÓRDIA -
Articular os espaços residuais subutilizados como estacionamento de automóveis (de domínios diferentes) para fortalecendo a trama verde como protagonista da espacialidade no nível do caminhante. A trama verde predominante da quadra remanescente se encontram nos pátios dos ed. históricos.
Instrumentos Jurídicos-Urbanísticos: tombamento da paisagem; instituição de zonas especiais de interesse social; direito a cidade
Princípios do Direito Urbanístico: princípio de proteção ao meio-ambiente; função social da cidade pública privada
VISTA DA AV. PRES. ANTÔNIO CARLOS, HORA DO HUSH; Ao fundo: PRAÇA DO EXPEDICIONÁRIO + SANTA CASA DA MISERICÓRDIA + TRAMA VERDE
TRIBUNAL DA JUSTIÇA
TRAMA VERDE
TRIBUNAL DA JUSTIÇA
20 PAV.
PRAÇA DO EXPEDICIONÁRIO
ARBUSTOS COM SENSORES DE PRESENÇA PARA CAPTAR A PRESENÇA DOS BEJA-FLORES
POSSUI FLORES RICAS EM NÉCTA, É MUITO VISITADA POR BEIJA-FLORES QUE ATIVAM O POSTE DE LUZ SONORO.
ESPAÇO RESIDUAL
POSTE DE LUZ SONORO
BEIJA-FLOR TESOURA
2 PAVIMENTOS
SANTA CASA DA MISERICÓRDIA
12 PAV.
ESPAÇO RESIDUAL
- CORTE TRANSVERSAL ESQUEMÁTICO SANTA CASA DA MISERICÓRDIA -
ÁRVORES COM SENSORES DE PRESENÇA PARA CAPTAR A PRESENÇA DOS BEJA-FLORES.
POSSUI FLORES RICAS EM NÉCTA, É MUITO VISITADA POR BEIJA-FLORES QUE ATIVAM O POSTE DE LUZ SONORO
DISPOSITIVO

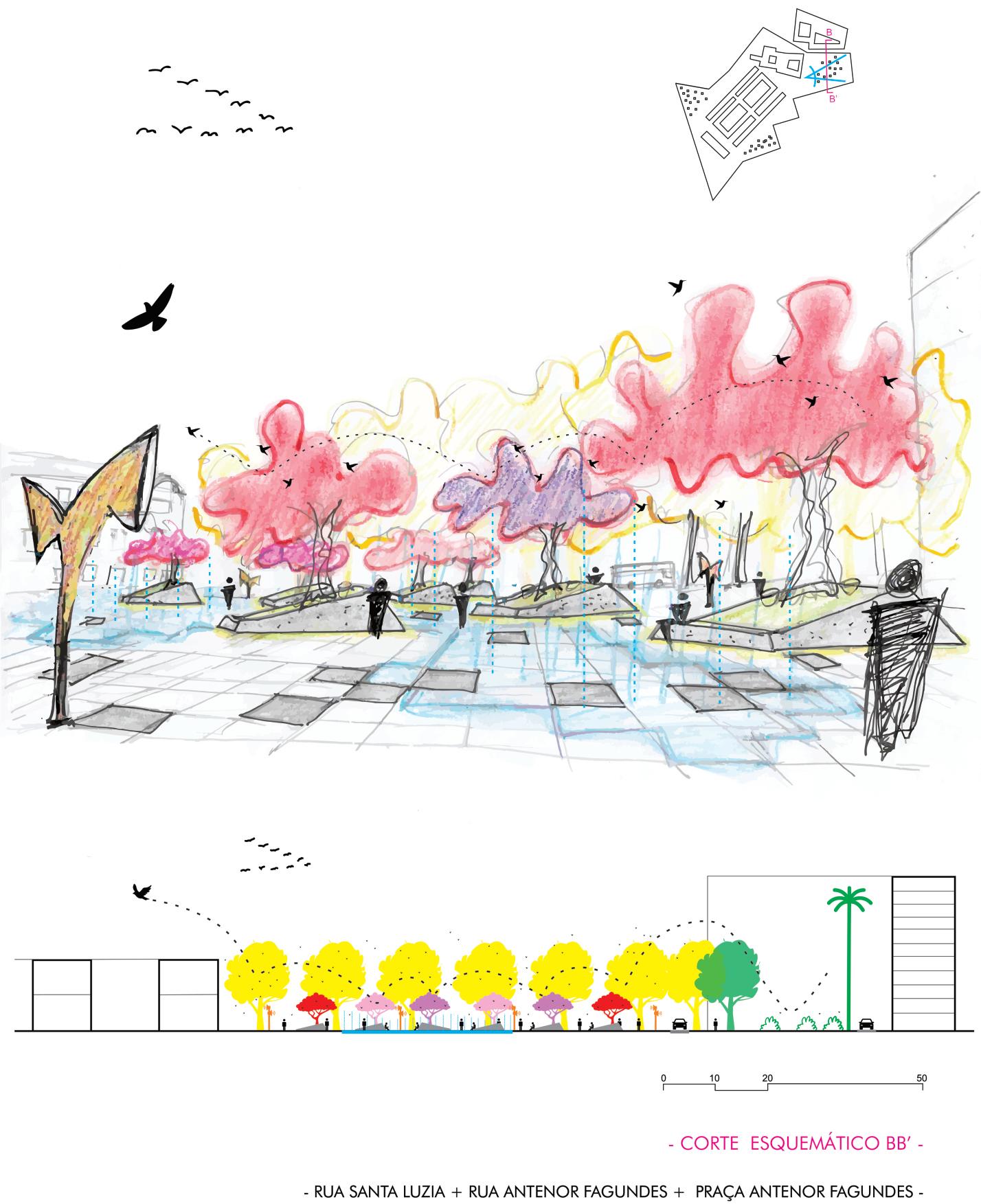

- Croqui do espaço residual transformado em Bosque_Corte Esquemático -
MOBIIÁRIO URBANO: POSTE DE LUZ SONORO *dispostos em todo percurso entorno da quadra remanescente.
ILUMINAÇÃO DIFUSA DE LED
5m
PLACAS SOLARES PARA CAPTAÇÃO DE ENERGIA
AUTO-FALANTES PARA REPRODUÇÃO DE SOM DE AVES
- Detalhe -
- Croqui ; Elevação -
Transformar em uma área de amortecimento os percursos com poucos atrativos devido a pouca oferta de serviços entorno da quadra remanescente. Explorando a importância desta região através da trama verde (árvores), elemento que resiste e persiste as constantes transformações da paisagem.
O dispositivo visa promover o equilíbrio e a regeneração de percursos de centros urbanos por meio de atmosferas sonoras atrativas que respondem em simultâneo a duas escalas de tempo: processos culturais e processos naturais (processos lentos de migração das aves). O sistema favorece a dinâmica da ecologia sobre construções estáticas para a coabitação de seres humanos e animais na cidade.
Atmosferas sonoras atrativas são compostas por cantos de aves. Além dos cantos contribuírem com o ecossistema remanescente ao "convidar" outras aves polinizadoras e aves canoras (que possuem cantos melódicos) irá também criar um lugar misterioso e mais sedutor.
O esperado é que o percurso sonoro seja capaz de estimular os visitantes (sejam nacionais e estrangeiros) a reinterpretarem trama verde e os edifícios históricos, ou seja, os elementos que resistem e persistem às constantes transformações da paisagem. Visto que o canto das aves é uma comunicação que não se enquadra nos regimes dos discursos enrijecidos, sendo capaz de nos levar ao exercício de consciência para além da poluição sonora que nos cerca e paradoxalmente abdicar da mesma.
- DIAGRAMA DO SISTEMA -
Autorregulação cibernética de segunda ordem (feedback, learning e integração dos observadores)
ORNITÓLOGO / BIÓLOGO (AJUSTA O SISTEMA)
FEEDBACK REFERÊNCIA
INPUT
OUTPUT
BEIJA-FLOR TESOURA (ATIVADOR)
INPUT (ATIVADO)
ANÁLISE TRANSFORMAÇÃO SISTEMA CONTROLADO
OUTPUT (CONTROLADO)
MEIO AMBIENTE
FEEDBACK POSITIVO / NEGATIVO
Os postes sonoros e sensores de presença serão dispostos em todo percurso entorno da quadra remanescente. Os biólogos serão responsável em analisar os dados recolhido pelo dispositivo e determinar quais os sons de aves e locais do percurso devem ser reproduzidos ou não afim de atingir constantes de equilíbrio por parte dos organismos vivos (homeostase)
A primeira abordagem sistêmica que integra o método analítico e o sintético abrangendo holismo e reducionismo sob a denominação de Teoria Geral de Sistemas - TGS foi desenvolvida pelo biólogo Ludwig Von Bertalanffy nos anos 50. Ludwig (1968) criticou a visão de que o mundo é divido em diferentes áreas de estudo, pois são sistemas fechados e não interagem meio ambiente.
Sugeriu estudar sistemas abertos (globalmente), para desenvolver qualidades que não se encontra em componentes isolados. A peculiaridade dos sistemas abertos é que eles interagem com outros sistemas fora de si, pois não podem sobreviver sem troc matéria e energia com o meio ambiente continuamente ar
"A deficiência de palavras, símbolos e informação visual são a impossibilidade de comunicar a experiência de uma pessoa para outra pessoa. Podemos concordar em concordar, mas permanece a incompreensão mútua. Você só sabe o que gosta ou gosta do que sabe. Ainda assim, há esse desespero de tentar se comunicar, para alcançar alguma compreensão da experiência e ideias do outro. Precisamos construir um paradoxo vivo, capaz de reconhecer conflitos sem emoção. A experiência do que é, sem nomeá-la, traz a liberdade do que é ... ”
Warren Chalk - People, Robots and Trees (Membro do Archigram, 1961-1974. Grupo de arquitetos que se inspiraram na tecnologia como forma de expressão para criar projetos hipotéticos, na tentativa de resgatar as premissas fundamentais da arquitetura moderna)
Transformação do hábito de polinização beija-flor tesoura em ação sonora + datalog + SMS interface + registro fotográfico do agente ativador ( beija-flor tesoura ).
GSM GPRS SHIELD ( OUTPUT )
FONTE DE ENERGIA ( CARREGADOR SOLAR PORTÁTIL )
ARDUINO MÓDULO MP3
ALTO-FALANTES ( OUTPUT )
SD Card DATA LOGGER
REAL TIME CLOCK
ORNITÓLOGO / BIÓLOGO (AJUSTA O VOLUME E SELECIONA OS CANTOS DAS AVES A SEREM REPRODUZIOS)
SENSOR ULTRASSÔNICO ( INPUT )
CÂMERA FOTOGRÁFICA ( OUTPUT )
MÓDULO SD CARD DATA LOGGER ( OUTPUT )
BEIJA-FLOR T E S O U R A (ATIVADOR)
ESQUEMÁTICO DO PROTÓTIPO 02
O registro de dados gerados pelo conjunto de dispositivos distribuídos no percuso em estudo possibilitará catalogar e simular o percurso dos beija-flores. Isto irá auxiliar no estudo do comportamento de bando de aves urbanas.

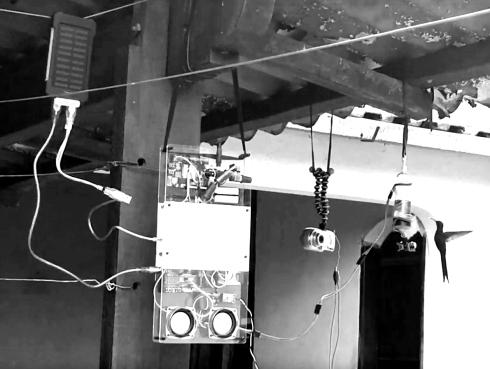

Beija-flor tesoura + PROTÓTIPO 02
PONTOS DE AGLOMERAÇÃO
- População flutuante ( sobreposição de mapas )
Mapeamento dos pontos de aglomeração de pessoas no bairro Castelo-RJ em diferentes momentos ao longo do dia útil. Foi utilizado o software Rhinoceros + plugin Grasshopper para o desenvolvimento dos mapas. A definition do Grasshopper foi desenvolvida durante a participação do Global Summer School IAAC 2016 - Barcelona.
Locais com maior oferta de serviços em funcionamento às 9h ( pontos de atração ) :
Praça Mercado Municipal / Praça XV / Rua Primeiro de Março / Praça Mário Lago / Cinelândia / Rua Dom Manuel / Praça do Ministério da Educação e Cultura - MEC / interseção da Av. Pres. Antônio Carlos com Av. Beira Mar / Rua Santa Luzia ( em frente da Santa Casa da Misericórdia) / Museu de Arte Moderna - MAM.
9h 12h
Locais com maior oferta de serviços em funcionamento às 12h ( pontos de atração ) :
Praça XV / Rua Primeiro de Março / Rua São José / Rua Dom Manuel / Praça Mário Lago / Cinelândia / Praça Ana Amélia / Rua Santa Luzia (em frente a Santa Casa da Misericórdia ) / Av. Churchill.
Nas perspectivas isométricas podemos observar as linhas verticais que indicam pontos-chaves de interseção resultante da sobreposição dos dados das atividades que estão em funcionamento no mesmo horário. Ou seja, a aglomeração das linhas verticais indica lugares com maior fluxo e/ou concentração de pessoas durante cada horário em estudo de um dia útil.
LINK VIDEO MODELO 3D: https://vimeo.com/194182787
Locais com maior oferta de serviços em funcionamento às 19h ( pontos de atração ) :
Praça XV / Praça Mário Lago / interseção da Av. Alm. Barroso com a Av. Pres Antônio Carlos / Cinelândia / Av. Churchill / Av. Franklin Roosevelt / Praça Ana Amélia / interseção da Av. Pres. Antônio Carlos com Av. Beira Mar .
19h 21h
Locais com maior oferta de serviços em funcionamento às 21h ( pontos de atração ) :
Praça XV / Praça Mário Lago / interseção da Av. Pres. Antônio Carlos com a Av. Beira Mar.
Para verificar se as análises dos pontos de atração correspondem com a realidade no local em estudo, eu frequentei a Esplanada do Castelo pelo menos uma vez por semana durante 3 meses. Para facilitar a minha interpretação do urbano usei cinco elementos básicos definidos por Lynch (1960), que são: caminhos, limites, bairros, pontos nodais e marcos. ( Mapas Mentais )
Foi confirmado com este processo que os pontos de atração realmente existem e descoberto mais pontos. As faixas de pedestres na Avenida Presidente Antônio Carlos são pontos de atração, pois guiam fluxos dos caminhantes em certos trechos na Esplanada do Castelo. O resultado foi um mapa na qual indica a trama da população ativa flutuante durante o dia útil e o percurso proposto para intervenção na Esplanada do Castelo-RJ.
Todos os pontos de atração foram conectados pela Av. Pres. Antônio Carlos por ser a via com maior fluxo durante o dia útil. Este conjunto foi denominado como trama da população ativa flutuante.
INTERVENÇÃO N
0 150m
O mapa exibe a trama população ativa flutuante resultante da sobreposição dos mapas de oferta de serviços ao longo de um dia útil ( em Roxo ) e o percurso da intenção projetual paisagística entorno da quadra remanescente ( em Rosa ). Pelo mapa é possível observar que a quadra remanescente não tem atrativos suficientes para fazer parte do percurso da população ativa flutuante. Os pontos de atração ( em branco ) se localizam na: Praça Mercado Municipal , Praça XV , Praça Mário Lago , Av. Eramos Braga , Rua Santa Luzia (frente a Santa Casa) , Av. Churchill , Av. Franklin Roosevelt , Interseção Av. Pres. Ântonio Carlos com Av. Beira Mar , Museu de Arte Moderna.
Triangulação dos métodos de Lawrence Halprin (Movimento do Corpo), Kevin Lynch (Mapas Mentais) e Saskia de Wit (Mapas Sonoros) .
Sensores envolvidos na caminhada
Consiste em associar 3 três aspectos que geram cinco diagramas lineares: a experiência sinestésica, a experiência visual e a experiência auditiva para analisar o percurso da caminhada.
Esta metodologia nos fornece uma compreensão rápida e relativamente explícita da experiência de caminhar em certos percursos.

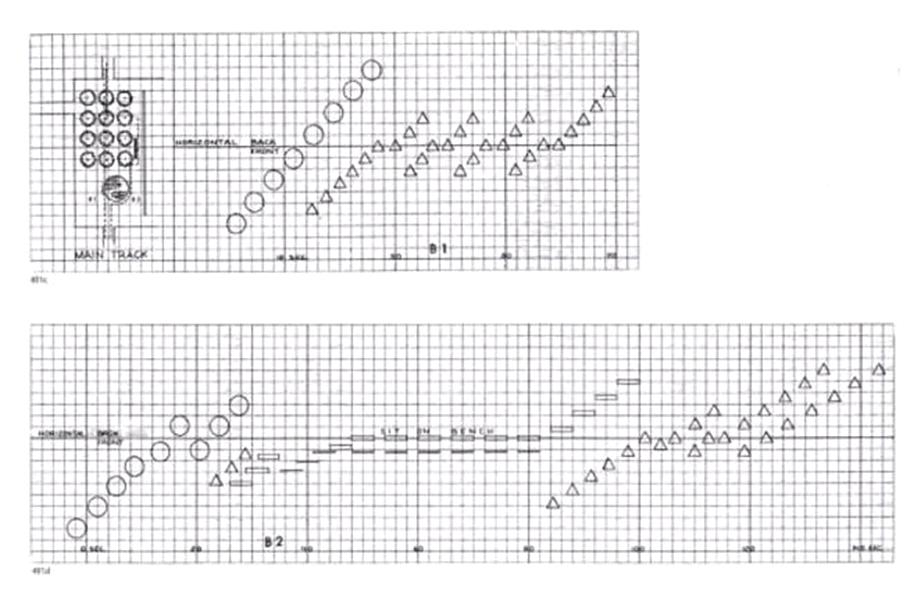

Descrição de uma caminha ao longo de uma rota elaborado por Lawrence Halprin. Livro Cities, Space for walking (1963).
Lawrence Halprin, foi um dos primeiros a apontar a necessidade de descrever o movimento do corpo humano no espaço para análise e desenvolvimento de projeto com seu livro Cities, Space for walking . Entre as décadas de 60 e 70 (auge da contracultura) Halprin desenvolvia prática holística nos seus projetos levando sempre em consideração a expressão corporal, a cultura urbana e a natureza local como resposta ao colapso da coexistência na cidade moderna (pós-guerra) com o contexto preexistente. Sua metodologia consiste em desenvolver diagramas usando um sistema ideográfico personalizado para descrever a caminhada de forma abstrata com pequenas anotações que se correlacionam.
CAMINHANDA - visita aos Espaços Residuais no entorno da quadra remanescente do Morro do Castelo - RJ

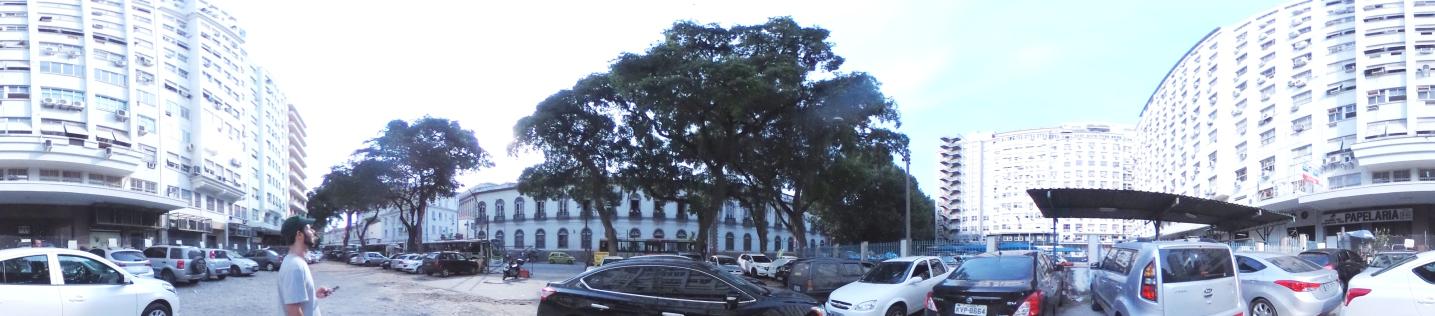

Espaço Residual 01 / foto parcial panorama / Rua Santa Luzia Centro-RJ , espaço subutilizado como estacionamento. Potencialidades _ Espaço com o predomínio de árvores de médio de grande porte (Figueira-Religiosas propostas pelo engenheiro paisagista Auguste François Marie Glaziou ) e a bela vista da fachada da Santa Casa da Miseridórdia.
Espaço Residual 02 / foto estereográfica / Praça Antenor Fagundes - Centro -RJ , espaço subutilizado como estacionamento. Potencialidades _ É uma das áreas de interseção da quadra remanescente com a quadra construída (após processo de aterramento) onde o transeunte tem a maior percepção da ruptura de pensamento urbanístico na Esplanada do Castelo pois é reforçada pelas diferentes vias e tipologias de edifícios.
Espaço Residual 03 / foto parcial panorama / .
Muro do estacionamento do Ministério da Fazenda - Centro-RJ , espaço subutilizado e não acessível na Rua Marechal Aguinaldo Caiado de Castro. Área inóspita e silenciosa no entorno da Praça do Expedicionário reforçado pelo caráter monofuncional e homogêneo do Complexo Judiciário. Potencialidades _ Espaço amplo e berço da formação da cidade do Rio de Janeiro-RJ ( antigo Morro do Castelo-RJ ).
movimentos induzido pelos objetos
sinal gráfico de áudio_dia útil_na parte da tarde tipos de sons automóveis pessoas aves corte esquemático sentimento / emoção
sinal gráfico de áudio_dia útil_na parte da manhã
CURIOSIDADE
Diagramas Lineares : : PRIMEIRO DIAGRAMA : são os movimentos induzidos pelos objetos (mobiliários urbanos, buracos na calçada, poças de águas) indicado por setas. SEGUNDO DIAGRAMA : são a escala e proporção dos espaços representado por cortes esquemáticos. TERCEIRO DIAGRAMA : são os sons existentes no percurso (automóveis, pessoas conversando, máquinas e aves) ilustrado por cores diferentes. QUARTO DIAGRAMA : são as emoções que os espaços em estudo proporcionam. QUINTO DIAGRAMA : são fotografias.
PERSPECTIVA ISOMÉTRICA da Esplanada do Castelo – RJ com a proposta de projeto paisagístico para o entorno da quadra remanescente após o desmonte do Morro do Castelo. Desenvolvido com software Revit + Rhinoceros / Grasshopper.
O projeto de regeneração da quadra remanescente, após o desmonte do Morro do Castelo na Esplanada do Castelo, consiste basicamente na regulação do fluxo de automóveis nas vias locais (trecho da Rua Santa Luzia, Largo da Misericórdia, Rua Antenor Fagundes, Rua Marechal Aguinaldo Caiado de Castro e Rua Dom Manuel), com o objetivo de tornar o pedestre o protagonista da espacialidade.

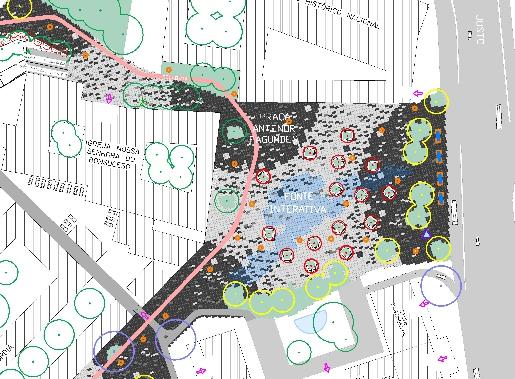

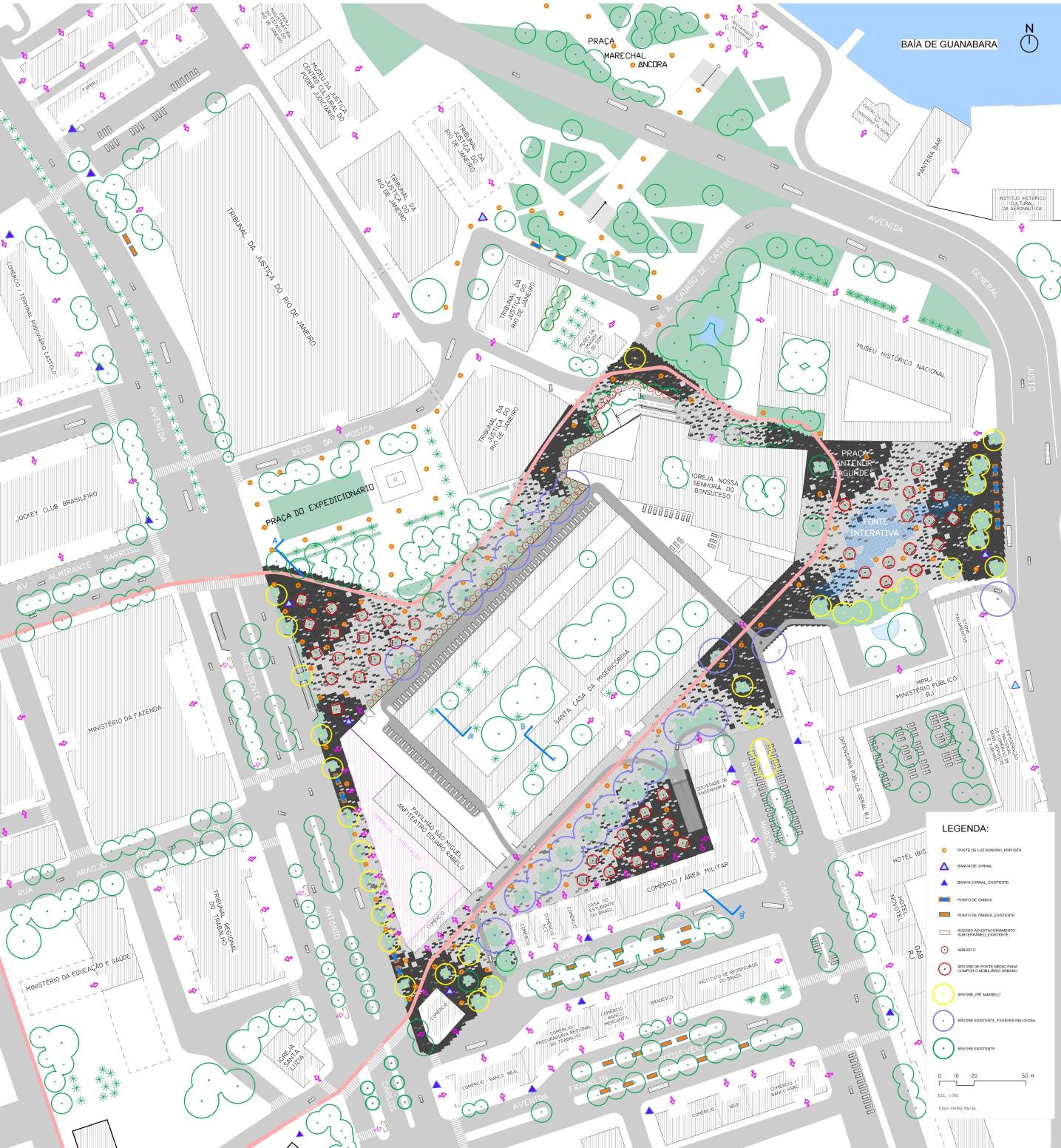

Planta Baixa da Esplanada do Castelo – RJ com a proposta de projeto paisagístico para o entorno da quadra remanescente após o desmonte do Morro do Castelo. Desenvolvido com software Revit + Rhinoceros / Grasshopper.
A integração da via cicloviária existente ao projeto proposto é essencial para orientar a mobilidade ativa e o fluxo de pedestres no entorno da quadra remanescente, considerando que o acesso à Esplanada do Castelo é predominantemente feito por automóveis.
A proposta de arborização com espécies ornitófilas visa qualificar os espaços residuais (subutilizados como estacionamento) no entorno da quadra remanescente, pois são áreas que recebem insolação direta durante a maior parte do dia. Essas espécies se adaptam ao sol pleno, geram sombra, atraem avifauna como beija-flores tesoura (Eupetomena Macroura), promovem conforto térmico e valorizam a biodiversidade local.
Planta baixa da área da Praça Antenor Fagundes-RJ em 1899 e planta baixa da proposta paisagística para Praça respectivamente. A proposta paisagística indica de forma simbólica o antigo limite com o mar através de uma fonte interativa.
PERCURSOS

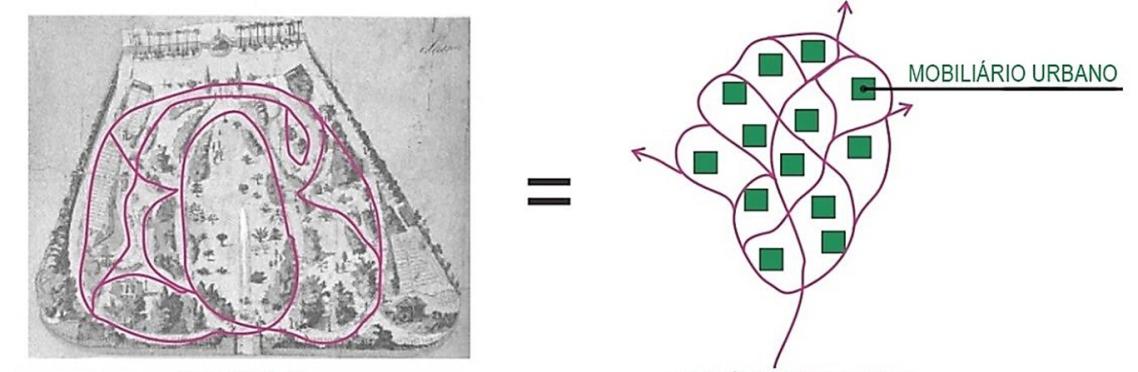

Planta baixa do Passeio Público, Rio de Janeiro - RJ séc. XIX
REFERÊNCIA
POSSÍVEIS PERCURSOS
Croqui da disposição dos mobiliários urbanos
PROPOSTA
Planta baixa do Passeio Público ( referência projetual ) do Rio de Janeiro –RJ inaugurado 1862 realizada pelo paisagista francês Auguste François Marie Glaziou e proposta para disposição dos mobiliários urbanos no espaço residual subutilizado como estacionamento entorno da quadra remanescente após o desmonte do Morro do Castelo respectivamente.

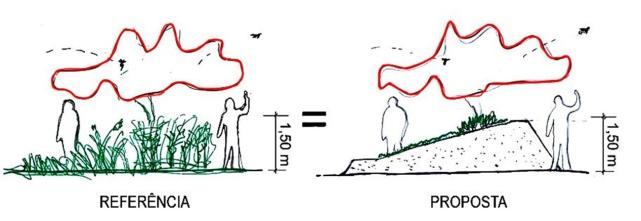

Os arbustos assumem uma posição de destaque para criação da composição do jardim romântico. Os cheios e vazios, contraste de formas, volumes, aromas, tons e cores proporcionados pelos arbustos criam a surpresa, assimetria, expectativa e mistério valorizando o local. Mas devido a dificuldade de manutenção dos arbustos é proposto um mobiliário urbano que terá as dimensões aproximadas de um arbusto para conservar as características sensoriais de um jardim romântico e proporcionar lugar de abrigo ao transeunte. As superfícies inclinadas do mobiliário urbano tem a intenção de evitar a reverberação do som tal como os arbustos possibilitando assim criar atmosferas sonoras distintas no decorrer do percurso.
crista-galli L.)
Bauína-de-hong-kong (Bauhinia Blakeana)
Escova-de-garrafa-pendente (Callistemon viminalis)
Magnólia-Amarela (Michelia Champaca L.)
As espécies de árvores ornitófilas que se benificiam de sol pleno, sem raízes agressivas, que gera boas áreas de sombras para os transeuntes, atrativas aos beija-flores tesoura (Eupetomena macroura) entre outras aves selecionadas para compor o molibiliário urbano “grande vaso” são : Corticeira (Erythrina crista-galli L.) alcança de 6 até 10 metros de altura com floração de setembro a dezembro; Escova-de-garrafa-pendente (Callistemon viminalis) alcança de 5 a 7 metros de altura com floração o ano todo, principalmente de junho a setembro; Resedá (Lagerstroemia indica) alcança de 3 a 5 metros de altura com floração de novembro a fevereiro; Quaresmeira (Tibouchina Granulosa) alcança de 8 a 12 metros com floração de junho a agosto e de dezembro a março; Bauínade-hong-kong (Bauhinia Blakeana) alcança de 6 a 8 metros de altura com floração no decorrer do ano todo intensificando de abril a agosto; Magnólia-Amarela (Michelia Champaca L.), alcança de 7 a 10 metros de altura com floração em outubro e novembro com flores aromáticas e sementes que atraem várias espécies de aves.
O Ipê Amarelo (Tabebula Chrysotricha) que alcança de 4 até 10 metros com floração de agosto a setembro (figura 71) irá também compor a trama verde próximo dos pontos magnéticos, marcando os acessos da quadra remanescente. Está árvore além da capacidade de atrair beija-flores entre outras aves, possui força simbólica por possuir flores muito exuberantes que sempre chama atenção. PL 22293/1974 é um projeto de lei para tornar a flor do Ipê Amarelo símbolo nacional do Brasil, no entanto está arquivado.
Unha-de-gato (Ficus pumila)
Ixora-rei (Ixora macrothyrsa)
Flor-de-coral (Russelia equisetiformis)
Odontonema (Odontonema strictum)
Camarão-marrom (Justicia brandegeana)
Camarão-amarelo (Patchystachys lutea)
Grevílea-anã (Grevillea banksii)
A coleção de plantas ornitófilas apropriadas às condições do local de estudo para forração das áreas próxima do muro da Santa Casa da Misericórdia na Rua Marechal Caiado de Castro e no entorno do Resquício da Ladeira da Misericórdia, são : Unha-de-gato (Ficus pumila) trepadeira para cobrir toda parte externa do muro; Russélia ou Flor-de-coral (Russelia equisetiformis) atinge cerca de 1 metro de comprimento com floração da primavera ao outono podendo ser o ano todo ; Odontonema (Odontonema strictum) atinge até 2 anos de altura com floração em clima quente o ano todo; Ixora-rei (Ixora macrothyrsa) atinge até 2 metros de altura com floração quase o ano todo ; Camarão-marrom (Justicia brandegeana) atinge até 1 metro com floração o ano todo; Camarão-amarelo (Patchystachys lutea) atinge cerca de 1 metro de comprimento com floração na primavera ao verão ; Grevílea-anã (Grevillea banksii) arvoreta que atinge cerca de 3 a 6 metros de altura com floração principalmente de maio a setembro.
ALEXANDER, Christopher; SILVERSTEIN, Murray; ISHIKAWA, Sara. A Pattern Langue: Towns, Buildings,Construction OxfordUniversityPress:1977.
ALEXANDER,Christoph(1991).SystemGeneratingSystems,ArchitecturalDesign,DecemberIssueNo 7/6,JohnWilley&SonsLtd,London1991,90-1
ALLEN,Stan.PointsandLines:DiagramsandProjectsfortheCity PublishedbyPrincetonArchitectural Press:1999.
AMARAL, Maria Thereza do. A Transdisciplinaridade. 7 Umcurrículo,umportfolio,umaexposição julho 2011. Disponível em: < h ps://mariatherezaamaral.wordpress.com/2011/07/07/a-transdisciplinaridade/>. Acesso em: 19 dezembro 2018.
ARANDALASCH STUDIO, The Brooklyn Pigeon Project Brooklyn, NovaYork. 2004 Disponível em: < > Acesso em: 26 de junho 2017 h p://arandalasch com/works/the-brooklyn-pigeon-project/
ARDUINO.Referências,tutorias,ondecompraredownloads.2005.Disponívelem:<h ps://www.arduino.cc/ >.Acessoem:17julho2017.
AZEVEDO, Ana Lucia. Metrópole das aves. Rio tem centenas de espécies e abriga nas ruas joias de suas florestas. O Globo. Rio de Janeiro. 13 ago. 2017. Rio. Disponível em: < h ps://oglobo globo com/rio/metropole-das-aves-rio-tem-centenas-de-especies-abriga-nas-ruas-joias-de-suasflorestas-21701174 >.Acessoem:13agosto2017
BARRA,Eduardoetal.AVegetaçãoNativa.NoPlanejamentoenoProjetoPaisagístico.Edição:1ª.Riode Janeiro,RJ,RioBooks,2015.
BARROS,Manoelde.Paraencontraroazuleuusopássaros.CampoGrande,MS:SaberSampaioBarros EditoraLtda,1999.
BATISTELA,T. S. O ZoneamentoAmbiental e o desafio da construção da GestãoAmbiental Urbana. Dissertação, Faculdade de Arquitetura e Urbanismo, Universidade de Brasília, Brasília. 2007
BORDEN, Iain. Skateboarding, Space and the city: Architecture and the body Published by Berg. Oxford,UK.2001.
BROWN,JamesHemphill, KODRIC-BROWN,Astrid,WHITHAM,ThomasG,BOND,H.W.Competition betweenhummingbirdsandinsectsforthenectaroftwospeciesofshrubs. TheSouthwesternNaturalist Vol.26:133-145,1981.
BULLIVANT,Lucy.Introdution.ArchitecturalDesign:75,no.1.2005.
BULLAVANT,Lucy,ResponsiveEnviroments:Architecture,ArtandDesign London:V&APublication. Print.2006.
CANTRELL, Bradley HOLZMAN, Justine Responsive Landscape: Strategies for Responsive TechnologiesinLandscapeArchitecture.EditoraRoutledge.2016.
CHAVES, Viviane Hengler Corrêa A revolução Cibernética: a nova cultura In:EncontroBrasileirodeEstudantesdePós-GraduaçãoemEducaçãoMatemáticaXIXEBRAPEM,2015.
CLAGHORN, Joseph Blog Generative Landsccape Disponível em: < >. Acessoem:15fevereiro2016. h ps://genera velandscapes.wordpress.com/
COLLET,Carole.Alive:advancementsinadaptivearchitecture EdsManuel KretzerandLudgerHovestadt: 2014.
COLLI, G R et al, Fragmentação dos ecossistemas e a biodiversidade brasileira: uma síntese In RAMBALDI, D. M; OLIVIRA, D. A. S.; Fragmentação de ecossistemas: causas efeitos sobre a biodiversidadeerecomendaçõespolíticas,1ed.Brasília:MMA/SBF,2003.
CUNHA,MariadaAssunçãoCecíliaLaranjeira.ModernismoeoEspaçoPúblico:OPlanoAgachedoRio deJaneiro.Disponívelem:< h p://docplayer.com.br/67963204-Modernismo-e-espaco-publico-o-plano-agachedo-rio-de-janeiro.html >.Acessoem:10abril2018
DUARTE,Cristovão. ,MundoUrbana,textossobre A“forçaderespostadolugar”(tributoaMiltonSantos) a c i d a d e c o n t e m p o r â n e a , 2 3 j u n h o 2 0 1 0 D i s p o n í v e l e m : < >.Acessoem:08maio2018. https://cristovao1.wordpress.com/tag/milton-santos/
E S PA R Z A , G i l b e r t o . P a r a s i t
< >.Acessoem:15junho2017. h p://www.parasitosurbanos.com/
FABIÃO,Aline Couri. Loop: tecnologia e repetição na arte Rio de Janeiro, RJ. EditoraTorre, 1ª edição, 2012.
FABIÃO, Aline Couri Ouvi
o 2012 RiodeJaneiro,RJ.Disponívelem:< h ps://alinecouri.wordpress.com/2012/11/06/ouvidos-urbanos/ >.Acesso em:17abril2017.
FABIÃO, Aline Couri. Os ouvidos das ruas ou
C
po
p : / / w w w r e d o b
u a b r / w pcontent/uploads/2013/06/revista_redobra11_virtual.pdf >.Acessoem:16abril2017.
FARAH, Ivete Mello Calil. Arborização pública e desenho urbano na cidade do Rio de Janeiro: a contribuiçãodeRobertoBurleMarx.Dissertaçãodemestrado.RiodeJaneiro,PROURB-UFRJ,1997.
FRACALOSSI, Igor Clássicos da Arquitetura: Pavilhão Philips Expo 58 / Le Corbusier e Iannis Xenakis. 28 abril 2013. Disponível em:< h ps://www.archdaily.com.br/br/01-110968/classicos-da-arquiteturapavilhao-philips-expo-58-slash-le-corbusier-e-iannis-xenakis>.Acessoem:04junho2018.
FRAZER, John An Evolutionary Architecture: Themes VII London: Architectural Associantions Publications,January1995.
FRISCH, Joahn Dalgas Canto das Aves do Brasil , 1961 Disponível em: < h ps://www youtube.com/watch?v=XJgXjc8IS5Y > Acessoem:03maio2018.
FRISCH,JoahnDalgas,FRISCH,Christian Dalgas.JardimdosBeija-flores EditoraMondadori,1995.
FUNDAÇÃO PARQUES E JARDINS-FPL Plano Diretor de Arborização Urbana Disponível em: < h p://www.rio.rj.gov.br/dlsta c/10112/4683370/4190252/PDAU.pdf > . Acessoem:12março2017.
GOWAN, James. A Continuing experiment: learning and teaching at the Architectural Association London:ArchitecturalPress.1975.
GLYNN,Ruairi.FunPalace-CedricPrice.InteractiveArchitecturalLab BartlettSchoolofArchitecture, University College London – UCL 19 outubro de 2005 Disponível em: < > . Acesso em: h p://www.interac vearchitecture.org /fun-palace-cedric-price.html 29junho2017.
HALPRIN,Lawrence.Cities,Spaceforwalking Cambridge:TheMIT Press 1963.
HALPRIN, Lawrence. Creative Processes in the Human Environment. University of Michigan: Publisher GeorgeBraziller,August1970.
HENRIQUES, Gonçalo Castro. Sistemas responsivos: relevância, estado da arte e desenvolvimentos Artigo científico,–XIXCongressodaSociedadeIbero-americanadeGráficaDigital SIGraDi.Ed.Blucher.SãoPaulo.volume 2.número3.p.200-206.novembro2015.
HOBART,StanleyMathews;COLLEGES,WilliamSmith.TheFunPalace:CedricPrice'sexperimentin architecture and technology Technoetic Arts: A Journal of Speculative Research Volume 3 Number 2.IntellectLtd2005.
HOLL, S.; PALLASMAA, J. e PEREZ-GOMEZ, A. Questions of Perception - Phenomenology of Architecture,A+U.SpecialIssue,1994:07.
IAAC.VicenteGuallart&BjarkeIngels-TalkatIAAC'sValldauraLabs.2018.(9m33s).Disponívelem: <https://www.youtube.com/watch?v=Jz5TO9qxbSY > Acessoem:25abril2018.
IMAGINERIO Mapa intera vo que permite visualizar a história urbanís ca e social do Rio de Janeiro Disponível em >.Acessoem:05dejulho2018. :< h ps://imaginerio.org
IPHAN, Instituto do Patrimônio Histórico e Artístico Nacional. Fundado em 1934. Disponível: < www.iphan.gov.br/ >.Acessoem:25março2017.
JUNIOR, Norval Baitello. A Cultura do Ouvir. Disponível em: < h ps://goo.gl/9fsarn > . Acessoem:3junho2018.
LORENZI,Harri.ÁrvoresBrasileiras:manualde identificaçãoecultivodeplantasarbóreasnativasdo Brasil.2.ed.NovaOdessa:Plantarum,2002.Volume1.
LORENZI,Harri.PlantasparaJardimnoBrasil.Herbáceas,ArbustivaseTrepadeiras.Plantarum Nova Odessa,SP 2014.
LORENZI, Harri ; SOUZA, H. M. de ;TORRES, M.A.V ; BACHER, L. B. Árvores exóticas no Brasil: madeireiras,ornamentaisearomáticas NovaOdessa,SP Editora Plantarum,2003.
LUDWIG,Von Bertalanffy, General system theory: Essays on its foundation and development. rev. ed. NewYork:GeorgeBraziller,1968.
LYNCH,Kevin.Theimageofthecity.Cambridge:TheM.I.T.Press,1960.
SILLOS, Jacques Largo Da Misericórdia 1565-2015: Rio De Janeiro 450 AnosAFundaçãoDaCidadeeSeusMarcosHistóricos.EditoraAndreaJakobson.2016.
STRAUBE, Fernando; PIACENTINI, Victor; ACCORDI, Iury; CÂNDIDO, José. Ornitologia e Conservação: CiênciaAplicada,Técnicas de Pesquisa e Levantamento.Technical Books Editoria:2010.
TEDESCHI,Arturo.ParametricArchitecturewithGrasshopper.LePenseur.2011.
TRONCOSO,Ursula.AASãoPauloVisitingSchool:metodologiasdeensino. Revista Pini. São Paulo. Maio 2015. aU Educação. Disponívelem:< h p://au17.pini.com.br/arquitetura-urbanismo/254/aa-sao-paulo-visi ngschool-metodologias-de-ensino-346253-1.aspx >.Acessoem:25junho2017.
UNIÃODASNAÇÕESUNIDAS–ONU,ediçãode2018WorldUrbanizationProspects.Disponívelem:< h ps://popula on.un.org/wup/ >.Acessoem:16demaio2018.
VELOSO,Pedro.ChristopherAlexandereodilemadoespaço(in)formado.Artigocientífico, XVI Congresso da Sociedade Iberoamericana de Gráfica Digital – SIDraDi 2012. Disponível em: < >.Acesso16novembro2018. h p://papers.cumincad.org/cgi-bin/works/BasketAddOne?_id=sigradi2012_9
VILASBOAS,NaylorBarbosa.Aesplanadadocastelo:fragmentosdeumahistóriaurbana.2007 167f. Tese.InstitutodeArquiteturaeUrbanismo,UniversidadeFederaldoRiodeJaneiro,RiodeJaneiro.2007.
WALDHEIM, Charles. Strategies of Indeterminacy in Recent Landscape Practice Public 33: Spring 2006.pp80-86.
WIENER, Norbert. Cybernetics: or the Control and Communication in theAnimal and the Machine MITPress,firstedition,1948.
WIKI AVES. Site de conteúdo interativo, direcionado à comunidade brasileira de observadores de aves. Disponívelem:< >.Acessoem:09dezembro2017. h p://www wikiaves.com.br/
ZHANG, Boy Graduation Project Master in Landscape TU Delf June 2016 Disponível em: < h ps://issuu com/boyazhang8/docs/boya zhang 4364120 p5 report > Acesso em: 15 abril 2017 33
ZUMTHOR, Peter Atmospheres: Architectural Environments, Surrounding Objects. Birkhäuser Architecture; 5th Printing. 2006.
ZUMTHOR, Peter et al Swiss Sound Box:AHandbook forthe Pavilion of the Swiss Confederation at Expo2000inHanover PublishedbyBirkhauser,Basel.2000.
