DRAAIEN
3
Belangrijke onderdelen van een draaimachine zijn: – frame; – vaste kop; – losse kop; – sledecombinatie met beitelhouder; – klauwplaat; – digitale uitlezing. 9.2.1
Frame
Het frame is de basis van de draaimachine. Het frame geeft de machine stabiliteit en dempt trillingen die tijdens het draaien kunnen ontstaan. In het frame zijn de elektromotor en eventueel de installatie voor koelvloeistof gemonteerd. Op het frame zitten de geleidingen voor de sledecombinatie en de losse kop. 9.2.2
Vaste kop
Links op het frame zit de vaste kop. Zie figuur 9.2. In de vaste kop zijn de hoofdspil en het aandrijfmechanisme gemonteerd. De hoofdspil (of hoofdas) van de draaimachine drijft het werkstuk aan.

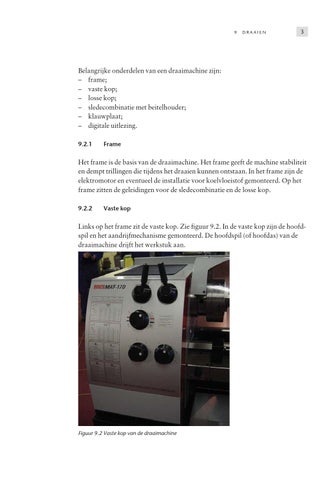

Figuur 9.2 Vaste kop van de draaimachine
