110

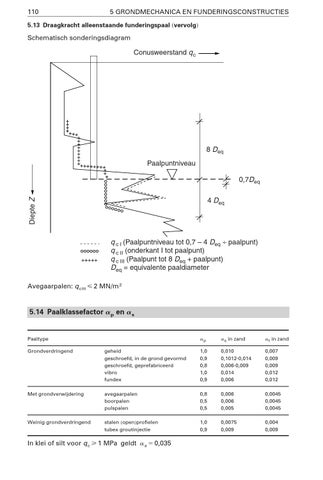

5 GRONDMECHANICA EN FUNDERINGSCONSTRUCTIES
5.13 Draagkracht alleenstaande funderingspaal 共vervolg兲
Schematisch sonderingsdiagram
Conusweerstand q c
8 Deq Paalpuntniveau
Diepte Z
0,7Deq 4 Deq
q c I (Paalpuntniveau tot 0,7 – 4 Deq ÷ paalpunt) q c II (onderkant I tot paalpunt) q c III (Paalpunt tot 8 Deq + paalpunt) Deq = equivalente paaldiameter Avegaarpalen: q cIII ⭐ 2 MN/m 2
5.14 Paalklassefactor ␣ p en ␣ s
␣p
␣ s in zand
␣ t in zand
Grondverdringend
geheid geschroefd, in de grond gevormd geschroefd, geprefabriceerd vibro fundex
1,0 0,9 0,8 1,0 0,9
0,010 0,1012-0,014 0,006-0,009 0,014 0,006
0,007 0,009 0,009 0,012 0,012
Met grondverwijdering
avegaarpalen boorpalen pulspalen
0,8 0,5 0,5
0,006 0,006 0,005
0,0045 0,0045 0,0045
Weinig grondverdringend
stalen 共open兲profielen tubex groutinjectie
1,0 0,9
0,0075 0,009
0,004 0,009
Paaltype
In klei of silt voor q c ⭓ 1 MPa geldt ␣ s ⫽ 0,035
