Ajankohtaista

Uusia jäseniä

Suomen Tasolasiyhdistys ry on saanut kolme uutta jäsentä uuden vuoden alkajaisiksi. AP-Lasi Oy, Q-railing Scandinavia ja Taitotuote Oy. Myös viime vuoden puolella saimme monta uutta jäsentä mukaan toimintaamme. Näitä olivat Acaos Oy, Akaan Trading Oy/ Akaa Glass, Esla-Lasi Oy, Global Glass Specialists, Itä-Suomen Sisustusasennus Oy, Laine Installation Oy, Masi Export ja Suomen Glasluckan Oy

Rovaniemellä sijaitseva AP-Lasi Oy tarjoaa perinteisiä lasiliikkeen palveluitaan koko Lapin alueelle. Lasituotteisiin kuuluvat monipuolisesti koko talon sisä- ja ulkolasitukset kuten kaiteet, terassi- ja parvekelasit sekä lasiovet. Tuotteisiin kuuluvat lasitustöiden lisäksi muovit ja pleksit. AP-Lasin yrittäjät Pasi Auer ja Ekku Kontio kertovat työskentelevänsä pääsääntöisesti Rovaniemen alueella ja heiltä on saatavissa mittaus-, suunnittelu- ja asennuspalvelut.

Vuonna 2007 perustettu varkauslainen Taitotuote Oy toteuttaa mittatilaustyönä designportaita, -katoksia ja -kaiteita päämateriaaleinaan teräs ja lasi. Yrittäjäveljekset Perttu ja Sampsa Heiskanen suunnittelevat ja rakentavat monet tuotteistaan alusta alkaen itse. Molemmat miehet ovat insinöörejä ja heillä on myös metallialan koulutus. Taitotuote sai alkunsa, kun omaan rakennushankkeeseen ei löytynyt mistään teräsportaita. Perttu suunnitteli ja piirsi portaat ja Sampsa toteutti ne autotallissaan. Onnistuneen yhteistyön tuloksena syntyi ajatus omasta yrityksestä ja Taitotuotteesta.

Rakentamislakiin tulossa korjauksia?

Uusi rakentamislaki tulee voimaan 1.1.2025. Rakentamislain voimaantuloon saakka rakentamista säätelee maankäyttö- ja rakennuslaki (MRL). Rakentamislain muuttamista koskeva luonnos hallituksen esitykseksi lähti vielä uudelle lausuntokierrokselle 10.1.2024. Hallitusohjelmassa linjataan, että rakentamislakia korjataan niin, että hallinnollinen taakka kevenee, byrokratia vähenee, valitusoikeus selkeytyy ja päävastuullisen toteuttajan vastuu täsmentyy. Lisäksi lakiin määritellään rakentamislupien käsittelyaikatakuu.

Esityksen mukaan rakentamisluvan yhteydessä vaadittavien tietojen laajuutta rajataan vähentämällä rakentamisluvan pakollisia liitteitä. Rakentamisluvan käsittelylle säädettäisiin kolmen kuukauden määräaika. Päävastuullisen toteuttajan toteutusvastuuta esitetään täsmennettäväksi suhteessa rakennusvalvontaviranomaisen tehtäviin.

Rakennusten vähähiilisyyttä ja elinkaariominaisuuksia säänteleviin pykäliin esitetään muutoksia, joiden tarkoituksena on keventää hallinnollista taakkaa kunnissa ja rakentajilta. Ilmastoselvitys ja materiaaliseloste laadittaisiin vain niille uusille rakennuksille, joita hiilijalanjäljen raja-arvovaatimukset koskevat. Vähähiilisyyden ja elinkaariominaisuuksien sääntely koskisi rakentamislaissa esimerkiksi uusia rivitaloja, asuinkerrostaloja, toimistorakennuksia, liikerakennuksia, kauppakeskuksia, elokuvateattereita, kouluja ja sairaaloita. Eli omakotitalot jäisivät tämän sääntelyn ulkopuolelle.

Uutena ehdotuksena lakiin esitetään puhtaan siirtymän sijoittamislupaa, joka sujuvoittaisi puhtaan siirtymän teollisuushankkeiden rakentamista.

Taitotuote Oy toimittaa lähes kaikki tuotteet avaimet käteen -periaatteella suunnittelusta asennukseen asti. Yrityksen tuotevalikoima on laajentunut portaista mittatilauslasioviin, lasisiin liukuoviin ja lasiseiniin. Lasia sisältävien tuotteiden myynti on kasvanut yhdeksi merkittäväksi yrityksen kivijalaksi. Päämarkkina-alueena on pääkaupunkiseutu.

Q-railing on tunnettu laadukkaista kaidetuotteistaan, johon yhtiön Quality-railing nimikin viittaa. Perheomisteinen yhtiö työllistää yli 250 henkilöä ympäri maailman. Yhtiön Suomen myyntipäällikkö Aki Stenvik kertoo, että heillä kaidelasien mitoituksessa on huomioitu myös yhden lasin rikkoutumisen jälkeinen vaakaviivakuorman lujuus, mikä on vielä toistaiseksi Suomessa harvinaista. Q-railingin kaidejärjestelmät on suunniteltu turvallisuus edellä, niille on tehty käytännön testit viiva- ja törmäyskuormien sekä odottamattomien voimien simuloimiseksi. Suomen markkinoita varten yritykseltä löytyy FEM-pohjaiset lujuuslaskelmat sekä törmäyskuormatestitulokset DIN 18008-4 mukaisesti ennen kuin Suomen kansallinen testiohje valmistuu. Lisäksi heiltä saa riippumattomat testaus- ja laskentasertifikaatit - alan tunnetuimmilta laitoksilta viennin tukemiseksi.

Kaideturman seuraamukset saivat yrityksen liittymään Suomen Tasolasiyhdistyksen jäseneksi, sillä vaikuttamismahdollisuudet tuleviin ohjeisiin ja standardeihin ovat yhdistyksen kautta paremmat kuin yksittäisellä yrityksellä.

KMV Finland Oy tiedotti joulukuussa edustamansa palolasivalmistajan saavutuksista. Polflam on lanseerannut ensimmäisen vähähiilisen palonsuojalasinsa. Polflam Gaia -nimen saanut uuden aikakauden palonsuojalasissa yhdistyy hydrogeeliteknologia ja Pilkington Mirai™ vähähiilisen float-lasin ominaisuudet. Vähähiilisen tuotteen valmistuksessa on käytetty vaihtoehtoisia polttoaineita, uusiutuvaa energiaa ja lasia, jossa on korkea kierrätyslasin osuus. Näin on saatu vähennettyä 50 % tuotteeseen sitoutuneesta hiilestä verrattaessa tavalliseen float-lasiin. Jos GAIA -palonsuojalasia verrataan muihin tyypillisiin palonsuojalaseihin, on siihen sitoutuneen hiilen määrä jopa 65 % pienempi, riippuen tietenkin palonsuojaluokituksesta.

Lasiseminaari 18.4.

Tampere-talolla

Tasolasiyhdistys järjestää yhteistyössä Puutuoteteollisuuden ja Puuteollisuuden kanssa perinteisen Lasiseminaarin tällä kertaa huhtikuun 18. päivä Tampereella. Ohjelmassa on tuhti tietopaketti lainsäädännön muutoksista, tulevista standardeista, kiertotaloudesta, korjausrakentamisesta, tekoälystä ja tuttuun tapaan päivän päätteeksi lasisia arkkitehtuurin helmiä.

Ilmoittautumislinkin löydät kotisivuiltamme

Pääkirjoitus

Jatkuvasta ylä- ja alamäestä kestävään kehitykseen

Lukiessa rakentamisen tilanteesta eri medioista, on selvää, että tilanne alalla on ankea. Viime vuoden aikana Suomessa meni 2700 yritystä nurin, mikä on 26 % enemmän kuin vuonna 2022. Vuosi 2023 oli konkurssien suhteen 2000-luvun huonoin vuosi. Rakennusalalla 10 000 työntekijältä loppuivat työt. Poikkeuksellista oli myös se, että pk-yritysten lisäksi kaatui huomattava määrä isoja yrityksiä, joista suuri osa rakennusalalta. Samalla maksuhäiriöt lisääntyivät 13 % edelliseen vuoteen verrattuna.

Rakentamisen suhdanteet ovat olleet yhtä vuoristorataa viimeisen 20 vuoden ajan, tasaista on ollut vain hetkittäin. Asuntorakentamisen syväjää hyydyttää edelleen koko taloutta. Nyt ollaan montun pohjassa tai matkalla sinne. Kuinka syvälle vielä sukelletaan, onkin haasteellinen kysymys. Aloitusmäärien on ennustettu virkoavan aikaisintaan ensi vuonna. Näin ennustaa myös Forecon – rakentamisen rankin alamäki katkeaa tänä vuonna. ”Lyttyyn lyöty ala elpyy”, kommentoi Markku Riihimäki Kauppalehden artikkelissa 7.2.2024. Kovin positiivinen kommentti ei ole, mutta edes jotain. Rakentamisen suhdanteista kuulemme lisää Lasiseminaarissa Tampere-talolla 18.4.2024.

Ympäristönsuojelutoimenpiteet voivat tuoda uutta puhtia rakentamiseen. Hiilineutraali EU edellyttää energian kysynnän voimakasta vähentämistä keskeisillä talouden aloilla, kuten rakennuksissa. Euroopan tasolasisektori on aktiivisesti mukana tässä kehityksessä ja se on asettanut tehtäväkseen tuottaa kilpailukykyiseen hintaan materiaaleja, jotka ovat välttämättömiä rakennusten peruskorjauksessa ja uusiutuvan aurinkoenergian osuuden lisäämisessä. Yksi tärkeä osa on vähentää lasin valmistuksen päästöjä niin alkutuotannossa kuin lasin jatkojalostuksessakin ja samalla pidentää lasituotteen käyttöikää. Näin rakennuslasista saadaan askel askeleelta kestävämpi. Jotta toimenpiteitä tehtäisiin ja asetettuihin energiatehokkuustavoitteisiin päästäisiin, tarvitaan siihen viranomaisohjausta.

Euroopan tasolasialan kattojärjestön Glass for Europen toiveena on, että kestävän muutoksen mahdollistamiseksi EU tukisi seuraavia neljää strategisesti tärkeää osa-aluetta. Ensimmäisenä pitäisi tukea vanhojen ikkunoiden vaihtoa energiatehokkaampiin uusiin lasitusratkaisuihin. Toiseksi tarvitaan tukea tasolasin valmistusprosessien muuttamiseksi entistä energia- ja hiilitehokkaammiksi. Kolmantena kohtana on lisätä vanhojen rakennuslasien kierrätystä, sillä lasisirun käyttö vähentää lasin sulatuksen päästöjä ja energiankulutusta. Viimeisenä toiveena on, että vahvistettaisiin teollisuuden ja lasialan toimintaedellytyksiä EU-maissa, jotta voitaisiin panostaa paikallisesti tuotettujen hiilineutraalien tuotteiden valmistukseen.

Tässä perusteluja ensimmäiseen kohtaan. Keskimäärin julkisivuista 48 % on lasia, pilvenpiirtäjissä jopa enemmän, jolloin valittu lasirakenne on merkittävässä osassa rakennuksen energiatehokkuutta. Viimeisen 15 vuoden aikana eristyslasien kehitys on ollut huimaa. Jos vanhat ikkunat vaihdettaisiin uusiin tehokkaisiin lasirakenteisiin, voitaisiin säästää jopa 37 % EU-alueen rakennusten kokonaisenergiankulutuksesta vuoteen 2050 mennessä. Energiatehokkaat lasit vähentävät lämmitys- ja jäähdytysenergian tarvetta ja siten pienentävät asukkaiden energialaskun hintaa. Energiatehokkaat lasit lisäävät asumismukavuutta, hyvinvointia ja viihtyvyyttä niin kotona kuin töissäkin, kun sisätilat pysyvät miellyttävän lämpöisinä, eikä vedon tunnetta tai kylmän hohkaa ilmene. Myös kuumina kesäpäivinä energiatehokkaat lasit estävät sisätilojen ylikuumenemisen. Lasiin integroiduilla aurinkosähköratkaisuilla vaikutukset olisivat vielä suurempia.

Viimeisen kohdan perustelut liittyvät kilpailutilanteeseen. Nyt eurooppalaista tuotantoa uhkaavat korkeat energiakustannukset ja siitä johtuva vaikeutunut kilpailutilanne. EU:n ulkopuolisilla valmistajilla on usein saatavilla huomattavasti halvemmat energialähteet, joissa hiilidioksidikustannuksia ei ole lainkaan tai ne ovat vähäisiä. EU:n tasolasivalmistajat ovat vähentäneet CO₂-päästöjään 43 % per tuotettu tonni vuodesta 1990 tähän päivään. Jos verrataan Kiinaan, joka valmistaa 50 % maailman tasolasista, Kiinassa tuotettu lasi aiheuttaa 90 % enemmän CO₂-päästöjä ja kuluttaa 32 % enemmän energiaa.

Vielä on voitettava lukuisia haasteita ja esteitä matkalla kohti kestävämpää yhteiskuntaa.

Parempaa vuotta 2024 toivottaen, Jenni Heikkilä

toiminnanjohtaja, päätoimittaja Suomen Tasolasiyhdistys ry

Lasit aurinkosuojaukseen

Nyt kun paukkupakkaset ovat tältä erää takanapäin voinemme katsoa kohti tulevia kesän rakennusprojekteja, auringonpaistetta ja helteitä. Jotta sisätilat olisivat kesälläkin miellyttävät, on suunnittelussa syytä ottaa huomioon aurinkosuojaus. Liiallinen lämpö ja häikäisy voivat tehdä tilasta epämukavan erityisesti, jos kohteessa on lasikatto, viherhuone tai suuri lasipinta-ala. Auringon lämmittävä vaikutus sisällä voi olla useita kymmeniä watteja per lattianeliö tai jopa 100 W/m² ilman passiivista auringonsuojaratkaisua. Auringonsuojalasi on ihanteellinen apu asiaan, sillä se maksimoi luonnonvalon, mutta heijastaa suuren osan auringonsäteilystä ulospäin, jolloin tila pysyy kirkkaana ja tavalliseen lasiin verrattuna viileämpänä.

Auringonsuojalasit säästävät energiaa

Vielä 15 vuotta sitten Suomessa asuinrakennuksia ei tavallisesti varustettu jäähdytyksellä. 2010-luvulla Suomen kesissä koettiin tavanomaista pidempiä hellejaksoja ja hellepäivien kokonaislukumäärän huomattavaa kasvua (Ilmatieteenlaitos, Helletilastot). Samaan aikaan rakentamisen trendi muuttui kohti tiiviitä nollaenergiarakennuksia ja suurempia lasituksia. Seurauksena asuintilojen sisälämpötila on useissa kohteissa kohonnut epämiellyttävän korkeaksi ja aktiivisen jäähdytyksen kysyntä kasvanut. Ensimmäiset rakennusmääräykset, joilla pyritään vähentämään sisätilojen liiallista kuumentumista, tulivat voimaan vuonna 2012. Ilmalämpöpumppu taitaa edelleen olla yleisin ratkaisu. Sopiva sisälämpötila auttaa jaksamaan paremmin niin kotona kuin töissäkin, mutta viilennys tarkoittaa samalla korkeampaa energiakustannusta.

Monissa julkisissa rakennuksissa kuin myös asuinrakennuksissa joudutaan käyttämään enemmän energiaa jäähdytykseen kuin olisi tarpeellista, jolloin ne aiheuttavat turhia hiilidioksidipäästöjä. Glass for Europen raportin mukaan suurempi auringonsuojalasien käyttö vähentäisi jäähdytyksen hiilidioksidipäästöjä 15-85 miljoonaa tonnia vuosittain, riippuen jäähdytysjärjestelmästä. Auringonsuojalasit voivat toisinaan poistaa viilennyksen tarpeen kokonaan. (GfE, Solar Control Glass for Greater Energy Efficiency.)

Aurinkosuojalasien markkinat

Aurinkosuojalasin maailmanmarkkinoiden arvoksi arvioitiin 6 miljardia euroa vuonna 2022. Markkinoiden ennustetaan kasvavan viime vuoden 6,5 miljardista eurosta 14 miljardiin vuoteen 2032 mennessä, vuotuisen kasvuvauhdin ollessa 10,3 % ennustejaksolla 2023-2032. Kasvuennusteeseen on vaikuttanut etenkin passiivitalojen lisääntynyt kysyntä, energiatehokkaita rakenteita koskevat lainsäädännön muutokset ja kasvava tietoisuus energiansäästömahdollisuuksista. (Market Research Future 2024.)

Tällä hetkellä suurin markkina-alue on Pohjois-Amerikka ja rakennuksista liikerakennukset. Älykkäät kodit ja kaupungit ovat nouseva trendi, jotka vaativat edistyneitä rakennusmateriaaleja ja -teknologiaa.

Auringonsuojalasin tehtävä

Auringonsuojalasin tehtävänä on estää sisätiloja ylikuumenemasta ja siten vähentää jäähdytysenergian tarvetta. Parhaimmillaan auringonsuojalasi läpäisee yhtä paljon valoa kuin tavallinen lasi, mutta päästää sisälle vain 1/3 auringon kokonaissäteilyenergiasta. Näin sisätilat pysyvät viihtyisänä kesähelteilläkin. Auringonsuojalasi on osa energiatehokasta rakentamista ja kestävää kehitystä.

Auringonsuojauksen merkitys on korostunut energiatehokkuusvaatimusten kiristyessä kohti nollaenergiarakentamista. Tehokkaat rakennukset eivät hukkaa lämpöään, jolloin sisätilat kuumenevat herkästi epämiellyttävän kuumaksi. Varsinkin isojen lasitusten kohdalla suojaus on tarpeellinen jäähdytystarpeen vähentämiseksi.

Teksti ja kuvat: Jenni Heikkilä

1+2 ja 1+3 ikkunoissa valmistajat suosittelevat matalarautaisen eli erikoiskirkkaan lasin käyttöä eristyslasin uloimpana lasina. Samalla on huolehdittava ikkunan puitevälin riittävästä tuuletuksesta.

Heijastava auringonsuojalasi

Nimensä mukaisesti se heijastaa osan auringon lämpösäteilystä tulosuuntaansa. Lasin läpi pääsee vain osa energiasta.

Massavärjätty auringonsuojalasi

Massavärjätty lasi absorboi osan säteilystä, mikä lämmittää lasia. Ilmavirtaukset ja lämpösäteily siirtää osan tästä energiasta ulkoilmaan.

Silkkipainetut ja printatut lasit

Silkkipainettuja ja printattuja laseja käytetään myös auringonsuojana.

Koska osa auringonsuojalaseista absorboi itseensä voimakkaasti auringon säteilyä, on jossain tapauksissa käytettävä karkaistua lasia lämpörikkoriskin takia.

Sähkökromaattiset lasit ovat myös auringonsuojalaseja. Niissä auringonvalon määrää voidaan säätää tarpeen mukaan sävyä

vaihtamalla ilman häiritseviä kaihtimia tai verhoja. Portaaton tummuuden säätö säilyttää esteettömät näköalat. Sähköä tarvitaan vain sävyn vaihtamiseen, ei sen ylläpitämiseen. Tämä on hyvä ja tehokas vaihtoehto etenkin lasijulkisivuissa ja kattolasien kohdalla. (Finnglass)

Pinnoite

Heijastavat auringonsuojalasit on pinnoitettu äärimmäisen ohuella pinnoitteella, jolla on matala emissiviteetti ja joka päästää lävitseen silmälle näkyvän valon, mutta heijastaa takaisin auringon lämpösäteilyä. Pinta on suojassa eristyslasin sisällä, ja on huoltovapaa. Se kestää koko lasin käyttöiän. Nykyaikaiset auringonsuojalasit ovat läpäisyväriltään neutraaleja, kun niitä katsotaan sisältä ulos. Ulkoa katsottaessa niissä näkyy heijasteen sävy, joka vaihtelee eri tuotteiden välillä. Tosin uusimmat kirkkaat tuotteet peilaavat vähemmän. On suositeltavaa laittaa kaikki saman julkisivuseinän lasit samoilla ominaisuuksilla, ettei sävyeroa huomaa.

Lähteet:

Glass for Europe, Solar Control Glass for Greater Energy Efficiency. Saatavissa: www.glassforeurope.com/wp-content/ uploads/2018/04/solar-control-brochure.pdf

Solar Control Glass Market Research Report. 2024/02. Saatavissa: www.marketresearchfuture.com/reports/solarcontrol-glass-market

Finnglass Oy, Sähkökromaattinen lasi. Saatavissa: www.finnglass.com/fi/tuotteet/sahkokromaattinen-lasi

Glastonin ratkaisuilla ja palveluilla kohti parempaa kannattavuutta

Glaston jatkaa automaatioratkaisujen kehittämistä, jotka parantavat lasin karkaisun laatua, tehokkuutta ja kannattavuutta.

Vaivatonta lasin karkaisua Autopilotilla

Glaston Autopilot on uusinta teknologiaa karkaisuautomaation alalla. Tämä uraauurtava ratkaisu tarjoaa täysin automatisoidun lasin karkaisun huolehtien kaikista tarvittavista asetuksista ja prosessisäädöistä. Minimoimalla manuaalisen tiedon tarpeen, Autopilot takaa toistettavan laadun – käyttäjästä tai työvuorosta riippumatta.

Alhaisimmat käyttökustannukset – paras kannattavuus

Erinomaisilla ominaisuuksillaan Glaston Autopilot myötävaikuttaa alhaisimpiin käyttökustannuksiin pääsemiseksi – ja parhaan kannattavuuden saavuttamiseksi. Se mahdollistaa vertaansa vailla olevan tuotannon yksinkertaistamalla ja helpottamalla lasin karkaisua ja helpottaen erityisesti sekatuotantoa.

Lisäksi järjestelmä antaa lasinjalostajille mahdollisuuden saavuttaa jopa 50 % energiansäästö. Autopilot eliminoi seisokit tuotteiden välillä sekä optimoi lastausalueen kuormituksen ja käytön, siten varmistaen maksimaalisen tehokkuuden. Edistämällä koko tuotantolinjan tarkkuutta, saadaan tehokkaasti minimoitua hukan määrää.

Parannettu turvallisuus OSC:llä

Glaston Online Stress Calculation (OSC) -ratkaisu laskee lasin pintajännityksen, lasin keskustan jännityksen ja arvioidun sirpaleiden määrän kaikille karkaistuille laseille lastauksessa. Tämä työkalu automatisoi laadunvalvonnan ja helpottaa ongelmatilanteiden havaitsemista. Näin automatisaatiota kasvattamalla voidaan olla varmempia, että karkaistun lasin vaatimat turvallisuusstandardit täyttyvät.

Järjestelmä lähettää automaattisia hälytyksiä, kun jännitystaso poikkeaa vaadittavasta tasosta. Tulokset perustuvat kriittisten prosessimuuttujien reaaliaikaisiin mittauksiin karkaisuprosessin aikana, joita käytetään jännitysten määrittämisessä.

Autopilot ja OSC edustavat merkittävää harppausta lasin karkaisun uudelleenmäärittelyssä ja lasinjalostajien kannattavuuden lisäämisessä. Nämä innovatiiviset ratkaisut eivät ainoastaan nosta lasinjalostuksen laatua ja turvallisuutta, vaan myös takaavat tehostetun tehokkuuden, mikä johtaa suoraan tuottojen kasvuun.

Molemmat ovat saatavana lisävarusteena uusiin Glastonin karkaisulinjoihin tai päivityksenä olemassa oleviin Glastonin karkaisulinjoihin.

Lue lisää ratkaisuista: www2.glaston.net/automating-the-tempering-process

Vastuullisuus

Vastuullisuus on yksi tärkeimmistä teemoista nykyajan liiketoiminnassa. Vastuullisuus tarkoittaa sitä, että yritys toimii kestävällä tavalla. Vastuullinen yritys huomioi toiminnassaan mahdollisimman hyvin ympäristön (E), sosiaalisen vastuun (S) ja noudattaa hyvää hallintotapaa (G). Näistä sanoista: Environmental, Social ja Governance muodostuu lyhenne ESG eli vastuullisuus. Vastuullisuus kuvaa sitä, miten yrityksen tuotteet ja palvelut tukevat kestävää kehitystä. Tarvitaan siis tekoja ja sanoja; toimenpiteitä ja raportointia.

Vastuullisuus on myös riskienhallintaa. Miten yritys minimoi haittavaikutukset omassa toiminnassaan.

Vastuullisuustoimenpiteitä

Ympäristövastuullisuus pitää sisällään esimerkiksi energiatehokkuuteen panostamisen, jätehuollon oikeanlaisen hoitamisen ja kestävien materiaalien käytön edistämisen. Tavoitteena on vähentää ympäristölle haitallisia vaikutuksia ja pyrkiä kohti kestävää kehitystä.

Sosiaalinen vastuullisuus koskee esimerkiksi työntekijöiden hyvinvointia, työolosuhteiden turvallisuutta ja yhdenvertaisuutta. Tämä voi sisältää esimerkiksi työaikojen joustavuuden, työntekijöiden terveydestä huolehtimisen ja palkkatasa-arvon edistämisen.

Vastuullinen hallintotapa taas viittaa yrityksen vastuulliseen taloudelliseen toimintaan. Tähän kuuluu muun muassa eettiset investoinnit, reilun kaupan tukeminen ja verovelvoitteiden hoitaminen asianmukaisesti. Lisäksi siihen kuuluu hyvä hallintotapa, mikä sisältää johdon ohjaus- ja valvontatehtävät, lakien ja määräysten noudattamisen sekä tilivelvollisuuden.

Vastuullisuuden tavoitteena on luoda pitkäaikaista arvoa monille eri sidosryhmille, kuten työntekijöille, asiakkaille, yhteiskunnalle ja ympäristölle.

Vastuullisuuden hyödyt

Suurimpia vastuullisuudella saavutettavia hyötyjä hyvän maineen lisäksi ovat korkea asiakastyytyväisyys ja houkuttelevuus työnantajana. Kunnianhimoisille yrityksille vastuullisuus on myös kilpailukyvyn ja kestävän kasvun lähde.

CSRD?

Kestävyysraportointi kehittyy nyt vauhdilla. Tiedätkö mikä on CSRD? Vuonna 2024 voimaan astuva EU:n kestävyysraportointi -direktiivi CSRD tuo uudenlaisia raportointivelvoitteita yritysten vuosittain julkaisemien tilinpäätöstietojen rinnalle.

Vastuullisuus tarkoittaa toimintaa, jossa yritys ottaa huomioon ympäristö-, sosiaaliset ja taloudelliset näkökulmat päätöksenteossaan ja toiminnassaan.

Kestävyysraportointi tulee pakolliseksi asteittain erikokoisille yrityksille.

CSRD-raportointi etenee kolmessa vaiheessa. Ensimmäinen vaihe koskee vain isoja pörssiyhtiöitä, jotka työllistävät yli 500 henkilöä. Heidän on raportoitava uuden CSRD-direktiivin mukaiset tiedot keväällä 2025.

Toisessa vaiheessa mukaan tulevat yritykset, jotka täyttävät vähintään kaksi seuraavista kriteereistä: yli 250 työntekijää, liikevaihto yli 40 miljoonaa €/vuosi tai tase yli 20 miljoonaa €/vuosi. Nämä yritykset raportoivat uuden CSRD-direktiivin mukaisesti keväällä 2026.

Kolmannessa vaiheessa vuonna 2027 direktiiviä sovelletaan kaikkiin listattuihin pieniin ja keskisuuriin yrityksiin. Listatuilla pk-yrityksillä on helpotuksena kahden vuoden siirtymäkausi. Yrityksen vastuullisuusohjelma sisältää yrityksen tärkeimmät ja keskeisimmät vastuullisuuteen liittyvät tavoitteet, suunnitelmat ja mittarit niiden toteutumiselle. Uuden EU:n CSRD-kestävyysraportoinnin direktiivin myötä vastuullisuusohjelmasta puhutaan myös kestävyysohjelmana. Hyvä vastuullisuusohjelma tukee liiketoimintastrategiaa. Se on selkeä ja tavoitteet on asetettu riittävän pitkälle ajanjaksolle. Lisäksi mitattavuus selkeiden indikaattoreiden avulla auttaa hahmottamaan, miten yritys on edistynyt. Tulevan EU:n CSRD-kestävyysraportoinnin direktiivin myötä yhä useampi yritys joutunee raportoimaan vastuullisuustyöstään. Raportointivelvoitteet perustuvat eurooppalaisiin kestävyysraportoinnin standardeihin.

Miten vastuullisuus vaikuttaa pk-yrityksiin?

Vastuullisuus vaikuttaa jo nyt rahoituksen hintaan ja saatavuuteen, sillä EU vaatii pankkeja ja muita rahoituslaitoksia raportoimaan yhä laajemmin oman laina- ja sijoituskantansa ilmastovaikutuksista ja muista vastuullisuuden näkökulmista. Samoin kestävän rahoituksen taksonomia ohjaa pankkeja arvioimaan rahoituskohteiden ympäristö- ja ilmastovaikutuksia. Pk-yritysten on hyvä varautua siihen, että liiketoiminnan ympäristövaikutukset ja muut vastuullisuusnäkökulmat heijastuvat lähivuosina yhä suoremmin yrityksen rahoituksen saatavuuteen ja hintaan.

Teksti: Jenni Heikkilä

Kuva: Adam Mørk

Lasilinkin artesaanilasit

Lasilla sisustamisen taitaja Lasilinkki Oy ja nimenomaan sisustuslasibrändi Essis by Lasilinkki tähtää kansainvälisille markkinoille käsityönä tekemällään artesaanilasilla. Viimeisempänä ponnistuksenaan Tukholman huonekalumessut viime vuoden puolella, josta poiki kauppaakin. Espanjalainen ravintola tilasi käsityönä valmistettuja artesaanilaseja Kuopiossa majapaikkaansa pitävältä innovatiiviselta lasiliikkeeltä.

Tukholman messuilla Essis by Lasilinkki toi näyttävästi esille lasilla sisustamisen uusia mahdollisuuksia ja vaihtoehtoja perinteisimmille laseille. Seuraavaksi kansainvälistymisprojekti syventyy

Ruotsin markkinoilla jalansijan saamiseksi, mutta tulevaisuuden katse kohdistuu jo myös Tanskaan ja Norjaan.

Artesaanilasimalliston pääkohderyhmää ovat sisustusarkkitehdit, sisustusalan ammattilaiset ja suunnittelijat. Tavoitteena Lasilinkillä on saada artesaanilasit jo suunnitteluvaiheessa mukaan piirustuksiin. Essis by Lasilinkki on uniikki ja uudenlainen tuoteryhmä, jonka käyttöönotto vaatii opastamista materiaaliominaisuuksista lähtien. Yrittäjä Essi Sundman kertoo, että suunnittelijoiden opastaminen on pitkäjänteistä työtä eikä sitä helpota lasin moniulotteinen sielunelämä.

Kuva 1

Tuet mahdollistavat kansainvälistymisen ja kehitystyön

Pienille yrityksille messuosallistuminen on usein valtava ponnistus. Ilman rahoitusavusta kansainväliset messut jäävät helposti unelmaksi. Lasilinkin Tukholman messuosallistumisen mahdollisti Business Finlandin Exhibition Explorer -rahoitusavustus, jonka turvin Lasilinkki pystyi ensinnäkin osallistumaan ja toisekseen tekemään vaikuttavan osaston.

Lasilinkki osallistui myös Dubain maailmannäyttelyyn 2021–2022, jonne he saivat tukea ELY-keskukselta. Tällä hetkellä haussa on iso kehityshanke hakemus kansainvälistymisen jatkamiseen ja siihen liittyvään kehitystyöhön.

Artesaanilasit

Lasilinkki valmistaa itse erilaisia kuviolaseja lasia uudelleen muotoilemalla useissa eri sävyissä sisustuslasiratkaisuihin. Näitä ovat mm. lasiovet, lasiseinät ja lasikalusteet. Kuviointi mahdollistaa monipuoliset ja persoonalliset sisustusratkaisut. Kiitos

näyttävästä ja laadukkaasta työstä kuuluu Lasilinkin työntekijöille: osaaville master artesaaneille Sami Hyväriselle ja Vladimir Krasnoville. Miehet kuvaavat työtään antoisaksi, sillä se on luovaa, yksityiskohtaista ja opettavaista. Lopputuloksena on pala taidetta, jossa valo leikittelee lasin pinnassa ja muodoissa.

Lasilinkki on maltillisesti kasvattanut sisustuslasipuoltaan ja vasta viimeisen viiden vuoden ajan panostanut sulatettuihin kuvioituihin laseihin, kierrätyslasituotteisiin ja mittatilaustöihin. Tämä näkyy eritoten viime vuosina saaduissa projekteissa julkisiin kohteisiin.

Yritys on perustettu vuonna 1983 ja 90-luvun alussa toimintaa laajennettiin taide- ja sisustuslasipuolelle tukemaan perinteistä lasiliiketoimintaa. Essis by Lasilinkki brändin perustaja ja luova johtaja Essi Sundman kertoo, että he haluavat tuoda lasin käsinkosketeltavaksi ja toimivaksi osaksi ihmisten elämää ja arkea. Essiksen tuotteissa korostuvat lasin parhaat puolet; valo, läpinäkyvyys ja monimuotoisuus.

Lasilinkki Oy valittiin Kuopiossa vuoden 2023 yritykseksi.

Kuva 1. Sokos Hotel Levi, pronssi, retro lasiovet. Kuvion suunnittelijana Minna Haapakoski. Tilan suunnittelu Yo Zen. Valokuvaaja Kaari Photography.

Kuva 2. Pihlas Resort, baaritiskin eduslasi. Artesaanilasikuvio muotoiltu asiakkaan brändimanuaalin pohjalta. Takana olevassa vihreässä hyllykössä artesaani raitalasia.

Kuva 3. Sokos Hotel Koli, lasiseinä/sängynpääty, Azur aaltoraita artesaanilasi. Tilan suunnittelu ja kuvat Muodoste Oy, Hanna Puolakka.

Kuva 2.

Kuva 3.

Ranskalainen parveke

Juliet-parveke toiselta nimeltään ranskalainen parveke on parveke ilman laajaa tasannetta. Oven ollessa auki, se näyttää parvekkeelta ja samalla tarjoaa mahdollisuuden laajemmalle tuuletukselle sekä maisemalle kuin tavallinen ikkuna. Tämä miniparveke on suunniteltu lisäämään tilantuntua pienellä vaivalla ja kustannuksella, mikä lisää käyttömukavuutta ja toiminnallisuutta. Ranskalaisten parvekkeiden suosio on lisääntynyt viime vuosien aikana etenkin kerrostalorakentamisessa. Huoneistoissa se nostaa merkittävästi asumismukavuutta. Suosion lisäännyttyä myös erilaiset vaihtoehdot ovat lisääntyneet. On ovirakenteeseen integroituja kaiteita, pohjallisia parvekkeita ja kippiovia. Kaidemate-

Teksti: Jenni Heikkilä

Kuvat: Kuvat: Q-railing ja PP-Fasadi

riaalina käytetään usein lasia tai metallista pinnakaidetta. Lasilla saa esteettömän näkymän ja pinnoja taivuttamalla ranskalaista perinteistä ilmettä.

Kaide

Ranskalaisessa parvekkeessa on aina kaide putoamisen estämiseksi. Kaide voidaan asentaa joko ikkunarunkoon, ikkuna- tai oviaukkoon tai otsakiinnityksellä julkisivun puolelle. Kaide voi olla integroitu oveen tai ikkunaan jo tehtaalla, mikä lisää parvekkeen asentamisen turvallisuutta, vähentää asentamiseen kuluvaa aikaa ja kolhuuntumisriskiä.

Pistekiinnikkeinen lasikaide on melko näkymätön, koska rakenne koostuu lähes pelkästään lasista. Siten parveke sulautuu eheästi ympäröivään arkkitehtuuriin eikä se peitä näkymää. Kuva: Q-railing

Kiinnitys

Jos kaidetta ei asenneta suoraan ikkuna- tai ovirunkoon, tulisi kaiderakenne tai kaiteen kiinnityselementit asentaa ennen ikkunoiden asentamista. Tällä tavoin voidaan varmistua riittävästä ankkuroinnista ja ankkurointi saadaan suoraan kiinni rakennuksen runkoon alusta pitäen.

Kippi-ominaisuus

Sisäänpäin aukeavaan parvekeoveen on usein mahdollista saada kippiominaisuus eli toiminto, jossa ovi kallistuu sisäänpäin ja aukeaa vain yläreunastaan. Se mahdollistaa pienimuotoisen tuulettamisen, myös tihkusateella, eikä erillisiä tuuletusräppänöitä tarvita.

Kaksilehtinen ovi

Kaksilehtisessä parvekeovessa on kaksi elementtiä. Suosittu ratkaisu on valita toinen perinteisesti sivulta aukeavana ja toinen kippimekanismilla. Kaksilehtisellä ratkaisulla saadaan lisää valoa huoneeseen ja jopa niin, ettei ovien välissä ole kiinteää välikarmia.

Ranskalainen pohjallinen parveke

Pohjallinen ranskalainen parveke on PP-Fasadi Oy:n alun perin vuonna 2015 markkinoille tuoma uniikkituote. Oululainen yritys on kehittänyt tämän hyödyllisyysmallisuojatun tuotteen yhteistyössä asiakkaiden kanssa ja on ainoa, joka niitä tarjoaa Suomessa. Yrityksen toimitusjohtaja Sami Ruuska kertoo parvekkeen olevan helppo ja nopea asentaa.

Lisäksi tuotetta voidaan räätälöidä monipuolisesti asiakkaan tarpeiden mukaan. Kaideosan verhoiluna voidaan käyttää esimerkiksi lasia, levyä tai pinnakaidetta. Tarvittaessa parveke voidaan varustaa myös hätäpoistumisluukulla.

Toiminnallisuus

Isot yhtenäiset lasipinnat tuovat rakennukseen enemmän luonnonvaloa, mikä lisää asumismukavuutta. Oven kippiominaisuuden ansiosta lasipintaa ei tarvitse jakaa pienempiin osiin tuuletusluukkua varten. Lasien peseminen on helppoa myös ulkopuolelta, kun rakenne aukeaa sisään päin. Lisävarusteiden kuten hyttyssuojan ja sälekaihtimien avulla ranskalaisista parvekkeista saa entistä monitoimivan. Turvahelan avulla ovi saadaan

Klas1 -ikkunoiden ja Q-railingin kohde Kallion Kaarle on Helsingin Torkkelinmäessä sijaitseva seitsenkerroksinen asuinkerrostalo, jossa yhdistyy 1920- ja 2020-lukujen tyylit modernin ajattomasti. Poikkeuksellisen paljon positiivista palautetta saanut uudisrakennus valmistui tammikuussa 2023. Kuva: Q-railing.

aukeamaan ainoastaan kipaten yläreunasta, jolloin avaaminen onnistuu vain avaimella.

Mitoitus

Kuten kaikissa kaiteissa, myös ranskalaisen parvekkeen lasikaiteen mitoituksessa on huomioitava tuuli-, viiva- ja pistekuorma. Mitoitusohjeet löytyvät yhdistyksen kotisivuilta osoitteesta www.tasolasiyhdistys.fi/lasitietoa/ mitoitus/kaidelasin-mitoitus/ . Itse ikkunan tai oven lasia ei tarvitse mitoittaa kaidekuormille, mutta hyvä tapa on, että sisäpuolen turvalasi mitoitetaan kestämään viivakuorma törmäysvaaran takia (kun lasin alareuna alle 0,7 m lattiatasosta). Myös kiinnitystapa ja lasin koko vaikuttaa lasivahvuuteen.

Ei ulkotilaa

Parvekkeet ovat kerrostaloasujien yksityisiä ulkotiloja. Lähes jokaiseen uuteen kerrostaloasuntoon kuuluu parveke. Ylen tekemän kyselyn perusteella 84 % vastaajista ei edes ostaisi uutta asuntoa, jossa ei ole parveketta (Yle 27.5.2022). Toisin sanoen parveke on lähes aina uuden asunnon ostajan vaatimuslistalla. Voiko siis ranskalaisella parvekkeella korvata suojaisan lisätilaa tuovan perinteisen parvekkeen kerrostalossa? Yleensä ei. Kerrostaloasunto on vaikea myydä ilman parveketta tai pelkällä ranskalaisella parvekkeella. Ranskalainen parveke on pikemminkin ratkaisu tiloihin, joihin halutaan isot avattavat lasitukset ja tuuletusmahdollisuus. Eli sillä korvataan ennemminkin tavallista ikkunaa.

Maria Karjalainen luokittelee diplomityössään Kerrostaloasuntojen yksityiset ulkotilat (2022) ranskalaiset parvekkeet ulkotilattomaksi ratkaisuksi. Niitä käytetään erityisesti yksiöissä, mikä herättää kysymyksen siitä, miksi pienissä asunnoissa elävillä ei olisi myös tarvetta omalle henkilökohtaiselle ulkotilalle? Maria kertoo lopputyössään, että esimerkiksi palvelutalojen asukkaille suunnatussa kyselyssä parvekkeen merkitys oli suurin juuri pienissä alle 35 m2 asunnoissa. Suuremmissa asunnoissa on lähes poikkeuksetta aina myös varsinainen parveke. Ranskalainen parveke on tällöin usein sijoitettuna keittiöön tai makuuhuoneeseen, jolloin tilojen tuuletus helpottuu.

Lähteet:

Anttonen M. Yle, Parvekkeella vai ilman? Julkaistu 27.5.2022. Viitattu 5.2.2024. Saatavissa: https://yle.fi/a/74-20032551

Karjalainen M. 2022. Kerrostaloasuntojen yksityiset ulkotilat – vakioita ja vaihtoehtoja. Aalto-yliopisto. Saatavissa:

https://urn.fi/URN:NBN:fi:aalto-202206264210

Uusien kerrostaloasuntojen keskikoko on pienentynyt 10 vuoden aikana 62 neliömetristä 45:een eli 17 m2 verran. Pienet asunnot, etenkin yksiöt, avautuvat usein vain yhteen ilmansuuntaan, jolloin luonnonvalaistus on hyvin yksipuoleinen. Pystysuora ikkuna on usein parempi valinta, sillä se tuo valoa syvemmälle tilaan kuin vaakasuuntainen ja luo monipuolisemman yhteyden ympäristöön. Kuva: PP-Fasadi Oy.

Oulun Kapiteelissa on PP-Fasadin pohjalliset ranskalaiset parvekkeet. Kuva: PP-Fasadi Oy.

PP-Fasadin kohde Oulun Kapiteeli sijaitsee Karjasillan suositulla asuinalueella. Kuva: PP-Fasadi Oy.

A-runkoinen lasitalo -

Teksti: Jenni Heikkilä

Kuvat: Marcus Eliasson

Onko välimerellinen ilmasto mahdollinen pohjolassa?

Ruotsissa Vänern-järven seuduilla sijaitsee paikallisen arkkitehtitoimiston suunnittelema ainutlaatuinen A-runkoinen koti melkoisella twistillä. Runko ja sisustus on pääasiassa puuta. Julkisivu lasia. Talossa on poikkeukselliset oleskelutilat –paljon luonnonvaloa ja maisemat kaikkiin ilmansuuntiin, myös taivaalle.

Arkkitehtitoimisto Naturvillan arkkitehdit Anders Solvarm ja Niklas Dahlström kertovat suunnittelemiensa lasirakennusten olevan talvella lämpimiä ja mukavia, kesällä tilavia ja runsaita. Niissä on alhaiset energiakustannukset ja viljelymahdollisuus lähes ympäri vuoden. Solvarm on tullut Ruotsissa tunnetuksi suunnittelemistaan ekologisista ja matalan hiilijalanjäljen asuinrakennuksista, jotka tarjoavat asujilleen off-grid mahdollisuutta ja omavaraisuutta.

Yrityksen kotisivuilta löytyy neljä erilaista talomallia. Kaikissa toistuu sama idea: talon ympärillä on kasvihuone. Talomallille on vaikea löytää suomenkielistä sanaa, olisiko kasvihuonetalo oikea? Joka tapauksessa ne ovat koteja lasikuvun alla, suojassa sääilmiöiltä.

Rakennus on ympäristöystävällinen, sitä on helppo laajentaa ja muokata ajan mittaan.

Atri

Atri on A-runkoinen talo, jossa on suuri kolmikerroksinen atrium, josta kodin nimikin juontaa juurensa. Järvenrantatuulilta suojattu oleskelutila ja kasvihuone jatkuvat yhtenäisenä tilana, joka hämärtää eron sisätilojen ja ulkotilojen välillä. Ylätasanteen kävelysillalta on kilometrien mittaiset näkymät Vänern-järvelle. Osa toisesta kaltevasta julkisivusta on myös asuintilan ulkoseinää.

Laaja sisätila on varustettu runsaalla passiivisella jäähdytyksellä ja offgrid energiatehokkailla laitteilla.

Idea kasvihuonetalosta ei sinänsä ole uusi, mutta konsepti on. Sen tavoitteena on minimaalinen ympäristöjalanjälki.

Naturvillan suunnittelemat talot on varustettu luotettavilla energiatehokkailla ratkaisuilla, ekologisilla materiaaleilla, suojaavalla ilmastokuorella, automaattisella kastelulla ja ekokiertojärjestelmällä, joka palauttaa ravinteita jätevesistä talon puutarhakasveille. Lasinen ilmastokuori tarjoaa hedelmällisen asumisen yhdistelmän, joka luo valoisia tiloja, miellyttävän ympäristön ja kasvinviljelyn ainutlaatuisen symbioosin.

Sisätiloissa on puuta ja muita uusiutuvia materiaaleja sekä hyvin eristetyt seinät. Osa julkisivun laseista on avattavia, osassa on osittain läpinäkyvät aurinkokennot. Kesällä pitkien seinien aurinkokennot varaavat akut, jotka pyörittävät kodin kaikkia sähkölaitteita ja vesilämmitysjärjestelmää. Talvella puulämmitteinen keittiön uuni tuottaa lämpöä ja lämmintä vettä.

Kasvihuone suojaa asuintiloja sääilmiöiltä ja säästää energiaa. Lisäksi viljelymahdollisuus säilyy lähes läpi vuoden. Kasvihuonerakentaminen on vielä suhteellisen harvinaista, mutta se saattaa muuttua ympäristötietoisuuden ja käyttökustannusten kasvun myötä. Aluksi hankkeen kustannukset ovat suuremmat kuin perinteisen talon, mutta lopulta se tuottaa voittoa, kun tarkastelee mitä tällainen talo tuottaa energiaa ja ruokaa sekä vähentää julkisivun huoltotarpeita.

Asuinrakennusta ympäröivä kasvihuone muodostaa lämmityspuskurin talon ympärille, mikä vähentää lämmityksen tarvetta. Anders Solvarm kertoo ratkaisun säästävän energiaa noin 30 %, kun vaikutusta verrataan perinteiseen hirsitaloon tai tiilitaloon. Jos verrataan supereristettyyn passiivitaloon, niin vaikutus on

Yöllä aurinkoenergialla toimivan valaistuksen himmeä hehku valaisee säteilee rakennuksen lähipensaat.

Muotoilu hämärtää eron sisätilojen ja vehreän ympäristön välillä.

Talo sijaitsee lähellä Vänern-järveä.

tietenkin heikompi. Energiansäästön Anders Solvarm jakaa kolmeen osa-alueeseen: kuinka paljon energiaa kuluu itse talon rakentamiseen, kuinka paljon energiaa joutuu ostamaan vuodessa ja kuinka paljon energiaa talo tuottaa.

Jos kasvihuonetta ei lämmitetä, on sen sisälämpötila yleensä viisi astetta ulkolämpötilaa lämpimämpi. Kevätauringon alkaessa lämmittää voi lämpötila nousta jo helmikuussa 20 asteeseen.

Joten voisi melkein sanoa, että se vastaa Välimeren pohjoisosien päivälämpötiloja. Ja kesällähän siellä on tunnetusti kuuma, kuten myös kasvihuoneessa. Kasvihuoneen saa kuitenkin tuuletettua helposti automaattisilla tuuletusluukuilla ja eri ilmansuunnissa olevilla avattavilla lasirakenteilla.

Etelä-Suomessa kasvukausi alkaa huhtikuussa ja jatkuu aina lokakuulle asti. Kasvihuone pidentää kasvukautta noin kahdella kuukaudella. Kasvihuonekäyttöön tarkoitettu lämmitin pidentää kasvukautta vielä entisestään. Ympäri vuoden kasvihuoneessa selviävät aprikoosit, persikat, viinirypäleet ja viikunat.

Ne harvat kasvihuonetalot, joita rakennetaan Ruotsissa, herättävät usein paljon huomiota. Markkinarako on toistaiseksi kapea, mutta Natruvillanin toimistolle tulee joka viikko puheluita ja sähköposteja ihmisiltä eri puolilta maailmaa. Ihmisiltä, jotka haluavat tietää enemmän. Muutokset alkavat muutamasta pioneerista ja yleistyy hiljalleen, kun todisteet puhuvat puolesta. Kyseessä on kuitenkin iso investointi.

Atri oli Airbnb:n 13 toivelistatuimman majoituspaikan joukossa maailmassa vuonna 2023. Lisäksi se pääsi Dezeen Awards 2023 kestävän kehityksen listalle.

Olisiko sopiva nimitys talolle suomeksi kasvihuonehuvila?

A-runkoinen talo

1960-luvulla A-runkoinen talo nousi kulttuuri-ikoniksi USAssa. Se oli amerikkalaisen lomamökin perikuva – edullinen, helposti rakennettava ja saatavissa esivalmistetuissa osissa. Erityisen suosittuja ne olivat hiihtokeskuksissa ja maaseudulla. Rudolph Schindler suunnitteli vuonna 1934 ensimmäisen tunnetun A-Frames -kodin, joka rakennettiin Lake Arrowheadiin, Kaliforniaan. Rudolph Schindler oli Frank Lloyd Wrightin suojelija. A-rungon suunnittelun lisäksi häntä kiinnosti dynaamiset sisätilat, avoimet pohjaratkaisut ja runsas lasitus.

Atrissa yhdistyvät innovatiivinen suunnittelu, ekologisuus ja omavaraisuus.

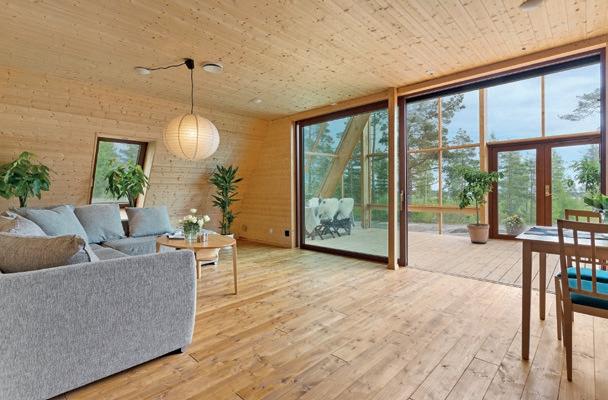

Lasin suojasta paljastuu lähes kokonaan puusta koostuva sisustus.

Mittaamalla energiatehokkuutta ja elinkaaren hallintaa!

Taustaa

ETeksti: Jenni Heikkilä

ristyslasi on suunniteltu vähentämään lämmön siirtymistä ikkunan läpi ja parantamaan siten rakennuksen energiatehokkuutta. Energiatehokkuus puolestaan pienentää rakennuksen käyttökustannuksia ja hillitsee kustannusten nousua energian hinnan noustessa. Energiatehokkuutta koskeva EU:n lainsäädäntö on kehittynyt merkittävästi viimeisten 15 vuoden aikana. Vuonna 2023 lainsäätäjät nostivat energiatehokkuustavoitteen eli tavoitteen vähentää EU:n energian loppukulutusta, 11,7 prosenttiin vuoteen 2030 mennessä. Uusi rakennusten energiatehokkuusdirektiivi tulee todennäköisesti voimaan kevään 2024 täysistunnon jälkeen. Direktiivin toimeenpanoaika kansalliseen lainsäädäntöön on 2 vuotta.

Suomen lainsäädännössä muutoksia on odotettavissa esimerkiksi rakentamislakiin, rakennusten energiatodistuksesta annettuun lakiin, rakennusten energiatodistustietojärjestelmästä annettuun lakiin sekä useisiin uudis- ja korjausrakentamista sekä energiatehokkuutta koskeviin rakentamismääräyksiin.

Siirtyminen hiilineutraaliin EU:hun edellyttää energian kysynnän voimakasta vähentämistä keskeisillä talouden aloilla, kuten rakennuksissa ja liikenteessä, ja sitä, että jäljellä oleva energia on hiilineutraalia. Tällaiset muutokset voidaan saavuttaa vain, jos kaikille toimijoille ja teollisuuden aloille luodaan edellytykset maksimoida monitahoinen panoksensa tähän vähähiiliseen muutokseen.

Vaikka rakennuslasiala tarjoaa jo nyt vähähiilisiä tuotteita, se etsii jatkuvasti tapoja lisätä kestävän kehityksen mukaisia tuloksia. Yksi tapa on vähentää edelleen alkutuotannon päästöjä, toinen tapa on kehittää lopputuotteita ja varmistaa niiden kestävyys.

Eristyslaseissa tämä tarkoittaa entistä energiatehokkaampia elementtejä ja laadunvarmistusta. Eristyslasien todellinen elinkaari ja lämmöneristävyyden kestävyys voidaan varmistaa mittaamalla, jotta saadaan selville ovatko ne linjassa tavoitteiden kanssa.

Tavoitteet

Ehdotuksen mukaan EU:n primäärienergian kulutus olisi vuoteen 2030 mennessä absoluuttisesti ilmaistuna enintään 980 miljoonaa öljyekvivalenttitonnia ja energian loppukulutus 750 miljoonaa öljyekvivalenttitonnia.

Kuinka paljon energiaa ja CO2 päästöjä voitaisiin vähentää korkealaatuisilla laseilla? Jos kaikki Euroopan rakennukset olisi varustettu korkean suoritustason lasituksin vuonna 2030, niin 75,5 Mtoe energiaa säästettäisiin vuosittain, mikä vastaa 29 % vähennystä rakennusten energiankulutuksessa. Tulos tarkoittaa, että 42 % EU:n vuoden 2030 energiansäästötavoitteesta voidaan toteuttaa vaihtamalla vanhat lasitukset nykyaikaisiin korkean suoritustason lasituksiin.

Suomen pitkän aikavälin korjausrakentamisen strategian mukaan tavoitteena on vähentää rakennusten hiilidioksidipäästöjä vuoden 2020 alusta 90 prosenttia vuoteen 2050 mennessä. Energiatehokkuuden parantaminen vähentää päästöjä yhteensä 20 prosenttia ja 30 prosentin päästövähennys saadaan aikaan vanhojen rakennusten poistuman ja tilatehokkuuden parantamisen avulla.

Eristyslasin mittaus

Teksti: Tom Granvik

Eristyslasien mittaus on kustannustehokas tapa saada tietoa eristelasien kunnosta, suunnitella ja tarkentaa energiatehokkuuden parantamiseen tähtääviä toimenpiteitä ja kehittää kiinteistön elinkaaren hallintaa.

Avainkysymyksiä ovat

• Onko tuote standardien mukainen?

• Onko eristyskaasu vähentynyt?

• Onko elementin U-arvo heikentynyt?

• Onko elementin energiatehokkuus heikentynyt?

• Jos kyllä, niin mitkä ovat vaikutukset kWh, CO2 ja €?

• Kuinka nopeasti elementti vanhenee?

• Mikä on tuotteen elinkaari huomioiden päästöt ja energiatehokkuus?

• Kuinka suuri on ikkunanvaihdon energiansäästöpotentiaali?

• Milloin elementit kannattaa vaihtaa?

Eristyslasien mittaustekniikka perustuu laserkeilaukseen, jossa lasersäteen taittokulmasta saadaan laskettua lasirakenne, lasipaksuudet ja välitilan paksuudet. Samalla välitilan täytekaasu indusoidaan ja kaasun täyttöaste mitataan spektrometrillä. Mittaus on hyvin nopea noin 5 sekuntia per lasi. Mittauksen toistettavuus varmistetaan vuosittaisella laitteen kalibroinnilla.

Ennen mittauksia laaditaan mittaussuunnitelma sisältäen otoskoon. Otoskoko vaihtelee kohteittain, mutta on tyypillisesti 5–30 %.

Mittaustuloksia ja laskennallisia arvoja ovat:

• lasin rakenne

• lasipaksuudet ja välitilat

• pinnoitteet

• eristyskaasupitoisuus -%

• U-arvo (laskettu)

• energiahävikki, kWh (laskettu)

• marginaalipäästöt

• energiahävikin kustannus ja säästöpotentiaali

• profilointi (seurantamittaus)

Lisäksi lasirakenteen tiedot dokumentoidaan.

Tulosten hyödyntäminen

Tehokkaat eristyslasit vähentävät primäärienergian tarvetta. Tutkimusten mukaan säästöpotentiaali on tyypillisesti 5–15 % lämmitysenergiasta. Eristyskaasun mahdollinen vajaus tai puuttuminen heikentää̈ elementin energiatehokkuutta ylimääräisten lämmitys- ja viilennyskustannusten muodossa. Eristyslasien kunto vaikuttaa näin myös taloteknisten järjestelmien ja kohteen energiajärjestelmien mitoitukseen ja käyttökuluihin.

Mittauspalvelun tulosten avulla varmistetaan vastaako rakennuksen eristyslasien kunto ja kaasupitoisuus sille asetetut energiatehokkuus-, tuotemääritys- ym. vaatimuksia. Tulosten perusteella voidaan tarvittaessa ryhtyä toimenpiteisiin mahdollisten puutteiden korjaamiseksi ja samalla myös välttää turhia korjaustoimenpiteitä.

Rakennusalan asiantuntijoiden mukaan eristyslasin kaasutäytön mittaus rakennusvaiheessa, takuuaikana ja sen jälkeen on olennaista eristyslasin laadun ja energiatehokkuuden varmistamiseksi ja tarvittavien korjaustoimenpiteiden suunnittelemiseksi.

Kenttätutkimukset ovat osoittaneet, että eristyskaasun vajausta tai puuttumista esiintyy usein. Syinä voivat olla kaasutäytön mahdolliset haasteet valmistusvaiheessa, asennusvaiheessa tapahtuneet vahingot sekä ajan myötä̈ tapahtuva kaasun vuoto johtuen eristyslasien ikääntymisestä, komponenttien laadusta ja sääolosuhteista sekä mekaanisesta rasituksesta.

Tuloksia voidaan hyödyntää esimerkiksi:

• rakennusvalvonnassa

• energiahankkeissa

• energia managerointi sopimuksissa

• perusparannushankkeissa

• lasiurakoissa

Eristelasien elinkaaren hallinta

Muutamia esimerkkejä eristyslasien elinkaaren hallinnasta.

Lasiasennusten hyväksynnät uudis- ja perusparannuskohteissa mittaamalla. Samalla saadaan laseille referenssiarvo mahdollisten muutosten seurantaan.

Yli kymmenen vuotta vanhat lasit. Eristyskaasun merkitys on suuri esimerkiksi 2K laseissa, joissa lasin rakenne ja massa eivät kompensoi kaasuhävikkiä. Kaasun puute voi heikentää lasin U-arvoa jopa 50 % riippuen lasirakenteesta. Uusien lasien U-arvo voi olla jopa 3 kertaa parempi.

Suuret lasiset julkisivut. Lasit vaikuttavat enemmän koko kehän energiatehokkuuteen, jos lasin osuus julkisivusta on suuri.

Suuret rasitukselle alttiit lasipinnat ja konstruktiot. Mekaaninen rasitus nopeuttaa kaasuvuotoa ja lasien kunnon merkitys kasvaa, jos kiinteistössä on suuria lasipinta-aloja, jotka altistuvat rasitukselle.

Energiahankkeet ja esimerkiksi LPTS-suunnitelmien (taloyhtiön laajennetun pitkän aikavälin kunnossapitosuunnitelma) tarkennus, energiatehokkuuden todentaminen, taloteknisten ja oma energiajärjestelmien mitoitus ovat esimerkkejä tulosten hyödyntämisestä energiahankkeissa.

Energia managerointi hankkeet. Eristyslasit vaikuttavat merkittävästi kokonaisenergiatehokkuuteen. Eristyslasit mittaamalla tavoitteet voidaan asettaa mitatun tiedon perusteella. Eristyslasien elinkaariarviot osana kiinteistön kokonaistarkastelua.

Uusia liiketoimintamahdollisuuksia Eristyslasien kenttämittaus ja käytönaikainen data mahdollistavat uusia liiketoimintamalleja, joissa yhdistyvät lasit, data ja palvelut. Näitä ovat esimerkiksi pidennetty takuu optio, eristyslasit palveluna, eristyslasien energiatehokkuus- ja päästöprofiilit sekä eristyslasien pidempi käyttöikä energiatehokkuus ja päästöt huomioiden.

Uudet palvelut luovat rakentajille ja omistajille lisäarvoa ja kustannustehokkuutta sekä valmistajille uusia liiketoimintamahdollisuuksia.

Suositukset

• Lasielementtien mittaus; 1v, takuun umpeutuessa, 5-10v välein, korjausten yhteydessä

• Häviöiden ja säästöpotentiaalin mallinnus; kWh, € ja CO2 huomioiden TATE ja oma energia järjestelmät

• Lasien elinkaariarvio energiatehokkuus ja päästöt huomioiden

• Päätöksiä tietoon perustuen

Kirjoittajasta

Tom Granvik on GlassCheck Oy:n toimitusjohtaja. GlassCheck Oy tarjoaa kumppaneidensa kanssa eristyslasien kenttämittauspalvelua, tavoitteena on lasien parempi elinkaaren hallinta, energiatehokkuus ja pienemmät päästöt.

Ajankohtaista

Lucia Smart 360 matkamessuilla

Savon Lasituote Oy oli näyttävästi esillä MATKA2024 -messuilla Lucia Smart 360 maisemasviitillään. Avainsanat messuosastolla olivat luksusmatkailu ja luontoterveys. Luontoterveys on lähitulevaisuudessa yksi tekijä, jonka vuoksi Suomeen matkustetaan ulkomailta ja miksi kaupungeista matkustetaan luonnon äärelle. Luonnon kokemisen vaikutus ihmisen fyysiseen, psyykkiseen ja sosiaaliseen hyvinvointiin on tutkitusti hyödyllinen. Lasirakenteet mahdollistavat tämän yhteyden sisätiloista käsin säästä huolimatta. Lasit tarjoavat elävän luontotaulun vaihtuvine valon sävyineen ja sateen ropinoineen. Messut järjestettiin Helsingin messukeskuksessa 18.-21.1.2024.

Savon Lasituote toimitti valmistamiaan Lucia Smart lasi-igluja viime vuonna Jäämeren rannalle Grönlannin Ilulissatiin. Grönlannin kaupan myötä Iisalmen Yrittäjät ry palkitsi Savon Lasituotteen ansiokkaasta yritystoiminnasta marraskuussa Vuoden Yritys 2023 -tittelillä.

www.lasilipponen.fi sales@lasilipponen.fi 08 5355300

Nuottasaarentie 8 90400 Oulu

Ikkunoiden ja luonnonvalon vaikutus asunnon käytettävyyteen

Valentin Valotie kirjoitti arkkitehtuurin koulutusohjelman kandidaatintyönsä ikkunoiden ja luonnonvalon vaikutuksesta asunnon käytettävyyteen (Aalto-yliopisto, 9.12.2019). Muutamia vuosia jo arkkitehdin työtä tehnyt Valentin kertoo opinnäytetyönsä aiheen kummunneen omasta mielenkiinnosta toimivaan asuntosuunnitteluun, jossa korostuu valoisuus ja käytettävyys. Työ toimiikin hyvänä vastalauseena pimeätä ja syvärunkoista asuntotuotantoa kohtaan.

Opinnäytetyössään Valentin Valotie tarkastelee tapoja, joilla ikkunoita ja luonnonvaloa voi käyttää hyödyksi asuntosuunnittelussa ja miten hyvällä luonnonvalosuunnittelulla voi parantaa asunnon käytettävyyttä. Nämä ovat haasteita pienenevissä nykyasunnoissa.

Olen koonnut tähän artikkeliin Valentin Valotien lopputyöstä kohtia, jotka käsittelevät lähinnä ikkunoiden sijainnin ja koon merkitystä. Myöhemmin julkaistavassa jatkoartikkelissa käydään paremmin läpi ikkunoiden merkitystä asunnon kalustettavuuteen.

Päivänvalosuhde

Vaikka luonnonvalon merkitys on ihmisen hyvinvoinnille ja viihtyvyydelle ymmärretty, Suomessa ei juurikaan ole suoria rakennusmääräyksiä hyvästä luonnonvalaistuksesta. Minimivaatimuksena on, että asuinhuoneen ikkunan on oltava kooltaan vähintään 10 % huoneen pinta-alasta. RT-kortti puolestaan ohjeistaa melko ylimalkaisesti yleisen päivänvalosuhdetavoitteen olevan 1–5 %. Eri tiloille olisi hyvä olla omat suosituksensa. Esimerkiksi Isossa-Britanniassa suositellaan vähimmäispäivänvalosuhteen olevan keittiössä 2 %, olohuoneessa 1,5 % ja makuhuoneessa 1 %. Tosin samalla todetaan, että suhteen ollessa alle 2 % joudutaan usein pitämään sähkövaloa päällä. Muiden maiden suositukset eivät kuitenkaan ole suoraan käyttökelpoisia pohjoisilla leveysasteilla, vaan pohjolassa tulisi pimeiden talvikuukausien takia pyrkiä suurempaan päivänvalosuhteeseen.

Jos olohuoneessa halutaan olevan 1,5 % päivänvalosuhde tarkoittaa se 4 x 4 metrin kokoisessa ja 2,6 m korkeassa tilassa ikkunan kokoa 2,6 m². Se on 16 % huoneen pinta-alasta. Suomen rakennusmääräysten mukainen 10 % vaatimus on täysin riittämätön.

Eri ikkunavaihtoehtojen vertailua

Ikkunan koko suhteessa huoneen kokoon vaikuttaa valoisuuteen ja valon jakautumiseen huoneessa. Useampi pieni ikkuna yhden suuren sijaan saa valon jakautumaan huoneeseen tasaisemmin etenkin, jos ne sijaitsevat eri seinillä. Eri ilmansuuntiin avautuva huone saa aurinkoisena päivänä myös suoraa auringonvaloa pidempään. Tilan vastakkaisilla seinillä sijaitsevat valoaukot parantavat yhdessä huoneen keskiosan valaistusta. Verrattaessa korkeaan ikkunaan vastakkaisten ikkunoiden merkitys havainnollistuu: yhdellä sivulla oleva ikkuna, jonka korkeus yläreunasta lattiaan on h, valaisee huoneen syvyyteen 2h asti, kun läpi talon ulottuva tila, jossa vastakkaisilla sivuilla ikkunat voi olla syvyydeltään jopa 5h ja edelleen riittävän valoisa.

Vaakasuora ikkuna, jonka leveys on suurempi kuin korkeus, pitää huoneen valaistuksen tasaisempana päivän mittaan. Pystysuora ikkuna aiheuttaa suurempia vaihteluita tilan valaistukseen ja päästää valon pidemmälle tilaan. Samalla se antaa vahvemman syvyysvaikutelman ja mahdollisuuden nähdä yhtä aikaa lähelle ja kauas. Kaksi vierekkäistä pystysuoraa ikkunaa, joiden välissä on umpiseinää, voivat johtaa parempaan yleisvalaistukseen kuin yksi keskikorkeudella sijaitseva nauhaikkuna prosentuaalisen aukotuksen ollessa kummassakin tapauksessa yhtä suuri.

Ikkunan muoto ja korkeus vaikuttavat huoneen luonnonvalaistukseen: mitä korkeammalla ikkunan yläreuna on, sitä syvemmälle valo yltää huoneeseen ja sitä pienemmät ovat huoneen sisäiset valaistuserot. Korkealla sijaitseva nauhaikkuna jättää aivan huoneen etualan varjoon.

Ikkunoiden muotoilu ja sijoittelu on syytä huomioida huoneen käyttötarkoituksessa. Keittiössä, jossa tehdään ruokaa pääasiassa seisten, näkymäikkuna voi sijaita korkeammalla kuin ruokailutilassa, jossa yleensä istutaan. Ikkunan alareunan tulisi olla enintään 90 cm korkeudessa, jotta istuva henkilö näkee ulos. Normaalin työskentelytason (85-90 cm) alapuolelle jatkuva ikkuna laajentaa näkymää, mutta ei lisää tilan valaistusta. Toisin sanoen, ikkunan yläreunan sijainti vaikuttaa valoisuuteen ja alareunan näkymiin.

Korkean olohuoneen voi luonnonvalaista aivan seinän- ja katonrajaan ulottuvalla ikkunalla, joka saa aikaan pehmeän ja tasaisen luonnonvalon sekä tekee katosta ja seinistä heijastuspintoja. Vertikaali ikkuna tuo näkymän ulos.

Lopuksi

Yhteenvetona voidaan sanoa, että useampi ikkuna valaisee yhtä tasaisemmin, ja valaistuksellisesti laadukkain tilanne saavutetaan, kun ikkunat avautuvat useampaan ilmansuuntaan. Laadukas valaistus ja asuttavuudeltaan monipuoliset asunnot säilyttävät käytettävyytensä ja kiinnostavuutensa myös trendien, yhteiskunnan ja elintapojen muuttuessa.

Useampi pieni ikkuna eri seinillä saa valon jakautumaan tasaisemmin huoneessa. Yhteenlaskettu ikkunoiden pinta-ala on kaikissa tapauksissa 15 % huoneen pinta-alasta. X-akselilla on etäisyys (m), y-akselilla valaistusvoimakkuus (lx). Lähde: Nick Baker & Koen Steemers, 2013.

Teksti: Jenni Heikkilä

Lasirakenteiden mitoittaminen

Teksti: Timo Saukko

Suunnitelmien ja mitoituksen oikeellisuudesta vastaa maankäyttö- ja rakennuslain mukaan rakennushankkeeseen ryhtyvä. Tätä mitoitusvastuuta jaetaan lähes poikkeuksetta ketjussa eteenpäin sopimuksissa yritysten välillä. Yritykset siis vastaavat mitoituksen oikeellisuudesta. Vastuu ei ole miltään osin rakennusvalvonnassa tai muilla viranomaisilla. Rakennusvalvontaviranomainen ei siis hyväksy suunnitelmia ja mitoittamista. Viranomaiset voivat toki pyytää tarvittavia lisäselvityksiä ja kolmannen osapuolen tarkastuksia. Mikäli viranomaiset eivät huomaa virheellisyyttä mitoituksessa, se ei poista yritysten vastuuta asiassa. Rakennusvalvontaviranomaisen leima tarkoittaa yksinomaan sitä, että suunnitelmat on vastaanotettu kyseisellä päivämäärällä. On erityisen tärkeää, että yritykset tiedostavat vastuunsa ja arvioivat riskinsä lasin lujuusmitoitusasioissa. Tätä kannattaa arvioida huolellisesti sopimuksia tehdessä.

Pääsuunnittelija ja vastaava rakennesuunnittelija joutuvat selvittämään rakenteiden yleiset kuormat rakennuslupaa varten. Ulkopuolinen ei käytännössä voi kuormatietoja määritellä. Esimerkiksi tuulikuormissa joudutaan ottamaan usein huomioon maastoluokan, -muodon ja korkeuden lisäksi tulevaisuudessa lähelle rakennettavat muut rakennukset. Näitä tietoja ei lasirakenteiden erityissuunnittelijalla voi itsellään olla, ellei näitä tietoja saada pää- ja rakennesuunnittelijalta. Olennaisia ovat rakennusten tuuli- ja lumikuormat sekä tilan käyttötarkoituksen perusteella mitoitettavat rakennusten hyötykuormat. Käytännössä kuormien selvitys tapahtuu ja kuuluu tapahtua komentoketjua pitkin asiakas - tilaaja ketjun kautta. Tällöin vastuuasiat pysyvät selkeinä.

Sen sijaan lasien mitoitukseen voimakkaasti vaikuttavat lämpötilanvaihteluiden ja auringonsäteilyn aiheuttamat termiset kuormat, barometrisen paineen muutoksen aiheuttamat kuormat ja lasien korkeusaseman muutoksen aiheuttamat kuormat eivät normaalisti ole saatavilla lupavaiheen asiakirjoista. Ne ovat lasien mitoittamisen erityissuunnittelun aluetta, joka vaatii syvää alaan liittyvää ammattitaitoa. Tällä ei siis tässä yhteydessä tarkoiteta lasirakenteen teknisten arvojen laskentaa, kuten valonläpäisyä, U-arvoa, g-arvoa jne. Erityissuunnittelijan kelpoisuudesta on kerrottu tarkemmin maankäyttö- ja rakennuslaissa. Termisten kuormien, barometrisen paineen muutoksen aiheuttamien kuormien ja lasien korkeusaseman muutoksen aiheuttamien kuormien vaikutus rakenteiden turvallisuuteen ja toimivuuteen on verrattavissa muihin laseihin kohdistuviin kuormiin. Näiden mitoittamisen tärkeyttä ei voi turhaan korostaa. Esimerkiksi on tunnettua, että kapea ja pitkä eristyslasi leveällä välilistalla valmistettuna ja ilman lasien lämpökäsittelyä rikkoutuu kovassa pakkasessa ilman mitään ulkopuolista kuormaa. Lämpötilan laskun aiheuttama välitilan paineenalenema nostaa lasin jännityksiä hallitsemattomasti, kun kaasutilan tilavuus ei pääse pienenemään. Lasirakenne saattaa hyvin olla rikkoutumisen rajamailla ilman minkäänlaista tuuli-, lumi- tai hyötykuormaa. Mikäli nämä lasien mitoituksen erityispiirteet jätetään huomioimatta, lasirakenne ei kestä sille kohdistuvia tavanomaisia kuormia. Tavanomaiset asennuksen jälkeiset lasirikot johtuvat usein näistä syistä ja vastuukantajaa on valitettavan vaikeaa löytää. Usein vastuulliseksi jää epäselvässä tilanteessa tilaaja itse. Riskit voidaan välttää etukäteen oikein mitoittamalla.

Lasin erityispiirteiden aiheuttamien kuormien yhdistäminen muihin kuormitustapauksiin tuottaa huomattavan määrän eri laskentatapauksia käyttöraja- ja murtorajatilatarkastelussa.

Usein se voi olla yhteensä jopa 30–50 eri laskentatapausta yhdelle lasikoolle. Laskentatapausten määrä selvitetään huolellisesti rakentamalla laskentamatriisi eri kuormitustapauksista, joista jokainen lasketaan erikseen mitoituksen vaatimustenmukaisuuden selvittämiseksi. Näitä lasille ominaisia erityispiirteitä ei muilla rakenneosilla ole vastaavassa laajuudessa. Kuormien lisäksi erityissuunnittelijan on tunnettava sovellettava normisto. Onko kyseessä eurokoodien mukainen mitoitustapaus vaiko täytepaneeli? Sovelletaanko suunnittelussa maankäyttö- ja rakennuslain alla olevaa asetusta kantavista rakenteista? Asetuksessa kantavista rakenteista määrätään mm. rakennesuunnitelmista, toteutusasiakirjoista ja tarkastussuunnitelmista. Asetusta kantavista rakenteista sovelletaan kantavien rakenteiden lisäksi henkilö- ja käyttöturvallisuuden kannalta merkittävien rakenteiden suunnittelussa, kuten kaiteiden suunnittelussa estämään putoamiselta. Joskus voi olla myös kuormitustilanteita, joita määräykset eivät tunnista, mutta suunnittelijan tulee osata ne huomioida.

Rakennusvalvontaviranomaiset ovat yhdessä tehneet Topten ryhmässä tulkinnan, että eurokoodien mukaista hyötykuormien mitoittamista vaakaviiva- ja vaakapistekuorman osalta on noudatettava myös ikkuna-, ovi- ja julkisivulasirakenteille, kun on kyseessä tasoero ja putoamisvaara. Tämä vaatimus tulee lainsäädännön käyttöturvallisuusasetuksen kautta, kun ikkunoiden, ovien ja lasiseinien kanssa samassa tilassa olevien väliseinien ja kaiteiden kuormat määritellään eurokoodissa. Suomen Tasolasiyhdistys on noudattanut tätä viranomaisten tekemää tulkintaa omassa viestinnässään.

Käyttöturvallisuusasetus määrittelee myös yksiselitteisesti, että lasin rikkoutuminen ei saa aiheuttaa putoamisvaaraa tai alle jäävän haavoittumisvaaraa. Tämä käytännössä edellyttää laminoidun lasin käyttöä silloin, kun lasi asennetaan maantasoa korkeammalle.

Pistekuorman laskenta lasirakenteille on puhuttanut alaa viime aikoina. Tästä Tasolasiyhdistys on julkaissut ohjeistusta. Pistekuorman laskenta ei kuitenkaan vaativuudeltaan ole mitenkään haastavimmasta päästä. Usein todelliset haasteet ovat muiden lasirakenteiden mitoituslaskennassa.

Hyvä mitoittaminen on robustia ja aina varmalla puolen olevaa. Rakennuspaikkakohtaisen mitoittamisen piiriin kuuluvien rakenneosien mitoittaminen on luonteeltaan työtä, jossa käytetty aika per kohde ja mitoituslaskennan tarkkuus on kohdattava. Avaruusaluksen runkoa tai lentokoneen runkoa voidaan suunnitella vuosikaupalla maksimaalisen tarkkuuden saavuttamiseksi, mutta rakennuspaikkakohtaisessa mitoittamisessa tämä ei yleensä ole tarkoituksenmukaista. Taitava erityissuunnittelija tietää omat rajansa ja käyttämiensä suunnittelutyökalujen sekä ohjelmistojensa rajat ja valitsee riskit tunnistaessaan pykälää järeämmän rakenteen. Tällöin kolmannen osapuolen tarkastuksia ei tarvitse pelätä vaan ne voi ottaa opponointina, kuten kuuluukin. Kolmannen osapuolen tarkastukset palvelevat yritysten omaa etua ja pienentävät riskejä. Olisi suotavaa, että yritysten omistajat ja johto teettäisivät niitä myös omasta tahdostaan riskien kartoittamiseksi.

Tasolasiyhdistys tulee järjestämään lasin lujuusmitoituksen koulutuksia eri osapuolille.

Lasin mitoitusterveisin, Timo Saukko

NEUTRAALI ULKONÄKÖ YHDISTETTYNÄ

ERINOMAISEEN AURINGONSUOJAUKSEEN

STOPRAY NEUTRAL 60/33(T)

JA STOPRAY NEUTRAL 50/27(T)

Hyvä auringonsuoja ja valonläpäisy yhdistettynä neutraaliin ulkonäköön, Stopray Neutral -pinnoitteet tarjoavat kaikki nämä ominaisuudet.

Stopray Neutral 60/33(T) lasilla on erinomainen valonläpäisy 60 % ja matala aurinkoernergian läpäisy 33 %, huoneisiin saadaan runsaasti valoa, mutta vältetään huonetilan ylikuumeneminen.

Stopray Neutral 50/27(T) läpäisee 50 % näkyvästä päivänvalosta ja aurinkoenergian läpäisy on 27 %. Molempien tuotteiden karkaistavat versiot (T-pinnoitteet) täydentävät tuotevalikoiman.
