FABRICA DE COSMÉTICOS
SOFIA AYALA CAMACHO
20 Años
Colombiana
10 Enero 2004
INTERESES
Viajar
Fotografía
Dibujar
Compartir
Nadar
PERFIL PERSONAL
Mi nombre es Sofia Ayala Camacho , actualmente soy estudiante de arquitectura en octavo semestre en la Pontificia Universidad Javeriana Cali.
Me considero una persona creativa a la hora de reorganizar y diponer espacios lo que me permite realizar diseños que son efectivos. Tambien cuento con una buena capacidad de manejar programas que hacen que el proyecto se pueda realizar de maneja efectiva para las necesidades de las personas
Soy deportista de alto rendimiento y gracias a eso soy una persona disiplinada.
FORMACIÓN ACADEMICA
2020-1
Calendario B Colegio Franciscano de Fray Damian Gonzalez
2024-2
Actualmente Estudiante de arquitectura 8vo semestre Pontificia Universidad Javeriana Cali
HABILIDADES
Soy una persona muy disciplinada y me gusta tener mis cosas organizadas para ser efectiva a la hora de reaizar cualquier actividad
Tengo el conocimiento para utilizar heramientas y sofware de diseño y modelado 3D
Tengo la habilidad de resolver problemas y proponer diseños arquitectonicos innovadores
Soy capaz de trabajar en equipo de manera efectiva
ÍNDICE
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL INTRODUCCIÓN GENERAL

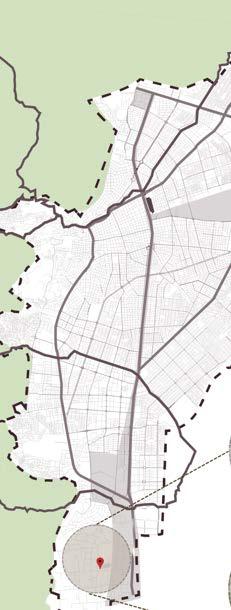

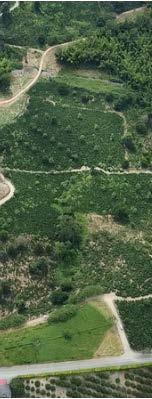

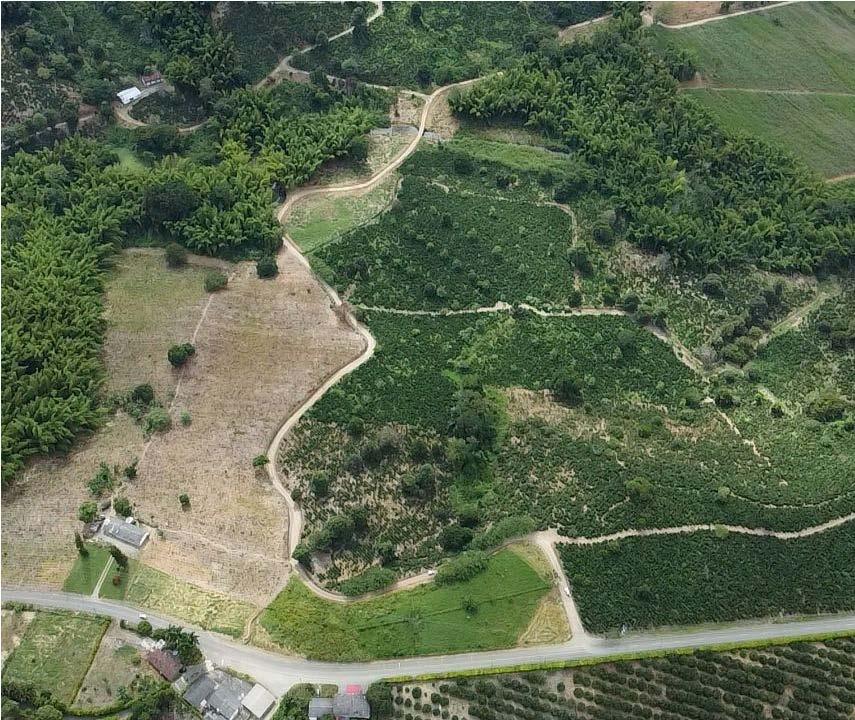

LOCALIZACIÓN DEL PROYECTO
La vía caicedonia es una vía principal que conecta sevilla con Caicedonia .
El lote esta ubicado entre caicenodia y Sevilla donde se encuentran varios cafetales para implantar las fabricas
Esta ubicación se caracteriza por la industria cafetera y esta rodeada de fincas de producción.
LOTE
Área:5.099 M2
Altitud:1180M
Localización: 4°
19’ 10”N
75° 52´ 29”0
FINCA CAFETERA
PARQUE NACIONAL LAS HELICONIAS
LOTE

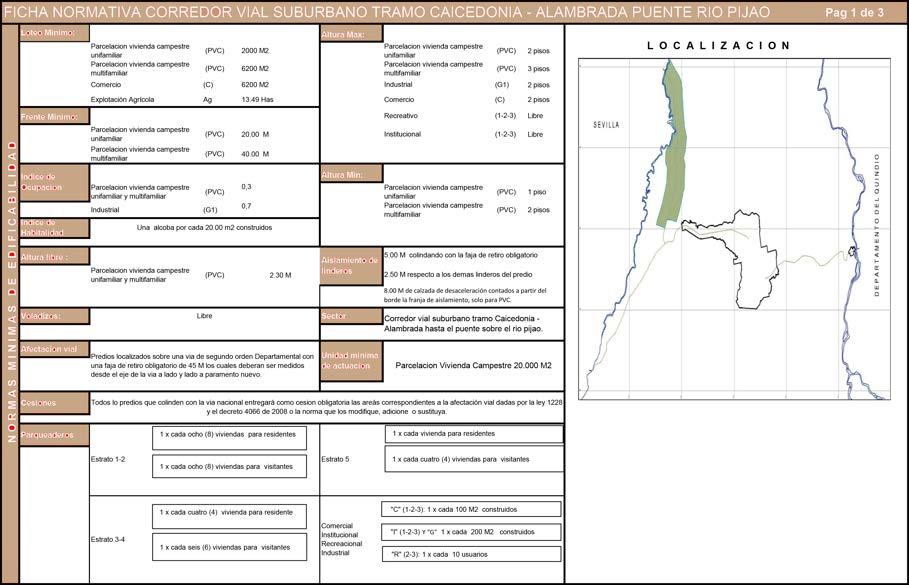

NORMATIVA
01
NIVELES:
para el ambito industrial maximo se pueden realizar dos pisos
02
AISLAMIENTOS
Aislamiento de linderos 5m2 colindando con la faja de retiro obligatorio 2.5 m2 de distancia a los demas linderos del predio
03
PARQUEADEROS:
1 cada 200 m2 construidos
ANALISÍS BIOCLIMATICO
IMPLANTACIÓN

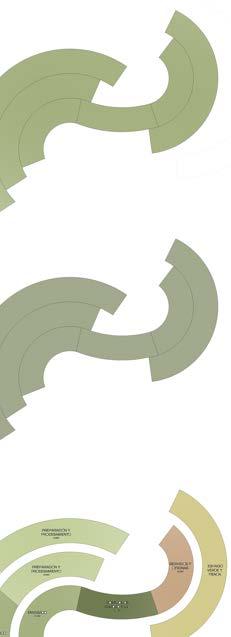

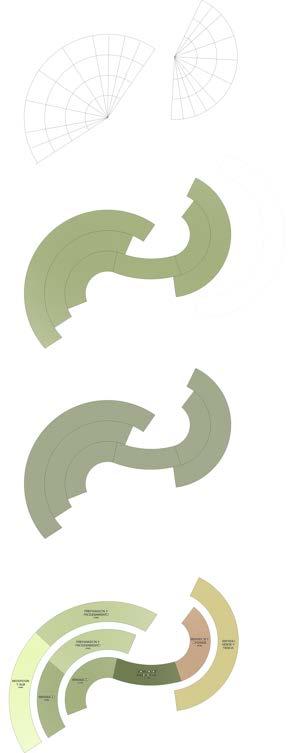

GEOMETRIA:
Se crean modulos exactos que permitan su rigurosidad en la forma arquitectonica
REPLICACIÓN:
Los modulos creados se replican y se elimina un elemento para generar la foma final según el programa y las necesidades que requiere la fabrica
RESULTADO:
Se optiene la figura arquitectonica final para empezar a tomar decisiones sobre como sera funcional a la hora de su implantación.
DILATACIONES:
IMPLANTACIÓN
Se realizan dilataciones sobre sus elementos para generar recorridos y permitir que haya ventilación en los modúlos 01 02 03 04
DISTRIBUCIÓN:
Se diseña unas circunferencias que distribuyen sus modúlos y asi repartir los espacios internos.
CIRCULACIÓN:
Se organizan circulaciones dependiento el uso: Calle principal Calle de uso privado para visitantes
Calle para transportar materias primas
ORIENTACIÓN:
Orientación por ventilación y asoleamiento Este a Oeste
ADAPTACIÓN:
Al momento de adaptarme al lote, se opta por implamtarse en la zona mas plana del lote creando derivaciones en la via que tengan que ver con la forma urbana del lote.
INTENCIONES VOLUMETRICAS Y ESPACIALES
PASO 1:
Se realiza un análisis del lote donde se pienza implantar el proyecto para la toma de decisiones a partir de su entorno y el terreno donde se encuentra
Se plantea dos accesos diferentes:
Acceso de materias primas que comunica al lote que vendera la materia prima
Acceso a las privado para las personas que desean visitar el proyecto Lote vecino
Se genera un patio interno por donde entraran las personas y a partir de eso se organizan los espacios internos
PASO 2:
Para el trazado de sus cubiertas.
Se tiene el cuenta la posición de sus ejes y su dirección este a oeste para definir una cubierta con una sola inclinación a partir de la dirección de los vientos, al gual se extiende 2.5 mestros para generar sombra interna en los pasillos que estan dispuestos entre volumenes. Estos pasillos se realizan gracias a las dilataciones generadas en la volumetria pues de esta manera permite que tambien esos jardines internos que se plantean
PROCESOS DE PRODUCCIÓN DE LOS COSMETICOS A BASE DE CAFÉ
INGRESO
El ditribuidor de café ingresa a la fabrica
DESCARGO
Se descarga el café dentro de la fabrica
MEZCLADO
De esta manera se asegurar una distribución uniforme
TAPADORA
En este proceso se asegura el producto
RECEPCIÓN
Se almacenan las materias primas
CALENTAMIENTO Y ENFRIAMIENTO
Para disolver y estabilizar cada mezcla
ETIQUETADORA
Se etiqueta el producto el producto final
EMULSIFICACIÓN
Proceso para cremas, acondicionador y aceites
CONTROL DE CALIDAD
Se verifica el producto en terminos de su composición
PESAJE Y DOSIFICACIÓN
Pesaje de cada ingrediente según el producto
ENVASADO
Se procede a llenar los productos en cada envase dispuesto
ALAMACENAMIENTO Y DISTRIBUCIÓN
Se almacena el producto hasta la hora de su distribución
MAQUINARIA NECESARIA
RECEPCIÓN
tolvas, tanques de almacenamiento, estanterías
CALENTAMIENTO Y ENFRIAMIENTO
Reactores con camisas de calefacción/enfriamiento
PESAJE
Básculas industriales, sistemas de dosificación automáticos
MEZCLADO
Mezcladoras, homogeneizadores, reactores de mezcla
EMULSIFICACIÓN
Emulsionadores de alto cizallamiento, molinos coloidales
ENVASADO
Máquinas de llenado, taponadoras, etiquetadoras
FILTACIÓN
Filtros de presión, filtros de membrana
CONTROL DE CALIDAD
Equipos de análisis (espectrofotómetros, cromatógrafos)
PLANIMETRÍA

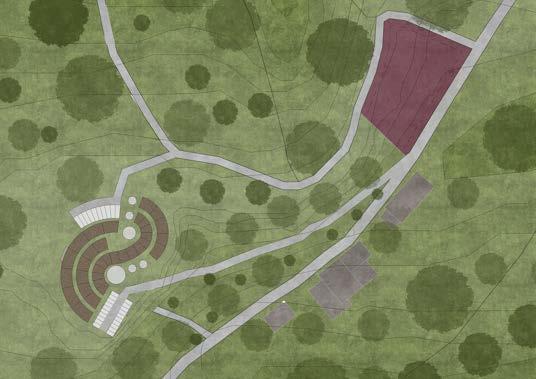

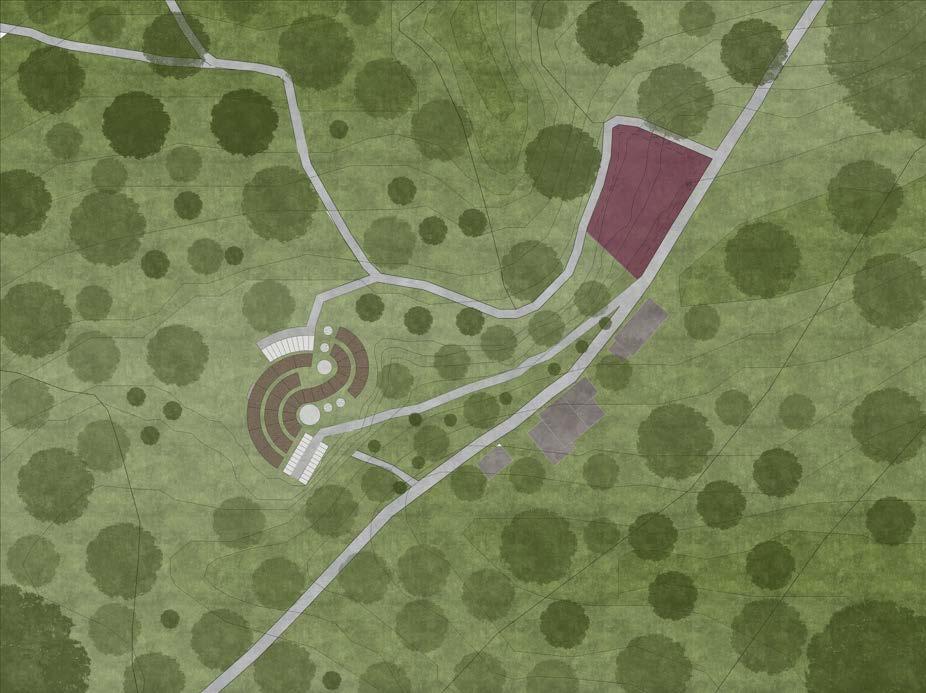

PLANTA URBANA
PROYECTO
PARQUE NACIONAL LAS HELICONIAS
FABRICA DE CAFÉ
CAÑA DE AZÚCAR
MUSA PARADISIACA

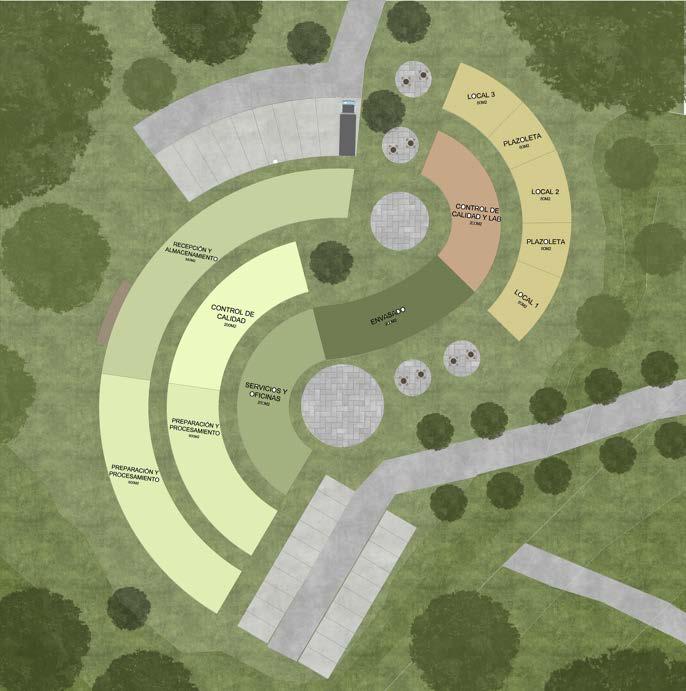

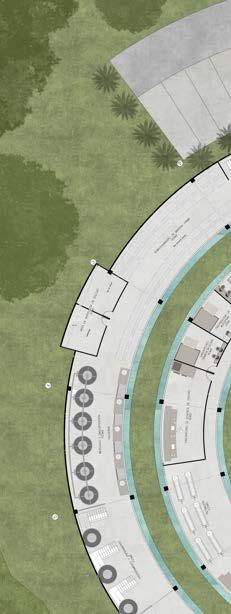

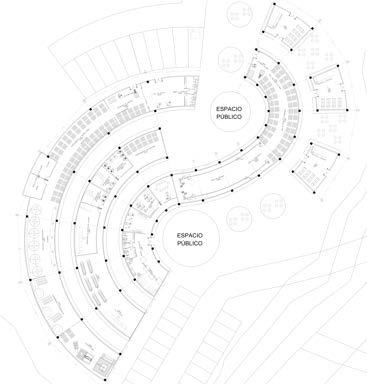

PLANTA DE DISTRIBUCIÓN

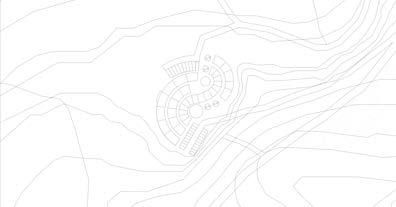

TERRENO
Gracias a las curvas de nivel que tiene el lote se diseña la mejor forma de la fabrica para que este se integre de buena manera al contexto
FORMA FUNCIONAL
FORMA
Se articula la entrada y salida de una mejor manera por que estan una enfrente de la otra, haciendo que la zona de parqueo sea una sola.
ESC:1:200
ESC:1:200
JUSTIFICACIÓN DE LA
Si tenemos esta forma no es tan efectivo la entrada y salida de los camiones pues tendria que tener dos puntos de zonas para parquear los camiones que traen las materias primas y el que exporta el producto.
ENTRADA
SALIDA
ENTRADA
SALIDA
RECORRIDO
VEGETACIÓN EXISTENTE
Para el recorrido de la fabrica se piensa en una circulación radial en donde ciertos espacios cuentan con circulaciones de dos tipos según el uso que se les asignara.
Para zonas de almacenamiento se opta por una circulación en toda la mitad para hacer más efectivo el proceso
Para zonas como oficinas, laboratorios se opta por generar salones en donde se ingresan a travez de los pasillos que estan dispuestos.

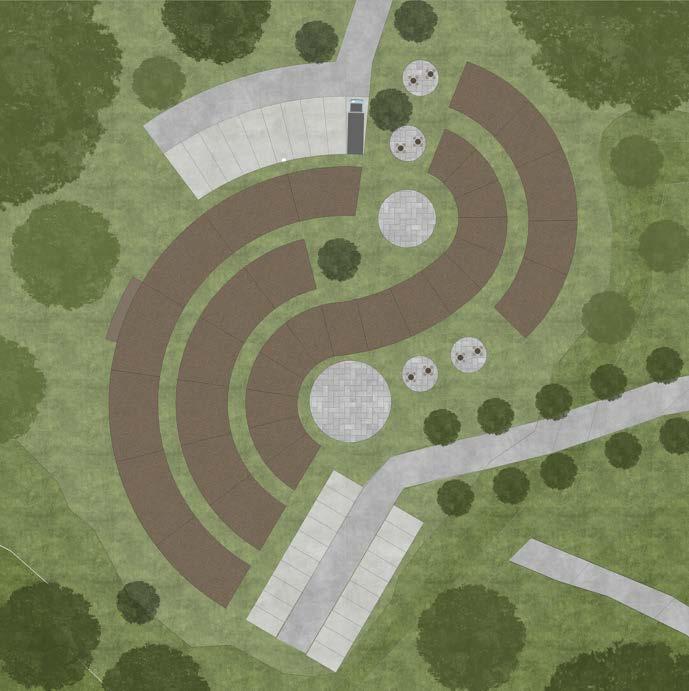

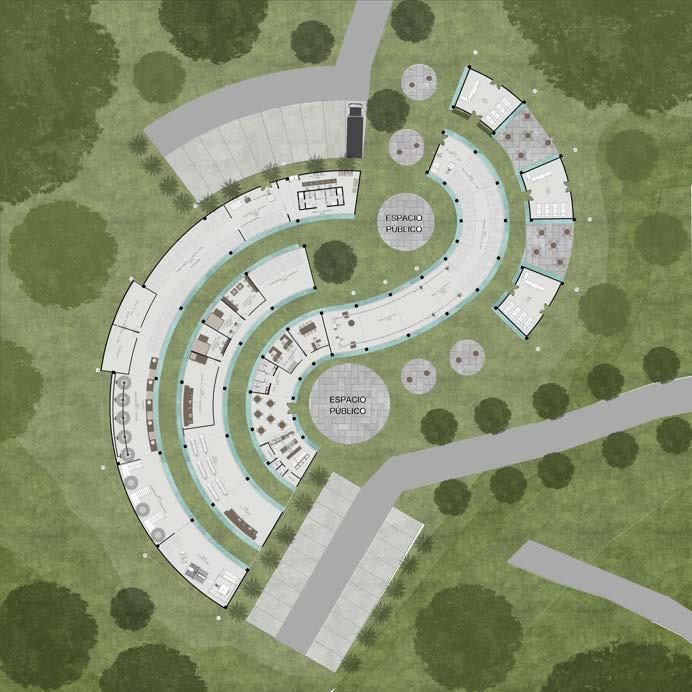

PLANTA CUBIERTA

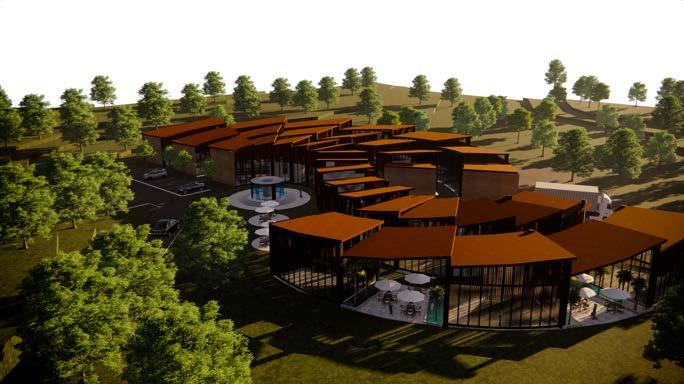

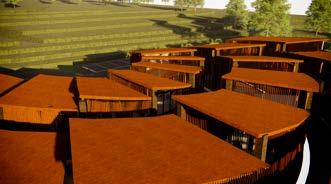

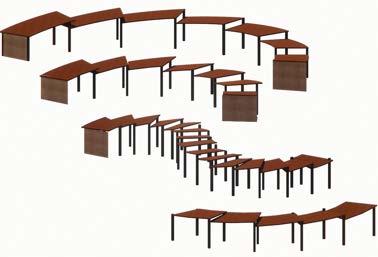

AXONOMETRÍA
Su sistema estructural consta de columnas de 50x50.
Su cubierta se soporta mediante estas columnas y se inclina sobre la dirección de vientos predominantes de la zona.
SISTEMA ESTRUCTURAL
Debido a su geometría este proyecto cuenta con tres tipos de estructura

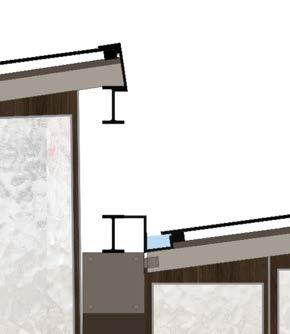

DETALLE CUBIERTA
AGUAS LLUVIAS
ESC:1:20
Viga IPE 500
Canal De aguas lluvias
Estructura metálica
Columna de concreto reforzado
Teja inyectada
Lamina de impermeabilización Solapa
Teja inyectada
Correas Metálicas

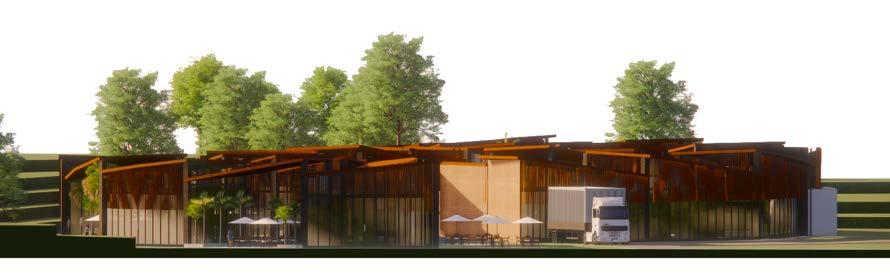

CORTES ARQUITECTONICOS

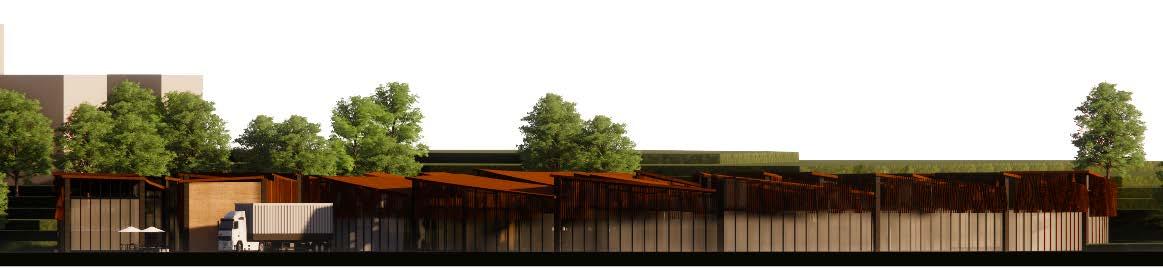

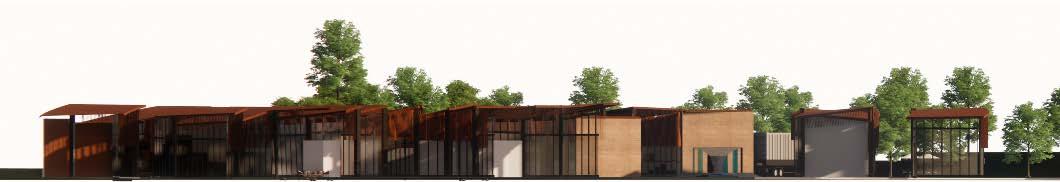

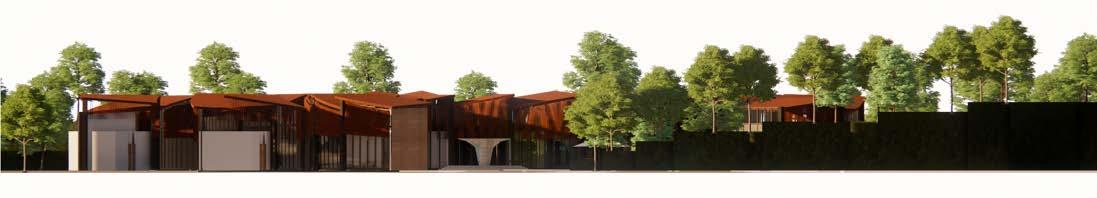

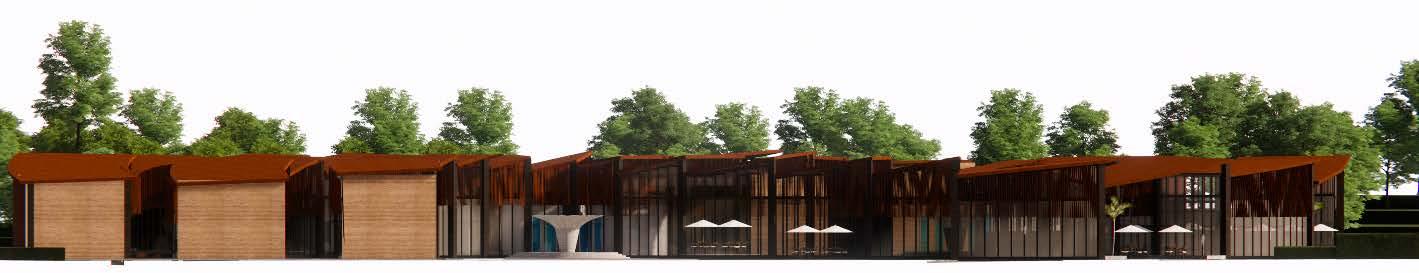

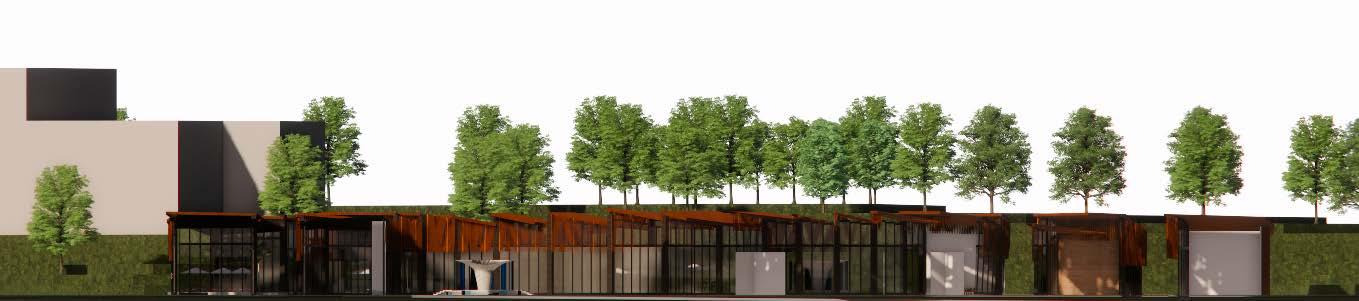

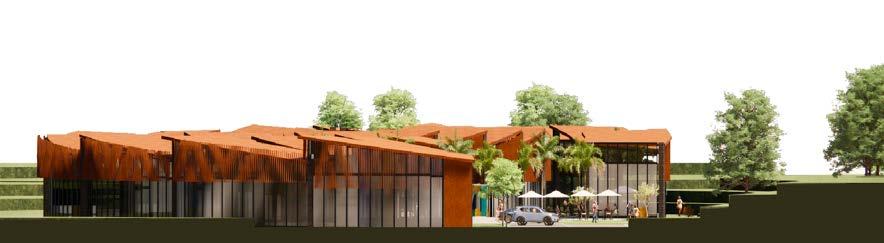

FACHADAS
FACHADA OESTE
FACHADA ESTE
FACHADA NORTE
FACHADA SUR
DETALLES CONSTRUCTIVOS
DETALLES DETALLES DETALLES DETALLES DETALLES DETALLES

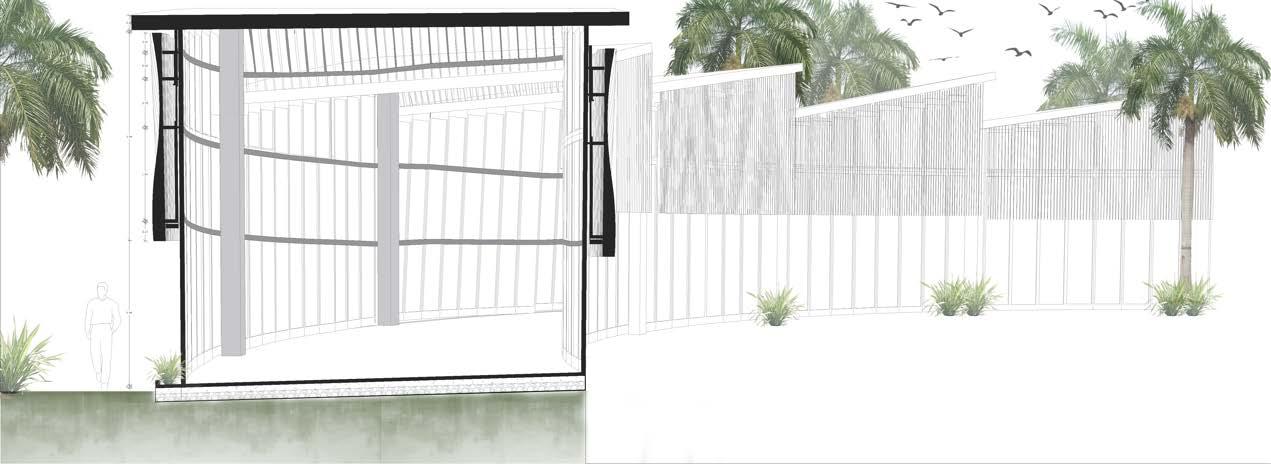

CORTE FUGADO

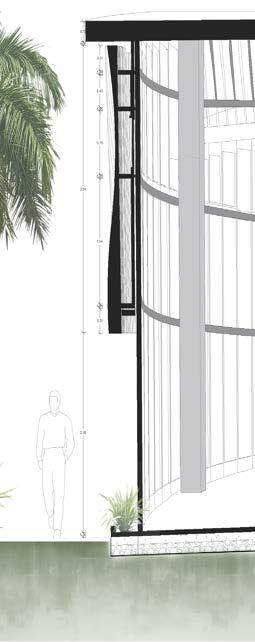

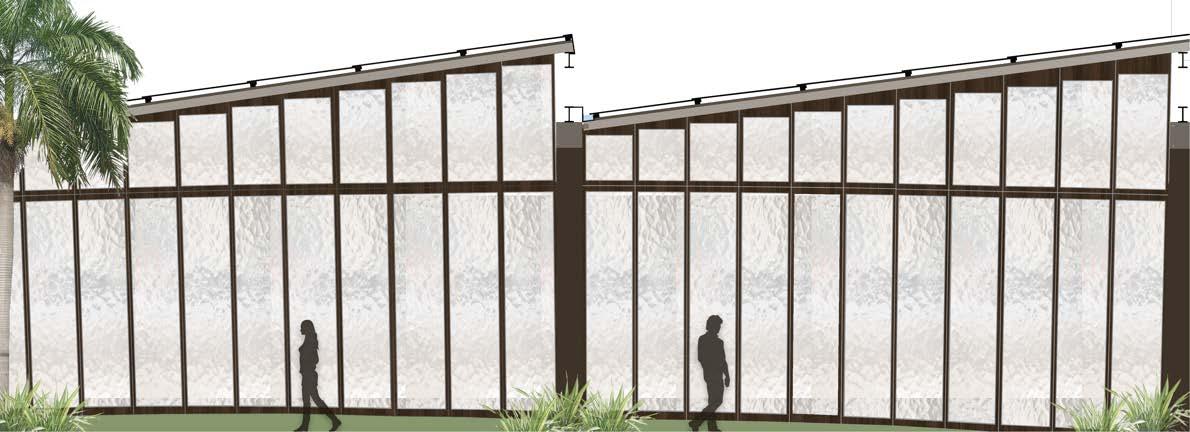

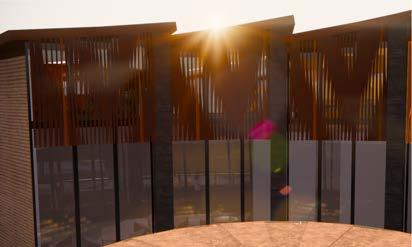

DETALLE CELOSÍA
ESC:1:20
Panel de policarbonato trasnparente
Estructura de aluminio anodizado
Viga calado
Celosía en madera hueca
Perfiles de acero que fijan los montantes
Soporte de acero de los montantes
Marco de ventana en acero
Contrapiso
Relleno en piedra muerta

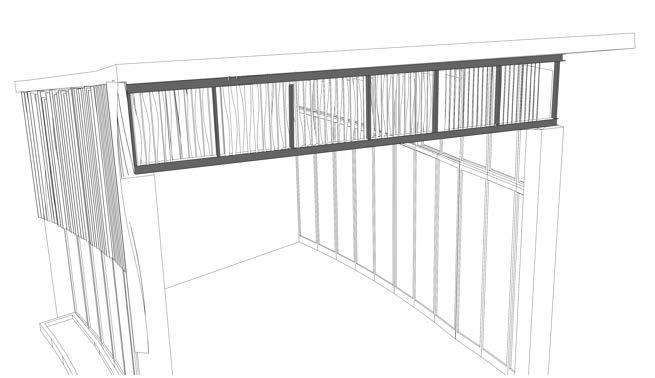

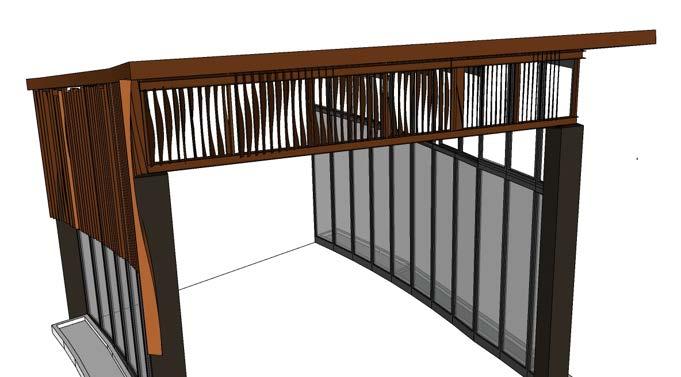

CERCHA VIERENDEEL
Esta cercha se comnina con el calado que se viene utilizando es su fachada y para generar una armonía se combina con la cercha vierendeel para generar un elemento estructural que soposrte la cubierta.
VIGA CALADO
Esta viga calado es diseñada para que se generé un estructura que tiene internamente una carcha vierendeel y ya los elementos que se encuentran en fachada se acoplan a esta estructura para crear una simetría en el conjunto.
DETALLE
ESC:1:20
CORTE C-C

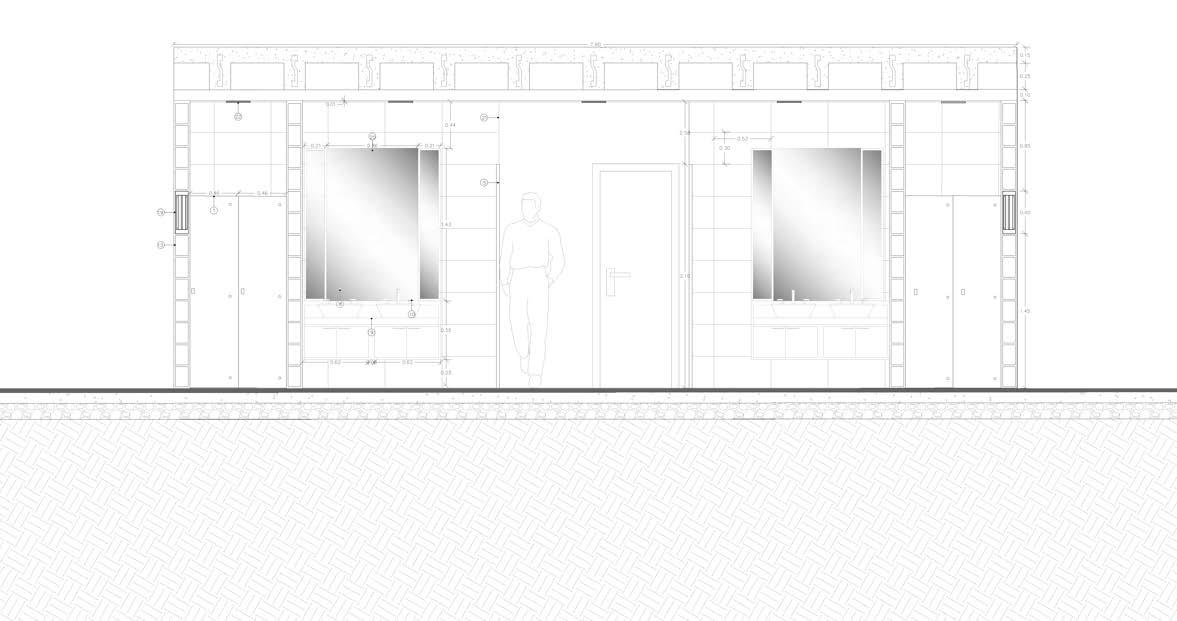

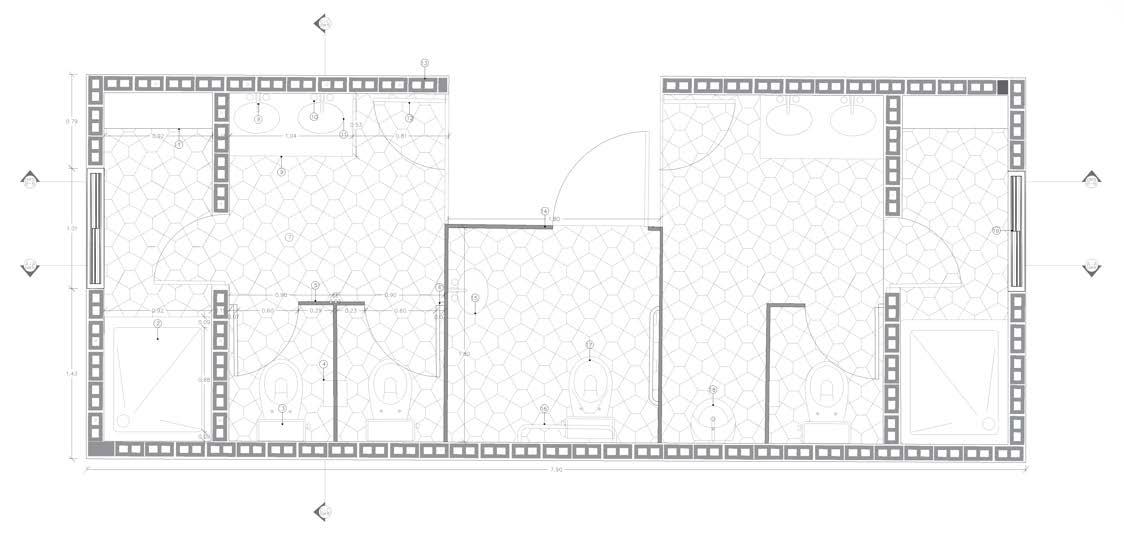

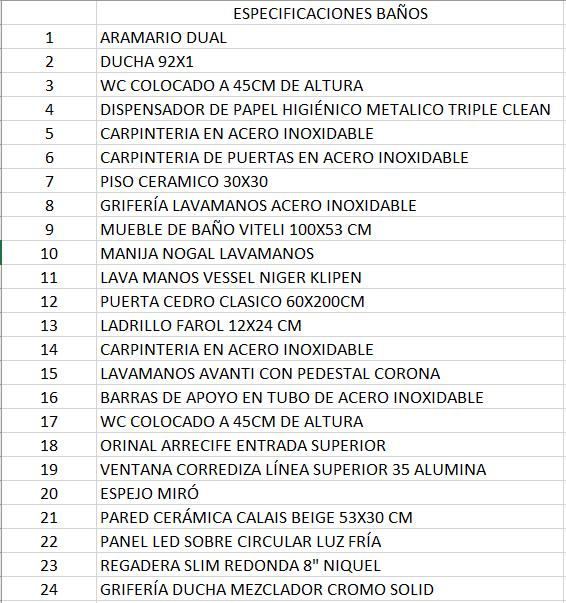

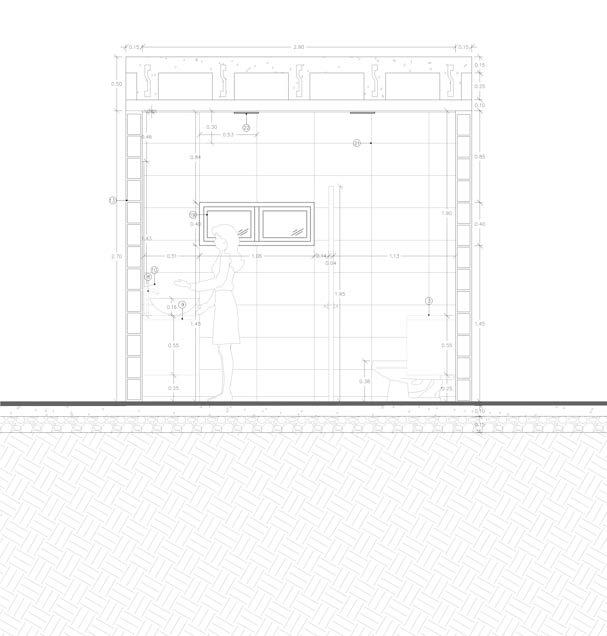

DETALLE BAÑO
ESC:1:20
CORTE A-A

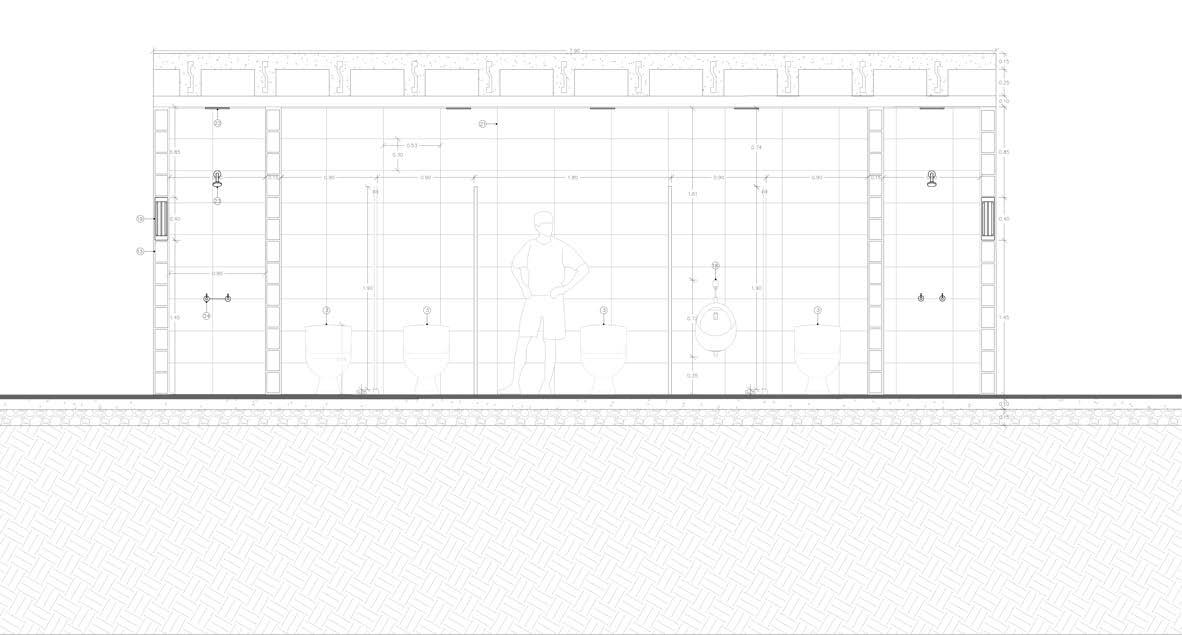

DETALLE BAÑO
ESC:1:20
CORTE B-B
DETALLE BAÑO
ESC:1:20
ESC:1:20
ESC:1:20
CORTE A-A

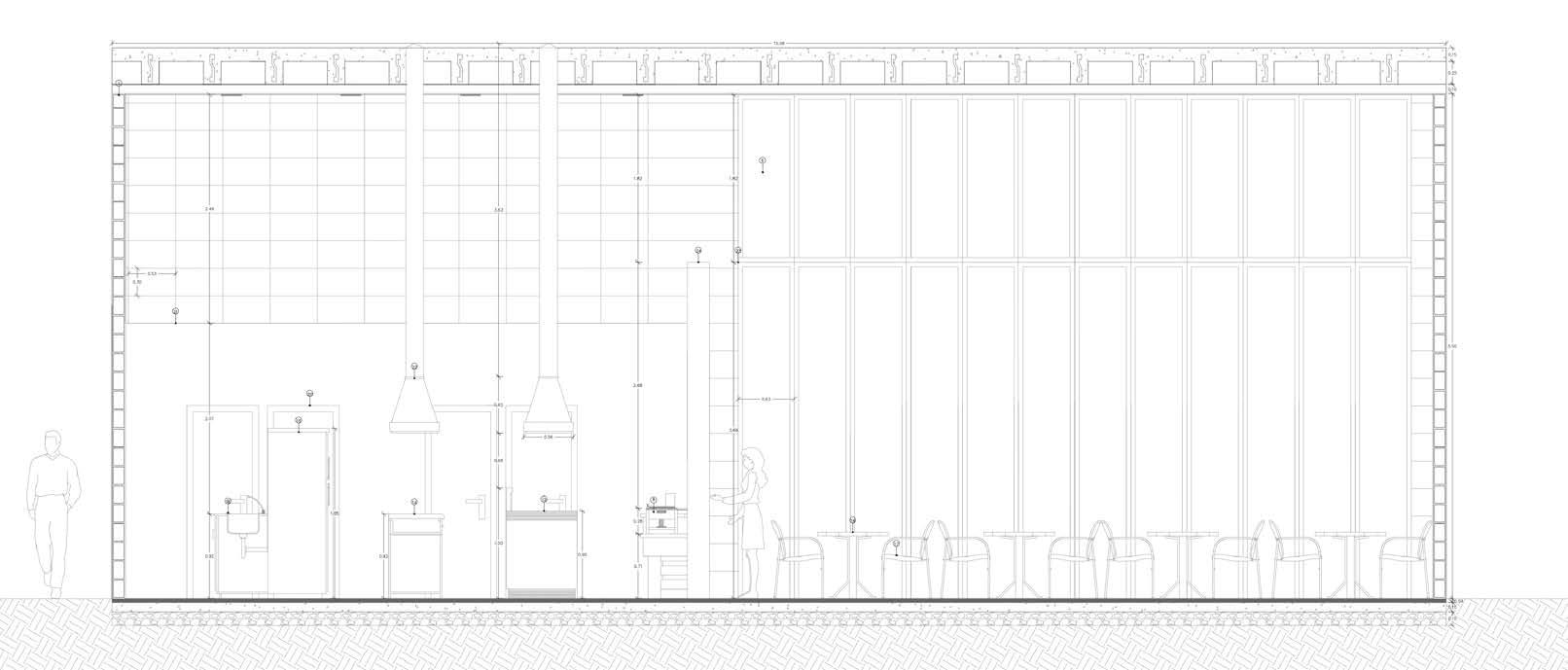

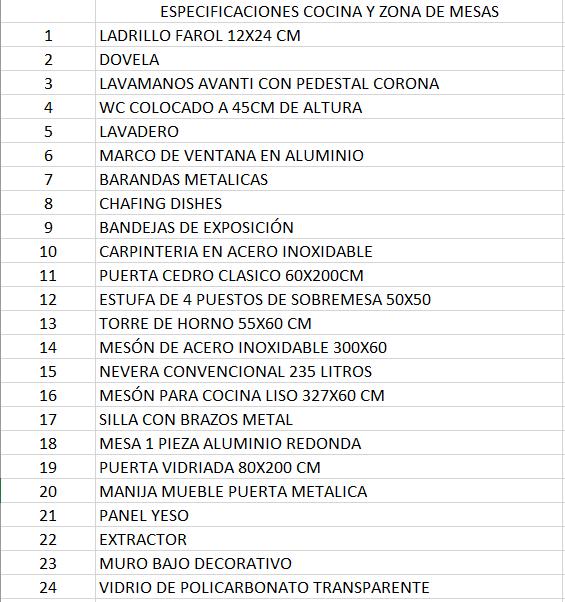

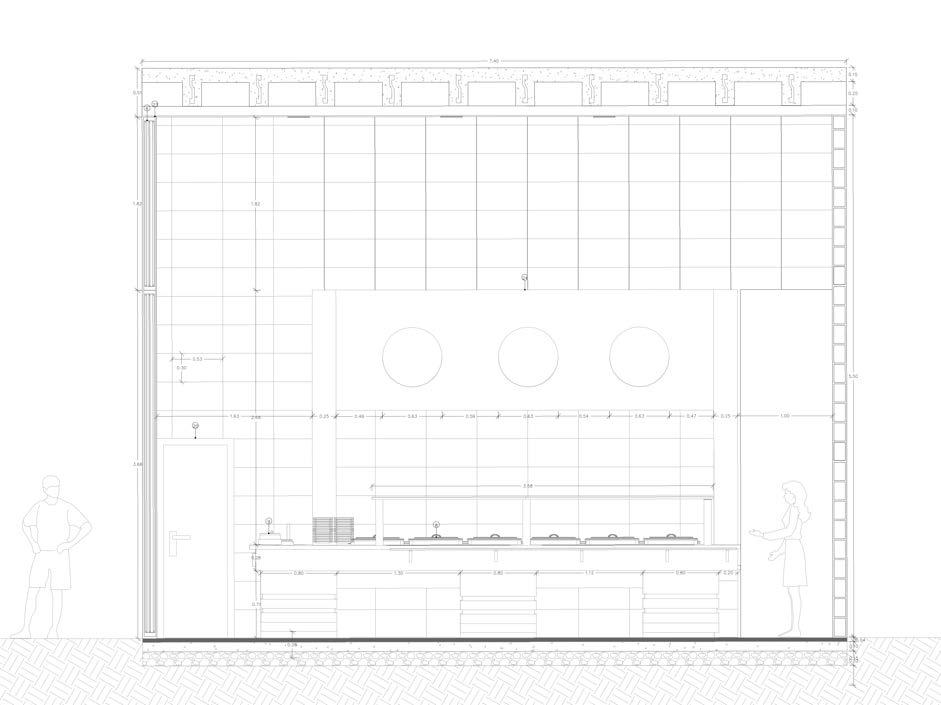

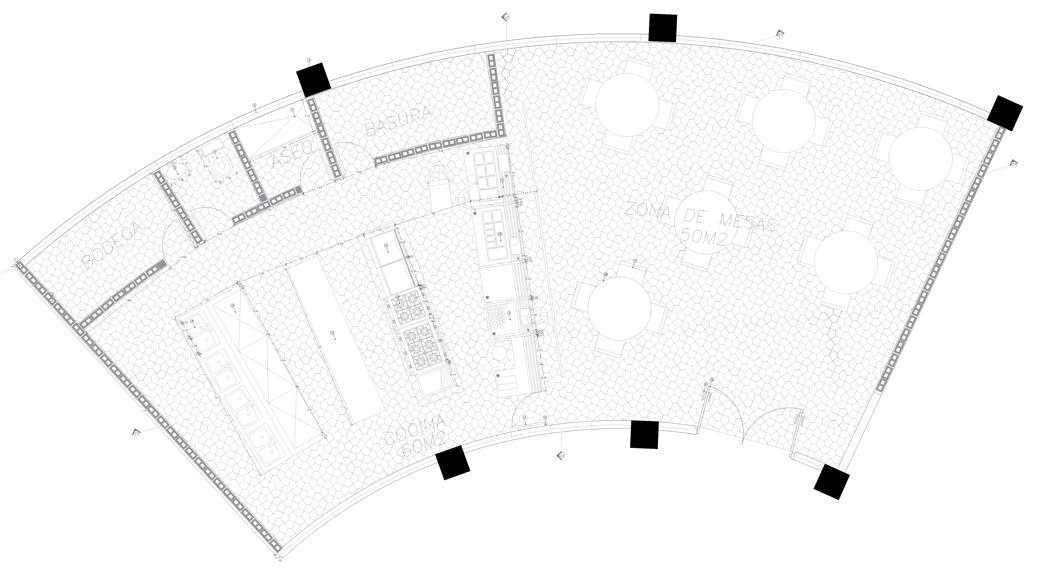

DETALLE COCINA
ESC:1:25
CORTE C-C
DETALLE COCINA
ESC:1:25

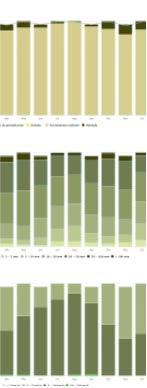

ANÁLISIS BIOCLIMATICO

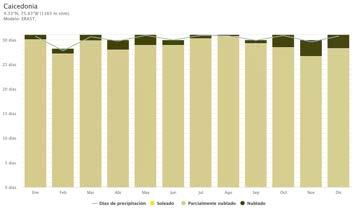

NUBOSIDAD
El mes más despejado del año en Caicedonia es Agosto.
La parte más nublada del año comienza octubre y termina a finales de diciembre

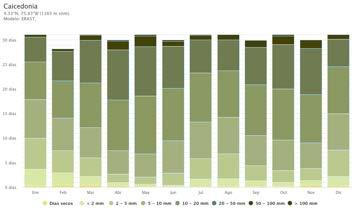

PRECIPITACIÓN
El mes más despejado del año en Caicedonia es Agosto.
La parte más nublada del año comienza octubre y termina a finales de diciembre

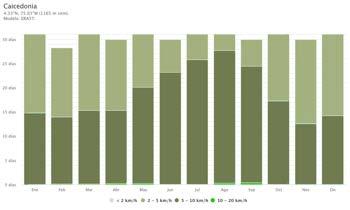

VELOCIDAD DEL VIENTO
Los meses con mayor fuerza de viento comienzan en mayo y finalizan en seprtimbre, con velocidades hasta de 10 a 20KM/H.
El mes más ventoso sería agosto y el menor es febrero con vientos de 2-5KM/H
VIENTOS PREDOMINANTES
MAQUINARIA NECESARIA

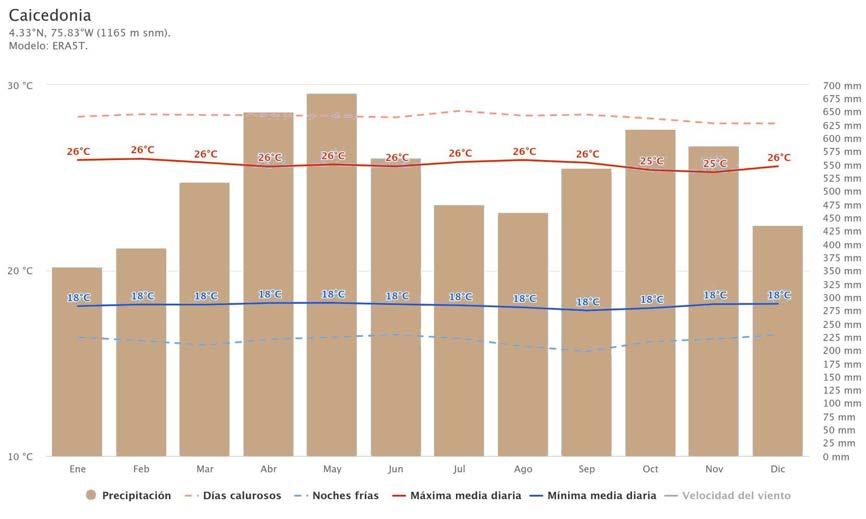

TEMPERATURA MAXIMA Y MÍNIMA PROMEDIO DE CAICEDONIA

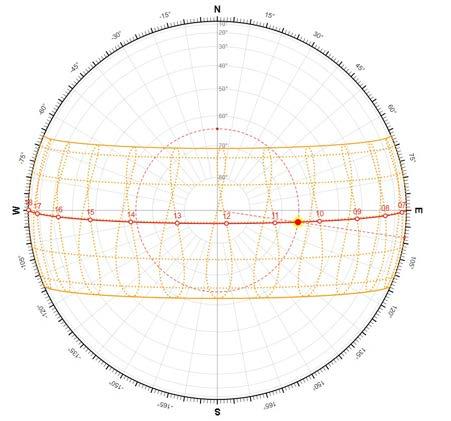

ASOLEAMIENTO
ASOLEAMIENTO ANUAL SEGÚN CADA FACHADA
FACHADA NORTE
1920 h
FACHADA ESTE
2010 h
FACHADA SUR 2400 h
FACHADA 0ESTE 2310 h
Horas críticas de fachada norte
Junio 12:00 pm
Altura: 71°
Azimut: 3°
Julio 10:00 am
Altura: 55°
Azimut: 65°
Julio 11:00 am
Altura: 66°
Azimut: 45°
Julio 10:00 am
Altura: 55°
Azimut: 65°
Horas críticas de fachada Sur
Octubre 2:00 pm
Altura: 240°
Azimut: 60°
Diciembre 2:00 pm
Altura: 225°
Azimut: 50°
Diciembre 12:00 pm
Altura: 179°
Azimut: 62°
Diciembre 10:00 am
Altura: 135°
Azimut: 50°
Horas críticas de fachada Este Diciembre 11:00 am
Diciembre 10:00 am
Altura: 153°
Azimut: 58°
Septiembre 7:00 am
Altura: 91°
Azimut: 12°
Despues de realizar el analisis anual, podemos concluir que las fachadas SUR Y oeste, son las que reciben mayor carga de radiacion solar anual
Altura: 135°
Azimut: 50°
Julio 11:00 am
Altura: 45°
Azimut: 67°
Horas críticas de fachada Oeste Diembre 2:00 pm
Mayo 1:00 pm
Altura: 225°
Azimut: 50°
Septiembre 5:00 pm
Altura: 269°
Azimut: 18°
Altura: 320°
Azimut: 67°
Octubre 1:00 am
Altura: 212°
Azimut: 72°
VENTILACIÓN:
CLASIFICACIÓN DE KOOPEN
OROBIOMA DE LOS ANDES:
Corresponde en el Valle del Cauca a las áreas de montaña y lomerío localizadas aproximadamente entre los 500 y 2.500 msnm, donde se presentan temperaturas entre los 18 y 24ºC y precipitaciones de 1.000 a3.000 mm por año. A este orobioma comúnmente se le asigna el nombre de piso subandino, dada su relación con la cordillera de los Andes.

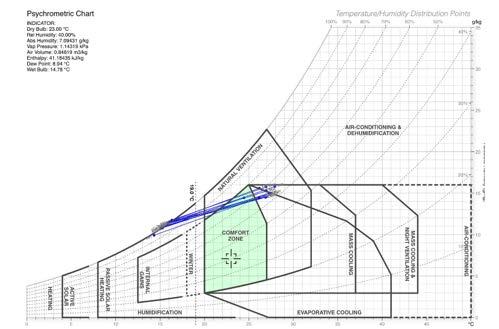

GRAFICO GIVONY
Las fabricas que proponemos tendran una meta de lograr mas del 80% en ventilación eficiente
RADIACIÓN:
debido a que esta ubicación presenta temperaturas mayores a 26° es necesario evitar la luz del sol directa
ENFRIAMIENTO POR EVAPORACIÓN:

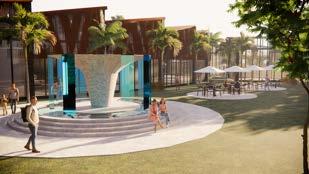

Bajo esta estrategia se quiere implementar espejos de agua en las zonas comunes
GANANCIAS INTERNAS:
Debido a que el proceso de fabricación de nuestros productos involucran calor, las ganancias internas seran obviadas
ESTRATEGIAS BIOCLIMATICAS
ESTRATEGIAS PASIVAS
Para las zonas públicas y pasillos internos se incorporan cuerpos de agua con el fin de tener un sistema de refrigeración por medio de la evaporación de agua y a su vez ayude a la ventilación natural de los espacios internos.
ESTRATEGIAS PASIVAS
El lote donde es implantado el proyecto cuenta con abundante vegetación, sin embargo dentro de lafabrica se cuenta con otros elementos vegetados para generar sombra
Las cubiertas estan dispuestas en una inclinación por donde se piensa recibir ventilación natural por los vientos predominantes de la zona.

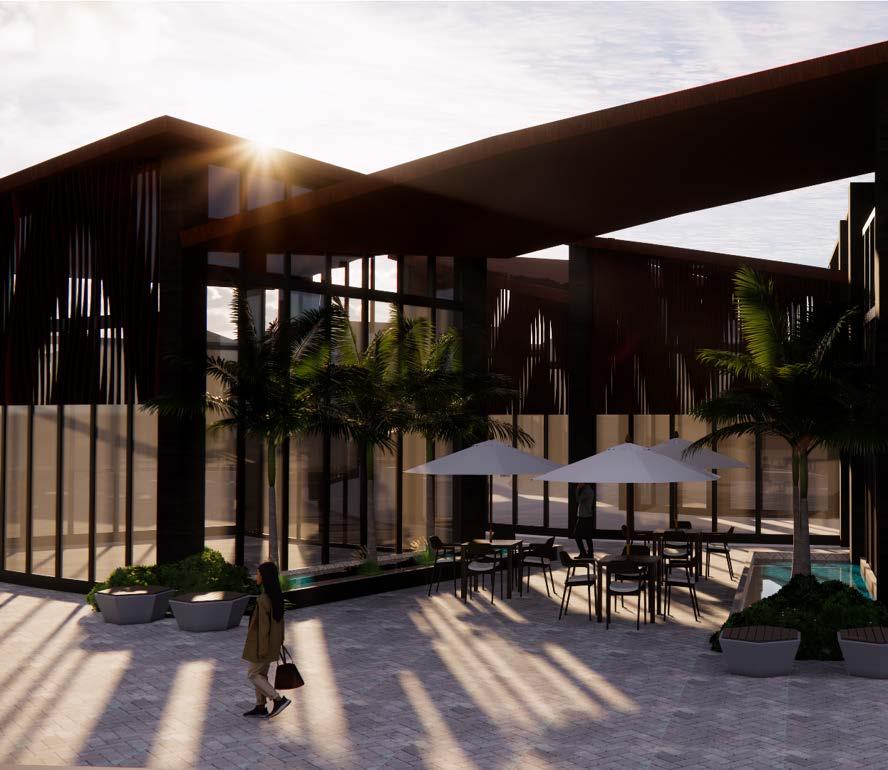

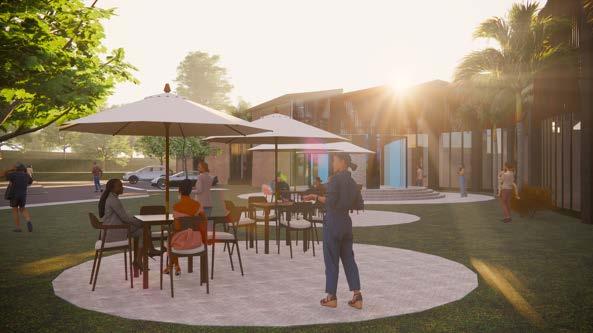

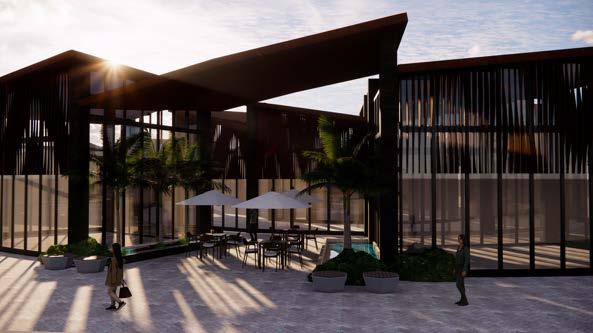

La zona comercia cuenta con espejos de agua y vegetación para crear un ambiente calido y fresco en donde las personas puedan disfrutar.
MATERIALIDAD
El ladrillo sera utilizado para la fachada, cerramientos y muros gracias a su resisitencia a la humedad y por ser un buen material para el aislamiento acústico.
El vidrio fotovoltaico se utilizara para su fachada y ventanas por que permite la entrada de luz natural y aisla la entrada de calor y radiación.
Para espacios de encuentro se piensa utilizar adoquin ya que tambien necesita menos mantenimiento y ofrece una estetica natural generando una armonía con el paisaje.

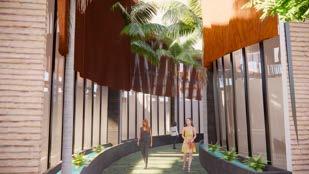

FOTOGRAFÍA 360

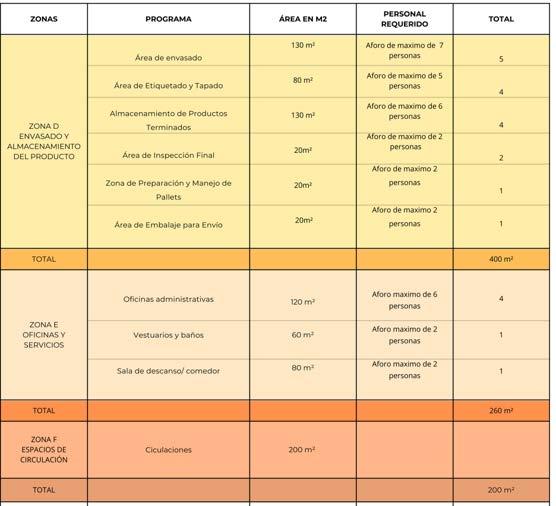

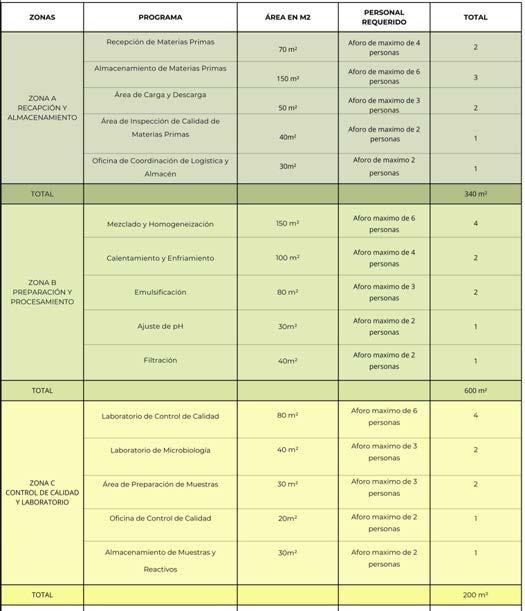

CUADRO DE ÁREAS
