FABRICA DE COSMÉTICOS 2024-2
PROYECTO BIOCLIMATICO II
SOFIA AYALA CAMACHO
SOFIA AYALA CAMACHO
20 Años
Colombiana
19 E nero 2004
INTERESES
Viajar
Fotografía
Dibujar
Compartir
Nadar
PERFIL PERSONAL
Mi nombre es Sofia Ayala Camacho , actualmente soy estudiante de arquitectura en octavo semestre en la Pontificia Universidad Javeriana Cali.
Me considero una persona creativa a la hora de reorganizar y diponer espacios lo que me permite realizar diseños que son efectivos. Tambien cuento con una buena capacidad de manejar programas que hacen que el proyecto se pueda realizar de maneja efectiva para las necesidades de las personas
Soy deportista de alto rendimiento y gracias a eso soy una persona disiplinada.
FORMACIÓN ACADEMICA
2020-1
Calendario B Colegio Franciscano de Fray Damian Gonzalez
2024-2
Actualmente Estudiante de arquitectura 8vo semestre Pontificia Universidad Javeriana Cali
HABILIDADES
Soy una persona muy disciplinada y me gusta tener mis cosas organizadas para ser efectiva a la hora de reaizar cualquier actividad
Tengo el conocimiento para utilizar heramientas y sofware de diseño y modelado 3D
Tengo la habilidad de resolver problemas y proponer diseños arquitectonicos innovadores
Soy capaz de trabajar en equipo de manera efectiva
ÍNDICE
INTRODUCCÓN GENERAL IMPLANTACIÓN ANALISÍS BIOCLIMATICO
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL
INTRODUCCIÓN GENERAL INTRODUCCIÓN GENERAL

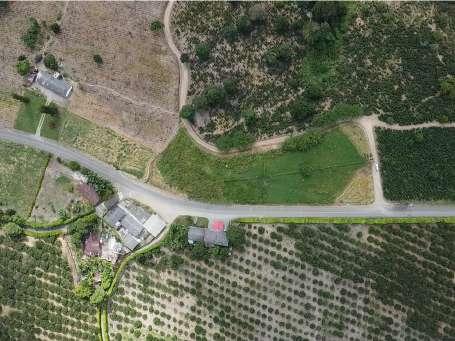

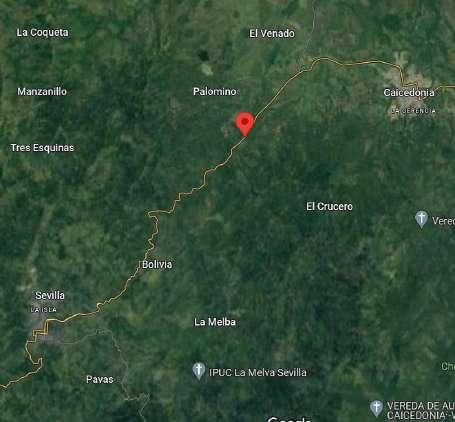

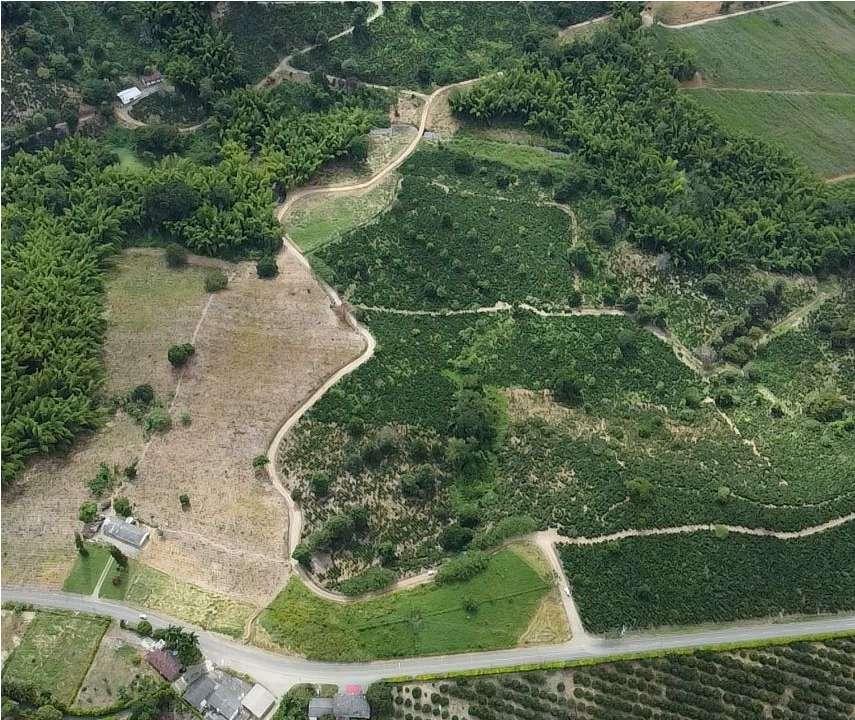

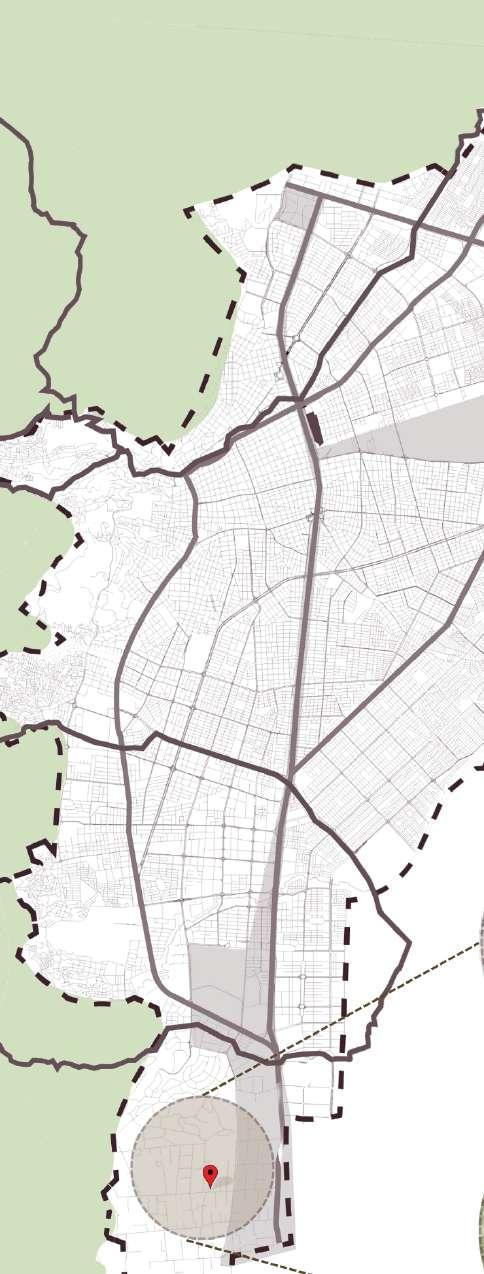

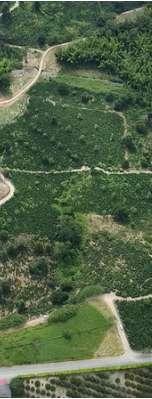

LOCALIZACIÓN DEL PROYECTO
La vía caicedonia es una vía principal que conecta sevilla con Caicedonia .
El lote esta ubicado entre caicenodia y Sevilla donde se encuentran varios cafetales para implantar las fabricas
Esta ubicación se caracteriza por la industria cafetera y esta rodeada de fincas de producción.
LOTE
Área:
Dirección:
Lalitud:1180M
Longitud:
FINCA CAFETERA
PARQUE NACIONAL LAS HELICONIAS
LOTE
NORMATIVA
01
NIVELES:
para el ambito industrial maximo se pueden realizar dos pisos
02
AISLAMIENTOS
Aislamiento de linderos 5m2 colindando con la faja de retiro obligatorio 2.5 m2 de distancia a los demas linderos del predio
03
PARQUEADEROS:
1 cada 200 m2 construidos
ANALISÍS BIOCLIMATICO

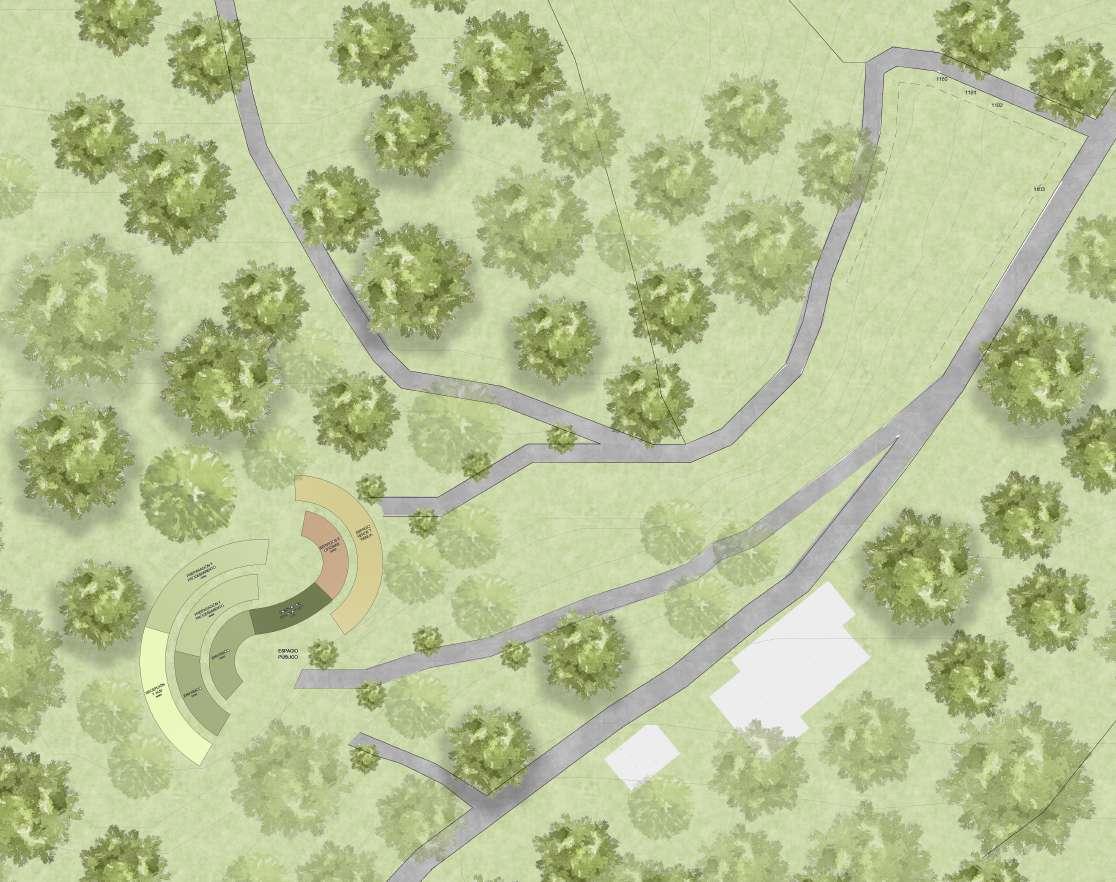

IMPLANTACIÓN

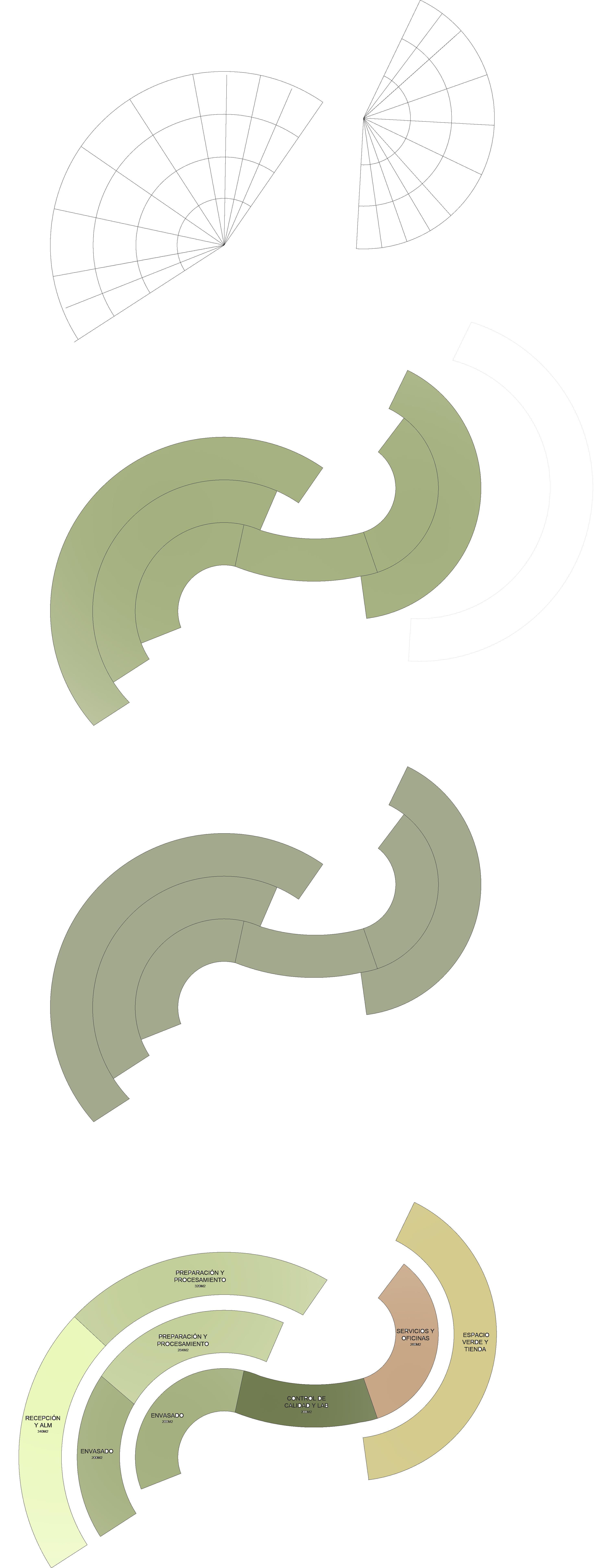

GEOMETRIA:
Se crean modulos exactos que permitan su rigurosidad en la forma arquitectonica
REPLICACIÓN:
Los modulos creados se replican y se elimina un elemento para generar la foma final según el programa y las necesidades que requiere la fabrica
RESULTADO:
Se optiene la figura arquitectonica final para empezar a tomar decisiones sobre como sera funcional a la hora de su implantación.
DILATACIONES:
IMPLANTACIÓN
Se realizan dilataciones sobre sus elementos para generar recorridos y permitir que haya ventilación en los modúlos 01 02 03 04
DISTRIBUCIÓN:

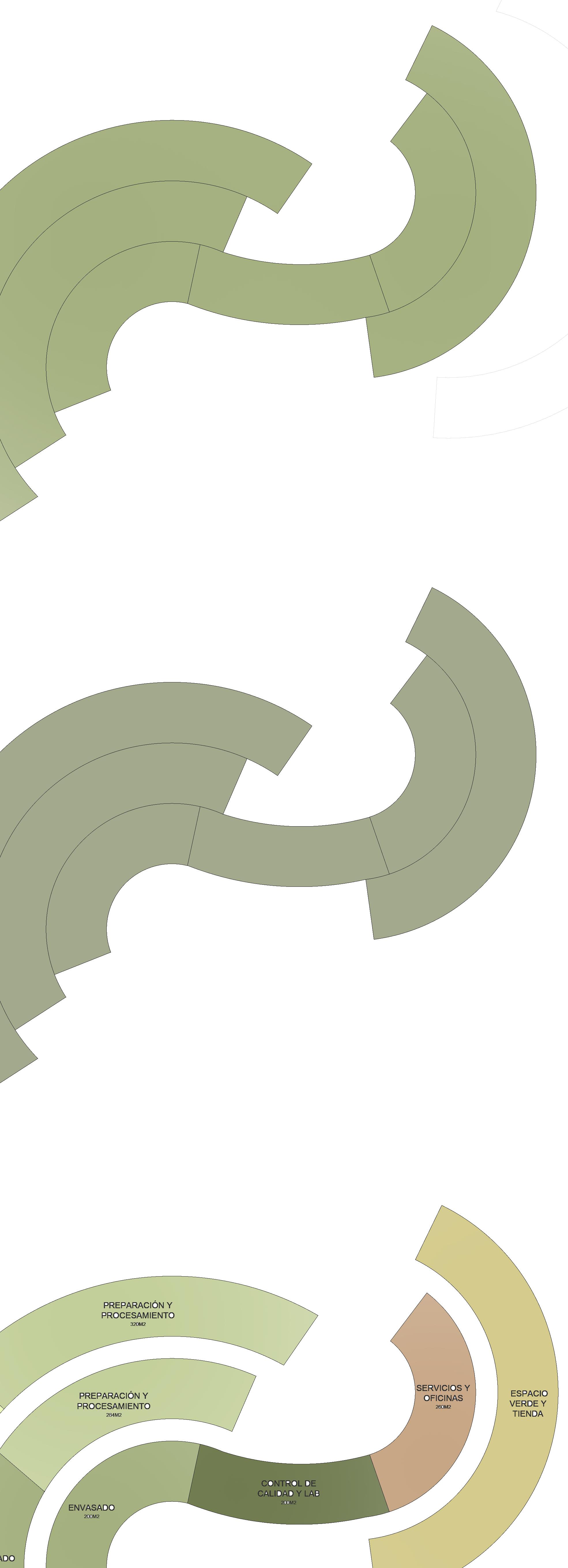

Se diseña unas circunferencias que distribuyen sus modúlos y asi repartir los espacios internos.
CIRCULACIÓN:
Se organizan circulaciones dependiento el uso: Calle principal Calle de uso privado para visitantes
Calle para transportar materias primas
ORIENTACIÓN:
Orientación por ventilación y asoleamiento Este a Oeste

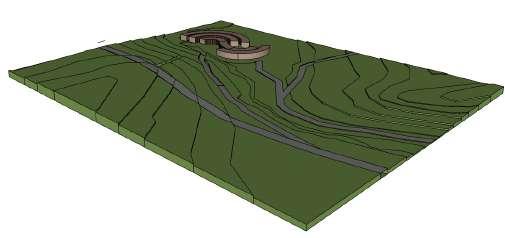

ADAPTACIÓN:

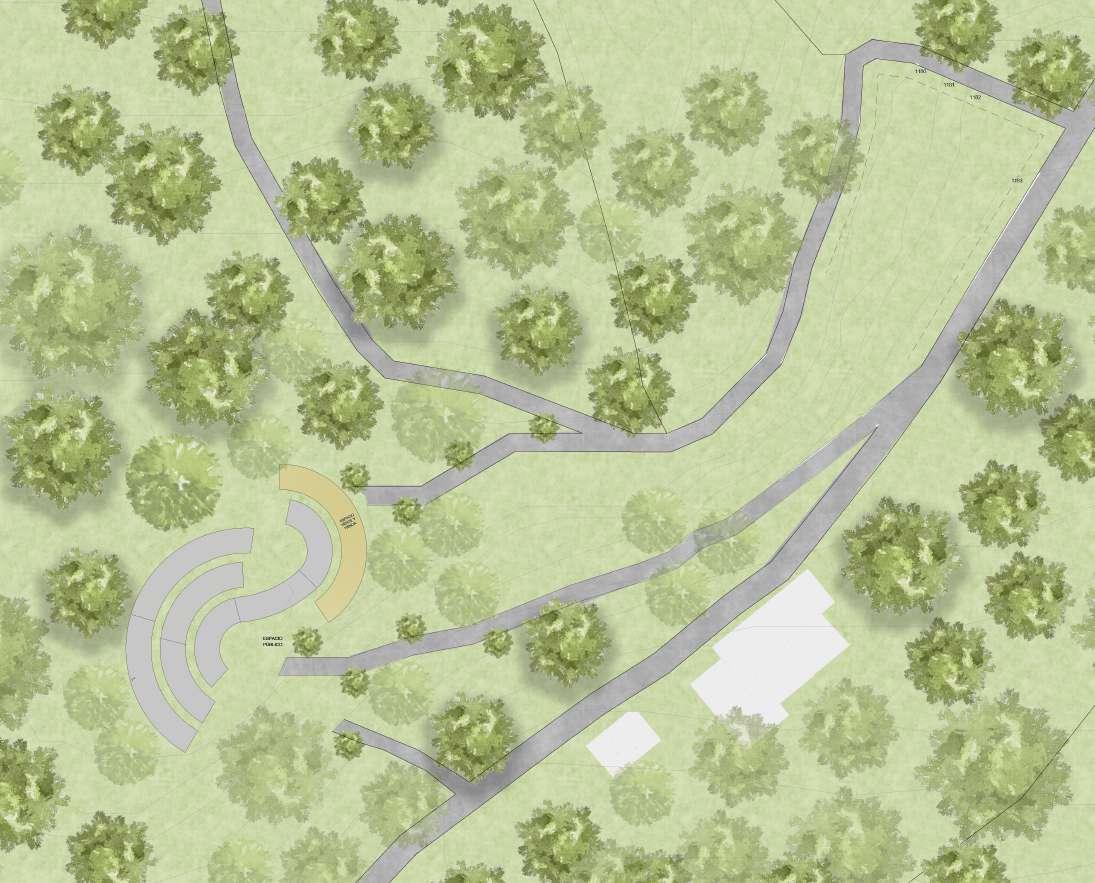

Al momento de adaptarme al lote, se opta por implamtarse en la zona mas plana del lote creando derivaciones en la via que tengan que ver con la forma urbana del lote.
INTENCIONES VOLUMETRICAS Y ESPACIALES
PASO 1:
Se realiza un análisis del lote donde se pienza implantar el proyecto para la toma de decisiones a partir de su entorno y el terreno donde se encuentra
Se plantea dos accesos diferentes:
Acceso de materias primas que comunica al lote que vendera la materia prima
Acceso a las privado para las personas que desean visitar el proyecto Lote vecino
Se genera un patio interno por donde entraran las personas y a partir de eso se organizan los espacios internos
PASO 2:
Para el trazado de sus cubiertas.
Se tiene el cuenta la posición de sus ejes y su dirección este a oeste para definir una cubierta a dos aguas, la gual se extiende 2.5 mestros para generar sombra interna en los pasillos que estan dispuestos entre volumenes. Estos pasillos se realizan gracias a las dilataciones generadas en la volumetria pues de esta manera permite que tambien esos jardines internos que se plantean aprovechen la lluvia
PROCESOS DE PRODUCCIÓN DE LOS COSMETICOS A BASE DE CAFÉ
INGRESO
El ditribuidor de café ingresa a la fabrica
DESCARGO
Se descarga el café dentro de la fabrica
MEZCLADO
De esta manera se asegurar una distribución uniforme

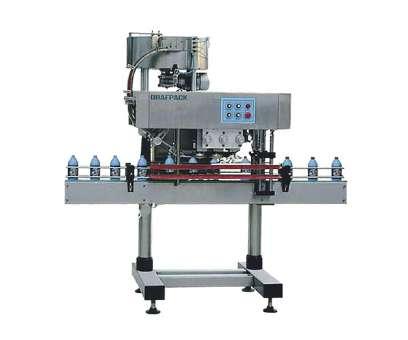

TAPADORA
En este proceso se asegura el producto
RECEPCIÓN
Se almacenan las materias primas
PESAJE Y DOSIFICACIÓN
Pesaje de cada ingrediente según el producto
CALENTAMIENTO Y ENFRIAMIENTO
Para disolver y estabilizar cada mezcla
ETIQUETADORA
Se etiqueta el producto el producto final
EMULSIFICACIÓN
Proceso para cremas, acondicionador y aceites
CONTROL DE CALIDAD
Se verifica el producto en terminos de su composición
ENVASADO
Se procede a llenar los productos en cada envase dispuesto
ALAMACENAMIENTO Y DISTRIBUCIÓN
Se almacena el producto hasta la hora de su distribución

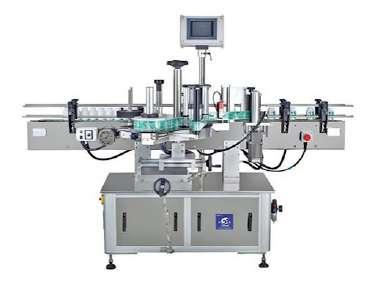

MAQUINARIA NECESARIA

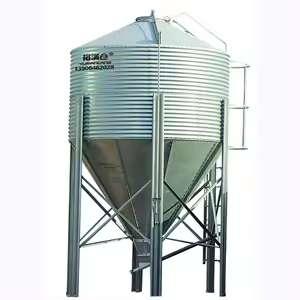

RECEPCIÓN
tolvas, tanques de almacenamiento, estanterías

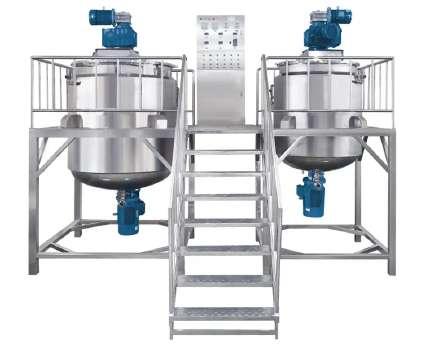

CALENTAMIENTO Y ENFRIAMIENTO

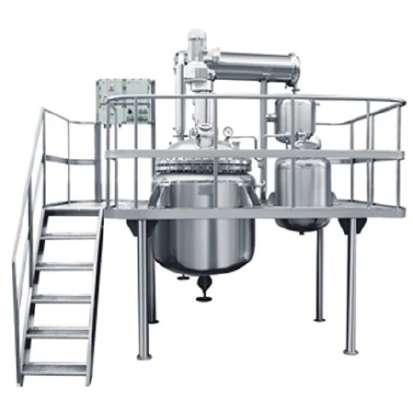

Reactores con camisas de calefacción/enfriamiento

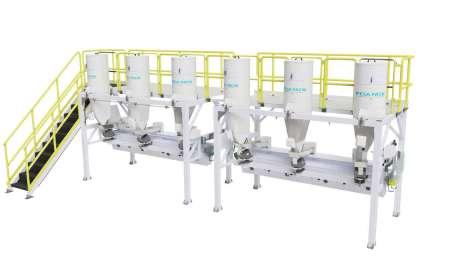

PESAJE
Básculas industriales, sistemas de dosificación automáticos
MEZCLADO
Mezcladoras, homogeneizadores, reactores de mezcla
EMULSIFICACIÓN
Emulsionadores de alto cizallamiento, molinos coloidales

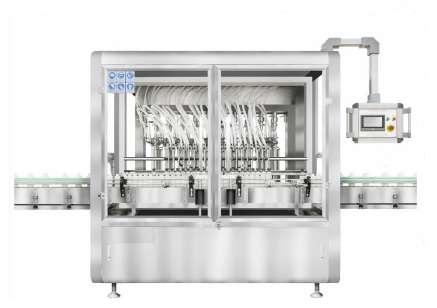

ENVASADO
Máquinas de llenado, taponadoras, etiquetadoras

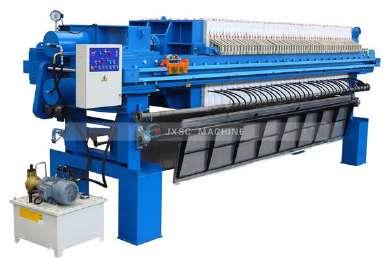

FILTACIÓN
Filtros de presión, filtros de membrana
CONTROL DE CALIDAD

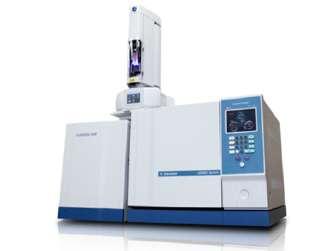

Equipos de análisis (espectrofotómetros, cromatógrafos)
BIOCLIMATICA
VENTILACIÓN:
CLASIFICACIÓN DE KOOPEN

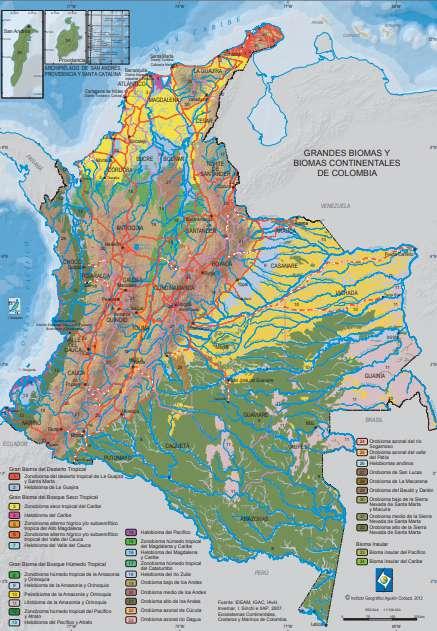

OROBIOMA DE LOS ANDES:
Corresponde en el Valle del Cauca a las áreas de montaña y lomerío localizadas aproximadamente entre los 500 y 2.500 msnm, donde se presentan temperaturas entre los 18 y 24ºC y precipitaciones de 1.000 a3.000 mm por año. A este orobioma comúnmente se le asigna el nombre de piso subandino, dada su relación con la cordillera de los Andes.

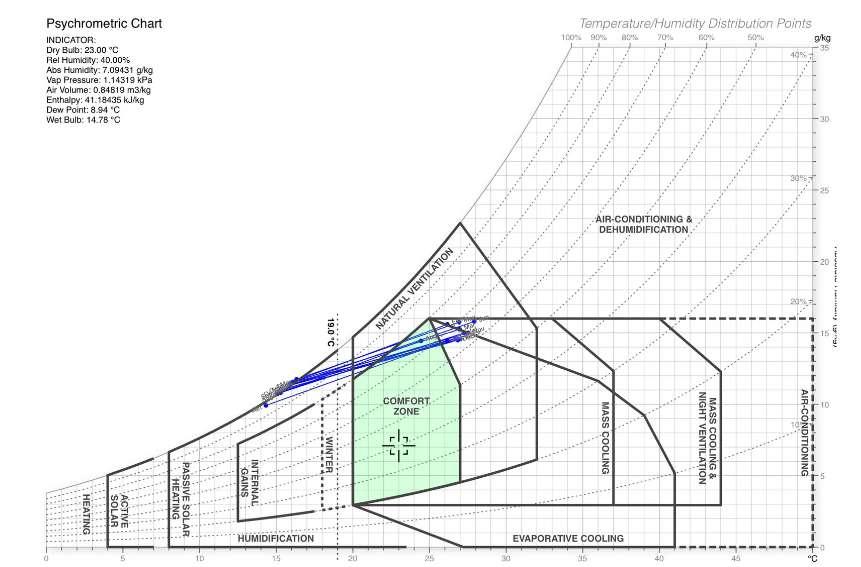

GRAFICO GIVONY
Las fabricas que proponemos tendran una meta de lograr mas del 80% en ventilación eficiente
RADIACIÓN:
debido a que esta ubicación presenta temperaturas mayores a 26° es necesario evitar la luz del sol directa
ENFRIAMIENTO POR EVAPO -
RACIÓN:
Bajo esta estrategia se quiere implementar espejos de agua en las zonas comunes
GANANCIAS INTERNAS:
Debido a que el proceso de fabricación de nuestros productos involucran calor, las ganancias internas seran obviadas

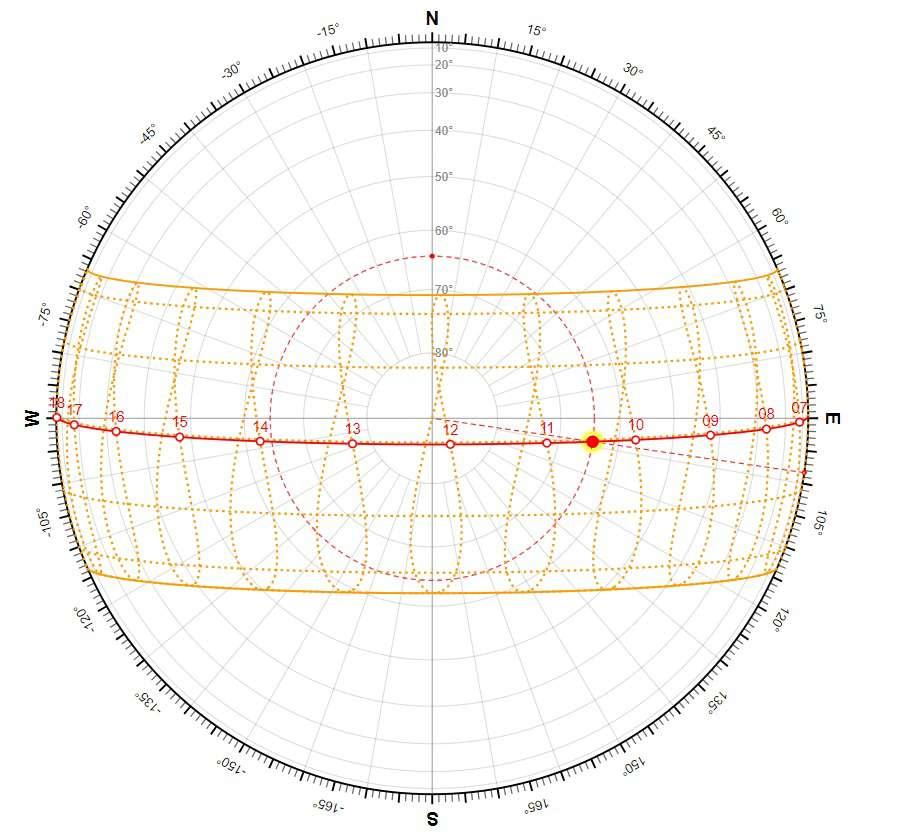

ASOLEAMIENTO
ASOLEAMIENTO ANUAL SEGÚN CADA FACHADA
FACHADA NORTE
1920 h
FACHADA ESTE
2010 h
FACHADA SUR 2400 h
FACHADA 0ESTE 2310 h
Horas críticas de fachada norte Junio 12:00 pm
Julio 11:00 am
Altura: 71°
Azimut: 3°
Julio 10:00 am
Altura: 55°
Azimut: 65°
Altura: 66°
Azimut: 45°
Julio 10:00 am
Altura: 55°
Azimut: 65°
Horas críticas de fachada norte Octubre 2:00 pm
Diciembre 12:00 pm
Altura: 240°
Azimut: 60°
Diciembre 2:00 pm
Altura: 225°
Azimut: 50°
Altura: 179°
Azimut: 62°
Diciembre 10:00 am
Altura: 135°
Azimut: 50°
Horas críticas de fachada norte Diciembre 11:00 am
Diciembre 10:00 am
Altura: 153°
Azimut: 58°
Septiembre 7:00 am
Altura: 91°
Azimut: 12°
Despues de realizar el analisis anual, podemos concluir que las fachadas SUR Y oeste, son las que reciben mayor carga de radiacion solar anual
Altura: 135°
Azimut: 50°
Julio 11:00 am
Altura: 45°
Azimut: 67°
Horas críticas de fachada norte Diembre 2:00 pm
Mayo 1:00 pm
Altura: 225°
Azimut: 50°
Septiembre 5:00 pm
Altura: 269°
Azimut: 18°
Altura: 320°
Azimut: 67°
Octubre 1:00 am
Altura: 212°
Azimut: 72°
ANÁLISIS BIOCLIMATICO
El mes más despejado del año en Caicedonia es Agosto.
La parte más nublada del año comienza octubre y termina a finales de diciembre

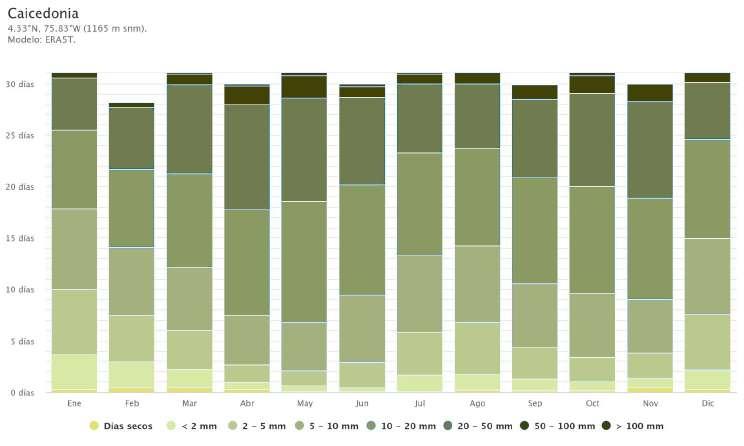

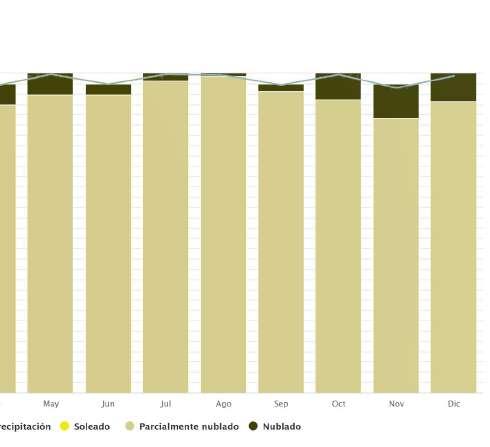

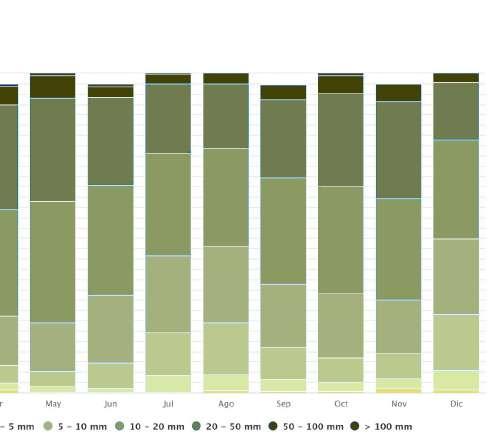

NUBOSIDAD PRECIPITACIÓN
El mes más despejado del año en Caicedonia es Agosto.
La parte más nublada del año comienza octubre y termina a finales de diciembre

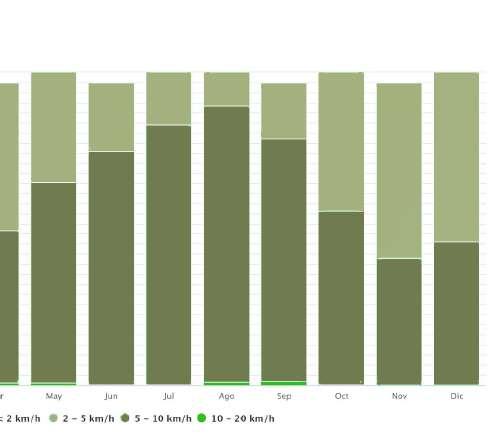

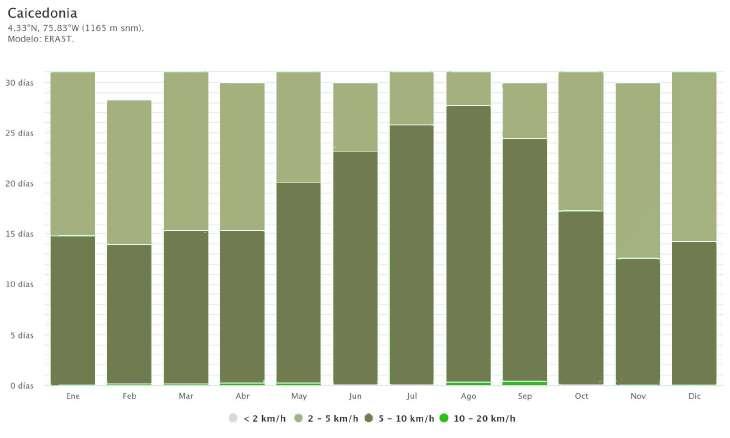

VELOCIDAD DEL VIENTO
Los meses con mayor fuerza de viento comienzan en mayo y finalizan en seprtimbre, con velocidades hasta de 10 a 20KM/H.
El mes más ventoso sería agosto y el menor es febrero con vientos de 2-5KM/H
VIENTOS PREDOMINANTES
MAQUINARIA NECESARIA

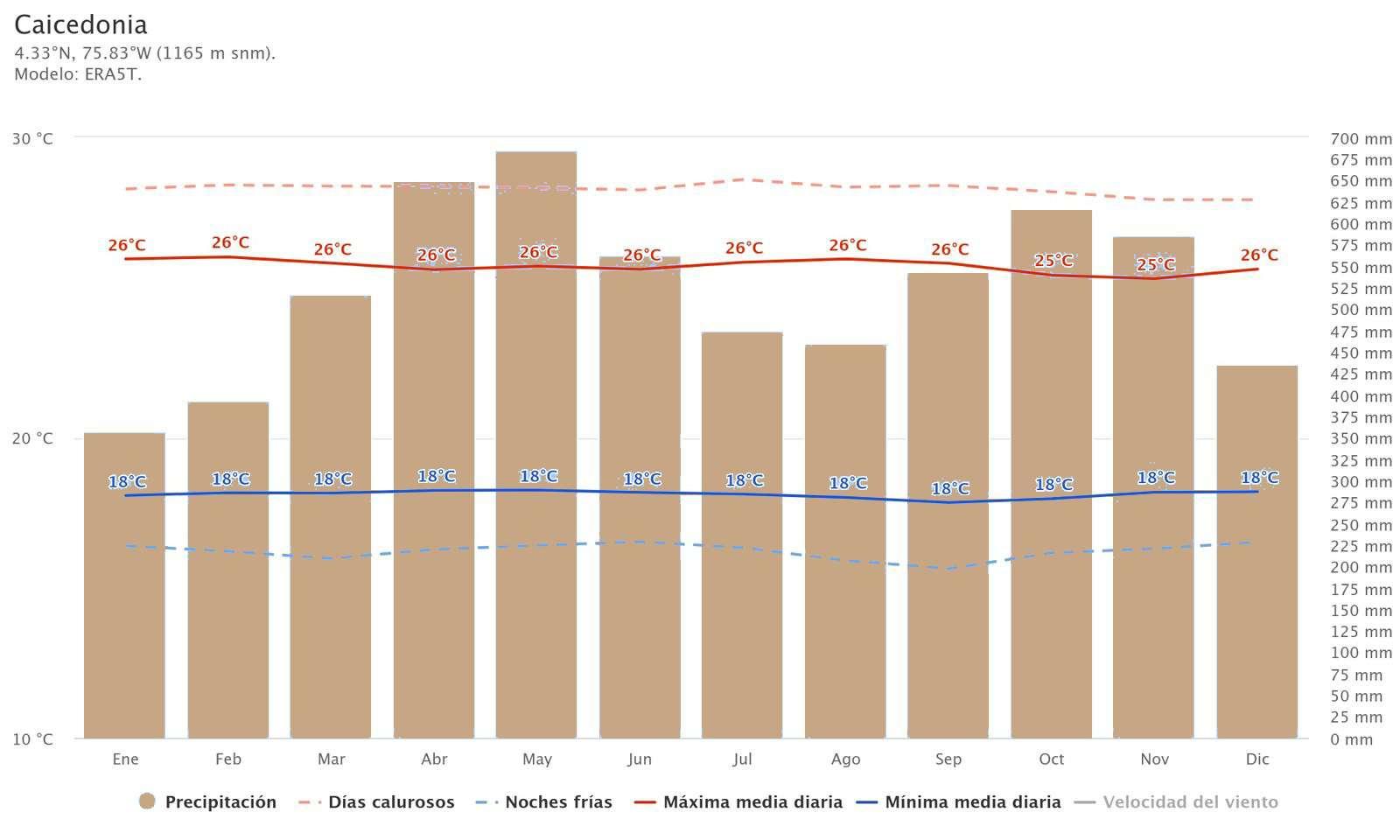

TEMPERATURA MAXIMA Y MÍNIMA PROMEDIO DE CAICEDONIA

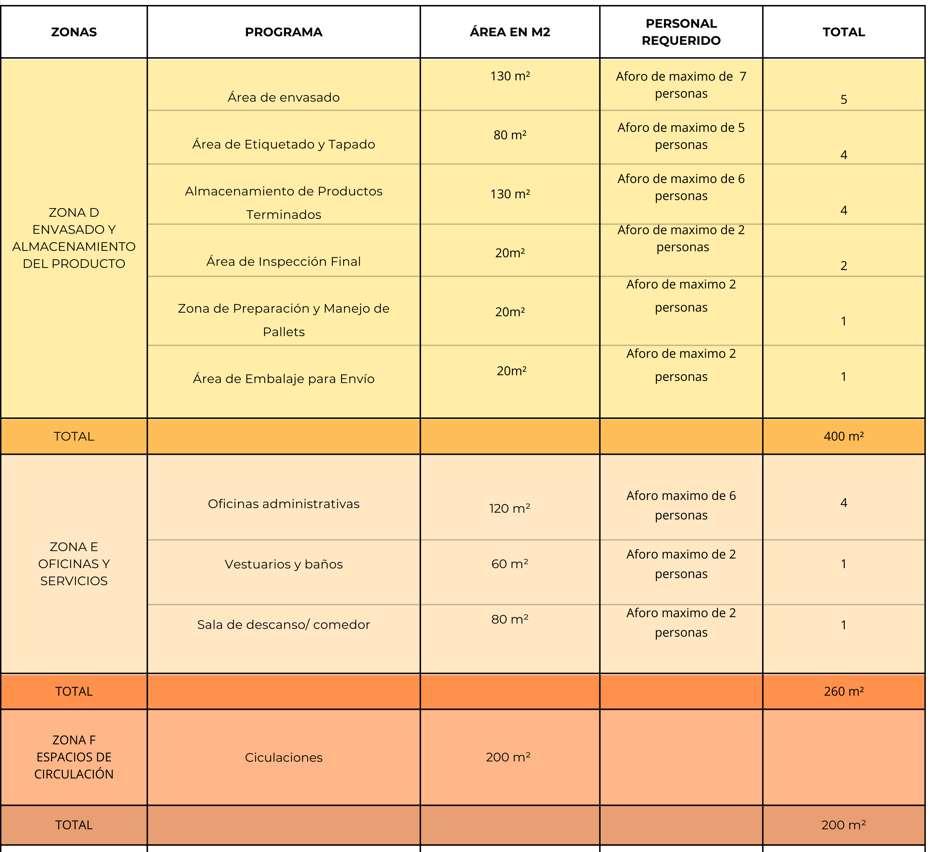

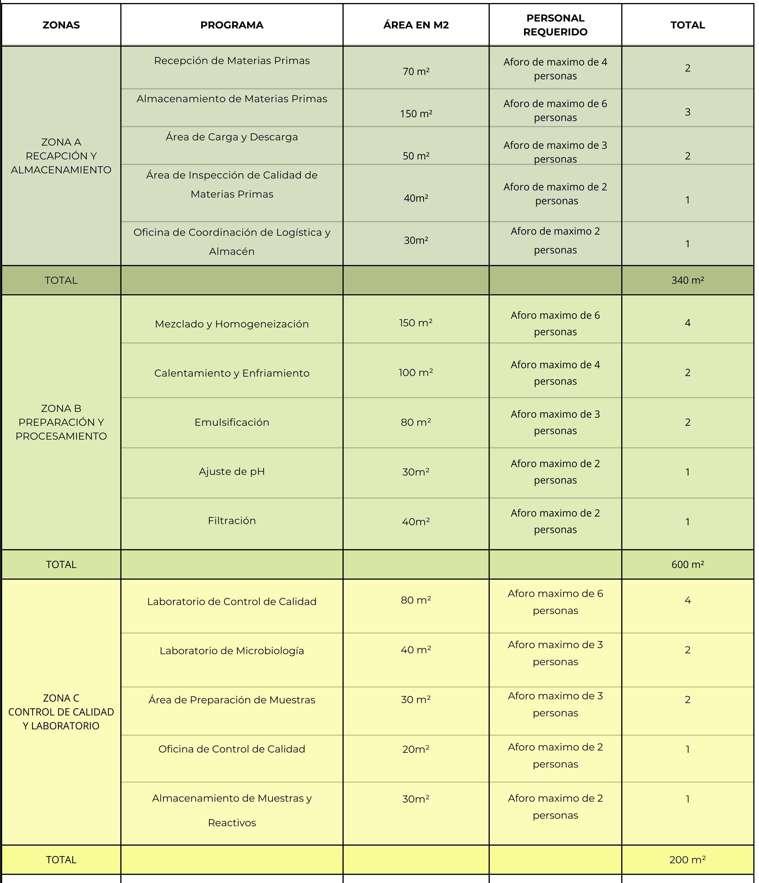

CUADRO DE ÁREAS
MATERIALIDAD

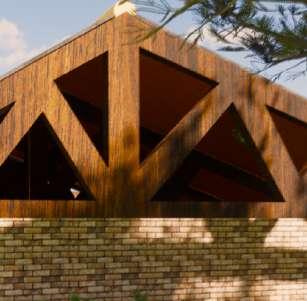

Para la cubierta se piensa implementar una cercha de madera.
El ladrillo sera utilizado para la fachada, cerramientos y muros gracias a su resisitencia a la humedad y por ser un buen material para el aislamiento acústico.
El vidrio fotovoltaico se utilizara para su fachada y ventanas por que permite la entrada de luz natural y aisla la entrada de calor y radiación.

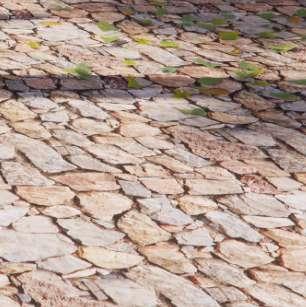

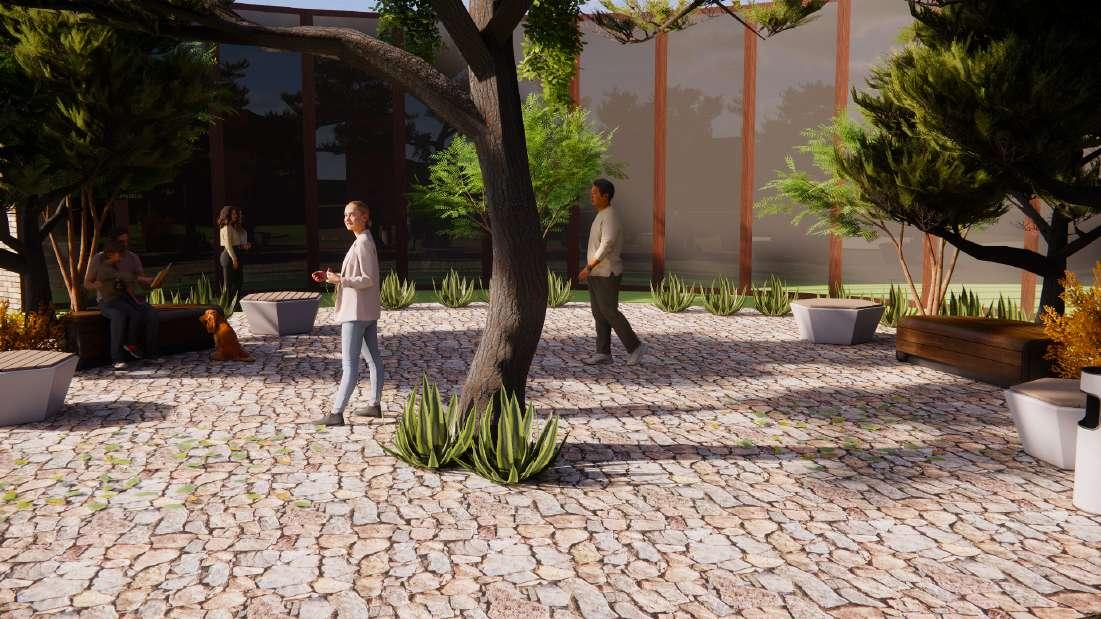

Para espacios de encuentro se piensa utilizar piedra local ya que tambien necesita menos mantenimiento y ofrece una estetica natural generando una armonía con el paisaje.
