By Andrea Scatolini on giugno 2nd, 2021 BRIC4 - Primi test di misurazione del nuovo strumento per topografia sotterranea

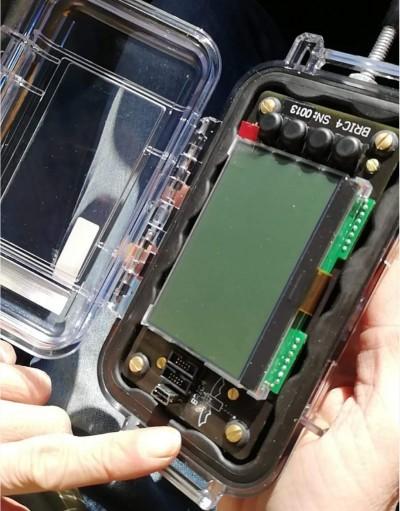

Sistema di rilievo topografico sotterraneo BRIC4

Il team Underland rende pubblici i test effettuati sul campo, su un nuovo dispositivo per topografia sotterranea BRIC4, usato in alternativa al DistoX praticamente fuori produzione.

Scrive Max Pozzo, di Underland: 'Da qualche mese abbiamo provato a fare misurazioni mettendolo a paragone con il DistoX ed eseguendo le prove in affiancamento con altri due DistoX.

Le prove sono state fatte in grotta da Nicolino Bellomi e Vicky Franchini (GG Brescia), LO 001 Bus del Fra (Bs) e vi riporto le prime considerazioni: - Facilità di utilizzo (punta e spara); - buona la possibilità di configurazione, poche ma essenziali (contrasto, illuminazione, colore, delta errore sensori, bluetooth, corrente di ricarica); - alta facilità di taratura, sia quella "veloce" che quella completa, con istruzioni da seguire, feedback sonoro e visivo per ogni punto e riepilogo finale; - precisione verificata in doppia battuta con 2 distoX; - utile l'avviso di errore se una battuta non è precisa (viene mostrato cosa ha generato l'errore e ne tiene in memoria forse una decina); - doppi sensori per aumentare la precisione (se "vede" troppa discrepanza di lettura dai 2 sensori, avvisa dell'errore); - impermeabilità e protezione garantiti dalla scatola Pelican (ditta famosa e rinomata per valige militari indistruttibili); - ottimo il puntale di riscontro per aumentare la precisione dal caposaldo; - connessione bluetooth facilmente configurabile e veloce (provata con topodroid e caveSurvay su android);

- comodo termometro integrato ma da verificare la veridicità della lettura (non trovando una sonda esterna, legge la T interna alla scatola, si riferisce alla batteria?); - memoria interna più che sufficiente (le misurazioni fatte vengono salvate in una tabella .CSV facilmente editabile con excel o simili); - sullo schermo vengono visualizzate le ultime misurazione fatte ma NON è possibile editare o cancellarle; - caratteri un pò piccoli, specialmente nell'ultima misurazione fatta (sarebbe comodo ingrandire l'ultima misura e il resto lasciarlo com'è); - lingua solo inglese; - durata della batteria ancora da testare ma sembra buona; - il peso maggiore unito allo "sbalzo" dato dalla battuta di riscontro e dal pulsante un pò duro richiede un pò più di attenzione quando si procede alla misurazione (come per ogni cosa, bisoga "farci la mano"); - ingombri e peso maggiori rispetto al DistoX; Poche cose da sistemare ma per il momento sembra un'ottima alternativa al DistoX per accompagnarci nei rilievi sotterranei. Max' https://www.caveexploration.org/gear/bric4

--------------English version

BRIC4 - First survey tests We've been using this new instrument for a few months and comparing it with the DistoX. We took for reference 2 different DistoX. Tests have been performed by Nicolino Bellomi and Vicky Franchini (GG Brescia), into the cave LO 001 Bus del Fra (Bs). These are our thoughts: - Easy to use (aim and shoot); - enough configuration customization (contrast, illumination, colour, sensor delta error , bluetooth, recharge current); - easy calibration and clear calibration instructions, sound and visual feedback for each step and final recap; - precision verified with two DistoX; - very useful error detection system (it shows the cause of the problem and keeps track of a dozen of errors); - double sensor (detecting a consistent difference between them will trigger the "error" message); - the Pelican case makes the instrument sturdy and waterproof; - fast feedback; - easy and quick bluetooth configuration (tested with topodroid and caveSurvey on android); - useful integrated thermometer but still to be tested; - more than enough internal memory (measurements will be saved in a .CSV table file easily editable using excel o similar); - the display shows the latest measurements but they cannot be edited; - display font is too small (it could be useful to enlarge just the latest measurement); - english interface; - good battery duration; - hard button makes it harder to use with long shots; - bigger and heavier than DistoX; Just a few things to improve but overall a great instrumet so far! Max https://www.caveexploration.org/gear/bric4

Fonte: Pagina Facebook Underland: https://m.facebook.com/groups/995831087602163/permalink/1126676774517593/
