WEBER DESIGN BRICKS
– vackert, robust och energieffektivt
Innehåll
2 weber design bricks Traditionell tillverkningsprocess 5 Raka stenar 6 Hörn- och vinkelsten 7 Serporoc Premium med weber design bricks 8 Serpovent G2 med weber design bricks 10 weber design bricks Tegel: R 100 NF 12 Tegel: R 942 NF 14 Tegel: R 762 NF 16 Tegel: R 767 NF 18 Tegel: R 751 NF 20 Tegel: R 769 NF 22 Tegel: R 788 NF 24 Tegel: R 752 NF 26 Tegel: R 384 NF 28 Tegel: R 736 NF 30 Tegel: R 567 NF 32 weber design bricks – dekorationstegel 34 Murbruk – kulörer 40

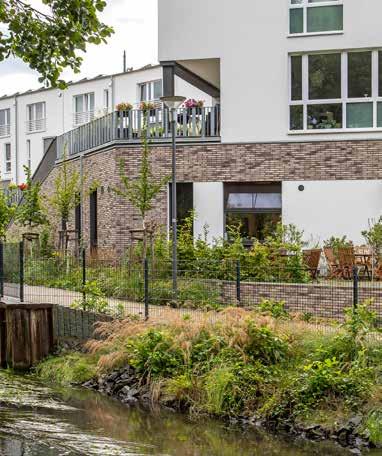

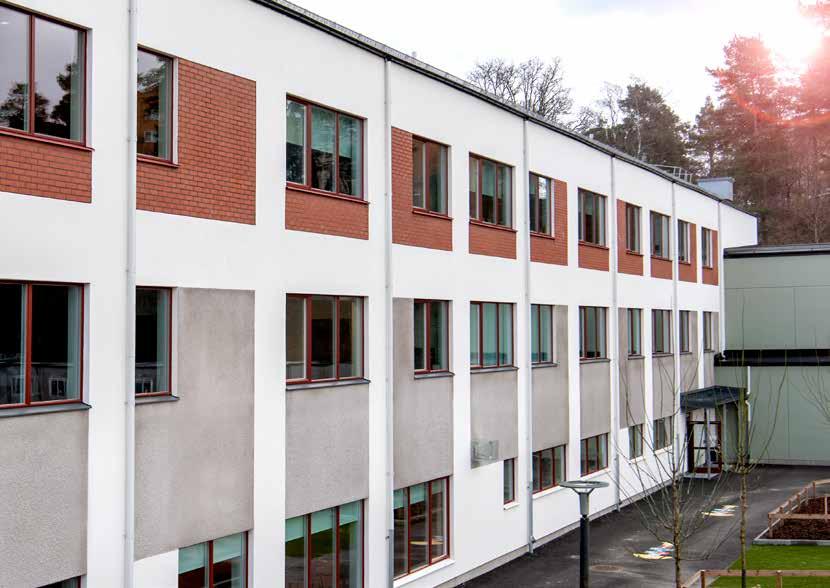

Skapa unika fasader med puts och tegel i
kombination
I århundraden har tegel använts av arkitekter och byggare för att skapa hållbara och robusta fasader. Med det ständigt ökande energibehovet används keramiska beläggningar nu även i allt större utsträckning på värmeisolerande putssystem. Teglet bidrar till en energieffektiv och robust fasad med god ljudreduktion och ger en estetiskt vacker byggnad.
weber design bricks är tegelstenar i olika storlekar, kulörer, strukturer och bränningar för att skapa unik karaktär och visuella effekter i kombination med den putsade fasaden. weber design bricks limmas fast med fästmassa från Weber, utan behov av balkar eller upplag, och fogas sedan med weber färgat murbruk.
weber design bricks
3
Traditionell tillverkningsprocess
weber design bricks är ett dekorationstegel som tillverkas på samma sätt som traditionellt tegel för murning. Stenarna bränns i en tegelugn och finns i olika tjocklekar, kulörer, strukturer och bränningar.
Beställning och leverans
weber design bricks är en beställningsvara med en leveranstid på cirka 13 veckor vid beställning av raka stenar. Vid beställning av andra stenar kan det ta längre tid. Kontakta Weber i god tid för att säkerställa att önskad sten går att få på utsatt tid.
För vinkelsten gäller en beställning om minst 800st. och för ex. LDF och XLDF 1000m2, då det krävs fullastade vagnar vid bränningen för att få rätt utseende på stenarna.
I det fall det finns stenar på lager från en tidigare tillverkning är det möjligt att beställa en mindre volym. Vid mindre volymer kan vinkelsten tillverkas genom att två raka stenar giras och limmas ihop till en vinkelsten.
weber
5
design bricks
Raka stenar
weber design bricks finns i standardtjockleken 14 mm.
weber Dimensioner design bricks (L×B×H) Antal cirka/m2
NF 240 × 71 × 14 mm 48 st
DF 240 × 52 × 14 mm 64 st
WDF 215 × 65 × 14 mm 60 st
LDF 290 × 52 × 14 mm 54 st
XLDF 365 × 52 × 14 mm 44 st
6
bricks
weber design
14 mm 52 mm 240 mm DF 14 mm 71 mm 240 mm NF 14 mm 65 mm 215 mm WDF 14 mm 52 mm 290 mm LDF 14 mm 52 mm 365 mm XLDF
Hörn- och vinkelsten
Vinkelsten används främst som estetiskt inslag i fönsteröverstycken och/eller hörn där tegelstenens under/översida ska visas.

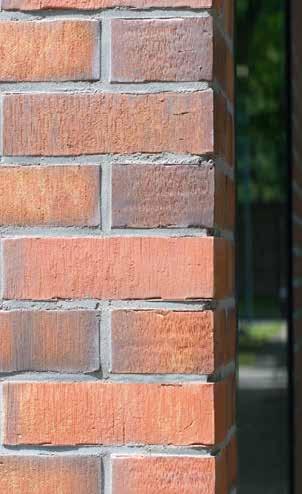

Hörnstenen används för att skapa synliga koppar i fasadens avslut.
weber design bricks 7
HÖRNSTEN DF/NF 52/71 mm 240 mm 115 mm VINKELSTEN DF/NF 52/71 mm 240 mm 52/71/115 mm
Serporoc Premium med weber design bricks
Serporoc Premium med weber design bricks är ett system med 20 mm mineralisk puts på mineralull. Konstruktionen är obrännbar och lämplig på alla typer av byggnader upp till 15 meter. Systemet förankras i stommen med rostfria infästningar och bärs sedan upp av ett stålnät för maximal prestanda. Systemet går att monteras med isolertjocklekar om 30-300 mm.
Utanpå putsskiktet monteras weber design bricks som är tunna tegelstenar (14 mm). Med rätt projektering av skiftgångar och hörnstenar är det näst intill omöjligt att skilja detta system från en homogen tegelvägg.
Underhåll
Systemet är i princip underhållsfritt. Däremot krävs regelbunden översyn för att skador ska kunna åtgärdas omgående.
1 Regelstomme, KL-trä, betong, tegel, Leca, lättbetong, puts
2 webertherm 371 Premium (30-300 mm)*
3 webertherm 315 fäste
4 weber 323 nät
5 webertherm 344 grovputs för klinker
6 webertherm 370 bricks & tiles
7 weber design bricks
8 weber färgat murbruk M2,5
*På regelstomme 50-100 mm och KL-trä 50-200 mm
weber design bricks 9
BEDÖMD LIVSLÄNGD >50ÅR 1 2 3 4 5 6 7 8 5
Serpovent G2 med weber design bricks
Serpovent G2 med weber design bricks är ett ventilerat putssystem där upp till 100 mm mineralull kan monteras utanpå vindskyddet. En oorganisk putsbärarskiva monteras på ventilerade distansprofiler och förses med 10 mm hydrofoberad mineralisk puts. Systemet är lämpligt där krav på luftning förekommer. Systemet är testat och godkänt för brand genom RISE (105 FIRE).
Utanpå putsskiktet monteras weber design bricks
Tillåten maxhöjd är 7 meter över marken.
Underhåll
Bättringar/lagningar beror till stor del på val av ytputs och kan variera från att åtgärda punktvis till att bättra på hela ytan. För underhållsintervall se avsnittet om ytputs/ytfärg.
1 Regelstomme, KL-trä, betong, tegel, Leca, lättbetong, puts
2 webertherm 371 Premium (30-100 mm)
3 Distansprofil
4 weber WP-skiva
5 webertherm 261 putsbruk EF
6 webertherm 370 bricks & tiles
7 weber design bricks
8 weber färgat murbruk M2,5
weber design bricks 11
BEDÖMD LIVSLÄNGD >40ÅR 1 2 3 4 5 6 7 8 5
TEGEL R 100 NF

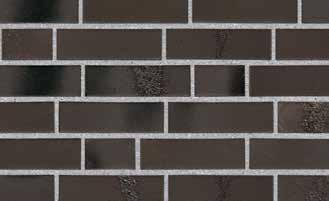

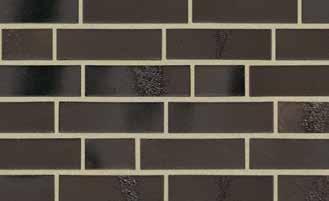

Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 12 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
13
TEGEL R 942 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 14 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
15
TEGEL R 762 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 16 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
17
TEGEL R 767 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 18 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
19
TEGEL R 751 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 20 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
21
TEGEL R 769 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 22 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
23
TEGEL R 788 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 24 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
25
TEGEL R 752 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 26 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
27
TEGEL R 384 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 28 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
29
TEGEL R 736 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 30 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
31
TEGEL R 567 NF
Fasadväljaren Skapa unika fasader med puts och tegel i kombination. 23001 23014 23020 23038 23041 23043
Weber 23001
Weber 23038 32 Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
Murbruk:
Murbruk:
Murbruk: Weber 23014
Murbruk: Weber 23020
Murbruk: Weber 23041
Murbruk: Weber 23043
weber design bricks
33

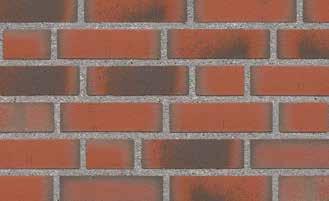

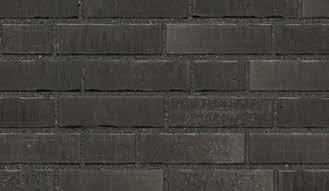

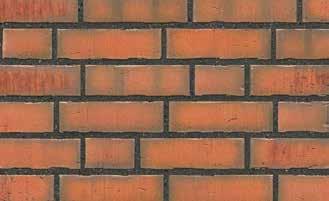

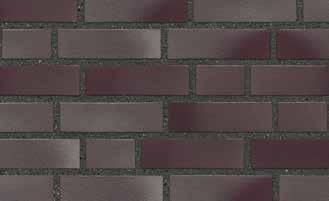

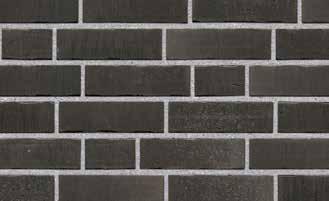

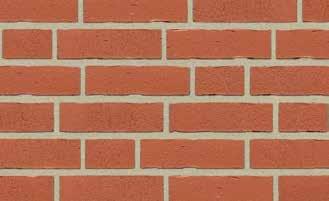

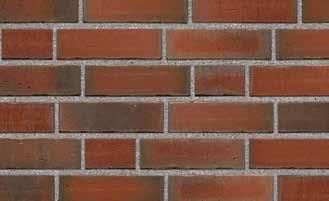

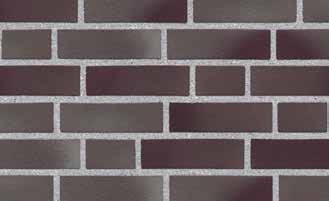

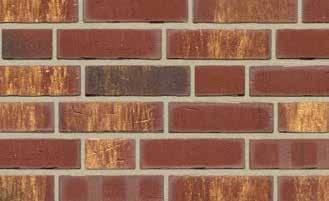

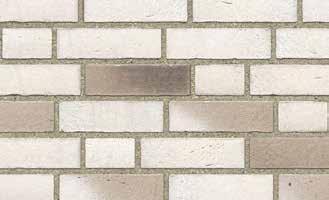

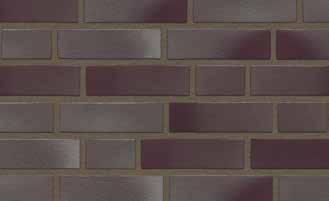

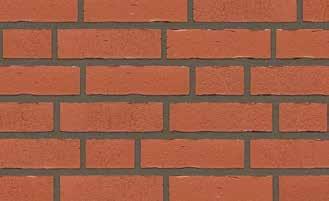

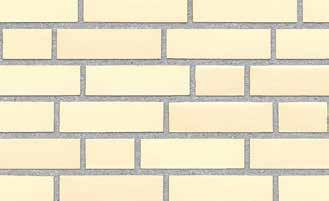

34 weber design bricks Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt. Tegel: R 100 NF Tegel: R 116 NF Tegel: R 140 NF Tegel: R 757 NF Tegel: R 691 NF Tegel: R 608 NF Tegel: R 763 NF Tegel: R 913 NF Tegel: R 916 NF Tegel: R 942 NF Tegel: R 943 NF Tegel: R 941 NF Tegel: R 773 NF Tegel: R 944 NF Tegel: R 771 NF Tegel: R 692 NF Tegel: R 730 NF Tegel: R 732 NF Tegel: R 742 NF Tegel: R 766 NF
weber design bricks 35 Tegel: R 287 NF Tegel: R 684 NF Tegel: R 688 NF Tegel: R 918 NF Tegel: R 762 NF Tegel: R 665 NF Tegel: R 734 NF Tegel: R 657 NF Tegel: R 923 NF Tegel: R 658 NF Tegel: R 917 NF Tegel: R 286 NF Tegel: R 945 NF Tegel: R 682 NF Tegel: R 764 NF Tegel: R 735 NF Tegel: R 840 NF Tegel: R 835 NF Tegel: R 800 NF Tegel: R 760 NF
Tegel: R 480 NF Tegel: R 440 NF Tegel: R 227 NF Tegel: R 220 NF Tegel: R 711 NF
Tegel: R 694 NF Tegel: R 731 NF Tegel: R 751 NF Tegel: R 400 NF Tegel: R 303 NF
Tegel: R 307 NF Tegel: R 488 NF Tegel: R 268 NF Tegel: R 228 NF Tegel: R 335 NF
Tegel: R 332 NF Tegel: R 435 NF Tegel: R 743 NF Tegel: R 689 NF Tegel: R 356 NF
weber design bricks Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt.
36
weber design bricks 37 Tegel: R 343 NF Tegel: R 698 NF Tegel: R 436 NF Tegel: R 719 NF Tegel: R 716 NF Tegel: R 690 NF Tegel: R 767 NF Tegel: R 758 NF Tegel: R 752 NF Tegel: R 750 NF Tegel: R 715 NF Tegel: R 687 NF Tegel: R 686 NF Tegel: R 685 NF Tegel: R 744 NF Tegel: R 931 NF Tegel: R 769 NF Tegel: R 768 NF Tegel: R 739 NF Tegel: R 746 NF
38 weber design bricks Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt. Tegel: R 749 NF Tegel: R 721 NF Tegel: R 748 NF Tegel: R 664 NF Tegel: R 663 NF Tegel: R 661 NF Tegel: R 575 NF Tegel: R 574 NF Tegel: R 662 NF Tegel: R 572 NF Tegel: R 563 NF Tegel: R 561 NF Tegel: R 560 NF Tegel: R 550 NF Tegel: R 540 NF Tegel: R 398 NF Tegel: R 391 NF Tegel: R 385 NF Tegel: R 382 NF Tegel: R 775 NF
weber design bricks 39 Tegel: R 576 NF Tegel: R 745 NF Tegel: R 720 NF Tegel: R 761 NF Tegel: R 736 NF Tegel: R 740 NF Tegel: R 738 NF Tegel: R 737 NF Tegel: R 700 NF Tegel: R 717 NF Tegel: R 697 NF Tegel: R 693 NF Tegel: R 669 NF Tegel: R 567 NF Tegel: R 565 NF Tegel: R 564 NF Tegel: R 501 NF Tegel: R 518 NF Tegel: R 509 NF Tegel: R 384 NF
Murbruk – kulörer
Till fogningsarbetet används weber färgat murbruk M 2,5. Vill man istället ha en fog med mindre ballast kan även weber färgat fogbruk M 2,5 användas. De näst intill oändliga kombinationerna mellan sten och fog ger möjligheten att skapa vackra och unika fasader.
Weber har 49 standardkulörer i sin färgpalett. Det går även att specialbeställa kulör utifrån förfrågan inom ett visst spektrum till en extra kostnad. Kon takta oss för mer information.
Tänk på att kulörer i en broschyr eller utskrift inte kan återges exakt mot slutlig produkt. Slutligt färg val bör därför alltid göras mot ett fysiskt prov av produkten. Vi rekommenderar även att alltid testa produkten på en mindre yta innan
jobbet genomförs. Weber tillverkar murbruk lokalt i våra fabriker runt om i landet för att minimera transporter. Då de innehåller lokalt framtagen sand som ballast kan det inverka på kulören. Det är därför viktigt att säkerställa att man köper allt bruk till ett projekt från samma fabrik för att inte riskera att få skiftningar i fasaden.
41
42 weber design bricks Tänk på att kulörer på en skärm eller utskrift inte kan återges exakt mot slutlig produkt. 23001 23006 23011 23016 23021 23002 23007 23012 23017 23022 23003 23008 23013 23018 23023 23004 23009 23014 23019 23024 23005 23010 23015 23020 23025
weber design bricks 43 23026 23031 23036 23041 23046 23027 23032 23037 23042 23047 23028 23033 23038 23043 23048 23029 23034 23039 23044 23030 23035 23040 23045 23049
