Roman Sokolowsky portfolio

Sélections de travaux académiques et professionnels

2023

Roman Sokolowsky

Architecte & Designer

téléphone 06 11 93 15 02

email sokolowskyroman@gmail.com

adresse Paris, France

portfolio issuu.com/romansokolowsky

Experience

Architecte / Designer Freelance

Depuis Juillet 2019

Contractuel par intermittence en tant que designer et architecte indépendant pour des cabinets d’architecture et des clients privés. Mes missions comprennent : relevé de côtes sur site, la réalisation de plans 2D, visualisation/modélisation 3D, rendues photo réalistes ainsi que le montage de dossier de dépôt de déclaration préalable et de permis.

Dessinateur/projeteur

Atelier Alain Giglio

Janvier 2020 à Juillet 2020

Toulon, FRANCE

Dessinateur/projeteur

In Concept (architecte d’intérieur)

Janvier 2019 à Juillet 2019

Lyon, FRANCE

Stagiaire

Atelier Kristoffer Tejlgaard

February 2018 to August 2018

Copenhagen, DENMARK

Contribué à des projets privés, tels que des résidences personnelles, et à des projets publics, notamment des hôpitaux et des maisons de retraite. Je me suis familiarisé avec l’intégration des PLU, des normes ERP et autres dans le processus de conception de projets publics à grande échelle.

Participation à toutes les étapes du processus de conception : des phases de recherche conceptuelle aux plans de d’éxécutions finaux sur une gamme de projets privés et publics, y compris des restaurants, des magasins et des résidences privées.

J’ai acquéris de l’expérience avec la conception scandinave et les techniques de construction modulaire, y compris les machines de découpe CNC. Contribué à des projets de différentes envergures pour des clients publics/privés, participant à toutes les étapes de la conception (des premières esquisses conceptuelles à la production et à l’assemblage sur site).

Stagiare

Taller Ken

Aoput 2016 2016 à Janvier 2017

Guatemala City, GUATEMALA

Participation à des concours d’architecture. Contribué à toutes les étapes du projet, des premières esquisses de concept, à la CAO (plans, rendus 2D et 3D, intégration sur site) à la construction sur site.

Education

Master en architecture, diplôme d’état École nationale supérieure d’architecture Paris-Malaquais,FRANCE.

2020-2022

Master et Bachelor en Design d’espace, département Villes durables École de Design de Nantes Atlantique, FRANCE.

2015-2018

BTS en Design D’Espace

La Grande Tourrache, FRANCE.

2012-2014

Récompenses et certificats

Lauréat du meilleur projet de diplôme de la région île de France 2022 Maison de l’architecture Ile-de-France Par Monts et Hameaux : Habiter le paysage 2022

Félicitations du jury à mon projet de fin d’étude

Par Monts et Hameaux : Habiter le paysage 2022

Certificat de participation au cours : Circular Economy for a Sustainable Built Environment de Delft university via edX (CESBE1x)

Félicitations du jury à mon projet de fin d’étude

La ville par et pour ses habitants : responsabiliser les citoyens par le design LA FRANCE. 2018

Compétences informatiques

Logiciels pratiqués :

ArchiCAD / Artlantis / SketchUp (7 ans)

Photoshop / InDesign / Illustrator (6 ans)

Revit / AutoCAD / V-Ray / 3DSMax / Q.GIS (2 ans)

Form.Z / Rhinoceros / Grasshopper (1 an)

Langages

Français (langue natale)

Anglais (TOEIC 955 - Niveau C2)

Compréhension de l’Espagnol

Intérêts

Voile / Planche à voile / Kitesurf / Randonnée / Slackline

Art / Cinema / Literature / Croquis

Sommaire

Travail académique

Programme mixte - PFE : Par Monts et Hameaux

Complexe culturel - Architecture bioclimatique

Habitat collectif - Habiter demain

Expérimentations matériaux - Assemblage low-tech de panneaux de bois

Urbanisme tactique - La ville, par et pour ses habitants

Travail en agence

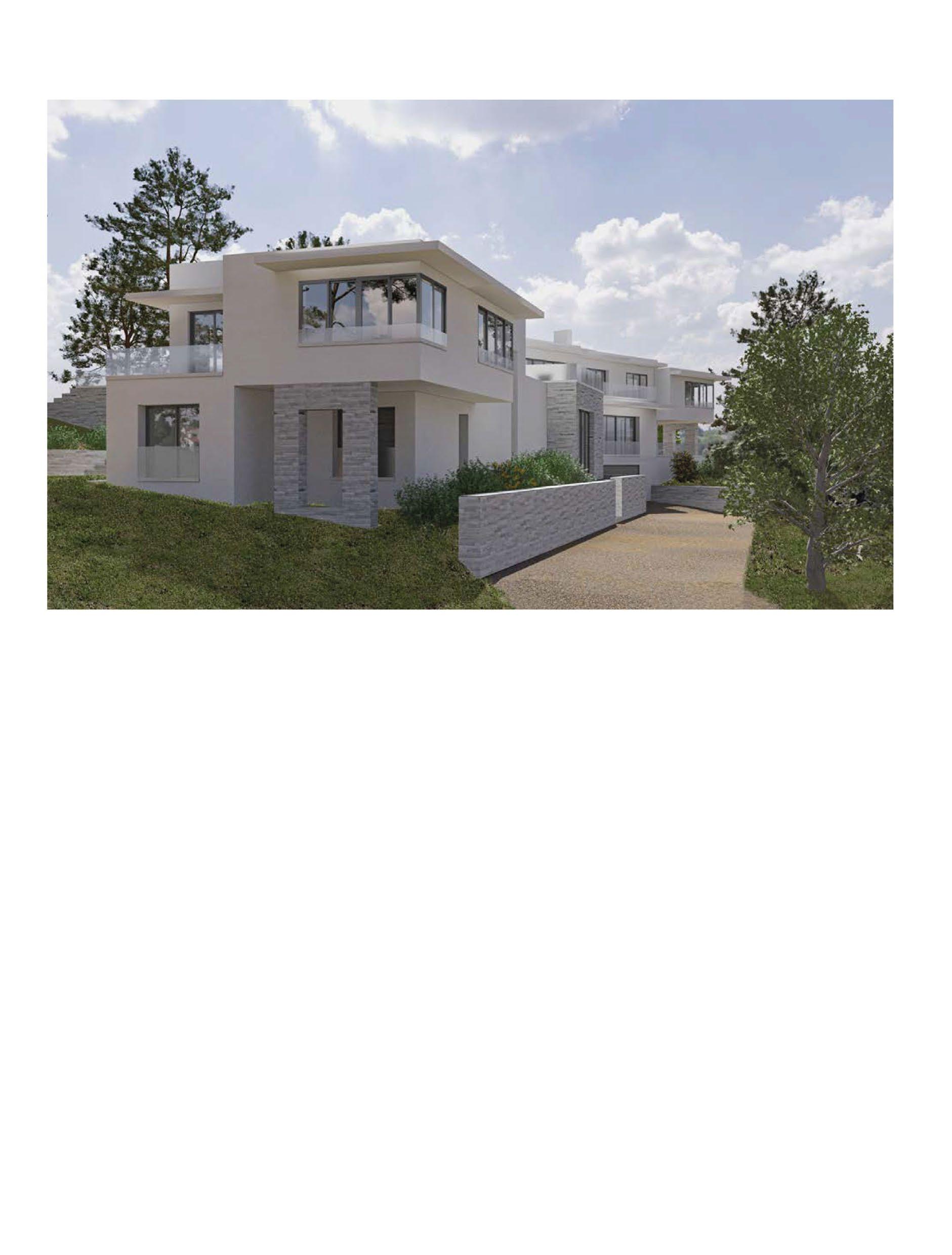

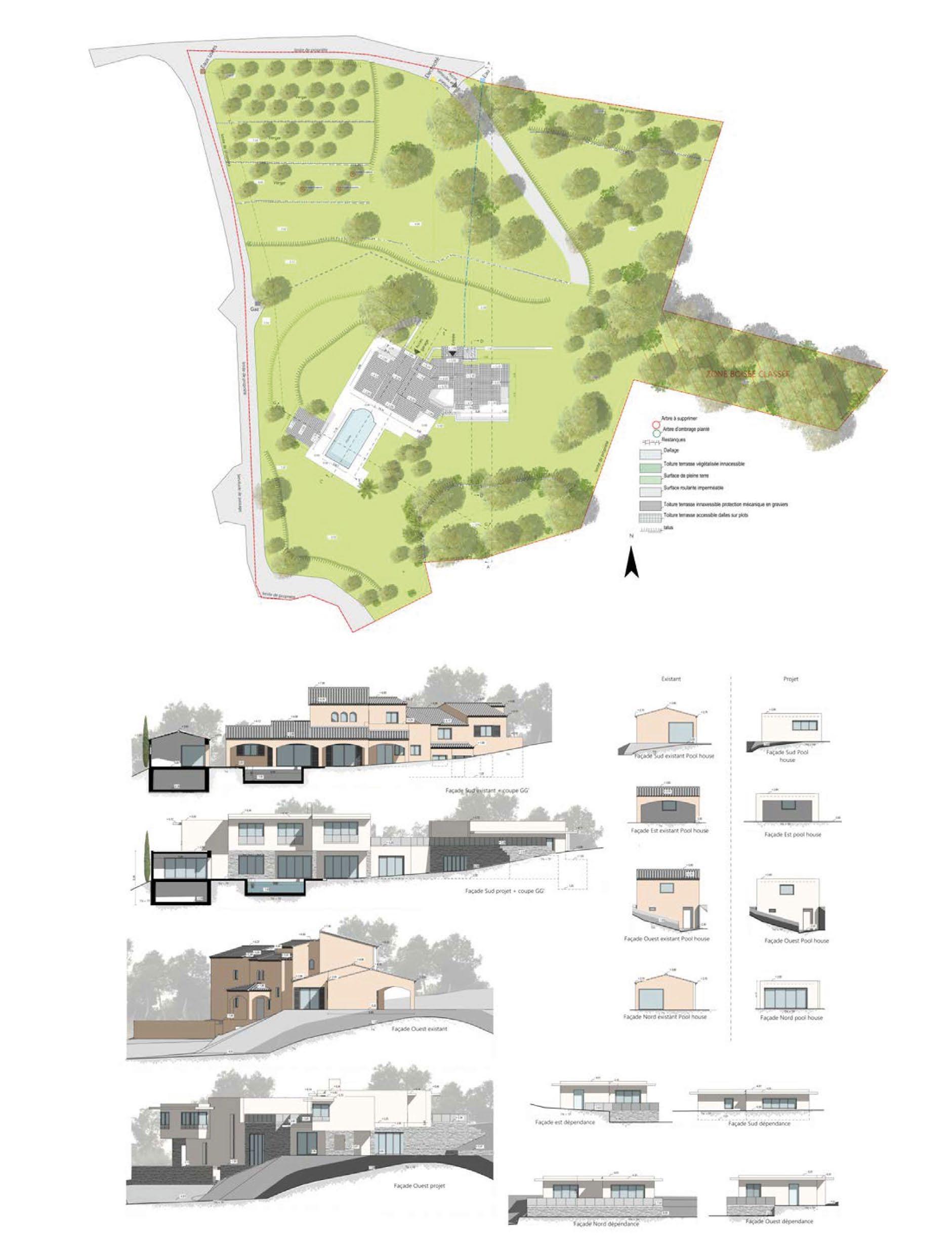

Résidence privée - Rénovation d’une villa

Architecture commercial - Construction d’un centre commercial

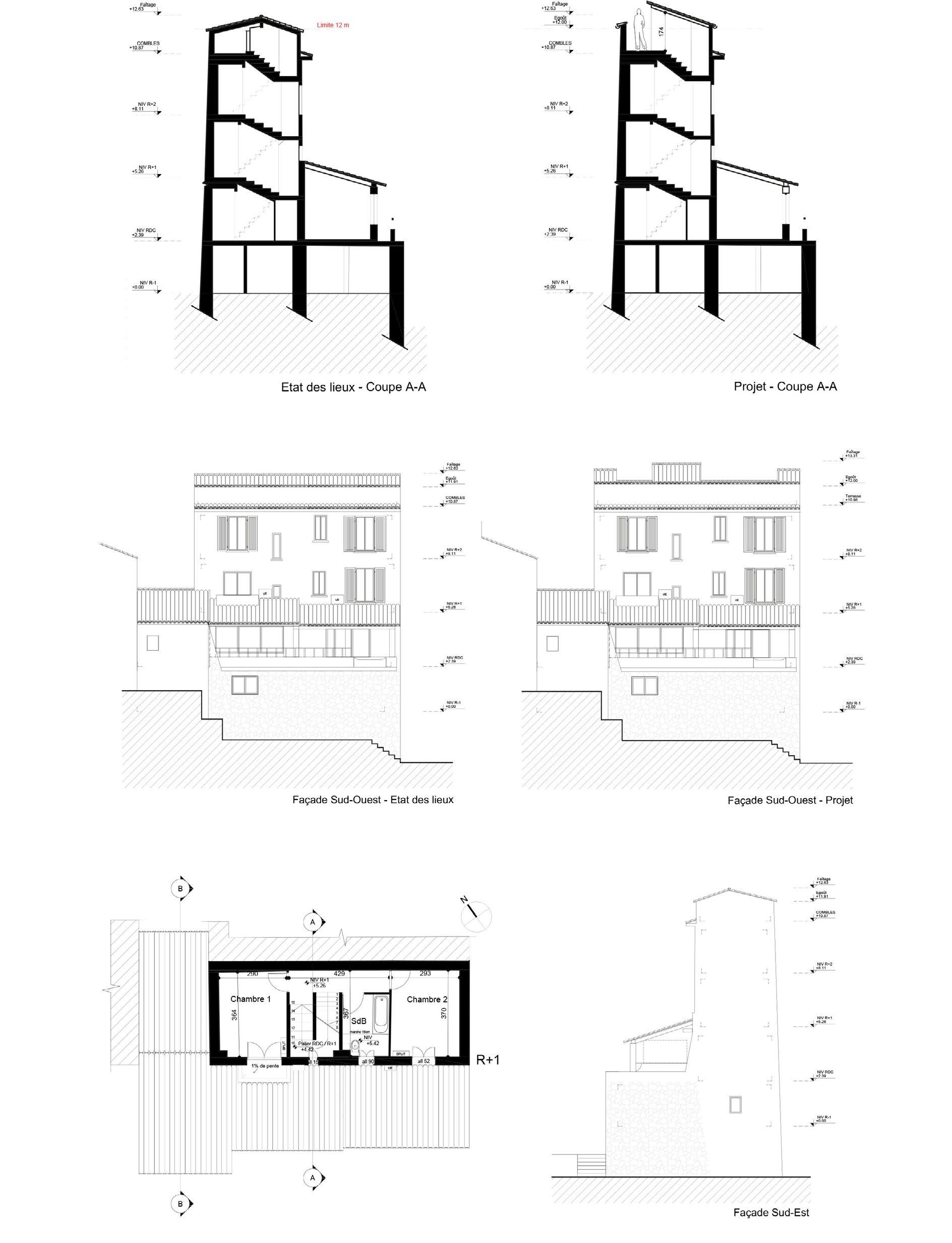

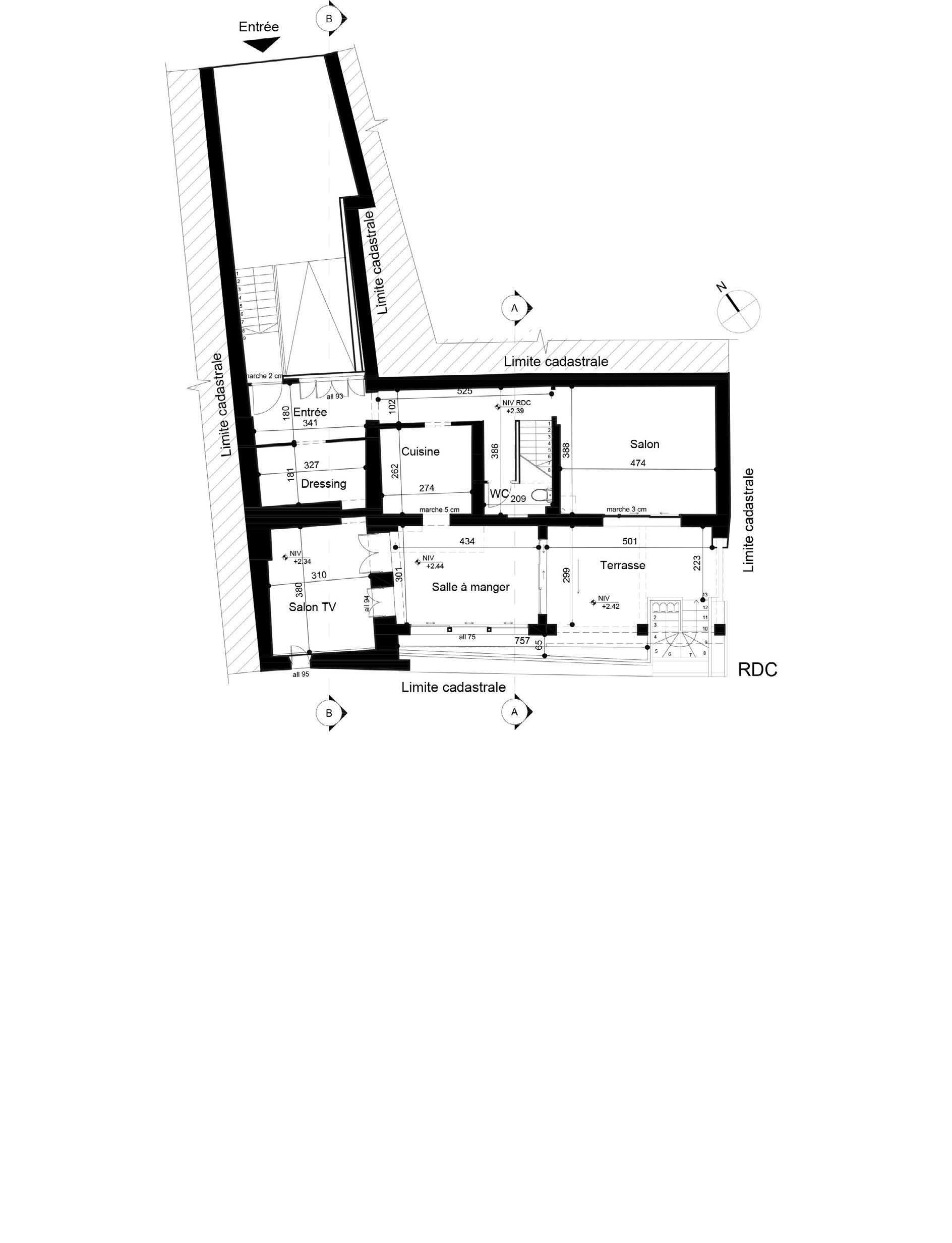

Résidence privée - Rénovation d’un immeuble ancien

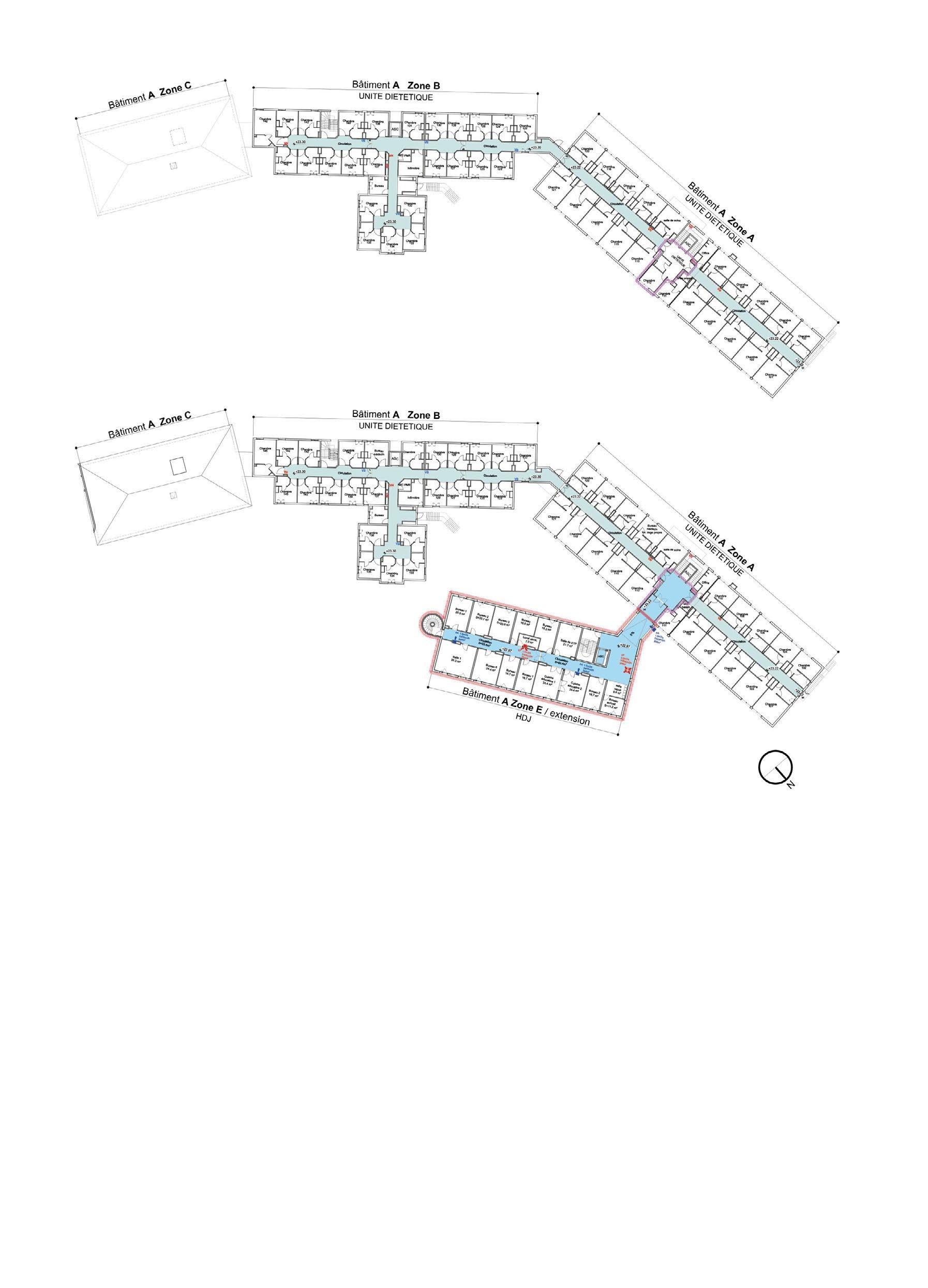

Architecture médicale - Extension d’une maison de retraite

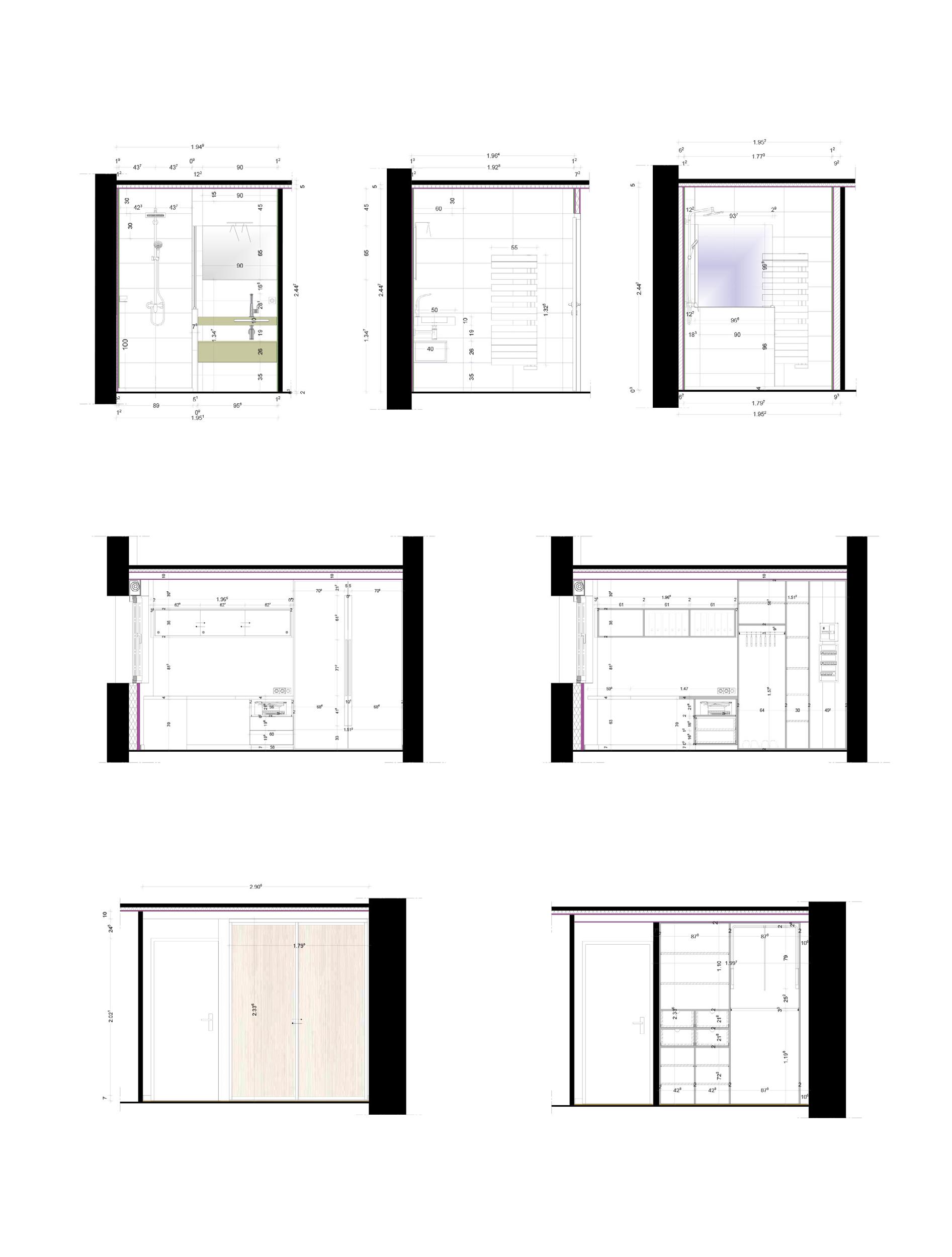

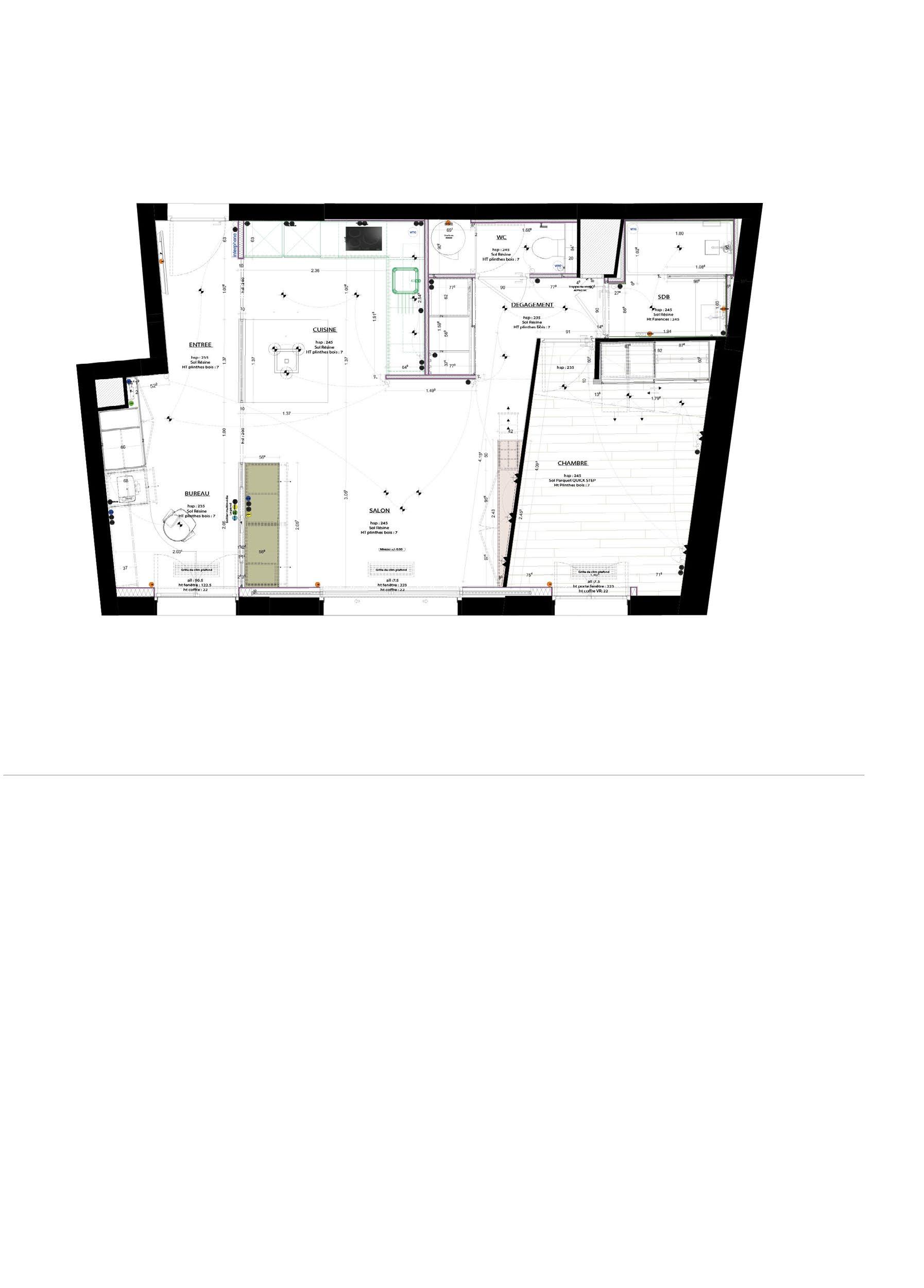

Architecture d’intérieure - Rénovaiton d’un appartement

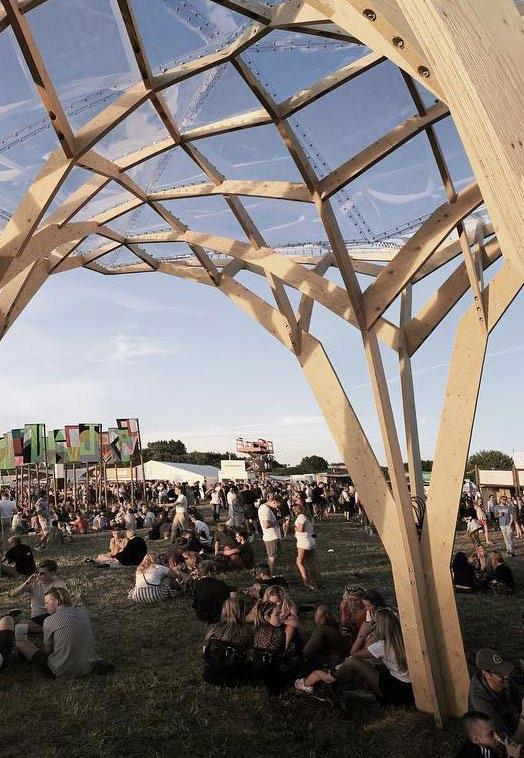

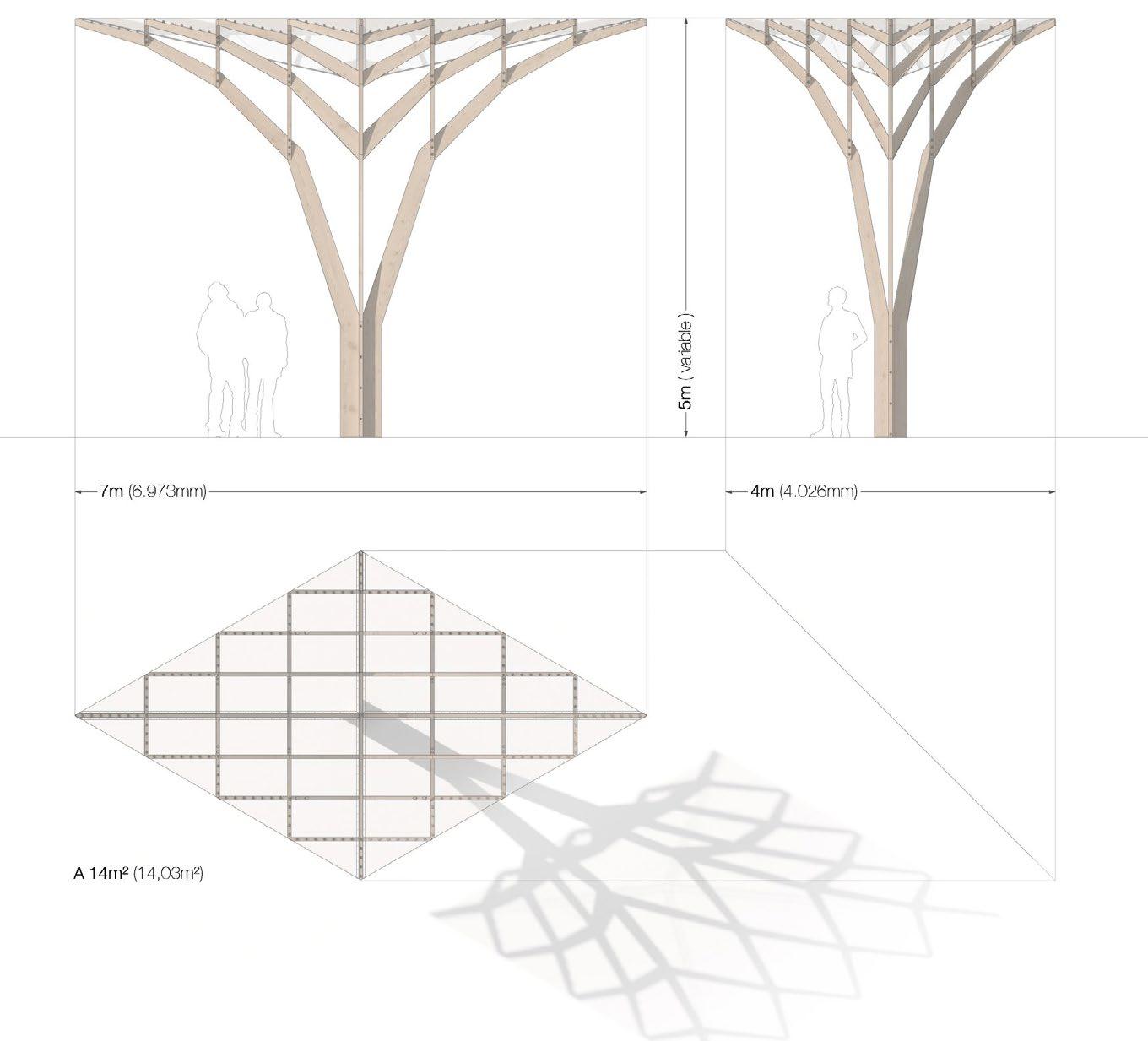

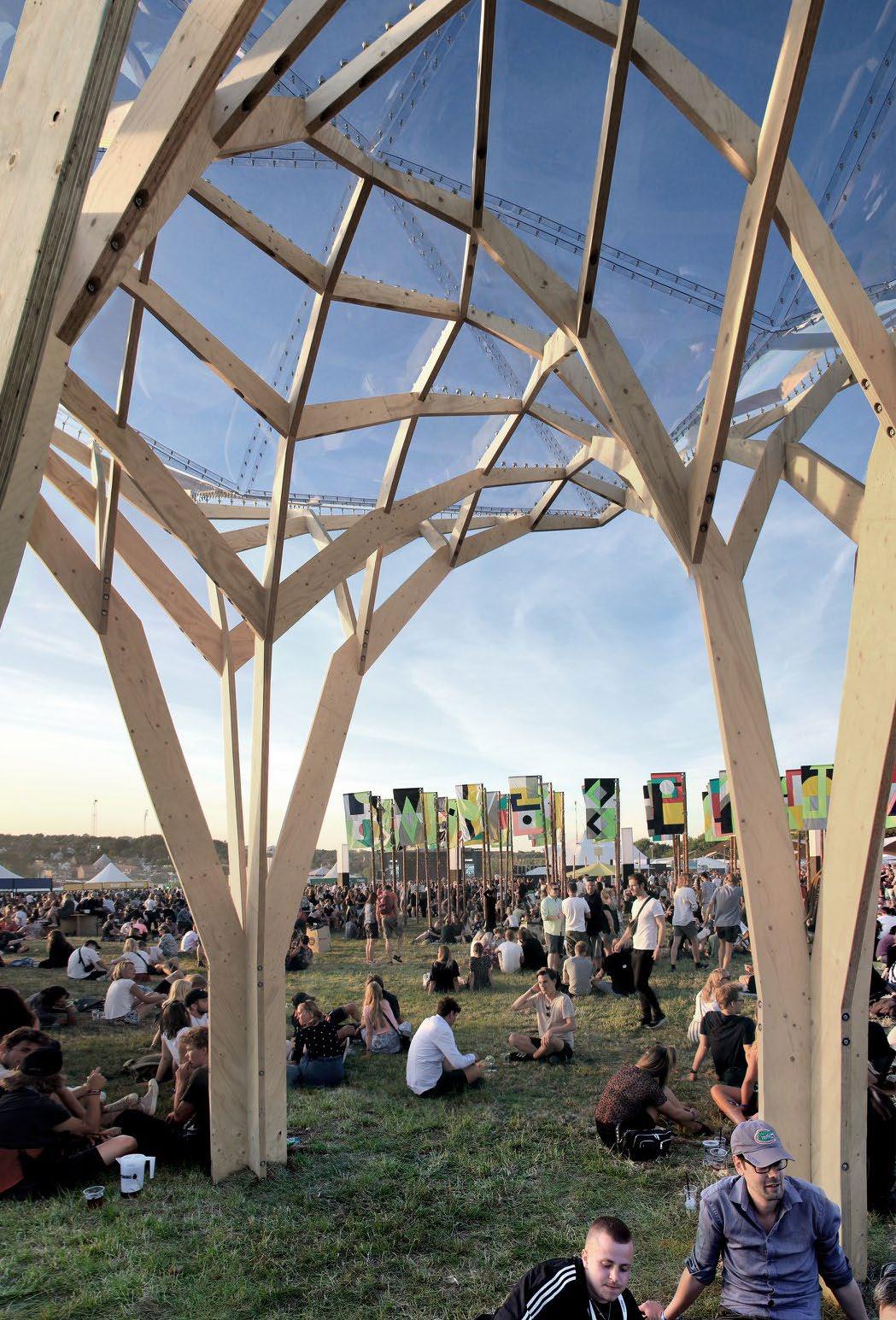

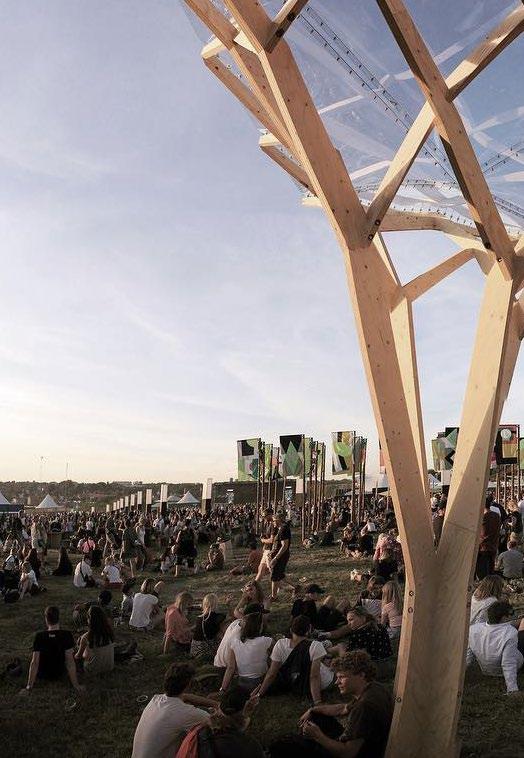

Pavillon temporaire - The Woods

Travail personnel

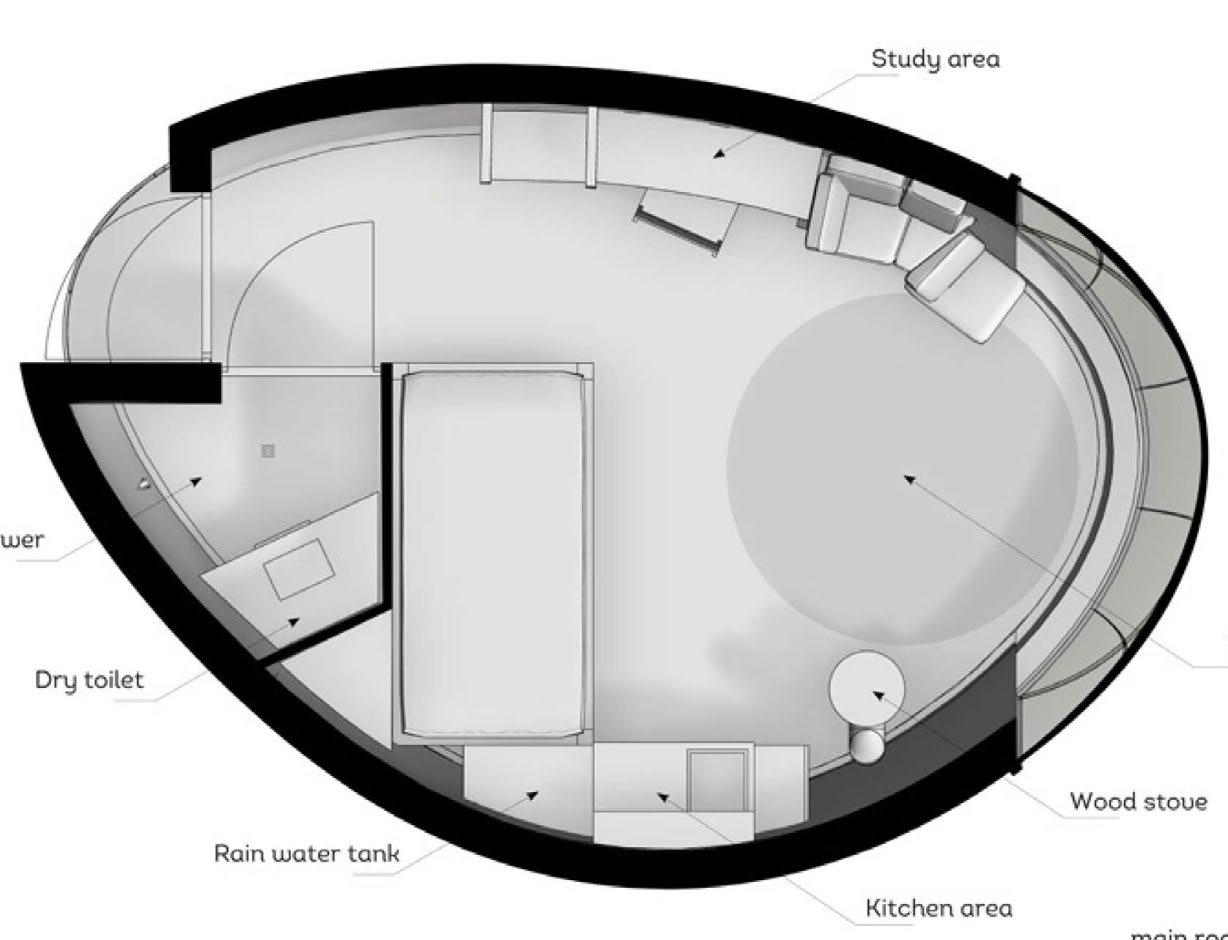

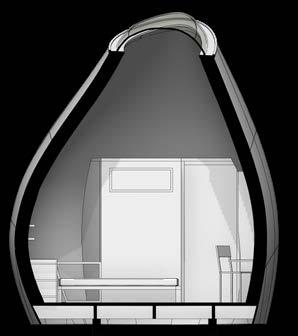

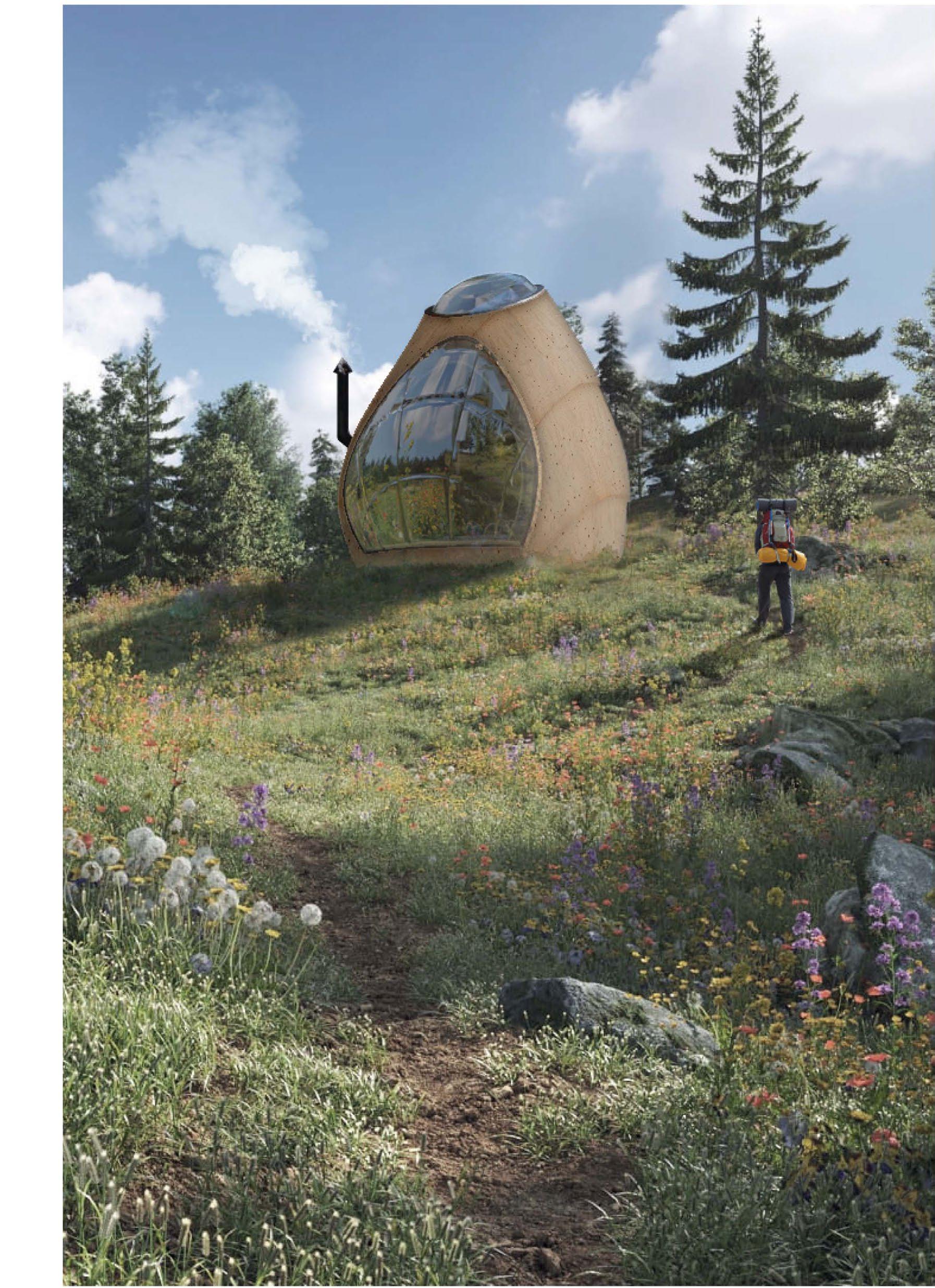

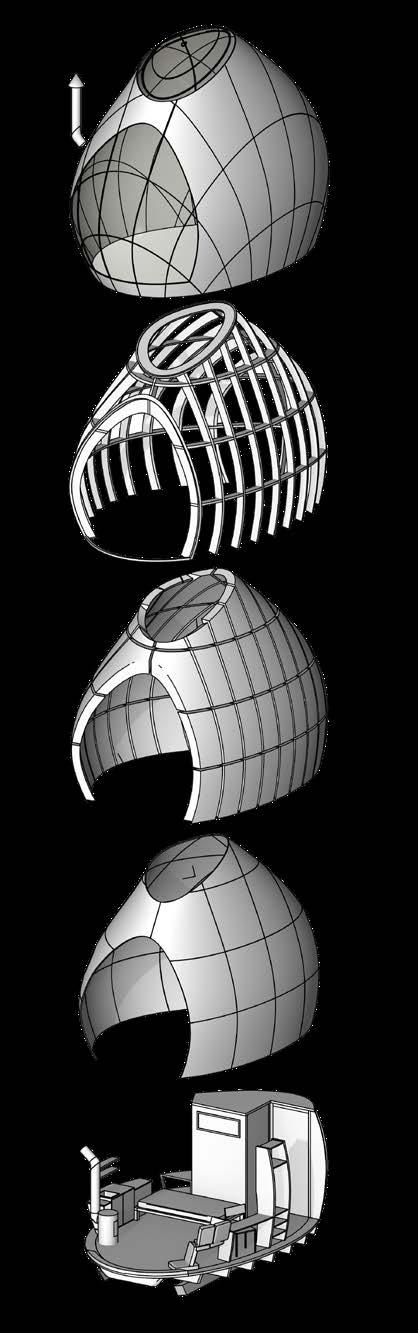

Compétition architecturale - Cabine de médiation autonome en Estonie

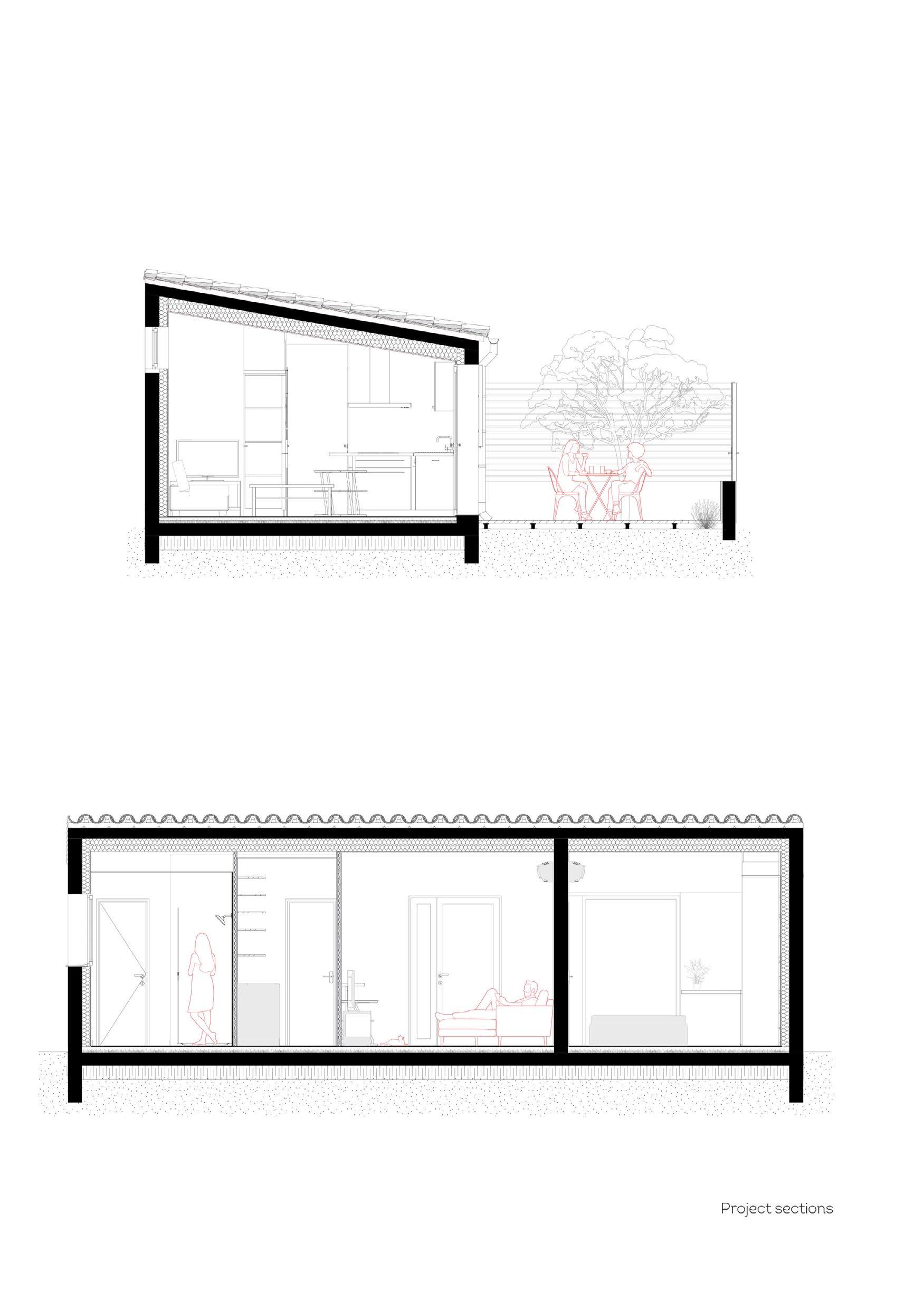

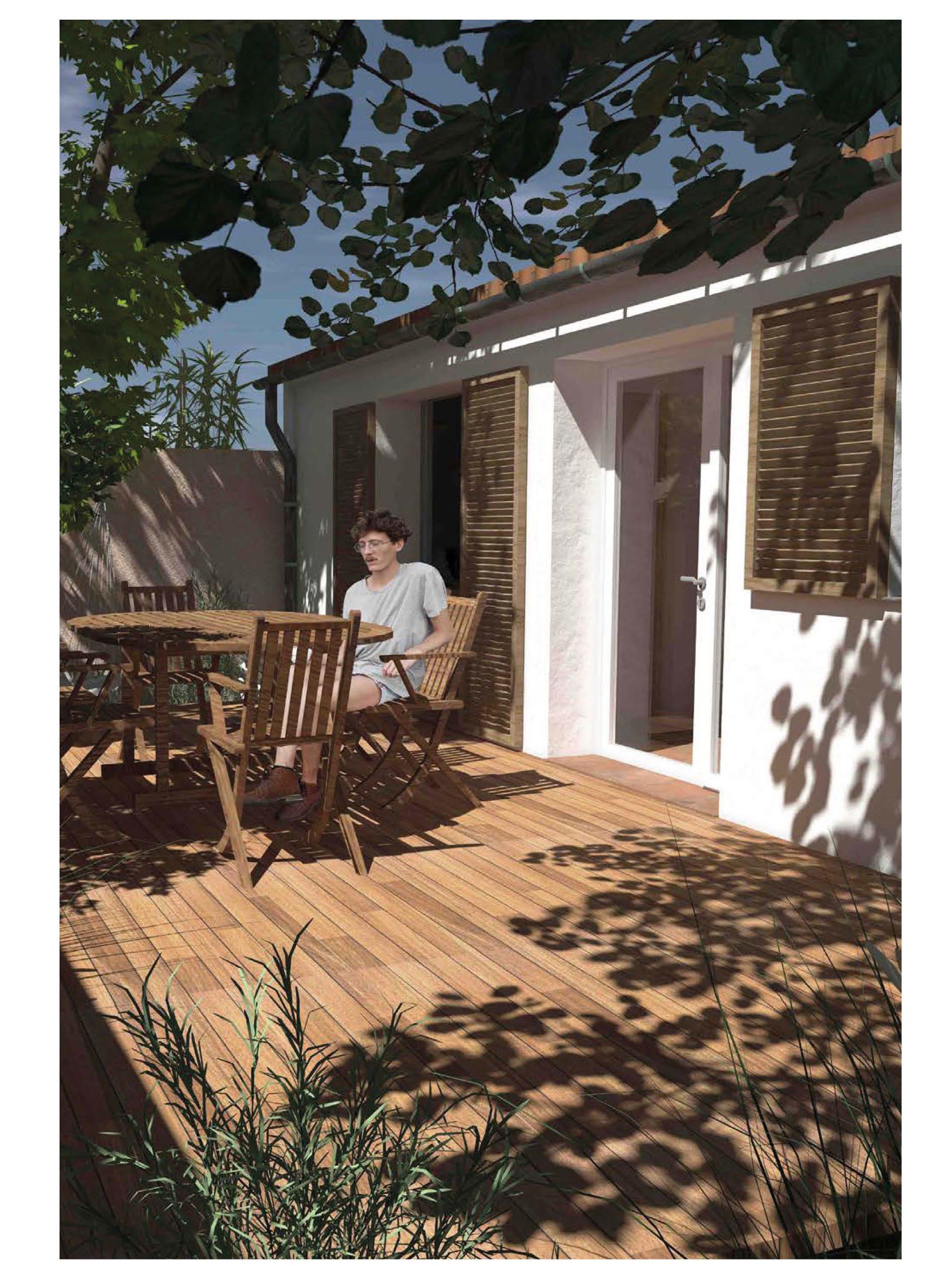

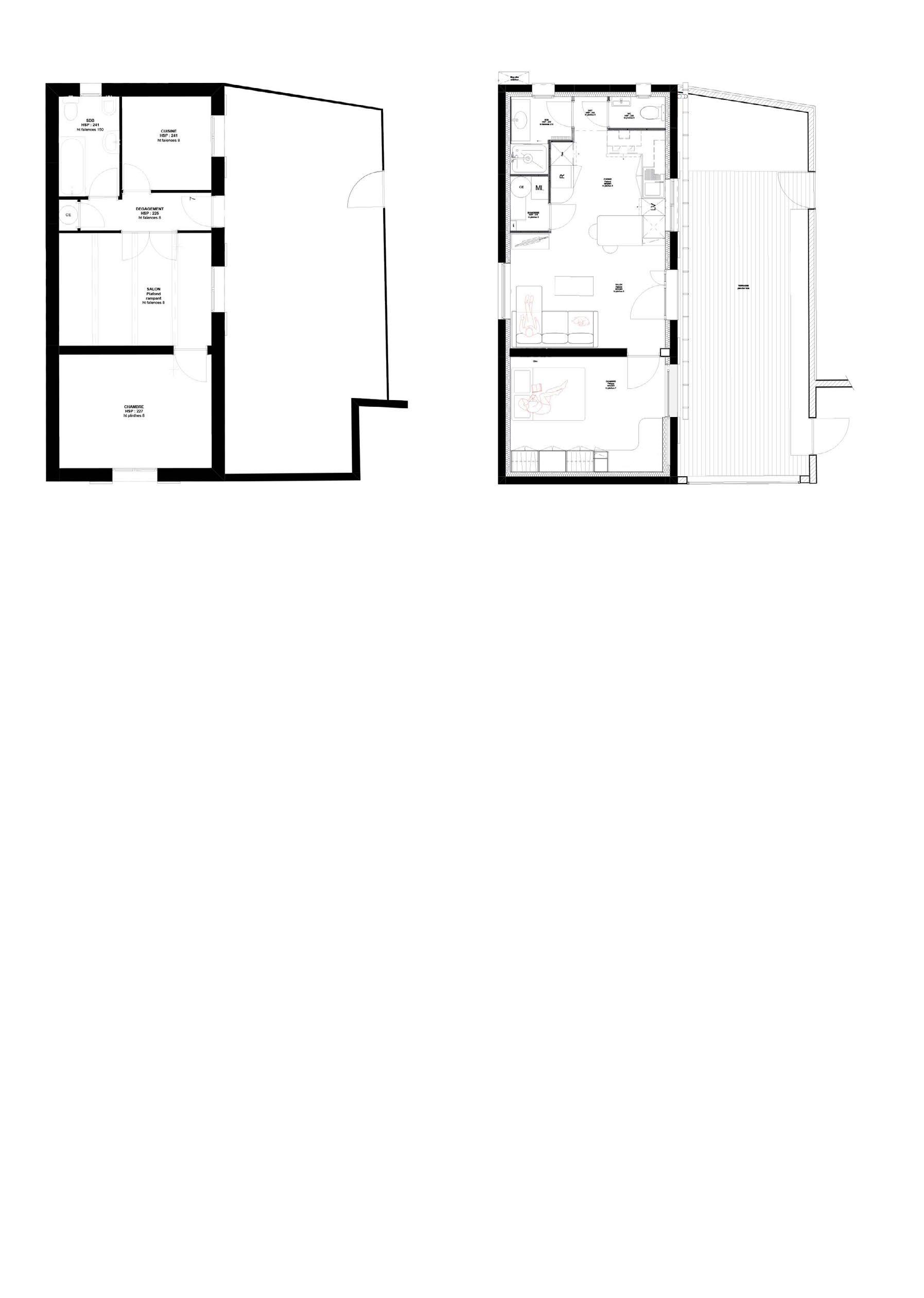

Résidence privée - Rénovation d’une petite maison (construit)

p.6 P.22 p.28 p.32 p.36 p.40 p.42 p.44 p.46 p.48 p.50 p.54 P.58 p.62
Croquis

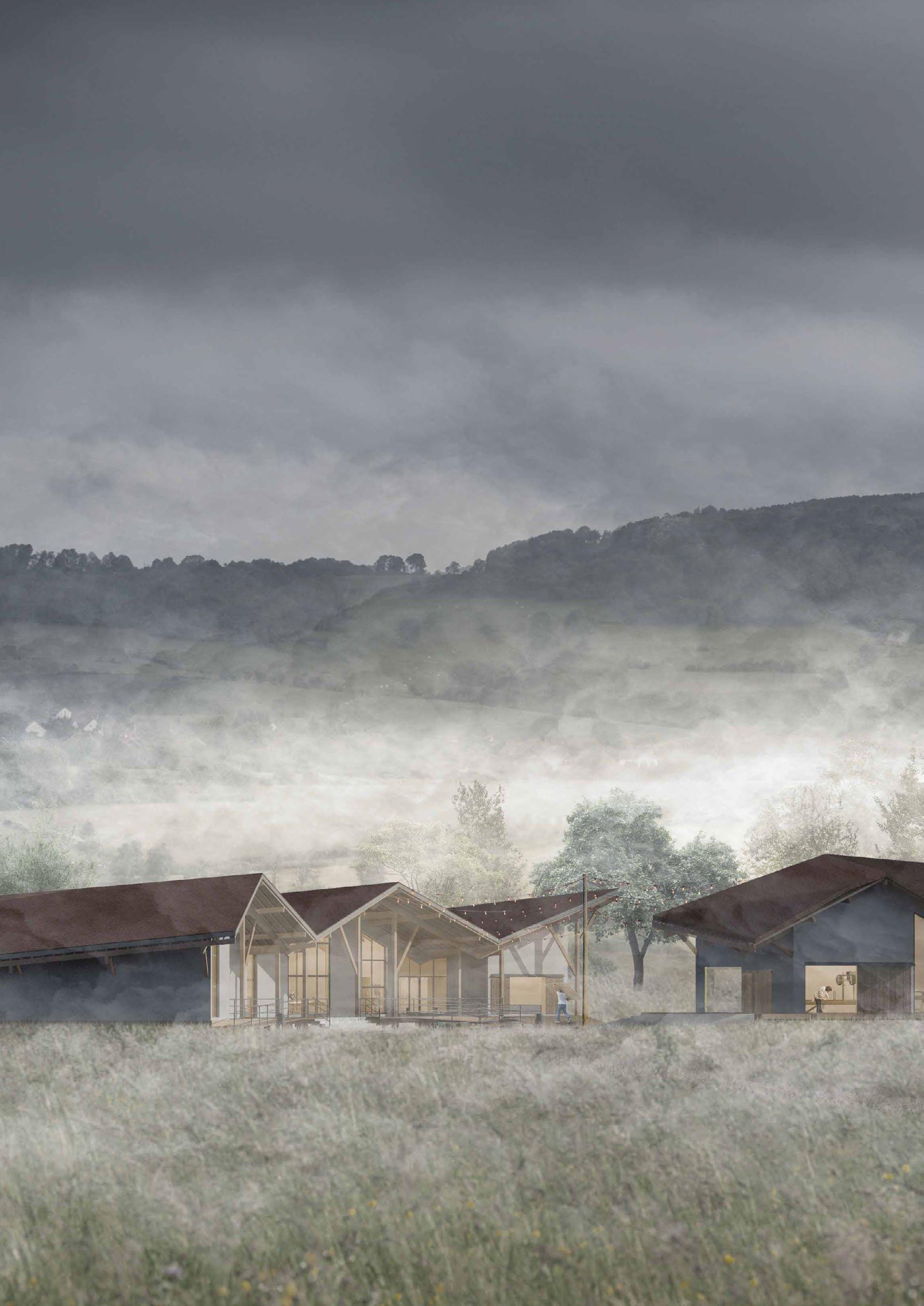

Par Monts et Hameaux: Habiter le paysage

Développer les liens entre biens communs naturels et habitants

Année : 2022

Contexte : Master in Architecture, thesis project

Statut : Valildé, Mention Très Bien, Félicitations du jury

Ce projet de thèse est ancré dans la mouvance bio-régionaliste. Il explore les liens qui unissent les habitants et le territoire pour explorer comment les valeurs de communauté, de bien commun et de nature peuvent être manifeste dans des structures inclusives et écologiquement durables.

Ce projet est composé de plusieurs pôles, avec des éléments dispersés sur un territoire afin de créer un équilibre et d’éviter développement centralisé. Cet archipel de structures invite les visiteurs et les résidents à déambuler et à réfléchir dans le territoire entre les sites du projet. Les principaux sites des sous-projets sont basés sur la réhabilitation des structures existantes à la fois pour limiter consommation de ressources et inscrire le projet dans une architecture de la continuité, vernaculaire et local.

Diverses activités spécifiques aux différents sites encouragent les interactions entre l’homme et le paysage naturel environnant, afin de mieux le connaitre et le préserver.

66 Roman Sokolowsky • Academic
Roman Sokolowsky • Académique

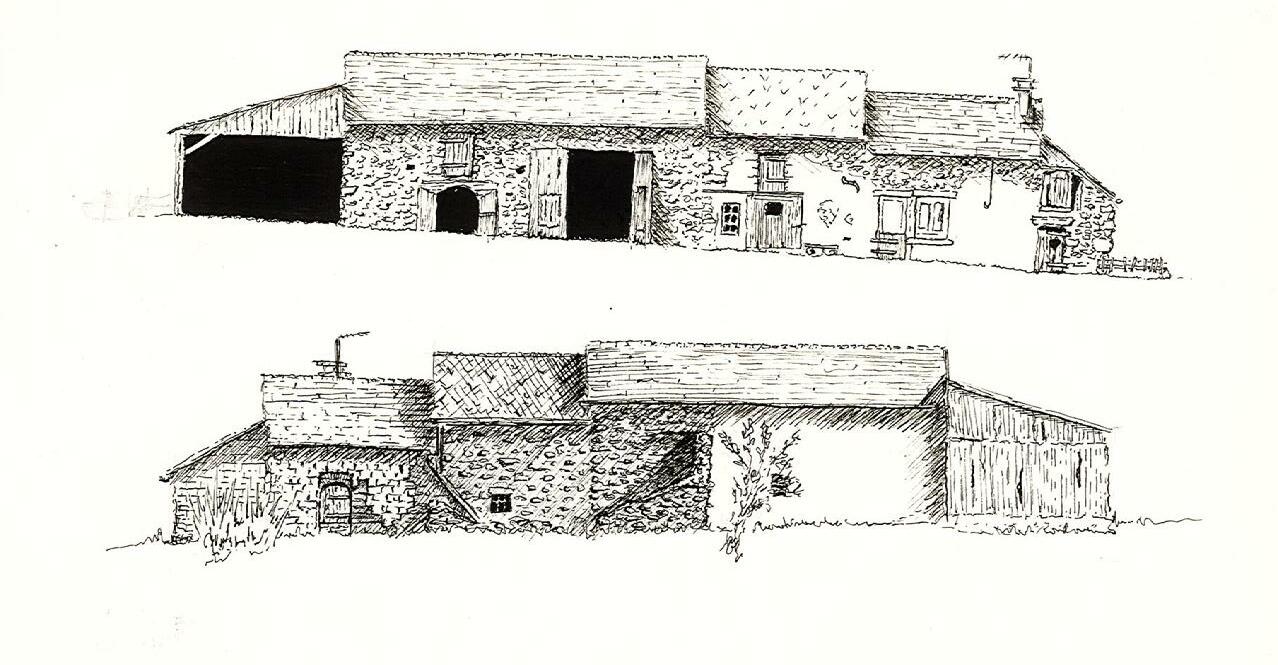

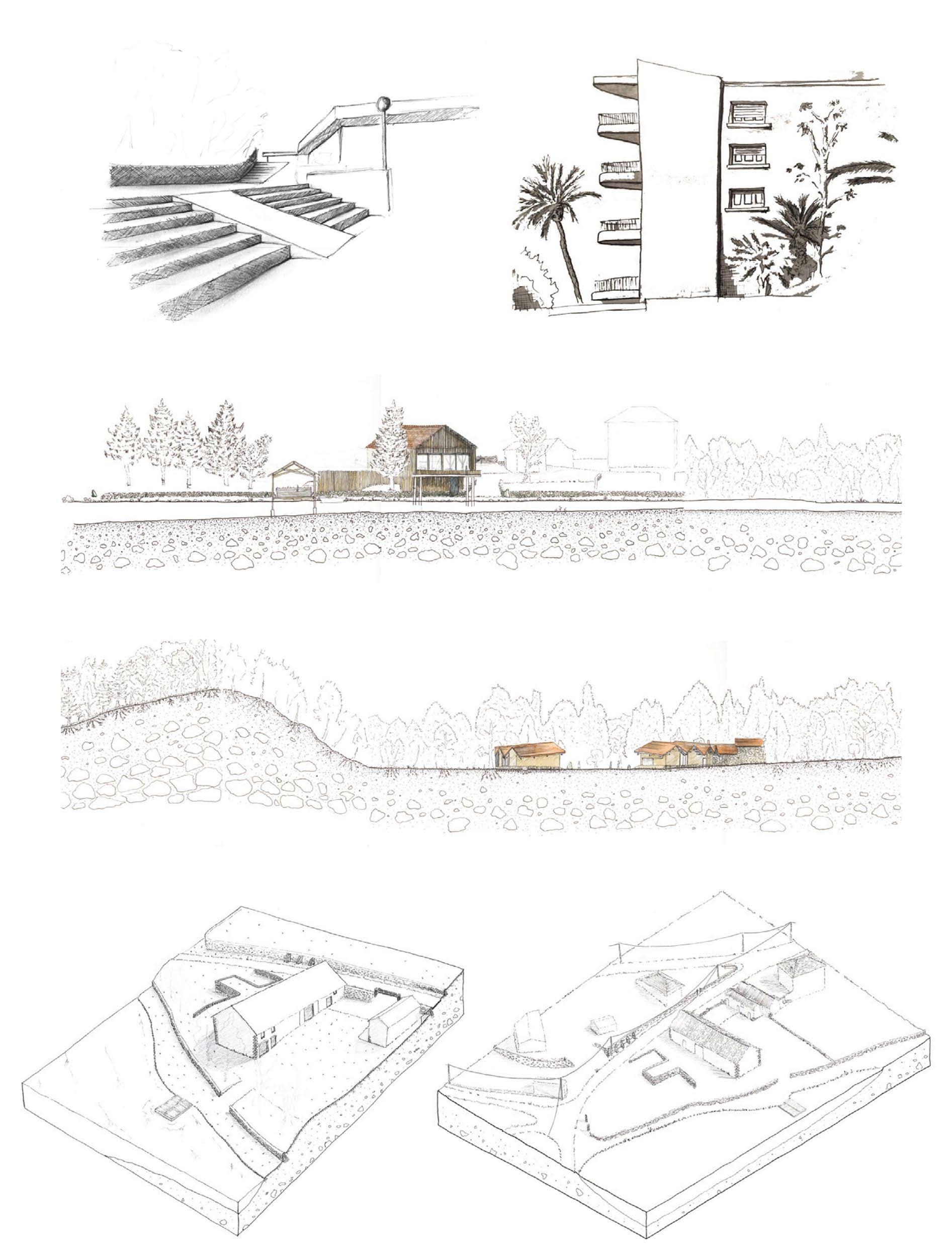

Croquis sur site

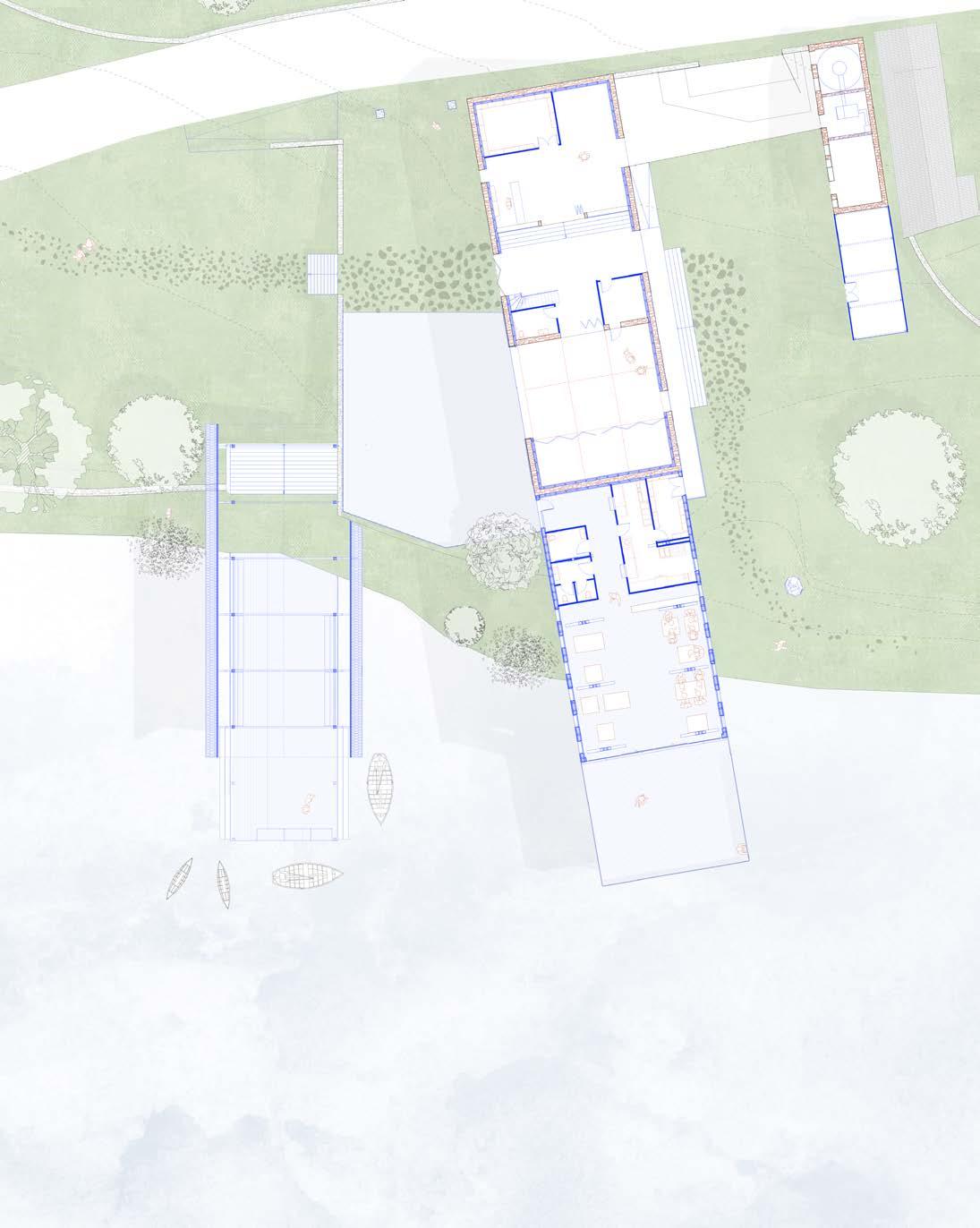

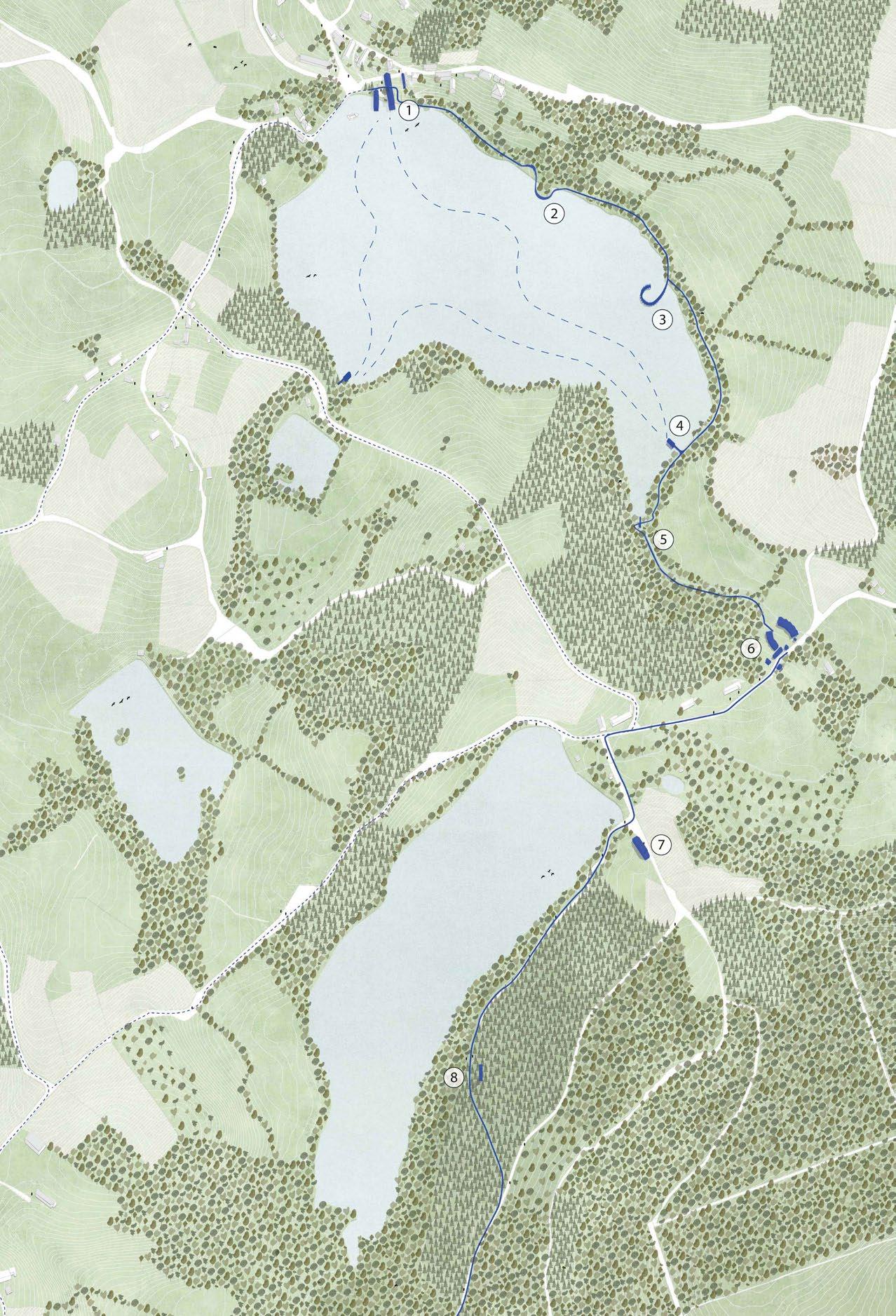

77 Plan
masse montrant les différents sites de projets implantés sur la commune

Toiture

Ecran de sous-toiture

Laine de chanvre 25.9 cm

Pare-vapeur

Plaque de plâtre

Mur extérieur

Bardage à claire voix 50 x 50 mm

Tasseau bois 30 x 30 mm

Pare-pluie

Voile de contreventement OSB 13 mm

Isolation fibre de bois 200 mm

Montant ossature 200 x 70 mm

Pare-vapeur Isolation fibre de bois 45 mm

Enduit

Plancher C

Parquet collé bois massif 20 mm

Isolant rigide fibre de bois 40 mm

Panneau de contreventement OSB

Isolation fibre de bois 200 mm

Sous-face bois 13 mm

Poteau chataîgner 200 x 200 mm

D Plancher

Mur en moellon 500 mm

Mur extérieur E

Panneaux rigides en chanvre 140 mm

Enduit chaux chanvre 50 mm

Carrelage 20 mm

Chape anhydrite 80 mm

Isolation polyruéthane 30 mm

Dalle béton armé 100 mm

Isolant dur 100 mm

Barrière de capilarité

Sable 100 mm

Gravier 200 mm

8 E1 E2 E3 E4 E5 E7 E6 E8 E D1 D2 D3 D
B1 C1
B2 C2 B3 C3 B5 C5 B4 C4 B6 C6 B7 B8 B9 B
A1 A2 A3
A
A4
E1 E2 E3 E4 E5 E6 E8 E7
D1

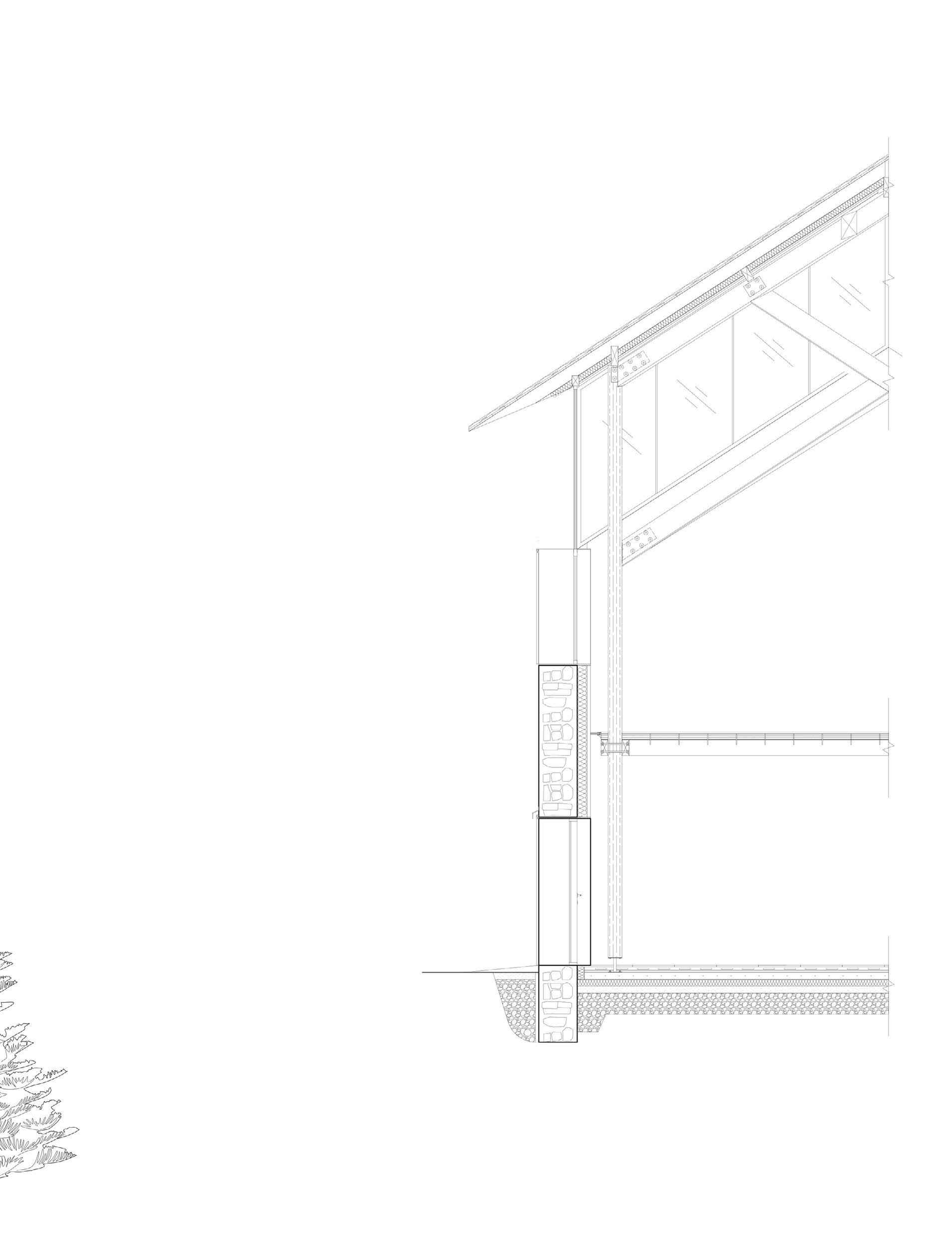

Site 1, Détails techniques Roman Sokolowsky • Académique
D2 D3
9 9 Coupe longitudinale Plan RDC
Roman Sokolowsky • Académique
12
Roman Sokolowsky • Académique

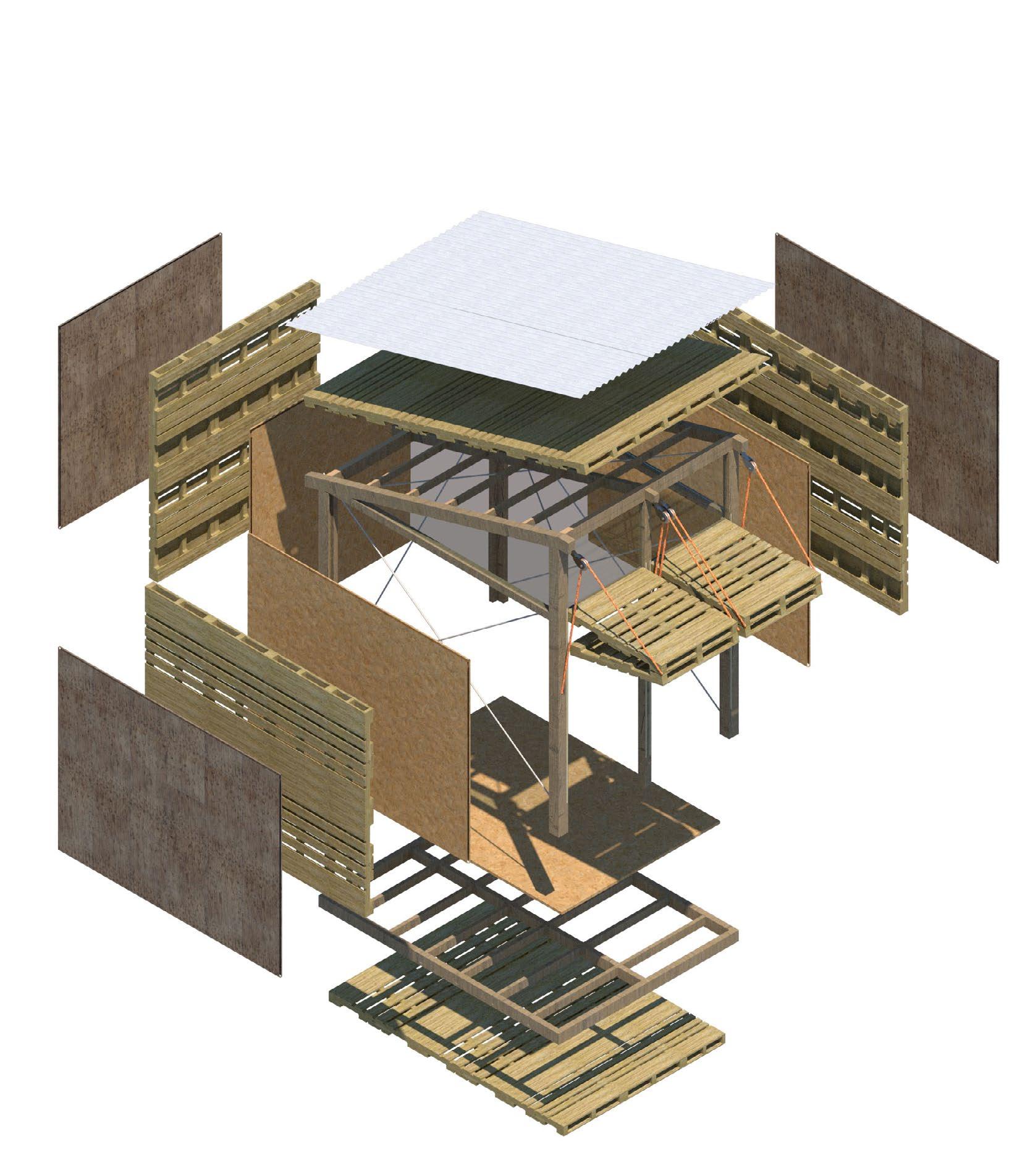

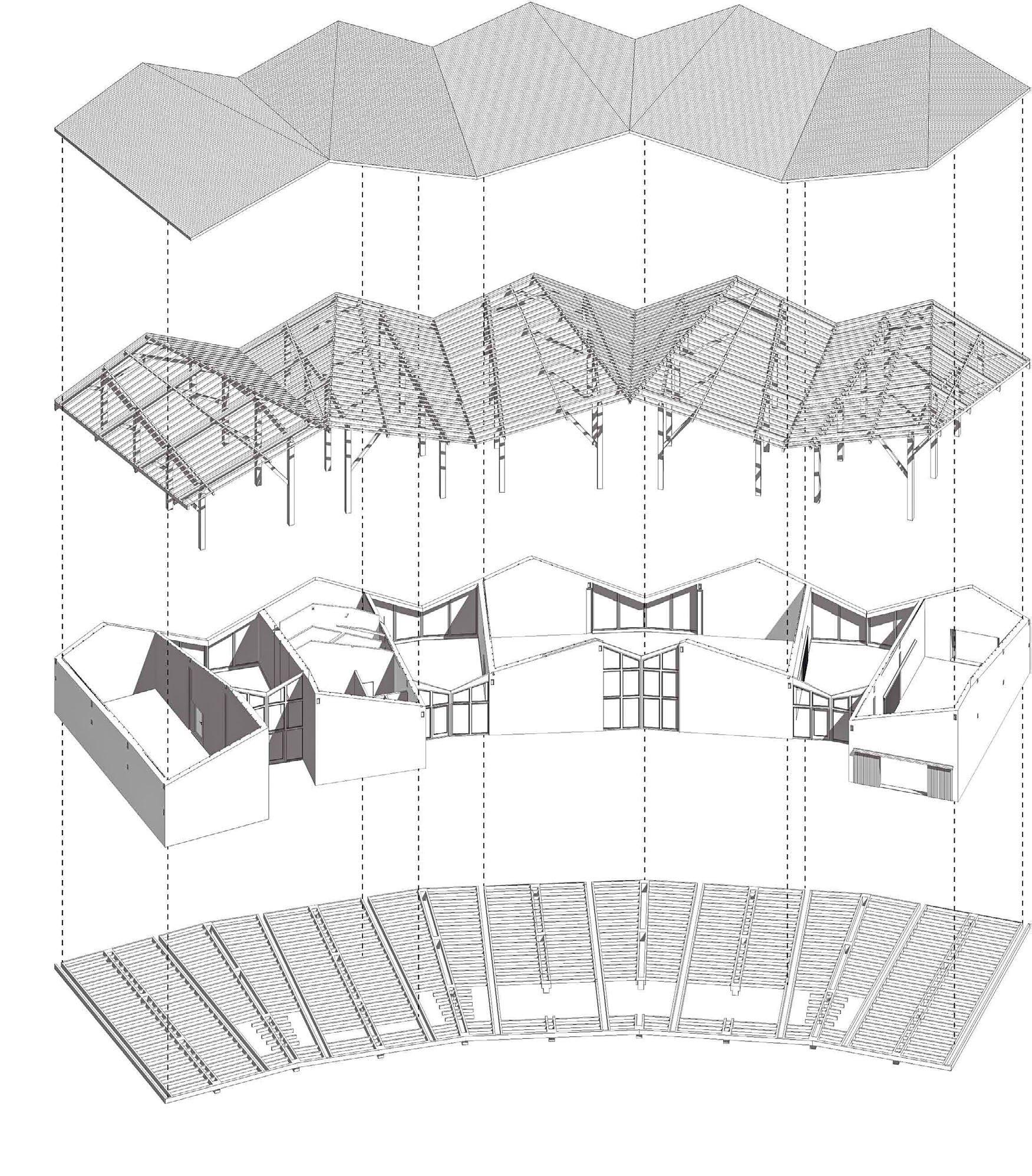

Site 6, explosé axonometrique

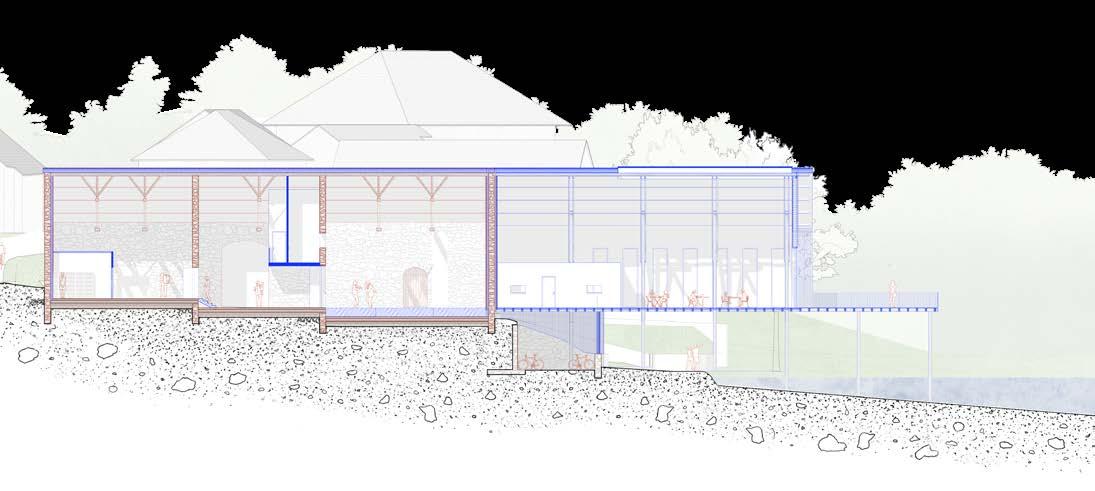

13 11 Coupe longitudnale Plan RDC Banc de scie Moulin 35 m2 Atelier machines Atelier menuiserie 100 m2 Atelier peinture 20 m2 Matériauthèque 180 m2 Xylothèque Pièces de services 230 m2
Roman Sokolowsky • Académique

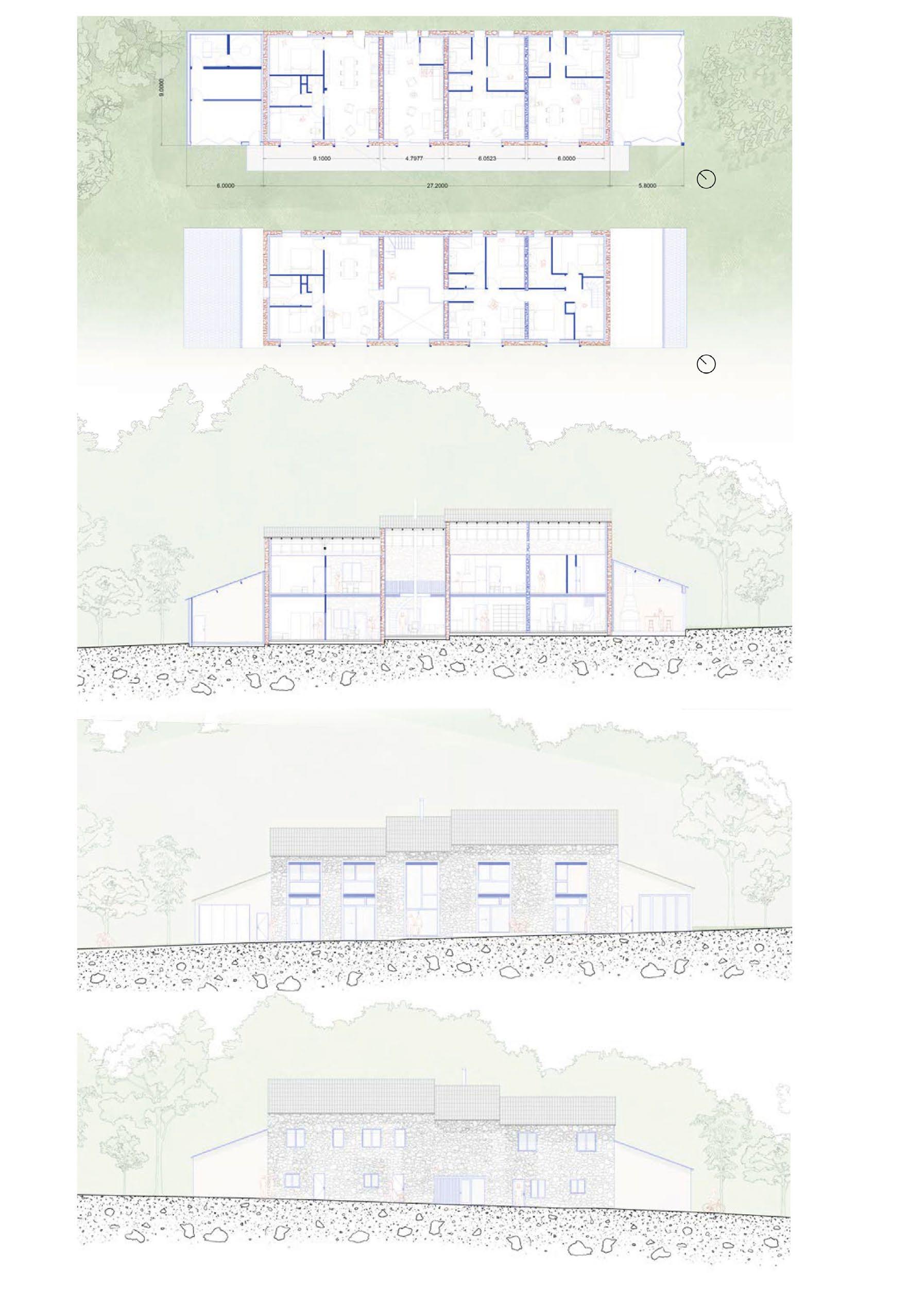

16 Coupe longitudinale Plan RDC
Façade Nord-Est Roman Sokolowsky • Académique
Plan 1er étage Façade Sur-Ouest

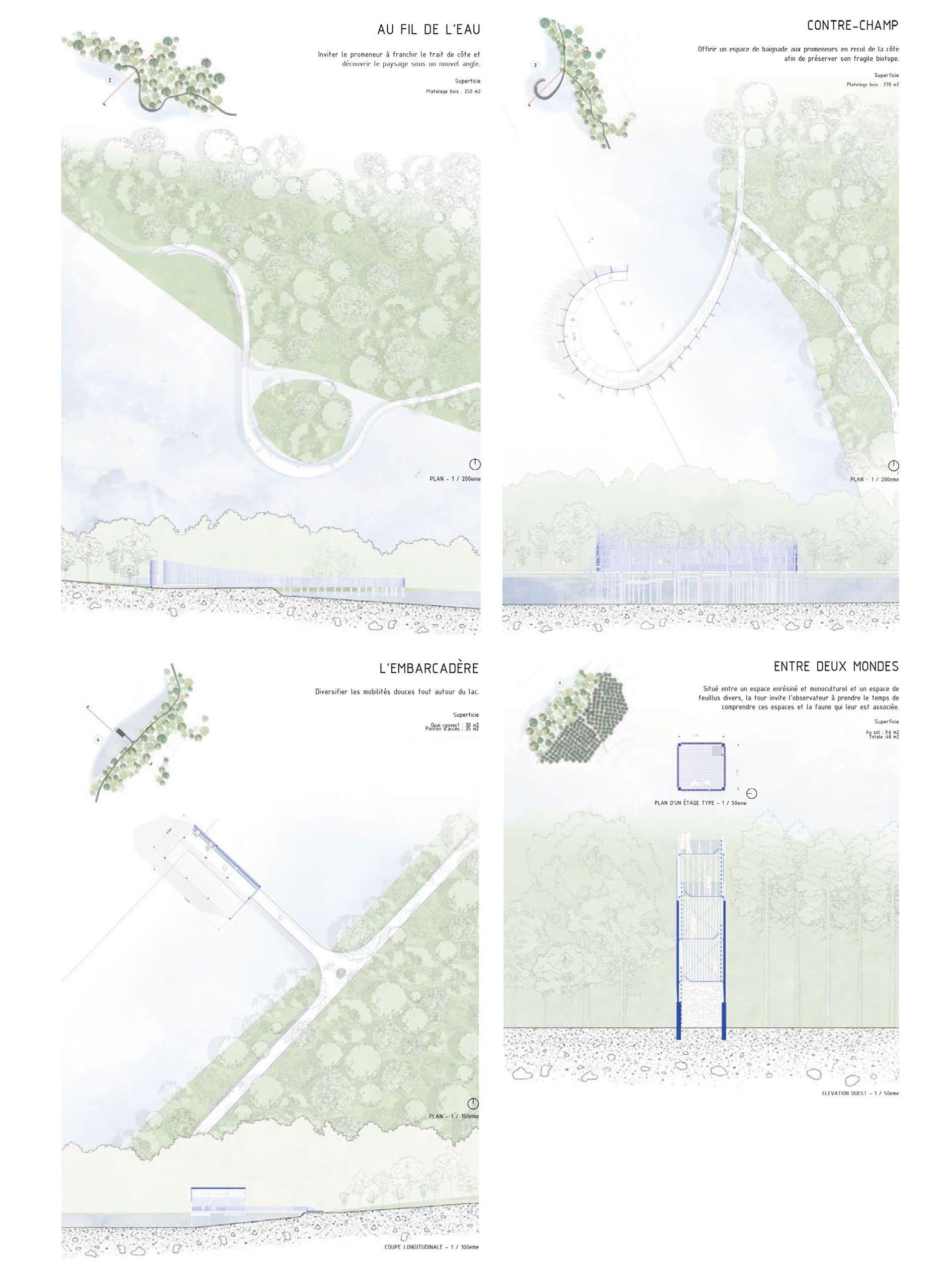

Panneaux imprimés des sites secondaires

17
Roman Sokolowsky • Académique
2020 Roman Sokolowsky • Academic Roman Sokolowsky • Académique
2121

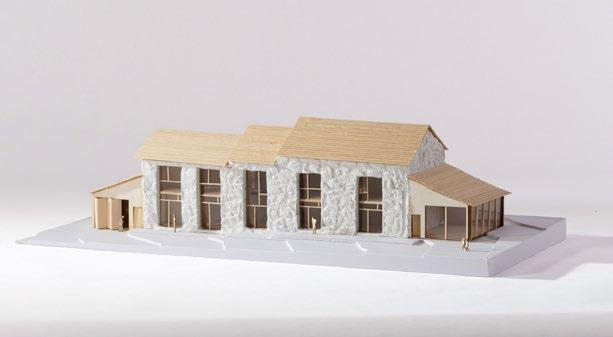

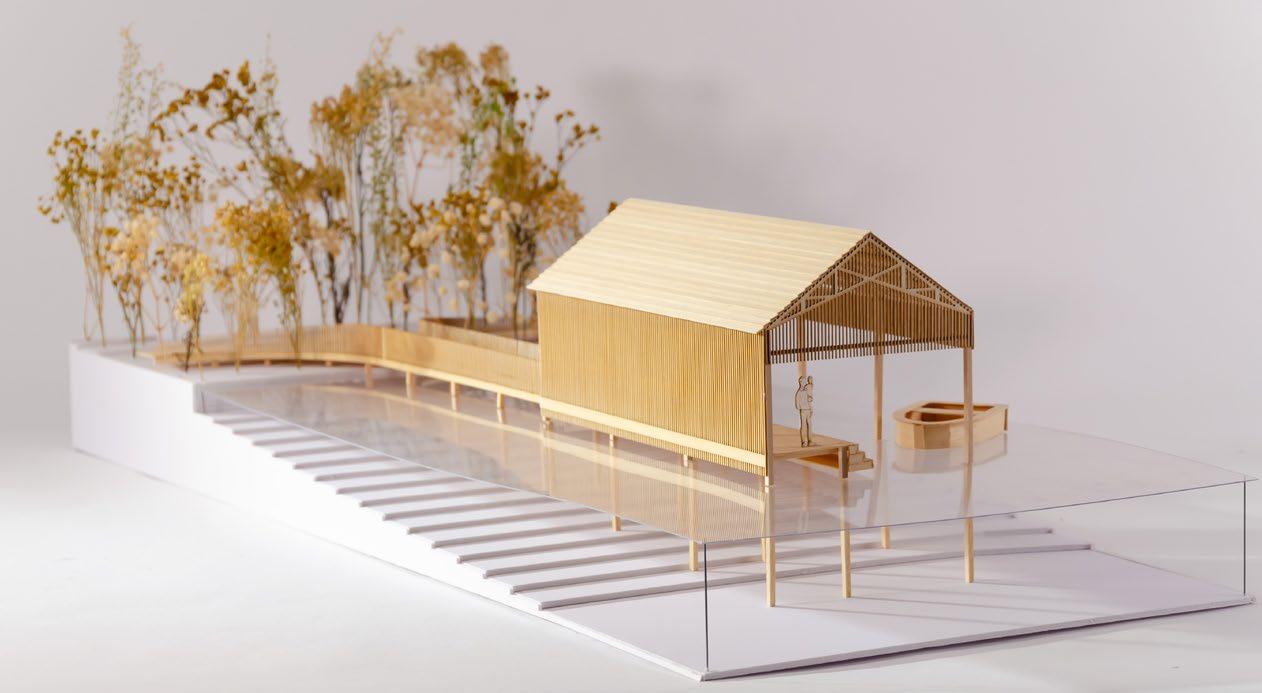

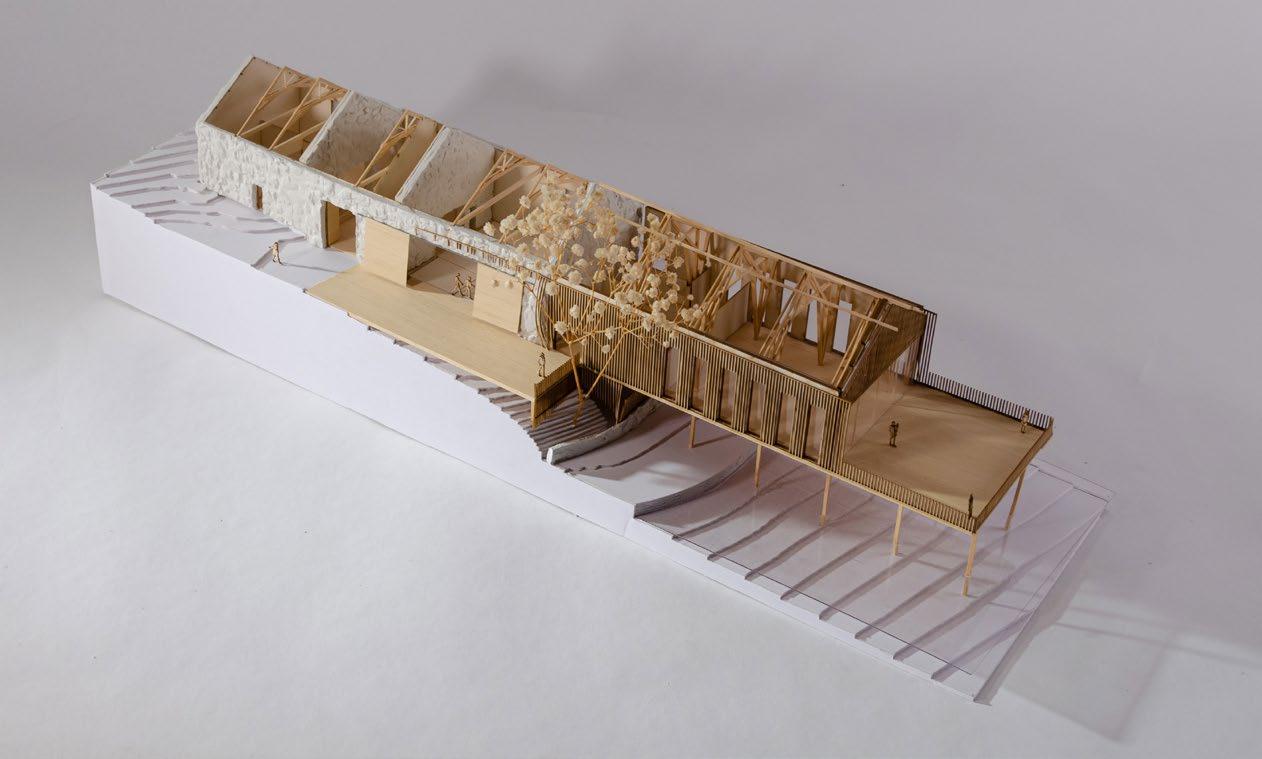

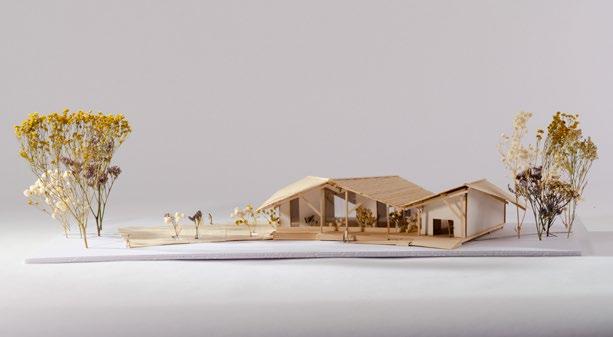

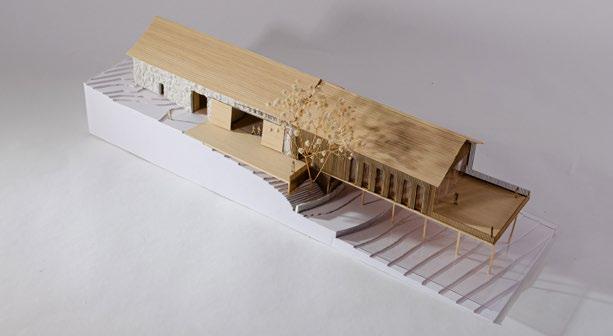

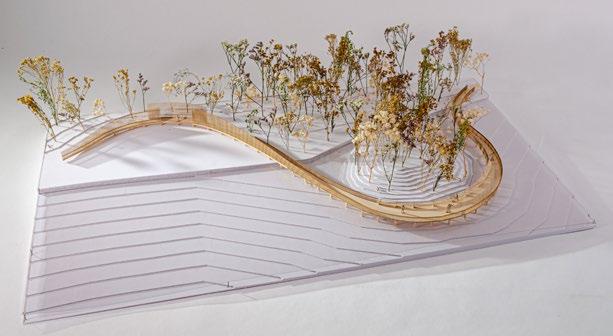

Photographs, built site models Maquettes des sites de projet

Architecture Bioclimatique

Incorporer l’architecture bio--climatique dans un projet de rénovation

Année 2021

Contexte Projet académique de master en architecture

Statut Validé, noté A

L’ambition de ce projet était de donner une nouvelle vocation aux bâtiments existants à l’abandon, en prenant en compte des critères de contexte et de matériaux afin de réduire la dépendance

Nous avons recyclé les matériaux des bâtiments existants, dont certains sont en ruine, afin de promouvoir la durabilité des ressources et de conserver un langage vernaculaire sur le site.

Le résultat est un centre d’artisanat, centré sur les ressources en bois de la région, offrant un lieu aux membres de la communauté pour se rencontrer et célébrer cet aspect de la culture locale. Le rez-de-chaussée est un atelier de menuiserie et le premier étage offre un espace pour les événements communautaires.

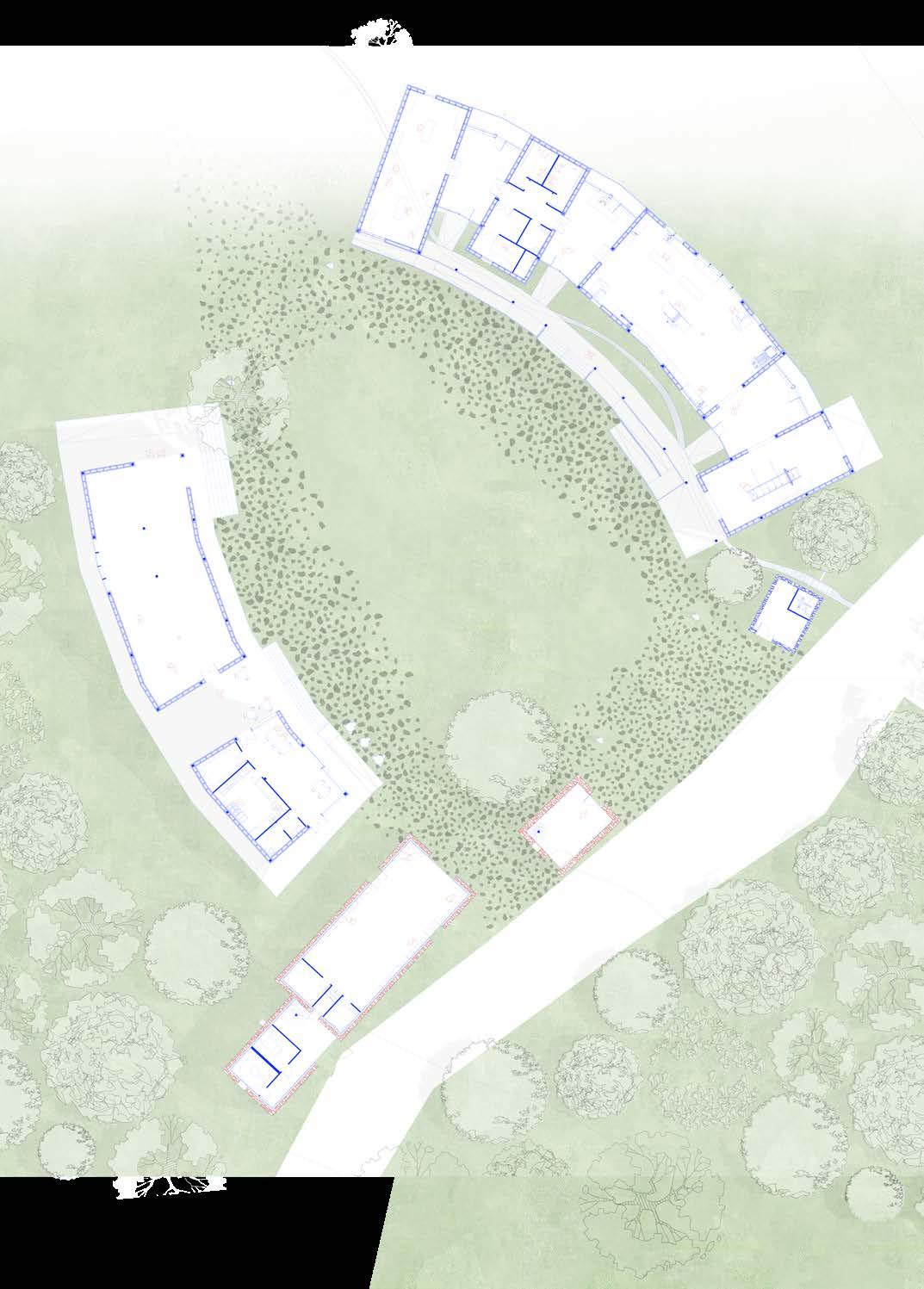

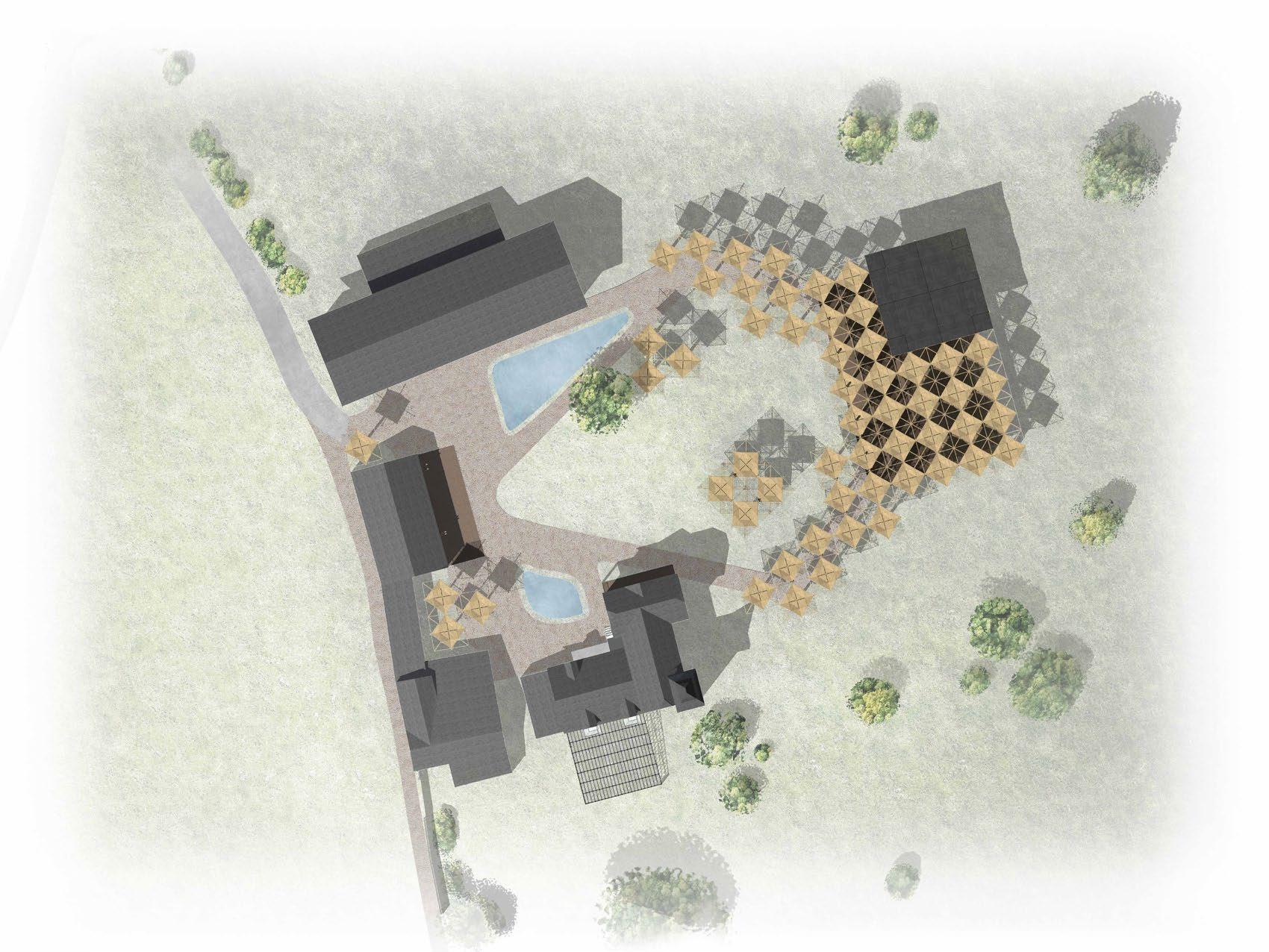

22 Plan masse
Roman Sokolowsky • Académique

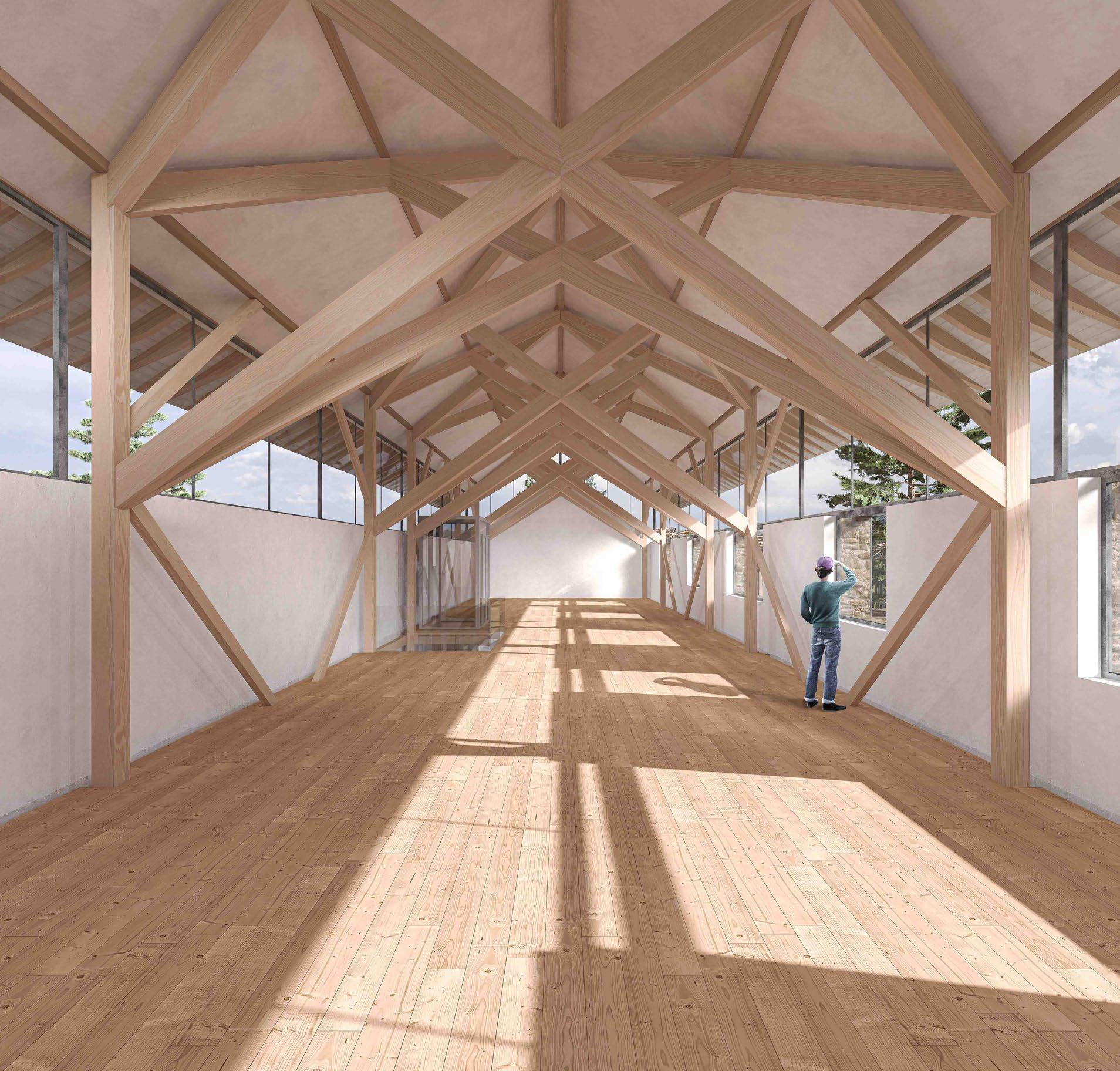

23 Rendu photoréaliste
premier étage du bâtiment principal
du
24

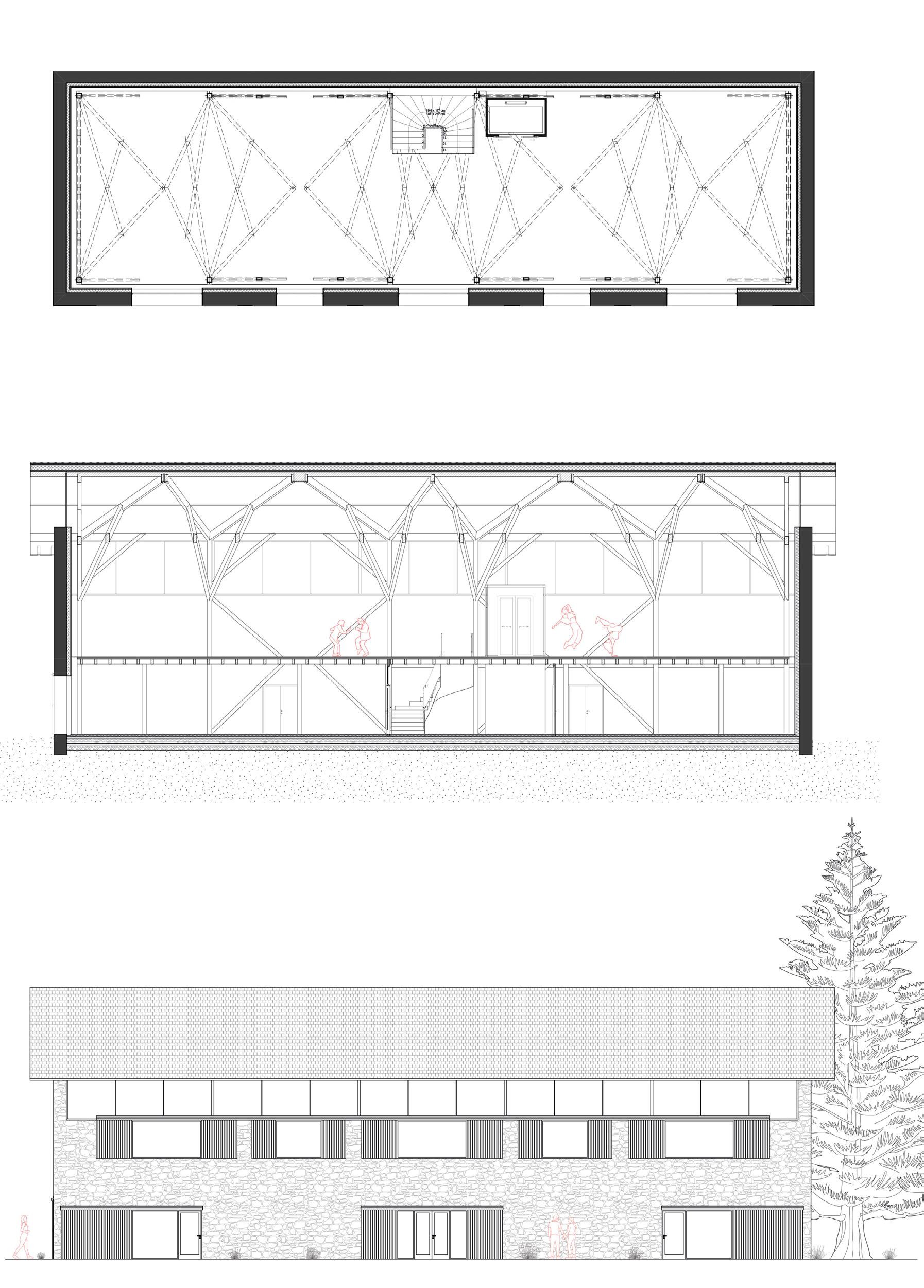

Façade Sud
Plan du 1er étage
Roman Sokolowsky • Académique
Coupe longitudinale

Toiture

Ecran de sous-toiture

Laine de chanvre 25.9 cm

Pare-vapeur

Chauffage / radiant / panneau accoustique

Fermacell 13 mm

Mur extérieur

Volet coulissant à claire-voix

Arase

Mur en moellon 500 mm

Panneaux rigides en chanvre ép. 140 mm - format 1.25m x0.585 m

Enduit chaux chanvre 50 mm

Enduit chaux chanvre 50 mm

C

Plancher bas

Soubassement béton + arase

Dalle en pierre de travertin

Chape anhydrite 50 mm avec tuyaux chauffants

Dalle isolante à plots 30 mm

Dalle béton armé 100 mm

Isolant dur 100 mm

Sable 100 mm

Gravier 200 mm

Bâtiment principal, détails techniques

25 B1 B2 B3 B5 B4
B1 B2 B3 B4 B5 B6 B
C1 C2 C3 C4 C5 C6 C7 C8
A1 A2 A3 A4 A5 A A1 A2 A3 A4 A B6
C2 C3 C4 C5 C6 C7 C8
C B
Roman Sokolowsky • Académique

Habiter demain

Année 2020

Contexte Projet académique de master en architecture

Statut Validé, noté A

L’objectif de ce cours était d’explorer l’avenir de l’architecture résidentielle. Dans mon projet, j’ai proposé un projet de bâtiment résidentiel « sec», composé d’éléments bois pour faciliter la déconstruction et le recyclage des éléments. La trame de poteaux-poutres facilite le démontage et la restructuration des sols/murs en fonction de l’évolution des besoins des résidents (par exemple, réduction des effectifs, ajout de chambres pour les enfants, etc.).

La façade se développe en double couche avec des panneaux de verre rétractables formant soit une terrasse soit un jardin d’hiverréduisant la consommation d’énergie total et générerant des espaces appropriés à chaque saison.

La bande humide se développe au coeur de la bande afin de centraliser les descentes et d’offrir le plus d’espace de façade possible aux pièces de vie.

Le recul de façade pour les espaces de circulation permet de leur apporter une lumière naturelle et d’offrir à quasiment tous les logements une double orientation.

28

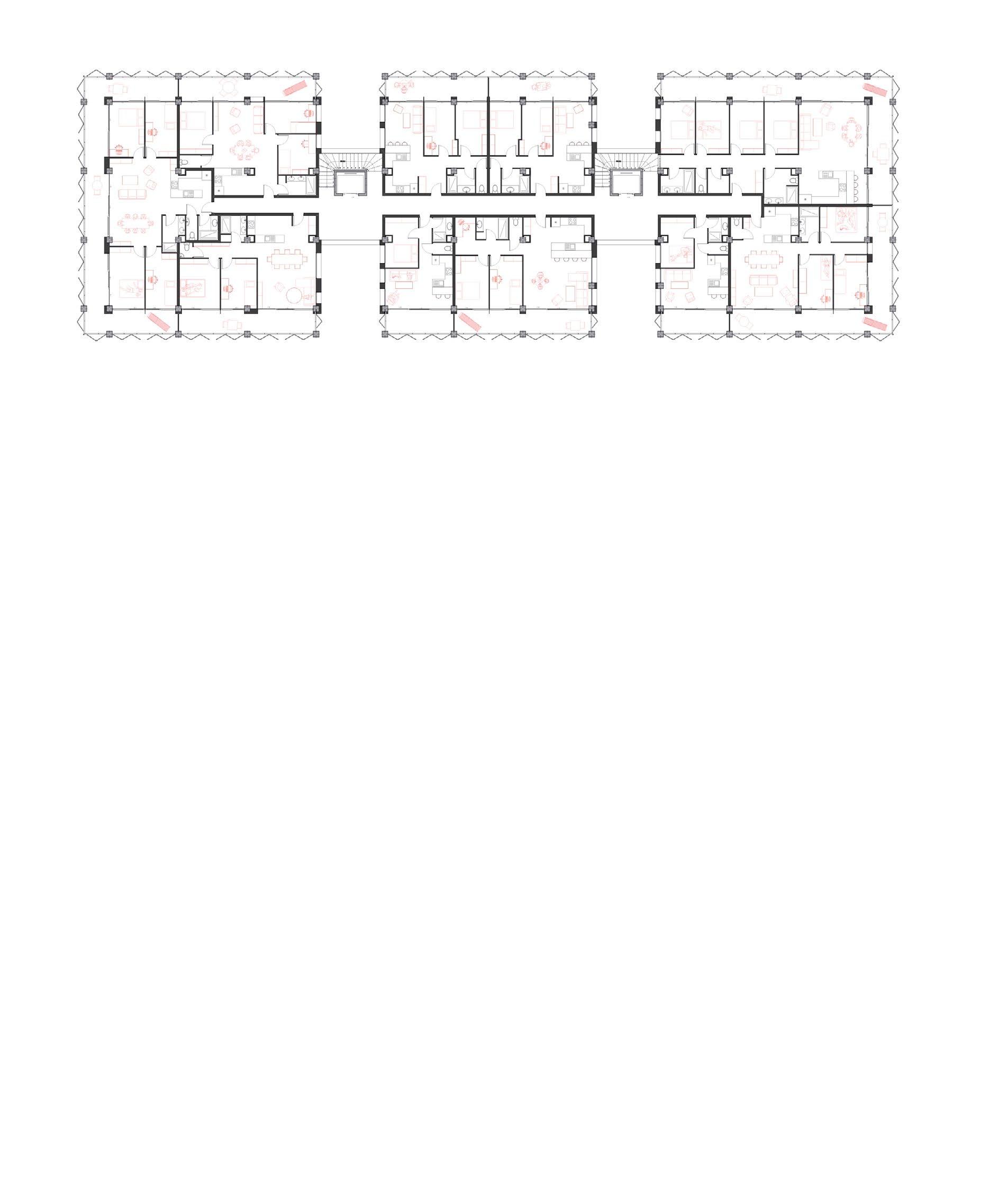

Plan d’étage type
Roman Sokolowsky • Académique
Explorer les défis futurs de l’architecture résidentielle.
29
Coupe transversale

Plancher Chape béton 4 cm

Isolant 8 cm

Lattage, contre-lattage et bardage bois

Pare-pluie

Isolant en fibre de bois 15 cm

CLT 14cm

Pare-vapeur

Vide technique isolé

Plaque de finition en BA13

BA13 CLT 18 cm

30
• Académique
Roman Sokolowsky

Etanchéité Terrasse sur plots

Remontée de la lame d’air ventilée

Isolant tenu dans caisson 20 cm

Pare vapeur CLT 18 cm

Poteau LVL 45x45

Lame d’air

Brique de 5,5cm

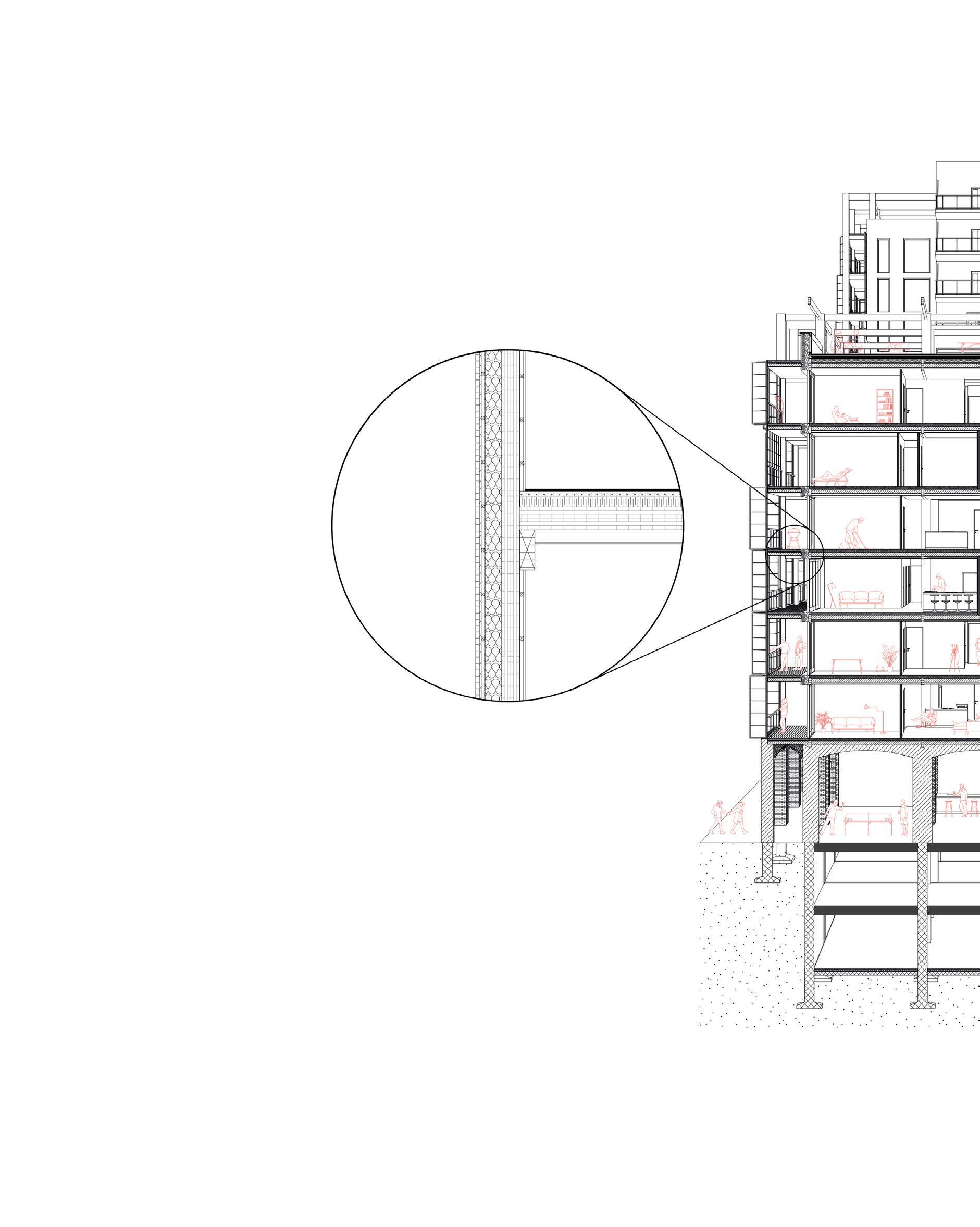

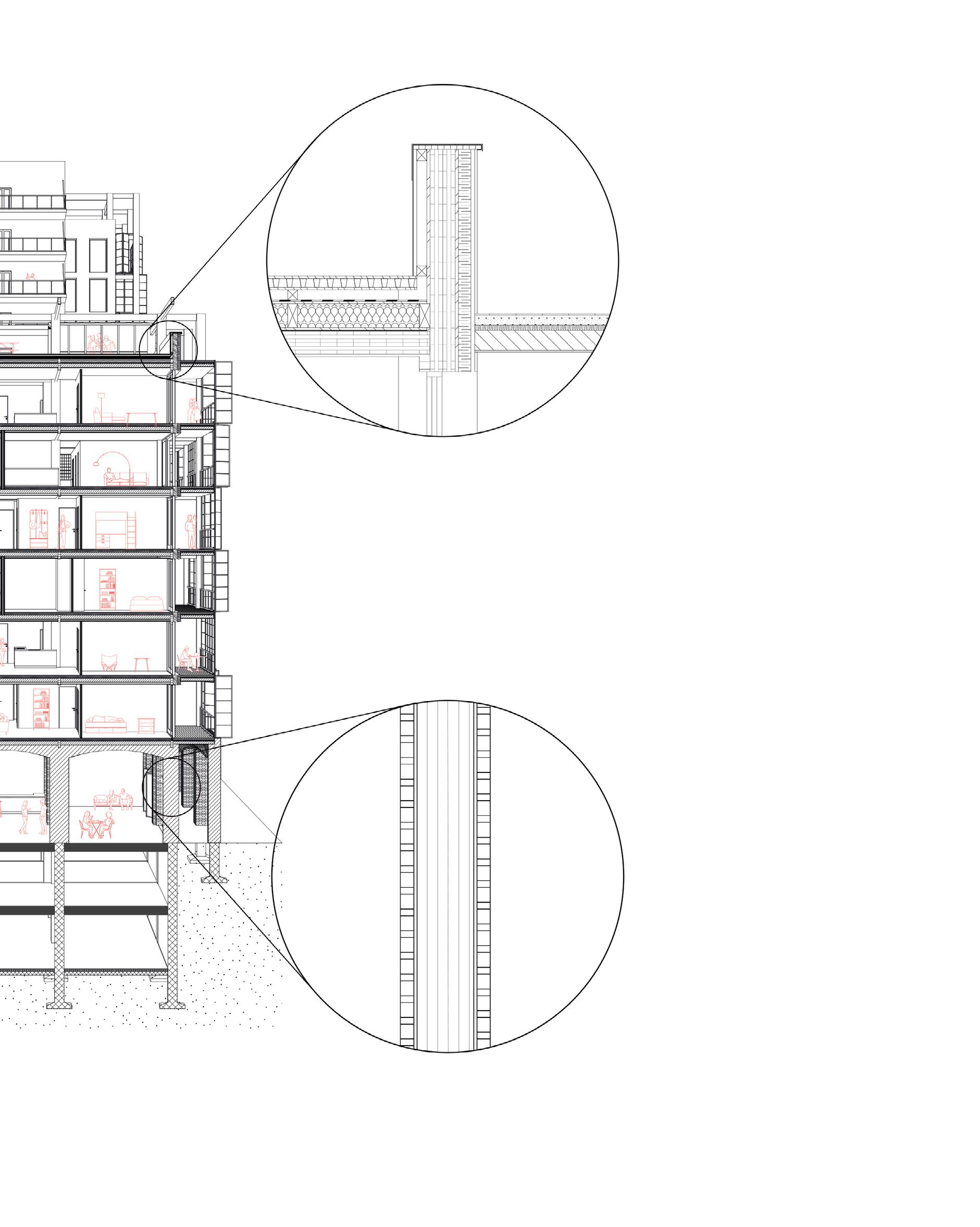

Coupe perspective avec détails techniques

31

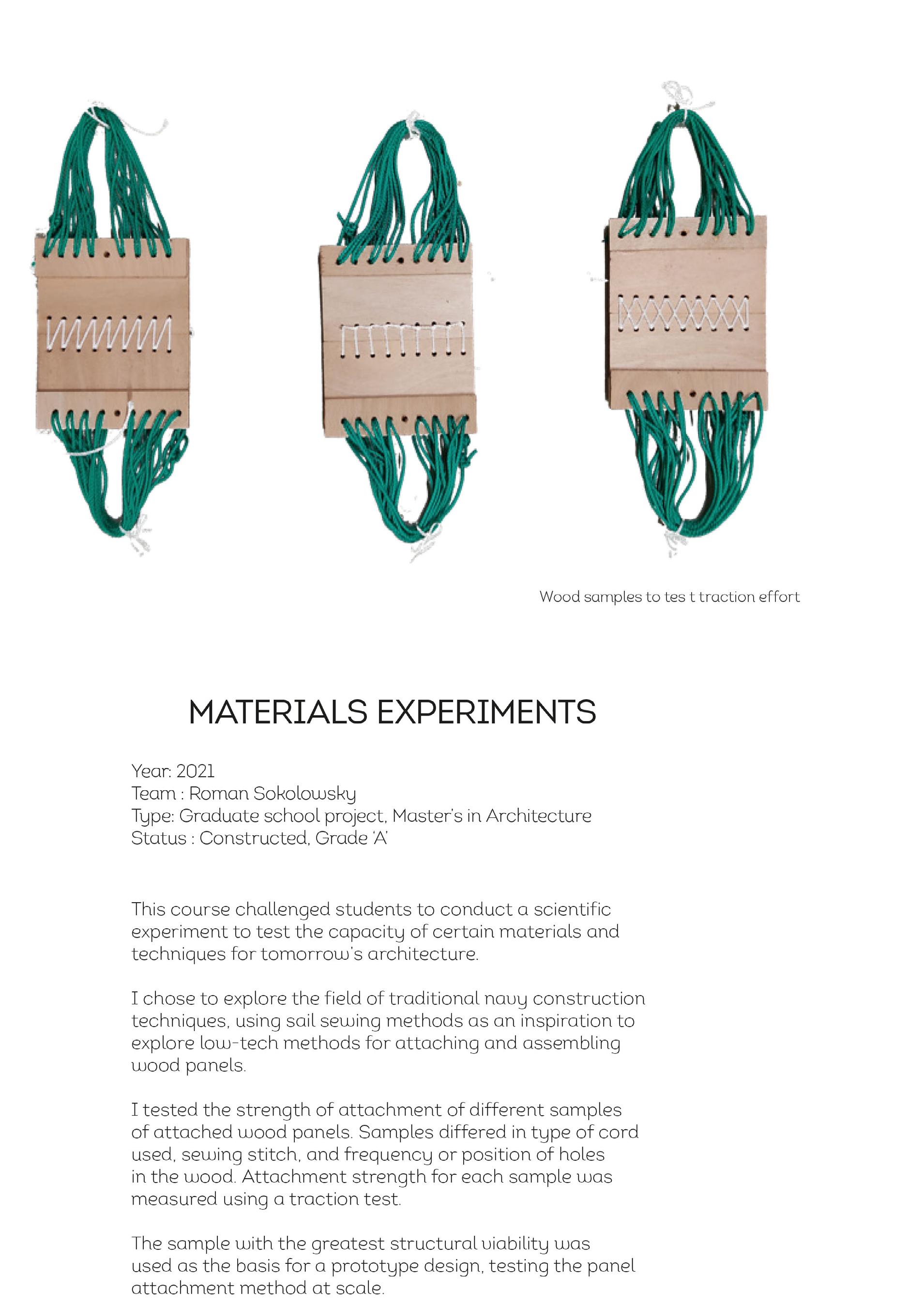

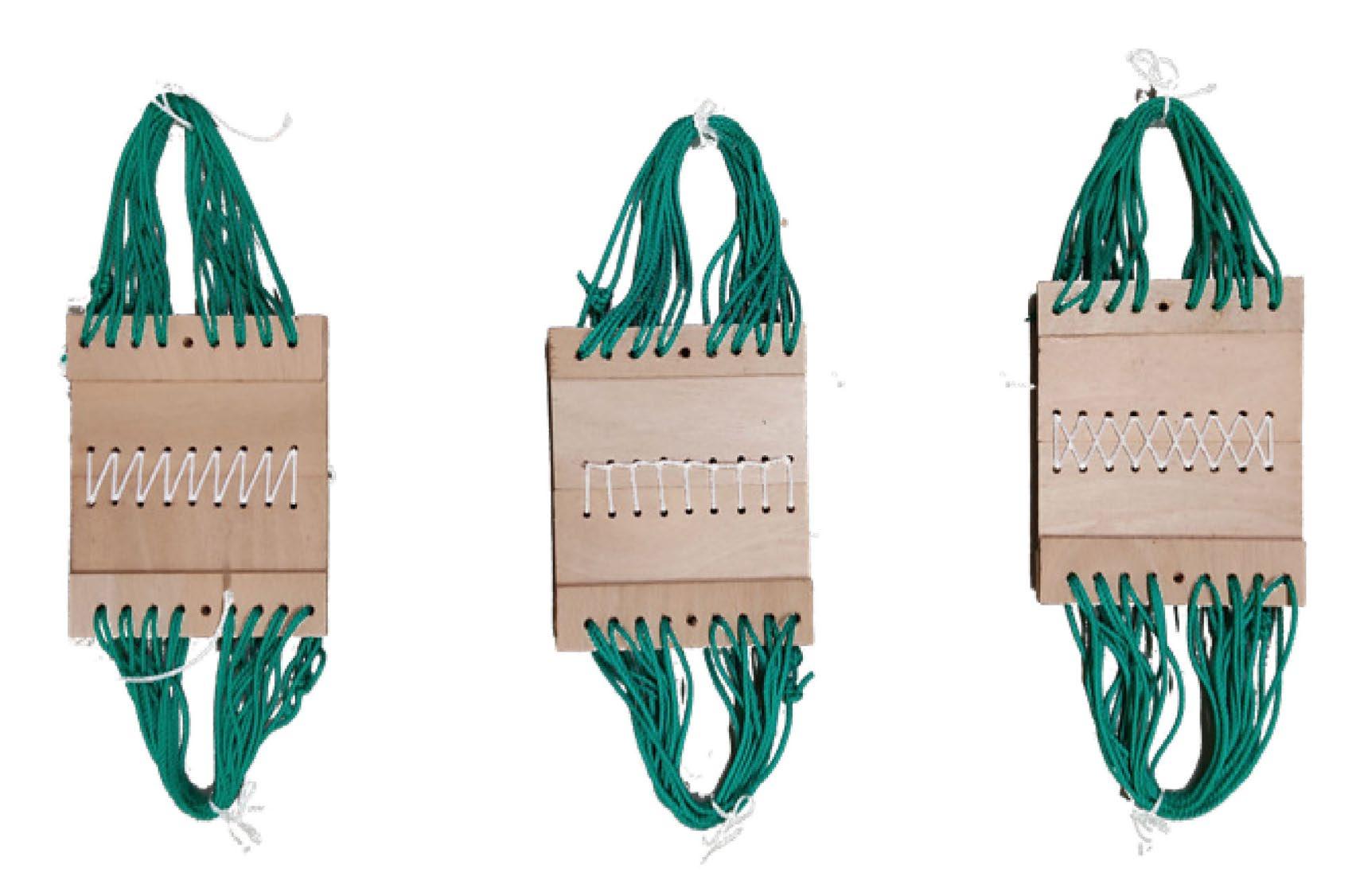

Echantillons pour le test en traction

L’Oeuf

Construire une structure low-tech inspirée des techniques de construction navale et de couture

Année 2021

Contexte Projet académique de master en architecture Statut Validé, noté A

Ce cours a mis les étudiants au défi de mener une expérience scientifique pour tester la capacité de certains matériaux et techniques pour l’architecture de demain.

J’ai choisi d’explorer le domaine des techniques traditionnelles de construction navale, en utilisant les méthodes de couture des voiles comme source d’inspiration pour explorer des méthodes low-tech d’assemblage des panneaux de bois.

J’ai testé la résistance des points de différents échantillons de panneaux de bois attachés. Les échantillons différaient par le type de corde utilisé, le point de couture et la fréquence ou la position des trous dans le bois. La résistance du point de chaque échantillon a été mesurée à l’aide d’un test de traction.

L’échantillon avec la plus grande viabilité structurelle a été utilisé comme base pour une conception de prototype, testant la méthode de fixation du panneau à grande échelle.

• Académique
Roman Sokolowsky
33

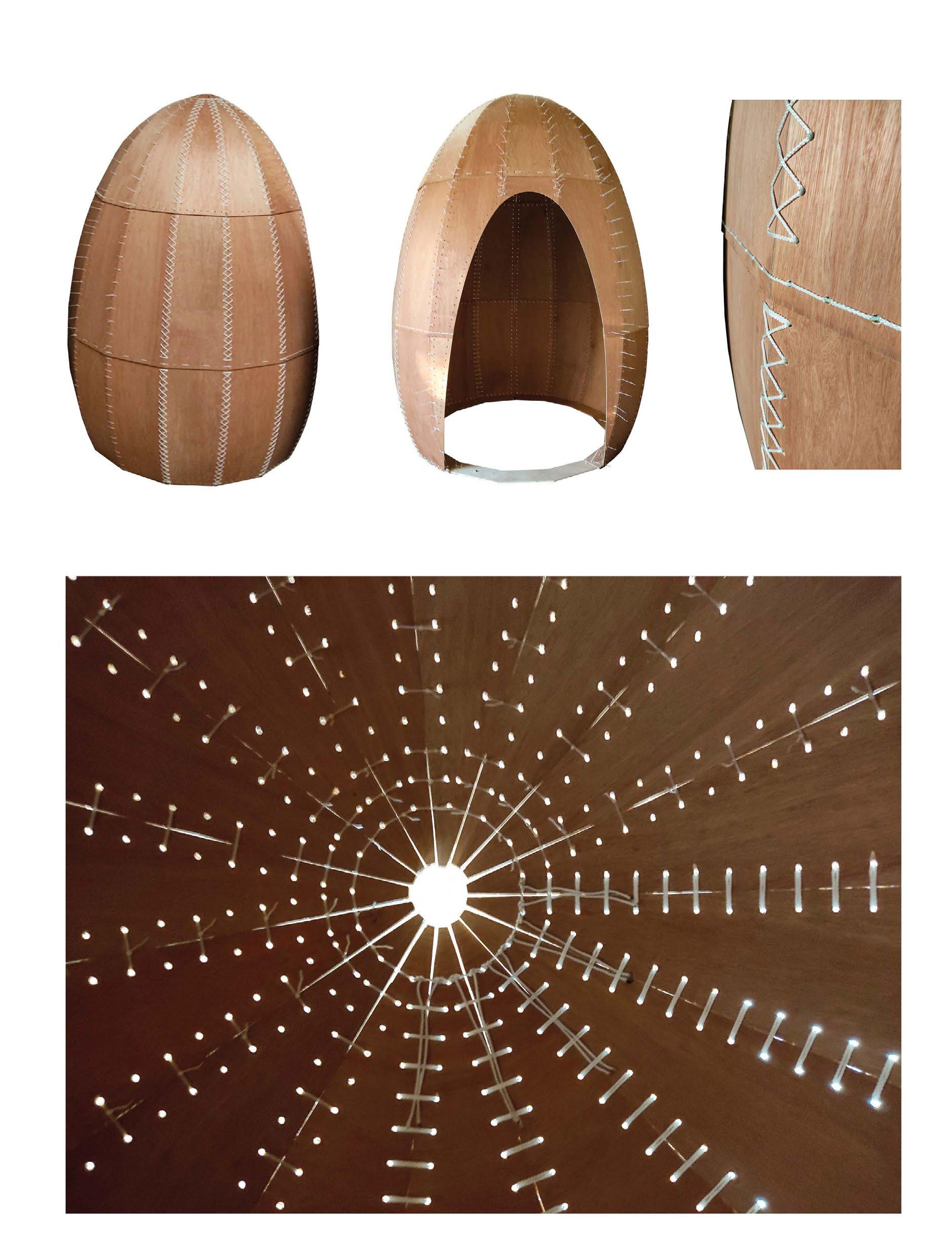

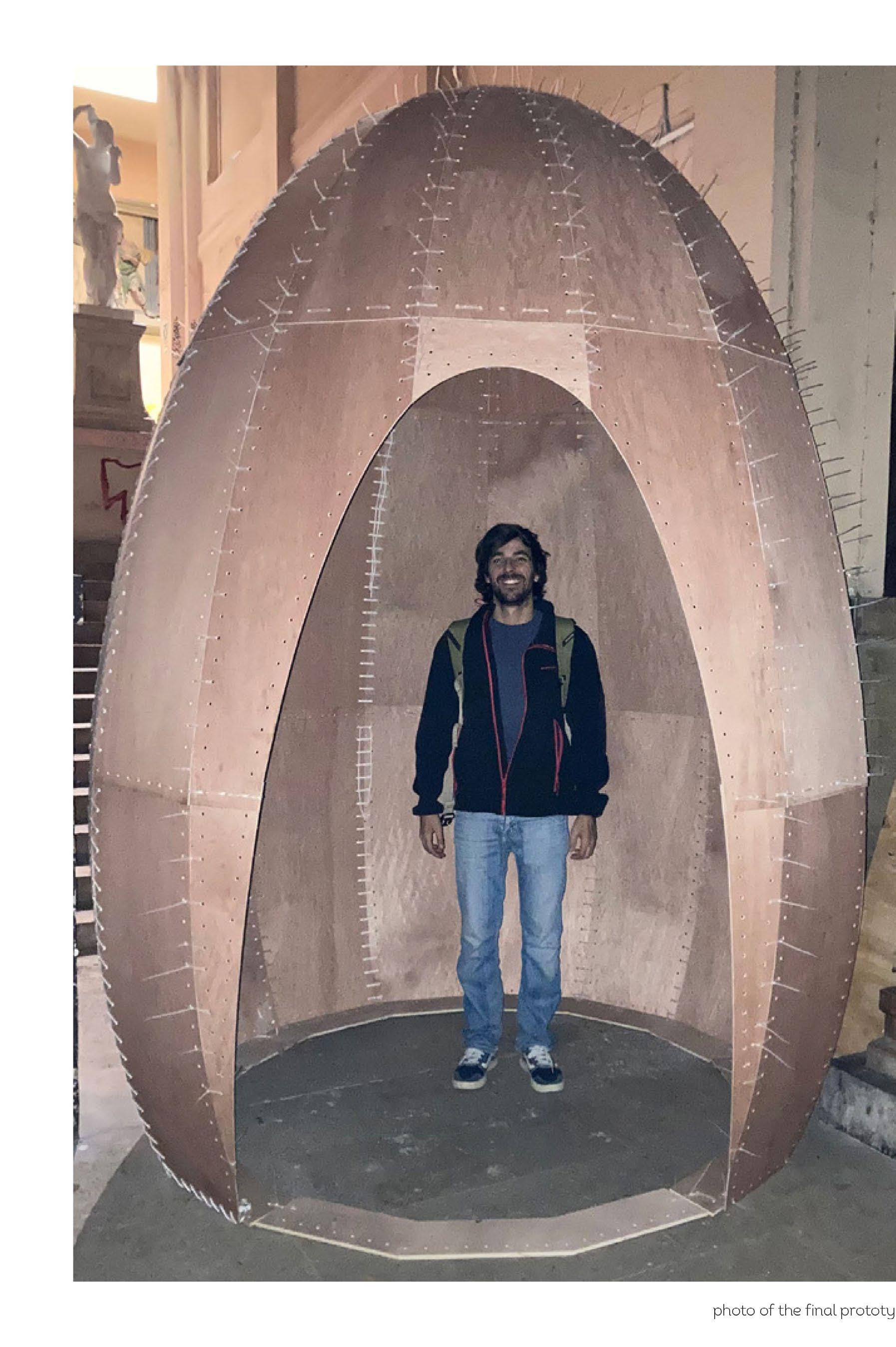

Photo du démonstrateur final
34
Phase de recherche expérimentale
Roman Sokolowsky • Académique

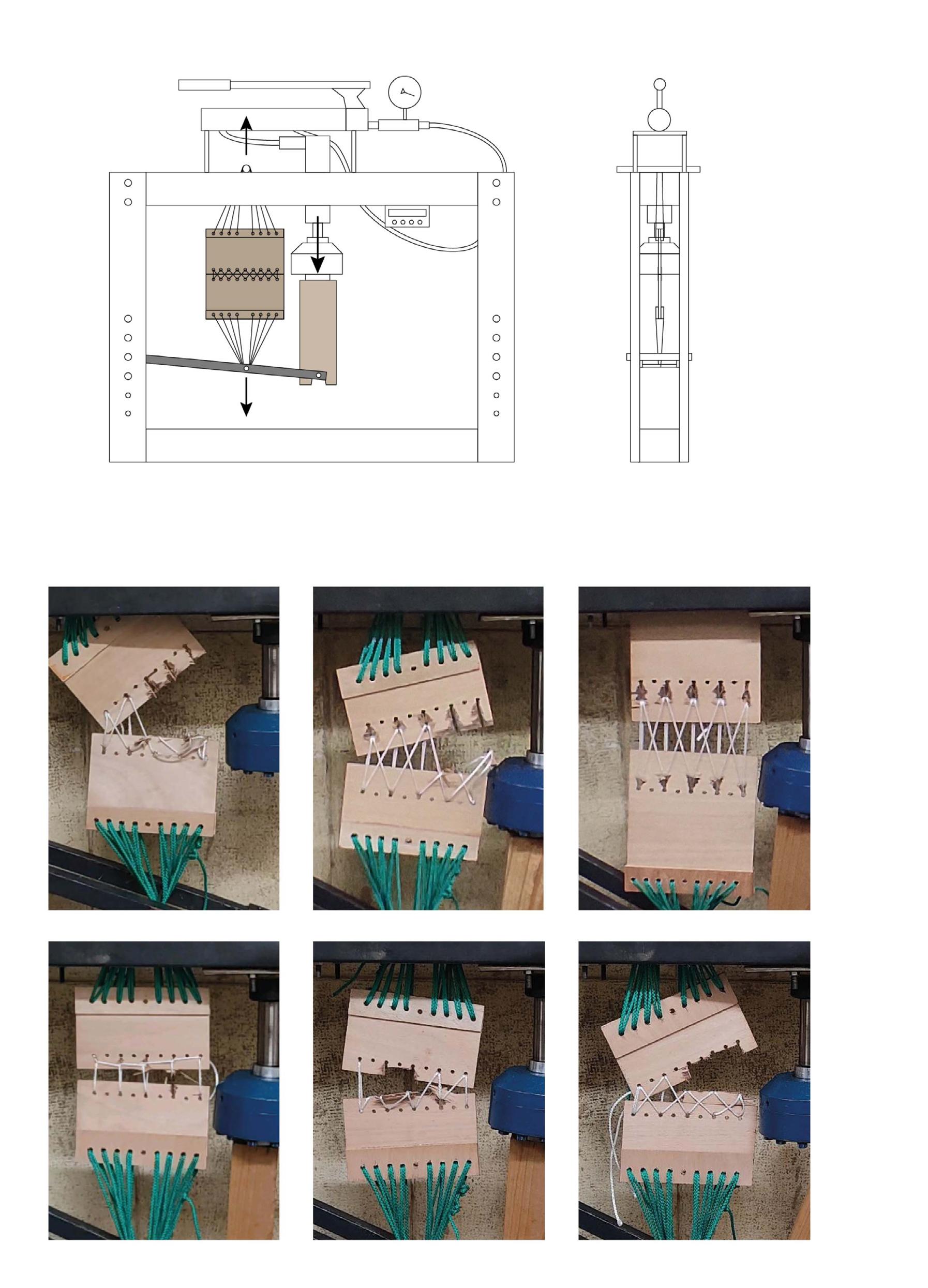

Schéma du test en traction des éprouvettes
35
Construction du démonstrateur

La ville, par et pour ses habitants

Donner aux citoyens des outils et des moyens pour être acteurs de leur environnement bâti

Année 2018

Contexte Projet du diplôme de Master en design d’espace, Villes durables Statut Validé, noté A avec les félicitations du jury

Mon projet de fin d’études part d’un constat : lorsqu’on lui donne du concret opportunités d’investir l’espace public, les gens façonnent activement leur environnement. À travers mon projet de thèse, j’ai identifié les freins à ces initiatives et proposé des outils et des méthodes pour favoriser l’investissement citoyen dans l’espace public.

Un guide, basé sur de nombreuses techniques et exercices issus de la conception méthodologie, donne aux utilisateurs une boîte à outils pour faire avancer leur projet à différentes étapes, telles que : collecter des informations, analyser des données, favoriser le processus de création, organiser la répartition du travail à faire, etc. Certains critères sont inclus, tels que le temps, les outils requis et le nombre de participants, afin de faciliter le travail de groupe. Chaque exercice comprend des suggestions de réflexion et des étapes d’action suggérées en fonction du succès de l’activité.

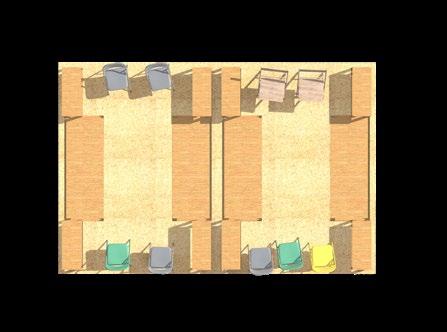

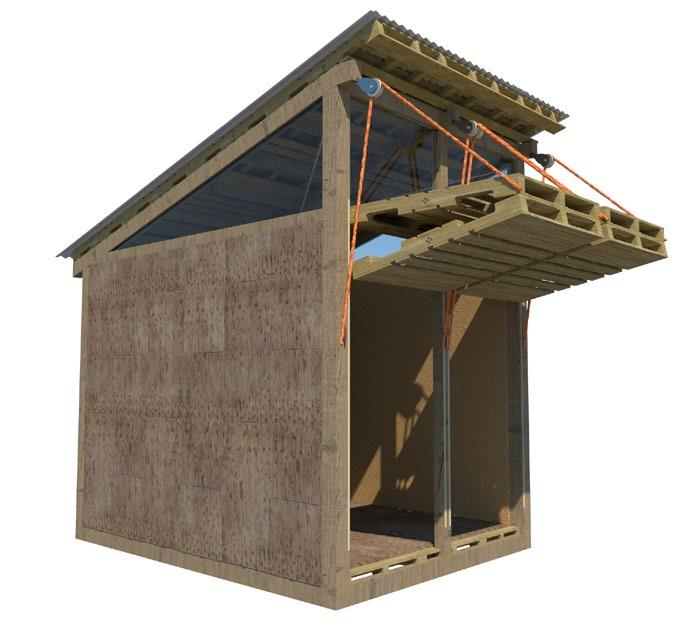

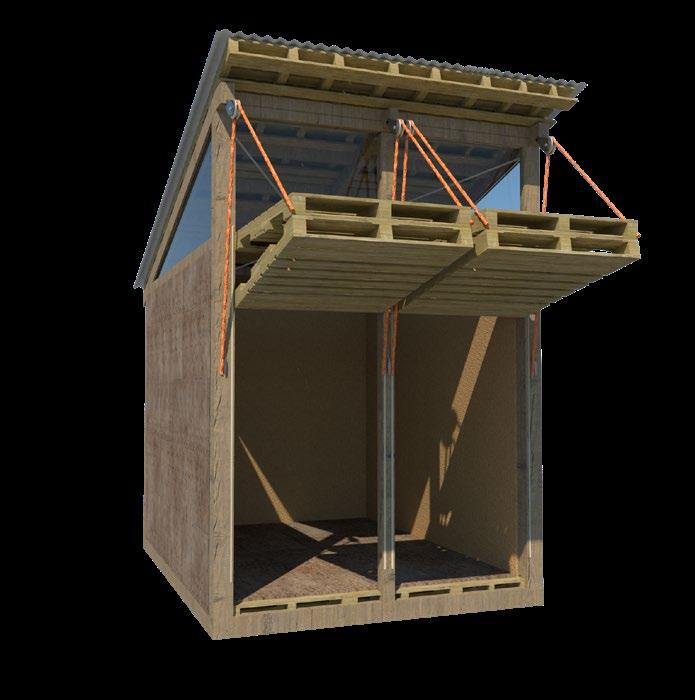

Dans un second temps, j’ai conçu un espace unitaire modulable. Issu de matériaux urbains courants (comme le contreplaqué récupéré, les palettes,etc) et empilable en plusieurs unités, il crée un espace physique pour faciliter l’avancement du projet sur place. L’espace intérieur polyvalent s’adapte à une variété d’activités de groupe, soutenant le processus de création depuis la première réunion de projet jusqu’à la construction proprement dite.

36 36 Roman Sokolowsky • Academic
Roman Sokolowsky • Académique

Quelles sont les étapes du processus design ?

Différents critères spécifiques à votre démarche viendront ici vous orientez vers les outils design les plus adaptés à otre situation et à vos objectifs. afin de rendre votre expérimentation la plus pertinente et légitime au regard de ces critères.

Découvrir Définir Développer Délivrer

Découvrir Ouvrez-vous et demandez-vous sur quoi votre projet d'amélioration d'innovation devrait se concentrer. C'est la phase de découverte, où vous pouvez explorer et comprendre les besoins des utilisateurs de services, par exemple;

Définir : Concentrez-vous sur les questions importantes à aborder dans votre projet, en fonction de ce que vous avez découvert. C'est la phase Définir, où vous définissez les problèmes et commencez à les interpréter.

Développer: Rouvrez-vous pour explorer différentes façons de résoudre le problème en concevant des choses. C’est la phase de développement, où vous concevez et testez des solutions potentielles; et

Délivrer Focus sur la production de solutions pratiques et fonctionnelles et leur mise en œuvre. C’est la phase Deliver, où vous vous concentrez sur la spécification finale et la production du service.

Comment concrètement s’y retrouver dans notre démarche ?

Différents critères spécifiques à votre démarche viendront ici vous orientez vers les outils design les plus adaptés à otre situation et à vos objectifs. afin de rendre votre expérimentation la plus pertinente et légitime au regard de ces critères.

1 - Dynamisme d’équipe : Cette étape consiste à créer un esprit de groupe, familiariser les membres entre eux pour créer une atmosphère confortable et productive.

2 - Analyse du contexte Comprendre les problématiques propres au contexte du projet est incontournable, l’analyse des expériences des différents usagers dans cet environnement permet de faire émerger les différents besoins.

3 - Identifier les problématiques Retranscrire vos informations récoltées pour les rendre lisibles et interprétables par tous est déterminant pour définir la problématique du projet.

4 - Générer & Sélectionner des idées Phase d’idéation, elle vous permettra d’élargir vos hypothèses d’idées autour de votre problématique puis de sélectionné les plus pertinentes.

Découvrir Définir Développer Délivrer

1 2 3 4 5 6 7

Analyse du contexte problématiques idées

Décider d’une marche suivre Tester son projet Développer son

5 Développer son concept Cette phase permet de développer en profondeur votre projet quand il a été clairement définie. Elle permettra de faire des ajustements au regard de différents critères. 6 - Tester son projet Une phase de mise à l’épreuve de votre projet peut permettre de valider ou non vos précédents travaux.

7 - Interpréter & Décider d’une marche à suivre Finalement, votre projet doit être expliquer, validez, et une marche à suivre de mise en place doit être décidée.

Dans quel contexte ce guide s’utilise ?

Développement basique de projet par un groupe sans méthodologies.

Membres en Chaos collectif

de création peuvent sembler inaccessible, sans explication ou évident de parvenir à un consensus clair.

Le développement classique d’un projet collectif peut être un procédé compliqué à appréhender quand les avis sont hétérogènes ou que le projet en est vraiment à ses prémices.

L’apport designer ce processus.

Par quelle moyen accompagner le processus créatif ?

La méthodologie développé dans ce guide se base sur le modèle dit du «double diamant», enchaînant des phases d’ouvertures des champs de recherches et de convergences des idées. Ce modèle de processus de réflexion met l’accent sur l’analyse des problèmes en tant que base pour créer une solution. Ce modèle est particulièrement adapté pour structurer un travail collaboratif et impliquer les usagers dans le développement de solutions pour eux-mêmes.

Divergence Divergence Convergence Convergence

Émergence d’un Procédé itératif.

Outil design pour filtrer objectifs.

Méthodologie adaptée et expliquée Chaos collectif pour mettre exercices et le processus créatif.

Apport du processus design

Les méthodologies développées dans ce guide accompagnent le processus créatif. Quelque soit l’étape du projet que vous voulez validez, il peut vous apportez une confirmation pour faire émerger un consensus légitime et passer à l’étape d’expérimentation.

10 11 10

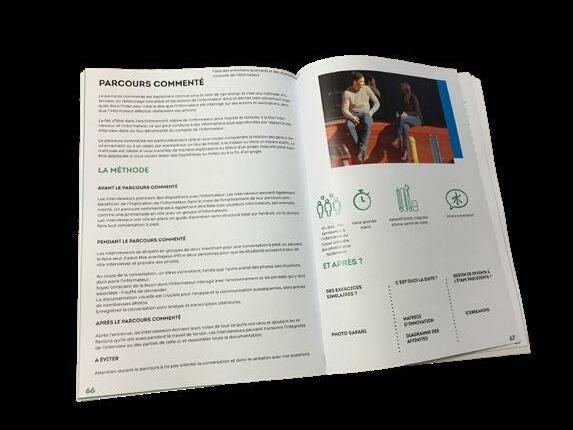

Le guide de projet : Explication du principe de construction du projet

Comment se présentent les méthodes ?

La première page du guide est consacré à la présentation de la méthodologie, son développement étape par étape, de possibles exemples, et les situations/ aspects à éviter et à ne pas oublier.

Présentation succinte de la

Brainwriting

18

18

Les participants doivent maintenant choisir la meilleure phrase «Comment pourrions-nous ...».

à

Méthode Dans un silence complet, demandez aux participants d’écrire leurs idées individuelles sur un morceau de papier. Le processus est répété jusqu’à ce que chaque papier ait atteint tous les participants.

La méthode A éviter

19

Le guide de projet : exemples de méthodologies de travail en groupe

37 37 12 13 13
Solution spécifique développé Problème spécifique identifié
14 15 15
-
--
---- -
méthode Explication de la méthode en détail Conseils de choses à faire / à éviter Navigation pour continuer la session de travail Critères de la méthode (participants, Temps, matériels et Communication de la méthode) Illustration Post-it et/ou feuilles de papier Méthode simple appréhender et communiquer un public Journey Map Prototype Prototype d’expérience Et après ? 20 21 20 Comment optimiser les modules ? - 2 Cette partie permet au groupe de se La seconde partie laissée libre permet de disposer d’une zone d’affichage des Papiers à découper pour faire le brainwritting Explication de comment optimiser l’espace des modules pour la méthode Support type de travail de la méthode Comment se présentent les méthodes ? La troisième page est consacrée à la mise en relation du guide et de l’espace dans lequel il est utilisé. Une proposition de disposition de l’espace est proposée, correspondant aux besoins de l’exercice. Cette organisation n’est pas obligatoire, bien sûr, elle a pour vocation d’accompagner. Comment se présentent les méthodes ? La quatrième page est un support type nécessaire pour faire l’exercice. En plus de pouvoir informer les utilisateurs sur comment ils doivent traiter l’exercice, le support peut aussi leur permettre de garder une trace de leur travaux antérieurs.

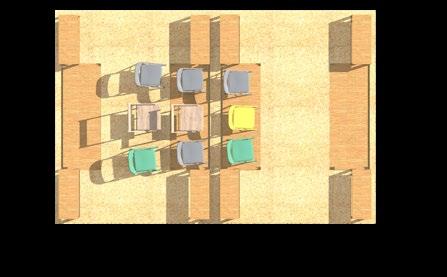

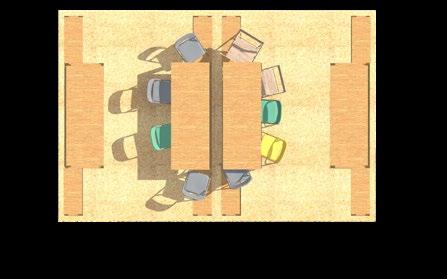

38 Use the gamebook tool to determine the best methodologies 1 Adapt the space set-up for the needs of the workshop. Laurent and his group adapt the space multiple times to fit their various needs. Meeting Best for when the group wants use the methodology gamebook and decide how to work together. Presentation Laurent’s group has used this arrangement to project a movie on urban farming. Debate Laurent likes this arrangement because everyone feels free to express his/her opinion, while he can write it down on a white board. Exposition The group uses this arrangement for taking a break, socialising, and playing bridge tournaments. 3 Developping a project 4 Workshop process is productive Workshop process fails Laurent and his group will make other exercises to more precisely define the needs of the group. Back to step 2 Back to step 3 No worries. Laurent and his group will make other exercizes to more precisely define the needs of the group. No consensus found Successfully create a common vision for the project Starting a working session by using the selected methodological tools. 2 3 Experiment uses Iterative process to refine the experiment Long Term 5 Provide results that encourage a sustain urban design Scénario d’usage Roman Sokolowsky • Académique

Reclaimed corrugated metal sheets

Reclaimed plywood

Reclaimed pallets

Reclaimed OSB

Structural wood base: 120 x 60 mm

Structural wood frame: 150 x 150 mm

Explosé axonométrique du module

39 1 2 3 4 5 6
1
6
2 3 4 5

Mouans-Sartoux, France

Année 2022

Statut Freelance work for L’Atelier du Revest (architecture agency)

Tâches modélisation / rendus photoréalistes / constitution du dossier de permis de construire

Pour ce projet, j’ai réalisé des dessins techniques, des maquettes et des rendus 3D de la villa existante ainsi que des plans de rénovation. J’ai ensuite compilé l’ensemble de ces éléments dans un dossier de demande de permis de construire.

40
Rénovation d’une villa privée de 250 m2
Roman Sokolowsky • agence
Rendu de la villa
41
Elévations avant et après
Plan masse
travaux

Les Halles du Gapeau

Construction d’un centre commercial

Année 2022

Statut Travail en indépendant pour L’Atelier du Revest

Tâches Mise à jour des plans d’exécutions après suivi de chantier

My tasks through this project was to participate in the update of the executions plans while on-site construction was taking place. I produce plans, technical details and an inventory of the doors and windows used in the project.

42
Roman Sokolowsky • agence

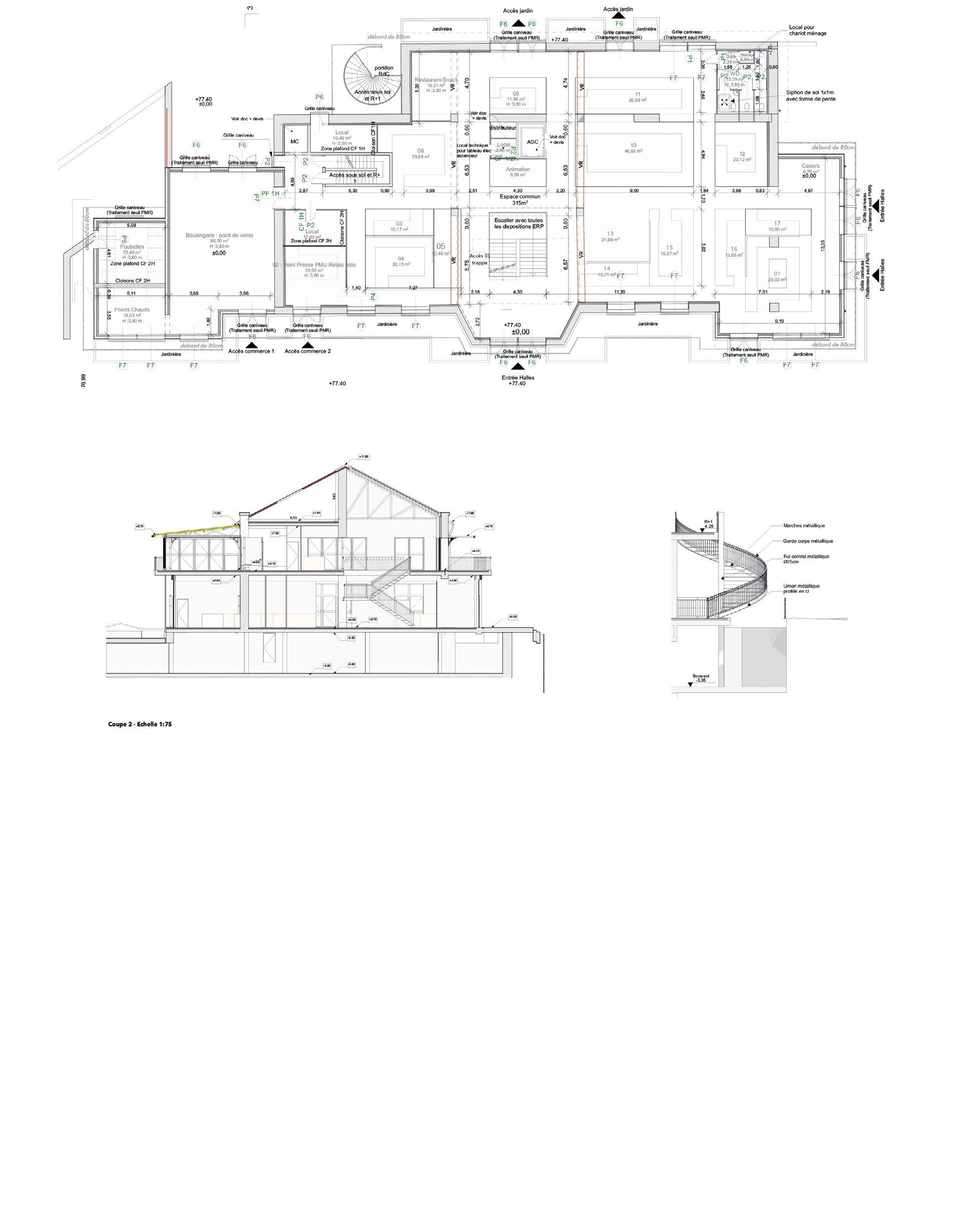

Plans et coupes, phase DCE

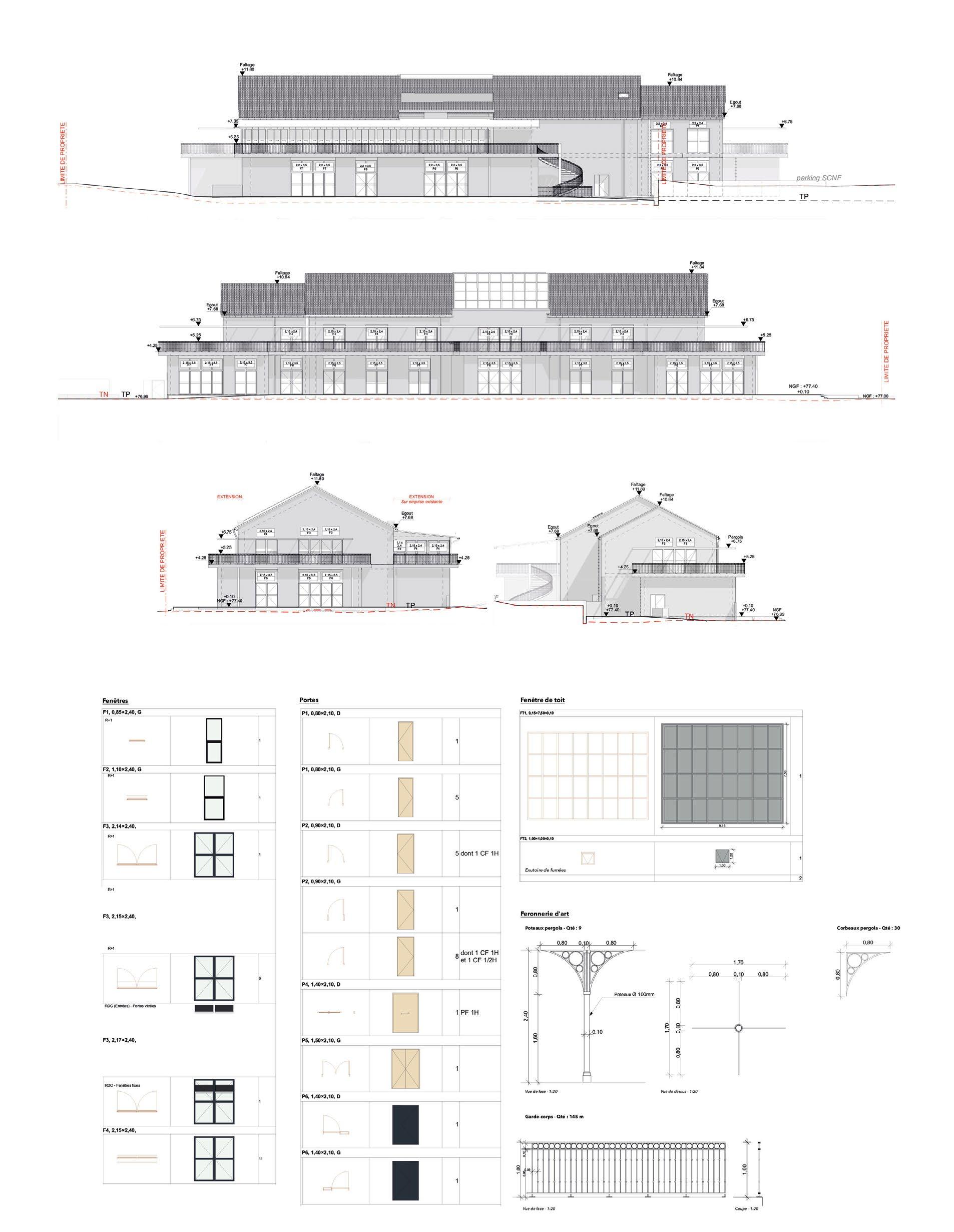

43 Elévations, détails techniques et inventaire

Cuers, France

Rénovation d’une résidence privée de 140 m2

Année 2020

Statut Employé chez Alain Giglio architecte

Tâches mesures sur site de la structure existante / dessins / modélisation / compilation de dossiers pour le client

Mes tâches ont constitué a relevé le bâtiment existant pour créer un plan d’existant. Cette tâche m’a permis d’apprendre cette étape crucial lorsqu’on travaille sur un bâtiment existant. Cela m’a permis ensuite de le modéliser numériquement et de rédiger une première proposition de concept du projet pour le client.

44
Roman Sokolowsky • agence
Plan RDC réalisé après relevé de côtes sur site
45
Plans, coupes et façades réalisés après relevés de côtes sur site

Le Mas des Mimosas

Extension d’une maison de retraite

Année 2020

Statut Employé chez Alain Giglio architecte Tâches Dessins/modélisation/montage de la demande de permis de construire

Pour ce projet, j’ai rédigé des plans APS, puis APD afin d’ajouter une aile dans une maison de retraite. Cela m’a permis de m’acoutumer avec les protocoles de sécurité et d’accès pour les bâtiments ERP en France tout comme la prise en compte de nombreuses normes handicapés.

46
Roman Sokolowsky • agence
Plan avant et après projet
47

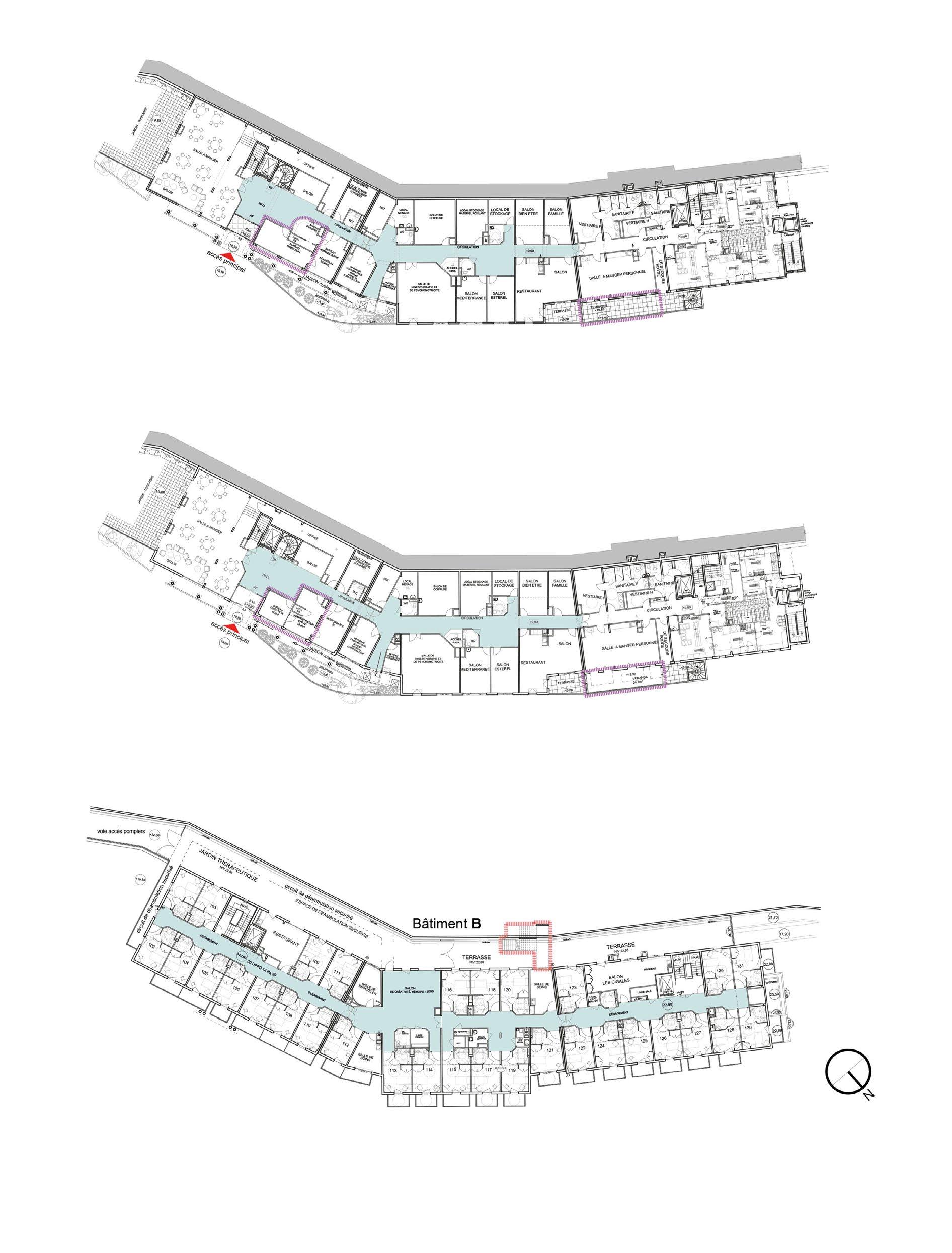

Plans de différents niveaux du bâtiment

Lyon, France

Rénovation d’un appartement de 70 m2

Année 2019

Statut Employé chez InConcept architectes d’intérieur Tâches modélisation / dessins / compilation de dossiers

J’ai créé des plans d’exécution et des dessins techniques pour les menuisiers afin de créer des éléments de design d’intérieur personnalisés, tels que des étagères et des placards intégrés. Cette tâche a été une occasion unique de comprendre les exigences des plans d’exécution finale pour les artisans.

48
du projet
Plan
Roman Sokolowsky • agence

Plans d’éxécutions pour les meubles sur-mesure et l’aménagement de différentes pièces

49

The Woods

Année 2018

Statut Stagiaire chez Atelier Kristoffer Tjelgaard

Tâches Participé à la phase de prototypage, de production des éléments en bois et de construction sur site

Ces modules en bois en forme d’arbre sont construits à partir d’une toiture en polycarbonate CNC, se ramifiant à partir d’un seul pilier. Les structures individuelles peuvent être organisées et érigées en groupes de différentes tailles et modèles. Les le résultat est un système de verrière personnalisable pour différents types d’espaces publics et de climats. J’ai participé à la construction physique du projet : mesurer, couper, préparer les composants des arbres, et enfin diriger un groupe de bénévoles dans l’assemblée du festival pavillon.

À chaque étape du processus, j’ai acquis une meilleure compréhension de la résistance, des utilisations et du potentiel de manipulation des matériaux : principalement le bois et le polycarbonate. Cette expérience a également fourni un aperçu unique des complexités et des défis du processus de réalisation formel d’un projet de conception à petite échelle.

50
Plan et élévations d’un module
Roman Sokolowsky • agence
Projet pour le festival Northside, Aarhus, Danemark (stage)
51 Installation au festival Northside
Roman Sokolowsky • agence

dry toilet

rain water tank

The Nutshell

study area

kitchen area

meditation & yoga area (diameter 2 m)

wood stove

main room floor area: 11,5 m2

bathroom area: 1,2 m2

porch area: 1,4 m2

Plan et superficies

Concours d’architecture pour une cabine de méditation autonome

Année 2019

Statut Projet soumis au jury

Vivre «in a nutshell» (en résumé), c’est se retrouver avec soi-même, en permettant de mettre de côté ses peurs futures ou ses regrets passés afin de se concentrer pleinement sur l’environnement présent. La coquille de noix incarne et facilite physiquement de la méditation en offrant un espace simple et ouvert sur son environnement alentour.

Pouvant accueillir une personne pour un séjour de quelques jours, la structure comprend des éléments de confort de base suivant le cahier des charges du concours. La grande paroi incurvée en polycarbonate relie l’occupant à la nature environnante en effaçant la frontière entre l’espace intérieur/extérieur, favorisant ainsi un état contemplatif et méditatif.

54
shower
Roman
• personnel
Sokolowsky
55 Rendu de la cabine de méditation

outer shell

wooden frame structure

main insulation

inner cladding

interior layout

Explosé axonométrique

56 56 Roman Sokolowsky • personal
Roman Sokolowsky • personnel

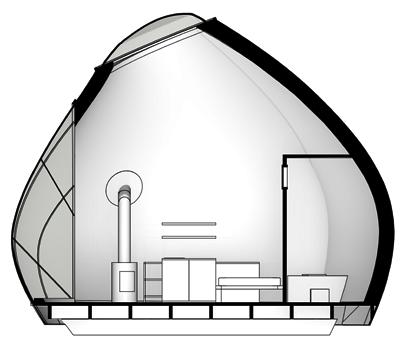

Wall section

9mm exterior plywood

bolt mounted fixation water & wind barrier & 21 wood fiber insulation

200mm cellulose wadding insulation

180 x 80 structural wood frame inner cladding plywood

B Floor section

12 mm wooden floor

20 mm insulation

11 mm structural bracing OSB

44 mm beam h: 200mm

200 mm cellulose wadding insulation

11 mm OSB under face humidity barrier

240 x 120 wooden fundation base fundation screw

57 57
B1 B2 B3 B4
A5 A2 A1 A4 A3 A6
B5 B6 B7 B9 B8
Detail B Detail A
A1 A2 A3 A4 A5 A6 B A
B1 B2 B3 B4 B5 B6 B7 B8 B9 A
et détails techniques
Coupes

Toulon, France

Rénovation d’une petite maison de 40 m2

Année 2020/2021

Statut Construite

La maison d’origine était en mauvais état et avait besoin d’une rénovation complète. Pour optimiser le petit espace (40 m²), j’ai proposé une réorganisation complète du volume intérieur.

Mon plan inclut des mesures pour relier l’espace de vie intérieur à l’extérieur grâce à la création et au remplacement de plusieurs portes et fenêtres, y compris une baie à galandage dans la chambre. Le seul mur porteur intérieur est conservé séparant l’espace jour et nuit. La chambre a été réaménagée pour inclure un placard et un espace bureau intégré.

La pièce principale, salon / cuisine ouverte, permet d’offrir un espace jour conséquent et lumineux aux occupants. Le retour de plan de travail permet d’être utilisé soit pour cuisiner confortablement, soit comme table à manger. Une ouverture vient agrémenter le mur ouest afin de rendre la maison traversante, plus facile à aérer et plus lumineuse.

58
Plan du projet Plan avant travaux
Roman Sokolowsky • personnel
59 Vu de la terrasse, rendu 3D
60 Coupes du projet Roman Sokolowsky • personnel
61 Rendu 3D
La maison construite
62 Roman Sokolowsky • personnel
63 Croquis personnels
Roman Sokolowsky - Architecte et designer

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
Portfolio (FR) by Roman Sokolowsky - Issuu
