ESTUDIO DEL TECNICO HVAC/R
Vacío y carga de refrigerante en vitrinas comerciales
E
l hecho de tener que ensamblar estos equipos en el lugar de uso obliga a efectuar el vacío previo de la carga, además de un caso de servicio necesario. Estos equipos son accionados a veces por dos válvulas, de alta y baja, en el servicio de baja permite el acceso al sistema, lo cual facilita su servicio y la adaptación permanente del presostato al mismo. Convencionalmente los compresores sólo tienen válvula de servicio de baja (fig1). El vacío se opera en la misma forma que se hace con el refrigerador doméstico, con algunas variaciones; desde luego, la válvula ofrece el acceso al ciclo retirando el presostato (que debe puntearse). En la figura se establece la posición en que deben de colocarse las válvulas de baja y de paso durante la operación. Se emplea el manómetro y la máquina de vacío para efectuar el proceso en la forma convencional. La válvula de baja se debe manejar tomando en cuenta que
cierra tanto el acceso del ciclo al exterior, como el paso de alta al compresor y facilita el acceso al mismo, al sistema (tubo de alta) y al exterior (tres pasos). Cuando se dispone de válvulas de alta puede efectuarse el vacío con el mismo compresor, la forma de hacerlo se verá más adelante. Una vez efectuado el vacío y sin presencia de fugas puede cargarse el refrigerante en estado de gas con el tanque en posición vertical. Para ello se efectúa una carga controlada con 20 lb de presión de baja. La carga demora el tiempo necesario para equilibrar el ciclo; el gas aspirador el compresor del tanque circula por la válvula de expansión termostática, provocando un silbido característico al circular gas por ella; al aumentar la carga se logra la presión de condensación suministrando primero una pequeña cantidad de líquido al evaporado el cual se manifiesta con baja presión y temperatura en la válvula de expansión, la que se escarcha
exteriormente. Al continuar la carga el evaporador empieza a enfriar y la válvula pierde la escarcha cuando logra su presión normal de funcionamiento. Ya calibrado el amperaje normal (de placa), con el evaporador totalmente frío y manteniendo las puertas cerradas, se estima la carga efectuada y se cierra el manómetro y el tanque de gas. Para desconectar el manómetro se cierra la válvula girándola hacia atrás y se remplaza por el presostato, el cual debe eliminarse el puente y tener la graduación correspondiente. Para que el presostato actúe en el ciclo como control de temperatura debe girarse la válvula media vuelta adelante, en esta forma se controla la presión de baja sin perjudicar el paso del gas al compresor. Debe esperarse un dia de funcionamiento como prueba y observar los resultados. Si enfría poco, baje la lectura del cut in. A la inversa, si enfría mucho súbala, siempre en forma adecuada (sin mover el cut out). Debe advertirse al usuario que

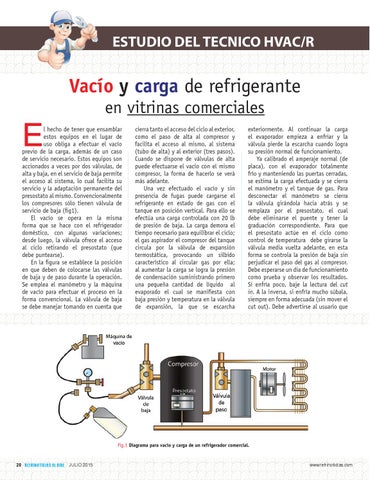

Fig.1 Diagrama para vacío y carga de un refrigerador comercial.
