KEY ELEMENTS
Le non conformità che possono essere controllate sono:
• Diametro non conforme
• Lunghezza non conforme
• Stampa logo non conforme
• Rotolo sporco
• Rotolo non correttamente posizionato
• Superficie irregolare
• Anima deformata
Altre non conformità vengono rilevate su richiesta. Le non conformità di ogni prodotto ispezionato vengono identificate secondo ricette prestabilite.
The non-conformities that can be checked are the following:
• Non-compliant diameter
• Non-compliant length
• Non-compliant logo print
• Dirty roll
• Roll not correctly positioned
• Irregular surface
• Distorted core
Other non-conformities checked on request.
The non-compliances of every inspected product are identified according to preset recipes.
TECHNICAL DATA
Caratteristiche dei prodotti che la macchina può ispezionare:
Product specifications checked:
• diametro minimo/minimum diameter (D): 90 mm
• diametro massimo/maximum diameter (D): 200 mm
• lunghezza minima/minimum lenght (L): 90 mm
• lunghezza massima/maximum lenght (L): 280 mm
• capacità di ispezione/inspection capacity: fino a 250 rotoli/minuto/via up to 250 rolls/minute/way
• capacità scarto/ejection capacity: fino a 150 rotoli/min/via up to 150 rolls/min/way
Pulsar Engineering Srl Headquarter
Via Marino Serenari, 29 I-40013 Castel Maggiore BO - Italy
Tel. +39.051.6323011
Fax +39.051.6323050 info@pulsarengineering.com www.pulsarengineering.com
Pulsar America Inc.
975 Parkview Rd (Suite 15) Green Bay, WI 54304
Fax +1 (920) 221 0076
Phone +1 (920) 425 4078
Phone +1 (920) 585 7118 info@pulsaramerica.com www.pulsaramerica.com
QUATIS FOR ROLLS
Quality in tissue
La produzione di prodotti Tissue come rotoli di carta igienica, rotoli da cucina, rotoli industriali, interfogliati e fazzoletti è soggetta a variazioni dimensionali e superficiali difficilmente ispezionabili da parte degli operatori.
Quatis è l’unica macchina nel settore Tissue, che può assicurare il controllo automatico della qualità del 100% dei prodotti non confezionati in tempo reale, senza il coinvolgimento di operatori. La macchina monitora e controlla la conformità dei prodotti direttamente sul sistema di trasporto, con possibilità di espellere prodotti non conformi. In questo modo si ha la certezza che prodotti destinati alla vendita siano conformi alle richieste, aumentando la qualità percepita dal consumatore finale. Quatis offre anche l’opportunità di migliorare le regolazioni delle macchine a monte, aumentando l’efficienza della linea e la capacità produttiva. Inoltre, il sistema consente di effettuare una serie di analisi statistiche per determinare la frequenza e le cause di non conformità, indispensabili per analizzare e controllare la qualità del processo produttivo. Infatti con Quatis Rotoli:
• Ogni non conformità rilevata viene contabilizzata ai fini statistici
• Vengono rilevati dati statistici in % di prodotti non conformi totali rispetto ai prodotti esaminati e determinata l’incidenza di ogni singola non conformità
• Vengono memorizzati la tipologia del formato, il turno ed il lotto di produzione, in modo da correlare queste informazioni ai dati di non conformità rilevati
• Vengono memorizzate e archiviate le immagini dei prodotti non conformi, associati ai rispettivi dati di produzione. Quatis per prodotti confezionati è progettato come una macchina stand-alone e ciò permette la sua installazione su linee di Converting nuove o esistenti.

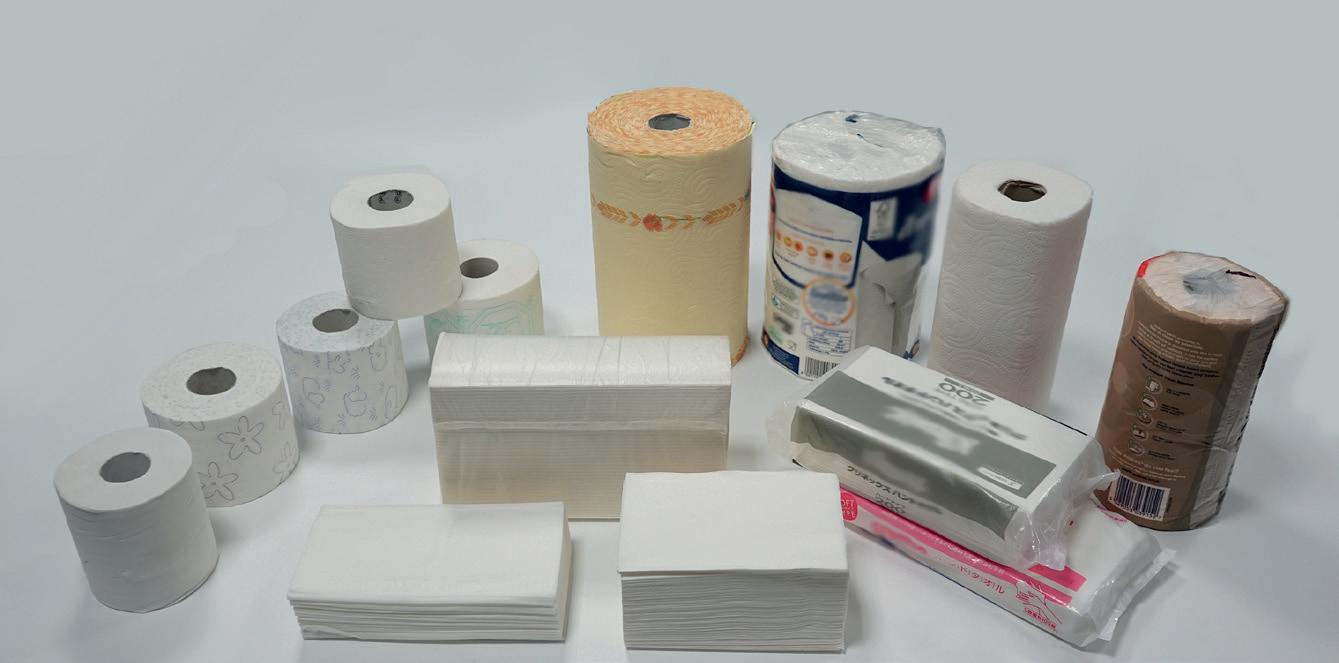

The manufacturing of tissue products such as toilet paper, kitchen paper, industrial rolls and handkerchiefs is subject to variations that can be hardly checked by the line operators.

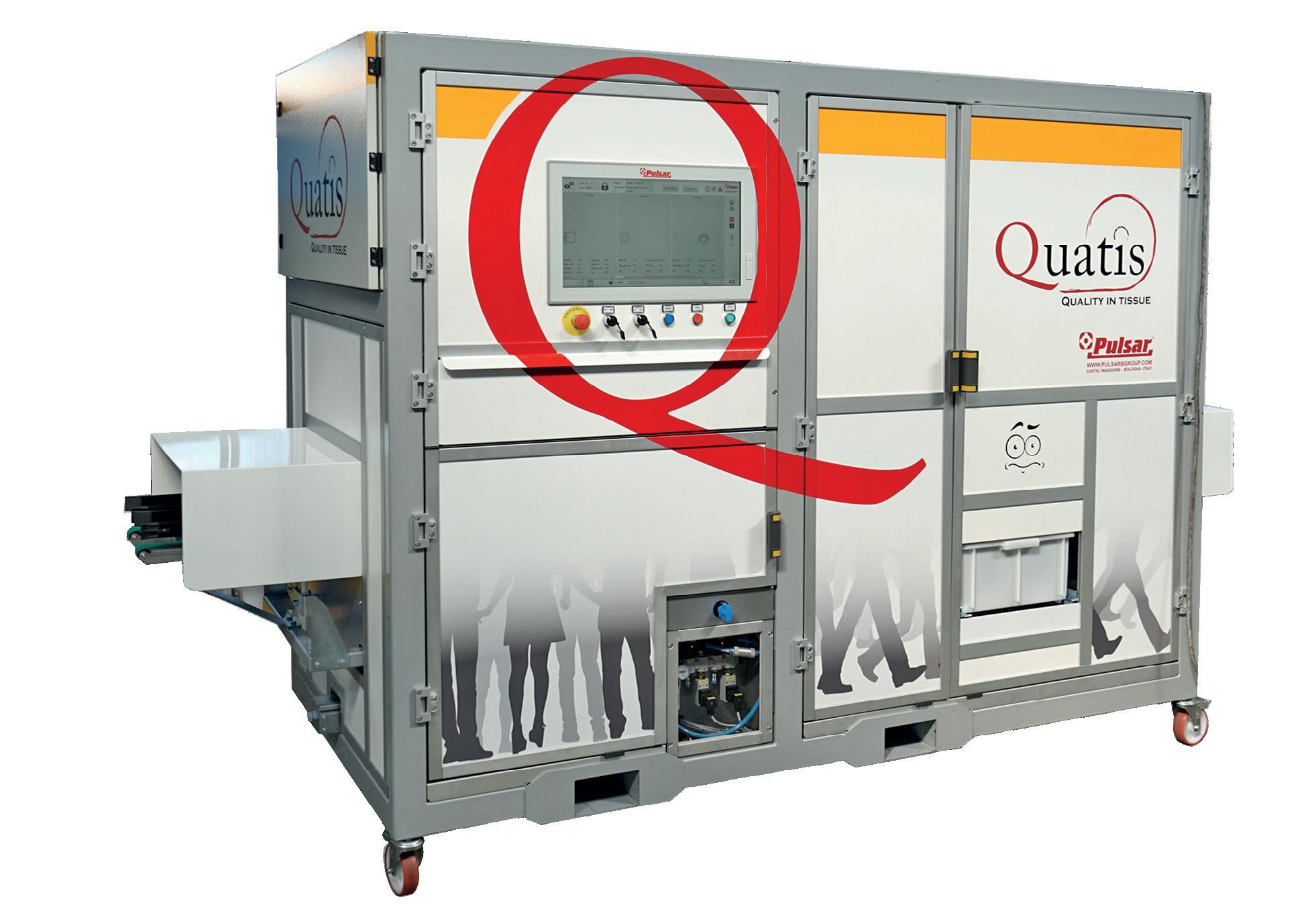

Quatis is the unique machine in the Tissue industry which can ensure 100% quality control of unwrapped products in real time, with no operator intervention. The machine monitors and checks the product compliance directly on the conveying systems, with the possibility of ejecting the non-compliant ones. In this way you are assured that the products intended for sale conform to the requirements, increasing the quality perceived by the end user. Quatis also offers the opportunity of improving the upstream machine settings, increasing the efficiency of the line and the production capacity.
Moreover, the system allows to perform a series of statistical analysis to determine the frequency and the causes of non-compliance, essential for the analysis and check of the quality of the production process.
Quatis Rolls can:

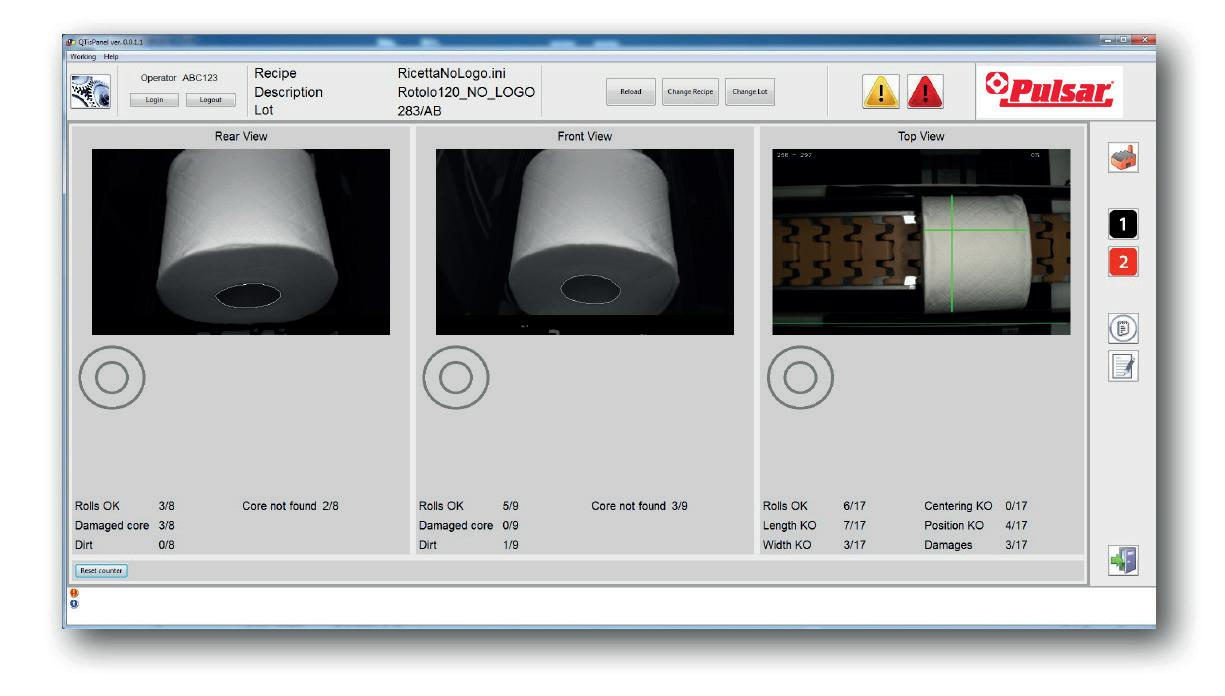

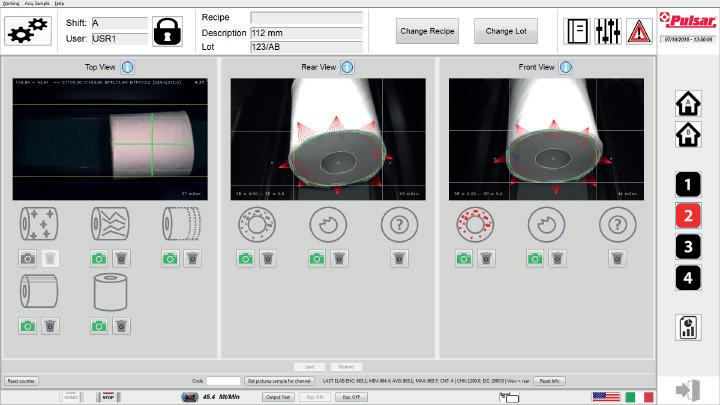

• Record every detected non-compliance for statistical analysis;
• Provide statistical data as a percentage of total non-compliant products over products examined;
• Store the format, the shift and the production batch data in order to connect them to the detected non-compliances
• Store the images of non-compliant products associated to their production data. Quatis for un-wrapped products is designed as a stand-alone machine. Such configuration allows its installation within new or existing converting lines.
