ĐẠI HỌC KIẾN TRÚC TP.HCM
KHOA KIẾN TRÚC
Bộ môn Môi trường & Thiết kế Bền vững
Lớp học phần : 030017301
Năm học: 2022 - 2023
BÀI TẬP CUỐI KHÓA
GVHD: THẦY ĐẶNG THANH HƯNG
NHÓM: 17
PHẠM THỊ YÊN THI 19510801726
VÕ TRÚC VY 19510801749
DƯƠNG THỊ MỸ HÒA 19510801670
HÀ TRẦN ANH PHÁT 17510201211
MAI THÁI AN 19510101001
1 Vị trí khu đất
2 Đặc điểm khí hậu: nhiệt độ-lượng mưa, gió, mây, nắng
1. Quy hoạch tổng thể:
a) Mặt bằng tổng thể
b) Đặc điểm kiến trúc
2: Phân khu chức năng
a) Tầng trệt
b) Tầng lửng
c) Tầng 10-22
d) Mặt cắt dọc
3. Phân tích bóng đổ
4. Bức xạ mặt trời
1.Hiện trạng khu vực
2. Chiếu sáng trong khu vực
1.Giải pháp kiến trúc: Không gian mở, vật liệu kiến trúc, cân bằng nhiệt và chống bức xạ, tăng hiệu quả thông gió, chống nóng.
2. Giải pháp vật liệu nội thất.
3. Giải pháp sử dụng màu sắc
1. Nhận xét chung
2. Bài học kinh nghiệ
3. Tài liệu tham khảo
Vị trí:
• Khu đất Le Méridien saigon nằm ở trung tâm thành phố, tọa lạc 3C Tôn Đức Thắng, Phường Bến Nghé, Quận 1, TPHCM
• Nằm trên trục đường Tôn Đức Thắng, nhìn thẳng ra sông Sài Gòn, đối diện khu đô thị mới Thủ Thiêm
Đặc điểm chung:
• Vùng đất quận 1 được hình thành trên nền phù sa cổ sông Đồng Nai. Địa hình cao hơn mặt nước biển từ 2 - 6m, nền đất nén dẽ, giàu đá ong, nằm dọc theo bờ sông Sài Gòn và rạch Bến Nghé.
• Quận 1 nằm trong đới khí hậu gần ven biển, đón hướng gió mát từ Cần Giờ về.
• Với độ nóng trung bình hàng năm 26oC và lượng mưa trung bình 1.800 mm, đây là một trong vài khu vực của thành phố được hưởng sự thông thoáng, ẩm mát quanh năm.
Biểu đồ trung bình nhiệt độ và lượng mưa ở TPHCM
• Nhiệt độ tối đa hàng ngày là 35 ℃
• Nhiệt độ tối thiểu hằng ngày 21℃
• Ngày nóng nhất trong năm 35℃ ( tháng 4)
• Ngày lạnh nhất trong năm: 17℃ ( tháng 12- tháng 1)
Biểu đồ nhiệt độ tối đa cho TPHCM
• Tổng số ngày >35℃ trong 1 năm là 72 ngày
• Tổng số ngày >30℃ trong 1 năm là 196 ngày
• Tổng số ngày >25℃ trong 1 năm là 96 ngày
• Tổng số ngày >20℃ trong 1 năm là 1 ngày
Biểu đồ mây nắng và mưa trong năm
• Tổng số ngày nắng trung bình 1 năm là 95 ngày
• Tổng số ngày có mây trung bình 1 năm là 166 ngày
• Tổng số ngày nhiều mây trung bình 1 năm là 104 ngày
Biểu đồ lượng mưa của TPHCM theo số ngày mưa trong tháng
• Tổng số lượng mưa từ 20-50mm trong 1 năm: 5 ngày
• Tổng số lượng mưa từ 10-20mm trong 1 năm: 23 ngày
• Tổng số lượng mưa từ 5-10mm trong 1 năm: 34 ngày
• Tổng số lượng mưa từ 2-5mm trong 1 năm: 48 ngày
• Tổng số lượng mưa từ <2mm: 86 ngày
• Tổng số ngày khô trong 1 năm: 169 ngày
Hoa gió Hoa gió tại khu vực Le Méridien
• Thành phố Hồ Chí Minh chịu ảnh hưởng bởi hai hướng gió chính và chủ yếu là gió mùa TâyTây Nam và Bắc - Ðông Bắc
• Gió Tây -Tây Nam từ Ấn Ðộ Dương thổi vào trong mùa mưa, khoảng từ tháng 6 đến tháng 10, tốc độ trung bình 3,6m/s và gió thổi mạnh nhất vào tháng 8, tốc độ trung bình 4,5 m/s
• Gió Bắc- Ðông Bắc từ biển Đông thổi vào trong mùa khô, khoảng từ tháng 11 đến tháng 2, tốc độ trung bình 2,4 m/s
• Ngoài ra có gió tín phong, hướng Nam - Ðông Nam, khoảng từ tháng 3 đến tháng 5 tốc độ trung bình 3,7 m/s..
Tình trạng ô nhiễm ở quận 1
• Vì nằm ở vị trí khai thác view sông Sài Gòn nên nguồn nước bị ô nhiễm nặng do nhiễm bẩn hữu cơ rất cao, nước có nguy cơ bị nhiễm mặn.
• Ô nhiễm môi trường không khí tại địa bàn thành phố chủ yếu do hoạt động giao thông chiếm 70%-80%.
• Bên cạnh, ô nhiễm không khí, ô nhiễm nguồn nước tại tp.hcm còn phải đối mặt với nhiều ô nhiễm khác như ô nhiễm ánh sáng, ô nhiễm tiếng ồn, ô nhiễm đất,....
Biểu đồ tốc độ gió của TPHCM
• Tốc độ gió >19km/h trong 1 năm là 63 ngày
• Tốc độ gió >12km/h trong 1 năm là 154 ngày
• Tốc độ gió >5km/h trong 1 năm là 135 ngày
• Tốc độ gió >1km/h trong 1 năm là 10 ngày
a) Mặt bằng tổng thể:
Vị trí: Nằm trên đường Tôn Đức Thắng, ngay trung tâm thành phố, rất gần với các địa điểm tham quan của thành phố, chỉ trên dưới 3km
Tiếp cận:
• Lối vào chính ngay mặt tiền đường Tôn Đức Thắng, lưu thông hai chiều xe nên dễ dàng tiếp cận.
• Lối và phụ bên cạnh đường Ngô Văn Nam, hai chiều, nhưng vì trục đường phụ, nhỏ, ít xe qua lại nên thuận tiện việc chở hàng, cung cấp hàng hóa.
Hướng nhìn từ phía công trình: Có tầm nhìn rất đẹp ra sông Sài Gòn, nhất là nhìn ra hướng Đông Đông Nam.
Nguồn ồn: Hiện nay có hai nguồn ồn lớn là dự án xây dựng ngay bên cạnh công trình và nguồn ồn từ phía cuối đường do nằm cạnh trục giao thông lớn từ đường Tôn Đức Thắng và cầu Thủ Thiêm 2
Hướng nắng: Công trình mặt chính hướng Đông Nam, mặt sau hướng Tây Bắc nên không bị nắng Đông Tây chiếu trực tiếp Nhưng vì phía Đông là sông, Tây là khoảng trống, nhà thấp tầng nên vẫn chịu lượng nhiệt khá cao
Hướng gió: Chủ yếu có gió Tây - Tây Nam và Đông - Đông Nam đi qua, nhưng vì công trình toàn bộ sử dụng vách kính cố định nên không bị ảnh hưởng đến không gian bên trong.
Công trình và khu vực lân cận
Le Meríden Saigon
Hướng gió vào công trình
Các công trình khác
Dự án xây dựng gần công trình
Lối tiếp cận chính
Phong cách kiến trúc: Kiến trúc Hiện đại, mang đậm tính phương Tây với vỏ bao che bằng kính
Chất liệu: Vỏ bao che công trình toàn bộ là kính, thể hiện sự hiện đại, tương lai, tương phản mạnh với một Sài Gòn tân thời, cổ kính. Nhưng cũng đồng điệu ngôn ngữ kính của một số công trình cao tầng lân cận nên bản thân không quá tách biệt khỏi bối cảnh
Ngôn ngữ kiến trúc:
• Hình dáng mặt bằng: như hình bên ta thấy mặt bằng binh theo tỉ lệ vàng: a x a; a x a√2(b); a x 2a và góc 15 độ
• Hình dáng mặt đứng: ta thấy các hình vuông, chử nhật tỉ lệ vàng: a x a; a x a√2(b); a x 4a
Mặt bằng trệt
Mặt đứng Đông Nam
Mặt đứng Tây Nam
1. Quy hoạch tổng thể:
b) Đặc điểm kiến trúc
Hình khối:
• Công trình sử dụng hình khối hộp chữ nhật đứng cơ bản và uốn cong mặt trước công
trình để tạo điểm nhấn
• Các mặt bên còn lại được làm phẳng giúp phản xạ tạp âm từ bên ngoài Tránh cho tạp âm ảnh hưởng vào bên trong công trình
• Chỉ số A/V của công trình khoảng từ 0 3-0 4
• (Tỷ số A/V là một tiêu chí đánh giá hiệu quả về nhiệt cũng như năng lượng của công trình)
SWOT:
S. Vị trí trung tâm, nên thuận lợi cho dịch vụ du lịch, nghỉ ngắn hạn ở khách sạn. Có khoảng view nhìn ra sông Sài Gòn rất thoáng đãng Tỉ lệ thiết kế kiến trúc tương đối chuẩn
W. Mảng xanh tương đối ít, chủ yếu là hàng cây dọc hai bên đường, mực độ lưu thông dày đặc, nhất là giờ cao điểm, nên công trình sẽ bị ảnh hưởng khói bụi khá nhiều và view nhìn ra cảm giác hơi xô bồ.
O. Có thể thêm ý tưởng cây xanh vào công trình. Cải tạo lại không gian trệt, hoặc cảnh quan bên ngoài để có được trải nghiệm khí hậu tốt hơn
T. Việc đưa cây xanh vào đòi hỏi điều kiện ánh sáng, loại cây nào là thích hợp Khi công trình toàn bộ là kính thì việc để có view nhìn từ trong ra ngoài xuyên suốt hơn là một thử thách.
Gồm 4 khối chính:
• Khối phụ trợ
• Khối công cộng
• Khối văn phòng
• Khối phòng ngủ
Lối vào từ 4 phía gồm:
• 1 lối vào chính
• 2 lối vào tầng hầm ở bên phải và phía sau công trình
• 3 lối phụ vào hành lang sảnh văn phòng
• 2 lối vào phụ (thoát hiểm) hai bên
b) Tầng lửng:
• Các không gian khu vực được phân chia rõ ràng tách biệt nhau
• Giao thông trong công trình đơn giản, không xen kẽ, dễ tiếp cận giữa các khu khác nhau
• Mức độ di chuyển đạt độ linh hoạt trung bình, không quá thoáng
2. Sơ đồ phân khu chức năng:
c) Tầng 10-22:
• Các dãy phòng ngủ được bố trí theo kiểu hành lang bên để tiện cho việc di chuyển và tiếp cận
• Đồng thời cách bố trí này giúp tránh tiếng ồn và tiếp cận nhiều ánh sáng hơn từ 4 bề mặt
• Sử dụng phần giếng trời làm điểm nhấn cũng như để không khí dễ dàng lưu thông ở phần nữa trên của công trình
• Nước mưa được tập hợp trên mái nhà lớn và chảy dọc mặt sau qua các ống dẫn
• Có các trụ bê tông lớn trong phân chia không gian
Tháng 3: Xuân phân 6h-18h
• Bóng đổ trải dài qua hai mặt trước và sau của công trình, kéo dài từ phía Đông-Đông Nam sang Tây- Tây Bắc.
• Mật độ bóng đổ trung bình.
Thời lượng ánh sáng ban ngày trung bình tháng 3
Tháng 6: Thu phân 6h-18h
• Bóng đổ trải rất dài thẳng theo mặt đứng trước của công trình (Đông Đông Nam) và theo hướng Tây-Tây Nam
• Mật độ bóng đổ khá dày ở các phần sát bề mặt trước và sau của công trình
Thời lượng ánh sáng ban ngày trung bình tháng 6
Tháng 12: Đông chí 6h-18h
• Bóng đổ trải dài theo hai hướng Đông Bắc và Tây Bắc
• Mật độ bóng đổ dày đặc ở phía Bắc đặc biệt là phần mặt bên phải của công trình
• Thời gian có nắng ở các mặt của công trình trung bình 13 5 giờ mỗi ngày
Thời lượng ánh sáng ban ngày trung bình tháng 12
Ánh sáng đi vào công trình
• Thời gian có nắng ở mặt sau công trình bằng với thời gian có nắng ở mặt trước công trình. Khoảng 6h/Ngày (Thời gian có nắng trung bình)
• Thời gian có nắng ở mặt bên trái công trình (hướng Nam) kéo dài xuyên suốt ban ngày.Khoảng 13.5h/Ngày (Thời gian có nắng nhiều)
• Thời gian có nắng ở mặt bên phải công trình (hướng Bắc) rất ít và chỉ có ở bề mặt phía trên của công trình Khoảng 1-3h/Ngày (Thời gian có nắng ít)
=> Mật độ bóng đổ giảm dần theo khoảng cách công trình và tỉ lệ thuận với thời gian có nắng..Phần lớn diện tích ở phần mặt khu vực bên trái công trình (hướng Nam) không có bóng đổ

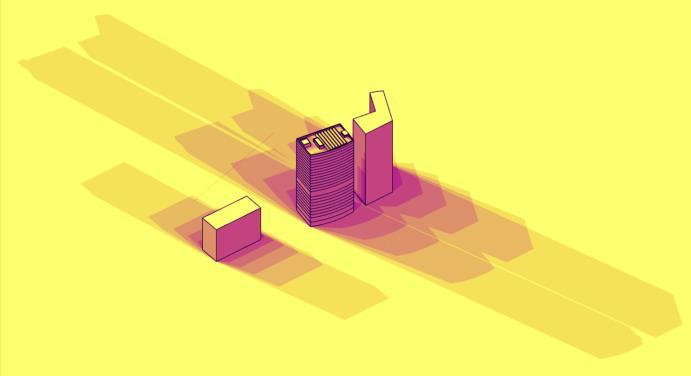

Vị trí bóng đổ của công trình vào tháng 3
9h sáng:
• Phần bóng đổ tập trung chủ yếu theo hướng Tây-Tây Bắc
• Khoảng mật độ bóng đổ tập trung dày đặc kết hợp với các công trình lân cận ngay phía mặt sau của công trình
• Hai mặt bên công trình có phần bóng đổ thưa thớt
12h trưa:
• Chỉ có duy nhất một phần bóng đổ ở mặt bên phải của công trình (theo hướng Bắc)
• Mật độ bóng đổ nhiều nhưng rất nhỏ
12:00 PM
Vị trí mặt trời vào tháng 3
17:00 PM
17h chiều:
• Khoảng bóng đổ dày đặc và trải dài ở phần mặt đứng công trình theo hướng Đông-Đông Nam
• Các mặt còn lại của công trình không có bóng đổ
• Phần bóng đổ của các công trình lân cận có ảnh hưởng chung đến phần bóng đổ của công trình
=> Hầu hết các mặt đứng công trình nhận ánh sáng đều do kết cấu kính bao che, nhận ánh sáng mạnh nhất từ 8h30AM đến 11h59AM.
KHẢO SÁT NĂNG LƯỢNG BỨC XẠ MẶT TRỜI VÀO CÔNG TRÌNH:
• Công trình nằm trong khu vực có bức xạ mặt trời mạnh
• Quanh năm dồi dào nắng. Trong các tháng 1,3,4 có nắng từ 7h-17h
• Giờ nắng trung bình 13.5/Ngày. Số giờ nắng trung bình tháng dao động từ
150-300 giờ.
• Cường độ bức xạ mặt trời trung bình khoảng 4900 kWh/m2/ngày
• Hệ thống mái của công trình nhận đến ⅓ tổng năng lượng bức xạ mặt trời tác động đến hình khối
=>Công trình nhận một lượng lớn bức xạ mặt trời dẫn đến lượng nhiệt
lớn trong năm.
• Lượng nhiệt nhận vào không bị thất thoát
• Công trình có tiềm năng phát triển và ứng dụng năng lượng mặt trời
Biểu đồ sinh khí hậu đối với công trình
Đường nét
• Đường cong mềm mại, nhẹ nhàng, tinh tế với ý nghĩa khách sạn đem đến sự trải nghiệm đầy cảm xúc
• Đường nét hiện đại, mạnh mẽ với ý nghĩa thể hiện chất lượng của dịch vụ, sự vững chãi và tin tưởng.
Màu sắc
Phong cách Indochine
Màu thương hiệu Màu sắc xu hướng Kết
• Màu sắc tổng thể sử dụng gam màu xanh mint dịu mát cho đồ nội thất , logo; trần và tường được sơn màu trắng kem (Perfectly Pale), sàn là gỗ sáng màu. điểm nhấn là màu đỏ. Đan xen là những màu của cỏ cây, và đất.
Vật liệu
Nền Chủ đạo Nhấn
• Tận dụng những vật liệu địa phương, tạo cảm giác thân thiện như gỗ, mây tre đan, gốm, các gạch gốm
Tạo hình
• Sử dụng các hoa văn truyền thống của người Việt như con tiện, hoa văn An Nam, lồng đèn, quạt, tre nứa, nón lá, áo dài.
Sàn: gạch
hoa văn, đá marble
Nội thất: gỗ tự nhiên
sơn đen bóng , mây tre đan, vải bọc cotton, kim loại mạ vàng, lụa, gốm
Thủ pháp
• Nhịp điệu (Rhythm)
• Cân bàng (Balance)
• Điểm nhấn (Emphasis)
• Đồng nhất (Unity)
• Tỉ lệ (Scale)
Tường: sơn trắng hoặc ốp gỗ, vách ngăn họa tiết cách điệu, đá mosaic.
1 . Hiện trạng khu vực
Mặt bằng trệt
Các khu chức năng xung quanh sảnh
Phương tiện
Shops
Lối vào chính
Chỗ bán hành lý
Bãi đỗ, nhà xe
Nhà hàng
Quán cocktail, rượu
Quán cà phê
Sảnh
Bộ phận tiền sảnh
Giữ đồ, vệ sinh
Quầy bar
Phòng hội nghị
Quy trình công năng
Lối giao thông di chuyển của khách hàng
Không gian sảnh đón
Khu vực sảnh
• Vị trí: tầng trệt. ngay lối chính vào công trình, dễ dàng tiếp cận với các không gian phụ
trợ.
• Quy mô: diện tích 400 m2.
• Các không gian chính trong sảnh: reception counter, concierge table, khu vực chờ.
Đặc điểm kiến trúc
• Kết cấu kiến trúc công trình là kết cấu hiện đại
• Trần cao 10800mm, kết hợp thông tầng, quầy tiếp tân và khu chờ có liên kết mở, không gian kết nối tốt, là nút giao thông kết nối với các không gian khác: reception, thang máy, thang bộ, bar,
• Hệ thống kĩ thuật đúng yêu cầu. bố trí hợp lí Có 2 thanh cột kết cấu lớn (1400mm) trước quầy tiếp tân và ở lối ra vào, là thách thức để xử lí về mặt thẩm mĩ.
• Lối giao thông từ thang máy bên phải sảnh ra sảnh chính bị hẹp do vách ngăn chiếm chỗ, làm che khuất tầm nhìn.
• Tác động của môi trường vào không gian nội thất.
• Sảnh hướng Đông Nam, chịu nắng sáng.

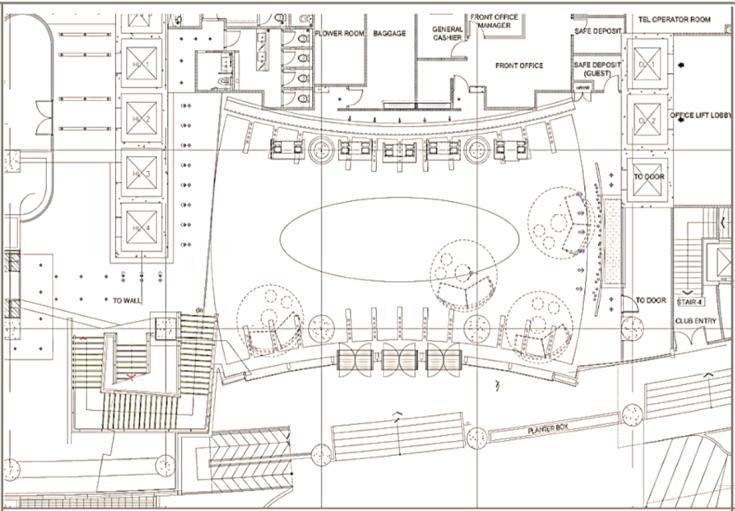

MẶT BẰNG KHU VỰC SẢNH MẶT CẮT 1-1 MẶT CẮT A-A

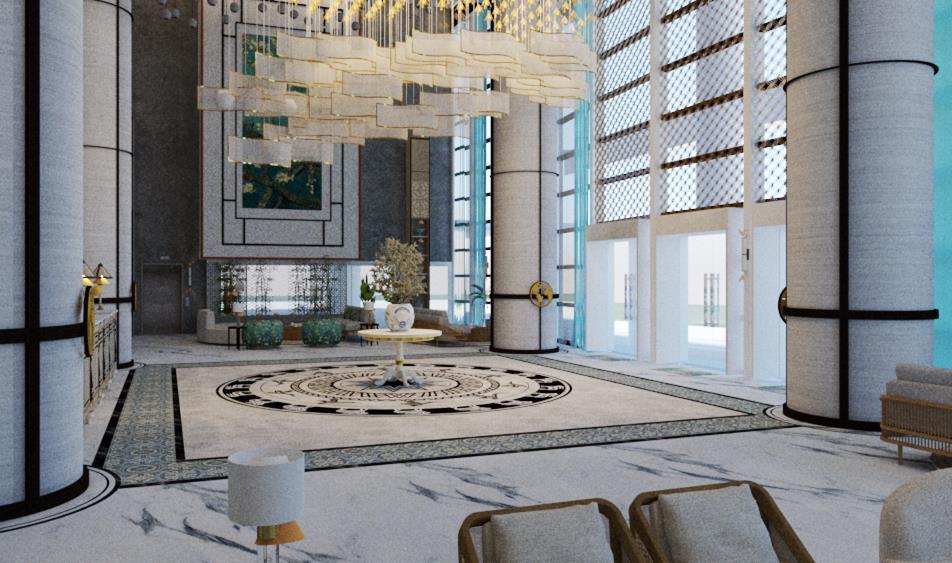

Phân tích không gian sảnh đón
• Ưu điểm: Vách ngăn
làm bằng tre được đặt
cạnh dòng nước chảy
róc rách tạo thành vách tán xạ âm thanh
nước chảy.
• Khuyết điểm: vật liệu tre đưa vào trang trí
chưa hài hòa với không gian hiện đại của sảnh khách sạn.
Lối giao thông từ thang máy ra sảnh chính bị
hẹp do vách ngăn chiếm chỗ làm che khuất
tầm nhìn
• Ưu điểm: bức tranh đá
điêu khắc hình ảnh dòng
sông và đô thi Sài Gòn
làm điểm nhấn phía sau
gây ấn tượng, kích thích
sự khám phá du khách.
• Khuyết điểm: bàn tư vấn
chi tiết còn đơn giản
chưa thật sự nổi bật.
màu sắc kém sang trọng.
• Ưu điểm: Chia làm nhiều cụm nhỏ với nhiều kiểu ghế ngồi đa dạng, gam màu nóng của bàn ghế nổi bật trên nền màu trung tính của không gian sảnh.
• Trần cao cột lớn phản
ánh thiết kế nhà thờ
Đức bà của Sài Gòn
• Cùng hơn 2000 chiếc
bong bóng thủy tinh tạo
hình tượng những giọt
mưa.
Phân tích không gian nhà hàng
Latest Recipe – khởi hành trên chuyến khám phá hương vị tại nhà hàng phục vụ cả ngày này của chúng tôi Phục vụ các bữa tiệc buffet và một cách khởi đầu ngày mới tuyệt vời là với bữa sáng đặc trưng của Le Méridien
Bamboo Chic – nhà hàng với thiết kế đương đại, một không gian đặc trưng Châu Á với điểm nhấn của phong cách Châu Âu, là không gian của nhà hàng hiện đại này, nơi mang đến Ẩm thực Nhật bản và Trung Hoa
Latitude 10 – với thiết kế sang trọng, lounge của chúng tôi là nơi nghỉ ngơi tuyệt vời để yên tĩnh suy ngẫm hoặc cho các cuộc thảo luận đầy sự kích thích với các loại café tinh tế, với nhiều loại rượu của hai thế giới mới và cũ, cũng như các loại cocktail và sake được pha chế sáng tạo

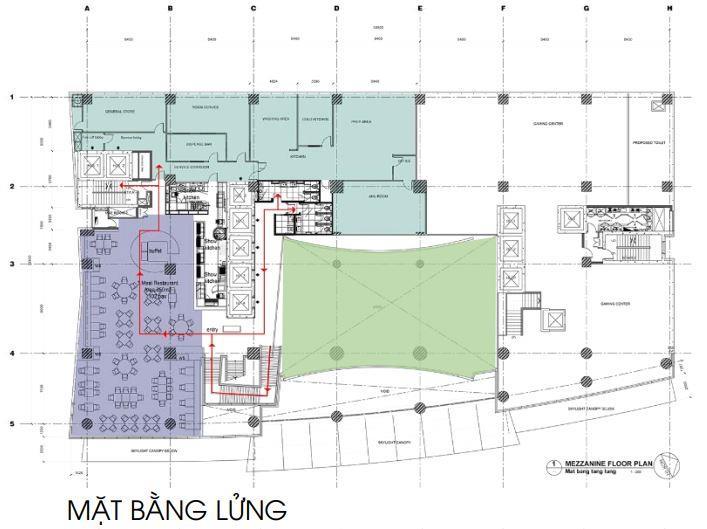

Không gian nhà hàng LATEST RECIPETẦNG MEZZANINE
• Vị trí: tầng lửng
• Quy mô: diện tích tổng ~350 m2
• Khu ăn: ~265m2
• Bếp + quầy buffet: ~70m2
• Sảnh: ~14m2
Đặc điểm kiến trúc
• Chiều cao thông thủy 3900mm, chiều cao hạ trần 2900mm; thông tầng 8100mm ở khu vực cạnh cầu thang.
• Nhiều cột lớn (1200x1200mm) ở rìa không gian, có 2 cột lớn ở giữa không gian làm chia không gian thành nhiều phần.
• View nhìn hướng ra sông Sài Gòn và thành phố (Lotte Hotel SG, The Landmark).
• Không gian mở, lấy sáng tự nhiên và nhân tạo, thông gió nhân tạo.
• Mặt bằng tương đối vuông vức, có một góc nhọn
Tác động của môi trường vào không gian nội thất
• Hệ thống của sổ chạy 2 mặt không gian đem lại nguồn ánh sáng tự nhiên lớn và tận dụng tối đa view nhìn
Kết nối:
• Hành lang
• 2 lối thang bộ
• Thang máy
Hiện trạng khu vực phòng ngủ
Không gian phòng ngủ PRESIDENT SUITE
• Vị trí: phòng nằm ở tầng cao nhất
của khách sạn
• Số lượng: 01.
• Quy mô: diện tích tổng 200m2.
• Sảnh: ~10m2.
• Phòng khách: ~60m2.
• Phòng ngủ: ~22m2
• Bếp + ăn: ~30m2.
• Phòng tắm + tủ quần áo + nhà vệ sinh: ~35m2.
Kết nối:
• Hành lang
• Lối thoát hiểm riêng ở phòng ăn
• Thang bộ
• Thang máy
Đặc điểm kiến trúc
• Mặt bằng hơi nghiêng, các vách vuông vức dễ bố trí, dùng nét kỷ hà tạo không gian gọn gàng, mạnh mẽ
• Diện tích đủ lớn để tạo sự thoải mái, toàn diện và linh hoạt (có thể tổ chức các buổi ăn tối riêng, tiệc cocktail, họp hành, trao đổi mật giữa các lãnh đạo, )
• Chiều cao thông thủy 3100mm; chiều cao hạ trần phòng ngủ và bếp 2400mm, khá thấp so với diện tích phòng, chiều cao hạ trần phòng khách 2750mm.
• Hộp kĩ thuật nằm dọc theo hành lang, không bị ảnh. hưởng tới nội thất
• Mặt bằng không bị cột ngăn chia không gian.
• Đa số các khu chức năng có tầm nhìn ra ngoài.
• View nhìn hướng ra sông Sài Gòn.
• Không gian lấy sáng tự nhiên và nhân tạo, thông gió nhân tạo
• Cửa sổ cao, mở rộng tối đa, tận dụng tối đa view nhìn và lấy sáng tự nhiên tốt
Thông tin mặt trời:
Ngày: 22-6-2022
Góc cao / Phương vị: 67.21° /46.47°
Ánh sáng ban ngày: 12:45h
Độ sáng của chỉ có ánh sáng tự nhiên đủ cho 80%
các hoạt động sinh hoạt thông thường. Ánh sáng
tổng thể và các hoạt động cần nhiều ánh sáng như
làm việc hay đọc sách thì phải kết hợp với ánh sáng
=> Kết luận: Do không nằm ở hướng nắng trực
tiếp, tầng trệt không bị ảnh hưởng bức xạ nhiều
nhưng vẫn nhận được ánh sáng nhờ kết cấu kính.
Tuy vậy vẫn không đủ cho các tác vụ cần sự chi tiết
và ánh sáng tổng thể.
=> Giải pháp: thay thế rèm che nắng thành vật
nhân tạo 9:00 AM - Chỉ có ánh sáng tự nhiên 9:00 AM - Ánh sáng tự nhiên và nhân tạo
liệu xuyên sáng tốt hơn nhưng vẫn giữ công
năng cản trở nhiệt lượng ban ngày.
Thông tin mặt trời:
Ngày: 22-12-2022
Góc cao / Phương vị:
141.78° / 46.34°
Ánh sáng ban ngày: 11.30h
Do vị trí nằm ở tầng trên cùng của tòa nhà, phòng nhận được lượng ánh sáng mặt trời tốt
hơn các khu vực tầng trệt. Ánh sáng nhận đều ở
cả 2 phía và đều ở các khu vực. Tuy vậy khu vực
ăn đang thừa ánh sáng tự nhiên và cần nhiều
hơn ánh sáng nhân tạo.
=> Kết luận: Thiết kế đang sử dụng tone trắng
đều ở cả 3 khu vực chính là khu làm việc, khu ăn
và phòng khách, cân bằng lượng ánh sáng ở cả
3 khu cần sự tách biệt hơn do màu trắng phản xạ
tốt làm ánh sáng đều ở cả 3 khu vào ban ngày.
=> Giải pháp: Ngoài các khu vực cần ánh sáng
tự nhiên mạnh như phòng khách và khu làm
việc, phòng ăn cần thêm một số biện pháp tán
xạ để phân chia không gian giữa động và tĩnh
(nghỉ ngơi và hoạt động).
10:30AM - Chỉ có ánh sáng tự nhiên
10:30AM- Ánh sáng tự nhiên và nhân tạo
Không gian mở: Sử dụng hệ vách kính cố định hoặc di động kết hợp với lớp mảng xanh hoạt động như hệ bao che double skin tự nhiên ở một số không gian bán công cộng như lounge bar ở tầng trệt hoặc một phần khối nhà hàng ở tầng lửng
Kính ceramic frit:
• Là công nghệ in một hoặc nhiều lớp men vô cơ lên bề mặt kính để làm cho kính có hoa văn hoặc họa tiết với nhiều màu sắc khác nhau và sau đó được xử lý nhiệt, tôi hoặc bán tăng cường Lớp men được nung trên bề mặt thủy tinh để có được một vật liệu trang trí chống mài mòn, axit và kiềm
Thay thế và sử dụng thêm các vật liệu cách nhiệt
• Vật liệu cách nhiệt là những vật liệu có hệ số dẫn nhiệt nhỏ hơn bằng 0.157 w/m độ C.
• Vật liệu được sử dụng để giảm sự truyền nhiệt , mất nhiệt giữa hai môi trường
• Mức độ dẫn nhiệt của vật liệu phụ thuộc vào tính chất tự nhiên và tỉ trọng của vật liệu Tỉ trọng càng cao thì dẫn nhiệt càng tốt , không khí trong môi trường tĩnh cách nhiệt tốt nhất
Chuyển hướng ánh sáng (BXMT)
Để tiến hành chuyển hướng ánh sáng, cần sử dụng đến các yếu tố công trình như:
● Kệ hắt sáng
● Các vách hướng ánh sáng
Dùng kết cấu chắn nắng bên lắp rời ngoài kết cấu bao che (tường)
để giảm quá trình bức xạ và dẫn nhiệt. Ở kiến trúc dân gian truyền
thống, nhiều nơi có tấm giại ở ngoài hiên. Yếu tố này đã được ứng dụng rất nhiều trong kiến trúc hiện đại với các dạng khác nhau, vật kiệu khác nhau.

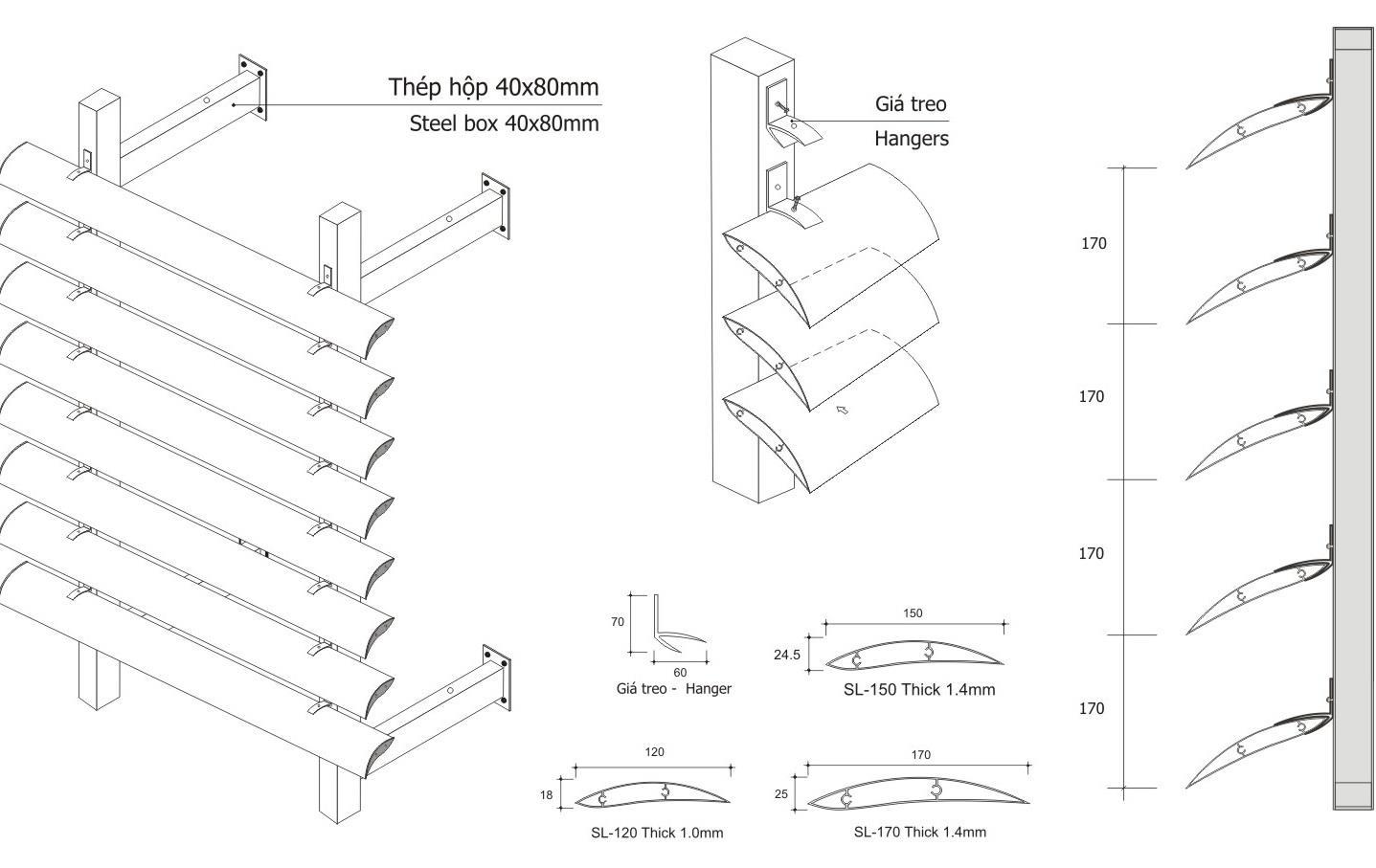

Như các tấm che nắng hay các hệ thống lam đa dạng
Kết cấu che nắng nằm ngang cấu trúc rỗng, sử dụng vật liệu có hệ số thấp thu nhiệt bxmt nhỏ
Hạn chế tác động của bxmt : Mái , tường , cửa
• Hệ thống đun nước nóng bằng năng lượng bức xạ mặt trời
• Hệ thống pin năng lượng bố trí trên hệ thống mái và tường
• Hệ thống pin năng lượng hình thành cấu trúc 2 lớp cho mái, tường hoặc hệ thống che nắng cho cửa
Ưu điểm:
• Chi phí năng lượng bù đắp lại chi phí lắp đặt
• Năng lượng được tạo thành tại chỗ và làm giảm chi phí cho điện lưới.
• Khi kết nối với điện lưới, giá thành sẽ giảm do tránh việc tích điện của hệ thống độc lập và đảm bảo việc cung cấp điện tốt hơn.
• Không cần thêm đất cho việc lắp đặt
• Công nghệ tiên tiến
Nhược điểm:
• Giá thành cao và giá điện sản xuất từ hệ thống chưa thấp hơn giá điện lưới
• Yêu cầu về năng lượng phức tạp.
Lựa chọn đúng loại cửa sổ để gia tăng hiệu quả thông gió
Hoặc các cửa có màng nước chống nóng
Khu vực sảnh đón tiếp
Tấm resin
• Chỉ tiêu thiết kế ánh sáng ban đầu: 70% ánh sáng tự nhiên, 30% ánh sáng nhân tạo
Vật liệu rèm ban đầu không đủ chỉ tiêu thiết kế nên được thay thế bằng tấm resin Bởi vì tấm resin có khả năng xuyên sáng, có thể cản tia tử ngoại gây hại cho da
• Tấm resin xuyên sáng được một lớp nhựa resin trong mờ bảo vệ Qua thời gian lớp màu sẽ không
bị mất đi, có thể tùy ý lau chùi
• Không dễ bám bẩn, gây vết ố như sơn hay giấy dán tường. Bất cứ chất tẩy rửa nào cũng không thể chùi mờ màu sắc hay hoa văn của chúng.
-> Khu vực President Suite thừa ánh sáng tự nhiên có thể thay màu tường hoặc vật liệu kính
đục hoặc thêm rèm cuốn tại chỗ ăn giúp giảm bớt lượng ánh sáng môi trường ở lại.
Kính đục
• Có khả năng chống nắng và cản nhiệt cao.
• Dễ lắp đặt
Kính đục
Rèm cuốn
Rèm cuốn (rèm cuộn hay màn cuốn)
• Có khả năng chống nắng và cản nhiệt cao.
• Trang trí
• Dễ dàng vệ sinh, lau nhẹ qua bằng khăn ướt là ưu điểm nổi bật của rèm cuốn.
Khu vực President Suite
Khu vực President Suite
Đá nhân tạo gốc thạch anh
• Đá thạch anh là sản phẩm vật liệu bề mặt cao cấp Độ hấp thụ nước gần như tuyệt đối (chưa đến 0 05%), độ bền va đập lên tới hơn 3 0J (thế năng)
->Khả năng chống thấm nước chống xước tốt và chịu được tác nhân ăn mòn hóa học
• Không gây độc hại và an toàn cho người sử dụng.
• Vệ sinh dễ dàng bằng các dung dịch tẩy rửa
• Chống bám bẩn, chống nấm mốc, ố vàng
• Tạo nên sự sang trọng và làm sáng cả căn phòng
-> Sản phẩm mang tính bền vững phù hợp với việc thay thế vật liệu một số khu vực dùng đá marble trong không gian president suite
• Bề mặt tự nhiên, kháng nước, nấm mốc, chống trầy cao. Phù hợp với các khu vực đi lại nhiều trong không gian
• Chất lượng tốt, bề mặt đẹp, đa dạng về màu sắc và hoa văn, khả năng chịu lực tốt, bề mặt đảm bảo
• Dễ dàng lau chùi, không ứ nước, dễ thi công và giá thành tương đối ổn định
-> Sản phẩm mang tính bền vững phù hợp với việc thay thế vật liệu một số khu vực đi lại trong không gian president suite
Giải pháp sử dụng màu sắc:
Các số liệu đo đạc cho thấy cùng một loại vật liệu nếu sơn màu sẫm hơn thì khả
năng hấp thụ nhiệt từ bức xạ mặt trời sẽ lớn hơn.
-> Vậy nên sử dụng những màu sơn sáng/ lạnh để tăng hiệu quả phản xạ
nhiệt.
Quá trình biến đổi khí hậu và an sinh năng lượng đang tác động đến quá trình phát triển và ổn định của nhân loại, lĩnh vực kiến trúc xây dựng có tác động lớn trong các quá trình này, do đó sẽ có vai trò quan trọng trong việc giải quyết các vấn đề để góp phần đảm bảo thế giới phát triển bền vững
-Các xu hướng thiết kế liên quan đến vấn đề về môi trường (kiến trúc xanh) đang phát triển mạnh mẽ và chứng minh tính hiệu quả đối với vấn đề phát triển bền vững, tiếp cận, học hỏi và ứng dụng vào thiết kế kiến trúc là cơ hội để Việt Nam hoà nhập với các xu hướng thiết kế tiên tiến của thế giới
-Các giải pháp thiết kế kiến trúc đóng vai trò rất quan trọng và có tính then chốt trong cuộc sống của con người cũng như tác động đến các giá trị của môi trường ở, môi trường sinh thái tự nhiên Từng bước bù lại hệ thống thảm thực vật với mục đích tạo lập sự cân bằng cho hệ sinh thái môi trường
Bài nghiên cứu này đã mang đến cho sinh viên chúng em cơ hội được nhận định và kiểm chứng lại kiến thức lẫn kỹ năng của bản thân Sau khi kết thúc môn học Kiến Trúc Nhiệt Đới của thầy Đặng Thành Hưng, chúng em đã tích lũy được những kiến thức căn bản và chuyên sâu cả về hai lĩnh vực kiến trúc và khí hậu Đây chính là nền tảng vững chắc cho sự phát triển bền vững của nhân loại và môi trường Bên cạnh đó, môn học còn giúp tạo lập những định hướng hướng đến lối sống hiện đại, khi nhận thức của con người giữa xây dựng và môi trường được củng cố Các yếu tố trong xây dựng như vật liệu, màu sắc, kết cấu, thiết kế,bố trí cảnh quan, hình khối và sắp xếp không gian, đều tiến tới một mục tiêu phát triển bền vững, tối ưu hóa công dụng và những giá trị cốt lõi của chúng
Kiến Trúc Nhiệt Đới là một môn học bổ ích với kiến thức được truyền tải chuyên sâu và khả năng ứng dụng cao vào thực tế Sinh viên chúng em có thể tiếp thu những giá trị tinh túy về điều kiện nhiệt đới và yếu tố khí hậu tác động như thế nào đến công trình, cũng như làm thế nào để giúp công trình thân thiện hơn với người sử dụng và tiết kiệm năng lượng tối đa trong môi trường khí hậu nhiệt đới Nói cách khác, Kiến Trúc Nhiệt Đới đóng vai trò không thể thiếu trong hành trình phát triển bền vững của ngành kiến trúc nói riêng và môi trường sống ‘’Xanh’’ trên toàn địa cầu nói chung
Chúng em xin được gửi đến thầy Hưng lời cảm ơn chân thành nhất!
Tài liệu tham khảo
• Tài liệu tham khảo môn học bộ môn Kiến trúc nhiệt đới
• Phạm Đức Nguyên (2002), Kiến trúc sinh khí hậu – Thiết kế sinh khí hậu trong Kiến trúc Việt Nam, NXB Xây dựng, Hà Nội
• Kiến Trúc Và Khí Hậu Nhiệt Đới Việt Nam (NXB Xây Dựng 1997) - Nguyễn Việt Châu..
• Meteoblue: Weather Princeton https://www.meteoblue.com/
• https://www.sunearthtools.com/
• https://kienviet.net/
