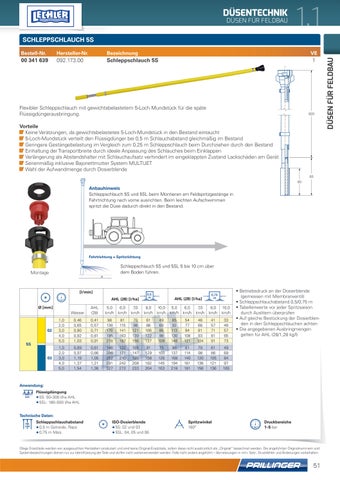

DÜSENTECHNIK DÜSEN FÜR FELDBAU
1.1
Bestell-Nr.
Hersteller-Nr.
Bezeichnung
VE
00 341 639
092.173.00
Schleppschlauch 5S
1
Flexibler Schleppschlauch mit gewichtsbelastetem 5-Loch Mundstück für die späte Flüssigdüngerausbringung.
820
Vorteile Keine Verätzungen, da gewichtsbelastetes 5-Loch-Mundstück in den Bestand eintaucht V 5-Loch-Mundstück verteilt den Flüssigdünger bei 0,5 m Schlauchabstand gleichmäßig im Bestand V Geringere Gestängebelastung im Vergleich zum 0,25 m Schleppschlauch beim Durchziehen durch den Bestand V Einhaltung der Transportbreite durch ideale Anpassung des Schlauches beim Einklappen V Verlängerung als Abstandshalter mit Schlauchaufsatz verhindert im eingeklappten Zustand Lackschäden am Gerät V Serienmäßig inklusive Bajonettmutter System MULTIJET V Wahl der Aufwandmenge durch Dosierblende
V
83 60
Anbauhinweis Schleppschlauch 5S und 5SL beim Montieren am Feldspritzgestänge in Fahrtrichtung nach vorne ausrichten. Beim leichten Aufschwimmen spritzt die Düse dadurch direkt in den Bestand.
Fahrtrichtung = Spritzrichtung
Schleppschlauch 5S und 5SL 5 bis 10 cm über dem Boden führen.
Montage
[l/min] AHL (28) [l/ha]
Ø [mm] Wasser
AHL (28)
02
1,0 2,0 3,0 4,0 5,0
0,46 0,65 0,80 0,92 1,03
0,41 0,57 0,71 0,81 0,91
03
1,0 2,0 3,0 4,0 5,0
0,69 0,97 1,19 1,37 1,54
0,61 0,86 1,05 1,21 1,36
5S
0,5 m
AHL (28) [l/ha]
L H A
0,75 m
5,0 km/h
6,0 km/h
7,0 km/h
8,0 km/h
10,0 km/h
5,0 km/h
6,0 km/h
7,0 km/h
8,0 km/h
10,0 km/h
98 138 170 195 218
81 115 141 163 182
70 98 121 139 156
61 86 106 122 137
49 69 85 98 109
65 92 113 130 146
54 77 94 108 121
46 66 81 93 104
41 57 71 81 91
33 46 57 65 73
146 206 252 291 327
122 171 210 242 272
105 147 180 208 233
91 129 158 182 204
73 103 126 145 163
98 137 168 194 218
81 114 140 161 181
70 98 120 138 156
61 86 105 121 136
49 69 84 97 109
• Betriebsdruck an der Dosierblende (gemessen mit Membranventil) • Schleppschlauchabstand 0,5/0,75 m • Tabellenwerte vor jeder Spritzsaison durch Auslitern überprüfen • Auf gleiche Bestückung der Dosierblenden in den Schleppschläuchen achten • Die angegebenen Ausbringmengen gelten für AHL (28/1,28 kg/l)
Anwendung: AHL UAN
Flüssigdüngung • 5S: 50–300 l/ha AHL • 5SL: 180–550 l/ha AHL
Technische Daten: Schleppschlauchabstand • 0,5 m Getreide, Raps • 0,75 m Mais
ISO-Dosierblende • 5S: 02 und 03 • 5SL: 04, 05 und 06
Spritzwinkel 160°
Druckbereiche 1–5 bar
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
51
Düsen für Feldbau
SCHLEPPSCHLAUCH 5S
