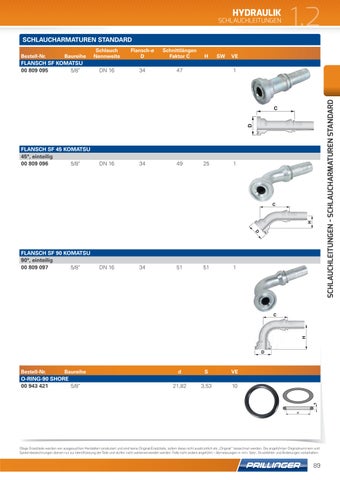

SCHLAUCHARMATUREN STANDARD Baureihe
FLANSCH SF KOMATSU 00 809 095 5/8"
Schlauch Nennweite
Flansch-ø D
Schnittlängen Faktor C
DN 16
34
47
H
SW
VE
1
SCHLAUCHLEITUNGEN - schlaucharmaturen Standard
Bestell-Nr.
D
C
FLANSCH SF 45 KOMATSU 45°, einteilig 00 809 096 5/8"
DN 16
34
49
25
1
H
C
D
FLANSCH SF 90 KOMATSU 90°, einteilig 00 809 097 5/8"
DN 16
34
51
51
1
H
C
D
Bestell-Nr.
Baureihe
S
VE
21,82
3,53
10
S
O-RING-90 SHORE 00 943 421 5/8"
d
d
