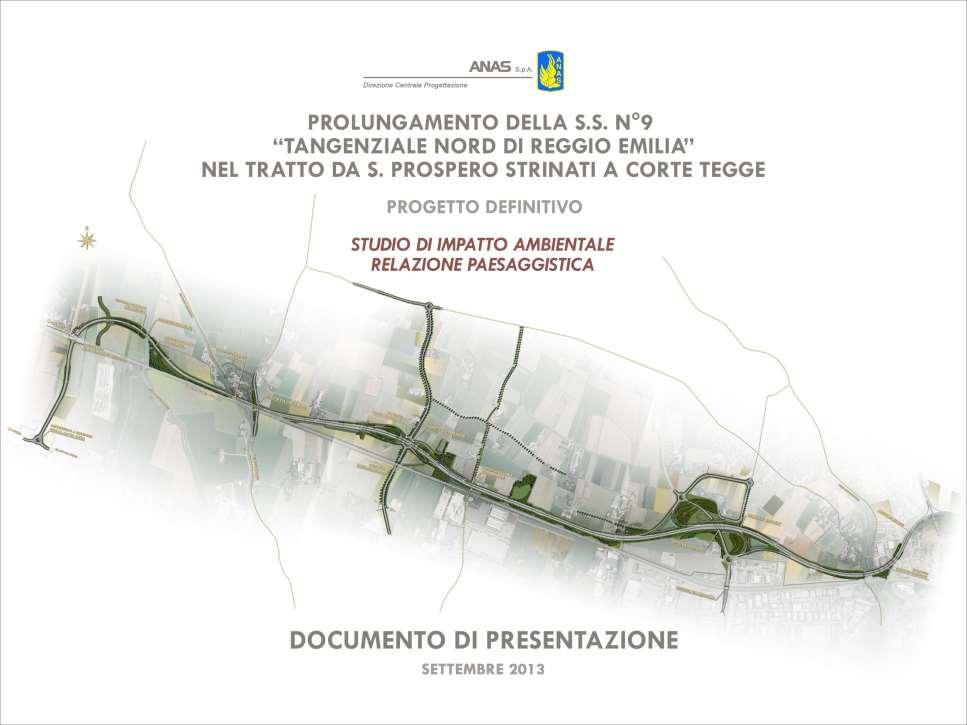

Tangenziale Ovest di Reggio

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

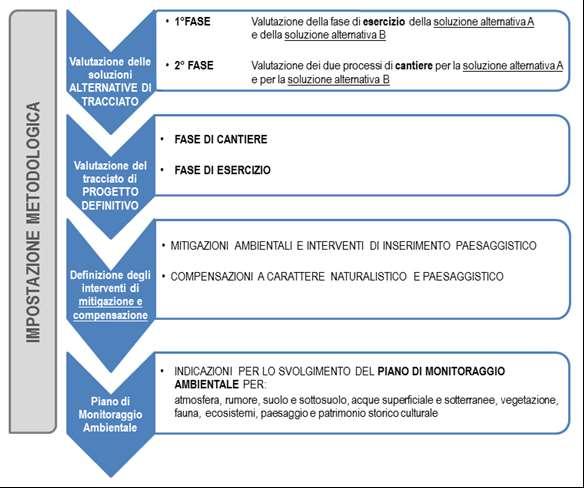

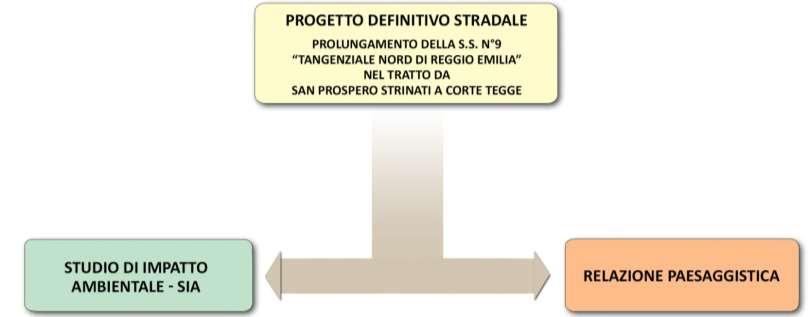

STRUTTURA METODOLOGICA DEL PROGETTO DEFINITIVO DELL’OPERA

STUDIO DI IMPATTO AMBIENTALE (SIA)

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

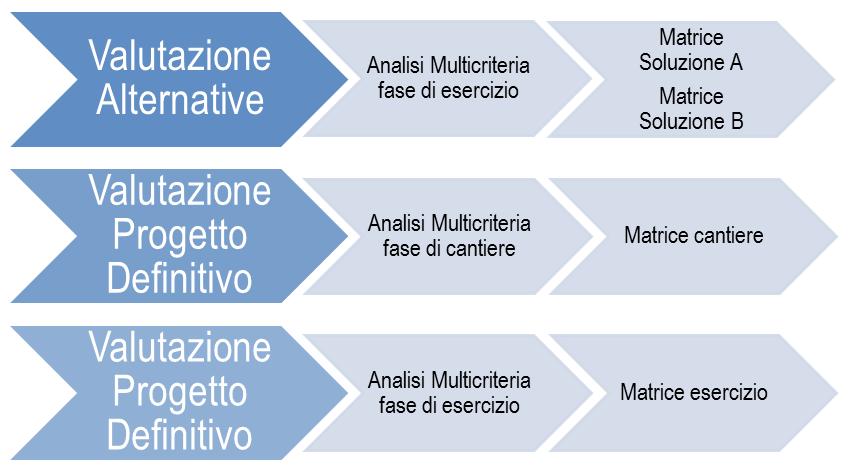

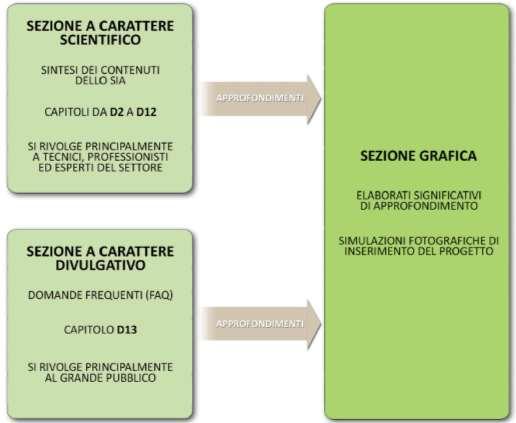

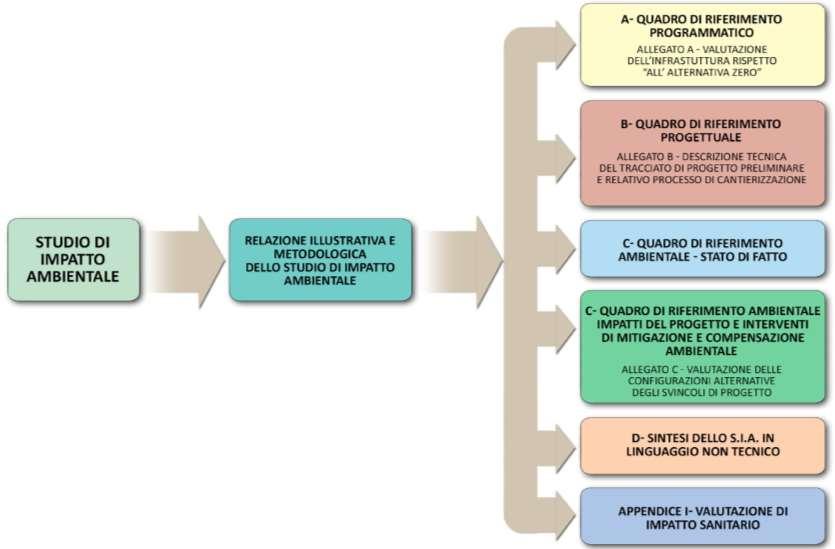

ORGANIZZAZIONE DEI CONTENUTI DELLO STUDIO DI IMPATTO AMBIENTALE

PARTE GENERALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

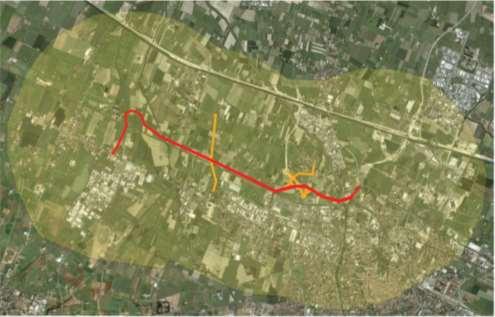

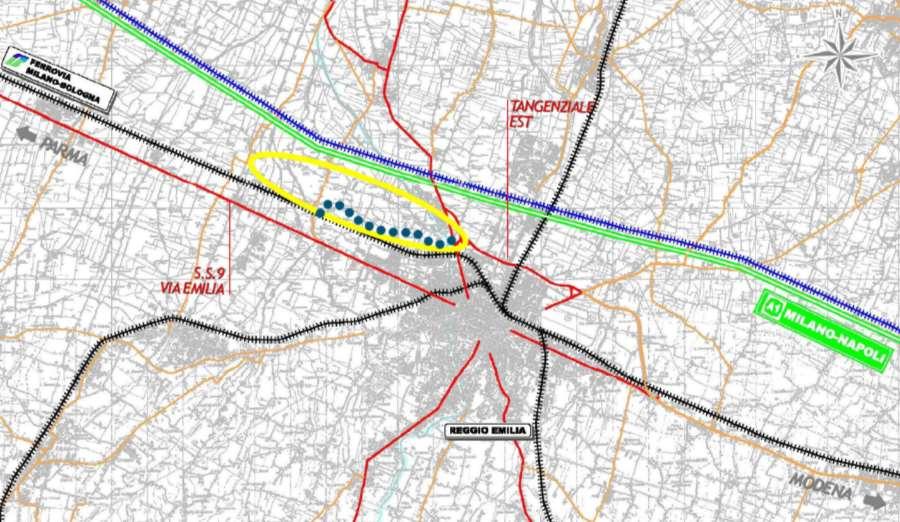

INQUADRAMENTO TERRITORIALE DELL’INTERVENTO

PARTE GENERALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

OBIETTIVI DEL PROGETTO Il completamento della Tangenziale ad Ovest di Reggio persegue prioritariamente lo scopo di sgravare il corrispondente tratto urbano dell’Emilia dal traffico di ingresso/uscita dalla città e, soprattutto, da quello di attraversamento che insiste sulla direttrice Est-Ovest con la chiusura dell’anello tangenziale nord della citta di Reggio Emilia.

OBIETTIVI DEL PROGETTO A SCALA SOVRA-LOCALE  chiusura dell’anello tangenziale nord della città di Reggio Emilia  collegamento con il casello A1 e la stazione AV Mediopadana della viabilità primaria nei quadranti nord (via Bertani Davoli SP 63R per Cadelbosco Sopra, Castelnovo Sotto, Poviglio, Brescello, Viadana), sud (via Inghilterra-ChopinHiroshima e SS63 passo del Cerreto) e ovest (via Emilia storica, SP 62 per Cavriago)  predisposizione infrastrutturale per il futuro collegamento con la via Emilia bis

OBIETTIVI DEL PROGETTO A SCALA LOCALE  Spostamento del traffico da/per la Tangenziale esistente su infrastrutture con caratteristiche idonee ai flussi attuali e futuri  collegamento tra l’asse nord/sud di via InghilterraChopin- Hiroshima e il casello A1 e stazione AV Mediopadana  attuazione delle politiche di spostamento della sosta lunga in zone periferiche e collegamento con il centro urbano con linee di trasporto pubblico

 riduzione del traffico nelle zone periurbane di Pieve Modolena e della via Emilia storica  riduzione dei flussi sui viali di circonvallazione  potenziamento della rete ciclopedonale tramite risezionamento della viabilità esistente PARTE GENERALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

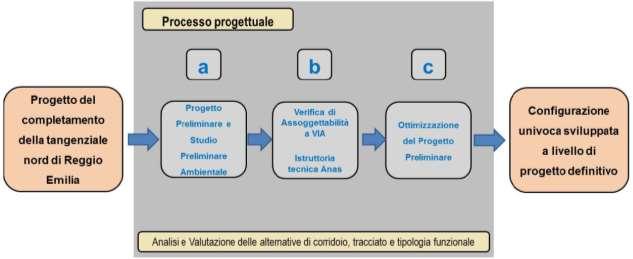

PROCESSO PROGETTUALE Il progetto preliminare, nel corso del proprio iter autorizzativo, è stato oggetto di un articolato quadro di osservazioni, formulate dal MATTM in sede di verifica di assoggettabilità a VIA e da Anas in sede di istruttoria tecnica sul PP.

Al termine quindi del percorso progettuale sopra descritto, sono state definite due soluzioni alternative da porre a confronto all’interno dello SIA, denominate rispettivamente: • Soluzione alternativa A, che corrisponde al tracciato di progetto preliminare (settembre 2009) • Soluzione alternativa B, che corrisponde all’evoluzione del tracciato di progetto preliminare ottimizzato a seguito dell’istruttoria tecnica effettuata da ANAS Direzione Generale di Progettazione in data 8/11/2010 e delle osservazioni prescrittive contenute nella determina del Ministero dell’Ambiente del Territorio e della Tutela del Mare (MATTM) Direzione Generale prot. 0022376 del 22/09/2010.

PARTE GENERALE

Anas SpA Direzione Centrale Progettazione

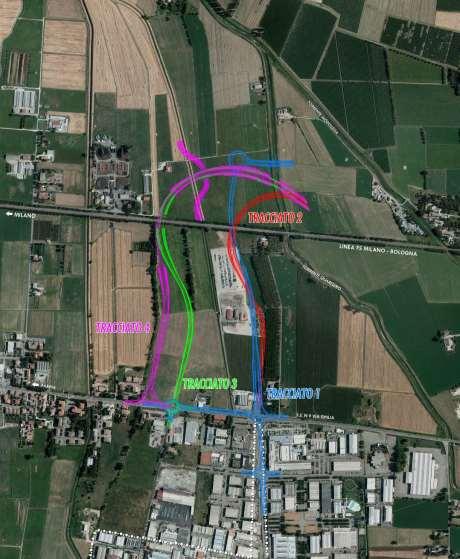

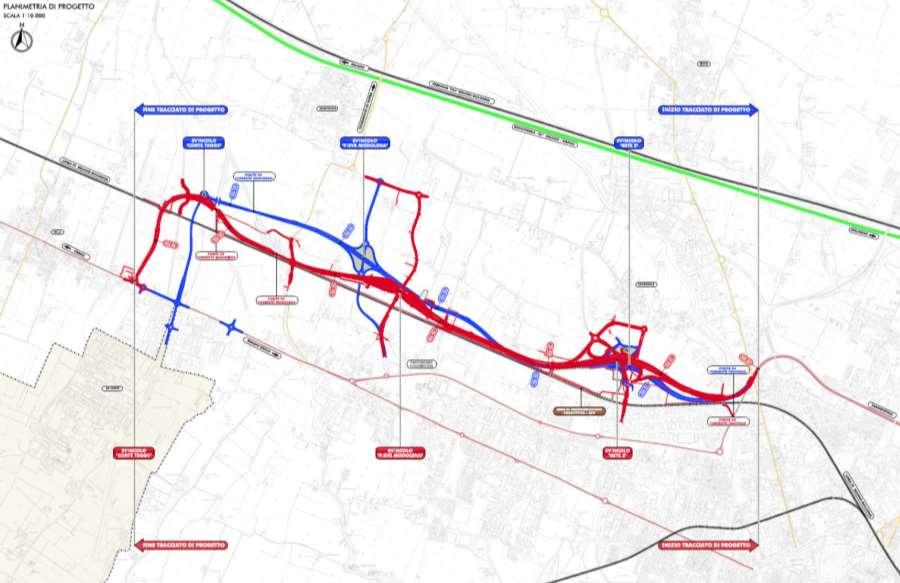

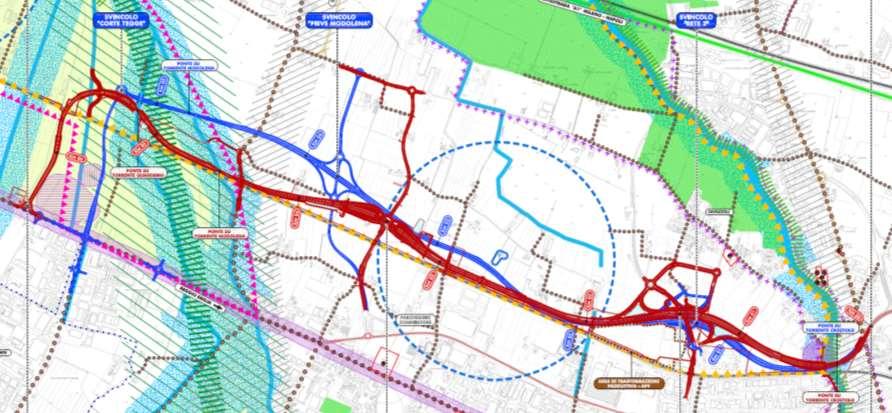

PLANIMETRIA DI RAFFRONTO TRA LA SOLUZIONE ALTERNATIVA A (blu) E LA SOLUZIONE ALTERNATIVA B (rosso)

Comune di Reggio Emilia

PARTE GENERALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

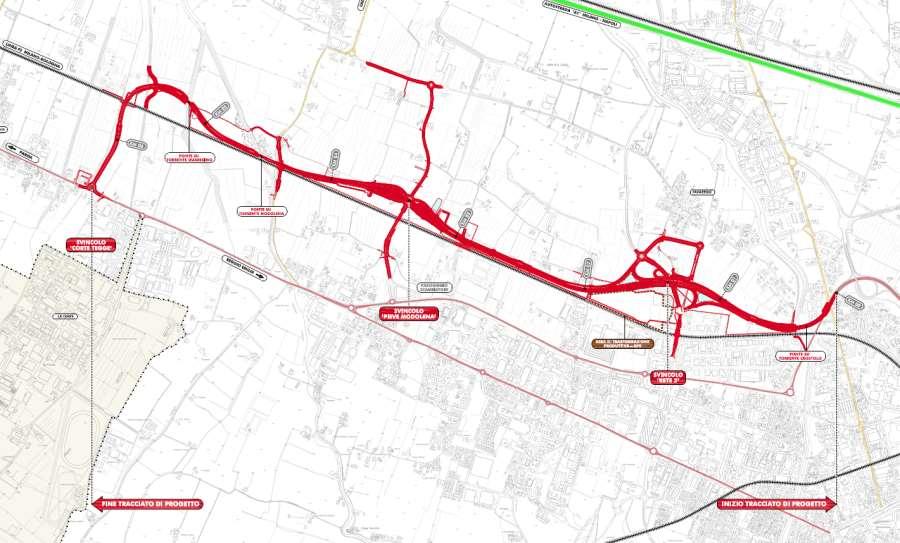

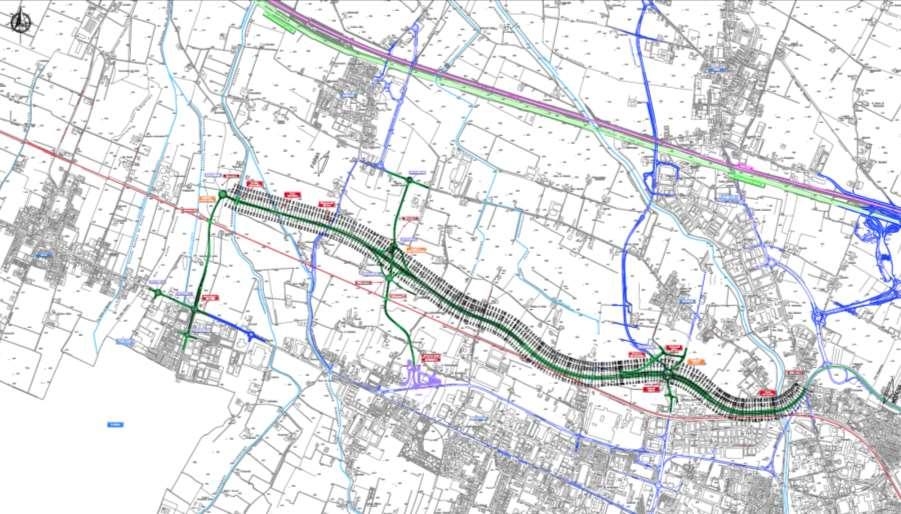

TRACCIATO DI PROGETTO

PARTE GENERALE

QUADRO DI RIFERIMENTO PROGRAMMATICO

Anas SpA Direzione Centrale Progettazione

COERENZE/CONFORMITA’ DEL PROGETTO CON GLI STRUMENTI DI PIANIFICAZIONE E PROGRAMMAZIONE VIGENTI

Comune di Reggio Emilia

Scala di pianificazione

Piano

Coerenza conformità con il progetto

Pianificazione sovraregionale e di settore

Piano stralcio di Assetto Idrogeologico del Fiume Po (PAI)

Compatibile

Pianificazione regionale e di settore

Piano Territoriale Regionale (PTR)

Compatibile

Pianificazione regionale e di settore

Piano Territoriale Paesistico Regionale (PTPR)

Compatibile

Pianificazione regionale e di settore

Piano Regionale Integrato dei Trasporti (PRIT)

Coerente

Pianificazione regionale e di settore

Piano Territoriale di Coordinamento Provinciale di Reggio Emilia (PTCP)

Coerente

Pianificazione regionale e di settore

Piano Infraregionale delle Attività Estrattive della Provincia di Reggio Emilia (PIAE)

Compatibile

Piano Strutturale Comunale di Reggio Emilia (PSC) Pianificazione comunale

Regolamento Urbanistico Edilizio di Reggio Emilia(RUE)

Pianificazione comunale

Piano Strutturale Comunale di Cavriago(PSC)

Coerente, ancorché la soluzione alternativa B non risulta perfettamente conforme con il PSC e il RUE che riportano il tracciato relativo alla soluzione alternativa A Non coerente (si specifica che il territorio di Cavriago viene interessato in modo puntuale dalla sola soluzione alternativa A)

QUADRO DI RIFERIMENTO PROGRAMMATICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

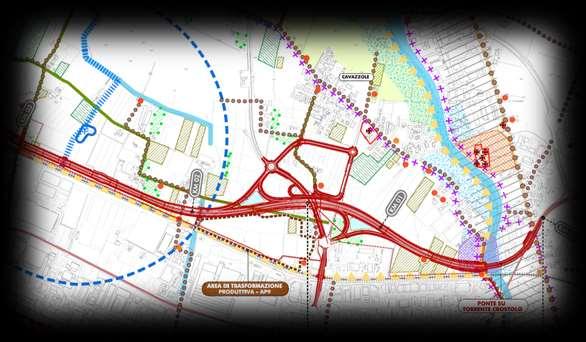

VINCOLI DI TUTELA NATURALISTICA E STORICO-MONUMENTALI L’opera non interessa aree naturali protette o appartenenti alla Rete Natura 2000.

L’opera interessa aree sottoposte a vincolo paesaggistico, ai sensi dell’art. 142 comma 1, lettera c) del D. Lgs 42/2004 e s.m.i., in relazione alla fascia di rispetto dei corsi d’acqua pubblici:  Torrente Modolena;  Torrente Quaresimo  Torrente Crostolo; La fascia di rispetto di 150 m del Torrente della Fossetta risulta interessata, per una modestissima porzione, dal ramo di innesto della rotatoria di progetto sulla via Emilia in località Corte Tegge. L’unico lavoro previsto è la riasfaltatura senza risezionamento della piattaforma stradale

QUADRO DI RIFERIMENTO PROGRAMMATICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VINCOLI DI TUTELA NATURALISTICA E STORICO-MONUMENTALI L’opera interessa aree sottoposte a vincolo paesaggistico, ai sensi dell’art. 142 comma 1 lettera m) del D. Lgs 42/2004 e s.m.i. relativamente alle aree archeologiche:  zona ovest del torrente Crostolo;  area in località Corte Tegge (in prossimità non direttamente interferita).

QUADRO DI RIFERIMENTO PROGRAMMATICO

ALLEGATO A VALUTAZIONE DELLA INFRASTRUTTURA RISPETTO “ALL’ ALTERNATIVA ZERO”

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

CONTENUTI “L’Opzione zero, ovvero l’alternativa zero” può essere definita lo scenario progettuale che ha consentito di valutare, rispetto all’ambito territoriale di riferimento in cui si esprimono tutte le relazioni funzionali del progetto, l’evoluzione del sistema della mobilità e dei relativi potenziali effetti ambientali, nell’ipotesi in cui l’opera in esame non venga realizzata, ma siano comunque attuate tutte le opere infrastrutturali programmate dalla strumentazione di settore.

Gli ambiti di valutazione sono stati i seguenti: 1. Sistema della pianificazione; 2. Sistema territoriale; 3. Sistema delle infrastrutture per la mobilità; 4. Analisi Costi/Benefici e sensitività dell’investimento; 5. Fattori ambientali critici (atmosfera e qualità dell’aria, rumore, salute pubblica e benessere).

ALLEGATO A - VALUTAZIONE DELL’INFRASTRUTTURA RISPETTO “ALL’ ALTERNATIVA ZERO”

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI 1. Il progetto prolungamento della S.S. n°9 “Tangenziale nord di Reggio Emilia” nel tratto da San Prospero Strinati a Corte Tegge, risulta coerente con il quadro complessivo della pianificazione sovraordinata e locale, in quanto funzione trasportistica espressamente prevista e programmata.

2. La struttura produttiva tipica dell’area reggiana è di tipo manifatturiero, caratterizzata da un’incidenza dei costi di trasporto sicuramente più importante di quella che caratterizza le economie più strettamente orientate verso le attività del terziario avanzato, in grado quindi di amplificare gli impatti indiretti generati dalla realizzazione di opere, come quella in progetto, che vanno a incidere positivamente sul livello di servizio fornito dal sistema dei trasporti.

3. Lo Studio trasportistico ha evidenziato effetti positivi di fluidificazione e alleggerimento delle arterie esistenti (via Rinaldi, XX Settembre/Lungocrostolo, via Emilia storica, via Gorizia) con conseguente indirizzamento del traffico su itinerari di circuitazione esterna dell’area urbana di Reggio.

4. L’analisi costi-benefici e l’analisi di sensitività della nuova infrastruttura ha largamente dimostrato la desiderabilità sociale della realizzazione dell’opera in progetto, ovvero la sua preferibilità sociale rispetto all’”Alternativa 0”, dal punto di vista dell’utilizzo efficiente delle risorse disponibili.

5. In generale, per atmosfera, rumore e salute pubblica, si denota una diminuzione dei recettori esposti ai livelli di impatto più elevati nel caso di realizzazione del progetto, quindi, si può concludere che il Progetto è caratterizzato da migliori performance ambientali rispetto all’Opzione 0.

ALLEGATO A - VALUTAZIONE DELL’INFRASTRUTTURA RISPETTO “ALL’ ALTERNATIVA ZERO”

QUADRO DI RIFERIMENTO PROGETTUALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

STRUTTURA ESPOSITIVA

Illustra le caratteristiche funzionali, geometriche, tecniche e strutturali dell’intero progetto definitivo della tangenziale nord, nonché le azioni prodotte, dal quadro complessivo degli interventi di progetto, durante le relative fasi di costruzione e di esercizio.

Presenta la seguente struttura espositiva: 1. Descrizione del tracciato e delle configurazioni alternative considerate 2. Sintesi dello studio trasportistico 3. Analisi costi - benefici e sensitività dell’investimento 4. Descrizione della fase di costruzione e del processo di cantierizzazione dell’opera

5. Descrizione delle principali azioni del progetto in fase di esercizio 6. Rischi di origine antropica indipendenti dal progetto

QUADRO DI RIFERIMENTO PROGETTUALE

DESCRIZIONE DEL TRACCIATO DEFINITIVO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

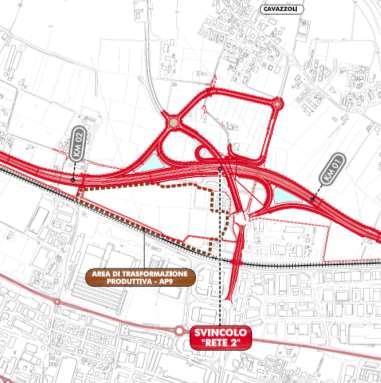

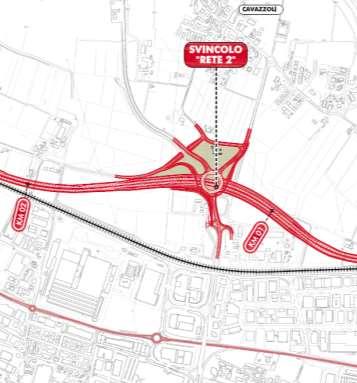

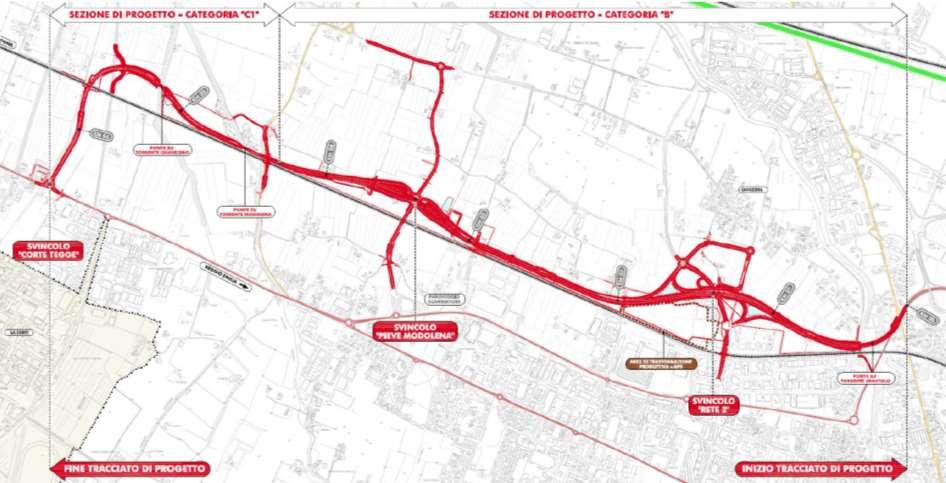

TRACCIATO DI PROGETTO

DESCRIZIONE DEL TRACCIATO DEFINITIVO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

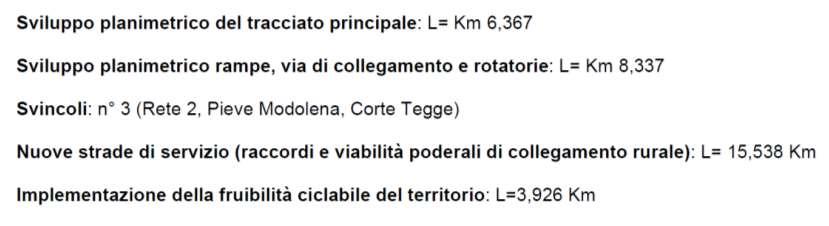

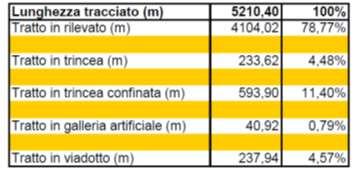

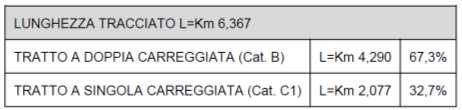

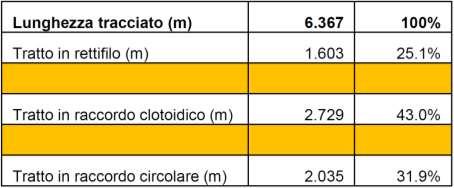

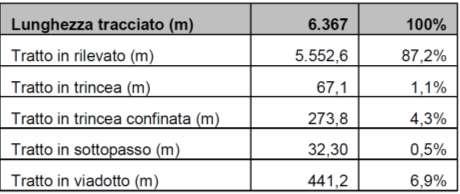

I NUMERI DEL PROGETTO

DESCRIZIONE DEL TRACCIATO DEFINITIVO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

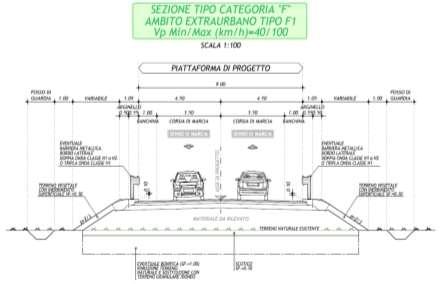

SEZIONE TIPO

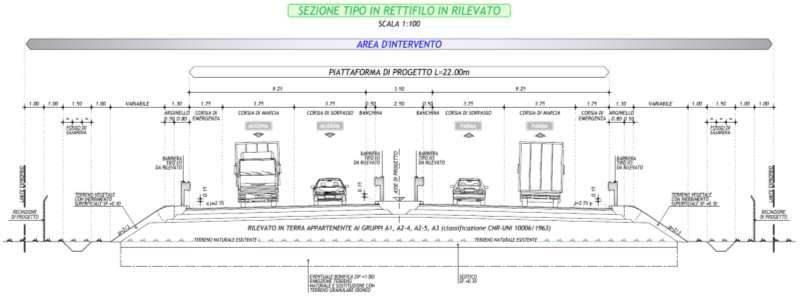

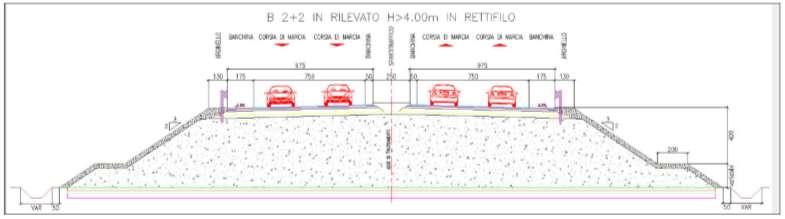

SEZIONE TIPO: Categoria B

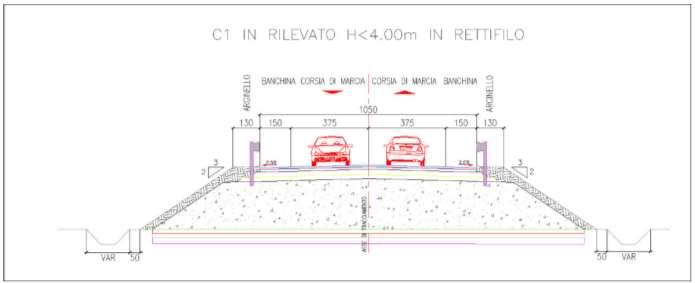

SEZIONE TIPO: Categoria C1

DESCRIZIONE DEL TRACCIATO DEFINITIVO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

OPERE D’ARTE MAGGIORI

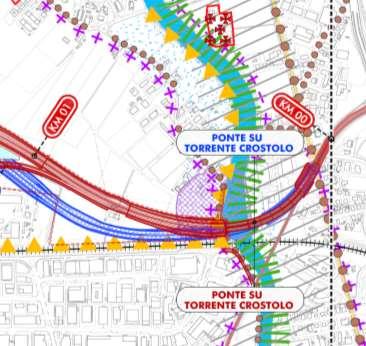

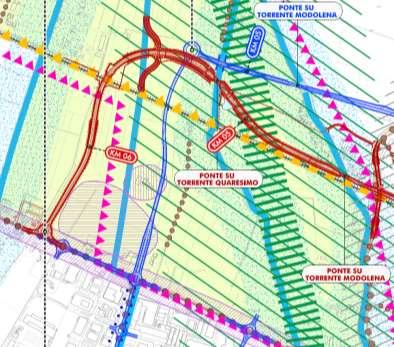

Opere d’arte MAGGIORI del progetto  Viadotto sul torrente Crostolo  Viadotto su via Ferraroni

 Ponte sul torrente Modolena  Ponte sul torrente Quaresimo

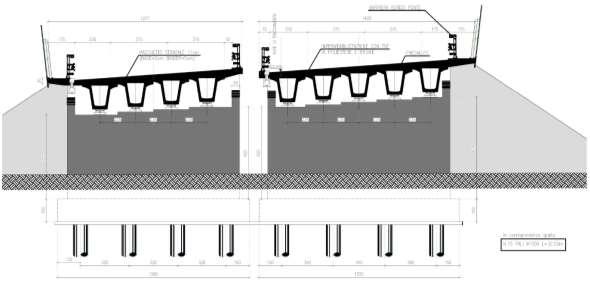

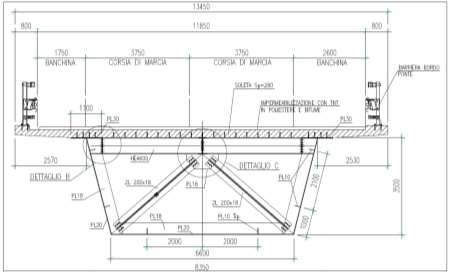

Sezioni Tipo viadotto sul Crostolo

DESCRIZIONE DEL TRACCIATO DEFINITIVO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

OPERE D’ARTE MINORI

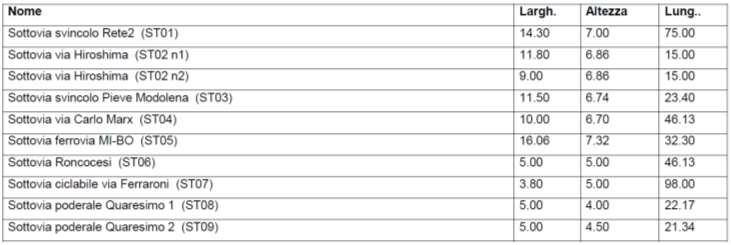

SOTTOVIA

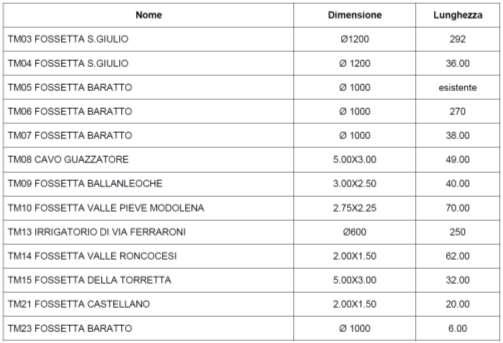

TOMBINI IDRAULICI DESCRIZIONE DEL TRACCIATO DEFINITIVO

SINTESI DELLO STUDIO TRASPORTISTICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

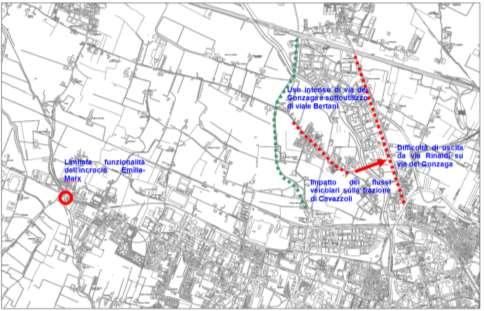

CRITICITA’ DELL’ATTUALE ASSETTO VIARIO Criticità dell’attuale assetto viario: •

La variante costituita da viale Bertani ha solo in parte alleggerito la direttrice storica di via dei Gonzaga, che costituisce un itinerario più diretto -rispetto a viale Bertani- per accedere all’area centrale di Reggio, ma che impatta su un area quasi totalmente urbanizzata.

•

I flussi veicolari che percorrono via Rinaldi (costituiti da veicoli in accesso a Reggio da Cadelbosco di Sopra e da Roncocesi) prima attraversano -con impatto rilevante- la frazione di Cavazzoli e poi trovano grande difficolta ad inserirsi in via dei Gonzaga (strada che ha priorità di deflusso rispetto a via Rinaldi e che presenta flussi quasi continui nella fascia di punta del mattino).

•

La limitata funzionalità del nodo Marx/Emilia, regolato a semplice precedenza (con priorità ovviamente ai flussi lungo la via Emilia) e con divieto per i flussi provenienti da Parma di svoltare a sinistra verso Roncocesi.

•

Il combinato di queste criticità rende problematici gli accessi veicolari da Roncocesi al centro di Reggio.

SINTESI DELLO STUDIO TRASPORTISTICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

APPLICAZIONE DEL MODELLO DI SIMULAZIONE AI DIVERSI SCENARI Dati di input:

Le analisi trasportistiche svolte sono basate su un modello di simulazione del traffico di scala vasta (esteso alla rete urbana di Reggio e alla rete viaria della parte centrale della Provincia), in uso presso l’Amministrazione comunale e calibrato nell’ambito della redazione del PUMAV (Piano Urbano della Mobilita di Area Vasta di Reggio Emilia) del 2006.

La calibrazione era basata su un’ampia gamma di dati sul traffico, ed in particolare su un’indagine campionaria sulla mobilità dei residenti in Reggio città e Provincia e su una serie di conteggi classificati di traffico. Altri conteggi sono stati effettuati nel 2008 nell’ambito della redazione del Progetto Preliminare, mirati alla verifica dei livelli di traffico nel comparto nord/occidentale della citta, interessato dal progetto in esame. In questa fase era stato verificato il buon funzionamento del modello di simulazione nel comparto in esame.

Il modello di simulazione e stato applicato ai seguenti scenari:

• lo stato di fatto (anno 2012); • opzione 0 nello scenario di domanda di breve periodo (2017); • con il Prolungamento della Tangenziale Nord, fino a Rete2, nello scenario di domanda di breve periodo (2017); • opzione 0 nello scenario di domanda di lungo periodo (2027); • prolungamento della Tangenziale Nord, fino a Corte Tegge, nello scenario di domanda di lungo periodo (2027).

SINTESI DELLO STUDIO TRASPORTISTICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

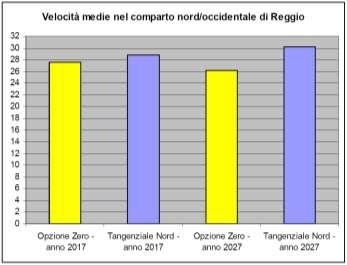

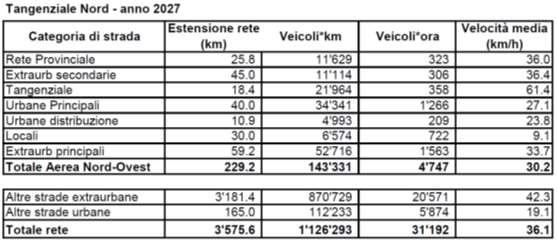

RISULTATI Nello scenario di lungo periodo (anno 2027) con la realizzazione completa del prolungamento, degli svincoli di Rete2 e Pieve Modolena e della bretella di connessione con l’Emilia storica a Corte Tegge, risultano dalle simulazioni svolte una serie di effetti positivi sul traffico: • l’uso consistente della nuova arteria, favorendo l’indirizzamento del traffico su itinerari di circuitazione esterna dell’area urbana di Reggio;

• l’alleggerimento di alcuni assi di penetrazione urbana (via Rinaldi, XX Settembre/Lungocrostolo, via Emilia storica, via Gorizia), con alleggerimento in particolare di alcuni attraversamenti di zone densamente urbanizzate; e nel contempo la marginalità della quota di flussi veicolari reindirizzati sulla nuova arteria, che attualmente utilizzano l’asse autostradale; • la fluidificazione complessiva del traffico nei quadranti nord/occidentale ed occidentale di Reggio Emilia.

SINTESI DELLO STUDIO TRASPORTISTICO

ANALISI COSTI-BENEFICI E DI SENSITIVITA’ DELL’ INTERVENTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

ANALISI COSTI-BENEFICI Costi economici dell’intervento:

Benefici economici generati: riduzione dei costi di utenza:

•

I costi di costruzione

•

I costi di manutenzione e di esercizio

•

Benefici ambientali

•

Il costo-opportunità dei fondi pubblici

•

Il valore residuo dell’opera

la

Parametri di redditività economica dell’intervento:  valore attuale netto (VAN) = somma dei benefici attualizzati al netto dei costi pure attualizzati  tasso di rendimento interno (TRI) = tasso di sconto che rende il VAN di un progetto pari a zero VAN dell’intervento = 205,30 milioni di euro TRI dell’intervento = 15 %

Si tratta di valori estremamente positivi, che permettono senz’altro di emettere un giudizio di desiderabilità sociale della realizzazione del Prolungamento della S.S. N°9 “Tangenziale nord di Reggio Emilia” nel tratto San Prospero Strinati-Corte Tegge dal punto di vista dell’utilizzo efficiente delle risorse disponibili.

ANALISI COSTI-BENEFICI E DI SENSITIVITA’ DELL’INTERVENTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

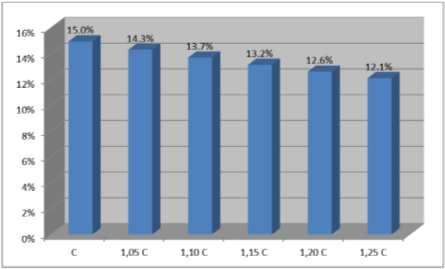

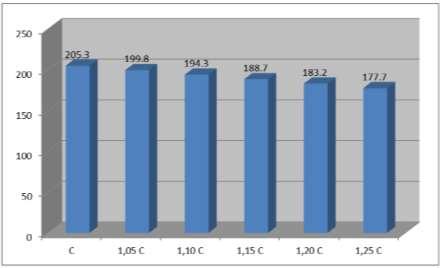

SENSITIVITA’ DELL’INVESTIMENTO

I valori dei parametri di redditività economica dell’investimento in progetto ottenuti, vengono ricalcolati facendo variare i valori delle variabili di ingresso maggiormente significative all’interno di un range ritenuto realistico.

Aumentando il costo finanziario dei lavori per la costruzione dell’opera del 25%, il VAN dell’investimento passa da 205,30 a 177,70 milioni di euro, mentre il TRI dell’investimento passa dal 15% al 12,1 %.

ANALISI COSTI-BENEFICI E DI SENSITIVITA’ DELL’INTERVENTO

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

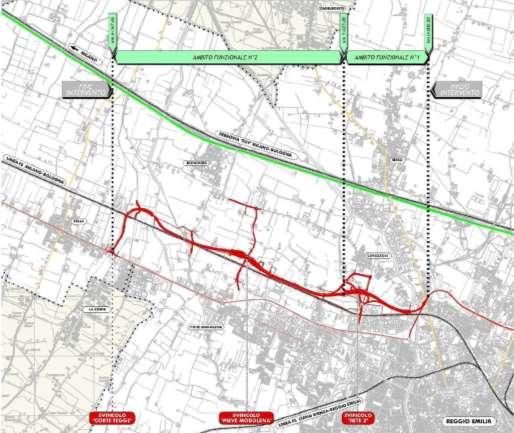

AMBITI FUNZIONALI La pianificazione prevede che i tratti dell’estesa di progetto siano realizzati in due ambiti funzionali: AMBITO FUNZIONALE N°1.

Prevede la realizzazione del tracciato della nuova tangenziale in progetto, da inizio intervento (Podere Castellani - Linea F.S.) allo svincolo di “Rete 2”. Il tratto e caratterizzato da uno sviluppo di circa km 1+600, in questo ambito e inclusa la realizzazione dello svincolo stesso in una configurazione funzionale in grado di garantire l’immissione in tangenziale anche in direzione Est AMBITO FUNZIONALE N°2. La realizzazione e prevista in seguito al completamento dell’Ambito 1, con il nuovo tratto di tangenziale già in esercizio.

In questo caso si prevede la costruzione di un nuovo tratto di tangenziale per uno sviluppo planimetrico di circa km 4+800, con inizio dallo svincolo di “Rete 2” e termine in corrispondenza dello svincolo di “Corte Tegge”. In tale ambito e incluso anche il ramo di viabilità che, a partire dallo svincolo di “Pieve Modolena”, conduce, in direzione Nord, verso Roncocesi

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

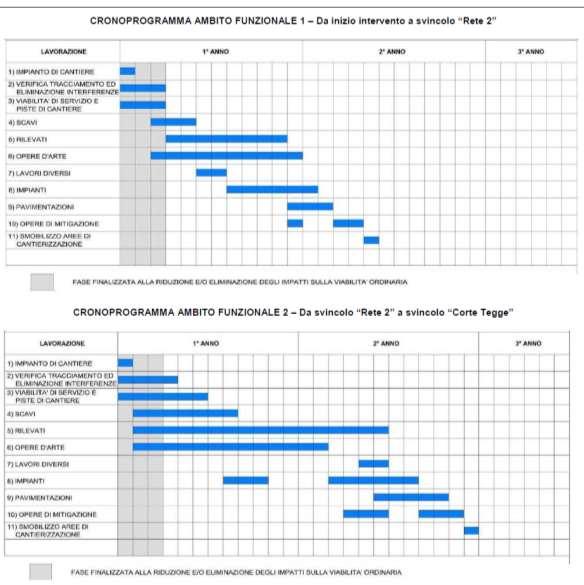

CRONOPROGRAMMA DURATA COMPLESSIVA DEI LAVORI – 3 ANNI E CINQUE MESI

AMBITO FUNZIONALE N°1 - 17 MESI

AMBITO FUNZIONALE N°2 - 24 MESI AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

AREE DI CANTIERE

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

AREE DI CANTIERE E F.A.L.

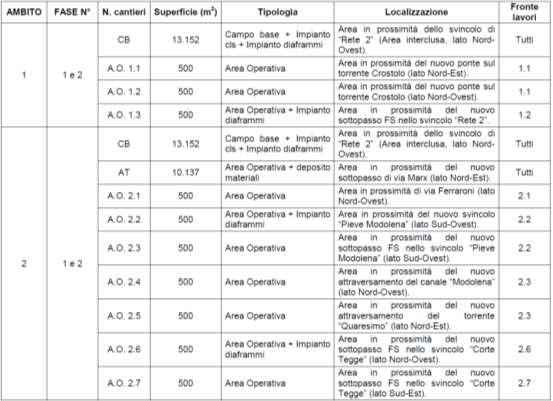

Elenco, tipologia e caratteristiche funzionali delle aree di cantiere

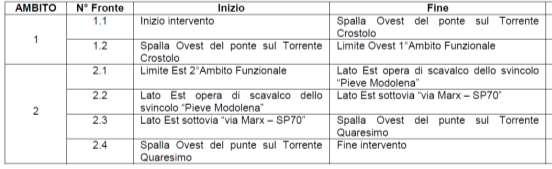

Elenco dei fronti di avanzamento di cantiere

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

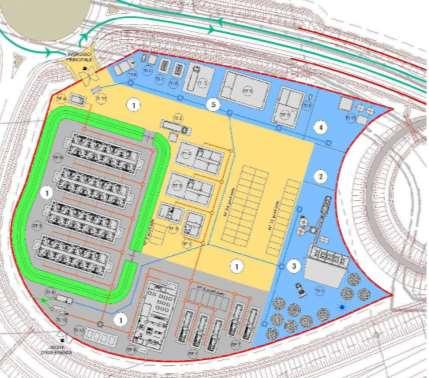

AREE DI CANTIERE Sono previste 3 distinte tipologie di aree di cantierizzazione:

Area di cantierizzazione logistico-operativa (campo base - CB) In essa trovano ubicazione sia le funzioni logistiche legate al ristoro e ricovero delle maestranze, che funzioni di carattere operativo, quali quelle di coordinamento, di direzione lavori, ovvero confezionamento di cls, realizzazione diaframmi, deposito attrezzature e manutenzione dei mezzi operativi.

Nell’area, quindi, sono ubicati sia edifici destinati alla logistica di cantiere, come: spogliatoi, dormitori, infermeria, ecc., sia strutture più strettamente legate alle attività produttive: magazzini, uffici, laboratori e anche impianti produttivi (calcestruzzi e diaframmi).

Area di cantierizzazione operativa (area tecnica - AT) L’area ha la funzione di ospitare sia i materiali provenienti dagli scavi previsti lungo il sedime di progetto che, eventualmente, i materiali inerti (da rilevato) provenienti dai poli di approvvigionamento esterni alle aree di cantiere. In particolare i materiali provenienti dagli scavi, prima di essere posti in opera, saranno opportunamente caratterizzati secondo quanto previsto dalla normativa vigente.

Area di cantierizzazione operativa (area operativa – AO) Svolge una funzione propedeutica alla costruzione delle opere d’arte in prossimità delle quali sono ubicate, in ragione di ciò all’interno si prevedono essenzialmente funzioni legate al deposito materiali ed attrezzature.

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

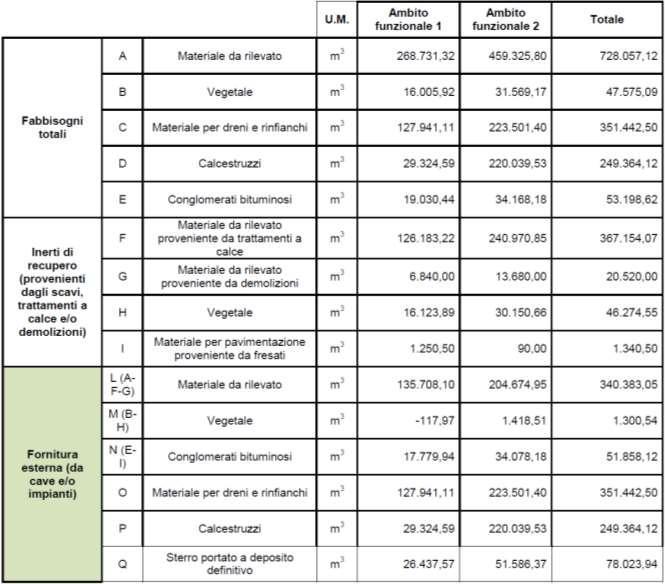

BILANCIO TERRE

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

LOCALIZZAZIONE POLI ESTRATTIVI

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

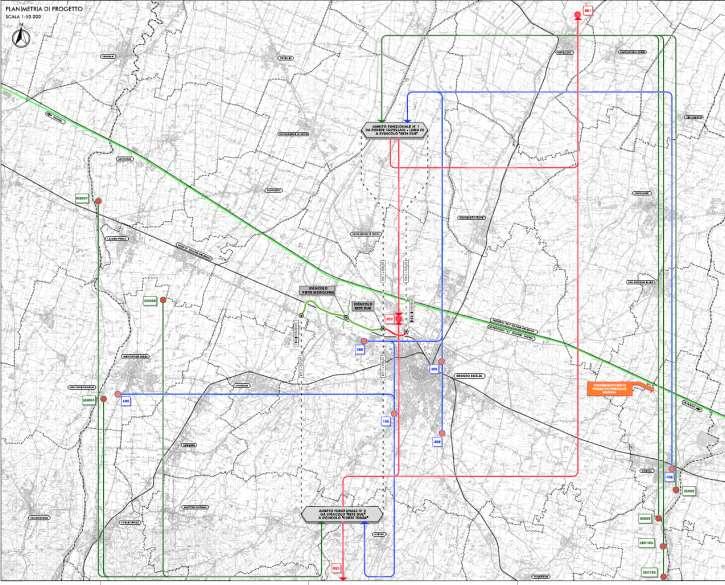

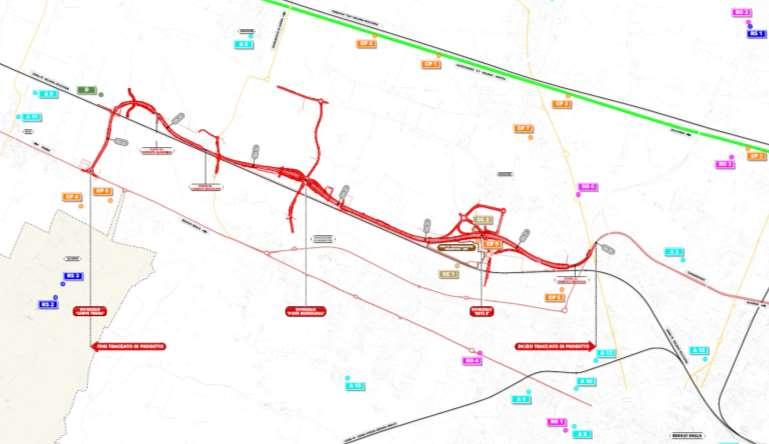

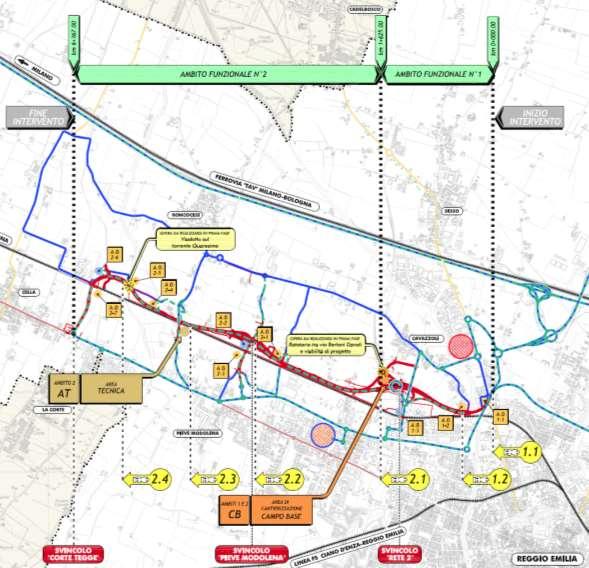

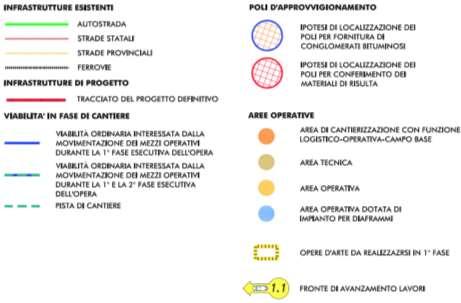

PLANIMETRIA DELLE VIABILITA’ DI CANTIERE

AZIONI DI CANTIERE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

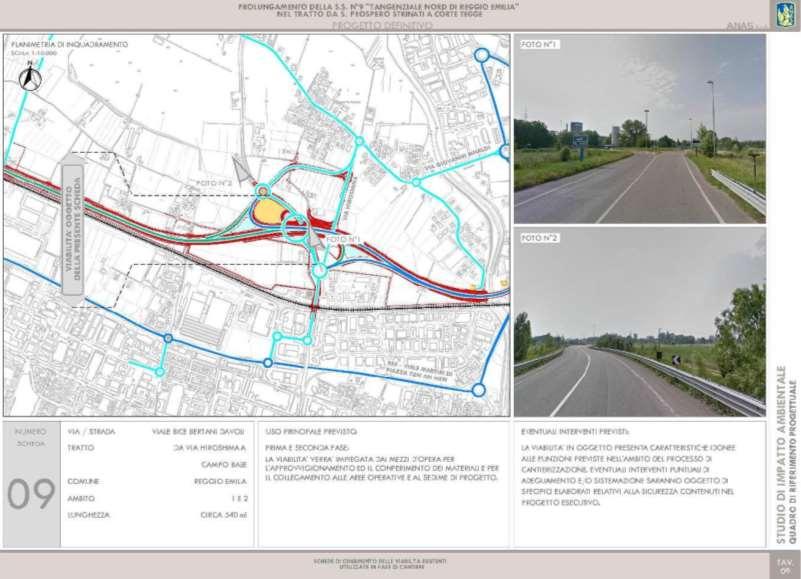

SCHEDA DI CENSIMENTO DELLE VIABILITA’ DI CANTIERE

AZIONI DI CANTIERE

FATTORI ANTROPICI SINERGICI INDIPENDENTI DAL PROGETTO ANTE OPERAM

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SORGENTI ANALIZZATE

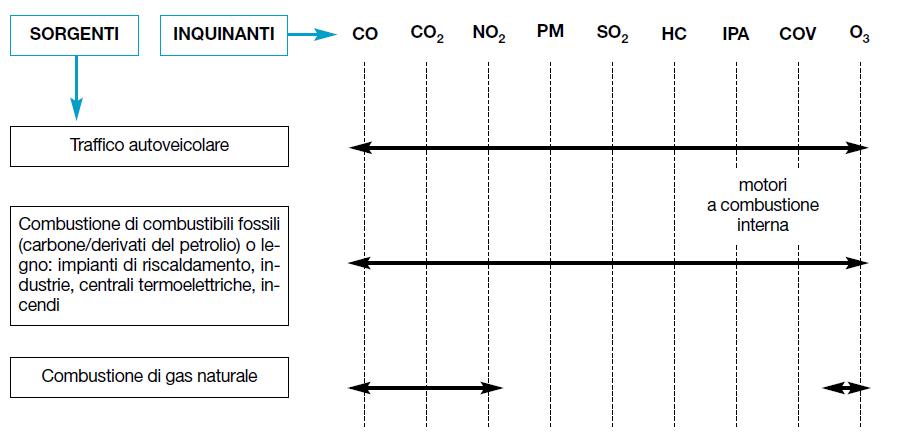

Tipologia delle sorgenti analizzate: a) stabilimenti e/o industrie a rischio di incidente rilevante (individuazione su scala provinciale degli stabilimenti soggetti a D. Lgs 334/99 come modificato dal D. Lgs 238/2005) b) siti contaminati o potenzialmente contaminati ed aree di bonifica c) impianti di smaltimento e recupero rifiuti

FATTORI ANTROPICI SINERGICI INDIPENDENTI DAL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

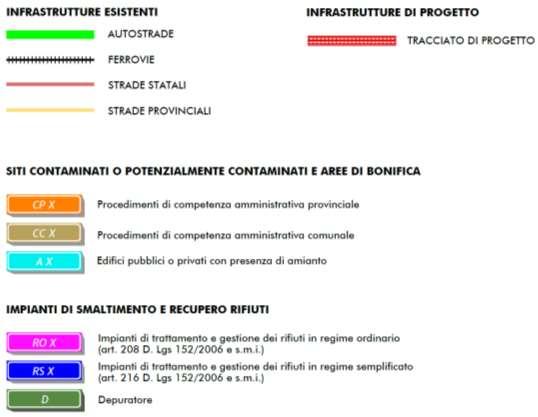

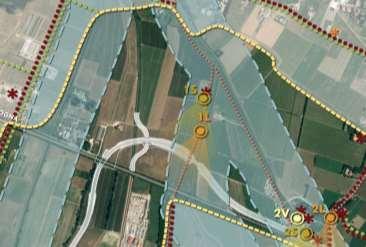

PLANIMETRIA DI RIFERIMENTO L’ambito territoriale di analisi è rappresentato dai due comuni che vengono direttamente interessati dalle soluzioni progettuali alternative valutate per l’infrastruttura di progetto, ovvero Reggio Emilia e Cavriago, determinando poi la distanza dei siti individuati dalle opere in progetto.

NON si registrano interferenze dirette e, per tale motivo, non si rilevano potenziali effetti sinergici rispetto alla realizzazione del progetto in esame.

FATTORI ANTROPICI SINERGICI INDIPENDENTI DAL PROGETTO

ALLEGATO B DESCRIZIONE TECNICA DEL TRACCIATO DI PROGETTO PRELIMINARE E RELATIVO PROCESSO DI CANTIERIZZAZIONE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

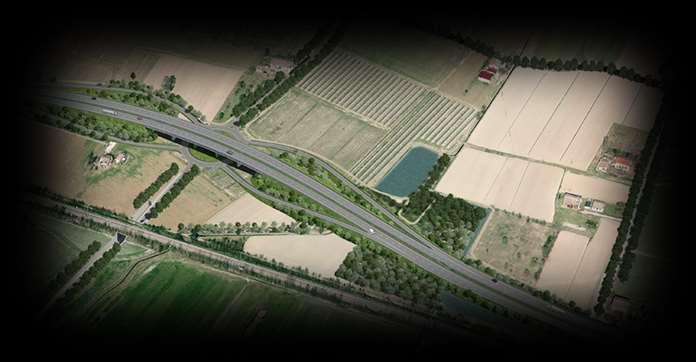

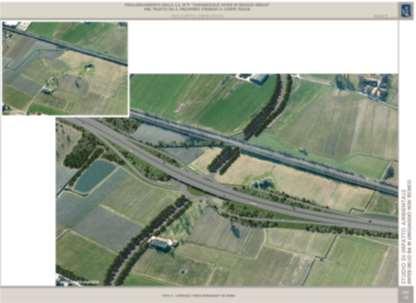

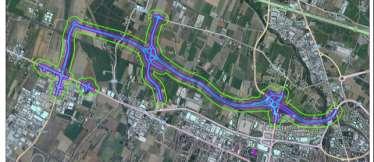

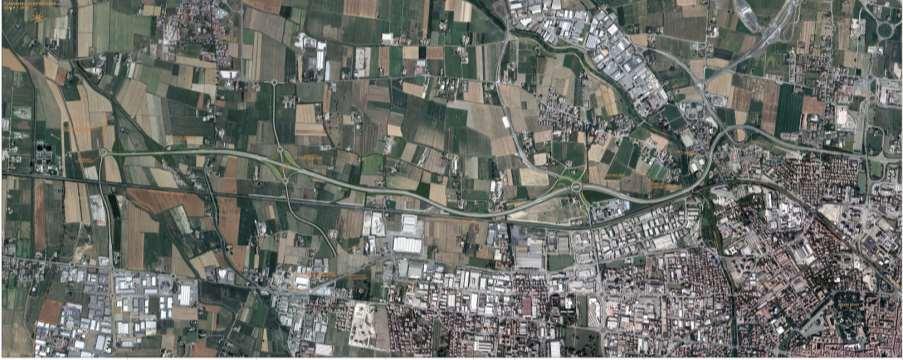

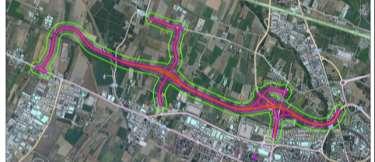

FOTOPIANO DI PROGETTO

1.

Sviluppo planimetrico dell’asse principale L= 5,210 Km

2.

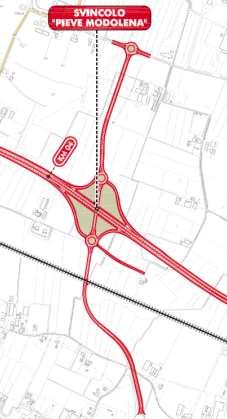

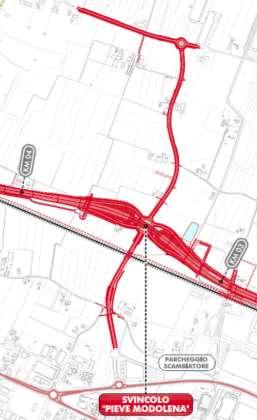

N° svincoli 3 (Rete 2, Pieve Modolena, Corte Tegge)

ALLEGATO B

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

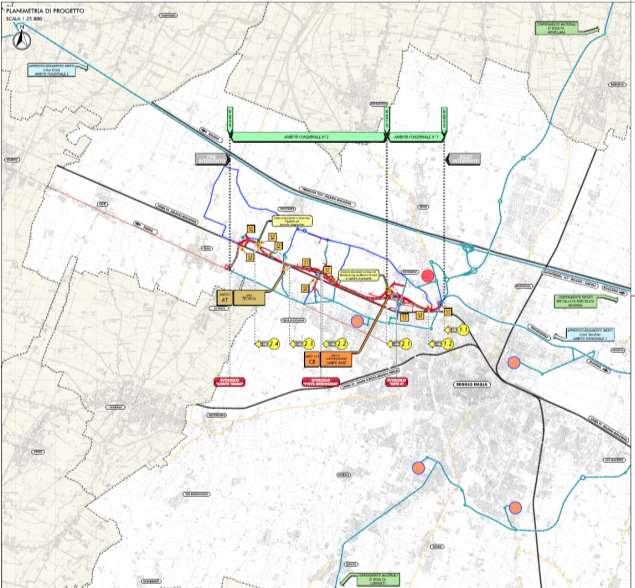

PLANIMETRIA DI PROGETTO

ALLEGATO B

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SEZIONE TIPO

ALLEGATO B

QUADRO DI RIFERIMENTO AMBIENTALE STATO DI FATTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SISTEMI ANALIZZATI  CLIMA E ATMOSFERA  RUMORE E VIBRAZIONI  CAMPI ELETTROMAGNETICI  SUOLO E SOTTOSUOLO  ACQUE SUPERFICIALI  ACQUE SOTTERRANEE  VEGETAZIONE E FLORA  FAUNA  ECOSISTEMI  SISTEMA AGRICOLO, AGROALIMENTARE E RURALE  PAESAGGIO E PATRIMONIO STORICO-CULTURALE  ANALISI STORICO – ARCHEOLOGICA DEL PAESAGGIO ANTROPICO  SALUTE E BENESSERE DELL’UOMO  SISTEMA INSEDIATIVO, DELLE CONDIZIONI SOCIO-ECONOMICHE E DEI BENI MATERIALI

QUADRO DI RIFERIMENTO AMBIENTALE – STATO DI FATTO

CLIMA E ATMOSFERA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI INQUADRAMENTO CLIMATICO Areale di studio: Analisi sia di processi meteorologici a grande scala, sia di processi a scala locale Fonti: Rapporti Annuali su Qualità dell’Aria della Provincia di Reggio Emilia, con particolare attenzione a quelli relativi agli anni 2011 e 2012 Parametri rilevati: • Temperature; • Precipitazioni; • direzione ed intensità del vento; • altezza di rimescolamento; • stabilità atmosferica.

VALUTAZIONE DELLA QUALITÀ DELL’ARIA Areale di studio: analisi riferite al territorio comunale di Reggio Emilia Fonti: rete fissa di rilevamento provinciale, definita sulla base della nuova zonizzazione operata dalla Regione Emilia-Romagna, con il supporto tecnico di Arpa, con riferimento alle stazioni di Reggio Emilia – San Lazzaro, Reggio Emilia – Viale Risorgimento, Reggio Emilia – Viale Timavo Parametri rilevati: • Polveri (Pm10, Pm2.5); • Biossido di Azoto (NO2); • Monossido di Carbonio (CO); • Benzene, Etil-Benzene, Toluene, Xyleni, O-xylene; • Ozono (O3).

Al fine di avere un quadro completo della situazione della qualità dell’aria allo stato attuale sono state sviluppate delle valutazioni modellistiche relativamente ai principali inquinanti atmosferici e al sistema infrastrutturale potenzialmente oggetto di variazioni a seguito dell’entrata in esercizio della nuova infrastruttura.

CLIMA E ATMOSFERA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

STATI DI FATTO DELLE CONDIZIONI METEO - CLIMATICHE • •

• •

la temperatura presenta un andamento tipico delle aree pianeggianti del centro-Italia, inverni rigidi con intere giornate caratterizzate da temperature inferiori a 0 ° C (273,15 K) e estati calde con temperature che in numerose occasioni superano i 30 °C; in termini di turbolenza atmosferica, con riferimento alle classi di stabilità di Pasquill, suddivise in A, B, C, D, e F, dove la classe A denota le condizioni di maggior turbolenza o maggiore instabilità mentre la classe F definisce le condizioni di maggior stabilità o minore turbolenza, la classe di stabilità che si presenta con la maggior frequenza è la D, superiore al 45% su base annua. Le condizioni di stabilità (E+F) si mantengono pressoché costanti nell’arco dell’anno con una percentuale pari a circa il 30%. Relativamente alle condizioni di instabilità (A+B+C) esse si presentano con maggior frequenza nei mesi estivi, più del 40% delle situazioni, e risultano mediamente rare, di poco superiori al 30%, nei mesi invernali. l’altezza di rimescolamento è molto variabile in relazione all’ora del giorno e alla stagione. Nel periodo invernale poco meno del 70% dei casi risulta caratterizzato da un’altezza inferiore a 200 m, percentuale che risulta inferiore al 40% nel periodo estivo; dal punto di vista anemologico si evidenzia la presenza di venti scarsamente energici. Le calme di vento, velocità < 0.5 m/s risultano pari al 15%, mentre le ore caratterizzate da velocità del vento superiori ai 2 m/s sono inferiori a circa il 30%. Per ciò che riguarda la direzione si osserva evidente direzionalità lungo l’asse E-O.

CLIMA E ATMOSFERA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

STATI DI FATTO DELLA QUALITA’ DELL’ARIA

Dall’analisi dei dati a disposizione l’inquinante che, a causa del sistema infrastrutturale esistente, presenta le maggiori criticità nella configurazione dello stato di fatto è il Biossido di Azoto: infatti, il confronto con i limiti di legge, considerando i livelli di concentrazione derivanti dalla somma del contributo calcolato con il modello di simulazione e dei livelli di fondo stimati dall’Arpa Emilia Romagna, evidenzia un diffuso superamento del limite relativo alla media annuale previsto dal D. Lgs 155/2010.

In riferimento agli altri inquinanti, i contributi rispetto ai limiti normativi risultano essere di entità minore; in particolare, per quanto riguarda le polveri (Pm10, Pm2.5), considerando i valori di fondo stimati dall’Arpa Emilia Romagna, non si ha presenza di esuberi rispetto alla prescrizioni normative.

Le potenziali criticità derivano dai livelli di concentrazioni considerati nello stato di fatto per i parametri NO2, PM10 e PM2.5 con valori molto prossimi ai limiti previsti dal D. Lgs 155/2010; tali concentrazioni, derivanti dalle stime di Arpa Emilia Romagna, risultano, altresì, rappresentative di un’istantanea dello stato fatto con un valore cautelativo uniformato su tutto il territorio comunale di Reggio Emilia.

CLIMA E ATMOSFERA

RUMORE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI AREA DI STUDIO L’identificazione e classificazione tipologica del sistema ricettore è stata svolta in base a sopralluoghi e rilievi estesi all’ambito territoriale di studio interessato dall’asse principale. E’ stata adottata un’estensione di 500 m dal ciglio stradale costituito dall'inviluppo della soluzione alternativa A e della soluzione alternativa B: • il corridoio di 250 m è stato rilevato con lo scopo di identificare nel dettaglio le destinazioni d’uso prevalenti degli edifici (residenziale, residenziale in progetto, edifici dismessi o ruderi, attività commerciali, attività artigianali e industriali, edifici religiosi e monumentali, asili, scuole, istituti superiori o universitari, ospedali, case di cura, case di riposo, impianti sportivi, parchi e aree naturalistiche, pertinenze non adibite a presenza umana permanente (box, tettoie, magazzini), servizi (municipi, musei, centri sociali, stazioni, ecc.), il n. di piani complessivi e abitati, le caratteristiche di esposizione del ricettore e lo stato di conservazione (buono, medio, rudere), la presenza di eventuali ostacoli alla propagazione del rumore, la presenza di infrastrutture concorsuali o altre sorgenti di rumore, le caratteristiche degli infissi (tipologia vetri, telai e stato di conservazione).

• nella fascia esterna compresa tra 250 e 500 m, sono stati ricercati gli edifici sensibili (asili, scuole, istituti superiori o universitari, ospedali, case di cura, case di riposo).

Sono stati infine individuati alcuni edifici utilizzati come testimoni acustici di ambiti residenziali significativi subito esterni alla fascia acustica dei 250 m.

METODOLOGIA DI ANALISI E’ stata effettuata, in prima istanza, una serie di rilievi fonometrici. La campagna di indagine è stata caratterizzata da 4 rilievi della durata di 24 ore e 4 rilievi della durata settimanale, e si è sviluppata da fine settembre a inizio ottobre 2011.

I risultati delle elaborazioni hanno permesso la produzione di schede di sintesi in cui sono riportate le caratteristiche ambientali significative per la caratterizzazione acustica dell’area e del ricettore, unitamente agli indicatori di rumore e alla documentazione delle misure.

E’ stata infine condotta una valutazione del rumore ante operam mediante modellazione matematica. I risultati della mappatura del clima acustico ante operam, svolta con il modello previsionale Soundplan, sono espressi da mappe di rumore diurno Leq(6-22) e notturno Leq(22-6) in scala 1:5000 realizzate, in accordo alla normativa, a 4 m di altezza dal piano campagna locale.

RUMORE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI SISTEMA INSEDIATIVO POTENZIALMENTE INTERFERITO 461 edifici indagati Tipologia Culto-Storico

Percentuale 0.4%

Produttivo (industriale, terziario, commerciale)

40.1%

Ospedale-Casa di cura

0.2%

Residenziale

56.2%

Rudere

2.8%

Scuola

0.2%

2 ricettori sensibili: • Scuola Primaria Statale G.Leopardi – Via Kennedy 20; • Comunità Psichiatrica La Ginestra - Via Campioli 13.

Incidenza percentuale delle tipologie edilizie censite

SINTESI DEI RISULTATI DEI RILIEVI FONOMETRICI I rilievi documento una clima acustico mediamente compromesso caratterizzato da livelli di rumore che, soprattutto nel periodo notturno, raramente sono conformi alle prescrizioni normative.

VALUTAZIONE DEL RUMORE ANTE OPERAM MEDIANTE MODELLAZIONE MATEMATICA Le simulazioni confermano quanto osservato durante i sopralluoghi e nell'ambito delle campagne di monitoraggio, ossia che il paesaggio sonoro dell’ambito di studio risulta dominato dal sistema infrastrutturale dell’area che è caratterizzato dalla presenza della Linea ferroviaria storica Milano-Bologna, della Via Emilia nel suo tratto di attraversamento dell’abitato di Reggio Emilia, di Via Rinaldi, nella zona nord dell'ambito di studio e della viabilità locale.

Il campo sonoro generato dal traffico delle infrastrutture viarie principali impone al territorio un'impronta sonora diurna significativa, superiore ai 70 dB(A) entro i primi 10 m dal ciglio stradale, con restringimenti o allargamenti ben correlati al profilo longitudinale del tracciato e alla presenza di ostacoli fisici alla propagazione del rumore. In periodo notturno il minore traffico comporta un alleggerimento del carico di rumore. Tuttavia anche in periodo di riferimento notturno rimane significativa l'impronta sonora generata dai transiti lungo la linea ferroviaria storica Milano-Bologna.

RUMORE

VIBRAZIONI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO Al fine di individuare il sistema ricettore esposto all’impatto da vibrazioni dell’opera in oggetto sono stati considerati tutti gli edifici all’interno di una fascia di 50 m di distanza dal ciglio stradale, che risulta cautelativa nei confronti di una sorgente vibrazionale come il traffico stradale e autostradale.

METODOLOGIA DI ANALISI La finalità dei rilievi è stata quella di definire un quadro ambientale generale relativo al clima vibrazionale attuale dell’area di indagine, verificando al contempo il contributo vibrazionale delle sorgenti concorsuali. In tale ambito è stata realizzata una campagna di monitoraggio su quattro punti localizzati all’interno di tale area, con misure di breve periodo assistite da operatore, in modo da individuare gli eventi caratterizzanti la sorgente (transiti di veicoli su gomma e convogli ferroviari).

Le attività di monitoraggio sono state svolte con strumentazione in allestimento mobile conforme IEC 184, IEC 222 e IEC 225 e modalità di acquisizione conforme UNI9614 e ISO 2631-2

VIBRAZIONI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI SISTEMA RICETTORE CATEGORIA

DESCRIZIONE

UNI9614 Aree critiche

Ospedali (sale chirurgiche), laboratori e aziende con strumenti di precisione

Abitazioni

Edifici residenziali

Uffici Fabbriche Altro

LIMITI UNI9614

QUANTITÀ (%)

ASSE Z

ASSI X E Y

74

71

77 di notte

74 di notte

80 di giorno

77 di giorno

86

83

2.7

92

89

11.7

-

-

46.8

38.7

Uffici e assimilati, esercizi commerciali, edifici fruiti per periodi limitati, con postura tendenzialmente seduta Edifici industriali e assimilati, fruiti per periodi limitati, con postura tendenzialmente verticale Tutti gli edifici non fruiti o fruiti occasionalmente e per periodi molto limitati di tempo (pertinenze agricole, cabine elettriche, edifici di culto, ecc…)

ATTIVITA’ DI MONITORAGGIO I valori di livello equivalente pesato UNI 9614 misurati nelle postazioni svolte in una condizione emissiva caratterizzata dal traffico ordinario sulla viabilità pubblica antistante, sono compresi in generale tra 53.2 e 73.2 dB. Tali livelli sono pertanto conformi al limite di riferimento suggerito dalla normativa tecnica UNI 9614 per le abitazioni anche durante il periodo notturno. In questi casi il limite è pari a 77 dB per l’asse Z e 74 dB per gli assi X-Y. Relativamente all’asse Z, asse su cui risultano energeticamente più evidenti gli eventi legati al transito dei veicoli e dei treni, un’analisi di maggiore dettaglio sui singoli eventi ha permesso di evidenziare quanto segue: • in caso di manto stradale regolare, il passaggio di veicoli pesanti non è causa di aumento dei livelli al di sopra della soglia di attenzione rappresentata dal limite UNI9614, nemmeno a brevissima distanza dal ciglio stradale (contesto di Viale Gonzaga); • nel caso di manto stradale compromesso dai frequenti transiti di autoarticolati, come per Viale Martiri di Piazza Tien An Men, i livelli legati al transito di veicoli pesanti superano gli 80 dB e in alcuni casi i livelli massimi superano il limite di 86 dB della normativa UNI9614 relativo agli edifici adibiti a uffici, tipologia di edificato che caratterizza l’area della misura; • per la sorgente ferroviaria, rappresentata dalla linea FS storica Milano-Genova, in corrispondenza dell’edificato residenziale localizzato a più di 50 m dalla linea, i livelli misurati risultano ampiamente al di sotto del limiti di riferimento della normativa UNI9614, anche in corrispondenza del passaggio di treni merci di notevole lunghezza.

VIBRAZIONI

CAMPI ELETTROMAGNETICI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI AREA DI STUDIO E’ stata realizzata una campagna di monitoraggio su undici punti localizzati secondo quanto indicato nella tabella seguente

COMUNE

INDIRIZZO

Reggio Emilia

COORDINATE WGS84 LAT.

LONG.

Via Hiroshima

44,7153

10,6094

Reggio Emilia

Via C. Campioli

44,7153

10,6192

Reggio Emilia

Via Karl Marx

44,7286

10,5742

Reggio Emilia

Via Karl Marx

44,7289

10,5748

Reggio Emilia

Via dei Gonzaga

44,7179

10,6226

Reggio Emilia

Viale Martiri di Piazza Tien An Men

44,7118

10,6049

Reggio Emilia

Viale Martiri di Piazza Tien An Men

44,7117

10,6049

Reggio Emilia

Via GM. Ferraroni

44,7244

10,6087

Reggio Emilia

Via Karl Marx

44,7288

10,5742

Reggio Emilia

Via Guernica

44,7212

10,6079

Reggio Emilia

Via G. Rinaldi

44,7244

10,6087

METODOLOGIA DI ANALISI La localizzazione delle sorgenti CEM è avvenuta facendo riferimento al un censimento delle sorgenti in radiofrequenza (RF), ovvero degli impianti di radiocomunicazione come le stazioni radio base per la telefonia mobile (SRB) le stazioni RADIO-TV e altro, svolto da Arpa Emilia Romagna.

Nell’ambito della caratterizzazione ambientale relativamente alla componente campi elettromagnetici è stata realizzata una campagna di monitoraggio su undici punti localizzati nell’area d’indagine.

I rilievi sono stati eseguiti con la finalità di definire un quadro ambientale generale relativo allo stato attuale dell’inquinamento da campi elettrici e magnetici a basse frequenze (ELF) e da campi elettromagnetici ad alte frequenze (RF) in corrispondenza dell’area di intervento. Le attività di monitoraggio sono state svolte con strumentazione Narda – Safety Test Solution in allestimento mobile.

CAMPI ELETTROMAGNETICI

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

RISULTATI DELLE INDAGINI Campi elettromagnetici generati da impianti ad alta frequenza (RF): i livelli riscontrati risultano ampiamente al di sotto degli obiettivi di qualità riportati nel DPCM 8 luglio 2003.

Sorgenti a bassa frequenza (ELF): i livelli di campo magnetico riscontrati risultano ampiamente al di sotto degli obiettivi di qualità riportati nel DPCM 8 luglio 2003.

I livelli di campo elettrico risultano ampiamente al di sotto del limite di esposizione riportato nel medesimo decreto.

Le misure sono state eseguite al di sotto delle catenarie sorgenti di campo elettrici e magnetici a 50 Hz, nei punti di maggiore esposizione.

ELF

CAMPO MAGNETICO RMS

PUNTO [ΜT]

OBIETTIVO

LIVELLO

QUALITÀ

ATTENZIONE

[ΜT]

[ΜT]

CAMPO ELETTRICO LIMITE ESPOSIZIONE

RMS

LIMITE ESPOSIZIONE

[ΜT]

[V/M]

[V/M]

CEM01

0.05

3

10

100

68.5

5000

CEM02

0.03

3

10

100

21.1

5000

CEM03

0.07

3

10

100

501.7

5000

CEM04

0.05

3

10

100

743.0

5000

CEM07

0.76

3

10

100

181.0

5000

CEM09

0.04

3

10

100

151.1

5000

CEM10

0.35

3

10

100

40.2

5000

CEM11

0.03

3

10

100

205.5

5000

Sintesi dei livelli rilevati di campo magnetico e di campo elettrico (ELF)

VIBRAZIONI

SUOLO E SOTTOSUOLO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI AREA DI STUDIO Il territorio del comune di Reggio Emilia ricade nella parte centro-meridionale della Pianura Padana propriamente detta, bacino subsidente (pliocene-quaternario), di tipo sedimentario, che comincia a delinearsi sin dall’inizio del Triassico. L’area studiata ricade nella fascia della media pianura reggiana e si estende indicativamente in un buffer mai inferiore ad 1 km per lato dall’infrastruttura di progetto.

METODOLOGIA DI ANALISI La base per la caratterizzazione geologica e litologica del territorio comunale è stata lo studio condotto per la stesura del PSC di Reggio Emilia. In questo studio, sono state condotte indagini di superficie relative a una profondità compresa fra 0 e 1 metro, ed una seconda indagine compresa fra 0 e -10 m dal piano campagna.

Con riferimento alla Relazione geologica allegata al PRG 1993, l’indagine si era svolta con diverse metodologie, di seguito riassunte: • campionatura e riconoscimento speditivo; • interazione con dati bibliografici, alcuni dei quali relativi a stratigrafie di pozzi per acqua; • interazione con i dati aereofotogrammetrici relativi a periodi storici differenti; • confronto con i dati relativi a sondaggi penetrometrici effettuati da studi professionali e in tempi diversi nell’ambito del territorio comunale.

Nella carta geomorfologica sono inoltre evidenziate le forme la cui individuazione nasce dal confronto di numerosi elementi di tipo morfologico (presenza di dossi elevati), litologico (aree a litologia sabbioso-ghiaiosa delimitate da zone argillose), oppure riguardante lo sviluppo più o meno irregolare di insediamenti urbani, della viabilità locale nonché della parcellizzazione agricola.

Nel contesto dell’inquadramento pedologico sono illustrati i suoli riconosciuti nel territorio nel quale s’inserisce l’opera in progetto. Essi sono indagati per un’area coincidente con un buffer di 500 km per lato dall’asse autostradale e che ha un’area di 998 ha. Ogni suolo è classificato con la denominazione secondo la Tassonomia americana dei suoli (Soil Taxonomy) con le chiavi tassonomiche del 2010. Le informazioni sono tratte dalla Carta Dei Suoli alla scala di semidettaglio (1:50.000) della Regione Emilia Romagna.

SUOLO E SOTTOSUOLO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Caratteristiche litostratimetriche Si riscontrano le seguenti formazioni: • alluvioni a dominante argillosa della bassa pianura (olocene); • alluvioni a dominante limo-argillosa con intercalazioni sabbiose (olocene); • ghiaie e sabbie dei terrazzi recenti.

Aspetti geomorfologici • paleoalvei (Torrente Enza, Torrente Crostolo, Torrente Tresinaro); • aree a difficoltà di deflusso superficiale; • elementi morfologici di origine antropica (conurbazione della Via Emilia, il territorio urbanizzato inteso sia come territorio edificato che come infrastrutture, tracciati ferroviari di TAV, della ferrovia storica Milano-Bologna e delle linee ferroviarie Provinciali, impianti di trattamento rifiuti e le aree di ex-cava.

Inquadramento pedologico Nella maggior parte dell'area del buffer di indagine (56%) sono presenti suoli di 1^ e 2^ classe indistintamente, mentre nel rimanente 44% della superficie sono presenti suoli di 2^ classe. Si può quindi concludere che il territorio destinato alla tangenziale ospita suoli molto pregiati per l’agricoltura.

SUOLO E SOTTOSUOLO

ACQUE SUPERFICIALI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI AREA DI STUDIO L’area in esame ricade all’interno del comprensorio del Consorzio di Bonifica dell’Emilia Centrale.

L’ambito territoriale scelto per l’analisi del sistema idrografico è quello definito dai bacini imbriferi le cui aste vengono interessate dall’opera in studio; essi appartengono al bacino imbrifero del Torrente Crostolo, tutti ricadenti in provincia di Reggio Emilia METODOLOGIA DI ANALISI Determinazione delle caratteristiche idrologiche: sono state prese in esame lestazioni pluviometriche ufficiali (ARPA) di Poviglio, Reggio Emilia e Quattro Castella, ricadenti all’interno dell’intera area afferente al progetto della tangenziale. Per tali stazioni sono stati rilevati i valori di pioggia caratteristici e sono state determinate le curve di possibilità pluviometriche (CPP) nell’intorno dell’area interessata dalla nuova strada, con ragguaglio all’area attraverso il metodo dei topoieti e quindi con discretizzazione su 2 tratti, quello est e quello ovest (metodo di thissen).

Determinazione delle caratteristiche idrauliche del reticolo idrografico: individuazione di tutti i corsi d’acqua interferiti dalla viabilità in progetto, specificando le caratteristiche principali degli stessi, in termini di “ente gestore”, “rango”, quindi importanza dello stesso, “uso” a cui è destinato ed infine le dimensioni della sezione idraulica in corrispondenza dell’attraversamento stradale: base maggiore “B”, minore “b” ed altezza “H”.

Determinazione della qualità delle acque superficiali: utilizzo della metodologia per la classificazione dei corpi idrici dettata dal D. Lgs. 152/99, che descrive gli indicatori e gli indici necessari per costruire il quadro conoscitivo dello “stato ecologico” e “stato ambientale” delle acque, rispetto a cui misurare il raggiungimento degli obiettivi di qualità ambientale prefissati. Lo “stato ecologico” dei corpi idrici superficiali rappresenta “l’espressione della complessità degli ecosistemi acquatici”. Lo stato ecologico è definito in base sia a parametri chimico-fisici di base, attraverso l’indice di Livello di Inquinamento da Macrodescrittori (LIM), sia dalla composizione della comunità macrobentonica delle acque correnti attraverso il valore dell’Indice Biotico Esteso (IBE).

ACQUE SUPERFICIALI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

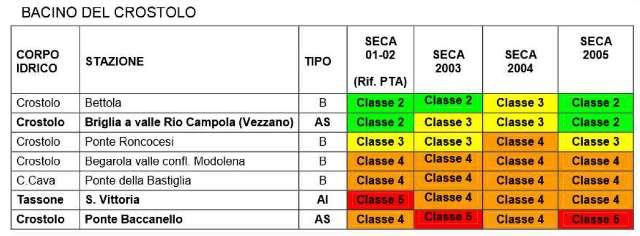

RISULTATI DELLE INDAGINI QUALITA’ DELLE ACQUE In Provincia di Reggio Emilia sono stati messi a confronto il SECA del biennio 2001-2002 corrispondente alla fase conoscitiva, prevista dalla normativa e considerata dal Piano di Tutela delle Acque regionale, con il SECA elaborato sui singoli anni 2003, 2004 e 2005, appartenenti alla fase a regime.

“Classe 1” stato ambientale elevato “Classe 2” stato ambientale buono “Classe 3” stato ambientale sufficiente “Classe 4” stato ambientale scarso “Classe 5” stato ambientale pessimo.

Le forti pressioni che gravano su questo corso d’acqua determinano in chiusura di bacino uno stato ambientale che oscilla tra pessimo e scadente EMERGENZE NATURALI Presenza di un fontanile di tipo stagionale cioè con discontinua presenza di acqua CORSI D’ACQUA INTERFERITI Caratterizzazione di 20 corsi d’acqua interferiti

ACQUE SUPERFICIALI

ACQUE SOTTERANEE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’area studiata si estende indicativamente in un buffer mai inferiore ad 1 km per lato dall’infrastruttura di progetto

METODOLOGIA DI ANALISI Per la descrizione della struttura dell’acquifero si fa riferimento alle numerose pubblicazioni presenti in bibliografia la cui validità, da un punto di vista strettamente idrogeologico di insieme, resta valida anche accettando il modello deposizionale proposto da Parea (1987) per i depositi quaternari tardo-plesitocenici.

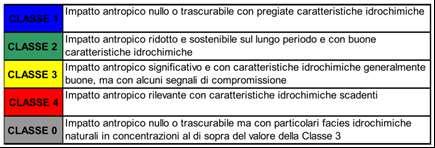

La classificazione delle acque sotterranee, secondo il D. Lgs. 152/99, prevede la determinazione di uno stato chimico o qualitativo, di uno stato quantitativo o di equilibrio idrogeologico e di uno stato ambientale o qualiquantitativo che rappresenta una sintesi per sovrapposizione delle due classificazioni precedenti.

Per la classificazione quantitativa viene fatto riferimento alle serie storiche di dati piezometrici relative alla rete regionale di monitoraggio delle acque sotterranee, attiva sul territorio regionale dal 1976

ACQUE SOTTERRANEE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Le principali unità idrogeologiche che interessano il territorio reggiano sono: • Conoide del F. Enza: di ampie dimensioni, occupa la porzione occidentale del Comune e si spinge a Nord sino a lambire l’abitato di Campegine. Abbondante risulta la componente ghiaiosa che, a luoghi, da origine a lenti di ghiaie affioranti (Calemo); • Conoide del T. Crostolo: di dimensioni inferiori rispetto al precedente, occupa il settore centrale del territorio comunale; la sua zona frontale oltrepassa di poco l’abitato di Villa Sesso. Tale unità idrogeologica nel suo lato occidentale vede la sovrapposizione della più modesta conoide del T.Modolena, che per altro presenta contorni sfumati e mal definiti; • Conoide del T. Tresinaro: la porzione sud-orientale del territorio comunale risulta soggetta alla competenza del Tresinaro, anche se in gran parte si osservano interferenze con il vicino e più ampio dominio idrogeologico del Secchia. La conoide del Tresinaro possiede dimensioni inferiori ai precedenti; nel suo punto apicale non oltrepassa la Via Emilia, ma comprende gli abitati di Gavasseto, Roncadella e Villa Bagno.

Il quadro dello stato qualitativo evidenzia che tutta la zona della bassa pianura è caratterizzata da acque di falda in condizioni “particolari” per la presenza di sostanze di origine naturale, come ferro, manganese, ione ammonio, che ne limitano gli usi pregiati della risorsa.

Nella fascia pedecollinare invece si ritrovano alcuni punti in Classe 3 o, in pochissimi casi, in Classe 4, per la presenza di nitrati nelle acque nelle zone di maggiore vulnerabilità.

ACQUE SOTTERRANEE

VEGETAZIONE E FLORA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’analisi vegetazionale è stata condotta sia a livello di regioni fitogeografiche per l’inquadramento della vegetazione potenziale del territorio della pianura padana, che a livello locale per l’individuazione della flora e vegetazione reale presente nell’ambito direttamente interferito dal progetto.

METODOLOGIA DI ANALISI La metodologia applicata per lo studio della componente si è basata su un’analisi a livello floristico, al fine di conoscere e descrivere la vegetazione reale presente, nella sua complessa articolazione biogeografica, strutturale (forme biologiche e forme di crescita) e tassonomica volta ad individuare le aree che in termini di ricchezza e di diversità rappresentano ambiti di interesse naturalistico, sia attraverso un’analisi vegetazionale per indagare gli aspetti associativi propri delle specie vegetali al fine di riconoscere le diverse fisionomie e fitocenosi che caratterizzano le dinamiche successionali del territorio.

VEGETAZIONE E FLORA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI L’area di studio situata nel settore nord-occidentale della città di Reggio Emilia si sviluppa in un contesto ambientale antropizzato in cui la matrice periurbana si dissolve progressivamente per lasciare spazio ad un panorama maggiormente caratterizzato dall’agricoltura. In questi ambienti le colture, prevalentemente intensive e semiintensive, solo raramente lasciano spazio ad elementi di diversificazione paesaggistica come corsi d’acqua, filari o siepi arboreo-abustive.

Vegetazione dei corsi d’acqua Da un punto di vista floristico-vegetazionale gli elementi del reticolo idrografico superficiale caratterizzati dalla presenza, più o meno costante, di acqua, si pongono come alternativa agli ambienti umidi planiziali un tempo estremamente frequenti e caratterizzanti il territorio della pianura padana.

Nell'ambito dell'area urbana e del tratto settentrionale periurbano l'assetto floristico-vegetazionale del Crostolo appare molto semplificato.

I torrenti Modolena e Quaresimo, invece, lungo il tratto di interesse compreso tra la via Emilia e la confluenza nel Crostolo risultano caratterizzati da argini sempre più rilevati sui quali gli elementi arborei-arbustivi diventano sempre più sporadici. Le formazioni vegetazionali che vi si sviluppano sono molto semplificate e riconducibili, prevalentemente, alle fitocenosi che si accrescono lungo gli argini, siano esse formate da specie tipiche di prato, o, in una certa misura, da specie più igrofile (elofite).

Vegetazione delle aree agricole (seminativi, colture specializzate) Nel comprensorio esaminato sono riconoscibili almeno tre diverse tipologie di vegetazione sinantropica: popolamenti erbacei nitrofili perenni, cenosi di suoli calpestati e consorzi ruderali di erbacee annuali.

VEGETAZIONE E FLORA

FAUNA FAUNA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’analisi faunistica è stata condotta sia a livello di provincie zoogeografiche, con l’obiettivo di identificare i principali popolamenti faunistici presenti nei territori di influenza del progetto e i principali flussi di dispersione in relazione alla connettività ecologica del territorio, sia a livello locale, per l’individuazione della fauna presente nell’ambito direttamente interessato dal progetto.

METODOLOGIA DI ANALISI La metodologia applicata per la componente faunistica si è basata su un’analisi bibliografico-descrittiva a scala vasta per la caratterizzazione dei popolamenti faunistici e per l’individuazione dei flussi di dispersione in relazione alla connettività ecologica territoriale.

FAUNA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Corsi d’acqua Nel contesto ambientale del Torrente Crostolo, poco diversificato e fortemente compresso, il contingente faunistico non risulta di particolare pregio dal punto di vista conservazionistico e naturalistico. L’avifauna, normalmente ricca negli ambienti fluviali e perifluviali, non risulta particolarmente varia.

I corsi d’acqua minori (torrenti Quaresimo e Modolena, canali irrigui e fossi di scolo) che percorrono le aree agricole costituiscono una rete di elementi che diversificano l’ambiente e, in taluni casi, svolgono il ruolo di corridoio ecologico. Talvolta si presentano associati a filari e presentano piccole fasce marginali di vegetazione spontanea frequentata da micromammiferi, anfibi ed uccelli.

Aree agricole A causa della riduzione degli elementi naturali che caratterizzano l’agroecosistema, lo scarso contingente faunistico ospitato risulta costituito principalmente dalle specie più tipiche delle aree aperte quali la lepre, il fagiano, la quaglia, l’allodola, la cutrettola, lo storno e la pavoncella oppure da specie generaliste, tra cui la volpe, il riccio, la cornacchia grigia e la gazza. La presenza degli anfibi è limitata ai fossi di scolo ed ai canali di irrigazione che attraversano le colture.

Aree urbane I centri abitati e le aree industriali, sia a forma di nucleo compatto sia articolati in sistemi (spaziali) diffusi, ospitano un basso numero di specie che, per le loro caratteristiche etologiche, traggono vantaggio dalla presenza di manufatti o di attività antropiche. Le zoocenosi ospitate dall’ambiente urbano sono caratterizzate da specie antropofile o sinantropiche od almeno tolleranti la presenza umana, come il colombo di città, la tortora dal collare, la gazza, la cornacchia ed il merlo.

FAUNA

ECO SISTEMI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’analisi ecosistemica, volta ad identificare le unità ambientali presenti nell’area vasta di pertinenza dell’infrastruttura, è stata effettuata mediante interpretazione della cartografia “Uso del suolo 2008, aggiornamento 2011 (realizzata dalla Regione Emilia–Romagna alla scala 1:25.000)” a cui sono state associate osservazioni dirette effettuate sul campo in un buffer di 500 m dall’asse di entrambi i tracciati alternativi.

Per quanto riguarda la Rete Ecologica e le aree di interesse naturalistico si è invece ritenuto opportuno estendere l’analisi ad una superficie territoriale più vasta sovrapponibile ad un’ampia fascia della pianura padana emiliana che ricade in provincia di Reggio Emilia.

METODOLOGIA DI ANALISI L’analisi ecosistemica è stata condotta con l’obiettivo di identificare e quantificare i principali ecosistemi presenti nell’area e di verificarne la presunta valenza naturale in modo da ottenere informazioni per la scelta delle specifiche tecniche di mitigazione. Il riconoscimento delle unità ambientali è avvenuto attraverso l’interpretazione delle classi di uso del suolo (secondo la metodologia Corine Land-Cover) e la quantificazione delle superfici investite raggruppate sia per classi d’uso che per macro categorie (ecosistema naturale e/o seminaturale, agroecosistema, ecosistema urbano).

ECOSISTEMI

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI In relazione alla rete ecologica locale, nel tratto di pianura padana di interesse la rete ecologica risulta costituita da unità lineari naturali e semi-naturali (corridoi) con andamento ed ampiezza variabili, che conservano caratteristiche di naturalità o semi-naturalità non completamente compromesse, in grado di svolgere, anche a seguito di azioni di riqualificazione, la funzione di collegamento tra aree naturali o semi-naturali di specifica valenza ecologica (nodi).

RETE ECOLOGICA

TIPOLOGIA

Provinciale

Corridoi fluviali primari (D1)

Provinciale

Gangli ecologici planiziali (E1)

Provinciale

Corridoi primari planiziali (E2)

Provinciale

Provinciale

Corridoi secondari in ambito planiziale (E4)

ELEMENTO INTERFERITO

Comunale

Gangli paniziali

Comunale

Ambiti di cintura-cunei verdi

RIFERIMENTO CARTOGRAFICO

PTCP art. 65, art 40, art

PTCP Tav 2 “Rete Ecologica

Quaresimo

41

Polivalente”

Ambito a cavallo tra Modolena e Quaresimo

PTCP art 5

Ambito tra Modolena e Quaresimo

PTCP art 5

Ambito del Crostolo

PTCP art 5

PTCP art 5

insediate (G4) Corridoi primari

NORMATIVO

Crostolo e Cavo Guazzatore, Modolena e

Aree tampone per le principali aree

Comunale

RIFERIMENTO

Crostolo e Cavo Guazzatore, Modolena, Quaresimo Ambito a cavallo tra Modolena e Quaresimo

PSC art 3.7

PSC art 3.7

PSC art 3.7

PTCP Tav 2 “Rete Ecologica Polivalente PTCP Tav 2 “Rete Ecologica Polivalente PTCP Tav 2 “Rete Ecologica Polivalente PTCP Tav 2 “Rete Ecologica Polivalente PSC Tav P9 “Sviluppo della rete ecologica” PSC Tav P9 “Sviluppo della rete ecologica” PSC Tav P9 “Sviluppo della rete

ecologica”

Le aree di interesse naturalistico, all’interno del territorio di interesse, in un contesto fortemente alterato ed antropizzato, risultano circoscritte ad alcuni fontanili localizzati nei pressi della Parrocchiale di Cella (ad ovest dell’area di interesse) e nelle vicinanze del cavo Guazzatore subito a nord della linea ferroviaria Milano-Bologna. Tali ambiti risultano anche riconosciuti dal PTCP e dal PSC di Reggio Emilia.

ECOSISTEMI

SISTEMA AGROALIMENTARE E RURALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’analisi dello stato di fatto ante operam del sistema agroalimentare è stata eseguita sia a scala vasta che a scala locale. L’indagine si svolge su due livelli di approfondimento, iniziando con l’analisi del sistema alla scala provinciale, per il territorio interessato all’opera, quindi Reggio Emilia e terminando con l’indagine del sistema agroalimentare a scala comunale.

METODOLOGIA DI ANALISI Lo studio del settore agroalimentare e rurale nei territori attraversati dall’infrastruttura di progetto è stato condotto con l’intento di identificare e descrivere i sistemi agrari interferiti dalle opere ed evidenziare quelli più sensibili.

Sono stati operati degli approfondimenti sul sistema agro-alimentare nel suo complesso alla scala provinciale e comunale, con particolare attenzione al sistema delle aziende agricole, alla loro redditività, agli ordinamenti produttivi vegetali e zootecnici, a elementi di multifunzionalità (colti per l’attività agrituristica), nonché alle filiere produttive (tra cui le produzioni tipiche e biologiche) e alle industrie alimentari locali.

L’indagine è stata svolta impiegando ed elaborando i dati del 6° censimento dell’agricoltura dell’ISTAT.

SISTEMA AGROALIMENTARE E RURALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Analisi a scala provinciale – Dati quantitativi • nel 2010 l’agricoltura reggiana ha occupato il 2,4% della forza lavoro provinciale • le aziende agricole reggiane sono 7.772 e le loro dimensioni medie (SAU) sono di 13,15 ha/az., leggermente inferiori rispetto alla media regionale • la ripartizione della sau vede la netta prevalenza dei seminativi, con una media del 75%. per quanto riguarda le produzioni di qualità, la provincia di Reggio Emilia ospita 10 produzioni protette caratteristiche, tra queste vi è il Parmigiano Reggiano di chiara valenza nazionale • con riferimento all’attività agrituristica, nella provincia di Reggio Emilia (2011) sono attivi 67 agriturismi. Dal 2008 queste imprese sono aumentate del 17,5% • in relazione all’industria alimentare reggiana, sono oltre 1.000 le attività legate ai segmenti dell’industria alimentare e delle bevande. Esse rappresentano l’8,7% delle imprese manifatturiere della provincia e oltre il 13% delle analoghe attività regionali

Analisi a scala comunale – Dati quantitativi • l’agricoltura del comune di Reggio Emilia impegna una quota notevole del territorio comunale (81%), molto superiore alla media provinciale del 56%.

• le aziende agricole comunali censite nel 2010 sono 1.237 e coltivano complessivamente 16.734 ha di SAU. • l’utilizzo a seminativi dei terreni è sempre il più diffuso in queste zone di pianura (69,7%). Tra i seminativi dominano le colture da foraggio, mediamente coltivate sul 45% dei terreni comunali.

• il 23% delle aziende agricole di Reggio Emilia svolge attività di allevamento • gli allevamenti suini censiti nel comune di Reggio Emilia sono 97 con circa 80.000 capi allevati, ed una modestissima media di 820 maiali per allevamento. Rispetto al censimento precedente il settore si è ridotto del 60% (allevamenti e capi).

SISTEMA AGROALIMENTARE E RURALE

PAESAGGIO E PATRIMONIO STORICO-CULTURALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

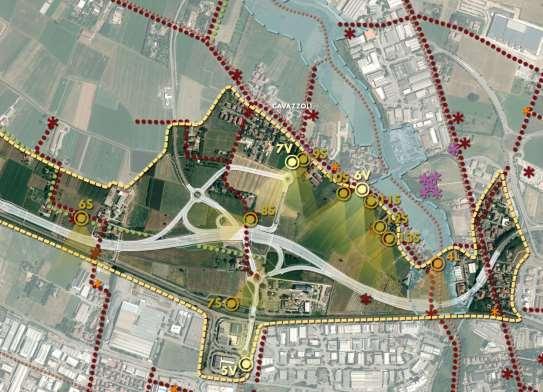

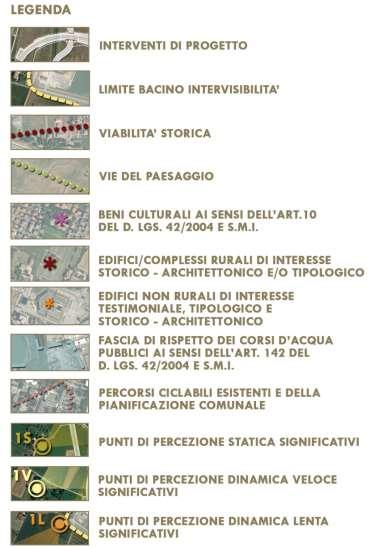

AREA DI STUDIO L'analisi del paesaggio viene svolta prendendo in esame in primo luogo il contesto di area vasta. In questa fase vengono descritti i caratteri prevalenti delle Unità di Paesaggio in cui si inserisce il tracciato stradale, così come definite e caratterizzate dal Piano Territoriale di Coordinamento Provinciale di Reggio Emilia e dal Piano Strutturale Comunale di Reggio Emilia.

La seconda fase di analisi prende invece in esame il contesto di area locale, area nord ovest del comune di Reggio Emilia, mettendo in evidenza, per ogni risorse paesaggistiche e le criticità che direttamente od indirettamente possono essere coinvolte dal passaggio dell'infrastruttura in termini di sottrazione di risorsa-occupazione di suolo e/o in termini di intrusione visiva nel paesaggio (intervisibilità).

METODOLOGIA DI ANALISI L’analisi di area vasta, come premesso, definisce i caratteri generali degli ambiti e delle unità di paesaggio a scala regionale, provinciale e comunale che interessano l’ambito di intervento.

L’ambito territoriale localmente interessato dall’attraversamento dell’infrastruttura di progetto, viene descritto sulla base dei tre sistemi caratterizzanti (struttura morfologica, struttura percettiva e ambiti di valore simbolico culturale) e delle invarianti di paesaggio individuate a seguito dei sopralluoghi condotti nel mese di settembre 2012 ed aprile 2013.

In sede di sopralluogo è stato effettuato il censimento degli edifici e complessi in territorio rurale compresi in una fascia di 500 dall’asse di entrambi i tracciati alternativi.

PAESAGGIO E PATRIMONIO STORICO-CULTURALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI STRUTTURA MORFOLOGICA • la rete idrografica: Torrente Crostolo, Torrente Modolena, Torrente Quaresimo • zone di particolare interesse paesaggistico-ambientale: fascia di territorio compresa tra il torrente Modolena e il rio Cavriago e corridoi primari e secondari planiziali della pianura reggiana • i dossi in prossimità di Case Piroli e del torrente Crostolo • le bonifiche storiche nel tratto compreso dall’intersezione con il torrente Crostolo fino al cavo Fossetta (compreso) STRUTTURA PERCETTIVA la viabilità storica e panoramica: Via dei Gonzaga (S.S.63), via Carlo Marx (S.P.70), via Cesare Campioli, via Guernica,

via Normandia e via Gian Maria Ferraroni AMBITI DI VALORE SIMBOLICO CULTURALE beni storico/culturali presenti, presenze monumentali, edifici e manufatti di interesse storico, elementi di testimonianza storica 75 presenze tra complessi ed edifici singoli riconducibili essenzialmente a tre categorie: edifici di carattere padronale, ossia le ville e le case coloniche con i loro annessi; architetture di tipo specialistico; insediamenti rurali legati alla produzione agricola.

La maggior parte del patrimonio architettonico censito nel territorio è di carattere rurale. Non rientra nel censimento alcun edificio vincolato al senso del D.Lgs 42/2004 e s.m.i.

Dalla schedatura è emersa una netta prevalenza degli edifici rurali a blocco e dei complessi rurali a corte aperta. scarso interesse Interesse am bientale Interesse tipologico Interesse storico architettonico 0

10

20

30

PAESAGGIO E PATRIMONIO STORICO-CULTURALE

ARCHEOLOGIA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO Lo studio archeologico ha preso in esame tutti i dati disponibili allo stato attuale della ricerca, per il territorio attraversato dal progetto.

I siti archeologici noti sono stati posizionati su Carta Tecnica Regionale (scala 1:10000) prendendo in considerazione la parte nord-ovest del territorio comunale di Reggio Emilia.

METODOLOGIA DI ANALISI Le indagini hanno previsto le seguenti attività, secondo quanto prevede l’Art. 95 del D. Lgs. 163/2006: • raccolta dei dati bibliografici e archivistici, che comprende: 1) inquadramento archeologico; 2) schedatura dei siti archeologici, compilata sulla base della documentazione disponibile su base bibliografico-archivistica e ricognitiva; • ricognizione di superficie (survey) di tipo intensivo, sui terreni agricoli attraversati dal progetto, per documentare l’eventuale presenza di materiali archeologici in affioramento; • lettura e interpretazione geoarcheologica di n. 5 sondaggi a carotaggio continuo, eseguiti per scopi geognostici; • n. 1 saggio di verifica archeologica, eseguito in località Corte Tegge in prossimità alla S.S. 9 Emilia, su richiesta della Soprintendenza per i Beni Archeologici dell’Emilia Romagna.

ARCHEOLOGIA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Le attestazioni archeologiche sono ben documentate a partire dall’età del Bronzo Medio e Recente, quando si assiste ad una capillare occupazione del territorio testimoniato dalle cd. “terramare”, villaggi spesso arginati da terrapieno e fossato, con case disposte regolarmente all’interno dell’abitato. Nell’area attraversata dal progetto sono note due terramare, quella della Torretta (Sito 1) e quella di Cavazzoli (Sito 3).

La terramara della Torretta è un grande villaggio di 6 ettari, posto sulle alluvioni antiche che fiancheggiano sulla destra il paleoalveo dell’Enza. La stratigrafia individuata da Chierici nel 1864 era composta da: un suolo databile all’età del Ferro e all’età romana posto a 0,50 m di profondità; una sottostante alluvione che copriva lo strato terramaricolo, visibile tra 1,80 e 2,40 m di profondità; i resti di un edificio romano si posizionavano nell’angolo NO della terramara a debole profondità. In prossimità della via Emilia (circa 25-30 m a N), all’altezza della terramara della Torretta, Chierici cita anche il ritrovamento di circa 30 sepolture di inumati in fossa e di 3 tombe alla cappuccina di età romana e/o tardoantica. Il saggio di verifica archeologica realizzato a S dell’area occupata dalla terramara, ha messo in luce una paleosuperficie di età romana a partire da 2,70 m di profondità dal piano di campagna attuale, dove è tuttavia presente un riporto recente spesso 2 m. ne consegue che il suolo di età romana è in realtà sepolto a soli 0,70 m circa dall’attuale superficie topografica.

La terramara di Cavazzoli è individuata sulla sponda destra del torrente Crostolo, che l’ha profondamente incisa.

L’estensione dell’insediamento è incerta (forse 1-2 ha). Nel 1863 Chierici affermò di aver visto la marna a -6,30 m di profondità dall’argine, dunque a 2 m dal letto del torrente; nel 1885, una notizia anonima (pubblicata nel BPI) precisa che la terramara è potente 1 m e poggia su un suolo profondo 5 m dal piano di campagna. Uno scavo archeologico eseguito nel 1971 mise in luce una complessa stratigrafia potente 2 m, con cumuli di cenere, ceramiche, livelli di carbone. Infine, una trincea effettuata nel 1990 confermò la successione stratigrafica. La terramara è documentata in sezione lungo il Crostolo per circa 70 m dal ponte della ferrovia; a S della ferrovia, nelle fondazioni poco profonde di un capannone industriale, non sono state rilevate tracce di terreni antropizzati, che tuttavia dovrebbero essere conservati ad una profondità maggiore di quella allora raggiunta. La lettura geoarcheologica dei due sondaggi geognostici eseguiti nei pressi della terramara non hanno evidenziato deposti riferibili alla terramara, ma solo un paleosuolo profondo (-7,40 m nel S1; -6,90 m nel S2) forse identificabile con la paleosuperficie esterna al villaggio. Ciò non esclude a priori presenze insediative oltre il volume del carotaggio, di per sé puntiforme.

ARCHEOLOGIA

SALUTE E BENESSERE DELL’UOMO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO I caratteri generali dell’area in esame sono disaggregati in funzione degli ambiti territoriali che, all’interno del comune di Reggio Emilia, saranno direttamente interessati dall’opera, ovvero Cella, Roncocesi, Pieve Modolena, Cavazzoli e San Prospero Strinati. Si evidenzia che oltre al comune di Reggio Emilia verrà interessata marginalmente dalla soluzione alternativa A una piccola porzione del comune di Cavriago per la quale è addirittura ipotizzabile un miglioramento delle condizioni dell’area grazie all’alleggerimento del traffico nel corrispondente tratto di Via Emilia. Tenendo inoltre conto delle caratteristiche non residenziali dell’area e della ridottissima superficie interessata, si ritiene non necessario includere nella presente valutazione un approfondimento dedicato al comune di Cavriago.

METODOLOGIA DI ANALISI L’analisi dello stato di salute della popolazione si basa su valutazioni epidemiologiche pregresse, secondo i dati forniti dal registro tumori della Provincia di Reggio Emilia e sulla valutazione della mortalità e morbosità per incidenti stradali, effettuata sulla base del rapporto ISTAT-ACI pubblicato nel 2011 relativo agli incidenti stradali avvenuti in Italia nel 2010 [ISTAT-ACI, 2010].

Sono stati preventivamente valutati anche forzanti ambientali presenti sul territorio legati al sistema agroalimentare e rurale, ad attività a rischio di incidente rilevante, impianti di trattamento dei rifiuti e più in generale in relazione alla resilienza territoriale del contesto in esame.

SALUTE E BENESSERE DELL’UOMO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI Il territorio coinvolto nella realizzazione della nuova infrastruttura è caratterizzato da una vocazione produttiva tipicamente legata alle attività rurali, infatti, nell’area di studio risultano sotto la mediana sia il reddito medio sia la percentuale di laureati. Questo dato è tutt’altro che sorprendente poiché rispecchia un noto gradiente geografico presente sul territorio comunale. Infatti, il reddito medio tende a salire, oltre che all’interno del centro storico, nelle aree residenziali localizzate nella parte “alta” (sotto il profilo altimetrico) della città. Si sottolinea come gli ambiti territoriali interessati dalla futura tangenziale nord siano sostanzialmente abitati da soggetti in età lavorativa. Difatti appare bassa sia la percentuale di giovanissimi che quella di anziani.

La provincia di Reggio Emilia presenta un’incidenza lievemente più bassa di patologie neoplastiche se confrontata con Parma e Modena. Tale dato trova riscontro sia tra i maschi sia tra le femmine. In particolare, il Comune di Reggio Emilia presenta una bassa incidenza se paragonato agli altri comuni della provincia Allo stato attuale la Via Emilia rappresenta la principale direttrice per i mezzi di soccorso in transito da est ad ovest. In particolare, il servizio della Croce Rossa insiste direttamente lungo questa direttrice.

Andamento dei feriti 2500 2013 2000 Numero feriti

Per quello che riguarda l’incidentalità si evidenzia come in Emilia-Romagna sia stato possibile raggiungere l’obiettivo europeo di riduzione del 50% delle vittime rispetto al 2001 (passando da 813 vittime a 401). Nell’area di analisi si può notare che il maggior numero di incidenti si sono verificati nella tratta Via Emilia Ospizio – Amendola. Questo segmento sarà particolarmente coinvolto dalla costruzione dell’opera in quanto la nuova Tangenziale Nord si configurerà come una parallela a questo tratto.

1770

1885 1709

1600

1591

1534

1500

1000

500

259

269

320

318

342

2008

2009

369

386

2010

2011

0 2005

2006

2007

Anni

Feriti totali

Ciclisti e pedoni feriti

SALUTE E BENESSERE DELL’UOMO

SISTEMA SOCIO - ECONOMICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI

AREA DI STUDIO L’area di studio per il sistema socio-economico viene definita come l’insieme dei comuni direttamente interferiti dal tracciato della nuova “Tangenziale Nord di Reggio Emilia”,) ovvero Reggio Emilia, nel quale si sviluppa interamente la soluzione alternativa B e Cavriago, interferito parzialmente dalla rotatoria di fine intervento della soluzione alternativa A. Si è scelto poi di estendere le analisi svolte in modo prospettico, ovunque possibile, anche alla provincia di Reggio Emilia e all’Emilia-Romagna nel suo insieme. In qualche caso considerazioni particolari o, più semplicemente, la mancanza di dati disaggregati al livello comunale hanno portato a mantenere la trattazione alla sola scala provinciale e/o regionale.

METODOLOGIA DI ANALISI I temi trattati si riconducono a due macro categorie: un’analisi demografica, con la trattazione dell’andamento demografico, del movimento anagrafico e della struttura anagrafica della popolazione e l’analisi dei caratteri socio – economici, ovvero la produzione di ricchezza, il reddito, la struttura produttiva e il mercato del lavoro.

SISTEMA SOCIO-ECONOMICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI L’analisi demografica ha evidenziato la forte espansione demografica vissuta nel corso degli ultimi 2 decenni dai comuni di Reggio Emilia e Cavriago, dalla provincia di Reggio Emilia e, in misura minore, dall’Emilia-Romagna. Questo andamento, generato in massima parte dallo stabilirsi di un flusso di immigrazione ha avuto come conseguenza un aumento dell’incidenza delle coorti più giovani sul totale della popolazione residente..

Dall’analisi della struttura produttiva dell’area, si può notare che Reggio Emilia e la sua provincia possiedono una struttura produttiva che manifesta una vocazione importante verso la produzione di beni materiali e verso lo scambio di questi beni con l’esterno. Si tratta quindi di una struttura produttiva caratterizzata da un’incidenza dei costi di trasporto sicuramente più importante di quella che caratterizza le economie più strettamente orientate verso le attività del terziario avanzato.

In altre parole, lo studio della configurazione della struttura produttiva di Reggio Emilia e della sua provincia mostra chiaramente che essa possiede caratteristiche in grado di amplificare gli effetti positivi sulla competitività del territorio interferito generati dalla realizzazione dell’opera in progetto.

Appare inoltre interessante notare che la crisi economica iniziata con la crisi finanziaria del 2007/2008 ha colpito in modo particolare i settori che producono beni materiali, ovvero l’industria manifatturiera e le costruzioni.

L’ avvio dell’iter di realizzazione dell’opera in progetto, influenzando positivamente le aspettative degli imprenditori di questi settori sulla competitività futura del territorio da essa interferito, potrebbe costituire fin da subito un disincentivo nei confronti di ulteriori chiusure o delocalizzazioni di attività produttive insediate in questo territorio.

SISTEMA SOCIO-ECONOMICO

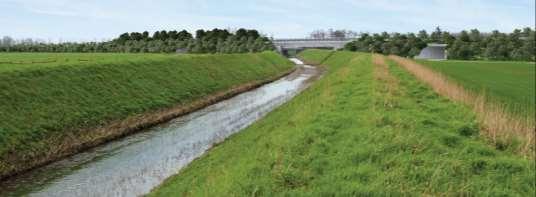

QUADRO DI RIFERIMENTO AMBIENTALE IMPATTI DEL PROGETTO E OPERE DI INSERIMENTO PAESAGGISTICO E INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA

1. SEZIONE

2. SEZIONE

3. SEZIONE

4. SEZIONE

IMPATTI DEL PROGETTO E OPERE DI INSERIMENTO PAESAGGISTICO E DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA Valutazione fase di cantiere Soluzione Alternative Una delle osservazioni contenute nel parere della Commissione VIA-VAS, affermava che: “… resta valida la necessità di valutare le alternative (sia in fase di cantiere che di esercizio), considerando le singole tipologie di realizzazione, …”.

Le soluzioni alternative considerate presentano processi realizzativi differenti quale conseguenza di:  scelte localizzative che hanno comportato configurazioni geometrico-funzionali del tracciato diverse;  scelte legate alla risoluzione delle interferenze presenti sul territorio che hanno comportato l’introduzione di un numero e tipologie di opere d’arte diverse.

Per la valutazione della fase di cantiere, si è optato per l’elaborazione di una metodologia specifica: sono stati estrapolati quei dati oggettivi quantificabili, caratteristici del singolo processo realizzativo in esame, e confrontati quali indicatori di impatto per arrivare ad esprimere specifici giudizi di valutazione.

Non è stato possibile confrontare direttamente l’intero processo di cantierizzazione delle singole soluzioni alternative, che presentano fasi operative ed aree operative differenti, ma sono stati confrontati indicatori di processo, oggettivi, afferenti a quelle caratteristiche comuni che caratterizzano i due differenti processi realizzativi.

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA Analisi Multicriteri  Matrici a livelli di correlazione variabile;  Definizione di fattori di impatto (specifici per ogni fase di valutazione);  Definizione della magnitudo propria per ogni fattore.

La matrice mette in relazione due liste di controllo (componenti ambientali e fattori ambientali, come p. e. componente Suolo e fattore Modifiche Morfologiche) e il suo scopo principale è quello di stimare l'entità dell'impatto elementare dell'intervento in progetto su ogni componente.

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA

LISTA COMPONENTI a. Atmosfera; b. Rumore; c.

Suolo e Sottosuolo;

d. Ambiente idrico sotterraneo; e. Ambiente idrico superficiale; f.

Analisi Multicriteri Nella trattazione qualitativa di descrizione delle componenti ambientali si è ritenuto opportuno ricomprendere anche gli aspetti socioeconomici, sia per la fase di valutazione delle alternative, sia nella valutazione del progetto definitivo, al fine di comprendere il quadro generale dei potenziali impatti.

Vegetazione e flora;

g. Fauna; h. Ecosistemi; i.

Sistema agricolo, agroalimentare e rurale;

j.

Paesaggio;

k. Archeologia; l.

Salute pubblica e benessere.

E’ stata valutata anche la componente vibrazioni sia nella fase di confronto tra le alternative che nell’analisi del progetto definitivo. Gli approfondimenti condotti hanno dimostrato che le vibrazioni prodotte, sia nella fase realizzativa che nella fase di esercizio, non producono impatti alle persone o agli edifici; di conseguenza tale matrice ambientale non rientra nella lista delle componenti.

Inoltre, la scelta di valutare quantitativamente con l’AMC solo gli impatti negativi è fortemente cautelativa nel panorama generale delle reali conseguenze generate dal progetto sul territorio.

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE ALTERNATIVE Lista fattori - Fase di esercizio VA1

Produzione di emissioni in atmosfera: sistema ricettore interferito

VA2

Produzione di rumore: sistema ricettore interferito

VA3

Aspetti geotecnici e di stabilità dei terreni

VA4

Modifiche geomorfologiche

VA5

Interruzione della funzionalità idrologica-idrogeologica

VA6

Interferenze con il reticolo idrografico superficiale

VA7

Modifiche alla microcircolazione delle acque per lo scolo e l’irrigazione

VA8

Compatibilità dei corsi d’acqua a ricevere le acque generate dalla piattaforma stradale

VA9

Emissioni polveri (deposito lamina fogliare, diminuzione efficienza fotosintetica);

VA10

Interferenza fontanili

VA11

Disturbo alle popolazioni faunistiche

VA12

Eventuali collisioni con la fauna

VA13

Frammentazione ecosistemi

VA14

Formazione di aree agricole intercluse

VA15

Interferenza con strutture agrarie di particolare interesse

VA16

Interferenze alla struttura morfologica del paesaggio (reticolo idrografico, zone di particolare interesse paesaggistico);

VA17

Interferenze alla struttura percettiva del paesaggio

VA18

Interferenza con elementi di testimonianza storica (viabilità storica, edifici di interesse storico, ambientale, tipologico)

VA19

Interferenza con colture di pregio ambientale (prati stabili, vigneti storici, arboricoltura)

VA20

Interferenze con aree archeologiche

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE DELLE ALTERNATIVE VA1 Produzione emissioni in atmosfera: sistema ricettore interferito Sono stati individuati i ricettori potenzialmente interferiti in una fascia di 0-20 m e 20-80 m e si è verificata un maggior numero di ricettori produttivi per la soluzione alternativa A e di recettori residenziali per la soluzione B, in entrambe le fasce.

Soluzione A

Soluzione B

VA2 Produzione di rumore: sistema ricettore interferito Sono stati individuati i ricettori potenzialmente interferiti in una fascia di 0-100 m e 100-250 m e si è verificata un maggior numero di ricettori produttivi per la soluzione alternativa A e di recettori residenziali per la soluzione B, in entrambe le fasce.

VA3 Aspetti geotecnici e di stabilità dei terreni In riferimento alla soluzione alternativa A, dal punto di vista geotecnico va evidenziato che l’abbassamento permanente della falda, legato alla realizzazione del sottopasso dello svincolo “Rete 2”, determinerà la consolidazione degli strati coesivi superficiali, con conseguente modesto abbassamento del suolo, fino a distanze proporzionali all’abbassamento stesso. Risulta preferibile la soluzione B. IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE ALTERNATIVE Lista fattori – Fase di esercizio NOME

MAGNITUDO

VA1

Produzione emissioni in atmosfera: sistema ricettore interferito

Min 1

Max 10

Propria 5

VA2

Produzione di rumore: sistema ricettore interferito

1

10

6

VA3

Aspetti geotecnici e di stabilità dei terreni

1

10

4

VA4

Modifiche geomorfologiche

1

10

4

VA5

Interruzione della funzionalità idrologica- idrogeologica

1

10

4

VA6

Interferenza con il reticolo idrografico superficiale

1

10

4

VA7

Modifiche alla microcircolazione delle acque per lo scolo e l’irrigazione

1

10

4

VA8

Compatibilità dei corsi d'acqua a ricevere le acque generate dalla piattaforma stradale

1

10

4

VA9

Emissioni di polveri (deposito sulla lamina fogliare, diminuzione efficienza fotosintetica)

1

10

3

VA10

Interferenza con i fontanili

1

10

5

VA11

Disturbo alle popolazioni faunistiche

1

10

3

VA12

Eventuali collisioni con la fauna

1

10

3

VA13

Frammentazione ecosistemi

1

10

5

VA14

Formazione di aree agricole intercluse

1

10

6

VA15

Interferenza con strutture agrarie di particolare interesse

1

10

4

VA16

Interferenza con la struttura morfologica del paesaggio (reticolo idrografico, zone di particolare interesse paesaggistico)

1

10

5

VA17

Interferenza con la struttura percettiva

1

10

4

VA18

Interferenza con elementi di testimonianza storica (viabilità storica, edifici di interesse storico, ambientale, tipologico)

1

10

4

VA19

Interferenze con colture di pregio ambientale (prati stabili, vigneti storici, arboricoltura)

1

10

4

VA20

Interferenza con aree archeologiche

1

10

6

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE ALTERNATIVE Risultati – Fase di esercizio Soluzione

Soluzione

alternativa A

alternativa B

Atmosfera e clima

46,00

Rumore

IMPATTO ELEMENTARE

INTERVALLO

Molto elevato

> 80

46,00

Elevato

60 ÷ 80

54,00

54,00

Medio

40 ÷ 60

Suolo e sottosuolo

46,67

40,00

Basso

20 ÷ 40

Molto basso

10 ÷ 20

Acque sotterranee

50,00

40,00

Acque superficiali

40,00

40,00

Vegetazione e flora

43,33

40,00

Fauna

38,00

35,00

Ecosistemi

46,00

43,33

Sistema agroalimentare e

60,00

53,33

46,15

41,82

Archeologia

53,33

50,00

Salute pubblica

55,00

55,00

COMPONENTI

La soluzione alternativa B è la soluzione migliore per quello che riguarda il contenimento degli impatti ed è pertanto la soluzione che verrà sviluppata come Progetto Definitivo

rurale Paesaggio e patrimonio

storico-culturale

IMPATTI DEL PROGETTO

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

VALUTAZIONE ALTERNATIVE Risultati – Fase di esercizio Magnitudo minima

110 105

100

100

100

100

100

Impatto elementare

100

100

Magnitudo massima

100

100

100

100

100

100 95 90 85 80 75 70

60

65

54

60 55

55

53,333 50 46,667

46

46

43,333

50

40

46,154

38

45 40 35 30 25 20

10

10

10

10

10

10

10

10

10

10

10

10

15 10 5 0 Atmosfera e clima Rumore

Suolo e sottosuolo Acque superficiali Fauna Acque sotterranee Vegetazione e flora

Sistema agroalimentare e rurale Archeologia Ecosistemi Paesaggio e patrimonio storico-culturaleSalute pubblica

Istogramma soluzione alternativa A IMPATTI DEL PROGETTO

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

VALUTAZIONE ALTERNATIVE Risultati – Fase di esercizio Magnitudo minima

110 105

100

100

100

100

100

Impatto elementare

100

100

Magnitudo massima

100

100

100

100

100

100 95 90 85 80 75 70 65

54

60 55

55

53,333 50

46

43,333

50

40

40

40

41,818

40

45 40

35

35 30 25 20

10

10

10

10

10

10

10

10

10

10

10

10

15 10 5 0 Atmosfera e clima Rumore

Suolo e sottosuolo Acque superficiali Fauna Acque sotterranee Vegetazione e flora

Sistema agroalimentare e rurale Archeologia Ecosistemi Paesaggio e patrimonio storico-culturaleSalute pubblica

Istogramma soluzione alternativa B IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE ALTERNATIVE Fase di cantiere

Struttura metodologica del processo d’individuazione dei parametri di raffronto per la fase di cantiere CONFIGURAZIONE OGGETTO DI VALUTAZIONE

CONFIGURAZIONE PROGETTUALE

SCELTE CHE CARATTERIZZANO LA FASE REALIZZATIVA

PROCESSO COSTRUTTIVO

ELEMENTI DI VALUTAZIONE CHE CARATTERIZZANO LE SCELTE PARAMETRI DI VALUTAZIONE PER CIASCUN ELEMENTO u.m.

EVENTUALI FATTORI DI VALUTAZIONE PER I DIFFERENTI PARAMETRI u.m.

ORGANIZZAZIONE FUNZIONALE

TEMPI DI ESECUZIONE

SVILUPPI AMBITI

GANTT

MATERIALI INERTI

m

giorni

m

FABBISOGNI

MOVIMENTI MEZZI

OCCUPAZIONE DI TERRITORIO

TRAFFICO INDOTTO

SUPERFICI DI CANTIERE

RISORSA IDRICA

3

l/giorno

veic/giorno

m

2

Atmosfera:

Rumore:

concentrazioni di NO2 e PM10

livelli sonori (Leq)

µg/m

3

dBA

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE ALTERNATIVE Raffronto dei parametri di cantiere - Fase di cantiere PARAMETRI

SOLUZIONE A

Sviluppi degli Ambiti

AO1

SOLUZIONE B

3.700 m

COLORE

1.600 m

Operativi AO2

1.500 m

4.800 m

alternative progettuali valutate.

AO1

24 mesi

17 mesi

Parametro di valutazione con valore secondario

fasi realizzative

nell’ambito del processo di cantierizzazione per le

AO2

13 mesi

24 mesi

AO1

379.066 m3

461.033 m3

AO2

115.525 m3

968.604 m3

CB

20.205+202.890 l/g

12.000+153.370 l/g

AT

4.000+25.795 l/g

6.000+25.260 l/g

F1

26 veic/h

18 veic/h

F2

37 veic/h

39 veic/h

F1

15 veic/h

42 veic/h

F2

28 veic/h

54 veic/h

Atmosfera

*

*

Rumore

*

*

CB

15.900 m2

13.100 m2

AT

10.500 m2

150.

dei

materiali inerti

Fabbisogni della risorsa idrica

Traffico indotto

AO1

AO2

Superfici di cantiere

Parametro di valutazione con valore ottimale nell’ambito del processo di cantierizzazione per le

Cronoprogramma delle

Fabbisogni

GIUDIZIO

alternative progettuali valutate.

Le potenziali criticità per le componenti rumore ed atmosfera in fase di cantiere nelle due soluzioni alternative risultano essere del tutto comparabili ed equivalenti, in virtù di livelli acustici molto prossimi e di concentrazioni di PM10 e NO2 ampiamente inferiori ai limiti previsti dalla normativa vigente.

L’analisi della tabella consente di evidenziare un sostanziale equilibrio fra i processi realizzativi ipotizzati per le due configurazioni progettuali (8 giudizi favorevoli a testa).

2

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE PROGETTO DEFINITIVO Lista fattori - Fase di cantiere NOME

MAGNITUDO Min

Max

Propria

C1

Emissioni in atmosfera

1

10

4

C2

Emissioni di rumore

1

10

5

C3

Consumo di risorse non rinnovabili

1

10

5

C4

Occupazione temporanea di suolo

1

10

3

C5

Vulnerabilità degli acquiferi

1

10

5

C6

Modifiche dell'idrodinamismo

1

10

3

C7

Deviazioni temporanee corsi acqua

1

10

3

C8

Ostacolo al naturale scorrimento sud-nord del reticolo idrografico

1

10

3

C9

Scarico dei reflui prodotti dalle attività di cantiere nei corsi d'acqua recettori

1

10

3

C10

Scotico e taglio di vegetazione

1

10

3

C11

Emissioni polveri (deposito lamina fogliare, diminuzione efficienza fotosintetica)

1

10

3

C12

Sottrazione ambiti frequentati dalla fauna

1

10

3

C13

Perdita funzionalità ecologica

1

10

4

C14

Sottrazione temporanea di suolo agricolo

1

10

4

C15

Interferenze alla struttura morfologica del paesaggio

1

10

5

C16

Interferenze alla struttura percettiva del paesaggio

1

10

4

C17

Interferenze aree archeologiche

1

10

6

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE PROGETTO DEFINITIVO Risultati - Fase di cantiere IMPATTO COMPONENTI Elementare

Minimo

Massimo

Atmosfera e clima

38,00

10,00

100,00

Rumore

50,00

10,00

100,00

Suolo e sottosuolo

43,33

10,00

100,00

Acque sotterranee

50,00

10,00

100,00

Acque superficiali

30,00

10,00

100,00

Vegetazione e flora

30,00

10,00

100,00

Fauna

33,33

10,00

100,00

Ecosistemi

35,71

10,00

100,00

Sistema agricolo, agroalimentare e rurale

40,00

10,00

100,00

Paesaggio e patrimonio storico-culturale

45,00

10,00

100,00

Archeologia

60,00

10,00

100,00

Salute pubblica

45,00

10,00

100,00

IMPATTO ELEMENTARE

INTERVALLO

Molto elevato

> 80

Elevato

60 ÷ 80

Medio

40 ÷ 60

Basso

20 ÷ 40

Molto basso

10 ÷ 20

IMPATTI DEL PROGETTO

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

VALUTAZIONE PROGETTO DEFINITIVO Risultati - Fase di cantiere Magnitudo minima

110 105

100

100

100

100

100

Impatto elementare

100

100

Magnitudo massima

100

100

100

100

100

100 95 90 85 80 75 70

60

65 60 55

50

50 45

43,333

50

38

45 40

45

40 33,333 30

35,714

30

35 30 25 20

10

10

10

10

10

10

10

10

10

10

10

10

15 10 5 0 Atmosfera e clima Rumore

Suolo e sottosuolo Acque superficiali Fauna Acque sotterranee Vegetazione e flora

Sistema agricolo, agroalimentare e rurale Archeologia Ecosistemi Paesaggio e patrimonio storico-culturaleSalute pubblica

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE PROGETTO DEFINITIVO Lista fattori - Fase di esercizio NOME

MAGNITUDO Min

Max

Propria

E1

Emissione atmosfera:CO

1

10

4

E2

Emissione atmosfera: NO2

1

10

5

E3

Emissione atmosfera: Polveri

1

10

5

E4

Emissione atmosfera: COV-Benz

1

10

3

E5

Emissione atmosfera: Microinquinanti

1

10

3

E6

Emissione rumore

1

10

6

E7

Modifiche geomorfologiche

1

10

4

E8

Rischio idrogeologico da inquinamento della falda

1

10

4

E9

Modificazioni dell’idrodinamismo del corso d’acqua a seguito della presenza degli attraversamenti idraulici

1

10

4

E10 Deviazioni permanenti di alcuni corsi d’acqua interferiti E11 Aumento area impermeabile

1

10

4

1

10

4

E12 Scarico acque piattaforma E13 Produzione polveri

1

10

3

1

10

3

E14 Eventuali collisioni fauna E15 Sottrazione habitat

1

10

3

1

10

4

E16 Frammentazione ecosistemi E17 Modifiche permeabilità fauna

1

10

5

1

10

4

E18 Consumo di suolo E19 Interferenze viabilità locali

1

10

6

1

10

5

E20 Interferenze sistemi agroalimentari

1

10

3

E21 Interferenze sistema rurale E22 Interferenze strut perc paes

1

10

3

1

10

4

E23 Interferenze patrim stor cult

1

10

4

IMPATTI DEL PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

VALUTAZIONE PROGETTO DEFINITIVO Risultati - Fase di esercizio

IMPATTO COMPONENTI Elementare

Minimo

Massimo

Atmosfera e clima

39,52

10,00

100,00

Rumore

56,00

10,00

100,00

Suolo e sottosuolo

40,00

10,00

100,00

Acque sotterranee

40,00

10,00

100,00

Acque superficiali

38,57

10,00

100,00

Vegetazione e flora

36,67

10,00

100,00

Fauna

36,67

10,00

100,00

Ecosistemi

41,11

10,00

100,00

Sistema agricolo, agroalimentare e rurale

47,78

10,00

100,00

Paesaggio e patrimonio storico-culturale

40,00

10,00

100,00

Salute pubblica

43,33

10,00

100,00

IMPATTO ELEMENTARE

INTERVALLO

Molto elevato

> 80

Elevato

60 ÷ 80

Medio

40 ÷ 60

Basso

20 ÷ 40

Molto basso

10 ÷ 20

IMPATTI DEL PROGETTO

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

VALUTAZIONE PROGETTO DEFINITIVO Risultati - Fase di esercizio Magnitudo minima

110 105

100

100

100

100

Impatto elementare

100

100

Magnitudo massima

100

100

100

100

100

100 95 90 85 80 75 70 56

65 60 55 50

47,778 40

39,524

40

38,571

45 40

43,333

41,111 36,667

36,667

10

10

40

35 30 25 20

10

10

10

10

10

10

10

10

10

15 10 5 0 Atmosfera e clima Rumore

Suolo e sottosuolo Acque superficiali Fauna Acque sotterranee Vegetazione e flora

Sistema agricolo, agroalimentare e rurale Salute pubblica Ecosistemi Paesaggio e patrimonio storico-culturale

IMPATTI DEL PROGETTO

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

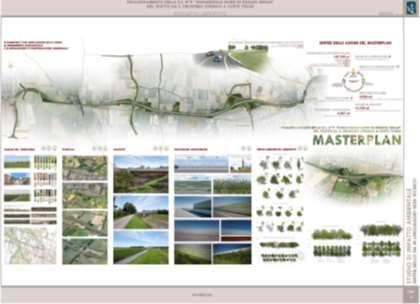

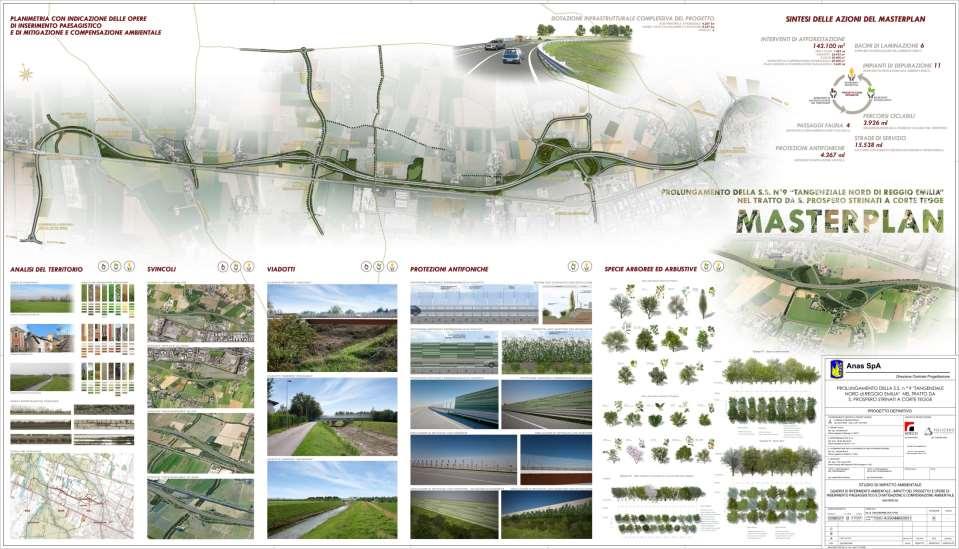

SINTESI DELLE SCELTE DI PROGETTO

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SINTESI DELLE SCELTE DI PROGETTO

DOTAZIONE INFRASTRUTTURALE COMPLESSIVA DEL PROGETTO  ASSE PRINCIPALE A TANGENZIALE 6.367 KM  RAMPE, VIE DI COLLEGAMENTO, ROTATORIE 8.337 KM  SVINCOLI 3

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

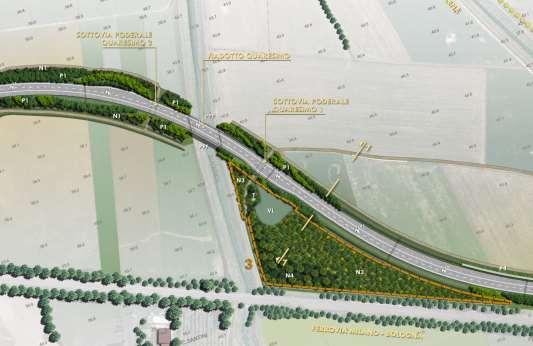

INTERVENTI NATURALISTICI IN TERVENTI DI AFFORESTAZIONE 143.100 M2  SIEPI E FILARI 1.485 M2  ARBUSTETI 26.455 M2  BOSCHI 20.490 M2  INTERVENTI DI COMPENSAZIONE NATURALISTICA 39.400 M2  FILARI ARBOREI DI COMPENSAZIONE PAESAGGISTICA 5.620 M2

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

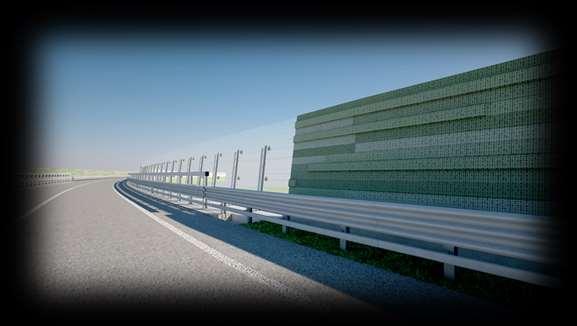

INTERVENTI PROTETTIVI INTERVENTI DI MITIGAZIONE ACUSTICA  PROTEZIONI ANTIFONICHE

4.367 M2

INTERVENTI DI MITIGAZIONE DELL’AMBIENTE IDRICO  BACINI DI LAMINAZIONE 6  IMPIANTI DI DEPURAZIONE 11

INTERVENTI DI DEFRAMMENTAZIONE ECOLOGICA  PASSAGGI DELLA FAUNA 4

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

INTERVENTI DI VALORIZZAZIONE DEL TERRITORIO IMPLEMENTAZIONE DELLA FRUIBILITA’ CICLABILE  PISTE CICLABILI 3.926 M RACCORDI CON VIABILITA’ ESISTENTI SECONDARIE O INTERPODERALI  STRADE DI SERVIZIO 15.538 M

INTERVENTI DI MITIGAZIONE E COMPENSAZIONE AMBIENTALE

PIANO DI MONITORAGGIO AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

OBIETTIVI DEL MONITORAGGIO Obiettivo principale è l’individuazione delle metodologie più adatte alla rilevazione dei parametri indicatori della situazione ambientale e della sua evoluzione nel tempo, rispetto alle azioni di progetto (fase di cantiere ed esercizio). In generale il monitoraggio si prefigge di: 

verificare gli impatti del progetto emersi all’interno delle valutazioni sviluppate per la fase di costruzione e per la fase di esercizio;



correlare gli stati Ante Operam, Corso d’Opera e Post Operam;



sorvegliare la situazione ambientale durante la fase di costruzione, al fine di rilevare prontamente situazioni non previste e/o criticità ambientali e di predisporre ed attuare tempestivamente le necessarie azioni correttive;



verificare l’efficacia delle misure di mitigazione;



effettuare, nelle fasi di costruzione e di esercizio, gli opportuni controlli sull’esatto adempimento dei contenuti e delle eventuali prescrizioni e raccomandazioni formulate nel provvedimento di compatibilità ambientale;



consentire agli organi preposti alla verifica della situazione ambientale un accesso organico e diretto alle informazioni desunte dal monitoraggio effettuato.

PIANO DI MONITORAGGIO AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

PARAMETRI DA MONITORARE  ATMOSFERA in corrispondenza dei recettori che possono risultare influenzati dall’avanzamento del fronte mobile, dal traffico veicolare circolante sulle piste di cantiere e/o da quello di esercizio futuro, oltre alle polveri aerodisperse (PTS, PM10 e PM2,5), dovranno essere monitorati: monossido di carbonio (CO), ossidi di azoto (NOx: NO2 e NO), biossido di zolfo (SO2), ozono (O3), e benzene (C6H6); inoltre, si provvederà a determinare le concentrazioni di metalli pesanti e IPA presenti all’interno nel PM10 e del PM2,5 ;  RUMORE i recettori compresi nella fascia di pertinenza dell’infrastruttura stradale e le aree tra 250-500 metri esterni ai corridoi di pertinenza delle infrastrutture di trasporto stradale, con particolare attenzione agli ambiti di Classe I e Classe II, i recettori compresi nelle aree di interferenza acustica dei cantieri ed i recettori compresi nelle aree di impatto della viabilità di cantiere. misure R2: rilievi in continuo per 24 ore dei parametri short Leq (delta time minimo 1'), principali livelli percentili, spettro in terze di ottava; misure R3: rilievi in continuo per 7 giorni dei parametri short Leq (delta time minimo 1'), principali livelli percentili, spettro in terze di ottava.  SUOLO E SOTTOSUOLO Si prevede un’unica metodica S1 che comprende due tipologie di operazioni in campo: il profilo e la trivellata.

Parametri generali del suolo: esposizione e pendenza; uso del suolo; caratteristiche della superficie del suolo.

Parametri fisici del suolo da rilevare in campo lungo l’orizzonte del suolo: successione degli orizzonti (tipo di orizzonte); spessore degli orizzonti; sostanza organica – carbonati totali, carbonio organico (per i soli orizzonti superficiali); caratteristiche: percentuale materiali grossolani, vegetazione; grado di radicamento nel suolo; Parametri fisico-chimici: granulometria; densità apparente; capacità di scambio cationico (CSC); ritenzione idrica.

Parametri chimici: pH; sostanze nutritive per le piante: P assimilabile, K assimilabile, N totale (per i soli orizzonti superficiali); contenuto di basi scambiabili (Ca, Mg, K, Na); metalli pesanti ed idrocarburi: As, Cd, Cr, Cr VI, Cu, Hg, Ni, Pb, Zn, Idrocarburi.

PIANO DI MONITORAGGIO AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

PARAMETRI DA MONITORARE  ACQUE SUPERFICIALI monitoraggio relativo alle interferenze idrologiche ed idrauliche (elementi biologici, idromorfologici, chimico e fisico chimici, inquinanti specifici); monitoraggio relativo alle interferenze con il reticolo idrico minore; monitoraggio relativo alle acque di piattaforma; monitoraggio relativo alle aree di cantiere.  ACQUE SOTTERRANEE Metodica H1 in corrispondenza dei manufatti, quali viadotti, ponti, spalle od opere in elevazione, che prevedono la realizzazione di fondazioni profonde, tipo pali e diaframmi.

Metodica H2 monitoraggio della falda più superficiale in corrispondenza dei tratti dove saranno realizzati manufatti scatolari e dreni sui rilevati.

Metodica H3 il monitoraggio della falda in corrispondenza delle aree di cantiere, in cui, le eventuali alterazioni delle caratteristiche quali-quantitative possono riguardare solo le acque contenute nel primo sottosuolo.  VEGETAZIONE E FLORA F1 - Sorveglianza delle infestanti esotiche Elenco specie infestanti presenti; copertura percentuale espressa in classi del 10% (abbondanza e dominanza).

F2 - Controllo della efficienza degli interventi di mitigazione/compensazione calcolo degli esemplari vivi e morti di ogni singola specie piantumata; misurazione dell’altezza e del diametro delle specie piantumate; misurazioni sullo sviluppo del fogliame, produzione di gemme, colore delle foglie.

PIANO DI MONITORAGGIO AMBIENTALE

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

PARAMETRI DA MONITORARE  FAUNA F3 - Analisi della Road mortality e individuazione dei tratti stradali a rischio compilazione della scheda di campo “Indagine mortalità stradale fauna selvatica” F4 - Verifica della funzionalità dei passaggi per la fauna  ECOSISTEMI F5 - Ecomosaici consumati dalle attività di cantiere l'indagine è volta ad individuare e riportare graficamente, nell'area di interesse, i mosaici direttamente interessati dalle fasi di realizzazione dell'opera.  PAESAGGIO E PATRIMONIO STORICO CULTURALE P1 – Riprese fotografiche I rilievi fotografici dovranno essere effettuati con apposita attrezzatura in modo da coprire 180° di visuale dai punti di sensibilità paesistica individuati P2 Redazione di schede tecniche Sono stati selezionati gli edifici nelle immediate vicinanze dell’intervento, passibili di danneggiamenti fisici e di degrado in rapporto al loro interesse ambientale correlato al territorio circostante.  BIOMONITORAGGIO In questa sezione si riportano le indicazioni relative al biomonitoraggio contenute nel documento “Valutazione di Impatto Sanitario” che rappresentano una descrizione di linee guida, attualmente una potenzialità che potrebbe essere sviluppata nella successiva fase di progettazione di concertazione con l’Ente responsabile, qualora se ne ravvisasse la necessità.

PIANO DI MONITORAGGIO AMBIENTALE

ALLEGATO C VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA Valutazione degli aspetti tecnico - funzionali ed ambientali delle differenti configurazioni alternative ipotizzate per i tre svincoli di:  Rete 2;  Pieve Modolena;  Corte Tegge.

Nel corso dell’istruttoria successiva alla pubblicazione del progetto preliminare, sono state formulate diverse osservazioni e/o indicazioni progettuali relativamente alle configurazioni geometrico-funzionali degli svincoli di progetto e del loro relativo impatto ambientale.

In particolare, il Parere n. 469 del 16 luglio 2010 della Commissione VIA-VAS relativamente alla Verifica di Assoggettabilità a VIA del progetto preliminare della tangenziale, ha richiesto di:  “….Si ritiene necessario un maggiore approfondimento che possa comprendere ulteriori alternative tipologiche e/o di tracciato allo svincolo Rete 2 in progetto….”;  “…Verificare la possibilità di traslare il tracciato al fine di evitare la suddivisione degli appezzamenti di terreno coltivato in porzioni non più lavorabili meccanicamente…”.

Inoltre l’istruttoria tecnica Anas - Direzione Generale di Progettazione del 8/11/2010 ha evidenziato la necessità di:  “…Eliminare l'immissione sulla rampa di uscita dalla rotatoria sulla via Emilia in direzione nord…”;  “…Eliminare la rotatoria "E" a nord della ferrovia…”.

ALLEGATO C – VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA Sequenzialità dei livelli di approfondimento: 1.

caratteristiche geometrico funzionali;

2.

efficienza trasportistica;

3.

valutazione ambientale.

La metodologia di valutazione applicata si basa su di un confronto sintetico tipo quali-quantitativo, attraverso l’impiego di alcuni indicatori descrittivi, applicati ai suddetti tre ambiti di studio.

Per quel che riguarda la valutazione ambientale, è stata effettuata un’analisi di tipo qualitativo delle soluzioni alternative, senza attribuzione di pesi alle componente e senza impiego di matrici di valutazione con giudizi e/o valori.

++

Molto preferibile

+

Preferibile

-

Non preferibile

--

Decisamente non preferibile

ALLEGATO C – VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SVINCOLO DI RETE 2

Soluzione alternativa A

Soluzione alternativa B

Le valutazioni afferenti alle componenti ambientali indicano nel complesso la preferibilità dello Svincolo funzionale afferente Soluzione alternativa B. Tale configurazione di svincolo è altresì risultata la migliore anche dal punto di vista geometrico-funzionale che in relazione all’efficienza trasportistica.

ALLEGATO C – VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

SVINCOLO DI PIEVE MODOLENA

Soluzione alternativa A

Soluzione alternativa B

Le valutazioni afferenti alle componenti ambientali indicano nel complesso la preferibilità dello Svincolo funzionale afferente Soluzione alternativa B. Tale configurazione di svincolo è altresì risultata la migliore anche dal punto di vista geometrico-funzionale che in relazione all’efficienza trasportistica.

ALLEGATO C – VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

NODO VIARIO DI CORTE TEGGE 1. TRACCIATO 1: Soluzione con sottopasso alla Via Emilia (Svincolo funzionale afferente alla Soluzione alternativa A, che corrisponde al tracciato di progetto preliminare – settembre 2009); 2. TRACCIATO 2: Soluzione basata sulla rotatoria esistente Emilia/Prati Vecchi; 3. TRACCIATO 3: Soluzione con nuova rotatoria all’incrocio Emilia/Gorganza; 4. TRACCIATO 4: Soluzione con nuova rotatoria ad ovest dell’incrocio Emilia/Gorganza (Svincolo funzionale afferente Soluzione alternativa B, che corrisponde all’evoluzione della configurazione di svincolo di progetto preliminare ottimizzato a seguito dell’istruttoria tecnica effettuata da ANAS Direzione Generale di Progettazione in data 8/11/2010 e delle osservazioni prescrittive contenute nella determina del Ministero dell’Ambiente del Territorio e della Tutela del Mare (MATTM) Direzione Generale prot. 0022376 del 22/09/2010).

La preferibilità complessiva viene riconosciuta alla soluzione di tracciato 4.

ALLEGATO C – VALUTAZIONE DELLE CONFIGURAZIONI ALTERNATIVE DEGLI SVINCOLI DI PROGETTO

SINTESI DELLO SIA IN LINGUAGGIO NON TECNICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

STRUTTURA E CONTENUTI DELLA SINTESI NON TECNICA

La sintesi dello SIA in linguaggio non tecnico è stata articolata in tre specifiche ed indipendenti sezioni illustrative:  UNA PRIMA SEZIONE RELAZIONALE A CARATTERE SCIENTIFICO;  UNA SECONDA RELAZIONALE A DIVULGATIVO;

SEZIONE CARATTERE

 UNA TERZA SEZIONE GRAFICA.

SINTESI DELLO SIA IN LINGUAGGIO NON TECNICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

CONTENUTI DELLA PRIMA SEZIONE

La prima sezione relazionale contiene una sintesi esaustiva dei contenuti dello S.I.A., mantenendo un opportuno livello di approfondimento tecnico scientifico; tale sezione ripercorre la complessa documentazione tecnica ed ambientale afferente all’intero progetto definitivo dell’opera nei seguenti punti:

 Guida alla lettura e struttura della sintesi in linguaggio non tecnico  Inquadramento territoriale e descrizione introduttiva del progetto  Struttura generale dello studio e approccio metodologico seguito  Analisi del processo di definizione del tracciato

 Descrizione sintetica della conformità del progetto agli strumenti pianificazione/programmazione vigenti e ai vincoli derivanti dalle norme ambientali

di

 Descrizione sintetica dello stato di fatto dei luoghi interessati dall’intervento  Metodologia di analisi degli impatti ambientali per la scelta dell’alternativa di progetto

 Descrizione sintetica della fase di costruzione dell’opera  Descrizione sintetica degli impatti ambientali significativi del progetto  Descrizione sintetica delle opere di mitigazione e compensazione ambientale  Descrizione sintetica del piano di monitoraggio ambientale SINTESI DELLO SIA IN LINGUAGGIO NON TECNICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

CONTENUTI DELLA SECONDA SEZIONE

La seconda sezione della sintesi non tecnica propone una raccolta di domande (24),

corredate dalle relative risposte, al fine di intercettare e risolvere i dubbi e le perplessità più frequenti, che possono generarsi nei singoli individui e nelle comunità interferite direttamente dall’opera.

FREQUENTLY ASKED QUESTION:  In cosa consiste l’intervento?  Perché si fa l’opera?

 Quali sono i principali numeri del progetto?  …

SINTESI DELLO SIA IN LINGUAGGIO NON TECNICO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

CONTENUTI DELLA TERZA SEZIONE

La terza sezione grafica della sintesi non tecnica, che contiene una rassegna dei principali elaborati grafici del progetto restituiti in formato facilmente riproducibile, è organizzata in tre parti tematiche:  tracciato di progetto  interventi di mitigazione e compensazione ambientale

 sintesi del processo di cantierizzazione dell’opera

SINTESI DELLO SIA IN LINGUAGGIO NON TECNICO

APPENDICE I VALUTAZIONE DI IMPATTO SANITARIO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

DEFINIZIONE DELL’AREA DI STUDIO E METODOLOGIA DI ANALISI AREA DI STUDIO I caratteri generali dell’area in esame sono disaggregati in funzione degli ambiti territoriali che, all’interno del comune di Reggio Emilia, saranno direttamente interessati dall’opera, ovvero Cella, Roncocesi, Pieve Modolena, Cavazzoli e San Prospero Strinati.

METODOLOGIA DI ANALISI L’analisi dello stato di salute della popolazione si basa su valutazioni epidemiologiche pregresse, secondo i dati forniti dal registro tumori della Provincia di Reggio Emilia e sulla valutazione della mortalità e morbosità per incidenti stradali, effettuata sulla base del rapporto ISTAT-ACI pubblicato nel 2011 relativo agli incidenti stradali avvenuti in Italia nel 2010 [ISTAT-ACI, 2010].

Sono stati preventivamente valutati anche forzanti ambientali presenti sul territorio legati al sistema agroalimentare e rurale, ad attività a rischio di incidente rilevante, impianti di trattamento dei rifiuti e più in generale in relazione alla resilienza territoriale del contesto in esame.

VALUTAZIONE DI IMPATTO SANITARIO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPATTO SULLA SALUTE DERIVATO DALLE EMISSIONI IN ATMOSFERA

VALUTAZIONE DI IMPATTO SANITARIO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

RISULTATI DELLE INDAGINI STATO DI FATTO

IMPATTI DELL’OPERA SULLA SALUTE

•

Il territorio coinvolto nella realizzazione della nuova infrastruttura è caratterizzato da una vocazione produttiva tipicamente legata alle attività rurali.

•

Dispersione di inquinanti in atmosfera. Le stime effettuate relativamente ai diversi inquinanti non evidenziano superamenti dei limiti di legge vigenti e dei riferimenti derivanti dalla letteratura scientifica.

•

La provincia di Reggio Emilia presenta un’incidenza lievemente più bassa di patologie neoplastiche se confrontata con Parma e Modena. In particolare, il Comune di Reggio Emilia presenta una bassa incidenza se paragonato agli altri comuni della provincia.

•

Esposizione a Rumore. Nel quadro degli interventi di mitigazione previsti, in adempimento alla normativa che disciplina il rumore originato dal traffico, non emerge una situazione di particolare criticità ai fini della tutela della salute della popolazione ivi residente.

•

Allo stato attuale la Via Emilia rappresenta la principale direttrice per i mezzi di soccorso in transito da est ad ovest. Per quello che riguarda l’incidentalità si evidenzia come in EmiliaRomagna sia stato possibile raggiungere l’obiettivo europeo di riduzione del 50% delle vittime rispetto al 2001 (passando da 813 vittime a 401). Nell’area di analisi si può notare che il maggior numero di incidenti si sono verificati nella tratta Via Emilia Ospizio – Amendola.

•

Esposizione a Vibrazioni. Impatto trascurabile.

•

Rischio allergologico. Impatto trascurabile.

•

Incidentalità. Nessun impatto negativo in termini di mortalità automobilistica.

•

Benessere derivante dall’esercizio dell’opera.

- Implementazione della mobilità ciclabile - Interventi di compensazione ambientale - Alleggerimento e riqualifica della Via Emilia storica - Miglioramento qualità aria ad area vasta VALUTAZIONE DI IMPATTO SANITARIO

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

MONITORAGGIO

L’attenzione posta sulla tutela della salute umana non termina con l’esecuzione del progetto. I monitoraggi post operam integrano lo studio condotto ante operam. Due grandi aree di monitoraggio  il monitoraggio delle acque di piattaforma  il biomonitoraggio (da redigere eventualmente nella successiva fase di progettazione su accordi presi con gli Enti competenti) Due principali classi di inquinanti sono da valutarsi per la qualità delle acque di piattaforma e dell’ambiente circostante: i metalli pesanti ed i composti organici volatili. Il biomonitoraggio di specie vegetali (in cui è possibile studiare sia le foglie che la corteccia) può fornire indicazioni precoci sulla presenza di inquinanti atmosferici in concentrazioni impreviste.

VALUTAZIONE DI IMPATTO SANITARIO

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

IMPOSTAZIONE METODOLOGICA Parte 1. introduzione metodologica (impostazione, obiettivi e principi guida alla base della relazione), inquadramento normativo (check-list di riferimento per la verifica di completezza e coerenza fra quanto previsto dal DPCM 12/12/2005 e gli elaborati redatti); Parte 2. descrizione dello stato di fatto territoriale ed ambientale per ogni componente ambientale (quando significativa sotto il profilo paesaggistico), definizione di un masterplan di progetto caratterizzato dai relativi interventi di tipo naturalistico, protettivo e di valorizzazione del territorio, accurata documentazione fotografica, profilo programmatico e vincolistico; Parte 3. descrizione delle caratteristiche tecniche e funzionali dell’opera, nonché della fase di costruzione; Parte 4. contenuti per la valutazione di compatibilità paesaggistica in relazione a quanto sottoposto a tutela; lo strumento principale di valutazione è rappresentato dall’analisi di intervisibilità associata a quello della valenza paesaggistica ed ecosistemica dell’elemento acqua, in un contesto che dipende totalmente da esso anche per le rilevanti attività economiche di carattere agroalimentare ivi insediate; Parte 5. illustrazione degli interventi di mitigazione e compensazione dell’impatto paesaggistico in relazione agli elementi oggetto di tutela.

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

ANALISI DELLO STATO DI FATTO Descrizione delle unità di paesaggio provinciali e comunali Descrizione degli ambiti paesaggistici 1. Struttura morfologica (semiologia o segni del mosaico paesaggistico):  rete idrografica;  zone di particolare interesse paesaggistico – ambientale;  dossi;  bonifiche storiche; 2. Struttura percettiva (varchi/coni):  viabilità storica;  viabilità panoramica.

3. Ambiti di valore simbolico – culturale (elementi identitari):  insediamenti storici (centri abitati di valore storico, insediamenti di valore storico testimoniale);  edifici di valore architettonico, storico testimoniale e tipologico.

RELAZIONE PAESAGGISTICA

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

ANALISI DELLO STATO DI FATTO Censimento edifici rurali in buffer di 500 m per lato SCHEDA NUMERO: RE045

Punto di vista fotografico

1

2

Tipologia

Quantità

Complessi/edifici

75

Vincoli derivati dalla

31

pianificazione comunale

Interesse storico architettonico

16%

19% (1)

(2)

DATI AMMINISTRATIVI E LOCALIZZAZIONE GEOGRAFICA

33%

32%

Interesse tipologico

Provincia: Reggio Emilia Comune: Reggio Emilia

Vincoli esistenti: Vincolo da PSC

Indirizzo: Via Pietro Ancini n. 17-21

Abitata: si Presenza di animali: Attività agricola in essere:

Denominazione:

Interesse ambientale scarso interesse

DATI IDENTIFICATIVI Tipologia: edificio residenziale (ex fabbricato rurale) Descrizione: fabbricato rurale completamente recuperato ad uso abitativo. L’edificio, a corpi giustapposti, sviluppato su due livelli. La copertura è a due falde, a colmi differenziati. Le aperture sono regolari per forma e disposizione. Sono presenti fabbricati di bassi servizi.

Funzioni presenti ■ Residenza □ Residenza padronale □ Stalla con sovrapposto fienile □ Stalla □ Portico/barchessa □ Rustico □ Chiesa □ Mulino □ Colombaia □ Parco/giardino ■ Altro: bassi servizi

Datazione: 1884-1945 (primo impianto), post 1945 (recupero) QUALITA’ ARCHITETTONICA □ Edificio di interesse storico-architettonico □ Edificio di interesse tipologico □ Edificio di interesse ambientale ■ Edificio di scarso interesse STATO DI CONSERVAZIONE □ Buono ■ Discreto □ Sufficiente □ Insufficiente

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

MAPPE DI INTERVISIBILITA’ Le mappe di intervisibilità rappresentano gli strumenti che consentono di evidenziare nel modo più chiaro possibile “cosa” si vedrà dell’opera progettata e “da dove”. Esse hanno quindi grande efficacia nel consentire la valutazione di compatibilità e di adeguatezza delle soluzioni progettati nei riguardi del contesto paesaggistico.

In funzione della condizione percettiva offerta, l’intervisibilità può essere suddivisa in due principali ordini e più precisamente:  ambiti di percezione statica;  ambiti di percezione dinamica (lenta e veloce).

Il campo visivo che è potenzialmente percepibile è distinguibile in tre diversi coni di percezione, che vengono identificati collocando lo “zero” lungo l’asse stradale, ossia lungo la linea che definisce il senso di percorrenza di chi viaggia lungo le viabilità sopra identificate.

TIPOLOGIA DI CONO Cono di alta percezione Coni di media percezione Coni di bassa percezione

BREVE DESCRIZIONE Comprende ciò che l’automobilista vede distintamente senza distogliere lo sguardo dalla strada Sono definiti come complementari al cono di alta percezione e compresi a destra e sinistra rispetto all’asse frontale. Inquadrano ciò che è visibile ruotando leggermente gli occhi senza però distrarsi dalla guida Riguardano elementi che risultano visibili solo distogliendo lo sguardo dalla guida

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

MAPPE DI INTERVISIBILITA’

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

MAPPE DI INTERVISIBILITA’

Per ciascun ambito di tutela, sia per la fase di costruzione che di esercizio, sono riportate le principali previsioni di pressioni e impatti di progetto, analizzati anche in sede di Studio di Impatto Ambientale e rappresentate dagli elementi naturali del territorio (acqua, vegetazione, fauna, suoli agricoli):  per le attività di costruzione: in caso di presenza o meno di aree operative fisse (industriali con relativi impianti o campi base) rispetto alla sola presenza di maestranze, infrastrutture minime di logistica e mezzi/macchinari;

 per la fase di esercizio: dalla tipologia e dimensione dell’opera di attraversamento (scatolari, viadotti di limitato o più significativo sviluppo), presenza o meno di barriere antifoniche e eventuali modifiche viarie.

Si ricorda che gli ambiti di tutela sono:  Fascia di rispetto dei seguenti corsi d’acqua: torrente Crostolo, Quaresimo, Modolena;  Area archeologiche ad ovest del torrente Crostolo;  Area archeologica in località Corte Tegge.

RELAZIONE PAESAGGISTICA

Anas SpA

Comune di Reggio Emilia

Direzione Centrale Progettazione

ANALISI DELLE PRESSIONI/IMPATTI Caso esemplificativo fase di costruzione: torrente Crostolo Localizzazione ambito di interferenza

Comune di Reggio Emilia, località Cavazzoli, vicinanze della linea FS Milano - Bologna

Progressiva

Ambito di paesaggio

Cantierizzazione

Opere d’arte di progetto maggiori e minori

0+300

Ambiti rurali condotti prevalentemente a seminativi irrigui, con presenza di tessuto insediativo misto residenziale e produttivo.

L'assetto floristico-vegetazionale è molto semplificato, differenti tipologie vegetazionali si riscontrano sul fondo del corso d'acqua e in corrispondenza degli argini.

Realizzazione opere d’arte di scavalco – Area operativa A.O. 1-2 (lato NordOvest).

Ponte in acciaio a unica campata di luce pari a 62 m

Fotoinserimento area operativa

RELAZIONE PAESAGGISTICA

Anas SpA Direzione Centrale Progettazione

Comune di Reggio Emilia

ANALISI DELLE PRESSIONI/IMPATTI Caso esemplificativo fase di esercizio: torrente Quaresimo

2

3

1

1. Carta di intervisibilità 2. Sezioni ambientali 3. Planimetria di mitigazione

4

4. Simulazione fotografica

RELAZIONE PAESAGGISTICA
