RESORT G- 7 FLUJOGRAMA Y ORGANIGRAMA, ZONIFICACIÓN Y CORTES

FLUJOGRAMA Y ORGANIGRAMA, ZONIFICACIÓN Y CORTES

TALLER DE DISEÑO ARQUITECTONICO VI

CÁTEDRA:

GRUPO:

INTEGRANTES:

GUILIETTA, CASTAÑEDA MIÑAN

G-07

CALVO RODRIGUEZ, ADRIAN

DAMIAN ROJAS, PIERO MUÑOZ,PAOLA

INTRODUCCIÓN1. ZONIFICACION GENERAL 2. DIAGRAMA DE FLUJOS 3. PROGRAMA ARQUITECTONICO Y NORMATIVIDAD 4. ORGANIGRAMA Y MATRIZ DE RELACIONES ESPACIALES DE CADA ZONA 5. PROCESO DE ZONIFICACION: JUSTIFICACION 6. 2 CORTES PARA VER LA LA RELACIÓN DEL PROYECTO CON LA TOPOGRAFÍA Y EL ESPACIO PÚBLICO

INTRODUCCIÓN

LOS DIAGRAMAS , GRAFICOS 3D Y CORTES PERMITEN ENTENDER Y

OPTIMIZAR LA DISTRIBUCIÓN FUNCIONAL, LA CIRCULACIÓN EFICIENTE Y LA INTEGRACIÓN CON LA TOPOGRAFÍA PORQUE FACILITAN LA TOMA DE

DECISIONES Y MEJORAN LA COMUNICACIÓN DEL DISEÑO ARQUITECTÓNICO.

. A CONTINUACION SE EXPLICARAN DICHOS DIAGRAMAS.

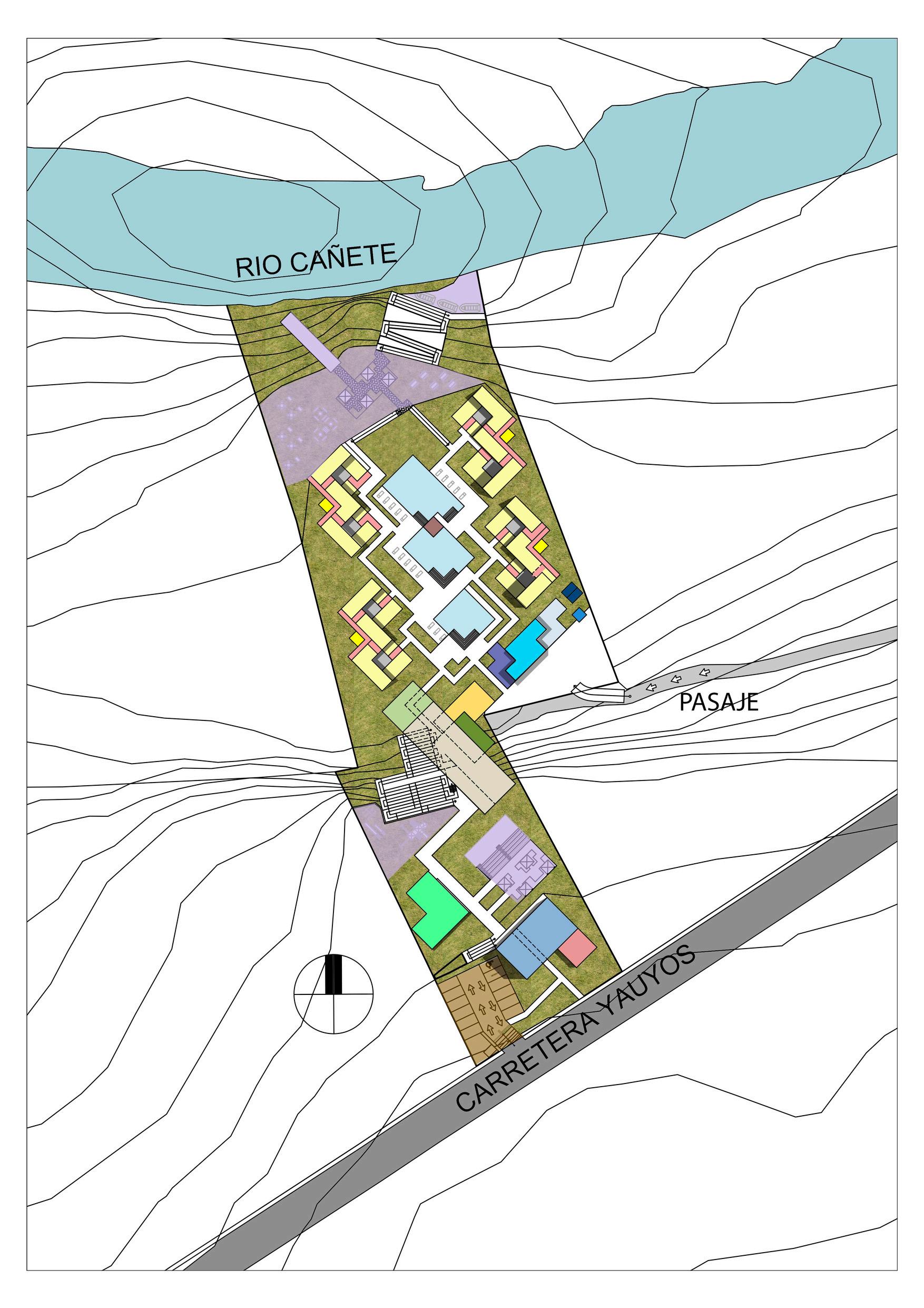

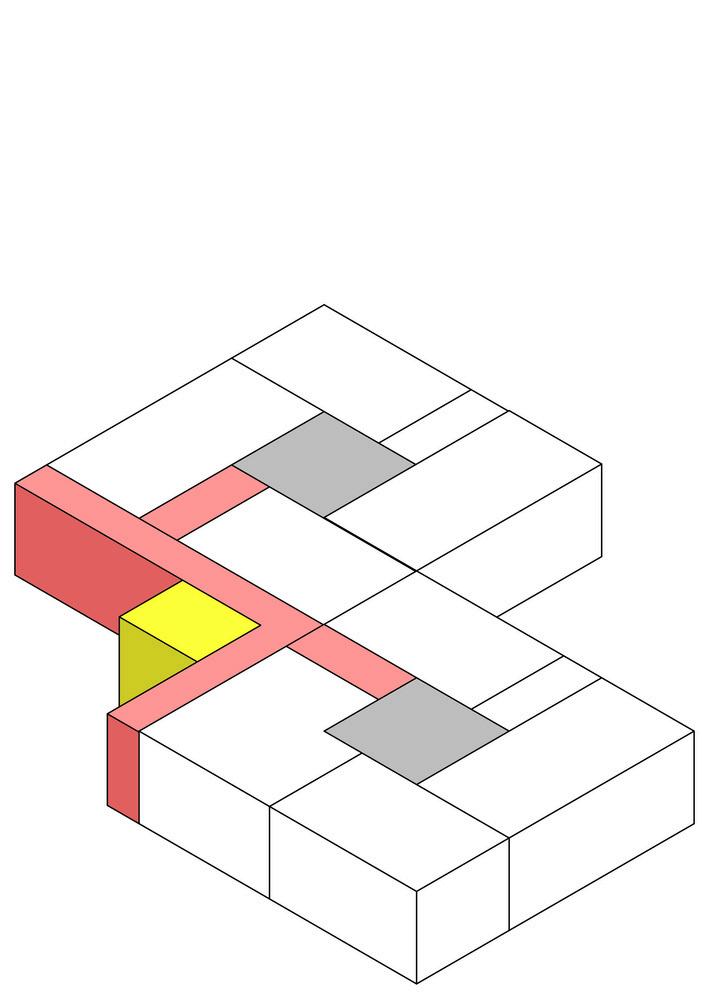

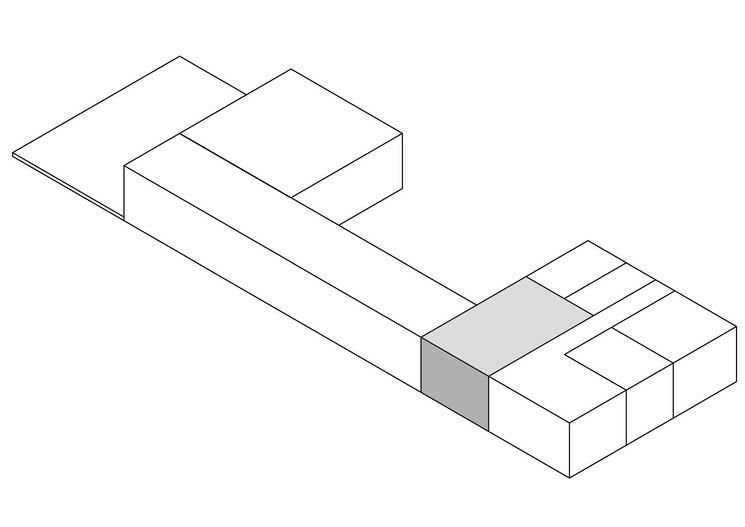

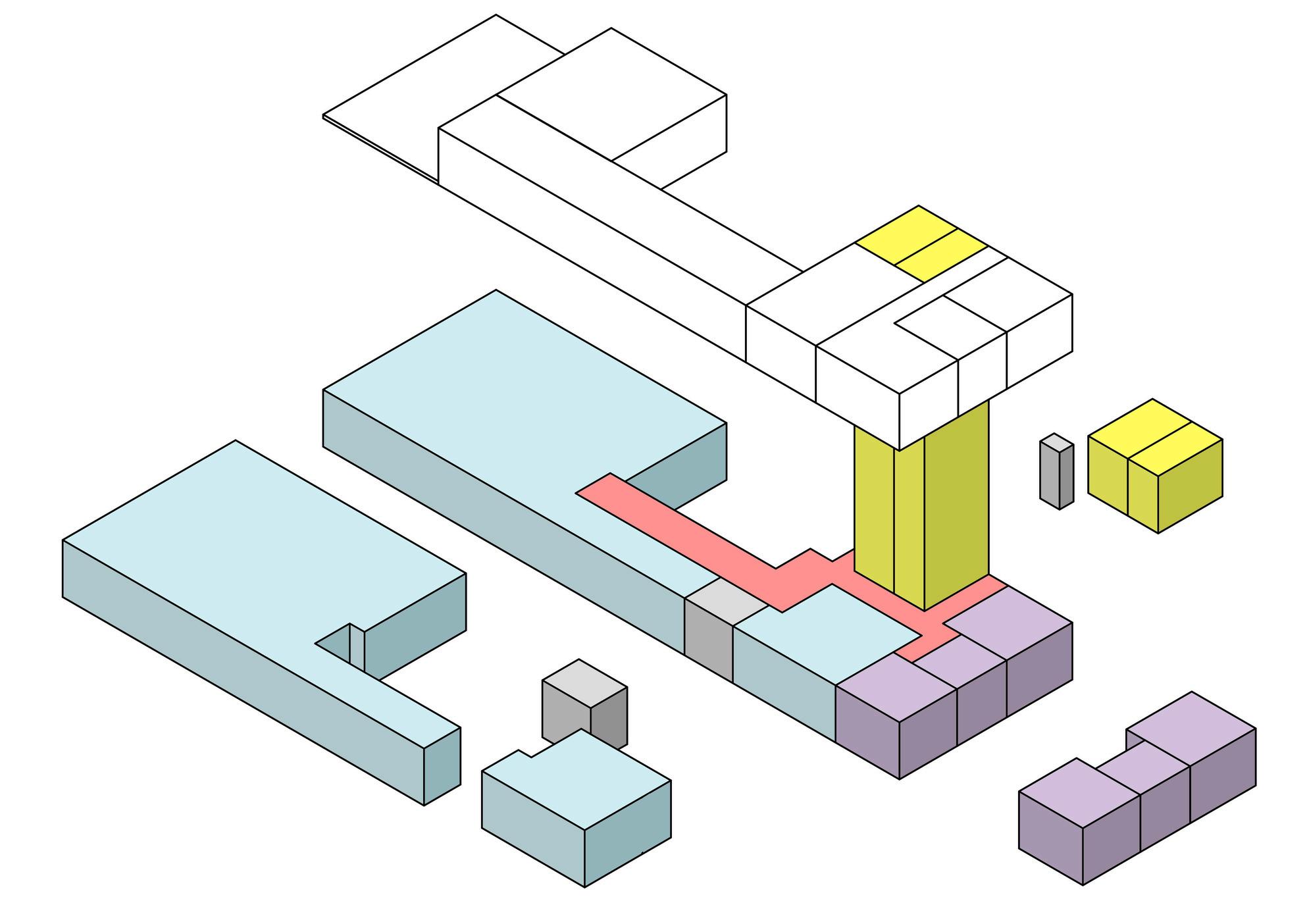

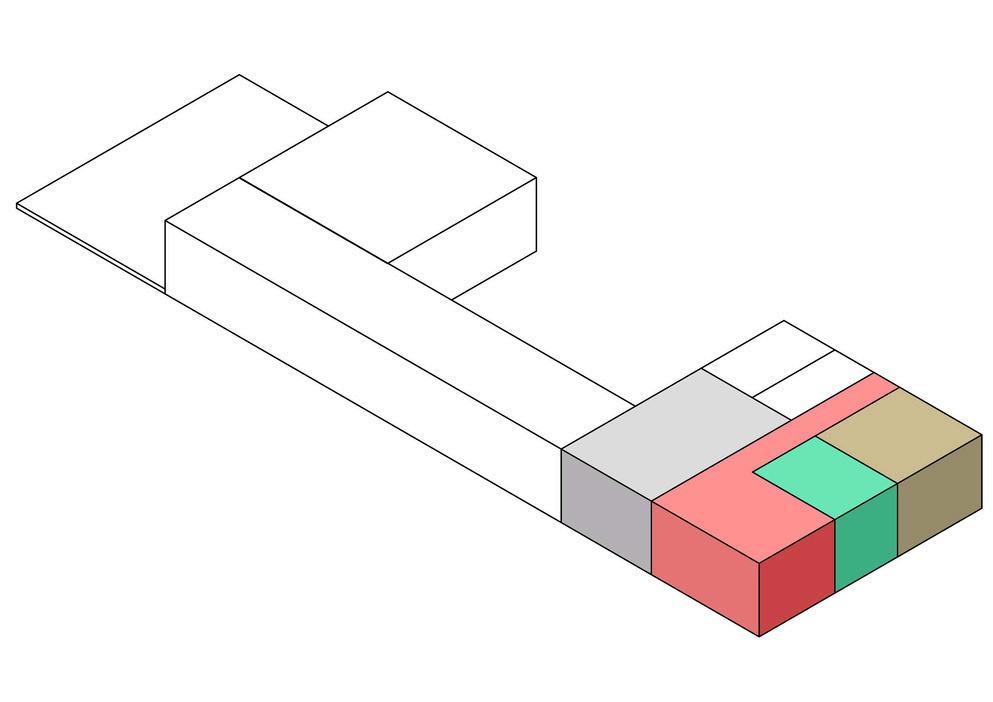

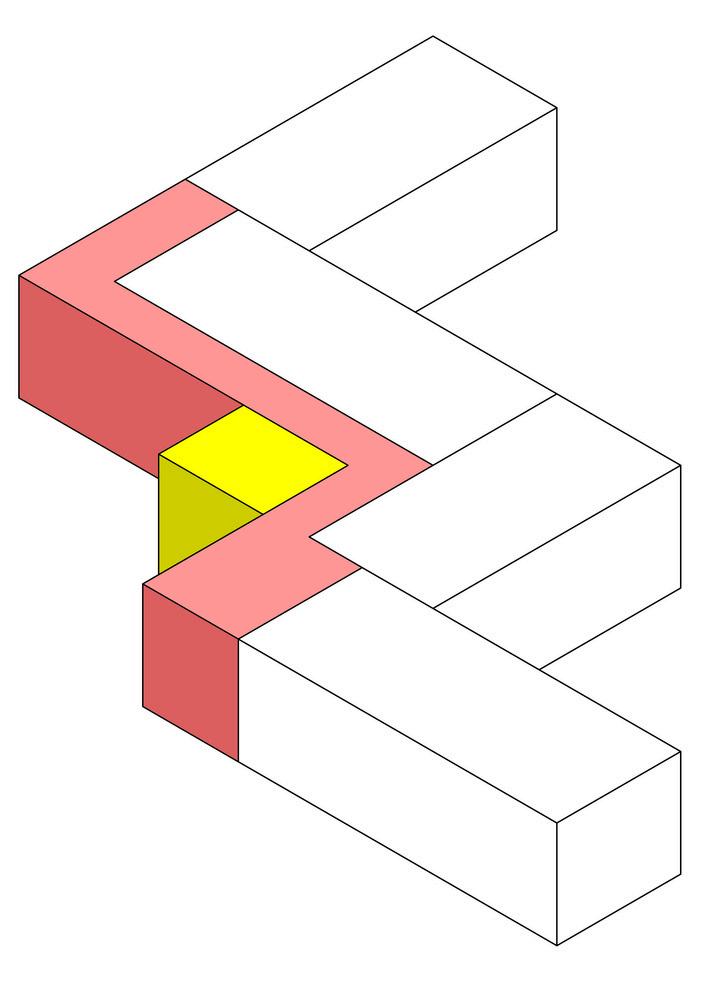

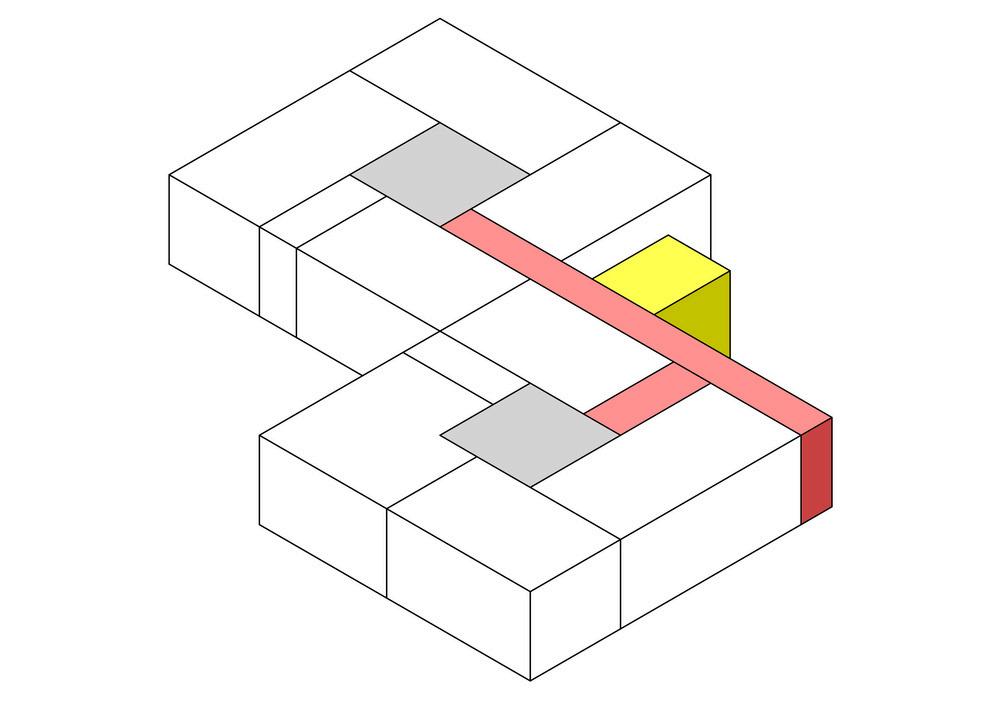

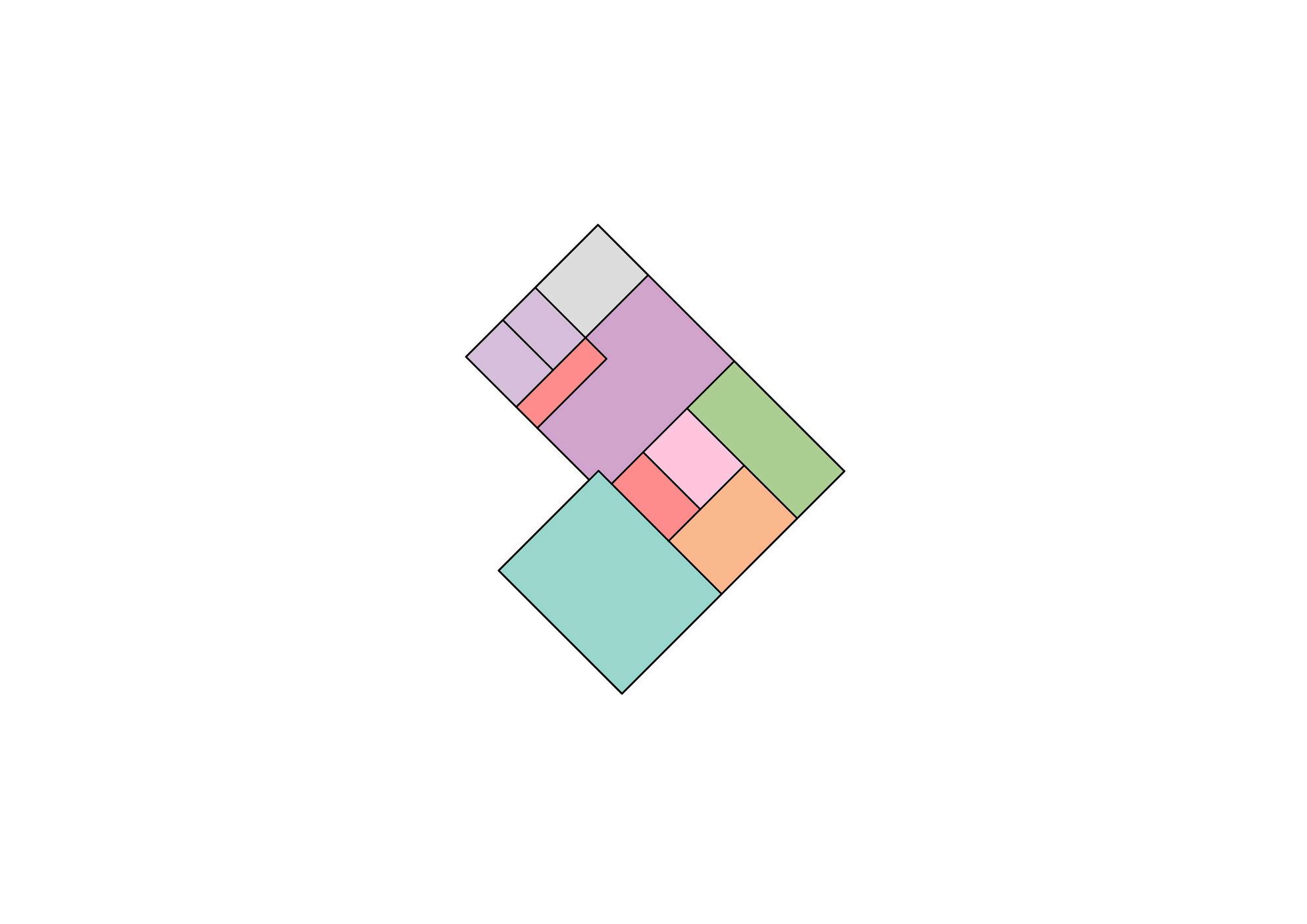

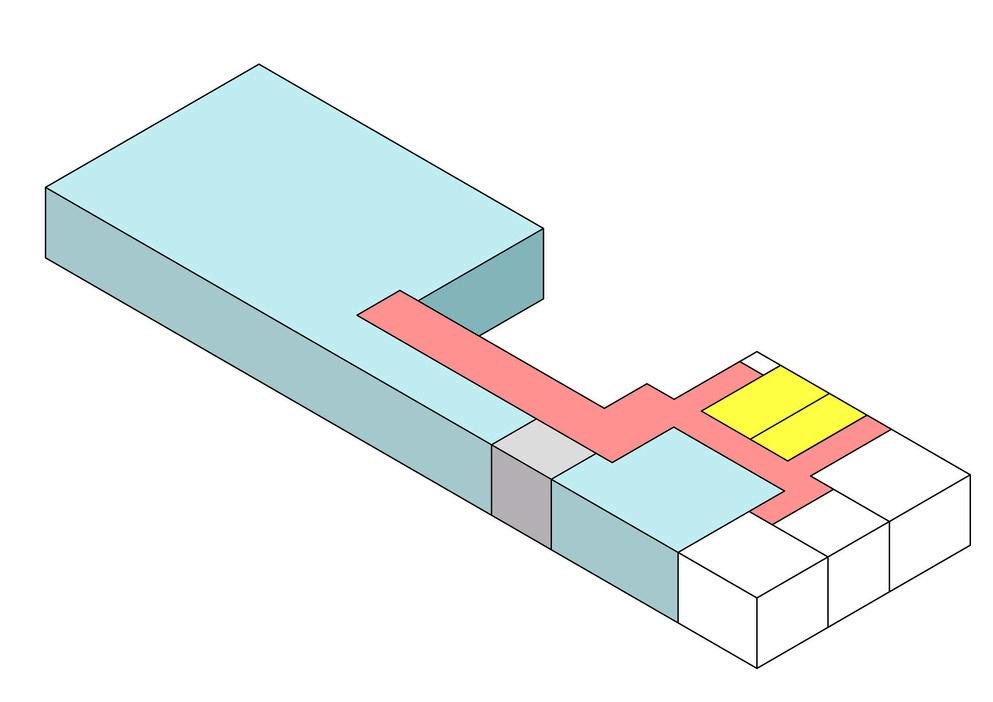

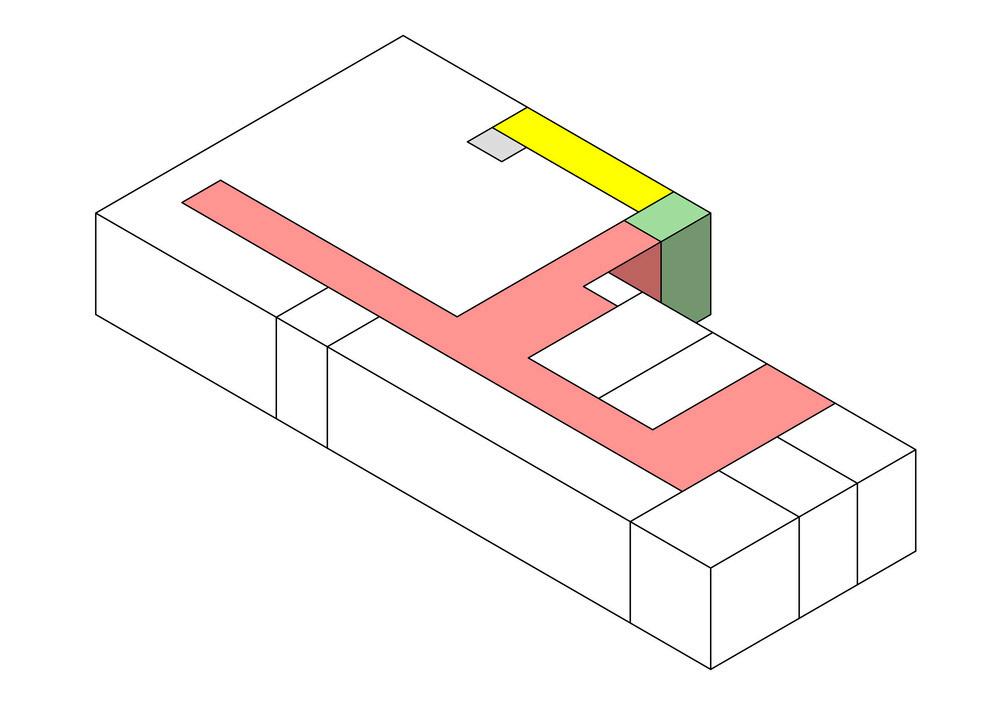

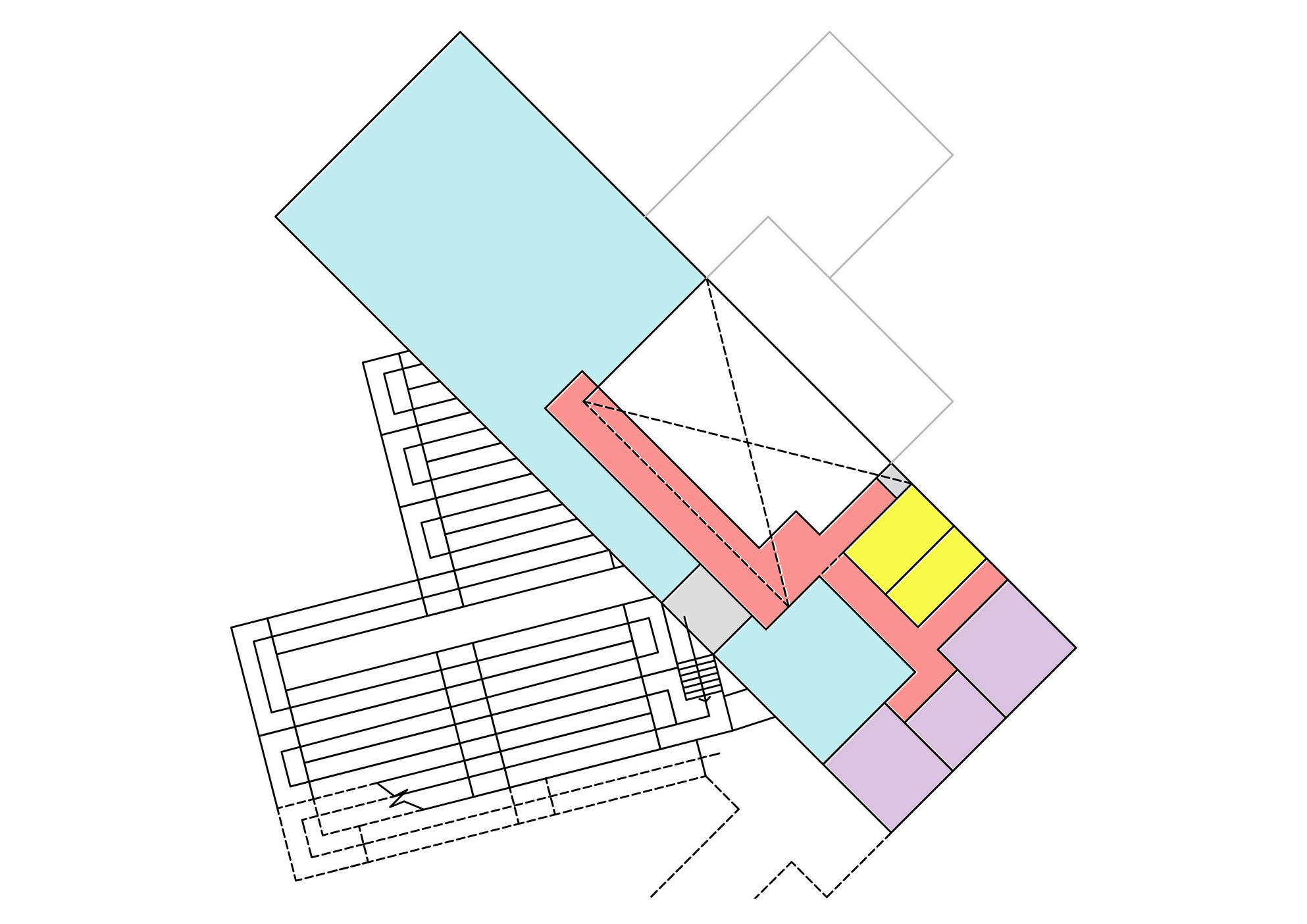

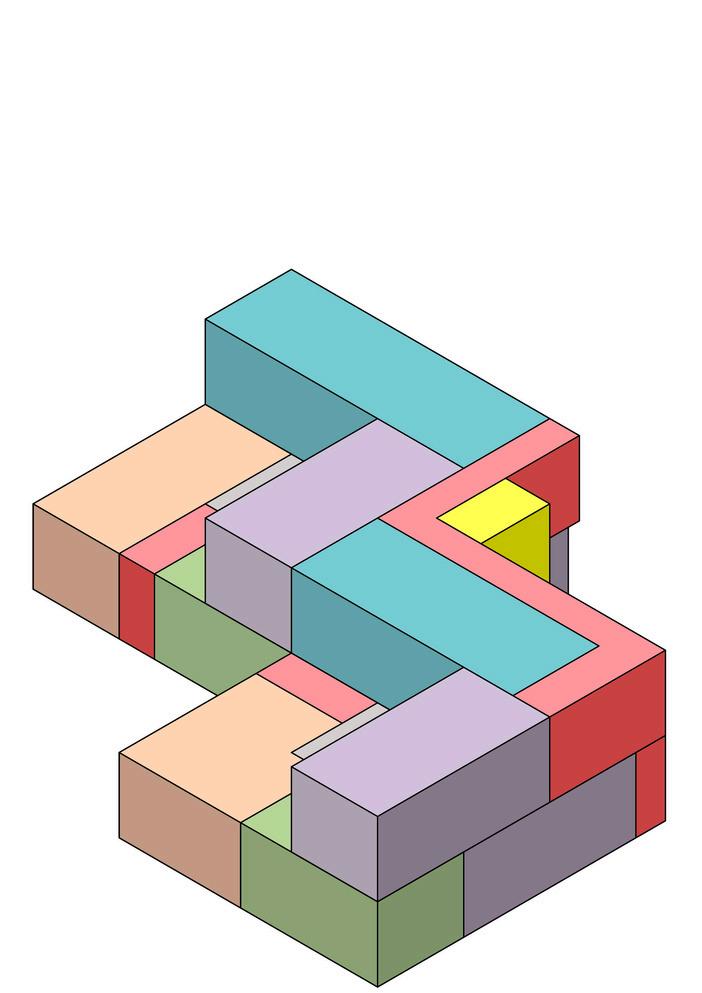

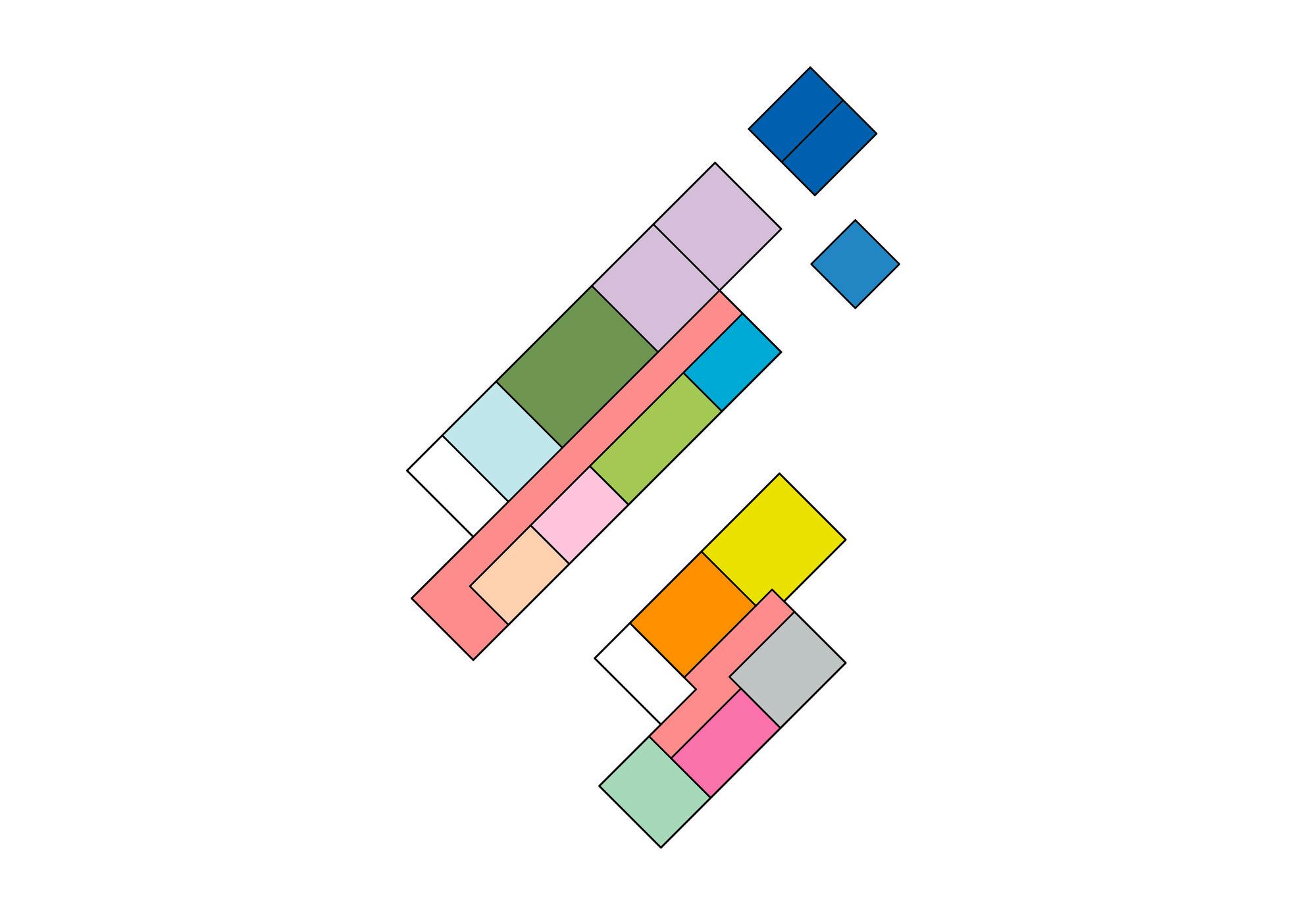

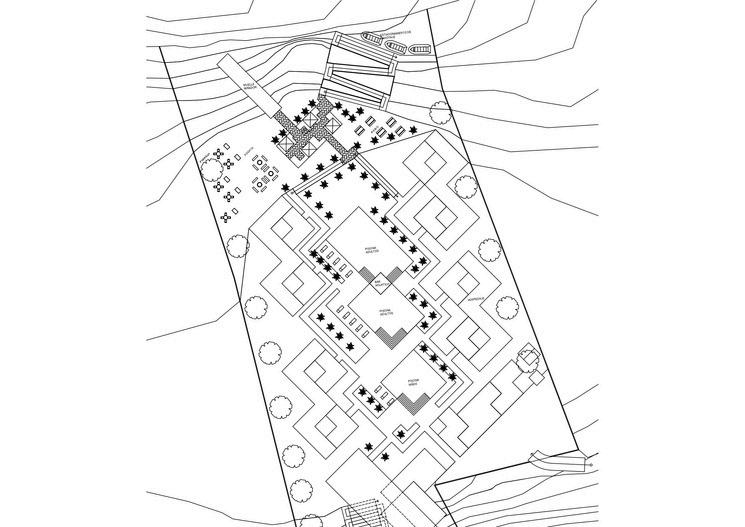

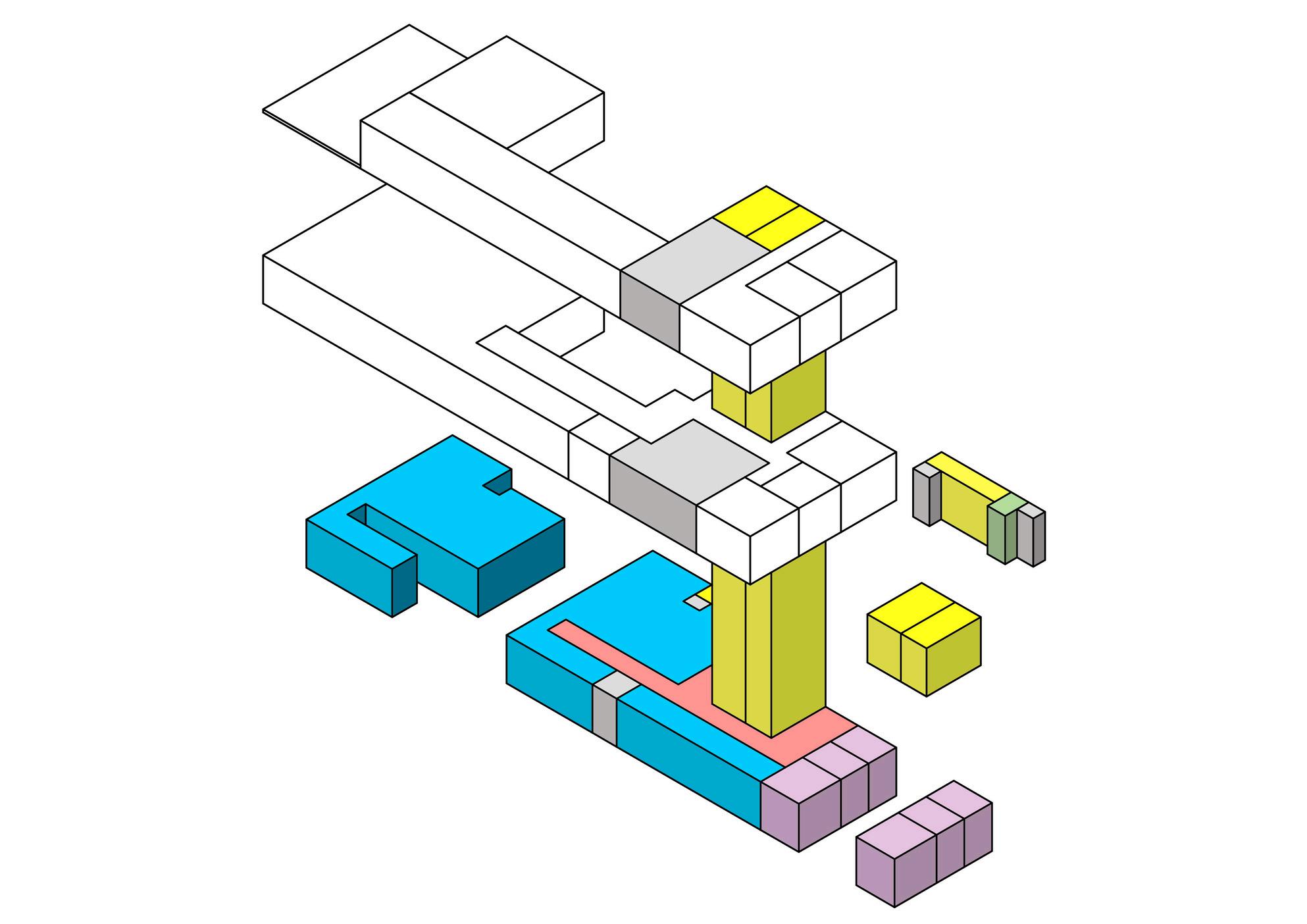

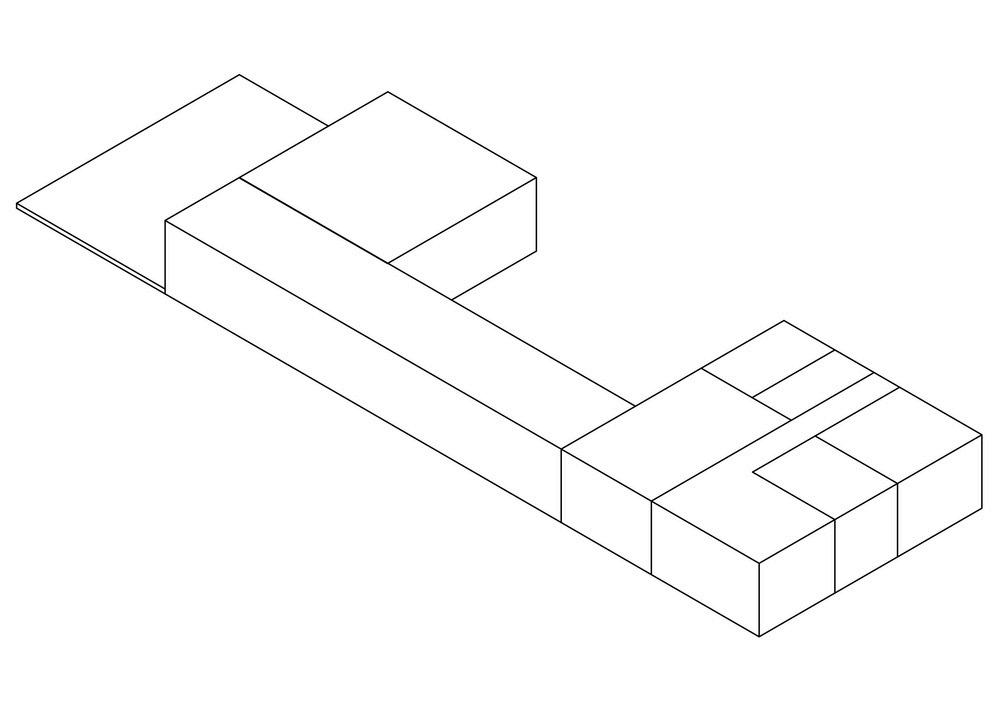

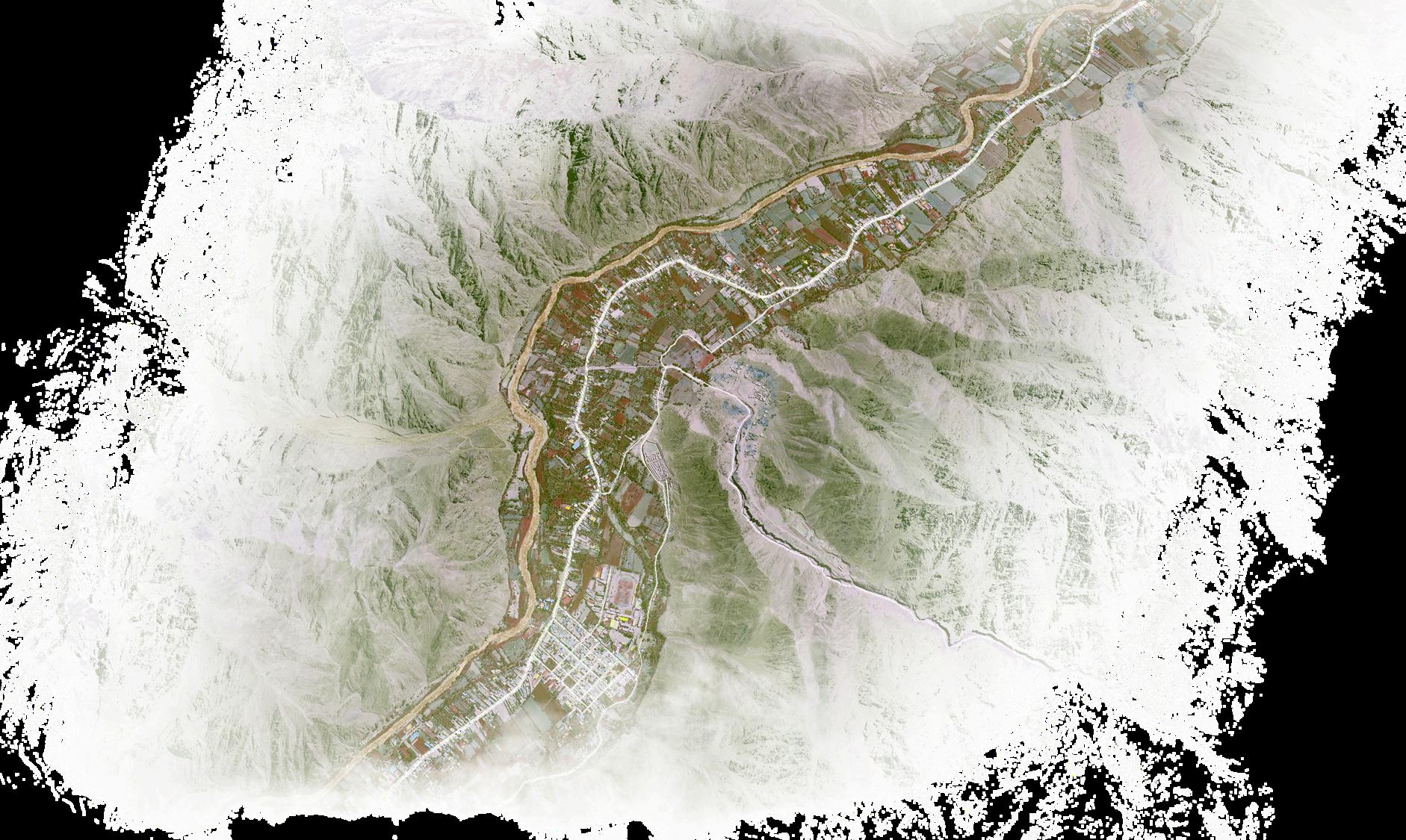

ZONIFICACIÒNGENERAL

VEREDAS Y ESCALERAS Y RAMPAS

CARRETERA YAUYOS

PASAJE

RIO CAÑETE

ZONAPUBLICA

ESTACIONAMIENTO

RECEPCION 1 NIVEL

ADMINISTRACION 2 NIVEL

AREAS RECREATIVAS PUBLICAS ( ESCENARIO, AREA DE NIÑOS ,MINIPARQUE, MUELLE, CANOTAJE.

BAR ACUATICO

ZONASEMIPUBLICA

1 NIVEL RESTAURANTE :RECIBIDOR

2 NIVEL RESTAURANTE: COMEDOR PRINCIPAL

3 NIVEL RESTAURANTE: COMEDOR SECUNDARIO

SS HH PUBLICO DE PISCINA

PISCINA

GIMNASIO

ZONASERVICIO

AREA DE VIGILANCIA ( SERVICIO)

TOPICO Y TRATAMIENTO DE AGUA (SERVICIO)

LAVANDERIA ( 2 NIVEL SERVICIO)

ZONAPRIVADA

4 NIVEL: COCINA

HOSPEDAJE

ESCALERA PRIVADA DE HOSPEDAJE

CIRCULACION PRIVADA DE HOSPEDAJE

HALL PRIVADO DE HOSPEDAJE

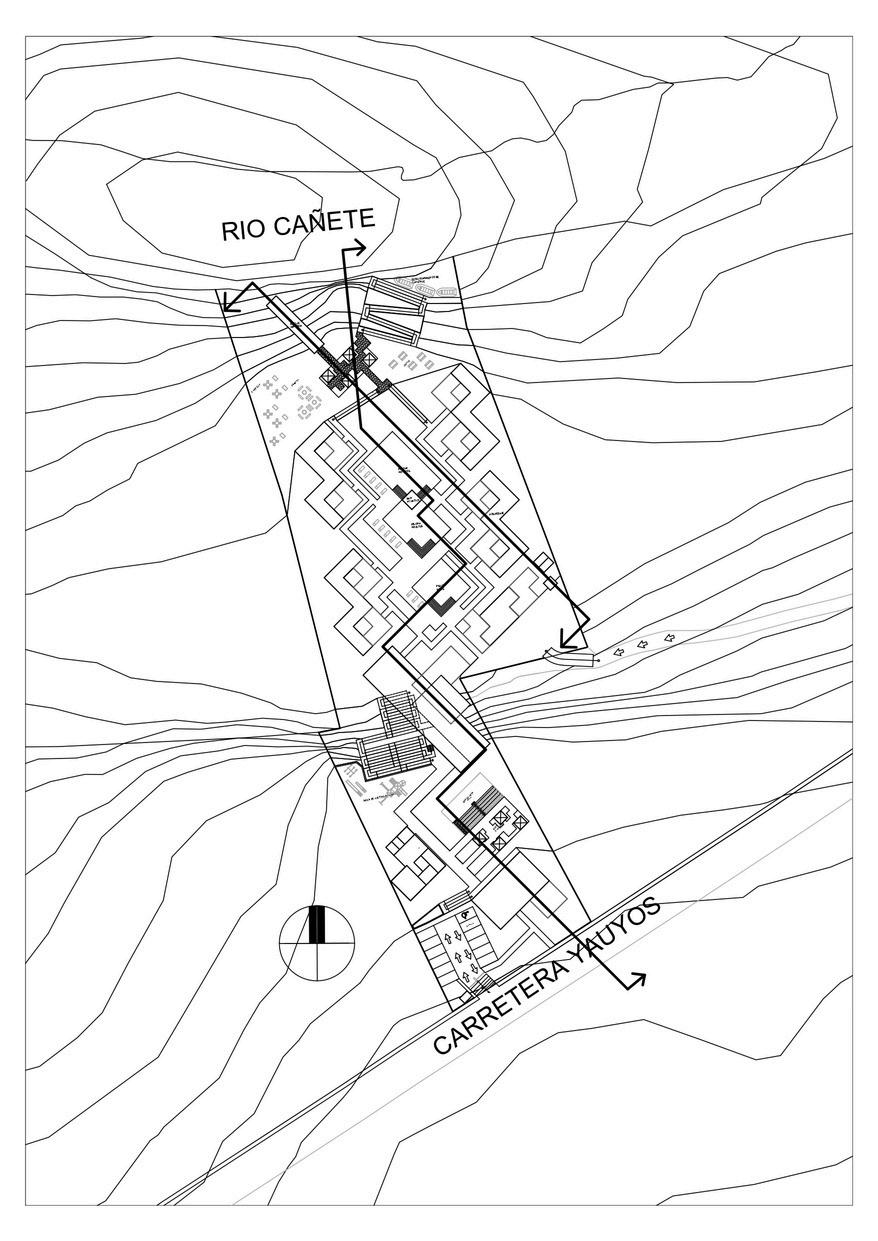

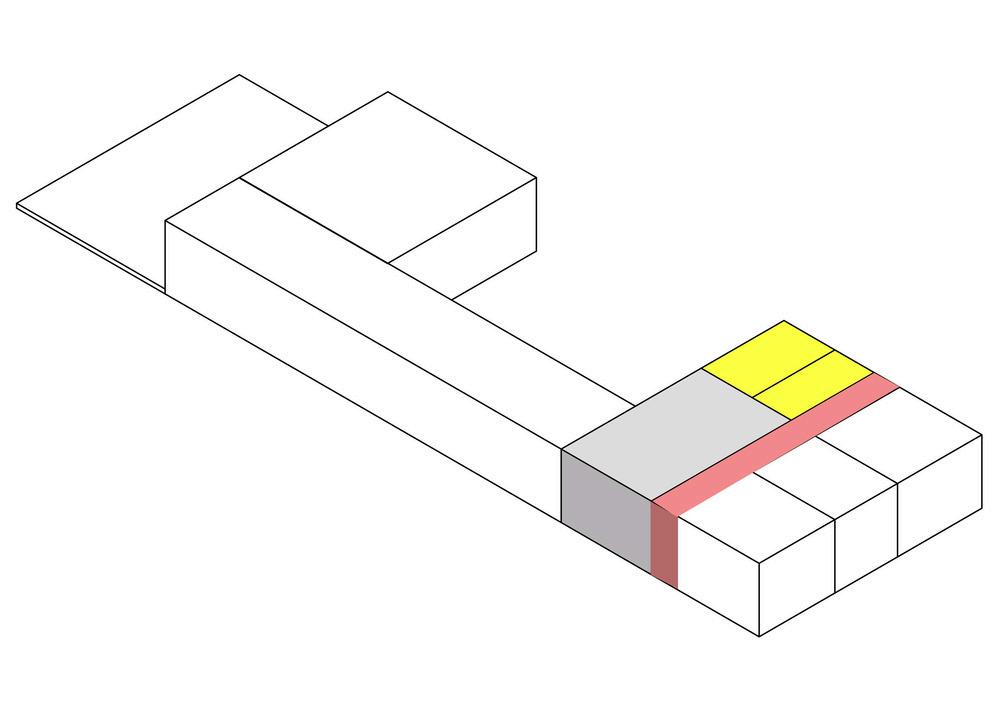

DIAGRMADEFLUJOS

DIAGRAMADEFLUJOS

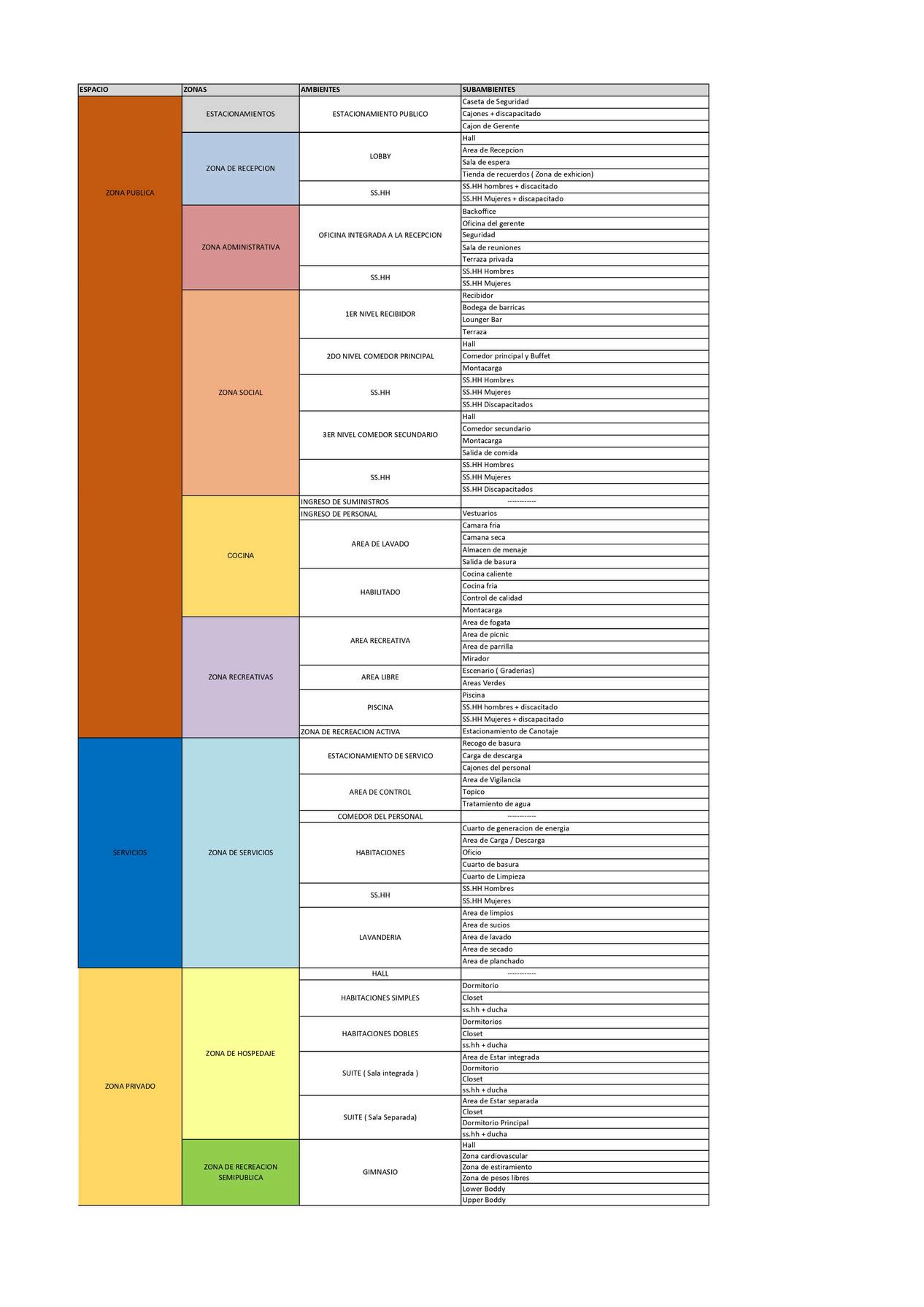

PROGRAMAARQUITECTÓNICO NORMATIVIDAD

REGLAMENTACIÓN

RESORT RIVER RISE

RNE: CLASIFICACIÓN DEL HOSPEDAJE

HOTEL

CATEGORÍA

UNO A CINCO ESTRELLAS

REQUISITO TECNICO MINIMO

ANEXO 1

APART- HOTEL

CATEGORIA

UNO A CINCO ESTRELLAS

REQUISITOS MINIMOS

INGRESO PARA HUESPEDES SEPARADO DEL PERSONAL DE SERVICIO OBLIGATORIO

RECEPCIÓN (1) Y/ O CONSEJERÍA (2) OBLIGATORIO(1) Y CONSEJERÍA (2)

COCINA OBLIGATORIO

COMEDOR OBLIGATORIO

CAFETERIA NO REQUIERE BAR

CLOSET O GUARDARROPA (DENTRO DE LA HABITACION) OBLIGATORIO

SERVICIOS HIGIENICOS (DENTRO DE LA HABITACION) TIPO AREA MINIMA (M2)

SERVICIOS Y EQUIPOS PARA TODAS LAS HABITACIONES

1 BAÑO PRIVADO ( CON LAVATORIO INODORO Y DUCHA) 3 M2

OBLIGATORIO

ANEXO 2 1 - 5

REQUISITO TECNICO MINIMO

CATEGORIA

SISTEMA DE VENTILACION Y/ O DE CLIMATIZACION

SISTEMA DE AGUA (FRIA Y CALIENTE) Y DESAGUE

SISTEMA DE COMUNICACION TELEFONICA

OBLIGATOR O PARA DUCHAS Y LAVATORIOS EN HAB TACION

SISTEMAS DE VIDEO VIGILANCIA OBLIGATORIO

ELECTRICIDAD OBLIGATORIO

ASCENSORES

ASCENSOR PUBLICO

ASCENSOR DE SERVICIO DISTINTO A LOS DE USO PUBLICO

UNO A TRES ESTRELLAS

REQUISITO TECNICO MINIMO

ANEXO 3

HOSTAL ALBERGUE

CATEGORIA

NO CONSIDERAR ESTRELLA

REQUISITO TECNICO MINIMO

ANEXO 4

ESTACIONAMIENTOS

PORCENTAJE POR EL Nª DE HABITACIONES

ESTACIONAMIENTO PARA VEHICULOS DE TRANSITO

OBLIGATORIO DE 4 P SOS A MAS

OBLIGATORIO

SERVICIOS BASICOS DE EMERGENCIA CUARTO DE ENERGIA ELECTRICA CUARTO DE ALMACENAMIENTO DE AGUA OBLIGATORIO

SERVICIOS HIGIENICOS DE USO PUBLICO OBLIGATORIO

DIFERENCIADO

SISTEMA O PROCESO DE RECOLECCION, ALMACENAMIENTO Y ELIMINACION DE RESIDUOS SOLIDOS OBLIGATORIO

SISTEMA DE TELEFONO PARA USO PUBLICO OBLIGATORIO DEPOSITO OBLIGATORIO OFICIO OBLIGATORIO

Y 1 INODORO

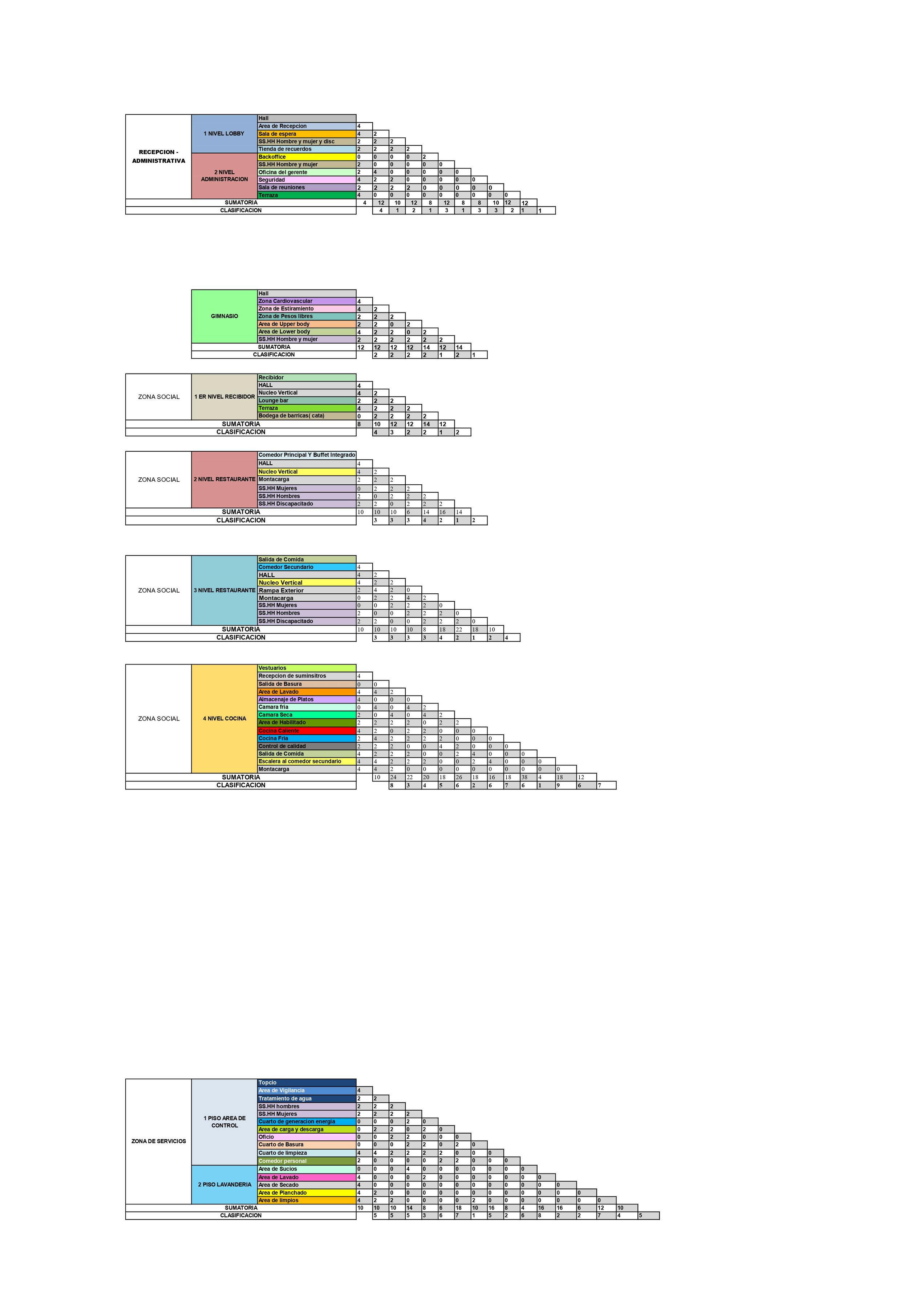

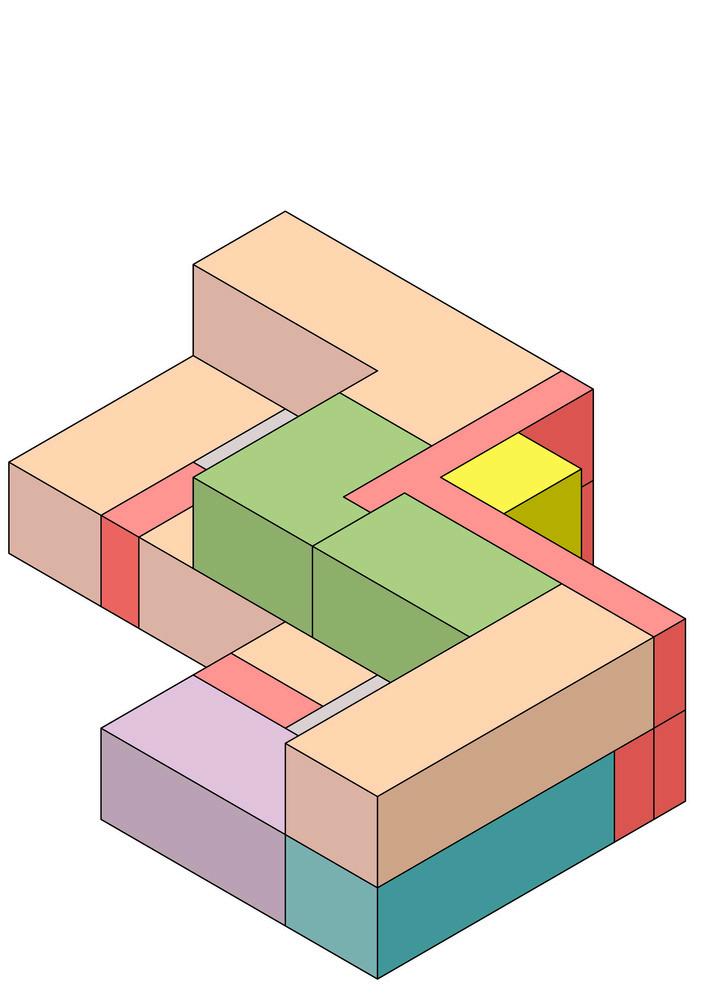

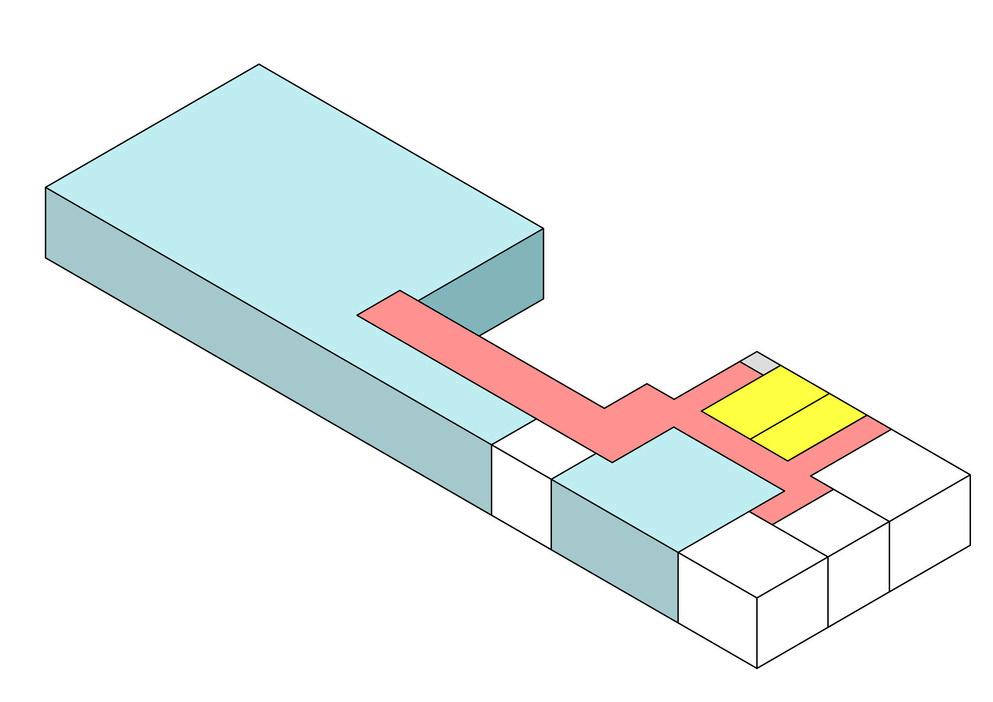

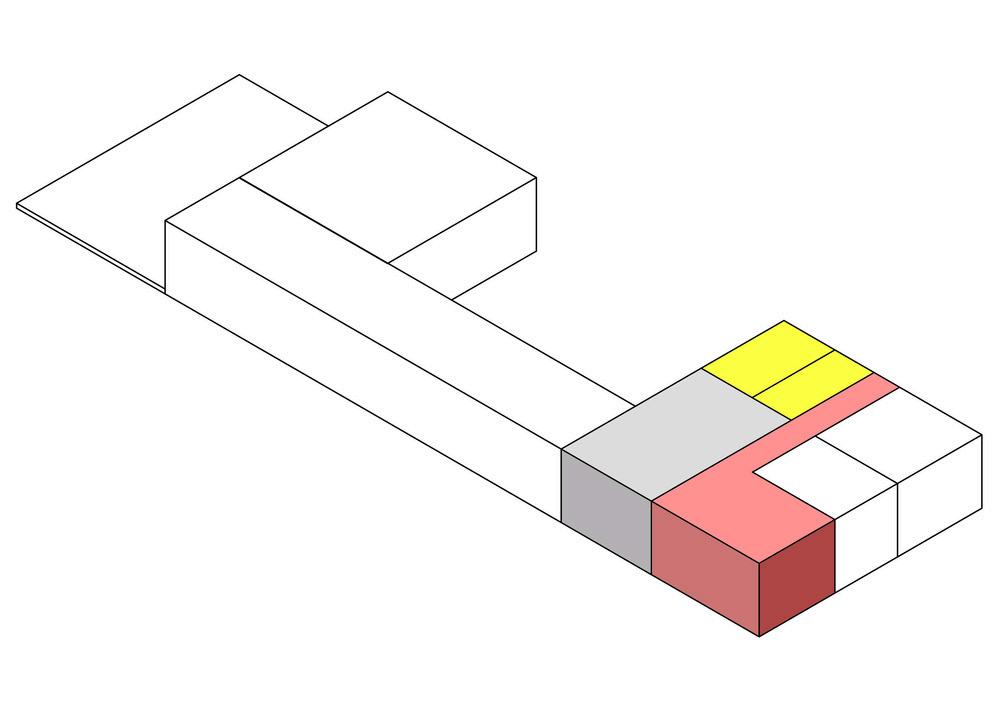

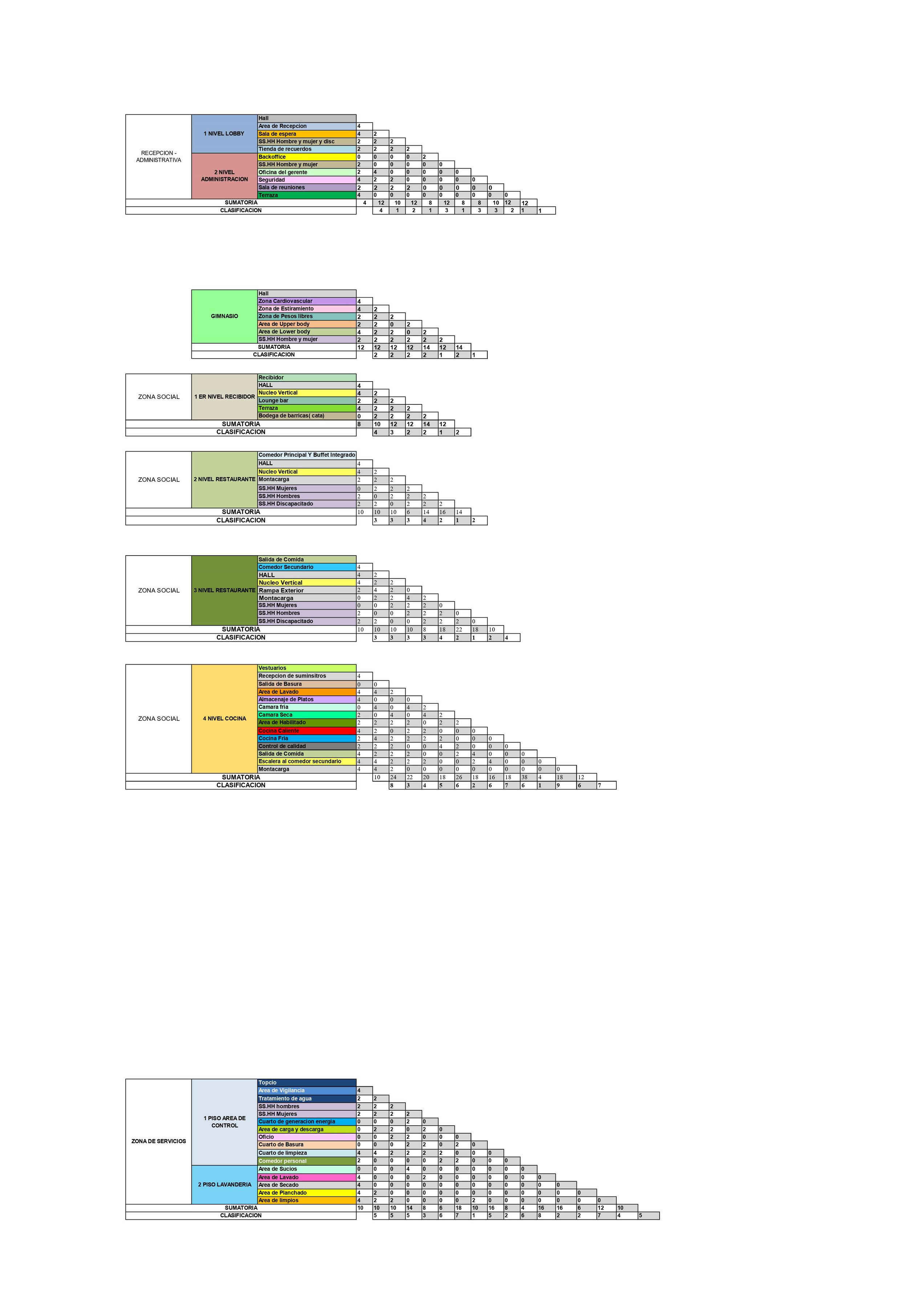

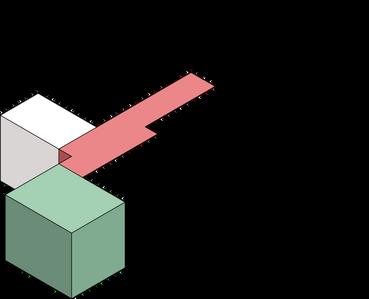

DIAGRAMAS

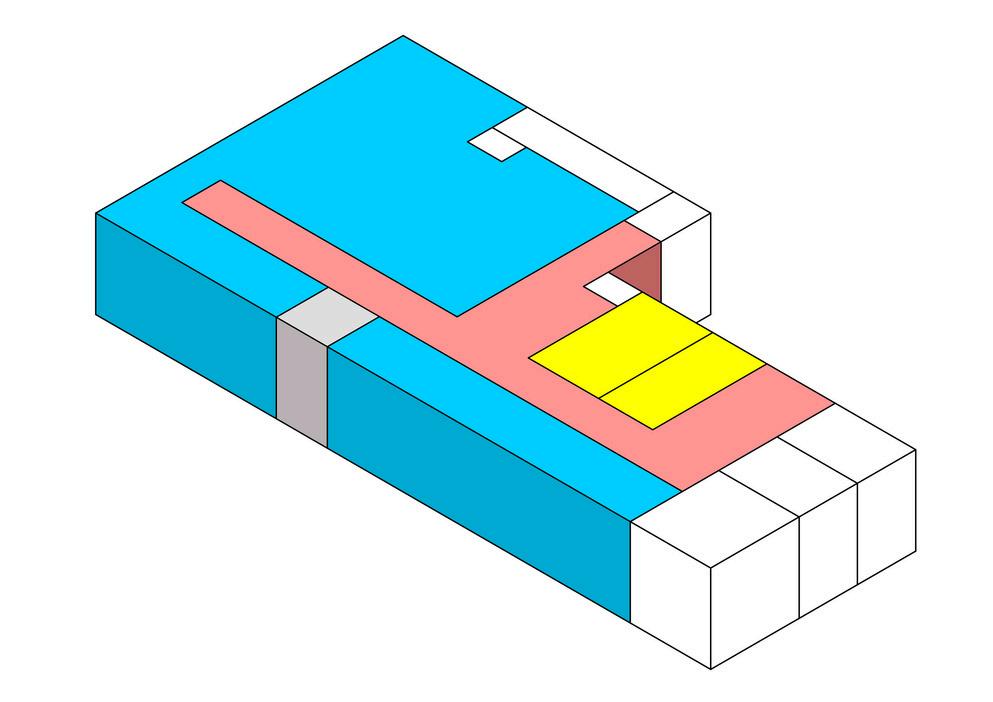

RECEPCION Y ADMINISTRACIÒN

INTEGRADA

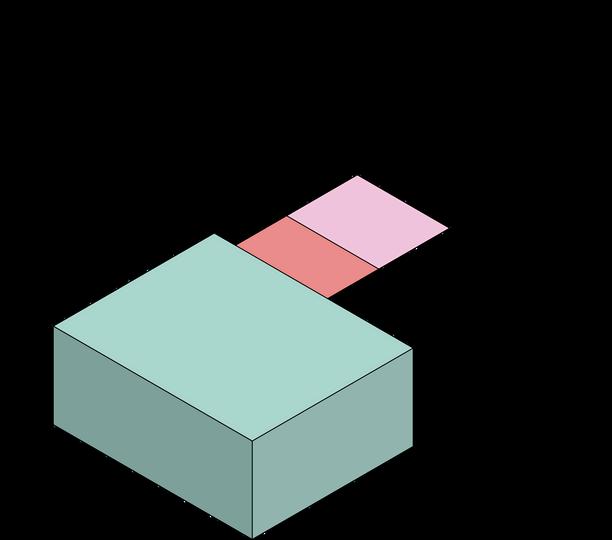

GIMNASIO

RESTAURANTE Y COCINA

SERVICIO

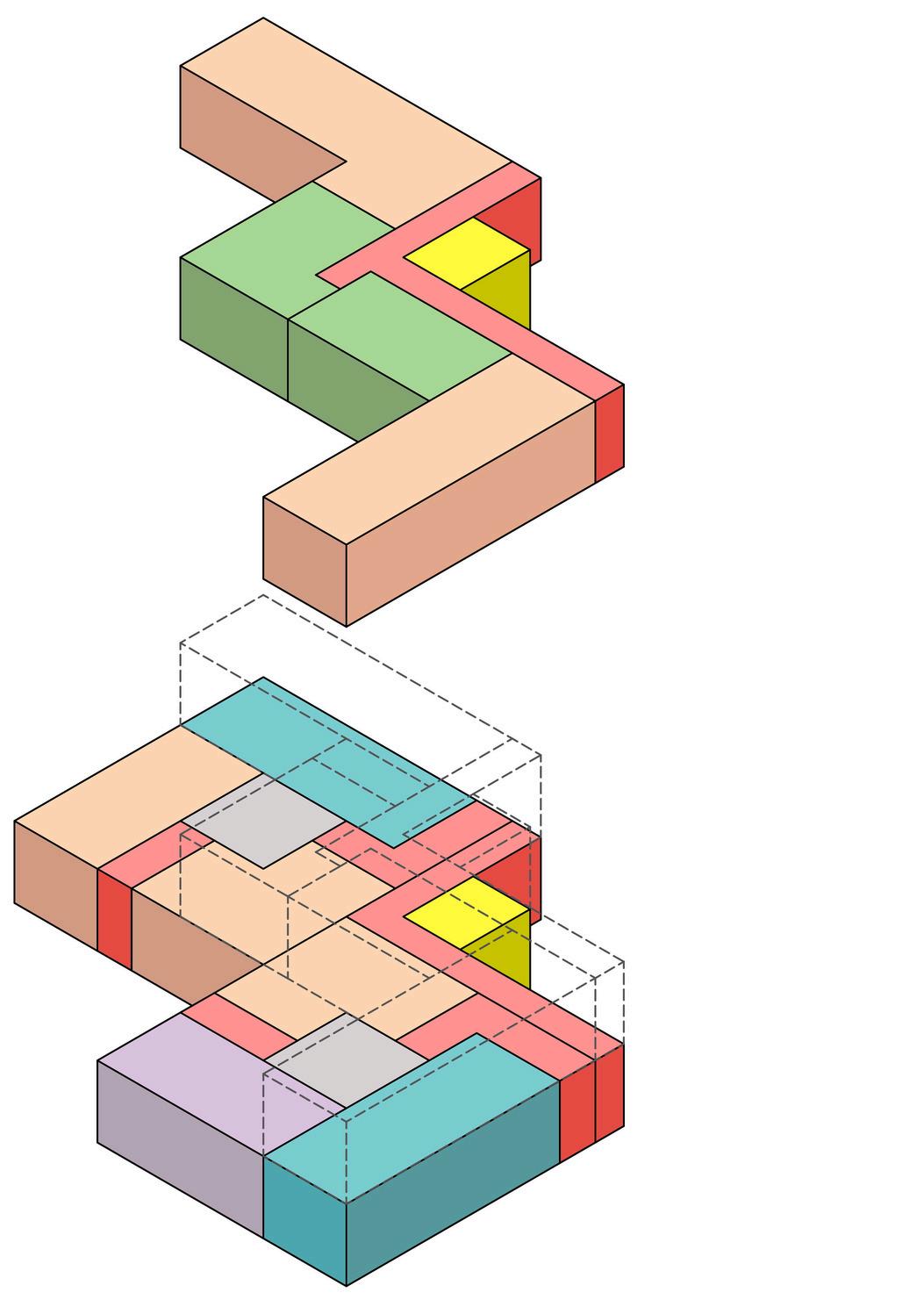

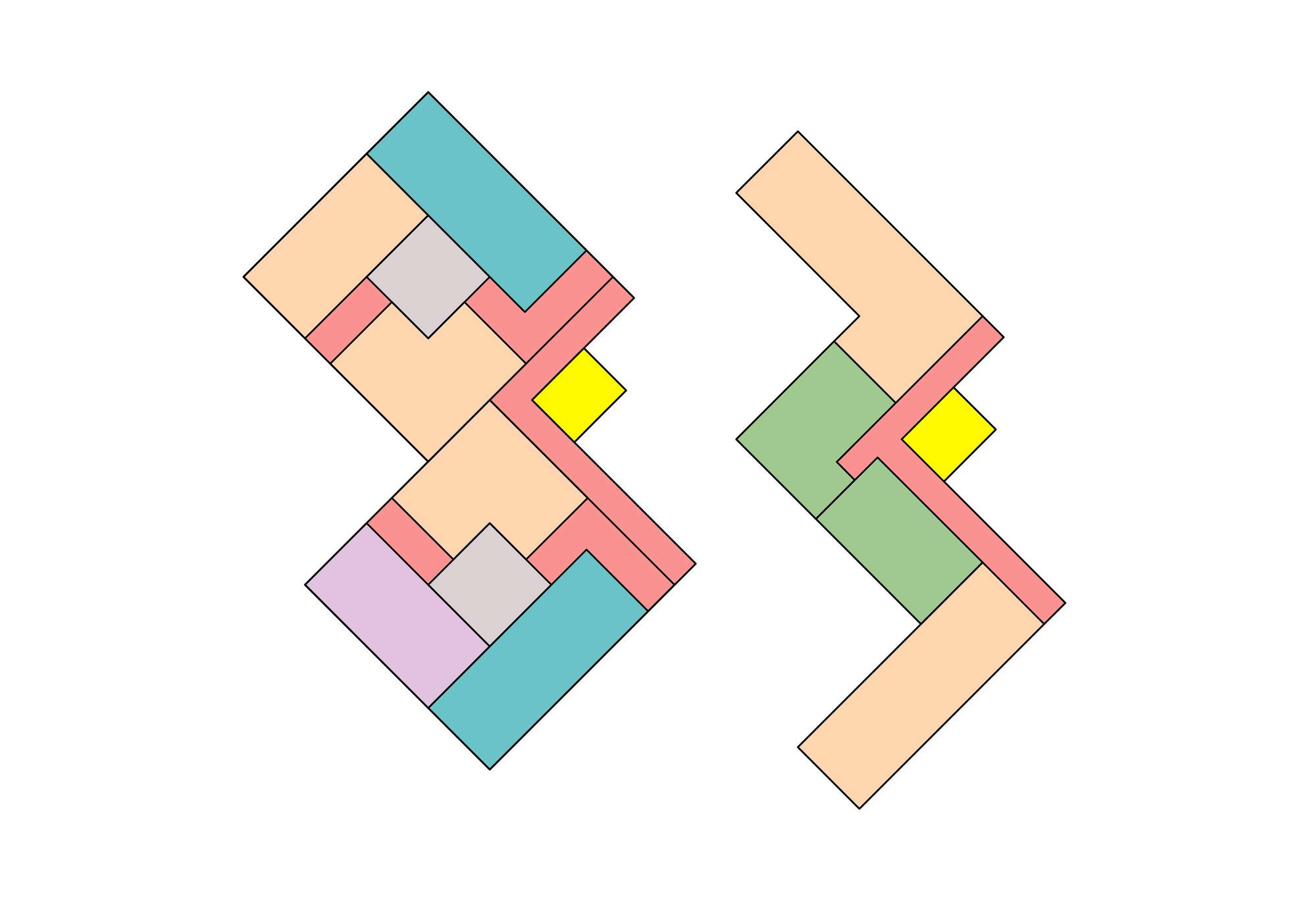

HOSPEDAJE

BLOQUE A

BLOQUE B

BLOQUE C

BLOQUE D

2 NIVEL ADMINISTRACIÓN

HALL, AREA DE RECEPCION, GERENTE, SALA DE REUNION, BACK OFFICE 1 SALA DE ESPERA ,SEGURIDAD 2

TIENDA DE RECUERDOS, SS HH PUBLICO, SS HH PRIVADO 3 TERRAZA 4 RANGO

SS.HHMUJER LAVAR LMPAR DESINFECTAR

LAVAR LMPAR DESINFECTAR

GERENTE PLANFICAR ORGANZAR DIRGR DELEGAR RESOLVER SUPERVSAR

SEGURIDAD OBSERVAR MONITOREAR IDENTIFICAR REPORTAR INTERVENR SUPERVSAR

SALADE REUNIONES FACILITAR PRESENTAR DISCUTR DEBATIR DECDR PROGRAMAR

BACKOFFICE PROCESAR VERFCAR REGSTRAR ORGANZAR ARCHIVAR ANALZAR SOLUCIONAR

ADMINISTRACIÓN

NISTRACIÓN

SS.HHHOMBRES YMUJERESY DISCAPACITADO

RECEPCIÓN RECIBR REGISTRAR AGENDAR COMUNCAR ASISTR DIRGIR HALL GUIAR ACOMPAÑAR RESPONDER BRINDAR

INGRESOPRINCIPAL

SALADEESPERA

ESPERAR RELAJARSE OBSERVAR CONSULTAR INTERACTUAR

TIENDA

SALADEESPERA

TERRAZAPRIVADA

BACKOFFICE/PULL

SEGURIDAD

RECORRIDOyCIRCULACIONVERTICAL

SALADEREUNIONES

S S H H DAMAS/CABALLEROS

GERENTE TIENDA

RECEPCIÓN

INGRESOPRINCIPAL

TERRAZA

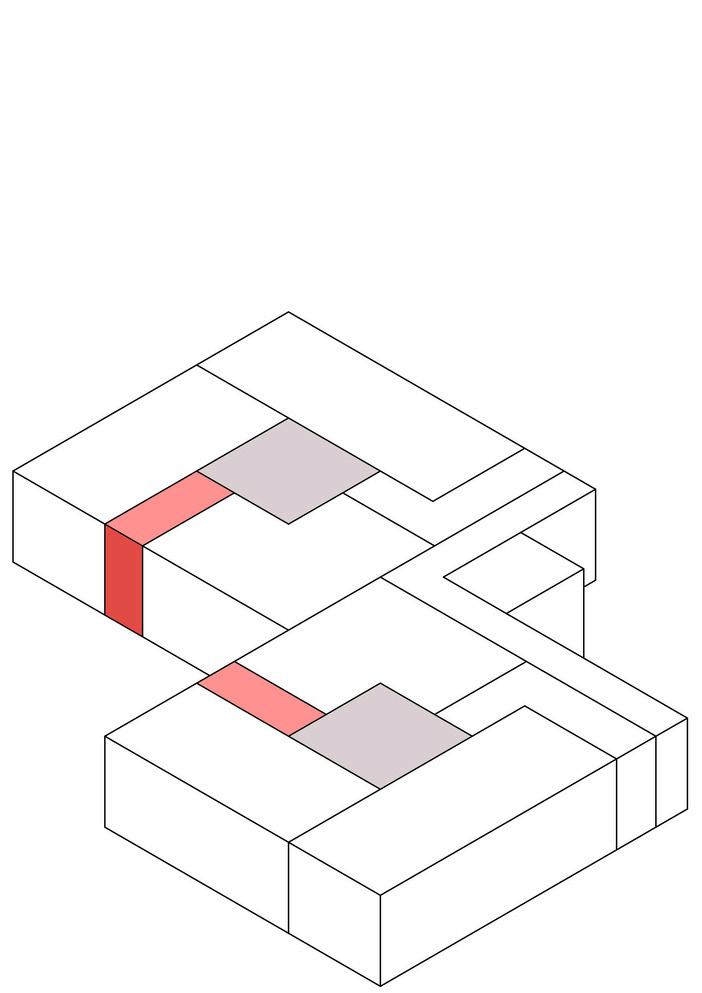

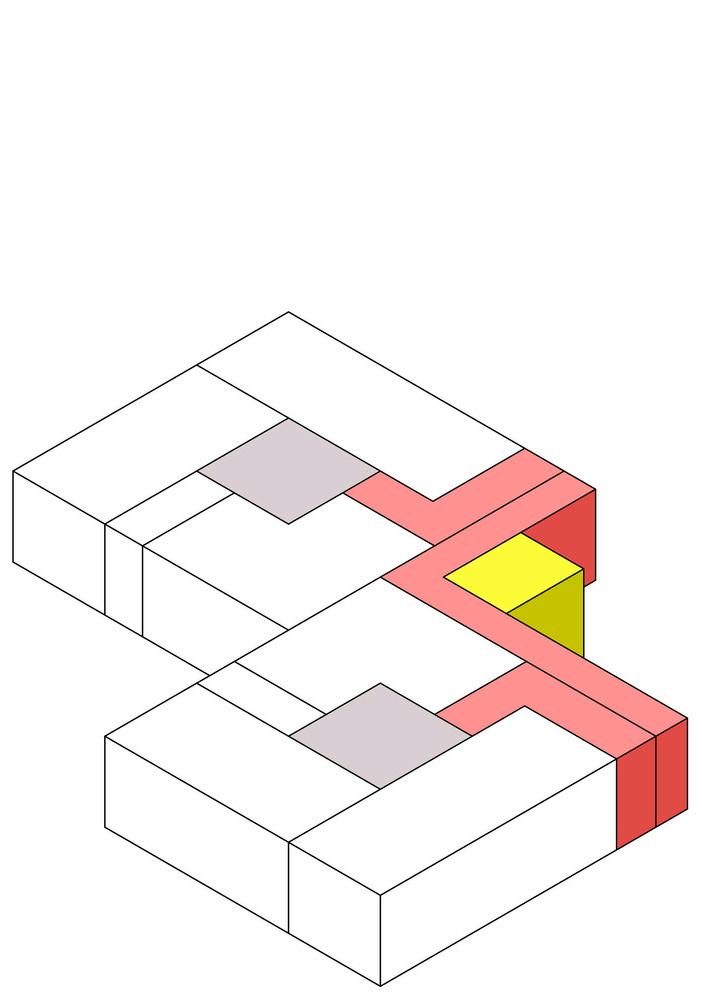

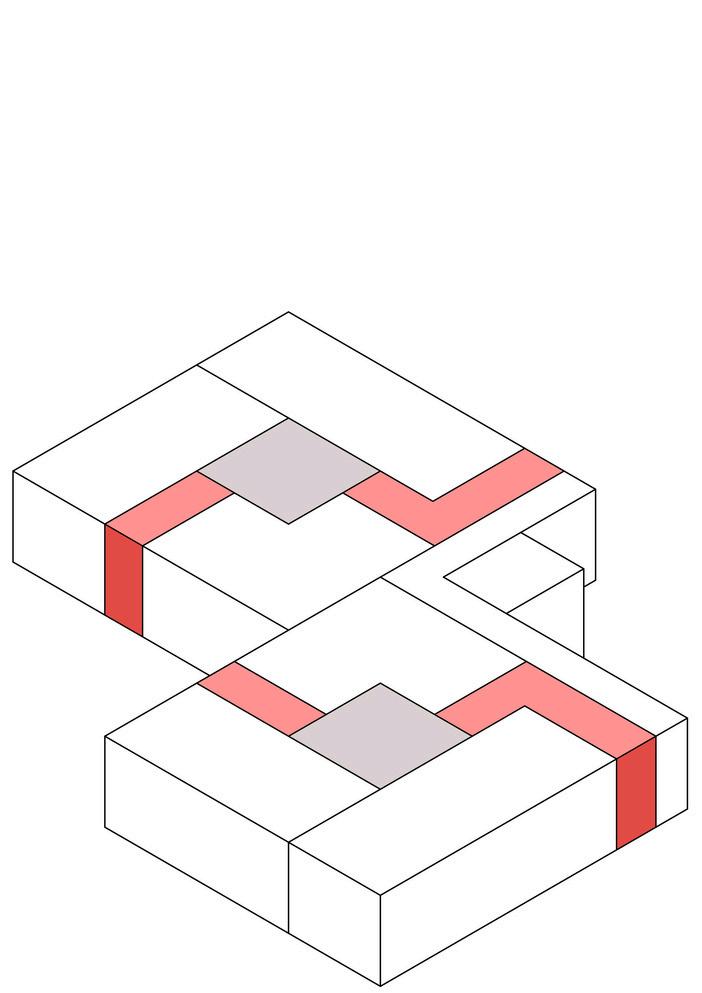

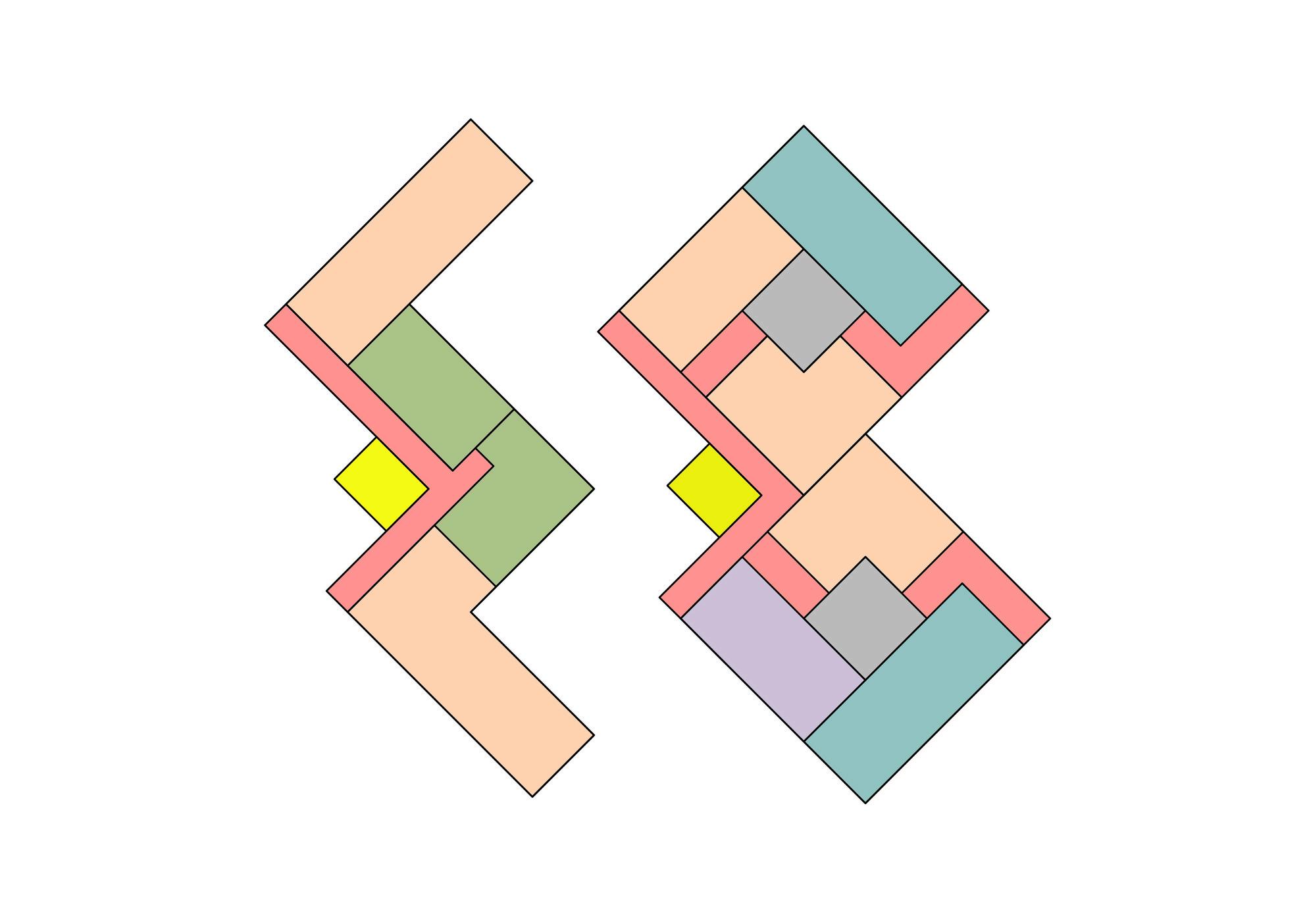

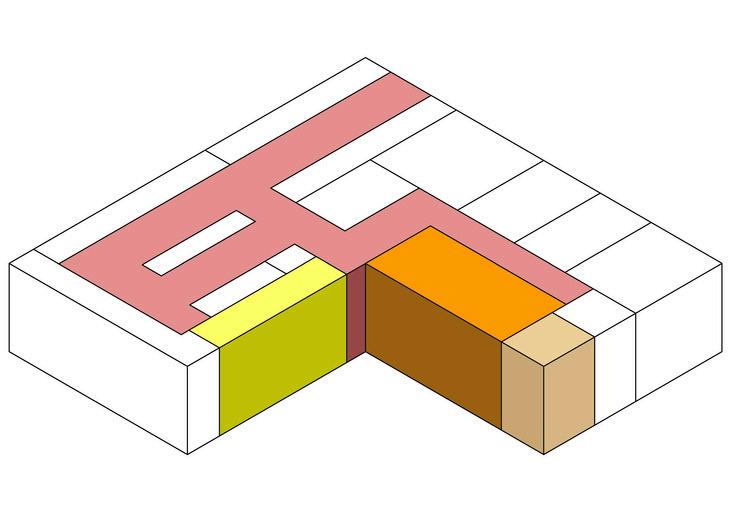

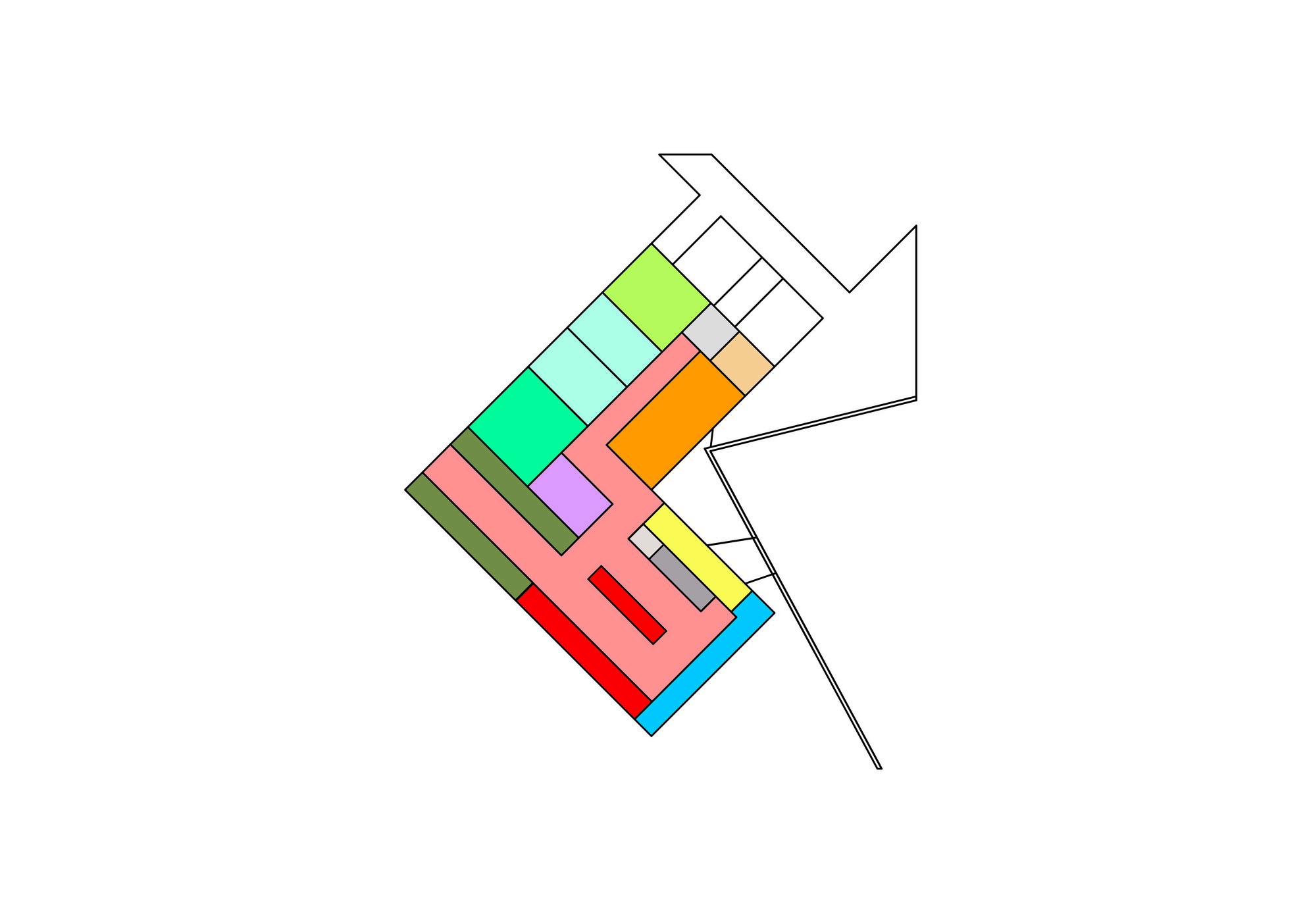

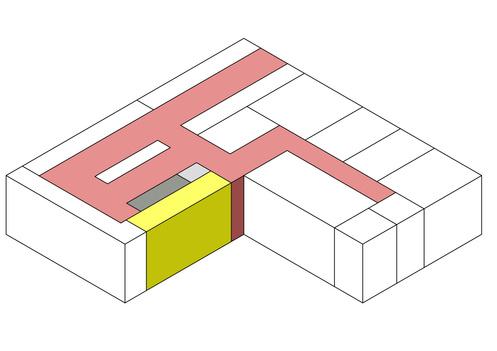

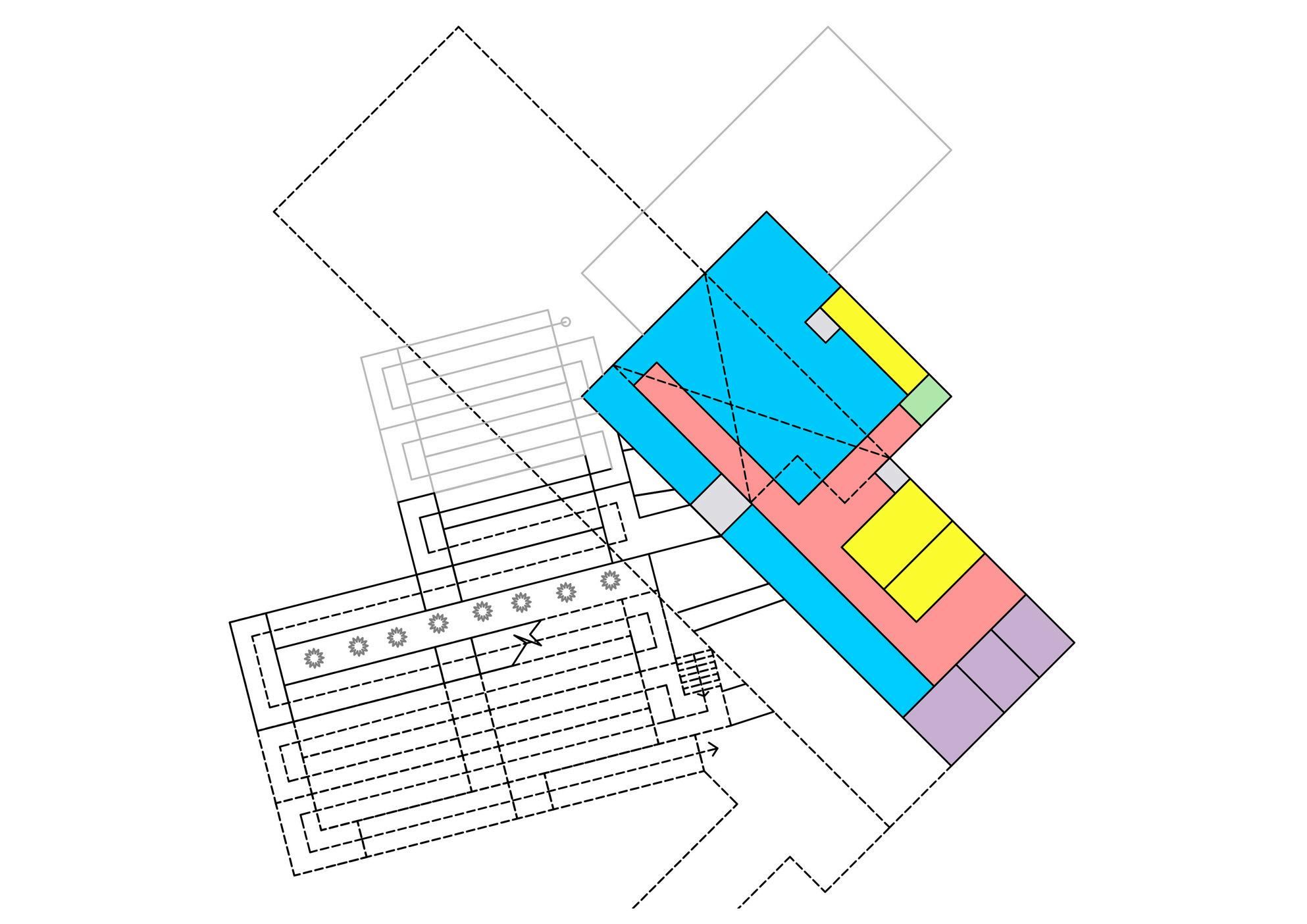

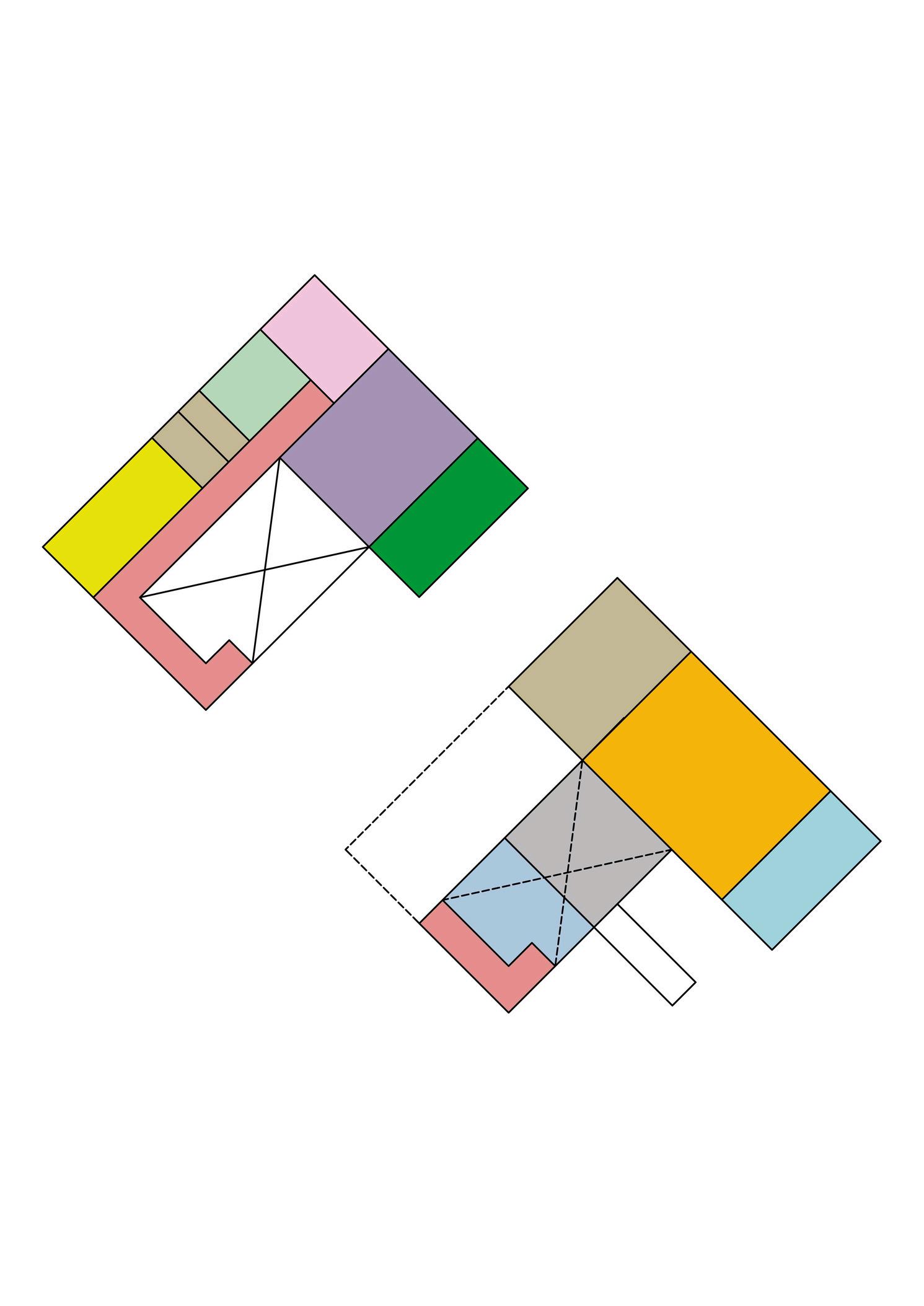

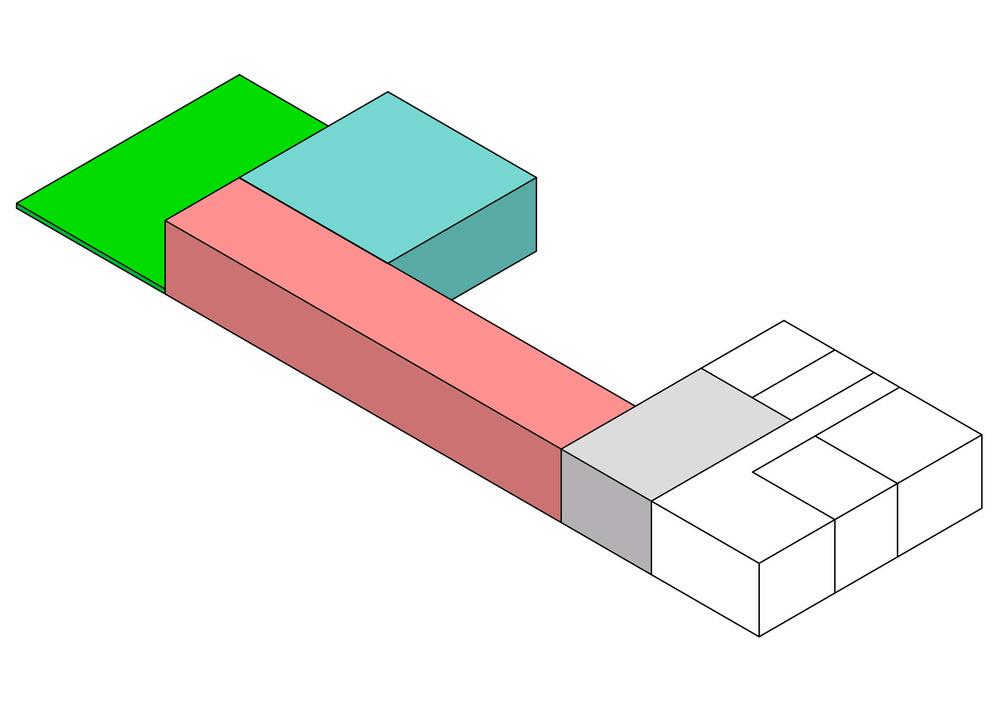

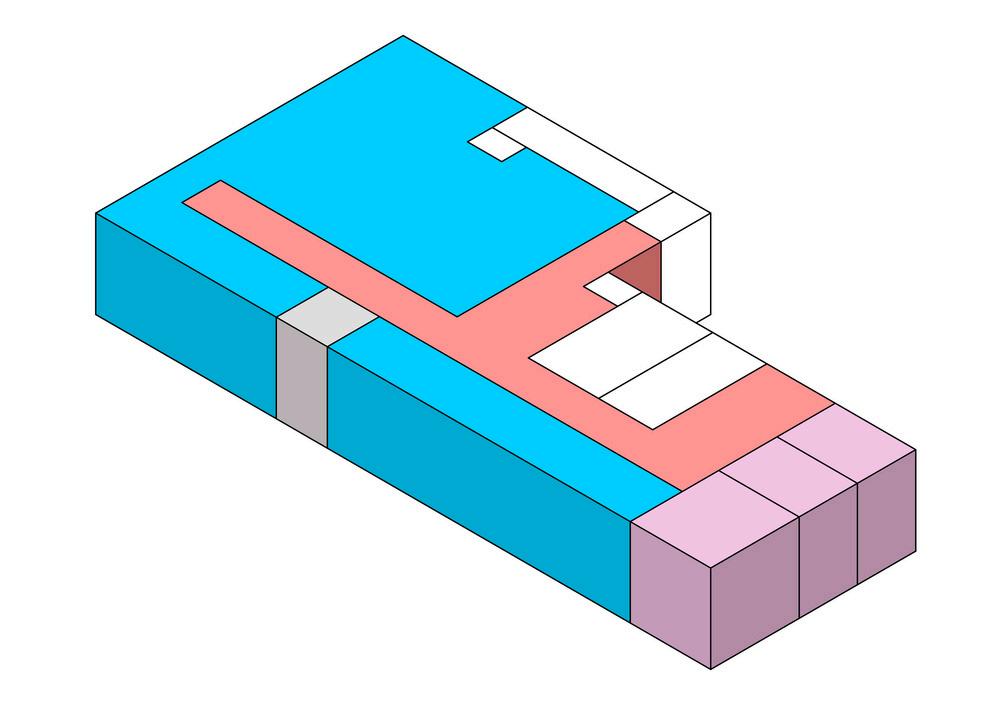

PROCESODEZONIFICACION

1.

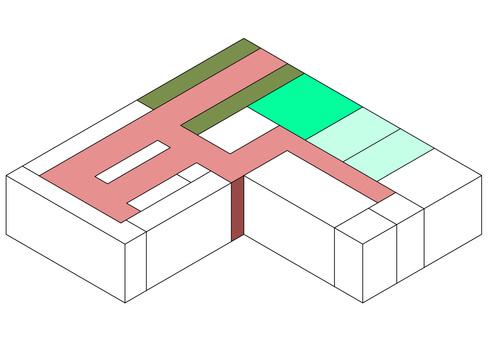

AL INGRESAR TE RECIBE UN HALL DE DOBLE ALTURA

3. POR EL LADO IZQUIERDO SE ENCUENTRA LA SALA DE ESPERA

2. AL LADO DEL HALL ESTA LA RECEPCIÓN

4. SALA DE ESPERA DIVIDE LOS SERVICIOS HIGIÉNICOS Y TIENDA

GERENTE

S.S.H.H.DAMAS /CABALLEROS

BACKOFFICE/PULL HALL

5 LA TIENDA SE ENCUENTRA EN EL FRENTE DEL EDIFICO

6 SE ACCEDE A LA ZONA ADMINISTRATIVA

INGRESANDO POR LA RECEPCIÓN Y PASANDO POR UNA ESCALERA QUE TE LLEVA AL SEGUNDO NIVEL

8 SIGUIENDO EL RECORRIDO PASAS

POR LOS SERVICIOS HIGIÉNICOS DEL ÁREA ADMINISTRATIVA

RECORRIDO

RECEPCIÓN

CIRCULACIONVERTICAL

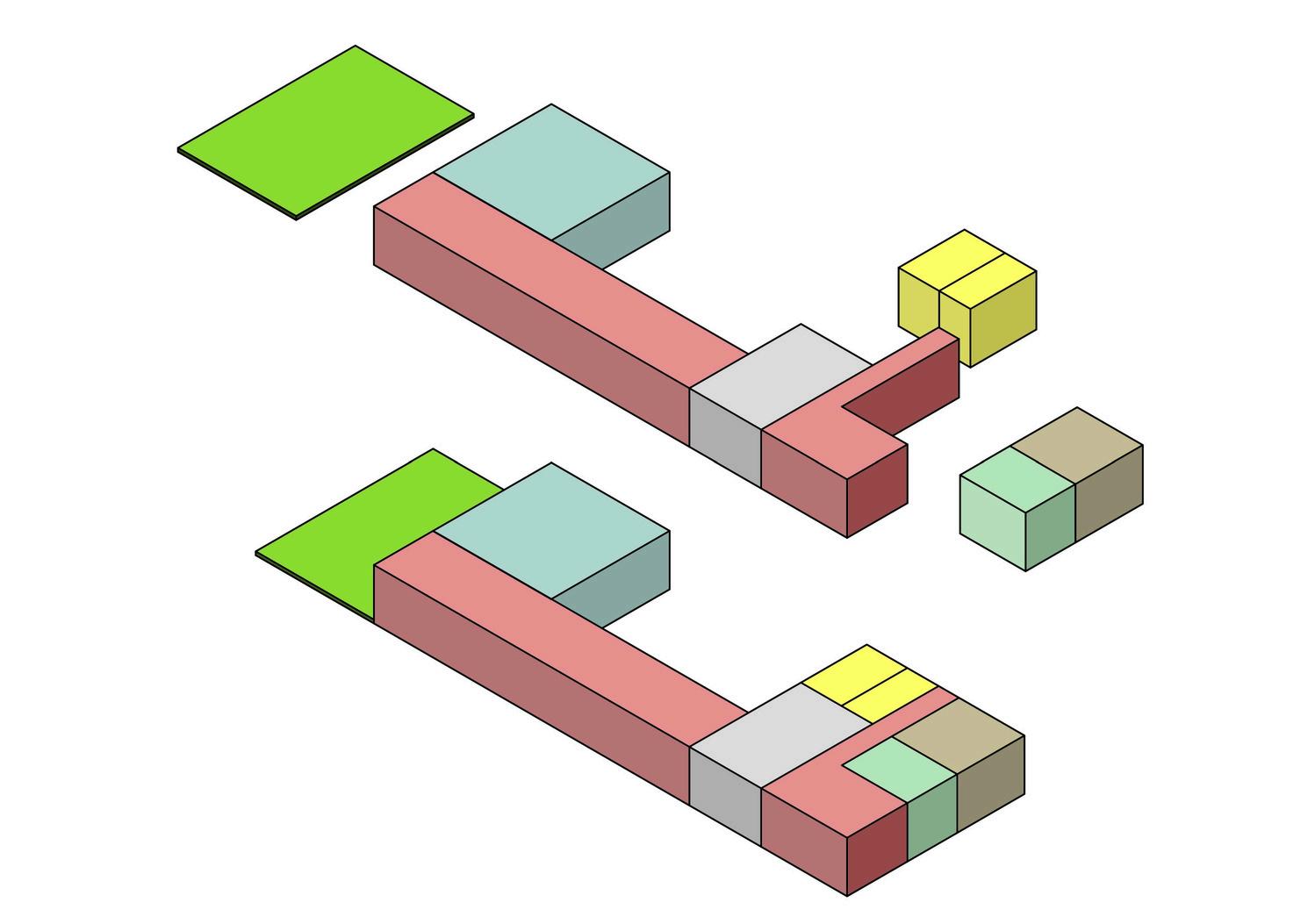

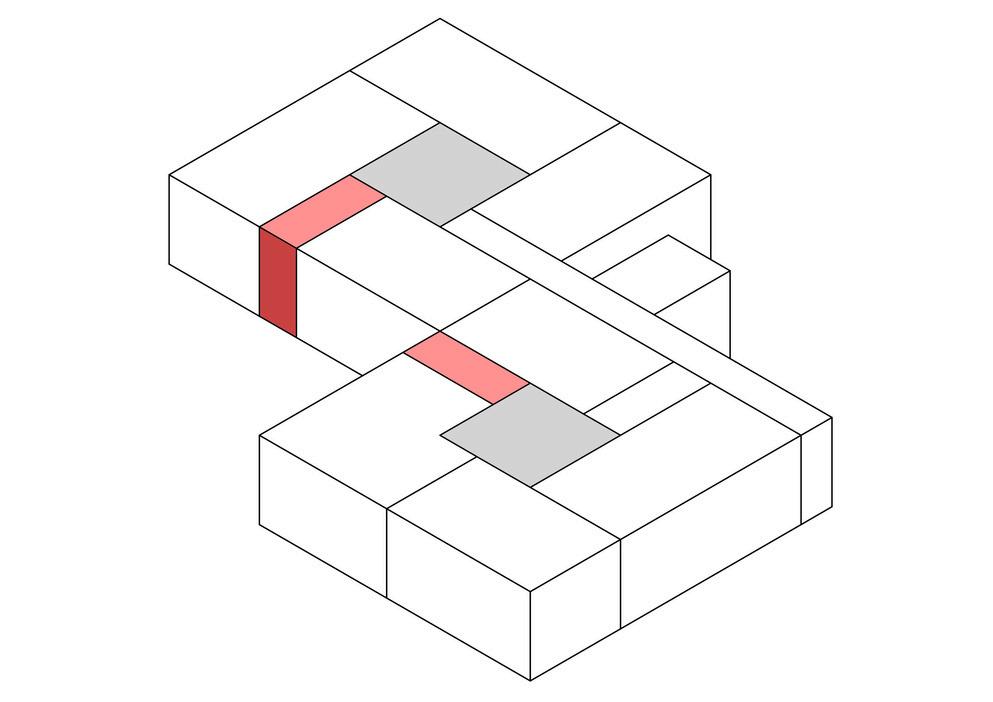

7 EN EL SEGUNDO NIVEL TE ENCUENTRAS CON EL ÁREA DE BACK OFFICE / PULL

9 INGRESAS A LA OFICINA DEL GERENTE 10 ZONA DE SEGURIDAD

11 AL FRENTE DE LA OFICINA DEL GERENTE SE LOCALIZA EL ÁREA DE REUNIONES

12 LA SALA DE REUNIONES TIENE SU TERRAZA PRIVADA

SEGURIDAD

SALADEREUNIONES

TERRAZAPRIVADA

S S H H DAMAS/CABALLEROS

SALADEESPERA

TIENDA

SALADEESPERA

TERRAZAPRIVADA

SEGURIDAD BACKOFFICE/PULL

RECORRIDOyCIRCULACIONVERTICAL

SALADEREUNIONES

S S H H DAMAS/CABALLEROS

TIENDA

GERENTE

RECEPCIÓN

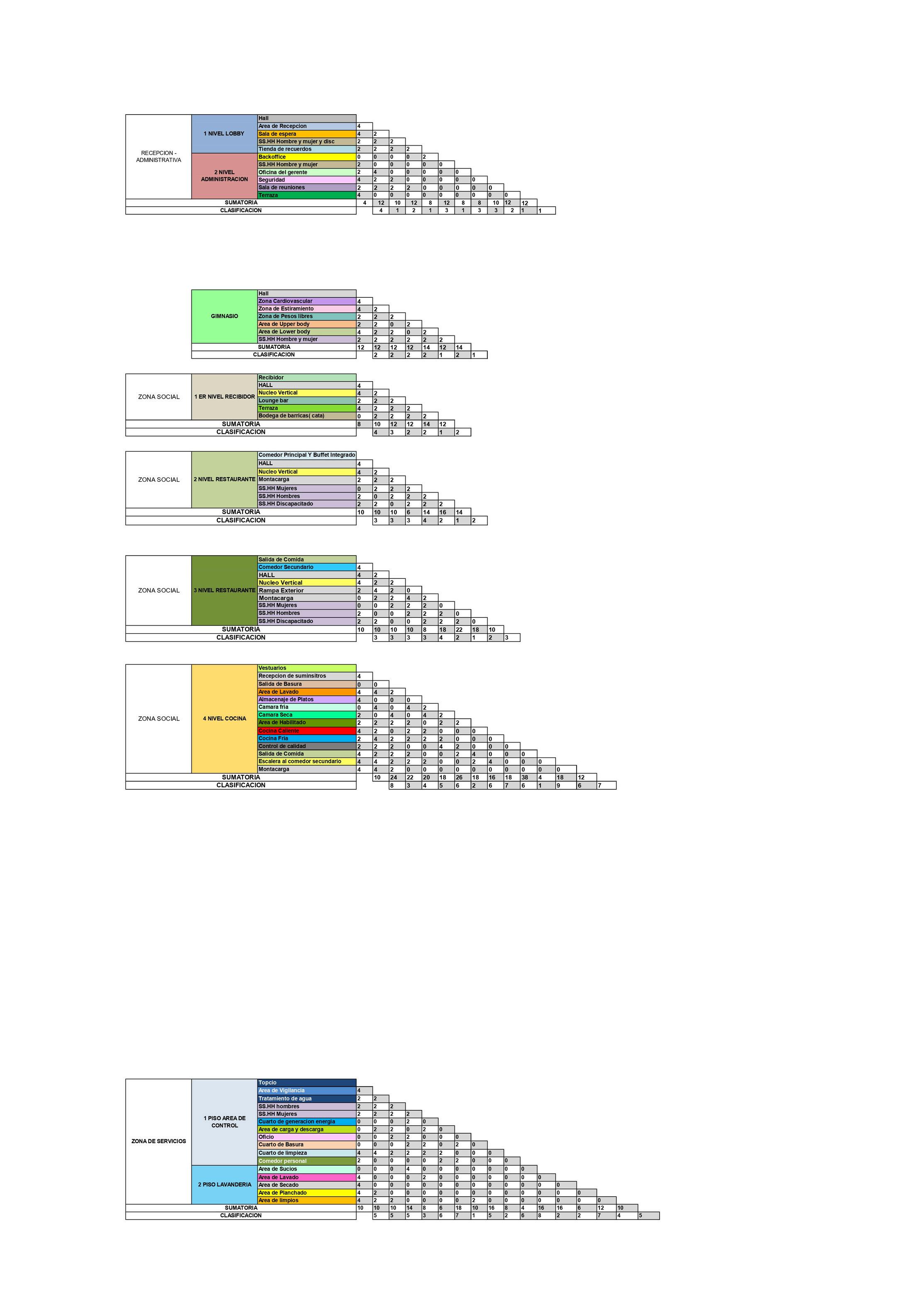

LEYENDA

4 RELACION NECESARIA

2 RELACION DESEABLE

0 RELACION NULA

RANGO

HALL, ZONA DE ESTIRAMIENTO 1

SS HH HOMBRE Y MUJER , ZONA CARDIOVASCULAR, ZONA DE PESOS

LIBRES, AREA DE UPPER BODDY , AREA DE LOWER BODDY

SS.HH HOMBRE

SS.HH MUJER

INGRESO

HALL

INGRESOPRINCIPAL

Estirar

Sostener

Relajar

Mover

ZonadePesos

Libres

Prensar en banco

Levantar

sentadillas

Curls

Zona

Cardiovascular

Correr

Pedalear

Caminar

Sudar

Respirar

LowerBoddy

Levantar

zancadas)

Sentadillas

HALL

S.S.H.H DAMAS / CABALLEROS

RECORRIDO

ZONA DE ESTIRAMIENTO

LOWER BODY

UPPER BODY

ZONA DE PESOS LIBRES

UpperBoddy

Extender

Levantar

contraer

ZONA CARDIOVASCULAR

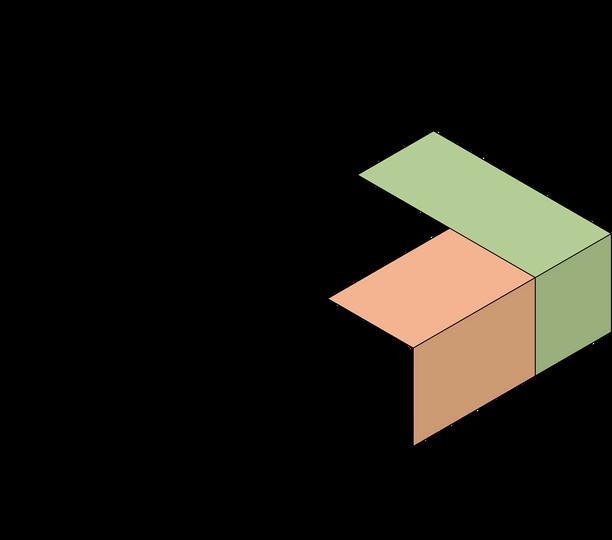

PROCESODEZONIFICACION

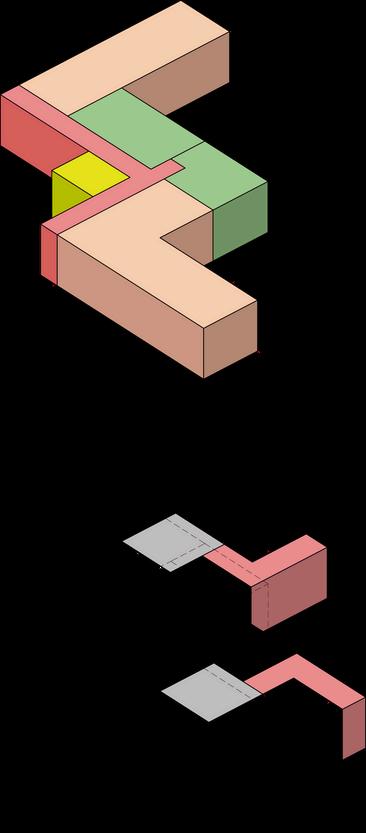

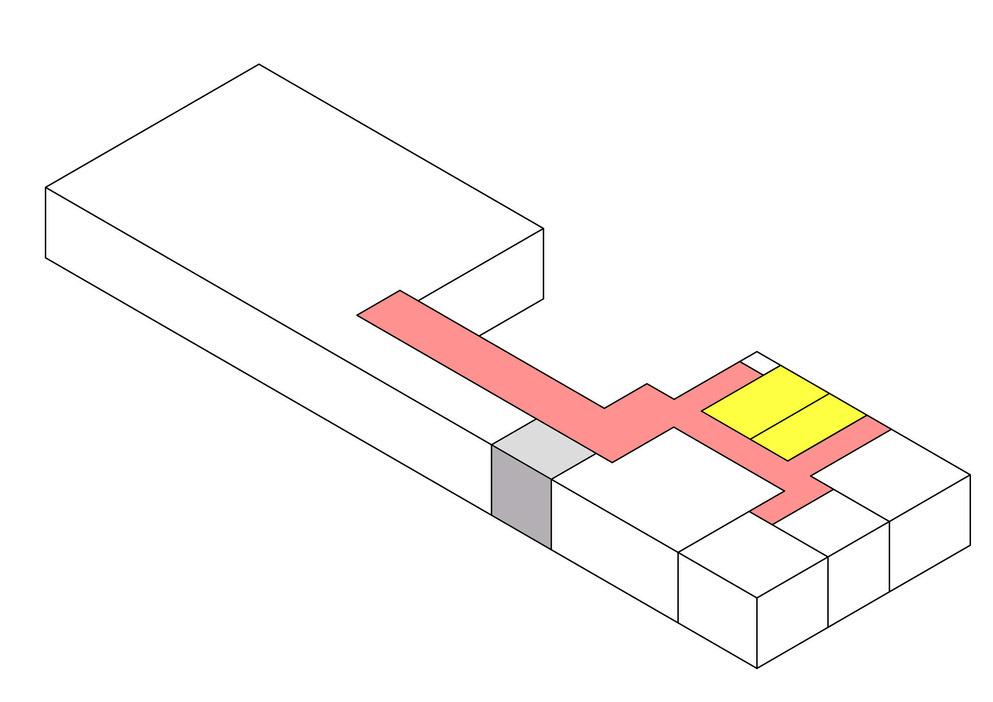

INGRESO AL GIMNASIO 1 INGRESO

INGRESO

S S H H DAMAS/CABALLEROS

ZONACARDIOVASCULAR

ZONADEPESOSLIBRES

HALL

S.S.H.HDAMAS/CABALLEROS

RECORRIDO

LOWERBODY

UPPERBODY

ZONADEPESOSLIBRES

ZONADEESTIRAMIENTO

ZONACARDIOVASCULAR

ZONASOCIAL:1ERNIVELRECIBIDOR

RANGO

TERRRAZA

SERVIR ATENDER PRESENTAR OBSERVAR INGRESODEL

HALL

LOUNGEBAR

SERVIR PREPARAR ATENDER SOCIALIZAR LMPIAR ENTRENER

RECIBIDOR

INGRESO PRINCIPAL

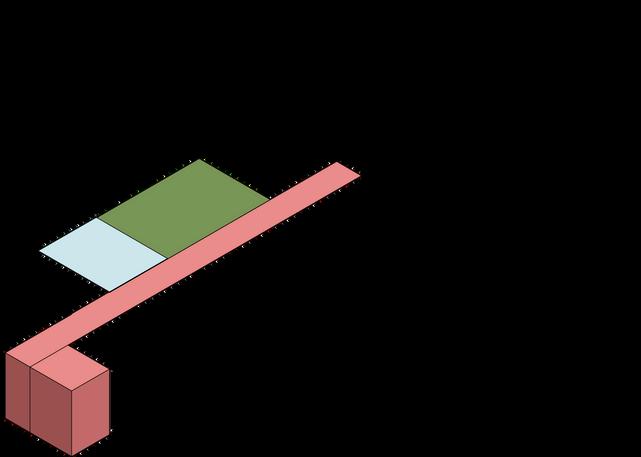

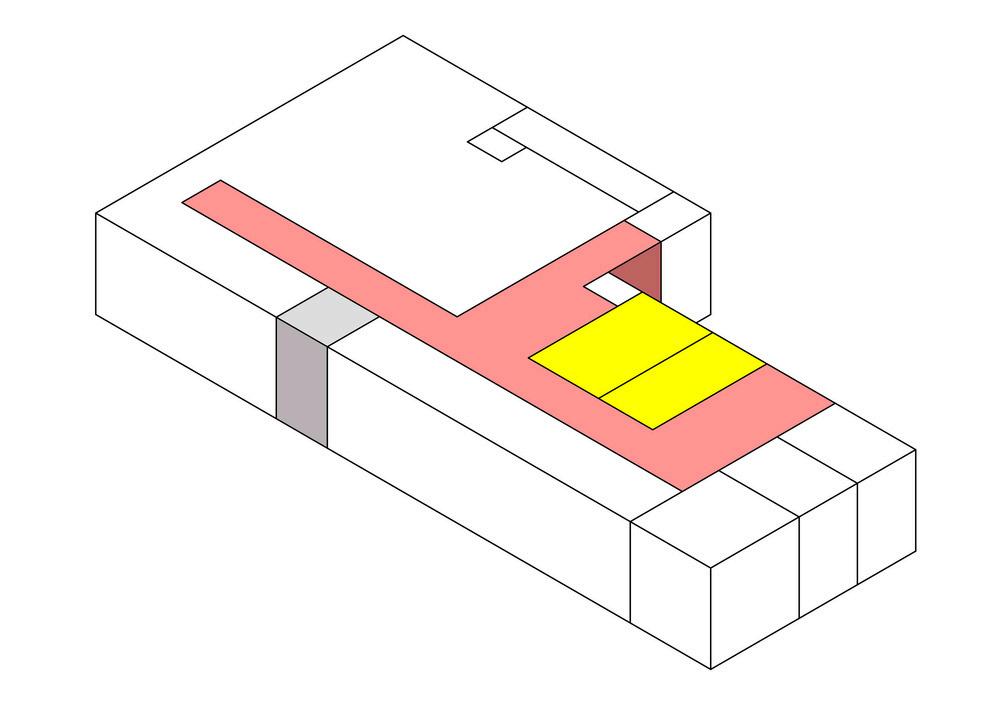

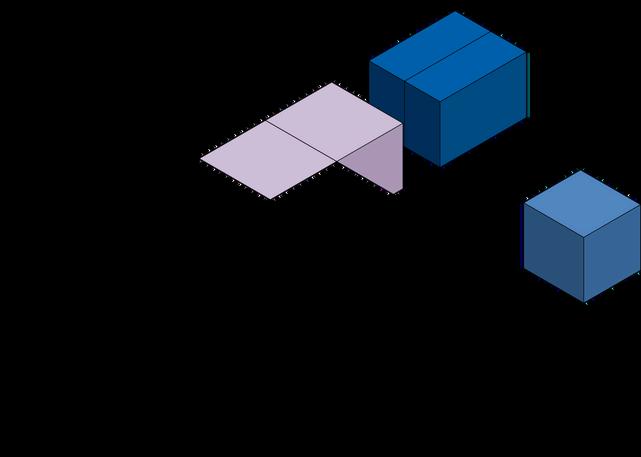

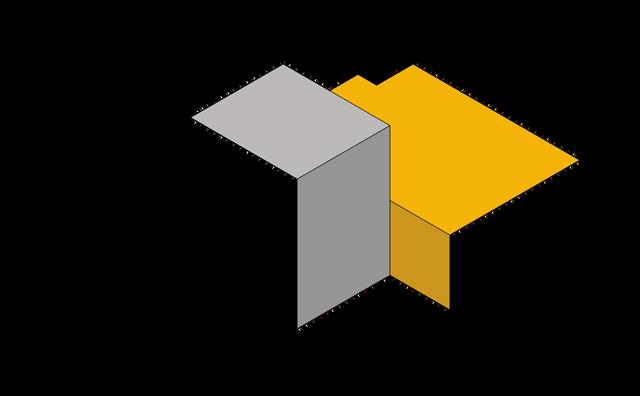

PROCESODEZONIFICACION

INGRESODELPUBLICO

PRINCIPAL

4

1NIVELRECIBIDOR

INGRESOPRINCIPAL

5

BODEGADEBARRICAS

LEYENDA

4 RELACION NECESARIA

2 RELACION DESEABLE

0 RELACION NULA

COMEDOR

PRINCIPALYBUFFET

ORDENAR SERVIR DISFRUTAR DEGUSTAR

COMEDORPRINCIPAL

SS HH HOMBRES, MUJERES, DISCAPACITADO RECORRIDO

CIRCULACIONVERTICAL MONTACARGA

Montacarga

NUCLEO VERTICAL

INGRESO SECUNDARIO

1NIVEL:RECIBIDOR

1NIVEL:RECIBIDOR

INGRESOPRINCIPAL

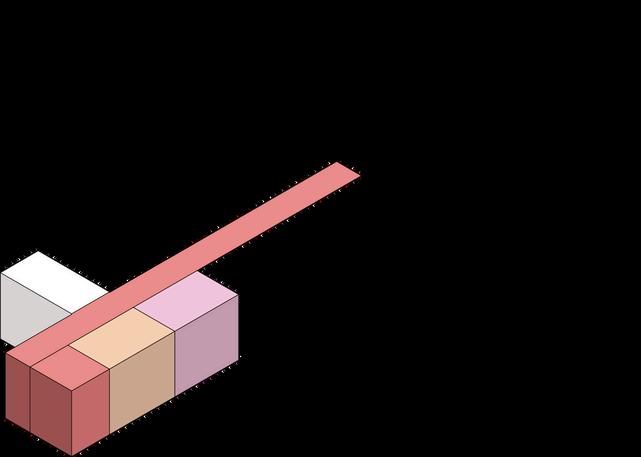

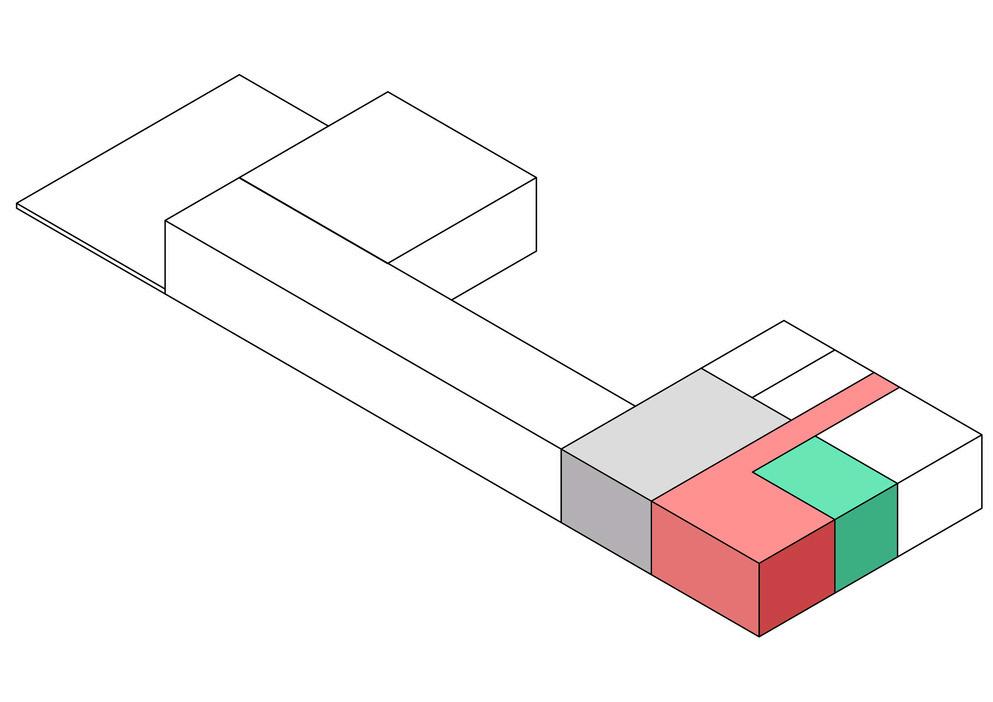

1 INGRESO PRINCIPAL MED ANTE EL HALL

DIRIGIENDOSE A LAS CIRCULACIONES VERTICALES PARA BAJAR AL SEGUNDO NIVEL

2NIVEL:RESTAURANTE

PRINCIPAL

INGRESOSECUNDARIO

2 NGRESO SECUNDARIO ES MEDIANTE UN HALL QUE REC BE AL PUBLICO QUE VIENEN DESDE LA RAMPA EXTERIOR

3 EL HALL NOS CONDUCE A UN RECORRIDO QUE NOS LLEVA AL COMEDOR PRINCIPAL Y A LAS ESCALERAS

2NIVELRESTAURANTE 4

COMEDOR PRINCIPAL

INGRESOPRINCIPAL

INGRESOSECUNDARIO

COMEDORPRINCIPAL

CIRCULACIONVERTICAL

LEYENDA

4 RELACION NECESARIA

2 RELACION DESEABLE

0 RELACION NULA

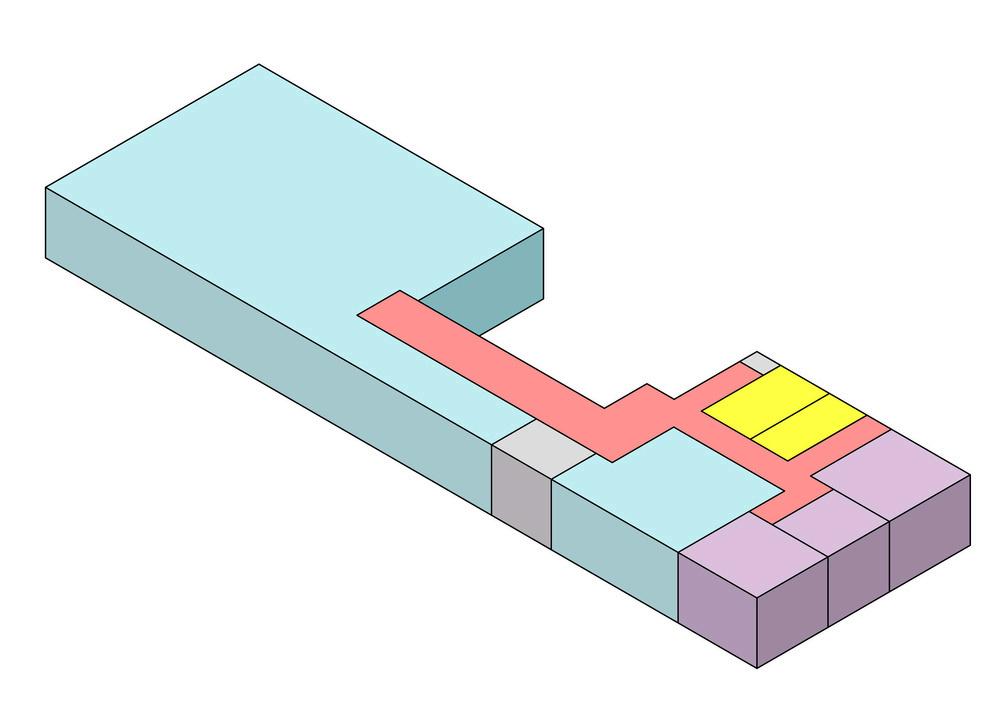

PROCESODEZONIFICACION

1NIVEL:RECIBIDOR

1NIVEL:RECIBIDOR

INGRESOPRINCIPAL ESCALERA

1 INGRESO PRINCIPAL MED ANTE EL HALL

DIRIGIENDOSE A LAS CIRCULACIONES VERTICALES PARA BAJAR AL SEGUNDO NIVEL

2NIVELRESTAURANTE

2 NGRESO SECUNDARIO ES MEDIANTE UN HALL QUE REC BE AL PUBLICO QUE VIENEN DESDE LA RAMPA EXTERIOR

2NIVEL:RESTAURANTE

PRINCIPAL

3NIVEL:RESTAURANTE SECUNDARIO

INGRESOSECUNDARIO COMEDOR SECUNDARIO

2

ASCENSORES

INGRESOSECUNDARIO INGRESOPRINCIPAL

INGRESOTERCIARIO

4.

HALL

RECORRIDO

COMEDORSECUNDARIO

SS.HHHOMBRES,MUJERES,DISCAPACITADO

CIRCULACIONVERTICAL MONTACARGA

SALIDADECOMIDA

SALIDADE

EMERGENCIA( EXTERIOR)

HABILITADO

CÁMARASECA

CÁMARAFRÍA

ALMACENAR

INGRESOA

COCINA

COCINAFRIA

GUARDAR

VESTUARIOS

INGRESO PERSONAL

INGRESO SUMINISTROS

RECEPCIONDE

SUMINISTROS

DESPERDICIOS

CLASIFICAR

SALIDADE BASURA

ESCALERAAL COMEDOR SECUNDARIO

4 RELACION NECESARIA

2 RELACION DESEABLE 0 RELACION NULA

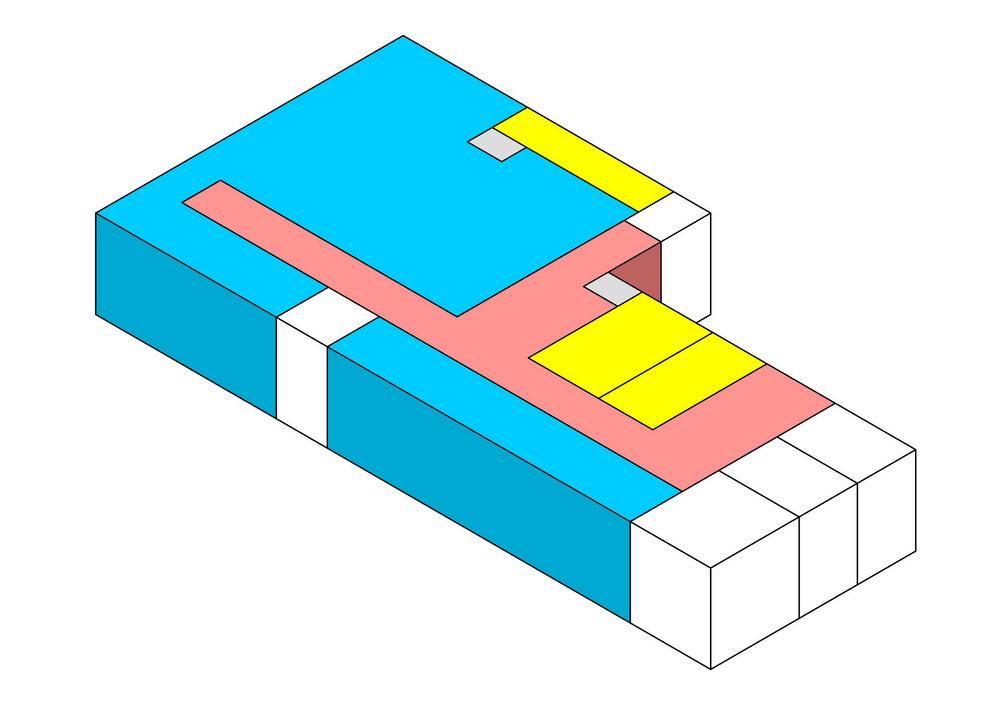

PROCESODEZONIFICACION

INGRESO DEL PERSONAL ,SE CAMBIAN 1. YA CAMBIADOS RECIBEN LA MERCANCIA 2.

INGRESO DE SUMINISTROS 1 PRELAVADO DE NSUMOS FRIOS 2

5 CERCANIA DE AREA DE LAVADO CON MENAJE

7. CONTROL DE CALIDAD

CERCANO AL MONTACARGA Y ESCALERA PARA EL INGRESO DEL COMEDOR SECUNDARIO

4NIVEL:COCINA

HABILITADO

INGRESODELPERSONAL INGRESODE SUMINISTROS

PATIODEMANIOBRAS

COCINACALIENTE

COCINACALIENTE

COCINACALIENTE

3 CERCANIA DE CAMARA FRIA CON CAMARA SECA

4 CERCANIA DE HABILITADO CON LAS CAMARAS

COCINAFRIA

AREADELAVADO

6 ENTRADA DE PLATOS SUCIOS

DESDE LA ESCALERA ,TIENE QUE ESTAR CERCANO AL AREA DE LAVADO Y ESTE A LA SALIDA DE BASURA

ESCALERA

SALIDA DE BAUSRA

ALMACENAJEDEMENAJE

8 ZONIFICACION FINAL

7 FLUJO DE TRABAJO EN COCINA: AREA DE HABILITADO - COCINA CALIENTE - COCINA FRIA - CONTROL DE CALIDAD -SALIDA DE COMIDA

VESTUARIOS

SALIDADEBAUSRA

SALIDADEBASURA

AREADELAVADO

CAMARASFRIA

CAMARASECA

HABILITADO

COCINACALIENTE

COCINAFRIA

ESCALERA

RECORRIDO

AREADECALIDAD MONTACARGA ALMACENDEMENAJE

INGRESO DE SUMINISTROS

CAMARA FRIA (PESCADOS)

CAMARAFRIA(CARNES

CAMARASECA

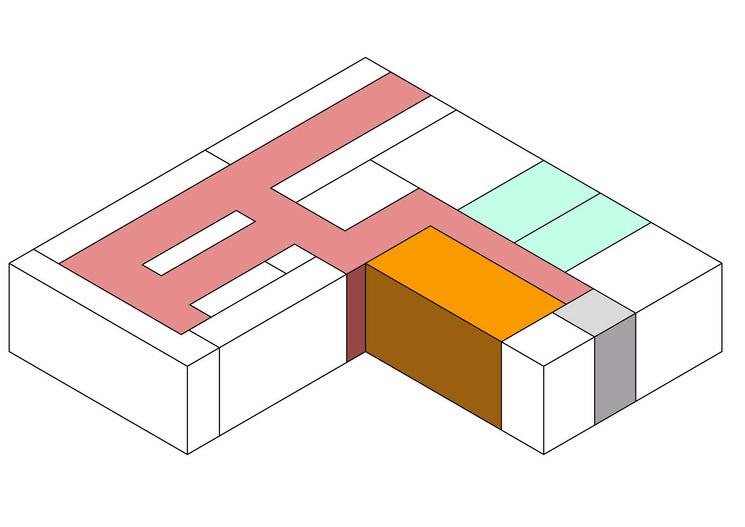

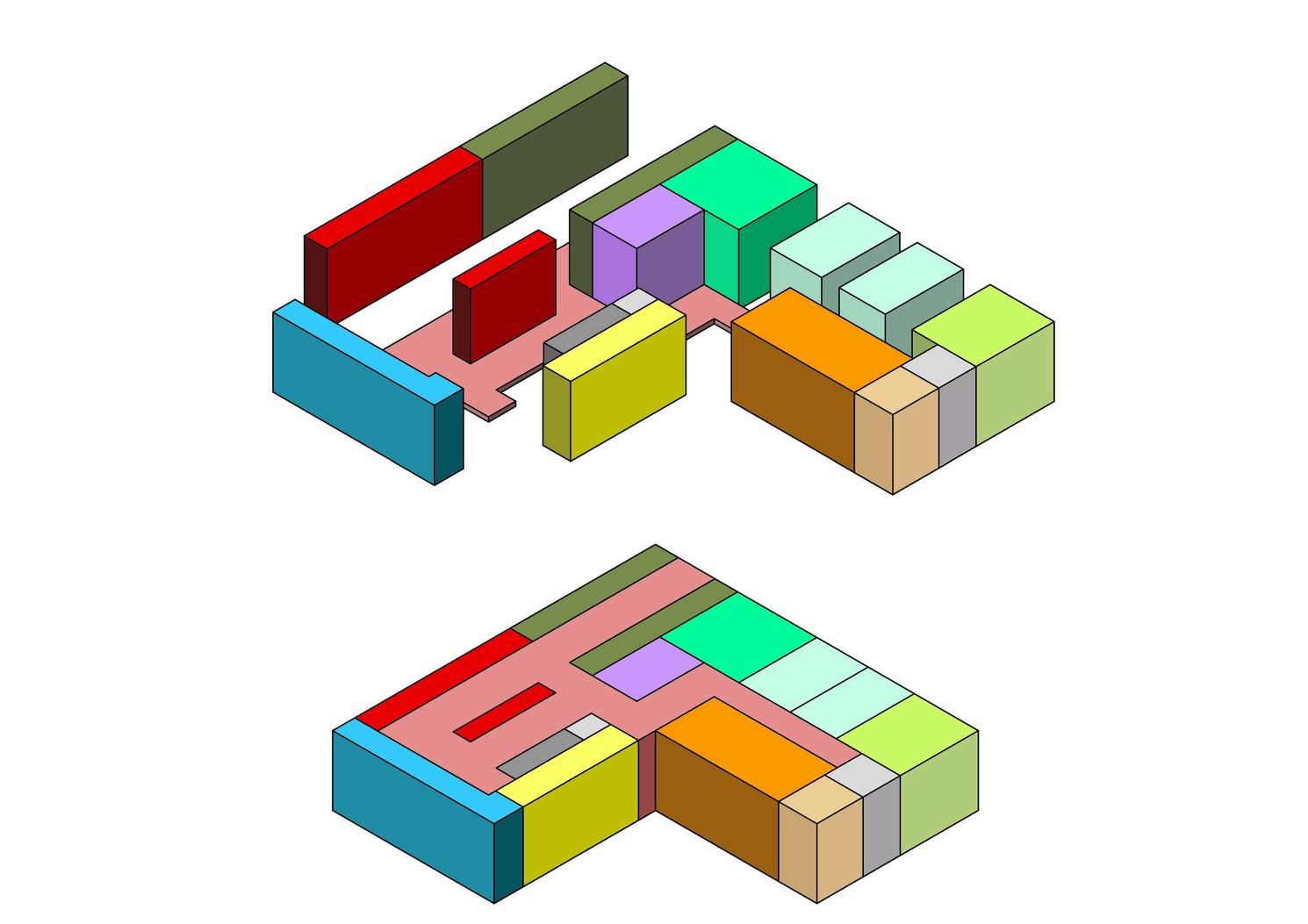

ZONADESERVICIO

RANGO

LAVADO

AREA DE VIGILANCIA

TOPICO, CUARTO DE BASURA,AREA DE LIMPIOS, AREA DE SECADO, AREA DE PLANCHADO. 5 AREA DE SUCIOS, AREA DE CARGA Y DESCARGA, COMEDOR DEL PERSONAL.

6. TRATAMIENTO DE AGUA. 7. CUARTO DE GENERACION DE ENERGIA. 8.

COMEDORPERSONAL

CUARTODELIMPIEZA

S.S.H.H.DAMAS/CABALLEROS

ÁREADECARGAYDESCARGA

CUARTODEBASURA

CUARTODEGENERACIÓNDEENERGÍA

ÁREADELIMPIOS

ÁREADESUCIOS

TRATAMIENTODEAGUA

CUARTODELIMPIEZA ÁREADEVIGILANCIA

ÁREADEPLANCHADO TOPICO

ÁREADELAVADO

OFICIO

RECORRIDO

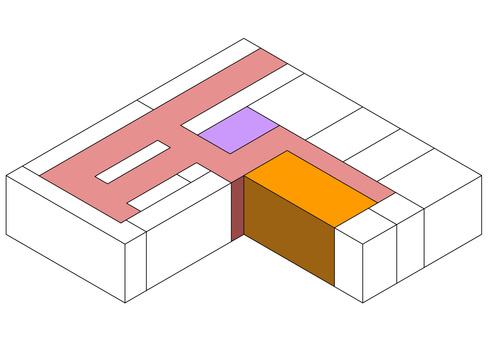

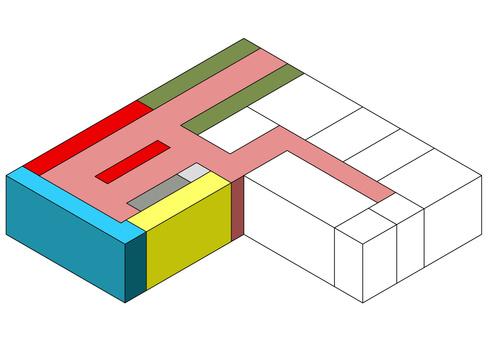

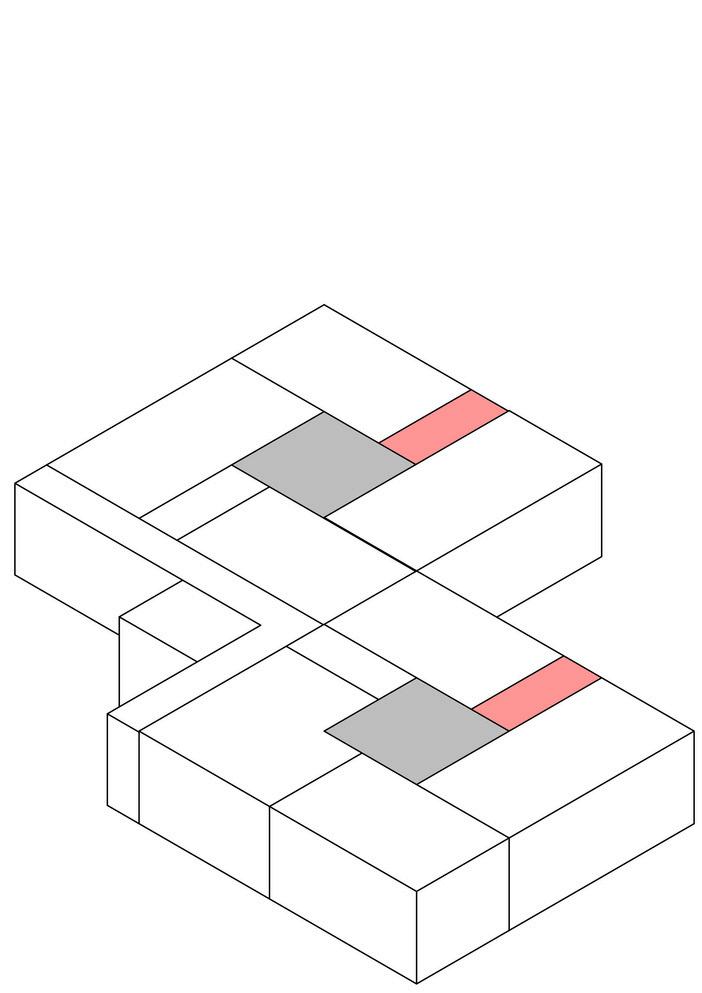

PROCESODEZONIFICACION

INGRESODEPERSONAL

INGRESO A LA ZONA DE SERVICIOS MEDIANTE EL PUESTO DE VIGILANCIA

2 EL RECORRIDO SE DIVIDE, INGRESAS A LA ZONA DE TRATAMIENTO DE AGUA , TOPICO O A LOS SERVICIOS HIGIÉNICOS

3 COMEDOR DEL PERSONAL

ÁREADELIMPIOS

ÁREADELAVADO

ÁREA DE SUCIOS

COMEDORPERSONAL

CUARTODELIMPIEZA

CUARTODEBASURA OFICIO

5 MEDIANTE EL RECORRIDO INGRESAS A LA ZONA DE GENERACIÓN DE ENERGÍA

ÁREA DE CARGA Y DESCARGA 7 ÁREA DE OFICIO Y CUARTO DE BASURA 8 SUBES AL SEGUNDO NIVEL MEDIANTE ESCALERAS

ÁREADEPLANCHADO

ÁREADESECADO

TRATAMIENTODEAGUA

AREADEVIGILANCIA

CUARTODEGENERACIONDEENERGIA

ÁREADECARGAYDESCARGA

COMEDORPERSONAL

CUARTODELIMPIEZA

S S H H DAMAS/CABALLEROS

ÁREADECARGAYDESCARGA

ÁREADELIMPIOS

ÁREADESUCIOS

ÁREADELAVADO

CUARTODEGENERACIÓNDEENERGÍA OFICIO

RECORRIDO

CUARTODELIMPIEZA ÁREADEVIGILANCIA

TRATAMIENTODEAGUA

CUARTODEBASURA ÁREADEPLANCHADO

2

HABITACIÓN DOBLES

4 HABITACIONES SIMPLE

CIRCULACION VERTICAL

2

SUITECONSALA

2

SUITESCONSALA INTEGRADA

2 HABITACIÓN DOBLES

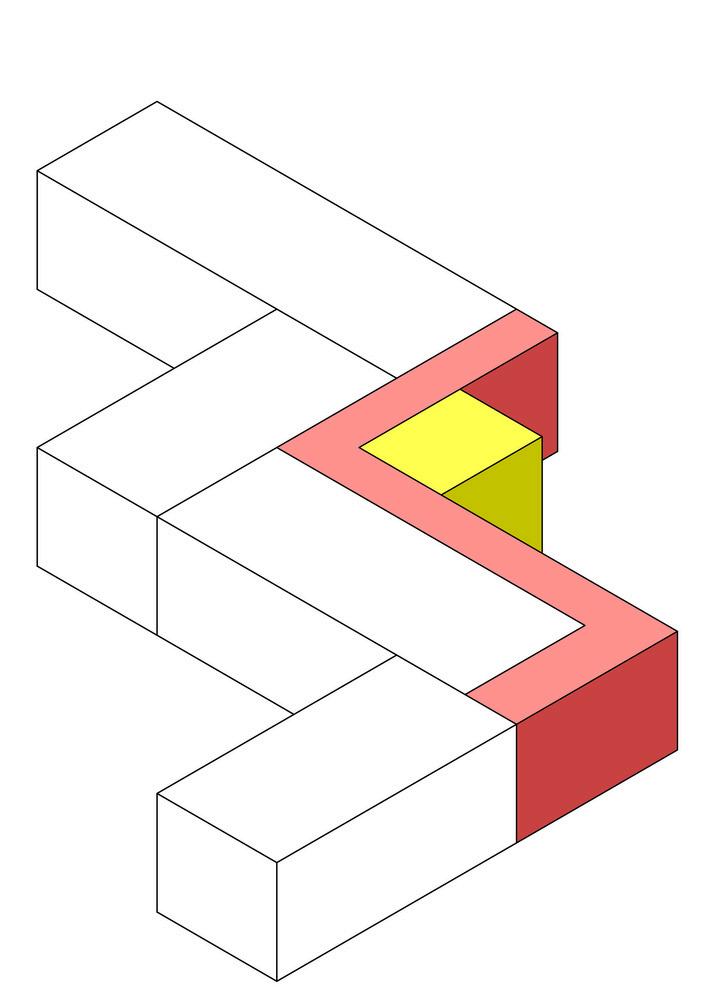

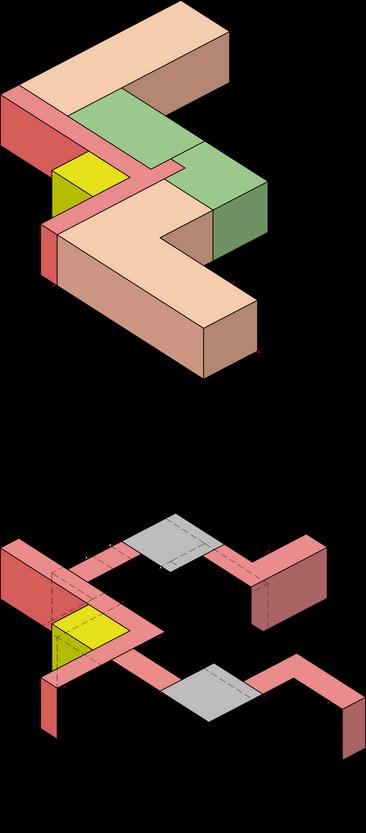

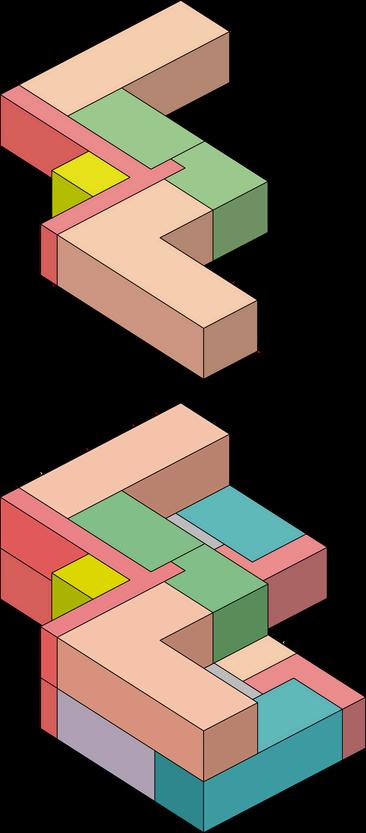

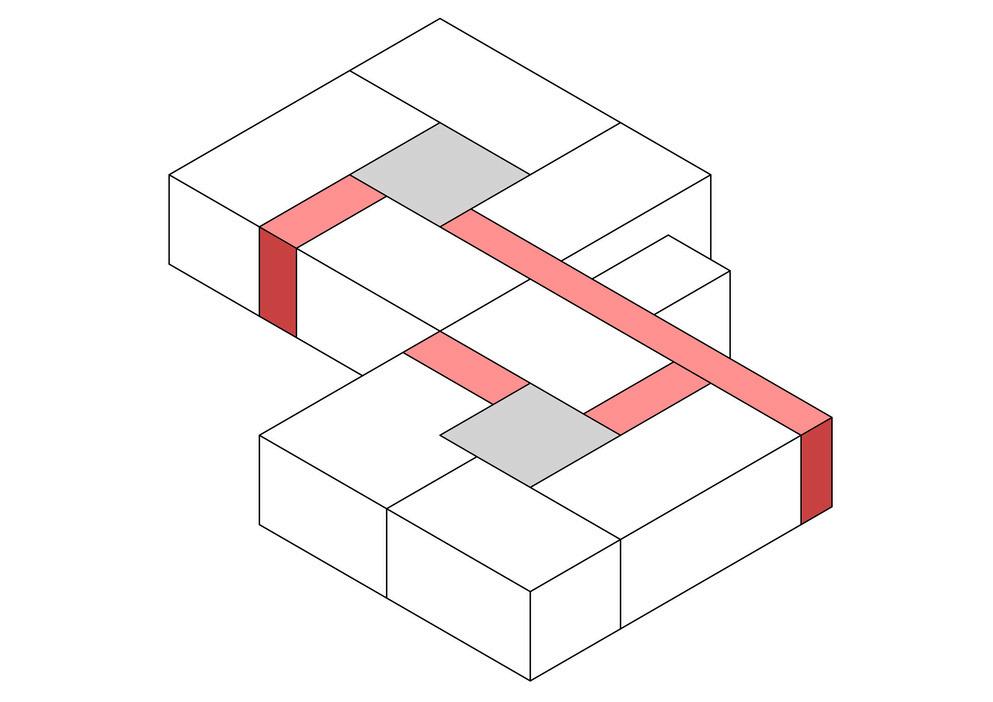

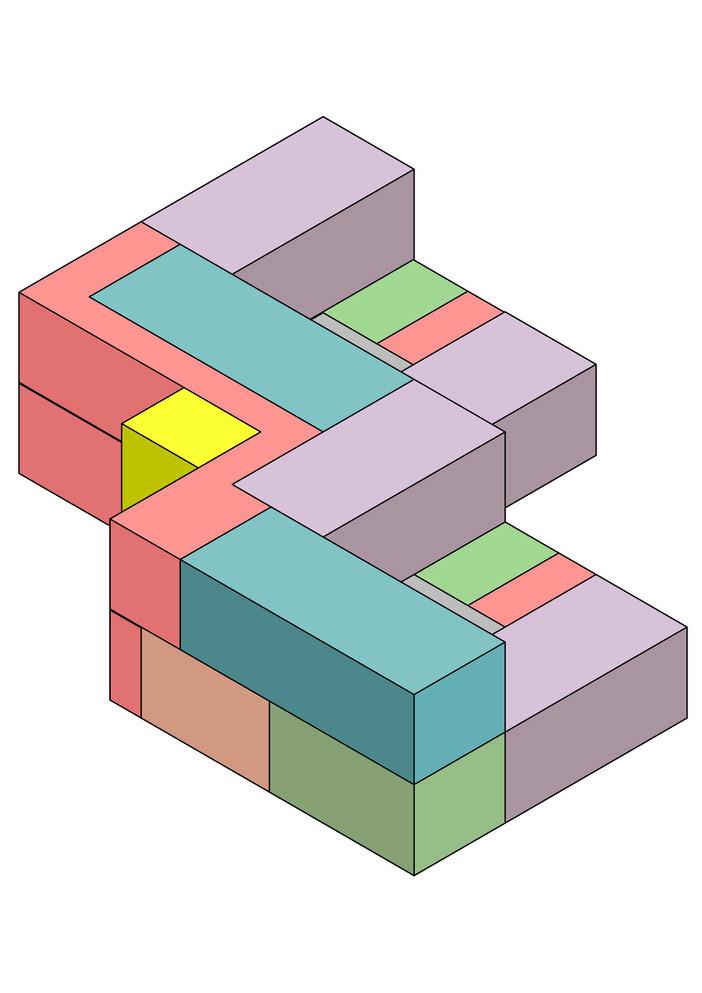

BLOQUEA-HOSPEDAJE

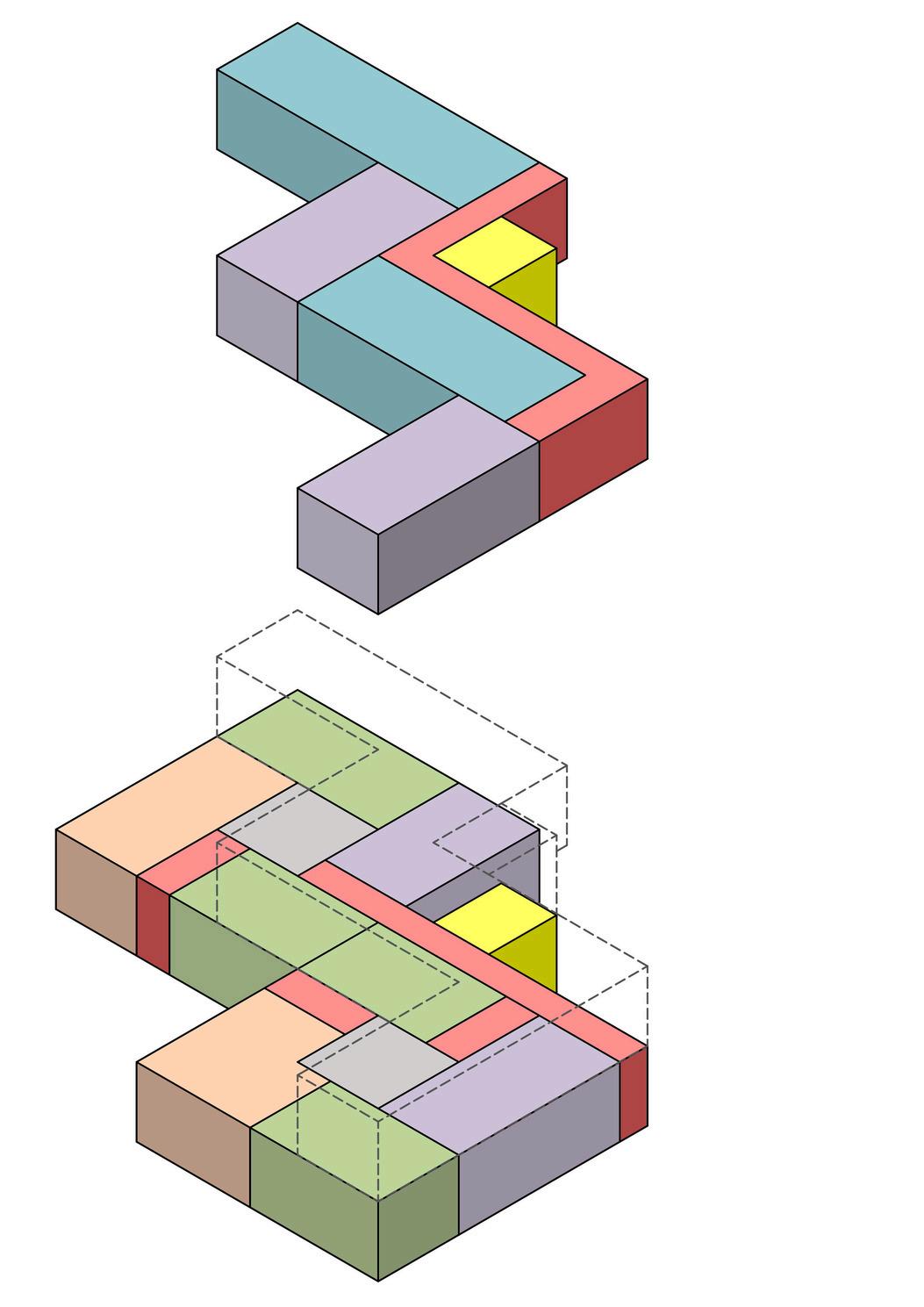

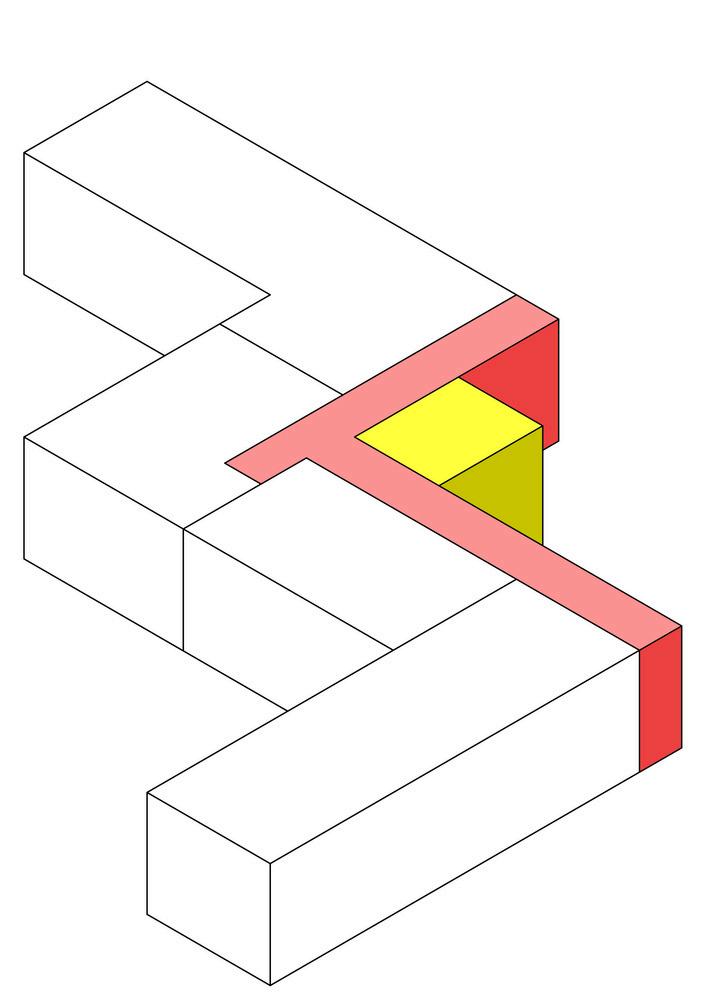

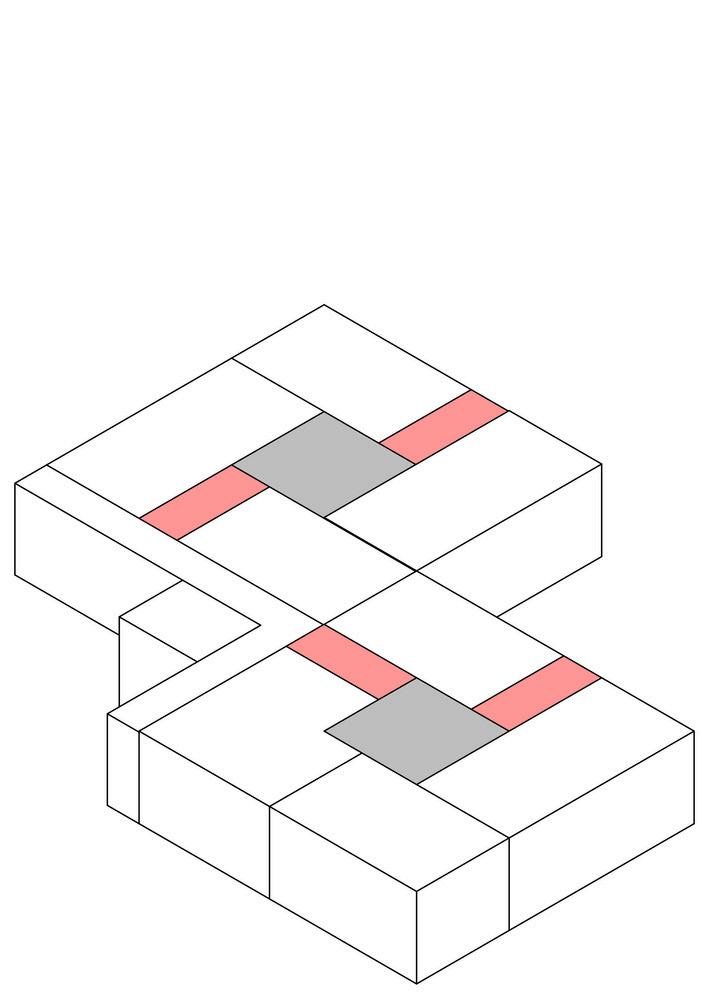

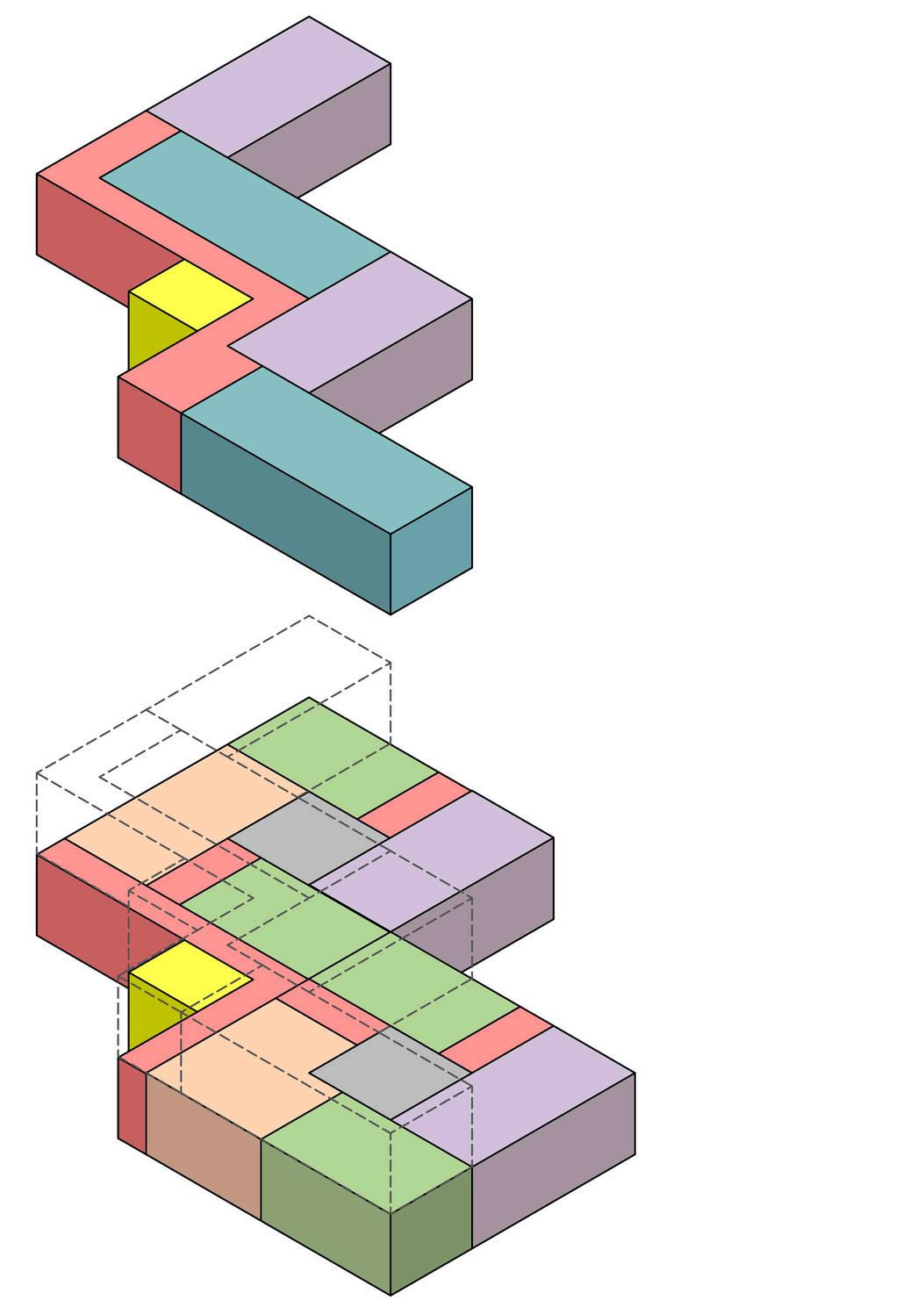

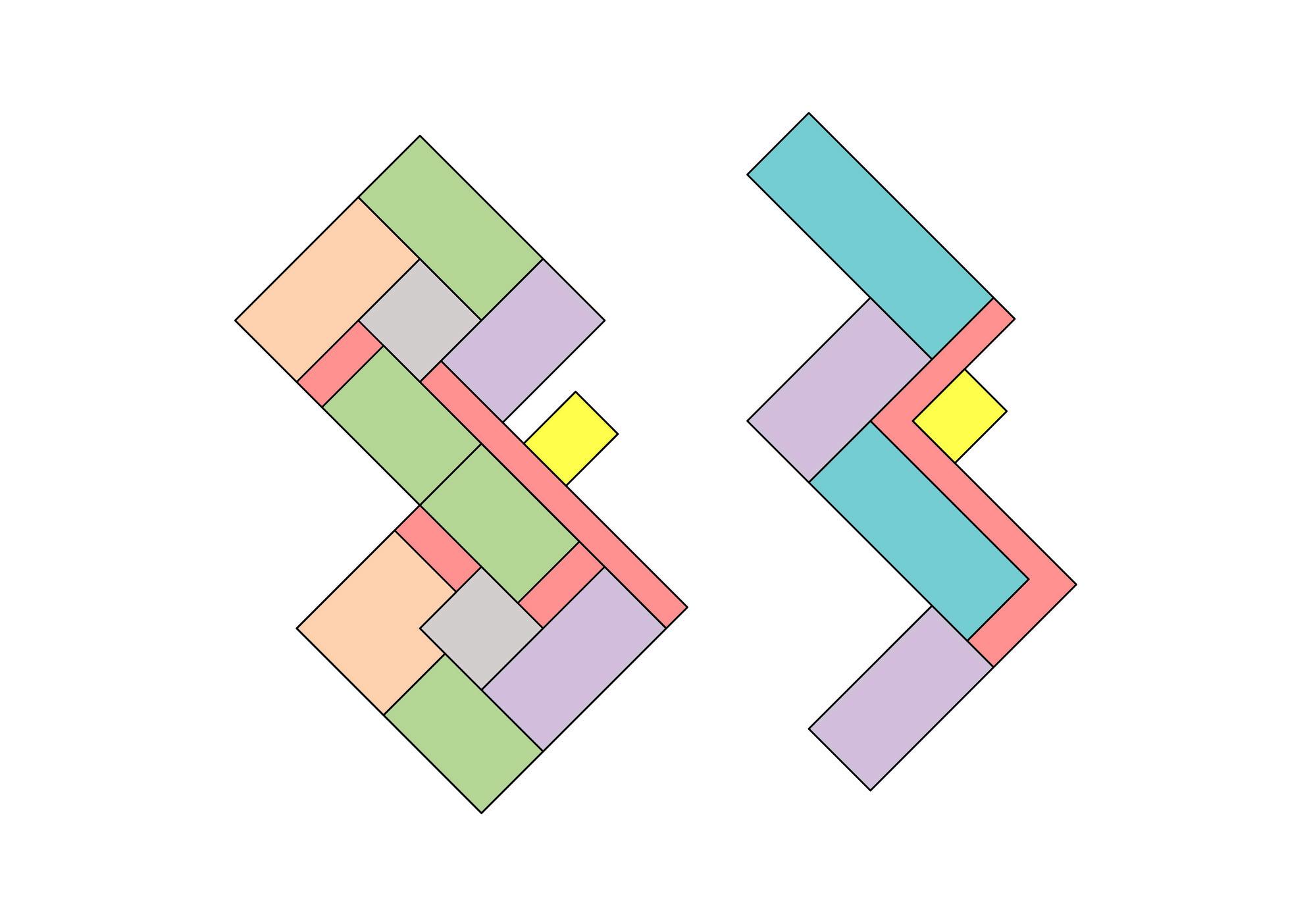

PROCESODEZONIFICACION

1.

INGRESODE LOS HUESPEDES

INGRESODE LOS HUESPEDES

2NIVEL

HABITACIONDOBLE

PARA GARANTIZAR QUE CADA TIPO DE DORMITORIO CUENTE CON VISTAS A LA PISCINA Y AREAS VERDES, SE HAN DISEÑADO ACCESOS Y UN HALL QUE PERMITEN ARTICULAR ROTATIVAMENTE LAS DIVERSAS TIPOLOGÍAS, ASEGURANDO ASÍ QUE TODAS TENGAN VISUALES HACIA LA PISCINA, ,CERRO SAN JUAN Y AREAS VERDES

2. A MEDIDA QUE NOS ADENTRAMOS HACIA LA PARTE POSTERIOR, ENCONTRAMOS RECORRIDOS QUE NOS CONDUCEN A OTRAS HABITACIONES

CERROSANJUAN

3 EL HALL TAMBIEN ARTICULA LA SALIDA PARA IR AL SEGUNDO NIVEL , MEDIANTE UN RECORRIDO POSTERIOR

1NIVEL

SUITECONSALA SEPARADA

HABITACIONDOBLE

4 PARA QUE LOS DORMITORIOS DEL SEGUNDO PISO TENGA VISUALES HACIA LA PISCINA Y EL CERRO SAN JUAN SE COLOCO LA CIRCULACION VERTICAL A ESPALDAS DEL VOLUMEN

CADA BLOQUE DEL MASTER PLAN ES DISTINTO, YA QUE HEMOS DISPUESTO QUE CADA TIPOLOGÍA SE UBIQUE EN EL PRIMER Y SEGUNDO PISO

SUITECONSALA SEPARADA

INGRESOHUESPED

SUITECONSALA INTEGRADA

RECORRIDO

HALL ESCALERA

SUITECONSALA INTEGRADA

HABITACIONSIMPLE

RECORRIDO

HALL

CIRCULACIONVERTICAL

SUITESALAINTEGRADA

HABITACIONSIMPLE

HABITACIONDOBLE

HABITACIONDOBLE INGRESOHUESPED HALL

RECORRIDO

HABITACIONDOBLE

SUITECONSALASEPARADA

PISCINA

2

HABITACIONES

SIMPLES

RELAJARSE

DESCANSAR DSFRUTAR ORDENAR EXPLORAR

3

SUITESCONSALA

INTEGRADA

DSFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR

CIRCULACION VERTICAL

2

SUITESCONSALA

INTEGRADA

1

HABITACIÓN DOBLES

DSFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR HALL

RELAJARSE DESCANSAR DSFRUTAR ORDENAR EXPLORAR INGRESO HUESPED INGRESO HUESPED

GUAR ACOMPAÑAR RESPONDER BRNDAR

INGRESO HUESPED

2

SUITECONSALA SEPARADA

DISFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR

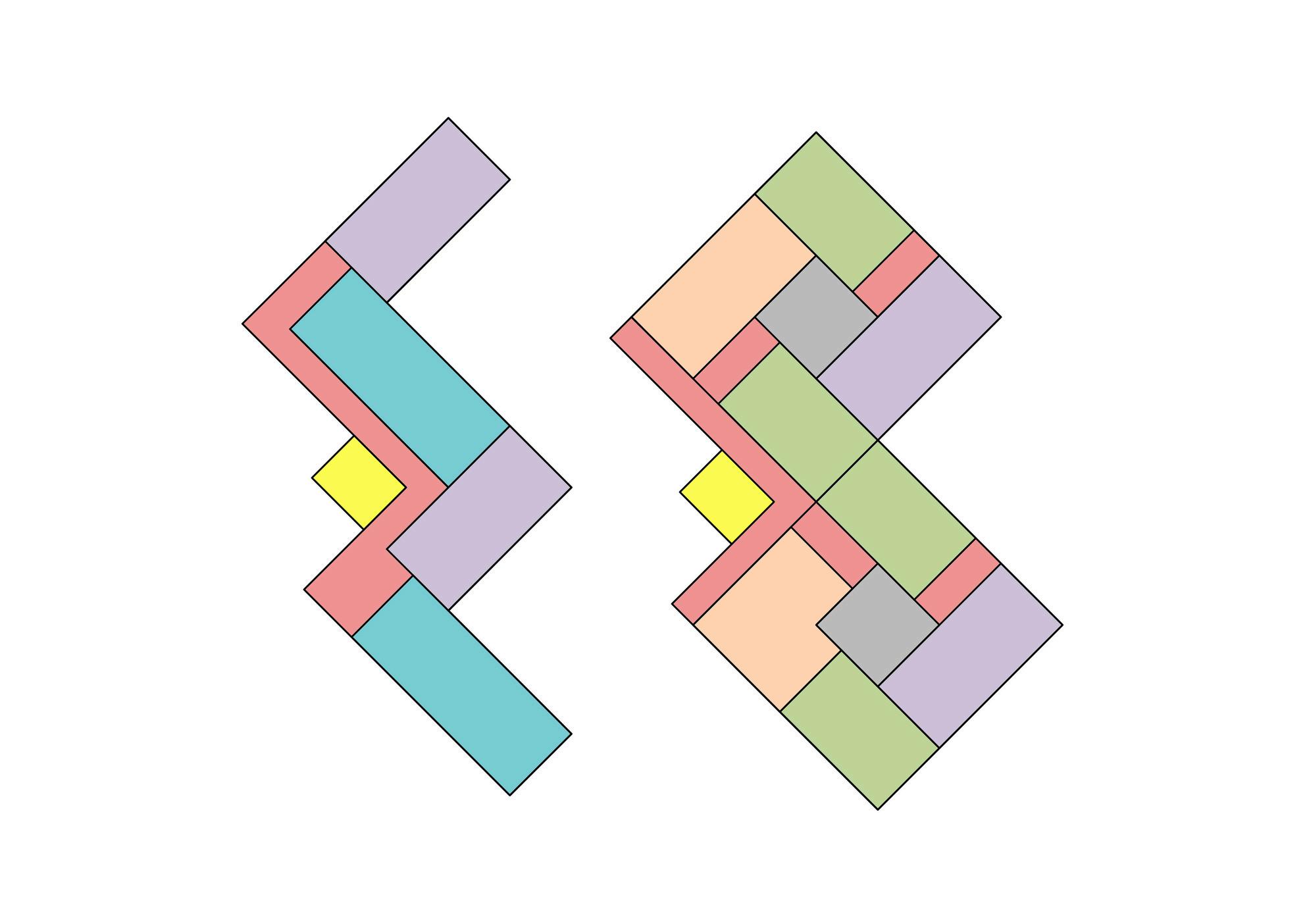

PROCESODEZONIFICACION BLOQUEB-HOSPEDAJE

INGRESODE LOS HUESPEDES

2NIVEL

INGRESODE LOS HUESPEDES

HABITACIONSIMPLE

ESCALERA

PARA GARANTIZAR QUE CADA TIPO DE DORMITORIO CUENTE CON VISTAS A LA PISCINA Y AREAS VERDES, SE HAN DISEÑADO ACCESOS Y UN HALL QUE PERMITEN ARTICULAR ROTATIVAMENTE LAS DIVERSAS TIPOLOGÍAS, ASEGURANDO ASÍ QUE TODAS TENGAN VISUALES HACIA LA PISCINA, ,CERRO SAN JUAN Y AREAS VERDES 1.

2. A MEDIDA QUE NOS ADENTRAMOS HACIA LA PARTE POSTERIOR, ENCONTRAMOS RECORRIDOS QUE NOS CONDUCEN A OTRAS HABITACIONES

CERROSANJUAN

1NIVEL

SUITECONSALA INTEGRADA

3 EL HALL TAMBIEN ARTICULA LA SALIDA PARA IR AL SEGUNDO NIVEL , MEDIANTE UN RECORRIDO POSTERIOR

PISCINA

4 PARA QUE LOS DORMITORIOS DEL SEGUNDO PISO TENGA VISUALES HACIA LA PISCINA Y EL CERRO SAN JUAN SE COLOCO LA CIRCULACION VERTICAL A ESPALDAS DEL VOLUMEN

CADA BLOQUE DEL MASTER PLAN ES DISTINTO, YA QUE HEMOS DISPUESTO QUE CADA TIPOLOGÍA SE UBIQUE EN EL PRIMER Y SEGUNDO PISO

SUITECONSALA INTEGRADA

SUITECONSALA INTEGRADA

ESCALERA

RECORRIDO

HABITACIONDOBLE

RECORRIDO HALL

CIRCULACIONVERTICAL

SUITECONSALA INTEGRADA

RECORRIDO

HABITACIONSIMPLE

INGRESOHUESPED

SUITECONSALA SEPARADA

HALL

SUITECONSALA INTEGRADA

HALL

SUITECONSALA SEPARADA

INGRESOHUESPED

SUITESALAINTEGRADA

HABITACIONSIMPLE

HABITACIONDOBLE

SUITECONSALASEPARADA

1

HABITACIÓN

DOBLES

RELAJARSE DESCANSAR DISFRUTAR ORDENAR EXPLORAR

3

SUITESCONSALA

2

2

HABITACIONES

SIMPLES GUAR ACOMPAÑAR RESPONDER BRNDAR

SUITECONSALA SEPARADA

DSFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR

RELAJARSE DESCANSAR DISFRUTAR ORDENAR EXPLORAR

2

SUITESCONSALA

INTEGRADA DISFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR

PROCESODEZONIFICACION BLOQUEC-HOSPEDAJE

INGRESODE

LOS HUESPEDES

1.

PARA GARANTIZAR QUE CADA TIPO DE DORMITORIO CUENTE CON VISTAS A LA PISCINA Y AREAS VERDES, SE HAN DISEÑADO ACCESOS Y UN HALL QUE PERMITEN ARTICULAR ROTATIVAMENTE LAS DIVERSAS TIPOLOGÍAS, ASEGURANDO ASÍ QUE TODAS TENGAN VISUALES HACIA LA PISCINA, ATARDECER Y AREAS VERDES

2. A MEDIDA QUE NOS ADENTRAMOS HACIA LA PARTE POSTERIOR, ENCONTRAMOS RECORRIDOS QUE NOS CONDUCEN A OTRAS HABITACIONES

2NIVEL

SUITECONSALA INTEGRADA

HABITACIONSIMPLE

3 EL HALL TAMBIEN ARTICULA LA SALIDA PARA IR AL SEGUNDO NIVEL , MEDIANTE UN RECORRIDO POSTERIOR

CADA BLOQUE DEL MASTER PLAN ES DISTINTO, YA QUE HEMOS DISPUESTO QUE CADA TIPOLOGÍA SE UBIQUE EN EL PRIMER Y SEGUNDO PISO PISCINA ATARDECER

4 PARA QUE LOS DORMITORIOS DEL SEGUNDO PISO TENGA VISUALES HACIA LA PISCINA Y ATARDECER SE COLOCO LA CIRCULACION VERTICAL A ESPALDAS DEL VOLUMEN.

RECORRIDO

HABITACIONSIMPLE

SUITECONSALA INTEGRADA

1NIVEL

SUITECONSALA INTEGRADA

HABITACIONDOBLE

INGRESOHUESPED

HABITACIONDOBLE

SUITECONSALA SEPARADA

RECORRIDO HALL

CIRCULACIONVERTICAL

SUITESALAINTEGRADA

HABITACIONSIMPLE

RECORRIDO

HABITACIONDOBLE

HABITACIONDOBLE

SUITECONSALASEPARADA

HALL

ESCALERA

ESCALERA

HALL

HALL

4

HABITACIONES

2

2

SUITESCONSALA INTEGRADA

DISFRUTAR RELAJARSE DESCANSAR ENTRETENER EXPLORAR DEGUSTAR

SIMPLE RELAJARSE DESCANSAR DISFRUTAR ORDENAR EXPLORAR GUAR ACOMPAÑAR RESPONDER BRNDAR RELAJARSE DESCANSAR DISFRUTAR ORDENAR EXPLORAR

HABITACIÓN DOBLES

2 HABITACIÓN DOBLES HALL CIRCULACION VERTICAL INGRESO HUESPED

2

SUITECONSALA SEPARADA

DISFRUTAR

BLOQUED-HOSPEDAJE

PROCESODEZONIFICACION

2NIVEL

INGRESODE LOS HUESPEDES

1

PARA GARANTIZAR QUE CADA TIPO DE DORMITORIO CUENTE CON VISTAS A LA PISCINA Y AREAS VERDES, SE HAN DISEÑADO ACCESOS Y UN HALL QUE PERMITEN ARTICULAR ROTATIVAMENTE LAS DIVERSAS TIPOLOGÍAS, ASEGURANDO ASÍ QUE TODAS TENGAN VISUALES HACIA LA PISCINA, ATARDECER Y AREAS VERDES

2 A MEDIDA QUE NOS ADENTRAMOS HACIA LA PARTE POSTERIOR, ENCONTRAMOS RECORRIDOS QUE NOS CONDUCEN A OTRAS HABITACIONES

3 EL HALL TAMBIEN ARTICULA LA SALIDA PARA IR AL SEGUNDO NIVEL , MEDIANTE UN RECORRIDO POSTERIOR

CADA BLOQUE DEL MASTER PLAN ES DISTINTO, YA QUE HEMOS DISPUESTO QUE CADA TIPOLOGÍA SE UBIQUE EN EL PRIMER Y SEGUNDO PISO PISCINA ATARDECER

SUITECONSALA SEPARADA

HABITACIONDOBLE

HABITACIONDOBLE

1NIVEL

SUITECONSALA INTEGRADA

HALL

INGRESOHUESPED

SUITECONSALA INTEGRADA

HABITACIONSIMPLE

4 PARA QUE LOS DORMITORIOS DEL SEGUNDO PISO TENGA VISUALES HACIA LA PISCINA Y ATARDECER SE COLOCO LA CIRCULACION VERTICAL A ESPALDAS DEL VOLUMEN

RECORRIDO

RECORRIDO HALL

CIRCULACIONVERTICAL

SUITESALAINTEGRADA

HABITACIONSIMPLE

SUITECONSALA SEPARADA

HABITACIONDOBLE

RECORRIDO

HABITACIONDOBLE

HABITACIONDOBLE

SUITECONSALASEPARADA

ESCALERA

ESCALERA

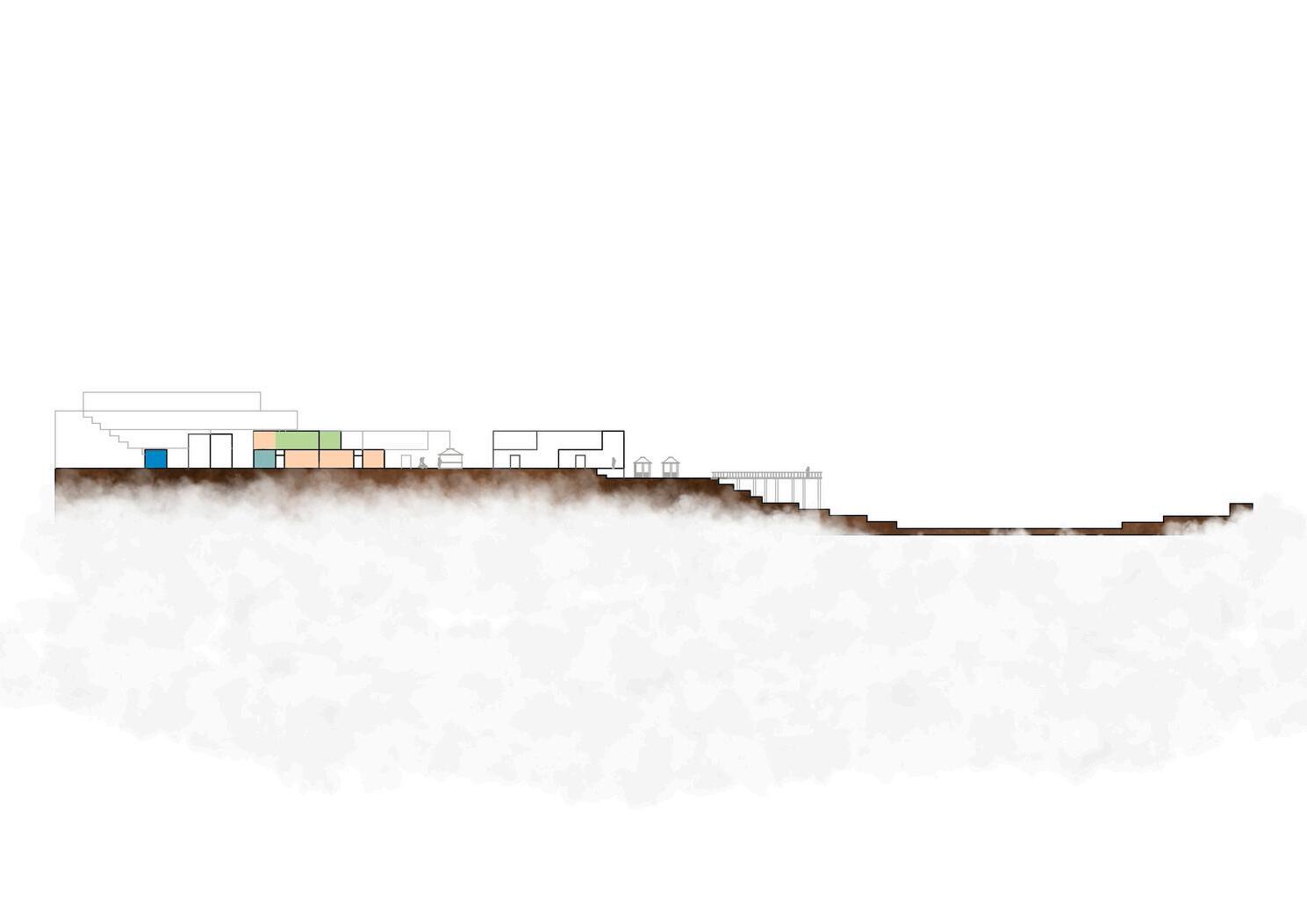

CORTES

CORTES

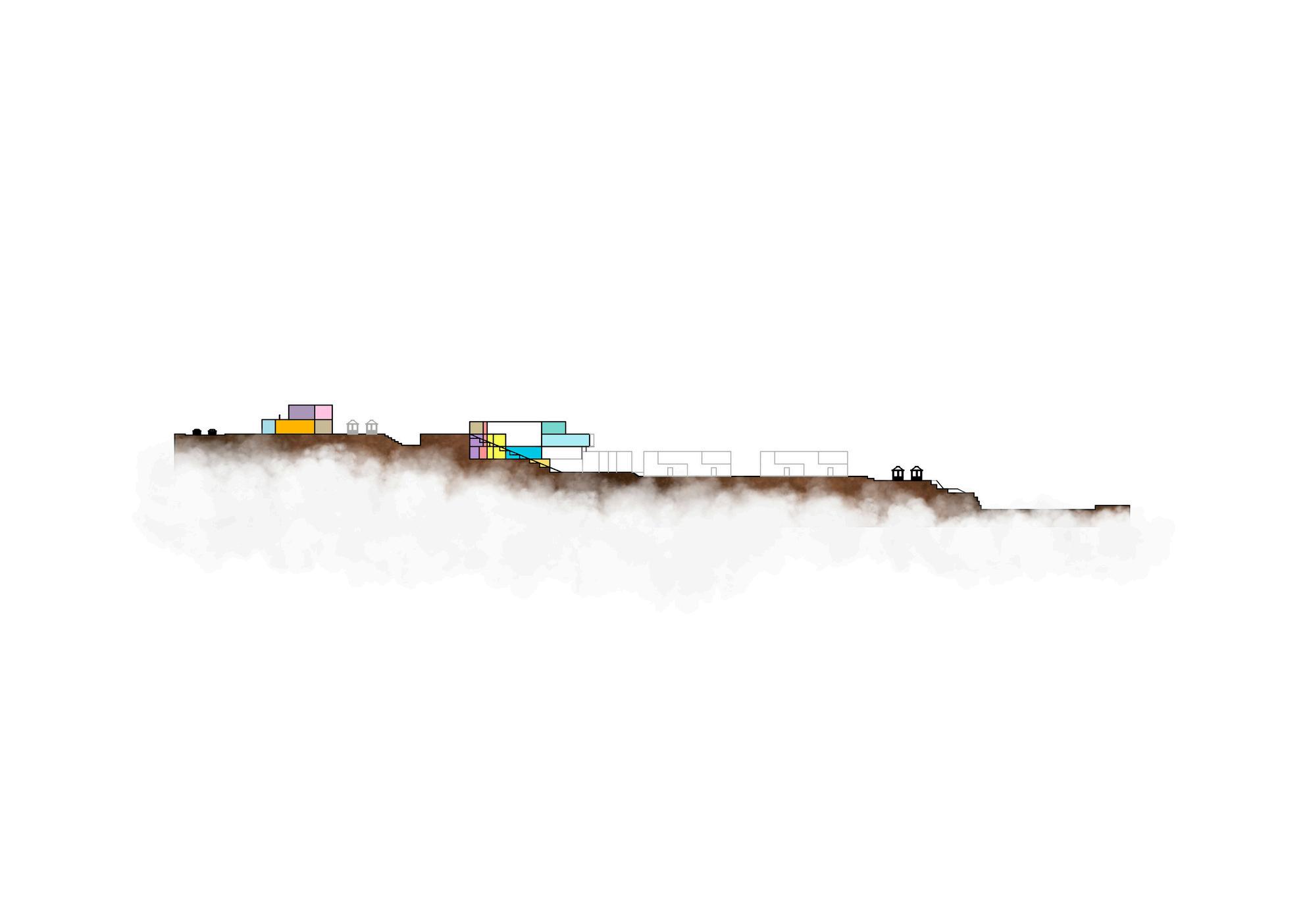

CORTEA-A’

servico

Hospedaje Hospedaje

Miniparque

ÁREADEVIGILANCA

SUITECONSALASEPARADA

CORTEB-B’

SUITESALAINTEGRADA

HABITAC ONS MPLE

RECEPCIONYADMINISTRACION

RESTAURANTE

SALADEESPERA SS HHPUBLICO

RECORRIDO SEGURIDAD

COMEDOR SECUNDARIO

SALADEREUNIONES

CIRCULACIONVERTICAL

BODEGADEBARRICAS

COMEDORPRINCIPAL LOUNGEBAR

SS HHVARON

RioCañete muelle

RioCañete

PISCINA

Miniparque

PISCINA

GRACIAS GRACIAS
