CONSTRUCCION II PROYECTO FINAL
conceptos básicos del mortero

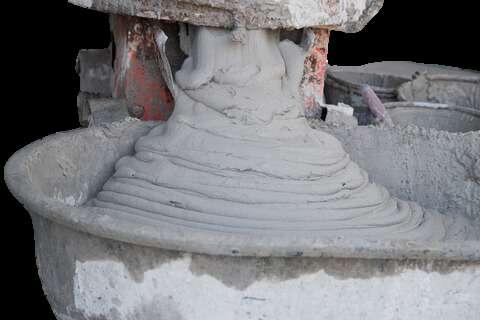

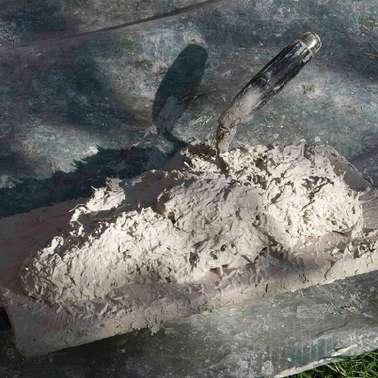

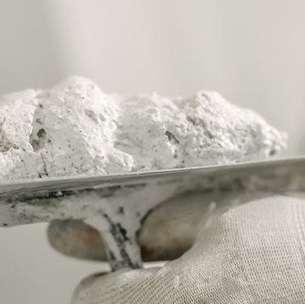

MORTERO
Mezclas plásticas obtenidas con un:
sirvenpara:
Unir a las piedras o ladrillos que integran las obras y para revestirlos con:
MORTEROS
Se definen según:
MORTEROSBASTARDOS
Intervienen dos aglomerantes:
Yeso
Cemento Cal
Aglomerante pasta Agua
Aglomerante
Aglomerante Arena Agua

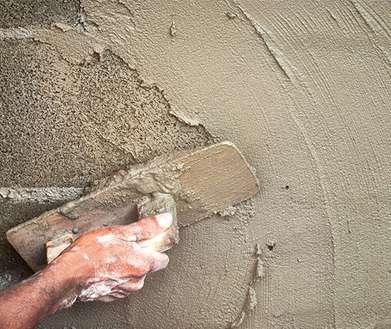

Enlucidos
Tarrajeos
Yeso Cal Cemento
Cal
LECHADA
Agua
Agua
La mezcla de los morteros para albañilería deben ser homogéneas y sus componentes se deben utilizar en proporciones determinadas Arena Cemento

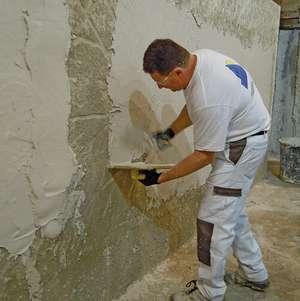

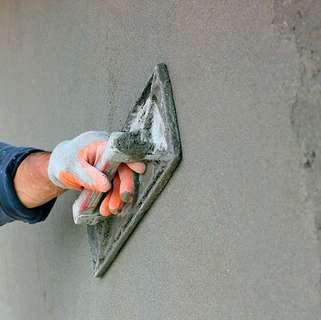

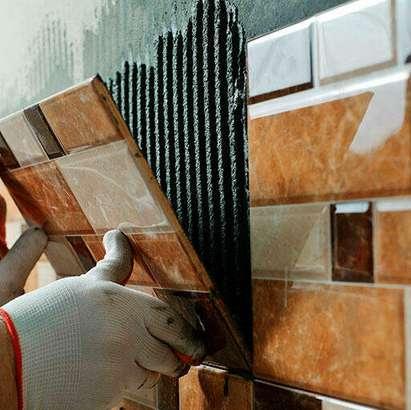

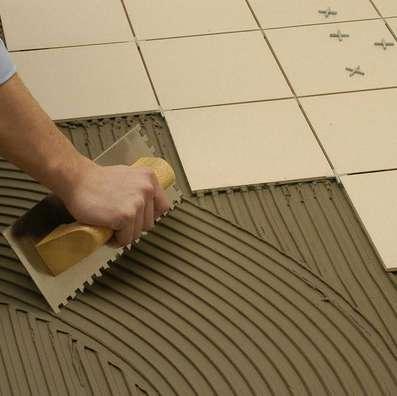

Revestimiento de paredes

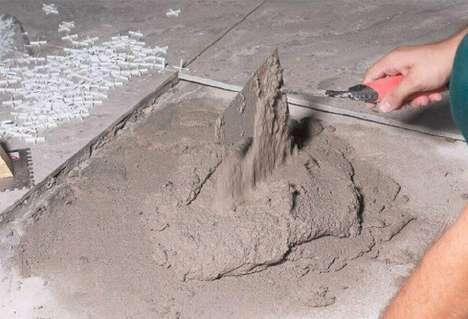

Material de agarre
CEMENTO
MORTERO UTILIZADO
ALBAÑILERÍA
TIPOS DE MORTEROS SEGÚN SU MATERIAL
COMPOSICIÓN
Arena Agua con cemento aplicaciónsegúnsuproporción
Arena por volumen
Enlúcidos Tarrajeos Solaqueos

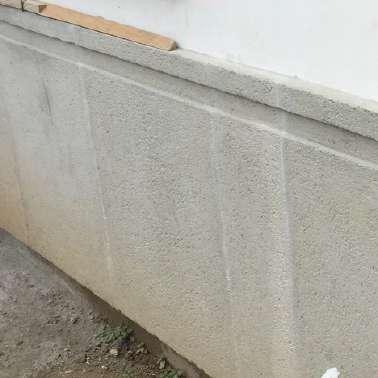

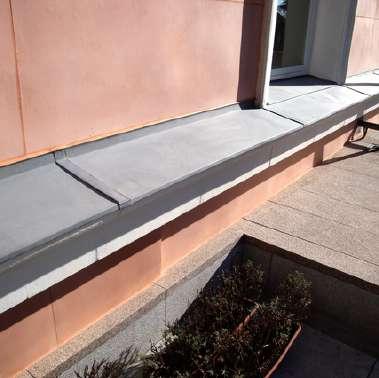

Emporrado Zocalos Corrido de cornisas
Conglomerante
Aplicaciones y observaciones

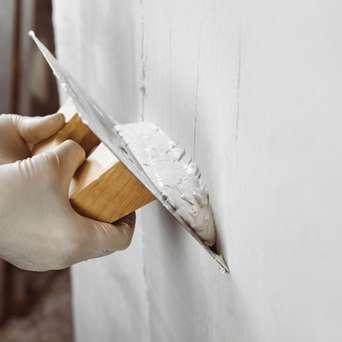

Rellenar grietas Consistencia aguada
Juntear mampostería (piedra, tabique o bloque de concreto)

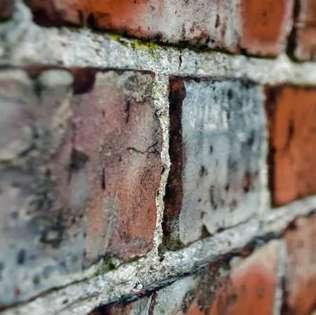

Junteo de mampostería común Resistencia al intemperismo
Alta adhesividad e impermeabilidad
Alta impermeabilidad
Aplanados en general

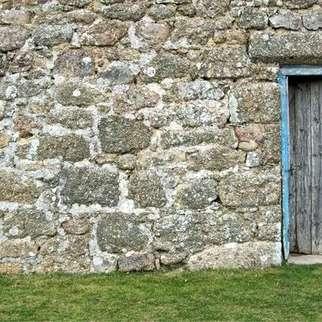

Junteo de piedra braza
Enladrillado en azoteas Aplanados en general
2. MORTERO DE CAL Y ARENA
COMPOSICIÓN
Cal
CARACTERÍSTICAS
Plasticidad
Flexibilidad Resistencia
Aplicación simple
Económico Lisa con cierta granulosidad

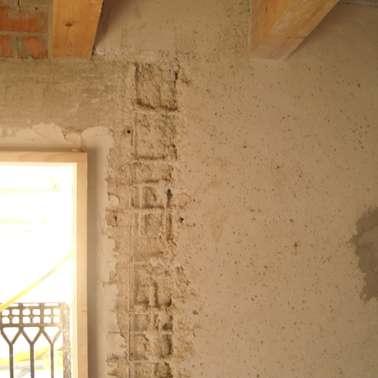

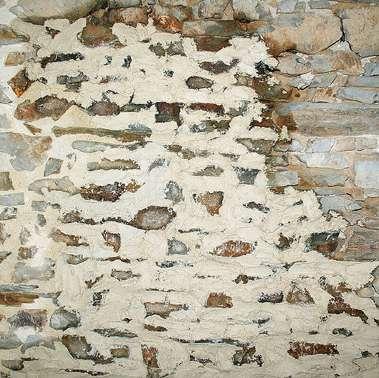

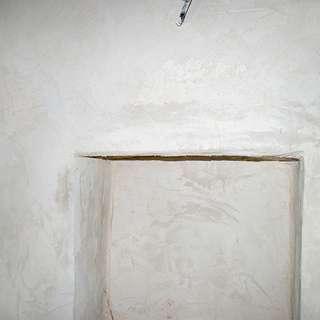

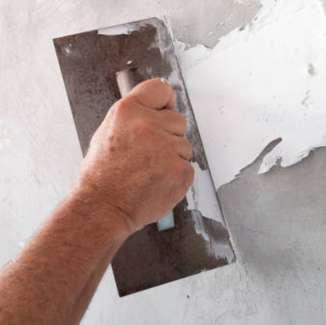

Enlucidos Revoques

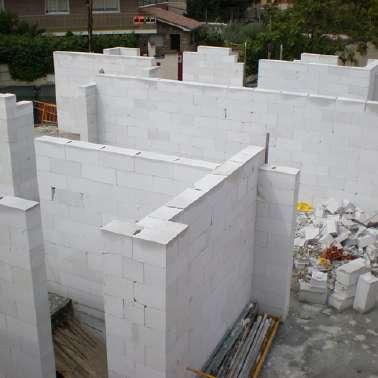

Muros

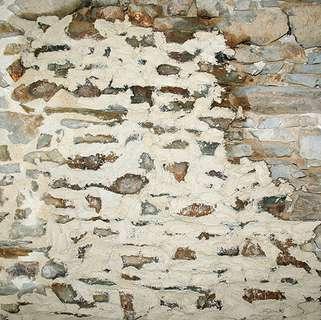

Muros de mampostería
Arena Agua aplicaciones
3. MORTERO DE CEMENTO Y CAL
COMPOSICIÓN
Cemento
Cal
CARACTERÍSTICAS aplicaciones
Plasticidad
Resistencia
Adherencia
Saneamiento
Muros Restauración
Mayor resistencia o durabilidad
Agua
4. MORTERO DE CAL AÉREA
COMPOSICIÓN
CARACTERÍSTICAS
Endurecimiento al aire
aplicaciones

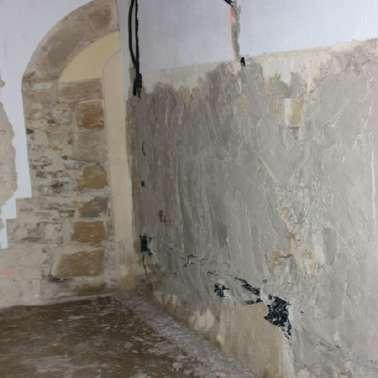

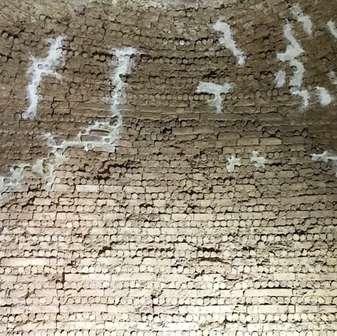

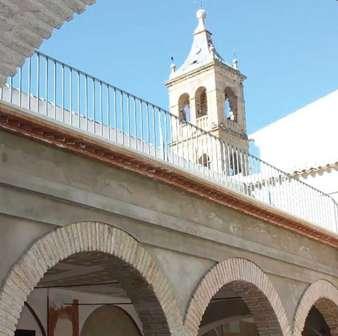

Restauración
Reparación Fraguan lentamente
Proceso de carbonatación
Agua
Cal
Suave
Arena
5. MORTERO DE CAL HIDRAÚLICA
COMPOSICIÓN
CARACTERÍSTICAS
Resistencia al agua
Resistencia a la erosión
aplicaciones
Cimentaciones
Sótanos
Muros exteriores
Agua
Cal
Arena
6. MORTERO BASTARDO
COMPOSICIÓN
CARACTERÍSTICAS
Cemento
aplicaciones
Resistencia
Trabjable
Flexibilidad
Construcción
Revestir paredes
Rellenar huecos entre bloques
Albañilería Bricolaje
Agua
Cal
Arena
Retiene el agua
PREELIMINARES
TIPOS DE MORTEROS SEGUN SU
MATERIAL (PREELIMINARRES)
sirvenpara:
Unir los ladrillos entre si
La mezcla perfecta es de:
aplicaciones
Cemento

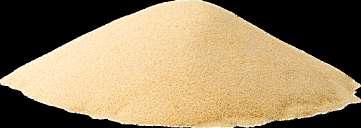

Arena gruesa

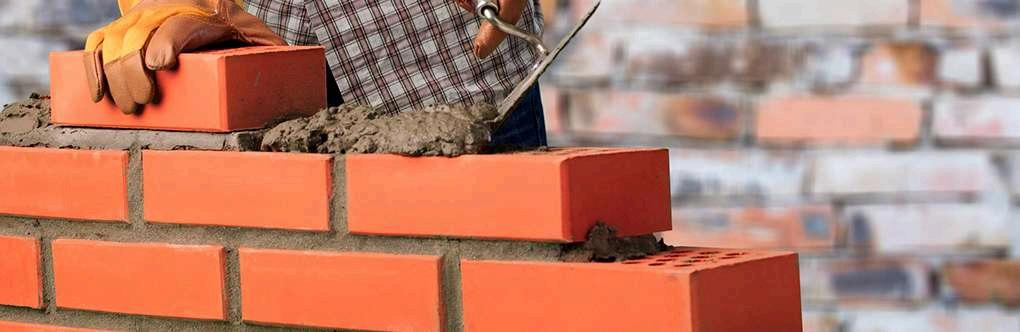

Pegar ladrillos Levantamiento de muros

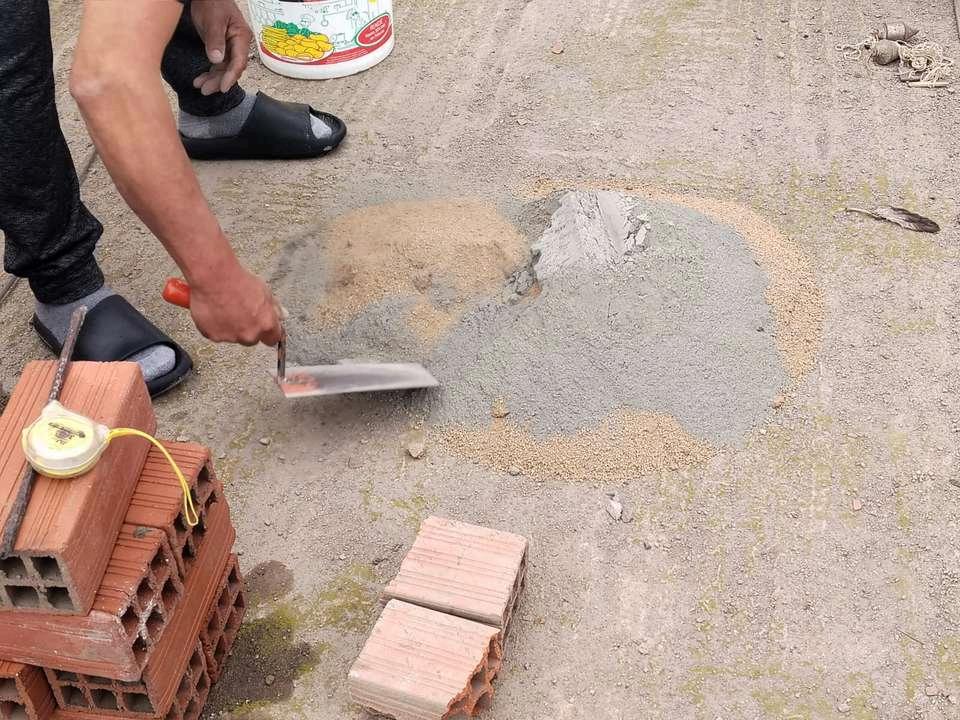

1.PROPORCION DE MORTERO PARA ASENTADO DE LADRILLO

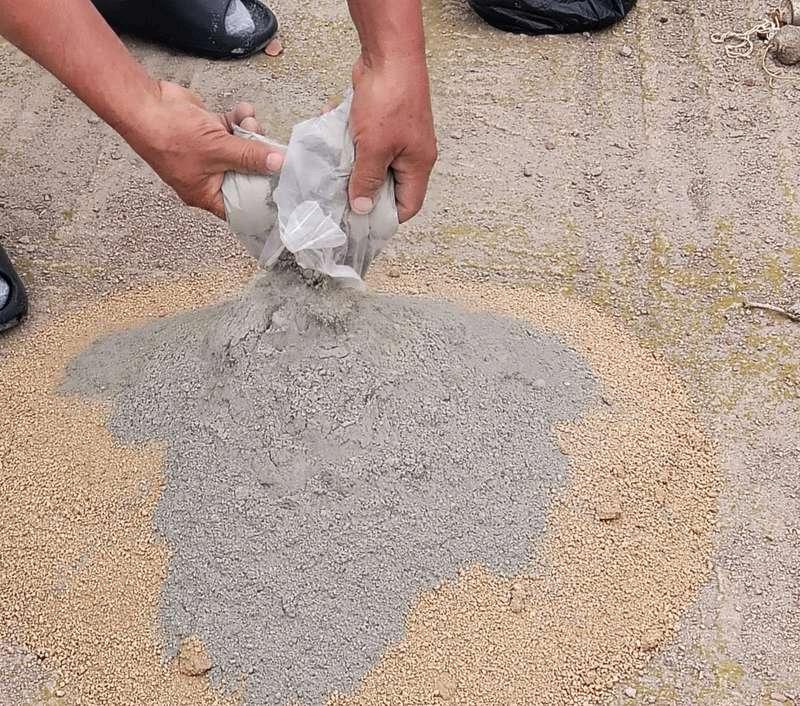

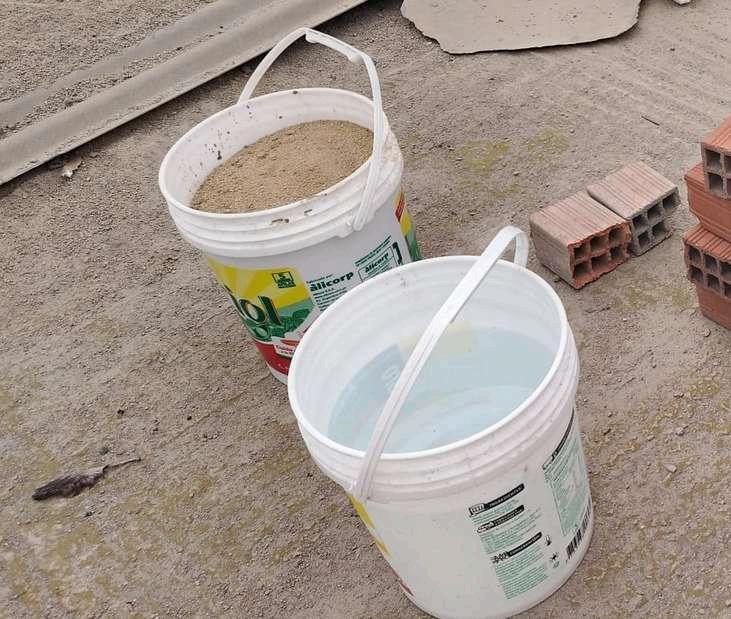

1 Bolsa de cemento Agua 1 1/2 Buggies de arena gruesa
La proporcion recomendada para una edificacion pequeña de dos pisos es la proporcion ¨2¨, es decir,
1 volumen de cemento
4 a 5 volumenes de arena gruesa

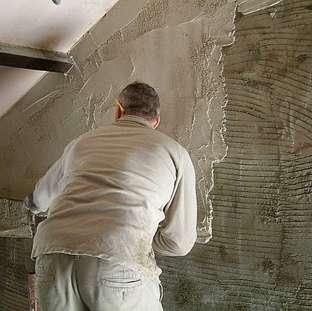

1.PROPORCION DE MORTERO PARA TARRAJEO DE MUROS
1 Bolsa de cemento Agua 1 1/2 Buggies de arena fina
La proporcion recomendada es,
1 volumen de cemento 5 volumenes de arena fina
aplicaciones

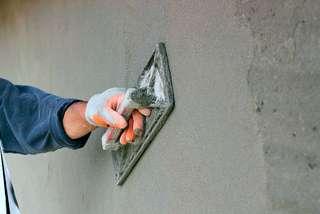

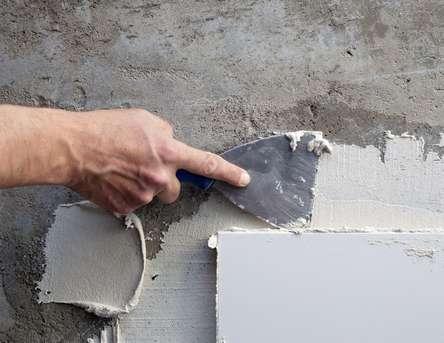

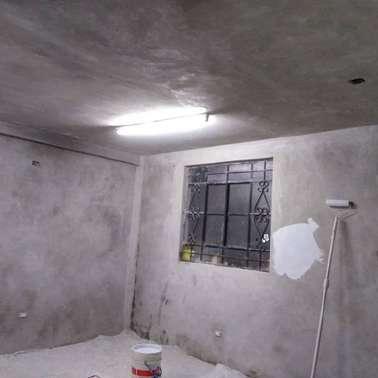

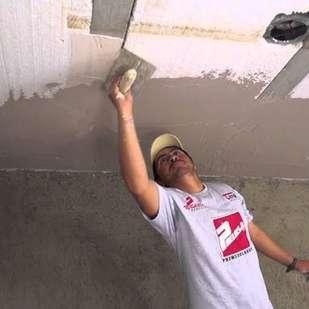

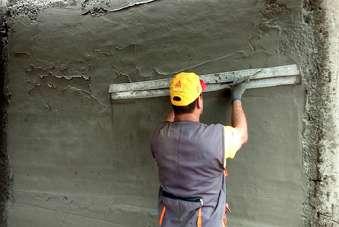

Tarrajeo de muros Tarrajeo de falsos cielos rasos
PROCESO CONTRUCTIVO

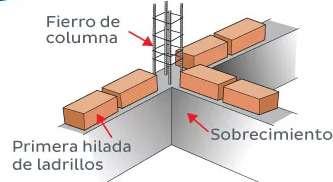

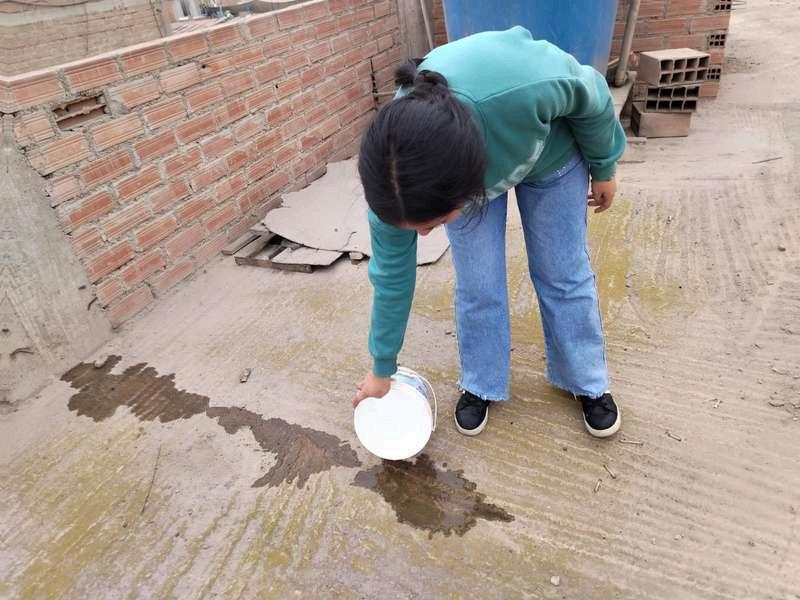

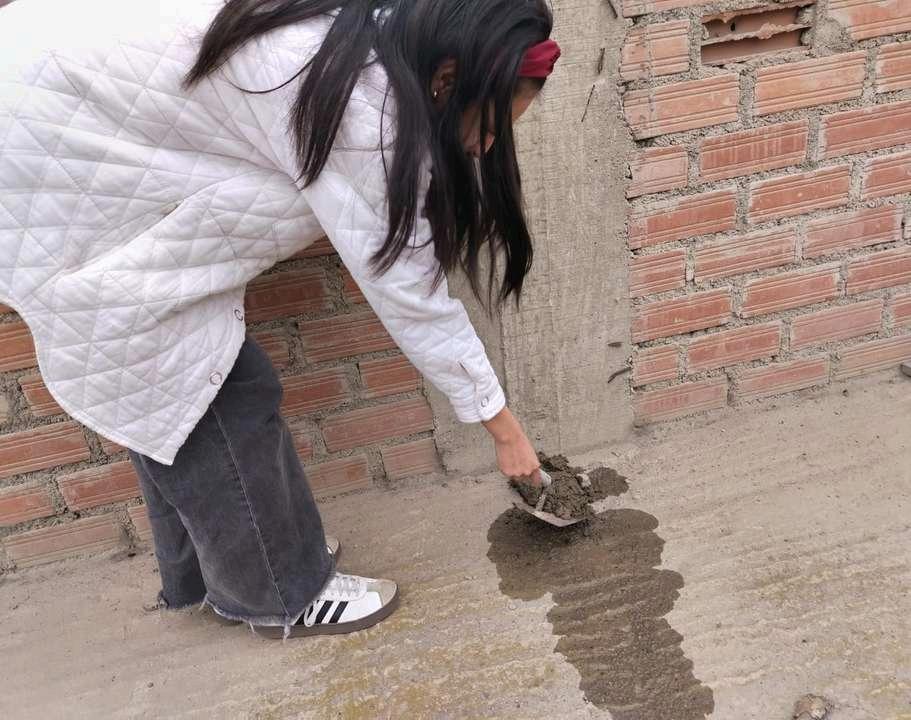

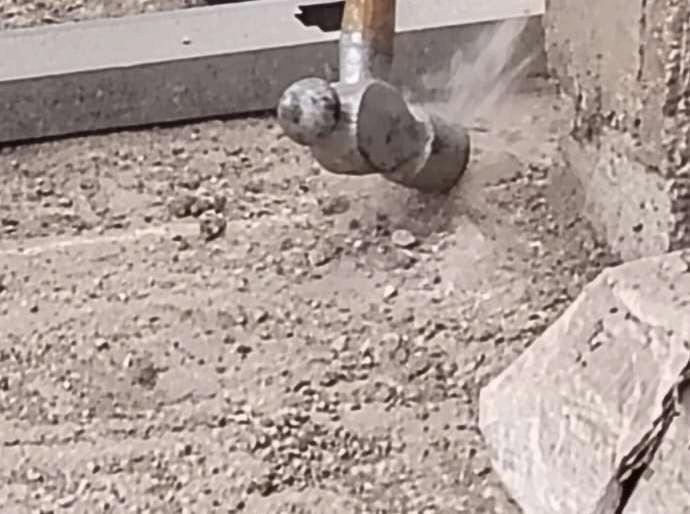

1.REVISARYmojarLASUPERFICIEDEL
SOBRECIMIENTOconaguaycemento

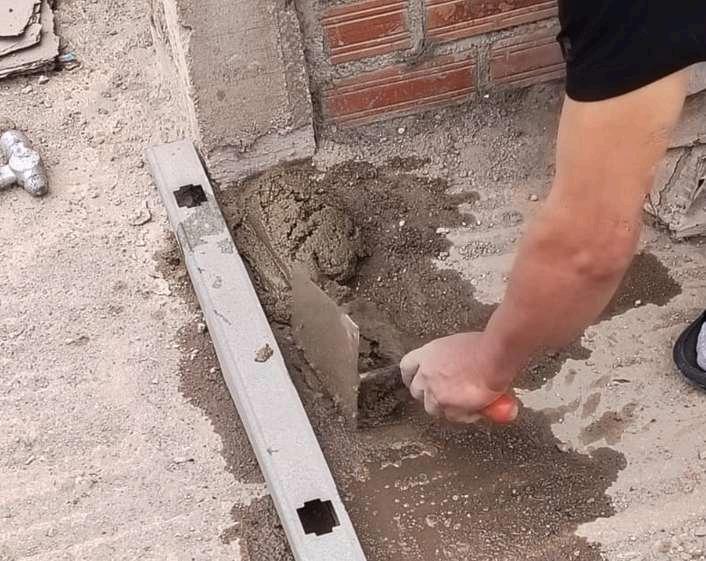

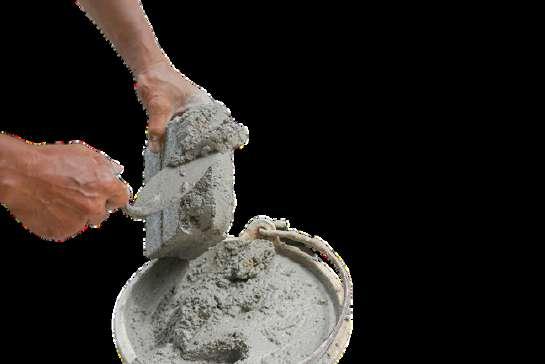

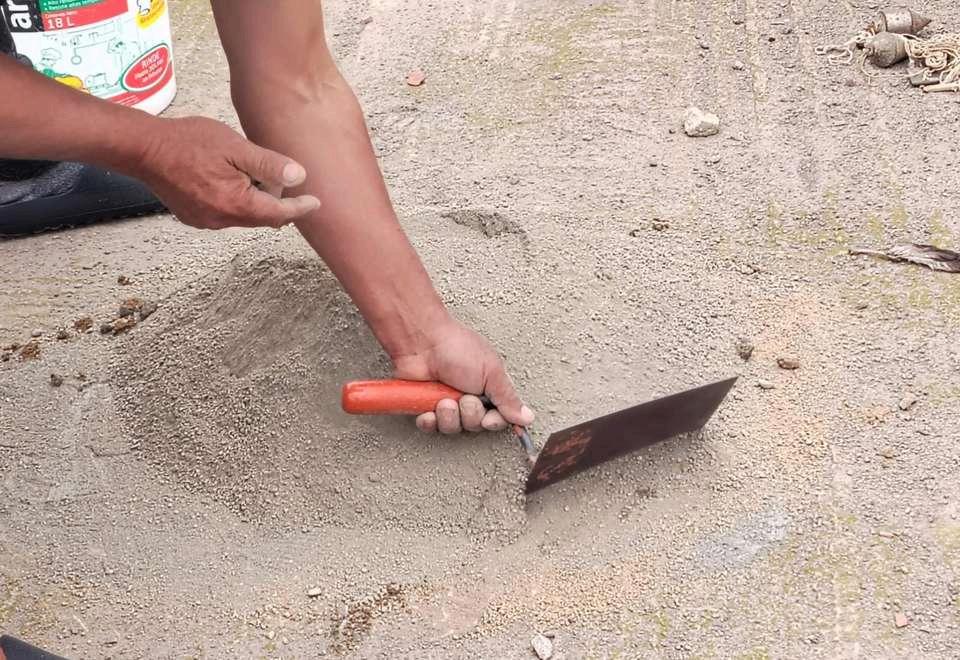

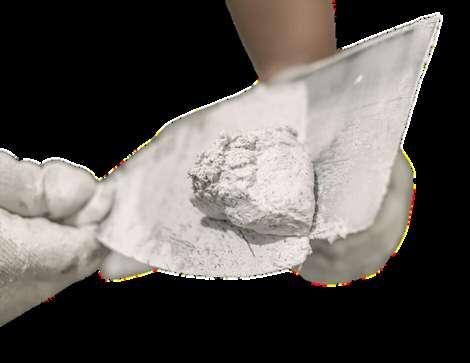

2.TOMAR UNAPorciónDEMEZCLADELABATEA
3.COLOCARUNACAPA UNIFORMEDEMEZCLAENEL
SOBRECIMIENTO

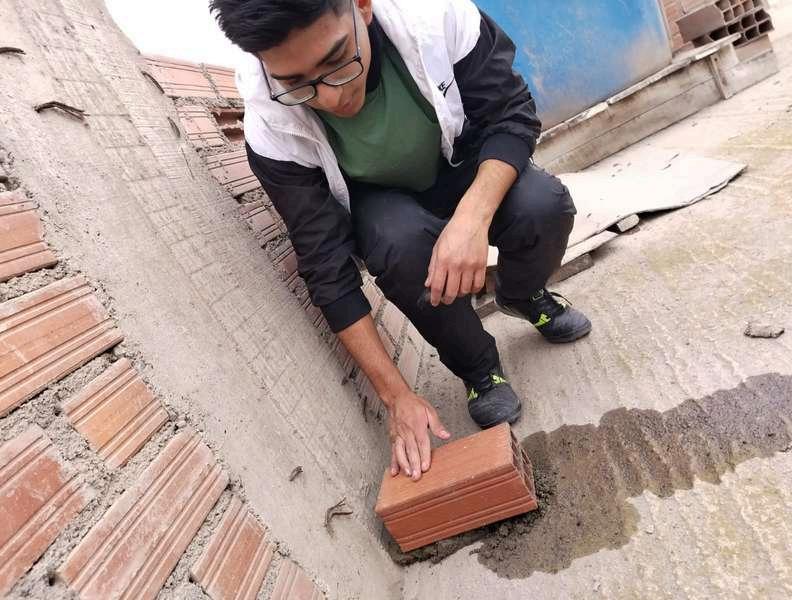

nOTA: aNTES DE COLOCAR LOS LADRILLOS, SE DEBEN
REMOJAR CON AGUA

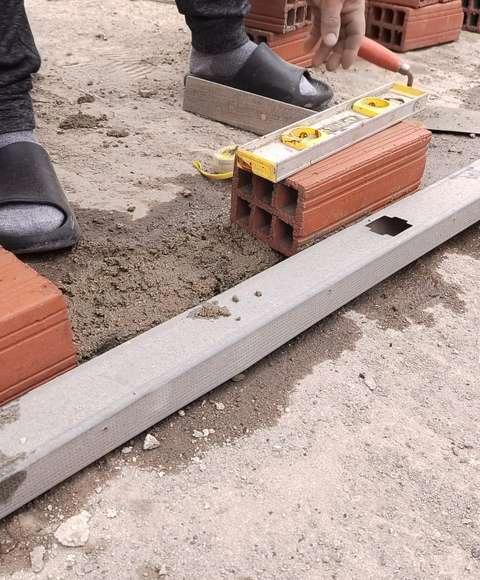

Mezcla en sobrecimiento PROCESO DE NIVELACION DE LADRILLO

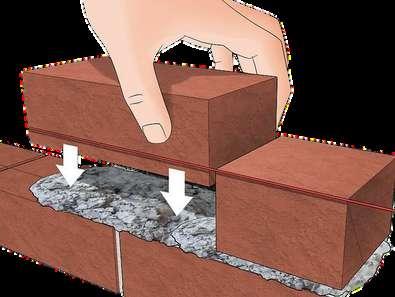

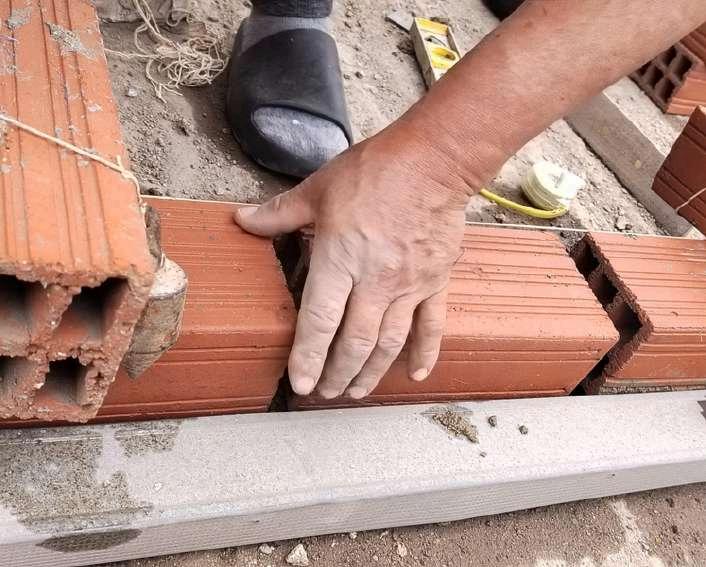

4. al apretar el ladrillo debe quedar una junta
horizontal de 1,0 a 1,5 cm de espesor.

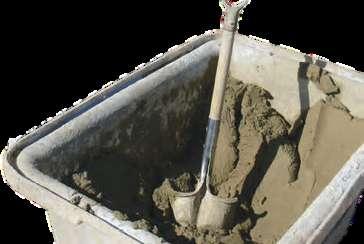

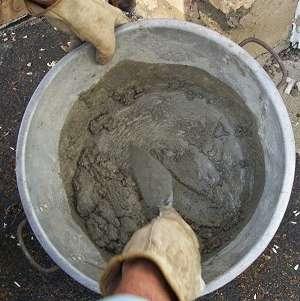

Batea

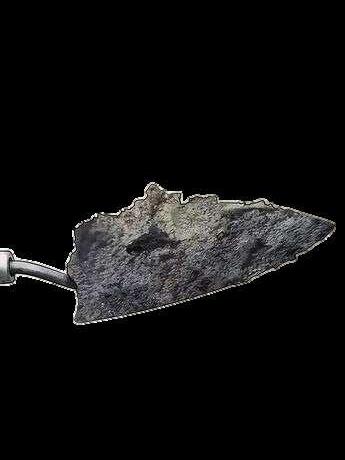

Badilejo

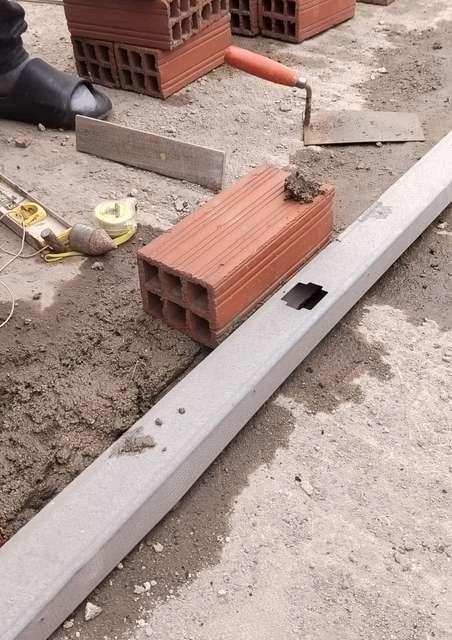

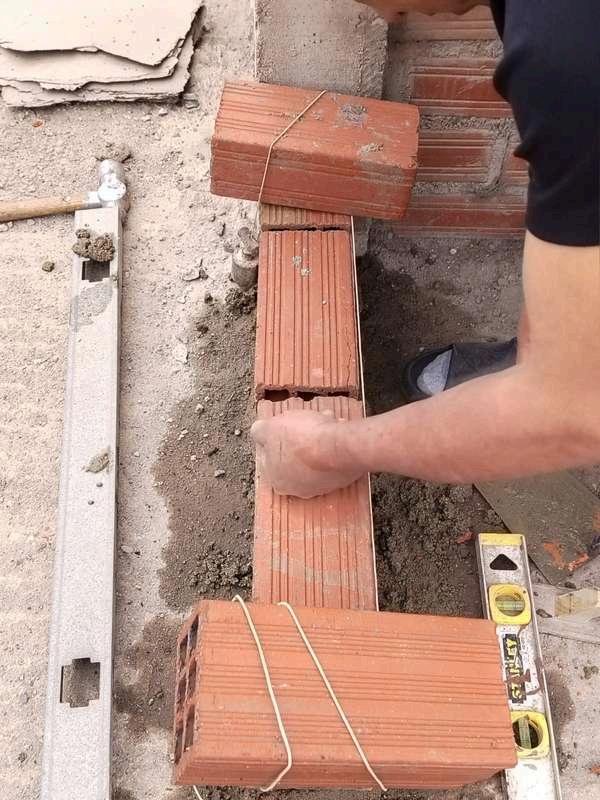

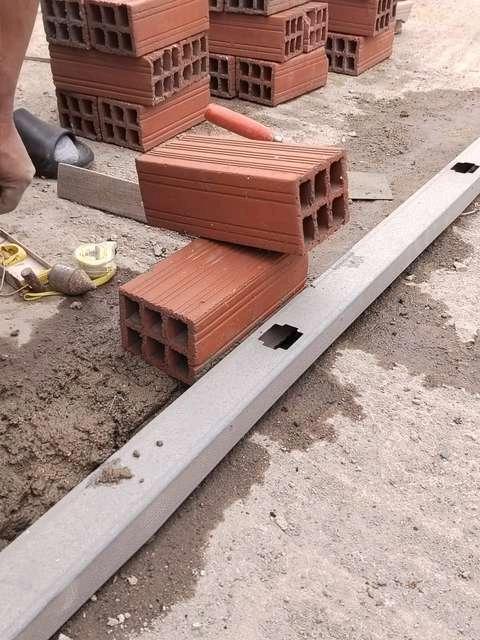

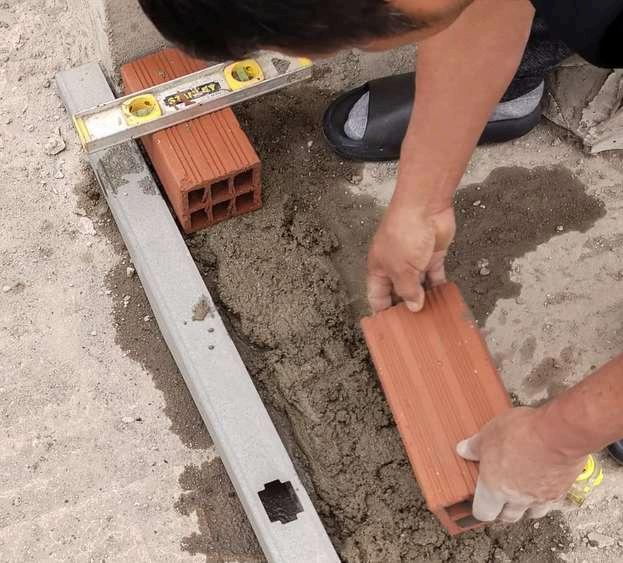

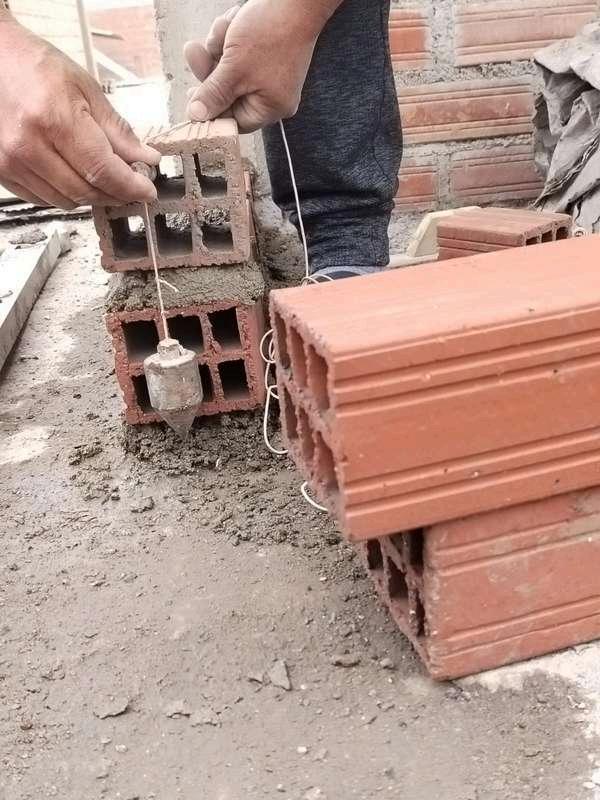

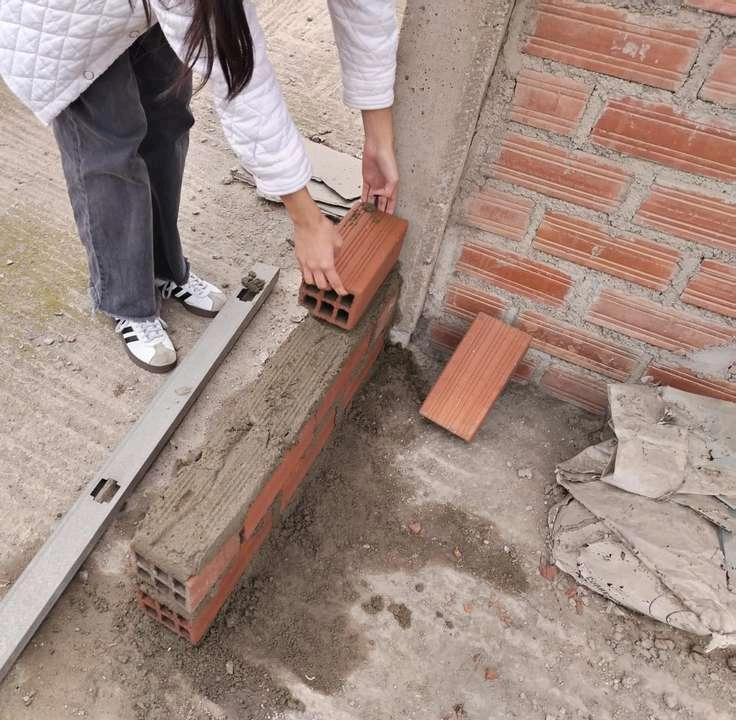

6. Ladrillos maestros en los extremos del muro a levantar

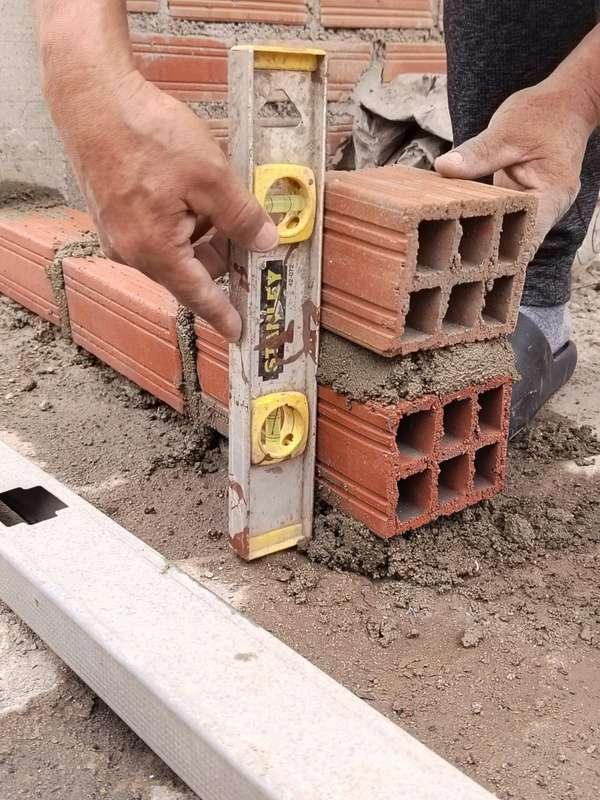

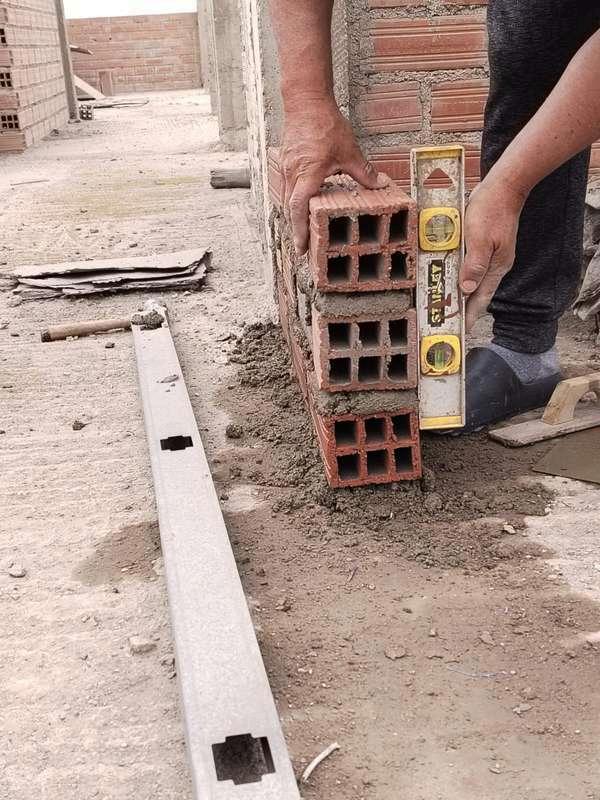

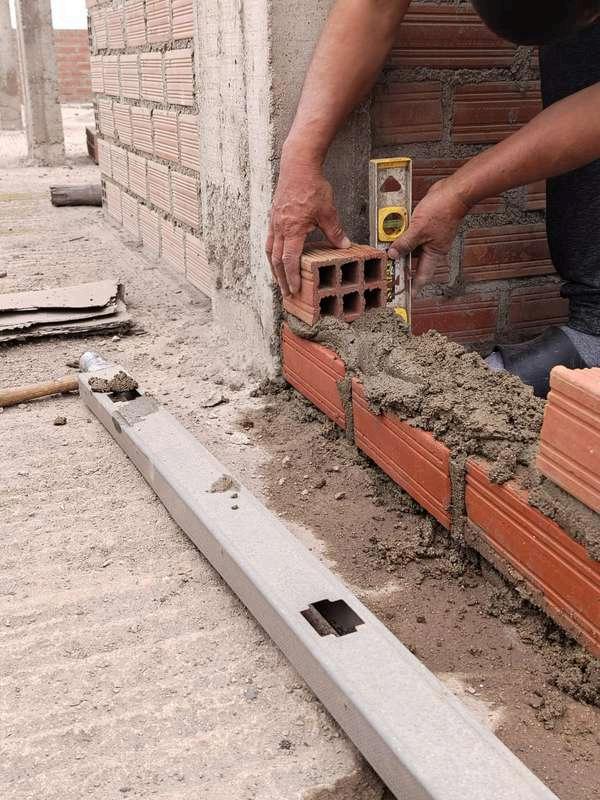

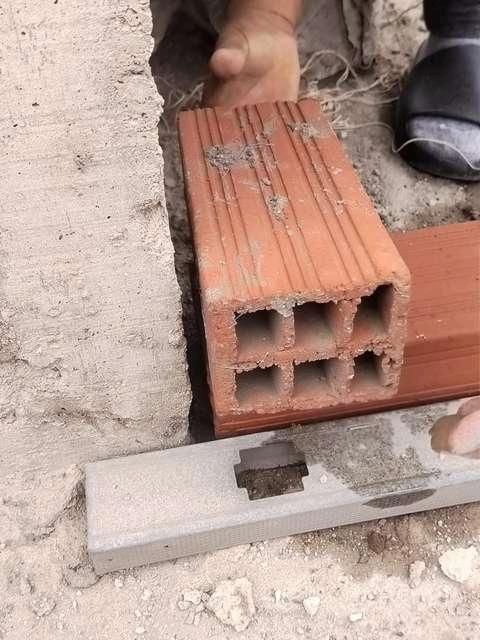

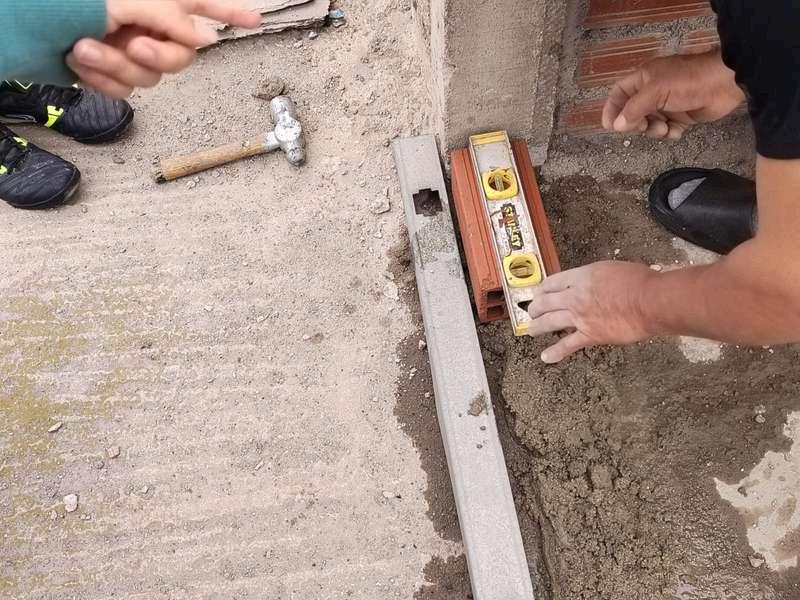

7. verificar con el nivel el ladrillo del otro extremo Ladrillo maestro Ladrillo maestro

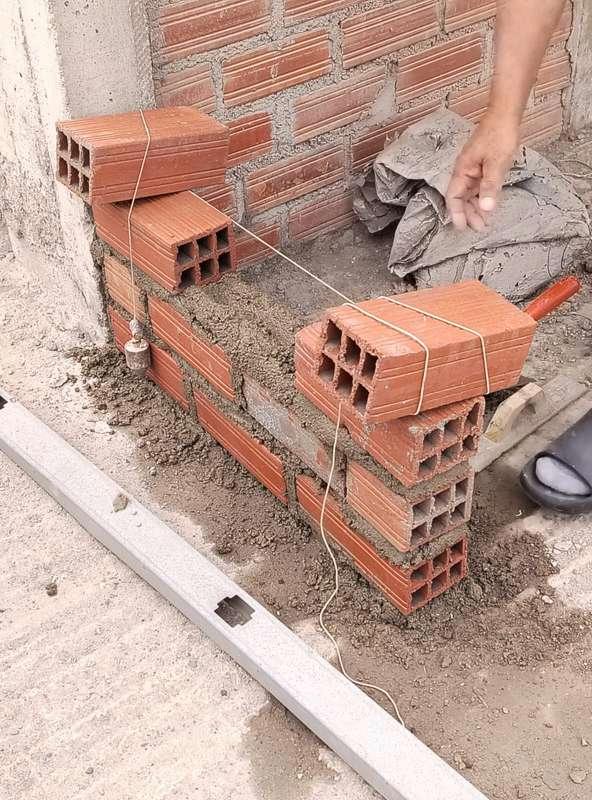

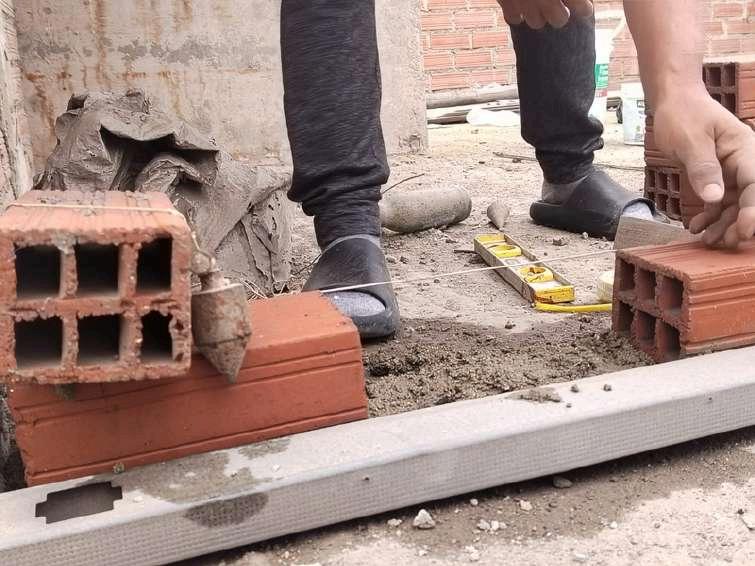

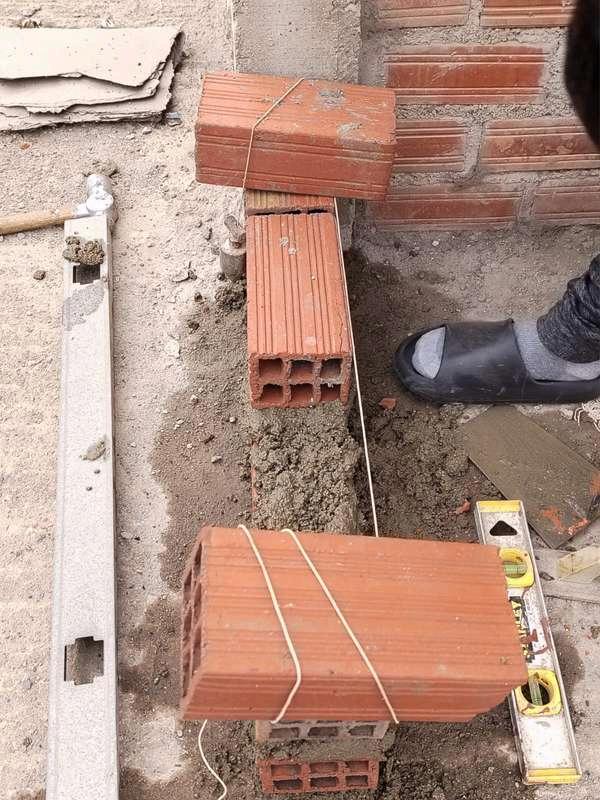

8. Colocar apoyos provicionales para hacer un cordel guia
9.aMARRAR EL CORDEL CON LOS APOYOS Y ASI NOS AYUDAREMOS PARA PODER TENER LA 1ER HILADA ALINEADA y terminada
Apoyo
Apoyo
Cordel Guia

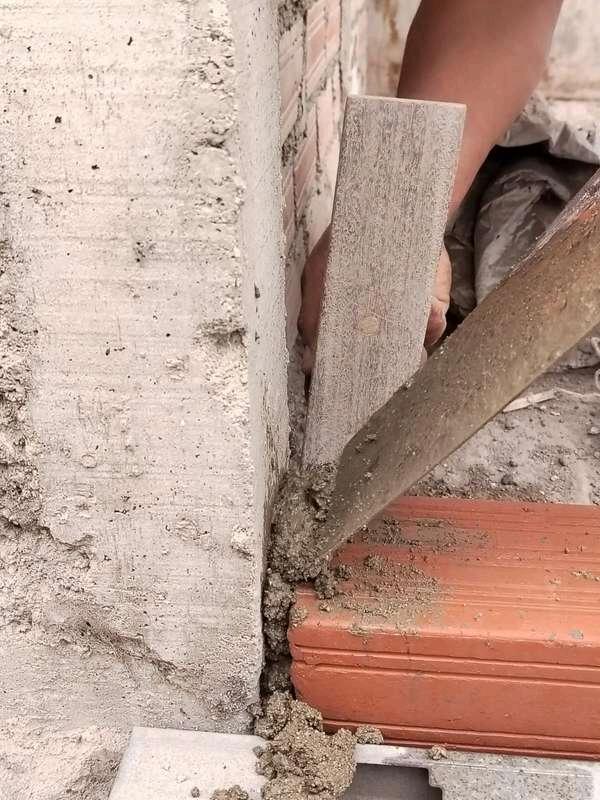

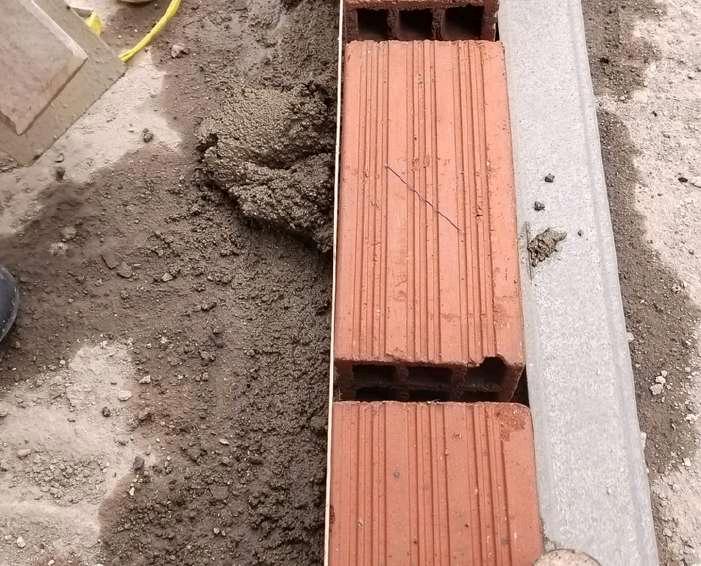

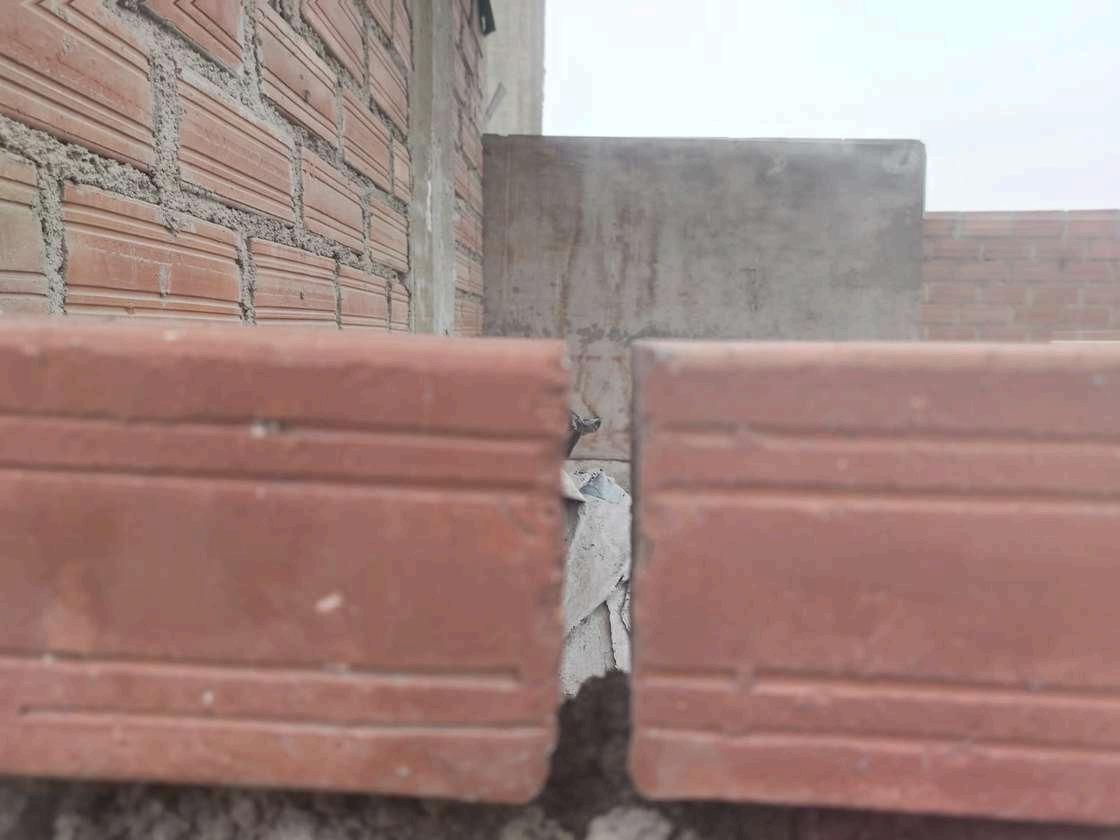

terminadoelasentado,procedemosacolocarla
juntaverticaldeseparacionde1.5cm
enEL COMENZO, PEGADOA LA COLUMNA
13
NOSAYUDAMOSDEL
PALETADEMADERA

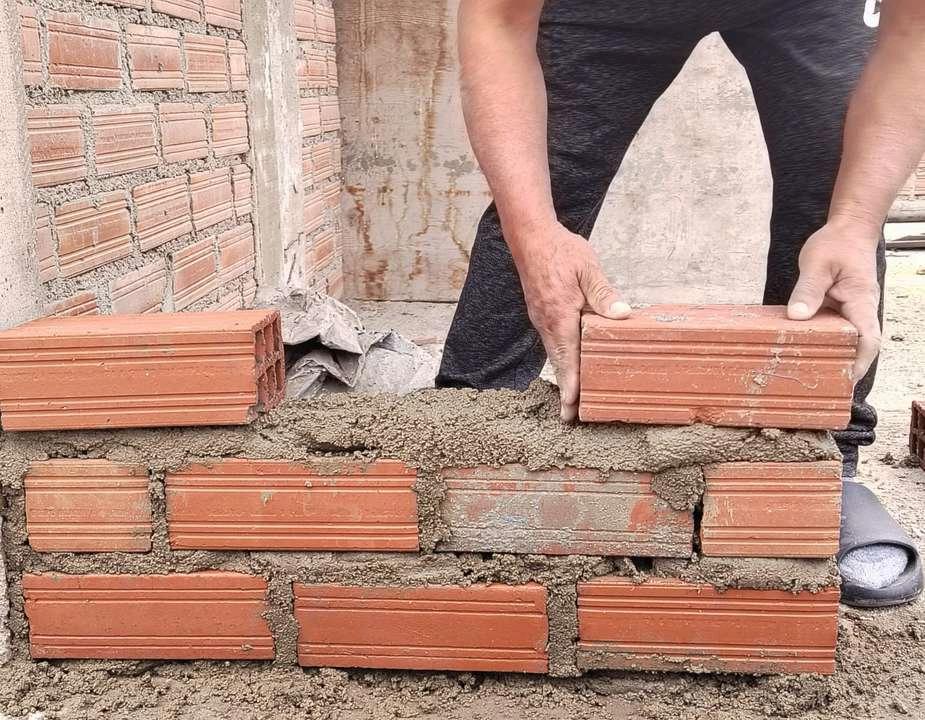

enLAS SIGUIENTES JUNTAS VERTICALES

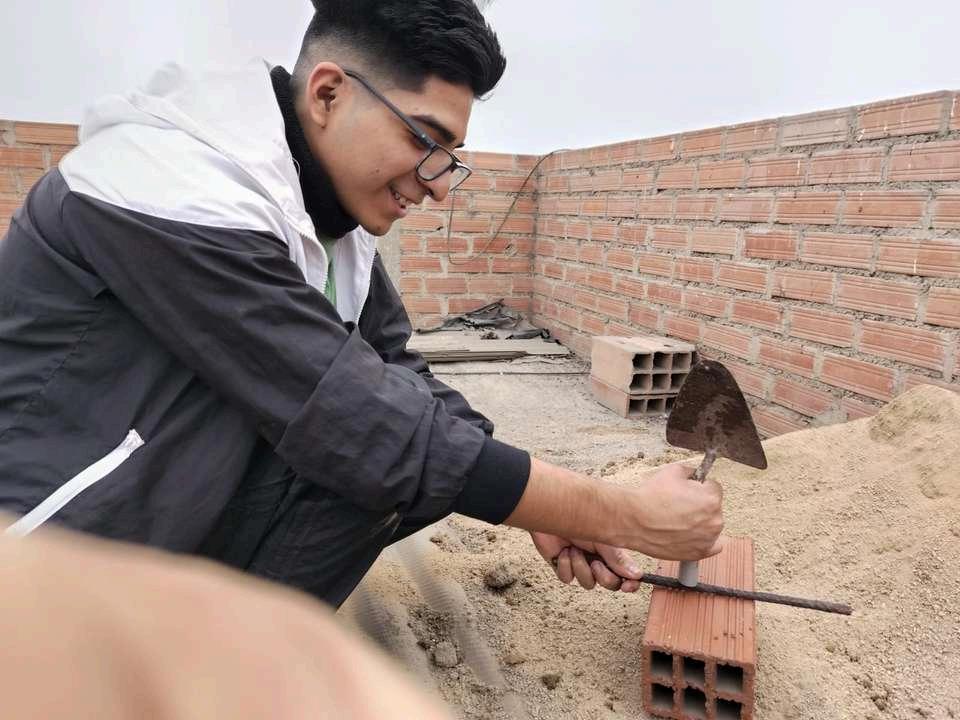

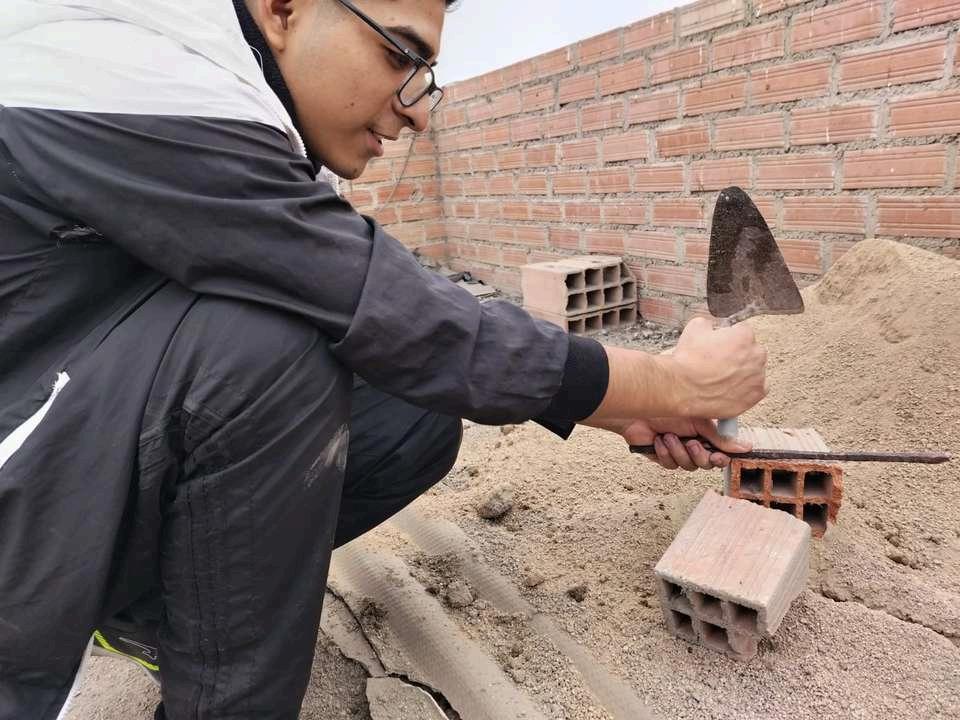

DEBEMOS QUE ROMPER POR LA MITAD UN LADRILLO PARA
QUE TODOS LOS LADRLLOS DE LA 2 HILADA NOS QUEDEN EN EL MEDIO DEL LADRILLO INFERIOR

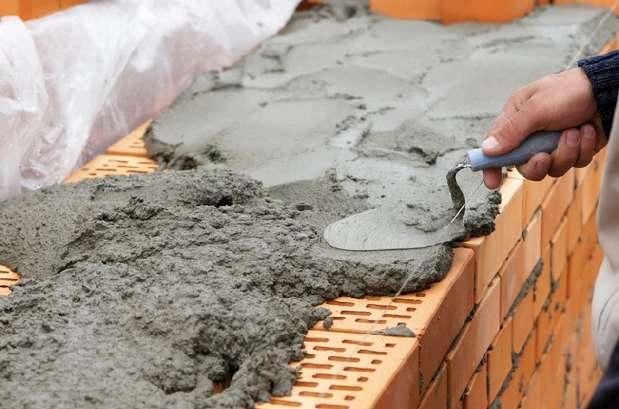

MORTEROHORIZONTALPARAASENTAR
NOTA: El desfase evita que las juntas verticales de los ladrillos se alineen, lo que podría ser un punto débil en la estructura.
realizamoselmismoprocedimientodelosapoyosprovicionalesyelcordelguia ycolocamoslosladrillosdandogolpesyDEJANDOlasepaciondejuntavertical

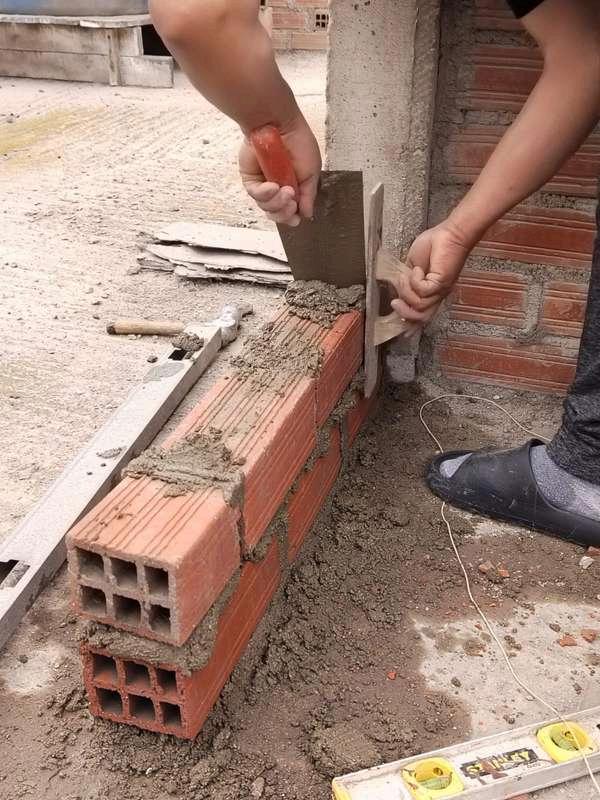

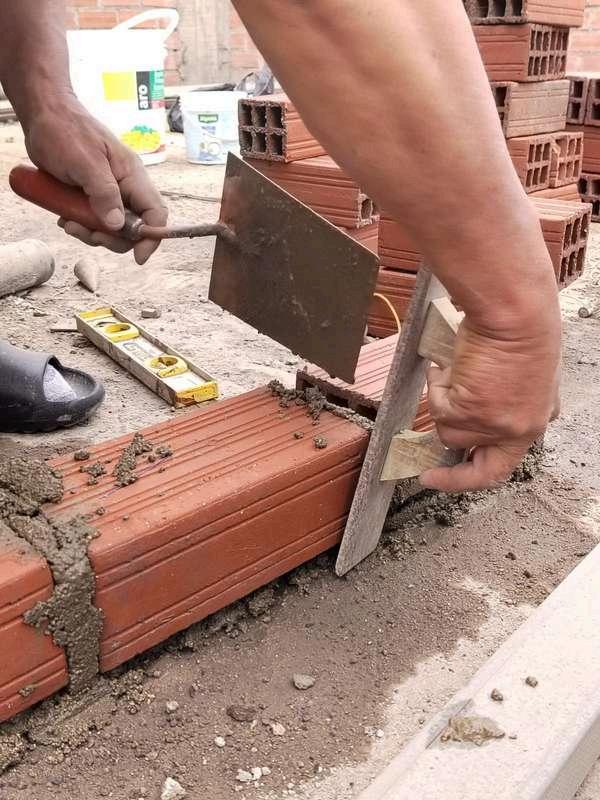

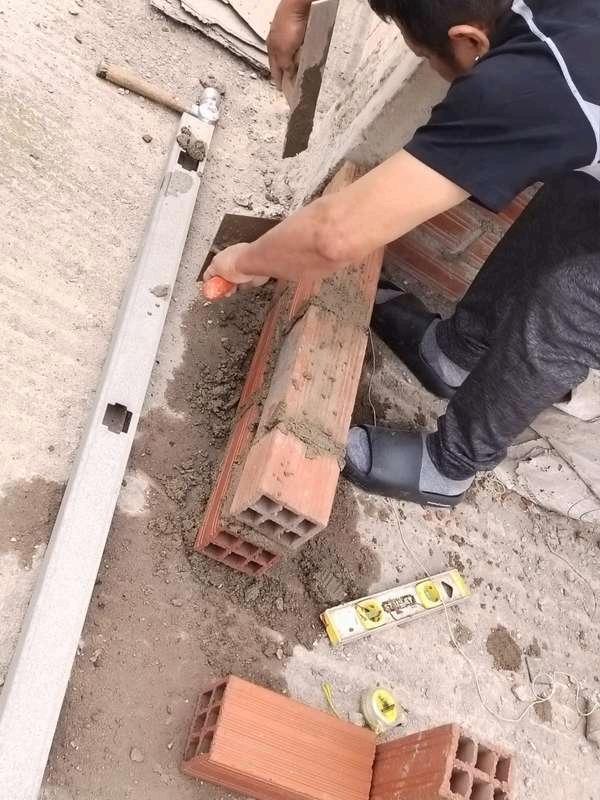

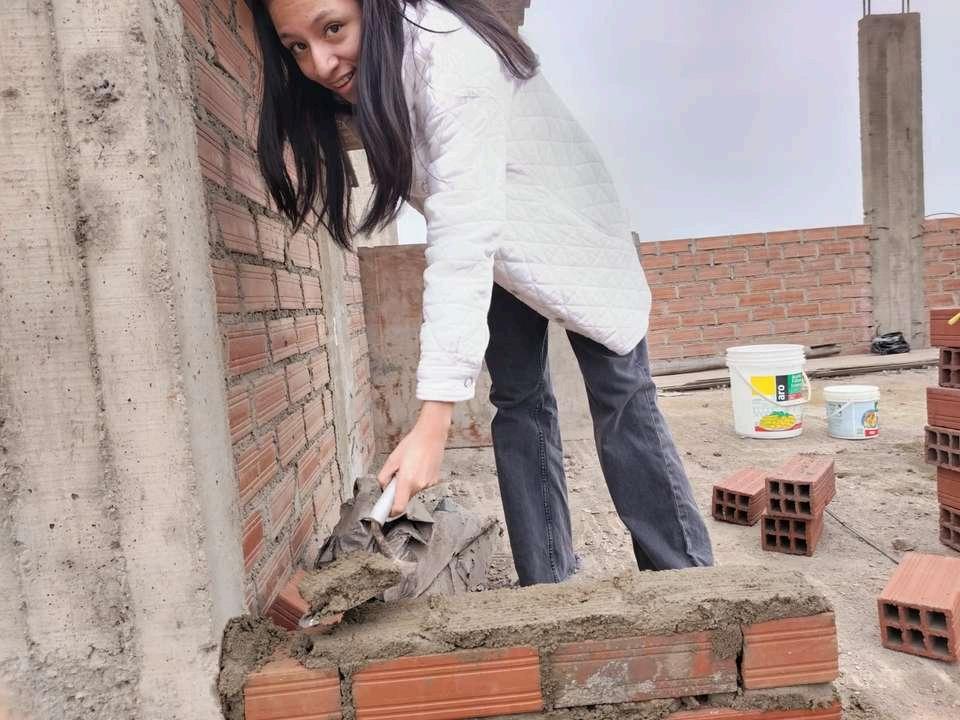

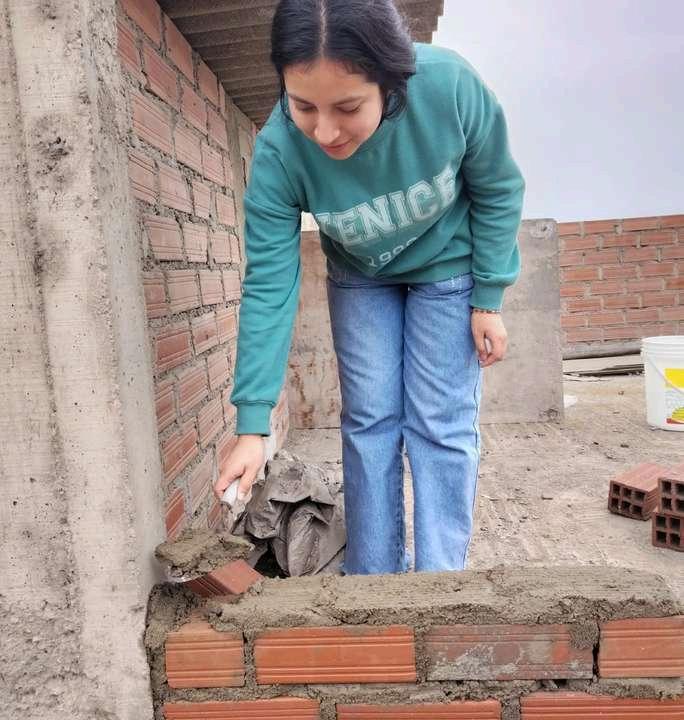

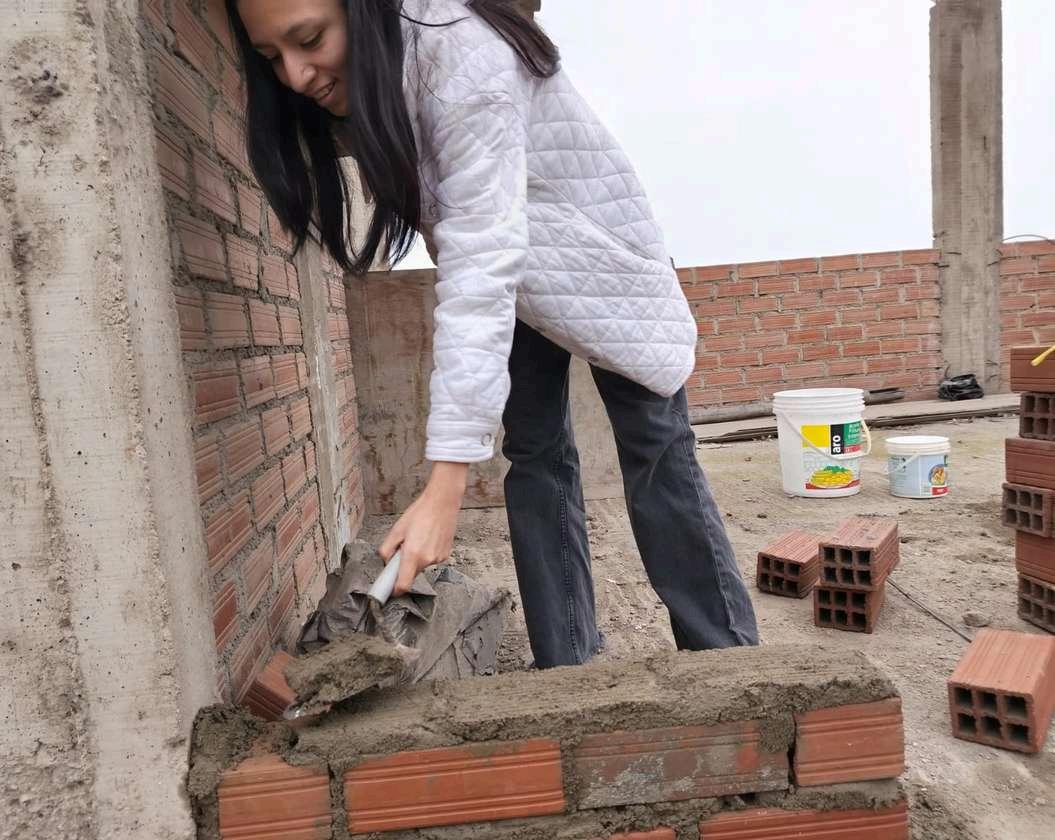

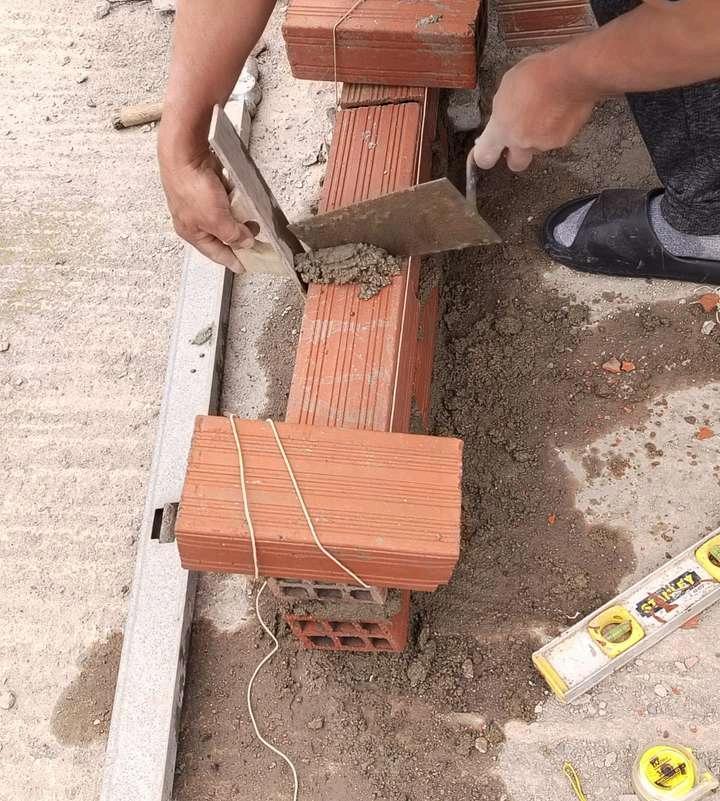

NOS AYUDAMOS DEL BADILEJO Y UNA PEQUEÑA PALETA DE MADERA PARA
LLENAR LAS JUNTAS VERTICALES

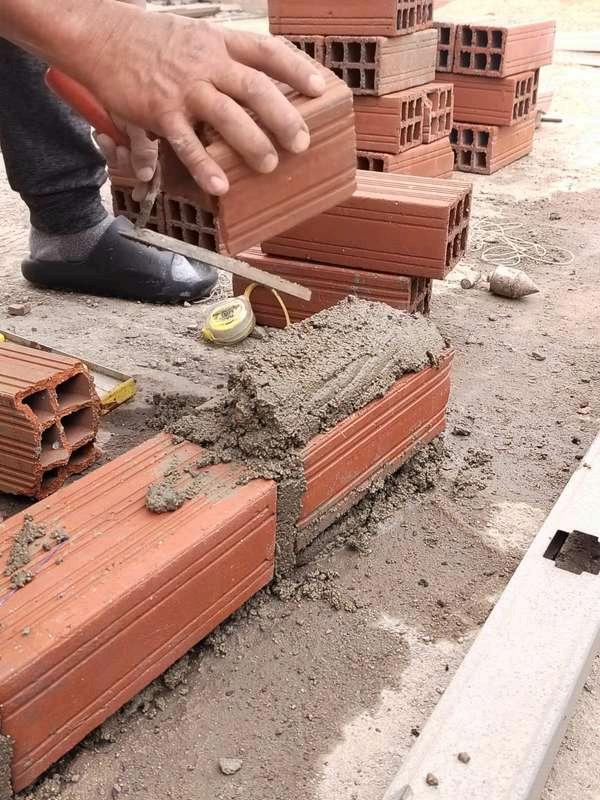

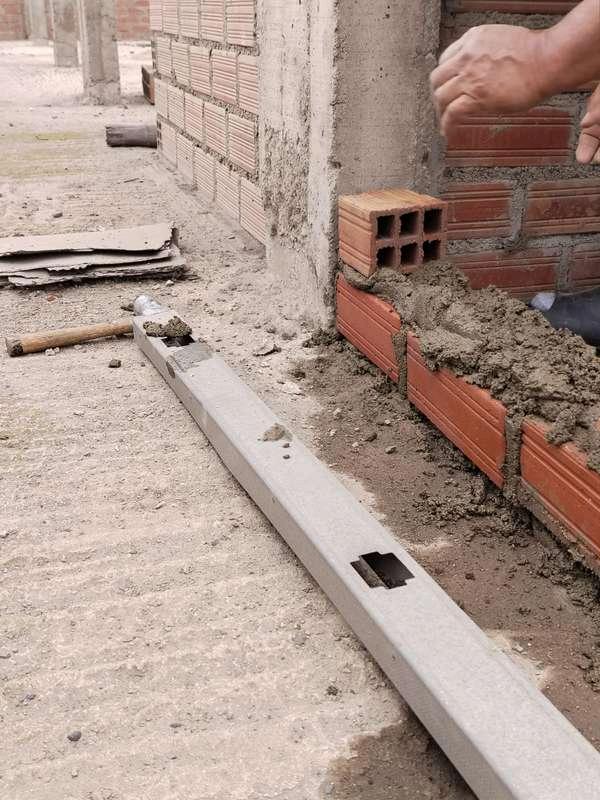

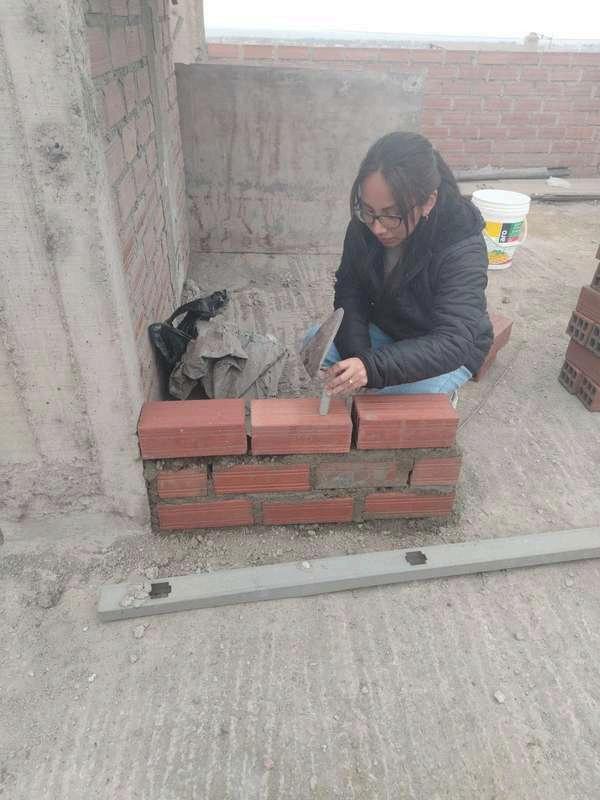

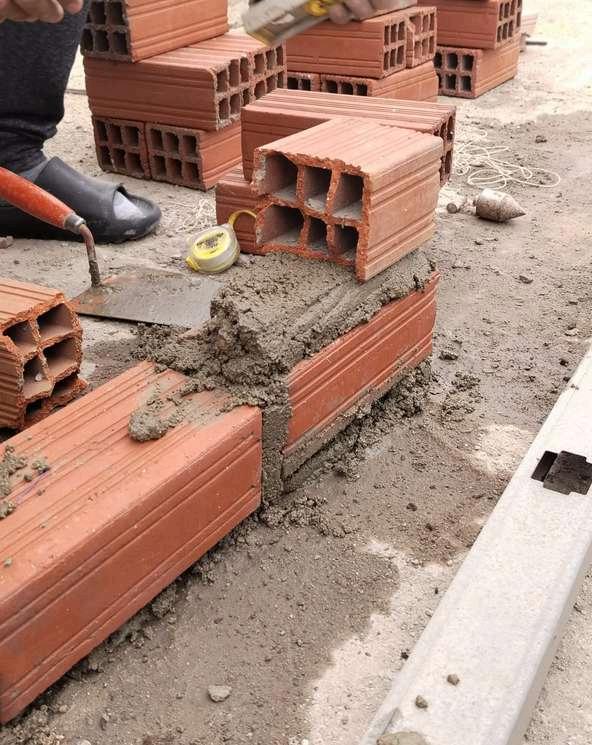

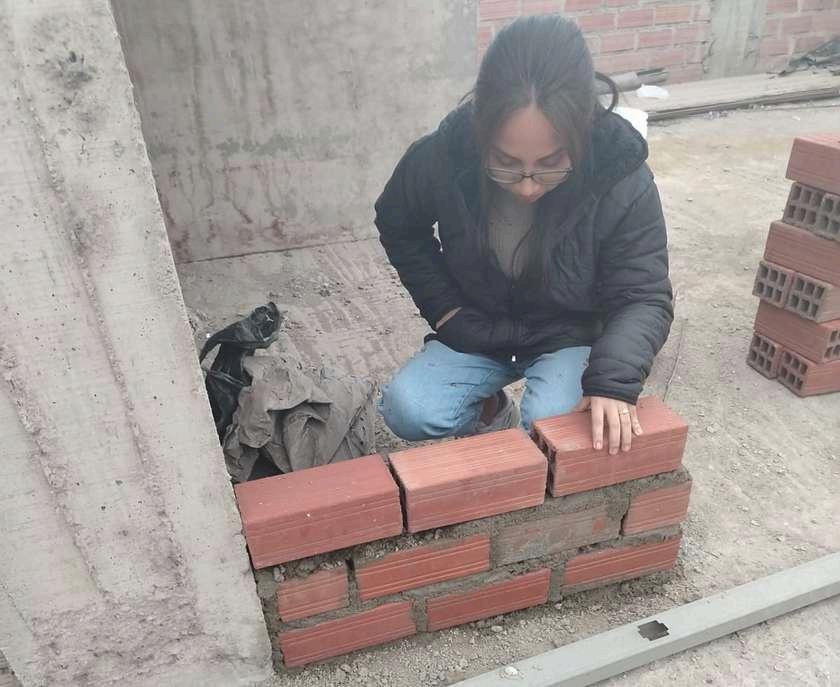

TERMINADA LA SEGUNDA HILADA , CONTINUAMOS CON LA TECERA , HECHAMOS EL MORTERO HORIZONTAL
20 LIMPIAR LAS CARAS LATERALES Y USAR ESE SOBRANTE EN LAS JUNTAS VERTICALES

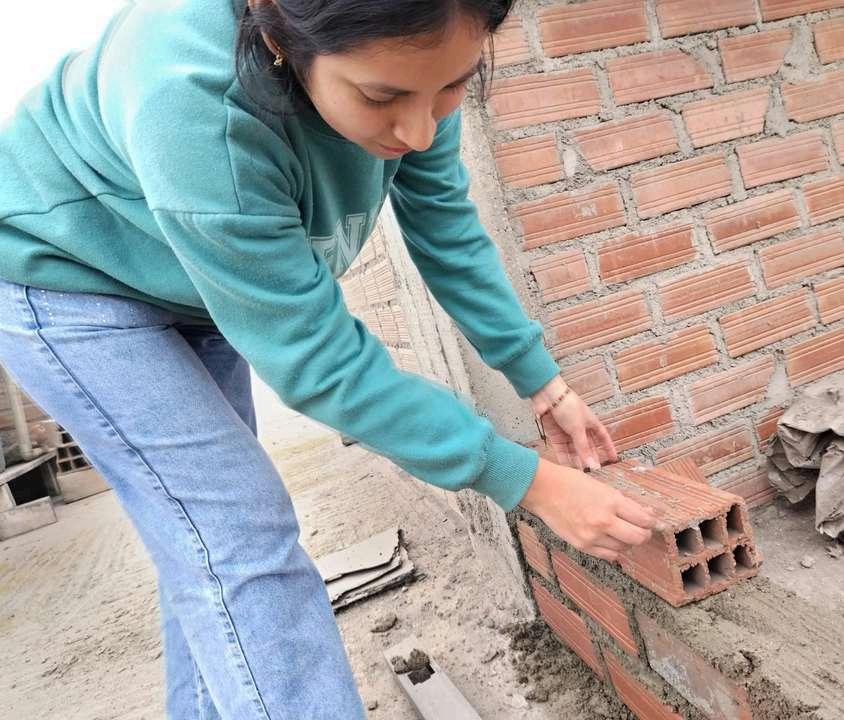

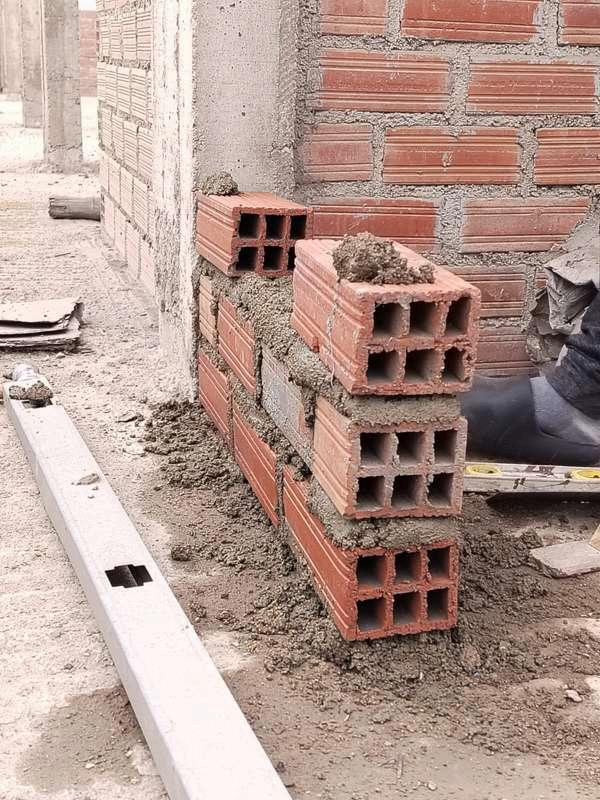

22 COLOCAMOS LADRILLOS COMPLETOS EN CADA EXTREMO
COLOCAMOS EL LADRILLO EXTREMO Y NIVELAMOS
24 realizamos el mismo procedimiento de los apoyos provicionales y el cordel GUIA 25
YA CON EL CORDEL PODEMOS COLOCAR LOS DEMAS LADRILLOS Y DEJANDO ESPACIO PARA LA JUNTA VERTICAL 26
YA CON EL CORDEL PODEMOS COLOCAR LOS DEMAS LADRILLOS Y DEJANDO ESPACIO PARA LA JUNTA VERTICAL
dar golpes suaves con la parte posterior del badilejo

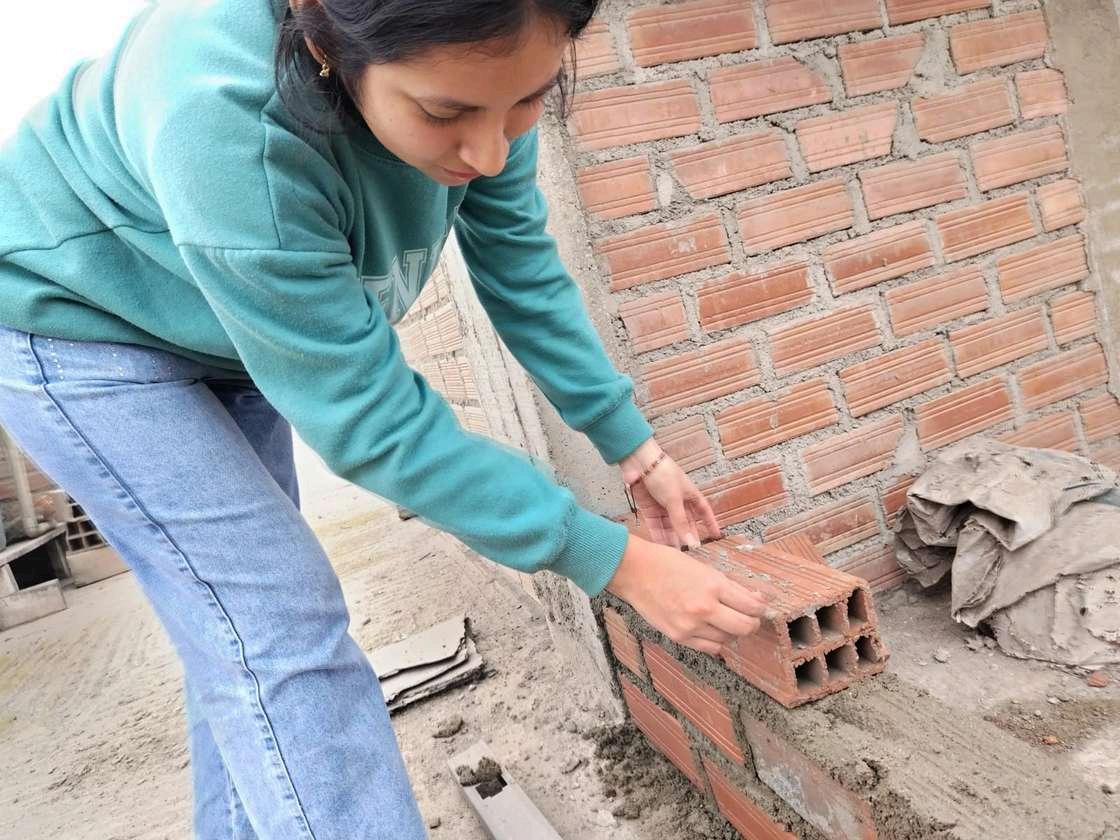

La altura máxima EN UN DIA DE JORDNADA es de 1.3 metros para evitar que las hiladas superiores compriman las de abajo
28 cuando se llegue a una altura de 1.30 , se debe dejar las juntas verticales sin mortero para que al dia siguiente se amarre la otra hilada con la inferior

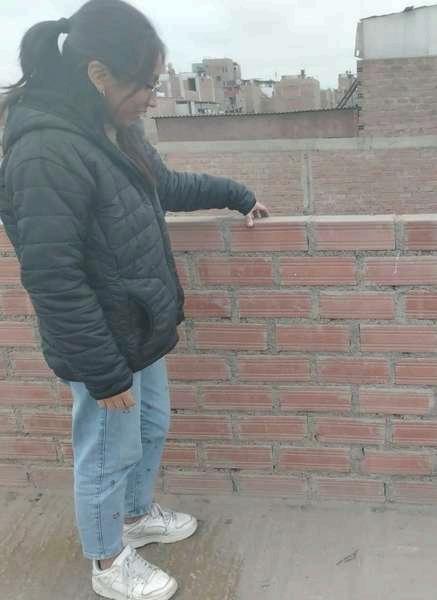

30 foto grupal con el levantado del muro
CONCLUSIONES
1.
EL PROCEDIMIENTO DE ASENTADO DE LADRILLO ES DIFERENTE CUANDO ES
PARA MUROS PORTANTES Y MUROS DIVISORIO
2.
EL DESFASE DE LOS LADRILLOS EVITA QUE LAS JUNTAS VERTICALES DE LOS LADRILLOS SE ALINEEN, LO QUE PODRÍA SER UN PUNTO DÉBIL EN LA ESTRUCTURA.
3.
REALIZAR EL PROCEDIMIENTO NOS AYUDO A ENTENDER QUE LOS ALBAÑILES
TIENEN UN TRABAJO EXIGENTE Y TÉCNICO,LA CUAL REQUIERE DE ATENCIÓN
A LOS DETALLES, PRECISIÓN EN LAS MEDICIONES, Y COORDINACIÓN EN LA COLOCACIÓN DE CADA LADRILLO, MIL RESPESTOS.
Propietarios: Damian Rojas ,Piero Jhonatan
Chavez Gutierrez, Sandra Dayanne
Enriquez Gonzales, Camila
Espino Ipanaqué, Ariana Cristel
"Ladrillo a ladrillo, se hace el edificio."
