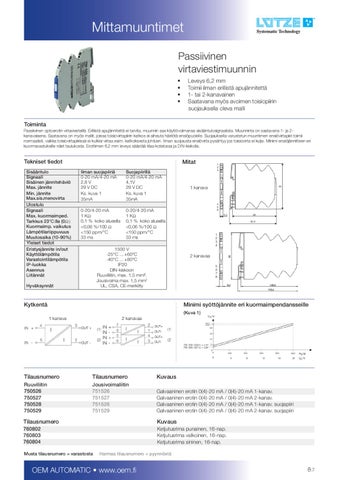

Mittamuuntimet Passiivinen virtaviestimuunnin • Leveys 6,2 mm • Toimii ilman erillistä apujännitettä • 1- tai 2-kanavainen • Saatavana myös avoimen toisiopiirin suojauksella oleva malli Toiminta Passiivinen optoerotin virtaviesteillä. Erillistä apujännitettä ei tarvita, muunnin saa käyttövoimansa sisääntulosignaalista. Muunninta on saatavana 1- ja 2kanavaisena. Saatavana on myös mallit, joissa toisiovirtapiirin katkos ei aiheuta häiriötä ensiöpuolelle. Suojauksella varustetun muuntimen ensiövirtapiiri toimii normaalisti, vaikka toisiovirtapiirissä ei kulkisi virtaa esim. katkoksesta johtuen. Ilman suojausta ensiövirta pysähtyy jos toisiovirta ei kulje. Minimi ensiöjännitteen eri kuormavastuksille näet taulukosta. Erottimen 6,2 mm leveys säästää tilaa kotelossa ja DIN-kiskolla.
Tekniset tiedot Sisääntulo Signaali Sisäinen jännitehäviö Max. jännite Min. jännite Max.sis.menovirta Ulostulo Signaali Max. kuormaimped. Tarkkus 23°C:lla (0W) Kuormaimp. vaikutus Lämpötilariippuvuus Muutosaika (10-90%) Yleiset tiedot Eristysjännite in/out Käyttölämpötila Varastointilämpötila IP-luokka Asennus Liitännät
Mitat Ilman suojapiiriä 0-20 mA/4-20 mA 2,8 V 29 V DC Ks. kuva 1 35mA
Suojapiirillä 0-20 mA/4-20 mA 4,1V 29 V DC Ks. kuva 1 35mA
0-20/4-20 mA 1 KW 0,1 % koko alueella <0,06 %/100 W <150 ppm/°C 33 ms
0-20/4-20 mA 1 KW 0,1 % koko alueella <0,06 %/100 W <150 ppm/°C 33 ms
1500 V -25°C ... +60°C -40°C ... +80°C IP20 DIN-kiskoon Ruuviliitin, max. 1,5 mm². Jousivoima max. 1,5 mm2 UL, CSA, CE-merkitty
Hyväksynnät
1 kanava
2 kanavaa
Kytkentä
Minimi syöttöjännite eri kuormaimpendansseille (Kuva 1) 1 kanava
2 kanavaa
Tilausnumero
Tilausnumero
Kuvaus
Ruuviliitin 750526 750527 750528 750529
Jousivoimaliitin 751526 751527 751528 751529
Galvaaninen erotin 0(4)-20 mA / 0(4)-20 mA 1-kanav. Galvaaninen erotin 0(4)-20 mA / 0(4)-20 mA 2-kanav. Galvaaninen erotin 0(4)-20 mA / 0(4)-20 mA 1-kanav. suojapiiri Galvaaninen erotin 0(4)-20 mA / 0(4)-20 mA 2-kanav. suojapiiri
Tilausnumero
Kuvaus
760802 760803 760804
Ketjutusrima punainen, 16-nap. Ketjutusrima valkoinen, 16-nap. Ketjutusrima sininen, 16-nap.
Musta tilausnumero = varastosta
Harmaa tilausnumero = pyynnöstä
