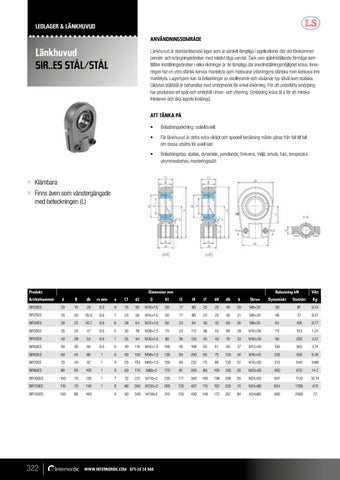

LEDLAGER & LÄNKHUVUD ANVÄNDNINGSOMRÅDE
Länkhuvud SIR..ES STÅL/STÅL
Länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska. Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.
ATT TÄNKA PÅ
■■
•
Belastningsriktning: radiell/axiell
•
För länkhuvud är detta extra viktigt och speciell beräkning måste göras från fall till fall om dessa utsätts för axiell last
•
Belastningstyp: statisk, dynamisk, pendlande, frekvens, miljö, smuts, fukt, temperatur, utrymmesbehov, monteringssätt
Klämbara
Finns även som vänstergängade med beteckningen (L) ■■
Produkt
Dimension mm
Belastning kN
Vikt
Artikelnummer
d
B
dk
rs min
a
C1
d2
G
h1
l3
l4
l7
d4
d6
b
Skruv
Dynamiskt
Statiskt
Kg
SIR20ES
20
16
29
0.3
9
19
56
M16×1.5
50
17
80
25
25
46
20
M8×20
30
81
0.44
SIR25ES
25
20
35.5
0.6
7
23
56
M16×1.5
50
17
80
25
25
46
21
M8×20
48
72
0.47
SIR30ES
30
22
40.7
0.6
6
28
64
M22×1.5
60
23
94
30
32
50
26
M8×25
62
106
0.77
SIR35ES
35
25
47
0.6
6
30
78
M28×1.5
70
29
112
38
40
66
28
M10×30
79
153
1.24
SIR40ES
40
28
53
0.6
7
35
94
M35×1.5
85
36
135
45
49
76
33
M10×35
99
250
2.12
SIR50ES
50
35
66
0.6
6
40
116
M45×1.5
105
45
168
55
61
90
37
M12×40
156
365
3.74
SIR60ES
60
44
80
1
6
50
130
M58×1.5
130
59
200
65
75
120
46
M16×45
245
400
6.49
SIR70ES
70
49
92
1
6
55
154
M65×1.5
150
66
232
75
86
130
51
M16×50
313
540
9.88
SIR80ES
80
55
105
1
6
60
176
M80×2
170
81
265
80
105
160
55
M20×55
400
670
14.2
SIR100ES
100
70
130
1
7
70
231
M110×2
235
111
360
105
138
200
65
M24×65
607
1120
32.14
1
6
80
266
M120×3
265
125
407
115
152
220
74
M24×80
654
1700
47.6
6
90
340
M130x3
310
135
490
140
172
257
84
M24x80
950
2900
72
SIR110ES
110
70
140
SIR120ES
120
85
160
322
